Размеры и виды ключей гаечных

Существует несколько видов ключей гаечных. Они используются для крепления соединений, состоящих из гайки или болта. Их изготавливают из сплава хрома-ванадия. Для предотвращения ржавления ключа применяют хромирование. Изобретение первого гаечного ключа принадлежит Солимону Меррику, который запатентовал его в 1835 году. Виды гаечных ключей бывают различными. В них обычный человек нуждается в повседневной жизни для разнообразных целей.

Ключи – неотъемлемая деталь коробки инструментов

Посмотрев виды гаечных ключей на фото, можно понять, что помимо тех моделей, которые зачастую встречаются в наших домах, их разновидностей существует еще огромное множество. Они отличаются между собой не только формой, но и целью использования.

Например, несколько гаечных ключей, таких как гайковерт для пожарного гидранта, используются лишь для одной цели. В то время как другие, скажем, комбинированный или регулируемый ключ, могут использоваться для различных целей. Виды гаечных ключей и их разнообразие призваны обеспечить комфорт в их использовании не только профессионалами, но и обычными гражданами. Правильно подобранный инструмент поможет быстро выполнить поставленную задачу.

Виды гаечных ключей, размеры, описание, фото

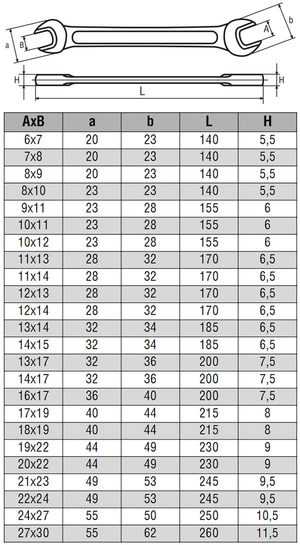

Размер обычно обозначается такими параметрами, как расстояние между губками. В XIX и в начале ХХ веков было принято определять номинальный размер ключа в соответствии с параметрами резьбы, которую он должен был использовать. Современная практика использует обозначение, основанное на расстоянии между плоскостями.

Размер гаечного ключа определяется по следующим параметрам: зев (расстояние между губками), размер резьбы (для гайки), длина рукоятки. Первый параметр имеет следующий диапазон — от 3.2 мм до 155 мм; второй — от М1.6 до М110; третий — от 150 мм до 500 мм.

Ключи рожковые одно- и двухсторонние

Этот тип ключа имеет открытые «концы». Это отверстия U-образной формы. Зачастую они разного размера. Эти гаечные ключи полезны при работе с гайками и болтами, к которым трудно получить доступ. Они обеспечивают большую свободу в их откручивании.

Накидные ключи двусторонние

Этот завернутый гаечный ключ на обоих концах имеет замкнутый контур. Он зачастую предназначен для гаек или болтов шестиугольной формы. Однако в определенных случаях он может быть спроектирован в квадратной форме. Петли на обоих концах имеют разные размеры. Гаечные ключи этого типа используются в тех случаях, когда открытые модели не могут выполнить поставленную задачу.

Комбинированные ключи

Комбинированный ключ, как следует из названия, представляет собой комбинацию рожкового ключа с накидной моделью. Он имеет замкнутый контур на одном конце, а другой — открытый. Он может использоваться для откручивания гаек и болтов, а затем быстро снимает их при помощи открытого конца. Комбинированные ключи обычно используются для выполнения описанной комбинации, и, следовательно, оба конца имеют одинаковый размер.

Разводные или регулируемые ключи

Это вид гаечного ключа открытого типа. Они могут использоваться только с одного конца. Размер отверстия не фиксирован. Его можно варьировать в зависимости от размера гайки или болта. Однако такие типы гаечных ключей практически невозможно использовать в труднодоступных зонах.

Это самый распространенный тип регулируемого гаечного ключа, который используется сегодня. Регулируемый концевой гаечный ключ отличается от ключа обычного тем, что захватные поверхности губок смещены, как правило, на 15 градусов относительно рукоятки инструмента. Современный регулируемый торцевой ключ был изобретен Йоханом Петтером Йоханссоном.

Давайте теперь узнаем, как использовать регулируемую модель ключа.

1. Определите гайку или болт, которые вы хотите затянуть.
2. Откройте поворотный ключ, повернув винт. Проверьте, достаточно ли вы открыли его для того, чтобы гайка могла хорошо поместиться: если нет — его нужно открыть больше. Убедитесь, что он открыт немного больше, чем размер гайки.
3. Сдвиньте открытую часть головки на гайку и удерживайте ее на месте. Поверните винт механизма так, чтобы он плотно зажимал гайку.
4. Поверните ключ в направлении по часовой стрелке, чтобы затянуть крепление, или против часовой стрелки, чтобы ослабить его. Продолжайте поворачивать, пока гайка не станет плотной или достаточно свободной, чтобы ее можно было снять.
5. Снимите гаечный ключ, ослабив винт механизма.

Далее более подробно изучим еще не рассмотренные виды гаечных ключей и их названия.

Торцовые модели

В случае торцевого гаечного ключа он полностью надевается на гайку или болт. Когда используется данная разновидность инструмента, его не нужно полностью удалять с головки гайки или болта после завершения поворота. Ручку можно снять и снова вставить, в то время как гнездо остается поверх гайки или болта.

«Ударный» гаечный ключ

Виды и размеры ключей гаечных бывают самыми разнообразными. «Ударный» гаечный ключ — это специализированный толстый, короткий, коренастый инструмент с блочным концом рукоятки, специально разработанной для использования с молотком, что позволяет придать ему большую силу. Используется обычно с большими крепежами, особенно с гайкой и штифтом, которые имеют указательные метки.

Ударные гаечные ключи выдерживают удар и высокую силу, которая предназначена для выпуска больших или застрявших гаек и болтов. Пригодятся они и в том случае, если пространство не позволяет применить большой гаечный ключ.

Шестигранный гаечный ключ

Этот ключ имеет шестиугольный конец. Эти инструменты используются для раскручивания болтов с гексагональными углублениями на концах. Способ их работы аналогичен способу работы отвертки. Для лучшего понимания особенностей каждой модели следует изучить виды гаечных ключей, фото требуют особого внимания. Иллюстративный материал помогает легче усвоить особенности каждой модели.

Шестигранные гаечные ключи бывают двух общих форм: с L-образными и T-образными ручками. L-образные гаечные ключи изготавливаются из шестиугольной проволоки, в то время как T-образные ручки являются одним и тем же шестигранным проводом с металлической или пластиковой рукояткой, прикрепленной к концу. Виды гаечных ключей и их названия подробно представлены в нашей статье. Многие их наименования произошли от внешней формы инструмента.

Эти шестигранные ключи имеют головку на коротком плече и шестигранную шаровую головку на длинном плече. Он предлагает большую контактную поверхность на головке винта. Это снижает вероятность изнашивания и округления углов в винтах. Шар на длинном плече предназначен для того, чтобы ключ можно было легко вставить в головку, что позволяет поворачивать его под нужным углом, это незаменимо в труднодоступных местах.

Круглые валы клавиш удобно укладываются в руке и помогают сделать работу максимально легкой.

Поскольку для этих качественных инструментов используется нержавеющая сталь, со ржавчиной не будет проблем. Если вы ее заметили на поверхности инструмента, причина может быть только одна. Это происходит в результате их активного использования с целью повернуть винты или болты из обычной стали. Давление неизбежно оставляет следы или частицы другого вида металла на нержавеющем клюве, и тогда под воздействием кислорода происходит его коррозия.

Ключи балонные

Это название типа торцевого ключа, используемого для ослабления и затягивания гаек на автомобильных колесах. В Соединенном Королевстве и Австралии он широко известен как wheel brace.

Гаечные ключи могут быть L-образными или X-образными. Наиболее часто встречающаяся форма представляет собой L-образный металлический стержень с торцевым гаечным ключом на изогнутом конце и наклонным наконечником на другом конце. Захватывающий наконечник в основном предназначен для снятия колпаков колес, которые могут фиксировать гайки наконечника колеса.

На рынке инструментов огромную популярность приобрела фирма Gedore. Она изготавливает качественную продукцию, которой активно пользуются автомобилисты со всего мира. Внешний вид первых гаечных ключей Gedore пришелся по вкусу автолюбителям.

Другой распространенный тип, иногда называемый паук-ключ, выполнен в виде креста с разнесенными гнездами на каждом из четырех концов.

В идеале гайки (или болты) должны быть затянуты динамометрическим инструментом. Гаечные ключи гораздо дешевле. Установка колеса с их помощью требует применения большей силы. Чрезмерное усилие может привести к тому, что гайки будет очень сложно удалить. Кроме того, неравномерное применение силы между различными гайками и инструментом может привести к деформации тормозного ротора, если автомобиль оснащен дисковыми тормозами.

По этой причине балонные гаечные ключи следует правильно использовать только для снятия гаек с наконечниками, а не для их затягивания. На практике это правило часто игнорируется для удобства даже профессиональными механиками.

Для автомеханика или просто человека, чья профессия связана с использованием огромного количества инструментов, можно приобрести столовые приборы в виде гаечных ключей. Этот забавный подарок наверняка произведет впечатление.

fb.ru

Цены на ключи рожковые — выбрать от 6 до 95 мм.

Для работы с крепежными резьбовыми изделиями с внешней шестигранной головкой самым простым и распространенным инструментом является ключ рожковый (гаечный ключ с открытым зевом). Конструкция данного инструмента элементарна: это монолитная рукоятка, которая заканчивается U-образной рабочей частью, предназначенной для обхвата крепежа с двух или трех сторон. Рабочая часть рассчитана на определенный фиксированный размер крепежа и в большинстве случаев отогнута от рукоятки под небольшим углом, чтобы увеличить рабочую область инструмента.

Самым востребованным является двусторонний рожковый ключ с двумя рабочими частями (под близкий размер крепежа), которые располагаются на противоположных концах рукоятки. Наиболее рационально, считают специалисты, купить набор ключей, чтобы избежать возможных неприятностей при отсутствии ключа нужного размера.

Алфавитный поиск:

Найдено товаров: 45

Поможем выбрать подходящий инструмент

Рожковый ключ отлично подходит для откручивания/закручивания болтов, гаек и других резьбовых соединений. Обычно такие инструменты маркируются по размерам крепежа, на который они рассчитаны. Для двусторонних ключей эта маркировка выглядит так: NNxMM, где NN и MM – размеры в миллиметрах каждой рабочей части. Соответственно, односторонний ключ обозначается одним двузначным числом.

Разнообразие размеров резьбового крепежа предполагает и большое количество моделей ключей. Так, можно встретить миниатюрные двусторонние ключи, рассчитанные на крепеж 06х07 миллиметров, и весьма увесистые – 50х55 миллиметров. Односторонние ключи бывают рассчитаны даже на большие размеры, например на 75 или 95 миллиметров.

Если вы обладатель иномарки, то должны знать, что наиболее часто в европейских легковых автомобилях встречаются гайки и болты с размерами десять, тринадцать, шестнадцать и двадцать три миллиметра. В то же время в автомобилях японского производства многие крепежные элементы имеют головки с размером четырнадцать и двенадцать миллиметров.

www.konsulavto.ru

история возникновения, современный модельный ряд. Размеры и материалы

Гаечный ключ – это инструмент, который есть, наверное, в каждом доме и, уж точно, в каждой мастерской. Без него не обойтись, если нужно сделать ремонт любой сложности. Он потребуется при починке детского самоката, автомобиля, в сантехнических работах, сборе мебельного гарнитура.

Немного истории

Упоминание о первом таком устройстве, относят к средине XV столетия. Массовое же применение этого простого ручного инструмента, началось ближе к XX веку, в эпоху масштабного промышленного и технического прогресса. За этот период, устройство существенно усовершенствовалось, появлялись новые виды.

Известны даже имена изобретателей основных видов этих инструментов. К примеру, гаечный разводной ключ связывают с английским инженером Баддингом Эдвином Бердом, а раздвижной вид придумал француз Ле Руа-Трибо. Постепенно, инструмент приобретал все большую популярность. Его стали применять практически во всех сферах промышленности и хозяйства, в сельскохозяйственном и коммунальном секторе.

Примечательно, что универсальный гаечный ключ, долгое время использовался в качестве символа рабочего класса Советского Союза. А сегодня, изображением этого инструмента пользуются для обозначения станций технического обслуживания автомобилей.

Современные разновидности гаечных ключей

Как и несколько столетий назад, инструмент призван выполнять работы по откручиванию и закручиванию гаек. Но, прогресс в виде конструирования все новых, более усовершенствованных машин, оборудования и различной техники, потребовал изменений модификаций и расширения существующего модельного ряда.

Для осуществления различных ремонтных работ, нужно иметь минимальный набор гаечных ключей, который включает в себя такие разновидности:

Разводной ключ

Основное преимущество этого вида заключается в возможности захватить различные модификации крепежных элементов, даже нестандартные. Минус такого приспособления – в невысокой надежности захвата, которая спровоцирована люфтами при регулировке инструмента.

Недостаток не дает возможность крепко захватить деталь. Это может повлечь за собой неприятность, когда устройство срывается, повреждая грань или нанося травмы мастеру. Такие ситуации встречаются особенно часто, при демонтаже старых, заржавевших гаек, при откручивании которых, мастер прилагает немалые усилия.

Для того, чтобы грани крепежных элементов не были повреждены, инструмент стоит использовать осторожно, контролируя применяемую силу. Возможно, стоит подобрать другой вид инструмента, более подходящий по размеру и форме к крепежной детали.

Рожковый ключ

Это самая распространенная классическая форма ручного инструмента. Название «рожковый», он заслужил потому, что имеет концы в виде рогов. Размер зева, как правило, указан на теле. Ремонт в труднодоступном месте облегчается за счет повернутой под углом 15 градусов рабочей части инструмента.

Большей популярностью пользуются двухсторонние рожковые ключи. Приобретают их целыми наборами, состоящими из моделей разного размера.

Торцевой ключ

Торцевой гаечный ключ применяют для проведения ремонтных работ в труднодоступных местах, таких как ниши или углубления. Этот вид приходит на помощь там, где другим инструментам это не под силу. Его часто используют рабочие автомастерских, для смены автомобильных колес.

Приспособление имеет Г–образную форму, с шестигранным углублением на конце, (реже двенадцатигранным). Задача рабочего торца – надежно охватить болт или гайку.

Накидной ключ

Накидные гаечные ключи по-другому называются кольцевыми. Это более удобный и усовершенствованный тип, чем рожковый. Преимущество заключается в степени охвата всей гайки, при этом, нагрузка давления равномерно распределена на все грани, а не на два, как у рожкового аналога.

Ключ гаечный комбинированный

Это самый популярный и востребованный тип. Он создан был по принципу 2 в 1. Ключ гаечный комбинированный, сочетает в себе на одной ручке, два разных противоположных конца. Чаще всего – это совмещение рожкового и накидного рабочих концов.

Реже, ключ гаечный комбинированный группируют элементами рожкового и торцевого инструмента.

Трубчатый ключ

Его производят в виде трубки с шестигранником на концах. В роли рычага выступает стержень, для которого предусмотрены отверстия в теле приспособления.

Чаще всего, такими инструментами бывают укомплектованы машины или оборудование.

Ключ с трещоткой

Усовершенствованная форма накидных и торцовых ключей. Основное преимущество заключается в том, что мастеру не нужно для каждого оборота перекидывать инструмент. Это позволяет экономить время и трудозатраты.

Универсальный гаечный ключ имеет еще один значимый плюс: очень маленький угол, на который он поворачивается. Такие инструменты, имеют между собой отличия, в виде количества зубьев трещотки.

Специфические инструменты

Наряду с вышеперечисленными видами, существуют множество узкоспециализированных инструментов. К примеру, гайколомом пользуются в том случае, если нужно снять старую, прикипевшую гайку.

С покрытыми коррозией болтами легко справляется ударный ключ, а динамометрический, контролирует усилия, с которым затягивают гайку. Динамометрические ключи бывают разной конструкции.

С шкалой, которая показывает, с каким усилием зажимается гайка

С трещоткой, ключ не дает тянуть гайку сильней, чем выбранный режим затяжки

Современный динамометрический электронный ключ с ЖК экраном

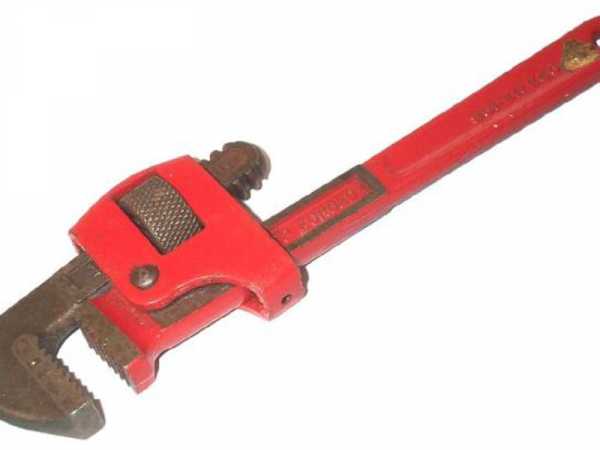

В сантехнических работах широко используются трубные ключи.

Цепные виды, нужны для захвата круглой детали, имеющей большой диаметр.

На смену механическим приходит электрические варианты, которые работают автономно, на аккумуляторных батареях.

Размеры гаечных ключей и материал изготовления

Нумерация зависит от расстояний между гранями ключа, выраженными в миллиметрах. Различают три основные группы ключей по размерам:

1. Маленькие, которые используют для работы с наименьшими гайками, имеющими диаметр до 12 мм.
2. Средние ключи закручивают гайки до 22 мм.
3. Большие инструменты, которые используются для работы со всеми остальными размерами.

Так как универсальный гаечный ключ должен раскручивать или закручивать гайки, то по способу захвата он может быть:

1. Охватывающим.
2. Охватываемым.

Самыми качественными считаются ключи, изготовленные на фрезерных станках из специальной «инструментальной» стали. «Черный» или «вороненный» универсальный гаечный ключ надежен в работе, однако, встречается в продаже сейчас крайне редко.

В Соединенных Штатах гаечные ключи нумеруют по дюймам, европейские же инструменты измеряются в миллиметрах.

Советы по приобретению

Качественный набор ключей выбрать непросто. Сегодняшний рынок предлагает большое количество этих инструментов. Для их изготовления наиболее часто используют высокоуглеродистую сталь. В основной материал нередко добавляют хром, ванадий и молибден.

Чтобы инструменты хорошо справлялись со своими задачами, приобретать лучше инструменты известных производителей, которые зарекомендовали себя на рынке.

Стоит прислушаться к рекомендациям профессионалов в этой сфере. И уж точно не стоит покупать приспособления в безымянной упаковке, даже если у них самый привлекательный ценник.

Чтобы не покупать лишних инструментов, которые не будут использоваться, приобретение лучше делать, ориентируясь на специализацию:

• Для автомастерской нужен большой набор, включающий все виды ключей, разных размеров.
• Владельцу машины для мелкого ремонта потребуются инструменты определенных номеров, которые подходят именно к его марке. В руководстве к автомобилю можно найти такой список.
• Сантехникам требуются лишь самые ходовые в этой сфере ключи.
• Механикам для работы нужны более полные наборы.
• Для домашних нужд у хозяина должен быть универсальный гаечный ключ или ключ гаечный комбинированный.

Выбирая приспособление, стоит обратить предельное внимание на рукоятку. Качество работы напрямую будет зависеть от того, насколько удобно мастеру будет держаться за инструмент. Цельнометаллические модели, как правило, оснащены металлической рукояткой, при работе таким ключом, рука будет соскальзывать с ключа, при этом можно получить травму или испортить гаечный элемент. Очень удобны инструменты, имеющие резиновую накладку.

Некоторые производители выпускают ключи с противоскользящими вставками. Если есть риск поражения электрическим током, то стоит приобрести инструменты, с диэлектрическим покрытием. Они наиболее надежны и способны обеспечить безопасную работу. При работе с газовым оборудованием применяют обмедненный (покрытый медью) инструмент.

electry.ru

Рожковый гаечный ключ – секреты известного инструмента + Видео

Рожковый гаечный ключ своей актуальности не потеряет никогда, хотя бы по той простой причине, что более дешевого, быстрого и удобного способа закрутить или открутить гайку еще не придумали. Да и зачем придумывать новое, если можно усовершенствовать старое!

Рожковый гаечный ключ – то, что ГОСТ прописал

На самом деле в простом гаечном ключе есть множество непростых и узкоспециализированных модификаций. Производители, как и в случае с отвертками, изобретают и патентуют свои виды гаек, для которых производят и особые ключи. Делается это для защиты самой техники – чтобы пользователи не могли разобрать механизм и по незнанию навредить, а вместо этого несли технику в сервисные центры. Гаечные ключи можно коллекционировать, как марки, и все равно каждый год будут появляться новые экземпляры.

Рожковый ключ – самая простая вариация, но есть еще накидные, торцевые, разводные, комбинированные изделия.

По конструкции ключа гайка фиксируется между рожками, однако, если будете искать наименование этого изобретения в ГОСТе, то ищите ключ гаечный с открытым зевом – так он называется официально. Если приглядеться к продольной оси головки, вы обнаружите, что она находится под углом к продольной оси ручки. Угол этот, как правило, равен 15°, но есть инструменты и с другим углом, например, 75°. Угол нужен для облегчения работы в суженном или ограниченном пространстве. Довольно часто рожковые изделия имеют две головки с разными размерами на противоположных концах ручки. Не трудно догадаться, что наличие такой простой модификации существенно уменьшает набор гаечных рожковых ключей. В любом случае, иметь такой набор гораздо надежнее, чем покупать электрический гайковерт – ключи вам все равно понадобятся.

Универсальность и простота – эти главные преимущества позволяют рожковым инструментам оставаться популярными даже в наши дни. И это несмотря на существенный недостаток – наличие лишь двух зон контакта, которые расположены близко к углам гайки. При давлении на эти зоны возможно разрушение углов, особенно если размер ключа немного больше самой гайки. Да и при чересчур сильном усилии может произойти то же самое.

Производители предлагают решение этой проблемы с помощью различных модификаций. Например, меняют профиль рожков – укорачивают их, делают выпуклости, меняют саму выемку. Такие модификации встречаются как по отдельности, так и сгруппированные в одном инструменте. Использование ключей при этом становится действительно на порядок удобнее, например, изделие можно перемещать, не извлекая гайку из зева – достаточно лишь отвести его назад.

Кроме того, уменьшается вероятность смазывания углов – зоны контакта рожков с гайками находятся глубже. Если же нужно провернуть гайку с уже смятыми углами, попробуйте подыскать изделие с небольшими выпуклостями на внутренней стороне рожков. Как утверждают сами производители, они помогают захватить даже измятую гайку. Нельзя не упомянуть о еще одной модификации гаечного рожкового ключа – силовой. Такой ключ выполняется гораздо толще обычных аналогов и со специальным утолщением на втором конце, по которому можно без опаски ударять молотком или кувалдой. Силовым инструментом можно откручивать заржавевшие или закрашенные гайки, не боясь повредить сам ключ.

Гаечные ключи – накидные и прорезные

Более совершенным гаечным ключом является накидной или кольцевой вариант. Второе название лучше передает конструкционную особенность инструментов – их рабочая зона выполнена в виде кольца, чья внутренняя форма приспособлена для захвата гайки или болта. Благодаря этому такие ключи лишены главного недостатка рожкового типа – вместо двух зон контакта накидной воздействует на все шесть точек, кроме того, эти точки расположены чуть дальше от углов. В сумме это позволяет раскрутить гайку без разрушения углов.

Головка кольцевого инструмента имеет меньший размер в сравнении с тем же рожковым вариантом, что опять же упрощает работу таким инструментом. Внутренний профиль головки может иметь как 12 граней, так и 6. Более распространенным является именно 12-гранник, поскольку таким инструментом удобнее работать – для движения ему необходимо как минимум 30°, тогда как шестиграннику необходим угол в два раза больше, что не всегда удобно в узком пространстве. Однако шестигранник имеет свои преимущества – благодаря большей площади граней усиливается и контакт, поэтому таким ключом можно проводить силовые работы, не опасаясь за состояние углов гайки.

Для разных целей существуют различные варианты кольцевых инструментов, которые отличаются расположением головки по отношению к ручке. Наиболее оптимальным вариантом является изделие с отогнутой на 15° головкой, хотя для некоторых целей будут удобными плоские ключи или ключи с изгибом самой ручки. Как и в случае с рожковыми ключами, кольцевые выпускаются с двумя разными по размеру кольцами на противоположных концах, а силовая модификация отличается лишь другой головкой. Не стоит путать с рожковыми изделиями прорезные – это всего лишь модификация кольцевых, прорезь в кольце позволяет захватить гайку, закрытую с торца стержнем.

Особой популярностью среди автолюбителей и механиков пользуются комбинированные варианты инструментов, которые с одного конца имеют классическую рожковую голову, а с другой – кольцевую. Если уж подбирать именно такой ключ, то лучше подыскать модификацию с развернутыми на 90° по отношению друг к другу головками – в таком случае, каким бы концом не работал мастер, его ладонь будет упираться в широкую плоскость противоположной головки.

Разводной и торцевой ключи – чтобы достать нужную гайку

Разводной ключ способен менять расстояние между губками, впрочем, эту особенность по достоинству оценили разве что в быту, в профессиональной среде с ними предпочитают дела не иметь. Дело в том, что одно единственное преимущество влечет за собой массу недостатков – это и большая неудобная головка, и возникающий из-за подвижности рожков люфт, что в свою очередь способствует сглаживанию углов гайки, и изнашиваемость механизма подвижной губки…

Гораздо проще пользоваться торцовым ключом со сменными головками, уж если на то пошло – и гайки будут в целости и сохранности, и нервы в порядке. Такая разновидность чаще всего используется при обслуживании автомобилей – торцовыми инструментами с соответствующими углублениями на торцах гораздо легче достать нужную гайку, чем обычными инструментами. Довольно часто такие изделия изготавливаются в Г-образной форме, с двумя шестигранниками на концах. При этом размеры шестигранников могут быть одинаковыми, поскольку здесь больше играет роль возможность достать длинным концом запрятанную глубоко гайку, жертвуя крутящим моментом, а в случае удобного расположения гайки пользоваться другим концом с большим оборотом.

Торцовые изделия также выпускаются и с двенадцатигранной выемкой, с теми же недостатками и преимуществами, что и у накидного инструмента. Иногда производители комбинируют шести- и двенадцатигранные головки в одном изделии. Торцовые инструменты также для удобства работы выпускаются в Т-образном или крестовом виде, кроме того, существуют изделия со сменными головками, что существенно уменьшает размеры набора.

remoskop.ru

Гаечный ключ своими руками | Строительный портал

Чтобы открутить или закрутить  гайку, болт, муфту, головку крана и т.д. используется гаечный ключ. Любой мастер, который выполняет мужскую работу по дому или имеет дело с техникой, хотя бы раз в своей жизни сталкивался с этим инструментом.

1. Типоразмеры гаечных ключей
2. Разновидности гаечных ключей
3. Выбираем гаечный ключ
4. Делаем гаечный ключ своими руками

Типоразмеры гаечных ключей

У любого устройства есть свои параметры и характеристики. Существуют общепринятые стандартные размеры гаечных ключей. Для определения размера ключа обращается внимание на просвет, который образовывают недвижные губки. Это зев инструмента. Рукоятка любого гаечного ключа содержит цифровое обозначение. Это то количество миллиметров, которое определяет  расстояние между губками.Типоразмеры ключей гаечных колеблются от наименьших (2.5х3.2) и до самых крупных (75х80 мм). Это показатели ГОСТа, которые не могут быть нарушены ни при каких условиях. Прописаны и другие требования к гаечным ключам. Любой изготовленный инструмент должен иметь установленную твёрдость и прочность. Проведён специальный расчёт предельных отклонений номинального размера зева; учитывается защитно-декоративное покрытие ключа; производится нанесение маркировки товарного знака и т.д.


                 Размеры гаечных ключей

Разновидности гаечных ключей

Теперь разберёмся с тем, какие бывают гаечные ключи. Более применимы ключи, в составе которых есть два зева. Его второе название- это двухрожковый ключ. Если вам нужно отвернуть детали с расстоянием в 19 или 22 мм между полярными гранями, тогда вам необходимо использовать ключи с рукояткой, где есть обозначение 19 и 22. Бывает так, что в форс-мажорной ситуации не всегда под рукой есть инструмент нужного размера. В таком случае подойдёт ключ на размер больше. При применении неподходящего по размеру инструмента используйте отвёртку или нож и вложите их в пустующее пространство.

Итак, какие бывают гаечные ключи. Во-первых, разводные. Это рожковые ключи, размер которых может варьироваться. Во-вторых, составные. В их состав входит полое гнездо, насадка торцевой структуры и рукоятка, длинная или короткая. Есть ключи специфического профиля. Это необычные гаечные ключи. Существуют шестигранные, бристольские и звездообразные ключи, предназначенные для работы с компьютерным и велосипедным оборудованием, с закручиванием деталей в труднодоступных местах, что граничит почти с ювелирной работой.

Выбираем гаечный ключ

Как выбрать гаечный ключ, чтобы он отвечал всем требованиям? Разнообразие ключей демонстрирует, что для каждой потребности существуют свои разновидности гаечных ключей. Нужно исходить из цели его приобретения и сложности задачи, которую вы перед ним ставите.  Материалом для изготовления современных ключей является специальная инструментальная сталь, которая состоит из хрома и ванадия. Поэтому, когда ссылаются на материал, обычно говорят, что в продаже имеются гаечные ключи хромированные.

Существует уникальная вещь, которая может решить одним махом все проблемы и избавит вас от необходимости ломать голову над тем, какой ключ выбрать. Есть универсальный гаечный ключ, который содержит в себе все ключи вместе взятые. Ему под силу гайки любых размеров с разными формами головки. Он не скользит на гладкой поверхности благодаря своим мощным зубцам, что является его явным преимуществом.

Существует также  электрический гаечный ключ, название которого говорит само за себя. Этот инструмент работает на батареях и аккумуляторе. Так что каждый мастер сам решает, какие гаечные ключи лучше для него.

                                                      Электрический гаечный ключ

Ценовая политика ключей очень разнообразна. Как правило, на ключи гаечные цена колеблется от 21 рубля до 415, в зависимости от фирмы- производителя и многофункциональности технических характеристик. Дешевле всего будет стоить ключ  односторонний, открытый зев которого составляет от 3.2 до 85 мм. При покупке так же стоит  помнить о длинной рукоятке, которая ограничивает амплитуду движения ключа в поворотах. Если одна из губок будет укорочена, тогда, соответственно, и радиус работы ключа увеличится. В таком случае возможно надеть ключ сбоку на гайку. Если рукоятка будет искусственно наращена, тогда увеличится прилагаемая сила, и губки зева разведутся или вообще поломаются. Кувалда может поставить их на место в случае разведения, но материал уже не будет таким прочным, как до этого. Если же у вас есть ключ, изготовленный сталью 40Х или 40ХФА, тогда есть вариант закаливания губки.

Есть ещё один способ, как отремонтировать изношенный или раздавшийся зев. Через наваривание металлического слоя корректируется объём зева с помощью абразивного инструмента. Если открытый зев составляет более 24 мм, тогда этот вариант восстановления ключа будет более эффективным. Срок службы гаечных ключей колеблется от года до трёх. Когда говорят о долговечности использования, всегда упоминают о кольцевом ключе. Он не может раздаваться, зато износится. Существуют ограничения в эксплуатации этого вида ключа. Его можно использовать, если надеть на гайки, но его не получится употребить для откручивания, к примеру, накидных гаек гибких шлангов. Для сантехнических работ кольцевые ключи используются, чтобы отвернуть или завернуть задвижки, чугунные сифоны и т.д. Преимуществом этого ключа есть шестигранный или двенадцатигранный зев, который позволяет более интенсивно выполнить работу.

                                                        Кольцевой гаечный ключ

Делаем гаечный ключ своими руками

Возникает закономерный вопрос, как сделать гаечный ключ без помощи специалиста. Для тех, кто решил лично сделать себе этот инструмент, есть небольшие советы. Начинать делать гаечный ключ своими руками стоит с изготовления одностороннего или двухстороннего ключа. Используйте образец уже готового подобного изделия. Сделайте чертеж гаечного ключа, исходя из которого будете изготавливать ваш инструмент.

Для начала делаем заготовку из листа стали с габаритным размером больше на 2-3 мм, чем наружный размер сторон ключа. Бывают трудности с толстыми заготовками. С помощью ножовки её не вырезать. А использовать газовую горелку противопоказано. Лучше всего пустить в ход кузнечную обработку. Это делается через расплющивание стального стержня.

После того, как заготовка есть, начинаем наносить разметку. Если у заготовки есть неровные стороны, лучше их опилить, удалить окалины. Затем нужно нанести краску на обработанный верх. Можно применить быстросохнущую краску или лак. Накладывание образца происходит после того, как высохнет покраска. Лучше всего использовать какой-нибудь пресс, чтобы образец не сдвинулся во время очерчивания. Чертилкой выступит стальная заточенная проволока. После разъединения образца и заготовки нужно навести окончательные риски через 1-2 мм от уже нанесённых, затем накернуть их. Керн сначала с наклоном установите на риску, а при нанесении удара молотком выпрямите.  По расстоянию между ямками в зеве должно быть 3-4 мм.

Далее высверливаем зев. Можно использовать дрель со сверлами 3-5 мм. Нельзя, чтобы сверло перегревалось. Нужно охлаждать его в воде. После того, как вы изготовите второй зев, нужно снять лишнее.

Ну и в завершении необходимо закалить изготовление. Дома это можно сделать с помощью газа. Если воспользоваться кузнечным горном или специальной печкой- это будет идеально. Для вынимания ключа используют клещи, опуская в воду одну сторону ключа. После этого нужно вынимать и опускать до полного потемнения губок. Затем охлаждаем их в воде. Противоположную сторону ключа нужно обработать таким же способом. Такова технология изготовления гаечного ключа.

                                   Изготовление гаечного ключа

strport.ru

Размеры гаечных ключей и их описание |

Первичные и самые интересные с исторической точки упоминания о гаечных ключах встречаются в 15 веке. Распространение они же получили только где-то в 19, когда фирма Mauser активно стала выпускать их во всевозможное производство. Также в 19 — 20 веке зарегистрировано огромное количество патентов, модифицирующих разные модели ключей.

Кажущаяся простота данной конструкции тем не менее крайне практична. Гаечным ключом пользуются и при сборке автомобилей, при работе с вообще огромным пластом и количеством всякой техники. А модели, предназначенные для работы на МКС, всего лишь модификации под условия космоса стандартного, старого, первоначального варианта изобретения.

Изначально, для большого количества вариантов ключей не было абсолютно какой-либо классификации. Это происходило именно вследствие их большого количества, а также большого количества и разнообразия патентов на них и подобные виды устройств. Однако, тем не менее, в начале 20 века наметилось-таки окончательное разделение. Главным классифицирующим признаком при этом признали системы:

• метрическую;
• дюймовую.

Как можно догадаться, сейчас уже авторство и первоначального изобретателя определить трудно.

Виды гаечных ключей
