Регулировка пластиковых окон своими руками

Створки пластиковых окон нуждаются в настройке сразу после установки и в течение всего срока эксплуатации. При самом бережном обращении со временем происходит их разбалансировка. Да и сами стены способны дать усадку. Регулировка пластиковых окон своими руками выполняется довольно просто, главное – знать, где крутить.

Преимущественные проблемы:

  1. Провисание створки окна, из-за которого она начинает задевать раму. Устраняется поднятием движущейся части.
  2. Смещение механизма открывания, из-за чего створка начинает задевать коробку или фурнитуру. Вопрос решит регулировка по горизонтали.
  3. Поддувание из-под окна. Проблема устраняется настройкой прижима.
  4. Чтобы закрепить расшатанные ручки, достаточно заново затянуть винты.
  5. Иногда ручка начинает поворачиваться с большим трудом. Тогда приходится смазывать трущиеся детали машинным маслом. Для профилактики это лучше делать раз в год.
  6. Пластиковая ручка может и треснуть, поскольку используется практически ежедневно. В этом случае ее придется менять, и сделать это можно самостоятельно, не вызывая службы сервиса.

Регулировка по горизонтали и вертикали

Устранять провисание окон после пары лет эксплуатации приходится почти всегда. Для регулировки фурнитуры своими руками вам нужен ключ шестигранный на 4 мм или простая отвертка. Это зависит от производителя.

Регулировка при провисании створки

Выравниваются оконные створки путем манипуляций с петлями. В них есть отверстия под ключ, прикрытые специальным колпачком. Таким способом можно устранить перекос окна. Работать можно и с верхней, и с нижней петлей. Верхняя способна смещать створки вниз и вверх или влево/вправо и менять прижим. Однако доступна верхняя петля только с наружной стороны, когда окно открыто, а нижняя – в любом положении с внутренней стороны. Она тоже позволяет смещать нижнюю планку окна по горизонтали и вертикали и регулировать прижим.

Обратите внимание! Вставив в гнезда петель инструмент и вращая его по часовой стрелке, вы притягиваете оконную половинку к раме, и низ приподнимается. И наоборот: вращение против часовой стрелки опускает створку вниз.

Прижим окна

Прижим створок зависит от винтов-эксцентриков по всему оконному периметру. Как правило, они вращаются с помощью гаечного ключа или того же шестигранника. Иногда прижим регулируется с помощью пластин на самой створке.

Некоторые модели окон позволяют управлять также и прижимом петель, только верхней или обеих сразу.

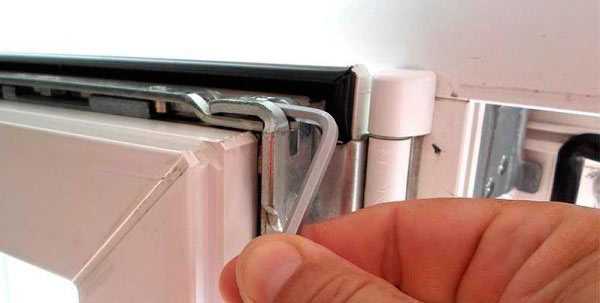

Для регулировки верхней петли надо открыть окно в режиме проветривания и вставить ключ-шестигранник в отверстие. Вращая его влево — вправо (у каждого производителя — в свою сторону), можно изменять прижим петли.

Регулировка прижима угла

Нижняя петля управляется вращением болта, расположенного за колпачком под прямым углом к плоскости окна.

Обратите внимание! После того как все винты были подкручены, качество прижима необходимо проверить. Для этого кусок газеты зажимается между рамой и створками с каждой стороны стеклопакета. Если бумажная полоска легко протаскивается, то прилегание следует усилить. Но учтите, чем плотнее будет прижим, тем быстрее износится уплотнитель.

Проблемы с ручкой

Наиболее часто оконная ручка оказывается блокированной, потому что была повернута вниз при открытом окне. При этом окно закрыть невозможно, а ручка не вращается.

Исправить ситуацию можно, прижав рукой язычок замка. Если марка фурнитуры AUBI, язычок выполнен в виде металлической пластины. Для прочих марок: Roto, GU, Winkhaus – это небольшой элемент, расположенный под углом к раме. Нажмите на него, чтобы он встал параллельно.

Заблокировалась ручка

Иными причинами, по которым ручка не вращается или вращается с трудом, могут быть:

  • провисание створки;
  • высохшая смазка.

Проще всего исправить вторую проблему. Надо только смазать все подвижные части профиля машинным маслом или любой другой проникающей смазкой.

Если это не помогло, придется заняться регулировкой петель. Как это сделать, описано выше.

Замена ручки

Для замены сломанной или деформированной ручки придется выполнить небольшой ремонт. Пластина под ручкой отворачивается, а шурупы крепления, скрывающиеся под ней, вывинчиваются. После этого ее можно просто заменить вместе с ограничителем.

Регулировка стеклопакетом

Иногда створки провисают настолько, что даже приподнятые в крайнее верхнее положение, продолжают задевать подоконник. Или же дешевая марка окон не имеет регулируемой фурнитуры, только простейшие петли и запор. Тогда остается единственный способ – стеклопакетом.

Необходимо с помощью нижней петли максимально опустить створку. При закрытом окне шпателем вынимаются штапики (не забудьте пометить расположение) и сам стеклопакет.

Замена стеклопакета

Затем надо открыть створку и в углу со стороны ручки положить прокладки так, чтобы в закрытом положении она надвигалась на них и приподнималась на 5–7 мм. Подниматься должен только угол, а не вся половина окна. Для этого сверху в месте закрывающего механизма кладется еще одна закладка. Таким образом, получается зазор около 5 мм.

Вставляется стеклопакет и плотно фиксируется прокладками и штапиками. После этого резину из рамы можно удалить и проверить работу окна.

Профилактическое обслуживание

Зимний режим

Время от времени следует осматривать отверстия для стока воды и прочищать их.

Обратите внимание! Желательно проводить сезонную регулировку окон. Летом они открываются чаще, поэтому их прижим можно ослабить. Это позволит уплотнителю прослужить немного дольше.
Инструкция по регулировке фурнитуры

Резину надо периодически осматривать. При появлении признаков стирания или надрывов ее придется менять.

Замена уплотнителя пластикового окна

Как видите, ничего сложного в регулировке пластиковых окон нет. Главное – осторожность в обращении со стеклом.

Видео

Если в чем-то не разобрались, предлагаем посмотреть подробную видеоинструкцию:

Фото

Устранение провисания Створка цепляется боковой стороной Регулировка прижима Прижим сверху Поднятие по оси петель

stroysvoimirukami.ru

Настраиваем пластиковые окна

Мы привыкли к пластиковым окнам. Те, кто установил их в числе первых, знают, сколько мелких неисправностей может случиться. Искать и вызывать мастера русский человек по разным причинам не всегда любит, умело разбираясь в любом механизме самостоятельно. Кроме мелкого ремонта пластикового окна, со временем может потребоваться регулировка створки для более плотного прилегания. Главное – понять принцип работы основных узлов настройки пластиковых окон и знать, где они расположены. Регулировка пластиковых окон своими руками выполняется довольно просто, мы расскажем вам что и где крутить.

Что приготовить для успешного ремонта?

В основном для небольшого ремонта нужно не более получаса, а чаще процесс проходит даже быстрее. И конечно, говоря «своими руками», все понимают, что без некоторых инструментов не обойтись. Запаситесь шестигранным ключом на 4 мм (обычно он входит в ремонтный набор велосипеда), крестовой отверткой, насадкой в виде звезды и пассатижами. Кроме инструментов, может понадобиться аэрозоль марки WD-40. Такой небольшой набор позволит выполнить регулировку пластикового окна своими руками, в том числе и настроить окна по сезону.

Хотите узнать, как правильно выбрать пластиковое окно?

В каких точках возможна регулировка?

Если представить себе открытое окно, то можно у каждой створки обозначить внутренние углы (те, что прилегают к раме) и внешние. Пользуясь такими обозначениями, можно определить известные мастерам точки регулировки пластиковых окон.

Створку по горизонтали регулируют в районе верхнего внутреннего угла, а также в механизме нижнего внутреннего угла. Над нижней точкой регулировки (5-7 см вверх) находится точка вертикального выравнивания створки.

Прижим одной створки можно усилить/ослабить в узлах, расположенных по внешнему краю: чуть выше внешнего нижнего угла и еще – чуть выше оконной ручки.

В этой статье рассматриваются общие моменты по ремонту механизма пластиковых окон любого изготовителя. Регулировка к зиме или к лету, мелкие неисправности – такие проблемы решаются во всех конструкциях примерно одинаково. Различаются окна разных фирм небольшими нюансами – в таких случаях поможет фирменная инструкция производителя.

Как самому сделать ремонт ручек пластиковых окон?

С годами эксплуатации ручки балконов, окон, дверей теряют прочность, расшатываются. Часто можно услышать жалобу, что внезапно заклинило ручку пластикового окна или двери. Эти проблемы нельзя считать очень серьезными, нужно учиться самостоятельно подтягивать или менять крепления. Это несложная операция.

Сама ручка прилегает к накладке, аккуратно повернув которую, мы получаем доступ к регулировочному узлу. Накладку следует слегка оттянуть на себя и потом повернуть ее перпендикулярно. Внутри будут видны два болта, выполненных под крестовую отвертку. Может оказаться, что декоративная накладка сразу не снимется. Пробуйте еще раз аккуратно, острые предметы лучше не использовать, чтобы избежать повреждений мягкого пластика.

Зачем устанавливать ручку с замком?

Специальный детский замок на пластиковое окно придуман для безопасности малышей. Ручку, оснащенную замком, малыш самостоятельно не откроет. Хотя нелишним будет напомнить, что детям вообще не место на подоконниках. Чтобы поменять ручку, старую нужно снять так же, как уже сказано выше, то есть начать надо с декоративной накладки. Затем откручиваются оба болта, и ручку, слегка раскачивая, осторожно снимают. Новую ручку вставляют в том же положении и фиксируют болтами. Операция займет 2-3 минуты.

Почему ручка иногда заедает, не доходит до максимума?

Известно несколько причин, по которым не закрывается ручка пластикового окна, или наоборот, прекращает открываться. Во-первых, со временем может загрязниться пылью механический узел. Значит, его пора почистить и смазать. Вам уже известно, как снять ручку. Надо пропылесосить все механизмы ручки и монтажного отверстия. Затем маслом для швейных машинок смазывают подвижные элементы. Если окажется, что появился налет ржавчины, поможет обработка аэрозолем WD 40.

Закрытие ручки с трудом – повод попытаться отладить прижим створок. И главное правило: заклинило ручку – насильно действовать нельзя, иначе восстановить механизм не получится. Видимо, не вовремя сработал механизм блокировки, действующий в открытом состоянии. Рычажок блокиратора нужно поправить руками. Вообще рычажок-блокиратор на вашем окне может быть двух видов: металлический язычок, который при открытии становится под углом к окну, или клипса, заходящая под уплотнитель.

В случае если пластиковое окно не закрывается в мороз, значит, блокиратор уменьшился в размерах от холода и не достает до собственной ответки. Выход – зафиксировать его в нужном положении (подойдет скотч, если пока некогда) и закрыть окно. Позже придется подложить что-то под ответку, открутив ее, или под сам рычажок. Проблема исчезнет.

Зимняя и летняя настройка пластиковых окон своими руками

Рама окна устроена так, чтобы дверца прилегала плотно. Легко проверяется прижим с помощью листка бумаги. Если прижатая створкой бумага протаскивается без труда, это недопустимо слабый прижим. Регулируйте в точках, обозначенных выше. Настройка створки выполнена правильно, если лист рвется или его можно протащить с трудом.

По причине сезонной смены температур уплотнительная резинка теряет объем и плотность. Процесс этот не происходит быстро. Не всегда после этого нужно менять резинку, достаточно качественно отрегулировать створки. С этой целью подкручивают специальные механизмы регулировки пластикового окна.

Если вы живете в регионе с регулярными скачками температуры, правильно настраивать окна зимой и летом очень важно. Это снижает лишнюю нагрузку на всю конструкцию пластикового окна, на фурнитуру, а также увеличивает срок эксплуатации уплотнителя.

Регулируют прижим, поворачивая цапфы (эксцентрики) – овальные цилиндры на торце створки. На оконной раме можно увидеть пазы, в которые попадают зацепы при повороте оконной ручки. Изменяя положение зацепов, мы регулируем прижим. Если овал расположен вертикально (вариант – плоской стороной круга влево), прижим слабоват. Если видите горизонтальный овал (круг повернут плоской стороной вправо) – прижим сильный. Стандартное положение цапф – овал наискосок под углом 45 градусов ( или плоская сторона круга i.S. цапфы – вниз). Фурнитура поворачивается руками или пассатижами. Цапфы в виде круга с одной плоской стороной вокруг своей оси не крутятся, а имеют только рабочие повороты.

Некоторым помогает просмотр видео по регулировке пластиковых окон, так проще понять процесс и оценить свои силы. Если не получается отладить эксцентрики, нужно подкручивать шестигранным ключом ответные зацепы, расположенные на раме. Выходом будет и поднять немного ответку, подложив под нее бумагу или пластину.

После нужной регулировки прижима пластикового окна переходим к настройке со стороны навесов. Сначала снимаем с навеса заглушку из пластика. Под ней – два болта под шестигранник и еще один болт — скрытый. Прижим регулируется болтом, расположенным перпендикулярно окну. По часовой стрелке крутим для усиления прижима, против часовой действуем для ослабления. Лучше выполнять эту операцию, когда окно закрыто.

Верхняя часть створки фиксируется с помощью механизма – «ножниц». Откройте окно, затем на торце створки нажмите пружинящий блокиратор. После поверните ручку в проветривающий режим. Так створка снимается с верхней петли и начинает держаться на «ножницах» и навесе снизу. Станет видна головка, регулируя которую, мы можем получить нужную степень прижима.

В этой статье, вы можете узнать чем отличаются пластиковые окна от деревянных, все их плюсы и минусы.

Край створки может задевать раму, и тогда не закрывается пластиковое окно

Может, окно долго не закрывали, или им резко хлопали, и удерживающие механизмы разболтались. Если нет серьезной деформации составляющих, поможет, когда подтянете петли пластиковых окон.

Шестигранником следует подрегулировать болты на нижнем навесе и на «ножницах» вверху. Сняв с нижней петли защитную заглушку, увидим в верхней части болт шестью гранями. Опустить створку можно, подкручивая болт против часовой стрелки. Обратное действие приподнимает створку.

Иногда заказывают довольно массивные металлопластиковые конструкции: большие окна, двери с дополнительными доводчиками. Их цель – немного приподнять всю систему перед полным закрытием пластикового окна. Этот механизм также корректируется.

Если вдруг створка цепляется за раму с боков, используется другой механизм регулировки пластикового окна. Это болт в нижней части навеса, расположенный параллельно окну. У него два выхода с головками для ключа. То есть доступ к нему открыт со стороны откоса и со стороны створки. Единственная проблема доступа – откос может быть слишком близко. Для этого и существует второй путь доступа к регулировке. Болт крутим по часовой – створка смещается вправо, против часовой – смещается влево.

Другим способом настраиваем положение сверху. Полностью открываем окно, а на механизме сбоку ищем немного утопленную головку болта. Меняя его положение, регулируем положение створки вверху.

Итак, если не открывается пластиковое окно, заклинивает его ручку, мы видим неполное прилегание створки, есть простые способы отрегулировать расшатавшиеся механизмы собственноручно.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:

kvartirnyj-remont.com

Регулировка пластиковых окон своими руками: советы и рекомендации

Статья опубликована в подразделе Комплектующие (который является частью раздела Остекление).

Регулировка пластиковых окон своими руками дело абсолютно несложное. Особенно когда складываются такие условия, что после установки ваши пластиковые окна требуют дополнительной регулировки. Это может произойти в том случае, когда установщики окон ошиблись при монтаже либо же окна каким-либо образом деформировались в течение времени и под влиянием внешних факторов. При любой, даже самой бережной эксплуатации, появляется множество различных факторов, которые могут повлиять на работу пластикового окна.

Такого рода изменения характеристик пластикового окна негативно сказываются на его теплозащитные и гидроизоляционные свойства. Если же появятся крупные зазоры в конструкции, это приведет к возникновению сквозняков, подвижные части окон начнут заедать, затрудняя действия с ними. В таком случае ухудшится и шумоизоляция из-за неплотного прилегания частей пластикового окна друг к другу. Для того чтобы вы могли самостоятельно, не обращаясь к специалистам, решать подобного рода проблемы, а также сами предупреждали появление неприятных ситуаций, рекомендуется периодически проводить регулировку фурнитуры пластиковых окон своими руками.

Совет: такую регулировку производители окон советуют проводить раз в год.

Регулировка фурнитуры пластикового окна вполне может быть выполнена вами самостоятельно без особых усилий и временных затрат. Стандартные ключи для работ с такими окнами – ключи на 4–6 мм.

Самыми распространенными ситуациями, которые можно решить регулировкой, являются:

  • ситуация, при которой провисает створка окна, и во время открывания и закрывания окна она цепляет оконную раму. Регулировка створки пластикового окна осуществляется специальными винтами-регуляторами. Чтобы решить проблему, нужно приподнять створку с помощью вертикального или одного из горизонтальных регуляторов
  • смещение створки окна в каком-либо направлении. Можно устранить равномерным смещением при помощи вертикальных и горизонтальных регуляторов петель в нужные стороны
  • сквозняк из-под уплотнителя. Можно устранить с помощью регулировки прижима пластикового окна, точнее оконной фурнитуры, или запорной цапфы. С помощью подходящего инструмента, ключа, отвёртки или плоскогубцев нужно будет подкручивать все запорные цапфы, пока прижим не будет удовлетворительным

Ниже рассмотрим некоторые частные случаи самостоятельной регулировки пластиковых окон, нуждающиеся в более подробном описании и связанные с эксплуатацией ручек пластикового окна.

В одной из наших статей вы можете прочитать про то, как выбрать и установить рольшторы на пластиковые окна вашего балкона или лоджии. Также у нас вы найдете подробную видеоинструкцию по процессу установки.

А про то, как можно самостоятельно провести регулировку пластиковых окон остекления балкона или лоджии можно прочитать по этому адресу. Ознакомьтесь с нашей статьей и у вас не станется вопросов по этой этой теме.

Замена ручек

Часто, регулировка пластиковых окон своими руками подразумевает лишь регулирование работы ручек открывания створки окна. Для того чтобы провести замену ручки пластикового окна, нужно будет повернуть пластину у основания окна на 90 градусов и снять шурупы, которыми ручка крепится к окну. Далее можно вмонтировать новую ручку, но под неё важно не забыть установить регулятор открывания пластикового окна.

Регулировка ручек

В регулировке ручки нуждаются, когда по ошибке приводятся в неправильное положение и, как следствие, перестают функционировать и входят из строя. Для решения проблемы нужно узнать производителя ручки:

  • Если ручка производства AUBI, ситуацию можно исправить, найдя металлическую пластинку, торчащую рядом с ручкой. На эту пластину нужно надавить, прижав её к уплотнителю, и повернуть ручку. Створка окна при этом должна располагаться вертикально
  • Если ручка была выпущена Roto, Winkhaus, GU или другими производителями, необходимо найти металлический язычок и надавить на него так, чтобы он стал параллельным уплотнителю

Сложности при повороте ручки

Причина может крыться в провисающей створке или же в засохшей смазке. Для исключения второго варианта следует смазать все подвижные детали конструкции. Если же смазка ни при чем, поможет регулировка петель пластикового окна. Когда отрегулировать нужно верхнюю петлю, необходимо открыть окно так, чтобы створка находилась перпендикулярно раме. При регулировке же нижней петли нужно подкручивать регуляторы, которые влияют на движение.

В зависимости от времени года, необходимо следить за правильным положением створок пластиковых окон. В летнее время створка должна быть немного опущена для лучшего теплообмена. А зимой регулировка пластиковых окон состоит в том, чтобы, наоборот, держать створку плотно прилегающей к оконной раме во избежание промерзания и проникновения сквозняка внутрь квартиры.

В завершение регулировки проверьте окна на все неисправности снова. Окно, которое отрегулировали по инструкции, будет легко открываться и закрываться, не иметь зазоров, уровень прижима будет одинаковым повсеместно.

Обратите внимание: не забывайте о том, что детали фурнитуры могут изнашиваться, надежность их крепления нужно проверять и не допускать разбалтывания. Не лишней будет профилактическая смазка фурнитуры и периодическая подтяжка всех крепежных элементов окна.

Уделяйте внимание пластиковым окнами своевременно, и они прослужат вам гораздо дольше!

А вы знаете как изготовить шкаф на балконе своими руками? Из каких материалов и с помощью каких инструментов? Ознакомьтесь с инструкцией в одной из наших статей.

А про преимущества полиуретановых потолочных плинтусов перед пенопластовыми можно прочитать здесь.

Обратите внимание, что про достоинства пробковых обоев при использовании этого материала в отделке балкона или лоджии можно прочитать по этому адресу: http://nashbalkon.com/otdelka/otdelka-sten/probkovye-oboi-dlya-sten.html.

Ниже приводим фотографии по теме статьи «Как провести регулировку пластиковых окон своими руками». Для открытия галереи фотографий достаточно нажать на миниатюру изображения.

Предлагаем вам также ознакомиться с видеосюжетом по теме нашей статьи. В ролике представлен видео-урок по самостоятельной регулировке пластиковых ПВХ окон.


Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями:
В Контакте, Facebook, Одноклассники, Google Plus или Twitter.

Подписывайтесь на обновления по E-Mail:

Расскажите друзьям! Расскажите об этой статье свои друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Обсудить статью

nashbalkon.com

Регулировка пластиковых окон своими руками

Регулировка пластиковых окон своими руками

Содержание статьи

  1.  Регулировка пластиковых окон самостоятельно
  2.  Сезонная регулировка
  3.  Просадка окна. Настройка нижней петли
  4.  Настройка верхней петли

1. В нашей статье мы расскажем о том, как сделать регулировку пластиковых окон самостоятельно. Дело в том, что даже самые дорогие пластиковые окна, периодически нуждаются в обслуживании. Когда это необходимо?

Если в окно поддувает, если окно закрывается/открывается с усилием, если, для того что бы повернуть ручку, требуется больше усилий, чем раньше — пришло время произвести регулировку окна. К счастью сделать это самостоятельно довольно просто, и вызывать мастера совсем не обязательно. Далее мы расскажем подробно о том, как произвести регулировку пластикового окна своими руками.

Сезонная регулировка

2. Наиболее часто, потребность в регулировке возникает в связи со сменой времени года. Зимой окно должно закрываться как можно плотнее. Летом же, вполне допустимо и даже желательно, что бы окно пропускало немного воздуха в помещение. Для того что бы произвести сезонную настройку окна, необходимо отрегулировать положение металлических винтов на торцевой стороне окна. Собственно именно положение этих винтов обеспечивает степень прижима окна к раме. Регулировка производится путем поворота винтов.

В зависимости от положения этих винтов (еще они называются цапфы) — окно сильнее или слабее прижимается к раме. Цапфы могут быть различной формы. В зависимости от формы цапфы, для их регулировки применяется тот или иной инструмент. Цапфы овальной формы регулируются пассатижами. Цапфы круглой формы имеют прорезь под шестигранник (иногда под отвертку).

Важно выставить все винты окна в одинаковое положение — в противном случае через окно будет сквозить. Винты располагаются как на внешнем торце окна, так и внутреннем. Иногда на верхней и нижней створке. При проведении регулировки в зимний период, установите цапфы в стандартное положение. Если в таком положении цапф, окно не поддувает, усиливать прижим не стоит.

Дело в том, что слишком сильный прижим приводит к скорейшему износу резинового уплотнителя. С временем уплотнитель придет в негодность и даже при максимальном прижиме окно будет поддувать. Уплотнитель придется менять. В общем это не сложная процедура. Но в любом случае это дополнительные затраты времени и средств.

 Просадка окна. Настройка нижней петли

3. Еще одна причина, по которой необходимо произвести регулировку пластикового окна — так называемая просадка. Она происходит, когда новое здание со временем усаживается. Это приводит к деформации оконного проема, а с ним и оконной рамы.

В результате этого, цапфа не до конца заходит в металлическую пластину на раме и окно не плотно закрывается. Верным признаком этого является ситуация, когда цапфы выставлены на максимальный прижим, а из-под окна все равно дует.

Для того что бы устранить данную неисправность — нужно сначала определить какая часть окна закрывается не плотно. Делается это так: окно нужно закрыть и попытаться руками оттянуть на себя створку окна. В тех местах, где цапфа плотно вошла за ответную пластину — окно останется неподвижным.

Там где створка шевелится — запорный механизм закрыт не полностью. Регулировка производиться путем настройки петель. Если створка шевелится ближе к нижнему краю окна — будем регулировать нижнюю петлю.

Регулировка петли осуществляется в двух плоскостях — вертикальной и горизонтальной. Для регулировки потребуется шестигранник. Регулировка в горизонтальной плоскости осуществляется при открытом окне. Установите шестигранник в отверстие снизу петли.

Повернув немного шестигранник, закройте окно и проверьте результат. Поворот против часовой стрелки отдаляет створку от петли и наоборот. Для того что бы произвести регулировку вертикального положения створки, окно выставляется на проветривание. С петли снимается декоративная накладка.




Регулировочный винт находится под накладкой. При помощи шестигранника устанавливаем регулировочный винт в нужное положение. Поворачивая винт по часовой стрелке, створка приподнимается и наоборот.

 Настройка верхней петли

4. Если окно неплотно закрывается в верхней части, потребуется настройка верхней петли. Для настройки верхней петли, окно нужно открыть. Чем сильнее тем лучше. Верхняя петля имеет несколько иную конструкцию, но и у нее есть регулировочный винт. Если регулировка верхней петли не принесла результатов, то, возможно, необходимо более плотно прижать верхний угол к раме.

Для этой цели используется еще один регулировочный винт, который расположен на поворотно-откидном механизме. Для того, что бы произвести регулировку этого винта, требуется открыть окно сразу в двух положениях.

Это делается так: открывается окно и удерживая блокиратор — переводим окно в положение проветривания. В таком положении открывается доступ к регулировочному винту поворотно — откидного механизма.

на котором и находится регулировочный винт. Регулировка осуществляется так же при помощи шестигранника. В нашей статье мы рассказали о том, как сделать регулировку пластиковых окон самостоятельно, так же при помощи шестигранника.



Понравилось? Подпишитесь на блог и получайте новые статьи!

remontfor-you.ru

Регулировка пластиковых окон своими руками

Несмотря на то, что все современные окна, изготовленные из ПВХ, дерева или алюминия, выполняются с большим запасом прочности, а фурнитура на них отличается повышенной надежностью, периодическая настройка и обслуживание конструкций все же необходима. Конструкция оконной фурнитуры такова, что отрегулировать окно своими руками не составит труда. Чтобы справиться с этой задачей, нужно иметь необходимые инструменты, а также знать основные узлы регулировки.

Какие инструменты вам потребуются?

Перед тем как приступать к регулировке окна, необходимо подготовить инструменты. Вам потребуются:

  • Шестигранный ключ 4 мм. Этот инструмент используется для настройки в первую очередь. Форма ключа может быть любой, например, изогнутой в виде буквы «Г». Профессиональные ключи имеют с одной стороны изгиб для того, чтобы их удобно было держать.
  • Насадки для отвертки в форме звезды (маркировка Т, ТХ). Потребуются только для некоторых моделей фурнитуры, но на всякий случай лучше приобрести и их.
  • Крестовая отвёртка (размер 3 или 4). Обычно фурнитура крепится к окну болтами под обычную крестовую отвертку. Для того чтобы заменить ручку или отрегулировать ее, нужна именно крестовая отвертка. Самый простой вариант регулировки – наладка раздвижных конструкций. В этом случае необходимо лишь настроить расстояние роликовых кареток.
  • Пассатижи или плоскогубцы.
  • Аэрозоль WD-40 или машинное масло для смазки фурнитуры.

Видео: Регулировка пластиковых окон

Основные узлы, нуждающиеся в регулировке

Регулировать можно створку по вертикали и горизонтали. В первом случае требуется настройка нижней петли, а во втором – верхней части механизма. Для регулировки прижима створки настраивается крепление в средней части створки со стороны ручек. Также прижим створки налаживается в нижней части окна. Для настройки нижнего угла створки по горизонтали регулируются нижние петли.

Без помощи мастера можно не только отрегулировать оконную конструкцию, но и устранить некоторые простые неисправности. Рассмотрим, как это сделать.

Проблемы с оконной ручкой

Замена ручки окна или установка ручки с замком

Ручки с предохранителями могут потребоваться в детской, а также в других помещениях дома, где живет маленький ребенок. Эта важная деталь не позволит малышу самостоятельно открыть окно. Чтобы установить новую ручку, необходимо вынуть старую, отвернув заглушку и открутив болты. Затем нужно аккуратно раскачать ручку и вытащить ее. Новая ручка ставится на место старой в том же положении и закрепляется болтами.

Если шатается ручка

Чтобы устранить неисправность, достаточно просто сильнее затянуть крепления детали. Для этого необходимо освободить болты, скрытые под заглушкой – прямоугольной накладкой, расположенной под ручкой. Заглушку необходимо поддеть за верхнюю и нижнюю часть и повернуть на 90 градусов. Под ней расположены два болта, которые и нужно подтянуть с помощью отвёртки. Для того чтобы сдвинуть заглушку нельзя использовать острые предметы, так как это может повредить профиль.

Ручка заедает или не до конца закрывается

Прежде всего, нужно понять, чем вызвана данная проблема. Может быть, механизм ручки нуждается в смазке или чистке. Второй причиной может быть максимально зафиксированный прижим на створке. В этом случае его нужно ослабить.

Очистить механизм ручки не сложно. Для этого ее нужно снять, вычистить от загрязнений с помощью щетки или пылесоса, смазать и поставить обратно. Для смазки рекомендуется применять WD-40 с насадкой, которая легко проникает в углубления конструкции. Вообще, масло или аэрозоль рекомендуется применять всякий раз, когда осуществляется регулировка оконных конструкций, выполненных из ПВХ.

Если проблема с ручкой возникает из-за чрезмерного прижимного усилия, то необходимо его ослабить. Для этого осуществляется регулировка эксцентриков на торце створки со стороны ручки, а также настраиваются болты на петлях.

Если ручку заклинило

Даже если ручка перестала двигаться, пугаться не стоит. Такая ситуация не является поводом для замены фурнитуры. Как правило, ручка заедает из-за срабатывания блокировки, не позволяющей менять положение окна (открывать вверх), когда створка открыта. Чтобы решить проблему, достаточно вручную отвести рычаг блокиратора.

Рычаг блокиратора находится на торце створки со стороны ручки. Как он выглядит? Рычаг может иметь вид пластины, которая прикручена к торцу и отведена под углом к уплотнителю, если створка открыта. Второй вариант – это клипса, заходящая на уплотнитель.

Регулировка прижима створки

С наступлением холодов окна можно отрегулировать таким образом, чтобы уплотнитель пропускал как можно меньше холодного воздуха. Плотное прилегание створки к раме обеспечивает надежную защиту от холода. Отрегулировать степень прижима створки к раме необходим и в тех случаях, когда уплотнитель стал тоньше, износился, и из окна стало дуть.

Профессиональные мастера рекомендуют проводить регулировку прижимного устройства два раза в год. Накануне зимних морозов прижим нужно увеличить, а с наступлением тепла – уменьшить. Если высокая степень прижима сохраняется в течение всего года, это может испортить фурнитуру из-за постоянного напряжения в конструкции, а также сократить срок эксплуатации утеплителя, который под постоянным сильным давлением истончается и теряет свои тепло- и звукозащитные свойства.

Чтобы отрегулировать прижим, необходимо найти на торце створки цилиндры овальной формы, которые называются цапфами. На раме есть соответствующие им отверстия, в которые входят цапфы при повороте ручки. Данная конструкция обеспечивает прижим створки к раме. Усилие прижима настраивается путем перемещения отверстий на раме или прокручивания цапф.

Чтобы увеличить усилие прижима, необходимо повернуть эксцентрик выступающей частью к внутренней стороне окна. Чтобы снизить усилие, нужно проделать обратную операцию, то есть повернуть цапфу выступающей частью наружу.

Как настроить эксцентрики? Существует три способа настройки. Фурнитура различных производителей может немного различаться, поэтому способ регулировки будет зависеть от ее особенностей.

  1. Цапфа имеет прорезь для плоской или шлицевой отвертки.
  2. Эксцентрик нужно слегка отвести от поверхности, на которой он расположен, и повернуть. Это можно сделать при помощи пассатижей или просто руками.
  3. Эксцентрик может быть повернут при помощи пассатижей с небольшим усилием.

Чтобы проверить возможность регулировки, можно попробовать изменить положение цапфы тремя способами по очереди. При этом начинать желательно с первого, чтобы избежать серьезных поломок.

Может случиться, что несмотря на все усилия торцевые цилиндры не получается настроить. В этом случае необходимо изменить положение ответной части или отверстий на раме.

С помощью шестигранника можно отвинтить болты и передвинуть зацеп в сторону улицы, чтобы увеличить прижим или в сторону помещения, чтобы ослабить прилегание створки.

Когда манипуляции по настройке на торцевой стороне ближе к ручке закончены, можно произвести наладку прилегания с противоположной стороны, где располагаются петли. Рассмотрим вариант для окна, которое может открываться в режиме проветривания. Вот основные шаги настройки прилегания створки такого окна.

Сняв колпачок наличника, вы увидите два болта под шестигранную отвертку, а также один болт, расположенный под углом 90 градусов к плоскости окна. Именно с ним нужно будет проводить манипуляции. Повернув болт по часовой стрелке, можно усилить прижим, при движении отвертки против часовой стрелки, усилие прижима ослабнет. Регулировка производится при помощи шестигранника. Настройку удобнее производить при закрытом окне.

Чтобы отрегулировать верхнюю часть створки, окно нужно открыть и найти устройство, называемое «ножницы», позволяющее открывать створку сверху (в режиме проветривания). Далее необходимо найти на торцевой части оконной створки клипсу или рычаг блокиратора, нажать на него и удерживать в этом положении. Затем повернуть ручку в вертикальное положение, которое она занимает при проветривании. После этого створка выйдет из верхнего паза и будет висеть на нижнем креплении и на «ножницах». Это позволит добраться до болта, который регулирует прижим. Он расположен с нижней стороны устройства, которое удерживает створку. Поворачивая болт можно регулировать степень прилегания.

Итак, регулировка прилегания створки осуществляется достаточно просто и не требует чрезмерных усилий. Вы сможете самостоятельно регулировать уровень теплосбережения в помещении в зависимости от температуры воздуха на улице.

Видео: Как отрегулировать прижим створки пластикового окна

Створка задевает оконную раму

Данная проблема возникает достаточно часто. Она также не является критической, справиться с ней можно самостоятельно без замены деталей фурнитуры и без затрат на ремонт.

Створка может задевать край рамы в тех случаях, когда детали фурнитуры разбалтываются или деформируются. Такое может произойти, если окно постоянно находится в открытом состоянии. В этом случае фурнитура повреждается под тяжестью створки.

Вторая причина неисправности – слишком резкое и быстрое открытие или закрытие окна, что приводит к деформации деталей, а также к ослаблению их крепления.

Чтобы осуществить настройку без проблем, желательно обратиться за помощью производителю фурнитуры, эмблема которого видна на деталях. Посетив сайт компании-производителя и ознакомившись с инструкцией по регулировке, вы сможете быстро и точно выполнить настройку.

Существуют общие советы по изменению положения створки, если нарушено закрывание:

  • Створка задевает раму верхним торцом: створку нужно повернуть к нижнему навесу или опустить всю конструкцию вниз.
  • Створка задевает раму нижним торцом ближе к ручке: створку поднимают и поворачивают в сторону верхней петли.
  • Створка задевает раму в середине торцевой части (там, где ручка): конструкцию смещают в сторону петель. Иногда необходимо слегка повернуть створку к нижнему или верхнему навесу.

Чтобы осуществить настройку, потребуется поворачивать шестигранником болты, расположенные на системе «ножницы», сверху окна, а также на нижнем навесе.

Рассмотрим, как регулировать створку при самых распространённых нарушениях ее положения.

  • Если створка опустилась, или требуется слегка повернуть ее снизу, необходимо регулировать болт, распложенный на нижнем навесе. Сняв наличник, вы увидите отверстие сверху навеса. Вставив в него шестигранник и поворачивая его, вы отрегулируете высоту створки. Поворот по часовой стрелке поднимает створку, против – опускает.
  • Если требуется переместить створку влево или вправо, то нужен болт, расположенный в нижне части навесного механизма параллельно плоскости окна. К болту имеется два доступа: со стороны окна и откоса, регулировку можно осуществлять с любой стороны. Поворачивая болт по часовой стрелке, вы переместите створку вправо, против часовой – влево. Обязательно нужно проверять, как закрывается окно, после каждого поворота болта. Манипуляции осуществляются до тех пор, пока не будет достигнут нужный результат.
  • Чтобы отрегулировать створку в верхней части, необходимо произвести регулировку механизма «ножницы». Для перемещения створки в верхней части, нужно найти головку под шестигранник, которая находится сбоку на механизме. Она будет доступна, если окно полностью распахнуть.

Если требуется отрегулировать тяжелую металлопластиковую створку или дверь, то необходимо настраивать специальные доводчики, задача которых приподнимать створку при открытии и закрытии.

Одно из преимуществ современных пластиковых оконных систем заключается в том, что их фурнитура подлежит всесторонней самостоятельной настройке. В ключевых местах расположены настроечные болты, регулировка которых осуществляется при помощи ключей-шестигранников диаметром 4 мм. Затрачивая минимум усилий, вы сможете самостоятельно отрегулировать окно так, как вам удобно, настроить теплообмен в помещении, защитить окно от холодного воздуха в зимнее время, а также исправить мелкие недостатки, возникшие в процессе эксплуатации.

www.oknakomforta.ru

видео инструкция регулировки на зиму-лето

Замена стеклопакетов — один из первоочередных этапов ремонта. Однако установка пластиковых окон предполагает обязательное последующее обслуживание, такое как самостоятельная регулировка пластиковых окон на зиму или мелкий ремонт пластиковых окон своими руками. Существует не так много возможных поломок пластиковых окон, а методы ремонта достаточно просты.

Регулировка прижима пластиковых окон

Чаще всего регулировка пластиковых окон подразумевает регулировку прижима пластиковых окон, а именно регулировку зима-лето. Ясно, что в зимнее время прижим створок окна должен быть сильнее, во избежание сквозняков, а летом прижим лучше ослабить.

Вначале нужно убедиться, что регулировка пластиковых окон необходима. Для этого можно использовать зажженную у закрытого окна спичку или зажигалку – если сквозняк есть, то пламя заколеблется или даже погаснет.

Так вы определите плотность прижима. Если регулировка прижима пластикового окна необходима, придется проделать несложные манипуляции.

При открытии окна обратите внимание на его торец. Там вы обнаружите три эксцентрика, регулирующие прижим пластикового окна, их еще называют цапфами. Используя шестигранник, эксцентрики можно поворачивать, на видео показано как правильно надо это делать.

Для более плотного прижима поверните их на несколько миллиметров в левую сторону, чтобы ослабить прижим — в правую. Работа очень простая, и вы легко произведете регулировку пластиковых окон самостоятельно. Главное – следите, чтобы плотность прижима была равномерной, а для этого эксцентрики должны быть обязательно выставлены одинаково.

Стоит обратить внимание на значительный нюанс регулировки прижима пластиковых окон — в первый раз осуществляйте минимальную регулировку, поскольку уплотнительные резинки на створке со временем ссыхаются и изнашиваются, а значит регулировку придется проводить снова. Если же сразу сильно прижать створку, резинки ссохнутся быстрее, а после этого никакая регулировка не поможет и придется менять уплотнительную ленту.

В этом тоже нет ничего сложного. Старая резинка просто-напросто удаляется, а новая устанавливается в специальный паз. Единственное, с чем нужно быть внимательным, так это с тем, чтоб не растянуть ее слишком сильно, иначе она будет пропускать воздух.

Регулировка ручки пластикового окна

Возможно, вы оказались в ситуации, когда оконная ручка сломалась, и окно не закрывается. Это как раз один из распространенных вариантов ремонта пластиковых окон своими руками.

Во-первых, вам понадобится приобрести новую ручку – они продаются на любом строительном рынке и любая фирма-производитель продает комплектующие к пластиковым окнам. Во-вторых, вам нужно снять декоративную панель, закрывающую крепеж ручки к окну. Для этого просто поверните ее в любую сторону, а дальше просто открутите винты, удерживающие старую ручку, и ими же прикрутите новую.



Регулировка фурнитуры пластиковых окон

Если окно не закрывается из-за-того, что ручка не поворачивается, вы так же сможете осуществить ремонт пластикового окна самостоятельно. Проблема в данном случае в том, что ручку зафиксировал блокиратор поворота ручки, когда окно было открыто. Такие блокираторы устанавливают практически все производители пластиковых окон, во избежание поломок самих ручек. В этом случае регулировка фурнитуры пластикового окна довольно проста.

Если окно не закрывается из-за-того, что ручка не поворачивается, вы так же сможете осуществить ремонт пластикового окна самостоятельно. Проблема в данном случае в том, что ручку зафиксировал блокиратор поворота ручки, когда окно было открыто. Такие блокираторы устанавливают практически все производители пластиковых окон, во избежание поломок самих ручек. В этом случае регулировка фурнитуры пластикового окна довольно проста.

Обратите внимание, что написано на самом запоре. Если есть надпись AUBI, то вам необходимо направить створку вертикально, а затем нажать на металлическую пластину с пружиной и повернуть ручку в нужное положение.

Если же на запоре написано GU, ROTO или другие буквы, регулировать нужно металлический язычок прямо под ручкой – надавите на него и поверните параллельно уплотнительной прокладке.



Видео регулировки пластиковых окон своими руками

Для большей наглядности мы предлагаем вам посмотреть видео регулировки пластиковых окон.

Предлагаем вашему вниманию еще одну видео инструкцию, которая поможет вам отрегулировать пластиковые окна на зиму, а также на лето.

Регулировка фурнитуры:

Когда не помогает регулировка при провисе:

Устранение продувания из под резинки:

Когда ручка на окне не закрывается до конца:

Загрузка...

delaydachu.ru

Регулировка пластиковых окон своими руками

Если ваши пластиковые окна стали работать не так как надо, то на это может быть множество причин. Окна могли перекоситься со временем или же вовсе могли быть непрофессионально установлены с самого начала, да и мало ли что еще. Не стоит расстраиваться. Вы можете отрегулировать пластиковые окна своими руками. Конечно, для устранения проблем можно пригласить специалиста, но это стоит денег. В конечном итоге решать вам, тем более, что регулировка пластикового окна обычно занимает не более 15 минут.

Если окна установили в новостройке, то уже через полгода дом, как известно, даст усадку и вам потребуется отрегулировать петли. Помимо этого внешние факторы тоже никто не отменял. Оконная конструкция может деформироваться и потерять свои гидроизоляционные и теплозащитные свойства. Движение створок будет затруднено, так как фурнитура будет заедать. Шумоизоляция в этом случае может быть нарушена. Окно не сможет защищать от сквозняков. И в конце концов вообще перестанет открываться. Избежать этого поможет систематическая регулировка пластиковых окон. Многие производители рекомендуют ее проводить один раз в год.

Обычно монтажники просто подгоняют готовое окно под размеры вашего оконного проема. Если металлопластиковый профиль установлен грамотно, то срок службы окна при этом существенно продлевается и в дальнейшем проблем с эксплуатацией не возникнет. Но даже при профессионально грамотной установке со временем может случиться неприятная ситуация.

Когда нужно отрегулировать оконную фурнитуру

  1. Вы чувствуете, что створка окна цепляется за фурнитуру или оконную раму. Это значит, что оконная створка провисла.
  2. Створка не достаточно прижата к раме. В следствии чего возникает сквозняк.Здесь требуется отрегулировать силу, насколько сама створка прижата к оконной раме.

Для ремонта вам могут потребоваться инструменты:

  • шестигранник;
  • крестовая отвертка;
  • плоская отвертка.

Регулировка пластиковых окон своими руками

Нужно знать, что конструкция металлопластикового профиля регулируется по трем плоскостям и по двум осям вращения (горизонтальная и вертикальная). Произвести регулировку оконной фурнитуры не сложно, если следовать инструкции по регулировке пластиковых окон. Обычно она идет в комплекте с окном. Конечно, вам будут необходимы базовые навыки работы с инструментом. Но в целом процесс прост. Давайте рассмотрим, какие варианты регулировки пластикового окна существуют.

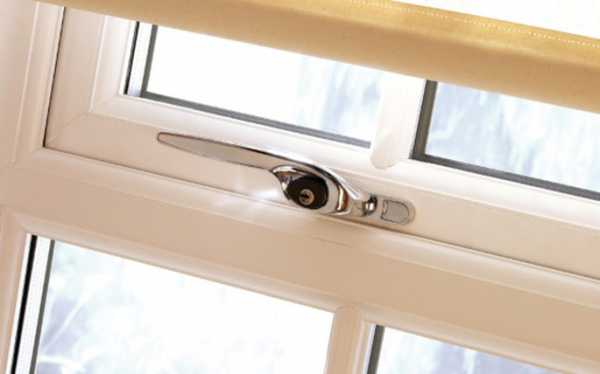

Установка или замена ручки

Для того чтобы заменить ручку нужно на 90 градусов повернуть пластину, которая находиться в основании окна. Затем снять шурупы, которые крепят саму ручку к окну. Снять старую ручку и под основание новой ручки установить ограничитель открывания. Теперь можно установить новую ручку.

Не открывается окно

Это происходит в том случае, когда при открытом окне, ручка оказалась повернута вниз. В этой ситуации окно невозможно закрыть и ручку повернуть не получается из-за того, что она в неправильном положении. Сначала нужно определить марку фурнитуры.

Посмотрите,если на металлической пластине вы увидите надпись AUBI, значит, ситуацию можно решить следующим образом. Прижимаем пальцем металлическую пластину, которая выглядывает в районе ручки, в сторону уплотнителя и поворачиваем ручку.

Если же надпись на металлическом запоре будет Roto, Winkhaus или другую марку, в этом случае ищем металлический язычок в районе ручки. Он располагается под углом к раме. Давим на него так, чтобы он оказался параллельно уплотнительной резинке. Затем поворачиваем ручку.

Сложности при повороте ручки

Если возникли сложности при повороте ручки, то причиной может стать провисание створки или же возможно причина в том, что высохла смазка. Последний вариант исправить легче всего. Смазываем смазкой все подвижные механизмы пластикового окна. Проверяем подвижность. Кстати сказать, что смазывать механизмы нужно как минимум раз в год. Машинное масло или аэрозольная смазка для этой цели прекрасно подойдут.

Если ручка все равно поворачивается с трудом, то это значит, что требуется регулировать петли. Для этого нам поможет шестигранник. Для начала открываем створку окна так, чтобы она находилась по отношению к раме в перпендикулярном положении. Крутим шестигранником винт регулировки до того момента, пока не добьемся нужного эффекта.

Если же при этом нужно отрегулировать нижнюю петлю, то следует подкрутить болты, которые позволяют отрегулировать положение: вниз, вверх; отрегулировать левее или правее.

Продувание из-под уплотнителя

Эту неприятную ситуацию тоже не сложно исправить. Для того, чтобы устранить эту проблему, сначала определяем место проблемы. Для этого нужно сначала открыть створку и посмотреть на боковую поверхность рамы. Здесь есть небольшая головка болта . В некоторых случаях их бывает несколько. Если крутить ее, то болт начинает смещаться, что позволяет нам отрегулировать уровень прижима.

Проверка своей работы

Заканчиваем регулировку пластиковых окон обычной стандартной процедурой – проверкой. Если вы отрегулировали оконную фурнитуру по правильной схеме, то неисправности должны исчезнуть или быть доведены до минимума.

Важно! Хотелось бы добавить, что если у вас деформирован оконный проем или рама, то скорее всего невозможно провести регулировку пластикового окна самостоятельно. Инструкция, конечно, вам очень поможет, но все-таки если есть возможность пригласить специалиста, то лучше всего доверить работу профессионалу. В этом случае работа будет выполнена надежно, быстро и без повреждения конструкции пластикового окна.

Видео по регулировки окон

positroika-doma.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
