Как правильно сделать туалет на даче своими руками: чертежи, размеры и видео

Рекомендации по выбору туалета для дачи: с выгребной ямой или сменной емкостью. Пошаговое руководство с чертежами, размерами и описанием основных этапов строительства туалета для дачи своими руками.

Продумывая обустройство загородного участка, многие стараются даже неприглядные функциональные и хозяйственные постройки сделать и оформить так, чтобы они гармонично вписывались в окружающий ландшафт.

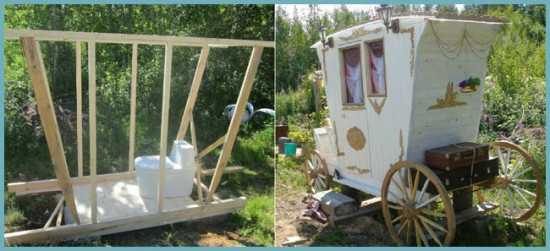

Туалет для дачи вполне может стать даже украшением участка

В том, чтобы соорудить презентабельный и функциональный туалет на даче своими руками, нет ничего сложного. Достаточно лишь владеть базовыми навыками строительства и иметь под рукой необходимые материалы.

Варианты конструкций дачных туалетов

Планируя возвести на участке туалет на даче своими руками, прежде всего необходимо определиться с типом будущей конструкции.

Условно все уличные уборные можно разделить на два вида: с выгребной ямой и со сменной емкостью. Конструкции первого типа предполагают наличие вырытой в земле ямы. Уборные второго типа оборудуются специальными контейнерами для сбора отходов, наполненные торфом с опилками, либо специальным водным раствором.

Дачный туалет с выгребной ямой

Традиционный туалет с выгребной ямой. Это самый дешевый и доступный способ для реализации уличного санузла. Принцип его работы довольно прост: отходы жизнедеятельности попадают в выгребную яму, где жидкая часть которых частично впитывается в грунт и испаряется, а плотная составляющая накапливается. Для очистки выгребных емкостей прибегают к услугам ассенизаторских фирм.

Схема: устройство люфт-клозета

Люфт-клозет. Он также оборудован выгребной ямой, но стенки которой полностью герметичны. Опорожнение выгреба в такой системе осуществляют только путем откачки, используя в качестве приемной воронки сам унитаз.

Чертеж: оборудование пудр-клозета

Пудр-клозет. Представляет собой конструкцию из постамента со стульчаком. Накопительная емкость для сбора нечистот, размещенная непосредственно под стульчаком, присыпана слоем торфа, обладающего влаговпитывающими свойствами. Рядом со стульчаком устанавливают совок с ведерком, наполненным опилочно-торфяной смесью. При каждом посещении уборной в бак с отходами подсыпают порцию свежего торфа. После наполнения емкости ее выносят в компостную кучу. За счет мобильности и компактности конструкции ее можно устанавливать как внутри жилого дома, так и в отдельно расположенной уличной кабинке.

Жидкостный био-туалет

Химический туалет. По типу напоминает пудр-клозет, в отличие от био-туалета переработка и расщепление нечистот в нем происходит под действием химических реагентов. Применяя жидкости на основе биобактерий, отходы жизнедеятельности можно превращать в полезное органическое удобрение, используя в качестве корневой подкормки растений.

Выбор места для постройки

Принципиальное значение при строительстве туалета для дачи своими руками имеет выбор места под его возведение. Он строго регламентируется положениями действующих нормативных документов, согласно которым:

Расстояние туалета до водозаборной скважины, колодца или водоема должно быть не менее 25-30 метров.
Уборная должна быть удалена от жилого дома на расстояние не менее 12 метров.
Выгребные ямы необходимо надежно изолировать.

Расположение выгребных ям на соседних участках (согласно нормативам)

При выборе места учитывать особенности местности и направление ветра.
При залегании на участке грунтовых вод на глубине до 2 метров, можно устанавливать только биотуалет, химический или пудр-клозет.
В случае залегания подземных вод на глубине от 2,5 метров можно возводить туалет с выгребной ямой или люфт-клозет.

Соблюдение этих мер предосторожности позволяет предупредить попадание сточных вод в питьевую воду.

Составление схемы — чертежа и определение размеров

Перед началом строительства уличной уборной, необходимо определиться с размерами будущей конструкции. Первым делом составляют схему или чертеж. Форма и дизайн будущего домика ограничивается только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный теремок или оригинальный шалаш. При желании варианты чертежей дачных туалетов можно взять в интернете на тематических форумах.

Наиболее востребован классический домик с выгребной ямой. Самыми оптимальными размерами можно считать:

Высота от 2 до 2,3 метра;
Длина 1,5 -1,7 метра;
Ширина 1-1,2 метра.

Чертеж: обычный туалет с выгребной ямой

Совет: Детализированная схема-чертеж с точными размерами позволит грамотно рассчитать габариты конструкции и объем необходимых материалов, предупредив тем самым возможные ошибки и лишние расходы.

Обустройство выгребной ямы

На месте установки уличного туалета выкапывают выгребную яму, придавая ей квадратную или круглую форму. Глубина ямы-септика не должна превышать 1,5 метров, а ее диаметр – 2,5 метра. Но как показывает практика, более функциональны выгребные ямы, имеющие круглую форму. Они отличаются повышенной прочностью и способны выдерживать большую нагрузку и давление.

Совет: Для рытья ямы лучше использовать лопату с коротким черенком. С таким инструментом проще будет развернуться в тесном пространстве. Лом или кирка пригодятся при рытье более жесткой земли типа галечника, тяжелой глины или известняка.

Вырыв яму нужного размера, уплотняют ее основание. Вместо трамбовки дно можно выстелить подушкой из гравия. Чтобы обеспечить необходимую герметизацию устройства, стены ямы выкладывают кирпичной кладкой, либо же устанавливают бетонные кольца.

Строительство выгребной ямы

Кирпичную кладку укрепляют армированной сеткой или арматурой. Все стыки тщательно заделывают цементным раствором с последующим устройством гидроизоляционного слоя. Это позволяет уберечь урожай от нечистот и сохранять подземные воды от загрязнения.

Строительство туалетного домика

Проще всего соорудить туалетный домик из дерева. В качестве опоры будущей конструкции лучше использовать трехметровые деревянные брусья, либо металлические или бетонные столбы.

Материалы и инструменты для строительства туалета:

Деревянные брусья сечением 100х100 мм и 50х50 мм;

Обрезные доски или ДВП для обшивки;
Половые доски для обустройства площадки-пола;
Отрез рубероида в 1,5 метра;
Ножовка и рубанок;
Садовый бур;
Строительный уровень;
Саморезы, гвозди, молоток.

Строительство каркаса для туалета

По периметру конструкции с помощью садового бура делают четыре лунки глубиной около одного метра, диаметр которых на 2-3 см больше размера опорных столбов.
По одному из концов каждой трубы обрабатывают битумной мастикой, которая препятствует гниению и образованию коррозии. Столбики по очереди погружают в лунки, заглубляя на 90-100 см и фиксируя их цементным раствором. Когда раствор приобретет достаточную прочность, можно переходить к возведению стен.

Совет: Стойки для задней стенки домика делают немного ниже, чтобы обеспечивать скат для крыши. На всех этапах монтажа необходимо контролировать вертикальность установки стоек с помощью строительного уровня.

Параллельно с опорными столбиками устанавливают балки для двери. Для придания прочности конструкции по периметру вертикальных стоек из брусьев того же размера выполняют верхнюю и нижнюю обвязку.

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом прокладывают рубероид, поверх которой из обрезных досок сколачивают площадку-пол.

Важно: Чтобы продлить срок службы деревянных элементов домика, их следует обработать влагоотталкивающим и антисептическим составом, приобрести который можно в любом строительном магазине.

На высоте около полуметра устанавливают перпендикулярные брусья, которые будут служить основой для крепления стульчака. Отступив на один метр от задней стенки, на этом же уровне выполняют вторую перемычку для обустройства сидения. Основу сидения обшивают листом ДСП или досками. Отверстие в сидении вырезают с помощью лобзика, рубанком зачищают все углы от заусениц. Для гидроизоляции передней части стульчака по внутренней стенке можно использовать плотную полиэтиленовую пленку.

Строительство стульчака

Готовый каркас остается обшить листами ДВП или деревянными обрезными досками толщиной в 20 мм. Размещать доски можно как горизонтально, так и вертикально, закрепляя их на каркасе саморезами или гвоздями. При желании стены домика можно утеплить минеральной ватой либо листовым пенопластом.

На этом этапе работ стоит позаботиться об обустройстве вентиляционного окошка, которое параллельно с этим будет выполнять роль естественного освещения.
Дверной блок можно приобрести готовый либо соорудить своими руками. Его устанавливают так, чтобы он открывался наружу, и обрамляют наличником. Защелки устанавливают как внутри, так и снаружи туалета.

Обустройство крыши

Крышу можно выполнить из любого понравившегося кровельного материала: оцинкованного железа, черепица, шифера, поликарбоната или простых обрезных досок. Доски укладывают внахлест, фиксируя кровельными саморезами.

Крыша для дачного туалета может быть любой формы и из любого материала

Свет в туалет можно провести от ближайшей постройки, кинув двухжильный алюминиевый провод и установив патрон с лампочкой мощностью в 40-60 Вт. Отличной альтернативой стационарному освещению может выступить светодиод, для обустройства которого не требуется прокладывать кабель. Светодиода на маленькой батарейке, способного освещать небольшое помещение, хватит на весь сезон.

Простой дачный туалет своими руками: видео

Строительство туалета с оригинальным дизайном своими руками: фото

sad24.ru

Чертеж дачного туалета, размеры и 3D модель

Один мой знакомый, осваивая дачный участок, узнав, что я в свою очередь осваиваю программу SketchUp, в которой можно строить трехмерные модели, попросил меня сделать ему чертеж «классического» дачного туалета. Вы же понимаете, что это обычно первое, что приходится строить на ещё не освоенном дачном участке.

Почему нет?
И я выдал ему чертеж дачного туалета со всеми размерами и полной деталировкой, а также показал 3D модель его будущего «домика».

Это очень удобно, использовать 3D моделирование, особенно если нет в наличии большого запаса стройматериалов, и каждую доску приходится покупать в магазине. Можно рассчитать все вплоть до последнего самореза.

Теперь, я решил выложить все чертежи дачного туалета и его 3D модель на сайт, может, кому тоже пригодится. Получился классический вариант «скворечника», для полного сходства можно сделать еще одно окно спереди сверху или в двери.

Для просмотра 3D модели промотайте страницу вниз.

Итак, начнем с перечня материалов и инструментов.

Материалы

Брусок 50*50 мм.
Доска 40*100 мм.
Вагонка, блокхаус или рейка – 15 м² для отделки стен и двери.
Пластиковое ведро.
Лист пенополистирола.
Гибкая черепица – примерно 3 м².
Саморезы по дереву и гвозди для гибкой черепицы.
Фанера или доски для крыши и сиденья в туалете.
ОБЗ (огнебиозащита).

Инструменты

Ножовка или любая пила.
Рулетка.
Шуруповерт.
Молоток.
Электролобзик.
Если хотите сделать всё красиво и чисто, то также понадобится электрорубанок и шлифмашинка.
Кисти или валик для нанесения ОБЗ.

Начинаем работу с изготовления основания туалета, для этого используем нарезанный по размерам брусок 50*50 мм. Смотрим подробные чертежи ниже.

Далее, на основание из бруска укладываем и фиксируем нарезанную в размер доску 40*100 мм – строим «палубу».

* Для более комфортного открывания двери (чтобы свободно стоять на площадке) возможно, придется её удлинить на пару досок. Но, это выбирать вам: комфорт или экономия.

Теперь нужно сделать каркас самого туалета.
Основой каркаса будут две идентичных боковины всё из того же бруска 50*50 мм. Верхняя часть делается со скосом примерно в 15 градусов.

Далее следует зафиксировать боковины каркаса туалета и скрепить их между собой брусками-перемычками сверху, сзади и внутри. Фиксировать их можно при помощи металлических уголков 50*50 мм, а можно и напрямую саморезами.

Следующим этапом будет изготовление передней части каркаса, с проемом для двери.

*Если будете использовать уже имеющуюся или покупную дверь, то учитывайте размеры проема под размер двери.

Теперь нужно соединить в единое целое каркас с основанием туалета. Делать это лучше уже на месте, т.е. на выкопанной яме, т.к. конструкция в сборе будет уже достаточно тяжелой, во всяком случае, для одного.

Следующий шаг – набивание нарезанных досочек на сиденье внизу изнутри. Будет это вагонка, фанера или просто доска встык – вам решать. Также сразу делаем саму полку сиденья из толстой фанеры (~16 мм) или доски 20-25 мм толщиной прибитой встык и усиленной снизу.

Выпилить электролобзиком правильное отверстие в сиденье поможет любой стульчак обведенный изнутри маркером.

Рекомендую также сделать съемное сиденье из пенополистерола – попе не будет холодно и мыть его удобно!

И еще одна маленькая хитрость – установите трубу из ПВХ в качестве вытяжки в любом углу туалета. Где-то я это подсмотрел, но честно говоря, сам в деле не видел, если кто такое приспособление делал, отпишитесь в комментариях, помогает или нет с отводом запахов?
Вот мне интересно: будет тогда «пахнуть» снаружи?

Дело дошло до двери…
Ну, тут кто во что горазд. Можно сделать самому, можно использовать готовую.
Главное, учесть зазоры на расширение и даже когда в сырую погоду дверь «разопрет» она должна свободно проходить в проем. Думаю, миллиметров по 5-7 с каждой стороны будет в самый раз.

Важно! Если будете делать дачный туалет из «сырых» пиломатериалов (естественной влажности), например досок и будете набивать их встык, то учтите, что со временем, когда они высохнут – могут появиться щели.

Поставив дверь туалета на петли, приступаем к монтажу крыши и обивке стен.

На крышу пойдет даже необрезная доска (сверху должно быть ровно), но лучше конечно кусок водостойкой фанеры или OSB. Свесы крыши туалета спереди и сзади должны быть немного больше, чем с боков.
Далее на закрепленное основание крыши набивается гибкая черепица. Ну, тут всё просто.

Какой фасадный материал вы будете использовать для обивки стен туалета неважно, все зависит от личных и финансовых предпочтений. Можно даже из винилового сайдинга, разве что возможно надо будет под углы еще реек прибить.

На задней стенке сделал проем под окошко, стеклить его или нет по желанию. Но окно нужно обязательно, без него темно будет. Хотя, как вариант освещения, в продаже есть светодиодные фонари с датчиком движения на аккумуляторах, которые крепятся к стене или потолку.

3D модель дачного туалета

Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран — значок в правом нижнем углу. Выход из полного экрана — клавиша Esc.
Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.

И напоследок, если вы соберетесь ставить такой туалет на даче, несколько простых советов:

Обрабатывайте всю древесину биозащитной пропиткой, как минимум в 2 слоя. Наружные стены для поддержания пристойного внешнего вида и защиты от ультрафиолета придется обрабатывать раз в 2-3 года биоз

greendacha.com

Строительство туалета своими руками, Фотоотчет

Далеко не всякий дачный домик может похвастаться оборудованным современным санузлом, подключенным к септику, гораздо чаще дачники обустраивают туалет в углу участка, подальше от колодца и домика. Дачный туалет в этом случае – небольшое строение с выгребной ямой или просто емкостью. Тем не менее, даже в таком туалете можно создать комфортные условия, а если приложить фантазию, то дачный туалет может отлично вписаться в общий дизайн и даже стать украшением участка.

Дачный туалет своими руками

Чертеж дачного туалета предельно прост: это прямоугольный каркас, установленный на столбчатый фундамент, обшитый вагонкой, блокхаусом или сайдингом. Внутри для удобства выполняют полку, играющую роль сидения, оборудуют туалет дверью и небольшим вентиляционным окошком, подключают освещение. Построить такой туалет можно за выходные.

Чертежи дачного туалета

Конструкция дачного туалета предельно проста, и по приведенным чертежам можно заранее рассчитать материалы и собрать его своими руками, имея минимальные плотницкие навыки.

Каркас деревянного туалета выполнен из обрезной доски 100х50 мм и установлен на обработанные антисептиком полозья из бруса 150х150 мм. В регионах с холодным климатом туалет можно утеплить, для этой цели используют пенопласт толщиной 50-150 мм. Крыша – односкатная, с уклоном назад, ее можно покрыть любым кровельным материалом, например, мягкой черепицей.
Чертеж дачного туалета
Габаритные размеры туалета приведены на следующем чертеже. Высота туалета обычно составляет не менее 2 метров, ширина – не менее 120 см.
Чертежи и размеры дачного туалета
Торцевая стенка туалета имеет прямоугольную форму и собирается из доски 100х50 мм на гвозди или саморезы в соответствии с чертежом. Боковые стенки выполнены в форме трапеции, в одной из стен сделано окно для естественного освещения и вентиляции. Фасадная стена сделана с учетом дверного проема. Стены выполняют по отдельности и скрепляют на готовом основании.
Таблица раскроя досок правой стены
Чертеж каркаса дворового туалета левой стены
Чертеж стен туалета
Чертеж стен туалета
Полозья из бруса 150 мм обязательно обрабатывают антисептиком, соединяют их на шпильки или гвозди. Для увеличения жесткости в нижних полозьях выполнены пазы глубиной 50 мм и шириной 150 мм.
Основа — брус с сечением 150×150, обработанный антисептиком
Нижнее перекрытие сделано из досок 50х100 мм и зашито листами ОСБ, его также можно утеплить пенопластом. Если под туалетом предусмотрен выгреб, необходимо выполнить отверстие в задней части пола туалета.
Таблица раскроя досок для нижнего перекрытия
Каркас двери можно сделать из бруска 50х50 мм, соединив их для увеличения жесткости диагоналями. Дверь обшивают ОСБ изнутри, снаружи – тем же материалом, что и сам туалет.
Таблица (чертеж) раскроя досок фассадной стены
Стропильная система односкатной крыши – наслонного типа. Стропила выполняют из доски 100х50 мм, делают в них запилы и крепят к верхней доске каркаса стен на саморезы или гвозди. Шаг стропил – 40 см.
Дополнительные стропила при утеплении пенопластом туалета
Ниже приведена спецификация необходимых материалов.
Таблица материалов необходимых для постройки туалета

Технология постройки туалета на дачном участке

Выбирают место для туалета, расположенное не ближе, чем на 25 метров от источника воды. Если расположить туалет дальше санитарной зоны невозможно, емкость для фекалий и стоков должна быть герметичной, без контакта с почвой.
Выкапывают яму под емкость. Выгребная яма может быть любого размера, с выходом за пределы туалета или располагаться под ним. Стенки ямы можно выложить автопокрышками либо вкопать в землю металлическую бочку на 200 литров. Существуют также специальные емкости из пластика, армированные металлическими ребрами – можно использовать их. Проводят обратную засыпку ямы вокруг вкопанной емкости и трамбуют грунт.
Устанавливают столбчатый фундамент под углами полозьев туалета. Его можно выполнить из кирпича или бетонных блоков. Поверх столбиков обязательно кладут слой рубероида.
Выполняют основание туалета: из бруса 150х150 мм делают полозья по чертежу, скрепляют их на шпильки и устанавливают на столбчатый фундамент. Полозья обрабатывают антисептиком или отработанным маслом.
Основание для туалета из бруса пропитанного антисептиком
Поверх полозьев настилают перекрытие пола. Для утепленного туалета пол выполняют так: с нижней стороны пол подшивают листами ОСБ, укладывают между досками каркаса утеплитель – пенопласт, после чего зашивают пол сверху листами ОСБ.В полу предусматривают отверстие для стока фекалий, прямо над вкопанной емкостью.
По чертежу собирают стенки из доски 100х50 мм, скрепляя элементы на гвозди или саморезы. Устанавливают каркасы стен на основание и крепят с помощью уголков и саморезов.
Собираем каркас туалета по чертежу
Настилают стропила в соответствии с чертежом: делают запилы в стропилах, опирая их на верхнюю доску торцевой и фронтонной стены, после чего крепят стропила на гвозди или уголки. Крышу зашивают листами ОСБ снизу, между досками укладывают утеплитель – пенопласт. Поверх пенопласта настилают рубероид или другую рулонную гидроизоляцию, поверх крепят профнастил, шифер или другой подходящий кровельный материал.
Делаем крышу для туалета
Туалет зашивают снаружи – вагонкой, сайдингом, блокхусом. Между досками каркаса также можно уложить утеплитель.
Обшиваем туалет вагонкой
Дверь изготавливают из бруска размером 50х50 мм в соответствии с чертежом. Для придания коробке двери прочности ее стягивают по диагонали двумя брусками. Дверь зашивают аналогично стенам туалета. Навешивают дверные петли, крепят ручки и запоры.
Вставляют в боковое окно стекло. Для этого на доску каркаса набивают брусок толщиной 20-40 см по периметру окна, вставляют вырезанное по размеру стекло и закрепляют с помощью штапиков.
Внутри выполняют полку из бруска на уровне 40-50 см. Брусок крепят к каркасу боковых стен на уголки или гвозди. Выполняют внутреннюю обшивку туалета. Зашивают полку строганой доской 25 мм сверху и спереди, в верхней части делают отверстие по отверстию в стульчаке. Крепят стульчак с крышкой.
Стульчак в туалете
При желании проводят в туалет электричество и делают освещение.

Древесину для защиты от гниения нужно обработать антисептиком или специальными составами, краской, олифой. Чтобы при эксплуатации туалета избежать неприятного запаха, содержимое выгребной ямы нужно дезинфицировать с помощью природного антисептика – торфа, а раз в сезон откачивать из емкости скопившиеся в ней отходы. Если же вы хотите избежать чистки выгребной ямы, можно подключить туалет к септику, который также можно сделать самостоятельно.

Туалет готов

stroyvopros.net

пошаговая инструкция, чертежи и размеры

Как правило, строительные работы на дачном участке начинают с устройства отхожего места. Можно приобрести готовые пластиковые или металлические конструкции, а если денег не жалко, к вашим услугам качественные и эстетичные фабричные изделия из деревянного кругляка, и все же основная масса дачников предпочитает построить домик для туалета своими руками.

Ниже мы расскажем о типах таких конструкций и дадим некоторые инструкции и чертежи с размерами для их возведения.

Основные требования к дачному туалету

Постройка туалета начинается с выбора места, на котором он будет сооружен.

Расположение дачного туалета

Для того чтобы его сделать правильно нужно соблюдать следующие условия:

Минимальное расстояние от туалета к колодцу или скважине должно быть от 20 метров и более;
Лучше всего построить туалет в самом низком месте;
Расстояние от выгребной ямы до деревьев и грядок – не менее 5 метров;
Расстояние от границы участка — не менее 2 метров, при этом обязательно учитывается расположение колодцев и скважин на нем размещенных;
Выбирая место для туалета нужно сделать доступным подъезд машины для выкачки нечистот;
Исходя из практики, считаем наилучшим местом для туалета — угол участка, если есть возможность соблюдения вышеперечисленных условий. Для минимизации запаха, желательно учесть направление ветров.

к оглавлению ↑

Куда девать нечистоты?

Сегодня существует как минимум три варианта ответа на этот вопрос:

Установка биоунитаза – электрического, химического или компостного типа. Это абсолютно самодостаточные автономные устройства, обеспечивающие полный цикл переработки нечистот;
Строительство качественного септика – две или три подземных емкости связанных между собой особым способом и обеспечивающих пошаговую очистку стоков;
Устройство обычной выгребной ямы.

Покупка качественного биотуалета или правильная конструкция септика влетят в приличную копеечку, поэтому в условиях дачи в основном используют выгребную яму – дешево и сердито.

Схема монтажа септика

Сделать выгребную яму своими руками довольно несложно, нужно только соблюсти простейшие условия:

Учесть правила размещения – мы писали об этом выше;
Глубина должна быть не менее 2 метров, а ширина от -1 метра. Если яма круглая, диаметр от 1.2 – 1.5 метров;
Желательно (особенно в сыпучих грунтах) укрепить стенки;
Предусмотреть возможность заведения в нее шланга ассенизаторской машины для откачки нечистот, то есть одна из сторон ямы должна выступать за пределы поставленного над ней домика.

Укрепление стен обычно проводят путем укладки по периметру ямы влагостойкого кирпича или бетонных блоков, выложенных шахматным порядком с промежутками для впитывания влаги. На дно ямы засыпают слой щебня и песка для фильтрации отходов, просачивающихся в грунт.

Альтернативный вариант укрепления – установка бетонных колец. Наиболее дешевый и вполне надежный вариант укладка отработанных автомобильных шин. Такой способ наиболее простой для организации его своими руками.

Важно! Если грунт глинистый, а воды подходят близко к поверхности – выше 2.5 м, стоки будут недостаточно впитываться.

В этом случае придется решать проблему другим способом, например, строительством пудр — клозета. Суть его в установке под отхожим местом емкости для принятия нечистот, которые удаляются по мере наполнения бака.

к оглавлению ↑

Строим будку

При строительстве туалета своими руками, чаще всего используют деревянный брус и доски. Этот натуральный материал удовлетворяет всем необходимым требованиям:

мягок, поэтому легко обрабатывается;
отлично сохраняет тепло;
дышит;
правильно обработанный, он стоек к перепадам температуры и атмосферным осадкам;
вполне доступен по цене.

Правильный проект дачного туалета должен удовлетворять следующим требованиям:

пол туалетного домика должен быть выше грунта примерно на 15 – 25 см;
дверь для надежности крепят на амбарные петли с распахиванием наружу;
обязательно следует предусмотреть окошко для попадания внутрь естественного света;
кабина туалета должна быть снабжена вентиляционной трубой, на худой конец вентиляцию делают в виде решетки внизу двери;
обязательно устройство гидроизолирующей прокладки, например слой рубероида между фундаментом и кабинкой.

Сначала решают, каким будет основание конструкции. Строительством прочного бетонного фундамента в этом случае можно пренебречь.

Размеры и вес дачного туалета из дерева довольно малы, поэтому вполне достаточно будет установить кабину на столбы, врытые в землю примерно на 1 метр и тщательно затрамбованные или забетонированные.

Перед закапыванием в грунт, их обрабатывают битумными мастиками. Такого основания будет вполне достаточно для надежного крепления к нему деревянного домика туалета.

к оглавлению ↑

Выбираем материалы

Для каркаса нужны брусья сечением не менее 80/80 мм. Обрезная доска, толщиной 20 – 25 мм пригодится для обшивки каркаса и устройства сидения. Из нее же можно собрать входную дверь.

Понадобятся также доска для крыши необрезная, толщиной 20 мм, шифер или профнастил, краска, пропитка для дерева, немного цемента для бетонирования опорных столбиков, ручки, навесные (лучше амбарные) петли, щеколда и сидение с крышкой.

Для обшивки также можно использовать влагостойкую фанеру или плиты ОСБ – эти материалы несколько увеличат цену конструкции, но существенно ускорят и упростят процесс.

Все деревянные детали после обрезки в размер желательно обработать противогнилостными препаратами – биоцидами, затем несколько раз пропитать специальными водоотталкивающими полимерами, а детали, которые будут соседствовать с грунтом и детали пола и каркаса стульчака обязательно обработать битумной мастикой.

Как правильно это сделать детально расскажет инструкция применения конкретного средства.

к оглавлению ↑

Определяемся с формой кабины

Самые типичные конструкции, применяемые для устройства туалета своими руками это:

Шалаш. Наиболее простая конструкция, обладающая высокой устойчивостью к ветру. Шалаш хорошо справляется с защитой от осадков и для его возведения не требуется большого количества материалов, но он занимает довольно много места на земле.
Скворечник. Весьма простая, почти примитивная схема конструкции, занимает очень мало места, требует минимум материалов на постройку, но прочность такого решения весьма скромна, кроме того, он сильно продувается и мало эстетичен внешне.
Домик. Теплее и надежнее предыдущих конструкций, так же требует минимума материалов, к тому же выглядит довольно интересно.
Избушка. Такой проект дачного туалета наиболее сложно построить своими руками, кроме того он материалоемок, но это с лихвой компенсируется эстетичностью и эргономичностью такой кабинки. Внутри легко и с удобством размещается раковина, полочки, и другие полезные аксессуары.

к оглавлению ↑

Размеры

Минимальные размеры туалета, позволяющие комфортную эксплуатацию следующие:

Домик и скворечник – не менее 120 см ширина и 150 см глубина. Высота выбирается в зависимости от роста, среднее значение до потолка 200 см;
Избушка и шалаш – Глубина 150 см, ширина не менее метра. Для шалаша этот размер определяют по полу, а в избушке – на высоте 160 см.

Правильными считаются размеры, когда до ближайшей стенки от стоящего человека не менее 40 сантиметров, до потолка над головой 30 сантиметров, а высота стульчака определяется в зависимости от роста – примерно 50 сантиметров от пола.

к оглавлению ↑

Собираем конструкцию

Для работы нам понадобятся следующие инструменты:

лопата или бур для рытья канав под столбики;
емкость для замешивания раствора;
ножовка по дереву или электролобзик;
электродрель, ручной или электрический рубанок;
молоток;
набор отверток.

Такого скромного набора будет вполне достаточно для проведения работ.

Далее, расскажем пошагово, как своими руками построить дачный деревянный туалет на примере простейшей конструкции – скворечник:

первым делом выкапывают выгребную яму. Как это сделать мы описали ранее;
устраиваем фундамент – четыре подпорки из бруса. Для этого по углам вокруг ямы выкапывают канавки глубиной 80 – 100 см, заводят в них обработанные битумом сваи (деревянные или из металлической трубы) и заливают цементной смесью;
после высыхания цемента, проводим гидроизоляцию фундамента, проложив слой рубероида на сваи, потом строим на них несущую раму, предварительно собранную из бруса. Если сваи из дерева, рама крепится гвоздями, если из металла, придется закрепить ее с помощью уголков, прикрученных к сваям саморезами по металлу;
на установленную раму прибиваем обработанные мастикой доски пола до места устройства стульчака;
далее собираем каркасы передней и задней стенок домика. Кроме соединения гвоздями желательно стыковать брус шиповым способом или хотя бы прирезать на половину толщины;
устанавливаем рамы на основание и прибиваем к нему гвоздями;
соединяем рамы перемычками из бруса, не менее трех на сторону и укрепляем их гвоздями;
делаем каркас сидения (стульчака) и крепим его к собранной конструкции;
оббиваем готовый каркас обрезной доской, так же поступаем со стульчаком;
делаем обрешетку крыши и накрываем ее шифером, профнастилом или набираем плоскость из досок. В этом случае обрешетка делается из фанеры или плотно подогнанных досок и на нее укладывается слой рубероида;
далее вырезаем в стульчаке отверстие – очко и устанавливаем на него сидение с крышкой;
собираем дверь и навешиваем ее на петли.

Пожалуй, на этом можно и закончить, но мы настоятельно рекомендуем поработать своими руками еще немного времени и сделать вентиляцию – это значительно уменьшит неприятные запахи внутри кабинки.

Для этого к задней стенке снаружи нужно прикрепить трубу диаметром около 100 мм. Один конец трубы через вырезанное отверстие заводится внутрь под настил стульчака, а лучше в выгребную яму, второй должен быть выше крыши примерно на 40 – 50 см.

Для предотвращения попадания в туалет дождевой воды, на трубу сверху крепят козырек или зонтик. Его легко сделать из оцинкованной жести.

Вентиляционную трубу можно установить и внутри кабины, но в этом случае придется дырявить крышу, что не очень желательно.

Примерный расчет необходимых материалов и их стоимости для постройки своими руками типового скворечника:

Брус 80/80 – 20 метров погонных. Цена 150 – 200 р за метр.
Доска обрезная на обшивку 150/20 – 75 м погонных. Цена 50 р за метр.
Доска необрезная на крышу под настил 6 м погонных. Цена 35 р за метр.
Шифер или профнастил оцинкованный – 1 лист. Цена 200р.
Лак или краска – 2 кг. Цена 250 р/ кг.
Водоотталкивающие пропитки 2 кг. Цена 350 р/кг.
Сиденье для унитаза. Цена 550 р.
Гвозди 120 мм – 0.5 кг. Цена 40 р/кг.
Гвозди 60 или 70 мм 2 кг Цена 42 р/кг.

Если все просуммировать получаем цифру 10000, добавим 15% на всякую мелочь вроде ручек, петель, защелок, бумагодержателя и так далее и получим стоимость туалета – 11500р. На наш взгляд совсем недорого. Конечно, придется прилично поработать своими руками, но результат вас не разочарует, а сэкономленные деньги можно будет потратить на что-нибудь другое.

Напоследок приведем чертежи других типов деревянных туалетов для дачи.

Туалет в виде избушки несложно собрать по этому чертежу.

Дачный туалет «Избушка»

Еще одна разновидность конструкции – домик и ее чертеж.

Дачный туалет

Как видите, ничего сверхсложного в процессе самостоятельного строительства туалета для дачи нет. Если внимательно изучить чертежи, инструкции и следовать нашим рекомендациям, вы запросто справитесь с поставленной задачей, и будете радоваться результату своего труда.

Можно построить туалет, а можно — сразу дом, где уборная, санузел будут предусмотрены. Это удобно. Не нужно зимой выходить на улицу. Обратите внимание на тренды в проектировании домов. Если у вас есть желание и возможность заказать дом, баню, то лучше сделать у тех, кто умеет, например, в компании «Королевский кедр». Там хорошо строят, соблюдают сроки, дают гарантию.

Олег Кузнецов

Эксперт проекта StrojVanuu.ru

Статья помогла вам?

Дайте нам об этом знать — поставьте оценку

Загрузка…

strojvannu.ru

Как построить деревянный туалет на даче своими руками

Казалось бы, довольно простой вопрос. Только вот однозначного ответа на него нет, если, конечно, учитывать все особенности проектирования и возведения объекта. По сути, деревянным (самый распространенный вариант) является лишь каркас туалета, который в просторечии именуется «скворечником» (хотя это и не совсем верно).

А вот для всего остального (фундамент, внутреннее обустройство) имеется несколько типовых решений, и какое именно подойдет для конкретного дачного участка – сразу, «навскидку», не скажет даже специалист. Что учесть, как не просто построить деревянный туалет, а грамотно, какие в том или ином случае чертежи и схемы целесообразно использовать – со всеми нюансами работы ознакомит предлагаемая статья.

Выбор места для строительства

Именно с этого, а не с чертежей туалета, и следует начинать. Их, скорее всего, придется корректировать (если берутся типовые схемы) под особенности дачного участка.

Что учесть:

Соблюдение санитарных правил. В первую очередь это касается минимальных отстояний (в м) от: внешних ограждений – 1,5; колодцев – 8; дорог – 10. Учитывая небольшие размеры большинства дачных участков, выполнить все указанные требования практически невозможно. Но то, что касается соседей, межевых норм – следует учесть. Во избежание проблем в дальнейшем.

Глубину залегания подземных водяных пластов. Она во многом определяет тип туалета (об этом чуть ниже).
«Розу ветров». Она также влияет на выбор места. Если запахи будут сноситься в сторону домика, вряд ли пребывание на даче можно считать комфортным. Относительно соседского строения и говорить не стоит – ежедневные скандалы с требованиями перенести туалет на другое место гарантированы. Но это касается только самого распространенного варианта – выгребной ямы. Правильный выбор схемы данный минус нивелирует.
Интенсивность использования туалета. Сколько человек приезжает на дачу, как часто? Проживает ли кто-нибудь на ней постоянно? Вопросы немаловажные при выборе схемы и составлении чертежей.
Возможность обслуживания. В связи с тем, что дачные участки плотно засажены, а длина рукава ассенизаторской машины не превышает 35 – 40 м, ставить туалет в дальнем углу дачи вряд ли целесообразно. Но и здесь есть варианты. Например, использовать специальные биопрепараты и получать органическое удобрение. Или обустраивать не традиционную выгребную яму, а биотуалет или обустроенный своими руками пудр-клозет. В последних случаях услуги профессионалов вовсе не понадобятся, да и другие проблемы (с неприятными запахами, грунтовыми водами) будут полностью решены. Такие туалеты можно располагать где угодно, не боясь нарушить требования санитарии.

Вывод – так как выбор схем и чертежей довольно большой, выгребные ямы постепенно уходят в прошлое, поэтому ориентироваться лишь на них – это заранее создавать себе массу проблем в будущем.
Типы дачных туалетов
Только разобравшись со всеми разновидностями и наиболее распространенными чертежами, можно точно определиться с местом установки кабинки.
Пудр-клозет
Более удобный, чем выгребная яма, вариант дачного туалета. К тому же – самый простой. Устройство понятно из рисунка.

Ведро, используемое в качестве накопителя – не стандарт. Подойдет любая емкость, которую можно легко выдвинуть и опорожнить. Лучше всего, если ее получится переносить. Дело в том, что в такие туалеты постоянно засыпается органика – торф, опилки, древесная зола или специальные препараты.
Как результат – из нечистот получаются хорошие удобрения. Остается лишь переместить накопитель туалета к компостной яме и выгрузить в нее содержимое резервуара. Для дач – неплохое решение сразу нескольких проблем.

Преимущества:
Минимум финансовых затрат.
Быстрота возведения туалета.
Возможность установки кабинки где угодно, ориентируясь лишь на санитарные нормы.
Не придется заниматься земляными работами и обустройством фундамента. Как правило, на дачах основанием для короба служит опорная рама из бруса. Она укладывается в небольшую канавку, в которой предварительно уплотняется грунт и делается засыпка смеси песок + щебень или ПГС.
Простое обслуживание, не требующее привлечения специалистов.
Получение хорошего органического удобрения для дачного участка.
Биотуалет
Более совершенная модификация, чем предыдущая. В комплект входят специальные кассеты, которые при наполнении легко вытащить и опорожнить. В продаже имеется много вариантов таких изделий – выбор есть.

Минус в том, что придется потратить определенную сумму денег. Рядового дачника такая идея вряд ли обрадует.
Люфт-клозет
Такая схема напоминает традиционный дачный туалет с выгребной ямой.

Главное отличие – кабинка и накопитель нечистот могут быть разнесены территориально. На общем чертеже это хорошо видно.

Следовательно, у владельца дачного участка появляется больше возможностей для выбора места, где можно удобно расположить кабинку туалета. Как вариант, в домике, если позволяют его габариты. Пожалуй, это единственный плюс такого решения.

Во всем остальном – много недостатков, главный из которых – необходимость в регулярной очистке накопителя. Но этот минус можно частично нивелировать, расположив емкость так, чтобы рукав ассенизаторской машины достал до очистного люка. А если использовать специальные препараты с бактериями, разлагающими нечистоты, то временной период между обслуживаниями резко увеличится.
Кабинка с выгребной ямой
Насколько целесообразна такая схема – трудно судить, не зная всех особенностей дачного участка. Но на большинстве из них подобные туалеты установлены с явным нарушением санитарных норм. Конфликтов между соседями нет по той причине, что практически у всех именно такие варианты отхожих мест. А вот как сказывается специфика объекта на почву, корневую систему растений, грунтовую воду – об этом мало кто задумывается.
Размеры ямы, как правило, выбираются одни и те же. Поэтому здесь можно говорить о некоем стандарте, который наработан практикой эксплуатации таких разновидностей дачного туалета. Накопитель для удобства строительства делается квадратного сечения со стороной примерно 1,5 м. Глубина ямы – от 1,5 до 2,5. Определяясь с последним параметром, необходимо учитывать конфигурацию подземных водяных пластов.
Варианты выгребных ям
По конструкции
Герметичная. Ее дно делается монолитным – плита или заливка бетона. Такие накопители требуют регулярной очистки.
С дренажом. После обустройства ямы на ее дно укладывается песок (крупнозернистый), а сверху мелкая щебенка или речная галька. Получается своеобразный фильтр, который задерживает твердые фракции и пропускает жидкость. Если на участке обустроен колодец, то такой вариант туалета не рекомендуется. Причина понятна.

По материалу
Выбор небольшой – бетонирование стенок или кирпичная кладка. Установка железного резервуара нецелесообразна, так как металл довольно быстро разрушается. Если оставить стенки накопителя земляные, то все жидкие нечистоты будут уходить в грунт, причем в разные стороны. Но и это не все. Подземные воды начнут поступать в яму, и пользоваться туалетом станет невозможно.
Что учесть:
Во-первых Во-вторых В-третьих
Варианты кабинок туалета
Как обустроить каркас, хозяева решают сами. Одни выбирают оригинальные дизайнерские решения,

другим же достаточно и традиционных конструкций. Вот с особенностями постройки последних стоит разобраться подробнее. Во-первых, их проще возвести. Во-вторых, внешний вид такого туалета можно изменить до неузнаваемости. Благо, выбор материалов и вариантов оформления огромный.
«Скворечник»

«Шалаш»

Что учесть:
Высота кабинки выбирается применительно к росту среднестатистического человека + небольшой запас. Но не следует забывать и о парусности такой легкой конструкции. Поэтому возводить короб высотой более 2,3 м не рекомендуется.
Желательно составлять собственный чертеж туалета, который оптимально подходит для конкретной дачи. Это – один из способов разумной экономии на материалах.
Автор не останавливается на аспектах выбора заготовок. Под деревом подразумеваются не только брус, доска, но и различные изделия на основе стружки и опилок – МДФ, ОСВ, ДСП, ФК и тому подобное. Давать какие-либо рекомендации по данному пункту бессмысленно. Тот, кто делает что-либо своими руками, сам способен определить, с какой разновидностью продукции ему удобнее работать.
woodguide.ru
Строительство туалета на даче своими руками, чертежи, размеры
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Любой дачный участок не может обойтись без туалета. Из-за отсутствия канализации или невозможности ее обустройства, блага цивилизации, в виде унитаза в теплом помещении, недоступны многим дачникам. Поэтому возникает необходимость строительства уличного туалета на даче своими руками, чертежи, размеры и дизайн которого каждый дачник подбирает самостоятельно.
Деревянный туалет в окружении зелени и цветов
Виды устройства туалетов в загородных условиях
Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация. Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.
Туалет на даче обшитый сайдингом смотрится весьма неплохо
Туалеты бывают следующих видов:
обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;
Туалет на даче может выглядеть очень оригинально
пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой. Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;
Аккуратный туалет из строганной доски
туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;
Туалет в виде огромного пня
биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;
Туалет из деревянной дранки
в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;
Туалет на улице в японском стиле
торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.
Деревянный туалет на даче с односкатной крышей
Любой из этих видов имеет право на существование. Тем не менее, большинство дачников копают яму и строят обычный туалет на даче своими руками. Чертежи, размеры всей конструкции и место установки необходимо определить заранее.
Полезный совет! Экскременты, переработанные с помощью естественных биокомпонентов, являются прекрасным удобрением. Их необходимо утилизировать в яму для компоста, в целях дальнейшего использования на своем дачном участке.
Цвет деревянного туалета может гармонировать с окружающим ландшафтом
Поиск оптимального места на участке для сооружения туалета
Перед тем, как начать возведение туалета на участке, необходимо определиться с местом. Это очень важно, так как грунтовые и поверхностные потоки воды могут разносить нечистоты на обширную территорию. Существует несколько общепринятых правил:
расстояние от ямы с нечистотами до любого водного источника: колодцев или скважин, рек или ручьев полагается соблюдать не меньше 25 м. При этом, нельзя забывать про соседские источники. Если на участке есть перепады высот, то туалет строят в самой низшей точке;
подвальные помещения или погреб должны находится на расстоянии более 12 м;
баня или сауна — более 8 м;
Статья по теме:
Проект бани с террасой и барбекю: фото различных решений. Варианты постройки бани на загородном участке: с террасой, с мансардой, с комнатой отдыха. Фото экстерьеров стильных бань с террасой.
хозяйственные постройки с домашними животными — 4 м;
деревья – 4 м, а кустарники – 1 м;
от границы участка не менее 1 м;
уровень грунтовых вод – важный аргумент в выборе типа туалета. Если они поднимаются выше уровня 2,5 м., то строить туалет с неизолированной выгребной ямой недопустимо. В этом случае необходимо выбрать один из альтернативных вариантов;
дверь кабинки не должна открываться в сторону соседского участка.
Туалет на даче из необрезной доски
Нужно учесть и объекты соседей при выборе места для строительства туалета на даче своими руками. Чертежи, размеры и ориентация строения – все должно браться во внимание. Если участок оформляется в едином дизайнерском стиле, то при выборе местоположения туалета немаловажное значение имеет и его интеграция в общую концепцию проекта.
Полезный совет! При строительстве туалета на дачном участке всегда нужно учитывать преобладающие ветры в данной местности. Установка этого объекта с подветренной стороны может испортить весь отдых на природе из-за неприятного запаха, распространяющегося в сторону жилых построек.
Строительство туалета на даче своими руками, чертежи, размеры
Если, в результате всех раздумий и вычислений, решено строить туалет с выгребной ямой, то делать это нужно в определенной последовательности.
Утепленный туалет на бетонном основании с металлической дверью
Выбирается оптимальное место по вышеизложенным правилам.
Копается яма глубиной около 2 м. со сторонами 1,2 – 1,4 м.
Стены ямы можно выложить кирпичом или укрепить другим способом. На дне можно устроить цементную стяжку. Важно то, что жидкие составляющие отходов должны свободно уходить в землю.
Делается столбчатый фундамент из кирпичей или бетонных блоков. На нем устанавливаются полозья.
Сооружается каркас из брусков.
Каркас обшивается досками, профнастилом или другим материалом.
Крыша закрывается любым кровельным материалом.
При необходимости стены внутри утепляются.
Полезный совет! Для укрепления стен ямы можно использовать автомобильные покрышки большого диаметра. Они не позволят осыпаться стенкам и дадут воде свободно просочиться в грунт.
Деревянный туалет расположен под высокими деревьями
Подробные чертежи, размеры туалета на даче своими руками позволяют посчитать количество требуемого материала и показывают особенности монтажа всех элементов:
каркас делают из брусков с размерами 100х50 мм. Он устанавливается на два параллельных бруса с сечением 150х150 мм. Они играют роль полозьев. Так как брусья соприкасаются с землей и непосредственно с ямой, их необходимо обработать антисептиком. При необходимости туалет утепляют пенопластом. Односкатную крышу закрывают любым материалом. Это может быть мягкая черепица, оставшаяся от строительства;
Каркас дачного туалета
габариты туалета обязательно имеются на чертежах. Чаще всего они такие: высота не менее 2 м., ширина – не менее 1,2;
Фасад, план и вид в разрезе
если туалет полностью деревянный, то все его стены изготавливаются из доски 100х50 мм. При этом, торцевая стена имеет форму прямоугольника, боковые – форму трапеции, а в фасадной стене большую часть занимает дверной проем. В ней же делается небольшое окно для вентиляции и освещения. Все готовые стены крепятся на каркасе с помощью гвоздей;
Правая стена дачного туалета
Левая стена дачного туалета
Основа, рамы и стропильная система
полозья, обработанные антисептиком, соединяют. Для лучшей жесткости в них прорезают пазы глубиной 50 мм и шириной 150 мм;
Основа дачного туалета
пол монтируют из досок 50х100 мм и зашивают листами ОСБ. При необходимости его утепляют пенопластом. Выгреб обустраивают в задней части туалета;
Нижнее перекрытие
остов двери делают из брусков 50х50 мм. Для жесткости бруски соединяют диагоналями. Снаружи дверь обшивают досками, а внутри плитами ОСБ;
Фасадная стена
стропила для односкатной наклонной крыши делают из доски 100х50 мм. и запилами крепят к каркасу стен. Расстояние между соседними стропилами 40 см;
Стропила крыши дачного туалета
древесину туалета можно обрабатывать антисептическими составами. В него можно провести электрические провода, что даст возможность устроить освещение.
Таблица необходимых материалов
Полезный совет! При устройстве электроосвещения в туалете, установите выключатель на выходе из дома. Это избавит от необходимости искать его в темноте на улице.
Хотя строительство туалета на дачном участке не является сложным делом, качеству работ необходимо уделить особое внимание. От этого зависит не только удобство использования объекта, но и его долговечность. Правильный выбор места строительства не только позволит избежать неприятностей с санитарным состоянием, но и придаст целостный и гармоничный вид всему участку.
ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕ
remoo.ru
Строительство туалета на даче своими руками, чертежи, размеры
Любой дачный участок не может обойтись без туалета. Из-за отсутствия канализации или невозможности ее обустройства, блага цивилизации, в виде унитаза в теплом помещении, недоступны многим дачникам. Поэтому возникает необходимость строительства уличного туалета на даче своими руками, чертежи, размеры и дизайн которого каждый дачник подбирает самостоятельно.
Деревянный туалет в окружении зелени и цветов
Виды устройства туалетов в загородных условиях
Существуют различные методики устройства туалетов на загородном участке, которые применяются в местах, где отсутствует канализация. Все они полностью автономны и не требуют наличия водопровода и сложных канализационных сооружений. Некоторые из них достаточно просто купить в магазине. Другие нужно соорудить на участке по установленным правилам.
Туалет на даче обшитый сайдингом смотрится весьма неплохо
Туалеты бывают следующих видов:
обычный туалет, имеющий яму для экскрементов, выглядит как кабинка, установленная над ямой, глубиной не менее 1,5 м. Кабинка изготавливается из любого материала от досок до пластика. Поверхность стен и дна септика укрепляется во избежание обвала. По мере необходимости нечистоты удаляются. Место для сидения устраивается в виде стула или просто делается отверстие в полу;
Туалет на даче может выглядеть очень оригинально
пудр-клозет. Этот тип отличается от предыдущего отсутствием каких-либо углублений в земле. Вместо этого под место для сидения устанавливается любая подходящая емкость. По окончании каждого пользования, экскременты обильно посыпаются торфом или обычной золой. Процесс похож на припудривание. Отсюда и такое название. Емкость имеет вентиляцию, выходящую наружу. По мере наполнения содержимое выносят в яму для компоста, где, благодаря торфяной смеси, оно перерабатывается в прекрасное органическое удобрение;
Аккуратный туалет из строганной доски
туалет типа люфт-клозет можно устроить прямо в доме, около внешней стены. Яма должна частично заходить под дом в этом месте и иметь уклон наружу. Все внутренние поверхности септика должны быть полностью герметичными. Унитаз непосредственно соединяется с ямой при помощи канализационной трубы небольшой длины. Снаружи имеется люк для откачки содержимого. Такой вариант можно устроить в местах, где возможно организовать вывоз отходов на ассенизаторской машине;
Туалет в виде огромного пня
биотуалет – это устройство, изготовленное промышленным способом, оборудованное герметичным ведром с сиденьем сверху. Экскременты в нем нейтрализуются при помощи биореагентов, которые засыпаются внутрь;
Туалет из деревянной дранки
в химическом туалете, в отличии от предыдущего, применяются химические вещества для разложения отходов, что не позволяет использовать их как удобрения в дальнейшем на своем земельном участке;
Туалет на улице в японском стиле
торфяной туалет объединяет в себе особенности биотуалета и пудр-клозета. Имеет вид унитаза, оборудованного емкостью с торфом. Каждый раз вместо воды из емкости сыпется торф. Отходы скапливаются в ведре и могут быть применены как удобрение.
Деревянный туалет на даче с односкатной крышей
Любой из этих видов имеет право на существование. Тем не менее, большинство дачников копают яму и строят обычный туалет на даче своими руками. Чертежи, размеры всей конструкции и место установки необходимо определить заранее.
Цвет деревянного туалета может гармонировать с окружающим ландшафтом
Поиск оптимального места на участке для сооружения туалета
Перед тем, как начать возведение туалета на участке, необходимо определиться с местом. Это очень важно, так как грунтовые и поверхностные потоки воды могут разносить нечистоты на обширную территорию. Существует несколько общепринятых правил:
расстояние от ямы с нечистотами до любого водного источника: колодцев или скважин, рек или ручьев полагается соблюдать не меньше 25 м. При этом, нельзя забывать про соседские источники. Если на участке есть перепады высот, то туалет строят в самой низшей точке;
подвальные помещения или погреб должны находится на расстоянии более 12 м;
баня или сауна — более 8 м;
хозяйственные постройки с домашними животными — 4 м;
деревья – 4 м, а кустарники – 1 м;
от границы участка не менее 1 м;
уровень грунтовых вод – важный аргумент в выборе типа туалета. Если они поднимаются выше уровня 2,5 м., то строить туалет с неизолированной выгребной ямой недопустимо. В этом случае необходимо выбрать один из альтернативных вариантов;
дверь кабинки не должна открываться в сторону соседского участка.
Туалет на даче из необрезной доски
Нужно учесть и объекты соседей при выборе места для строительства туалета на даче своими руками. Чертежи, размеры и ориентация строения – все должно браться во внимание. Если участок оформляется в едином дизайнерском стиле, то при выборе местоположения туалета немаловажное значение имеет и его интеграция в общую концепцию проекта.
Строительство туалета на даче своими руками, чертежи, размеры
Если, в результате всех раздумий и вычислений, решено строить туалет с выгребной ямой, то делать это нужно в определенной последовательности.
Утепленный туалет на бетонном основании с металлической дверью
Выбирается оптимальное место по вышеизложенным правилам.
Копается яма глубиной около 2 м. со сторонами 1,2 – 1,4 м.
Стены ямы можно выложить кирпичом или укрепить другим способом. На дне можно устроить цементную стяжку. Важно то, что жидкие составляющие отходов должны свободно уходить в землю.
Делается столбчатый фундамент из кирпичей или бетонных блоков. На нем устанавливаются полозья.
Сооружается каркас из брусков.
Каркас обшивается досками, профнастилом или другим материалом.
Крыша закрывается любым кровельным материалом.
При необходимости стены внутри утепляются.
Деревянный туалет расположен под высокими деревьями
Подробные чертежи, размеры туалета на даче своими руками позволяют посчитать количество требуемого материала и показывают особенности монтажа всех элементов:
каркас делают из брусков с размерами 100х50 мм. Он устанавливается на два параллельных бруса с сечением 150х150 мм. Они играют роль полозьев. Так как брусья соприкасаются с землей и непосредственно с ямой, их необходимо обработать антисептиком. При необходимости туалет утепляют пенопластом. Односкатную крышу закрывают любым материалом. Это может быть мягкая черепица, оставшаяся от строительства;
Каркас дачного туалета
габариты туалета обязательно имеются на чертежах. Чаще всего они такие: высота не менее 2 м., ширина – не менее 1,2;
Фасад, план и вид в разрезе
если туалет полностью деревянный, то все его стены изготавливаются из доски 100х50 мм. При этом, торцевая стена имеет форму прямоугольника, боковые – форму трапеции, а в фасадной стене большую часть занимает дверной проем. В ней же делается небольшое окно для вентиляции и освещения. Все готовые стены крепятся на каркасе с помощью гвоздей;
Правая стена дачного туалета
Левая стена дачного туалета
Основа, рамы и стропильная система
полозья, обработанные антисептиком, соединяют. Для лучшей жесткости в них прорезают пазы глубиной 50 мм и шириной 150 мм;
Основа дачного туалета
пол монтируют из досок 50х100 мм и зашивают листами ОСБ. При необходимости его утепляют пенопластом. Выгреб обустраивают в задней части туалета;
Нижнее перекрытие
остов двери делают из брусков 50х50 мм. Для жесткости бруски соединяют диагоналями. Снаружи дверь обшивают досками, а внутри плитами ОСБ;
Фасадная стена
стропила для односкатной наклонной крыши делают из доски 100х50 мм. и запилами крепят к каркасу стен. Расстояние между соседними стропилами 40 см;
Стропила крыши дачного туалета
древесину туалета можно обрабатывать антисептическими составами. В него можно провести электрические провода, что даст возможность устроить освещение.
Таблица необходимых материалов
Хотя строительство туалета на дачном участке не является сложным делом, качеству работ необходимо уделить особое внимание. От этого зависит не только удобство использования объекта, но и его долговечность. Правильный выбор места строительства не только позволит избежать неприятностей с санитарным состоянием, но и придаст целостный и гармоничный вид всему участку.
ibuildrussia.ru
