Данная статья рассказывает о разнообразии гаечных ключей, которые применяются для строительных и ремонтных работ. Каждый из них отличается своей формой, устройством, а также областью применения…Статья будет полезной для строителей, а также для людей, которые занимаются ремонтом у себя дома.

Ежедневно мы сталкиваемся с разными примерами деятельности строительной отрасли – это наши квартиры, рабочие офисы, торговые центры и другие. Если задуматься, как все это было построено, сразу вспоминаются высокие краны, крупные самосвалы, бетономешалки. Но мы никогда не думаем, что строительство каждого здания никак не обходится без небольших строительных инструментов. Одним из этих маленьких, но таких незаменимых приборов, является гаечный ключ.

Гаечный ключ

Гаечный ключ впервые появился и упоминается в очень далеком XV веке. Такой долгий срок он является нужным и широко используемым инструментом. Гаечный ключ придуман для прикручивания-откручивания болтов и гаек. Такой инструмент просто незаменим в различных областях технического характера. Гаечные ключи существуют охватывающие и охватываемые.

Размеры гаечных ключей

Узнать размер ключа возможно по зеву. Так называется расстояние между его неподвижными губками. Размер зева в виде цифр выбивается на рукоятке гаечного ключа. Размеры являются величиной стандартизированной и указаны в ГОСТе на гаечные ключи.

Итак, гаечные ключи применяются в разнообразных областях технического профиля. Они имеют дифференциацию и разделение по группам. Ключи бывают монолитными, разводными, составными, специфическими и специальными.  У каждой из этих групп есть свои отличительные черты и особенности применения.

Итак, монолитные гаечные ключи. Они изготавливаются из цельных кусков металла и предназначены для болтов и гаек строго определенных размеров. Есть подтипы монолитных ключей. В рожковый ключ объект охвата помещается с нескольких сторон (двух или трех), смотря какой размер у детали. Форма зева у этого ключа U-образная. Он очень удобен в местах с трудным доступом, потому что конструкция ключа сделана таким образом, что его захватывающая часть находится под углом в 30⁰. Обычно ключ имеет две стороны с зевами различных размеров.  Накидной ключ нужен для охватывания детали со всех сторон, тоже может быть двусторонним с разными размерами.

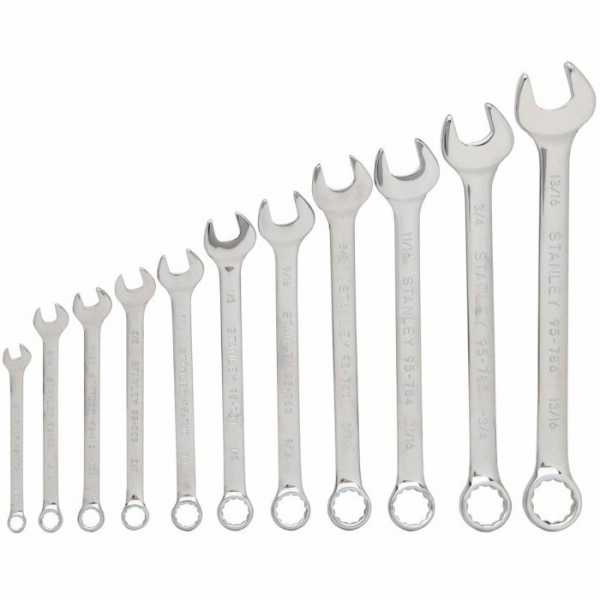

Комбинированный ключ имеет две стороны, на которых расположен, соответственно, рожковый и накидной типы гаечного ключа. При невозможности достать нужное для манипуляций место или любой другой ключ, используют торцевой ключ. Крючковый ключ делают в виде G-образной формы за счет специального штифа на краях головки.

Разводной ключ по форме напоминает рожковый, но его зев способен изменятся – расширятся или сужаться. Это качество делает его самым распространенным в использовании, чтобы не покупать несколько десятков рожковых ключей. Имеет свои разновидности. Crescent имеет губки под углом 30⁰. Ключ Монки имеет губки перпендикулярно расположенные к ручке. Это устаревший, уже редко используемый вариант. Газовый (трубный) ключ изменяет размер зева с помощью крутящей силы. Штифтовый ключ имеет возможность изменять между штырями расстояние.

Тип гаечного ключа составной имеет в составе различные размеры и формы рукояток и гнезд, что нужно для того, чтобы установить и закрепить головку.

Гнездовой ключ имеет гнездо, служащее для закрепления торцевых насадок и рукоятки. Гнезда этого ключа бывают шарнирные, с храповым устройством, с выгнутой или отверточной ручкой. Кроуфут – это ключ по виду как гнездовой, но отличен  от него губками. Им работают в местах с ограниченным пространством. Гнущийся ключ является двусторонним типа торцевого, не имеет сменных насадок.

Ключи со специфическим типом профиля используются при обработке деталей, у которых утоплены гнезда или они сделаны из хрупких материалов. Ключ-шестигранный изготавливается L-образной формы. Бристольский ключ является разновидностью шестигранного, имеет отличия по форме, предназначен к работе с утопленными гнездами в деталях. Ключ-торкс также тип шестигранного ключа со звездообразной конфигурацией, необходим для работы с велосипедами. Ременной (цепной) ключ имеет самозатягивающийся ремень.

Специальные ключи используются для определенных целей и отличаются огромным разнообразием. Приведем примеры некоторых из них.

Ключ-вороток нужен для проворачивания деталей, настроечный – для настраивания музыкальных инструментов, баночный – для открытия банок. Плашкодержатель – ключ, название которого подразумевает его предназначение. Тарированный ключ с помощью крутящего устройства может регулироваться и изменяться. Ключ для колесных спиц — понятно для чего предназначен.

Те виды гаечных ключей, которые мы рассмотрели, это лишь основная часть. Существует еще самые разные ключи для самых разных целей использования. Это единичные экземпляры, которые сложно отнести к общепринятой классификации гаечных ключей. Главная цель – это знать, какой ключ вам понадобится, уметь его подобрать, чтобы, в итоге, он отлично справился с поставленной задачей.

Читайте ещё полезные статьи из этой рубрики:

m2-sovet.ru

описание, технические характеристики и ГОСТ

Начать лучше всего с того, что сам по себе гаечный ключ относится к разряду слесарно-монтажных инструментов.

Общее описание ключа

В настоящее время довольно сложно представить себе проведение каких-либо ремонтных работ, которые бы обошлись без таких приспособлений. Все дело в том, что болтовое соединение является сегодня одним из наиболее распространенных. Естественно, что для каждого соединения используется гайка и болт с определенным размером, а значит, должны использовать и ключи с разными размерами. Кроме того, что инструменты отличаются по этому параметру, они бывают еще и разных видов: рожковые, накидные, трещоточные и т. д.

Именно из-за того, что в разных ситуациях, необходимо использовать разные типы этих приспособлений, были изобретены наборы комбинированных гаечных ключей. Имея под руками такой комплект, можно открутить практически любое болтовое соединение без каких-либо существенных проблем.

Краткая характеристика набора и сфера применения

Естественно, что набором может называться лишь тот комплект, содержимое которого, позволит без труда проводить такие операции, как закручивание или откручивание болтов и гаек различного размера. Состоять такой набор должен полностью из гаечных комбинированных ключей. Основным требованием к такому комплекту стало то, что содержащиеся в нем ключи, должны соответствовать по своим размерам всем основным категориям болтов и гаек. Если же затрагивать тему о типе комбинаций, то тут определенных требований не имеется, виды могут быть самые разные. Однако, как показывает практика, наиболее популярными считаются те наборы, в которых содержатся ключи с комбинацией рожковой и накидной головки.

Если говорить о сфере использования гаечных комбинированных ключей, то она практически безгранична. Перечислять все категории, в которых применяется такой тип инструмента, можно очень долго. Проще сказать, что он нашел свое применение в любой работе, которая требует проведение такого процесса, как откручивание или закручивание болтовых соединений. Для этих целей используют рожковые, накидные или трещоточные типы комбинаций.

Выбор набора. Основной критерий

Если говорить о том, как же правильно выбрать набор, в котором содержится определенный тип гаечных комбинированных ключей, то стоит сказать, что здесь довольно большое количество подходов. Однако среди множества существует один, который считается наиболее оптимальным, чтобы подобрать максимально подходящий набор для определенного типа работ.

Естественно, что основным критерием выбора станет тип ключей. В настоящее время наиболее распространенным видом является гаечный ключ. Такой вид представлен практически во всех наборах, а значит, нужно отталкиваться от того, что одна головка будет всегда рожкового типа. Суть выбора сводится к подбору вида для второй головки. Гаечные комбинированные ключи могут иметь либо дополнительную голову трещоточной категории, либо накидной. Тут важно отметить, что принцип работы обеих головок одинаков. Единственная разница в том, что трещотку не придется каждый раз снимать после прокрутки и накидывать заново. Поэтому, если есть возможность выбора между рожково-накидным и рожково-трещоточным, то лучше брать второй вариант.

Дополнительный критерий для выбора инструмента

Дополнительным параметром выбора станет размерность самих ключей. В настоящее время этот параметр измеряется в миллиметрах. Основываясь на этом, любой хороший набор должен содержать минимум 6 ключей, с размерами от 8 до 19 мм. Однако есть и расширенные версии наборов. В таком случае количество ключей увеличивается до 12 или 15 штук. Таким образом, инструменты будут иметь дополнительные размеры с 6, 7, 15, 22 мм и т. д. Делая вывод, можно сказать, что дополнительным критерием выбора станет решение вопроса о том, хватит ли для работы набора из шести ключей или же лучше сразу приобрести расширенную версию.

Материал для изготовления инструментов

Естественно, что одним из важных критериев выбора является материал, из которого изготовлен инструмент. От качества исходного сырья, которое использовалось для создания ключа, будут зависеть такие его характеристики, как срок эксплуатации, его поведение во время самой работы и т. д. Качественным приспособлением считается то, которое изготавливается из хромованадиевой стали, с дополнительным покрытием из цинка или другого вещества. Наличие дополнительного слоя обязательно, так как он предотвратит такой дефект, как скорое возникновение коррозии и ржавчины на поверхности инструмента. Чаще всего на самом ключе указывается, какой именно материал применялся для создания. К тому же рекомендуется покупать такие вещи только у проверенных производителей.

Наименее решающим, но все же для некоторых важным, фактором становится и кейс, в котором содержатся ключи. Он может быть выполнен из железа, пластика или же ткани. Лучше всего выбирать наиболее комфортный вариант для себя, который подойдет к рабочему месту.

Трещоточные гаечные комбинированные ключи

Основным качеством, благодаря которому этот вид инструментов стал так популярен, стало то, что с его помощью намного легче производить ремонт двигателя автомобиля. По этой причине он используется как обычными автолюбителями, так и профессиональными мастерскими. Стоит отметить, трещоточные ключи также, как и другие, могут быть разного размера, выбор которого зависит от поставленной перед ними задачи. Наиболее важным критерием выбора гаечного комбинированного ключа с трещоткой стал материал, из которого его изготавливают. Все дело в том, что трещотка должна иметь огромный запас прочности, а также очень плотно облегать гайку или болт при откручивании или же закручивании.

Довольно популярными компаниями по производству качественных изделий стали TOPTUL и JTC. Эти компании выпускают лучшие наборы гаечных ключей, комбинированных с трещоткой.

Выбор ключа

Если стоит задача выбора ключа с трещоточной насадкой, то тут есть несколько основных критериев:

  • Первый параметр – это конструкция ключа. В настоящее время наибольшей популярность пользуется торцевая сборка насадки. Если говорить о наборах гаечных ключей комбинированных, то наиболее распространенные – это накидные и трещоточные.
  • Второй важный параметр – это размер посадочного квадрата. Посредством этого выполняется соединение торцевой головки и трещоточной насадки ключа. Этот квадрат имеет три стандартных размера 1/2, 1/4, 3/8.
  • Направление движения ключа. Тут есть два варианта. Первая категория ключей односторонняя, вторая категория называется реверсивной и может иметь флажковый или дисковый переключатель.
  • Последним пунктом выбора стали компании производители. Одними из лучших считаются INTERTOOL, OMBRA, JONNESWAY, TOPTUL.

ГОСТ гаечных комбинированных ключей

Производство и все технические требования, предъявляемые к ключам, прописаны в государственном документе 16983-80. Действие этой бумаги распространяется на все комбинированные гаечные ключи, имеющие открытые и кольцевые зевы с размерами от 5,5 до 55 мм. Основная цель производства этих приспособлений – экспорт и использование в хозяйственных нуждах. Допускается изготовление зева в виде шестигранника. Основным материалом для производства служит сталь марки 40ХФА. Однако использоваться могут и другие марки стали, но с учетом того, что они прошли термообработку, а их механические свойства не ниже, чем у продукта маркировки 40ХФА. Прочность ключей должна принадлежать к группе С или В в зависимости от того, какой тип головки используется.

fb.ru

Размеры ключей — рожковых, накидных, торцевых

Существует много разновидностей гаечных ключей. Для того чтобы аккуратно хранить ключи и сохранять порядок в своих инструментах рекомендуем сделать своими руками магнитные держатели для инструментов, узнать как это сделать и приобрести необходимые для этого магниты можно перейдя по ссылке.

Различные ключи используются для различных гаек и болтов. В каком-то случае удобнее применить один ключ, а где-то воспользоваться другим. Это зависит и от размеров гаек, и от их расположения. Можно рассмотреть основные типы ключей и их размеров, формы, преимущества применения в разных ситуациях. По ценам они также очень отличаются, с уверенностью можно сказать, что одновременно дешевых и качественных ключей не существует. Рожковые ключи (двусторонние). Это самый распространенный вид ключей. Название пошло от того, что концы ключа похожи на рога. Продаются наборами или поштучно. У них концы двух разных размеров, например, 8, 10; 10, 12; 13, 15 и далее аналогично. Диапазон размеров 4-55 мм.

Ключи рожковые (односторонние). Применяются на производствах. Их размеры 36-95 мм. Для увеличения силы затяжки можно надеть на одну сторону металлическую трубу.

Накидные ключи (двусторонние). Аналогично рожковым имеют разные размеры на концах, например, 17, 19; 19, 21. Диапазон размеров: 6-55 мм. Концы таких ключей имеют вид кольца, таким образом гайку крутить можно без отрыва.

Накидной ключ (односторонний). В отличии от предыдущего, у него одно кольцо, а чтобы увеличить силу затяжки можно применить трубу. Размеры: 30-50 мм.

Торцевые ключи. Применяются, когда гайка находится внутри детали, и другими ключами достать невозможно. Также имеют два разных размера по сторонам. Но бывают в виде трубки, такие можно крутить просто отверткой, для чего предназначено специальное отверстие. Бывают L-образные, которые можно крутить без посторонних предметов — рукой. К ним же относятся свечные ключи, изготавливаемые в виде трубок, специально для закручивания свеч зажигания.

www.sageerp.ru

Виды гаечных ключей

Гаечные ключи предназначаются для откручивания или закручивания соединений в которых используются болты и гайки. Болтовые соединения очень распространены в нашей жизни, их можно найти практически в любом механизме, машине, станке и т.д.. Работа это несложная, но иногда требует достаточно большого физического усилия, особенно для заржавевших элементов.

Так как видов болтовых соединений достаточно большое количество, затягиваются гайки с различным усилием, зачастую достаточно большим, соответствующих инструментов для их закручивания и раскручивания тоже достаточно много и именно о их разнообразии, отличии и особенностях мы и хотим рассказать в данной статье.

В этой статье мы постарались собрать информацию о всех разновидностей ключей для откручивания гаек с указанием в том числе размеров которые можно найти в продаже.

Итак какие же бывают гаечные ключи?

Рожковые гаечные ключи

Данные ключи наиболее распространены и большинство людей неоднократно их не только видело, но и пользовалось в тех или иных случаях. Выпускаются они по ГОСТ 2839–80 и правильно называются «ключи гаечные с открытым зевом двусторонние».

Рожковыми их называются из за внешнего вида. Если посмотреть на торцы данных ключей, то края напоминают рожки, осюдаи подобное название. Двухсторонние ключи по сути представляют собой инструмент два в одном. То есть с помощью одного ключа вы можете откручивать гайки и болты двух типоразмеров.

Размер гайки, головки болта и того же рожкового ключа измеряется в миллиметрах. В процессе общения обычно не говорят слово миллиметрах, оставляя только цифру, но это не мешает понимать друг друга: например «Подай мне ключ на 13» и ясно что нужен ключ для откручивания гайки или болта на 13 мм.

Рожковые ключи предназначены для откручивания конкретного вида болтов: общемашиностроительного назначения с шестигранной головкой или классического вида гаек с шестью гранями.
Размеры рожковых ключей различные и их диапазон от 4 мм до 55 миллиметров. Больше смысла нет делать – сил не хватит вручную открутить такую гайку.

Если рассматривать конструкцию рожковых ключей, то у большинства их них ось головки ключа расположена под углом в 15 градусов к оси самого ключа. Но бывают и другие варианты наклона – для работы в ограниченном пространстве (специализированные ключи).

Также можно встретить односторонние рожковые ключи. На них головка имеется только на одной стороне. Данные ключи предназначены для работ когда не хватает усилия для завинчивания или отвинчивания резьбового соединения. Если вы столкнулись с такой проблемой, то вы можете одень на рукоять такого ключа обрезок трубы и увеличить размер рычага. Обычно подобные ключи выпускаются достаточно большого размера: от 36 до 95 мм. Используют их в основном на производстве или в строительстве при монтаже металлоконструкций на болтовых соединениях, когда необходимо закручивать гайки с очень большим усилием.

Накидные гаечные ключи

Накидные ключи являются также очень распространенными инструментами для резьбовых соединений. По своей популярности они занимают второе почетное место.

Если рассматривать в целом их конструкцию относительно рожковых, то в накидных кромки ложащиеся на грани гайки или головку болта располагаются в замкнутом кольце на торцах ключа. Благодаря такой конструкции с их помощью можно приложить на гайку или болт намного большее усилие без боязни что ключ или откручиваемый элемент повредится.

Накидные ключи могут быть с шестью гранями или с 12 гранями. Последние более надежные и у них меньше вероятность «зализать» грани болта или гайки.

Виды накидных ключей

- Односторонние накидные ключи. Как и у рожковых у них имеется рукоять, а головка ключа располагается на одной стороне. Обычно они больших размеров: от 30 до 50 мм и на них можно надеть трубу насадку для увеличения рычага и усилия прилагаемого к резьбовому элементу.

- Двухсторонние накидные ключи. По аналогии с рожковыми ключами головки на них располагаются с двух сторон, причем головки различных размеров.

- Изогнутые накидные ключи. Данные ключи специализированные и предназначены для работы в ограниченных пространствах, где другими ключами просто невозможно работать.

- Ударные накидные ключи. По сути это те же односторонние инструменты, на рукояти  которых имеются специальные утолщения. По этим утолщениям бьют молотком, чтобы придать ключу кратковременное большое усилие. Размеры данных  ключей самые большие: от 27 до 105 мм.

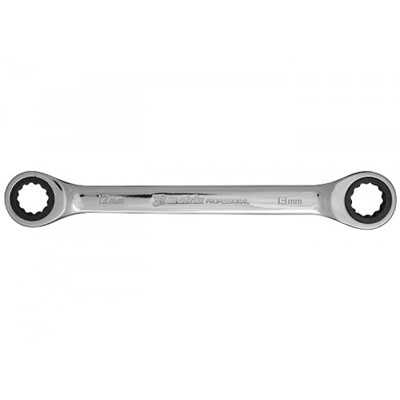

- С храповым механизмом. С помощью данных ключей можно закручивать гайки и болты не переставляя ключ по граням в удобное положение для проворачивания ключа. В основном данным ключом пользуются автомобилисты, но и в домашних наборах знающих людей такие ключи обязательно есть.

- Накидные ключи с шарнирными головками. По сути это головка ключа шарниром соединенная с металлической рукоятью, которая позволяет осуществлять закручивание без переставления головки относительно граней гайки или болта.

- Набор головок. Это по сути отдельные торцевые головки которые с одной стороны имеют выемку под гайку,  а с другой стороны четырехгранную выемку в которую вставляют рукоять называемую воротком в виде буквы Т. То есть одна рукоять и большое количество головок под которых она подходит.

Трубчатые или торцевые ключи

Данный вид ключей подходит для работ, когда гайка расположена в глубине конструкции или в детали и к ней другими видами ключей просто невозможно подобраться. Они отличаются также достаточным разнообразием. Вы можете встретить их в виде трубки к которой идет вороток, L образные – для откручивания например ступичных гаек или мощных прутков на концах которых имеются торцевые головки.

В продаже также можно найти большое количество торцевых ключей с храповым механизмом, правда по сравнению с классическим их стоимость в несколько раз больше.

Трубчатые ключи достаточно распространены, причем в основном из за того, что они намного дешевле торцевых - банально металла на их изготовление уходит меньше, но по прочности значительно уступают тем же торцевым. Затагивающее усилие с которым можно закрутить гайку трубчатым ключом относительно небольшое и это необходимо учитывать иначе вы просто погнете и испортите ключ.

Торцевой ключ за счет монолитной рукояти способен выдержать очень большое усилие, поэтому именно в данной форме выпускаются например ключи для откручивания гаек ступицы.

Разводные гаечные ключи

Если рассматривать общую конструкцию данных ключей, то наиболее похожи они на рожковые, за одним исключение – расстояние между губками можно изменять за счет червячного механизма.
Разводные ключи выпускаются самой разной формы и мы хотим отметить особенности основных разновидностей.

Во первых это разводные ключи с плоскими губками. С их помощью удобно откручивать гайки и болты с гранями, то есть классического вида.

Следующей разновидностью являются так называемые газовые ключи. Обычно это ключи большого размера с губками имеющими насечки. Основное их предназначение это работа с резьбовыми соединениями на трубах. Ведь трубы круглые и на них нет граней, чтобы зацепится другим типам ключей, а прижимающие губки с насечками прекрасно с данной задачей справляются.

Похожи на газовые ключи и разводные ключи типа «галочки». Перемещение (раздвигание) губок в них осуществляется не червячным механизмом, а в специальной прорези с зубцами. То есть вы раздвигаете губки на нужное расстояние, а зубцы позволяют данное положение в ходе работы зафиксировать.

Главным достоинством разводных ключей является то, что с их помощью можно раскручивать в том числе и обычные резьбовые соединения на болтах и гайках ну и универсальность – не нужен большой набор ключей, достаточно одного.
