85 фото применения и обзор основных преимуществ

Комфорт, уют, безопасность – вот основные эпитеты, которыми каждый хотел бы характеризовать свое жилище и во многом названые характеристики определяются правильным выбором и устройством крыши. Подбирая для себя тип будущей крыши, просматривая страницы тематических сайтов или журналов, обратите свое внимание на фото вальмовых крыш – красивая, практичная и удобная конструкция.

Однако это наиболее трудоемкий во всех отношениях вариант, но он с избытком окупить все ваши материальные и трудовые затраты.

В чем основные секреты и что нужно знать тому, кто решил построить такую крышу? В данном обзоре мы попробуем раскрыть эти моменты, их непременно и помнить.

Общее устройство вальмовой крыши

Вальмовая крыша представляет собой четырехскатную конструкцию, т.е. имеющую четыре наклонные плоскости, две из которых выполнены в виде треугольника – так называемые «вальмы», а две – в виде трапеции. За счет четырех наклонных плоскостей обеспечивается оптимальный сход осадков. На такой крыше не скапливается снег, она всегда, в любое время года, остается чистой.


Но именно четыре плоскости делают технологию расчета и последующего монтажа такой крыши значительно сложнее в сравнении с другими типами.

Важно отметить еще одну особенность: дома с вальмовой крышей имеют наиболее обтекаемую со всех сторон форму, это, в свою очередь, позволяет готовому зданию значительно лучше выдерживать ветровые нагрузки, а это актуально для районов с сильными ветрами.

Основными элементами в конструкции вальмовой крыши являются:

  • Несущая ось – верхний коньковый брус. Как правило, цент конькового бруса совпадает с центром всего кровельного покрытия и центром строения;
  • Угловые наклонные стропила, выступающие базовыми несущими элементами и соединяющие «конек» — коньковый брус с углами строения;
  • Короткие стропильные «ноги», соединяющие угловые стропила с углом строения или мауэрлатом. Их количество зависит от площади крыши;
  • Рядовой стропильный каркас, соединяющий «конек» с несущей стеной строения или мауэрлатом. С каждой из сторон устанавливается по три таких стропила, а в целом — шесть штук;
  • Промежуточный стропильный каркас, крепящийся с одной стороны на коньковом брусе, а с другой – на мауэрлат. На вальмовых сторонах такие стропила не устанавливаются.

Существует несколько отличающихся конструктивными особенностями разновидностей рассматриваемого типа крыш, а именно:

Полувальмовый тип. В такой крыше присутствуют вертикальные фронтоны, в которые, как правило, устанавливаются окна. Этот, так называемый «голландский» вариант, целесообразен для небольших зданий. В данном случае торцевые фронтальные стороны обрываются и не доходят до самого карниза.

Шатровый тип. Для такой крыши свойственно отсутствие конькового бруса и все стороны сходятся в одной точке – получается форма в виде четырехгранной пирамиды. Как правило, такой тип вальмовой крыши используют в случае квадратной формы здания.

Ломаный, мансардный тип. Наиболее сложная по форме и технологии вальмовая крыша. В целом форма может значительно отличаться, площадь и количество плоскостей бывает разной, а это усложняет проектирование и монтаж такой крыши.

Классический тип. Форма, имеющая две вершины, представляет собой соединение двух треугольных фронтонов и боковых скатов в виде трапеции.

Итак, как можно видеть — вальмовая крыша представляет собой сложную техническую конструкцию и от того, насколько грамотно она будет спланирована, зависит успех всей работы.


Самостоятельное строительство вальмовой крыши

Отвечая на вопрос — как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

Фото вальмовой крыши


Также рекомендуем посетить:

mojdominfo.ru

Вальмовая крыша: 65 фото частных домов

Вальмовая крыша — одна из самых прочных и устойчивых кровельных конструкций, преимущества которой несколько веков назад оценили в Европе. Хотите, чтобы кровля вашего дома была не только эстетичной, но и надежной — выбирайте вальмовую конструкцию. А наша фото-подборка поможет вам найти дизайн по душе.

Двухэтажные дома

Установив вальмовую крышу, хозяева частного двухэтажного дома получают красивую и практичную кровлю, под которой появляется дополнительный этаж для проживания.

Фото: eaglemetalsmfg.com

Вальмовая конструкция — это некая вариация двускатной кровли, у которой два ската имеют трапециевидную форму, а два других — треугольную.

Все скаты вальмовой или полувальмовой крыши обычно имеют крутой уклон, поэтому такая конструкция хорошо противостоит сильным ливням и снегопадам. Колоритный эко-антураж подобным кровлям придают с помощью натуральных покрытий: тростникового (камышового), черепичного, сланцевого или металлического.

Одна из разновидностей вальмовой кровли — полувальмовая голландская крыша с усеченными треугольными скатами. На фото — частный дом современного дизайна с битумным кровельным покрытием, создающим иллюзию натуральной черепицы.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

Одноэтажные дома

Фото: dallasmetalroofs.com

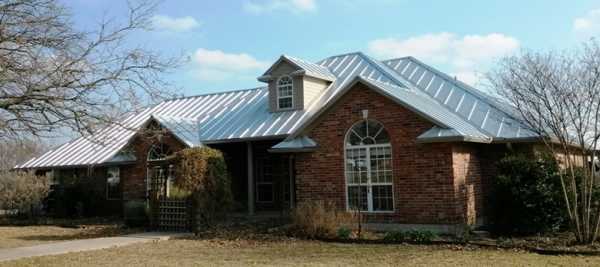

Лаконичная фальцевая крыша из серебристой оцинковки удачно дополнит дизайн одноэтажного дома с фасадами из пестро-красного кирпича.

Все разновидности вальмовой крыши выглядят намного оригинальнее, чем обычная двухскатная кровля, но затраты на материалы и монтаж будут внушительными. Особенно, если коттедж состоит из нескольких жилых помещений, а сама крыша сложна по конфигурации, как вы видите на фото.

Вальмовая крыша позволяет значительно расширить полезное пространство дома и оборудовать комфортную спальню, кабинет, библиотеку или детскую на чердаке.

Фото: muellerinc.com

Вальмовая кровля демонстрирует повышенную прочность при значительной ветровой нагрузке. Если вы живете в равнинном регионе, а ваш дом расположен на открытой местности, то такая крыша будет оптимальным вариантом.

В сравнении с двускатной конструкцией, вальмовая кровля — более рациональный вариант для обустройства мансарды: как со слуховыми окнами, так и с оконными проемами в плоскости кровельного покрытия. Именно такой, более экономичный вариант с окнами, врезанными в скаты, изображен на фото деревянного дома со сланцевой вальмовой крышей.

Смотрите также: Красивые коттеджи из кирпича: 60 фото идей

Мансардные крыши

Вальмовая кровля с мансардой идеальна в том случае, если вы хотите рационально использовать подкровельное пространство.

Тандем вальмовой и полувальмовой крыш темного цвета красиво оттеняет белые фасады фахверковой конструкции.

Обустройство мансарды со слуховыми окнами позволит вам разместить под крышей несколько светлых и просторных жилых комнат.

Мансарду можно предусмотреть не только под вальмовой крышей основного здания, но и над пристройкой к дому, например, над гаражом.

Если вы решили построить бюджетный дом в английском стиле, то для отделки фасадов лучше всего взять клинкер или декоративный камень, а вальмовую кровлю покрыть материалом, имитирующим керамическую черепицу.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Дома с эркером

Эркер часто становится не только эффектным фасадным элементом, но и позволяет создать уютную и хорошо освещенную зону в гостиной, столовой или спальне.

Чтобы покрыть полукруглый эркер, выступающий за пределы фасада, используют шатровые и конусные конструкции, которые прекрасно гармонируют с вальмовой крышей.

Эркер нередко служит своеобразным «стержнем», на который «нанизаны» все этажи дома, как на фото этого современного коттеджа с каскадной вальмовой крышей.

Четырехскатные крыши

Четырехскатная кровля вальмового типа — традиционный вариант для английских домов в стиле Тюдор. Эту архитектуру отличает гармоничное сочетание кирпичной кладки, фахверка и натуральных кровельных покрытий в виде керамической или сланцевой черепицы.

Помимо вальмовой крыши внушительных размеров, для английской архитектуры времен Тюдоров характерны разноуровневые треугольные фронтоны с большими арочными окнами.

Фронтоны располагаются как по оси здания, так и асимметрично, они играют роль броского элемента на фасаде здания.

Самое сложное в обустройстве вальмовой крыши — это сочленение кровельных конструкций, покрывающих несколько жилых объемов в случае сложной планировки дома.

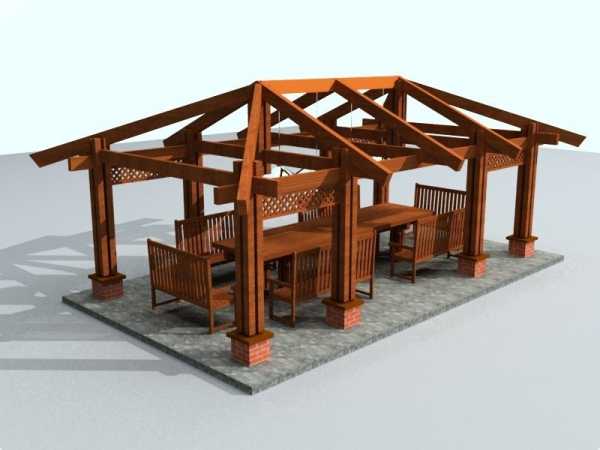

Крыша беседки на фото — классический вариант четырехскатной вальмовой конструкции с двумя скатами-трапециями и двумя скатами-треугольниками. Такая крыша оптимальна для различных хозяйственных построек: павильонов, гаражей, летних кухонь.

Двухскатные полувальмовые кровли

Двускатная кровля полувальмовой конфигурации стала удачным архитектурным решением для дизайна колоритного дома с арочными окнами и полукруглой террасой на мансардном этаже.

Мягкая рулонная кровля под черепицу — бюджетное решение для монтажа двухскатной крыши.

Полувальмовые кровли смотрятся по-европейски благородно и стильно, особенно в сочетании с вертикальным озеленением фасадов.

На фото — двухскатная крыша с полувальмами и слуховыми окнами в датском стиле.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

Ломаная вальмовая крыша

За счет дополнительных граней и плоскостей ломаные кровли вальмового типа не только придают частному коттеджу оригинальный вид, но и улучшают сопротивляемость крыши негативным климатическим воздействиям.

Мягкая рулонная черепица — современный кровельный материал, оптимальный для монтажа крыши ломаной конфигурации за счет удобства укладки на перегибы скатов.

На каскадных крышах отлично смотрится металлочерепица, подчеркивающая нетривиальность кровельных форм.

Небольшие изгибы вальмовой кровли по краю скатов — практичное решение для регионов с обильными снегопадами. Такая крыша надежно защищает мансардный этаж от осадков и способствует постепенному сходу снега.

Вальмовые крыши из Ондувиллы

Колоритная Ондувилла под коричневую черепицу эффектно завершает образ дома в классическом стиле.

Красная вальмовая крыша из Ондувиллы под натуральную черепицу удачно гармонирует с фасадами нежно-персикового оттенка.

В проекте дома, построенного в Бурунди, предусмотрены вальмовые крыши из Ондувиллы над основным зданием и крыльцом.

Крыша из Ондулина

Вальмовая кровля из красного Ондулина стала интересным акцентом в архитектуре частного коттеджа в стиле кантри, построенного в Турции.

Волнистый Ондулин прекрасно смотрится на вальмовых крышах — двухэтажный дом на Филиппинах со светлыми фасадами и коричневой кровлей — яркий тому пример.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

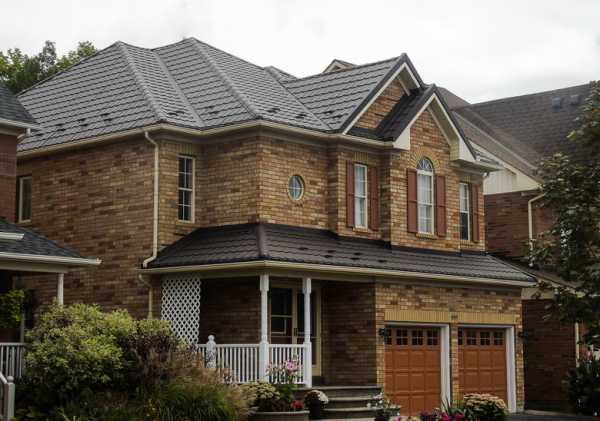

Кровли из металлочерепицы

Вальмовая крыша очень красиво смотрится в случае прямоугольной планировки дома с четкой осевой симметрией, подчеркнутой парой эркеров по фронту.

Обязательный элемент при обустройстве кровли из металлочерепицы — это снегозадержатели, препятствующие лавинному сходу снежного покрова с крыши.

Усадьбы викторианского стиля с четырехскатной кровлей — традиционный вариант английской архитектуры. Причем вальмовой крышей покрывают не только сам дом, но и пристройки: крыльцо, веранду или гараж.

Кирпичный коттедж на две семьи привлекает взгляд своей самобытностью: терракотово-красными фасадами, вальмовой крышей из металлочерепицы черного тона и белым архитектурным декором.

Вальмовая крыша этого кирпичного коттеджа эффектно скомбинирована с шатровой кровлей над гаражом и конусной — над эркером.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

Фото-подборка вальмовых крыш

www.onduline.ru

Конструкция вальмовой крыши: стропильная система

«Датская» вальмовая крыша: конструкция состоит из нескольких элементов. В нее входят специальные доски опоры, стропила (в том числе вальмовые), ригель с вкладышем, верхняя обвязка стены, проставки. Монтажные работы довольно простые, кроме того не нужно покупать дорогостоящие кровельные материалы. Поэтому застройщики отдают предпочтение именно этому инженерному решению. Таким образом, получается удобная вальмовая двухскатная крыша.

Для кровли с тремя фронтонами характерны следующие элементы: стропила для фронтонов, коньковые специальные прогоны, стойки, балки перекрытия, многочисленные затяжки. Благодаря этому, архитектурные объекты перестают быть безликими. Три фронтона идеально подойдут для сложных строений, к примеру, здания с башенками, главное - правильно выполнить расчет фронтона. Такая конструкция, естественно, более дорогостоящая. Она сама по себе еще и сложна, в отличие от «датской» крыши. Поверхность занимает объемную площадь, поэтому для возведения здания придется потратить немалую сумму финансового бюджета.

При монтаже кровли такого типа, обратите внимание на стропильную систему. Процесс обустройства стропильной системы вальмовой крыши довольно сложный и трудоемкий. Для конструкции нужно будет установить специальные стропила, направленные на стенные углы. Стропильные ноги еще называют накосными диагональными.

Благодаря такому скрещиванию слоев, можно избежать частых проблем, возникающих при строительстве. Во-первых, благодаря такой методике можно получить цельные балки больших размеров. При этом сечение становится уже удвоенным – это позволяет несущей стропильной системе выдерживать механические нагрузки. Во-вторых, при соединении стропил происходит унификация типоразмеров элементов. Благодаря такому процессу, вы сможете изготавливать диагональные стропила из тех же пиломатериалов, что используются и для стандартных стропил.

Строительство вальмовой крыши своими руками

  • Конструкция вальмовой крыши – это емкое инженерное сооружение. Она требует правильного монтажа и использования при этом надежных кровельных материалов. Такие крыши идеально впишутся в наиболее распространенные типы ландшафта. Отметим, что такие кровли – это очень яркие и запоминающиеся архитектурные объекты. Они без труда подойдут к различным нестандартным строениям, например, небольшим башенкам. Но не забывайте, что на результат повлияет выбранный вами кровельный материал.
  • Красивому архитектурному облику должно подходить соответствующее покрытие. Рекомендуем использовать традиционную керамическую черепицу, кровлю из меди или современные виды материала. Вальмовая крыша с разными углами потребует сочетания вальмового и двухскатного элементов. От этого и будет зависеть качество и изыск готового строения.
  • Необходимость в таком типе кровли возникает в климатических зонах с сильными ветрами. Поэтому нужно создать защиту от них. Сегодня можно часто встретить чердачные помещения в виде мансард. Это своего рода измененные комнаты, очень стильные и функциональные. Но они должны быть оборудованы специальными мансардными окнами. Именно поэтому монтажные работы вальмовых крыш требуют специальной подготовки работников (читайте: "Стропильная система своими руками: материал, расчеты, установка").
  • Не забывайте, что кровля должна обеспечивать не только безопасную эксплуатацию, но и защищать мансардные помещения от атмосферного влияния. При этом по всем стандартам должны быть проведены гидро–, тепло–, и пароизоляция. Немаловажным является и грамотный выбор древесины для деревянной конструкции вальмовой крыши. Советуем отдавать предпочтение сосне или лиственнице. Заметим, что древесина ни в коем случае не должна быть сырой. Кроме того ее следует пропитать специальным защитным составом, называемым антисептиком. Планировать угол наклона вальмовой крыши, а также другие работы должны только профессионалы.

Выполнение расчетов вальмовых крыш

Благодаря проведению расчетов по всем правилам, вы сможете изготовить вальмовую крышу с надежной, эстетичной и безопасной конструкцией. Если вы решили своими силами производить все монтажные работы, все равно пригласите профессионала. Он осуществит весь комплекс расчетов и проведет грамотную разметку. В крайнем случае, рекомендуется пользоваться специальным калькулятором для вальмовых крыш. Не стоит забывать, что важно провести вычислительные работы по параметрам стропил. Но кроме этого должны быть учтены и иные элементы, необходимые для кровли.

  1. Первым делом нужно изготовить рейки, которые будут выполнять вспомогательные разметочные функции. Именно на них следует наносить отметки выявленных расстояний. Это предотвращает риск ошибок при расчетах. Для грамотного выполнения монтажа всех стропил, нужно снизить минимальную погрешность в расчетах. Не забывайте, что разметка должна быть предельно точной. На тех местах, где будут располагаться стропила – следует провести обозначение. Суть разметки состоит в установлении двух ключевых точек. Одну из них размещают на мауэрлате по центру стены, а вторую – посередине конькового бруса. В площади между этими двумя точками укладывается основное стропило.
  2. При схеме проекта с тремя стропилами, место закрепления крайних определить можно следующим способом: первым делом монтируется центральное стропило. Затем отмеряют лишь половину расстояния до бруса конька. Замеры нужно проводить в обе стороны. После этого, происходит укладка дополнительных стропил. Они ложатся поверх ранее отмеченных точек при параллельном уклоне к основному. При использовании больше трех стропил – они размещаются по пролетам конька на одинаковом расстоянии.
  3. Вальмовая ломаная крыша потребует определенных нюансов в распределении. В соответствии с ним длина конькового бруса делится на числовое значение (оно должно быть на единицу больше, чем общее количество стропил в стропильной системе ломаной крыши). В итоге полученный результат и будет нужным вам расстоянием между стропилами. Длина центрального стропила предполагает определение несколькими способами:
    -Первый метод – установка стропильной системы ломаной крыши происходит в местах будущей фиксации. Для этого нужно очертить нужные контуры спилов. Ненужные части – просто отпиливаются.
    -Второй способ – более удобный. Он заключается в определении высоты коньковых пролетов и стропильных проекций на плоскости основания кровель. Затем можно выполнять замеры по длине стропил. Для этого понадобится знание теоремы Пифагора. Измерять и отпиливать ненужные части досок рекомендуется на земле. После всех работ материал уже поднимается на крышу (читайте также: "Вальмовая крыша - стропильная система: элементы и устройство").
    -Третий прием – самый простой. Высчитывание параметров длины стропил, характер их связи с высотой коньковых пролетов и размеров здания – происходит путем изучения специализированных строительных справочников. В этом случае вполне необходимо установить каркас вальмовой крыши по чертежам. Они в свою очередь также являются частью проекта.
  4. Для каждого проекта всегда одно требование – учет величины угла наклона кровли. Чтобы установить расстояние между фиксацией каждого промежуточного стропила, нужно выбрать одно из них. Оно и будет приниматься в качестве так называемой отправной отсчетной точки. Обычно она располагается на мауэрлате. Важный момент: при расчете вальмовых крыш, учитывайте расстояние от угла дома до отправной точки. Оно должно строго совпадать со стропильной длиной.

Другие промежуточные стропила также устанавливаются равномерно. Их верхние концы должны быть зафиксированы на диагональном стропиле. Нижние концы располагаются на мауэрлате. Не забывайте и о методе работы: вальмовые стропила следует устанавливать только встык с угловыми стропилами.

Устройство вальмовой кровли, подробно на видео:

Возведение вальмовой кровли подразумевает учет разнообразных нюансов. К примеру, размеры крыши не должны быть произвольными. На них влияют размеры всего здания. То есть все элементы должны быть пропорциональными друг другу. Это важно не только из защитных соображений, но и с точки зрения эстетической составляющей сооружения.

Если вы грамотно и корректно выполните все расчеты – то получите в свое распоряжение прочную, эстетичную и безопасную вальмовую крышу. Конструкция такой кровли – это своего рода сооружение с ломаными линиями (прочтите также: "Характеристики и конструкция крыш: стропильные системы"). Поэтому особенно важно точно определить, сколько кровельного материала понадобится для завершения всех работ. Помните, что под скатами вальмовых крыш можно соорудить жилое мансардное помещение. Но при этом возрастут и расходы. Другими словами, вам нужно будет учесть и работы, связанные с проведением гидроизоляции, теплоизоляции и пароизоляции. Ни один из этих этапов не следует игнорировать, так как без них влияние атмосферной среды может негативно сказаться на функционировании вашей кровли.

Подведем итог: расчет сметы по стоимости кровли включает в себя:

  • выбор покрытия для крыши;
  • расчет всей площади, занимаемой крышей;
  • выбор материалов с учетом их изготовителя.

Отметим, что кровельные покрытия различаются между собой в цене, в цветовой гамме, в функциональных характеристиках, в весе. При этом серьезная составляющая при выборе – это методы установки. При выборе кровельного материала обязательно учитывайте нагрузку от снега и способности противостоять ветрам.

Таким образом, возведение вальмовых кровель – довольно сложный процесс. И если вы решили качественно его провести, то рекомендуем обратить к специалистам. Они не только покажут вам фото– и видеоматериалы по данной тематике, но и помогут составить расчеты и смету. Кроме того фирмы часто предлагают недорогой кровельный материал. Так что выбор тут очевиден.

kryshadoma.com

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.


Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.


Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

  • Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

  • Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

  • Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

  • Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.




Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.


В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:


  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;

  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крышиПоправочный коэффициент для угловых стропил Поправочный коэффициент для промежуточных стропил
3:121.0161.031
4:121.0271.054
5:121.0431.083
6:121.0611.118
7:121.0821.158
8:1 21.1061.202
9:1 21.1311.250
10:121.1611.302
11:121.1921.357
12:121.2251.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.


Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).

  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.





domnomore.com

что это такое, виды конструкций, фото

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

  1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
  2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
  3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
  4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

  1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
  2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
  3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

  1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

    Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

  2. Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
  3. Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.

    Коньковый брус крепится к стойкам и является опорой для всех основных стропил

  4. Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
  5. Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.

    После закрепления всех диагональных стропил временные подпорки стоек убирают

  6. Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
  7. Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
  8. Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
  9. Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.

    Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Фотогалерея: разновидности вальмовых крыш
Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли
Крыша оригинального домика в датском стиле имеет два стеклянных ската
Вальмовые кровли могут иметь ломаные скаты сложной формы
Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

  1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
  2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
  3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
  4. Улучшение внешнего облика строения.

    Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

  1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
  2. Установка и временное крепление стоек. Их нужно поставить на лежень.

    Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

  3. Закрепление коньковой балки поверх стоек.
  4. Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
  5. Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.

    Положение диагональных стропил окончательно устанавливает форму всех скатов

  6. Установка нарожных балок между мауэрлатом и диагональными стропилами.
  7. Установка шпренгелей между укосинами и диагональными стропилами.
  8. Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
  9. Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.

    Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

64 года, пенсионер, образование высшее, инженер - металлург. Оцените статью:

(3 голоса, среднее: 4.7 из 5)

Поделитесь с друзьями!

roofs.club

проекты одноэтажных частных домов и виды четырехскатной кровли, с фото крыши из металлочерепицы

Дом неотъемлемая составляющая жизни любого человека. И неважно живете вы в собственном доме или снимаете в аренду.

А может вы в данный момент занимаетесь его постройкой?

Для тех, кто решил самостоятельно возводить дом важно помнить, что особое внимание следует уделить крыше.

Этот конструктивный элемент имеет особую важность, как с эстетической точки зрения, так и практической. Ведь ему придется защищать всю постройку от различных погодных условий:

  • Дождь;
  • Снег;
  • Град;
  • Ветер;
  • Солнце.

Поэтому перед постройкой необходимо продумывать заранее, какую форму будет иметь крыша? Каким кровельным материалом лучше ее перекрыть? Произвести необходимые расчеты вальмовой крыши перед началом постройки, чтобы в период перекрытия не возникло проблем.

Содержание статьи

Какие бывают крыши?

Форму лучше подбирать ориентируясь на климат того региона где вы живете. От этого зависит насколько будет эффективна защита всего здания в разные периода года.

Они делятся на:

  • Плоские;
  • Скатные.

У каждой их них есть свои преимущества и недостатки.

Но в регионах с частыми осадками в виде дождей, снегопадов или града, лучше всего устанавливать скатные варианты.

Благодаря углу наклона осадки не накапливаются на плоскости, а сходят по скатам в специальные водовороты. Углы наклона выбирается в соответствии с желанием застройщика, начиная от 10 градусов.

Они также делятся на несколько видов:

  • Односкатные;
  • Крутой угол двускатной поверхности;
  • Пологая форма двухскатной плоскости;
  • Ломаная с расположением мансарды;
  • Вальмовая с четырьмя сторонами под скаты;
  • Полувальмовая;
  • В виде шатра с четырьмя скатами.

Подробнее о видах крыш вы можете прочитать здесь.

ВАЖНО!

Выбирая подходящую форму необходимо учитывать ряд факторов: насколько обильны осадки в вашем районе; дуют ли ветра и особенно, какой силы и длительности, это важно для выбора подходящего угла наклона.

Виды крыш

Четырехскатная кровля – что из себя представляет, и каких видов бывает?

Основное отличие вальмовой крыши от всех это наличие четырех скатов. Стропильная система состоит из двух больших частей, которые имеют форму трапеции, а маленькие треугольника.

Назвали этот вид из-за его треугольных скатов расположенных на фронтальной стороне.

Для постройки подобной конструкции необходима двойная стяжка и балки. Еще следует обустроить водостоки к каждому скату, чтобы влага не повредила стены дома.

Планируя конструкцию водостоков, следует продумать, куда будут стекать осадки, некоторые совмещают стоки с общей канализационной системой. Но тут важно учитывать количество осадков в вашем регионе.

Вальмовая кровля обладает массой преимуществ, основной из которых является ветровая защита от сильных порывов. Подобная конструкция меньше подвергается деформации и служит значительно дольше двускатной кровли.

Вальмовая конструкция не имеет вертикальных фронтонов, вместо них установлены скаты в форме треугольника. Благодаря этому визуально уменьшается объемность, правда этого нельзя сказать о стоимости всей конструкции.

Раскрой материала и монтажные работы во время перекрытия вальмовой крыши обойдутся владельцу в полтора раза дороже, чем установка обычной кровли.

С другой стороны не придется покупать обшивочный материал, для торцевой части, что сэкономит строительный бюджет.

Конструкция вальмового типа может быть простого вида и сложного. Простая форма имеет обычные геометрические расчеты.

Сложный вид требует тщательного расчета и дополнительных материалов по конструированию. Конечно, эффектнее смотрится сложные конструкции вальмовой крыши особенно с мансардой.

Вальмовая крыша фото

Стропильная система вальмовой крыши

Преимущества и недостатки

Вальмовая конструкция имеет как свои плюсы, так и минусы.

Хотя ряд достоинств значительно больше:

  • Эстетическая форма кровли, позволяет визуально уменьшить объемность конструкции;
  • Надежная защита от серьезных порывов ветра;
  • Благодаря наличию четырех скатов, осадки в виде снега или дождя легко удаляются, тем самым продлевая долговечность конструкции;
  • Минимальная деформация кровли за счет жесткой конструкции крыши;
  • Вальмовая крыша позволяет равномерно распределять тепло без его утраты, например в зимний период.

Есть и недостатки у вальмового вида кровли:

  • Главный минус это высокая стоимость, как основы для конструкции, так и материалов необходимых для покрытия крыши;
  • Сложность конструирования, это касается и изначальных чертежей, необходимо внимательно проводить замеры, чтобы не возникло проблем во время постройки;
  • Размеры чердака значительно уменьшаются, это проблема, если вы собираетесь построить еще дополнительно мансарду или обжить чердачное помещение;
  • Мансардная часть крыши подвергается дополнительным атмосферным нагрузкам, что чревато попаданием, например, дождя внутрь крыши. Приходится дополнительно перекрывать мансардные окна, а это не очень удобно.

Если вас не испугали минусы вальмовой крыши, то знайте, результат превзойдет ваши ожидания. Подобная конструкция принесет радость взору и бюджету, сэкономив его в будущем.

Если есть желание сэкономить, но при этом чтобы дом выглядел эффектнее, тогда стоит рассмотреть вариант с мансардной постройкой.

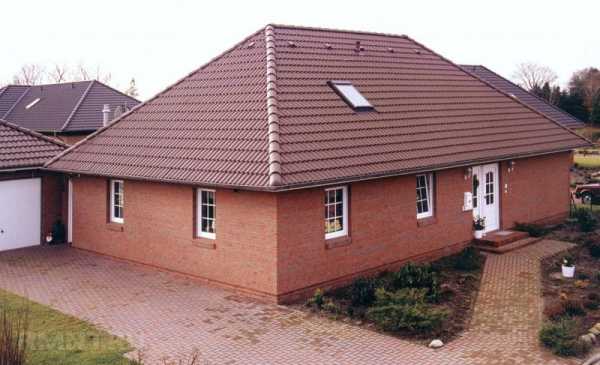

Вальмовые крыши частных домов фото ниже:

Четырехскатная крыша фото

Дома с четырехскатной крышей фото одноэтажные

Сравнение четырехскатной и двускатной кровли – что лучше?

При постройке дома хозяина в первую очередь интересует стоимость. Поэтому большее предпочтение отдают двускатной форме крыши при планировании перекрытия дома и она дешевле.

Простота конструкции делает ее постройку проще даже самому владельцу, незачем нанимать дополнительных работников.

К тому же подобная форма проверена веками поэтому и популярна. Два уклона крыши упираются в стены постройки, образуя форму треугольника.

Она значительно упрощает скатывание осадков особенно снега, в отличии от односкатной. К тому же подобрать необходимый материал для перекрытия значительно проще.

ОСТОРОЖНО!

Но что касается практичности, то следует учитывать возможные порывы ветра, которые могут достигать такой силы, что срывают кровлю. Тем самым подвергая опасности не только жильцов дома, но и тех, кто может пострадать, когда сорванная кровля упадет.

В этом случае стоит обратить внимание на вальмовый вид крыши. Он значительно практичнее и безопаснее, за счет сложности и прочности конструкции.

Вальмовое перекрытие позволяет не только обезопасить постройку, но и придать зданию особенную изюминку.

Выбор в любом случае останется за хозяином, что ему будет по душе безопасность или экономия.

Двускатная крыша по американски

Четырехскатная

Устройство вальмовой крыши

Основным критерием для постройки вальмовой крыши является предварительный чертеж, который основывается на точности расчетов. Перед началом следует точно замерить длину и ширину здания.

После продумать угол наклона крыши. Он зависит от особенностей климата в вашем регионе, а также от материала, которым вы собираетесь перекрывать крышу.

ВНИМАНИЕ!

Районы с частыми сильными ветрами, и также жаркой и сухой погодой, требуют небольшого угла для будущей кровли. Если же у вас преобладают обильные снегопады, то угол наклона стоит увеличить, чтобы снегу легче было съезжать с крыши.

Вот расчеты подходящих углов для различных кровельных материалов:

  • Для шифера – 21 градус;
  • Для металлочерепицы – 13 градусов;
  • Для мягкой черепицы – 10 градусов;
  • Ондулиновая кровля – 6 градусов;
  • Для профнастила – 12 градусов, при этом обязательно провести хорошую герметизацию стыков;
  • Для рулонного материала, если он ложиться двумя слоями – 15 градусов, трехслойное перекрытие требует от 2-5 градусов;
  • Для мембранной кровли подойдет любой угол.

Когда вы определились с углом, следует приступить к расчетам промежутка между стропильными ногами. Расстояние зависит от тяжести кровельного материала – от 60 см до 1 м. После вычисляется количество материала для перекрытия.

Приступая непосредственно к монтажу, следует придерживаться некоторых правил:

  1. Сначала обязательно нужно разметить все детали будущей конструкции.
  2. Крепить детали конструкции необходимо в определенной последовательности.
  3. После приступать к соединению всех деталей в единую конструкцию, с использованием металлических уголков или пластин.
  4. При монтаже лучше использовать цельные стропила для прочности конструкции. Если же крыши слишком длинная, следует использовать сдвоенные балки.

В качестве советов:

  • Конструкция будет прочнее и долговечнее, если используются хвойные хорошо просушенные балки.
  • Вы избежите неточностей при замерах, если будете использовать не рулетку для измерения, а замерную рейку.
  • Все брусья для конструкции необходимо выбирать одной толщины.
  • Проводите все измерения по нижнему ребру стропил.

Уделите особое внимание при расчетах и конструировании вальмовой крыши. Если вы сомневаетесь в собственных силах, то посоветуйтесь с профессионалами.

Устройство вальмовой крыши

Углы наклона

Четырехскатная крыша с мансардой – особенности

Мансарда при постройке дома является не сколько атрибутом практичности, сколько эстетики. Приятно любоваться из окон мансарды видом.

Конструирование мансарды, если вы выбрали вариант вальмовой крыши, довольно сложен. Поэтому следует внимательно провести предварительные расчеты на чертеже.

Разметку, для будущей установки вальмовой крыши, следует делать по нижней части, где расположатся полы мансарды. На торцевой стороне обозначается центр, именно там будет проходить коньковый брус.

Основным отличием в конструкции является размещение вальмовых стропил. Они не стягиваются затяжками, как это делается, например, при постройке двускатной крыши.

Поэтому нагрузка будет ложиться на коньковый брус, на него опираются диагональные и рядовые стропильные ноги.

Постройка вальмовой крыши с мансардой придаст вашему дому изыска, но потребует серьезных силовых затрат, не говоря уже о денежных.

Четырехскатная кровля с мансардой

Вальмовая крыша с нежилым чердаком – особенности

Если вы не планируете обживать чердачное помещение дома, то это упростит конструкцию крыши. Поскольку вальмовая крыша имеет пологий уклон, можно использовать короткие стропила для конструкции с меньшим сечением, что значительно сэкономит строительный бюджет.

Жилой чердак потребует пересмотра конструкции, в том числе и изменение формы крыши или значительного поднятия балочного перекрытия. Подобное решение можно применять для постройки больших коттеджных домов, где размеры конструкции позволяют оборудовать чердак под комнату.

Вальмовая кровля с чердаком

Примеры проектов домов

На выбор будущему застройщику предлагаются разные варианты вальмовых крыш:

  • В виде шатра – самая простейшая из всех конструкций. Выглядит как пирамида и не требует дополнительных затрат и не доставить проблем с конструированием.
  • С трапециевидными сторонами крыши. Эта форма подходит к длинным домам.
  • Форма полуовала. Довольно сложная, как при проектировании, так и в финансовом плане. Она требует дополнительных затрат. Зато по красоте и эстетичности значительно выше других.

Проекты одноэтажных домов с четырехскатной крышей:

Проект деревянного дома с четырехскатной крышей

Проект дома с крышей из металлочерепицы

Заключение

Если трудности вас не пугают, то можно самостоятельно заняться постройкой вальмовой крыши. Благодаря положительным моментам эта форма крыши подарит вам комфорт и удобства, а еще привлекательность.

expert-dacha.pro

Ломаная мансардная крыша своими руками – устройство и чертежи (видео инструкция)

Если вы хотите максимально увеличить полезную площадь дома, не затрачивая при этом баснословные средства, вы обязательно должны рассмотреть проекты с мансардой. Опыт застройщиков говорит о том, что это оптимальный способ планировки жилья эконом класса, ведь один квадратный метр жилплощади в нем стоит в несколько раз дешевле, чем в двухэтажных постройках. Бытует заблуждение, что мансарда пригодна только для сезонного использование в теплое время года.

Содержание статьи

Однако, оно ошибочно, так как качественно утепленная ломаная мансардная крыша прекрасно сохраняет тепло зимой, ее температурный режим не менее комфортен, чем в отапливаемых помещениях первого этажа.

Даже без дополнительной термоизоляции мансарда является своеобразной «воздушной подушкой», сохраняющей оптимальную температуру внутри дома.

Стропильная система мансардной ломаной крыши

Стропильная система ломаной крыши

Проект дома с ломаной крышей

Ломаную мансардную крышу считают технически сложной конструкцией, советуя доверить ее возведение профессиональной бригаде. Тем не менее, человек, знакомый с кровельными работами на примере традиционной двухскатной крыши, вполне способен осилить ее строительство своими руками, при помощи двух подсобных рабочих, помощников. Главное понять, что это процесс, требующий серьезного подхода, который опрометчиво начинать без предварительных расчетов.

Разновидности мансардных крыш

Мансарда – отапливаемое или холодное пространство под крышей, которое используют в качестве жилого. Согласно строительным нормам, в мансардном помещении необходимо оборудовать окна для естественного освещения и потолки достаточной для человека высоты.

Комнаты под кровлей, в которых эти условия не соблюдаются, называют чердаком. Для устройства мансарды подходят следующие виды крыш:

  • Двухскатная. Самая простая конструкция для оборудования мансарды. Она состоит из двух скатов прямоугольной формы и треугольных фронтонов. Чтобы добиться нужной для жилого помещения высоты потолков, необходимо заложить очень крутой угол скатов. Это увеличивает площадь и вес двухскатной крыши, делая ее монтаж экономически нецелесообразным.

    Двухскатная крыша

  • Вальмовая. Конструкция вальмовой крыши состоит из двух трапециевидных скатов и стольких же треугольных, расположенных над торцевыми стенами вместо фронтонов. Высоты потолка под вальмами не хватает для жилого помещения, поэтому площадь мансарды получается слишком маленькой. Однако, ее достаточно для организации складирования вещей или зимнего хранения припасов, если она не отапливается.

    Вальмовая крыша

  • Полувальмовая. Особенность полувальмовой крыши в том, что ее торцевые скаты не полностью заменяют фронтоны, а частично. Вальмы маленького размера не снижают высоту потолка, поэтому монтаж полувальмовой крыши в качестве мансардной вполне возможен. Единственный минус такого варианта – сложность стропильной системы и большой расход кровельного материала.

    Полувальмовая мансардная крыша

  • Ломанная. Это разновидность двухскатного вида кровли, скаты которой состоят из двух частей, имеющих разный угол наклона. Верхняя часть ломанной крыши более пологая, а нижняя – крутая. Такая конфигурация позволяет более эффективно использовать пространство, не увеличивая затраты на строительство. Ломанная крыша – самый доступный вариант того, как построить мансардную крышу с минимальными вложениями.

Ломанная крыша

Монтаж мансардной крыши, пригодной для проживания, предусматривает обязательную термоизоляцию, организацию естественного освещения с помощью мансардных или вертикальных окон и принудительной вентиляции.

Преимущества ломаной конструкции

Конечно, мансарду можно обустроить даже, своими руками построив обычную треугольную крышу. Но из-за крутизны скатов чтобы потолок поучился, высота такой крыши должна быть очень большой. Это не экономично, а также нецелесообразно, ведь кровля с изменяемым углом скатов позволяет более эффективно распорядиться имеющимся пространством.

Более пологая верхняя часть делает потолки более высокими. Согласно строительным нормам, если расстояние от пола до конькового соединения менее 2,5-2,7 метров, помещение не считается жилым, его нельзя называть мансардой, это скорее просто чердак. Конструкция ломаной крыши имеет следующие преимущества:

  • Возможность обустроить более высокие потолки.
  • Высокий уровень защиты от атмосферных осадков, ветра.
  • Легкий сход снега со скатов.
  • Помогает сберечь тепло.
  • Рациональное использование подкровельного пространства.

Разница между треугольной двухскатной и ломаной крышей

Ломаная крыша с мансардными окнами

Этапы строительства

Создание проекта

Составляя проект ломаной мансардной крыши для строительства своими руками, лучше составить чертежи с разными проекциями, который всесторонне покажет расположение ее элементов. Отталкиваясь от длины и ширины дома, нужно определится с размерами мансардного помещения, а также крыши. Первым делом выстраивается геометрия скатов:

  • Важная задача – расчёт высоты конькового соединения, так как от него зависит высота будущих потолков. Учитывайте, что от конька до потолочных перекрытий должно быть около 1,5 м.
  • Следующий этап – определение высоты потолка. Для комфортного использования лучше заложить ее на уровне 2-2,2 метров.

    Зависимость высоты потолка мансарды и угла скатов крыши

  • Определение уклона верхней части ската. На чертеже проводится линия потолка, от конькового соединения в обе стороны проводятся прямые до пересечения с этой линией. С помощью транспортира определяется их угол, его значение лучше сразу зафиксировать на рисунке. Обычно этот параметр находится в пределах 20-30 градусов.
  • Определение уклона нижней части ската. От нижнего карниза кровли на чертеже отступают расстояние равное длине свеса (40-50 см). От конца верхнего ската до этой точки проводится прямая. Угол также замеряется транспортиром, он обычно имеет значение 50-60 градусов.
  • Очерчиваются стены мансарды. Определяется ее линейные размеры и общая площадь.

Проект ломаной двухскатной крыши с размерами

Конструкция стропильной системы ломаной крыши

Чтобы расчеты проекта оказались верными, важно точно производить первичные замеры, а также соблюдать масштаб. Облегчить проектирование могут компьютерные программы, в которые достаточно ввести размеры строения и желаемый тип кровли, всю остальную работу они выполняют автоматически. Если доступа к такому программному обеспечению нет, лучше воспользоваться готовыми проектами.

Расчет стропильной системы

Стропила – основные опорные элементы ломаной мансардной крыши, своего рода ее костяк. Они подвергаются колоссальным нагрузкам, поэтому к ним предъявляются особые требования.

Выбор сечения стропильных ног происходит не случайным образом, а в соответствии с шагом установки, расстоянием между опорами, значений ветровой и снеговой нагрузки. Если первые три показателя легко можно определить по составленному чертежу, то последние два нуждаются в особом пояснении.

  • Территория России разделена на 8 зон с различной снеговой нагрузкой. Для каждой конкретной крыши это значение корректируется углом наклона ее скатов. Так как уклон скатов различен, то рассчитывается два показателя, соответственно верхние и нижние стропила могут иметь разное сечение.
  • Также существует зонирование по ветровой нагрузке, включающие в себя также 8 зон. С помощью коэффициента, учитывающего высоту здания, в табличное значение этого показателя вносятся поправки.
  • Значения этих двух показателей суммируются для определения общей нагрузки. Округлять цифры следует в большую сторону, чтобы обеспечить небольшой запас прочности. Исходя из них по справочным таблицам определяют необходимое сечение досок.

Необходимые материалы

Строение двухскатной ломаной крыши

Монтаж мауэрлата

Начало работ по оборудованию ломаной мансардной крыши – монтаж мауэрлата, прочного бруса размером 100х100 мм или 150х150 мм. Его закрепляют на торце боковых внешних стен.

Его основная задача – распределение веса конструкции кровли, его перенос на фундамент, а также защита предохранение скатов от опрокидывания. Мауэрлат укладывают по верхней части стены по предварительно уложенной гидроизоляции, в качестве которой используется сложенный вдвое рубероид или несколько слоев специальной пленки.

Способы установки мауэрлата

Крепление осуществляется при помощи металлический шпилек, их необходимо поместить в бетонной стяжке. Если речь идет и реконструкции кровли своими руками, его монтируют анкерными болтами к стене на глубину 15-17 см.

Для брусовых, а также бревенчатых домов используют деревянные нагели. Следует учесть, что монтаж выполняется заподлицо.

Сборка стропильной системы

Сборка стропильной системы ломаной мансардной крыши происходит в следующей очередности:

  1. Настил балок перекрытий поверх мауэрлата. В некоторых случаях практикуется вынос балок за пределы строения. Эта мера дает возможность расширить площадь мансарды, сформировать хорошие свесы. В этом случае балки крепятся к мауэрлату сверху. При настиле без выноса, их укладывают на гидроизолированные стены, закрепляя при помощи уголков на внутренний краешек мауэрлата.
  2. Точно посередине балки перекрытия отмечают точку, над которой будет расположен коньковое соединение. Отступив от нее равное расстояние в ту и другую сторону, выставляются стойки. Размещать их нужно вертикально, поэтому их временно подпирают подкосами.
  3. Стойки соединяются затяжками. Это прямые прочные бруски, которые крепят на надёжные металлические уголки. В результате этих действий должна получится конструкция в форме буквы “п”.

    Установка стоек

  4. Устанавливаются висячие стропила, верхней своей частью соединенные со стойкой, в нижней с мауэрлатом или балкой перекрытия. В стропильной ноге выпиливается паз, его накладывают на место соединения, а затем стягивают металлической скобой.

    Установка висячих стропил

  5. Висячие стропила укрепляются подкосами. Это угловые подстропильные ноги, предотвращающие прогиб стропил, перенося часть нагрузки на стойку.
  6. На середине затяжки отмечается точка установки бабки, вертикальной подвески на коньковом соединении, несущей на себе вес ее вес.
  7. Устанавливаются наслонные стропила. Их соединяют металлической накладкой или болтами с шайбами.

    Установка наслонных стропил

  8. Закрепляется на коньке бабка. Ее натягивают так, чтобы вес затяжки нес на себе конек ломаной крыши.

Выполнение вышеперечисленных пунктов формирует одну стропильную ферму. Таким же образом устанавливаются остальные с шагом 60-120 см.

Готовая стропильная система

Гидроизоляция и кровельные работы

Когда работы по установке своими руками стропильной системы ломаной мансардной крыши закончены, нужно организовать ее гидроизоляцию. Для этого нужна гидроизоляционная пленка или мембрана, которая обычно производится в виде рулона.

  • Первая полоса пленки укладывается на нижнюю часть стропил и закрепляется контр-обрешёткой. Нахлёст между полосами должен быть не менее 10-15 см.

    Гидроизоляция стропил

  • Затем налаживается непосредственно обрешетка из необрезной доски с шагом, рассчитываемым согласно ширине кровельного материала. Если будет настилаться мягка кровля, к примеру, ондулин или шинглас, необходимо создание сплошной обрешетки из влагостойких фанерных листов.
  • Если готова обрешетка, то можно приступать к настилу кровельного материала. Его начинают монтировать, начиная от карниза, вверх к коньковому перекрытию, задавая нахлёст 10-15 см.

    Настил металлочерепицы

  • Сверху место соединения кровельных листов закрывают коньковой доской.

Крепеж подбирается в зависимости от типа материала. Для черепицы используют оцинкованные саморезы с каучуковыми головками, которые в процессе закручивания деформируются таким образом, что гидроизолируют собой отверстие.

Для того чтобы ускорить процесс, можно использовать шуруповерт. Шинглас или ондулин фиксируют гвоздями длиной 100 мм. После завершения кровельных работ оформляются фронтоны и свесы мансардной ломаной крыши.

Подведя итог, можно сказать, что расширить площадь дома своими руками поможет ломаная мансардная крыша. Своими руками ее построить можно, однако, это потребует специальных навыков и затрат, которые, без сомнения себя окупят.

Видео-инструкция

krovlyakrishi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
