Как установить дверную ручку. Монтаж дверных ручек от Леруа Мерлен в Москве.

  • Замеряем толщину дверного полотна (35-45мм). В зависимости от толщины дверного полотна с помощью шаблона делаем разметку. Стандартная высота установки ручки на дверь, примерно 965 мм от уровня пола.
  • Далее (тоже по лекалу) отмечаем центр торца двери.
  • От центра торца двери размечаем поле для защелки.

  • Решаем на каком расстоянии от торца двери будет находиться ручка. (60/70 мм)
  • При помощи коронки высверливаем отверстие под ручку (50 мм)
  • По метке делаем выборку отверстия с торца полотна двери под защёлку. (23 мм).

  • Примеряем защелку в отверстие и карандашом обводим ее контуры

  • Выбиваем при помощи стамески и молотка паз под лицевую планку защелки, она должна полностью утапливаться.

  • Устанавливаем ответную планку на одной высоте с защелкой таким образом, чтобы дополнительный язычок защелки при закрывании оставался утопленным в тело защелки.
  • Дополнительный язычок на защелке необходим, он является запирающим элементом дверной ручки кноба.

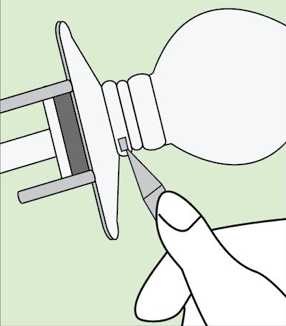

  • Для установки ручки - кноба, частично разбираем внутреннюю половинку ручки, чтобы получить доступ к отверстиям под крепежные стяжные винты. Для этого , необходимо ее разобрать в следующей последовательности: снять шар ручки и накладку с одной стороны комплекта. Для этого нужно найти прямоугольное углубление на боковой части декоративной накладки кноба и, при помощи специального ключа (в комплекте) ее снять.

  • В зависимости от выбранного расстояния от торца двери до ручки ,переведите втулку квадрата ручки в соответствующее положение (см. рисунок) 60 мм или 70 мм от торца двери.

Внимание! Механизм ручки кноб бывает двух видов. С регулируемой длиной защелки и без нее. Если длина защелки регулируется, то вы можете подогнать ее длину под размер паза. Если же не регулируется, то паз должен быть строго по исходной длине корпуса защелки см. шаблон.

  • Установите защелку в паз двери и закрепите двумя винтами с торца (убедитесь, что скос защелки направлен в сторону закрывания двери).
  • Ручку с накладкой и стержнем устанавливайте так, чтобы стержень и стяжные втулки точно вошли в пазы на корпусе механизма защелки.

  • С обратной стороны двери наденьте на стержень внутреннюю пластину накладки кноба и закрепите ее при помощи винтов. Затем наденьте декоративную часть накладки, установите ручку.

  • Установите ручку таким образом, чтобы желоб на стержне совпадал с пазом на ручке кноба. С усилием нажмите на ручку до щелчка.

leroymerlin.ru

Как установить ручку в межкомнатную дверь своими руками

Установка дверной ручки-защелки

Эта статья поможет вам научиться врезать ручку-защелку в дверное полотно. Придерживаясь описанного в статье алгоритма работ, вы без труда сможете проделать эту непростую операцию.

Ни одна дверь не может обойтись без ручки. Наиболее популярным типом ручек межкомнатных дверей на сегодняшний день является ручка-защелка.

Конструкция ручек такого типа такова, что, вне зависимости от внешнего вида, все они устанавливаются в дверное полотно одинаково. О том, как это сделать своими руками, будет рассказано в этой статье.

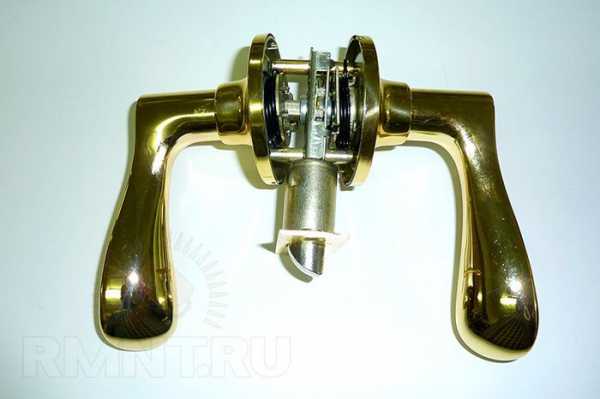

Конструкция ручки-защелки

Сама ручка, то есть видимая ее часть может выглядеть совершенно по-разному. Так:

Все эти ручки-защелки состоят, по сути, из двух деталей — сама ручка:

Обе части ручки-защелки требуют отдельной врезки в дверное полотно.

Ручки-защелки бывают без фиксатора — то есть дверь с такими ручками не запирается изнутри, с фиксатором — дополнительным поворотным механизмом, установленном на ручке и позволяющем запирать дверь изнутри, и ключом — с одной стороны ручки личина под ключ, позволяющая запирать дверь снаружи, с другой фиксатор. Все ручки имеют конструктивные различия, никак не влияющие на процесс врезки. Внутренняя часть — защелка — так же одинаковая, то есть врезается одинаково для всех типов ручек-защелок.

Необходимый инструмент

Чтобы максимально облегчить процесс установки ручки-защелки, понадобятся:

  1. Ручная дрель или шуруповерт.
  2. Коронка по дереву диаметром 50 мм.
  3. Сверло по дереву диаметром 23–24 мм.
  4. Стамеска.
  5. Молоток.
  6. Карандаш.

Коронку и сверло можно купить отдельно, а можно в виде набора, который так и называется «Комплект для врезки ручек-защелок».

Устанавливаем ручку-защелку

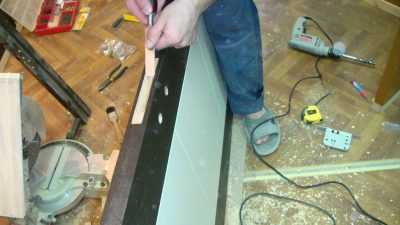

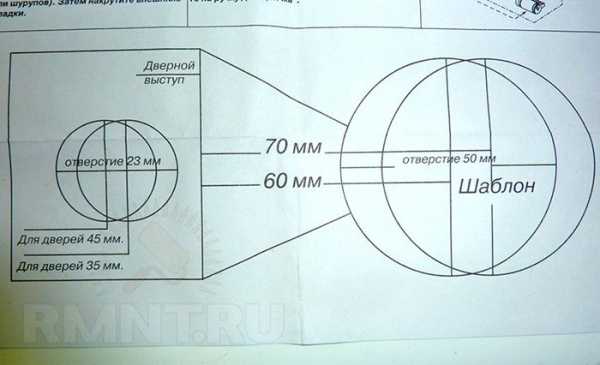

1. Процесс установки начинаем с нанесения разметки на дверном полотне под сверление. Схема разметки, как правило, идет в комплекте вместе с ручкой.

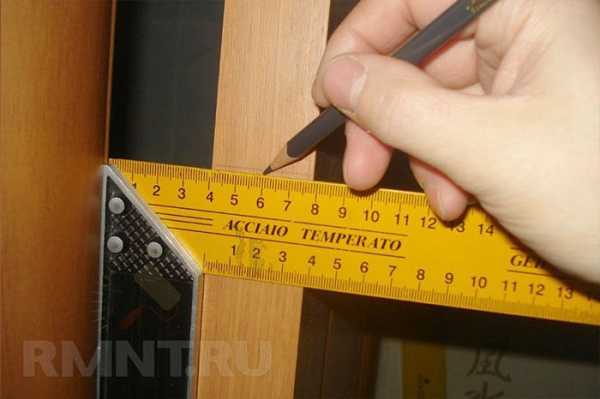

Если схемы нет, то можно разметить вручную. Для этого ставим отметку на расстоянии 60 мм от края двери.

2. На боковой кромке двери по осевой разметочной линии размечаем центр под сверление.

3. С помощью стамески выдалбливаем трехмиллиметровое углубление под лицевую пластину защелки. Центр имеет смысл предварительно отметить шилом, чтобы не пришлось размечать его заново.

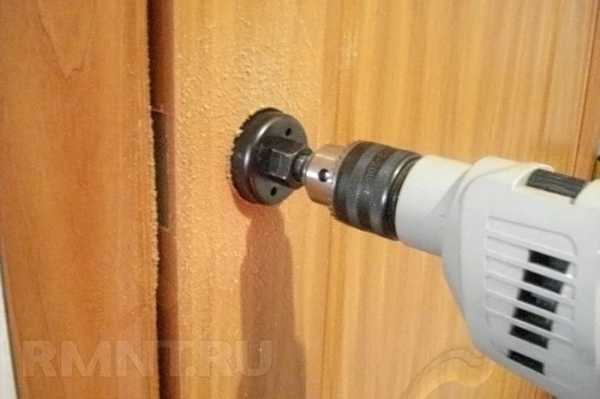

4. Высверливаем с помощью коронки диаметром 50 мм сквозное отверстие. Делать это лучше с двух сторон двери во избежание повреждения дверного покрытия на выходе коронки при сверлении.

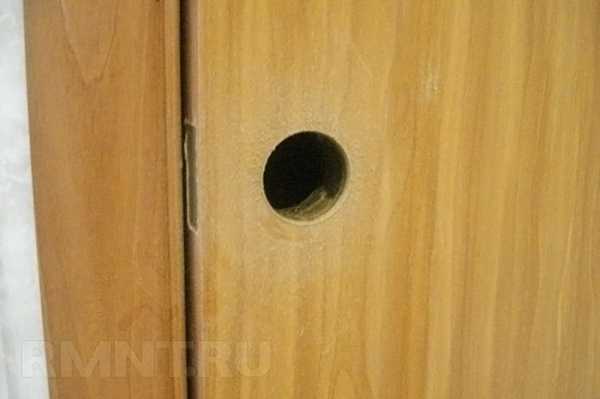

5. В результате получим такое отверстие:

6. Переходим к боковой кромке. Сверлом по дереву диаметром 23–24 мм в размеченный центр сверлим отверстие под защелку. Не стоит делать его слишком глубоко, иначе рискуете просверлить дверь насквозь до филенки.

7. Получаем уже два отверстия.

8. В боковое устанавливаем защелку и приворачиваем ее саморезами.

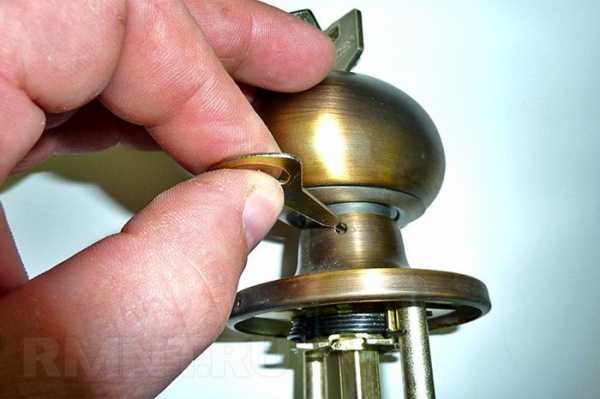

9. Снимаем верхнюю часть ручки. Для этого ищем отверстие сбоку.

С помощью, идущего в комплекте ключика или любого другого тонкого плоского предмета:

нажимаем внутри отверстия язычок:

и снимаем вверх саму ручку:

10. Снимаем декоративную накладку и, тем самым, открываем крепежные отверстия.

11. Вставляем внешнюю половинку ручки.

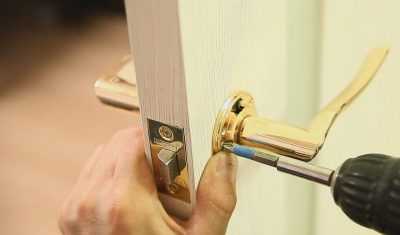

12. Вставляем внутреннюю половинку. Стягиваем обе винтами, идущими в комплекте.

13. Надеваем декоративную накладку и корпус ручки. Не забываем нажать внутренний язычок ключиком.

14. При закрытой двери помечаем место касания язычка защелки дверного косяка, после чего выдалбливаем в полученном месте углубление под язычок защелки.

15. Вставляем декоративный пластиковый кармашек.

16. Прикручиваем металлическую накладку.

17. Ручка установлена.

Если нет дрели, то все отверстия можно сделать и с помощью подходящей стамески, правда, в этом случае установка ручки потребует более серьезных ремонтно-строительных навыков и может оказаться непосильной задачей для неподготовленного человека.

Евгений Дубинин, рмнт.ру (по материалам конкурсной работы пользователя Alexey BV)

http://www.rmnt.ru

legkoe-delo.ru

Установка ручек на межкомнатную дверь: пошаговая инструкция

Даже самая высококачественная дверная конструкция без присутствия фурнитуры является бессмысленным аксессуаром интерьера. Установка дверных ручек своим руками является важным моментом, требующим ответственного отношения. Невзирая на видимую простоту и небольшие размеры ручки, качественная установка может быть осуществлена лишь после освоения и дальнейшего выполнения технологического процесса.

Дверные ручки – разнообразие

Разнообразие фурнитуры, фото

Существует довольно обширный ассортимент дверных компонентов. Осведомившись с их разновидностью, можно безошибочно выбрать фурнитуру, соответствующую требованиям и личным предпочтениям.

По конфигурациям и принципу работы различают ручки:

  • стационарные;
  • фалевые с нажатием;
  • кнобы.

Фиксированные ручки на межкомнатную дверь монтируются к базовому изделию при помощи винтов и шурупов. Их функционирование не зависит от наличия фиксаторов либо замковых устройств. Монтаж изделия выполняется одновременно с замковым устройством.

Важно! Для стационарного устройства замок не оснащается защелкой. Возможна врезка замка, запирающего дверь на ключ.

Фалевые рукоятки представляют собой механизм, взаимодействующий с замком при повороте, нажатии. Существует два вида нажимных конструкций:

  1. Рукоятки на планке со сплошной накладкой.
  2. Конструкции с отдельными накладками.

Модели на планке являются довольно интересным устройством. Ключевым достоинством является быстрая и простая работа.

Дверные ручки с поворотным механизмом изготавливаются в виде шара. В основании изделия есть замковая лунка, но открыть дверь возможно лишь с одной стороны. С противоположной стороны полотна устанавливается защелка для запирания. Подобные устройства отличаются демократичными ценами. Чтобы поставить ручку, следует при помощи коронки вырезать отверстие диаметром около 50 мм. Следовательно при поломке изделия придется вставлять изделие такого же типа, поскольку диаметр отверстия для рукоятки довольно большой, спрятать его проблематично.

Модели с нажимным механизмом комплектуются фалевым фиксатором, так называемым язычком, фиксирующим дверное полотно в закрытом виде, либо защелкивающим механизмом. Модели дверей, укомплектованные запирающим устройством, выпускаются с одной сплошной накладкой либо с раздельными. Устройства со сплошной накладкой комплектуются фалевой защелкой и задвижкой, которую возможно открыть и закрыть при помощи ключа. Когда дверца имеет раздельную накладку, закрытие происходит при помощи специальных розеток, устанавливаемых на определенном расстоянии друг от друга.

Критерии выбора фурнитуры для межкомнатных дверей

Чтобы сделать правильный выбор, необходимо опираться на такие критерии:

  • внешний вид и отпирающий элемент;
  • материал изготовления;
  • качество изготовления. Фурнитура для двери не должна шататься после установки.

Как установить дверную ручку своими руками

Вставить фурнитуру в дверь довольно просто, если есть навыки работы с инструментом и время для ознакомления с инструкцией.

Оптимальным вариантом является установка стационарных изделий на межкомнатные полотна, поскольку устанавливаемый элемент монтируется непосредственно на полотнище дверцы.

Важно! Крепить стационарную дверную ручку в межкомнатную дверь необходимо специальными шурупами-скобами.

Монтирование фурнитуры с нажимным либо поворотным механизмом сложнее, поскольку для непосредственного закрепления замыкающую часть необходимо вмонтировать в полотно. Следовательно, врезанный элемент нарушает цельность двери, что способствует увеличению перечня используемого инструмента и потере времени.

Определение места расположения фурнитуры

Установить ручку на межкомнатную дверь своими руками возможно лишь когда дверь целиком обездвижена. Достичь такого эффекта можно благодаря следующим методам:

  • снять дверь с петель;
  • подставить какой-либо предмет под полотнище.

Как правило, оптимально располагать ручку в пределах 1 м от пола.

Обозначив точку высоты рукоятки на полотнище, необходимо провести горизонтальную линию, от края дверцы отступить около 60 мм, определяя расположение центрального зазора. Аналогичные манипуляции необходимо произвести и на противоположной стороне полотнища.

Следует определиться с местом расположения язычка. С этой целью следует перенести горизонтальную линию непосредственно на торец двери, определить центральную точку. В выявленной точке необходимо обвести запорную планку.

Замок, пожалуй, самая важная составляющая дверной коробки, в том числе межкомнатной

Как врезать ручку со встроенным замковым устройством

Алгоритм работ:

  • Выполнение отверстия под замок. Процедуру можно произвести при помощи долота.
Установка замка собственноручно
  • Отметить место расположения ручки и просверлить отверстия дрелью.

Важно! Чтобы не переусердствовать, необходимо периодически измерять отверстия, вставляя дверную ручку.

  • Когда все отверстия готовы, через торец монтируется замковое устройство и соединяется с ручкой.
  • Во время монтажных работ необходимо следить за функциональностью механизма.
  • Когда защелкивающее устройство установлено, необходимо сделать отверстия для непосредственного закрепления.

Следующим шагом является разметка пазов для язычка и ригеля на дверном коробе. Для проведения работ потребуется долото и стамеска. Прежде чем закреплять планку, необходимо основательно проверить простоту вхождения язычка строения в паз.

Установка межкомнатных дверей с монтированием фурнитуры

Важно! Если в результате работы установленный дверной элемент функционирует без заедания, следовательно, монтаж дверной ручки произведен правильно.

Вконтакте

Facebook

Twitter

Google+

Проголосовали более 0 раз, средняя оценка

mezhdveri.ru

Установка ручки на межкомнатную дверь своими руками

Сложно представить, как пользоваться межкомнатной дверью без такого обязательного атрибута, как ручка. На первый взгляд ее монтаж может показаться сложным. Однако при серьезном подходе к задаче, наличии необходимых инструментов и материалов и правильной организации работы с задачей можно справиться самостоятельно. В представленном материале рассмотрим, каким образом происходит установка ручки на межкомнатную дверь.

Типы ручек

Существует несколько разновидностей ручек, которые подходят для врезки в межкомнатную дверь:

  • поворотные;
  • с механизмом нажима;
  • без замочного механизма.

Стационарные ручки, которые не имеют механической части, позволяют открывать дверь под действием тяги на себя. Что касается нажимных систем, последние обладают затвором в виде рычага. В процессе нажатия на такую ручку замочный язычок задвигается вовнутрь, что позволяет открыть дверь.

Что представляет собой замок для межкомнатной двери с овальной ручкой? Установка такой системы позволяет открывать дверь без нажатия на рычаг. Благодаря круглой форме ручки операция осуществляется поворотом держателя. В конструкции может быть предусмотрена кнопка блокировки, которая позволяет фиксировать язычок замочного механизма. Таким образом, можно запереть межкомнатную дверь изнутри.

Инструменты и материалы

Что требует установка ручек на межкомнатные двери? В ходе самостоятельного монтажа могут понадобиться следующие средства:

  • измерительная рулетка;
  • карандаш;
  • ручная либо электрическая дрель с насадкой в виде перьевого сверла;
  • шуруповерт;
  • стамеска для работы по дереву;
  • молоток.

Высота установки ручки межкомнатной двери

Прежде чем выполнить врезку замка в межкомнатную дверь, необходимо определиться с выбором оптимального местоположения для размещения ручки. Для этого достаточно имитировать открывание двери, подумать, какая высота наиболее приемлема для каждого отдельного пользователя. Как показывает практика, верным решением выступает установка ручки на межкомнатную дверь на расстоянии не менее 1 метра от плоскости пола. Представленный метраж выглядит оптимальным как для взрослых, так и для детей.

Вырезка отверстия под ручку

Отыскав необходимые инструменты и определившись с месторасположением конструкции, можно переходить непосредственно к созданию проема для монтажа механизма. Для начала следует разметить высоту будущей ручки на дверной плоскости и ее торцевой части. Требуется это для определения точного места, в котором будет проделываться проем перьевым сверлом под двустороннюю конструкцию.

Чтобы не ошибиться в расчетах, достаточно взять механизм защелки, после чего измерить с помощью рулетки расстояние от ее проушины до видимого края. Параметр необходимо отметить на заранее выбранной высоте на дверном полотне. Как только будет выполнена соответствующая разметка, можно переходить к выбору подходящей коронки для сверления отверстий.

Выполнив проемы нужно диаметра на плоскости и торце дверного полотна, сюда необходимо приложить противоположные части конструкции ручки. Если толщина плоскости не позволяет выполнить сборку изделия, излишки древесины следует удалить, воспользовавшись стамеской. Далее нужно выполнить зачистку полотна с обеих сторон до момента, пока ручка плотно встанет на место.

Монтаж защелки

После выполнения всех предварительных работ необходимо расположить защелку в подготовленном отверстии. Установка замка ручек на межкомнатную дверь предполагает его привинчивание к дверному полотну в подготовленном проеме с помощью крепежей, что прилагаются в комплекте с изделием. Работу удобно выполнять, используя шуруповерт. Однако при отсутствии последнего можно воспользоваться обычной отверткой.

После укрепления замочной части конструкции в нее встраивается сердцевина, которая укрепляется благодаря винтовой, длинной части. Чтобы не иметь проблем с монтажом сердцевины, в нее необходимо предварительно вставить ключ, переместив запирающий язычок механизма в закрытое положение. Лишь после этого стоит закручивать винт.

Установка дверной ручки на межкомнатную дверь

Непосредственно внедрение ручки в ранее смонтированную конструкцию является самым простым этапом проделываемых работ. Здесь достаточно вставить стержень квадратной формы в соответствующий проем запирающего механизма.

Следующее действие – фиксация ручки крепежом на одной стороне двери. Для этого можно воспользоваться саморезами либо использовать стяжки. Как только первая ручка будет успешно смонтирована, необходимо проделать аналогичные операции с другой частью конструкции, которая будет размещаться на обратной стороне дверного полотна. Таким образом, будет налажено соединение между обоими элементами системы.

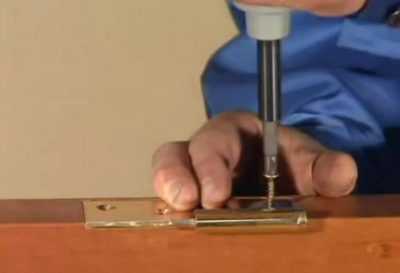

Монтаж пластины для вхождения замочного язычка в дверную коробку

Чтобы установка ручки на межкомнатную дверь считалась завершенной, необходимо проделать соответствующее отверстие для вхождения запорной части замочной системы в дверную коробку. Не допустить ошибку в расчетах позволит нанесение на язычок механизма зубной пасты по его вертикальному краю. При закрытии дверного полотна и отпускании ручки запорный элемент состыкуется с коробочной частью. Оставшаяся отметина от зубной пасты подскажет, где следует проделывать отверстие под язычок.

Применение вышеуказанного метода является оптимальным решением для определения верного местоположения отвесной пластины. Несмотря на примитивность способа, прибегают к нему даже специалисты.

Образованный отпечаток от выступающего язычка защелки двери необходимо навести устойчивым контуром, используя карандаш. Далее следует воспользоваться дрелью и стамеской, с помощью которых будет проделано отверстие для вхождения запирающей собачки, а затем металлической пластины с проемом. Предварительно также нужно будет выполнить проемы под крепежи для фиксации пластины на коробочной части двери.

После создания всех необходимых отверстий достаточно приложить пластину к соответствующему участку. Чтобы дверное полотно плотно прилегало к коробке, металлический элемент необходимо прочно привинтить к деревянной поверхности.

В заключение

Вот мы и рассмотрели, как происходит установка ручки на межкомнатную дверь. В данном материале представлен пример того, как врезать простейший механизм в деревянную плоскость. Теперь у вас достаточно знаний, чтобы справиться с задачей самостоятельно, не прибегая к посторонней помощи.

fb.ru

Установка дверных ручек на межкомнатных дверей

Устанавливаем дверные ручки своими руками

Установка дверных ручек своими руками – дело довольно хлопотное, особенно если человек сталкивается с этой задачей впервые. Для того чтобы не возникло трудностей в процессе монтажа необходимо рассмотреть конструкцию и основные виды дверных ручек. В зависимости от этого работа может выполняться с некоторыми отличиями.

Технология установки различных видов дверных ручек имеет свои отличия

Конструкция ручки

Перед тем как установить дверную ручку необходимо вникнуть в особенности конструкции современных моделей этого типа фурнитуры. Конечно же, огромное значение имеет конкретный вид системы, но все же можно выделить несколько общих определяющих моментов.

Конструкция стандартной ручки представляет собой наличие таких деталей:

Также следует взять во внимание такие детали, как язычок и замковый механизм, металлическая накладка на коробку, стяжной винт. Последняя деталь применяется в случае монтажа ручки на пустотелые межкомнатные двери. Она выполняет роль саморезов, фиксируя систему методом стягивания противоположных сторон. Также нельзя упускать еще один важный фрагмент конструкции – защелку. Если присутствует этот тип замковой системы, нужно дополнительно врезать поворотный винт.

Дверная ручка нажимного типа с язычком для надежной фиксации двери

Не стоит браться за дело, если вы не уверены, что сможете собрать все в правильной последовательности своими руками. В противном случае вы можете потерять важные детали или полностью испортить изделие.

Виды ручек

Процесс установки ручек на межкомнатные двери своими руками может отличаться в зависимости от вида используемого механизма. Обычно на межкомнатные двери устанавливают такие виды ручек:

  • На розетке – отличаются простотой монтажа своими руками, так как не требуется высверливать большое отверстие, достаточно обеспечить свободный ход стержню. Внешне декорируется накладкой-розеткой.
  • Нобы – это поворотная система, которая имеет вид круглой ручки с защелкой или замочной скважиной. Это довольно удобный вариант, особенно если ставить такую систему на дверь в ванной, но при использовании некачественных материалов она быстро выходит из строя.
  • Нажимные – для открывания двери нужно перевести ручку в нижнее положение путем нажима на нее. Таким образом убирается фалевая защелка, которая возвращается на место сразу же после отпускания рукоятки.

Наиболее популярные виды дверных ручек

Необходимые инструменты

Перед тем как попробовать установить ручку на межкомнатную дверь необходимо подготовить инструменты. Необязательно понадобятся все, особенно если вы приобрели самую простую фурнитуру. Для того чтобы своими руками ставить ручки и защелки на двери вам понадобятся:

  • дрель;
  • шуруповерт;
  • набор сверл, в том числе «перо» и коронки разного диаметра;
  • стамеска;
  • молоток;
  • саморезы;
  • угольник;
  • карандаш;
  • канцелярский нож;
  • шило;
  • рулетка;
  • кондуктор.

Последний инструмент является шаблоном для установки ручек. Он облегчит процесс разметки и сверления всех необходимых отверстий.

Работу по установке дверной ручки значительно облегчит шуруповерт

Монтаж ручки на межкомнатную дверь

Перед тем как вставить стандартную дверную ручку в межкомнатную дверь необходимо выполнить разметку. Для этого используется угольник и карандаш. Отмерьте необходимую высоту от пола. Обычно это значение варьируется в пределах 80-100 см. Если у вас есть заготовленный кондуктор – все гораздо проще. Просто привинтите его к двери с торца. Отверстия в последующем совпадут с накладкой язычка. Итак, давайте рассмотрим, как вставить ручку в межкомнатную дверь своими руками:

  1. Просверлите с помощью дрели и коронки сквозное отверстие в полотне.
  2. Используя сверло-перо или меньшую коронку, просверлите дверь с торца.
  3. Затем нужно поставить внутрь язычок с замковой системой и проверить его работу.
  4. Обведите контуры накладки и снимите тонкий слой материала, чтобы железка была установлена заподлицо. Привинтите деталь саморезами.
  5. Просуньте стержень внутрь уже установленной детали. Сверху наденьте ручку с кольцом и розеткой. Если кольцо трется об дверь, нужно утопить его, сточив небольшой слой покрытия стамеской по окружности отверстия.
  6. Прикрутите ручку тремя саморезами или закрепите стягивающими штифтами.
  7. Сверху закрепите декоративную накладку. Соединение в большинстве моделей регулируется шестигранным ключом.

Для того чтобы установить металлическую накладку на раме нужно отметит положение язычка. Это удобно делать на этапе установки этой самой детали в полотно. Высверлите или выскоблите углубление необходимого размера в коробке. Затем обведите железную накладку, утопите ее заподлицо и зафиксируйте саморезами.

Врезка замка

Одно дело установить простую фурнитуру, но как поставить ручку с замком на межкомнатную дверь? Для этого лучше снять полотно с петель, чтобы аккуратно врезать замок.

Пример качественно врезанной дверной ручки несложной конструкции в новое полотно

Теперь рассмотрим, как правильно установить на дверь ручку с замком своими руками:

  1. Отметьте положение замка на торце двери, обведите контуры системы.
  2. Пером высверлите несколько отверстий на отмеченной площади, а остальное аккуратно выдолбите стамеской, периодически проверяя прохождение замка.
  3. Снимите пару миллиметров покрытия, чтобы утопить железную накладку.
  4. Для того чтобы вставить ручку нужно просверлить отверстие с обеих сторон полотна, подходящее по диаметру для свободного прохождения оси. Чтобы отметить его положение сделайте карандашом отметку на замке, установите его временно на место и перенесите метку на дверь, а затем отмеряйте необходимую глубину.
  5. Закрепите замок саморезами.
  6. Внутрь вставьте ось и углубите кольцо.
  7. Установите ручку, зафиксируйте ее на месте.

На раме сделайте углубление для вхождения штифта и язычка. Утопите насадку заподлицо и зафиксируйте саморезами.

Если образуется люфт, необходимо подпилить ось ручки болгаркой. Некоторые производители наносят на него специальные отметки, чтобы это было проще сделать.

Установка защелки

Еще один вопрос – как ставить защелки на дверные ручки? В большинстве случаев сделать это ничуть не сложнее, чем вставить саму рукоятку. Давайте рассмотрим, как быстро установить ручку-защелку на межкомнатную дверь своими руками:

  1. Высверлите дополнительное отверстие в двери. Оно должно совпадать с положением механизма защелки.
  2. Проденьте ось в замок и установите сверху колпачок. Ставить заглушку или замок под ключ нужно с обратной стороны помещения. Внутри крепят поворотную защелку.
  3. Зафиксируйте положение деталей саморезами и замаскируйте крепление декоративными колпачками, если таковы предусмотрены конструкцией.
  4. На раме дополнительно прорезают отверстие для язычка защелки, если такой имеется. Если работа замка основана на принципе фиксации фалевого язычка, дополнительное углубление не требуется.

Как видите, установка дверных межкомнатных ручек своими руками – дело хлопотное, но вполне доступное даже для новичка. Учтите, что смещение деталей может привести к быстрой поломке фурнитуры.

Нужен мастер? Профессиональные мастера выполнят любые работы Заказать ремонт

Установка дверной ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры. Поэтому покупка и установка дверных ручек производится отдельно. Для этого можно воспользоваться услугами плотника или вставить ее самостоятельно.

Виды дверных ручек

Выбирая фурнитуру, нужно знать какие есть виды ручек, и чем они друга от друга отличаются. Предлагаемое в магазинах разнообразие позволяет подобрать их под стиль помещения и обеспечивает эргономичность в использовании. В зависимости от способа установки, изделия делятся на два класса:

Накладные крепятся к поверхности и, как правило, трудностей с ними не возникает. А врезные требуют предварительной подготовки отверстия в дверном полотне.

Врезные изделия могут быть двух видов:

  • Поворотные, их еще называют ручки-кнобы, которые при повороте рукоятки открывают или закрывают защелку, удерживающую межкомнатную дверь в закрытом состоянии. В большинстве случаев они выполнены в форме шара или диска.
  • Нажимные работают по тому же принципу, что и поворотные, только механизм приводится в действие при нажатии на рукоятку. Как правило, они продаются вместе с замком или защелкой, откуда возникает еще одно их название – нажимные ручки-защелки. Фурнитура с нажимным механизмом широко применяется как для межкомнатных, так и для входных дверей.

Какой вид изделия лучше выбрать, зависит только от ваших предпочтений. Следует также учитывать стиль помещения. Дизайнеры советуют покупать их для всех дверей в одной комнате одинаковыми.

Рекомендации по высоте установки ручки

Высота, на которой должна находиться дверная рукоять, четко не закреплена никакими стандартами. В среднем ее располагают на расстоянии 1 метра от пола. Это значение может колебаться в большую или меньшую сторону в зависимости от ваших предпочтений. Оно также может зависеть от роста тех, кто постоянно будет пользоваться дверью. При установке можно отталкиваться от того, на каком уровне находятся другие ручки в помещении, чтобы высота их расположения была одинаковой.

Инструменты

Для того, чтобы вставить ручку в межкомнатную дверь. нужно иметь определенный набор инструментов. В него входят:

  • рулетка, угольник и карандаш;
  • стамеска;
  • шуруповерт, дрель;
  • сверло, коронка.
  • Использование всех необходимых инструментов значительно облегчает процесс работы. Врезать фурнитуру вполне возможно и без шуруповерта и коронки, но в таком случае работа займет гораздо больше времени.

    Установка фурнитуры в идеале производится, когда полотно снято с петель. Если это сделать невозможно, то нужно его надежно зафиксировать, чтобы качественно и ровно выполнить разметку и врезку.

    Перед началом врезки хорошо изучите инструкцию к дверной ручке. Там указаны все размеры, и вы будете знать, какой диаметр коронки и пера вам понадобится для работы.

    Приведенная ниже инструкция поможет поставить ручку на дверное полотно и избежать ошибок. А тем, кто впервые столкнулся с таким делом, полезно будет посмотреть видео на эту тему, чтобы иметь визуальное представление о предстоящей работе по установке.

    Пошаговая инструкция установки дверной ручки

    1. Разметка полотна.
    2. Высверливание отверстия для рукояти и замка.
    3. Установка замка
    4. Врезка ручки.
    5. Разметка лутки.
    6. Вырезание паза в лутке

    Уделим отдельное внимание каждому этапу работы, подробно его разобрав.

    Разметка полотна

    Установка начинается с разметки на дверном полотне. Вначале следует определиться, какая высота будет выбрана для расположения рукоятки. С помощью угольника, рулетки и карандаша отмечаются места на полотне, в которых нужно сделать отверстия. Для этого отмеряем требуемое расстояние от пола и проводим карандашом горизонтальную линию сначала на одной стороне, а затем переносим ее на торец и другую сторону.

    На торце посередине прочерченной линии отмечаем место, в котором будет сделано отверстие под язычок замка. На этой же линии с обеих сторон на одинаковом расстоянии от начала полотна – это, как правило, 60 мм – отмечаем места, куда будет вставляться сама ручка.

    Высверливание отверстия для рукояти и замка

    С помощью дрели и коронки делаем отверстие для дверной ручки. Сверить с каждой стороны полотна нужно на глубину половины толщины межкомнатной двери. Специалисты для удобства рекомендуют на внешней стороне коронки сделать отметку маркером. Вначале с одной стороны сверлим до требуемой глубины, а потом с другой до полного высверливания. Это делается для того, чтобы коронка не ушла в сторону и, чтобы не повредить внешний вид при выборке материала под фурнитуру. Держать дрель нужно под углом 90 градусов и не допускать ее отклонения ни по вертикали, ни по горизонтали. С помощью стамески сглаживаем все неровности.

    Отверстие для замка делаем с помощью дрели и пера. Проводить работу следует аккуратно, так как расстояние между пером и углом торца совсем не большое.

    Некоторые специалисты предпочитают сначала сделать отверстие для защелки, а потом уже для ручки. В каком порядке это будете делать вы не принципиально.

    Установка замка

    Для установки замка, его нужно вставить в соответствующее ему отверстие. Накладку, прикладываем сверху и обводим ее по периметру карандашом. Теперь необходимо стамеской выбрать материал на глубину, равную ширине накладки, для того, чтобы утопить ее в полотне. Для удобства работы можно использовать несколько стамесок разной ширины.

    Накладка крепится к двери на шурупы. Дырки для них рекомендуют сделать заранее с помощью тонкого сверла, приложив накладку и отметив нужные места карандашом.

    Врезка ручки

    Есть изделия, в которых шурупы находятся снаружи. Разбирать их не надо. Ставя на место одну часть, требуется попасть в отверстия защелки двумя направляющими, в которых предусмотрена резьба под болты. Затем нужно приставить вторую половину и стянуть болтами. Закручивать их нужно равномерно так, чтобы ручка хорошо работала, и защелка легко возвращалась назад.

    Изделия, в которых шурупы скрыты, необходимо разобрать. В комплекте к ним есть инструкция и ключ для разборки. Ручка легко снимется, если найти на ней стопор и надавить на него ключом. Разборная часть прикручивается болтами, после чего рукоять ставится на место. Не применяйте силу, сборка должна проходить легко, если вы делаете все правильно.

    Разметка лутки

    После установки ручки, нужно сделать соответствующее отверстие для язычка в лутке. Поэтому в первую очередь важно выполнить правильно разметку для того, чтобы дверь хорошо закрывалась, а замок входил в паз без усилий и трения.

    Закрываем межкомнатную дверь и отмечаем карандашом на лутке верх и низ язычка. С помощью угольника определяем точную середину замка и отмечаем это значение на лутке. Дрелью и пером делаем отверстие и убираем лишний материал стамеской.

    Вырезание паза в лутке

    Прежде чем прикрутить накладку важно проверить, как закрывается дверь. Это позволит быть уверенным в том, что паз для язычка сделан правильно и при эксплуатации не возникнет трудностей. В закрытом состоянии у двери должен быть небольшой люфт, то есть она должна немного шататься. Это нужно, потому что к пазу добавится толщина металла ответной планки защелки.

    Крепление планки производится заподлицо с луткой. Для этого, как и при установке замка, ее нужно утопить в лутке на требуемую глубину.

    Небольшой люфт может остаться даже после того, как вы прикрутили накладку. Этот дефект исправляется просто. В ответной планке всегда есть язычок с маленькой дырочкой под отвертку. Он предусмотрен специально, чтобы его изгибать. С помощью плоской отвертки, вставленной в этот язычок, можно отрегулировать двери, немного его отогнув.

    Наглядно весь описанный процесс можно увидеть на видео по врезке фурнитуры в межкомнатные двери. Установку ручки можно считать успешной, если она легко проворачивается и защелка без трения и усилий входит в паз.

    Установка ручки на межкомнатную дверь своими руками

    September 26, 2016

    Сложно представить, как пользоваться межкомнатной дверью без такого обязательного атрибута, как ручка. На первый взгляд ее монтаж может показаться сложным. Однако при серьезном подходе к задаче, наличии необходимых инструментов и материалов и правильной организации работы с задачей можно справиться самостоятельно. В представленном материале рассмотрим, каким образом происходит установка ручки на межкомнатную дверь.

    Типы ручек

    Существует несколько разновидностей ручек, которые подходят для врезки в межкомнатную дверь:

    • поворотные;
    • с механизмом нажима;
    • без замочного механизма.

    Стационарные ручки, которые не имеют механической части, позволяют открывать дверь под действием тяги на себя. Что касается нажимных систем, последние обладают затвором в виде рычага. В процессе нажатия на такую ручку замочный язычок задвигается вовнутрь, что позволяет открыть дверь.

    Что представляет собой замок для межкомнатной двери с овальной ручкой? Установка такой системы позволяет открывать дверь без нажатия на рычаг. Благодаря круглой форме ручки операция осуществляется поворотом держателя. В конструкции может быть предусмотрена кнопка блокировки, которая позволяет фиксировать язычок замочного механизма. Таким образом, можно запереть межкомнатную дверь изнутри.

    Инструменты и материалы

    Что требует установка ручек на межкомнатные двери? В ходе самостоятельного монтажа могут понадобиться следующие средства:

    • измерительная рулетка ;
    • карандаш;
    • ручная либо электрическая дрель с насадкой в виде перьевого сверла;
    • шуруповерт;
    • стамеска для работы по дереву;
    • молоток.

    Высота установки ручки межкомнатной двери

    Прежде чем выполнить врезку замка в межкомнатную дверь, необходимо определиться с выбором оптимального местоположения для размещения ручки. Для этого достаточно имитировать открывание двери, подумать, какая высота наиболее приемлема для каждого отдельного пользователя. Как показывает практика, верным решением выступает установка ручки на межкомнатную дверь на расстоянии не менее 1 метра от плоскости пола. Представленный метраж выглядит оптимальным как для взрослых, так и для детей.

    Вырезка отверстия под ручку

    Отыскав необходимые инструменты и определившись с месторасположением конструкции, можно переходить непосредственно к созданию проема для монтажа механизма. Для начала следует разметить высоту будущей ручки на дверной плоскости и ее торцевой части. Требуется это для определения точного места, в котором будет проделываться проем перьевым сверлом под двустороннюю конструкцию.

    Чтобы не ошибиться в расчетах, достаточно взять механизм защелки, после чего измерить с помощью рулетки расстояние от ее проушины до видимого края. Параметр необходимо отметить на заранее выбранной высоте на дверном полотне. Как только будет выполнена соответствующая разметка, можно переходить к выбору подходящей коронки для сверления отверстий.

    Выполнив проемы нужно диаметра на плоскости и торце дверного полотна, сюда необходимо приложить противоположные части конструкции ручки. Если толщина плоскости не позволяет выполнить сборку изделия, излишки древесины следует удалить, воспользовавшись стамеской. Далее нужно выполнить зачистку полотна с обеих сторон до момента, пока ручка плотно встанет на место.

    Монтаж защелки

    После выполнения всех предварительных работ необходимо расположить защелку в подготовленном отверстии. Установка замка ручек на межкомнатную дверь предполагает его привинчивание к дверному полотну в подготовленном проеме с помощью крепежей, что прилагаются в комплекте с изделием. Работу удобно выполнять, используя шуруповерт. Однако при отсутствии последнего можно воспользоваться обычной отверткой.

    После укрепления замочной части конструкции в нее встраивается сердцевина, которая укрепляется благодаря винтовой, длинной части. Чтобы не иметь проблем с монтажом сердцевины, в нее необходимо предварительно вставить ключ, переместив запирающий язычок механизма в закрытое положение. Лишь после этого стоит закручивать винт.

    Установка дверной ручки на межкомнатную дверь

    Непосредственно внедрение ручки в ранее смонтированную конструкцию является самым простым этапом проделываемых работ. Здесь достаточно вставить стержень квадратной формы в соответствующий проем запирающего механизма.

    Следующее действие – фиксация ручки крепежом на одной стороне двери. Для этого можно воспользоваться саморезами либо использовать стяжки. Как только первая ручка будет успешно смонтирована, необходимо проделать аналогичные операции с другой частью конструкции, которая будет размещаться на обратной стороне дверного полотна. Таким образом, будет налажено соединение между обоими элементами системы.

    Монтаж пластины для вхождения замочного язычка в дверную коробку

    Чтобы установка ручки на межкомнатную дверь считалась завершенной, необходимо проделать соответствующее отверстие для вхождения запорной части замочной системы в дверную коробку. Не допустить ошибку в расчетах позволит нанесение на язычок механизма зубной пасты по его вертикальному краю. При закрытии дверного полотна и отпускании ручки запорный элемент состыкуется с коробочной частью. Оставшаяся отметина от зубной пасты подскажет, где следует проделывать отверстие под язычок.

    Применение вышеуказанного метода является оптимальным решением для определения верного местоположения отвесной пластины. Несмотря на примитивность способа, прибегают к нему даже специалисты.

    Образованный отпечаток от выступающего язычка защелки двери необходимо навести устойчивым контуром, используя карандаш. Далее следует воспользоваться дрелью и стамеской, с помощью которых будет проделано отверстие для вхождения запирающей собачки, а затем металлической пластины с проемом. Предварительно также нужно будет выполнить проемы под крепежи для фиксации пластины на коробочной части двери.

    После создания всех необходимых отверстий достаточно приложить пластину к соответствующему участку. Чтобы дверное полотно плотно прилегало к коробке, металлический элемент необходимо прочно привинтить к деревянной поверхности.

    В заключение

    Вот мы и рассмотрели, как происходит установка ручки на межкомнатную дверь. В данном материале представлен пример того, как врезать простейший механизм в деревянную плоскость. Теперь у вас достаточно знаний, чтобы справиться с задачей самостоятельно, не прибегая к посторонней помощи.

    Изменение климата превратит Антарктиду в зеленый континент? Когда кто-то вспоминает об Антарктиде – южном континенте, который может похвастаться самым холодным климатом на Земле, то на ум, как правило, приходит.

    Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

    7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

    Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

    15 самых красивых жен миллионеров Познакомьтесь со списком жен самых успешных людей мира. Они потрясающие красавицы и нередко успешны в бизнесе.

    15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

    Источники: http://dvervdome.ru/furnitura/ustanovka-dvernyh-ruchek-svoimi-rukami.html, http://dveridoc.ru/montazh/kak-ustanovit-ruchku-na-mezhkomnatnuyu-dver-poshagovaya-instrukciya.html, http://fb.ru/article/268105/ustanovka-ruchki-na-mejkomnatnuyu-dver-svoimi-rukami

    remontonly.ru

    Установка ручек на межкомнатные двери

    Межкомнатные двери продаются без дверных ручек. Для того чтобы правильно выбрать ручку для двери, необходимо решить какого типа будет фурнитура. Надо учитывать, что межкомнатные двери продаются без отверстия для фурнитуры. Чтобы установить ручку, необходим определенный инструмент.

    Виды ручек для межкомнатных дверей: фото

    Ручки, предназначенные для межкомнатных дверей, необходимы в любой квартире. При выборе фурнитуры надо учитывать следующие характеристики:

    • дизайн, цвет;
    • материал, из которого выполнена ручка;
    • наличие механизма фиксации двери;
    • цена.

    Прежде чем покупать ручки для двери, надо четко понимать, для какой двери они приобретаются. Определить цвет, материал, чтобы ручка не выпадала из общего интерьера. Также необходимо учитывать каким нагрузкам она будет подвергаться во время эксплуатации. Если дома или в квартире стоят тяжелые межкомнатные двери из массива дуба, то к этим дверям не подойдет легкая ручка. Она быстро выйдет из строя. К массивным дверям лучше подобрать более тяжелый вариант фурнитуры. Существует три разновидности дверных ручек:

    1. Нажимные ручки. Они представляют собой рычаг. При открывании рычаг опускают вниз. Такие ручки производятся на планке или розетке. Механизм нажимных ручек состоит из язычка-защелки. Когда рычаг опускают вниз, язычок убирается и открывается дверь. Если вернуть ручку обратно, язычок выдвигается, дверь фиксируется. В механизм нажимной ручки может входить фиксатор, что дает возможность закрывать дверь изнутри. Также выпускаются механизмы для нажимных ручек с замком под ключ, с замком под ключ плюс фиксатор.
    2. Ручки — кнобы. Принцип работы механизма ручек кнобов выглядит так же, как и у нажимных ручек. Для действия механизма надо повернуть ручку в виде шара. В комплектацию этих ручек всегда входит механизм защелка. Дверные ручки кнобы могут иметь фиксатор для закрывания двери изнутри, а также фиксатор и ключ. Что позволяет совмещать этому виду фурнитуры и ручку, и замок.
    3. Стационарные ручки служат для удобства открывания дверей. В комплект к таким ручкам не включена защелка или замок. Стационарные ручки бывают в виде скобы или шарообразные. Очень удобно использовать для раздвижных дверей, в офисах, для подвальных дверей. Можно дополнительно к стационарной дверной ручке установить на дверной проем роликовую защелку, которая будет фиксировать дверное полотно в закрытом положении.

    Принцип роликовой защелки состоит в следующем. Когда закрывают дверь, ролик фиксируется в выемке ответной планки. Для того чтобы открыть — дверь следует потянуть за стационарную ручку на себя, не прикладывая усилия.

    1. Фалевые ручки имеют скошенный язычок механического действия. В момент закрытия двери, язычок помещается в отверстие ответной планки. Дверь открывается при помощи поворотного механизма ручки.
    2. Ручка — гонг. В последнее время такая ручка стала частью классического интерьера не только для входной двери. Ручку — гонг часто используют для интерьерного акцента и функциональной нагрузки она не несет.
    3. Модные раздвижные межкомнатные двери имеют особенные ручки. Они не должны выступать за дверное полотно, а быть как бы одним целым с ним. Их можно считать врезными ручками. Механизмом таких ручек может быть защелка, защелка с фиксатором, иногда можно увидеть ручку для раздвижной двери с замком под ключ.
    4. Ручки для дверей с планкой и специальной прорезью под ключ. Эти ручки великолепно смотрятся в классическом интерьере. Их часто выпускают стилизованными под старину. Планка может быть целой, без прорези под ключ или с ней.
    5. Для бесшумного закрытия дверей, используют магнитные механизмы для фиксации дверного полотна. Магнитный язычок бесшумно фиксируется на ответной планке при закрытии двери. Она состоит из магнита, металлической пластинки.
    6. Существуют межкомнатные двери, в которых установлены замки с кодовыми сувальдными механизмами под ключ. Но это делается в случае проживания в коммунальных квартирах или офисах.

    Из каких материалов делают ручки для межкомнатных дверей

    Ручки для дверей могут быть пластиковые, сделанные из металла, красиво смотрятся резные деревянные ручки, прозрачные ручки из стекла. Ручки могут быть комбинированные.

    Ручки из металла делают из латуни, силумина. Для межкомнатных дверей эти модели подходят идеально, так ка нагрузка на дверные ручки небольшая. Ручки из латуни выглядят современно и подходят как для классического интерьера, так и для интерьера в стиле минимализма. Ручки из пластика имеют ограниченный срок службы и являются бюджетным вариантом. В основном их используют в офисах. Они быстро теряют свой внешний вид, становятся непривлекательными. Ручки из дерева красивые, приятные на ощупь. Как правило, их делают круглыми, в виде диска. Деревянные ручки в виде скобы комбинируют с металлом. Ручки из стекла смотрятся очень эффектно, разнообразны по цветовой гамме. Недостатком таких ручек является хрупкость стекла. Комбинированные дверные ручки получили огромную популярность в дизайне интерьеров. В основном это сочетание цветного стекла и металла, резного дерева с металлом.

    Как разобрать и снять ручку межкомнатной двери

    В каких случаях требуется разбирать ручку для двери.

    1. В том случае, когда ручка сломалась, ее механизм вышел из строя, необходимо ее отремонтировать.
    2. Если было решено заменить старую модель дверной ручки современной.
    3. Когда ручка потеряла свой первоначальный вид, появились трещинки, слезла краска.
    4. Смена общего дизайна квартиры.

    Все ручки можно условно поделить на два типа; ручка — кноб и ручка на розетке. Ручка — кноб имеет декоративный фланец диаметром 55 мм, у ручки на розетке декоративная накладка равна 30 мм. Ручка — кноб легкая, пустотелая в отличие от ручки на розетке, которая наиболее плотно сидит в дверном полотне и у нее не наблюдается люфт.

    Ручка — кноб состоит из следующих элементов:

    • нажимных или поворотных ручек, находящихся с обеих сторон двери;
    •  защелка, с помощью которой фиксируется дверное полотно в проеме.

    Для того чтобы разобрать ручку — кноб, нужно:

    1. Снять декоративную нажимную ручку, которая крепится стопорным подпружиненным штифтом. Для этого надо утопить штифт вглубь, потянуть на себя ручку и снять ее.
    2. Поддев за паз, находящийся сбоку, снять декоративную накладку.
    3. Открутить винты крепления, которыми закреплены две части дверных ручек — кнобов. Ручки надо снять.
    4. Защелка замка крепится в торцевой части дверного полотна двумя крепежами. Открутив крепежные винты, снять защелку.

    Во время разбора шарообразной ручки — кноб, нужно найти технологическое отверстие. В нем расположен подпружиненный штифт, на который надо надавить острым предметом и снять ручку, а потом декоративную накладку.

    Для того чтобы разобрать ручку на розетке, надо сделать следующее:

    1. Освободить ручку от декоративной розетки. Розетка откручивается при помощи резьбы и снимается с ручки.
    2. Ручка крепится к основанию стопорным винтом, который находится внизу. Его надо открутить против часовой стрелки при помощи шестигранника, снять с ручки.
    3. Открутить крепежные винты. Теперь можно снять ручку.

    Как снять дверную ручку межкомнатных дверей

    Обычно ручки для межкомнатных дверей достаточно прочные и имеют долгий срок службы. Но бывает так, что механическая система заедает от неправильного или слишком частого обращения с ней. Для того чтобы произвести ремонт, необходимо снять ручку с двери и перебрать все элементы запорного устройства. А затем установить все на место и проверить работоспособность системы.

    Для того чтобы снять круглую дверную ручку, понадобиться крестовая отвертка. Сначала необходимо снять декоративную насадку поддев ее за паз, расположенный с боку. Потом при помощи острого предмета надавить на стопорную кнопку, потянуть аккуратно ручку, снять. Открутить крепеж, после того, как будет снята декоративная накладка. Проверить работоспособность механизма защелки, установить в прижимную часть все элементы. Для этого профиль необходимо полностью вставить в фиксатор, который повернуть гранями к граням стержня.

    Чтобы снять стационарные ручки, нужна отвертка. Открутить отверткой крепеж на ручке. Проверить ручку, при необходимости заменить ее на такую же модель.

    Дверные ручки, имеющие механические защелки необходимо снимать так, чтобы не испортить механизм. Необходимый инструмент — крестовая отвертка, которой отворачивают крепежные саморезы. Потом надо снять декоративные накладки с двух сторон, которые выполнены как четырехгранник. Все снятые части надо выкладывать строго в том порядке, в котором они снимались. Если обнаружится отверстие в виде четырехгранника на стержне, то надо найти такое же на ручке. И при помощи вставленного в это отверстие штифта снять ручку. Затем снять декоративные накладки и вынуть штифт.

    На последнем этапе проверки работоспособности механизмов надо их собрать в обратном порядке. Установить декоративный элемент в правильном положении. Затем проверить, как работает дверная ручка. Попробовать зафиксировать дверь, для этого надо обе ручки опустить вниз до упора, затем отпустить. Если этого сделать не удалось, повторить весь процесс снова. Если все нормально функционирует без щелчков, то процедуру повторять больше не надо. Не всегда нужно менять всю конструкцию запорного механизма в случае поломки. Иногда требуется просто снять и перебрать все элементы.

    Как установить дверную ручку межкомнатной двери

    В комплект входят:

    1. две ручки, кольцо;
    2. квадратный в сечении стержень;
    3. ограничители хода;
    4. ответная планка;
    5. механизм замка, язычок;
    6.  защелка, поворотный винт;
    7. крепежные винты;
    8. инструкция по установке.

    Нажимная дверная ручка

    Для того чтобы вставить дверную ручку на дверь нужны инструменты:

    • стамеска;
    • перьевое сверло 23 мм, чтобы сделать для отверстия под защелку;
    • фреза 50 мм, которая делает отверстие для ручки;
    • шуруповерт, угольник.

    Установка ручки в дверное полотно.

    1. Прежде всего, надо сделать разметку на дверном полотне. Для начала надо измерить снизу вверх расстояние 950 мм, поставить отметку с двух сторон дверного полотна. С края двери к первой отметке отмерить 60 мм.
    2. Измерить угольником нужное расстояние и вынести полученную отметку на середину торца двери.
    3. Взять дрель с перьевым сверлом, просверлить в торце отверстие под замок размером 23 мм в диаметре, выровнять края стамеской.
    4. Установить в дрель фрезу, просверлить в дверном полотне по отметке круглую выемку размером 50 мм в диаметре под ручки. Сверлить надо сначала с одной стороны, а потом с другой стороны двери. Сразу не надо делать просверливать насквозь, так как фрезой можно повредить дверь с обратной стороны. Главное, чтобы появился край сверла, а только потом сверлить с противоположной стороны. Затем края аккуратно подравнивают стамеской. Чтобы установить ручку, ее надо разобрать, при этом первый стопорный винт надо открутить, а другой ослабить. Ручку необходимо установить обратно на ее место, второй винт затянуть так, чтобы основной штырь был все время в момент на одном месте. С обратной стороны вставляют другую ручку, закручивают стопорный винт. Потом при помощи саморезов их крепят к дверному полотну, одевают декоративные накладки.
    5. Вставить замок со стороны торца дверного полотна, разметить его размер, обведя его карандашом, вытащить замок.
    6. По отмеченной линии вырубить стамеской участок, где будет находиться замок. Глубина участка должна равняться толщине дверной защелки.
    7. Теперь можно установить замок в подготовленное посадочное место, утопить его заподлицо с дверью. Закрепить саморезами.
    8. Взять ручку с винтами. Винты выкрутить, вставить ее в защелку. С другой части фурнитуры снять декоративную ручку, утопив подпружиненный штифт. После этого снять декоративную накладку. Установить с обратной стороны дверного полотна, закрепить крепежными саморезами.
    9. Установить декоративную накладку обратно, присоединить ручку.
    10. Ответная планка должна быть установлена на дверной коробке. Немного прикрыв дверь, перенести месторасположение и размеры язычка защелки. Угольником измерить расстояние от края двери до середины защелки и перенести на дверную коробку. В дверной коробке надо просверлить отверстие для выемки под язычок защелки. Стамеской необходимо обработать область, где будет установлена ответная планка. Прикрутить планку саморезами.

    Как выбрать дверную ручку

    Для ручек межкомнатных дверей не так важна прочность, как для входных дверей. Исключение составляют межкомнатные двери, сделанные из массива твердых пород дерева. Важным критерием для выбора ручки межкомнатных дверей является качество. В ней не должно быть трещин в соединениях, деталей, которые болтаются из стороны в сторону. Она должна быть эргономична, приятна на ощупь. Важно, чтобы ручкой было удобно пользоваться. Так как ручка для межкомнатных дверей является элементом дизайна, то она должна органично вписываться в существующий интерьер и сочетаться по стилю и цвету с остальной фурнитурой.

    banyabest.ru

    Установка ручки на межкомнатную дверь

    Большинство монтажных работ в квартире дешевле сделать своими руками. Особенно это касается таких простых операций, как установка межкомнатных дверных ручек. Нужно лишь ознакомиться с инструкцией, правильно выполнить разметку полотна и запастись стандартным набором инструментов. С такой работой вы справитесь быстро и не хуже профессионального установщика. Впрочем, следует учитывать, что к каждому типу дверной фурнитуры нужен свой подход.

    Подготовка к работе

    В первую очередь, готовим инструменты:

    • шуруповерт;
    • дрель с коронкой 50 мм и сверлом по дереву «перо» 24 мм;
    • молоток и стамеску, если нужно врезать фалевый замок;
    • возможно, пригодится имбусовый ключ.

    После этого выполняется разметка дверного полотна с учетом удобного расположения ручек. Их высота подбирается индивидуально, но обычно это 0,8-1 м от пола. Для более точного определения уровня, подойдите к створке и протяните к ней руку, согнув локоть под прямым углом. Полученная высота и есть оптимальное место расположения замка. Сама схема разметки, как правило, идет в комплекте с механизмом. Но если производитель об этом не позаботился, подбирать все точки придется самостоятельно.

    Первая отметка – это расстояние от внешней кромки до центра ручки. Его принимают равным 70 мм, если у вас поворотный кноб, или 60 мм, если он нажимного действия. Перпендикулярно этой линии проводится горизонталь (требуемая высота от пола уже определена). Ее нужно продолжить и на торцевой части, разделив строго посередине – это центр для засверливания и установки защелки своими руками. Здесь лучше проколоть полотно шилом, чтобы при дальнейшей работе не «потерять» намеченную точку. После этого можно переходить непосредственно к монтажу.

    Ручка с защелкой (кноб)

    Весьма распространенная конструкция для межкомнатных дверей. Может иметь два типа исполнения: с поворотной или нажимной ручкой, с фиксатором либо без него. Но это уже нюансы – врезка обычных и блокирующих защелок своими руками ни чем не отличается.

    Для начала кноб понадобится разобрать. Для этого его раскручивают на две части, сняв механизм замка, после снимают одно из оголовий ручки. Сделать это можно с помощью идущего в комплекте простейшего ключа или спицы. Инструмент вводят в небольшое окошко в основании кноба и там нажимают на язычок – в результате ручка легко отщелкивается. Следующей снимается декоративная накладка, скрывающая монтажные отверстия. Теперь конструкция готова к установке своими руками.

    Не забудьте проверить соответствие размеров кноба и толщины дверного полотна. Если окажется, что в сборе конструкция чуть длиннее, после монтажа появится люфт. Проблема решается с помощью болгарки – лишняя часть оси ручек просто срезается.

    Порядок работ:

    1. Высверлить по разметке сквозное отверстие под ручку, используя коронку на 50 мм. Чтобы декоративное покрытие не пострадало, и на обратной стороне не появилась бахрома, лучше сперва подготовить небольшие встречные углубления и только потом прорезать их насквозь.
    2. На торце дверного полотна выбрать стамеской неглубокий паз для установки металлической накладки.
    3. По оставшейся центральной метке сверлом 24 мм сделать еще одно отверстие – на этот раз для защелки кноба.
    4. Вмонтировать механизм замка и зафиксировать его саморезами.
    5. Завести в сквозное отверстие разобранную ручку, надеть на нее с обратной стороны недостающую часть и все стянуть штифтами. Возможно, понадобится закрутить шестигранником стопорный винт (если таковой предусмотрен конструкцией).
    6. Установить на место декоративную накладку и оголовье ручки, зажав фиксатор все тем же ключиком.

    Когда вся конструкция собрана, дверь нужно неплотно прикрыть, чтобы отметить на коробке место входа защелки. Для упрощения задачи язычок смазывают растительным маслом и несколько раз закрывают створку, «прочерчивая» разметочные полосы. На этом уровне стамеской выбирается еще одно углубление под пластиковую накладку. Сверху саморезами прикручивается планка с ответным отверстием для замка, и монтаж своими руками можно считать завершенным. Осталось только проверить работу механизма.

    Обратите внимание! К пустотелым дверным створкам крепление ручек-кнобов выполняется только стяжными винтами. Если же полотно монолитное, для фиксации можно использовать саморезы.

    Ручка на розетке

    Довольно простая фурнитура, установка которой схожа с уже рассмотренной схемой для кноба. Но есть и отличия, ведь эти ручки идут цельнолитыми, так что для их монтажа не требуется высверливать слишком большое отверстие. Достаточно пером проделать сквозной проход для осевого элемента – квадрата восьмерки. Он имеет стандартное сечение, под которое сегодня можно приобрести много полезных дополнений.

    С их помощью легко собрать своими руками наиболее удобную конструкцию для каждой межкомнатной двери в доме:

    • Для гостиной подойдет защелка без фиксатора, которая удерживает дверь в закрытом положении, но легко убирается при повороте ручек. Под нее мало высверлить отверстие – нужно подготовить глубокое торцевое гнездо, чтобы врезать механизм внутрь.
    • Для жилых комнат – тот же фалевый замок, но уже с возможностью блокировки ручки изнутри.
    • Для ванной или санузла – специальная сантехническая защелка с дополнительным нижним замком. Под такую конструкцию придется выбирать большой и глубокий паз с торца дверного полотна.

    Эти дополнительные механизмы заставят подольше повозиться с дверью, ведь их нужно полностью «утопить» в массиве – до совмещения рабочего квадратного отверстия с готовым проходом для ручек. Зато потом останется только зафиксировать все детали саморезами и поставить ось с нажимной фурнитурой, чтобы конструкция заработала.

    Врезная ручка для раздвижных конструкций

    Как правило, эти элементы идут без замка и служат только для удобства открывания конструкций типа купе. Они практически не выходят за пределы плоскости полотна, а утапливаются в нем. С этим и связаны особенности установки врезной фурнитуры своими руками.

    Стандартный набор инструментов понадобится дополнить ручным фрезером. Можно обойтись дрелью с перьевыми сверлами и стамеской, но тогда процесс окажется более долгим и трудоемким. А вот основная разметка выполняется по классической схеме: вертикаль наносится в 60 мм от торца, горизонталь – на удобном для руки уровне.

    Основным элементом врезных ручек является пластиковый вкладыш – по нему удобно размечать будущее углубление на поверхности двери, как по шаблону. Достаточно приложить заглушку, сориентировав ее по намеченным осям и обвести по контуру. После этого нужно измерить высоту пластиковой накладки и прибавить к ней еще 2-3 мм, чтобы высчитать глубину паза.

    Врезка выполняется в таком порядке:

    1. Просверлить пером несколько углублений по всей высоте разметки, строго следя за тем, чтобы они располагались на одной оси.
    2. Зачистить фрезером остатки массива в выемке.
    3. Вставить пластиковый вкладыш на место и прикрутить его саморезами.
    4. Вложить металлическую часть в подготовленное гнездо и надавить до щелчка.

    С обратной стороны межкомнатной двери-купе аналогично врезается вторая ручка – на этом работы заканчиваются. При желании здесь тоже можно установить замок или какой-нибудь иной фиксатор.

    prodvery.com

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
