Как правильно выбрать терморегулятор – Как выбрать терморегулятор. Выбираем качественный терморегуляторИнформационный строительный сайт |

Электромеханические терморегуляторы

Электромеханические терморегуляторы по конструкции самые простые. Сердцем этого прибора является реле, оно осуществляет отключение и подключение приборов. Устройства такого типа устанавливаются в утюгах, электроплитках, плойках и других приборах для быта, которые меняют температуру своей поверхности или внутренних элементов.

Конструкция реле в этих приборах представляет собой группу контактов и двойную пластину из металла. При нагреве пластина меняет свое положение и размыкает контакты, это останавливает ход тока к пластине и спирали. При охлаждении пластина приходит в исходное положение и замыкает контакты. Данный цикл держит температуру на необходимом уровне.

Существует еще одна популярная разновидность механических терморегуляторов, они имеют немного иную конструкцию и принцип действия. Реле в данных приборах расширяется при воздействии высокой температуры. Данный терморегулятор устанавливают в нагревательных баках, масляных обогревателях. Реле в таком типе конструкции имеет форму цилиндра, заполненного чувствительной к повышению и понижению температуры субстанцией. При повышении температуры эта субстанция расширяется и размыкает контакты. Здесь присутствует специальный и сложный привод цепи. При охлаждении субстанция возвращается к исходному объему и контакты замыкаются.

Термостаты

Регулятор-термостат – еще одна широко применяемая в приборах для быта группа терморегуляторов. Одно из популярных применений регуляторов данного типа – отопительные системы. Внешне термостат схож с запирающим краном. Такой прибор помогает удерживать необходимую температурный уровень в жилых, административных и офисных помещениях. Также оборудуют этими приборами автомобильные двигатели. Для гибкого программирования температурного режима использовать термостат не рекомендуется, так как они имеют основные режимы функционирования, выходя за рамки которых система теряет герметичность и выходит из строя.

Конструкция термостата представляет собой термический баллон со штоком, который наполнен субстанцией, чувствительной к повышению температуры. При нагреве субстанции до определенной отметки она увеличивается в объеме, шток выдвигается наружу и перекрывает движение воды в трубах.

Механические терморегуляторы для инфракрасных обогревателей

Инфракрасные обогреватели весьма популярны в бытовом и промышленном использовании. Принцип их работы заключается в нагреве объектов, находящихся в зоне действия излучения. Данные приборы, так же, как и другие обогреватели, оборудуются терморегуляторами, но несколько иной конструкции. Первая крупная категория терморегуляторов для инфракрасных обогревателей – механические.

Механические терморегуляторы для инфракрасных обогревателей представлены на рынке большинством торговых марок, выпускающих данный тип продукции. Каждая марка имеет некоторые конструкционные особенности и различия, но в целом, по принципу работы все механические терморегуляторы похожи друг на друга. В большинстве случаев монтаж таких регуляторов производится на стену – накладываются или врезаются в нее. Благодаря этому возможно соединение терморегулятора с проводкой любого типа.

Диапазон поддерживаемых терморегулятором температур – от +5 до +30 С. Габариты устройства небольшие – размер с обыкновенную стандартную бытовую розетку. Это позволяет гармонично вписывать оборудование в интерьер. Регулятор имеет ручку для определения температурного уровня, до которого обогреватель нагревает систему. Также есть кнопка для отключения или включения самого терморегулятора.

Программируемые терморегуляторы для инфракрасных обогревателей

Программируемый или цифровой терморегулятор для инфракрасных обогревателей дает возможность достигать максимального комфорта в доме. Это наиболее совершенный вид оборудования, удобный в эксплуатации и практичный. Диапазон установочной температуры шире, чем у механических приборов и составляет 5-45 С. Это позволяет значительно увеличить сферу применения оборудования и уровень создаваемого им комфорта.

Основное отличие программируемого оборудования – возможность задать сложную отопительную программу, которая будет функционировать на протяжении нескольких дней или недель. При этом программа дает возможность задать различную последовательность смены температуры и контроля над ней на каждый день. Оборудован такой терморегулятор двумя датчиками, назначение первого – следить за нагревом помещения в целом, второго – за нагревом самого обогревателя. Программируемые приборы используют для оборудования систем «умный дом».

Выбирая, какой терморегулятор купить, нужно учитывать такие факторы:

• условия внешнего климата;
• качество теплоизоляции обогреваемого строения;
• количество обогревателей в системе;
• тип используемых приборов для обогрева.

Предназначенные для инфракрасных обогревателей регуляторы в состоянии поддерживать работу нескольких обогревателей, но их общая мощность не должна превышать отметку 3-3,5 кВт. Для цепей, превышающих это значение, используют встраиваемый магнитный пускатель, который перераспределяет нагрузку на разные устройства сети.

Обзор производителей терморегуляторов

1.  Терморегуляторы DEVI, Польша. Основная часть продукции данного производителя предназначена для монтажа в отдельных помещениях строения. Модели Devireg TM540 и 550 помогают создать оптимально комфортные условия и экономию потребляемой энергии. Оборудованы системой прогноза и встроенным источником питания, эти дополнения сохраняют информацию о каждом цикле включения и отключения питания на протяжении 100 часов. Терморегулятор защищает помещение от промерзания, имеет систему сообщения об ошибках, оборудованы датчиками температуры для пола, для воздуха или для того и другого сразу. Дополнительная функция определения открытого окна позволяет проветривать помещение без увеличения энергетических затрат. Регулятор оборудован интеллектуальным таймером, позволяющим создавать до 300 программ на 7 дней. Большинство терморегуляторов DEVI оборудовано жидкокристаллическим дисплеем, это облегчает процесс управления оборудованием. Управляются регуляторы одной ручкой. Максимальное значение тока – 16А, нагрузка – 3500 Вт.

2.  Auraton, Польша. Продукция данной торговой марки помогает значительно снизить количество потребляемой энергии при работе отопительного или водонагревательного оборудования. Для оптимального функционирования котла рекомендуют модели Auraton 2005 или 2005 TXPlus. Эти устройства оборудованы проводным и дистанционным типом монтажа. Стандартная комплектация содержит 9 программ – 6 стандартных и 3 установочные. Максимальный ток – 5А, цикл работы – 7 дней, точность настройки – 0,25 С. На данный терморегулятор цена в среднем составляет 50 EUR.

3.  Thermo, Швеция. Модельный ряд терморегуляторов данного производителя не широк, так как политика компании предусматривает не разнообразие предложений, а поиск самых лучших технических решений. Самые лучшие предложения от торговой марки:

• классический TI-200, не программируется, оборудован механическим управлением;
• TI-900 – отличный терморегулятор для пола, имеет функцию задания пользовательской программы на несколько суток, оборудован электронным дисплеем и подсветкой;
• TI-950, имеет современный по дизайнерским решениям корпус, функцию задания программы, электронный дисплей, подсветку, датчик воздуха.

4.  Caleo, Южная Корея. Качественная продукция по не очень высокой цене. Терморегуляторами от этого производителя оборудуют теплые полы любой конструкции. По типу монтажа регуляторы представлены как встраиваемые, так и накладные. Дизайн моделей красив и оригинален, управление простое и удобное, установка не создает проблем.

5.  Salus, Германия. Линейка товаров от немецкой компании Salus положительно зарекомендовала себя на рынке Германии и Великобритании. Их отличает современный дизайн, высокое качество используемых материалов, удобный способ монтажа и понятный функционал. Данные регуляторы используют для оборудования котлов, конвекторов, систем отопления и нагревательных панелей.

• • модель RT500 и ее беспроводная версия RT500RF имеют 5 программ для ежедневной работы, которые задает пользователь. Модели RT300 и RT300RF поддерживают один заданный пользователем температурный уровень. Все модели оборудованы ЖКИ дисплеем и подсветкой.

Выбирая терморегулятор для частных целей, следует соблюдать два основных правила:

• подбирать продукцию, отвечающую запросам;
• обращать внимание на цену.

Хороший регулятор температуры не будет стоить меньше 15-20 EUR. Более дешевая продукция повышает риск приобретения подделки, изготовленной из некачественных материалов. В итоге убытки будут исчисляться не только ценой самого терморегулятора, но и подключенного к нему оборудования, если оно сломается в результате перегрева.

stroiremdoma.ru

Как правильно выбрать терморегулятор для теплого пола

Когда разговор заходит о системе отопления «теплый пол», не все обыватели знают, что его сердцем является небольшое устройство, которое монтируется на стене. Это небольшая коробочка, чаще всего из пластика, которая носит название терморегулятор для теплого пола. Само название говорит за себя. С его помощью регулируется температура теплоносителя в контуре трубной или кабельной разводки, а соответственно и температура внутри помещение, где установлен теплый пол.

Конечно, необходимо отметить, что для разных отопительных напольных систем используются разные терморегуляторы. В данном случае разделение проводится по основным видам: водяной и электрический. Поэтому рассмотрим каждый температурный регулятор для теплого пола по отдельности. Это, во-первых, позволит правильно разобраться в назначении устройств. А, во-вторых, понять, чем все модели термостатов отличаются друг от друга.

Терморегуляторы для электрических теплых полов

Если электрический теплый пол включить в систему питания переменным электрическим током, то он будет без проблем работать. Как и любой электроприбор, ему достаточна всего лишь розетка. Но как он будет работать, вот вопрос.

• Это бесконтрольное потребление электроэнергии, которую придется оплачивать. А, значит, говорить об экономии уже не приходится.
• Работая с максимальной мощностью, теплый пол скоро придет в негодность. Такие нагрузки выдерживать длительное время он просто не сможет. А. значит, сокращается срок его эксплуатации.
• Да и говорить о комфортном нахождении в таком помещении уже будет нельзя.

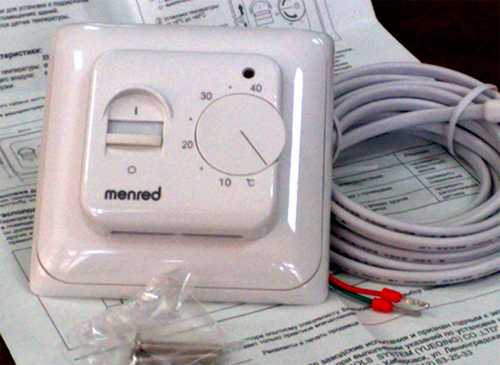

Механический термостат

Поэтому выход один – установить термостат в систему теплого пола и контролировать ее работу и температуру внутри помещения. С помощью этого небольшого устройства решаются проблемные вопросы, описанные выше. Вот такой необходимый это прибор.

Классификация

Все регуляторы температуры для электрических теплых полов подразделяются по нескольким критериям. Здесь учитывается и расположение, и размещение, и тип, и модель используемого датчика, но в основном классифицируют эти приборы по типу их действия. И в этом случае разделение происходит на три основные группы:

1. Электронно-механический терморегулятор. Все мы пользуемся утюгами, так вот в них установлены точно такие же. По внешнему виду это коробочка, на которой установлено колесико и градация температуры. Выставляя колесико по необходимым параметрам, мы задаем температурный режим, который полностью поддерживается. Если появляется необходимость изменить температуру, вам необходимо просто покрутить колесико в ту или другу сторону. Достоинствами этого устройства являются простота эксплуатации, простота конструкции и низкая цена изделия.
2. Электронный прибор. Его еще называют цифровым. В принципе, он по своим технологическим особенностям мало чем отличается от предыдущей модели. В нем вместо колесика установлены кнопки или сенсоры, с помощью которых и задается необходимая температура.
3. Программируемый терморегулятор для теплого пола. Это более сложная конструкция, которая позволяет не только задавать температурный режим, но и по мере надобности его изменять. К примеру, можно установить разные параметры с определенной периодичностью: вечер-утро теплый режим, утро-вечер прохладный (днем все на работе, нет смысла поддерживать высокую температуру).

Терморегулятор с программным обеспечением

Есть еще одна отличительная особенность, о которой хотелось бы напомнить. Это место установки терморегулятора теплого пола. Это может быть стена в помещении, где монтируется теплый пол, или стена за пределами данной комнаты. Второй вариант чаще всего используется, если теплый пол устанавливается во влажных помещениях, специалисты и производители считают, что электрический прибор не должен взаимодействовать с влажной средой. Это негативно сказывается в его работе и уменьшает срок эксплуатации.

Добавим, что термостаты бывают разных видов: встроенные или настенные. Какой выбрать, решаете вы сами. Но учтите и момент удобства его эксплуатации. Чем ниже к полу вы его установите, тем сложнее и неудобно будет производить управление теплым полом. Внизу на картинке показано, какое место для установки термостата лучше.

Место расположение термостата

Внимание! Рекомендуется использовать один регулятор температуры на теплый пол, мощность которого не превышает 3 кВт. Но если такое условие по каким-то причинам выполнить затруднительно, тогда рекомендуем использовать так называемые двухзонные терморегуляторы.

Термостат для водяного теплого пола

Казалось бы, две разные системы, хотя выполняющие одну функцию, должны иметь разные по типу и конструкции термостаты. Но ничего подобного нет, все терморегуляторы для водяного теплого пола подходят под электрическую систему. А какая разница, какой теплоноситель контролировать, ведь в основе контроля лежит лишь его температура. А данная физическая величина для всех сред одна и та же. Так что никаких отличий и в приборах контроля тоже нет

Единственное отличие – это процесс регулировки теплого водяного пола. Если с электрическим аналогом все происходит так сказать напрямую, то есть прибор непосредственно контактирует с нагревательным элементом, то в системе водяных теплых полов термостат контактирует с приборами, которые открывают или закрывают подачу горячей воды в коллекторной группе. Напрямую они не взаимосвязаны.

Прибор с дистанционным управлением

Для обывателей может быть непонятен сам принцип работы такой схемы, и вопрос регулировки температуры водяного теплого пола может быть непростым. Поэтому рассмотрим его подробнее.

В принципе, схема подключения терморегулятора к теплому полу достаточно проста. От самого терморегулятора отходит шесть проводов, все они расположены попарно.

• Одна пара соединяет терморегулятор с термодатчиком для теплого пола, который устанавливается в теле цементной стяжки между витками контура теплых полов.
•  Другая пара соединяется с прибором, отвечающим на сигналы. Этот прибор монтируется на коллекторной группе.
• Третья пара соединяет термостат с сетью переменного тока.

Точно также присоединяется регулятор и к электрическим теплым полам. Единственное отличие – подключение второй пары. Здесь происходит соединение клемм терморегулятора и концов нагревательного кабеля. Если последний в своей конструкции имеет провод заземления, то к термостату подводится не два провода, а три.

Подключение термостата

Температурные датчики

Говорить о терморегуляторах и не сказать о термодатчиках, будет неправильно. Это два прибора, которые, во-первых, взаимосвязаны, во-вторых, полностью отвечают за эффективную работу отопительной системы. Начнем с того, что основные модели датчиков – это приборы, которые устанавливаются в тело пола. Об этом уже говорилось выше. Но есть сегодня на рынке и такие разновидности, в которых датчик устанавливается в корпус терморегулятора. Зачем нужны такие модели?

Если теплый пол будет выступать в роли основного источника тепла, то эффективнее для его работы будет контролировать не температуру теплоносителя, а температуру воздуха внутри комнаты. И, отталкиваясь от данного параметра, регулировать свои показатели. И это правильный подход.

Установка термодатчика

Монтаж температурного датчика, если говорить о стандартном его исполнении, обычно производится в гофрированный шланг, конец которого выводится к месту установки термостата около стены. Почему именно в шланг? Причина достаточно банальна. Во всей отопительной системе «теплые полы» термодатчик быстрее всего (и очень часто) выходит из строя. И что теперь постоянно поднимать часть напольного покрытия, чтобы добраться до места установки для проведения замены? Термодатчик, по сути, это стержень, вставленный в гофру, из которой его легко доставать, если нежно потянуть за торчащие из шланга провода. Кстати, эти провода соединяют его с терморегулятором. Провести замену вышедшего из строя прибора будет несложно.

Вот так производится подключение теплого пола к терморегулятору и термодатчику. Специалисты уверяют, что данный процесс на самом деле не очень трудный, так что есть возможность на нем сэкономить, если попробовать произвести своими руками.

otepleivode.ru

Как правильно выбрать терморегулятор для теплого пола

Какое же назначение у данного устройства?

Он приобретается для того, чтобы теплый пол мог сохранять необходимую температуру длительное время. Система теплый пол не должна работать каждый час на полную мощность, для этого и покупается терморегулятор, который следить за тем, чтобы ничего не сломалось. Как только будет достигнута самая высокая температура, термостат автоматически переведет ее в режим поддержания тепла, и пол будет постоянно теплый с комфортной температурой.

Сейчас очень большое разнообразие термостатов, и каждый отличается по функциям, которые в него встроены. Но основная система, по которой они работают, очень похожа абсолютно у всех моделей, она состоит из пары контактов, из-за которых работают основные функции данного устройства.

Как работают терморегуляторы для теплого пола?

Самый обычный термостат очень сильно напоминает выключатель, который есть абсолютно у каждого в квартире. Кроме основного выключателя, там имеется небольшая панель, с помощью которой есть возможность отрегулировать необходимую температуру пола. И имеется световой индикатор, который указывает на то, в каком режиме система функционирует именно в данный момент. То есть в термостате основная панель датчика температуры, а также его регулировки, в других моделях подключены дополнительные опции. Как только термостат начинает работать, ему поступает информация о температуре нагрева, а в нужный момент он отключается.

Есть терморегуляторы, которые оснащены сенсорным дисплеем, с помощью которого можно регулировать температуру системы. Вы выбираете программу, которая вам больше всего подходит, и на дисплее моментально отображается вся подробная информация о ней.

Устанавливать термостат нужно рядом с розеткой в комнате, в которой установлен пол, температуру которого будет регулировать устройство. Рядом с ним можно поставить специальный датчик, который будет указывать на температуру воздуха в комнате.  С него будут поступать данные на терморегулятор пола, исходя из которых он будет регулировать температуру системы.

Какие виды терморегуляторов бывают?

Обычно их подразделяют на два основных вида:

1. Одни управляются вручную.
2. Второй вид можно запрограммировать, и дальше не надо будет вмешиваться в работу системы.

Во втором случае терморегулятор гораздо удобнее устанавливать в помещениях, в которых меньше всего живет человек, например, в прихожей. Так как вы программируете определенную температуру, которая  выдерживается все время, если надо, то можно прийти и откорректировать ее.

В ручном управлении каждый раз надо будет устанавливать программу заново, но она очень хорошо держит температуру, которая была установлена изначально. Отлично подходит для таких мест, как спальня и гостиная.

Как выбрать подходящий терморегулятор?

Изначально нужно разобраться с тем, куда он будет установлен, а также функции, которые он должен будет выполнять. Чем больше параметров в нем встроено, тем лучше вы сможете настроить систему теплого пола, и он будет потреблять гораздо меньше энергии,  будет работать и поддерживать необходимую вам температуру.

Способы крепления терморегулятора для пола

Можно его вмонтировать в стену  или, наоборот, спрятать в щиток. Это не играет никакой роли и не влияет  на качество и функции данного устройства. Чаще всего способ крепления выбирают для того, чтобы он хорошо вписывался в интерьер квартиры, в которой он устанавливается.

Очень важно обратить внимание на мощность термостата, обычно  в каждой системе теплый пол указывается тот терморегулятор, который идеально ему подходит. Если таковой не нашли, то дополнительно покупается магнитный пускатель. Он позволяет терморегулятору ежедневно не перегреваться и продлевает срок его службы. Приходиться его покупать в том случае, если мощность пола слишком большая.

Так как терморегулятор и система теплого пола связаны между собой и, соответственно, он несет ответственность за бесперебойную работу, то желательно обратить внимание на производителя. Стоит выбирать из популярных и проверенных фирм. Очень популярна фирма Uriel Electronics Ltd, так как она выпускает продукцию очень высокого качества, которая отвечает всем требованиям безопасности.  Хоть и цена будет заметно выше, но лучше один раз потратиться на терморегулятор хорошего качества, чем потом полностью ремонтировать систему теплый пол, которая обойдется в довольно круглую сумму, так как это дорогое удовольствие.

Есть множество преимуществ у этого производителя:

1. Корпус выполнен из очень качественной пластмассы, которая выдерживает удары.
2. Уникальный дизайн, который идеально впишется в любой интерьер.
3. Жидкокристаллический монитор радует простотой применения.
4. Защищен от такой проблемы, как перепады напряжения, которые частенько портят очень хорошую технику.
5. Есть пол пленочного вида, к которому тяжело подобрать терморегулятор. Именно термостаты этой фирмы подходят к такому виду пола.

Какая же модель наиболее подходящая?

Когда будите выбирать терморегулятор для пола, нужно иметь в виду дополнительные возможности, которые могут быть в него встроены. Например, если система теплый пол находится не в одной комнате, а в нескольких, то отпадает необходимость в приобретении несколько термостатов. Можно вполне удовлетвориться одним,  который может управлять сразу несколькими системами.  Этот терморегулятор называется двухзонным, и к выбору качественной модели нужно подойти особенно серьезно. Так как он должен быть особо мощным.

Модели, которые могут быть запрограммированы, еще более приятны в своем использовании. Теперь нет необходимости вставать с дивана или выходить с ванны, чтобы переключить программу, достаточно достать пульт и настроить все на расстоянии.

В некоторых магазинах появились совсем новые модели, которые могут следить не за двумя, а одновременно за четырьмя теплыми полами, которые находятся в разных помещениях.

Не стоит недооценивать работу данного прибора, у него довольно сложная система, которая регулирует температуру и меняет ее. Неправильно выбранный терморегулятор может нанести много вреда, минимальный из которого неправильное функционирование системы теплый пол. Поэтому лучше всего обратиться в  магазин, который зарекомендовал себя и может подтвердить, что у них качественная продукция, а также имеется гарантия.

Установка терморегулятора

Установить данное устройство довольно просто, и справиться с этой задачей сможет практически каждый. Но если вы не уверенны, что это дело вам по силам или боитесь сделать что-нибудь неправильно, то стоит вызвать специалиста, который справится с работой очень быстро и качественно. И вы будете уверенны, что система теплый пол будет работать правильно и прослужит очень долгое время. А в вашем доме будет царить тепло даже в самые морозные зимние вечера.

Но изначально, чтобы терморегулятор работал правильно, нужно подобрать качественный теплый пол, который будет правильно установлен. Многие не понимают, для чего нужно это дорогое приспособление, если в доме установлена хорошая обогревательная система.

Некоторые замечали, что при выходе с ванны очень неприятно соприкасаться с холодным кафелем, который не прогревается даже несмотря на то, что у вас в помещении очень тепло.

Почему же так происходит?

Идет обогрев помещения, например, батарей. Около нее нагревается воздух, который постепенно поднимается наверх и очень долго там сохраняется, как только он начинает остывать, то обратно опускается до системы отопление. И потом начинается все по новой, соответственно, теплый воздух не доходит до ног и они постоянно мерзнут.  Для этого и устанавливается система теплый пол, которая обеспечивает гарантию того, что даже на кафеле вы будете чувствовать себя комфортно.

lsmd.ru

как работает, виды регуляторов температуры, правильный выбор терморегулятора для теплых полов

Как говорят потребители, теплый пол без терморегулятора — «деньги на ветер». Этот вид обогрева жилья уже давно вошел в жизнь людей. Вначале это были водяные полы, которые требовали больших затрат не только финансовых, но и физических, и времени, так как их монтировали в стяжку. Сегодня рынок предлагает электрические маты и инфракрасные пленки, которые можно стелить непосредственно под напольное покрытие.

Терморегулятор для теплого пола – это «мозговой центр» системы, который следит за эффективностью ее работы и контролирует либо нагрев воздуха в помещении, либо самого пола, либо и за тем, и за другим.

Преимущество использования терморегулятора и его функции

Независимо от вида теплого пола, хотя он и является качественной альтернативой центральному или автономному водяному отоплению, стоит он недешево, да и электроэнергии «поглощает» немало. Именно поэтому не имеет смысла монтировать такое дорогое устройство без термостата вовсе или брать самый дешевый его аналог.

Регулятор температуры для теплого пола выполняет следующие функции:

• Если его основой является датчик слежения за нагревом воздуха в помещении, то он включает/отключает устройство по мере его остывания. Главное преимущество подобного прибора в том, что он регулирует и поддерживает оптимальную температуру в доме. Если датчик терморегулятора теплого пола следит за уровнем нагрева его элементов, то отключение производится по мере их нагревания, а включение – при их остывании. При этом за микроклиматом в комнате регулятор не «наблюдает». Есть более дорогие аналоги, которые отслеживают и нагрев воздуха, и пола.
• Во время отключения системы происходит экономия электроэнергии, что существенно снижает затраты на его эксплуатации. Если решать, какой терморегулятор выбрать для теплого пола, то лучше не скупиться и приобрести прибор со встроенным таймером. Это позволит устанавливать минимально допустимую температуру, когда домочадцев нет, или когда они спят, что еще больше сэкономит средств на отоплении.
• Как правило, регулятор температуры следит за степенью нагрева элементов теплого пола и не допустит их перегорания. Это продлевает срок эксплуатации системы, и обеспечивает безопасность жилья и людей.
• Существуют специальные многозональные терморегуляторы, которые могут контролировать работу теплых полов сразу в нескольких помещениях. Хотя подобные устройства стоят дороже, но все равно по цене выгоднее, чем платить за терморегулятор для теплого пола на 2 зоны или более по отдельности.

Большинство устройств подходят для всех систем напольного отопления, хотя можно приобрести, например, готовый комплект теплого пола под плитку с терморегулятором. Так же продаются комплекты под другие типы покрытий.

Это основные функции и их преимущества регуляторов температуры теплых полов. Как показала практика их использования, нет смысла оборудовать дорогое отопление, если оно не будет регулироваться и создавать экономию энергоресурсов при эксплуатации.

Как работает регулятор для теплого пола

Принцип действия регулятора температуры достаточно прост вне зависимости от того, отслеживает он температуру воздуха или степень нагрева пола:

• Устройство состоит из датчика (рабочей части), который устанавливается между нагревательными элементами пола и дисплея, на котором фиксируются необходимые параметры.
• Основой рабочей части прибора является биметаллическая пластина, которая реагирует на изменение температуры воздуха или пола и подает сигнал на дисплей.
• После сравнения параметров реального нагрева и заданного, регулятор либо отключает теплый пол, когда первые выше, либо подключает к электросети, когда они ниже.

Вот как работает терморегулятор теплого пола. Этот процесс постоянно повторяется и именно он создает ту пресловутую экономию, которую ищут все владельцы теплых полов.

Почти все регуляторы температуры универсальны, поэтому если подобное устройство не входит в комплект теплого пола, совсем не обязательно искать прибор той же фирмы.

Типы терморегуляторов

На сегодняшний день выбор этих устройств ограничен всего несколькими видами, каждый из которых имеет свои преимущества и недостатки.

• Механические устройства относятся к самым дешевым, но и функций у них «раз-два и обчелся». Как правило, они настраиваются исключительно на нагрев воздуха или элементов теплого пола и работают по принципу включения/отключения. Это не совсем удобный прибор, особенно если он следит только за нагревом пола. В этом случае приходится каждый раз вручную менять его параметры, если в комнате стало жарко или похолодало, в зависимости от температуры воздуха за окном. Достоинство прибора – невысокая цена и простота монтажа и управления.
• Электронный терморегулятор для теплого пола выставляется по времени, а не только по уровню нагрева воздуха или пола. У него, как правило, удобный дисплей, который может быть как кнопочным, так и сенсорным, в зависимости от цены устройства. Наличие таймера позволяет полностью автоматизировать работу регулятора, настроив нужные параметры по времени суток или на неделю вперед. Хотя выбор терморегулятора для теплого пола электронного типа обойдется дороже механического аналога, экономии он принесет больше. Это связано с тем, что в нем есть функции «день/ночь», когда в ночное время задается температура, пониженная до оптимально комфортного уровня. То же делается и днем, когда жильцов в доме нет.
• Программаторы – это самые дорогие регуляторы температуры, но и функций в них значительно больше. Они подходят для тех потребителей, кто любит не только комфорт, но и свободу, так как в них есть настройка Wi-Fi, позволяющая владельцам следить за работой теплых полов на расстоянии и при необходимости менять их.
• К отдельной категории относятся двух или многозональные устройства, которые настраиваются на регулировку полов сразу в нескольких помещениях. Сбор информации у таких приборов осуществляется по специальному каналу, который не влияет на другие цифровые или электронные устройства в доме.

Лучший терморегулятор для теплого пола тот, что оснащен сразу двумя датчиками: нагрева пола и температуры воздуха. Он более совершенен, так как обладает очень большим количеством функций, надежен и долговечен.

Виды датчиков для термостатов

Работа терморегулятора зависит от типа датчика, с которым он совместим. Прежде чем думать, как подобрать терморегулятор для теплого пола среди большого количества производителей и типов устройств, нужно решить, какой будет его основная функция:

• Отслеживание температуры пола.
• Регулировка нагрева воздуха в помещении.

Как правило, первый тип выбирается, когда в доме или квартире есть основной источник обогрева, и единственное, что требуется, это теплый пол под ногами. Этот тип регуляторов имеет выносной датчик, а рабочая часть их устанавливается между нагревательными элементами системы.

Контроллер температуры пола подсоединен к кабелю, который в свою очередь – к клеммам выносного датчика. Укладывая его в пол между витками нагревательных элементов, рекомендуется поместить его в трубу, чтобы уберечь от внешнего давления или воздействия. То же делается, когда теплый пол кладется в стяжку. Подобные предостережения так же помогают, когда требуется ремонт или замена датчика пола.

Если подключается терморегулятор для пленочного пола, то специалисты рекомендуют сделать предварительно в черновом полу штробу и уложить трубу с контроллером в нее.

Второй тип датчиков необходим, когда теплый пол – это основной обогреватель помещения. Большинство устройств имеют встроенный датчик, но можно установить и модель с выносным контроллером.

Монтаж и подключение устройства

По типу монтажа терморегуляторы бывают:

• Накладные, которые не требуют дополнительных усилий и просто крепятся на стене.
• Для врезных устройств нужно делать отверстие в стенке и устанавливать монтажную коробку.

Монтаж прибора осуществляется с соблюдением следующих шагов:

• Устройство крепится на стене не менее чем в 80 см от пола, а его рабочая часть в полуметре от него между нагревательными элементами системы.
• Если оно не накладное, то предварительно делается штроба под кабель и отверстие для монтажной коробки.
• Провода электропитания подводятся к подготовленному отверстию с коробкой.
• Кабель от датчика в полу через гофрированную трубу тянется по штробу к термостату.
• Провода нужно соединить, опираясь на инструкцию к прибору.
• Термостат помещается в монтажную коробку, и его наружная панель закрепляется на стене.

Схема подсоединения проводов, как правило, отображена на задней панели устройства, так что перепутать, куда крепится заземление, а куда кабель от датчика в полу будет сложно.

После проделанных действий нужно проверить терморегулятор и качество его контроля над работой теплого пола.

Подводя итоги, можно сказать, что если не подключать терморегулятор к системе теплого пола, то лучше не затевать ее установку вовсе. Именно он создает не только экономию ресурсов и приятный микроклимат, но и обеспечивает полную безопасность работы всей обогревательной системы. Выбирая, какой купить терморегулятор для теплого пола, черный, белый или цветной, следует опираться на технические параметры прибора, а не только на его внешний вид.

netholodu.com

Как правильно выбрать терморегулятор

Терморегуляторы необходимы для регулирования уровня нагрева теплого пола в частном доме. Популярный программатор для котла

Позволяет достичь максимального теплового эффекта при рациональном расходовании энергетических ресурсов. Чтобы выбрать терморегулятор, сначала надо определиться, какие их поставщиков поставляют на отечественный потребительский рынок полноценную продукцию.

Специалисты отмечают, что в тех домах, где установлена система теплого пола, необходимо использовать терморегуляторы. Эти устройства предназначены для подключения нагрева пола, поддержания стабильной температуры, а также для изменения уровня нагревания пола в любую сторону (меньше или больше). Автоматика позволяет отключать систему при достижении определенной температуры, а также при включении системы, если произойдет остывание против заданного показателя более, чем на 1 градус.

В настоящее время в продаже имеются два вида терморегулятора:

1. Простые;
2. Программируемые.

Следовательно, перед покупкой надо определиться, станете ли вы самостоятельно подключать режим отопления, или доверите программе включаться и выключаться без вашего постоянного участия. В последнем случае надо только один раз задать необходимые настройки системе, и затем только контролировать ее техническое состояние в процессе эксплуатации.

Программируемые терморегуляторы позволяют задать требуемый режим по дням недели и по часам, что очень удобно в условиях высокой стоимости электроэнергии.

Непрограммируемые термостаты эффективны в тех случаях, когда жители дома не работают, и не испытывают потребности в подчинении определенному графику. Такие устройства включают по мере необходимости. Например, когда встали утром, или когда вернулись из поездки. На нагревание пола после включения обычно уходит не более 15 минут. Точное время нагревания зависит от того, какие провода уложены в стяжку, и какова установочная мощность системы.

В любое время года можно использовать терморегуляторы со встроенными датчиками температуры. Теплые полы можно установить в прихожей, коридоре, ванной комнате, на балконе, или по периметру комнат, где в зимнее время бывает слишком холодно.

montazhnik02.ru

Термостат для теплого пола

Как правило терморегулятор теплого пола покупают отдельно, руководствуясь при этом его функциями, внешним видом и набором опций самой системы обогрева. Терморегулятор теплого пола предназначен для того, чтобы поддерживать на поверхности пола и в самом помещении выбранный температурный режим. Основным принципом работы регулятора теплого пола является выключение системы подогрева после того, как температура в помещении или на поверхности пола достигает определенного заранее уровня. После того, как температура падает хотя бы на один градус, то есть пол начинает остывать, термостат снова включает систему подогрева. Таким образом постоянно наблюдая за температурой, этот прибор помогает значительно сэкономить расход электроэнергии.

Поддержание постоянного температурного режима — это основная, но далеко не единственная функция терморегулятора теплого пола. С его помощью можно нагреть комнату до заданной температуры к определенному времени. Очень удобно делать это в холодное время года, подогрев помещение вечером, на ночь выключить систему обогрева, а утром к назначенному времени терморегулятор сам нагреет пол и воздух до нужной температуры и вставать будет гораздо комфортней. Для этого вам нужно правильно смонтировать электрический теплый пол.

Подробнее про выбор системы теплого пола.

Существующие разновидности регуляторов температуры теплого пола

Не смотря на то, что в настоящее время существует большой выбор терморегуляторов теплого пола, все их можно подразделить на три основные группы:

1. Электронно-механические терморегуляторы теплого пола (температура регулируется при помощи вращающегося ролика, на котором расположена температурная шкала, их основными достоинствами является простота в использовании и сравнительно доступная цена).
2. Цифровые регуляторы температуры теплого пола (отличаются от электронно-механических тем, что необходимая температура выставляется не при помощи реле, а с помощью специальных кнопок).
3. Наиболее сложными и предусматривающими большее количество функций являются программируемые регуляторы теплого пола. С их помощью можно запрограммировать различную температуру на разное время суток. Например, отключать систему подогрева днем, когда никого нет дома, а включать ближе к вечеру, когда все возвращаются с работы.

Терморегуляторы теплого пола могут быть оснащены различными датчиками измерения температуры, такими как:

• простой датчик измерения температуры;
• инфракрасный датчик измерения температуры пола;
• встроенный или выносимый датчик измерения температуры воздуха в помещении;
• двойной датчик, который позволяет одновременно измерять и температуру напольного покрытия и температуру воздуха в комнате.

Также различают встраиваемые и накладные регуляторы температуры теплого пола. Первые встраиваются внутрь стены как, например, розетка, а вторые — монтируются внутрь специального короба.

Каким образом правильно подключить регулятор теплого пола

Подключение регулятора температуры теплого пола не требует специального образования и каких-либо особых навыков. Это вполне можно сделать самостоятельно, если у Вас есть минимум знаний по электрической части и придерживаясь определенной последовательности действий. В первую очередь нужно выбрать и приобрести сам прибор. Затем его необходимо подготовить к подключению.

Для начала нужно осмотреть устройство, чтобы визуально исключить возможность поломок и повреждений. Затем в соответствии с перечнем, который предоставляется производителем, необходимо проверить наличие всех перечисленных в нем составляющих. Затем проверяется надежность средств для укрепления аппарата и правильность соединения термопары. Только после этого можно приступать непосредственно к подключению терморегулятора.

Схема подключения регулятора температуры теплого пола изображена либо в инструкции по эксплуатации, либо на корпусе самого термостата. Изучив ее, вполне можно подключить устройство самостоятельно. Любой из видов терморегуляторов теплого пола имеет специальные колодки для подключения проводов, каждая из которых выполняет определенные функции:

• контакт № 1 предназначен для подключения фазы от розетки или распределительного щитка;
• контакт № 2 используется для подсоединения нулевого кабеля к источнику питания;
• с помощью контакта № 3 подключают нулевой кабель, который ведет к системе подогрева пола;
• в контакт № 4 подсоединяют фазу, ведущую к системе подогрева;
• контакты № 6 и № 7 используются для подключения датчика измерения температуры.

ВАЖНО!!! Все работы по подключению и настройке терморегулятора теплого пола нужно производить предварительно отключив напряжение.

Последним этапом является проверка того, правильно ли функционирует устройство. Для этого необходимо придерживаться следующей последовательности действий:

• проверить правильность подключения всех кабелей в соответствии со схемой, которая находится в паспорте прибора;
• затем нужно выставить термостат на минимальную температуру;
• после этого можно подавать напряжение;
• теперь можно включить тумблер и повернуть регулятор температуры на максимум. При этом происходит подача электричества в контакты № 3 и № 4 и должен послышаться щелчок.

Если необходимо уменьшить желаемую температуру, нужно повернуть реле на выбранную позицию и при этом подача электроэнергии должна прекратиться, что свидетельствует о том, что прибор функционирует правильно. Если, при увеличении температуры, нет напряжения в контактах № 3 и № 4, то нужно проверить работу температурного датчика теплого пола. Для этого с помощью специального прибора можно измерить сопротивление в проводах и сравнить их с паспортными данными. Если параметры не совпадают, то можно потребовать замену датчика температуры теплого пола.

Если Вы приобрели программируемый датчик, то сообщение о возможной неисправности высветится на его панели.

Существует еще один метод проверки правильности работы терморегулятора теплого пола. Для этого можно подключить систему подогрева напрямую. Чтобы это сделать, нужно при отключенном напряжении подсоединить контакт № 4 к контакту № 1, а контакт № 3 к контакту № 2 и подать напряжение в сеть, подождав примерно пол часа, попробуйте пол, если он нагрелся, значит причина дефекта — в самом регуляторе температуры теплого пола.

Как правильно выбрать терморегулятор теплого пола

Сейчас существует большой выбор регуляторов теплого пола. Чтобы приобрести качественный и надежный терморегулятор, в первую очередь нужно обратить внимание на марку производителя. Лучше взять прибор от известного проверенного производителя, предоставляющего гарантии качества товара.

Например терморегуляторы марки «devi» имеют ряд преимуществ, они просты в использовании, 5 возможных температурных режимов выставляются при помощи одной ручки регулирования температуры.

Регулятор теплого пола французской марки «legrand» характеризуется большим количеством всевозможных опций. С его помощью обеспечивается максимальная точность поддержания необходимого температурного режима на протяжении длительного времени, имеется 4 уровня температуры, вся необходимая информация отображается на дисплее. Термостат марки «energy» получил свою популярность благодаря возможности быстро и просто настроить систему подогрева «под себя».

Многие модели регуляторов температуры теплого пола совмещают в себе сразу несколько функций, из которых можно выбрать оптимальный вариант, который подойдет именно Вам. Также немаловажным фактором при выборе термостата является предназначение самой системы подогрева полов. Если Вам просто нужно подогреть пол до определенной температуры, то можно взять более простой регулятор. Если же Вы хотите иметь возможность выставлять регулятор теплого пола по времени, чтобы температура пола и воздуха в помещении прогревалась к Вашему приходу с работы, то лучше выбрать программируемый регулятор.

Обычный выносной датчик измерения температуры монтируется непосредственно в пол. Более точным считается инфракрасный датчик, который устанавливается на стене. Если же пол является основным источником тепла в помещении, то лучше будет приобрести терморегулятор теплого пола с двумя датчиками, который будет контролировать одновременно и температуру на поверхности пола и воздуха в комнате.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Обычно просматривают еще и эти статьи:
