Как установить дверную ручку с защелкой

Установка ручки-защёлки на межкомнатную дверь

Если вы впервые устанавливаете ручку с защёлкой в межкомнатную дверь, данная задача может показаться для вас достаточно сложной и трудоёмкой. Но это только на первый взгляд. Ничего особо сложного в этом нет. При соблюдении инструкции и наличии необходимого инструмента, установить ручку с защёлкой вполне реально за один час.

Ручки с замками-защёлками подразделяются на три типа:
без фиксатора — дверь с такой ручкой не запирается изнутри
с фиксатором — установленным на ручке дополнительным механизмом, с помощью которого дверь закрывается изнутри
ключом — с внешней стороны ручки находится разъём под ключ, позволяющий запирать дверь снаружи, а с внутренней стороны находится фиксатор.

Также, ручки-защёлки бывают двух видов:
Кноб – шарообразная ручка с защёлкой и поворотным механизмом. Вместе с ручкой в комплекте обычно идёт инструкция по её установке и схема-шаблон для разметки двери.

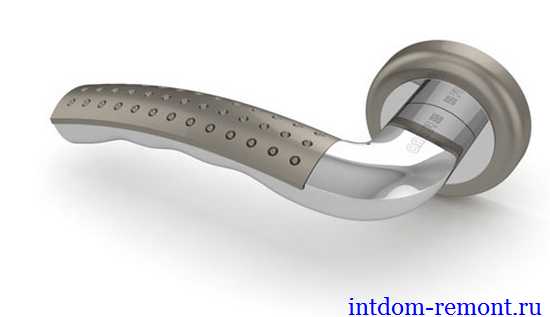

Фалевая ручка – практически идентична кнобу, отличие лишь в нажимном механизме, который приводится в движение нажатием, а не вращением.

И хотя некоторые ручки имеют различие по своей конструкции и внутреннему механизму, процесс их установки практически ничем не отличается друг от друга и выполняется идентично.

Сначала необходимо сделать разметку под ручку и защёлку. В большинстве случаев вместе с ручкой в комплекте идёт инструкция с подробной схемой разметки, где указаны все необходимые размеры. Если по какой-либо причине её нет, ничего страшного, можно обойтись и без неё.

Высота ручки зависит от индивидуального подхода, но чаще всего она устанавливается на расстоянии 90-100 см от уровня пола. Отметив на двери необходимую высоту, отмеряем расстояние в 60 мм от края двери и помечаем карандашом. С помощью угольника переносим разметку на торец двери, сделав пометку шилом ровно посередине торца.

Теперь нам нужно просверлить два отверстия под ручку и защёлку. Очерёдность не имеет значения, поэтому начинаем с торца двери. С помощью дрели просверливаем перьевым сверлом отверстие диаметром 23-24 мм. Затем устанавливаем на дрель коронку диаметром 50 мм и на той стороне двери, где мы ставили разметку, высверливаем отверстие под ручку. Сверлить лучше с двух сторон, чтобы при выходе коронки не повредить дверное покрытие. В итоге у нас должно получиться два отверстия.

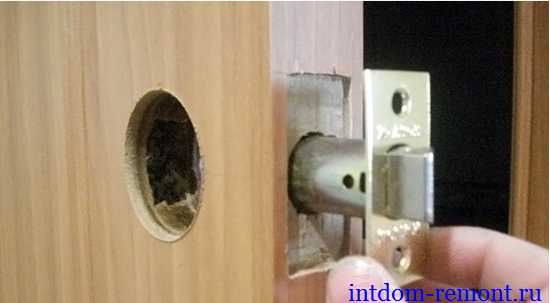

Вставляем механизм защёлки в отверстие на торце двери и карандашом обводим лицевую накладку по контуру. С помощью стамески и молотка выбираем под неё паз на необходимую глубину, чтобы накладка встала заподлицо с дверью. Прикручиваем защёлку к двери шурупами, предварительно просверлив под них отверстия чуть меньшего диаметра. Установка механизма защёлки готова.

Приступаем к установке дверных ручек. С одной стороны двери устанавливаем накладку с квадратным стержнем в защёлку таким образом, чтобы стержень и втулки под винты вошли в отверстия механизма защёлки.

Чтобы вставить вторую часть, её необходимо разобрать. Сначала снимаем ручку, нажав ключом, входящим в комплект, на внутренний фиксатор сбоку ручки. Затем, с помощью этого же ключа снимаем круглую декоративную накладку. На квадратный стержень с другой стороны двери вставляем внутреннюю накладку и стягиваем обе части крепежными винтами, идущими в комплекте. Затем устанавливаем на место декоративную накладку и вставляем ручку до щелчка, если фиксатор скошенный. Если нет, тогда на него нужно нажать, чтобы зафиксировать ручку до конца.

Осталось установить ответную планку на дверной коробке. Определяем место касания «язычка» защёлки на косяке короба. Это можно сделать различными способами, например, помечаем кончик «язычка» чёрным маркером и несколько раз выполняем открытие и закрытие двери. В итоге у нас должна остаться пометка на дверном косяке.

В отмеченном месте просверливаем отверстие под «язычок» защёлки. Затем прикладываем ответную планку и обводим её карандашом. С помощью стамески и молотка выдалбливаем паз на глубину, равную толщине планки. Ставим её на место и шилом отмечаем места под саморезы. Просверливаем под них отверстия чуть меньшего диаметра, чем сами шурупы, и плотно прикручиваем планку. На этом установка ручки с замком-защёлкой закончена.

Установка ручки с замком-защёлкой:

Нюансы использования ручки защелки на межкомнатных дверях

Среди всех элементов, которыми могут быть оснащены межкомнатные двери, следует выделить такой, как ручки-защелки. Их отличает не только эстетичный дизайн, но и практичность. Необходимы же эти изделия для того, чтобы надежно зафиксировать створку.

При наличии в конструкции межкомнатной двери ручки-защелки исключаются случаи самостоятельного открытия и закрытия двери, вызванного воздействием сквозняка. Этому способствует конструкция и принцип работы этого элемента. Особое внимание заслуживают характеристики изделия, среди которых следует назвать универсальность, исправность и отсутствие проблем в использовании.

Какими бывают ручки защелки ?

В качестве главного элемента рассматриваемого механизма выступает фалевое устройство, обеспечивающее защелке подвижность, в результате чего при повороте либо нажатии она запирает дверную конструкцию.

Если исходить из типа используемого механизма, то можно выделить следующие виды ручек-защелок:

1. Устройство с поворотным механизмом, выполненным в виде ручки-ноб. Если присмотреться к этой модели, то в центре можно увидеть замочную скважину. а на тыльной стороне фиксатор. Чаще всего подобными механизмами оснащают дверные блоки, устанавливаемые в жилых помещениях.
2. Устройство с нажимным механизмом — они срабатывают за счет силы, которую прилагают к рычагу ручки. Во время работы подобных изделий защелка входит в толщу полотна, за счет чего створка запирается.
3. Устройство со стационарным механизмом — для их монтажа на полотно межкомнатной двери используют шурупы, при этом исключается прямой контакт с замочным устройством. Часто изделия поставляются вместе с защелкой роликового типа, функция которой заключается в запирании двери.

Назначение защелки

На сегодняшний день на рынке представлено большое количество моделей подобных изделий, которые по конструкционному исполнению заметно отличаются от первых образцов этих механизмов. Однако и в тех, и в других по-прежнему предусмотрена основная их функция. которая сводится к удерживанию створки в закрытом, но не запертом положении.

Оценить по достоинству эту опцию владелец может в том случае, когда межкомнатная дверь разделяет отапливаемое помещение от неотапливаемого. Если межкомнатная дверь будет максимально плотно прилегать к створке, то это поможет свести к минимуму потери тепла и лучше защитить от проникновения посторонних шумов. Также этот элемент будет весьма полезен и в летние месяцы, когда температура повышается до критических отметок: если комната будет достаточно хорошо изолирована, то кондиционеру потребуется меньше времени на то, чтобы создать в нём комфортный тепловой режим, для чего ему не нужно будет повышать интенсивность работы.

Также следует обратить внимание на такой важный момент, как травмоопасность. Нередкими являются ситуации, когда сквозняк заставляет межкомнатную дверь произвольно открываться, что может нанести травму ребенку или взрослому человеку. При наличии же в конструкции межкомнатной двери ручки с защелкой подобное исключается. Немаловажно и то, что этот аксессуар не способен изменить внешний вид межкомнатной двери. поскольку он тщательно замаскирован.

Как демонтировать ручку?

Решив вопрос с предпочтительным вариантом фурнитуры для межкомнатной двери, можно начинать демонтаж, а затем и установку нового устройства.

Во время выполнения демонтажа ручки с механическим фиксатором первым делом нужно извлечь шурупы. для чего используют отвертку.

После этого необходимо вытащить систему накладок, которая позволит извлечь и само изделие вместе со стержнем, удерживающим механизм внутри полотна.

Необходимо взять гаечный ключ, выкрутить стержень, а затем вытащить обмотанный пружиной поворотный механизм из ручки. Для выявления причины неисправности механизма и определения своих дальнейших действий следует внимательно осмотреть ручку. Хотя известно несколько методов, позволяющих выполнить демонтаж ручки округлой формы с фиксатором, все же мы остановимся на одном из наиболее простых и эффективных.

1. Необходимо взять плоскую отвертку и убрать закладку на той части двери, на которой располагается устройство с фиксатором. Вы сможете упростить задачу по демонтажу, если надавите на открывшийся стопор и в то же время начнете тянуть ручку на себя.
2. При помощи отвертки нужно выкрутить два винта, а зачем снять с поверхности двери части ручки-защелки.
3. Выполнив эту операцию, следует уже вытаскивать сам механизм с фиксатором. Для этого нужно открутить шурупы, которые помогут освободить фиксирующую защелку.

Установка дверной ручки с фиксатором

К процессу монтажа новой ручки следует подойти с максимальной серьезностью, поскольку здесь риск ошибки гораздо велик. нежели при ее замене. Дело в том, что во время замены вам следует знать, каков был порядок демонтажа. В этом случае вам останется выполнить все действия в обратной последовательности. Если же вы установили новые межкомнатные двери, то вам придется приложить максимум усилий для того, чтобы выполнить монтаж ручки-защелки строго в соответствии с технологией.

В процессе монтажа фурнитуры с механизмом защелки на межкомнатную дверь следует выполнить следующие основные этапы:

• разметка полотна;
• высверливание отверстия;
• монтирование и крепление.

Разметка полотна

Во время выполнения этой работы нужно действовать предельно аккуратно. Чтобы вам было проще решить эту задачу, желательно вначале снять полотно межкомнатной двери. Есть модели дверей, которые имеют нанесенные предварительно производителями контуры мест. Хотя это и кажется удобным, все же не следует ориентироваться на них.

При определении высоты, на которой будет размещена ручка, следует от нижней части пола отмерить расстояние 80-100 см.

После этого нужно выбрать центр места размещения ручки-защелки. Далее нужно разметить на торцевой части конструкции место, куда будет входить язычок механизма. Это делается путем нанесения горизонтальной линии и отметки центра толщины полотна. Размещать корпус следует с тем расчетом, чтобы он не мог выйти за пределы полотна. Подобное его расположение следует разметить с каждой из сторон.

Высверливание отверстия

Для создания отверстия, в которое будет помещен механизм, следует использовать коронки по дереву.

Чтобы сделать паз для язычка, необходимо использовать направляющие и перьевое сверло.

Для удаления остатков древесины используют стамеску, которой необходимо работать, ориентируясь на нанесенные заранее линии. Важно следить за тем, чтобы вы не выбрали больше, чем требуется. Для этого время от времени нужно сверяться с глубиной кармана. Понять, правильно ли вы все сделали, можно в том случае, если после ввода в отверстие пластина механизма не выходит за пределы плоскости торца двери.

Монтаж и крепление

Берем механизм, помещаем его в сделанное отверстие, а затем фиксируем его пластину при помощи шурупов. Чтобы вам было легче вкручивать шурупы, вы можете предварительно сделать соответствующие пазы. Благодаря этому при креплении пластины шурупами вы будете уверены, что они войдут достаточно ровно. Далее переходят к установке стержня, а затем начинают собирать ручку.

При помощи перьевого сверла нужно сделать заранее размеченный паз. Здесь вам важно убедиться, что находясь в коробке, он сможет полностью выходить из защелки. Если с этим нет проблем, то можно начинать вырезать контур для пластины, используя стамеску.

Установка пластины ответной части выполняется по такой же схеме, что и основного корпуса: ее следует полностью поместить в полотно и зафиксировать при помощи шурупов. После этого можно закрыть дверь и убедиться, правильно ли работают межкомнатные ручки. Если механизм функционирует без замечаний, то это станет поводом для того, чтобы гордиться выполненной работой.

Такой элемент, как ручка-защелка способен заметно повысить уровень удобства при пользовании межкомнатной дверью. Причем здесь имеется ввиду не только повышение теплоизоляционных и шумоизоляционных характеристик помещения в результате оснащения подобным механизмом межкомнатной двери, но и обеспечение безопасности. Дело в том, что, благодаря ручке-защелке можно исключить ситуации, когда межкомнатная дверь неожиданно ударяет входящего человека из-за сильно сквозняка.

Поэтому решение установить ручку-защелку на межкомнатную дверь представляется разумным. Причем справиться с этой работой под силу любому владельцу. При условии, что вы тщательно ознакомитесь со всеми этапами работ по демонтажу и установке ручки-защелки и будете в точности соблюдать порядок выполнения всех операций, можете быть уверены, что выполните эту работу на высоком уровне. Благодаря этому вы сможете воспользоваться всеми преимуществами этого механизма.

Данилко Степан Игоревич

Виды защелок для межкомнатных дверей

Ремонт в квартире заканчивается, наступает пора устанавливать межкомнатные двери. Комплект поставки состоит из дверного полотна и стоек, из которых нужно будет собрать коробку. Фурнитура в комплект поставки межкомнатной двери не входит и ее придется покупать отдельно.

Важно! Обязательно обращайте внимание не только на эстетические свойства понравившейся вам фурнитуры, но и на ее надежность. Отдавать предпочтение лучше продукции известных производителей. Совет этот «затертый», однако от этого не менее актуальный. Купив модель известного завода, вы получите гарантию качества и продолжительной службы изделия.

На межкомнатные двери в квартире крайне редко устанавливают замковые системы, обычно ограничиваются защелками. Замки с цилиндрами под ключ нужны для ограничения доступа в помещение для посторонних и им место скорее в офисах, а не в квартирах. В квартире замок под фиксатор устанавливают только в ванной комнате и санузле. Такой замок называют еще сантехническим. Фиксатор, который может устанавливаться на одной планке с дверной ручкой или на индивидуальной розетке, состоит из завертки и шайбы с прорезью. Завертка устанавливается с внутренней стороны двери и с ее помощью дверь закрывается. Шайба монтируется с наружной стороны и вставив в прорезь монету можно в случае возникновения непредвиденной ситуации открыть дверь. Всякое случается, и человек внутри помещения может оказаться не в состоянии открыть дверь.

Какие бывают защелки для межкомнатных дверей

В квартире установленной на межкомнатную дверь защелки достаточно, чтобы надежно зафиксировать ее в закрытом положении. Существуют следующие виды:

• Фалевые с механическим язычком. Язычок фалевой защелки имеет с одной стороны скошенную форму, и при попадании в специальный паз такая форма препятствует произвольному открыванию двери. Когда язычок попадает в паз ответной планки, слышен звук щелчка. Открыть дверь можно поворотом ручки, которая приведет в действие механизм, сожмет пружину и освободит язычок.Это самый распространенный тип механизма, устанавливается на нажимные и поворотные ручки. Поворотные ручки имеют форму шара или овала, реже форму цилиндра, и называются еще ручками-кнобами.


Дверные с фиксатором. По принципу действия они похожи на замки, только функцию ключа в этом случае выполняет фиксатор – специальная завертка, которая может располагаться на одной планке с ручкой или устанавливаться отдельно на некотором расстоянии. Фиксатор не дает возможности открыть дверь только с помощью ручки.

Роликовые, которые обычно устанавливают на двери с пружинными петлями. Когда дверь закрывается, ролик попадает в отверстие ответной планки и фиксирует дверь в закрытом положении. Защелку можно вернуть в положение «открыто» без нажатия на ручку – дверь надо потянуть с небольшим усилием на себя. Роликовые защелки оптимально подходят для детских комнат. С ней вам не потребуется вызывать слесаря из управляющей компании, чтобы попасть к своим маленьким озорникам.

Магнитные закрываются почти бесшумно (нет характерного механического щелчка). Магнитный язычок «прилипает» к ответной планке уже в закрытом положении двери. Достоинство магнитных защелок заключается в значительно более простой установке. Не нужно добиваться точной подгонки полотна в коробке, магнитная защелка будет работать, даже если у полотна появится небольшой перекос. Выпускается всем знакомая магнитная защелка, которая состоит из магнита и металлической пластины. Есть и более сложные разновидности, например, защелка с движущимся магнитом, который выполняет роль язычка.

Важно! Для межкомнатных дверей используются либо защелки без фиксатора, которые удерживают их в закрытом положении без запирания, либо механизмы с фиксатором, который может запереть дверь без возможности открыть ее снаружи (за исключением сантехнических замков). Как правило, защелки с фиксатором делаются в виде ручки-кноб. При этом располагаться фиксатор может как на самой ручке, так и на индивидуальной розетке.

Установка ручки-защелки

Для установки защелки нам потребуется:

• Дрель с набором сверл для установки замка (сверла перьевые, коронки по дереву, сверла по дереву).
• Шуруповерт или отвертка.
• Средняя и узкая стамески. Делать выборку под планку защелки очень удобно фрезером, однако он не входит в число «обязательного» инструмента дома.
• Молоток.
• Шило.
• Угольник и карандаш.
• Столярный нож.

Устанавливают защелки на дверном полотне на высоте 1,0 м. Это связано с тем, что производители на этой высоте пускают в конструкции двери деревянный брус для жесткости. От низа дверного полотна с обеих сторон отмечается нужное расстояние и с помощью угольника мягким карандашом проводится линия. Защелка прикладывается к полотну и определяется место под установку ручки. Защелки выпускаются размером 60 и 70 мм.

Некоторые строители советуют начинать сверление с торцевой стороны полотна. Потом, когда коронкой 50 мм вы будете сверлить полотно, стружка будет вылетать в готовое отверстие, и не будет забивать зубья коронки.

Перьевым сверлом на глубину его лопатки сверлится отверстие. Затем оно выравнивается обычным сверлом и стамеской до нужного размера. К торцу полотна прикладывается планка защелки, и острым столярным ножом по ее периметру прорезается шпон. Затем стамеской делается выборка для установки планки таким образом, чтобы она была в один уровень с дверным полотном.

С боковых сторон коронкой высверливается отверстие под установку ручки.

Важно! Сквозного отверстия делать не нужно, коронка при выходе с противоположной стороны может повредить шпон. Достаточно, чтобы появился край направляющего сверла, после этого дрель надо выключить и продолжить сверление с другой стороны.

После того, как оба отверстия будут готовы, их аккуратно выравнивают узкой стамеской. Затем устанавливается защелка с планкой. Планка фиксируется к двери маленькими саморезами. Для установки ручки ее разбирают, для чего один стопорный винт откручивают, второй ослабляют. Ручку устанавливают на место, оставшийся винт затягивают, чтобы центральный штырь оставался во время сборки на месте. С другой стороны одевают вторую ручку и затягивают стопорный винт. Затем саморезами ручки крепятся к дверному полотну и одеваются декоративные накладки.

Завершается работа установкой ответной планки («обратки») на коробке. Для этого дверное полотно прикрывают, но не полностью, и карандашом переносят на коробку размеры язычка. С помощью угольника измеряют расстояние от края полотна до центра защелки, затем его также переносят на коробку. В коробке высверливается отверстие под паз для язычка, делается выборка для установки ответной планки, после этого планка прикручивается к коробке. Для паза выпускаются специальные кармашки из пластика.

В качестве заключения

Определитесь, какой тип защелки для межкомнатной двери вам больше подходит, и решите, кто ее будет устанавливать – вы или вызванный вами мастер. Однако, если вы приняли решение межкомнатные двери устанавливать самостоятельно, то монтаж защелки вам точно будет по силам.

Источники: http://samoremont.net/okna-i-dveri/39-ustanovka-ruchki-zaschelki-na-mezhkomnatnuyu-dver.html, http://vhod.guru/furnitura/dvernye-ruchki/nyuansy-ispolzovaniya-ruchki-zaschelki-na-mezhkomnatnyh-dveryah.html, http://bouw.ru/article/vidi-zashtelok-dlya-mezhkomnatnih-dverey

gorodverey.ru

Установка ручки на межкомнатную дверь своими руками

Установка ручки на межкомнатную дверь является неотъемлемой частью монтажа перегородки. Поскольку дверное полотно не имеет предустановленной фурнитуры, чтобы справиться с данной задачей, можно пригласить плотника или сделать все своими руками. Имея базовые навыки работы с деревом, можно справиться с монтажом самостоятельно.

Типы конструкций для межкомнатных дверей

Установка дверной ручки будет немного отличаться в зависимости от типа изделия. Существует несколько видов ручек:

• стационарные;
• нажимные;
• поворотные, или нобы;
• врезные;
• магнитные.

Каждая из них имеет свои конструктивные особенности. Вид изделия выбирают, отталкиваясь от функционального предназначения помещения, дизайна интерьера, материала изготовления двери. Устройства могут иметь фалевую или роликовую защелку. Некоторые модели комплектуются врезным замком.

Материалы изготовления

Материал изготовления ручек бывает следующий:

1. дерево;
2. металл;
3. пластик.

Произвести установку дверной ручки на межкомнатную дверь можно самостоятельно, независимо из чего сделано полотно или рычаг. Изделия из дерева преимущественно стационарные. Они могут быть простые или оснащены фигурной резьбой. Пластмассовые конструкции монтируют на двери из ПВХ. Самыми распространенными являются изделия из металла. Материал представлен в виде различных сплавов, среди которых особенно востребованными являются латунь и нержавеющая сталь.

Металлические конструкции покрывают хромом или никелем, чтобы защитить изделия от коррозии. Также покрытие улучшает тактильные и прочностные характеристики.

Как установить дверную ручку?

Несмотря на конструктивные особенности различных видов изделий, установка любой ручки в дверь достаточно проста. Необходимо сделать такие шаги:

• произвести разметку на полотне;
• сделать отверстия для рукояти и защелки или замка;
• установить замок;
• закрепить ручку;
• когда изделие установлено, разметить дверную коробку и закрепить ответную планку.

Необходимо подробно рассмотреть каждое действие отдельно.

Необходимые инструмент

Для монтажа дверных ручек следует подготовить такие инструменты:

1. карандаш и рулетку;
2. угольник;
3. шуруповерт или дрель;
4. стамеску;
5. сверла разного диаметра;
6. молоток.

Для конструкций к раздвижным дверям понадобится фрезерный станок. Но если его нет, углубления можно сделать с помощью стамески и молотка.

Подбор высоты

Высоту установки ручек на межкомнатные двери определяет рост хозяев. Изделия устанавливают на уровне пояса. Рука при открывании должна сгибаться под углом 90°. В зависимости от роста жильцов прикрутить изделие следует на высоте 80-120 см от пола. Если в доме есть ребенок, необходимо учитывать его рост. Также в детской комнате нужно сделать ручку на той высоте, на которой удобно малышу.

Разметка полотна

В первую очередь производят разметку полотна двери. Делать это нужно угольником и карандашом. Сначала ставим отметку в месте, где будет размещаться ручка. Затем с помощью угольника проводим линию параллельно полу от метки до края полотна и переносим ее на торец и другую сторону. На торце посередине двери отмечаем место расположения защелки.

Если конструкция ручки предусматривает замок, его толщину и высоту откладываем на полотне. На расстоянии 6-7 см от края отмечаем место сверления под штифт для ручки в межкомнатную дверь. Для точности следует приложить конструкцию к полотну и наметить шилом центр отверстия.

Подготовка отверстий и монтаж защелки

Когда все размечено, делаем отверстия для защелки и квадратного стержня. Сначала с помощью дрели высверливаем отверстие необходимого диаметра. С этой целью в процессе используем перьевое сверло или коронку. Чтобы избежать сколов древесины, сверлим с каждой стороны на глубину половины толщины полотна.

При этом важно держать дрель строго параллельно полу, чтобы сверло не повело в сторону. Теперь делаем углубление для защелки. Для этого используем стамеску и молоток. Но чтобы облегчить задачу, применяем дрель и сверло соответствующего диаметра. С их помощью следует сделать отверстия на глубину, которая должна быть равной ширине замка или защелки. Бур располагают близко к предыдущему месту сверления.

Когда необходимые отверстия сделаны от верхней черты до нижней, стамеской и молотком выравниваем углубление. Дверной механизм с фиксатором должен плотно входить в полотно и не болтаться. Для этого паз делаем строго по размерам. Когда все отверстия и выемки готовы, переходим к монтажу.

Установка ручки и замка

Если устройство дверной ручки предусматривает замок, сначала вставляем его в паз в торце полотна. Затем надеваем накладку и обводим ее карандашом. Теперь стамеской делаем углубление на толщину пластины. Накладку устанавливаем вровень с полотном и фиксируем посредством саморезов.

Теперь производим врезку ручки. Необходимо 1 часть изделия, которая содержит штифт, просунуть в отверстие для рукояти. С обратной стороны полотна надевать вторую половину и стянуть болтами. Закручивание следует производить планомерно, чтобы рычаг свободно двигался. Некоторые ручки с замком имеют скрытые винты, поэтому конструкцию необходимо разобрать и специальным ключом затянуть болты.

Если изделие из дерева и стационарное, его крепим на саморезы к полотну. Для монтажа простой фурнитуры не требуется сверлить отверстия. Достаточно надежно закрепить изделие шурупами.

Подготовка коробки

После установки ручки и замка приступаем к монтажу ответной планки в дверной коробке. Чтобы ее правильно установить, необходимо точно отметить положение язычка. Для этого дверь плотно прикрываем и отмечаем края защелки.

Линейкой находим середину, а угольником отмечаем параллельные края ответной планки. Затем сверлом нужного диаметра делаем отверстие глубиной 3-6 мм. После этого прикладываем пластину и отмечаем ее положение на лутке. Стамеской подравниваем края и делаем углубление на толщину планки. Пластина должна быть заподлицо с дверной коробкой. Фиксируем планку мелкими гвоздями или шурупами. Дверь должна закрываться без трения, а язычок легко входить в соответствующий паз.

Некоторые хитрости монтажа

Чтобы при сверлении паза под замок точно соблюдать глубину погружения бура, необходимо на сверле закрепить изолирующую ленту. Она станет показателем, который даст понять, когда следует остановиться.

Чтобы точно отметить положение язычка на дверной коробке, дверь нужно закрыть. Затем несколько раз с силой поднять рычаг ручки, чтобы защелка оставила след на лутке. Таким образом можно найти середину отверстия. Также можно использовать шило. Когда дверь закрыта, а язычок упирается в коробку, шилом отмечаются верхний и нижний края.

odveryah.ru

Как установить ручку в дверь

Как врезать дверную ручку в межкомнатную дверь

6. Нож строительный

7. Коронка по дереву диаметром 50 мм

8. Перьевое сверло диаметром 22 мм

Приступаем к работе

Работа начинается с разметки. Рулеткой отмеряем расстояние равное половине дверного полотна.

Сбоку и с торца двери с помощью угольника проводим карандашом две линии.

Затем, приложив защёлку к боковой части дверного полотна, саморезом или шилом отмечаем место для сверления.

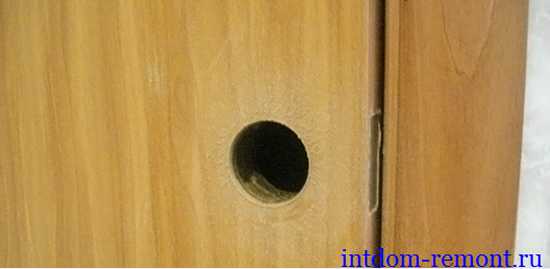

Коронкой делаем отверстие в дверном полотне.

Сверлить необходимо с двух сторон поочередно. С первой стороны углубляемся до тех пор, пока сверло не покажется с противоположного бока.

Затем аналогичным образом сверлим полотно со второй стороны до выхода коронки.

Теперь устанавливаем защёлку. Сначала с помощью распорок фиксируем дверь снизу.

Это необходимо для того, чтобы при работе с перьевым сверлом и стамеской дверь не повело в сторону. После чего с торца двери отмечаем середину на линии разметки и накалываем шилом точку для сверления.

Перьевым сверлом делаем проход до большого отверстия.

Нужно постараться просверлить его перпендикулярно, чтобы потом не было перекосов при работе замка. Случается и так, что защёлка заходит в отверстие очень туго. Тогда стамеской нужно слегка расширить проделанное отверстие сверху и снизу.

Вставляем защёлку как можно ровнее и фиксируем её саморезами.

Острым строительным ножом с лёгким нажимом проводим по контуру защёлки. Помните, что лучше провести, нажимая несколько раз слегка, чем один раз сильно.

Откручиваем саморезы и вынимаем механизм из дверного полотна.

Стамеской выбираем вырезанную по контуру часть до тех пор, пока защёлка не будет вровень с торцом дверного полотна.

Устанавливаем механизм в дверь и прикручиваем саморезами уже окончательно.

Затем устанавливаем ручку. Сначала нажав на кнопку фиксатора саморезом, снимаем собственно саму ручку с поворотного механизма, а следом и декоративную накладку.

Устанавливаем обе половины ручки в дверное полотно, сначала внешнюю, а затем внутреннюю.

Стягиваем винтами и устанавливаем декоративную накладку.

Затем надеваем ручку на поворотный механизм до щелчка.

Если ручка имеет запорную планку, то закрываться она должна изнутри комнаты. Теперь осталось прикрутить ответную планку. Для чего прикрываем дверь и отмечаем место касания язычка защёлки на дверной коробке.

Перьевым сверлом и стамеской делаем углубление в коробке так, чтобы замок защёлкивался при закрытии двери.

Ответную планку прикручиваем слегка, на один саморез к коробке. Закрываем дверь и проверяем срабатывание замка. Если всё точно, то ножом проводим по контуру планки таким же способом, как и при выборке защёлки.

Стамеской выбираем прорезанный участок на дверной коробке и прикручиваем ответную планку к ней.

Вот и все на этом врезка дверного замка закончена. Как уже поняли все не так сложно как кажется на первый взгляд главное иметь нужный инструмент и немного времени.

Как правильно вставить ручку в межкомнатную дверь?

Вставить ручку в межкомнатную дверь – это занятие по силам любому, кто умеет управляться с бытовыми инструментами и имеет достаточно времени, чтобы прочитать инструкцию к запорной арматуре.

Дверная ручка — это обязательный элемент дверной фурнитуры, служащий для открывания и закрывания дверей.

Зачем приглашать плотника и тратить лишние деньги? Нужно купить ручку, которая будет максимально удобна в эксплуатации, подготовить инструменты и приступать к работе. При установке ручки в межкомнатную дверь можно обойтись даже без помощника.

Выбор нужного аксессуара

Из всех представленных видов ручек важно выбрать такую, которая соответствует двери.

Перед выбором замка нужно определиться, с каким исполнением аксессуар требуется – с правым или левым. Этот момент обязательно следует уточнить у продавца.

Обратить внимание следует на запорную арматуру. Есть устройства, которые захлопываются одинаково с обеих сторон, но встречаются и такие, где с одной стороны защелка, а с другой – замок. Последние механизмы очень неудобны, если в доме есть маленькие дети. Они могут захлопнуть дверь изнутри, и открыть ее будет трудновато. Были прецеденты, когда межкомнатную дверь из-за подобной мелочи приходилось демонтировать.

Подготовительный этап монтажа ручки в дверь

В первую очередь следует разметить межкомнатную дверь: определить, на какой высоте нужно вставить дверную ручку. Стандартно принимают расстояние от пола 100-130 см. Открывать дверь будет удобно и детям, и взрослым.

Схема отметки высоты для установки ручки.

Инструменты, которые потребуются для работы:

• дрель с обычными сверлами и одним перьевым;
• шуруповерт;
• стамеска;
• молоток;
• долото;
• стандартный набор для разметки: угольник, карандаш или мел, рулетка или метр.

Затем стоит определиться с установочными размерами. Они обычно указаны в инструкции к изделию и зависят от толщины дверного полотна. В инструкции расписаны все основные параметры отверстий под ручку и собачку. На основании приведенных данных подбираются сверла для дрели.

Следующий этап – разметка межкомнатной двери. С помощью линейки и угольника наносят линии, относительно которых и будет высверливаться будущее отверстие. Разметка делается с 2 сторон. На торце полотна выстраивают прямоугольник, который помогает определить середину. Туда прикладывают запорную планку и намечают место крепления язычка.

Монтаж запорной конструкции со встроенным замком

Вставить ручку в межкомнатную дверь будет легче, если дверное полотно снять с петель. Если кажется, что этот процесс неоправданно затянет монтажные работы, то дверь достаточно неподвижно зафиксировать. Это сделать просто – подпереть ее табуреткой.

Далее приступают к высверливанию отверстий.

Схема установки дверной ручки.

1. Делается проем под конструкцию замка. Легче всего паз пробить долотом через дверной торец. Внутреннюю часть обрабатывают стамеской, вычищая стружки и максимально сглаживая стенки. Аккуратно отмеряя, требуется определить место, куда будут вставлены дверные ручки. Отверстия высверливаются дрелью.
2. Во время работы отверстие желательно измерять, вставляя в него ручку. Остановиться нужно, когда расстояние до дна отверстия будет около 3 см.
3. После того как все высверлено, через дверной торец вставляется замок и совмещается с ручками.
4. Во время установки конструкции требуется проверять, свободно ли двигается механизм.
5. После установки замка высверливают отверстия для крепежа. Шурупы должны входить в них плотно.

Далее размечают пазы для язычка и ригеля на коробке, в которую вставлена межкомнатная дверь. Самое простое – смазать торец краской и несколько раз захлопнуть дверь. Во время этого действия требуется вставить ручку в защелку.

На отпечатке отмеривается центр, где будет расположен паз для язычка и запорной планки. Пазы вырубают с помощью долота и стамески.

Перед тем как закрепить планку, необходимо проверить, легко ли входит в паз язычок.

Как вставить ручку без замка?

Ручки, вставляемые в межкомнатные двери, которые не требуется плотно запирать, делятся на:

Все конструкции монтируют по одному алгоритму.

Самым простым вариантом как в устройстве, так и в монтаже является ручка без замка.

1. Перед работой межкомнатную дверь фиксируют.
2. Размечают дверное полотно и торец, куда будет вставлена ручка, намечается область паза.
3. Проем требуется высверливать сверлом, диаметр которого меньше, чем будущий диаметр паза.
4. Выдалбливая место под механизм долотом. Зачищая проем стамеской, требуется постоянно проверять размеры углублений. Для этого в них вставляют запорный механизм.
5. После этого с обеих сторон дверного полотна высверливают отверстия, в которые монтируется стержень, соединяющий ручки. Нужно учитывать, что передняя планка толще задней, и отверстия относительно нее сдвинуть на несколько миллиметров.
6. В высверленное отверстие вставляют стержень прямоугольной формы – с его помощью дверь открывается и закрывается.
7. Декоративную накладку на ручку, соединение надевают на стержень и фиксируют крепежными винтами. Накладки должны плотно закреплять ручку, позволяя ей легко поворачиваться, не отклоняясь от оси.
8. При установке передней планки используются саморезы. По сравнению с шурупами они короче, и предварительно высверливать отверстия не придется.
9. Паз для язычка отмечается тем же способом, как и при установке дверной арматуры с замком. Так же он и высверливается. Планка закрепляется на торце коробки саморезами или шурупами.

Межкомнатная дверь после установки запорной арматуры должна легко открываться и закрываться.

Если ее требуется приподнимать или подпирать во время эксплуатации, то можно сделать вывод – качественно осуществить монтаж запорного механизма и ручки не получилось.

Как установить ручку на межкомнатную дверь: Фото.

В этой статье описаны и для просмотра представлены фотографии всех этапов выполняемых работ по врезке и установке на межкомнатные двери ручки-защелки. Если придерживаться всего алгоритма выполняемых работ описанных в этой статье, то не прилагая больших усилии эту работу сможете выполнить и вы.

В этой статье будут описаны выполняемые работы по установке на межкомнатные двери ручки-защелки, которые на сегодняшний день являются самыми популярными в использовании.

Ручка-защелка имеет следующую конструкцию.

Видимая часть ручки может быть совершенного разного вида и выглядеть может быть так:

Или таким образом:

Все такие ручки-защёлки в основном состоят из двух частей, из ручки:

Каждая из этих частей ручки-защелки требует отдельной врезки в полотно.

Такие ручки-защелки в продаже имеются разные, с фиксатором которые имеют дополнительный механизм установленного в самой ручке, который позволяет дверь запирает изнутри, а с наружи на ручке имеется личина для ключа, которая позволяет дверь запирать. Также такие ручки имеются и без фиксатора они не запираются. Ручки-защелки от разных производителей имеют различные конструктивные особленности, которые ни каким образом не могут влиять на сам процесс врезки в полотно. У вес таких ручек её внутренная часть имеется защелка, поэтому весь процесс установки ручки-защелки у всех одинаков.

Поэтому если имееются какие то различия то из-за этого сильно сомневаться не стоит и следует набратся смелости и приступить к выполнению работ. И начинать следует с подготовки инструментов.

Для этого нам для работы будут нужны инструменты .

• Шуруповерт или дрель ручная.
• Коронка диаметр которого 50 мм по дереву.
• Свело размером 23-24мм по дереву.
• Карандаш
• Стамеска
• Молоток

Для того чтобы максимально облегчить и ускорить процесс установки ручки–защелки в дверное полотно в специализированных магазинах можно приобрести специальный набор.

Начинаем устанавливать ручку-защелку

1. Для того чтобы приступить к установке необходимо с начала на полотне сделать разметку для сверления. Если вы для врезки такой ручки-защелки приобрели специальный набор то в этом наборе уже имеется схема разметки.

Если такая схема у вас отсутствует, то разметку можно сделать в ручную. Для чего примерно на расстояний 1 метра от низа дверного полотна делаем отметку, далее по этой отметке от края полотна отмеряем 60 мм и делаем отметку для сверления, как показано на фотографии.

2. Сбоку на дверном полотне тоже находим центр и делаем отметку для сверления.

3. Далее берем стамеску и для лицевой пластины защелки на дверном полотне выдалбливаем углубление равное 3мм. Центр толщины дверного полотно лучше немного тоненьким сверлом за сверлить, для того чтобы потом не пришлось делать разметку вновь.

4. Коронкой диаметр которой 50 мм делаем сквозное отверстие. Сквозное отверстие на дверном полотне лучше сделать с двух сторон, чтобы не повредить полотно.

5. В результате проделанных манипуляции получим отверстие.

6. Далее на боковой кромке двери, там где мы сверлом отметили центр толщины дверного полотна, коронкой диаметр которой 23-24 мм делаем отверстие для защелки.

7. В результате чего получаем на дверном полотне получается несколько отверстии.

8. В отверстие с боку на дверном полотне вставляем защелку и приворачиваем её.

9. Дальше необходимо снять верхнюю часть у ручки. Для этого на ручке с боку имеется отверстие.

При помощи специального ключика который должен быт в комплекте или любого тонкого и плоского предмета.

Нажимаем в отверстии на язычок.

и снимаем ручку.

10. После ручки снимаем декоративный колпачок и обнажаем крепежные отверстия.

11. Далее с внешней стороны вставляем другую половинку ручки.

12. Вставляем другую половинку, после чего стягиваем обе половинки ручки винтами которые идут в комплекте.

13. Далее собираем ручку в обратной последовательности надеваем в начале декоративный колпачок, а потом надеваем корпус ручки.

14. Прикрываем дверное полотно и отмечаем место где язычок касается косяка, в этом месте выдалбливаем для язычка защелки углубление.

15. В выдолбленное углубление необходимо установить пластиковый кармашек.

16. Сверху на пластиковый кармашек устанавливаем металлическую накладку и приворачиваем её.

В результате проведенных работ дверная ручка-защелка установлена, теперь дверь готова к эксплуатации.

Источники: http://www.samsdom.ru/kak-ustanovit-dvernuyu-ruchku/, http://1podveryam.ru/furnitura/vstavit-ruchku-v-mezhkomnatnuyu-dver.html, http://intdom-remont.ru/remont/doors/kak-ustanovit-ruchku-na-mezhkomnatnuyu-dver-foto.html

gorodverey.ru

Как правильно установить дверную ручку своими руками.

Безошибочно можно сказать, что показателем статусности владельца квартиры является дверная ручка. Стильная и привлекательная форма, безотказная функциональность становятся основополагающими для дружественного руко- и ручко- пожатия. Устанавливать ручку дверную несложно. Хотите узнать, как это необходимо делать?

Назначение и конструкция дверной ручки

По назначению дверные ручки различают на следующие категории:
• дверные ручки, предназначенные для входных дверей
• ручки дверные, используемые для межкомнатных дверей.

Дверные ручки, используемые для входных дверей, отличаются от ручек, предназначенных для дверей межкомнатных. Однако принцип монтажа и установки идентичен и полностью отвечает на вопрос: «Как установить дверную ручку.
Рекомендуется выбирать модель дверной ручки на основании имеющихся или полученных знаний принципа работы и положительных эргономических качеств конкретной модели. Зная специфику работы элемента, можно купить дверную ручку и правильно установить ее.

Качественная и прочная ручка дверная с защелкой должна соответствовать определенным требованиям:
• язычок замка ручки должен обладать незатруднительным ходом, исключающим проскальзывания
• возвратная пружина должна быть упругой и возвращать в исходное положение ручку и язычок
• язычок ручки должен убираться внутрь замка при эксплуатационном повороте (поворот ручки до 30 градусов).

Стальная запорная планка на дверной коробке должна «отвечать» на работу язычка ручки без заедания и тормоза, предохраняя четкой работой дверную коробку от возможного повреждения.
Конструкция дверной ручки показана в видео.

Виды ручек дверных

Различают следующие основные виды дверных ручек:
• стационарные
• фалевые с механизмом нажатия
• фалевые с механизмом поворота.
Стационарные ручки или скобы можно смело назвать примитивным видом.
Ручки стационарные устанавливают и монтируют на дверь с использованием нескольких стяжных винтов или шурупов. Такие ручки бодро и безотказно выполняют функции открытия-закрытия дверей в гордом одиночестве. Они не взаимодействуют со сложными системами замков и защелок.

Фалевые ручки с нажимным механизмом это уже солидная фурнитура, которая подразделяется на следующие подвиды:
• дверные ручки круглые
• шарообразные
• П-образные.

Ручки дверные с нажимным механизмом оборудуют фалевой, которую врезают в дверное полотно и защелкой. Принцип работы такой ручки строг, как взводной курок пистолета Макарова: нажал на ручку, сработала пружина, защелка выдвинулась. Убирающаяся защелка фалевых ручек с механизмом нажатия дверного полотна гарантирует плотно закрытую дверь. Кстати, все врезные замки оснащены фалевыми ручками с механизмом нажимным.

Отличный вариант для дверей межкомнатных одно- и двухстворчатых!
Ручки с механизмом поворота (нобы) имеют привлекательную форму шара, цилиндра или сферы, в глубине которого затаилась замочная скважина. Чем привлекательны нобы для дизайна квартиры? Нобы со встроенными картинками можно умело сочетать с любым стилем интерьера.

К тому же, нобы выпускаются в удобных вариантах:

• в качестве обыкновенной защелки
• защелки несложной конструкции с фиксатором
• защелки с фиксатором и замком.
Установить ноб также просто, как ручку с фалевым механизмом: два монтажных отверстия в дверном проеме и углубление для запорной планки механизма защелки.

Фурнитура с поворотным механизмом является превосходным выбором для межкомнатных или внутренних дверей квартиры. Ручки с поворотным механизмом можно открыть лишь с одной стороны. По другую сторону двери расположена ручка защелка дверная, выполняющая блокирующие функции.

Позолоти ручку!

Безусловно, дверные ручки отличаются также материалом изготовления. Наиболее популярными считаются ручки дверные, изготовленные из латуни, алюминия и стали. При выборе ручки и последующей установке необходимо учитывать ежедневную степень нагрузки.

Хилая ручка на массивной двери просто не выдержит таких испытаний и откажется выполнять функции.
Самыми неприхотливыми и работоспособными можно назвать ручки из латуни с порошковым напылением.
Дверные ручки деревянные предпочтительнее выбирать из твердых пород дерева, в противном случае истирание ручки будет гарантировано через непродолжительное время.

Пластмассовые ручки непрактичны, поэтому их можно использовать для подсобных помещений или кладовок.
Вечным предметом насмешек являются стеклянные ручки: непрактично, глупо и не эстетично. Мистер Шерлок Холмс, наверное, пришел бы в затруднительное положение, обнаружив невооруженным взглядом множество отпечатков пальцев на стеклянной ручке.

Фурнитура из натурального камня всегда выглядит эффектно. Витиеватая резьба и огранка дверной ручки из камня подскажет, что за дверью живет Хозяйка медной горы на стильном LEXUS.
Как установить дверную ручку самостоятельно?

Установка дверной ручки своими руками

Казалось бы, что процедура установки дверной ручки проста и доступна. Однако, как впрочем, и в любом другом деле, необходима определенная сноровка и знания конструкции ручки.

Установка дверной ручки на дверное полотно начинается с разметки положения ручки. Традиционно высота расположения ручки зависит от высоты людей обитающих в квартире и колеблется в интервале от 80 до 100 см от пола. Однако, такую высоту расположения ручки дверной нельзя считать обязательной.

Затем по разметке местоположения ручки на дверном полотне просверливается монтажное отверстие. Размер монтажного отверстия должен быть немного больше, чем вставляемый механизм ручки. Для сверления отверстий значительного диаметра используется специально сверло с насадкой (коронкой). Ручка дверная прикладывается к предполагаемому месту установки, и намечаются отверстия для крепежных элементов с обеих сторон полотна.

Теперь механизм ручки дверной вставляется в просверленное гнездо и собирается. Произведя сборку дверной ручки можно производить окончательное крепление к дверному полотну. Теперь остается сделать отверстие под язычок ручки в дверной коробке. Чтобы узнать место расположения, необходимо намазать небольшим количеством краски сам язычок ручки. Язычок ручки дверной в это время находится внутри дверного полотна.

Несколько контрольных движений ручкой «открыть-закрыть» оставят след краски в предполагаемом месте расположения. Из комплекта поставки достается металлическая рамка с прорезью, прикладывается к дверной коробке и закрепляется крепежными шурупами. Теперь дверная ручка полностью готова к эксплуатации. Уточнить детали установки ручки своими руками можно в предложенном для просмотра видео.

svouimirukami.ru

Как установить дверную ручку своими руками

Квартирный ремонт довольно часто происходит с установкой окон и дверей. Но современные модные течения, в последнее время, заставляют нас порой и совсем отказаться от дверей, как пример, в кухне. Ежели покупка случилась, и вы поставили межкомнатную дверь, то далее нужно установить дверные ручки. В данном материале мы разберем шаги установки дверной ручки своими руками.

_{Как установить дверную ручку своими руками}



Какие дверные ручки бывают

    Стационарные, неподвижные;

    Нажимные, с замком;

    Поворотные, зачастую замок в таких ручек вделан внутри.

Войдя в магазин стройматериалов, выбирать дверные ручки необходимо по определенным критериям:

1. Внешний вид и отпирающий элемент ручки. Обычно, ручке свойственна продолговатая форма, ежели ручка снабжена механизмом нажатия, либо шароподобная ручка, имеющая механизм поворота.

2. Из чего сделана ручка, и какова она на ощупь. Дверная ручка может быть создана как из дерева, так и из металлических материалов. Как правило, это алюминий, латунь, да несколько других сплавов. Так же, ручки бывают каменные, пластмассовые, стеклянные. Самый, конечно же, распространенный, металлическая ручка с широким выбором покрытий, как пример – хромированные, никелированные и иные. Покрытие влияет не только на кинестетические личные ощущения человека, но так же и на цвет, долговечность.

_{Какие дверные ручки бывают}



Дверные ручки из дерева

3. Присутствует ли в ручке замок? Ручка может, как обладать замком, так быть и без него. Замки могут быть вделаны в ручку, обычно, такая ручка вспомнится вам круглого типа. С одной стороны такой замок открывается ключом, с другой обладает защелкой.

Внимание! В строительных магазинах ручки бывают для левой руки, и для правой. Перед покупкой, важно рассказать продавцу, какая ручка вам нужна.

_{Схема дверной ручки (видео)}



Необходимые для работы инструменты

Дабы поставить дверную ручку, понадобятся определенные инструменты:

1.     шуруповерт;
2.     молоток;
3.     стамеска;
4.     долото;
5.     дрель со сверлами, должно быть перьевое сверло;
6.     рулетка, треугольник, карандаш.

_{Необходимые для работы инструменты}



Набор перьевых сверл

Разберем же мы установку с помощью ручек Apecs. Они весьма популярны и наиболее распространены на рынке России. Изготовляются данные ручки из латуни, данный материал так же самый распространенный в ручках на сегодня. Он легок при обработке, не дорог, а насколько приятен на ощупь – оценили уже множество обладателей таких ручек.

_{Набор перьевых сверл}



Дверная ручка Apecs

Ниже приведена поэтапная рекомендация в отношении установки дверных ручек, в которых есть защелка, но нет замочного механизма. Необходимо учитывать, что вставка дверной ручки круглого типа не имеет каких-либо серьезных отличий от установки, которую мы приводим в пример.

_{Дверная ручка Apecs}



Подбираем высоту для установки ручки

Принцип механической работы дверной ручки незатейлив: ручка поворачивается, замочный язычок уходит в дверь. По этой причине самым первым шагом станет создание отверстий для ручки, а так же вырез паза для язычка и поворотного механизма. Сначала нужно определится с высотой, на которой будет расположена ручка. Профессионалы советуют делать отметку на уровне пояса, учитывая то, насколько согнется рука при повороте. Как правило, это метр от пола.

Внимание! По техническим условиям, которые регламентирует ГОСТ 6629-88, высота дверной ручки должна быть ровно и исключительно 1 метр от уровня пола. Но если дом ваш собственный, выбирайте любую удобную вам высоту.

_{Подбираем высоту для установки ручки}



Высота установки ручек и петлей для двери

Необходимо учитывать, что при установке ручки в помещениях, где расположены спальни, ручки необходимо установить на одной высоте. Иначе легко запутаться в темное время суток жильцам.

Но бывают и случаи, когда в двери есть уже разъемы под ручки, но расположены они только в определенных точках. В данном случае, если вы решите поставить ручку в отличном от предусмотренного производителем месте, то возможны дурные последствия. В том числе, если в доме будут сколь-нибудь длительно жить дети, высоту ручки так же необходимо понизить хотя бы до 75см от пола.



Разметка дверного полотна

Как только вы разрешили вопрос с высотой, то на отмеренной высоте необходимо сразу прочертить линию по горизонтали. Вам поможет в этом простая линейка. В 6см от дверного края отмечает точкой, либо кругом центр отверстия. Зеркально копируем разметку на другую сторону.

Дальнейшим этапом станет разметка замочного язычка. Что бы это сделать, отмечаем центр на торце двери между будущими дверными ручками. Следует приложить запорную планку, а затем аккуратно обвести ее. Перед установкой всех элементов, надо максимально стереть карандаш, потому как после установки сделать это будет трудно. Оставьте только понятные вам элементы, для ориентировки.

_{Разметка дверного полотна}



Изготовление отверстий и монтаж защелки

Сделав на двери разметку, необходимо начать сверлить отверстия для крепежа дверных ручек. Изготовить их самостоятельно не трудно. При помощи дрели, да сверла перьевого типа, сделайте подходящие отверстия для соединения дверных ручек квадратом.

В торце двери, аналогично, при помощи дрели и перьевого сверла, изготовьте отверстие, глубина которого будет равна длине механизма защелки. Затем, при помощи стамески, заранее померив толщину накладки, уберите лишние элементы до расстояния, которое позволит планке всецело зайти в дверное полотно. Весь этот процесс наглядно демонстрируется на видеоролике.

_{Изготовление отверстий и монтаж защелки}



Крепление дверных ручек

Когда вы установили защелку, нужно поставить купленные дверные ручки. Изначально вставляется квадрат из комплекта. Он будет двигать язычок при повороте ручки.

_{Крепление дверных ручек}



Вставляем квадрат в механизм защелки

Затем, снимите накладки, которые круглые, с резьбой, декоративные. У них во внутренней стороне есть особая резьба в основании, которая приворачивается к двери при помощи шурупов.

_{Вставляем квадрат в механизм защелки}



Установка дверных ручек своими руками

Теперь же необходимо соответствующе закрепить стопорный винт обеих ручек, в этом вам поможет специальный шестигранный ключ, обычно, он прилагается в комплекте. Сам стопорный винт нужен что бы достаточно сильно прижать дверную ручку к поворотному квадрату, в то же время не допуская каких-либо выскальзывании в процессе эксплуатации.

_{Установка дверных ручек своими руками}



Подготовка дверного короба

Последний шаг состоит в том, что бы правильно поставить дверную ручку. Т.е. сделать монтаж ответной части защелки. Для этого необходимо смазать замочный язык маслом, прикрыть дверь, и сделать языком отметку на дверном косяке, по-простому, нацарапать. При этом, сделайте несколько пробных открытий-закрытий ручкой. Затем, необходимо приложить накладку, которая должна поворачиваться непосредственно к косяку, и обвести онную по контуру, в том числе и внутреннее отверстие.

Дрелью необходимо просверлить дыру под замочный язык защелки, остальную же часть необходимо заглубить при помощи долота, да стамески. Глубину делайте 2 миллиметра, либо 1, зависит от глубины самой планки. Осталось только прикрутить нашу планку двумя шурупами. Шилом же сделать отметки под шурупы, а дрелью соответствующе просверлить дырки необходимого диаметра. При помощи шуруповерта, либо ручной силой, закрепляем планку в дверном косяке.

_{Вырезаем соответствующие отверстия в двери для дверной ручки}

www.xn——8kcg4aacboreodxjfen5a.xn--p1ai

Как ставить дверные ручки — Всё о межкомнатных и входных дверях

Как установить ручку на межкомнатную дверь: Фото.

В этой статье описаны и для просмотра представлены фотографии всех этапов выполняемых работ по врезке и установке на межкомнатные двери ручки-защелки. Если придерживаться всего алгоритма выполняемых работ описанных в этой статье, то не прилагая больших усилии эту работу сможете выполнить и вы.

В этой статье будут описаны выполняемые работы по установке на межкомнатные двери ручки-защелки, которые на сегодняшний день являются самыми популярными в использовании.

Ручка-защелка имеет следующую конструкцию.

Видимая часть ручки может быть совершенного разного вида и выглядеть может быть так:

Или таким образом:

Все такие ручки-защёлки в основном состоят из двух частей, из ручки:

Каждая из этих частей ручки-защелки требует отдельной врезки в полотно.

Такие ручки-защелки в продаже имеются разные, с фиксатором которые имеют дополнительный механизм установленного в самой ручке, который позволяет дверь запирает изнутри, а с наружи на ручке имеется личина для ключа, которая позволяет дверь запирать. Также такие ручки имеются и без фиксатора они не запираются. Ручки-защелки от разных производителей имеют различные конструктивные особленности, которые ни каким образом не могут влиять на сам процесс врезки в полотно. У вес таких ручек её внутренная часть имеется защелка, поэтому весь процесс установки ручки-защелки у всех одинаков.

Поэтому если имееются какие то различия то из-за этого сильно сомневаться не стоит и следует набратся смелости и приступить к выполнению работ. И начинать следует с подготовки инструментов.

Для этого нам для работы будут нужны инструменты .

• Шуруповерт или дрель ручная.
• Коронка диаметр которого 50 мм по дереву.
• Свело размером 23-24мм по дереву.
• Карандаш
• Стамеска
• Молоток

Для того чтобы максимально облегчить и ускорить процесс установки ручки–защелки в дверное полотно в специализированных магазинах можно приобрести специальный набор.

Начинаем устанавливать ручку-защелку

1. Для того чтобы приступить к установке необходимо с начала на полотне сделать разметку для сверления. Если вы для врезки такой ручки-защелки приобрели специальный набор то в этом наборе уже имеется схема разметки.

Если такая схема у вас отсутствует, то разметку можно сделать в ручную. Для чего примерно на расстояний 1 метра от низа дверного полотна делаем отметку, далее по этой отметке от края полотна отмеряем 60 мм и делаем отметку для сверления, как показано на фотографии.

2. Сбоку на дверном полотне тоже находим центр и делаем отметку для сверления.

3. Далее берем стамеску и для лицевой пластины защелки на дверном полотне выдалбливаем углубление равное 3мм. Центр толщины дверного полотно лучше немного тоненьким сверлом за сверлить, для того чтобы потом не пришлось делать разметку вновь.

4. Коронкой диаметр которой 50 мм делаем сквозное отверстие. Сквозное отверстие на дверном полотне лучше сделать с двух сторон, чтобы не повредить полотно.

5. В результате проделанных манипуляции получим отверстие.

6. Далее на боковой кромке двери, там где мы сверлом отметили центр толщины дверного полотна, коронкой диаметр которой 23-24 мм делаем отверстие для защелки.

7. В результате чего получаем на дверном полотне получается несколько отверстии.

8. В отверстие с боку на дверном полотне вставляем защелку и приворачиваем её.

9. Дальше необходимо снять верхнюю часть у ручки. Для этого на ручке с боку имеется отверстие.

При помощи специального ключика который должен быт в комплекте или любого тонкого и плоского предмета.

Нажимаем в отверстии на язычок.

и снимаем ручку.

10. После ручки снимаем декоративный колпачок и обнажаем крепежные отверстия.

11. Далее с внешней стороны вставляем другую половинку ручки.

12. Вставляем другую половинку, после чего стягиваем обе половинки ручки винтами которые идут в комплекте.

13. Далее собираем ручку в обратной последовательности надеваем в начале декоративный колпачок, а потом надеваем корпус ручки.

14. Прикрываем дверное полотно и отмечаем место где язычок касается косяка, в этом месте выдалбливаем для язычка защелки углубление.

15. В выдолбленное углубление необходимо установить пластиковый кармашек.

16. Сверху на пластиковый кармашек устанавливаем металлическую накладку и приворачиваем её.

В результате проведенных работ дверная ручка-защелка установлена, теперь дверь готова к эксплуатации.

Установка дверной ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры. Поэтому покупка и установка дверных ручек производится отдельно. Для этого можно воспользоваться услугами плотника или вставить ее самостоятельно.

Виды дверных ручек

Выбирая фурнитуру, нужно знать какие есть виды ручек, и чем они друга от друга отличаются. Предлагаемое в магазинах разнообразие позволяет подобрать их под стиль помещения и обеспечивает эргономичность в использовании. В зависимости от способа установки, изделия делятся на два класса:

Накладные крепятся к поверхности и, как правило, трудностей с ними не возникает. А врезные требуют предварительной подготовки отверстия в дверном полотне.

Врезные изделия могут быть двух видов:

• Поворотные, их еще называют ручки-кнобы, которые при повороте рукоятки открывают или закрывают защелку, удерживающую межкомнатную дверь в закрытом состоянии. В большинстве случаев они выполнены в форме шара или диска.
• Нажимные работают по тому же принципу, что и поворотные, только механизм приводится в действие при нажатии на рукоятку. Как правило, они продаются вместе с замком или защелкой, откуда возникает еще одно их название – нажимные ручки-защелки. Фурнитура с нажимным механизмом широко применяется как для межкомнатных, так и для входных дверей.

Какой вид изделия лучше выбрать, зависит только от ваших предпочтений. Следует также учитывать стиль помещения. Дизайнеры советуют покупать их для всех дверей в одной комнате одинаковыми.

Рекомендации по высоте установки ручки

Высота, на которой должна находиться дверная рукоять, четко не закреплена никакими стандартами. В среднем ее располагают на расстоянии 1 метра от пола. Это значение может колебаться в большую или меньшую сторону в зависимости от ваших предпочтений. Оно также может зависеть от роста тех, кто постоянно будет пользоваться дверью. При установке можно отталкиваться от того, на каком уровне находятся другие ручки в помещении, чтобы высота их расположения была одинаковой.

Инструменты

Для того, чтобы вставить ручку в межкомнатную дверь. нужно иметь определенный набор инструментов. В него входят:

• рулетка, угольник и карандаш;
• стамеска;
• шуруповерт, дрель;
• сверло, коронка.

Использование всех необходимых инструментов значительно облегчает процесс работы. Врезать фурнитуру вполне возможно и без шуруповерта и коронки, но в таком случае работа займет гораздо больше времени.

Установка фурнитуры в идеале производится, когда полотно снято с петель. Если это сделать невозможно, то нужно его надежно зафиксировать, чтобы качественно и ровно выполнить разметку и врезку.

Перед началом врезки хорошо изучите инструкцию к дверной ручке. Там указаны все размеры, и вы будете знать, какой диаметр коронки и пера вам понадобится для работы.

Приведенная ниже инструкция поможет поставить ручку на дверное полотно и избежать ошибок. А тем, кто впервые столкнулся с таким делом, полезно будет посмотреть видео на эту тему, чтобы иметь визуальное представление о предстоящей работе по установке.

Пошаговая инструкция установки дверной ручки

1. Разметка полотна.
2. Высверливание отверстия для рукояти и замка.
3. Установка замка
4. Врезка ручки.
5. Разметка лутки.
6. Вырезание паза в лутке

Уделим отдельное внимание каждому этапу работы, подробно его разобрав.

Разметка полотна

Установка начинается с разметки на дверном полотне. Вначале следует определиться, какая высота будет выбрана для расположения рукоятки. С помощью угольника, рулетки и карандаша отмечаются места на полотне, в которых нужно сделать отверстия. Для этого отмеряем требуемое расстояние от пола и проводим карандашом горизонтальную линию сначала на одной стороне, а затем переносим ее на торец и другую сторону.

На торце посередине прочерченной линии отмечаем место, в котором будет сделано отверстие под язычок замка. На этой же линии с обеих сторон на одинаковом расстоянии от начала полотна – это, как правило, 60 мм – отмечаем места, куда будет вставляться сама ручка.

Высверливание отверстия для рукояти и замка

С помощью дрели и коронки делаем отверстие для дверной ручки. Сверить с каждой стороны полотна нужно на глубину половины толщины межкомнатной двери. Специалисты для удобства рекомендуют на внешней стороне коронки сделать отметку маркером. Вначале с одной стороны сверлим до требуемой глубины, а потом с другой до полного высверливания. Это делается для того, чтобы коронка не ушла в сторону и, чтобы не повредить внешний вид при выборке материала под фурнитуру. Держать дрель нужно под углом 90 градусов и не допускать ее отклонения ни по вертикали, ни по горизонтали. С помощью стамески сглаживаем все неровности.

Отверстие для замка делаем с помощью дрели и пера. Проводить работу следует аккуратно, так как расстояние между пером и углом торца совсем не большое.

Некоторые специалисты предпочитают сначала сделать отверстие для защелки, а потом уже для ручки. В каком порядке это будете делать вы не принципиально.

Установка замка

Для установки замка, его нужно вставить в соответствующее ему отверстие. Накладку, прикладываем сверху и обводим ее по периметру карандашом. Теперь необходимо стамеской выбрать материал на глубину, равную ширине накладки, для того, чтобы утопить ее в полотне. Для удобства работы можно использовать несколько стамесок разной ширины.

Накладка крепится к двери на шурупы. Дырки для них рекомендуют сделать заранее с помощью тонкого сверла, приложив накладку и отметив нужные места карандашом.

Врезка ручки

Есть изделия, в которых шурупы находятся снаружи. Разбирать их не надо. Ставя на место одну часть, требуется попасть в отверстия защелки двумя направляющими, в которых предусмотрена резьба под болты. Затем нужно приставить вторую половину и стянуть болтами. Закручивать их нужно равномерно так, чтобы ручка хорошо работала, и защелка легко возвращалась назад.

Изделия, в которых шурупы скрыты, необходимо разобрать. В комплекте к ним есть инструкция и ключ для разборки. Ручка легко снимется, если найти на ней стопор и надавить на него ключом. Разборная часть прикручивается болтами, после чего рукоять ставится на место. Не применяйте силу, сборка должна проходить легко, если вы делаете все правильно.

Разметка лутки

После установки ручки, нужно сделать соответствующее отверстие для язычка в лутке. Поэтому в первую очередь важно выполнить правильно разметку для того, чтобы дверь хорошо закрывалась, а замок входил в паз без усилий и трения.

Закрываем межкомнатную дверь и отмечаем карандашом на лутке верх и низ язычка. С помощью угольника определяем точную середину замка и отмечаем это значение на лутке. Дрелью и пером делаем отверстие и убираем лишний материал стамеской.

Вырезание паза в лутке

Прежде чем прикрутить накладку важно проверить, как закрывается дверь. Это позволит быть уверенным в том, что паз для язычка сделан правильно и при эксплуатации не возникнет трудностей. В закрытом состоянии у двери должен быть небольшой люфт, то есть она должна немного шататься. Это нужно, потому что к пазу добавится толщина металла ответной планки защелки.

Крепление планки производится заподлицо с луткой. Для этого, как и при установке замка, ее нужно утопить в лутке на требуемую глубину.

Небольшой люфт может остаться даже после того, как вы прикрутили накладку. Этот дефект исправляется просто. В ответной планке всегда есть язычок с маленькой дырочкой под отвертку. Он предусмотрен специально, чтобы его изгибать. С помощью плоской отвертки, вставленной в этот язычок, можно отрегулировать двери, немного его отогнув.

Наглядно весь описанный процесс можно увидеть на видео по врезке фурнитуры в межкомнатные двери. Установку ручки можно считать успешной, если она легко проворачивается и защелка без трения и усилий входит в паз.

Установка ручки на межкомнатную дверь

Межкомнатные двери продаются без фурнитуры, в комплект поставки входит только полотно двери и стойки, из которых предстоит собирать дверную коробку. Нет в полотне и сделанных в заводских условиях отверстий для установки замков и ручек. Это связано с тем, что ручки, будучи стандартизированными, имеют различные конструкции и размеры. Кроме того, выбор фурнитуры целиком зависит от предпочтений покупателя. Поэтому перед человеком, затеявшим ремонт с заменой межкомнатных дверей, встает проблема выбора – приглашать мастера или установить ручки самостоятельно. Следует заметить, что, решившись на установку дверей своими руками, с монтажом дверных ручек вы обязательно справитесь.

Виды ручек для межкомнатных дверей

Дверные ручки для межкомнатных дверей можно классифицировать по способу установки, способу работы, форме, материалу, наличию замка.

По способу установки различают стационарные (накладные) и врезные модели. Накладные крепятся к дверному полотну, а для врезных требуется высверливать отверстия в нем.

По способу работы дверные ручки бывают:

• С нажимным механизмом. Обычно это модели удлиненной формы. При нажатии на ручку язычок замка выходит из паза в «ответке», и дает двери открыться. Поэтому чем меньший поворот для этого требуется, тем модель удобнее в эксплуатации. В горизонтальном положении ручки дверь остается надежно закрытой.




С поворотным механизмом. Это в основном шарообразные ручки-кнобы (или нобы). У этих моделей нет рычага, надо повернуть шар для того, чтобы язычок защелки вышел из паза.

Стационарные (самые простые). У них нет защелки, с помощью таких моделей дверь можно только прикрыть или открыть, толкнув ее.

Один из самых популярных материалов для производства дверных ручек – латунь. Помимо прекрасных эстетических свойств, латунь практична и долговечна.

На межкомнатные двери, как правило, не устанавливают сложные замковые системы. Исключением служит сантехнический замок, устанавливаемый в ванных комнатах и санузлах.

Установка ручки на межкомнатную дверь

Рассмотрим особенности установки самой популярной модели для межкомнатных дверей – ручки-кноб. Устанавливают ручки обычно на навешенной двери, однако многие специалисты рекомендуют полотно для установки снимать. Правда, не всегда это можно сделать легко.

Совет. Если полотно не снимается с петель и установка производится в навешенном положении двери, придвиньте к ней стул или какой-нибудь предмет, чтобы дверь была неподвижной во время вашей работы.

Инструмент для установки

Инструмент потребуется самый обычный, который есть в каждом доме:

• Шуруповерт или дрель с набором сверл (включая перьевые сверла) и коронкой.
• Стамеска.
• Молоток.
• Шило.
• Угольник и мягкий карандаш. След от мягкого карандаша хорошо виден на шпоне.


К дверной защелке прикладывается схема разметки, но просто сделать отметки для отверстий и без нее. От нижнего края полотна с обеих сторон отмеряется по 1,0 метру. От каждого края двери надо отмереть по 6 см и делается отметка. С помощью угольника проводится строго горизонтальная линия, которая соединит эти две точки. На торце полотна отметка карандашом и шилом ставится на этой линии по центру. Прикладывается планка защелки и острым ножом прорезается шпон. Помним, что планка должна быть заглублена в полотно двери так, чтобы она составляла с полотном единую поверхность.

Некоторые специалисты советуют начинать сверление с торцевой части полотна перьевым сверлом. При такой очередности работы стружка при сверлении коронкой будет вылетать в уже сделанное отверстие, а не забивать зубцы коронки.

Перьевое сверло должно зайти на глубину лопатки, больше не надо. Сверло прижимается к точке на торце полотна и высверливается отверстие. Затем с помощью коронку поочередно с каждой стороны полотна высверливаются отверстия, сквозными их делать не надо. Как только с противоположной стороны появился кончик коронки, дрель надо остановить и приступить к сверлению с другой стороны. Так шпон при выходе коронки не будет поврежден.

После того, как отверстия будут готовы, с помощью стамески и молотка делаем выборку по прорезанной ножом линии под планку защелки. Устанавливаем защелку и закручиваем двумя саморезами. Саморезы лучше брать не «штатные», которые прилагаются к защелке (у них обычной мягкий металл), а качественные.

С помощью ключа, который есть в комплекте, разбираем ручку на две части, чтобы ее можно было установить. Для этого один крепежный винт надо ослабить, другой выкрутить. Центральный стержень вставляется в отверстие и с одной стороны крепежный винт плотно закручивается. Затем на стержень одевается вторая половина ручки-кноб, и закручивается второй винт. С обеих сторон закручиваются саморезы, которые закроют декоративные накладки и саморезы не будут видны.

После установки ручки-кноб остается установить «обратку» на коробке. Дверь прикрывают, но не до конца, и карандашом отмечают верхний и нижний край язычка. С помощью угольника определяется расстояние от края полотна до центра планки защелки, и этот размер переносится на дверную коробку. Затем к коробке прикладывается планка «обратки», ножом прорезается шпон, а стамеской делается вырубка под планку и язычок. Дверь закрывается и проверяется работа защелки.

Затем устанавливается планка на коробке. Продаются специальные «кармашки» для углублений под язычок, их делают пластика или металла. Саморезы, которые фиксируют планку «обратки», можно закрыть самоклеящимися заглушками. После этого установка завершена.

Как разобрать и собрать дверную ручку межкомнатной двери?

Установленную ручку-кноб можно разобрать двумя способами, в зависимости от ее конструкции. К сожалению, такие модели в большинстве своем имеют достаточно низкое качество и часто выходят из строя.

Разборка одной конструкции начинается с того, что надо осторожно поддеть и снять декоративную накладку. У накладки есть специальный паз, обычно он смотрит вниз. Открутить саморезы будет мешать шарообразная ручка, поэтому надо отжать стопорный штифт и одновременно с небольшим усилием снять ручку с центрального стержня. Как только шар ручки будет снят, выкрутить саморезы будет очень легко.

Для разборки второй конструкции, у которой нет стопорного штифта, надо через технологическое отверстие ключом из комплекта поставки нажать на подпружинный штифт и снять шар ручки. Если длины ключа не хватает (так бывает), используйте простой гвоздь. Затем откручивается декоративная накладка и саморезы. Если вы не можете найти через технологическое отверстие подпружинный штифт, это значит, что ручка-кноб была собрана неправильно. Поверните декоративную накладку на 180°, и проблема будет решена.

Собирается ручка в обратном порядке.

В качестве заключения

Как видно, установка дверной ручки на межкомнатную дверь не представляет особой сложности, для работы не требуется профессиональный инструмент, количество операций сводится к трем. От вас потребуется только аккуратность и точность. Да, еще и желание установить ручку самостоятельно.

Источники: http://intdom-remont.ru/remont/doors/kak-ustanovit-ruchku-na-mezhkomnatnuyu-dver-foto.html, http://dveridoc.ru/montazh/kak-ustanovit-ruchku-na-mezhkomnatnuyu-dver-poshagovaya-instrukciya.html, http://bouw.ru/article/ustanovka-ruchki-na-mezhkomnatnuyu-dvery

gorodverey.ru

Установка дверных ручек на межкомнатные двери

Здравствуйте читатели, рад видеть Вас на моем блоге. Сегодня я хочу поделиться способами крепления дверных ручек на межкомнатные двери, а также крепления дверных замков. Но перед этой довольно сложной темой, для начала разберем виды дверных ручек, и как работает их механизм. Так же затрону тему о том, как установить запирающий механизм.

Типы ручек

Обычные

Такой вид еще называют «стационарными», он делится на три вида по форме.

1. Круглые;
2. П-образные;
3. Г-образные.

Межкомнатные двери со стационарной ручкой или Push-Pull, что в переводе тяни-толкай, открывается при помощи толчка в нужную сторону, а закрывается, когда тянешь ее на себя или с обратной стороны, ты ее опять же толкаешь. Вот так и вышло, тяни-толкай. Этот вид без защелок, но в некоторых случаях установлена роликовая защелка.

При открывании межкомнатного полотна не надо нажимать или крутить дверную ручку, стоит только приложить немного усилий и полотно откроется. Устройство устроено таким образом, при закрывании двери ролик выскакивает и попадает в ямку на планке, тем самым удерживает двери в закрытом положении. Этот ролик располагается на том же месте, где обычно находится дверной язычок.

Этот вид может крепиться двумя способами: на саморезы или на резьбовую шпильку. Это самый легкий способ крепления, так же вдобавок с ней можно установить замок или шпильку для запирания двери.

Круглые ручки могут изготавливаться из чего угодно, в умелых руках можно вырезать ее из коряги. А на производстве чаще всего изготавливают из пластика, дерева или различных сплавов металла. Реже всего изготавливают из стекла. Так же она может быть гладкой (круглой) или с вырезкой, так же их окрашивают или покрывают лаком.

Чаще всего дверную фурнитуру для межкомнатной двери приобретают из такого же материала что и само полотно.

Ручки с поворотным механизмом

Этот вид имеет еще одно название – кнобы. Они могут быть со встроенным механизмом, запирающим на ключ или просто на защелку. Открывание межкомнатной двери происходит при повороте кноба в ту или иную сторону, бывают такие виды, что можно крутить в любую сторону, и межкомнатная дверь откроется. Форма таких кнобов может быть круглой, овальной или причудливо необычной формы.

Такой вид имеет значительный плюс, личинка устанавливается в саму ручку, и нет необходимости еще высверливать отверстия для запирающего механизма, то есть дверного замка.

Запирание межкомнатной двери при помощи ключа может осуществляться с двух сторон, а может быть и так, с одной стороны запирается на ключ, а с другой стороны встроена защелка, при помощи которой можно запереть или открыть двери не прибегая к ключу. Можно встреть и такой вид механизма, когда вместо нее будет заглушка, в таком случае двери закрываются и открываются с одной стороны. Или аналогично устанавливается защелка только с одной стороны, разумно ее устанавливать внутри комнаты для запирания.

Но такие механизмы очень часто ломаются, а заменить их можно только на такой же вид, то есть на такой же кноб, поскольку для такого механизма высверливается большое отверстие. Так что заменить на другой вид не получится, его просто не сможет перекрыть дверная накладка. Что лучше, приобрести новую межкомнатную дверь или замок такого же вида, решать хозяину.

Конечно, существуют качественная фурнитура с механизмом, которая прослужит очень долго, но цена на них намного выше.

Ручки с нажимным механизмом

Замки с таким механизмом, работают по такому принципу, при нажатии язычок задвигается внутрь, и не мешает двери открыться. При закрывании язычок выскакивает в отведенное ему место в планке и фиксирует полотно.

Механизмы подразделяют на два вида.

1. Сплошные;
2. Раздельные.

Сплошной или на планке, этот вид иногда бывает со встроенной фалевой защелкой или задвижкой. Закрывание происходит при помощи ключа. Фалевая защелка – это подпружиненная система со скошенным язычком с одной стороны. Для закрывания стоит только толкнуть дверь, и она закроется, язычок попадет в отведенное ему отверстие на планке, но, чтобы полотно открыть необходимо, нажать (прокрутить) на ручку.

Так вот этот вид идет одной целой, то есть сверху дверная ручка с фалевым язычком, а чуть ниже замочная скважина. Все это расположено на одном небольшом механизме, устанавливается одной деталью. После установки на них с обеих сторон накладывается сплошная декоративная панель.

Раздельный вид еще его называют на розетке, устанавливается по отдельности, то есть ручка и запирающий механизм устанавливается отдельно друг от друга в разные места. Чаще всего при покупке все идет в одном комплекте.

После их установки, на них одевают декоративные накладки с обеих сторон, на каждую часть, отдельную накладку. Если на них удастся установить подходящую по размеру одну сплошную декоративную накладку, то со стороны покажется, что это один цельный механизм. Но такой вид этого не подразумевает, ведь весь плюс в том, чтобы механизмы установить отдельно, на таком расстоянии друг от друга, на котором захочется, а декоративными накладками украсить.

У такого вида плюс в том, что замок можно поменять отдельно от ручки, а так же можно выбрать совершенно другой фирмы, только чтобы подходил по размеру. Раздельный вид считается намного надежнее, чем вид на планке.

Плюсы и минусы каждого из механизмов

Давайте еще раз повторим плюсы, и выясним минусы этой фурнитуры.

Вид дверной ручки	Плюсы	Минусы
Стационарные	Легкое крепление ручек	Двери может открыть сквозняком
Сплошной механизм «на планке»	Устанавливается одной деталью	Часто ломается, заменяется сразу весь механизм (если только проблема не в личинке). Необходимо соблюдать точное расстояние от ручки до замка
Раздельный механизм «на розетке»	Замена по отдельности, отличное качество, при установке замка не надо точных измерений (то есть устанавливаем его на любом расстоянии от ручки)
Поворотный механизм «Кноб»	Удобны в использовании, занимают мало места при установке дверного замка	Частые поломки, нельзя заменить ручку на другой вид



Установка дверной ручки в межкомнатную дверь

При установке фурнитуры и механизма на межкомнатное полотно необходимо знать несколько нюансов. Вот сейчас о них я расскажу более подробно.

На какой высоте лучше устанавливать дверную ручку

Если по стандартным меркам, то дверная ручка должна находиться от нижнего края межкомнатной двери на высоте 1 метр, плюс или минус 5 см., это зависит от роста людей проживающих в этом доме.

Если же жильцов этот размер не устраивает, то лучше исходить от своих потребностей и параметров, самостоятельно подогнать нужный размер

Для детских межкомнатных полотен по стандарту отступают снизу двери 80 см, но здесь тоже стоит учитывать свои потребности в размерах.

Разметка дверного полотна

Для начала определитесь в какую сторону будет открываться межкомнатная дверь, это нужно для того чтобы установить дверной язычок правильно, ведь он имеет скос для захлопывания. Теперь отмеряем необходимую высоту, это может быть как 90 см., так и 100 см.

Обычно на упаковке из-под механизма, есть параметры, которые необходимо вырезать для той или иной модели замка. Тем более обыкновенные, простые ручки устанавливаются одинаково.

И так, отмечаем высоту карандашом на торце полотна, и на нем же отметим середину, по которой в дальнейшем будем высверливать. Лучше всего его накернить, это значит отметить острым предметом, например саморезом, гвоздем или шилом.  На этом месте будет расположена защелка. Но на этом этапе ничего не высверливаем, а продолжаем дальше наносить метки. Теперь определимся, где будет находиться ручка. Для кноба, делается это таким образом, эту же отмеченную линию на торце продолжаем, проводим ее при помощи угольника, строго перпендикулярно полотну, причем отмечаем с обеих сторон. Чаще всего кноб устанавливают на расстоянии от края 6-7 см., но здесь необходимо обратить внимание на декоративные элементы, то есть розетки (если другой вид, например сплошной, то обращаем внимание на эту планку), которые будут непосредственно крепиться между ручкой и дверью, необходимо сделать так, чтобы они не вылезали на край. Еще на что стоит обратить внимание, например, если полотно украшено декоративными элементами или вставлены стекла, стоит так же рассчитать, чтобы декоративные элементы фурнитуры не налезли и не помешали элементам, находящимся на полотне.

Делаем отверстие под защелку

Для этой работы закрепить в патроне перьевое сверло. И точно перпендикулярно полотну высверлить отверстие. На самом деле это не так уж и сложно, просто следите за ровностью углубления по всему периметру.

Делаем отверстие под ручку

Теперь приступаем к высверливанию отверстия. Для этого в дрели закрепить коронку под дерево диаметром 50-54мм. В отмеченную точку устанавливаем центр дрели и осторожными движениями начинаем высверливать. Через некоторое время не выключая дрели, вытаскиваем коронку. При необходимости отключить и дать остыть, тем временем очистить ее от опилок. Далее приступаем к работе, вставляем дрель обратно и включаем. Как только высверлили половину полотна, переходим на другую сторону и делаем точно также. Только перед окончанием работы не надо сильно давить на дрель, иначе коронка проскочит в отверстие, а дрель ударится об полотно.

Установка замочного механизма

Перед установкой механизма в межкомнатную дверь, необходимо утопить планку заподлицо с полотном. Делается это так, вставляется защелка в отверстие (на нее планку одеваем) и обводим карандашом, далее выдалбливаем небольшую плоскость стамеской.

Теперь смотрим инструкцию установки и следуем ей, это не сложно, так как сам механизм собирать не нужно, остается только вставить и закрепить.

Подробнее о том, как вырезать отверстия для замка в межкомнатную дверь своими руками, Вы сможете прочитать тут.

Установка ручек

Вот пришла время сборки, обратите внимания, с какой стороны она запирается, если та сторона, на которой механизм с защелкой (для запирания) не устраивает, то можно эту «пимпочку» поменять местами, просто переставить ее на вторую ручку. Так вот, в каждой коробке есть инструкция сборки, и, как правило, она не сложная. Собираем и вставляем ручку. Далее смотрим, какой способ крепления на саморезы или на резьбовую шпильку.

Для крепления на саморезы необходимо ее приложить к полотну на подходящую высоту, и закрутить на саморезы. Если на резьбовую шпильку, то для начала высверливаем дрелью отверстие и просовываем в него шпильку, затем берем ручки и привинчиваем с двух сторон. Для того чтобы изделие не болталось, крутим только одну ручку. Если крепления на саморезы, то необходимо подкрутить метизы.

Финальные штрихи

Вырезаем ямку для дверного язычка, для этого надо полотно закрыть, а карандашом отметь то место, где язычок касается дверной коробки. Далее прикладываем планку и обводим ее, стамеской выдалбливаем площадь для утопления заподлицо. Затем все крепим и наслаждаемся готовой работой.

Хочется немного добавить о том, как врезать замок и ручку розетка. Вообще способ монтажа похож, но в этом случае придется высверливать два сквозных отверстия для ручки и замка.

Советы профессионалов

Советую Вам прислушаться к этим советам, ведь они взялись не «с потолка».

1. Не забывайте что для каркасных дверей, установка ручки производится на высоте 100 см., так как там находится специальный брус, который встраивают при изготовлении полотна специально для ручек. Поскольку остальная часть двери просто не подойдет для таких дел, и Вы попросту испортите двери;
2. Все отметки стоит перемерять хотя бы на два раза;
3. После того как вставили механизм запирания, проверьте его. Для этого стоит провернуть ключ несколько раз, на все обороты;
4. Так же стоит отнестись к работе серьезно и ни куда не торопиться.

Ну, вот и все, моя статья подходит к завершению. Надеюсь еще раз увидеть вас на страницах моего блога. Удачного ремонта!

Похожие записи

stroimdoom.ru
