Монтаж теплого электрического пола – пошаговая схема работ

Кабельный обогревающий пол может быть обустроен в помещении всякого назначения, как в индустриальном здании, офисе, так и в жилой комнате.

Для обустройства такого обогревающего пола нет нужды в укладке труб, их подсоединении к тепловому снабжению. Задача состоит только в прокладывании небольшого электрического кабеля и включения к электросети.

Правильный монтаж электрического теплого пола позволяет обеспечить безвредное и надежное эксплуатирование на протяжении нескольких десятилетий.

Подобный  пол легко контролировать, поскольку есть множество электронных аппаратов, посредством которых выставляется температура. Обустройство электропола схоже с системой согрева с теплоносителем в виде жидкости.

Способы укладки теплого электрического пола почти не разнятся от выкладки водяного пола. Различие заключается только в том, что в качестве нагревающего элемента выступает кабель.

Приготовления к укладыванию

Прежде чем начать выкладку следует провести определенный рабочий план, состоящий из следующих шагов:

  1. Подготовка зоны для терморегуляторного прибора и датчика.

Технология монтажа электрического теплого пола начинается с определения зоны, в которой будет постановлен терморегуляторный прибор. Он монтируется на стенке как стандартный выключатель в самом доступном области (высота не меньше 300 мм от напольной поверхности).

Этапы монтажа теплого пола

Сначала сверлится отверстие. Затем от этого места проделывается штроба перпендикулярно полу. Там будет проложены силовые провода температурного датчика в гофре либо пластиковых трубках.

  1. Обработка поверхности.

В первую очередь следует почистить территорию от всякого мусора и пыли. Не должна она иметь перепады, а быть ровной. Если необходимо, то следует выровнять ее стяжкой, толщина которой должна быть не меньше 3 см. При тонком слое стяжка потрескается. Лучше всего если она имеет толщину в  30 – 70 мм.

Прежде чем залить стяжку надо обработать грунтовкой пол. Благодаря этому улучшится контакт песчаной цементной стяжки и поверхности. После высыхания грунтовки размечаются места, где не нужно делать обогревающий пол. Именно там будет стоять массивная мебель. Кроме того учитываются отступы от стенок – не меньше 50 мм.

  1. Выкладка изолирования.

Для более экономичного обогрева нужно минимизировать термические потери. Промеж нагревательного кабеля и основы пола из бетона выкладывается теплоизолирующий слой. Он позволяет снизить потери до 30%.

Теплоизоляция может выкладываться в 2 вариациях:

  • По горизонтали. Теплоизолирующие листы (высота не меньше 20 мм) выкладываются впритирку к изолированию на основание из бетона. Теплоизолирующий материал должен выделяться следующими характеристиками – стойкостью к тепловому влиянию и прочностью. Применять можно пенопропилен, пенополистирол, минеральные волокнистые плиты, пробковый агломерат и так далее.
  • По вертикали. Материал выкладывается у основы пола по периметру стенок. Для этого сгодится особая демпферная лента либо стандартные полистирольные листы – толщина примерно 10 мм и ширина 150 – 200 мм.  Подобный вариант теплоизоляции понизит тепловые потери через внешние стенки комнаты.

Когда помещение имеет значительную влажность, сверху теплоизоляции необходимо обеспечить гидроизоляцию. Это позволит предупредить проникание влажности в половое основание. В особенности это важно для квартир.

Прежде чем выложить нагревающий кабель на теплоизоляцию проводится заливка стяжки из песка и цемента. Слой стяжки дает возможность воспрепятствовать перегреванию нагревающего кабеля и создать прочнейшую основу для выкладки кабеля.

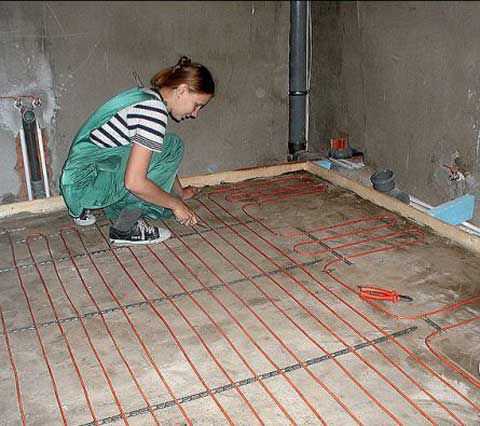

Укладка теплого электрического пола

Если нет возможности сделать предварительную стяжку, то кабель можно разложить сверху теплоизоляции на сетку из металла (ячейки 10 – 25 мм). Сетка вкупе с нагревающим кабелем заливается стяжкой. Металлическая сетка делает покрытие цельным и крепким.

Вслед за тем как стяжка из песка и цемента отменно затвердеет, пол накрывается особой монтажной фольгой. Ею укрывается поверхность полностью. На границах ее выкладывают с резервом, а кромки проклеивают фольгированным скотчем. Это необходимо для того чтобы при монтаже кабеля края не заворачивались.

Подобный выравнивающий экран способствует равнозначному распределению по всей области пола тепла. С целью надежного фиксирования нагревающего кабеля применяется монтажная лента, которую прокладывают через каждые 500 мм и закрепляют посредством саморезов либо гвоздиков.

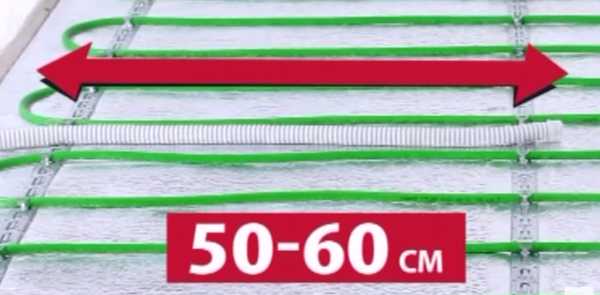

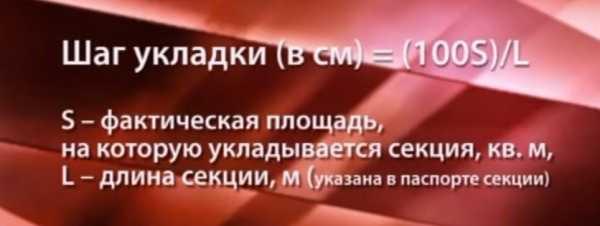

На монтажной ленте для фиксирования предусмотрены скобы, расстояние между которыми одинаково, обычно составляет 2.5 см. Такие приспособления позволяют соблюдать равнозначные шаги выкладки кабелей.

Как смонтировать обогревающие секции

Сначала определяется схема монтажа электрических теплых полов, а кроме того последовательность и дистанцию выкладки. Прежде чем размотать провод надлежит проконтролировать сопротивление. Параметры измерительного сопротивления прописываются в чеке гарантии. Они должны быть аналогичны тем значениям, которые есть на бирке муфты. Отклонение дозволенно в пределах +-10%.

Холодный край нагревающего провода надо провести в гофрированную трубу и поставить в заблаговременно приготовленную штробу. Начальная основа кабеля и муфта соединения укрепляются к специальной ленте для монтажа на поверхности пола. Это начальный этап кабельной установки. Причем муфту соединения надо расположить так, чтобы она в полной мере была залита стяжкой.

При выкладке нужно строго следить, чтобы кабельные линии не скрещивались и не прикасались. Кроме того важно соблюдать постоянство шага выкладки по всему пространству пола. Там, где есть кабельный извив, радиус не может быть менее 50 мм.

Подготовка к укладке теплого пола

Конечную муфту нагревающего провода следует зафиксировать на монтажной ленте, так же как и соединительную.

Обустройство терморегулятора и датчика

Вслед за тем как сделана полностью схема укладки электрических теплых полов следует поставить датчик для температуры. Он устанавливается в трубу из гофры и помещается совместно с питающим стороной провода в единой штробе. На краю трубы для терморегулирующего прибора проставляется заглушка, для непопадания туда раствора.

Важно! Температурный датчик помещать в гофру нужно так, чтобы он присоединялся к поверхности трубы, которая повернута в сторону верхней стяжки. Чем незначительнее пространство между стяжкой и температурным датчиком, тем вернее показания.

В случае поломки температурного датчика его можно с легкостью поменять посредством вытягивания из гофры через терморегуляторную коробку. Собственно по этой причине термодатчик нужно устанавливать в трубе.

Она с датчиком помещается на поверхности пола промеж очертаний нагревающего провода без их пересечения. Для грамотного функционирования температурного датчика его вкупе с трубой следует зафиксировать на ленте для монтажа в середине кабельных линий. Все это необходимо расположить вдоль кабеля в длину не меньше 500 – 1000 мм.

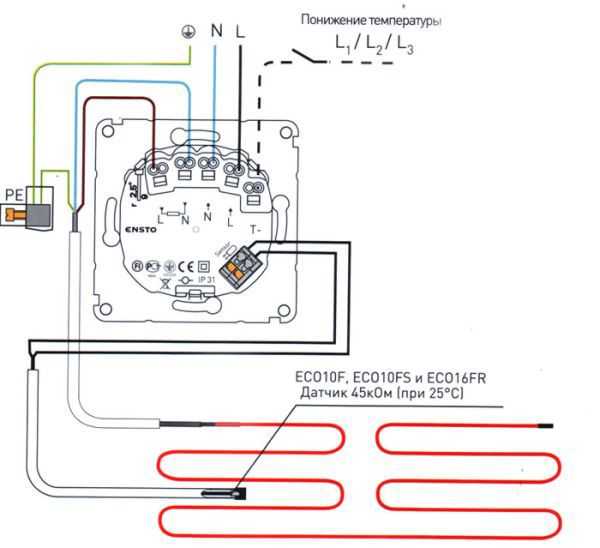

Подключение терморегулятора к теплому полу

Терморегулятор нужно установить и подключить после подведения 3 проводков к соединительной коробке – сетевой (220 В), питающий и температурного датчика. Нельзя помещать данный прибор в комнате со значительной сыростью, поскольку это опасно.

Заливка стяжки

Вслед за тем, как произведена установка электрического теплого пола, заливается стяжка из песка и цемента. Это завершающий этап. Высота стяжки должна варьироваться от 5 до 8 см. Надо следить, чтобы раствор был распределен по всей системе. Никаких пустот в стяжке не может быть. Чтобы этого достичь его делают более жидким, чем стандартно. При его изготовлении в него добавляют пластификатор. После заливания стяжки, она должна высохнуть полностью.

Заливка бетона на теплый электрический пол

Затем уже можно делать финишное напольное покрытие. Лучше всего, конечно, если это будет керамическая плитка, гранит или любые другие похожие материалы. Объясняется это сочетанием материала и стяжки, что дает оптимальный эффект. Система, прогревшись, сможет поддерживать определенные температурные показатели, а не функционировать все время на большую мощь.

Для досок, паркета, ламината и других подобных покрытий есть определенные требования. Обогревающий пол вводится в эксплуатирование примерно через месяц, этого времени хватит на полное высыхание стяжки.

Как подобрать электрокабель

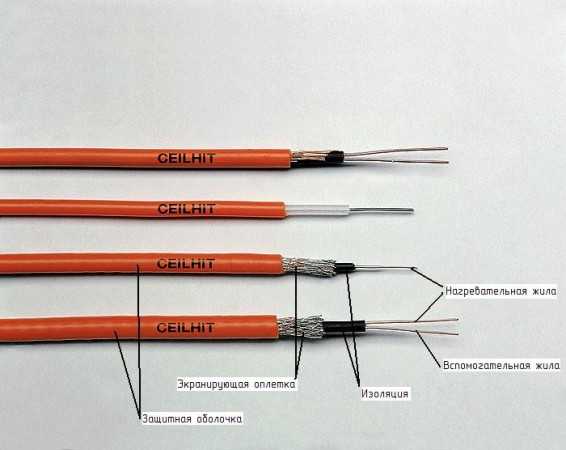

Нагревающий кабель электрического пола бывает резистивный либо саморегулирующий, это сказывается на принципе функционирования. Структура такого пола содержит силовые проводки, прокладывающиеся для подсоединения системы, и кабелей, посредством них осуществляется согрев. Для минимизации сопротивления обогревающие и силовые кабели  соединяются при помощи особых муфт.

Стержневой компонент резистивного кабеля – это жила высокого сопротивления, по ней проходящий ток трансформируется в термическую энергию. С целью избегания травматизации током нагревающая жила обработана поверху изоляционным слоем, а поверх прокладывается оплетка из металла. Последняя выступает в качестве заземления и экранирующей защиты от полей электромагнитного типа, зарождающихся в процессе функционирования. Снаружи все слои укрываются изолированием. В резистивных кабелях бывает и 1, и 2 жилки.

Двужильный кабель характеризуется наличием и токопроводящей жилки, располагающейся промеж 2 нагревающих проводков. Поскольку электрический ток протекает в различных курсах, электромагнитные поля в проводках друг друга возмещают. Монтаж резистивных кабелей требует заделать их в стяжку качественно. Делается это для того чтобы провод не перегрелся и не вышел из строя.

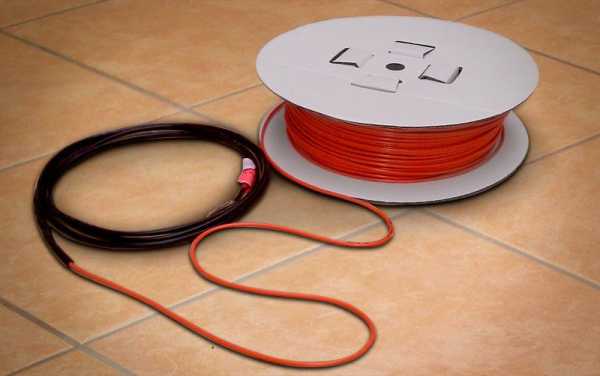

Выбор кабеля для теплого пола

Структура с одножильным кабелем считается максимально простой. Монтаж ее состоит в выстилании по полу кабеля. Для этого оба края провода подключаются к энергоснабжающей системе, то есть на полу он  расположен как петля. Подобная система имеет и свою особенность. Вследствие протекания по нему электрического тока происходит образование электромагнитного поля. Благодаря оплетке это явление сглаживается, однако, результат не всегда положительный.

Саморегулирующий кабель в сравнении с резистивным имеет больше преимуществ, поскольку в качестве нагревательного элемента используется полимерная матрица. Если прогревается один участок, там происходит понижение силы тока. Это оказывает влияние на выделение тепла. В данном участке понижается температура, а в остальных местах все работает стандартно. Саморегулирующий кабель намного дороже, чем стандартные нагревательные элементы, однако, служи он намного дольше.

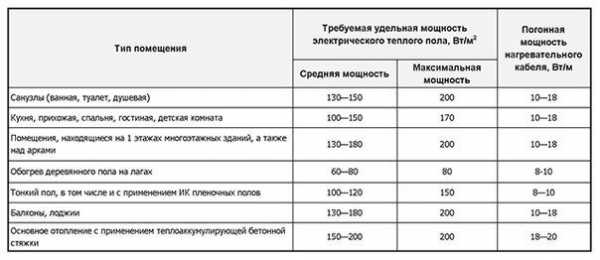

Как правильно рассчитать пол

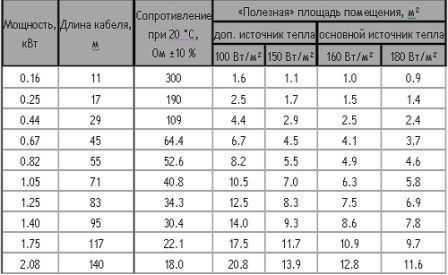

В процессе приобретения кабеля первостепенно определяется мощность нагревательной системы в целом. Расчет ведется на 1 м2. Рекомендованы специалистами такие параметры как:

  • лоджия и балкон – 200 Вт/м2;
  • кухня, коридор и прихожая – 150 Вт/м2;
  • спальня – 100 – 1500 Вт/м2;
  • ванная комната и туалет – 180 Вт/м2.

Такие показатели помогают с легкостью определить удельную мощь обогревающего пола.

Важно! Если электрический пол выступает как основное отопление, то лучше всего показатели будут 160 – 180 Вт/м2. В тех комнатах, где он будет дополнительным отопительным источником это значение изменится на 100 – 150 Вт/м2. Чтобы вычислить мощность всего пола  следует площадь помещения умножить на расчетную мощь провода на 1м2.

При расчете необходимо исключить площадь, занятую стоящими на полу предметами – это может быть холодильник, диван, ванна, шкаф и так далее. Данные предметы интерьера не дают циркулировать воздуху, что повлечет за собой повышение расхода электрической энергии, кабельный перегрев и поломку системы. Кроме того стоит помнить, что в жилых домах электрическая проводка рассчитана на максимально 4 кВт.

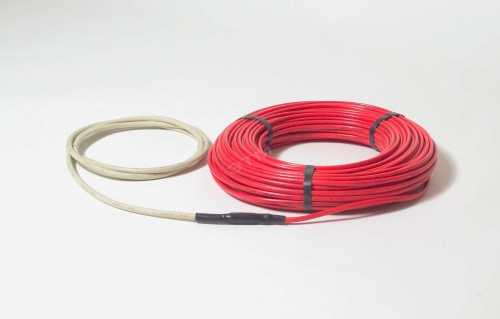

Электрический кабель для теплого пола

Затем наступает черед распределения управляющих элементов и нагревательных узлов. Во-первых, нужно создать подробнейший план монтажа обогревающего пола на листе. При этом учитываются не только места освобождения от нагревающего пола под мебель и бытовую технику, но и зоны, в которых проходят всевозможные тепловые источники, в том числе и отопительные трубы.

Особенностью электрических обогревающих полов считается то, что в сравнении с гидравлической системой, элементы контура прогреваются равномерно. Когда выход тепловой энергии ограничен, например, мебелью, то дополнительный обогрев идет снаружи. Соответственно, нагревающие элементы выходят из строя. Более того мебель и бытовая техника тоже могут испортиться. Таким образом, данная особенность в некоторых случаях считается недостатком, поскольку в комнате перестановку сделать будет весьма затруднительно. Благодаря созданию плана получается неправильная фигура, которая вписана в пространство помещения. Именно в ней и будет выложен электрический обогревающий пол.

Лучшим вариантом для такого типа пола будет организация независимых контуров для разных комнат. Пусть они будут даже разделены символически, но с отдельными регуляторами и подводом питания. Когда будет заливаться стяжка, между обозначенными зонами можно положить демпферную линию по всей площади пола. Это позволит не запутаться. После того как план составлен на листе его нужно перенести на половую поверхность.



Вас могут заинтересовать:

prokommunikacii.ru

Как установить электрический теплый пол своими руками

Оглавление статьи

Доброго времени суток всем, кто открыл эту статью! В ней я расскажу вам про электрический теплый пол, который, в отличии от водяного теплого пола, не требует подключения к системе водяного отопления. Это, во многих случаях, сильно упрощает монтаж такой системы отопления.  Начнем с рассмотрения видов электрического теплого пола.

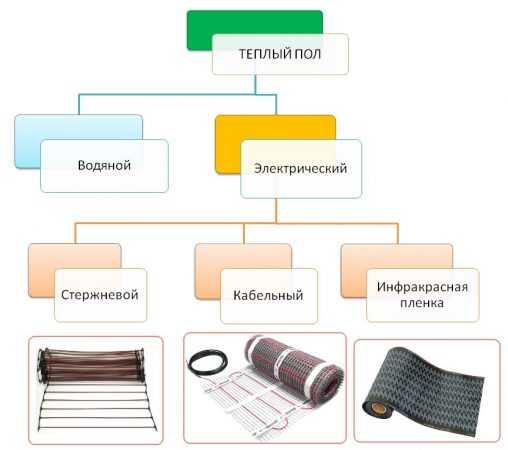

Виды электрического теплого пола.

Существует три основных вида электрического теплого пола:

  • Кабельные системы — представляют из себя специальные греющие кабеля.
  • Системы в виде матов — те же греющие кабеля, но они закреплены на сетке.
  • Пленочные инфракрасные теплые полы — пленки с нанесенными на них греющими элементами.

Кабельные системы.


Они представляют из себя отрезки греющего кабеля фиксированной длины, оснащенные установочным проводом для подключения к сети через терморегулятор. Обрезать такие кабеля нельзя, если обратное не разрешено производителем в инструкции. Кабельные системы укладываются в слой стяжки или в слой плиточного клея. Мощность кабельного теплого пола выбирается от площади, которую необходимо обогревать. Для этого пользуются следующими соотношениями:

  • Не менее 110-120 Вт/м², если кабельная система используется как дополнительная вместе с другой системой отопления (например, вместе с радиаторами).
  • Не менее 150-160 Вт/м², если кабель будет использован в качестве основной системы отопления. В условиях нашего климата использовать теплые полы в качестве основного отопления рискованно из-за того, что они отдают меньше тепла, чем, например, радиаторы. Можно просто начать замерзать зимой. К тому же, если вы используете кабель как основное отопление, то площадь укладки кабеля должна быть не меньше 70% от отапливаемой.
  • Для отопления лоджии или зимнего сада также стоит взять не менее 160 Вт/м². Это связано с большими потерями тепла через окна.

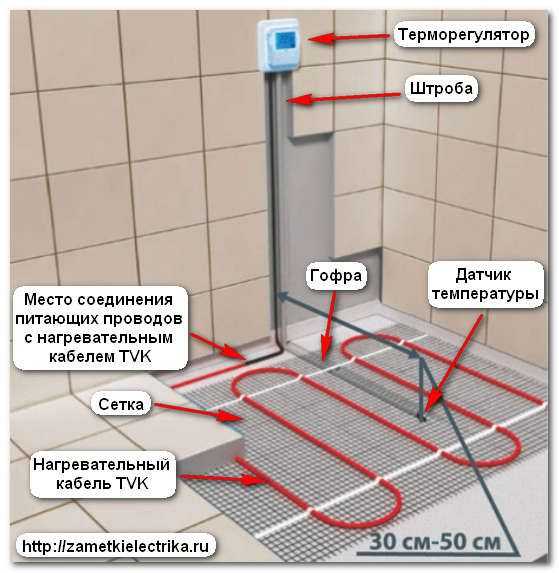

схема подключения теплого пола

Монтаж кабельной системы.

Как уже говорилось ранее, кабель можно укладывать или в слой плиточного клея, или в слой стяжки. Монтаж начинается подготовки поверхности, которую надо очистить, выровнять  и загрунтовать. Укладывать теплый пол можно только на сухую поверхность, то есть стяжка и грунт должны простоять на «сушке» минимум 21 день. Монтаж в стяжку и в слой клея отличается, поэтому рассмотрим эти способы отдельно.

Монтаж кабеля в стяжку.

Монтаж теплого пола в стяжку осуществляется в несколько этапов:

  • Укладка теплоизоляции на основание.
  • Заливка теплоизоляции первым слоем стяжки толщиной 1-2 см.
  • Укладка греющего кабеля петлями и монтаж терморегулятора с датчиком для управления теплым полом.
  • Проверка на отсутствие повреждений и работоспособность системы.
  • Заливка верхнего слоя стяжки толщиной 3-5 см.

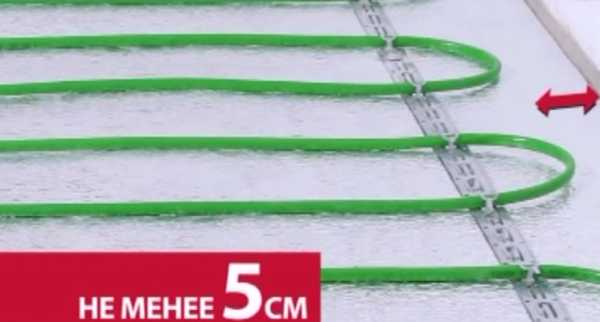

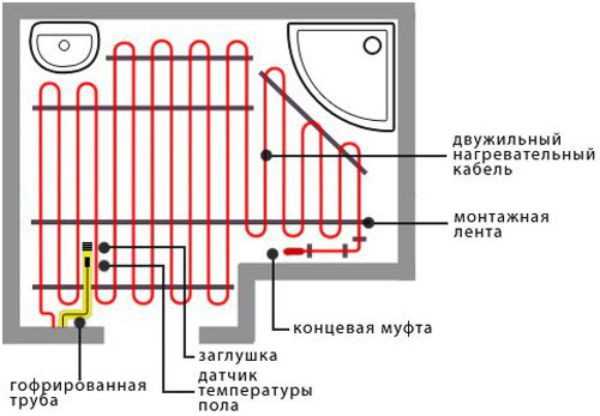

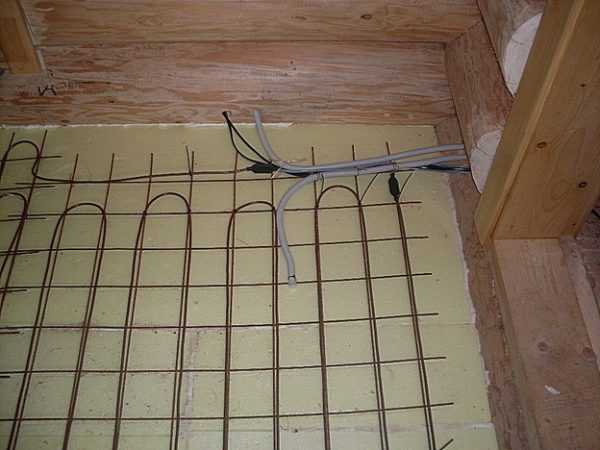

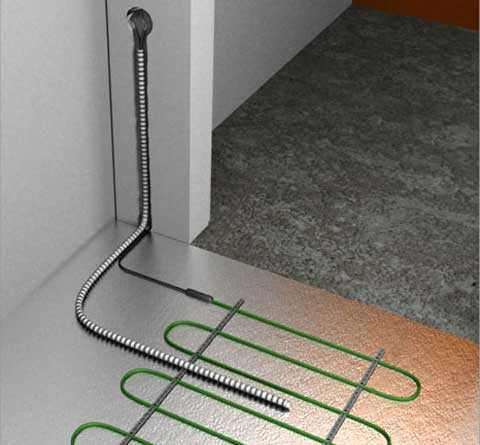

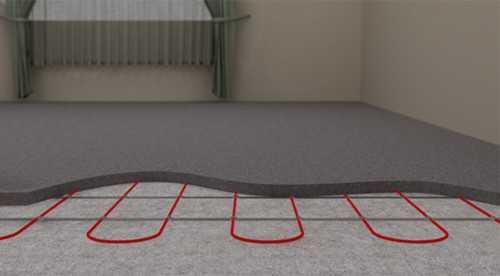

Схема укладки кабеля теплого пола в стяжку.

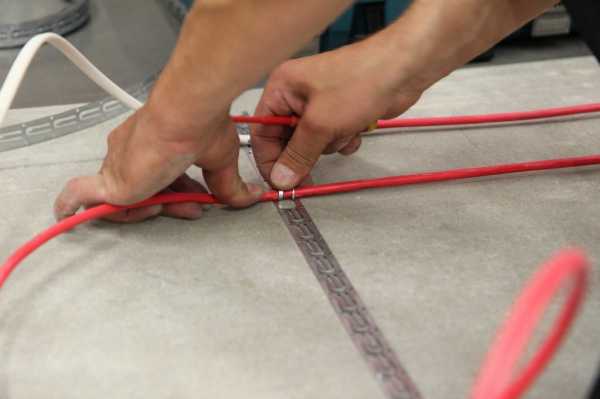

Для крепления кабеля к стяжке используется металлическая монтажная лента. Кабель крепится к ленте в местах загибов петель, то есть по краям обогреваемой площади, без резких загибов и натяжений. Между краями отрезки монтажной ленты укладываются с шагом 0,5 метра. Укладку делают таким способом, чтобы установочный кабель находился недалеко от распределительной коробки. После укладки кабеля на пол, производится проверка его сопротивления, результаты которой заносятся в гарантийный талон. По сопротивлению определяется целостность изоляции кабеля. Параметры сопротивления, при которых кабель считается исправным, указаны в руководстве по эксплуатации.

Также необходимо установить терморегулятор с датчиком температуры. Делается это по следующему алгоритму:

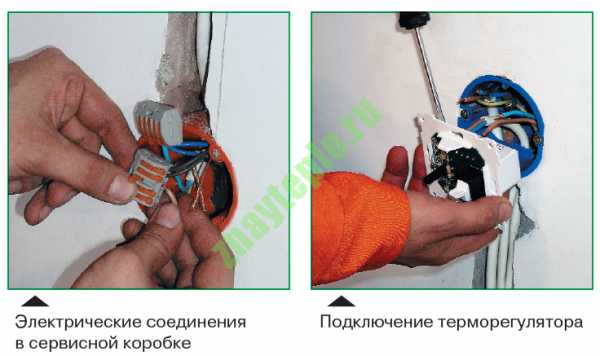

Порядок установки терморегулятора и подключения кабеля.

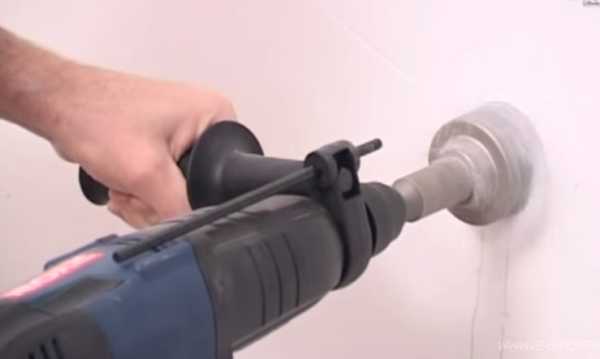

  • В стене делаются ниши для установки распределительной коробки и терморегулятора плюс штробы для укладки датчика температуры и  установочного кабеля.
  • Для установки датчика температуры в штробу укладывается специальная гофрированная трубка, один конец которой глушится, а другой подводится к терморегулятору. Трубка должна отходить от стены на расстояние не менее 60 см, кроме того она должна быть уложена между петлями кабеля. Это нужно для корректной работы датчика температуры. Радиус загиба гофрированной трубки должен быть таким, чтобы можно было без проблем извлечь из нее датчик в случае его поломки.
  • После всех этих манипуляций, штроба вместе с трубкой заливается стяжкой.
  • Установочный кабель подключается к сети через терморегулятор. Схема подключения указана в паспорте. Штробу также нужно замазывать.

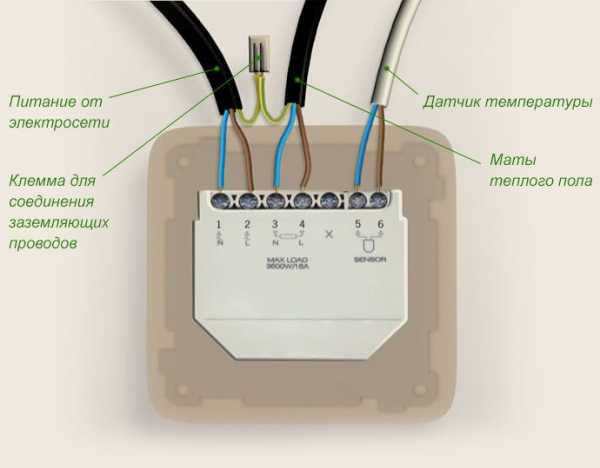

Подключение терморегулятора

Монтаж кабеля  в слой плиточного клея.

Возможен вариант монтажа кабельной системы обогрева пола в слой плиточного клея. Последовательность действий здесь будет следующая:

  • Подготавливается установка терморегулятора и распределительной коробки. То есть делаются ниши и штробы под кабеля.
  • Производится установка распределительной коробки и гофрированного шланга для датчика температуры. Конец гофрированного шланга плотно глушится, чтобы не допустить попадания в него плиточного клея. После чего необходимо проверить извлекается ли из шланга датчик, после чего штроба заливается стяжкой, а место где  находится конец шланга помечается маркером. Это необходимо сделать, чтобы датчик случайно не оказался «накрытый» кабелем.
  • Повторно очистить поверхность пола от мусора. Потом прикрепить к полу отрезки монтажной ленты, к которой будет крепиться кабель. Отрезки монтажной ленты размещаются также, как при укладке в стяжку.
  • Далее аккуратно крепим кабель на монтажную ленту. Делаем это так, чтобы возможно было подключить установочный провод в распределительной коробке. Не забываем, что датчик температуры должен оказаться при укладке между петлями кабеля.
  • Проверяем кабель на повреждения по сопротивлению. Параметры сопротивления описаны в руководстве пользователя.
  • Подключаем кабель и терморегулятор. После этого на короткое время подаем питание и проверяем работоспособность.

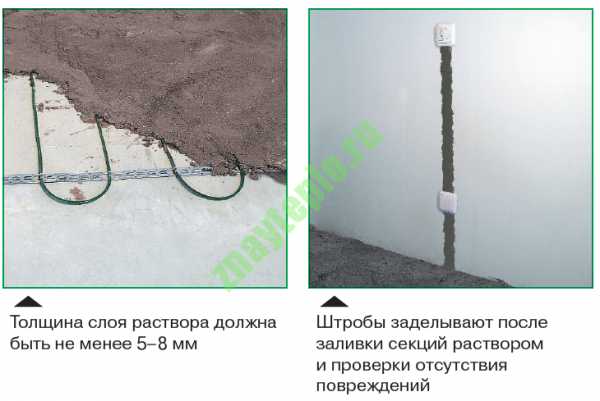

  • Укладываем слой плиточного клея толщиной 5-8 мм. и заделываем штробы для кабелей. Ждем высыхания клея.
  • Укладываем плитку на новый слой клея. Ждем высыхания клея и можно пользоваться теплым полом.

Укладка в слой клея

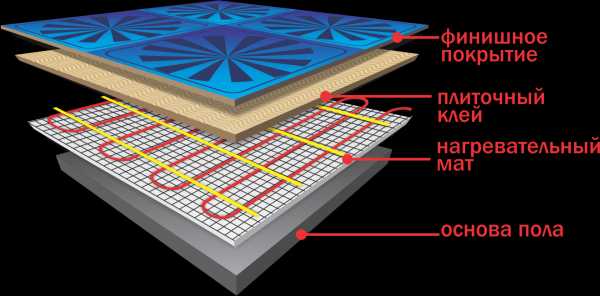

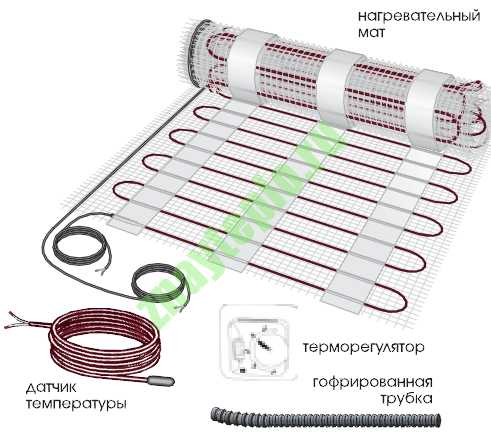

Теплые полы в виде нагревательных матов.

Представляют из себя греющий кабель, который закреплен на сетке. Продаются они в виде рулонов. Для крепежа мата к полу не требуется монтажная лента, что упрощает и ускоряет установку пола. Кроме того, можно сделать теплый пол поверх старого кафеля. Маты устанавливаются непосредственно в слой плиточного клея, толщина которого не должна превышать 5 мм.

Нагревательный мат для теплого пола

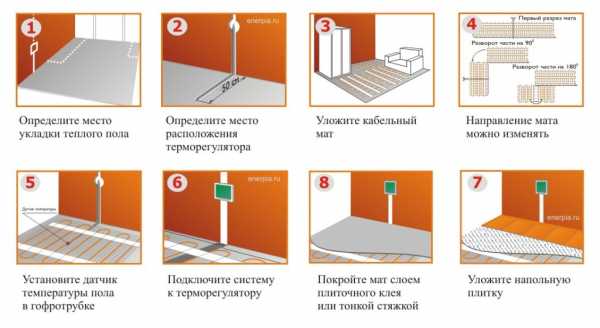

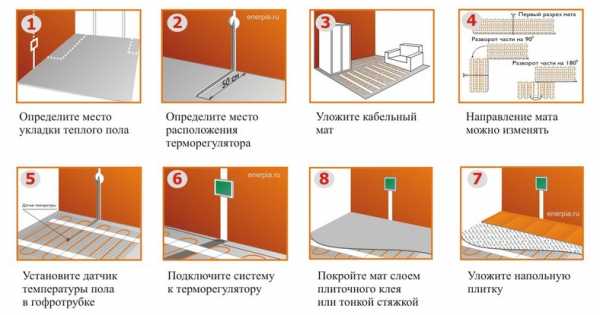

Монтаж нагревательного мата.

Монтаж нагревательного мата осуществляется также, как монтаж кабеля в слой плиточного клея (смотри выше). Монтаж терморегулятора производится аналогично.

Включение и эксплуатация электрического теплого пола.

Включать теплые полы разрешается после полного высыхания стяжки или плиточного клея. Период высыхания должен быть указан на упаковке этих строительных смесей. При первом пуске можно выставить терморегулятор на максимум и ждать пока кабель прогреет покрытие. После чего можно снизить температуру на регуляторе до нужной вам.

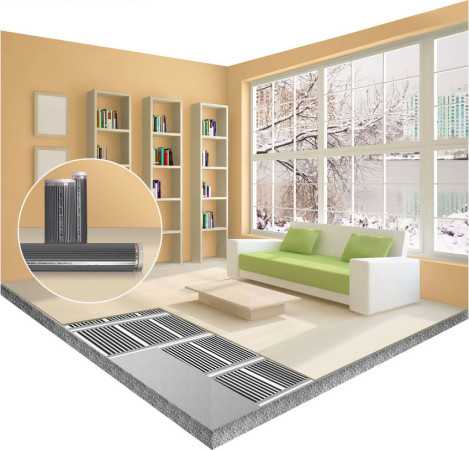

Инфракрасные пленочные теплые полы.

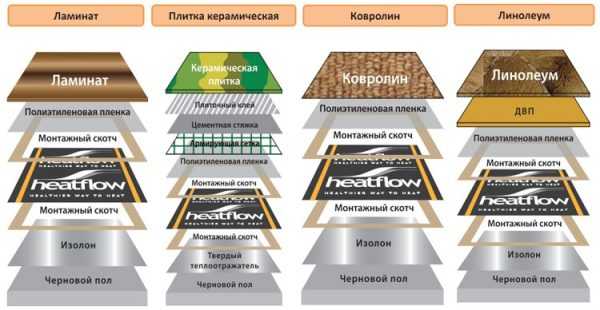

Этот вид теплых полов может укладываться в слой плиточного клея, под ламинат или под линолеум. Выпускаются эти полы в виде рулонов, которые можно нарезать на секции нужной длины. Нагрев осуществляется при помощи инфракрасного излучения. Данный вид электрического теплого пола является самым простым по монтажу, что выгодно отличает его от кабелей и матов, которые описывались выше.

Монтаж пленочного теплого пола.

Как говорилось выше, инфракрасный пленочный теплый пол может устанавливаться под кафельную плитку, декоративный камень, паркет или ламинат. Для монтажа такого теплого пола существуют следующие требования:

  • Выравнять поверхность пола для избежания заломов пленки.
  • Необходимо сделать канавку под термодатчик и уложить его в гофре. Если пленка укладывается под кафель, то конец гофры необходимо герметично запечатать. Без этого не получится заменить датчик в случае поломки.

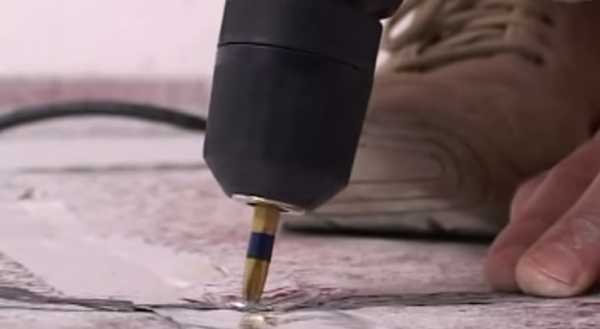

  • При помощи коронки соответсвующего диаметра необходимо
  • При укладке под ламинат или паркет, под пленку необходимо уложить фольгированную теплоизоляцию из вспененного полиэтилена.
  • Максимальная длина отрезка теплого пола не должна превышать 7-8 метров.
  • Пленочный теплый пол необходимо укладывать с отступом 10 см от стоящей на полу мебели. Для этого место укладки необходимо предварительно разметить.
  • Желательно располагать полосы пленки вдоль длинной стены комнаты. Это поможет уменьшить количество полос.


Включение и эксплуатация таких полов ничем не отличается от описанных выше.

Требования безопасности для электрического теплого пола.

  • Запрещается самостоятельно укорачивать длину греющей части.
  • Запрещается использование одной секции теплых полов для помещений с разным типом покрытия. В этом случае в каждом помещении должна стоять отдельная секция со своим терморегулятором.
  • В качестве стяжки и плиточного клея можно применять только смеси, которые рекомендованы для использования вместе с теплыми полами.
  • Запрещено вскрывать термоусадочные муфты на месте соединения греющей и установочной части теплых полов
  • Запрещено застилать места установки нагревательных секций коврами и ставить на них мебель без ножек. Это ухудшит отведение тепла от кабеля и может вызвать неисправность.

Эти требования наиболее универсальны для разных производителей греющих кабелей и матов. Для безопасной эксплуатации обязательно ознакомиться с инструкцией, которая идет в комплекте.



znayteplo.ru

Теплый пол электрический своими руками

Электрический теплый пол можно использовать как в качестве основного источника тепла, так и в роли дополнения к главной отопительной системе. На рынке представлены пленочная (инфракрасная) и кабельная разновидности теплого пола.

Теплый пол электрический своими руками

Ознакомьтесь с порядком подготовки основания, укладки и подключения теплого пола, монтажа финишного покрытия и приступайте к работе – со всеми мероприятиями можно справиться собственными силами.

Теплый пол электрический своими руками

Содержание статьи

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

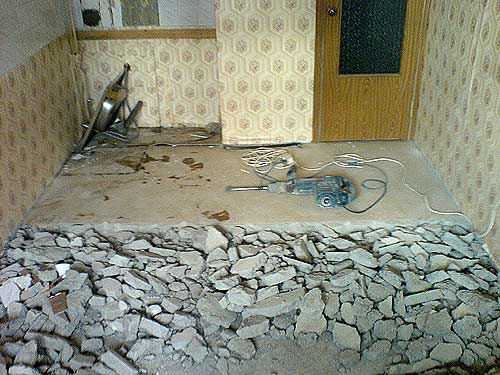

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию. Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм.

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

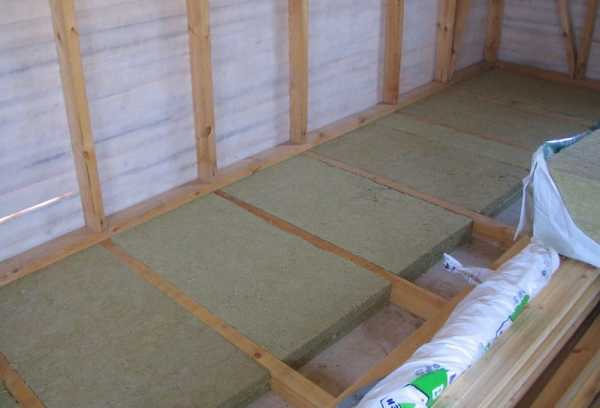

Утепление пола лоджии минеральной ватой

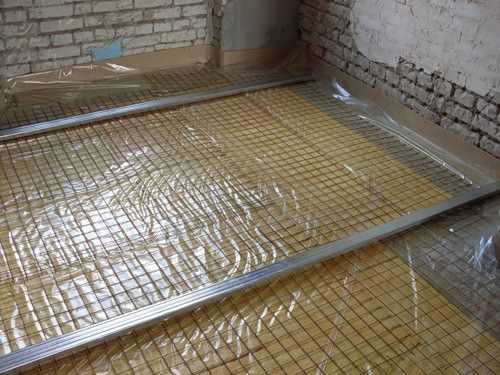

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

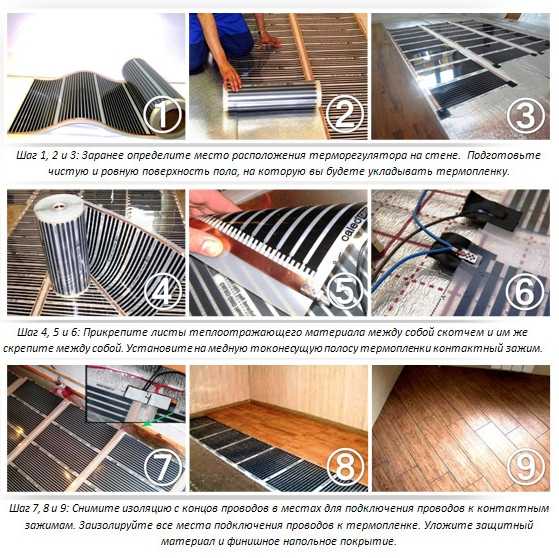

Монтаж инфракрасного электрического теплого пола

Инфракрасный (пленочный) теплый пол монтируется с некоторыми отличиями от своего кабельного «собрата». Следуйте инструкции.

Монтаж инфракрасного электрического теплого пола

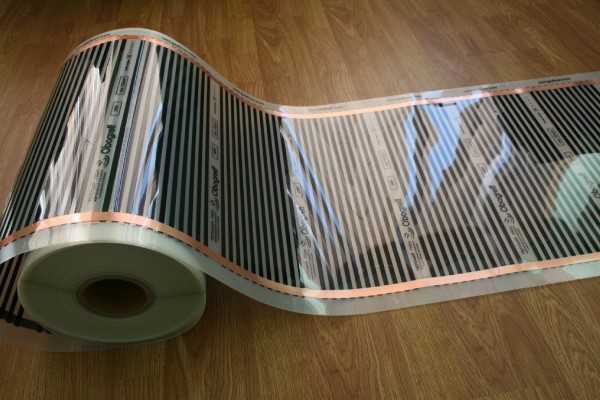

Электрический инфракрасный теплый пол

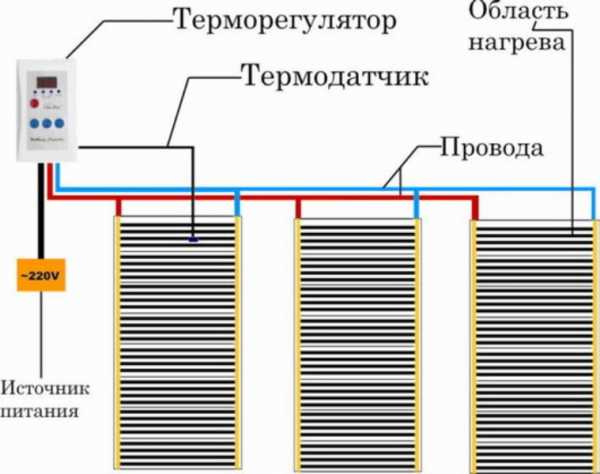

Принципиальная схема подключения ИПО

Составляем схему укладки

Первый шаг. Выбираем место установки терморегулятора. Его монтаж рекомендуется выполнять с 15-сантиметровым отступом от поверхности пола.

Монтаж скрытого терморегулятора теплого пола

Монтаж скрытого терморегулятора теплого пола

Второй шаг. Составляем схему укладки системы обогрева.

Важно: пленку нельзя размещать под крупными бытовыми приборами, мебелью и прочими тяжелыми вещами.

При составлении схемы учитывайте следующие важные нюансы:

  • первый ряд пленки должен быть уложен с отступом не менее 100 мм и не более 400 мм от стен;
  • если теплый пол будет применяться в качестве основной системы обогрева, он должен занимать как минимум 70-75% суммарной площади поверхности;
  • если инфракрасная пленка укладывается в качестве дополнения к имеющемуся обогреву, достаточно, чтобы она занимала порядка 40-50% площади основания.

Укладываем и подключаем систему

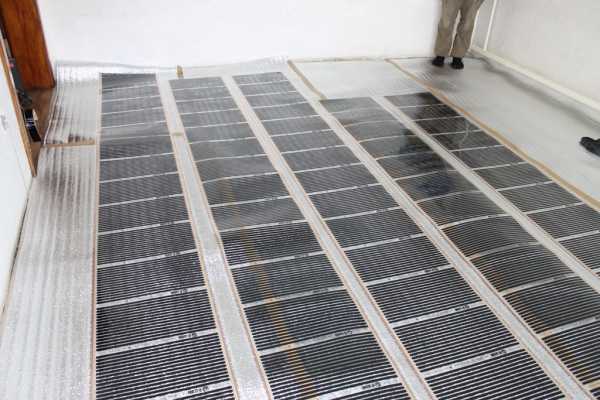

Первый шаг. Раскладываем инфракрасную пленку поверх теплоизоляции. Придерживайтесь составленной схемы. При необходимости пленку можно резать по заводским линиям.

Раскладываем инфракрасную пленку поверх теплоизоляции

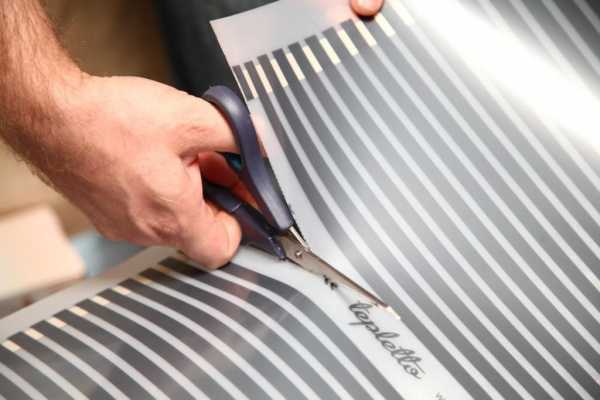

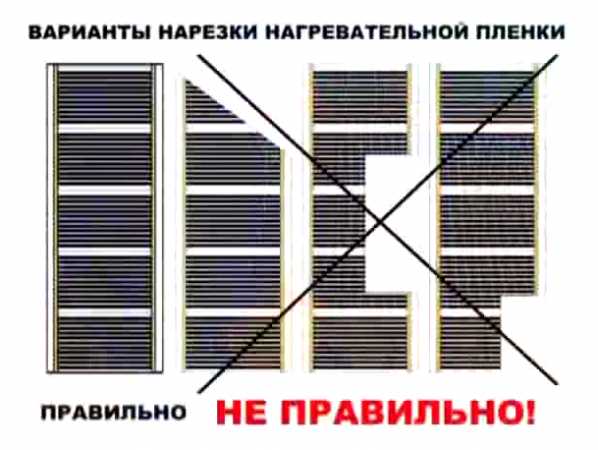

Резка матов

Укладку элементов выполняйте медными частями контактов вниз по направлению к стене с терморегулятором.

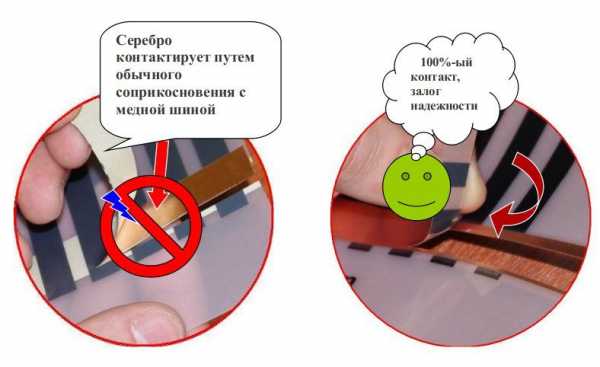

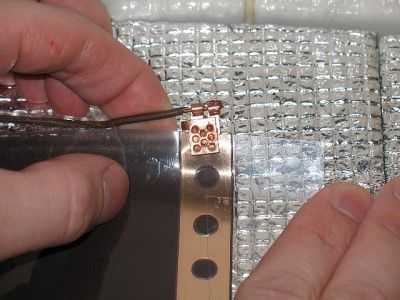

Второй шаг. Подключаем контактные зажимы к краю медной полоски и подсоединяем провода.

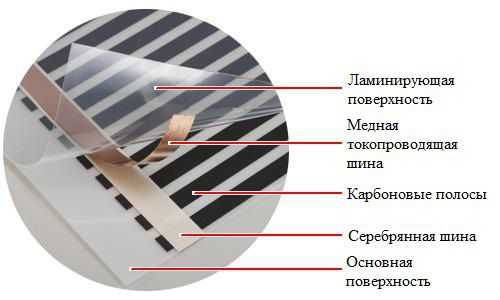

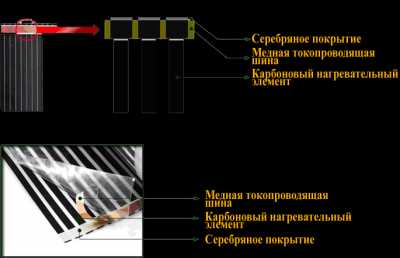

Конструкция инфракрасного теплого пола

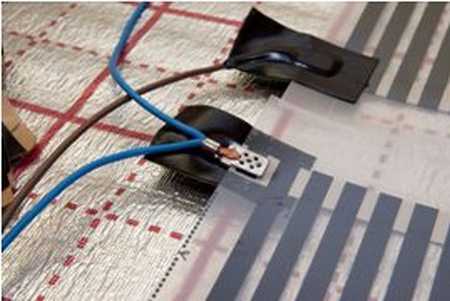

Подключение инфракрасного теплого пола

Третий шаг. Изолируем места разрезов инфракрасной пленки и соединений зажимов и кабелей. Для изоляции хорошо подходит специальная битумная мастика.

Подключение инфракрасного теплого пола

Важно: чем длиннее нагревательные полотнища, тем меньше должно быть контактов. Помните: полоса не может быть длиннее 8 м.

Часть зажимов устанавливайте на токонесущую поверхность. Оставшиеся располагайте внутри нагревательной пленки.

Правильная укладка проводов

Четвертый шаг. Подключаем термодатчик к нижней стороне инфракрасной пленки и тщательно его изолируем.

Пятый шаг. Устанавливаем терморегулятор. Перед этим должна быть закончена укладка всего запланированного материала и подключены все контакты и кабели. Терморегулятор рекомендуется устанавливать стационарно. При отсутствии такой возможности можете подключать его в розетку, как обыкновенный электроприбор.

Устанавливаем терморегулятор

По опыту, основную часть кабелей, соединяющих терморегулятор и нагревающую пленку, лучше всего прокладывать под плинтусом.

В завершение подключаем систему к электрической сети и переходим к ее тестированию.

Теплый пол инфракрасный

Тестируем систему после монтажа

Изучите поведение системы после включения в сеть. Если перегрева, искр и прочих дефектов нет, все нормально. Можете приступать к монтажу финишного напольного покрытия. Перед этим достаточно накрыть систему плотной полиэтиленовой пленкой, но некоторые специалисты все-таки рекомендуют залить тонкий слой стяжки – на него финишное покрытие ляжет более качественно.

Укладка ламината поверх ИК пола

Теплый пол

Монтаж кабельного электрического теплого пола

Теплый пол кабельного типа

Монтаж кабельного пола

Нагревательный элемент и терморегулятор конвекционной системы обогрева

Монтаж кабельного электрического теплого пола

Первый шаг. Устанавливаем терморегулятор в предварительно подготовленную монтажную коробку. Подводим к коробке силовой и заземляющий кабели. Вниз от коробки делаем в стене углубление для соединения с нагревательным проводом.

Схема установки терморегулятора

Установка датчика температуры для кабельного мата

Второй шаг. Подготавливаем схему укладки кабельного теплого пола. Можете сделать этот шаг первым, как вам угодно. На бумаге разметьте пространство для укладки греющего кабеля. В местах будущей установки тяжелой мебели и техники кабель не укладываем.

Калькуляторы расчета длины обогревающего кабеля и шага его укладки

Для правильного составления схемы необходимо знать две величины — общую длину кабеля и шаг его укладки (расстояние между соседними проводами в петле). есть специальные формулы, но мы предлагаем воспользоваться встроенным калькулятором. Введите значения и получите результат!

Исходные данные:

— суммарная площадь участков помещения, на которые будет укладываться кабель;

— особенности помещения — выберите вариант из предложенного перечня;

— удельная мощность кабеля — она указывается в паспорте изделия, Вт на погонный метр.

Перейти к расчётам

Найденное значение поможет определиться с выбором комплекта теплого пола с кабелем, длина которого в максимальной степени подходит к рассчитанному параметру.

Теперь, зная длину, несложно вычислить и шаг укладки:

Перейти к расчётам

Монтаж кабельного пола

Третий шаг. Переносим схему с бумаги на основание. Для разметки удобно использовать яркий скотч. При желании можете ознакомиться с готовыми схемами, представленными в открытых источниках, и ориентироваться на них в процессе работы.

Четвертый шаг. Укладываем кабель теплого пола по линиям разметки.

Монтаж кабельного теплого пола

Теплый пол электрический

Важно: кабель перегибать нельзя.

Для крепления кабеля к армирующей сетке, уложенной поверх теплоизоляционного слоя, используем клипсы либо же специальную ленту.

Греющий кабель соединяйте с силовым проводом и термодатчиком на ровной поверхности. Обязательно укрывайте места соединений гофрированной трубой.

Проверьте сопротивление кабеля. Допустимые значения указываются в инструкции к системе, уточните этот момент в отдельном порядке.

В завершение останется подключить силовой кабель к регулятору температуры. Предварительно отключаем подачу электричества. После подключения системы к терморегулятору тестируем ее в нескольких режимах. Если все нормально, приступаем к дальнейшим мероприятиям.

Заливаем стяжку и укладываем финишное покрытие

Заливаем стяжку

Стяжку лучше всего делать из специальной готовой смеси. На упаковке такого состава будет указано, что он разработан специально для применения в комплексе с теплым полом. Смесь готовьте по инструкции. Достаточная толщина слоя – 40-50 мм.

Примерная таблица расчета мощности и длины нагревательного кабеля

Равномерно распределяйте смесь по поверхности при помощи шпателя. Следите, чтобы под телом кабеля не было воздушным карманов. Из-за них качество обогрева будет заметно ухудшаться. Дайте стяжке полностью высохнуть.

Сводная таблица требований к удельной и погонной мощности в зависимости от назначения помещения и вида отопления

Важно: инфракрасный и теплый пол требуют разного времени на «выдержку» после монтажа. Пользоваться пленочным полом можно уже через 2-3 суток (если не заливалась стяжка). Кабельной же системе необходимо дать отстояться 3-4 недели.

Финишное покрытие укладываем в соответствии с технологией монтажа выбранного материала. Чаще всего поверх теплого пола укладывают плитку и ламинат. Также можно класть паркет и даже линолеум. При желании можете использовать и другое покрытие. Ориентируйтесь на свои предпочтения, интерьер помещения и доступный бюджет.

Ориентировочные значения энергии, которую должен излучать обогреваемый пол в бытовых помещениях

Удачной работы!

Видео – Теплый пол электрический своими руками

stroyday.ru

Укладка электрического теплого пола своими руками

Теплый пол сегодня используется практически повсеместно. Чаще всего его оборудуют в ванных и детских комнатах, на балконах. Достаточно популярным является теплый пол на основе электрического кабеля или инфракрасной пленки. Монтаж электрического теплого пола можно произвести самостоятельно. Однако сделать это нужно правильно. В противном случае система не будет эффективной.

Разновидности электрических полов

Виды систем и рекомендации по выбору напольных покрытий

Существуют такие виды систем:

  1. Кабельный пол. Главным элементом этой системы считается кабель, который трансформирует электроэнергию в тепло. Состоит он из двух жил, проводящих ток, армирующего стекловолокна, полиэфирной пленки. Кроме того, в состав кабеля входит медный проводник, защитный экран из алюминия и слой ПВХ. Установка такой системы является самой сложной и трудоемкой. Дело в том, что во время монтажа нужно учитывать шаг между витками провода, а также то, что кабель впоследствии будет заливаться стяжкой. Такой теплый пол может существенно снизить высоту комнаты. Кроме того, во время монтажа нужно следить за изоляцией всех соединений. Используется представленная система преимущественно в тех помещениях, которые имеют сложный периметр. Хотя кабель нельзя укладывать под мебель или сантехнические приборы.
  2. Нагревательные маты. Такой пол имеет маленькую толщину. В устройство изделия входит сетчатый мат, на котором и фиксируется кабель. Сечение нагревательного элемента составляет около 2,8 мм. Установка такой системы является более простой и быстрой. То есть мастеру нужно просто разложить полотна на основании и закрепить их. Этот вариант является самым оптимальным для последующего монтажа плитки, ламината или ковролина. В процессе настила матов необходимость в стяжке отпадает, т. к.  система может укладываться в слой плиточного клея.

    1 — Кабельный пол, 2 — Нагревательные маты, 3 — Инфракрасный пленочный пол

  3. Инфракрасная пленка. В его составе содержится 2 слоя пленки ПВХ, между которыми крепятся карбоновые нагревательные элементы. Толщина такой системы составляет всего полсантиметра. Преимуществом изделия является то, что его можно монтировать посуху под напольное покрытие без заливки стяжки. Кроме того, данная система считается самой экономичной. А еще ее укладка является самой простой.

Небольшое видео, расскажет о выборе электрических систем напольного обогрева:

Что необходимо для монтажа?

Для того чтобы уложить теплый пол на основе электрического кабеля, мата или инфракрасной пленки, необходимо тщательно подготовиться к работе. Для начала следует правильно выбрать составляющие элементы системы. Например, нужно обратить внимание на тип кабеля. Он может быть саморегулирующийся или резистивный. Оба этих вида с успехом используются в монтаже нагревательных систем. Но второй вариант должен иметь хороший контакт со стяжкой, и на него нельзя ставить мебель. Что касается саморегулирующегося кабеля, то его единственным недостатком является высокая стоимость.

Терморегулятор — важный элемент экономичной и надежной работы теплого пола

Еще одним важным элементом системы является терморегулятор. Это специальное устройство, при помощи которого в системе поддерживается заданная температура. Чтобы выбрать его правильно, нужно учитывать такие параметры:

  • Тип изделия. Термостат бывает механическим или электронным. Более новые модели оснащены жидкокристаллическим экраном. Лучше всего применить устройство с возможностью программирования.
  • Особенности монтажа.
  • Дополнительные функции. Некоторые модели обладают встроенными датчиками температуры воздуха, функцией самодиагностики.
  • Предел мощности.
  • Производитель и стоимость устройства. Естественно, на рынке можно приобрести изделия и отечественных, и зарубежных изготовителей. Преимущество нужно отдавать только популярным маркам с хорошей репутацией. Стоимость изделия колеблется в пределах 50-200 дол.

Особенности монтажа кабельного пола

Монтажа кабельного пола

Монтаж электрического теплого пола, в основе которого лежит обычный кабель, предусматривает такую технологию проведения работ:

  1. Определение плана укладки кабеля. Для того чтобы установить систему правильно, нужна схема. Нарисовать ее нужно с учетом расположения нагревательных элементов и особенностей конструкции помещения.
  2. Определение места крепления терморегулятора. На этом этапе необходимо выбить отверстие в стене и проштробить канал для провода. Термостат можно установить в специальную пластиковую коробку. Учтите, что он должен находиться на высоте 0,5–1 м.
  3. Установка пластиковых трубок для силовых проводов нагревательного элемента и термодатчика.
  4. Подготовка черновой поверхности. Она должна быть ровной и чистой. Кроме того, приветствуется дополнительный монтаж демпферной ленты по периметру комнаты. Желательно на основании расстелить теплоизолятор, оснащенный отражающим слоем. Максимальная толщина теплоизоляции – 2 см.
  5. Фиксация монтажной ленты. Именно к ней будет крепиться кабель. Учтите, что монтировать ее нужно строго по нарисованной ранее схеме. При этом не стоит забывать, что удобнее всего фиксировать кабель в виде змейки. Шаг крепления ленты составляет 50 см.
  6. Монтаж кабеля. Перед этим силовые провода протягиваются к термостату. Части кабеля не должны пересекаться между собой.
  7. Заливка стяжки. Она состоит из песка и цемента. Толщина стяжки колеблется от 3 до 5 см.
  8. Подключение кабеля. Делать это следует после того, как бетон затвердеет. На этом этапе система подсоединяется к питанию. Можно осуществить пробный пуск теплого пола. Это действие нужно также сделать перед заливкой.

Как правильно монтировать нагревательные маты?

Технология укладки такой системы предусматривает осуществление следующих действий:

  • Подготовка помещения. Естественно, поверхность основания нужно тщательно выровнять и пропылесосить.
  • Установка термостата. Этот процесс производится так же, как и в предыдущем случае.
  • Настил тепловых матов. При этом используется заранее подготовленная схема. Она должна учитывать то, что мат не следует укладывать под мебелью. Лучше всего стелить его именно в той области напольного покрытия, которая будет использоваться для ходьбы. В этом случае не следует использовать теплоизолирующие материалы. Дело в том, что они могут привести к перегреву системы. Кабельный пол на основании нужно сначала расстелить, учитывая шаг между полосами и расстояние до стен. Естественно, части мата не должны соприкасаться или перекрещиваться. Монтируются полотна «змейкой». Чтобы развернуть части мата, их следует разрезать в заданных местах. Учтите, что разрезать нужно только сетку под кабелем.

Технология укладки нагревательных матов

  • Фиксация мата. Для этого нужно скатать изделие обратно в рулон, снять защитную пленку с клейкой ленты и раскатать сетку по намеченной схеме. При этом не забывайте, что пол должен быть обязательно очищен от пыли. В противном случае мат не зафиксируется на основании так, как надо.
  • Заливка изделия тонкой стяжкой или плиточным клеем.

Подробное видео по укладке:

Перед тем как заливать систему полностью, нужно проверить ее работоспособность и, при надобности, устранить неполадки.

Как правильно укладывать инфракрасный пол?

Технология монтажа этой системы достаточно проста, поэтому осуществить все работы можно самостоятельно. Нужно только быть очень внимательным во время подключения пленки к сети питания. Итак, укладка электрического теплого пола такого типа предусматривает такую последовательность действий:

  1. Выравнивание основания.
  2. Монтаж теплоизоляционной подложки. Она стелется по всей поверхности основания. Лучше всего выбирать такую подложку, которая оснащена фольгированным слоем. Он будет отражать инфракрасные лучи в нужном направлении.
  3. Раскладка пленки по поверхности чернового пола. Если тепловые маты только подрезаются в необходимых местах, то инфракрасная пленка разрезается полностью по намеченной линии. В этом случае нужно быть очень осторожным, чтобы не повредить нагревательные элементы.

    Пошаговая технология укладки ИК пленки

  4. Изоляция медных токопроводящих полос. Она наносится только с одной стороны, ведь к другой будут подключены силовые провода. Во время укладки полотен не нужно соблюдать шаг между ними, но перекрещивать их запрещено.
  5. Соединение полотен между собой. При этом используется параллельный способ подключения. Все соединения желательно заизолировать специальной лентой.
  6. Проверка системы и монтаж финишной облицовки. Укладывать плитку или ламинат можно прямо на инфракрасную пленку. После того как клей высохнет, можно еще раз проверить эффективность и работоспособность системы.

Как видите, технология монтажа электрической системы нагрева не очень сложная. Главное, подключить все правильно, соблюсти шаг укладки, заизолировать контакты и подсоединить к сети питания. Оставляйте ваши комментарии, дополнения и мнения!

Материалы По Теме:

polprofy.ru

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Содержание статьи

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконе

Электрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

  1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.

    Кабельный теплый пол

    Резистивные нагревательные кабели

  2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.

    Теплый пол, маты

    Тёплый пол на основе нагревательного мата

  3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

ПризнакиПленочный обогревКабельный обогрев
Техническое помещениеНе нужноНе нужно
Толщина пола со стяжкой5-10 мм50-100 мм
Сроки монтажа1 день1 день
Готовность к эксплуатацииСразу28 дней
Варианты установкиПол, потолок, стены, любые поверхностиПол. Монтаж на другие поверхности возможен, но затруднен
НадежностьПри повреждении даже значительной части системы, неповрежденные сегменты продолжают работатьПри любом повреждении кабеля полностью выходит из строя
Затраты на ремонтМинимальныеВысокие, 100%
ОбслуживаниеНе требуетсяНе требуется
Замерзание зимойОтсутствуетОтсутствует
Влияние на здоровьеПоложительное лечебноеНейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытияРавномерный прогревНеравномерность распределения температуры, есть зоны повышенной температуры
ЗонированиеВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
ЗатратыОтносительно невысокие изначально. ЭнергосбережениеОтносительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофре

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

  • простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;

    Простота монтажа

  • высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;

    Высокая надежность и долговечность

  • высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.

    Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

  • сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
  • из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
  • поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегулятором

Сверление выемки под терморегулятор

Штроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеля

Выбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной ленте

Крепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 см

Расстояние не менее 8 см

Расстояние 10 см

Расстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео — Монтаж нагревательных матов

Видео — Теплый пол под плитку

Видео — Монтаж тёплого пола Electrolux, кабель

Видео — Монтаж пленочного теплого пола

pol-spec.ru

Электрический теплый пол своими руками: Пошаговая инструкция + Видео!

Алгоритм монтажа электрического теплого пола  своими руками начинается с подготовки места для установки терморегулятора и датчика пола.

Размещаем терморегулятор

Отмеряем расстояние для размещения терморегулятора

Рекомендуем вам выбрать место для размещения терморегулятора в месте, наиболее удобным для управления теплым полом.

Вы можете разместить терморегулятор в месте, удобном для управления, но не забывайте, что минимальная его высота над полом должна составлять 30 сантиметров.

Высота должна быть не менее 30 см

Если вы монтируете теплый пол в комнатах с очень высокой влажностью, например, в бассейне или в сауне – то рекомендуем вам вынести терморегулятор вообще за пределы такого помещения.

Высверливаем гнездо для размещения терморегулятора

Гнездо для размещения терморегулятора высверливается с помощью специальной насадки. Кроме того, вы должны разметить и проштробить каналы, в которых пройдут монтажные концы нагревательных кабелей и провода температурного датчика.

Участки для размещения проводов

Для защиты проводов от воздействия влаги рекомендуем вам разместить их в гофрированной трубе.

Таблица — Для расчета потребного сечения кабеля

Не забудьте, что к терморегуляторы вы также должны подвести кабеля энергопитания. Для расчета потребного сечения кабеля вы можете воспользоваться нашей таблицей.

Готовим поверхность пола

На следующем этапе вам необходимо подготовить поверхность пола к монтажу.

Готовим поверхность пола к монтажу

Удалите оставшийся строительный мусор с поверхности пола. Для этого вы можете воспользоваться обычной щеткой.

Грунтовка поверхности пола с помощью обычного валика

Используя валик, проведите грунтовку поверхности перекрытия. Слой грунтовки необходим, чтобы цементно-песчаная стяжка имела лучший контакт  с поверхностью.

Отмечаем на полу места где не будут проходить нагреваемые кабели

Отметьте на поверхности пола место, где не будут проходить нагревательные кабели. Не стоит размещать кабели нагрева в местах, где у вас будет находиться стационарная мебель или элементы сантехники.

Укладка кабеля нагрева за 5 см от стены

Также учтите, что кабель нагрева пола должен отстоять на расстоянии около 5 см. от стен помещения. Также учтите, что расстояние между кабелем нагрева и другими приборами нагревадолжно составлять около 10 см. Такой отступ необходимо делать, например, от элементов отопительной системы.

Укладка кабеля для электрического теплого пола

Укладываем теплоизоляцию и закрепляем монтажную ленту

Размещаем на поверхности пола слой теплоизоляции. Расчет толщины теплоизоляционного слоя необходимо производить, исходя из того, какое помещение расположено под вашим. Если там уже находится обогреваемая комната, то слой теплоизоляции можно заложить минимальный.

Укладываем слой теплоизоляции на поверхности пола

В таком случаем можно ограничиться теплоизоляцией толщиной в 3-4 миллиметра, при этом разместить ее только в районе размещения нагревательных элементов.

В том случае, если под перекрытием находится неотапливаемое помещение, то слой нужно рассчитывать потолще и размещать его уже по всей поверхности.

Крепление листов теплоизоляции пола между собой

Скрепить между собой листы теплоизоляционного материала можно обыкновенным скотчем. Он надежно фиксирует слои и не нарушает структуру теплоизоляции.

Раскладываем монтажную ленту для крепления электрического кабеля

Для того, чтобы фиксировать нагревательный кабель – разложите на поверхности теплоизоляции монтажную ленту. Отрезки ленты следует располагать на расстоянии около метра.

Для того, чтобы прикрепить ленту к поверхности пола можно использовать разные методы, например, дюбели и винты-саморезы.

Монтируем нагревательные секции

Перед началом монтажа рассчитайте шаг укладываемого кабеля. Для его расчета вы можете использовать приведенную ниже формулу.

Формула для расчета шага укладки кабеля

Подведите монтажный конец нагревательной секции к тому, месту, где будет расположен терморегулятор вашего теплого пола.

Образец крепления нагревательного элемента электрического пола к монтажной ленте

Закрепите соединительный конце нагревательного кабеля на монтажной ленте. Затем от этой секции будут прокладываться и остальные участки нагревательного кабеля.

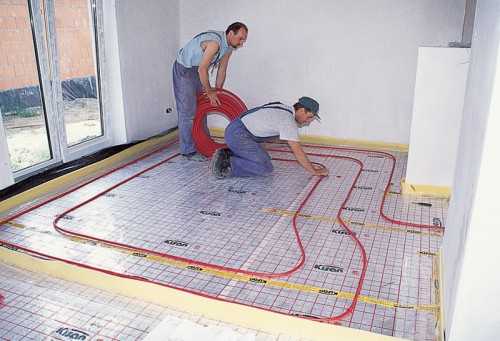

Укладка нагревательного кабеля на пол — фото

Кабель нагрева рекомендуется укладывать равномерно, добиваясь отсутствия пересечений. Минимальное расстояние между линиями линии нагрева не должно быть менее 8 сантиметров. Следите за тем, чтобы кабель на поворотных участках изгибался плавно, не допускайте натяжения и изломов.

Советы по укладке кабеля

Также следите за тем, чтобы кабель нагрева находился на дистанции не менее 5 сантиметров от стен помещения.

Схема монтажа нагревательного кабеля

Монтажные концы электрического нагревательного кабеля необходимо вывести к регулирующему устройству. На приведенных рисунках показаны варианты монтажных схем нагревательного кабеля при размещении двужильного и одножильного кабеля.

Схема монтажа электрического кабеля для теплого пола

При монтаже нагревательных секций рекомендуем вам надеть обувь с мягкой структурой подошвы. Так вы сможете избежать повреждения нагревательного кабеля.

Как вариант, для защиты уже разложенного кабеля вы можете закрыть его фанерными листами или любым другим укрывочным материалом.

Устанавливаем и закрепляем температурный датчик и терморегулятор

Размещаем температурный датчик в защитной гофрированной трубке

Сам датчик должен быть расположен возле окончания трубки, ее конец должен быть закрыт крышкой. Этим вы защитите температурный датчик от попадания раствора цемента при формировании стяжки.

Образец крепления датчика

Выводим температурный датчик

Конец трубки с находящимся внутри температурным датчиком должен быть выведен на расстояние не менее полуметра от стены помещения. При этом следите, чтобы радиус изгиба гофротрубки с находящимся внутри датчиком был не менее 5 сантиметров.

Фиксация гофротрубки для теплого пола

Зафиксируйте гофротрубку с находящимся внутри температурным датчиком на поверхности пола, на равном расстоянии между витками линий нагревающего кабеля.

Заполняем монтажный канал раствором алебастра

После установки датчика и вывода проводов заполните монтажный канал раствором алебастра.

Подключаем конец кабеля к терморегулятору

Залудите монтажные концы проводом и подключите кабель к терморегулирующему устройству.

После установки терморегулятора поставьте его на минимальную температуру и подайте примерно на минуту рабочее напряжение на нагревательную систему. Затем плавно увеличивайте нагрев и проверьте работоспособность электрического нагрева.

Монтируем стяжку

Выставляем маяки для выравнивания пола, отмечаем ими необходимую высоту цементно-песчаной стяжки. После этого замешиваем необходимое количество раствора и размещаем его на поверхности.

Разравнивание цемента с помощью мастерка

Разравнивайте стяжку широким мастерком или правилом.

Минимальная толщина стяжки под электрический теплый пол не должна быть менее 3 сантиметров.

После полного высыхания раствора, разместите на стяжке подложку, а затем уже приступайте к монтажу финишного напольного покрытия – ламината.

Видео — монтаж электрического теплого пола своими руками

stroyvopros.net

Монтаж теплого электрического пола (инструкция по установке)

Обогрев жилья при помощи системы теплых электрических полов становится не только популярным, но и экономически выгодным.

Технологию монтажа электрического теплого пола можно произвести своими руками. Эффективный способ обогрева помещения и надежность конструкции давно стали причиной предпочтения этого вида отопления традиционному центральному.

Единственное, что нужно знать потребителю, прежде чем установить у себя напольное отопление, так это то, в чем состоит технология укладки теплого электрического пола в зависимости от его вида.

Монтаж теплого пола (электрического): подготовительные работы

Любые строительные работы начинаются с подготовки объекта или какой-либо его части. Монтаж теплого пола электрического не исключение.
Как установить электрический теплый пол правильно?

Есть список простых последовательных действий, установки электрического теплого пола своими руками в помещении:

  1. Сначала очищается и выравнивается черновая основа. Любое финишное покрытие «предпочитает» лежать на идеально ровной поверхности, поэтому либо при незначительных повреждениях основы они устраняются, либо делается новая стяжка.

    Отклонение всего в 3 мм – это большой минус для всего «пирога» теплого пола, так как эта погрешность будет только увеличиваться с каждым новым слоем.

    Так как мокрая стяжка сохнет почти месяц, то мастера рекомендуют использовать ее полусухой вариант, в основе которого уже готовые смеси из песка, цемента и пластификаторов, которые нужно смешать с водой в количестве, указанном производителем. После нее укладка электрического теплого пола может проводиться уже через сутки.

  2. На готовое черновое покрытие кладется гидроизоляция для защиты от возможного конденсата. Следующий этап – это теплоизоляция. Этот слой играет огромную роль в эффективной работе всей системы, поэтому его нельзя игнорировать.
  3. Если теплоизоляционный материал не оснащен фольгированной стороной, то отражатель придется покупать отдельно. Это связано с необходимостью направлять тепло, образуемое обогревателем в сторону потолка. Если этого не сделать, то оно уйдет в пол.
  4. Место терморегулятора должно быть определено заранее и находится в непосредственной близости, как от источника электроэнергии, так и заземляющего контура.

    Термостаты входят далеко не в каждый комплект теплых электрических полов, но приобретая систему какой-либо марки, этот элемент рекомендуется брать от того же производителя. Это гарантия того, что ничего не нужно будет подгонять и проверять на совместимость.

  5. На месте будущей установки терморегулятора следует заранее проделать в стене штробы, куда будет укладываться кабель системы теплого пола.

Такие подготовительные действия должны предшествовать укладке любого из электрических теплых полов.

На сегодняшний день самыми популярными являются:

  • кабельный теплый пол;
  • нагревательные маты;
  • инфракрасная пленка.

У каждого из них есть свои плюсы и минусы, так что при выборе одного из них в качестве основного обогрева, стоит основательно изучить технические характеристики всех видов электрических полов.

Укладка кабельного пола

Эта система напольного обогрева является самой дешевой, но и более трудоемкой при монтаже. В ее основе лежит кабель, который укладывается на подготовленную поверхность, закрепляется на ней, подключается к источнику питания, заливается раствором и покрывается финишным покрытием.

Вся сложность укладки в том, что нужно не только заранее рассчитать количество кабеля, но и его мощность, и шаг между витками. Чтобы эффективно работал электрический кабельный теплый пол, монтаж должен проводиться по выбранной заранее схеме.

В зависимости от площади комнаты и ее расположения обогревательная система укладывается в виде:

  • зигзага;
  • улитки;
  • петель.

Первоначально применялся одножильный кабель, но так как электромагнитное излучение, которое вырабатывалось при его работе подходило далеко не всем, то с появлением двужильного аналога эта проблема исчезла. Он стоит несколько дороже, зато полностью безопасен.

Как класть электрический теплый пол? Прежде чем класть кабель на подготовленный пол, нужно расстелить и закрепить саморезами на расстоянии 50 см специальные монтажные ленты. В них предусмотрены фиксаторы, которые будут удерживать шнур в нужном положении.

Шаг укладки электрического теплого пола должен быть одинаковым на всей полезной площади, а начинается монтаж от терморегулятора.

Как правильно уложить электрический теплый пол (кабельный)?

Инструкция по монтажу электрического теплого пола (кабельного):

  1. Закрепить кабель на монтажной ленте не менее чем в 5 см от стен и предполагаемой мебели и в 10 см от нагревательных приборов, например камина.
  2. Каждый виток кабеля следует тщательно зажать, избегая изломов при его поворотах.
  3. Датчик температуры пола нужно расположить внутри заранее подготовленной гофрированной трубы с учетом, что их окончания должны совпадать. Чтобы раствор не попал на датчик, нужно отверстие трубки плотно закрыть.
  4. После того, как один конец трубки будет уложен в подготовленную канавку в стене, а второй с датчиком закреплен между витками кабеля, можно проверить сопротивление системы.
  5. Как соединить теплый пол электрический? Штробу с гофрой нужно замазать раствором, закрепить после этого терморегулятор и подключить его. Если все подсоединено правильно, то его индикатор загорится зеленым светом.
  6. Следующий этап – это заливка всей системы кабельного пола стяжкой, а после ее полного высыхания – укладка напольного покрытия.

Так производится укладка и подключение теплого кабельного пола.

Укладывание нагревательных матов

Как смонтировать электрический теплый пол? Благодаря появлению этой системы монтаж теплого электрического пола значительно упростился, так как производители выпускают нагревательные маты с различным шагом кабеля и разной мощностью. Достаточно рассчитать, какие параметры необходимы для обогрева помещения, и купить уже готовую систему.

В основе матов лежит сетка из полимеров, на которой закреплен тонкий провод. Материал продается в рулонах, легко укладывается и подсоединяется.

Подобное устройство электрического теплого пола на бетонном основании не нуждается в дополнительной защите, как обычный кабель.

Как класть плитку на теплый электрический пол? Достаточно нанести слой кафельного клея и сразу приступать к укладке плитки.

Установка термостата для нагревательных матов проводится по такой же системе, как для кабельных полов.

При монтаже теплых электрических полов маты запрещено включать до полного высыхания плиточного клея. Как показывает практика, это отличный теплый пол электрический под плитку. Монтаж системы не требует стяжки, достаточно равномерно покрыть ее клеем, что сохраняет высоту комнаты, чего нет при укладке кабеля традиционным путем.

Монтировка инфракрасной пленки

Хотя эта система напольного обогрева является одной из последних разработок и стоимость ее еще «заоблачная», многие потребители предпочитают цене качество. Монтаж теплых электрических пленочных полов настолько упрощен, а эффект и экономичность так заметны, что покупка вполне себя оправдывает.

Как укладывать электрический теплый пол?

Правила укладки теплого электрического пола:

  1. Ее нельзя монтировать под мебель или бытовую технику, поэтому с обстановкой комнаты лучше определиться заранее.
  2. Чтобы получить максимальный эффект от пленочного пола, он должен покрывать до 70% полезной площади.
  3. Если финишным покрытием будет линолеум, то следует непосредственно на пленку положить листы фанеры.

В остальном монтаж инфракрасной пленки мало чем отличается от укладки нагревательных матов.

Эта обогревательная система универсальна и подходит под все напольные покрытия, она потребляет меньше электроэнергии, равномерно прогревая комнату на трех уровнях:

  1. «Ноги».
  2. «Голова».
  3. «Потолок».

Любая напольная обогревательная система нуждается в датчиках и терморегуляторах, поэтому, если они не входят в комплект, их нужно подбирать отдельно.

netholodu.com

Отправить ответ

avatar
  Подписаться
Уведомление о
