Как правильно уложить теплый электрический пол своими руками

Здравствуйте читатели моего блога! Речь сегодня пойдет о том Как правильно уложить теплый электрический пол своими руками. Казалось бы дело не хитрое, но когда сталкиваешься с этой проблемой, приходится задуматься, а как правильно сделать, а какую подготовку выполнить, какие материалы подобрать.Таким образом, я решила, что данная статья будет кому-либо полезной, и посвящаю свои усилия этой тематике. В ней я отвечу на ряд вопросов, которые возникнут непосредственно перед тем Как правильно уложить теплый электрический пол своими руками, а некоторые даже и после этого.Эта тема достаточно широка, ведь перед работой, необходима основательная подготовка, а как это сделать? И это отдельная тема. Обо всем этом очень подробно Вы сможете узнать в статье ниже.
Что такое теплый пол

Как уложить тёплый пол, а точнее как правильно уложить тёплый пол своими руками, чтобы он служил мне как можно дольше? Я изучил этот вопрос от А до Я.

В этой статье я подробно расскажу Вам о том, что такое тёплый пол кабельный электрическийи о том, как уложить кабельный тёплый пол своими руками.

Не для кого не секрет, что самым распространённым типом тёплого пола считается электрический.

Где он применяется? Везде.

Электрический тёплый пол легко монтировать и поэтому встретить его можно не только в квартирах, в частных домах, но и в гаражах! Не надо проводить никаких труб, ломать стены и напрасно нервировать соседей. Укладка тёплого пола кабельного электрического не сложное и совсем не шумное занятие. И Вы сейчас в этом убедитесь.

Что такое тёплый пол кабельный электрический

Так как тёплый пол называется электрическим, то абсолютно понятно, что нагревается он с помощью электричества.

А точнее электрического кабеля, который, нагреваясь сам, греет и пол. Есть два вида таких кабелей: это кабель резистивный и кабель саморегулирующийся. В чем их отличие?

Первый вид кабеля (резистивный) нагревается сам за счёт электричества, которое течёт по нему, и нагревает окружающее пространство, то есть пол. Кабель бывает одножильный и двужильный.

Одножильный – это когда по всему кабелю идёт только один проводок – жила. Она закрыта оплёткой и изолирована. Двужильный соответственно состоит из двух таких же изолированных жил.

ВАЖНО!При монтаже, одножильный кабель должен начинаться и заканчиваться в одном и том же месте. То есть должен быть замкнут. К двужильному кабелю это правило не относится.

ВАЖНО!У одножильного и двужильного резистивного кабеля есть два недостатка – они излучают электромагнитное поле (впрочем, двужильные слабее). На тёплый пол из резистивного кабеля нельзя ставить тяжелую мебель, кабель может перегреваться. То же самое может произойти, если нарушена технология укладки резистивного тёплого пола.

Второй вид кабеля (саморегулирующийся) устроен гораздо сложнее и избавлен от предыдущих недостатков. Соответственно стоимость такого кабеля намного выше.

Итак, с видами кабельного тёплого пола Вы разобрались. А теперь я расскажу, как Вам определить, сколько кабеля покупать?

Сколько покупать кабеля для электрического тёплого пола

В первую очередь надо измерить площадь пола, на которую Вы хотите уложить кабельный тёплый пол. Монтаж тёплого пола кабельного электрического (в отличие, например, от водного) осуществляйте только на те участки поверхности пола, где нет мебели (шкафов, диванов, кроватей), сантехники или больших бытовых приборов (плиты, стиральной машины, холодильника).

Под ними кабель может перегреваться. Да и зачем греть поверхность под мебелью и тратить на это электроэнергию, а значит и деньги? И гарантийный срок пола от этого только уменьшается.

Измерили площадь? Запомните эту цифру.

А лучше запишите (например, площадь пола в моей комнате – 9 м2). Теперь умножьте её на мощность системы обогрева, которая приходится на 1 м2 помещения.

Теперь Вы получили мощность системы, которая необходима Вам для обогрева всей площади выбранного помещения (умножаю свои 9 м2 на 150 Вт = 1350 Вт). С этой цифрой смело идите в магазин, где умный продавец поможет выбрать кабель нужных параметров. Тёплый пол в виде кабеля чаще всего продается уже готовыми кусками определённого размера.

Обязательно! Узнайте у продавца длину выбранного кабеля.

Здесь начинается самое интересное в укладке тёплого электрического пола своими руками. Это расчет так называемого «шага». Шаг — это расстояние между витками кабеля.

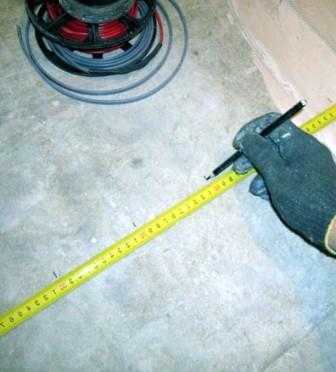

Он измеряется в сантиметрах. Считаем, сколько сантиметров надо оставлять между кабелями при его укладке. Для этого площадь, на которой Вы решили уложить тёплый пол, умножьте на 100 и результат разделите на длину кабеля (в моей комнате: 9 квадратных метра х 100 / длина кабеля = шаг).

Всё! Теперь Вы знаете, с чего начинается укладка тёплого пола кабельного электрического своими руками.

ВАЖНО!Правильно рассчитайте необходимую мощность будущего тёплого пола, чтобы избежать перегрева кабеля.

А теперь самое главное и ответственное мероприятие – укладка тёплого пола своими руками или его монтаж (это как пожелаете).

Укладка тёплого пола кабельного электрического своими руками

Что необходимо сделать в первую очередь при укладке любого электрического тёплого пола своими руками? Выбрать терморегулятор и место для его монтажа.

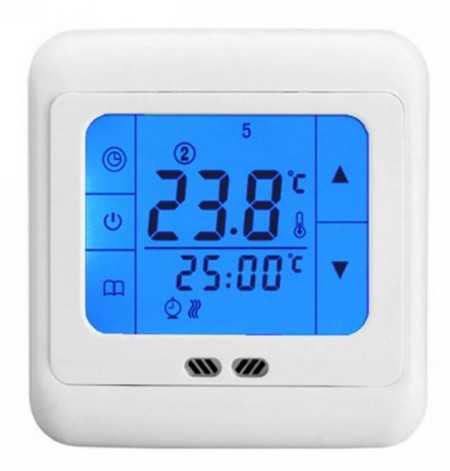

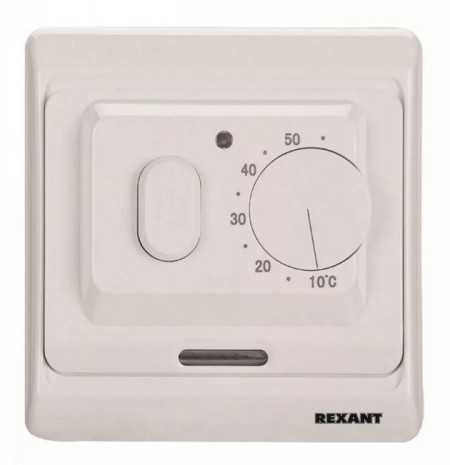

Терморегулятор — это прибор, с помощью которого управляется тёплый пол: держит заданную температуру, регулирует включение-выключение нагрева. Выбирайте терморегулятор, исходя из мощности Вашего тёплого пола.

После того, как Вы выбрали терморегулятор и место, куда Вы его будете устанавливать, приступайте непосредственно к монтажу терморегулятора и укладке тёплого пола, предварительно выровняв цементной стяжкой поверхность пола.

Приклейте по периметру комнаты демпферную ленту. Уложите теплоизоляцию не меньше 2 см толщиной. Она нужна для того, чтобы кабель нагревал только Ваш пол, а не чей-то потолок снизу или подвал.

Есть два основных способа укладки тёплого пола – параллельный и спиральный. Названия говорят сами за себя.

Удобнее укладывать кабельный тёплый пол вторым способом. Понадобится: монтажная лента, цементная стяжка, сам кабель.

Пол подготовлен. Он ровный и утеплённый.

Теперь уложите и закрепите на подготовленную поверхность пола монтажную ленту. И отметьте на ней шаг укладки кабеля. Помните, Вы высчитывали его раньше?

ВАЖНО!Кабель не должен пересекаться сам с собой!

Осталось установить датчик температуры. В подготовленный паз на полу и на стене (от кабеля тёплого пола до терморегулятора) помещаем кабель с датчиком температуры на конце.

Совет 1:Чтобы датчик температуры дольше Вам служил верой и правдой, защитите его пластиковой гофрированной трубой. Пластиковая гофрированная труба — это специальная полая трубка, в которую помещается провод датчика температуры и конец закрывается, например, изоляционной лентой, чтобы внутрь трубки не попадало ничего лишнего. Кабель с датчиком температуры в гофрированной трубке проведите по полу между витками кабеля.

Совет 2:После укладки электрического кабеля тёплого пола проверьте его работоспособность.

То есть берёте специальный тестер и измеряете сопротивление уложенного кабеля. Полученные данные не должны отличаться от указанных в техпаспорте более, чем на десять процентов. Если нет тестера, просто подключите кабель к электричеству и хотя бы проверьте, греет он или нет.

Всё в порядке? Вот Вы и подошли к финишной прямой. Осталось только залить всё цементной стяжкой.

Толщина цементной стяжки должна быть от 3 до 5 см. Оставьте стяжку сохнуть. После того, как она высохла (рекомендуется 28 дней), можно начинать подключение кабельного тёплого пола к электричеству.

Подсоедините датчик температуры, провода кабеля пола, и электропровода к обратной стороне терморегулятора.

Совет 3:Если Вы не уверены в том, что сможете самостоятельно подключить тёплый пол к терморегулятору, попросите сделать это профессионалов (например соседа – электрика).

На этом установка тёплого пола кабельного электрического закончена. Поверх цементной стяжки с установленным электрическим кабельным тёплым полом можете укладывать такие напольные покрытия, как плитка, ламинат, ковролин, пробковое напольное покрытиеи так далее.

Монтаж электрического теплого пола

Кабельные системы обогрева могут устанавливаться в любых помещениях, как в жилых, так и офисных или промышленных зданиях. Правильная укладка и монтаж электрического теплого пола обеспечит надежную и безопасную эксплуатацию его на протяжении многих лет. Монтаж электрического теплого пола начинается с работ подготовительного плана.

Подготовительные работы проводятся для одной единственной цели – расчета необходимого количества материалов и элементов. Основной задачей перед укладкой электрического теплого пола является расчет мощности нагревательного кабеля.

Подготовительные работы перед началом монтажа

Перед тем как приступить к работам, набросаем небольшой план действий:

На начальной стадии монтажа необходимо определиться с местом, где будет установлен терморегулятор. Терморегулятор устанавливается на стене, как обычный выключатель, в наиболее удобном месте на высоте не менее 30 см от пола.

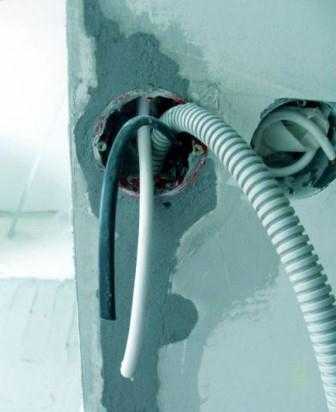

В намеченном на стене месте сверлится отверстие для установки терморегулятора. Перпендикулярно полу, от места установки терморегулятора в стене проделывается штроба, для прокладки в пластиковых трубках или гофре силового провода и провода датчика температуры пола.

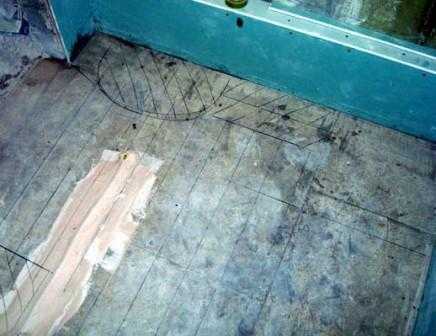

Прежде всего, поверхность очищается от пыли и мусора, она изначально должна быть ровной, без ям и перепадов. При необходимости поверхность выравнивают стяжкой, толщина стяжки должна быть не меньше 3 см, если слой будет тоньше — стяжка растрескается. Оптимальная толщина стяжки 3-7 см.

Перед заливкой стяжки, необходимо обработать пол грунтовкой, это улучшит контакт поверхности с цементно-песчаной стяжкой. После того как грунтовка подсохнет, нужно разметить места, где установка теплого пола не требуется (стационарная мебель), также учитываются отступы от стен к нагревательному кабелю (не менее 5 см).

Чтобы обогрев помещения был более экономичен, необходимо уменьшить тепловые потери. Для этого между бетонным основанием пола и нагревательным кабелем укладывают слой теплоизоляции. Теплоизоляционный слой даст возможность уменьшить потери тепла до 30 %.

ВЕРТИКАЛЬНО — по периметру всех стен у основания пола. Для этой цели подойдет теплоизоляция в виде специальной демпферной ленты или обычные полистирольные листы шириной 15-20 см и толщиной около 1 см. Уложенная таким образом изоляция снизит теплопотери через наружные стены помещения;

ГОРИЗОНТАЛЬНО — на бетонное основание пола, вплотную к вертикальной изоляции, укладывают листы из теплоизоляционного материала толщиной не менее 2 см.

Теплоизоляционный материала должен быть механически прочным и устойчив к термическим воздействиям. Можно использовать материал из таких составов как пенополистирол, пенопропилен, пробковый агломерат, волокнисто-минеральные плиты и т. п.

Если электрический теплый пол устанавливают в помещениях с повышенной влажностью, поверх теплоизоляции прокладывают гидроизоляционный слой. Это предотвратит проникновению влаги в основание пола. Особенно актуально в квартирах, чтобы в будущем не было проблем с соседями снизу.

Предварительная цементно-песчаная стяжка и закрепление монтажной ленты

Перед укладкой нагревательного кабеля на поверхность с теплоизоляцией заливается цементно-песчаная стяжка. Слой стяжки поможет предотвратить перегрев нагревательного кабеля, а также создаст прочное основание для укладки нагревательного кабеля.

Если по каким либо причинам организовать предварительную стяжку не удается можно укладывать кабель на разложенною поверх теплоизоляции металлическую сетку (с мелкой ячейкой 1-2.5 см). Сетка, в этом случае, вместе с уложенным поверх нее нагревательным кабелем заливается финишной стяжкой в один прием. За счет металлической сетки стяжка получается крепкой и монолитной.

После достаточного затвердевания цементно-песчаной стяжки пол укрывают специальной фольгированной теплоизоляцией (монтажной фольгой). Фольгой покрывается вся поверхность пола, на стыках ее укладывают с запасом, а края склеивают фольгированным скотчем, чтобы не заворачивались в процессе монтажа кабеля.

Такой тепловыравнивающий экран в виде фольги будет способствовать равномерному распределению тепла по всей поверхности теплого пола.

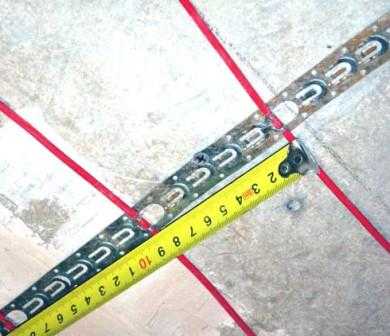

Для надежного фиксирования нагревательного кабеля используют монтажную ленту. Прокладывают монтажную ленту на поверхности пола через каждые 50 см и закрепляется с помощью обычных гвоздей или самарезов.

Для фиксации кабеля на монтажной ленте предусмотрены специальные скобы расположенные с равным шагом друг от друга на всем протяжении (как правило 25 мм). С помощью этих скоб легко соблюдать нужный шаг укладки кабеля.

Монтаж нагревательных секций

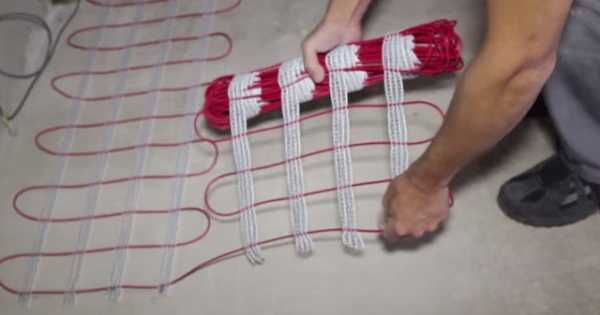

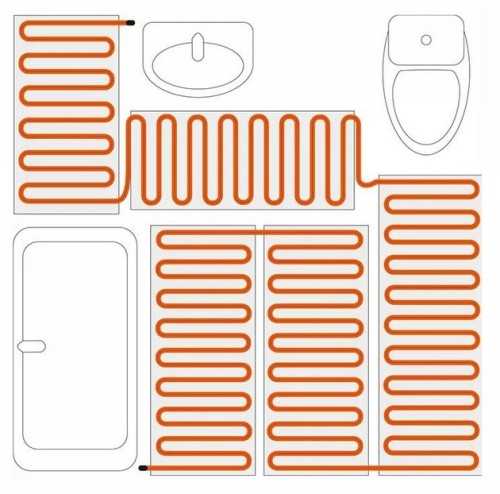

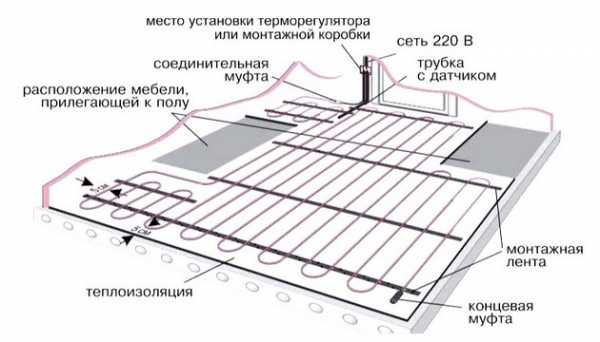

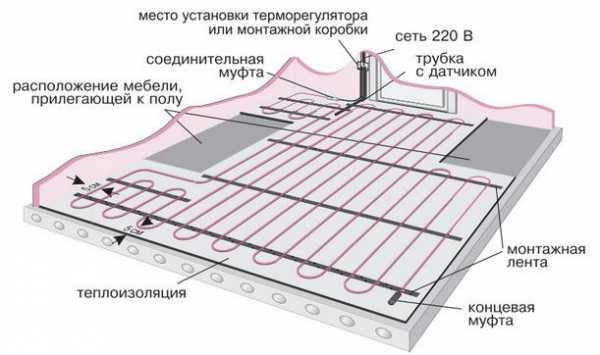

Сперва нужно вернуться к составленному ранее плану укладки нагревательного кабеля, внимательно изучить такие детали как порядок и шаг укладки.

Перед тем как разматывать кабель нужно проверить его сопротивление.

Величина измеренного сопротивления записывается в гарантийный талон. Она должна совпадать с той, которая указана на этикетке кабельной муфты. Допустимое несоответствие ± 10%.

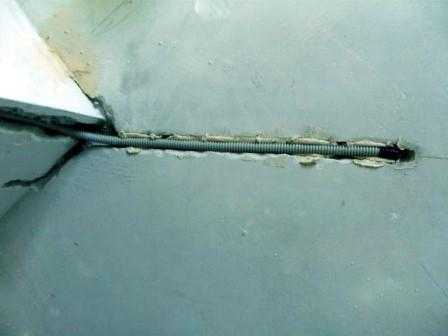

Холодный конец двухжильного нагревательного кабеля просовывается в гофру и устанавливается в изначально подготовленную штробу. Соединительная муфта и начало кабеля закрепляют на полу к монтажной ленте и с этого места начинается укладка кабеля.

Причем соединительная муфта должна располагаться на полу таким образом, чтобы она была полностью залита бетонной стяжкой.

В процессе укладки нужно следить за тем, чтобы линии кабеля не соприкасались и не перекрещивались, а также строго соблюдать постоянный шаг укладки на протяжении всей площади обогрева. В местах, где требуется изгиб кабеля, радиус изгиба не должен быть меньше 5 см.

Концевая муфта двухжильного нагревательного кабеля фиксируется на монтажной ленте с таким же условием что и соединительная – должна полностью покрываться бетонной стяжкой. В случае если для монтажа кабельной системы обогрева используется одножильный нагревательный кабель, то составляя схему укладки нужно учитывать, что к терморегулятору будут подключаться оба конца кабеля.

Установка и закрепление датчика температуры и терморегулятора.

Когда кабель будет уложен полностью по всей поверхности, нужно установить датчика температуры. Монтируют его в гофрированной трубке и устанавливают вместе с питающим концом нагревательного кабеля в одной штробе. На конце трубки, где будет находится терморегулятор ставится заглушка, чтобы в нее не попал раствор.

Трубка с датчиком укладывается на полу, между линиями нагревательного кабеля не пересекая их.

Для того чтобы датчик температуры нормально функционировал его вместе с трубкой фиксируют по середине линий кабеля на монтажной ленте. Датчик температуры пола с трубкой должен располагаться вдоль кабеля не менее 50-100см в длину.

Терморегулятор устанавливается и подключается после того, как к соединительной коробке будет подведено три провода: провод датчика температуры пола, питающий провод нагревательного кабеля и сетевой провод с напряжением 220 В. Запрещается размещать терморегулятор в помещениях с повышенной влажностью. Это не безопасно!

На этом этапе монтаж электрического теплого пола окончен. Можно приступать к заливке кабельной системы обогрева цементно-песчаной стяжкой.

Устройство цементно-песчаной стяжки или наливного пола.

Перед тем как залить кабельную систему обогрева стяжкой, необходимо убедится в ее работоспособности. Для этого теплый пол кратковременно включают. Схему укладки теплого полас размещением соединительных и концевых муфт необходимо зарисовать, а лучше сфотографировать и вложить в гарантийный талон.

Стяжку под электрический теплый поллучше готовить из специально предназначенных для этого смесей. Заливать жидкую цементно-песчаную смесь по поверхности пола необходимо равномерно и аккуратно, не повредив при этом изоляцию кабеля.

Нужно следить за тем, чтобы в процессе заливки стяжки не возникало воздушных карманов, так как они ухудшают отдачу тепла нагревательным кабелем.

Толщина стяжки должна составлять примерно 3-5 см. Время полного высыхания стяжки указывается производителем смеси (примерно 28 дней).

После затвердения стяжки вдоль стен надо обрезать выступающие части изоляции (если они есть). Затем можно приступать к настилу напольного покрытия (керамической плитки и т.п).

Если на протяжении своего срока службы датчик температуры выйдет из строя его можно будет легко заменить, вытянув из гофры через коробку терморегулятора. Именно поэтому термодатчик необходимо монтировать в трубке.Электрический теплый пол

Теплые полы с электрическим и водным обогревом становятся все более популярными.

Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным.

Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель.

Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

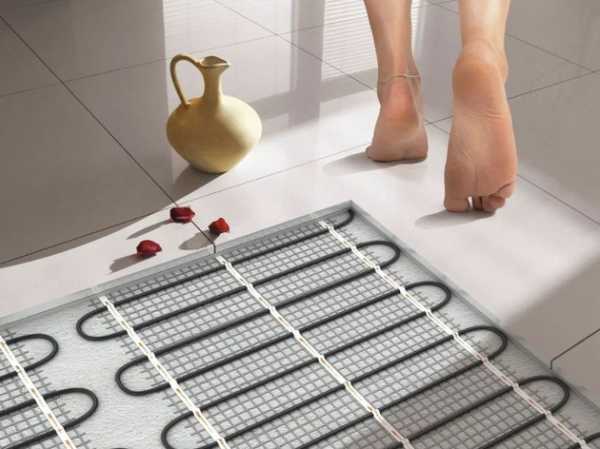

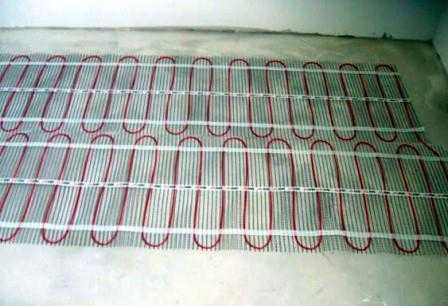

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку.

Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

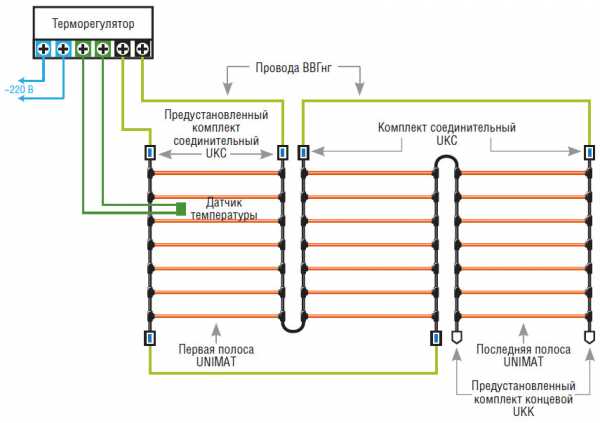

Стержневые конструкциисчитаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом.

Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

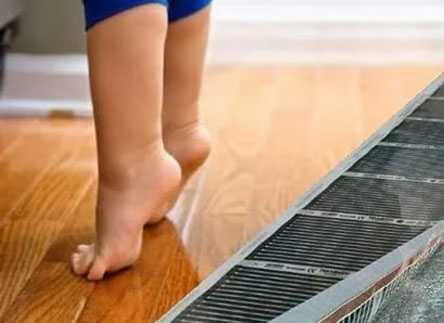

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века.

Используемый в названии термин «инфракрасная» – маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов.

Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%.

При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

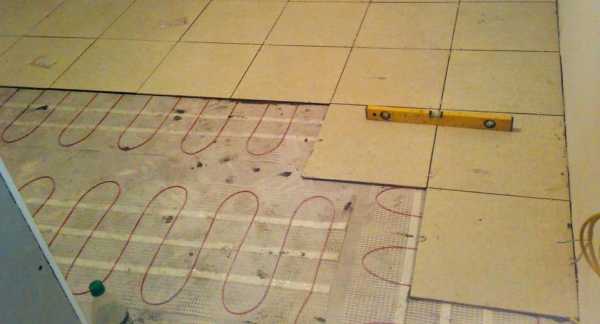

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм.

Самое лучше решение – армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.).

Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка.

Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

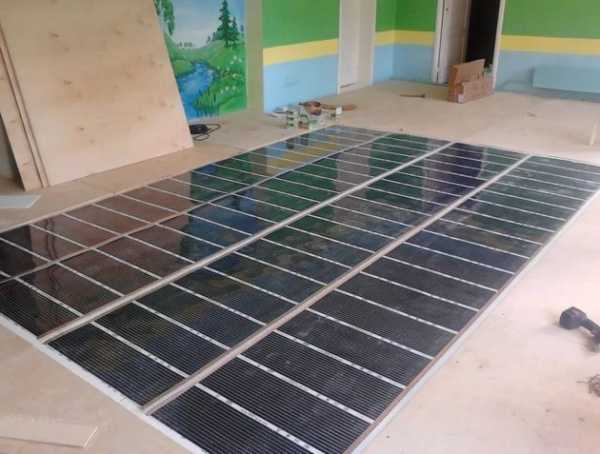

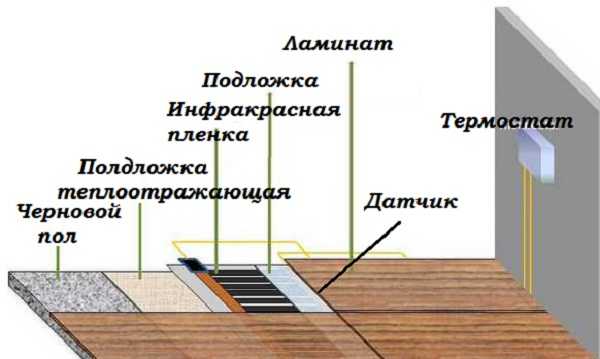

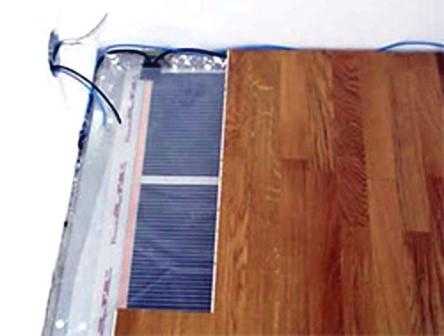

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

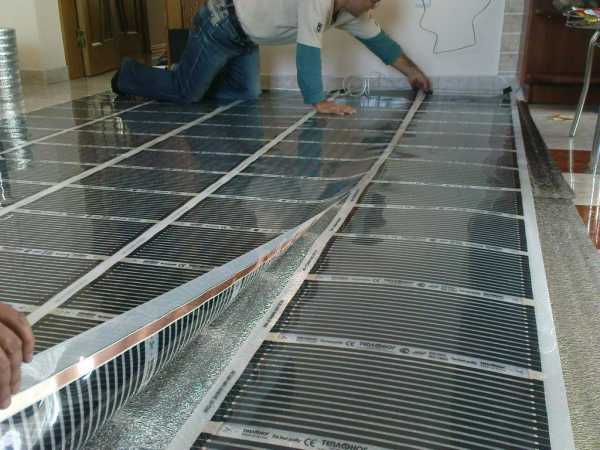

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

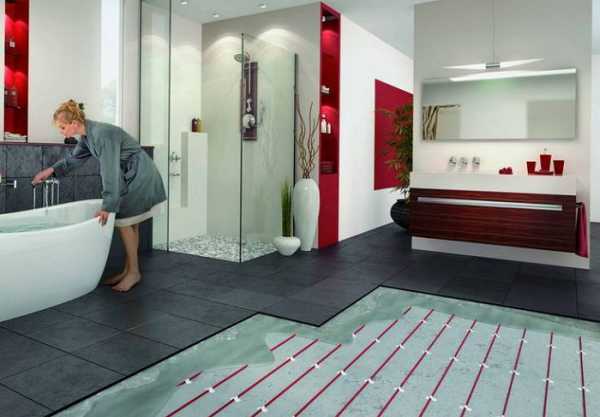

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен.

Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т. д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается.

С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться — рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый электрический пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Видео

Источники:

https://woks.ua/warm-floor.html

http://babyremont.ru/o-remonte-poverhnostej/o-remonte-polov/chto-takoe-tyoplyj-pol-kabelnyj-elektricheskij-montazh-kabelnogo-tyoplogo-pola-svoimi-rukami.html

http://electricvdome.ru/tepliy-pol/montaj-elektricheskogo-teplogo-pola.html

https://www.asutpp.ru/elektricheskij-teplyj-pol.html

myprofnastil.ru

как уложить, как делают самостоятельно от электричества электро теплый пол

Содержание:

Было время, когда теплые полы воспринимались исключительно, как признак состоятельности хозяев жилища. В дальнейшем они настолько распространились, что на сегодняшний момент встречаются в каждом втором доме: особенно это касается электрических систем.


Основные виды

Преимущество электрических теплых полов заключается в их универсальности. Благодаря этому их можно применять не только в частных домах, но и в квартирах. Что касается водяных контуров, то в многоквартирных зданиях их использование запрещено, за исключением тех случаев, когда они включены в изначальный комплекс отопления.

Главным критерием для классификации электрических полов выступает тип нагревательного элемента:

  • Нагревательный кабель
  • Нагревательные маты.
  • Инфракрасная пленка.

Сложнее всего решить задачу, как сделать электрический теплый пол, в случае с кабельными полами. Для этого требуется обустройство бетонной стяжки, в которую погружается провод. Оснащать такими системами вторичное жилье достаточно проблематично. Для этого требуется разрешение управляющего предприятия и расчет нагрузок на несущие стены с учетом толщины бетонного пола. Непосредственные работы требуют значительного мастерства, во избежание разрушений конструкций.


Квартиры вторичного фонда практичнее всего оснащать термоматами – так называют пленочный электрический пол. Конструкция состоит из тонкого кабеля, соединенного с сеткой в определенном порядке. Все, что потребуется – расстелить полотно по поверхности и пола и включить в розетку. Для этого приспособления характерна абсолютная безопасность, стойкость к механическим повреждениям и низкая вероятность утечки электричества. Поверх греющих матов допускается укладка таких строительных материалов, как ламинат, паркет или линолеум.

Если есть желание обзавестись электрическим теплым полом, а практический опыт, как уложить электрический теплый пол своими руками отсутствует, лучше всего сделать выбор в сторону инфракрасной пленки. Она работает так, как термоматы. При этом токопроводящие полоски находятся не сверху крепежной основы, а внутри него. Это обеспечивает быстрый и безопасный прогрев окружающего пространства. Такую пленку разрешается оставлять в неприкрытом виде, однако наличие ламината или ковролина выглядит предпочтительнее.

Укладка нагревательного кабеля

Среди всех разновидностей электрического пола именно кабельная модель считается наиболее прочной. Служит подобная система не менее 15 лет (речь идет о гарантийном сроке, в реальности продолжительность работы на порядок дольше). Укладывать кабель нужно на подготовленное основание. С поверхности пола убирают старую отделку: очень важно добиться его ровности и гладкости. Различные перепады, впадины и выбоины недопустимы. Если старое основание имеет множество подобных дефектов, лучше всего обустроить новую стяжку. Очень удобна в этом отношении быстросохнущая самовыравнивающая смесь.


Перед тем, как сделать электрический теплый пол своими руками, необходимо заранее продумать, где будет располагаться тяжелая мебель и бытовая техника. На таких участках кабель не укладывают. Большое значение имеет то, какой именно кабель используется. Одножильные изделия нуждаются в закольцовке, то есть совпадении двух концов в одной точке. Двухжильные изделия в этом отношении куда удобнее: их монтаж можно начинать и заканчивать в разных местах помещения. Их концы оформляются специальными муфтами. После этого необходимо определиться с точкой установки терморегулятора, для чего приходится штробить стену. Впоследствии тут коммутируется температурный датчик.

Теплоизоляция

Роль утеплителя довольно часто исполняет пенополистирол. С его помощью необходимо оформить всю площадь, где будет уложен кабель, с запасом по краям в 10 см. Поверх утепления обустраивается цементная стяжка толщиной 30-35 мм. Сохнет стяжка примерно 3-4 дня: это позволяет в дальнейшем избежать любых отметин и провалов. Поверх высохшего слоя укладывается фольга. Она выполняет функцию отражателя, перенаправляющего уходящее вниз тепло обратно в комнату.

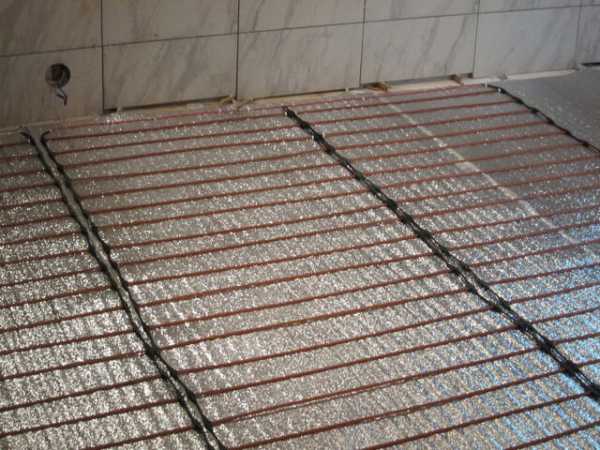

Над фольгой саморезами крепится монтажная лента. Речь идет о специальном материале, с помощью которого фиксируется нагревательный провод (такое крепление не дает ему съезжать в стороны). Важно помнить, что полосы монтажной ленты должны располагаться под углом 90 градусов к кабелю. Расстояние между отдельными отрезками – не менее 50 см.

Тепловой кабель

По окончанию всех подготовительных мероприятий переходят к укладке кабеля. Лучше всего начинать от терморегулятора, используя ранее составленную схему расположения греющих витков. Кабель расстилают поверх монтажной ленты и крепят специальными клипсами. По завершению процедуры проводится установка датчика температуры и коммутация готовой системы с терморегулятором.


Делают электрические теплые полы, как правило, под бетонную стяжку, которую можно заливать сразу же. Как было сказано выше, ее минимальная толщина – 30 мм. Поверх хорошо высохшей стяжки можно обустраивать любую отделку. Самое распространенное решение – керамическая плитка.

Специфика сборки греющих матов

Здесь не понадобится заливка бетонной стяжки, из-за чего уменьшается общая высота помещения. Самостоятельно теплый пол этого типа уложить очень просто: главное – точно определить площадь, где будет обустраиваться обогрев.


Более практичными считаются греющие маты на основании двухжильного кабеля. Чаще всего он имеет мощность 260 Вт и закрепляется на стекловолоконной сетке. Для укладки такого пола подойдет любое помещение, где можно применить плиточный клей.

Монтаж электрических термоматов

В этом случае также потребуется составить схему, как сделать теплые полы от электричества. Это даст возможность точно рассчитать количество расходного материала. Как и в предыдущих случаях, оформлению подлежат только открытые поверхности, не занятые мебелью и прочими предметами.

Требования к основанию классические – оно не должно содержать значительных дефектов, быть чистым, гладким и прочным. Маты довольно легко порезать на куски нужного размера. При этом важно избегать повреждения кабеля. Также запрещается накладывать отдельные кабели друг на друга.


В качестве фиксации обычно используется клей для плитки, хотя существует и менее надежный вариант с двухсторонним скотчем. Уложив термоматы, необходимо подключить их к температурному датчику. В качестве финишного покрытия разрешается использовать керамическую плитку, ламинат, керамогранит и т.п.

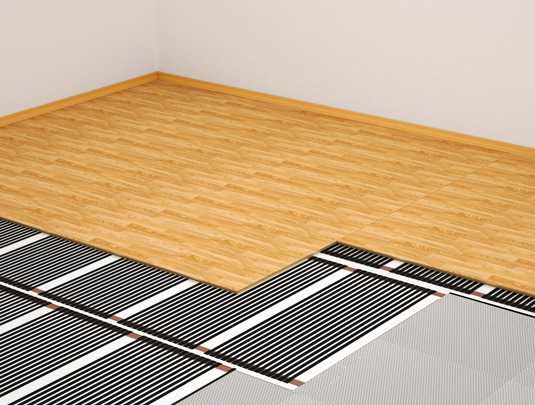

Укладка инфракрасной пленки

Понять, каким образом происходит монтаж инфракрасного теплого пола, не составит труда. Во многом эта процедура напоминает работу с термоматами. В этом случае понадобится прямая теплоизоляция с помощью фольгированного лавсана. Речь идет о полиэфирном материале с высокой механической и электрической стойкостью.


Порядок работы, как делают теплый пол от электричества:

  • Укладка лавсана на черновое основание. Таким образом уходящее вниз тепло отражается обратно в помещение.
  • Постилка ИК пленки. Отдельные полосы необходимо расположить параллельно. Для взаимного скрепления отдельных участков используются специальные обжимы.
  • Монтаж финишного покрытия. Допускается использование даже ковролина, из-за отличной механической и электрической прочности пленки.

Итоги

Преимущество электрических теплых полов заключается в их универсализме. Благодаря этому их можно применить в любом помещения частного дома или квартиры. Перед тем, как сделать электро теплый пол, необходимо грамотно выбрать материал. При работе с кабельным полом важно учитывать также толщину стяжки, которой требуется некоторое время на высыхание. Наиболее простым для реализации вариантом считаются термоматы и ИК пленки: для их укладки не потребуется особая квалификация.


teplospec.com

Как укладывать электрический теплый пол

Сейчас трудно сказать, когда на смену шерстяному ковру пришли современные материалы и технологии, предназначенные для утепления пола. Очень уж стремительно в последние десятилетия развивается сройиндустрия. На сегодняшний день принято делить теплые полы на два основных вида: водяной и электрический. Обе системы набирают, практически, одинаковое количество плюсов. И один общий плюс — системы имеют низкотемпературный нагреватель, благодаря которому температура пола не превышает 30-35 градусов Цельсия, а тепло распространяется по всей площади пола.

Придумали еще и воздушный пол, но он пока очень дорогой, поэтому, опять же пока, мы его не рассматриваем. Наибольшей популярностью — не только у городских жителей, но и у владельцев загородных частных домов, пользуются электрические теплые полы. Укладка электрического теплого пола возможна в любом жилом помещении — будь это квартира, загородный дом или гараж.

Для укладки электрического теплого пола в доме достаточно грамотно произвести монтаж нагревательного кабеля и подключить его к системе электроснабжения. Им к тому же легко управлять. Для этой цели на стене крепится терморегулятор, на него и возложена главная функция по поддержанию заданной температуры в помещениях дома. Существует также саморегулирующийся нагревательный кабель.

Принцип укладки разных видов теплого пола, в своей основе, одинаков. Отличие только в элементах нагревания. В водяном полу — это трубы, в электрическом, соответственно — кабель. Так как сегодня укладку электрического теплого пола в доме мы производим своими руками, нам будет очень полезно узнать побольше о главных составляющих этой замечательной системы.

Резистивный и саморегулирующийся нагревательный кабель: что выбрать

Существует два вида нагревательных кабелей: саморегулирующийся нагревательный кабель и резистивный.

У резистивного кабеля основной элемент — нагревательная жила, на которую сверху укладываются слои изоляции. В свою очередь, на изоляцию накладывается металлическая оплетка. Последняя выполняет функции заземления, а также — экранирующего элемента. Вся система накрыта слоем защитной оболочки.

Резистивный кабель делится на: одножильный и двужильный. Одножильный кабель — это самая простая версия электрического теплого пола. Название говорит само за себя — в таком кабеле находится только одна жила. Схема подключения обоих концов кабеля происходит по принципу замкнутой цепи. Все очень просто, но не без «но». Вокруг проводника, по которому течет ток, появляется электромагнитное поле, с которым очень сложно бороться, даже несмотря на то, что кабель защищает оплетка.

У двужильного кабеля, как вы уже поняли, две жилы — нагревательная и токопроводящая. Соответственно уровень излучения двужильного кабеля значительно ниже, чем у более простой версии электрического пола.

Если вы имеете дело с резистивным кабелем, то нужно учитывать, что от сильного давления на поверхность пола кабель может перегреться. То же самое произойдет в случае плохого контакта со стяжкой.

Напротив, у саморегулирующихся кабелей (по своему строению он похож на двужильный) обе жилы не нагревательные, а токопроводящие. А нагревательным элементом является специальная полимерная матрица, сопротивление которой напрямую зависит от ее температуры. Таким образом, когда кабель в каком-то месте перегревается, его сопротивление мгновенно увеличивается. Сила тока и, как следствие, тепловыделение снижаются. Остальные участки кабеля продолжают нормально функционировать.

Совет: выбирая резистивный кабель, обратитесь к составленной производителем таблице, определяющей удельную мощность системы на 1 кв. м площади. Чтобы понять, какой мощности должен быть кабель для вашего помещения (спальня, кухня, коридор, ванная или туалет), нужно вычислить будущую подогреваемую площадь. Делается это простым вычитанием из площади комнаты общую площадь шкафов, унитазов, ванн, холодильника и других предметов, сильно затрудняющих теплообмен. Далее — площадь подогрева умножаем на выбранную удельную мощность и получаем желаемый результат. Продолжаем уроки арифметики и высчитываем шаг укладки кабеля путем деления площади обогрева на длину кабеля. Если все понятно и, полученная в результате несложных вычислений мощность кабеля не превышает по потреблению электроэнергии средней мощности электропроводки обычной городской квартиры, то можно спокойно делать покупку.

Инструменты и материалы

  • молоток
  • зубило
  • дюпель-гвозди
  • цемент
  • перфоратор
  • ножницы по металлу
  • разметочная линейка
  • изолента или скотч

Укладка электрического теплого пола в доме своими руками

Кабельные системы

1. Устанавливаем термостат. Первым делом, нам нужно выбить в стене отверстие на месте установочной коробки (высота 50-100 см).
2. От распределительной коробки к месту установки подводим фазу, ноль и заземление.
3. Пробиваем в сторону пола канавку. В ней размещаем две пластиковые трубки. В одной будут проходить силовые провода нагревательного кабеля (ее длина равна расстоянию от поверхности пола до местоположения термостата). Вторая предназначена для проводки датчика пола. Ее длина почти на метр больше первой. Такой запас делается для дополнительной укладки по поверхности пола.

4. Выравниваем поверхность пола — по периметру стены клеем демпферную ленту. Затем делаем теплоизоляцию (толщина слоя не менее 2 см). Сверху теплоизоляционного слоя размещаем специальную монтажную ленту (с шагом 50 см), с помощью которой будет фиксироваться кабель. Мы будем укладывать кабель «змейкой» (каким способом укладывать кабель — принципиальной разницы нет), поэтому такие расчеты самые оптимальные.
5. Тянем к коробке термостата силовые провода. При этом, соединительная муфта должна находиться в бетонной стяжке. Отмерить необходимый шаг в укладке кабеля довольно легко — обычно, это расстояние между креплениями ленты. Отрезок пути между креплениями на монтажной ленте кратно небольшой длине. Кабели укладываем параллельно друг к другу.

6. Устанавливаем датчик температуры пола. На первом этапе вставляем в штробу, предварительно выбитую в стене, пластиковую трубку. Протягиваем ее по полу между линиями нагревательного кабеля (расстояние около 50-100 см от стены). В целях мер безопасности конец трубки оборачиваем изолентой, чтобы в нее не попал раствор.
7. Проверяем качество проведенного монтажа. Измеряем тестером сопротивление нагревательного кабеля. Оно должно соответствовать паспортному значению (допускается отклонение до 10%).

8. Приступаем к предпоследнему этапу — заливаем цементно-песчаную стяжку. Толщина стяжки (при твердой поверхности чернового пола) должна быть не менее 3 см (при наличии теплоизоляционного слоя — не менее 5 см).
9. Подключаем нагревательный кабель. К винтовым зажимам термостата (находятся в тыловой стороне) подсоединяем провода датчика температуры пола, провода питания нагревательного кабеля. Цепочку соединений замыкает электропроводка, которая и будет питать всю систему.

Тепловые маты

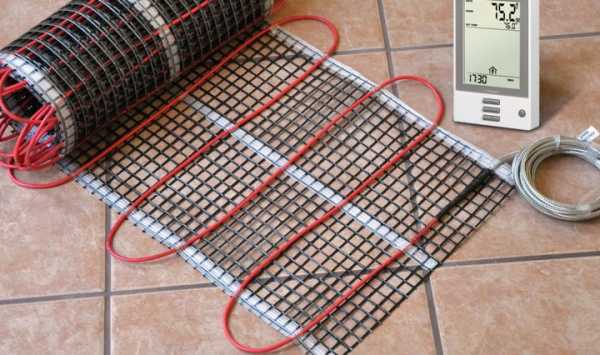

Тепловой мат — это тот же нагревательный кабель, только уложенный на специальную термоустойчивую пленку. Здесь мы также, перед укладкой, сначала определяем площадь покрытия и выбираем удельную мощность системы для точного расчета наших дальнейших действий.
Сразу скажем, что заниматься укладкой теплого пола — это одно удовольствие. В сущности, система представляет собой «слоистый пирог, в состав которого входит черновой бетонный пол, тепловой мат, клей для плитки и сам кафель. Да и принцип ее монтажа мало чем отличается от монтажа кабельных систем.

Однако есть отличия, о которых необходимо упомянуть:

1. Штробу для укладки датчика температуры пола нужно вырезать в стене и, скорее всего, по поверхности пола тоже. Это необходимо сделать, так как толщина пола с использованием теплого мата будет не менее 1-1,5 см.

По этой же причине, защитная пластиковая трубка проходит ниже уровня теплового мата.
2. После подготовительных работ, сразу переходим к укладки теплового мата, минуя процесс теплоизоляции.( В этом случае, теплоизоляционные материалы могут спровоцировать перегрев кабеля).

Сначала раскатываем теплый мат по всей площади. Ширина рулона приличная (где-то 0,5 м), поэтому воспользуемся методом «змейки». Менять направление движения будем с помощью ножниц, разрезая армирующую сетку. Для этого нам нужно развернуть рулон с матом и раскатывать дальше в противоположном направлении. Кабель не трогаем, работаем только с сеткой (расстояние между полосами около 5 см).

3. Разрезанный до конца мат вновь скручиваем в рулон. Отрываем на его нижней стороне защитную клейкую ленту и раскатываем рулон по всей поверхности пола, предварительно очистив пол от грязи и мусора.

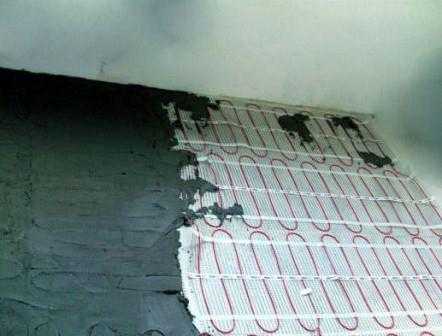

4. Покрываем тепловой мат слоем плиточного клея. При этом, нагревательный кабель не должен выступать на поверхности пола. Оставляем высыхать клей на 3-5 дней. После этого срока, начинаем укладку керамической плитки и на этом монтаж заканчиваем.

В общей сложности монтаж подобной системы длится не более 7 дней, а это большой плюс. С другой стороны, как основной источник тепла тепловые маты использоваться не могут. Зато, на теплоизоляционных материалах сэкономили.

Нагревательная пленка

В этой схеме в качестве нагревательного элемента используется не кабель, а специальная тонкая пленка (толщина всего 0,3-0,5 мм). «Греют» пленку два медных проводника (они подключаются к напряжению 220 В), и — полосы из карбонового полупроводника, расположенные между ними.
Пленочные полы укладываются по тому же принципу, что и тепловые маты. Нагревательная пленка годится под любые типы покрытий. Для деревянных — удельная мощность нагревательной пленки, желательно, должна составлять 150 Вт/ми, для керамической плитки — 220 Вт/м2.

1. Укладку датчика температуры пола можно производить двумя способами. Это, когда штроба находится в полу с проложенной пластиковой трубкой, и другой вариант — укладка термодатчика непосредственно на поверхность пленки.
2. Укладка теплоизолирующей подложки. Раскладывается по всей поверхности пола. Желательно, чтобы поверхность теплоизолирующего материала была покрыта слоем фольгированной пленки (она зеркально будет отражать ИК-излучение).

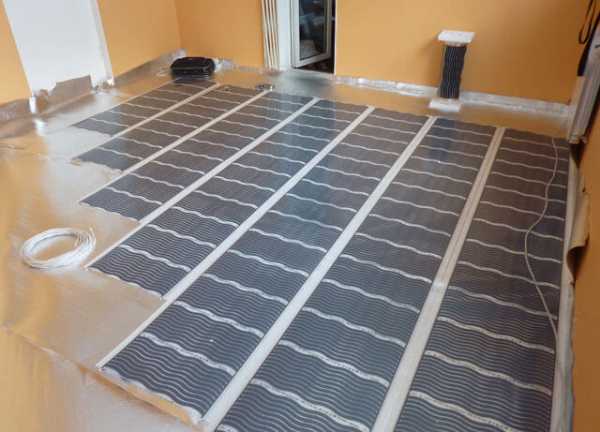

3. Раскладываем полосами по всей поверхности пола рулон пленки. Делаем все то же самое, что и при укладке теплого мата, кроме одного — в этом случае, пленка разрезается в разрешенном производителем месте целиком.

4. Изолируем в месте разреза медные токопроводящие полосы (линии отреза проходят поперек рулона через каждые 20-30 см), проходящие по краю пленки. Изоляцию делаем только с одного конца пленки, к другому — подключаем силовые провода. Итак, наш пол, уложен листами пленки, существующий каждый сам по себе. Целиком система заработает после того, как мы подключим все листы. При этом, листы должны быть соединены параллельно: правая токопроводящая лента с такой же, но только с соседнего листа.
5. Укладываем на нагревательную пленку напольное покрытие. Как мы уже выяснили, пленка годится для любых покрытий. Однако, мы все же остановимся на ламинате. И вот почему. Ковролин не выгоден по многим причинам, и главная — сильная восприимчивость механического давления, а это значит, что существует риск серьезных повреждений нагревательных элементов.

Для укладки керамической плитки требуется специальный клей. Но, сколько не клей на гладкую поверхность нагревательной пленки, держать он ее будет плохо.

Остается только ламинат. Укладка ламината нагревательному полу ничем не повредит, да и сам способ укладки почти не отличается от обычного. Без надобности окажется только шумопоглощающая подложка. К тому же, ламинат сам по себе отличное защитное покрытие.

Срок службы каждого из представленных нами вариантов теплого электрического пола не менее 15 лет. Много это или мало, судить вам. Скажу одно, с применением новых технологий у нас не только упрощается жизнь, но и в немалой степени удлиняется. Мы начинаем ощущать повышенное чувство комфорта, а этот фактор всегда благостно влияет на наше с вами здоровье. А что еще может быть дороже нашего спокойствия? Да, что уж там говорить, новый теплый пол, например, — это еще и существенная экономия топлива и электроэнергии, и совсем не мелочная.

www.diy.ru

Укладываем теплый электрический пол своими руками

Пол и потолок

Создание комфортных условий проживания человека неразрывно связано с обустройством качественных отопительных систем, поэтому к реализации указанных климатических установок подходят с особой щепетильностью. При этом стараются внедрять оборудование, удовлетворяющее пользователя не только по своим эксплуатационным и эстетическим характеристикам, но и учитывая экономическую целесообразность его внедрения.

К таким системам, безусловно, можно отнести и теплый пол. Обладая прекрасными эстетическими характеристиками (нагревателем выступает напольная плоскость), эта климатическая система вдобавок позволяет наиболее эффективно распределять тепловую энергию в помещении. Подобное обстоятельство вызвано конструктивной особенностью теплого пола, когда тепло поступает к помещению с самой нижней точки, а после устремляется вверх, качественно обогревая весь воздушный объем комнаты.

Помимо этого, указанная установка позволяет обеспечить для человека наиболее комфортные условия микроклимата, когда температура воздуха в помещении на уровне ног равняется 22 - 24 ºС, а на уровне головы - 18 - 20 ºС, что позволяет экономить до 15% энергоносителей не ухудшая качество микроклимата.

Дополнительным преимуществом теплого пола является отсутствие конвекционных потоков воздуха (наблюдаются при использовании радиаторного отопления) и абсолютная безопасность (теплый пол считается низкотемпературной установкой), позволяющая применять в качестве элементов отделки даже линолеумы и паркет.

Если рассматривать конструктивные особенности теплого пола, то можно отметить, что различают водяные и электрические установки. Выбор же в пользу применения того либо иного варианта зависит от технологических возможностей объекта и требований, предъявляемых к климатической установке. И если для первого варианта (водяной теплый пол) характерна высокая трудоемкость и наличие автономного источника тепловой энергии, то для того чтобы изготовить электрический теплый пол подобные ограничения отсутствуют.

Ввиду всего вышесказанного предлагаем к ознакомлению детальную методику как реализовать теплый пол электрический своими руками.

Выбор теплого пола и сопутствующие расчеты

Безусловно, перед тем как положить теплый пол необходимо произвести ряд предшествующих мероприятий. А именно определиться с предназначением системы (для основного или вспомогательного использования) и на основании этого подобрать наиболее приемлемый вариант.

На сегодняшний день производителями электрических теплых полов предлагается масса решений для обустройства климатической системы, но как бы там ни было в основу конструкции заложен принцип разогрева электрических кабелей при прохождении по ним электрического тока. Поэтому теплый пол может сооружаться методом укладки в бетонную стяжку одно или двухжильного нагревательного кабеля, либо же путем использования тонкого нагревательного мата, представляющего нагревательный кабель,  закрепленный с определенным шагом на полиэтиленовой сетке и готового к монтажу.

После определения конструктивной особенности теплого пола, следует определить требуемую производительность устройства, что также зависит от ряда индивидуальных характеристик. Так, при желании применять теплый электрический пол в качестве основного источника обогрева, его мощность должна быть в пределах 150 - 180 Вт на каждый квадратный метр отапливаемой площади. Тогда как при использовании системы в качестве источника дополнительного обогрева, или в помещениях с имеющимися источниками выделения тепла (кухонная плита, холодильник).

мощность теплого пола может составлять порядка 110 - 140 Вт на метр квадратный.

Далее потребуется определить шаг укладки теплого пола, для чего лучше всего воспользоваться соотношением:

P = S*100/L ,

где: Р - шаг расположения теплых полов, м;

S - площадь отапливаемого помещения, м2;

L - длина теплового кабеля, м.

Методика укладки теплого электрического пола

Перед проведением монтажных работ очень важно произвести подготовку основания. Так, если система устанавливается в уже эксплуатируемом объекте, необходимо удалить с напольной поверхности все отделочные материалы и снять легкоотслаивающиеся элементы, на вновь возводимом объекте, требуется обеспечить качество напольной поверхности и исключить наличие строительного мусора.

Далее следует выполнить теплоизоляцию перекрытия, для чего могут быть использованы такие материалы как пробка, минеральная вата, пенополистирол, укладываемые на бетонное основание, вскрытое специальным клеящим составом.

На следующем этапе выполнения монтажных работ потребуется обеспечить закрепление металлических полос (удерживающих кабель теплого пола) к бетонному основанию. Для чего в заданных местах утеплителя прорезаются окошки, через которые и осуществляется крепеж пластин. Фиксироваться к поверхности пола они могут при помощи дюбелей и саморезов.

Если же говорить о шаге расположения крепежных полосок, то обычно он подбирается таким образом, чтобы имелась возможность надежно зафиксировать нагревающий кабель в заданном положении (обычно шаг составляет 50 -70 см).

Дополнительным мероприятием, перед тем как уложить нагревательный кабель для теплого пола является изготовление стеновой штробы к месту установки управляющего модуля.

Далее потребуется уложить и надежно зафиксировать нагревательный кабель, для чего начиная от силового модуля, он раскладывается по напольной поверхности змейкой и впоследствии фиксируется пластинами.

Выполняя указанную процедуру, следует учитывать ряд особенностей:

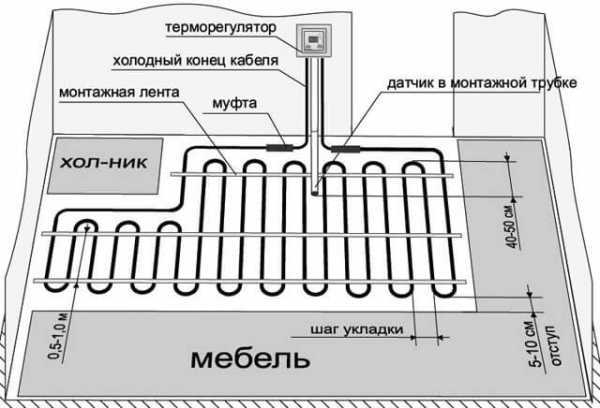

  • Кабель располагать с четко заданным шагом;
  • При укладке нагревателя обеспечивать его удаление от ограждающих конструкций как минимум на 100 мм;
  • Не укладывать электрический теплый пол в местах установки тяжелых предметов мебели и бытовой техники;
  • Обеспечивать оптимальный радиус изгиба нагревающего кабеля не менее 50 мм, дабы не допускать нежелательных перегибов;
  • Не допускать пересечения кабеля между собой и датчиком терморегулятора;
  • При оснащении нескольких комнат теплым полом производить параллельное подключение отдельных нагревающих элементов;
  • Не прокладывать кабель в местах примыкания плит перекрытия.

Дополнительно на указанном этапе производится укладка терморегулирующего датчика (от управляющего модуля к напольной плоскости), для чего он продевается в пластиковую трубку и фиксируется, как и кабель, металлическими полосками.

Еще одним важным мероприятием при обустройстве эклектического теплого пола своими руками является своевременное определение электрических параметров нагревателя. Это связано с тем, что работоспособность установки должна быть выявлена еще до момента бетонирования основания.

В целом же необходимо определить сопротивление электронагревателя и сравнить полученное значение с паспортными данными, при этом допускается отклонение от имеющихся значений на 5 – 10%.

Далее электрический теплый пол покрывается цементно-песочным составом (стяжкой) с минимальной толщиной 30 мм, а после его застывания поверхность подвергается отделочным работам. Здесь необходимо учитывать, что к использованию теплого пола можно приступать не ранее чем 30 дней после его укладки. При этом категорически запрещено подключать теплый пол для ускорения процесса схватывания материала.

Отдельное слово необходимо сказать и о подключении теплого пола к источнику электрического тока. Выполнять указанные работы необходимо в строгом соответствии с прилагаемой схемой, а по возможности использовать индивидуальный подвод питания (с минимальным сечением проводника 2,5 мм2), оснащенный устройством защитного отключения (УЗО).

Выполнив все перечисленные рекомендации, эксплуатация системы «теплый электрический пол», которая выполнена своими руками будет простой, надежной и долговечной.

 Читать еще:

Заливка наливного пола

Как положить теплый пол

Как укладывать линолеум своими руками: детальное описание

Плинтус пластиковый установка по месту

 Качественный видеоматериал о самостоятельной укладке электрического теплого пола:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.


Добавить комментарий

domgvozdem.ru

как правильно стелить обогрев на фанеру, варианты, преимущества способов укладки пленочного теплого пола

Содержание:

Одной из популярнейших тенденций при обустройстве современных квартир и коттеджей является организация локального или общего обогрева пола. Самый простой вариант реализации такой схемы – положить под линолеум электрический теплый пол.

Сильные и слабые стороны

Теплые полы считаются одной из наиболее удобных систем для организации основного отопления жилища. Этому способствуют некоторые преимущества, по сравнению с обычными водяными контурами. Однако в большинстве случаев теплые полы выполняют роль дополнительного обогрева, устанавливаемого на определенных участках жилища.


К примеру, намного комфортнее, когда ванная, прихожая или утепленный балкон обладают напольной поверхностью с комфортной для ног температурой. Есть тут и экономические соображения, так как реализация подобного проекта обойдется в разы дешевле, чем при сплошной укладке теплых полов.

Системы данного типа бывают двух разновидностей:

  1. Водяные. Контур состоит из специальных тонких трубок, укладываемых в стяжку пола. По ним пускают нагретую воду, которая и способствует повышению температуры поверхности. Затраты на работу водяного теплого пола сведены к минимуму, так как вода для его работы поступает из основной системы отопления дома. Согласно строительным нормам, подобным образом запрещено оснащать квартиры в высотных домах, поэтому используются они исключительно в частных жилищах.
  2. Электрические. Более универсальные изделия, где в качестве нагревательного элемента выступает специальный кабель или инфракрасная пленка. За такой пол придется выложить больше денег, однако он более простой в укладке и в регулировке: система управления здесь более точная и быстрая. По этой причине электрические контуры пользуются большей популярностью у населения, по сравнению с водяными.

Варианты финишного покрытия на теплый пол

Определившись с тем, какой именно теплый пол использовать, нужно подобрать для него наиболее подходящее финишное покрытие. Самым универсальным материалом в этом отношении считается керамическая плитка, отлично сочетающая с любой разновидностью теплых полов.

Однако, как известно, не во всех помещениях ее можно применить. В качестве альтернативы обычно рассматривают вариант с линолеумом, для которого характерна дешевизна и простота монтажа. Однако с теплыми полами это покрытие сочетается не так хорошо, как кафель.


Причины здесь следующие:

  1. Низкая теплопроводность. Из-за этого напольный обогрев во многом теряет свою эффективность.
  2. Слабая сопротивляемость нагреванию. Из-за длительного воздействия повышенной температуры линолеум начинает терять свои декоративные и эксплуатационные качества. Выражается это в изменении цвета, деформации и вспучивании его поверхности. Кроме того, в воздух начинают попадать вредные для здоровья человека испарения фенола.

Однако линолеум можно довольно успешно комбинировать с теплыми полами: главное – выбрать подходящую разновидность этого материала. Например, от использования толстых покрытий, хорошо защищающих от холода, желательно отказаться. Слишком тонкий материал также не подойдет из-за слабой стойкости к износу. К тому же, через его поверхность быстро проступают все неровности основания.

Современные виды линолеума обычно маркируются соответствующими обозначениями, с указанием на возможность или запрет использования вместе с теплым полом. Подходящими свойствами для подобных комбинаций обладает т.н. «натуральный» линолеум, при изготовлении которого используются природные компоненты, не содержащие вредных веществ. Что касается «ненатуральных» материалов, то их использование также допускается: главное, соблюдать в таком случае оптимальный температурный режим. Теплые полы обычно обладают рабочей температурой в пределах 25-28 градусов: если ее не превышать, то никакой опасности для обогрева пола под линолеум не будет.

Какой вариант теплого пола под линолеум выбрать

Теплые полы, работающие от электрической энергии, разделяются на две большие группы:

  • Электрические кабельные. Эти системы состоят из греющего кабеля, оснащаемого специальной сеткой. Затем вся конструкция заливается цементной стяжкой. Более современные модификации представляют собой маты с уже уложенным в них кабелем. При монтаже они укладываются впритык друг ко другу.
  • Инфракрасные пленочные. Устройство этих изделий кардинально отличается от предыдущих. Внешне эта довольно сложная система имеет вид тонкой (до 1 мм) темной пленки. В ее основе лежат графитовые нагреватели, с двух сторон запечатанные тонким полиэстером. Коммутация системы с электрической сетью осуществляется с помощью специальных проводников из меди и серебра. Для контроля за уровнем нагревания имеется терморегулятор, входящий в состав стандартной комплектации пленочного пола. Одним из основных достоинств инфракрасных систем является низкое потребление электрической энергии.

Обогрев помещения пленочным полом происходит благодаря инфракрасному излучению: финишная стяжка в этом случае не нужна. Для его укладки необходимо хорошо подготовить черновое основание: сверху нагревательные маты можно оформлять финишным напольным покрытием. Пленочная система является наиболее удобным вариантом теплого пола для комбинации с линолеумом. Значительное нагревание здесь исключено, поэтому за сохранность декоративного покрытия можно не переживать.

По причине небольшой толщины такую пленку можно укладывать в любой момент, даже если ремонт помещения давно завершен. В таком случае проводится демонтаж напольного покрытия, с последующим выравниванием основания. По завершению монтажа пленки финишный материал можно уложить обратно. При этом значительный подъем уровня пола не происходит. Важно помнить о дороговизне подобных систем и высоких требованиях к качеству производимых работ. Основание под инфракрасную пленку должно быть выровнено идеально, т.к. наличие любого дефекта может спровоцировать ее разрыв.

Что касается варианта с кабельным электрическим полом, то его также нередко применяют вместе с линолеумом. Однако нужно сразу готовиться к более сложным и трудоемким монтажным работам, которые повлекут за собой более заметное изменение уровня пола. Дело в том, что в таком случае кроме стяжки пола потребуется также укладка утеплителя, пароизоляции и прочих прослоек. В процессе эксплуатации кабельной электрической системы необходимо придерживаться комфортного для линолеума температурного режима +22-25 градусов.

Как правильно стелить пленочный электрический пол

Описание технологии, как правильно стелить теплый пол:

  1. Составления чертежа. Особенно это важно в тех случаях, когда оформляются помещения значительной площади. Нагревающей пленкой рекомендуется укладывать только открытые участки – под мебелью она не нужна. Кроме того, вес тяжелых предметов способен спровоцировать поломку системы. Распределение полос рекомендуется проводить в продольном направлении, что позволит снизить количество стыковых участков. Если в основании пола имеется электрическая проводка, от нее необходимо сделать отступ в 5 см. Другие источники нагрева (духовой шкаф, камин, радиатор и пр.) должны быть удалены от пленки на расстояние не менее 20 см.
  2. Подготовка основания. С черновой поверхности нужно убрать всю грязь, устранить перепады и дефекты. Лучше всего это сделать с помощью выравнивающей смеси. Дальнейшие монтажные работы разрешается продолжать только после полного высыхания заливки. Для улучшения эффективности обогрева основание желательно оформить слоем теплоизоляции, проклеивая места стыков специальным скотчем.
  3. Укладка пленки. Главная задача – правильно распределить ее по всей площади пола. Почти всегда для этого требуется разрезание пленки на отдельные фрагменты: эту операцию можно проводить только по специальным линиям, нанесенным на поверхность материала. Если разрезать пленку в каком-то другом месте, это причинит ей серьезные повреждения.
  4. Фиксация. Уложив полосы материала согласно предварительно составленному чертежу, как стелить электрический теплый пол, их необходимо хорошо закрепить. Это можно сделать при помощи скотча, скоб или обычных гвоздей для мебели. Для крепежей по краям пленки имеются специальные прозрачные участки: делать это в других местах запрещается из-за угрозы повреждения нагревательного контура.
  5. Подключение к сети. Закрепив обогревающие полосы, их необходимо подключить к электричеству. Для этого в комплект изделия входят специальные контактные зажимы. Они подключаются к системе особенным образом: каждый элемент вводится в промежуток между слоями пленки и коммутируется с медной проволокой. Прочная фиксация каждого зажима осуществляется с помощью люверса, который нужно расклепать специальным приспособлением. При его отсутствии для этих целей можно применить обычный молоток: действовать нужно очень осторожно, во избежание повреждений графитовых вставок. Далее контактные зажимы пассатижами коммутируются с медным проводом в защитной оболочке.

Для защиты участков разрезания используется специальный гидроизоляционный материал. Важно помнить, что отдельные участки инфракрасного пола всегда подключаются параллельно, а не последовательно. Для удобства проводка по пути к источнику питания помещается под плинтус.


Выполняя монтаж самостоятельно, рекомендуется вооружиться некоторыми полезными советами, как правильно постелить теплый пол:

  • Отдельные части пленки должны быть разделены некоторым пространством. Наличие перехлестов недопустимо из-за перегревания материала. Обычно это заканчивается быстрым выходом системы из строя и повреждениями финишного покрытия.
  • Регулятор температуры во время эксплуатации пленочного пола не рекомендуется устанавливать выше +30 градусов. Если сверху пленки уложен линолеум, то оптимальной температурой в таком случае будет +25 градусов.
  • Монтировать термодатчики разрешается только после полного отключения электричества в доме. Подача напряжения разрешается по завершению монтажа и подключения прибора.
  • Приступая к тестированию ИК-пленки, рекомендуется провести внимательный осмотр всех участков коммутации контактов. Очень важно, чтобы защитная изоляция не была повреждена.
  • Оформляя нагревательной пленкой помещения большой площади, важно учитывать общую мощность контура. В случае, если этот параметр превышает 3,5 кВт, ее лучше оснастить отдельным силовым кабелем, во избежание перегрузок сети.
  • Из-за минимальной толщины пленки участки коммутации обычно слегка возвышаются над уровнем поверхности. Чтобы это не привело к ухудшению общего состояния напольного покрытия, утеплитель на этих участках нужно немного подрезать, выравнивая высоту.
  • Оптимальным местом установки термодатчика являются те участки под пленкой, где нет нагревательных элементов. Для фиксации этого прибора обычно используется скотч.
  • Тестирование системы разрешается проводить только после подключения ее к терморегулятору. После включения теплого пола необходимо проверить места соединения проводки. При обнаружении дефектов их нужно устранить. Признаком качественной работы теплого пола является равномерное распределение тепла по его поверхности.
  • После того, как теплый пол под линолеум правильно уложен, поверх пленки настилается пароизоляционный материал: его также фиксируют скотчем. Далее можно переходить к окончательному оформлению пола.

Укладка линолеума

Линолеум относится к тем материалам, при укладке которых обычно не возникает особых сложностей. Так как речь идет о рулонном покрытии, то перед постилкой нужно добиться его выравнивания. Для этих целей материал раскатывают в помещении, и оставляют на несколько дней. Если в комнате имеется теплый пол, то его нужно включить: это ускорит процесс выравнивания линолеума.


Чтобы увеличить финальное качество, желательно укладывать теплый пол под линолеум на фанеру или ДСП. Фиксацию древесных плит необходимо проводить очень осторожно, избегая повреждений находящейся внизу ИК-пленки. Кабельный электрический пол в этом случае куда надежнее. Поверх фанеры линолеум крепят при помощи специального двухстороннего скотча или клея. Если поверх теплого пола применяется ламинат, то его лучше садить на клей: это увеличит плотность прилегание покрытия и равномерность его нагревания. На завершающем этапе нужно установить плинтуса, скрывающие проводку системы, и снова проверить работу системы. Это позволит выбрать наиболее подходящий температурный режим.

Вариант использования кабельного пода для обогрева

В тех случаях, когда вместо пленочного электрического пола используется кабельный, процедура монтажа будет несколько отличаться:

  • Перед тем, как правильно стелить электрический теплый пол, составляется подробный план расположения нагревательных витков.
  • С поверхности основания убирают все загрязнения. При необходимости - проводят его выравнивание.
  • Укладывается теплоизоляция.
  • Постилается и фиксируется монтажная сетка.
  • Монтаж кабеля должен точно соответствовать составленному ранее плану.
  • Подключение терморегулятора и питания разрешается проводить только после установки термодатчиков.
  • Протестировав систему, ее заливают бетонной стяжкой.
  • Когда рабочая поверхность высохнет, можно приступать к укладке финишного покрытия.

Роль теплоизоляционного материала в этом случае обычно выполняют плиты пенополистирола или специально разработанный для кабельного теплого пола материал. Он имеет вид коврика из резины, с выпуклостями на поверхности. Благодаря этим выступам очень удобно фиксировать греющий кабель. Кроме того, это позволяет отказаться от монтажной сетки. Термодатчики необходимо устанавливать на одинаковом расстоянии от нагревающего кабеля: непосредственное их соприкосновение с нагревательным элементом или с бетонной стяжкой запрещено. В качестве защиты термодатчика часто используют футляр из гофрированной трубы.


teplospec.com

все схемы и способы монтажа

Содержание статьи

От автора: здравствуйте, дорогие читатели нашего сайта. Вероятно, вы задались целью узнать, как производится правильная укладка электрического теплого пола. В этой статье мы подробно расскажем вам, как это сделать, и разберем все возможные схемы подключения.

Рекомендуем дочитать статью до конца, так как, если вы не сильно разбираетесь в электричестве и не знаете основных правил работы с ним, то можете выполнить работы некачественно, и тем самым поставить под угрозу собственную безопасность и безопасность ваших близких.

Электрический теплый пол

Данный вид обогрева основан на использовании специальных проводников с повышенным сопротивлением, способных превращать электрическую энергию в тепло. Имеет фантастические 100% КПД, то есть в тепло превращается каждый Ватт потраченной электроэнергии, не теряясь на участках цепи.

Данный вид обогрева помещения является намного экономичнее, чем центральное отопление. Последний объект, на котором изготавливали теплый пол наши сотрудники, — это трехкомнатная квартира в хрущевке с жилой площадью 75 м2, так вот, на ее обогрев в месяц затрачивается 230 кВт электроэнергии. При том, что это единственный способ обогрева. И, как вы понимаете, затраты на оплату электроэнергии в месяц примерно в два раза ниже, чем оплата центрального отопления.

Конечно, такой способ основного обогрева реализовать не так просто, так как его нужно согласовывать. Для того чтобы отказаться от центрального отопления, вам потребуется собрать пакет документов и отвести стояки отопления от вашей квартиры.

Виды электрического теплого пола

Электрический пол бывает трех видов, давайте рассмотрим каждый из них в отдельности.

Кабель. Данный обогревательный элемент продается в бухтах по 100–200 метров, в некоторых случаях в своих комплектах имеет специальные зажимы и оконцеватели. Является самым дешевым видом электрического обогрева полов. Производятся такие кабеля разной мощности, для основного или вспомогательного отопления.

Такие кабеля бывают двух видов. Первый — это одножильный. Отличается простотой конструкции и по виду напоминает старый советский кабель телевидения, такой же жесткий, с многослойной изоляцией, с одной жилой в центре и экранирующей пленкой.

Для функционирования такого кабеля необходимо создание контура. То есть вы отводите один конец провода от термореле, делаете всю необходимую разводку по комнате и вновь возвращаетесь к термореле.

Второй вид кабеля — двужильный. Представляет собой практически точно то же самое, что и одножильный, но с одним отличием — контур создается в нем самом. То есть вы разводите один его конец к фазе, а другой к нулю. Ведете всю разводку по комнате и в конце соединяете две жилы в кабеле, то есть перемыкаете их. Плюс его в том, что не нужно рассчитывать пространство и длину кабеля на его возврат к термореле.

Кабельные маты. Практически то же самое, что и кабель, но с одним усовершенствованием. Если пользоваться обычным кабелем, вам необходимо задумываться о том, как его крепить к полу и сделать разводку. А в случае кабельных матов, кабель уже прикреплен к сетке из стекловолокна, и все, что вам нужно для его монтажа — это раскатать его, словно коврик по полу, и подключить. Выполняются двужильным кабелем.

Такие маты намного дороже, чем просто кабель в бухте. Поэтому перед тем как укладывать покрытие с подогревом, задумайтесь, а так ли вам необходим этот «коврик», или вы в состоянии и сами уложить пол?

Инфракрасный. Такой вид обогревателя является самым совершенным, современным, экономичным, простым в монтаже ну и, конечно, самым дорогим. Из-за чего и редко применяется на практике. Стоит в несколько раз дороже, чем другие виды обогревателей. Вот только он так же производит тепло и удовлетворяет всем нормам, как и его дешевые аналоги, поэтому задумайтесь, а нужно ли оно вам.

По мнению специалистов, самым оптимальным решением является именно двухжильный провод без разнообразных наворотов. Легко укладывается, просто подключается и крайне легко рассчитывается — и ни на секунду не хуже его более дорогих собратьев.

Расчет кабеля, совместимость и требования

Для того чтобы изготовить схему кладки электрического покрытия, вам необходимо рассчитать его мощность. За основу следует взять следующие цифры. Если вам необходим основной источник обогрева, и вы живете в зоне с холодным климатом, то есть зимой температура опускается до -20, то вам необходимы 180 Вт/м2, а если вы проживаете в зоне умеренного климата, и вам также необходимо основное отопление, то берите за базу 140–150 Вт/м2.

При необходимости изготовления дополнительного источника обогрева, который приносит лишь дополнительный комфорт, но не способен взять на себя нагрузку основного отопления — рассчитывайте на 70–90 Вт/м2. Повторимся еще раз, данный номинал справедлив только при комбинировании отопления, например, центрального и теплого пола. Если вы уложите лишь 70-ку, а отопление отключите, пол будет работать в режиме постоянного нагрева и вскоре перегорит.

Для нормальной работы пола необходим запас мощности, то есть он не должен работать на своих максимальных параметрах. Данный вид обогрева – цикличный, то есть 20 минут работает, 20 минут «отдыхает».

Самый оптимальный шаг укладки кабеля считается 10 см — он обеспечивает самое лучшее теплораспределение и быструю реакцию системы на изменение окружающей температуры.

Если вы уже приобрели кабель, например, 20 Вт на погонный метр, вам необходимо знать, как рассчитать шаг укладки. Для этого берем нашу основную цифру, допустим, нам необходимо 160 Вт\м2, делим его на наши 20 Вт, получаем 8 — это количество линий в одном квадратном метре. Далее 100 делим на 8 и получаем необходимый шаг в 12,5 см.

Требования автоматам. Ваша проводка и защитные устройства должны быть рассчитаны для такой системы обогрева. Лучшим вариантом будет запитывание каждой ветки отдельным проводом, идущим непосредственно от щитка. Например, при площади квартиры в 100 м2 и суммарной мощности пола в 16 кВт, на каждую комнату приходится примерно 5 кВт мощности теплого пола без учета коридоров. Итак, 5000\220= 22,7 Ампера — именно такую силу тока будет потреблять пол при максимальной нагрузке в одной комнате.

Для запитывания такого пола вам необходим автомат, который по номиналу немного больше, чем 22,7 ампера — это 25 А. Вообще, автоматы изготавливаются следующих самых распространенных номиналов: 4,6,8,10,12,16,20, 25,32 А. Обычно в магазинах вы найдете только 6,10,16,25,32 А. Рассчитываете нагрузку своего пола и берете ближайший высший номинал — если попали, например, ровно в 16А, то берем следующий, 20А.

Но лучше всего будет использовать УЗО — устройство защитного отключения. Защищает вас от поражения электрическим током. Срабатывает на отключение при утечке тока в 30 мА. Но требуется грамотный монтаж. Так как при установке такого оборудования, ноль нельзя пересекать с заземлением в непосредственной близости — только в щитке, иначе работать может некорректно. И я уже совсем молчу, если у вас есть токи утечки, в таком случае, УЗО вам вовсе не включить.

Требования к проводке. Проводка в вашей квартире должна быть рассчитана на работу такого мощного оборудования. Допустим, ваши полы потребляют 18 кВт, хотя они, конечно, не будут включаться одновременно, да и на квартиру в 100 м2 вам не нужно 18 кВт, а примерно, 13.

Но все же, 18кВт — это 82А, а это очень и очень много, ни одна бытовая проводка не выдержит, а плюс ко всему этому, у вас еще может работать чайник, стиральная машина, фен — в общем, 90 Ампер точно набежит. Так вот, подводящий кабель в вашем случае должен быть минимум 16 мм2 меди, это для пропуска 100А. Рассчитать его вы можете, найдя таблицу сечений кабелей по силе тока.

Если у вас в квартире алюминиевая старая проводка, то, скорее всего, у вас не получится сделать такой пол без ее замены. Перед монтажом и планированием, обязательно посчитайте по вышеописанному методу.

Монтаж

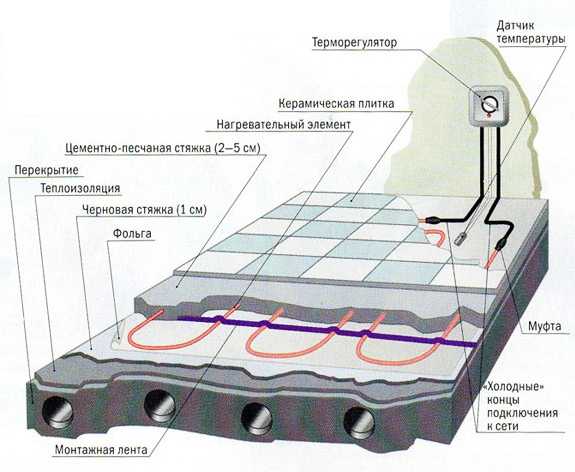

Технология укладки кабельного обогревающего покрытия, как всегда, основана на изготовлении «пирога», то есть укладке разнообразных слоев с определенными свойствами. Если мы будем рассматривать именно схему подключения, то она крайне проста. И заключается в следующем.

Для начала мы покупаем нужный нам провод, а затем и терморегулятор подбираем к нему. У терморегулятора, если он рассчитан на подключение одного контура двужильного кабеля, будет всего 6 клемных контактов, и они будут подписаны. Два на вход 220, два для кабеля и два для термопары. Подключить может и ребенок, только внимательно смотрите, что куда подключаете, иначе есть возможность повредить дорогостоящее оборудование.

Все подключение заключается в раскладке кабеля на полу, по требуемой вам схеме. Затем в расположении на стене терморегулятора — для этого вам необходимо будет сделать одну штробу и углубление для монтажа дозы (делается короной для перфоратора или просто молотком и зубилом), потом зашпаклевываем. Ну и, естественно, располагаем термодатчик в полу, для этого его ведем все по той же штробе и укладываем наравне с кабелем в толще стяжки, не близко к проводу, иначе работа будет искажена. Датчик должен находиться в полу, но на максимально удаленном расстоянии от проводов, например, между ними.

А теперь рассмотрим порядок того, как правильно укладывать кабель:

  1. Подготавливаем основание, выравниваем, чистим.
  2. Обрабатываем грунтовкой глубокого проникновения.
  3. Покрываем слоем гидроизоляции.
  4. Укладываем демпферную ленту.
  5. Затем слой утеплителя.
  6. Снова слой гидроизоляции.
  7. После этого армирование.
  8. На него укладываем кабель теплого пола.
  9. Подключаем кабель и испытываем систему.
  10. Заливаем стяжку.
  11. Укладываем чистовое покрытие.

Вот и все, дорогие читатели, что вам нужно знать для правильной укладки теплого пола и расчета количества кабеля. Если у вас остались нерешенные вопросы, посмотрите другие наши статьи по этой теме и подписывайтесь на нас в соцсетях.

seberemont.ru

Укладка электрического теплого пола: расчет, установка, подключение

Интегрированные в пол системы обогрева помещений, появились сравнительно недавно. Изначально они использовались, как дополнительные системы комфорта. Согласитесь, приятно ступать босыми ногами по нагретой поверхности. Когда технология стала отработанной, а стоимость производства снизилась, теплые полы стали применять в качестве основной системы отопления.

По типу нагревательных элементов их можно разделить на два основных вида:

  1. С использованием теплоносителя (обогрев с помощью труб, уложенных в стяжку). Монтаж достаточно сложный, требуется подключение электрокотла (либо иной водогрейной системы) к теплому полу. Прокладка труб является капитальными работами, стоимость монтажа достаточно высокая. Впоследствии это окупается низкой стоимостью использования. К серьезным недостаткам относится сложность ремонта (в случае протечки), а также инерционность терморегуляции. Нельзя просто покрутить ручку, и сразу поменять температуру. Поэтому большинство владельцев жилых помещений, отдают предпочтение электросистемам.
  2. Электрический теплый пол имеет множество вариантов укладки (в стяжку, на деревянный черновой пол, пол линолеум, ламинат, ковролин). Можно организовать временное размещение, и переносить систему из одного жилища в другое. Укладка электрического теплого пола выполняется в кратчайшие сроки, и практически не требует привлечения квалифицированных специалистов. Именно о таких технологиях пойдет речь в нашем материале.

Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

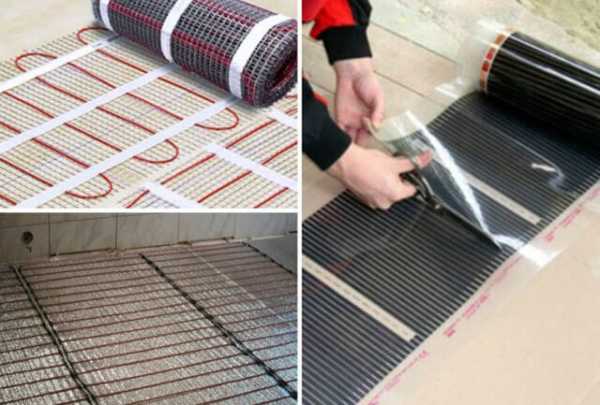

  • Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.

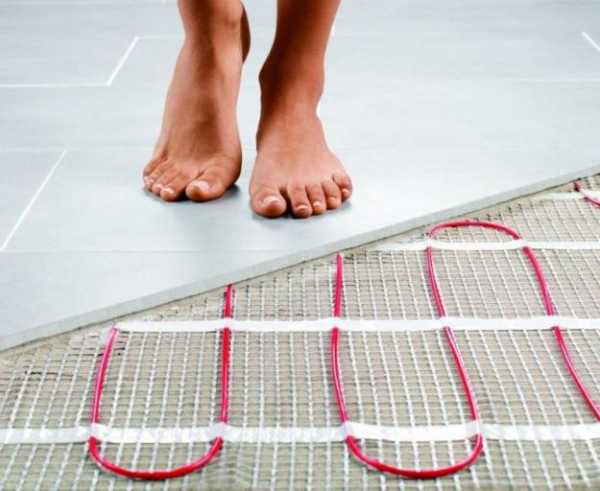

  • Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.
  • Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Что еще необходимо для монтажа

Про различные элементы фиксации, соединения, и пр., расскажем в разделе «монтаж». Как бы качественно не были уложены термоэлементы, без управляющего контроллера тепла не будет.

Основные виды терморегуляторов:

  • Чистая механика. С помощью калиброванной рукояти, пользователь задает температуру пола (или воздуха в помещении).В половом покрытии (или в комнате) находится термодатчик, передающий информацию в контроллер. При отклонении от заданного значения, электроника включает или выключает нагрев. Дополнительного сервиса нет.
  • Простой электронный регулятор. Помимо поддержания заданной температуры (управление кнопками, информация на дисплее), можно устанавливать таймер работы. Контроллер «организует» обогрев к вашему приходу, и выключит его в установленное время.
  • Интеллектуальный контроллер позволяет задавать программы управления климатом, или вовсе интегрировать обогрев в систему «умный дом». Вы можете подключить модуль GSM, и управлять нагревом с помощью смартфона. Или задействовать сеть интернет.Такой контроллер управляет теплыми полами сразу во всех комнатах.

Подобрав тип нагревательных элементов, и закупив необходимую оснастку, приступаем к самостоятельному монтажу. А что необходимо знать перед походом в магазин?

Правильный подбор системы теплого пола

Единственное средство обогрева, или дополнительное? Если вы только что построили дом, или купили квартиру с правом выбора вида отопления, правильным решением будет выбрать «подпольный» обогрев без дополнений. Правда, есть как преимущества, так и недостатки.

Вы получаете более гибкую систему управления микроклиматом, нежели традиционные радиаторы отопления. К тому же, установка электрического теплого пола никак не отражается на интерьере. Его попросту не видно. Тепло, исходящее снизу, предоставляет уникальное ощущение пляжного комфорта. Как будто вы ходите по нагретым на солнце камушкам или песку. Оборудование и монтаж «под ключ», по стоимости не выше традиционной прокладки труб и установки водогрейного котла.

К недостаткам можно отнести более дорогой энергоноситель. Электричество в любом случае проигрывает дровам, углю и газу. Есть опасения по поводу электромагнитного поля, но все комплекты прошли сертификацию на использование в жилых помещениях без ограничений.

  • Дополнительная электрическая система устанавливается в качестве резервной (либо альтернативной). Или просто для улучшения комфорта. В холодную зиму, как бы тепло не было от батарей отопления, дети едва ли могут свободно играть на полу. А включив обогрев снизу, вы даете возможность наслаждаться теплом в любом месте.

Расчет мощности и шага укладки

Разумеется, температура нагрева зависит от климатического пояса, и материала, из которого построен ваш дом. Однако расчет электрического теплого пола производится не по температуре, а по потребляемой мощности. Для средней полосы России приняты следующие параметры:

  • Гостиная, кухня, столовая, прихожая, коридоры: 150 Вт на м²;
  • Спальня, детская комната, кабинет (при условии закрывающихся входных дверей): 120–150 Вт на м²;
  • Застекленная лоджия: 200 Вт на м²;
  • Ванная комната: 180 Вт на м².

Определившись с затратами электроэнергии на каждую комнату (по проекту помещения), «вырезаем» из площади территорию, занятую мебелью стационарного размещения: шкафы, комоды, диваны, кровати. Технология укладки электрического теплого пола подразумевает расчет только той площади, над которой нет объектов.

При этом дифференцировать мощность по новой площади не требуется: вы рассчитываете реальную чистую поверхность пола.

Важно: Под площадью помещения принимается именно площадь обогреваемой поверхности (за минусом мебели), а не размеры, которые определило БТИ.

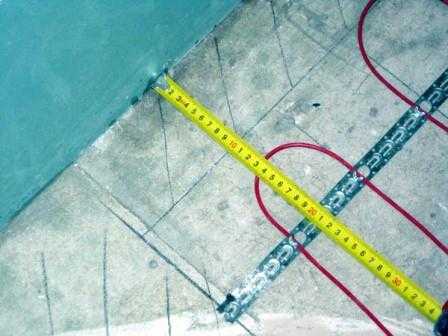

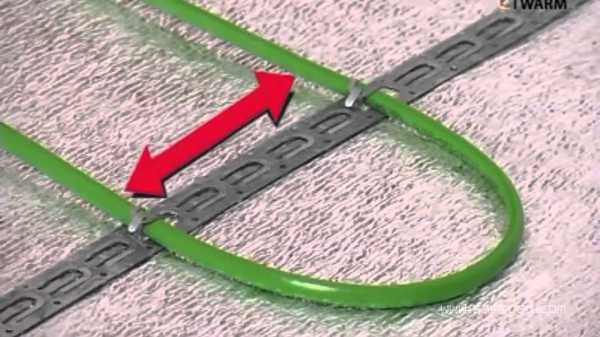

Шаг укладки кабеля рассчитывается следующим образом. Исходные данные:

  • мощность погонного метра нагревательного провода;
  • площадь обогреваемой поверхности;
  • коэффициент (Вт на м²) для конкретной комнаты.

Например, гостиная 25 м². Под мебелью находится суммарно 5 м², стало быть обогреваемая площадь 20 м². Параметры мощности для этого типа помещения 150 Вт на м², стало быть мощность кабеля будет 3 кВт.

Информация: подключение электрического теплого пола в качестве дополнительной меры не требует расчета полной мощности. Полученный показатель уменьшаем на 1/3.

Кабели регламентированы по так называемой погонной мощности. Как правило, это диапазон от 12 до 24 Вт на погонный метр. Исходя из этого, вы можете купить либо 125, либо 250 м кабеля для мощности 3 кВт. От этого зависит шаг укладки. Вы просто определяете расстояние между линиями (плотнее или реже), выбирая более или менее мощный кабель. Разумеется, цена погонного метра будет разной.

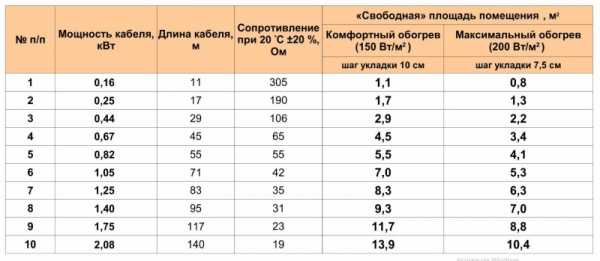

На иллюстрации типовая таблица расчета кабеля определенной марки. Это не абсолютная информация для любых вариантов. Просто вы можете понять, как можно варьировать с шагом укладки при одинаковых тепловых параметрах.

Многие специалисты считают, что мелкий шаг дает более равномерный обогрев: не появляются полосы с разной степенью интенсивности. Обратная сторона медали — чем длиннее кабель, тем сложней и дольше его монтаж.

Нормальным считается шаг не плотнее 70 мм.

Если вы покупаете нагревательные маты, шаг уже сформирован на производстве. Расчетная единица в этом случае — Вт на м². У вас есть возможность для разных помещений выбрать более плотную (или менее частую) укладку кабеля.

Мы уже рассматривали преимущества и недостатки погонного нагревательного кабеля, и тепловых матов. Однако, если ваши помещения имеют сложную конфигурацию, укладка рулонов может быть затруднена. В этом случае поможет погонный кабель. Хотя, при известной смекалке, можно обыграть конфигурацию с помощью матов.

Укладка тепловых элементов

Напольных покрытий существует великое множество. Для каждого из них предусмотрен способ укладки теплого пола. Не будем делить электрическую часть на отдельный кабель, маты, или инфракрасную пленку. Принцип строительного монтажа отличается не принципиально.

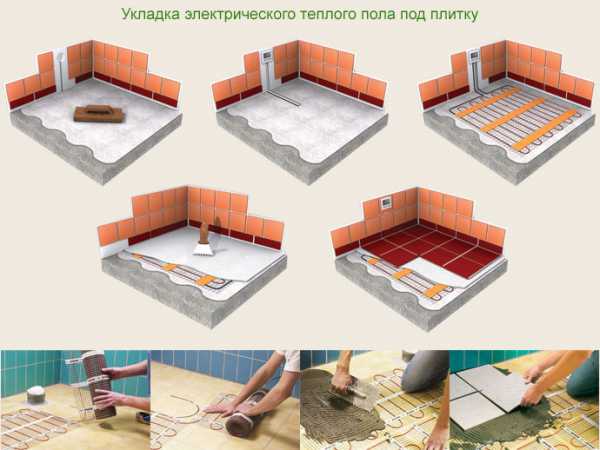

  • Укладка в стяжку. На черновой пол кладется не только гидробарьер, а еще теплоизоляция. Иначе вы будете спонсором хорошей погоды у соседей снизу. Затем монтажная сетка (при работе с погонным кабелем), на которую укладывается «змейка» нагревателя. Инфракрасные полотна или нагревательные маты монтируются аналогично.Сверху заливается стяжка толщиной не менее 30 мм.
  • Как правильно уложить электрический теплый пол на стяжку? Технология аналогичная, только вместо второй стяжки наносится клеевой состав строительной смеси. Толщина может быть 10 мм поверх нагревательных элементов, это не силовое покрытие.
  • Монтаж под кафельную плитку такой же, как и на стяжку. Не забываем обеспечить минимальную толщину над проводами.

    Важно: Перед замуровыванием теплого пола в бетон (клей), обязательно проверяем сопротивление (указано в паспортных данных), и работоспособность. После схватывания раствора, ремонт будет выполнить затруднительно.

  • Укладка под ламинат или ковролин. Если вы стелите финишное покрытие на стяжку, смотрим варианты выше по тексту. А для случаев, когда стяжка уже есть, а вам понадобилось смонтировать теплый мол, предусмотрены разнообразные подложки для монтажа.

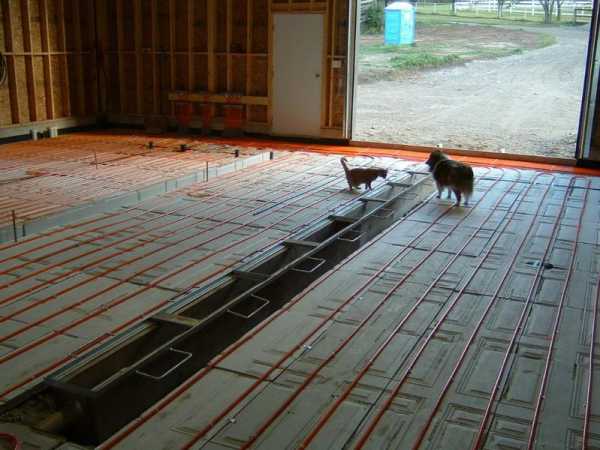

  • Кабель монтируется в штатные пазы, а сверху кладется звукоизоляция и ламинат. Для линолеума и ковролина понадобится тонкое жесткое основание.

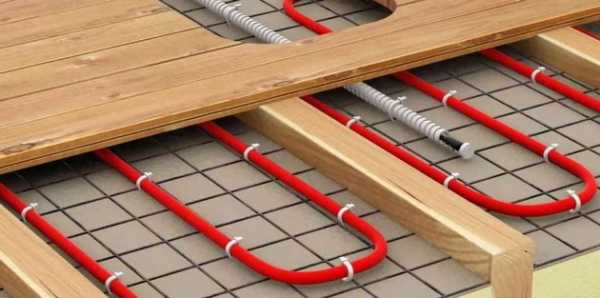

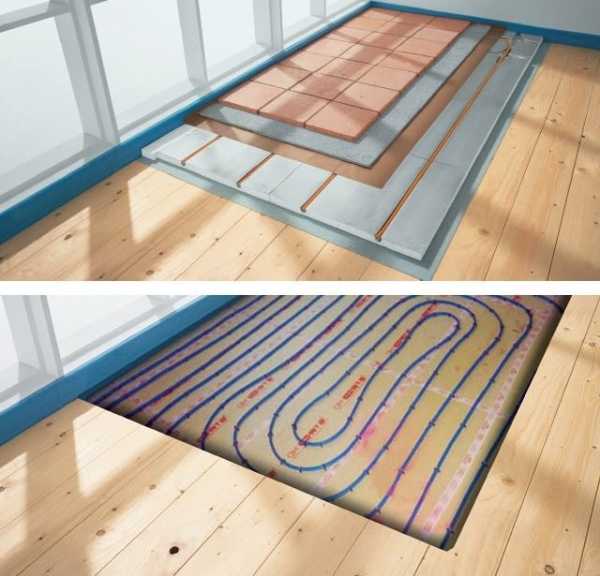

  • Деревянный дом, полы на лагах. Думаете уложить теплый пол невозможно? Напротив, сделать это легче, чем в панельном бетонном доме. Между лагами укладывается теплоизоляция (отражателем вверх), а на нее крепится нагревательный кабель.Единственное ограничение — более жесткие противопожарные требования. При покупке кабеля следует обратить на это внимание.

Отдельно можно отметить инфракрасные пластины. Их монтаж практически не требует подготовки. Просто ровный пол, тепловая изоляция, и укладка непосредственно под чистовое покрытие.

Подключение питания (управления)

Монтаж закончен, провода выведены в коробочки. А как подключить электрический теплый пол, чтобы не загромождать стены пультами управления и розетками?

Разумеется, это не люстра и не вентилятор. Мы уже провели обзор контроллеров (смотреть текст выше), остается лишь выбрать один из них по цене и потребностям.

Важно: Каждая комната при максимальной нагрузке потребляет 3–5 кВт. Соответственно проводка должна соответствовать по сечению. Минимум 2.5 квадрата, а лучше 4. Это не тот случай, где экономят на спичках.

Единого порядка компоновки элементов управления нет. Каждый производитель предлагает сваи варианты. На иллюстрации изображена типовая схема подключения электрического теплого пола с двухжильным кабелем и механическим контроллером температуры. Разумеется, если вы проектируете помещение под электропол, закладка отдельных линий питания производится сразу. А как подключаться в готовом доме? Придется штробить стены и делать косметический ремонт. Систему теплого пола нельзя просто воткнуть в ближайшую розетку.

Типовые ошибки монтажа

  • Нельзя включать нагрев до полного высыхания стяжки или клеевого покрытия пола.
  • Перед заливкой электропола стяжкой, обработка грунтовкой обязательна. Иначе вокруг провода могут образоваться пустоты.
  • Сервисное оборудование (например, датчик температуры), надо укладывать в трубку (можно гофру). Тогда его можно будет извлекать для профилактики или замены.
  • Нельзя резать кабель, закрепленный промышленным способом на тепловом мате. Можно надрезать подложку и развернуть половинки под требуемым углом.
  • Обязательно зафиксируйте «карту местности», то есть схему расположения нагревательных элементов. Это пригодится при перестановке мебели.

Итог

Если вы готовы платить за электроэнергию, системы электрического пола принесут в ваше жилище невероятный уровень комфорта. А сэкономить можно на укладке, если выполнять ее самостоятельно.

Видео по теме

profazu.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
