Планировка дома — готовые чертежи и планы домов

Планирование – важный этап строительства собственного дома. Необходимо учесть, что предварительной разметки, составления проекта и прорисовки графика-схемы требует не только будущее строение, но и сам участок. Прежде чем приступать к обустройству фундамента и возведению коробки, необходимо изучить особенности земельного надела и правильно сориентировать дом по сторонам света.


Насколько комфортно будет находиться в здании и на прилегающей территории, в немалой степени зависит от первоначальной разметки пространства. С какой стороны участка ставить дом, где располагать хозяйственные постройки, какой угол будет оптимален для расположения бани, куда вписать беседку – ответы на все эти вопросы должны появиться до начала строительства. Также не стоит забывать про такую важную составляющую, как коммуникации и инженерные сети.Планировка частного дома позволит не только грамотно расположить все постройки на участке, организовать внутреннее пространство коттеджа, но и избегать конфликтных ситуаций с соседями из-за нарушения требований и норм по расположению строений и зеленых насаждений на пограничной территории, а также проблем с различными проверяющими органами и инстанциями.


Выбираем участок для строительства

После того как определено основное направление, допустимая удаленность от крупного города, а также приоритетные коттеджные поселки, населенные пункты, садовые товарищества или просто земли категории ИЖС, можно выбирать наиболее подходящий участок. Если это возможно, лучше приглядеться к достаточно ровным и свободным от насаждений территориям. Исключение могут составить участки в лесных массивах, в окружении вековых сосен.Возвышенность более предпочтительна, чем низина. Дом, построенный на пригорке, обладает лучшими эксплуатационными характеристиками. На таком участке практически полностью отсутствует проблема с высокими грунтовыми водами, лучше осуществляется воздухообмен и выше уровень инсоляции. К тому же из окон такого дома, особенно если это постройка в два или три этажа, открывается прекрасный вид на окрестности.


Строя дом на возвышенности, можно будет существенно экономить на электроэнергии и отоплении, так как такое расположение, если выбрана правильная планировка дома, обеспечит максимальное проникновение солнечных лучей внутрь помещений. Современные технологии строительства позволяют не только использовать природную энергию для естественного освещения жилого коттеджа, но и аккумулировать вырабатываемое тепло, используя его для обогрева здания.

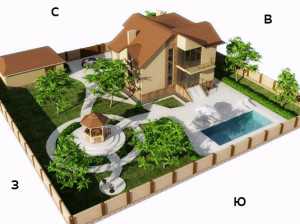

Ориентируем коттедж по сторонам света

Планировка дома будет полностью зависеть от расположения участка относительно сторон света, и ориентации самого коттеджа. На что еще стоит обратить внимание – это форма здания и тип кровли.


При строительстве дома с односкатной крышей, максимально открытый фасад нужно обращать к югу, а скат крыши ориентировать на север. При возведении классической двускатной кровли или крыши сложной конструкции возможны некоторые отступления от общих рекомендаций.На участке дом нужно ставить в северо-восточной части. Это позволит зданию получать максимально возможное количество солнечного света, а также создавать минимум тени на прилегающей территории. Этот фактор редко учитывается на начальном этапе строительства, и впоследствии создает множество проблем с обустройством зоны отдыха, планировкой участка и разработкой ландшафтного дизайна.Планировка домов осуществляется таким образом, чтобы центральный фасад выходил на южную сторону. Дом может быть дополнен массивным крыльцом, открытой верандой или террасой. Расположенные на солнечной стороне, они станут прекрасным местом для отдыха на свежем воздухе.


Когда выбран участок, определено место для строительства дома и коробка сориентирована по сторонам света, можно составлять план дома. Расположение комнат внутри также будет зависеть от сторон света:

  • Восток и юго-восток – спальные комнаты родителей и гостевые комнаты;
  • Юг и юго-восток – гостиная, детские комнаты и спальни;
  • Запад и юго-запад – гостиная, семейная комната, столовая;
  • Север – кухня, холл, нежилые хозяйственные помещения, зоны хранения.
Иное расположение комнат может быть обусловлено правилами фэн-шуй. Учение предполагает выбор места расположения комнаты внутри дома в соответствии с особенностями владельца. Хотя общие принципы также прослеживаются.Планировка дома должна быть построена таким образом, чтобы в комнатах, предназначенных для отдыха и досуга, из окна открывался вид на живописную панораму.


Это может быть красивый сад, внутренний двор с должным оформлением, окружающие приятные пейзажи. Лучше избегать расположения дома, при котором окна упираются в глухой забор, хозяйственные постройки или соседские дома.

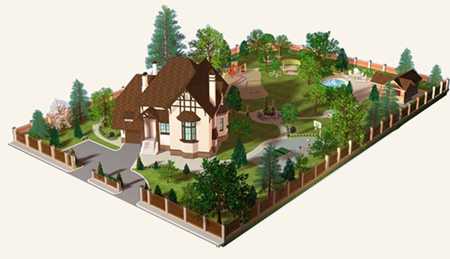

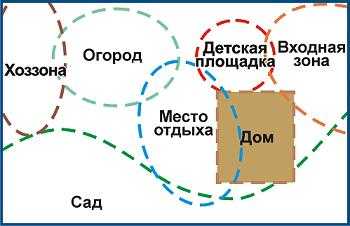

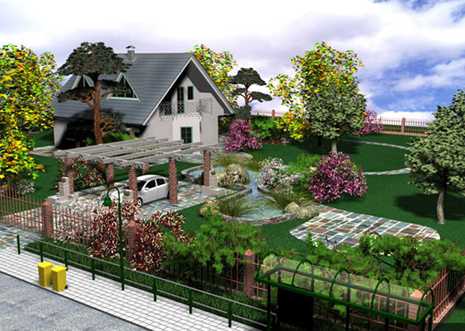

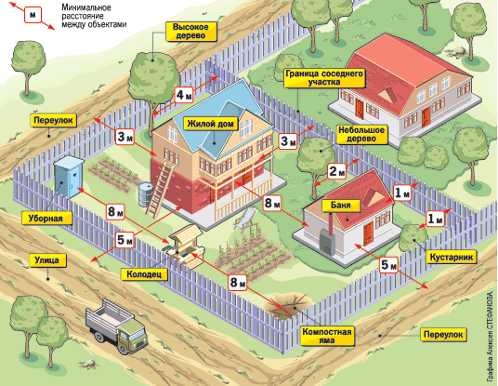

Составляем план участка или как организовать пространство

Каким бы по размерам ни был участок, его нужно грамотно спланировать. Чтобы прилегающей территорией было удобно пользоваться, планировка участка осуществляется до начала строительства дома и проведения земельных работ. Первый этап – это выделение функциональных зон и расположение их относительно друг друга. На схеме небольшие самостоятельные участки принято обозначать кругами и овалами:
  • Место для жилого дома;
  • Гараж или парковка;

  • Гостевой домик, баня или сауна;
  • Туалет, летний душ, прочие хозпостройки;
  • Беседка, зона отдыха;
  • Место для проведения пикников: летняя кухня и различные приспособления для готовки на открытом огне;
  • Площадка для детей;
  • Садово-огородная зона;
  • Элементы декора и ландшафтного дизайна.
Некоторые из функциональных зон могут отсутствовать, часть из них может быть чисто символической – все индивидуально и вносится в план в соответствии с конкретными пожеланиями клиента. Планировка участка может осуществляться вручную, а можно для этих целей использовать бесплатные программы.


Основное правило разбивки участка – сохранить максимальный уровень инсоляции, а также не препятствовать воздухообмену на территории. Для этого стоит отказаться от строительства глухих высоких стен и заборов.

Исключение может составить северное и западное направление – откуда чаще всего дуют сильные и холодные ветры.
А прежде чем располагать летнюю кухню, нужно определиться с розой ветров и сделать это таким образом, чтобы дым от углей и приготовляемых блюд не стелился по вашему участку, а сразу уходил за ограду.

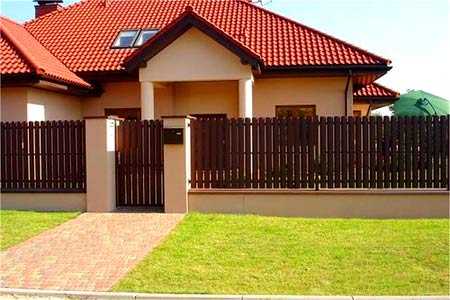

Классический забор и альтернатива

Отсутствием соседей редко кто может похвастаться. Даже в собственном доме возможны достаточно близкие контакты с рядом живущими семьями. Хотя планировка домов и разрабатывается таким образом, чтобы максимально защитить и сделать неприкосновенной частную жизнь, вне здания мы оказываемся беззащитными.


Строить высокие глухие заборы – не всегда возможно и уместно. Строительные нормативы, например, запрещают ставить ограждения выше 1 метра между двумя смежными участками. В этом случае можно воспользоваться безобидными, но весьма эффектными альтернативами. В роли забора могут выступать:

  • хозяйственные постройки;
  • зеленые насаждения;
  • сетки и опоры для вьющихся растений;
  • садовые ширмы, перголы и арки.
Если позволяет ориентация участка, от соседей можно отгородиться непосредственно домом, расположив его таким образом, чтобы он закрывал внутренний двор от посторонних глаз.

Дом с гаражом или гараж у дома

Выбирая проекты частных домов, стоит учитывать шаговую доступность общественного транспорта и количество автомобилей в семье. Если рядом находятся автобусные остановки, недалеко электричка, а автомобиля нет и не предвидится, то подойдет планировка дома без гаража. Этот вариант больше приемлем в случае строительства дачного дома. Но даже при таком раскладе небольшая парковочная площадка непосредственно перед домом необходима. На случай, если к вам приедут гости, привезут строительные материалы или возникнет другая необходимость подъезда машины.Планировка домов со встроенным гаражом больше подходит для строительства коттеджей, которые будут использоваться для круглогодичного проживания. В этом случае необходимо учесть количество машин, чтобы не промахнуться с размерами гаража.


Встроенный гараж может быть отапливаемым и неотапливаемым помещением, располагаться в цокольном этаже или на одном уровне с первым этажом здания. Разные проекты предусматривают разные варианты доступа в помещение. Попасть в гараж можно только с улицы, через въездные ворота и специальную калитку. Более совершенное решение – это обустройство второго входа-выхода: из гаража можно попасть сразу в дом, минуя улицу.Стоимость строительства гаража, объединенного с домом, возводимом на одном с ним фундаменте, под одной кровлей и с общими стенами – значительно выше, чем отдельно стоящего сооружения. Однако надежность, функциональность и возможности его использования значительно превосходят обособленную постройку.


Любой вариант расположения гаража предполагает наличие небольшой парковочной зоны. Очень удобно оставить машину перед домом и не заводить ее в гараж, если в течение дня вы неоднократно садитесь за руль. Также парковкой будут пользоваться ваши друзья, когда приезжают в гости.Парковка и гараж должны располагаться максимально близко к воротам. Идеальным считается прямой въезд, который исключает лишние маневры на территории участка. Это удобнее с точки зрения эксплуатации, и выгодно с точки зрения использования территории.

Выбор этажности дома

Сколько этажей будет в коттедже – зависит от желания домовладельцев и особенностей конкретного участка. Принято считать, что одноэтажный дом – удобнее в эксплуатации, а двух и более этажное здание – дешевле в строительстве и экономичнее в плане отопления и энергопотребления.

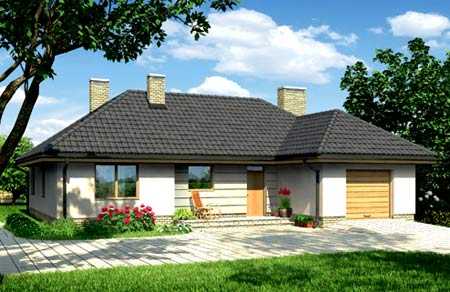

Одноэтажный дом

Строить одноэтажный дом целесообразно, когда под застройку выделен большой и достаточно ровный участок. В этом случае затраты на земельные работы будут минимальными. В таком доме намного комфортнее себя будут чувствовать семьи, где есть пожилые люди и маленькие дети. Отсутствие лестниц и второго уровня делает дом более безопасным и удобным в эксплуатации.Планировка домов в один этаж большой площади может напоминать старинную усадьбу, а может иметь ультрасовременный облик. Все зависит от формы коробки, кровли, экстерьера, используемых материалов и технологий.

Двухэтажный дом

Проекты двухэтажных домов позволяют подобрать подходящие дачные домики, создать коттеджи большой площади, найти решение при наличии небольшого участка под застройку. План дома в два этажа дает больше возможностей для размещения хозяйственных помещений и использования архитектурных функциональных украшений:
  • балконов;
  • террас;
  • веранды;
  • эркеров;
  • гаража.
Планировка домов в два этажа может отвечать самым скромным требованиям и представлять собой правильную коробку без излишеств, так и являть собой целый дворец, с фасадами сложной формы, ломаными линиями кровли.


Внутренняя планировка дома

Внутреннее пространство дома и все помещения делят на функциональные зоны.
  1. Дневная жилая зона – кухня, столовая, гостиная, семейная комната, кабинет.
  2. Ночная жилая зона – это спальные, детские, гостевые комнаты, гардеробная.
  3. Помещения общего пользования – прихожая, холл, коридор, лестничное пространство, санузлы.
  4. Хозяйственный блок – кладовые, котельная, гараж.
  5. Необязательные помещения – спортзал, сауна, бассейн, кинотеатр, музыкальная комната и т.д.
В зависимости от этажности здания, к внутреннему пространству применяют вертикальное и горизонтальное зонирование. При строительстве очень больших домов, план коттеджа может включать оба принципа.


Традиционно в двухэтажных домах наверху обустраиваются личные комнаты, а внизу общие и хозяйственные помещения. По другим правилам, верхнюю часть дома делают вотчиной детей и гостей, а внизу обустраивают родительскую зону. Планировка домов в один этаж предполагает такое же деление, но использует горизонтальную ориентацию. В одной части дома располагаются жилые комнаты – преимущественно в южной и восточной. Общие и хозяйственные помещения группируются в другой части дома – северной и западной.Если строение ограничено небольшими размерами, то некоторые помещения можно не делать самостоятельными, выделенными. Некоторые из них вполне можно совместить. Например, хорошо на одном пространстве соседствует кухня, столовая и гостиная. Достаточно лишь визуального зонирования и грамотной меблировки.


Веранда или терраса: приятное дополнение загородного дома

Разработать план дома с террасой или верандой будет ненамного дороже, чем для обыкновенной коробки без этих архитектурных сооружений. Строительство также будет приемлемым в плане бюджета. А вот пользы и выгоды от такого дополнения масса. В зависимости от того, где план дома предусматривает террасу, будут зависеть и внутренние особенности планировки.
  1. Веранда может украшать главный фасад здания и быть совмещена с крыльцом.
  2. Веранда может располагаться со стороны гостиной и иметь отдельный доступ из этого помещения. На такой террасе можно обустроить летнюю зону отдыха, поставить кресла-качалки, или просто установить кофейный столик, окруженный плетеной мебелью.
  3. Терраса со стороны кухни – это уникальная возможность в летнее время перенести столовую зону под открытое небо.
Независимо от расположения, терраса всегда останется прекрасным местом отдыха в дождливую и ненастную погоду. Здесь можно уютно посидеть с друзьями или организовать досуг детей в непогоду.

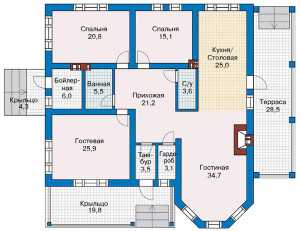

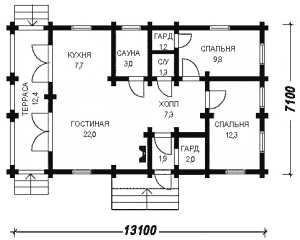

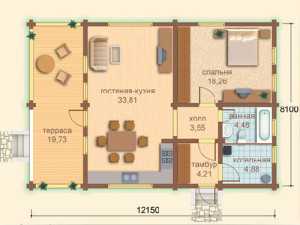

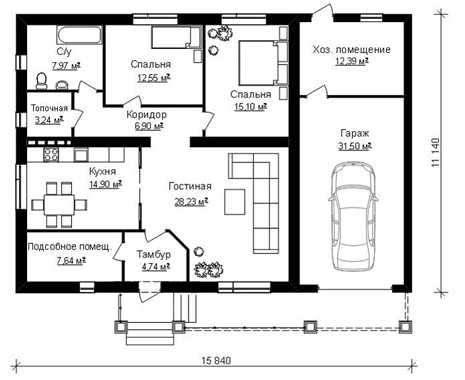

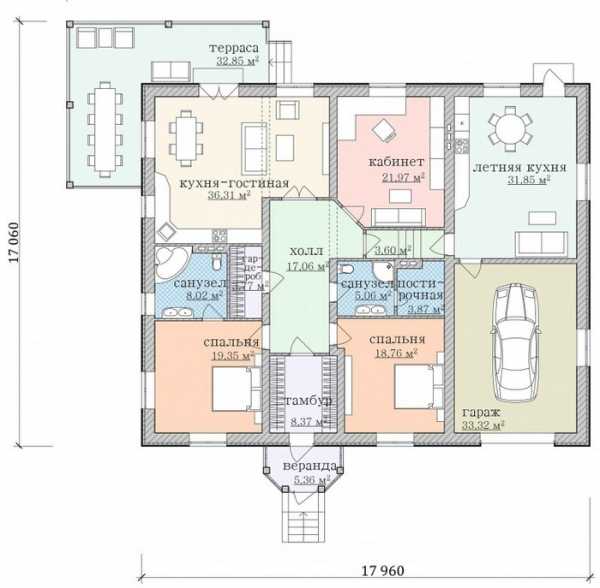

план одноэтажного дома с террасой[/caption]
Единственной особенностью планировки домов и террас в местных климатических условиях является обустройство крытой территории с большой площадью остекления. Это позволяет использовать неотапливаемое помещение в непогоду, дольше сохранять отделочные материалы в надлежащем виде, защищая их от воздействия осадков.

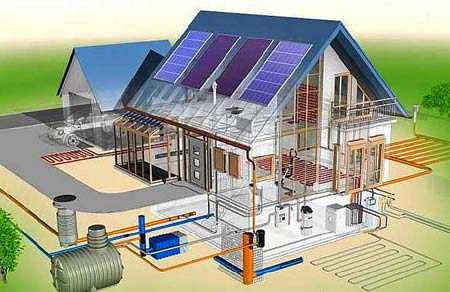

Три кита планировки жилых зданий

Любые чертежи домов и проектная документация – это не только план расположения комнат, ориентация здания по сторонам света, выбор этажности строения. Одним из важнейших этапов планировки домов является прокладка инженерных сетей, разработка схем подключения. В индивидуальном строительстве, это три кита:
  • теплоснабжение;
  • канализация;
  • водоснабжение.


Каким образом будет решена каждая задача, обусловлено наличием технической возможности подключения к централизованным системам, размерами самого здания, а также способом эксплуатации дома. Электричество чаще всего подведено к объекту. Подключиться к общей сети не проблема. Газопровод встречается гораздо реже, но при его наличии намного сокращаются расходы на отопление дома.Водоснабжение и канализация в индивидуальном строительстве чаще делаются автономными. Наличие центральной магистрали – очень редкое явление. Самая распространенная планировка коттеджа предусматривает бурение собственной скважины под воду. А для отработанных стоков и отходов жизнедеятельности человека применяются закрытые очистные септики.


Конечная планировка домов может осуществляться только после определения местоположения всех инженерных вводов и выводов.

От этого зависит внутренняя планировка дома: где будут расположены санузлы, где в кухне сможет стоять плита, мойка, посудомоечная машина, где логичнее расположить прачечную.
Проекты двухэтажных домов позволяют делать всего один ввод-вывод. В этом случае санузлы располагаются на обоих этажах друг под другом, а рядом к этим же коммуникациям подключена и кухня.Планировка домов в один этаж несколько отличается от такого шаблона. Один ввод-вывод возможен, но при большой площади чаще используются несколько таких вхождений. Это позволяет распределить санузлы равномерно по дому, а кухню сделать в том месте, как вам удобно, а не там, где вынуждают коммуникации.


Проектная документация, земельные изыскания, планировка дома и участка, составление схемы подключения инженерных коммуникаций – все это требует времени, которого зачастую нет у строителей. Купив участок под строительство, не терпится сразу же приступить к началу работ.Однако грамотная организация пространства, детальная планировка и вдумчивое расположение как строений на участке, так и помещений внутри дома позволит избежать множества ошибок, выявляемых в процессе эксплуатации, сделать дом и прилегающую территорию удобными и комфортными для проживания на долгие годы.

planvsem.ru

Как сделать чертеж дома своими руками пошаговая инструкция

Многие люди мечтают построить свой собственный загородный домик с хорошей экологией и чистым воздухом, поближе к природе. Там, где можно спокойно отдохнуть от городского шума и расслабиться, проводя своё время в кругу близких и друзей. Наверняка, вы видите своё будущее жильё не только красивым, но и функциональным. Но, если в доме много деталей и углов, это ещё не значит, что он обязательно будет удобным. Поэтому перед началом строительства необходимо начертить чертёж дома, чтобы в дальнейшем избежать ошибок, способных затянуть строительство на долгое время.

Вернуться к оглавлению

Содержание материала

Какая будет планировка дома

Перед тем как начинать делать чертёж дома, нужно определиться с его планировкой. Планировка дома начинается, прежде всего, с выбора подходящего участка и ориентации здания по сторонам света, которые влияют на конечное размещение комнат. Помимо этого, следует сразу же определиться с тем, сколько человек будет проживать в доме. Чтобы упростить задачу, желательно с самого начала продумать количество помещений, их взаимное расположение и функциональное назначение.

Затем нужно определиться с тем, какие помещения будут отведены для каждого человека, проживающего в доме (например, не только родителей или детей, но и няни, охраны и т.д.). Естественно, в доме должны быть общие комнаты, в которых будут собираться все члены семьи, например, столовая и гостиная.

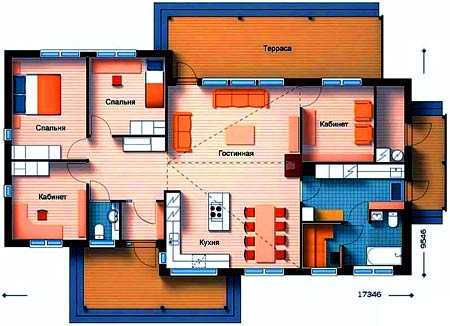

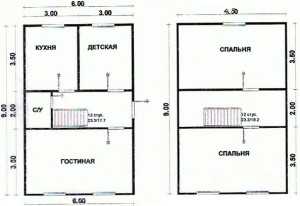

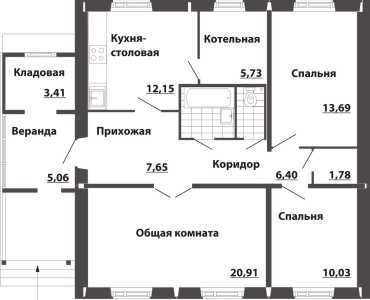

Пример удачной планировки одноэтажного дома

Обязательно следует учитывать увлечения каждого человека и заранее подумать о подходящих для этого помещениях (тренажёрный зал, библиотека, сауна, зимний сад, мастерская и другие).

При планировке спальных помещений, учитывайте, что комнаты слишком большой площади могут вызывать у людей чувство тревоги – лучше сделать их небольшими, но уютными. Детская комната должна находиться недалеко от родительской, так как малышу, в случае чего, может потребоваться помощь взрослого человека.

Если вы разрабатываете чертёж большого дома, а ваши дети ещё маленькие, то можете обустроить для них отдельное игровое помещение или зону. Каждый ребёнок любит что-то необычное и таинственное, поэтому для их игр можно выделить сразу несколько комнат, в которых они создадут свой волшебный мирок с приключениями.

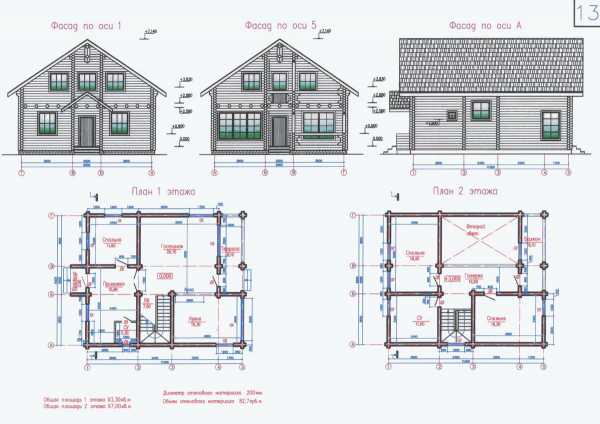

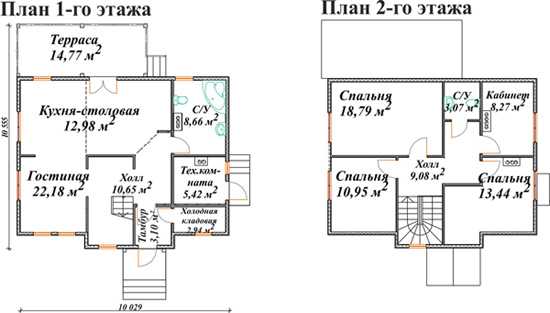

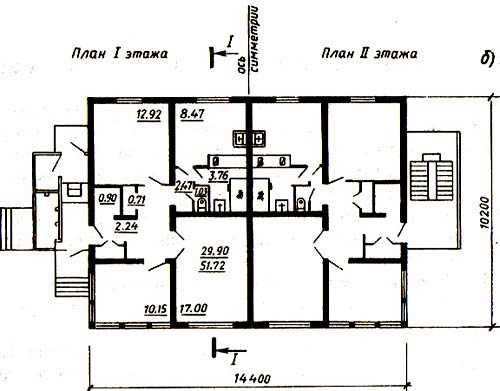

Пример готового чертежа большого двухэтажного дома с цокольным этажом

Как только вы определились с планировкой дома, постарайтесь мысленно «пожить» в нём некоторое время, чтобы понять, так ли всё удобно и хорошо в нём? Наверняка, вам захочется что-то переделать, чтобы конечный результат был более совершенным. Все появившиеся идеи обязательно следует обсудить в кругу семьи, ведь каждый человек, проживающий в доме, должен испытывать радость от пребывания в нём.

Вернуться к оглавлению

Как сделать готовые чертежи домов

Перед началом работы необходимо, в первую очередь, определиться с назначением дома.

После этого, когда уже известно приблизительное положение дома на участке и прочее, можно начинать составлять его чертёж. Первоначальный чертёж можно сделать очень быстро даже своими руками, без использования компьютерных программ.

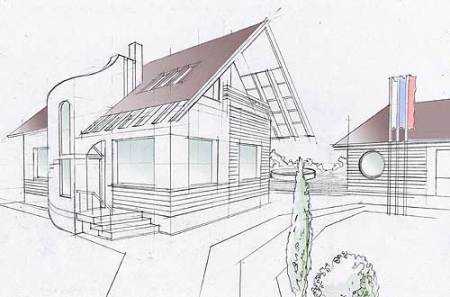

Образец первоначального чертеж дома

Подготовка эскиза

Эскизный проект можно подготовить своими собственными силами, благодаря чему у вас появится основа для создания более детального чертежа, имеющего наброски и планировки, а также для креативных стилевых и пространственных решений.

В состав этого этапа входит подготовка чертежей всех этажей дома, план кровли и застройки. Кроме этого, здесь изображают примерный лицевой вид фасада, а также продольный и поперечный разрез здания. На них отмечают все имеющиеся конструктивные особенности и материалы, которые будут использоваться для строительства.

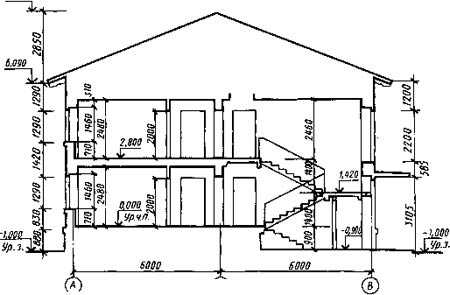

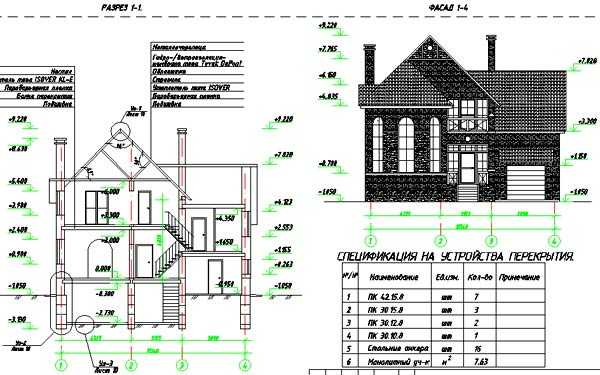

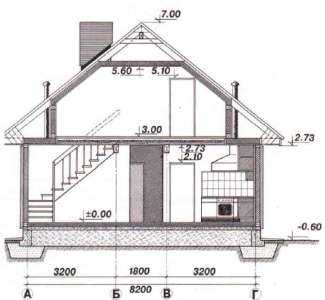

Чертёж дома в разрезе

Архитектурный этап проектирования

Архитектурный этап при создании чертежа дома является одним из наиболее интересных и захватывающих моментов. В нём описывается расположение комнат и их размеры, обдумываются какие-то дополнительные помещения, так же отмечаются положение окон и дверей.

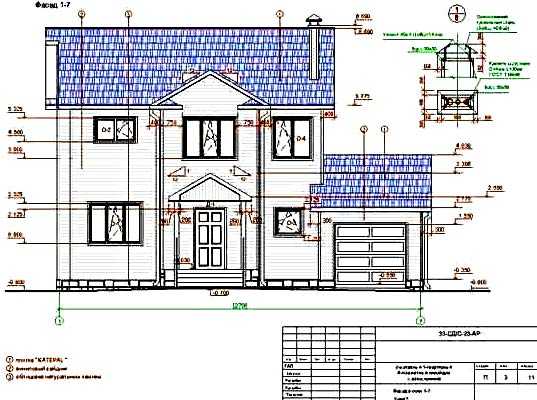

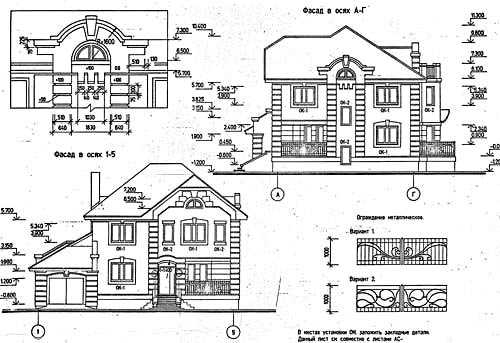

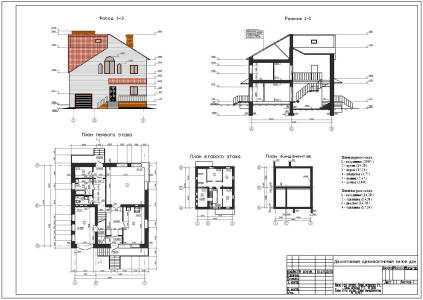

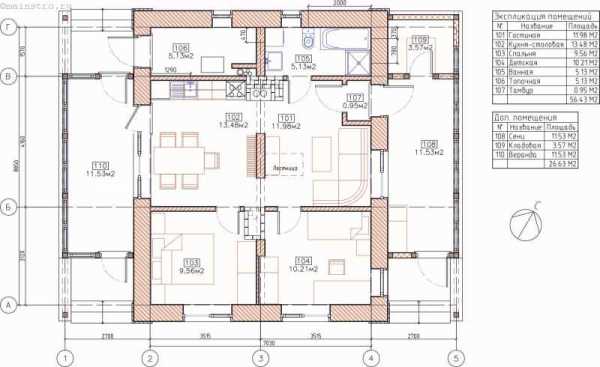

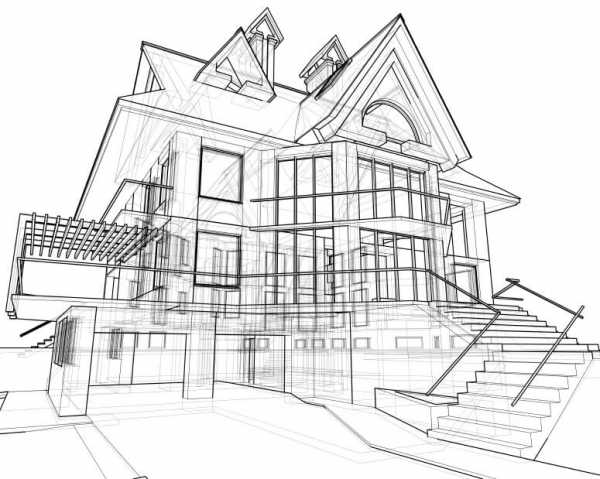

Пример готового архитектурного чертежа частного дома

На этом этапе берётся во внимание материал, из которого впоследствии будет построен дом. От его выбора будет зависеть толщина стен, размеры дверей и окон. В конечном итоге получится большой набор чертежей с рядом поясняющих записей. Делать чертежи можно вручную или с использованием специализированных  компьютерных программ.

Вернуться к оглавлению

Как из чертежа сделать готовый проект дома

Конструктивный этап проектирования

На этом этапе проектируются все элементы дома, особенности фундамента, выбираются материалы для внутренней и внешней отделки стен. В общей сложности создаётся набор необходимых чертежей с описанием всех структурных частей будущего строения. Незаменимые материалы должны быть чётко просчитаны и закуплены сразу в нужном количестве.

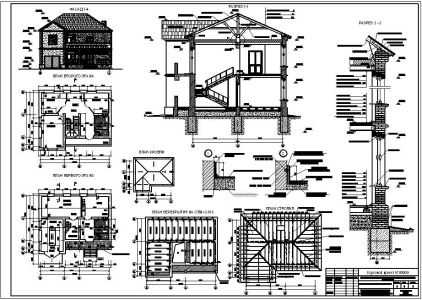

Конструктивные чертежи проекта частного дома

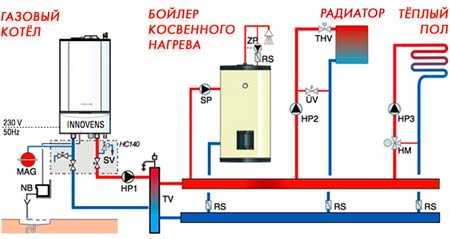

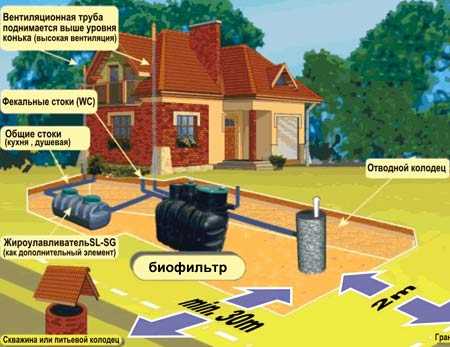

Инженерно-техническая схема

Проект в инженерно-техническом оформлении представляет собой один из наиболее важных разделов, которому при планировке зданий уделяется не слишком много внимания. Несмотря на это, без него вряд ли удастся возвести подходящий и добротный дом. В его состав входит проектирование важнейших структур водоснабжения, кроме этого, систем отопления, вентиляции и электрических систем.

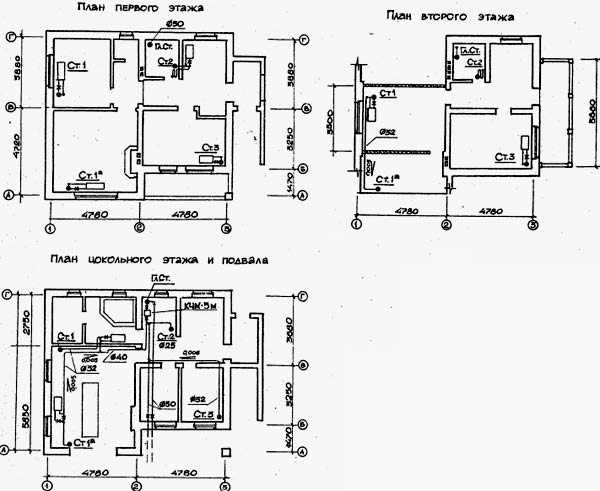

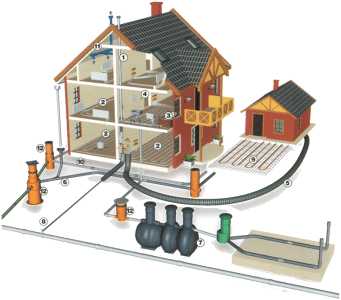

Инженерно-технический проект частного дома

Данный расчёт обязан включать в себя последовательное выполнение работ по укладке коммуникаций, что нужны для жизнедеятельности хозяев. В данном проектном документе указывается полная дополнительная информация о проектной мощности строения, о монтаже электропроводки, о системе громоотвода и защиты от дождевых молний. Дополнительно в проект вписывается установка системы охраны.

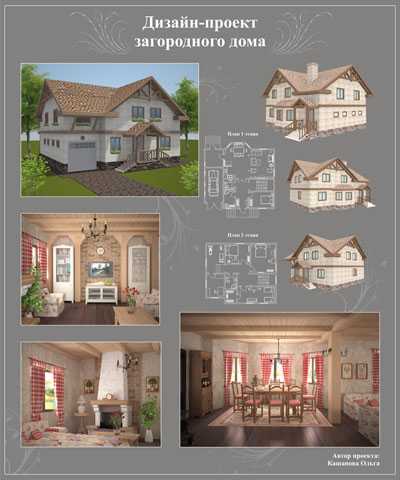

Проект дизайна дома

Финальный этап проектирования. На этом этапе решают, какой внешний вид обретёт будущий дом, а также какой будет внутренняя отделка помещений. Конечно, лучше если дизайн-проект будет продуман ещё на стадии подготовки основного проекта.

Вернуться к оглавлению

На чём заострить внимание, изготавливая чертежи

Начинать проект следует совокупно, принимая во внимание все инженерные и конструктивные характеристики дома. При постройке здания нужно думать о возможностях  обустройства электричества, водопровода и канализации ещё во время покупки земельного участка. Даже если разработка чертежей ведётся очень тщательно, плохо осведомлённый человек всё равно может не учесть всех тонкостей. Из-за этого во время стройки могут возникнуть непредвиденные обстоятельства, которые затормозят строительство на довольно-таки существенные сроки.

Современное многообразие строительных материалов и доступная информация значительно упрощают работу для частных застройщиков. Сейчас в сети можно легко найти огромное количество всевозможных бесплатных типовых проектов, откуда нетрудно выбрать что-то подходящее для себя.

Но при этом следует помнить, что никто бесплатно не предоставит хорошую и качественную работу для широкого использования. Всё, что представлено в интернете, является не полным результатом, который требует очень серьёзной доработки своими руками.

proekt-sam.ru

5 современных домов с чертежами

Дом мечты и дом будущего – пять красивых домов, в которых эта идея воплощена самым лучшим образом. В этой статье будут показаны не только проекты уникального жилья, которое выходит за рамки всех возможных представлений о строительстве частных домов.

Мы представим вашему вниманию воплощение проектов, созданных в теории, в реальную жизнь.

Проект является графическим изображением пространства или здания. Во время создания проектного варианта на плоскости представляют многомерную конструкцию. И чтобы понять, как на самом деле будет выглядеть дом вживую, нужно всего лишь ориентироваться в расстояниях и представлять себе масштаб, в котором создавался этот проект.

Если, например, 10 метров представлены в проектном варианте в одном сантиметре, то масштаб будет составлять 1:1000. Понимание масштабирования поможет нам лучше оценить и представить себе изображение объекта в пространстве.

Конечно, архитектору или инженеру будет проще понять и растолковать нам, как и где будет размещаться на участке весь дом и все его компоненты. Но лучше самому разобраться в этих вопросах, чтобы самостоятельно и досконально вникнуть во все нюансы и узнать, насколько пространство нашего дома можно приблизить к проектному варианту, предложенному здесь.

И если появится желание строить или реконструировать свое жилье, можно будет без каких-либо проблем сравнить понравившийся проект дома и сопоставить свои желания.

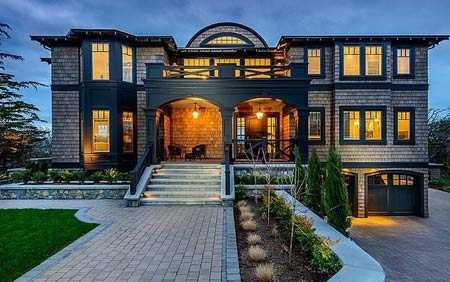

Здесь представлены пять примеров, в которых можно сопоставить проектное изображение дома с реальным и увидеть, как оно реализовано на практике.

Каким стал конечный продукт после воплощения сухих, неживых и не очень привлекательных черточек, цифр и графических изображений. Эти оригинальные примеры можно скопировать в качестве идей для собственного дома. А представленные фотографии станут ярким образцом реализации самых интересных дизайнерских идей.

Присоединяйтесь к нам, и вы познакомитесь с этими современными домами и сопоставите то, что изображено графически с тем, что получилось в результате кропотливого труда дизайнеров, архитекторов и строителей.

www.homify.ru

План дома. Проект дома. Создаем свой чертеж дома

Пытаемся нарисовать поэтажные чертежи и планы на основе проектов домов своими руками.

Изучение проектов домов позволяет создать своими руками эскизный план чертеж дома. План дома или свой проект должен отобразить: ленточный фундамент, фасад дома, поэтажные планы, мансардный этаж и чертеж крыши.

Какую цель я преследую при изучении проектов домов? Идеи, найденные в интернете и соответствующие моим критериям, я пытаюсь собрать, систематизировать и перенести на свой план дома. Для того чтоб создать план дома своими руками я определился с основными векторами – обязательное наличие подвала и мансардного этажа, выбор этажности дома, выбор формы крыши, выбор места расположения камина, проектирование водопровода и канализации а также чертеж расположения электропроводки.

Для себя я выделяю два основных аспекта позволяющих мне справиться с проектом дома. Первое – это техническая сторона отображающая нюансы при строительстве, а второе – это 3D визуализация планируемого дома, которая поможет мне понять мои желания.

Перебрав огромное количество готовых проектов (отбирались только красивые, по моему мнению, дома) я быстро понял, что отталкиваться мне придётся от финансовой составляющей строительства и создать свой ни на что не похожий в мелких деталях индивидуальный проект дома.

Для решения моих двух аспектов мной были выбраны два программных продукта – это Visio от Microsoft для отображения технических чертежей, а для визуализации 3D я выбрал ArCon – не сложную в понимании программку, но позволяющую покрутить дом снаружи и представить, как все будет выглядеть, вплоть до мебели внутри строения.

Все что мне удалось создать – рисунки, чертежи, планы и проекты, предоставленные ниже, условно я назвал эскизами, так как они максимально упрощены в части детализации для моего повествования, но достаточны для понимания самой сути индивидуального проекта дома.

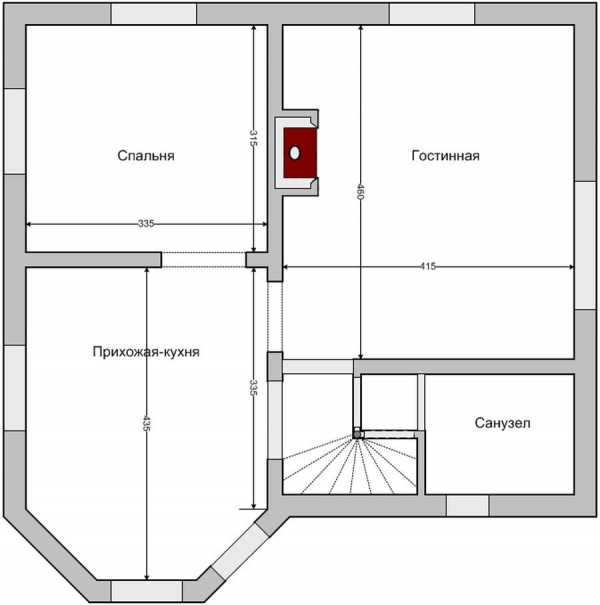

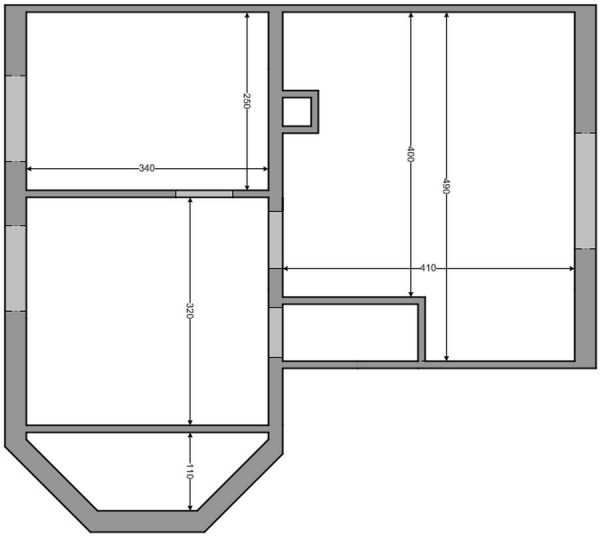

Проект первого этажа дома на плане.

Начну, пожалуй, с плана первого этажа, для чего мне необходимо определиться с такими моментами: какими будут габариты дома с учетом расположения на участке и материального аспекта, материал и толщина стен дома, размеры и количество комнат удовлетворяющих моим потребностям и это поможет определиться с типами межэтажных перекрытий, продумать место расположения лестницы и входа в подвал, определиться с размерами и местом расположения оконных проемов и так далее.

Для себя я решил строить дом из газобетонных блоков и толщиной стен 300 мм. Габаритные размеры дома на плане составили 8500 мм на 8300 мм и в соответствии с планировкой, я получил такие размеры помещений:

— прихожая она же и кухня около 14 квадратных метров,

— основной зал занимает 20 квадратных метров,

— спальня 20 квадратных метров,

— совмещенный санузел 4 квадратных метра,

— отдельное место занимает лестница на второй этаж.

В итоге получаю аналог двухкомнатной квартиры, но с бонусными двумя комнатами для гостей на втором этаже. Вход в подвал 5 квадратных метра, расположен под лестницей и будет использован как винный погреб.

Отдельная история – это камин размещаемый в зале и при правильном разведении системы воздуховодов сможет использоваться для отопления дома.

После того, как я нарисовал планировку первого этажа можно приступать к прорисовке остального плана дома, а точнее к проекту фундамента дома.

Расчет ленточного фундамента дома мелкого заложения.

О проектировании и строительстве моего монолитного ленточного фундамента своими руками читаем в данной статье.

Мой выбор пал на ленточный монолитный фундамент мелкого заложения, так как данный вариант можно выполнить самостоятельно, не применяя строительную технику, но в тоже время он является простым и надежным.

Ленточный фундамент – это цельная конструкция, заливаемая ниже уровня земли и над землей на высоту цоколя, располагается под внешними и внутренними стенами строения и должно иметь одинаковое сечение. В целях экономии, под внутренними стенами я сделал толщину фундамента немного тоньше.

Для выбора типа фундамента основными факторами является уровень грунтовых вод под возводимым домом и глубина промерзания грунта в регионе строительства.

Уровень грунтовых вод на моем участке ниже отметки в два метра, что вынуждает меня выбирать фундамент мелкого заложения, к положительным качествам которого могу отнести относительно низкую стоимость.

Теперь разберемся с уровнем промерзания грунта, который нам поможет определиться с глубиной заложения фундамента. В Киевской области глубина промерзания грунта составляет от 800 до 900 мм, а если учитывать супесь, из которой состоит грунт в месте строительства, то мой выбор пал на тип фундамента в виде буквы Т только перевернутой вверх ногами и глубиной заложения 1 метр.

Также я на разрезе фундамента разрисовываю для себя место расположения закладки арматурного каркаса. Вид фундамента сверху поможет мне определиться с размерами копаемых под фундамент траншей, которые будут соответствовать нижней части подошвы закладываемого фундамента.

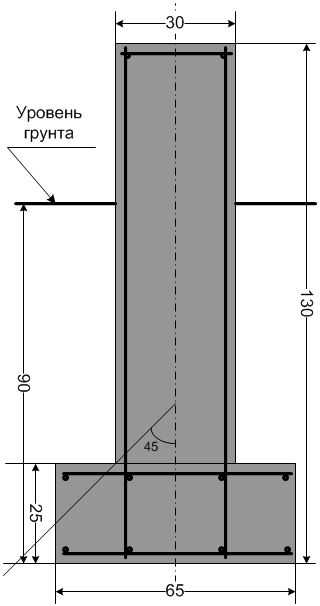

Ниже, на картинке можно увидеть разрез фундамента, который отображает конструкцию и армирование.

Армирование фундамента

Для того чтоб избежать деформаций фундамента и как следствие трещин на стенах, закладка арматуры должна делаться в самой верхней и самой нижней части фундамента на расстоянии не более двух диаметров закладываемой арматуры. Расширенная подошва фундамента выбрана мной для минимизации процессов морозного пучения грунта, а также для увеличения площади опоры при условии нахождения под фундаментом не самого лучшего грунта для строительства – супеси.

Так как расчет моего фундамента подробно я описал в статье, на которую можно попасть по ссылке немного выше, то особенно на нюансах я останавливаться не буду, а скажу что ширина площади опоры моего фундамента больше необходимой примерно на 50 %.

На чертеже ниже изображен вид сверху на мой монолитный ленточный фундамент.

На данном плане фундамента изображена подошва фундамента, которая повторяет профиль вырываемых траншей, для верхней части заливаемого фундамента необходима будет сборка опалубки. Для простоты понимания я убрал с проекта фундамента места расположения арматуры. Важно на этапе проектирования не забывать начертить технологические каналы для прокладки электропроводки и водопровода.

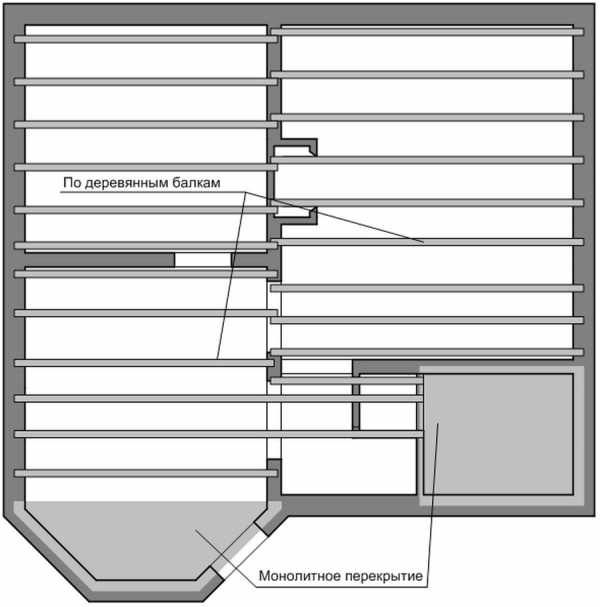

Расчет монолитного и деревянного перекрытия на плане дома.

Теперь немного поговорим о перекрытиях первого этажа. Я планирую его сделать двух видов:

— над эркером и санузлом будет залито монолитное перекрытие, так как бетонное перекрытие эркера выступит в виде пола балкона мансардного этажа и будет контактировать с атмосферными осадками, а также потолок ванной будет подвержен воздействию повышенной влажности.

— остальная часть перекрытия первого этажа будет сделана по деревянным балкам 100 мм на 200 мм. Деревянное перекрытие или как его еще называют балочное, легкое в возведении своими руками, и является бюджетным вариантом.

Балка 100 мм на 200 мм выбрана с помощью таблиц расчета балок перекрытия при максимальной ширине пролета четыре метра и шагом между деревянными балками перекрытия от 40 до 60 сантиметров.

Монолитные участки перекрытия я буду заливать одновременно с монолитным поясом высотой 140 мм и для армирования использовать арматуру двенадцатого диаметра в верхней и нижней части с шагом 150 мм.

Как показано на плане дома выше, балочное перекрытие и монолитное перекрытие создадут пол и потолок между этажами.

Мансардный этаж и крыша на плане дома.

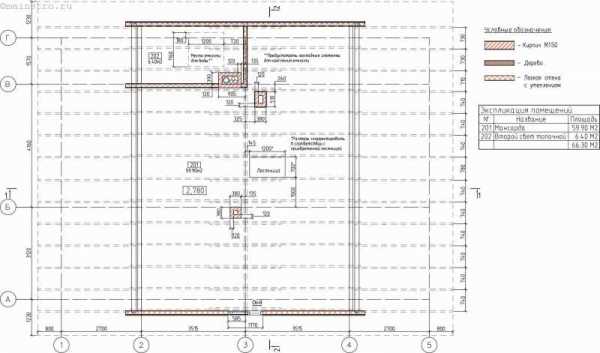

Приступим к отображению плана мансардного этажа. Для этого достаточно удалить лишние элементы с плана первого этажа и изменить толщину межкомнатных перегородок – план проект мансардного этажа готов. На мансардном этаже получаю две гостевые спальни и зал, из которого будет выход на эркерный балкон.

Выше на картинке мансардный этаж, нанесенный на плане дома.

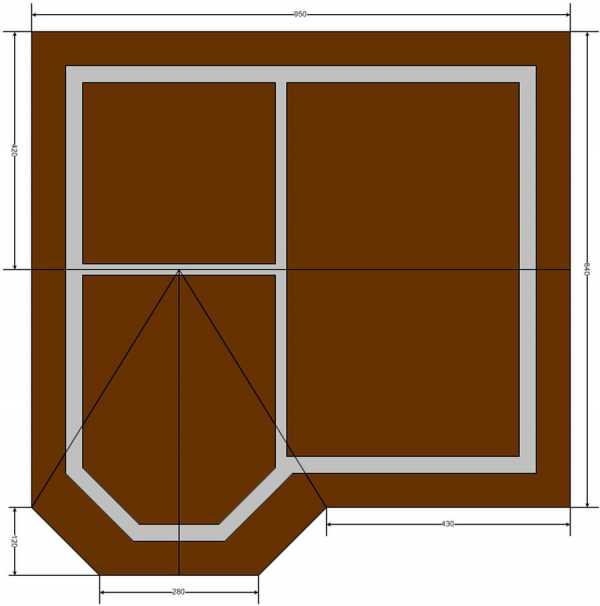

Приступаю к чертежу плана крыши дома в привязке к стенам мансардного этажа, на которые она будет опираться. Вся стропильная часть и балочное перекрытие мансардного этажа выполняется по деревянным балкам 50 на 150 мм, а кровля будет сделана из металлочерепицы.

Я планирую изготовить двухскатную крышу, с небольшим скворечником над эркером. Из сложных процессов вижу здесь только изготовление двух ендов, поэтому сделать все своими руками не вызывает у меня сомнений.

Так выглядит чертеж плана крыши.

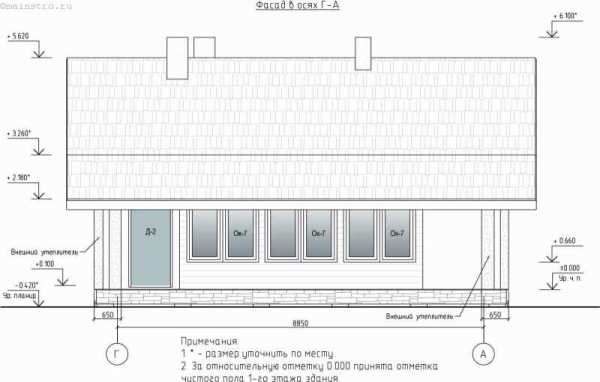

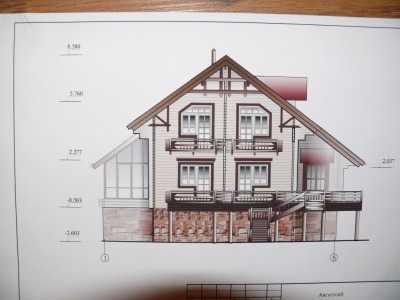

Эскизный план фасада дома..

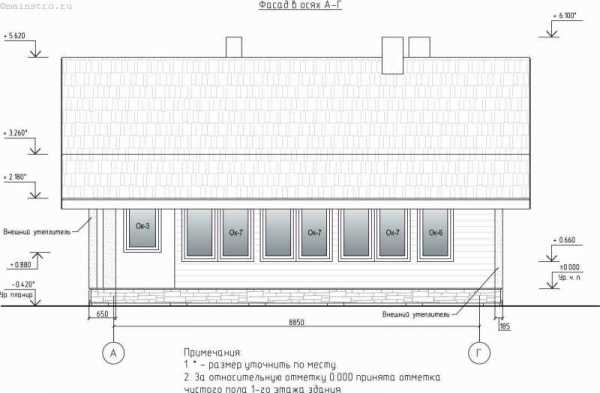

Данный эскиз фасада дома предназначен сугубо для моего представления, какой будет у моего строения внешний вид. При помощи этого плана я постараюсь выбрать оптимальный угол наклона крыши для соблюдения визуальных пропорций.

Вот таким в конечном итоге получился мой эскиз фасада дома.

Нанесение на проект дома водопровода, канализации и электропроводки.

Ну и в заключение нарисуем схему электропроводки дома, план водопровода и канализации.

Схема электропроводки на проекте дома.

Цель создания данной схемы электропроводки дома – это экономия средств на кабеле, использование которого необходимо оптимизировать.

К схеме электропроводки у меня сформировались такие требования:

— в каждой из комнат должно быть минимум две розетки и розетка у окна для монтажа электрообогревателя.

— несколько точек освещения на комнату.

— на лестнице тоже необходим свет.

— обязательно наличие устройства защитного отключения для помещений с повышенной влажностью.

На участок электричество заведено от столба в гараж при помощи самонесущего кабеля СИП в электрощит. От него в пластиковой трубе при помощи кабеля ВВГ 3х6 кабель заводится под землей и через гильзу в фундаменте поступает в дом (на чертеже красный цвет).

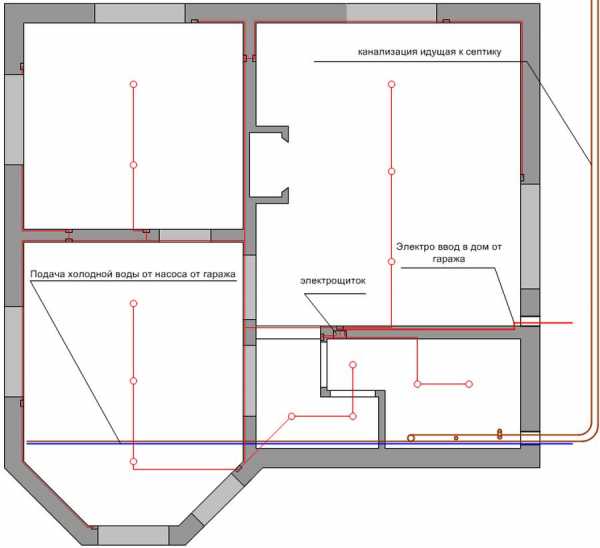

Таким образом, получаю схему разводки электропроводки по первому этажу.

Электропроводка будет выполнятся в штробах газобетонных стен.

Канализация и дачный водопровод.

На предыдущем изображении я также показал, как планируется выполнить водопровод и канализацию. Синим цветом, я показал подачу холодной воды из скважины в подвал, где будет выполнено распределение на кухню и санузел. Также, коричневым цветом, показан путь прокладки канализации до септика, располагаемого на улице.

Важно не забыть при прокладывании водопровода и канализации об уклоне труб в 2-3 градуса.

stroim-sami.com.ua

План и чертеж разреза фасада и стены жилого дома

Разрезом дома считают законченный чертёж, на котором изображается сооружение и все внутренние особенности, а также составляющие каркасной конструкции дома. На таком плане можно увидеть расположение различных элементов здания: окна, двери или даже предметы интерьера. Такая планировка поможет заранее определить, что необходимо для обустройства помещения.

Чертеж двухэтажного дома для создания проекта

Вернуться к оглавлению

Содержание материала

Правила создания чертежа с разрезом дома

Главной особенностью такого чертежа является возможность указания размеров различных нюансов строения. Для того чтобы такая планировка была эффективной, необходимо расположить плоскость сечения правильным образом.

Особенность данного вида документа – это вертикальная плоскость сечения, которая передаёт точную информацию о размерах того или иного элемента. Одними из основных отметок на таком чертеже считается указание расстояния от потолка до пола:

  1. Обычные жилые дома, как правило, имеют высоту потолков не более 3 метров.
  2. Расстояние от пола до потолка общественного или промышленного каркасного сооружения несколько выше – от 3,3 метров и выше.
  3. Кроме стен и отверстий в них, чертёж в разрезе также указывает наличие перил и расположение лестниц в доме и их высоту.
  4. При наличии окон в стене, указанной на чертеже, может быть описана высота подоконника. Например, для дома с мансардой расстояние от пола до подоконника равняется 80 см, а от потолка до окна – не более 30 см.

Такая информация будет полезна как самим рабочим, которые получат все необходимые данные и план для проведения работ, так и будущим жильцам, которые получат возможность спланировать обустройство здания, используя информацию, переданную чертежом в разрезе.

Вернуться к оглавлению

Проектирование дома по чертежу в разрезе

Составление чертежа в разрезе является приоритетом в современном строительстве. На такую планировку в основном влияют размеры будущего помещения, а также количество людей, который будут проживать в данном здании. Таким образом, можно получить проект небольшого дома, но с множеством малых комнат или парой больших, которые предоставят максимум простора в помещении.

Создание проекта дома по чертежу в разрезе

Кроме того, подбирается минимально необходимый размер для кухни, санузла в доме или кладовки.

Чтобы создать такую удобную планировку, необходимо составить чертёж дома в разрезе, что значительно упростит и удешевит дальнейшие работы по монтажу помещения.

Имея чертеж в разрезе для проекта вашего дома, вы сможете подобрать правильное расположение будущего строения на участке.

Вернуться к оглавлению

Чертёж в разрезе для дачных помещений

Двухэтажный дом, как правило, имеет не много пространства, но при хорошей планировке его будет достаточно для реализации всего необходимого.

При составлении чертежа в разрезе для каркасного здания стоит обратить внимание на то, где какую комнату необходимо разместить:

  • спальные помещения лучше всего размещать так, чтобы их окна смотрели в юго-восточном или восточном направлении;
  • интерьер и план кухни, ванна в доме и прихожая должны быть на западе;
  • детскую комнату или помещения для гостей стоит расположить в юго-восточной или южной стороне дома.

Чертежи с размерами всех этажей дома

Правильное расположение жилых помещений позволит не только получить большое количество света в нужном месте, но также создать правильный воздухообмен между помещениями.

Чертёж в разрезе будет достаточно продуманным, но в то же время простым. Именно простота является гарантом качества и удобства использования чертежа строителями или конструкторами.

Вернуться к оглавлению

Планировка небольшого помещения по чертежу в разрезе

Ограниченные возможности при постройке не всегда означают невозможность хорошо обустроить своё жилищное пространство. Даже если в вашем расположении всего несколько квадратных метров, а достраивать дополнительные этажи или мансарду нет возможности, то всё равно можно грамотно распределить пространство.

В отличие от проектирования квартирных помещений, расположение дома на частном участке имеет свои особенности:

  1. Планировать обустройства такого жилого помещения нужно довольно тщательно, так как теплоотдача обычного дома значительно выше квартирных сооружений из-за того, что все наружные стены сообщаются с улицей, а также отсутствует подъезд и другие отапливаемые помещения общего назначения. Поэтому расположению комнат в доме стоит уделить особое внимание при разработке чертежей.
  2. Чертёж в разрезе должен учитывать необходимость тамбура для большинства видов жилых помещений в независимости от планировки. Так в доме будет меньше убывать тепла через стены, двери и окна.
  3. В некоторых случаях на чертеже нужно будет указать устройство веранды. Она может быть как открытого типа, так и застеклённая. Если планируется постройка веранды в доме, то наличие тамбура не является обязательным.

Сделав чертёж в разрезе для своего жилища, хозяин дома обеспечит себя комфортом и уютом.

Вернуться к оглавлению

Самостоятельное черчения разреза дома

Если хозяин участка решил самостоятельно изготовить чертёж, на котором будет изображен разрез здания, то ему не обязательно иметь глубоких познаний в чертёжном деле, так как данный вид планировки довольно прост в исполнении.

Для создания такого чертежа можно следовать следующему плану:

  1. В начале необходимо указать координационные оси на листе будущего чертежа. Это поможет более качественно воссоздать планировку жилого помещения в программе.
  2. Чтобы чертёж получился максимально достоверным, для переноса всех пропорций помещения следует воспользоваться линией в 45 градусов, которую нужно разместить с правой стороны плана.
  3. Все дополнительные элементы в выбранном деревянном доме из сруба можно просто перенести с других аналогичных чертежей фасада сооружения.

    Чертеж разреза дома

  4. Теперь можно переходить к черчению самих стен в здании. Если используются компьютерные программы для создания чертежа в разрезе, то в них можно воспользоваться функцией параллельного переноса, что значительно упростит нанесение изображения всех перегородок в частном доме.

Эти советы помогут облегчить процедуру самостоятельного изготовления чертежа жилого дома в разрезе.

planvsem.ru

Проекты домов чертежи и фото — Строим сами

Когда на горизонте возникает какое-то строительство, то первое, о чем вы задумываетесь – это по какому проекту строить дом и к кому обратиться за его реализацией, так чтобы все ваши предпочтения были учтены.

Но вот второй этап гораздо более ответственный и важный и заключается он в том, что после того как вы получите на руки проекты домов чертежи их еще нужно будет расшифровать и максимально подробно разобрать. А это как может показаться на первый взгляд не самое простое занятие.

Создание проектов домов — это вероятнее всего присущая исключительно архитекторам и проектировщикам вещь, но если у вас есть желание и стремление контролировать все части строительства и разработки вашего нового сооружения, то давайте пошагово разберем все нюансы их чтения.

Откровенно говоря, данный процесс достаточно сложный, но при этом увлекательный и интригующий, ведь используя проекты домов чертежи и фото строители формируют задачи, а также пути их решения, ведь документация скрывает в себе особенности проведения дальнейших монтажно-строительных, ремонтных работ.

Как разобраться в чертежах проектов домов?

Первое, что вам необходимо для того, чтобы разобраться в плане вашего строительства — это непосредственно сами проекты домов и коттеджей чертежи и фото, если они имеются у вас на руках, то можете считать, что часть работы уже выполнена. Второе, что вам точно пригодится – максимальное внимание и некоторые пункты, которые мы составили для вас дабы вы могли разобраться в том, что представляет из себя проект.

Обратите особое внимание на титульный лист проекта, который содержит в себе основную информацию, касающуюся аббревиатур, которые есть на схемах, а также масштабная линейка, благодаря которой можно сопоставить указанные в плане значения. Поверьте, это та часть проекта к которой вы будете обращаться не раз по ходу чтения чертежа.

Взяв в руки чертеж, самое главное для вас – разобраться с масштабом. Существуют специальное соотношение размеров и каждый элемент дома выполняется в соответствующем масштабе, который обычно указывается на чертеже. Вне схемы обычно указываются высотные отметки от уровня земли, а разрезы содержат информацию о размерах сооружения, расстоянии от пола до пола, высоте дверных проемов и т.д. Взяв во внимание размеры и масштаб вы можете не только представить каким будет будущее здание, но также и подсчитать количество материалов необходимых для его строительства.

Если перед вами проекты двухэтажных домов, то возможно могут возникнуть трудности с пониманием самого плана строительства, но ни в коем случае не пугайтесь этого. Даже если какие-то моменты при работе с планом вам будут не ясны, то уточняйте их у архитекторов, иначе подобные не состыковки могут привести к неправильному представлению будущего здания.

Взяв в руки чертеж можно заметить, что план отображается в виде горизонтального разреза, который проходит по дверным и оконным проемам. Подобный вид сверху отображает точное расположение комнат с их размерами и подробное представление конечного результата. Даже если у вас на руках проект дома цена которого является самой бюджетной, он будет содержать все необходимые значения по части размеров предполагаемых помещений.

  • Все проекты и чертежи бывают очень-очень разными. Все зависит от того что архитектор решит в него включить, поэтому некоторые планы отличаются особой детализацией элементов.
  • Именно поэтому в вашем проекте может содержаться большое количество листов, касающихся как внешнего оформления дома, так и его планировок, а также расположения коммуникационных сетей.
  • И кстати говоря, на коммуникационные сети следует обращать особое внимание так как зачастую их проведение считается наиболее затратной частью строительства.

Особое внимание необходимо уделить структурному плану, который содержит информацию о фундаменте, перекрытиях и расположению опор. Так как строительство любого дома осуществляется с закладывания фундамента можно смело назвать эту часть проекта одной из самых важных.

Помимо прочего обращайте особое внимание на возможные заметки на полях плана, которые располагаются за пределами чертежа, так как они также содержат в себе важную информацию.

И как уже упоминалось выше не забывайте об аббревиатурах, символах и специальных линиях, используемых в проекте. И что немаловажно аккуратно обращайтесь с тем проектом, который есть у вас на руках. Не повредите крепление архитектурного планы и не подвергайте его воздействию солнечных лучей, воды и пр. Восстановление подобного рода информации может достаточно дорого обойтись.

Вот в принципе и все нюансы на которые стоит обратить внимание при чтении проекта дома. Конечно – это задача не из легких, но если вы действительно заинтересованы в том, чтобы во всем разобраться, то у вас это непременно получится. Плюс ко всему, научившись читать чертежи вы сможете контролировать каждый этап строительства и корректировать его, внося какие-то изменения, если будете в этом заинтересованы.

dom-dacha-svoimi-rukami.ru

полный комплект чертежей с описанием и рекомендациями

Совсем недавно доступный проект дома можно было найти лишь в альбомах типовых чертежей. Все эти сооружения были однотипными и безликими. Построить по таким проектам мог не каждый человек, ведь для этого необходимо было иметь хоть какое-то строительное образование и уметь разбираться в чертежах и технических терминах.

Мы хотим совершить переворот в мире проектирования и строительства. Теперь практически любой человек, желающий построить дом своими руками, может получить полный проект такого сооружения с подробным описанием всех этапов строительства. Мы настолько подробно и полно опишем каждый этап, что даже человек, не очень хорошо разбирающийся в строительстве, сможет воплотить в жизнь дом своей мечты.

Общая информация о доме

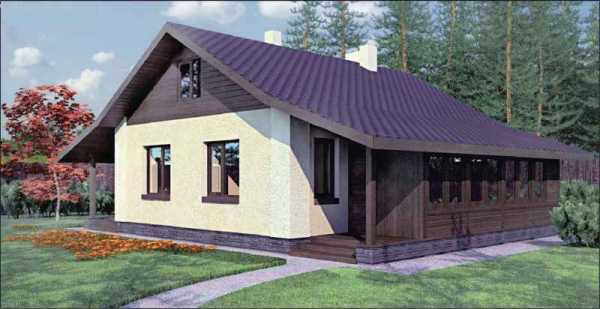

Доступный проект дома представлен в виде одноэтажного домика с двумя боковыми верандами. Фундаменты выполнены в виде сплошной железобетонной монолитной ленты.  Наружные стены домика запроектированы из поризованных блоков POROTHERM 51, а стены веранды выполняются из деревянного бруса с дополнительным утеплением при помощи жёстких минераловатных плит. Все внутренние стены возводятся из глиняного полнотелого кирпича. Кровля дома запроектирована простая двухскатная с несущим каркасом из деревянной стропильной конструкции.

Что касается наружной отделки, то проект дома предусматривает использование в качестве облицовки стен декоративную штукатурку с последующей её покраской фасадными красками. Отделка цоколя – декоративная цокольная плитка. Обшивка веранд  и фронтона домика может быть выполнена из сайдинга или вагонки для наружного использования. Выбор кровельного покрытия зависит от вашего предпочтения. Это может быть и металлочерепица, и профнастил, и гибкая битумная черепица. Однако стоит помнить, что в случае использования гибких кровельных материалов необходимо устраивать сплошную обрешётку по стропилам.

ЧИТАТЬ ДАЛЕЕ: 1 2 3 4 5 6 7

mainstro.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
