Переделка крыши старого дома под мансарду: особенности расчёта и устройства

Современные люди стараются максимально эффективно использовать площадь своего дома. Поэтому предложение обустроить дополнительное пространство под крышей всегда встречается с энтузиазмом. Намного проще спланировать возведение мансарды на стадии строительства дома, но можно сделать дополнительную надстройку и над старым зданием.

Как сделать мансарду на старом доме

Наличие мансарды не только увеличивает жилую площадь, но и придаёт зданию колоритный вид.

Мансарда превращает загородный дом в сказочную постройку

Старый дом можно обновить, соорудив надстройку в соответствии с существующими нормами.

Надстройка мансарды начинается с расчётов прочности старого дома

Сначала необходимо определиться: смогут ли выдержать нагрузку мансардного этажа и новой крыши существующий фундамент и стены. Если у них достаточный запас прочности, тогда можно приступить к переделке дома. В противном случае их следует укрепить.

Старые кирпичные стены порой кажутся прочными, но при дополнительной нагрузке со временем в растворе могут появиться трещины.

Поэтому надо сразу рассмотреть их состояние, а при необходимости обвязать жёстким поясом. Делается это следующим образом:

  • металлические столбы сечением 10х10 см нижним краем вставляются в фундамент, а верхним связываются с армопоясом первого этажа. Устанавливаются по периметру дома через каждые 2 метра;
  • металлическая арматура сечением 12 мм укладывается в штрабы и обвязывает дом по стенам: от нижней части окна через каждые 2 метра вверх;
  • поверх арматуры стелится металлическая сетка с размером ячейки 2х2 см, которая после завершения всех работ покрывается штукатуркой.

Укрепление фундамента производится методом обвязки арматурным поясом со всех сторон.

Если старый фундамент может не выдержать мансарду, то его необходимо обшить арматурой

Определившись с упрочнением здания, можно переходить к выбору проекта будущей надстройки. Она должна гармонично выглядеть на фоне других зданий и соответствовать стилю всего дома.

От типа мансардной крыши будет зависеть расчёт размеров внутреннего верхнего помещения и необходимых материалов для строительства

Существует несколько видов мансард:

  • одноуровневая с двускатной крышей — низкие потолки с небольшой жилой площадью;Одноуровневая мансарда с двускатной крышей — самый простой вид надстройки для маленьких зданий
  • одноуровневая с ломаной двускатной крышей — увеличенное внутреннее пространство, но серьёзные затраты средств и времени на возведение;Одноуровневую мансарду с ломаной двускатной крышей обычно строят на кирпичном доме
  • одноуровневая с консольными выносами — сложная конструкция, позволяющая получить ещё больше площади, так как каркас мансарды выходит за пределы здания, а окна устанавливаются вертикально;Одноуровневая мансарда с консольнымы выносами позволяет получить много внутреннего пространства за счёт увеличения верхней конструкции
  • многоуровневая со смешанным опиранием крыши — используется при строительстве нового дома, возводится только специалистами.
    Многоуровневая мансарда со смешанным опиранием крыши на старых домах обычно не устанавливается из-за сложности и больших объёмов работ

Видео: переделка половины старой крыши в мансарду — облегчённый способ

Переделка крыши под мансарду — сравнительно дешёвый способ увеличения жилой площади. В частном доме обычно ставится скатная крыша, поэтому можно сделать своими руками дополнительную просторную и светлую комнату.

Внутренняя обшивка деревом делает мансарду тёплой и светлой

А если дом достаточно большой по протяжённости, тогда мансарда может превратиться в настоящий этаж: с несколькими комнатами и даже балконом.

Большая мансарда позволяет поделить площадь на разные жилые зоны

Преимущества создания мансарды:

  • возможность устройства одной или нескольких новых жилых комнат;
    Мансарду с низкими потолками под двускатной крышей удобнее всего обставить низкими лежаками
  • небольшие затраты по сравнению с возведением полноценного этажа или боковой пристройки к дому;
  • обновление внешнего облика здания;Дом со строящейся мансардой всегда привлекает взгляды прохожих и заинтересовывает в конечном результате
  • возможность наблюдать красивый вид из окна мансарды.Через окна в мансарде проходит много солнечного света, освещая помещение весь день

Однако есть у этого решения и определённые недостатки, которые тоже надо учитывать:

  • необходимость утепления и звукоизоляции потолка и новой крыши, установки нескольких стеклопакетов;
  • сложность проведения дополнительного отопления и освещения в верхнюю часть старого дома — придётся объединить с домашней проводкой или использовать автономное подключение;Для обогрева мансарды с выходом на балкон можно использовать печку-буржуйку
  • планировка части домашнего пространства под лестницу, выходящую на мансарду;
    Лестницу, ведущую на мансарду, для безопасности обязательно ограждают
  • необходимость приобретения специальной мебели под наклонную крышу или покупки приземистых моделей: невысоких шкафов, диванов и столов.Невысокая мебель лучше всего подходит для интерьера мансарды

Наличие наклонных стен делает комнату необычной и романтичной, но при таком решении придётся более ответственно подходить к разработке дизайна. Можно изготовить мебель для наклонной надстройки самостоятельно или собрать единый комплекс из уже имеющихся разноуровневых моделей, покрасив все одним цветом.

Мебель, повторяющую наклон мансарды, можно изготовить самостоятельно

Итак, основным недостатком переделывания чердачного помещения под мансарду является необходимость вкладывания средств, но оно того стоит.

Строительство мансарды обойдётся намного дешевле, чем создание дополнительного этажа, независимо от того, какие материалы будут использоваться для возведения стен. Ведь для их создания потребуется основной материал, утеплитель и отделка, тогда как для мансардной надстройки нужен лишь кровельный утеплитель и новая стропильная система.

Надстройка делается симметричной или асимметричной формы. Внутренние стены проектируются как наклонными, так и вертикальными.

Изучив схемы одноуровневых мансард с разными типами крыши, легче определиться с выбором при планировании

Переделка чердака под мансарду не требует демонтажа всех существующих конструкций. Но необходимо убедиться в надёжности потолочного перекрытия: проверить его состояние, усилить деревянными или металлическими балками, обшить новой доской. Тогда оно сможет выдержать вес мебели и людей.

Для частого подъёма на мансарду потребуется сделать удобную лестницу, предусмотреть установку вентиляции, естественного и искусственного освещения, выполнить внутреннюю отделк

stroydom.guru

Строительство мансарды своими руками - инструкция!

Мансарда позволяет существенно расширить полезную площадь дома. При этом обустройство подкровельного этажа может быть выполнено даже в уже готовом строении. При этом финансовые расходы будут сравнительно небольшими, т.к. основные необходимые конструкции уже будут присутствовать, а с выполнением всех необходимых мероприятий вы сможете справиться собственными силами.

Строительство мансарды своими руками

Содержание пошаговой инструкции:

Подготовительные мероприятия

В первую очередь вы должны удостовериться, что основание дома сможет выдержать дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно укрепить либо же попытаться передать новые нагрузки отдельному основанию. На этом этапе вам может понадобиться помощь профессионалов.

Как построить мансарду

Решите вопрос конструкции мансарды. Подкровельный этаж может иметь разнообразную форму. При этом внутреннее пространство помещения задается особенностями кровельной конструкции.

Мансарда

Крыша мансарды должна быть сконструирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, сконструированно

й с учетом предстоящих нагрузок, угла наклона и прочих важных конструктивных особенностей.

Таким образом, стропильная конструкция должна быть рассчитана и сконструирована в отдельном порядке, конкретно под ваш мансардный этаж.

Крыша мансарды

Наиболее оптимальным вариантом кровельной конструкции для мансардного этажа является ломаная двускатная кровля. Двускатная крыша будет оказывать на стены гораздо более существенную нагрузку по сравнению с односкатной системой. Однако более удобного варианта крыши для чердачного этажа вам не найти.

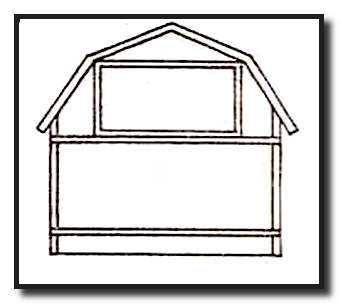

Двускатная мансардная крыша

При этом ломаная кровля будет «съедать» наименьшее количество свободного пространства в мансарде по сравнению со всеми остальными разновидностями крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используются наслонные стропила. При этом элементы стропильной системы должны опираться на несущие стены, способные нормально выдержать поступающие вертикальные и горизонтальные нагрузки.

Этапы строительства мансарды

Этапы строительства мансарды

Прежде чем приступать к строительству, решите, какую площадь должен иметь подкровельный этаж, будете ли вы его утеплять и нужно ли обустраивать на мансарде отопление.

В соответствии с собственными предпочтениями составьте (закажите, найдите в открытых источниках) проект мансарды с эскизами, чертежами, расчетами и пояснениями.

Планировка мансарды

В проектной документации должны быть отражены следующие важные особенности мансарды:

  • наличие дополнительных перегородок и несущих стен;
  • количество оконных проемов;
  • особенности внутреннего устройства крыши;
  • вид кровельного материала и т.д.

После этого рассчитайте требуемое количество материалов для обустройства мансарды. Лучше всего делать мансарду с применением тех же материалов, из которых построено непосредственно строение (кирпич, блоки и пр.).

Дачный дом из бруса с мансардой

В случае же если мансарду планируется использовать исключительно для сезонного проживания, можете сделать ее из более бюджетных материалов. Обычно в таких ситуациях применяется древесина. Этот материал отлично сочетается с большинством существующих строительных материалов и прекрасно подходит для обустройства мансарды.

Мансарда из дерева

Приступайте к обустройству деревянного каркаса – основы крыши. Выберите подходящие места для размещения блоков, нужных для обустройства перегородок.

Сначала вам нужно будет выложить внешние и фронтонные стены. К обустройству крыши мансарды приступайте исключительно после полного завершения строительства непосредственно дома.

Для сборки каркаса используйте качественный деревянный брус размерами 15х5 см. В процессе выполнения каждого этапа работы ориентируйтесь на имеющиеся у вас эскизы и чертежи. Объяснить все исключительно на словах невозможно.

Брусок 150х150 мм

Первый шаг

Укрепите имеющуюся конструкцию при помощи строп. Для укрепления прогонов используйте специальные опорные блоки в виде буквы U. Блоки устанавливаются и заливаются цементным раствором. Такое упрочнение исключит дальнейшее растрескивание стен.

U блоки

U блоки

Второй шаг

Постройте капитальные фронтонные стены и приступайте к возведению чердака. После установки всех необходимых стен приступайте к монтажу элементов стропильной системы.

Капитальные фронтонные стены

Третий шаг

Установите стропила в соответствии с проектной документацией и убедитесь в надежности смонтированной системы.

Конструкция мансардной крыши

Сначала вам нужно установить прогоны, а уже после этого зафиксировать стропила. Сначала необходимо выложить ступенчатые стенные скосы, а после этого обустроить перегородки мансардного этажа. Обязательно убедитесь в ровности расположения элементов стропильной системы.

Установите стропила

Четвертый шаг

Выровняйте скосы фронтонных стен при помощи ленточной пилы.

Укрепляем фронтонный свес

Пятый шаг

Прибейте к стропилам доски обрешетки для монтажа теплоизоляционного материала. Закрепите гидроизоляцию, утеплитель и пароизоляцию, а затем набейте поверх гидроизолированной теплоизоляции еще один слой досок.

Устройство обрешетки

Обрешетка для мансардной крыши

Шестой шаг

Уложите на обрешетку выбранное финишное покрытие. Лучше, чтобы финишный кровельный материал был максимально надежным и качественным, чтобы в мансарде было уютно, тепло и безопасно.

Укладка листов металлочерепицы

После завершения работ по обустройству стен и кровли мансарды переходите к утеплению и внутреннему обустройству подкровельного помещения.

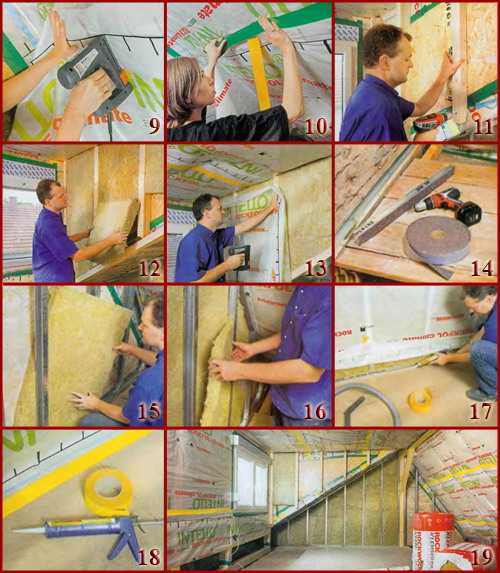

Утепление мансарды

Для утепления мансарды можно использовать самые разнообразные материалы. К примеру, для выполнения такой работы очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционных материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления мансардного помещения.

Этапы утепления крыши мансарды

В случае использования плит толщиной 1,2 см, теплоизоляционные характеристики такого утепления будут аналогичны свойствам стены, выложенной в кирпич, либо же отделки из досок толщиной около 5 см.

Помимо этого, плиты имеют неплохие шумоизоляционные показатели. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а сравнительно небольшая цена позволяет купить такие плиты практически всем желающим.

Самый подходящий материал для утепления мансарды — это ДВП

С одной стороны плиты имеют немного рифленую текстуру, а с другой являются гладкими. Для резки плит можно использовать обыкновенный острый нож. Материалу не особо страшны температурно-влажностные перепады. При этом на работы по теплоизолированию поверхностей с применением ДВП не уйдет много сил и времени.

В завершение на гладкую сторону ДВП (гладкая является лицевой) можно будет приклеить обои либо же выполнить другую финишную отделку на свое усмотрение.

Стены

Как утеплить мансарду

Традиционно теплоизоляционные работы начинаются с утепления стен. Достаточно зафиксировать плиты при помощи гвоздей. Предварительно под шляпки крепежей следует подкладывать дюралюминиевые пластинки. Сами гвозди размещайте шахматно.

Если стены выполнены не из древесины, может понадобиться использование других крепежей. Ориентируйтесь по ситуации.

Для крепления плит на оштукатуренные поверхности также можно использовать клей ПВА либо разного рода клеящие мастики.

Утепление мансарды

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты имеют довольно большой размер и крепить их в одиночку не особо удобно.

Обшивка выполняется по предельно простой схеме: плита осторожно прикладывается к месту крепления и фиксируется с применением Т-подпорок из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки.

Пол

Пол

Пол можно утеплить с применением двух методов.

В соответствии с первым способом сначала поверхность укрывается двойным слоем рубероида, после чего сверху фиксируется ДВП, а затем выполняется монтаж чистового пола.

В соответствии со вторым вариантом к полу прибиваются плиты ДВП, а поверх них наклеивается ковровое покрытие. Такое покрытие очень удобно. Для дополнительного удобства его рекомендуется пропитать специальным составом, делающим дальнейший уход за ковролином более легкими.

Прежде чем приклеивать ковролин, его необходимо развернуть и выдержать в комнате 7-10 дней. Плиты ДВП предварительно промазываются клеем. После приклеивания ДВП нужно дополнительно прижать к поверхности с помощью досок и оставить сохнуть на сутки.

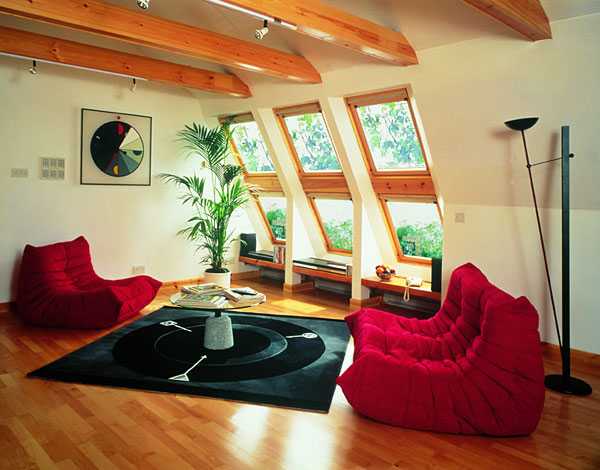

Внутреннее обустройство мансарды

В завершение вам останется лишь выполнить ряд работ по внутреннему благоустройству мансарды. Начните с потолка.

Внутреннее обустройство мансарды

Потолок

Оптимальный вариант – обустройство легкого подвесного потолка. Для сооружения такой конструкции хорошо подходит вагонка. Также можно использовать оргалит, фанеру или другие подходящие для этого материалы.

Удобнее сначала изготовить потолок по размерам, а затем прикрепить его к перекладине подстропильной фермы.

Стены

Внутреннее обустройство мансарды

Прибейте к подстропильным стойкам перекладины из качественного деревянного бруса. К каркасу прибейте выбранный отделочный материал. Оптимальный вариант – деревянная вагонка.

Ниши

В местах образования ниш (а они однозначно будут присутствовать в виду особенностей кровельной конструкции) можете прибить гипсокартон или другой подходящий материал, создав компактные шкафы для хранения разного рода принадлежностей.

Обустройство жилых зон

Обустройство жилых зон

В зависимости от имеющегося пространства на мансардном этаже можно обустроить спальню, рабочий кабинет, детскую комнату. Ориентируйтесь на особенности своей ситуации.

Идеи дизайна интерьера от профессионалов

Идеи дизайна интерьера от профессионалов

Освещение

Продумайте порядок обустройства освещения мансарды. Лучший вариант – организация локального освещения каждого угла помещения. Так интерьер мансарды будет наиболее выразительным.

Мансарда

В вопросах меблировки и дальнейшего обустройства подкровельного этажа ориентируйтесь на свои запросы и возможности.

Удачной работы!

Видео – Строительство мансарды своими руками

svoimi-rykami.ru

Надстройка мансардного этажа своими руками

В наше время вполне объяснимо стремление эффективно использовать всю площадь дома, поэтому многие сразу планируют возведение мансарды на стадии проектировки дома, либо переоборудуют чердачное помещение определенным способом, а так же снимают кровлю, и пристраивают мансардный этаж своими руками к старому дому.

По сути, мансарда – это чердак, конструкция которого регламентируется нормами СНиП, что влечет за собой переделки не только крыши, но и изменения в тепло- и гидроизоляции верхней пристройки.

Чтобы мансарда своими руками была надежной, теплой, не нанесла вред несущим стенам и фундаменту дома, и прослужила долгое время, необходимо понимание специфики и знание конструктивных особенностей этого типа надстройки. В статье поговорим об основных видах мансардного этажа, из каких материалов можно сделать пристройку, а так же о специфике и нюансах поэтапного строительства мансарды своими руками.

Мансардный этаж своими руками над гаражом

Основные типы мансард

Строительство мансарды своими руками начинается с выбора вида пристройки, наиболее подходящей конструкции к основному строению, и изготовления проекта. Для надстройки используют односкатные, двускатные и ломаные крыши: четырехскатные, купольные и пр. Внешний вид мансардного этажа определяют материалы, конструктивные особенности здания и специфика, которую возложена на достройку.

В зависимости от особенной основного здания при строительстве мансарды обычно используют стандартные решения.

1.Двускатная; 2.Ломаная двускатная; 3.Одноуровневая; 4.Многоуровневая

  1. Одноуровневая с двускатной крышей – это обычный чердак под двускатной крышей, переоборудованный и утепленный под мансарду. Проектирование и строительство такого помещения не имеет сложностей, но главный недостаток – это маленькое внутреннее полезное пространство с низким потолком.
  2. Одноуровневая под ломаной двухскатной крышей имеет четыре скатные плоскости, которые расположены под разным углом. Устройство мансардного этажа этого типа несколько затратней и сложнее в проектировании, но в результате получается большое внутреннее помещение.
  3. Одноуровневая мансарда с выносом консолей представляет некоторые трудности при проектировании и строительстве. Но просторное внутреннее пространство и возможность установки вертикальных окон компенсирует сложности при строительстве. Особенностью строительства такого каркаса мансарды является смещение и выдвижение пристройки за пределы сторон дома, а крыша мансарды по своему виду идентична односкатной.
  4. Многоуровневая достройка со смешанным опиранием крыши. Это сложная конструкция мансарды, которая требует профессиональных расчетов и проектирования не только самого помещения, но и лестницы на мансарду. Как правило, такие мансардные этажи, с разноуровневыми комнатами, планируют вместе со строительством основного дома, как цельная конструкция.

Материалы

Дом строят на фундаменте, который специально рассчитан на вес строения. Если мансардный этаж запланирован изначально, нагрузка рассчитывается и закладывается на стадии проектирования мансарды, поэтому мансардный этаж можно построить из любых материалов: монолитная мансарда из бетона, из кирпича, пенобетона, металлические конструкции, из оцилинрованного бревна. Но если же надстройка мансардного этажа осуществляется после постройки дома, то вес надстройки должен быть рассчитан в соответствии с нагрузкой на фундамент и несущие стены. Соответственно, чтобы надстройка не повредила дом, материал должен быть легким, например, деревянный брус, каркасно-щитовые конструкции, в некоторых случаях постройка делается из газобетона, который имеет хорошие тепло и пароизоляционный свойства, и сип панелей.

Устройство мансарды

Проекты мансардных этажей предполагают использование для стен различных материалов, но, по сути, конструкция мансарды – это скатные крыши, опирающиеся на стены. Безусловно, в разных вариантах пристроек мансардного этажа есть свои особенности, но в целом они состоят из следующих элементов:

  • Кровля.
  • Обрешетка из деревянных досок, на которой крепится кровля и изоляционные материалы.
  • Коньковый прогон – верх стропильной конструкции.
  • Стропила для крыши мансарды — ребра жесткости, наслонные либо висячие. На мансарде обычно делают наслонные стропила.
  • Мауэрлат — балки, которые укладываются по периметру внешних стен и связываются со стенами специальным крепежом. К мауэрлату прикрепляется стропильная конструкция.
  • Диагональные связи (скосы) для надежности и прочности мансарды, с помощью них связываются стропила, продольные балки и вертикальные стойки.
  • Внутренние опоры придают мансарде устойчивость, если площадь мансарды большая ими подпирают коньковый прогон и стропила.
  • Изоляционный слой, состоящий из гидроизоляции, утеплителей, звуко- и пароизолянтов. Обеспечивает температурный режим и влагообмен между основными стенами и кровлей.

Минимальное расстояние от пола до самой высокой точки потолка в соответствии с СНиП должно быть 2, 5 м. Если высота меньше, то помещение является чердаком.

Строим мансарду своими руками, основные соединительные узлы:
А – коньковый узел. Б – стропило+стяжка+стойка. В – стропило+потолочная балка Г – потолочная балка+стойка+подкос. Д – стойка+подкос

Технология строительства

Мансардные стены максимально притянуты к стенам основного строения, поэтому добиться комфортного теплообмена крайне сложно. Очень важно правильно подобрать материалы для утепления, сделать вентиляцию, вся конструкция должна быть возведена в соответствии с чертежом и расчетами, а деревянные детали обработаны противопожарным составом.

Монтаж мансарды своими руками, как правильно крепить узлы

Правила устройства мансардного этажа

Чтобы мансарда своими руками прослужила долгие годы необходимо выполнить условия, которые прописаны в нормативах СНиП:

  • Стропила должны быть 250 мм и более, лучше использовать клееный брус. Такая толщина обусловлена возможностью уложить между стропилами утеплитель толщиной не менее 200 мм.
  • Утеплители не должны терять свойств при повышенной влажности, лучше всего использовать вспененные полистирол, который имеет маленький вес и незначительный коэффициент теплопередачи. Минеральная вата впитывает влагу и разрушается.
  • Между теплоизоляцией и кровлей должна быть полноценная вентиляция, с вытяжками и продухами, чтобы воздух свободно циркулировал под всей поверхностью кровли мансардного этажа.
  • Внутри обязательно устроить пароизоляционный слой.
  • На внешнюю сторону стропил укладывается гидроизоляционный слой, рекомендуется дополнительно уложить слой звукоизоляции.

Поэтапная инструкция, как сделать мансарду своими руками

Строительство мансарды своими руками сопряжено с некоторыми сложностями, так как элементы надстройки находятся под углом, монтаж ломаных скатов и мансардных окон требует соблюдение норм СНиП в части «Нагрузки и воздействия».

Выполняя чертеж монтажного этажа самостоятельно необходимо точно рассчитать нагрузки, углы наклона, допустимый вес сооружения, а в соответствии с предварительными расчетами подобрать соответствующий тип мансарды и материалы для строительства.

Строительство мансарды своими руками начинается с монтажа маурлентов по периметру дома, обычно для этого используется брус с сечением 100*100 мм.

Далее строим каркас для помещения. Стойки могут быть из бруса с сечением равным продольным балкам, возможно из пенобетона либо металла. Вертикальные стойки закрепляем по углам строения стойки, и потом устанавливаем балки между ними, с шагом не более 2 метров, равным расположению стропил менсарды. Все детали крепятся на металлические уголки, гвоздевые пластины или саморезы.

Выстраиваем каркас внутреннего мансардного помещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Поверх стойки стягиваем перемычкой и закрепляем конструкцию. С помощью строительного шнура следите за геометрией постройки.

На полученный каркас крепим нижние стропила. Брус подрезается до расчетной длины, в основании делается паз для надежного крепления к мауэрлату, верх балки срезается соответственно расчетного угла наклона. Установка нижних стропил осуществляется по месту и надежно фиксируется.

Монтаж мансарды своими руками, фото крепления нижних стропилпомещения, вместо вертикальных деревянных стоек может быть стена из пенобетонных блоков либо металлический каркас

Следующий шаг – установка верхних стропил. Сложность состоит в соблюдении угла и центровки конструкции в целом.

Совет:  Чтобы угол крепления стропил не сбивался, вначале из двух досок делается шаблон, который в точности соответствует соединению стропил. Балки подрезаются по шаблону на земле, и затем устанавливаются на каркас.

Каркасная мансарда своими руками, установка верхней стропильной конструкции

Далее стропила укрываем пароизоляционным материалом, и прибиваем обрешетку, для этого можно использовать доски либо фанеру. Материал для обрешетки определяется видом кровельного материала.

Устройство мансарды, строительство обрешетки для кровельного материала

Следующий этап — создание изоляционного слоя. Рекомендуется использовать нетоксичные и негорючие материалы, особенно это актуально, если на мансардном этаже будет размещена детская или спальня. С внутренней стороны стропильного каркаса укладываем пароизоляцию, крепим ее скобами. Затем монтируется слой утеплителя, важно чтобы он плотно прилегал к стропилам, без щелей. На теплоизоляционный слой монтируем обрешетку с шагом 500 мм, которая будет фиксировать утеплитель.

Строим мансарду своими руками, монтаж кровельного материала

На обрешетку укладываем гидроизоляционный слой, который защитит деревянные элементы от влаги. На гидроизоляцию укладывается кровля.

Строительство мансарды своими руками, видео материалы наглядно демонстрируют, как на практике правильно осуществить монтаж стропил.

На данном видео представлены типовые ошибки, допущенные при монтаже мансардного этажа.

Особенности пристройки мансарды своими руками к старому дому

Если планируется достроить мансарду в старом частном доме или на даче, для обустройства дополнительной жилой площади, то в данном случае актуален вопрос демонтажа крыши. Демонтаж можно выполнить своими руками, обязательно соблюдайте технику безопасности, чтобы балки не обрушились вам на голову.

Постройка мансарды предусматривает определенные нагрузки на фундамент и стены здания. Особенно важно правильно распределить нагрузки на стены, поэтому перед тем как построить мансарду несущие стеновые конструкции тщательно укрепляются.

Важно:  При проектировании следует принять во внимание прочность стен с учетом износа и ветхости строения.

Перекрытие старого дома — это одновременно потолок смежного этажа и пол мансарды, поэтому необходимо учитывать движение теплых и влажных потоков, чтобы в перекрытии не образовывался конденсат, а как следствие, гниение и грибки. Чтобы избежать проблем, необходимо качественное утепление и гидроизоляция перекрытия.

После выполнения подготовительных процедур, можно приступать к присоединению и строительству мансардного этажа. В ходе достройки важно строго придерживаться проектной схемы возведения стен и кровли мансарды. Нарушение проекта влечет за собой не только отклонения от дизайна мансардного этажа, так же неправильное распределение нагрузки на несущие конструкции может привести к разрушению стен и фундамента дома.

Самый простой и надежный способ увеличить полезную жилую площадь в старом доме – это мансарда своими руками. Видео, как построить мансардный этаж в каркасном доме, поможет избежать глобальных ошибок, и подскажет нюансы, как лучше сделать мансарду своими руками. Работы, выполненные в соответствии с технологией строительства мансардного этажа, гарантирует надежность и безопасную эксплуатацию пристройки.

setroom.ru

Мансарда своими руками - строим правильно

Из чего состоит мансарда

Видео про мансарду своими руками

Обустройство её – это наиболее лёгкий и быстрый способ увеличить количество полезной площади. Комнаты в мансарде обретают некий романтический ареол и становятся любимым местом времяпровождения домочадцев. Главное достоинство этих помещений – большое количество свежего воздуха и света. Но к строительству мансарды нужно подходить со всей ответственностью, иначе вы рискуете стать заложником погодных условий.

По форме мансардная крыша может быть любой, но чаще всего она двускатная. А если она ещё и ломаная, то при ее помощи пространство используется наиболее рационально. Огромный плюс мансардного этажа в том, что его строительство получается намного экономичнее, чем возведение полноценного этажа с капитальными стенами.

Силовая конструкция той крыши, где будет мансарда или той, под которой жилого помещения не будет, не отличается. Прочность и устойчивость крыши полностью зависит от её стропильной системы.

Стропила – это основная несущая конструкция крыши. Они должны выдерживать как вес кровли, так и нагрузку в виде осадков и ветра. Стропильная система рассчитывается, исходя из выбранного кровельного материала, а также в зависимости от климатических условий местности.

Для строительства силовой стропильной системы используют чёрный металл по ГОСТу, оцинкованный тонкостенный холодногнутый профиль или дерево, а также комбинации из чёрного металла и оцинкованного профиля, из металла и дерева. В труднодоступных для монтажа местах лучше использовать тонкостенный профиль.

Выбор материала напрямую зависит от длины пролётов, которые нужно перекрыть. Для больших расстояний подойдёт чёрный металл или фермы.

Очень важно использовать для строительства дополнительного этажа только лёгкие материалы и конструкции. Достоинства тонкостенного профиля в том, что он не требует сварки и может собираться по месту на болтовых соединениях или заклёпках.

Дерево, как материал, тоже хорошо подходит, но требует дополнительной обработки антисептиком.

Из несущих конструкций возводятся стропила, рамы или фермы. Они монтируются на мауэрлат, а потом на них делаются прогоны. Если шаг большой, это тоже становится частью силовых конструкций.

Мауэрлат – это часть кровельной системы в виде бруса, уложенного на периметр стены и приходится нижней стропильной опорой.

Важной задачей является, как сделать мансарду тёплой, то есть организовать пирог утепления. Отличие жилого помещения от просто кровли – в необходимости его теплоизоляции. Как дополнительная нагрузка всё утепление не существенно и не влияет на силовую структуру крыши.

Главный принцип в проектировании – это то, что силовая конструкция должна быть вынесена либо в тёплый контур, либо в холодный, но никак не быть посередине. Предпочтительно тёплое размещение, тогда весь пирог утепления выходит наружу.

Наиболее распространённые ошибки:

  • пиломатериалы не обрабатываются антисептическими и пожаробезопасными пропитками и это сокращает срок службы вашей крыши
  • стропильные ноги сплачиваются с запилами без использования теплоизоляционных прокладок, что приводит к промерзанию и мостикам холода
  • сечения стропил и их установка происходит «на глаз» без учёта нагрузок
  • стропильные ноги не крепятся к мауэрлату или крепятся при помощи гвоздей, что при сильном порыве ветра одно и то же
  • гидроизоляционная плёнка укладывается лицевой стороной внутрь помещения, а не наружу, как должно быть
  • недостаточно надёжные крепления стыков стропил с прогонами, порой это просто пара гвоздей.

В результате несоблюдения строительных технологий, многие получают плачевный результат, пусть даже не сразу. Чтобы этого избежать, рассмотрим подробно, как надо делать.

Пример, как рассчитывать мансарду

На видео строительство мансарды своими руками

Перед началом строительства мансарды своими руками понадобится сделать чертёж. Если вы не владеете, например, программой AutoCad, можно сделать это от руки. Важно, чтобы вы наглядно видели проекцию вашей мансарды спереди, сбоку и её вид сверху.

Для начала обозначьте несущие стены вашего дома на виде спереди (глядя на фронтон здания).

Итак, допустим, имеется дом с такими исходными параметрами:

  • Три несущих стены из газобетона толщиной по 300мм.
  • Расстояние между стенами – 4м.
  • Балки перекрытия первого этажа уложены с выпуском карниза по 50см.
  • Поскольку максимальная длина деревянной балки – 6м, то эта величина и взята за основу ширины перекрытия мансарды. Исходя из этого, получаем чертёж двускатной ломаной крыши.
  • Высота от перекрытия до балки – 2660мм.
  • Длина бокового и верхнего стропил (изломов крыши) – по 3300мм. Когда эти величины одинаковы, то, помимо того, что это гармонично смотрится, легче будет рассчитать площадь кровельного покрытия.
  • Угол наклона бокового стропила – 60°, верхнего – 25°.
  • Толщина балки перекрытия – 250мм, балок стропил – 200мм.
  • Поставлены вертикальные стойки по 150мм, на которые уложен обвязочный брус, а к нему крепится балка перекрытия мансарды, боковое и верхнее стропила.
  • Общая высота крыши получается 4260мм, а высота жилого пространства – 2250мм. По нормам, это допустимая высота потолка для помещений для временного пребывания, то есть, спален, детских.

По сути, мансарда – это рама, состоящая из нескольких стоек, балок и стропил.

Если длина поперечного перекрытия превышает 6м, и, соответственно, одной балкой не обойтись, то верхняя часть мансарды может быть выполнена в виде фермы со стойкой, шпренгелем и дополнительной стойкой. В боковой части тоже могут быть установлены шпренгели, которые распирают стропила. В данном случае в этих деталях нет необходимости.

При расчётах у вас обязательно под рукой должен быть свод правил и таблиц по техническим нормам строительства, который называется «Нагрузки и воздействия». В нём приведены не только общие положения, но и формулы с коэффициентами, например, таяния, сноса снега и неравномерностью его распределения по площади кровли.

Рассчитывая, как построить мансарду, необходимо помнить, что на неё действует сразу 4 вида нагрузок:

  • собственный вес (его сравнительно легко высчитать, зная, какой пирог утепления будет в перекрытии и стропилах)
  • давление на перекрытия находящихся внутри людей, мебели и т. д.
  • снеговая нагрузка на скат меньше 30° равна 1,52кПа; если скат круче 60°, то на него такой нагрузки не приходится
  • ветровая, которая действует равномерно на все стропила с ветреной стороны, а с подветренной в это время происходит отсос, «отрывающий» как верхнее, так и боковое стропила.

Также отрывная сила стропил особенно действует, когда ветер дует во фронтон здания. Эти нагрузки высчитываются по формулам, используя соответствующий аэродинамический коэффициент.

Строим мансарду своими руками

Последовательность монтажа:

  • Первым делом укладываются балки перекрытия сечением 70(50) х 250мм с шагом в 1м (для каждой длин стены это высчитывается индивидуально, главное, чтобы шаг был одинаковым). В данном случае это объясняется ещё и тем, что в один из просветов будет выходить лестница, и она не должна быть уже 90см. Если сделать шаг меньше, балку перекрытия пришлось бы подрезать и укреплять, а это дополнительные заботы.
  • По бокам к балкам набиваются брусья, на которые укладывается листовой материал или доски.
  • После монтажа балок к ним в 2 ряда крепятся стойки, которые выравниваются при помощи уровня с отвесом, а затем им делаются временные укосины, перпендикулярные друг дружке и прибитые гвоздями, вдоль и поперёк от оси крыши. Это дополнительно закрепляет балки и не даёт им отклоняться в сторону. Для укосины можно использовать любую доску.
  • Между двумя крайними стойками протягивают верёвку и по ней ровняют остальные стойки. Их шаг всегда равен шагу балок перекрытия. Все стойки закрепляются аналогично крайним. В итоге должно получиться два параллельных ряда стоек, на которые затем кладутся обвязочные брусья.
  • Прогоны укладывают и закрепляют на стойках гвоздями 150мм и уголками на саморезы.

  • Сверху кладутся ригеля из бруса 50 х 200мм на ребро, что увеличивает их жёсткость. Так как впоследствии на них не оказывается существенная нагрузка, то этого сечения, как правило, достаточно. Но чтобы подстраховать их на время монтажа, под них заводят опоры из бруса не тоньше 25мм. На этом этапе жёсткость мансарды обеспечена только в поперечном направлении; в продольном конструкция неустойчива. Сверху, пока стропила не установлены, на ригеля можно также временно укрепить одну или две доски.
  • Устанавливаются нижние стропила сечением 50 х 150мм. Сначала делается шаблон из доски 25 х 150мм (его легче обработать). Отмеряется длина, прикладывается к верхней балке и прямо на доске рисуется форма стыка, которая затем выпиливается. Далее шаблон примеряют на всех остальных местах монтажа стропил, и если он с ними совпадает, все ноги выкраиваются по шаблону. Однако, нижняя часть, которая опирается на мауэрлат, вырезается по месту. Стропила крепятся при помощи уголков с саморезами и гвоздей. Монтировать балки со стропилами можно параллельно, то есть, когда в одном пролёте крепятся сразу все элементы, а можно последовательно, когда устанавливаются сначала все балки перекрытия, а потом уже – все боковые стропила.
  • Устанавливаются так называемые ветровые связи. Это деревянные раскосы, которые распирают верхнюю точку на том уровне, где установлены балки мансарды.
  • Очередь верхних стропил. В уровне конька для удобства иногда делается накладка и затяжка в середине, чтобы сколотить стропила на земле, а затем поднять и по месту раскрепить их. Размечается центр крыши с помощью временной стойки, которая прибита к мауэрлату и крайней затяжке со стороны торца так, чтобы эта доска уходила вверх по центру крыши. Это и будет ориентиром для стропил. Далее, как в случае с нижними, делают шаблон, прикладывая его одним концом к краю установленной доски, а другим – к прогону, на который будут опираться верхние стропила. Выпиливают его, примеряют ко всем точкам с обеих сторон крыши. Если стойки были закреплены параллельно, проблем с верхними стропилами быть не должно.
  • Согласно шаблону изготавливается нужное число стропильных ног. Их ставят на продольные балки на запилы, крепят при помощи уголков и в верхней части соединяют обрезками досок на саморезы или металлическими пластинами. Нередко их укрепляют на запилы к поперечным балкам: подвесные стойки 25 х 150мм фиксируют между стыком двух стропил и затяжкой мансарды.
  • Далее производится монтаж потолка мансарды аналогично полу, когда по бокам на прибитые бруски настилаются доски.

  • Монтаж каркаса для зашивания фронтона, его называют фахверк. Здесь же обозначается оконный проём. В качестве его стоек может выступать доска 50 х 150мм с шагом около 600-700мм. Важно: ребро стойки должно идти поперёк фронтона, создавая дополнительную жёсткость.
  • Теперь можно приступать к зашивке фронтона досками. Стоит делать это до прокладывания обрешётки, чтобы потом, если какие-то доски будут выходить за пределы стропил, их было легче спилить. Если сделать наоборот, то придётся угол каждой доски подгонять под имеющуюся обрешётку. Вплоть до балки перекрытия мансарды, фронтон зашивается досками по горизонтали. Оставшийся кусочек фронтона зашивается вертикально.
  • Делаются верхние связи. Поскольку балки каркаса фронтона были прикреплены к достаточно гибкому брусу перекрытия, необходимо сделать подобие фермы жёсткости, задействовав следующую балку перекрытия.
  • Устанавливается раскос, который распирает верхнюю часть стропил. Основанием он крепится к третьей с края балке перекрытия, а концом упирается в самую крайнюю точку конька. Этот элемент используется чаще при мягком кровельном покрытии, когда жёсткости конька недостаточно.

Если дом полностью каркасный, то необходимо устанавливать такие связи и в перекрытии первого этажа. Если же дом железобетонный, то в верхней части перекрытия и так проходит пояс жёсткости и в связях не нуждается.
В ряде случаев нужно предусматривать также связи жёсткости в стропилах. Если в качестве кровельного покрытия будет профнастил или металлочерепица, то стропила уже не обязательно усиливать: листовой материал и так будет служить диафрагмой жёсткости, если он качественно установлен.

Крепёж элементов друг к другу может быть самым разнообразным, например, скобы с гвоздями, деревянные или металлические накладки, МЗП (металлические зубчатые пластины, чьи зубцы вбиваются кувалдой). Важно помнить, что длина гвоздей должна быть как минимум в два раза больше толщины доски, которую вы прибиваете.

Крепление обрешётки

В зависимости от выбранного кровельного покрытия, на завершающем этапе строительства мансарды прокладывается обрешётка.

Обрешётка – это конструкция из брусьев, которые укладываются перпендикулярно стропильным ногам, крепясь именно к ним. Функции обрешётки – принимать на себя вес кровельного покрытия, надёжно удерживая его на месте.

Обрешётка под листовое покрытие представляет собой сплошную обрешётку и выполняется из обрезных досок по 25мм. Ширина должна быть не больше 140мм, так как широкие доски имеют свойство деформироваться. Если между стропилами больше 1м, то, возможно, потребуется участить ход стропил специальными брусками, а потом уже выкладывать доски. Далее кладётся рубероид или пергамин, а сверху расстилается кровельный материал. Нужно отметить, что такая обрешётка делает кровлю необычайно надёжной и подходит для абсолютно всех видов покрытий, уменьшая при этом шум от дождя.

Обрешётка под металлочерепицу делают разрежённой и по возможности подстраивают под ход волны черепицы. Монтируется из обрезных досок 25(30) х 100мм с шагом 80-100см. Особенность заключается в том, что перед монтажом на стропила укрепляется гидроветрозащитная мембрана. Первая от карниза доска должна быть установлена выше остальных на высоту волны черепицы. Если используются короткие доски, их стыки лучше располагать в шахматном порядке.

Обрешётка под керамочерепицу и другие штучные элементы считается самой сложной. Работа также начинается с монтажа гидробарьера, а затем делается разрежённая обрешётка из брусков 50 х 50мм. Сложность в том, чтоб сохранять точный ритм между элементами, так как один шаг равен кроющей поверхности одной черепицы.

К процессу любого строительства всегда бывает несколько подходов. Здесь мы описали, как сделать мансарду своими руками на уже возведённом доме, однако бывают случаи, когда мансарда собирается в положении на земле и ставится на своё место при помощи крана, а потом уже укрепляется в нужных местах.

Оцените статью: Поделитесь с друзьями!

refite.ru

Мансардная крыша своими руками пошагово + видео, чертежи с размерами

Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

  • дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
  • умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
  • вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

  1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом.
  2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства.
  3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения.
  4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания.

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

  1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
  2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
  3. Коньковый прогон. Внешняя часть всей конструкции крыши;
  4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
  5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
  6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать.  При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

bouw.ru

Как сделать мансарду своими руками, фото инструкции

Чердак необязательно должен использоваться как место для складирования ненужных вещей. Очень часто площадь этого помещения позволяет оборудовать на нем полноценную жилую зону или место для семейного досуга, или хобби. Идея такого строительства успешно применяется с середины XVII века благодаря французскому архитектору Франсуа Мансару и особенно актуальна для увеличения площади частного дома, а иногда, и городских квартир.

Как обжить чердак, какие мероприятия следует для этого провести и как построить мансарду там, где ее никогда не было? Ищите ответы на эти вопросы в нашей статье.

Строим мансарду

Устройство мансарды поможет существенно сократить затраты на строительство в целом, рационально использовать имеющееся пространство этажа и реализовать самые смелые идеи. Мансардный этаж может занимать как весь чердак, так и его часть, в зависимости от назначения будущего помещения: спальня, кабинет, офис или ванная комната.

Уютная мансарда своими руками

Строительство мансарды своими руками также дает следующие преимущества:

  • Полностью используется инфраструктура главного здания.
  • Существенно увеличивается жилплощадь.
  • Сокращение теплопотерь через крышу и как следствие — снижение энергозатрат в холодное время года.
  • Относительно простой монтаж (без использования спецтехники) и возможность нахождения в доме во время строительства.
  • Возможность возведения одно- или двухуровневого этажа.

Как сделать мансарду уникальным архитектурным элементом

Важно:  При строительстве мансардного этажа своими руками нужно учитывать конструктивные особенности здания, в том числе: высоту стен, форму крыши, расположение коммуникаций — и соблюдать требования пожарной безопасности.

Особенности строительства мансардного этажа

Крыша – это ограждающая конструкция, которая помимо осадков и перепадов температур снаружи подвержена воздействиям изнутри: теплу и влаге из жилого помещения, а они могут стать причиной сырости и коррозии. Поэтому при строительстве мансардного этажа выдвигаются очень жесткие требования по гидро-, паро- и теплоизоляции крыши, соблюдение которых обеспечит надежную защиту помещения от негативных факторов.

Как правильно изолировать мансардный этаж при строительстве

Также при строительстве мансардного этажа важно позаботиться и о качественной вентиляции, которая устанавливается между утеплителем и кровлей. Это обеспечит удаление лишней влаги и проветривание мансарды.

Особое внимание следует уделить технологии строительства и используемым при этом материалам (особенно их весу) — это обеспечит безопасную эксплуатацию мансардного этажа в будущем. Кроме того, не стоит забывать, что использование мансардного этажа в качестве жилого помещения не избавляет от соблюдения технических требований по эксплуатации кровли.

С чего начать строительство?

Перед началом строительства проводится техническая экспертиза здания. Стоит помнить, что изначально стены и фундамент строения были рассчитаны на определенную нагрузку, а строительство дополнительного этажа существенно ее увеличит, поэтому стоит убедиться в их несущей способности.

Строительство каркасной мансарды

Проектирование

Следующим этапом строительства будет разработка и утверждение проекта мансардного этажа – за этим лучше обратиться к квалифицированным специалистам, которые помогут составить грамотный чертеж, рассчитают нагрузки и смету.

Важно:  Если строительство мансарды своими руками ведется в городской черте, то для этого необходимо получить разрешение городских властей, экспертное заключение и согласие всех собственников здания.

План мансардного этажа разрабатывается исходя из планировок основного здания, причем главенствующую роль играет геометрия крыши. Архитектурный облик дома окажет влияние не только на конструкцию стропильной системы, но и на материалы, применяемые при строительстве и отдельные элементы мансарды. Все конструкции и детали должны быть максимально облегченными, что обеспечит минимальную нагрузку на стены здания и обеспечит легкий подъем материалов на этаж.

Если крыша дома имеет большой уклон, то к выбору кровельных материалов, утеплителя и гидроизоляции при строительстве мансардного этажа стоит подойти особо тщательно.

Кроме того, все коммуникации мансардного этажа должны быть взаимосвязаны с системами в доме, следует обеспечить их совместную работу.

Форма помещения, а также его размеры определяют и выбор окон, их конструкцию и размещение в интерьере.

Постройка мансарды

Вне зависимости от того, ведется ли строительство мансарды своими руками, фото ниже, на уже существующем чердаке или возводится с нуля, необходимо обеспечить единство архитектурных и конструктивных решений.

Можно надстроить деревянную мансарду на кирпичном доме

Конструкцию мансарды лучше выполнить из дерева (из бруса) или металлического профиля, кроме того, можно достроить этаж из СИП панелей, как на фото ниже. Каменные материалы, в том числе кирпич и бетон, не рекомендуется использовать при строительстве из-за их большого веса. В крайнем случае можно использовать блоки из газобетона.

Строим мансарду своими руками с помощью СИП панелей

Для кровли также подойдут прочные, но легкие материалы, такие как: профлисты, битумная или композитная черепица, металлочерепица.

Так как мансарда имеет большую площадь поверхности соприкосновения с окружающей средой и через кровлю происходят значительные теплопотери, то необходимо позаботиться о качественной и эффективной теплоизоляции этого этажа. Для утепления лучше всего использовать минвату или стекловолокно толщиной от 150 мм. С внутренней стороны мансардного этажа утеплитель необходимо закрыть паробарьером, а со стороны кровли – гидроизоляцией. Кроме того, между гидроизоляцией и кровлей необходимо устроить систему вентиляции, которыя обеспечит отвод излишней влаги.

Поскольку мансарда – это жилое помещение, оно нуждается в естественном освещении, обеспечить которое помогут окна. Это могут быть как обычные вертикальные оконные конструкции, которые монтируются в стены, либо специальные наклонные окна, устанавливаемые в плоскость крыши под углом 15-90 градусов.

Мансардные окна – дорого, но эффективно

Важно:  Мансардные окна пропускают больше света по сравнению со стандартными при меньшей площади проема. Чтобы обеспечить максимально эффективное и равномерное освещение, соотношение площади окон к площади пола должно составлять 1:10.

Заключительным этапом устройства мансардного этажа будут отделочные работы. Самым простым вариантом для облицовки стен мансардного этажа является гипсокартон, из него можно сконструировать и внутренние перегородки. Листы ГКЛ крепятся к каркасу из металлопрофиля, после чего шпаклюются и можно наносить финишное покрытие: краску, обои и пр. Кроме гипсокартона стены можно обшить вагонкой, деревянными панелями — выбор материала зависит от назначения и дизайна будущей мансарды. Для пола подойдут те же материалы, которые используются во всем здании: паркет, ламинат, половая доска, керамическая плитка и др.

По окончании строительства можно заняться оформлением: продумать интерьер, установить лестницу, расставить мебель и т. п.

Подробнее о строительстве мансарды своими руками (видео):

Надстройка мансардного этажа

Надстройка мансардного этажа позволяет просто и эффективно увеличить жилплощадь без применения дорогостоящего оборудования и сложных технологий, причем такое строительство можно осуществить как в частном доме, так и в городском здании типовой постройки. Стоимость достройки составляет примерно половину от стоимости нового строительства. Конструкция может быть деревянной – из бревна и бруса; каменной – из пеноблоков, из кирпича и бетона; из металла, а также их всевозможные комбинации.

Монолитная мансарда может иметь любую форму

Необходимо определить, какая часть конструкции здания будет нести нагрузку от пристройки. Если прочности стен и фундамента недостаточно, понадобится установка снаружи здания стоек на отдельном фундаменте, которые будут поддерживать мансардный этаж. Новый каркас мансарды на самостоятельном фундаменте также необходим в старом доме, если несущие конструкции имеют значительный износ. Нелишним будет смена чердачного перекрытия, поскольку оно, скорее всего, не рассчитано на большую нагрузку.

Устройство мансарды подразумевает возведение силовой конструкции, которая зависит от стропильной системы крыши. Для строительства этой конструкции лучше использовать легкие материалы: тонкостенный профиль и древесину. Они помогут ускорить строительство, поскольку крепление осуществляется за счет болтов и заклепок. Оптимальный угол уклона стропил должен составлять 45-60 градусов.

Важно:  При изготовлении стропильной системы следует ориентироваться на условия местности, где производится строительство. Несущая способность кровли должна быть рассчитана на давление ветра, снега и кровельного материала.

Сами крыши, рисунок ниже, могут быть:

  • Односкатными.
  • Двухскатными.
  • Ломаными.
  • Вальмовыми.

1 – простая двухскатная крыша; 2 — двухскатная крыша с аттиковой стеной; 3 – вальмовая; 4 — четырехскатная

Последние два типа лучше всего подходят для мансарды, но окончательный выбор определяется интенсивностью нагрузки, воздействующей на покрытие.

При строительстве следует учесть, что ширина помещения не должна быть меньше 4,5 м, а площадь всего мансардного этажа — не меньше 7 м2, при этом соотношение высоты и площади в идеале составляет 1:2.

Самый простой вариант строительства – возведение каркасной мансарды своими руками. Для монтажа мансарды необходимо устранить старую кровлю, изучить состояние несущих конструкций на наличие повреждений и разработать схему этажа. После этого монтируется фундамент и каркас мансарды. Затем производится монтаж и утепление кровли.

Подробнее о том, как построить мансарду своими руками — видео:

domiktop.ru

Мансарда своими руками – фото и технология сооружения

В современном мире эффективное использование каждого квадратного метра жилой площади вполне объяснимо, поэтому очень многие желающие обзавестись собственным частным домом ещё на стадии проектирования планируют строительство мансарды. Также любители ремонта своими руками зачастую переоборудуют старое чердачное помещение в мансардный этаж или пристраивают дополнительную надстройку к старому дому.

Чтобы мансарда, возводимая своими руками, получилась надёжной и не производила излишние нагрузки на несущие стены строения или фундамент, нужно осознавать всю специфику конструктивных особенностей надстроек этого типа. Дальше мы постараемся разобраться с разновидностями мансардного этажа, спецификой его возведения, примерами фото, конструкций этого типа, а также основными этапами того, как сделать мансарду.

Основные разновидности мансардных конструкций

Возведение мансарды, как и в принципе, любое другое строительство своими руками начинают с выбора вида конструкции этого помещения, максимально подходящей к основной постройке. При этом конструктивно мансарда может различаться по типу кровли: односкатная, двускатная или ломаная крыша. Если говорить о внешнем виде мансардной конструкции, то она напрямую зависит от используемых материалов при её возведении. При этом в зависимости от конструктивной особенности основного строения могут возводиться следующие виды мансардных помещений:

  • одноуровневый мансардный этаж с двускатной кровлей — это стандартный чердак, переоборудованный под жилое помещение. При этом спроектировать, и возвести конструкцию такого типа, не составляет особого труда даже своими руками. Единственным весомым недостатком такого сооружения считается незначительное полезное пространство и низкий потолок;
  • одноуровневая мансардная конструкция с ломаной двускатной кровлей, которая имеет 4 ската под разными углами. Возведение такого помещения намного дороже, но в результате получается мансарда с большой полезной площадью;
  • мансардный этаж с выносной консолью, из-за которой возведение и проектирование значительно усложняется. При этом просторное пространство внутри мансарды и возможность вертикального размещения оконных конструкций перечёркивает все недостатки. Особенностью такой конструкции является выдвижение каркаса за пределы основного помещения;
  • многоуровневая конструкция со смешанным упором кровли. Это конструктивно сложная мансарда, возведение которой требует точно спланированных действий и подробно составленного плана помещения. В большинстве случаев многоуровневую мансарду возводят совместно с основным домом.

Особенности устройства мансардного помещения

Каждый человек, сталкивающийся с постройкой домов, знает, что основное здание размещено на фундаменте, который рассчитывается исходя из массы строения. Если мансарда была внесена в общий проект, то дополнительная нагрузка от неё уже заложена в параметры фундамента. В такой ситуации возводить дополнительный этаж можно из любого доступного материала.

Однако если этого сделано не было, то есть возведение мансарды происходить после постройки основного здания, то необходимо рассчитать дополнительную нагрузку на несущую конструкцию помещения и фундамент. Это необходимо для того, чтобы масса мансардного этажа не повредила постройку. Поэтому для сооружения помещения такого вида должны использоваться лёгкие строительные материалы: древесина, газобетон или сип панели.

Построить мансарду своими руками можно из различных строительных материалов, но если разобраться, то, по сути, такая надстройка – это не что иное, как скатная крыша, опирающаяся на несущие стены. Безусловно, каждая система мансардного этажа сильно отличается в зависимости от конструктивных особенностей его возведения, но в целом состоит из следующих стандартных элементов:

  • кровельная система;
  • деревянная обрешётка, на которой закреплена кровля;
  • коньковый прогон – верхняя часть крыши в месте стыковки стропил;
  • стропильная система – наслонные или висячие стропильные балки;
  • мауэрлат – деревянный брус, закреплённый по внешнему периметру стен дома, основным назначением которого является крепление стропильных балок;
  • скосы для связи стропил, продольных балок и вертикальных стоек, которые предназначены для усиления стропильной конструкции;
  • внутренняя система опор – предназначена для придания мансарде дополнительной устойчивости в случае со значительной площадью помещения;
  • изоляционный пирог, который состоит из гидроизоляционного, звукового и пароизоляционного материалов, а также качественного утеплителя. Благодаря этому создаётся благоприятный микроклимат в помещении.

Хочется отметить, что по стандартам, прописанным в СНиП минимальное расстояние от напольной поверхности до самой высокой части потолочной конструкции, должно быть, не менее 250 см. В случае если параметры высоты не соответствуют, то такое помещение считается чердаком.

Как построить мансарду – технология строительства

Самым важным при возведении мансардного этажа своими руками является рационально обеспеченное утепление, вентиляция и соблюдение всех технологических процессов с учётом составленного плана помещения. При этом все деревянные части конструкции должны обрабатываться средствами, защищающими их от влаги и возгорания. Чтобы мансардный этаж простоял на протяжении многих лет нужно придерживаться всех норм и условий его возведения:

  • стропильная конструкция должна собираться из бруса толщиной не менее 25 на 25 см. Такие параметры обусловлены дальнейшим сооружением теплоизоляции, которая укладывается в пространстве между стропилами и имеет толщину не менее 20 см;
  • материал для утепления должен сохранять свои параметры при воздействии влаги и других внешних факторов. Оптимальным считается использование полистирола, из-за того, что рулонные материалы, такие как минеральная вата, напитывают воду, увеличивая нагрузку на основную конструкцию;
  • между теплоизоляционным слоем и кровлей необходимо сделать качественную вентиляцию;
  • также не меньшую важность имеет качественная пароизоляция;
  • по внешней стороне стропильной конструкции обустраивается гидроизоляция и дополнительный звукоизоляционный слой.

Пошаговая инструкция сооружения мансарды своими руками

Из-за технологических особенностей конструкции мансарды её строительство своими руками сопровождается определёнными сложностями. Выполняя составление чертежа такой надстройки необходимо при расчётах учитывать все возможные нагрузки, угол наклона ската кровли и допустимую массу помещения. При этом все этапы работ по возведению мансардного этажа будут происходить в соответствии с планом.

  1. Строительство мансарды своими руками начинают с крепежа мауэрлата по внешнему периметру несущих стен дома. В большинстве случаев для этого используется деревянный брус 10 на 10 см, который прикручивается с помощью скруток, из проволоки заблаговременно закреплённой в кладке стен.
  2. На следующем этапе возводится каркас мансарды. Стойки могут сооружаться с использованием деревянного бруса, сечением таким же, как и у продольных балок. Вертикальные балки закрепляются по углам помещения, после чего между ними устанавливаются брусья на расстоянии не более 200 см друг относительно друга. Все деревянные элементы закрепляются уголками из металла и саморезами.
  3. В верхней части, стойки стягиваются деревянной перемычкой, и вся конструкция закрепляется. Очень важно следить при помощи строительного шнура, чтобы не нарушалась общая геометрия мансардной конструкции.
  4. На возведённый каркас закрепляются нижние стропильные балки. Брус обрезается в соответствии с расчётной длиной и в его основании обустраивается паз для качественного крепежа к мауэрлату. Верхняя часть стропил обрезается под расчётным углом, а нижняя крепится непосредственно по месту.
  5. Следующим шагом является монтаж верхних стропильных балок. Сложность этапа заключается в центровке и соблюдение всех углов конструкции.
  6. Далее, поверх системы стропил укладывается пароизоляционный слой, на который набивается обрешётка под кровлю. Материал, используемый в качестве обрешётки, напрямую зависит от применяемой кровли – это могут быть как деревянные доски, так и фанера.
  7. Следующий шаг – укладка изоляционного пирога. По внутренней стороне стропильной системы укладывается пароизоляция, которая закрепляется строительными скобами. Затем укладывается утеплитель, для фиксации которого обустраивается обрешётка с полуметровым шагом.
  8. Поверх обрешётки укладывается гидроизоляция, которая защищает деревянные части от влаги. Ну и в завершение на слой гидроизоляции монтируется кровля.

Особенности пристройки мансардного помещения к старому строению

Если была запланирована мансарда, строительство которой будет происходить на здании старой конструкции в целях получения дополнительного жилого пространства, то при этом целесообразно демонтировать старую крышу. Также во время возведения новой кровельной системы необходимо правильно рассчитать нагрузку на несущие стены и фундамент дома. Важно чтобы нагрузка была распределена равномерно, а стены дополнительно укреплены.

Также необходимо понимать, что перекрытие старого здания выступает в качестве потолка нижнего этажа и напольной поверхности мансарды. Поэтому нужно учитывать, что в полученном межэтажном пространстве могут встречаться тёплые и влажные потоки, которые могут привести к образованию конденсата и как следствие грибка и гнили.

После того как будет выполнен этап подготовки, приступают к строительству этажа, отведённого под мансарду. В процессе, когда будет происходить строительство, важно чётко придерживаться проектного плана сооружения стен и кровли помещения. Любое отклонение от проекта может повлечь неравномерное распределение нагрузок, нарушение геометрии конструкции мансарды и как следствие разрушению фундамента постройки.

krovlya.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
