Что такое энергосберегающие стеклопакеты – Что такое энергосберегающий стеклопакет и зачем он нужен

характеристики, плюсы и минусы, как отличить, отзывы

Разработчики и производители стеклопакетов стремятся сделать свою продукцию совершенней и активно используют современные технологические достижения. Через оконные проёмы из помещения на улицу уходит около трети всего тепла, вырабатываемого приборами и системами отопления. Энергосберегающие окна – новое поколение остекления. Изделия призваны уменьшить теплопотери через оконные проёмы и создать более комфортные условия в жилом помещении.

Содержание:

1. Как работает энергосберегающий стеклопакет
2. К-стекло
3. I-стекло
4. IM-стекло
5. Важные характеристики и преимущества
6. Как определить тип стекла в стеклопакете
7. Отзывы специалистов и пользователей

Как работает энергосберегающий стеклопакет

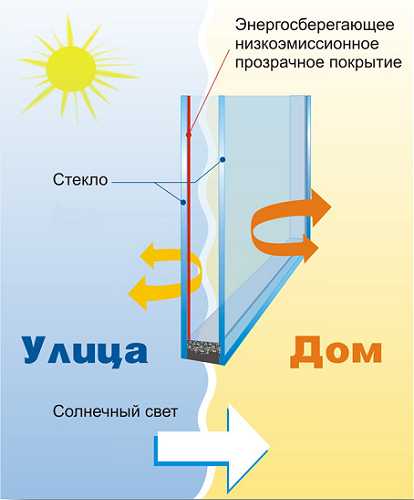

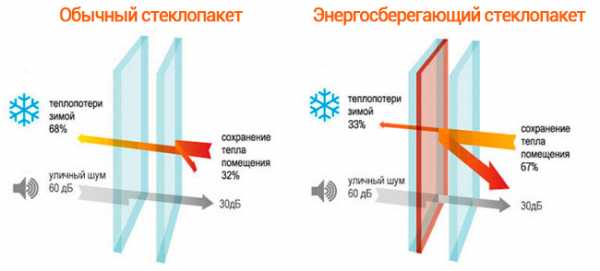

Энергосберегающие свойства стеклопакетов определяются в основном уникальными качествами применяемых стёкол (k, i, iM). Эти материалы обладают свойством отражать тепло в направлении излучения. Радиаторы, приборы отопления, бытовая техника и даже тело человека – источники тепла в виде длинных инфракрасных волн. Низкоэмиссионное стекло в составе стеклопакета возвращает тепловой поток от бытовых приборов в комнату, а от солнца, нагретого асфальта и зданий на улицу.

При этом короткие электромагнитные волны солнечного света беспрепятственно поступают в помещение. В комнате с такими окнами теплее зимой и прохладнее летом, а степень освещённости практически такая же, как и при использовании обычных окон.

Разновидности стёкол, применяемых для изготовления энергосберегающих стеклопакетов, различаются типом низкоэмиссионного покрытия, технологией его нанесения, и, как следствие, техническими и эксплуатационными характеристиками.

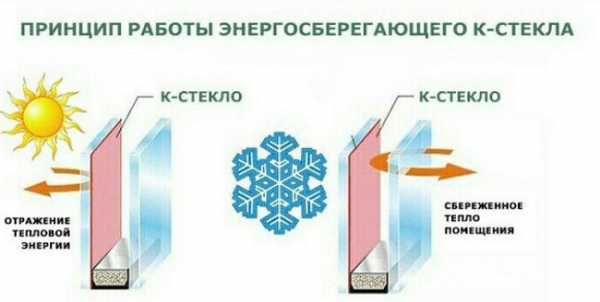

К-стекло

Чтобы получить низкоэмиссионное k-стекло, на поверхность обыкновенного флоат-стекла на стадии изготовления наносят слой оксидов индия и олова. В результате химического взаимодействия получается тонкая и стойкая металлооксидная плёнка. Покрытие имеет достаточную прочность, его трудно поцарапать или повредить другим механическим способом. Для улучшения характеристик материал закаливают и ламинируют. К хранению и транспортировке стекла с «твёрдым» k-покрытием не предъявляются особые требования.

Этот вид материала – одна из первых разработок в этом направлении. Изделия значительно уступает по своим характеристикам продукции следующего поколения. По данным производителей использование k-стекла в составе стеклопакета только на 30% сокращает теплопотери из помещения в холодное время года.

I-стекло

На одну поверхность стекла методом катодного напыления наносится двухслойное покрытие из серебра и оксида титана. I-стекло более эффективное – оно отражает обратно в комнату около 90% инфракрасной энергии, излучаемой бытовыми приборами.

Основной минус – низкая стойкость к механическим и химическим воздействиям. Покрытие легко царапается и окисляется при контакте с воздухом. Поэтому в составе стеклопакета сторона с напылением должна быть обращена внутрь конструкции для предотвращения повреждения, а хранить заготовки необходимо в герметичной упаковке.

Если стеклопакет был изготовлен с нарушением технологии или потерял герметичность в результате повреждений, i-слой быстро разрушается и изделие полностью утрачивает свои свойства. Часто недобросовестные изготовители используют в своей продукции  i-стекло, которое неправильно хранилось, вследствие чего началось разрушение покрытия. Признаки бракованного изделия – радужные разводы на стекле.

Для исключения окисления в изделиях премиум-сегмента пространство между стёклами заполняется инертными газами. Такое решение дополнительно улучшает звукоизоляционные и теплоизоляционные характеристики конструкции.

Часто, в роли инертного газа выступает аргон

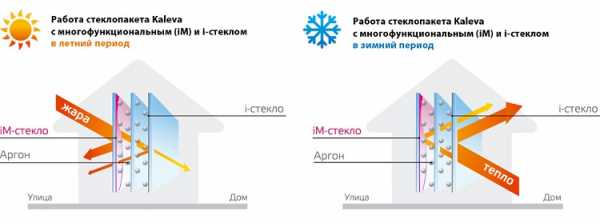

IM-стекло

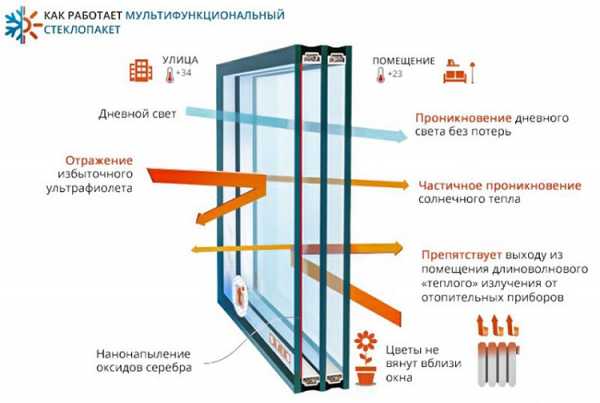

Использование мультифункционального (iM) стекла в оконной конструкции – самое современное инновационное решение. Это более «совершенный» родственник i-стекла.  На основу наносится многослойное напыление:

• Средний функциональный слой из серебра или хрома, отражающий инфракрасные световые волны;
• Защитные слои – для предотвращения повреждений основного «мягкого» слоя;
• Нижний и верхний слои из оскидов и нитритов. Определяют зеркальность, светопропускные свойства и цвет изделия.

Технология позволила воплотить в одном материале преимущества всех существующих типов стёкол: энергосберегающего, тонированного, противоударного, самоочищающегося. Такие стеклопакеты не создают преграду по принципу штор, а поглощают излучение, как это делают фотофильтры. В летнее время в помещении будет сохраняться прохлада, как при использовании тонированного стекла, при этом светопропускная способность окна не уменьшится. В зимнее время даже в приоконной зоне будет тепло и комфортно.

Многофункциональному стеклу можно придать выпуклую форму и закалить для улучшения прочностных характеристик, что даёт широкие возможности для оформления нестандартных строений и частных домов.

Важные характеристики и преимущества

Способность любой поверхности отдавать тепло измеряется по шкале от «0» до «1», где большее значение указывает на то, что материал быстро теряет тепло и является плохим изолятором. По этой системе обычное стекло имеет показатель – 0,9 (то есть материал пропускает 90% тепла, а задерживает 10%), а низкоэмиссионное стекло –

0,2 (пропускает только 20% тепловой энергии, возвращает в помещение 80%). Значительная разница наглядно демонтирует теплоизоляционные свойства простых или энергосберегающих стеклопакетов.

Основные достоинства энергосберегающих стеклопакетов:

• Комфортный микроклимат в помещении;
• Экономия на отоплении в зимний период и работу кондиционера летом;
• Повышенная температура в приоконной зоне уменьшает вероятность образования конденсата;
• Эффективность однокамерного энергосберегающего стеклопакета такая же, как у обыкновенного двухкамерного, а масса значительно меньше (в среднем на 10 кг/1 м2), что позволяет устанавливать изделия на балконах со слабыми плитами основания. При обширной площади остекления разница может оказаться весьма существенной;
• Более низкая масса поворотно-откидной рамы уменьшает нагрузку на фурнитуру, уменьшает риск её поломки и увеличивает срок пользования изделием без регулировок и ремонта;
• Разница в стоимости в 10-15% окупается в первый год использования за счёт уменьшении затрат на отопление;
• Покрытие наносится тончайшим слоем 0,08-0,12 микрон, что практически никак не влияет на пропускные способности стекла. Разница в 5-10% в зависимости от вида напыления незаметна для человеческого глаза и может быть определена только с помощью специальных приборов;
• Предотвращают мебель и настенные покрытия от выгорания, так как пропускают меньше ультрафиолета;
• Помогают создать лучшие условия для растений на подоконнике или на балконе, предотвратить их повреждение агрессивными солнечными лучами, особенно на южной стороне и высоких этажах.

Как определить тип стекла в стеклопакете

Технология изготовления низкоэмиссионных стёкол достаточно сложная. Выпуском такой продукции занимаются несколько крупных мировых производителей, среди которых наиболее известные:

Saint Gobam (Франция), Pilkington (Великобритания), PPG (США), Glavelbel (Россия).

Производство энергоэффективных оконных блоков также требует наличия специального оборудования и строгого соблюдения технологического процесса. Изготовить качественную продукцию в кустарных условиях невозможно. Специалисты рекомендуют продукцию компаний Veka, KBE, Salamander,Rehau.

Неподготовленному человеку визуально трудно отличить энергосберегающие стеклопакеты от обычных. Чтобы обезопасить себя от покупки подделки, окна нужно заказывать у проверенных компаний с положительной репутацией. Изделия должны иметь соответствующую маркировку. Стеклянная поверхность на ощупь более шероховатая.

Существует достаточно эффективный подручный способ определить, какой перед вами тип стеклопакета – обыкновенный или энергосберегающий. Поднесите зажженную зажигалку или спичку к стеклу. Вы увидите двойное отражение пламени, которое у обычного стекла одного цвета; низкоэмиссионное даст отражение из двух оттенков.

Отзывы специалистов и пользователей

Энергосберегающие окна получают положительные отзывы от профессионалов и рядовых пользователей. Большинство из них отмечают, что после установки окон микроклимат в помещении улучшился, зимой нет необходимости включать дополнительные отопительные приборы и окна не запотевают, летом в здании прохладно.

Имеются и отрицательные отзывы пользователей, которые жалуются на то, что не почувствовали особой разницу между энергосберегающими и обычными пластиковыми окнами. Важно помнить, что теплоизолирующие свойства окна складываются из многих составляющих, среди которых не бывает незначительных или второстепенных. Вид стеклопакета, качество профиля, герметичность сборки, соблюдение технологии монтажа – все пункты равнозначно важны. Если какое-то из звеньев нарушается, то эффективность всей конструкции резко падает или сводится к нулю.



Например, если для окон с энергосберегающими стёклами был использован некачественный профиль, или готовые изделия были неправильно установлены, то потребитель не почувствует никаких преимуществ технологической новинки.

Не стоит экономить на оконном профиле!

Энергосберегающие стеклопакеты помогут создать комфортные условия в помещении в любое время года и значительно сократить расходы на отопление. Такие изделия однозначно рекомендуются для большей части России, особенно для средних и северных широт. В самых южных регионах предпочтение следует отдавать мультифункциональным стеклопакетам с дополнительным тонированием.

Что думают профессионалы про энергосберегающие стеклопакеты:

balkon4life.ru

мифы и реальность, плюсы и минусы энергосберегающего стеклопакета

С каждым годом коммунальные услуги становятся все дороже, поэтому люди начинают искать способы экономии: энергосберегающие лампочки, обогреватели, окна. Однако не все знают, как работают такие технологии, и почему покупка подобного оборудования может быть полезна.

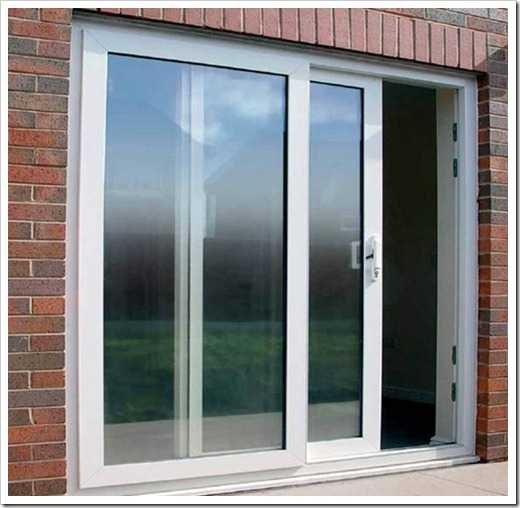

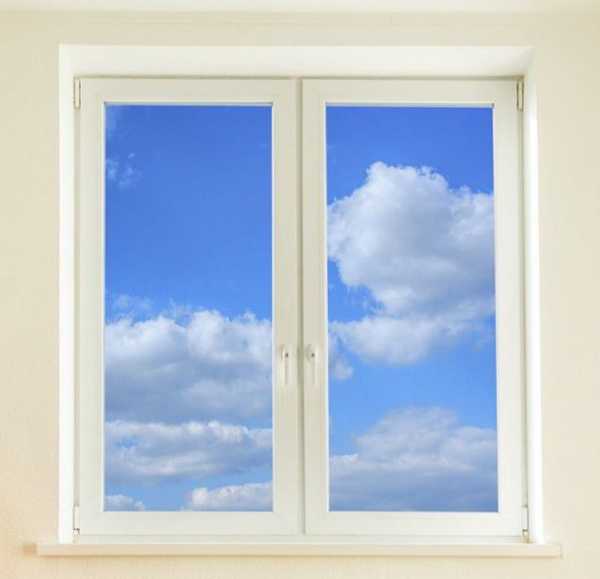

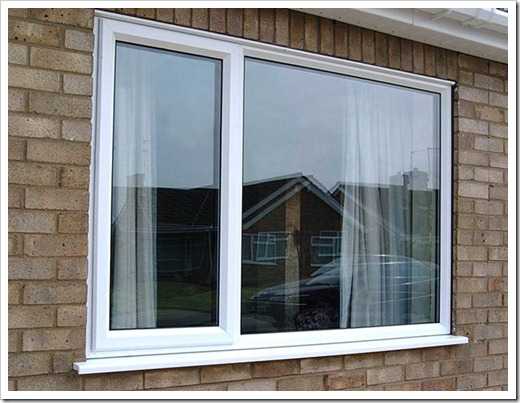

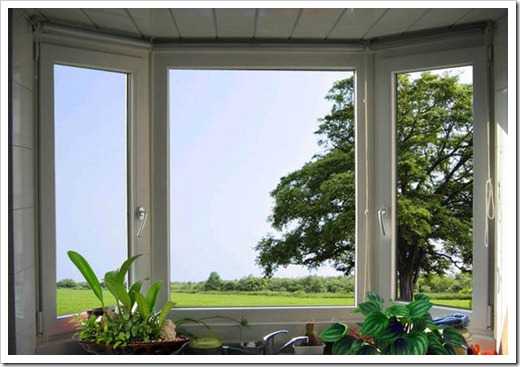

Рис. 1. энергосберегающее окно

Что такое энергосберегающее окно?

Энергосберегающее окно – это пластиковый стеклопакет, который благодаря определенным модификация препятствует теплообмену между помещением и улицей. Подобная технология позволяет поддерживать в квартире одинаковую температуру зимой и летом с минимальным применением дополнительного оборудования.

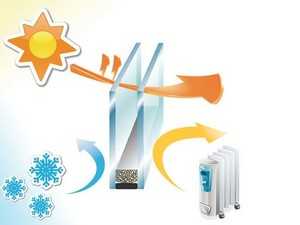

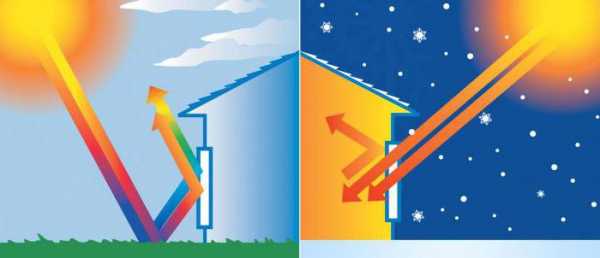

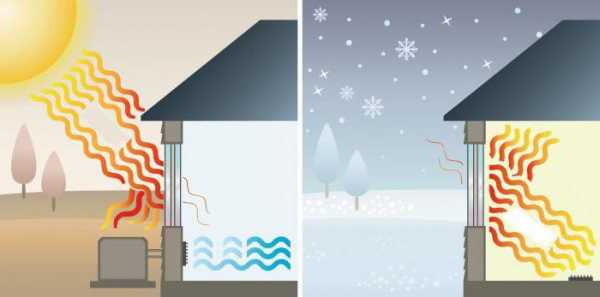

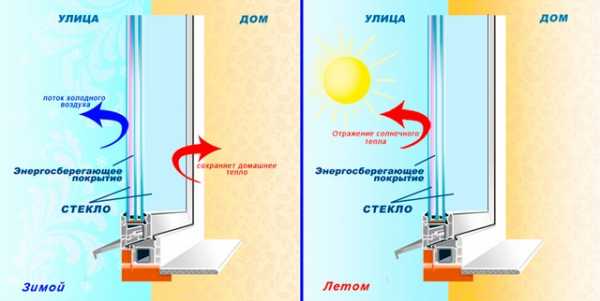

Рис. 2. суть энергосберегающего окна в зимний период

Существует несколько основных методов улучшения характеристик оконной поверхности, которые сделают из обычного стеклопакета экономный:

• Напыление на внешнюю стеклянную поверхность оксида металла. Часто для этого выбирают серебро или олово. Оксид металла может наноситься не только на готовую продукцию, но и на стеклянную поверхность на стадии производства, хотя такой способ постепенно теряет свою актуальность.
• Специальная пленка с напылением. Схема такая же, как и при нанесении на оксида металла, но технология нанесения отличается.
• Наполнение межстекольного пространства газон. Обычно используется аргон.

Вне зависимости от способа, конечный результат идентичен. Ухудшается пропускающая способность. Это в первую очередь относится к области температурных перепадов, однако также небольшие изменения возможны и для пропуска солнечных лучей.

Обратите внимание! Энергосберегающее евроокно одинаково результативно как зимой, так и летом. Зимой стеклянная поверхность не «выпускает» тепло из дома. А летом оберегает комнату от уличной жары, поэтому необходимость использования климатического оборудования уменьшается. А значит, сокращается потребление ресурсов.

Преимущества энергосберегающих окон

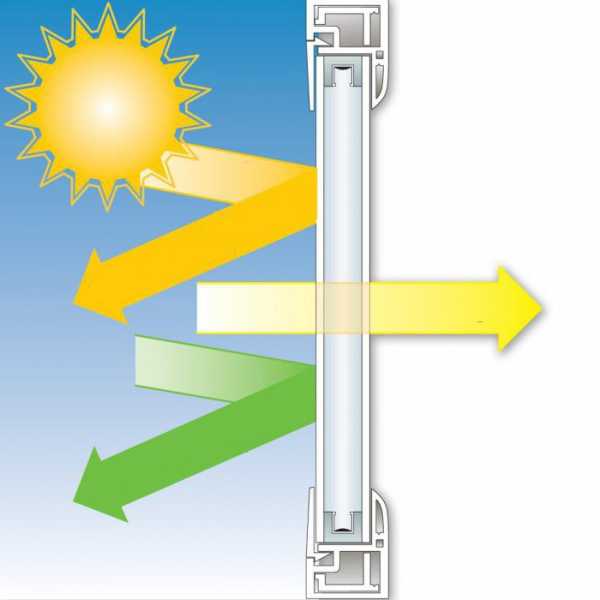

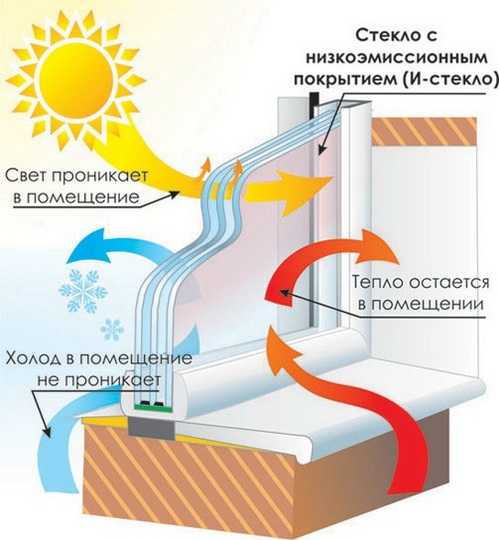

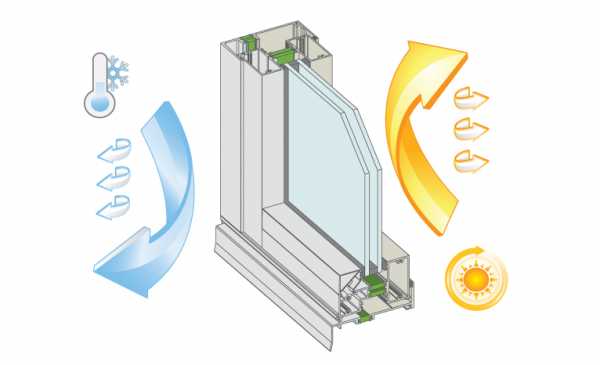

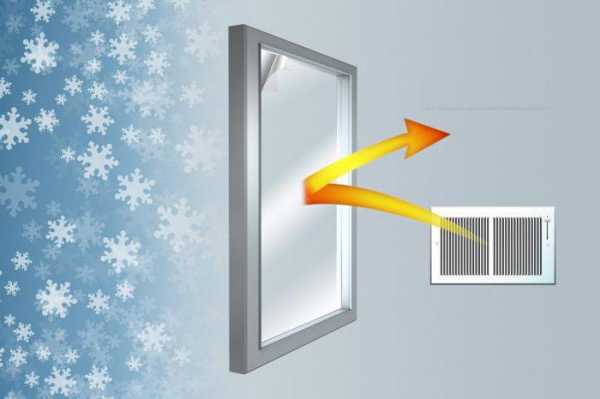

Рис. 3. как работают энергосберегающие окна

«Горячие» изделия стоят довольно дорого. Поэтому в моменты, когда перед клиентом встает вопрос о выборе продукции, предпочтение часто отдается стандартным разновидностям. Они внешне выглядят совершенно идентично, а сами клиенты не всегда понимают, какая разница между дешевой и дорогой позицией.

Теплоизоляция



Рис. 4. показатели теплоизоляции разных видов окон

Основным достоинство усовершенствованных окон является их отражающая способность. Обычное стекло быстро нагревается и остывает. Из-за этого зимой, когда на полную мощность работают отопительные системы, часть тепла уходит на отопление улицы. То есть ресурсы тратятся впустую. Особое покрытие минимизирует излучение тепла во внешнюю среду, тем самым сохраняя оптимально высокую температуру дома. При таких условиях поддерживать комфортную температуру легче, а батареям не обязательно работать на полную мощность.

Летом же комната будет защищена от перегревания. Хотя солнечный свет будет проникать в квартиру, большая часть тепла будет отражаться во внешнюю среду. Подобное устройство не гарантирует, что в квартире будет прохладнее, чем на улице, но нагреваться комната в жару будет намного медленнее.

Легкий вес

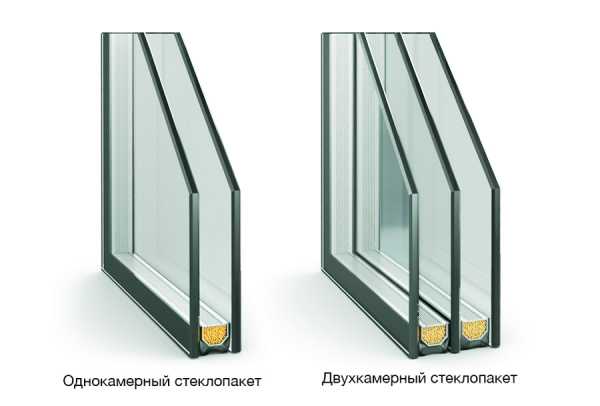

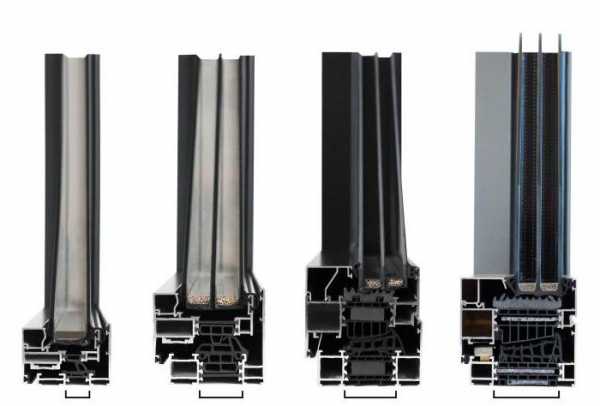

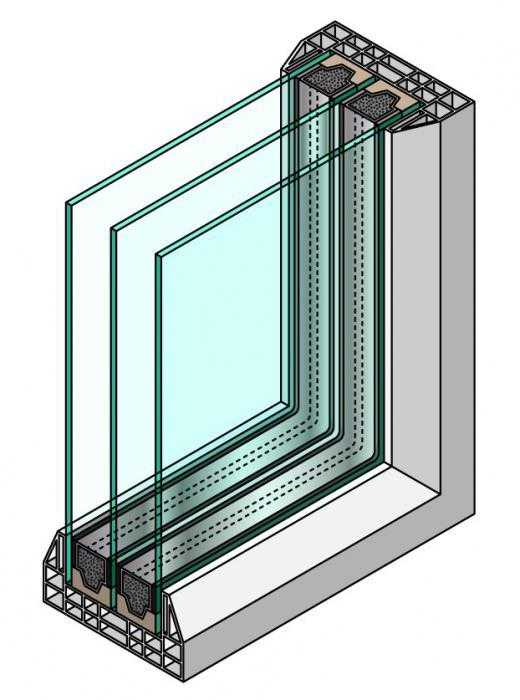

Рис. 5. отличия между стеклопакетами с одной или двумя камерами

Модификации, которые помогают сохранить тепло в помещении зимой, не несут дополнительного веса, а применяться могут к разным вариациям стеклопакета. Это означает, что однокамерная разновидность со специальным напылением будет даже более «горячим», чем стандартная конструкция из двух камер. Однокамерный профиль с усовершенствованиями будет теплее двухкамерного на 20 и более процентов.

Однокамерный профиль намного легче своих продвинутых собратьев с двумя и даже тремя камерами, но благодаря напылению – более надежный и экономный по всем позициям. Такая конструкция подойдет для установки в любой дом, хотя двухкамерный профиль не всегда подойдет для установки на «легких» стенах.

Вес конструкции не связан с ее сберегающими свойствами, ведь нанести пленку или заполнить камеру газом можно не только с однокамерной продукцией, но и с остальными разновидностями стеклопакета. Преимущество заключается в том, что можно использовать более легкое изделие и получить отличные результаты.

Отсутствие конденсата

Рис. 6. конденсат на окне

Образование конденсата происходит из-за перепадов температур зимой на улице и дома. Обычные оконные линзы быстро охлаждаются, поэтому при столкновении с теплым воздухом и высокой влажностью в помещении на поверхности появляются капли воды. Энергосберегающие изделия зимой не будут такими холодными, как стандартные. Поэтому исчезает проблема с перепадом температур, которая вызывает запотевание стекол.

Защита от выгорания

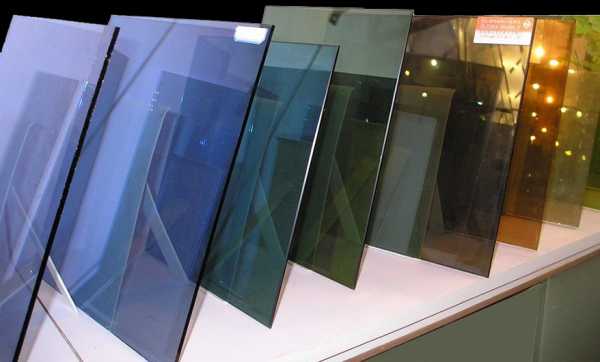

Рис. 7. виды тонированного стекла

Выгорание цветов на тканях, мебели, обоях и картинах происходит из-за слишком яркого света. Поэтому в большинстве музеев редкие экспонаты хранятся в помещениях без окон и со специальными лампами. Однако отражающая способность напыления не только прекращает теплообмен, но и снижает освещаемость комнаты. Человеку перемена вряд ли покажется заметной, однако большая часть вещей даже при постоянном нахождении на подоконнике с освещенной стороны будет дольше сохранять свой яркий оттенок.

Недостатки энергосберегающих окон

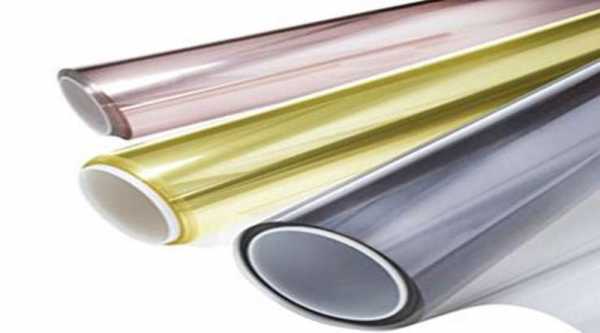

Рис. 8. энергосберегающая пленка

Самым большим недостатком «умных» окон является их цена. Изначально напыление наносилось на стадии производства, что требовало специального оборудования и подготовленных специалистов. Но даже это не делает процедуру более легкой. При использовании оксида металла в процессе изготовления стекла, очень велика вероятность брака, когда вещество распределяется неравномерно. Это очень уменьшает «теплые» свойства. Из-за высокой сложности работы с напылением в процессе производства, этот способ стал непопулярным. Но и другие варианты тоже не относятся к дешевым и имеют свои недостатки.

«Отражающие» стекла нельзя ставить на солнечной стороне здания. Это приводит к более быстрому изнашиванию покрытия и ухудшению их первоначальных свойств. Высока вероятность не только разрушения защитного слоя, но и всей оконной конструкции. И это в случаях, когда для сохранения тепла использовалось покрытие на поверхность или заполнение камеры газом. Использование пленки имеет еще более короткий срок годности. Такая «тонировка» наносится с обеих сторон стекла, но через 10 лет утрачивает свою полезность, хотя сами конструкции ПВХ служат намного дольше.

Строение энергосберегающего стеклопакета

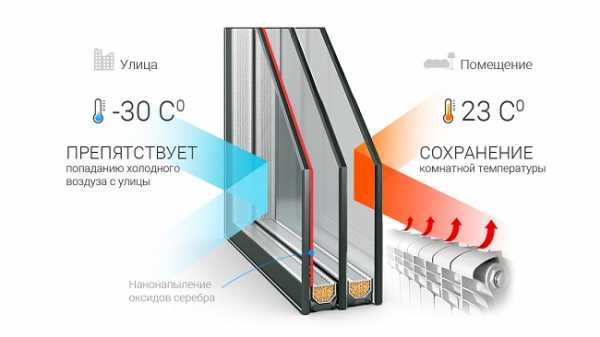

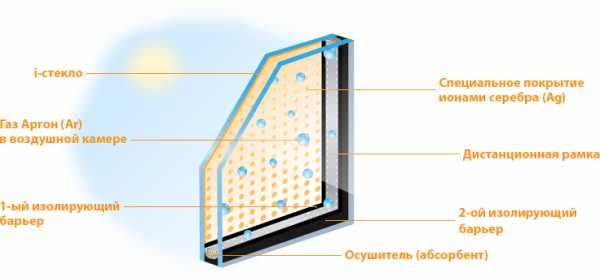

Рис. 9. строение энергосберегающего стеклопакета

Внешний вид энергосберегающей продукции не отличается от обычных окон, поэтому покупателя довольно легко обмануть. Единственный подручный способ избежать обмана – внимательно посмотреть на отражение. Лучше всего использовать спичку или зажигалку, который подносятся к стеклу. Необходимо смотреть на цвет огня, который отражается во втором стекле. Если цвет отличается от оригинального, значит, камера внутри наполнена газом. Он изменяет пропускающие свойства, что и меняет цвет пламени в отражении.

Строение же стеклопакета будет стандартным:

• 2 стеклянных поверхности;
• Соединительная перегородка с уплотнителем.

Серебряное покрытие наносится на внешнее стекло с внутренней стороны, то есть внутри воздушного кармана. Заполнение камеры аргоном может стать дополнительной гарантией энергосберегающих свойств, то есть одновременно будут применяться обе методики.

Покрытие наносится на уже готовое стекло до сбора его в стеклопакет. В случае, если производитель не хочет наносить покрытие или не имеет специального оборудования для этих целей, можно использовать специальные пленки. Они могут быть бесцветными или тонированными. Пленку необходимо устанавливать также на внешнее стекло, но с обеих сторон. Специальных навыков для этого не требуется, однако в домашних условиях приклеить пленку невозможно, так как требуется разобрать стеклопакет.

Серебряное покрытие и аргон не только позволяет в реальности сохранять тепло, но и имеют повышенные свойства шумоизоляции. Такая конструкция имеет аналогичный срок годности с ПВХ изделиями, кроме окон с энергосберегающей и тонирующей пленкой. Но, по словам производителя, фурнитура служит намного дольше. Связано это с тем, что человеку не нужно часто открывать створки, чтобы поддерживать летом прохладную температуру. А также не обязательным является перевод фурнитуры в летний или зимний режим.

okna-biz.ru

Энергосберегающие окна — что это такое? Реальность и мифы энергосберегающих окон

Выгодны ли стеклопакеты с аргоном? Стоит ли переплачивать за современные технологии? В чем преимущества энергосберегающих окон Rehau? Стоят ли они своих денег? На рынке множество предложений по установке энергосберегающих окон, но всем ли можно доверять? Как отличить подделку? Эти и множество других вопросов волнуют современного человека, затеявшего капитальный ремонт на свой «глаз» дома. Попробуем посмотреть, насколько замена окна на высокотехнологичный пакет поможет сберечь энергию, тепло и деньги, а в какой степени это всего лишь миф.

Старое и новое

Еще недавно казалось, что металлопластик – это самые лучшие, технологичные, эффективные окна. Продержались они на первом месте недолго: не прошло и пяти лет, как их с рынка начали вытеснять новые, энергосберегающие пластиковые конструкции. Производители обращают внимание, что такие окна пропускают больше света, лучше сохраняют тепло, а значит, ставить нужно только их, а старые пришло время срочно поменять. Конечно, замена окон – идея хорошая, но стоит недешево, поэтому разумный человек подумает дважды, насколько такие траты денег оправданы.

Основная идея новинки среди оконных технологий – эффективное предотвращение теплопотери через проем окна. Как показывают исследования, в среднем через этот участок в окружающую среду уходит почти половина всего теряемого жилищем тепла. Как заверяют производители, а также это указано в некоторых отзывах, энергосберегающие окна на треть эффективнее металлопластика – а значит, несравнимо лучше старых деревянных конструкций.

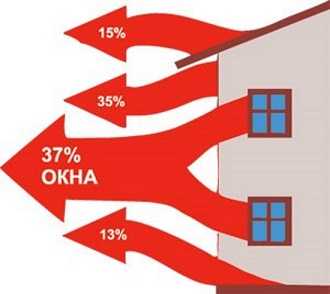

Теряем тепло: как?

Почему энергосберегающие стекла работают? В чем логика такой конструкции? Производители обращают внимание: при установке современной системы необходимо особенное внимание уделить площади остекления, так как рама – это не более пятой части всей территории окна. Эффективны энергосберегающие стекла за счет применённого типа остекления, количества использованных в процессе изготовления конструкции стекол и расстояния, которое отделяет их друг от друга. Кроме того, эффективность сохранения тепла определяется материалом, из которого произведена рама, и газовой средой, наполняющей пространство между стеклами.

Современные стеклопакеты – обычные двухкамерные окна – при высокой герметичности не могут считаться в достаточной степени эффективными с точки зрения сохранения энергии. Это обусловлено применением в их конструкции обычных стекол, хорошо проводящих тепло. Чтобы двухкамерные окна сохраняли энергию внутри помещения, необходимо использование специфических изоляторов. Определить окно с низкой тепловодностью можно в холодное время года – изнутри оно остывает, а при повышении влажности быстро образуется конденсат. Все это указывает на низкую эффективность системы.

А в чем разница?

Что это – энергосберегающие окна? Многие обыватели, покупая обычные конструкции из металлопластика, слышали от продавцов, менеджеров, что это и есть самые настоящие окна, собранные по такой технологии. В процессе эксплуатации многих ждало разочарование. При установке обычной конструкции из полихлорвинила герметичность будет на высоте, но это сильно нарушает нормальный обмен воздуха, что негативно сказывается на влажности, возникает точка росы и выпадает конденсат, что сразу же видно на холодном стекле окна.

Что это – энергосберегающие окна? Это такие конструкции, у которых внутренняя поверхность не охлаждается даже при сильном морозе. Так, если снаружи температура опускается до -26, а внутри помещение прогрето до стандартных 20 градусов тепла, поверхность окна поддерживает температуру на уровне 13 градусов. Конечно, если в помещении очень высокая влажность, даже это не спасет от конденсата, и все же его количество будет намного ниже, нежели при установке окон ПВХ. О том, что это – энергосберегающие окна – надежный производитель обязательно расскажет, а также объяснит, как работает конструкция. Нужно помнить, что эффективность поддерживается только при условии сохранения целостности.

Особенности разных вариантов

Как проверить, энергосберегающие окна или обычные предлагает производитель? Нужно внимательно изучить спецификацию на предложенный товар. Например, если это обычное окно, тогда рама изготовлена из алюминия. Фактически это – мост холода. А вот эффективная оконная конструкция произведена из композитных полимерных материалов. Альтернативный вариант – оформленная в пластик сталь. Благодаря такому дополнению теплопроводность металла сильно понижается, повышается эффективность конструкции в целом.

Какие из представленных на рынке лучше, какие хуже энергосберегающих окон? Как определить? Оптимальным вариантом являются двухкамерные конструкции – они всегда теплее одной камеры. Если пакет состоит из двух стекол, это и будет одна камера. Некоторые конструкции включают целых три камеры – такие теплее всех. Рассматривая, что это – энергосберегающие окна, нужно обратить внимание, что внутри они наполняются инертными газами, не проводящими тепло.

Геометрические параметры

В общем случае конструкция с одной камерой – это два стекла, расстояние между которыми варьируется от 6 до 16 миллиметров. Если система состоит из двух камер, стекла располагают в удалении 6-12 миллиметров друг от друга. Конкретная величина определяется тем, что это за энергосберегающие окна установлены, какой тип профиля использован в конструкции.

Считается, что наилучший вариант – это удаленность стекол друг от друга на 14-16 миллиметров. Как увеличение расстояния, так и его уменьшение приводит к ухудшению показателей сохранения тепла.

Бережем энергию: как это работает?

Иной справедливо подумает: вот только пару лет назад окна сменил, а тут очередную новинку предлагают. Тратить деньги на постоянные обновки – та еще глупость, да и недёшево это. Почему бы не купить простую энергосберегающую пленку для окон, приклеить и жить себе спокойно? Вариант, между прочим, имеет право на существование, хотя и нельзя признать его самым оптимальным. Впрочем, прежде чем решаться на экономию, стоит рассмотреть, какие особенности теплофизики применены в конструировании новых типажей окон – быть может, потенциальный покупатель поймет, что ему это и правда не нужно, либо наоборот – решит, что вложение стоит запрошенных за него денег.

Стоит помнить, что классические методы утепления перекрытий, стен, неприменимы при оформлении оконных проемов, призванных впустить в дом естественный свет. Самые новые технологии конструирования оконных конструкций – это разработки, позволяющие при понижении потерь тепла увеличить процент пропускаемого стёклами света.

Энергия тепла: общий курс

Есть два варианта распространения тепловой энергии – лучи и конвекция. В первом варианте источник рассматривается как излучатель в инфракрасном спектре. Интенсивность излучения напрямую определяется уровнем прогрева поверхности. Конвекция – это прямой теплообмен, когда воздух прогревается или остывает.

Обычное стекло не представляет собой препятствия для лучей тепла, то есть инфракрасного спектра. Именно поэтому определённую пользу действительно могут принести энергосберегающие пленки для окон – они не позволяют этому излучению так легко покидать стены жилища. В производственных условиях стекла, устанавливаемые в энергоэффективные стеклопакеты, покрывают специальными компонентами – сульфидами цветмета, серебряным напылением. Также можно использовать специальные пленки – их тоже наносят в промышленных условиях. При качественной обработке поверхности способность отражать инфракрасное излучение повышается в среднем на 80%, значит, теплопотери существенно сокращаются. Использование актуальных технологий позволяет не вредить способности стекла пропускать свет – до 72% лучей солнца без труда проходят через преграду, а 28% разницы не играют роли для воспринимаемого человеком уровня освещенности. Если зимой такое окно будет сохранять тепло, то летом его польза не менее актуальна – оно эффективно отражает радиацию, излучаемую солнцем.

Особенности напыления

Сколько бы камер в системе окна ни было, напыление делается только на одно стекло и только с одной стороны. Чтобы длительность срока службы была больше, обработанную сторону обычно располагают внутри первой камеры, с уличной стороны. Есть несколько разновидностей слоев, используемых для экономии энергии.

Один из самых часто встречающихся вариантов – к-покрытие. Оно считается твердым, так как обладает повышенными показателями прочности, стойкости к механическому повреждению. Создается с использованием металлических оксидов. Для нанесения поверхность сперва разогревают до очень высокой температуры, поэтому наименее ресурсозатратный процесс напыления – во время изготовления стеклопакета.

Альтернативный вариант – i-покрытие из двух слоев. Оно в большей степени разрушается под влиянием агрессивных механических факторов, поэтому классифицируется как мягкое. Сперва напыляется серебряный слой, для чего стекло должно быть полностью подготовлено и помещено в вакуум. Второй слой – защитный, – состоит из титанового оксида.

А что лучше?

Некоторые эксперты обращают внимание, что обе описанные технологии используются довольно давно и их никак нельзя отнести к самым эффективным и разумным вариантам. В европейских государствах в последние несколько лет активно применяют селективные методологии, в сравнении с описанными показывающие параметры лучшие приблизительно в три раза. Одновременно с этим новинки более экономичны для покупателя. Так, швейцарская фирма «Еврогласс» предложила вариант «Зеро», которая при разнице в стоимости в расчете на квадратный метр стекла дороже лишь на десять долларов, а вот тепло сохраняет в два с половиной раза лучше. Впрочем, в настоящее время непонятно, когда самые передовые технологии доберутся до нашей державы. Возможно, уже в скором будущем: будет видно.

Что грозит?

Считается, что основное преимущество к-технологии в том, что покрытие стойко переносит возможные механические повреждения. В то же время практика показывает, что таковые в большинстве случаев характерны только лишь производственному процессу. Когда стеклопакет собирается, покрытие оказывается внутри, в защищенной герметичной камере, где ему ничего не угрожает, поэтому реальной разницы для пользователя нет – если, конечно, производитель надежный и энергозащитное стекло аккуратно изготавливается.

В то же время опросы показали, что многие не видят разницы между этими двумя технологиям. Эмиссия есть, но она слишком мала, чтобы можно было ее почувствовать, не применяя высокоточных измерительных приборов. Если взять за базовую температуру снаружи в 26 градусов мороза, одновременно с чем в жилом помещении поддерживается нагрев до 20 градусов тепла, к-стекло будет охлаждаться до 11 градусов, а i-технология покажет уровень в 14 градусов. Реальной пользы и разницы в наличии конденсата обычно не заметно, поэтому выбирать можно смело любой из вариантов.

Стоит ли делать?

Как видно из опыта многочисленных пользователей, установка энергосберегающего окна помогает существенно сократить количество выделяемого конденсата, влажность воздуха проще поддерживать на комфортном уровне. Микроклимат в жилом помещении значительно улучшается, особенно в сравнении с классическими металлопластиковыми конструкциями. При использовании энергосберегающего окна краевая зона не замерзает, не формируется наледь. Если в настоящее время пользователь сталкивается с такими проблемами оконной системы, стоит всерьез подумать о замене конструкции на более совершенную.

Инертный газ: эффект или красивые слова?

Обычно окна изнутри наполняют криптоном или аргоном. В общем случае считается, что такой газ помогает снизить потери тепла через стекла. Объясняя логику работы этой системы, необходимо помнить, что внутри жилого помещения воздух теплый, он постоянно контактирует с более холодной поверхностью стекла, передавая накопленное тепло. Чем ниже нагрев поверхности, тем быстрее отдается тепло, а вот при использовании энергосберегающей технологии показатель понижается. Когда стекло нагревается, оно отдает тепло воздуху, наполняющему пространство камеры. Оно передает энергию дальше – внешнему слою остекления и в окружающий мир. Чем ниже температура каждого слоя, тем интенсивнее протекает процесс теплообмена.

Во многом эффективность сохранения тепла зависит не столько от наполнителя, сколько от расстояния, которым разделены стекла. Если оно достаточно большое, тогда стекла удалены друг от друга, они могут передать, принять много тепла. Если расстояние мало, тогда энергия передается напрямую. Считается, что эффективным является диапазон 6-16 миллиметров.

И зачем нужен газ?

Если вместо обычного воздуха закачать между стеклами инертный газ, тепло будет передаваться с меньшей скоростью, так как этим субстанциям характерна низкая теплопроводность. Кроме того, наполнитель стеклопакета будет полностью лишен молекул воды, способной образовывать конденсат. Вода – отличный проводник тепла, и чем ее меньше, тем эффективнее сохраняется энергия.

Стоит ли переплачивать за оконные пакеты, собранные по такой технологии? Считается, что аргон сокращает потери энергии приблизительно на одну десятую долю, что в реальности обычному человеку заметить очень сложно. Большинство пользователей отмечают, что никакой существенной разницы не почувствовали. С другой стороны, нельзя отрицать, что применение специальных газов улучшает характеристики оконных систем, и при высоком уровне сохранения тепла может дать дополнительное улучшение. А вот при установке обычного пластикового окна наполнение камер аргоном или криптоном не приносит никакой реальной пользы – потери энергии достаточно велики, чтобы десятая доля не играла никакой существенной роли.

И напоследок…

Достаточно давно считается, что один из лидеров в области изготовления энергосберегающих и простых пластиковых окон – компания Rehau. Цена на ее продукты не самая низкая, но многие готовы заплатить эту сумму, чтобы получить долговечную конструкцию. Как говорят специалисты, один из лучших продуктов на рынке – это разработанные этой фирмой окна Geneo. Преимущество конструкции – наличие продуманной системы вентиляции, за счет чего влажность не столь высока. Как видно из отзывов, при сотрудничестве с авторизованным поставщиком не возникнет проблем с качеством системы. В среднем, цена за одно окно – порядка 25 тысяч. Стоит ли тратить такие деньги? Решать каждому покупателю самостоятельно: сумма довольно велика, но и тепло эти конструкции будут сохранять лучше, чем большая часть представленных на нашем рынке конкурентов.

fb.ru

Чем отличается энергосберегающий стеклопакет от обычного

Когда требуется купить энергосберегающий стеклопакет, то если с вами есть источник огня, вы сможете самостоятельно проверить, покупаете ли вы именно то, что планируете.

В качестве несложного инструмента может служить зажигалка, свечка или просто спичка.

Что представляет собой стеклопакет с энергосберегающим стеклом?

Энергосберегающее стекло появилось на рынке недавно, но уже успело приобрести популярность. Благодаря установке «К» и «l» стекла эксплуатационные характеристики стеклопакета значительно улучшаются.

Он отличается повышенным теплосбережением. Следует отметить что «k» — стекло стремительно вытесняется стеклами, произведенными с помощью более поздней технологии.

Энергосберегающее «i»-стекло получается способом вакуумного напыления металла тонким слоем на предварительно подготовленное стекло. При этом его толщина не превышает 0,08-0,12 микрон.

Пленку практически невидно, а теплоотражающие характеристики являются достаточно высокими. В качестве металла при нанесении теплоотражающего слоя в основном используются оксид титана и серебро.

Если рассматривать энергосберегающие стеклопакеты с теплоотражающими пленками, то следует отметить, что ими гарантированно можно будет пользоваться не более 15 лет.

По долговечности они явно уступают аналогичным изделиям, имеющим металлические слои. Пленка содержит тонкий слой хрома, никеля, золота, серебра. Ее нередко применяют, чтобы улучшить свойства старых окон.

Если рассматривать конструкцию окна, то становится очевидным, что стеклопакет занимает много места. Поэтому от него во многом зависит, насколько комфортный климат будет поддерживаться в доме.

Стеклопакет с энергосберегающим стеклом обладает большой эффективностью для экономии как энергии, так и денежных средств. Если его сравнивать с обычным двухкамерным стеклопакетом, то он состоит из двух стекол, на одно из которых нанесено низкоэмиссионное покрытие, в то время, как двухкамерный представляет собой 3 стекла и образующиеся между ними 2 воздушные камеры.

Зимой энергосберегающие окна гарантируют экономию тепла, а летом защищают помещение от жары.

Преимущества энергосберегающего стеклопакета

Среди преимуществ энергосберегающего стеклопакета можно выделить следующие:

• высокая теплоизоляция;
• легкий вес;
• отсутствие конденсата;
• превосходная защита любых поверхностей от выгорания.

В зимний период энергосберегающее покрытие стеклопакета препятствует выходу тепла из дома. Летом оно, наоборот, не пускает внутрь жаркий воздух. Стекло превосходно контролирует тепловой баланс. В помещениях в летний период сохраняется прохлада, а в холодное время года – тепло.

Благодаря тому, что однокамерный энергосберегающий стеклопакет весит легче, чем привычный для нас, срок службы фурнитуры возрастает до 30 %. При этом вам удастся избежать проблемы «плачущих» окон. Энергосберегающий стеклопакет препятствует образованию конденсата.

Энергосберегающее стекло снижает вредное влияние инфракрасного или ультрафиолетового излучения на организм людей. Кроме того, стены, половое покрытие, картины не потеряют свой первоначальный цвет с течением времени.

Однокамерные энергосберегающие стеклопакеты сохраняют на 25% тепла больше, чем обычные двухкамерные.

Двухкамерный энергосберегающий стеклопакет с тремя стеклами рекомендуется устанавливать на окна, выходящие на шумную улицу. Это даст возможность обеспечить кроме теплоизоляции, еще и превосходную звукоизоляцию.

Дополнительно: Какие бывают стеклопакеты — вникаем в технические тонкости

Как определить энергосберегающий стеклопакет при приобретении

Если в обычном стеклопакете стекла являются просто герметизированными, между ними имеется рамка, по периметру они залиты герметиком. В стеклопакете с энергосберегающими стеклами есть инертный газ. Чаще других используется аргон. Он закачивается между стеклами и не дает им зимой замерзать.

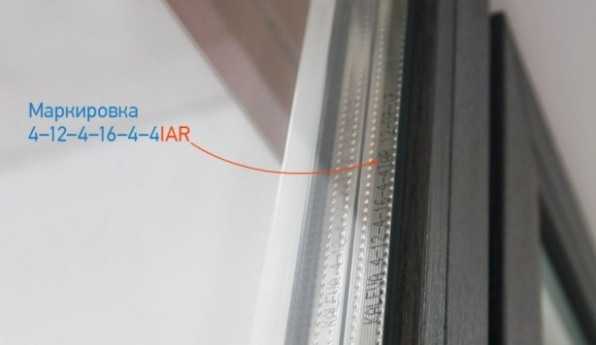

Вам следует обратить внимание на маркировку. У энергосберегающего стеклопакета она существенно отличается. У обычного маркировка – 4-16-3, а у энергосберегающего – 4-16 Ar-4И.

Маркировка энергосберегающих стеклопакетов в следующем примере может быть расшифрована следующим образом: Ar10-4M1-Ar10-И4, перед нами двухкамерный стеклопакет, который наполнен аргоном, толщина одного листа составляет 4 мм, на один из них нанесено энергосберегающее И-покрытие.

В российских климатических условиях энергосберегающие стекла позволяют устанавливать однокамерный стеклопакет, вместо обычного двух- или трехкамерного, что также выгодно. А правильный уход за пластиковыми окнами позволит прослужить им не один десяток лет.

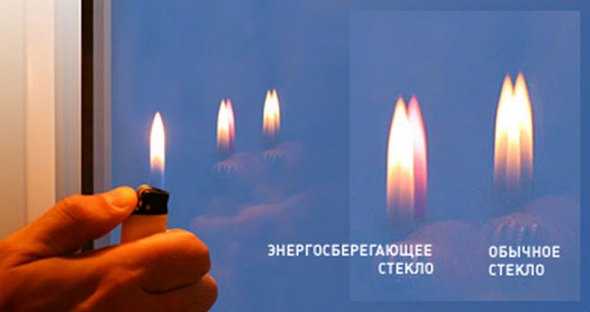

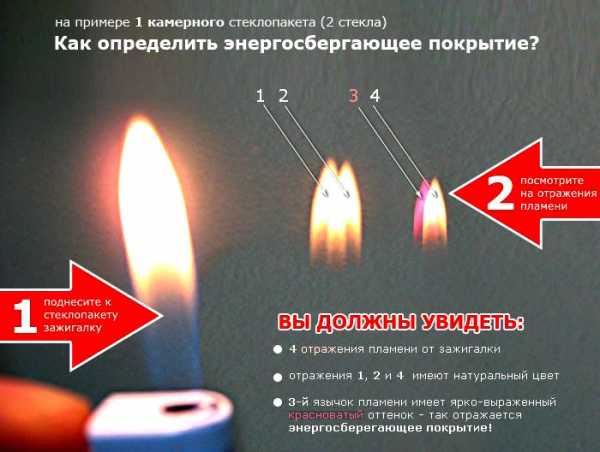

Чтобы проверить, является ли стеклопакет энергосберегающим, потребуется поднести к нему пламя. Для этого достаточно зажечь зажигалку. Если стекла обычные, то в отражении цвет пламени не изменится.

Если стеклопакет является энергосберегающим, то в отражении у одного из бликов пламени появляется красноватый оттенок. Это самый доступный способ, как проверить стеклопакет на энергосбережение.

Проверка стеклопакета на энергосбережение может проводиться также и другими методами. Один из них называется «Методом блика». Посмотрев на стекло под углом, вы легко сможете заметить синевато-фиолетовый отлив на его поверхности, словно на автомобильном лобовом стекле.

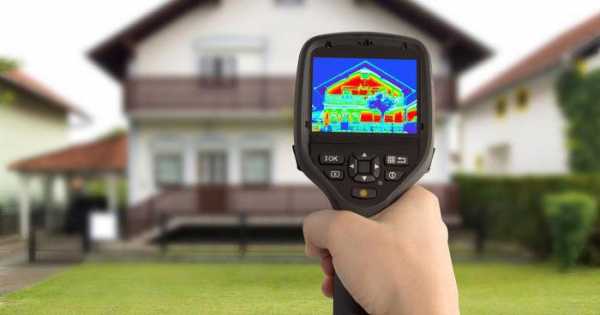

Применение «научного метода» доступно далеко не всем. Он требует использования специальных дорогостоящих приборов. Высокоточное оборудование способно максимально точно проверить, есть ли на стекле энергосберегающее покрытие, какова толщина стекла, и даже вывести формулу стеклопакета.

На сегодняшний день такие приборы имеют в наличии крупные строительные организации, непосредственной задачей которых является постоянное отслеживание качества работы оконных компаний, выполняющих остекление объектов.

Отправляясь в строительный магазин, нужно взять с собой источник огня. Теперь, зная, как проверить энергосберегающее окно зажигалкой, вы без труда сможете применить это на практике.

glazingmag.ru

Энергосберегающие стеклопакеты что это такое

Реальность и мифы энергосберегающих окон

Н.А.Мурашко, представитель компании Guardian в Украине и Молдове

Хотя в целом уровень информированности покупателей окон растет, сегодня мы по-прежнему слышим вопросы от них: «Какие окна лучше- Rehau или КBE?», «Что лучше -двухкамерный стеклопакет или однокамерный с энергосберегающим стеклом ?», «Аргон «уходит» из стеклопакета?», «Аргон взрывается?». Постараемся дать ответы на эти и другие наиболее часто задаваемые заказчиками вопросы.

Начнем с того, что каждый желающий установить или заменить окна должен для себя понять: что он желает получить от окна?

просто закрыть проем подешевле или поставить окно, по виду похожее на окно соседа. Отметим, что ориентатиця на самую низкую цену, не обращая внимания ни на что более, обеспечит Вам очень высокую вероятность возникновения постоянных проблем с данным окном;

сделать окно правильно один раз и надолго. При таком подходе мы рекомендуем покупателю подумать о том, что важно в его конкретном случае:

• Теплоизоляция (необходима практически везде и всегда)
• Шумозоляция (во многих случаях актуальна)
• Защита от солнечного перегрева и психологический комфорт нахождения в помещении (очень важна при больших площадях остекления, ориентированных на юг, запад; стеклянных кровлях и фасадах)
• Безопасность (квартиры и офисы на 1-х этажах, частные дома).

В данной статье мы поговорим о теплоизоляции: какими средствами она достигается, что делает окно действительно теплым, избегая сложные графики, изотермы и таблицы, а будем оперировать терминамы, понятными широкой аудитории.

Часто при выборе окна внимание покупателя отвлекают на выбор марки профиля и не всегда уделяют должное внимание стеклопакету. При этом мерять теплоизяцию изготовленного окна только по марке профиля – то же самое, что оценивать качество автомобиля по марке стали, из которой изготовлен кузов. А между тем, стекло занимает около 80% от общей площади окна. Поэтому, если продавец много говорит о количестве камер в профиле и не обращает внимания на параметры стеклопакета, такой “специалист” не совсем компетентен.

Итак, в первую очередь именно от параметров стеклопакета будет зависеть теплоизяция окна. Именно о стеклопакете мы и будет говорить.

Стеклопакет – это несколько стекол, герметично соединенных между собой с помощью специальной рамки и герметиков. При этом такой пакет заполняется воздухом или газом (аргон, криптон), что позволяет улучшить теплоизоляционные свойства стеклопакета. Стеклопакеты бывают однокамерными (два стекла и одна воздушная камера между ними) и двухкамерными (три стекла и, соответственно, две воздушных камеры).

Современные технологии в производстве стекла шагнули вперед и сейчас на рынке представлено множество видов специального стекла. По функциональному назначению специальные стекла делятся на :

При этом любое из специальных стекол может быть:

В металлопластиковых и деревянных окнах для энергосбережения чаще всего применяют стандартное энергосберегающее стекло. Закаленное или триплексованное энергосберегающее стекло применяют в случаях, когда необходима безопасность или защита от проникновения.

Что такое энергосберегающее (или теплосберегающее) стекло? Какие бывают виды энергосберегающего стекла?

По эффективности и технологии производства энергосберегающие стекла разделяют на:

К-Стекло – изготавливается по старой (с 70-х годов) пиролитической технологии. Стекло менее эффективное и более дорогое. Можно перерабатывать в примитивных условиях.

И-Стекло (более корректные названия – Low-E, низкоэмиссионное стекло, ClimaGuard, Planitherm…) – новая (с 90-х годов) магнетронная технология производства. Более эффективное стекло с доступной ценой, для хранения и переработки которого требуются специальные условия и профессиональные навыки.

Первым шагом в энергосберегающих стеклах было К-Стекло. Оно производилось путем нанесения одинарного слоя оксида металла на горячее стекло. Позднее (в 90-е годы в Европе, а в 2000-е и в Украине) К-Стекло было практически полностью заменено более эффективным Low-E – многослойным магнетронным напылением тончайших, не видимых человеческому глазу, металлов и оксидов.

Благодаря этим металлам (в том числе серебру) тепло не передается наружу, а отражается обратно в помещение, тем самым в несколько раз сокращая потери тепла из помещения.

На сегодняшний день более 90% потребления энергосберегающего стекла на Украине — стекло произведенное по передовой магнетронной технологии.

Что теплее: двухкамерный стеклопакет с обычным стеклом или однокамерный с энергосберегающим стеклом?

Однокамерный стеклопакет с энергосберегающим стеклом 4-16-4i сохраняет на 25% больше тепла по сравнению с двухкамерным стеклопакетом 4-10-4-10-4. При этом не следует забывать, что двухкамерный стеклопакет в 1,5 раза тяжелее. А это большая нагрузка на оконную фурнитуру, что означает – створка с двухкамерным пакетом при всех прочих равных условиях провиснет быстрее и не будет плотно закрываться. А неплотно закрытое окно это большие теплопотери.

Насколько долговечно энергосберегающее стекло?

Поскольку напыление прячут внутрь герметичного стеклопакета и оно не может быть повреждено, срок службы покрытия равен сроку службы самого стеклопакета. Многочисленные испытания и 20 летний опыт применения низкоэмиссионного стекла во всем мире показали исключительную надежность таких покрытий.

Как влияет энергосберегающее стекло на растения в помещении?

Для нормального роста цветов важен видимый свет и ультрафиолет, очищающий помещение от микробов. Более теплая поверхность стекла позволяет растениям чувствовать себя комфортно даже зимой.

Все разговоры о том, что энергосберегающее стекло не пропускает ультрафиолет – вымыслы от недостатка информации. Что действительно не пропускает ультрафиолет – это ПВБ пленка, на базе которой производят триплекс или разного рода цветные солнцезащитные пленки, которые клеят на стекло.

Можно ли ставить два энергосберегающих стекла в однокамерном стеклопакете?

Можно, ничего плохого в этом нет. Но улучшение теплоизоляции будет незначительным (2-3%), а вот солнечный фактор уменьшится на 9%, т.е. будет комфортнее летом. Но для защиты от солнечного перегрева существуют специальные солнцезащитные стекла: SunGuard, СlimaGuard Solar и т.пп. о них – в отдельной статье о солнцезащите.

Какой стеклопакет будет самым теплым?

Двухкамерный стеклопакет с двумя энергосберегающими стеклами и дистанцией не менее 10 мм. Например, 4i-10-4-10-4i. Заполнение камер аргоном дополнительно повысит теплоизоляцию такого стеклопакета. Сопротивление теплопередачи центральной зоны стеклопакета 4i-10Аргон-4-10Аргон-4i составит 1,27 м 2 К/Вт или говоря проще — на 40% теплее, чем кирпичная кладка в 2 кирпича!

Насколько можно уменьшить теплопотери дома за счет применения энергосберегающего стекла?

Конечно, это зависит от многих факторов: материалы стен и крыши, размеры окон, эффективность системы отопления. В среднем, замена всех стеклопакетов с обычным стеклом на стеклопакеты с энергосберегающим обеспечивает экономию до 35% на отоплении. При этом стоимость такого стекла относительно невелика и окупится уже в первый год.

Как работает энергосберегающее стекло летом? Не будет ли с ним жарче?

Существует понятие «Солнечный фактор» — совокупный % пропускания солнечного тепла (не видимого света, а именно солнечного тепла) через стеклопакет в помещение. Чем он выше, тем быстрее солнце нагревает помещение через стекло. Солнечный фактор у стандартного стеклопакета 77%, а у энергосберегающего – 65%. Другими словами — через энергосберегающий стеклопакет помещение будет нагреваться на 12% медленнее.

Солнечному фактору у нас незаслуженно уделяют мало внимания и с этим связаны многие проблемы в зданиях со стеклянными фасадами. Но вопрос солнцезащиты сложен и объемен. Его разъяснению нужно посвятить отдельную статью.

Зачем нужен аргон?

Во-первых, аргон (инертный газ) – имеет бóльшую вязкость по сравнению с воздухом, а значит его частицы медленнее двигаются между стеклами и медленнее передает тепло от внутреннеего стекла к наружному.

Во-вторых, у аргона меньше теплоемкость и теплопроводность, и поэтому он отбирает меньше тепла у внутреннего стекла. Грубо это можно сравить со следующим примером: если вы возьмете в руки находящиеся в одном помещении кусок алюминиевого и пластикового профилей, то алюминий покажется Вам холоднее. На самом деле их температура одинакова, но у алюминия намного выше теплоемкость и теплопроводность и поэтому алюминий быстрее впитывает тепло Ваших рук.

Насколько аргон улучшает теплоизоляцию стеклопакета?

Аргон более эффективен в стеклопакете с энергосберегающим стеклом. Теплоизоляция стеклопакета 4-16-4i повышается на 11% при заполнении его аргоном по сравнению с заполнением воздухом. Однокамерный же стеклопакет без энергосберегающего стекла при заполнении его аргоном станет теплее лишь на 5-6%.

Не вреден ли аргон для человека?

Аргон — это инертный газ, т.е. он ни с чем не вступает в химические реакции, поэтому он абсолютно безвреден для человека. Аргон не горит, не взрывается и не радиоктивен.

Не выветривается ли аргон из стеклопакета?

Если ответить коротко – выветривается, но очень-очень медленно, и даже через 7-8 лет стеклопакет, в который закачали аргон, будет теплее. Главное, чтобы аргон действительно закачали и стеклопакет собрали по технологии. Особенно важно — нанести без разрывов первичный герметик (бутил) на дистанционную рамку стеклопакета.

Одна молекула аргона содержит один атом, соответственно — размер молекулы очень мал по сравнению с молекулой азота или кислорода. Поэтому, в случае, если давление внутри стеклопакета выше, чем на улице (например, стеклопакет нагревается, и, соответственно, давление в межстекольном пространстве растет), молекулы (!) аргона могут «выходить» через герметик, особенно, если в первичном герметике есть разрывы.

В 2005 году на конференции Glass Processing Days в Финляндии обсуждался доклад на тему «Газонаполнение стеклопакетов». Согласно исследований итальянских ученых (Stazione Sperimentale del Vetro, Construction Glass Laboratory) потери аргона из стеклопакета составляют всего 2-3% в год. При этом испытывались стеклопакеты, собранные и установленные в окнах и фасадах до 7 лет тому назад.

Для скептиков, которые скажут: «Ну, так это ж Италия!», отвечу, что сегодня современные украинские стеклопакетные производства (такие как Альтис-Гласс, Паритет, Лайн Вуд, Гюалос, Бусел, Стеклопласт, Микол, МастерОк, Евроглас, Стеклайн, Полискло. ) не уступают современным итальянским заводам. К тому же испытываемые в Италии изделия были произведены до 7 лет назад, когда применялись несколько иные, «ранние» технологии сборки стеклопакетов.

Насколько распространено применение энергосберегающего стекла в мире и насколько этот продукт нужен в Украине?

В Европе проблемам энергосбережения уделяется много внимания, так как энергия, в первую очередь тепло, стоит дорого. Например, в Германии 95% окон устанавливаются с применением энергосберегающего стекла (70% окон — с однокамерным стеклопакетом и одним теплосберегающим стеклом, а 30% окон — с двухкамерным стеклопакетом с двумя теплосберегающими стеклами).

В Испании используются однокамерные стеклопакеты с энергосберегающим стеклом.

В Финляндии стандартное окно устанавливается с двухкамерным стеклопакетом с обязательным использованием одного или двух теплосберегающих стекол.

Специалисты ожидают, что в ближашие 5-10 лет европейские потребители полностью перейдут на окна с двухкамерными стеклопакетами из двух теплосберегающих стекол.

В Европе (и не только в Германии, но уже и в соседней Польше) существуют «Энергетические паспорта зданий» — документ, подтверждающий, что теплоизоляция всех элементов дома, включая окна соотвествует нормам. Такие паспорта существуют как для новых так и для старых построек. Если Вы продаете дом, даже старый, без энергетического паспорта, нужно заплатить очень большой налог (дешевле утеплить фасад и поменять окна). В ближайшие годы энергетическая паспортизация зданий будет введена и в Украине.

Действующие уже новые украинские стандарты предполагают такой уровень теплоизоляции окна, что для его достижения по всей территории (кроме Южного берега Крыма) необходимо использовать энергосберегающее стекло. А на самом деле – и на ЮБК стоит применять энергосберегающее стекло, так как оно защищает от перегрева летом.

Украина имеет ограниченный запас собственных энергоресурсов. И чем быстрее мы введем энергосберегающие технологии, тем увереннее будет чувствовать себя наша страна в эру стремительно растущей стоимости энергии.

Приходько Валентин Иванович. Copyright © 2016-2016 г. E-mail: [email protected] Украина.
Перепечатка материалов с обязательной ссылкой на авторство и сайт — ПРИВЕТСТВУЕТСЯ.
Все материалы на сайте предоставлены исключительно в ознакомительных и образовательных целях,
администрация сайта не претендует на их авторство и не несёт ответственности за их содержание.

Подводные камни энергосберегающего стекла

Loading admin actions …

Сейчас век новых открытий. Каждый день люди придумывают все новые и новые устройства, позволяющие удешевить нашу жизнь и сделать ее проще. Многие такие изобретения уже стали продаваться в массы и входить в наш привычный быт. Одним из таких изобретений является энергосберегающий стеклопакет. Сохранение энергии в помещениях – это очень важно не только с экономической точки зрения, но и с экологической. Итак, что же представляет собой этот стеклопакет?

Энергосберегающий стеклопакет – это по сути тот же стеклопакет, только оборудованный специальным стеклом, которое препятствует выходу теплой энергии из помещения. И в отличие от обычных стеклопакетов, энергосберегающие между стеклами могут быть наполнены специальным инертным газом – Аргоном, который обеспечит сохранение дополнительной порции энергии.

Вообще, вся прелесть энергосберегающих стекол в том, что однокамерный энергосберегающий стеклопакет сохраняет намного больше энергии, чем простой двухкамерный стеклопакет. Таким образом энергосберегающее покрытие позволяет использовать однокамерные стеклопакеты без потери качества энергосбережения. А это в свою очередь означает, что окно будет весить гораздо меньше, а нагрузка на фурнитуру и крепления будет значительно ниже. Это очень положительно скажется на сроке службы Вашего окна.

В этой статье мы расскажем Вам подробнее об энергосберегающих стеклах, раскроем их достоинства и недостатки. Приятного чтения!

Из чего состоит

В энергосберегающих стеклопакетах используются низкоэмиссионные стекла – они не выпускают инфракрасное излучение и тепло из помещения. Конечно, результат не стопроцентный, около десяти процентов инфракрасных лучей все-таки проходят сквозь стекло, но зато остальные девяносто процентов энергии будут возвращаться назад, в помещение. Внутреннее пространство стеклопакета, заполненное аргоном или обычным воздухом также отлично помогает снижению потери энергии.

Развитие энергосберегающих стеклопакетов не стоит на месте, и уже сейчас Вы можете найти в компаниях энергосберегающие стеклопакеты, внутренние полости которых заполнены вакуумом. Благодаря такому прогрессу у стеклопакетов появляются новые дополнительные свойства: улучшение шумоизоляционных свойств и снижение теплопроводных характеристик.

Энергосберегающие стеклопакеты — еще один шаг в эволюции окон

С течением времени металлопластиковые окна с обычными стеклопакетами постепенно вытесняют энергосберегающие светопрозрачные конструкции из ПВХ.

Их назначение — эффективно противостоять потерям тепла через оконные проемы, чья доля в общих теплопотерях наружными ограждениями зданий довольно велика — до 40%. Энергосберегающие стеклопакеты, изготавливаемые по новым технологиям, позволяют снизить эти потери на 30—40%.

Факторы, влияющие на теплопроводность стеклопакета

Поскольку площадь остекления составляет не менее 80% от размера всего оконного блока из ПВХ (оставшиеся 20% и менее приходится на несущие профили), то теплопроводность конструкции почти полностью зависит от набора элементов стеклопакета:

• тип остекления;
• количество стекол в пакете;
• расстояние между ними;
• материал рамки;
• разновидность газовой среды между стеклами.

Обычные стеклопакеты могут похвастать герметичностью, но не энергоэффективностью.

В них используются простые стекла, являющиеся, скорее, проводниками тепла, чем изоляторами. Отсюда и холодная внутренняя поверхность остекления в зимнее время (при -26 °С на улице и +20 °С в комнате ее температура — около +5 °С), где при высокой влажности в помещении обильно выпадает конденсат.

Когда хозяева ставят в домах герметичные окна из ПВХ вместо старых деревянных, то нарушают естественный воздухообмен в помещениях. Влажность воздуха возрастает, создаются благоприятные условия для возникновения точки росы и водяной пар конденсируется на холодных стеклах.

Температура внутренней поверхности энергосберегающего стеклопакета составляет 11—14 °С (при -26 °С снаружи и +20 °С в помещении). При слишком высокой влажности воздуха это не избавит от выпадения конденсата, но значительно уменьшит его количество.

Проблема решается путем организации приточной вентиляции.

При 2 стеклах в пакете между ними образуется 1 камера, при 3 – 2 камеры, заполняемых воздухом либо инертными газами. Двухкамерная конструкция всегда «теплее» однокамерной. Расстояние между стеклами 1-камерного пакета составляет от 6 до 16 мм, 2-камерного — от 6 до 12 мм в зависимости от типа профиля.

Оптимальное расстояние между стеклами в стеклопакете 14-16мм. Далее, будь то в сторону уменьшения или увеличения дистанции теплофизические показатели падают .

В обычных стеклопакетах рамка, идущая по периметру остекления, делается из алюминия и является мостиком холода. В более современных конструкциях стоит полимер-композитная либо стальная рамка в обрамлении пластика, снижающего теплопроводность.

Технологии энергосбережения

К стеклопакетам неприменимы традиционные способы утепления наружных стен и перекрытий, поскольку они должны пропускать достаточное количество дневного света. С помощью новых технологий в энергосберегающих конструкциях внедрены решения, снижающие их теплопроводность. Как известно, тепловая энергия распространяется 2 путями:

1. Лучистый. Все источники тепла и нагретые предметы выделяют инфракрасное излучение, чья интенсивность зависит от температуры поверхности.
2. Конвективный. Прямой теплообмен посредством нагреваемого (или охлаждаемого) воздуха.

Простое стекло — легко преодолеваемое препятствие для инфракрасного излучения.

Пропускную способность характеризует коэффициент эмиссии, равный 0,87 у традиционных окон (при максимальном значении — 1).

Для снижения данного значения используется методика нанесения на стекло различных прозрачных покрытий, отражающих инфракрасные лучи:

• напыление серебра либо сульфидов цветных металлов;
• приклеивание специальных энергосберегающих пленок.

В результате коэффициент эмиссии светопропускающей поверхности снижается до 0,17—0,2. Это значит, что около 80% инфракрасного излучения, попадающего на энергосберегающее стекло, отражается обратно. При этом прозрачность стеклопакета практически не страдает, не менее 72% светового потока проходит сквозь невидимую преграду. Уменьшение прозрачности на 28% практически незаметно человеческому глазу.

Практическая польза покрытия — сохранение тепла в помещении зимой и отражение солнечной радиации летом, что в обоих случаях ведет к экономии энергоносителей (примерно на 5—10%).

О напылении отражающего слоя

Вне зависимости от количества камер в пакете присутствует 1 энергосберегающее стекло с односторонним напылением. Для продления срока службы отражающего слоя его ставят со стороны улицы, повернув напылением внутрь первой камеры. Различают следующие виды энергосберегающих слоев:

• К-покрытие. Его называют твердым из-за высокой прочности и устойчивости к механическим воздействиям. Представляет собой окись различных металлов и наносится на горячую поверхность во время изготовления стекла.
• Двухслойное I-покрытие. Подвержено разрушению от механического воздействия и оттого считается мягким. Первый слой из серебра напыляется на готовое стекло в условиях вакуума, второй служит защитным и состоит из оксида титана.

Мнение независимого эксперта:

K и i энергосберегающие покрытия относятся скорее к профанации, а не энергосбережению так как это морально устаревшие покрытия. Селективные покрытия, какие используются в ЕС уже десятилетия в 2-3 раза превосходят по всем параметрам при лояльной цене. Например покрытие Zerro швейцарской компанией Еврогласс теплее в 2.5 раза при разнице около 10 долларов на квадрате по сравнению с К или i покрытием.

Механические повреждения грозят покрытиям лишь в условиях производства, после сборки стеклопакета они оказываются внутри камеры и не могут повредиться.

С точки зрения рядового пользователя обе разновидности отражающих слоев одинаково эффективны, небольшая разность эмиссии на практике незаметна. При условии, что зимой на улице -26 °С, а внутри дома +20 °С, температура на поверхности K-стекла составит +11 °С, I-стекла — +14 °С.

Коэффициент теплопроводности однокамерного энергосберегающего стеклопакета составляет от 0,6—0,82 м² • °С/Вт (по информации разных производителей) против 0,47 м² • °С/Вт у традиционных ПВХ окон с 1 камерой.

Отзывы о энергосберегающих стеклопакетах

Заказали в квартиру окно и балконный блок с так называемыми энергосберегающими стеклопакетами. Расклад такой: наружное низкоэмиссионное стекло с К-покрытием толщиной 4 мм, затем 2 воздушных прослойки 12 мм и 2 простых стекла 4 мм. Заверили, что теплопроводность — 0,72 м² • °С/Вт. Проверить цифру я не могу, но в жарком сентябре в квартире стало реально прохладнее. Надеюсь, и зимой теплее будет.

Переехали в новую квартиру со старыми окнами из дерева. На предыдущей у нас металлопластик стоял, привыкли, что тепло и не дует нигде. Быстро решили поставить однокамерные, но энергосберегающие окна LG-600. Оказалось, они лучше и теплее двухкамерных, что были в старой квартире, а по цене даже дешевле.

Когда заказывал витраж с энергосберегающими стеклопакетами, знакомый повел в надежную фирму, где показал фокус со свечкой. Оказывается, если поднести огонь к стеклу с напылением, он отразится красным цветом, а не желтым. Суть басни такова: многие шустрые фирмочки обманывают клиентов, подсовывая обычные стекла по цене энергосберегающих, покрытие-то не видно! Теперь знаю, как это дело проверяется.

Вопреки мнениям скептиков, практика использования оконных блоков с отражающим напылением показывает, что улучшение микроклимата в доме однозначно имеет место.

Запотевание окон значительно уменьшается, а краевые зоны стеклопакета не промерзают и наледь не возникает.

Что дает наполнение инертными газами

Закачка инертных газов — аргона или криптона в камеры между стеклами — это попытка уменьшить потери теплоты от конвективного теплообмена.

В оконных блоках с воздушными прослойками процесс протекает следующим образом:

• Нагретый воздух помещения омывает поверхность стекла и отдает ему тепло. При обычном остеклении теплообмен интенсивнее из-за низкой температуры поверхности, при энергосберегающем тепла передается меньше.
• Воздух внутри камер прогревается и продолжает передачу тепла к следующему стеклу и далее, наружу.
• Значительную роль играет ширина камеры. Когда она велика, большой объем воздуха между стеклами способен принять и передать большее количество тепловой энергии. При слишком малом расстоянии между стеклами возникает прямая передача теплоты. Поэтому производителями выбрано оптимальное расстояние из диапазона 6—16 мм.

Замена обычного воздуха в камерах инертным газом дает такой эффект:

• аргон и криптон обладают меньшей теплопроводностью, отчего интенсивность конвективного теплообмена снижается;
• в отличие от воздуха, газы не содержат влаги, передающей тепло и могущей сконденсироваться.

Заполнение производится на собранном изделии посредством 2 трубочек: по одной газ закачивают, из второй выходит вытесняемый воздух, в конце трубки герметизируют. Производители, закачивающие аргон в стеклопакеты, декларируют уменьшение теплопотерь на 10%. На практике эта величина настолько малозаметна, что в процессе эксплуатации пользователи не увидят разницы меж стандартным остеклением и наполнением инертным газом.

Отсюда вывод: закачка улучшает характеристики светопропускающих конструкций с энергосберегающим покрытием и практически бесполезна в обычных окнах .

По этому поводу пользователи оставляют такие отзывы:

В результате ошибки, допущенной во время строительства дома, треснуло стекло в металлопластиковом окне. Покупая новый стеклопакет, пошел на поводу у менеджера и поставил двухкамерный, заполненный аргоном. По ощущениям, разницы никакой. В той комнате и раньше было тепло, в этом плане ничего не изменилось. Не понял, за что заплатил.

Когда меняли в квартире старые окна на ПВХ, муж решил установить все самое лучше – энергосберегающие стекла, а между ними инертный газ. Результаты превзошли все ожидания, в доме стало гораздо теплее. Правда, не могу сказать, что подействовало лучше – энергосберегающее покрытие или этот газ. А может, все вместе.

Не сочтите за рекламу, но стеклопакеты с аргоном реально работают. При выборе окон для дома нам пояснили, что этот газ помогает удерживать тепло, а утечка составляет не больше 2% в год. Мы заказали такие блоки и довольны. Там на стеклах еще специальное покрытие, защищает летом от жары.

Другие способы энергосбережения

Уменьшить тепловой поток через светопрозрачные конструкции можно и другими путями:

• наклеивание на обычное стекло специальных IR-пленок, принцип действия — такой же, как у заводских покрытий из серебра и окислов металлов;
• использование электрохимического (электрохромного) стекла.

На энергосберегающую пленку из тонкого и прочного полимера с обеих сторон наносится несколько слоев оксидов металлов, отражающих инфракрасное излучение.

Изделие наклеивается на поверхность по способу тонировки автомобильных стекол, гарантия производителя – до 10 лет.

По эффективности пленка не уступает заводским покрытиям (отражает до 65% инфракрасного тепла), а удобство заключается в том, что для улучшения характеристик окна не нужно менять стандартный стеклопакет на энергосберегающий.

Керамическое покрытие, нанесенное на внутреннюю поверхность стеклопакета в несколько слоев, позволяет при необходимости затемнять стекло путем подачи напряжения величиной 5 В. Скорость затемнения — 2—3 минуты, возврат к прозрачности произойдет за 15 мин.

Интенсивность затемнения составляет от 10 до 90%, изготавливается по заказу. При отключении электричества стекло останется прозрачным.

Об этих способах пользователи говорят следующее:

Ресторан со стеклянной крышей, находящийся на верхнем уровне торгового центра, в летнее время нес убытки из-за жары, кондиционеры не справлялись. Проблему удалось решить с помощью IR-пленки, иначе пришлось бы менять все стеклопакеты, а это сумасшедшие затраты.

Повелся на рекламу, купил чудо-пленку и сам наклеил. Ни пузырьков, ни складок, все ровно получилось. Но в комнате от этого теплее не стало, зря потратил деньги и время.

Электрохромный стеклопакет — дорогое удовольствие, удорожание — почти 500 у. е. на 1 м2 по сравнению с обычным ПВХ окном. Фирма поставила один в совещательной комнате, которая используется раз в сутки. Пока нет людей или слишком солнце бьет в глаза, включаем затемнение, удобно. Судить об экономии тепла не могу, поскольку нет возможности проверить.

Другие элементы стеклопакета

Характеристики оконного профиля, занимающего от 15 до 25% площади проема, также оказывают влияние на способность изделия препятствовать проникновению теплового потока.

На данный момент существуют такие разновидности профилей:

1. Стандартный трехкамерный шириной 58—64 мм. Внешняя камера дренирует конденсат, образующийся внутри стеклопакета, в средней установлена армирующая металлическая вставка, внутренняя — теплоизолирующая воздушная прослойка.
2. 4-х и 5-камерный шириной 70—76 мм.
3. 6-камерный шириной до 90 мм.

Чем больше ширина оконного профиля, тем лучший стеклопакет в него ставится и большее число камер удается разместить.

С другой стороны, количество камер в профиле одинаковой ширины не даст существенного увеличения энергосберегающих свойств. То есть, 5-камерная рама 70 мм по теплопроводности не лучше четырехкамерной такого же размера.

Решающее значение имеет именно монтажная ширина профиля а не количество камер в нем .

Характеристики профиля улучшает удаление из средней камеры стальной вставки, являющейся мостиком холода. Некоторые ведущие производители (например, Rehau) уже предлагают светопрозрачные конструкции без армирования стальными деталями. Потребная жесткость создается за счет применения многокамерного профиля, изготовленного из специального вида пластика по новой технологии.

Эффективная теплоизоляция светового проема невозможна без качественно сделанных откосов!

Нанесение штукатурки по дедовскому способу уже не соответствует современным требованиям к энергосбережению. Специалисты в данной сфере рекомендуют отделывать откосы изнутри утепленными сэндвич-панелями, сделанными из пластика и экструдированного пенополистирола. Наружные откосы отделываются материалом, используемым при утеплении фасада.

Источники: http://www.dom-spravka.info/_alt_energo/eg_11_04.html, http://www.homify.ru/knigi-idej/187852/podvodnye-kamni-energosberegayuschego-stekla, http://energylogia.com/home/izoliacia/energosberegayushhie-steklopakety.html

1oknn.ru

Окна с энергосберегающим стеклом, как подобрать стеклопакет

На сегодняшний день окна с энергосберегающим стеклом – это вариант выбора номер один среди пользователей. Энергосберегающие окна ПВХ являются особым типом остекления, отлично сохраняющим тепло к комнате.

Характерные особенности, виды энергосберегающих стеклопакетов и как их правильно выбрать – вы и узнаете из нашей статьи.

к содержанию ↑

Энергосберегающие окна: технические характеристики и разновидности



Стеклопакеты с энергосберегающим напылением

Такие стеклопакеты, как энергосберегающие, выполняются из особого полированного флоат-стекла, поверхность которого покрывают специальной низкоэмиссионой пленкой. Это позволяет свободно пропускать тепло с улицы непосредственно вовнутрь комнаты, а тепловые потоки, которые стремятся попасть наружу, отражать. Тем самым сохраняя тепло.

Визуально пластиковые энергосберегающие окна ничем не отличаются от обычных: они также прозрачны. Внутри — газ аргон, создающий некоторое давление внутри стеклопакетов и предотвращающий выход тепла на улицу.

Это интересно! Покрытие таких стеклопакетов безвредно для домашних животных, но в то же время пагубно воздействует на возможные микробы.

Принцип работы аргона

Энергосберегающий пакет окна подразумевает под собой использование во время его изготовления нескольких типов стекол:

1) И-стекло. Пакет с таким стеклом обладает усовершенствованным теплосберегательным эффектом. И-стекло − кристально прозрачное и мягкое покрытие.

Энергосберегающие пакеты с И-стеклом

Создается И-стекло путем нанесения на его поверхность низкоэмиссионного оптического покрытия на основе оксидов металлов с применением специальной производственной техники, оснащенной системой т.н. «магнетронного распыления».

Подробнее об стоимости такого типа стеклопакета – читайте в статье на нашем сайте «Энергосберегающее окно – где купить и отзывы покупателей».

2) К-стекло. На поверхности этого стекла имеется оксид металла, поэтому оно обладает более низким уровнем прозрачности.

Энергосберегающие пакеты с К-стеклом

В процессе изготовления К-стекла на его поверхность наносится тончайший слой особого металлооксидного покрытия. Это покрытие «спекается» со стеклом, а потому становится достаточно прочным и твердым.

К-стекло, в отличие от предыдущего, не боится механических повреждений и влажности. Его минус только в том, что оно обладает меньшим эффектом теплосбережения.

Итак, энергосберегающие окна, их технические характеристики зависят от вида используемого в процессе создания стекла и числа камер. А также они определяются разновидностью стеклопакета и сопротивлением передаче тепла.

Окно с энергосберегающим стеклопакетом

И еще. Степень сопротивления теплообмену простого однокамерного ПВХ-окна равна 0, 32, а энергосберегающих стеклопакетов с одной камерой – 0, 59. А обычного двухкамерного – 0, 47, а аналогичного только энергосберегающего – 0, 64

То есть, по сравнению с обычным, энергосберегающий пакет окна «теплее» в 1,5−2 раза.

к содержанию ↑

Окна теплосберегающие: ее преимущества и недостатки

Рассмотрим преимущества энергосберегающих стеклопакетов:

1. Они гораздо теплее обычных, что позволяет сэкономить деньги на отоплении. «Возвращают» в комнату 70% тепла (К-стекло), а И-стекло – 90%.

2. Окна с такими стеклопакетами создают комфортные условия внутри комнаты как летом, так и зимой. Например, летом энергосберегающее окно отражает тепло наружу, а внутри комнаты сохраняется прохлада, поэтому кондиционирование не требуется.

Обычный и энергосберегающий стеклопакет

3. Эта конструкция предполагает наличие 1 камеры, которая с легкостью превзойдет двухкамерный стеклопакет обычного окна. При этом уменьшит вес конструкции с толщиной стекла в 4 мм (10 кг на кв. м), а это означает, что увеличит эксплуатационный срок фурнитуры и самого окна.

4. Пластиковые окна с энергосберегающим стеклом препятствуют выгоранию ковров, мебели, обоев и прочих предметов комнаты и появлению эффекта запотевания.

5. Больше пропускают света (80−90%), по сравнению с окном с 2 камерами и обычными стеклами.

С энергосберегающими стеклами затраты на энергоресурсы сводятся к минимуму

Есть и недостатки. Как отмечалось ранее, стеклопакеты с И-стеклом стоят дорого. А также они боятся царапин и потому их вставляют покрытой стороной внутрь. И на свежем воздухе такое стекло может окислиться, потому следует сохранять повышенную герметичность.

Помимо того, неизвестен срок эксплуатации этого покрытия. Многие производители обещают, что окна металлопластиковые энергосберегающие прослужат от 20 до 25 лет.

к содержанию ↑

Энергосберегающие окна: как проверить на подлинность?

Вначале эксперты советуют глянуть на маркировку, которая указывает на вид используемого стекла, числа камер и степень энергосбережения. Это необходимое требование, которое указывает также и на высокое качество, долговечность и практичность у энергосберегающих окон технических характеристик.

Энергосберегающее и обычное стекло

Далее специалисты советуют выполнить несложную поверку с помощью отражения пламени свечки либо зажигалки. Если приблизить пламя к стеклу и посмотреть на отражение под углом, то:

1. По количеству поверхностей − число отражений в однокамерном стеклопакете должно быть 4, а в двухкамерном, соответственно, 6.
2. Если в пакете применено стекло энергосберегающего типа, то одно из отражений пламени должно сильно отличаться по цвету. По нему и можно понять, на какую из поверхностей нанесена пленка теплосберегающая прозрачная на окна. Если стеклопакет с одной камерой, то отражение должно быть вторым по счету.
3. Для пакетов с простыми стеклами характерно одноцветное отражение языков пламени.

к содержанию ↑

Как выбрать энергосберегающие стеклопакеты – полезные советы

Определение наличия энергосберегающего покрытия

Если вы устанавливаете пластиковые энергосберегающие окна, вам помогут наши рекомендации:

1) Размеры стеклопакетов не должны быть больше габаритов – 3 х 3, 2 м. Поскольку нельзя ставать стеклопакеты больших размеров, ведь дистанционные рамки – узкие. И поэтому при температурных колебаниях возможна разгерметизация стеклопакета и в итоге – он станет непригодным.

2) Если промежуток между стеклами будет больше 25 мм, то стоимость стеклопакета значительно увеличится, а теплоизоляция уменьшится. Рекомендуется промежуточное расстояние − 10−15 мм.

Энергосберегающие стеклопакеты − зимой и летом

3) Для жилой комнаты лучше всего применять окна с энергосберегающим стеклом однокамерные либо стеклопакеты с двумя камерами.

4) Выбирая размеры энергосберегающего пакета окна, необходимо обязательно проконсультироваться со специалистом и прислушаться к его советам.

Помимо того, стоит упомянуть и об теплосберегающей пленке для окон. Это пленка представляет собой многослойный композитный материал, где каждый из слоев не больше несколько микрометров и на них нанесено ультратонкое защитное металлическое покрытие серебра, золота либо сплавами хрома или никеля.

Утепление окон − теплосберегающая пленка

Теплосберегающая пленка так же, как и стеклопакеты с энергосберегающими стеклами, препятствуют выходу тепла за пределы комнаты в холодные времена года. А летом – благодаря этой пленке в комнате создается комфортная температура. Подробнее об теплосберегающей пленке − читайте в статьях на нашем сайте.

Итак, энергоэффективные окна и энергосберегающие стекла – это в самом деле можно назвать революционным открытием в методике остекления. Словом сказать, устанавливая в своем жилище энергосберегающие стеклопакеты, вы не только сэкономите свои деньги, которые затрачиваете на энергоресурсы (в особенности, если есть счетчики), но и создадите комфортный микроклимат: тепло и уют в той комнате, где находитесь.

oknanagoda.com

Стеклопакет с энергосберегающим стеклом — Всё об окнах

Технические характеристики энергосберегающих стеклопакетов

Еще недавно казавшиеся верхом совершенства обычные стеклопакеты сегодня признаны не самыми эффективными, надежными и экономичными. Мощную конкуренцию составила им новейшая разработка – энергосберегающие окна, технические характеристики которых позволяют свести энергопотери к минимуму даже в сложных климатических условиях. Уже сегодня выпускается несколько видов подобных конструкций, поэтому следует изучить не только возможности и преимущества новинки, но и классификацию, чтобы иметь возможность выбрать оптимальный вариант.

Устройство и классификация

Стеклопакет с энергосберегающим стеклом принципиально отличается от обычного наличием особого покрытия. пропускающего лучи солнца, но не позволяющему «уходить» тепловой энергии, отражая ее потоки. Такие покрытия могут иметь различный состав и степень прозрачности.

Как и обычные стеклопакеты, энергосберегающие окна могут иметь различное количество камер, наиболее распространены одно- и двухкамерные модификации.

Кроме количества камер, критерием для классификации могут служить и другие особенности конструкции. Например, пространство между стеклами может быть заполнено воздухом, являющимся хорошим теплоизолятором, или аргоном (он повышает теплоизоляционные свойства на 11-14% по сравнению с воздушным наполнением). Во втором случае в камере создается некоторое давление, и тем самым обеспечивающее более надежное препятствие для выхода тепла из помещения.

Особого внимания заслуживает энергосберегающее напыление на окна.

• I-стекла абсолютно прозрачны и визуально не отличаются от обычных. Отражающая способность обусловлена наличием внутри пакета металлического напыления толщиной 0,08-0,12 микрон. Данный вид является наиболее востребованным.
• K-стекла выглядят как тонированные за счет тончайшей пленки (толщина порядка 0,5 микрон) оксида металла на своей поверхности, имеют более высокую стоимость и меньшую отражающую способность по сравнению со стеклами, описанными выше.

На фото показан принцип действия энергосберегающих стекол на окнах ПВХ

Технические характеристики, преимущества и недостатки

Ничто не охарактеризует теплосберегающие стеклопакеты столь же точно, как конкретные цифры, показывающие эффект, получаемый при их использовании. В качестве основы для сравнения возьмем обычные стеклопакеты с одной и двумя камерами. Их коэффициенты сопротивления теплопередаче – 0,32 и 0,47 соответственно.

Соответствующие показатели у энергосберегающих пакетов:

• при наличии одной камеры – 0, 59,
• при двух камерах – 0,64.

Таким образом, технические характеристики энергосберегающих окон при равном количестве камер позволяют препятствовать теплопотерям в 1,5-2 раза эффективнее, чем обычные.

Следует также особо обратить внимание на то, что сопротивление теплопередаче однокамерной энергосберегающей конструкции выше, чем у обычной двухкамерной. Это значит, что для достижения желаемого эффекта вы можете установить более легкую модель, уменьшив нагрузку на несущие элементы.

К дополнительным преимуществам энергосберегающих окон следует отнести:

• защиту мебели, настенных и напольных покрытий внутри помещений от выгорания,
• меньшее количество конденсата (практически незаметное),
• отсутствие «дующего» эффекта.

Любители домашнего цветоводства отмечают, что растения на подоконниках, где установлены пластиковые окна с энергосберегающим стеклом, чувствуют себя более комфортно благодаря отсутствию потоков холодного воздуха и стабильности температуры.

Энергосберегающие окна обеспечивают не только экономию зимой, но и дополнительный комфорт летом

Если объективно оценивать энергосберегающие стеклопакеты, характеристики, которые считаются их недостатками, следует считать, скорее, особенностями эксплуатации. Напыление I-стекол уязвимо для механических воздействий, поэтому оно размещается внутри стеклопакета. Оно также может самопроизвольно окислиться под воздействием содержащегося в воздухе кислорода, но герметичность стеклопакетов способна снизить такой риск до минимума.

Более существенным недостатком энергосберегающих стеклопакетов является их высокая стоимость, которая, впрочем, окупается в процессе эксплуатации (окна позволяют сберечь до 35-50% энергии). Заявленная долговечность инновационных окон – 20-25 лет, но из-за того, что энергосберегающие стекла появились на рынке недавно, этот показатель пока не имеет подтверждения на практике.

Пленочное покрытие

К пластиковым энергосберегающим окнам часто относят также и модели, стекла которых получают отражающее покрытие путем наклеивания на их поверхность специальной отражающей пленки.

Преимуществами таких моделей являются:

• низкая стоимость,
• достаточно высокая эффективность,
• простота исполнения (в том числе, и в домашних условиях).

Тем не менее, объективно нельзя отнести стекла с пленочным покрытием к энергосберегающим, несмотря на видимый эффект.

• Их коэффициент сопротивления теплопередаче ниже, чем у стеклопакетов с напылением.
• Пленка наносится на обычные окна, а значит, одно из преимуществ – возможность уменьшения веса конструкции – теряет смысл.

Кроме того, находящаяся на внешней поверхности стекла пленка уязвима для внешних воздействий и даже при высоком качестве материала и бережном обращении вряд ли сможет прослужить более 7-10 лет.

Узнать больше про оконную энергосберегающую пленку можно на нашем сайте в отдельном материале.

Возможно вам будет интересно узнать, что из себя представляет зеркальная тонировочная пленка и о ее видах и преимуществах.

А о том, какие лучше всего подходят сорта огурцов для выращивания на подоконнике зимой. у нас также есть отдельная статья.

Проверка подлинности энергосберегающих окон

Из-за того, что прозрачные I-стекла визуально не отличаются от обычных, а эффект тонировки на K-стеклах не сложно имитировать, возникает достаточно важный вопрос – как проверить энергосберегающий стеклопакет и убедиться в том, что по цене новинки вы не приобрели подделку?

Подлинное покрытие-напыление может быть видимым или незаметным, но оно в любом случае оказывает влияние на отражающие свойства стекла. Думаете, как проверить энергосберегающие окна? Поднесите в стеклу источник пламени (зажженную спичку, свечу, зажигалку). Количество отражений в стекле будет равно числу поверхностей, включая стекло и напыление. Таким образом, в однокамерном пакете их будет 4, а в двухкамерном 6. При этом не все отражения будут иметь одинаковый натуральный цвет. Те, которые дает металлопокрытие, имеют красноватый оттенок. В случае с однокамерным энергосберегающим пакетом это будет третье из четырех полученных отражений.

Проверка наличия энергосберегающего покрытия на стеклопакете

Маркировка

Для того, чтобы избежать ошибки при выборе окон с энергосберегающим стеклом, следует научиться читать маркировку стеклопакетов. Она отражает основные технические характеристики конкретной модели, в том числе:

• количество камер,
• тип заполнения камер,
• толщину стекол,
• наличие и тип энергосберегающего покрытия.

Так, маркировка Ar10-4M1-Ar10-И4 соответствует двухкамерному стеклопакету, толщина стекол которого составляет 4 мм, камеры заполнены аргоном, а на одно из стекол нанесено I-покрытие.

Реальность и мифы энергосберегающих окон

Н.А.Мурашко, представитель компании Guardian в Украине и Молдове

Хотя в целом уровень информированности покупателей окон растет, сегодня мы по-прежнему слышим вопросы от них: «Какие окна лучше- Rehau или КBE?», «Что лучше -двухкамерный стеклопакет или однокамерный с энергосберегающим стеклом ?», «Аргон «уходит» из стеклопакета?», «Аргон взрывается?». Постараемся дать ответы на эти и другие наиболее часто задаваемые заказчиками вопросы.

Начнем с того, что каждый желающий установить или заменить окна должен для себя понять: что он желает получить от окна?

просто закрыть проем подешевле или поставить окно, по виду похожее на окно соседа. Отметим, что ориентатиця на самую низкую цену, не обращая внимания ни на что более, обеспечит Вам очень высокую вероятность возникновения постоянных проблем с данным окном;

сделать окно правильно один раз и надолго. При таком подходе мы рекомендуем покупателю подумать о том, что важно в его конкретном случае:

• Теплоизоляция (необходима практически везде и всегда)
• Шумозоляция (во многих случаях актуальна)
• Защита от солнечного перегрева и психологический комфорт нахождения в помещении (очень важна при больших площадях остекления, ориентированных на юг, запад; стеклянных кровлях и фасадах)
• Безопасность (квартиры и офисы на 1-х этажах, частные дома).

В данной статье мы поговорим о теплоизоляции: какими средствами она достигается, что делает окно действительно теплым, избегая сложные графики, изотермы и таблицы, а будем оперировать терминамы, понятными широкой аудитории.

Часто при выборе окна внимание покупателя отвлекают на выбор марки профиля и не всегда уделяют должное внимание стеклопакету. При этом мерять теплоизяцию изготовленного окна только по марке профиля – то же самое, что оценивать качество автомобиля по марке стали, из которой изготовлен кузов. А между тем, стекло занимает около 80% от общей площади окна. Поэтому, если продавец много говорит о количестве камер в профиле и не обращает внимания на параметры стеклопакета, такой “специалист” не совсем компетентен.

Итак, в первую очередь именно от параметров стеклопакета будет зависеть теплоизяция окна. Именно о стеклопакете мы и будет говорить.

Стеклопакет – это несколько стекол, герметично соединенных между собой с помощью специальной рамки и герметиков. При этом такой пакет заполняется воздухом или газом (аргон, криптон), что позволяет улучшить теплоизоляционные свойства стеклопакета. Стеклопакеты бывают однокамерными (два стекла и одна воздушная камера между ними) и двухкамерными (три стекла и, соответственно, две воздушных камеры).

Современные технологии в производстве стекла шагнули вперед и сейчас на рынке представлено множество видов специального стекла. По функциональному назначению специальные стекла делятся на :

При этом любое из специальных стекол может быть:

В металлопластиковых и деревянных окнах для энергосбережения чаще всего применяют стандартное энергосберегающее стекло. Закаленное или триплексованное энергосберегающее стекло применяют в случаях, когда необходима безопасность или защита от проникновения.

Что такое энергосберегающее (или теплосберегающее) стекло? Какие бывают виды энергосберегающего стекла?

По эффективности и технологии производства энергосберегающие стекла разделяют на:

К-Стекло – изготавливается по старой (с 70-х годов) пиролитической технологии. Стекло менее эффективное и более дорогое. Можно перерабатывать в примитивных условиях.

И-Стекло (более корректные названия – Low-E, низкоэмиссионное стекло, ClimaGuard, Planitherm…) – новая (с 90-х годов) магнетронная технология производства. Более эффективное стекло с доступной ценой, для хранения и переработки которого требуются специальные условия и профессиональные навыки.

Первым шагом в энергосберегающих стеклах было К-Стекло. Оно производилось путем нанесения одинарного слоя оксида металла на горячее стекло. Позднее (в 90-е годы в Европе, а в 2000-е и в Украине) К-Стекло было практически полностью заменено более эффективным Low-E – многослойным магнетронным напылением тончайших, не видимых человеческому глазу, металлов и оксидов.

Благодаря этим металлам (в том числе серебру) тепло не передается наружу, а отражается обратно в помещение, тем самым в несколько раз сокращая потери тепла из помещения.

На сегодняшний день более 90% потребления энергосберегающего стекла на Украине — стекло произведенное по передовой магнетронной технологии.

Что теплее: двухкамерный стеклопакет с обычным стеклом или однокамерный с энергосберегающим стеклом?

Однокамерный стеклопакет с энергосберегающим стеклом 4-16-4i сохраняет на 25% больше тепла по сравнению с двухкамерным стеклопакетом 4-10-4-10-4. При этом не следует забывать, что двухкамерный стеклопакет в 1,5 раза тяжелее. А это большая нагрузка на оконную фурнитуру, что означает – створка с двухкамерным пакетом при всех прочих равных условиях провиснет быстрее и не будет плотно закрываться. А неплотно закрытое окно это большие теплопотери.

Насколько долговечно энергосберегающее стекло?

Поскольку напыление прячут внутрь герметичного стеклопакета и оно не может быть повреждено, срок службы покрытия равен сроку службы самого стеклопакета. Многочисленные испытания и 20 летний опыт применения низкоэмиссионного стекла во всем мире показали исключительную надежность таких покрытий.

Как влияет энергосберегающее стекло на растения в помещении?

Для нормального роста цветов важен видимый свет и ультрафиолет, очищающий помещение от микробов. Более теплая поверхность стекла позволяет растениям чувствовать себя комфортно даже зимой.

Все разговоры о том, что энергосберегающее стекло не пропускает ультрафиолет – вымыслы от недостатка информации. Что действительно не пропускает ультрафиолет – это ПВБ пленка, на базе которой производят триплекс или разного рода цветные солнцезащитные пленки, которые клеят на стекло.

Можно ли ставить два энергосберегающих стекла в однокамерном стеклопакете?

Можно, ничего плохого в этом нет. Но улучшение теплоизоляции будет незначительным (2-3%), а вот солнечный фактор уменьшится на 9%, т.е. будет комфортнее летом. Но для защиты от солнечного перегрева существуют специальные солнцезащитные стекла: SunGuard, СlimaGuard Solar и т.пп. о них – в отдельной статье о солнцезащите.

Какой стеклопакет будет самым теплым?

Двухкамерный стеклопакет с двумя энергосберегающими стеклами и дистанцией не менее 10 мм. Например, 4i-10-4-10-4i. Заполнение камер аргоном дополнительно повысит теплоизоляцию такого стеклопакета. Сопротивление теплопередачи центральной зоны стеклопакета 4i-10Аргон-4-10Аргон-4i составит 1,27 м 2 К/Вт или говоря проще — на 40% теплее, чем кирпичная кладка в 2 кирпича!

Насколько можно уменьшить теплопотери дома за счет применения энергосберегающего стекла?

Конечно, это зависит от многих факторов: материалы стен и крыши, размеры окон, эффективность системы отопления. В среднем, замена всех стеклопакетов с обычным стеклом на стеклопакеты с энергосберегающим обеспечивает экономию до 35% на отоплении. При этом стоимость такого стекла относительно невелика и окупится уже в первый год.

Как работает энергосберегающее стекло летом? Не будет ли с ним жарче?

Существует понятие «Солнечный фактор» — совокупный % пропускания солнечного тепла (не видимого света, а именно солнечного тепла) через стеклопакет в помещение. Чем он выше, тем быстрее солнце нагревает помещение через стекло. Солнечный фактор у стандартного стеклопакета 77%, а у энергосберегающего – 65%. Другими словами — через энергосберегающий стеклопакет помещение будет нагреваться на 12% медленнее.

Солнечному фактору у нас незаслуженно уделяют мало внимания и с этим связаны многие проблемы в зданиях со стеклянными фасадами. Но вопрос солнцезащиты сложен и объемен. Его разъяснению нужно посвятить отдельную статью.

Зачем нужен аргон?

Во-первых, аргон (инертный газ) – имеет бóльшую вязкость по сравнению с воздухом, а значит его частицы медленнее двигаются между стеклами и медленнее передает тепло от внутреннеего стекла к наружному.

Во-вторых, у аргона меньше теплоемкость и теплопроводность, и поэтому он отбирает меньше тепла у внутреннего стекла. Грубо это можно сравить со следующим примером: если вы возьмете в руки находящиеся в одном помещении кусок алюминиевого и пластикового профилей, то алюминий покажется Вам холоднее. На самом деле их температура одинакова, но у алюминия намного выше теплоемкость и теплопроводность и поэтому алюминий быстрее впитывает тепло Ваших рук.

Насколько аргон улучшает теплоизоляцию стеклопакета?

Аргон более эффективен в стеклопакете с энергосберегающим стеклом. Теплоизоляция стеклопакета 4-16-4i повышается на 11% при заполнении его аргоном по сравнению с заполнением воздухом. Однокамерный же стеклопакет без энергосберегающего стекла при заполнении его аргоном станет теплее лишь на 5-6%.

Не вреден ли аргон для человека?

Аргон — это инертный газ, т.е. он ни с чем не вступает в химические реакции, поэтому он абсолютно безвреден для человека. Аргон не горит, не взрывается и не радиоктивен.

Не выветривается ли аргон из стеклопакета?

Если ответить коротко – выветривается, но очень-очень медленно, и даже через 7-8 лет стеклопакет, в который закачали аргон, будет теплее. Главное, чтобы аргон действительно закачали и стеклопакет собрали по технологии. Особенно важно — нанести без разрывов первичный герметик (бутил) на дистанционную рамку стеклопакета.

Одна молекула аргона содержит один атом, соответственно — размер молекулы очень мал по сравнению с молекулой азота или кислорода. Поэтому, в случае, если давление внутри стеклопакета выше, чем на улице (например, стеклопакет нагревается, и, соответственно, давление в межстекольном пространстве растет), молекулы (!) аргона могут «выходить» через герметик, особенно, если в первичном герметике есть разрывы.

В 2005 году на конференции Glass Processing Days в Финляндии обсуждался доклад на тему «Газонаполнение стеклопакетов». Согласно исследований итальянских ученых (Stazione Sperimentale del Vetro, Construction Glass Laboratory) потери аргона из стеклопакета составляют всего 2-3% в год. При этом испытывались стеклопакеты, собранные и установленные в окнах и фасадах до 7 лет тому назад.

Для скептиков, которые скажут: «Ну, так это ж Италия!», отвечу, что сегодня современные украинские стеклопакетные производства (такие как Альтис-Гласс, Паритет, Лайн Вуд, Гюалос, Бусел, Стеклопласт, Микол, МастерОк, Евроглас, Стеклайн, Полискло. ) не уступают современным итальянским заводам. К тому же испытываемые в Италии изделия были произведены до 7 лет назад, когда применялись несколько иные, «ранние» технологии сборки стеклопакетов.

Насколько распространено применение энергосберегающего стекла в мире и насколько этот продукт нужен в Украине?

В Европе проблемам энергосбережения уделяется много внимания, так как энергия, в первую очередь тепло, стоит дорого. Например, в Германии 95% окон устанавливаются с применением энергосберегающего стекла (70% окон — с однокамерным стеклопакетом и одним теплосберегающим стеклом, а 30% окон — с двухкамерным стеклопакетом с двумя теплосберегающими стеклами).

В Испании используются однокамерные стеклопакеты с энергосберегающим стеклом.

В Финляндии стандартное окно устанавливается с двухкамерным стеклопакетом с обязательным использованием одного или двух теплосберегающих стекол.

Специалисты ожидают, что в ближашие 5-10 лет европейские потребители полностью перейдут на окна с двухкамерными стеклопакетами из двух теплосберегающих стекол.

В Европе (и не только в Германии, но уже и в соседней Польше) существуют «Энергетические паспорта зданий» — документ, подтверждающий, что теплоизоляция всех элементов дома, включая окна соотвествует нормам. Такие паспорта существуют как для новых так и для старых построек. Если Вы продаете дом, даже старый, без энергетического паспорта, нужно заплатить очень большой налог (дешевле утеплить фасад и поменять окна). В ближайшие годы энергетическая паспортизация зданий будет введена и в Украине.

Действующие уже новые украинские стандарты предполагают такой уровень теплоизоляции окна, что для его достижения по всей территории (кроме Южного берега Крыма) необходимо использовать энергосберегающее стекло. А на самом деле – и на ЮБК стоит применять энергосберегающее стекло, так как оно защищает от перегрева летом.

Украина имеет ограниченный запас собственных энергоресурсов. И чем быстрее мы введем энергосберегающие технологии, тем увереннее будет чувствовать себя наша страна в эру стремительно растущей стоимости энергии.

Приходько Валентин Иванович. Copyright © 2016-2016 г. E-mail: [email protected] Украина.
Перепечатка материалов с обязательной ссылкой на авторство и сайт — ПРИВЕТСТВУЕТСЯ.
Все материалы на сайте предоставлены исключительно в ознакомительных и образовательных целях,
администрация сайта не претендует на их авторство и не несёт ответственности за их содержание.

Что такое стеклопакеты с энергосберегающим стеклом?

Доля теплопотерь через старые деревянные окна может достигать 50%, поэтому в борьбе за экономию и сохранение тепла, в первую очередь должны быть установлены энергосберегающие стеклопакеты.

Особенность таких окон состоит в том, что на поверхности стекла находится тонкая пленка из оксида серебра, не дающая лучистой тепловой энергии выйти наружу.

Энергосберегающие стеклопакеты

Сегодня уже никого не удивишь обычными стеклопакетами, обеспечивающими только низкий уровень шума и препятствующими конвективным теплопотерям.

Для тепловой энергии в виде лучей, такое окно вовсе не помеха, поэтому потребителю необходимо либо все время держать окно закрытым занавесками, либо установить стеклопакет с энергосберегающим стеклом.

На первый взгляд такая модель ничем не отличается от обычного пластикового окна, однако, на поверхности стекла, как снаружи, так и внутри имеется тонкий прозрачный слой.

Это конструктивное решение позволяет отражать вовнутрь тепловую радиацию и в то же время пропускать солнечные лучи снаружи.

Существует два типа энергосберегающих стекол:

• К-стекло – имеет твердое покрытие на основе оксида олова, наносимое в процессе производства;
• I-стекло – имеет мягкое покрытие на основе серебра и полимеров, наносимое после изготовления стеклопакета по желанию заказчика.

I-стекло считается наиболее удобным в эксплуатации и не только из-за возможности выбора – наносить или нет. Теплотехнические характеристики мягкого покрытия позволяют обеспечить температуру на поверхности стекла в 14°С при температуре снаружи -26°С, возможности же К-стекла ограничиваются лишь 11°С при таких же условиях.

Недостатки энергосберегающих стеклопакетов

Как и в любом другом случае, энергосберегающие окна имеют свои недостатки, которые необходимо учитывать в процессе эксплуатации и при покупке.

Никто до сих пор не может точно сказать, как долго прослужит энергосберегающее покрытие, хотя производители обещают тридцать лет безупречной работы, но эти данные основываются только на стендовых испытаниях образцов.

У мягкого I-покрытия, в плане практичности больше недостатков. Оно боится царапин, и поэтому наносится с внутренней стороны стеклопакета.

Из-за того, что мягкий слой подвержен окислению, стекло должно быть полностью герметичным, в противном случае, с внутренней стороны появятся радужные разводы.

Хранение энергосберегающего стекла более месяца без упаковки, приводит к разложению мягкого слоя, поэтому если в заказанном пакете стекла имеют радужные разводы, значит производитель использовал повторно просроченные комплектующие.

Энергосберегающие стекла с I-покрытием имеют незначительное ухудшение светопропускной способности.

Все вышеописанные недостатки несвойственны стеклам с K-покрытием, но недостаток такой модели – более высокая стоимость, из-за необходимости закачки газа внутрь пакета и увеличенной толщины .

Маркировка энергосберегающих стеклопакетов

Энергосберегающие стеклопакеты отличаются от обычных, без защитного напыления на стеклах, не только функциональными характеристиками, но и маркировкой.

Нередко, мало понимающему тонкости производства потребителю, непорядочные продавцы пытаются продать изделие, совершенного другой категории, выставляя за него завышенную цену и рассказывая о том, чего на самом деле нет.

Принимая уже заказанный стеклопакет или выбирая среди образцов в салоне, следует знать, что именно означают те или иные символы.

Обычное стекло, полученное методом вытяжки и без каких-либо дополнительных опций маркируется литерой «М». Стеклопакеты со стеклом повышенной твердости float имеют маркировку литерой «F».

В зависимости от того, применяется твердое или мягкое энергосберегающее покрытие на стекле, маркировка будет соответственно K или I.

Само наличие теплоотражающей пленки указывается символами Pl, а в случае, когда стекло окрашено в массе, в имени маркировки присутствует литера S.

Советы мастера о том, как утеплить стеклопакет, смотрите здесь

Для стеклопакетов, внутри которых в качестве наполнителя используется аргон, в маркировке добавляется обозначение Ar, если же используется воздух, то обозначение газа отсутствует.

А также смотрите видео о том, что такое энергосберегающее стекло:

Источники: http://balkonsami.ru/osteklenie/profili/tehnicheskie-harakteristiki-energosberegayushhih-steklopaketov.html, http://www.dom-spravka.info/_alt_energo/eg_11_04.html, http://mrokna.ru/steklopaketi/chto-takoe-steklopaketyi-s-energosberegayushhim-steklom.html

1oknn.ru
