Звукоизоляция внутренних перегородок – виды материала и способы шумоизоляции

Обзор материалов и технология укладки звукоизоляции в стены и перегородки из гипсокартона

Виды шума

В результате деятельности человека возникают самые разные звуки:

• хлопки дверями или окнами;
• шаги;
• голоса;
• громкая музыка;
• работа электробытовых приборов;
• гул машин с улицы.

Шумом называется совокупность звуков, которые изменяются по силе и частоте. Если они не громкие, как журчание ручья или пение птиц ранним весенним утром, то мы их с удовольствием воспринимаем и рады слушать продолжительное время. Но вот работа сваебойной машины на стройке, которая находится рядом с вашим домом, или рев взлетающего самолета наверняка вам не доставят положительных эмоций, напротив: настроение испортится, давление поднимется, появится желание побыстрее и подальше убежать от этого грохота.

На протяжении продолжительного времени специалисты занимаются научными исследованиями звуковых волн. Их рекомендации полезны и актуальны, благодаря им в наших домах становится тише и комфортнее.

О некоторых мы расскажем, но прежде необходимо знать, что шум по воздействию классифицируют в следующем порядке.

[table id=61 /]

Имеются средства и методы защиты от шума, они включают в себя:

1. Изменение направления и силы звука.
2. Рациональное планирование помещений.
3. Акустическая обработка помещений.
4. Использование звукоизоляционных материалов при строительно-ремонтных работах.

Вокруг жилых массивов стараются создавать санитарно-защитные зоны. Если рядом располагается скоростная магистраль, то здания отгораживают специальными экранами, которые значительно приглушают шум.

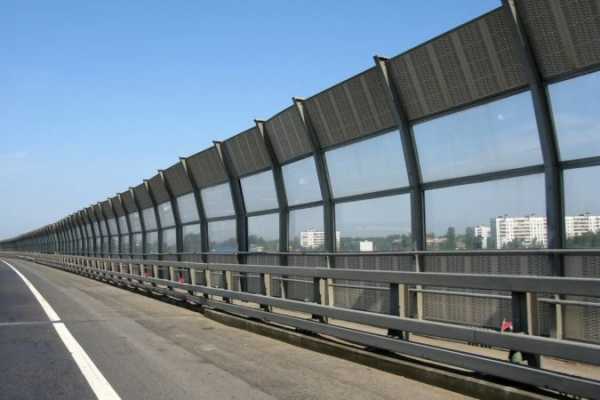

Звукоотражающе загорождение

Если вас все равно беспокоит гул проносящихся мимо дома машин, можно в помещении сделать облицовку звукопоглощающими плитами, так сказать, улучшить акустику. На крайний случай воспользоваться берушами – это эффективно, правда, не очень удобно.

Но если вы желаете, чтобы в вашем жилище всегда было тихо и комфортно, перед внутренней отделкой проведите качественную звукоизоляцию стены. При устройстве гипсокартонных перегородок для борьбы с шумом первого типа (воздушным) лучше всего подходят плиты из минеральной ваты, второго типа (ударным) – листы из пробковой крошки, плитки, пенополистирол. Третий тип (структурный) требует не монтажа звукоизоляционных материалов на стены, а лишь уплотнения стыков.

Так как структурный шум – это частный случай второго типа, следовательно, ниже рассмотрим методы борьбы только с воздушным и ударным. Убеждены, что теперь вы поняли, с какими явлениями в быту мы имеем дело, сталкиваемся ежедневно и ежечасно. Для того чтобы в своей квартире чувствовать себя спокойно, необходимо разобраться в видах материалов для звукоизоляции.

Звукоизоляционный материал

Все звукоизоляционные материалы классифицируются по видам и имеют коэффициент звукопоглощения.

[table id=62 /]

При устройстве звукоизоляции гипсокартонных перегородок лучше использовать следующие материалы:

• базальтовую вату,
• пенополиуретан,
• пенополистирол,
• пробковое покрытие.

Базальтовая вата

Базальтовый утеплитель – это вид минеральной ваты, представляющий собой тепло- и звукоизоляционный материал с волокнистой структурой. Преимущество перед другими видами минеральной ваты заключается в практическом отсутствии раздражения кожи при контакте с этим материалом.

Базальтовая вата в действии

Также стоит отметить, что базальтовый утеплитель различается по устойчивости к разным видам шумов: воздушному и ударному. Первому лучше противостоят рыхлые плиты, обладающие низкой плотностью. Второму – плиты и маты, имеющие полужесткую и жесткую структуру.

Преимущества базальтовой ваты

Данный материал производится по ГОСТ 9573-96

и обладает следующими достоинствами:

• не горит;
• не подвержен воздействию бактерий;
• не гниет;
• устойчив к химическим агрессивным средам;
• экологичен;
• имеет низкую теплопроводность.

Добавим к перечисленному, что базальтовая вата великолепно поглощает звук, в том числе если стены из гипсокартона. Теперь понятно, что для работы нужен именно этот материал. Более подробную информацию о нем можно узнать в статье «Современные материалы для звукоизоляции» на нашем сайте.

Помимо достоинств, базальтовая вата имеет и недостатки. Если вы заранее узнаете о них, то сможете избежать неприятных ситуаций:

1. Бытует мнение, что при контакте с этим материалом на коже не появится раздражение. Конечно, сравнивать его со стекловатой ни в коем случае не нужно. Эффект от попадания на участки тела базальтовой ваты не такой серьезный. Но все же лучше подстраховаться и при работе использовать средства индивидуальной защиты.
2. Базальтовая вата грызунам не по зубам. Те компоненты, которые в ней присутствуют, не вызывают у них аппетита. Но, несмотря на это, они могут селиться в таких местах. Следует знать, что в плотно уложенной базальтовой вате мыши не селятся. Также можно использовать прошивные маты, ультразвуковой прибор для отпугивания грызунов или котов.
3. Структура плит из базальта способствует впитыванию влаги. Следовательно, лучше всего использовать прошивной материал, имеющий алюминиевое покрытие, либо устроить слой пароизоляции.

В случае если вы хотите выполнять работу по монтажу базальтовой ваты на гипсокартонных поверхностях в благоприятном микроклимате, согласно ГОСТ 30494-96, вам следует соблюдать следующие условия.

[table id=63 /]

Отечественные производители, такие как Rockwool, «Изорок», «Технониколь», «Изовол» и другие, выпускают полноценную базальтовую вату. По сравнению с мировыми лидерами их цена не так высока, а качество ничуть не хуже.

Технология укладки базальтовой ваты

В качестве звукоизоляционного материала лучше использовать базальтовую вату плотностью не меньше чем 35 кг/м³.

Выполняя работы по звукоизоляции гипсокартонных перегородок базальтовой ватой необходимо обеспечивать надежную фиксацию материала и следовать технологии ее устройства.

Укладка базальтовой ваты

1. Перед тем как приступить к укладке базальтового покрытия, следует нарезать материал (если он собран в рулоне). Лучше распилите его как бревно. Ширина полотна должна быть рассчитана с учетом расстояния между вертикальными профилями – быть чуть больше этого расстояния. Далее раскатайте по полу базальтовую вату и при помощи рулетки отмерьте расстояние, которое вам необходимо. Оно будет равно высоте помещения от пола до потолка плюс еще 3-5 см.
2. Укладку базальтовой ваты начинают с цельных полотен между стоечными профилями. Если так получилось, что у вас остались места, не закрывающие гипсокартон, что бывает, если вы работаете с уже готовыми плитами, то оставшиеся участки звукоизоляционный материал закрывает кусками. Размер их должен соответствовать площади открытой поверхности. Не стоит заполнять открытый гипсокартон небольшими фрагментами, так вы только нарушите звукоизоляционный слой и спровоцируете грызунов.
3. Укладку ваты начинают сверху стены и опускаются вниз, сильно надавливая на нее. Но без фанатизма, чтобы гипсокартон остался на своем месте. Для этого, воспользовавшись стремянкой и держа полотно как кусок обоев, уложите его в промежуток между стоечными профилями.

• если необходимо соединить два полотна, то это делается стык в стык, а не внахлест. За счет прямоугольной формы полотна базальтовой ваты отлично стыкуются между собой, не создается никаких затруднений при ее монтаже. А на ровной поверхности гипсокартонных перегородок работать легко и удобно;
• для вертикальных поверхностей лучше подходят плиты – они не скатываются. Но снизить нагрузку от собственного веса помогут горизонтальные планки, которые вы будете устанавливать во время монтажа каркаса.

4. После укладки необходимо тщательно проверить, не имеет ли звукоизоляционная прокладка щелей в местах стыков. Для лучшего сцепления швы нужно запенить монтажной пеной.
5. Оставшийся материал упаковывают в строительные мешки. Тщательно подметают или пылесосят помещение.
6. Далее крепят гипсокартон со второй стороны перегородки и занимаются облицовочными работами.

Укладка базальтовой ваты в перегородки из гипсокартона

Пенополиуретан

Это хороший звукоизоляционный материал для перегородок из гипсокартона. Он представляет собой разновидность пластмассы, которая обладает ячеистой и пенистой структурой. Газообразное вещество, из которого состоит ППУ, занимает от 85% до 90% всего объема материала, получается путем смешивания двух составляющих, находящихся в жидком состоянии в разных емкостях. Выходя из своих сосудов, они соединяются в специальном оборудовании без доступа воздуха, а затем в процессе напыления вспениваются.

Поверхность обработанная пенополиуретаном

Для полноты информации назовем ряд его достоинств:

• высокая устойчивость к воздействию агрессивной среды, вредным микроорганизмам и грызунам;
• при перепаде температур форма не изменяется;
• хорошая устойчивость к износу;
• долговечность;
• низкая теплопроводность;
• высокая адгезия;
• хорошие гидроизоляционные свойства;
• малый вес;
• отсутствие элементов крепления и мостиков холода.

Пенополиуретан боится прямого попадания солнечных лучей, поэтому его необходимо облицевать любым отделочным материалом. Для этой цели отлично подойдет гипсокартон.

Подробнее о характеристиках и свойствах пенополиуретана можно узнать из статьи «Какой материал выбрать для шумоизоляции стен».

Технология укладки пенополиуретана

Имея в наличии пистолет для готовой смеси и оборудование для напыления ППУ, следует выполнить следующие этапы:

1. Заклеить пленкой места, на которых не должно остаться следов пенополиуретана. Состав очень клейкий, когда он высохнет, его будет достаточно сложно удалить.
2. Необходимо из пульверизатора побрызгать гипсокартон, чтобы было лучшее сцепление ППУ с листом.
3. Объемом одного баллона можно нанести слой до 40 мм на площадь 1 м². Работу по звукоизоляции нужно начинать с угла. Одновременно старайтесь не захватывать большую площадь, вполне хватит расстояния от одного вертикального профиля до другого. Не торопитесь, горизонтальными и медленными движениями заполняйте один участок за другим. Торопиться не стоит, иначе звукоизоляционный слой получится с пустыми местами. А вам необходимо добиться качественной звукоизоляции.
4. После высыхания состава с помощью ножа уберите излишки пенополиуретана. У вас получится бугристая поверхность, для того чтобы второй ряд гипсокартона мог стать на место, необходимо убрать выступающие части ППУ. Только ножом работайте аккуратно, чтобы не нарушить звукоизоляционный слой и не повредить гипсокартон.

Напыление пенополиуретана

После того как убрали лишнее и добавили повторно состав в недостающие места, можно приступать к монтажу гипсокартона со второй стороны перегородки.

Звукоизоляция пенополиуретаном хороша тем, что у нее отсутствуют швы. Контактируя с поверхностью, состав увеличивается в объеме в несколько раз, расширяясь, проникает даже в самые маленькие щели. Создается достаточно плотное и герметичное покрытие, которое не пропустит посторонние шумы.

Пенополистирол

По теплоизоляционным свойствам пенополистирол уступает пенополиуретану, да к тому же некоторые его виды являются горючим материалом. Правда, качество звукоизоляции перегородок либо стен, заполненных пенополистиролом, увеличивается на 2-4 дБ.

Многие застройщики путают пенопласт и пенополистирол. Общее у названных материалов то, что они имеют одинаковый состав – воздух и стирол, но у них различная технология производства, следовательно, есть существенные отличия в характеристиках.

Пенополистирол производится в виде плит по ГОСТ 15588-86 и имеет:

• низкую степень водопоглощения, паропроницаемости;
• высокую звукопроницаемость;
• большую плотность: чем толще плита, тем лучше звукоизоляция;
• защиту от микроорганизмов и грызунов;
• упрощенную технологию монтажа.

Подробнее о характеристиках и свойствах пенополистирола можно узнать из статьи «Какой материал выбрать для шумоизоляции стен».

Внешний вид пенополистирола

Технология монтажа пенополистирола

Для звукоизоляции лучше брать материал не менее 20 мм и не более 40 мм. Чем больше толщина пенополистирола, тем лучше его звукоизоляционные качества, но слишком толстые стены заберут значительную площадь помещения.

В помещении, где уже установлен каркас перегородки из металлических профилей, одна сторона обшита гипсокартоном и проведены все необходимые инженерные коммуникации, произвести укладку пенополистирола не сложно. Технология состоит из следующих этапов:

1. Необходимо развести клей на цементной основе. Данный процесс подробно описан на упаковке. Лучше пользоваться строительным миксером, в этом случае состав размешается более качественно, только стоит работать на малых оборотах.
2. С помощью зубчатого шпателя нанесите состав по периметру одной плиты пенополистирола и в центр. Клей должен покрывать не менее 40% поверхности плиты, при этом толщина слоя должна быть умеренной.
3. Приложите промазанную клеем сторону ППС к тыльной стороне гипсокартона противоположного листа. Придавите его и зафиксируйте на месте. Начинать работу нужно с угла и снизу. Далее двигайтесь вверх. Листы должны располагаться стык в стык с учетом перешивки швов.
4. Между плитами не должно быть больших зазоров, образовавшиеся швы замажьте клеем так, чтобы не осталось никаких пустот. Их наличие ухудшит звукоизоляцию перегородки.
5. При такой технологии не стоит экономить на клее. Его излишки снова будут использованы, а недостаток обесценит вашу работу.
6. Во время наклейки плит не допускайте их перекоса. Исправить эту оплошность можно легким постукиванием по плитке через деревянный брусок рукой или молоточком.
7. Теперь ждем 2-3 дня и монтируем вторую половину перегородки, а дальше занимаемся облицовочными работами.

Пробковое покрытие

Возникают ситуации, когда перегородка уже установлена и нет возможности изменить ее внутреннюю часть, а шум мешает жильцам. В этом случае можно воспользоваться пробковым покрытием. Этот материал применяют для борьбы с ударным видом шума, который уменьшается на 12 дБ, что позволяет пробковому изолятору успешно конкурировать с вышеописанными «соперниками». Но только в этом случае вы проводите звукоизоляцию в помещении и одновременно украшаете его.

Пробковое покрытие

Пробка и ее производные представляют собой достойную альтернативу классическим облицовочным материалам для стен.

Помимо этого, у нее существует масса других достоинств:

• экологичность;
• долговечность;
• эстетический вид;
• небольшой вес;
• эластичность;
• водонепроницаемость;
• пожаробезопасность;
• гипоаллергенность;
• легкий монтаж.

Пробковое покрытие великолепно гасит звуки и вибрации. Подробно о ней можно узнать в статье «Какой материал выбрать для шумоизоляции стен».

Технология укладки пробковых плит

Для наклейки данного покрытия необходимо иметь качественный материал и знать технологию монтажа:

1. Поверхность должна быть ровной, чистой, не иметь следов от старого облицовочного материала.
2. Для работы применяется клей на акриловой основе, который дает хороший контакт между пробковым покрытием и стеной. Запомните, что поверхность должна быть сухой.
3. С помощью кельмы или шпателя на пробковое покрытие и стену наносится клей. Не стоит с лихвой расходовать раствор. Пробка такой материал, с которого этот состав вы уже не сможете удалить. И тогда на облицовке будут видны следы, которые не украшают вашу перегородку.
4. Нужно начинать с нижнего угла. Плитку аккуратно придавите к перегородке, приложите силу и простучите по периметру. Следите, чтобы у вас не произошло расхождения стыковых соединений. Плитка клеится стык в стык. При этом монтаж следует проводить так, чтобы стык четырех плит первого слоя попал под середину панели второго слоя. Благодаря этому правилу пробковые панели плотно стыкуются, что существенно понижает уровень шума.
5. Верхний ряд начинается в шахматном порядке, чтобы образовалась перевязка швов. Затем следующий ряд и так до самого верха.
6. По прошествии трех дней клей высохнет, только в это время нельзя устраивать сквозняки или резко менять температурный режим.

Звукоизоляция из пробки на стене

Для пущего эффекта пробковое покрытие можно обработать лаком. Оно будет смотреться красивее, а вам за ним будет легче ухаживать.

Усиление звукоизоляции на готовой стене

Но что делать, если стена или перегородки уже готовы, а звукоизоляция нужна более качественная? В этой ситуации можно прибегнуть к следующему решению: установить звукоизоляцию поверх существующей ограждающей конструкции.

Однако у этого метода есть одно важное условие: нельзя монтировать шумоизоляцию с внутренней стороны стен, т. к. многие звукоизоляты нарушают вывод конденсата из помещений, что приводит к заплесневению стен под ними. Наиболее удобным решением в этой ситуации является применение пробкового материала – из-за простоты монтажа и его шумопонижающих свойств.

В таблице ниже представлены материалы, которые можно использовать в качестве звукоизоляции гипсокартонных перегородок. Вы можете сравнить их технические характеристики и окончательно определиться с выбором.

[table id=64 /]

1. Чем выше плотность, тем большую нагрузку может выдержать материал. Пробковый агломерат и базальтовая вата обходят по этому параметру «соперников».
2. Коэффициент теплопроводности отражает количество тепла, способного пройти за единицу времени сквозь материал. Пенополиуретан в этой ситуации показал лучший результат.
3. Чем больший показатель паропроницаемости у материала, тем больше конденсата способен пропустить сквозь себя материал. По этому параметру лидирует базальтовая вата.
4. По снижению уровня шума первое место занимает базальтовая вата.
5. Все виды изолятов, кроме пенополистирола, не горят.
6. Только для пенополиуретана из перечисленных выше материалов характерна аллергенность.

Базальтовая вата показала себя как лучший звукоизоляционный материал. Плотный материал, характеризуемый высокой степенью звукопоглощения, не только не горит и не вызывает раздражения, но и служит прекрасным теплоизоляционным материалом. Остальные материалы подобным похвастаться не могут.

Рекомендации по монтажу звукоизоляции

При устройстве шумоизоляции гипсокартонных перегородок в первую очередь нужно следовать общим рекомендациям, указанным в СНиП 23-03-2003.

Общая последовательность монтажа перегородки со звукоизоляцией:

• разметка расположения гипсокартонной перегородки;
• крепление металлических профилей к полу, стенам и потолку дюбелями с шагом в 40 сантиметров;
• монтаж стоек каркаса;
• крепление с одной стороны листов гипсокартона;
• размещение звукоизоляционных материалов во внутреннее пространство перегородки враспор;
• монтаж инженерных элементов сетей внутрь перегородки в случае необходимости;
• установка гипсокартонных листов с другой стороны.

Плиты звукоизоляции размещают внутри перегородки. Исключение составляет монтаж пробкового покрытия.

glaver.ru

Звукоизоляция межкомнатных перегородок

Затевая ремонт, хозяева иногда планируют разделить помещение, имеющее большую площадь. В новообразованной комнате можно обустроить рабочий кабинет, детскую или спальню. При этом нужно продумать защиту полученных помещений от шума, ведь покой и тишина – один из факторов комфортного отдыха или продуктивной творческой работы. Выбор оптимального варианта звукоизоляции межкомнатных перегородок даст нужный эффект, повысит удобство проживания семьи.

Как известно, чем толще стеновая конструкция, тем большим показателем шумоизоляции она характеризуется. Однако рациональный подход – это устройство конструкции, которая обеспечит максимальный уровень звукоизоляции при наименьших параметрах толщины и массы перегородки. Таким образом, ослабить уровень шума можно тремя способами:

• повысить массивность межкомнатных перегородок;
• применить в конструкции звукопоглощающие материалы;
• осуществить герметизацию предполагаемых путей проникновения звуковых волн.

Межкомнатные перегородки: конструкции и материалы

Конструкции перегородок подразделяются на две группы:

• однослойные;
• многослойные.

Однослойные стены, разделяющие внутреннее пространство дома, выполняют из различных плотных однородных строительных материалов, которые жестко связываются между собой раствором. Это может быть кирпич, блоки, пазогребневые плиты, керамзитобетон. Звукоизоляционные параметры каждого материала зависят, прежде всего, от массы, и чтобы обеспечить желаемый уровень данного показателя можно увеличить толщину стены. Однако такай подход повышает нагрузку на перекрытие и фундамент, уменьшает, пусть и незначительно, площадь помещения.

Если вспомнить физику, то звуковые волны, распространяясь, встречают на своем пути препятствие (перегородку) и отражаются либо преломляются. Пористые структуры способны поглощать волну, которая рассеивается в недрах материала. Поэтому предпочтение часто отдают многослойным перегородкам, состоящим, как минимум из двух–трех слоев.

В такой конструкции чередуются различные по структуре материалы: плотные и легкие. Они в значительной степени отличаются характеристиками и не связываются жестко между собой. Первые, например, представленные кирпичом или гипсокартонном, обладают большим коэффициентом отражения и выполняют звукоизоляционную функцию, вторые – мягкие (минвата) осуществляют звукопоглощение. Такой союз эффективен и создает оптимальные условия для защиты помещений от шума, поскольку один слой конструкции отражает звуковую волну, другой поглощает.

Для сравнения характеристик различных материалов используют такой показатель, как индекс звукоизоляции перегородок. СНиПом регламентируется звукоизоляция межкомнатных перегородок в одной квартире. Этот параметр составляет не менее 43 дБ.

Однако, как показывает практика, в последнее время значительно увеличилось количество мощных источников шума: домашние кинотеатры, кондиционеры, вытяжки и другая бытовая техника. Увеличение шумового фона не способствует комфортному проживанию и желательно обустроить межкомнатные перегородки, доведя индекс звукоизоляции конструкции хотя бы до 50 дБ.

Как сделать звукоизоляцию перегородки из гипсокартона

Гипсокартон является материалом, который хорошо проводит звук, поэтому толщину звукоизоляции рекомендуют делать не менее 15 см и многослойной. Работы начинают с установки каркаса под перегородку из металлического профиля: вертикальных стоек, направляющих, ребер жесткости и обшивают листами гипсокартона. С другой стороны обшивки монтируют аналогичный каркас, их независимая установка, не предусматривающая конструктивной связи, предотвратит образование звуковых мостиков с противоположными поверхностями перегородок.

Далее закладывают звукоизоляционный материал. Это могут быть изоляционные мембраны, пользующийся популярностью Изовер или привычная минеральная вата. И снова выполняется обшивка листовым материалом. При устройстве звукоизоляции стены из гипсокартона используют антивибрационную ленту, ее применение внесет свою долю в защитную функцию конструкции от шума.

Обработка гипсокартона антисептическими средствами и грунтовкой — важный шаг в процессе выполнения перегородок, он обеспечит надежность и долголетие нововозведенной межкомнатной стены. Дальнейшие работы связаны с шпатлеванием, затиркой и декоративной отделкой конструкции.

Выполняя звукоизоляцию каркасных перегородок, нашли применения и другие материалы. Ярким примером служит акустический триплекс Саундлайн-dB. Он представляет собою два гипсоволокнистых листа, они утяжелены и обладают высокой влагостойкостью. Каждый из них имеет 8-миллиметровую толщину, соединены они с помощью слоя специального герметика, характеризующегося эластичностью. Применяют материал для звукоизоляции перегородок каркасного типа.

Выбор материала для звукоизоляции перегородок деревянного дома

Древесина – традиционный и любимый материал российского застройщика. Поэтому огромное количество загородных домов строится из бревен и бруса. Что касается перегородок внутри строения, то из бревен их делают крайне редко, поскольку такая стена не только утяжеляет конструкцию всего дома, но и забирает часть полезной площади.

Делают их чаще всего каркасно-щитовыми, из бруса, из доски. Дерево хорошо проводит звуки, поэтому если не побеспокоится о звукоизоляции деревянных перегородок, то в соседнем помещении будет отчетливо слышен каждый звук, и мешать даже тихий скрип.

Самым распространенным и эффективным вариантом считается каркасная конструкция перегородок, состоящая из нескольких слоев, подобно пирогу. Для обшивки применяют деревянную вагонку, щиты, ДВП, гипсокартон, а в качестве внутреннего звукоизоляционного слоя – стекловолокно, минеральную вату и другие материалы.

Как сделать звукоизоляцию пазогребневых перегородок

Пазогребневые плиты  – еще один строительный материал, который часто используют в монтаже межкомнатных внутренних стен. Панели производят на гипсовой основе, сами по себе они обладают неплохим коэффициентом шумоизоляции – 42 дБ (при  8-миллиметтровой толщине изделия). Но все же этого недостаточно.

Дополнительную звукоизоляцию выполняют, используя материалы с шумопоглощающим эффектом. Это специальные мембраны, которые клеят на поверхность плиты, надежно фиксируя. Клеящим средством служит любой строительный герметик. Для повышения уровня защиты комнаты от шума мембрану крепят с обеих сторон перегородки. Таким образом, добиваются увеличения коэффициента звукоизоляции практически на 30 дБ.

В обеспечении шумоизоляции помещений первостепенную роль играет выбор материала и грамотное проведение соответствующего комплекса работ. Но не стоит забывать о том, что только звукоизоляция гипсокартонной или деревянной перегородки не даст нужного эффекта. Желательно провести мероприятия по звукопоглощающей обработке наружных стен, если в помещении есть окно выходящее на улицу, позаботиться о двухкамерном стеклопакете, хорошей регулировке фурнитуры.

stroikadialog.ru

Звукоизоляция перегородок из гипсокартона — эффективная шумоизоляция квартиры

Защита жилого помещения от посторонних звуков – вот задача, над осуществлением которой ломают голову строители с момента возведения первых построек. Одним из самых эффективных методов, позволяющих оградить комнаты от излишнего шума, стала установка перегородок из гипсокартона со звукоизоляцией.

Распространение звука и его поглощение

Понятие «звук», как его определяют физики — это механические колебания, распространяемые каким-либо источником в упругой среде – воздухе, дереве, металле и пр. Издавая колебания, источник создает давление (пониженное или повышенное), которое распространяется во все стороны. Звуковая волна, образующаяся при этом, попадает в органы слуха человека и передает колебания на барабанную перепонку, вибрация которой и воспринимается мозгом как звук.

Параметры распространения звука во многом зависят от плотности среды и могут существенно изменяться. Так, встречая препятствие, звуковые волны отражаются либо преломляются. Если же на их пути оказывается пористое вещество, оно поглощает волну, рассеивая ее внутри себя. Это физическое свойство материалов широко используется в строительстве, к примеру, при шумоизоляции потолков и перегородок из гипсокартона.

Наибольшее рассеивание энергии звука обусловлено увеличением количества пор и пустот, присутствующих в веществе. Сами материалы, изготовленные с учетом этих особенностей, называются звукопоглощающими или звукоизоляционными.

К содержанию↑

Типы материалов для звукоизоляции

Итак, изучив краткую теоретическую справку, можно сделать вывод: эффективная защита жилища от посторонних звуков невозможна без использования дополнительных материалов. Современный рынок предлагает огромное количество решений для достижения необходимого уровня звукоизоляции помещений. Материалы, которые применяются в борьбе с излишним бытовым шумом, делятся на две основные категории:

• Звукопоглощающие (рисунок 1). Способны поглощать звуковые волны, препятствуя их отражению и дальнейшему распространению. Имеют зернистую, волокнистую или пористую структуру и наиболее подходят для защиты жилых помещений от посторонних шумов, благодаря легкому монтажу, оптимальным характеристикам и невысокой стоимости. К примеру, их широко используют при звукоизоляции перекрытий и перегородок из гипсокартона.
• Звукоизолирующие (рисунок 2). Препятствуют проникновению звуковых колебаний, отражая их. Шумоизоляторы отличаются массивностью, так как именно толщина и масса влияет на их звукопроницаемость. Самыми распространенными, надежными и качественными материалами, изолирующими звук, являются бетон, кирпич и гипсокартон.

Отметим, что только совместное, комбинированное использование этих материалов позволяет добиться необходимого эффекта при оборудовании жилища звукоизоляцией.

К содержанию↑

Материалы для шумоизоляции перегородок

Выбор звукоизолятора во многом зависит от характера шума. Для борьбы с «воздушным» шумом (громким криком, музыкой или лаем соседской собаки) применяют материалы с пористой структурой (мягкие или полужесткие). «Ударный» шум (звук от падающих предметов, топот шагов или вибрация сверла работающей дрели) эффективно устраняют только плотные прокладочные (жесткие) материалы.

Среди самых распространенных и наиболее эффективных материалов, применяющихся при шумоизоляции гипсокартонных перегородок, необходимо отметить:

• Стекловату. Упругий, негорючий, прочный и виброустойчивый материал. Отличается легкостью и эластичностью. Стекловата не впитывает влагу и имеет высокий коэффициент звукопоглощения. Производится в форме рулонов или брикетов и удобно монтируется.
• Минеральную вату. Изготовленный из силикатного и металлургического шлака материал, отличается уникальными характеристиками звукоизоляции. Преимуществами минеральной ваты являются абсолютная негорючесть, экологическая чистота и возможность создания, с ее помощью, многослойных конструкций. Шумоизолировать перегородку из гипсокартона, используя этот материал, не составит особого труда, так как он очень легок в монтаже и сравнительно недорог.
• Прессованную пробковую крошку. Эти листы обладают отличными изоляционными характеристиками, не подвергаются гниению, воздействию насекомых или грызунов. Пробка отличается долговечностью и экологичностью, но ее применение, по сравнению с остальными звукоизоляторами, распространено реже из-за довольно высокой стоимости.

К содержанию↑

Звукоизоляция межкомнатных перегородок из гипсокартона

Строя новый дом или меняя стандартную планировку уже готового жилья, мы часто задумываемся об установке межкомнатных каркасных перегородок для более эффективного зонирования и увеличения полезной площади помещений.

Не станем описывать все этапы возведения конструкций, так как этому будет посвящена отдельная подробная статья. Расскажем только об особенностях и преимуществах перегородок, а также о правилах их звукоизоляции:

• Так как эти конструкции не являются несущими, использовать тяжелый массивный кирпич или бетон, при их изготовлении, необязательно.
• В широком ассортименте строительных материалов, предназначенных для таких работ, наибольшее предпочтение отдается гипсокартону. Его достоинства в том, что он универсален, недорог, легок в монтаже и отличается идеально ровной поверхностью.

Однако, наряду с установкой, не следует забывать и о звукоизоляции гипсокартонных перегородок между комнатами.

• Эффективность конструкции зависит от сочетания мягкого внутреннего слоя, поглощающего шум, с жесткими звукоотражающими наружными слоями.
• Уровень звукоизоляции, в таких конструкциях, зависит от толщины и жесткости облицовочных слоев, ширины промежутка между ними, а также коэффициента шумопоглощения внутреннего материала.
• Узкие многослойные перегородки намного эффективней, чем толстые монолитные. Вдобавок они способны существенно сэкономить полезную площадь жилья.

Оборудуя перегородку из гипсокартона звукоизоляцией, необходимо помнить о том, что места крепления каркаса к жестким конструкциям, потолку и полу, нужно обязательно изолировать упругими прокладками.

Важно! В целях безопасности, всю электропроводку, монтируемую в межкомнатной перегородке, необходимо прокладывать только в гофрированных трубках!

Завершая рассказ об удобстве и эффективности межкомнатных перегородок, хотелось бы обратиться к нашим читателям. Если вы уже имеете опыт в изготовлении подобных конструкций и готовы им поделиться на страницах нашего сайта – мы будем очень рады. Если же перегородка из гипсокартона с шумоизоляцией пока только в ваших планах — мы ответим на все вопросы, которые у вас возникнут, а наши специалисты дадут все необходимые рекомендации по практическому решению этой задачи.

Автор статьи

32 года

штукатур 5-го разряда в строительной компании — стаж 9 лет.

Поделись статьей с друзьями:

ogipse.ru

Звукоизоляция межкомнатных перегородок: виды и способы монтажа

Стены из гипсокартона набирают все большую популярность. Возвести перегородки можно как в процессе разделения помещений в новостройке, так и во время перепланировки старой квартиры. В современном строительстве их используют и для разделения офисов, и при обустройстве площадей в супермаркетах. Звукоизоляция межкомнатных перегородок нужна для того, чтобы сделать стены звуконепроницаемыми. Такую конструкцию очень просто выстроить самостоятельно.

Функции и характеристики материалов

Звукоизоляция стены из гипсокартона выполняет одновременно две функции – шумопоглощение и сохранение тепла. Снижение уровня шума достигается за счет уплотнения перегородки специальным материалом, имеющим способность отражать, поглощать или рассеивать звук.

Звуковые волны в помещении бывают двух типов. Одни передаются по воздуху, другие слышны при непосредственном контакте со стеной (ударные). Шумоизолирующий слой нивелирует звуки, создавая комфортные условия для пребывания в помещении. Его качество зависит от индекса шумопоглощения. Чем выше коэффициент, тем меньше слышимость посторонних звуков.

Виды

Современный звукоизолирующий материал имеет разный состав и жесткость.

Материалы, препятствующие распространению акустических волн, производят из двух типов сырья:

• Органические , изготовленные с применением сырья минерального или растительного происхождения (минеральная каменная вата, пенобетон, ДВП, ДСП, фибролит, арболит).
• Синтетические , произведенные из различного сырья, с синтетическими связующими добавками.

Есть несколько типов материалов, которые имеют хорошие звукопоглощающие свойства.

По степени жесткости они делятся на следующие категории:

• Твердые. Такое покрытие монолитное, имеет низкий индекс эластичности.
• Средней твердости. Хорошо гнущиеся материалы, на основе минерального сырья.
• Мягкие. Эластичные мембранные прослойки рулонного типа, которые легко принимают любую форму.

Все эти материалы могут использоваться не только как шумоизоляция для перегородок из гипсокартона. Применять их допустимо для несущих, межквартирных стен. Тонкие изоляционные материалы подходят для создания акустической прослойки на полу или потолке.

Минеральные плиты

Этот классический шумоизоляционный материал занимает прочную нишу среди прочих подобных средств. Он изготавливается из стекловолокна, имеет однородную структуру. Минеральные каменные плиты отлично поглощают шумы, а также имеют высокие теплоизоляционные  характеристики.

Лучшими для шумоизоляции помещений признаны акустические минераловатные маты компаний Knauf и Rockwool. Они пожаробезопасны и высоко экологичны. Минеральные плиты не впитывают влагу, поэтому не поддаются гниению.

ИНТЕРЕСНО! Чаще всего, внутренняя звукоизоляция стен из гипсокартона производится с применением акустических матов толщиной 4 см .

Жесткие синтетические панели

Пенополиуретановые и полиэфирные листы. Такие панели изготавливают из современных синтетических материалов. Этот вид звукоизоляции подходит не только в качестве акустического наполнителя для стен из гипсокартона.

Его применяют и при возведении декоративных межкомнатных перегородок и фальш-стен. При выборе этих материалов, в качестве шумопоглощающего экрана, необходимо помнить, что они легковоспламеняемы. Их нельзя использовать в местах, где может произойти замыкание электропроводки, а также, в непосредственной близости от источников открытого огня (камины, газовые плиты и др.).

Пенопласт

В качестве звукоизолирующей прослойки использование пенополистирола не считается целесообразным. Не смотря на то, что это один из самых дешевых материалов, пенопласт обладает самыми низкими шумопоглощающими характеристиками.

Мембраны

Звукоизоляция перегородок из гипсокартона легко выполняется с помощью мягкого мембранного слоя. Его производят из вспененного полиэтилена или полиэфирного волокна. Мембрана может быть комбинированной. Такой материал состоит из нескольких разнородных слоев, что повышает его защитные акустические свойства. Лучшими качествами обладают мембранные материалы толщиной от 2,5 до 12 мм, имеющие ворсистое напыление.

Шумопоглощающий гипсокартон

Передовые технологии компании Кнауф позволили выпустить на рынок один из самых экономичных звукоизолирующих материалов – акустический гипсокартон. Его уникальная структура позволяет возводить перегородки из гипсокартона без дополнительных защитных слоев.

Такие свойства гкл приобретает за счет необычного устройства поверхности. С одной стороны листа нанесено множество симметричных отверстий, с другой наклеен нетканый шумопоглощающий материал.

Напыляемое покрытие

Одна из последних разработок в сфере строительных материалов – жидкое напыляемое пробковое покрытие (Isocork , Subertres). Этот высокотехнологичный материал производят на основе измельченного сырья древесных пробковых пород, с добавлением эластичных связующих средств. Покрытие имеет водную основу, оно не токсично, не подвергается нападкам животных или воздействию других агрессивных факторов.

Технология проведения работ

Звукоизоляционный слой устанавливается на этапе монтажа межкомнатных перегородок из гипсокартона. Особенности монтажных работ зависят от вида материала, выбранного в качестве шумопоглощающей прослойки.

Подготовительные работы

Для возведения гипсокартонной перегородки необходимо смонтировать каркас, на который будут крепиться листы обшивки. Можно выбрать и гвл , и гкл. Это зависит от назначения помещения, в котором будет использован гипсовый лист. Также подготавливается материал для звукоизоляции.

Каркас

Возведение каркаса начинается с разметки будущей стены. При ее нанесении нужно быть особо внимательным, чтобы конструкция не получилась кривая или смещенная. По готовой разметке монтируется металлический или деревянный каркас.

СОВЕТ! Многие люди, при строительстве межкомнатных перегородок, отдают предпочтение металлическому профилю. Он легкий, поэтому не создает чрезмерной дополнительной нагрузки на перекрытия .

• Сначала монтируются горизонтальные направляющие, которые крепятся на пол и потолок, затем вертикальные, прилегающие к стенам. Между профилем и поверхностью необходимо проложить уплотняющую полимерную ленту, предназначенную для поглощения вибрации. Такие же прокладки желательно использовать в местах примыкания металлического каркаса друг к другу.
• На этапе закрепления вертикальных и горизонтальных перемычек, нужно учесть некоторые моменты. Если в качестве шумоизоляционного материала применяются акустические маты из минеральной каменной ваты или жесткие синтетические панели, перемычки можно установить на расстоянии, соответствующем их размеру. Это существенно облегчит и ускорит процесс укладки звукопоглощающей прослойки.
• Все электропровода, предусмотренные внутри стены, должны быть качественно смонтированы, и заключены в кабель-каналы, соответствующие требованиям пожаробезопасности.

Материалы

Прежде, чем приступить к закреплению звуковой изоляции, ее нужно разметить и раскроить. Это требование больше применимо к мембранным и жестким материалам. Каменную вату проще отмерять в процессе монтажа.

Установка звукоизоляционного слоя

Когда звукоизоляция гипсокартонных перегородок производится с применением минеральных, синтетических плит, а также используется напыляемое покрытие, монтаж производят в следующем порядке :

• На одной из сторон готовой обрешетки закрепляется нетканый изолирующий материал, сверху фиксируется лист гипсокартона.
• В каркас плотно закладываются шумопоглощающие маты, или равномерно распыляется жидкое пробковое покрытие.
• Конструкция закрывается еще одним рядом нетканого покрытия и гипсокартона. Для усиления защитных свойств, на изнаночные стороны гипсокартонного листа можно прикрепить мембранную изоляцию.

Шумоизоляция перегородок с помощью мембранных материалов не предусматривает обязательного наличия в каркасе плотной прослойки. Достаточно закрепить мембрану на каркасе и зашить обе стороны гипсокартоном. Такой метод не обеспечивает высоких звуко- и теплоизоляционных качеств перегородки.

Акустический гипсокартон характеризует высокая шумопоглощающая способность . При возведении межкомнатной стены из такого материала не требуется использовать дополнительные изолирующие материалы. Достаточно прикрутить листы к обрешетке. Несомненным плюсом такой конструкции является то, что она тонкая, поэтому экономит пространство. Также этот вид шумоизоляции можно использовать для обшивки потолков, с минимальными потерями высоты помещения.

Заключительный этап

После возведения гипсокартонной межкомнатной перегородки требуется произвести ее финишную отделку. Для этого расшивают швы, тщательно их шпаклюют и наносят ровный слой шпаклевки на всю поверхность. Готовую стену можно окрасить или декорировать любым другим финишным покрытием.

Разнообразие звукоизоляционных материалов позволяет не только снизить шум в помещении. Некоторые современные материалы также выполняют и теплоизолирующие функции.

Видео

stroitelstvo.guru

Звукоизоляция внутренних перегородок. Типовые элементы

Перейти к содержимому Меню

• БЛОГ +Переключатель меню
  • О компании ВЕРИ САМАРА
  • Социальная активность
  • Статьи и Публикации на различные темы
  • Полезная информация
  • Специальные предложения
  • OUTSOURCE
  • ВЫПОЛНЕНО НАМИПереключатель меню
    • Выполненные объекты по штукатурке стен в Самаре
    • Выполненные объекты по полусухой стяжке пола
    • Выполненные объекты по нанесению полимочевины
• Штукатурка
  стенПереключатель меню
  • Калькулятор штукатурки стен
  • Расценки на штукатурку стен
  • Преимущество штукатурки
  • Технологическая карта по штукатурке стен
  • Нормы и правила штукатурка
  • Экономический эффект
  • Полезная информация штукатуркаПереключатель меню
    • Технологические правила нанесения гипсовой штукатурки в неотапливаемых помещениях
• Полусухая
  стяжкаПереключатель меню
  • Калькулятор полусухой стяжки пола
  • Расценки на полусухую стяжку
  • Преимущества технологии
  • Технологическая карта
  • Нормы и правила стяжка пола
  • Тех условия на стяжку
  • Полезная информация стяжка пола
• Утепление
  ППУПереключатель меню
  • Расценки на утепление пенополиуретаном
  • Преимущество утепления пенополиуретаном
  • Технологическая карта на утепление ППУ
  • Регламент на утепление пенополиуретаном (ППУ)
  • Сфера применения пенополиуретанаПереключатель меню
    • Утепление ангаров и складов пенополиуретаном (ППУ)
    • Утепление водопровода, трубопроводов, теплотрасс и тепловых камер

    • ---

    • Утепление балкона пенополиуретаном
  • Полезная информация по утеплению пенополиуретаном
• Гидроизоляция
  ПолимочевинойПереключатель меню
  • Преимущество применения полимочевины
  • Технологическая карта по нанесению покрытия из полимочевины
  • Сфера применения полимочевины
  • Полезная информация по нанесению полимочевины
• Доп.
  услугиПереключатель меню
  • Перепланировка. Демонтаж. перегородок
  • Профессиональный электромонтаж. Услуги электрика в Самаре
  • Наливной полПереключатель меню
    • ПЛИТОНИТ УНИВЕРСАЛ
    • Полезная информация наливные полы
  • Кладка ПерегородокПереключатель меню
    • Прейскурант на монтаж пазогребневых плит в Самаре
    • Полезная информация перегородки
  • ОтделкаПереключатель меню
    • Прейскурант на пред

stroy.it

Звукоизоляция в квартире и коттедже. Способы защиты от шума для стен и перегородок

Нормативная документация регламентирует нам значения индексов изоляции воздушного шума для внутренних стен и перегородок, не имеющих дверных блоков. Внутрикомнатные и межкомнатные двери по параметрам изоляции шумов нормировать смысла нет – это очень низкие показатели. Поэтому и стены, имеющие двери по показателям звукоизоляции не нормированы. Одна из причин низкой шумозащиты дверей – необходимость обеспечения в доме естественного воздухообмена посредством создания циркуляционных потоков. Минимальные площади переточных отверстий в дверях для естественного вентилирования = 0,020 м2. На шумозащите выполнение данного требования норм по вентиляции сказывается фатально. Чтобы эффективно защитить тихие помещения (спальни, детские) от шума, возникающего в оживленных помещениях днем, планировка дома должна включать коридоры, а двери должны быть расположены в плане двумя линиями.

Немного справочной информации: допустимые значения ударного шума для стен и перегородок не нормируются. Rw — индекс изоляции воздушного шума ограждающих конструкций, измеряемый в децибелах (умноженное на десять значение десятичного логарифма отношения: звуковая энергия, падающая на ограждение/звуковой энергии, которую это ограждение пропускает). Rw принят для оценки воздушной звукоизоляции, как сопоставление частотных характеристик изоляции воздушного шума с нормативом в определенном спектре (диапазон 100-3150 Гц). Оценить звукоизоляцию можно одним числом – как для стены и перегородки, так и для перекрытия. Расчетный или фактический индекс Rw должен быть больше указанного в таблице нормируемого индекса (в отличие от величины индекса уровня ударных шумов, который должен быть как можно меньше).

Некоторые значения норм воздушного шума

Ограждающая конструкция, ее название и месторасположение	Rw, дБ
п.7 междуквартирные стены и перегородки, а также ограждения между квартирой и офисом, лестничной клеткой, коридором, вестибюлем, холлом	52
п.8 стена между квартирными помещениями и магазином	55
п.9 стена и перегородка, разделяющая квартиру и спортзал, ресторан, кафе	57
п.10 перегородка без двери междукомнатная, или между комнатами и кухнями	43
п.11 перегородки между санузлами и комнатами в одной квартире	47
п.12 стены и перегородки между комнатами в общежитиях	50
п.13 входная дверь квартиры, выходящая на лестничную клетку, в коридор или вестибюль	32

Особенности звукоизоляции в каркасных перегородках

• Под нижним профилем каркаса в бетонной стяжке пола устраивают компенсационный шов — щелевой зазор, для снижения передачи колебаний через стяжку пола в смежное помещение.
• Под нижний профиль каркаса по всей длине подклеивают эластичную звукопоглощающую прокладку с той же целью – предотвращение передачи колебаний на соприкасающиеся с ней конструкции.
• Между слоями обшивки перегородки помещают звукопоглощающий заполнитель, плотно и без зазоров. Щелевой зазор оставляют между звукоизоляционным вкладышем и обшивкой со стороны наиболее шумного помещения – эта мера повышает звукоизолирующие качества перегородки.
• Листы обшивки, выполненные из перфорированных плит, отражают меньше звуковых волн, чем гладкие – часть энергии колебаний гасится, и это повышает звукоизоляцию перегородки.

Справочно: перегородки суммарной толщины 125 мм, с профильным каркасом шириной 10 см и двусторонней обшивкой листами ГКЛ, имеющее внутреннее заполнение акустической минеральной ватой толщиной 10 см, оцениваются по индексу изоляции воздушного шума Rw в 49 дБ. Для сравнения – кирпичные перегородки со слоем штукатурки с обеих сторон и суммарной толщиной 15 см имеют показатель по защите от воздушного шума Rw несколько худший: 47 дБ.

Различные модификации каркасных перегородок, имеющих гипсокартонную обшивку с обеих сторон и стальной каркас, способны при обеспечении всех мер шумозащиты обеспечить индекс Rw о от 40 до 68 дБ в зависимости от суммарных толщин от 10 до 25,5 см.

Звукопоглощающей прослойкой в каркасных перегородках принимаются плитные материалы из специальных минеральных ват, обладающих акустическими свойствами гасить шумы. Ваты-акустики отличаются от обычных теплоизолирующих минват ориентацией волоконного строения. В результате динамическая жесткость плитного материала уменьшается, и звуковые колебания теряют больше энергии при прохождении сквозь слой теплоизолятора, также больше энергии поглощается слоем минваты. Теплозащитные свойства акустического материала остаются высокими.

Плотность звуко- и теплоизоляционных изделий для вертикальных конструкций стен и перегородок не рекомендуют принимать меньше, чем 50 кг/м3, поскольку чем легче материал волокнистой структуры, тем меньше его жесткость и больше вероятность сползти под собственным весом или слежаться. На рынке имеется немало видов акустических минераловатных матов под разными торговыми марками, как правило, плотность их не меньше, чем 54-55 кг/м3.

Особенности обеспечения звукоизоляции в кирпичных и блочных перегородках

• Для повышения звукозащитных свойство важно выполнять заполнение швов раствором полностью, кладка в пустошовку недопустима. Кроме того, оштукатуривание делают с обеих сторон перегородки, минимальный слой 20 мм.
• Если требуется повысить индекс звукоизоляции кирпичной (блочной)стены максимально, то кладку выполняют в два слоя, с минимальным просветом в 4 см. Заполнение воздушного просвета делают звукопоглощающими материалами – минеральными ватами или плитным пеностеклом.

Справочно: фактические значения показателя звукозащиты для кирпичных и блочных стен

конструкция и толщина стены или перегородки	Rw, дБ
стена в два кирпича, при толщине 53 см, с двумя слоями штукатурного покрытия	60
стена в один кирпич, при толщине 28 см, с двумя слоями штукатурного покрытия	54
стена в полкирпича, при толщине 15 см, с двумя слоями штукатурного покрытия	47
стена в полкирпича, при толщине 15 см, с двумя слоями штукатурного покрытия, из пустотного кирпича	37
стена в полкирпича, при толщине 15 см, из силикатного кирпича с двумя слоями штукатурного покрытия	52
стена из ячеистобетонных блоков, при толщине 18 см с двумя слоями штукатурного покрытия	44

Меры повышения звукозащитных свойств для существующей стены и перегородки

Чтобы повысить шумозащитные качества существующей стены, можно выполнить облицовку листами ГКЛ по примыкающему каркасу из металлопрофиля. От каркасной перегородки такая конструкция будет отличаться тем, что обшивку делают с одной стороны от звукоизоляционной прослойки, а с другой роль «облицовки» выполняет существующая стена.

Пристенные каркасы выполняют из потолочного профиля 60*27 мм. Стоечный профиль крепят к стене посредством специальных звукоизолирующих крепежей с вибропрокладками. Верхнее крепление стоечного профиля делают от уровня потолка на 100 см, а нижнее – от уровня пола на 75 см. Направляющие профили укрепляют с прокладкой изолирующей эластичной ленты. В воздушный просвет между стоечными профилями и существующей стеной закладывают минераловатные маты из акустической ваты толщиной 5 см, минимальной плотности 45 кг/м3. От горизонтального уровня стены до минераловатной плиты оставляют воздушные зазоры не меньше 1,5 – 2,0 см.

Под облицовку ГКЛ алюминиевые или стальные профили стоек обклеивают эластичными лентами. Толщина ГКЛ для обшивки 12,5 мм. Второй слой ГКЛ повышает звукоизолирующую характеристику. Чем больше плотность примененных листов обшивки, тем лучше будет шумозащита. Гипсоволокнистый лист плотнее гипсокартона, и предпочтительнее для облицовки. Шпаклевка швов по первому слою ГКЛ или ГВЛ обязательна.

Чтобы еще сильнее повысить шумозащитные параметры перегородки, возможно поместить между двумя слоями облицовочных листов ГКЛ или ГВЛ защемленную вязкоэластичную полимерную мембрану — синтетик высокой плотности и упругости. увеличение индекса звукоизоляции Rw составит 17 дБ.

Нижний слой облицовки можно выполнить не листом ГВЛ, а сэндвич-панелью со звукоизолирующими свойствами.

Повышение шумозащиты стены облицовкой из сэндвич-панелей

Звукоизоляционные панели со строением сэндвич сейчас востребованы, поскольку имеют преимущества перед монтажом изолированных облицовок на каркасе. Плюсы применения сэндвич-панелей: крепеж непосредственно на стены без устройства металлокаркаса и уменьшение суммарной толщины звукозащитной перегородки, и тем самым сокращение потерь в площадях комнат. Но имеется и минус – технология крепежа сэндвич-панелей требует ровной поверхности стены. Если имеется кривизна, трещины или выбоины, то стену выравнивают штукатурным слоем.

Строение сэндвич-панели: плитная форма с определенным количеством прослоек, имеющих вариации свойств – различия плотностей и структурного строения каждого слоя. Разница свойств плотностей и структур обуславливает множественные циклы отражений звуковых колебаний внутри сэндвич-панели с частичным поглощение энергий волны в каждом цикле. Монтаж сэндвич-панелей осуществляют посредством виброизоляторов – особых крепежных узлов, разрабатываемых производителями. Распространены панели сечением от 0,8 до 15 см, чем толще – тем выше индекс изоляции воздушного шума. Стыковка сэндвич-панелей выполняется замковым соединением типа паз-гребень. Отделкой сэндвич-панелей служат листы ГКЛ. Защемленный между финишной облицовкой и сэндвич-панелью слой из вязкоэластичного полимера значительно повышает показатель индекса звукозащиты – до 22 дБ.

Пример состава акустической сэндвич-панели SoundGuard (возможны аналоги и других торговых марок): основа – прочный целлюлозный многослойных гофрокартон. Панель имеет внутри распределенные камеры с заполнителями. В качестве звукопоглотителя в камера может быть кварцевый песок, минеральная крошка из полевого шпата и кварца в смеси различных фракций и виброуплотненная. Уплотнение и применение плотных минералов разнофракционного состава повышает удельный вес SoundGuard. Кроме того, разнородные по плотности и структуре чередующиеся слои звукопоглотителей создают интегрированную плиту с упругими свойствами виброгашения. разделенные, не имеющие физической связи частицы минерального разнофракционного заполнителя поглощают большую часть энергий звуковой волны и рассеивают ее внутри панели. Применяются SoundGuard, как и другие сэндвич-панели, имеющие в качестве каркаса гофрокартон – только в условиях обогреваемого помещения без повышенной влажности.

Сэндвич-панель, имеющая толщину 1,5 см и отделочный гипсокартонный слой, повышает индекс звукоизоляции воздушного шума до 11 дБ.

Габариты сэндвич-панелей составляют 0,8*1,2 м при толщинах 0,8-1,7 см и массе от 10,6 до 20,5 кг. При установке можно распиливать сэндвич-панели ручными или торцевыми электрическими пилами, с аккуратностью, поскольку засыпной звукопоглотитель незначительно высыпается. Поэтому отпиленные кромки изолируют с помощью строительного скотча.

Крепят сэндвич-панели к стенам посредством специальных дюбелей из пластика, разработанных специально для этой цели. Дюбель-гвозди имеют акустические свойства. Все герметизирующие составы также должны иметь пометку – акустик. Герметизируют сэндвич-панели по стыкам, а также заделывают участки крепления. В узлах прохода через стены трубопроводов применяют также герметики с акустическими свойствами. После окончания установки сэндвич-панели по стыкам зашпаклевывают и проклеивают лентами. Финишную гипсокартонную отделку крепят на сэндвич-панели клеевыми составами шахматкой 30*30 см и фиксируют саморезами с интервалом 0,4 м.

Один из вариантов состава сэндвич-панели: крепление к плите ГВЛ слоя минваты-акустика и устройства виброизолирующих гнезд для последующего монтажа сэндвич-панели на стену. Выполняются все операции с заводским качеством, но объекте остается только смонтировать сэндвич-панель посредством крепления в готовые гнезда. Рынок предлагает и другие модификации сэндвич-панелей – с полимерными звукопоглотителями из вспененного пенополиэтилена, пенопласта, ЭППС (экструдированного пенополистирола). Но по параметрам шумозащиты эти звукопоглотители не достигают уровня защиты сэндвич-панелей с гранулированными минеральными заполнителями.

Хорошие результаты дает применение в качестве шумозащитной панели плит из пеностекла. Пеностекло является отличным изолятором и тепла, и шума, и считается более технологичным и экологичным материалом по сравнению с минеральными ватами. При плотности плиты из пеностекла около 150 кг/м3 и толщине 10 см можно добиться повышения индекса защиты от воздушного шума до 27 дБ. Выпускаются плиты с толщинами от 4 до 18 см. При использовании пеностеклянных плит по стыкам, примыканиям в стенах и перекрытиях недопустимо появление щелей и растрескивание, поскольку это сведет на нет всю шумозащиту. Все участки, где возможны температурно-усадочные деформации от нагрузок или влияния среды, выполняют с компенсационными зазорами и заделкой эластичными герметиками. Если трещина в стене или перегородке появилась в строительном процессе или последующей работе ограждающей конструкции, то необходим ремонт и заделка – трещину расшивают на максимальную глубину и заполняют растворной смесью и/или эластичным герметиком. Угловые трещины особенно нежелательны – они проводят звуки «лучше» остальных.

Методы шумозащиты мансардных помещений

В утепленной мансарде не будет уютно, если по крыше грохочет дождь, слышны все завывания ветра, а само кровельное покрытие вибрирует с и сотрясается в такт плохой погоде. Чтобы иметь комфорт в мансардном помещении, нужно соединять все элементы стропильной системы и с ограждающими конструкциями мансард, применяя только звукоизолирующие эластичные крепления.

Шумоизолирующий крепеж выполняет задачу акустического разделения несущих и ограждающий конструкций с источниками шумов и вибраций, а также и звукоизолирует их. Крепежи со свойствами гасить вибрацию и поглощать шумы разработаны во многих вариантах и имеют различия для разных областей применения и разных конструкций, а также могут иметь разные виды эластичных элементов. Звукоизоляционные плиты монтируют не только над жилыми мансардами, но и в междустропильном пространстве и на перекрытиях – все эти меры затратны, но позволяют добиться значительного или полного гашения шумов и комфорта в доме, включая мансарды.

Звуковые волны способны передавать любые стыки, имеющие воздушный зазор. Чтобы исключить влияние акустических мостов, пользуются методами:

1. Уложить на перекрытие нежилой мансарды теплоизоляцию – значит понизить передачу звуковых колебаний между помещениями косвенным путем.
2. Обшить стену мансарды с укладкой под финишную облицовку звукопоглощающего материала.
3. Продлить теплоизоляцию, проложенную между стропильными ногами и на нежилые участки мансард.
4. Под стоечный каркас мансарды проложить звукопоглощающую эластичную прокладку для акустического разделения конструкций.
5. Выполнять усиленную звукоизоляционную облицовку шумных помещений – игровых и музыкальных комнат, домашних кинозалов – вместе с необходимой теплоизоляцией, причем применяя перфорированные обшивки.
6. По кровельным скатам укладывать утолщенный слой теплоизоляционного материала, для одновременного повышения шумозащитных свойств.

stroyfora.ru

Звукоизоляция перегородок, устройство и материалы для шумоизоляции межкомнатных перегородок

Мы часто сталкиваемся с необходимостью разделить большое помещение на более мелкие. При этом едва ли не первостепенное значение для новообразованных комнат имеет акустическая обособленность. Разделение происходит путем возведения новых капитальных или временных стеновых конструкций — перегородок. Именно о них, а точнее о способах повышения звукоизоляции межкомнатных перегородок и пойдет речь далее.

С конструктивной точки зрения межкомнатные перегородки можно разделить на два класса: однослойные и многослойные.

Однослойные звукоизолирующие перегородки

Однослойные конструкции подразумевают использование какого-либо самонесущего относительно плотного строительного материала на жестком связующем (растворе). Это могут быть кирпичные, гипсолитовые, керамзитобетонные и даже железобетонные конструкции. Их звукоизоляционные характеристики определяются, прежде всего, массой и улучшаются примерно на 6 дБ при ее двукратном увеличении.

Пористость материала перегородки также играет роль в обеспечении ее звукоизоляционных качеств. Однако, как показывает практика, выигрыш за счет повышения пористости материала нивелируется потерями из-за снижающейся при этом массы конструкции. Поэтому, за редким исключением, такие перегородки обладают достаточно скромной звукоизоляцией.

Многослойные звукоизолирующие перегородки

Многослойные перегородки, как следует из названия, состоят из нескольких (минимум трех) чередующихся слоев жестких (плотных) и мягких (легких) строительных материалов. Плотные материалы (гипсокартон, кирпич, металл) проявляют здесь звукоизоляционные свойства и работают аналогично однослойным перегородкам: звукоизоляция тем выше, чем больше поверхностная плотность материала. Материалы легкого слоя выполняют звукопоглощающую функцию, т.е. структура материала должна быть такой, чтобы при прохождении сквозь нее звуковых колебаний последние ослаблялись за счет трения воздуха в порах материала.

Следует отметить низкую эффективность применения в звукоизоляционных перегородках таких материалов, как пенопласт, пенополиуретан или пробка. Это связано с тем, что для хороших звукоизоляционных материалов они имеют недостаточную плотность, а для причисления их к классу звукопоглощающих материалов — слишком низкое поглощение из-за отсутствия возможности продувания воздухом.

Самым распространенным вариантом многослойной перегородки является трехслойная каркасно-обшивная гипсокартонная перегородка. Ее звукоизолирующие характеристики зависят от большего числа факторов, чем у однослойной перегородки. Путей достижения необходимой звукоизоляции гипсокартонной перегородки всего три:

• Увеличение плотности материала жестких слоев
• Увеличение расстояния между крайними слоями, т.е. увеличение общей толщины перегородки.
• Заполнение внутреннего пространства перегородки слоями специального звукопоглотителя.

Самое главное, для реализации всего звукоизолирующего потенциала многослойных конструкций должно выполняться требование послойного прохождения звука через толщу перегородки. В идеале звуковая волна должна последовательно пройти сначала только через первый жесткий слой, затем только через мягкий, затем только через второй жесткий слой и т.д. На практике же, обязательное присутствие несущего каркаса приводит к тому, что звуковые колебания первого жесткого слоя передаются через общий каркас (или общий фундамент) на последний жесткий слой и переизлучаются им в защищаемое помещение. Таким образом, звуковая энергия по жестким элементам каркаса успешно минует специально заготовленные внутренние звукопоглощающие слои-ловушки, в результате чего реальная звукоизоляция многослойных конструкций оказывается значительно ниже рассчитанных теоретически значений.

Выбираем правильную звукоизоляционную перегородку

При выборе того или иного типа перегородки неизбежно возникает вопрос: какая из перегородок имеет лучшие характеристики по звукоизоляции при наименьшей толщине, массе и стоимости? Традиционный ответ звучит так:

Многослойные каркасные перегородки в качестве внутренних ограждающих конструкций предпочтительнее. При значительно меньшей массе (что очень важно для снижения нагрузок на перекрытия и фундамент) и толщине они имеют практически одинаковый, а иногда и больший, индекс изоляции воздушного шума (Rw), чем однослойные конструкции.

Таблица 1 Сравнение звукоизоляционных перегородок

Обратите внимание! Для изоляции межкомнатных «бытовых» шумов более предпочтительным является использование конструкции легкой перегородки толщиной 100 мм, имеющей уровень шумоизоляции, сопоставимый по величине со звукоизоляцией существенно более массивной и толстой стены толщиной 150 мм.

В нашей таблице для сравнения звукоизоляционных свойств перегородок мы используем индекс изоляции воздушного шума Rw. Несмотря на некоторые недостатки, он является очень удобным параметром для быстрого сравнения звукоизоляции различных конструкций перегородок между собой и с нормативными величинами звукоизоляции ограждающих конструкций. На территории Украины с 2013 года действует актуализированные современые нормы ДБН В.1.1-31:2013 «Захист територій, будинків і споруд від шуму», согласно которым звукоизоляция межквартирной стены в жилом доме должна быть не менее 52 дБ (Rw), а перегородки между соседними комнатами одной квартиры — не менеe 43 дБ, а между клмнатой и санузлом — не менее 47 дБ.

В качестве  «санитарные нормы» данные цифры еще могут быть состоятельными, но для действительно комфортного проживания в условиях возросших уровней шума в современном жилье они явно недостаточны. Шумовой фон в квартирах, даже не считая мощных источников, типа систем домашних кинотеатров или Hi-End, за прошедшие десятилетия у нас в стране значительно вырос. В настоящее время практически в каждом доме и в каждой комнате имеется телевизор, телефон, магнитола, а в кухне и ванной комнате работают стиральная или посудомоечная машины, вытяжка, кондиционер и т.п. Домашний компьютер также вносит свой вклад в увеличение общего шумового фона.

Имеющийся опыт позволяет утверждать, что для современных условий индекс изоляции воздушного шума межкомнатной перегородки должен составлять не менее Rw = 50 дБ, а межквартирной стены — не менее Rw = 60 дБ. Только при таких нормативных значениях ограждающих конструкций можно реально говорить об акустическом комфорте. Однако даже стена с Rw = 60 дБ полностью не решит проблему звукоизоляции спальни, если сосед за стеной решил в ночное время посмотреть в своем домашнем кинотеатре новый боевик.

Интересно, что шум, проникающий с улицы через приоткрытые окна, вызывает гораздо меньшее раздражение, чем более слабые звуки: музыка, крики, смех, раздающиеся из соседней квартиры. Шум автотранспорта, как и раскаты грома обезличены, и за общим гулом не стоит злой воли конкретного человека, тогда как мешающий заснуть своим телевизором сосед за стеной — личность известная и явно неприятная… Поэтому внутридомовые шумы гораздо меньшей интенсивности хорошо вычленяются ухом и мозгом. Это обусловлено психофизиологическими особенностями человеческого слуха и психики, и в борьбе за акустический комфорт жилища с этим также приходится считаться.

Устройство звукоизоляционной перегородки

Ниже  рассмотрен состав конструкции звукоизолирующей перегордки, которая обладает максимальными акустичекми свойствами при минимально возможной на сегодняшней день толщине. Такие конструкция легко обеспечивают индекс изоляции воздушного шума от 56 до 62 дБ.

Прежде всего, это легкие каркасные перегородки на металлическом каркасе. Интерес представляет конструкция на акустическом профиле Виброфлекс-Wave толщиной 100 мм, обшитая с двух сторон листами акустического триплекса Саундлайн-dB и финишным листом гипсокартона. Здесь самое время рассказать о преимуществах акустического триплекса Саундлайн-dB и стоечного металлического профиля Виброфлекс-Wave.

Саундлайн-dB – уникальный звукоизолирующий листовой материал для обшивки каркасных перегородок, облицовок и подвесных потолков. В качестве основных его элементов использованы тонкие, но утяжеленные гипсоволокнистые листы (ГВЛВУ). При этом два слоя ГВЛВУ физически соединяет, но акустически разделяет слой специального герметика. Основные комплектующие для данного продукта – утяжеленные листы ГВЛ толщиной 8 мм эксклюзивно производиит концерн Knauf. А производство второго основного компонента акустического триплекса – эластичного герметика налажено на мощностях ПСК Акустик Групп.

Жесткая склейка (16мм)      Эластичная склейка (8+8мм)

Акустический триплекс Саундлайн-dB применяется для облицовки каркасных звукоизолирующих конструкций. Это тот сегмент рынка, на котором последние годы конкурирующими организациями активно продвигаются такие продукты, как гофрокартоны с песком типа плит PhoneStar или Соноплат, а также тонкие минерально-синтетические мембраны типа Tecsound. При розничной цене 10 евро за квадратный метр триплекс Саундлайн-dB ощутимо дешевле вышеуказанных «специальных» материалов. И что самое главное, акустическая эффективность листов Саундлайн-dB действительно подкреплена многочисленными тестами, проведенными как инженерами Акустик Групп, так и независимыми испытательными центрами.

Поэтому, если во главу угла становится задача достижения максимальной звукоизоляции при минимальной толщине — акустический триплекс Саундлайн-dB является ее лучшим решением.

Как известно, стандартные П-образные стоечные профили ограничивают звукоизоляцию конструкции за счет передачи звуковых вибраций через профиль с одной стороны перегородки на другую. Для повышения звукоизолирующих свойств вместо профиля 100 мм часто применяют два независимых каркаса по 50 мм. Но если при малых высотах это просто несколько повышает стоимость и сложность конструкции перегородки, то для помещений высотой более 3 метров применение подобных конструкций становится просто не возможным из-за недостаточной жесткости каркасов толщиной 50 мм.

При помощи профилей Виброфлекс-Wave становится возможным акустически эффективное устройство звукоизолирующих перегородок на одном (едином) каркасе. Наличие в каждом Wave-профиле линейного элемента упругости позволяет акустически «развязать» листы обшивки, «выходящие» в соседние помещения. За счет этого, при прочих равных, звукоизоляция перегородки возрастает на 2-3 дБ. По своим прочностным свойствами профиль Виброфлекс-Wave не уступает обыкновеному П-образному стоечному профилю 100 мм, а его замена в конструкции перегородок не влияет ни на какие прочие параметры, кроме роста звукоизоляции.

При условии заполнения внутреннего пространства звукопоглощающими плитами Шуманет-БМ или ЭКО перегородка на каркасе Виброфлекс-Wave, обшитая с двух сторон листами акустическго триплекса Саундлайн-dB и финишными листами гипсокартона обеспечивает индекс изоляции воздушного шума Rw = 59 — 61 дБ!

Это не только прекрасно подходит для межкомнатных стен, но даже может применяться в качестве межквартирной перегородки для самых требовательных заказчиков. Такая конструкция имеет толщину 158 мм. Для тех, кому нужно сделать тоньше — есть вариант на профиле 50 мм, который обеспечивает тоже весьма неплохую для межкомнатной перегородки изоляцию — Rw = 56 дБ при толщине 108 мм.

Общий эффект звукоизоляции перегородки также зависит и от выбора материала среднего слоя. Главный критерий выбора такого материала — величина его безразмерного коэффициента звукопоглощения α_w, значения которого могут колебаться от 0 до 1. Чем ближе значение α_w к единице, тем выше звукопоглощающая способность материала. Для получения максимального эффекта рекомендуется выбирать материалы с α_w не менее 0,8. Так, например, специальный звукопоглощающий материал — акустическая минеральная плита класса премиум Шуманет-БМ имеет значение α_w = 0,95.

Толщина поглощающего слоя должна составлять не менее 50% внутреннего пространства перегородки и быть не тоньше 100 мм (естественно, что при толщине каркаса 50-75 мм можно применить только один слой звукопоглотителя толщиной 50 мм).

Для достижения заявленных показателей звукоизоляции перегородок принципиальную важность имеет точность монтажа таких конструкций. Элементы каркаса, связанные с боковыми стенами и перекрытиями, должны быть изолированы упругими прокладками Вибростек-М, а стыки после установки заделаны герметиком Акуфлекс-ВС, чтобы исключить косвенную передачу звука. Подробные схемы устройства данных перегородок с перечнем необходимых для этого элементов приведены в Альбоме инженерных решений Акустик Групп.

Видео-инструкция по монтажу звукоизолирующей перегородки:

www.shumanet.ua
