Виды саморезов: размеры и назначение

Время прочтения статьи: 15 минут

Автор статьи: pkmetiz.ru

Саморезы относятся к наиболее распространенным в строительстве видам крепежа. Их легко узнать по конструкции. Самонарезной шуруп имеет удлиненное тело в форме стержня с нарезанной резьбой и заостренным концом. На противоположном конце расположена головка со шлицами под отвертку или биту шуруповерта. При вкручивании метиза острый конец легко пробуривает отверстие в материале, шлицы на головке позволяют создать необходимый крутящий момент, а резьба обеспечивает завинчивание и фиксацию крепежа.

Виды и размеры

Саморез широко применяется как профессионалами, так и домашними мастерами для выполнения работ в быту. Это удобный и надежный метиз без дополнительных комплектующих. Для их монтажа подходят обычные слесарные инструменты, которые есть в наборе у любого мастера.

Для выполнения монтажных работ применяются разные виды и размеры саморезов.

Классификация этих крепежных элементов осуществляется преимущественно по сфере применения и типам материалов основы, по которым приходится выполнять монтаж. От этих параметров зависит конструкция самонарезающих шурупов и их характеристики. Основными видами саморезов по сфере применения являются такие метизы:

• по металлу;
• по гипсокартону;
• по дереву;
• кровельные.

Стандартные саморезы выпускаются диаметром от 3 мм до 10 мм. Крепежные элементы большего диаметра используются для решения узкоспециализированных задач при работе с определенными видами материалов и встречаются достаточно редко. Стандартная длина самонарезающих шурупов составляет от 12 мм до 260 мм. Более длинные метизы также применяются редко и только для специализированных монтажных задач.

Чтобы правильно подобрать самонарезающие шурупы для выполнения конкретных работ, необходимо учесть материал и толщины скрепляемых деталей. Для точного подбора саморезов рекомендуется использовать таблицы из ГОСТов и технические справочники, в которых приведены точные размерные параметры и характеристики метизов, необходимые виды шляпок саморезов и т.

д.

Шляпка может иметь разную форму в зависимости от вида и назначения саморезов. Большинство метизов оснащается шляпками со шлицами под отвертку. Крепежные элементы для выполнения монтажных работ, при которых требуется прикладывать значительное усилие при завинчивании, оснащают шляпкой шестигранной формы под гаечный ключ.

Виды саморезов по металлу

Для крепления листового металла и металлического профиля применяются специальные саморезы, которые несколько отличаются по своей конструкции от универсальных метизов. Использование универсальных крепежных элементов также допускается, но только при работе с тонколистовыми материалами и тонкостенным профилем. Однако специальные виды саморезов по металлу значительно упростят монтаж и обеспечат повышенную надежность узла соединения.

Такие метизы имеют закаленный сверловой наконечник особой формы, которая не допускает проскальзывание, образование царапин и других повреждений. Этот наконечник легко ввинчивается в металл, что значительно облегчает закручивание самореза. Также самонарезающие шурупы по металлу выпускаются со шляпкой в форме пресс-шайбы. Она обеспечивает повышенную надежность фиксации и герметичность узла сопряжения. К популярным видам крепежных элементов по металлу относятся саморезы с шестигранной головкой под гаечный ключ и саморезы с усеченным телом («блошки»). Их диаметр составляет от 3,5 мм до 5 мм, а шаг резьбы — 0,5 мм. Частая резьба обеспечивает надежную фиксацию в самореза в металлической основе.

При подборе длины самореза руководствуются толщиной закрепляемых листов. При этом обязательно предусматривается запас по длине не менее 10 мм.

Виды саморезов по гипсокартону

Размеры и виды саморезов по гипсокартону подбирают в зависимости от того, к какому материалу будет крепиться ГКЛ — к металлическому профилю или деревянному каркасу. Поэтому выбирают самонарезные шурупы соответственно для металла или для древа.

Саморезы для металлического профиля имеют сверловой наконечник и резьбу с мелким шагом, что облегчает вкручивание и улучшает фиксацию крепежа в металле. У метизов по дереву наконечник заостренный. Благодаря более крупному шагу резьбы стержень надежно фиксируется в относительно мягкой древесине.

Для крепления гипсокартонных листов применяют саморезы, шляпки которых имеют крестообразный шлиц. Это позволяет быстро закручивать крепеж шуруповертом.

Крепежные элементы имеют оксидированное или фосфатное покрытие. Это придает им повышенную стойкость к коррозии. Благодаря этому саморезы сохраняют свои эксплуатационные качества при последующих работах по шпаклеванию, окраске поверхностей из гипсокартона, а также при эксплуатации конструкции в условиях повышенной влажности.

Виды саморезов по дереву

Разные виды саморезов по дереву применяют в строительстве, монтаже деревянных конструкций, мебельном производстве и других отраслях. Самонарезной шуруп служит хорошей альтернативой традиционному гвоздю. Благодаря наличию резьбы он легко проникает в массив дерева и прочно удерживается внутри. Это значительно повышает надежность фиксации. При вкручивании самореза не создаются значительные нагрузки. Это исключает раскалывание древесины, что часто случается при забивании гвоздей.

Конструкция самореза по дереву предусматривает острый твердый конец, который легко погружается в древесину, стержень с крупным шагом резьбы. Такие метизы обычно имеют потайную или полукруглую головку с крестообразным шлицом под отвертку. Размеры саморезов подбирают по толщине скрепляемых деревянных элементов. Длина метиза должна быть такой, чтобы при монтаже его стержень погружался в основание не менее чем на четверть.

Виды кровельных саморезов

Саморезы этого типа применяются при монтаже кровельных покрытий, в том числе профнастила, металлочерепицы, волнистого листа (ондулин) и других. Также они служат для крепления доборных элементов кровли. При монтаже могут использоваться разные виды кровельных саморезов, однако все они имеют похожую конструкцию. Это метизы с достаточно мощным стержнем, который легко пробивает металл. Шляпка крепежного элемента имеет шестигранную форму под гаечный ключ или гайковерт.

При монтаже кровельного покрытия важно обеспечить герметичность узлов соединения. Поэтому головка кровельного самореза имеет достаточно широкую шайбу с резиновым уплотнением. При закручивании шайба полностью накрывает отверстие, а уплотнитель герметизирует его. Кроме этого, эластичный уплотнительный элемент защищает материал кровельного покрытия от повреждений, предотвращает вибрацию. Головки окрашиваются в стандартные цвета кровельных покрытий. Благодаря этому они не выделяются на фоне материала, что позволяет сохранять цельный дизайн кровельного покрытия.

Шуруп: виды, размеры, фото, типы головок

Время прочтения статьи: 20 минут

Автор статьи: pkmetiz.ru

Шуруп — один из самых распространенных видов крепежных деталей. Он широко применяется в строительстве и мебельном производстве, столярном деле, в быту. Выпускается большое число разновидностей этого крепежа, которые часто путают с саморезами. Поэтому необходимо знать конструктивные особенности элементов, а также особенности применения — какими шурупами лучше крепить определенные виды деталей, какой шуруп подойдет для дюбеля.

Определение шурупа

Шуруп — крепежная деталь, которая изготовлена в форме удлиненного стержня. На его поверхность нанесена наружная специальная резьба. Профиль резьбы — треугольный, заостренный, ширина впадины существенно больше ширины зуба. Резьбовой конец стержня имеет форму заостренного конуса. На втором конце шурупа размещена головка, которая используется для вкручивания крепежа. Форма головки зависит от сферы применения и особенностей монтажа конкретной детали.

Шурупы применяются для создания крепежных соединений с относительно мягкими конструкционными материалами — деревом, МДФ, ДСП, пластиком и т. д. При вкручивании в отверстии образуется резьба, которая выступает в качестве ответной по отношению к резьбе шурупа.

Благодаря этому формируется устойчивое соединение с достаточно высокой прочностью и несущей способностью.

Классификация шурупов

Чтобы определить, какие шурупы нужны для решения определенных монтажных задач, нужно ориентироваться в их разновидностях. Классификация этих метизов выполняется по нескольким признакам.

В том числе их различают по типу резьбы — с однозаходной и двухзаходной резьбой. Однозаходная резьба бывает мелкой, частой или крупной, двухзаходная — с переменной или одинаковой высотой профиля.

Еще один классификационный признак — тип шлицов. Они могут быть:

• прямыми;
• крестообразными;
• шестигранными;
• специальной формы.

В зависимости от типа шлицов подбирается инструмент для вкручивания и выкручивания шурупов.

Какую нагрузку выдерживают шурупы, и насколько они противостоят коррозии, зависит от их материала. Наиболее распространены метизы из углеродистой или легированной стали, которые могут иметь фосфатное, оксидное, цинковое покрытие.

Чаще всего применяют оцинкованные крепежные элементы, которые бывают желтого и белого оттенка. Они имеют достаточно высокую защищенность от коррозии при использовании в нормальных условиях. Однако на открытом воздухе или при постоянном воздействии агрессивных сред оцинкованный крепеж может быстро подвергаться коррозии и выходить из строя.

К наиболее коррозионно-стойким деталям относят шурупы из таких сплавов материалов:

• латунь;
• нержавеющая сталь;
• кремниевая бронза.

Латунь — мягкий сплав. Поэтому латунный крепеж применяется редко. Его используют для слабо нагруженных соединений.

Нержавеющая сочетает высокую прочность и коррозионную стойкость при средней стоимости. Этот вид шурупов крепче и надежней латунных и стальных. Поэтому они применяются чаще всего, когда необходимо обеспечить защиту крепежа от химически агрессивной среды.

Кремниевая бронза — наиболее дорогой материал, который отличается максимальной химической стойкостью. Шурупы из этого сплава применяют в морской среде, при постоянном воздействии воды и агрессивных веществ.

Особенности применения крепежа

Наиболее распространенная сфера применения шурупов является крепление деталей из дерева, древесных материалов, пластика. Резьбовая часть крепежа достаточно легко нарезает резьбу в теле таких материалов при вкручивании. Особенность применения шурупов при работе с мягкими материалами состоит в необходимости предварительного просверливания монтажного отверстия. В отверстие вставляется крепеж, после чего его вкручивают при помощи отвертки, шуруповерта, гаечного ключа или другого инструмента, в зависимости от формы головки. Типоразмер детали подбирается исходя из того, какая нагрузка будет воздействовать на шуруп после сборки соединения.

Кроме этого, шурупы применяют для крепления деталей и элементов конструкций к твердым материалам — бетону, кирпичу, строительным блокам и т. д. В этом случае он используется совместно с пластиковым дюбелем. В теле твердого материала просверливают монтажное отверстие, в которое вкручивается шуруп. При вкручивании дюбель распирается, поэтому из-за силы трения создается прочное соединение с бетоном. Диаметр резьбового крепежного элемента подбирают на 1–3 типоразмера меньше по сравнению с диаметром дюбеля. Длина стержня шурупа должна быть подобрана с учетом длины дюбеля и толщины прикрепляемой детали. Поэтому важно учитывать, под какой шуруп подбирается дюбель.

Перед выполнением монтажных работ рекомендуется подготовить достаточное количество крепежных деталей. Их число должно соответствовать числу выполняемых соединений с небольшим запасом.

Размеры шурупов

Типоразмер метизов определяют по двум размерным параметрам — диаметру и длине.

Для определения диаметра замеряется расстояние между противоположными друг другу выступами резьбы. По этому параметру выпускается более 10 типоразмеров. Бывают шурупы размером от 1,6 мм до 12 мм по диаметру. Наиболее широкий размерный ряд — у универсальных метизов. Специализированные шурупы обычно имеют ограниченное число доступных диаметров в зависимости от сферы использования.

Способ измерения длины зависит от формы головки метиза. Для шурупов с потайной головкой длина измеряется от острого наконечника до нижней стороны головки. Если форма головки выпуклая, то длина измеряется от ее верхнего края до острия стержня. Какой длины бывают шурупы, определяется стандартами. Установлен ряд типоразмеров от 4,5 мм до 300 мм. Специализированный крепеж может выпускаться длиной за пределами этого диапазона по требованию заказчика.

При выборе размеров учитывают такие критерии:

• какой вес выдерживает шуруп в узле соединения;
• размеры соединяемых деталей или элементов конструкций;
• материал, в который выполняется вкручивание.

С увеличением диаметра шурупа возрастает прочность выполняемого соединения. С другой стороны, чем больше диаметр, тем больший крутящий момент необходимо прилагать при вкручивании и выкручивании метизов. Это повышает риск отлома головки, «слизывания» шлицов или повреждения монтажного инструмента.

Для подбора нужной длины учитывают геометрические параметры узла соединения — толщину скрепляемых деталей, длину дюбеля и т. д.

Типы головок шурупа

Конфигурация шляпки — важный конструктивный параметр крепежных деталей этого типа. От нее зависит тип скрепляемых материалов и особенности узла соединения.

Рассмотрим, какие основные формы головок имеют шурупы:

• Коническая головка. Используется в тех случаях, когда шляпка метиза должна быть утоплена в материал заподлицо с поверхностью.
• Потайная головка с насечками. Применяется для вкручивания в древесину.
• Полупотайная. Может применяться для крепления широкого спектра материалов, включая натуральную древесину, ДСП и другие древесные плиты, пластик, металл.
• Рожковая шляпка. Хорошо подходит для работы с гипсокартоном.
• Малая и большая галетная головка. Применяется совместно с шайбой, служит для крепления к поверхностям листовой стали, например, при обшивке конструкций.
• Полуцилиндрическая головка. Получила применение в производстве мебели для крепления листовой стали.
• Полусферическая. Служит для крепления металлической фурнитуры.
• Шестигранная головка. Используется для шурупов, применяемых для работы с разными материалами. Закручивается при помощи гаечного ключа или гайковерта. Хорошо подходит для случаев, когда для вкручивания метиза требуется приложение повышенного крутящего момента.
• Плоская шляпка. Подходит для крепления разных видов деталей из дерева и металлов.

При выборе метизов важно сразу определить, шурупы с какой формой головки не применяются для решения вашей задачи, и отсеять их.

Чем шуруп отличается от самореза: различия

Обычно шурупы и саморезы бывают сильно похожи друг на друга внешне. Однако, несмотря на сходство, это разные виды крепежных деталей, которые отличаются друг от друга по области применения, способу монтажа, условиям эксплуатации и по другим критериям.

Существенная разница между шурупом и саморезом состоит в прочностных параметрах этих элементов. Саморезы изготавливают из более прочных марок стали, которые проходят специальное закаливание. Поэтому они всегда крепче и тверже шурупов сопоставимого типоразмера, что помогает им справляться с повышенными эксплуатационными нагрузками.

Значительная твердость саморезов значительно расширяет перечень материалов, для работы с которыми они могут применяться. В частности, их можно использовать для крепления листовой стали.

С другой стороны, значительная твердость крепежа может служить недостатком. При работе с материалами повышенной плотности, когда требуется значительный крутящий момент, например, при вкручивании в МДФ, часто наблюдается отлом головки самореза. В этих условиях более мягкий шуруп обычно не ломается, а гнется. Это позволяет легко выкрутить поврежденный метиз и поставить вместо него новый крепеж.

Существенное отличие между шурупом и саморезом состоит также в технологии монтажа. Для установки шурупа всегда требуется предварительно просверлить отверстие малого диаметра. Саморез вкручивается без предварительного сверления — он сам врезается в материал основы при вращении. Внешне саморез можно отличить от шурупа по более острому концу, по резьбе, покрывающей всю поверхность стержня, а также по большей ее высоте и частому шагу.

От шурупа до гвоздя. Классификация крепежных изделий

Содержание:

1. 1. Шурупы и саморезы
1. 1.1. Виды саморезов и шурупов
2. 2. Анкерный крепеж
1. 2.1. Виды анкеров
3. 3. Метрический крепеж
1. 3.1. Виды метрического крепежа
4. 4. Дюбельный  крепеж

Разделять крепежные изделия можно по различным параметрам, например, по отсутствию или наличию резьбы или по необходимости предварительного сверления, кроме того они могут быть неразъемными и разъемными. Построить систему классификации довольно сложно из-за того, что один и тот же крепеж можно использовать в разных целях или же, наоборот, для скрепления одинаковых деталей можно использовать разные виды изделий. В любом случае использование того или иного крепежа в большей степени будет зависть от материалов, для соединения которых он используется. Поэтому в основу приведенной нами системы классификации легло разделение крепежных изделий по сферам их применения.

Шурупы и саморезы

Шурупы имеют форму стержня с наружной резьбой, коническим концом и головкой. Особенностью резьбы является заостренный треугольный профиль и то, что ширина впадин у нее значительно больше, чем ширина зубцов. Шуруп используется для всех видов строительных и крепежных работ.

Саморез внешне очень похож на шуруп и по своей сути является его улучшенной со временем версией. У шурупов есть один значительный недостаток – для них нужно предварительно просверлить отверстие или нарезать соответствующую резьбу. Не всегда есть возможность провести такие подготовительные работы. Поэтому для решения этой проблемы был изобретен саморез. Для него не нужна предварительно подготовка, ведь он сам создает себе резьбу.

Виды саморезов и шурупов

Для гипсокартона. Такие саморезы используют для скрепления гипсокартонных листов и дерева или металлического профиля (до 0,9 мм толщиной) и для закрепления различных элементов строительных конструкций на ДСП, ДВП и других материалах. На рисунке, приведенном ниже, изображено два самореза Зубр. Один для крепления гипсокартона к дереву (у него крупный шаг резьбы), а второй — для металла (он с частым шагом).

Характерный черный цвет говорит о том, что для защиты саморезов от коррозии использовалось оксидирование. Например, компания Зубр выпускает такой крепеж диаметром 3.5, 3.8, 4.2 и 4.8 мм с длиной от 16 до 150 мм.

Для гипсоволоконных листов. Эти саморезы отличаются от предыдущих двухзаходной резьбой и меньшим диаметром головки, на которой есть насечки для раззенковки. Резьба позволяет легко вкручиваться в твердый материал. На рисунке изображен саморез Зубр для гипсоволоконных листов, защищенный от коррозии фосфатированным покрытием. Его диаметр 3,9 мм, а длина может быть 19, 25, 30 и 45 мм.

Для листового  металла до 0,9 мм. Они отличаются острым наконечником и полуцилиндрической головкой. С внутренней стороны у нее есть специальная насечка для лучшего сцепления с листовым металлом. Такие саморезы могут быть оцинкованными или оксидированными.

Для листового металла до 2 мм. От предыдущих их отличает наконечник в виде сверла и больший диаметр.

 а) саморезы Зубр для листового металла до 0,9 мм диаметром 3,5 мм и 11 мм длиной; б) саморезы Зубр для листового металла до 2 мм диаметром 3,8 мм и 11 мм длиной; в) саморез Зубр для металла до 2 мм без предварительного сверления диаметром 3,8 мм и длиной 9 мм.

Саморезы с пресс-шайбой пользуются большой популярностью для работ с листовым металлом. Пресс-шайба, соединенная с головкой, обеспечивает лучшее сцепление с материалом. Для защиты от коррозии такие саморезы покрыты цинком. На рисунке ниже приведен пример крепежа Зубр с острым наконечником для металла толщиной до 0,9 мм и с наконечником сверлом для листов толщиной до 2 мм.

Для оконного профиля. Такие саморезы используются для соединения пластмассовых профилей. Они отличаются мелким шагом резьбы, наконечником-сверлом и небольшой по высоте головкой с насечками, которые не дают им самопроизвольно выскакивать.

На рисунке изображен желтопассивированный саморез Зубр для оконного профиля оконного профиля диаметром 3,9 мм, диапазон длин крепежа этого вида — от 13 до 35 мм.

Для кровельных материалов. У таких саморезов шестигранная головка, шайба с прокладкой и цинковое защитное покрытие – все это обеспечивает им долговечность и надежность. Прокладка, изготовленная из атмосферостойкого и нестареющего материала, обеспечивает влагозащиту соединений, скрепленных с помощью саморезов для кровли. Для металла используются крепежи разной длины с диаметром 5,5 и 6,3 мм, а для дерева — 4,8 мм.

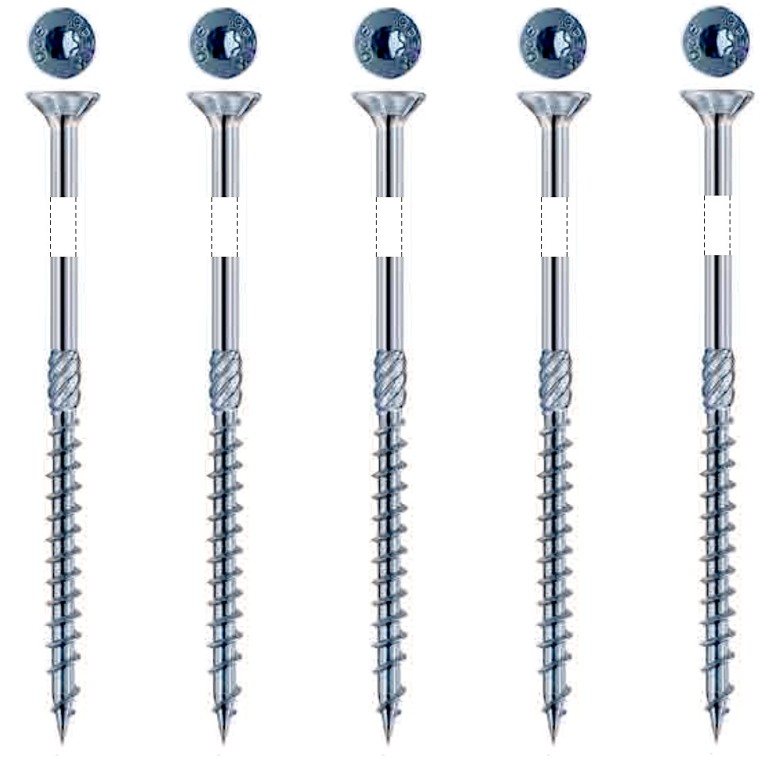

Универсальные шурупы по дереву с повышенной прочностью, которая обеспечивается за счет специальной конструкции крепежа. У основания головки есть участок, в котором чаще всего ломаются шурупы при сильных нагрузках, чтобы этого не допустить, он специально укреплен. Такие шурупы используются для крепления деталей и элементов конструкций к фанере, ДСП, ДВП, дереву и другим материалам. Если этот крепеж использовать вместе с дюбелями, то можно соединять и твердые материалы, такие как бетон и кирпич. Размерный ряд шурупов по дереву очень широк и только у компании Зубр насчитывает больше 50 разновидностей.

Шурупы для твердых пород дерева используются для скрепления твердых пород дерева, например, бука или дуба. От всех прочих видов они отличаются улучшенной резьбой с насечками, она снижает крутящий момент и не допускает расщепления дерева. Двойная потайная головка шурупа легко прячется даже в очень твердые породы древесины. Кроме того, у них есть специальное покрытие на основе воска. Ярким представителем шурупов для твердых пород дерева является крепеж серии «Эксперт», который выпускает Зубр. Один из них приведен на картинке.

У шурупов для крепления деревянных реек и лаг есть шестигранная головка под ключ. Они отличаются крупной резьбой и острым наконечником. Для защиты от коррозии их покрывают цинком. Их длина от 50 до 180 мм, а диаметр 6-12 мм.

Для закрепления дверных и оконных коробок, планок и т. п. на стенах используются шурупы по бетону. У них двухзаходная пятигранная резьба с насечками и четырехгранный наконечник. Перед монтажом в бетонных, кирпичных и блочных стенах для таких шурупов необходимо заранее просверлить отверстия.

Анкерный крепеж

Если необходимо соединить твердые материалы, например, бетон, кирпич или камень шурупы с саморезами будут не лучшими помощниками. Для таких материалов необходима опора, обеспечивающая фиксацию и устойчивость к высоким нагрузкам. В этих целях и используют анкерный крепеж. Само слово «анкер» немецкого происхождения и означает оно «якорь».

Виды анкеров

Забивной с внутренним конусом используется для крепежа различных материалов на бетон или природный камень при помощи болта. Надежность соединения обеспечивается за счет специального разжима внутри конуса.

Забивной с клином служит для тех же целей, что и предыдущий, но устанавливается в предварительно подготовленное отверстие. На его конец нанесены насечки для обеспечения надежности сцепления. Когда этот анкер забивают, расположенный в его хвостовике конус расклинивается, благодаря чему достигается необходимое сцепление.

Рамный металлический анкер применяется для установки оконных рам и дверных коробок в бетонные, кирпичные стены, подходит для работ с природным камнем. Крепление происходит за счет винта с потайного головкой, он вворачивается в отверстие, втягивая при этом конусный  клин в тело анкера, и надежно стопорит его.

Анкерный болт нужен для болтовых скреплений различных материалов с природным камнем или бетоном. Он вворачивается в конусный клин, за счет чего расклинивается анкер.

Потолочный анкер используется для крепления люстр, светильников тросов и других подвесных конструкций большого веса к потолку. От анкерного болта отличается только плоской головкой с отверстием.

Облегченный анкер служит для закрепления петель тросов, колец, цепей, проушин люстр и пр. на твердых материалах. В хвостовике анкера находится специальная гайка, за счет которой и происходит расклинивание.

Метрический крепеж

Это наиболее востребованный вид крепежных изделий, в элементах которого применена метрическая резьба. Одной из основных характеристик у такого крепежа является класс прочности, он отвечает за предел прочности и предел текучести детали. Обозначается он как две цифры, нанесенные на само изделие. Первая означает 1/100 номинальной величины предела прочности на разрыв, которая измеряется в МПа. Вторая – указывает предел текучести материала. Например, класс прочности 8.8 (один из самых распространенных) означает, что этот предел этого крепежа на разрыв 800 ПМа, а текучесть 640 ПМа. Соответственно, чем выше класс прочности, тем большие нагрузки может выдержать крепежное изделие, следовательно, и цена на него выше.

На рисунке выше видно как выглядит маркировка класса прочности на крепеже.

Виды метрического крепежа

Болт. Выглядит как стержень, на одном конце которого головка, а на другой нанесена наружная резьба. Соединения болты образуют при помощи гайки. Используются они для скрепления деталей, которые часто собирают и разбирают. У болтов может быть полная резьба (по всей длине стержня) или частичная (только на конце). Их длина — от 10 до 160 мм.

Винт. Внешне очень похож на болт, но в отличие от него используется для соединений, у которых есть внутренняя резьба, а значит, для него не нужна гайка. Винтовые соединения не предполагают частой сборки и разборки. Диаметр винтов — от 3 до 6 мм, а длина — от 8 до 90 мм.

Гайка. Обычно это крепежное изделие применятся для болтовых и шпилечных соединений, очень часто вместе с шайбой. Размеры гаек соответствуют винтам и шпилькам.

Шайба используется для увеличения опорной поверхности или для того, чтобы обезопасить соединение от самоотвинчивания. Крепятся шайбы под головки винтов или на гайки. Диаметр — от 3 мм до 20 мм.

Шпилька. Выглядит как стержень с наружной резьбой на обоих концах или по всей длине шпильки. Соединения с этим крепежом используются, если у одного из скрепляемых материалов есть резьба. Закрепляется шпилька с помощью гайки.

Гвозди. Применяются для соединений деревянных деталей или крепления тонколистного металла толщиной до 0,9 мм, фанеры и оргалита. Диапазон диаметров гвоздей — от 1,2 мм до 4,2 мм, а длина — от 16 до 120 мм. Все они, независимо от размера, изготавливаются из стали и забиваются при помощи молотка.

Дюбельный  крепеж

Для закрепления в стене шурупов или гвоздей необходимы специальные опоры, которые называются дюбелями. В зависимости от материала, в который их устанавливают, размера и модификации, дюбели могут выдерживать нагрузки от 20 до 750 кг. Изготавливаются они из пластмассы (нейлон или полипропилен). Нейлоновые дюбели справляются с высокими нагрузками и им не страшна высокая температура, но стоят они дороже. Полипропиленовые дюбели являются достойной альтернативой нейлоновым, хотя не могут выдерживать слишком высокие нагрузки, зато стоят дешевле.

Устанавливаются все дюбели примерно одинаково. Предварительно подготавливается отверстие, в него вставляется сам дюбель, в который забивается гвоздь либо вкручивается шуруп. Для лучшего сцепления на внешней поверхности дюбеля есть усики, выступы и т. п.

Конфигурация дюбелей напрямую связанная с их назначением.

Название	Материал изготовления	Конструктивные особенности	Типоразмеры
Распорный дюбель	полипропилен	Два сегмента, которые расклиниваются при креплении с помощью шурупа. Монтируется заподлицо, не имеет бортов	Диаметр от 5 до 12 мм; Длина от 25 до 120 мм
Универсальные дюбели	полипропилен	3 сегмента, которые при вворачивании шурупа расклиниваются и надежно стопорят дюбель в материале	Диаметр от 5 мм до 12 мм; Длина от 25 мм до 120 мм
Дюбель-гвозди	полипропилен	Дюбели ударного типа. Есть специальная резьба для шурупа, которая позволяет забивать крепеж молотком, но при этом остается возможность его вывинтить с помощью отвертки.	Длина от 40 до 140 мм; Диаметр 6 мм
«Рамные» дюбели	нейлон	Отличаются большой длиной и специальным удлинением распорной зоны	Длина от 80 до 160 мм; Диаметр 6 мм
Дюбели для теплоизолирующих материалов	нейлон и металл	У них очень широкая шляпка и большой диаметр. Часто применяются для работ по монтажу вентилируемых фасадов.	Диаметр 10 мм; Длина от 90 до 200 мм
Дюбели для гипсокартона	нейлон и металл	Держатся в материале за счет высоких витков резьбы, а не с помощью распора.	Диаметр 5 мм; Длина от 23 мм до 33 мм
Дюбели для пустотелых конструкций	полипропилен	Складывающаяся часть дюбеля прижимается к внутренней стороне поверхности конструкции, обеспечивая тем самым надежное крепление.	Диаметр 5 мм; Длина 10 мм

В нашем интернет-магазине Вы можете выбрать и купить любой вид крепежных изделий с параметрами, необходимыми Вам для работы. Позвоните по телефону 8-800-333-83-28 нашим менеджерам, и они помогут Вам сделать заказ.

Саморезы по типу головки и назначению

Саморезы по типу головки и назначению, использующиеся для строительства и ремонта в Орехово-Зуево: область применения, маркировка и особенности

Телефоны магазина +7-(496)-429-12-29

Крупногабарит(Стройплощадка) +7 (925) 499-70-70

Среднестатический житель Орехово-Зуево, или дачник, приехавший на отдых и решивший заняться ремонтом и строительством, пожалуй, подумает, а какая собственно разница в том, какие саморезы применять: берем подешевле и начинаем ремонт/стройку. Иногда это мнение бывает правильным в течение пары-тройки лет, когда неправильно выбранные металлоизделия группы крепежа не откорродирует (не заржавеет), и не выпадет из отверстия. Казалось бы, какая разница — использовать винты или болты при сборе скамейки — никакой: пределы прочности есть у каждого элемента, вот только одни спроектированы и отлиты таким образом, чтобы держать соединение деталей одно с другим, а вторые предназначены держать нагрузку, приложенную перпендикулярно (ну подумаешь, сел на скамейку, а винт сломался,т.к. не предназначен для того, чтобы держать нагрузку в этой плоскости).

Для любых соединений, где возможна сырость по возможности используйте крепеж с оцинковкой, если только скрепляемые элементы не будут подвержены электрокоррозии от цинка .

Типы головок,
используемых в фиксирующих метизах Типы шлицев — отверстий в головках,
используемых для крепежного инструмента

Конструктивное исполнение металлоизделий характеризуется:

• По типу головки (например, потайная, входящая в фиксируемый элемент без высовывания наружу)
• шлицев — отверстий в головках, используемых для крепежного инструмента: понятие «крестовой» отвертки
• тип/профиль резьбы: частая, редкая, крупная или мелкая.
• материал, из которого произведен сердечкик
• покрытие (антикоррозионное, цветовое)

Для предотвращения электрохимичекой коррозии обычно используют шурупы из латуни.

Применение слишком большого (1),
или слишком маленького (2) размера
не позволит эффекривно
использовать рабочую область:
разница между Posi и Torx Виды резьб

Различия резьб по диаметру, шагу и количеству витков, резьбы отличаются по углу: Причем, чем меньше угол, тем легче закручивается саморез или шуруп, так как саморезные и проникающий свойства выше. Большинство шурупов, продающихся в магазинах имеют угол под 60 градусов.

Шаг резьбы
и углы

Наконечник шурупа или самореза зависит от назначения его использования и плотности того материала, куда он будет вворачиваться. Традиционно все шурупы и саморезы имеют обычный острый наконечник, причем для шурупов, изготовленных по еще советским ГОСТАМ (ГОСТ 1144-80, 1145-80, 1146-80) угол наконечника около 40 градусов, у саморезов же он значительно меньше: за счет этого они быстрее вворачиваются в материал (например у черных саморезов по гипсокартону – 26…28о, у универсальных – 20…30о),в продажу также поступают наконечники со сверлом.

Отличие шурупа от самореза — шуруп ввинчивается в заранее приготовленное отверстие, для самореза же никакого отверстия не нужно, он сам его формирует.

Стандартные размеры саморезов — шурупов

Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.

Универсальные шурупы шлицевые или крестовые

Как правило, прозиводитель выпускает их с резьбой, не доходящей до основания. Такие шурупы или саморезы в связи с невысокими самонарезающими свойствами (усилия по проникновению в материал основания) используются для дерева,гипсокартона, обивки, ДСП и иных мягких материалов. Самонарезающие свойства невысокие. По стандартам ГОСТ 1144-80, 1145-80, 1146-80 промышленность производит следующие диаметры: 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120 мм.

Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм
2.5	10	3.0	10	3.5	10	4.0	13	5.0	16
	13		13		13		16		20
	16		16		16		18		25
	18		18		18		20		30
	20		20		20		22		35
	22		22		22		25		40
	25		25		25		30		45
			30		30		40		50
					40		45		60
							50		70

Саморезы, используемые для пластмасс, поликарбоната, дерева, ДСП, ДВП,

Наиболее распространенный тип недорогих саморезов саморезов с монтажом в пластиковые дюбели или штапик. Выпускаются как с оцинкованным покрытием (белого цвета)-в маркировке сразу пишут «цинк», так и с оцинковкой и хроматным пассивированием (желтого цвета) — часто указывают «желтый» в ценнике, иногда обрабатывается фосфатом: головка либо Posi либо Torx.

Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм
3.0	10	3.5	10	4.0	12	4.5	16	5.0	16	6.0	30
	12		12		16		20		20		40
	16		16		20		25		25		45
	20		20		25		30		30		50
	25		25		30		35		35		60
	30		30		35		40		40		70
	40		35		40		45		45		80
			40		45		50		50		90
			45		50		60		60		100
			50		60		70		70		120
					70		80		80		140
									90		160
									100		180
									120		200

Шуруп-глухарь стандарта DIN 571 с шестигранной головкой

DIN 571 и ГОСТ 11473-75. Предназначен там, где нужна сильна фиксация: для крепления реек, лаг, кровельных элементов: в связи с тем, что использование его предполагается в местах с проникновением влаги — такие шурупы всегда оцинкованные.

Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм
6.0	30	8.0	40	10	40	12	100
	40		50		50		120
	50		60		60		140
	60		70		70		160
	70		80		80		180
	80		90		90		200
	100		100		100		230
	120		120		120		250
	160		140		140		280
	180		160		160		300
			180		180
			200		200
					220

Шурупы по металлу: стандарты DIN 7981, DIN 7982, DIN 7982

Внешне напоминают универсальные(см. выше), материал шурупа тверже,отличается как угол захода, так и угол профиля резьбы (до 60 градусов).

Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм	Ø,мм	длина,мм
3.5	13	3.9	13	4.2	13	4.8	16	5.5	16	6.3	16
	16		16		16		19		19		19
	19		19		19		22		22		22
	22		22		22		25		25		25
	25		25		25		32		32		32
	32		32		32		38		38		38
	38		38		38		45		45		45
			45		45		50		50		50
			50		50		60		60		60
							70		70		70
							80				80

Саморезы для листового металла, теплиц и изделий на металлической основе

Саморезы с (обычно резиновой) прессшайбой

В Орехово-Зуево в отделе метизов на первом этаже СтройДвор на Карболите имеются в продаже в острым наконечником ( предназначен для металла до 0. 9мм) и, (для металла толщиной до 2мм, — со сверлом ). Стандартные диаметры 4.2 (4.0) мм и длина – 13, 14 , 16,
18, 19, 22, 25, 32, 41, 51 мм.

Саморезы-«клопы» с полуцилиндрической головкой и фиксацией крестовым Posi

Аналогично предшественнику бывает как острый так и со сверлом. Бывают только двух размеров:

С острым наконечником – 3.5 х 11

С наконечником-сверло – 3.8 х 11

Саморезы с шестигранной головкой

Предназначены для усиленного крепления листовым металлом без необходимости высверливать для него отверстие дрелью.

Любые саморезы, шурупы, да и вообще все метизы уже в процессе производства могут быть окрашены (часто окрашенные шурупы используются для фиксации в кровельных элементах, где важно, чтобы они были такого же цвета, как и сама кровля, при этом обеспечивается атмосферо и влагоустойчивость не только к воде, но и иногда к кислотно-щелочной среде. Для окрашивания кровельных саморезов используется либо порошковая краска, либо порошковая краска и покрытие лаком (такие шурупы и саморезы чуть дороже, но дольше служат).

характеристики, особенности, свойства, применение, рекомендации специалистов

Слово «саморез» давно на слуху и большинство из нас прекрасно знают в общих чертах, что это такое. Многие активно используют их при ремонте, в строительных работах и просто в быту. В магазинах они продаются на вес, но крупные варианты приобретаются поштучно.

В стороймаркетах представлен громадный выбор самонарезающих винтовых элементов (официальное обозначение крепежа) по формам, материалу, размерам, предназначению и т. п. Естественно, возникает масса актуальных вопросов на эту тему – Как? Зачем? Что? Их чего? Каким образом?

Чтобы внести ясность и разложить всё по «информационным» полочкам, рассмотрим подробнее эту немаловажную тематику.

Приобретая саморезы, каждый грамотный покупатель ориентируется на вполне конкретные задачи, которые должны решать эти предметы. Изначально прослеживается логичная параллель – для металла должен использоваться саморезный винт по металлу, для кровли – кровельный, а для дерева – соответственно по дереву.

Итак, начало базовой классификации положено, приступаем к детальному изучению видов саморезов.

Посмотрите видео о выборе саморезов

Саморезы для металла с заострённым концом

Внешний вид остроконечных саморезов по металлу сильно напоминает классические шурупы СССР-овских времён. Изготавливаются они из хорошего (высококачественного) металла и обладают частыми резьбовыми витками – межгребневое расстояние маленькое. Это сделано специально, чтобы улучшить сцепление винта с твёрдым материалом.

Чаще всего, диаметр саморезов по металлу варьирует в размерном диапазоне 3,50-5,00 мм, причём его значение увеличивается по мере удлинения винта.

Изготовители выпускают такие крепежи со следующими параметрами:

— длина от 10,0 до 50,0 мм с резьбовым шагом 5,0 мм;

— от 60,0 до 100,0 мм с шагом в 10,0 миллиметров;

— от 110,0 до 120,0 мм с резьбой 15 мм – довольно редкая разновидность;

— от 125,0 до 220,0 мм с нарезкой 20,0 мм.

Однако приведённые данные ориентировочные, поскольку мест производства саморезов велико и каждый производитель сам регулирует параметры изделий. Например, можно встретить вариант 4,0×150,0 мм.

Для фиксации 2-х миллиметрового метала (конечно, учитывая компонентный состав листа) необходимости в предварительном создании отверстия нет, острый конец саморезного винта сделает его сам. Однако, при большей толщине нужно высверливать проход с диаметром меньше чем у самореза на 2,4–3,3 мм. Такая методика придаст более плотное сцепление крепежа с деталью.

Саморезы для металла производят из твёрдых сортов высококачественной стали. В продажу они поступают с оцинкованным или оксидированным покрытием.

Цвет остроконечных саморезных винтов по металлу преимущественно чёрный, металлический или золотистый.

Саморезы по металлу, снабжённые сверловым концом

Отличительными признаками таких винтов от предыдущего варианта являются:

— наличие кончика-сверла;

— шляпка преимущественно конусообразная или пресс-шайба.

Предварительного создания отверстия не требуется. Сверловой конец расщепляет (разрывает) и выдавливает металл, проделывая себе проход, одновременно вкручивается в подлежащее основание. Особая форма шляпки плотно закрепляет соединение.

Саморезы по дереву

Обладают яркой особенностью – редкий витковый шаг резьбы. Понятно, что дерево довольно податливый, не слишком плотный строительный материал, поэтому и витки больше разведены по сердцевине.

Размеры диаметрального сечения самонарезных винтов по дереву не отличаются от аналогов по металлу, а длинна широко варьирует от 11,0 до 200,0 мм.

Подсказка! Самые мелкие представители этой разновидности саморезов называются в быту «семечками», поскольку их конфигурация напоминает форму семян подсолнечника!

Вкручивать саморезные винты по дереву зачастую можно без предварительной подготовки отверстия. Однако, большой саморез (длина = 150,0–200,0 мм, а толщина 4,4–5,0 мм) легче вкрутить в просверленный заранее канал.

Цветовая гамма очень широкая, поэтому для конкретного случая можно подобрать самый приемлемый вариант, например, золотистую вешалку целесообразно прикручивать жёлто-золотыми крепёжными элементами.

Важно! Описанные выше разновидности саморезов можно применять для закрепления пластиковых или похожих по структуре материалов!

Есть винты универсальные – годятся для работ с металлом, пластиком и деревом.

Мебельные саморезы (конфирмат)

Из названия понятно, что мебельные саморезы применяются для сборки мебели. Длина у них стандартная 50,0 мм. Закручивать конфирматы нужно в подготовленный канал-отверстие, так как концевая часть самореза спилена (тупая).

Шляпка фиксирующего самореза для мебели имеет пазовое углубление под внутренний шестигранный ключ. Диаметр конфирмата одинаковый по всей длине, но перед шляпкой происходит плавное утолщение.

Современная мебель изготавливается в основном из МДФ, ДСП и аналогичных им материалов, так вот мебельный саморез предназначен именно для такой сборки. Конфирмат имеет высокие резьбовые гребни и довольно тонкую шляпку, что в сумме обеспечивает неплохую надёжность скрепления. Кроме этого, в паз для ключа вставляются специальные декоративные заглушки, маскирующие шляпку на красивой поверхности.

Винты-саморезы, снабжённые пресс-шайбой

Этот вариант упоминался в разделе «саморезы для металла со сверловым концом», но следует его выделить в отдельную подгруппу из-за важной особенности – увеличенная контактная площадь шляпки. Пресс-шайба плотно прижимает скрепляемые деревянные рейки или металлические листы, толщиной до 1,1 мм.

Характерной расцветки не имеют, чаще встречаются блестящие серебристые варианты.

Саморезный винт с шестигранной головкой («шестигранный саморез»)

С виду напоминает обыкновенный болт, но отличается следующими признаками:

— нечастая винтовая резьба;

— незначительно заострённый конец.

Основное применение – фиксация массивных деталей и крупных предметов. «Шестигранный саморез» можно вкручивать в дерево, а если использовать дюбель, то и в бетон.

Внимание! Дюбели для винтов с шестигранной головкой должны быть в диаметре больше самореза на два размера!

Все работы с такими крепёжными элементами осуществляются ключами на 17, 13 и 10 мм. Понятно, что шляпка длинного и утолщённого винта будет размером в 17,0 мм, а у самого короткого 10,0 миллиметров.

Саморезы для кровли

Кровельные саморезы характеризуются такими особенностями:

— сверловой конец;

— шестигранная шляпка;

— наличие резиновой шайбы.

Шестигранник головки, в зависимости от размера винта, бывает двух вариантов – на 10,00 и 8,00 мм. Резиновая шайба выполняет двойную роль:

— хорошая прокладка-изолятор, препятствующая затеканию влаги под шляпку во входное отверстие в покрытии;

— дополнительный эластичный уплотнитель соединения.

Саморезы для кровли производятся в любом цветовом исполнении (под существующие расцветки кровельных материалов) и различной длины от 19,0 до 100,0 мм.

Антивандальные саморезы

Такие винты, могут внешне быть схожими с другими вариантами, но при внимательном осмотре отличие привлекает внимание.

Оно состоит в особых формах пазов на шляпках (многогранные, «звёздчатые» или парные). Обычным инструментом их не вывернуть.

Заключение

В рамках представленной статьи описаны наиболее часто применяемые разновидности саморезных винтов. Вариантов существует много, поэтому необходимо стараться подбирать именно те крепежи, которые предназначены для скрепления конкретных материалов!

        Поделиться:

Чем отличается шуруп от самореза. Саморезы: виды и различия

Различные детали крепежа присутствуют на многих изделиях, и многие из нас сталкиваются с ними постоянно, например, при работе с различными строительными материалами. До недавнего времени наиболее популярным средством для крепежа считался шуруп, однако в последнее время всю большую актуальность приобретают именно саморезы. Разница между двумя деталями имеется довольно существенная, и ее необходимо знать каждому человеку, собирающемуся осуществлять крепеж двух различных элементов.

Определение

Шуруп – это стержень, имеющий головку и острую резьбу. Крепежное изделие применяют в том случае, если необходимо прикрепить деталь к какому-нибудь мягкому материалу. Например, если речь идет о закручивании в деревянные или пластмассовые изделия. Классификация шурупов может быть разной: есть изделия для дерева и металла, также крепежный элемент может разделяться по форме головки. На сегодняшний день шуруп может иметь шестигранную, потайную, квадратную или полукруглую головку. Здесь все зависит от того, для чего используется шуруп, к какому изделию его прикрепляют. Перед саморезом он имеет как свои определенные преимущества, так и некоторые недостатки.

Шуруп

Саморез – это винт, имеющий острую резьбу. Изделие имеет либо острый наконечник, либо наконечник-сверло – в зависимости от того, какие работы проводятся. Главная характерная особенность саморезов заключается в том, что треугольная резьба полностью закрывает цилиндрическую поверхность. Для примера, такой особенности нет у винтов или шурупов. Сегодня саморез изготовляется из различных материалов, в числе которых углеродистая и нержавеющая сталь, плюс само покрытие может быть разным. Все эти факторы оказывают непосредственное влияние на стоимость крепежного изделия, которая очень серьезно варьируется. Отдельно стоит выделить назначение саморезов – они применяются для самых разных целей: для крепежа деталей древесины, гипсокартона, листового материала, металлического профиля.

Саморез

Сравнение

Внешне они могут быть очень похожи, однако признаков отличия у них довольно много:

• Технология изготовления саморезов намного сложнее. Для производства саморезов, например, необходимы только качественные и прочные сплавы из стали, проходящие в дальнейшем термическую обработку. Другими словами, этот крепежный элемент производят из закаленной стали.
• Для того чтобы прикрутить шуруп, необходимо предварительно сделать отверстие на поверхности. Саморез же можно прикрепить без подобных подготовительных работ, что заметно упрощает процесс крепежа.
• Прочность саморезов является причиной для широкого диапазона применения. Например, изделия применяют в качестве крепежа для самых разных материалов, в числе которых дерево, пластмасса, метал и даже бетон.
• Шуруп имеет меньшую высоту и шаг резьбы. Это напрямую влияет на универсальность изделия, на технологию производимых работ. В этом плане саморез имеет заметное преимущество.
• В большинстве случаев можно заметить и еще одно весомое отличие: конец самореза заметно острее. Хотя некоторые шурупы также можно встретить с острым концом.

Выводы сайт

1. Непосредственно в технологии производства.
2. Саморез можно вкручивать без предварительного проделывания отверстия.
3. Шуруп – менее прочное изделие, плюс саморез применяется для крепления самых разных материалов, включая металл и бетон.
4. Разница в высоте и шаге резьбы (внешнее отличие).
5. Конец у самореза, как правило, острее.

Утверждать, какой из типов крепежных изделий лучше, бессмысленно, поскольку каждый из них соответствует своим требованиям и назначению. Некоторые полагают, что – это устаревший вариант самореза, под который надо сверлить отверстие и лишь затем вкручивать. Под саморез при этом отверстия не нужны, его просто вкручивают в поверхность с помощью инструмента. Иные утверждают, что саморез отличается лишь своей резьбой, которая идет по всему стержню до шляпки, когда у шурупа за головкой следует гладкая часть стержня, а затем — резьба.

Отличия самореза от шурупа, винта, болта

Саморез — это разновидность шурупа, имеющуя такую особенность, как способность самостоятельно нарезать резьбу, что отчасти заложено в названии. Основным отличием этого вида крепежа от прочих шурупов является существование у него:

• более тонкого стержня,
• увеличенной высоты витка резьбы при равном диаметре с другими шурупами.

В связи со всем вышесказанным, не стоит употреблять выражение «шурупы и саморезы», поскольку саморез всего лишь разновидность шурупа. Более того, можно утверждать, что любой шуруп — саморез по своей сути, являясь винтом, который тоже вкручивается в отверстие, просто заранее подготовленное. Резьбу при этом для него нарезать не потребуется, это он делает сам. Таким образом, самостоятельное нарезание резьбы – свойство любого шурупа, а именно оно отличает его от другого крепежного элемента – винта. В отличие от болта, винт заворачивается в деталь с отверстием, где уже нарезана резьба, а болт предназначен соединить детали с помощью гайки.

Появление саморезов

В начале 90-х гипсокартон превратился в один из самых востребованных строительных материалов. Его возросшая популярность привела к появлению новых разработок крепежа. Появились и каленые саморезы нового типа.

Они отличались острыми концами и не требовали сверлить отверстия. Их стали называть «еврошурупами» по аналогии со всеми прочими технологиями и материалами, которые прорывались из-за границы, но аналогично профессионалы в области мебели называли и конфирманты. Еврошурупы в силу их удобства мгновенно вошли в обиход, вытеснив саморезы старого образца.

Вскоре прежнее название само собой отпало, но пошли постоянные споры о том, что шуруп – это одно, а саморез – другое, и о том, что новые саморезы по всем параметрам лучше, а старые и вовсе не требуются. На самом деле это, конечно же, не так. Они просто имеют разные области применения. Острые каленые саморезы ни один аналог не заменит при проведении монтажа ГКЛ/ГВЛ, при этом на участках, где предполагается большая нагрузка, их категорически не рекомендуется использовать. Дело в том, что они очень хрупкие.

Мастера, которым приходится часто заниматься подобной работой, безусловно, давно заметили, как срезаются головки у саморезов, если их закручивать в плотный материал. Стандартный шуруп при этом, который выпускается из более мягкого металла, гнется, но не сломается. Из-за применения мягкого металла, например, шлиц «слизывается» практически при первом закручивании. Если требуется выкрутить в дальнейшем несколько шурупов, процедура может надолго затянуться.

В старые, добрые времена никто не мучился с закручиванием шурупов. Их зачастую попросту заколачивали с помощью молотка. Плотники и сборщики мебели даже поговаривали, что молоток для них — универсальная отвертка: один удар равен трем оборотам. Если «мастер» пользовался такой «отверткой», выкрутить шуруп традиционными методами уже не представлялось возможным. Попробуйте поменять петли на окнах или дверях старого образца – все станет понятно.

Исходя из вышесказанного, можно сделать вывод, что каждый тип крепежа имеет свою область применения, в которой он будет намного надежнее, удобнее и прочнее своих крепежных собратьев. Учитывая область применения, вы с легкостью сможете подобрать правильный крепежный элемент.

Хорошего Вам ремонта!

Шуруп и саморез являются крепежными изделиями, представляющими собой стержень с головкой и наружной резьбой. В некоторых источниках считается, что саморез является разновидностью шурупа. Функциональная характеристика этого изделия — создание внутренней резьбы в отверстии соединяемого предмета.

Наружная резьба на поверхности шурупа занимает половину или меньше всей длины стержня, причем возле головки находится гладкая поверхность, а возле кончика стержня – резьбовая. Наружная резьба или покрывает всю поверхность стержня, или большую его часть. Кроме того, высота резьбы и ее шаг у самореза больше, чем у шурупа. Высота резьбы шурупа от конца к основанию стержня нарастает в большей степени, чем у самореза. Стержни также отличаются остротой – стержень самореза заточен острее. Сам стержень у самореза более тонкий, чем у шурупа.

На цилиндрической поверхности шурупа и самореза имеется треугольная резьба – у самореза эта резьба покрывает всю поверхность внешней части головки, а у шурупа только часть. Такое отличие определяет более высокую стойкость изделия у шурупа с технической точки зрения. С фактической же стороны, саморезы изготавливают из более прочных материалов, что делает их намного прочнее шурупов. Саморезы обычно производят из твердых марок стали, например из марки «закаленная сталь». Применение сплавов с повышенной прочностью обусловлено особой технологией изготовления саморезов, включающей термическую обработку при высоких температурах.

Особенности применения

В самой технике использования этих крепежных изделий существует важное отличие: перед использованием шурупа отверстие для крепежа предварительно просверливается дрелью для создания направляющего канала, саморез же используется сразу за счет остроты своего стержня и материала изготовления. При сверлении отверстия для шурупа рекомендуется очищать отверстие от строительной пыли для снижения напряжения при закручивании стержня. Врезание самореза в материал без предварительного сверления объясняется остротой стержня и нарастанием высоты резьбы.

Шурупы предназначены для работы с мягкими материалами – с деревом, пластмассой. Саморезы используются для работы с твердыми изделиями – с бетоном, металлом. Поэтому и сам саморезов более прочный и обладает фосфатированным покрытием для защиты от коррозии.

В числе самых различных крепежных элементов шуруп болт и шпилька получили самое широкое распространение. К ним с полным основанием можно добавить гайку. Вообще перечень крепежа включает в себя большое количество наименований. Порой при минимальном внешнем отличии они имеют разное наименование. Шурупы представляют собой, по некоторым описаниям, конические стержни с резьбой на конце. Головка шурупа имеет прямую прорезь или крестообразное гнездо для завинчивания его отверткой. Головка шурупа может быть сферической или потайной. В соответствие с ее формой шуруп применяется в тех или иных случаях.

Если шуруп используется для неразъемного крепления двух элементов, то болт применяется в тех случаях, когда при необходимости скрепляемые детали можно разъединить. По своему виду болт является металлическим стержнем, которого резьба на одном конце и головка на другом. Головка болта может быть шестигранной или четырехгранной. К этому следует добавить, что неотъемлемой частью болтового соединения является гайка. Хотя очень часто болт ввинчивается в отверстие, в котором заранее нарезана резьба. И в таком варианте он отличается от винта только формой головки. Если головка шестигранная – значит болт. Если овальная и с прорезью под отвертку – это винт.

Отличие болта от шурупа

Каждый отдельно взятый крепежный элемент предназначен для применения в определенных условиях. Основное отличие болта от шурупа заключается в геометрии резьбы. Надо отметить, что шурупы, в свою очередь подразделяются на шурупы обыкновенные и саморезы. И те и другие имеют наружную спиралевидную резьбу. Отличие заключается в том, что шуруп имеет более тупой конец, а саморез – острый. Это качество самореза позволяет использовать его более широко и применять средства автоматизации. Речь, в данном случае, идет о шуруповерте, который позволяет без особых усилий фиксировать крепежный элемент в нужном месте.

Если говорить об инструментах, с помощью которых производится фиксация шурупов, то шуруповерт представляет собой привычную электродрель, у которой регулируется крутящий момент. Чаще всего источником энергии для него служат аккумуляторы. Крепления шурупами широко применяются в строительстве при отделочных и ремонтных работах. Натяжные потолки, облицовочные панели и другие элементы отделки крепятся с их помощью. Использование шуруповерта позволяет значительно увеличить производительность труда и надежность соединений. Благодаря этому инструменту саморезы стали использоваться гораздо чаще, чем простые шурупы.

Болт имеет метрическую резьбу, и вкручиваться может в гайку или отверстие с таким же шагом резьбы. Метрическая резьба имеет треугольный профиль с углом в вершине 60 градусов. Для достижения необходимой прочности соединения применяются различные гаечные ключи. В некоторых случаях для надежной фиксации болтового соединения применяются механические гаечные ключи. Этот инструмент может работать от двух источников энергии. Либо от компрессора с использованием сжатого воздуха, либо от источника электроэнергии.

В зависимости от своего предназначения шуруп болт изготавливаются из соответствующего материала. В машиностроительной отрасли применяются болты из различных сортов стали. При необходимости их производят из сплавов цветных металлов. Для того чтобы крепежные детали обладали необходимой прочностью их подвергают различным видам термообработки. На сегодняшний день болтовые соединения являются самым распространенным видом. По своей надежности и технологичности они занимают первые места среди всех других способов крепления.

Болты и шурупы — основные крепежные элементы любого строения. Они создают надежную фиксацию, начиная от мелких деталей и кончая строительством домов, промышленных объектов и так далее. Будут рассматриваться каждый из них в рамках особенностей, сравнения и отличий.

Болт как основа безопасности и срока службы строения

Болт — это крепежный элемент, имеющий форму стержня с резьбой, как по всей длине, так и с резьбой на конце. Разновидность полной и неполной резьбы. Гайка имеет чаще всего шестигранную геометрию, реже внутренний шестигранник под ключ и создает надежное соединение.

Существует различная конфигурация болтов. Например, с. Т- образной, потайной и откидной технологией. Бывают болты анкерного и костылькового типа. Главной особенностью является многократный демонтаж соединения, с помощью ключей различных типов, размеров. В комплект стандартных болтов с гайкой входит шайба для прочной фиксации. Скрепляются деревянные материалы, металлические, железобетонные.

Шуруп как незаменимый элемент соединения

Одна из разновидностей крепежной системы. Форма шурупа — вытянутый стержень с острым концом и головкой под крестообразные и плоские отвертки. Во многом напоминает гвоздь, но лучше справляется со своей работой из-за специальной резьбы по всей поверхности. Диапазон применения: отделочные работы в любом жилище, при возведении заборов, рекламных щитов и так далее. Шурупы относятся к популярному классу крепежных изделий.

Различают кровельные шурупы с шестигранной головкой и шайбой, покрытой износостойкой резиной. Такие изделия чаще всего применяются при монтаже кровли из металла, профильного листа и при облицовке зданий. Чаще всего частных построек. Выпускается под цвет металлических листов и служит длительный промежуток времени. Спектр окрашивания достигает до 18 цветов. Для сантехнических работ выпускаются отдельная продукция. Бывают как крепежные, так и установочные шурупы, в зависимости от спектра предназначений.

Общие составляющие шурупов и болтов

Одна область применения, скажем строительная сфера. Одинаковое предназначение , т.е. и теми и другими соединяют и стыкуют различные поверхности. Одинаково популярные образцы, среди строителей для монтажа конструкций. По форме тоже имеют схожую компоновку. Стержень с резьбой, одинаковые головки у некоторых разновидностей, шестигранная форма, например, у кровельных элементов.

Вообще, система создания схожая и имеет один круг предназначения. Еще одна схожая система демонтажа. Одно и самое главное общее между ними то, что их система соединения основана на законе трения, благодаря чему конструкция сохраняет свою жизнеспособность на протяжении долгого времени.

Различия между ними

Отличия состоят в разновидностях формы, острый наконечник, более изогнутая резьба. К тому же, они предназначены для установки в мягкие поверхности, и не требуют дополнительного сверления. При соединении, не нуждаются в дополнительной обработке. С болтами все иначе. При установке, предварительно сверлятся отверстия под их диаметр.

Резьбу желательно смазать для защиты от коррозийных процессов и уменьшению трения. При этом пользуются различными ключами. А на шурупы предназначена отвертка. Понятно, что закручивание шурупов без шуруповерт, намного усложнённое занятие, чем затяжка гайки.

Болты более дорогие в ценовой категории, чем шурупы . По весу намного превосходят и сам процесс стяжки совсем другой. Важно то, что конструкция соединяемая болтами выдерживает высокие нагрузки и длительный срок эксплуатации. Разумеется, что шурупы предназначены лишь для мелких работ, которые не требуют больших нагрузок, но не менее важны.

Выбор остается за покупателями, для каждой отдельной специфики применяемы свои крепежные элементы. Как многие поняли, строительство, это одна из главных сфер современного быта человечества. Спрос на материалы всегда был, есть и будет очень большим. Рынок постоянно пополняется все новыми экземплярами. При приобретении важно уделить внимание достойным образцам от известного производителя. Переплачивать не стоит, важно найти качественную продукцию за реальные денежные средства.

в чем разница и как отличить шуруп от самореза

Предлагаем разобраться, как отличить шуруп от самореза, какой крепеж выбрать для выполнения той или иной задачи.

Несмотря на кажущееся внешнее сходство, эти два вида крепежных элементов имеют существенные отличия.

В некоторых случаях, чтобы понять, в чем разница между шурупом и саморезом, достаточно сравнить изображения на фото. Однако гораздо надежнее вникнуть в данную тему глубже, изучив свойства крепежа.

Конструктивные отличия шурупа от самореза

Разница между шурупом и саморезом начинается с выбора исходного сырья и применяемой технологии изготовления. Так, для производства шурупов применяют различные материалы: стальные сплавы разного качества и состава, латунь, медь, бронзу, технический пластик. Тогда как, для саморезов лучше всего подходят прочные углеродистые стали, иногда — нержавеющие. И вот чем еще отличается шуруп от самореза:

• Шуруп представляет собой рабочий стержень с полной или частичной резьбовой насечкой. Изделие имеет шляпку плоской, полусферической или шестигранной формы, которая может быть выполнена в открытом либо потайном варианте. Кончик стержня заострен. Разница между шурупом по дереву и металлу заключается в шаге разьбы (см. фото). Для древесины он заметно крупнее.

• Саморез – это тот же винт, только с очень острой резьбой и особым наконечником. Чем отличается саморез от шурупа? Типом насечки, поскольку она наносится на всю длину стержня, широким шагом и характерным профилем. Шляпка может быть плоской, полукруглой, потайной, как показано на фото.

• Шурупы от саморезов отличаются меньшим размерным рядом.

Оба типа крепежа поступают в продажу в черном виде и с защитным покрытием от коррозии.

Какая разница между шурупом и саморезом по сфере использования

Главное отличие шурупа от самореза по применению заключается в том, что для первого типа требуется предварительное сверление отверстий. Чаще всего шурупы используют при сборке технических средств, приборов. Самонарезающий винт работает сам. Между собой саморезы отличаются наличием острого наконечника или сверла.

Сверлоконечные винты с частой резьбой применяют для крепления металлических элементов. Острыми саморезами пользуются при работе с древесиной и ее производными, гипсокартоном, пластиком. В отдельную категорию выведены кровельные саморезы, которые отличаются не только от шурупов, но и своих «собратьев». Крепеж имеет шестигранный оголовок с пресс-шайбой и резиновую подложку.

Если вы по фото на страницах нашего сайта затрудняетесь найти отличия шурупа от самореза, сотрудники Трайв-Комплекта охотно окажут консультативную и практическую помощь в правильном выборе крепежа.

Просмотров: 25803
10.03.2020

Похожие статьи

08 июн

Коррозия саморезов

В строительстве, где предварительное просверливание и резьбовые соединения нецелесообразны, саморезы являются универсальным и полезным крепежны…

Подробнее… 24 окт

Основные типы и виды шурупов

Шуруп – это очень распространенный крепежный элемент сравнительно небольшого размера. Состоит из резьбового стержня, плавно переходящего в шляп…

Подробнее… 24 окт

Основные типы и виды саморезов

Полное наименование самореза – винт самонарезающий, что говорит само за себя. Это крепеж, под который нет необходимости сверлить отверстия. Он …

Подробнее… 02 апр

Как правильно крепить саморезы?

Строительный рынок предлагает огромный ассортимент саморезов, которые можно купить и поштучно, и на вес. Крепеж данного типа изготавливается из различ…

Подробнее… 01 апр

Как открутить сорванный шуруп?

Часты случаи, когда возникает необходимость вывернуть шуруп с деформированными гранями или сорванной резьбой. Проблема может появиться в процес…

Подробнее… 17 мар

Саморезы из Китая — ОПТОМ

Вряд ли можно было предположить еще двадцать лет назад, что поставлять метизы оптом из Китая, станет выгодным направлением бизнеса в нашей стране. Зап…

Подробнее…

6 распространенных типов винтов

Винты с винтовой резьбой на длинном валу являются наиболее распространенными в мире крепежными изделиями. Когда два или более твердых объекта требуют соединения, часто используются винты. Они предлагают простое и эффективное решение для соединения нескольких твердых объектов. Хотя все винты имеют спиральную резьбу вокруг вала, они не обязательно одинаковы. Ниже представлены шесть распространенных типов винтов.

# 1) Шуруп для дерева

Пожалуй, самый распространенный тип шурупов — шурупы для дерева.Шурупы для дерева не сделаны из настоящего дерева. Скорее они используются для соединения двух и более твердых деревянных предметов. Шурупы по дереву имеют острый наконечник, который может врезаться в дерево, что делает их очень полезными для деревообработки.

# 2) Крепежный винт

Крепежный винт, как следует из названия, представляет собой тип винта, который используется при механической обработке. Есть много разных типов крепежных винтов, один из них — болт для печки. Крепежные винты используются для удержания вместе тяжелых металлических предметов.Согласно Википедии, крепежные винты могут иметь диаметр до 0,75 дюйма, что делает их больше, чем у большинства других винтов.

# 3) Стяжной винт

Винты с растяжкой не так распространены, как шурупы по дереву или крепежные шурупы, но являются еще одним типом шурупов, о которых стоит упомянуть. Также известные как шпагатные болты или тренерские болты, они, по сути, представляют собой шурупы для дерева гигантского размера, покрытые цинком. На стяжные винты наносится слой цинка, чтобы защитить их от ржавчины и коррозии. Чтобы нанести цинк, компании обычно проводят гальванику или горячее цинкование.

# 4) Винт для листового металла

Саморезы для листового металла, конечно же, предназначены для вбивания в листовой металл. Их по-прежнему можно использовать для обработки других материалов, таких как дерево, но в основном они используются для обработки листового металла. Винты для листового металла имеют резьбу вплоть до хвостовика вверху, что позволяет им легко врезаться в листовой металл.

# 5) Винт Twinfast

Винты

Twinfast имеют уникальную конструкцию, состоящую из двух резьб, а не одной.Благодаря вдвое большему количеству резьбы их можно вдвое быстрее вбивать в предметы по сравнению с традиционными винтами. Большинство шурупов для гипсокартона — это винты с двойной фиксацией. С учетом сказанного, винты Twinfast могут использоваться и для других целей, помимо монтажа и подвешивания гипсокартона.

# 6) Крепежный винт

Наконец, предохранительные винты предназначены для защиты от снятия или взлома. В отличие от других винтов, у защитных винтов нет рабочей головки, которую можно повернуть, чтобы вывернуть винт.Скорее, для их удаления обычно требуется специальный инструмент, такой как гаечный ключ или квадратный отвертка. Такая конструкция делает их отличным выбором для приложений безопасности.

См. «Винты » Монро.
Нет тегов для этого сообщения.

36 типов винтов и головок винтов (полная таблица и руководство)

Есть много разных типов шурупов. Мы покопались и провели кучу исследований и составили это хорошо организованное и категоризированное руководство по покупке винтов, в котором излагаются и показаны все возможные типы головок винта, доступные для каждого типа работы, материала и т. Д.

Вы помните, как в первый раз сняли винт?

Верю. Мой отец был недоволен, потому что я раздевал его, пытаясь вытащить. К счастью, мы разобрались, но это было некрасиво.

Что касается винтов, существует множество различных типов винтов, а также сложный набор деталей для винта. Мы покопались и решили написать эпический гайд по вариантам винта. Вот.

Связанный: Типы гаек с проушинами | Типы строительных гвоздей | Шурупы по дереву vs.шурупы для гипсокартона против шурупов для настила

I. Руководство по покупке с головкой винта

Таблица, показывающая 60 типов винтов, головок винтов, болтов, гаек и шайб

Поиск подходящей головки винта для вашего проекта, когда существуют сотни комбинаций типа привода и формы головки, может сбить с толку, особенно для начинающих домашних мастеров.

Важно понимать различия между формами и типами приводов не только для того, чтобы вы могли найти подходящие инструменты для ваших винтов, но и для того, чтобы вы могли быть уверены, что ваша головка винта сделает все, что вам нужно для вашего проекта.

Во-первых, давайте сосредоточимся на том, что значит для винта быть потайным или не потайным, и узнаем о различных типах головок винтов для каждого из них.

II. Формы с головками винтов

Форма головки винта может показаться неважной, но каждый тип головки сделан таким по какой-то причине, что обычно позволяет упростить создание проекта и добиться желаемой отделки.

Головка винта — это то место, где ваш винт остановится. Только резьбовая часть будет находиться под поверхностью вашего проекта, оставляя головку снаружи или на одном уровне с поверхностью.

Головы некоторых форм помогают создать внешний вид готового продукта, но обычно они имеют не только эстетическую цель. Форма головки винта также помогает вам вбивать винт в материал, используя вашу силу и механику винта.

III. Типы головок винтов

A. Головки винтов с потайной головкой

Источник: Для простых смертных

Зенкование — это метод, используемый для предотвращения раскалывания дерева при сверлении.

С помощью зенковки вы можете создать как пилотную опору, так и правильный угол, необходимый для размещения винта.

Этот процесс предварительно просверливает отверстие под правильным углом головки, чтобы создать профессионально выглядящую отделку для вашего проекта.

Некоторые головки винтов требуют зенковки из-за их формы и угла. Вот формы головок, которые вам нужно зенковать перед сверлением:

1. Квартира

Источник: Amazon

Плоские головки болтов устанавливаются заподлицо с поверхностью, не оставляя ни одной головки открытыми.Эти типы винтов требуют их зенковки.

Преимущество плоских шурупов в том, что вам не придется беспокоиться о том, что ваш винт выйдет из поверхности и зацепится за него другими вещами, что очень важно, если вы создаете свой собственный диван или строите книжную полку, которую люди будут часто проходите мимо.

Вы также не увидите головки винта, если используете крышку для винта.

градусов плоской головки

Винты с плоской головкой имеют разную степень. Степень плоской головки относится к ее наклонному углу или углу от вершины головки к поверхности, где резьбовая часть встречается с головкой.

Плоская головка 82 градуса является стандартным углом, но есть также 90 градусов, 100 градусов и другие. Для более высокой степени требуется более короткое, но более широкое отверстие с зенковкой.

Плоская выточка 82 градуса

Плоская головка с поднутрением 82 градуса имеет тот же угол, что и стандартная головка 82 градуса, но головка намного короче. Такая форма головки помогает придать винту более длинную резьбу при той же длине винта из-за более короткого размера головки.

2. Поднятый

Источник: Amazon

Головки с приподнятыми головками, иногда называемые головками овальной формы, имеют угол, очень похожий на плоские винты, но имеют скорее куполообразную головку.Вам также необходимо зенковать эти винты, чтобы подогнать под угол.

В отличие от винта с плоской головкой, головка винта с выступом немного выступает за поверхность. Эта форма не обязательно улучшает характеристики винта, она скорее служит украшением.

3. Горн

Источник: Amazon

Головки стекляруса используются в основном на шурупах для гипсокартона и гипсокартона.

Эта форма очень похожа на плоскую головку винта, за исключением того, что вместо угла под поверхностью головки вы увидите изогнутую форму, которая может уменьшить повреждение поверхности.

Винты с заглушкой

являются самосверлящими, поэтому вам не нужно сверлить какие-либо пилотные отверстия перед их использованием, а их уникальная форма позволяет им распределять напряжение по более широкой поверхности, чем плоские винты.

B. Головки винтов без потайной головки

Винты с потайной головкой, как правило, имеют форму головки без угла и ту, которая находится за пределами поверхности вашего проекта, поэтому нет необходимости создавать угол, в котором находится головка винта.

Вот наиболее распространенные типы головок, которые не требуют зенковки:

1.Обвязка

Источник: Amazon

Стяжные винты — это уникальный тип винта, который можно использовать в различных проектах. Эти винты имеют слегка выпуклую головку и ввинчиваются друг в друга с наружной и внутренней стороны.

Часто короткие винты для переплета позволяют скреплять большие руководства и другие проекты переплета, но вы также можете использовать их для скрепления образцов, кожи и т. Д.

2. Куполообразная

Источник: Amazon

Куполообразные головы — один из самых распространенных типов, которые вы встретите.Они идеально подходят для проектов, в которых не требуется скрывать головку винта, как в случае с плоской головкой, например, с оттоманкой, используя декоративные винты, выступающие из ткани.

Форма купола создает визуально привлекательный дизайн на поверхности, а плоская внутренняя часть купола помогает винту останавливаться там, где это необходимо, прямо на поверхности.

3. Фланец

Источник: Amazon

Винты фланца иногда называют винтами рамы.

Головка этих винтов может варьироваться от круглой до шестигранной, и она выступает из круглого фланца непосредственно под головкой.

Фланец помогает винту оставаться на своем месте, заменяя в некоторых проектах шайбу.

4. Ферма

Источник: Amazon

Головки фермы обычно шире, чем головки других винтов, и имеют слегка закругленную поверхность.

Головки фермы обычно требуются при работе с листовым металлом и других проектах, требующих больших отверстий, поскольку широкая головка предотвращает прохождение винта фермы через отверстие.

C. Комбинированные головки

Хотя это наиболее распространенные типы головок для винтов, можно найти их вариации и комбинации.

Важно обратить внимание на то, нужно ли винты иметь потайную головку или нет. Всегда это можно узнать, посмотрев на голову.

Головка винта, требующая зенковки, будет иметь угловую форму под головкой, в то время как винт, который не требует зенковки, будет плоской под головкой.

Ваш проект тоже стоит принять во внимание. Вы не возражаете, если закругленная головка выступает из поверхности, или вы бы предпочли гладкую поверхность плоского винта?

Возможно, вы найдете комбинацию головок винтов, которая удовлетворит ваши потребности, если вы понимаете, как каждая из них повлияет на сборку вашего проекта и готовый вид.

D. Типы приводов с винтовой головкой

Привод головки винта относится к типу инструмента, который вам понадобится для установки винта.Вы заметите на шурупах несколько различных форм, помимо типа головки, для работы с которыми потребуется специальная отвертка.

Привод напрямую связан с тем, как винт крепится к поверхности. Некоторые диски лучше избегают зачистки, которая делает винт бесполезным, чем другие, но также может стоить больше денег и труднее найти инструменты.

1. Внешний шестигранник

Источник: Amazon

Винты с внешним шестигранником имеют форму шестигранной головки, выступающей за поверхность.Некоторые из них имеют встроенные фланцы, тогда как другие имеют только шестиугольную форму в качестве полной головки.

Для установки или удаления этих винтов потребуется гаечный ключ или торцевой ключ. Вы можете получить хорошее усилие на этих винтах, поскольку вы поворачиваете всю головку, а не только внутреннюю часть головки.

Подробнее о болтах с шестигранной головкой см. Здесь.

2. Внутренний шестигранник

Источник: Amazon

Для установки или снятия винта с внутренним шестигранником требуется шестигранный ключ.

Эти винты обычно используются для мебели, требующей некоторой сборки, потому что они вряд ли будут повреждены шестигранным ключом при установке, в отличие от винта с крестообразным шлицем или винта со шлицем, что оставляет приятный вид.

Большинство винтов с внутренним шестигранником поставляются с подходящим для них гаечным ключом.

3. Филипс

Источник: Amazon

Винт Phillips — один из самых распространенных. Этот винт имеет крестообразную форму, которая помогает самоцентрировать винт, чтобы избежать его сверления под неправильными углами.

Вы также можете использовать сверло с винтом Phillips, потому что его самоцентрирующаяся конструкция позволяет ему оставаться на месте, когда вы прикладываете силу от сверла. Однако слишком большое усилие может быстро лишить голову.

4. Pozidrive

Источник: Amazon

Винты

Pizodrive похожи на винты Phillips, за исключением того, что в них есть еще несколько канавок, которые создают форму, напоминающую звезду.

Иногда для их удаления можно использовать отвертку Phillips, но не всегда.

Эти винты обеспечивают немного большую стабильность при приложении усилия, чем винты с крестообразным шлицем, но вам понадобится специальная бита или отвертка, чтобы совместить канавки.

Вы можете отличить винты Pozidrive от Phillips, посмотрев на них сбоку.На Pozidrive вы заметите ребра между каждым из четырех рычагов, и они будут отмечены знаком «pz».

5. Quadrex

Источник: Amazon

Головной привод Quadrex, также известный как квадратный привод Phillips, представляет собой комбинацию Phillips и квадратной выемки.

Он очень похож на дизайн Phillips, за исключением того, что середина креста имеет квадратную форму, а не заостренную, что может помочь предотвратить снятие изоляции при приложении большего усилия.

6.Щелевой

Источник: Amazon

Винты со шлицевой головкой — это то, что большинство людей называют винтами с плоской головкой, потому что в них есть одно узкое отверстие для плоской отвертки.

Хотя этот тип шурупов является одним из самых распространенных и недорогих, он также наиболее подвержен отслаиванию. На самом деле предполагается, что винты с шлицами должны сниматься по своей конструкции, чтобы вы не затягивали их слишком сильно.

Винты с шлицевой головкой лучше всего подходят для проектов, где требуется несколько винтов, которые можно вкрутить вручную, а не с помощью дрели, которая часто приводит к срыву винта или его выпуклости.

7. Квадратное углубление

Источник: Amazon

Винты с квадратной выемкой также обычно называют Робертсонами.

Они имеют квадратную центральную точку, предотвращающую выпадение кулачков. Сверло, приводящее в движение винты с квадратной выемкой, также выступает на квадратном конусе, что создает самоудерживающуюся конструкцию, так что вам не нужно удерживать сверло на месте.

8. Звезда

Источник: Amazon

Головы в форме звезд включают в себя несколько различных стилей, которые образуют формы, напоминающие звезды.

Двойной квадратный привод состоит из двух квадратов Робертсона, которые образуют восьмиконечную звезду посередине. Вы можете использовать коронку Робертсона для ее привода или специальную коронку для двойного квадрата для приложения более высокого крутящего момента.

Есть также тройной квадрат с тремя квадратами Робертсона, образующий 12-конечную звезду.

Тройные угольники чаще всего используются, когда вам требуется высокое усилие без снятия винта. Вы увидите их в основном на внутренних деталях автомобиля, таких как компоненты трансмиссии.

9. TORX

Источник: Amazon

У большинства людей есть сверла TORX в наборах сверл, но они редко используются.

Винты

TORX имеют форму шестигранной звезды посередине и часто используются в электронных устройствах, таких как компьютеры и DVD-плееры.

Одна из причин, по которой эти винты становятся все более популярными в последние годы, заключается в их способности предотвращать эксцентриситет, что особенно полезно при сборке электроники.

10.TORX Plus

Источник: OEM Fast

Винты

TORX Plus имеют более мелкие канавки между звездообразными точками, чтобы отвертка или бита имели больший контакт с головкой винта, что позволит вам приложить к ней большее усилие.

11. Трехстворчатый

Источник: Global Industrial

Винты

Tri-Wing — это несколько недавнее изобретение компании Phillips Screw Company, которые предлагают как возможность приложения большего усилия, чем к обычному винту Phillips, так и большую надежность, чем другие винты.

Конструкция Tri-Wing требует специальной отвертки для ее установки и снятия, а ее глубокие канавки позволяют передавать больший крутящий момент от сверла.

E. Винты с защитой от взлома

Если вы обнаружите винт, который выглядит немного иначе, чем тот, о котором говорится, то это, вероятно, версия с защитой от несанкционированного доступа.

Винты с защитой от взлома являются вариациями некоторых из наиболее распространенных типов, таких как TORX, Phillips и Hex.

Эти винты полезны для использования в общественных местах, которые могут стать жертвой кражи, например, в общественных туалетах, где для некоторых могут быть заманчивы дорогие приспособления.

Существуют различные типы винтов с защитой от несанкционированного доступа, каждый из которых обеспечивает несколько уровней защиты:

1. Штифтовые винты

Источник: Amazon

Самый распространенный тип винта с защитой от несанкционированного доступа. Штифтовый винт будет иметь ту же конструкцию, что и их обычные версии, например крестообразную форму для винта Phillips, но с дополнительным уровнем защиты, предотвращающим легкое извлечение.

Каждая головка будет иметь дополнительный штифт в конструкции, который требует специального инструмента для их установки и удаления.Отвертка Phillips не подойдет для установки или удаления винта Phillips с защитой от несанкционированного доступа.

2. Сторожевые винты

Источник: Toolstop

Винты

Sentinel обеспечивают высокий уровень защиты, поскольку их можно заворачивать только в одну сторону. Их сложно удалить, поэтому они лучше всего подходят для постоянного крепления.

3. Винты с 2 отверстиями

Источник: Amazon

Винты

с двумя отверстиями, также известные как гаечные ключи, обеспечивают безопасность без ущерба для законченного вида.У них плоская головка с двумя небольшими отверстиями, для их установки и удаления требуется специальный инструмент.

F. Подробнее

Перед покупкой необходимо обратить внимание на несколько важных моментов в отношении различных головок винтов:

1. Как избежать эксцентрика

Мы упоминали, что довольно много винтов предназначены для предотвращения эксцентриситета, в то время как производители винта со шлицем специально разработали его так, чтобы он выдвигался, чтобы предотвратить чрезмерное затягивание винта.

Cam out — это то, что не хотите, чтобы с вами случалось во время вашего проекта.

Когда винт выкручивается, отвертка или бита выскальзывают из головки винта. Когда это произойдет, это может:

• Зачистите головку винта, и винт станет бесполезным
• Сделайте так, чтобы дерево, в котором вы сверляете, раскололось
• Вызвать повреждение другого материала с зазубринами, трещинами и т. Д.
• Причинить травму пользователю

Винты, которые могут выдерживать больший крутящий момент или усилие, обычно с меньшей вероятностью будут выкручиваться. Головки винтов с несколькими канавками, такие как TORX и другие звездообразные головки, дают вашим инструментам больше точек и канавок, за которые можно держаться, что снижает риск выпадения кулачка.

Выбор правильной биты для вашего винта очень важен, чтобы избежать выпуклости. Это полезное видео покажет вам, как правильно выбрать бит для головки винта:

2. Предотвращение отслоения винтов

Самое важное, что вы можете сделать, чтобы не повредить винты, — это использовать правильное сверло и убедиться, что оно хорошее.

Дешевое сверло может сэкономить вам несколько долларов, но если оно тратит впустую все ваши винты, в долгосрочной перспективе это не принесет вам много пользы.

Однако виноват и бит неправильного размера. Немного слишком маленькое или большое количество может иметь одинаковый эффект на ваши винты: оголенная головка.

Также важно, чтобы вы не наклоняли коронку так, чтобы она не поворачивалась неправильно. Это легко предотвратить с помощью некоторых головок винтов, таких как TORX, но не так просто с более простыми головками, такими как Phillips и шлицевые.

3. Удаление снятых винтов

Если ваши головки винтов отклеятся, они будут повреждены до такой степени, что ваши обычные инструменты не смогут их установить или удалить.

Если вы пытаетесь установить винт с зачищенной головкой, не делайте этого. Удалите винт и начните с нового.

Удаление винта может быть затруднительным, если он установлен полностью, если только у вас нет специального инструмента, известного как съемник для снятого винта.

Иногда эта специальная насадка входит в комплект с другими инструментами, которые работают вместе, чтобы захватить и вытащить зачищенный винт.

В этом видео показано, как использовать экстрактор, чтобы удалить снятый винт, а также несколько других удобных методов, чтобы убрать его в задний карман:

4.Подбор головок винтов к материалам и проектам

Нет смысла тратить больше денег на винт и соответствующую биту, которые вам не нужны для вашего проекта.

Небольшие проекты по деревообработке, не требующие дополнительных усилий от сверла, обычно можно выполнить с помощью крестообразного, шлицевого или другого упрощенного винта с головкой.

Хорошее практическое правило — использовать более упрощенную конструкцию в любом проекте, для которого требуется лишь небольшое усилие дрели или ручное использование отвертки.

Для более сложных проектов с использованием сверхпрочных материалов, таких как установка гипсокартона или сборка автомобильных деталей, вам понадобится головка винта с конструкцией, имеющей несколько точек и канавок, например, винт TORX или Twi-Wing.

5. Материал головки винта

Материал головки винта почти всегда соответствует материалу резьбовой части винта.

Но разные материалы могут иметь большое значение в вашем проекте, в зависимости от материалов, с которыми вы работаете.

Большинство винтов состоят из стали, но также могут быть варианты, которые более устойчивы к атмосферным воздействиям, чем обычная сталь, например, нержавеющая сталь или титан. Это хорошие варианты для сборки уличной мебели или всего, что будет подвержено погодным или влажным условиям.

Вы также можете найти алюминиевые винты, которые могут быть хорошим вариантом для проектов, которые не будут подвергаться воздействию погодных условий. Алюминий может быстро подвергаться коррозии и менее прочен, чем сталь и другие сверхпрочные материалы.

Если вы собираетесь использовать дрель для завинчивания шурупов, вы также можете выбрать более прочный материал, поскольку алюминий легче снимается с помощью сверла с более высоким усилием.

6. Разница в цене

Самые распространенные винты относительно невысоки. Именно тогда, когда вам нужно искать винты нестандартных размеров, вы можете начать замечать резкий скачок их стоимости. Кроме того, специальные шурупы, такие как шурупы для гипсокартона, обычно стоят дороже, чем шурупы, предназначенные для обычных целей.

Головка винта в большинстве случаев имеет значение. Более распространенные головки, такие как шлицевые и Phillips, как правило, находятся в нижней части бюджета, тогда как звездообразные, TORX и другие высокопроизводительные винты могут стоить дороже.

Тем не менее, они также избавят вас от хлопот при сборке вашего проекта, так как вам не нужно будет беспокоиться о кулачке и снятии высокопроизводительных винтов.

G. Где купить винты в Интернете

Теперь вы знаете о многих типах отверток и о том, как они могут помочь вам в вашем проекте.Если вы планируете купить винты в Интернете, мы рекомендуем следующих розничных продавцов, которые предлагают широкий выбор винтов и головок для удовлетворения ваших потребностей:

Подарки для дома Stratosphere …

Войдите, чтобы выиграть Маленькая бытовая техника

Мы раздаем всевозможные виды мелкой бытовой техники, включая блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, миксер и кофеварку Keurig.

12 различных типов винтов и их применение [на фото]

Обновлено: 23 авг.2021 г. | Категории: Гараж

Хотя может показаться, что смотреть не на что, различные типы шурупов буквально скрепляют все вместе, от мебели до зданий и хобби.

Будь то предмет повседневного обихода, такой как деревянная скамейка, шкаф или повешение вашей семейной фотографии на стене, здесь обязательно должен быть винт.

Хотя все винты служат для одной цели, не все винты одинаковы. Для каждой конкретной цели существует винт — вот почему настоящий буфет с винтами в вашем местном хозяйственном магазине такой богатый, а проходы такие длинные!

Вот почему важно знать о различных типах винтов, чтобы вы могли выбрать подходящие для работы.

Для разных проектов требуются разные винты. Если вы занимаетесь строительством или изготовлением мебели, или увлечены своим хобби, или просто очень часто ремонтируете свой дом, вы, вероятно, уже знаете некоторые из этих шурупов.

12 типов винтов

Иногда, если вы посмотрите в Интернете, вы увидите, что люди говорят о более чем 35 типах винтов, но затем вы читаете, и они описывают разные типы головок винтов, а затем каждый крошечный подтип.

На самом деле существует всего 9 основных типов винтов. Другие стили основаны на размере, материале и головке винта и на самом деле не являются основной классификацией. Давайте теперь посмотрим на основные из них.

Шурупы по дереву

Никаких призов за то, чтобы угадать, для какого материала предназначены эти винты! Шурупы по дереву обычно изготавливаются из бронзы, латуни или стали и используются специально при работе с деревом.

Их стержни без резьбы наверху и крупная резьба на заостренных концах позволяют легко их идентифицировать.

Конструкция также служит больше, чем просто внутренним диаметром — она ​​позволяет шурупу плавно проникать через древесные волокна, не вызывая чрезмерного раскалывания (растрескивание уменьшается за счет минимального сопротивления).

Шурупы по дереву могут иметь плоскую, овальную или круглую головку. Плоские головки являются важным крепежом в тех случаях, когда вам нужно спрятать шурупы или установить их заподлицо на деревянной поверхности.

Овальные или плоские головки немного более заметны, чем плоские, тогда как круглые головки наиболее заметны и поэтому используются в декоративных целях.Я использовал всевозможные случайные шурупы по дереву, которые сохранил в ящике с моим импровизированным стулом из адирондака из поддонов.

Шурупы для гипсокартона

Винты для гипсокартона предназначены для панелей для гипсокартона и бывают двух основных типов: шурупы с крупной резьбой или W-образные шурупы, используемые для крепления гипсокартона к дереву, или шурупы с мелкой резьбой или S-образные шурупы, используемые для прикрепления металлических шпилек к гипсокартону.

Последний также поставляется с самосверлящим наконечником, поэтому предварительное сверление не требуется. Шурупы для гипсокартона прорезают гипсокартон, как горячий нож по маслу, благодаря сверхострым наконечникам, которые уменьшают разрыв при быстром вводе.

Существует множество различных типов шурупов для гипсокартона, включая те, которые покрыты цинком, фосфатом или керамикой, а некоторые предназначены для уменьшения коррозии. Они также хорошо сочетаются с альтернативами гипсокартона.

Саморезы

Саморезы — это винты, которые устраняют необходимость предварительного сверления, благодаря резьбе, облегчающей сверление отверстия во время установки винта. Эти шурупы могут быть шурупами для гипсокартона, дерева или листового металла.

Однако проблема с этими винтами заключается в том, что их вытаскивание приводит к срыву винта.Они также легко ломаются при перетягивании.

Винты для листового металла

Винты для листового металла можно использовать в любом сценарии, когда необходимо соединить разные материалы, будь то резина, пластик, металл или любые типы фанеры.

Таким образом, винты для листового металла доступны во многих типах и размерах, и материал, с которым вы работаете, будет определять, какой винт вы будете использовать.

Типы A, B и AB являются наиболее часто встречающимися и используемыми винтами для листового металла, а тип 25 — более редким и используется для определенных целей, как правило, с пластиком.Также они бывают с разными головками — с шестигранной шайбой, плоской и овальной.

Винты для листового металла чрезвычайно эффективны благодаря своей острой, индивидуализированной резьбе, обеспечивающей надежное соединение.

Винты для кирпичной кладки

Шурупы для каменной кладки, также называемые «анкерами», легко отличить от остальных по отсутствию заостренного конца. Следовательно, шурупы не предназначены для сверления отверстий и, следовательно, требуется предварительное сверление (хотя обычное сверло работает, рекомендуется перфоратор).

Эти шурупы используются для крепления бетона к дереву или металлу. Одно из наиболее распространенных применений — крепление деревянных плит перекрытия к цокольному этажу или бетонному фундаменту.

Винты

для каменной кладки могут иметь головки Philips или поднятые шестигранные головки, для которых требуются специальные биты с шестигранной головкой, которые подходят (на упаковке указано, какая бита и размер требуются).

Винты МДФ

Шурупы для ДВП средней плотности, которые широко используются в домах при лепке, альтернативных карнизах, а также при строительстве полок и книжных шкафов (особенно тех, которые требуют сборки).

Эти шурупы являются чрезвычайно прочными, поскольку МДФ как материал тверже, чем массив дерева, и его довольно трудно проколоть. Использование шурупов для МДФ чаще всего приводит к расколу, если вы предварительно не просверлите отверстие, а затем воспользуетесь обычным шурупом для дерева.

Саморезы

для МДФ облегчают жизнь, особенно если вы используете саморезы. По своей природе шурупы для МДФ исключают необходимость предварительного сверления и возникновения расколов. Они имеют головки со звездообразным приводом и доступны в тех же размерах, что и обычные шурупы по дереву.

Винты для настила

Винты для настила чаще всего используются для установки или крепления наружного настила или настила настила к балочной системе. Таким образом, эти винты предназначены для зенковки, то есть они располагаются заподлицо или очень немного ниже деревянной поверхности.

Шурупы для террасы похожи на шурупы по дереву тем, что имеют грубую резьбу и гладкий верхний стержень. Они также разработаны, чтобы противостоять коррозии и ржавчине — еще одно сходство, которое они разделяют с шурупами по дереву.

Если вы используете деревянный настил, обработанный под давлением, следует использовать только шурупы для террасы, совместимые с ACQ. В случае, если это композитный настил, большинство производителей предписывают использовать соломинки для настила из нержавеющей стали для установки.

Шурупы для террасы бывают разной длины, в зависимости от их назначения, и многие из них являются саморезами.

Дюбель-шуруп

Также называемые двухсторонними винтами (по понятным причинам) и резьбовыми шпильками для шурупов, дюбели не имеют головок; вместо этого они имеют на обоих концах запаздывающую резьбу, которая сужается к тупой средней точке.

Эти винты предназначены для вставки в предварительно просверленные пилотные отверстия, но их резьба также позволяет просверливать их в древесине без предварительного сверления.

Дюбель-шуруп обычно используется для крепления или соединения двух деревянных брусков. Это делает их обычным явлением при изготовлении мебели, окончательном монтаже, создании сквозных соединений и других изделиях из дерева, особенно тех, которые связаны с глухими отверстиями и одиночными скрытыми креплениями.

Отсутствие головки означает, что для установки требуется отвертка или плоскогубцы.

Винт для зеркала

Это специальные винты, с помощью которых можно крепить зеркала к стене без дополнительных скоб. Зеркальные винты имеют потайную головку с прорезью и резьбовым отверстием; это позволяет привинтить прилагаемые заглушки, что упрощает установку и обеспечивает стильную отделку.

Винты для зеркал также имеют конические резиновые втулки. Это предотвращает прямое вдавливание винтов в зеркало.

Все винты и крышки покрыты цинком, что делает их устойчивыми к ржавчине.Это означает, что эти винты можно без проблем использовать во влажных помещениях, например в ванных комнатах.

Винты для ДСП

Также известные как винты Twinfast и шурупы для ДСП, шурупы для ДСП, как следует из названия, представляют собой саморезы, специально предназначенные для ДСП.

Грубая резьба с шагом резьбы в два раза больше, чем у стандартных шурупов по дереву, позволяет легко забивать их в ДСП, ДСП и ДВП различной плотности.

Благодаря большой резьбе их также можно легко вставить с помощью обычных битов и ручных отверток. Самоцентрирующаяся точка шурупа также помогает ему входить прямо и снижает риск раскола ДСП.

Крепежные винты

Также известные как защищенные от несанкционированного доступа винты, защитные винты представляют собой более или менее стандартные винты; однако они имеют уникальные головки, а это означает, что обычные инструменты не могут удалить эти винты.

Таким образом, любой винт, который нельзя удалить отверткой Phillips или отверткой со шлицевой головкой, автоматически превращается в защитный винт.

Однако человечество всегда находило способ обойти ситуацию, а это означает, что винты с предохранителями больше не так надежны, благодаря новаторскому уму тех, кто изобрел отверточные биты, чтобы пройти через любой винт.

Хотя проблема может заключаться не в самих винтах безопасности, большое количество битов драйвера определенно является проблемой.

Винты с молотковым приводом

Разработанные для крепления в тяжелых условиях, винты с молотковым приводом также известны как винты с U-образной передачей, винты с круглой головкой без шлица или просто приводные винты.Их закругленные головы и уникальная конструкция гарантируют, что они будут прочными, долговечными и прослужат вам долго.

Винты с перфоратором чаще всего используются для прикрепления вывесок на стене, шильдиков или для других подобных целей. Они также имеют несколько начальных резьб и большие винтовые углы, а также пилотную точку без резьбы.

Вы можете использовать молотки, молотки или молотковые устройства для быстрого и постоянного ввинчивания этих шурупов. Вам может потребоваться предварительно просверленный пилот меньшего размера, а винт должен быть изготовлен из материала, более твердого, чем та часть, которую вы собираетесь забивать. в.

различных типов винтов!

Винты существуют в изобилии, по одному на все потребности и цели. При такой специфичности их целей важно знать, какие типы винтов требуются, когда это необходимо и как лучше всего их использовать.

Надеюсь, этот учебник по типам винтов проливает некоторый свет на это, и теперь вы не выберете неправильные для своего следующего хобби / строительного проекта.

Вам также понравится:

Редактор:

Рик Уорст Рик — консультант по домашнему дизайну и энтузиаст, чья жизнь поглощена всем, что связано с домом и садом.Начавшись как хобби, Worst Room превратилась в рулевую рубку информации и вдохновения как для профессионалов, так и для владельцев дома. Рик является владельцем и редактором наших многочисленных авторов контента. Узнайте больше о работе «Рик и худшая комната» здесь.

Типы винтов и болтов

Винты и болты относятся к семейству резьбовых крепежных элементов. Они были одними из первых используемых крепежных изделий, и до появления широкого спектра крепежных изделий, подходящих для различных применений, термины «винты» и «болты» часто использовались как взаимозаменяемые.Вот типы шурупов и болтов.

Грубый способ отличить винт от болта состоит в том, чтобы указать, что крепежный элемент с резьбой с гайкой и плоским дном является болтом, а другой — винтом. Однако наиболее подходящий способ различать винт и болт — это понимать, что, по сути, основное различие между винтом и болтом заключается в том, как они используются.

Винты и болты являются крепежными элементами с внешней резьбой. Болты часто не могут поворачиваться, когда они являются частью сборки, и их приходится ослаблять, прикладывая крутящий момент к гайке.С другой стороны, винты могут быть помещены в предварительно нарезанные отверстия и могут проникать в материалы. Их часто прикрепляют к материалам путем приложения крутящего момента к головке винта.

Типы винтов и болтов

Винты

Винты в основном используются для соединения материалов и удержания предметов на месте. Их можно различить благодаря наличию кругового / винтового гребня, обозначаемого как наружная резьба (внешняя резьба).

Некоторые винты имеют резьбу, которая предназначена исключительно для пары с совместимой резьбой, т.е.е. внутренняя резьба. Другие сделаны с целью проникновения в мягкие материалы при закачивании винта.

В первую очередь шурупы могут работать благодаря наличию резьбовой части, которая позволяет им перфорировать материалы. Эта функциональность, в свою очередь, приводит к использованию винтов для соединения поверхностей вместе и удержания их на месте.

Различные типы винтов можно разделить на разные категории в зависимости от способа завинчивания , винта , , формы головки , а также того, что выполняет требования к работе , которые он выполняет.

Болты

Болты изготавливаются из таких материалов, как сталь, железо и другие металлы, а также из дерева и пластика. Во время установки болтам необходимы гайка и уже существующее отверстие для выполнения требуемых функций.

Болты состоят из головки наверху, хвостовика и фаски на конце. Головка служит платформой для инструментов, которые могут обеспечивать крутящий момент или выдерживать его. Хвостовик — самая длинная часть болта, на которой есть резьба.Наконец, фаска позволяет вставить болт в предварительно нарезанное отверстие или гайку.

Болты делятся на различные категории в зависимости от формы головок , а также требований работы . Некоторые болты также известны своей формой, например U-образные и J-образные болты.

Классификация винтов по способам завинчивания

Классификация винтов по формам головок

Винты с разными типами головок и способами завинчивания

Рисунок 2: Иллюстрация различных винтов с разными типами головок и методами завинчивания (Blog.Mutualscrew.com, 2018)

Классификация винтов по требованиям работы

Классификация различных типов болтов

Ссылки

7 типов винтов, о которых должен знать каждый домовладелец

Диана Фуджи

Как будто попытка создать предмет мебели из ИКЕА, используя указания бренда, достаточно сложна, это становится почти невозможным, если вы не знаете, какие материалы используются. Конечно, вы знаете, что такое деревянный дюбель, но в каком маленьком мешочке есть болты с шестигранной головкой? Для этого нужны орехи? Все эти вопросы добавляют ненужного напряжения и без того сложной ситуации.Теперь эта путаница закончилась. Рой Берендсон, старший редактор журнала Popular Mechanics, поделился небольшим уроком по крепежам. По словам Роя, ниже приводится разбивка семи наиболее распространенных типов винтов и болтов, с которыми каждый домовладелец столкнется в какой-то момент своей жизни.

Реклама — продолжить чтение ниже

Болты с шестигранной головкой

Болты с шестигранной головкой или винты с шестигранной головкой — это большие болты с шестигранной головкой (шестиугольной!), Используемые для крепления дерева к дереву или металла к дереву.«В отличие от болтов с квадратным подголовком, они будут иметь тенденцию вращаться при их затягивании, поэтому вам нужно удерживать головку болта гаечным ключом или головкой и затягивать (или ослаблять) гайку вторым гаечным ключом», — говорит Рой. Болты с шестигранной головкой имеют небольшую резьбу и гладкий стержень и могут быть из простой стали для внутренних работ или из нержавеющей стали или оцинкованной для наружного использования.

Шурупы по дереву

Шурупы по дереву имеют резьбовой стержень и используются для крепления дерева к дереву.Эти винты могут иметь несколько разное время резьбы. По словам Роя, шурупы для дерева с меньшим количеством резьбы на дюйм длины лучше всего использовать при креплении мягких пород дерева, таких как сосна и ель. С другой стороны, при соединении твердых пород дерева следует использовать шурупы с мелкой резьбой. Шурупы по дереву имеют много разных типов головок, но наиболее распространенными являются круглые и плоские головки. «Шуруп по дереву с круглой головкой имеет головку, полностью расположенную над заготовкой. У шурупа по дереву с плоской головкой есть головка, которая утоплена в заготовку», — объясняет Рой.Шурупы по дереву могут быть из простой стали, латуни, нержавеющей стали или стали с атмосферостойким покрытием.

Винты для листового металла

Винты для листового металла используются для скрепления двух частей листового металла вместе или для соединения листового металла с другими типами металла, такими как трубы. Эти винты обычно имеют круглую, плоскую или даже шестигранную головку. По словам Роя, о винтах для листового металла следует помнить о том, что они резьбонарезные.«Наконечник винта имеет такую ​​форму, чтобы врезать резьбу в принимающий металл, в который вбивается винт», — объясняет он, добавляя, что их часто называют «самонарезающими» винтами. Это почти всегда обычная сталь, гладкая сталь с атмосферостойким покрытием, алюминий или нержавеющая сталь для максимальной устойчивости к атмосферным воздействиям.

Машинные винты

Крепежные винты — это гибрид небольшого болта и винта, используемый для крепления металла к металлу или металла к пластику.В домашних условиях они используются для крепления электрических компонентов, например, для крепления осветительной арматуры к электрической коробке. В подобном случае крепежные винты превращаются в отверстие, в котором нарезается или «нарезается» подходящая резьба. Если в отверстии нет резьбы, для крепежного винта требуется гайка, говорит Рой.

Винты с головкой под торцевой ключ

Винты с головкой под торцевой ключ — это тип крепежных винтов с цилиндрической головкой для установки шестигранного ключа. В большинстве случаев эти винты используются для крепления металла к металлу и должны быть плотно затянуты, чтобы обеспечить безопасное соединение.Обычно они используются, когда есть вероятность, что со временем предмет будет разобран и снова собран.

Болты лага

Стяжные болты, более известные как стягивающие винты, обычно имеют большой диаметр и достаточно длинные, чтобы глубоко проникнуть в дерево, чтобы создать прочное соединение с небольшой вероятностью ослабления винта после его затяжки. Обычные места, где можно найти этот тип винта, — это палубы, причалы и подпорные стены из дерева.Поскольку внешняя древесина, обработанная под давлением, вызывает коррозию, шурупы имеют антикоррозийное покрытие. «Они погружены в цинк или сделаны из нержавеющей стали», — объясняет Рой.

Болты с квадратным подголовком

Болты с квадратным подголовком, которые можно считать кузеном стягивающего винта, представляют собой большие болты, используемые с шайбой и гайками для скрепления вместе толстых деревянных частей. Под круглой головкой болта находится удлинитель в форме куба, который врезается в дерево и предотвращает проворачивание болта при затягивании гайки.Это облегчает заворачивание гайки (вам не нужно удерживать головку болта гаечным ключом) и предотвращает несанкционированное вмешательство. «Гайка почти всегда находится на задней стороне узла. Таким образом, после затяжки крепеж не может быть легко расстегнут, так как головка болта с квадратным подголовком круглая, как у старой заклепки, и вы не сможете легко схватить ее плоскогубцами. или гаечный ключ », — объясняет Рой.

Алисса Фиорентино Старший редактор контент-стратегии Алисса — старший редактор контент-стратегии House Beautiful, освещающий домашний декор, тенденции дизайна и новости.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Реклама — продолжить чтение ниже

Различные типы винтов в процессе крепления

Возможно, вы посетили магазин и вам понадобилось несколько винтов, но в магазине есть тысячи винтов типов , имеющих разные формы, размеры и материалы, которые наверняка вас запутали.Существуют различные винты, которые в основном зависят от области применения, формы головки, стиля привода или типа выемки, формы резьбы. Тип винта полностью зависит от материала, в котором он будет крепиться. Использование правильного винта позволит избежать таких проблем, как растрескивание головки винта, ослабление винта, разрыв материала и повышение надежности. Итак, я собираюсь обсудить некоторые распространенные типы винтов и то, что вам обычно нужно для ваших проектов или других бытовых товаров.

Что такое винты?

Винты — это крепежные детали, которые имеют резьбу на стержне и используются для скрепления материалов между собой.Саморезы вбиваются в материал с помощью отвертки. У каждого винта есть особые углубления на головке, которые помогают отвертке совмещаться с ней и позволяют поворачивать по часовой стрелке и против часовой стрелки, чтобы вставлять винты внутрь и наружу.

Здесь типы винтов классифицируются по 4 различным категориям:

A. На основании заявки
B. На основе типа привода
C. На основе резьбы
D. На основе формы головки или стиля

А.На основании заявки

1. Шурупы по дереву

Как следует из названия, эти шурупы используются для скрепления деревянных материалов между собой. Основной шуруп для дерева состоит из латуни, бронзы и стали. Следует обратить внимание на острие на его стержне, которое становится больше, толще и шире по мере приближения к головке, часто наверху имеется стержень без резьбы. Таким образом, при использовании этого основного шурупа по дереву вам необходимо предварительно просверлить пилотное отверстие в материалах, чтобы часть стержня без резьбы могла легко войти в материал.

Но со временем появились несколько шурупов, у которых хвостовик с полной резьбой был одинакового диаметра от конца головки до кончика винта, поэтому в них может не потребоваться сверление пилотного отверстия.

Теперь перейдем к его основной части, которая полностью зависит от приложения, на которое вы подаете заявку. Например, если кому-то нужно для украшения, можно использовать круглый или овальный винт по дереву, если кто-то хочет промыть винт с поверхности, можно использовать винты с плоской головкой.

Шурупы по дереву также бывают с крупной и мелкой резьбой, грубые (содержат меньше резьбы) используются для материалов из мягкой древесины, а мелкие (содержат больше резьбы) — для материалов из твердой древесины.

2. Шурупы для гипсокартона

Эти винты имеют горловину, предотвращающую разрыв поверхности. Обычно шурупы для гипсокартона делятся на две категории по длине и шагу. Один (тип W) с крупной резьбой для крепления гипсокартона

к мягкой древесине, с большим шагом и длиной.
Другой — (S-образный) с мелкой резьбой для крепления гипсокартона с деревянными или металлическими шпильками, с короткой длиной и шагом.

Мелкая резьба имеет самосверлящий наконечник, что исключает необходимость предварительного сверления или пилотного отверстия. Это помогает винту быстро войти в материал, не разрывая его.

3. Палубный винт

Эти типы винтов аналогичны шурупам для гипсокартона, за исключением того, что они имеют лучшее антикоррозийное покрытие, такое как цинкование, керамическое покрытие и т. Д. Эти винты предназначены для деревянных настилов, поэтому они могут выдерживать суровые условия окружающей среды. условия.
Для обеспечения плавного прилегания винтов к поверхности настила они имеют потайную головку.
Они часто доступны с острыми краями, узкими концами, чтобы избежать предварительного сверления пилотных отверстий.

4. Винты для листового металла

Они используются для соединения металлических частей вместе или металлических частей с деревянными, пластиковыми или любыми другими поверхность. Они бывают разных форм и размеров с множеством различных стилей головок, таких как плоская, овальная, ферменная, плоская, шестигранная и т. Д., В зависимости от применения и хвостовика с полностью острым резьбовым наконечником, который позволяет входить в любой твердый материал или металл.

Обычно существует два типа винтов для листового металла: один с заостренным концом требует предварительного сверления перед входом в материал, другой, известный как самонарезающие или самосверлящие винты, на которых уже есть форма сверла. кончик винта.

Также читайте:

5. Винт с проушиной

Это винты, имеющие форму петли наверху и стержень с резьбой на другом конце, с жесткой проушиной, обеспечивающей стабильность и прочность. Эти наконечники хвостовика легко входят в дерево без снятия изоляции и обеспечивают прочность и долговечность. Эти типы винтов идеально подходят для использования с тросами, цепями и тросами и используются для подъема тросов. Они быстрые, простые в установке и недорогие.

6.Шуруп по бетону

Шуруп по бетону также известен как шуруп для каменной кладки, используемый для крепления металла, дерева или любого другого материала к бетону или каменной кладке. Обычно они состоят из шурупов из нержавеющей или углеродистой стали синего цвета с антикоррозийным покрытием или без него. Эти типы винтов обычно имеют либо головку Phillips, либо головку с шестигранной шайбой с прорезью.

7. Двусторонний винт или дюбель

Двусторонние винты используются там, где вы можете вращать две части вместе.Это шурупы без головки, на которые навинчиваются шурупы по дереву на обоих концах или шурупы по дереву с одной стороны и крепежные винты с другой. Они используются, чтобы скрыть суставы.

Использование установочного шурупа упрощает работу оператора, так как он легко присоединяется и снимается руками.
Они используются в различных приложениях, например, в клюшке для снукера, размер которой можно легко уменьшить (снять), скрутив две части вместе.

8. Установочные винты

Эти крепежные детали безголовые, также называемые заглушками, имеют только резьбовую часть винта.Эти типы винтов используются для сопротивления относительному движению между двумя вращающимися объектами, например движению шкива на валу, таким образом, они используются для закрепления одного объекта внутри другого.

Установочные винты поставляются с различными типами наконечников, такими как плоское острие, острие чашки, острие конуса, острие полусферы.
Различные насадки имеют разные свойства, которые можно использовать в зависимости от области применения.

9. Стяжной винт

Эти винты являются самыми прочными и обычно используются для крепления тяжелых деревянных деталей или материалов, которые несут большую нагрузку.Они несколько отличаются от других шурупов, таких как шуруп для дерева, и имеют большие размеры. Чаще всего они имеют шестигранную или квадратную головку с крупной резьбой. Иногда их называют «болтами с запаздыванием», что неверно.

B. По типу втулки или выемке

Типы винтов в зависимости от типа втулки или выемки на головке:

1. Прорезь

Это одни из самых древних типов. привода с одним пазом и глубоким вырезом на головке винта.Они дешевы и просты в изготовлении, но сталкиваются с проблемой «эффекта эксцентрика», когда отвертка соскальзывает с поверхности головки винта при приложении крутящего момента для затягивания или ослабления, что также неудобно для электрических отверток.

2. Phillips

Эти типы винтов очень популярны с приводом с перекрестной формой. Они сделаны для предотвращения чрезмерной затяжки винта или для того, чтобы винт проявлял эффект эксцентрика после определенного уровня затяжки, что приводит к недостаткам для некоторых приложений, где требования к крутящему моменту выше.
Чаще всего используются в столярных изделиях, электронике, ювелирных изделиях и т. Д.

3. Pozidriv

Они такие же, как и приводы Phillips, но имеют поперечное смещение формы креста под углом 45 градусов. Это усовершенствованная версия привода Phillips, предлагающая улучшения по сравнению с приводом Phillips, но не устраняющая эффект кулачка. Его можно затянуть или ослабить с помощью ручной или электрической отвертки.

Они широко используются в широком спектре продуктов на рынке Европы, но не в США.

Также читайте:

4. Robertson or Square

Эти приводы очень известны в Канаде и США, но не в Европе. Они имеют квадратный выступ, который игнорирует эффект эксцентрика, что улучшает центрирование. Из-за меньшей площади привода эти модели не могут передавать высокие крутящие моменты. В основном используется в мебели.

5. Torx

Привод Torx имеет шестигранную звездообразную форму и используется для передачи высоких крутящих моментов без повреждения головки винта или бита.Поскольку они не учитывают эффект эксцентрика и передают высокие крутящие моменты, эти типы винтов чаще всего используются в электронных носителях, таких как компьютеры, мобильные телефоны и т. Д.

6. Torx Plus

Это улучшенная версия Torx, позволяющая больший контакт между приводом и отверткой, что помогает передавать более высокий крутящий момент на высокой скорости движения.

7. Шестигранник

Эти типы приводов имеют форму шестигранника и доступны в двух исполнениях: внутреннее шестиугольное с канавками и требующее шестигранный ключ или винт с внутренним шестигранником для затягивания и ослабления или внешнее шестигранное без канавок на головках.Они обеспечивают большую площадь контакта между винтом и отверткой, которая передает высокие крутящие моменты.

8. Tri-Wing

Они состоят из 3-х краев, равномерно расположенных, и сделаны в целях безопасности, чтобы потребители избегали домашнего ремонта.

Они используются исключительно профессионалами в электронной и аэрокосмической промышленности.

9. Гаечный ключ

Они имеют 2 отверстия в верхней части головки винта, иногда также известные как змеиные глаза.Преимуществом этого профиля является то, что поверхность головки винта не снимается легко и предотвращает чрезмерную затяжку винта.

Винты с гаечным ключом обычно используются в электронике лифтов и т. Д.

10. Односторонний винт

Это специальные винты, которые используются в целях безопасности и могут поворачиваться только в одном направлении. Они также известны как винты односторонней муфты. Эти винты используются там, где требуется постоянное крепление. Используется специальный инструмент для извлечения шурупов, известный как односторонний извлекатель шурупов.

Также читайте:

C. На основе резьбы

Ну, форма резьбы зависит от многих вещей, например, от того, для чего она будет использоваться: это может быть длина зацепления, нагрузка на винт, в зависимости от положения и т. д.

Винтовые резьбы в основном делятся на две категории: винты с машинной резьбой и винты с немашинной резьбой.
Винты с машинной резьбой предназначены для врезания в подходящую резьбу до сверления. Они требуют высокой точности для правильного совмещения с аналогом, в то время как, с другой стороны, немашинная резьба образует собственный протектор, входя в материал.Этот тип ниток обычно используется в домашних условиях (работа, которую можно выполнить самостоятельно, а не нанимать профессионала) и при ремонте дома.

Некоторые распространенные винты с немашинной резьбой:

1. На основе дюйма на длину

A. Винты с крупной резьбой

Это винты с резьбой с большим шагом (большее пространство между резьбами) что сокращает время на вставку или удаление материала. В основном они используются для мягких материалов, таких как древесина хвойных пород, фанера, пластик и т. Д.

B. Винт с мелкой резьбой

Эти типы винтов имеют более короткий шаг по сравнению с винтами с крупной резьбой, и им требуется больше времени для вставки или удаления из материала, поскольку винт не проходит далеко за один оборот из-за меньшего пространства между потоками. Обычно они используются для более твердых материалов, таких как древесина твердых пород, листовой металл и т. Д.

2. На основании заявки

A. Винт с одной резьбой

Это наиболее распространенный тип винтовой резьбы, который широко используется , также известные как винты с однозаходной резьбой.Эти винты имеют непрерывную спиральную резьбу на хвостовике. Обычно они дешевле.

B. Винт с двойной резьбой

Они также известны как винты с двойной или двойной резьбой. Есть две резьбы, которые проходят через хвостовик, обычно с большим шагом, что позволяет ему вставлять и снимать быстрее по сравнению с винтом с однозаходной резьбой. Поскольку есть лишняя резьба, она более плотно и надежно удерживает материал. Обычно они дороже.

г. Винт с высокой и низкой резьбой

Это винты с двойной резьбой, имеющие одну резьбу поверх другой. Нить, которая выступает больше, находится над нитью, которая выступает меньше. Верхняя резьба острее, чем нижняя, что уменьшает расщепление материала, поэтому рекомендуется для завинчивания пластмасс. Это дорого.

D. Винт с зубчатой ​​резьбой

Эти типы винтов имеют зигзагообразные или пилообразные края на поверхности резьбы, которые позволяют легче проходить через материал и, следовательно, экономят время.Эти винты требуют меньшего усилия для завинчивания.

E. Винт с U-образной резьбой или молоточковым приводом

Эти винты имеют многозаходную резьбу, имеющую большой винтовой угол и круглую головку наверху. Эти винты вбиваются в материал с помощью молотка, а не отвертки, и используются в тяжелых условиях. Для ввинчивания этих шурупов в материал требуется предварительное просверливание отверстий.
Они обычно используются для крепления табличек с именами, табличек для удержания вывесок и т. Д.

D.На основе типа головки

Существует много типов винтов с головкой, таких как винт с плоской головкой, стеклопакет, овал, сковорода, кнопка, круглая, ферма, переплет, филлистер, фланец, гнездо, которые мы уже обсуждали в одном из наша статья.

Чтобы получить подробную информацию об этих типах винтов в зависимости от формы или стиля головки, перейдите по приведенной ниже ссылке:

Тип винтов на основе типа головки.

В этой статье вы подробно узнали о различных типах шурупов.Если вы обнаружите, что что-то отсутствует или неверно, сообщите нам об этом в своих ценных комментариях. И если вы нашли эту информацию ценной, не забывайте ставить лайки и делиться. Заранее благодарим… 🙂

Склад болтов — Таблица типов креплений

Категории застежек
Дерево Винты Винты с гладким хвостовиком и коническая точка для использования в дереве. Сокращенно WS	Станок Винты Винты с резьбой для использования с гайкой или резьбовым отверстием. Сокращенный MS	Резьбонарезной станок Винты Закрепите винты с резьбонарезным (самонарезающим) концом.	Лист Винты по металлу Винты с полной резьбой с точка для использования в листовом металле. Сокращенное СМС
Собственная Сверление SMS A Саморез для листового металла с самосверлящая точка.	шестигранник Болт Болт с шестигранной головкой с резьбой для использования с гайкой или резьбовым отверстием. Сокращенно HHMB или HXBT	Болты с квадратным подголовком Болты с гладкой закругленной кромкой голова с небольшим квадратным сечением внизу.	Отставание Болт Болт с деревянной резьбой и заостренный наконечник. Сокращенный лаг
Фланцевые болты Фланцевые болты имеют фланец в нижней части головки, который распределяет нагрузку как шайба.	Винты с головкой под торцевой ключ Винты с головкой под торцевой ключ, также известные как головка с внутренним шестигранником, крепятся шестигранным ключом.	Рым-болты Болт с круглым кольцом на головке. Используется для крепления веревки или цепи.	Отставание под глаз Аналогичен рым-болту, но с деревянной резьбой вместо машинной.
U-образные болты Болты U-образной формы для крепления к трубе или другим круглым поверхностям. Также доступен с квадратным изгибом.	J-образные болты J-образные болты используются для крепления или как болты с открытой проушиной.	Болты с буртиком Болты с буртиком (также известные как болты съемника) используются для создания точки поворота.	Элеваторные болты Элеваторные болты часто используются в конвейерных системах. У них большая плоская голова.
Стяжные болты Стяжные болты (a.к.а. цилиндрические гайки или болты Chicago) имеют внутреннюю резьбу и используются для сквозных болтовых соединений, когда требуется головка с обеих сторон соединения.	Ответные винты Ответные винты имеют уступ, соответствующий диаметру половых болтов, с которыми они используются.	Подвесные болты Подвесные болты имеют деревянную резьбу на одном конце и машинную резьбу на другом конце.	Набор Винты Крепежные винты без головки для ввинчивания в резьбовые отверстия.
Стили головы
Квартира Потайная головка с Плоская вершина. Сокращенно FH	Овальная Головка потайная с закругленный верх. Сокращенно ОН или ОВ	Сковорода Слегка закругленная головка с короткие вертикальные борта. Сокращенный PN	Ферма Очень широкая головка с закругленный верх.
Круглый Куполообразная головка. Сокращенно RH	Hex Шестигранная головка. Сокращенно HH или HX	Шайба шестигранная Шестигранная головка со встроенным в шайбе.	Шайба шестигранная, шлицевая Шестигранная головка со встроенным в шайбе и пазу.
Заглушка Маленькая цилиндрическая головка с головкой под торцевой ключ.	Кнопка Низкопрофильная закругленная головка с торцевым приводом.
Типы гаек
Hex Шестигранная гайка.Также упоминается как готовую шестигранную гайку.	Нейлон Insert Lock Гайка с нейлоновой вставкой чтобы предотвратить откат. Также упоминается как Найлок	Jam Шестигранная гайка уменьшенной высоты.	Нейлон Вставьте фиксатор замятия Гайка найлок с уменьшенным рост.
Крылышко Гайка с крыльями для руки ужесточение.	Колпачок Гайка с выпуклой вершиной поверх конец застежки.	Желудь Желудевые орехи — это накидные гайки с высокой коронкой, используемые для внешнего вида.	Фланец Гайка со встроенной шайбой как фланец.
Тройник Гайка, предназначенная для забивки в дерево, чтобы сделать отверстие с резьбой.	Квадрат Гайка с четырьмя гранями.	преобладающий блокировка крутящего момента Нереверсивная контргайка, используемая для высокотемпературных применений.	K-Lock или Kep Гайка с прикрепленной свободно вращающейся стопорной шайбой с внешним зубом.
Двусторонний двусторонний замок Контргайка, которую можно установить любой стороной вверх. Часто используется при высоких температурах.	Муфта Накидная гайка — это длинные гайки, используемые для соединения частей стержня с резьбой или других крепежных деталей с наружной резьбой.	Прорези Гайки с прорезями используются вместе со шплинтом на крепежных деталях хвостовика с отверстиями для предотвращения ослабления.	Замок Замковые гайки похожи на шлицевые гайки, но с пазами в закругленном сечении над основной гайкой.
Типы шайб
Плоская Плоская шайба, используемая для распределить нагрузку.Доступны модели SAE, USS и другие.	Fender Используется негабаритная плоская шайба для дальнейшего распределения нагрузки, особенно на мягких материалах.	Чистовая Шайба, используемая для получения «готовый» вид. Обычно используется с винтами с овальной головкой.	Сплит Замок Самая распространенная шайба используется для предотвращения откручивания гаек и болтов.
Внешний Tooth Lock Шайба с внешними зубцами Используется для предотвращения откручивания гаек и болтов.	Внутренний Tooth Lock Шайба с внутренними зубцами Используется для предотвращения откручивания гаек и болтов.	Квадрат Шайба квадратной формы.	Док-станция Док-шайба имеет больший внешний диаметр и большую толщину, чем стандартные.
Ogee Толстые чугунные шайбы большого диаметра с изогнутой или скульптурной формой. Обычно используется в доках и деревянных постройках	Уплотнение Неопреновая шайба, приклеенная к металлической основе. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены *
