Расчёт, виды и размеры металлопрофиля для крыши

Металлопрофиль является популярным материалом для кровли. Он отличается практичностью и долговечностью. Самое главное, если правильно выбрать марка и грамотно произвести монтаж. Высота волны профнастила и его толщина зависят от площади кровли, климата региона.

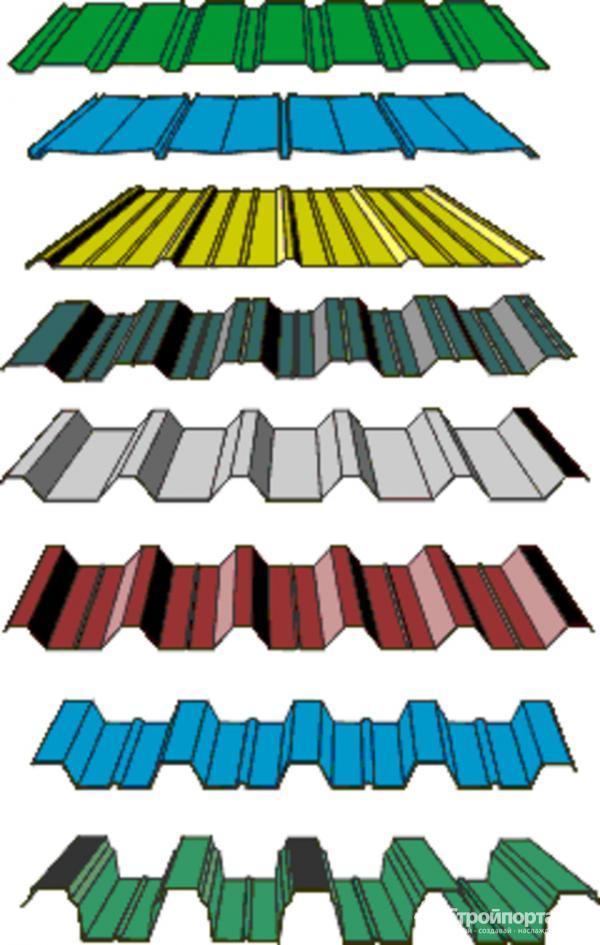

Типы профнастила для кровли

Многие изготовители данной продукции руководствуются ТУ, однако оптимальные особенности будут у изделий, которые регламентированы ГОСТом 24045-94. Этим стандартом регламентируется качество сырья (оцинкованного листа), точные размеры гофры профнастила, маркировка, условия поверхности и хранения, упаковка и перевозка.

В зависимости от этого выделяются:

«С» определяется как стеновой настил. Вариант экономичный. Используется для вертикальных конструкций и в редких случаях для кровли. С10 является наиболее бюджетным материалом, используемым для сайдинга. Однако иногда служит для кровельного покрытия небольшого сооружения с крутыми скатами и сплошной обрешёткой;

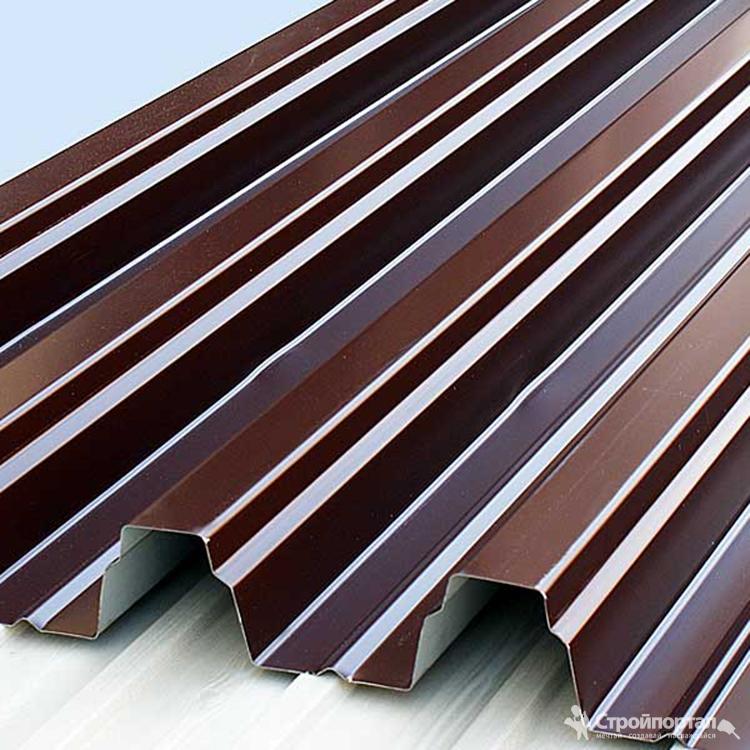

«Н» – профнастил, имеющий высокую несущую способность. Зачастую эта продукция имеет дополнительные ребра жёсткости. Используется для плоской кровли;
«НС» – стандартный вид металлопроката, применяющийся для кровли, а также для вертикальных конструкций.

Покрытие из цинка, толщина которого регламентируется ГОСТом, служит 15-20 лет без возникновения коррозии. Такие листы чаще всего применяют для хозяйственных сооружений. Для жилых используют металлопрофиль с полимерным декоративным и защитным слоем, повышающим не только эстетический вид, но и эксплуатационные характеристики (где-то в два раза, в зависимости от вида покрытия). Наиболее распространенными видами являются полиэстеровые, пластоизолевые, пураловые, ПВДФ.

Расчёт пронастила на крышу в горизонтальном ряду

Определяется ширина ската.
Рассчитывается полезная ширина профнастила, равная разнице общей ширины листа и ширины гофры. В современном металлопрофиле крайние волны выполняются особенно, а полезная ширина есть в маркировке. Если скат уклонен не больше 10°, то на нахлёст предусматривается 2 гофры.
Результат надо округлить в большую сторону после того, как ширину ската поделим на полезную ширину листа.

Для вальмовой и многощипцовой кровли эти расчёты сложнее, а под производством таких крыш подразумевается большое число отходов. Если отклонение ската выше от прямоугольной формы, то остатков будет больше и из них можно делать дверные навесы, крыльцо, оконные козырьки.

Как рассчитать профнастил на кровлю в вертикальном ряду

Для определения количества горизонтальных рядов, длину склона кровли и карнизного свеса в сумме делим на длину профнастила. Нахлёст не учитывается. Величина свеса для марок «С», помимо С-44, равна 6-11 см, для марок «НС», «Н» и С-44 – 19-31 см.

Зависимость величины нахлёста от угла уклона

до 10° – 30 см;
10-15° – 20 см и больше;
15-30° – 15-20 см;
больше 30° – 10-15 см.

Размеры металлопрофиля для кровли

Ширина. Профлист – это холоднокатная оцинкованная тонколистная сталь шириной 1 м 25см. После профилирования этот размер изменяется в зависимости от высоты гофры. Если выше волна, то меньше ширина изделия. К примеру, для С8 эта величина будет равняться 1 м 20 см, а для Н75 – 80 см.

Длина. Длина изделий по ГОСТу:

для марок «Н» и «НС» – 3-12 м, кратная 250 мм;
для стеновых ограждений «С» и «НС» – 2,4-12 м, кратна 30 см.

Чтобы сократить расходы профилированного листа на крышу, клиент может договориться с ООО «Метагарант Групп» о выпуске продукции, длина которой будет отличаться от стандартной.

Толщина. С помощью этой важной величины во многом определяется качество нанесения покрытия. Она находится в пределах 0,46мм -1,1 см. Если толще сталь, то выше её характеристики прочности и долговечности

Читайте интересное

Металлопрофиль для забора: виды, какой лучше

На современном строительном рынке в большом ассортименте присутствуют разнообразные строительные материалы, однако среди всего разнообразия именно металлопрофиль для забора находится на лидирующих позициях. Металлопрофиль представляет собой стольной лист, при изготовлении которого используется метод холодного выгибания.

Гофры профнастила имеют трапециевидную форму, при этом сами листы отличаются наличием полимерного, цинкового либо алюминиевого покрытия. Стоит разобраться детальнее с этим строительным материалом.

Профнастил и методы его получения

Профнастил можно со смелостью характеризовать как универсальный строительный материал, который сочетает в себе большое количество положительных свойств. Среди таковых необходимо выделить высокую прочность, предельную легкость, отличные показатели устойчивости к неблагоприятным условиям, современный внешний вид, а также доступную цену. Стоит также обратить внимание и на такое положительное свойство профнастила, как простота его установки.

Монтажные работы при этом могут осуществляться без использования специального инструментария. При желании вы можете все делать сами, либо нанять сколько угодно работников.

В большинстве случаев при изготовлении профнастила используется метод холодной прокатки из оцинковки. Этот метод предусматривает пропуск прочного оцинкованного стального листа через специальный станок, который подвергает предварительное сырье специальной механической обработке.

В результате этого и получаются достаточно жесткие и рифленые профилированные стальные листы. Для организации дополнительной защиты от разнообразных неблагоприятных воздействий, на листы принято наносить специальные защитные покрытия из полимеров. Благодаря этому также улучшается и эстетичный вид материала.

Виды профнастила

Классификация профнастила в большинстве случаев составляется исходя из толщины листов и высоте волн. Зависимо от этого выделяют:

Кровельный профнастил. В преимущественном большинстве случаев используется для перекрытия крыш, сооружения ограждающих конструкций и стеновых перекрытий.
Стеновой металлопрофиль для забора. Используется для организации заборов и наружной отделки стен.
Несущий профнастил. Применяется при возведении несущих конструкций. Толщина материала зависит от того, сколько будет составлять высота здания.

Стоит также обратить внимание, что профнастил можно поделить на оцинкованный и с полимерным покрытием.

Главным отличием между этими разновидностями является большая подверженность оцинкованного стройматериала разнообразным атмосферным явлениям. Помимо этого, значительно уменьшается сопротивление воздействию химическим веществам.

Преимущества использования профнастила для забора

Стоит рассмотреть все преимущества, которыми обладает профнастил при возведении заборов:

Металлопрофильный забор отличается небольшим весом, благодаря чему его можно крепить на неукрепленном основании. Нет необходимости в заливке сложных бетонных фундаментов. Установка забора происходит быстро и без дополнительного инструментария.
Этот материал отличается замечательными звукоизоляционными свойствами. При этом он способен закрыть территорию дома от взглядов прохожих людей.
Благодаря присутствию предельно большой цветовой гаммы, профнастил сможет стать замечательным дополнением к любому дизайнерскому решению.
Такой забор будет отличаться отличными показателями устойчивости к воздействию коррозии. Помимо этого, можно придать ему дополнительную устойчивость благодаря нанесению дополнительных веществ.
Гарантированный срок эксплуатации ограждений из профнастила составляет от 30 до 45 лет.

Помимо этого, стоит обратить особое внимание на то, сколько стоит металлопрофиль на забор. Стоимость такого строительного материала является предельно низкой, благодаря чему в современном мире практически каждая семья может себе позволить такое удовольствие.

Цвета и покрытия металлочерепицы, профлиста для крыши, забора, фасада

Профилированный стальной оцинкованный лист с полимерным покрытием используется для производства:

Доступные цвета и характеристика различных видов покрытий, предлагаемых компанией «Металл Профиль», представлены ниже:

Полиуретановое покрытие PUR 50

Типовые цвета проф листов:Ral 3005 (красное вино), Ral 5005 (синий насыщенный), Ral 6005 (зелёный мох), Ral 7024(серый графитовый), Ral 8017 (коричневый шоколад), RR 32 (тёмно-коричневый), а также бронзовый, дымчато-зелёный и тёмно-синий металлик.

Доступные цвета каталога RAL с покрытием Pur 50

Полимерное покрытие — Viking MP®

Листовой заборный металлопрофиль доступен в цветах палитры Ral: Ral 3011 (коричнево-красный) (для Viking MP®), Ral 3005 (винно-красный) (для Viking MP® E), Ral 6005 (зелёный мох), Ral 7024(серый графитовый), Ral 8017 (коричневый шоколад)

Цветовые решения металлочерепицы с покрытием VikingMP®

Viking MP® E (Викинг) — матовое текстурированное покрытие заборного профлиста

Фото образца профнастила с полимерным покрытием — Norman MP® (Норман)

Цветной профнастил для забора с однотонным покрытием Norman можно купить совсем недорого за счёт уменьшенной толщины слоя цинка (от 140 г/м2) и малой толщины полимерного покрытия (25 мкм).

Стандартные цвета ограждающего листа профнастила: Ral 1014 (слоновая кость), Ral 1015 (светлая слоновая кость), Ral 3005 (красное вино), Ral 5005 (синий насыщенный), Ral 6005 (зелёный мох), Ral 8017 (коричневый шоколад), RR 32 (тёмно-коричневый), Ral 3011 (коричнево-красный), Ral 7004 (серый сигнальный), Ral 8004 (медно-коричневый), Ral 9002 (серо-белый), Ral 9003 (чисто-белый), Ral 9006 (алюминиево-белый)

Цвета каталога RAL для металлопрофиля с покрытием листа Norman MP®

Тип покрытия профилированных листов — Puretan®

Металлопрофильный лист с покрытием Puretan более устойчив к потере цвета, появлению коррозии, царапин в сравнении с профлистом с покрытиями Viking или Norman.

Профилированные металлические листы МП наиболее популярны в базовых колерах каталога RR (RaColor): RR 11 (зелёная хвоя), RR 35 (синий), RR 29 (красный), RR 32 (тёмно-коричневый), RR 750 (терракотовый), Ral 8014 (шоколадно-коричневый)

Доступные цвета для профильного металлического листа с покрытием Puretan®

Профильный металлический лист с типом покрытия PVDF

Профильный металлический лист в цветах «металлик» меняет оттенок под разным углом наклона.

В продаже металопрофильный лист для устройства глухого забора в цветах таблицы RR (RaColor): RR 11 (зелёная хвоя), RR 35 (синий), RR 29 (красный), RR 179 (белый), RR 750 (кирпично-красный), RR 807 (бежевый), RR 40 (серебристый металлик), RR 41 (тёмно-серебристый металлик), RR 45 (графитовый металлик), RR 42 (золотистый металлик), RR 44 (голубой металлик).

Таблица цветов RR (RaColor) металлического листа с видом покрытия PVDF Matt

Металлочерепица с покрытием Granite® Cloudy

Профильный металлический лист для забора с покрытием Agneta®

Декоративный лист металлопрофиля с видами покрытия Ecosteel®, Ecosteel® Mat, Ecosteel® Textur

Декоративные гофрированные листы для забора с п-образным профилем доступны в расцветках: морёный дуб глянцевый, морёный дуб матовый, белый глянцевый камень продольный и поперечный, золотистый дуб текстурированный, кирпич глянцевый, кирпич рустик глянцевый, кедр текстурированный, клён глянцевый, сосна матовая, глянцевая, структурированная.

Доступные расцветки гофрированных листов с покрытием Ecosteel

Тип покрытия профилированного листа — Colorcoat Prisma®

Купить профлист МП для забора можно в цветах палитры Ral и в оттенках металлик: RAL 1015 (Светлая слоновая кость), RAL 3005 (Красное вино), RAL 3011 (Коричнево-красный), RAL 5005 (Синий насыщенный), RAL 6005 (Зеленый мох), RAL 7024 (Серый), RAL 8017 (Коричневый шоколад), RAL 9006 (Белый алюминий), черный (matt), золотой (metallic), медный (metallic), голубой металлик (metallic), светло-зеленый (metallic), терракотовый (matt), сиреневый, темно-синий, темно-коричневый.

Карта цветов покрытия Colorcoat Prisma®

Покрытие металлического профилированного листа — полиэстер, полиэфир (Pe)

Пластизол — тип покрытия металлочерепицы и металлопрофиля

Уважаемые посетители сайта, обращаем Ваше внимание, что представленные цвета профилированных листов от беларуского производителя ООО «Металл Профиль» (город Заславль) могут незначительно отличаться от реального. Цвет картинок товаров максимально приближен к оригиналу, насколько это позволяет калибровка и цветопередача экрана. Если при получении товара цвет не будет соответствовать указанному на сайте, то мы готовы обменять вашу покупку на изделия любого другого цвета.

Хотите рассчитать стоимость материалов на крышу из металлочерепицы? Воспользуйтесь онлайн-калькулятором на сайте.

Увидеть в живую материалы, представленные в интернет-каталоге компании «СтройВита», Вы может в местах продаж или заказать по телефонам, указанным на сайте. При оформлении заказа вышлем почтой или курьером образцы товара.

Новые виды металлочерепицы Grand Line и Металл Профиль – статьи от компании «Эталон»

Металлочерепица сегодня стала одним из популярных кровельных материалов благодаря доступной цене, долговечности и изолирующим характеристикам, способных защитить помещения здания от климатических факторов. В этой статье дано описание кровельного материала, его основных характеристик, а также рассмотрен ряд новых моделей от крупнейших производителей металлочерепицы в России.

Многообразие форм профиля и цветовых решений, есть возможность подобрать модель, которая отлично впишется в дизайн здания и окружающей территории. Учитывая стальную основу, этот материал является достаточно прочным, но при этом металлочерепица имеет небольшой вес, что облегчает ее транспортировку и монтаж. Благодаря оцинковке и полимерным покрытиям, кровельный материал сохраняет свои качества в течение десятилетий, и не утрачивает характеристик под влиянием климатических факторов.

Описание материала

Конструктивно металлочерепица представляет собой стальной профилированный лист, изготовленный холоднокатанным способом, поверхности которого покрыты слоем цинка (горячая оцинковка). Дополнительно внутренняя поверхность покрывается лакокрасочным слоем, а внешняя — полимерным покрытием, эти покрытия препятствуют доступу влаги к стальному основанию, защищая его от коррозии, предотвращая выцветание краски, обеспечивая стабильность характеристик кровельного покрытия в широком температурном диапазоне.

Монтаж металлочерепицы осуществляется на обрешетку (из деревянных реек или профиля для гипсокартонных систем), каждая панель стыкуется с предыдущей в нижней части волны, образуемой рисунком профиля.

Преимущества и особенности металлочерепицы

Монтаж. Для монтажа, если речь идет о кровле без сложных архитектурных форм, не требуется многолетней практики, достаточно знать технологию и следить за ее соблюдением;
Небольшой вес. Соотношение веса металлочерепицы к укрываемой площади этого материала делает его выгодным по соображениям транспортировки, погрузки, разгрузки и монтажа, чем меньше вес и объем – тем ниже расходы;
Демократичная цена. В отличие от более дорогих видов кровельных покрытий (керамическая черепица, медь, алюминий) металлочерепица демонстрирует схожие изоляционные характеристики и долговечность;
Несущая способность. Металлочерепица способна противостоять механическим воздействиям (град, дождь, падение веток, скопление снежных масс), и при этом технология монтажа не предполагает обустройства сплошной обрешетки.

Особенности металлочерепицы

Среди особенностей, которые необходимо учесть при выборе этого материала – звуковой дискомфорт, который создается по причине звуковых волн, вызванных механическим контактом плоскости профиля с градом и дождем. Впрочем, это решается путем использования специальных материалов, обеспечивающих звукоизоляцию (в дополнение к тепло- и гидроизоляционным материала, мембранам ветрозащиты и паропропускной мембраны). Кроме того, в случае сложной конфигурации кровли остается существенный процент отходов. К сожалению, этот недостаток является общим для большинства видов кровельных материалов, за исключением штучных (керамическая, дощатая черепица, пр.).

Новинки от крупнейших производителей

Производители металлочерепицы продолжают расширять свои коллекции, и сегодня пойдет речь о моделях, которые были представлены на рынке относительно недавно.

Производитель Grand Line

Серия Kvinta plus 3D

Модификация существующей модели Kvinta plus, отличается оригинальной формой профиля. Высота ступеньки составляет 20 мм, и в данном случае поверхность профиля в точности повторяет внешний вид керамический черепицы. В новой модели не так заметны горизонтальные стыки. Такой рисунок черепицы характерен для стран Европы, где малоэтажные дома традиционно покрывались этим материалом. С этой точки зрения металлочерепица Kvinta plus 3D является решением для реализации дизайна здания в средневековом архитектурном стиле. Шаг волны составляет 350 мм, толщина стали, в свою очередь, порядка 0,45 мм.

Серия Kvinta Uno

Версия популярной модели Kvinta Plus в модульном исполнении. Как и у прочих видов листовой металлочерепицы, монтаж выполняется на обычную обрешетку, также используются доборные элементы. Модель отличается прочностью и элегантностью, благодаря канавке на гребне. Кроме того, металлочерепица стала боле экономичной за счет увеличения длины (720 мм.) и полезной ширины (1150 мм). Модель позволяет упростить монтаж и сократить количество отходов (в случае кровли сложной геометрической формы) – схема не нужна, нет необходимости предварительно раскладывать панели, так как они одинаковые. Если лист получил повреждения при монтаже, достаточно заменить его на другой, и при этом не придется снимать весь скат. Благодаря особенностям формы профиля, возникает эффект отсутствия швов в местах соединения, что усиливает эстетические характеристики.

Производитель Металл Профиль

Теперь рассмотрим новинки от производителя металлочерепицы Металл Профиль.

Серия Монтеросса

Увеличенная высота профиля делает кровельное покрытие выразительным (высота может достигать 77 мм.) и напоминающим горный массив в Швейцарии. По контуру волны есть обрезная кромка, которая дополняет сходство продукта с натуральной керамической черепицей. Технология резки 3D делает горизонтальные стыки соседних листов металлочерепицы практически незаметными, что еще больше дополняет ее сходство с традиционной черепицей. Двойная канавка капилляр обеспечивает герметичность нахлеста по вертикали, а экономный расход металла (в области замков) достигается благодаря модифицированной технологии продольного нахлеста.

Серия Трамонтана

Модель демонстрирует устойчивость к ветровым нагрузкам и может эксплуатироваться в широком диапазоне температур, в том числе – в приморских районах, известных своими муссонами и климатических условиях Крайнего Севера. Название модель получила от наименования холодного ветра, который сезонным образом спускается с Пиринейских гор. Плоская верхушка волны представляет собой не обычную форму профиля металлочерепицы, поэтому, благодаря такому кровельному покрытию, здание будет узнаваемым. Боковой замок имеет конфигурацию, которая обеспечивает герметичность соединений кровли.

Серия Монтекристо

Средневековая эпоха рыцарских замков и дворцов, которые покрывала традиционная глиняная черепица – вот что легло в основу разработки новой коллекции металлочерепицы, получившей название Монтекристо. Профиль имеет симметричное исполнение, благодаря чему достигнута эстетика внешнего вида кровельного покрытия. Благодаря сочетанию прямых линий и скругленных форм, профиль Монтекристо будет органично гармонировать с различными архитектурными стилями, которые применяются при проектировании зданий любой направленности. По кругу волны выполнена кромка, которая дополняет сходство черепицы Монтекристо с керамической черепицей.

Ребрендинг на Металл Профиль

В 2020 году произошло пополнение линейки брендов металлочерепицы производителя Металл Профиль, а также полное завершение процесса переименования классических профилей. Линейка Ламонтерра дополнилась модификациями Ламонтерра X и Ламонтерра XL. Изменения коснулись не только названий, модификации внесены в рабочие схемы, маркетинговые и рекламные материалы, проектно-распорядительную и техническую документацию. Кроме того, идет подготовка дополненных и модифицированных сертификатов соответствия.

Три модификации Ламонтерра

Под брендом Ламонтерра представлены три позиции:

Базовая модификация профиля Ламонтерра, где высота ступенек составляет 14мм;
Модель Ламонтерра Х, высота ступеньки которой составляет 21 мм;
Ламонтерра XL – в данном варианте ступенька стала длиннее (до 400 мм. ).

Металлочерепица линии Ламонтерра – надежный, легкий и износоустойчивый кровельный материал. Для его изготовления применяют сталь, толщиной 0,5 мм., которая обрабатывается методом холодного проката, а затем наносится цинковый слой. В завершение наносится лакокрасочный слой и защитное полимерное покрытие. Модели линии Ламонтерре применяются для масштабной застройки и для частного домостроения.

Профиль и покрытие Ламонтерра

Классический профиль металлической черепицы получил в серии Ламонтерра новые модификации. Вариативная высота ступенек и умеренная длина позволяет материалу органично смотреться на кровлях любых площадей и конфигурации. Независимо от того, возведено здание в классических архитектурных традициях или в сегодняшней стилистике, металлочерепица Ламонтерра добавит эстетики и гармонии в замысел проектировщика. Для изготовления моделей линии Ламонтерра используется покрытие на основе полиэфира, этот материал демонстрирует интересное сочетание демократичной стоимости и эксплуатационных характеристик, придаваемых изделию.

Металлочерепица, обработанная этим составом, имеет глянцевую поверхность, устойчивость к выгоранию под воздействием ультрафиолетовых лучей. Кроме того, продукт получает устойчивость к разрушению под воздействием температур (жара и мороз), поэтому его можно использовать в полярных условиях и жарких южных регионах. Толщина металла составляет не менее 0,5 мм (согласно внутренним стандартам), в то время, как толщина защитного слоя составляет 25 мкм. Модели серии Ламонтерра особенно востребованы в малоэтажном строительстве.

Преимущества моделей Ламонтерра

Качество, эксплуатационные характеристики и цена продукции серия Ламонтерра являются традиционными качествами металлочерепицы, которую выпускает производитель Металл Профиль.
Характерные линии профиля Ламонтерра позволяют поставить еще один акцент на привлекательности кровли здания;
Эстетические характеристики дополняются, благодаря использованию полимерного покрытия, которое в течение десятилетий исключает смену исходного оттенка в результате выгорания под палящим солнцем;
Долговечность кровли, которая достигается благодаря устойчивости основы к механическим воздействиям (толщина 0,5 см. ), конфигурацией профиля и качествами защитного покрытия;
Дополнительный элемент противопожарной защиты – металлочерепица Ламонтерра является огнестойким материалом, который не возгорается и препятствует распространению огня;

Все изделия, которые предлагаются под брендами Метал Профиль – это надежные строительные материалы, которые сопровождаются гарантией производителя. Целью проводимого ребрендинга было обеспечить противодействие распространению фальсификата, а также усилить контроль качества на производстве, модифицировать технические характеристики материала и его особенности.

Подводя итог

У производителей металлочерепицы периодически появляются новые модели, которые не только являются более востребованными с эстетической точки зрения, но также обладают превосходящими эксплуатационными характеристиками относительно прежних моделей, многие из которых уже считаются классикой. Грамотный потребитель, желающий, чтобы кровля его здания исправно служила десятилетиями, тщательно изучает параметры и характеристики, заявленные производителем, а также делает поправку на условия эксплуатации местности, где будет происходить строительство здания.

разновидности и особенности металлопрофиля по типу лицевых сторон, отличия и области применения.

12.04.2021

Содержание:

Профлист относится к категории строительных материалов, пользующихся на специализированном рынке стабильным спросом благодаря оптимальному сочетанию превосходных эксплуатационных характеристик с доступной стоимостью. Лицевая сторона профилированного листа чаще всего ассоциируется с поверхностью, покрытой цветным слоем из полимерных материалов. «Внутренней» стороной принято считать поверхность с серым слоем. В действительности функции внешней поверхности может выполнять любая сторона металлических профилированных листов.

Профилированный лист предлагается с лицевыми сторонами А, В, S, R. Для того, чтобы сделать правильный выбор и максимально использовать преимущества качественного материала, необходимо знать отличия лицевых сторон различных видов профиля. Только при этом условии можно гарантировать окупаемость финансовых вложений в строительно-отделочный материал.

Металлопрофиль со лицевой стороной А

Металлопрофиль с лицевой стороной А отличается при узком верхнем гребне волн шириной нижней подошвы. Такая конструкция обеспечивает плотное прилегание профлиста к обрешетке и равномерное распределение нагрузки, что актуально при использовании материала для обустройства кровли.

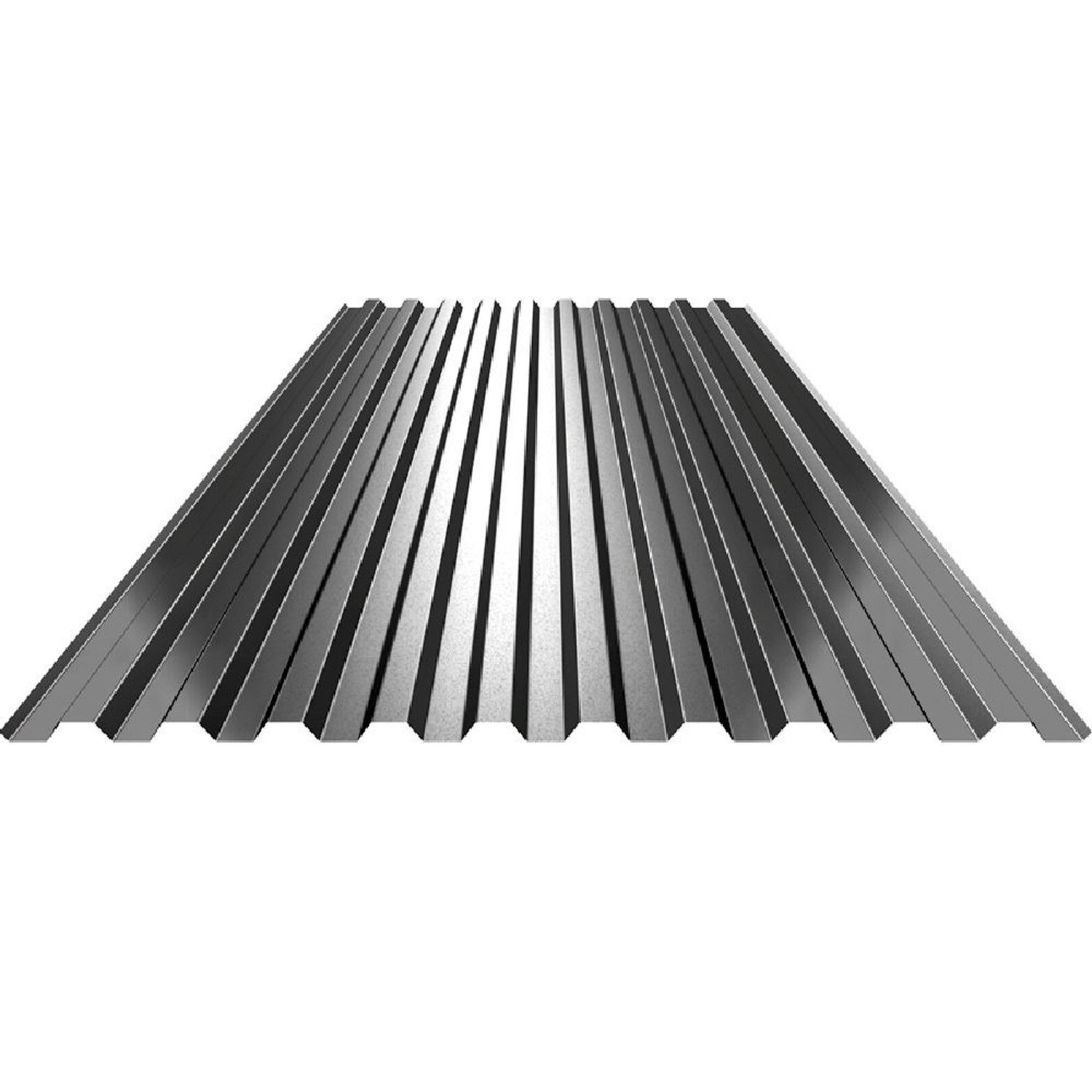

Модели НС-35, С-21 отличает симметричность гребней и прогибов волн. У моделей с различными лицевыми поверхностями различаются также принципы стыкования листов.

Основным отличием профнастила со стороной А является отсутствие загиба вверх у боковых плоскостей, благодаря чему при монтаже образуется боковой нахлест. При стыковании металлопрофилей в верхней части волн проникновение влаги в кровельную конструкцию с последующим ее повреждением исключено.

Сфера применения

Профлист с лицевой стороной А наиболее востребован в качестве кровельного материала. Любой металлический профиль может быть произведён с окрашенной стороной А, но все они имеют различное назначение:

модели С-44, НС-35, МП-20, С-21, используемые при возведении малоэтажных домов;
модель Н-60 ,применяемая при сооружении производственных и общественных зданий, малоэтажных домов;
модели Н-114,Н-75 — при возведении общественных и производственных зданий.

Купить металлопрофиль с лицевой стороной А — правильный выбор при необходимости выполнить облицевать фасад здания, возвести ограждающее сооружение. Специалисты рекомендуют отдать предпочтение моделям с волнами средними или низкими.

Профлист со стороной В

Изготовленный из тонколистовой стали профлист с лицевой стороной В отличается узкими нижними полками волн при широких гребнях. Профили, у которых элементы волн симметричны (С-21, С-8,НС-35, МП-18, МП-10), являются исключением.

Сфера применения

Металлопрофиль с лицевой стороной В используется при проведении отделочных работ (обустройство фасадов зданий коммерческих и производственных), как материал для возведения различного типа ограждений.

Для кровли профлист В не используют, поскольку:

загиб боковых кромок вверх является негерметичности стыков, результатом чего являются протекания;
стыковка листов в нижней части волны не обеспечивает должного уровня герметичности.

Для обустройства кровли рекомендуется применять кровельные материалы МП-35.

Профлист со стороной S

Производится металлопрофиль с лицевой стороной S, являющийся одним из вариантов металлопрофиля С-10, производственной компанией «Металл Профиль». Особенностью профиля является узость гребней волн при широких прогибах.

Сфера применения

Для обустройства кровельных покрытий профлист со стороной S не используется, поскольку в качестве материала для обустройства для кровель допускается исключительно металло профиль с волнами 18мм. Металлопрофиль С-10 применяют при сооружении ограждений и в качестве облицовочного материала.

Профнастил со стороной R

Лицевая сторона R имеется исключительно у профиля МП-20- R. Для этого профнастила характерны узость гребней и ширина прогибов волн, что обеспечивает равномерность нагрузки. Монтаж листов внахлест гарантирует герметичность стыка благодаря тому, что боковые кромки имеют изгиб вниз. Замок оснащен боковой капиллярной протечкой, гарантирующей отсутствие протеканий.

Сфера применения

Профнастил с лицевой стороной R – идеальные кровельные материалы для обустройства крыши.

Вывод

Если возникла необходимость в материале для сооружения крыши – лучшим выбором станет профлист с лицевой стороной R или А. Если необходимы материалы для обустройства фасада или сооружения ограждений – заказывайте металлопрофиль с лицевой стороной типа A, B, S.

Виды профнастила (металлопрофиля), марки профлиста

Практически каждый владелец индивидуального дома или дачи рассматривал все виды профнастила в качестве строительного материала для забора, кровли, стен. Собственники городских квартир приобретают его для облицовки балконов и устройства козырьков. Что уж говорить о предприятиях, с этим материалом можно устроить любые ограждения, использовать для строительства складов, гаражей, временных сооружений. Нередко профлист применяют для укрепления грунта при проведении земляных и гидротехнических работ.

Разновидности профильного листа

А знаете ли вы, сколько стали производится в мире и в России? За 2015 год все страны произвели 1,6228 миллиарда тонн, и 69,4 миллиона тонн приходится на долю нашей страны. Если на строительство Эйфелевой башни было использовано около 10 000 тонн металла, то получается, что каждый год в России условно строится до 6940 таких башен.

Статистика пока не может сказать точно, сколько стали ушло на разные виды металлопрофиля, но нетрудно предположить, что на такой популярный материал, как профилированный лист (профлист) использовали не один миллион тонн металла. Профнастил представляет собой гнутый лист волнообразной формы. Для производства материала используется листовой металлопрокат с толщиной листа от 0,4 до 1 мм. Он поставляется от металлургических комбинатов в виде большого рулона массой от 5-8 тонн. В цеху он устанавливается на специальный барабан для разматывания рулона. Стальное полотно подается на прокатный стан под систему роликовых прессов, которые с помощью метода холодного прессования изгибают лист. На приемочном столе гидравлический нож кроит полотно на отдельные листы. На вопрос, какой бывает профнастил, отвечает ГОСТ 24045. В зависимости от вида профиля и назначения различают:

С (стеновой), применяется для устройства стен, заборов и других ограждений;

Н (настил), для кровельного покрытия;
НС, используется как покрытие кровли и стенового ограждения.

Маркировка материала содержит указание на назначение профлиста (С, Н, НС), высоту профиля h, ширину В и толщину t листа. Например, популярный кровельный профнастил марки НС35-1000-0,7. До 2010 года на производстве руководствовались требованиями ГОСТ 24045-94, в котором указывались все разновидности профнастила, их маркировка и размеры. В ГОСТ 24045-2010 все эти требования были сняты, но производители до сих пор используют в своем ассортименте такие виды, как Н57, 60, 75, 114; НС35, 44; С10, 15, 18, 21, 44. Появились и новые материалы, например, С8, С20.

Из чего состоит профильный лист?

В старом ГОСТ указывалось, что для производства профлиста применяется сталь марки 08, 08кп, 08пс, 10кп, Ст2, Ст3 со всеми способами раскисления. В новом ГОСТ требования к стали ограничились соответствием ГОСТ 14918-80. Как правило, материал не только сопротивляется конструктивным нагрузкам и механическому воздействию, на него влияют УФ лучи, атмосферные осадки, неблагоприятные экологические условия, химические растворы.

Поэтому вся продукция всегда выпускается с защитным слоем. В старой редакции нормативов предусматривались следующие защитные покрытия:

Цинковое.
Алюмоцинковое.
Алюмокремниевое.
Алюминиевое.
Декоративное окрашивание.

Сейчас к производству и окрашиванию допускается только оцинкованный листовой прокат. Окраска может быть нанесена как с одной, так и с двух сторон. Она не является отдельным видом защитного покрытия и наносится поверх цинкового покрытия. Профлист имеет слоистый состав:

Стальной лист.
Цинковое покрытие. При взаимодействии цинка с кислородом на поверхности металла появляется окислительная пленка, которая препятствует дальнейшему проникновению кислорода. Благодаря этому слою сталь практически не ржавеет, поэтому оцинкованная сталь используется в вентиляционных системах.
Антикоррозийный слой. Поверх оцинковки наносится оксидная пленка, которая создает пассивирующий поверхностный слой. Суть процесса в том, что оксидная пленка создает поверхностные соединения, и металлы переходят в пассивное состояние, без химических реакций.
Грунтование. Грунтовка повышает сцепление (адгезию) материалов и между ними создается прочная связь.
Окрашивающий слой. Используются следующие красящие составы:
- на основе органических полимерных веществ;
- полиэфирные, на полиуретановой основе с полиамидом;
- пластизоловые: ПВХ и пластификаторы;
- лакокрасочные;
- фторсодержащие полимеры (PVDF).

PVDF сегодня считается самым эффективным защитным покрытием, он отлично противостоит коррозии и сопротивляется вредному воздействию окружающей среды. При окрашивании профлиста используется немецкая система RAL, точнее каталог RALCLASSIC, в котором 213 цветов. У каждого оттенка четырехзначная маркировка. Но это не значит, что все эти оттенки присутствуют в любом магазине.

Как правило, производитель использует не более 20. Самые популярные виды профнастила: шоколад, зеленый мох, красное вино, синий.

Технические характеристики и применение

Хотя профлист разделяется по своему назначению, это вовсе не значит, что все виды профнастила не используются при монтаже крыши или устройстве стен. Стеновой профиль можно использовать в качестве кровельного покрытия при выполнении определенных условий:

Толщина стенки должна быть не менее 0,7 мм. Лист толщиной 0,4–0,5 мм легко гнется и при монтаже крыши чаще всего используется гладкий лист этой толщины в местах устройства примыканий.
Обрешетка под кровельное покрытие устанавливается с шагом не более 400 мм.
При монтаже кровельного листа толщиной 0,6–0,7 мм рекомендуется использовать специальную обувь «лыжи», чтобы не помять поверхность покрытия.

Главное, обращайте внимание на несущую способность листов кровельного покрытия. Она не должна быть меньше, чем снеговая расчетная нагрузка на крыши, принятая в вашей местности.

Например, универсальный профиль НС35 рассчитывается с учетом таких предельных нагрузок:

Марка профнастила	Шаг опор, м	Предельная нагрузка, кг/м², при расчетной схеме
Марка профнастила	Шаг опор, м	Схема 1, с одним пролетом	Схема 2, с 2 пролетами	Схема 3, с 3 пролетами	Схема 4, с 4 пролетами
НС35-1000-0,55	1,5	432	247	282	271
НС35-1000-0,55	3,0	54	124	104	111
НС35-1000-0,6	1,5	471	322	365	350
НС35-1000-0,6	3,0	54	124	104	111
НС35-1000-0,7	1,5	549	493	560	537
НС35-1000-0,7	3,0	68	172	133	142
НС35-1000-0,8	1,5	627	670	762	752
НС35-1000-0,8	3,0	78	198	153	164

Некоторые виды профнастила рекомендуют использовать при монтаже крыши следующим образом:

Марка	Уклон крыши	Шаг обрешетки	Рекомендации
С10-0,5		сплошная	Нахлест в 2 гофры.
С10-0,5		Менее 300 мм	Нахлест в 1 гофру.
С21-0,5 С21-0,7		Менее 300 мм	Нахлест в 1 гофру.
С21-0,5 С21-0,7		Менее 650 мм	Нахлест в 1 гофру.
С44-0,5 С44-0,7		Менее 500 мм	Нахлест в 1 гофру.
С44-0,5 С44-0,7		Менее 1000 мм	Нахлест в 1 гофру.
Н60-0,7; Н60-0,8; Н60-0,9	>8°	До 3000 мм	Применение для крыш промышленных сооружений.
Н75-0,7; Н75-0,8; Н75-0,9	>8°	До 4000 мм	Применение для крыш промышленных сооружений.

Итак, подведем итоги. Профнастил следует использовать:

Для покрытия крыши индивидуального дома профиль высотой до 44 мм.
Для перекрытий – от 57 мм.
Для промышленных зданий – от 75 мм с длиной пролета до 3 м.
Для стен подойдет лист с высотой гофра 35–44 мм.

Наиболее ценные эксплуатационные характеристики:

небольшой вес листов;
легкость монтажа;
невысокая стоимость;
срок службы от 30 до 50 лет;
отсутствие потребности в дополнительном уходе;
возможность повторного применения после демонтажа;
удобство хранения и транспортирования.

Цветное покрытие создает не только надежную защиту от коррозии, но и уютный дизайн любому строению. Рекомендуем к просмотру видео по теме:

Какие бывают стандартные размеры профлиста для забора

Сейчас одним из самых распространенных материалов для заборов домов, дач и промышленных объектов является профнастил. Ограждения из стальных листов отличаются надежностью, долговечностью и эстетичным видом.

Профнастилом называется лист холодного гнутого железа, прошедший грунтование, пассировку, оцинковку. Иногда на материал может наноситься полимерный слой или покрытие из пластизола. У каждого листа есть ребра жесткости, образуемые после проката на специальном оборудовании. Высота и форма ребер жесткости у разных видов профнастила отличается.

Оптимальный выбор материала напрямую зависит от вида и назначения профнастила. Так, стоимость простого материала меньше по сравнению с профлистом, имеющим полимерное покрытие. Но наличие покрытия продлевает срок эксплуатации конструкции, повышает стойкость к механическим повреждениям и другие показатели.

Параметры профлиста позволяют сооружать конструкции с секциями по 8 м. Можно подобрать материал под имитацию природных материалов. Большое разнообразие оттенков позволяет выбрать профлист в соответствии с архитектурным ансамблем.

Материал отличается легкой и оперативной установкой, возможностью сочетания с другими стройматериалами (деревом, камнем и кирпичом). Благодаря профилированной структуре заборы обладают шумо- и звукоизоляцией.

Какие бывают виды профнастила для забора?

Отличие материала по типу покрытия

Листы профнастила отличаются видом покрытия. Существует оцинкованный стандартный материал, лист с полимерным слоем и пластизол:

Простые оцинкованные листы покрыты слоем горячего цинка толщиной 20-30 мкм. Они применяются в строительстве перекрытий хозяйственных объектов и в сооружении навесов. Стоимость материала ниже на 40% по сравнению с другими типами.
Профлисты, обработанные полимерным слоем из пластмассы и синтетических смол, защищены от повреждений, имеют яркие расцветки.
Профнастил, покрытый слоем пластизола, более устойчив к разным механическим повреждениям и воздействиям природной среды, он имеет толщину до 200 мкм.

В продаже можно встретить профнастил с параметрами стандартного листа, но имитирующий внешним видом природные материалы (камень, дерево). По сравнению с другими разновидностями материала цена профиля с рисунком выше.

Отличие материала по маркировке

При выборе профнастила для ограждения нужно внимательно изучить маркировку, где обозначается тип, ширина, высота волны и толщина стали.

Производители предлагают следующие виды:

Н — несущий профнастил, используемый в сооружении перекрытий и кровель;
С — стеновой материал, применяемый в строительстве заборов и стен хозяйственных объектов;
НС — универсальный профлист, подходящий для любых работ и возведения ограждений.

Также существует маркировка профнастила буквами A и R. При постройке заборов могут применяться только А-профили, которые не имеют гидрозатвора и окрашиваются с одной части.

Для забора наиболее подходящими марками являются С10, С21, С20, НС35. При этом цифрой обозначается высота гофры (мм). Применение таких профилей позволяет выполнить конструкцию по невысокой стоимости и необходимой жесткости.

Показатели наиболее распространенных видов профлиста

Размеры и другие характеристики профнастила

У каждого изготовителя наибольшая толщина листа может отличаться. Ее показатель может варьироваться от 0,4 до 14 мм. Стандартные виды имеют высоту до 2 м.

Параметры оцинкованного профиля указаны в ГОСТе 24045-2010, основные требования к материалу обозначены в ГОСТе 14918-80. ГОСТ 30246-94 описывает качество листов с полимерным слоем.

Профлист марки С8 имеет следующие параметры:

115,0 см полезная ширина;
120,0 см полная ширина;
8 мм высота профилей;
62,5 мм шаг между ребрами.

Это бюджетный вариант профиля, имеющий хорошие рабочие параметры, долговечный, надежный и удобный в монтаже.

Более подробно о данном виде профлиста — на видео:

Профлист марки С10 имеет следующие характеристики:

рабочая ширина равна 110,0 см;
общая ширина 115,5 см;
шаг ребер жесткости 4,5 см;
толщина листа 0,4-0,8 мм;
высота ребра 1,0 см.

Заборный профлист марки С21 имеет следующие характеристики:

рабочая ширина 100,0 см;
общая ширина 105,1 см;
толщина 0,4-0,7 мм;
высота гребней 2,1 см;
расстояние между волнами 6,5 см.

Материал имеет трапециевидный профиль. Стандартная длина листа 2, 3, 6 м. Применение марки С21 минимизирует затраты на работы из-за малой ширины перекрытия листов.

Размеры металлопрофиля С21

Профлист марки С20 имеет следующие размеры листа:

рабочая ширина 110 см;
общая ширина 115 см;
высота гофры 2,0 см;
расстояние между ребрами 13,75см;
толщина листа 0,45-0,7 мм.

Профлист марки НС35 имеет следующие характеристики:

рабочая ширина 100,0 см;
общая ширина 106,0 см;
толщина стенок 0,5-0,9 мм;
расстояние между ребрами 7,0 см;
высота ребер 3,5 см.

Если вас интересует, как сделать калитку из профнастила своими руками, ознакомьтесь с этим материалом.
Подробная информация о том, как установить столбы для забора из профнастила — в этой статье.
О выборе и монтаже заборов из металлического профиля можно почитать здесь.

Какой профлист лучше выбрать?

Выбор профлиста на забор делается согласно эксплуатируемым условиям и пожеланиям его владельца. К забору не предъявляются жесткие требования по герметичности, поэтому обычно выбирается материал толщиной 0,5-07 мм и небольшой гофрой (С8, С10, С20). С8 не подходят для зон со значительными ветровыми нагрузками.

Несмотря на небольшую толщину, С20 можно назвать подходящим вариантом для строительства забора. Он надежен, прочен и имеет высокие звукоизоляционные показатели.

Перед приобретением материала нужно изучить его срок эксплуатации, наличие защитного покрытия. Удачным выбором будет покупка профлиста с антикоррозийным слоем полимера, который имеет яркий оттенок.

Если дом располагается в условиях сурового климата, то оптимальным решением будет установка ограждения из пластизольного профлиста, устойчивого к механическим воздействиям.

При покупке профнастила на забор нужно обратить внимание на его качество и толщину. Жесткий лист не должен гнуться, быть без царапин, иметь соответствующую толщину и размеры.

Типы алюминиевых профилей и профилей

Процесс формования экструзией алюминия (также известный как «алюминиевые рамы») представляет собой процесс объемной пластической деформации. Во-первых, алюминиевую заготовку предварительно нагревают до заданной температуры, которая все еще комфортно ниже точки плавления материала, чтобы облегчить пластическое течение материала. Затем нагретая заготовка проталкивается через инструментальную головку, которая предназначена для придания ей формы и придания заготовке соответствующего поперечного сечения профиля.Этот промышленный процесс экструзии аналогичен кулинарной технике, используемой для изготовления различных видов макаронных изделий; а также техника формирования фигур в детской игрушке Play-Doh.

Преимущества экструзии алюминия:

Алюминий — это очень часто используемый материал для экструзии и формования профилей, поскольку он обладает механическими характеристиками, которые делают его идеально подходящим для профилирования и формовки металла из секций заготовок. Высокая ковкость алюминия означает, что металлу можно легко придать форму различных сечений без значительных затрат энергии на инструментальную оснастку или процесс формования, а температура плавления алюминия обычно примерно вдвое меньше, чем у обычной стали.Оба эти факта означают, что процесс экструзии алюминия требует относительно небольших затрат энергии, что приводит к низким затратам на инструменты и производство. Наконец, алюминий также обладает высоким отношением прочности к весу, что делает его отличным выбором для промышленного применения.

Типы профилей

Можно создать широкий спектр сложных типов алюминиевых экструзионных профилей различной толщины. Эти профили могут содержать большое количество сложных пустот, как того требует приложение для конечного использования.Доступен широкий спектр внутренних пустот, чтобы облегчить широкий спектр приложений автоматизации, а также удовлетворить любые требования к производительности по весу. Самый распространенный тип алюминиевого профиля — это полый профиль балки, который представляет собой просто разновидность квадратного профиля. Существуют также другие типы профилей, такие как треугольный, одинарный радиус и L-образный профиль.

Алюминиевые экструзионные профили MISUMI. Посетите www.misumiusa.com, чтобы увидеть полный выбор доступных профилей, длины и обработки поверхности.

Типы поверхностей:

В качестве побочного продукта процесса экструзии на поверхности профилей иногда появляются небольшие едва заметные линии. Это результат использования инструментов для экструзии, и для удаления этих линий можно указать дополнительную обработку поверхности. Существует несколько операций вторичной обработки поверхности, которые могут быть выполнены, например, торцевое фрезерование после основного процесса экструзионного формования, чтобы улучшить чистоту поверхности профиля.Эти операции обработки могут быть указаны для улучшения геометрии поверхности для улучшения профиля детали за счет уменьшения общей шероховатости поверхности экструдированного профиля. Эти виды обработки обычно используются в тех случаях, когда требуется точное позиционирование деталей или когда сопрягаемые поверхности должны тщательно контролироваться. Обработка поверхности также может добавить дополнительную коррозионную стойкость, повысить твердость профиля или даже добавить электроизоляцию к профилям.

Анодированное покрытие черного цвета помогает защитить от коррозии и не проводит ток.

Использование профилей Разделы:

Алюминиевые профили чаще всего используются в приложениях промышленной автоматизации, таких как автоматизированное перемещение на технологических линиях и в различных отраслях производства. Они прочные и в то же время достаточно легкие, чтобы ими можно было легко манипулировать, и они могут быть встроены в различные конфигурации, как того требует структура автоматизации. Помимо традиционных приложений автоматизации, алюминиевые профили структурного класса даже указываются как часть усилий по снижению веса.В этом смысле они все чаще используются в качестве каркасов в других конечных потребительских товарах, таких как автомобили и строительные проекты по стандарту LEED. По мере разработки более совершенных алюминиевых сплавов и методов покрытия поверхностей их применение расширяется в этих новых областях.

Заключение

В заключение, экструзионные алюминиевые профили универсальны и идеально подходят для использования в системах автоматизации зданий, а алюминий является отличным конструкционным материалом, который идеально подходит для использования в экструзиях профилей.Скорее всего, существует алюминиевый профиль, идеально подходящий для конкретного применения в автоматизации.

Что такое металлическая крыша со стоячим фальцем

Когда дело доходит до кровельных материалов, существует множество вариантов. Некоторые люди выберут камень, асфальт, металл или сланец, чтобы назвать несколько. Обычно это зависит от климата, в котором находится дом, а также от правил строительства и ТСЖ. Однако на Северо-Западе и в штатах, где есть снег, металлическая крыша является обычным явлением.Есть металлочерепица, металлочерепица, металлочерепица.

Что такое фальцевая металлическая кровля? Это система металлических панелей, которые соединяются вместе, а застежка er является скрытой. Постоянные швы находятся на расстоянии 12 и 24 дюймов друг от друга и также известны как «ребра». Также есть 4 типа, которые мы также рассмотрим.

Давайте разберемся, почему вам нужно знать о металлической крыше со стоячим фальцем, о четырех типах, преимуществах и недостатках, других вариантах, идеях по обслуживанию и о том, когда обращаться к профессионалу.

Зачем нужно знать металлическую крышу со стоячим фальцем

Металлические крыши популярны для домов, поскольку они долговечны и помогают снизить затраты на электроэнергию. Они не требуют ухода, как другие крыши. Кроме того, они бывают разной длины, профиля, толщины и формы, поэтому есть из чего выбирать.

4 типа профилей металлической крыши со стоячим фальцем Типы

Существуют разные типы фальцевых профилей, которые используются на металлических крышах.

1. Защелкивающийся замок

Этот тип подходит для крыш с уклоном 3/12 и выше. Они подходят для любой окружающей среды и погоды, немного дешевле из-за меньших затрат труда. Это потому, что нет механического сшивания.

2. Механический замок: одинарный и двойной

Это панели, сформированные в рулоне, края которых совпадают друг с другом. Одинарный — 90 градусов и одна складка шва. Работает лучше в более мягких условиях и легче заменяется, чем швы с двойным замком на 180 градусов.

Двойной Замок

Двойной замок требует двух загибов шва на 180 градусов. Существует два типа замка: 2-дюймовый двойной замок и 1,5-дюймовый двойной замок. Этот тип также работает лучше, чем одинарный замок, подходит для холодного климата, более трудоемок и использует расширительный зажим.

3. Панель обрешетки — шов и защелка

Две ножки панели скручены и упираются друг в друга.

Чайный шов

Хорошо работают в суровых условиях, погодных условиях, на крутых склонах и на пологих склонах.Панели можно отремонтировать или заменить проще других.

Защелкивающаяся крышка

Защелкивающиеся на ножках панели, хорошо подходят для изогнутых панелей, должны быть установлены правильно. При неправильной установке рейка может соскользнуть или спуститься по шву. Они выглядят более эстетично, чем функционально.

4. Профиль фланца гвоздя или крепежного фланца

Фланец гвоздя (также называемый фланцем крепежа) аналогичен системе панелей с защелкой.Эта система опирается на головку застежки, которая удерживает панели на палубе. Это не хорошая вещь. Тем не менее, они являются популярным выбором для дома, потому что это самый дешевый вариант для фальцев со стоячим фальцем.

Это связано с тем, что для установки требуется меньше инструментов. Однако будьте осторожны, потому что металлическая крыша с крепежом / гвоздем работает не так хорошо, как другие. Другие проблемы заключаются в том, что вы не всегда можете использовать кровельные зажимы для удержания снега или солнечные панели . Кроме того, их бывает сложно соединить вместе, и они прикреплены булавками, поэтому они не расширяются и не сжимаются, как другие.

Преимущества металлической кровли со стоячим фальцем

Фальцевая металлическая кровля может переходить в отапливаемое помещение. Эта возможность позволяет:

Без открытых застежек — это означает, что они не изнашиваются от ультрафиолета, влаги или ветра. Никаких отверстий в панелях не делается.
Допускают тепловое движение — они расширяются от тепла и холода. Это важно, потому что у крыши нет проблем при таких температурах, она может расширяться в жару и легко сжиматься в холодную погоду.
Простота обслуживания — требуется периодическая стирка, но по большей части остается чистой и долговечной.
Долговечность, снижает затраты на электроэнергию и не требует ухода, как другие крыши.
Современный вид — эстетично смотрится в доме и доступен в различных цветах.

Недостатки металлочерепицы со стоячим фальцем

Они очень легко могут вмятины на ветвях деревьев.
Очень дорого — средняя цена в Калифорнии, Орегоне и штате Вашингтон составляет 14 долларов.От 50 до 20,50 долларов за установленный квадратный фут. Металлические черепичные крыши дешевле — 12,50–16,50 долларов за квадратный фут.
Требуется более толстый металл и установка профессиональным кровельщиком. Однако есть некоторые кровельщики, которые их устанавливают, но не обладают необходимой квалификацией. Изучите компании.
Трудно отремонтировать или заменить — они требуют дополнительной установки, и иногда бывает трудно отделить одну панель от другой.
Нельзя использовать на плоской крыше из-за проблем с дренажем.

Прочие опции

Винтовая система

Это система, в которой панели прикручиваются шурупами.Часто это не над жилым пространством дома, а над гаражом, навесом для машины, сараем; нежилое пространство дома. Однако кровельщиков установят его поверх старой крыши. Это проблема, потому что, когда вы закрываете старую крышу, вы не знаете, когда она рушится под ней. Кроме того, вода может попасть в ловушку и многие другие проблемы.

Недостатки

Прикручивается, чтобы она не расширялась и не сжималась, как металлическая фальцевая крыша.
Необходимо будет заменить винты на винты следующего размера, потому что крепежные детали обнажены и будут образовываться дыры.Это вызовет утечку в крыше, а затем будет стекать в стены.
Осмотр обычно проводится каждые 5-10 лет, но вы не узнаете, есть ли течь в крыше, пока она не появится в стенах.

Когда обращаться к специалисту

Обратитесь к профессионалу, если у вас есть вопросы о типе металлической крыши, которую вы хотите установить для своего дома, или если вы хотите получить другие варианты. Профессионал узнает, подойдет ли любая из описанных выше металлических кровельных систем для вашего дома. Всегда рекомендуется найти лицензированную, застрахованную и опытную кровельную компанию для ее установки.

Заключение

Иногда нам кажется, что мы знаем, какой тип крыши мы хотим для своего дома, но это не всегда то, что рекомендуется.Прежде чем устанавливать металлическую крышу или крышу любого типа, убедитесь, что она подходит для вашего дома. Затем проведите осмотр, чтобы убедиться, что все было сделано правильно. Служба инспекции Боггса проверит вашу крышу в Олимпии, Лейси и Такоме, штат Вашингтон.

Экструдированные профили и формы на заказ

Что общего между поручнями, точными замками и оконными рамами? Все они являются примерами изделий, изготовленных из экструдированных профилей. В Deeco Metals мы предлагаем все эти формы и многое другое, в том числе многие другие экструдированные профили на заказ для других отраслей.

Экструдированные формы из латуни, нейзильбера, меди и нержавеющей стали имеют такие преимущества, как:

Отличная устойчивость к коррозии
Высокая прочность
Возможность полировки
Превосходная обрабатываемость в горячем или холодном состоянии
Хорошая обрабатываемость
Пригодность для сложных форм
Хорошая электропроводность (на медных сплавах)

Почему выбирают Deeco Metals для изготовления экструдированных профилей и форм на заказ?

В Deeco Metals мы производим экструдированные профили на заказ с отраслевыми стандартными допусками.Гарантируем стабильное качество и надежный сервис. Прежде чем предложить ценовое предложение, мы внимательно изучаем чертежи наших клиентов. Мы обсуждаем с каждым клиентом, что ему нужно в готовом продукте, что дает нам прочную репутацию в области решения проблем. Запросите ценовое предложение на экструдированные профили по индивидуальному заказу по электронной почте, заполнив форму запроса на веб-сайте Deeco или свяжитесь с Deeco Metals по телефону, чтобы обсудить ваши требования с техническим представителем и узнать больше.

Предлагаем комплекс услуг; сверьтесь со следующими списками, чтобы найти экструдированные профили, которые вам нужны.

Сплавы архитектурной латуни, бронзы и нейзильбера

Мы соответствуем ряду спецификаций AMS:

C38000 — Архитектурная бронза, с низким содержанием свинца
C38500 — Архитектурная бронза
C79700 — Нейзильбер
C79800 — Нейзильбер
C77400 — Нейзильбер
C77600 — Нейзильбер
КРАСНАЯ ИЛИ РОЗОВАЯ БРОНЗА (СОБСТВЕННОСТЬ)

Эти сплавы могут поставляться в виде специальных архитектурных и декоративных экструдированных профилей или нестандартных металлических форм для изготовления деталей следующих продуктов:

Профили и фасонные детали
Мебель
Дверные и оконные рамы
Пороги лифта
Колонны
Протекторные пластины
Профили плинтусов
Навесные системы
Пороги и накладки на двери
Петли
Карниз
Облицовка
Дверные ручки
Дверной замок и фурнитура
Замки и фурнитура для шкафов
Поручни
Балясины
Монтажные планки и другие элементы перил
Решетки и регистры
Торговые приспособления и дисплеи
Декоративные элементы внутри кабины лифта
Профили / планки терраццо для бетонных и плиточных полов

ЗАПРОСИТЕ ЦИТАТУ СЕГОДНЯ!

Прочие промышленные и коммерческие экструдированные профили или экструдированные профили на заказ

Промышленные профили могут изготавливаться из многих медных и медных сплавов, таких как медь ETP (электровязкий пек), латуни для свободной механической обработки, марганцевые латуни и морские латуни, и многие другие.

Одной из характеристик медных сплавов является высокая электропроводность. Эта особенность в сочетании с другими его физическими свойствами — пластичностью, пластичностью и простотой пайки — делает его идеальным материалом для экранирования RF / MRI. Латунные профили используются для обрамления и уплотнения компонентов во всех типах корпусов.

Медные сплавы отлично подходят для широкого спектра продуктов, в том числе:

Музыкальные инструменты
Товары для дома
Мемориализация (погребальные урны, таблички, вывески, ниши колумбариев и т. Д.))
Знаки, рамки, почтовые ящики, сейфы
Контрольно-измерительные приборы
Различные электрические и электронные приложения
Крепежные детали
Клапаны и фитинги (гидравлические, воздушные, водяные, газовые, фитинги и арматура)
Преформы для поковок и перетяжки
Бумажно-текстильное оборудование (роликовые и противоизносные направляющие / детали)
Различные машины, требующие ношения направляющих
Дверные коробки с защитой от радио- и электромагнитных помех (RF / MRI)

Латунные сплавы

Свободная обработка Латунь C360 широко используется на высокоскоростных токарных автоматах, так как небольшая добавка свинца улучшает обрабатываемость. Существуют определенные разновидности этого сплава с превосходными клепальными свойствами. Эти сплавы могут поставляться в различных формах от простых до очень сложных.

Латунь горячей штамповки

Простые экструдированные предварительно формованные профили, изготовленные по индивидуальному заказу, производятся из ковочного сплава C377 и обычно разрезаются на заготовки (отрезанные части), используемые при производстве сложных штампованных штамповок, где для получения торцевой части требуется значительный поток. Этот сплав сохраняет высокую точность размеров и отсутствие пористости.Он также доступен в простых полых формах.

Высокопрочная бронза (марганцевая бронза)

Поставляемый в простых формах — например, круглый и шестигранный — этот бронзовый сплав сочетает в себе высокую прочность, высокий предел прочности на растяжение, отличные износостойкость и коррозионную стойкость с хорошими свойствами горячей штамповки. Используется для шпинделей клапанов, насосных штоков, других деталей клапанов и насосов, а также кованых крепежных деталей.

Латунь холодной штамповки

Латунь для холодной штамповки обычно поставляется в виде прутков — плоских и круглых прутков, но также может поставляться в виде простых экструдированных профилей на заказ.Обладает отличной пластичностью и свойствами холодной штамповки. Применяется для холодной высадки и клепки деталей.

Алюминиевая бронза

Все алюминиевые бронзовые сплавы — это сплавы, которые трудно выдавить с получением нестандартной формы / профиля, поэтому они обычно поставляются в виде непрерывнолитых и экструдированных прутков или очень простых нестандартных металлических форм. Не подходит для сложных экструдированных профилей , но это хороший выбор, если вы ищете что-то с высокой прочностью и хорошей коррозионной стойкостью.

Нейзильбер

Никель-серебряные сплавы

в основном используются в декоративных целях, но могут использоваться в промышленных целях, где требуются прочность, износостойкость и коррозионная стойкость. Мы часто получаем запросы на изготовление экструдированных профилей из нейзильбера на заказ для архитектурных применений. Никель-серебро заменяет холодную нержавеющую сталь своей серебристо-желтой теплой привлекательностью. Никель-серебро стал популярным сплавом, так как он хорошо полируется и легко приобретает гладкую сатинированную поверхность.Этот сплав также обладает свойствами как горячей штамповки, так и свойств холодной обработки. Он доступен в виде стержней, простых форм, толстостенных сложных профилей, а также в форме проволоки или стержня. Используется для перил, подоконников лифтов и других архитектурных форм.

Коррозионно-стойкая латунь

Эти сплавы обладают отличной устойчивостью к коррозии. Обычно он поставляется в виде прутков и простых форм. Мы также изготавливаем сложные формы, но это зависит от размера и толщины стенок.

Устойчивая к децинкификации латунь (DZR)

Эти сплавы обычно поставляются в виде прутков и простых форм.Стойкая к децинкификации латунь устойчива к децинкованию, которое может происходить в определенных агрессивных водных средах. Некоторые экструдированные профили на заказ идеально подходят для сложных поковок. Стойкая к децинкификации латунь используется для деталей насосов и клапанов и имеет отличную обрабатываемость.

Котлы

Сплавы C11000 (ETP или HC Cu), C11600 (STP Cu), C14500 (DPTE Cu) и C14700 (серосодержащая Cu).

Большинство этих прессованных котлов используются в электрических целях и обычно поставляются в виде плоских стержней (шин), шестигранников, квадратных стержней и круглых стержней.Однако, в зависимости от размеров, из этих котлов мы можем изготовить простые экструдированные профили по индивидуальному заказу. Меди с теллуром (C14500) и серой (C14700) имеют хорошую обрабатываемость по сравнению с ETP Cu. Серебро Медь (C11600) обладает высокой прочностью при умеренно повышенных температурах.

Эти котлы могут поставляться только в экструдированном виде или вытянутом для получения определенной твердости. Сложные формы недоступны.

Настил типа B (широкое ребро)

Как упоминалось ранее, настил типа B является наиболее часто используемым настилом крыши для новых строительных проектов.

По сравнению с другими настилами, такими как Тип A и Тип F, настилы типа B имеют более высокое отношение прочности к весу, более экономичны и могут выдерживать более высокие нагрузки при более длинных пролетах. Учитывая, что стальные опоры можно разносить дальше друг от друга с помощью настилов типа B, владельцы зданий могут сэкономить деньги, купив меньше опор.

Чтобы проиллюстрировать это, рассмотрим максимальные пролеты палуб Factory Mutual. Для деки 22 GA 1.5 B максимальный пролет составляет 6–0 дюймов, но максимальный пролет падает до 4–11 дюймов для деки 22GA 1.5 F и только 4–10 дюймов для 22GA 1.5 Колода. Максимальные строительные пролеты Института стальной палубы для двух или более пролетов демонстрируют аналогичную картину. Эти максимальные значения составляют 6–11 дюймов, 5–3 дюймов и 3–9 дюймов для типа B, типа F и типа A соответственно.

Несмотря на то, что грузоподъемность для настилов типа F и типа A ниже, чем для настилов типа B, на момент разработки этих металлических профилей настила основной целью было максимальное увеличение ширины верхнего фланца для обеспечения максимальной поддержки для настила кровельный утеплитель, который будет устанавливаться поверх него. По мере улучшения кровельных материалов ширина верхнего фланца была уменьшена, что повысило эффективность секции от настила типа A до настила типа F и, наконец, от настила типа F к настилу типа B.

Причина того, что настил крыши типа B имеет более высокую нагрузочную способность, чем тип F и тип A, может быть не сразу очевиден, но следует учитывать тот факт, что в середине пролета верхний фланец металлического настила находится в состоянии сжатия. Когда тонкие металлы, такие как калибр 22 или 20 (толщиной 0,0295 дюйма и 0,0358 дюйма соответственно), сжимаются, трудно предсказать, как и когда они будут изгибаться.Однако известно, что гибка тонких металлов значительно ее упрочняет. В то время как момент инерции изгибов можно надежно рассчитать, момент инерции сжатых фланцев является более сложным. Материал, ближайший к изгибам, будет противостоять изгибу лучше, чем плоский материал, находящийся дальше от изгибов. Так как настил крыши типа B имеет самый маленький верхний фланец (3,5 дюйма против 4,25 дюйма для платформы F и 5 дюймов для платформы A), большая часть верхнего фланца эффективна для противодействия сжимающим силам, возникающим в результате изгиба.

Опоры часто располагаются на расстоянии от 5 до 6 дюймов по центру для металлического кровельного настила 22GA типа B. Поэтому у D-MAC есть листы, которые кратны этим размерам металлического настила крыши, и мы можем разрезать их на любую длину. При использовании палубы B для закрытия световых люков обязательно обратите внимание на максимальные пролеты без опор для одного (1) пролета. Как показано в таблице «Максимальный строительный пролет» на этой странице, максимальный пролет для одного пролета на 5 дюймов короче максимально допустимого, когда два или более пролета покрываются каждым листом настила.

Экструзионный алюминиевый профиль | Erd Metal

Экструзия алюминия — это процесс преобразования алюминиевого сплава в профили поперечного сечения. Конечные результаты имеют широкий спектр применения, легко обрабатываются и отливаются, но при этом обладают прочностью и стабильностью. Несмотря на то, что вы получаете индивидуальные алюминиевые экструзионные профили, существует три основных типа алюминиевых экструзионных профилей , каждый из которых служит своей цели для уникальных проектов.

Эти профили включают полые, полупустые и сплошные экструзионные профили.В этом блоге мы расскажем вам о различных типах алюминиевых экструзионных профилей и о том, для чего они обычно используются.

Сплошные алюминиевые профили не имеют пустот и отверстий. Эти твердые конструкции имеют широкий спектр применения, включая создание компактных структур с поперечным сечением, конструкций с выступами или без них, изогнутых форм, форм с охватом и многого другого! Этот процесс обычно дешевле из-за того, что его легче и быстрее выдавливать.

Полуполые алюминиевые профили закрыты только частично. Полуполые экструзии обычно имеют круглую или прямоугольную форму, но с зазором с одной стороны. Это может сбивать с толку, поскольку твердая форма может также включать частично замкнутую пустоту. Разница заключается в размере соответствующей щели.

Полые алюминиевые профили — это профили, полностью полые в любом месте поперечного сечения. Это означает, что пустота или отверстие может иметь определенную форму, иметь множество различных форм или включать более одной пустоты, выдавленной в определенный профиль.

Что определяет профиль?

Примеры сплошного экструдированного профиля включают экструдированные стержни, стержни и т.п. Хотя сплошной профиль также может иметь частично закрытую пустоту, полупустая структура идентифицируется по математическому размеру зазора. Примером полуполого профиля является конструкция круглой или прямоугольной формы с зазором с одной стороны. Полый профиль — это экструзия, полностью закрытая полостью в любом месте поперечного сечения. Примеры полых профилей включают трубы и трубопроводы.

При проектировании алюминиевого профиля необходимо учитывать пять деталей:

Экструзионный профиль
Допуски
Поверхность
Тип сплава
Размер описываемой окружности

Надлежащая практика проектирования профилей

При выборе конструкции алюминиевого экструзионного профиля учитываются различные факторы. Эти характеристики необходимо соблюдать для определения качества конечного продукта.Например, вам нужно определить толщину используемого алюминия и сравнить ее с конструктивными требованиями. Затем постарайтесь сделать так, чтобы толщина была как можно более однородной.

Определение толщины алюминия перед экструзией

Независимо от того, требуются ли конструкции участки с низким или высоким напряжением, всегда лучше убедиться, что металл достаточно тяжелый, чтобы соответствовать требованиям. Сохранение необходимой толщины позволит избежать риска деформации и повреждения, а конечный продукт останется достаточно прочным для использования.

Сохранение толщины равномерное

Хотя процесс экструзии позволяет при необходимости применять дополнительный металл, всегда лучше избегать больших различий между толстыми и тонкими участками, поскольку это может создать проблемы с контролем размеров во время экструзии. Совет при совмещении толстых и тонких размеров состоит в том, чтобы переходы сглаживались кривой, а не острым углом.

Планируете ли вы создать свой собственный алюминиевый профиль ? Если вам нужны индивидуальные алюминиевые профили , мы можем легко и эффективно создать высококачественные сплошные, полупустые и полые алюминиевые профили в соответствии с вашими требованиями.

Свяжитесь с нами сегодня для получения дополнительной информации.

Все о фальцевых металлических кровлях Типы: профили, размеры, материалы и многое другое

Есть много типов фальцевых металлических кровель. Они различаются по профилю, размеру, материалу, цене и цвету. Выбор, который вы сделаете, повлияет на общую стоимость, долговечность и количество трудозатрат во время установки.

Вот почему так важно знать о различных типах металлических кровель со стоячим фальцем и их областях применения.

Наличие множества вариантов для потребителя — отличный аргумент. Однако легко заблудиться, когда необходимо рассмотреть несколько вариантов. В этой статье мы исследуем различные типы металлических кровель со стоячим фальцем, доступных на рынке. Также мы расскажем, как выбрать наиболее подходящий для вас.

Что такое обычные профили для металлических крыш со стоячим фальцем?

Существуют три распространенных металлических кровельных профиля со стоячим фальцем: защелкивающийся, механически сшиваемый и планка с гвоздями.Стили различаются высотой шва, шириной панели, швом, способом установки и способом крепления.

Какой профиль вы выберете, будет зависеть от того, какой у вас тип крыши, окружающей среды, крутизны вашей крыши и других факторов. Давайте подробно рассмотрим каждый профиль.

Snap-Lock

Профили Snap-lock имеют панели с гнутыми в рулонах ножками с наружной и внутренней резьбой. Края соседних панелей защелкиваются без ручного или механического сшивания. Сначала на охватываемую ножку надевается зажим и винтами крепится к крыше. Затем женская нога защелкивается на мужской, чтобы скрыть застежки.

Поскольку панели просто защелкиваются, дополнительные инструменты во время установки не требуются. Это упрощает и удешевляет процесс установки. Кроме того, скрытые застежки устраняют необходимость в резиновых уплотнительных шайбах, которые часто расшатываются из-за постоянного расширения и сжатия.

Механически сшитые

Профили с механическим сшиванием состоят из панелей с гнутыми кромками (охватывающая и охватывающая), которые выровнены друг с другом.На штангу с наружной резьбой надевается зажим и крепится к платформе с помощью шурупов, как в профиле с защелкой. Однако после зацепления соседних панелей края загибаются вручную или механически.

Есть два типа механических швов: одинарный замок и двойной замок. Швы полотнища загибаются один раз по одинарному замку и два раза по двойному замку.

Системы с двойным замком работают относительно лучше и поэтому встречаются чаще. Вы найдете их на малоскатных крышах и в местах с экстремальными погодными условиями.С другой стороны, системы с одним замком проще в установке и распространены в более мягком климате.

Профили с механическим швом — самые дорогие в установке фальцевые металлические крыши, поскольку они требуют дополнительных знаний, рабочей силы и инструментов. Тем не менее, они самые погодоустойчивые из трех.

Полоса для гвоздей

Профиль ленты для гвоздей также известен как фланец крепежа или фланец для гвоздя. Он похож на профиль с защелкой, но исключает использование зажимов. Вместо этого на мужских панелях есть пазы в один дюйм с интервалом в шесть дюймов.Винты проходят через эти прорези, чтобы прикрепить охватываемые панели непосредственно к крыше, после чего охватывающая панель защелкивается, чтобы скрыть крепления.

Лента для гвоздей — самый дешевый для установки стоячий шовный профиль, поскольку требуется меньше аксессуаров. Однако однодюймовый паз обеспечивает минимальное тепловое движение. Более того, установщики могли слишком туго затянуть винты, что ограничивало любое движение. В результате металл вокруг головки застежки может разорваться из-за постоянного расширения и сжатия.

К другим типам металлических профилей со стоячим фальцем относятся :

Панель обрешетки

Если у вас нетрадиционная планировка крыши, профиль панели обрешетки подойдет вам. Швы планки популярны в архитектурных проектах США и известны своей устойчивостью к ветру. Они также являются одними из лучших вариантов для удаления воды.

Профиль панели обрешетки работает так же, как и традиционная крыша с обрешеткой. Вместо мужских и женских ног соседние края имеют перпендикулярные ножки.После совмещения кромок их используют зажим, чтобы прикрепить их к настилу крыши. Затем на ноги надевают металлический колпачок, чтобы закрепить шов.

Стена заподлицо и перекрытие

Этот профиль имеет охватываемые и охватывающие ножки, которые защелкиваются вместе, но они находятся на одном уровне с панелями и не перпендикулярны. Так же, как и в профиле полоски для ногтей, здесь нет зажимов. Вместо этого панели крепятся непосредственно к крыше, создавая гладкий вид.

Хотя плоская стена и перекрытие могут не так широко использоваться, как профиль с гвоздями, их можно применять во многих погодных условиях или в конструкции крыши.Конечно, вам придется заплатить за это больше, но это того стоит.

Какие размеры у металлических кровельных панелей со стоячим фальцем?

Металлические кровли со стоячим фальцем бывают разных размеров, помимо различных профилей. Из-за уникальных методов установки панели обычно имеют нестандартные размеры, предварительно профилированные в рулонах или на месте. Выбранный вами размер будет зависеть от типа профиля, требований к производительности и личных предпочтений.

Ширина панели

Ширина панелей будет варьироваться в зависимости от производителя, но большинство будет варьироваться от 12 дюймов до 18 дюймов . Однако нередки случаи, когда ширина достигает 24 дюймов.

Более узкие панели предпочтительнее, поскольку они работают лучше, чем их более широкие аналоги. В результате наиболее распространенной шириной является 16 дюймов. Тем не менее, некоторые потребители могут выбрать более широкие панели, поскольку они более рентабельны. Они быстрее устанавливаются и потребуют меньше аксессуаров, например зажимов.

Хотя более широкие панели позволяют потребителям сэкономить на расходах, они более склонны к консервированию масла.Поэтому их часто можно встретить на крышах с уклоном ниже 3:12, поскольку плоскости кровли менее заметны. С другой стороны, более узкие панели лучше всего подходят для крутых склонов, где эстетика вызывает беспокойство.

Высота шва

Высота шва, также известная как высота ребра, так же важна, как и ширина панели. Это влияет на герметичность крыши. Чем меньше высота шва, тем легче воде переступить через край.

На цену влияет и высота шва.Как правило, 1-дюймовый шов будет стоить меньше, чем 3-дюймовый шов из-за экономии на материальных затратах. Однако он будет иметь наименьшее сопротивление утечке.

Большинство металлических кровель со стоячим фальцем имеют высоту ребер от одного до трех дюймов, но 1½ дюйма и 2 дюйма являются наиболее распространенными вариантами . 1¾ дюйма — самый распространенный выбор в системах с защелкивающимися замками, особенно в коммерческих приложениях.

Толщина (калибр)

Большинство металлических панелей со стоячим фальцем имеют размеры от 22 до 26.Но 24 калибра является наиболее распространенным для стали Galvalume . Калибр 29 — тоже вариант, но он не так распространен. Помните, что чем выше число, тем легче калибр. Следовательно, калибр 22 толще, чем калибр 29.

Естественно, более легкие панели стоят меньше. Это хороший выбор, если вы ищете самый дешевый вариант из имеющихся. Однако потребители, которые выбирают более тонкие калибры, обычно идут на компромисс в отношении качества.

Выбирая толщину панелей, подумайте о климатических условиях вашего района проживания.Если вы живете в районе, который подвержен экстремальным погодным условиям, таким как сильный снегопад, сильный ветер или град, предпочтительнее толстая крыша.

Из каких материалов обычно изготавливают металлические крыши со стоячим фальцем?

Металлические крыши со стоячим фальцем бывают из самых разных материалов. Наилучший вариант должен обеспечивать долговечность, долговечность и устойчивость к коррозии. Однако ваш выбор также будет зависеть от бюджетных ограничений, климата и эстетических соображений. Ниже приведены некоторые из наиболее распространенных материалов.

Алюминий

Хотя алюминий является одним из самых легких металлических кровельных материалов, он очень прочен. Он отличается лучшим соотношением прочности и веса. Это означает, что вы получите такую же прочность без использования тяжелого материала. Благодаря высокой коррозионной стойкости этот металл является идеальным вариантом для строительства прибрежных зданий.

Pro Совет: Алюминий не подвержен коррозии и может служить более 50 лет. Он также легко доступен, хотя вам придется столкнуться с несколькими вариантами цвета.Будьте осторожны, если вы живете в регионе, где дуют сильные ветры или град, потому что алюминий подвержен повреждениям.

Медь

Медь — это полностью перерабатываемый кровельный материал, который существует уже сотни лет. Это популярный вариант кровли благодаря своему уникальному внешнему виду. Со временем металл меняет цвет на желаемую коричневую или сине-зеленую патину, хотя это зависит от климатических условий.

Совет для профессионалов: Медные крыши чрезвычайно долговечны и служат более 100 лет. Медь также элегантна и имеет неоспоримую эстетическую привлекательность. Но будьте готовы заплатить большие деньги за эту кровлю. И не забывайте, что медь мягкая и легко вмятина.

Цинк

Цинк — всегда хороший вариант для потребителей, которым нужен кровельный материал, который выдержит испытание временем. Его популярность с годами постепенно росла благодаря высокой коррозионной стойкости и простоте использования. Как и медь, он имеет красивый внешний вид, который со временем меняет цвет.

Совет для профессионалов: Цинк расширяется и сжимается быстрее, чем другие металлы, что может привести к консервации кровли.Однако с ним легко работать и он не требует регулярного обслуживания. Он также очень прочен, но стоит почти столько же, сколько медь.

Сталь

Сталь — самый распространенный металлический кровельный материал. Фактически, когда люди говорят о металлической кровле, они почти всегда имеют в виду сталь. Рубероид — это сплав железа и других металлов. Это был популярный вариант для коммерческих зданий в течение многих лет, но в последнее время он стал популярным в качестве материала для жилых помещений.

Pro Совет: Сталь — доступный вариант кровли и один из самых твердых материалов, доступных сегодня. Это означает, что он идеально подходит для мест, подверженных граду, сильному снегу и ветрам. Вы также можете выбрать из множества вариантов цвета. К сожалению, он не устойчив к коррозии.

Что такое диапазон наклона?

Металлические крыши со стоячим фальцем можно разделить на две категории: с низким уклоном (3:12 и ниже) и с крутым уклоном (3:12 и выше). Чем выше шаг, тем быстрее стекает вода и снег.

Для крыш с низким уклоном необходима гидростатическая система для обеспечения водонепроницаемости здания. Стандартные уклоны могут составлять от 1:12 до 18:12. Но минимальный требуемый уклон для металлических кровель со стоячим фальцем составляет ¼: 12.

А как насчет цвета?

Цвет, который вы выберете, будет зависеть от типа окраски вашей крыши. Доступны два типа окраски: Kynar 500 / PVDF и полиэстер, модифицированный силиконом (SMP). В отличие от SMP, PVDF не выцветает быстро, но дольше сохраняет целостность цвета.

SMP широко применяется в сайдинге. Поэтому у него будет не так много цветов, из которых можно было бы выбирать. Доступные варианты обычно светлые и нейтральные. С другой стороны, PVDF / Kynar 500 стоит дороже, чем SMP, и имеет больше вариантов цвета. К ним относятся дизайнерская окраска, матовая отделка, цвета металлик, а также яркие и яркие цвета.

Поскольку производители не будут иметь в наличии все виды лакокрасочного покрытия, металлические крыши со стоячим фальцем часто включают лакокрасочное покрытие PVDF / Kynar 500.Это потому, что не имеет смысла иметь дорогую металлическую крышу со стоячим фальцем с дешевой окраской, такой как SMP.

С PVDF у вас будет множество вариантов цвета стоячих швов, из которых вы можете выбрать. Однако это может сбить с толку из-за большого количества доступных вариантов. Ниже перечислены факторы, которые необходимо учитывать, прежде чем принимать это важное решение.

Дополнение вашей собственности

Цвет, который вы выбираете для своей крыши, должен дополнять другие характеристики собственности.Поэтому вам следует сравнить цвет вашей кровли с такими элементами, как сайдинг, лепнина, двери, окна, перила и колонны, чтобы убедиться, что они дополняют друг друга.

Темный цвет против светлого

Цвет вашей крыши будет определять, насколько высокой будет ваша крыша. Если у вас неглубокая скатная крыша, выберите светлый цвет, чтобы здание выглядело выше, чем оно есть на самом деле. Выбор более темного цвета приведет к обратному эффекту.

Время суток

Условия освещения могут влиять на внешний вид цвета.Вот почему так важно сравнивать цвета в разное время дня. Например, глянцевый цвет может ослеплять днем. Такой же цвет вечером мог выглядеть мрачно или тускло.

Тенденции соседства

Цвет крыш в нашем районе также должен определять, какой цвет вы выберете. Если все постройки в этом районе имеют темный матовый цвет, выбирать глянцевый вариант не рекомендуется. Кроме того, вы должны убедиться, что выбранный вами цвет соответствует правилам вашего ТСЖ.

Географическое положение

Географическое положение здания также должно определять цвет металлической кровли. Например, земляные тона, такие как классический зеленый и угольно-серый, хорошо сочетаются с горами и лесами. Теплые цвета, такие как песчаник и загар пустыни, будут соответствовать пустыням и равнинам, в то время как яркие и яркие цвета будут лучше смотреться в тропической среде.

Архитектурный стиль

Различные архитектурные стили также лучше смотрятся с крышами определенного цвета.Например, в современной архитектуре популярны темные цвета, такие как черный матовый и черненая медь.

Энергоэффективность

Цвет вашей крыши может напрямую повлиять на ее энергоэффективность. Это особенно актуально, если вы живете в относительно теплом районе. Более светлые цвета обычно лучше отражают свет, чем более темные. Таким образом, выбор крыши светлого цвета может значительно снизить ваши счета за охлаждение.

Факторы, которые следует учитывать перед выбором металлической крыши со стоячим фальцем

Металлическая крыша со стоячим фальцем — одна из самых эффективных металлических кровель, которая будет хорошо работать независимо от условий.Однако есть еще кое-что, о чем следует помнить, чтобы выбрать лучший вариант.

Береговая линия Расстояние

Соленая вода вызывает коррозию и ржавчину. Но эффект больше, когда крыша сделана из стали Galvalume. Алюминий — лучший материал, если здание находится рядом с береговой линией, поскольку он устойчив к коррозии и ржавчине.

Погодные условия

Большинство металлических кровель со стоячим фальцем хорошо выдерживают большинство условий окружающей среды, но не все типы будут лучше всего работать в экстремальных погодных условиях. Если проект находится в районе, который испытывает сильный ветер, сильный снегопад, ураганы или торнадо, вам нужен кровельный профиль, который сможет выдержать такие экстремальные условия.

Строительные нормы и правила

В некоторых штатах, городах или регионах есть строительные нормы и правила, которых должны придерживаться все жители. Таким образом, независимо от ваших личных предпочтений, конструкция вашей крыши должна соответствовать изложенным нормам и требованиям.

Настил крыши

Тип основания настила на крыше должен определять выбранный вами металлический профиль стоячих швов.Не все стили будут работать на любой подложке колоды. Это будет зависеть от используемых материалов, толщины каркаса и инженерных решений.

Отраслевые стандарты

Недостаточно собрать информацию о местоположении, основании палубы или погодных условиях. Выбранная вами система должна соответствовать отраслевым стандартам. Общие отраслевые стандарты и испытания включают ветровую нагрузку, проникновение воды, огнестойкость и проникновение воздуха.

Какую металлическую крышу со стоячим фальцем лучше всего рекомендовать?

Когда дело доходит до металлических кровель со стоячим фальцем, не существует универсального решения.Тип крыши, которую вы выберете, будет зависеть от нескольких факторов, как мы указали выше.

Профили с механическим швом лучше всего подходят для крыш с очень низким уклоном. Поэтому это лучший вариант для зданий в районах с экстремальными погодными условиями. Профиль из гвоздевой ленты — самый бюджетный вариант. Это самый простой в установке вид крыши, поэтому он лучше всего подходит для проектов «сделай сам».

Если вы ищете лучший баланс между производительностью и ценой, лучше всего подойдет профиль с защелкой.Он прост в установке и подходит для крыш с уклоном 2:12 и более. Snap-lock — лучший универсальный профиль для стоячих швов.

Final Word

Металлическая крыша со стоячим фальцем, возможно, является лучшим вариантом металлической кровли для жилых и коммерческих помещений. Он может прослужить до 50 лет, требует минимального обслуживания и поразительно привлекателен. Однако правильно выбрать фальцевую металлическую крышу бывает непросто.

Тип профиля, материал, цвет и размер, которые вы выберете, будут зависеть от таких факторов, как наклон вашей крыши, бюджет и погодные условия.Однако всегда рекомендуется проконсультироваться с опытным подрядчиком, если вы не уверены, какой стиль или профиль лучше всего подойдет для вашего здания.

Металлические молдинги (молдинги), алюминиевые молдинги (молдинги), профили, специальные формы и секции

PDF \| 185 \| CAD файл	PDF \| 19240001 \| CAD файл
PDF \| 187 \| CAD файл	PDF \| 857 \| CAD файл
PDF \| 702 \| CAD файл	PDF \| 701 \| CAD файл
PDF \| 700 \| CAD файл	PDF \| 611 \| CAD файл
PDF \| 608 \| CAD файл	PDF \| 607 \| CAD файл
PDF \| 606 \| CAD файл	PDF \| 604 \| CAD файл
PDF \| 589 \| CAD файл	PDF \| 707 \| CAD файл
PDF \| 708 \| CAD файл	PDF \| 712 \| CAD файл
PDF \| 836 \| CAD файл
PDF \| 835 \| CAD файл
PDF \| 834 \| CAD файл
PDF \| 833 \| CAD файл
PDF \| 832 \| CAD файл
PDF \| 831 \| CAD файл
PDF \| 830 \| CAD файл
PDF \| 829 \| CAD файл
PDF \| 813 \| CAD файл	PDF \| 721 \| CAD файл
PDF \| 714 \| CAD файл	PDF \| 587 \| CAD файл
PDF \| 586 \| CAD файл	PDF \| 528 \| CAD файл
PDF \| 526 \| CAD файл	PDF \| 519 \| CAD файл
PDF \| 518 \| CAD файл	PDF \| 515 \| CAD файл
PDF \| 514 \| CAD файл	PDF \| 512 \| CAD файл
PDF \| 509 \| CAD файл	PDF \| 508 \| CAD файл
PDF \| 507 \| CAD файл	PDF \| 506 \| CAD файл
PDF \| 534 \| CAD файл	PDF \| 536 \| CAD файл
PDF \| 539 \| CAD файл	PDF \| 581 \| CAD файл
PDF \| 577 \| CAD файл	PDF \| 574 \| CAD файл
PDF \| SDTC-1014 \| CAD файл	PDF \| 562 \| CAD файл
PDF \| 561 \| CAD файл	PDF \| 554 \| CAD файл
PDF \| 552 \| CAD файл	PDF \| 551 \| CAD файл
PDF \| 548 \| CAD файл	PDF \| 545 \| CAD файл
PDF \| 504 \| CAD файл	PDF \| 860 \| CAD файл
PDF \| 218-Б \| CAD файл	PDF \| 192-А \| CAD файл
PDF \| 177-Б \| CAD файл	PDF \| 132-C \| CAD файл
PDF \| 132-B \| CAD файл	PDF \| 132-А \| CAD файл
PDF \| 950 \| CAD файл	PDF \| 941 \| CAD файл
PDF \| 940 \| CAD файл	PDF \| 938 \| CAD файл
PDF \| 937 \| CAD файл	PDF \| 226-Z \| CAD файл
PDF \| 246-А \| CAD файл	PDF \| 254 \| CAD файл
PDF \| 128 \| CAD файл	PDF \| 106 \| CAD файл
PDF \| 339-D \| CAD файл	PDF \| 25-Б \| CAD файл
PDF \| 25-А \| CAD файл	PDF \| 246-C \| CAD файл
PDF \| 246-В \| CAD файл	PDF \| 936 \| CAD файл
PDF \| 935 \| CAD файл	PDF \| 884 \| CAD файл
PDF \| 882 \| CAD файл	PDF \| 879 \| CAD файл
PDF \| 878 \| CAD файл	PDF \| 877 \| CAD файл
PDF \| 874 \| CAD файл	PDF \| 872 \| CAD файл
PDF \| 871 \| CAD файл	PDF \| 870 \| CAD файл
PDF \| 869 \| CAD файл	PDF \| 863 \| CAD файл
PDF \| 886 \| CAD файл	PDF \| 888 \| CAD файл
PDF \| 933 \| CAD файл	PDF \| 929 \| CAD файл
PDF \| 927 \| CAD файл	PDF \| 924 \| CAD файл
PDF \| 919 \| CAD файл	PDF \| 918 \| CAD файл
PDF \| 915 \| CAD файл	PDF \| 908 \| CAD файл
PDF \| 898 \| CAD файл	PDF \| 893 \| CAD файл
PDF \| 891 \| CAD файл	PDF \| 861 \| CAD файл
PDF \| 502 \| CAD файл	PDF \| 214 \| CAD файл
PDF \| 188 \| CAD файл	PDF \| 186 \| CAD файл
PDF \| 183 \| CAD файл	PDF \| 179 \| CAD файл
PDF \| 178 \| CAD файл	PDF \| 177 \| CAD файл
PDF \| 174 \| CAD файл	PDF \| 173 \| CAD файл
PDF \| 172 \| CAD файл	PDF \| 171 \| CAD файл
PDF \| 170 \| CAD файл	PDF \| 190 \| CAD файл
PDF \| 191 \| CAD файл	PDF \| 213 \| CAD файл
PDF \| 211 \| CAD файл	PDF \| 209 \| CAD файл
PDF \| 208 \| CAD файл	PDF \| 207 \| CAD файл
PDF \| 206 \| CAD файл	PDF \| 203 \| CAD файл
PDF \| 202 \| CAD файл	PDF \| 197 \| CAD файл
PDF \| 196 \| CAD файл	PDF \| 193 \| CAD файл
PDF \| 168 \| CAD файл	PDF \| 163 \| CAD файл
PDF \| 162 \| CAD файл	PDF \| 141 \| CAD файл
PDF \| 140 \| CAD файл	PDF \| 133 \| CAD файл
PDF \| 130 \| CAD файл	PDF \| 127 \| CAD файл
PDF \| 123 \| CAD файл	PDF \| 120 \| CAD файл
PDF \| 117 \| CAD файл	PDF \| L-SEC. 5 \| CAD файл
PDF \| 104 \| CAD файл	PDF \| 143 \| CAD файл
PDF \| 144 \| CAD файл	PDF \| 161 \| CAD файл
PDF \| 160 \| CAD файл	PDF \| 159 \| CAD файл
PDF \| 158 \| CAD файл	PDF \| 157 \| CAD файл
PDF \| 154 \| CAD файл	PDF \| 152 \| CAD файл
PDF \| 151 \| CAD файл	PDF \| 147 \| CAD файл
PDF \| 146 \| CAD файл	PDF \| 145 \| CAD файл
PDF \| 101 \| CAD файл	PDF \| 501 \| CAD файл
PDF \| 339 \| CAD файл	PDF \| 338 \| CAD файл
PDF \| 334 \| CAD файл	PDF \| 062112-01 \| CAD файл
PDF \| 062112-02NG \| CAD файл	PDF \| 333 \| CAD файл
PDF \| 328 \| CAD файл	PDF \| 323 \| CAD файл
PDF \| 313 \| CAD файл	PDF \| 312 \| CAD файл
PDF \| 311 \| CAD файл	PDF \| 310 \| CAD файл
PDF \| 308 \| CAD файл	PDF \| 342 \| CAD файл
PDF \| 343 \| CAD файл	PDF \| 426 \| CAD файл
PDF \| 425 \| CAD файл	PDF \| 424 \| CAD файл
PDF \| 422 \| CAD файл	PDF \| 421 \| CAD файл
PDF \| 420 \| CAD файл	PDF \| 354 \| CAD файл
PDF \| 351 \| CAD файл	PDF \| 350 \| CAD файл
PDF \| 345 \| CAD файл	PDF \| 344 \| CAD файл
PDF \| 305 \| CAD файл	PDF \| 303 \| CAD файл
PDF \| 302 \| CAD файл	PDF \| 232 \| CAD файл
PDF \| 231 \| CAD файл	PDF \| 230 \| CAD файл
PDF \| 226 \| CAD файл	PDF \| 223 \| CAD файл
PDF \| 222 \| CAD файл	PDF \| 221 \| CAD файл
PDF \| 219 \| CAD файл	PDF \| 218 \| CAD файл
PDF \| 217 \| CAD файл	PDF \| 216 \| CAD файл
PDF \| 233 \| CAD файл	PDF \| 234 \| CAD файл
PDF \| 301 \| CAD файл	PDF \| 276 \| CAD файл
PDF \| 267 \| CAD файл	PDF \| 255 \| CAD файл
PDF \| 252 \| CAD файл	PDF \| 251 \| CAD файл
PDF \| 249 \| CAD файл	PDF \| 248 \| CAD файл
PDF \| 247 \| CAD файл	PDF \| 243 \| CAD файл
PDF \| 235 \| CAD файл	PDF \| 215 \| CAD файл
PDF \| 103013-01 \| CAD файл

Твитнуть

PDF \| 185 \| CAD файл	PDF \| 19240001 \| CAD файл
PDF \| 187 \| CAD файл	PDF \| 857 \| CAD файл
PDF \| 702 \| CAD файл	PDF \| 701 \| CAD файл
PDF \| 700 \| CAD файл	PDF \| 611 \| CAD файл
PDF \| 608 \| CAD файл	PDF \| 607 \| CAD файл
PDF \| 606 \| CAD файл	PDF \| 604 \| CAD файл
PDF \| 589 \| CAD файл	PDF \| 707 \| CAD файл
PDF \| 708 \| CAD файл	PDF \| 712 \| CAD файл
PDF \| 836 \| CAD файл
PDF \| 835 \| CAD файл
PDF \| 834 \| CAD файл
PDF \| 833 \| CAD файл
PDF \| 832 \| CAD файл
PDF \| 831 \| CAD файл
PDF \| 830 \| CAD файл
PDF \| 829 \| CAD файл
PDF \| 813 \| CAD файл	PDF \| 721 \| CAD файл
PDF \| 714 \| CAD файл	PDF \| 587 \| CAD файл
PDF \| 586 \| CAD файл	PDF \| 528 \| CAD файл
PDF \| 526 \| CAD файл	PDF \| 519 \| CAD файл
PDF \| 518 \| CAD файл	PDF \| 515 \| CAD файл
PDF \| 514 \| CAD файл	PDF \| 512 \| CAD файл
PDF \| 509 \| CAD файл	PDF \| 508 \| CAD файл
PDF \| 507 \| CAD файл	PDF \| 506 \| CAD файл
PDF \| 534 \| CAD файл	PDF \| 536 \| CAD файл
PDF \| 539 \| CAD файл	PDF \| 581 \| CAD файл
PDF \| 577 \| CAD файл	PDF \| 574 \| CAD файл
PDF \| SDTC-1014 \| CAD файл	PDF \| 562 \| CAD файл
PDF \| 561 \| CAD файл	PDF \| 554 \| CAD файл
PDF \| 552 \| CAD файл	PDF \| 551 \| CAD файл
PDF \| 548 \| CAD файл	PDF \| 545 \| CAD файл
PDF \| 504 \| CAD файл	PDF \| 860 \| CAD файл
PDF \| 218-Б \| CAD файл	PDF \| 192-А \| CAD файл
PDF \| 177-Б \| CAD файл	PDF \| 132-C \| CAD файл
PDF \| 132-B \| CAD файл	PDF \| 132-А \| CAD файл
PDF \| 950 \| CAD файл	PDF \| 941 \| CAD файл
PDF \| 940 \| CAD файл	PDF \| 938 \| CAD файл
PDF \| 937 \| CAD файл	PDF \| 226-Z \| CAD файл
PDF \| 246-А \| CAD файл	PDF \| 254 \| CAD файл
PDF \| 128 \| CAD файл	PDF \| 106 \| CAD файл
PDF \| 339-D \| CAD файл	PDF \| 25-Б \| CAD файл
PDF \| 25-А \| CAD файл	PDF \| 246-C \| CAD файл
PDF \| 246-В \| CAD файл	PDF \| 936 \| CAD файл
PDF \| 935 \| CAD файл	PDF \| 884 \| CAD файл
PDF \| 882 \| CAD файл	PDF \| 879 \| CAD файл
PDF \| 878 \| CAD файл	PDF \| 877 \| CAD файл
PDF \| 874 \| CAD файл	PDF \| 872 \| CAD файл
PDF \| 871 \| CAD файл	PDF \| 870 \| CAD файл
PDF \| 869 \| CAD файл	PDF \| 863 \| CAD файл
PDF \| 886 \| CAD файл	PDF \| 888 \| CAD файл
PDF \| 933 \| CAD файл	PDF \| 929 \| CAD файл
PDF \| 927 \| CAD файл	PDF \| 924 \| CAD файл
PDF \| 919 \| CAD файл	PDF \| 918 \| CAD файл
PDF \| 915 \| CAD файл	PDF \| 908 \| CAD файл
PDF \| 898 \| CAD файл	PDF \| 893 \| CAD файл
PDF \| 891 \| CAD файл	PDF \| 861 \| CAD файл
PDF \| 502 \| CAD файл	PDF \| 214 \| CAD файл
PDF \| 188 \| CAD файл	PDF \| 186 \| CAD файл
PDF \| 183 \| CAD файл	PDF \| 179 \| CAD файл
PDF \| 178 \| CAD файл	PDF \| 177 \| CAD файл
PDF \| 174 \| CAD файл	PDF \| 173 \| CAD файл
PDF \| 172 \| CAD файл	PDF \| 171 \| CAD файл
PDF \| 170 \| CAD файл	PDF \| 190 \| CAD файл
PDF \| 191 \| CAD файл	PDF \| 213 \| CAD файл
PDF \| 211 \| CAD файл	PDF \| 209 \| CAD файл
PDF \| 208 \| CAD файл	PDF \| 207 \| CAD файл
PDF \| 206 \| CAD файл	PDF \| 203 \| CAD файл
PDF \| 202 \| CAD файл	PDF \| 197 \| CAD файл
PDF \| 196 \| CAD файл	PDF \| 193 \| CAD файл
PDF \| 168 \| CAD файл	PDF \| 163 \| CAD файл
PDF \| 162 \| CAD файл	PDF \| 141 \| CAD файл
PDF \| 140 \| CAD файл	PDF \| 133 \| CAD файл
PDF \| 130 \| CAD файл	PDF \| 127 \| CAD файл
PDF \| 123 \| CAD файл	PDF \| 120 \| CAD файл
PDF \| 117 \| CAD файл	PDF \| L-SEC. 5 \| CAD файл
PDF \| 104 \| CAD файл	PDF \| 143 \| CAD файл
PDF \| 144 \| CAD файл	PDF \| 161 \| CAD файл
PDF \| 160 \| CAD файл	PDF \| 159 \| CAD файл
PDF \| 158 \| CAD файл	PDF \| 157 \| CAD файл
PDF \| 154 \| CAD файл	PDF \| 152 \| CAD файл
PDF \| 151 \| CAD файл	PDF \| 147 \| CAD файл
PDF \| 146 \| CAD файл	PDF \| 145 \| CAD файл
PDF \| 101 \| CAD файл	PDF \| 501 \| CAD файл
PDF \| 339 \| CAD файл	PDF \| 338 \| CAD файл
PDF \| 334 \| CAD файл	PDF \| 062112-01 \| CAD файл
PDF \| 062112-02NG \| CAD файл	PDF \| 333 \| CAD файл
PDF \| 328 \| CAD файл	PDF \| 323 \| CAD файл
PDF \| 313 \| CAD файл	PDF \| 312 \| CAD файл
PDF \| 311 \| CAD файл	PDF \| 310 \| CAD файл
PDF \| 308 \| CAD файл	PDF \| 342 \| CAD файл
PDF \| 343 \| CAD файл	PDF \| 426 \| CAD файл
PDF \| 425 \| CAD файл	PDF \| 424 \| CAD файл
PDF \| 422 \| CAD файл	PDF \| 421 \| CAD файл
PDF \| 420 \| CAD файл	PDF \| 354 \| CAD файл
PDF \| 351 \| CAD файл	PDF \| 350 \| CAD файл
PDF \| 345 \| CAD файл	PDF \| 344 \| CAD файл
PDF \| 305 \| CAD файл	PDF \| 303 \| CAD файл
PDF \| 302 \| CAD файл	PDF \| 232 \| CAD файл
PDF \| 231 \| CAD файл	PDF \| 230 \| CAD файл
PDF \| 226 \| CAD файл	PDF \| 223 \| CAD файл
PDF \| 222 \| CAD файл	PDF \| 221 \| CAD файл
PDF \| 219 \| CAD файл	PDF \| 218 \| CAD файл
PDF \| 217 \| CAD файл	PDF \| 216 \| CAD файл
PDF \| 233 \| CAD файл	PDF \| 234 \| CAD файл
PDF \| 301 \| CAD файл	PDF \| 276 \| CAD файл
PDF \| 267 \| CAD файл	PDF \| 255 \| CAD файл
PDF \| 252 \| CAD файл	PDF \| 251 \| CAD файл
PDF \| 249 \| CAD файл	PDF \| 248 \| CAD файл
PDF \| 247 \| CAD файл	PDF \| 243 \| CAD файл
PDF \| 235 \| CAD файл	PDF \| 215 \| CAD файл
PDF \| 103013-01 \| CAD файл
