Вальма что это такое — Всё о кровле

Устройство и конструкция вальмовых крыш

Экстерьер современных зданий максимально зависит от того, как оригинально, эстетично и представительно выглядит крыша, насколько она завершает композицию и вписывается в общий дизайн. Вместе с тем, крыша является не только эффектным архитектурным элементом, но и надежной защитой здания.

Конструкция вальмовой крыши, которую именуют также четырехскатной, является самой популярной при строительстве малоэтажного индивидуального жилья в большинстве стран Евросоюза. На постсоветском пространстве строительные традиции отдавали предпочтение простым двускатным кровлям. Однако сегодня дом с вальмовой крышей далеко не редкость. Конструкция постепенно вытесняет другие виды крыш и становится неотъемлемой частью отечественных пейзажей поселков и небольших городков. И все благодаря преимуществам перед двухскатной конструкцией.

Преимущества вальмовой крыши

Профессионально сконструированная и смонтированная вальмовая крыша из-за того, что у нее отсутствуют вертикальные торцевые стены: фронтоны или щипцы, имеет низкое сопротивление воздушным потокам. Поэтому такая конструкция способна наилучшим образом противостоять ураганным ветрам. Она меньше подвержена разрушению в местах карнизных свесов.
Вальмовая кровля за счет угловых ребер, которые сходятся к опорной балке конька, обладает высокой жесткостью конструкции, в силу чего не подвержена серьезным деформациям.
Конструкция вальмовой крыши дает возможность устроить большие свесы со всех сторон здания, защищая, таким образом, фасады от атмосферных осадков.

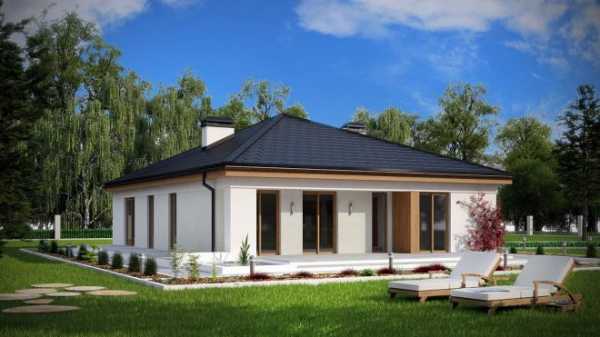

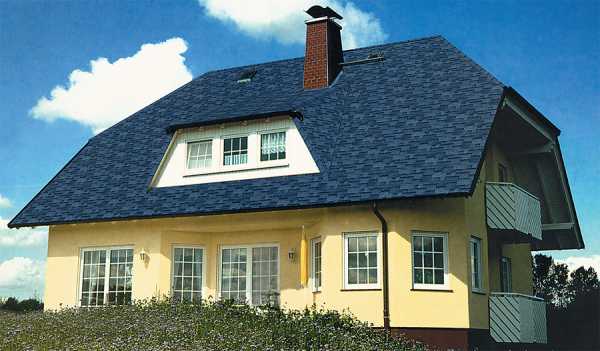

Четырехскатная крыша делает дом более привлекательным с архитектурной точки зрения. Такие строения приобретают более торжественный и солидный вид.

Недостатки вальмовой кровли

Несмотря на ряд преимуществ конструкции вальмовых крыш многие архитекторы и проектировщики не выбирают ее для устройства кровли. Это объясняется тем, что крыша с четырьмя скатами монтируется сложнее двускатной, а значит и стоить будет дороже. Кроме того, скаты с четырех сторон «съедают» чердачную площадь с коротких торцов. Если на чердаке планируется устройство мансарды, то такой крыше приоритет не отдается. Мансардные окна, используемые для освещения помещения под вальмой, обязательно нужно закрывать во время дождя, иначе на полу образуется лужа. С вертикальными окнами, размещающимися в стенах фронтона в двухскатной крыше, такая проблема не появляется. Эти недостатки не являются глобальными, но при описании преимуществ вальмовой крыши и о минусах нельзя не упомянуть.

Разновидности четырехскатной крыши

Существует несколько разновидностей вальмовых крыш, среди которых выделяют следующие виды :

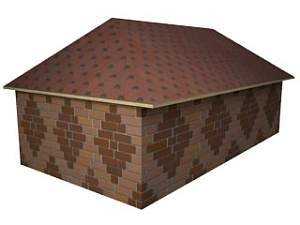

Классическая четырехскатная кровля предполагает прямые стропила. В такой конструкции угловые ребра идут непосредственно от конька, а свесы расположены на одной высоте. У основного типа четырехскатной крыши торцевые стороны сделаны в форме треугольника, а другие стороны выполнены в форме трапеции. Большие свесы отлично защищают фасад от дождя.

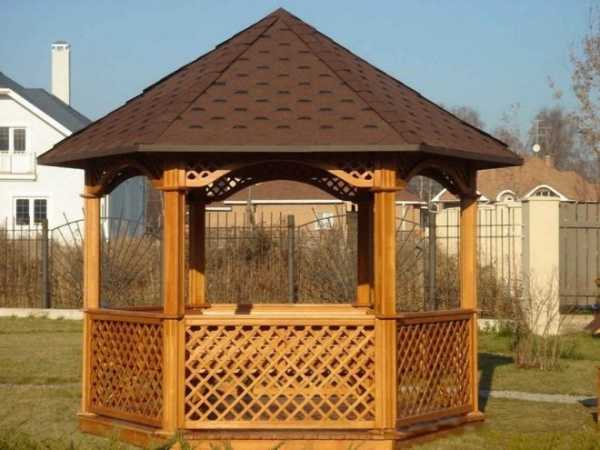

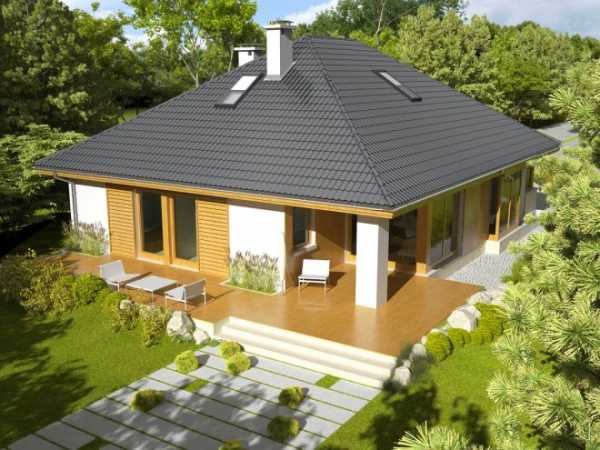

Шатровая вальмовая конструкция представляет собой четырехскатную крышу, у которой все ребра сходятся в центральной точке.

Шатровая крыша больше подходит для квадратного плана дома.

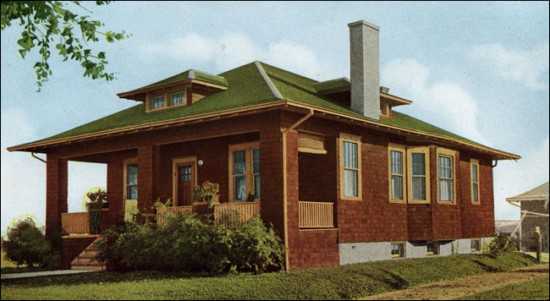

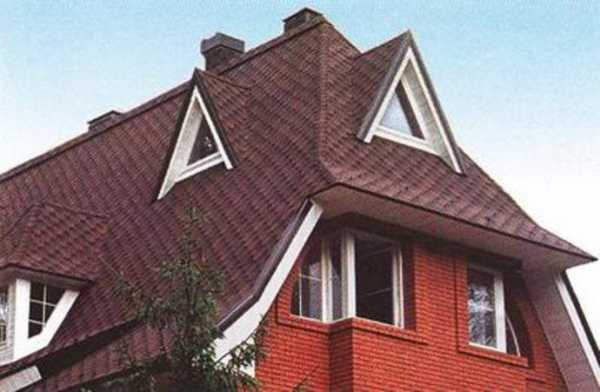

Датская четырехскатная крыша представляет собой вальмовую кровлю, у которой в верхней части коротких скатов расположены фронтоны.

Конструкция датской крыши позволяет встроить полноценные вертикальные оконные блоки.

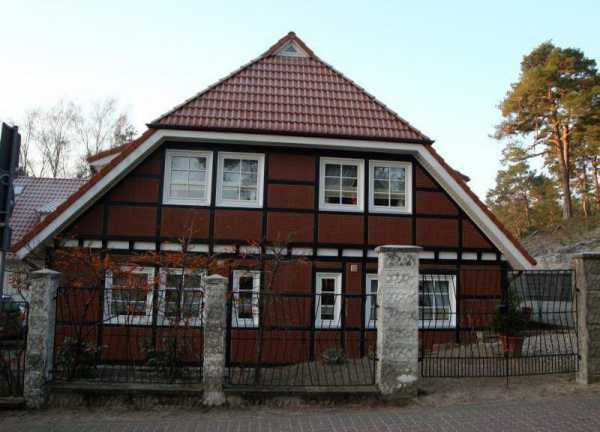

Ломаная вальмовая конструкция именуется мансардной четырехскатной кровлей. Она сложнее в сооружении, но дает возможность отвести значительную площадь чердачного этажа под жилые помещения. Ломаная крыша обойдется дороже, но позволит рационально использовать площадь мансарды. Ломаная четырехскатная крыша является отличительной чертой традиционной архитектуры стран Востока: Китая, Кореи и Японии. Только излом восточные архитекторы делают в другую сторону.

Расчет вальмовой крыши

Площадь покрытия четырехскатной крыши вычисляется в квадратных метрах следующим методом :

рассчитывается площадь с учетом трубы дымохода и окон кровли;
вычисляется длина ската от края карниза до нижней части конька;
рассчитываются элементы, которые не относятся к покрытию кровли: свесы, стены брандмауэра, парапеты;
стоячие фальцы, примыкания полотен при рулонной кровле, выступающие части брусков в расчет не берутся.

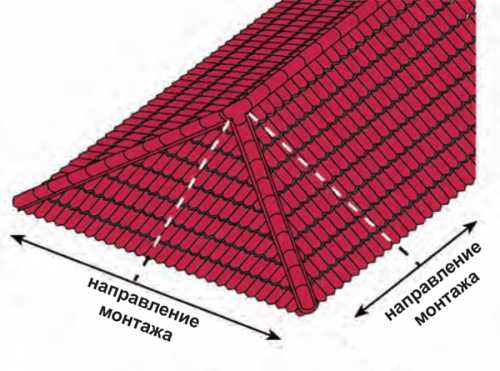

При вычислении площади вальмовой крыши из металлочерепицы длина скатов уменьшается на 70 сантиметров.

Так как расчет площади четырехскатной крыши включает ряд сложностей, лучше привлечь к этому занятию специалистов, которые при помощи специальных компьютерных программ смогут произвести расчеты точно и грамотно.

Специалисты для выполнения необходимых расчетов условно разделяют крышу на части и для каждой из них проводят отдельный расчет. После этого полученные результаты складываются и в итоге получаются требуемые расчеты. Этот метод упрощает процедуру, уменьшает риски ошибок в вычислениях.

Кроме прочности и надежности будущей конструкции расчет площади четырехскатной кровли оказывает непосредственное влияние на материальные вложения при ее возведении, а значит на общую стоимость стройки.

Правильные расчеты позволяют определить необходимое количество материалов: досок, брусьев и т.д.

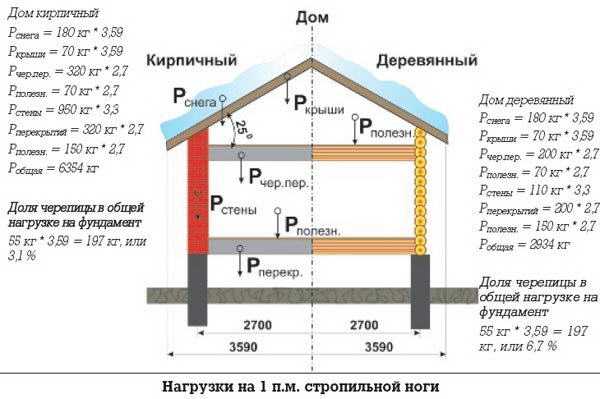

При расчетах вальмовой крыши принимаются во внимание технические параметры кровельного материала, его длина, толщина, способы монтажа. Они напрямую влияют на вес кровельной конструкции, удобство монтажа. Например, установка керамической и гибкой черепицы будут различными, так как керамическая черепица значительно тяжелее гибких изделий. Гибкий материал, в отличие от керамической плитки, не требует установки стропил и монтажа частой обрешетки.

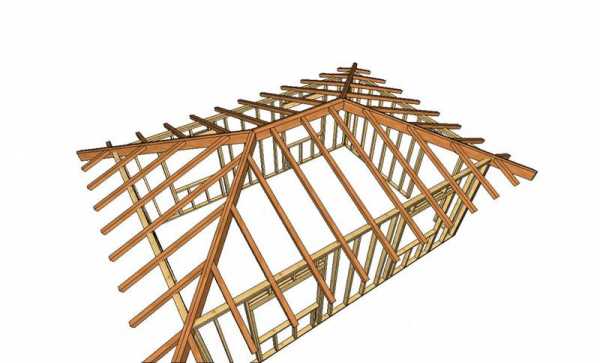

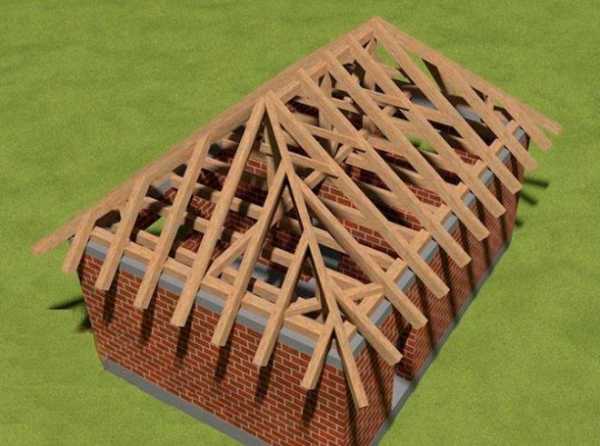

Особенности стропильной системы

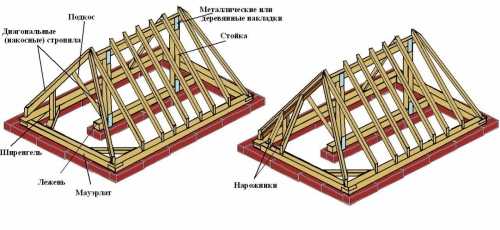

В процессе устройства вальмовой кровли особое внимание обращают на стропильную систему. Монтаж стропильной системы четырехскатной крыши намного сложнее и дороже, чем сооружение двухскатной кровли. Эта конструкция требует установки специальных стропил, которые ориентированы к углам стенок. Такие стропильные «ноги» называются накосными диагональными.

Диагональные стропила намного длиннее традиционных изделий. На них, исходя из проекта, опираются стропила скатов, которые называют «нарожниками». Такая конструкция предполагает, что диагональные стропила несут нагрузку в полтора раза большую, чем приходится на стандартные стропила. Именно поэтому одним из важных элементов успеха устройства вальмовой крыши является выбор высококачественной древесины для стропил. Так как длина накосных стропил значительно превышает длину стандартных досок, то такие изделия изготавливаются методом спаривания.

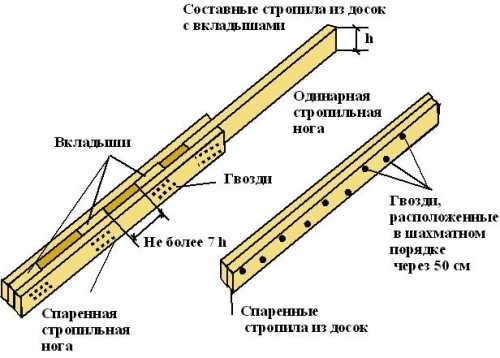

Спаривание диагональных стропильных ног четырехскатной крыши позволяет решить сразу несколько задач :

получение длинных неразрезных балок;
наличие удвоенного сечения обеспечивает стропильной системе высокую прочность, позволяющую выдерживать большие нагрузки;
сдваивание стропильных ног дает возможность унифицировать типоразмеры применяемых деталей.

Спаривание позволяет использовать те же пиломатериалы, которые применяются для стандартных стропил.

Последовательность монтажа четырехскатной крыши

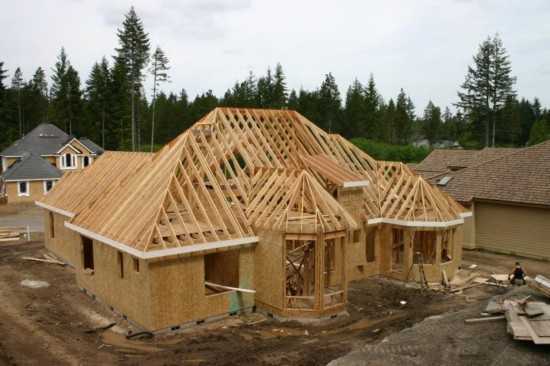

Сбор кровельной конструкции состоит из нескольких последовательных этапов :

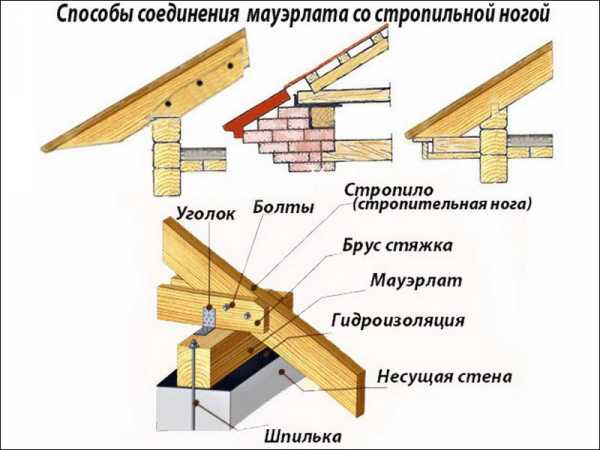

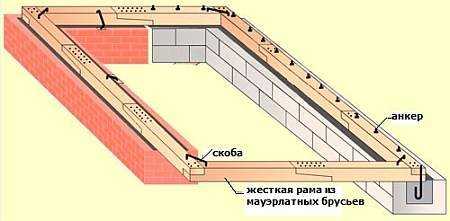

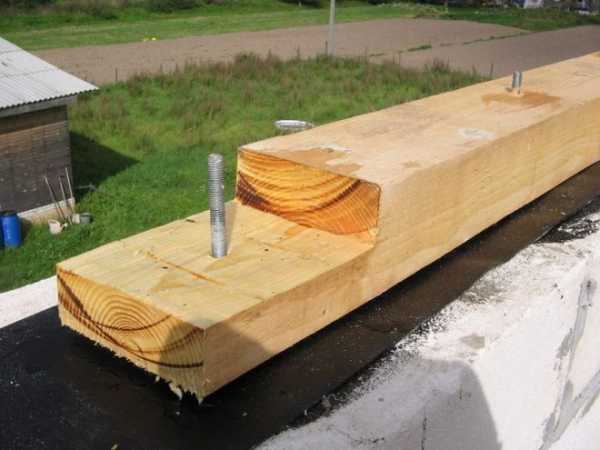

Первым делом монтируется мауэрлат. Такое название получила верхняя обвязка стеновой панели каркасных домов и верхний венец для срубов. В качестве мауэрлата используется деревянный брус с сечением 10×10, 10×15 или 15×15 сантиметров. Брус выбирается цельный по всей длине, без сучков и трещин.

Креплению мауэрлата уделяется особое внимание. В каменных строениях используют железобетонный монолитный пояс там, где мауэрлат будет опираться на него заранее вмонтированными закладными деталями – шпильками М12 и выше. Как вариант, можно использовать закрепленные в кладке шпильки и металлические распорные дюбеля. Мауэрлат соединяется по длине в накладку, а не встык, используя множественные точки соединения. Углы должны быть связаны надежно металлическими уголками, скобами и пластинами.

Мауэрлат нужно хорошо фиксировать и соединять на углах. Очень важно обеспечить крепкое основание крыши, надежность всех соединений.

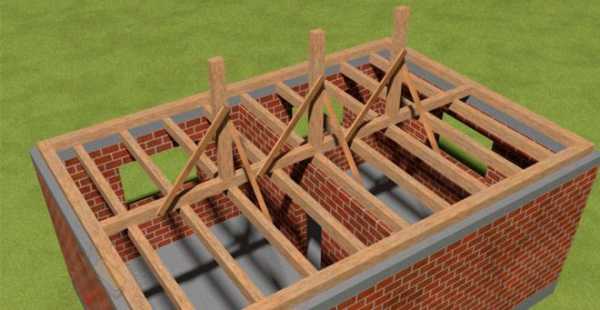

Следующим этапом является устройство стоек, монтаж конька и боковых балок, параллельных ей. Для стоек выбирают брусья 10×10 или 10×15 сантиметров, для балок большего сечения подойдут брусья 8×16 или 10×20 сантиметров. Оптимальным соотношением ширины к высоте считается соотношение 1:2. Это обеспечивает меньшую деформацию балки при высыхании. По тому же принципу выбирают стропильный брус.

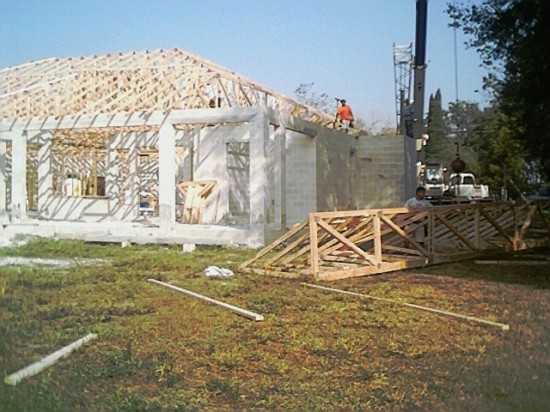

В сборных щитовых конструкциях опорные балки не используются, достаточно поставить стойки с шагом стропил.

Для конька ставят брус меньшего сечения. Конек служит направляющей деталью для устройства всей конструкции.

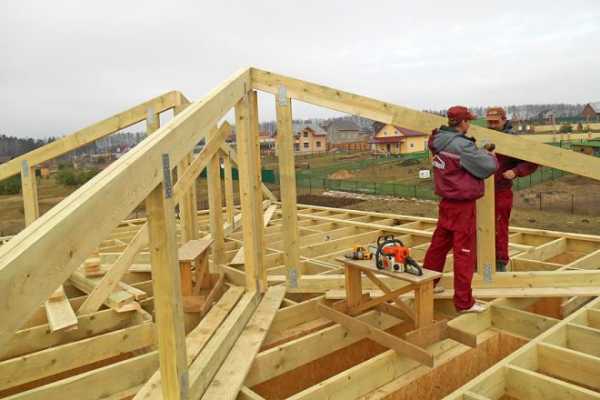

После монтажа стропил они обрезаются на нужной высоте. После этого ставятся накосные стропила. Нагрузка на них высокая, и поэтому сечение должно быть выше.

Следующим шагом становится установка рядовых стропил. Угловые (накосные) стропила не монтируются из бруса того же сечения, что и остальные. Нагрузка на них значительно выше, потому сечение должно быть большим.

Затем производится установка оставшихся стропильных ног, в том числе укороченных. Стропила должны быть сделаны из цельного материала или же на стык устанавливают накладки в 1,5 метра и закрепляют их с двух сторон в нескольких местах. Соединение деревянных элементов производится внахлест при помощи накладных металлических уголков или пластин. В местах соединения стропил, мауэрлата и балок следует сделать опорные врубки, при крепеже используются надежные металлические элементы.

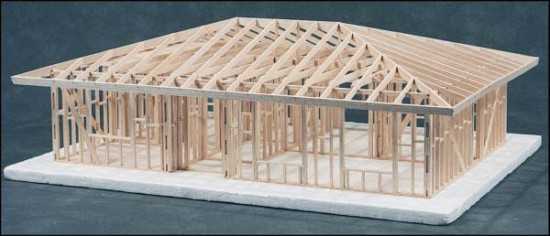

Стропильная система вальмовой крыши готова. Остается выбрать тип кровли, после чего заняться устройством оптимального основания: обрешетки или сплошного настила.

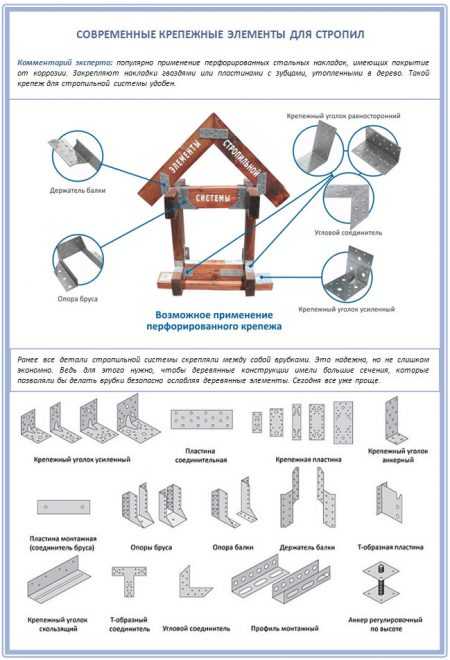

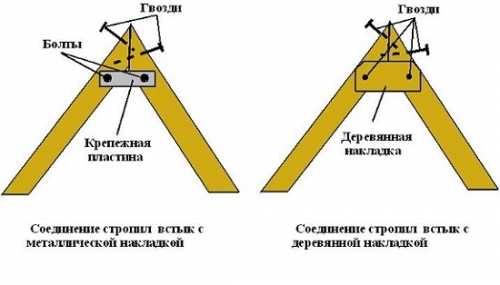

Все элементы надежно фиксируются при помощи специальных металлических крепежей для дерева. Необходимым оборудованием для монтажа четырехскатной кровли являются: дрель, дисковая или бензопила. Пригодится ручной инструмент: пилы, стамески, молотки. Понадобятся столярный уровень, рулетка, отвес .

Организация вальмовой крыши сложный и трудоемкий процесс, требующий инженерно-строительных и проектировочных знаний и умений. Лучшим решением грамотного монтажа такой конструкции будет обращение за помощью к профессионалам, которые обеспечат надежное устройство и безопасность четырехскатной кровли.

Комментарии (0)

Вальмовая крыша. Устройство, узлы и усиление вальмовой крыши

Важнейший элемент дома, который оказывает влияние на всю постройку, это крыша. Её конструкцию подбирают, учитывая погодные условия в вашей местности и материалы, что используются в строительстве. И, конечно же, большое значение имеет внешний вид крыши. Среди всех конструкций больше всего заслуживает вашего внимания вальмовая кровля.

Особенности и конструкция вальмовой крыши

Вальмовая крыша пользуется особой популярностью, так как ей присущи высокие прочностные характеристики, долговечность и оригинальный вид. Также стоит отметить и её необычайную конфигурацию. Вальмовая крыша станет отличным выбором при обустройстве жилого чердачного этажа, так как позволяет упростить процедуру создания мансардных окон.

Кроме того, вальмовая крыша имеет обтекаемую форму. И благодаря этому она не так сильно подвергается разрушению от ветровых нагрузок, как другие конструкции. Конек крыши в свою очередь не подрывается порывами ветра. И на это свойство следует обратить внимание, если вы проживаете в южных районах с сильными ветрами.

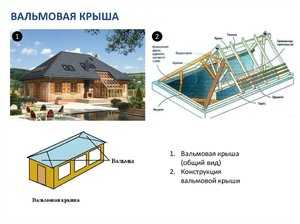

Вальмовая крыша представлена четырьмя скатами. Они наклонены со всех сторон здания. Два ската являются боковыми, как у классической конструкции крыши. Еще два, дополнительные, располагаются между двумя предыдущими. В вальмовой крыше, в отличие от шатровой разновидности, присутствует не одна вершина, а две. Они соединены между собой коньком.

Вертикальные фронтоны имеют вид наклонных треугольных скатов. Они называются вальмами. Получается, что два ската у подобной конструкции принимают форму трапеции — по длинным сторонам. А по торцу – треугольную форму.

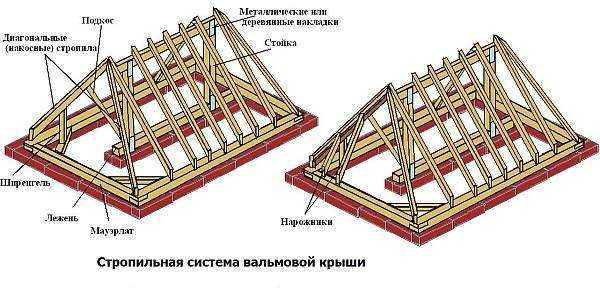

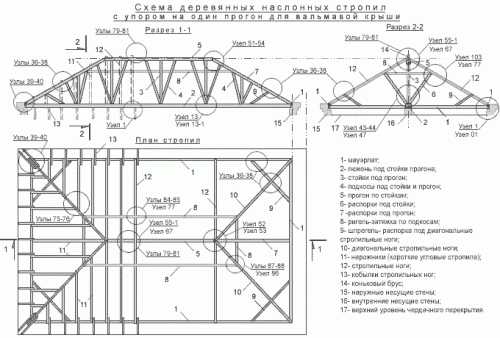

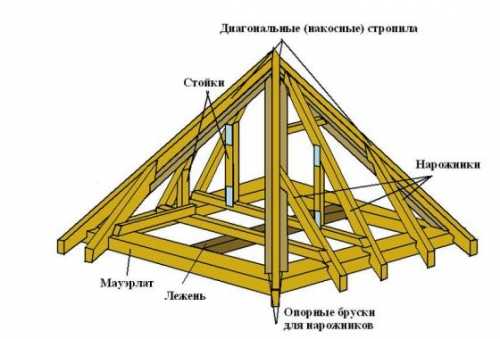

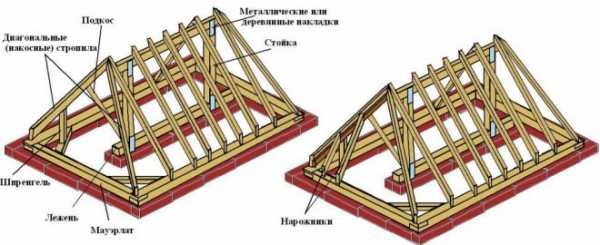

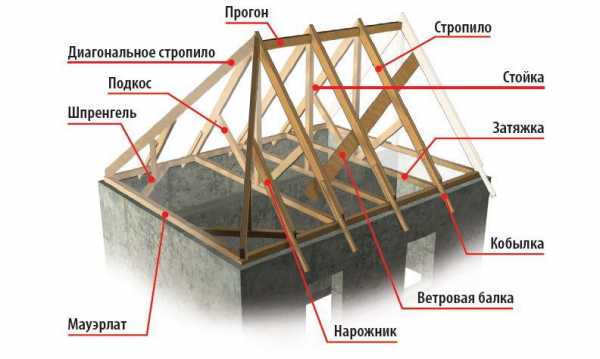

Конструкция вальмовой кровли состоит из таких узловых элементов:

Коньковый брус. Именно этот элемент является верхней точкой крыши и её главной несущей осью. В этом месте также соединяются все грани. Чаще всего при возведении вальмовой крыши центр конька совпадает с центром всего кровельного покрытия.
Угловые стропила. Стропильные ноги накосного типа выступают базовыми силовыми элементами и соединяют коньковый брус и углы постройки. Для их вырезания используют доски, толщина которых равна толщине конька. Стропильная нога одним концом крепится к коньку, а вторым — заходит за границы дома. Понадобится четыре штуки, зависимо от проекта.
Короткие стропила. Они могут быть разными по длине, но выходят под одним углом. При определении их количества во внимание принимают площадь крыши. Короткие стропила соединяются одним концом угловыми стропильными ногами. А другим они опираются на мауэрлат или угол здания, к коньку не крепятся.
Рядовой каркас. Центральные промежуточные стропила установлены на концах конькового бруса и выводятся на несущие стены здания. Их число равняется шести, с каждой стороны – по три.
Промежуточный каркас. Промежуточные стропила начинаются на коньке, а второй стороной опираются на мауэрлат. На вальмах не устанавливаются.

Разновидности вальмовых крыш

Перед устройством вальмовой крыши следует разобраться, какие они бывают. Если конструкция с вальмой обрывается выше уровня боковых скатов, то кровлю называют голландской. Также иногда можно встретить название датская крыша. Такую конструкцию сложнее построить, чем классическую вальмовую. Однако старые дома с подобной кровлей целыми десятилетиями, а иногда – и намного дольше, стоят без изменений.

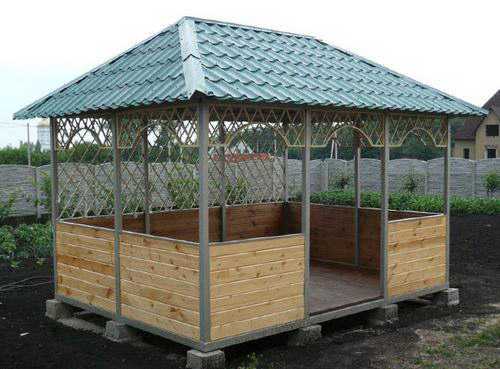

Еще существуют шатровые вальмовые крыши, скаты которых принимают одинаковую форму. Боковых скатов попросту нет. Вальмы формируют одинаковый угол. Шатровые крыши обустраивают исключительно для домов квадратной формы.

Также можно встретить различные необычные ломаные вариации вальмовой крыши. Конструкция состоит из скатов, которые имеют разный размер и расходятся под разными углами. Сложные ломанные вальмовые крыши редко встречаются, но вид имеют самый эффектный.

Вальмовая крыша своими руками

Устройство вальмовой кровли следует начинать с проектирования такой конструкции. Если вы правильно разработаете схему, то её получится собрать самостоятельно без привлечения дополнительных рабочих.

Угол наклона крыши

Оптимальный угол наклона крыши стоит определять в зависимости от климатических условий в регионе:

Уклон в ветряной местности должен быть как можно меньшим. Так вы сможете защититься от больших нагрузок на внешние стены.
Наклон крыши для регионов, где случаются обильные снегопады, следует увеличить. Так с кровли будет быстро сходить снег.
В местности, где преобладает сухая и жаркая погода, уклон следует делать минимально возможным. Чтобы навсегда забыть о перегреве, выбирайте этот показатель на уровне 2-5°.

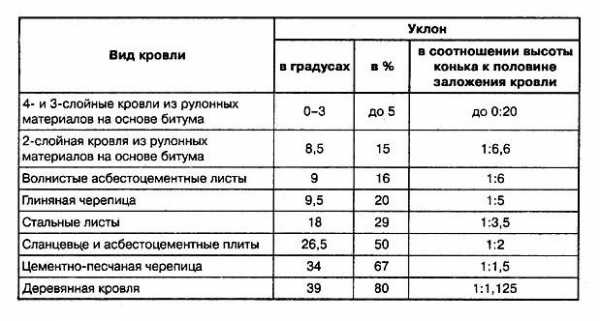

Угол наклона также рекомендуется выбирать, зависимо от материала кровли:

При использовании наборного материала в штуках, к примеру, шифера, создайте крышу под минимальным углом — 22°.
Для вальмовой крыши из рулонного материала угол наклона будет зависеть от числа слоев. Если вы планируете укладывать два слоя, то угол должен составлять до 15°. Если будете укладывать 3 слоя, то сделайте угол от 2 до 5°.
При монтаже кровли из профнастила крышу сооружайте под минимальным уклоном – при условии герметичных стыков от 12°.
Если вы надумали уложить металлочерепицу, сделайте минимальный уклон в 14°.
Для мягкой черепицы ограничьтесь наклоном вальмовой крыши в 11°.
При покрытии крыши ондулином угол достигает 6°.
Если вы выбрали мембранную кровлю, то запомните, что она подходит для крыш, которые имеют любой уклон.

Кроме того, уклон вальмовой крыши рекомендуется пропорционально увеличивать, если увеличилась общая площадь и количество материалов, которые используются при работе. Поэтому если вас интересует экономия, стоит учитывать этот момент при проектировании вальмовой крыши.

Площадь вальмовой крыши

Обратите внимание, что некоторые факторы в расчет вальмовой кровли не включаются:

габариты дымоходной трубы;
размеры мансардных окон;
фальцы;
не имеющие отношения к кровельному покрытию свесы и парапеты;
длина ската,
элементы брусков, что выступают над кровельным покрытием;
примыкания.

Площадь кровли определяют в метрах квадратных. Для проведения таких расчетов вы можете воспользоваться специальным калькулятором, который легко отыскать в сети. С его помощью определяется площадь вальмой крыши и количество строительных материалов.

Для расчета вальмовой кровли придется вспомнить знания, полученные на уроках геометрии. Так как вальмовая крыша имеет две вершины, то её общая площадь состоит из суммы площадей двух боковых плоскостей (трапеции) и площадей двух вальмов (треугольники):

Определить площадь вальма можно по формуле обыкновенного равнобедренного треугольника: S= 0,5*a*h, где а – основание вальма, h – высота вальмовой плоскости.
Площадь боковой плоскости определяется по формуле трапеции: S = h*(a + b)/2, где а – длина, b – основание, h – высота. Площадь трапеции получится разбить на площадь одного прямоугольника и двух треугольников.
При этом площадь рекомендуется вычислять по длине карнизов, а не по краям дома. Если вы планируете укладывать металлочерепицу или кровельные покрытия в рулонах, то длину ската уменьшите на 700 миллиметров.
Площадь коврового покрытия может намного превышать саму крышу. Это объясняется тем, что материалы укладываются с нахлестом. Также на крыше бывает много дополнительных элементов и примыканий. Поэтому чтобы рассчитать количество кровельного материала, прибавьте к площади крыши 10%. Если вы планируете возвести сложную крышу, то — 15-20%.

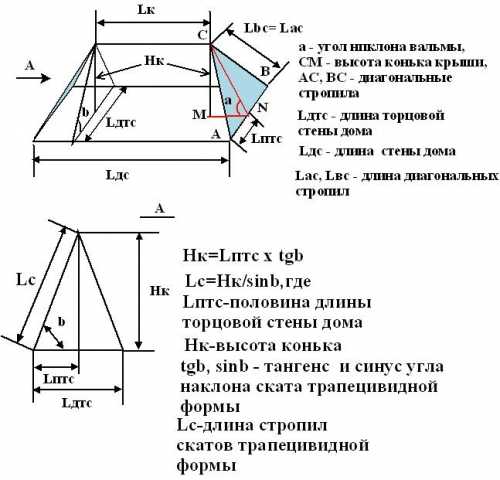

Расчет стропильной системы

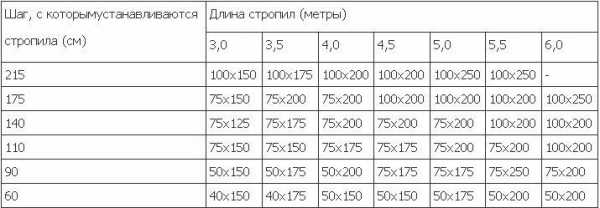

Расчет стропильной системы вальмовой крыши – очень важная работа. Стропила должны выдерживать кровельный материал, нагрузки, создаваемые ветром и снегом. Поэтому при расчете учитывайте вес материалов, применяемых для создания кровельного покрытия и отделки, вес системы стропил и климатические условия в вашем регионе.

Для этой работы подготовьте замерную рейку и нанесите на неё все разметочные обозначения. Так вы избавитесь от неточностей в измерениях. Для изготовления рейки используйте фанеру, которая имеет ширину 5 сантиметров. Также приготовьте таблицу, где указаны соотношения длины и размещением стропильных ног, чтобы достичь высокой точности при измерениях.

Расчеты проводите в такой последовательности:

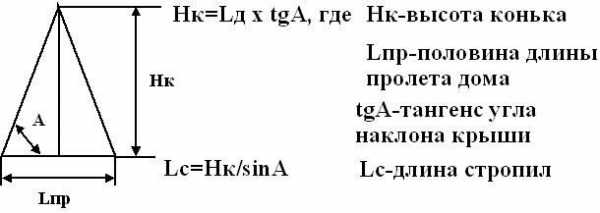

Длина стропильной ноги равняется произведению соответственного коэффициента.
Разметьте ось с торца постройки. Делайте по верхней обвязке.
Просчитайте половину ширины конька. Так вы выясните месторасположение первого элемента системы стропил.
Приложите конец рейки к размеченной линии. Другой — разместите по линии боковой стены. Здесь и будет место для промежуточной стропильной ноги.
Чтобы узнать длину стропила, один конец бруса установите на свес крыши, а второй — разместите на внешнем углу несущей стены.
Где расположить следующее центральное стропило, вычисляют так. Перенесите замерную рейку на край боковой стены, оставьте на ней пометки будущей системы стропил.
Аналогичные действия нужно провести на трех углах, что остались. Так вычисляется размещение конька и торцов промежуточных стропильных ног.

Для расчета угла наклона четырехскатной вальмовой кровли проделывайте манипуляции в такой последовательности:

Измерьте горизонтальную проекцию промежуточной стропильной ноги, используя замерную рейку.
В таблице найдите подходящий угол крыши. Совершите произведение этих показателей.
Измерьте длину стропила от места, где крепится опора, до конька.
Аналогичным образом определите длину свеса. Сделайте произведение соответственного коэффициента на горизонтальную проекцию.

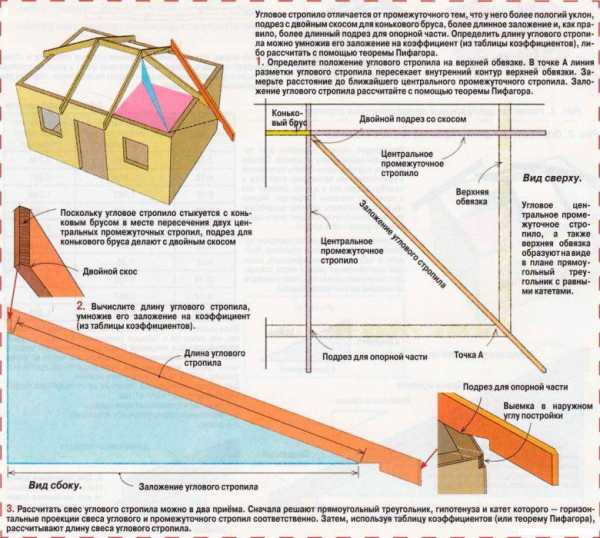

Теперь поговорим об накосной детали. Расчет стропильной ноги проведите так:

Отмерьте её длину от угла жилого дома.
Проекцию можно получить, если произведете квадраты проекций рядового каркаса.
Результат умножьте на поправку. Это и будет длина угловой стропильной ноги.

Монтаж опор для стропил

Первым делом установите опоры для поддержки бруса конька:

Нижние опоры различаются, зависимо от использованного для возведения дома материала. В брусчатых или рубленых домах эти функции выполняют верхние венцы сруба. В зданиях, которые сооружены по каркасной технологии, опорой выступает верхняя обвязка каркаса. В кирпичных домах накосные стропильные ноги опираются на мауэрлат.
Мауэрлат нужен для распределения нагрузки на внешние стены. Для его изготовления возьмите балку из древесины, что имеет сечение 100х100 мм. Этот элемент можно укладывать ближе к внутреннему краю стены или по центру.
Чтобы крышу не сорвало ветром, прикрепите его с помощью скруток из проволоки. Выдерживайте при этом шаг в 1000 мм.
Чтобы вы могли свободно осматривать мауэрлат и стропила, выдерживайте определенные расстояния. От чердачного перекрытия до мауэрлата должно быть хотя бы 400 мм.
Верхняя опора для системы накосных и диагональных стропильных ног – балка, сечение которой равно сечению диагональных стропил.
В конструкции вальмовой крыши нет кирпичных фронтонов, которые имеет двускатная кровля. Поэтому установите под коньковый брус стойки, которое имеют сечение 100х100 мм. Располагают их с шагом 3-4 м, как показано на фото вальмовой кровли.
Стойку обоприте на лежень. Уложите его на внутреннюю несущую стену или плиту перекрытия. В первом случае для изготовления лежня используют доску, что имеет сечение 50х150 мм. Во второй ситуации — брус, который обладает сечением 150х150 мм. Под лежень в обязательном порядке уложите рулонную гидроизоляцию.

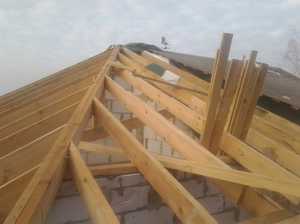

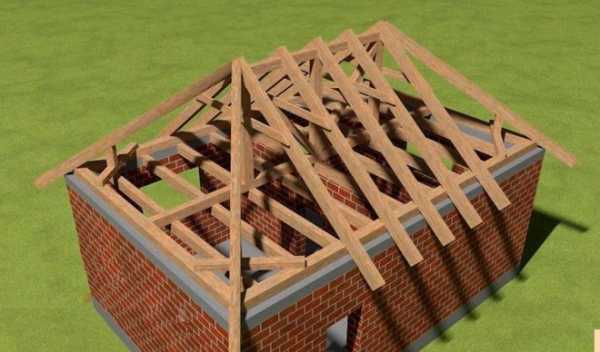

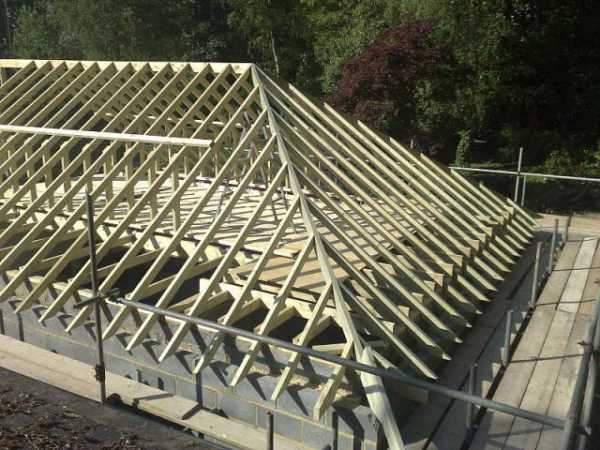

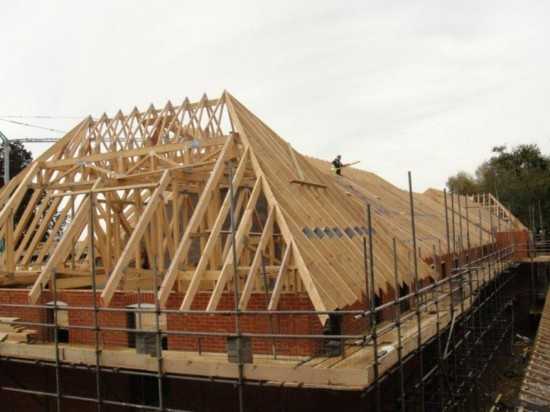

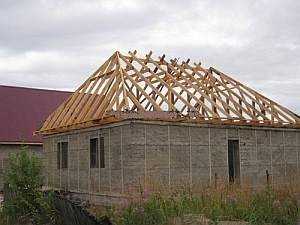

Установка стропильной системы

При устройстве системы накосных и диагональных стропильных ног вальмовой крыши следуйте такой инструкции:

Накосные стропила крепятся к внутренним углам стен, а диагональные — к внешним. Длина первых больше обычных стропил, так как на них возложена в полтора раза большая нагрузка.
На стропильные ноги накосного типа будут опираться укороченные стропила скатов. Их называют нарожниками. Их принято изготавливать спаренными из двух рядовых ног.
Под стропила диагонального вида устанавливают опоры — одну или две. Для их изготовления используйте стойки из бруса. Подкосы размещают под острым углом 45°.
Промежуточные стропильные ноги опираются сверху на коньковый брус, а снизу — на мауэрлат. При их монтаже придерживайтесь шага в 1,0-1,2 м. Сечения подобных ног нужно выбирать, зависимо от схемы балки — одно- или двухпролетная, шага стропил, создаваемой весом крыши и снегом нагрузки. Помните, что промежуточные стропильные ноги не должны быть слишком длинными.
Каждое второе стропило крепите к несущей стене с помощью скруток. Сделайте их из 2 проволок, что имеют диаметр 4 мм. Промежуточный каркас соедините с мауэрлатом. Используйте для этого обратную скобу.
Угловые стропильные ноги известны под названием нарожники. Также зачастую их называют полуногами, так как они имеют укороченную длину. С одной стороны нарожники опираются на мауэрлат, со второй – на диагональную ногу. Для равномерной распределения нагрузки от угловых ног на накосные нарожники крепят к диагональным в разных местах, согласно схеме вальмовой кровли.
Для симметричного размещения всех стропильных ног сделайте отметки на коньковом брусе и мауэрлате. Наиболее важный момент при изготовлении стропильной системы вальмовой крыши — грамотное соединение всех элементов в местах, где пересекаются центральные и диагональные стропила. Сделайте для этого на брусьях надрезы, которые имеют двойной скос.

Усиление крыши и обрешетка

Чтобы конструкция вальмовой крыши получилась долговечной и надежной, не достаточно просто изготовить крепкую стропильную систему. Необходимо также её усилить:

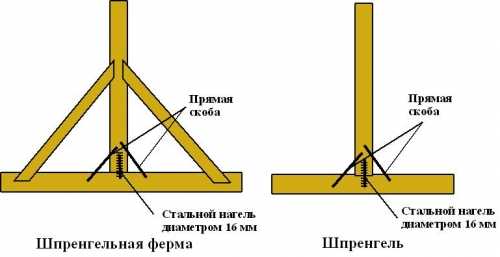

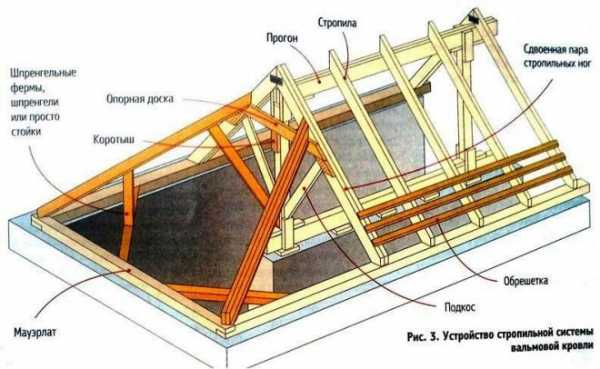

Для усиления в углах размещают шпренгель – брус, что перекидывается между плечами мауэрлата и образует угол. Эти стойки предназначаются для подпирания диагональных стропильных ног. Если шпренгель располагается вдалеке от угла, то рекомендуется к нему пристроить ферму.

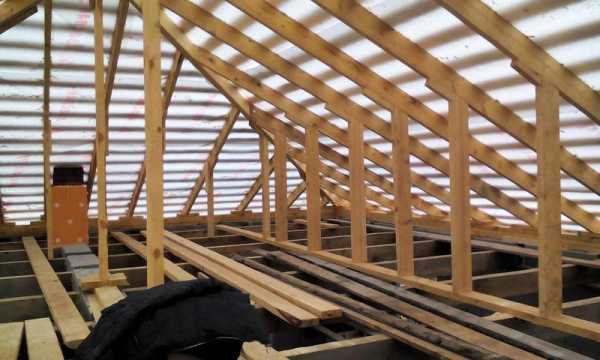

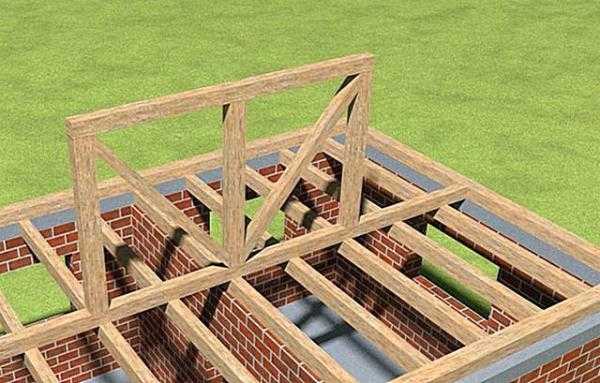

На перекрытие установите стойки, которые сверху соединяются брусом. Он выступает настоящей подпоркой для стропил и обеспечивает равномерное распределение нагрузки на здание. Подобные стойки выполняют функции полок.
Если диагональные стропила имеют очень большую длину, то вам следует использовать сдвоенные балки вместо одного бруса, как показано на видео о вальмовой крыше.

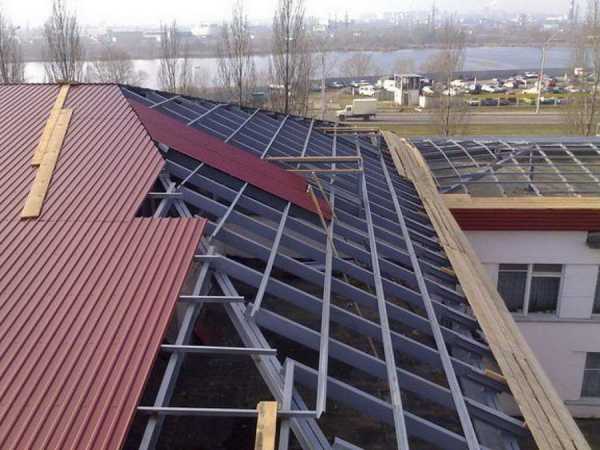

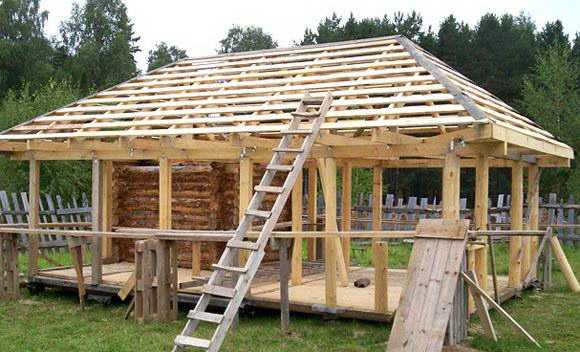

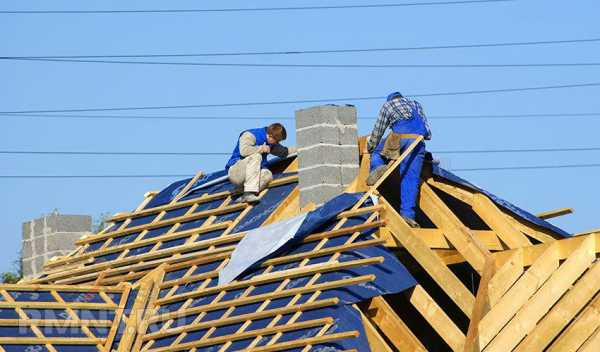

Для создания обрешетки рекомендуется использовать деревянные доски. Также для этой цели годятся бруски с сечением 40 на 40 или 50 на 50 мм.
Предварительно обработайте древесину защитным составом, затем — тщательно просушите. Лучше не брать для работы сырые доски, так как они способны вызывать деформацию кровельного покрытия.
Обрешетку располагают перпендикулярно стропильным ногам. Стропила должны размещаться сплошным слоем. Также можно их устанавливать с шагом 10-15 см. Способ обустройства обшивки зависит от типа кровельного материала. Скажем, для мягкой кровли обрешетка допускается только сплошная.

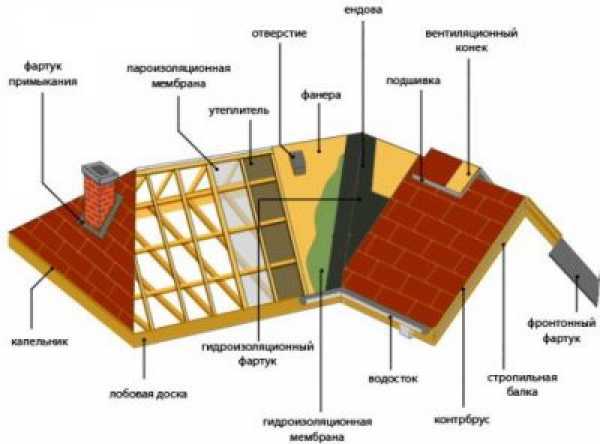

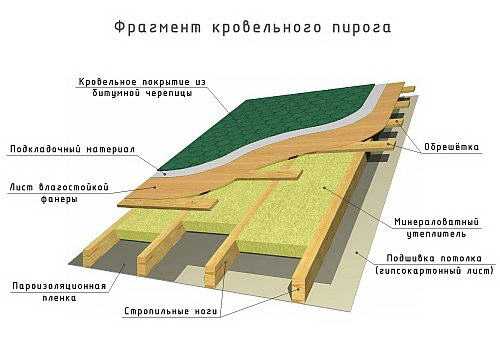

Устройство кровельного пирога

После установки обрешетки на вальмовой крыше можно заняться обустройством кровельного пирога:

Для начала уложите слой гидроизоляционного материала для предотвращения попадания под кровельное покрытие воды. Также гидроизоляция поможет избежать формирования конденсата. Зафиксируйте его к стропилам, используя строительный степлер. Сверху укрепите контробрешеткой, не забывая о зазорах между кровельным и гидроизоляционным материалом для создания вентиляции.
Размещение пароизоляционного и теплоизоляционного материала будет зависеть от предназначения чердака. Определите, каким он будет – теплым или холодным. В ситуации с холодным чердаком утеплите пол, потому что утечки теплоты из жилого пространства минимальны. В случае с теплым чердачным помещением утеплите и крышу. Уложите утеплитель между стропилами. Затем обшейте обратную поверхность вальмовой крыши строительным картоном. В итоге вы получите потолок для мансарды.
Под утеплитель зачастую укладывают пароизоляционный материал. Размещается он внахлест. Поэтому вам следует рассчитывать на большой расход материала.
При выборе кровельного материала учитывайте его внешний вид, прочностные характеристики, надежность и долговечность. Также обратите внимание и на погодные условия в регионе и угол наклона вашей крыши.
Вальмовая крыша – это классическая конструкция, поэтому прекрасно будет смотреться глиняная черепица, которая не поддается деформациям и не выгорает.
Присмотритесь к другим черепичным материалам – битумной и металлической черепице. Они имеют бюджетную стоимость, отличаются простым монтажом, характеризуются высокими показателями устойчивости к разного рода повреждениям и шумоизоляции.
Допускается использование листовых вариантов кровельного материала из металлопрофиля. Чтобы достичь самого оригинального вида вальмовой крыши, задумайтесь о медном покрытии. Это дорогостоящий материал, который увеличивает цену вальмовой крыши. Однако его стоимость с лихвой оправдывается экологической чистотой и большой выносливостью.
Затем займитесь покрытием коньков и карнизных свесов, отделкой дымоходных труб в тех местах, где они проходят через крышу, устройством разжелобков и слуховых окон. Особое внимание уделите установке элементов снегозадержания, водосточной системы и ограждений крыши.

Таким образом, вальмовые крыши пользуются большой популярностью. Особенно, если вы решили построить небольшой загородный дом или дачу. Присмотритесь к вальмовой кровле при возведении офисного строения представительного характера. К тому же подобная конструкция будет идеальной для постройки оригинальной архитектуры с возвышениями, выступами и башенками. А еще вальмовая крыша – идеальна при устройстве мансардного этажа.

Статьи по теме

Вальма крыш с главными фермами

Существует несколько способов устройства вальмовых скатов на крышах с конструкциями главных ферм. На рисунках ниже показаны три варианта таких решений.

На рисунке 69 изображена вальмовая крыша на здании с дремпельными стенами. В этом случае главные фермы изготавливаются по какой-либо из схем, представленных на страницах 5. 8. 9. Вальма формируется двумя диагональными полуфермами такой же конструкции, как и главные фермы, разделенные по вертикальной оси либо тремя полуфермами (двумя диагональными и одной продольной).

Рис. 69. Вальмовая крыша на здании с дремпельными стенами

Короткие стропила, примыкающие к диагональным, называются нарожниками .

Для принятия низа подкоса, поддерживающего диагональное стропило в конструкцию балочного перекрытия, вводят так называемую шпалу. Ее врубают сковороднем в балку перекрытия.

На крышах с длиными вальмовыми скатами становится необходимой третья продольная полуферма. При этом сильно усложняется узел стыкования верхов стропильных ног с главной фермой. Обычно соединение верхов стропильных ног производится без врубки по рисунку 70, но лучше между диагональными ногами вставить ригель, в который упрется верхний конец средней стропильной ноги.

Рис. 70. Стыкование верха диагональных стропил с главными фермами

На четырехскатных крышах без дремпельной стены в которых стропильные ноги непосредственно соединены с потолочными балками, становятся необходимыми поперечные шпалы (рис. 71) в которые упираются нижние концы нарожников вальмы. Шпалы врубаются в крайнюю затяжку сковороднем. Диагональная шпала делается такой длины, чтобы ее можно было врубить в предпоследнюю балку сковороднем, а крайнею затяжку она проходит вполдерева. Врубка шпал позволяет передать растягивающее усилие на поперечные потолочные балки, а те, в свою очередь, замуровываются в стены. Таким образом продольные стены включаются в работу для нейтрализации распора.

Рис. 71. Вальмовая крыша на здании с подпертыми потолочными балками

Подобными образом располагают и ригеля диагональных полуферм. Их также врубают сковороднем в ригеля главных ферм.

На крышах с неподпертыми потолочными балками приходится устраивать крышу с висячими стропильными фермами. В этом случае главные стропильные фермы изготавливаются по какой-либо из схем, представленных на страницах 11. 12. 13. Вальма может быть изготовлена аналогично схемам, изображенным на рисунках 69 и 71, но в этом случае получаются сложные узлы стыковки с главной фермой. Поэтому чаще используется установка двойной подвесной системы (рис. 72) поддерживающей прогоны на которые в свою очередь опираются накосные стропила, а на них нарожники.

Рис. 72. Вальмовая крыша на здании с неподпертыми потолочными балками

Аналогично последней схеме можно делать конструкции вальм и на сооружениях с подпертыми потолочными балками.

Источники: http://vseokrovle.com/valmovaja/48-valmovye-kryshi.html, http://strport.ru/stroitelstvo-domov/valmovaya-krysha-ustroistvo-uzly-i-usilenie-valmovoi-kryshi, http://ostroykevse.com/KrishaFerma/29.html

krovlya-mp.ru

описание конструкции и её особенности, а также разновидности

Крыша является важнейшим элементом дома, который будет оказывать непосредственное влияние на его состояние. Конструкцию выбирать нужно таким методом, который будет учитывать условия погоды определённой местности. А также определённое внимание необходимо уделять материалам, которые используются при возведении. Большое значение уделяется внешнему облику конструкции. Вальмовая крыша заслуживает отдельного внимания.

Особенности и конструкция

Вальмовая крыша имеет большую популярность, поскольку обладает хорошей прочностью, красивым видом и долговечностью. Необходимо отметить также и её конфигурацию. Подобный вид крыши идеально подойдёт для обустройства жилого чердака, поскольку он упрощает процедуру возведения мансардных окон.

Крыша имеет довольно обтекаемую форму. Именно поэтому она не будет подвергаться давлению, которые вызывают ветра. Стоит отметить, что конёк, который устанавливается на крыше, не станет подниматься из-за различных ветров.

Вальма крыши — это треугольник. Конструкция представляет собой набор из скатов. Они будут наклонены абсолютно по всем сторонам здания. Два ската — боковые. Это очень напоминает классическую конструкцию любой крыши. А также имеется несколько дополнительных, которые располагаются между предыдущими двумя вариантами.

Вальмовая крыша имеет пару вершины, а, к примеру, шатровая — только одну. Они будут соединяться при помощи коньков. Вертикальный фронтон напоминают треугольный скат. Эти элементы называются вальмами. Два элемента конструкции напоминает по форме трапецию, имеющую очень длинные стороны. Торец же похож на треугольник.

Конструкция состоит из нескольких основных частей:

Коньковый брус. Этот компонент устанавливается в верхней точке и является несущей осью. Это место, где будут соединяться абсолютно все грани сооружения. Центр конька делают таким образом, чтобы он совпадал с центральной частью покрытия кровли.
Стропила, устанавливающиеся под углом. Этот элемент является основным силовым показателем крыши, что скрепляет углы сооружения, а еще коньковый брус. Чтобы сделать устройство, следует применять те доски, толщина которых должна равняться толщине конька. Стропильную ногу необходимо разместить на коньке одним концом. Второй уже будет располагаться за границами дома. Стоит использовать несколько штук в зависимости от составленного проекта.
Короткие стропила. Этот вариант конструкции различается по своей длине. Но располагаться они должны исключительно под одним углом. Чтобы выбрать правильное количество, надо рассчитать площадь всей крыши. Стропила, имеющие короткую форму, надо соединить при помощи одного конца с угловыми ногами стропил. Другие станут упираться об угол здания и к коньку крепиться не будут.
Каркас. Стропила, которые располагаются по центру, устанавливаются на концах конькового бруса. Их необходимо вывести на несущие стены всего сооружения. Число должно равняться шести. На каждой стороне по три части.
Промежуточный каркас. Этот вид стропил будет начинаться на коньке. Вторая сторона будет ложиться на мауэрлат.

Стоит особое внимание уделить выбору всех материалов, чтобы постройка была максимально надёжной.

Разновидности вальмовых крыш

Перед тем как начинать возведение крыши, нужно разобраться с вопросом разновидностей. Если конструкция будет обрываться выше уровня бокового скота, то такая кровля — голландская. Некоторые строители называют её также датской. Эта конструкция довольно сложна в сооружении, если сравнивать с классическим вариантом. Но если имеется старый дом, который выполнен с подобной кровлей, то можно сделать вывод, что она продержится десятилетия, а может и дольше.

А также имеется разновидность, носящая название шатровой вальмовой крыши. Её скаты обладают абсолютно одинаковой формой. Боковые скаты отсутствуют. При помощи вальмы будут формировать одинаковый угол. Если дом имеет квадратную форму, то выбирать необходимо именно этот вариант крыши.

Ломаные варианты. Всё сооружение будет представлять собой скаты, имеющие абсолютную асимметрию, что расходятся под различными углами. Очень редко можно увидеть крыши подобной конфигурации, но стоит отметить, что смотрятся они довольно эффектно.

Уровни наклона

Необходимо выбрать угол наклона. Полагаться следует на климатические условия, которые имеются в регионе:

Если дом располагается в ветреной местности, то уклон должен быть очень маленьким. Таким образом, можно будет защитить конструкцию от нагрузок.
Если часто идут сильные снегопады, тогда наклон необходимо будет увеличить. Так можно добиться того, чтобы с крыши сваливался снег без посторонней помощи.
Если погода жаркая и сухая, тогда уклон делается минимальным. Таким образом конструкция будет избавляться от перегрева.

Есть ещё некоторые показатели, от которых нужно отталкиваться при выборе уклона. Чтобы выбрать правильный угол, необходимо изучить материалы, из которых будет сооружаться кровля:

Если конструкция собирается из шифера, тогда минимальный угол должен составлять 22 градуса.
При использовании рулонных материалов угол выбирается в зависимости от числа накладываемых слоёв. Если будут применяться два слоя, тогда уклон можно выбрать под 15 градусов. При трёх слоях — от 2 до 5 градусов.
С применением профнастила необходимо делать минимальный уклон. Если имеются геометрические стыки, тогда нужно ставить 12 градусов.
Металлочерепица подразумевает минимальный уклон в 14 градусов.
Если имеется мягкая черепица, тогда стоит выбирать уклон, равный 11 градусам.
Ондулин — 6 градусов.
Мембранная кровля применяется абсолютно для любых крыш, и угол уклона здесь совсем неважен.

Угол необходимо пропорционально увеличивать в том случае, если общая площадь постройки увеличивается, а количество материалов удваивается. Именно поэтому, когда хочется сэкономить деньги, то необходимо этот момент сразу продумать перед тем, как началась постройка.

Площадь крыши

Имеются определённые детали дома, которые не стоит учитывать при постройке крыши. Факторы, которые не включаются в расчёт:

Размеры дымовой трубы.
Мансардные окна.
Фальцы.
Парапеты, которые совсем не имеют никакого отношения к покрытию кровли.
Длина ската.
Бруски, которые будут выступать над покрытием.
Различные виды примыканий.

Стропильная система

Для постройки стропильной системы следует обладать определённой информацией. Очень много нюансов следует учитывать.

Серьёзно необходимо отнестись к расчёту стропильной системы. Эта работа очень важна. Стропила должны быть довольно крепкими, чтобы выдержать весь материал, который будет помещаться на верхнюю часть дома.

Они должны противостоять нагрузке от снега и ветров. Поэтому, когда идут расчёты, необходимо учитывать все материалы, которые будут использоваться для отделки и покрытия.

А также стоит брать в расчёт вес системы стропил, погоду, которая имеется в определённом регионе. Чтобы произвести правильные расчёты, надо использовать замерную рейку, на которую нужно будет наносить все обозначения. Таким образом, можно будет избежать неточностей. Чтобы изготовить рейку надо применить фанеру, имеющую ширину в 5 см. А также надо найти таблицу, где будут указываться все соотношения длины и размещения ног стропил. Так достигается самое верное измерение.

Расчёты желательно доверить профессионалам. От этого будет зависеть прочность всей конструкции.

Установка опор

Это важная операция, которую нужно выполнить тщательным образом. Для начала необходимо установить опоры, которые будут поддерживать брус конька:

Нижние опоры могут отличаться. Это будет зависеть от материалов, которые используются при постройке всей конструкции. Если имеется брусчатый или рубленый дом, тогда все функции на себя будут брать верхние венцы сруба. Если используется каркасная технология, то в качестве опоры будет использоваться обвязка каркаса. Кирпичные дома имеют опоры на мауэрлате.
Чтобы вся нагрузка распределилась по внешним стенам, необходимо использовать мауэрлат. Для этого следует применять деревянную балку с сечением 10 на 10 см. Этот элемент необходимо будет поставить к внутреннему краю стены. А также можно устанавливать балку по самому центру.
Чтобы избежать срывания крыши под воздействием ветров, следует использовать крепление из проволоки. Шаг необходимо соблюдать в 1 тыс. мм.
Чтобы впоследствии имелась возможность осматривать стропила и мауэрлат, необходимо соблюдать некоторые расстояния при сборке. От перекрытия чердака до мауэрлата должен быть промежуток в 400 мм.
В качестве верхней опоры будет использоваться балка.
Стоит отметить, что при создании крыши будут отсутствовать кирпичные фронтоны, которые обычно устанавливаются на двускатных крышах. Именно по этой причине под коньковый брус надо поставить специальные стойки с сечением в 100 на 100 мм, шаг между ними должен составлять 4 метра.
Стойку необходимо упирать на лежень. Его нужно положить на несущую стену (внутреннюю). Доска должна иметь сечение 50 на 150 мм.

После того как установка опор была завершена, можно переходить к следующему действию. Необходимо будет позаботиться о стропильной системе.

Система стропил

Чтобы установить систему стропильных ног, следует придерживаться определённой инструкции:

Накосные стропила помещаются на внутренние углы стен. А те, что имеют диагональное расположение — на внешние. Длина таких стропил несколько больше, чем у остальных. Это объясняется тем, что на них приходится очень большая нагрузка.
На накосные стропила будут устанавливаться укорочённые стропила скатов. Они должны состоять из нескольких ног.
Под диагональный вид стропил необходимо поставить несколько опор. Лучше всего применить для этой задачи стойки, изготовленные из прочного бруса. Подкосы должны составлять угол в 45 градусов.
Промежуточные ноги надо упереть на коньковый брус к верхней части. А в нижней части на мауэрлат. При установке надо оставлять шаг в 1,2 м.
Стропила (через одну) необходимо крепить скрутками к несущей части стены. Надо применять несколько проволок, имеющих диаметр примерно в 4 мм.
Промежуточный каркас скрепляется с мауэрлатом. Для этого необходимо применять обратную скобу. Угловые стропильные ноги следует упирать на мауэрлат, а другая сторона должна располагаться на диагональной ноге.
Чтобы добиться симметрии всех ног, следует использовать отметки, нанесённые на мауэрлат и коньковый брус. Очень важно грамотно соединить все элементы в тех местах, которые будут пересекать диагональные и центральные стропила. Для этой цели потребуется проделать в брусьях надрезы с двойным скосом.

После всех этих мероприятий можно ещё заняться обрешёткой получившейся крыши, чтобы придать ей большую долговечность. Таким образом стропильная система получится намного крепче и прослужит долгое время.

Вальмовая кровля довольно часто используется в современных конструкциях. Если есть желание построить очень красивое архитектурное сооружение, имеющее различные возвышения или выступы, то следует применять именно этот метод.

sotka.guru

что это такое, виды конструкций, фото

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.
Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей
Стойки. Они устанавливаются на центральной оси перекрытия вдоль его длинной стороны и укрепляются временными подпорками. Затем на них крепится коньковый брус. Высота стоек зависит от выбранного угла наклона скатов. Чем меньше угол между стропильными ногами, тем выше стойки.
Коньковый брус. Это верхняя горизонтальная перекладина, лежащая на стойках и служащая опорой для всех стропил.
Коньковый брус крепится к стойкам и является опорой для всех основных стропил
Основные стропила. Они опираются на мауэрлат и коньковый брус и закрепляются на этих деталях с применением специальных пластин из оцинкованной стали.
Диагональные или накосные стропила. Идут от концов конькового бруса к углам здания. После установки всех диагональных стропил можно демонтировать временные крепления стоек.
После закрепления всех диагональных стропил временные подпорки стоек убирают
Нарожники. Закрепляются нижним концом к мауэрлату, а верхним — к накосному стропилу. Применяются для продолжения плоскости основных скатов. Расстояние между ними такое же, как между стропилами.
Шпренгели. Идут от укосин мауэрлата к диагональным стропилам и обеспечивают усиление несущей способности кровли.
Подкосы. Нужны для того, чтобы усилить сопротивляемость кровли ветровым нагрузкам. По теории их рекомендуется устанавливать с той стороны здания, где находится «роза ветров». Но на практике подкосы ставят со всех сторон.
Обрешётка. Выполняется по внутренней поверхности стропильных ног и формирует основание под кровельный пирог.
Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

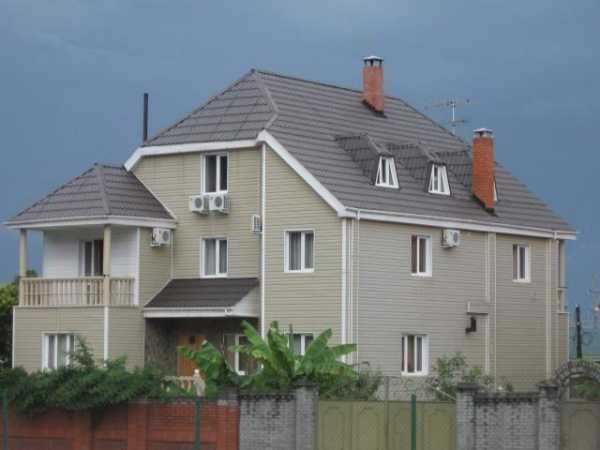

Фотогалерея: разновидности вальмовых крыш

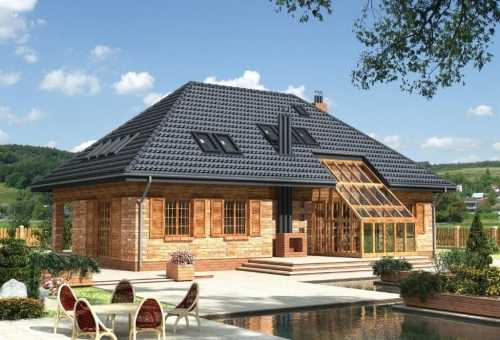

: Небольшая оранжерея из поликарбоната врезана в конструкцию каркаса дома и кровли

: Крыша оригинального домика в датском стиле имеет два стеклянных ската

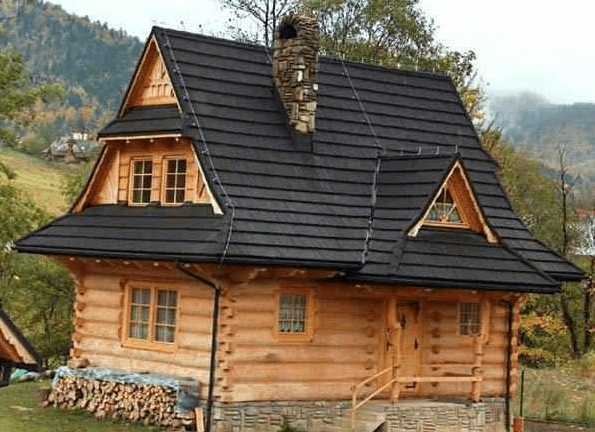

: Вальмовые кровли могут иметь ломаные скаты сложной формы

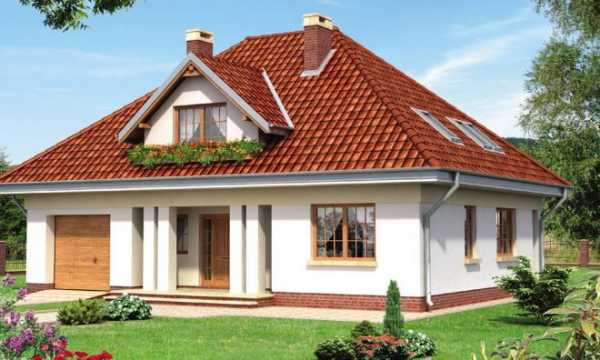

: Небольшой выступ на мансардном этаже с собственной стропильной системой называется «кукушатником»

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

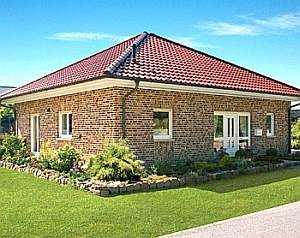

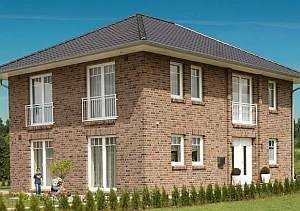

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30^oи отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

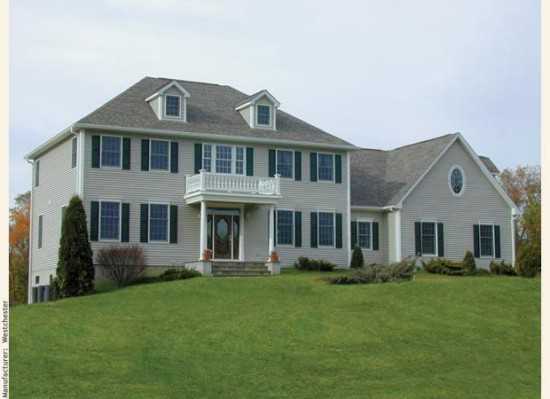

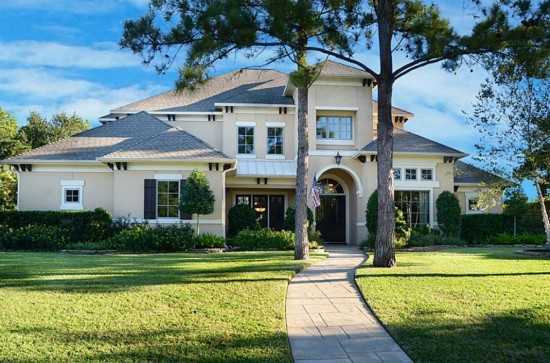

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

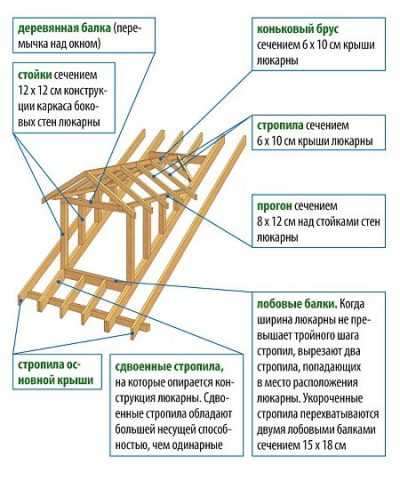

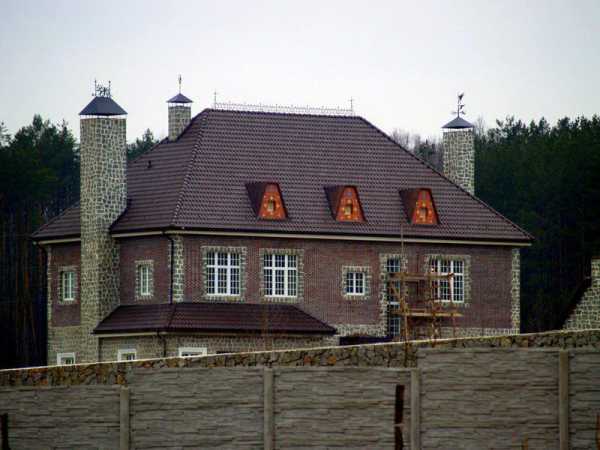

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
Улучшение внешнего облика строения.
Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

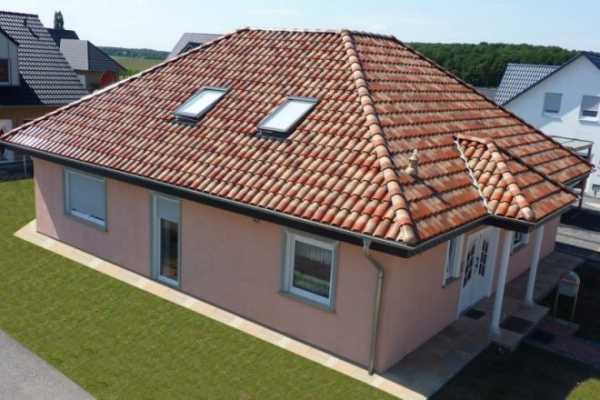

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

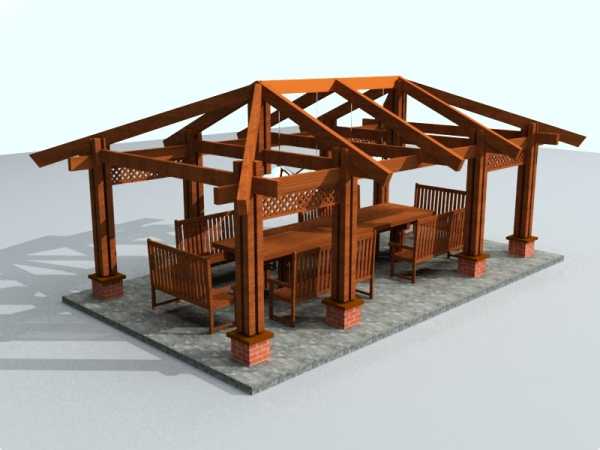

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.
Установка и временное крепление стоек. Их нужно поставить на лежень.
Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила
Закрепление коньковой балки поверх стоек.
Установка и крепление фронтальных стропил к мауэрлату и коньковой балке.
Монтаж диагональных стропил между коньковой балкой и углами мауэрлата — четыре штуки.
Положение диагональных стропил окончательно устанавливает форму всех скатов
Установка нарожных балок между мауэрлатом и диагональными стропилами.
Установка шпренгелей между укосинами и диагональными стропилами.
Для зданий шириной до шести метров допускается изготовление затяжек между стропильными ногами при монтаже навесной системы. Эти элементы конструкции служат для компенсации распирающей нагрузки на мауэрлат со стороны стропильных ног.
Дополнительное укрепление стропильных ног стойками или укосинами в зависимости от размеров здания.
Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Видео: монтаж вальмовой кровли в одиночку

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

kakpostroit.su

Конструкция вальмовой крыши — устройство и чертежи (фото, видео)

Трудно представить себе дом без стен, но представить его без крыши просто невозможно. Кровля защищает внутренние помещения от холода, дождя и снега, благодаря ей жилище приобретает привлекательный, законченный облик. Не последнее место среди многообразия вариантов занимает вальмовая крыша, прочная конструкция которой гарантирует долгую эксплуатацию и безопасность.

Содержание статьи

Дизайнеры в полную силу используют все возможности вальмовой крыши, применяя ее в проектах домов с жилой мансардой, эркерами, слуховыми окнами, балконами. Современные кровельные материалы дают возможность гармонично вписать ее в любой архитектурный стиль. Вальмовая крыша прекрасно смотрится на небольшой беседке, садовом домике или презентабельном коттедже. А из чего она состоит и как ее построить, мы расскажем в нашей статье.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес вальмовой крыши крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.
Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.
Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Конструкция вальмовой крыши, а точнее ее стропильной системы, состоит из такой геометрической фигуры как треугольник, обладающей наибольшей жесткостью и надежностью.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса. Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы.

Виды вальмовых крыш

Вальмовая крыша имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:

Вальмовая. Классический, канонический вариант крыши, состоящей из четырех скатов – двух трапециевидных и двух треугольных. Скаты заканчиваются на одном уровне, а в верхней части встречаются в коньковом соединении. Чаще всего таким образом перекрывают помещения прямоугольной формы.
Полувальмовая голландская. Ее устройство отличается от классической укороченными вальмовыми скатами, которые не полностью заменяют фронтоны, а сокращая их до трапециевидной формы. Вальмы могут быть совсем крошечными, практически декоративными или достаточно большими для установки слухового окна, которое смотрится очень уместно.
Полувальмовая датская. Можно поспорит, к какому типу крыш она относится – двухскатному или четырехскатному. Ее «изюминка» в том, что вальмы начинаются не от самого конька, а ниже, оставляя под ним маленький фронтон треугольной формы, который используют для оборудования вертикального освещения.

Расчет элементов конструкции

Устройство вальмовых крыш начинают с проведения расчетов и создания проекта. К счастью, эту задачу облегчают компьютеры со специальным программным обеспечением, который самостоятельно выполняют вычисления и даже составляют чертеж. Программа вычисляет следующие параметры:

Угол наклона скатов вальмовой крыши. На его значение оказывают влияние три критерия: ветровая нагрузка, количество выпадающих осадков и выбранное кровельное покрытие. Согласно нормам строительной климатологии, территория нашей страны разделяется на 8 зон, различающихся по силе ветра и обильности выпадения осадков. По специальным картам определяют, к какой из них относится место строительства и какой угол наклона скатов рекомендован. Для каждого кровельного материала также существуют ограничения, с которыми обязательно сверяются.
Высота расположения конька. Ее вычисляют во вторую очередь, так как в расчетах используют значение уклона. Крышу в разрезе представляют, как треугольник, с двумя известными углами и основанием, равным по длине ширине дома. Используя тригонометрические формулы, определяют на какой высоте должен располагаться конек.
Сечение элементов стропильной системы. Толщина пиломатериалов, используемых в возведении каркаса, зависит от нагрузки, которой они подвергаются. Поэтому необходимо подсчитать вес кровельного пирога, самого каркаса, пола мансарды и перекрытий, добавить к ним значения временных нагрузок (вес снежного покрова, массу обслуживающего кровлю человека). Итоговая цифра обозначает суммарную нагрузку, согласно которой выбирают толщину стропил, мауэрлата, стоек и конькового прогона.

Если угол уклона скатов превышает 60 градусов, то в расчетах значением снеговой нагрузки можно пренебречь, так как вальмовая крыша с такой крутизной скатов не накапливает снег на поверхность, позволяя ему самостоятельно соскальзывать.

Устройство стропильной системы

Вальмовая крыша опирается на стропильную систему, набор элементов, осуществляющих распределение ее веса и поддержанию формы. В нее входит:

Мауэрлат, брус используемый в роли опоры для стропильной системы. Его сечение не должно быть менее 150х150 мм. Мауэрлат крепят на металлические шпильки к верхнему армированному поясу стен. У бревенчатых и брусовых домов эти функции выполняет верхний венец. Особенность вальмовой кровли в том, что для ее монтажа используют четыре мауэрлатных бруса, а не два, как для двухскатных.
Коньковых прогон. Брус на который опираются стропильные пары скатов, а монтируют его на вертикальные стойки.
Стойки. Опоры, устанавливаемые на лежень внутренней несущей стены. Они служат для поддержки конька и передачи нагрузки на фундамент здания.
Стропила. В такой конструкции используют стропильные ноги трех видов: накосные, идущие от конька к углам вальмы, рядовые, формирующие трапециевидные скаты и нарожные, которые закрепляют к накосным.
Подкосы. Так называемые подстропильные ноги под углом крепят к стропилам для снижения их прогиба под собственным весом. Упирают подкос в мауэрлат или стойку.
Затяжка и ригель. Горизонтально установленная перемычка между двумя стропилами, которая притягивает их друг другу и предотвращает распирание стен. Затяжку, которую располагают в основании крыши используют как балки перекрытий. Ригелем называют затяжку, монтируемую под самым коньковым прогоном.
Шпренгельная ферма. Совокупность элементов, служащих для поддержки диагональных стопил. Она состоит из непосредственно шпренгеля и горизонтальной схватки, в которую он упирается.

Накосные стропильные ноги испытывают больше нагрузки по сравнению с рядовыми и, как правило, превышают их по длине. Поэтому для их изготовления сращивают две доски, используемые для рядовых стропил, или закупают пиломатериалы вдвое большей толщины. Кстати, размер некоторых элементов стропильной системы превышает 6 метров, стандартную длину досок и бруса. Поэтому приходится применять наборные стропила, полученные путем соединения двух и более частей, или клееные.

Используемые материалы

Вальмовая кровля хороша тем, что для ее сооружения используют самые простые, общедоступные материалы. Это упрощает монтажные работы и не дает разорится на строительстве. Для изготовления стропильной системы применяют:

Металл. Оцинкованные уголки и двутавровые балки выдерживают большую нагрузку, не деформируясь, не поддаются коррозии. Однако имеют большой вес и высокую стоимость.
Дерево. Древесина, напротив, весит мало и стоит недорого, однако, как любой природный материал, подвержена гниению, действию вредителей и огня.

Не смотря на недостатки, дерево является более популярным материалом. Так как с помощью правильном обработке его можно сделать практически неуязвимым к внешним воздействиям. Достаточно лишь обработать деревянные элементы антисептическим составом и антипиреном для защиты от возгораний.

Грамотно рассчитанная и построенная согласно строительным нормам, кровля вальмового типа защитит обитателей дома от непогоды, поддержит комфортный температурный режим и украсит собой его внешний облик.

Видео-инструкция

krovlyakrishi.ru
