Как установить пластиковые окна в деревянном доме своими руками

В своем деревянном доме мы решили заменить старые деревянные окна на современные пластиковые. В данной статье подробно рассматривается монтаж стеклопакетов своими руками в доме из дерева. В основе статьи лежит личный опыт. Почему выгодно устанавливать окна самостоятельно:

  1. При установке стеклопакетов в деревянный дом фирмой-поставщиком или предприятием-изготовителем, стоимость окна вместе с установкой обойдется на 40-50 % дороже, от его первоначальной стоимости.
  2. Как правило около 95 % фирм, которые устанавливают окна, не гарантируют качество установки в деревянном доме. Поэтому при самостоятельной установке в деревянном доме пластиковых окон вы не теряете гарантийного срока эксплуатации, а только экономите себе во благо.

Например, при стоимости стеклопакета 184 доллара, плата за удаление старого окна и монтаж нового будет составлять примерно 92 доллара. То есть, общая цена окна составит 275 долларов.

При замене всех окон в доме (примерно пять штук), экономия составляет 459 долларов!

Установка окон показана на примере самостоятельного монтажа стеклопакета, без помощи посторонних, на что уходит в среднем два с половиной часа (на одно окно). Дальше пошагово описывается процесс вставки пластикового окна в оконный проем деревянного дома.

Удаление старых окон

Самостоятельная установка стеклопакетов в деревянном доме производится на прочное основание (каркас). Так как в нашем примере коробки для окон устанавливались совсем недавно (примерно 5 лет назад) и были без повреждений (трещин, сколов, гнилостных образований и червоточин), то мы их решили применить вместо каркаса для установки новых окон.

Важно: все замеры для монтажа окон нужно производить с тем учетом, что коробки окон остаются  на том же самом месте.

Старые оконные рамы, которые находятся в хорошем состоянии и обладают достаточной прочностью, можно повторно использовать, например, для установки теплицы.

Поэтому, чтобы не повредить дерево рамы, их демонтаж нужно проводить осторожно, также перед этим не помешает вынуть из них стекла. В нашем же случае, мы не стали вытаскивать стекла из рамы, так как прочные рамы при их снятии не перекашивались и демонтировались достаточно легко.

Подготовка места под установку стеклопакета

Сухой и чистой тряпкой (или мягкой щеткой) нужно протереть оконную коробку, убрать накопившиеся после демонтажа отходы и мусор.

Монтаж подоконника

ПВХ-подоконник монтируется первым, так как является основанием стеклопакета при его установке. В связи с этим подоконник должен быть установлен максимально ровно (идеально горизонтально). Точную горизонтальность установки подоконника проверяем уровнем как по продольному расположению, так и по поперечному.

Чтобы подоконник стоял прочно, делаем врубки ну глубину до 8 мм по бокам оконной коробки. Для регулировки ровности подоконника используем специальные пластины из пластика или ДВП, либо деревянные тоненькие дощечки, обработанные заранее антисептиком.

После окончательной установки подоконника измеряем ровность подоконника строительным уровнем.

Подоконник крепим на саморезы к низу оконной коробки, при этом сделав отступ от внешнего торца подоконника на 2 см. При закручивании саморезов подкладываем под их шляпки шайбочки, для того, чтобы защитить поверхность подоконника от повреждения, которое возможно в случае ее прорывания шляпкой самореза (у ПВХ-подоконника имеются полости). После того, как окно будет полностью установлено, мест крепления подоконника видно не будет, так как они будут скрыты от глаза.

Подготовка пластикового окна к установке

В самом начале, еще перед началом установки окна, необходимо установить ручку. Всю защитную пленку с оконной поверхности снимать пока что не нужно, так как она защищает окно от возможного механического повреждения. Защитная пленка снимается только в том месте, где необходимо установить ручки. Рукоятки ручки при их установке должны находиться в горизонтальном положении (как показано на фото).

Такое положение значит, что окно открывается на бок, при этом, если ручку повернуть вниз, то окно будет заблокировано в закрытом состоянии, если же рукоятку ручки повернуть вверх, то окно откроется в режиме провертывания.

Фиксируем ручку к окну на двух болтах, переводим рукоятку ручки вниз. На боковых стойках окна (на торцах) делаем разметку для проделывания отверстий, на которых будет закрепляться окно к блоку. Дальше просверливаем электродрелью по этой разметке по два сквозных отверстия (нижнее и верхнее) в правой стойке стеклопакета и в нижней стойке (в сумме – 4 отверстия). Расстояние между нижней и верхней частями стеклопакета до отверстия должно составлять от 25 до 35 см. Диаметр сверла для проведения этой работы должен составлять 6 мм, при этом диаметр самореза составляет 5 мм.

Чтобы шляпка самореза жестко упиралась в каркас окна, мы на боковых стойках с внутренней стороны рассверливаем отверстия для крепления сверлом с большим диаметром – 10 мм, до самого металлического каркаса. Отверстие должно быть таким, чтобы шляпка самореза свободно проходила в полость стойки окна.

Установка окна

Устанавливаем собранное окно в оконный проем. Центр контролируем при помощи измерений, которые проводит рулеткой начиная от края окна и заканчивая поверхностью оконной коробки с двух сторон, расстояние должно быть одинаковым (примерно по 1 см). Устанавливаем окно на поверхность ранее установленного подоконника. Так как подоконник мы уже проконтролировали на ровность с помощью строительного уровня, то контролировать само окно на горизонтальность нет необходимости.

Для параллельной стене дома установки окна, устанавливаем между стеной и сайдингом для упора строительный уровень. Если дом был обшит другим отделочным материалом например, вагонкой, которая плотно прилегает к стене и не позволяет разместить уровень, тогда для контроля нужно использовать отвес.

Устанавливаем между оконной коробкой и окном распорный брусок в 1 см шириной. Нужно чтобы этот брусок входил между оконной коробкой и окном достаточно плотно. Данный брусок нужен в качестве упора в тот момент, когда будет крепиться окно в оконном проеме при помощи саморезов. Если этого не сделать, то окно при его креплении может уйти в сторону (его просто уведет) и при этом будет плохо функционировать механизм открывания и закрывания окна, либо створка окна и вовсе не будет открываться.

Когда установка упорных брусков завершена, а окно выровнено по уровню или откосу параллельно стене дома, тогда закрепляем стеклопакет на саморезы. Окно к оконной коробке фиксируем снизу и сверху его боковых стоек, таким образом, чтобы саморез находился в свободном пространстве между коробкой и окном.

Подобное крепления стеклопакета не только надежно, но и обеспечивает плавающий эффект. Если будут происходить сезонные подвижки строения дома, перекашивающие оконные проемы, то окна, которые не имеют жесткой привязки к коробке, почти не подвергаются перекашиванию, в связи с тем, что саморез может произвольно перемещаться в сторону перекоса оконной коробки.

Установка стеклопакетов в деревянном доме

Сначала устанавливаем между сливными отверстиями регулировочные пластины. Это нужно для того, чтобы стеклопакетом не закрывались отверстия, через которые отводится конденсат из окна.

Аккуратно устанавливаем в проем окна стеклопакет. Следим, чтобы он не входил между стойками окна плотно, так как при возникновении сезонных изменений и, соответственно, перекосов оконной рамы, стекла в стеклопакете могут лопнуть.

Если же у вас вхождение стеклопакета плотное, и нет зазора между оконными стойками и стеклопакетом (как минимум 5 мм), то вы должны обратиться за объяснением в фирму, которая вам делала стеклопакет по вашему заказу, чтобы работники фирмы устранили данный недостаток. Проверять зазоры между рамой и стеклопакетом необходимо еще до удаления старого окна.

Устанавливаем стеклопакет ровно и фиксируем его штапиками из пластика, которые имеют профильные шипы, вставляющиеся в пазы оконной рамы с помощью легкого постукивания по штапикам, при котором шип проходит в паз и раздается щелчок. Щелчок означает, что штапин надежно закреплен.

После того, как окно установлено, заполняетм пустоту между оконной коробкой и окном пеной для монтажа, как с внутренней, так и с наружной стороны дома. Излишки застывшей монтажной пены обрезаются острым ножом.

После этого можно приступать к отделке наличниками, фурнитурой и водоотливом.


СтройкаПортал.Ру   |   Все статьи   |   В раздел: Окна и двери  |  Вопрос-ответ

Установка пластиковых окон в дом из пеноблока

читать
8 минут

прочли
819 человек

опубликовали
13 мая 2016

обновили
21 сентября 2020

Руслан Балотников

Руководитель монтажного отдела

Автор статьи

Сегодня пеноблок является одним из самых популярных материалов для возведения частного жилья.

Благодаря пористой структуре этот материал отличается небольшим весом и легкостью в обработке, однако именно эти свойства создают некоторые сложности при установке пластиковых окон в пеноблочный дом. Поэтому для долгого срока службы окна необходимо в обязательном порядке соблюдать технологию установки и крепления конструкции.

Работаем
с 2004 года.



Сотрудники отдела контроля качества еженедельно проводят опросы наших клиентов, измеряя Индекс Удовлетворённости.

1 млн.+

установленных нами окон в Москве.

995

новых
клиентов
в октябре.

92%

клиентов очень
довольны нашей работой.

5%

клиентов довольны

нашей работой.

Правильный монтаж пластиковых окон в пеноблочном доме

Стандартный монтаж подразумевает крепление оконной рамы к стене непосредственно через пластиковый профиль. Для этого снимают остекление, устанавливают раму и возвращают стеклопакет на место. Данный способ имеет ряд существенных недостатков при установке окон в пеноблочном доме.

Несмотря на свой основательный вид, пористый материал, из которого изготовлен пеноблок, достаточно легко разрушается под механическим воздействием. Поэтому стандартный метод крепления рамы в оконном проеме здесь не подходит. Обычный крепежный анкер или нагель, использующийся при монтаже, не обеспечит надежную и прочную фиксацию. Пенобетон начнет крошиться и сыпаться уже при установке окон в пеноблок, а простое открытие окна в процессе эксплуатации приведет к ослаблению всей конструкции в целом.

Поэтому установка окон в пеноблочном доме осуществляется с применением другого метода, основанного на использовании усиленных монтажных пластин, крепящихся к основе с помощью металлических или полимерных дюбелей. Этот способ позволяет распределить эксплуатационную нагрузку по большей части пеноблока и предотвратить его разрушение.

Продукция и услуги Фабрики Окон

Новейшие пластиковые окна эффективно отражают жару и удерживают тепло в доме. Обеспечивают поступление свежего воздуха без пыли, сквозняков и уличного шума.

Изготовление под заказ окон любой формы из пластика, дерева и алюминия. Индивидуальный подбор типов остекления в зависимости от архитектурных особенностей загородного дома.

Прочные и современные алюминиевые окна надежны, безопасны и долговечны в эксплуатации. Прекрасная альтернатива пластику и дереву по доступной цене.

Натуральность, экологичность, долговечность и изысканность – главные преимущества деревянных окон. Изделия обеспечивают высокий уровень теплоизоляции.

Презентабельность и большие размеры – основное отличие панорамных окон. Превосходный вариант для оформления террасы, бассейна, эркера, крыши, зимнего сада.

Особенности монтажа окон в доме из пеноблоков

Чтобы правильно установить пластиковое окно в пеноблочном доме, следует придерживаться определенных рекомендаций. Установка начинается с прикручивания саморезами монтажной пластины на раму. Оптимальное количество крепежа — 4-7 штук, диаметр 4,8 мм, длина 90 мм. После чего можно выполнять установку, которая практически ничем не отличается от стандартного монтажа:

  • Раму со стеклопакетом устанавливают в оконный проем и подкладывают дистанционные прокладки, предназначенные для создания зазора под запенивание окна.
  • Рама тщательно выравнивается как по вертикали, так и горизонтали, после чего монтажные пластины крепят дюбелями (диаметр 6 мм, длина 80-100 мм) к стене. Для сверления отверстий используют безударную дрель, при этом расстояние до края блока не должно составлять менее 5 см. Это необходимо для предотвращения возможного раскола пеноблока.
  • После окончательного закрепления рамы стыки по ее периметру заполняют пеной с небольшим коэффициентом расширения, чтобы далее выполнить качественное утепление. При этом на стеклопакет не будет оказываться существенного давления.

Данный метод установки окна в доме из пеноблоков удобен тем, что перед запениванием можно окончательно выровнять раму. В то время как при монтаже непосредственно через профиль исправить положение уже не получится. Установка окон в пеноблок с помощью монтажных пластин имеет еще одно преимущество — не требуется снимать остекление, что существенно снижает трудоемкость работ.

Последним этапом является монтаж откосов и отлива, которые крепятся также при помощи специальных дюбелей для пенобетона. Главный нюанс, который стоит принять во внимание — это правильное расположение конденсатного отверстия в профиле, оно должно находиться выше отлива.

Только честные
отзывы

Наша работа подтверждена сертификатами, а её результат — вашими отзывами!

Именно поэтому мы любим независимые площадки по обмену мнениями, например, Яндекс.Маркет и Отзовик. Нам не нужно скрывать или покупать отзывы, ведь наш искренний сервис целиком построен на доверии.

Читать все отзывы

Это уже второй заказ (третье окно). Хорошее окно,…

Написано в обращении руководству 20.0

Валерий

22.05.2021

Оперативная обратная связь. Быстрый замер и расчет…

За заказ дорогой услуги хотелось бы лучшее обслуживание…

Оплачивая дорогую услугу, хочется дорогую и качественую…

Качественные материалы, качественная и быстрая установка!…

Огромное спасибо Марине Московиной (менеджер-консультант)!…

Быстрый выезд замерщика согласно договоренности…

Недостатков нет,спасибо компании за качественную…

Наталья

07. 05.2021

Хотим выразить свою благодарность компании Фабрика…

их просто нет , во всяком случаю по нашему договору…

Хотели бы пожелать вашей компании процветания !…

Татьяна

29.04.2021

Прежде чем заказать остекление балкона, промониторила,…

Пока не обнаружила.

Спасибо огромное! Удачи и процветания вашей компании.

Что еще нужно знать про установку окон в пеноблок?

Отдельным пунктом стоит упомянуть о глубине установки пластикового окна в доме из пеноблоков, которая составляет от 8 до 12 см. Для того чтобы исключить продувание и промерзание стеклопакета, с наружной стороны по периметру рамы монтируют утеплитель, в качестве которого обычно применяют экструдированный пенопласт. Однако этот материал достаточно сложен в дальнейшей отделке, и лучше воспользоваться другим способом утепления. Пеноблок довольно легко и просто режется, поэтому еще при кладке в нем делают четверти нужного размера.

Почему наши сотрудники такие крутые?

Наш подбор сотрудников очень прост и понятен — мы работаем только с теми, кто любит то, что делает!

Ну, ещё и потому, что только 1 из 13 соискателей проходят отбор в нашу команду.

Материал подготовлен
в компании Фабрика Окон

Читайте также

Бесплатная консультация инженера

+

Наш специалист не только проведёт необходимые замеры в вашей квартире, но и совершенно бесплатно осуществит климат-инжиниринг помещения.

При обращении до 14:00 можем приехать на замер сегодня!

Руслан Бакиев

Руководитель отдела заказов

Заказать звонок

Пошаговая установка пластиковых окон в деревянном доме.

Монтируем пластиковые окна в деревянном доме

Вставить окна в деревянном доме своими руками сегодня можно, не прибегая к услугам профессионалов. Современные металлопластиковые оконные системы позволяют придавать фасаду опрятный ухоженный внешний вид. Монтаж окон, обладающих энергосберегающими свойствами, существенно снижает уровень энергопотребления в частном доме. Пластиковое окно в деревянном доме создает необходимый микроклимат и комфорт.

Особенности деревянного дома с ПВХ окнами

Пластиковые окна отличаются своими энергосберегающими свойствами, благодаря своей конструкции. Чтобы это качество было реализовано в полной мере, в деревянном доме должны быть созданы нормальные условия его вентиляции, иначе неприятных явлений не избежать.

В деревянном доме с окнами ПВХ необходимо грамотно обустроить вентиляцию

Если говорить о только что построенном деревянном доме, то главная его особенность – естественная усадка, на которую требуется некоторое время. Это основное условие, которое должно быть взято во внимание при установке окон в деревянных домах, чтобы избежать ситуаций, когда при усадке оконная конструкция деформируется и безвозвратно выйдет из строя.

Замер

Проведение замеров в деревянном доме отличается от замеров в домах из других материалов. Это обусловлено тем, что древесина способна изменять свои параметры в зависимости от воздействий окружающей среды. Впитав влагу, древесина расширяется.

Зазор между оконной рамой и проемом должен иметь минимальный размер, но достаточный с учетом возможного расширения проема при набухании древесины. В противном случае перекос окна неизбежен .


Зазор между рамой и проемом оставляют с учетом возможного набухания древесины

Если предстоит установка пластикового окна в деревянном доме старой постройки и планируется оставить существующую деревянную раму, то на этапе принятия этого решения, раму следует осмотреть на предмет следов гниения и поражения насекомыми. Рама должна быть прочной, ведь она будет тем основанием, к которому будет крепиться окно.

Если существующая рама непригодна, то замеры производят с учетом наличия в будущем этого конструктивного элемента окна . При наличии откосов перед замерами их удаляют, так как оконный проем в чистоте может быть гораздо больше.

Критерии выбора оконной системы

Оконная система состоит из нескольких составляющих, каждая из которых выполняет свою функцию и важна по-своему.

Как правильно выбрать стеклопакет

Поверхность стекла занимает основной объем площади оконной конструкции, поэтому больший процент потери тепла происходит через него.

Современные стеклопакеты характеризуются количеством внутренних воздушных камер, наполненных инертным газом, который обладает низкой теплопроводностью. Отсюда название – однокамерный или двухкамерный.


У трехкамерных стеклопакетов теплоизоляционные характеристики выше

Двухкамерный стеклопакет состоит из трех стекол толщиной 0,4 см, установленных на расстоянии 1,6 см каждое. То есть показатель 1,6 см – это ширина воздушной камеры.

Усилить способность поверхности стекла противостоять потерям тепла позволяет нанесение на окна защитных прозрачных или тонированных слоев. Тонировка бывает золотистой, серебристой, бронзовой, цвета бутылочного синего или зеленого стекла.

Как правильно выбрать профиль

Вставляя окна в деревянном доме своими руками, важно ответственно подойти к выбору профиля. Из металлопластикового профиля изготавливаются створки и оконная рама. Он, как и стеклопакет, в своей конструкции имеет некоторое количество камер, что напрямую сказывается на его толщине. Воздух, находящийся в камерах профиля, обладает низким коэффициентом теплопроводности. Больше камер – выше энергоэффективность конструкции. Например, пятикамерный профиль с тройным остеклением, способен выполнять еще и звукоизоляционную функцию.

Каждая оконная конструкция оснащается каплеотводом для отведения накопившейся влаги, а также специальной камерой в нижней части профиля, в которой содержится силикагель – это маленькие желтые гранулы. Данное вещество накапливает в себе избыточный конденсат, который может образовываться на стеклах.

Можно подобрать профиль, ламинированный под дерево

Чтобы деревянная стена с окном пвх смотрелась гармонично, профиль можно ламинировать. В то же время универсальный белый цвет также хорошо будет смотреться на фасаде деревянного дома. Ламинировать профиль можно под орех, вишню, дуб или махагон – это наиболее распространенные варианты . В случае ламинации под натуральные породы древесины, в таком же исполнении производят обналичку и подоконник, а отлив выбирают коричневого цвета.

Как выбрать фурнитуру и уплотнители

Фурнитура – это тот элемент оконной системы, который должен не только иметь красивый внешний вид, но и быть прочным и надежным . Внутренние механизмы поворотно-откидной системы выдерживают многократные нагрузки. Поэтому они изготавливаются из качественного и прочного материала.


От качества фурнитуры во многом зависит срок эксплуатации окон

Материал уплотнителя для пластикового окна должен выдерживать перепады температур и не разрушаться со временем.

Проверка изделий перед установкой

Чтобы в процессе монтажа не возникло проблем и неожиданных неприятных сюрпризов, важно сначала проверить готовность и комплектность изделий, которые фирма-изготовитель должна поставить на место монтажа. Если у поставленной продукции выявлены при визуальном осмотре явные недостатки, то ее необходимо вернуть.

Если готовые окна с территории фирмы-изготовителя заказчик вывозит собственными силами, то данную проверку необходимо производить на месте изготовления изделий. Как правило, менеджеры фирмы сами предлагают это сделать, чтобы потом заказчик расписался в акте выполненных работ в том, что претензий к качеству изделий не имеет.


Результаты замеров указываются в замерочном листе

Необходимо проверить размеры, которые указаны в акте, и для надежности сверить их с размерами в замерочном листе . Его копия отдается заказчику вместе с договором, в котором иногда прописываются предельно-допустимые отклонения. При несовпадении акт не подписывается, и изделие отдается фирме-изготовителю на переделку.

Если с размерами все нормально, то следующим шагом происходит проверка плоскости изделия – она должна быть ровной, без изгибов и деформаций. Оконная система поставляется в собранном виде, поэтому важно проверить механизм управления створками. Затем проверяется целостность стеклопакета и плотность уплотнительных элементов внутри.

Монтаж окон в деревянном доме на существующую коробку

Если дом не новый, то сначала предстоит демонтировать старые деревянные окна, делать это надо аккуратно, так как некоторые элементы вполне сгодятся для применения в подсобном хозяйстве. Когда все подготовительные работы проведены, можно приступать к монтажу окна. Как правильно вставить окна в современном деревянном доме своими руками, будет сказано ниже.


Для установки окон во время строительства подготовка проема не потребуется

Для начала необходимо удалить мусор с оконного короба и произвести его зачистку. Далее происходит монтаж подоконной доски. Осуществление контроля над горизонтальностью расположения производится при помощи уровня.

Чтобы подоконник не «ездил» в процессе крепления, его торцевые стороны можно завести в боковые стойки, где необходимо сделать соответствующие углубления . Крепить подоконную доску необходимо при помощи саморезов. Окно должно вставляться методом распакечивания, то есть необходимо будет снять створки и стеклопакеты.

Саморезами по дереву происходит закрепление оконной рамы к коробке. Важно контролировать вертикальное расположение оконной рамы. Её располагают в центре проема таким образом, чтобы с обеих сторон оставались пространства для монтажного шва . Фиксируют ее неподвижность брусками или клиньями.


Между рамой и проемом обязательно оставляют зазор, который заполняют монтажной пеной

При заполнении монтажных швов пеной распоры не снимают до полного ее застывания. А после того как пена застынет, ее обрезают и покрывают раствором или пластиковыми накладками, чтобы защитить от прямых солнечных лучей, под воздействием которых материал разрушается.

Когда рама закреплена, в обратном порядке устанавливают на свои места все снятые ранее элементы оконной системы.

Установка окна в доме из сруба

Во избежание неприятностей, которые могут произойти в результате усадки, в бревенчатом доме проемы необходимо тщательно подготовить. Установка окон в брусовом доме происходит с окосячкой или, другими словами, устройством обсадной коробки.

Установка окон в сруб начинается с монтажа обсадной коробки или окосячки, которая обеспечивает независимость оконной системы от поведения стен дома . Таким методом могут устанавливаться и деревянные окна.

Для установки окон в срубе сначала монтируют окосячку

Существует два вида устройства обсадной коробки при строительстве рубленого дома. Чаще встречается способ, при котором в торцевых частях бревен в проеме выполняют пазы, в которые помещают бруски аналогичного размера. Обычно он составляет 50х50 мм. Этот способ применяется при необходимости вставить окно из дерева.

Для стеклопакетов применяется второй способ: в торцах бревен выпиливают гребень, на который надевают лафет с пазом, внутри которого, словно по направляющим, будет происходить усадка бревна при высыхании.

Лафет – это конструкция вертикальной направленности из бруса 150х100 мм, имеющая длину больше размера окна в среднем на 5 см.

Монтаж окон в каркасных домах

Установка окон в каркасном доме своими руками осуществляется без установки обсады, так как материал каркаса такого дома не подвержен усадке.


Схема установки окна в каркасном доме

Установка окон в современном деревянном доме происходит методом крепления на анкерные пластины, которые необходимо приобрести заранее, если они не входили в комплект к окну. При монтаже важно не забывать контролировать положение окна в плоскости по горизонтали и вертикали .

Пластины крепятся на торцевые части рамы в пяти местах. Одно по центру сверху и по два с обеих сторон с отступом от края рамы не менее 20-25 см. Затем окно устанавливают в проем, снизу оставляют зазор под пену, подкладывая под раму бруски, и производят закрепление рамы к окосячке. Боковые зазоры также запениваются.

Установка окон в деревянном доме своими руками не должна вызывать сложностей при соблюдении технологии проведения монтажных работ и учета специфики бревенчатого дома.

Пластиковые окна можно устанавливать в любого рода конструкции: камень, бетон, дерево. Но установка в конструкции из дерева требует большего внимания, так как дерево склонно к усадке по причине усыхания. Древесина, которая высыхает, превращается в сильнейший пресс, способный деформировать оконный блок. В результате оконная конструкция перестает правильно функционировать, может покоситься. Рассмотрим, как избежать возникновение такой ситуации и установить окна без погрешностей. Остановимся на специфике оконной конструкции из поливинилхлорида, его сильных и слабых сторонах.

Преимущества окон из ПВХ

Окна из ПВХ — это оконные сооружения из поливинилхлорида. Данный материал -химическая синтетика, в основе которой лежит нефтяной этилен, хлор. Данный полимер устойчивый к разным воздействиям и служит долгое время. Оконные конструкции из указанного материала устойчивы к:

  • солнечным лучам;
  • повышенной влажности;
  • воздействию насекомых;
  • воздействию невидимых глазу организмов.

ПВХ для оконных конструкций жесткий и прочный материал. Прочность полимера в несколько раз превосходит прочность деревянных конструкций и может выдерживать перепады в сто градусов — от пятидесяти градусов ниже нуля до пятидесяти градусов выше нуля.

Поливинилхлорид состоит из таких составных:

  • стабилизаторов;
  • модификаторов;
  • красителей;
  • наполнители;
  • смазки.

Материал очень долго служит, производители дают двадцатилетнюю гарантию, но удостовериться, так ли это, пока что невозможно. Еще не прошел срок эксплуатации первых установленных окон. Утверждения, что даже за пятьдесят лет окна не потеряют своих свойств возможно реальны. Но уплотнители для окон выходят со строя гораздо быстрее. Как показывает практика, их необходимо менять каждые восемь — десять лет. В целом, срок службы уплотнителя зависит от температуры каждой конкретной местности.

Среди преимуществ пластиковых конструкций можно выделить такие:

  • высокое качество материала и устойчивость к различного рода воздействиям;
  • герметичность конструкции — пребывая в помещении, человек надежно защищен от шума, пыли, газов и вредных веществ;
  • высокая звукоизоляционная способность — окна способны ощутимо гасить посторонние звуки;
  • надежная теплозащита — полная защита от сквозняков и надежное сохранение тепла;
  • экономичность — сбережение теплоресурсов;
  • привлекательность конструкций — можно применить не только стандартные окна, но и воплощать дизайнерские идеи в жизнь.

Основные свойства оконных конструкций из поливинилхлорида

Сторонники и противники пластиковых окон спорят по поводу безопасности данных конструкций для здоровья. Те, кто утверждают о небезопасности конструкций для здоровья человека, аргументируют это присутствием свинца в основе сырья. Но свинец в окнах полностью безопасен, к тому же большинство производителей заменили этот материал на другие. То, что оконные сооружения из ПВХ достаточно экономичны и экологичны, подтверждается сертификатами:

  • благодаря окнам из ПВХ тепло сохраняется в помещении и это позволяет экономить ресурсы и деньги;
  • пластиковые конструкции позволяют экономить деревянные ресурсы и этим препятствует вырубке лесов.

В некоторых странах правительство платит деньги жителям, установившим пластиковые конструкции за личный вклад и неравнодушие к экономии природных ресурсов.

Противники сооружений из пластика, утверждают, что со временем пластик приобретает неэстетичный вид, так как желтеет и выгорает. Но в настоящее время технологии по производству пластиковых окон усовершенствовались и цвет не теряется под воздействием природных сил.

В случае возгорания внутри помещения, оконные сооружения данного типа «придержат» огонь, так как у пластиковой конструкции высокие теплоизоляционные способности.

Виды пластиковых окон

В строительном сегменте представлено огромное разнообразие пластиковых окон. Они различны по многим параметрам: форме, размеру, количеству створок, варианту их открывания, типами стеклопакетов, разновидностями профиля. В настоящее время производителями представлены окна с различного рода декорированием, разной степенью прозрачности.

По количеству створок окна разделяются на одно, двух и трехстворчатые. Выбираемый вариант зависит от места локализации, размера конструкций и индивидуальных особенностей жилища. Для небольшого окна удобно будет наличие одной створки. Для типичных квартир рекомендуется установка окон в пару створок.

Относительно открывания окон выделяют такие варианты:

  • глухая конструкция — самое непродуманное окно относительно его функциональных задач;
  • поворотные элементы;
  • откидные элементы;
  • комбинированные элементы.

От особенностей профиля зависит его эксплуатационные способности. Сам полихлорвинил обладает низкой теплопроводностью, но камеры с воздухом внутри конструкции, помогают сохранять тепло в несколько раз лучше. От количества камер зависит теплопроводность окна и температура воздуха в жилище. Камер бывает от трех до семи.

Трехкамерные окна устанавливаются в помещениях, которые не требуют отопления: хозпостройках, сараях.

Что касается шести и семикамерных окон, то они не выполняют свои функции лучше, чем четырех или пятикамерные, поэтому нет никакого смысла переплачивать за конструкцию.

Что касается маркировки профилей буквами, то существуют типы: А, В и С. Тип «А» применяется в жилищах. «В» и «С» рекомендовано к использованию в заводских или складских помещениях.

Само остекление конструкции может производится при использовании двух, трех или четырех листов стекла. Они закрепляются на необходимом расстоянии один от другого и образуют камеры.

Стеклопакеты могут быть одно, двух и трехкамерными. Этот момент может запутать при покупке окна. Следует уточнять, какие камеры имеются в виду, в самих рамах или стеклопакетах.

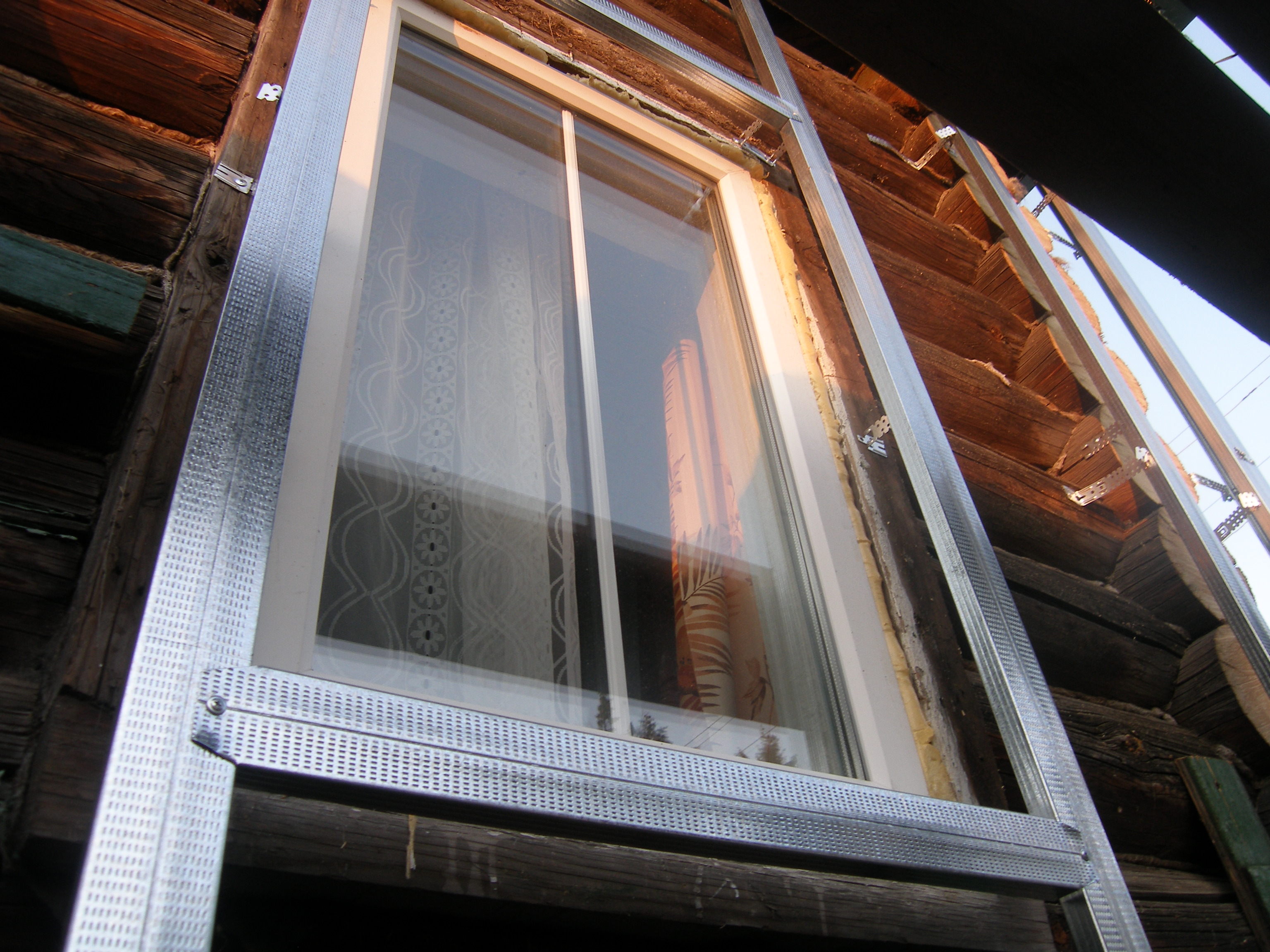

Пластиковые конструкции для деревянного дома

С установкой пластиковых окон в деревянные стены придется изучить теорию вопроса, чтобы сделать все правильно. Некоторое люди думают, что в старых постройках деревянного типа невозможно установить пластиковые окна. Но самом деле, нет, сделать это можно в любом типе помещений. Установить окна можно и самостоятельно, при условии, что имеются минимальные знания строительных основ. Главное, учесть особенности дерева, как материала и учитывать то, что и деревянный остов дома может дать просадку.

После того, как выбраны окна для деревянного дома, необходимо ознакомиться с технологией «окосячки». Данная методика направлена на предотвращение деформирования оконных конструкций, независимо от выбранного материала.

Как показывает статистика, деревянный дом дает усадку до тридцати пяти сантиметров. В зависимости от основы сооружения, через двенадцать месяцев после постройки дома он просаживается в любом случае, это естественный процесс. Максимальная погрешность будет при условии, что дом возведен из оцилиндрованного бруса, минимальная — из клееного. Обычный брус может проседать на тридцать — сорок сантиметров. Это учитывается, как фактор, способный деформировать оконные конструкции. Проявляться деформация может в невозможности или затрудненности в открывании и закрывании окна.

Строители советуют не ставить пластиковые конструкции в новых домах, пока оно не дало усадки. Но как показывает опыт, старые сооружения также могут давать деформацию окнам. Но что же делать, разве невозможно установить пластиковые металлоконструкции в деревянных домах? На самом деле, опытные строители разработали технологию установки, которая позволит использовать окна из ПВХ в полную силу.

Инструкция по монтажу пластиковых окон

Для успешного проведения монтажных работ важно спланировать и осуществить грамотные подготовительные работы, они состоят из таких действий:

  • необходимо произвести демонтаж старой оконной конструкции;
  • очистить углубления от строительных отходов и пыли;
  • правильно вымерять оконный проем, записать расчеты;
  • если оконный проем не совпадает с размерами новой оконной рамы, следует подогнать под размеры с помощью специальных растворов для работы с деревянными поверхностями.

На подготовительном этапе принимается решение о форме окна, количестве створок, в какой цветовой гамме оно будет и в сколько пакетов.

Когда все решения приняты, осуществляется заказ стеклопакетов согласно требованиям.

Окосячка — следующий этап в установке металлопластиковой конструкции.

Окончательно установить оконную конструкцию в деревянном сооружении можно после подготовки окосячки. Это сооружение из деревянного бруса, направленное на удержание веса несущих стен и не позволяющее окну деформироваться. Требуемый размер бруса — десять на пятнадцать сантиметров. С использованием стамески изготавливают соединительные пазы на этих брусках, шириной около пяти сантиметров. Продольно с помощью бензопилы изготавливают пропилы. Все манипуляции контролируются строительным уровнем.

В заготовленную систему окосячки вставляются пластиковые конструкции и фиксируются с помощью крепежей. Порядок монтажных работ такой:

  • с помощью крепежей скрепляется в единый каркас система окосячки;
  • внизу с помощью деревянного клина оставляют небольшое расстояние;
  • в систему изготовленной окосячки вставляется оконная рама и закрепляется крепежными конструкциями;
  • устанавливаются предварительно снятые оконные створки;
  • все зазоры необходимо заполнять монтажной пеной;
  • удаляется деревянный клин, заложенный предварительно.

Окосячка, установленная специально в стене из деревянного материала, выполняет несколько важных задач:

  • не позволяет конструкции из дерева сместиться по вертикали;
  • не препятствует усадке сруба по вертикали;
  • усиливает стену в месте оконного проема.

Опытные строители настаивают на установке окосячки даже при установлении пластиковых окон в старый деревянный дом. Они утверждают, что данная мера просто необходима. Строение из дерева все время в той или иной мере меняет свои размеры — во время дождя набухает, при жаре — подсыхает.

Инструмент для монтажа пластиковых сооружений

Самый важный процесс — это процесс монтажа пластиковых конструкций на предназначенное для них место. Для этого целесообразно заранее подготовить весь инструмент, который понадобится в процессе монтирования конструкции:

  • дрель для работы по дереву;
  • шуруповерт;
  • крепления: анкерные болты и пластины;
  • монтажная пена;
  • распылитель с водой.

Естественно, во время работы понадобятся и другие инструменты. В идеале, такую работу необходимо проводить с партнером, который сможет подавать инструмент, придержит конструкцию в разе необходимости.

Установка пластиковых элементов — непростой тип строительной деятельности. Если вы самостоятельно занимаетесь установкой пластиковых окон, учтите все рекомендации специалистов.

Расчет пластиковых окон

Правильно рассчитать размеры, непросто, это — очень непростой процесс, который лучше всего доверить профессионалу из оконной мастерской. В последнее время появился онлайн калькулятор пластиковых конструкций, позволяющий узнать точную стоимость. Это очень удобно. На сайтах представлены различные фильтры:

  • можно выбрать макет будущей оконной конструкции;
  • определиться с конфигурацией;
  • в комплектации производится выбор по типу, профилям, видам стеклопакетов;
  • после этого просто нажать на кнопочку и произведется расчет пластиковых конструкций.

На стоимость оконных конструкций влияет количество створок, выбор дополнительной фурнитуры, дополнительные функции стеклопакета, цвет профиля.

Чтобы представить, как на практике происходит монтаж пластиковых металлоконструкций в деревянные дома, посмотрите видео. На самом деле осуществить установку окон можно собственными силами, для этого нужно учитывать специфику и особенности данного способа и следовать рекомендациям специалистов.

Занимаясь самостоятельным ремонтом, многие интересуются:

«Можно ли своими руками осуществить монтаж окон ПВХ?»

«Насколько это сложно?»

Данное мероприятие можно отнести к средне-сложным работам.

По времени для работы по замене среднего окна, включая и его демонтаж, для человека без опыта может потребоваться около пяти часов.

Постоянно практикующие работники специализированных фирм тратят на это гораздо меньше времени.

Верхние и боковые части изнутри помещения и снаружи заделываются откосами. Они могут быть сделаны из аналогичного материала или по иной технологии.

Монтаж пластиковых окон своими руками

Замер

Чтобы заказать пластиковые окна, нужно сделать важные . Это шесть обязательных показателей: ширина и длина подоконника и откоса, ширина и высота окна.

Чтобы измерения были выполнены правильно, нужно определить тип вашего оконного проема – с четвертью или без нее.

Проем осматривается: он с четвертью в том случае, если внутренняя часть окна шире, а наружная уже. Измерения в данном случае проводят по наиболее узкому месту, причем в нескольких разных точках. Нужно определить самый малый показатель, и приплюсовать к нему три сантиметра. Это показатель ширины. Высота ставится, какая есть.

В случае ровного проема, без четверти, расчет осуществляется по-другому. Производят измерение высоты и ширины, и от показателей первой величины отнимают пять см, а второй три. Это и есть высота и ширина будущего окна. Боковые три см убирают потому, что под монтажную пену с обеих сторон необходимы зазоры по полтора см. Пять см высоты распределяются следующим образом: сверху те же полтора см, а 3,5 см внизу потребуется для монтажа подоконника.

Длиной подоконника считается величина на пять-десять сантиметров большая ширины проема внутри помещения. Длина отлива рассчитывается также, но снаружи. На некоторое расстояние они углубляются в стену. Подоконник измеряется исходя из того, что он должен несколько отступать от .

Его ширина может быть разной – на усмотрение хозяев . Чаще он заканчивается чуть дальше батареи. Перед заказом вам необходимо определиться, какие составляющие будут в вашем окне, и сколько их будет: имеется ли глухарь, если да, то где он расположен, количество створок, как они открываются, в каких позициях. Тип используемой фурнитуры тоже обдумывается заранее.

Подготовка к монтажу

Демонтаж старых окон

При замене окон на новые старые нужно демонтировать. Сделать это несложно, но придется приложить некоторые усилия. Затем проводится ревизия проема, в процессе которого все, что может позже отвалиться, удаляется. Все выступающие части убираются долотом, молотком или даже электроинструментами.

Весь образующийся в процессе демонтажа мусор должен быть убран тщательнейшим образом, включая строительную пыль. При наличии крупных каверн или выбоин желательно замазать их раствором. Дело в том, что монтаж осуществить тем проще, чем ровнее будет оконный проем. Если стены состоят из слишком рыхлого материала, их следует обработать специальными .

Выбор способа установки металлопластиковых окон

Существуют различные методики монтажа: с разборкой окна (распаковыванием) и без.


При распаковывании сквозь раму просверливают отверстия, через которые в стену забивают анкера. Данный способ сложнее, зато надежнее.

При другом методе металлические пластины крепят снаружи к раме, потом ими же они фиксируются к стене. Это гораздо быстрее, но такое крепление не самое надежное. Рама может провиснуть или ее может перекосить при значительных нагрузках, например, от сильного ветра.

Если не хочется разбирать окно, то для монтажа лучше использовать широкие и толстые пластины, используемые при монтаже системы . Если установить небольшие окна именно на такие, то они будут стоять нормально при отсутствии сильных ветровых нагрузок.

Если же для вашего региона характерны частые и сильные ветра, которые дуют преимущественно в окна, а квартира расположена на высоком этаже, то потребуется установка с разборкой.

Технология монтажа окон

Рассмотрим более подробно и тот и другой метод. Ведь нередко требуется именно метод монтажа на пластины.

Он предпочтителен в строениях, возведенных из с невысокой несущей способностью, когда приходится распределять нагрузку от окон на большую поверхность.


Также данный способ необходим в случае строения здания по особой «слоистой» технологии: к примеру, сзади и впереди слои бетона, между которыми размещен слой утеплителя.

Если предполагается устанавливать окно в мягком слое, то его следует закреплять пластинами. Монтаж окон ПВХ в доме, панельном или шлакоблочном лучше осуществлять на анкера.

После установки останется только пластикового профиля в трех плоскостях и в двух осях вращения.

Монтаж с распаковкой

При данном способе одна только рама устанавливается в проем.

Сначала замеряются оконный проем и сама рама, чтобы убедиться, что они совместимы. Только после этого приступают к работе.

Процесс начинают с распаковки окна. Действия ведутся по следующему алгоритму:

Снимается оконная створка

  1. окно ставится в закрытое положение, его ручка направлена вниз;
  2. поддеваются отверткой и снимаются накладки из пластика с петель;
  3. штифт на верхней петле служит для подвижного соединения, он расположен в центре и слегка выступает. Надавливая, нужно слегка утопить его, чтобы он выдвинулся внизу. Затем его захватывают плоскогубцами (либо бокорезами) и вытаскивают вниз;
  4. вверху придерживаем створку, поворачиваем ручку, открывая замок. Верхняя часть отклоняется слегка на себя, створка приподнимается и снимается со штифта внизу.

Стеклопакет снимается и на глухаре. Его держат штапики, которые снимаются, после чего он легко снимается.

Снимаются штапики

  1. что-то прочное и узкое вставляется между рамой и штапиком, для чего удобно использовать шпатель. Разборку обычно начинают с длинной стороны;
  2. угол шпателя вводят в щель и начинают аккуратно отодвигать от рамы штапик, продвигаясь так по всей длине. Отделенный штапик вынимают;
  3. с короткой стороной еще проще: освободившийся край поддевается и вынимается из паза поворотом шпателя. Потянув за него вверх, вынимается штапик.

После всех перечисленных мероприятий можно попробовать вытащить стеклопакет. Следует быть осторожным, чтобы он не вывалился: он достаточно тяжелый.

Вытаскивается стеклопакет

  • по наружному периметру освобожденную раму обклеивают самоклеящейся лентой, как рекомендуется ГОСТом, чтобы будущее окно не выстывало;
  • защитную ленту снимают;
  • в проем вставляют подготовленную раму. Для ее выставления потребуются монтажные клинья, которые располагают под импост и по углам, а также в местах, где это необходимо. Их постепенно подкладывают, при этом окно выравнивается в трех плоскостях, строго по уровню. Положение окна фиксируют с помощью монтажных пластин;
  • дрелью со сверлом нужного размера проделывают крепежные отверстия, отступая на 15-18 см от верхнего края для первого из них. На приблизительно таком же расстоянии от нижнего угла будет место нижнего крепежа. В стандартном окне между ними помещается еще один анкер: расстояние между соседними креплениями не должно превышать 70 см;
  • проделав под крепления отверстия, во всех трех плоскостях проверяют положение рамы – не сдвинулась ли она. После этого осторожно забивают анкер, затягивают, но не перетягивают. Нельзя, чтобы профиль прогибался;

Обустройство отливов с уличной стороны

  • самоклеящуюся паропроницаемую изоляцию наклеивают снаружи рамы. Аккуратные штробы проделывают по бокам проема: позже в них заведут края отливов;
  • на наружную часть проема, в месте опора отлива на стену, наносят монтажную пену. В некоторых случаях (при больших перепадах высот) сначала монтируют подкладочный профиль, к которому прикрепляют отлив. Отлив нужного размера крепят саморезами к раме под ее выступом;
  • отлив запенивается и по нижнему краю;
  • проем также запенивают. Летом, для лучшего схватывания пены, пространство между проемом и рамой сбрызгивают водой;
  • теплоизолирующую паропроницаемую полосу клеят по контуру оконной рамы;
  • все зазоры на две трети объема заполняют пеной. При большом зазоре необходимо сделать это в несколько этапов, с интервалом не менее десяти минут между нанесением. После подсыхания первого слоя его сбрызгивают водой, затем наносят следующий;
  • пока не произошла полная полимеризация, к проему окна приклеивают край ленты. Важно помнить, что при применении теплоизолирующей ленты откосы должны быть из пластика. Раствор и штукатурка к ней не пристают;
  • все части окна собирают;
  • пароизоляционная лента также устанавливается под подоконником, в нижней части. Там же монтируются опорные колодки, изготовленные из твердой , на расстоянии 50 см. Подоконник должен иметь маленький (около 5 градусов) наклон в комнату;
  • откосы заделываются в последнюю очередь.

Монтаж без распаковки

Все подробности и нюансы этой работы были перечислены выше. Установку начинают с монтажа специальных крепежных пластин, которые могут быть линейными и П-образными. Они должны быть достаточно толстыми и надежными. Их располагают с таким же шагом, как и анкера: между средними не больше 70 см, от края по 15-25 см.

Далее установка по этому методу проводится аналогично процессу, который уже подробно изложен, начиная с выставлением по уровню окна в проеме. Только в данном случае крепят не непосредственно раму, а металлические пластины, а вместо анкеров используют саморезы. Проделывают сверлом отверстие, затем пластину отгибают, ставят дюбель, пластину возвращают на место, и дюбель заворачивают. Далее все, как в первом варианте.

Простой на первый взгляд процесс установки стеклопакетов (пластиковых окон и других) в деревянных домах в дальнейшем вполне может быть осложнен достаточно неприятными моментами — если не учесть некоторые особенности во время строительства деревянного дома либо при установке подобных изделий. Как правильно выполнить монтаж окон в деревянном доме, чтобы проблем не возникло?

Окна со стеклопакетами очень хорошо сохраняют тепло, но если не продумать вентиляцию дома могут появиться неприятные явления.

Некоторые характеристики и особенности

Известно, что деревянные дома в течение некоторого времени дают усадку. Данный факт является главным из всех, которые необходимо учитывать, выполняя монтаж пластиковых окон в деревянном доме. Итак, как правильно установить пластиковые окна в деревянном доме, чтобы в дальнейшем их не перекосило и они не перестали закрываться?

Монтаж обсадной коробки в деревянном доме необходим, чтобы исключить проблемы появляющиеся от усадки сруба.

Чтобы вас не коснулись описанные выше неприятности, при выполнении монтажа стеклопакетов необходимо использовать окосячку, другое название данной конструкции — обсада. Данная конструкция необходима для обеспечения независимости оконной установки от стенок в деревянных домах. Другими словами, установка пластиковых изделий должна учитывать возможность усадки стен дома без давления на сами рамы. Чтобы понять, с чем придется столкнуться, необходимо рассмотреть сам процесс усадки сруба.

Существует ошибочное мнение, что деревянный дом полностью усаживается уже спустя год после того, как был выполнен его монтаж. Конечно, на протяжении года сруб сядет на 3-5 см на каждые 3 м своей высоты. Однако в целом усадка — это не только просаживание, это весь процесс высыхания бревен, из которых сложили дом. Поэтому если сруб был поставлен из сырого леса, бревна смогут полностью высохнуть приблизительно за 5 лет — в условиях умеренного климата.

При этом они будут ежегодно усыхать в диаметре на 5-10 мм. Следовательно, установка пластиковых систем в деревянном доме должна учитывать, что он будет потихоньку садиться не менее 5 лет. Именно здесь на помощь и приходит обсада (окосячка).

Необходимый при работе инструмент:

  • электродрель;
  • ножовка;
  • шуруповерт;
  • молоток;
  • стамеска;
  • лобзик;
  • рулетка;
  • уровень;
  • отвес.

Установка окон в деревянном доме: последовательность действий

Основное назначение обсады – прочное крепление окон в проёме с сохранением независимости всей оконной конструкции.

Технология установки окон в деревянном доме — и пластиковых, и деревянных — мало чем отличается. Ниже рассмотрим данный процесс пошагово: начнем с подготовки проемов, а также изготовления обсады (окосячки), а закончим рассмотрением того, как правильно выполняется монтаж пластиковых (деревянных) конструкций в окосячку.

Для корректной установки стеклопакетов (деревянных элементов) проемы нуждаются в особой подготовке. Чтобы выполнить монтаж с наименьшим количеством негативных последствий, необходимо начать с правильного вырезания в деревянном доме именно отверстий.

Расстояние проемов от пола в деревянном доме

Оптимальным расстоянием от подоконника до пола в деревянном доме считается 80-90 см, при этом необходимо учитывать рост человека. Данное расстояние обусловливается несколькими моментами:

  • необходимо иметь возможность подойти к окну комфортно и облокотиться на подоконник;
  • высота письменных, обеденных столов и кухонных столешниц составляет 75-85 см, поэтому подоконник должен иметь немного большую высоту.

Следовательно, проемы необходимо вырезать сантиметров на 5 ниже, учитывая толщину монтажной пены (1-2 см), а так же толщину будущего подоконника (порядка 3-4 см).

Стыки между коробкой и стеной заполняются двойным слоем утеплителя.

Вырезаем оконный проем

Для данной операции понадобится водяной уровень. С его помощью необходимо ровно разметить горизонтальные линии и отвес, который затем поможет разметить вертикальные линии.

Нижнюю линию размечаем на высоте, оговоренной в предыдущем разделе. После этого размечаем верхнюю границу.

Необходимо учитывать, что высоту проемов для пластиковых окон следует делать больше высоты окна на 13-14 см.

Это объясняется тем, что от окна до нижнего края проема нужно оставить около 4 см для подоконника и запенивания, сверху — 1см для пены, для верхней части окосячки — 4 см, а так же 4-5 см для усадки дома.

Теперь при помощи отвеса можно разметить вертикальные края данных отверстий. На данном этапе ширина проема, как и в случае высоты, должна быть на 12-14 см больше размера заказанных изделий.

Окосячка (обсада) — свойства элемента

Основным назначением данной конструкции является прочное закрепление деревянных (пластиковых) окон в проемах деревянного дома с сохранением при этом независимости конструкции от стенок. Если пренебречь окосячкой (обсадой), через некоторое время бревна подсохнут, их диаметр уменьшится и они начнут давить на устройство. Не исключено и то, что под давлением стен окно попросту сломается.

Отметка расположения гребня производится с помощью уровня.

Различают два вида окосячки. Наиболее распространенный вариант, когда в торце бревен проемов делают пазы 50х50 мм, вставляя в них бруски таких же размеров. Однако данный вариант окосячки подходит лишь для деревянных конструкций, так как между брусками их можно запенить.

Выполняя монтаж стеклопакетов, следует в торце бревен проемов выпилить гребень, на который надеть лафет вместе с пазом. В таком случае во время усыхания бревна с гребнем будут садиться внутрь лафета окосячки, как по направляющим, не оказывая на устроенную конструкцию никакого давления.

Лафеты для окосячки

Данные лафеты представляют собой вертикальные конструкции, выполненные из бруса 150х100. Именно с их помощью можно добиться независимости деревянных (пластиковых) окон от бревен сруба.

Лафет представляет собой конструкцию, длина которой больше размеров окна на 5-6 см. Посередине более широкой стороны лафета сделан паз, размеры которого — 50х50 мм. Установка лафета достаточно проста — его необходимо надеть на гребень, вырезанный в торце бревен проемов.

Подготовка оконных проемов в деревянном доме

Перед тем как начать монтаж пластиковых (деревянных) окон в деревянном доме, необходимо правильно и точно разметить место для установки. Для этого на торцах проемов (обязательно при помощи уровня) следует отметить, где будет выпилен гребень для лафетов.

Монтаж окосячки

После того как проем будет готов, можем начинать сборку окосячки. Сначала необходимо выпилить верхнюю часть окосячки, сделать в доске пазы, которые затем необходимо будет надеть на гребень.

Крепление окосячки происходит только за счет соединения паза и гребня.

Доска является верхом оконного проема, в который затем и будет выполнен монтаж элементов. Поэтому доска должна не иметь перегибов, быть ровной — чтобы не возникло трудностей, когда будет производиться установка.

Чтобы не допустить скрипов, а также улучшить теплоизоляцию, гребни можно обложить рулонной паклей, после чего надеть на них подготовленные лафеты.

Доска, являющаяся верхом окосячки, саморезами прикручивается к лафету. Здесь важно не ошибиться — если вы вдруг прикрутите доску к гребню, вся конструкция потеряет смысл.

Также желательно проверить параметры самого проема. Чтобы установка прошла без осложнений, проем должен быть шире окна на 2-4 см — данный зазор необходим для запенивания.

Высота проема больше на 5-7 см высоты окна. Зазор необходим, чтобы выполнить монтаж подоконника и его дальнейшее запенивание. Между бревном и верхом проема следует оставить около 5 см для усадки.

Монтаж пластиковых (деревянных) окон в окосячку

Когда готовы проемы, выполнена установка окосячки, можно начинать монтаж окон. Важно запомнить, что выполняя монтаж пластиковых изделий, ни в коем случае нельзя сверлить насквозь раму, поскольку будет разрушена теплоизоляция и герметичность.

Поэтому во время приобретения деталей необходимо купить специальные крепления. Монтаж данных креплений выполняется, как правило, в торце рамы. Чтобы установка была менее сложной, необходимо снять с рамы створки — без створок держать раму будет намного легче.

Следующий шаг — правильный монтаж рамы в проем. Здесь снова придет на помощь уровень, без него окно будет установлено криво.

После того как устройство будет установлено, при помощи креплений его следует прикрепить к окосячке. Не следует забывать, что внизу нужно оставить зазор для монтажной пены — лучше всего подложить под раму щепку. После того как рама установлена в окосячку, можно навешивать створки, после чего монтажной пеной следует запенить окно по периметру.

Установка окон своими руками позволит сэкономить до 50% денег, которые были бы потрачены на монтаж сторонней компанией. Но очень важно все сделать правильно, иначе экономия будет сомнительной. Для деревянных же домов существуют свои особенности, о которых следует знать.

Возможные проблемы при неправильной установке окон

Желательно заранее адекватно оценить свои силы, ведь некоторые ошибки могут стать очень дорогими:

    • отсутствие обсады – дом из бруса во время усадки «гуляет» и начинает давить на оконные рамы;
    • использование монтажной пены в усадочном зазоре между вершником в обсаде и стеной дома – затвердевшая пена очень жесткая и будет передавать давление с верхних брусьев на оконную раму, сводя на нет функции обсады;

    • неправильный расчет размеров рамы пластикового окна – не учтя монтажный зазор, придется расширять оконный проем;

    • слишком большой зазор между рамой и стеной – при простом запенивании такого зазора откосы всегда будут холодными, лучше вставить дополнительный расширительный профиль;
    • отсутствие внешней защиты монтажного зазора – запенивая расстояние между рамой и обсадой, с внешней стороны лучше закрыть щель лентой ПСУЛ, обеспечивающей защиту пены от ультрафиолета, но дающей влаге испаряться;

    • отсутствие гидроизоляции снаружи и пароизоляции изнутри – пена при воздействии атмосферы разрушается, что приводит к ухудшению изоляционных свойств;

    • размещение окна в «холодной зоне» – является причиной промерзания откосов и образования конденсата с внутренней стороны

Если существует малейшая возможность допустить одну из этих ошибок по неопытности, лучше не экономить и заказать монтаж окон. Для опытного же строителя установка своими руками не должна составить проблем.

Подводные камни, о которых не говорят производители пластиковых окон

Герметичность и высокая шумоизоляция пластиковых стеклопакетов подается как несомненное преимущество. Но, к сожалению, не все так радужно. Ведь влажность в жилых помещениях постоянно увеличивается, а благодаря негерметичным деревянным рамам обеспечивается постоянный приток свежего воздуха. Конечно, слишком большие щели способны сильно выстудить дом, так что евроокна давно стали очень востребованным продуктом.

Как же решить проблему с повышенной влажностью? Один из вариантов – сделать принудительную вентиляцию. Но при отсутствии вентиляционных отверстий это может быть проблематичным – придется многое переделывать.

Именно для таких случаев были придуманы оконные приточные клапаны – специальные профили, которые устанавливаются на пластиковые окна. Что особенно радует – простота монтажа. Достаточно заменить часть штатного уплотнителя на специальный и прикрутить к створке окна клапан несколькими саморезами. К сожалению, без вытяжного отверстия система работать не будет.
Еще один неприятный сюрприз для владельцев деревянных домов – фирмы, устанавливающие пластиковые окна, часто не дают гарантию на свою работу, мотивируя это непредсказуемостью поведения дерева. Так что даже с соблюдением всех правил монтажа можно обнаружить, что через несколько лет окна перестали открываться. А подточить напильником пластик не получится.

Изготовление обсады (окосячки)

Первое, с чего начинается установка окон – с монтажа обсады. Но всегда ли она нужна и как это правильно сделать?

Когда можно обойтись без окосячки

Новый деревянный дом из бревен или бруса в любом случае будет давать усадку. Да и сезонное пучение грунта никто не отменял. В этом случае обсада обязательна – она защитит окно от перекосов, кручения или изгибов.

Важно использовать для обсадных досок только сухой и прочный материал – обрезную доску толщиной 50 мм и обрезной брус 150х100 мм или же 50х50 мм. Ширина должна быть равна толщине стены.

А вот в каркасный дом окосячку можно не делать – сам каркас уже сформирован под оконные и дверные проемы и обеспечивает необходимую жесткость. В сруб, простоявший больше 10 лет, тоже некоторые строители не монтируют обсаду, аргументируя это тем, что тот уже прошел усадку и не деформируется. Но для душевного успокоения в свой дом ее лучше сделать, не настолько этот процесс и сложный.

Как правильно делать обсаду

Последний вариант самый трудоемкий, но и наиболее надежный. Если же существуют сомнения в собственных столярных навыках, лучше делать обсаду в закладной брусок. Для этого:

    • В оконном проеме, посреди бруса, выбираются две вертикальные борозды размером 5х5 см. Делать это можно как бензопилой, так и ручной циркулярной пилой, стамеской и топором. Второй вариант предпочтительнее, если рука не набита для точной работы бензопилой.

    • Сверху на закладной брусок укладывается обрезная доска и фиксируется саморезами заподлицо – по два сверху и снизу. Для этого предварительно рассверливается небольшое углубление диаметром чуть больше шляпки самореза.
    • Если же выбран вариант обсады «шип-монолит», то предварительно выпиленный Т-образный элемент просто вбивается в паз и тоже прикручивается саморезами.
    • Вертикальные элементы не должны доходить до верхнего края проема на 8 см – так, чтобы уложенный на них вершник толщиной в 5 см находился на расстоянии минимум 3 см от бруса стены. Это и будет усадочный зазор.
    • Вершник должен входить в пазы с небольшим усилием, а не свободно перемещаться в горизонтальной плоскости. Он тоже фиксируется саморезами, вкручиваемыми под углом.
    • Укладывается утеплитель в усадочный зазор и закрывается с внутренней стороны пароизоляцией, а с наружной – ветрозащитной мембраной. Ни в коем случае нельзя закрывать утеплитель с обеих сторон паронепроницаемыми пленками – накопленный конденсат будет вызывать образование плесени на дереве, прилегающем к утеплителю.

А вот так делается обсада «в колоду»:

Когда окосячка готова, можно приступать непосредственно к установке стеклопакетов.

Установка пластиковых окон своими руками

Сама установка стеклопакетов не очень сложная, но требует точного соблюдения технологии. В противном случае практически наверняка окно будет конденсировать, а раму перекосит.

Проверка доставленного стеклопакета

Ни в коем случае не нужно пренебрегать этим моментом! Сначала сверяются размеры оконного проема и стеклопакета. Так, если проем составляет 184 см, то рама окна должна быть 180 см – зазор между боковыми стойками и стеной не может превышать 2 см с каждой стороны. По высоте оконный проем, к примеру, 120 см, тогда сама рама должна быть 116 см, а внизу находится еще и подставочный профиль (донник) 3 см. Таким образом зазор сверху получится в 1 см. Донник должен иди в комплекте обязательно, и под него нужно оставлять место при просчете окна. Нужен он для того, чтобы изнутри можно было установить подоконник, а снаружи – прикрутить отлив.

Если на окнах планируются антимоскитные сетки, обязательно нужно проверить и наличие крепежей. Часто «теряются» и ручки, так как окна везутся без них. А вот нагели – специальные крепежные элементы, нужно подбирать самостоятельно.

Их длина должна быть такой, чтобы при полном вкручивании они доставали только до середины обсадочной доски. И это с учетом зазора. Если же нагель вкрутить в стену деревянного дома, окно начнет деформировать независимо от наличия окосячки.

Часто не обращают внимания и на мелкие элементы – декоративные накладки фурнитуру и дренажные отверстия. Их тоже придется пересчитать. А вот подоконник и отлив нужно заказывать – забыв уточнить их необходимость, можно обнаружить, что окна приехали без них. Для монтажа также понадобятся специальные подкладки под сами стекла – их наличие можно увидеть, только разобрав стеклопакет.

Их в комплекте может и не быть, поэтому лучше заказать их заранее. Клинья удобны тем, что благодаря их разной величине можно выставить ровно раму, просто подкладывая клин нужной толщины под углы и стойки.

Разборка и подготовка стеклопакета

Привозится готовый стеклопакет в собранном виде. Но чтобы его установить, придется разобрать все до рамы. Для этого:

    • в закрытом виде специальным ключом снимаются верхние штифты, держащие распахивающуюся створку;
    • вставляется ручка окна, створка открывается и снимается с нижних креплений;
    • выбиваются штапики с внутренней стороны окна и вынимаются стеклопакеты – можно использовать молоток и обычный нож;
    • нужно запомнить или обозначить правые и левые штапики;
    • с наружной стороны снимается защитная пленка – под воздействием солнца она через несколько месяцев уже не оторвется;
    • монтируются наружные элементы – держатели антимоскитных сеток и декоративные заглушки для дренажных отверстий;
    • просверливаются отверстия под нагели – сначала на расстоянии не больше 20 см от углов рамы, а потом не больше 60-70 см друг от друга;

Как только предварительная подготовка завершена, можно приступать непосредственно к монтажу.

Монтаж рамы и сборка пластиковых окон

Сначала рама просто вставляется в оконный проем и временно фиксируется в нем. Напрмер, временными укосинами, прибитыми снаружи. Но гораздо проще все делать с помощником – он просто держит раму, пока ее не выставят по уровню и не прикрутят к обсаде. Установка рамы также требует соблюдения правильной последовательности:

    1. По уровню выравнивается нижний край – лазерный уровень в этом плане удобнее. Под каждую стойку подкладываются клинья разной толщины так, чтобы добиться идеально ровного положения. Даже минимальный перекос создаст проблемы при эксплуатации.
    2. Вставляются боковые распорки, обеспечивающие одинаковое расстояние от стен. Если ширина оконной рамы слишком мала и буквально «выпадает» из проема, можно использовать специальный расширительный профиль. Это гораздо лучше запенивания образовавшейся огромной щели.

    1. Выравнивается рама и по вертикали. Не стоит забывать о том, то устанавливать ее нужно в «теплой» зоне – для деревянных стен без внешнего утеплителя это четко посередине.
    2. Как только рама выставлена по уровню, можно начинать ее крепить, начиная с боковых стоек. Сначала просверливаются отверстия в дереве через уже сделанные в раме, а потом наживляются нагели. Сначала верхний и нижний, с обязательной проверкой вертикали, а потом между ними.
    3. Как только рама зафиксирована, снаружи крепится отлив. Конечно, это можно делать и в последнюю очередь, но на втором этаже подступиться снаружи не так-то просто. Отлив вставляется в специальный паз под рамой, прикручивается двумя саморезами по краям, а под ним щель заполняется монтажной пеной.

    1. Надеваются декоративные накладки на крепежные элементы створки. Нижние надеваются на раме, верхние – на створке. Сначала устанавливается створка на раму, а уже потом в открытом состоянии крепится ручка.

    1. Ставятся стеклопакеты на специальные прокладки. Без них окно может просто лопнуть из-за упора в металлические части в углах рамы.

    1. Запенивается монтажный шов по периметру.
    2. Устанавливается подоконник. Для этого на подоконный брус кладется готовый подоконник, под него подставляются клинья для выравнивания по уровню. Подоконник снимается, его торец и поставочный профиль промазываются герметиком, а свободное место между клиньями запенивается. Опять кладется подоконник, плотно прижимается к профилю и оставляется до застывания пены.

  1. В некоторых случаях поступают наоборот – сначала устанавливают подоконник, выверяют его по уровню и прикручивают нагелями к обсаде. А уже потом на него сверху ставят стеклопакет. В таком случае выравнивать раму по горизонтали уже не нужно. Единственное неудобство – материал подоконника должен противостоять действию внешней среды. Конечно, можно снаружи поверх подоконника закрепить отлив и все под ним запенить, защитив таким образом деревянный элемент.

Как только монтажная пена застыла, можно приступать к отделке окон.

Откосы для пластикового окна в деревянном доме

Самый простой вариант, с которым справятся даже девушки – закрыть их пластиковыми панелями. Для этого понадобится:

  • L-образный или стартовый профиль – он прикручивается к стене вплотную к раме окна;
  • декоративный пластиковый уголок – он закрывает торец панели со стороны комнаты и тоже прикручивается саморезами;
  • сама пластиковая вагонка для откосов.

И даже ничего не нужно запенивать. Но чтобы обеспечить необходимую защиту монтажного шва и хорошее утепление, следует между стеной и откосом уложить утеплитель и прикрыть его пароизоляцией. С наружной стороны шов закрывается ветрозащитной пленкой – гидроизоляцией с хорошей паропроницаемостью.

А чтобы окна радовали теплом и уютом, очень важно защитить монтажную пену от воздействия ультрафиолета, а также от растаскивания птицами. Не нужно сдерживать своей души порывы, если хочется начать делать что-то собственными руками. И все обязательно получится!

Рекомендуем также

Замена окон в деревянном доме

08. 06.2021

Стеклопакеты – главный канал потери тепла в деревянном доме, именно поэтому замена старых окон на ПВХ позволяет снизить расходы на оплату отопления. Сами по себе пластиковые окна дешевле деревянных, служат дольше, более прочные. Монтаж стеклопакетов в домах из бруса требует обязательной подготовки оконного проема, так как несоблюдение строительных норм привести к поломке окон из-за усадки строения.

Как меняют стеклопакеты в деревянных домах

Вариантов замены старых окон в деревянном доме на новые несколько:

  • Установка ПВХ-окна вместе с новой обсадой;
  • Монтаж конструкции с расширением проема;
  • Замена стеклопакета без изменений параметров окна;
  • Установка пластиковых окон на старую окосячку.

В каждом случае предварительно проводится проверка состояния окосячки, в особенности если она не будет меняться в процессе работы. Правильная подготовка оконного проема позволит обеспечить длительное использование нового стеклопакета.

Обсада для окон в доме: что это и как применяется

Окосячка (обсада) – буфер между стеной здания и стеклопакетом, который защищает окна от деформаций (прогибов, перекосов или кручения). Внешне окосячка выглядит как дополнительная рама из бруса, которая крепится в проеме. Толщина конструкции 25-50 мм, зависит от высоты потолков в доме, толщины бруса, а ширина подбирается по толщине стен.

Состоит обсада из вершника, боковых элементов и подоконника. Для французского остекления, витражей большой площади нужно использовать раму толщиной 90+ мм, изготовленную клеевым способом. Делают конструкцию под черновую отделку, сразу «чистовой» вариант, когда не нужно в дальнейшем заниматься отделкой откосов. Важно оставить зазор 70-100 мм сверху окосячки (между вершником и стеной дома), которая поможет сглаживать усадку строения. Обязательно следует закрыть эту щель мягким материалом, например, утеплителем минеральной ваты. Что касается теплоизоляции, то она прокладывается по всему периметру рамы.

Как в доме ставят ПВХ-окна

После подготовки обсады можно заказывать окна, так как проем готов к проведению замеров. Мастера выполняют замеры по внутреннему краю окосячки. Монтажные зазоры оставляют по нормам стандарта ГОСТ 30971-2012. Оконный блок закрепляется нигелями с полным вкручиванием метизов до середины толщины обсады. Если крепеж закрепить через окосячку в брус дома, то движение дерева будут деформировать стеклопакет, несмотря на наличие рамы.

Для загородных домов разумнее всего купить пластиковые окна Rehau Grazio, которые защитят от суровой зимы не хуже кирпичной стены с утеплителем. За счет монтажной глубины 70 мм и 5-и камерам окна Rehau имеют хорошие теплосберегающие способности. Можно поставить дома энергоэффективный 2-камерный стеклопакет, который имеет показатель сопротивления теплопередаче на уровне 0,85 (м2х°С)/Вт, а толщину – всего 40 мм. Все это позволяет достичь экономии на оплате счетов за отопление на 30%. При этом срок службы таких конструкций составляет не менее 60 лет.

Установка пластиковых окон в деревянном доме своими руками – рекомендации экспертов

Технология установки пластиковых окон в деревянном доме сложнее, чем в строениях из камня. Несмотря на это задача решаемая, причем решить её могут хозяева дома собственными силами. Для этого нужны среднего уровня навыки и опыт в проведении строительных и плотницких работ. При этом установка пластиковых окон в деревянном доме руками наемных мастеров часто невозможна или нерациональна. Одни мастера просто отказываются выполнять работу, а другие не готовы предоставить гарантии на монтаж, мол, в деревянных строениях ничего предсказать невозможно. За что же тогда платить деньги, как доверять результату? Поэтому и приходится браться за дело самому владельцу дома.

Установка окон ПВХ в деревянном доме и отличия от правил монтажа в каменных домах

Принципиальное отличие определяется тем, что деревянные строения, как принято говорить, «дышат» или «гуляют». В наибольшем объеме усадка происходит в первое время после строительства, но фактически изменения продолжаются десятки лет. Дерево реагирует на изменения влажности и температуры окружающей среды. К тому же происходят сезонные подвижки, пучения грунтов. А на них сруб реагирует совсем не так, как каменное сооружение.

Если монтаж пластиковых окон в деревянном доме производить просто в оставленный для них проем, то «гуляющий» сруб станет давить на раму окна, а рама деформируется. При незначительной деформации перестанут нормально открываться оконные створки. В худшем случае оконная конструкция и слой утеплителя по монтажному шву разрушатся настолько, что встанет вопрос полной замены.

Поэтому в каменном доме окна монтируют непосредственно в оконный проем. В деревянных домах вначале делают обсаду (окосячку), а в неё устанавливают металлопластиковое окно. Если речь идет о старом доме, можно использовать старую окосячку. То есть деревянное окно демонтируют, а обсаду оставляют. Но в этом случае рекомендуем для надежности её не только очистить, но и дополнительно обработать защитными составами.

Обсада (окосячка) – пластиковые окна в деревянном доме особенности установки

Обсада – это прочный деревянный защитный контур, который по всему периметру оконного проема принимает на себя нагрузки от сруба. При этом смонтированное в окосячке окно заметных нагрузок не испытывает и надежно служит десятилетиями.

Снаружи готовая обсада выглядит как укрепленные по всем сторонам проема четыре толстых (от 50 мм) доски или бруса. В действительности конструкция элемента сложнее. Для надежного крепления обсады к стене используются «шипованые» соединения трех видов:

  • В закладной брусок – наиболее простой в монтаже вариант
  • В колоду
  • В шип-монолит – самый сложный, но и наиболее надежный вариант

В простейшем случае с закладным бруском 5х5 см, схема установки пластиковых окон в деревянном доме подразумевает на первом этапе:

  • Вырубание паза

В оконном проеме по центру торца стены с помощью бензопилы или ручной циркулярки, или топора, или стамески и молотка вначале вырезаются две параллельные полосы на расстоянии 5 см друг от друга. Затем выбирается древесина между ними для образования паза глубиной 5 см.

  • Деревянный квадратный брусок 5 см с трех сторон для уплотнения и теплоизоляции оборачивают льноватином или джутом
  • Средней обернутой льноватином стороной вперед брусок вбивается в паз
  • На закладной брусок накладывается обрезная доска или брус толщиной не менее 5 см.

Ширина этой доски равна толщине стены. Доску или брус для обсады тщательно выбирают, они должны изготавливаться из качественной сухой древесины.

  • Доска крепится через закладной брусок к стене дома саморезами

Достаточно двух саморезов в верхней и двух в нижней части доски. Важно утопить головки саморезов заподлицо, для этого рекомендуется заранее подготовить дрелью углубления.

Если самостоятельная установка пластиковых окон в деревянном доме проводится по более сложному варианту, то для обсады «в колоду» вырубается шип на торцах бревен или бруса в оконном проеме, для обсады «в шип-монолит» – выпиливаются Т-образные деревянные элементы. Дальше действия аналогичны описанным выше – уплотняем льноватином, вбиваем в пазы или надеваем на шипы, крепим саморезами.

Верхний элемент окосячки (вершник) устанавливается по особым правилам. А для его установки нужно правильно выбрать длину вертикальных элементов. Они должны заканчиваться в 8-9-ти сантиметрах от бруса или бревна над проемом. Тогда, после установки на них вершника толщиной 5 см, останется ещё 3-4 см – это необходимый усадочный зазор.

После установки вершника усадочный зазор утепляется. Для этого можно использовать разные материалы, но не монтажную пену. Утеплитель укладывается по стандартным правилам с пароизоляционной пленкой изнутри и ветрозащитной мембраной снаружи.

Монтаж окон ПВХ в деревянном доме всегда требует обсады?

Не всегда. Случаи, когда она не требуется, делятся на бесспорные и поддерживаемые лишь частью мастеров. Правила установки пластиковых окон в деревянном доме однозначно разрешают не использовать окосячку

  • в каркасных домах
  • в домах из клееного бруса

А разные мнения высказываются по поводу срубов, собранных 10 и более лет назад. Речь не о том, что замена и установка пластиковых окон в старом деревянном доме может проводиться с использованием имеющейся обсады. Часть мастеров утверждает, что за 10 лет в срубе завершаются основные усадочные процессы и дополнительных мер по защите окна предпринимать не нужно. Но мы рекомендуем не экономить и все-таки сделать окосячку. Ведь цена ошибки велика, а рисковать не хочется.

Правильная установка пластиковых окон в деревянном доме – о чем нельзя забывать

Главные принципы:

  • Не рискуем, не устанавливаем окно без окосячки
  • Нельзя заменять утеплитель в усадочном зазоре (между вершником и лежащей выше стеной) пеной

Пена обладает достаточной жесткостью, чтобы передать нагрузку и деформировать верхнюю доску обсады. В то же время внутри окосячки можно проводить утепление с использованием монтажной пены.

  • Крепим обсаду к стене, а оконную раму к обсаде

То есть нельзя допускать, чтобы нагели, саморезы, которыми крепятся окна, прошли элемент окосячки насквозь и углубились в стену. В этом случае по крепежу на оконную раму будут передаваться деформирующие нагрузки. Правильно подобранный крепеж при полном вкручивании углубится лишь до середины элементов обсады.

  • Особенно тщательно проводим замеры, выбираем размеры окна

Если «перестараться», рама не войдет в проем и его придется расширять. Это дело хлопотное и трудоемкое. Ошибка в другую сторону менее критична. Но не нужно заполнять пеной проемы шириной более 3 см. Используйте расширительные профили – это надежнее с точки зрения и прочности, и теплоизоляции.

Порядок установки пластиковых окон в деревянном доме

Отчасти излагать этот порядок мы уже начали, когда описывали варианты создания окосячки. Общий смысл этим не нарушается. Теперь нас интересует установка пластиковых окон в деревянном доме в готовую обсаду, тем более что многим хозяевам её монтажом заниматься не приходится – используется имеющаяся.

  • Замеры и заказ окна

Технологией монтажа пластиковых окон в деревянном доме предусмотрены практически те же принципы, что и в каменном строении. Размер рамы по высоте и ширине выбирается примерно на 4 см меньше размеров проема с установленной окосячкой. Настоятельно рекомендуем проводить установку окна по классической схеме с подставочным профилем, учитывать его высоту при заказе окна.

Использование подставочного профиля создает условия для правильного монтажа отливов и подоконников.

  • Разборка окна перед установкой

Этот процесс подробно описывать не будем, поскольку многое зависит от конструкции, функционала, используемой фурнитуры. Правильнее и удобнее проводить монтаж  легкой рамы, а затем устанавливать в ней тяжелые створки. Но в одних случаях снимают створки, в других (если такой возможности нет) вынимают стеклопакет.

  • Подготовка рамы к установке

Сверлятся отверстия под нагели, удаляется защитная пленка. Также лучше сразу смонтировать держатели москитной сетки, экранов дренажных отверстий – позже это сделать сложнее. В этой части установка пластиковых окон в деревянном доме от инструкции для кирпичного или бетонного дома не отличается.

  • Установка рамы

Сначала с помощью пластиковых или деревянных клиньев и уровня выравниваем по горизонтали. Боковыми распорками добиваемся размещения рамы по центру проема. Затем выравниваем раму по вертикали. Через ранее проделанные отверстия наживляем, а после проверки уровней закручиваем нагели. Начинаем с боковых стоек, с верхнего и нижнего отверстия.

  • В закрепленную раму устанавливаем створки, стеклопакеты, закрепляем ручки, ставим защитные накладки фурнитуры.

  • Наносим пену на монтажный шов по всему периметру окна.

Технология работы обычная – увлажняем поверхности, запениваем, делаем суточный перерыв.

В принципе, можно сразу же заняться установкой отлива, подоконника, но эти работы можно выполнить и позднее. В то же время с установкой отлива тянуть не следует – дождь может пойти уже сегодня. Тем более нельзя тянуть с отделкой монтажного шва, ведь пена нуждается в защите от воздействия ультрафиолетовых лучей. Понятно, что хозяева выбирают варианты отделки, исходя, в том числе из эстетических соображений. Но не забывайте о первенстве защитной функции – рекомендуем ленту ПСУЛ, которая не пропускает ультрафиолетовые лучи, но пропускает пар, испаряющуюся влагу.

Теперь процесс и порядок установки пластиковых окон в деревянном доме для вас перестал  быть секретом. Конечно, каждый объект имеет свои особенности, а любой мастер часть операций производит по-своему. Это нормально, главное не упустить ни одного принципиального момента.

Установка пластиковых окон в дома из бруса и бревна

Установка пластиковых окон в деревянных домах несколько отличается от монтажа в кирпичных строениях. В основном это объясняется самой спецификой дерева как материала. С течением времени дерево имеет свойство усыхать или наоборот — разбухать, поэтому монтаж пластиковых окон в дома из бревен или брусьев требует более тщательного расчета, учитывающего не только нынешние параметры проема, но и их возможные изменения.

Степень деформации, в свою очередь, зависит от многих факторов:

  • высота постройки;
  • размер и вес бревен;
  • качество укладки сруба;
  • влажность бревен и брусьев и т.д.


В любом случае, предугадать, как поведет себя дерево, достаточно непросто. Даже при качественной, на первой взгляд, установке пластикового окна, владелец бревенчатого дома впоследствии может столкнуться с серьезными трудностями, которых он не предвидел.

В этой статье мы расскажем об особенностях установки окон ПВХ в деревянных домах, опишем способы, которыми она производится и дадим практические советы, когда ставить окно и на что при этом обратить внимание.

Основные рекомендации

Главная сложность состоит в том, что деревянный сруб дает серьезную усадку. В течении первого года она может составлять около 5 сантиметров на каждый метр сруба. Да и в дальнейшем определенная усадка будет происходить.

В связи с этим рекомендуется производить монтаж окон ПВХ в деревянное строение минимум через год после возведения сруба. В противном случае придется прогнозировать расстояние, на которое опустится сруб, и оставлять над рамой определенный зазор под это дело.

Еще одним определяющим моментом является выбор способа монтажа, о вариантах которого мы подробнее расскажем ниже. Важно заранее согласовать с установщиком, как именно будет произведен монтаж окна. И разумеется, большое значение имеет размер и высота оконного проема, а также этаж, на котором располагается окно, и вес находящихся над ним бревен.

Если окно небольшое и монтируется в невысоком одноэтажном здании (например, в бане или мастерской), то проседание конструкции будет не столь существенным, поэтому технологический зазор по бокам рамы и над ней можно оставить в пределах 1 сантиметра. В других случаях, зазор по бокам должен быть не менее 2-3 см, а над рамой — около 10 см для первого этажа двухэтажного дома и 6-7 см — для второго.

Предварительная подготовка проема

Особенность монтажа окон ПВХ в деревянных домах по сравнению с панельными заключается в необходимости подготовки проема. Эта процедура включает в себя определение высоты расположения окна относительно пола, замер и разметку проема с учетом технологических требований установки.

В общем случае лучше устанавливать пластиковое окно так, чтобы между полом и подоконником было расстояние чуть меньше метра. Это позволит удобно расположить окно по отношению к большинству видов современной типовой мебели, в том числе кухонным или письменным столам. Соответственно нижняя граница проема должна быть на 5-6 см ниже намеченного уровня подоконника.

При разметке следует учесть, что требуемая высота проема примерно на 15 сантиметров больше, чем высота самого окна. Это пространство необходимо для закладывания монтажных швов и расположения обсадки. Это пространство необходимо для закладывания монтажных швов и расположения обсадки. Примерно столько же места нужно оставлять под толщину обсады и по бокам проема.

Способы монтажа

В связи с усушкой древесины проседающие бревна могут давить на раму окна ПВХ, что приводит к затруднению движения створок или даже деформации самой рамы. Для сохранения независимости рамы от стен дома из бруса или бревна, окно устанавливают не в сам проем, а в специальный каркас, компенсирующий давление веса бревен. Этот каркас называют обсадой или окосячкой.

Установку обсады можно произвести несколькими способами:

  1. с использованием бруска скольжения;
  2. с помощью шипа на боковых сторонах обсады;
  3. с помощью шипа на торцах бревен.

В первом случае на боковых сторонах проема по торцам бревен закладывается паз для бруска. В последствии к этому брусу саморезами крепятся стойки обсады. Этот метод позволяет окну вертикально перемещаться по проему, избегая деформационного воздействия бревен при их усушке или разбухании.

При втором и третьем способах либо на стойках обсадки, либо на бревнах выпиливается шип, который будет скользить в пазе по периметру оклада, прикрепленного к бревнам или обсадной коробке соответственно. Свободное пространство в пазе заполняется с помощью пакли. Принцип действия в этом случае идентичен бруску скольжения — окно двигается, не позволяя усыхающим или сыреющим бревнам оказывать на себя давление. Отличие состоит лишь в длине оклада обсадки.

Изготовление обсадной коробки

Как правило, при установке пластиковых окон в дома из бруса или бревна используют первый из описанных выше методов монтажа. В этом случае обсадка изготавливается следующим образом.

На торцевых сторонах бревен сруба выпиливается гребень примерно 5х5 см. Брусья обсадной коробки вырезаются из доски, в них проделывается паз, который и будет крепиться к гребню. Затем последовательно одеваются на гребень нижняя, верхняя и боковые стойки обсады. Верхняя стойка прикручивается к боковым с помощью саморезов, при этом гребень должен остаться нетронутым.

Таким образом, мы получаем готовый оконный проем, в который можно установить пластиковое окно без риска его повреждения в ходе просадки дома. Образовавшийся проем уже с учетом окосячки должен быть на 5 см выше и на 3 см шире размеров окна, поскольку нам все еще необходимо пространство для установки монтажных швов.

Монтаж окон ПВХ в обсадную коробку не сильно отличается от стандартной установки в кирпичном или панельном строении. Чтобы пластиковое окно органично смотрелось в фасаде и интерьере постройки из бревна или брусьев, можно подобрать специальную пленку, имитирующую структуру древесины. В этом случае вы можете пользоваться всеми преимуществами пластиковых окон без ущерба для дизайна своего дома.

Как поставить пластиковое окно в деревянном доме?

ПВХ-окна — настолько универсальные и удобные конструкции, что отлично подходят для остекления любых видов домов. Современные способы декорирования пластика позволяют подобрать нужную расцветку профиля, отливов, подоконников, наличников. Однако сам процесс монтажа таких блоков в стандартном кирпичном или бетонном здании отличается от их установки в домах из дерева. Рассмотрим все нюансы установки ПВХ окон в деревянном доме.

Обывательское мнение насчет строений из природных материалов содержит много домыслов. Есть мнение, что дома из дерева недолговечны, что они менее прочны, а некоторые считают их пережитком прошлого. Но это не так.

У экологичного жилья есть немало поклонников. И для деревянных домов собственники часто выбирают остекление ПВХ окнами, потому что это дешевле, быстрее и удобнее в уходе (чем деревянные окна, к примеру).

Но в отношении монтажа пластиковых окон в деревянные строения нужно помнить, что дерево является “живым” материалом, который постоянно изменяет свои свойства на всем периоде его эксплуатации. Под действием влажности деревянные элементы расширяются, при высокой температуре — ссыхаются, при перепадах температур некачественная древесина может растрескаться и вообще потерять свою функциональность.

Главная задача при установке металлопластиковых окон в дом из дерева — сделать так, чтобы со временем окна не пришли в негодность от неправильного монтажа. Тут нельзя действовать так, как в случае с каменными, панельными или бетонными строениями.

Усадка дерева, которая проявляется в изменении высоты всей коробки сруба может варьироваться в пределах от 3 до 12%. Этот процесс интенсивно протекает в первые 3 месяца после строительства дома и практически прекращается по истечении 3 лет. Однако это не означает что древесина становится инертной к действию влаги и температуры — сезонные изменения будут происходить в любом случае, только не так заметно.

В отличие от кирпичных и бетонных строений, в деревянном доме для фиксации пластиковой коробки необходимо сначала сделать окосячку или обсаду. Что это? Хм, ну это такая обсадная “плавающая” коробка с компенсационными пазами. Она бывает замкнутой по всему периметру или П-образной. Именно данная конструкция и является каркасом, в который закрепляется рама. Обсада/окосячка защищает оконный проем от естественных трансформаций древесины.

Для проведения монтажных работ понадобятся следующие инструменты, материалы и крепеж:

  • Циркулярная пила, стамеска, топор, молоток, киянка, шуруповерт, болгарка, отвертка, шестигранники для регулировки фурнитуры, рулетка, уровень, пульверизатор.
  • Пакля, льноватин или другой волокнистый утеплитель, гидро- и пароизоляционная лента, монтажная пена из класса эластичных со средним коэффициентом расширения.
  • Анкерные пластины, саморезы по бетону на 7,5 мм длиной 72-112 мм, распорные монтажные клинья.

Используется три вида окосячки, но наиболее простым и быстрым в исполнении считается обсада в закладной брусок. Ее может выполнить даже человек, неопытный в столярном деле. Изначально в стене выпиливается проем, затем — по уровню вершник и нижник, создается разметка для окосячки.

Этапы подготовки:

  • По бокам по меткам делаются пропилы-борозды 5 см на 5 см.
  • Подготавливается брусок таких же размеров, но примерно на 8 см короче высоты проема.
  • Брусок обматывается волокнистым утеплителем и молотком вбивается в созданный паз. Возможно уложить утеплитель полосами сразу в пазы и под подоконник.
  • На брусок, после установки нижней части, накладывается обрезная доска толщиной не менее 50-60 мм (одна из сторон окосячки) с пазами для соединения с остальными элементами.
  • Собираются все 4 стороны окосячки и плотно фиксируются в пазах. Для этого по ним поступательно стучат молотком или тыльной стороной топора.

Можно зафиксировать окосячку саморезами с бруском для надежности, но нельзя допустить, чтобы саморез входил в стену.

Сверху над обсадой должен образоваться плавающий зазор, не менее 3-5 см, который плотно заполняется волокнистым уплотнителем. Именно в этом месте создается наибольшая деформация. Ширина зазора может быть даже толщиной в ладонь. Главное — хорошо его утеплить и изолировать от влаги, но не полиэтиленом. Материал должен дышать и пропускать пар.

После оборудования окосячки, в нее устанавливается пластиковая рама. Предварительно из ПВХ-каркаса вынимаются створки или стеклопакет, если конструкция глухая. На расстоянии 70 см в белом профиле или на расстоянии 60 см в цветном саморезами крепятся анкерные пластины. Также снизу в паз устанавливается подставочный профиль для фиксации подоконника и отлива.

В проем укладываются пластиковые опорные клинья, ставится рама и закрепляется по бокам и сверху также клиньями. Уровнем и отвесом проверяется ровность положения каркаса.

Рама устанавливается в проеме и фиксируется нагелями: сначала внизу, не до конца, затем вверху до упора и после этого затягиваются нижние крепления. По всему периметру должен остаться монтажный зазор около 3-4 см. После проверки установки уровнем, в раму обратно монтируется стеклопакет/створки. Затем монтажный зазор запенивается эластичным герметиком. Он предназначен как раз для материалов с регулярным нестабильным расширением.

Через несколько часов монтажная пена и усадочный зазор закрываются гидроизоляционной диффузной лентой по периметру. Изнутри укладывается пароизоляционный материал, утепляются и декорируются откосы, устанавливаются наличники.

Открывать окно и регулировать фурнитуру желательно на следующие сутки. Ручка, москитный сетки, заглушки устанавливаются на петли сразу. При повороте ручки в режим открывания створки не должны самопроизвольно открываться или наоборот закрываться.

  • Снятие створок и стекол.
  • Правильное снятие замеров. Размеры проема должны быть больше рамы минимум на 10 см. Перед заказом необходимо учесть дизайн, количество створок, тип открывания, простоту ухода, ширину рамы и число стеклопакетов. Если сомневаетесь, что сможете правильно рассчитать размеры — вызовите замерщика.
  • Окосячка должна быть сделана из сухой доски толщиной не менее 5-6 см. Желательно пропитать ее и весь проем антисептиком и противопожарной пропиткой.
  • Нужно следить, чтобы крепеж окна фиксировался только в окосячке и не проходил ее насквозь. Оптимально — доставал до середины толщины доски.
  • При разборке блока створки снимаются путем вытаскивания штифта сначала из верхней петли, затем из нижней. Ручка должна быть в положении “закрыто”. После этого створка аккуратно открывается и извлекается. Для удаления стеклопакета поочередно шпателем поддеваются и извлекаются из пазов штапики. Их при этом нужно нумеровать. Стеклопакет фиксируется в раме на специальных пластинах, которые также нужно извлечь, а затем установить обратно.
  • Во время доставки пластиковые конструкции необходимо проверить по спецификации, сверив маркировку на раме (она должны быть выгравирована лазером) и внутри стеклопакета. Также нужен осмотр на целостность и комплектацию. Обязательно проверьте уплотнительные контуры на раме и створке на эластичность и непрерывность. Если все в порядке — подпишите акт приемки, если нашли дефекты — составьте акт.
Читайте по темеПравильная установка пластиковых окон — чек-лист для заказчика

Можно по-старинке — спросить у соседей и родственников. Но шанс ошибиться довольно большой.

Можно посовременнее — поискать сайты разных компаний в поисковых системах. Но такой способ не поможет понять, насколько качественно работает каждая компания (т.к. нет объективной проверенной информации).

Или можно изучить проверенные и правдивые отзывы клиентов, которые ранее уже заказывали себе пластиковые окна на ОкнаЗавре, и выбрать по-настоящему надежную оконную фирму в вашем городе!

Источник: OknaZavr.ru

ПВХ-окна

Затраты на замену окон в 2021 году | Средняя стоимость замены Windows

Затраты на замену окна

Замена окна стоит 550 долларов США в среднем, при этом большинство домовладельцев тратят от до 400 долларов США долларов США на одно окно, включая установку. Стоимость замены каждого окна в доме с 3 спальнями колеблется от 4500 долларов до 9 600 долларов США6 в зависимости от размеров, материалов рамы, типа и количества окон. Стоимость рабочей силы для профессионального монтажа составляет в среднем от 159 до 258 долларов.

Стоимость замены окна
Средняя стоимость по стране 550 долларов США
Минимальная стоимость 200 долларов США
Максимальная стоимость 2 000 долл. США
Средний диапазон 400 долл. США к $ 800

Содержание

  1. Стоимость замены окна
  2. Цены на замену окна в зависимости от материала
  • Калькулятор стоимости замены окна
  • Средняя стоимость замены Windows
  • Стоимость замены окон в старом доме
  • Стоимость полного кадра vs.Замена до модернизации
  • Энергоэффективная замена окон
  • Лучшая замена оконных брендов
  • Часто задаваемые вопросы
  • Сделай сам против. Аренда Pro
  • Установка окна рядом со мной
  • Цены на замену окна по материалам

    Средняя стоимость винилового окна стандартного размера с двойным подвесом, двойным остеклением и энергоэффективностью составляет от до 400 долларов США долларов за установку окна. За замену деревянного окна придется заплатить от 700 до 1 000 долларов США, включая установку.

    Вот средние цены на замену окон в зависимости от материала рамы:

    Цены на замену окна
    Тип рамы Средняя стоимость
    Винил 100–850 долларов
    Композитный 280–900 долл. США
    Дерево 200–1000 долларов
    Алюминий 80–1400 долларов
    Стекловолокно 150–1400 долларов
    плакированный 300–2000 долларов

    Стоимость замены винилового окна

    Стоимость замены винилового окна

    варьируется от $ 100 до $ 850 за штуку , при этом большинство домовладельцев платят от $ 400 до $ 600 за двухстворчатое, энергосберегающее окно с двойным стеклопакетом.Виниловые рамы являются наиболее экономичным типом оконных рам и не требуют особого ухода, но со временем цвет может поблекнуть.

    Замена деревянных окон Стоимость

    За замену деревянного окна ожидайте заплатить от 200 до 1000 долларов , или 700 долларов в среднем, включая установку. Деревянные рамы могут сжиматься или разбухать из-за внешних элементов, и они нуждаются в уходе, чтобы поддерживать их в идеальной форме, но они обеспечивают отличную температурную изоляцию.

    Стоимость замены композитных окон

    Оконные рамы из композитных материалов дороже, чем виниловые, и дешевле, чем деревянные, и стоят от от 280 до 900 долларов за штуку. . Они также имеют лучшую структурную целостность, чем дерево и винил, и их можно красить.

    Окна алюминиевые Стоимость

    Сменные алюминиевые окна варьируются от от 80 до 1400 долларов за штуку в зависимости от размера и количества стекол. Алюминиевые оконные рамы, изготовленные из металла, очень прочные и прочные, не требуют особого ухода и более доступны по сравнению с деревом.Однако они также проводят больше тепла и холода, чем древесина.

    Окна плакированные Стоимость

    Оконные рамы

    Clad — самый дорогой вариант оконных рам по цене от от 300 до 2000 долларов за штуку . С виниловой оболочкой поверх деревянной или алюминиевой рамы они не требуют особого ухода. Вариант с деревянным внутренним каркасом также обеспечивает большую эффективность в сокращении потребления энергии, потому что снаружи будет проходить меньше тепла или холода.

    Стеклопластиковые окна Стоимость

    Стеклопластиковые окна

    стоят от от 150 до 1400 долларов за штуку и способны выдерживать экстремальные температуры как при высоких, так и при низких температурах.Стеклопластиковые окна энергоэффективны и могут выглядеть как окрашенное дерево без ухода, связанного с деревянными окнами.

    Вернуться к началу

    Калькулятор стоимости замены окна

    Основными факторами, используемыми при расчете цен, являются тип окна, материал оконной рамы и затраты на рабочую силу. Средняя стоимость типичного окна из винилового стекла с низким энергопотреблением составляет от $ 244 до 373 $ , в то время как трудозатраты на установку обходятся от $ 159 до 258 $ . Существует более 10 различных оконных конструкций, от фиксированных неоткрывающихся окон до более эффективных раздвижных и двухвесных.

    Стоимость окон по типу

    Стандартная замена одинарного окна начинается с 200 долларов США , в то время как установка большого окна с двойным или тройным стеклом может стоить до 8000 долларов США . Вот средняя стоимость окон по материалам и установке:

    Стоимость окон
    Тип окна Стоимость только окна Окно + Стоимость установки
    Бункер подвала 60–370 долл. США 180–500 долларов
    Одиночный Повесить 100–500 долларов 200–600 долларов
    Двойной подвес 150–600 долларов 250–800 долларов
    Фиксированное и изображение 80–500 долларов 180–1000 долларов
    Раздвижная 150–600 долларов 250–1000 долларов
    Подвал 50–500 долларов 200–1000 долларов
    Буря 150–750 долларов 250–1100 долларов
    Стеклянный блок 80–800 долларов 200–1 200 долл. США
    Створка 200–1000 долларов 350–1 500 долл. США
    Наклон наружу 350–1 500 долл. США 500–2 100 долл. США
    Двойное остекление 60–2800 долларов 120–3800 долларов
    На заказ 300–3 000 долл. США 500–5 000 долларов
    Выход 500–2 500 долл. США 2 000–5 000 долл. США
    Складной 1500–4800 долларов 2500–5600 долларов
    Залив 500–2 500 долл. США 1500–8000 долларов
    Лук 1500–5000 долларов 2500–10 000 долларов

    Сменные окна с одинарным подвесом

    Типичное подвесное окно стоит от 100 до 500 долларов в среднем и является одним из самых популярных вариантов из-за цены.Односкатное окно удерживает верхнюю половину окна на месте, а нижняя половина окна перемещается вверх и вниз.

    Цены на окна с двойным подвесом

    Типичное двойное окно стоит в среднем от от 150 до 600 долларов США6. Двустворчатое окно позволяет верхней и нижней половинкам перемещаться вверх и вниз. Если вы выберете более дорогую версию, верхняя и нижняя половинки также повернутся внутрь.

    Стоимость замены окна изображения

    В зависимости от размера фиксированное окно или окно с картинками будет стоить от от 80 до 500 долларов, в среднем долларов.Фиксированные окна имеют только одно стекло и не открываются. Окна с изображениями часто требуют нестандартного размера, что может увеличить ваши расходы.

    Цены на окна для створок или навесов

    Типичное створчатое окно стоит от $ 200 до $ 1 000 , в зависимости от материала обрамления. Эти окна открываются слева направо с помощью рукоятки, что позволяет широко открывать их. Распашные окна часто встречаются возле подвалов или потолков. Тип створки, который навешивается на верхнюю часть, называется окном навеса, а бункер навешивается на нижнюю часть.

    Стоимость эркера и носового окна

    И эркерные, и эркерные окна начинаются от $ 500 и могут доходить до $ 10 000 + . Оба типа выступают наружу от стены и требуют дополнительных приспособлений для обрамления, гидроизоляции и кровли. Обычно в большинстве домов есть только одно или два эркера в передней части дома и, возможно, третье в задней части дома, выходящее на задний двор.

    • Эркер — Стоимость $ 500–2 500 , эркер представляет собой серию из трех окон.Как правило, имеется большое окно посередине с меньшим окном с каждой стороны, выходящее наружу из дома.
    • Эркер — Эркер стоимостью от 1500 до 5000 долларов обычно содержит пять или более отдельных окон, которые расположены по изогнутой форме.

    Сдвижные сменные окна

    В зависимости от размера раздвижные окна обычно стоят около от 150 до 600 долларов . Эти окна работают так же, как одно- или двухстворчатые окна, но перемещаются по горизонтали, а не по вертикали.Они бывают разных типов и стилей, позволяя перемещать либо одну, либо обе стороны окна.

    Стоимость замены окна подвала

    Многие окна в подвалах маленькие и доступны по цене. Средние цены, которые мы видим, колеблются от $ 50 до $ 500 за окно. Обычно это фиксированные окна, которые не открываются для максимальной изоляции.

    Стоимость установки окон на выходе

    Выходные окна немного различаются и могут быть дорогими.Вы можете рассчитывать заплатить от до 2500 долларов США за выходное окно. Если вы решите разместить выходное окно в подвале, вы можете рассчитывать на гораздо большую плату, с ценами от до 2000 долларов. Выходное окно требуется по коду, если вы планируете разместить спальню в подвале. Эти окна также можно использовать в качестве пути эвакуации во время пожара или стихийного бедствия.

    Стеклоблок Окна Стоимость

    Диапазон затрат на окна из стеклоблоков колеблется от примерно 80 до 800 долларов США, и цены, как правило, зависят от размера устанавливаемого или строящегося окна.Дополнительные функции, такие как построение его на кривой, также увеличивают стоимость проекта. Окна из стеклянных блоков часто выбираются для ванных комнат из-за того, что они обеспечивают конфиденциальность.

    Складные окна Стоимость

    Складные окна встречаются не так часто, как традиционные окна. Стоимость их продукции колеблется от до $ 4800, , но общая стоимость вашего проекта вырастет намного больше из-за затрат на установку этого специального обновления, которое размещается в траншее в подоконнике, чтобы облегчить их открытие и закрытие.Они станут отличным выбором из окон, если вам нравится беспрепятственный обзор.

    Стоимость замены окон на заказ

    Пользовательские окна могут быть дорогими, но обычно стоят от 300 долларов до более 3000 долларов — только для окна, не включая установку. Индивидуальные окна обычно используются только тогда, когда оконные проемы нестандартного размера или неоднородны, как в очень старых домах. Ваш подрядчик измерит и закажет ваши нестандартные окна непосредственно у производителя, а затем установит их.

    Вернуться к началу

    Средняя стоимость замены Windows

    Средняя стоимость замены окон составляет от до 400–800 долларов за одно окно , при этом большинство домовладельцев тратят около 550 долларов на каждое окно , включая установку. Учитывая, что в среднем доме, вероятно, будет около двадцати окон, вы можете рассчитывать заплатить от $ 8000 до $ 12000 , чтобы заменить их все, и больше, если проемы оконной рамы потребуют дополнительной работы или замены.

    Стоимость установки заменяющей Windows

    Типичная стоимость установки сменных окон составляет от от 403 до 631 долларов за одно окно. , включая профессиональную рабочую силу.Вы заплатите больше, если ваш дом двухэтажный, и больше, если окна с тройным остеклением или заполнены газом аргоном. Замена окон придаст вашему дому обновленный вид и окупится в виде снижения затрат на электроэнергию.

    Затраты на рабочую силу для установки заменяющих окон

    Затраты на рабочую силу для установки окна замены винила стандартного размера составляют от $ 159 до $ 258 . Будьте готовы заплатить от до 80 долларов за удаление и замену одинарного оконного стекла, установленного в шпатлевке или виниловых упорах, или от до 175 долларов за двойное окно.Добавьте еще 170 долларов за окно , чтобы установить уплотнитель.

    Это должно сводиться к затратам на рабочую силу в размере от 35 до 65 долларов в час для установки сменных окон. Установка чего-либо, кроме обычного окна, может стоить дороже, например, световые люки, оконные створки, эркеры, окна на втором или третьем этаже и т. Д. Удаление старых окон и их транспортировка на утилизацию стоит около от 70 до 250 долларов за окно .

    Стоимость замены Windows Home

    Стоимость замены окон для дома в среднем доме с 3 спальнями и двадцатью окнами колеблется от 6000 долларов на нижнем уровне до 16000 долларов США на верхнем уровне в зависимости от размера, стиля, качества и количества окон.В следующей таблице показано, что в среднем на каждые 100 квадратных футов дома приходится одно окно, включая затраты на установку окон для дома различных размеров и для трех типов используемых окон.

    Стоимость замены Windows Home
    Домашний размер (SF) № окон Нижний конец Среднее значение Высший конец
    1 000 10 3000 долларов США 5000 долларов США 8 000 долл. США
    1 500 15 4500 долларов США 7 500 долл. США $ 12 000
    2 000 20 6000 долларов США 10 000 долл. США 16 000 долл. США
    3 200 32 $ 9 600 16 000 долл. США $ 25 600
    4 200 42 $ 12 600 21 000 долл. США 33 600 долл. США
    5 400 54 $ 16 200 27 000 долл. США 43 200 долл. США

    Стоимость замены окна на окно

    Средняя стоимость замены окна составляет от 400 до 1000 долларов за окно , при этом большинство домовладельцев тратят в среднем от 403 долларов до 631 долларов.Небольшое одинарное окно стоит от 200 долларов за установку , в то время как деревянное окно с двойным остеклением стоит от 700 долларов и 1 000 долларов.

    Стоимость замены окон по комнатам

    Разные окна имеют разную цену из-за простоты или сложности монтажа.

    Стоимость замены окон по комнатам
    Расположение Средняя стоимость
    Подвальное окно 200–1000 долларов
    Выход из подвала 600–1 500 долл. США
    Ванная 300–1000 долларов
    Спальня 300–1000 долларов
    Кухня 300–2 500 долларов США

    Стоимость замены окон на размер

    Независимо от типа рамы или механизма открывания, самый дешевый проект замены — это когда окна помещаются в проем того же размера, что и исходное окно, без необходимости тратить дополнительное время и усилия на создание проема большего размера.Поскольку доступно так много вариантов, стилей и размеров, лучший способ узнать точную цену — это связаться с ближайшим к вам специалистом по установке окон. Наиболее распространенные размеры окон:

    • Дерево — от 18 до 60 дюймов в ширину и от 18 до 48 дюймов: в высоту
    • Винил — от 18 до 48 дюймов в ширину и от 18 до 36 дюймов в высоту

    Стоимость замены одинарного окна

    Средняя стоимость замены однопанельного окна составляет от 288 долларов до 460 долларов. Это самые простые окна с наименьшей изоляцией, которые обычно встречаются в старых домах.Стандартное однослойное стекло можно купить всего за $ 2,50 за квадратный фут .

    Стоимость замены двухкамерного окна

    Средняя стоимость замены окна с двойным подвесом и двойным остеклением составляет от 450 долларов до 1 000 . Стоимость установки двухслойного винилового окна составляет от 450 до 600 долларов США (), в то время как стоимость замены деревянного окна с двойным стеклопакетом составляет от 800 долларов США до 1000 долларов США .

    Стоимость окна, если рамы гниют

    Гораздо дешевле просто заменить стекло в окне, чем всю деревянную раму плюс стекло, что необходимо делать, если рамы гниют или деформируются.Окончательная цена составит примерно удвоенных затрат на замену стекла в штук. Посмотрите разницу в стоимости материалов для каркаса в нашей сравнительной таблице выше.

    Вернуться к началу

    Стоимость замены окон в старом доме

    Средняя стоимость замены окон в старом доме составляет от 800 до 3000 долларов за окно , что является двойной или тройной стандартной ценой. Факторы, которые влияют на вашу цену, включают гнилые деревянные рамы, потребность в нестандартных размерах окон, необходимость обновления до текущих стандартов и удаление любых противовесов.В зависимости от текущего состояния дома вы можете оставить текущую раму на месте и просто заменить стекло по средней цене 350 долларов за окно .

    Дополнительные факторы

    Другие возможные расходы, которые вы можете понести при замене окна:

    • Стоимость кадра — 365–1500 долларов
    • Стоимость изоляции — 200–600 долларов
    • Стоимость ремонта накладки — от 200 $ до 850 $
    • Стоимость ремонта сайдинга — 200–1 200 долларов США
    • Стоимость установки гипсокартона — $ 1.От 50 до 3,50 долларов за квадратный фут

    Ваш подрядчик по замене окон должен иметь возможность включить необходимые дополнительные расходы в свое предложение и, вероятно, будет иметь рабочих и инструменты, необходимые для выполнения работы.

    Вернуться к началу

    Стоимость полнокадрового окна по сравнению с заменой при модернизации

    Подавляющее большинство окон доступны как полнокадровые (новая конструкция) или окна замены. Сменные модифицированные окна доступны в нестандартных размерах, тогда как полнокадровые окна обычно доступны только в стандартных размерах, которые устанавливаются в существующий проем.

    Полнокадровая версия по сравнению с окном модернизации
    Полнокадровая окна Замена Windows
    Стоимость установки составляет от 150 до 1000 долларов США за окно Установка составляет от $ 100 до $ 300 за окно
    Доступны только стандартные размеры Доступны нестандартные размеры
    Требуется снятие гипсокартона, чтобы обнажить стойки Вставить в существующий каркас
    12.На 5% дешевле на окна, намного дороже установить 12,5% больше для windows, намного меньше для установки
    Необходимо, если рама повреждена или при переделке Подходит для замены или обновления дома
    Дополнительные расходы на внутреннюю и внешнюю отделку стен Отсутствие дополнительных затрат на зачистку задних стенок

    Стоимость замены полнокадрового окна

    Полнокадровое окно — это новое окно в раме со створкой.Установленное полнокадровое окно будет стоить от 150 до 1000 долларов за окно. для профессиональной установки и доступен только в стандартных размерах.

    Полнокадровый вариант требует, чтобы древесина, которая его окружала, была прибита к стойкам в стене. Проем нужно будет разрезать до стоек, разрезав гипсокартон на внутренней стене, заменив стойки вокруг окна и отделив гипсокартон после установки нового окна. В большинстве случаев это также потребует удаления части сайдинга с внешней стороны дома, который также нужно будет отделать, когда окно будет на месте; а если у вас снаружи кирпич, ваши расходы значительно возрастут.

    Стоимость установки модернизации Windows

    Окно для замены дооснащения — это окно, которое помещается в существующую раму в доме. Замена окна дооснащения будет стоить от 100 до 300 долларов за штуку , и профессионалу установить его намного проще. Модернизированные окна — отличный выбор, когда вы обновляете свой дом.

    Вернуться к началу

    Энергоэффективная замена окон

    Большинство окон с рейтингом Energy Star будут иметь рейтинг, который указывает на уровень изоляционных свойств (так называемый коэффициент U , обычно измеряется между 0.30 и 0,60), и рейтинг, показывающий, насколько хорошо окно блокирует солнечное тепло (так называемый коэффициент солнечного тепла , , который составляет от 0,27 до 0,40).

    Эффективное снижение потерь тепла может быть от 30% до 40% , достигаемое за счет перехода на продукцию, имеющую R-значение 5 и U-фактор в районе 0,15. На Energy.gov есть таблица с подробными сведениями о наиболее эффективных окнах. Тем не менее, рентабельность может быть не реализована там, где экономия покрывает стоимость модернизации, поскольку для достижения безубыточности может потребоваться от 18 до 20 лет.

    Согласно EnergyStar, «окна, сертифицированные Energy Star, могут снизить ваш счет за электроэнергию в среднем на 12 процентов. Это примерно от 27 до 111 долларов в год, для одноэтажного дома площадью 2000 квадратных футов с штормовыми или двойными стеклопакетами и от 126 до 465 долларов , если в вашем доме только одинарные окна ».

    Налоговые льготы для энергоэффективных окон

    Согласно веб-сайту EnergyStar Министерства энергетики США, «Срок действия налоговых льгот для повышения энергоэффективности жилых домов истек.Срок действия налоговой скидки для строителей энергоэффективных домов и налоговых вычетов для энергоэффективных коммерческих зданий также истек ».
    В этом PDF-файле подробно описаны коммунальные предприятия, которые предлагают льготы и скидки в разбивке по штатам.

    Вернуться к началу

    Лучшая замена оконных брендов

    Согласно руководству по покупке окон Consumer Reports, ниже приводится их список ведущих производителей окон с некоторыми ценовыми диапазонами на предлагаемую ими продукцию:

    Лучшая замена оконных брендов
    Марка Стоимость Характеристики Гарантия
    Андерсен 95–1750 долл. США Окна композитные, плакированные, деревянные, виниловые; Высокая эффективность с низким энергопотреблением и аргононаполнением для двухстворчатых и створчатых типов Гарантия на стекло 20 лет; 10 лет на остальное окно
    Марвин 350–1 500 долл. США Включает в себя двухвесные, одинарные, раздвижные (планер), створчатые, тент, эркерные, специальные и круглые окна. Стекло на 10 лет; Отделка облицовки без дефектов в течение 20 лет; Гарантия от прибрежной коррозии 10 лет
    Йелд-Вен 95–1100 долларов Плакированная древесина, нестандартная древесина, винил премиум-класса Atlantic, алюминий премиум-класса; Стили: двухвесные, одинарные, фиксированные, раздвижные, створчатые; Стекло ударопрочное; Смоляная система Kynar 500, предотвращающая выцветание или побеление оконной конструкции Срок владения винилом; 20 лет на изделия из дерева и облицовки; 10 лет на алюминий; Сертифицировано на соответствие нормам в районах с частыми ураганами
    Кольбе 250–950 долл. США На складе и под заказ; Включите такие стили, как створчатые, навесные, двойные, раздвижные и специальные окна из дерева и алюминия От 10 до 20 лет
    Пелла 120–1 800 долл. США Конструкции из дерева, облицовки, винила и алюминия; Стандартные размеры и нестандартные окна Ограниченная пожизненная гарантия
    Слоеный драгоценный камень 49–180 долл. США Виниловая конструкция; Доступны варианты из стекла с низким энергопотреблением и аргононаполненного стекла Ограниченная пожизненная гарантия
    Reliabilt 75–290 долл. США Виниловая конструкция; Включает в себя двухстворчатые и створчатые окна, а также стекло с низким энергопотреблением и аргононаполненное стекло; Стандартные размеры и обширные возможности по индивидуальному заказу Ограниченная пожизненная гарантия
    Симонтон 137–460 долларов Включает в себя двойные и одинарные подвесные окна с низким энергопотреблением и аргоном, задвижки, створки, маркизы, эркеры и дуги, картины, геометрические и садовые окна; Стандартные размеры и нестандартные окна Ограниченная пожизненная гарантия; Может передаваться, если вы покупаете дом, в котором уже установлены окна или двери Simonton
    Защитный экран 250–1 200 долл. США Low-E и заполненные аргоном двухвесные, раздвижные, створчатые, навесные окна и окна особой формы; Стандартные размеры и нестандартные окна; Исторические и ураганные окна Без дефектов материалов или изготовления в течение 20 лет

    Гарантия на окна

    Хорошая оконная гарантия включает покрытие компонентов, рабочих механизмов и т. Д., Включая:

    • Детали, детали и материалы
    • Стеклянные системы и рама
    • Все замки и фурнитура
    • Все монтажные и ремонтные работы
    • 100% без пропорциональной оценки
    • 100% передаваемый

    Вернуться к началу

    Часто задаваемые вопросы

    Сколько стоит замена оконного стекла?

    Замена оконного стекла стоит от 150 до 500 долларов в среднем , в зависимости от размера и типа.Установщики берут от 35 до 75 долларов за час , а само стекло стоит от от 30 до 100 долларов . Эти затраты возрастут, если между стеклами будет введен газ аргон, и даже больше, если потребуется заменить уплотнения.

    Стоит ли затраты на замену Windows?

    Замена окон оправдывает затраты, если в будущем вы сэкономите много энергии, вы останетесь в доме около 20 лет или если новые, более энергоэффективные окна помогут продать ваш дом быстрее.В большинстве случаев домовладельцы получат 70% доходности от инвестиций по проектным затратам при продаже дома с модернизированными окнами.

    Как часто следует менять Windows?

    Производители обычно соглашаются с необходимостью замены окон примерно через 20 лет , особенно старых окон. Сегодня на окна действует гарантия от 5 до 20 лет, а на некоторые даже распространяется гарантия, пока вы владеете домом. Ниже приводится дополнительный набор критериев, которые вы могли бы рассмотреть.

    • Плохая изоляция окон, что увеличивает счета за электроэнергию
    • Плохая звукоизоляция
    • Отказ механизмов открывания
    • Деформация или гниение оконных рам
    • Уродливые окна плохо продадут дом — окупите около 70% прибыли за счет новых окон
    • Стеклопакеты туманные

    Как я могу получить самую низкую стоимость замены окон?

    Окно с наименьшей стоимостью, вероятно, обеспечит наименьшую изоляцию, но имейте в виду, что вы можете сэкономить на

    • Установка фиксированных или иллюминаторов
    • Установка одного большого окна вместо нескольких меньших окон
    • Установка в межсезонье
    • Использование окон класса строителя или подрядчика, а не архитектурного класса
    • Использование стандартных размеров и форм по сравнению с нестандартными изделиями
    • Окна не закупаются у дилера, у которого есть товары только одной марки

    Сколько стоит замена окна передвижного дома?

    Окно замены передвижного дома стоит 300 долларов США у некоторых продавцов.Home Depot предлагает окна на колесах Tafco по цене от $ 61 до $ 154 $ за штуку.

    Сколько стоит замена окон в кондоминиуме?

    У некоторых квартирных домовладельцев есть особые правила в отношении внешнего вида и типа окон, разрешенных в доме. Затраты на большинство окон в кондоминиумах со средней ценой в среднем будут где-то около $ 500 , и больше для квартир более высокого уровня.

    Сколько стоит замена окон и рам?

    Будьте готовы заплатить дополнительно от 50% до 100% , если рамы необходимо заменить перед установкой новых окон.Как правило, если дом действительно старый с оригинальными окнами, повреждения часто локализуются на одной стороне дома, поэтому не каждое окно повлечет за собой дополнительные расходы.

    Сколько стоит поменять окна и двери вместе?

    Чем больше расходы на подрядчика, тем выше вероятность получения скидок. Предостережение к поиску более низкой стоимости от пакетной сделки заключается в том, что вы ограничены типами продуктов, которые предлагает поставщик, и в итоге вы можете получить окна, которые вам нравятся, и двери, которые вам не нравятся.

    Сколько стоит утилизация окон?

    В предложении вашего подрядчика вы можете увидеть позицию для утилизации старых окон с расходами в диапазоне от $ 50 до 80 $ за кубический ярд , а также $ 30-40 $ в час за загрузку прицепа материалами и гнать на соответствующий дамп.

    Вернуться к началу

    DIY Vs. Аренда Pro

    Замена окон в вашем доме — это не проект для слабонервных, и даже более сложная задача, если у вас двухэтажный дом.Есть много разных возможных точек отказа, в которые вы легко можете потратить много разочаровывающих выходных. В худшем случае вам понадобится профессионал, который придет к вам домой, чтобы переделать установку. Когда вы нанимаете подходящих профессионалов для выполнения работы, она будет выполнена быстро и безупречно.

    Зачем нанимать профессионала?

    Задача замены окон в вашем доме не так проста, как может показаться в видео на YouTube. Преимущества найма профессионального установщика окон включают:

    • Отличная работа — Это ремесло, которое нанимаемые вами профессионалы потратили годы на изучение и совершенствование.Каждое окно будет установлено без зазоров для теплопередачи, чтобы поддерживать климат в вашем доме таким, каким вы его хотите.
    • Оборудование и инструменты — Профессиональные установщики окон будут иметь все инструменты, необходимые для установки ваших окон.
    • Лучшие цены — Профессиональные установщики обычно имеют доступ к лучшим материалам и более выгодным ценам, чем представители общественности.
    • Faster — Профессиональные установщики окон будут в 8-10 раз быстрее, чем средний домовладелец, решивший выполнить работу самостоятельно.
    • Очистка — Когда последнее окно установлено и все выглядит идеально, ваша команда установщиков загрузит исходные окна и увезет их для правильной утилизации.
    • Issue — Помимо возможности точно измерить все до того, как будут заказаны какие-либо окна, они также будут знать, как бороться с такими ситуациями, как гниение дерева и плесень, а также выполнять работу, поэтому она соответствует всем городским постановлениям. , Правила ТСЖ или строительные нормы и правила, характерные для вашего района.

    Вернуться к началу

    Получение профессионального предложения по замене окон

    Как и в случае с любым другим проектом по благоустройству дома, получите от 3 до 5 оценок затрат после того, как вы исследуете потенциальных подрядчиков для выполнения работы. Вы должны увидеть очень похожие элементы в цитатах ведущих профессионалов, и эти элементы включают следующее:

    • Перед установкой — Любые затраты на проектирование или установку.
    • Во время установки — Конкретные затраты, связанные с каждым окном, и расходы на любые потенциальные проблемы, которые они могут возникнуть после обнажения шпилек, например устранение плесени, гнилых или поврежденных структурных элементов, а также любые затраты, связанные с изоляцией или защитой от атмосферных воздействий.
    • После установки — Расходы, связанные с удалением старых окон и строительного мусора и их надлежащей утилизацией.

    Наряду с предложениями каждого потенциального подрядчика вы можете запросить электронную или бумажную копию гарантии, с которой идут окна и установка.

    Получите бесплатные оценки HomeGuide от надежных установщиков окон для замены:

    Получите бесплатные оценки

    Как установить Windows в новом доме

    1.Планировка

    Будь то новый или старый дом — важно иметь все необходимые материалы на очищенном рабочем пространстве, прежде чем вы начнете установку алюминиевых, деревянных или пластиковых окон в новом здании. Пожалуйста, не стоит недооценивать эти простые подготовительные шаги. Рабочее время излишне продлевается, когда важные материалы оказываются не в нужном месте.

    Монтаж всей конструкции должен производиться группой из двух человек.

    Пожалуйста, повторно измерьте размеры фуги в новом здании и сравните их с размерами нового окна (Рис.1). Эта простая процедура может предотвратить проблемы с самого начала. При установке в соответствии с правилами RAL вы также должны убедиться, что все поверхности в откосе ровные и не запыленные. Это гарантирует, что уплотнители можно будет идеально прикрепить к кладке.

    рисунок 1

    На этом этапе вам также следует подумать о подходящем типе уплотнения для более позднего этапа установки. Пространство между откосом и рамой разделено на три уровня с разными требованиями.Он должен быть паронепроницаемым внутри, заполнен изоляционными материалами в центре и открываться для диффузии пара снаружи. Плохо изолированные выступы могут отрицательно повлиять на коэффициент теплопроводности остекления, а также на строительные части рамы. Существуют различные изоляционные материалы для этих трех уровней уплотнения (внутренний, средний и внешний):

    • Паронепроницаемая пленка для внутреннего уплотнения окна
    • Строительная пена для среднего уплотнения
    • Предварительно сжатая лента или фольга для внешнего уплотнение
    • Многофункциональные уплотнительные ленты — это альтернативный продукт для строительства нового здания, сочетающий в себе необходимые свойства всех трех уровней.Дополнительную информацию о типах уплотнений можно найти здесь.

    Заполнители, такие как минеральные или хлопковые волокна, идеально подходят для установки на «среднем» уровне в новостройках. Особенно, когда у людей проявляются аллергические реакции на однокомпонентную строительную пену ПУ.

    2. Установка окна в новостройке

    a) Подготовка деталей конструкции к установке

    Перед тем, как начать установку, необходимо подготовить новое окно:

    • Снимите створку окна для беспрепятственной установки.Снимите стопорный штифт отверткой по направлению вниз. Откройте створку и поднимите ее вверх (рис. 2а).
    • Удалите защитную пленку из области вокруг положения ручки. Все остальные пленки должны оставаться на окне, чтобы защитить стекло и лак от повреждений во время установки (рис. 2b).
    • Установите ручку на створку и поместите ее в безопасное место, пока система не будет установлена ​​в конструкции нового здания (рис. 2c).
    • Теперь удалите защитную пленку с внешней части.Пленка должна остаться и на других частях конструкции. Чтобы не допустить загрязнения открытых частей, снимать пленку с внешней части рамы нужно только тогда, когда вы будете готовы к следующему этапу процедуры установки.
    • После того, как вы выбрали подходящий уплотнительный материал, его можно наносить (рис. 3a). Помните о трех различных уровнях герметичности и соответствующих условиях изоляции (упомянутых выше).
    Рис. 2

    б) Установка оконной рамы

    После того, как рама подготовлена ​​к установке, ее можно вставить и отрегулировать:

    • Осторожно поместите оконную раму в проем в стене (рис.3б).
    • Проверьте вертикальную и горизонтальную ориентацию рамы, отрегулируйте ее с помощью прилагаемых шайб. Очень важно работать точно, чтобы потом можно было плавно открывать и закрывать окно (рис. 3c).
    Рис. 3

    c) Монтаж и вспенивание окна в новом здании

    Следующие шаги могут быть выполнены только после того, как герметизация будет успешно установлена ​​и элемент точно отрегулирован в проеме стены.

    Рис. 4
    • Просверлите монтажные отверстия ударной дрелью.В зависимости от материала стены используйте насадку по дереву или камню.
    • Вкрутите крепежные винты (рис. 4).
    • Убедившись, что строительный элемент идеально отрегулирован по вертикали в новой конструкции здания, можно начинать вспенивать зазоры между изоляцией каркаса и стеной (рис. 5а). Если внешнее уплотнение представляет собой герметизирующую ленту и внутреннюю фольгу, вам нужно подождать, пока лента полностью развернется в откосе. Начните заливать строительную пену в пространство между окном и стеной.
    • Прикрепите внутреннюю изоляционную пленку к стене после вспенивания (рис. 5b).
    Рис. 5

    Всегда будьте осторожны с дозированием строительной пены, так как она расширяется при контакте со свежим воздухом. Лишнюю строительную пену после монтажа можно обрезать, но это создаст определенные дополнительные усилия.

    г) Установка створки окна

    После затвердевания строительной пены между новым домом и рамой можно начинать установку створки:

    • Осторожно вставьте створку и снова установите стопорный штифт (Рис.6). Закройте створку и убедитесь, что ее можно правильно открывать и закрывать.
    • Новая створка должна быть идеально отрегулирована для обеспечения надежной теплоизоляции после установки. Здесь вы можете найти подробное руководство по регулировке окна (или двери).
    Рис. 6

    В данном руководстве рассматривается установка окна только в новом здании. Установка в старом здании требует других шагов. Самая большая разница в процедуре — замена окна.

    3. Установка безопасного окна в новом или старом доме

    Эти инструкции по установке помогут вам легко установить окна в новом доме — при условии, что измерения, монтаж и вспенивание были выполнены правильно. Всегда учитывайте, что плохо отрегулированные окна и входные двери (всех типов открывания) не будут работать должным образом и не будут иметь достаточной теплоизоляции. Это также приведет к потере энергии. Имея достаточно рабочего времени и терпения, вы сэкономите не только на профессиональной помощи.Это также окажет очень ценное влияние на эффективность ваших новых окон.

    Выбор подходящего окна | HGTV

    Прошли те времена, когда интерес домовладельцев к окнам ограничивался тем, могли ли они найти подходящие покрытия для стекла. Сегодняшние энергосберегающие потребители хотят минимизировать расходы на отопление и охлаждение своих домов. Независимо от того, строите ли вы новый дом или планируете заменить существующие окна, важно знать, какой вариант принесет вам наибольшую отдачу от затраченных средств, не нанеся при этом удара по вашей прибыли.

    Если вы подумываете о замене окон, посчитайте, насколько рентабельными будут новые блоки. Один из способов — провести энергоаудит дома. Независимо от того, нанимаете ли вы профессионала или пробуете сделать это самостоятельно, эта проверка энергоэффективности вашего дома даст вам представление о том, где находятся основные области потерь энергии и насколько они серьезны.

    Перед тем, как приступить к полному ремонту окон с заменой, важно хорошо понять, где в вашем доме проблемы с теплопередачей.Не стоит выкладывать пять цифр для ремонта окна всего дома, если ваши настоящие проблемы могли быть решены с помощью трубы герметика, уплотнителя или нескольких штормовых окон.

    Сменные окна — не лучший выбор для каждого дома. Брюс Ирвинг, консультант по ремонту домов из Кембриджа, штат Массачусетс, и бывший продюсер продолжительной выставки реконструкции This Old House , особенно увлечен тем, что люди заменяют исторические деревянные окна.

    Ирвинг говорит, что оригинальные окна являются неотъемлемой частью характера дома, особенно в старых домах, и домовладельцы, которые считают, что им необходимо повысить энергоэффективность этих окон, должны сначала попытаться сложить, а не вычесть. «С хорошим штормовым окном, оригинальные деревянные окна могут сравниться по энергетическим характеристикам с современным окном».

    Ситуации, при которых может потребоваться замена окна, включают следующее:

    • Ваши окна имеют одинарное остекление или теплопроводящие рамы и створки. Большинство экспертов в области окон и строительства сходятся во мнении, что в домах с дешевыми, неэффективными окнами почти всегда можно получить выгоду от замены окон.

    • Ваши окна в плохом состоянии. Помимо проблем с эффективностью, окна в плохом состоянии могут способствовать протечкам воды, проблемам с влажностью в доме и даже заражению вредителями. Треснувшие оконные стекла, вышедшие из строя окна и гниющие рамы, створки или подоконники на деревянных окнах — все это веские причины рассмотреть вопрос о замене.

    • Ваши окна создают проблемы с безопасностью. Окна, которые не открываются или не закрываются полностью, слабые или неплотные из-за неправильного обслуживания или повреждения, являются хорошими кандидатами на замену. А если в вашем доме есть комнаты на верхнем этаже с не открывающимися окнами, подумайте о том, чтобы заменить их работающими окнами и разместить в комнате удобную пожарную лестницу, чтобы окна могли служить выходами в случае чрезвычайной ситуации.

    Если вы решили заменить окна, при выборе энергоэффективных моделей следует учитывать четыре фактора: рама, стекло, дизайн и установка.

    Большинство людей знают, что деревянная рама менее подвержена теплопередаче и холоду, чем алюминиевая, поскольку металлы переносят температуру намного легче, чем дерево. Но это не значит, что дерево всегда является лучшим выбором для окна, удобного для оплаты коммунальных услуг. Для оконных рам доступны самые разные материалы, и у каждого есть свои положительные и отрицательные стороны. Вот посмотрите:

    • Винил: Тот факт, что винил является менее дорогим материалом, не означает, что он должен быть «дешевым».«Хорошо сконструированное, правильно установленное виниловое окно может быть практичным бюджетным выбором, при этом предлагая отличные меры по энергоэффективности за счет изолированного стекла и плотной конструкции, которая снижает утечку воздуха. Однако виниловые окна могут быть ограничены в выборе цвета, и факт остается фактом: некоторым людям просто не нравится внешний вид винила в их доме.

    • Дерево: Деревянные окна обеспечивают лучшую теплоизоляцию, хотя они также требуют большего ухода, чем виниловые, деревянные или алюминиевые рамы.Из-за возможности гниения они могут быть не лучшим выбором для чрезвычайно влажного или дождливого климата. Однако хорошо построенное деревянное окно выдержит испытание временем; Многие оригинальные деревянные окна в старых домах до сих пор находятся в хорошем состоянии благодаря высококачественному распилу и используемым породам дерева.

    • Алюминий: Несмотря на то, что алюминиевые окна не являются лучшим материалом с точки зрения теплопередачи и потерь, они практичны в дождливом и влажном климате и благодаря своей прочности соответствуют строгим нормам прибрежного строительства в районах, подверженных ураганам.

    • Облицовка деревом: Окна с деревянной обшивкой, по-видимому, предлагают лучшее из обоих миров: неприхотливую внешность (обычно винил или алюминий) и внутреннюю отделку из дерева, устойчивого к теплопередаче. Но облицованные окна могут быть подвержены проникновению воды, что может вызвать гниение, особенно в подоконниках и косяках, где вода имеет тенденцию скапливаться. Правильная установка деревянных окон должна включать использование водонепроницаемых резиновых мембран вокруг облицовки, а также отдельно стоящий гидроизоляционный элемент, называемый подоконником.Подоконник отводит любую воду, которая собирается вокруг подоконников и косяков, сводя к минимуму проникновение влаги (и, как следствие, порчу древесины).

    • Composite: Эти окна, сделанные из древесных стружек и пластмассовых смол, могут имитировать внешний вид дерева, но практически не требуют ухода. А поскольку смолы, используемые в процессе производства окон, часто получают из переработанного пластика, они являются экологически чистым выбором.

    • Стекловолокно: Технически это композитные окна, поскольку они сделаны из смеси стекловолокна и полиэфирных смол, но их часто обсуждают независимо от других композитных окон, поскольку этот термин все чаще используется исключительно для описания дерева. -целлюлозно-пластический композиционный материал.Стеклопластиковые окна дороже, чем другие оконные блоки с аналогичным оборудованием, но у них много преимуществ: они чрезвычайно энергоэффективны благодаря своей низкой теплопроводности; это самые прочные и долговечные окна на рынке; в отличие от виниловых окон их можно перекрашивать несколько раз; и они не скручиваются и не деформируются, как виниловые или деревянные рамы.

    Хотя материал, из которого построено каждое окно, важен, в действительности самые последние модные словечки, связанные с окнами, связаны с тем, что находится внутри рамы.Но что означают все эти обновления?

    Джон Лала, президент Rycorp Construction в Вирджиния-Бич, штат Вирджиния, знаком с широким спектром эффективных окон. Он строит дома во всех ценовых диапазонах, от простых конструкций до проектов стоимостью более миллиона долларов для очень экологичных клиентов. По его словам, после того, как он увидел все вокруг и поговорил с множеством покупателей жилья, в большинстве своих проектов он использовал окна с теми же основными функциями энергоэффективности.

    «Окно с двойным остеклением, низкоэмиссионным стеклом и заполненным аргоном под вакуумом — это то, что люди просят», — говорит он. «Мне нужно добавить около 40 долларов за окно, чтобы добавить эти функции, и они действительно имеют значение в счетах за коммунальные услуги в доме». Лала говорит, что он обнаружил, что выполнение чего-либо большего, например, использование тройного стекла или более плотных газов с лучшими изоляционными свойствами, «просто увеличивает стоимость и дает меньшую отдачу от эффективности».

    Так что именно вы получаете, когда выбираете окно с вышеупомянутыми опциями? «Заполненные аргоном окна с низким энергопотреблением и двойным остеклением обеспечивают значительно лучшую изоляцию, чем одинарные окна», — говорит Кендра Вейниш, консультант по энергоэффективности жилых домов из Сан-Хосе, Калифорния.«Эти окна защищают дом изнутри от солнечного тепла и ультрафиолетовых лучей летом и предотвращают выход тепла зимой. С точки зрения энергоэффективности и стоимости, эти типы окон имеют большой смысл».

    Вайниш добавляет, что, хотя окна с тройным остеклением могут быть значительно более эффективными в особенно суровом зимнем климате, они также могут снизить видимость окна и коэффициент пропускания света.

    Вам не нужно заглядывать дальше оконного стекла, чтобы узнать, каковы характеристики эффективности устройства.Все окна в добровольной программе Energy Star будут иметь наклейки с рейтингами Национального совета по рейтингам окон (NFRC). Чтобы претендовать на статус Energy Star, производители окон должны соответствовать стандартам по этим двум основным показателям:

    • Показатель U , который измеряет сопротивление оконного блока потерям тепла

    • Коэффициент солнечного тепловыделения (SHGC) , который измеряет количество тепла, поступающего в дом через стекло.

    Как для U-значения, так и для SHGC, чем меньше число, тем лучше будет работать окно.

    Другой вариант защиты от ультрафиолета — пленка, отталкивающая от ультрафиолета, которую производители используют для тонировки окон. Это незаметно для глаз, и они сохраняют краску и текстиль в дополнение к сохранению прохлады в доме. Домовладельцы на юге, юго-западе и других жарких регионах могут получить выгоду от энергосбережения даже с небольшой степенью тонировки.

    фрамуги — это «искусство бровей» окна.Вместо того, чтобы предоставлять фиксированные фрамуги, которые существуют только для эстетики, некоторые производители развертывают «активные» фрамуги, которые открываются, обеспечивая приток свежего воздуха.

    Более того, по словам Франклина, эти рабочие окна выглядят более привлекательно, потому что они требуют более глубокой облицовки. «Активные фрамуги имеют большую глубину, поэтому они не похожи на плоский кусок стекла, приклеенный к стене с небольшим количеством кожуха», — объясняет он.

    Домовладельцы, которым нужна экологическая выгода от дизайна окон, должны отказаться от таких конфигураций, как окна радиусного типа в форме полумесяца, «солнечные лучи» или круги, которые не открываются.

    Даже самый дорогой оконный блок не будет работать эффективно, если он установлен неправильно. Остерегайтесь любого подрядчика, который слишком сильно полагается на расширяющуюся пену или герметик, чтобы хорошо подогнать окно — эти материалы не являются водонепроницаемыми и могут привести к проблемам в будущем. Гидроизоляция перед установкой, которая часто завершается задолго до установки окон, — лучший вариант, — говорит Джим ДеЛаплэйн, директор по эксплуатации Building Engineering-Consultants из Woodlands, Техас.

    Перекрытие и надлежащая герметизация могут быть самыми дешевыми частями установки окон, но если они не будут выполнены с вниманием к деталям, последующие протечки воды вызовут шквал проблем как для строителя, так и для покупателя, которые можно было бы легко предотвратить.

    Некоторые конструкции окон по своей природе более эффективны, чем другие. Самые распространенные типы:

    • Двустворчатые окна. Это традиционные единицы во многих домах по всей стране, и они особенно распространены в довоенных зданиях. В двойных окнах нижняя часть откидывается вверх, чтобы открыть устройство. Они могут быть эффективным выбором, но в экстремальных климатических условиях они могут быть не лучшим вариантом из-за возможности попадания воздуха между ползунками.

    • Двустворчатые окна. Популярные в климатических условиях, когда ветер является проблемой, эти устройства, у которых есть рукоятка, которая откидывает окно наружу, чтобы открыться, на самом деле плотнее закрываются, когда ветер дует в сторону дома.Однако они требуют обслуживания петель и уплотнений, чтобы обеспечить их постоянную стабильность и эффективность.

    • Окна изображений. Обычно они не открываются, бывают разных форм и размеров, но это не значит, что они не могут быть эффективными — выбор стекла и газонаполненных интерьеров особенно важны для этих больших блоков.

    Другие конструкции включают окна с открывающимися фрамугами, обеспечивающими приток свежего воздуха.И они выглядят привлекательно из-за того, что им требуется более глубокая оболочка. Избегайте конфигураций, таких как окна радиуса в форме полумесяца, солнечных лучей или закрывающихся кругов.

    Схема установки пластиковых окон в деревянном доме. Как самому поменять оконные рамы в деревянном доме


    Деревянные рамы нужно заменять достаточно быстро: материал капризный, тонкая структура сохнет, стекло расшатывается, проем становится некрасивым. Популярны пластиковые конструкции, служат хозяевам не один десяток лет, просты в уходе и эксплуатации.Как самостоятельно заменить окна деревянного дома рассказывается ниже.

    Виды пластиковых оконных блоков

    Вариантов много, и хозяевам стоит сразу определиться, что им подходит. Окна ПВХ классифицируются следующим образом:

    • Дизайн. Они парные, раздельные, одиночные. Делайте выбор в зависимости от ширины проема.

      Следует учитывать, что именно через окна происходят наибольшие потери тепла. Поэтому, если вы хотите вставить большой стеклопакет, следует помнить: расходы на отопление увеличатся, и вам придется дополнительно утеплять дом.
    • Количество стаканов. Принцип выбора тот же: чем тоньше, тем холоднее.
    • Форма. Архитектура здания иногда требует оформления оконных проемов. Стеклопакеты могут быть стандартными, узкими, круглыми, трапециевидными.
    Эти факторы влияют на комфортное проживание в доме. Поэтому, если знаний недостаточно, лучше всего обратиться за помощью к профессиональному консультанту. Тогда затраты будут оправданы.

    Замена старых рам на стеклопакеты ПВХ

    Если вы сделали свой выбор, вам необходимо понять, как заменить окна в деревянном доме на пластиковые стеклопакеты.Работа разделена на несколько этапов: демонтаж, замер окна в деревянном доме и установка нового блока. Каждый следует проводить с особой тщательностью, от этого зависит дальнейшая беспрепятственная работа.


    Разборка
    Следует проявлять осторожность, чтобы не повредить концы бревен проема. Последовательность:

    Осмотрите готовое отверстие. Возможно, придется поработать лобзиком или рубанком. В процессе эксплуатации и усадка, а она идет практически непрерывно, бревна сдвинулись, и гладкая поверхность нарушилась.Все несоответствия устранены.

    Если вопрос, чем увеличить окно в деревянном доме, не стоит, то подойдут параметры, измеренные на старой раме. Однако это не всегда возможно: засохшее дерево не даст точных результатов. Лучше всего пригласить специалиста, часто эта услуга оказывается бесплатной.

    Но решив работать самостоятельно, необходимо следовать инструкции:


    • Измерения проводятся с двух сторон — внутренней и внешней.Помимо высоты и ширины, диагонали стеклопакета обязательны.
    • Полученные параметры должны быть меньше внутренних размеров, чтобы оставалось место для вспенивания.

    Профессионалы оценивают вакансии несколькими способами, не доверяя только одному. Во всех случаях размеры должны совпадать. Если этого не произошло, то работу следует доверить замерщику. Помимо правильного положения оконной конструкции, вы получите рекомендации по эксплуатации стеклопакета в будущем — есть множество нюансов, позволяющих без проблем использовать его долгое время.


    Вставить новый стеклопакет
    Итак, заказанные стеклопакеты прибыли на место, можно приступать к их установке. Порядок действий такой:

    При установке стеклопакета на него вешают створки, проверяя их ход: он должен быть безупречным. Владельцы должны знать, что профилактика нового стеклопакета заключается в регулярном смазывании уплотнительной резинки глицерином или маслом для швейных машин. Также на зимний период оконные системы переведены в особый режим: есть соответствующие риски на фурнитуре.Так, стеклопакеты прослужат хозяевам дольше заявленного срока.


    Ремонт стеклопакетов

    Установить пакеты пвх кажется несложным: в конце концов, они встанут. Правда, в процессе эксплуатации проявятся все недочеты установки. И, скорее всего, тогда оконные блоки придется ремонтировать и, возможно, не один раз. Автор напоминает, что при недостатке знаний лучше доверить работу профессионалам.
    Итак, дефекты, их возможные причины и устранение:

    В случае неудовлетворительного внешнего вида (пористость, потеря блеска, растяжение) герметик подлежит замене.Это залог длительного использования оконного блока.

    Так что заменить оконную конструкцию в старом деревянном доме еще можно самостоятельно. Однако в работе есть множество нюансов, непонятных домашним мастерам, никогда не имевшим дела с конструкциями из ПВХ. Обратившись в соответствующую компанию, вы сможете решить все проблемы и избежать последующих проблем.

    Сегодня все более и более прочно входит в нашу жизнь. Причина такого успеха — прекрасные эстетические и эксплуатационные свойства окон ПВХ.И сегодня многие приходят к выводу, что им нужна замена окон в деревянном доме. Рассмотрим, что это за процедура и чем она отличается от стандартной установки пластиковых окон.

    Этапы замены окон в деревянном доме

    Замена окон в деревянном доме отличном от или квартиры. Рассмотрим этапы замены окон в деревянном доме.

    • Сначала демонтаж старых окон. Делать это нужно достаточно аккуратно, чтобы не повредить стены.Этот этап, хоть и не такой творческий, как все остальные, не менее важен для окончательного успеха.
    • Пластиковые окна, которые планируется установить в проемы, необходимо демонтировать, чтобы у нас был отдельно стеклопакет и отдельно сама ПВХ рама. Сделать это нужно для того, чтобы облегчить установку пластиковых окон. К тому же рамы монтируются изнутри, что сделать с установленными стеклопакетами будет просто невозможно.
    • Следующий этап, наверное, самый важный.Надо сделать новый осадный ящик. Что это такое и для чего? Обшивка представляет собой каркас из бруса толщиной не менее 25 мм. Он выполняет своеобразную рамочную функцию для установки окон. Корпус изготавливается путем нарезания канавок и шипов, чтобы соединение не содержало шурупов или гвоздей. Это необходимо для предотвращения ржавчины в стыке корпуса.
    • При установке опалубки между ней и стенами дома вбивается герметик, который предназначен для предотвращения продувки на стыках опалубки со стенами.
    • Далее устанавливается кожух. Крепится шурупами к брускам, которые вбиваются в пазы в стенах. Саморезы необходимо закреплять строго перпендикулярно, иначе при возникновении давления со стороны установленной ПВХ рамы и стеклопакета мы можем получить трещину в обшивке.
    • На следующем этапе закрепляем ПВХ-каркас. Каркас можно установить по своему вкусу либо заподлицо с передним краем стены, либо слегка утопить. Верхний край оставляем незакрытым на расстоянии 5-8 сантиметров.Это нужно для того, чтобы при усадке дома у нас не получился перекос стеклопакета. Это отверстие забивается изоляцией и закрывается наличником.
    • Далее устанавливаем стеклопакеты и уплотнители. На этом процесс замены окон в деревянном доме можно считать завершенным.

    Как видите, все работы по замене окон в деревянном доме можно выполнить самостоятельно, но при этом необходимо иметь определенные навыки работы с инструментами и сноровку. Кроме того, в результате отсутствия необходимого опыта может произойти повреждение пластиковых окон или нарушение технологии монтажа.

    Для устранения неприятностей советуем обратиться к профессионалам своего дела — они произведут замену окон в деревянном доме на высшем профессиональном уровне. Наш опыт в этой сфере насчитывает более 10 лет, и мы можем гарантировать вам качественную работу. Кроме того, мы даем гарантию на все виды работ, которых вы не получите, выполнив работу самостоятельно.

    Шаг 1: Тип и размер

    Обычно в деревянных домах советуют устанавливать оконные блоки со стеклопакетами с монтажной глубиной не менее 8 см.Но можно обойтись менее дорогими окнами глубиной 6 см. Они также сохраняют прохладу летом и согревают зимой и не укрывают мороз на морозе даже при печном отоплении. .

    При замене окон в деревянном доме часто возникают трудности с их «прописью» в имеющихся оконных проемах. Это связано со спецификой деревянных домов и недостатками, допущенными при их строительстве. Поэтому первым делом определитесь с размерами будущего окна. Измерив проем, вычтите из длины каждой его стороны по 2–3 см для монтажного зазора — это будет размер вашего окна.Если вы планируете устанавливать окно не непосредственно в проем, а в оконной коробке, то при замере не забудьте учесть такое серьезное уменьшение размеров проема.

    Шаг 2: рамка

    Вставьте раму в оконный проем. Для поддержания нижнего зазора поместите под каркас прокладки в виде небольших деревянных брусков шириной, равной ширине каркаса, и высотой 2-3 см. Проверьте уровень по всем горизонтальным линиям и сгладьте неровности, подвесив доски.Разместив вагонку по бокам рамы, проверьте уровень всех вертикалей.

    Закрепите раму латунными саморезами длиной 130 мм (в данном случае они служат заменой обычных анкерных болтов).

    Повесьте створку. Они должны открываться и закрываться свободно, не касаясь каких-либо частей рамы. Небольшие погрешности можно исправить с помощью торцевого ключа (слегка перемещайте раму вверх и вниз, влево и вправо и вращайте по плоскости), который вставляется в регулировочные отверстия, расположенные вверху и внизу крыльев.

    Шаг 3: монтажный шов

    Нанесите пенополиуретан снаружи, равномерно заполняя зазор. Зимой используйте пену со специальными добавками для работы при минусовых температурах. Оставьте на день, пока он полностью не затвердеет, не счищая любые куски, упавшие даже с оконных рам или стекла.

    Обратите внимание, нельзя оставлять вспененные участки открытыми дольше суток, так как солнечные лучи разрушают структуру пены. Острым ножом срежьте лишнее, совместив край проема со стеной и окном.Снимите защитную пленку с рамок и установите наличники.

    Чтобы этого не делать с двух сторон, перед тем, как делать шов, закрыть монтажные зазоры изнутри наличниками. При выборе учитывайте ширину зазоров и следите за тем, чтобы они не мешали открыванию окон.

    В старых деревянных домах оконные проемы далеко не всегда имеют идеальную прямоугольную или квадратную форму. Возможно, вам потребуется увеличить монтажные зазоры.

    Часто старые деревянные рамы устанавливались в нишу, выдолбленную по всему периметру проема.При установке нового окна его необходимо расширить: старые рамы имели меньшую монтажную глубину. Для работы используйте заостренное зубило и молоток.

    Светов разделено, истинно и иначе

    Исторически, убедительно и энергоэффективно: смоделировано разделенное освещение в пользовательской установке Heartwood Windows.

    Мне очень дороги те немногие оригинальные одинарные и двойные окна, которые остались в моем 80-летнем деревенском коттедже. Но без старых деревянных штормовых окон, сделанных вручную, для создания эффективного двойного остекления (задерживающего воздух в промежутках) зимой мне было бы ужасно холодно.В коттедже было несколько не очень крепких окон на замену, которые давно изжили себя. Они не подходят к другим окнам в доме и не имеют двойного остекления.

    Варианты замены окон, в моем случае, варьируются от реальных окон с разделенным светом с несколькими отдельными стеклами до имитации разделенного света, который становится все более популярным вариантом для окон с тех пор, как они были введены в последние десятилетия 20-го века. Последние версии смоделированных перегородок намного более реалистичны, чем ранние версии с защелкивающимися или съемными решетками, которым не хватало глубины и которые были плохо пропорциональны, особенно в отношении исторических окон.

    Имитация разделенного света

    Хотя производители окон продолжают предлагать ряд имитированных разделенных источников света (или SDL), лучшие предложения имеют разделители, которые прочно прикрепляются к внутреннему и внешнему стеклу с помощью прочного клея. Как минимум, устанавливаемые внутри окна перегородки должны быть деревянными с реалистичным профилем мунтина. Если вы можете себе это позволить, укажите для экстерьера подходящий профиль из погодоустойчивого дерева — он заставит окна «читать» архитектурно на расстоянии.

    Чтобы устранить плоское отражение, из-за которого SDL выглядит фальшивым, выберите окна, в которых сетки наложения затемнены внизу, чтобы создать эффект тени, или укажите разделительные полосы между двумя панелями стекла, которые повторяют узор наложения. Оба метода затрудняют определение того, что мунтины не проходят через окно полностью.


    True Divided Lights

    Тем не менее, истинная створка с разделенным светом (TDL) отражает свет по-разному. Каждое из нескольких оконных стекол отражает свет, так что отражение в окне тонко танцует, когда вы проходите мимо.Оконные рамы и холсты на TDL также имеют тенденцию быть толще, отбрасывая более глубокие и более глубокие архитектурные теневые линии.

    Для исторического или особо значимого дома нестандартные окна с истинно разделенным светом могут быть лучшим вариантом, особенно если дом соответствует требованиям местных исторических достопримечательностей. Интересно, что возможности компьютерно-числового управления (ЧПУ), которыми сейчас руководствуется так много современного производства, значительно упрощают воспроизведение исторического профиля мунтина, даже в окне, созданном с использованием современных методов, которые соединяют окна из множества точно вырезанных деталей.

    Последние типы смоделированных перегородок намного более реалистичны, чем ранние версии с защелкивающимися или съемными решетками, которым не хватало глубины и хороших пропорций.

    Например, схематический вид мунтина на двойном остеклении с истинно разделенным светом от Heartwood Windows показывает мунтин в традиционном профиле литья, который, кажется, проходит через оба слоя стекла. Мунтин фактически проходит между отдельными блоками из стекла и дерева, составляющими каждый «свет» с двойным остеклением в оконной створке.

    С внешней стороны мунтин прикреплен к внешнему стеклу деревянными упорами. Схема только предлагает множество деталей, необходимых для создания «света» с двойным остеклением, который выглядит как оконное стекло 200-летней давности.

    Возможна работа на заказ

    В то время как нестандартные многослойные окна с разделенным светом из цельной древесины могут стоить более 2500 долларов за стеклопакет, небольшие компании могут предложить более доступные цены. Работа напрямую с производителем — хороший способ убедиться, что ваши «заменяющие» окна соответствуют старым оригиналам, которые все еще находятся в доме.Для тех, у кого ограниченный бюджет (например, у меня), стандартные окна с двойным остеклением и деревянными решетками, прикрепленными к внутренней стороне створки, более доступны по цене от 200 до 500 долларов. Другой альтернативой является сохранение (или покупка) окон с одинарным остеклением и добавление штормовых панелей или внутренних панелей остекления, которые обычно стоят от 24 до 36 долларов за квадратный фут. Отремонтируйте оставшиеся оригинальные окна у специалиста по реставрации.

    Я бы сделал это, но у меня нет выбора: мои старые окна почти исчезли.

    Схема окна с двойным остеклением от Heartwood Fine Windows & Doors.

    На этой схеме окна с двойным остеклением от Heartwood Fine Windows & Doors мунтин в форме стрелы проходит между отдельными двойными стеклопакетами «оконных стекол». Мунтин удерживается с другой стороны деревянными упорами, упирающимися в стекло. (Обратите внимание на разницу во внутреннем и внешнем профилях мунтина, которые также являются исторически точными.)

    Visible Division

    Как показано в этой последовательности вариантов оконной решетки от Marvin, выбор между симулированным (SDL) или истинным (TDL) разделенным светом замена окон с изоляцией часто сводится к доступности по сравнению с архитектурным внешним видом.

    Самый дешевый вариант стеклопакета — разместить решетку мунтина между листами стекла. Хотя это придает окну традиционный вид, сетке недостает размеров и не отбрасывает тени, как у настоящего окна с разделенным светом.

    Шаг вперед в архитектурном плане и в цене — это наклеить решетку из натурального дерева на внутреннюю поверхность стеклянной створки. Одинарное перекрытие придает окну архитектурный рельеф, но светлые тени все равно будут отличаться от таковых от истинно разделенных окон.

    Лучшие SDL предлагают архитектурные деревянные решетки как на внешних, так и на внутренних стеклянных поверхностях. Эти двойные накладки на решетку из дерева наиболее близки по внешнему виду к стеклянным панелям и стоят на 10–30% дешевле, чем TDL. Хорошая двойная решетка также будет отражать различные профили внутренней и внешней частей мунтина.

    В менее дорогом варианте из двух, обратная сторона сетки накладывается с помощью клейкой ленты черного или темного оттенка для усиления теневого эффекта нанесенного мунтина.Постепенно алюминиевые распорки вставляются внутрь двух слоев стекла, чтобы усилить ощущение истинного разделения света.

    Самым дорогим вариантом, безусловно, является настоящий разделенный светильник с деревянной конструкцией, удерживающей отдельные части стекла на месте. Высокая стоимость обусловлена ​​разработкой отдельных элементов для каждой «панели», которые выглядят как традиционные окна на фабриках, настроенных для изготовления окон совершенно по-другому. Например, одиночный светильник с двойным остеклением 12 ″ x 8 ″ может состоять из десятков различных частей, от отдельных оконных стекол до нескольких деревянных элементов, а также скрытых компонентов, предназначенных для стабилизации конструкции и защиты от атмосферных воздействий. .

    Nantucket Стеклопакет от Cooper Smart Windows.

    Окно Thermopane

    Окно с двойным остеклением Nantucket от Cooper Smart Windows состоит из двух оконных створок, обе с разделенным светом. На внешней створке сохранилось старинное стекло, а внутри — новое стекло, что создает уникальную версию окна из термопана, которое читается как историческое.

    Window Words

    створчатое окно Выступающее окно с шарнирами по бокам, которое обычно открывается наружу
    как дверь.

    Двустворчатое окно Две вертикально-раздвижные створки, соединяющие друг друга в единую раму.

    свет Стекло или отсек окна, обычно выражаемый количеством стекол на створке, например, 12 на 6 (12 светильников на верхней створке, 6 светильников внизу).

    muntin Узкие фрезерованные деревянные планки, разделяющие отдельные стекла оконной створки.

    имитация разделенного света SDL, обычно встречающаяся на окнах с двойным остеклением, представляет собой оконную створку с сеткой из поверхностных панелей на внутренней и / или внешней стороне стекла.Лучшие SDL имеют распорки, расположенные параллельно решеткам между листами стекла.

    Истинно разделенный свет Это оконная створка, состоящая из отдельных оконных стекол, удерживаемых деревянными панелями.

    Выберите подходящие окна для своего крошечного домика на колесах

    При проектировании своего крошечного дома на колесах важно правильно выбрать окна для освещения, вентиляции и защиты вашего дома от любых погодных условий. То, как открывается окно, оказывает огромное влияние на его полезность, а не только на то, где оно расположено или на размер окна.

    В этом блоге мы исследуем семь типов окон, перечисляя их преимущества и недостатки, чтобы помочь вам спроектировать свой крошечный дом так, чтобы он вентилировал воздух и влагу; пропускает драгоценный свет и красиво выглядит.

    Мы также обсудим плюсы и минусы использования деревянных, алюминиевых и виниловых оконных рам, а также какие типы стекла выбрать для безопасной перевозки вашего крошечного дома на колесах.

    Сравнение типов окон при проектировании вашего крошечного дома:

    1. Окно маркизы:

    Окна маркизы шарнирно закрепляются в верхней части оконной рамы и открываются в нижней части рамы.

    Преимущества:

    • Навесное окно пропускает много света, благодаря чему небольшие помещения кажутся большими и просторными.
    • Они дешевле окон других типов.
    • Безопасен под дождем по двум причинам:
      • Не пропускает дождь внутрь, потому что он закрыт в верхней части рамы, а
      • Дождь не собирается на оконной раме. Дождь может со временем вызвать гниение деревянного каркаса.

    Вызовы:

    • Окна с навесами обеспечивают очень небольшой поток воздуха для вашего микродома, если только они не расположены высоко на стене, как на чердаке.
    • Когда окна маркизы открыты, они выступают наружу. Если они будут размещены на высоте головы, они могут стать препятствием при ходьбе по внешней стороне вашего крошечного домика.

    2. Окно с двойной подвеской или двойной створкой:

    Окна с двойными створками (двойные створки) состоят из двух отдельных оконных секций или створок, которые перемещаются вверх и вниз друг за другом в оконной раме. Две створки могут двигаться синхронно (нижняя створка поднимается, когда верхняя створка опускается), или они могут двигаться независимо, в зависимости от типа механизма створки.Избегайте «одностворчатых окон» с фиксированной верхней створкой, потому что они препятствуют выходу горячего воздуха.

    Преимущества:

    • Двустворчатые окна создают отличный воздушный поток, потому что они открываются в верхней части рамы. Это особенно важно для вентиляции крошечных пространств от горячего воздуха и влаги. Так что эти окна — хороший выбор для внутренних ванных комнат или высоко в самом верху угла наклона потолка.

    Вызовы:

    • Поскольку обе створки необходимо сдвинуть, изготовление двойных окон может занять больше времени, поэтому они могут быть более дорогими, чем окна других конструкций.
    • Экраны
    • Fly обычно располагаются снаружи окна, что затруднительно по двум причинам:
      • Внешний экран от мух необходимо снять снаружи, чтобы очистить окно, что сложно сделать, когда окно находится высоко (например, на чердаке вашего крошечного дома).
      • Безопаснее всего снимать внешние противомоскитные сетки с окон во время транспортировки вашего крошечного дома на колесах, потому что они могут ослабнуть из-за вибрации дороги и силы ветра.

    3.Общие створчатые окна

    Стандартные створчатые окна навешиваются на одну сторону оконной рамы.

    Преимущества:

    • Обычные створчатые окна относительно недороги, так как их легко сделать.
    • Хороший воздушный поток с одного направления, это означает, что если ветер дует под правильным углом, открытое окно будет направлять этот воздух внутрь.

    Вызовы:

    • Обычные створчатые окна не подходят для воздушного потока, если ветер дует не в том направлении.
    • Для долгой эксплуатации окна с деревянными створками должны быть защищены от дождя в открытом состоянии. Этот дождевик может быть создан навесом или удлиненной линией крыши на короткой стене вашего крошечного дома. Если оконная створка не защищена от дождя, вода может скапливаться на верхней части рамы и со временем гнить дерево.
    • Предохранительные защелки рекомендуются для надежного закрытия окна, когда окно закрыто, что особенно полезно зимой.
    • Открытое створчатое окно может создавать препятствия снаружи, когда оно открыто.

    4. Центральное поворотное окно

    Центральные поворотные окна «навешиваются» в центре рамы. Окно поворачивается, позволяя окну располагаться перпендикулярно раме. Открытое центральное поворотное окно создает проем с обеих сторон вертикально подвешенного стекла.

    Преимущества:

    • Центральные поворотные окна обеспечивают лучший воздушный поток в крошечном доме. Даже небольшие окна могут обеспечить отличную вентиляцию, когда используется этот стиль окна. Это связано с тем, что в вашем крошечном домике открытые оконные воронки веют в любом направлении.

    Вызовы:

    • Верхняя часть центрального поворотного окна должна быть защищена навесом (см. Раздел «Проблемы» в общих оконных створках).

    5. Окно слайдера

    Окна-слайдеры состоят из двух (обычно одинакового размера) оконных стекол. Один фиксируется, а другой перемещается по нему, чтобы открыться.

    Преимущества:

    • Окна-слайдеры можно сделать очень маленькими, что делает их отличными для крошечных пространств в вашем микродоме.
    • Размещение матового скользящего окна в душевой кабине позволяет пассивно выпускать влажный воздух из душа без использования механизированного вытяжного вентилятора.

    Вызовы:

    • Часто в окне слайдера открывается только половина окна, что ограничивает его способность вентиляции.
    • Слайды могут собирать грязь, которую сложно очистить.

    6. Окна жалюзи

    Окна Лувра состоят из множества стеклянных пластин, уложенных вертикально, которые открываются и закрываются в унисон одним рычагом.

    Преимущества:

    • Может быть эффективным при пассивном удалении поднимающегося теплого или влажного воздуха.
    • Хорошо для вентиляции.
    • Подходит для размещения длинных узких окон.

    Вызовы:

    • Стекло и рычаг могут выступать в комнату, поэтому их нужно размещать осторожно, чтобы не мешать использованию пространства.
    • Обеспечивает меньше света и плохой обзор (особенно если матовый для использования в ванной).
    • Окна Лувра содержат множество движущихся частей, которые могут сломаться.
    • Экран Fly расположен снаружи.
    • Не подходит для широких оконных пространств или мест, где на них могут упасть тяжелые предметы.

    7. Фиксированные окна

    Исправленные окна вообще не открываются.

    Преимущества:

    • Фиксированные окна — наименее дорогие окна.
    • Хорошо подходит для окон нестандартной формы или цветного стекла.
    • Нет утечки воздуха, потому что вы не полагаетесь на уплотнения.

    Вызовы:

    • Не открывайте и, следовательно, не обеспечивайте вентиляцию.

    Сравните различные материалы оконных рам для вашего крошечного дома:

    Виниловые оконные рамы:

    Преимущества:

    • Относительно недорого.
    • Доступен в разных цветах.
    • Устойчив к вибрации, поэтому безопасен для транспортировки вашего крошечного дома.

    Вызовы:

    • Виниловый пластик может быть менее устойчивым к ультрафиолетовому излучению, чем другие материалы, и поэтому становится хрупким под австралийским солнцем.
    • Винил подвержен царапинам и не подлежит ремонту.

    Деревянные оконные рамы:

    Преимущества:

    • Деревянные рамы натуральные и приятно пахнут.
    • Можно получать из экологически чистых источников.
    • Определенные виды древесины могут быть легкими (см. Диаграмму плотности Фреда, чтобы указать вес различных материалов).
    • Деревянные оконные рамы ремонтопригодны.
    • Архитравы легко отделывать.

    Вызовы:

    • Различные породы дерева могут быть тяжелыми.
    • Деревянные оконные рамы крупнее алюминиевых, поэтому занимают место в грубом проеме, уменьшая пространство для оконного стекла.
    • Древесину лучше всего обрабатывать периодическими слоями масла или краски, что равносильно уходу.
    • Древесина будет расширяться и сжиматься при сезонных перепадах температур.

    Алюминиевые оконные рамы:

    Преимущества:

    • Алюминиевые рамы — один из самых дешевых вариантов оконных рам.
    • Легкий.
    • Тонкая линия, позволяющая использовать максимальное количество оконного стекла при черновом проеме.

    Вызовы:

    • Производство алюминиевых оконных рам требует больших затрат энергии.
    • Алюминий обладает тепловыми свойствами проводить тепло (действует как «тепловой мост»), что означает, что он будет способствовать передаче наружной температуры внутри вашего крошечного дома. Так называемые «термически разбитые алюминиевые» окна могут противодействовать этой тенденции.
    • Архитравы и оклады могут быть сложными в установке.
    • Алюминиевые рамы легко обнаруживают царапины или повреждения.

    Сравните разные типы стекла для окон в вашем крошечном доме:

    При выборе типа стекла для окон есть несколько отличий от выбора окон в обычном доме.

    Стеклопакеты (или стеклопакеты) в крохотном домике? Нет, спасибо!

    Стеклопакеты считаются воплощением здравого смысла, когда речь идет об утеплении домов обычных размеров.Это связано с тем, что теплоизоляция стеклопакетов отлично сохраняет тепло зимой. (Большие окна известны тем, что зимой холодно, поэтому двойное остекление помогает удерживать тепло и снижает образование конденсата на окнах.)

    Однако крошечные помещения легко обогреть. В большинстве климатических зон Австралии нас не волнует, как сохранить тепло зимой в крошечном домике на колесах, нас больше интересует, как сохранить прохладу летом. (Использование небольшого конвекционного обогревателя или крошечного дровяного обогревателя согревает зимой.На самом деле я часто шучу, что обогреть крохотный домик настолько легко, что можно сварить суп, и в доме будет тепло!)

    Стеклопакеты не обеспечивают эффективной изоляции от проникновения тепла в дом летом. Только радиационный барьер делает это, поэтому мы предлагаем складные навесы в качестве стандарта для всех наших проектов крошечных домов. Затенение большого окна — отличный способ уберечь солнечный свет от вашего микродома.

    Мы также заботимся об ограничении веса, чтобы ваш крошечный домик на колесах было безопасно буксировать.Двойное остекление окон может лишь добавить лишнего веса вашему крошечному домашнему транспортному средству.

    Предупреждение: конечно, все крошечные домики разные и отвечают разным потребностям. Если вы проектируете крошечный дом в холодном климате, как на Тасмании, и у вас есть массивное стеклянное окно, то да, вы можете извлечь выгоду из инсинуативных свойств окна с двойным остеклением.

    Варианты небьющегося стекла для вашего крошечного домика. Потому что это автомобиль

    Поскольку крошечные дома на колесах являются транспортными средствами, и их необходимо безопасно буксировать, важный аспект выбора окон сводится к тому, что произойдет в случае их поломки.Стекло подвержено дорожным вибрациям (что похоже на действительно продолжительное землетрясение для вашего крошечного дома), поэтому лучше заранее спланировать поломку и работать, чтобы избежать поломки.

    При планировании на случай поломки лучше всего использовать небьющееся стекло для всех окон в вашем крошечном передвижном домике. Для этого у вас есть два основных варианта:

    Закаленное стекло

    Закаленное стекло — это тип стекла, который используется в пассажирских окнах автомобилей. Он разбивается на маленькие кубики, к которым можно безопасно прикасаться, поэтому они не будут действовать как бритвенные лезвия в дорожно-транспортном происшествии.Эта же функция отлично подходит для вашего крошечного дома. Закаленное стекло также может быть толщиной 4 мм, что удобно, потому что при колоссальных 2400-2800 кг / м3 стекло очень плотное и делает ваш дом тяжелым. (Подробнее об относительной плотности см. Диаграмму плотности Фреда.)

    Многослойное стекло

    Многослойное стекло — это еще один тип безопасного стекла, которое часто используется для изготовления лобовых стекол автомобилей. Он состоит из двух отдельных стеклянных панелей, соединенных внутренним слоем пластика. Слой пластика помогает стеклу оставаться в целости даже при разбивании.

    Хотя многослойное стекло является хорошим вариантом для обеспечения безопасности, оно толще закаленного стекла (всего 4 мм) и поэтому увеличивает общий вес вашего дома. Самый тонкий доступный вариант многослойного стекла в Австралии — 6,38 мм, потому что он состоит из двух панелей из трехмиллиметрового стекла, соединенных слоем пластика толщиной 0,38 мм. Стандарт многослойного стекла в США и других странах имеет толщину 5,38 мм.

    Вам нужна дополнительная информация о конструкции?

    Чтобы узнать о дизайне, строительстве и правилах крошечных домов , о которых вы даже не задумывались до , посетите семинары Fred’s Tiny Houses.Они являются источником информации и предлагаются в девяти разных местах по всей Австралии. Увидимся там!

    Спасибо за чтение!

    Мы надеемся, что этот блог был вам полезен. Если вы хотите получать все наши будущие сообщения в блоге прямо в свой почтовый ящик, подпишитесь здесь. Пожалуйста, не стесняйтесь делиться этим блогом, комментировать и сообщать нам, можем ли мы помочь вам с проектом строительства вашего крошечного дома.

    PS: множество бесплатных онлайн-ресурсов для строителей крошечных домов своими руками в Австралии можно найти на сайте DIY Central.Ваш молот не сможет сдержать себя! 🙂


    Выберите подходящие окна для своего крошечного домика на колесах от Шеннон Шульц под лицензией Creative Commons Attribution-NonCommercial 4.0 International License.

    8. Теплопередача через окна

    Окна — это застекленные проемы в оболочке здания, которые обычно состоят из одинарного или множественного остекления (из стекла или пластика), обрамления и затенения. В оболочке здания окна имеют наименьшее сопротивление теплопередаче.В обычном доме около трети всех потерь тепла зимой происходит через окна. Кроме того, большая часть инфильтрации воздуха происходит по краям окон. Летом большая часть охлаждающей нагрузки приходится на солнечное тепло через окна. Чистое влияние окна на тепловой баланс здания зависит от характеристик и ориентации окна, а также от солнечных и погодных данных. Качество изготовления очень важно при строительстве и установке окон, чтобы обеспечить эффективное уплотнение по краям, позволяя легко открывать и закрывать окна.

    Несмотря на то, что окна нежелательны с точки зрения энергосбережения, они являются неотъемлемой частью ограждающих конструкций любого здания, поскольку они улучшают внешний вид здания, позволяют проникать дневному свету и солнечному теплу, а также позволяют людям смотреть и наблюдать за окружающей средой без покидая свой дом. В малоэтажных зданиях окна также обеспечивают удобный выход во время чрезвычайных ситуаций, например пожара. При выборе окон важными факторами являются тепловой комфорт и энергосбережение. Окно должно иметь хороший коэффициент пропускания света и одновременно обеспечивать эффективное сопротивление теплопередаче.Требования к освещению здания можно минимизировать, максимально используя естественный дневной свет. Потери тепла через окна зимой можно минимизировать, используя воздухонепроницаемые окна с двойным или тройным стеклопакетом со спектрально-селективными пленками или покрытиями и пропуская как можно больше солнечного излучения. Прирост тепла и, следовательно, охлаждающую нагрузку летом можно минимизировать, используя эффективное внутреннее или внешнее затенение окон.

    РИСУНОК 41
    Три области окна, рассматриваемые при анализе теплопередачи.

    Даже при отсутствии солнечного излучения и проникновения воздуха передача тепла через окна более сложна, чем кажется. Это потому, что структура и свойства рамы сильно отличаются от остекления. В результате теплопередача через раму и краевую часть остекления, прилегающую к раме, является двумерной. Поэтому при анализе теплопередачи через него принято рассматривать окно в трех областях: (1) центр стекла, (2) край стекла и (3) области рамы, как показано на Инжир.41. Затем общая скорость теплопередачи через окно определяется путем сложения теплопередачи через каждую область как

    , где

    — коэффициент U или общий коэффициент теплопередачи окна; Окно — область окна; Центр , край и рамка — это области центральной, краевой и рамной секций окна, соответственно; и U center , U edge и U frame — коэффициенты теплопередачи для центральной, краевой и рамной секций окна.Обратите внимание, что окно = центр + край + рамка , а общий коэффициент окна U определяется из взвешенных по площади U-факторов каждой области окна. Кроме того, коэффициент, обратный коэффициенту U, является значением R, которое представляет собой единичное тепловое сопротивление окна (тепловое сопротивление на единицу площади).

    РИСУНОК 42
    Сеть термического сопротивления для передачи тепла через одиночное стекло.

    Рассмотрим устойчивый одномерный теплообмен через однослойное стекло толщиной L и теплопроводностью k.Схема термического сопротивления этой задачи состоит из поверхностных сопротивлений на внутренней и внешней поверхностях и сопротивления проводимости стекла последовательно, как показано на рис. 42, а общее сопротивление на основе единицы площади может быть выражено как

    Используя стандартные значения 3 мм для толщины и 0,92 Вт / м · ºC для теплопроводности стекла и зимние расчетные значения 8,29 и 34,0 Вт / м 2 · ºC для коэффициентов теплопередачи внутренней и внешней поверхности, Термическое сопротивление стекла составляет

    . Обратите внимание, что отношение сопротивления стекла к общему сопротивлению составляет

    , то есть сам слой стекла составляет около 2 процентов от общего теплового сопротивления окна, что незначительно.Ситуация не сильно изменилась бы, если бы вместо стекла мы использовали акрил, теплопроводность которого составляет 0,19 Вт / м · ºC. Следовательно, мы не можем эффективно уменьшить теплопередачу через окно, просто увеличивая толщину стекла. Но мы можем уменьшить его, удерживая неподвижный воздух между двумя слоями стекла. В результате получается окно с двойным остеклением, которое стало нормой в оконном строительстве.

    РИСУНОК 43
    Сеть теплового сопротивления для передачи тепла через центральную часть двухкамерного окна (сопротивлениями стекол пренебрегают).

    Теплопроводность воздуха при комнатной температуре k air = 0,025 Вт / м · ºC, что составляет одну тридцатую от теплопроводности стекла. Таким образом, тепловое сопротивление неподвижного воздуха толщиной 1 см эквивалентно тепловому сопротивлению слоя стекла толщиной 30 см. Без учета теплового сопротивления слоев стекла тепловое сопротивление и коэффициент U двойного окна можно выразить как (Рис. 43)

    , где h пробел = h рад , пробел + h conv , space — это комбинированный коэффициент радиационной и конвективной теплопередачи в пространстве, заключенном между двумя слоями стекла.

    Примерно половина теплопередачи через воздушное пространство двойного окна происходит за счет излучения, а другая половина — за счет теплопроводности (или конвекции, если есть движение воздуха). Следовательно, есть два способа минимизировать h пространство и, следовательно, скорость теплопередачи через двойное окно:

    1. Минимизировать радиационную теплопередачу через воздушное пространство. Это можно сделать
    за счет уменьшения излучательной способности стеклянных поверхностей путем покрытия их
    материалом с низким коэффициентом излучения (или для краткости «low-e»).Напомним, что эффективный коэффициент излучения
    двух параллельных пластин с коэффициентами излучения ε 1 и ε 2 равен

    Коэффициент излучения обычной стеклянной поверхности равен 0,84. Следовательно, эффективная излучательная способность двух параллельных стеклянных поверхностей, обращенных друг к другу, составляет 0,72. Но когда стеклянные поверхности покрыты пленкой с коэффициентом излучения 0,1, эффективный коэффициент излучения снижается до 0,05, что составляет одну четырнадцатую от 0,72. Тогда при тех же температурах поверхности радиационная теплопередача также снизится в 14 раз.Даже если покрыта только одна из поверхностей, общий коэффициент излучения снижается до 0,1, что является коэффициентом излучения покрытия. Поэтому неудивительно, что около четверти всех окон, проданных для жилых домов, имеют покрытие low-e. Коэффициент теплопередачи h space для воздушного пространства, заключенного между двумя вертикальными параллельными слоями стекла, приведен в таблице 16 для толщины 13 мм (1/2 дюйма) и 6 мм (1/4 дюйма). воздушные пространства для различных эффективных коэффициентов излучения и перепадов температур.

    Можно показать, что покрытие только одной из двух параллельных поверхностей, обращенных друг к другу, материалом с коэффициентом излучения e снижает эффективный коэффициент излучения почти до ε.Поэтому обычно экономичнее покрывать только одну из облицовочных поверхностей. Обратите внимание на рис. 44, что покрытие одной из внутренних поверхностей двухэлементного окна материалом, имеющим коэффициент излучения 0,1, снижает скорость теплопередачи через центральную часть окна вдвое.

    РИСУНОК 44
    Изменение коэффициента U для центральной части двух- и трехкамерных окон с равномерным расстоянием между панелями.

    2. Сведите к минимуму теплопередачу теплопроводности через воздушное пространство.Это можно сделать, увеличив расстояние d между двумя стеклами. Однако это нельзя делать бесконечно, поскольку увеличение расстояния сверх критического значения инициирует конвекционные токи в замкнутом воздушном пространстве, что увеличивает коэффициент теплопередачи и, таким образом, сводит на нет цель. Кроме того, увеличение шага также увеличивает толщину необходимого обрамления и стоимость окна.

    Экспериментальные исследования показали, что когда расстояние d меньше примерно 13 мм, конвекция отсутствует, а передача тепла через воздух происходит за счет теплопроводности.Но по мере дальнейшего увеличения расстояния в воздушном пространстве появляются конвекционные потоки, и увеличение коэффициента теплопередачи сводит на нет любые преимущества, получаемые за счет более толстого слоя воздуха. В результате коэффициент теплопередачи остается почти постоянным, как показано на рис. 44. Следовательно, нет смысла использовать воздушное пространство толще 13 мм в двухкамерном окне, если только тонкая полиэфирная пленка не используется для разделения окон. воздушное пространство на две половины для подавления конвекционных потоков. Пленка обеспечивает дополнительную изоляцию, не увеличивая вес или стоимость окна с двойным остеклением.Тепловое сопротивление окна можно еще больше увеличить, используя окна с тремя или четырьмя стеклами, если это экономически выгодно. Обратите внимание, что использование окна с тремя стеклами вместо двух окон снижает скорость теплопередачи через центральную часть окна примерно на одну треть.

    Другой способ уменьшения теплопередачи через двойное стекло — это использование менее проводящей жидкости, такой как аргон или криптон, для заполнения зазора
    между стеклами вместо воздуха.Зазор в этом случае нужно хорошо загерметизировать, чтобы газ не просачивался наружу. Конечно, другой альтернативой является полное удаление зазора между стеклами, но это нецелесообразно.

    U-фактор кромки стекла окна

    Стекла в двух- и трехкамерных окнах удерживаются друг от друга на одинаковом расстоянии с помощью металлических прокладок или изоляторов, таких как алюминий, стекловолокно, дерево , и бутил. По периметру стекла размещены сплошные разделительные полосы для обеспечения герметичности кромок и равномерного зазора.Однако прокладки также служат нежелательными «тепловыми мостами» между стеклами, которые имеют разные температуры, и это короткое замыкание может значительно увеличить теплопередачу через окно. Теплообмен в краевой области окна является двумерным, и лабораторные измерения показывают, что краевые эффекты ограничиваются полосой шириной 6,5 см по периметру стекла.

    РИСУНОК 45
    U-фактор края стекла относительно U- центра стекла для окон с различными распорками.

    U-фактор для краевой области окна приведен на рис. 45 относительно U-фактора для центральной области окна. Кривая была бы прямой диагональной линией
    , если бы два значения U были равны друг другу. Обратите внимание, что это почти так для изоляционных прокладок, таких как дерево и стекловолокно. Но U-фактор для краевой области может быть вдвое больше, чем для центральной области для проводящих прокладок, например, из алюминия. Значения для стальных прокладок находятся между двумя кривыми для металлических и изоляционных прокладок.Эффект края не применим к окнам с одним стеклом.

    Коэффициент U рамы

    Обрамление окна состоит из всего окна, за исключением остекления. Теплопередачу через каркас трудно определить из-за различных конфигураций окон, разных размеров, различных конструкций и различных комбинаций материалов, используемых в конструкции каркаса. Тип остекления, например одинарное, двойное или тройное, влияет на толщину рамы и, следовательно, на передачу тепла через раму.Большинство рам изготавливаются из дерева, алюминия, винила или стекловолокна. Однако использование комбинации этих материалов (таких как дерево с алюминиевым покрытием и алюминий с виниловой оболочкой) также является обычным явлением для улучшения внешнего вида и долговечности.

    Алюминий — популярный материал для изготовления каркасов, потому что он недорогой, прочный и простой в изготовлении, он не гниет и не впитывает воду, как дерево. Однако с точки зрения теплопередачи это наименее желательный материал для каркаса из-за его высокой теплопроводности.Неудивительно, что коэффициент U у твердых алюминиевых рам является самым высоким, и поэтому окно с алюминиевым обрамлением будет терять гораздо больше тепла, чем сопоставимое окно с деревянным или виниловым обрамлением. Теплопередачу через алюминиевые элементы каркаса можно уменьшить за счет использования пластиковых вставок между компонентами в качестве тепловых барьеров. Толщина этих вставок сильно влияет на теплопередачу через каркас. Для алюминиевых рам без пластиковых полос первичное сопротивление теплопередаче обусловлено коэффициентом теплопередачи внутренней поверхности.U-факторы для различных рам перечислены в Таблице 17 в зависимости от материалов разделителя и толщины стеклопакета. Обратите внимание, что U-фактор металлической рамы и, следовательно, скорость передачи тепла через металлическую оконную раму более чем в три раза выше, чем у деревянной или виниловой оконной рамы.

    Коэффициенты теплопередачи на внутренней и внешней поверхности

    На теплопередачу через окно также влияют коэффициенты конвективной и радиационной теплопередачи между стеклянными поверхностями и окружающей средой.Воздействие конвекции и излучения на внутреннюю и внешнюю поверхности остекления обычно объединяют в комбинированные коэффициенты конвективной и радиационной теплопередачи hi и ho соответственно. В условиях неподвижного воздуха комбинированный коэффициент теплопередачи на внутренней поверхности вертикального окна может быть определен из

    , где T г = температура стекла в K, T i = температура воздуха в помещении в K, ε г = коэффициент излучения внутренней поверхности стекла, обращенной в комнату (принимается равным 0.84 для стекла без покрытия), а s σ = 5,67 x 10 -8 Вт / м 2 · K 4 — постоянная Стефана – Больцмана. Здесь температура внутренних поверхностей, обращенных к окну, принимается равной температуре воздуха в помещении. Это предположение
    разумно, когда окно обращено в основном к внутренним стенам, но становится сомнительным, когда окно подвергается воздействию нагретых или охлаждаемых поверхностей
    или других окон. Обычно используемое значение h i для расчета пиковой нагрузки составляет

    , что соответствует расчетным зимним условиям T i = 22ºC и T g = -7ºC для стекла без покрытия с ε g = 0.84. Но такое же значение hi может также использоваться для летних расчетных условий, поскольку оно соответствует летним условиям: T i = 24ºC и T g = 32ºC. Значения h i для различных температур и коэффициентов излучения стекла приведены в таблице 18. Обычно используемые значения ho для расчетов пиковых нагрузок такие же, как и для поверхностей наружных стен (34,0 Вт / м 2 · ºC для зимой и 22,7 Вт / м ( 2 · ºC летом).

    Общий коэффициент U окон

    Общие коэффициенты U для различных типов окон и световых люков оцениваются с помощью компьютерного моделирования и лабораторных испытаний для зимних расчетных условий; Репрезентативные значения приведены в таблице 19.Данные испытаний могут предоставить более точную информацию для конкретных продуктов, и им следует отдавать предпочтение, когда они доступны. Однако значения, перечисленные в таблице, можно использовать для получения удовлетворительных результатов в различных условиях при отсутствии данных по конкретному продукту. U-фактор изделия с оконными проемами, который значительно отличается от приведенных в таблице, может быть определен путем (1) определения долей площади, которые являются рамой, центром стекла и краем стекла (при условии, что 65 -мм шириной полосы по периметру каждого остекления), (2) определение U-факторов для каждой секции (U-факторы центра стекла и края стекла могут быть взяты из первых двух столбцов таблицы 19 и U-фактор кадра можно взять из Таблицы 18 или других источников), и (3) умножая доли площади и U-факторы для каждой секции и складывая их (или из Ур.34 для окна U ).

    Системы застекленных стен можно рассматривать как несъемные окна. Также данные для двустворчатых окон можно использовать для одностекольных дверей. Из данных таблицы можно сделать несколько наблюдений:

    1. U-факторы окна в крыше значительно больше, чем у вертикальных окон. Это связано с тем, что площадь светового люка, включая бордюр, может быть на 13–240 процентов больше, чем площадь грубого проема. Наклон мансардного окна тоже имеет некоторое влияние.

    2. Коэффициент теплопроводности стеклопакетов можно значительно снизить за счет заполнения полостей аргоном вместо сухого воздуха. Блоки, заполненные CO2, по своим характеристикам аналогичны блокам, заполненным аргоном. U-фактор можно снизить еще больше, если заполнить полости остекления газом криптоном.

    3. Покрытие поверхностей остекления пленками с низким уровнем излучения (низкой излучательной способностью) значительно снижает U-фактор.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
