Как установить накопительный электрический водонагреватель: установка бойлера своими руками

Горячая вода – одно из важных слагаемых комфортного быта современного человека. За ее бесперебойную подачу в городах отвечают коммунальщики, но как быть тем, кто не подключен к централизованной сети?

Выход один – приобрести и установить водонагреватель. Такие приборы отличаются разнообразием, но как показывает практика, электрические накопительные модели пользуются особым спросом у покупателей.

Монтаж оборудования достаточно прост и не вызовет особых затруднений у домашнего мастера. И все же давайте подробно разберем, как установить накопительный электрический водонагреватель.

Содержание статьи:

Оборудование накопительного типа: устройство и принцип действия

Прибор представляет собой теплоизолированный бак произвольной формы. В него вмонтирован ТЭН, который прогревает воду до заданной владельцем температуры.

Электрические водонагреватели – практичное решение для бесперебойного получения горячей воды. Важно только правильно определить объем прибора

Она варьируется в пределах от 35 до 85С. В теплоизолированной емкости нагретая жидкость сохраняет температуру в течение 2-3 часов. После того, как вода остынет на 0,5С, срабатывает автоматика и нагреватель включается, чтобы подогреть жидкость.

По достижению заданной температуры прибор отключается. Такой режим работы позволяет устройству экономно расходовать электроэнергию.

Нагреватели, встроенные в бак, могут быть трубчатыми или спиральными. Первый вариант более надежен, не боится воздушных пробок, однако со временем обязательно покрывается накипью.

Спиральным устройствам накипь не страшна и греют они на порядок быстрее. Бак может быть стальной или пластиковый. Его внутренняя поверхность покрывается эмалью или стеклокерамикой.

Чтобы сварные швы стальной емкости не ржавели, в бак вставляются особые анодные стержни, не дающие железу окисляться. Их нужно менять с периодичностью в 5-8 лет.

В стандартную конструкцию водонагревателя входит термостат, отвечающий за поддержание заданной температуры. Система управления прибором может быть как ручной, так и автоматизированной.

Устройство может оснащаться дополнительной функцией быстрого нагрева воды. Накопительные водонагреватели различаются объемом, который, в свою очередь, влияет на скорость нагрева воды.

Чем больше объем, тем дольше оборудование будет прогревать жидкость. Желательно точно рассчитать потребность в горячей воде, чтобы не заставлять устройство работать вхолостую и при этом не испытывать ее нехватки.

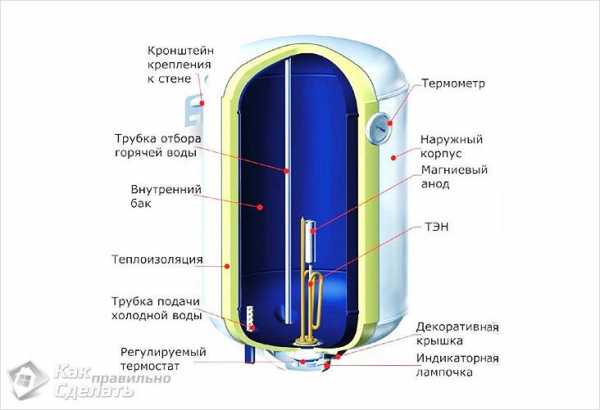

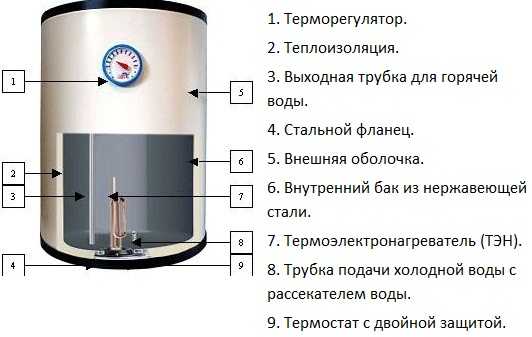

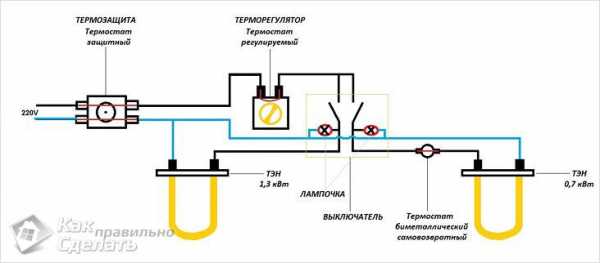

На схеме представлено общее устройство электрического накопительного водонагревателя

Типы накопительных водонагревателей

Один из важнейших критериев выбора устройства – его тип по способу подключения. Существует два вида таких приборов.

Тип #1: Напорное оборудование накопительного типа

Используется в системах, где давление воды постоянное. При этом тип водоснабжения значения не имеет, важно, чтобы в магистрали поддерживалось давление. Напорные приборы имеют множество достоинств:

  • Постоянное наличие горячей воды, поскольку бак устройства никогда не пустует. По мере того, как расходуется подогретая вода, на ее место под давлением заливается холодная.
  • Хороший напор воды. Он определяется максимальным давлением в трубопроводе и обычно бывает достаточно высоким, особенно по сравнению с безнапорным аналогом.
  • Простота подключения к электросети. Учитывая, что прибор имеет мощность 3-4 кВт, проблем с электросетью не возникает.

Есть у оборудования и недостатки. Самый значимый – быстрое снижение температуры в бачке при поступлении большого количества холодной воды.

Невысокая мощность не позволяет нагревательному элементу быстро нагреть воду, поэтому приходится ждать, пока устройство справится со своей задачей. Особенно заметен этот недостаток у приборов небольшого объема.

Например, 50-литровый бак при использовании душа с расходом 3-5 л воды в минуту уже через15 мин. будет заполнен холодной водой. Для продолжения водных процедур придется подождать некоторое время.

Этот недостаток нивелируется правильным выбором объема прибора.

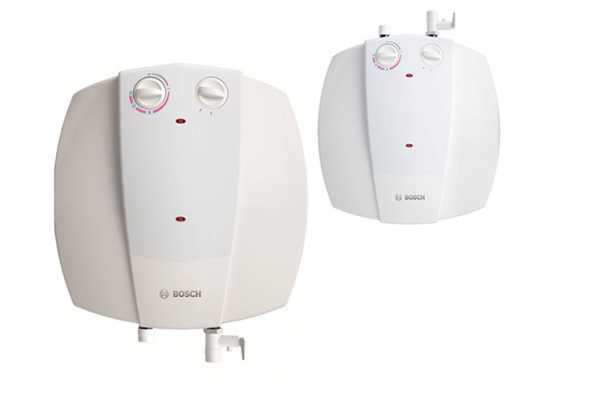

Тип #2: Безнапорные накопительные водонагреватели

Оборудование предназначено для работы с трубопроводами, в которых отсутствует постоянное давление. Воду в бак подают при помощи насоса, включающегося вручную или же автоматически.

В последнем случае внутри емкости монтируется поплавковый выключатель. Безнапорную систему многие считают неудобной и устаревшей, однако в некоторых случаях ее использование вполне оправданно.

Например, устройство будет очень уместно в дачном домике, владельцы которого не хотят обустраивать полноценную водопроводную систему. К числу достоинств безнапорного оборудования можно отнести:

  • Невысокую потребляемую мощность, что позволяет устанавливать прибор в домах со старой проводкой.
  • Простоту монтажа и подключения.
  • Медленное смешивание внутри бака горячей и вновь поступающей холодной воды.

Недостатков у безнапорных водонагревателей не очень много. Среди них – невысокая мощность, которая заставляет достаточно долго ждать, пока вода прогреется до нужной температуры.

Кроме того, нужно помнить, что жидкость в емкость поступает медленно. Поэтому уровень воды может опуститься ниже минимальной отметки, а это приведет к выходу из строя ТЭНа.

Важно всегда отслеживать этот момент.

Выбирая место для водонагревателя важно учитывать его тип. Горизонтальные модели категорически нельзя размещать вертикально, иначе не избежать серьезных поломок оборудования

Выбираем место для установки оборудования

Перед установкой прибора выбираем место, где он будет находиться. Накопительные водонагреватели отличаются достаточно большими габаритами, что обязательно нужно учесть при их размещении. Различают три типа приборов:

  • Настенные, емкость которых не превышает 200 л.
  • Напольные, объемом от 200 до 1000 л.
  • Встраиваемые, имеющие различную вместимость.

Кроме того, различают устройства вертикального и горизонтального типов. В зависимости от этого типа прибор и должен располагаться.

Неверное размещение затрудняет работу оборудования и быстро выводит его из строя. Все эти факторы обязательно должны быть учтены при выборе места для водонагревателя.

Помимо этого должен быть выполнен еще целый ряд требований. Аппарат нужно монтировать в защищенном от холода месте, чтобы вода не замерзала. Он должен располагаться вблизи от водоразборных точек.

При этом желательно, чтобы длина водопроводных труб была минимальной.

Для установки массивного напольного накопительного водонагревателя потребуется прочное ровное основание, в некоторых случаях это может быть специальная подставка

В случае если водоразборные трубы слишком удалены друг от друга, стоит рассмотреть вопрос об установке нескольких водонагревателей. Выбрать место для прибора желательно так, чтобы трубопроводы с холодной и горячей водой располагались достаточно близко и были легко доступны.

Важно также изучить состояние проводки. Особое внимание следует обратить на ее сечение и возможность выдержать дополнительную мощность. При необходимости проводку придется заменить.

Еще один важный вопрос – доступность оборудования. На месте установки прибора должно быть достаточно пространства для беспрепятственного проведения монтажных работ, последующего обслуживания и возможного демонтажа.

Исходя из этого, необходимо предусмотреть свободное расстояние от ближайшей поверхности до защитной крышки аппарата. Оно не может быть меньше 50 см.

Если водонагреватель планируется установить в ванной, нужно учитывать что здесь существуют зоны с различным уровнем влажности. В некоторых из них монтаж электрооборудования категорически запрещен.

При креплении настенных приборов очень важно определить прочность стены. Кирпичные и бетонные перегородки, даже если за ними проходят вентшахты, смогут выдержать прибор до 100 л. Оборудование объемом до 200 литров можно навешивать только на несущие стены.

Если же существуют серьезные сомнения в прочности стены, не стоит вешать на нее прибор емкостью больше 50 литров. В этом случае придется установить специальный несущий каркас из металла.

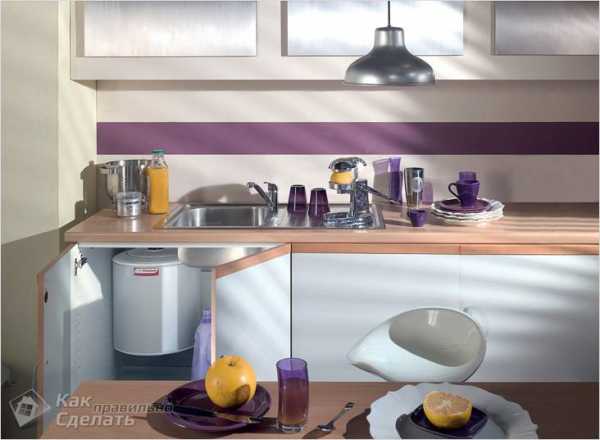

Место для встраиваемых водонагревателей выбирается в точном соответствии с рекомендациями производителей.

Установка водонагревателя

После того, как место для оборудования выбрано, можно приступать к его монтажу.

Закрепление прибора

Проще всего установить напольный водонагреватель. Чаще всего это массивное устройство, которое ставится прямо на пол или на небольшую подставку.

Главное условие – чтобы основание было достаточно прочным и ровным, поскольку оборудование должно стоять без перекосов. С креплением на стену все обстоит несколько иначе.

Вертикальные нагреватели объемом до 100 л обычно навешиваются на две опоры. Для устройств большего объема и горизонтальных моделей предусмотрено четыре точки крепления.

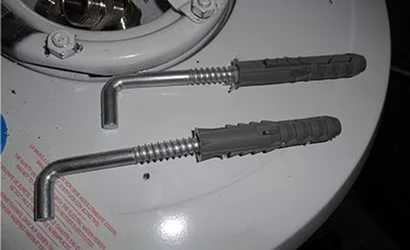

Схема крепления у водонагревателей различается. В качестве крепежей можно использовать анкеры по бетону, дюбели с шурупами или L-образные шурупы для дерева.

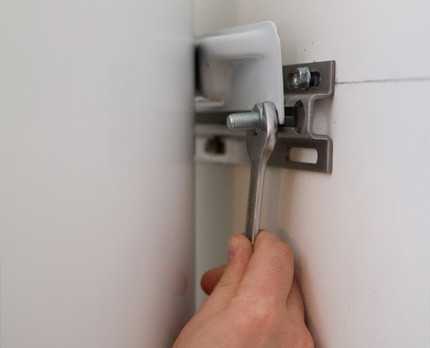

Настенные накопительные водонагреватели обычно комплектуются специальной крепежной планкой, при помощи которой аппарат надежно закрепляется на стене

Важно правильно выбрать крепления, чтобы они подходили к материалу стены. В комплекте с устройством может идти специальная крепежная планка.

Выполняем следующие операции:

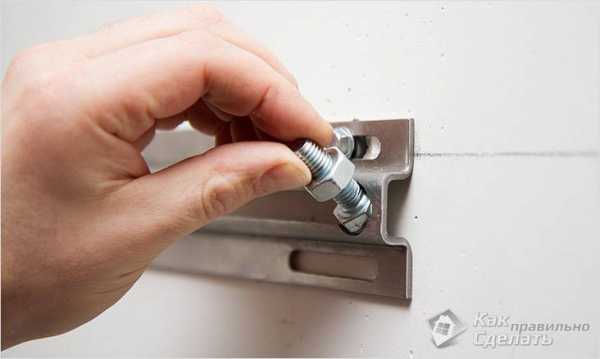

  • Размечаем стену. Если прибор закрепляется на планку, прикладываем ее к стене, выверяем горизонталь и отмечаем места под крепежи.
  • Готовим отверстия. Ударной дрелью или перфоратором выполняем отверстия и вставляем в них крепежи.
  • Навешиваем прибор и надежно закрепляем его.

Если модель водонагревателя не предусматривает наличия крепежной планки, корпус снабжается кронштейнами с проушинами.

В этом случае нужно особенно тщательно провести разметку крепежей, поскольку в случае ошибки проушины попросту не попадут на крюки.

Устанавливать нагреватель следует в точном соответствии с его конструкцией, так, чтобы все горизонтальные и вертикальные патрубки были расположены именно так, как рекомендует производитель.

Кроме того, крюки на стене должны быть установлены так, чтобы самопроизвольное перемещение прибора по стене было полностью исключено.

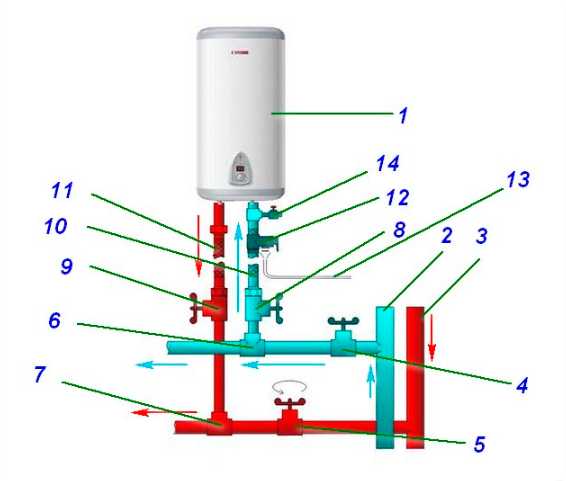

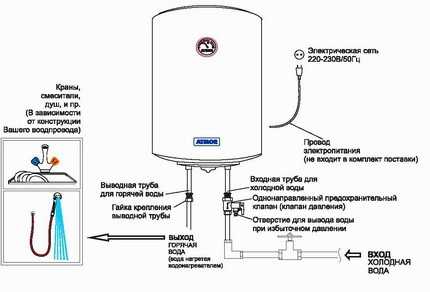

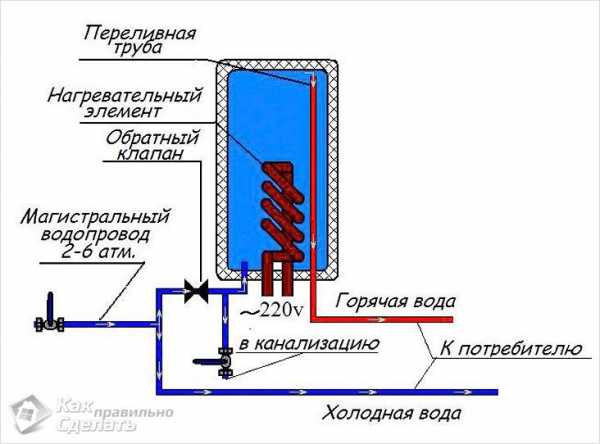

Общая схема установки накопительного электрического водонагревателя

Подключение к водопроводу

Производитель наносит на бак нагревателя маркировку, обозначающую места подключения горячей и холодной воды. Они обозначаются красным и синим цветом.

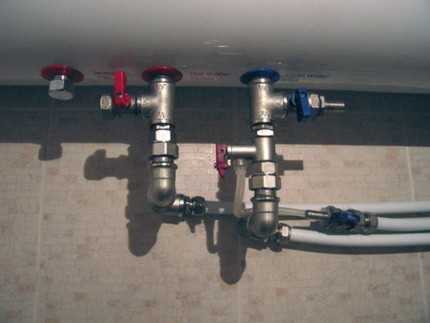

При соединении прибора с трубопроводами следует установить на обе магистрали запорные краны и обратно-предохранительный клапан на трубу с холодной водой.

Краны необходимы для отключения оборудования в случае его периодического использования или для обслуживания и ремонта при постоянной эксплуатации.

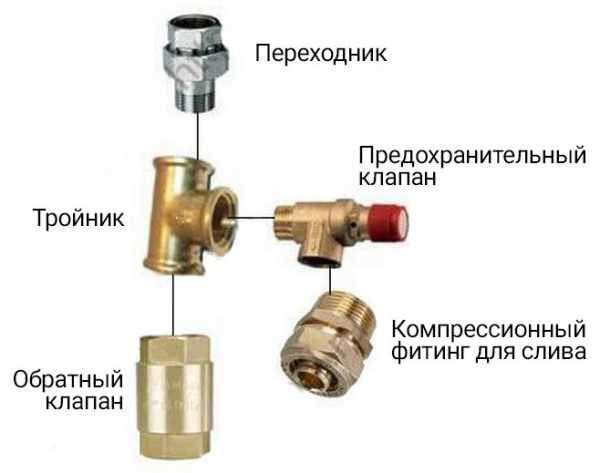

Обратно-предохранительный клапан ставится на входе в водонагреватель. Он предназначен для защиты прибора от перегрева или избыточного давления. Кроме того, при прекращении подачи холодной воды он будет препятствовать ее вытеканию из бойлера.

Для продления срока службы прибора рекомендуется также установить фильтр. На практике все это происходит следующим образом:

  1. Подключаем прибор к трубопроводу с холодной водой. Для этого нам нужно накрутить тройник на входной патрубок бачка. Не забываем про уплотнительную ленту-фум или паклю с силиконом.
  2. На боковой патрубок тройника устанавливаем кран, который будет работать в качестве аварийного слива. Специалисты рекомендуют обязательно смонтировать эту деталь, поскольку штатное сливное отверстие нагревателя чаще всего очень мало и процедура слива может затянуться на несколько часов.
  3. На нижнюю часть тройника ставим обратно-предохранительный клапан.
  4. В нижней части конструкции монтируем запорный или отсекающий кран.
  5. Устанавливаем резьбовой переходник и с его помощью соединяем холодный трубопровод с бойлером.
  6. Подключаем горячую воду. Сначала устанавливаем запорный кран.
  7. Подключаем бак к трубопроводу посредством резьбового переходника.

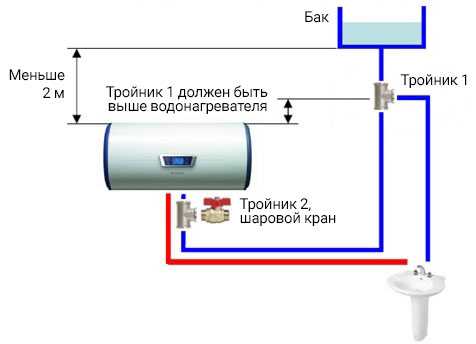

Безнапорные водонагреватели накопительного типа рекомендуется подключать по такой схеме

Приведенная общая схема предназначена для подключения напорных моделей. Если же производится монтаж безнапорного прибора, действуем немного иначе.

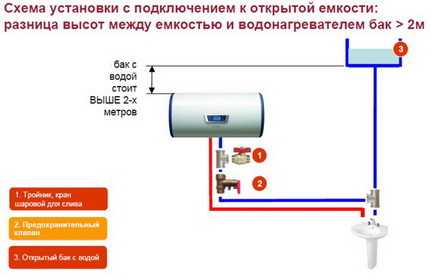

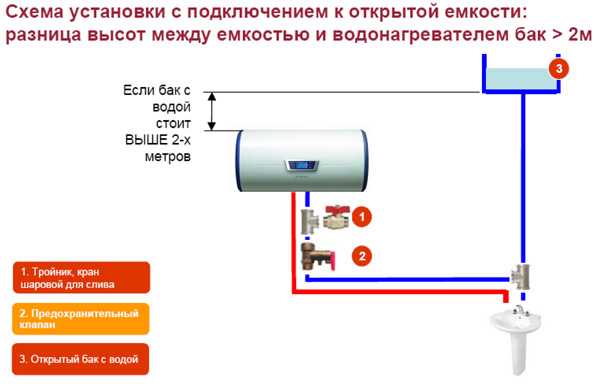

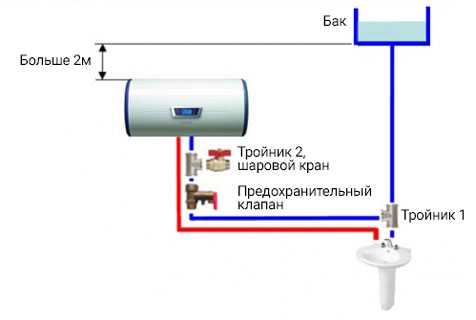

В этом случае подключать устройство будем к вспомогательной емкости, которая используется в качестве накопителя. Она должна быть установлена на высоте не меньше 2 м от верхней точки нагревателя.

При этом если давление в водопроводе будет превышать 6 бар, придется перед водонагревателем на входе установить редуктор, который будет снижать избыточное давление.

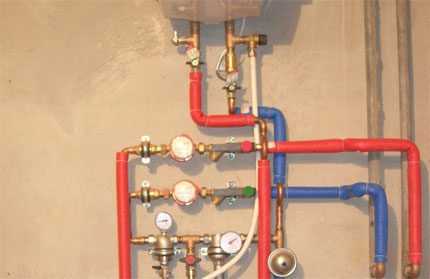

Профессионалы рекомендуют: чтобы сократить теплопотери в трубах с горячей водой, желательно устанавливать бойлер максимально близко к точкам водоразбора. Если это невозможно, стоит установить на трубы теплоизоляцию.

Подключение к электросети

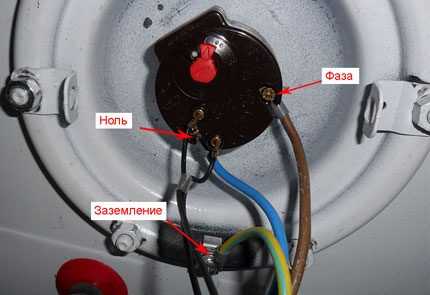

Накопительный водонагреватель – достаточно мощный электроприбор, для работы которого следует оборудовать отдельную брызгозащищенную качественную розетку. Она должна располагаться в максимально защищенном от влаги месте и иметь клемму заземления.

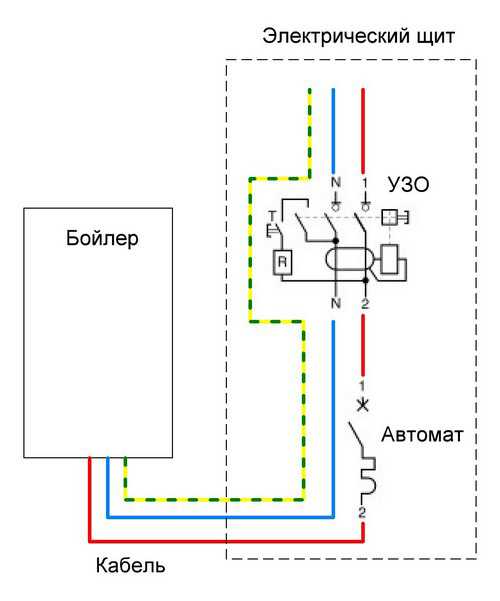

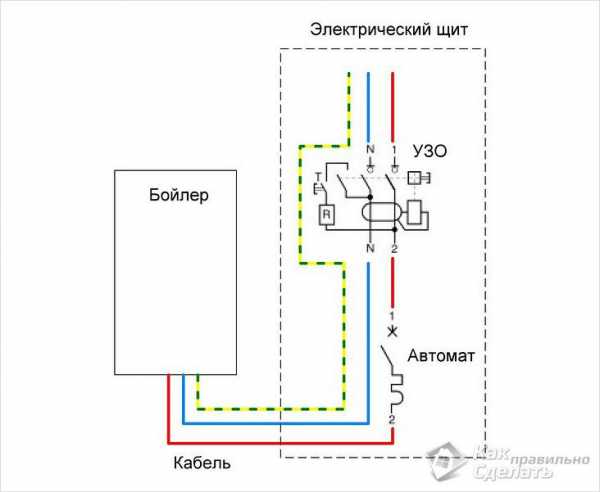

Подводящую линию следует оснастить УЗО (устройством защитного отключения) и автоматическим выключателем, который защитит сеть от токов перегрузок в нагревателе и возможных коротких замыканий.

Номинал устройства – 16 А. Установка УЗО необходима для защиты пользователя от возможного поражения электротоком от водонагревателя.

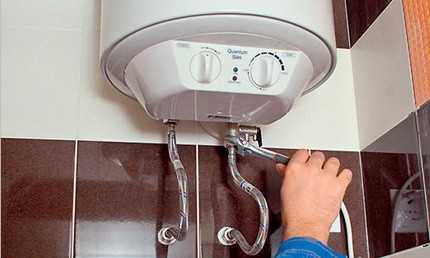

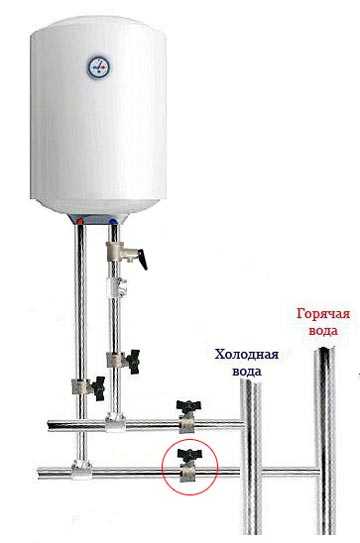

Так в реальности выглядит правильное подключение накопительного водонагревателя к водопроводным трубам

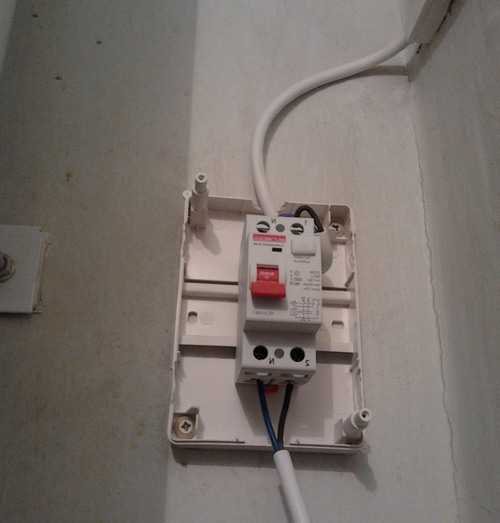

Устройство может устанавливаться в щитке или же иметь вид переходника. При этом номинал токов утечки не может быть больше 30 мА при минимальной нагрузке 16 А.

При желании можно провести к бойлеру отдельный кабель, он будет идти непосредственно от счетчика. Перед началом работ нужно трезво оценить свои силы. Работа с электропроводкой предполагает наличие определенных знаний и навыков.

Ошибки при монтаже грозят поражением током и выходом приборов из строя. Если опыта работы с электричеством нет, лучше обратиться за помощью к специалистам.

Подготовка прибора к работе

Для подготовки водонагревателя к работе необходимо удалить из вторичного контура скопившийся в нем воздух, иначе при нагревании воздушные пузырьки будут перемещаться по теплоносителю и станут причиной неприятного шума.

Для этого нужно до отказа заполнить водонагревательный контур водой. При этом до полного наполнения емкости кран с горячей водой остается открытым.

По завершению монтажных работ и подключения аппарата еще раз проверяем качество соединений всех узлов и проводим пробный запуск прибора

Накопительный электронагреватель – практичное решение для обеспечения дома горячей водой. Разные типы устройства могут быть подключены как к водопроводу, так и к накопительному баку с водой или насосу.

Монтаж оборудования может быть проведен самостоятельно, особенно если у домашнего мастера есть опыт проведения сантехнических работ. Важно точно соблюдать инструкции производителя и правильно провести монтаж и подключение нагревателя.

Только тогда устройство будет служить своему владельцу долго и бесперебойно.

vannapedia.ru

Схемы подключения водонагревателя к водопроводу: советы по монтажу

Установка водонагревателя обеспечит владельцев загородных домов горячей водой, повысит комфортность квартир из старого жилого фонда типа хрущевок и малосемейных общежитий. Неутомимый агрегат станет трудолюбиво готовить и поставлять воду к кранам, чтобы хозяева пользовались благами цивилизации.

Так будет, если в точности соблюдались схемы подключения водонагревателя к водопроводу, согласны? Полноценные ответы на широкий диапазон вопросов, возникающих перед установкой водонагревателей и в процессе включения их в коммуникационную сеть, вы найдете на нашем сайте.

Достоверная информация будет полезна самостоятельным мастерам, желающим собственноручно провести установку. Необходима она и заказчикам услуг сантехников, чтобы проверить качество исполнения работы.

В статье детально описаны виды водонагревателей, обозначены их конструктивные отличия, указана специфика подключения. Приведены ценные советы, гарантирующие идеальную работу оборудования после установки. Информативность предложенного материала отлично дополнена фотоизображениями и видео-рекомендациями.

Содержание статьи:

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два :

  1. Накопительные.
  2. Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Потребителями бытовой сферы в основном применяются накопительные бойлерные системы. Сравнительный обзор обеих видов водонагревателей приведен в .

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных  аппаратов маркируются соответствующим цветом – синим/красным.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

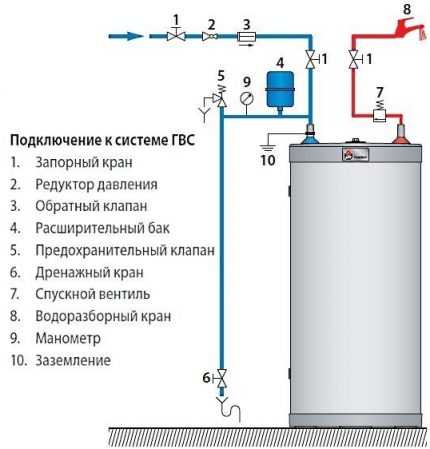

Группа безопасности состоит из набора следующих элементов:

  • кран отсечной;
  • клапан обратный;
  • клапан предохранительный;
  • расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда выше граничного параметра рабочего давления бойлера.

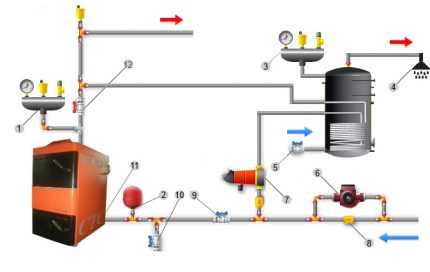

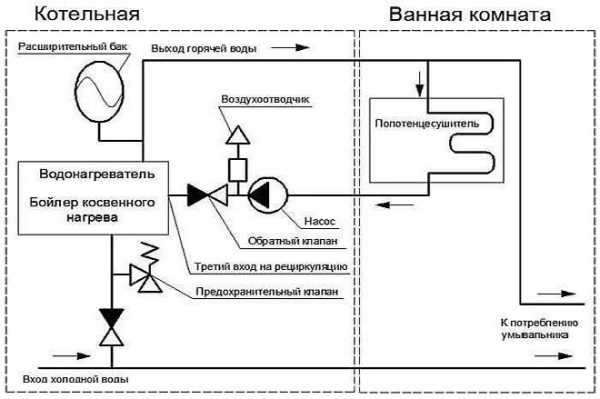

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Критерии безошибочной установки оборудования

Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера.

Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.

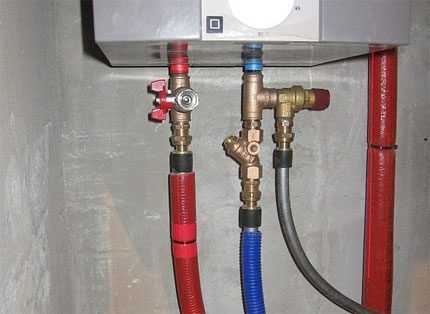

Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий

По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.

Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный в зависимости от тока нагрузки.

Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.

Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует

Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.

К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):

Мощность бойлера (проточная схема), кВтТок отсечки автомата, А
3,520
5,525
6,530

Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.

Некоторые особенности схемы подвода воды

Подключение накопительного бойлера. Подвод холодной воды на систему бойлера выполняется через трубопроводную линию, которая подключается непосредственно к стояку централизованной подачи.

При этом на линии холодной воды монтируется ряд компонентов, необходимых для нормального функционирования оборудования:

  1. Запорный кран.
  2. Фильтр (не всегда).
  3. .
  4. Сливной кран.

Указанные элементы схемы устанавливаются на участке между трубой подвода холодной воды и бойлером в отмеченной последовательности.

Линия для выхода нагретой жидкости по умолчанию тоже оснащается запорным краном. Однако это требование не является обязательным и если кран на выходе ГВС не поставить, серьёзной ошибки в этом не усматривается.

У всех схем подключения водонагревателей есть общие черты. Точка подачи холодной воды располагается снизу, перед ней должны быть установлены фильтры и редуктор для снижения давления потока (+)

Подключение проточного водонагревателя. По сравнению с бойлером-накопителем работы выполняются по упрощенной схеме. Здесь достаточно установить только один запорный кран перед входным штуцером холодной воды.

А вот инсталляция запорного вентиля на выходе ГВС проточного нагревателя расценивается многими производителями грубой ошибкой монтажа.

Также следует учесть: если источником холодного водоснабжения для проточного водонагревателя выступает скважина, колодец, водонапорная башня и т.п., рекомендуется последовательно с краном (после крана) включать .

Нередко монтажная ошибка с подключением фильтра или отказ от его установки приводит к потере гарантии производителя.

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

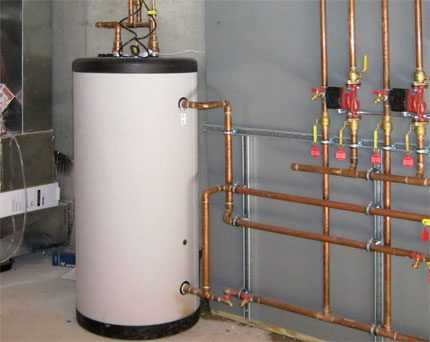

Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

Выводы и полезное видео по теме

От правильной установки приборов нагрева воды зависит работа ГВС и отопительной системы, поэтому важно учесть все монтажные нюансы. Несколько практических советов представлено в видеороликах.

Профессиональные советы:

Рекомендации по самостоятельному монтажу:

Всегда рекомендуется тщательно контролировать ход монтажных работ, руководствуясь параллельно прилагаемой документацией на установку конкретной модели бойлера.

Нередко пользователи монтируют систему, не удосуживаясь взглянуть на прилагаемую схему. Подключить две водяных трубки и вставить вилку в розетку – такие действия для них кажутся обычным делом. Но техника ошибок не прощает.

У вас есть личный опыт установки и подключения водонагревателя? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

sovet-ingenera.com

схемы подключения к водопроводу и электросети

После долгой процедуры выбора подходящей модели наступает ответственный момент установки водонагревателя и подключение к электросети. Если не знаете, как установить накопительный электрический бойлер, то лучше обратиться к специалисту. Услуга обойдется в пределах 100$. Если в доме установлен старый электроприбор, и его надо заменить, придется дополнительно заплатить за демонтаж. Желающие сэкономить домашний бюджет могут воспользоваться инструкцией, как установить и подключить водонагреватель без посторонней помощи за пару часов.

Правила установки

Если решено установить бойлер своими руками, то надо четко знать, как это сделать. Допущенные ошибки при монтаже приведут к перегоранию проводки, затоплению жилья, а также выходу прибора из строя. Рассмотрим основные правила установки водонагревателя:

  • Сначала требуется подобрать оптимальное месторасположение прибора. Устанавливается бойлер обычно в ванной комнате, туалете или на кухне. К электроприбору обеспечивают свободный доступ.
  • Стена или любая другая опора под бойлер должна выдержать двойной вес, например, при емкости 80 л показатель нагрузки составляет 160 кг.
  • Старая проводка подлежит обязательной замене, иначе она просто не выдержит нагрузки.
  • Разводку из металлических труб десятилетней давности аналогично придется менять.

Другие правила, и нюансы монтажа будут оговорены в инструкции по монтажу.

Необходимые для монтажа инструменты и материалы

Когда предполагается установка водонагревателя своими руками, без инструментов не обойтись. Неважно, какой фирмы бойлер. Пусть будет «Термекс», «Электролюкс» или «Аристон». Принцип монтажа накопительных водонагревателей одинаков.

Понадобится следующий инструмент:

  • разводной и набор гаечных ключей;
  • ударная дрель или перфоратор;
  • прямая, а также фигурная отвертка;
  • пассатижи;
  • рулетка;
  • уровень.

Понадобятся следующие материалы:

  • лен или фум лента для паковки резьбовых соединений;
  • шаровые краны;
  • соединительные тройники;
  • два гибких шланга или пластиковая труба для подсоединения к патрубкам водонагревателя.

Если монтаж бойлера нельзя выполнить без замены проводки, потребуется кабель, УЗО, розетка, автомат на 16 А.

Выбираем место, где лучше установить водонагреватель

Выбор места монтажа водонагревателя зависит от типа прибора. Накопительные бойлеры бывают напольные, настенные и встраиваемые модели. По названию уже ясно, где их устанавливать:

  • Напольные водонагреватели накопительного типа рассчитаны на большой объем воды и чаще всего используются в больших загородных домах. Бойлеры напольного типа устанавливают на подставку.
  • Объем прибора встраиваемого типа небольшой. Такие водонагреватели ставят под мойкой или в специально отведенную нишу.
  • Для квартиры оптимальна установка вертикального или горизонтального водонагревателя настенного типа. Прибор не занимает полезную площадь пола, а объема горячей воды хватит для кухонной мойки и принятия ванны.

Водонагреватель любого типа располагают по максимуму ближе к водоразборным точкам. Температура воздуха в помещении должна быть плюсовая, иначе вода будет быстро остывать, а при отключении электроэнергии жидкость превратится в лед.

Высота установки бойлера на стене особой роли не играет, если он подключается к центральному водопроводу. Выбирают удобное легкодоступное для обслуживания место. В случае автономного водоснабжения высота крепления водонагревателя на стене зависит от расположения накопительного бака для воды.

Особенности настенного крепления

Настенные водонагреватели самые распространенные и их монтаж стоит подробней рассмотреть. Крепят приборы к стене металлическими кронштейнами. Для вертикальных моделей используют два крепежа, а горизонтальный бойлер фиксируют четырьмя элементами. К прибору прилагается инструкция завода изготовителя, где оговорены все нюансы монтажа.

При установке горизонтального водонагревателя применяют крепежи с петлями. Накопительные нагреватели нельзя ставить в обратном порядке, то есть, горизонтальные модели в вертикальном положении и наоборот. Неправильное расположение приведет к поломке прибора, а также затоплению помещения.

Крепежные кронштейны вкручивают в просверленные отверстия, забив перед этим пластиковые дюбеля. Бойлер с водой имеет большой вес и его выдержит только прочная стена из бетона, кирпича, шлакоблока или дерева. На гипсокартонные перегородки монтаж запрещен. К исключению относится гипсокартонная стена, за которой расположена несущая конструкция. Для крепления используют удлиненные кронштейны, способные пройти гипс и погрузится в прочный материал.

Подключение бойлера к системе водоснабжения

Когда крепление бойлера к стене будет завершено, наступает важный процесс подключения к водопроводу. Здесь важно учесть тип водоснабжения. Существует схема подключения водонагревателя к центральному водопроводу и автономной системе. Для получения из крана горячей воды сразу после его открытия предусматривают рециркуляцию. В таком варианте обвязка бойлера выполняется по специальной схеме.

Подключение к водопроводу

Сначала рассмотрим, как подключить накопительный водонагреватель к централизованному водопроводу, так как этот вариант наиболее распространен для квартир. В системе постоянно присутствует давление воды не менее двух атмосфер, что позволяет хозяину закрепить прибор к стене на любой высоте и это не повлияет на работоспособность бойлера.

Осуществляется подключение бойлера к водопроводу гибкими шлангами или пластиковой трубой, но сначала собирают группу безопасности. Узел состоит из набора тройников, клапанов, кранов и фитингов. Патрубки ХВС и ГВС прибора выступают снизу из корпуса. Отсюда и начинают подключение водонагревателя к централизованному водопроводу:

  • На резьбу патрубка входа холодной воды накручивают разъемный переходник из двух гаек. Фитинг сантехники называют «американкой».
  • На резьбу переходника накручивают тройник. К нижнему выходу монтируют обратный клапан. На его корпусе есть стрелка, указывающая направление воды, и она должна быть расположена вверх. Клапан пропускает жидкость внутрь бака, но не дает воде обратно сливаться в трубопровод.
  • К боковому выходу тройника подсоединяют еще один тройник. Боковое отверстие этого элемента направляют вниз и накручивают компрессионный фитинг, а к нему крепят кусок пластиковой трубы, отведенный в канализацию. Через патрубок будет происходить слив лишней воды при избыточном давлении.
  • На свободный выход второго тройника ставят предохранительный клапан.
  • К входному отверстию обратного клапана присоединяют кран подачи холодной воды.

Для упрощения схемы можно узел безопасности заменить одним элементом, имеющим внутри корпуса обратный и предохранительный клапан, а также носик для слива воды. Деталь сразу накручивают на американку, а за ней ставят кран холодной воды.

На второй патрубок водонагревателя, предназначенного для выхода горячей воды, накручивают «американку» и ставят кран. Между двумя этими элементами разумно поставить тройник и к боковому выходу прикрутить еще один кран. Запорная арматура пригодится для подачи воздуха в бак при сливе воды с бойлера. Если производитель предусмотрел пробку подачи воздуха, дополнительный кран не нужен.

После монтажа группы безопасности, а также запорной арматуры начинают заниматься трубопроводами холодной и горячей воды. Для подключения к системе оптимально выбрать пластиковые трубы. Куски нужной длины подсоединяют к кранам на водонагревателе с помощью компрессионных фитингов. Второй конец труб подсоединяют к тройникам, врезанным в водопроводную систему.

Правильная схема обвязки бойлера предусматривает врезку еще двух кранов, отсоединяющих квартирный трубопровод ХВС и ГВС от общих стояков жилого дома. Во время работы водонагревателя кран холодной воды будет постоянно открыт. Запорную арматуру возле стояка ГВС переводят в закрытое положение. Если этот кран не закрыть, горячая вода из бойлера направится по стояку в соседние квартиры.

Подключение к системе автономного водоснабжения

В системе автономного водоснабжения схема подключения бойлера бывает двух типов, что зависит от месторасположения накопительной емкости. Бак в частном доме располагают на чердаке или внутри одной из комнат второго этажа.

Чтобы знать, какую схему выбрать, измеряют расстояние между дном накопительной емкости и навешенным на стену водонагревателем. Если показатель составляет менее 2 м, то тройник подключения разветвления трубопровода ХВС ставят выше уровня бойлера. Группу безопасности монтируют на патрубке прибора.

Когда расстояние между накопительной емкостью и прибором более 2 м, тройник разветвления трубопровода ХВС ставят ниже уровня водонагревателя. Группу безопасности накручивают на входной патрубок.

Любая из рассмотренных схем может дополняться понижающим редуктором. Узел предназначен для снижения давления воды в трубопроводе, если показатель превышает 6 Бар.

Схема подключения с рециркуляцией

Когда выполняется установка накопительного водонагревателя косвенного нагрева для частного дома, используют схему, где предусмотрена рециркуляция. Система позволяет получать горячую воду из смесителя сразу после открывания крана.

Система представляет собой замкнутый контур. Обычно его делают через полотенцесушитель. При отсутствии этого элемента допускается выполнение тупой рециркуляции. Вместо полотенцесушителя используют ровную трубу. Главное в схеме – замкнуть кольцо. По кругу горячую воду гоняет циркуляционный насос. В системе предусмотрен расширительный бак, а также три клапана: обратный, предохранительный и для стравливания воздуха.

Рециркуляция постоянно поддерживает воду в горячем состоянии, даже если человек долгое время не пользуется прибором.

Подключение к электросети

Для подключения бойлера к электросети понадобится электросхема и точный расчет сечения проводов. Любой кабель не подойдет. При расчетах надо учесть мощность нагревательного элемента, и взять провод с небольшим запасом сечения. Обычно бытовые модели комплектуют ТЭНами мощностью 1–3 кВт. Подключение такого водонагревателя к электросети выполняют медным трехжильным проводом сечением 2,5 мм2. Для удобства выбора кабеля пользуются монтажной таблицей.

В электрической схеме установки водонагревателя присутствует три важных узла: УЗО, автомат, и розетка с вилкой. Все элементы рассчитаны на номинальный ток 16 А. Независимо от наличия автомата защиты, подключение через розетку обязательно. По технике безопасности во время ремонта электрооборудования должен быть видимый разрыв электроцепи.

Давайте подробней рассмотрим, как подключить бойлер к электричеству, не обращаясь за помощью к специалисту:

  • На стенке ставят розетку с классом защиты не ниже IP44 и УЗО. Чтобы добраться до контактов водонагревателя снизу снимают декоративную крышку. От бойлера до розетки замеряют расстояние, чтобы вычислить длину кабеля.
  • Согласно замеру с небольшим запасом отрезают кусок трехжильного провода. Собирают цепочку из вилки, УЗО и последнее подключение делают на контактах водонагревателя. При подключении важно не попутать третий провод – заземление. Он обычно маркирован желтыми полосами на зеленом фоне.
  • От розетки прокладывают трехжильный кабель к защитному автомату, а от него ведут линию в электрощит.

Еще до того, как бойлер будет подсоединен к сети, измеряют сопротивление контура заземления. Оптимальный показатель находится в пределах 4 Ом. Если возникнет вопрос, можно ли подключить бойлер без заземления, плохую мысль лучше отбросить. Это личная безопасность. Заземление защищает человека от поражения электричеством во время пробоя ТЭНа и металлические части прибора от разрушения блуждающими токами.

Некоторые умельцы приспосабливаются выключать нагреватель из розетки во время купания, если отсутствует заземление. Вариант неплохой, но это придется делать при каждом мытье рук или посуды, что крайне неудобно.

Включение и проверка бойлера после установки

По завершению установки и подключения водонагревателя остался последний вопрос – как проверить прибор на работоспособность:

  • после стояков закрывают кран ГВС и открывают кран ХВС;
  • на входе бойлера открывают запорную арматуру и кран горячей воды смесителя;
  • под давлением вода заполнит бак, вытесняя воздух из системы через открытый смеситель;
  • когда напор воды будет идти непрерывно без хлопков воздуха, кран смесителя закрывают.

Прибор находится под давлением. Осталось проверить все стыки на отсутствие течи.

После успешного заполнения водой на водогрейный прибор подают напряжение и выставляют желаемый режим работы. Время нагрева зависит от мощности ТЭНа и емкости бака. Если примерно через 1 час из смесителя появится горячая вода – монтаж осуществлен правильно.

nagrevalki.com

Как установить водонагреватель накопительный электрический своими руками + фото

Электрические и газовые бойлеры — это универсальное в использовании оборудование, которое предлагается по доступной стоимости и позволяет полностью решить проблемы с горячим водоснабжением.

Наибольшей популярностью сегодня пользуются электрические модификации, которые одновременно имеют доступную стоимость и могут быть смонтированы своими руками. Домовладельцу необходимо лишь определиться с тем, как установить водонагреватель и в последующем правильно эксплуатировать такую технику.

Установить подобный аппарат можно и собственноручно

Описание оборудования

Накопительные электрические водонагреватели — это простое в использовании оборудование, основным элементом которого является мощный ТЭН, отвечающий за нагрев воды. Наличие качественно утепленного бака позволяет аккумулировать нагретую воду, что повышает удобство эксплуатации такой техники. Использование бойлера избавляет от необходимости долго ждать нагрева воды, чтобы помыть руки, принять душ или ванну.

Выполняются электрические бойлеры в напольном и настенном варианте, имеют соответствующие патрубки для подачи воды. Благодаря наличию блока автоматического управления имеется возможность регулировки работы прибора, в том числе установки температуры, до которой нагревается вода в бойлере. Накопительные водонагреватели отличаются экономичностью работы, при этом имеется возможность выбора такой техники, которая будет отличаться своими показателями мощности и объёма бака.

В этом видео вы узнаете, как установить водонагреватель:

Преимущества и недостатки бойлеров

Во многом популярность электрических бойлеров обусловлена их многочисленными преимуществами. К плюсам такой техники можно отнести следующее:

  1. Простота использования.
  2. Доступная стоимость.
  3. Минимальный расход электроэнергии.
  4. Наличие полностью автоматического управления.
  5. Полная безопасность.
  6. Наличие настенных и напольных вариантов.
  7. Возможность самостоятельного монтажа.

Обслуживание электрических бойлеров не представляет особой сложности и может выполняться домовладельцем без обращения к специалистам. Всё что потребуется делать, это выполнять осмотр накопительного бака на предмет образования коррозии и проводить ревизию ТЭНа, на котором могут появляться различные кальциевые отложения, снижающие эффективность нагрева.

Наличие таких отложений приводит к некоторому увеличению расхода электроэнергии на горячее водоснабжение.

Разновидности техники

В продаже можно найти различные варианты электрических накопительных водонагревателей, которые различаются способом и типом своего подключения. От этого будет напрямую зависеть технология установки оборудования. На сегодняшний день принято различать два вида приборов в зависимости от их способа подключения:

  1. Напорные модели бойлеров.
  2. Безнапорные водонагреватели.

Специально для установки такой техники в частных домах, где отсутствует подключение к системе водоснабжения, были разработаны безнапорные накопительные водонагреватели, которые не требуют постоянного давления в трубопроводе. Вода в бак может подаваться с помощью насоса, который включается автоматически или вручную.

Напорные модификации предназначаются для их установки в квартирах, где в водопроводе имеется постоянное давление, соответственно, как-либо решать проблему с подачей воды в бойлер в этом случае не требуется.

Не забываем узнать о разновидностях водонагревателей

Напорные подогреватели

Напорное оборудование накопительного типа сегодня пользуется популярностью на отечественном рынке, что объясняется надежностью, долговечностью и функциональностью такой техники. К преимуществам приборов этого типа можно отнести следующее:

  1. Постоянное наличие в баке горячей воды.
  2. Хороший напор воды.
  3. Простота подключения к подающей магистрали и электросети.

К недостаткам накопительных бойлеров напорного типа можно отнести быстрое охлаждение нагретой жидкости, что объясняется постоянным поступлением в бак холодной воды из трубопровода. Большинство моделей такого оборудования оснащаются маломощными ТЭНами, поэтому быстро нагревать воду и использовать их в качестве проточных не представляется возможным.

Безнапорные модификации

Оборудование этого типа предназначается для использования с трубопроводами, где отсутствует постоянное давление в системе. Вода в бак закачивается автоматически при помощи электронасоса. При использовании автоматики внутри бака устанавливают поплавковый выключатель, который активирует работу помпы, обеспечивая максимально возможную автономность работы такой техники.

Безнапорные устройства используются владельцами частных домов и дачниками, которые, проживая за городом, не желают отказываться от благ цивилизации, в том числе горячей воды в кране. К преимуществам безнапорного оборудования относят:

  1. Простота монтажа.
  2. Экономичность оборудования.
  3. Вода в баке длительное время остаётся теплой.
Данный водонагреватель легко установить

Выбирать определённый тип электрического накопительного водонагревателя необходимо в зависимости от наличия или отсутствия подключения к центральному водопроводу.

Если же водоснабжение осуществляется от скважины, то оптимальным вариантом для частного дома станут безнапорные электрические накопительные водонагреватели.

Самостоятельная установка

Установка электрического накопительного бойлера не представляет особой сложности. При условии правильного выбора оборудования выполнить его монтаж можно самостоятельно. Для этого не потребуется использовать какое-либо сложное оборудование или профессиональные инструменты.

Правильный выбор места для нагревателя

Перед тем как устанавливать водонагреватель накопительный, необходимо определить, где будет установлен водонагреватель. Накопительные водонагреватели могут иметь большие габариты, что несколько усложняет их установку на кухне и в ванной комнате. Мощные напольные модели обычно размещают в отдельной котельной, а вот небольшие безнапорные навесные модификации можно подвесить над ванной и установить в специальном шкафчике на кухне.

Перед установкой водонагревателя нужно помнить о нескольких факторах

Планируя установку водонагревательного бойлера, необходимо помнить о том, что эффективность работы такого оборудования будет обеспечиваться лишь в том случае, если длина водопроводных труб будет минимальной. Для работы такому оборудованию потребуется качественное электроснабжение, поэтому нелишним будет от щитка дополнительно провести индивидуальный силовой провод, что исключит короткие замыкания и другие проблемы с проводкой.

Крепление водонагревателя

Определившись с местом установки бойлера, можно приступать непосредственно к его монтажу. Проще всего смонтировать напольные водонагреватели, которые устанавливаются непосредственно на пол или небольшую прочную подставку. Основным требованием к монтажу такого нагревательного оборудования является наличие ровного, прочного основания, которое должно в последующем исключать появление перекосов.

Технология монтажа настенных вариантов бойлеров напрямую зависит от их конструкции и объема бака. Вертикальные модели с объемом накопительного бака до 100 литров можно крепить на две опоры, которые дюбелями или анкерами фиксируются к стене. А вот для устройств большего объёма предусмотрено сразу четыре точки крепления, что позволяет обеспечить необходимую прочность и надежность установки тяжеловесного оборудования.


Важно правильно подобрать крепление, которое должно подходить к стеновому материалу. В качестве крепежа могут использоваться:

  1. Дюбеля и шурупы.
  2. L-образные шурупы по дереву.
  3. Анкера по бетону.

В комплекте поставки бойлеров от крупных производителей можно найти специальные крепежные планки, наличие которых позволяет существенно упростить монтажные работы.

Фиксация нагревателя выполняется следующим образом:

  1. Выполняют разметку поверхности, для чего планку прикладывают к стене, промеряют ее горизонталь и отмечают точки крепления.
  2. Дрелью высверливаются отверстия, в которые вставляется крепёж.
  3. На закрепленные планки навешивается прибор и проверяется прочность его фиксации.

В комплекте поставки к бойлеру будет идти инструкция, в которой подробно рассказывается как правильно установить водонагреватель накопительный. Необходимо в точности следовать требованиям инструкции, что и позволит гарантировать правильное выполнение монтажных работ, а, следственно, и последующую беспроблемную эксплуатацию водонагревающего прибора.

Подключение к водопроводу и электричеству

Электрические бойлеры будут иметь промаркированные краны для подключения горячей и холодной воды. Соответственно, холодная вода обозначается синим цветом, а горячая — красным. Подключать трубы необходимо через соответствующие фитинги и переходники. На подающую трубу рекомендуется установить запорный кран, что позволит при необходимости перекрывать подачу воды во время ремонта и обслуживания оборудования.

Для подключения бойлера к электросети следует использовать качественную брызгозащитную розетку, которая имеет соответствующие клеммы заземления. Подающую электролинию оснащают устройством защитного отключения (УЗО) и автоматическим выключателем. Это позволит защитить сеть от коротких замыканий, а нагреватель от перегрузок.

Подготовка к работе

Закрепив бойлер и подключив его к водопроводу и электричеству, можно выполнять пробный пуск устройства. При подготовке водонагревателя следует из вторичного контура удалить скопившийся воздух, в противном случае могут появиться проблемы с работой оборудования, а при заполнении бака появится неприятный шум.


Бойлер до отказа заполняется водой, при этом кран с горячей водой следует оставить открытым. Как только из смесителя пойдёт вода, кран закрывают и включают бойлер на обогрев. При необходимости вносятся соответствующие настройки в работу оборудования, что позволяет обеспечить эффективный нагрев воды до нужной домовладельцу температуры.

Электрические бойлеры — это функциональное и простое в эксплуатации оборудование, которое позволяет решить все проблемы с горячим водоснабжением в частном доме. Благодаря простоте конструкции таких водонагревателей их можно смонтировать самостоятельно. Всё что потребуется сделать, это правильно подобрать модификацию водонагревателя, с соблюдением всей технологии выполнить крепление водонагревателя и подключить его к электричеству и водопроводу.

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

Как установить накопительный водонагреватель - монтаж накопительного водонагревателя

Чтобы понять принцип установки накопительного водонагревателя необходимо знать технические характеристики оборудования.

Накопительный водонагреватель – это цилиндрический резервуар вертикального и горизонтального типа, предназначенный для нагревания воды от 55 до 75˚ при помощи электрической тэны. После нагрева воды до заданной температурной величины, водонагреватель отключается и переходит в режим автоматического поддержания температуры.

Преимущества и недостатки

Нагревательная спираль бойлера

Преимущество накопительных водонагревателей заключается в том, что они универсальны и не требуют больших энергетических затрат. Их установка допускается в любых помещениях, где есть электропроводка и водопровод.

Помимо этих преимуществ есть еще один и не менее весомый плюс – это использование воды с бака в нескольких местах одновременно. С накопительного водонагревателя производят подвод к главному водонапорному крану, откуда производится разводка воды. Единственный минус в том, что его габариты не дают возможности устанавливать их в маленьких помещениях и в тесном пространстве.

Если вы стоите перед выбором и не знаете, какой из двух типов водонагревателей выбрать, то лучшим и экономичным вариантом, конечно же, будет вертикальный водонагреватель. Это аргументируется тем, что в вертикальном водонагревателе тэна находится в нижней части бака. А у горизонтального нагревателя в боковой части. Как правило, холодная вода опускается в нижнюю часть бака. Для вертикальных водонагревателей ее нагрев не составляет труда.

Горизонтальные накопительные водонагреватели справляются с нагревом воды хуже. В результате чего, потребление электроэнергии увеличивается.

Видео

Ниже можно посмотреть ролик о разновидностях накопительных водонагревателей и принципах их работы:

Что может влиять на долговечность водонагревателя?

Устройство накопительного водонагревателя

В первую очередь на долговечность накопительного бака влияет качество воды. Если вы используете воду, которая насыщена железом, то лучше всего использовать эмалированный бак. В эмалированных баках ставят большие защитные аноды, они будут нейтрализовать активные компоненты железа. Единственное требование- это регулярная замена защитного анода.

Что касается нержавеющих накопительных водонагревателей, то они снабжаются маленькими защитными анодами. Следовательно, при использовании железистой воды анод не справляется с нагрузкой, и железо оседает на поверхности бака и на тэнах. В результате чего, необходимо менять тэну и анод одновременно.

Схема принципа работы

Есть еще один нюанс, который влияет на долговечность водонагревателя – это эксплуатация водонагревательного прибора. Неправильная эксплуатация прибора в зимнее время года приводит к тому, что бак с водой замерзает, в результате чего лопаются тэны и защитные аноды. Места соединений начинают протекать, как правило, это приводит к преждевременной утилизации водонагревателя.

Накопительные водонагреватели изготавливаются с одной и двумя тэнами разных мощностей – 1,5 и 2,5 кВт. Нагреватель с двумя тэнами устанавливается в местах, где предусмотрено потребление большой электрической мощности.

Нагреватель с одной тэной предназначен для слабомощных электрических линий.

Места установки накопительного водонагревателя

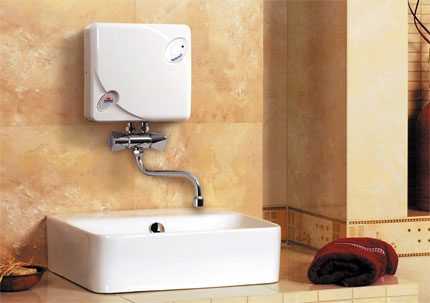

Установка под раковиной

Самым идеальным местом, где можно устанавливать прибор, считается нижняя часть стены под раковиной. Таким образом, не загромождается пространство и снижается риск обрыва бака под тяжестью массы воды. Не стоит бояться того, что на поверхность и на места соединительных элементов попадут брызги воды. Производители водонагревателей проработали систему электрической безопасности и обозначили степень защиты на корпусе водонагревателя. Следовательно, перед тем как установить накопительный водонагреватель ознакомьтесь с маркировкой.

Монтаж крепежных элементов

Крепление водонагревателя на кронштейн

Обозначаем место установки крепежей и устанавливаем анкерные болты или крюки. Установка анкеров и крюков производится при помощи разводного ключа, и зажимаются они с полной силой. По окончании фиксации крепежных элементов с анкерных болтов выкручиваются гайки, и на анкера надевается бак, после чего производится зажим гаек.

Выбор крепежных элементов подбирается согласно литражу бака.

Подводка воды к водонагревателю

Подвод воды к бойлеру

Чтобы облегчить процесс подводки воды к водонагревателю, необходимо начать с подачи холодной воды. Входное отверстие патрубка обозначено синим цветом, в него вставляется выходное отверстие с предварительно намотанным слоем из пакли, пропитанной силиконом.

На обработанный патрубок накручивается тройник и в каждое отверстие монтируется аварийный спускной кран, сбросной клапан и отсекающий кран. В завершении установки кранов и клапана на тройник устанавливают резьбовой переходник и подключают к квартирному водопроводу.

Далее переходим к горячей воде. На системе горячего водоснабжения устанавливаем отсекающий кран и резьбовой переходник, он будет служить связующим звеном между квартирной разводкой и трубопроводом с горячей водой.

Видео

Правила подключения электрического водонагревателя:

Электромонтаж

Схема подключения бойлера к электросети

Приготовьте кабель с квадратным сечением в 2,5 квадрата и автоматический амперный выключатель в 16 А. Затем произведите подключение проводки к электрощитку и крепежными элементами в баке согласно приложенной инструкции.

kakpravilnosdelat.ru

схема, установка бойлера своими руками, видео

Когда необходимо выполнить подключение водонагревателя к водопроводу — схема должна учитывать тип агрегата, место монтажа и другие параметры. Только тщательно продумав способ установки можно добиться желаемого результата – надежности работы и долговечности оборудования. Не следует забывать и о том, что существуют определенные требования правила и требования, которые необходимо соблюдать при монтаже.

Виды водонагревателей

По типу используемой энергии водонагреватели разделяются на газовые и электрические.

Первый вариант экономичнее, но установкой таких моделей, как и во всех случаях монтажа газового оборудования должны заниматься специалисты, имеющие разрешительную документацию. Именно поэтому ниже будет подробно рассматриваться подключение электрических моделей, в этом случае допускается установка бойлера своими руками.

По принципу действия агрегаты для нагрева воды могут быть накопительными или проточными.

  • Накопительные модели более громоздки из-за наличия объемного резервуара, но отличаются невысокой мощностью. В него заливается вода, температура которой повышается при помощи ТЭНа. Недостатком таких нагревателей можно считать отсутствие быстродействия. Скорость нагрева зависит от объема резервуара, а также от мощности установленного нагревательного элемента, но в любом случае для того, чтобы получить требуемую температуру, понадобится время. Многие модели этого типа имеют функцию автоматического контроля температуры и при остывании воды включают ТЭН, восстанавливая параметр до необходимого значения. Подобные конструкции оптимальны, когда горячая вода расходуется постоянно и в больших количествах, например, в домах, где живут большие семьи.

    Устройство накопительного нагревателя воды

  • При использовании проточного водонагревателя горячую воду можно получить сразу же, открыв кран. Такие модели занимают мало места и осуществляют практически моментальный нагрев проходящей через них жидкости. К особенностям моделей данного типа относят наличие ограничений по максимальной температуре и достаточно высокое энергопотребление.

    Схема устройства проточного водонагревателя

Необходимые инструменты

Для того чтобы схема подключения бойлера к водопроводу была реализована без проблем, необходимо заранее подготовить все необходимое.

Перечень инструментов и материалов включает в себя:

  • измерительные приспособления (линейку или рулетку),
  • ударный инструмент для сверления и сверла в наборе (можно использовать перфоратор или дрель с функцией удара),
  • крепежные элементы для монтажа агрегата на стене (кронштейны, анкеры),
  • монтажные ключи для соединения элементов (оптимально дополнить комплект пассатижами и разводным ключом),
  • тройники (фитинги, предназначенные для врезки в водопровод),
  • запорные краны (их следует устанавливать на входах в бойлеры, чтобы обеспечить возможность отключение оборудования, например, для ремонта)
  • материалы для обеспечения герметичности соединений (паклю, специальную пасту, уплотнительную ленту),
  • гибкие шланги (с их помощью осуществляется ввод жидкости в нагреватель и ее вывод).

При подготовке материалов и инструментов учитывайте индивидуальные особенности подключения водонагревателя к водопроводу – схема может предусматривать наращивание труб или выполнение обводной линии. В этом случае необходимо приобрести трубы, выбирая их по техническим характеристикам (важно помнить, что не все материалы устойчивы к высоким температурам).

Узнайте о том, какие существуют правила установки счетчиков воды в квартире. В статье также описана последовательность монтажа приборов.

А если засорился унитаз — что делать в домашних условиях расскажет наша другая статья.

Работа с трубопроводами различных типов

Схема подключения водонагревателя к водопроводу в квартире и выбор инструментов и материалов зависит также от типа имеющегося трубопровода.

Полипропиленовые трубопроводы

Для работы с трубами из полипропилена потребуются труборез и специальное паяльное устройство. Тройники в этом случае выбираются из аналогичного материала, а для соединения их с кранами используются муфты МРН.

Полипропиленовая муфта с металлической резьбой

Сам процесс не представляет сложности, если трубы открыты, при скрытых коммуникациях процесс усложняется необходимостью вскрытия верхнего слоя над трубами. Только после этого можно будет врезаться в водопровод.

Установка накопительного водонагревателя своими руками с использованием полипропиленовых труб
Трубопроводы из металлопластика

Металлопластиковые трубы прокладываются обычно по поверхности, поэтому вероятность осложнений исключается. Монтаж осуществляется при помощи фитингов, при этом их выбор достаточно велик, поэтому любая схема установки водонагревателя может быть реализована без дополнительных проблем.

Врезка осуществляется при помощи тройников, к которым в зависимости от расположения коммуникаций и места установки нагревателя подсоединяются дополнительные трубы либо непосредственно гибкие шланги для ввода.

На фото показан вариант того, как можно установить водонагреватель своими руками с использованием труб из металлопластика и компрессионных фитингов
Трубопроводы из стали

Обойтись без сварочных работ при работе со стальным трубопроводом позволит оригинальный тройник-«вампир». Конструктивно он представляет собой хомут с отводом, который надевается на трубу (разумеется, перед началом монтажа подачу воды следует перекрыть) и фиксируется зажимными винтами. Для плотности прилегания используется резиновая прокладка.

Использование ремонтной обоймы-тройника является достаточно простым способом монтажа, но не самым надежным

Важно: Перед установкой обоймы-тройника участок трубы под нее следует зачистить от грязи, ржавчины, краски.

После установки хомута с отводом через последний в основном трубопроводе высверливается отверстие. Для выполнения подобных работ требуется применение защитной втулки. Она предотвратит повреждение внутренней резьбы при сверлении. На резьбу отвода устанавливается кран и затем – подводящий шланг к бойлеру.

Хотите узнать как производится пайка полипропиленовых труб своими руками — видео покажет весь процесс, а текстовая информация в статье поможет избежать ошибок.

О том, как выполнить соединение металлопластиковых труб своими руками, мы рассказали в отдельном материале сайта.

А как самому подключить стиральную машину вы можете узнать из этой статьи.

Монтаж накопительного нагревателя

Тем, кто интересуется, как установить электрический накопительный водонагреватель, важно знать, что при монтаже такого оборудования необходим предохранительный обратный клапан. Он обеспечит корректность работы агрегата, снизит вероятность возникновения аварийных ситуаций.

Предохранительный обратный клапан для водонагревателя препятствует вытеканию воды из нагревателя, а также, при превышении максимального давления в баке осуществляет сброс избытка жидкости в канализацию через дренажный отвод

Патрубок впуска воды у водонагревателя отмечен синим цветом, чтобы избежать ошибки при подключении. На него при монтаже устанавливается предохранительный клапан с соблюдением требований герметичности (используются ФУМ-лента, льняная пакля и др.). Для дальнейшего соединения водонагревателя с водопроводом используют гибкий шланг или шланг в сочетании с трубами (стальные, полипропиленовые или металлопластиковые конструкции выбираются в соответствии с типом имеющегося трубопровода. Так называемая группа безопасности (обратный предохранительный клапан) должна работать безотказно, поэтому если вы пользуетесь недорогим монтажным комплектом, лучше приобрести этот элемент отдельно, выбирая высокое качество.

При самостоятельном монтаже последовательность установленных элементов по направлению от входящего патрубка водонагревателя будет следующей:

  • тройник,
  • шаровый кран, который используется для слива воды и подсоединяется к боковому отводу тройника,
  • предохранительный клапан с дренажным отводом,
  • запорный вентиль для отключения системы,
  • трубопровод.
На схеме показано как правильно установить накопительный водонагреватель

Это – базовый перечень элементов для установки водонагревателя в квартире или частном доме, который при необходимости может быть дополнен:

  • редуктором (приспособлением, понижающим входное давление до номинального для водонагревающего прибора значения),
  • фильтром (при несоответствии воды в трубопроводе требованиям, например, при наличии большого количества нерастворимых примесей и солей, образующих отложения на поверхности резервуара и на ТЭНе).

После выполнения этих операций остается подключить к бойлеру горячую линию. Для этого на соответствующий патрубок водонагревателя монтируется запорный кран для возможности отключения. Запорный кран соединяется с гибким шлангом для отвода нагретой жидкости.

Бойлер готов к работе

Монтаж проточного водонагревателя

Как установить проточный водонагреватель, зависит от того, на сколько точек водозабора предполагается использовать агрегат. В зависимости от этого выбираются также мощность и производительность водонагревателя.

Проще всего монтировать модель на один кран. Так, часто возникает необходимость узнать, как установить проточный нагреватель в ванной у жильцов городских домов с центральным горячим водоснабжением при частых отключениях горячей воды. В этом случае может быть достаточно маломощного и более дешевого прибора.

В частных домах, где нагреватель является единственным способом подогрева, чаще реализуются более сложные схемы с разветвлениями (как минимум – для крана на кухне и ванны или душевой). Для таких схем необходима более мощная и дорогостоящая техника. Монтаж в данном случае имеет свои особенности. Например, место для установки нагревателя должно быть выбрано таким образом, чтобы он находился примерно на равном удалении ото всех точек водопотребления.

Подключение проточного нагревателя воды

Монтаж выполняется в такой последовательности:

  1. Установка тройников на трубопроводы горячей и холодной воды для врезки оборудования.
  2. Установка на тройники шаровых кранов для возможности перекрыть подачу воды при необходимости. В частности при использовании нагревателя в качестве альтернативного варианта, при перекрытии крана на горячей линии дает возможность пользоваться горячей водой из централизованной линии.
  3. Тройники на трубопроводах соединяются с соответствующими патрубками водонагревателя при помощи гибких шлангов. Если оборудование находится далеко от точек врезки, могут использоваться также трубы (полипропиленовые, металлопластиковые, стальные – в зависимости от типа имеющегося трубопровода).

Важно: Так как мощность подобных моделей высокая, то в качестве проводки рекомендуется использовать усиленный трехжильный кабель и вести его от щитка, также необходимо УЗО и заземление. Это все будет актуально и для мощных накопительных бойлеров.

Плюс, при установке проточного электрического нагревателя своими руками рекомендуется использовать ионообменный фильтр, а при необходимости – и механический для защиты ионообменника от быстрого загрязнения. Это связано с интенсивным отложением солей на оборудовании при быстром нагреве воды в проточном нагревателе.

Видео

Как производится установка водонагревателя своими руками видео покажет вам наглядно.

okanalizacii.ru

Установка бойлера (водонагревателя) своими руками: монтаж, крепление, схема подключения

Установка бойлера в частном доме, в квартире или на даче является разумным решением для обеспечения горячей водой требуемых помещений. Монтаж аппарата можно доверить специалистам, а также, если у вас есть необходимые навыки, установка водонагревателя своими руками не вызовет затруднений.

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

  1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).
  2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.
  3. Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.

Общие правила

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

  1. Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
  2. Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
  3. В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
  4. В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
  5. Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Монтаж водонагревателя

После проведения всех подготовительных работ, можно приступать к установке (монтажу) накопительного водонагревателя на стену.

  1. Необходимо учитывать, перед тем, как установить накопительный бойлер, что между потолком и баком должен оставаться зазор минимум 20 см. Поэтому ставим метку ниже потолка на 20 см.
  2. Далее от верха устройства замеряем расстояние до монтажной планки, приваренной на задней части аппарата.
  3. На стене отмечаем это расстояние от уже нарисованной метки, и с помощью уровня проводим горизонтальную линию. На этой высоте мы будем крепить агрегат.
  4. Теперь нужно определиться с центром линии, от которого будет откладываться расстояние до петель. Если вы хотите установить накопительный водонагреватель в нише, то находится центральная точка между стенами. Если монтаж производится в широкой комнате, то отступите от стены необходимое расстояние, после чего измерьте расстояние между центрами крепежных отверстий.
  5. От центра линии на стене отмерьте в обе стороны по половине расстояния между петлями. Таким образом вы получите проекцию крепежных отверстий.
  6. При помощи перфоратора просверлите стену на нужную глубину (глубина зависит от размера дюбеля или анкерного болта). Крепление водонагревателя к стене из кирпича лучше производить, используя пластиковый дюбель с крюком. В просверленное отверстие, применяя молоток, забейте дюбели и закрутите в них крюки.

    Дюбель с крюком

  7. Для крепления бойлера к бетонной стене лучше использовать анкеры. Забейте их в отверстие и, вращая крюк, прочно зафиксируйте.

    Анкер для бетона

  8. Теперь, когда крюки установлены, повесить водонагреватель на стену, зацепив его на монтажную планку, не составит труда. Первичный монтаж накопительного водонагревателя можно считать законченным.

Схема установки

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

  1. Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
  2. Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
  3. Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
  4. Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
  5. На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
  6. На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
  7. Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Подключение к электросети

Для подключения агрегата к электричеству желательно сделать для него отдельный распределительный щит с автоматическим выключателем, и расположить его не в сыром помещении. После чего протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет оберегать аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется применение УЗО (устройства защитного отключения), которое убережет человека от удара током.

Ниже приведена схема подключения аппарата к сети.

Если вы недостаточно хорошо разбираетесь в электромонтаже, лучше не испытывать судьбу, а обратиться к специалисту, который сделает правильное подключение электроприбора.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

  • включать установленный агрегат, не наполненный водой;
  • подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
  • снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
  • заниматься установкой, если вы не знаете, как установить бойлер своими руками;
  • применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
  • устанавливая агрегат, игнорировать монтаж предохранительного клапана;
  • не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

tehnika.expert

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
