Инструкция по монтажу подвесного потолка Армстронг

Если ремонт или отделка помещения включают в себя новые потолки, не стоит паниковать раньше времени при мысли о затратности и трудоемкости предстоящих работ. В определенной ситуации подвесные потолки могут предложить несколько существенных преимуществ и дают возможность сэкономить бюджет, по сравнению со своими натяжными или гипсокартонными собратьями, что остановит Ваш выбор именно в их пользу:

  • Во-первых, это возможность скрыть видимые коммуникации (воздуховоды, трубы, кабели и прочие), сохраняя при этом доступ к ним для ремонта или проверки.
  • Во-вторых такая конструкция исключает мокрые процессы по грунтованию, оштукатуриванию, покраске и удобна для замены, при потере внешнего вида отдельных элементов, без разборки всей системы.
  • В-третьих, подвесные потолки, благодаря разнообразным основам панелей, лучше поглощают звуковые волны в помещении.

Еще один реальный бонус — возможность монтажа подвесного потолка Армстронг своими руками, для которого необходимо наличие только простого бытового инструмента и минимальных навыков по установке.  Хотя, возможно, профессионалы справятся с этой задачей быстрее.

Простая конструкция, состоящая из металлической сетки и направляющих, поддерживающих легкие панели из различных оснований, на сегодняшний день находит все больше способов для применения в большинстве типов помещений, включая жилые. Если Вы беспокоитесь о аскетичном внешнем виде таких потолков, то в последнее время они стали более привлекательными и значительно расширили разнообразие своих дизайнов.

И если применение подвесных потолков Армстронг в спальне все еще относят к чему-то неординарному, то их монтаж в подвалах, санузлах, ванных комнатах, бассейнах и бойлерных имеет немало смысла. Нередко возникающие утечки из коммуникаций и подтеки остающиеся на потолке легко исправимы в данной системе заменой поврежденных плиток, что не занимает много времени и не причиняет неудобств, а значит, позволяет беречь ваши нервы и деньги.

Все, что Вам необходимо для монтажа подвесного потолка Армстронг — достаточное пространство между основанием и подвесной системой. Требования часто меняются, а некоторые панели могут приклеиваться к существующим перекрытиям, но все же минимальное расстояние Вашего подвесного потолка будет составлять не менее 5 см, именно столько необходимо для возможности завести плиту под каркас.

В нашем примере мы монтируем подвесной потолок Армстронг в деревянной каркасной комнате, хотя монолитные, кирпичные, блочные или бетонные стены не изменят технологию установки. В этих случаях, просто будут использоваться дюбель-гвозди или анкер-клины для крепления уголка и подвесов.

Технология

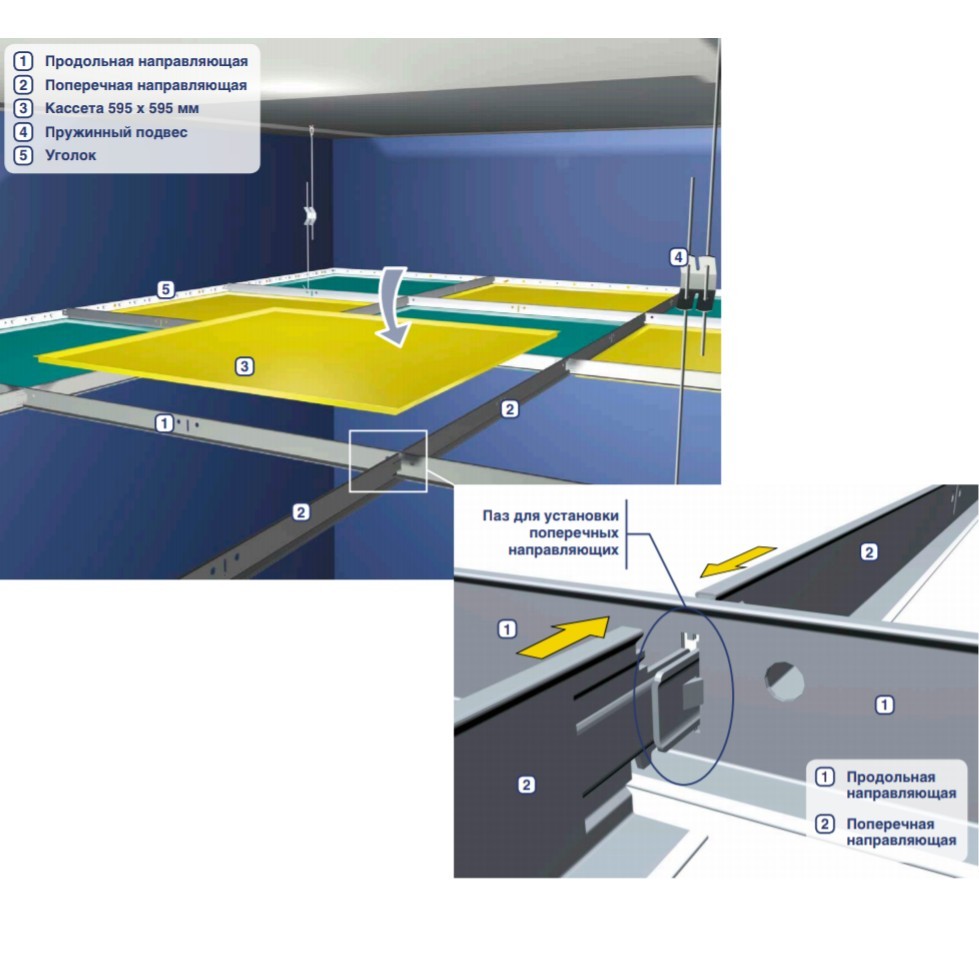

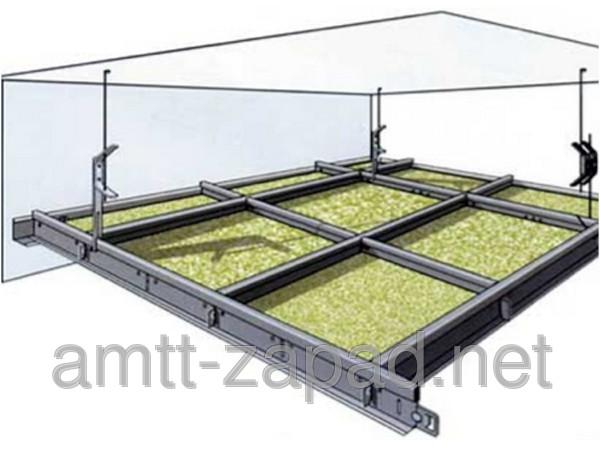

Типичные системы имеют L-образную форму уголка идущего по периметру помещения, который также именуют декоративным молдингом, чтобы поддерживать подвесной потолок и скрыть места стыков на стенах. Длинные основные направляющие, называемые главными, устанавливаются через каждые 120 см по всей длине комнаты, соединяясь между собой специальными встроенными замками. Средние направляющие (120 см) монтируют между главными, а уже в них вставляют короткие элементы каркаса (60 см), тем самым образуя металлическую сетку по всей площади. Вся эта конструкция поэтапно привязывается к основанию потолка с помощью специальных подвесов и это все, что необходимо для поддержки потолочных панелей навесу.

На чертеже:

  1. главная направляющая (3,7 — 3,6м)
  2. поперечная направляющая (1,2м)
  3. поперечная направляющая (0,6м)
  4. подвес
  5. периметральный угол (декоративный молдинг)
  6. панели подвесного потолка

Схема

Схема установки подвесных потолков достаточно проста и напоминает детский конструктор с минимальным набором операций. Хоть варианты монтажа и варьируются от одного производителя к другому, и зависят от выбранной Вами системы, но основные его принципы и элементы остаются неизменными.

После того как Вы выбрали каркас и кромку плит, делают набросок схемы по которой будут располагаться направляющие. Для этого необходимо иметь общее представление о том, как располагаются её компоненты и соединяются друг с другом.

Порядок действий

Установка периметра

Первый шаг заключается в определении максимальной высоты нового подвесного потолка. Если Вы планируете устанавливать в него типовые светильники под размер ячейки, то необходимо опуститься на 10-15 см от основания. В противном случае всё будет регламентироваться удобством монтажа плиты в систему, которую необходимо завести за металлические направляющие. Для отбивки периметра применяют строительные уровни различных типов по показаниям которых необходимо нарисовать прямую линию вокруг трех сторон комнаты.

Монтаж декоративного угла

После очерчивания периметра, возьмите молдинг и прикрепите его к стене с шагом не более 40 см. Для этого используйте подходящий вид крепежа в зависимости от основания стен, избегайте истирания и замятия окрашенной поверхности уголка под давлением. Стыкуйте молдинги между собой, оформите внутренние и внешние углы с помощью подрезки.

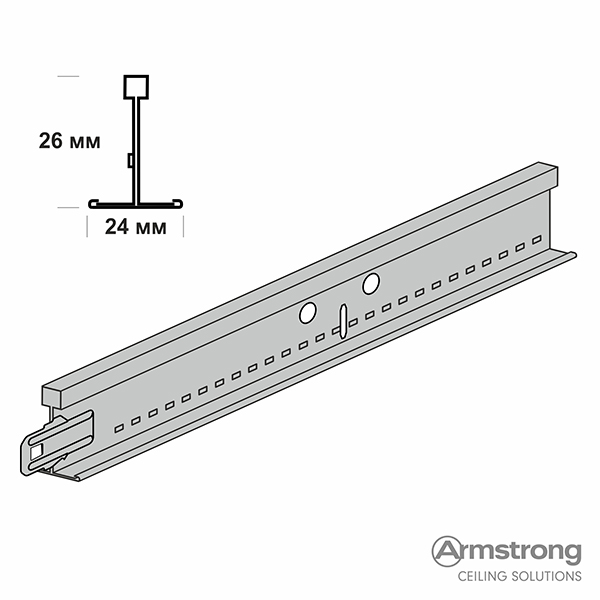

Установка главной направляющей

В соответствии с выбранной схемой, начните монтаж рядов главных направляющих, края которых должны ложиться на пристенный уголок. Для их крепления лучше всего подойдут регулируемые металлические подвесы, позволяющие точно отрегулировать систему каркаса. Каждую последующую направляющую необходимо крепко вставить в посадочные гнезда замка, обычно до характерного щелчка.

Монтаж поперечных направляющих

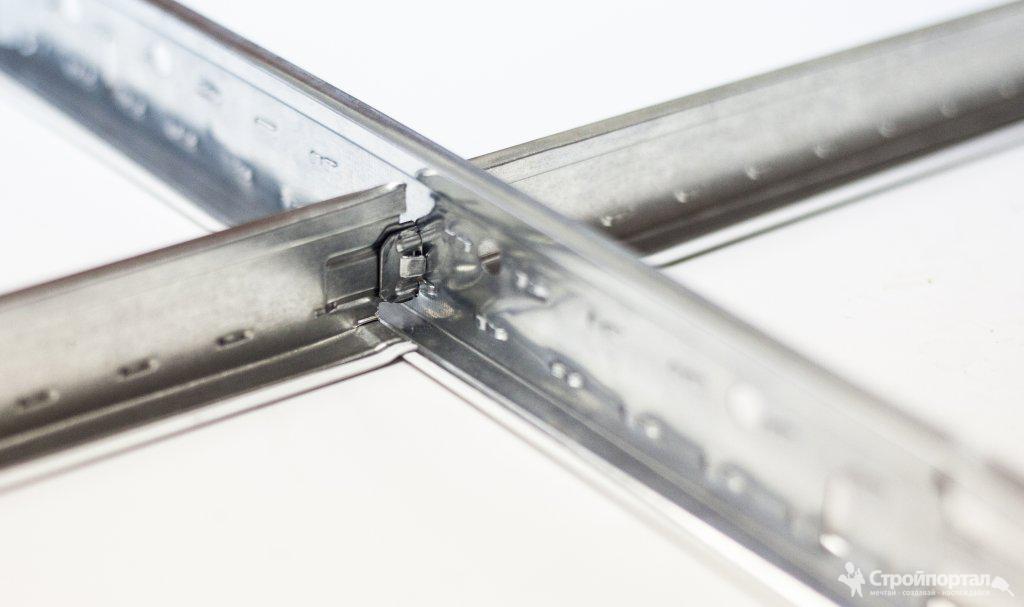

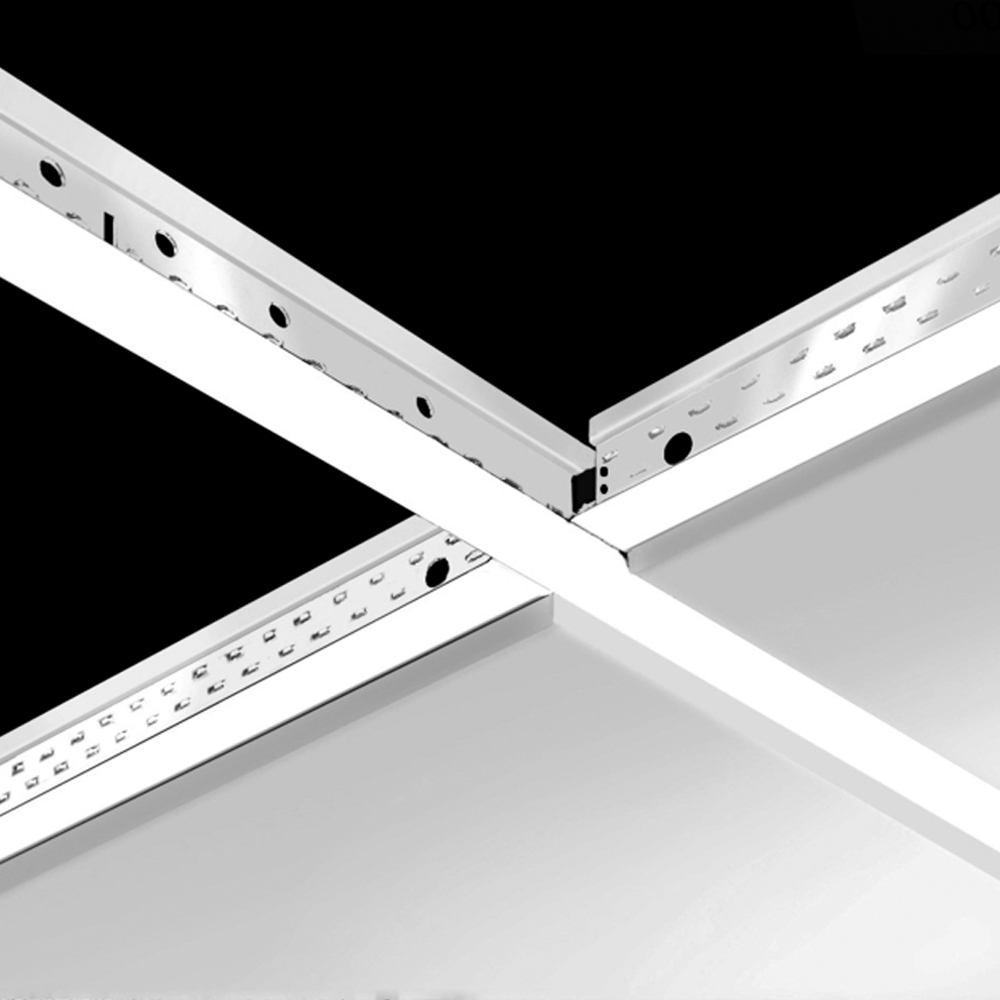

Собрав ряд главных направляющих, необходимо связать их между собой поперечными планками длиной 120 см — это добавит жесткости каркасу. Проверив систему по уровню приступают к установке 60 см направляющих, что придаст системе завершенность. Не торопитесь укладывать каркас на декоративный угол, возможно еще понадобится его корректировка относительно стен.

Монтаж воздуховодов, светильников и прочего

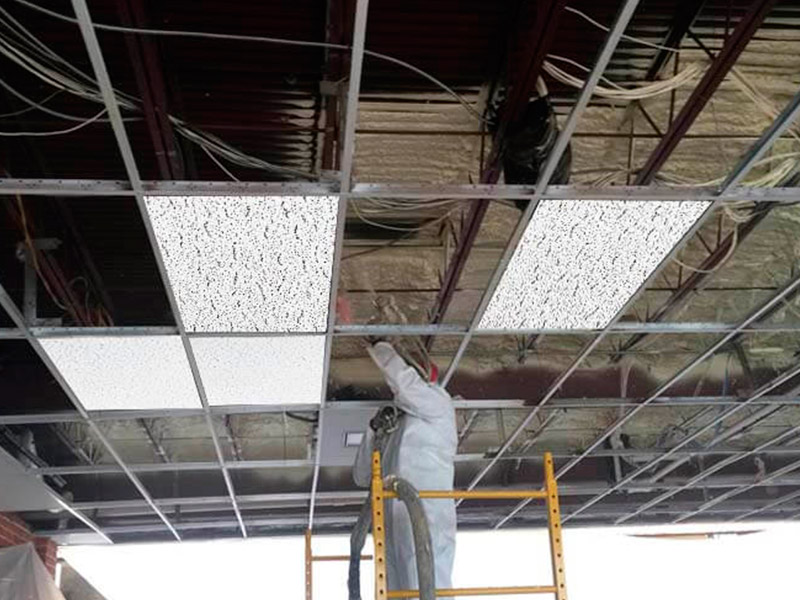

После завершения установки металлического каркаса подводим воздуховоды и провода светильников к местам их размещения. Речь идет именно о завершающих элементах, переходниках и блоках. Прокладка основных коммуникаций подразумевается на начальном этапе, перед тем как Вы начали установку системы. Далее в потолочных панелях делаются отверстия для диффузоров, решеток и т.д. если это необходимо.

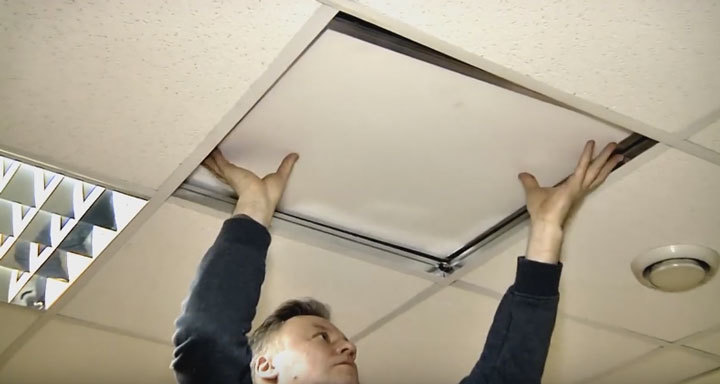

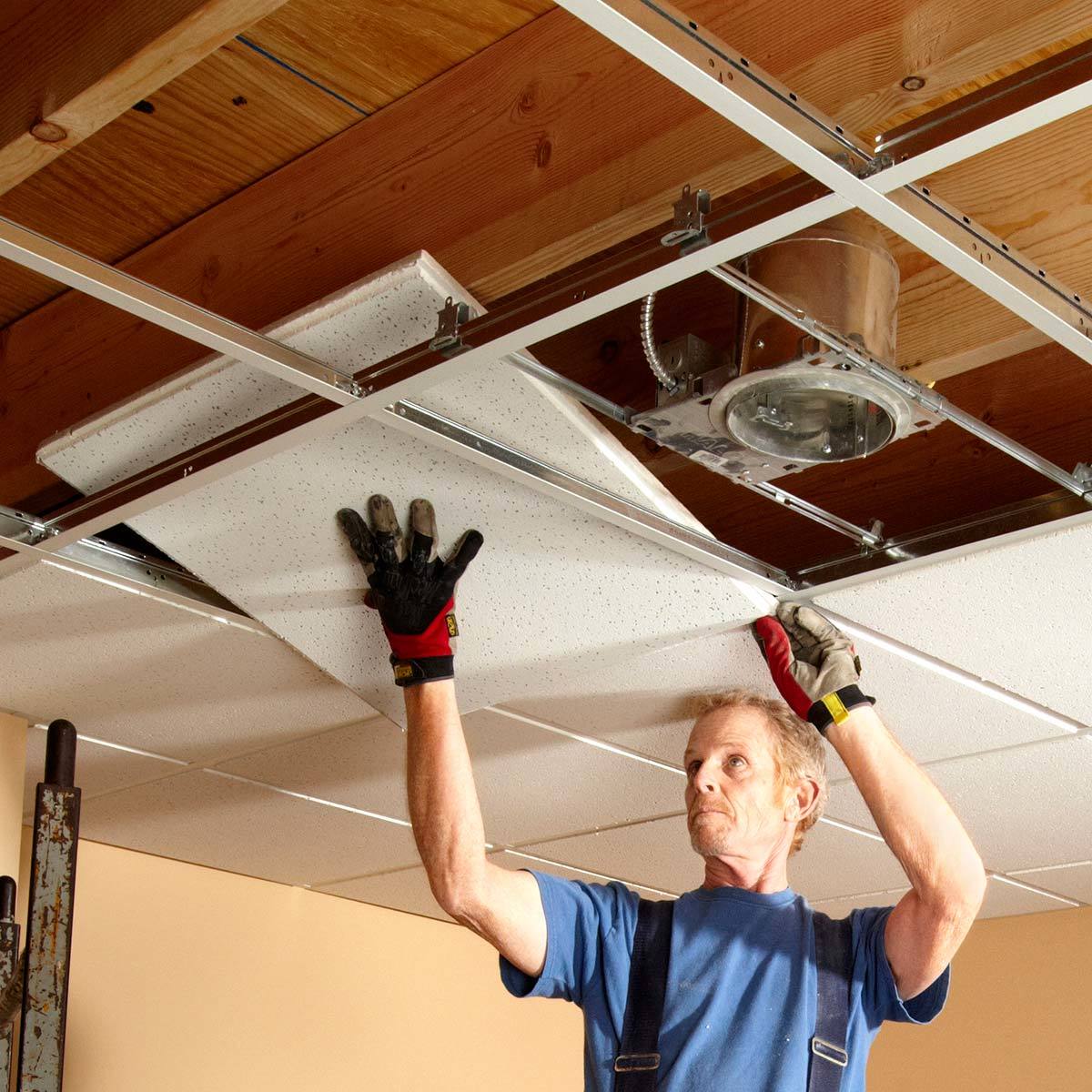

Установка потолочных панелей

Разместив металлический каркас по всей площади помещения, начинают монтаж плит в образованные ячейки. Особое внимание стоит уделить подрезке, т.к. возможности декоративного молдинга не безграничны и к этому процессу стоит отнестись достаточно серьезно. Всегда режьте панели лицевой стороной вверх и используйте острый нож. В случае нестандартных кромок возможно Вам понадобится специальный инструмент, что необходимо уточнить у производителя.

Вот пожалуй и все основные моменты, особенности и инструкции по монтажу подвесного потолка Армстронг, которым стоит уделить внимание. Как Вы видите в данном процессе нет ничего сложного, но все же он требует определенных навыков, а главное понимания происходящего. Надеемся, что в результате Вы получите желаемый результат и высокие эксплуатационные характеристики потолочного покрытия по доступным ценам.

Цена на монтаж

Цена работ зависит от сложности, объема, вида панелей, удаленности объекта. Стоимость типового монтажа плит с прямой кромкой начинается от 350 руб/м2.

Подвесные потолки Armstrong, установка и монтаж дома ив офисе

БрендНазваниеОбразец фактурыОписание
Матрикс Декоративный Размеры 600х600 мм при толщине 8 мм. Плиты производятся из натурального минерального волокна без добавления асбеста и формальдегидных связующих. Устанавливаются в помещениях общего хозяйственного и производственного назначения с влажностью воздуха до 70%. Коэффициент звукопоглощения потолков равен 0,4. Для подвесных потолков Матрикс коэффициент отражения составляет 80%. Он показывает, какая часть лучистой энергии отражается от поверхности плит Армстронг.

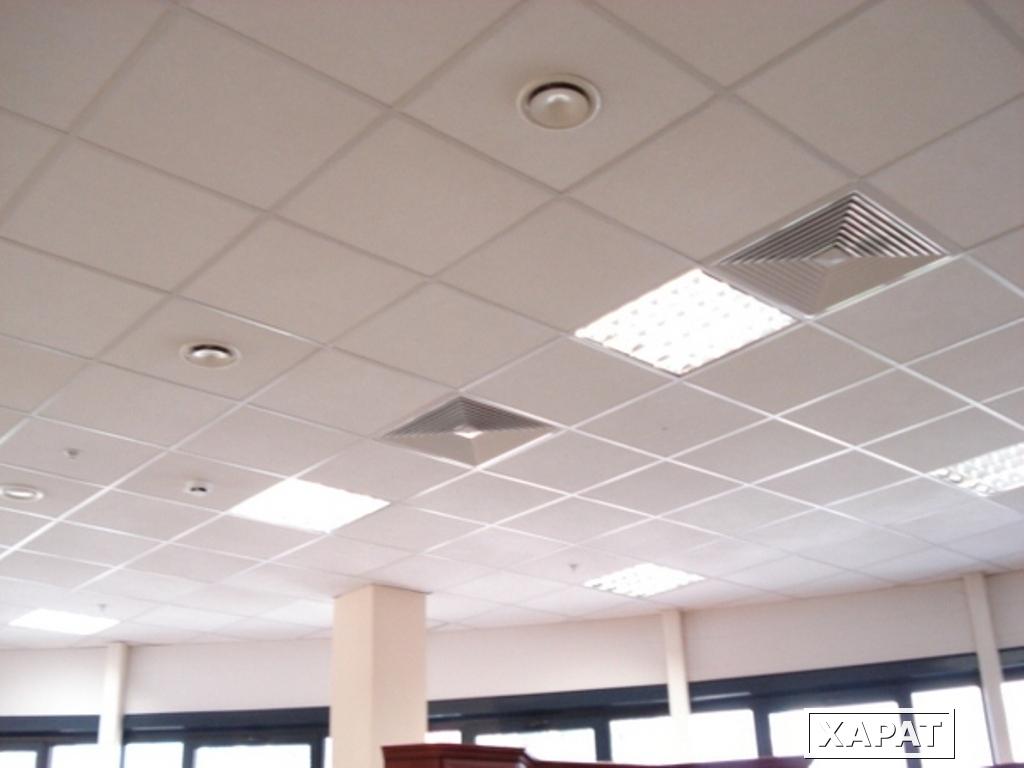

Матрикс Байкал Материалы производства КНР — идеальный выход для решения бюджетных ремонтов. Внешний вид таких потолков ничем не отличается от оригинальных потолков Армстронг, а соотношение цена — качество порадует экономного хозяина. Плита «МАТРИКС» представляет белую гладкую перфорированную поверхность с мелкими червоточинами. Состав: минераловолокно. Размеры плиты: 600х600. Влагостойкость: 70%. Светоотражение: 80%. Толщина плиты 8 мм
Armstrong BAJKAL

Состав подвесного потолока Байкал: минволокно-прессованная минеральная вата. В связи с этим потолок не горит. Плиты для потолка Байкал имеют белую тисненую поверхность с червоточинами, расположенными в хаотичном порядке. Устанавливают в помещениях общего назначения — офисах, бизнес-центрах, ресторанах, гостиницах. Плита имеет размеры 595х595 мм, толщину 12 мм, прямоугольный край — кромка board, устанавливается на подвесную систему шириной 24 мм, коэффициент звукопоглощения NRC = 0.5, влагостойкость RH = 70%, светоотражение = 80%
Armstrong OASIS

Подвесные потолки Оазис прекрасно зарекомендовали себя на российском рынке.

Для потолка характерна белая шероховатая поверхность.

Подвесные потолки данной категории рекомендованы к установке в помещениях общего назначения: офисы, торговые центры, гостиницы и т.д. Размеры плиты 600х600х12 мм, влагостойкость 70%, коэффициент звукопоглощения 0.20, светоотражение 80%
Armstrong DUNE

Плиты имеют мелкорельефную шероховатую поверхность с микроотверстиями и представлены широким ассортиментом модулей и кромок.

Уникальный состав делает плиты прочными, долговечными и устойчивыми к прогибу, а повышенная влагостойкость позволяет использовать их в помещениях с повышенной влажностью. Размер 1200х600х15мм. Звукопоглощение (Alpha w) 0.15 (L), звукопоглощение (NRC)0.20, звукоизоляция Dncw (dB) 35, светоотражение (%)85.24, влагостойкость (RV%)99, теплопроводность (W/mK)0.06
Armstrong PLAIN

Потолочные плиты имеют белую, слегка шероховатую поверхность с максимальным коэффициентом светоотражения, что позволяет повысить уровень комфорта и экономить электроэнергию. Размеры плиты: 600х600х15 мм, влагостойкость: 95%, коэффициент звукопоглощения: 0,15, звукоизоляция: 37 дБ, коэффициент светоотражения: 90%
Armstrong ULTIMA

Уникальное сочетание отличной звукоизоляции и хорошего звукопоглощения, обеспечивающее комфорт, конфиденциальность и рабочую эффективность. Обладает повышенной устойчивость к образованию царапин, долговечностью и прочностью, элегантным дизайном поверхности, высоким светоотражением и усиленной обработкой кромок. Размер плиты: 600х600х19, влагостойкость: 95, звукопоглащение: 36 dB, светоотражение: 90 %, звукоизоляция: 0.700
AMF Thermofon

Плита относится к классу акустика, минеральная плита с акустическим флисом. Она характеризуется очень высокими показателями по шумопоглощению. Коэффициент звукопоглощения: 0,85. Влагостойкость: 95%. Размер: 600*1200*15 мм
AMF ФИЛИГРАН Потолочные плиты из современной биорастворимой минеральной ваты, перлита, глины и крахмала — демонстрируют хорошие строительно-физические свойства плиты в области огнестойкости и акустики. Рекомендуется применять в помещениях, рассчитаных на длительный срок эксплуатации. Размеры 595х595 мм, толщина 13 мм, устанавливается на подвесную систему шириной 24 мм, влагостойкость — 70%, коэффициент звукопоглощения — 0.65, светоотражение — 80%;
AMF ШЛИХТ Изготовлен из минерального биорастворимого волокна, имеет белую гладкую неперфорированную поверхность. Применение: административное строительство, особенно больницы, аптеки, продуктовые супермаркеты, лаборатории, кухни. Размер: 600х600х15 мм, влагостойкость: 95%, светоотражение: 90%, звукоизоляция: 34 дб
AMF ФАИНСТРАТОС Плита относится к серии текстурных потолков. Создает спокойную, гармоничную картину потолка, плита более устойчива к механическим повреждения и более мягко рассеивает отражённый свет. Отличается повышенной противопожарной безопасностью и акустикой, она имеет бактерицидное и фунгицидное покрытие. Размер: 600*600*15 мм, коэффициент звукопоглощения: 0,15, влагостойкость: 95%
AMF ТРЕНТО Потолочная плита из современной биорастворимой минеральной ваты, перлита, глины и крахмала — демонстрирует хорошие строительно-физические свойства плиты в области огнестойкости и акустики. Подходит для спортивных залов, кинотеатров, клубов и других помещений, требующих оригинальных дизайнерских решений. Размеры плиты: 600х600х12 мм, 600х1200х12 мм, шумопоглощение 0,55, влагостойкость 90%, светоотражение: 88%
AMF ОРБИТ

Имеет белую перфорированную поверхность с ненаправленным рисунком. Строгий, аккуратный дизайн, является наилучшим образцом отделки офисного интерьера. Эта плита обладает очень привлекательными характеристиками по противопожарной безопасности и звукоизоляции благодаря сравнительно высокому содержанию минволокна. Размеры плиты: 600х600х13 мм, 600х1200х13 мм, шумопоглощение 0,2, влагостойкость 70%, светоотражение: 90%
AMF АЛЬФА

Совершенно новая звукопоглощающая минеральная плита с флисовым покрытием, отвечающая высоким акустическим требованиям класса шумопоглощения А, эта плита обладает также отличными свойствами по огнестойкости и гигиене. Размер плиты 600х600мм, толщина плиты 19мм, влагостойкость плит 95%,
Албес Супер-хром алюминий

Металлическая потолочная кассета с хромированным зеркальным покрытием. Отличается устойчивостью к жаре и влаге. Пожаробезопасный отделочный материал. Благодаря стильному дизайну кассета суперхром «Албес» подходит для отделки ночных клубов, концертных залов, ресторанов в стиле хай-тек. Кассета суперхром применяется также для отделки потолков частных строений и квартир.
Албес AP600 Line белый матовый А902 RUS

Кассетные потолки «Албес» имеют идеальные акустические показатели за счет их перфорации и специальной акустической подложки на внутренней поверхности кассеты. Подойдут для любого интерьера, отвечают всем экологическим требованиям, предъявляемым к строительным конструкциям, используемым для отделки помещений жилых общественных и промышленных зданий.
Албес Белый перфорированный

Кассета белого цвета с перфорацией производится из металла, покрытого защитой от коррозии и влаги. Для покрытия использована технология оцинковки через электролит, а сверху осуществлено наложение грунтовки. Кассета не истирается и имеет идеально гладкую поверхность. Благодаря особому способу нанесения краски, она выглядит отлично при любой освещенности помещения.
Албес Варианты цветов

Широкая цветовая гамма позволяет создавать неповторимые интерьерные решения, что особенно актуально в настоящее время. Выбор цвета лицевой части панели осуществляется по международной колористической таблице RAL.

Стандартные цвета: белый матовый, белый глянец, металлик серебристый, металлик матовый, хром, золото, супер-хром, супер-золото, светло-бежевый, супер-хром люкс.
Дополнительные цвета: светло-серый, черный, синий, малина, руженый, медь, фактура дерева.
Рокфон ЛИЛИЯ БОРД

Универсальное решение для всех, кому нужен не только красивый, но и безопасный потолок при небольшой стоимости. Обеспечивает хорошее звукопоглощение, является прочным продуктом, так как производится из каменной ваты, не деформируется и не меняет размеры. Нечувствителен к влажности и устойчив к воздействию таких биологических факторов, как грибок и плесень. Влагостойкость 100%, размеры 600х600х15мм, коэффициент звукопоглощения 0,85, коэффициент светоотражения 81,5%
Рокфон Pacific

Акустический потолок с белой гладкой поверхностью. Экономичный вариант подвесного потолка со всеми атрибутами европейского качества. Преимущества акустического потолка: влажность и сопротивление влажности до 100 % RH, геометрическая стабильность на 100 %: нет деформирования; меньше чем половина веса традиционных изделий: более легкий монтаж; превосходная пожаробезопасность каменной ваты: Euro Класс A1; хорошие акустические свойства: превосходное звуковое поглощение

Качество установки потолка.

16 рекомендаций для проверки монтажа подвесного потолка Армстронг

Проверить монтаж потолка. Качество установки армстронг и параметры, которые следует контролировать

Подвесной потолок — довольно массивная конструкция и случаи его обрушения нередки в нашей стране. Если вы планируете самостоятельную установку подвесного потолка, то советуем изучить наши рекомендации, соблюдение которых позволит вам создать качественный подвесной потолок. В дополнение к рекомендациям по проверке качества установки потолка, мы разместили подробную инструкцию самостоятельного монтажа растрового подвесного потолка. Так же вы сможете проверить качество выполненных работ нанятой вами бригады монтажников.

Для удобства контроля установки на объекте скачайте чек-лист, содержащий все пункты проверки конструкции потолка.

Геометрия монтажа. Проверяем параметры важные для безопасности потолка Армстронг

1. Прямолинейность:
подвесная система должна иметь прямолинейность геометрии несущих направляющих.

2. Прямоугольность:
Устанавливать каркас необходимо с соблюдением четкой перпендикулярности поперечных планок к основным направляющим. Чтобы это проверить необходимо замерить диагонали получившихся ячеек их длина не должна отличаться более чем на 2 мм.

3. Плоскостность:
Отклонение от горизонтали на всю длину потолка не должно быть более 7 мм, а между двумя соседними направляющими не более 2 мм

Выполнение первых трёх пунктов легко достичь грамотной разметкой потолка с помощью лазерного построителя плоскостей и установкой отбивочных нитей в начале монтажа каркаса.

Контроль надежности потолка Армстронг. Условия для безопасного монтажа потолка Армстронг

4. Соединение несущих реек.

Чтобы исключить так называемую линию излома потолка, стыки несущих реек необходимо выполнять в шахматном порядке. Это позволит сделать каркас более устойчивым к нагрузкам.

Важно: Правильная установка подвесов:
Помните, что конструкция потолка имеет большую массу и при обрушении может причинить вред находящимся в помещении людям. Поэтому необходимо соблюдать следующие условия:

5. Расположение подвесов потолка. Подвесы необходимо по возможности устанавливать в шахматном порядке вдоль несущих реек.
6. Использование металлических потолочных анкеров. Чтобы исключить выпадение подвесов в случае пожара, их необходимо устанавливать на металлические закладные элементы (анкер потолочный)
7. Правильная длина подвесов. Проверьте подвесы, они не должны быть прослаблены, также советуем выбирать подходящие по длине подвесы и не допускать шарнирных соединений.
8. Дополнительные подвесы. На расстоянии не более 150 мм от стыка несущих реек необходимо устанавливать дополнительные подвесы.
9. Расстояние от стены до подвеса. Убедитесь, что расстояние от стены до первого подвеса вдоль несущей рейки составляет не более 450 мм.
10. Соблюдение расстояния между подвесами потолка. Расстояние между подвесами вдоль несущей рейки должно быть не более 1200 мм
11.Угол наклона подвесов. Максимально возможный угол наклона подвесов, вдоль несущей рейки должен быть не более 45 градусов.

Правильная установка несущих реек:

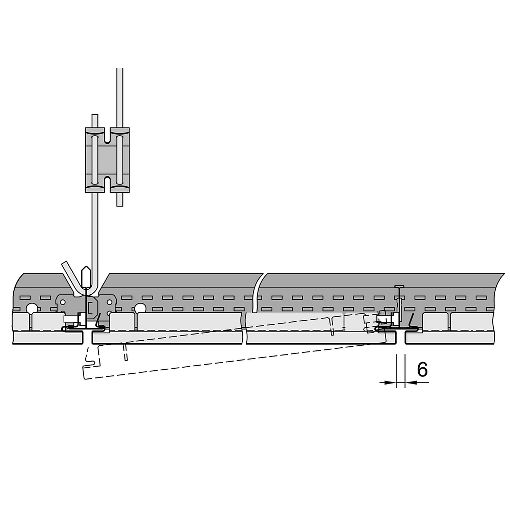

12. Пожарные компенсаторы на несущих рейках. Обратите внимание на пожарные компенсаторы. Они должны присутствовать на всех несущих рейках длиной 3600 мм.
13. Расстояние от стены до первой несущей рейки должно быть не более 600 мм.
14. Убедитесь, что смонтирована стандартная компоновочная схема, т.е. расстояние между длинными 1200мм поперечными рейками должно быть 600мм.
15. Места установки инженерных систем должны иметь дополнительные подвесы.
16. Расстояние между точками крепления пристенного молдинга должно быть не более 450 мм

При соблюдении всех пунктов монтажа подвесной системы Армстронг потолок будет безопасным для жизнедеятельности и готов выполненять основные функци.

Чтобы быть уверенным, что монтаж подвесного потолка производится правильно, ознакомьтесь с инструкцией по монтажу от производителей подвесных систем Armstrong

Чтобы обеспечить грамотный монтаж потолка Армстронг обращайтесь к специалистам «Потолочные Решения» тел.: 8(800)333-02-53

или смотрите расценки на монтаж армстронг на странице услуг — «Монтаж»

Сколько стоит монтаж потолка «Армстронг»

Собрать современный подвесной потолок «Армстронг» может практически каждый человек, который обладает определенными знаниями. Но тех, у кого нет ни времени, ни желания заниматься этим процессом, интересует вопрос: «Сколько стоит монтаж потолка Армстронг?». Ниже мы приведем средние цены по рынку, а также рассмотрим самую технологию его монтажа, которая пригодится как домашнему мастеру, так и высококвалифицированному специалисту.

Сам по себе потолок «Армстронг» представляет плиточно-ячеистую конструкцию, которая встречается достаточно часто. По сравнению с другими аналогами, такая потолочная конструкция обойдется гораздо дешевле.

Преимущества и недостатки потолка «Армстронг»

Такой потолок не только отличается простотой в монтаже и невысокой ценой, но и обладает хорошими теплоизоляционными и звукоизоляционными свойствами. Он позволяет сделать межпотолочное пространство намного шире. Это в свою очередь позволяет успешно разместить там светильники и любые коммуникации. При необходимости ремонта или замены светильников доступ к поломке будет легким.

Нельзя не отметить и то, что потолок «Армстронг» почти не защищен от воздействия влаги. Поэтому существует вероятность, что волокнистые плиты испортятся от высокого уровня влажности. Потолок заберет не меньше 250 мм высоты помещения, поэтому он не подходит для городской квартиры. Но в тоже время его часто используют в офисах или супермаркетах, ресторанах и развлекательных центрах.

Сколько стоит монтаж потолка «Армостронг»: средние цены на рынке

Площадь потолка в м2Стоимость монтажа за м2 в рублях
От 15От 1000
25700
40550
60400
До 80450
От 80От 300

Как проходит монтаж потолка «Армостронг»: правильная технология

Потолочные плиты могут иметь такие параметры: 1200х600 мм или 600х600 мм. Но первый размер плит практически не используется, так как готовый потолок из них нельзя назвать надежным. Плиты могут быть минеральными и органическими, жесткими и мягкими, металлическими и стеклянными, зеркальными и с рисунком. Плиты, имеющие высокий коэффициент жесткости, отличаются высоким весом, поэтому нуждаются в обустройстве усиленных подвесов и профилей. В минеральных плитах содержится вредная вата, поэтому их выбирать крайне не рекомендуется.

Производство органических плит подразумевает применение бумажных отходов, которые считаются экологически чистыми. Для разрезания плит понадобится простой монтажный ножик, а для обработки стеклянных плит требуется специальный инструмент, к примеру, алмазный.

Профили потолка представляют собой окрашенный металлопластик или металл, у которого имеются отверстия для подвески. В состав подвеса входят 2 металлических прута размером в 6 мм. Их соединяет специальная листовая изогнутая пружина. Крепежный узел представлен дюбелем под саморез или металлической цангой. Потолок «Армстронг» удобно монтировать и демонтировать при необходимости.

Устанавливается потолок, начиная с периметра. С целью отбивки высоты применяйте лазерный или пузырьковый уровень. Затем необходимо обрезать стеновой профиль и закрепить его к кирпичным и бетонным стенам. Важно ответственно подойти к монтажу подвесов.

Советуем использовать металлические цанги или пропиленовые дюбеля. Разметив отверстия на потолке, необходимо обрезать несущие профили. Затем их нужно скомбинировать друг с другом, сделать планки и только потом уложить в периметр. Дальше нужно установить подвесы, выравнивания планки по туго натянутому шнуру. Следующий этап заключается в монтаже продольных и поперечных связей.

Сборка потолка «Армстронг»

Как правильно собрать потолок такого типа? Ответ на такой вопрос является предельно простым. Содержимое ячеек необходимо осторожно поднять, наклонить, после вывести в межпотолочное пространство, аккуратно укладывая в ячейку. Если вдруг детали встали наискось, не стоит нажимать на них сверху. Советуем аккуратно подтолкнуть снизу в углах.

Для начала нужно уложить сосредоточенные грузы, подводя коммуникации. Затем устанавливаются плиты со встроенными точечными светильниками, к которым необходимо подключить провода. На завершающем этапе происходит укладка глухих плит. Плиту нужно уложить таким образом, чтобы она лежала на разведенных ладонях обеих рук своей нижней частью.

Установка потолка «Армостронг» — несложный процесс, но работа требует терпения и определенных навыков. Поэтому если Вы не уверены, то лучше прибегнуть к услугам специалистов, которые гарантируют качественное потолочное покрытие.

Возможно Вам будет также интерестно:

Установка светильника Армстронг и подключение: схема, видео, фото

Подвесные потолки в современном интерьере позволяют значительно сэкономить время и упростить монтаж электропроводки по объекту. Кроме того они очень эстетичны и гибки в плане дизайна. Особой популярностью в офисном сегменте пользуются подвесные потолки типа Армстронг или Грильято. Ровные плиты из пористого гипсокартона, визитная карточка практически каждого офисного помещения и не только делового сегмента. Они позволяют легко добираться до монтажных коробок и светильников в них встроенных, добавлять устройства, закладывать дополнительные коммуникации таких как интернет, телефон, видеонаблюдение. В этой статье речь пойдет об установке светильника Армстронг и подключении своими руками.

Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

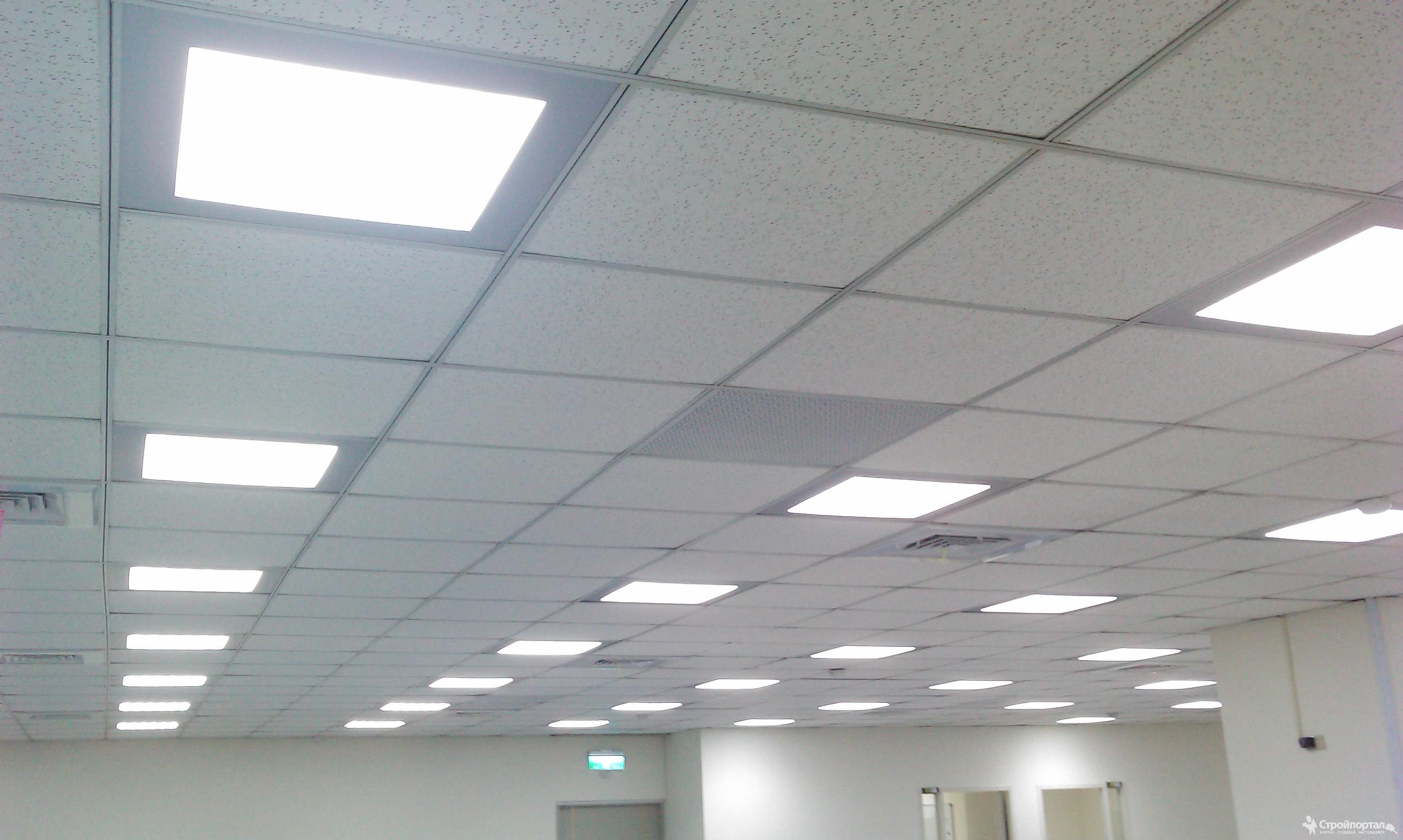

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

Правильный монтаж корпуса

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Использование лазерного уровня

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Правила подключения к сети

Проводку под потолком необходимо прокладывать в гофре и закрепить к потолочной плите, исключив провисания.  Неправильно производить подключение гирляндой (последовательно), когда провод входит в корпус и выходит на следующий прибор, используя клеммную колодку как распределительную. Правильно располагать распределительную коробку возле группы светильников, и от нее к каждому вести свой провод питания.

Для подключения светильников Армстронг чаше всего используется провода ПВС или ШВВП, ввиду своей гибкости и упрощенного монтажа. Также возможно использовать многожильный провод ПВ-3 с разноцветной изоляцией. Зачищенную жилу опрессовывают гильзой или же лудят оловом, такое соединение образует лучший контакт.

На фото ниже изображена контактная клемма с нанесенными на ней обозначениями L— фаза, N — ноль, PE- заземление. Как определить какой провод фаза и ноль можно узнать из нашей статьи.

Схема подключения:

На видео ниже рассказывается, как правильно подключить провода в зажимы:

Подключение осветительного прибора

Во время монтажа необходимо соблюдать технику безопасности. При работе со стремянок или строительных козлов зовите напарника, не работайте в одиночку. Перед подключением проводов удостоверьтесь в отсутствии напряжения, вывесите предупреждающий плакат на рубильник, а еще лучше отсоедините провод от устройства коммутации если помещение большое и выключатель находится далеко от вас. Это и все, что хотелось рассказать вам о том, как произвести установку светильника Армстронг и подключение к сети своими руками.

Будет полезно прочитать:

размеры и расчет, как рассчитать и монтировать подвесы, установка комплектующих

Плиточный потолок Armstrong является самым популярным среди подвесных систем. Его ценят и в офисах, и в частных квартирах за многие достоинства, но есть у него и недостатки. Далее будут рассмотрены все тонкости монтажа потолка Armstrong и даны советы и рекомендации по использованию этого покрытия.

Особенности системы

Точное название такого типа покрытия – плиточно-ячеистый подвесной потолок. В нашей стране он традиционно называется Armstrong по имени американской компании-производителя. Именно эта фирма более 150 лет назад начала производить среди множества прочих строительных материалов плиты из натурального волокна. Подобные плиты сегодня используются для монтажа потолка типа Armstrong. Хоть устройство и технологии установки подобных подвесных систем несколько изменились, но название осталось как нарицательное имя.

Плиточно-ячеистые потолочные покрытия Armstrong представляют собой каркасные системы из металлических профилей, подвесов, которые крепятся к бетонному основанию и минеральных плит, которые являются непосредственно покрытием. Материал для них получают из минеральной ваты с добавлением полимеров, крахмала, латекса и целлюлозы. Цвет плит преимущественно белый, но декоративные покрытия могут иметь другие расцветки. Детали каркаса сделаны из легких металлов: алюминия и нержавеющей стали.

Масса одной минеральной плиты может быть от 1 до 3 кг, нагрузка на 1 кв. м. получается от 2.7 до 8 кг. Изделия имеют преимущественно белый цвет, они довольно хрупкие, подвержены действию влаги и высоких температур, поэтому их хранят в надежной влагозащитной упаковке. Режутся такие плиты обычным малярным ножом. Есть и более прочные варианты, изготовленные на основе латекса и пластика, эти требуют для обработки более твердого инструмента.

Достоинства потолочных покрытий типа Armstrong следующие:

  • легкость всей конструкции и простота установки;
  • возможность скрыть все неровности и дефекты потолочного перекрытия;
  • безопасность и экологическая чистота материала;
  • возможность легкой замены плит с дефектами;
  • хорошая защита от шума.

Подвесные потолки после установки образуют пустоты, в которые обычно прячут электрические кабели и другие коммуникации. Если требуется ремонт или установка новой проводки, то к ней легко подобраться, сняв несколько плит, потом их просто ставят на место.

Есть у потолков данного типа свои недостатки:

  • так как они устанавливаются на некотором расстоянии от потолочного перекрытия, то забирают высоту у помещения, в слишком низких комнатах ставить систему Armstrong не рекомендуется;
  • минеральные плиты довольно хрупкие, они боятся воды, так что в помещениях с повышенной влажностью их лучше не монтировать;
  • потолки Armstrong чувствительны к перепадам температур.

Обычно исходя из этих минусов, выбирают определенные места, где устанавливают потолки Armstrong. Лидером здесь являются офисы, учреждения, коридоры в различных зданиях. Но часто хозяева квартир при ремонте делают у себя подобные покрытия, чаще всего в прихожих. В помещениях, где может быть повышенная влажность, например, на кухнях, проблема тоже легко решается – ставятся специальные виды покрытий Armstrong: гигиенические с защитой от пара, налипания жира и функциональные, влагостойкие.

Как рассчитать количество материалов?

Чтобы выполнить расчет количества материалов для установки подвесных потолков Armstrong, надо, вообще, знать, из каких деталей они собираются.

Для монтажа нужны стандартные изделия с размерами:

  • плита минеральная – размеры 600х600 мм – это европейский стандарт, есть еще американский вариант 610х610 мм, но у нас он практически не встречается;
  • угловые профили на стены – длина 3 м;
  • основные направляющие – длина 3.7 м;
  • поперечные направляющие 1.2 м;
  • поперечные направляющие 0.6 м;
  • подвесы с регулируемой высотой для крепления к перекрытию.

Далее, вычисляем площадь помещения и его периметр. Стоит заметить, что надо учитывать возможные перекрытия, колонны, другие внутренние надстройки.

Исходя из площади (S) и периметра (P), количество необходимых элементов вычисляется по формулам:

  • плита минеральная – 2.78хS;
  • угловые профили на стены – P/3;
  • основные направляющие – 0.23хS;
  • поперечные направляющие – 1.4хS;
  • количество подвесов – 0.7хS.

Рассчитать количество материалов для монтажа потолков по площади и периметру комнаты можно и по многочисленным таблицам и онлайн-калькуляторам, имеющимся на сайтах строительной тематики.

В этих расчетах количество целых деталей округляется в большую сторону. Но надо понимать, что только при визуальной картине можно представить, как на самом деле удобнее и красивее обрезать плиты и профили в комнате. Так, например, на 1 м2 нужно примерно 2. 78 штуки стандартных плит Armstrong, округление в большую сторону. Но понятно, что на практике обрезаться они будут с максимальной экономией, чтобы использовать как можно меньше подрезок. Поэтому лучше всего посчитать нормы материалов, используя чертеж с решеткой будущего каркаса.

Дополнительные элементы

В качестве дополнительных элементов к каркасу потолков Armstrong применяются крепежные узлы, на которые фиксируются к бетонному перекрытию подвесы. Для них может быть взят обычный шуруп с дюбелем или цанга. Еще одни дополнительные составляющие – это светильники. Для подобной конструкции они могут быть стандартными, с размерами 600х600 мм и просто вставляться в каркас вместо обычной плиты. Количество осветительных приборов и частота их вставки зависит от дизайна и желаемого уровня освещения в помещении.

Дополнительными комплектующими к потолкам Armstrong могут быть декоративные плиты с узорами или квадраты с круглыми вырезами посередине для встраиваемых точечных светильников.

Подготовительные работы

Следующий пункт технологической карты установки потолков Armstrong – это подготовка поверхности. Подобный тип отделки визуально скрывает все дефекты старого потолка, но он не защищен от механических повреждений. Поэтому, прежде всего, надо удалить старое покрытие – штукатурку или побелку, которое может отслоиться и упасть на минеральные плиты. Если существующий материал крепко держится на потолке, то можно не удалять его.

Если потолочное перекрытие протекает, то надо провести его гидроизоляцию, так как плиты потолков Armstrong боятся влаги. Даже если они функциональные и влагостойкие, то от больших протечек это будущий потолок не спасет. В качестве гидроизоляционного материала можно использовать битум, водостойкую полимерную штукатурку или латексную мастику. Первый вариант более дешевый, последние два хоть и дороже, но эффективнее и безвреднее для жилого помещения. Существующие швы, трещины и щели необходимо заделать алебастровой или гипсовой шпатлевкой.

Технология конструкций потолков Armstrong допускает размещение каркаса на расстоянии 15-25 см от плиты перекрытия. Это значит, что в свободное пространство можно поместить теплоизоляцию. Для этого используют различные изолирующие материалы: пенопласт, минеральную вату, пенополистирол. Их можно прикрепить к старому потолку на клеевую основу, шурупы или использовать каркас из жесткого металлического профиля, деревянных реек. Также на этом этапе прокладывается необходимая электропроводка.

Далее инструкция по установке Armstrong включает разметку. По стенам проводится линия, вдоль которой будут крепиться угловые профили периметра будущей конструкции. Разметка может производиться с помощью лазерного или обычного уровня от самого низкого в помещении угла. На потолке отмечаются места крепления европодвесов. Нелишним будет также провести все линии, по которым будут идти поперечные и продольные направляющие. После этого можно приступать к установке.

Монтаж

Монтировать систему Armstrong своими руками очень легко, 10-15 кв. м покрытия можно установить за 1 день.

Для сборки понадобятся следующие инструменты:

  • лазерный или пузырьковый уровень;
  • рулетка;
  • дрель или перфоратор со сверлом по бетону;
  • крестовая отвертка или шуруповерт;
  • ножницы по металлу или болгарка для резки профилей;
  • шурупы или анкерные болты.

Элементы подобных потолков хороши тем, что они универсальны, детали любой фирмы идентичны и представляют собой конструктор из направляющих и регулируемых подвесов с одинаковыми креплениями. Все профили, кроме угловых для стен, не нуждаются в саморезах или шурупах, они соединяются с помощью собственной системы креплений. Поэтому, чтобы смонтировать их, не надо лишних инструментов и материалов.

Установка начинается с закрепления угловых направляющих по периметру. Крепить их надо полками вниз, чтобы верхний край шел ровно по размеченной ранее линии. Используются саморезы с дюбелями или анкерные болты, шаг 50 см. В углах, в местах стыковки профилей их немного обрезают и сгибают.

Затем в старый потолок надо вкрутить крепежные узлы и повесить на них все металлические подвесы за верхние петли. Раскладка креплений должна быть такой, чтобы максимальное расстояние между ними не превышало 1.2 м, а от любой стены – 0.6 м. В местах размещения более тяжелых элементов: светильников, вентиляторов, сплит-систем надо фиксировать дополнительные подвесы, на некотором смещении от места будущего прибора.

Затем надо собрать основные направляющие, которые крепятся за крючки подвесов в специальные отверстия и навешиваются на полки угловых профилей по периметру. Если длины одной направляющей не хватает для комнаты, то можно нарастить ее из двух одинаковых. В качестве соединителя используют замок на конце рейки. После сбора всех профилей их регулируют по горизонтальному уровню с помощью зажима-бабочки на каждом подвесе.

Далее надо собирать продольные и поперечные рейки. Все они имеют стандартные крепления, которые вдеваются в прорези на боку направляющих. После полного монтажа каркаса еще раз для надежности проверяется его горизонтальный уровень.

Перед монтажом минеральных плит необходимо сначала установить светильники и другие встроенные элементы. Так легче протянуть через свободные ячейки необходимые провода и вентиляционные шланги. Когда все электрические приборы на месте и подключены, то приступают к закреплению самих плит.

Глухие минеральные плиты вдеваются внутрь ячейки по диагонали, поднимая и поворачивая нужно аккуратно уложить их на профили. Не следует слишком давить на них снизу, они должны укладываться без усилий.

При последующем ремонте, установке новых светильников, вентиляторов, прокладке кабелей или декоративных панелей уложенные плиты просто легко вынимаются из ячеек, после проведения работ также помещаются на свое место.

Советы и рекомендации

Стоит помнить, что разные варианты отделочных материалов можно использовать для различных учреждений. Для развлекательных заведений, школ, клубов, кинотеатров стоит подбирать акустические потолки Armstrong с повышенной звукоизоляцией. А для столовых, кафе и ресторанов специально изготавливаются гигиенические плиты из стойкого к пятнам жира и пару материала. Влагостойкие элементы с содержанием латекса устанавливают в бассейнах, банях, прачечных.

Отдельным видом потолков Armstrong являются декоративные плиты. Обычно они не обладают какими-то полезными физическими свойствами, как описанные выше, но выполняют эстетическую функцию. Некоторые из них являются прекрасным вариантом дизайнерского искусства. Есть минеральные плиты с тисненым на поверхности объемным рисунком, с различными текстурами, отражающие свет глянцевые или матовые, под фактуру разных пород древесины. Так что при ремонте можно проявить фантазию.

В зависимости от высоты, на которую опускается каркас потолков Armstrong, надо правильно выбирать европодвес. Разные фирмы предлагают несколько вариантов: стандартные регулируемые от 120 до 150 мм, укороченные от 75 мм и удлиненные до 500 мм. Если необходима лишь чистовая отделка ровного потолка без перепадов, то достаточно короткого варианта. А если, например, под подвесным потолком надо скрыть вентиляционные трубы, то лучше приобретать длинные крепления, которые могут опустить каркас на достаточный уровень.

В широких помещениях основные поперечные направляющие легко наращиваются с помощью замков на концах. Также просто их резать до нужной длины. В качестве рамки для периметра можно использовать подходящие угловые металлические профили.

Для простоты последующей сборки лучше всего заранее создать схему, содержащую периметральные, несущие, поперечные и продольные профили, прокладку коммуникаций, расположение вентиляции, светильников и глухих плит, основные и дополнительные крепежные узлы. Разные элементы обозначить различными цветами. В результате по картинке можно сразу легко подсчитать расход всех материалов и последовательность их установки.

При замене, ремонте потолков Armstrong правила демонтажа следующие: сначала снимаются глухие плиты, потом отключаются от питания и вынимаются светильники и другие встроенные приборы. Затем необходимо снять продольные и поперечные профили и в последнюю очередь несущие направляющие. После этого демонтируются подвесы с крючками и угловые профили.

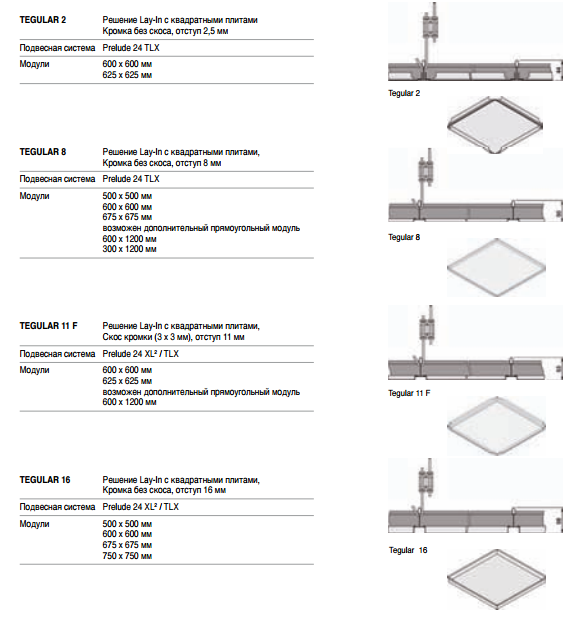

Ширина металлических профилей потолочных каркасов Armstrong может быть 1.5 или 2.4 см. Чтобы надежно закрепить на них минеральные плиты, надо правильно выбирать тип их кромки.

В настоящий момент существует 3 разновидности:

  1. Плиты с кромкой типа Board являются универсальными и надежно ложатся на любой профиль.
  2. Разновидности Tegular со ступенчатым краем могут быть закреплены только на направляющих шириной 2.4 см.
  3. А плиты со ступенчатой кромкой Microlook ложатся на тонкие профили в 1.5 см.

Стандартный размер потолочных плит Armstrong 600х600 мм, раньше выпускались разновидности 1200х600, но они не зарекомендовали себя по безопасности и возможности обвала покрытия, поэтому сейчас не используются. В США применяется стандарт для плит 610х610 мм, он редко встречается в Европе, но все равно стоит при покупке внимательно изучить маркировку с размерами, чтобы не приобрести американский вариант, не сочетающийся с системой металлических креплений.

Мастер-класс по монтажу потолков Armstrong представлен в следующем видео.

Установка потолочных АС от компании Zvuk-Svet.Com

Достаточно часто при монтаже потолочных акустических систем инсталляторы сталкиваются с потолками типа Армстронг. Установка динамиков в такие потолки несколько отличается от установки в потолки из гипсокартона. Секретами качественного монтажа сегодня поделится Денис Жучков – ведущий специалист компании Zvuk-Svet.com

Монтаж трансляционных потолочных акустических систем мы рассмотрим на примере двухполосной трансформаторной акустики Das Audio CL-6T.

Для начала необходимо разметить центр листа, в который будет врезан динамик.

Далее необходимо разметить и вырезать круг по установочному диаметру акустики. Установочный диаметр можно узнать в инструкции к акустике, либо по прилагаемым лекалам.



Поскольку Армстронг не способен нести большой вес, потолочную акустику необходимо устанавливать, используя специальные каркасы. Каркас этот идет в комплекте с акустикой, но не со всей. К сожалению, Das Audio CL-6T такими каркасами не комплектуются. Поэтому мы используем каркас от другой потолочной акустики – Show CSL50CV.

Разумеется, этот каркас не подходит по размеру, поэтому его необходимо разделить на две части.

Внимание! При отсутствии подобных каркасов можно использовать любой тонкий и прочный материал, например ПВХ панели, плексиглас, фанерный лист.

Устанавливаем акустику и затягиваем крепления. В нашем случае крепление выглядит как ножка, которая притягивается встроенным шурупом. На более легкой акустике это крепление оформлено в виде пружин, как на встраиваемых светильниках.



Следующий пункт – выбор мощности. Мы выбрали максимальную – 100V 15W. Этим параметрам соответствуют черный и красный провода.



Соединить динамик с кабелем можно было и через клеммник, идущий в комплекте, но мы решили оформить это соединение разъемами типа Wago. Дело в том, что монтаж проходил в месте, где было неудобно пользоваться отвертками для закручивания клеммника. Wago избавляет от использования отверток – необходимо лишь вставить провод в нужный разъем и защелкнуть его.

Акустика готова к работе! Остается соединить все динамики между собой и подать сигнал с трансляционного усилителя или моноблока.



Автор статьи: Денис Жучков. Другие статьи автора.

Что такое Luxe Plank с Fastak Install от Armstrong?

Роскошные виниловые доски и плитка изготавливаются так, чтобы они выглядели как натуральные материалы, такие как камень и твердая древесина. Напольное покрытие сочетает в себе практичность с роскошным внешним видом. Armstrong Luxe Plank — коллекция высококачественных виниловых напольных покрытий класса люкс. Christian Flooring предлагает большой выбор продуктов Luxe Plank и многое другое в наших выставочных залах в Спенсерпорте и Вебстере, Нью-Йорк.

Установка

Существует шесть классов или типов Luxe Plank.Все доски и плитки предназначены для соединения. В шести коллекциях напольных покрытий используются три различных метода укладки:

  • Напольные покрытия четырех стандартных коллекций (Luxe Value, Luxe Good, Luxe Better и Luxe Best) имеют клейкую кромку, которая перекрывается пленкой и основой. Подложка удаляется так, чтобы соседние доски стыковались по краям. Коллекции отличаются качеством отделки.
  • Luxe Rigid Core представляет собой коллекцию напольных покрытий с негибкой конструкцией и УФ-акриловым покрытием коммерческого класса; пол имеет жесткий слой посередине и пробковую подложку снизу; система установки с угловым замком соединяет пол.
  • Luxe FasTak — это стандартная коллекция напольных покрытий, на основу которых нанесен самоклеящийся клей, который можно перемещать; плитка и доски прижимаются друг к другу и образуют прочную связь на большинстве оснований пола; отделка оценивается как Luxe Better.
Luxe FasTak

Как и все роскошные виниловые напольные покрытия, Luxe FasTak имеет основу, сердцевину, дизайн и износостойкий слой. Качество слоя износа, который защищает слой дизайна, определяет долговечность. Это напольное покрытие имеет стандартный износостойкий уретановый слой, устойчивый к царапинам, пятнам и износу, а также к воде.Напольное покрытие можно укладывать в любой комнате дома, в том числе в помещениях с повышенной влажностью, таких как подвал и ванные комнаты. Он изготовлен, чтобы противостоять высокой влажности, интенсивному движению и сильным ударам. На Luxe FasTak распространяется 30-летняя ограниченная гарантия для жилых помещений.

Компания Christian Flooring производит напольные покрытия Armstrong в Рочестере, штат Нью-Йорк, а также в Вебстере и Спенсерпорте. Мы предлагаем пожизненную гарантию на установку, кредитование образцов, большой выбор в магазине и помощь специалистов по напольным покрытиям.Вы можете использовать нашу онлайн-форму, чтобы запросить бесплатную оценку напольного покрытия. Кроме того, удобно получить дополнительную информацию о наших продуктах или услугах через наш онлайн-чат.

Установка Trend Micro — Armstrong

Являясь клиентом Zoom Internet, компания Armstrong бесплатно предоставляет Trend Micro Titanium Internet Security. Если вам нужна помощь в установке Trend Micro, выполните следующие действия:

Щелкните здесь, чтобы создать или просмотреть серийный номер Trend Micro и загрузить соответствующий установочный файл.


Шаги установки Windows™:
  1. Дважды щелкните «trend_windows.exe» , чтобы начать установку.
  2. Введите серийный номер и примите условия, чтобы продолжить.
    • Примечание : чтобы установить Trend Micro, необходимо удалить с компьютера все ранее установленные программы обеспечения безопасности. В большинстве случаев Trend Micro автоматически выполнит этот шаг.Если по какой-либо причине этот шаг не удался, вам нужно будет вручную удалить все программы безопасности, установленные на вашем компьютере.
  3. Возможно, вам потребуется перезагрузить компьютер.
  4. Введите имя компьютера и адрес электронной почты . Нажмите кнопку « Next » после ввода информации.
  5. По завершении установки значки Trend Micro будут добавлены на рабочий стол или в меню «Пуск».
