устройство, крепление, сборка своими руками, видео

Несмотря на очевидную для неспециалистов простоту, монтаж потолка Армстронг таит в себе множество проблем и нюансов сборки. Конструкция несущего каркаса была придумана разработчиками не в один день, в течение всего времени существования подвесного декора постоянно вносились изменения и дополнения, направленные на упрощение процесса монтажа. Поэтому, перед тем как монтировать потолок Армстронг, будет правильным детально разобраться в последовательности выполнения работ.

Устройство потолка Армстронг

Конструктивно декоративная облицовка представляет собой рамную систему независимого типа, на поверхности которой выложены плиты или облицовочные панели, полностью перекрывающие потолочное пространство помещения.

Существует всего лишь две причины, по которым большинство заказчиков берутся за установку подвесного потолка Армстронг собственными руками, не прибегая к услугам профессиональных мастеров:

  • Можно существенно снизить расходы на обустройство облицовки. Стоимость монтажа подвесного потолка Армстронг составляет примерно ¼ для простых потолков и ½ для сложных разнотипных систем;
  • Любопытство, желание испробовать свои силы в новом деле, тем более что устройство подвесных потолков типа Армстронг выглядит намного проще, чем каркас под облицовку из гипсокартона.

Устройство потолка приведено на схеме.

Проще говоря, подвесной потолок – это рама из оцинкованного профиля, которую нужно закрепить на подвесах, выровнять по уровню и усилить поперечными распорками.

Элементы подвесного потолка армстронг

Основу конструкции потолка Армстронг составляют несколько базовых элементов:

  • Направляющие профили Т-образного сечения из оцинкованной стали;
  • Стартовые уголки, с которых начинается установка потолка Армстронг;
  • Поперечины 120 см и 60 см, с помощью которых формируют опорное окно каркаса под укладку декоративной панели;
  • Подвесы, дюбеля, замки и фиксаторы;
  • Декоративные плиты 60х60 см.

Разумеется, перед тем как делать потолок Армстронг, нужно будет запастись инструментом, в первую очередь потребуется лазерный или гидравлический уровень, разметочная линейка-рулетка, перфоратор и ножницы по металлу.

К сведению! Потолок системы Армстронг — единственный в своем роде, монтаж которого можно выполнить практически в одиночку, без помощников.

При наличии опыта на работу уйдет минимум 10-12 часов, если это первая попытка монтажа, то перед тем как пытаться установить потолок Армстронг, необходимо запастись подробной картой выполнения работ.

Потолок Армстронг схема монтажа

Главной особенностью конструкции является то, что любые ошибки и недоделки обычно приводят к существенным потерям. Почему? Потому что не получится выполнить монтаж потолка Армстронг своими руками, вырезав необходимые детали из заготовок профиля, как в случае с каркасом под облицовку из гипсокартона.

По сути, это один большой конструктор, который нужно правильно собрать по технологии монтажа подвесного потолка Армстронг. Если что сломается – нужно будет покупать новый комплект или деталь. Будет полезным посмотреть вариант монтажа потолка Армстронг видео

Подготовка к сборке

Первоначально, до первых этапов монтажа, потребуется снять детальную планировку помещения. Не размеры – длину и ширину, а именно габариты, позволяющие увидеть, насколько контур комнаты отличается от правильного квадрата или прямоугольника. Это важно для того, чтобы правильно выбрать точки крепления потолка Армстронг и линию подреза крайнего ряда.

Обычно по результатам обмера получается ситуация, сходная с приведенной на схеме.

Кроме того, будет полезным измерить расстояние от пола до плиты перекрытия, это позволит правильно выбрать уровень монтажа. Минимальная высота потолка Армстронг, точнее, запотолочного пространства, составляет 150 мм, на очень кривых плитах перекрытия допускается монтаж одного из краев на расстоянии до 100 мм. Меньше делать нет смысла, так как могут не поместиться подвесы.

Особенности монтажа профиля

После того как была определена планировка, форма помещения, необходимо скомпоновать схему монтажа профиля. Направляющие и поперечные балки придется стыковать с помощью замковых устройств, расположенных на торцах профилей. Надежное и прочное соединение достигается только в том случае, если монтаж несущей планки и поперечного профиля выполнен строго под прямым углом.

Поэтому планировку будущего подвесного потолка привязывают к прямому углу комнаты. Скошенный край будет заполняться подрезанными участками профиля, но монтаж несущих балок должен выполняться строго параллельными линиями. В данном случае потребуется увеличить количество подвесов, так как скошенный край каркаса будет опираться на пристенный уголок.

Как составляется схема монтажа и установки подвесов

Ниже на схеме приведены два примера возможного монтажа профилей и плит. По нормам крепление подвесного потолка Армстронг должно планироваться таким образом, чтобы между точками подвеса расстояние не превышало 1200 мм, при этом точка монтажа подвеса на потолке должна быть удалена по горизонтали на 450 мм, не более того.

В случае А в помещении может быть выполнен монтаж под семь потолочных плит, из которых пять полных, по 600 мм, и две обрезные, по 150 мм. Всего получается 3300 мм, размер по горизонтали. В результате уменьшенное расстояние, менее чем 2/3 от длины плиты, приводит к нарушению условий монтажа и обязательно вызовет прогиб поперечных балок. В случае Б набор потолка формируется из четырех целых и двух отрезанных до 450 мм панелей. Этот вариант можно считать оптимальным.

Точно так же возникает прогиб, если расстояние между подвесами больше 1200 мм, а удаление линии подвесов от стенки превышает 450 мм. В этом случае для монтажа приходится искать более разгруженный вариант установки профилей Армстронг.

Кроме того, существуют требования по параллельности осей направляющих балок, разность расстояний между параллельными точками в начале профиля и на конце не должна превышать 7 мм. После того как выполнен монтаж профиля на потолке, разность диагоналей на любом элементе окна подвесного потолка не должна превышать 2 мм.

Совет! Если приходится стыковать направляющие планки, то места с замками лучше всего располагать в шахматном порядке.

Как монтируются подвесы

Ниже приведены оптимизированные схемы монтажа несущих профилей подвесного потолка Армстронг в зависимости от нагрузки.

Схемы 1 и 4 используются для стандартного монтажа подвесного потолка, оборудованного стандартными декоративными плитами 600х600 мм, весом не более 2 кг каждая. Схемы 2, 5, 6 используются для тяжелых панелей либо при условии дополнительного монтажа светильников, не входящих в класс специализированных источников света для потолков Армстронг. В этом случае увеличивается количество точек подвеса по линии примыкания к стене и в центральной части каркаса.

Подвесы могут располагаться без соблюдения шахматного порядка. Например, на схеме ниже количество подвесов было увеличено, но монтаж крепежа выполнен треугольником или рокадой. Главное, расстояние между точками крепежа потолочного каркаса не должно превышать 1200 мм.

Сборка потолка Армстронг

После того как все вопросы решены, еще раз проверено соответствие профилей, исправность замков, подвесов, выяснили, как собрать потолок Армстронг, можно приступать к непосредственному монтажу каркаса.

В первую очередь выполняется разметка расположения на стенах стартового уголка-профиля. От того, насколько точным будет выполнен монтаж пристенной уголковой рейки, зависит тот факт, будет ли система выглядеть одной плоскостью, или поверхность получится волнистой или «заваленной» в один из углов помещения. Общие положения, как собрать потолок Армстронг.  Будет полезно узнать о том, как правильно отрегулировать потолочный каркас.

Для разметки применяют только лазерный или гидравлический уровень, рекомендуется сначала нанести на стены линию контура, и лишь потом приступать к монтажу. Уголок крепится на стены обычными дюбелями с полипропиленовыми вкладышами, с шагом 20 см.

После того как уголок собран, можно приступать к монтажу направляющих балок. Каждую рейку необходимо предварительно проверить на осаживаемость между двумя уголками, после чего фиксируют с помощью концевых замков.

Монтаж поперечин и панельного декора

Следующим этапом идет установка поперечных планок длиной 1200 мм, для монтажа боковых связей торцевые замки вводят в зацепление с окнами в несущем профиле и выравнивают по разметке. После заделки большого поперечного профиля лучше всего сразу поставить подвесы, удерживающие данный сектор конструкции.

Для этого выбирают точку над ближайшей группой отверстий в несущей балке и с помощью перфоратора в бетонной плите пробивают отверстие под дюбель с петлей. Зачастую параллельно с монтажом поперечин каркаса подвесной потолок прихватывают проволокой к потолочным крюкам. Пока система полностью не собрана и не нагружена декоративными панелями, конструкция остается достаточно подвижной.

Далее нужно выполнить монтаж поперечин длиной 600 мм, их вставляют в каркас подвесного потолка, последовательно перемещаясь по периметру комнаты. В последнюю очередь проверяется правильность подрезки боковых реек, прилегающих к стенке.

Нередко на подрезной участок подвесной системы до завершения монтажа укладывают один ряд декоративных плит, чтобы убедиться в отсутствии сильных деформаций профиля. Если стена помещения оказалась слишком кривой, то, возможно, в первую очередь потребуется вырезать и уложить буферный16 ряд подрезанных плит. Одновременно подтягивают и регулируют длину подвесов, а так как вес резанных потолочных плиток разный, возможно, потребуется установить дополнительные подвесы.

На завершающем этапе выполняют окончательную закладку декоративных плит на потолочную раму. Делается это очень просто. Достаточно аккуратно завести плиту в окно каркаса, выровнять в горизонтальном положении и уложить ее на полки каркасного профиля.

Заключение

Монтаж подвесного потолка Армстронг не представляет особой сложности, но требует аккуратности в работе с профилями. После завершения работ собранному подвесному потолку дают выстояться, чтобы конструкция под весом декора осела, и стали видны все прогибы и участки с предельным уровнем деформации профиля. Через пару часов можно вскрыть облицовку и подтянуть подвесы. Подобная процедура проводится для больших или очень длинных помещений с зеркальными панелями, для небольших комнат коррекцию обычно выполняют сразу после укладки декора.

bouw.ru

Монтаж потолка армстронг: схема установки - инструкция, видео

Монтаж потолка Армстронг, видео-инструкция по установке

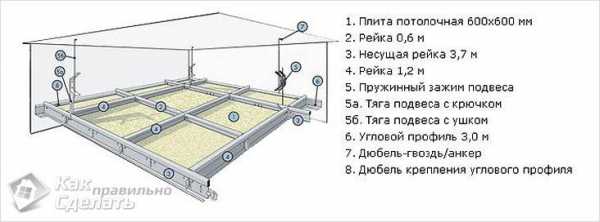

Схема установки потолка армстронг

  • 1. Плита потолочная 600х600мм
  • 2. Рейка 0,6м
  • 3. Несущая рейка 3,7м
  • 4. Рейка 1,2м
  • 5. Пружинный зажим подвеса
  • 5а. Тяга подвеса с крючком
  • 5б. Тяга подвеса с ушком
  • 6. Угловой профиль 3,0м
  • 7. Дюбель-гвоздь/анкер
  • 8. Дюбель крепления углового профиля

Порядок установки потолка армстронг

Монтаж подвесного потолка армстронг можно условно разделить на несколько основных этапов:

I. Установка пристенного уголка (углового профиля)

Угловой профиль потолочной системы армстронг устанавливается на стены по периметру помещения в горизонтальной плоскости. Горизонтальная линия разметки обычно выставляется при помощи гидроуровня или лазерного уровня. Непосредственное крепление к стенам осуществляется при помощи распорных дюбелей, анкеров или саморезов с шагом не более 0,5м.

II. Установка несущих направляющих и пружинных подвесов

Несущие рейки длиной 3,6м или 3,7м устанавливаются с шагом 1,2м параллельно одной из стен или под определенным углом относительно стен при диагональном дизайне монтируемого потолка. При недостаточной длине несущих реек они легко соединяются между собой при помощи имеющихся специальных замков.

Одновременно с установкой несущих реек устанавливаются пружинные подвесы. Тяга подвеса с ушком крепиться к потолочному перекрытию при помощи распорных дюбелей, анкеров или саморезов, тяга подвеса с крючком - через специальное отверстие к несущей рейке. Пружинный зажим подвеса позволяет регулировать расстояние между потолочным перекрытием и подвесной системой, надежно фиксируя между собой обе тяги. Пружинные подвесы устанавливаются на расстоянии не более 1,2м друг от друга и не более 0,6м от стены.

III. Установка поперечных реек каркаса

Поперечные рейки 1,2м устанавливаются перпендикулярно несущим рейкам 3,6м с шагом 0,6м от одной из стен и между собой.

Поперечные рейки 0,6м устанавливаются перпендикулярно рейкам 1,2м, т.е. параллельно несущим рейкам 3,6м с шагом 1,2м друг от друга.

IV. Установка растровых светильников

Если подвесной потолок армстронг предполагает размещение растровых светильников 600х600мм, то к этому этапу приступаем сразу после установки реек 0,6м, т.е. после окончания сборки обрешетки потолка. Помним, что подвесной потолок не является несущей конструкцией, поэтому встраиваемые светильники устанавливаются на дополнительные подвесы.

V. Установка потолочных плит

На последнем этапе сборки в подвесной потолок армстронг закладываются потолочные плиты 600х600мм. Подрезка минволокнистых плит вдоль стен для получения фрагментов необходимого размера обычно осуществляется строительным или канцелярским ножом.


Калькулятор потолка армстронг
Поделись с друзьями!

potolki-podvesnie.ru

Как сделать монтаж потолка армстронг

На сегодняшний день подвесные потолки армстронг приобретают все большую и большую популярность, главным образом, по причине простого монтажа, ведь его можно устанавливать в производственных зданиях, в торговых площадях, а также при декорировании стандартных жилых помещений.

Перед тем как ответить на вопрос: как смонтировать подвесной потолок армстронг, представляется целесообразным охарактеризовать особенности самой конструкции. Основная комплектация армстронга состоит из легких кассет, созданных на основе минерального волокна, достигающих в размере 20 мм в толщину. Такие кассеты крепятся при помощи металлических направляющих, которые в результате собираются в своеобразную подвесную конструкцию, прикреплённую к потолку при помощи проволоки 2 миллиметрового диаметра.

Такую конструкцию принято считать открытой, так как подвесная система намеренно не скрывается и становится частью декоративной конструкции потолка. Как правило, размер кассет варьируется от прямоугольных (размером 600х1200) до квадратных (размером 600х600 соответственно). Что касается дополнительного покрытия, то можно выбрать обычное или влагоустойчивое, последний вариант наиболее подходит для размещения в кухнях или ванных комнатах, так как обеспечивает дополнительную влагоизоляцию (прочитайте: "Потолок армстронг: технические характеристики конструкции"). Как правило, компании производители предоставляют наглядные изображения или фото декоративных кассет, что позволяет наиболее качественно устанавливать подвесной потолок технология монтажа которого способна ответить любым требованиям самых строгих покупателей.

Благодаря техническим характеристикам монтаж подвесного потолка армстронг позволяет:

  • Скрыть разнообразные коммуникационные средства, начиная от вентиляции и заканчивая компьютерными проводами и кабелями, что, в свою очередь, не затрудняет доступ к спрятанным системам.
  • Устанавливать противопожарные системы и решетки вентиляции.
  • Устанавливать лампы и люстры.
  • Создавать абсолютно независимую от основного потолка систему от идеально ровной до декоративной.
  • Гарантировать огнеустойчивость, а также обеспечивать шумо- и тепло – изоляции, что осуществляется благодаря использованию различных поверхностей и покрытий, наиболее популярными среди которых являются кассеты, разбитые на ячейки, или же перфорированные конструкции.

Потолок армстронг технология монтажа и основные возможности конструкции:

  • Неограниченное расстояние от основного потолка, что позволяет устанавливать вентиляционную систему и кондиционер в образующееся пространство между потолками (прочитайте: "Расчет потолка армстронг: советы и рекомендации").
  • Быстрый доступ к подпотолочным коммуникациям (что не представляется возможным при установке других типов потолков)
  • Широкий ассортимент сопутствующих деталей (от галогенных и светодиодных ламп до противопожарных и вентиляционных систем)
  • Легкость трансформации, так как для изменения одной детали необходимо переставить на место минераловолокнистую кассету.

Монтаж потолка армстронг, смотрите на видео:

Инструкция по монтажу потолка армстронг

Многие специалисты, отвечая на вопрос: как смонтировать подвесной потолок армстронг, с целью облегчения дальнейшей работы с конструкцией в качестве подготовительного этапа, советуют установить все подпотолочные коммуникации. Кроме того, при установке встраиваемых коммуникаций на обычную конструкцию необходимо иметь в виду, что общий вес системы не должен превышать нагрузки до 6, 5 кг/кв. м. При большей нагрузке необходимо приобретать более прочную систему, способную выдержать нагрузки от 7 кг/кв. м (подробнее: "Подвесной потолок Армстронг своими руками: этапы монтажа").

Первый этап: нанесение разметки

Как и при установке любого потолка, монтаж подвесных потолков армстронг следует начинать с разметки. Определив необходимое расстояние под скрытые коммуникации, на стене ставится отметка (подробнее: "Устройство подвесных потолков типа Армстронг - особенности конструкции"). На данном этапе важно учитывать возможность спрятать все выступающие части подпотолочной конструкции и коммуникаций.

Основываясь на уже отмеченной точке отсчета на стене, необходимо перенести ее на другие стены, и, соединив настенные точки, начертить линии. Для того чтобы сделать потолок ровным и независящим от основной поверхности базового потолка, можно делать разметку при помощи лазерного или водяного уровня.

Второй этап: установка профилей

Технология монтажа подвесного потолка армстронг на втором этапе состоит из того, что к уже отмеченным на стенах линиям крепятся профили L-образного типа. Для нарезания профиля нужного размера подойдет стандартная мелкозубчатая ножовка по металлу. А для угловых соединений используют столярное сусло или транспортир.

На данном этапе схема монтажа подвесного потолка армстронг также представляет собой установку направляющих. Как правило, они обладают одинаковой Т-образной формой, но могут различаться в длине: на длинных деталях есть прорези, в которые вставляются выступающие короткие профили. В результате установки подвесных потолков создается прямоугольная или квадратная ячейка, с размером, подходящим под кассету.

Для максимальной точности и аккуратности конструкцию начинают монтировать из центра, ведь ячейки, распложённые у стен, вероятнее, будут отличаться от тех, что расположены в центре, и их придется укорачивать.

Третий этап: монтаж подвесов

Схема монтажа потолка армстронг на третьем этапе заключается в навешивании направляющих, при помощи специализированных подвесов. Тонкие металлические пруты продеваются сквозь изогнутую специальным образом пластину (лепесток).

Если лепесток не используется, то альтернативная технология монтажа потолка армстронг, может также состоять из создания крепежа путем использования толстой проволоки. Заранее выпрямленная, с целью минимизации деформирования от конструкционной нагрузки, она прикрепляется к профилям на три и более петли.

Что касается крепления конструкции к базовой потолочной поверхности, то здесь в ход идут анкера. Они обладают крюком или кольцом, на которые крепятся подвесы. Их размер зависит от типа материала крепежа, в результате, могут использоваться как дюбели, так и шурупы.

В первую очередь устанавливаются длинные направляющие, потом их соединяют короткими. Собранную в итоге решетку следует горизонтально выровнять, в данном случае необходимо прибегнуть к помощи уровня. Размер регулируется за счет изменения положения лепестков или же корректировки проволоки. Кроме того, спустя некоторое количество дней систему необходимо еще раз подогнать, в силу возможного провисания потолка под нагрузкой всей конструкции.

Затем, в собранную решетку устанавливаются кассеты армстронг, а также дополнительные детали, они вкладываются в созданные каркасом полки.

pod-potol.com

Установка подвесного потолка армстронг своими руками

Если в помещении нужно в кратчайшие сроки смонтировать потолок и при этом сэкономить в цене, то отличным вариантом будет подвесная система. Например, потолки из плит Армстронг, которые пользуются популярностью ввиду простоты в установке и существующей возможности использования их для любого интерьера. Они были придуманы в то время, когда потребовалось провести отделку офисных помещений с учетом презентабельности и доступности с точки зрения финансовых затрат. Американская компания «Армстронг» нашла выход и предложила использовать в отделке совершенно новую систему – навесной потолок такого плана.

Кроме вышеперечисленных достоинств важным моментом является то, что при необходимости конструкцию можно разобрать и собрать снова, если какая-то часть ее требует замены. Такой функциональностью не обладают обычные натяжные потолки. Выполнить монтаж подвесного потолка армстронг можно своими руками. Главное, правильно рассчитать материалы, и установить каркас.

Особенности и устройство потолка армстронг

Выпускаемые в богатой цветовой гамме, плиты армстронг позволяют создать уникальное решение, которое станет объектом пристального внимания в комнате.

Легкость потолков армстронг не является препятствием к удержанию ими собственного веса и встроенного оборудования. Дополнительную прочность придают алюминиевые сплавы, используемые при изготовлении металлических профилей. Пространство между основной поверхностью и плитами дает возможность монтажа коммуникационных систем. Уникальны такие потолки тем, что их устройство основано на применении специальных креплений, используемых только в таких типах потолочных покрытий. По внешнему виду оно напоминает пару спиц с пружинами. Именно они дают возможность регулирования необходимой высоты. Система профилей крепится к основному потолку на специальные подвесы. Из них образуются ячейки квадратной или прямоугольной формы, куда впоследствии вставляются элементы освещения и сами плиты.

Профили бывают несущими (направляющими). В связи с легкостью конструкции направляющие можно устанавливать на расстоянии 120 см друг от друга. Монтаж подвесов осуществляется по заранее нанесенной разметке через 50 см. Направляющие навешивают на крючки, расположенные в нижней части подвесов.

Преимущества и недостатки потолков армстронг

Как и любой другой материал, данный тип потолочного покрытия имеет положительные и отрицательные стороны.

К плюсам армстронга относятся:

  • Быстрая установка. Квалифицированная бригада строителей за один рабочий день может собрать порядка 200 квадратных метров такого потолка.
  • Нет необходимости предварительно подготавливать черновой потолок. Система крепится к любой поверхности.
  • Легкость. Максимальный вес одного из элементов составляет не более 0,5 кг.
  • Простота установки. Еще на стадии изготовления детали подбираются друг к другу. Во время монтажа корректировки требуют только более крупные элементы.
  • Высокая звуко- и теплоизоляция. Наполнители армстронговых панелей увеличивают данные свойства на 20%.
  • Бюджетная стоимость. Цена за 1 квадратный метр такого потолка обойдется не дороже 7 долларов.
  • Эстетические качества позволяют визуально исправить огрехи потолочной поверхности, а также скрывают системы вентиляции и электричества.
  • Устойчивость к горению. В основу каркаса входят негорючие материалы.

Однако, выбирая такие потолки, необходимо учитывать и их недостатки. Они направлены на ограничение сферы применения армстронга.

Сюда относятся:

  • Визуальное снижение потолочной поверхности. Лучше такие подвесные потолки монтировать в высоких комнатах, поскольку конструкция уменьшает высоту помещения на 20-25 см.
  • Низкая устойчивость к влаге. Наполнитель, в состав которого входят минеральные волокна, плохо переносит высокую влажность. Поэтому потолки армстронг не пригодны для помещений, где потолок часто протекает, а также в ванных комнатах и кухнях.
  • Небольшой выбор дизайна. Но этот недостаток можно компенсировать за счет возможности покраски плит или декора их различными элементами.
  • Невозможно установить подвесной потолок армстронг в комнатах круглой или овальной формы.
  • Низкая прочность. В связи с тем, что плитки могут ломаться, обращение с ними должно быть аккуратным.

Как рассчитать армстронг

Определение периметра монтируемого потолка необходимо для:

  • Гармоничного включения его в ремонтируемое помещение.
  • Определения количества материалов, которые нужно купить.

Чтобы рассчитать периметр, нужно замерить стены и округлить до числа, кратного 3. Углы можно обойти при помощи профиля, который является податливым, легко сгибается и разгибается при необходимости.

Несколько внимательней стоит подойти к расчету решетки. Строители не советуют проводить обрезку плит на 50%. Поэтому во внимание берется величина кратная 3 м. Тем не менее если ситуация складывается таким образом, что небольших элементов не избежать, то включать их в каркас следует непосредственно в местах примыкания потолка к стенам. Строгий вид потолка при таком монтаже будет нарушен, но общей картины не испортит.

Если предполагается встраиваемая конструкция соответствующая размерам одной плиты, то количество покрытия на эту величину уменьшается. Включение в потолок мелких светодиодов, небольших вентиляционных решеток не влияет на расчет, поскольку для таких элементов в плите вырезаются отверстия.

Чтобы проще было произвести самостоятельный расчет необходимого количества материалов, можно воспользоваться онлайн-калькуляторами, предназначенными для этих целей.

Готовимся к установке

Монтаж подвесного потолка армстронг начинается с подготовки. Она проходит в несколько этапов:

  1. Сначала убираются под потолок все коммуникации и торчащие электрические провода.
  2. Заранее предусматриваются и размечаются места, куда будут монтированы элементы освещения и вентиляции.

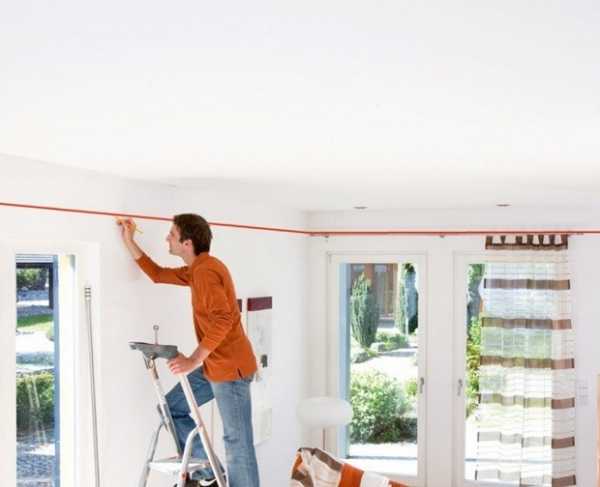

  3. Затем наносится разметка на стены, по которой впоследствии собираем каркас.

Нанесение разметки имеет свои особенности:

  • Прежде всего, должна быть определена самая низкая точка потолочной поверхности. Потолки в домах и квартирах не всегда могут порадовать хозяев идеальной ровностью, поэтому этот момент является одним из важнейших в работе.
  • Строительным уровнем размечается положение горизонтальной линии вдоль стен. Потолочная поверхность от ближайшего крепления находится на расстоянии от 10 до 20 см. Чтобы проведенная линия была идеально ровной, можно воспользоваться гидравлическим уровнем. С его помощью ставятся контрольные точки на стены. Соединить точки поможет шнур с краской. Если подобные инструменты отсутствуют, стоит воспользоваться обычной ровной рейкой.
  • После нанесения боковых разметок, определяется центр потолка. Для этого боковые стороны соединяются линиями между собой. Точка, где они пересекутся, станет центром потолка. От центральной точки проводятся две полосы, параллельные боковым стенам комнаты. То есть, потолок становится разделенным на четыре части.

Если разметку нанести правильно, то получится со 100%-й точностью определить места фиксации креплений. В каждую сторону от выведенных в центре комнаты линий делают отступы по 300 мм. Остальная часть потолочной поверхности должна быть расчерчена полосами на расстоянии 600 мм друг от друга. Это как раз та величина, которая составляет размер решетки будущего каркаса.

Монтаж потолка армстронг

Пошаговая сборка потолка армстронг включает следующие этапы:

  1. Крепление пристенного профиля. Они фиксируются к стенам на расстоянии 50 см друг от друга. В качестве фиксаторов могут быть использованы шурупы, гвозди или дюбели в зависимости от стенового покрытия.
  2. После крепления пристенных профилей, необходимо измерить величину основного профиля и отрезать необходимое количество полос.

Важный момент! Иногда возникает необходимость подрезания крайних плит. Поэтому предварительный расчет должен учитывать данную особенность при монтаже потолка из плит армстронг. Главное, чтобы такие участки попали на края комнаты.

  1. Далее по заранее отмеченным линиям крепятся направляющие профили. И уже по этим линиям на расстоянии 60 см устанавливаются подвесы для потолка армстронг.
  2. На подвесы навешиваются несущие профили, которые ранее были разрезаны на куски нужной длины. Их края заводятся в пристенный профиль, установленный на первом этапе.
  3. Из поперечных профилей 120 см длиной делается сетка (основу ее составляют прямоугольники со сторонами 120 и 60 см).
  4. Из коротких поперечных профилей (60 см) монтируется сетка с квадратными ячейками (со сторонами 60 см).

Технология креплений одинакова – выступающая часть профиля заводится в вырез на направляющих.

  1. Каждое крепление должно быть надежно зафиксировано к основной конструкции, а подвесы установлены таким образом, чтобы вся поверхность потолка расположилась в одной плоскости.
  2. Полученные квадратные ячейки заполняются плитами. Чтобы их собрать в единое целое, нужно каждую плитку расположить боком и осторожно ввести в ячейку. Руки при этом должны быть абсолютно чистыми, иначе на поверхности плит останутся пятна.
  3. При необходимости, плиты можно легко разрезать обычным канцелярским или строительным ножом по ровной лини при помощи уровня или деревянной рейки.

Таким образом, установка навесного потолка армстронг кажется сложной лишь на первый взгляд. При правильном предварительном расчете материалов и периметра, а также качественном проведении монтажных работ, не составит труда самостоятельно преобразить комнату таким видом потолочного покрытия.

Видео инструкция как монтировать Армстронг

horoshijpotolok.ru

Монтаж потолка армстронг

Потолки армстронг – это подвесная ячеистая конструкция из минеральных, металлических или зеркальных плит. Название американского производителя покрытий для пола и потолка «Armstrong World Industries» становится именем нарицательным, когда речь идет о подвесных плиточных потолках. Чаще всего такие потолки встречаются в нежилых офисных или производственных помещениях. Несложный монтаж потолка армстронг делает его популярной подвесной потолочной конструкцией, особенно в помещениях с большой площадью.

Преимущества и недостатки потолка армстронг

Подвесной потолок этого типа имеет массу достоинств, среди которых:

  • Простота установки. За короткие сроки возможно собрать потолочное покрытие на больших площадях любого помещения. А сделать своими руками потолок армстронг сможет каждый любитель.
  • Легкость подвесной конструкции. Малый вес плит и деталей упрощает установку потолков своими руками и исключает нагрузку на стены.
  • Невысокая стоимость. Ценовая доступность – один из наиболее привлекательных моментов в выборе потолочных конструкций армстронг, особенно их бюджетного варианта – плит из минерального волокна.
  • Функциональность. Конструкция армстронг эстетично скроет все провода, кабели и вентиляционные коробы, а также погрешности потолка, оставив при этом возможность быстрого доступа к необходимым коммуникациям. Разбирать и собирать потолок можно неограниченное количество раз.
  • Тепло- и звукоизоляция. Структура модулей, изготовленных из минерального или базальтового волокна, поликарбоната, металла или дерева и воздушная прослойка между подвесом и плитами обеспечивают дополнительную шумовую защиту и сохранение тепла.

Несмотря на внушительный список преимуществ, потолок Armstrong имеет некоторые недостатки. Среди них:

  • Низкая влагостойкость. Это касается минеральных и органических плит, где любое протекание сверху или постоянная сырость повлечет за собой нарушение целостности и внешнего вида модулей.
  • Уменьшение высоты потолка. Конструкция армстронг скрадывает в среднем 25 см высоты, а установка светильников может сделать потолок еще на несколько драгоценных сантиметров ниже.
  • Ограниченный дизайн. Выпускаются плиты чаще всего геометрической формы – квадраты 60 х 60 см или прямоугольники 120 х 60 см.
  • Сомнительная безопасность некоторых видов модулей. До недавнего времени в состав минволокна входил небезопасный для здоровья асбест. При покупке плит армстронг следует пристальное внимание уделять выбору производителя и характеристикам сертификата на продукцию.

Составляющие элементы конструкции подвесного потолка

Основа конструкции – минеральные волокнистые плиты, размеры которых бывают двух вариантов – 60 х 60 см и 120 х 60 см. Толщина плит может колебаться от 8 до 25 мм.

По форме кромок различают следующие типы плит:

  • Board – универсальные плиты, имеют ровные края и подходят для всех типов подвесных систем;
  • Microlook – плиты с нешироким ступенчатым краем для систем шириной 1,5 см;
  • Tegular – элементы с широкой ступенькой под планку шириной 24 мм.

Каркас потолка включает в себя такие комплектующие:

  • несущий профиль;
  • поперечный;
  • угловой;
  • регулируемые подвесы (спицы с ушком и крючком и пружина «бабочка»).

Расчет материала на потолок

Чтобы сделать расчет необходимых для монтажа комплектующих, можно воспользоваться онлайн-калькуляторами, которые часто размещаются на сайтах производителей. Можно доверить расчет материала специалистам, которые будут выполнять установку. В том случае, если устанавливать потолок этого типа вы планируете своими руками, расход комплектующих можно рассчитать и самостоятельно, используя специальные корректировочные коэффициенты.

Алгоритм расчета:

  1. Необходимое количество модулей можно вычислить, если умножить площадь помещения на коэффициент 2,78.
  2. Число направляющих реек будет равняться значению площади, умноженному на 0,23.
  3. Требуемое количество поперечных реек длиной 1,2 м и продольных длиной 0,6 м можно узнать, умножив площадь на 1,4.
  4. Количество углового профиля определяется делением периметра помещения на 3.
  5. Сделать расчет количества подвесов можно, умножив площадь на 0,7.

Монтаж потолка типа армстронг

Простота установки потолков армстронг не предполагает обязательного обладания специальными навыками, его несложно установить своими руками, но все же на некоторые моменты следует обратить внимание.

Необходимые для работы инструменты:

  • уровень;
  • дюбели;
  • саморезы;
  • карандаш;
  • дрель;
  • плоскогубцы;
  • молоток;
  • отвертка.

Последовательность установки потолка

  • Разметка потолка под монтаж профиля. С помощью уровня на стене проводится линия для установки несущего профиля, а затем на потолке отмечаются линии под монтаж поперечных реек.
  • Монтаж углового профиля. К стенам по периметру помещения дюбелями или саморезами через каждые 0,5 м монтируется угловой профиль.
  • Установка несущих реек размером 3,7 м. Через каждые 1,2 м рейки устанавливаются параллельно стене или под углом (при диагональном монтаже). С помощью замков рейки скрепляются между собой.
  • Установка подвесов. Одновременно с несущими рейками на саморезы монтируются подвесы. Крепить их надо, отступив от стены 0,6 м с шагом 1,2 м. Затем подвесы регулируются по высоте и соединяются с рейками.
  • Установка профилей длиной 1,2 м. Перпендикулярно несущим рейкам на расстоянии 0,6 м от стены и шагом 0,6 м устанавливаются рейки 1,2м.
  • Установка реек длиной 0,6 м. Они крепятся параллельно несущим профилям через каждые 1,2 м.

Важно! Ячейки обрешетки должны иметь форму идеального квадрата 60 х 60 см. Даже небольшие погрешности в их размерах могут привести к тому, что модули потока не будут вписываться в них: не будут влезать или просто будут выпадать.

  • Монтаж светильников. После завершения установки каркаса размещаются светильники. Если это растровые или модульные типы светильников, их можно расположить в произвольном порядке вместо модулей.

Совет: в местах установки светильников на обрешетку следует установить дополнительный подвес.

Типы светильников под модули:

  1. Растровые: представляют собой самостоятельный модуль 60х60 см.
  2. Накладные.
  3. Люминесцентные.
  4. Светодиодные.
  5. Точечные.
  • Монтаж модулей. Это завершающий этап монтажа подвесного потолка своими руками. Закладка модулей должна начинаться от центра помещения. Такое размещение плит объясняется тем, что по краям должны располагаться плиты, которые, возможно, придется подрезать.

Модуль под углом вводят в пространство обрешетки и осторожно, стараясь не повредить, опускают на рейки ячейки.

Совет: опытные мастера рекомендуют не торопиться сразу укладывать потолочные плиты, а оставить каркас в готовом виде на несколько дней. Под действием силы тяжести подвесы могут несколько сместиться и потребуют корректировки.

Дополнительные рекомендации

  1. Устанавливать модули нужно только в конце всех строительно-ремонтных работ.
  2. Температура в рабочем помещении должна быть от 15 до 30°C, а влажность воздуха не более 70 %.
  3. Красить плиты при необходимости нужно до начала их закладки в обрешетку.
  4. Во время установки модулей желательно пользоваться перчатками. Плиты очень маркие, на них могут оставаться следы.
  5. При монтаже нужно учитывать хрупкость плит.

Следуя перечисленным советам, смонтировать потолок типа Armstrong своими руками не составит большого труда, а неоспоримые преимущества делают его достойным конкурентом в списке подвесных фальшпотолков.

mr-build.ru

Монтаж потолка армстронг. Подвесной потолок своими руками на видео

Подвесной потолок Армстронг, его плюсы и минусы

Этот тип потолка является универсальным, его можно найти в любом общественно-административном здании, больнице, офисе или супермаркете. Вот несколько фотографий:

Достоинства

Недостатки

  • Не защищает от протекания

  • Не подходит для круглых или овальных помещений

  • «Съедает» достаточно много высоты потолка (от 15 см)

  • Ограниченность в выборе дизайнерских и архитектурных решений

  • Невысокая стойкость к механическим повреждениям

Виды материалов потолка Армсторонг

Конструкция такого потолка представляет собой потолочные плиты, которые укладываются на металлический каркас.

Для изготовления потолочных плит используются различные материалы:

Металл

Как правило в качестве металлического покрытия выбираются перфорированные (дырчатые) алюминиевые пластины.

Дерево

Потолочная плита изготавливается из шпона — материала, получаемого, как правило, путем наклеивания тонких листов (0.5-3мм) из дерева на деревянные или ДВП панели.

Минеральное волокно

Как правило изготавливается из стекловаты или стекловолокна. У этого типа плит есть незаменимый плюс — наличие мелких пор в материале, обеспечивающих лучшую циркуляцию воздуха.

Густое покрытие поверхности маленькими отверстиями называется перфорацией. Величина перфорации показывает, какой процент потолочной плиты составляют мелкие отверстия. Такое соотношение между площадями может быть, как доли процента, так и достигать более 20-ти процентов.

В качестве примера можно привести виды перфорации для металлических потолочных плит:

Подвесные потолки могут покрывать потолок как полностью, так и только его часть. Среди вторых весьма популярен так называемый потолок типа

Существуют так же изогнутые варианты потолочных плит Армстронг:

Однако, классическое решение с полным покрытием потолка ровными плитами остается неизменно популярным.

Необходимые материалы и инструменты

Чтоб приступить к монтажу потолка нужно закупить материалы и найти необходимые инструменты.

Инструменты

  • Перфоратор либо шуруповерт

  • Крестовая отвертка

  • Молоток

  • Пассатижи

  • Уровень

  • Строительный карандаш

Материалы

  • Потолочные панели 0.6 м на 0.6 м

  • Профиль угловой

  • Подвес двусоставной с зажимной пружиной

  • Несущая рейка 3.7 м

  • Рейка 1.2 м

  • Рейка 0.6 м

  • Дюбели, гвозди

Важно! Материал приобретайте с запасом 5-10%.

Потолок Армстронг — технология монтажа

Разметка потолка

Главное, с чего нужно начинать монтаж потолка Армстронг — это качественная разметка.

Важно! Конструкция потолка позволит делать установку инженерных сетей и после установки, но не стоит забывать, что расстояние от перекрытия должно быть не менее 15 см.

Разобравшись с высотой необходимых коммуникаций, делаем отметки по периметру помещения на стенах и прочерчиваем по ним ровную линию.

Обычно, для разметки используются лазерные нивелиры, хотя подойдет как линейка, так и гидравлический уровень.



Монтаж боковых профилей

На данном этапе используется пристенные профили, которые еще иногда называют L-образными.

Монтаж потолка должен начинаться с крепления к стене L-образного профиля с шагом 40 см по ранее прочерченной линии по периметру помещения.



Профиль нужно крепить так, чтобы получилась «полка», при этом окрашенная сторона должна смотреть вниз. Обычно, крепления подбираются в зависимости от материала стены, но чаще всего используются дюбель-шурупы.

Монтаж подвесов

После того, как мы смонтировали профиль, должен производиться монтаж подвесов, которые будут держать несущие рейки.

Первый подвес устанавливается на расстоянии 0.6 м от стены, далее расстояние между подвесами должно быть 1.2 м.

Важно! Подвесы необходимы для крепления несущих реек. Учитывая шаг 1.2 м, вы без особого труда сможете рассчитать необходимое количество подвесов.

Крепление к перекрытию (для направляющих и других профилей) осуществляется при помощи анкерных болтов (шляпка диаметром >13 мм) и забивных, разжимных дюбелей, в зависимости от конструкции межэтажного перекрытия или покрытия.



После установки подвесов регулируем их длину таким образом, чтоб несущая рейка плотно легла на боковой профиль.

Регулирование длины предусмотрено в самой конструкции подвеса, так что этот процесс не станет проблемой.

Монтаж несущих реек

Несущие рейки должны крепиться к подвесам и опираться на профиль-уголок.

Несущие рейки крепятся параллельно стене, расстояние между такими рейками должно быть равным 1.2 м. Эти рейки длинной 3.7 м, но их при необходимости можно удлинить или обрезать.

На видео можно посмотреть инструкцию по сборке таких креплений:

Монтаж поперечных реек 1.2 м

Закрепив несущие рейки приступаем к установке реек длинной 1.2 м. Крепим их перпендикулярно несущим с шагом 0.6 м. Никаких специальных инструментов для крепления не требуется, на несущих рейках есть прорези, просто вставляем поперечные до щелчка.

Важно! Строго придерживайтесь шага в 0.6 м, иначе плиты могут не влезть в ячейку, либо выпасть из нее.

Монтаж поперечных реек 0.6 м

Чтоб завершить каркас подвесного потолка Армстронг необходимо поперечными рейками 0.6 м соединить рейки 1.2 м. Для этого параллельно несущей рейки, между рейками 1.2 м вставляем рейки 0.6 м. Таким образом у нас получаются ячейки 60 * 60 см.



Укладка потолочных плит

Укладывание должно начинаться с центра. Выкладываем квадраты по очереди, оставляя в нужных местах просветы в потолке под будущие светильники Армстронг. Если плитки, вкладываемые у стены оказываются большими, то их нужно просто обрезать.

Монтаж светильников Армстронг

Итак, потолок своими руками уже практически готов, теперь переходим к завершающей стадии — установке светильников Армстронг.

Их существует несколько видов.

Что нужно знать при выборе светильников:

  1. Одна из составных частей светильника — теплоотводящая плата, на которой укрепятся светильники, она во многом определяет срок службы. Например, текстолитовая плата обеспечивает менее качественный отвод тепла, чем алюминиевая.

  2. Блок питания в светильнике — важная составляющая, которая в некачественных дешевых светильниках может отсутствовать.

  3. Корпус светильника не должен быть гибким, так как при нагревании он может прогнуться.

В целом же достаточно поставить грамотно выбранный светильник в паз, подсоединив его к сети.

Об установке светильников Армстронг можно посмотреть в следующем видео:

О том, из каких частей он состоит и как разбирается — здесь:

Сравнение различных видов светильников:

Видео монтажа подвесного потолка Армстронг своими руками

Больше информации

Задать вопрос

samoremont.com

Монтаж подвесного потолка Армстронг своими руками

Потолки Армстронг (Armstrong) относятся к классу подвесных потолков, которые стали очень популярными. Чаще всего они встречаются в различных офисных помещениях. Устанавливать потолки такого типа при отделке квартир не рекомендуется, поскольку в плитах содержится асбест.

В статье мы расскажем про монтаж подвесного потолка Армстронг своими руками, дадим пошаговую инструкцию, а также фото материалы.

Требования к работам

Светильник для потолка Армстронг

  • Устанавливать плиты следует только по окончании монтажных и строительных работ в помещении, включая «мокрые» отделочные работы, укладку пола, установку дверей и окон.
  • Работы по монтированию подвесного потолка рекомендуется проводить при температуре от 15 до 30°С.
  • Рекомендованная влажность воздуха в комнатах – не более 70%.

Усиление подвесов

Крепить массивные светильники и кондиционеры нужно только на автономные несущие конструкции.

  • Если требуется укладка поверх плит дополнительного слоя изоляционного материала, либо установка встроенных светильников, то необходимо увеличить количество используемых подвесов.
  • Для недопущения перегруза профиля крайний подвес необходимо расположить на расстоянии от стен не более 0.60 м (для веса плит ≤ 4 кг/м²) и 0.45 м (для веса плит ≥ 4 кг/м²).
  • Между каркасом и основанием необходимо выдерживать расстояние не менее 120 мм. Это способствует получению в дальнейшем возможности демонтажа плит во время эксплуатации потолка Армстронг.
  • Шаг крепления должен быть не более 1200 мм.

Этапы монтажных работ

Подготовка электропроводки

Начинать монтаж следует после размещения всех коммуникаций за фальш-потолком, поскольку их прокладка по окончанию монтажа будет крайне неудобна.

Выбирая подвесную систему, обращайте внимание на вес оборудования и коммуникаций, планируемых для размещения в фальш-потолке. Потолок Армстронг рассчитан на нагрузку примерно 6,5 кг/м².

Схема монтажа

Приступаем к рассмотрению этапов проведения работ по монтажу.

  • Вначале выполните разметку горизонтали поверхности будущего потолка: поставьте первую отметку на любой из стен помещения на расстоянии от пола или имеющегося потолка так, чтобы монтируемая вами система смогла закрыть собой проложенные сверху коммуникации или имеющиеся выступы. Разметку следует выполнять с учетом высоты встраиваемых аксессуаров.
  • После нанесения вами первой отметки, спроецируйте аналогичным образом остальные необходимые отметки на всех стенах помещения так, чтобы можно было легко соединить их ровной прямой линией. Проекцию отметок следует выполнять, прибегая к помощи специального водяного уровня. Можно также использовать более современный лазерный уровень.
  • После нанесения на стены прямой ровной линии, задающей уровень поверхности будущего потолка, можете приступать к монтированию потолочной системы.
  • К стенам, вдоль начерченной линии, закрепите L-образный профиль, который обычно входит в комплект. Делить профиль на требуемые размеры можно ножовкой по металлу. Столярное стусло или транспортир используйте для нарезки угловых соединений. Крепить профиль нужно окрашенной стороной вниз и таким образом, чтобы он образовывал полку.

Сборка конструкции потолка

  • Далее следует выполнить монтирование направляющих профилей, которые с виду похожи на букву Т, только перевернутую. Длина у них разная. На двух концах короткого профиля находятся небольшие выступы, а в длинном имеются прорези, в которые вставляется короткий профиль во время монтажа. В итоге у вас должна получиться решетка из профилей, состоящая из ячеек с размером 600х600 мм.
  • Получившуюся решетку заполните кассетами Армстронг, а заодно и аксессуарами, которыми вы решили украсить новый потолок. Начинать укладку лучше всего с середины помещения. Постепенно закрепляя оставшиеся плиты по направлению от центра, вы сможете выполнить равномерную подрезку крайних плит и тем самым добиться, чтобы потолок выглядел аккуратно.

Укладка кассет Армстронг

  • Направляющие профили навешиваются на обычной проволоке, диаметром ≤ 2мм, либо с помощью подвесных элементов (2 тонких прутка из металла, продетых сквозь отверстия в изогнутой пластине, так называемом «лепестке»). Если вы решили воспользоваться проволокой, то вам необходимо ее предварительно выпрямить, воспользовавшись любым подручным механическим инструментом, а затем сформировать не менее трех петель в местах крепления ее к профильной системе и потолочному крепежу.
  • Дюбели для шурупов выбирайте, исходя из качества материала потолочного перекрытия.
  • В качестве крепежных элементов используют шурупы с крюком или кольцом.
  • При помощи уровня выполните выравнивание решетки по горизонтали. Повторите выравнивание потолка Армстронг через пару дней – к этому времени ваш новый потолок уже успеет получить полную нагрузку.

Грамотно выполненная установка подвесного потолка поможет украсить любое офисное помещение.

Видео

Монтаж зеркального потолка типа Армстронг. Основное внимание уделено разметке потолка, выравниванию конструкции и резке зеркальных кассет:

Осуществление сборки конструкции подвесных потолков Армстронг:

kakpravilnosdelat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
