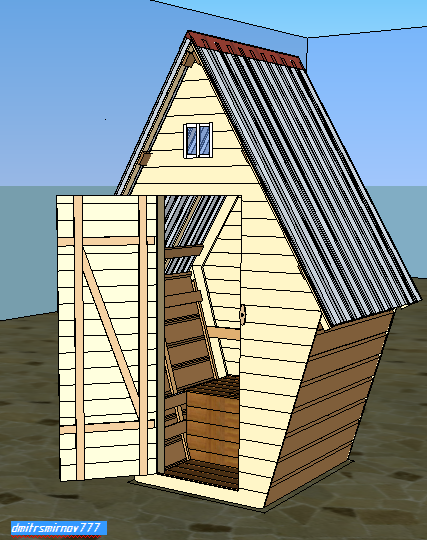

Чертеж дачного туалета с размерами типа теремок

Обустройство любого дачного участка начинается с возведения уличного туалета. Эта простейшая постройка пользуется повышенным спросом, даже если в доме уже есть санузел. Построить туалет для дачи способен любой человек. Для этого надо иметь под рукой простой чертеж, несколько недорогих инструментов и строительный материал.

Блок: 1/22 | Кол-во символов: 330
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Варианты оформления

Общий внешний вид постройки практически одинаковый в любом исполнении. Это узнаваемый профиль сказочного теремка, который в данном случае является его упрощенной мини-копией. Разнообразить дизайн уличного туалета можно несколькими способами. В том числе, изменяя немного его форму. Конструкция каркаса позволяет это сделать, не потеряв необходимой несущей способности и прочности.

Существенно видоизменить исполнение туалета-теремка можно за счет его отделки.

Например, для обшивки стенок и фронтонов допустимо использовать:

обычную вагонку;
имитацию профилированного бруса;
блок-хаус;
обрезную доску.

Поскольку постройка изначально предназначена для установки на открытом воздухе, последний из предложенных вариантов отделки лучше не использовать. Хоть это и самый дешевый материал среди остальных. Дело в том, что из-за постоянных перепадов температуры и влажности в такой облицовке со временем появятся заметные зазоры, что для теремка с такой функцией не очень хорошо.

Вагонка и различная имитация, монтаж которой выполняется за счет паза и шипа, исключает возможность появления зазоров даже по истечении многих лет эксплуатации. Кроме того, такая отделка более аккуратно выглядит, придавая и без того оригинальной постройке презентабельности во внешнем виде.

Следующий способ разнообразить внешний дизайн туалета в виде теремка – применение разных кровельных материалов для обустройства крыши.

Для этих целей наилучшим образом подойдет что-либо из следующего:

профнастил;
металлочерепица;
ондулин;
гибкая черепица.

Следует отметить, что последний вариант немного отличается от остальных по технологии монтажа. Этот момент упомянут ниже, в разделе с поэтапным описанием строительства.

Далее видоизменить постройку можно за счет применения разных материалов для защиты и отделки древесины. Снаружи и изнутри деревянную обшивку можно покрыть:

краской желаемого цвета;
бесцветным лаком;
морилкой;
маслом для древесины.

Чтобы не только украсить отделку, но и сделать ее более устойчивой к переменчивым погодным условиям, можно применить обжиг. Вагонка сначала обжигается газовой горелкой (бензиновые использовать не рекомендуется) до получения черного цвета и характерного рельефа, после чего сажа снимается, а полученная поверхность покрывается прозрачным лаком или каким-либо другим защитным средством.
Обработанная в такой способ древесина становится более стойкой к внешним воздействиям, а также дорого выглядит при достаточно недорогой реализации технологии обжига.

Дополнительно дачный туалет можно дооформить различными мелкими украшательствами – подковами, вычурными навесами, нестандартными щеколдами, дверными ручками и прочими деталями.

Блок: 2/3 | Кол-во символов: 2672
Источник: https://greensector.ru/postrojjki-na-uchastke/smotri-kak-mozhno-sdelat-tualet-teremok-i-sdelajj-takzhe-svoimi-rukami.html

Виды туалетов

Простота конструкции позволяет обустроить туалет на даче своими руками чертежи, и типоразмеры которого, можно изучить в каталогах фирм или рассчитать самому. Древесина самый популярный и доступный материал, простой в обработке и не требующий специального инструмента для постройки. Сама конструкция состоит из каркаса, обшитого доской и накрытого кровельным материалом.

Построить дачный туалет своими руками просто, для этого не нужно производить сложных расчетов, достаточно знать стандартные размеры, изучить инструкцию по сооружению, подготовить материал и инструмент и начать отстраивать санузел.

Схема и проект деревянного туалета для дачи
Готовый собранный туалет из дерева на даче

Простая конструкция дачного туалета
Стоит отметить, что соорудить домик это половина дела, вторая половина заключается в создании специального резервуара для утилизации отходов. Есть несколько категорий туалетов, которые различаются по принципу переработки отходов.

Люфт-клозет

В этом виде туалетов устанавливается только нижняя часть унитаза, с технологическим уклоном пола в сторону утилизационного резервуара. Благодаря ему остатки стекают в обустроенную выгребную яму самостоятельно. Сама емкость для отходов обустраивается позади кабинки, и опорожняется по мере заполнения.
Схематическое устройство люфт клозета
Чертеж люфт клозета для дачи или дома

Эта конструкция хороша тем, что ее можно установить в помещении, создав теплый санузел, а накопитель отходов выкопать вне дома. Для этого прикрепить к унитазу полипропиленовую трубу диаметром 100-150 мм.

В данной ситуации не нужно монтировать дорогостоящую полноценную коммуникацию.
Названия элементов люфт клозета

Важно! При обустройстве дачного люфт-клозета с выносом ямы за пределы дома, никаких посторонних запахов в санузле не будет.

Стоит ответственно отнестись к обустройству резервуара для остатков, его качественно утепляют, накрывают герметизированной крышкой и грамотной системой вентиляции.
Процесс постройки люфт клозета на даче

Минусом подобного туалета является то, что при его обустройстве придется нарушить целостность стены.

Пудр-клозет

Самая простая конструкция и проект туалетов для дачного участка. Для ее сооружения достаточно выкопать яму, которая будет служить накопителем отходов, над которой устанавливается деревянный домик. Для предотвращения появления запаха, отходы нужно пересыпать после похода в туалет. В качестве пудры применяют опилки, торф.
Чертеж с размерами устройства пудр клозета
Проект пудр клозета на даче

Построить туалет на даче своими руками чертежи составлять не обязательно, можно сделать простой схематический набросок, чтобы понимать представление об этапах работы.

При покупке подобной конструкции в магазине, емкость с био-присыпкой входит в комплект к санузлу. Пользоваться ей просто, достаточно поставить ведро с опилками или торфом и пользоваться совочком для пудры.
Процесс постройки пудр туалета на дачном участке

Плюсом этих туалетов является использование отходов в качестве удобрений. При заполнении ямы, конструкцию переносят, и засыпают землей резервуар, оставляя до получения перегноя.
Минус почва будет загрязняться жидкими сточными водами, что не совсем полезно. Если донные воды пролегают близко к поверхности, то такую постройку на участке устанавливать не рекомендуется.

Биотуалет

Это туалет, теремок из дерева, снабжается накопителем заводского производства, в котором отходы перерабатываются бактериями без доступа воздуха.
Чертеж с размерами для установки биотуалета на даче

Бактерии засыпаются в накопитель вместе с препаратом биологического происхождения. Он покупается отдельно в специализированном магазине.

Отходы быстро перерабатываются, очищать контейнер часто не придется, отходы, возможно, сразу применить как удобрение для участка.

Вернуться к оглавлению

Блок: 2/8 | Кол-во символов: 3850
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Выбираем место под дачный туалет

Несмотря на простоту конструкции, построенный на даче туалет не должен доставлять дискомфорт соседям, а также служить источником заражения почвы и воды. Выбирают место под уличный туалет, руководствуясь санитарными правилами, требующими соблюдения расстояния:

до любых источников воды – 25 м;
до подвалов, жилых построек – 12 м;
до бани или летней душевой кабинки – 8 м;
до соседской межи или забора – 1 м;
до кустарниковых насаждений – 1 м;

до плодовых деревьев – 4 м.

Выбирать место для дачной постройки желательно с учетом ландшафта участка и розы ветров. На холмистой местности уличный туалет ставят в самом низком месте. Важно чтобы ветер уносил плохие запахи в обратную сторону от своих и соседских жилых построек.

Блок: 3/22 | Кол-во символов: 766
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Теплая уборная

Пользоваться туалетом со стенкой в одну доску летом вполне комфортно. Но не все дачи посещаются только в теплое время года. Для осенне-весеннего периода необходимо хоть какое-то утепление, которое перекроет сквозняки.

В этом случае конструкция туалета ничем не отличается. Только размеры увеличите на 5-10 см больше: обшивка будет двойная — снаружи и изнутри, а между обшивкой уложен утеплитель. Утеплить нужно будет и двери — двойные слишком тяжелые для такой постройки, но изнутри их можно оббить куском линолеума, дермантином и другим хорошо моющимся материалом.

О строительстве туалета своими руками (с фото-отчетом можно прочесть тут).

Блок: 5/6 | Кол-во символов: 657
Источник: https://stroychik. ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Кабинка туалетная

Как мы уже писали ранее, домик лучше соорудит из дерева. Это самый доступный и недорогой материал, при правильной обработке и уходе за которым, конструкция будет долговечной и привлекательной.
Подборка различных дизайнов и вариантов оформления туалетных кабинок для дачи
Вариант отделки туалетной кабинки из дерева

Это самый выигрышный материал для постройки данной конструкции. Кабинка собирается из брусков и досок.

Вернуться к оглавлению

Блок: 5/8 | Кол-во символов: 469
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Выбор места под туалет

Перед установкой туалета нужно изучить нормы СаНПИН, ими нельзя пренебрегать. Нужно учесть и интересы соседей, иначе будут постоянные неприятные ситуации и разногласия, если по участку будет распространяться неприятный запах.
Так как же правильно найти место под туалет:

Если на даче имеется скважина с питьевой водой, то на дистанции 25 м никаких туалетов устанавливать нельзя. Обычно такие колодцы наполняются водой из верхних слоев, они могут быть загрязнены отходами из ямы. Варианты размещения туалета на дачном участке
Готовый собранный туалет на даче
Туалет должна находиться в срытом месте за большим строением или в конце участка.
Невозможно ставить санузел ближе 1 метра к границе соседского участка, в противном случае они могут потребовать через суд переноса конструкции.
При неровном рельефе участка, на пригорке строится дом, а домик монтируют в низине. Не помещает узнать частое направление ветра и установить туалет с подветренной стороны, чтобы не задыхаться от запаха нечистот. Схема и проект кабинки туалета на участке
Какую глубокую яму для отходов вы не предусмотрели, ее периодически нужно освобождать, так что к конструкции нужен свободный подъезд.

Это обязательные санитарные нормы, которые нужно соблюдать при строительстве туалета на даче.

Вернуться к оглавлению

Блок: 4/8 | Кол-во символов: 1331
Источник: https://Proekt-sam. ru/plans/chertezh-dachnogo-tualeta.html

Комбинированный душ-туалет

Вторая по необходимости постройка на даче — душ. А если так, то зачем строить два отдельных сооружения, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки опубликованы ниже.

Вариант комбинированного туалета для дачи душем (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном строении (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Вид и размеры туалет+душ спереди и сбоку (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Как вы догадались, строение просто увеличивают в два раза в ширину. Если захотите, сможете создать свой проект, под свои желания и потребности. Чертеж хозблока с туалетом будет точно таким. Возможно, вам нужно будет сделать одно из помещений чуть больше. Просто предусматриваете это при планировке и изготовлении опор под постройку.

Блок: 6/6 | Кол-во символов: 1045
Источник: https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov

Фундамент или подпорки

Простой домик можно смонтировать, как только яма для остатков совершенно готова. В процессе монтирования нет ничего сверх естественного, если есть проект:

Постройка имеет незначительный удельный вес, и потому будет предостаточно углубить 4 опоры, из металлической трубы. В случае если ее нет, то допускается сделать столбы из кирпича. Существующие варианты обустройства фундамента под уличный туалет
Из брусков 5х5 см обустраивается скелет. Вначале сколотить два прямоугольника по масштабу туалета, а затем соединить их меж собой 4-мя вертикальными брусками, две задних стойки должны быть ниже передних, на величину уклона крыши.
Опоры закрепляют, смонтировав косынку из бруска, для придания прочности сооружению.
На высоте 50 см монтируется стульчак, стоит приколотить два бруска поперек к каркасу. Процесс сборки каркаса туалета
Окончательная отделка уличного туалета
Наверх делают обрешетку, шаг которой будет находиться в зависимости от выбора кровельного материала. Когда намечается накрыть крышу листом шифера, то вспомогательная обрешетка не потребуется. Процесс обшивка каркаса туалета досками
Если у вас от строительства дома осталась, предположим, мягкая черепица, то первоначально нужно уложить лист ОСБ, затем произвести гидроизоляцию, и лишь после этого устанавливать черепицу. Процесс покрытия каркаса туалета черепицей
Поставить две опоры, вспомогательно в месте крепления деревянной резной двери.
Подготовленный каркас поставить на раму, оказавшуюся на основе и приняться к обшивке.

Смотрите в видео как быстро изготовить фундамент под дачный туалет.

Вернуться к оглавлению

Блок: 6/8 | Кол-во символов: 1645
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Порядок работ при возведении домика дачного туалета

При возведении туалета для дачи своими руками пошаговая инструкция поможет определиться с очередностью работ. С самого начала важно составить схему домика, где будет начертана его форма и указаны все размеры. Чертежи можно сделать по своему усмотрению или найти готовые в интернете. Оптимальный размер туалета на даче считается: ширина домика – 1 м, глубина – 1,5 м, высота от 2 до 2,5 м.

Для примера предлагаем посмотреть чертежи размеры туалета на даче своими руками, которые помогут определиться с габаритами уличного домика.

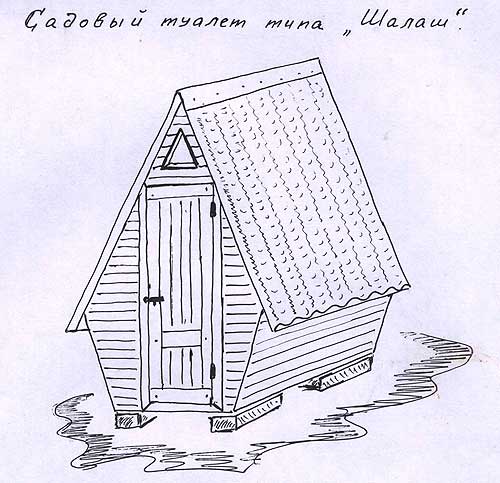

Самый простой, и распространенный вариант домика уличного туалета является скворечник. На фото показана готовая конструкция, таблица расходных материалов, а также сама схема строения.

На следующем фото показана не менее популярная для дачи модель домика уличного туалета в виде шалаша.

Изготавливаем основу деревянного домика

Возводить туалет для дачи начинаем с подготовки основания. Деревянный домик легкий, поэтому его выдержит простейший фундамент. Важно учесть, что сзади строения потребуется сделать открывающийся люк для чистки выгребной ямы и обустройства вентиляции. Оптимально сместить домик на 2/3 относительно накопительного резервуара.

Сделав разметку на грунте согласно размерам будущего домика, приступаем к изготовлению основания. Под легкое деревянное строение достаточно подложить четыре бетонных блока по углам. Если предполагается изготовление металлического каркаса домика под обшивку профнастилом, фундамент можно сделать из вкопанных вертикально кусков асбестовых труб длиной 1 м. Внутреннюю полость трубы заливаем бетоном. На готовое основание укладываем гидроизоляцию из кусков рубероида.

Собираем каркас деревянного домика

Итак, основание готово, настало время построить туалет на даче своими руками по этой инструкции:

На этом скелет будущего домика уличного туалета для дачи готов, пора приступать к облицовке.

Обшиваем каркас дачного туалета доской

Облицовочные работы домика не должны создать больших проблем. Доски нарезаем по размеру задней и боковых стен, плотно подгоняем друг к другу и прибиваем гвоздями. В зависимости от длины заготовок, к каркасу их можно крепить вертикально или горизонтально. Как вариант, доску можно заменить профнастилом или другим листовым материалом.

Монтаж крыши и вентиляции

Для крыши на верхнюю рамку каркаса домика прибиваем из доски обрешетку. За пределы коробки достаточно предусмотреть выпуск 30 см, чтобы дождь не мочил стены туалета. К обрешетке фиксируем любой лист кровельного материала. Подойдет профнастил, металлочерепица или обычный шифер.

Вентиляционную трубу фиксируем металлическими полосами к задней стенке туалета. Воздуховод изготавливаем из пластмассовой трубы толщиной 100 мм. Нижнюю часть стояка погружаем под крышку в выгребную яму на глубину 10 см. Верх воздуховода выводим над крышей туалета выше на 20 см.

Монтаж двери и подвод освещения внутрь домика

Дверь для домика можно сбить из обычной доски, купить пластиковую или изготовить раму и обшить профнастилом. Ее крепим к вертикальным стойкам с помощью петель. На дверь саморезами прикручиваем ручки с обеих сторон и шпингалет изнутри. Чтобы дверь произвольно не открывалась, шпингалет можно дополнительно поставить снаружи.

Если невдалеке от дачного туалета есть точка, куда можно подсоединить электрический кабель, внутрь домика желательно протянуть освещение. Это придаст комфорта при ночном пользовании. Днем в дачном туалете будет светло благодаря окошку над дверьми.

На видео повествуют об изготовлении туалета:

Блок: 5/22 | Кол-во символов: 3604
Источник: https://vodavdome. website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Обшивка

Уборную можно покрыть с внутренней стороны панелями ПВХ, они удобны, экологичны, и примитивны в уходе. Для наибольшего комфорта в уборную протягивают свет, для ночного посещения, тем более, если на участке проживают до поздней осени.
Процесс обшивки каркаса уличного туалета

Вернуться к оглавлению

Блок: 7/8 | Кол-во символов: 311
Источник: https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html

Вентиляция

Выгребная яма – это источник неприятного запаха. Можно использовать освежитель воздуха, чтобы как-то нейтрализовать его, но более правильно сделать вентиляцию. Проект постройки всего туалета непременно должен включать ее схему.

Труба вентиляции – обязательный элемент выгребной ямы-накопителя

Вентиляционной трубой послужит обычная пластиковая канализационная 100-милиметровая труба. Она при помощи хомутов крепится к задней стенке будки туалета. Поможет грамотно составленный чертеж. Одним концом трубу проводят через отверстие в подиуме, ведущем в яму, оставляется отрезок в 100 мм. Над крышей будки трубка должна выступать на 200 мм. Место, где трубка встречается с выгребной ямой, изолируется паклей с битумной мастикой. Вверху отверстие трубки закрывается дефлектором.

Блок: 10/22 | Кол-во символов: 784
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Грунт — общие советы по строительству

Кирпичная выгребная яма

Считается, что возводить на грунте туалет без каких-либо дополнительных мер по укреплению можно, если его несущая способность – не меньше 1,7 кг/см². Как правило, размеры кабинки туалета в плане редко бывают больше 2,5-3 м², а хозяйственного блока 15-20 м². Слишком пучинистой считается почва, которая пучится уже при промерзании на 12%.

Более всего пучится гумус. Если взять его слой в 50 см и умножить на 0,12 — получим 6 см. Рекомендуется, чтобы чертеж учитывал именно эту величину.

На однородной рыхлой почве равномерно вспучивающаяся поверхность – размеры по горизонтали равны 100 абсолютным величинам пучения; здесь 6 м.

Туалет с размерами 6х6 м в плане встретить вряд ли получится, значит, туалет можно возводить без фундамента.

Блок: 11/22 | Кол-во символов: 797
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Выбираем материал для дачного туалета

Чаще всего на загородных участках устанавливают деревянные конструкции туалетов. Это объясняется простотой их строительства, доступностью и дешевизной материала. Однако даже обработанная антисептиками древесина со временем гниет и разрушается, поэтому такие туалеты весьма недолговечны. В случае если чертеж дачного туалета был выполнен дилетантом, то этот процесс может идти еще быстрее в случае неправильной конструкции основания пола или ошибок в обустройства кровли.

Не менее надежным является и металлический дачный туалет, чертежи и размеры которого – не проблема в век информационных технологий. Вот только для его постройки понадобится сварочный аппарат и умение с ним обращаться. Несмотря на это такие конструкции весьма просты в изготовлении, поэтому их с успехом используют на многих дачах.

Блок: 17/22 | Кол-во символов: 854
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Требования к размещению туалета

Устанавливая туалет, подойдите к вопросу его размещения самым тщательным образом. Вот несколько рекомендаций:

Постройка не должна мешать соседям, поэтому обязательно сделайте отступ от забора 1-1.5 метра и устанавливайте домик дверью в сторону своего двора.
Учитывайте глубину залегания водоносного слоя при обустройстве выгребной ямы.
Обязательно предусматривайте подъездные пути для ассенизаторской машины.
Не стройте туалет в низинах, так как во время паводка он будет затоплен.
Учитывайте преобладающее направление ветра в вашей местности.

Прислушавшись к этим советам и дополнительно изучив и выполнив санитарно-гигиенические требования, вам не придется переносить туалет на новое место спустя непродолжительное время.

Блок: 18/22 | Кол-во символов: 795
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Конструкции ям для нечистот у дачного туалета

Все выгребные ямы для туалетов подразделяются на два типа: ямы с дренажом и герметичные. Первый тип гораздо проще и дешевле, но при высоком расположении грунтовых вод может загрязнять их и поэтому запрещается действующими нормативами.

Построить яму для нечистот можно одним из следующих способов:

Кирпичная кладка.
Баки из полимеров.
Железобетонные кольца.
Бетонные, залитые при помощи обрешетки.

Для постройки дачного туалета с герметичной ямой из кирпичной кладки, ж/б колец или с бетонными стенками, копают котлован с размерами, соответственно тем, которые наносят, изготавливая своими руками чертежи. После этого уплотняют и засыпают слоем песка дно котлована.

Далее заливают бетон, а после его затвердевания, в зависимости от типа стен, выкладывают их из кирпича, устанавливают ж/б кольца или устанавливают обрешетку и заливают ее бетоном. Далее стены требуется оштукатурить и обработать их вместе с днищем битумной мастикой. Учтите, что стенки должны возвышаться над поверхностью участка не менее чем на 16 см.

Такую же яму с любой из описанных выше капитальных стен можно построить с фильтрующим дном. Для этого его не бетонируют, а засыпают 30 см слоем щебня или битого кирпича. Следует отметить, что стены такой ямы не нуждаются в оштукатуривании и обработке битумом. Данная конструкция способствует впитыванию жидкой фракции в почву, поэтому чистить такую яму придется намного реже.

Блок: 19/22 | Кол-во символов: 1492
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Как установить деревянный туалет на место

В этой главе мы расскажем о том, как построить туалет, чертеж которого приводится ниже. Представляем полную инструкцию для его постройки:

Установите фундамент. С этой целью не требуется заливать бетонное основание, достаточно вкопать по периметру постройки бетонные стеновые блоки или столбы.

Из деревянного бруса 50х50 мм или 80х80 мм сколотите каркас. В этом же качестве можно использовать профильные металлические трубы. Каркас обязательно должен иметь четыре вертикальные опоры.
В качестве обвязки крыши устанавливаются продольные элементы, выступающие не менее чем на 30 см за периметр домика.

Для обвязки основания крепите враспор четыре планки на уровне стульчака. При этом обязательно учитывайте свой рост для удобства пользования туалетом. Обычно высота стульчака устанавливается не более 40 см от чистового пола.
Далее установите укосины по диагонали задней и боковых стен.

Для установки двери добавьте две вертикальные опоры высотой не более 190 см, связанные вверху перемычкой.
Обшейте каркас деревянными досками, профнастилом, шифером и т.д.
Сделайте дверцу на задней стенке для удобства опорожнения емкости с отходами. Можно сделать вырез по всей ширине стенки на высоту стульчака, закрепив его при помощи петель.
Накрывая крышу, герметизируйте ее рубероидом или другим влагоизолятором в случае применения деревянных досок. Все же лучше использовать шифер или лист металлопрофиля.

При необходимости установите вентиляционную трубу, прорезав отверстие в стульчаке и крыше. Обязательно герметизируйте все щели.
Навесьте дверь. Не забудьте оснастить ее шпингалетом или крючком. В двери проделайте окошко для естественного освещения.

Блок: 20/22 | Кол-во символов: 1749
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Дачный пудр-клозет

В случае, когда ваш участок расположен в районе с высоким залеганием грунтовых вод, выгребную яму обустроить не получится – это запрещено нормами санитарии. Выйти из этой ситуации помогут чертежи, при помощи которых своими руками можно построить экологичный дачный туалет – пудр-клозет.

Его конструкцией предусмотрена емкость для сбора нечистот, которую после каждого посещения «припудривают» слоем торфа или опилок. После наполнения канализационной емкости ее содержимое сваливают в компостную кучу, а затем используют в качестве удобрения.

Блок: 21/22 | Кол-во символов: 578
Источник: https://vodavdome. website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Люфт-клозет для дачи

Построить туалет типа люфт-клозет на даче можно рядом с домом (см. чертеж) или даже в специально отведенном помещении внутри. Однако прежде ознакомьтесь с его главной особенностью – так как выгребная яма находится снаружи, то в зимний период использование туалета становится проблематичным, поэтому сточную яму делают подогреваемой.

Иногда, чтобы избежать трат на обогрев, таким туалетом пользуются только в теплое время года, полностью очищая яму перед наступлением холодов. В таком случае зимой прибегают к помощи пудр-клозета или биотуалетов.

Итак, рассмотрите чертеж дачного туалета и ознакомьтесь с особенностями его конструкции:

Выгребная яма – только герметичного типа, с контуром электрического обогрева в стенках.
Обязательно наличие вытяжной трубы. Вентиляцию можно провести через печь или камин. Иногда яму отапливают теплым воздухом от печного отопления дачи.
Над выгребной ямой обустраивается люк или крышка двойной конструкции с промежуточным утеплением.
Обязательным требованием является наличие уклона в днище ямы в сторону от дома.

Перед тем как приступить к строительству туалета на даче, посмотрите фото и чертежи уже существующих конструкций. Возможно, вы просто захотите повторить одну из них, а может, возьмете наиболее оригинальные идеи для того, чтобы создать туалетную кабинку по своему дизайну.

Блок: 22/22 | Кол-во символов: 1392
Источник: https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html

Кол-во блоков: 25 | Общее кол-во символов: 27482
Количество использованных доноров: 4
Информация по каждому донору:

https://vodavdome.website/postrojki/tualet/chertezh-dachnogo-tualeta-s-razmerami-tipa-teremok.html: использовано 11 блоков из 22, кол-во символов 13141 (48%)
https://greensector. ru/postrojjki-na-uchastke/smotri-kak-mozhno-sdelat-tualet-teremok-i-sdelajj-takzhe-svoimi-rukami.html: использовано 1 блоков из 3, кол-во символов 2672 (10%)
https://stroychik.ru/tualet/chertezhi-i-foto-dachnyx-tualetov: использовано 3 блоков из 6, кол-во символов 4063 (15%)
https://Proekt-sam.ru/plans/chertezh-dachnogo-tualeta.html: использовано 5 блоков из 8, кол-во символов 7606 (28%)

Источник: m-strana.ru

Чертежи дачного туалета. Часть 1

В статье о строительстве дачного туалета своими руками я подробно рассказал, почему остановился именно на такой конструкции. Пришло время поделиться с вами чертежами дачного туалета.

Дачный туалет — чертежи рам каркаса

Это не профессиональные чертежи дачного туалета, а рабочие эскизы, созданные для себя на миллиметровке, а затем отсканированные. Но, тем не менее, там всё просто и понятно.

Если возникнут вопросы, то пишите в комментарии к статье — обязательно отвечу.

Чертеж фасада дачного туалета

В свое время, когда мы только решили приступить к строительству своими руками, нам так и не удалось нигде скачать бесплатно чертежи дачного туалета, а покупать за деньги «кота в мешке» не хотелось. Пришлось разрабатывать конструкцию с нуля.

Кстати, впоследствии я разместил на сайте подробные профессиональные чертежи дачного туалета типа «теремок» в формате PDF. Вы можете ознакомиться с ними и скачать себе, а также почитать об опыте строительства туалета такого типа, пройдя по ссылке.

Построить дачный туалет — это совсем несложно, и даже увлекательно.

Даны основные размеры. При разработке чертежей дачного туалета мы старались исходить из достаточной эргономики и оптимального расхода материалов. Вы всё, конечно, можете изменить по своему усмотрению.

Думаю, на чертежах вам всё будет понятно. Все размеры указаны в миллиметрах.

Дачный туалет имеет каркас, для изготовления всех элементов которого использован брусок сечением 50х70 миллиметров.

Все соединения элементов за исключением (на чертежах — В), произведены встык с использованием шурупов достаточной длины и обязательным предварительным засверливанием, во избежание растрескивания древесины.

Соединения под прямым углом дополнительно усилены металлическими уголками (на чертежах — А).

Изготавливать крепежные уголки вручную не имеет смысла. В специализированных магазинах вы найдете любой крепеж, какой только душе угодно.

Уголки внутри дверного проема утоплены заподлицо. В остальных местах в этом нет необходимости.

Чертеж боковой стены дачного туалета

Рамы каркасов правой и левой стен имеют одинаковую конструкцию.

Высота установки горизонтального бруска (на чертежах — С) соответствует высоте установки раковины умывальника.

На правой раме у нас установлен дополнительный брусок для крепления самого умывальника.

Стекломагниевый лист, как и гипсокартон, не предназначен для больших нагрузок. Поэтому перед сборкой конструкции определитесь, где и что у вас будет подвешено и установите в этих местах дополнительные горизонтальные бруски.

Чертеж задней стены дачного туалета

При изготовлении рамы каркаса все элементы соединялись встык, за исключением сопряжений центральных стоек с брусками верхней обвязки, где применено соединение вполдерева. Так получилось на порядок проще и быстрее, а благодаря большому количеству раскосов, металлических уголков и шурупов вместо гвоздей, каркас получился ну ОЧЕНЬ жестким – наверное, даже избыточно.

К тому же, внутренняя обшивка СМЛ и доски пола, прикрученные к каркасу при помощи саморезов, придают ему дополнительную жесткость (об этом — в статье: Чертежи дачного туалета. Часть 2.

Применение гвоздевых соединений деревянных элементов оправдано лишь в крупных сооружениях – гвоздь относительно шурупа лучше работает на изгиб и легче переносит боковые нагрузки, да и стоит гвоздь копейки, чего не скажешь о шурупе. Но при строительстве дачного туалета оба этих фактора не являются определяющими.

Зато конструкция, собранная с применением качественных шурупов, никогда не разболтается и ее при необходимости можно без ущерба разобрать и потом собрать в другом месте.

Доски пола и элементы каркаса необходимо защитить от атмосферного воздействия. Желательно сделать это до начала сборки каркаса в единое целое. Средств для защиты древесины сейчас существует великое множество. Мы сделали это, пропитав все деревянные элементы на два раза олифой, с промежуточной сушкой.

Шурупы и саморезы также можно предварительно подготовить, прокипятив в олифе – операция не из приятных, но защитит места соединений от гниения.

Как видно по чертежам дачного туалета, конструкция абсолютно симметрична, поэтому вход можно устроить с любой стороны, собрав элементы в зеркальном порядке.

схемы, размеры, дизайн и компоновка Туалет в деревне своими руками чертежи размеры

Без такого сооружения, как туалет, на загородном участке не обойтись. Дачный туалет своими руками сделать несложно, если приложить некоторые старания и усилия. Самым трудоемким этапом в процессе возведения отхожего места будет рытье котлована, но и эту работу можно сделать. Эстетическая сторона постройки — это второстепенный вопрос, самое главное — правильно устроить выгребную яму и создать надежную основу для надземного строения.

Нужно отметить, что некоторые владельцы загородных участков не строят туалет по правилам и обходятся обычным ведром, подставленным под стульчак. Но, так или иначе, отходы жизнедеятельности нужно куда-то девать, поэтому без капитальной ямы все равно не обойтись. Поэтому лучше один раз выполнить все работы правильно и долгие годы не возвращаться к этому вопросу. Особенно важно сделать капитальное строение в том случае, если жильцы проводят на даче значительную часть года.

В случае если не хочется портить оформление территории участка установкой , то его можно скрыть в дальнем углу за домом, или же придумать для него такой дизайн, который поможет органично вписать строение в ландшафт.

Выбор места т уалета и его конструкции

Обычно туалет устанавливают в ближе к дальней границе участка, и это понятно, так как хотя бы незначительный запах, но будет присутствовать в этом помещении или около него. Но иногда пользуются другим вариантом, устраивая выгребную яму рядом с домом, а для помещения туалета отводят свободный уголок дома, выводя широкую канализационную трубу в яму. Такую конструкцию в основном используют в тех случаях, когда в дом проведена вода, и в планах есть установка изолированной емкости для сбора отходов жизнедеятельности.

В любом случае , следует придерживаться, установленных санитарно-эпидемиологическими службами стандартов. Их необходимо соблюдать для того, чтобы обезопасить себя, соседей и окружающую среду от нежелательных последствий, таких, как инфекционные болезни или заражение почвы.

Если устраивается выгребная яма, ее необходимо расположить на расстоянии , не менее чем 30 м от источников воды, а глубина ее не должна доходить до грунтовых вод.
Если будет устанавливаться септик, то его располагают не ближе, чем 15 м от дома.
Если планируется использовать изолированную емкость , которая будет очищаться по мере заполнения ассенизаторской машиной, то ее можно установить в любом месте, так как отходы не будут поступать в грунт.

Изолированная емкость — это еще и выход в тех случаях, когда грунтовые воды проходят не слишком глубоко и устройство выгребной ямы, вырытой в грунте, невозможно.

Обычно ямы простейшего дачного туалета имеет площадь порядка одного квадратного метра. Если же яма отрывается круглая, то ее диаметр должен быть равен, примерно 1 м . Глубина ее составляет 1,5— 2 м , в зависимости от глубины залегания грунтовых вод.

После того как определено место для ямы, можно переходить к выбору конструкции туалета.

Первое, что нужно учесть — это вес конструкции — он во многом будет предопределяться материалом, который планируется использовать для строительства. Сам домик не должен быть слишком тяжелым , так как со временем грунт под его тяжестью может начать проседать и, в конце концов, постройка деформируется и повредится.

Для строительства хорошо подойдут деревянные бруски и доски, или тонкий металл – оцинкованные профили и профнастил.

Если же принято решение возводить будку туалета из бревен или кирпича, то придется подумать о хорошо укрепленном фундаменте. Но строить такие тяжелые строения совершенно ни к чему, так как они все равно не станут теплее легких построек. Лучше, если в этом есть необходимость, термоизолировать помещение утеплителями, которые имеют небольшой вес, например, пенопластом. Такая постройка будет и легкой , и теплой , не продуваемой в холодное время года, и в ней не будет чрезмерно жарко летом.

Определившись с материалом можно переходить к размерам будки.

Обычно стандартный туалет имеет размер в ширину 1 м , высоту — 2,3 м , а длина помещения — 1,3 ÷ 1,5 м . Однако, эти размеры – отнюдь не догма и вполне могут варьироваться. В любом случае , помещение должно быть комфортным для нахождения в нем любому члену семьи в положении и стоя, и сидя.

Что потребуется для постройки туалета

Определившись с конструкцией и размещением туалета, приобретают необходимые материалы для его постройки. Деревянный или металлический «домик» можно купить уже в готовом виде. Если же решено возводить его самостоятельно, то понадобятся следующие материалы:

Доски и деревянные бруски.
Крепеж — гвозди и саморезы.
Металлические уголки для усиления конструкции деревянного каркаса.
Ручка для двери, крючок или задвижка для закрывания двери.
Материал для покрытия крыши – шифер или профнастил.
Пластиковый или деревянный стульчак с крышкой.
При необходимости — пенопла ст дл я утепления будки, и материал для внутренней обшивки утепленных стен, ДСП , тонкая доска или фанера.

Для устройства выгребной ямы нужно потребуется:

Цемент , щебень, песок.
Арматура для укрепления фундамента домика.
Металлическая сетка-рабица для обтягивания ямы и металлические скобы или штыри для крепления этой сетки к грунту.

Другим вариантом, вместо сетки и ее оштукатуривания бетоном, может стать кирпич, которым обкладывают стены ямы.

Кроме этого, для устройства ямы нередко используют , имеющие в стенках отверстия. Многие дачники предпочитают старые резиновые покрышки больших размеров.

Еще одним, самым экологически чистым вариантом, может стать готовая емкость — септик . Их производят разных размеров , поэтому можно выбрать нужный, в зависимости от количества членов семьи и длительности периода проживания на даче.

Естественно, при возведении дачного туалета не обойтись без инструментов , поэтому в наличие нужно иметь:

Ручной бур, который может помочь при рытье котлована.
Совковую и штыковую лопату, с длиной и короткой ручкой.
Если почва на участке каменистая, возможно, понадобится перфоратор.
Молоток и шуруповерт .
Шлифмашинка — «болгарка» с дисками по камню и металлу.
Электролобзик.
Разметочный инструмент – линейка, рулетка, угольник, строительный уровень, карандаш или маркер.

Устройство выгребной ямы

Безусловно, начинают всегда с разметки и рытья ямы. Она будет иметь квадратную или круглую форму, в зависимости от выбранной конструкции.

1. Если будет устанавливаться двухкамерный пластиковый септик, то яма роется таким образом, чтобы входной патрубок находился непосредственно в кабинке туалета, так как на него будет монтироваться стульчак. Горловина второй камеры должна оставаться за пределами помещения — она нужна для регулярной откачки скопившихся фекальных масс.

Баки бывают разной формы, и от этого будет зависеть габариты и форма ямы. Размер котлована нужно делать на 20— 30 см больше имеющейся емкости , так как вокруг нее нужно хорошо утрамбовать грунт.

2. Если стенки ямы будет отделываться бетоном или кирпичом, ее можно сделать круглой или квадратной формы.

После выкапывания ямы нужной глубины, на ее дне нужно устроить дренаж из крупного щебня, камней, обломков кирпичей
Затем, стены ее обтягиваются металлической сеткой-рабицей с ячейками размером 50 × 50 мм. Сетку закрепляют, вбивая в грунт ск обы из стальной проволоки или штыри.
Чтобы стены получились более крепкие, можно дополнительно армировать стены металлической решеткой с крупными ячейками 100 × 100 мм.
Далее, методом набрасывания, на стены наносят бетонный раствор, который оставляют до полного высыхания. Общая толщина бетонного слоя должна составлять около 50 ÷ 80 мм.
После схватывания первого набросанного слоя, стены штукатурятся до ровного состояния таким же бетонным раствором. Отштукатуренную яму оставляют сохнуть.
Перекрывают яму или готовой железобетонной плитой, или изготавливаемой по месту. Она будет служить для туалета фундаментом и площадкой вокруг него.
На яму укладывают доски, которые должны выходить за ее пределы на 700 ÷ 800 мм и быть утоплены в землю до одного уровня с грунтом. Доски должны быть обработаны антисептическими средствами. Эту деревянную подложку под фундамент вп олне можно заменить бетонными столбиками.

На поверхности оставляют два отверстия для установки стульчака и для выгребного отверстия, которое позже должно накрываться крышкой . Вокруг будущих отверстий устанавливается опалубка.
На всю площадь будущего фундамента расстилается полиэтиленовая плотная пленка .
Сверху нее укладывается арматурная решетка , которая заключается в опалубку по всему периметру будущего фундамента.

Высота опалубки отверстий должна быть такой же, как у опалубки всего фундамента. Доски опалубки и будут служить маячками при выравнивании поверхности.
Замешивается бетонный раствор, заливается на площадку, разравнивается и оставляется сохнуть. Для долговечности и прочности внешнего бетонного слоя можно, после первоначального схватывания, провести «железнение » влажной поверхности сухим цементом.

На готовую площадку после ее полного созревания можно будет устанавливать будку для туалета. На отверстие, предназначенное для откачки скопившихся отходов, нужно устроить люк. Его можно приобрести в магазине или же изготовить самостоятельно. Крышка люка должна легко открываться и закрываться .

3. Еще одним вариантом может стать круглая яма с уложенными в нее автомобильными покрышками. Но нужно отметить, что такой вид выгребных ям не подойдет для постоянного пользования. Подобный туалет можно применять только в дачных условиях, когда жильцы приезжают лишь эпизодически, например, в выходные дни, иначе очень часто придется откачивать собравшиеся отходы.

Для устройства выгребной ямы такого типа роется круглый котлован на 150 ÷ 200 мм больше, чем диаметр имеющихся покрышек.
На дно котлована укладывается дренажный слой дренаж толщиной в 15— 20 см.
Затем ровно посередине ямы укладываются покрышки од на на другую до поверхности грунта.
Вокруг покрышек, по мере их укладывания засыпается и утрамбовывается дренаж из щебенки и песка. Этот процесс пр оводится до самого верха.
Когда покрышки полностью уложены, вокруг ямы можно устроить неглубокий ленточный фундамент. Для этого по периметру будущего туалета роется траншея глубиной порядка 500 мм, в которую будет заливаться бетон.
Дно траншеи утрамбовывается и засыпается слоем песка в 50 ÷ 70 мм, который тоже утрамбовывается и закрывается слоем щебня той же толщины.
Укладывается гидроизоляция из плотного полиэтилена.
Далее можно поступить двумя способами:

— сварить и установить арматурную решетку , смонтировать опалубку высотой в 100 ÷ 150 мм над уровнем земли и затем залить бетонным раствором;

— выложить фундамент из кирпича, а затем оштукатурить его цементом.

После застывания раствора с цементного фундамента снимается опалубка, а кирпичный выравнивается сверху.
На его поверхность укладывается рубероид, который отделит бетонную поверхность от деревянной.
На фундамент или устанавливается готовая конструкция туалета, или же он возводится самостоятельно.

Для удобства процесса постройки, на фундамент сн ачала закрепляется деревянная основа-рама, изготовленная из мощных брусков, а на нее будут монтироваться другие элементы конструкции, в зависимости от выбранной модели постройки.

4. Нельзя не упомянуть и еще один способ обустройства выгребной ямы — с помощью металлических бочек с обрезанным дном. Их устанавливают одну на другую и так же, как и в предыдущем случае. Вокруг получившейся трубы утрамбовывают гравийную смесь или смесь песка со щебнем.

Выгребная яма из металлических бочек — явно долго не прослужит

Казалось бы, метод несложный в исполнении, но недостатков у него намного больше, нежели достоинств. Металлические бочки под агрессивным воздействием и изнутри, и снаружи, со стороны грунта, очень быстро корродировать , и прослужит такой туалет очень недолго.

Возведение домика дачного туалета

Когда и яма, и площадка для установки помещения туалета готовы, можно переходить к монтажу домика по заранее составленной схеме.

Домики для туалета могут иметь самые разнообразные формы, например, даже в виде сказочной избушки. Непосвященный сразу и не определит, что это за помещение так идеально вписалось в ландшафтный дизайн участка. Такое сооружение вполне можно выполнить своими руками, зная схему его сборки.

На фото представлен вариант, частично выполненный из бревен , которые придают этому строению декоративность, маскируют предназначение самой постройки.

Оригинальный теремок — не сразу и поймешь, что это туалет

На схеме представлена основа постройки бревенчатого домика, только вместо бревен использованы доски. Хорошо видно, как собираются стены и поднимаются скаты крыши. Распределено внутреннее пространство и выбрано место расположения стульчака.

Примерная схема «теремка»

Следующим этапом пойдет обрешетка крыши, настил кровли и обшивка стен выбранным для этого материалом — это может быть как дерево, так и металл.

Такой домик может быть или установлен на выгребную яму, или же использован, как помещение для биотуалета.

Видео: изготовления домика — «теремка» для дачного туалета

Другой вариант ст роения туалета, которое называют «шалаш». В этом случае домик строится в виде треугольника, и его боковые стенки одновременно являются крышей. Форма достаточно простая, поэтому возводить постройку будет несложно.

Туалет — «шалаш»

Такая конструкция не только проста в постройке, но и удобна в эксплуатации — она устойчива в основании и достаточно просторна внутри.

Монтаж туалета — «шалаша»

На представленном рисунке видно все внутреннее строение домика, место установки стульчака и способ обрешетки стен-крыши. Начата обшивка передней части строения и задней стенки. Домик- «шалаш» можно поставить на обустроенную выгребную яму, как в данном случае, а можно использовать и как помещение для биотуалета.

Эту форму домика можно назвать традиционной, так как чаще всего ее можно встретить на участках. Но даже такую незамысловатую конструкцию можно декорировать по своему предпочтению.

Например, туалет на этой приусадебной территории решено было сделать под японский домик. Об этом говорят иероглифы, написанные на табличке, подвешенной на цепочках, японский фонарь у входа и даже дополнительно устроенная крыша. Кроме этого, внутреннее оформление помещения также выдержано в общем стиле.

Подобное отношение к оформлению участка говорит о том, что даже из такого строения, как , можно сделать маленькое произведение искусства, если приложить немного усилий.

Примерная схема постройки такого туалета представлена на рисунке. На нем хорошо видны устройство выгребной ямы, установка сверху нее строения туалета и люка для очистки. Конструкция достаточно проста в устройстве, и возвести ее несложно. Но чтобы она была надежной , необходимо достичь жесткости связок всех деталей между собой.

Внутреннее пространство туалета, устраиваемое над выгребной ямы , в процессе возведения стен может выглядеть, таким образом. То есть, на фундамент устанавливаются бруски основы, на которую закрепляется каркас будущего строения.

После окончательной отделки туалета изнутри, помещение может иметь такой аккуратный и уютный вид.

При желании и возможностях можно придумать и другой дизайн дачного туалета, но делать всю внутреннюю отделку нужно из теплых материалов. Не рекомендовано использовать для оформления керамическую плитку, так как это очень холодный вид материала, а кроме этого, в зимнее время кафель становится еще и очень скользким.

Видео: несколько вариантов устройства дачного туалета

Биотуалет

Если нет никакой возможности построить дачный туалет или же просто отсутствует желание связываться со строительными работами, то можно воспользоваться биотуалетом. Этот вариант избавит и от рытья ямы и, возможно, от монтажа домика.

Биотуалет — отличное решение для дачных условий

— это автономный унитаз, не требующий ни отдельного помещения, ни подключения к отводным коммуникациям

Биотуалет состоит из двух отделений-камер, верхняя из которых исполняет роль унитаза, а другая служит для биологической переработки отходов. Во второй, нижней камере находятся активные вещества, которые разлагают фекалии и превращают их в однородную массу, которая не имеет запаха. Действия биоактивной жидкости для разложения отходов хватает на десять дней, затем камеру очищают, выливая содержимое в центральную канализацию или в почву. Способ утилизации будет зависеть от того, какие активные вещества будут использоваться в биотуалете. Эти вещества бывают т рех типов: компостирующие, химические и микроорганические. Каждый из них подходит для определенного типа биотуалета.

Для компостирующего биотуалета в качестве активного вещества используется торф. Он обладает высокой впитывающей способностью – так, один килограмм торфа поглощает десять литров жидкости. Получаемый в результате активных процессов, не имеющий запаха компост отлично подойдет для удобрения грядок.

Обычно в комплекте с таким биотуалетом идут т рубы вентиляции, которые отводят неприятные запахи во время переработки.

Биотуалет, работа которого основана на применении химических веществ, имеет индикатор, который укажет на то, что контейнер требует очистки. Отходы, переработанные таким образом, сливаются в канализацию, с целью обезопасить окружающую среду. Для таких моделей производятся специальные вещества с незамерзающим свойством.
Третьим видом этого полезного приспособления является биотуалет, в котором переработкой отходов занимаются микроорганизмы, превращая их в компост. Полученный материал экологически чист и безвреден для почвы и животных, поэтому утилизировать его не составит т руда.

При желании биотуалет можно установить в самом обычном помещении, построенном своими руками, которое располагается во дворе, а на зимний период — занести его в дом, отведя для этих нужд удобный угол.

Биологические средства для туалетов

В помощь владельцам дачных участков, имеющих на своей территории туалеты с выгребными ямами, разработаны специальные средства, аналогичные тем, которые используются в биотуалетах.

Перед применением средства нужно обязательно изучить инструкцию, так как состав насыпается или наливается частями. Как правильно использовать такие вещества, можно узнать из информации на упаковке, так как каждое средство дозируется по-разному. Используется подобное вещество, как правило, очень экономно. Например, одной упаковки или банки некоторых средств хв атает на год для выгребной ямы объемом 3,5 ÷ 4 тонны.

Итак, способов решить проблему дачного туалета существует немало – всегда есть возможность выбрать тот или иной вариант.

Туалет на даче – сооружение, важность которого находится на одном уровне с жильем, а в особые моменты, оно кажется самым важным зданием на всей планете. Поэтому облагораживание собственного участка часто начинается именно с постройки туалета. Далее рассмотрим чертежи туалета и как его построить своими руками.

Подготовительный этап: где и что будем строить

Где поставить дачный туалет?

Выбирая место для обустройства уборной своими руками, нужно обращать внимание на некоторые моменты и правила:

Он должен находиться не ближе, чем в 12 метрах от дома.
Если на участке есть колодец – дачный туалет должен быть расположен на максимальном расстоянии от него (не ближе 8 метров).
Если будет обустраиваться выгребная яма фильтрующего типа (часть ее содержимого уходит в землю), нужно определить уровень залегания грунтовых вод и не допустить их загрязнение.
Если на даче есть огород – поставьте дачный туалет недалеко от него. Такое месторасположение позволит надолго не отвлекаться от работы и не наносить грязь в двор или дом.

Важно! Если пренебречь безопасностью и содержимое туалета попадет в воду – это приведет к загрязнению водоемов и может закончиться острыми отравлениями людей.

Выбираем чертеж

Предполагается, что место для уборной на даче уже выбрано и остается определиться только с ее размерами и конструктивными особенностями.

Для начала нужно определиться с материалами, которые будут выбраны для строительства. Это может быть:

Поликарбонат. Для сооружений такого типа нужно выбирать непрозрачный материал.
Кирпич. Такой дачный туалет будет долговечный, но использование кирпича требует больших материальных вложений и обустройства прочного фундамента.
Дерево. Самый экологичный, экономичный и популярный материал, применяемый для обустройства туалетов.

Так как использование первых 2 материалов менее популярно, приведем чертежи деревянных туалетов.

Некоторые чертежи туалетов:
Чертеж – туалет «Шалаш»

Этапы строительства туалета на даче

Для того, чтобы построить уборную своими руками, нужно четко следовать алгоритму проведения работы и правилам его сооружения.

Как сделать выгребную яму?

Как уже говорилось ранее, размеры и глубина ямы напрямую зависит от уровня залегания грунтовых вод. Если он позволяет, можно использовать яму фильтрующего типа – некоторая часть жидкости будет уходить в землю, что значительно продлит время службы туалета, без необходимости очистки ямы.

Но чтобы уберечь воду от загрязнений, можно использовать:

Железные емкости.
Пластиковые емкости.
Бетонные кольца.
Камень или кирпич, укрепленный арматурой и защищенный от проникновения и утечки влаги гидроизоляцией.

Самый долговечный и предпочтительный вариант – бетонные кольца, но сооружение такой выгребной ямы, невозможно осуществить своими руками.

«Стандартный» процесс сооружения ямы происходит так:

Роется яма. Ее примерные размеры: 1х1х2.5 м.
Дно заливается бетоном.
Утепляются стены. Этот процесс может осуществляться с помощью сплошной кладки кирпичом или установки опалубки, после которого будет сделано полное бетонирование стен.

Важные моменты:

Использование кирпича при обустройстве выгребной ямы обязательно должно сопровождаться гидроизоляцией. На него будут действовать агрессивные вещества и без защиты он за быстрое время начнет разрушаться.
Перед тем как построить уборную своими руками, предусмотрите наличие выгребного люка. Его лучше размещать сзади туалета. Он позволит производить выкачивание жидкости, без необходимости заведения трубы внутрь туалета.
Дно ямы должно иметь уклон в сторону выгребного люка. Это позволит более качественно проводить очистку ямы.

Как сделать кабинку?

Сооружение кабинки происходит следующим образом:

Фундамент. Вне зависимости от используемого материала для сооружения, нужно сделать хоть небольшой фундамент ленточного типа (даже когда сортир деревянный). Нужно учитывать, что сам каркас должен быть смещен – установлен не прямо над ямой, а со сдвигом.
После того, как бетон затвердел, проводится его гидроизоляция. Для таких целей может быть использован рубероид или обмазочные средства (битум и т. д.).
Берется брус собирается рама для каркаса.
Сам каркас будет иметь вид нескольких скрепленных между собой прямоугольников.
Сразу нужно собрать и подиум для сиденья. Он должен быть размещен по всей ширине и прикреплен к боковым элементам каркаса – это позволит укрепить общую конструкцию.
Когда деревянный каркас собран, его полностью обшивают вагонкой или досками.
На верх каркаса набивается решетка из планочек, она покрывается рубероидом и сверху кладется шифер.
На последнем этапе прикрепляют двери и обрабатывают материал различным пропитками.

Обратите внимание. При обшивке каркаса соединяйте элементы таким образом, чтобы шип нижнего заходил в верхний. Такой способ соединения позволит защитить стыки конструкции от проникновения влаги.

Как сделать вентиляцию и утепление?

Обеспечить вентиляцию – очень важный момент при сооружении уборной на даче. Если этого не сделать – неприятный запах и образующиеся в подобной среде газы, будут выходить в дачный туалет.

Для того чтобы соорудить вентиляцию, возьмите обычную трубу из пластика и заведите в яму (будет достаточно 15-20 см). Верхний конец нужно вывести примерно в 50-80 см над крышей и защитить его от проникновения осадков с помощью небольшого навеса, который легко делается своими руками из листа жести. Трубу можно пускать как возле внутренних, так и возле внешних стен сортира.

Что касается утепления туалета, то при его осуществлении нужно:

Выбрать способ монтажа. Рекомендуется выбрать внутренний. Это позволяет сэкономить на материалах и выполнить работу своими руками даже человеку, делающему это впервые.
Выбрать тип материала. Оптимальный вариант в плане цена-качество – минвата. Достаточно выбрать материал шириной до 70 мм. Для сооружения небольших размеров этого будет вполне достаточно.
Утеплить дачный туалет. Это сделать с помощью утеплителя и голых рук нереально. Попутно нужно купить пленку для гидроизоляции, рейки, крепления, гипсокартонные листы и средство для шпатлевки (с его помощью нужно обработать стыки).

Последовательность утепления:

Работа начинается с монтажа реек на стены с интервалом в 0.5 м.
Теперь нужно прикрепить к обрешетке утеплитель с помощью саморезов и покрыть его пленкой.
Следующий этап – подготовка поверхности к монтажу гипсокартона. Для этого монтируются профили из металла на утепленный деревянный слой, поверх пленки.
На профили крепится гипсокартон и его стыки закрываются шпатлевкой. Далее стены и потолок можно отделать любым выбранным материалом.

Перед утеплением стен проведите проводку, если есть необходимость в ней и ее скрытии под отделочными материалами. Также продумайте освещение. Альтернативным освещением могут послужить светодиодные лампы или варианты, заряжающиеся от солнечного света.

Как сделать стульчак для туалета?

Перед тем, как делать стульчак, нужно определиться с его задачами:

Гигиеничность. Его поверхность должна легко поддаваться очистке и мойке. Для этого можно деревянные поверхности обрабатывать специальными пропитками или установить пластмассовые элементы.
Удобство. Времяпровождение в таком сооружении не должно вызывать дискомфорта. Максимального удобства можно добиться, правильно подобрав высоту и форму «трона» (так частенько называют стульчак).
Прочность. Нужно учитывать, что на каркас может воздействовать большая нагрузка. Он должен ее выдерживать. Для сооружения каркаса выберите брус более 5х5 см. Доски, используемые для обшивки стульчака, не должны быть тоньше 0.2 см.

Форма стульчака:

Стандартный вариант – прямоугольный. Сооружается прямоугольная конструкция и соединяется с боковым и задним каркасом. Затем она обшивается и вырезается отверстие. Поверхность желательно обработать специальными средствами. Для повышения удобства можно сверху установить пластмассовый стульчак от унитаза.

Треугольный – направлен острым углом в сторону входа. Конструкцию вливается в каркас задней стенки. Такой вариант более удобен для некоторых людей при сидении.
Турецкий. Возможно обустройства туалета и без использования стульчака. В полу просто проделывается отверстие. При такой конструкции об удобстве говорить не приходится, но экономия материалов и улучшенная гигиеничность налицо.
Унитаз. Встречаются туалеты, когда вместо стульчака устанавливают обычный унитаз. В таком случае нужно рассчитать нагрузку на пол и предусмотреть его крепление.

Туалет на даче – простое сооружение, которое может построить каждый своими руками. При этом нужно правильно подобрать место его расположения и чертеж, работа по которому выполняется без отклонений.

Одно из правил загородного строительства гласит: в первую очередь на участке должен появиться уличный сортир. Если вы проводите какое-то время на даче, да еще и занимаетесь постройкой садового домика, то без отхожего места наверняка испытаете массу неудобств. Отсюда и цель данной публикации: рассказать, как в кратчайшие сроки построить дачный туалет своими руками без существенных финансовых вложений.

Проект сооружения и место установки

Первым делом обозначим требования к будущей конструкции:

она должна быть дешевой и функциональной в любое время года;
не загрязнять грунтовые воды, питающие близлежащие колодцы;
не распространять по округе неприятный запах.

Первый шаг к выполнению данных требований – удачный выбор места для уборной. Как правило, его строят на заднем дворе как можно дальше от жилого дома и естественных источников водоснабжения – колодцев и скважин. Оптимальное расстояние до этих объектов – 30 м, а минимальное – 12 м, что и показано на схеме.

Чтобы свести расходы на устройство туалета к минимуму, вам ничего не остается, кроме как сделать его из недорогих материалов – деревянных досок и брусьев. Хотя не исключен вариант со стальным каркасом с обшивкой из профнастила, если есть подходящий металлопрокат. Выкладывать капитальное сооружение из кирпича на ж/б фундаменте – дорого и бессмысленно. Вдобавок легкое строение можно быстро переместить либо демонтировать.

Справка. Раньше деревенские отхожие места делались простейшим способом: выкапывалась яма, а над ней устанавливалась деревянная будка с очком в полу. После наполнения постройку перемещали в другое место, а старое засыпали землей. Простейшая конструкция утепленного дачного туалета показана на чертеже:

Удобным считается помещение санузла размерами 1,2 х 1,5 м и минимальной высотой 180 см, при меньших габаритах внутри постройки станет слишком тесно. При желании дизайн надворного сооружения можно изменить на более оригинальный, например, сделать его в виде шалаша или терема, изображенного на чертеже.

Красивый внешний вид обычному туалету придаст оформление современными материалами – сайдингом, блок хаусом и металлочерепицей, как это сделано на фото.

Больше стандартных и необычных решений для дворового отхожего места продемонстрировано на видео:

Устройство выгребной ямы

Подземная часть сортира для продуктов жизнедеятельности бывает двух типов:

Выгреб – герметичная емкость, периодически очищаемая с помощью ассенизаторской машины;
Септик – котлован с фильтрующей подушкой, пропускающей жидкие отходы в грунт.

Справка. Существует 2 варианта туалетных построек, возводимых на дачных участках с высоким уровнем грунтовых вод – люфт-клозет и пудр-клозет. В первом случае сооружение поднимается над землей с целью установки под ним специального накопительного резервуара, во втором небольшая емкость монтируется прямо в стульчак.

Люфт-клозет с надземным резервуаром

Если вы готовы 1 раз в 3-5 лет вызывать спецмашину, чтобы очистить выгребную яму, то принимайте на вооружение первый тип подземной части. Устроить ее довольно просто: нужно вкопать в землю одну или несколько бочек, желательно пластиковых, так как металл быстро проржавеет. Другой вариант – поставить готовый пластмассовый резервуар с отдельным люком. Как в туалете для дачи обустроить выгребную яму с вентиляцией, отражено на схеме:

Вентиляционная труба служит для прямого удаления излишней влаги и запахов наружу, чтобы они не проникали внутрь уборной. Благодаря вытяжке помещение будет сухим, а деревянные стены прослужат дольше.

Теперь о том, как правильно построить сливной септик дачного туалета. Для изготовления используйте старые покрышки от грузовиков одинакового размера, это наиболее дешевый и проверенный вариант. Стройка ведется по такому плану:

Выкопайте круглую яму глубиной 1,5-2 м, чей диаметр на 5 см больше размерности шин.
Без трамбовки засыпьте ее дно поочередно песком, мелким гравием и крупным щебнем, толщина каждого слоя – 10 см. Вы получите фильтровальную подушку.
Чтобы внутри шин не скапливались жидкие отходы, распространяющие запах, сделайте в боковинах по 3-4 сквозных отверстия.
Уложите скаты в яму один на другой, одновременно подсыпая и уплотняя грунт по краям. Септик готов.

Более подробно и наглядно процесс обустройства показан в следующем видеосюжете:

Строим туалет из дерева

Поскольку деревянное строение является легким, ему не требуется капитальное основание в виде плиты или железобетонной ленты. Главная задача фундамента – изолировать конструкцию от земли и не дать ей опрокинуться от порывов ветра. А для этого достаточно разметить и выровнять площадку, а затем установить 4 столбика из блоков, вкопанных в грунт и выведенных в одну плоскость, что и сделано на фото.

После выравнивания столбчатого основания поверх блоков укладывается 2 слоя рубероида (гидроизоляция) и начинается монтаж каркаса. Пошагово технология строительства выглядит так:

Выполните обвязку фундаментных столбиков брусом 100 х 50 мм, соединив балки между собой в полдерева. Прикрепите их к блокам анкерными болтами.
Прибейте по периметру обвязки брус 60 х 40 мм, после чего установите 4 вертикальных стойки из того же материала. Причем передние должны быть выше задних на 15-20 см для обеспечения уклона крыши. Опоры фиксируйте с помощью стальных уголков и саморезов.
Выдерживая вертикаль, соедините концы стоек кровельными поперечинами, выступающими за габариты туалета на 10 см. Дополнительные перемычки поставьте на высоте 0,9-1 м, а затем смонтируйте ребра жесткости (укосы) из того же бруса.
Настелите пол из досок толщиной 3-4 см, предварительно вырезав посередине очко.
Свесы кровельных брусьев соедините перемычками, уложите сверху лист рубероида и настелите кровельное покрытие из профлиста, металлочерепицы или шифера.
На переднем фасаде смонтируйте дополнительную стойку и навесьте на нее дверь. Последняя сколачивается из подручных лесоматериалов. Теперь остается обшить стены вагонкой или обычными досками.

Совет. Если планируете как-то раскрасить постройку, то все деревянные элементы необходимо обработать антисептиком. В противном случае достаточно покрыть их отработанным маслом, хорошо защищающим древесину от гниения.

В таком же порядке сваривается либо скручивается болтами каркас из металлических профильных труб, который впоследствии обшивается профнастилом или плоским шифером. Вместо традиционного и не слишком удобного стульчака мы рекомендуем приобрести и поставить дачный унитаз. От обычного он отличается отсутствием водяного затвора, который промерзнет зимой.

При необходимости туалет на даче можно дополнить смежной кабинкой для летнего душа. Понадобится немого расширить строение, а на обвязку пустить брус сечением 100 х 100 мм. Для возведения перегородки между кабинками нужно установить дополнительную балку, как это реализовано на фото.

Доступно о строительстве сортира рассказывается в очередном видео:

Как очистить уборную

Очистка туалетов, расположенных на улице, иногда становится серьезной проблемой. Специфика в том, что содержимое ямы имеет густую консистенцию, ведь туда не сливаются жидкие отходы из кухни или ванной. Даже в выгребной яме массы слеживаются, с годами густеют еще больше и по приезде ассенизаторской машины их приходится разбавлять водой, чтобы откачать.

В септиках, где продукты жизнедеятельности задерживаются фильтрующей подушкой, их рекомендуется перерабатывать с помощью современных бактериальных средств. Они продаются в виде таблеток или порошков и помимо бактерий содержат торфяные и другие добавки, подавляющие неприятные запахи. Подобные составы лучше применять с первого дня пользования туалетом, а не дожидаться, когда он доверху наполнится неизвлекаемой жижей.

Справка. Один из вариантов быстро очищаемой уборной – автономный биотуалет, состоящий из 2 отсеков – приемного и перерабатывающего. Первый представляет собой обычный стульчак, а второй – сосуд с водой, где растворены химически активные добавки либо бактерии.

Заключение

В подавляющем большинстве случаев туалет на даче — это простейшее сооружение, хотя и довольно необходимое. Для его возведения незачем затевать грандиозное строительство с применением железобетонных фундаментов и капитальных стен. Практика показывает, что в кирпичной уборной летом жарко, а зимой так же холодно, как и в деревянной, а вот стоимость изготовления ощутимо отличается. Кроме того, туалетное помещение из дерева быстро и недорого утепляется снаружи пенопластом толщиной 50 мм.

Размеры уличного туалета из дерева. Как построить туалет на даче: чертежи, размеры

Продумывая обустройство загородного участка, многие стараются сделать и расположить даже неприглядные функциональные и хозяйственные постройки так, чтобы они гармонично вписывались в окружающий ландшафт.

Туалет для дачи вполне может даже стать украшением участка.

В построении презентабельного и функционального туалета на даче своими руками нет ничего сложного.Достаточно просто иметь базовые навыки строительства и иметь под рукой необходимые материалы.

Варианты оформления дачных унитазов

Планируя построить унитаз на участке на даче своими руками, в первую очередь нужно определиться с типом будущей конструкции.

Условно все уличные уборные можно разделить на два типа: с выгребной ямой и со съемным контейнером. Сооружения первого типа предполагают наличие вырытой в земле ямы.Туалеты второго типа оборудованы специальными контейнерами для сбора мусора, заполненными торфом с опилками или специальным водным раствором.

Дачный туалет с выгребной ямой

Традиционный туалет с выгребной ямой. Это самый дешевый и доступный способ реализовать уличную ванную комнату. Принцип его работы довольно прост: продукты жизнедеятельности попадают в выгребную яму, где жидкая часть частично впитывается в почву и испаряется, а плотный компонент накапливается.Для очистки выгребных ям прибегают к услугам канализационных компаний.

Схема: устройство люфта шкафа

Люфт шкаф. Также оборудована выгребной ямой, но стены которой полностью заделаны. Опорожнение выгребной ямы в такой системе осуществляется только откачкой, используя сам унитаз как приемную воронку.

Чертеж: оборудование порохового шкафа

Пудреница … Это конструкция пьедестала с сиденьем для унитаза.Накопительный бак для сбора сточных вод, размещенный непосредственно под сиденьем унитаза, присыпается слоем торфа, обладающего влагопоглощающими свойствами. Совок с ведром, наполненным опилочно-торфяной смесью, устанавливается рядом с сиденьем унитаза. При каждом посещении туалета в емкость для отходов насыпается порция свежего торфа. После заполнения контейнера его вывозят в компостную кучу. Благодаря мобильности и компактности конструкции его можно устанавливать как внутри жилого дома, так и в отдельно расположенной уличной будке.

Жидкий биотуалет

Химический туалет. По типу напоминает пудреницу, в отличие от биотуалета обработка и расщепление сточных вод в нем происходит под воздействием химических реагентов. Используя жидкости на основе биобактерий, отходы можно превратить в полезные органические удобрения, используя их в качестве корневых удобрений растений.

Выбор места для строительства

Принципиальное значение при строительстве туалета для дачи своими руками имеет выбор места для его постройки.Это строго регулируется положениями действующих нормативных документов, согласно которым:

Расстояние от унитаза до колодца, колодца или водоема должно быть не менее 25-30 метров.
Туалет должен находиться на расстоянии не менее 12 метров от жилого дома.
Отстойные ямы должны быть надежно изолированы.

Расположение выгребных ям на соседних участках (по нормативам)

При выборе места учитывайте местность и направление ветра.
При расположении грунтовых вод на участке на глубине до 2 метров можно установить только биотуалет, химический или порошковый туалет.
В случае попадания подземных вод на глубину 2,5 метра возможно сооружение туалета с выгребной ямой или люфта-туалета.

Соблюдение этих мер предосторожности помогает предотвратить попадание сточных вод в питьевую воду.

Составление схемы — чертеж и размеры

Перед тем, как приступить к строительству уличного туалета, необходимо определиться с размерами будущей конструкции.Первым делом нужно составить схему или рисунок. Форма и дизайн будущего дома ограничиваются только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный домик или оригинальная избушка. При желании варианты чертежей дачных туалетов можно взять в Интернете на тематических форумах.

Наибольшим спросом пользуется классический дом с выгребной ямой. Самыми оптимальными размерами можно считать:

Высота от 2 до 2,3 метра;
Длина 1.5 -1,7 метра;
Ширина 1-1,2 метра.

Чертеж: туалет обычный с выгребной ямой

Совет: Детальный схематический чертеж с точными размерами позволит правильно рассчитать габариты конструкции и количество необходимых материалов, тем самым предотвратив возможные ошибки и лишние затраты.

Устройство выгребной ямы

На месте установки уличного туалета выкапывается выгребная яма, придавая ему квадратную или круглую форму.Глубина септика не должна превышать 1,5 метра, а диаметр — 2,5 метра. Но как показывает практика, выгребные ямы с круглой формой более функциональны. Они отличаются повышенной прочностью и способны выдерживать большие нагрузки и давления.

Совет: для рытья ямы лучше всего использовать лопату с короткой ручкой. С таким инструментом его будет легче развернуть в ограниченном пространстве. Лом или кирка пригодятся при рытье более твердой почвы, такой как галька, тяжелая глина или известняк.

Вытягивая отверстие необходимого размера, уплотняем его основание. Вместо утрамбовки дно можно выложить гравийной подушкой. Для обеспечения необходимой герметичности устройства стены котлована выкладываются кирпичной кладкой, либо устанавливаются бетонные кольца.

Отстойник

Кирпичная кладка армируется армированной сеткой или арматурой. Все стыки тщательно заделываются цементным раствором с последующим нанесением гидроизоляционного слоя. Это позволяет защитить урожай от примесей и уберечь грунтовые воды от загрязнения.

Строительство туалета

Проще всего построить туалетный домик из дерева. В качестве опоры будущей конструкции лучше использовать трехметровые деревянные балки, либо металлические или бетонные столбы.

Материалы и инструменты для постройки туалета:

Балки деревянные сечением 100х100 мм и 50х50 мм;
Доска обрезная или ДВП для облицовки;
Доска пола для устройства площади пола;
Кусок рубероида в 1.5 метров;
Ножовка по металлу и рубанок;
Садовая дрель;
Строительный уровень;
Саморезы, гвозди, молоток.

Конструкция рамы унитаза

По периметру конструкции с помощью садового бура проделайте четыре отверстия глубиной около метра, диаметр которых на 2-3 см больше размера опорных столбов.
Один конец каждой трубы обработан битумной мастикой, предотвращающей гниение и коррозию. Колонны по очереди погружают в ямки, углубляя на 90-100 см и фиксируя их цементным раствором.Когда раствор приобретет достаточную прочность, можно переходить к возведению стен.

Совет: Стеллажи для задней части дома делают немного ниже, чтобы обеспечить уклон крыши. На всех этапах монтажа необходимо контролировать вертикальность установки стоек с помощью строительного уровня.

Параллельно опорным стойкам устанавливаются балки для двери. Для придания прочности конструкции по периметру вертикальных стоек верхнюю и нижнюю обвязку делают из балок одинакового размера.

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом укладывается рубероид, поверх которого из обрезных досок сколачивается площадка-пол.

Важно: Для продления срока службы деревянных элементов дома их следует обработать влагоотталкивающим и антисептическим составом, который можно приобрести в любом строительном магазине.

На высоте около полуметра устанавливаются перпендикулярные штанги, которые будут служить основанием для крепления сиденья унитаза.Отступив на метр от задней стены, на том же уровне делают вторую перемычку для обустройства сиденья. Основание сиденья обшивается листом ДСП или досками. Лобзиком вырезается отверстие в посадочном месте, а все углы зачищаются от заусенцев рубанком. Вы можете использовать толстую пластиковую пленку, чтобы сделать переднюю часть сиденья унитаза водонепроницаемой по внутренней стене.

Конструкция сиденья унитаза

Готовый каркас остается обшивать листами ДВП или деревянными обрезными досками толщиной 20 мм.Доски можно размещать как горизонтально, так и вертикально, прикрепляя их к каркасу саморезами или гвоздями. При желании стены дома можно утеплить минеральной ватой или листовым пенополистиролом.

На данном этапе работ стоит позаботиться об обустройстве вентиляционного окна, которое параллельно будет выполнять роль естественного освещения.
Дверной блок можно купить готовым или соорудить своими руками. Он установлен так, что открывается наружу и обрамлен наличником. Защелки устанавливаются как внутри, так и снаружи унитаза.

Устройство крыши

Кровля может быть изготовлена из любого кровельного материала: оцинкованного железа, черепицы, шифера, поликарбоната или простой обрезной доски. Доски укладывают внахлест, закрепляя кровельными саморезами.

Крыша дачного туалета может быть любой формы и из любого материала

Свет в унитаз можно провести из ближайшего здания, перекинув двухжильный алюминиевый провод и установив патрон с лампочкой мощностью 40-60 Вт.Отличной альтернативой стационарному освещению может стать светодиод, не требующий прокладки кабеля. Светодиода на батарейке, способной осветить небольшую комнату, хватит на весь сезон.

Простой дачный туалет своими руками: видео

Строительство туалета своими руками с оригинальным дизайном: фото

Перед собственниками незастроенных дач или участков с ветхой застройкой стоит задача благоустройства.В первую очередь необходимо построить на его территории туалет. Для того, чтобы она была удобной и радовала глаз своим внешним видом, следует внимательно отнестись к собственному проекту или хорошо примерить купленную конструкцию.

Строим из дерева по традиции

Несмотря на обилие материалов на строительном рынке, в том числе инновационных, дерево остается наиболее востребованным при строительстве туалетов.

Достоинства дерева:

Экологичность.Когда доски отслужат, уборную можно разобрать и сжечь в духовке.
Декоративность. Даже самый незамысловатый деревянный унитаз легко впишется в дизайн любого дачного участка, подчеркнув его природную красоту.
Гигиена. Древесина поглощает неприятные запахи, маскируя их.
Прочность. Если использовать специальные пропитки от бактерий, грибков и насекомых или краску, защищающую от вредного ультрафиолета, можно значительно продлить срок эксплуатации материала.
Низкая стоимость.

Основным недостатком древесины является повышенная воспламеняемость, которую можно снизить обработкой термостойкими агентами.

Простую уборную можно построить за один день

Унитаз из досок на даче можно построить с выгребной ямой (люфт-клозет) или с мусорным баком (пудрениц). Первый вариант необходим дачникам с постоянно проживающей на участке большой семьей, а второй подойдет тем, кто несколько дней в году ухаживает за садом.В этом случае контейнер для биоотходов можно выгружать примерно раз в месяц. Кроме того, расположение грунтовых вод влияет на тип уборных: если они рядом, то выгребную яму рыть не следует.

Определившись с конструкцией унитаза, можно приступать к составлению чертежа, который упростит сборку каркаса, либо использовать готовые чертежи.

На чертеже указаны подробные размеры

В любом случае рекомендуется изготавливать детали конструкции строго по чертежу во избежание неточностей и перекосов.«Скворечник» считается самой простой моделью туалета, не требующей особого мастерства. Обычно его высота составляет два-три метра, ширина — один метр, а длина — один или полтора метра. При желании все эти размеры можно увеличить или сделать двойной туалет.

Унитаз «Теремок» выглядит оригинально, особенно стреловидный, на котором не задерживается снег. А еще «сказочный» дизайн хорошо защищен от ветра. Его главный элемент, в отличие от скворечника, — это не каркас и стены, а крыша, закрепленная на усеченном основании.

Конструкция, облицованная плитами, хорошо защищенная от снега

Другой распространенный тип туалетов — Шалаш, где боковые стены одновременно служат скатами крыши. Такая модель строится буквально за несколько часов. Отделочные материалы в подобной конструкции нужны только сзади и спереди, по бокам укладывают рубероид.

Удобные сидения — важная часть любой уборной

Строим чертеж

Разработку чертежа дачного туалета следует начинать с каркаса, отмечая размеры конструкции (длина, ширина, высота) и указывая сечение бруса или досок.В проекте деревянного дома должна быть отображена схема раскроя облицовочного материала, количество которой рассчитано для одной стороны (за счет симметрии), передней и задней стен. При создании чертежа «Скворечник» передняя стена должна быть построена выше задней для уклона, если крыша наклонная. В туалете с двускатной крышей передняя и задняя стенки одинаковой высоты. Тем, кто собирается делать потолок в туалете, тоже стоит отобразить его на иллюстрации.

Рассчитываем количество материалов

Стандартный набор изделий для небольшого дачного туалета высотой два метра:

Две части обрезной доски от четырех до шести метров.
Четыре половые доски по шесть метров.
Трехметровая подкладка — две или четыре упаковки (в зависимости от типа внутренней подкладки).
Брус обрезной толщиной не менее 50х50 мм или доска — от 20 мм для каркаса.
Глассин — четыре метра.
Рубероид — полтора метра.
Двадцать специальных оцинкованных гвоздей для 8-волнового шифера или гофрокартона.
Сталь оцинкованная для конька.
Дверь с фурнитурой.
Два ведра с песком.
Упаковка противогрибкового препарата.
Рубероид (120х140 мм).

Список может меняться и дополняться в зависимости от выбранной модели унитаза. Окончательная смета составляется по заранее созданному чертежу. Для устройства крыши туалета длиной 1,5 м и шириной 1,2 м вам понадобится обрезная доска 1,8 м 2 (рассчитанная путем умножения длины на ширину) плюс три метра (0,75 доски) — на боковые стропила.

В итоге получается 1,75 доски длиной 4 м и 0.Для покрытия крыши достаточно ширины 25 м. Количество досок определяется по той же схеме: для перекрытия требуется 0,6 м 2 (1 м x 0,6 м) и (0,6 м x 0,4 м x 2 + 1 м x 0,4 м + 1 м x 0,6 м = 1,48 м 2) — для сиденья унитаза, а площадь четырех досок длиной шесть метров и 100 мм составляет 2,4 м 2.

Для обшивки задней и двух боковых стенок унитаза 7,28 м Потребуются 2 доски. Площадь также рассчитывается путем умножения длины на ширину. В итоге на заднюю стенку уйдет 2 м 2 вагонки и 2.64 м 2 — в одну сторону (2,64 м 2 х 2 + 2 м 2 = 7,28 м 2).

Для модели уборной в форме параллелепипеда длина облицовки должна быть не менее 1,24 м (если набивать изделия поперек), а ширину и толщину можно брать любой. Расчеты производятся аналогично: выявляется площадь стен конструкции и делится на площадь одной вагонки, получается количество необходимых элементов.

Строим уборную в традициях русской архитектуры

Закупаем качественный материал

Если вы решили построить гальюн из досок, то лучше использовать широко распространенные изделия из лиственницы, которая не темнеет, сохраняет свою оригинальный внешний вид надолго и долговечен.Доска обрезная может быть строганной и необработанной. Первые дороже, но они уже просушены, отшлифованы и не травмируют руки при работе.

Унитаз также можно обшить вагонкой — тонкими досками, которые скрепляются между собой пазами. Обычно он создается из древесины хвойных пород, хорошо противостоит влаге и перепадам температур и не деформируется под воздействием солнечных лучей.

Вагонка хорошо выдерживает атмосферные воздействия

Поддоны бывшие в употреблении — упаковка изделий, которые удобно скреплять, ломать, обрабатывать и комбинировать с другими материалами — могут стать бюджетным и удобным вариантом при строительстве шкафа-купе.Их можно легко получить бесплатно, обратившись в судоходные компании, не нуждающиеся в «мусоре», или приобрести по выгодной цене через тематические порталы.

Поддоны скреплены между собой

Также можно обшить унитаз влагостойкой фанерой, ДВП, ДСП или герметизированными плитами OSB. Все эти материалы просты в установке и устойчивы к неблагоприятным биологическим воздействиям. Однако следует учитывать, что ДВП и ДСП из клееных опилок могут быть повреждены ударными нагрузками, особенно для тонких материалов.Унитаз, покрытый ДВП толщиной 0,5 мм, вряд ли прослужит долго.

Современные плиты OSB-3, созданные из стружки с синтетическими смолами в виде трех слоев, выдерживают значительные механические нагрузки и удобны в строительстве. Поэтому они подходят для конструкций, рассчитанных на длительную эксплуатацию. Надежная, прочная и радующая глаз оформленная в «античном» стиле у вас получится уборная из бревен или бруса. Недостаток такой конструкции только один — высокая цена.

Подготовка необходимых инструментов

В процессе постройки туалета вам потребуются:

строительный уровень;
ножовка по металлу или переносная циркулярная пила;
самолет;
набор отверток;
саморезы;
молоток.

Пошаговая инструкция строительства дачного туалета

Для устройства выгребной ямы от гальюна используются следующие методы:

установка железобетонных колец;
кладка кирпичных стен;
установка специальных полимерных резервуаров;
Бетонирование обрешеткой.

Поэтапное строительство туалета:

Подготовив проект, следует определиться с местом строительства туалета, которое не должно мешать соседям, поэтому его придется устанавливать с отступом от забор от одного до полутора метров.Если вы решили сделать выгребную яму, предусмотрите вход для канализационной машины. Не стоит строить туалет в низинах, которые могут быть затоплены весенними паводками.
Возведение люфта клота начинается с рытья ямы, которая может быть дренажной или герметичной. Первый вариант менее трудоемок, а второй незаменим при высоком уровне грунтовых вод, разнося нечистоты по всему участку.
выгребная яма должна располагаться на расстоянии не менее 5 метров от колодцев, жилых домов и территорий с плодовыми деревьями.
Яма выкапывается в соответствии с размерами, указанными на чертеже, утрамбовывается, засыпается песком и цементируется.После этого стены обшивают обрешеткой и заливают раствором или кладут кирпич (как вариант: бетонные кольца). Далее поверхность оштукатуривается и обрабатывается вместе с дном битумной мастикой. Не забывайте, что стены должны возвышаться над землей не менее чем на шестнадцать сантиметров.
Капитальный котлован можно соорудить с фильтрующим дном, засыпав его битым кирпичом или щебнем. Таким образом, жидкие отходы будут уходить в землю, поэтому чистить яму нужно будет гораздо реже. Установка пластиковой емкости может производиться на любом участке с соблюдением санитарно-гигиенических норм, так как в этом случае каловые массы не попадают в землю.
На дно котлована кладут битый кирпич
На следующем этапе закладывается фундамент. Для туалета достаточно по периметру закопать столбы или бетонные блоки. Каркас, на котором предусмотрены четыре вертикальных основания, изготавливается из деревянного бруса или профильных металлических труб. Продольные стропила обвязки крыши должны выступать не менее чем на тридцать сантиметров за периметр здания.
Основание для туалета можно сделать из обработанных реек
Основание крепится четырьмя планками на уровне сиденья унитаза, что соответствует высоте для удобства использования (обычно достаточно сорока сантиметров от чистового напольного покрытия).После этого монтируются укосины боковой и задней стенок по диагонали и вертикальные опоры для двери, скрепляемые перемычкой вверху, высотой не более ста девяноста сантиметров.
Стул расположен на расстоянии около 40 см от пола
Готовый каркас обшивается вагонкой, доской, OSB и др.
Каркас унитаза обшивается рейками
На задней стене делается дверь для удобного сбора мусора. Крышку лучше заклеить рубероидом или другим влагоизоляционным материалом.Желательно установить вентиляционную трубу в прорези сиденья унитаза и крыши.
Дверь сброса задняя вентилируемая
Далее навешивается дверь с окном для освещения, снабженная крючком и защелкой.
Кровельное покрытие монтируется сверлом

Каркас для конструкции параллелепипеда лучше делать из бруса лиственницы, а сосна больше подходит для полов, стен, потолка и дверей. Чтобы унитаз получился аккуратным, нужно произвести тщательные замеры в соответствии с чертежом.

Модель «Шалаш» строится очень быстро. Работа начинается с установки передней и задней стенок из обрезной сосновой доски толщиной не менее тридцати миллиметров. Материал можно крепить как на гвозди, так и на саморезы. Далее по чертежу устанавливаются продольная и поперечная балки, а на заднюю стенку и распорку крепится основание постамента.

После сборки каркаса площадка и пол обшиваются.Для последнего лучше взять доску лиственных пород размером 20х100 миллиметров. Вентиляция в «Шалаше» крепится на задней стене. Дверь, как всегда, крепится на завершающем этапе.

Видео: дачный туалет, совмещенный с душем, своими руками

Как создать прочное финишное покрытие

На уличный туалет постоянно негативно влияют осадки, ветер и перепады температур. От этого дерево темнеет и гниет. Защитное покрытие, которое должно быть эстетичным, поможет продлить срок его службы.

Оригинальный дизайн унитаза позволяет украсить участок

Основные виды покрытий:

Масляные краски. Они хорошо пропитывают древесину, образуют прочный слой, служат до семи лет. Они имеют большой расход и долго сохнут.
Антисептики. Они проникают на глубину примерно до одного сантиметра, защищая материал от синих пятен, плесени и гниения. Они сохраняют естественный цвет древесины или слегка ее тонируют.
Краски для глазури.Полупрозрачный, держится до пяти лет, не меняет фактуру поверхности.
Краски для финишных покрытий. Также они сохраняют рельефность материала, не теряют внешний вид до семи лет, образуют очень прочный слой.
Краски акриловые. Они могут служить до десяти лет, позволяют дереву дышать и отлично сохраняют свой цвет.

Поклонникам натурального оттенка дерева лучше использовать антисептики и специальные пропитки. Те, кто хочет дать волю своей фантазии, могут использовать темные краски, которые не пачкаются.Дизайнеры не рекомендуют покрывать унитаз кричащими яркими цветами, которые бросаются в глаза. Лучше, если уборная будет скрыта от посторонних глаз.

В большинстве случаев здания окрашиваются после сборки. Однако у этого есть свои недостатки. Ведь края досок и другие труднодоступные места останутся незащищенными. Обработать материал правильнее еще до постройки уборной.

Умеющие рисовать могут оригинально украсить унитаз. Птицы, насекомые, цветы на темном фоне и другие изображения сделают ваш шкаф отличным от других.

«При покраске стен туалета нельзя использовать лак, который задерживает пар и не подходит для наружных работ».

Рекомендуется наносить на чистую, хорошо отшлифованную поверхность. Сначала проводится антисептическая обработка, а затем наносится финишное покрытие в два-три слоя с просушкой. Красить доски под палящим солнцем нельзя, иначе после высыхания появятся трещины.Грунтовка должна соответствовать основной краске. В процессе работы продукт необходимо постоянно перемешивать, чтобы добиться равномерного слоя.

Натуральные темные тона оптимальны для туалета

Построить на даче удобный деревянный унитаз несложно. С этой задачей справится даже новичок. Однако, чтобы результат не разочаровал, необходимо выполнить ряд простых условий. Не запрещается использовать готовые чертежи, но перед тем, как приступить к реализации проекта, их нужно хорошо разобраться.А еще лучше внести необходимые изменения в готовый рисунок (изменение размера, корректировка дизайна и т. Д.). Проявите творческий подход и добейтесь наилучших результатов.

Как правило, строительные работы на дачном участке начинаются с устройства уборной. Можно купить готовые пластиковые или металлоконструкции, а если не жалко денег, можно использовать качественные и эстетичные заводские изделия из деревянного кругляка, и все же основная масса дачников предпочитает строить туалетный домик. своими руками.

Ниже мы поговорим о типах таких конструкций и дадим некоторые инструкции и габаритные чертежи для их возведения.

Основные требования к дачному туалету

Строительство туалета начинается с выбора места, где он будет построен.

Для правильного выполнения необходимо соблюдать следующие условия:

Что делать с примесью?

Сегодня есть как минимум три возможных ответа на этот вопрос:

Покупка качественного биотуалета или правильной конструкции септика обойдется в большие деньги, поэтому на дачном участке в основном используют выгребную яму — дешево и сердито.

Сделать выгребную яму своими руками довольно просто, нужно лишь соблюсти самые простые условия:

Учитывайте правила размещения — об этом мы писали выше;
Глубина должна быть не менее 2 метров, а ширина от -1 метра. Если котлован круглый — диаметр от 1,2 до 1,5 метра;
Желательно (особенно в рыхлых грунтах) укрепить стены;
Предусмотреть возможность вставки в него шланга канализационной машины для откачки сточных вод, то есть одна из сторон ямы должна выступать за пределы установленного над ней дома.

Укрепление стен обычно проводят кладкой влагостойкого кирпича или бетонных блоков по периметру котлована, выложенного в шахматном порядке с зазорами для впитывания влаги. На дно ямы насыпают слой щебня и песка, чтобы отфильтровать просачивающиеся в землю отходы.

Альтернативный вариант армирования — установка бетонных колец. Самый дешевый и надежный вариант — штабелировать бывшие в употреблении автомобильные шины. Этот способ проще всего организовать самостоятельно.

Важно! Если почва глинистая, а вода приближается к поверхности — выше 2,5 м, сток будет недостаточно впитываться.

В этом случае придется решать проблему другим способом, например строительными порошками — клозетом. Его суть заключается в установке под уборной емкостей для приема сточных вод, которые удаляются по мере наполнения емкости.

Строим стенд

При строительстве туалета своими руками чаще всего используют деревянные балки и доски.Этот натуральный материал отвечает всем необходимым требованиям:

Правильная конструкция дачного туалета должна соответствовать следующим требованиям:

Сначала они решают, какое будет основание конструкции. Возведением прочного бетонного фундамента в этом случае можно пренебречь.

Размеры и вес дачного туалета из дерева довольно малы, поэтому достаточно будет установить кабину на вкопанных в землю столбах примерно на 1 метр и тщательно утрамбованных или забетонированных.

Перед закапыванием в землю обрабатывают битумными мастиками. Такой основы будет вполне достаточно, чтобы надежно прикрепить к ней деревянный туалетный домик.

Выбор материалов

Для каркаса нужны балки сечением не менее 80/80 мм. Доска обрезная толщиной 20-25 мм пригодится для обшивки каркаса и сидений. Также из него можно собрать входную дверь.

Также понадобится необрезная кровельная доска толщиной 20 мм, шифер или профнастил, краска, пропитка для дерева, немного цемента для бетонирования опорных стоек, ручки, навесные (желательно сарайные) петли, защелка и сиденье с фиксатором. крышка.

Для облицовки также можно использовать влагостойкую фанеру или плиты OSB — эти материалы немного увеличат стоимость конструкции, но существенно ускорит и упростят процесс.

После обрезки по размеру рекомендуется обработать все деревянные части антигниющими средствами — биоцидами, затем несколько раз пропитать специальными водоотталкивающими полимерами, а также части, которые будут прилегать к земле и частям пола и каркас сиденья унитаза необходимо обработать битумной мастикой.

Как это сделать правильно, подробно расскажет инструкция по использованию того или иного инструмента.

Определение формы кабины

Наиболее типичные конструкции, используемые для унитаза, сделанного своими руками:

Размеры (редактировать)

Минимальные размеры унитаза для комфортного использования следующие:

Домик и скворечник — шириной не менее 120 см и глубиной 150 см. Высота выбирается в зависимости от высоты, среднее значение до потолка — 200 см;
Хижина и хижина — глубина 150 см, ширина не менее метра.Для шалаша этот размер определяется по полу, а в шалаше — по высоте 160 см.

Размеры считаются правильными, когда ближайшая стена от стоящего человека составляет не менее 40 сантиметров, до потолка над головой 30 сантиметров, а высота сиденья унитаза определяется в зависимости от высоты — примерно 50 сантиметров от пол.

Сборка конструкции

Для работы нам понадобятся следующие инструменты:

Такого скромного набора для работы вполне хватит.

Возможно, на этом можно закончить, но мы настоятельно рекомендуем еще немного поработать своими руками и сделать вентиляцию — это значительно снизит неприятные запахи внутри будки.

Для этого с внешней стороны задней стенки необходимо прикрепить трубу диаметром около 100 мм. Один конец трубы через вырезанное отверстие вводят внутрь под настил сиденья унитаза, а лучше в выгребную яму, второй должен быть примерно на 40-50 см над крышей.

Для предотвращения попадания дождевой воды в унитаз сверху на трубу крепится козырек или зонт. Легко изготовить из оцинкованного листового металла.

Вентиляционная труба также может быть установлена внутри кабины, но в этом случае придется продырявить крышу, что не очень желательно.

Примерный расчет необходимых материалов и их стоимость для строительства типового скворечника своими руками:

Если сложить все, то получится цифра 10 000, прибавляем по 15% на каждую мелочь вроде ручек, петель, защелок, держателя для бумаг и так далее, и получаем стоимость унитаза — 11500р.На наш взгляд, это довольно недорого. Конечно, придется проделать достойную работу своими руками, но результат вас не разочарует, а сэкономленные деньги можно потратить на что-то другое.

Напоследок приводим чертежи других видов деревянных унитазов для дачи.

Унитаз в виде шалаша несложно собрать по этому чертежу.

Дачный туалет «Избушка»

Еще один вид дизайна — дом и его рисунок.

Как видите, ничего сверхсложного в процессе постройки туалета для дачи своими силами нет. Если внимательно изучить чертежи, инструкции и следовать нашим рекомендациям, вы легко справитесь с поставленной задачей, и получите удовольствие от результата своей работы.

Можно построить туалет, а можно сразу построить дом, где будет туалет, санузел. Это удобно. Зимой не нужно выходить на улицу. Обратите внимание на тенденции в домашнем дизайне.Если у вас есть желание и возможность заказать дом, баню, лучше делать это у знающих как, например, в компании «Роял Кедр». Там хорошо строят, выдерживают сроки, дают гарантию.

В статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по постройке. Дизайн может быть разным: есть прямоугольные, треугольные, ромбовидные проекты. Вы выбираете форму, затем материал, и можете начинать строить.Чертежи есть, конструкция не самая сложная. Только учтите, что размеры рассчитаны на людей среднего роста и телосложения. Их можно легко изменить, не меняя слишком сильно дизайн.

План уличного туалета

Самый распространенный вариант дачного или садового туалета — постройка прямоугольной формы. Его еще называют «скворечником», потому что в варианте с односкатной крышей он очень на него похож.

Проект дачного туалета из дерева типа «Скворечник» (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

На чертеже туалета, показанном на фото выше, для отделки использовалась доска толщиной 40 мм.Строительство очень недорогое. Двери могут быть изготовлены из одинаковых досок, скреплены досками сверху, снизу и наискосок. Петли можно разместить снаружи — сарая, украсив постройку в нарочито грубоватом стиле.

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид и скворечник превратится в довольно симпатичную небольшую постройку. Например, из этого здания можно сделать небольшую мельницу.

Дачный туалет-мельница — немного фантазии и некрасивая постройка станет украшением участка (для увеличения размера картинки кликните по ней левой кнопкой мыши)

Тот же скворечник, но из сруба — уже совсем другой вид.Особенно гармонично все будет смотреться, если постройка на участке построена (или будет построена) еще и из бревна.

Даже самый простой бревенчатый унитаз выглядит почти экзотично. Более того, его можно использовать как зимний вариант (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

Для регионов, где дерево — это роскошь, и тратить ее на строительство туалета нерационально, ту же конструкцию можно обшить другим материалом. Например, каркас обшивается любым листовым материалом — фанерой, ДВП, ГВП.С внешней стороны на них можно уложить отделочный материал — плитку или декоративный камень. Еще более бюджетный вариант — обшить его профнастилом.

Туалет на даче своими руками строится из любого материала. Этот сделан из гофрированного картона (чтобы увеличить размер рисунка кликните по нему левой кнопкой мыши)

Это тип туалета, который легко построить из кирпича. Их обычно делают в полкирпича. Нет трудностей даже для неопытного каменщика.Кладка офсетная, цементно-песчаный раствор.

По тому же проекту и чертежу можно построить кирпичный туалет (чтобы увеличить размер рисунка, щелкните по нему левой кнопкой мыши)

Унитаз типа «Шалаш» (треугольный)

Туалетная кабина треугольной формы. Боковые стены одновременно являются скатом крыши. Соорудить такой унитаз своими руками можно за несколько часов. Чертежи с примерными размерами представлены на рисунке ниже. В них можно и нужно вносить коррективы: все габариты даны для людей среднего телосложения.

Чертеж дачного туалета типа «Шалаш» (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

Если вам нужны более широкие двери, вам не нужно раздвигать основание, что уже немало в этом проекте, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в унитазах «Шалаш» осуществляется только спереди и сзади. На боковые поверхности укладывается рубероид.Можно использовать любую, но хорошо смотрится мягкая плитка или полимерный шифер.

Имея чертежи треугольного туалета на даче построить несложно

На фото справа обрешетка сделана под листовой рубероид — использован пластиковый шифер — разного цвета, относительно недорогой, монтируется просто — гвоздями и прокладками.

Если вы планируете использовать мягкий рубероид — рубероид, битумную черепицу или что-то подобное, сделайте обрешетку сплошной — из листа влагостойкой фанеры, гипсокартона.Их крепят к каркасу саморезами, сверху укладывают рубероид.

Чертеж унитаза «Теремок»

Унитаз ромбовидной формы. По сравнению с «Шалашем» строится дольше, но при этом выглядит более декоративно. При соответствующем оформлении он ничуть не испортит пейзаж.

Чертеж унитаза «Теремок» с размерами (для увеличения размера рисунка кликните по нему левой кнопкой мыши)

Хорошо смотрится ромбовидный туалетный домик на дачном участке.Снаружи каркас можно отделать кругляком малого диаметра, распиленным пополам, толстой вагонкой, блок-хаусом, обыкновенной доской. Если вы используете доску, не прибивайте ее встык, а положите на пару сантиметров на нижнюю, как еловую шишку. Можно, конечно, и сквозное, но внешний вид не будет прежним …

Вариант второй: дачный туалет «Теремок» выполнен со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с габаритами (для увеличения картинки кликните по ней левой кнопкой мыши)

Основная загвоздка любого маленького деревянного туалета — надежная фиксация дверей.Дверная коробка является наиболее напряженной частью, особенно со стороны крепления дверей. Для крепления стоек дверей к балкам каркаса используйте шпильки — так крепление будет надежным.

Из этого простого, в общем-то, дизайна можно сделать уборную в любом стиле. Например, на голландском. Отделка простая — легкий пластик, поверх которого набиты характерные балки, окрашенные морилкой. Обратите внимание на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната.Если поликарбонат многослойный, то он не должен быть горячим)))

Можно даже унитаз «Теремок» превратить в королевскую карету. Это не шутка … подтверждение на фото. Все, что вам нужно сделать, это изменить форму и добавить несколько типичных для карет декоративных элементов. Так получится унитаз в виде коляски.

Вот несколько фотографий производственного процесса. В оригинале был установлен биотуалет, поэтому конструкция проста: думать не нужно… но такую будку можно приспособить под любой тип …

Обратите внимание, что форма достигается благодаря планкам, установленным под углом, а плавно сужающееся дно достигается за счет правильно вырезанных опор.

Пол зашивают короткими досками, затем снаружи начинают обшивку. Вверху каретка также имеет плавный изгиб — из коротких досок вырежьте соответствующие направляющие, прибейте их к уже имеющимся боковым стойкам и можно приступать к облицовке наружной стены.

Внутри тоже обшита вагонкой. Снаружи туалетная коляска побелена; изнутри древесина имеет естественный цвет. После этого остается украсить и добавить характерные детали — расписанные золотом монограммы, фонарики, «золотые» цепочки, колеса.

«Царские» занавески и цветы))) Был даже умывальник и небольшая раковина.

После всех усилий у нас самый необычный туалет в округе.Мало кто может таким похвастаться …

Теплый туалет

Летом пользоваться туалетом со стенкой в одну доску вполне комфортно. Но не все дачи посещаются только в теплое время года. На осенне-весенний период нужен хоть какой-то утеплитель, который перекроет сквозняки.

В этом случае конструкция унитаза ничем не отличается. Только увеличьте габариты еще на 5-10 см: обшивка будет двойной — снаружи и внутри, а между обшивкой прокладывается утеплитель.Двери тоже нужно будет утеплить — двустворчатые двери слишком тяжелы для такой постройки, но изнутри их можно накрыть кусочком линолеума, дермантина и другого хорошо моющегося материала.

Душ-туалет

Вторая необходимая постройка на даче — душ. А если да, то зачем строить две отдельные конструкции, если их можно построить под одной крышей. Ниже опубликовано несколько чертежей дачных туалетов с душевой кабиной для самостоятельного строительства.

Вариант совмещенного унитаза для дачи душа (для увеличения размера рисунка кликните по нему левой кнопкой мыши)

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном доме (для увеличения рисунка щелкните по нему левой кнопкой мыши)

Вид и размеры унитаза + душевой кабины спереди и сбоку (для увеличения картинки щелкните по ней левой кнопкой мыши)

Как вы уже догадались, здание просто увеличено вдвое в ширину. При желании вы можете создать собственный проект, исходя из ваших пожеланий и потребностей.Чертеж хозблока с унитазом будет точно таким же. Возможно, вам придется сделать одну из комнат немного больше. Вы просто учитываете это при планировании и изготовлении опор для здания.

Туалет — первое строение, которое возводит собственник земельного участка.

Если на первых порах еще как-то можно обойтись без дома, построив летнюю кухню, то септик нельзя отнести к второстепенным конструкциям.

Для многих дачников именно с его устройства начинается приобретение строительного опыта.

Как построить дачный туалет? Если вы хотите создать постройку с оригинальным дизайном, вам необходимо определиться с габаритами постройки. Вы можете взять типовой рисунок, исходя из индивидуальных потребностей, разработать проект, который вам подходит.

Примерный план строительных и проектных работ выглядит так:

Начните с создания рамы , добавьте на чертеж размеры здания. Подсчитайте количество материалов, необходимых для его постройки.На плане укажите сечение деревянных балок и размеры досок.
Обязательно продумайте на чертеже, как будет раскрой облицовочный материал … На схеме должен быть расчет для одной боковой стены здания, а также для его передней стены и задней. Не забудьте добавить строительные материалы для другой боковой стены. Оптимальная ширина унитаза 1,2 м, высота — 2 м .
Если вы хотите расширить здание, внесите корректировки в чертеж.Передняя стенка, как и задняя, сделана прямоугольной. Боковой — трапециевидный, это позволяет добиться желаемого уклона крыши. В одной из стен постройки необходимо вырезать окно, через которое свет будет проникать в туалет на даче. Кроме того, окно необходимо для вентиляции помещения.
Плита перекрытия из досок толщиной 50 мм , затем сельский туалет обшивается листом OSB. Доски устанавливаются на деревянную основу; гвозди используются для соединения частей конструкции.Для увеличения прочности постройки все элементы соединяются в паз. Его глубина должна быть не менее 50 мм .
Сделайте дверь … Практика показывает, что оптимальный размер 1,95х70,5 см. Унитазы для дачи могут изготавливаться из обрезных досок, часто строительство ведется из плит OSB. При возведении крыши ставьте стропила, между ними должен быть шаг 40 см. Для их изготовления покупайте доски 100х50 мм … Прибейте их каркас, соединение производится гвоздями. Крышу унитаза можно покрыть шифером или профлистом.

Соблюдайте пропорции. Помните, что увеличение типоразмера повлечет за собой дополнительные расходы на покупку стройматериалов.

За основу деревянного унитаза можно взять стандартный чертеж. При желании дачные унитазы могут быть изготовлены по индивидуальным размерам.

Чертежи и дизайн туалета «скворечник»

Независимо от того, какой унитаз вы выберете, для него потребуется кабинка. « Скворечник » — один из самых востребованных вариантов.

Чтобы сделать каркас и пол, купите доски … Лучше всего выбирать пиломатериалы из лиственницы, тогда конструкция будет особенно прочной. На двери, обрешетку и стены можно положить сосновую доску. Все части конструкции следует покрыть антисептиком.
Сделайте основание 1 × 1 м, поместите на пол сорок досок. Высота передней стены 2 м, задней — 2 м.3 мес. При строительстве обязательно используйте уровень.
Когда будет готов каркас , переборка унитаза . Установить двери , после этого можно приступать к работе по устройству кровли. Завершает процесс выполнения внешних работ.

Если вы собираетесь сделать «скворечник», оборудовав его выгребной ямой, сделайте фундамент. Для этого можно использовать бетонные блоки. 20x20x40 см … Покройте крышу профлистом, а конек сделайте из гнутой полосы оцинкованной стали.

Чертежи и конструкция туалета типа «шалаш»

« Хижина » Еще один популярный вариант.

Соберите сначала переднюю стенку, , а затем переходите к задней. Проще всего построить постройку из обрезной сосновой доски толщиной 30 мм, , использовать для крепления шурупы или гвозди.
Установить поперечную и продольную балки , а затем проставку. Сделайте поперечину постамента, обязательно прикрепите ее к задней стене, не забудьте про распорную балку.
После того, как закончите работу над каркасом, досками зашивают основание пола … Сделайте площадку, а затем переходите к обшивке пандусов. После этого можно собрать и повесить дверь в дачный туалет.

Чертежи и конструкция унитаза «Теремок»

Для регионов со снежными зимами подойдет дом « теремок » … Такой унитаз отлично защищен от ветра. Форма необычная, сделать такую конструкцию можно из подручных материалов.

Обратите внимание на форму двери . Его верхний конец закруглен, поэтому строительство займет больше времени.

Строительство может показаться довольно сложной задачей для начинающих строителей. Обратите внимание на геометрию углов, тогда постройка будет симметричной.

Пудреница

Пудровый шкаф — еще один вариант конструкции. Обычно дачный туалет своими руками делают в тех местах, где грунтовые воды поднимаются вплотную к поверхности.Конструкция отличается отсутствием подземного хранилища отходов.

Пудровый шкаф отлично подходит для дачи. Но дом, в котором планируется жить круглый год, лучше всего оборудовать септиком.

Фундамент забетонирован, унитаз может быть любой формы.
Внутри здания сделан постамент с отверстием, в которое вставляется контейнер для мусора.

Люфт шкаф

Люфт-шкаф изготавливается как внутри домов, так и на улице.

Унитаз очищается с помощью канализационных машин, это делается один раз в сезон.
выгребная яма делается герметичной, это обязательное условие, которое необходимо соблюдать при возведении здания.

Туалетная кабинка может быть любой формы.

Душ-унитаз

Туалет-душ для дачи — это здание, объединяющее две комнаты под одной крышей.

Между туалетом и душем возводится перегородка, каждая секция имеет свою дверь. Высота и ширина здания — 2 м, длина — 3 м. .
Верхнюю и нижнюю обвязку можно сделать из бруса 100 × 100 мм , а для вертикальных опор — бруса 50 × 100 мм … Купив достаточное количество бруса, следует сделать 24 опоры .
Также сделаем 12 заготовок длиной 200 см … Пойдут на устройство перекрытий кровли, используйте брус сечением 50х100 мм .

Начинаем строительство

Материалы и инструмент

Перед началом работы заранее купите пиломатериалы.

Для сборки каркаса приобретите брус. Обратите внимание на его сечение, оптимальный вариант — 100 х 100 мм , для увеличения прочности постройки можно купить пиломатериал сечением 150 х 150 мм.
Для обшивки унитаза вам понадобится доска обрезная толщиной не менее 20 мм .
Обрешетка кровли требует рейки 50 × 20 мм , а в пол пойдет пазогребневая 40 × 150 мм .

Вы можете легко заменить обшивочную доску, купив плиты OSB или листы водостойкой фанеры. Если вы остановили свой выбор на OSB, то из этих плит можно вырезать рейки.

Вам понадобятся следующие инструменты:

молоток, шурупы и гвозди;
лопата и ковш;
;
или перфоратор;
кисть для нанесения морилки и краски;
контейнеров для растворов и краски.

Как выбрать сиденье

Определите, где вы планируете сделать унитаз.Его удаленность от дома и других построек зависит от того, будет ли в нем выгребная яма, или же постройка будет построена без нее.

Помните, что конструкция не должна мешать соседям, не забывайте отступать от забора на 1 метр. Дверь должна открыться в ваш двор. При рытье выгребной ямы оставьте подъездные пути для канализационной машины.

Поддонный унитаз

Большинство ограничений касается строительства выгребных ям. Они должны быть надежно изолированы, чтобы предотвратить загрязнение окружающей среды.

Помойка должна быть расположена в 25 м от источника воды … Это может быть колодец, колодец или водоем. Правило распространяется и на источники воды, расположенные на соседних территориях.
От выгребной ямы до подвала или погреба должно быть не менее 12 м, до бани или дома — 8 м … До строений, в которых содержатся животные, не менее 4 м … Платить внимание не только к расположению построек на вашем участке, но и на соседнем.Это поможет избежать возникновения конфликтных ситуаций.

Перед тем, как приступить к строительству, необходимо выбрать внутреннее устройство унитаза. Здание может быть с выгребной ямой или без нее.

Если грунтовые воды подходят близко к поверхности, на высоте более 3,5 м от поверхности, вы можете построить здание только без ямы. В противном случае в воде будут обнаружены отходы.

Если грунтовые воды подходят близко к поверхности, выше 3.В 5 м от поверхности можно построить только здание без ямы.

Аналогичные ограничения накладываются на сооружения, возводимые на сланцевых породах и на участках с естественными трещинами. Учитывайте уровень воды весной, когда тает снег. Самая низкая точка выгребной ямы должна быть на 1 м выше максимального уровня воды весной.

Если грунтовые воды глубокие, то на участке можно сделать любой садовый туалет. Оптимальный объем котлована — 1,5 кубометра; он может располагаться под зданием или сбоку от него.

выгребная яма может быть:

круглой формы;
квадратной формы.

В первом случае для его устройства используются бетонные кольца. Кроме того, стены могут быть выполнены из кирпича и бутового камня. Но помните, что этот вариант потребует труда, времени и некоторых финансовых вложений.

Обратите особое внимание на герметичность дна и стен … Внизу замок сделан из пласта глины. Его утрамбовывают, толщина слоя должна быть не менее 30 см … Если нет желания работать с глиной, дно можно залить бетоном.
Обязательно сделайте битумную гидроизоляцию .
Внутри туалета необходимо сделать люк или оставить несколько досок на полу. Можно выбрать конструкцию, при которой люк размещается вне унитаза.
Рекомендуется оборудовать унитаз системой вентиляции … При заполнении ямы на 2/3 объема содержимое следует откачать.

Подробная инструкция по устройству выгребной ямы из покрышек:

Бескамерные варианты

Деревянный туалет для дачи построить намного проще без выгребной ямы. Отходы будут собираться в герметичном контейнере.

Существует несколько типов таких туалетов, но различия касаются только способа переработки отходов.

В биотуалете этим занимаются микроорганизмы, в химических установках — специальные вещества.
В пудренице отходы присыпают порошком, который может быть торфом, опилками или золой.

Строим дом

Когда работы по устройству выгребной ямы закончены, можно переходить к строительству фундамента.

Он должен быть стабильным, и его надежность тоже важна. Это основные моменты, на которые следует обратить внимание.

Если в регионе часто наблюдается ветреная погода, лучше использовать в качестве основы металлические трубы. Их нужно закопать в землю, а бруски установить внутрь.Это еще больше укрепит конструкцию.

Если в регионе часто наблюдается ветреная погода, в качестве основы лучше использовать металлические трубы.

Каркас из деревянных балок. Для основания покупайте пиломатериалы большего сечения, а для опорных элементов можно выбрать более тонкие бруски. Для устройства открывающейся двери возьмем брус 100 × 100 мм.

Седлите основание сначала , соединив стержни с гвоздями. Для облегчения работы брусья можно предварительно закрепить тонкими полосками.Усильте основу ребрами жесткости. Для этого используйте пиломатериалы меньшего сечения. Очень хорошо, если каркас и ребра жесткости будут единым целым.
Для кровельного каркаса вверху сделайте обрешетку … Давка можно накрыть шифером, понадобится один лист. Для того, чтобы закрепить, заполните полосы спереди и сзади будки. Внизу каркаса закрепите балки, они станут основой для пола. После этого можно переходить к возведению стен.Посадите их доской, это лучший вариант. Кроме того, можно использовать листы ДСП или фанеры.
Сделайте дверь … После прикрепления навесов установите ее в проем.
Покройте крышу шифером или другим материалом.
Если хотите, можете покрасить унитаз .

Как сделать вентиляцию

Доступны следующие варианты:

Оставить здание как есть. В этом случае воздух в кабине будет двигаться сам по себе.
Принудительная вентиляция. Он основан на установке вентилятора.

Вы можете выбрать любой вариант организации вытяжки, но для каждого из них необходимы вентиляционные отверстия в стенах. Это приточные и вытяжные каналы. Обязательным требованием станет устройство вытяжки над выгребной ямой.

Принудительная вентиляция более эффективна, быстро удаляет неприятные запахи из унитаза. Но организация такой системы потребует от владельца дачного участка определенных финансовых затрат.

Для организации принудительной вентиляции необходимо купить:

Принудительная вентиляция быстро удаляет метан, но собрать такой агрегат сложно. Если вы хотите, чтобы воздух в туалете всегда был свежим, этот вариант будет наиболее подходящим. Но без электричества такая установка работать не будет.

Естественный способ вентиляции хорош тем, что не требует дополнительного оборудования.

Для приточной вентиляции установить в приямке вытяжку.Требуется, чтобы газ не попадал в будку, а выводился на улицу.

Сделайте дымоход. Для этого купите изделие диаметром не менее 10 см … Длина трубы зависит от того, насколько глубока дыра в унитазе. Для работы требуется ударная дрель, в некоторых случаях без перфоратора не обойтись. Выбор инструментов зависит от того, из какого материала сделана будка.

Прокладывая трубу в земле, нельзя забывать о ее защите; для этого купите кожух.Также вам понадобятся застежки. Хорошо подходят те, которые предназначены для водостоков. Чтобы система работала более эффективно, приобретите дефлектор.

Процесс установки вентиляции состоит из следующих этапов:

С помощью инструмента проделайте отверстие в выгребной яме.
Установить крепеж по высоте здания. Вставьте трубу и закрепите ее.
Установить дефлектор .

Проделайте отверстия в стенках унитаза, расположив их с противоположных сторон.Ближе к потолку должно быть место для вытяжки, а у пола воздухозаборник. Возьмите сетку и закройте вентиляционные каналы, чтобы в унитаз не попал мусор, а также защитите здание от насекомых.

Установите вентилятор, прикрепив его к выпускному отверстию. Для стандартного туалета до 2 м² , устройство, мощность которого не превышает 30 Вт … Подача электричества путем прокладки кабеля. Подключите вентилятор, подключите его к электросети.

Освещение

Варианты освещения туалета:

воздуховод;
подземный кабель;
фонарей на солнечных батареях.

ВЛ — не лучшее решение, если не хочется, чтобы провода шли по участку от дома до туалета. Прокладка кабеля под землей эстетичнее, но мало кто захочет тратить столько денег и времени на установку освещения в туалете.

можно использовать светодиодные фонари , которые предназначены для освещения сада. В продаже есть изделия разной формы и веса. Стоят они недорого, купить их может каждый садовод.
Так как яркий свет не нужен. Для освещения достаточно , при установке одного фонаря. Купите товар, отделите верх. Возьмите нож и срежьте зажимы, тогда они вам не будут мешать.
Измерьте выступающую часть фонаря — ту, которая оснащена светодиодом и батареей. При необходимости можно легко заменить аккумулятор.
Сделайте отверстие в стене здания подходящего размера. Вставить фонарь, зафиксировать клеем.Лучше всего для этого подойдет силиконовый герметик.

Как сделать изоляцию

Выбор подходящего варианта изоляции необходимо определить заранее. Многое зависит от того, планируете ли вы утеплять внутренние или внешние части конструкции.

Планируя внутренние работы, помните, что пространство ограничено. Выбирайте материал, не занимающий много места при установке. Важно, чтобы он надежно защищал от мороза, холода и ветра.В пользу утепления изнутри также говорят, что такой вид укладки материала потребует меньше денег. Однако каждый случай индивидуален.

При выборе внешнего утеплителя будьте готовы к более кропотливой работе. Из-за ограниченного пространства покупайте изоляционные материалы шириной не более 75 мм … Идеальным вариантом будет установка листов минеральной ваты. Чтобы исправить это, купите прямоугольные металлические рейки.

Из-за ограниченного пространства покупайте изоляционные материалы шириной не более 75 мм.

Для устройства гидроизоляции понадобится пленка, а для обшивки — гипсокартон. Лучше всего остановить свой выбор на влагостойких листах.
Купить саморезы и профили. Они потребуются для того, чтобы сделать качественное крепление.
Чтобы зашпаклевать стыки между листами, купите шпатлевку.

Чтобы правильно подобрать количество материала, необходимо учитывать габариты конструкции. Монтаж утеплителя состоит из следующих этапов:

Возьмите деревянные рейки. Сделайте обрешетку набив ее на стены с шагом 50 см .
Уложите изоляционные листы … Закрепите их саморезами, прикрепив к обрешетке. Материал следует размещать на стенах, не забываем о потолке.
Положите пленку на утеплитель , он необходим для защиты минеральной ваты от влаги. Закрепите фольгу скотчем.
Покройте изоляцию влагостойким гипсокартоном … Их монтируют на саморезы, и устанавливают на металлический профиль.
Стыки листов заделываем шпатлевкой .

При желании можно наклеить на гипсокартон обои или плитку.

Соорудить унитаз можно, наняв строительную бригаду, также можно купить уже готовый.

Стоимость «Изба» или «Скворечник» начинается от от 6500 рублей .
Хозблок с туалетом — от 12 до 18 тысяч рублей .
Возможна доставка, ее стоимость зависит от пункта назначения и региона.

Соорудить унитаз на даче своими руками можно очень быстро. Все части конструкции из дерева следует обработать биоцидами. Эти препараты эффективны против гнили. Дважды пропитайте древесину водно-полимерной эмульсией. Это средство недорогое, надежно защитит пиломатериал от сырости на долгие годы.

Обшивка пазогребневым материалом покажет все преимущества, если начать набивать доску горизонтальной лентой.Обратите внимание, что гребни должны быть направлены вверх, а канавки — вниз. Это предотвратит скопление влаги на языке. Но дверь всегда обшивают, размещая доски вертикально.
Если вы собираетесь строить постройку, и чертеж предполагает устройство криволинейных участков, то обшите их лодкой. Морское покрытие прослужит намного дольше.
В регионах, где летом и зимой много осадков, такая обшивка станет идеальным вариантом.Но помните, что в регионах, где преобладают сильные ветры, лучше отдать предпочтение шпунтовым шпунтам.
Если у вас есть электрический лобзик с вращающимся башмаком, вы можете сделать свой собственный лодочный борт из обычного обрезного пиломатериала.
Все части, выходящие на землю или выгребную яму, следует дополнительно обработать битумной мастикой или горячим битумом.

Заключение

Строительство дачного туалета своими руками — задача, которую под силу даже начинающим строителям.

Перед началом работ определите место постройки и уровень грунтовых вод, от этого зависит вид постройки.
Сделайте рисунок.
Заранее купите пиломатериалы, подготовьте инструменты.

Собрать унитаз для дачи можно за несколько дней.

В этом видео подробно рассказывается, как сделать унитаз для дачи:

Как построить туалет на улице своими руками. Как сделать туалет на даче своими руками? Выбор площадки и этапы строительства

Тема организации туалета для дачи достаточно сложна, с одной стороны, в отношении выбора решения, с другой, классическое решение с помойкой довольно трудоемко в реализации.При установке дачного туалета можно пойти традиционным способом, устроив сливную яму.
Биотуалеты для этих целей можно использовать, если вас не беспокоят расходы на содержание, либо использовать нестандартные, но эффективные народные способы, например, устроив торфяной унитаз. Каждый из предложенных вариантов имеет свои преимущества и применим в определенных случаях. Для дачи можно сделать: люфт-клозет, пудреницу, унитаз с выгребной ямой, торфяной и биотуалет. Из предложенных способов выберите свой вариант, как сделать унитаз на даче своими руками, наиболее подходящий для условий и бюджета

Виды дачных туалетов и их отличия

Чтобы сделать унитаз для дачи своими руками для дачи и загородного дома, нужно выбрать наиболее подходящую конструкцию из вариантов:

№

унитаз с выгребной ямой, выполненный с выгребной ямой «перфорированной», очищаемой с помощью специализированных средств для обработки фекалий;
люфт-шкаф, унитаз такого типа можно делать даже в помещении, подразумевает использование герметичной выгребной ямы с доступом к ней канализационной машиной;
торфяной унитаз, один из видов биотуалета, в котором компостирование фекалий осуществляется с использованием натурального торфяного материала без применения химикатов;
биотуалет, полностью герметичная система, требующая очистки имеющейся в продаже жидкостью для рециркуляции и дезодорирования.

Способы обустройства туалетов на участке

Унитаз традиционный с выгребной ямой

Туалет с выгребной ямой — традиционное решение для дачи и сельской местности. Конструкция такого туалета предполагает наличие сливной ямы, выложенной красным кирпичом в шахматном порядке. В результате в сливном колодце происходит естественный сток жидкости.
Туалет с выгребной ямой должен располагаться на расстоянии не менее 8 м от дома и 8 м от колодца. Считается, что такой вариант дачного туалета может загрязнять окружающую почву.По этим причинам дачники часто применяют глухую конструкцию выгребной ямы с донной фильтрацией, предполагающую использование биологических агентов для разложения и биологической очистки отходов.

Помойка может располагаться прямо под будкой. По технике безопасности с учетом использования унитаза, долгое время находившегося без обслуживания, приямок делается со смещением по отношению к задней стенке будки. Такой раствор помогает сделать вентиляционную выгребную яму, обеспечить доступ к ней для ввода септика или откачки отходов.

Герметичная выгребная яма с биоремедиацией

Экологически чистая глухая яма — это колодец с герметичными стенками, которые можно сделать разными способами … В классическом случае герметичная обвязка изготавливается из глины и кирпича. При кладке колодца между землей и кирпичной стеной делается прослойка глиняного раствора. Размеры котлована стандартные; рисунок выше можно использовать.
Яму можно заделать кирпичной, бетонной или железной рубашкой. На дне такого колодца делают подушки из щебня и песка, которые выполняют роль естественного фильтра.Сделать такой унитаз своими руками несложно. Вы можете выбрать один из вариантов конструкции экономичной ямы, представленной ниже на фото.
Специальные антисептики (SEPTIFOS, Scarab, KALIUS) используются для очистки и переработки отходов выгребных ям с естественной очисткой. Принцип действия средства заключается в ежемесячном внесении в колодец раствора с биобактериями, которые разлагают кал, техническая вода уходит в грунт через нижний дренаж.

Люфт шкаф

Люфт-клозет — это унитаз с полностью герметичной выгребной ямой, из которой выкачиваются отходы канализационной машиной.Возможна реализация конструкции с самоочисткой и откачкой технической воды с помощью дренажного насоса и использованием ее для полива.

Плюсы такой конструкции в том, что унитаз можно разместить в помещении дома, то есть речь идет о создании городской жилой среды. Для этого варианта следует хорошо продумать расположение санузла и колодца, чтобы обеспечить доступ промывочной машины и подачу воды в дом.Лучше сделать это еще на этапе проектирования дома и участка.
Более сложным вариантом строительства люфта клозета является устройство автономной ямы, предполагающее также использование септиков. Обратите внимание, что вода в канализации должна быть отведена на несколько метров от дома, чтобы предотвратить создание поплавка под домом. Чтобы разместить колодец возле герметичной ямы, нужно быть уверенным в качестве бетонного замка или установить дополнительную систему фильтрации воды, подаваемой в дом.

Конструкция туалетной кабины

Туалетная кабина в основном изготовлена из легких материалов. Более капитальное сооружение предполагает строительство будки из кирпича, глины или других материалов. В простейшем случае он изготавливается из дерева или на каркасной основе.
Размеры постройки можно приблизить к следующим размерам 100 х 100 х 2000 см, уклон крыши обеспечивается увеличением высоты кабины с передней стороны на 30 см, то есть до 230 см.В этом случае размер кровельной занавески составит 114 х 145 см. сделать ленточный фундамент или использовать бетонные опоры как на фото.

Оригинальный унитаз

Задумываясь о том, как сделать уличный туалет, обратите внимание на дизайн кабинки. Он может стать не только красивым дополнением участка, но и интересным элементом садового декора. На фото показаны некоторые варианты, которые вы можете применить на своем сайте.

Альтернативные способы организации туалета на даче

Торфяной туалет своими руками — пудреница

Пудровый шкаф — это вариант безотходного биотуалета, который можно разместить где угодно без трудоемкого строительства выгребной ямы.Вместо воды используется торф, который полностью подавляет запахи и обеспечивает биоразложение отходов. В результате обработки получается готовый к употреблению компост.

Чтобы установить такой унитаз в уличной будке, достаточно сделать деревянную подставку и поставить ведро на несколько десятков литров. Биотуалет будет готов к эксплуатации.

Биотуалет из торфяного компоста заводского изготовления

Биотуалет из торфяного компоста — один из видов унитазов на открытом воздухе, основанный на естественных процессах обработки фекалий.Основной принцип его устройства — наличие емкости, куда собираются и обрабатываются методом биоферментации отходы вместе с торфом. Такой унитаз можно сделать самостоятельно или приобрести готовую тару, адаптированную для этих целей с удалением неприятных запахов. Готовые торфяные унитазы можно размещать в помещении.

Основное отличие готового торфяного туалета от самодельного заключается в наличии перфорированной емкости объемом 45 (!) Литров, которая улучшает процессы фильтрации, испарения и предотвращает закисление массы отходов.При установке торфяного туалета в уличной будке отфильтрованная жидкая фракция сбрасывается в дренажную яму. Готовые унитазы приспособлены для работы при температуре от -40С до + 60С, а также устойчивы к УФ-излучению.

Биотуалеты переносные

Биотуалеты для многих — лучший выбор для дачи. Несмотря на статью затрат на очистку резервуаров для хранения, этот вариант по комфорту полностью заменяет стационарные унитазы. В продаже есть модели, которые рассчитаны на разный объем баков, соответственно для работы с разным количеством членов семейства.Такие унитазы полностью исключают наличие неприятного запаха и могут быть установлены прямо в загородном доме, только для удобства использования в отдельном помещении.

Лучше остановить свой выбор на модели, имеющей стандартную высоту и надежный поршневой сток. Эти особенности сделают работу более комфортной, хотя в продаже есть менее дорогие модели, которые неприхотливы, просты и удобны в использовании. Средняя модель биотуалета рассчитана в среднем на неделю использования тремя людьми и 50 посещений.Наиболее удобные модели имеют индикатор наполнения и клапан сброса давления, что исключает возникновение проблем при эксплуатации.

Видео-инструкция строительства дачного туалета (видео)

Предлагаем посмотреть видео Как сделать унитаз своими руками. Это краткое руководство поможет вам найти лучшее решение.

В статье представлены образцы дачных туалетов: чертежи кабинок, их средние размеры, некоторые рекомендации по постройке.Дизайн может быть разным: есть прямоугольные, треугольные, ромбовидные проекты. Вы выбираете форму, затем материал, и можете начинать строить. Чертежи есть, конструкция не самая сложная. Только учтите, что мерки предназначены для людей среднего роста и телосложения. Их можно легко изменить, не меняя слишком сильно дизайн.

Дизайн дачного унитаза может быть простым или затейливым.

План уличного туалета

Самый распространенный вариант дачного или садового туалета — постройка прямоугольной формы.Его еще называют «скворечником», так как в варианте с односкатной крышей она очень его напоминает.

На чертеже туалета, показанном на фото выше, для отделки использовалась доска толщиной 40 мм. Строительство очень недорогое. Двери могут быть изготовлены из одинаковых досок, скреплены досками сверху, снизу и наискосок.Петли можно разместить снаружи — сарая, украсив постройку в нарочито грубоватом стиле.

Образцы дачных туалетов: чертежи такие же, дизайн другой

Несмотря на то, что постройка утилитарная, при желании ей можно придать привлекательный вид, а скворечник превратить в очень красивую постройку. Например, из этого здания можно сделать небольшую мельницу.

Дачный туалет-мельница — немного фантазии и неприглядная постройка станет украшением участка (для увеличения размера картинки кликните по ней левой кнопкой мыши)

Тот же скворечник, но из сруба — совсем другой вид.Особенно гармонично все будет смотреться, если постройка на участке построена (или будет построена) еще и из бревна.

Даже самый простой бревенчатый унитаз выглядит почти экзотично. Более того, его можно использовать как зимний вариант (чтобы увеличить размер рисунка щелкните по нему левой кнопкой мыши)

По тому же проекту и чертежу можно построить унитаз из кирпича (чтобы увеличить размер рисунка, щелкните по нему левой кнопкой мыши)

Унитаз типа «Шалаш» (треугольный)

Чертеж дачного туалета типа «Шалаш» (для увеличения размера рисунка щелкните по нему левой кнопкой мыши)

Если вам нужны более широкие двери, можно не раздвигать основание, что уже немало в этом проекте, а сделать двери нестандартной формы — как на рисунке справа.

Обшивка отделочными материалами в унитазах «Шалаш» осуществляется только спереди и сзади. На боковые поверхности укладывается рубероид.Подойдет любой, но хорошо смотрится мягкий кафель или полимерный шифер.

Имея чертежи треугольного туалета на даче построить несложно

На фото справа обрешетка сделана под листовой рубероид — использован пластиковый шифер — разного цвета, относительно недорогой, простой в установке — с гвоздями и прокладками.

Если вы планируете использовать мягкий рубероид — рубероид, битумную черепицу или что-то подобное, сделайте обрешетку сплошной — из листа влагостойкой фанеры, ДСП, ГВП.Их крепят к каркасу саморезами, сверху укладывают рубероид.

Чертеж унитаза «Теремок»

Чертеж унитаза «Теремок» с размерами (для увеличения размера рисунка кликните по нему левой кнопкой мыши)

Ромбовидный туалетный домик для дачи хорошо смотрится.Снаружи каркас можно отделать кругляком небольшого диаметра, распиленным пополам, толстой вагонкой, блок-хаусом, обыкновенной доской. Если вы используете доску, не прибивайте ее встык, а положите на пару сантиметров на нижнюю, как еловую шишку. Можно, конечно, и сквозное, но внешний вид не будет прежним …

Вариант второй: дачный туалет «Теремок» выполнен со скошенными боковыми стенками.

Дачный туалет «Теремок» — второй проект с габаритами (для увеличения размера картинки кликните по ней левой кнопкой мыши)

Основная загвоздка любого маленького деревянного туалета — надежная фиксация дверей.Дверная коробка — наиболее нагруженная часть, особенно с той стороны, где крепятся двери. Для крепления стоек дверей к балкам каркаса используйте шпильки — так крепление будет надежным.

Фотоиллюстрация: строит туалет на даче своими руками. Чертежи представлены свыше

Из этого простого, в общем-то, дизайна можно сделать уборную в любом стиле. Например, на голландском. Отделка простая — легкий пластик, поверх которого набиты характерные балки, окрашенные морилкой.Обратите внимание на стеклянные вставки и на то, что крыша этого экземпляра сделана из поликарбоната. Если поликарбонат многослойный, то он не должен быть горячим)))

Загородный уличный туалет в виде голландского домика

Вот несколько фотографий производственного процесса. В оригинале был установлен биотуалет, поэтому конструкция простая: не нужно думать о яме и связанных с ней нюансах … но такую будку можно приспособить под любой тип …

Рама характерной формы

Обратите внимание, что форма достигается благодаря планкам, установленным под углом, а плавно сужающееся дно достигается за счет правильно обрезанных опор.

На подиуме установлен биотуалет

Внутри тоже обшита вагонкой. Снаружи туалетная коляска побелена; изнутри древесина имеет естественный цвет.Далее идет украшение и добавление характерных деталей — расписанных золотом монограмм, фонарей, «золотых» цепочек, колес.

Отделочные работы

«Царские» занавески и цветы))) Был даже умывальник и небольшая раковина.

Окна изнутри

После всех усилий у нас самый необычный туалет в округе. Мало кто может таким похвастаться …

Также чемоданы в багажнике))

Теплый туалет

Летом пользоваться туалетом со стенкой в одну доску вполне комфортно.Но не все дачи посещаются только в теплое время года. На осенне-весенний период нужен хоть какой-то утеплитель, который перекроет сквозняки.

В этом случае конструкция унитаза ничем не отличается. Только увеличьте габариты еще на 5-10 см: обшивка будет двойной — снаружи и внутри, а между обшивкой прокладывается утеплитель. Двери тоже нужно будет утеплить — двустворчатые двери слишком тяжелы для такой постройки, но изнутри их можно накрыть кусочком линолеума, дермантина и другого хорошо моющегося материала.

Душ-туалет

Вторая необходимая постройка на даче — душ. А если да, то зачем строить две отдельные конструкции, если их можно построить под одной крышей. Несколько чертежей дачных туалетов с душем для самостоятельной постройки размещены ниже.

Второй проект туалета и душа под одной крышей.

Внешний вид и чертеж туалета и душа для дачи в одном доме (для увеличения изображения кликните по нему левой кнопкой мыши)

Вид и размеры унитаза + душевой кабины спереди и сбоку (для увеличения изображения щелкните по нему левой кнопкой мыши)

Как вы уже догадались, здание просто увеличено вдвое в ширину.При желании вы можете создать собственный проект, исходя из ваших пожеланий и потребностей. Чертеж хозблока с унитазом будет точно таким же. Возможно, вам придется сделать одну из комнат немного больше. Вы просто учитываете это при планировании и изготовлении опор для здания.

Построить унитаз своими руками: чертежи, размеры

Первое, что вам понадобится на дачном участке, — это соорудить унитаз. Сделать это своими руками несложно. Если вам нужны рисунки, они есть в статье.Для бытовок разного типа — скворечник, «Теремок», «Шалаш», с душем

Дачный туалет своими руками: фото, чертежи и советы по устройству

Всем известно, что комфортный отдых на даче возможен только при наличии благоустроенного санузла. Именно по этой причине обустройство участка в загородном доме чаще всего начинается со строительства сантехнического сооружения, для которого крайне важно правильно выбрать место и материалы.В этом материале мы рассмотрим, как построить дачный туалет своими руками. Фотографии, чертежи и подробная инструкция прилагаются.

Хорошо оборудованный шкаф — залог комфортного времяпровождения за городом

Выбор оптимального места

Правильно выбранное место — залог успешного строительства сантехнического сооружения, его долговечности и прочности.

Местоположение играет важную роль

Ответственный подход к делу избавит вас от проблем со строительством в будущем

Перед началом строительства обратите внимание на следующие моменты:

На чертеже вашего участка отметьте места, расположенные не менее 8 метров от колодца с водой, 7 от дома и 1 от забора.Это будут оптимальные варианты строительства.

Следующее, на что следует обратить внимание — это высота сайта. Отличный вариант для строительства — низменность.
Почва, на которой будет построен унитаз, не должна быть очень влажной.
Направление ветра — один из самых важных индикаторов, которые следует учитывать. Мы должны постараться, чтобы преобладающее направление не было направлено в сторону жилых помещений.
Еще один важный момент: тень, которая в случае с дачным туалетом не должна быть постоянной, так же как недопустимо расположение конструкции на солнце.Лучший выход из этой ситуации — построить под деревом унитаз, который отбрасывает тень только в определенное время дня.
Если строительство планируется на длительный срок, необходимо обеспечить удобный подъезд канализационной машины, чтобы вовремя очистить выгребную яму.

Важная информация! Ни в коем случае не строить туалет на месте старого разрушенного туалета или мусорной ямы — это может быть опасно при дальнейшей эксплуатации!

Процесс очистки септика или выгребной ямы

Дачный туалет своими руками: фото, чертежи разных видов

Есть много разных типов дачных туалетов.Как правило, они не требуют водопровода или канализации, а некоторые из представленных вариантов можно даже купить в обычном строительном магазине. Итак, теперь разберем варианты постройки дачного туалета своими руками с фото и чертежами.

Деревенские туалеты бывают разных типов.

Санитарная стандартная

Такая конструкция выглядит как самая обычная будка с сиденьем или просто дырой в полу, часто сделанной из досок или другого доступного материала, который дополнительно укрепляется в стенах и фундаменте.Для удаления отходов используется канализационная машина.

Обычный дачный унитаз простой и доступной для большинства конструкции

Туалет для дачи своими руками. Пошаговая инструкция строительства туалета (шалаша, скворечника), готовые чертежи и некоторые нюансы обустройства в специальном материале.

Порошковый туалет

Этот корпус отличается от других отсутствием выгребной ямы, так как в нем используется технология «пылеулавливания».После каждого посещения туалета отходы присыпают смесью торфа или обыкновенной золы, и полученное вещество отлично подходит для удобрения почвы.

Порошковый унитаз — возможность получать качественные удобрения для вашего сада

Химико-санитарная

Такой унитаз отличается от предыдущего тем, что в обезвреживании отходов задействованы только химические вещества, а значит, добыть удобрения для своего участка таким способом не получится.

Химический туалет не предусматривает возможности дальнейшего использования отходов в качестве удобрения

Унитаз люфт

Строительство такого дома заключается в частичном углублении выгребной ямы под жилой дом, за счет чего туалет строится прямо у стены. Отверстие туалета соединено с ним канализационной трубой небольшого размера … Откачка отходов осуществляется за счет установки герметичного люка.

В люфте унитаза предусмотрена выгребная яма под домом

Данная конструкция изготавливается на заводе, поступает к покупателям уже в готовом виде и служит отличной альтернативой дачному унитазу своими руками. Фотографии, рисунки и другие материалы представлены ниже. Биотуалет — это будка, в которой установлен бак для отходов. После каждого похода в туалет отходы обезвреживаются с помощью специальных веществ-биореагентов.

Биотуалет удобен тем, что не нужно строить унитаз самостоятельно и искать материалы

Унитаз торфяной

Благодаря уникальному дизайну этот унитаз сочетает в себе черты биотуалета и «пудровые» технологии.Таким образом, все отходы, перерабатываемые в этом здании и накапливаемые в отдельном контейнере, можно использовать как естественное удобрение.

Торфяной туалет обеспечивает отличное естественное удобрение

Торфяной туалет для дачи: что лучше? Обзор плюсов и минусов, а также популярных производителей и цен на торфяные шкафы в специальной публикации нашего портала.

Итак, мы разобрали все существующие виды шкафов, каждый из которых имеет как свои достоинства, так и недостатки использования.Но какой из них подойдет для устройства на вашем сайте, решать вам.

Теперь разберемся, как построить туалет на даче своими руками. Чертежи, размеры и расчеты необходимо подготовить заранее, и мы вам в этом поможем.

Грамотный и понятный рисунок — залог успешного бизнеса

Если вы все же решили осуществить строительство туалета на даче своими руками, чертежи и размеры которого представлены ниже, важно учесть все нюансы и мелочи.

Красивый дизайн будки радует глаз

Последовательность строительства следующая:

Согласно приведенным выше правилам поиска лучшего места для постройки шкафа-купе, выбирайте наиболее подходящий вариант.
Ведется разметка будущего здания, выкапывается яма глубиной два метра и шириной полтора метра.
Если почва рыхлая или влажная, дно котлована засыпается щебнем или гравием, выкладывается кирпичной кладкой.
Устанавливается фундамент — ленточный или столбчатый, в зависимости от Ваших требований и запросов.
Из дерева или любых других материалов возводится каркас, который впоследствии обшивается профнастилом, досками и другими покрытиями. Крыша внахлест.
При необходимости помещения утепляются изнутри.

Полезная информация! Жидкая часть отходов должна хорошо впитываться в почву.

Важно соблюдать последовательность строительства — это поможет вам все сделать правильно

Делаем унитаз на даче своими руками: чертежи, размеры самых популярных вариантов

Каркас будущего строения изготовлен из брусков 10х5 см, которые устанавливаются на полозьях согласно чертежу.

Полезный совет! Необходимо следить за тем, чтобы прутья были тщательно обработаны антисептиком, так как они соприкасаются с ямой и находящимися в ней отходами.

Чертеж каркаса санитарного помещения

Если планируется обшивка деревом, то используются те же балки, что и в конструкции каркаса, которые крепятся к основанию гвоздями. Важно не забыть сделать в дневное время специальные окна для вентиляции и освещения.

Стандартный унитаз с отстойником из покрышек

Построить крышу — задача не сложная: для этого используются любые доступные вам кровельные материалы.

Эстетам стоит попробовать соорудить необычную крышу

Делаем выводы

Итак, мы видим, что при правильной подготовке построить дачный туалет своими руками фото, чертежи которого представлены выше, довольно просто.Залог успеха любого вашего строительного начинания — ответственный подход!

Дачный туалет своими руками

Если вы решили построить дачный туалет своими руками, фото, чертежи, видео и размеры, представленные в этой статье, помогут вам справиться с этой задачей.

Проекты, чертежи и схемы дачного туалета

Не стоит отказывать себе в комфорте даже на даче. Существует огромное количество проектов дачного туалета, которые может реализовать каждый человек.Но для начала нужно определиться с чертежом и по нему построить будущую конструкцию.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Вот почему так важна теоретическая часть. Исходя из данных, приведенных в этой статье, вы сможете выбрать лучший проект для своего дачного участка.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используются конструкции следующих типов:

Каждый из этих дизайнов имеет свои преимущества.Именно поэтому так важно определиться с типом еще до начала строительства.

Дачный туалет с выгребной ямой

В проекте обязательно предусмотреть котлован. Также нужно позаботиться о ее обустройстве. Для этого может быть использована пластиковая бочка или кирпичная кладка, усиленная фурнитурой.

В проекте необходимо предусмотреть необходимое количество кирпича и цемента, также не забудьте про армирование. Стены, которые вы создаете, затем покрываются штукатуркой.Именно яма задает характер наземной конструкции. Обычно это небольшой деревянный домик из подручных материалов. Он может быть в виде избы, миниатюрного домика и даже терема.

По этому проекту дачного туалета все отходы будут скапливаться в яме. Для его дальнейшей очистки вам понадобится промыватель. Главный недостаток проекта — неприятный запах. Именно поэтому на этапе планирования очень важно предусмотреть вентиляцию.

Вентиляция может быть естественной или принудительной.В первом случае в конструкции делают два отверстия снизу и сверху. Их назначение предельно простое — создавать возмущения в воздухе. Таким образом, неприятный запах не задержится внутри надолго.

Принудительная вентиляция — это простой вентилятор, который выдувает из унитаза все неприятные запахи. При его установке нужно продумать расширительное отверстие, через которое внутрь будет проникать воздух. Его диаметр не должен быть меньше диаметра вентилятора.Все это написано в проекте.

Пудровый шкаф

При создании данного проекта загородного дома выгребная яма не предусмотрена. Все отходы собираются в резервуар под сиденьем унитаза. Лучше всего включить в конструкцию две емкости разного размера. В меньшем нужно проделать несколько отверстий разного размера и вставить в большую емкость, сбоку которой будет круглый выход. К нему подключается сливной шланг.

По шлангу жидкость уходит в грунт или дренажную систему… Основную роль в этом проекте дачного туалета играет емкость для наполнителя. Торф чаще всего используется в виде смеси. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести в компостную кучу.

При составлении чертежа важно учитывать удобство снятия тары. Есть два возможных решения этой проблемы. В первом резервуар снимается при поднятии сиденья.Во втором вырезается небольшая дверь в задней части здания. Это позволяет легко вынуть заполненную тару.

Здесь даже не нужно ничего строить. По сути, вы покупаете готовый проект дачного туалета. Все, что вам нужно сделать, это установить продукт в удобном месте. В этом случае вы можете приобрести как готовую конструкцию, так и целую будку.

Душ и туалет под одной крышей

В наше время большой популярностью пользуются проекты дачного туалета, совмещенного с душем.Это особенно выгодно с финансовой точки зрения. К тому же такой проект позволяет существенно сэкономить свободное место на сайте.

В проекте унитаз с душем будет иметь одну общую стену. Результат — экономия строительных материалов. В этом случае санузел может работать как на основе емкости со смесью, так и на основе выгребной ямы.

Как создается рисунок

Основная задача чертежа при создании проекта дачного туалета — детализация конструкции.Размер, форма и тип здания четко указаны на бумаге. В то же время существует ряд стандартов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета до места водоснабжения не может быть меньше 30 метров. Это необходимо указать в проекте. Во-вторых, жилое или хозяйственное здание не должно быть ближе 15 метров. Конечно, есть исключения в виде того же септика с системой биологической очистки.

Размеры имеют особое значение на чертеже. Вы можете их спросить. Но есть определенные стандарты, позволяющие создать красивое и комфортное здание с высокой гарантией.

Высота будущей дачной постройки не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2 метра. Длина постройки от 1,2 до 1,8 м. Ширина от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы.Это неприемлемо. Ведь его тоже нужно включить в чертежи. Проектная глубина 1,5-2 м, диаметр от 2 до 2,5 м. Если грунтовые воды находятся близко к поверхности, то яму придется отказаться.

Надстройки дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задает параметры будущей постройки. Есть несколько типовых вариантов, о которых пойдет речь далее.

Кирпичный туалет

Достоинства этого материала можно перечислять бесконечно. Он устойчив к атмосферным воздействиям, одинаково хорошо сохраняет тепло и прохладу, экологичен. Более того, он позволяет придавать конструкции любую форму.

Фундаментом этого проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно необходимо упомянуть о качестве кладки. Это настоящее искусство кладки кирпичей на века.Сверху конструкция накрывается кровлей, материалом для которой в большинстве случаев служит шифер.

На картинке вы видите пример родственного проекта. В одной конструкции совмещены унитаз и душ. Это не только практично, но и позволяет значительно сэкономить на стоимости стройматериалов.

Унитаз деревянный

Проект деревянного дачного туалета — классика. На его возведение уходит минимум времени, но чтобы конструкция служила вам верой и правдой, необходимо в процессе работы четко следовать намеченному плану.

На снимке изображен один из самых популярных у дачников вариант — теремок. Как видите, у него небольшое внутреннее пространство и небольшие габариты. Это позволяет вам установить его где угодно. Также стоит отметить эстетичный внешний вид.

Унитаз металлический

Данная версия проекта понравится тем, кто хочет сэкономить время и деньги. При строительстве можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чем нужно позаботиться, — это внутренняя облицовка.Без него, конечно, можно обойтись, но зимой оказаться в таком строении будет очень проблематично.

Главное преимущество проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет под силу практически каждому. Это самый дешевый вариант, который только можно себе представить. Единственное, на что нужно обратить внимание, — это сиденье для унитаза. Лучше всего из дерева для комфортного сидения.

Виды деревянных будок

Именно деревянные домики пользуются наибольшей популярностью у дачников.Объяснение довольно простое. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используются следующие проекты:

Домик — такая конструкция традиционно теплее и долговечнее, чем скворечник. Для создания такого проекта дачного туалета потребуется минимум материалов. Уникальная форма позволяет художественно декорировать.

Изба — сложнейший проект дачного туалета.Он требует много материалов и труда, но при этом обладает невероятной прочностью и выдерживает любые климатические невзгоды. Отдельно стоит отметить удобство использования.

Как видите, существует много разных проектов дачных туалетов. При строительстве вы сами выбираете материал, тип постройки и внутреннюю организацию … Любой из вышеперечисленных вариантов имеет свои достоинства и недостатки. Поэтому очень важно взвесить все «за» и «против» каждого проекта и сделать выбор в пользу оптимального.

Дачный туалет: проекты, схемы, фото-чертежи

Проекты, чертежи и схемы дачного туалета Не стоит отказывать себе в комфорте даже на даче. Существует огромное количество проектов дачного туалета, реализовать которые может каждый.

Туалет на даче своими руками — чертежи и размеры

Для тех, кто решил построить туалет на даче своими руками — чертежи, размеры, эскизные изображения являются необходимым подспорьем, не позволяющим отклониться от выбранной технологии или построить конструкцию, не пригодную для эксплуатации.Прежде чем приступить к более точным разработкам, важно выбрать тип конструкции дачного туалета, его расположение и другие параметры. Они, в свою очередь, зависят от условий эксплуатации, что указывает на необходимость подробного анализа с точки зрения перспективы. Например, если есть вероятность, что со временем количество людей, посещающих дачу, увеличится, или вы планируете обустроить дом таким образом, чтобы в нем можно было жить дольше, заранее создайте туалет с расчетом на увеличение нагрузки, чтобы потом не пришлось переделывать….

Виды унитазов

Проще всего построить деревянный унитаз для дачи своими руками — чертежи таких конструкций найти несложно, а в некоторых случаях достаточно пошаговой инструкции без иллюстраций. Однако красивого и надежного дома недостаточно, чтобы обеспечить комфорт. Важно позаботиться об утилизации отходов. С этой точки зрения существует несколько вариантов дачного туалета.

Люфт шкаф

Люфт-унитаз сконструирован таким образом, что отходы из унитаза перемещаются самотеком, собираясь в приемник, который очищается по мере заполнения.Обычно перемещению отходов способствует наклонный пол резервуара, который имеет форму, расширяющуюся в направлении унитаза. Достоинством такой конструкции является возможность без строительства полноценной канализационной системы установить унитаз в теплом помещении в доме, а бак убрать за его пределами во избежание появления запахов. Часть люфта туалета, расположенная снаружи, снабжена крышкой, через которую осуществляется очистка канализационной машиной. Для обеспечения теплоизоляции его делают герметичным и многослойным (например, из металла и дерева с «слоем» теплоизоляционного материала).Недостаток люфта-клозета в том, что он встроен в несущую стену, а значит, его лучше устроить еще на этапе строительства дома.

На фото схема люфта унитаза

Пудровый шкаф

Порошковый шкаф имеет накопитель, в котором отходы чередуются со слоями засыпки («порошкообразной»). В качестве засыпки используются опилки, торф, зола или смесь этих компонентов. Наполнение производится после каждого посещения туалета.Для купленных моделей за раздачу сыпучей смеси отвечает специальный дистрибьютор. В самодельных используют обычное ведро или другую емкость с совком, которая устанавливается в унитазе.

Преимущества пудреницы:

возможность использования содержимого хранилища дачного туалета для получения экологически безопасного удобрения (для этого при наполнении емкости выгружается в компостную яму для созревания),
решение вопроса утилизации (нет необходимости вызывать канализационную машину),
минимум земляных работ (они требуются только для возведения фундамента здания, резервуар ставится на поверхность),
возможность обустройства компактных переносных моделей туалетов, которые можно занести в дом (например, на основе обычного ведра).

Чертеж деревянного пудрениц с размерами типа «хижина»
Чертеж дачного туалета типа пудреница из профнастила по типу «скворечник»

Биотуалеты — это сооружения, в которых перерабатывается отходов … В процессе разложения содержимое резервуаров превращается в ил однородной консистенции, безопасный, занимающий меньше места (что означает, что резервуар должен реже опорожняться) и удобен для откачивания.Для обеспечения реакции разложения в заводских биотуалетах используются наполнители, которые могут быть:

торфяная смесь,
химически активные реагенты,
биопрепаратов (сухих или жидких), представляющих собой колонии бактерий определенного типа.

Биотуалет можно использовать как в отдельно стоящем уличном доме, так и в доме

Туалеты с выгребными ямами

Дачный туалет с выгребной ямой — это некая классика. Не самый удобный, но самый простой и дешевый вариант.Все отходы собираются в накопитель, который периодически очищается с помощью канализации … В некоторых случаях засыпанная выгребная яма засыпается землей, перемещая дом в другое место. Через некоторое время в такой засыпанной яме образуется компост, который можно использовать для удобрения почвы. Самый распространенный (хотя и наименее экологически чистый) вариант — унитаз, в котором отстойник не имеет дна. Лишь изредка его засыпают щебнем, гравием или другим материалом, через который проводится фильтрация с частичным сливом содержимого в почву.

Важно: При высоком уровне грунтовых вод такие модели приямков целесообразно заменять герметичными резервуарами для хранения.

На чертеже показаны размеры дачного туалета с выгребной ямой

Варианты устройства выгребной ямы

Вне зависимости от наличия герметичного дна, выгребную яму туалета необходимо соорудить стенками. Во-первых, они предотвращают обрушение земли в вырытой яме. Во-вторых, стены предотвращают просачивание отходов в верхние слои почвы.Для строительства выгребных ям используются самые разные специально закупленные материалы, оставшиеся от строительства других конструкций, или просто доступные материалы. Рассмотрим самые распространенные варианты.

Бетонные кольца

Бетонные кольца сочетают в себе прочность, надежность и долговечность лучших строительных материалов с высокой скоростью, с которой из них можно построить резервуар необходимого объема. Кольца закрепляют друг на друге «столбиком» с помощью раствора, герметизируют швы и выполняют гидроизоляцию.Все работы можно выполнить за один день. Недостатком такого варианта является большой вес готовых ЖБИ. Вынести их на участок, разгрузить и правильно установить без использования специального подъемного оборудования невозможно, а значит, на строительство туалета потребуются дополнительные затраты.

Бетон монолитный

Для строительства выгребной ямы из монолитного бетона материал легко может быть доставлен на участок. Раствор готовится в бытовой бетономешалке или в любой емкости с помощью дрели-миксера.Перед тем как приступить к приготовлению раствора, в яму устанавливают опалубку. Его можно изготовить из любых доступных материалов (доски, фанера, металлические листы и т. Д.). Для придания конструкции большей прочности перед заливкой раствора в опалубку устанавливают армирующий каркас. При большой высоте стен специалисты рекомендуют заливку поэтапно — не более 50-70 см за раз. Этот метод требует больше времени, так как каждый новый уровень выполняется только после затвердевания нижнего, но он более практичен и позволяет использовать меньше материала для завершения опалубки.

Пластиковые контейнеры

Несомненным достоинством пластиковой тары является ее герметичность и невосприимчивость к влаге. Благодаря этим особенностям выгребные ямы дачного туалета, построенные из пластика, отличаются прочностью и надежностью. Недостаток материала — его гибкость. Пластичность и податливость пластика не позволяют ему выдерживать давление грунта, поэтому во избежание деформации стены армируют арматурой и цементным раствором… В этом плане наиболее удобны еврокубы, которые изначально снабжены внешним каркасом из прочной проволоки. Чтобы укрепить такие конструкции, остается заполнить зазор между стенками котлована пластиковым контейнером и раствором. Помимо еврокубов, для строительства выгребных ям могут использоваться и другие емкости из этого материала, например, бочки.

Использование пластиковых еврокубов — недорогой вариант устройства герметичной унитазной ямы

Кладка кирпича требует времени, но такая конструкция выгребной ямы позволяет придать ей любую форму и соответствовать требуемым размерам.Из кирпича можно выложить емкость круглой, прямоугольной или квадратной формы. Выбирать такой строительный материал желательно, когда остались остатки кирпича после постройки других объектов. Для обеспечения прочности стен достаточно положить кладку в полкирпич. Чтобы унитаз имел необходимую герметичность, важно на этапе кладки не допускать щелей, а после завершения строительства оштукатурить или гидроизолировать стены.

Подробнее о заводском торфяном туалете для дачи и его выборе Вы найдете в отдельной статье на сайте.Также есть обзор популярных моделей и обзоры.

Если вам интересно, как сделать душ из поликарбоната с раздевалкой или без, то у нас тоже есть статья на эту тему.

О конструкции уличного умывальника можно прочитать здесь.

Выбор места для строительства

Сложно сформулировать единые требования к выбору места для строительства туалета — многое зависит от типа конструкции и герметичности накопительной емкости (вероятность попадания отходов в почву).При проектировании туалета на даче своими руками чертежи и размеры выбираются с учетом ряда факторов. При выборе места для установки важно учитывать розу ветров, чтобы унитаз не стал источником неприятных ощущений для жителей дачи и их соседей. Если конструкция туалета предполагает периодическое откачивание содержимого с помощью канализационной машины, необходимо предусмотреть возможность удобного подъезда спецтехники на объект.

Наиболее жесткие требования предъявляются к негерметичным моделям (в первую очередь — к выгребным ямам без дна). Их нужно устанавливать примерно на средней высоте, если участок имеет сложный рельеф (в низинах высок риск загрязнения грунтовых вод, а на высоте — разрушения конструкции из-за эрозии почвы). Также важно соблюдать необходимое расстояние туалета от основных помещений (от дома — не менее 12 метров, от источника воды — 25 метров, от площадок — 4 метра и не ближе 1 метра от забора. ).

Материалы и инструмент

Выбор материалов для строительства туалета на дачном участке во многом определяется выбором типа утилизатора. Например, при установке выгребной ямы вам понадобятся кирпич, цемент, бетонные кольца или пластмассовые емкости, в зависимости от того, что вы выберете. Для постройки каркаса дома вам понадобится:

брус сечением 100х100 или 100х50 мм и длиной 3 м для каркаса и вертикальных стоек дома,
брус 50х50 мм для «подиума» или ступеньки, на которой внутри будет установлено сиденье,
ДСП, плиты, вагонка или другой материал для внутренней и внешней облицовки,
Рубероид и шифер или профнастил для кровли.

На фото готовый деревянный туалет на участке

Также не следует забывать, что для стационарной конструкции требуется фундамент — ленточный (потребуется цемент для раствора) или столбчатый (цемент или кирпич), а также гидроизоляция (рубероид или другой подобный материал), предотвращающая контакт между конструкции и рамы, чтобы свести к минимуму возникновение гниения.

Для вентиляции необходима пластиковая труба диаметром 100 мм.

Для удобства использования в дачном туалете тоже хорошо установить освещение — подвести электропроводку и смонтировать светильник, или хотя бы оборудовать конструкцию аккумуляторным фонарем.

Схема и размеры дачного унитаза

Схема строительства дачного туалета такая же, в отличие от параметров резервуаров, которые рассчитываются в соответствии с интенсивностью использования устройства, количеством людей, посещающих дачу, сезонностью и продолжительностью пребывания. такие посещения.

Классический вариант — скворечник прямоугольной формы. Он легкий и простой в использовании. Для комфорта достаточно выполнить своими руками следующие габариты унитаза на даче:

Если такие габариты покажутся хозяину недостаточными, можно своими руками соорудить на даче унитаз, габариты которого будут больше.

Сторонники эстетики могут предпочесть построить дачный туалет своими руками по чертежам более сложной конструкции — домика-шалаша, имеющего небольшое основание и практически состоящего из двух наклонных плоскостей.

Типы домиков для дачных туалетов — «шалаш» и «скворечник»

Построение по шагам

Для примера поэтапного выполнения строительных работ мы выбрали «скворечник». Такую схему туалета для дачи реализовать проще всего.

Перед началом работ на местности размечают положение будущей конструкции.

1. Заложен фундамент. Часто для устройства дома рекомендуют ленточные конструкции, но многие специалисты по легким постройкам более практичным называют столбчатый фундамент.Проще всего установить асбестовые трубы в землю, в которые заливают раствор и устанавливают вертикальные деревянные опоры до его застывания. Важно контролировать положение последних по уровню, чтобы в процессе наращивания прочности бетона не происходило смещения.

Устройство фундамента по данной схеме имеет свои нюансы:

Перед монтажом асбестовые трубы покрывают слоем гидроизоляции.
Монтаж вертикальных опор производится после заливки труб бетоном на треть высоты и набора прочности этой порцией раствора.
Глубина погружения опорных труб зависит от типа грунта и составляет в среднем 0,5-0,7 м, но для неустойчивых песчаных грунтов желательно увеличить глубину.

2. Строится каркас будущей конструкции туалета. Проще всего для этого использовать брус 100х100 (50) мм и фурнитуру по дереву.Для защиты от влаги и гниения брус можно обработать пропиткой или загрунтовать и покрасить. Прочность конструкции обеспечит металлический каркас, однако для ее возведения потребуется специальное оборудование (сварочный аппарат).

Основные элементы надежного каркаса:

несущие вертикальные опоры (передняя пара длиннее задней для обеспечения уклона крыши),
две горизонтальные рамы-планки — для установки на крыше и на уровне сиденья унитаза,
диагональных балок по бокам конструкции для усиления конструкции,
поддерживает и горизонтальную часть дверного проема.

3. Каркас унитаза закрыт снаружи и изнутри. В качестве материала можно выбрать:

4. Уложен гидроизоляционный слой и основной материал кровли.

5. Навешивается дверь, которая предварительно снабжена защелкой и маленьким окошком для проникновения света в комнату (либо можно сделать окно в пространстве над дверью).

6. Освещение смонтировано.

7. Оснащение унитаза включает установку сиденья и крышки, полочки для принадлежностей, умывальника и т. Д.

Вентиляция

Схема постройки туалета на даче своими руками будет неполной без вентиляции. Вентиляция туалетов на дачном участке легко производится из пластиковой трубы диаметром 100 мм. Его снимают с привода (важно обеспечить герметичность стыков) и крепят снаружи конструкции (использовать металлические хомуты). Верхняя часть трубы, снабженная дефлектором для улучшения выхлопа и защиты от атмосферных осадков, возвышается на 20-50 см над крышей.

Туалет на даче своими руками: чертежи, размеры, как построить деревянный, схема, фото

Чертежи и размеры при постройке туалета на даче своими руками. Выбор конструкции теплообменника. Необходимые материалы. Необходимые инструменты … Последовательность работы.

Привыкшие к городскому комфорту, мы стараемся сделать нашу загородную жизнь комфортной. Согласитесь, о каком удобстве может идти речь, если на территории нет туалета? Позаботиться об организации уборной необходимо еще на начальном этапе обустройства своего земельного участка.

Имея пошаговую инструкцию по постройке, построить унитаз на даче своими руками не так уж и сложно, сложнее выбрать место для него и модель, которая вам больше всего подходит. Но мы поможем вам это сделать.

Мы познакомим вас с правилами обустройства и типичными видами дачных туалетов. В статье вы найдете пошаговые инструкции с чертежами, которые помогут построить на участке полноценную ванную комнату. А в помощь начинающему мастеру к статье прилагается видео, наглядно демонстрирующее процесс постройки шкафа-купе на участке.

Туалет — это не простая хозяйственная постройка. При его строительстве необходимо помнить некоторые правила, соблюдение которых поможет не испортить отношения с соседями по даче и исключит возможные проблемы при последующей эксплуатации уборной.

Руководствуясь приведенными ниже правилами, мы подберем подходящее место для будущей конструкции.

Важно, чтобы дачный туалет располагался как можно дальше от точки водозабора, и если грунтовые воды подходят к поверхности земли ближе чем на 2.5 метров, туалет с выгребной ямой установить нельзя вообще

Перечень требований по удаленности туалета от других объектов, расположенных на участке:

12 метров — к дому, а также навесу или гараж, в котором есть подземные сооружения типа подвала или погреба;
25-30 метров — до источника забора воды для питья;
8 метров — в баню и сарай или гараж без подвала;
1 метр — до забора.

Конечно, у всех сайтов есть индивидуальные особенности, которые тоже нужно учитывать. Если территория имеет сложный рельеф, то для туалета нужно выбирать ровный участок, расположенный ниже источника питьевой воды … Важно, чтобы фекалии никак не контактировали с грунтовыми водами.

Если сточные воды необходимо периодически откачивать, должна быть возможность подвозить к месту работы канализационную машину. Конечно, стоит учитывать розу ветров в вашем районе, чтобы пикантные запахи не раздражали вас и окружающих.

Все эти правила легко запомнить, потому что они продиктованы здравым смыслом. Именно такого подхода следует придерживаться при выборе конструкции, которую вы будете строить на собственном участке.

Типы дачных туалетов

Основным критерием, который используется для классификации уличных туалетов, является способ удаления накопленных отходов. Все остальное, в том числе и строительный материал, вторичны.

Самостоятельно построенные дачные туалеты делятся на две большие категории: те, которые есть по своей конструкции, и те, в которых ее нет.

Конечно, перечисленные ниже виды будок — далеко не полный перечень, ведь есть еще и фантастика, полет которой нельзя ограничить. Например, кабина-тележка, в которой установлены биотуалет и умывальник.

Кабинки для уборных можно купить готовыми или сделать своими руками.

Они делятся на несколько видов:

Они отличаются друг от друга внешним видом, размерами и т. Д. Обычно дачники выбирают такую будку, которая больше всего соответствует их эстетическому восприятию.

Галерея изображений

Строительство такого туалета, как правило, не вызывает затруднений. Фактически канализационный комплекс в данном случае представляет собой будку и глубокую яму. Именно в нее уходят отходы дачных обитателей. Там они накапливаются, испаряясь или частично впитываясь в землю.

Когда дело доходит до туалета с выгребной ямой, воображение сразу рисует здание с дырой, в которую нужно целиться, но ведь все можно придумать и сделать намного современнее и аккуратнее

Конечно, для обслуживания выгребной ямы все же лучше привлечь канализационную машину, с помощью которой осуществляется вывоз и утилизация мусора.Размер ямы, количество пользователей и интенсивность использования уборной — это факторы, которые влияют на частоту вызова машины для смыва.

Иногда проблема решается не лучшим образом: просто засыпают в помойке, копая рядом новую. Сделать это можно только в том случае, если яма была неглубокой, а грунтовые воды располагались не ближе 2,5 метра от поверхности. Как правило, поверх заполненной емкости высаживают быстрорастущее дерево.

Что касается той части туалета, которая расположена над землей, для ее строительства могут быть использованы самые разные материалы:

традиционное дерево;
металлический профиль;
шифер;
кирпичей и др.

Долговечность любой из этих конструкций зависит от прочности каркаса, а удобство использования зависит от теплоизоляции и качества вентиляции.

Вариант 1. Недорогое деревянное строительство

Очевидными преимуществами использования дерева для строительства уборной являются относительная дешевизна этого материала и простота выполняемых работ. Каркас из досок построить довольно просто. Для выполнения этой работы не требуется специальных навыков.

Совершенно новая деревянная уборная выглядит очень элегантно, особенно если она пропитана специальным защитным составом для дерева и покрыта лаком.

Кроме того, конструкция из дерева легкая и, следовательно, мобильная.Если возникла необходимость в новой выгребной яме, надземную конструкцию не нужно разбирать и собирать на новом месте. Можно просто аккуратно перенести.

Еще одно очевидное преимущество деревянного унитаза. Если проявить фантазию, то такое сооружение может стать настоящим украшением дачного участка. Он может быть стилизован под сказочный домик или теремок.

Однако, помимо достоинств, древесина имеет целый перечень недостатков:

высыхание, растрескивание и деформация под воздействием прямых солнечных лучей;
выгорание от ультрафиолета;
Деформация каркаса, плесень и грибок — результат воздействия повышенной влажности.

Нельзя забывать об износе — влиянии времени.

Если за этим зданием не ухаживать, то буквально через несколько лет оно может превратиться в жалкие обломки из фильмов ужасов

Да, уличное сооружение нуждается в защите. Для этого плиты обрабатываются грунтовкой, после чего на их поверхность наносится специальная краска для наружных работ или лак, красиво отображающий специфику древесины.

Вариант №2. Конструкция из металлического профиля

Существует несколько вариантов создания простой и функциональной конструкции из металлического профиля, которые отличаются друг от друга материалом для изготовления каркаса конструкции.В первом случае каркас будет деревянным, а во втором — металлическим.

Металлический каркас можно сварить, например, из уголка. Но, конечно же, для решения этой проблемы вам понадобится сварочный аппарат и навыки его эксплуатации.

На следующем этапе работ основание обшивается металлическим профилем с помощью саморезов или заклепок. При использовании саморезов следует использовать защитные шайбы для предотвращения попадания влаги в место крепления.

Шайбы защитят конструкцию от коррозии и прослужат дольше.Защитными свойствами обладает также специальное напыление на листы металлического профиля еще в процессе его изготовления.

Конструкцию из металлического профиля лучше размещать в затененном месте, так как в жару металл сильно нагревается. Листы пенопласта, которые используются для внутренней обшивки туалета, помогут снизить негативные последствия перегрева внутреннего пространства.

Вариант №3: санузел кирпичный

Кирпичный дом действительно капитальное строение.С одной стороны, это хорошо: он меньше подвержен негативным внешним факторам и прослужит долго. Но капитальную структуру, особенно если она есть, нельзя переносить с места на место.

Поэтому следует заранее подумать и хорошо продумать не только расположение самого унитаза, но и способ очистки ямы под ним.

Кирпичный туалет выглядит монументально: обратите внимание на бетонное основание … Его нельзя нести, но это не беда, ведь выбор места для него должен был быть хорошо продуман.

Возводить такую конструкцию выгодно, когда кирпич остается после постройки основного коттеджа или гаража. Это, кстати, придаст единство всему комплексу построек.

Обратите внимание, что между надземной и подземной частью конструкции должен быть бетонный пол. Общая стоимость такого туалета получится приличной.

Туалеты без выгребной ямы

Если ваш участок находится близко к поверхности каменистого грунта или есть высокий уровень грунтовых вод, то яму копать нельзя.Как сделать унитаз на такой даче? Выходом из сложившейся ситуации является построение структуры, функционирующей по другим принципам.

Эти туалеты включают:

биотуалет или химический туалет;
пудреница;
люфт шкаф.

Каждый из этих туалетов имеет свои особенности дизайна, о которых стоит поговорить.

№ 1. Гигиенический люфт шкаф

Немецкое слово luft означает воздух. Свое название люфт-шкафы получили потому, что имеют раздельную вентиляцию для ванной и выгребной ямы.В такой конструкции яма, вырытая в земле, заменяется герметичной емкостью.

Кроме того, данное устройство для хранения отходов может располагаться вне помещения самой ванной комнаты. Как правило, его ставят у задней стены основного отапливаемого дома с унитазом.

В этом конкретном случае соединительная труба между сиденьем унитаза и резервуаром установлена вертикально, так что отходы могут стекать в герметичный резервуар для хранения под действием силы тяжести.

Привод и туалет соединены трубой.Если унитаз расположен над комнатой с баком, то труба устанавливается вертикально.

Для емкости, расположенной за стенкой, предназначена наклонная труба. Примеси должны попадать в накопитель под действием силы тяжести — самотеком.

Для обслуживания люфта клозета необходимо обратиться к промывщикам, которые будут периодически опорожнять привод. Чтобы облегчить их работу, бачку для сточных вод придают удлиненную форму. Конечно, такой вид унитаза более гигиеничен, чем рассмотренные ранее.

Трудности в эксплуатации люфта клозета возникают в холодное время года, когда для его очистки необходимо прогреть привод.

№ 2. Порошковый безотходный туалет (торфяной унитаз)

Отличительная особенность пудреницы — небольшая емкость, всего около 20 литров, которая помещается прямо под сиденье унитаза.

Этот вид уборной считается наиболее эффективным в тех случаях, когда уровень грунтовых вод в месте расположения коттеджа близок к поверхности и из-за этого земляные работы ограничены.

Дача давно перестала быть привилегированной роскошью; Загородный дом может позволить себе практически каждый. Пусть будет небольшой, но уютный, со всеми удобствами. Помимо прилегающих построек, на этапе строительства дома желательно создать проект дачного туалета.

Если дачу планируется использовать в качестве временного поселения на лето или для отдыха на выходных, то возиться со строительством системы не придется, подойдет самая обычная постройка с выгребной ямой.

На интернет-ресурсах вы можете найти в свободном доступе чертежи и размеры дачных туалетов, в которых будут указаны все размеры.

Следуя изложенному плану проекта, вы сможете построить простой унитаз без особых трудностей и дополнительных финансовых затрат.

Расстояние от унитаза до места слива должно быть не менее 30 м.
Жилые и хозяйственные здания следует располагать на расстоянии более 15 м от туалета. Исключение составляет септик с системой биоочистки туалета.
Размеры дачного туалета: высота унитаза не может превышать 2,5 м, длина варьируется в пределах 1,2 — 1,8 м, ширина 1 — 1,2 м.
Глубина выгребной ямы должна быть не менее 1,5 — 2 м, диаметром 2 — 2,5 м.

Примечание. Возникновение грунтовых вод на поверхности вызывает отклонение котлована.

Материалы для строительства дачного туалета

Кирпич

Многие знают о достоинствах этого материала.Кирпич отличается прочностью, надежностью, длительным сроком службы, устойчивостью к влаге и солнцу, а также способностью сохранять тепло. К тому же летом в домах прохладно, а экологичность делает его, несомненно, самым востребованным материалом для строительства. Чтобы построить кирпичный туалет в своем загородном доме, нужно позаботиться о фундаменте. Также очень важно выполнить качественную кладку. В качестве рубероида для унитаза используют шифер, это самый простой и надежный вариант.

Дерево

Древесина использовалась как строительный материал очень давно и повсеместно. Чтобы возвести такую конструкцию, вам потребуется минимум временных и финансовых затрат. Часто при строительстве деревянного дачного туалета используется форма теремока. Это небольшая постройка, которая занимает мало места, но выглядит замечательно.

Так как это самые популярные конструкции унитазов в стране, существует несколько вариаций их форм:

Хижина … Дизайн привлекательный и прочный. Будьте уверены, такой унитаз прослужит вам долго, ведь он не боится снега, дождя и порывов ветра. К недостаткам можно отнести некоторые неудобства нахождения в нем. Высокие люди могут биться головой о потолок, им постоянно приходится наклоняться при входе и выходе.
Теремок или скворечник … Относится к самым простым проектам дачного туалета. Для его строительства потребуется не очень много материалов. Из минусов — плохо сохраняет тепло и легко пропускает ветер, поэтому часто таким туалетом можно пользоваться летом.
Домик … Дом прочный и достаточно теплый по сравнению с теремом. Для его создания также потребуется минимум материалов, а уникальность формы позволяет создавать художественное украшение.
Избушка … Относится к комплексным проектам дачных туалетов. Его реализация потребует большого количества материалов и трудозатрат. Но, тем не менее, в результате вы получите прочную конструкцию, выдерживающую любые неблагоприятные условия.Также каждый член вашей семьи отметит удобство использования такого типа конструкции.

Металл

Такой вариант дачного туалета подойдет тем, у кого ограниченный бюджет и хочется быстро его построить. Для строительства используются металлические листы, которые могли остаться после постройки дома, либо покупаются новые. Важно не забыть о внутренней обшивке унитаза, ведь в холодное время года вам в таком помещении придется нелегко.

Преимущество такой конструкции в том, что с ней легко справится даже новичок. Следует обратить внимание на сиденье для дачного унитаза, которое лучше всего сделать из дерева, для удобства сидения на нем.

Результаты

Подводя итог, можно сказать, что существует множество вариантов постройки дачного туалета. Для строительства вы можете выбрать любой материал, который вам по карману или в зависимости от вашей фантазии. Кроме того, вы сами должны определиться с формой, типом и расположением конструкции на дачном участке.

Трудно представить нашего человека без дачи в Подмосковье, но еще сложнее дачный участок без оборудованного туалета. Допустим, у вас нет дома для проживания на даче, но все же есть необходимость построить туалет. Даже если вы приехали на участок ненадолго, чтобы поработать, полить землю или отдохнуть, в любом случае вам понадобится туалет. Инструкции по сборке очень просты и недороги в сборке.

Прежде чем приступить к постройке дачного туалета своими руками, необходимо сначала найти фото чертежи, а затем выбрать место для постройки.

Несмотря на на первый взгляд простоту конструкции туалета на дачном участке, он относится к основным постройкам. Самая главная постройка на участке — санузел, многие подтвердят, что без него просто невозможно находиться за городом.

Конечно, уличный туалет не заменяет удобный туалет; это обеспечит лишь некоторые удобства. Но без него полноценно работать на приусадебном участке невозможно.

Вам необходимо знать санитарные нормы строительства туалета и создавать указанное ими здание.

Строительство туалета не представляет особой сложности и не требует привлечения специалистов.

Но в здании нужно соблюдать некоторые особенности.

Основные нормы:

Удобное место для постройки туалета. Неудачное место может привести к загрязнению территории вокруг конструкции, почвы, воды. Поэтому несоблюдение санитарных норм и незнание может привести к проблемам со здоровьем и привлечению штрафов от санитарной службы.
Проследите, чтобы конструкция не доставляла неудобств соседям.
Рассмотрим способ опорожнения поддона.
Если уровень грунтовых вод высокий, конструкция унитаза должна быть хорошо герметизирована, чтобы избежать загрязнения воды.

Как выбрать и построить дачный туалет своими руками фото и какие бывают виды их конструкции:

Вариантов выбора конструкции унитаза достаточно, но на выбор могут повлиять:

Бюджет, выделенный на строительство туалета;
Частота использования данной конструкции;
Уровень грунтовых вод;
Средства, выделенные на ремонт и вывоз мусора.

Самыми популярными и распространенными являются туалеты, основанием которых является выгребная яма. В нем есть отходы, которые затем впитываются в почву, но иногда все же нужно вызвать канализационную машину, чтобы очистить яму. Частота чистки и вызова канализации зависит от глубины ямы для отходов, но эта процедура может быть очень редкой. В основном проблему утилизации можно решить с помощью земли, щебня, песка, которыми засыпается яма. Тогда вам предстоит правильно выбрать участок для строительства.

Туалет может быть построен из разных материалов, это может быть:

досок;
металлический профиль;
кирпич;
шифер.

Самым важным элементом конструкции является вентиляция и качество каркасной основы.

Основное предпочтение отдается деревянным постройкам. Стоимость строительства невелика и не требует особых навыков. Деревянный туалет можно построить в стиле сруба или небольшого домика… Если вы сами придумаете чертеж дачного туалета, то вы сможете получить не только необходимый, но и постройку, которая украсит ваш участок. В качестве украшения можно взять вагонку. Преимущество деревянного унитаза в том, что его легко переставить на новое место.

Недостатки деревянных построек.

под воздействием солнца древесина деформируется, быстро сохнет и трескается;
выгорание древесины от действия ультрафиолета;
влага и сырость способствуют деформации каркаса здания; №
из-за сырости образуются грибки, разрушающие древесину, и она начинает гнить и выделять неприятный запах.

Чтобы продлить срок службы постройки, ее необходимо обработать специальными средствами в виде пропитки. Древесину можно грунтовать и красить.

Чтобы построить унитаз из металлического профиля, нужно соорудить каркас из дерева.

Также можно построить каркас из профильных труб, которые можно соединить сваркой, но это требует определенных навыков. Каркас обшивается профильными листами и укрепляется саморезами или заклепками.Недостатком такой конструкции является сильный нагрев на солнце, поэтому желательно заранее найти место в тени. Чтобы унитаз не сильно нагрелся и оставался прохладным внутри, можно использовать листы пенополистирола для обивки.

Достоинством данной конструкции является защита от влаги, так как листы металлопрофиля покрываются напылением.

Кирпичное здание нельзя переместить, поэтому у этого сооружения есть трудности.

Кирпичное здание также требует бетонного пола.Также нужно заранее продумать способ очистки выгребной ямы. Затраты на постройку такого туалета выше, но это уже будет полноценная постройка, долго не нуждающаяся в ремонте.

Можно построить унитаз из того же кирпича, что, например, был построен гараж или дом. Если вы строите дачный туалет, размеры следует подбирать непосредственно перед возведением конструкции. Это дает возможность вписаться в экстерьер двора и сэкономить на строительстве.

Вес этого сооружения больше, чем у деревянного, поэтому под него нужно положить прочный фундамент. Можно построить фундамент ленточного или столбчатого типа, но ленточный дает ряд преимуществ: низкие земельные затраты, снижает расход цемента на заливку, безопасность и надежность.

выгребная яма является наиболее недорогим и простым способом при строительстве туалета на дачном участке, но также существует ряд ограничений и условий для установки:

известняк или сланцевый грунт;
подземные воды идут высоко;
туалет предназначен для большого количества людей;

Эти факторы не позволяют построить унитаз на базе выгребной ямы на дачном участке, но решить эту проблему можно, построив ванную комнату без сливной ямы: люфт-клозет, пудреницу, биотуалет или хим. один.

Люфт-клозет построен на выгребной яме, но герметичен. Его часто устанавливают возле стен туалета. Люфт-клозет требует использования услуг канализации для периодического опорожнения ямы. Недостаток такой конструкции в том, что зимой ее нельзя убирать, для этого требуется обогрев.

Пудреница маленькая емкость около 20 литров. Это дает преимущество низкой стоимости постройки данного туалета. Его установка необходима, если грунтовые воды текут высоко.

Созданный таким образом дачный туалет своими руками носит название из-за принципа действия. Отходы в яме как бы «присыпаны» сухим составом. Для начинки обычно используют торфяно-опилочную смесь или торф. Это помогает избавиться от неприятного запаха. Все отходы отправляются в компостную яму для компостирования.

Биотуалет — популярный у дачников вид унитаза. У него тот же принцип, что и у пудреницы — отходы обрабатываются торфяной смесью.Вы также можете использовать биопрепараты, содержащие бактерии.

Химические туалеты — в них залиты химические средства. Не забывайте о безопасности при использовании этого препарата. Для этих целей часто используются такие вещества, как отбеливатель, формальдегид, но нужно быть осторожным, они очень токсичны.

Самым важным требованием при строительстве любого туалета является то, чтобы мусор не попадал в землю. Его строительство возможно только при уровне воды в земле более 2.5 мес. На выбор места для туалета влияют:

расстояние от туалета до источника воды, чем дальше, тем лучше ближайшее расстояние 30 м;
здание должно быть построено на удалении от подвалов и подвалов;
постройки с домашними животными должны быть не ближе 5 м;
От забора до туалета 1м .;
выбор материала для постройки туалета важен;

Есть несколько видов туалетов в виде скворечника, хижины, хижины или домика.Чертеж дачного туалета с размерами типа «Скворечник» изготавливается из дерева, обшивается любым другим материалом. Его строят над выгребной ямой. Если вам сложно составить чертеж самостоятельно, можно воспользоваться готовыми проектами.

Во время строительства следует использовать строительный уровень, чтобы контролировать равномерность размещения конструкции. Не забываем о наличии вентиляции, которой может быть труба. Он должен быть выше уровня крыши. Для того, чтобы утеплить унитаз, можно использовать пенополистирол, внутреннюю часть можно оформить по своему желанию.

По чертежу дачного туалета «Скворечник» строим «Шалаш», он более сложной конструкции, но результат того стоит. «Шалаш» имеет множество различных вариантов оформления, для этого вы можете использовать свою фантазию или Интернет. Можно использовать размеры из предыдущего проекта.

Строительство надо начинать от туалетной ямы, в нее будут закладывать бетонные блоки.

Особенностью этого здания является двускатная крыша в форме треугольника.Если это дачный туалет, размеры подбираются индивидуально в зависимости от количества людей, которые будут пользоваться туалетом.

Строительство состоит из нескольких этапов. Изначально монтируем фундамент, используя изоляционный материал, который защитит от влаги.

Строительство «Шалаша» начинается с устройства фундамента, затем нижней части каркаса 1 на 1 метр и устройства выгребной ямы. Основание необходимо обработать антисептиком.

Унитаз можно обшить брусом или досками, оставшимися после работы. Крыша может быть изготовлена из различных материалов длиной 1,8 м, опирается на переднюю и заднюю часть каркаса и фиксируется. Материал для кровли можно подобрать по своему вкусу. Это может быть металл, дерево, шиферная крыша или профнастил.

При установке двери сразу прикрепите ручку и крючок к двери. По окончании работ нужно обработать унитаз лаком или краской для улучшения внешнего вида постройки.

Если нет возможности выкопать яму под унитаз, решение — самодельный торфяной биотуалет. Легко обслуживать и недорого. Подробный чертеж дачного туалета можно найти в Интернете.

Маленькие размеры унитаза (с чертежами) — Модернизированный дом

Покупка унитаза может показаться простой покупкой, но есть несколько вещей, которые вы должны знать перед покупкой. Туалет — один из наиболее часто используемых предметов в вашем доме, поэтому вы должны убедиться, что выбрали правильный.Используйте это как ориентир, чтобы определить правильные размеры небольшого унитаза в ванной.

Маленькие туалеты бывают разных размеров; Обычно самое большое отличие от стандартного туалета в том, что он тоньше. Они также обычно менее глубокие; маленькие туалеты в среднем имеют глубину 25 дюймов, ширину 13 дюймов и высоту 28 дюймов. Конечно, размеры будут варьироваться в зависимости от модели и бренда.

Какой средний размер маленького унитаза?

Маленькие унитазы примерно на четыре дюйма меньше по глубине, чем стандартный унитаз.Глубина небольшого туалета колеблется от 24 до 28 дюймов. Наибольшая экономия места в маленьком туалете достигается благодаря форме и размеру бачка.

Унитазы бывают двух разных форм: удлиненные и круглые. Если вы ограничены в пространстве, лучше всего подойдут круглые унитазы. Они имеют круглую форму и требуют меньше места.

Удлиненные унитазы обычно на 2–3 дюйма длиннее спереди для дополнительного комфорта и имеют грушевидный дизайн. При установке удлиненного унитаза необходимо обеспечить надлежащий зазор.Ваш унитаз не должен мешать дверям, ящикам или другим предметам в ванной.

Необходимое свободное пространство для небольшого туалета

Независимо от того, какой унитаз вы хотите для своей ванной комнаты, вам необходимо убедиться, что в нем достаточно места. Вы всегда должны ссылаться на местные строительные нормы и правила в вашем районе.

Согласно большинству строительных норм и правил требуется 15 дюймов пространства от центра унитаза до любой стены или препятствия. Код также требует, чтобы расстояние от центра унитаза до центра любого другого сантехнического оборудования составляло не менее 30 дюймов.Кроме того, вам потребуется 24 дюйма свободного пространства перед любым унитазом или биде, но рекомендуется 36 дюймов.

В большинстве случаев требования к ширине и высоте не являются проблемой. Слева направо должно быть не менее 30 дюймов.

Диспенсеры для туалетной бумаги или другие аксессуары должны быть в пределах досягаемости пользователя. Они должны быть на высоте 30 дюймов от пола и не дальше 12 дюймов от унитаза.

Источник: Dimensions.com

Распространенные производители и размеры небольших туалетов

Круглые унитазы обычно меньше удлиненных.Вы редко встретите удлиненные унитазы общей длиной 27 дюймов.

Вот самые распространенные унитазы и их размеры:

Маленький туалет Toto

Круглый двухкомпонентный унитаз Toto Drake 1.6 GPF выполнен в традиционном стиле. Он имеет тихую, но мощную систему промывки и 3-дюймовый промывочный клапан, который шире, чем обычные 2-дюймовые промывочные клапаны.

Унитаз Toto Drake имеет общую высоту 28,5 дюйма и общую ширину 19,5 дюйма. Глубина туалета 26.38 дюймов.

Маленький туалет американского стандарта

Круглый передний унитаз American Standard h3Optimum имеет удлиненную чашу и обод размером 16 ½ дюйма. Высота чаши без седла составляет 15 дюймов, а смывного клапана — 2 дюйма. Круглый передний унитаз American Standard h3Optimum имеет общую глубину 15 дюймов, высоту 30 дюймов и ширину 27,75 дюйма.

Маленький унитаз Kohler

Однокомпонентный унитаз Kohler Santa Rosa Comfort Height — это компактный унитаз с одинарным смывом.Он имеет современный вид и компактную продолговатую чашу, не очень распространенную для маленьких туалетов.

Унитаз имеет высоту 16,5 дюймов без седла и 3-дюймового сливного клапана. Унитаз Kohler Santa Rosa имеет общую глубину 27,75 дюйма и высоту 28,19 дюйма. Кроме того, унитаз имеет общую ширину 18,75 дюйма.

Гальба Маленький туалет

Маленький унитаз Galba — идеальный унитаз для небольших ванных комнат. Это один из самых маленьких унитазов с унитазом удлиненной формы.Это 24,5 дюйма в длину, 13,5 дюйма в ширину и 28,5 дюйма в высоту. Высота сиденья составляет 16,5 дюйма.

Источник: Amazon

Швейцарский подвесной туалет Madison Concorde

Швейцарский подвесной унитаз Madison Concorde имеет квадратную форму, что позволяет сэкономить место в большинстве ванных комнат. Подвесные унитазы имеют четко очерченные края, что делает их компактными и минималистичными.

Швейцарский настенный унитаз Madison Concorde имеет ширину 14,19 дюйма и глубину 22,44 дюйма. Вы должны повесить унитаз на высоте от 16 до 20 дюймов.

Источник: Dimensions.com

Каковы стандартные размеры унитаза?

Туалеты стандартного размера обычно имеют глубину от 28 до 30 дюймов, ширину около 20 дюймов и высоту от 27 до 32 дюймов. Шероховатость составляет от 10 до 14 дюймов.

Вы измеряете высоту сиденья от пола до верха сиденья. Существует два типа высоты сиденья: стандартная высота и высота стула.

Туалеты стандартной высоты распространены среди большинства домашних хозяйств и находятся на высоте от 15 до 17 дюймов над землей. Туалеты на уровне стульев обеспечивают дополнительный комфорт и являются хорошим выбором для людей с ограниченными физическими возможностями.Высота туалета на уровне стула от 17 до 19 дюймов над землей.

Как измерить унитаз

Покупая новый унитаз, вы хотите убедиться, что он поместится в предполагаемом пространстве. Чтобы подобрать унитаз подходящего размера для вашей ванной комнаты, вам понадобится рулетка и записать измерения. Измерьте общую высоту, глубину, ширину и шероховатость.

Измерение высоты унитаза

С помощью рулетки измерьте расстояние от пола до верха сиденья унитаза. Затем измерьте расстояние от пола до верха унитаза; это даст вам общую высоту.Вы должны убедиться, что унитаз может поместиться в том же пространстве, что и ваш нынешний унитаз.

Измерение глубины туалета

Измерьте расстояние от передней части края унитаза до задней части унитаза. Перед унитазом должно быть 24 дюйма свободного пространства. Это обеспечит достаточно места для перемещения в передней части унитаза.

Это также гарантирует, что дверь вашей ванной или душа не задевает унитаз.

Измерение ширины унитаза

Чтобы определить ширину унитаза, измерьте расстояние от левого края до правого края бачка унитаза или сиденья унитаза.Используйте самый широкий размер, чтобы унитаз поместился в пространстве. Для ширины унитаза должно быть 30 дюймов, независимо от того, где он находится в ванной.

Измерение грубого зазора в унитазе

Критическим параметром при покупке унитаза является приблизительный размер. Это расстояние между центром болтов туалета и стеной за унитазом. Измерьте расстояние от задней стенки до центра болтов заднего шкафа.

Стандартный размер туалета для грубых туалетов составляет 12 дюймов, но они могут варьироваться от 10 до 14 дюймов.

Источник: Amazon

Туалетные стили

Туалеты бывают разных стилей. Вот более подробный обзор различных типов туалетов.

Унитаз из двух частей

Двухкомпонентный унитаз — это унитаз в традиционном стиле, который, вероятно, есть у вас дома. Унитаз и бачок представляют собой отдельные части, и бачок прикреплен к унитазу болтами.

Сплошной унитаз

Моноблочные унитазы имеют более цельный вид, а их чаша и бак являются единым целым, а не разделены.Монолитные унитазы также легче чистить, потому что в них меньше щелей и щелей.

Источник: Dimensions.com

Угловой унитаз

Если у вас мало места, лучше всего подойдет угловой унитаз. Чаще всего угловые туалеты встречаются в полуванных комнатах. Эти туалеты позволяют сэкономить место и плотно прилегают к углу, обеспечивая больше места на полу.

Задний унитаз

Туалеты с задним выходом подключаются к водопроводу через стену, а не через пол.Эти туалеты отлично подходят, если у вас есть бетонная плита и вы хотите добавить ванную комнату. Унитазы с задним выходом дают вам возможность установить их в большинстве помещений ванной комнаты.

Унитаз с высоким баком

Унитаз с высоким баком имеет винтажный вид с современной функциональностью. Бачок унитаза не соединен с унитазом, а скорее подвешен к стене сверху. Когда вы тянете за цепь, вода из бака спускается в таз и выходит через дренажную трубу.

Унитаз с юбкой

Большинство моноблочных унитазов представляют собой унитазы с бортиком, в которых имеется скрытый сифон под баком и унитазом.Это улучшает внешний вид унитаза и удаляет участки, где может скапливаться пыль или другие частицы, что упрощает уборку.

Связанные вопросы

Как лучше всего очистить бачок унитаза?

Многие люди убирают унитазы по строгому графику, но часто забывают о унитазе. Чтобы очистить бачок унитаза, снимите крышку и посмотрите внутри на наличие минеральных отложений или мусора. Если вы их заметили, налейте в резервуар 4 стакана уксуса и дайте ему впитаться в течение часа.

Затем выключите воду и сполосните унитаз, слейте воду из бачка, чтобы можно было как следует очистить внутреннюю часть. Используйте губку или ершик для унитаза, чтобы протереть стенки резервуара, затем снова включите воду и дайте резервуару наполниться. После наполнения бачка промойте унитаз несколько раз, чтобы ополоснуть бачок.

Можно ли вылить в унитаз отбеливатель?

Вы должны соблюдать меры безопасности при сливе: никогда не выбрасывайте опасные материалы в канализацию, включая унитаз. Если у вас септическая система, никогда не сливайте отбеливатель в унитаз.Отбеливатель может убить любые полезные бактерии, разрушающие гнойный мусор.

Отбеливатели и чистящие жидкости при смешивании могут выделять токсичные газы. Если вы вылейте в унитаз отбеливатель или другие чистящие средства, они могут загрязнить воздух в доме.

Стейси Рэндалл

Стейси Рэндалл — жена, мать и писатель-фрилансер из NOLA, которая всегда любила проекты «сделай сам», организацию дома и создание красивых пространств.Вместе со своим мужем последние несколько лет она с любовью ремонтировала бывший дом своих бабушек и дедушек, делая его своим и узнавая много нового о жизни.

Недавно опубликованные

ссылка на Можно ли держать беговую дорожку в гараже? (Узнай сейчас!) ссылка на Может ли разнорабочий установить встраиваемое освещение? (Узнай сейчас!) .
