Прокладка полипропиленовых труб. Как спрятать трубы в стене и проложить в земле
Всё большее число наших соотечественников для производства сантехнических работ отдают предпочтение трубам из полипропилена. Удобство применения, низкая стоимость и эксплуатационные показатели этого материала — всё это обусловило высокую востребованность данных изделий. По утверждению производителей служить они будут не менее 50 лет. А чтобы осуществить прокладку полипропиленовых труб своими руками достаточно иметь лишь первоначальные навыки в этой сфере.
Проложить водопровод из полипропиленовых труб можно и в квартире, и частном доме
Преимущества труб PP
Как известно, полипропилен (гранулы или светлый порошок) является продуктом реакции полимеризации пропилена, проводимой с применением металлических катализаторов. Чтобы получить трубные изделия, сырьё сначала расплавляют, а затем формируют сами трубы методом экструзии.
При температуре 170˚С полипропилен расплавляется, а при 140˚С размягчается.
Трубы водопроводные полипропиленовые устойчивы к разрушительному действию процесса коррозии, поэтому их можно:
- монтировать в помещениях с высокой степенью влажности;
- использовать в агрессивных средах;
- прокладывать под землёй в местах, где фиксируется повышенный уровень грунтовых вод.
Полезный совет! Укладку трубопровода из полипропилена своими руками рекомендуется осуществлять с условием максимально возможной защиты от попадания прямых солнечных лучей.
Хоть такой материал является едва ли не самой лёгкой пластмассой, ему присуща высокая износоустойчивость. Из этого следует, что водопроводные полипропиленовые трубы достаточно хорошо переносят абразивное воздействие песка и отслоившейся ржавчины, проникновение которых в систему водоснабжения не гарантирует даже применение фильтров.
Полипропиленовые трубы прочны и устойчивы к коррозии
Прочность данных изделий меньше, чем у стальных аналогов. Поэтому выполняя прокладку трубопровода из полипропилена своими руками, а также в ходе эксплуатации особое внимание уделяйте его защите от возможных механических повреждений.
Технические характеристики изделий
Главными характеристиками трубных изделий являются диаметр, а также толщина стенки. Их классификация по данным параметрам позволяет выполнять расчёты для обеспечения качественной транспортировки жидкости. Изучив ниже размещённую таблицу, вы сможете узнать разнообразие размеров полипропиленовых труб, присутствующих на современном рынке.
| Внешний диаметр | Толщина стенки PN25 | Толщина стенки PN20 | Толщина стенки PN16 | Толщина стенки PN10 |
| 110 | 18,40 | 18,40 | 15,10 | 10,0 |
| 90 | 15,0 | 15,0 | 12,30 | 8,20 |
| 75 | 12,50 | 12,50 | 10,30 | 6,90 |
| 63 | 10,50 | 10,50 | 8,40 | 5,80 |
| 50 | 8,40 | 8,40 | 6,90 | 4,60 |
| 40 | 6,70 | 6,70 | 5,50 | 3,70 |
| 32 | 5,40 | 5,40 | 4,40 | 3,0 |
| 25 | 4,20 | 4,20 | 3,50 | 2,3 |
| 20 | 3,40 | 3,40 | 2,80 | 1,90 |
| 16 | 2,70 | 2,7 | ________ | ________ |
Трубы категории PN20 являются продукцией универсального применения.
Тонкостенные PP-трубы применяют для устройства теплого пола
Длительный срок эксплуатации позволяет использовать полипропиленовые водопроводные трубы для любого вида прокладки:
- скрытой — в несущих конструкциях сооружения и под землёй;
- открытой — по поверхности земли, по полу или по стене жилого помещения;
- бесканальной укладкой труб в грунте;
- прокладка в шахтах;
- прокладка в коробах.
Но вести работы необходимо с соблюдением требований нормативных документов. Так, например, если говорить о прокладке полипропиленовых труб, предназначенных для транспортировки воды повышенной температуры (от +45 градусов), то они должны размещаться на скользящих креплениях, обеспечивающих возможность продольного смещения.
Полезный совет! Водопроводные полипропиленовые трубы выдерживают изгиб, величина которого не превышает 10% от диаметра. То есть, по сути, назвать их гибкими нельзя. Поэтому осуществлять прокладку полипропиленовой трубы в грунте, в стене либо по поверхности земли следует прямыми участками. А для реализации необходимых изгибов используйте соответствующие отводы.
Как спрятать трубы в стене
Желание хозяев смонтировать трубопровод именно таким способом вполне оправдано. Интерьер кухни, туалета и ванной комнаты от этого только выиграет. Однако при этом могут возникнуть вопросы, как поведут себя замурованные трубы, и как, собственно, выполнить монтаж.

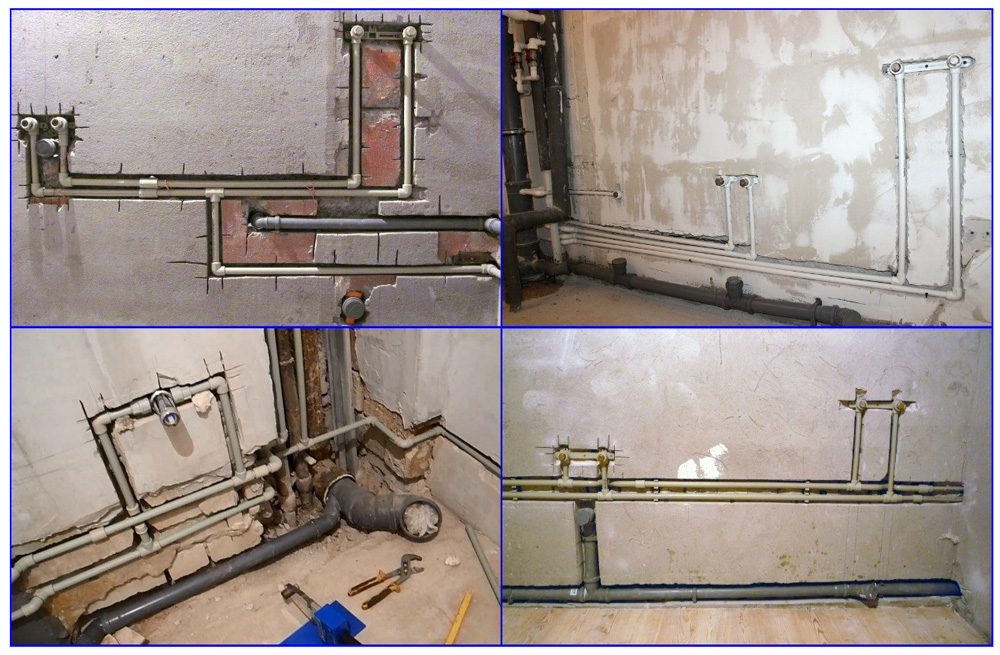

Чтобы спрятать трубы в стену, в ней делают штробы
Сразу отбросим сомнения: при правильном подходе к делу, спрятанная коммуникация будет служить очень долго. Но только если будут выполнены следующие требования:
- система должна иметь минимальное число соединений, а лучше всего, если она будет монолитной;
- чтобы не препятствовать процессу естественного температурного расширения пропилена, прокладывая трубу для горячей воды своими руками, оставляйте зазор.
В обязательном порядке покройте водопровод слоем теплоизоляции. Для этого подойдёт минеральная вата, стекловата, гофрированный картон либо другой утеплитель. Так вы защитите конструкцию от нежелательного запотевания.
Методика монтажа
Нанесение разметки – это предварительный этап прокладки полипропиленовых труб в стене. Для этого можно использовать простой карандаш. Далее необходимо выполнить следующие действия:
- При помощи перфоратора (болгарки) вырежьте две параллельно идущие штробы (прорези в стене). При работе с болгаркой рекомендуется использовать простой диск по камню или диск с зубьями, прошедшими алмазную обработку.
- Удалите зубилом или перфоратором материал между обеими разметками, соединяя таким образом их в одну.
- Вставьте в готовые штробы водопроводную конструкцию, закрыв после этого трубы цементным раствором.
- Заключительный этап прокладки полипропиленовых труб в стене предполагает тестирование работы вновь созданной системы. Заполнив её водой, проследите, нет ли протечек, провисания либо других неисправностей водопровода.
Если подтекания не обнаружатся, приступайте к финишной отделке. Для этого можно использовать штукатурку. Впрочем, выбор облицовочного материала зависит от вкуса и уровня благосостояния домовладельца.
Уложив трубы в штробы, нужно закрепить их и провести испытания
Следует знать, что штробить стены в панельных домах категорически запрещено. Обусловлено это сравнительно небольшой толщиной панелей, а штробление приведёт к снижению их прочности. Проводить такие работы допустимо лишь в домах с кирпичными толстыми стенами. Поэтому в современных многоэтажных зданиях прокладку полипропиленовых труб осуществляют креплением к стене. Коротко остановимся на этом вопросе.
Монтаж водопровода к стене

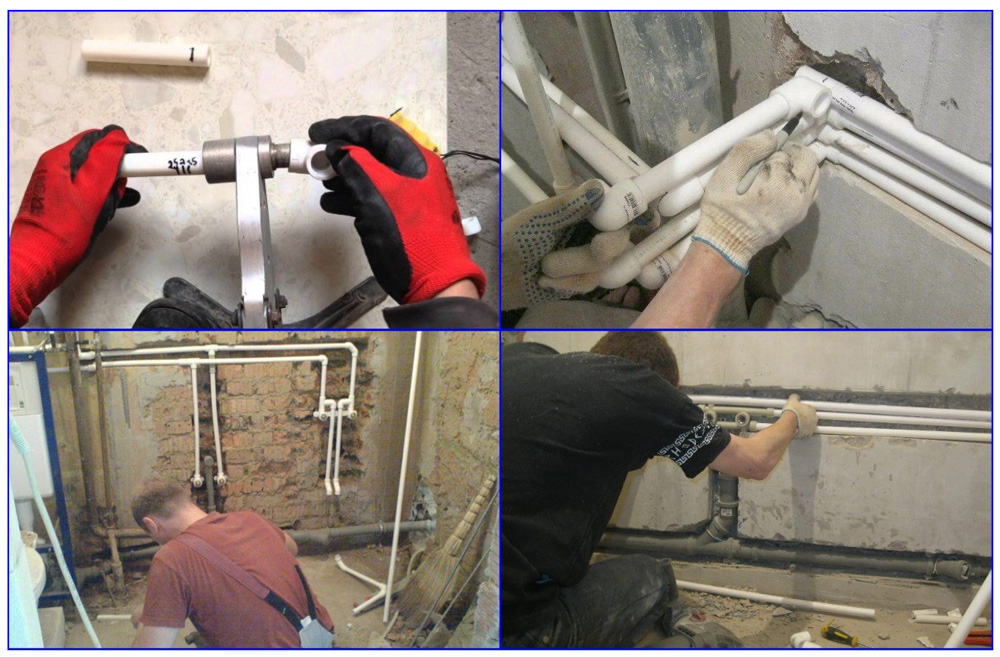

Предварительно соедините сегменты будущего трубопровода методом электрофитинга или с помощью полифузионной стыковой сварки.
Далее нанесите на стены разметку его пути по периметру помещения.
Важно! Устанавливайте трубопровод с небольшим уклоном. Такое решение исключит возможность замерзания оставшейся в нём жидкости даже, если помещение не будет отапливаться. Речь идёт, в первую очередь, о даче.
Последовательность этапов прокладки труб своими руками выглядит следующим образом:
- Высверлите под дюбель-гвозди отверстия. Делается это с помощью дрели.
- Приложите к стене крепёжные клипсы.
- Надёжно зафиксируйте данные элементы крепления. Для этого в отверстия введите дюбели, используя молоток и отвёртку.
- Установите трубы и закрепите их клипсами.
Сгибать полипропиленовые изделия без предварительного нагрева допускается при температуре до +15 градусов, а монтаж рекомендуется проводить, при температуре не ниже +5 градусов.
Для фиксации труб на стене применяются клипсы из пластика
Прокладка в грунте
Согласно требованиям ГОСТ, диаметр прокладываемых в земле водопроводных труб должен быть 32 мм, а их длина — 2,4 метра.

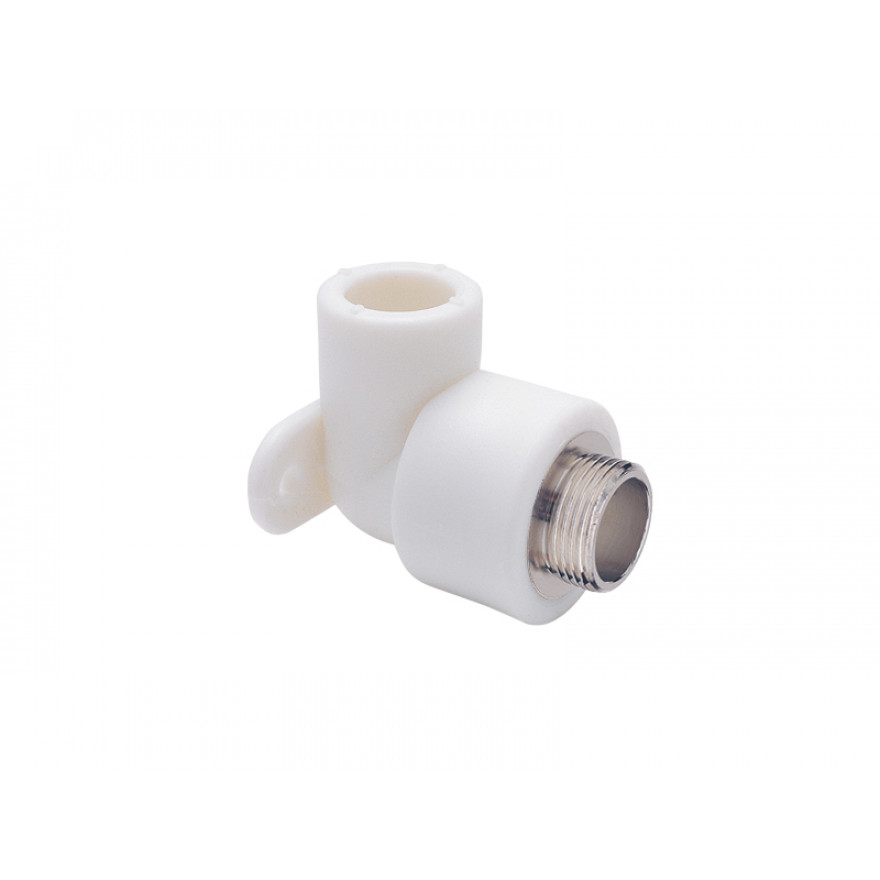

Для простого и быстрого монтажа необходимо приобрести фитинги.
Укладку полипропиленовой трубы в землю своими руками проводите в следующей последовательности:
- Выройте траншею. В нормативных документах сказано, что её глубина должна быть ниже уровня промерзания грунта. Для своего региона конкретную цифру можно узнать из специальных таблиц. Оптимальная ширина рва – 0,5 метра.
- Уплотните дно и стенки траншеи.
- Сделайте амортизационную подушку, насыпав 10 см песка.
- Обмотайте трубы слоем теплоизоляции, уложите в ров и соедините их с помощью фитингов.
- Засыпьте инженерную коммуникацию песком. Верхняя отметка его слоя должна на 5 см быть выше наружной поверхности трубопровода.
- Место прохождения водопровода покройте плиткой, черепицей или битым кирпичом.
- Засыпьте траншею извлечённым грунтом.
И не забудьте поблизости от центральной магистрали создать колодец для установки в нём запорной арматуры. С её помощью вы сможете аварийно отключать воду, а также подключать к водопроводу дополнительные объекты.
Колодец обычно выкладывается из кирпича или выполняется из железобетонных колец.
Можно ли полипропиленовые трубы укладывать в штробы (замуровывать в стены) без изоляции?
Вначале нужно определиться с длиной штробы, то есть с длиной участка полипропиленовых труб которые замуровываются в стену.
А так же определиться какие именно трубы укладываются в штробу.
Если речь о небольшом участке, к примеру у меня под смеситель для ванны в стене замурованы только трубы от тройника и до монтажной планки.
Остальные трубы скрыты под коробами (ГКЛ).
На таком коротком участке можно укладывать полипропиленовые трубы и без изоляции.
Далее, ПП трубы могут быть для холодного и горячего водоснабжения.
В случае с ГВС используется армированные ПП трубы.
Это может быть армированная алюминием труба (перед пайкой труба вот таким образом
зачищается шейвером), или же ПП трубы армированы стекловолокном, такие трубы не требуют зачистки перед спаиванием.
Если речь об армированных алюминием трубах, то они практически при нагревании не расширяются.
То есть почти отсутствует коэффициент линейного удлинения (расширения).
И такие трубы можно укладывать в штробу без изоляции.
Если трубы ГВС армированы стекловолокном, то изоляция нужна, потому что при нагреве они расширяются.
По этой причине на стояках ГВС устанавливаются специальные компенсаторы, даже если труба не укладывается в штробу.
Моё мнение, лучше укладывать ПП трубы в изоляции и не важно какая это труба.
К примеру труба холодного водоснабжения может конденсировать без изоляции.
Если она близко у поверхности, то стена будет мокнуть в районе штроб.
Далее теплопотери на длинном участке могут быть значительными, если трубы уложены без изоляции.
К примеру бойлер (накопительный) подключён ПП трубами, бойлер в туалете, длина трассы значительная (от туалета до кухни).
Вода в трубах будет быстрей остывать если они без изоляции (теплоизоляция).
Вывод:
Теоретически можно ПП трубы уложить в штробы и без изоляции, но более правильный вариант, укладка труб с изоляцией.
Если без изоляции, то коммуникации можно скрыть коробами, или же укладывать трубы по наружке (без штроб).
В некоторых случаях короба лучший из вариантов, например речь о бетонных стенах.
Водопроводные трубы в штробу. | Сантехскрипт
В этой статье рассмотрим условия, соблюдая которые можно замуровать водопровод.
В наше время многие люди делают в санузле и кухне так называемый «евроремонт», который подразумевает во всём эстетическую красоту, вот тут и приходится обывателю раздумывать о технических характеристиках материалов для водопровода, дабы оградить себя на долгие годы от аварийных ситуаций.
Достоинство полипропиленового материала — допустимость его к замоноличиванию.
То есть трубы и сварные соединения полипропилена можно безбоязненно прокладывать за гипсокартоном, замуровывать под штукатурку, или уложить в штробу в стене или полу, и после этого смело, поверх, положить кафельную плитку.
Детали полипропилена между собой спаиваются диффузионной сваркой, при которой соединение происходит на молекулярном уровне. Своими словами: труба спаянная с фитингом получается как единая отливка. Достичь этого можно при условии соблюдения технологии монтажа.
Всё бы ничего, но есть одна закавыка:
У полипропилена высокое линейное расширение, существенно высокое. На один погонный метр, при нагревании труба может увеличиваться в длину до пятнадцати миллиметров. Если её прокинуть прямой, то это расширение будет её коробить и изгибать во все стороны. Во избежание этого, при монтаже необходимо предусмотреть компенсирующие участки.
Отмечу, что полипропилен с холодным водоснабжением практически не изменяется в размерах. Но, как быть если необходимо прокинуть десять, а то и более метров трубы под горячее водоснабжение?
заводской компенсатор
Можно использовать заводской компенсатор, но при замуровывании к примеру, в штробу с этим свои сложности — выдалбливать «выкрутасы» трудоёмко.
В таких случаях уместны компенсаторы, которые делаем отводами. Если сделаешь через каждые три погонных метра, метровый компенсатор, с выносом сантиметров в двадцать, то проблем никаких не будет. Размер штробы при этом должен позволять полипропилену его расширение в длину.
Помимо этого предусматриваем размер в глубину и ширину. Оборачиваем наш водопровод в термофлекс и смело замуровываем.
Один из посетителей блога, именем Виталий, посетовал, что статью не мешало бы дополнить рисунком. Ниже располагаю схематичные изображения самодельных компенсаторов (для увеличения — клик мышкой).
Г-образный компенсатор
П-образный компенсатор
Как закрепить трубы в штробе?

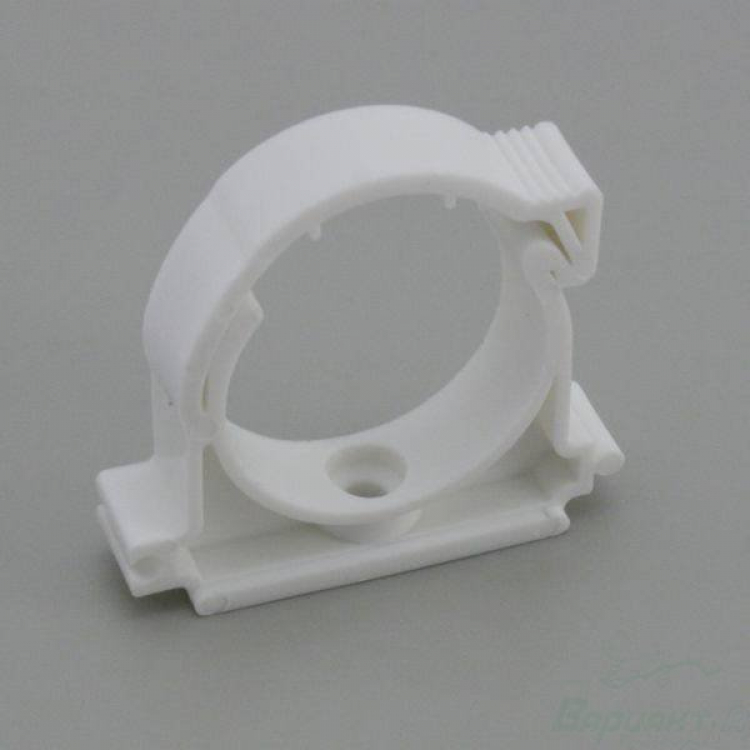

Осуществляем это используя обычные опоры — «клипсы». Которые имеются в продаже из различного материала, и под различные диаметры. Способ крепления прост: засверливаешь, забиваешь дюбель, вкручиваешь шуруп. Используя обжимной хомут с резинкой — опора не подвижна, а сняв резинку, труба внутри него скользит.
опоры для труб
В стандартных квартирах, к примеру «хрущёвка», клиенты, часто заказывают спрятать в стену небольшой участок водопровода, обычно это расстояние от верхнего края ванны и до смесителя. Здесь прекрасно обходимся без каких либо компенсаторов в длину, но в ширину и глубину необходимо сделать запас.
Всё свободное расстояние в штробе я всегда рекомендую запенить, если есть желание это место зацементировать, то в идеале обернуть в термофлекс, а самый простой вариант — можно обмотать элементарно ветошью. Это всегда даст трубе место на расширение при нагреве.
При наружной разводке в такой квартире, по части расширения не заморачиваемся. Роль компенсирующего элемента здесь выполняют отводы, задействованные в конфигурации.
Чем сделать штробу?
пики для штробы
Небольшой участок я выштрабливаю с помощью перфоратора и вот этих насадок. Пику, либо лопатку, как на фото, можно купить в магазине электроинструментов.
А вторая приспособа — это обычный бур для перфоратора, заточенный болгаркой, рекомендую — очень удобная штука.
Им удобно работать, так сказать «ювелирно», к примеру где край ванны примыкает к кафелю.
Пыли при этом способе минимум, нежели при вырезании болгаркой.
Большие протяжённостью участки делаю при помощи промышленного штробореза с пылесосом.
Если возникли какие нибудь вопросы, задавайте в графе комментарии или здесь.
На этом всё. Успехов в работе. С уважением Андрей.
Эта информация будет полезна хозяйственному человеку, поделись ею кликнув по иконке соц сети.
Поделиться с друзьями в сети:
1
Врезание 10-миллиметровых пластиковых труб центрального отопления в стену
Показать цитируемый текст
Более надежен, если внутри подземных трубопроводов нет стыков.Трубопровод идет вниз с потолка или вверх от пола? Подводится ли канал к отдельным радиаторам или только для проходящих трасс? от пола до потолка, чтобы просто провести трубы между этажами?
Показать цитируемый текст
В старых домах вы можете обнаружить, что толщина штукатурки составляет 10+ мм, поэтому вы можете избежать наказания за то, что не нужно направлять кирпич слишком глубоко.
Некоторые внутренние стены могут быть токарными и штукатурными — у вас могут / будут другие проблемы с направлением этого. Как только вы прорежете токарный станок, вы штукатурка будет без опоры. Если токарный станок и штукатурка, возможно, вы сможете для подачи гибкой пластиковой трубы вниз с этажа выше или с чердака полость и прорези в стене, через которые нужно пройти горизонтальные выступы или для доступа к конечному концу трубы.
Показать цитируемый текст
Перед установкой чего-либо в проточный канал тщательно замочите / покрасьте смешайте 50:50 ПВА: вода и дайте высохнуть.Это закроет пористую кирпич и существующая пористая штукатурка практически мгновенно высасывают вода из вашего пломбировочного материала. Это быстрое удаление воды от новой штукатурки в чеканке, которая может потрескаться. До заливка новой штукатурки снова покрасьте ее смесью ПВА: вода и пусть это будет липким.Кроме того, заливка выполняется в два этапа — возможно, сначала используйте штукатурку.
и оставьте 1 мм до существующей штукатурки. Может тогда использовать расшивку
наполнитель для финальной 1мм.Шпаклевку шлифовать намного легче, чем
штукатурка.ссылка на форматирование
Можно использовать шпаклевку для всей заливки в два / три слоя. но если вам нужно много гоняться за наполнением, это может стать дорогим. Штукатурка менее 10 фунтов стерлингов за 25 кг).Причиной растрескивания может быть расширение трубы в горячем состоянии. так что, возможно, перед оштукатуривание может принести пользу.
Эта ссылка может работать (без перехода через пяльцы входа) для погони методы
ссылка на форматирование
Внедрение полипропиленовых (PP-R) труб для горячей и холодной воды
Новости Редактор сайта Сайт / uploads / 5cb96e23627a5.
PNG
Трубы и фитинги из полипропилена основаны на неупорядоченном сополимеризованном полипропилене в качестве основного сырья и производятся в соответствии с GB / T18742. Полипропилен можно разделить на PP-H (гомополимерный полипропилен), PP-B (блок-сополимер полипропилена) и PP-R (статистический сополимер полипропилена). Машина для производства двустенных гофрированных труб играет важную роль в производстве труб. PP-R является предпочтительным материалом для полипропиленовых труб для горячей и холодной воды из-за его долговременной устойчивости к гидростатическому давлению, длительному термостойкому кислородному старению, обработке и формованию.Просмотров: 1719 Автор: Редактор сайта Время публикации: 2019-11-30 Происхождение: Зона
PP-R трубы и фитинги основаны на статистическом сополимеризованном полипропилене в качестве основного сырья и производятся в соответствии с GB / T18742.
Полипропилен можно разделить на PP-H (гомополимерный полипропилен), PP-B (блок-сополимер полипропилена) и PP-R (статистический сополимер полипропилена). Машина для производства двустенных гофрированных труб играет важную роль в производстве труб. PP-R является предпочтительным материалом для полипропиленовых труб для горячей и холодной воды из-за его долговременной устойчивости к гидростатическому давлению, длительному термостойкому кислородному старению, обработке и формованию.
Что такое трубка PP-R?
Труба PP-R также называется полипропиленовой трубой трех типов.Он использует неупорядоченный сополимер полипропилена для экструзии в трубу и литья под давлением в трубу. Это новый тип пластиковых труб , разработанный и применяемый в Европе в начале 1990-х годов. PP-R появился в конце 80-х, используя процесс газофазной сополимеризации, чтобы сделать около 5% полиэтилена в молекулярной цепи полипропилена, случайно и однородно полимеризованного (статистическая сополимеризация), чтобы стать новым поколением материалов для трубопроводов.
Обладает хорошей ударопрочностью и длительной ползучестью.
Каковы характеристики труб PP-R? Труба PP-R имеет следующие основные характеристики:
нетоксичен и гигиеничен.Молекулы сырья PP-R — это только углерод и водород. Нет вредных и токсичных элементов. Они гигиеничны и надежны. Они используются не только в трубах с горячей и холодной водой, но и в системах чистой питьевой воды.
Сохранение тепла и энергосбережение. Теплопроводность трубы PP-R составляет 0,21 Вт / мК, что составляет лишь 1/200 от теплопроводности стальной трубы.
хорошая термостойкость. Температура размягчения трубки PP-R по Вика составляет 131,5 ° C.Максимальная рабочая температура может достигать 95 ° C, что соответствует требованиям систем горячего водоснабжения в условиях водоснабжения и водоотведения зданий.
Длительный срок службы. Срок службы трубы PP-R может достигать более 50 лет при рабочей температуре 70 ℃ и рабочем давлении (P.
N) 1.OMPa; Срок службы при нормальной температуре (20 ℃) может достигать более 100 лет.Простая установка и надежное подключение. PP-R обладает хорошими сварочными характеристиками.Соединение труб и фасонных частей может осуществляться термоклеем и электросваркой, что прост в установке и надежно в стыках. Прочность соединяемых деталей больше, чем прочность самой трубы.
Материалы могут быть переработаны. Отходы PP-R очищаются, измельчаются и перерабатываются для производства труб. Количество вторичного сырья не превышает 10% от общего количества, что не влияет на качество продукции.
N) 1.OMPa; Срок службы при нормальной температуре (20 ℃) может достигать более 100 лет.Каковы основные области применения труб PP-R?
Системы холодного и горячего водоснабжения здания, включая системы центрального отопления;
Система отопления в здании, включая пол, сайдинг и лучистое отопление;
Система подачи чистой воды для прямого питья;
Центральная (централизованная) система кондиционирования;
Промышленные трубопроводные системы для транспортировки или разгрузки химических сред.
Сантехника с гибкими пластиковыми трубопроводами | Home Guides
Нет идеальных труб, но за последние несколько десятилетий в сантехнической отрасли произошло много улучшений в системах водоснабжения. Жесткий хлорированный поливинилхлорид (ХПВХ) был первым шагом в замене оцинкованных и медных трубопроводов. Новый ребенок в блоке, сшитый полиэтилен (PEX), открывает новую эру в производстве трубопроводов. Эти полусгибаемые трубы устраняют необходимость в соединениях и арматуре в стенах, что снижает риск скрытых протечек.У PEX есть свои плюсы и минусы, и если вы собираетесь его использовать, вам потребуются специальные инструменты для установки.
Основы PEX
Гибкие трубопроводы PEX обеспечивают арматуру с двумя выделенными линиями, одна для горячей воды, а другая для холодной воды. Каждая линия подключается к центральной системе распределения воды, называемой «коллектором». Хотя коллекторы могут различаться по внешнему виду, все они работают по одному и тому же принципу: каждая линия водоснабжения имеет собственное соединение, управляемое отдельными клапанами.
Гибкие преимущества
В прежних системах водоснабжения, если в водопроводе происходила утечка, вам приходилось перекрывать подачу воды во всем доме, прежде чем работать с ней. С PEX и коллекторной системой это уже не так. Вы можете повернуть запорный вентиль на арматуру, которая протекает, и в остальной части дома все еще есть проточная вода. Гибкая пластиковая труба позволяет модернизировать старую систему водоснабжения без необходимости вырывать стены для соединения труб. Поскольку он гибкий, вы часто можете ловить PEX через балки и места для гвоздей.Выявление утечек проще с PEX, потому что у вас есть только два соединения, одно на коллекторе, а другое на приспособлении.
Установка
PEX поставляется в больших непрерывных рулонах или в длинных гибких рулонах. Самая большая разница между брендами производителей заключается не в трубах, а в том, как трубы соединяются с фитингами. Обжим — наиболее распространенный способ подключения PEX в жилых помещениях.
Для этого требуются кольца и специальный обжимной инструмент. Ножницы с трещоткой отлично подходят для чистых надрезов на концах труб.Зубчатые фрезы могут оставлять неровные края, которые могут повлиять на уплотнение фитинга. Установка PEX выполняется намного быстрее, чем установка традиционных медных проводов. Рекомендуется маркировать каждую трубу с указанием ее места назначения во время прокладки, иначе вы можете получить путаницу труб на коллекторе и не знать, куда идет каждая из них.
Рекомендации
Фитинги для PEX могут быть пластиковыми или латунными. Латунная фурнитура стоит немного дороже и не всегда лучше. Вода с высоким содержанием хлора может вызвать коррозию латунной арматуры, в то время как высококачественная пластмассовая арматура не пострадает.Если у вас жесткая вода, вы можете часто менять запорные клапаны. Отложения жесткой воды могут нанести ущерб отдельным клапанам, в которых PEX соединяется с коллектором, что затрудняет поворот клапанов. Прежде чем прокладывать гибкую пластиковую трубу в доме, проконсультируйтесь с местными строительными властями.
Хотя все больше сообществ одобряют его использование, он, возможно, еще не во всех областях.
Ссылки
Ресурсы
Писатель Биография
Гленда Тейлор — подрядчик и писатель, специализирующийся на строительных работах.Ей также нравится писать статьи о бизнесе и финансах, о еде и напитках, а также о домашних животных. Ее образование включает маркетинг и степень бакалавра журналистики Канзасского университета.
Какой материал для трубопроводов является лучшим для сантехнических сооружений
Трубы, используемые для водопровода в домах и на предприятиях, могут быть изготовлены из самых разных материалов. Как и в любых инженерных решениях, лучший вариант меняется в зависимости от приложения и условий проекта.Также у каждого материала есть свои преимущества и недостатки.
Наиболее распространенными материалами трубопроводов, используемыми для сантехники, являются медь, ПВХ, ХПВХ и PEX. В этой статье будет представлен обзор этих четырех материалов, а также других материалов, которые можно найти в строительной отрасли.
Получите профессиональный дизайн сантехники для вашего следующего строительного проекта.
Независимо от используемого материала трубопровода, вы можете снизить затраты на проект за счет оптимизации компоновки системы водопровода.Это уменьшит общую требуемую длину трубопроводов, а также затраты на фитинги и рабочую силу. Информационное моделирование здания может помочь вам оптимизировать сантехнические установки и другие системы MEP.
Медные трубы
Медь очень долговечна и является традиционным материалом для сантехники с 1960-х годов. С тех пор были введены и другие материалы, но медь по-прежнему остается одним из лучших вариантов. Главный недостаток медных трубопроводов — высокая цена, необходимость в пайке и дополнительной фурнитуре.Учитывая свою ценность, медные трубы соблазняют воров, когда их обнажают.
| ПРОФИ | Минусы |
|
|
По этой причине медь не считается зеленым материалом.Некоторые распространенные области применения медных трубопроводов включают поставки горячей и холодной питьевой воды, а также линии хладагента для систем отопления, вентиляции и кондиционирования воздуха. Медная труба типа K имеет самые толстые стенки и обычно используется в подземных коммуникациях. Тип L имеет промежуточные стенки, а тип M — самые тонкие стенки, и они обычно используются для настенных линий электроснабжения.
Трубопровод из поливинилхлорида (ПВХ)
ПВХ — это пластик, который обычно используется в сантехнике, и бывает двух размеров: Schedule 40 и Schedule 80.
- ПВХ Schedule 40 — наиболее широко используемый, с более тонкими стенками и более низкой ценой.
- Schedule 80 PVC имеет более толстые стенки, что делает его более прочным, но и более дорогим.
Американский национальный институт стандартов (ANSI) предоставляет таблицы, которые стандартизируют внешний диаметр труб из ПВХ.
В следующей таблице приведены плюсы и минусы ПВХ как материала для трубопроводов.
| ПРОФИ | Минусы |
|
|
ПВХ обычно используется в сливных линиях раковин, унитазов и ванн. Другие распространенные применения включают водопровод в помещениях, подземные водопроводные трубы, вентиляционные трубы, магистральные водопроводы, трубопроводы высокого давления и системы ливневой канализации.
Трубопроводы из хлорированного поливинилхлорида (ХПВХ)
Как следует из названия, ХПВХ — это трубы из ПВХ с повышенным содержанием хлора.ХПВХ подходит для горячей воды, и питьевой воды, в отличие от обычного ПВХ. По сравнению с медью трубы из ХПВХ более гладкие и производят меньше шума при протекании воды. Трубопроводы из ХПВХ также изолированы для предотвращения потерь энергии, более гибкие, чем металлические трубопроводы, и огнестойкие.
| ПРОФИ | Минусы |
|
|
Трубопроводы из ХПВХ обычно применяются в системах горячего и холодного водоснабжения, отводах горячей воды и канализационных трубах (сточных и водопроводных).
Трубы из сшитого полиэтилена (PEX)
ТрубыPEX считаются одними из самых больших инноваций в сантехнике. PEX — чрезвычайно гибкая труба, похожая на шланг, которая может огибать края и препятствовать прохождению. Кроме того, он использует компрессионные фитинги и не требует клея.
PEX можно легко использовать с существующими трубопроводами, в том числе медными, что делает их идеальными для ремонта и модернизации. Хотя PEX имеет более высокую стоимость, чем PVC, затраты на установку ниже, а обслуживание минимально.Трубы и фитинги из PEX используются более 30 лет, но приобрели популярность после 2010 года.
| ПРОФИ | Минусы |
|
|
Однако PEX был одобрен в штатах со строгими правилами.Благодаря своей универсальности трубопроводы PEX обычно используются при модернизации и ремонте. PEX также используется в помещениях с низкой вентиляцией, где соединение труб с помощью клея может быть опасным. Материал подходит для горячего и холодного водоснабжения.
Другие материалы для трубопроводов
Четыре материала для трубопроводов, описанные выше, являются наиболее широко используемыми в сантехнических системах, но это не единственные варианты.Ниже приведены некоторые примеры материалов, которые менее популярны или больше не используются.
Трубопровод из оцинкованной стали
Эти материалы были популярны в прошлом, но больше не использовались из-за своих негативных эффектов:
- Внутренняя ржавчина в трубах малого диаметра из-за цинкования
- Со временем может засориться
- Свинец может выделяться из корродированных труб
- Изменение цвета воды
Оцинкованная сталь также является тяжелым материалом, что ограничивает ее применение в сантехнике.
Эти трубы обычно использовались в канализации для «серой» и непитьевой воды.
Трубы из нержавеющей стали прочные, но очень дорогие, даже дороже, чем медные. Они используются в зонах, подверженных коррозии, например, в прибрежной среде. Этот материал имеет следующие преимущества:
- Прочный и устойчивый к коррозии
- Трубы могут быть гибкими или жесткими
- Доступен в нескольких размерах и длинах
Чугунные трубы обычно изготавливаются в виде раструба и патрубка, и они являются самыми тяжелыми из всех водопроводных труб.Они очень прочные и позволяют использовать ПВХ для замены частей чугунной системы трубопроводов. Однако чугунные трубы очень тяжелые и требуют дополнительных опор при установке.
Чугунные трубы обычно применяются в системах водоснабжения и подземных сооружениях, например, в магистральных трубах дренажных и канализационных систем.
Этот сантехнический материал недорогой и простой в установке, но подвержен утечкам.
Трубопровод из полиэтилена высокой плотности (HDPE)HDPE — гибкий материал, обеспечивающий коррозионную стойкость и длительный срок службы. Однако за это приходится платить, а ПНД дороже, чем ПВХ.
Трубопровод из латуниЛатунь использовалась в сантехнике долгое время, даже раньше, чем медь. При использовании этого материала критически важным требованием является обеспечение того, чтобы сплав не содержал свинца. Лучшим вариантом считается труба из красной латуни, так как в ней много меди.
| ПРОФИ | Минусы |
|
Латунные трубопроводы обычно используются в линиях водоснабжения, канализации для удаления воды, насосной арматуре, резервуарах для воды и колодцах.
Полипропиленовые трубы — это жесткие пластиковые трубы, аналогичные ХПВХ. Однако они не соединяются с химическими веществами, а вместо этого используется тепло для приклеивания сопрягаемых концов.
- PP обычно используется в Европе и не получил особого внимания в США.
- PP — прочный, безопасный для человека материал, который считается экологически чистым.
- Главный недостаток — сложный процесс установки, требующий специализированных инструментов.
Трубопроводы из полипропилена обычно используются в системах горячего и холодного водоснабжения и канализации.
Заключение
При большом разнообразии материалов для трубопроводов выбор правильной водопроводной трубы для проекта может оказаться непростым решением. Лучшая рекомендация — связаться с профессиональными сантехниками и узнать о каждом доступном материале и его характеристиках.
Таким образом, вы можете быть уверены, что в вашей сантехнической установке используется материал, наиболее подходящий для условий вашего проекта и бюджета.
| Системы трубопроводов использовались для подземных водопроводов и в качестве внутренних водораспределительных трубопроводов. Эксперты отрасли считают, что он был установлен как минимум в 6 миллионах домов, а некоторые эксперты указывают, что он, возможно, использовался в целых 10 миллионах домов. Скорее всего, трубопровод был установлен примерно в одном из каждых четырех или пяти домов, построенных за годы производства трубы. Как узнать, есть ли у вас поли Интерьер. Полибутилен, используемый внутри вашего дома, можно найти рядом с водонагревателем, он проходит через потолок в недостроенных подвалах и выходит из стен для подпитки раковин и туалетов. Предупреждение: в некоторых регионах страны водопроводчики использовали медные «заглушки», когда труба выходит из стены, чтобы питать прибор, поэтому медь здесь не означает, что у вас нет поли. Смотрите фотографии полибутиленовых труб и фитингов ниже. Трубопроводы выйдут из строя? На протяжении 1980-х годов подавались судебные иски с жалобами на якобы производственные дефекты и неправильную установку, причинившие ущерб в сотни миллионов долларов. Хотя производители никогда не признавали неисправность полиамида, они согласились профинансировать урегулирование коллективного иска на начальную и минимальную сумму в 950 миллионов долларов.Вам нужно будет связаться с соответствующей компанией по урегулированию претензий, чтобы узнать, соответствуете ли вы критериям этого урегулирования.
Позвоните в Plumbing Express сегодня, чтобы получить информацию и из первых рук узнать, что происходит с внутренней частью полиэтиленовых труб и фитингов. Мы также предлагаем бесплатные оценки в пределах наших стандартных зон обслуживания. |
Ваш главный запорный клапан прикреплен к концу водопровода. Также стоит проверить счетчик воды, который находится на улице, рядом с городской водопроводной магистралью. Целесообразно проверить оба конца трубы, потому что мы обнаружили случаи, когда медная труба входит в дом, а полиэтиленовая труба находится у счетчика воды.Очевидно, обе трубы использовались и соединялись где-то под землей.
В результате возникают микротрещины, и основная структурная целостность системы снижается. Таким образом, система становится слабой и может выйти из строя без предупреждения, что приведет к повреждению конструкции здания и личного имущества.Считается, что другие факторы также могут способствовать выходу из строя полибутиленовых систем, например, неправильная установка, но практически невозможно обнаружить проблемы установки во всей системе.
Сантехнические трубы — обзор
6.1 Введение
Поливинилхлорид (ПВХ) — это один из типов термопластичного полимера, который в настоящее время проникает во многие аспекты жизни благодаря своему широкому использованию, и стал универсальным полимером.
Этот материал производится путем полимеризации мономера винилхлорида и может быть переработан в твердый и мягкий продукт. Его можно сделать более мягким и гибким, добавив пластификаторы. Этот полимер перерабатывается либо в продукты с коротким сроком службы, например для упаковки пищевых продуктов и медицинских устройств, либо в продукты с длительным сроком службы, такие как водопроводные трубы, двери, окна и кровельные листы.
На мировом уровне спрос на ПВХ превышает 35 миллионов тонн в год, и он занимает второе место после полиэтиленовых пластмасс.В Европе ПВХ является наиболее широко используемым пластиком после полипропилена (PP) и различных типов полиэтилена (PE) (PE-LD, PE-LLD, PE-HD, PE-MD). Рекорды (PlasticsEurope, 2013) показывают, что 10,3% всего пластика, используемого в Европе, составляет ПВХ. В основном он используется в строительстве, упаковке, электротехнике и электронике, а также в автомобилестроении.
Глобальное использование ПВХ обычно приводит к образованию большого количества отходов по мере того, как материал подходит к концу своего срока полезного использования.
Эти отходы увеличиваются день ото дня и вывозятся на свалки (PlasticsEurope, 2013; Sadat-Shojai and Bakhshandeh, 2011), но в настоящее время этот процесс неприемлем во многих странах из-за сокращения имеющихся площадей для захоронения отходов и потенциальных экологических опасностей. Рециркуляция по законному пути кажется решением для отходов ПВХ. В последние годы процесс вторичного использования и его признание увеличились (Nakamura et al., 2009; Arnold and Maund, 1999; Janajreh et al., 2015).Согласно отчетам Vinylplus (Vinylplus), в 2016 году было переработано более 568 тонн ПВХ, и в течение последних 2 лет наблюдается устойчивый рост объемов переработки. Большая часть переработанного ПВХ приходилась на оконный профиль и сопутствующие товары, за которыми следовали гибкие ПВХ. Что касается методов рециркуляции, то как механическая, так и / или химическая переработка может быть решением для уменьшения проблемы загрязнения окружающей среды вместо захоронения или сжигания таких твердых бытовых отходов.
Несмотря на преимущества, связанные с процессом рециркуляции, к сожалению, во многих развивающихся странах не соблюдаются строгие методы рециркуляции, и отходы обычно вывозятся на свалки (Sadat-Shojai and Bakhshandeh, 2011). Свалки по-прежнему остаются первым вариантом во многих странах ЕС. В 2014 году в Европе было захоронено почти 8 миллионов тонн пластиковых отходов (PlasticsEurope, 2013). Следует отметить, что существует проблема, связанная с переработкой смешанных пластиков. Отделение пластика до того, как он загрязнит собранные отходы, может снизить свойства побочного продукта.В азиатских странах в основном используются методы первичной и вторичной переработки, но при этом ухудшаются различные свойства твердых пластиковых отходов, получаемых в качестве побочного продукта и требующих очень большого количества энергии (Singh et al., 2016). Фактически, переработка первичного пластикового материала может производиться только 2–3 раза, потому что после каждой переработки прочность пластикового материала снижается из-за термической деградации (Vicente et al.
, 2009). Различные исследователи прилагали усилия для получения побочных продуктов со свойствами, аналогичными свойствам первичного материала, с помощью различных других третичных методов, которые включают химическую обработку твердых пластиковых отходов, поскольку она включает восстановление энергии из полимера (Singh et al., 2016).
Что касается пластика ПВХ, поскольку используется много разновидностей ПВХ, количество связанных отходов велико и становится серьезной угрозой для загрязнения земли и воды. Риск этого типа полимера выше, чем у других, таких как полиэтилентерефталат (ПЭТ), из-за наличия хлора в его химической структуре, которая составляет около 57%. Поэтому существует серьезная потребность в очистке окружающей среды от отходов изделий из ПВХ и предотвращении дальнейшего загрязнения.
Помимо упомянутых методов рециркуляции, существует еще одно решение для уменьшения воздействия отходов на окружающую среду за счет использования специального метода рециркуляции, который представляет собой повторное использование пластиковых отходов в производстве бетона.
Ochi et al. (Ochi et al., 2007) сообщил о ряде применений бетона, армированного волокном R-PET в Японии, включая производство торкретбетона для строительства шахт, тротуаров с узким сечением, распыления на склонах, опор туннелей, опор мостов. Было обнаружено, что использование этого типа пластиковой фибры эффективно для борьбы с трещинами в бетоне.Использование пластиковых отходов в строительстве может быть лучшим вариантом для развитых стран с плохими системами утилизации. Действительно, пластиковые отходы, добавленные в бетон, не активны, как цемент или пуццоланы, и не могут образовывать вяжущую среду. Эти отходы обычно добавляют в виде порошка и измельченных частиц, которые считаются наполнителями или используются в качестве волокон. Кроме того, существует возможность получения относительно крупных частиц заполнителя путем плавления пластиковых отходов и резки до желаемых размеров.Различные свойства бетона, содержащего различные пластмассовые отходы, такие как ПЭТ, ПЭВП, ПП и ПЭ, теперь стали понятны в результате многих экспериментальных испытаний.
Несмотря на то, что существует относительно большое количество работ по поведению бетона, содержащего пластмассовые отходы, в литературе имеется небольшое количество исследовательских работ, посвященных изучению свойств бетона, содержащего заполнитель ПВХ. Постпотребляемые отходы этого пластика, используемого для производства заполнителя для бетона, ограничиваются продуктами из ПВХ с длительным сроком службы, и любой продукт с коротким сроком службы, по-видимому, не подходит для этой цели.Отходы ПВХ — это в основном пластмассы, полученные из снесенных зданий с целью восстановления, в которых пластиковые двери, окна, водопроводные трубы, покрытия электрических проводов и листы, используемые для вторичной кровли и покрытия стен, — все это оставшиеся отходы. Другие отходы — это некоторые лишние детали, которые остались после резки настоящих элементов из ПВХ во время обработки для выполнения рассматриваемой работы. Например, часть новых листов ПВХ, используемых для изготовления вторичной кровли в здании, вырезанная для целей возведения, и лишние листы будут отходами.
На каждый этаж жилого дома приходится около 10 кг отходов, если лист используется как для вторичной кровли, так и для облицовки стен. Эти отходы увеличиваются из-за того, что граждане требуют обновить свои здания. Следовательно, переработка листов ПВХ, помимо других пластиков, очень важна, и существует потребность в управлении потоками отходов. Как указывалось ранее, одним из методов переработки является использование отходов в производстве бетона, и есть возможность использовать ПВХ в бетоне для потребления отходов.Этот процесс кажется жизнеспособным решением проблемы затрат на переработку и высоких затрат на утилизацию. К сожалению, исследования различных свойств бетона, содержащего измельченный ПВХ, ограничены по сравнению с исследованиями, проводимыми для бетона, содержащего другие пластмассы, такие как отходы ПЭТ.
AGRU производит экструзию самой большой в мире трубы из полиэтилена высокой плотности
Полвека опыта в переработке пластмасс — это то, что нужно для производства самой большой в мире трубы из полиэтилена высокого давления (HDPE), работающей под давлением.
AGRU пришлось преодолеть серьезные технические проблемы, чтобы добиться идеальной округлости, однородной толщины стенок и полностью гладких поверхностей в самых больших масштабах. Сегодня специалисты по пластмассам имеют возможность экструдировать сплошные трубные колонны из полиэтилена высокой плотности с непрерывной длиной от 5 м (16 футов) до 610 м (2000 футов) с диапазоном внешнего диаметра от 630 мм (24 дюйма) до 3500 мм (138 мм). дюймы). Эти колонны труб размером XXL предназначены для установки вблизи или на море, но также могут использоваться для наземной установки технологических трубопроводов или переходных трубопроводов.
Новаторское производство
ПРЕДПРИЯТИЕ ПО ПРОИЗВОДСТВУ XXL ТРУБ AGRU в Чарльстоне, Южная Каролина, расширяет границы производства пластиковых труб. На этом новаторском предприятии по запросу производятся крупнейшие в мире системы напорных трубопроводов из полиэтилена высокой плотности со сплошными стенками. А с максимальным внешним диаметром 3500 мм AGRU устанавливает новые промышленные стандарты.
Современное производство полностью соответствует самым строгим критериям качества в соответствии со стандартами ISO 9000 и ISO 14001.В результате трубы и фитинги AGRU XXL соответствуют требованиям стандартов EN 12201 и ISO 4427 и превосходят их. AGRU использует только высококачественные смолы PE 100 или PE 100-RC для производства труб и фитингов XXL.
Предприятие расположено прямо на берегу, что обеспечивает идеальные условия для производства, хранения и буксировки трубных колонн размера XXL. Экструзия в устье реки Купер и морское хранилище перед зданием уникальны для Северной Америки. Кроме того, близость предприятия к гавани Чарльстона позволяет легко буксировать струны XXL по всему миру.Компания AGRU приобрела эту бывшую промышленную площадку и устранила ущерб от загрязнения, причиненный столетней переработкой угля. Футуристическая установка была спроектирована так, чтобы выдерживать ураганный ветер скоростью до 150 миль в час. Новая производственная площадка оказывает минимальное воздействие на окружающую среду и работает круглосуточно и без выходных.
