Топографическая съемка – что это такое, зачем и как ее делают + этапы проведения

Топографические съемки обычно требуются архитекторам и инжиниринговым компаниям при разработке или изменении земли. Это включает в себя такие проекты, как новые здания, проекты гражданского строительства и перепрофилирование земли. Поэтому землеустроители обычно являются первыми специалистами на месте. Независимо от того, является ли проект новым тоннелем, мостом или домом, подрядчикам нужны геодезисты для регистрации и составления подробных чертежей земли и окрестностей.

Топографические съемки, выполненные профессиональным землеустроителем, используются для картографирования и определения особенностей рельефа земельного участка. Они точно учитывают любые существующие объекты на поверхности или вблизи поверхности. Топографическая съемка также учитывает различия в высоте, которые отмечены в обзоре контурными линиями. Контурные линии подробно показывают, где рельеф местности соответствует определенному значению высоты на любом данном участке, и могут быть интерпретированы, чтобы показать, где имеются углубления и подъемы в земле.

Топографические съемки обычно проводятся, когда территория оценивается на предмет нового строительства или добавления новой застройки. Обзор неоценим для того, чтобы показать, как выглядит земля сейчас, и как это повлияет на проектирование и строительство. Это актуально для всех видов проектов.

Хотя топографические съемки в основном используются для строительных проектов, они также могут использоваться для многих других применений, таких как проекты мелиорации окружающей среды. Топографические съемки и информация, которую они предоставляют об особенностях рельефа, могут помочь в точной и успешной реконструкции данного ландшафта и будут способствовать возвращению его в естественное состояние.

Что такое топографическая съемка

Мы живем в трехмерном мире. Тем не менее когда проводится исследование свойств, результаты отображаются с помощью двухмерного продукта - хорошей бумаги и чернил. Топографическая съемка измеряет и идентифицирует точное местоположение и характеристики природных и техногенных объектов на участке земли. Затем опрос составляется в точный и подробный план. Функции включают в себя созданные человеком элементы, такие как границы, соседние здания, проходы и т.д., а также мелкие детали (люки, водостоки, заборы, фонарные столбы и т. д.). Обследование также выявляет природные особенности, такие как деревья, пруды и контуры земли.

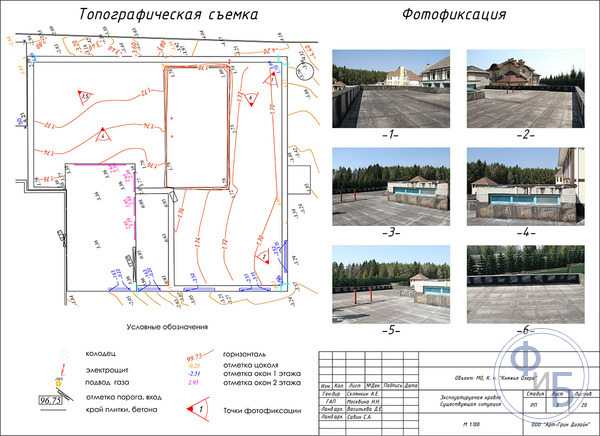

Топографическая съемка - это 2D представление о том, что происходит в реальном мире (3D). Характеристики топографического обследования могут различаться, но некоторые из наиболее распространенных элементов включают в себя:

  • Контуры. Контурная линия показывает вершины и долины земли. Например, если свойство имеет значительный уклон, на чертеже могут быть показаны контурные линии, представляющие каждый раз, когда имеется падение. Все это основано на данных, которые землемер получает во время проекта. Чем меньше совокупное падение, тем более детальным становится опрос.
  • Растительность и физические характеристики. Если есть ручей, или легко идентифицируемая лесистая местность, эти атрибуты идентифицируются землемером, и получаются данные относительно местоположения этих атрибутов. Геодезист может определить местонахождение отдельных деревьев и кустарников, внешний периметр «зарослей» и дополнительную информацию по запросу клиента.
  • Утилиты. Любое видимое улучшение на участке может быть выявлено и показано в топографической съемке. На чертеже могут быть показаны воздушные линии электропередач, уличные фонари, электрические ящики, маркеры трубопровода и любые видимые доказательства. Инспектор может затем показать эти маркировки на чертеже. Данные, полученные на объекте землемером, определят, как будет выглядеть топографическая съемка. Чем больше данных получит землемер, тем более детальным может стать топографическое исследование.

Важно, чтобы профессиональный землемер объяснил чертеж и облегчил понимание данных. Помните, они берут трехмерный мир и помещают его в двухмерный продукт.

Топографическая съемка - это точное представление интересующей области с указанием всех природных и техногенных особенностей с уровнями. Представленные в виде трехмерных точек все объекты, включая свойство, объекты земли и физические границы, представлены на чертеже в масштабе. Используя новейшее геодезическое оборудование, специалист по землеустройству посетит участок, чтобы получить информацию об объектах, а затем обработает информацию в офисах.

По сути, топографическая съемка подчеркивает любую разницу между истинными уровнями, градиентами земли на проектной площадке и предполагаемыми в предварительных проектах. Они используются для идентификации, картографирования контуров земли и существующих объектов на поверхности земли или немного выше, или ниже земной поверхности (т. е. деревья, здания, улицы, проходы, люки, колодцы, подпорные стены и т. д.).

Топографическая съемка может помочь вам визуализировать землю, которую вы собираетесь обустраивать. Контуры, точечные уровни и характерные линии точно определяют поверхность и границы, так что вы можете проектировать с уверенностью. В частности, обследование измеряет и показывает форму, конфигурацию, рельеф и другие применимые трехмерные характеристики земли для создания контуров. Когда топографическая съемка выполняется лицензионным землемером, карта также включает в себя правильную информацию о границах.

При использовании в сочетании с подземными съемками, историческими службами записи поисковых или дренажных видеонаблюдений, топографическая съемка может предоставить истинную картину земли в формате 2D Cad или 3D Revit, что позволяет детализировать проекты.

 Это точное описание участка, которое масштабируется и детализируется в соответствии с пространственными соображениями и является кратким описанием процессов сбора данных на месте. Этот тип топографического обследования представляет собой подробный процесс, который требует понимания специалистов-топологов для обеспечения точности всех представленных отчетов.

Компании, специализирующиеся на топографических съемках, могут проконсультировать по ряду вопросов съемки, включая подробную информацию о стоимости топографического исследования и различные другие ключевые вопросы. Но важно понимать, что когда речь заходит о бронировании такой специализированной услуги, вам необходимо полностью доверять опыту выбранного вами варианта.

Топографические исследования включают в себя производство карт и планов, которые соответствуют масштабу. Карты созданы для точного представления деталей как естественной, так и искусственной среды. Топографические съемки могут записывать состояние зданий для сохранения или исторических записей. Они могут детализировать поверхности и топографию для инженерных работ и фиксировать состояние проектов на разных этапах, делая точную запись здания для контроля качества и сертификации. Исследование может установить уровни пола, потолка и окна, а также составить планы, разрезы и фасады.

Возможно, одной из наиболее важных функций топографической съемки является определение районов, где строительство может быть невозможным или где потребуется классификация, чтобы сделать это возможным. Топографическая съемка предоставляет архитекторам и строителям всю информацию, необходимую им для определения того, как должна быть сформирована и отформована земля, чтобы обеспечить подходящую основу для планируемого строительства. После завершения первоначального проекта топографическая съемка также может быть использована в качестве основы для различных последующих планов и проектов. По этим причинам очень важно, чтобы топографическая съемка проводилась профессиональными землеустроителями, которые обладают знаниями, инструментами и обучением, чтобы сделать это правильно. Точное и подробное начальное топографическое обследование поможет обеспечить завершение проекта без дорогостоящих или отнимающих много времени затрат.

Для чего нужна топографическая съемка

 Есть много проектов и специалистов по дизайну, которые используют топографические съемки, так как это являются требованием для представления планов разрешений. Топографическая карта часто является основой для всех последующих усилий по планированию и проектированию, и аналогична фундаменту дома, если она не сделана правильно, это дорого обойдется в дальнейшем. Топографическая съемка предоставляет точную информацию, позволяющую выполнять каждый последующий шаг правильно и в соответствии с бюджетом.

Многие различные правительственные учреждения требуют, чтобы строительные проекты проводили топографические съемки в рамках процесса подачи заявок. Эти проекты включают в себя новые дома, капитальные ремонтные работы, проезды, благоустройство дорог, проекты по строительству мостов, планировке и дренажу, септические системы, проектирование инженерных сетей, строительство плотин и многое другое.

Топографические съемки также используются биологами для проектов восстановления окружающей среды. Поскольку топографические съемки полезны во многих областях, они служат многим целям. Преимущества топографической съемки варьируются в зависимости от типа проекта. В общем, топографические съемки могут:

  • Определить существующие условия и выявите любые проблемы с участком или природной зоной.
  • Покажут «отступления» от границ или особенностей ландшафта для любого нового здания или развития.
  • Предоставить инженерам и архитекторам необходимую информацию для создания правильных и подходящих проектов с учетом уникальных особенностей объекта.
  • Укажут, как можно построить новые элементы, такие как планировка, строительные конструкции, дренажные канавы и мосты (если это возможно).

Таким образом, топографические съемки чрезвычайно полезны не только для инженеров и архитекторов, но и для домовладельцев, предприятий, правительств и строителей. Информация может быть полезна при определении возможности реализации проекта. Затем собранные данные могут показать, как проект может быть выполнен и какие препятствия необходимо преодолеть.

Топографическая съемка необходима при разработке проекта застройки, поскольку она поможет правильно спланировать и согласовать предложенные макеты. Без точных измерений трудно спланировать проект точно и безопасно. Полные планы позволяют вам точно определить, как устроен существующий участок, включая позиции и соответствующие высоты элементов. Полезные приложения для топографических съемок включают в себя:

  • Перераспределение границ: полезно знать точное местоположение границ, так как вам может понадобиться построить новое здание, что находится точно на расстоянии от границы, которая могла быть стерта.
  • Планирование новых зданий. Знание того, где на месте находятся такие предметы, как деревья, здания, линии электропередач и т.д., позволяет правильно расположить здание, избегая при этом проблем в будущем.
  • Правильное проектирование схем дренажа: у вас будет высота земельных и водных объектов на участке, к которым необходимо привязать.

Топографические съемки обычно проводятся перед передачей права собственности на землю или даже когда владелец намерен внести некоторые изменения в землю. В этих типах съемок основное внимание уделяется расстоянию от земли, а не горизонтальным измерениям.

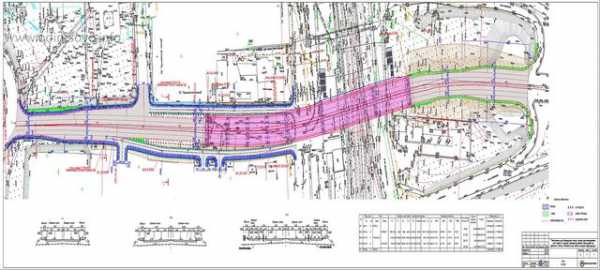

Топографическая карта используется для изображения рельефа местности, показывающего высоту земли, обычно через линии контура или точечные отметки. Карта представляет горизонтальные и вертикальные положения представленных объектов. Масштаб топографической съемки будет соответствовать потребностям клиента. Меньший интервал между контурами приведет к увеличению полевых измерений и повышению стоимости.

Топографическое картографирование сегодня намного эффективнее и точнее благодаря прогрессу в методах съемки, приборостроении, технологиях проектирования и печати, а также в использовании аэрофотоснимков и спутниковых данных. Сегодня можно создавать трехмерные топографические цифровые и интерактивные карты, на которых удивительно подробно изображены дороги, горы, реки, здания. Эти данные могут использоваться в программах AutoCAD, над которыми в свою очередь работают инженеры, и, таким образом, вы можете легко увидеть, как будет меняться топография после запланированных изменений.



Сведенья топографической съемки

Топографическая съемка настолько обширна, насколько это необходимо. Обычно клиент будет иметь хорошее представление о том, какая информация ему требуется. Обычно это указывается при инструктировании геодезической компании на проведение изыскательских работ. Например, если вы работаете над изменением положения ограждений, такие элементы съемки, как расположение деревьев или инспекционные камеры, могут не потребоваться. Типичная топографическая съемка при освоении земельного участка для строительных работ включает такие объекты, как:

  • Граничные локации.
  • Построение позиций.
  • Изменение в поверхностях.
  • Сток и инвертировать уровни.
  • Инспекционные камеры (вода, газ, электричество и т.д.).
  • Воздушные линии (электричество, телефон и т. д.).
  • Карнизы высотных зданий.
  • Уличная мебель (урны, почтовые ящики и т. д.).
  • Местоположения деревьев с размахом и диаметром ствола.
  • Водные объекты (пруды, водные пути и т. д.).

После съемки, может быть подготовлен ряд информации и рисунков. Это включает:

  • Чертежи: планы, фасады, участки, уличные сцены, планы освещения и т.д. Чертежи обычно представлены в формате CAD/PDF.
  • 3D Point Clouds: данные, полезные для построения 3D-модели сайта в такой программе, как Autodesk Revit.
  • Фотографии: полезны для людей, которые ищут информацию об участке.
  • Графики: может быть получена такая информация, как инвертирование смотровой камеры, размеры диаметра трубы и т.д.

Типичный топографический план включает в себя следующие этапы:

  • Установление горизонтального и вертикального контроля, который будет служить основой обследования.
  • Определение достаточного горизонтального положения и высоты (обычно называемых боковыми снимками) наземных точек для предоставления достаточных данных, для построения графика при подготовке карты.
  • Определение природных и техногенных особенностей, которые могут потребоваться для целей обследования.
  • Вычисление расстояний, углов и высот.
  • Рисование топографической карты.

Топографические съемки имеют важное значение для архитекторов, застройщиков и землевладельцев, так как они дают представление точного трехмерного изображения земли.

Количество деталей, включенных в топографическую съемку, зависит от ваших требований. Как правило, наземная съемка будет включать в себя существующие здания и сооружения, детали границ, сетку уровней, поверхности земли, позиции деревьев, детали дренажа и места обслуживания. Дополнительные сведения могут быть включены, например, функции, прилегающие к участку или подземных служб.

Преимущества топографической съемки

Получение правильной информации на ранней стадии разработки проекта может сэкономить значительное время и снизить затраты. Сотрудничество с подходящими людьми может также посоветовать наиболее подходящую информацию, которая должна быть собрана во время обследования, т.е. подходящего консультанта по деревьям и экологического консультанта для информирования по особенностям площадки при экологическом обследовании.

Методы топографической съемки

В топографических съемках используются несколько основных методов, и зачастую они представляют собой сочетание всех, поскольку каждый метод имеет разную силу:

  • Фотограмметрия и LIDAR используются для определения контуров поверхности больших площадей, но могут не отображать объекты.
  • GPS: кинематика в реальном времени (RTK) GPS позволяет быстро картографировать открытые участки, которые недостаточно велики, чтобы оправдать воздушные методы.

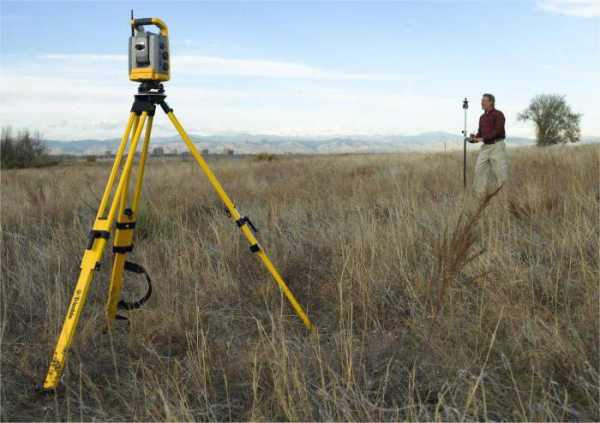

  • Тахеометры: на месте находится полевая бригада, которая напрямую наносит на карту каждую функцию. Используется, когда древесный покров мешает другим технологиям, или когда требуются самые высокие уровни точности.
  • Географические информационные системы (ГИС): они внесли большой вклад в картографическую революцию. ГИС позволяет комбинировать слои цифровых данных из разных источников, а также манипулировать и анализировать, как разные слои связаны друг с другом. Процесс преобразования трехмерных топографических карт в цифровую форму включает в себя преобразование растровых изображений в векторные с использованием программного обеспечения на основе CAD, такого как AutoCAD.
  • Использование теодолита: он измеряет углы, а расстояния измеряются с помощью стальной измерительной ленты или, чаще, электронного дальномера (EDM). EDM может измерять большие расстояния (несколько километров) очень быстро и точно. Он измеряет расстояние с использованием света и радиоволн. Его развитие стало важной вехой в методах измерения.

Есть много небольших участков, где каждый квадратный метр имеет значение, и на таких участках особенно важен обзор границ, чтобы гарантировать правильные отступления.  Знание, где разместить дом, так же важно, как и то, как он будет выглядеть.

Как проводятся топографические съемки

Топографические съемки проводятся с использованием разнообразного съемочного оборудования, которое может очень точно измерять расстояния и углы. Точное оборудование помогает создать чертеж САПР (автоматизированное проектирование), который точно позиционирует исследуемые точки как на плане, так и на высоте. Обычно используются сложное программное обеспечение САПР, такое как AutoCad и Microstation, которое позволяет отображать измерения на месте и создавать высококачественные, полностью масштабированные трехмерные чертежи проекта.

Топографическая съемка обычно проводится командой опытных геодезистов, вооруженных оборудованием, включая тахеометры, GPS-оборудование, лазерные измерительные приборы и рулетки. Процесс начинается с того, что команда устанавливает свои фиксированные точки разметки, используя GPS и тахеометры. Фиксированные маркеры обычно бывают в форме гвоздей, закрепленных на твердой поверхности (бетон, кирпич и т.д.) или отражающих ленточных мишеней, прикрепленных к стенам.

Эти контрольные точки используются для пересчета положения оборудования для съемки при его перемещении по площадке. Они имеют жизненно важное значение для правильного «сшивания» опроса с одной позиции на другую.

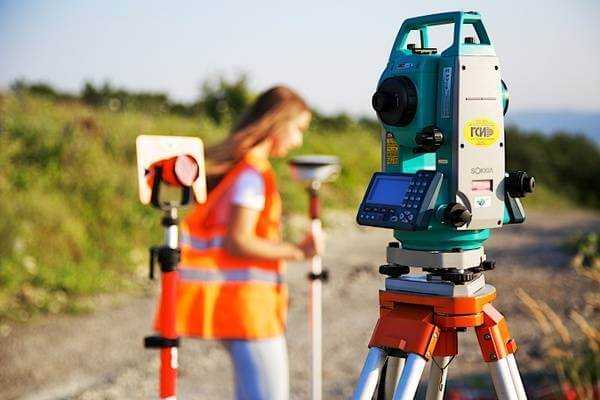

Используя тахеометр в сочетании с ведением заметок и ручными измерениями, геодезист начнет записывать данные. Тахеометр использует лазерную технологию для точной записи точек на плане и высоте. Используя комбинацию из 2 точек, можно провести линию на тахеометре, чтобы начать строить детальную картину. Хороший пример - взять точку на любом конце стены и провести линию между ними.

В некоторых случаях может потребоваться использовать призму, установленную на столбе, для сбора элементов. Используя современный роботизированный тахеометр в качестве базового блока, геодезист может перемещаться по площадке, поворачивая тахеометр, чтобы следовать за ним. Кроме того, геодезист может использовать беспроводной компьютерный блок.

После того, как требуемая информация была зарегистрирована на месте, инспектор возвращается в свой офис, чтобы составить обзор, используя CAD. Самым популярным программным обеспечением для САПР является AutoCAD производства Autodesk, хотя на рынке есть и много других, в том числе Bentley Microstation и SketchUp.

Записанные данные экспортируются из тахеометра/GPS-оборудования и сохраняются на компьютере. После создания чертежа базового плана геодезист начинает создавать другие чертежи, такие как фасады и разрезы участка. Когда все чертежи будут выполнены, инспектор запросит окончательную проверку коллеги перед отправкой чертежа САПР и связанных PDF-файлов клиенту. Клиент может дать отзыв о том, где могут потребоваться дополнительные детали или где они могут быть смягчены. Чертежи могут быть пересмотрены до согласования окончательного варианта.

Понравилась статья? Поделитесь с друзьями в:

www.finanbi.ru

Топографическая съемка: виды, назначение и выполнение

Большинство людей после приобретения земельного участка планирует в дальнейшем построить на нем загородный дом, торговое заведение или здание определенного функционального назначения. Какие документы нужны для такой сделки? Прежде всего, план с размерами, расположением строений и коммуникаций, причем как наземных, так и подземных. Для оформления такой документации проводится топографическая съемка участка, которая предоставляет полную информацию об особенностях местности и ее географических координатах.

В качестве исключения здесь выступают сельскохозяйственные угодья, поскольку они обычно покупаются или арендуются для последующего выращивания различных культур и их реализации на торговых точках. Однако в некоторых случаях даже при таком использовании земель рекомендуется делать топографическую съемку, для того чтобы определить условную нулевую точку. Именно по отношению к ней будет исследоваться участок на географические особенности, такие как овраги, возвышенности, канавы и другие.

Топографическая съемка – что это такое?

Для получения точных планов участков или оригинальных карт местности проводится определенный комплекс работ, который называется топографической съемкой. Все получаемые измерения соответствуют стандарту и предоставляются в форме общепринятого ГОСТа 22268-76.

Выделяют три вида наземной съемки:

- плановая;

- высотная;

- комбинированная.

Например, горизонтальная (плановая) определяет координаты местности по отношению к поверхности Земли, вертикальная – высоту этих точек.

Топографическая съемка позволяет измерить точное расстояние определенного участка, его углы и прочее. Для выполнения этой работы применяют специальные инструменты.

Разновидности топографической съемки

Исходя из масштаба сегодня существуют следующие разновидности топографической съемки:

  • Подеревная – проводится при обустройстве ландшафта, указывая точное расположение растущих деревьев на плане участка.
  • 1:200 — сверхкрупная. Она используется при обустройстве строительных участков и позволяет получить наиболее точные размеры присутствующих на нем различных строений и других элементов.
  • 1:500 — «пятисотка». Этот вид применяется для составления подробных чертежей и генерального плана расположения инженерных коммуникаций, которые проходят вдоль строительного участка.
  • 1:2000 – такой масштаб топографической съемки используется для создания планов и схем населенных пунктов (поселков и городских микрорайонов) и больших производственных предприятий.

Виды топографической съемки в зависимости от технологического процесса

Топографическую съемку можно условно разделить на виды, учитывая используемое оборудование во время проведения данных работ:

  • теодолитная - комплекс наземной съемки, предназначенный для получения метрических данных, производится с помощью дальномеров и теодолита;
  • стереотопографическая - характеризуется получением первичной информации при использовании стереопары;
  • буссольная топографическая съемка производится таким оборудованием, как дальномеры и буссоли;
  • мензульная - выполняется с помощью кипрегеля и мензулы;
  • аэрофотосъемка - позволяет получить фотографическое изображение, используя летательные аппараты;
  • цифровая - процесс получения оптического изображения, которое впоследствии передается на определенный носитель;
  • гидролокационная съемка позволяет получить информацию о дне различных водоемов, выполняется гидролокатором.

Цель проведения топографической съемки и геодезических работ

Перед проведением строительства обязательно выполняются геодезические работы, а также последующая съемка. Первые необходимы для получения точных показателей расстояний, высот и углов, определения площади участка, его границ и географических координат. А вот профессиональная топографическая съемка проводится с целью создания карт и схем строительных и других участков. С ее помощью можно построить точную цифровую 3D-модель данной местности. Чаще всего используется съемка крупных масштабов. Благодаря ей появилась возможность проектировать ландшафтные дизайны, обновлять генпланы и составлять чертежи.

Порядок проведения топографической съемки

Если на строительном участке необходимо провести геодезические работы, тогда следует знать порядок проведения подобной процедуры, чтобы грамотно выполнить всю необходимую подготовку. Выполнение топографической съемки состоит из нескольких последовательных этапов:

  1. Подготовительный. Проводится заключение контракта, подготовка необходимой документации и посещаются соответствующие органы с целью получения разрешения на выполнение данных работ.
  2. Полевой. На этом этапе выполняется съемка.
  3. Итоговый – это завершающий шаг, на котором составляется технический отчет и план, а также выполняется сдача работы.

Как видно из последнего этапа, заказчик после выполнения всех необходимых манипуляций получает готовый топографический план и подробный отчет. Важно знать, что общая стоимость и качество проведения топографической съемки полностью зависят от особенностей рельефа участка и его площади, поэтому предварительные геодезические услуги рекомендуется заказывать в полном объеме. Только в этом случае полученные результаты работы облегчат специалистам последующее выполнение топографической съемки.

fb.ru

Топографическая съёмка земельного участка. Методы проведения съёмки на местности

Топографическая съёмка земельного участка является наиболее востребованным комплексом среди изыскательных геодезических работ. Как в прошлые времена, так и сейчас большим спросом пользуется исчерпывающая информация об объектах, расположенных на каждом участке местности. Сюда также входят данные о рельефе почвы, местоположении и расстояниях между предметами и объектами.

Общие сведения о топографических съёмках

Многих домовладельцев и арендаторов интересует вопрос: для чего нужна топографическая съёмках. В результате её проведения разрабатывается подробный топографический план. План — это отображение состояния определённого участка в меньшем размере — масштабе. Любая геодезическая компания предоставляет услуги по подготовке и изготовлению топографических планов конкретной местности на современном рынке земли.

Что такое топографическая карта? Этот документ содержит информацию об объектах, расположенных на обследуемом участке. Здесь же размещены условные знаки, обозначающие подведение подземных коммуникаций, высотные отметки, горизонтали и прочие необходимые данные.

Топографические документы подготавливаются как в электронном, так и в привычном бумажном виде.

Масштабы составления топографических карт

Токосъёма земельного участка проводится в различных масштабах. Выбор подходящего масштаба зависит от предстоящих работ по геодезии. Чтобы составить план объекта в точном подробном виде, необходимо выбирать более крупный масштаб, т. к. мелкое изображение менее информативно для заказчика.

Крупномасштабная токосъёма участка более высокоточная, она содержит больше объектов и контуров, даже кусты и подземные коммуникации. Работы, выполненные в более крупном масштабе, имеют более высокую стоимость, в сравнении с мелкой картой на идентичную площадь.

Для проведения инженерно-строительных работ наибольшей популярностью пользуется топографическая съёмка местности в масштабе 1:200 — 1:500. Данные размеры масштабов позволяют размещать на карте капитальные строения с указанием следующих подробностей:

  • Дорожные сети.
  • Столбы освещения.
  • Выходы подземных инженерных коммуникаций.
  • Ограды.
  • Водные объекты.
  • Зелёные насаждения.
  • Прочие особенности ландшафта.

Как сделать топографическую съёмку конкретной территории? Каждая топографическая съёмка участка проводится с использованием специализированных приборов, обеспечивающих необходимую и достаточную точность в соответствии с заданным объёмом работ и целесообразностью трудовых затрат.

Зачем проводят топосъёмку земельного участка

Чтобы здание, построенное на определённом земельном участке, обладало официальным статусом, необходимо сделать топографическую съёмку Без данного мероприятия также невозможно снести уже возведённое строение, даже по решению суда.

Топографическая съёмка и составление топографического плана осуществляются в масштабе 1:500. Если исследуются крупные промышленные объекты, можно использовать масштаб 1:1 000, а также 1:2 000. Только после составления проекта, выдаётся разрешение на строительство объекта.

Топографические съёмочные работы пользуются популярностью при проведении следующих работ:

  • Реконструкция коммуникаций на частных участках(документ нужен, например, для газовых служб).
  • Благоустройство земельного участка. Сюда входит обустройство освещения, подвод тротуаров, проездов, посадка зелёных насаждений, оформление водных объектов, декоративных оград, выравнивание рельефа и пр. Составляется специальный подробный ландшафтный дополн. Этот документ нужен для работы ландшафтного дизайнера и прочих проектных организаций.
  • Покупка или продажа муниципальной земли. Представители муниципальных или государственных органов требуют подробную схему расположения земельного участка. Будущие обладатели могут столкнуться с проблемами при последующих строительных работах на приобретённом участке (процесс может быть нарушен прохождением различных инженерно-строительных коммуникаций по данной территории).
  • Инвентаризация коммуникационных сетей. При составлении данной топосами требуется обозначить не только коммуникацию, но и её высоту, а также объекты, прилегающие к ней с заданными расстояниями от оси.
  • Получение порубочного билета. Для данного документа составляется специальная топографическая съёмка с указанием всех наземных объектов: зданий, дорог, деревьев, кустарников. Земля на карте помечается деревьями, предназначенными к плановой вырубке либо обрезке.
  • Создание генерального плана застройки. Этот документ базируется на топографических планах, разработанных в масштабе 1:500. С их помощью составляется полное представление об общей территории.
  • Вычисление объёмов земляных работ. Геодезическая съёмка помогает составить проект и посчитать объем предстоящих работ. Геодезия также применяется для расчётов по земляным работам, проделанным ранее. При этом используются высотные отметки, размещённые на топографическом плане.

Согласование топографической съёмки не состоится без предоставления обязательных изыскательских документов. По непроверенным данным, срок действия топографической съёмки в среднем равняется двум годам.

Если сделать топографическую съёмку земельного участка на должном уровне, можно получить исчерпывающую информацию о состоянии местности, где будет расположен новый строительный объект. На основании полученных данных составляется подробный грамотный проект, учитывающий реальное расположение предметов и особенностей рельефов почвы.

Прокладывание коммуникаций, строительство и сдача строения в эксплуатацию будут произведены без дополнительных осложнений.

Виды топографических съёмок

Топографическая съёмка это работа, выполняемая с целью получить план или карту местности. Если нужен план с простым изображением ситуации, осуществляется горизонтальная съёмка (контурная, плановая).

Для проведения топографической съёмки используются различные приборы и специальные приспособления. При этом производятся измерения, позволяющие определить высоты точек поверхности земли — нивелирование.

В зависимости от используемого оборудования и способов ведения работ, топографические съёмки подразделяются на следующие категории:

  • теодолитная съёмка;
  • тахеометрическая;
  • мензульная;
  • наземная стереофотосъёмка;
  • аэрокосмическая фотосъёмка

Теодолитная съёмка, что это такое

При этих работах используется специальный угломерный прибор — теодолит в комплекте со стальной мерной лентой. Данный метод даёт возможность замерять расстояния и горизонтальные углы. Сделанный готовый документ представляет собой ситуационное изображение местности в виде плана, где нанесены контуры всех предметов, расположенных на конкретной местности.

Тахеометрическая съёмка

Здесь необходимо приспособление под названием тахеометр. В съёмочный процесс входит измерение вертикальных, горизонтальных углов, расстояний до точек. По итогам камеральных измерений изготавливается топографическая карта местности. Инженерная практика наиболее часто и широко использует данный вид съёмки

Мензульная съёмка

При съёмке этим способом применяется оборудование под названием — мензула. Сюда входят следующие составляющие: кипрегель, дальномер, вертикальный крут, горизонтальный столик. План местности изготавливается непосредственно в полевых условиях.

Основное преимущество данного метода: возможность своевременно контролировать полученные измерения путём сопоставления плана и реального изображения.

Наземная стереофотосъёмка

Фототеодолит — это приспособление, сочетающее фотокамеру с теодолитом. Местность снимается с базиса (двух точек линии), фотоснимки обрабатываются при помощи специального оборудования (фотограмметрических приборов).

В результате получается качественный топографический план местности. Такой метод очень популярен для геологических, а также дорожных изысканий в горных районах, карьерах, оврагах и т. п.

Аэрокосмическая фотосъёмка

Это наиболее прогрессивные, максимально автоматизированные работы. Для их выполнения применяются аэрофотоаппараты, которые монтируются на летательные аппараты. При проведении такой съёмки доступны сложные геодезические измерения.

Здесь применяется планово-высотная привязка снимков к точкам на местности (опорные точки). За короткий период времени получаются точные топографические карты и планы больших территорий.

В перспективе планируется широкое использование спутниковых систем позиционирования, которые эффективно решают задачи земельных и городских кадастров.

mirkadastra.ru

2. Топографические съемки

2.1. Общие сведения о топографических съемках

Топографической съемкой называется комплекс геодезических работ, выполняемых на местности для составления топографических карт и планов. В инженерной геодезии выполняют в основном съемки крупных масштабов: 1 :  500, 1 :  1000, 1 :  2000 и 1 :  5000.

Съемке и отображению на топографических планах подлежат все объекты, имеющиеся на рассматриваемом участке, а также рельеф местности.

Точки, определяющие на плане контуры объектов, условно подразделяются на твердые и нетвердые. К твердым относятся четко выраженные контуры сооружений, построенных из прочных материалов (камень, кирпич, бетон), например фундаменты капитальных зданий. Контуры, не имеющие четких границ, например, грунтовые дороги, луга, пашни, относятся к нетвердым.

При съемке местности различают три этапа работ: подготовительные, полевые и камеральные. В процессе подготовительных работ выбирают необходимый масштаб съемки, подбирают методы, оборудование и инструменты, определяют сроки и стоимость работ. В процессе полевых работ выполняют геодезические измерения на местности. При камеральных работах производят обработку полученной в поле информации и строят планы и карты.

Различают следующие виды топографической съемки: тахеометрический, нивелирование поверхности, фототопографический, мензульный, с помощью спутниковых приемников, а также воздушных и наземных лазерных сканеров.

Выбор метода съемки зависит от многих факторов: масштаба съемки, размера участка, особенностей местности (застроенная, незастроенная, залесенная, равнинная, холмистая), наличия оборудования и специалистов, сроков выполнения работ и др. Распространенный ранее метод мензульной (углоначертательной) съемки после появления электронных тахеометров практически не применяется.

В результате топографических съемок составляют топографические карты и планы, а также цифровые модели местности. Материалы наземной и аэрокосмической съемок местности служат основой для создания земельного и городского кадастров, а также формирования геоинформационных систем.

2.2. Геодезическое обоснование топографических съемок

Производству топографических съемок любого вида предшествует обязательная работа по созданию геодезического (планово-высотного) обоснования, качество которого определяет и точность получаемых топографических планов и ЦММ.

Геодезическое обоснование съемок представляет собой систему закрепленных на местности временных геодезических пунктов с известными плановыми координатами и отметками. В качестве планового обоснования съемок могут быть использованы государственные геодезические сети 1–4-го классов, а в качестве высотного – государственные нивелирные сети I–IV классов. Однако количества пунктов государственной геодезической сети и сетей сгущения, приходящегося на площадь снимаемого участка, оказывается недостаточно для производства топографических съемок. Поэтому осуществляется дальнейшее сгущение путем создания съемочного обоснования.

Съемочное обоснование развивается от пунктов плановых и высотных опорных сетей. На участках съемки площадью до 1 км2 съемочное обоснование может быть создано в виде самостоятельной геодезической опорной сети.

При построении съемочного обоснования одновременно определяют положение точек в плане и по высоте. Плановое положение точек съемочного обоснования определяют проложением теодолитных и тахеометрических ходов, микротриангуляцией или различного рода засечками. Отметки точек съемочного обоснования обычно определяют геометрическим или тригонометрическим нивелированием (например, путем проложения нивелирного хода по пунктам теодолитного хода).

Наиболее распространенным плановым съемочным обоснованием крупномасштабных съемок (1 : 500 – 1 : 5000) являются, как правило, теодолитные ходы, проложенные между пунктами государственной геодезической сети. Теодолитные ходы могут быть замкнутыми и разомкнутыми, опирающимися на две точки с известными координатами (рис. 4) [10]. При съемке небольших участков допускается прокладка теодолитных ходов без привязки их к пунктам государственной геодезической основы.

Точки (вершины) хода выбирают таким образом, чтобы с них было удобно выполнять детальную съемку местности. Между соседними точками хода должна быть взаимная видимость.

Длины сторон теодолитного хода измеряются лентами (рулетками) или дальномерами. Каждую сторону измеряют дважды: в прямом и обратном направлениях. Расхождение в измеренных значениях допускается в пределах 1/2000 от измеряемой длины линии. Стороны ходов должны быть примерно равными, минимальная длина стороны хода 40 м, максимальная – 350 м. При измерении сторон хода светодальномерами длина линии может быть увеличена до 500 м. Относительные линейные невязки в ходах не должны превышать 1/2000, а при неблагоприятных условиях (болото, заросли) – 1/1000.

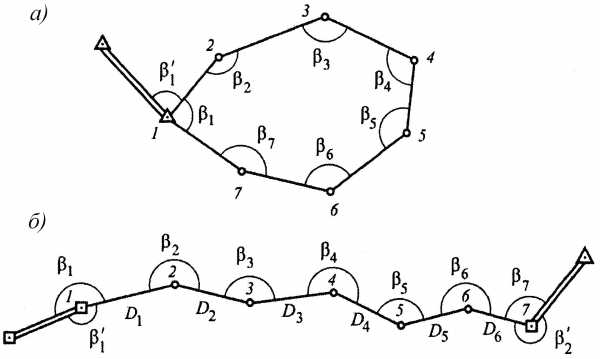

Рис. 4. Замкнутый (а) и разомкнутый (б) теодолитные ходы

Длины теодолитных ходов зависят от масштаба съемки. Например, при съемке в масштабе 1 : 500 длина хода не должна быть более 0,8 км на застроенной территории и 1,2 км на незастроенной. Углы поворота в вершинах ходов измеряют теодолитами технической точности полным приемом. Расхождение значений угла из полуприемов не должно быть более 2t, где t – точность отсчетного устройства теодолита.

Точки съемочного обоснования (вершины хода), как правило, закрепляют на местности временными знаками: деревянными кольями, столбами, металлическими штырями, трубами, гвоздями, а также откраской на асфальте и бетоне.

studfiles.net

Топографическая съемка - это... Что такое Топографическая съемка?

104. Топографическая съемка

Съемка

D. Topographische Aufnahme

E. Topographic survey

F. Levé topographique

Комплекс работ, выполняемых с целью получения съемочного оригинала топографической карты или плана, а также получение топографической информации в другой форме

6 топографическая съемка: Комплекс работ, выполняемых с целью получения первичной топографической карты или плана, а также получение топографической информации в другой форме.

[ГОСТ 22268-76, статья 104]

7.2.11.2 Топографическая съемка опасных участков в масштабе 1:2000 - 1:1000 (при необходимости, крупнее) с захватом местных водоразделов и базисов эрозии выполняется в тех случаях, когда дешифрированием и полевыми работами установлена необходимость проведения специализированных инженерно-геологических съемок (оползневой, карстологической, суффозионной, эрозионной, осыпе- и обвалоопасных участков и др.). Одновременно следует организовать режимные геодезические наблюдения за кинематикой (подвижками) склона, переработкой берегов и деформациями зданий и сооружений, если они имеются.

На топографическом плане, помимо современного рельефа местности и ситуации, должны быть показаны видимые проявления опасных процессов (оползни, обвалы и осыпи, карстовые воронки (с указанием их размеров), провалы (с указанием времени их образования), поноры, локальные и общие оседания поверхности (мульды), эрозионные уступы, выходы подземных вод и различные источники обводнения склонов, деформированные здания, сооружения, подземные коммуникации.

На крупномасштабных вставках должны быть показаны также бровки срыва оползней, оползневые трещины, участки «пьяного леса» и нарушенного дернового покрова, валы выпирания, гряды и западины, заболоченности, мочажины.

На оползневых склонах, формирование рельефа которых связано с деятельностью водотоков и водоемов, топографический план должен охватывать помимо надводной части склона также и прилегающий к ней участок дна водоема и водотока.

6.1.1 топографическая съемка

Производственный процесс, заключающийся в получении съемочного оригинала топографической карты или плана, а также получении топографической информации в другой форме (ГОСТ 22268-76)

ТОПОГРАФИЧЕСКАЯ СЪЁМКА ШЕЛЬФА (ВНУТРЕННИХ ВОДОЁМОВ)

14. Топографическая съёмка шельфа

Комплекс топографо-геодезических работ, выполняемых с целью получения топографической карты или плана участка шельфа

normative_reference_dictionary.academic.ru

что это такое? Что такое топографическая съемка.

При желании что-либо построить на собственном участке земли без топографической основы, выполняемой по результатам целого комплекса мероприятий, просто не обойтись. Узнать подробнее, что такое топографическая съемка, поможет следующий материал.

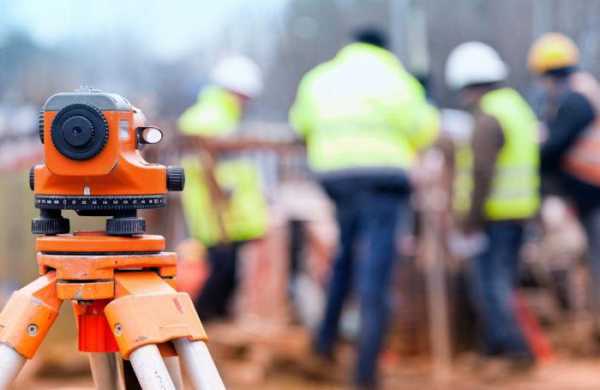

По определению, топосъемка – это ряд работ, на основании результатов которых получают высоты и координаты различных точек. По ним далее вычерчиваются планы и карты местности. Такая съемка производится посредством измерений специальными геодезическими инструментами на местности, или же выполняется по изображениям, полученным с летательных аппаратов. Сегодня при проведении данных мероприятий также активно применяются геодезические приемники GPS ГЛОНАСС.

По своему назначению топографические съемки принято делить на:

  • плановые – применяются на площадях с небольшим уклоном, поскольку полученные карты не учитывают рельеф;
  • высотные – используются при строительстве многоэтажных зданий, вертикальной планировки и составления генеральных планов;
  • комбинированные – совмещающие приемы обоих, ранее указанных разновидностей.

Профессиональная топографическая съемка необходима для:

  • получения разрешения на застройку и подключение к всевозможным коммуникациям;
  • первичного предоставления при оформлении земли в собственность или взятия участка в аренду;
  • вычисления объема проделанных работ, связанных с такими мероприятиями, как рытье котлована;
  • привязки строительного объекта к системе координат и высот, а также к местности;
  • ландшафтного дизайна и работ по реконструкции всевозможных сооружений.

Современная топосъемка выполняется в электронном формате. Поэтому на её основании можно получить цифровой аналог местности, что позволяет проводить проектирование в электронном виде, значительно упрощая дальнейшую работу проектировщиков. Таким образом, цифровая топосъемка является универсальной основой большинства кадастровых, архитектурных и геодезических работ, дающая возможность видеть и учитывать перепады высот, особенности рельефа и существующие инженерные сети, как наземные, так и подземные.

Срок действия топографической съёмки – один календарный год, а стоимость подобной услуги зависит от следующих факторов.

  1. Площадь исследуемой территории и её застроенность.
  2. Сезон выполнения работ.
  3. Рельеф местности и ее залесенность.
  4. Разветвленность и плотность подземных коммуникаций.

Все эти факторы учитываются в смете, на основе который и определяется итоговая стоимость топосъемки.

  • Где получить кадастровый паспорт
  • Где получить кадастровый план земельного участка
  • Срок действия кадастрового паспорта
  • Для чего нужен кадастровый паспорт на квартиру
  • Виды геодезических работ
  • cgiku.ru

    что это такое и зачем она нужна?

    Каждый человек знает, строительство какого-либо сооружения - непростая задача. Она требует большой и кропотливой работы. Одним из важнейших критериев является сбор необходимой документации. Известно, что даже для постройки гаража нужно знать все особенности той местности, на которой он будет стоять. Топографическая съемка - один из самых востребованных комплексов геодезических изысканий. Информация о расположении всех объектов на участке и расстояний между ними является очень востребованной по сей день. Именно об этом пойдет речь в данной статье.

    Что такое топосъемка?



    Топографическая съемка включает в себя комплекс полевых и камерных работ. В результате получаются топографические карты и планы, сделанных в масштабах: 1:5000, 1:2000, 1:1000, 1:500. Он выбирается в зависимости от размеров исследуемого участка. Чем крупнее масштаб, тем более точной будет информация. На этих картах изображены все предметы, которые находятся на исследуемом участке, обозначается наличие подземных и наземных коммуникаций. Также вы получаете подробную информацию об особенностях рельефа.



    Изображаемые на плане точки условно делят на твердые и нетвердые. Твердыми обозначают стабильные объекты с четкими границами, которые состоят из бетона, камня, кирпича и других прочных материалов.  Нетвердыми же обозначаются нестабильные объекты, не имеющие четких границ, например леса, поля, луга.

    Для чего она нужна:

    Получение разрешение на строительство.

    Чтобы построить какое-либо здание, в первую очередь необходимо получить разрешение на строительство. Есть документ (ГПЗУ), который делается на основе топографической съемки. Он показывает наличие и расположение санитарных зон, улиц, проезжих частей, пешеходных дорог и прочих общественных объектов. Его задача состоит в том, чтобы ограничить то место, где возведение здания будет возможным и безопасным. На карте оно обозначается красной линией, за пределы которой выходить нельзя.


    Подведение коммуникаций.

    Подведение или перепланировка любых инженерных коммуникаций невозможно без топографического плана местности, где будут отображены все уже ранее существующие на территории и близ ее границ линии коммуникаций. Это необходимо для того, чтобы составить проект на строительство, определить место прокладки труб и кабелей, оценить стоимость и объем работ.


    Ландшафтный дизайн.


    Топосъемка, как уже известно, дает полное представление о наличии и расположении всех объектов на участке и его границах. Это значительно облегчит задачу компании, ответственной за ландшафтный дизайн, что увеличит качество работы и уменьшит сроки ее выполнения.

    Подводя итоги, можно сделать вывод о том, что топографическая съемка местности является очень важной составляющей проектирования. Она позволяет получить полную информацию о местности, которая значительно облегчит работу.

    glavgeocom.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
