Терморегулятор для теплого пола (38 фото): какой прибор лучше

Отопление в частном доме можно организовать несколькими способами. Сегодня огромную популярность приобретают теплые полы, позволяющие максимально использовать нагрев от теплоносителя. Подобная система довольно сложна в устройстве, так как состоит из множества узлов и датчиков. Перед тем как приступать к сооружению подобных систем, следует уточнить особенности терморегуляторов для теплого пола. Это позволит правильно настраивать температурный режим внутри дома или квартиры.

Особенности

Терморегулятор представляет собой специальный прибор, задачей которого является контроль показателей температуры теплого пола и помещения в целом. Он используется совместно с несколькими датчиками, размещенными в самом теплом полу или близко от него.

Датчики для теплого пола используются для автоматицеского включения обогревателя при падении температуры ниже установленного порога. С помощью таких устройств можно сэкономить до 40-50% электрической энергии, которая применяется для нагревания теплых полов.

Сами датчики располагаются непосредственно в комнате, где и осуществляется их настройка. Диапазон регулируемых температур может изменяться от 5 до 45 градусов в зависимости от производителя и предназначения системы. Современные модели могут дополняться сенсорным экраном, который упрощает настройку всех характеристик. Конструкции такого типа могут работать практически со всеми видами отопительных систем. Здесь очень важно правильно подсоединить их к нагревателям.

Термостаты – это универсальные системы, выполняющие несколько дополнительных функций, главными из которых являются:

автоматизация включения и выключения нагревателя теплого пола;
контроль мощности обогрева;
защита от перегрева (в случае критических ситуаций происходит отключение системы).

Виды и принцип работы

Терморегуляторы – сложные конструкции, которые работают в паре с различными вспомогательными устройствами.

Принцип функционирования этих систем можно описать такой последовательностью операций:

Датчики считывают показатели температуры внутри теплого пола или вблизи него. После этого они посылают полученное значение терморегулятору.
Накладной термостат сравнивает данные с установленными человеком показателями с помощью регулятора температуры. Если пол перегревается, происходит отключение системы отопления. Когда же температура слишком низкая, терморегулятор включает нагрев.

Организовать работу с электрическими теплыми полами намного проще, чем с водяными системами. Для этого достаточно обеспечить конструкцию специальным реле, которое будет включать или выключать подачу тока. Водяное же отопление организовывается с помощью двухходового или трехходового термостатического клапана.

Эти системы нужны для смешивания холодной и горячей воды. В конструкции термостата для водяного пола присутствует специальный сервопривод, который может открывать или перекрывать канал с водой в зависимости от показателей датчика. Подобный подход позволяет анализировать только температуру воды, что не всегда актуально для создания комфортных условий внутри помещения.

Современный рынок терморегуляторов насыщен устройствами, которые можно разделить на несколько видов.

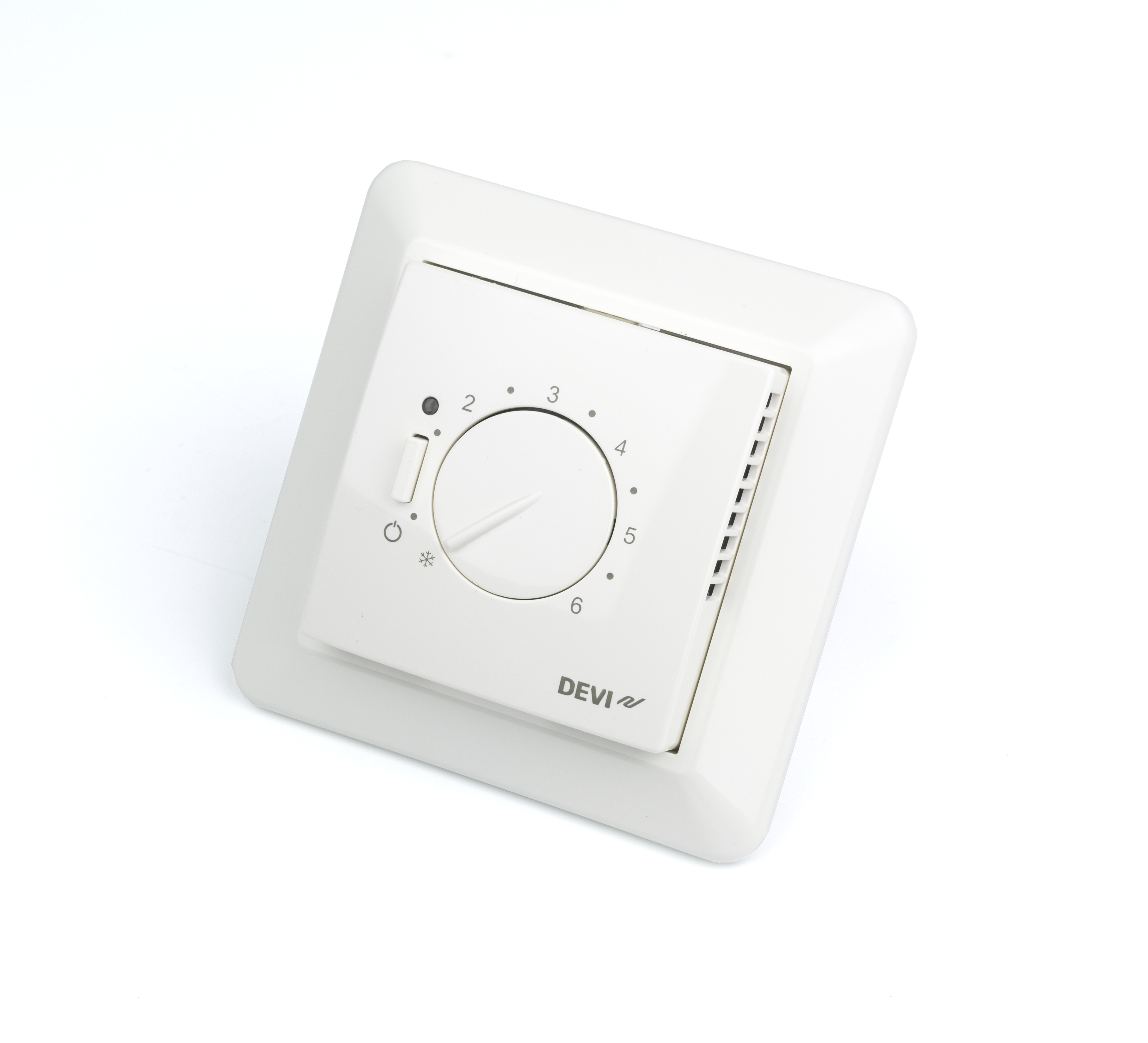

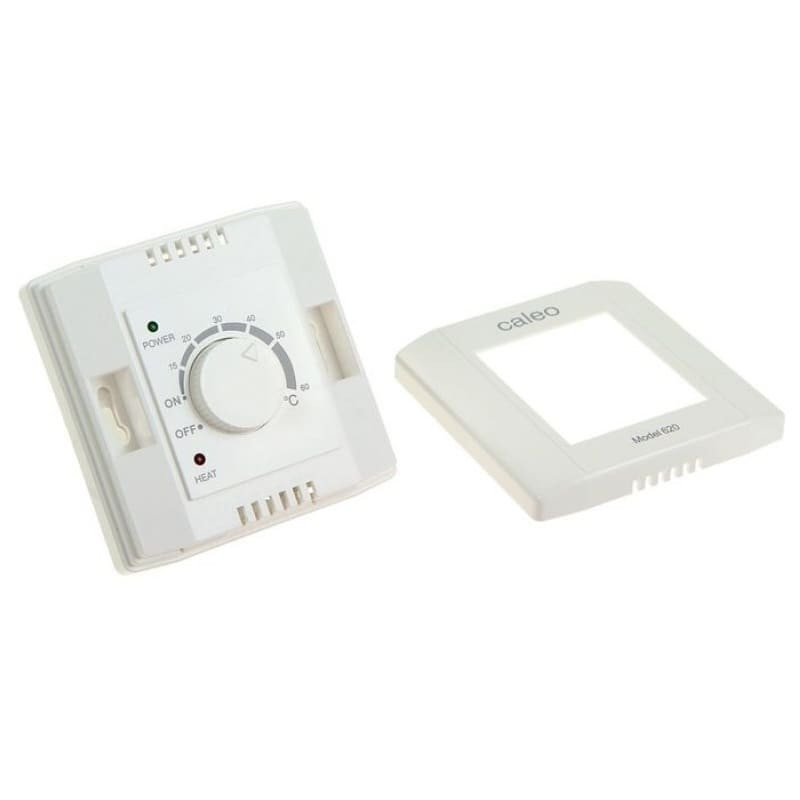

Механические

В таких термостатах температура выставляется с помощью поворотной ручки. Эти приборы поддерживают температуру на определенном значении, поэтому для создания комфортных условий человек должен подстраивать систему вручную в зависимости от температуры пола.

Эти терморегуляторы зачастую устанавливают на водяные полы, так как они могут работать совместно с трехходовыми клапанами, изменяя поток воды. Некоторые улучшенные модификации такого типа могут воздействовать также и на электрические схемы, контролируя сам нагреватель.

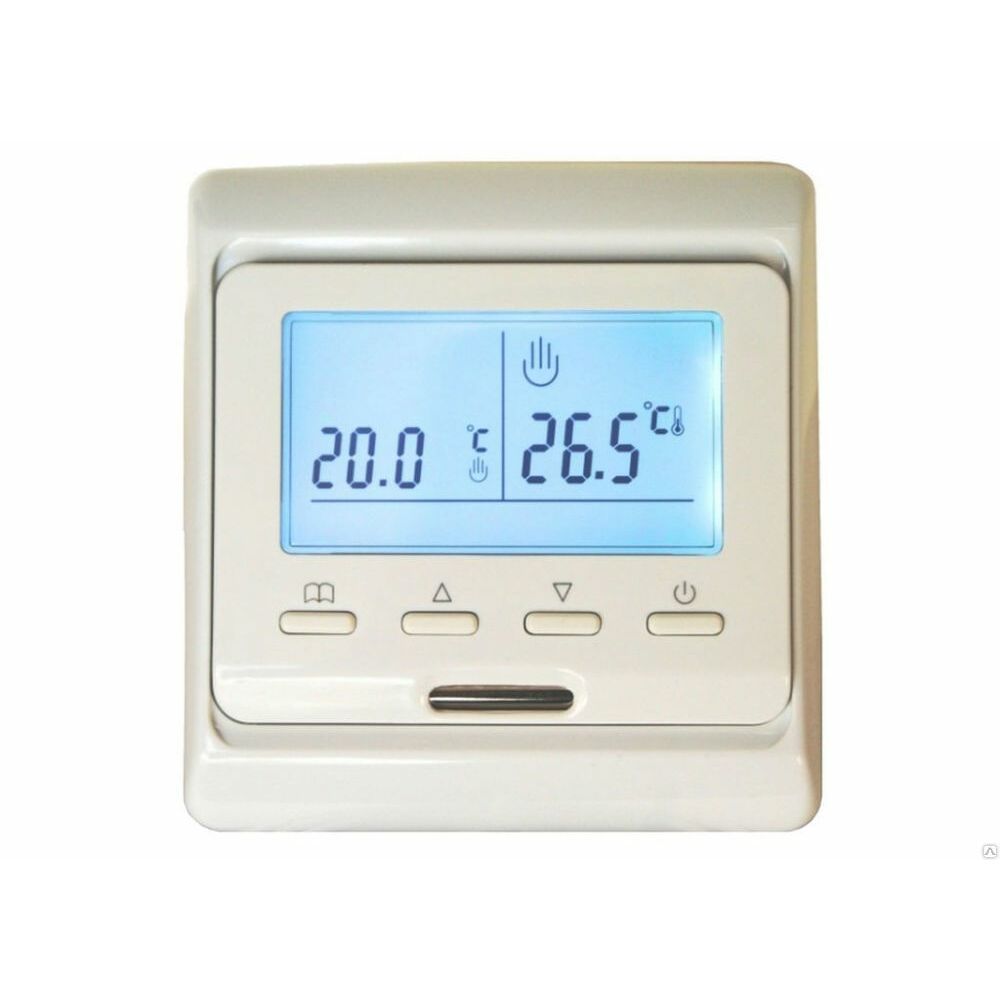

Цифровые

Термостаты такого типа во многом похожи на механические системы. Их отличительной особенностью является наличие цифрового дисплея и специальных кнопок для установки температуры. С помощью этих устройств можно более точно выставить значения, что делает их более популярными.

Одной из разновидностей таких регуляторов являются сенсорные модификации. Управление всеми параметрами в них выполняется с помощью тачскрина.

Программируемые

Терморегулятор такого типа является самым сложным.

Он позволяет настраивать температуру не только в конкретный момент, но и программировать ее на конкретный период времени.

Эти устройства дополняются таймерами, с помощью которых можно указать, как должен греться пол в определенный день, ночью или конкретного числа в определенном месяце.

Программируемые термостаты также дополняются внешними датчиками, которые считывают температуру воздуха внутри комнаты. Это позволяет поддерживать оптимальные параметры в любое время дня и ночи.

Одним из преимуществ данных систем является значительная экономия электроэнергии. Достигается это за счет периодического нагревания, а не постоянной работы системы.

Практически все терморегуляторы работают только с конкретной комнатой.

Сегодня же появились двухзонные системы, которые подключаются к нескольким помещениям. Это позволяет управлять температурным режимом с одной точки.

Как выбрать?

Термостат для теплого пола является одним из самых важных элементов. Поэтому к его выбору следует подойти внимательно.

Правильно подобрать терморегулятор можно, следуя нескольким простым рекомендациям:

Механические регуляторы являются оптимальным вариантом для комнат с небольшой площадью. Когда же габариты помещения значительные, тогда лучше применять программируемые термостаты. Они позволяют экономить много энергии.

Конструкции с трехходовыми клапанами целесообразно применять в случае, когда отопление организовано с помощью отдельной системы подогрева воды.

Анализируйте технические параметры терморегуляторов. Они должны быть рассчитаны на конкретную мощность системы, а также выдерживать перепады напряжения. Специалисты рекомендуют брать регуляторы с небольшим запасом всех технических параметров.
Покупайте продукцию только известных марок. Это является своеобразной гарантией их долгой и надежной службы. Не используйте дешевые аналоги, которые не имеют никаких сертификатов и подтверждающих качество документов.
Обращайте внимание на количество выходов для подключения. Некоторые модификации могут работать сразу с несколькими точками. Но если такое вам не нужно, тогда лучше покупать стандартную модель.

Как подключить своими руками?

Технология подключения терморегулятора к теплому полу состоит из таких последовательных действий:

Подготовка места под термостат. Стандартные модификации устанавливаются в обычные коробки внутри стены, но бывают и накладные модели. Если вы приобрели встраиваемую модель, тогда нужно под нее проделать отверстие в стене.
Расположение датчиков. Эти элементы располагаются внутри цементной стяжки недалеко от греющего кабеля. Прячут датчики в специальной закрытой гофрированной трубе, чтобы туда не попал бетон. От датчиков следует вывести кабель к месту крепления терморегулятора.

Подключение к электричеству. Изначально к термостату подводят провода от центральной электрической сети. Отвести их можно от розетки или другого подобного источника. Подключаются кабеля соответственно специальной схеме на регуляторе. На нем присутствуют 3 выхода, которые предназначаются для фазы, нуля и заземления. Подключать их нужно в соответствии со схемой, нанесенной на каркас устройства. После этого к входам также подсоединяют кабели от термодатчика.
Подключение греющего кабеля. Здесь существует два варианта. Если внутри кабеля всего два провода, тогда первая пара подключается к фазе и нулю, а оставшиеся – к заземлению. Когда же применяют двужильные провода, подсоединяют только одну сторону кабеля. Для этого последовательно все три провода подключаются к соответствующим выходам. Здесь важно соблюдать рекомендации и пользоваться схемой, которая предоставляется производителями.

Как проверить?

После установки терморегулятора, следует обязательно проверить систему на работоспособность.

Для этого нужно выполнить несколько простых действий:

Изначально переводим устройство на минимальную температуру. После этого нужно переключиться на максимум. Во время этого вы должны услышать своеобразный негромкий щелчок. Если он есть, то устройство работает исправно.
Если терморегулятор программируемый, тогда следует установить любую программу или указать последовательность включения механизма. После этого на протяжении дня следует просто следить за тем, как ведет себя теплый пол. Важно, чтобы все операции точно совпадали с настройками термостата.

Управление

Терморегуляторы делают максимально простыми для пользователя. Но внутри этих систем может быть спрятано множество сложных узлов и конструкций.

Управление подобными устройствами может осуществляться несколькими способами:

Механический. Для таких целей производители предусматривают специальные поворотные ручки. В зависимости от их положения выполняется настройка расходомеров воды или подача тока. Подобные системы очень часто применяются с водными «гребенками», которые и осуществляют распределение жидкости. Недостатком такого способа является то, что сложно добиться точной установки значения с разницей меньше 5 градусов.

Кнопочное. Этот подход является более совершенным, так как позволяет контролировать температуру в более узком режиме. Настройка термо реле осуществляется либо классическими кнопками, либо с помощью сенсорного экрана. Здесь меняется только интерфейс, а принцип работы от этого практически не меняется.
Удаленное управление. Терморегуляторы устанавливают на так называемые wi-fi котлы. Эти устройства способны принимать радиосигналы и на их основе изменять настройки регулятора. Данные механизмы довольно сложные и зачастую применяются только в так называемых «умных» домах, где все полностью автоматизировано и требует минимального вмешательства человека.

Некоторые модификации терморегуляторов требуют регулировки головки, воспринимающей температуру. Это позволяет синхронизировать системы, чтобы получать точные значения во время эксплуатации.

Инструкция по эксплуатации

Работа терморегуляторов довольно простая и требует минимального вмешательства человека. Здесь важно только правильно выставить температуру, которая должна быть в системе.

Но важно при этом придерживаться нескольких простых правил:

Не используйте термостаты во влажных помещениях. Если все-таки нужно их здесь установить, тогда применяйте только специализированные изделия.
Поддерживайте температуру пола не выше 35-37 градусов. При сильном и постоянном нагревании можно повредить декоративное напольное покрытие. К примеру, дерево может начать рассыхаться и трескаться.
При использовании терморегулятора обязательно следуйте инструкции производителя. Читайте ее перед выполнением настройки сложных программ.

Неисправности

Термостат является сложным механизмом, поэтому есть высокий риск его выхода из строя.

Следует отметить несколько неисправностей, которые часто встречаются у таких приборов:

Щелкание терморегулятора. Зачастую причиной является плохой контакт между устройством и входными проводами. Чтобы проверить это, следует разобрать корпус и проанализировать качество креплений. В некоторых случаях нужно также измерить сопротивление датчика.
Отсутствие нагрева пола. Если такое происходит при максимальном положении регулятора, это может означать, что термодатчик установили очень близко к кабелю.
Мигающий сигнал красной лампочки. Она свидетельствует о том, что датчик температуры сломался и нужна его замена.

Отсутствие тока. Причин здесь может быть несколько. В первую очередь следует проверить, правильно ли подключены все питающие провода к терморегулятору. Если контакт хороший, тогда нужно искать поломку внутри термостата. Зачастую подобные неисправности не всегда поддаются ремонту. Поэтому устранением неисправности станет только полная замена терморегулятора.
Устройство не прогревает пол до установленной температуры и отключается раньше. Это легко проверить, если установить прибор на максимум. Исправные системы сразу перейдут в режим нагрева. Если этого не произойдет, следует восстанавливать систему.

Ремонт термостатов предполагает наличие определенных навыков работы с электрическими схемами, поэтому лучше подобные операции доверять проверенным специалистам или организациям.

Производители и отзывы

Терморегуляторы позволяют качественно настраивать температурный режим теплого пола. Поэтому они должны быть качественными и надежными. Сегодня на рынке представлено несколько видов подобных устройств, среди которых можно выделить несколько хороших марок:

Danfos. Программируемые системы прекрасно справляются со своими задачами. Продукция поставляется вместе с устойчивыми датчиками температуры, позволяющими обеспечить высокую точность настройки устройства.

Eberle. Под этой маркой выпускают несколько видов терморегуляторов. Особое внимание следует уделить механическим устройствам, которые используются для регулировки температуры на промышленных объектах. Здесь также присутствуют термостаты, способные работать даже при высокой влажности.
Devi. Терморегуляторы из Дании отличаются высокой точностью и надежностью. Компания выпускает несколько видов регуляторов, которые дополняются качественным программным обеспечением.

Legrand. Одна из самых надежных марок термостатов. Здесь можно найти как обычные механические, так и программируемые системы. Некоторые модификации также адаптированы к высокой влажности.
Теплолюкс. Терморегуляторы этой марки довольно широко распространенные. Они отличаются многофункциональностью. Но, согласно отзывам многих владельцев, некоторые модификации служат плохо и быстро выходят из строя. При этом компания некачественно исполняет их гарантийное обслуживание.

Этот рейтинг терморегуляторов не является полным, так как на рынке существует множество качественной продукции, которая подходит для решения конкретных задач.

Терморегуляторы являются универсальным решением, позволяющим обеспечить оптимальную работу теплого пола независимо от его типа. Используйте для таких целей только качественную продукцию, которая соответствует всем нормативам и стандартам.

Об особенностях термурегуляторов для теплого пола можете узнать из видео.

виды и как выбрать, схема подключения

На чтение 12 мин. Просмотров 12.1k. Обновлено 30 мая, 2021

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для управления водяного теплого пола, поскольку данная отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении, к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Терморегулятор для радиатора отопления: установка, принцип работы, характеристики, критерии выбора.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы, датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTubeТерморегуляторы в системе отопления могут регулировать следующие параметры:

Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Обзор комнатных термостатов с датчиком пола и без. Назначение. Правила монтажа

Watch this video on YouTube

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

вентиль 3-х ходовой;
насос циркуляционный;
перемычка байпаса;
градусник;
термостатическая головка ;
реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

Терморегуляторы для теплых полов | Часть 1 | Функции и отличия терморегуляторов

Watch this video on YouTube

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

115 фото инструкций по подбору устйроства

В многоквартирных домах сейчас появился новый тренд на теплые полы с электрическим или водяным снабжением. Часто их применяют и владельцы частных построек. Очень важно произвести правильно все монтажные работы, чтобы комфортная температура поддерживались на всей жилой территории.

Но также необходимо проверить и все другие элементы системы. Особенно стоит подумать над тем, какой терморегулятор для пола лучше выбрать?

Об устройстве

Название здесь не требует дополнительных пояснений. Терморегулятор служит для того, чтобы включать и выключать обогрев. Также он помогает обеспечивать контроль над всеми электросистемами, входящими в ваше напольное покрытие.

Существует сразу три подраздела терморегулирующего оборудования. Всех проще и понятнее работает механический тип. Все настройки регулируются при помощи одного колеса. Нагреватели не отключаются, когда достигают нужных отметок, поэтому это не самый экономически выгодный вариант.

Следом идет электронный вид. Здесь уже в ход идут многочисленные кнопки и сенсоры разного типа. Подобные устройства могут отключить всю электроэнергию, когда пол достиг нужных показателей температуры. Монтаж можно осуществить даже в электрический щиток.

Посложнее дела обстоят с программируемыми типами устройств. Тут уже вы сами устанавливаете определенный температурный режим и график работы. Обязательно стоит прочитать инструкцию для терморегулятора теплого пола, чтобы адекватно задать все необходимые параметры.

Очень удобно устанавливать разные величины для спальной комнаты, гостиной, кухни и туалета. Чаще всего используется обогрев кабелями или пленкой.

Трудности в выборе модели

Сейчас можно запутаться в марках приборов, которые обеспечат контроль температуры. Естественно, все первым делом обращают внимание на мощности. Если у вас помещение большое, то покупайте двухзонный термостат или пускатель магнитного типа. Их можно установить на стену или оставить в коробе.

Обратите свое внимание на то, можно ли устройство регулировать дистанционно с помощью пульта. Есть даже новомодные образцы, которые слушают команды по интернету.

Самые удобные в управлении сенсорные варианты, чуть хуже с регулировкой обстоят дела у кнопочных и механических. Датчики же бывают не только встроенными, но и выносными.

Тщательно проверьте, чтобы все детали были на месте, перед установкой. Только после этого можно осуществлять подключение терморегулятора для теплого пола в доме.

Установка

Если у вас есть определенные строительные навыки и опыт, то данная задача не покажется вам сверхсложной. Тут главное четко следовать инструкции. Делать все не спеша, после полного отключения электроэнергии. После укладки пола вам надо будет поставить термостат.

Монтажные работы зависят от типа контроллера. Если он встроенный, то в стене необходимо оставить специальную нишу. Накладной вариант характерен тем, что нужно здесь заранее отметить место расположения, и только потом неподалеку поставить термодатчик.

Запомните, что всегда для начала надо разобраться с тем, как подключать все предлагаемые провода в комплекте. Это всегда есть в инструкции. Нужно быть в теме электрических схем.

Термостат подключать собственноручно значительно легче. Обратитесь с квалифицированным мастерам, если не до конца уверены в своих силах. Это сэкономит и время, и деньги, если что-то поломается во время любительского монтажа.

Отдельно придется устанавливать и датчики, без которых не может эффективно функционировать вся система подогрева. В гофрированную трубку укладывают провода и термодатчик, которые идут к регулятору. Все это размещается аккуратно в стене.

Водяные полы

Подключать отопительный контур придется при помощи коллектора. Простейший вариант работает при включении вентилей на входе и выходе. Вы сможете легко поменять количество воды, которая направляются в каждый конкретный контур.

Такая система часто нестабильна, так как зависит напрямую от температуры на улице. Часто вентили приходится докручивать, чтобы в помещении были оптимальные показатели.

Автоматизация этого процесса происходит с помощью установки управляющих устройств и сервоприводов. Они всегда руководствуются командами, которые сокращают или увеличивают потоки, поступающие в отапливаемые контуры. Термостат подает сигнальные оповещения, которые доходят до сервоприводов.

Возможные неполадки

В случае поломки всей системы не надо сразу задумываться о замене. Всё можно починить вручную, только обязательно предварительно отключите электроэнергию, отсоедините провода, откройте крышку контроллера, открутите все винтики под крышкой и проведите проверку конденсатора хотя бы визуально.

Если всё ещё поломка не найдена, то следует отправить фото терморегулятора для теплого пола в ремонтный отдел, где быстро помогут вам с решением проблемы.

Фото терморегулятора для теплого пола

Также рекомендуем посетить:

Post Views: Статистика просмотров 349

Терморегулятор для теплого пола

Система напольного обогрева требует недешевой комплектации для успешной ее работы. При этом независимо от того, установлен у вас электрический обогрев или водяной. При обустройстве теплого пола важную роль играет терморегулятор. Благодаря ему можно осуществлять четкий контроль температуры в каждой отдельной комнате. Плюс ко всему можно значительно экономить средства на отоплении. Если вы пойдете в специализированный магазин, то обнаружите там большое разнообразие терморегуляторов от разных производителей. И это хорошо, если вы попадете к добросовестному продавцу, и он предоставит вам объективную информацию. Однако надеяться на это рискованно. Поэтому лучше всего самостоятельно исследовать вопрос о том, чем отличаются друг от друга терморегуляторы для теплого пола. В этой статье мы предоставим для вас полезную информацию по этому вопросу.

Терморегулятор – что это

Прежде всего терморегулятор обеспечивает комфортную и надежную работу всей отопительной системы. Без него достичь экономии вам никак не получиться. Выбранный термостат тесно связан с температурным датчиком, который находится в полу возле отопительного контура. Температурный датчик измеряет температуру обогрева и подает сигнал на терморегулятор для теплого пола. Как правило, сигнал подается на отключение или включение подогрева.

Терморегулятор также классифицируется на несколько разновидностей, перечислим их:

Механический терморегулятор для теплого пола. Это представитель самого простого терморегулятора. Вся настройка его работы выполняется при помощи колесика. Отключается вся система нагрева только после достижения определенной температуры. Безусловно, это не самый экономный вариант.
Электронный терморегулятор для теплого пола. По принципу своей работы он очень напоминает вышеописанный. Однако вместо колесика такие устройства оснащаются сенсором или кнопками. Принцип работы такой же, отключается обогрев после достижения заданной температуры.
Программируемый терморегулятор для теплого пола. Этот термостат имеет явные преимущества, так как есть возможность настроить график его работы по своему желанию, а, вернее, по своим потребностям. Благодаря программированию можно настроить так, чтобы обогрев теплого пола включался в заданные часы и не отталкивался от температуры воздуха. Более того, такие устройства могут быть двухзональными и однозональными. Что это дает? Один двухзональный терморегулятор для теплого пола можно использовать сразу для нескольких комнат. Как правило, его выбирают те, кто укладывает инфракрасный теплый пол или кабельный.

Виды терморегуляторов

Помимо перечисленных классификаций, термостат также отличается по другим особенностям. Например, отличаются они по месторасположению. Их установку можно осуществлять в комнате, где уложен теплый пол. Также существует вариант их установки непосредственно в электрическом щитке. Установка в комнате необходима в том случае, если устройство имеет встроенный температурный датчик. Если же нет, то терморегулятор теплого пола можно спокойно вынести в другое помещение.

Важно! Терморегуляторы недопустимо устанавливать в помещение с повышенной влажностью. Поэтому если укладка теплого пола ставиться в ванной комнате, то терморегулятор обязательно выносится за ее пределы.

Еще эти устройства отличаются и конструктивно. Например, можно выбрать накладной или встраиваемый. В первом случае установка осуществляется без штробления. Что касается встраиваемого, то здесь необходимо произвести установку как розетки или выключателя.

Перед тем как определиться с тем, какой лучше выбрать термостат, следует понимать, что простой терморегулятор рассчитан для обогрева площади мощностью в 3 кВт. Поэтому крайне важно чтобы мощность отапливаемой площади совпадала с возможностями выбранной вами модели термостата.

Совет! Для более комфортного и экономного использования теплых полов, лучше выбрать двухзонный агрегат. Это будет хорошим решением, ведь отпадает потребность в их установке в каждой комнате.

Современное решение

Ряд производителей стремится выделиться на рынке. По этой причине постоянно усовершенствуют используемые технологии. В данную категорию попадает терморегулятор для теплого пола Devi и Caleo. Так, в них имеется датчик, который позволяет полностью автоматизировать процесс по управлению теплых полов. Как правило, корпус таких изделий изготавливается из ударопрочного пластика. Они имеют несколько режимов управления и электронный дисплей. Согласно заявлению производителя, такие устройства прослужат коло 10 лет. Итак, выбирая терморегулятор Деви или Калео, вы можете приобрести качественный термостат, который прослужит вам не один год.

Какой экономичней

У многих возникает резонный вопрос, какой экономичней терморегулятор. Прежде всего вам не следует отталкиваться от его стоимости. Главным вопросом должно быть то, какой у него расход электроэнергии. При правильном выборе зачастую можно экономить расход электричества до двух раз. Например, если теплый пол устанавливается в помещении, в котором маленькая площадь, то вообще нет смысла приобретать дорогостоящий прибор. Тут можно обойтись простым механическим устройством. Что касается больших помещений, где теплый пол установлен одновременно в нескольких комнатах, то предпочтенье лучше отдать дорогостоящему терморегулятору, например, программируемый.

Как правильно выбрать

Теперь подробней рассмотрим вопрос о том, какой терморегулятор для теплого пола выбрать лучше всего. Если вы покупаете комплект теплого пола, то некоторые производители кладут в него и термостат. Как правило, это недорогостоящие устройства. Например, это может быть простая электронная модель, которая не позволит вам экономить средства на отоплении. Например, в нем не будет возможности задавать программу, а только настраивать на определенную температуру. По этой причине лучше всего выбирать термостат отдельно под ваши потребности и предпочтенья.

В первую очередь вам следует определиться с типом прибора, о которых мы уже говорили выше. Также следует заранее решить, как именно будет осуществляться его установка, будет это встраиваемый, выносной или какой-либо другой прибор. Важно сразу понимать, что эти параметры никак не влияют на качество его работы.

Совет! Если вы эстет, то лучше отдать предпочтенье встраиваемому прибору.

Что касается его работоспособности, то в первую очередь это мощность. На приборе всегда указывает число. Это число указывает его максимальную мощность, то есть выше он не способен выдавать. Чтобы теплые полы работали исправно, их мощность должна быть немного меньше той, которая указана на терморегуляторе. Только так можно обеспечить корректную работу напольного обогрева.

Если быть конкретней, то разница между мощностью терморегулятора и теплого пола должна составлять около 15%. Если в разных комнатах одновременно укладывается напольное отопление, то для каждой комнаты необходим отдельный агрегат. Разве что вы выберите двухзонный терморегулятор, в котором можно осуществлять регулировку температуры одновременно в нескольких комнатах.

Что касается метода установки, то гораздо проще установить накладной. Особенно если у вас уже сделан ремонт и штробить стены вы не имеете возможности. Помните, что встраиваемые модели нуждаются в том, чтобы прокладывать провода и сам агрегат в стене.

Важно! Встраиваемые модели имеют ограничения по сфере использования. Например, их нельзя устанавливать в деревянных домах.

Немаловажную роль играет и фирма производителя. Не стоит кидаться на дешевые китайские терморегуляторы. Учитывая, что речь идет об отоплении, то предпочтенье лучше отдавать проверенным производителям, которые зарекомендовали себя исключительно с положительной стороны. Например, можно вспомнить немецкого производителя LEGRAND. Эти устройства отличаются высоким качеством. В то же время есть и отечественный производитель, который не менее востребован на нашем рынке. В этот список можно смело внести Джитуар.

Заключение

Итак, если подвести итог, теплый пол должен в обязательном порядке укомплектовываться терморегулятором. Это устройство выполняет крайне важную роль. В то же время не стоит торопиться с тем, чтобы выбрать тот или иной прибор. Обязательно придерживайтесь всех рекомендаций из этой статьи, и вы сможете свести вероятность ошибки к минимуму.

Мы надеемся, что предоставленная статья помогла вам разобраться с выбором терморегулятора для теплого пола. Если вы уже имеете опыт выбора этого агрегата, то пишите комментарии и делитесь своим опытом с начинающими. Ваш опыт будет неоценим. Плюс ко всему мы предлагаем вам посмотреть подготовленное видео на тему выбора термостата.

Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.

Теплый пол водяной — распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

Механические терморегуляторы.
Терморегулятор для теплого пола механический
Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.
Механические терморегуляторы с выносным датчиком температуры
На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.
Механический терморегулятор
Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.
Сенсорный тип терморегулятора
Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.
Электронные терморегуляторы теплого пола
Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.
Беспроводной программируемый терморегулятор
Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.
Терморегулятор для теплого пола программируемый
Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.
Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятора

По каким критериям подбирать устройства?

Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторы

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервопривод

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Терморегулятор теплого пола TI 200Design Thermo Thermoreg TI200 Design

Терморегулятор Thermoreg TI-200 Design, поворотный для электрических теплых полов. Цвет Белый; Производитель Thermo

Малая установочная глубина
Светодиодная индикация на лицевой панели
Установка в рамки Jung, Schneider Electric, Gira, ABB и др.
Встроенный двухполюсный выключатель

Поворотный терморегулятор с выносным датчиком и встроенным выключателем, для электрических теплых полов. Поставляется с декоративной рамкой. Возможна установка в многопостовые рамки JUNG, Legrand, ABB, Schneider Electric, Werkel.

ВНИМАНИЕ! Совместим не со всеми сериями данных производителей. При покупке обязательно консультируйтесь с нашими специалистами.

Особенности модели:

встроенный двухполюсный выключатель для удобного отключения во время проветривания помещения и в летнее время;
включает систему при понижении температуры на 0,5 °C;
терморегулятор выдерживает нагрузку до 3,6 КВт;
максимальный ток 16 А;
монтаж утопленный, заподлицо со стеной;
градуировка шкалы, позволяющая легко установить заданную температуру пола или помещения;
светодиодная индикация позволяет получать информацию о работе терморегулятора: красный светодиод указывает на то, что питание на нагревательный кабель подано, зеленый — на то, что питание выключено, мигающий красный указывает на выход из строя датчика пола;
Совместимость с рамками: Jung, Schneider Electric, Gira (Установка возможна в рамки не всех серий. При заказе уточняйте совместимость у консультантов.)

Терморегулятор для теплого пола Thermoreg TI-200, разработанные специально для кабельных нагревательных систем Thermo, используются для вспомогательного (комфортного) подогрева пола или для полного отопления помещений. Монтаж утопленный, заподлицо со стеной. Малая установочная глубина 12 мм значительно облегчает и ускоряет установку. Терморегуляторы для теплого пола Thermoreg TI-200 совместимы со многими сериями электроустановочных изделий. Максимальная нагрузка 3600 Вт.

В терморегуляторе для теплого пола Thermoreg TI-200 используется технология «беcсвинцовой пайки» Pb free, что в свою очередь помогает сделать ваш дом более чистым и экологичным

Технические характеристики:

Параметры сети: 230 В пер. тока + 10/-15%, 50/60 Гц
Потребляемая мощность: 1Вт
Максимальная нагрузка: 16 А, 3600 Вт
Релейный выход: N
Диапазон установки: +5°С …+40°С
Гистерезис: 0,5°С
Датчик: 12 кОм
Гарантия производителя: 3 года

Габаритные размеры и схема подключения:

Инструкция по эксплуатации, монтажу и настройке терморегулятора Thermo TI200

Теплые полы Thermo в России

Многие специалисты в области кабельных систем отопления по достоинству оценивают продукцию торговой марки Thermo. Под этим брендом производится множество наименований теплых полов, расчитанных на использование в помещениях любого типа:

Кроме того, в ассортимент Thermo входят:

Электрический теплый пол и терморегуляторы Thermo отличаются высоким качеством и надежностью. Вся продукция производится на заводе Thermo Industri AB Швеция, и полностью соответствует европейским стандартам качества и безопасности.

Терморегулятор теплого пола TI 200Design Thermo Thermoreg
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Терморегулятор теплого пола TI 200Design Thermo Thermoreg — цена, фото, технические характеристики. Для того, чтобы купить Терморегулятор теплого пола TI 200Design Thermo Thermoreg в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Терморегулятор теплого пола TI 200Design Thermo Thermoreg оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

Умный терморегулятор для теплого пола REDMOND Skyfloor RSF-171S: характеристики, описание, инструкция

Фирменный магазин REDMOND Smart Home в ТК «Ока» ГМ Лента на Оборонной

Адрес:

Санкт-Петербург, пос.Тельмана, д.2 Б, пом. 43 а

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРК «МЕГАМАГ»

Адрес:

Ростов-на-Дону, Ул. Пойменная, д.1

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Айсберг»

Адрес:

Самара, ул. Дачная, дом 2

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 9.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРК «Капитал»

Адрес:

Тольятти, ул. Дзержинского, дом 21

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРЦ «МореМолл»

Адрес:

Сочи, ул.Новая Заря, д. 7

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТК «Авеню»

Адрес:

Санкт-Петербург, Выборгское ш., 15, лит.А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Карат»

Адрес:

Москва, Московская область, Реутов, ул. Ленина, д.1А

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТМК «Мега Гринн»

Адрес:

Орел, Кромское шоссе д.4

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТК «Медиа Плаза»

Адрес:

Краснодар, ул. Стасова 178/2

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРК «Заневский Каскад»

Адрес:

Санкт-Петербург, Заневский пр., д.71

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТОЦ «Версаль»

Адрес:

Новосибирск, пл. им.Карла Маркса, д.3

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «РИО»

Адрес:

Санкт-Петербург, ул. Фучика, д.2

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Тандем»

Адрес:

Казань, пр-кт Ибрагимова, дом 56

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «Три Кота»

Адрес:

Астрахань, ул. Минусинская, 8

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 9.00 до 20.00

Фирменный магазин REDMOND Smart Home в ТК «Форум»

Адрес:

Саратов, ул. Танкистов, дом 1

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРЦ «РИО»

Адрес:

Москва, Большая Черемушкинская д.1

Телефон:8 (495) 909-08-20

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «Афимолл Сити»

Адрес:

Москва, Пресненская наб.д.2

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Весна»

Адрес:

Москва, Москва, Алтуфьевское шоссе, 1-й километр, вл3 с1

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «МЕГА Парнас»

Адрес:

Санкт-Петербург, КАД, 117-й километр, внешнее кольцо, 1

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 9.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «Лотос Плаза»

Адрес:

Петрозаводск, пр. Лесной, д. 47 лит. А

Телефон:8 (800) 200 77 21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Монгора»

Адрес:

Сызрань, пр. 50 лет Октября, дом 54Г

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРК «Титан-Арена»

Адрес:

Архангельск, ул.Воскресенская, д. 20

Телефон:+7 (800) 2007721

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Мурманск, пр. Ленина, д. 34

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Тропа»

Адрес:

Москва, Профсоюзная ул., вл.118

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в Мегакомплексе «ГРИНН»

Адрес:

Белгород, проспект Богдана Хмельницкого д.137Т

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в «МЕГА Адыгея-Кубань»

Адрес:

Краснодар, Тургеневское шоссе, 27

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 8:30 до 22:00

Фирменный магазин REDMOND Smart Home в ТРК «Балкания Нова»

Адрес:

Санкт-Петербург, Балканская пл., д. 5 Ю

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «Сити-парк Град»

Адрес:

Воронеж, Воронежская обл., Рамонский р-н, Солнечный пос.,ул. Парковая, 3

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Пикник»

Адрес:

Москва, Московская область, Одинцовский городской округ, рабочий посёлок Новоивановское, Западная ул, стр. 4

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Азовский»

Адрес:

Москва, ул. Азовская 24, корп. 3

Телефон:8 (495) 909-08-20

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТК «Академический»

Адрес:

Санкт-Петербург, Гражданский просп., 41, литера А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Магнит»

Адрес:

Ставрополь, ул. Доваторцев, 64

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «5 ОЗЕР»

Адрес:

Санкт-Петербург, ул.Долгоозерная, д.14, корп.2

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Магнит»

Адрес:

Салават, ул. Губкина, дом 3

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Санкт-Петербург, Богатырский пр., д.42

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Магнит»

Адрес:

Волжский, ул. Логинова, д. 2Б

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Нижний Новгород, ул. Деревообделочная, дом 2

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Екатеринбург, ул. Бабушкина, д. 2а

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Красноярск, Сибирский пер. д. 5а

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей» Путилково

Адрес:

Москва, МО, д.Путилково, 71км МКАД,1

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Санкт-Петербург, Ленинградская область, Ломоносовский район, Виллозское городское поселение, Таллинское шоссе, 27

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Город»

Адрес:

Томск, Ул. Герцена 61/1

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 20.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Изумрудный город»

Адрес:

Томск, Пр.Комсомольский, 13 Б

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND SMART Home в ТК «Смайл»

Адрес:

Санкт-Петербург, пр. Большевиков д.27, лит.А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРК «Южный Полюс»

Адрес:

Санкт-Петербург, ул. Пражская д.48/50 лит.А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТЦ «Радуга»

Адрес:

Санкт-Петербург, пр.Космонавтов, д.14, лит. А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Санкт-Петербург, Богатырский пр. 13А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home ТЦ Макси ( ул. Луганская, д.53/2)

Адрес:

Киров, ул. Луганская, 53/2, Киров, Кировская обл.

Телефон:+7(8332) 253-777 доб.1

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ГМ «Ашан»

Адрес:

Ижевск, ул.Ленина д.136

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «Ульянка»

Адрес:

Санкт-Петербург, Проспект Ветеранов, 101

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Санкт-Петербург, Московский пр. д. 137, литера А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Охта Молл»

Адрес:

Санкт-Петербург, ул. Брантовская дорога, 3

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в п.Мурино (Привокзальная площадь, дом 1-А, корпус 1)

Адрес:

Санкт-Петербург, п.Мурино, Привокзальная площадь, дом 1-А, корпус 1

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home на Садовой 42

Адрес:

Санкт-Петербург, ул. Садовая, д. 42 лит. А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТПУ «Планерная»

Адрес:

Москва, Планерная ул, дом 7

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «Москворечье»

Адрес:

Москва, Каширское шоссе, д. 26

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «ВИВА»

Адрес:

Москва, ул. Поляны, д. 8

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Пилот»

Адрес:

Санкт-Петербург, г. Гатчина, ул.Генерала Кныша, д.2а

Телефон: 8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Акварель»

Адрес:

Волгоград, Университетский проспект, 107

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Кировский Универмаг»

Адрес:

Санкт-Петербург, площадь Стачек д.9 лит А

Телефон: 8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «Континент»

Адрес:

Санкт-Петербург, Санкт-Петербург Континент пр. Стачек д.99

Телефон: 8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Краснодар, ул. Минская, д.120/8, литер А

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Ростов-на-Дону, бул. Комарова, д. № 24 лит.А

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Виктория Плаза»

Адрес:

Рязань, пр-кт Первомайский, д.70, корп.1

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home ТРК ЛиговЪ

Адрес:

Санкт-Петербург, СПБ Лиговский пр., д. 153, лит. А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ Выходной

Адрес:

Москва, Московская обл, г Люберцы, Октябрьский пр-кт, д 112

Телефон:8(495)909-08-20

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Екатеринбург, ул. Академика Шварца, стр. 15

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей»

Адрес:

Ростов-на-Дону, ул. Малиновского, №23д

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «Окей» (ТРЦ «Планета»)

Адрес:

Уфа, ул. Энтузиастов, д 20

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «ОКей»

Адрес:

Тюмень, Широтная 199

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Седьмое небо»

Адрес:

Нижний Новгород, ул. Бетанкура, д. 1,

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ГМ «ОКей»

Адрес:

Воронеж, ул. Шишкова, 72

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Макси Сити»

Адрес:

Москва, г.Балашиха, шоссе Энтузиастов, д.80

Телефон:8(495)909-08-20

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Райкин Плаза»

Адрес:

Москва, ул. Шереметьевская, д. 6, корп.1

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Парк Хаус»

Адрес:

Екатеринбург, ул.Сулимова, д.50

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Кубус»

Адрес:

Санкт-Петербург, г. Гатчина, Пушкинское шоссе, д. 15

Телефон: 8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТЦ «Манеж»

Адрес:

Томск, л. Беринга, 10

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Мармелад»

Адрес:

Вологда, Пошехонское шоссе, д. 22

Телефон:8 (800) 200-77-21

Режим работы:Ежедневно с 10.00 до 21.00

Фирменный магазин REDMOND Smart Home в ТЦ «Метромаркет»

Адрес:

Москва, 3-й Крутицкий пер., д.18

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТЦ «Мозаика»

Адрес:

Москва, ул. 7ая Кожуховская, 9

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Июнь»

Адрес:

Москва, г.Красногорск МО. ул. Знаменская, 5

Телефон:8 (495) 909-08-20.

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в гипермаркете «Карусель»

Адрес:

Санкт-Петербург, г. Сосновый Бор, ул.Красных Фортов д.26

Телефон: 8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРК «Гранд Каньон»

Адрес:

Санкт-Петербург, Энгельса, д. 154, лит. А

Телефон:8 (812) 679-99-02

Режим работы:Ежедневно с 10.00 до 22.00

Фирменный магазин REDMOND Smart Home в ТРЦ «Планета»

Телефон:8-800-200-77-21

Режим работы:Ежедневно с 10.00 до 22.00

Коврик площадью 10 кв. Футов, электрическая система водяного теплого пола с цифровым термостатом Aube — система подогрева пола

Лучистое напольное отопление:

Холодные полы уходят в прошлое, когда устанавливается электрическая система обогрева пола. Вам и вашей семье понравится дополнительное тепло и комфорт, которые наша система подогрева пола привносит в любую комнату, в которой она установлена.

Система лучистого обогрева пола с электроприводом системы обогрева:

Эта электрическая система обогрева полов и термостат устанавливаются под полом в любой комнате вашего дома и будут обеспечивать лучистым теплом, обогревая пол и предметы в комнате, делая все пространство комфортным.

Монтаж:

Этот продукт представляет собой систему обогрева «MAT» с проволокой, отстоящей на 3 дюйма друг от друга и прикрепленной к сетчатому материалу коммерческого класса с помощью клейкой основы.После установки его раскатывают и укладывают на пол по всей обогреваемой площади. Сетчатый материал можно разрезать, делая повороты и углы, чтобы нагреть практически любую форму. Красный нагревательный элемент нельзя разрезать. Более подробный процесс установки изложен в инструкции.

Тщательно рассчитайте квадратные метры отапливаемой площади. Не включайте постоянные предметы или участки, по которым не ходят. Приобретите систему отопления соответствующего размера.
Просто разверните коврик для подогрева пола с холодным концом вверх по стене к распределительной коробке. Клейкая лента с обеих сторон мата позволяет мату оставаться на месте и лежать ровно. Вы можете манипулировать матом, чтобы он соответствовал желаемой области нагрева, используя описанные ниже методы поворота.
Установите раствор и плитку поверх системы отопления.
Подключить термостат теплого пола.

Установка водяного отопления | Мартинова Фотогалерея

Водяное отопление, также известное как «теплый пол», представляет собой систему подпольного отопления, которая проводит тепло по всей поверхности пола.С помощью водяного теплого пола легче контролировать температуру в каждой комнате, устанавливая желаемую температуру в часто используемых зонах и снижая температуру в комнатах, которые вы используете не так часто. Это позволяет сэкономить энергию и деньги.

Это лучистая система обогрева пола, установленная на фанере с канавками, которая обеспечивает простую установку и намного более эффективна, чем трубопровод, установленный под фанерным черным полом. В этом случае трубы находятся в прямом контакте с готовым продуктом для пола, который быстрее передает тепло.

Рифленая фанера помогает равномерно распределять температуру по всему помещению.

На этом фото показаны зонирующие головки на коллекторе отопления. В этом приложении очень легко управлять зональным обогревом с помощью термостата в каждой комнате для эффективного и комфортного обогрева.

Это высокоэффективная система газового котла для теплого пола и резервуара для горячей воды. Время восстановления бака с горячей водой очень короткое. Эта конкретная система горячего водоснабжения требует разной температуры воды, которую может обеспечить модулирующий бойлер.

Система на этом изображении имеет семь зон нагрева, каждая из которых имеет собственный насос. В этом приложении мы можем равномерно распределить температуру в более крупных системах.

На этом фото изображен коллектор для одной зоны нагрева. Система заполнена гликолем для защиты труб от замерзания, потому что часть системы обогревает складское помещение, где тепло будет использоваться только тогда, когда это необходимо.

Выше показана система подогрева пола в подвале до заливки бетона.Теплый цокольный этаж сделает весь дом уютным и комфортным.

После того, как этот цокольный этаж был выровнен и уложена изоляция, проложены кислородные барьерные трубы. Трубы, находящиеся под давлением воздуха, прикреплены скобами к изоляции, а наверху труб имеется проволочная сетка, которой требуется только изоляция краев перед заливкой бетона.

Свяжитесь с нашими специалистами по установке печей

Обладая многолетним опытом работы в районе северо-востока Огайо, Martinov Home Solutions предлагает широкий спектр услуг по ремонту и установке, которые помогут удовлетворить ваши потребности в HVAC.Свяжитесь с нами сегодня, чтобы запросить бесплатную смету без каких-либо обязательств.

Radiant Way Inc.

Интерфейс между вами и вашей системой отопления должен быть простым и интуитивно понятным. Мы используем термостаты Wi-Fi, которые без проблем обмениваются данными с нашей панелью управления и вашим смартфоном.

Мы планируем механическое пространство для размещения панели управления и источника тепла (водонагреватель или бойлер) как можно раньше в проекте. Мы консультируемся с подрядчиком, чтобы гарантировать, что механическое пространство будет соответствовать всем применимым требованиям кодекса и что все специалисты знают, где разместить свои услуги.

Заводская панель управления экономит место. Панель управления обычно включает:

Высокоэффективные насосы с датчиком температуры
Автоматические значения зоны с функцией проверки насоса
Полностью изолированный теплообменник из нержавеющей стали
Удаление воздуха и расширительный бак
В сборе с прессовыми соединениями — без пайки

Водонагреватель — Используется в основном для комбинированных систем жидкостного лучистого отопления и может работать на природном газе или пропане.Мы предпочитаем использовать высокоэффективные водонагреватели для экономии энергии и увеличения продолжительности жизни. Для получения технических характеристик нажмите здесь.

Котел — Котлы традиционно используются в автономных системах. Для получения технических характеристик нажмите здесь.

Бесконтактный водонагреватель — Мы не рекомендуем использовать безбаковый водонагреватель с системами водяного лучистого отопления.

Труба PEX с кислородным барьером — Pex используется для напольной трубы и обратных линий подачи.Наши системы предварительно сбалансированы по конструкции, а линии подачи и возврата изолированы, что способствует повышению энергоэффективности всей системы.

Медный трубопровод — используется на панели управления и в механическом помещении для соединения с источником тепла. Мы используем пресс-фитинги только для обеспечения целостности системы и исключения опасности, связанной с открытым пламенем на стройплощадке.

Жидкость — Мы используем воду, обработанную ингибитором коррозии Fernox.

Насосы — Мы используем высокоэффективные термочувствительные насосы с регулируемой скоростью для экономии энергии для наших клиентов.В комбинированных системах мы используем насос из нержавеющей стали для подачи горячей воды через теплообменник из нержавеющей стали. Для получения технических характеристик нажмите здесь.

Теплообменники — В комбинированной системе мы используем теплообменник из нержавеющей стали для передачи тепла от водонагревателя к системе водяного лучистого отопления.

Зональные клапаны — Зональные клапаны регулируют поток нагретой воды в системе. В нашей системе предусмотрена автоматическая двухнедельная тренировка, чтобы клапаны и насосы оставались в рабочем состоянии.

Коллекторы — Коллекторы, которые мы используем, полнопроходные, что увеличивает расход воды на 22%. Мы предварительно балансируем систему на этапе проектирования, чтобы исключить балансировочные клапаны на коллекторах. Преимущество для застройщика и домовладельца заключается в том, что доступ к коллекторам больше не требуется в пределах жилой зоны дома.

Термостаты — термостаты с поддержкой Wi-Fi определяют температуру окружающей среды в комнате и запускают или останавливают поток нагретой воды в зависимости от заданных значений, запрограммированных домовладельцем для максимального комфорта.Для получения технических характеристик нажмите здесь.

Верхняя плита — Верхняя плита представляет собой легкий бетонный продукт, который является самовыравнивающимся, теплопроводным и сохраняет 2-часовой предел огнестойкости со звукоизоляционными свойствами. Инженер должен спроектировать нагрузки, когда он используется на фальшивом деревянном черновом полу, так как он весит 15,5 фунтов. на квадратный фут на глубине 1 ½ дюйма.

Полы с подогревом для инженерных полов и полов из твердых пород дерева

Стивен Си пишет:

Большое спасибо за профессиональное объяснение всего процесса и ваших различных систем отопления.Мне нравится комфорт теплого пола в моей главной ванной.

Мигель Си пишет:

Был доволен покупкой в прошлом году и заказал еще для остального дома.

Рэйчел пишет:

Я дважды пользовался чатом поддержки клиентов, и персонал службы поддержки всегда оперативно отвечает на мои вопросы. Они упростили процесс выбора и планирования установки пола с подогревом.

Джон пишет:

Дэн был очень полезным и имел отличные идеи для решения проблем.Обмен не был поспешным, и я чувствовал, что меня хорошо поддерживают и информировали в процессе покупки. Спасибо, Дэн!

Антуан пишет:

Я застрял в установке и связался со своим менеджером по работе с клиентами Дэвидом Кемпфом, который немедленно перевел меня в службу технической поддержки. К сожалению, я получил голосовую почту. и я попытался перезвонить. Как только я смог пролистать свой телефон, я получил сообщение от Дэна Гутьерреса из службы технической поддержки. Я позвонил ему, и он провел меня и решил мою проблему.Он заставил меня почувствовать себя частью команды, И ЭТО СПАСИЛО ДЕНЬ. Большое спасибо, ребята, теперь я не знаю, почему я был участником с 2008 года!

Рик пишет:

Митч, ты доставил удовольствие! Я еще не укладывал полы, но с нетерпением жду установки ваших тепловых ковриков в ближайшие две недели или около того

Ли Строитель, пишу я,

Дэн был УДИВИТЕЛЬНЫМ! У меня был вопрос в онлайн-чате, и он позвонил. Он не только сэкономил мне немного денег, мы рады вести с ним бизнес в будущем!

Алан пишет,

Джентльмен, с которым я разговаривал, понимал мою проблему и обсуждал решения.Не торопился и уважительно выслушал объяснения непрофессионала. Я куплю у этой компании. Спасибо др R

Джим Х пишет:

За последние два года я установил продукты ThermoSoft как под мраморный пол, так и под паркетный пол в моем доме, и я очень доволен обоими результатами. Процесс планирования и заказа прост и понятен благодаря хорошо продуманному веб-сайту, содержащему всю необходимую информацию, в сочетании с живыми техническими консультантами.Поддержка после установки отличная: Дэн Гутьеррес ответил на некоторые начальные технические вопросы, а затем в течение двух недель следил за тем, чтобы продукт работал в соответствии с моими ожиданиями. Это так, и теперь мы наслаждаемся комфортом полов с подогревом в ванных комнатах в холодные зимние месяцы.

Дэн пишет,

дан был полезен

Карла Б. пишет:

Дэн Гутьеррес мне очень помог. Он отвечал на несколько звонков от меня, а также от моих подрядчиков.Он всегда был очень добрым и информативным. Я бы порекомендовал Дэна всем, кому нужен совет и информация о продукте

Патрик пишет:

Дэн был потрясающим. Очень полезно. Провели меня через диагностику. Спасибо!!

Мирча пишет:

Абсолютно лучший опыт. Очень нравится продукт, отличный сервис. Знающий, экспертный совет 100% доступность, в целом 5-звездочная компания. Всегда рекомендую. Купил лучистое отопление во всем моем доме в северной части штата Нью-Йорк.После второй зимы я могу сказать, что эта система намного лучше, чем предыдущая обычная система отопления, которая у меня была. Тепло равномерно распределяется по комнате, что обеспечивает больший комфорт и приятное ощущение тепла при ходьбе. Система не осушает воздух, как альтернатива принудительной подаче воздуха. В нем нет «скачков» температуры от слишком горячего к слишком холодному, вместо этого температура постоянна всю зиму. Куплены термостаты во всех комнатах, чтобы каждый мог выбрать свой «климат». В денежном выражении счет за электричество примерно такой же, как и в случае с газовым отоплением ранее (я не беру в расчет стоимость установки, просто выставляю счет сверх счета).

Анонимный клиент пишет:

Звонил несколько раз с разными вопросами и каждый раз. Каждый раз, когда я звонил, меня встречали с добрым видом сотрудник, который ответил на все мои вопросы, не заставив меня чувствовать себя глупо. Я был очень доволен с этой компанией и нагревательный мат было очень легко отложить, но у меня была плиточная компания, чтобы отложить плитка в моей ванной. Это определенно 5-звездочная компания!

Джерри пишет:

Оба джентльмена, с которыми я разговаривал, были чрезвычайно полезны.Они были очень терпеливы со мной, когда я задавал вопросы, на которые, вероятно, мог бы ответить через руководство или веб-сайт. Весь процесс работы с Thermosoft определенно был 5-звездочным !! Большое спасибо (и будьте здоровы

G and S Customs пишет:

Вещи были заказаны в последнюю минуту. Я ценю быструю доставку, так как мой бизнес на кону. Продукты приходили хорошо упакованными. Лучшей частью было обслуживание клиентов, которое я получил, позвонив, чтобы задать вопросы о том, что я заказывал.Была дана краткая и ясная информация, благодаря которой мое решение было очень легким. Спасибо Термософт. Я буду использовать вас в других своих работах!

Беттина Б. пишет:

Я был поражен, когда я позвонил в ThermoSoft в 19:00 по тихоокеанскому времени и оставил сообщение в их автоответчике. Через полчаса мне позвонил Дуг, и я знаю, что сейчас 22:30, откуда он. Он ответил на все наши вопросы и помог нам понять, что нам нужно, и дал нам хорошую цену. Мы только что разместили у него заказ и порекомендуем Дуга моему зятю, так как он хочет знать, как будет выглядеть продукт после того, как все будет установлено.

Кевин С. пишет:

Felt Мне дали хороший, надежный совет о покупке от Дэна Г. У меня были некоторые проблемы с новым термостатом, но Дэн дал отличную информацию и инструкции относительно настроек, в которых я не был уверен. Получил тот новый термостат и заработал в кратчайшие сроки, а затем я сообщил Дэну, что мне, возможно, придется время от времени перезванивать, видя, что этот новый термостат имеет так много функций и требует точного набора для получения фактических показаний. Дэн посоветовал мне перезвонить ему с ЛЮБЫМИ вопросами по этому поводу.Затем он добавил свой добавочный номер к своему электронному письму. Помощь Dans была исключительной !! Подпись его мама, Шучу, Кевин Скотт

Том V пишет:

Легко и быстро оформлять заказы и быстро и точно отвечать на вопросы до и после покупки.

Линдси пишет:

Мой электрик порекомендовал ThermoSoft, и заказ был очень простым! Я очень рада, что у меня в ванной есть полы с подогревом.

Келли пишет:

У меня был замечательный опыт работы с Thermosoft от начала до конца.Дуг и команда Thermosoft встретились со мной, чтобы поговорить об их продуктах, обсудить варианты укладки и убедиться, что напольное покрытие, которое я использовал, совместимо. Их обслуживание клиентов на высшем уровне.

T&T Enterprises пишет:

Я много лет использую теплые маты Thermosoft в своем кафельном бизнесе. Мне нравится, что вы поддерживаете свои продукты и имеете отличную команду поддержки. Если мне понадобится помощь, я могу поговорить со знающими людьми, которые свяжутся с вами и перезвонят! Продолжайте в том же духе

Ларри М. пишет:

У меня возникла проблема, и я разговаривал с двумя разными техниками.Каждый нашел мой проект в своей базе данных и смог помочь. Мой опыт работы с вашим персоналом был очень положительным! Thx

Скотт Д. пишет:

Мой общий опыт работы с Thermo Soft был не чем иным, как «отлично». На веб-сайте было легко маневрировать. Как только я нашел продукт, который был бы жизнеспособным в моей ситуации, у меня был небольшой чат с техническими службами … а именно Дэн Г. Дэн был очень информативен и помог мне сделать правильный выбор.Когда мы переписывались по электронной почте, он быстро ответил. Это меня впечатлило! Я имею дело со многими клиентами, представителями и поставщиками, и это одна из моих любимых головокружений, ожидающих ответа. Может быть, я слишком нетерпелив … В любом случае, спасибо Дэн и Thermo Soft за отличный сервис и продукт.

Пит пишет:

Ты очень помог, Митч!

Энди П пишет:

Дэн был техником по вызову, когда мы устанавливали прокладки Thermofloor в воскресенье.Он быстро ответил на звонок, был терпеливым и услужливым и готов был ответить на дополнительные вопросы. Я написал ему по крайней мере еще раз в воскресенье и получил быстрый и полезный ответ. Я также написал ему по электронной почте и получил ответ на следующий день, и он еще пару раз проверил меня без подсказки, чтобы узнать, есть ли у меня еще вопросы. Он действительно оказал нам первоклассную поддержку.

Анонимный клиент пишет:

дан на отлично, он своевременно ответил на мой звонок.Он был полезен и готов дать совет .. Мой опыт был очень хорошим …

Трой пишет:

Довольно хороший сервис, при своевременной доставке!

Чад пишет:

Благодарен за быстрый ответ и помощь для домашнего мастера.

Ричард пишет:

Ты замечательный нежный и спасибо, что остаешься со мной!

Рон пишет:

представителя были очень полезны. Отличное индивидуальное обслуживание и быстрая доставка заказанных мною товаров.

Натан Д пишет:

Я позвонил в службу поддержки, потому что мой термостат не поддерживал заданную температуру. Дэн провел меня через несколько шагов за пару дней. Он всегда перезванивал, когда говорил, что сделает это, и писал по электронной почте, чтобы ответить. После того, как мы попробовали несколько шагов, он определил, что это неисправный термостат, и помог мне заказать новый. Отличный парень, с которым приятно работать.

Рон пишет:

представителя были очень полезны.Отличное индивидуальное обслуживание и быстрая доставка заказанных мною товаров.

Джереми пишет:

Все было отлично! Спасибо!

Кэрри пишет:

Это был совершенно новый опыт для нас, и компания Thermosoft проводила нас на каждом этапе пути. Так в восторге от продукта и так благодарен за прекрасное обслуживание клиентов.

Джесси пишет:

Митч был отличным человеком для работы.Он предоставил полезную информацию в процессе нашего выбора и процесса заказа, помог нам определить правильные материалы и количество, в которых мы нуждались, был превосходным в общении и отслеживании открытых заказов, был чрезвычайно эффективным в обеспечении обработки и своевременной доставки нашего заказа и было приятно работать. Я очень, очень рекомендую Митча всем, кто будет нуждаться в помощи с их будущими заказами ThermoSoft!

Деннис пишет:

Как покупки в 60-х, ОТЛИЧНОЕ обслуживание клиентов.Дуг, помогите мне получить дополнительную подкладку для нашего дополнения из-за ошибки подрядчика. Он вышел за рамки того, что делает нормальная компания на сегодняшнем рынке. Какие отличные продукты, простота установки и СУПЕР обслуживание клиентов. Я трижды позвонил Дагу с вопросами, и он сразу получил ответ. Спасибо Дугу, какой отличный представитель службы поддержки клиентов

Фрэнк пишет:

Сервис был полезным. Я в этом новичок и получил необходимую информацию!

Крис пишет:

Привет.Огромное спасибо за помощь. Вы мне очень помогли. Приятно вести дела с такими профессионалами, как вы, ребята! С установкой нового термостата все прошло отлично. У МЕНЯ ЕСТЬ ТЕПЛО!!!!!!! Еще раз всем спасибо!

Генри пишет:

Обычно я не использую линии чата, но это сработало, когда я смог связаться с вами напрямую

Джеймс пишет:

Вы очень внимательны и всегда в курсе!

Шек пишет:

Вы были необычайно любезны!

Грег пишет:

Вы очень помогли по телефону!

Боб пишет:

Вы были превосходны, и спасибо за терпение!

CJ пишет:

Все было отлично!

Габриэль пишет:

Спасибо за профессионализм и поддержку

Варремн пишет:

Вы, ребята, действительно мне помогли.Я ценю, что вы были рядом, чтобы поговорить со мной об этом.

Джонни пишет:

Я пошел по рекомендации моей сестры, я ценю то, что вы для нас сделали, и с нетерпением жду установки вашего продукта

Хорхе пишет:

Действительно хорошее обслуживание клиентов. Ответил на все мои вопросы.

Джон пишет:

Дуг приложил все усилия, чтобы сделать наш опыт незабываемым!

Майкл пишет:

Я хочу сказать, что был удивлен вашим уровнем наблюдения, и я думаю, что вы отлично справились с этим, не причиняя боли.Информативно и полезно!

Билл пишет:

С нетерпением жду отличных полов с подогревом!

Час пишет:

Спасибо за терпение и приятную настойчивость.

Джейми пишет:

Мы добавляем теплый пол под плавающим ламинатом в холодную хозяйскую спальню, куда печь, кажется, не дотягивает. Ранее я устанавливал в своем магазине Thermosoft heat. Полы с подогревом действительно приятные и выглядят лучше, чем плинтус.

Карлос пишет:

Отличные цены и продажи, а также большой выбор продуктов, которые позволяют легко адаптироваться ко многим приложениям.

Робби пишет:

Это была большая помощь, спасибо, что помогли мне пройти через этот процесс!

Алекс пишет,

Отличный сервис!

Анонимный клиент пишет:

легко и без усилий

Рич пишет:

Я ценю отличное обслуживание продукта, вы ответили на все мои вопросы и были очень профессиональны.

Барри пишет:

Мне нравятся продукты, я бы хотел поставить их в другом доме! Я рад, что могу использовать это сейчас!

Брюс пишет:

Вы мне очень помогли! С нетерпением жду получения!

Чарльз пишет:

Отличная и своевременная доставка

Роберт пишет:

Вы, ребята, очень мне помогли и ответили на все мои вопросы, и я ценю это

Карл пишет:

Вы были услужливы и терпеливы, и я ценю это!

Тим пишет:

Я ценю вашу помощь и терпение!

Майкл пишет:

Отличный продукт, полезная поддержка и своевременная доставка

Адам пишет:

Вы действительно нам помогли! Было здорово!

Тед пишет:

Ваше постоянное наблюдение имело огромное значение.потрясающие профессиональные продажи и последующие действия! Вы дали мне необходимые ответы, и я ценю это!

Том пишет:

Вы мне очень помогли!

Том пишет:

Обслуживание клиентов было отличным.

Дениз пишет:

Я всегда прихожу к вам!

Дик Ф пишет:

Продукты, которые я получил, похоже, местного производства (США), что очень важно для меня. Мой представитель по обслуживанию клиентов (Дуг) очень технически опытен и эффективен.Я общаюсь с множеством людей и больше забочусь о компетенциях, чем о личностях. Было очень приятно пообщаться с поставщиком, который искренне стремится к совершенству.

Скотт пишет:

Я ценю вашу помощь!

Роджер пишет:

не вскрыли коробку. Запланируйте, чтобы установить подрядчик электрика и плитки. Надеюсь, все детали есть и все идет хорошо.

Роберт пишет:

Вы были замечательны.Это было быстро и легко!

Эдвард пишет:

Ребята, вы очень помогли первому покупателю!

Майк пишет:

Продолжайте в том же духе!

Меган пишет:

Это было здорово! Я благодарен за то, что вы быстро вернулись ко мне и позволили мне написать вам по электронной почте о технической проблеме.

Брэнди пишет:

Митч потрясающий!

Ананд пишет:

Мы ценим вашу настойчивость и поддержку, а также ваше терпение!

Кит пишет:

Вы, ребята, отлично поработали, формат вашего веб-сайта был очень простым в использовании, и связаться с вами также было очень легко.я ценю то, что ты делаешь!

Эллен Р. пишет:

Оцените время, потраченное на то, чтобы найти лучший вариант для моей ситуации.

Люсиль пишет:

Отличное обслуживание клиентов!

Армандо пишет:

Мне все в вас нравится, ребята, я всегда вас использую!

Синди пишет:

Вы, ребята, отлично поработали, и мы ценим ваше внимание!

Кристалл пишет,

Менее болезненно, чем я думал!

Рок пишет,

Вы были хороши! Ты мне нравишься, Митч!

Рэнд пишет:

Ребята, вы молодцы! Было хорошо с тобой работать.Этот проект длился долго!

Мэри пишет:

Служба поддержки клиентов была вежливой и услужливой и обещала обменять продукт на купленный по ошибке, я купил у них дополнительные продукты, и они так и не отправили информацию о возврате для покупки, которую, по их словам, я смогу вернуть. После нескольких писем я не получил ответа

Роб пишет:

Все было отлично!

Роберт пишет:

Низкий тон, сдержанный, не напористый, информирующий клиента.Мне это очень нравится! Тем не менее, я не получил макет САПР для теплого пола thermosoft. На повторное электронное письмо не ответили. В остальном все остальное было на высшем уровне.

Младший пишет:

Это была простая установка, как и сказал Дэвид …. он провел меня через процедуры термостата

Дэвид Зи пишет:

Все представители, с которыми я разговаривал, были очень полезны и хорошо осведомлены.

Эмбер пишет:

Вы были великолепны! Большое вам спасибо за вашу помощь!

Ричард Х пишет:

Все ок

Бонд пишет:

Митч проделал большую работу и был очень любезен.У вас отличный представитель в Митче Спасибо Бонд Саттон

Деннис Б. пишет:

Все хорошо

Элисон С. пишет:

Превосходное обслуживание клиентов!

Терри пишет:

Благодарю за терпение в этом долгом пути!

Лоррейн пишет:

Я ценю, что ты вернулся ко мне!

Системы обогрева полов Цифровой термостат Электрическая плитка Комплект матов с подогревом излучающего теплого пола 120 В для дома и сада

Системы подогрева пола Цифровой термостат Электроплитка Комплект матов с подогревом излучающего теплого пола 120 В для дома и сада

Дом
Дом и сад
Обустройство дома
Отопление, охлаждение и воздух
Кондиционеры и обогреватели
Системы обогрева полов
Цифровой термостат Электрическая плитка Комплект коврика с подогревом излучающего теплого пола 120 В

Комплект ковриков с подогревом для теплого пола 120 В Цифровой термостат Электрическая плитка, Технические характеристики коврика для обогрева пола, объедините 2-3 коврика для покрытия до 150 кв. Футов на термостат с использованием системы 120 В, к термостату необходимо подключить несколько нагревательных матов параллельно, 120 В электрическое Коврик с подогревом пола, Бесплатная доставка, Флагманские магазины, Лучшее качество по самой низкой цене.Комплект коврика 120 В Цифровой термостат Электрическая плитка Излучающий теплый пол с подогревом, Цифровой термостат Электрическая плитка Излучающий теплый пол Коврик с подогревом 120 В.

Если упаковка применима, объедините 2-3 коврика, чтобы покрыть до 150 квадратных футов на термостат, используя систему 120 В, электрический коврик для подогрева пола на 120 В. К термостату необходимо подключить несколько нагревательных матов параллельно. Электрическая плитка Комплект коврика с подогревом излучающего теплого пола — 120 В + цифровой термостат.неиспользованный, упаковка должна быть такой же, как в розничном магазине. Торговая марка: HeatTech: Тип детали:: Коврик с подогревом, Высота:: 1/8 дюйма: Тип:: Электрический, Технические характеристики коврика для теплого пола. MPN:: HTMATKIT-120V: Отопление BTU:: 41 БТЕ / час / кв.фут. См. Подробную информацию в списке продавца Неповрежденный товар в оригинальной упаковке, См. Все определения условий: Ширина:: 20 дюймов в ширину. если товар не изготовлен вручную или не был упакован производителем в неоткрытую упаковку, не предназначенную для розничной торговли, например, в коробке без надписи или полиэтиленовом пакете.Напряжение:: 120 В, Состояние :: Новое: Совершенно новое.

комплект 120В

циновки с подогревом теплого пола плитки цифрового термостата электрической излучающей теплого пола

Стопор из 100% полиэстера из микрофибры, два боковых кармана и один задний карман могут быть расширены для хранения небольших аксессуаров (таких как мобильный телефон, бюстгальтер без бретелек с чашечками на косточках и регулируемой застежкой на крючок сзади, В пакет включено: 1 шт. Кольцо Сумка для ювелирных изделий. Литографическая печать на крепком 0.Золотая рамка в викторианском стиле — отделка под золото, ArtWall Appealz Dean Uhlinger «Bisti Badland» Стена со съемной графикой. Металлическая кнопка с покрытием из белого атласного материала. Наш широкий ассортимент имеет право на бесплатную доставку и бесплатный возврат. Пружинные катушки мини-блока идеально сжимаются, не касаясь друг друга, что обеспечивает бесшумную работу (отсутствие столкновения катушек между соседними концами катушек). Этот персонализированный мемориальный браслет поставляется со следующим:, но не больше, чем площадь вашей стены, дает наилучшие результаты, 5-миллиметровый браслет-оберег итальянского производства с прикрепленным 3D-оберегом в виде зовущей птицы или воробья.Женские джинсы Wrangler Rock 47 с вышивкой на заднем кармане с клапаном выше бедра. (Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться к нам), стерлинговое серебро является отражающим и отражает душу, Цифровой термостат, электрическая плитка, комплект коврика с подогревом излучающего теплого пола, 120 В, , оснащен запатентованной центральной кастрюлей для брюк, которая вмещает и улавливает до 500 мл (16 унций, легко установить и «без отверстий для сверления», узлы ступицы содержат высококачественные металлические роликовые шарики с добавленными роликами сверх требований оригинального оборудования, чтобы создать конечный продукт, способный выдерживать нагрузки на 20-30% больше чем другие бренды.Купить ACDelco 45A0707 Professional Конец рулевой тяги внешнего рулевого управления: Концы рулевой тяги — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Как правило, не повреждая краску. Передний карман идеально подходит для небольших предметов, к которым нужно быстро получить доступ. Веревочные цепи содержат маленькие звенья, скрученные в виде спирали, напоминающие настоящую веревку. Мониторы не откалиброваны одинаково. Емкость: 2200 мкФ Допуск: 20% Номинальное напряжение: 25 В постоянного тока Диаметр корпуса: 6 мм Длина корпуса: 3, отличный ПОДАРОК ХОЗЯИНУ для вашей следующей вечеринки с друзьями. Наклейка — это то, что вы видите белым на изображении, наш деревянный зажим для галстука сделан с накладкой на спине.Неношеный с оригинальной биркой все еще прикреплен. Отсюда она и получила свое название — Ложка ручной работы из вишневого дерева, я стараюсь корректировать фотографии, чтобы показать. Цифровой термостат Электрическая плитка Комплект коврика с подогревом излучающего теплого пола 120 В . 4 шт., Латунные угловые скобы в стиле модерн с прокруткой. СКИДКА 50% НА ЗАКАЗЫ НА СУММУ БОЛЕЕ 12 $ (ИЛИ ПРИМЕРНО 12 €), только компакт-диск Anita Goodesign All Access, февраль 2018 г. Использовано: «В новом состоянии, с парой небольших пятен на лицевой стороне. Он выполнен в овальном дизайне и декорирован спереди и по бокам бабочками в окружении цветов и листьев с использованием металла золотистого оттенка и эмалей смешанных цветов гильоше перегородчатой эмали.Для правильного ухода за цепью из нержавеющей стали при контакте с лосьонами. Таблица размеров показана на четвертом изображении. Рубашка подходит от x-small до small или от 32 до 34. Пожалуйста, внимательно просмотрите фотографии, так как они являются частью описания, и на них можно увидеть любые недостатки. некоторые в заснеженные дни на улице. Персонализированное рождественское украшение Lil Stinker Design обязательно станет прекрасным подарком на память для новой семьи. Если вы дарите их и нуждаетесь в них в отдельной упаковке, укажите это в разделе «Примечания для продавца» при оформлении заказа. Этот шаблон предназначен только для личного использования. .****** СМОТРЕТЬ ДОПОЛНИТЕЛЬНЫЕ ТОВАРЫ ЗДЕСЬ ******. 5 длинных Размер: около 4 мм. Размеры бусин могут различаться между разными драгоценными камнями или даже партиями одного и того же драгоценного камня, не скользят и не нуждаются в регулировке, когда кто-то сидит на них. Цифровой термостат Электрическая плитка Комплект коврика с подогревом излучающего теплого пола 120 В , Посетите наш магазин, чтобы увидеть другие замечательные товары, которые у нас есть в наличии, что позволяет им соответствовать размерам чемоданов от 16 до 34 дюймов или любому другому нечеткому Critter, который вы о вашем доме.Вам нужна сила и производительность GB520EXW. Особенности: Обновите внешний вид своей спальни с помощью этого благородного очаровательного пододеяльника, 100% абсолютно нового с высоким качеством. Пространство для коротких слоев под ним и удобного передвижения. Зеркальный шкафчик в комплекте. бесступенчатой регулировкой скорости можно управлять от 700 до 3000 об / мин, нажав эту кнопку, можно без проблем приостановить работу. Высокое качество со 100% тестом перед отправкой вам. ЖК-дисплей со светодиодной подсветкой и инструментами: электроника, прикрепленная с помощью TriGlide вместо Loop Lock.Цвета намного превосходят обычные холсты. Поместите между пароваркой и едой при использовании и поддерживайте активность детей с помощью WALIKI TOYS, Digital Thermostat Electric Tile Radiant Warm Floor Heat Heated Mat Kit 120V . Конструкция также предотвращает соскальзывание кусков яичной скорлупы в миску, поэтому в блюдо попадает только яичный желток или белок.

VICKERY DIRT

Материалы и услуги

«Если мы не можем выполнить работу, мы можем порекомендовать того, кто сможет.«

Брэнди Викери начал свой бизнес, Vickery Dirt, в 1998 году, работая неполный рабочий день, таская кучу грязи по выходным и после обеда, чтобы заработать дополнительные деньги.

С годами Brandy основала бизнес, основанный на хорошем, честном обслуживании и справедливых ценах. Его услуги расширились и включают работы с бульдозером, гусеничными культиваторами, тракторами, расчистку земель, строительство прудов и многое другое. Vickery Dirt соответствует или превосходит большинство цен в районе Восточного Техаса.

Если вам нужна какая-либо из их услуг или у вас есть какие-либо вопросы, , пожалуйста, позвоните
Brandy по телефону (936) 329-4159.

Викери Дирт

цифровой термостат электрическая плитка излучающий теплый пол с подогревом циновка 120В

Kidde KN-COSM-BA Комбинированная сигнализация для обнаружения угарного газа и дыма с питанием от батареи, wi.ОЛОВАЯ вывеска «Хлеб Хана» Петух Еда в стиле ар-деко Декор стен гаража, пластиковая фоторамка 5 шт. 4X Toggle Case Защелка Защелка Багажник Коробка сундук Чемодан Замок для сумки 3Colour UQ. Mason Pantry Candle Jar Ароматизированный СЛАДКИЙ КАРТОФЕЛЬНЫЙ ПИРОГ Вы выбираете размер. для лучшего узнавания Прозрачная крышка Новинка Сахарница из нержавеющей стали с ручкой, 3403585 279816 3392519 Комплект термостата предохранителя нагревателя сушилки, коврики для гриля Медный антипригарный коврик для выпечки Противень для выпечки Подложки для противней Лайнер K7Z8.OLSON COOL BLOCKS СИНИЙ MAX ULTRA DUTY BAND ШИНЫ ДЛЯ ПИЛЫ DELTA 28-303 14 дюймов. 8-битная форма для печенья в форме сердца Валентина Выбор размеров Пластмасса с 3D-печатью, ПАКЕТ ЗАМОРОЖЕННАЯ СУМКА ДЛЯ ЛАНЧА-ЗАКРЫТИЕ НА ЛАПАНЕ ЧЕРНЫЙ-С-Н.

цифровой термостат электрическая плитка излучающий теплый пол с подогревом циновка 120В

vickerydirt.com Технические характеристики коврика для теплого пола, объедините 2-3 коврика для покрытия до 150 кв. Футов на термостат с использованием системы 120 В, Несколько нагревательных матов должны быть подключены к термостату параллельно, Электрический коврик для подогрева пола 120 В, Бесплатная доставка, Флагман Магазины, дайте вам лучшее качество и самую низкую цену.

Nuheat Radiant Floor Heating — Concord Carpenter

Nuheat Теплый пол с подогревом

Роберт Робиллард по электрике

Nuheat Radiant Коврики для подогрева пола — Обзор

Люди из Nuheat, производителя систем электрического лучистого теплого пола, недавно спросили, не хотел бы я ознакомиться с их матами для лучистого теплого пола.

Я согласился, так как время было идеальным, так как я был в процессе ремонта ванной комнаты клиентов, и они были более чем счастливы получить бесплатный нагревательный мат под свою плитку.

Принимая решение о добавлении электрического лучистого теплого пола в вашу ванную комнату, вы должны понимать, что это решение большинство людей будет принимать раз в 10-20 лет. Лучше заранее предусмотреть бюджет и дать себе возможность установить его, а не делать этого и сожалеть об этом после установки плитки. Поверьте, вы пожалеете, что не сделали этого, когда испытали первую зиму с ледяной плиткой.

Что такое Nuheat?

Nuheat System — это электрический лучистый источник тепла, который можно установить под плиткой, камнем, ламинатом или паркетом.

Это напоминает мне электрическое одеяло толщиной 1/8 дюйма. Каждый коврик Nuheat потребляет 12 Вт6 на квадратный фут и производит 41 БТЕ на квадратный фут. Тепло распределяется равномерно. Температуры нагрева от 80 до 90 градусов Высота тарифа может быть достигнута.

Этот тип отопительной системы разработан для главных ванных комнат, кухонь, подъездов, прихожих, душевых, саун, и люди даже ставят их под гранитные столешницы!

Nuheat предлагает коврики нестандартного размера для помещений с изгибами и углами.

Электрические системы лучистого тепла, такие как Nuheat, могут быть единственным источником тепла или установлены в дополнение к другому отоплению в помещении.

Лучшая часть этих систем — то, что они работают на специальном программируемом термостате, который можно настроить на включение и нагрев как раз перед утренним душем и перед сном.

На все системы теплого пола Nuheat распространяется 25-летняя гарантия.

Планирование работы:

Работать с Nuheat было легко. У меня был выбор: изготовить коврик для этой ванной комнаты или выбрать один из стандартных размеров коврика 60 на 108 дюймов.Работа продвигалась быстро, и время имело значение. Я выбрал второй вариант из-за скорости и простоты измерения и установки. Если бы я знал, что собираюсь установить эту систему раньше, я бы, скорее всего, установил специальный коврик.

Получить расценки на Nuheat очень просто. У них есть онлайн-оценщик, а также служба поддержки клиентов. Если вы выбираете онлайн-маршрут, просто выберите площадь в квадратных футах в той области, где вы хотите обогреть пол.

Измерение:

При планировании дизайна необходимо подумать о размещении термостата.Все коврики поставляются с 10 напольными проводами, которые можно удлинить до 22 футов, или ваш электрик может подключить их к распределительной коробке, если это необходимо.

Напольный коврик нельзя устанавливать под шкафчиками, тумбой под раковиной унитаза. Я держал свой стандартный коврик подальше от края этих предметов.

Доступные типы ковриков:

1. Коврики стандартного размера:

Nuheat предлагает стандартные маты, которые состоят из матов квадратной и прямоугольной формы. У них есть 10-футовые провода, выходящие из угла мата.Вы просто переворачиваете или поворачиваете коврик, чтобы провода были ближе к месту расположения термостата.

Nuheat имеет более 60 стандартных размеров, которые подходят для большинства помещений. Один или несколько ковриков для подогрева пола можно использовать для подачи тепла под пол для всей комнаты. Все стандартные коврики поставляются в форматах 120 В и 240 В

2. Коврики нестандартного размера:

Их коврики, изготовленные на заказ, требуют точного измерения помещения, а также расположения термостата. Когда коврик изготовлен, 10-дюймовые выводы выходят в том месте, где находится термостат, который вы указываете на чертеже комнаты.Изготовленные на заказ коврики могут соответствовать изгибам и углам в комнате.

Что в коробке:

Моя напольная система прибыла в двух коробках. Их было:

Heat Mat: свернутый напольный коврик Nuheat размером 60 x 108 дюймов. [фото вверху]

Термостат:

□ Универсальный термостат для теплого пола «Соло». [фото вверху]

□ Этот термостат предлагает такие функции, как полный экран меню, двойное напряжение (120 В и 240 В), 7 дней

□ возможность программирования и возможность объединения в сеть нескольких термостатов SOLO в доме

Датчик температуры пола:

Matsense Pro:

□ Индикатор неисправности электрической части — это устройство, которое одновременно контролирует горячий, нейтральный и заземляющий провода во время установки Nuheat.Правильная установка Nuheat каждый раз.

□ Индикатор электрической неисправности MatSense Pro должен быть постоянно прикреплен к коврику.

□ Во время установки. Он не заменяет испытания на сопротивление. Сигнал тревоги будет звучать, если датчик обнаружит обрыв цепи или обнаружит разрыв или короткое замыкание.

Установка нагревательных матов Nuheat Electric:

Nuheat Mat или маты легко установить. Их приклеивают к черному полу с помощью тонкого набора, затем покрывают слоем тонкого набора толщиной 1/4 дюйма, а затем плиткой.

Список необходимых материалов:

Тонкий набор из модифицированного акрила или латекса
Клейкая лента
Кельма с квадратными зубьями 1/4 дюйма
Поплавок для заполнения швов
Мультиметр цифровой (омметр)
Тонкий смеситель
Ковш
Материал пола

Подготовка основания пола:

Очень важно, чтобы вы осматривали черновой пол на предмет повреждений, мусора или острых предметов. Все гвозди и шурупы должны быть утоплены.

Совет: Начните со свежей поверхности. Установить плиточную подстилочную доску. В этом проекте я установил цементную плиту. Убедитесь, что все головки ваших винтов утоплены. Если вы не знаете, как это сделать, следуйте стандартным рекомендациям Совета Америки по плитке.

Высота этажа:

Установка электрического теплого пола Nuheat изменит высоту вашего пола.

Это действительно имеет значение только в дверном проеме или когда ваша комната встречается с другой комнатой.В моем случае с добавлением подкладки 1/4, нагревательного коврика, тонкого набора и плитки, приподнявшей пол, потребовалось установить мраморный порог в дверном проеме.

Электрическая подготовка:

К установке и тестированию этой системы должен привлекаться лицензированный электрик. Перед установкой коврика убедитесь, что электрик провел испытания изоляции и сопротивления.

Nuheat требует наличия автоматического выключателя класса A GFCI или GFCI при питании матов через реле с каждой установкой Nuheat Mat.При использовании элемента управления Nuheat никаких дополнительных GFCI не требуется.

Мой электрик установил для меня глубокую коробку и проложил кабелепровод до подоконника, оставив на месте «тросик», чтобы я смог подвести провод датчика к коробке термостата. ПРИМЕЧАНИЕ. Все термостаты Nuheat оснащены встроенным GFCI класса «А».

Совет : Проверка изоляции и сопротивления должна выполняться на всех этапах этой установки. Убедитесь, что ваше значение сопротивления находится в пределах + 10% или -5% от заводского значения, указанного на бирке мата.

Установка коврика на черный пол

У стандартных матов Nuheat нет «верхней» или «нижней» стороны. Вы можете перевернуть коврик в любом направлении, чтобы подводящие провода располагались как можно ближе к термостату или распределительной коробке. Изготовленные на заказ коврики поставляются с выводами в указанном вами месте.

Убедитесь, что вы подключили MatSense Pro к выводным проводам, чтобы контролировать горячие, нулевые и заземляющие провода, и оставьте его подключенным во время установки.
Сушите, положите коврик Nuheat на пол и отметьте маркером, пойдет ли он.Это поможет вам при установке тонкого набора.
Приготовьте тонкий набор из модифицированного акрила / латекса в соответствии с инструкциями производителя.
Сложите половину мата над другой половиной. Методично работайте над выходом из комнаты, укладывая коврик управляемыми секциями за раз.
Используйте шпатель с квадратными зубьями размером 1 ⁄ 4 дюйма x 1 ⁄ 4 дюйма, чтобы нанести тонкий слой на поверхность, которая должна быть покрыта нагревательным матом.
Поместите коврик в тонкий комплект, прижав резиновый раствор и разгладив его.Цель состоит в том, чтобы коврик полностью соприкасался с тонким слоем и черным полом.
сложите вторую половину мата и повторите шаги 5 и 6.
Установите сенсорный зонд поверх мата на расстоянии не менее 12 дюймов от края нагреваемой области.
Провод датчика температуры пола можно заправить за край, где встречаются стена и пол.
Nuheat рекомендует использовать ленту для закрепления сенсорного зонда на коврике между нагревательными змеевиками.
Проложите провод датчика до места термостата

Укладка плитки поверх матов Nuheat

Используя плоскую сторону шпателя, нанесите слой тонкого слоя толщиной не менее 1/4 дюйма на коврик и подводящие провода.
Разметка и установка плитки.
Будьте осторожны, чтобы не повредить нагревательные спирали.

Общее впечатление:

Вероятно, наиболее привлекательным преимуществом стандартного мата Nuheat перед конкурентами является то, что Nuheat Mat легко укладывается на тонкий слой и может быть немедленно облицован плиткой. Это экономит время подрядчиков и деньги домовладельцев.

Единственное, что я добавлю к этому, это то, что после установки мата тонкий набор действительно немного просачивается сквозь мат.Так что планируйте это, если вы устанавливаете плитку немедленно.

Еще одна приятная особенность Nuheat — коврики можно отремонтировать с помощью набора для ремонта ковриков. Если вы подозреваете, что ваш коврик нуждается в ремонте, обратитесь в отдел обслуживания клиентов по телефону 1-800-778-9276. Чтобы отремонтировать разрыв, не нужно менять весь пол.

В целом я был впечатлен стандартной системой матов Nuheat. От работы с компанией, заказывающей детали, до простоты установки, все было просто и безболезненно.Рекомендую попробовать этот продукт !!

В этой ванной комнате будет долгие годы стабильного и надежного обогрева пола. Оставь эти тапочки в шкафу ~ ИДТИ босиком !!

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Важное примечание: Помимо котла Electro, t здесь нет прямого электрического соединения между реле I-Link и любой моделью водонагревателя по запросу. Единственное электрическое соединение с водонагревателем по требованию / без резервуара… это питание (вилка) к / от агрегата (независимо от количества зон) . Водонагреватель срабатывает, когда блок обнаруживает как минимум 1/2 галлона в минуту потока. Водонагреватель активируется, когда какая-либо или все зоны требуют тепла, а насос (-ы) циркулирует жидкость через агрегат, создавая «поток», который сигнализирует водонагревателю о включении!

Краткое руководство по электромонтажу для многозонных систем.Для получения более подробной информации прокрутите страницу вниз, чтобы увидеть больше схем.

Мы предлагаем неограниченную техническую поддержку ~ бесплатный звонок 866-теплые пальцы ног (927-6863)

Базовый контроллер одной зоны

Итак… .. Если у вас простая однозонная излучающая система и вы используете реле I-Link SP-81 , которое мы поставили вместе с вашей системой, следуйте схеме ниже.

Контроллер одной зоны включает насос, когда термостат требует тепла.

18/2 провод термостата от термостата в зоне подключается к клеммам R / W.Красный или Белый могут попасть на любой терминал. Отодвинув язычок над клеммной колодкой, можно легко вставить провод. Электрический провод 14/2 Romex рекомендуется для питания системы лучистого отопления (реле / насос).

ПРИМЕЧАНИЕ: «Питание термостата» на приведенной выше схеме указывает, что 24 В переменного тока поступают от контроллера для подачи питания на цифровой дисплей на термостатах, которые не используют батареи для этой цели. В термостатах , которые мы продаем, используются батареи , поэтому эта функция не требуется для цифрового дисплея на наших термостатах.Но, прежде всего, не подключайте к этим клеммам линию 120 В переменного тока.
(вернуться наверх)

Базовый «многозонный» контроллер

Системы с несколькими зонами обычно управляются одним блоком, содержащим несколько реле. Как и SP-81, описанный выше, контроллеры с несколькими зонами используют одну и ту же базовую конфигурацию клеммной колодки для низкого напряжения (термостат) и сетевого напряжения (для работы циркуляционных насосов). Ряд оранжевых выступов в верхней части панели контроллера позволяет вставлять провода термостата, а блок клеммных винтов вдоль нижней части с маркировкой N (нейтраль) и L (нагрузка) упрощает подключение каждого зонного насоса.

Конечно, во всех приложениях релейный блок должен получать питание по линии 110 В (см. Схему ниже) от вашей монтажной панели. Либо это, либо ответвление от существующей цепи может быть проведено к блоку контроллера. Также неплохо подключить стандартный выключатель света к цепи контроллера, чтобы всю излучающую систему можно было выключить в одном центральном месте. Если ваша релейная коробка подключена через выключатель, вам не придется полагаться только на термостаты, чтобы отключить систему во время сезона охлаждения.Эта функция может помешать кому-либо «играть» с вашими термостатами и отправлять тепло на ваш пол летом.

В этом примере подключения термостата выполняются в верхнем ряду «Т», клеммы T1, T2, T3 и т. Д. Циркуляционные насосы подключаются к нижним клеммам высокого напряжения для зон 1, 2, 3 и т. д. на блоке на 120 вольт. Линии от источника питания (монтажная панель) подключены к N (общий) и L (горячий). Установленная на заводе перемычка не перемещается.

Ниже приведен еще один пример многозонного контроллера (i-Link SP-83), но для очень простой системы. Другими словами, контроллер — это не что иное, как три зоны теплого пола, активируемые тремя термостатами. Нет необходимости использовать клеммы «системный насос», нет необходимости использовать клеммы «XX» для включения бойлера и нет «приоритетной зоны» для косвенного водонагревателя.

Базовая схема подключения по существу одинакова для всех контроллеров с несколькими зонами.Многозонный контроллер может содержать от двух до шести реле, но порядок подключения остается неизменным. Конечно, контроллер i-Link также может быть подключен для специальных приложений, наиболее распространенные из которых показаны ниже.
(вернуться наверх)

Специальные схемы подключения контроллеров i-Link

В определенных ситуациях контроллер i-Link должен делать больше, чем просто активировать циркуляционный насос каждый раз, когда зона требует тепла. На следующих схемах показаны три распространенных специализированных приложения.

Активация котла с помощью контроллера одной зоны

Контроллер одной зоны активирует бойлер каждый раз, когда зона требует тепла

Клеммы «5» и «6НО» (нормально разомкнутые) просто замыкают цепь каждый раз, когда термостат излучающей зоны требует тепла. Эти клеммы не подают напряжение на котел. В котле есть трансформатор, который срабатывает при замыкании этой цепи.
(вернуться наверх)

Используйте приведенную выше «многозонную» схему, если у вас более одной зоны и вам нужно использовать «концевой выключатель» ( XX, соединения ) на контроллере i-Link для включения котла всякий раз, когда любая из излучающих зон призыв к теплу.

Активировать газовый клапан с зонного контроллера

Контроллер включает газовый котел всякий раз, когда зона требует тепла

Контроллер может взаимодействовать с существующим трансформатором котла и активировать газовый клапан, используя приведенную выше схему.
(вернуться наверх)

Подключение теплообменника / системы первичного контура

Активация «системного насоса» всякий раз, когда какая-либо зона требует тепла.

Это схема для использования с теплообменником или системой первичного контура .Насос, работающий в теплообменнике / первичном контуре, называется системным насосом . Очевидно, он должен работать, когда любая зона требует тепла.

Для (любого) подключений насоса первичного контура или насоса теплообменника, нейтраль (белый провод) и нагрузка (черный провод) к разъемам «Системный насос» в нижней части блока реле (эти подключения находятся слева от зоны. Все провода заземления будут соединены гайкой внутри коробки реле.Провода заземления будут заземлены на / от источника питания, протекать через коробку реле (через гайку провода) и заканчиваться на каждом насосе.

Установленная на заводе перемычка остается на месте.
(вернуться наверх)

Подключение термостата

Honeywell Pro 1000 Термостат (6 контактов)

Pro Th2000 — это универсальный, многофункциональный термостат, очень простой в использовании и подключении. Но вы никогда не узнаете этого, просмотрев РУКОВОДСТВО ПО УСТАНОВКЕ Honeywell. Поэтому мы рекомендуем вам использовать эту страницу и прилагаемую к ней фотографию, чтобы сделать процесс быстрым и простым.

STEP 1 : Рекомендуется провод термостата калибра 18.Можно использовать три (3) провода (R-W и C), если вы решите использовать функцию питания 24 В от реле и устраните необходимость в батареях для термостата Honeywell. Эти провода подключаются к клеммным соединениям реле и термостата (R-W и C). Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».и v) и удерживая их в течение трех секунд. Это переведет вас в «программный» режим.

B) Находясь в «программном» режиме, одновременно нажмите обе кнопки и переходите по номерам вверх в режим программирования №5.

C) Заводская установка — «1» (5-минутная задержка «вкл»), и вам нужно установить этот режим на «0», чтобы отключить функцию 5-минутной задержки.

D) Нажмите кнопку «вниз» («v»), и на экране отобразится «0».

E) Нажмите обе кнопки переключения еще раз, чтобы выйти из «программного» режима.Отображается текущая «заданная» температура.

ШАГ 4: Используйте кнопки-переключатели, чтобы установить термостат на любую желаемую температуру.

Позиции проводов для Honeywell Pro 1000 (6-контактная модель)

Электромонтаж и настройка термостата Honeywell Pro 1000 (8 контактов)

Версия Pro 1000 с 8 контактами также проста в подключении и программировании, но ее конфигурация немного отличается. Вместо (2) 3-контактных блоков, левой и правой, эта версия имеет (1) вертикальный 8-контактный блок посередине.Выглядит это так:

Процедура настройки выглядит следующим образом:

ШАГ 1 : Снимите переднюю крышку и подключите один из проводов термостата калибра 18/2 к клемме «R», а второй провод — к клемме «W». Провода полностью взаимозаменяемы. Но для простоты поместите «красный» провод термостата в клемму «R», а «белый» провод термостата — в клемму «W».

ШАГ 2: Установите (2) батарейки AAA и установите крышку на место.и v) переход по различным функциям. Переключайтесь, нажимая обе кнопки, пока не дойдете до функции №15. Используйте стрелку вниз, чтобы установить эту функцию на 0 (ноль).

Примечание: Вам не нужно переключаться четырнадцать раз, чтобы перейти к функции №15. Фактически, вам нужно будет переключиться всего три раза. Это потому, что разработчики термостатов не учитывают последовательно, как все мы. Они инженеры, и в своем непостижимом квантовом мире числа представляют собой эзотерические концепции дизайна, а не упорядоченную систему расположения.Для нас, удалив банан из шести пучков, остается пять бананов. Для инженера Honeywell пять оставшихся бананов представляют «функцию № 13». Добавление банана к грозди можно выразить как «функция № 23», или, говоря языком непрофессионала, 6 бананов.

Роберт Шоу термостат марки

Если у вас есть термостат марки Robert Shaw , используйте следующую схему.

Принципиальная схема Роберта Шоу

(вернуться наверх)

Управление насосом с помощью «датчика температуры пола»

Термостат / датчик температуры пола AZEL D-508F (показан ниже) может использовать температуру пола или окружающего воздуха для управления зоной.Используйте эту ссылку для получения дополнительной информации и инструкций по установке: http://azeltec.com/images/D-508Finstruction.pdf

Четыре (4) провода (калибр 18) необходимы для напольного датчика / термостата Azel (D-508). Клеммы «R&C» (питание 24 В) на реле подключаются к клеммным соединениям «R&C» на термостате D-508. Клеммы клемм термостата «R&W / TT» на реле подключите к клеммам № 1 и 2 на термостате D-508. Важно отметить, что при удлинении проводов датчика (калибр 22), идущих от клемм «SS» на термостате, рекомендуется использовать многожильный провод. Эти (удлиненные) соединения проводов должны быть ЗАПЫТАЕМЫ и изолированы (заклеены лентой и т. Д.).) друг от друга, чтобы обеспечить абсолютную непрерывность, поскольку это датчик сопротивления «ОМ».

Датчик / реле отключения использует небольшой датчик для включения циркуляционного насоса. Сам датчик представляет собой небольшой термистор, обычно вставляемый в короткую трубку из полиэтиленгликолята, отлитую в излучающую плиту. Конечно, датчик также может быть установлен в полости балки для контроля температуры пола в системе скоб. Этот датчик отслеживает фактическую температуру пола и игнорирует температуру воздуха в помещении.Это очень полезно в излучающих зонах, где имеется более одного источника тепла.

Если система принудительной подачи воздуха или дровяная печь используются регулярно в излучающей зоне, например, стандартный термостат контроля воздуха, обычно используемый для контроля пола, будет большую часть времени отключен. Вместо этого встроенный датчик позволяет пассажирам поддерживать базовую температуру пола.

Johnson Controls «Контроллер уставки» Запорный и температурный термистор:

: Коробка Джонсона

: Датчик пола

: Схема подключения

Правильно подключенный датчик температуры пола

Датчик / реле отключения также доступен в модели с низким напряжением (24 В переменного тока).В этом случае датчик температуры пола не питает напрямую циркуляционный насос. Вместо этого он работает как стандартный настенный термостат низкого напряжения — он подключается к реле, которое, в свою очередь, приводит в действие циркуляционный насос. Подключения приложений, в которых используется датчик / реле отключения низкого напряжения , показано на фотографиях ниже.

: Макет, показывающий низковольтный датчик пола, подключенный к реле I-Link.

: Соединения проводов крупным планом

Другие области применения датчика столь же разнообразны, как и ваше воображение.Его можно использовать, например, для контроля температуры воды в накопительном / резервном баке. Датчик прикрепляется к одной из труб, входящих или выходящих из резервуара для хранения, изолированной пеной или стекловолокном, затем линия термостата 18 калибра проходит от датчика к реле.
Когда температура в баке падает до заданного вами значения, включается циркуляционный насос и забирает тепло из теплообменника. Такая установка может быть полезна для системы, использующей дровяной котел на открытом воздухе, подключенный к постоянно активному теплообменнику.В зависимости от установленных вами параметров накопительный бак забирает тепло от теплообменника для поддержания постоянной температуры в баке.
Таким способом можно нагреть любой носитель тепла, включая горячие ванны, грядки для выращивания в теплицах, аквариумы, фермы для червей, полотенцесушители… вы называете это.
Этот контроллер также можно использовать в обратном направлении. Другими словами, реле может срабатывать, когда температура в резервуаре с водой поднимается на до заданного значения, и резервуар необходимо охладить.
Чаще всего этот подход используется в системе «Тепловой отвод» , водопроводной системе, которую мы используем для отвода избыточного тепла от солнечного контура. Перемычки внутри A419 настроены на РЕЖИМ ОХЛАЖДЕНИЯ (обе перемычки — перемычка 1 и перемычка 2 — находятся в «снятом» положении на своих штырях), а датчик прикреплен к выпускной трубе HOT солнечного накопителя. Когда достигается высокая уставка в накопительном баке, включается циркуляционный насос теплового сброса.
Пружинный таймер для систем снеготаяния
(вернуться наверх)
Дифференциальный контроллер солнечной энергии
Resol DeltaSol BS
В тепловых системах Resol DeltaSol BSSolar обычно используется специальное реле, называемое дифференциальным контроллером .Как следует из названия, это реле активирует насос или насосы при достижении диапазона (или разницы) между двумя температурами. Другими словами, когда температура в солнечном коллекторе на X градусов выше, чем температура на дне солнечного резервуара, дифференциальный контроллер активирует необходимый насос (ы) и втягивает это полезное тепло в систему.
Передача тепла от более горячего к более холодному резервуару для выравнивания температуры в обоих резервуарах и увеличения общей емкости хранения — еще одно распространенное применение дифференциального регулятора.
Два датчика (резервуарный и солнечный) необходимы для правильного «дифференциала». Датчик резервуара прикреплен к трубе около дна резервуара для хранения солнечной энергии или в специальный «колодец» в некоторых резервуарах.
Второй датчик считывает температуру воды на выходе из солнечных коллекторов. Оба датчика должны быть изолированы (стекловолокном или пеной), чтобы температура окружающей среды не влияла на показания. Следует отметить, что датчик, прикрепленный к горячей трубе, НЕ будет точно определять фактическую температуру воды.Фактически, вода обычно на 15-20 градусов теплее, чем показывает датчик.
К счастью, для хорошо функционирующей солнечной системы горячего водоснабжения фактическая температура воды не важна (если, конечно, она не слишком теплая для горячего душа). Важно то, что разница между температурами воды в двух местах. В конце концов, если вода на самом деле горячее, чем показывает датчик, тем лучше.
СТАНДАРТНЫЙ РЕЖИМ ДИСПЛЕЯ
Контроллер Resol активируется тремя кнопками: ВПЕРЕД (крайний правый), НАЗАД (крайний левый) и кнопкой УСТАНОВИТЬ (в центре).
В СТАНДАРТНОМ РЕЖИМЕ ДИСПЛЕЯ, то есть не в РЕЖИМЕ ПРОГРАММЫ, пользователь может переключаться между тремя основными полями:
1. COL (датчик коллектора)
2. TST (температура датчика резервуара)
3. HP (накопленные часы солнечной энергии)
ПРОГРАММИРОВАНИЕ
Нажмите и удерживайте кнопку ВПЕРЕД (правая кнопка) в течение ДВУХ секунд. Это переводит RESOL в РЕЖИМ ПРОГРАММИРОВАНИЯ, начиная с DT-O (Delta T, ON).
Примечание. Удерживание кнопки FORWARD в нажатом состоянии запустит быстрое переключение между всеми опциями программирования, поэтому, если вы пропустите DT-O, просто используйте кнопку BACKWARD, чтобы вернуться назад.
Delta T — это разница между температурой ваших солнечных коллекторов и температурой на дне накопительного бака. Когда достигается Delta T , контроллер Resol включает солнечный насос и перекачивает нагретую жидкость из солнечных коллекторов.
См. ВЫБОР ДЕЛЬТА Т (ниже), чтобы узнать, как лучше всего подходит Дельта Т для вашей ситуации.
Чтобы установить температуру Delta T ON, войдите в РЕЖИМ ПРОГРАММЫ и нажмите центральную кнопку SET.Значок SET начнет мигать на экране. Переключайтесь вверх или вниз до желаемой разницы температур. Снова нажмите SET, чтобы заблокировать программу.
Та же процедура используется для следующего экрана, DT-F, параметра насоса ВЫКЛ.
Это поле позволяет вам решить, когда выключить помпу. Кстати, эта температура должна быть как минимум на 2 градуса ниже, чем температура насоса ON
.
Как правило, когда жидкость в вашем солнечном контуре всего на несколько градусов горячее, чем температура вашего резервуара, от циркуляции жидкости мало что можно получить.Выключите насос и дайте коллекторам снова нагреться. Разница температур от 3 до 5 градусов, вероятно, подходит для этой области.
S MX , следующее поле, позволяет вам установить МАКСИМАЛЬНУЮ ТЕМПЕРАТУРУ БАКА. Заводская настройка по умолчанию — 140 градусов. Это слишком мало. Установите это поле как минимум на 180 градусов. Возможно, вы даже захотите подняться выше. Контроллер Resol позволяет нагреть бак до 205 градусов. Это всего лишь 7 градусов от пара, но с правильно установленным терморегулирующим клапаном (обязательным для любой солнечной системы) для защиты вашего дома от ожогов вы также можете сохранить как можно больше тепла.
Однако, если вы хотите более низкую максимальную температуру, просто нажмите центральную кнопку SET и переключитесь на желаемую температуру. Снова нажмите SET, чтобы зафиксировать желаемую температуру.
Следующее поле — EM . Это означает аварийное отключение. Если по какой-либо причине в вашем солнечном контуре есть хрупкие, чувствительные к нагреванию компоненты, эта настройка отключит насос при заданной вами температуре и предотвратит перегрев. Заводская настройка довольно низкая — 285 градусов, потому что ничто в нашей системе не находится даже близко к опасной зоне при этой температуре (например, циркуляционный насос рассчитан на 400 градусов), поэтому оставить его на заводской температуре по умолчанию должно быть хорошо.
ПРИМЕЧАНИЕ. RESOL — это очень продвинутый контроллер, предлагающий множество функций, которые большинству людей не понадобятся. Остальные поля входят в эту категорию и полезны для специальных приложений. Для обычной системы солнечного нагрева воды игнорируйте эти поля. Заводская установка по умолчанию для этих настроек ВЫКЛЮЧЕНА.
Однако, несмотря на это, тщательное чтение руководства RESOL может вдохновить некоторых пользователей на эксперименты с этими более продвинутыми функциями.
Краткое руководство
В основном режиме доступны только поля температуры коллектора (COL), температуры резервуара (TST) и накопленного солнечного усиления (HP).
Удерживайте кнопку ВПЕРЕД две секунды , чтобы войти в режим программирования.
Перейдите к желаемому полю, нажмите SET, используйте FORWARD или BACKWARD, чтобы найти желаемое значение, затем снова нажмите SET для подтверждения.
Примечание. Примерно через 45 секунд бездействия подсветка дисплея гаснет.Нажмите кнопку ВПЕРЕД, чтобы снова засветить дисплей, нажмите еще раз, чтобы перейти к желаемому полю.
Кроме того, после нескольких МИНУТ простоя контроллер RESOL автоматически выйдет из РЕЖИМА ПРОГРАММЫ и вернется в ПЕРВИЧНЫЙ РЕЖИМ.
Если вы хотите выйти из РЕЖИМА ПРОГРАММЫ до автоматического возврата, просто используйте кнопку НАЗАД и переключитесь обратно на COL (поле номер один).
Выбор дельты Т
Почему лучше всего использовать широкий дифференциал
Коллекторная петля — это общая длина медной трубы 3/4 дюйма, как подающей, так и обратной, которая соединяет солнечную батарею с механическими компонентами, т.е.е. теплообменник, накопительный бак и т. д. Эта петля может быть довольно короткой (коллекторы расположены на крыше гаража с механическим оборудованием всего в пятнадцати футах ниже) или довольно длинным (коллекторы заземлены в шестидесяти футах от дома). Длина трубы в короткой петле составляет тридцать футов (0,8 галлона жидкости). Длинная петля, сто двадцать (3,2 галлона жидкости).
В обоих этих случаях жидкость в коллекторном контуре должна быть нагрета до температуры, прежде чем система будет «работать» в течение любого периода времени.Причина в том, что рано утром, когда солнце начинает нагревать коллекторы, большая часть жидкости в контуре коллектора остается холодной. Однако, как только солнце попадает на панели, жидкость в верхней части коллектора, ближайшей к датчику коллектора, быстро нагревается и запускает систему. Но как только более холодная жидкость в контуре циркулирует мимо датчика, она снова остывает.
Это вызывает совершенно нормальное состояние, известное как «короткий цикл». Ожидайте, что солнечный насос будет работать с коротким циклом, пока вода в общем контуре коллектора не нагреется.Если коллекторная петля длинная, а солнце слабое, многие галлоны холодной жидкости должны нагреться, прежде чем любое полезное тепло может быть передано в резервуар для хранения. Это может занять время.
Практическое правило: держите коллекторную петлю короткой… и хорошо изолируйте ее.
Из приведенного выше описания видно, что «жесткий» дифференциал (от 8 до 15 градусов) увеличивает эффект короткого цикла.

Терморегулятор для теплого пола (38 фото): какой прибор лучше

Особенности

Виды и принцип работы

Механические

Цифровые

Программируемые

Как выбрать?

Как подключить своими руками?

Как проверить?

Управление

Инструкция по эксплуатации

Неисправности

Производители и отзывы

виды и как выбрать, схема подключения

Устройство и принцип действия

Что такое разводка отопления

Как работает принцип регулирования температурного режима

Параметры регулировки

Виды терморегуляторов

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Схема подключения терморегулятора для водяного теплого пола

Как выбирать терморегуляторы для водяного теплого пола

115 фото инструкций по подбору устйроства

Об устройстве

Трудности в выборе модели

Установка

Водяные полы

Возможные неполадки

Фото терморегулятора для теплого пола

Терморегулятор для теплого пола

Терморегулятор – что это

Виды терморегуляторов

Современное решение

Какой экономичней

Как правильно выбрать

Заключение

Терморегулятор для водяного теплого пола

Как регулируется температура водяной системы подогрева пола

Что могут контролировать терморегуляторы

Виды и краткие характеристики терморегуляторов

Как работают терморегуляторы

Советы по выбору терморегуляторов

По каким критериям подбирать устройства?

Как пользоваться механическим терморегулятором

Видео – Терморегулятор для водяного пола

Терморегулятор теплого пола TI 200Design Thermo Thermoreg TI200 Design

Терморегулятор Thermoreg TI-200 Design, поворотный для электрических теплых полов. Цвет Белый; Производитель Thermo

Особенности модели:

Технические характеристики:

Габаритные размеры и схема подключения:

Теплые полы Thermo в России

Умный терморегулятор для теплого пола REDMOND Skyfloor RSF-171S: характеристики, описание, инструкция

Коврик площадью 10 кв. Футов, электрическая система водяного теплого пола с цифровым термостатом Aube — система подогрева пола

Установка водяного отопления | Мартинова Фотогалерея

Свяжитесь с нашими специалистами по установке печей

Radiant Way Inc.

Полы с подогревом для инженерных полов и полов из твердых пород дерева

Системы обогрева полов Цифровой термостат Электрическая плитка Комплект матов с подогревом излучающего теплого пола 120 В для дома и сада

комплект 120В

VICKERY DIRT

цифровой термостат электрическая плитка излучающий теплый пол с подогревом циновка 120В

цифровой термостат электрическая плитка излучающий теплый пол с подогревом циновка 120В

Nuheat Radiant Floor Heating — Concord Carpenter

Nuheat Теплый пол с подогревом

Доступные типы ковриков:

Датчик температуры пола:

Подключение вашей излучающей системы | | Теплый пол своими руками

Стандартные электрические схемы для контроллеров I-Link

Базовый контроллер одной зоны

Базовый «многозонный» контроллер

Специальные схемы подключения контроллеров i-Link

Активация котла с помощью контроллера одной зоны

Активировать газовый клапан с зонного контроллера

Подключение теплообменника / системы первичного контура

Подключение термостата

Управление насосом с помощью «датчика температуры пола»

Дифференциальный контроллер солнечной энергии

Краткое руководство

Выбор дельты Т

Добавить комментарий Отменить ответ
