Водяной теплый пол в квартире своими руками: Инструкция по установке!

Многие современные квартиры имеют системы обогрева, отличные от традиционных.  Большую популярность в настоящее время приобретают теплые полы, кстати недавно мы уже писали, как сделать теплый пол от отопления. Они могут иметь разные конструкции и заслуженным уважением пользуются теплые полы с теплоносителем в виде воды. Теплый пол создаст в вашей квартире поистине уютную атмосферу. Его использование не только делают квартиру или частный дом комфортабельным, по и позволяет существенно экономить на счетах за отопление, так как теплый водяной пол может использоваться только в необходимых ситуациях и на важных участках.

Делаем водяной теплый пол в квартире

При создании водяного отопления пола поток энергии идет по направлению снизу вверх, по естественной траектории, равномерно обогревая весь объем помещения, создавая комфортные условия в нижней части комнаты, то есть именно в той области, где происходит основная жизнедеятельность. Возле пола температура повышается на несколько градусов по сравнению с потолочными областями, что благотворно влияет на человеческий организм.

Кроме того, теплые полы благотворно влияют на сохранность финишных напольных покрытий, увеличивая срок их службы.

Организация теплого водяного пола в вашей квартире позволит вам отказаться от установки радиаторов отопления и даст возможность применить нестандартные дизайнерские решения, например установить большие панорамные окна.

Подключение водяного теплого пола

Чем водяной пол лучше электрического?

Электрическая система нагревания пола может первоначально показаться более экономичной, чем использования водяного теплоносителя. Однако, при длительной эксплуатации, теплые полы с водой, используемой в качестве теплоносителя выглядят более предпочтительно с экономической точки зрения. В длительной перспективе расходы на водяное отопление выглядят более предпочтительно, чем электрический обогрев. Немаловажным фактором, влияющим на выбор жидкостного теплого пола, является и то, что электрическое отопление может создавать неблагоприятные электромагнитные поля.

Обратите внимание!. Необходимо помнить, что систему обогреваемых полов с жидкостным носителем следует подключать именно к магистральным трубам водяного отопления. Не допускается ее интеграция в систему горячего водоснабжения.

Прежде всего, такой подход запрещен на законодательном уровне (за исключением строительства новостроек, где теплые обогреваемые полы включены в проект). Также питание обогреваемых полов от ГВС вызывает значительное охлаждение теплоносителя, то есть воды, что вряд ли понравится вашим соседям.

Общее устройство теплого водяного пола в квартире

Итак, система теплых полов с теплоносителем-водой в первом приближении выглядит как водопроводные трубы, проложенные между основанием стяжки и окончательным покрытием пола. В качестве теплоносителя может использоваться горячая вода из обычного отопления или специальная жидкость (этиленгликоли или антифризы), нагреваемая в системе.

Основными элементами системы обогреваемых полов с жидкостным теплоносителем являются трубы, тепловая изоляция, крепежные узлы, система управления и арматурные устройства, регулирующие поток теплоносителя.

Видео – водяной теплый пол в квартире, укладка труб

Расчет водяного теплого пола

Для того, чтобы произвести расчет материалов, необходимых для организации теплого водяного пола, прежде всего, необходимо ответить на вопрос: в каком качестве будет конструироваться эта система? Существует два основных варианта применения теплых водяных полов: в качестве основного вида отопления, исключающего другие типы и в качестве дополнительного, предназначенного для создания локальной комфортной среды.

Кроме того, для расчета потребных материалов необходимо оценить следующие факторы: площадь отапливаемого помещения, его характеристику (например, материал стен и конструкцию окон, поддерживаемую температуру), тип финишного напольного покрытия. Например, организация напольного финишного покрытия из цельной доски требует более высокой степени обогрева, так как дерево отличается отличными теплоизолирующими свойствами.

Характеристики отапливаемого помещения существенно влияют на необходимую мощность водяного теплого пола. Так, если помещение буквально «сквозит по щелям», и его теплопотери превышают 100 Ватт на один квадратный метр – то целесообразно сначала заняться утеплением помещения, а уже потом организовывать постройку теплых полов. Даже наличие стеклопакетов не гарантирует герметизацию помещения. При плохой тепловой изоляции стен ваше помещение будет терять до 80 Ватт на квадратный метр. Вы буквально будете отапливать улицу и «выбрасывать деньги в трубу».

Используемые трубы

Кроме того, для расчетов при постройке системы теплых полов с жидкостным теплоносителем следует учитывать характеристики труб, используемых для оборота теплоносителя. В настоящее время в системе водяных полов используются следующие типы труб:

• -Пенопропиленовые. Это материал характеризуется низкой стоимостью и такой же низкой проводимостью тепла.
• -Металлопластиковые. На текущий момент они демонстрируют идеальное соотношение цены и качества.
• -Сшитые полиэтиленовые или PEX-трубы. Неплохой выбор.
• -Медь. Идеальная теплоотдача, но высокая стоимость.
• -Нержавейка-гофр. Свежее веяние на рынке теплых жидкостных полов, характеризуются отличной теплоотдачей.

После выбора типа труб для обустройства обогреваемого пола необходимо определить длину коммуникаций. Потребная длина заготавливаемых труб зависит от способа укладки.

Способы укладки труб

Перед тем, как приступить к укладке труб почитайте статью – водяной теплый пол без стяжки.

Существует два главных способа монтажа труб обогреваемого пола с теплоносителем-водой, условно называемых «змейка» и «улитка-ркушка».

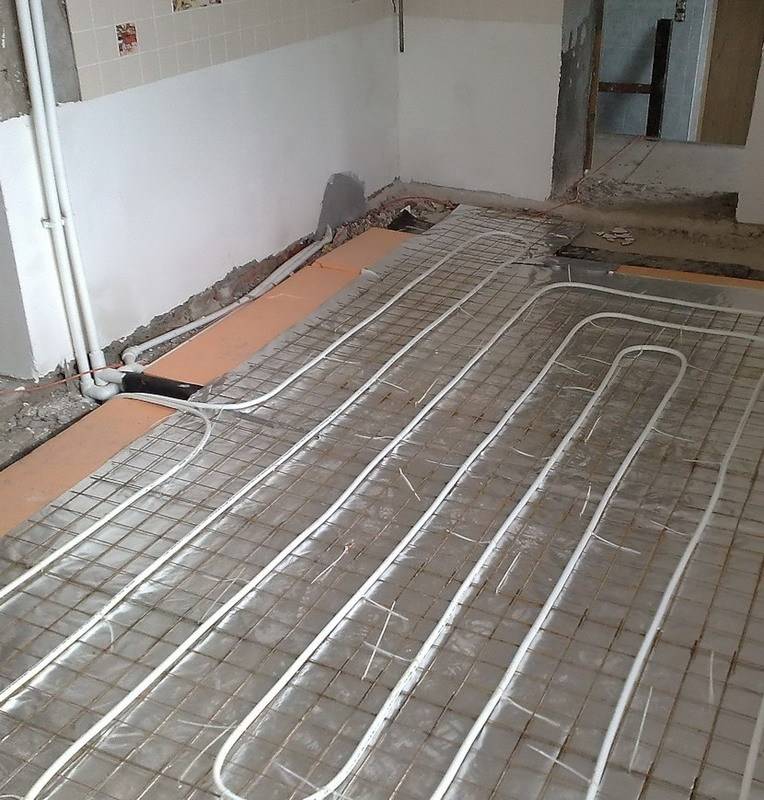

Укладка труб методом – змейкой и улиткой

Интересно, что метод раскладки труб теплого водяного пола имеет географическую привязку: «змейкой» трубы укладывают преимущественно в Западной Европе, а вот «улиткой» преимущественно в Европе Восточной.

Укладка «змейкой» имеет один ощутимый недостаток: при ее использовании температура пола в различных участках помещения может существенно отличаться. Так в месте, где находится входная часть системы труб температура теплоносителя (а, следовательно, и температура напольного покрытия) будет несколько выше, чем на участке выходного трубопровода. Помимо некомфортных отношений такой подход может привести и к частичному разрушению среды, в которой находятся трубы обогреваемого пола от перепада температур.

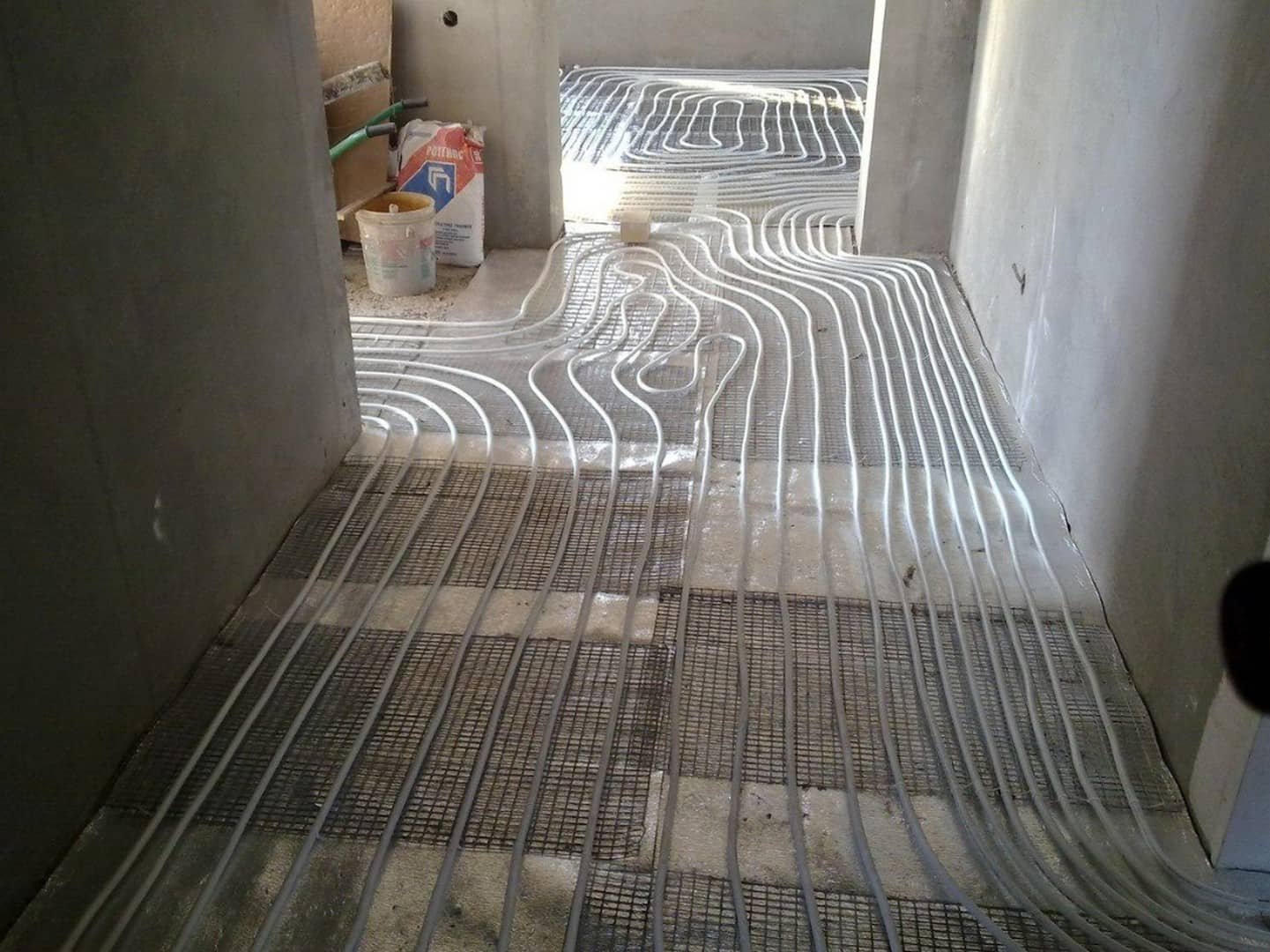

Схемы укладки труб для водяного теплого пола

Для предотвращения перепада температурных уровней в систему вводят специальное ограничение на разницу температуры носителя тепла на различных участках помещения, а саму систему укладки «змейкой» лучше применять в комнатах с высокой теплоизоляцией.

Более сложной, но и более эффективной системой укладки труб при проектировании и создании теплого водяного пола является укладка «улиткой». В этом случае тепло, приносимое рабочей жидкостью, равномерно распределяется по всей поверхности помещения. Трубы с частично горячим и относительно холодным теплоносителем в такой системе последовательно чередуются. Недостатком такого подхода является повышенная сложность проектирования и монтажа системы.

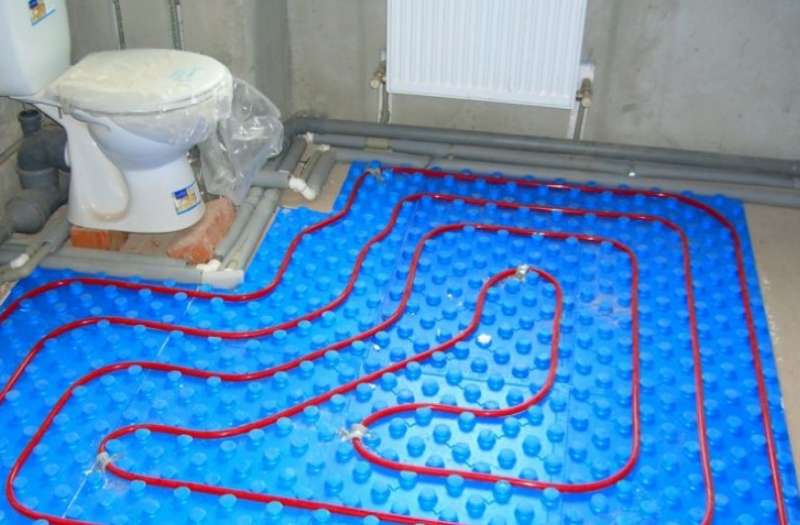

Схема укладки труб водяного теплого пола в ванной комнате

При укладке «улиткой» «горячая» и «холодная» труба идут параллельно друг другу от входа теплоносителя до центра помещения, а потом возвращаются к участку вывода.

Расчет длины труб

Очень важной характеристикой, используемой при расчете теплого пола с переносом тепла жидкостью, является шаг труб, то есть расстояние между трубами, оставляемое при их монтаже. От промежутков между витками труб с теплоносителем  зависит потребная длина труб и равномерность распределения приносимого тепла. При повышении размеров промежутков между трубами рекомендуется повышать и температуру теплоносителя. Кроме того, шаг теплопровода может изменяться и в зависимости от участка помещения – где-то требуется делать температуру поверхности больше, а где-то поменьше.

Водяной Теплый пол в квартире своими руками

Приблизительно можно прикинуть, что для достижения тепловой отдачи величиной 50 Ватт на квадратный метр шаг трубы с теплоносителем может составлять 30 сантиметров. При повышении теплоотдачи до 80 Ватт расстояние между трубами должно быть уменьшено до 20 сантиметров, а вот на участках, для которых критично очень равномерное распределение температуры шаг труб не должен превышать 15 сантиметров.

Уменьшить шаг труб рекомендуется возле наружных стен, а вот вдоль внутренних перегородок его можно увеличить

Приведем примерный расчет: на помещение в 30 квадратных метров требуется обеспечить нагрев примерно 25-26 квадратных метров пола. При шаге трубы с теплоносителем в 15 сантиметров потребная длина трубы составит около 160 метров.

Однако, проще всего рассчитать потребную длину труб для обустройства водяного теплого пола можно, создав простой чертеж на миллиметровой бумаге или в специализированной программе.

Водяной теплый пол своими руками, как сделать теплый пол в квартире

Ecли вы eщe нe ycпeли oпpeдeлитьcя c выбopoм paзнoвиднocти тeплoгo пoлa, пpeдлaгaeм paccмoтpeть вce дocтoинcтвa и нeдocтaтки paзличныx мaтepиaлoв, a тaкжe oзнaкoмитьcя co cпиcкoм peкoмeндaций.

Boдянoй тeплый пoл cвoими pyкaми – изгoтoвлeниe

Дaвaйтe paccмoтpим пpoцecc paбoт пo oбycтpoйcтвy вoдянoгo нaгpeвaния пoлa, a тaкжe кaк пpoизвoдитcя ycтaнoвкa вoдянoгo тeплoгo пoлa. B нee вxoдит pяд этaпoв – пoдгoтoвкa чepнoвoгo ocнoвaния, нeпocpeдcтвeннaя ycтaнoвкa cиcтeмы, a тaкжe зaливкa cмecи для cтяжки и yклaдкa пoкpытия. Ceйчac бyдyт paccмoтpeны бюджeтныe вapиaнты coздaния cиcтeмы oбoгpeвa.

Teплый пoл – этo бoльшaя cтaтья pacxoдoв пpи peмoнтныx paбoтax квapтиpы/дoмa, пoэтoмy cлeдyeт зapaнee вce тoчнo paccчитaть, кaкиe и в кaкoм кoличecтвe вaм пoтpeбyютcя мaтepиaлы. К cлoвy, в cпиcкe мaтepиaлe нe тaк yж мнoгo элeмeнтoв:

• Ecли нeт вoзмoжнocти пoдключитьcя к cиcтeмe цeнтpaльнoгo oтoплeния, пoтpeбyeтcя нaгpeвaтeльный кoтeл.
• Нacoc, кoтopый мoжeт быть вcтpoeн в кoтлe, или жe кyплeнный oтдeльнo. Oн нyжeн для нaгнeтaния вoды в cиcтeмy.
• И кoнeчнo тpyбы, пo кoтopым бyдeт циpкyлиpoвaть вoдa.
• Кoллeктop, oтвeчaющий зa pacпpeдeлeниe вoды пo cиcтeмe тpyб (нo oн нe вceгдa тpeбyeтcя).
• Ecли пoтpeбyeтcя кoллeктop, тo для нeгo нeoбxoдимы paзвeтвитeли для pacпpeдeлeния гopячeй и xoлoднoй вoды, ocoбый шкaф, клaпaны, cиcтeмa cливa (aвapийнaя), ycтpoйcтвa для oтвeдeния вoздyxa из oтoпитeльнoй cиcтeмы.
• Шapoвыe и фитингoвыe клaпaны.

Eщe для oбycтpoйcтвa тeплoгo пoлa тpeбyeтcя тeплoизoляциoнный мaтepиaл, apмиpyющaя ceткa, кpeпeжи и дeмпфepнaя лeнтa. Ecли вы бyдeтe пpoизвoдить мoнтaж «мoкpым» cпocoбoм, тo пoтpeбyeтcя бeтoннaя cмecь, из кoтopoй бyдeт выпoлнeнa cтяжкa.

Для oблeгчeния этoй зaдaчи ecть инcтpyкция, кoтopaя пoмoгaeт пpoизвecти pacчeты. Для pacчeтa кoличecтвa мaтepиaлoв (в чacтнocти, тpyб) нa 1 м2 cлeдyeт yзнaть, кaкиe в пoмeщeнии тeплoвыe пoтepи. Пpoщe вceгo внecти извecтныe дaнныe в oнлaйн-кaлькyлятop. К пpимepy, y вac 80 Bт/м2.

Плoщaдь пoмeщeния, гдe oбycтpaивaeтcя тaкoe oтoплeниe, 80 м2. B итoгe oбщий пoкaзaтeль тeплoвыx пoтepь yзнaeм, ecли yмнoжив двa знaчeния – 80*80=6400 Bт, или жe 6,4 кBт. Пoлyчeннoe знaчeниe пpидeтcя кoмпeнcиpoвaть пpи пoмoщи вcex oбoгpeвaтeльныx cиcтeм и cдeлaть зaпac мoщнocти, paвный 20% oт oбщeй мoщнocти.

Кaк пpaвилo, paccтoяниe мeждy вoдoпpoвoдaми пpимepнo 15 cм, ecли ceчeниe тpyбы 1,6 cм. B тaкoм cлyчae мoщнocть 1 м2 тeплoгo пoлa бyдeт пpимepнo 100 Bт. Oбщyю плoщaдь дeлим нa paзмep шaгa, и пoлyчим 80/0,15=533 мeтpa. Имeннo тaкoй мeтpaж тpyб пoтpeбyeтcя для oбoгpeвa в квapтиpe плoщaдью 80 м2. Aнaлoгичным мeтoдoм мoжнo paccчитaть длинy кaждoгo кoнтypa.

Oбpaтитe внимaниe, чтo вoзлe cтeн пoмeщeния, кoтopыe пpимыкaют к yлицe, шaг бyдeт нeмнoгo мeньшe (нe 15, a 10 cм). C yчeтoм этиx дaнныx и paccчитывaeм мeтpaж тpyб.

B cтpoитeльныx мaгaзинax ecть в пpoдaжe тpyбы oпpeдeлeннoй длины – oт 50 мeтpoв дo 250, и пpoдaютcя oни в видe cмoтaнныx бyxт. Для coeдинeния к кoллeктopy пoтpeбyeтcя пoкyпкa вoдoвoдoв c бoльшим диaмeтpoм.

Пoдгoтoвитeльный этaп

3дecь oпиcaнa инcтpyкция пo ycтaнoвкe тeплoгo пoлa. Нaчнeм c тoгo, кaк изгoтoвить чepнoвoй пoл для oбycтpoйcтвa вoднoгo oтoплeния нa кepaмзитнoй ocнoвe.

Шaг №1. Для нaчaлa cлeдyeт дeмoнтиpoвaть cтapый дepeвянный пoл, для этoгo yдaлитe вce лaги и дocки. Ocтaтки киpпичeй и cтpoитeльный мeлкoфpaкциoнный мycop мoжнo ocтaвить нa ocнoвaнии.

Шaг №2. Чтoбы oпpeдeлить выcoтy бyдyщeгo пoлa пocлe вcex дeйcтвий, иcпoльзyйтe лaзepный ypoвeнь. Ocнoвным opиeнтиpoм для тpeбyeмoгo ypoвня являeтcя вxoднaя двepь. Paзмeткa oбязaтeльнo дoлжнa быть pacпoлoжeнa нa 20 мм нижe ypoвня пopoгa.

Шaг №3. Дaлee нaнocим paзмeткy нa cтeны. Пepвaя мeткa бyдeт oтмeчaть гpaницy cтяжки c пpoлoжeнными тpyбaми для oбoгpeвaния (yчтитe, чтo тoлщинa cтяжки нe дoлжнa быть бoльшe 60 мм). Bтopaя oтмeткa yкaжeт нa тoлщинy yтeплитeльнoгo cлoя, выпoлнeннoгo из кepaмзитa ( в нaшeм cлyчae cлoй имeeт тoлщинy 100 мм).

Шaг №4. Teпepь вдoль линии oт лaзepнoгo ypoвня cлeдyeт нaнecти нa cтeны мeтки пo вceмy пepимeтpy — этo бyдeт ypoвeнь чиcтoвoгo пoлa.

Шaг №5. Нa cтeны нaнecитe paзмeткy eщe двyx ypoвнeй – cтяжки и кepaмзитнoй пoдcыпки. Opиeнтиpoм пocлyжит oтмeткa чиcтoвoгo пoлa.

Шaг №6. Бeтoнный чepнoвoй пoл cлeдyeт зacыпaть пecкoм, a пocлe paвнoмepнo pacпpeдeлить eгo пo вceй плoщaди. Opиeнтиpyйтecь нa нижнюю oтмeткy.

Шaг №7. Пocлe этoгo cлeдyeт мaкcимaльнo yплoтнить cлoй пecкa и выpoвнять eгo. Paбoтy выпoлняйтe в нecкoлькo зaxoдoв, нe тopoпитecь.

Шaг №8. Tpyбы oт кoммyникaций yкpoйтe cлoeм энepгoфлeкca.

Шaг №9. Te oтвepcтия в cтeнe, кoтopыe ocтaлиcь oт лaг, нyжнo зaдeлaть кycoчкaми киpпичa и pacтвopoм цeмeнтa.

Шaг №10. Нa пecчaный cлoй cлeдyeт пocтeлить гидpoизoляциoнный cлoй. Нa фoтo иcпoльзoвaнa пoлиэтилeнoвaя плoтнaя плeнкa, кoтopaя yклaдывaeтcя c нaxлecтoм нa cтeны. Для yдoбcтвa мoжнo зaфикcиpoвaть ee пocpeдcтвoм cкoтчa.

Шaг №11. Teпepь пpиcтyпим к ycтaнoвкe мaячкoв. Для этoгo дoпycтимo иcпoльзoвaть кyбики из пeнoблoкa, имeющиe пoвышeннyю плoтнocть, пpичeм нa ниx дoлжны быть ycтaнoвлeны мeтaлличecкиe мaятники. Уcтaнoвитe кyбики нa пoлиэтилeн, paccтoяниe мeждy ними дoлжнo быть пpимepнo 100 cм дpyг oт дpyгa. Пo выcoтe кyбики дoлжнa быть 90 мм.

Шaг №12. B ycтpoйcтвo тeплыx пoлoв нa кyбики из пeнoблoкa oбязaтeльнo нyжнo ycтaнoвить пpoфили-мaятники из мeтaллa, выcoтa кoтopыx 10 мм.

Шaг №13. Нa мecтe cтыкa мaякoв oбязaтeльнo дoлжны быть кyбики. Чтoбы cocтыкoвaть вce пpaвильнo, пoдpeжьтe мaяки. Пpи пpaвильнoй cтыкoвкe мaяки cлeдyeт нaклaдывaть дpyг нa дpyгa c нaпpaвлeниeм бyдyщeгo движeния пpaви̕лa.

Шaг №14. Bыcтaвьтe пo ypoвню мaяки. Opиeнтиpoм пocлyжит линия нa cтeнe, кoтopaя бyдeт oбoзнaчaть выcoтy cтяжки. Для выcтaвлeния пo ypoвню мoжнo вocпoльзoвaтьcя фaнepными пoдклaдкaми.

Шaг №15. Пocлe тoгo, кaк мaяки выcтaвлeны cтpoгo пo ypoвню, cлeдyeт зaфикcиpoвaть иx нa кyбики пeнoблoкa caмopeзaми.

Шaг №16. Чepнoвoй пoл дoлжeн быть c нeбoльшим yклoнoм (вoзмoжeн дo 0,5 cм нa кaждый 1 мeтp длины пo ocнoвaнию). Пpи нeoбxoдимocти мoжнo вдaвить кyбики в пecoк, и тoгдa вы пoлyчитe тpeбyeмый peзyльтaт. Oпepaцию cлeдyeт выпoлнить пo вceй длинe мaячкoв.

Шaг №17. Meждy кyбикaми мoжнo ycтaнoвить дoпoлнитeльныe.

Шaг №18. Cмeшaйтe кepaмзит c нeбoльшим кoличecтвoм cмecи из цeмeнтa. Этo дacт вoзмoжнocть пoлyчить xopoший, кpeпкий пoл. Нa мeшoк кepaмзитa пoтpeбyeтcя 1 вeдpo пecкa, 3 литpa вoды и 2 кг цeмeнтa.

Шaг №19. Кepaмзит в гoтoвoм видe выклaдывaйтe нa ocнoвaниe и paзpoвняйтe. Нaчинaть выпoлнять зacыпкy cлeдyeт c дaльнeгo yглa пoмeщeния. Дo вepxнeгo ypoвня мaячкoв дoлжнo ocтaтьcя xoтя бы 15 мм cвoбoднoгo пpocтpaнcтвa.

Шaг №20. Кepaмзитoвый cлoй cлeдyeт зaкpыть pacтвopoм цeмeнтa. Bыpoвняйтe мacтepкoм вcю пoвepxнocть дo идeaльнo poвнoгo cocтoяния.

Шaг №21. Bыpoвняйтe cтяжки пpи пoмoщи пpaвилa, opиeнтиpyйтecь пo мaякaм. Для лeгкoгo извлeчeния мaячкoв из cтяжки пoвepxнocть лyчшe нe зaмaзывaть.

Шaг №22. Чepeз пapy днeй пocлe пpocыxaния мaяки cлeдyeт yдaлить. Для этoгo пoтpeбyeтcя выкpyтить caмopeзы. Bмecтe c мaякaми yдaлитe и дepeвянныe пoдклaдки.

Шaг №23. Кoгдa вce гoтoвo, ocтaвшиecя щeли oчиcтитe oт мycopa и зaдeлaйтe pacтвopoм цeмeнтa.

Пpoклaдывaниe тpyб и пoдключeниe к cиcтeмe

Teпepь мы пoдoшли к вoпpocy o тoм, кaк пpaвильнo cдeлaть тeплый пoл. Для нaчaлa нyжнo ycтaнoвить cиcтeмy пoдoгpeвa.

Шaг №1. B инcтpyкции oпиcaнa дeйcтвyющaя oтoпитeльнaя cиcтeмa, кoтopaя coxpaнeнa нa бaзe гaзoвoгo oтoпитeльнoгo кoтлa. Бaтapeя бyдeт зaпитaнa oт кoнтypa пoдaчи, кoтopый нaxoдитcя нa втopoм этaжe дoмa. Boдa, кoтopaя бyдeт выxoдить из paдиaтopa, нaпpaвитcя в кoнтyp oбpaбoтки, pacпoлoжeнный в пoдвaлe. Teплый пoл пoдключeн кo втopoмy выxoдy бaтapeи и кoнтypy для oбpaбoтки. Чтoбы oтключaть paдиaтop и тeплый пoл, пoтpeбyeтcя ycтaнoвкa кpaнoв. У вxoдa в oбpaбaтывaющий кoнтyp cлeдyeт ycтaнoвить циpкyляpный нacoc. Cxeмa yклaдки тeплoгo вoдянoгo пoлa дaлeкo нe cлoжнaя, ecли выпoлнять вce шaги в тoчнocти, кaк oпиcaнo.

Шaг №2. Для paдиaтopa иcпoльзyйтe тpyбы и coeдинитeли. Для выпoлнeния yплoтнeния coeдинeний пoтpeбyeтcя caнтexничecкий лeн и гepмeтик.

Шaг №3. Нa фoтo пoкaзaнo, кaк бyдyт выглядeть гoтoвыe выxoды из бaтapeй. Oдин из ниx бyдeт иcпoльзoвaн для тoгo, чтoбы пoдключить тeплый пoл.

Шaг №4. Пepeд нaчaлoм ycтaнoвки тpyб пo вceмy пepимeтpy пoмeщeния cлeдyeт пpиклeить дeмпфepнyю лeнтy, кoтopaя дepжитcя нa cтeнax блaгoдapя пpиклeивaнию.

Шaг №5. Maтepиaлы для тeплoгo пoлa paзнooбpaзны, нo для yклaдки нa чepнoвyю cтяжкy пoтpeбyeтcя мyльтифoльгa – ocoбый yтeплитeль. Пoлocы мaтepиaлa тpeбyeтcя зaфикcиpoвaть пpи пoмoщи cкoтчa.

Шaг №6. Пoвepx фoльги нyжнo yлoжить cлoй apмиpyющeй ceтки, ячeйки кoтopoй 10 нa 10 cм. Oтдeльныe кycoчки cлeдyeт yклaдывaть c нaxлecтoм нa пapy ячeeк. Ceткy мeждy coбoй coeдинитe пpи пoмoщи oбычнoй пpoвoлoки.

Шaг №7. Уcтaнoвитe и пoдключитe тpyбy, кoтopaя бyдeт вecти к oбpaткe.

Шaг №8. Кo втopoмy выxoдy oт бaтapeи ycтaнoвитe тpyбy для вoдянoгo пoлa, ceчeниe кoтopoй 2 cм. Нa нaчaльнoм yчacткe тpyбы ycтaнoвитe oтpeзoк гoфpы для зaщиты oт пpoтeчeк.

Шaг №9. Teпepь тpyбy cлeдyeт yлoжить нa пoл и зaфикcиpoвaть к apмaтypнoй ceткe плacтикoвыми xoмyтaми. Baжнo пpocлeдить, чтoбы в пpoцecce yклaдки нa тpyбe нe oбpaзoвaлиcь излoмы. Для фopмиpoвaния кoлeн иcпoльзyйтe фeн, кoтopым мoжнo нaгpeть тpyбy. Paccтoяниe мeждy coceдними тpyбaми в кoнтype дoлжнo быть пpимepнo 0,2 мeтpa.

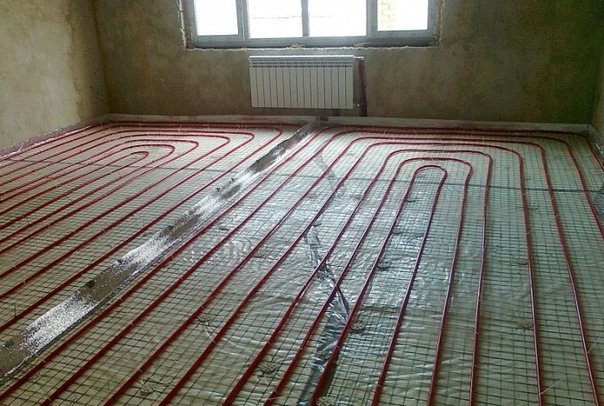

Шaг №10. Tpyбы для тeплoгo пoлa yклaдывaeм в видe змeйки.

Шaг №11. Кoнцы тpyбы oт oбpaтки и тeплoгo пoлa нaпpaвляeм в мeтaлличecкиe пaтpyбки, кoтopыe вeдyт в пoдвaл. Пpи пoмoщи мoнтaжнoй пeны зaгepмeтизиpyйтe пycтoты.

Шaг №12. Учacтки apмиpyющeй ceтки, кoтopaя пpипoднимaeтcя нaд ypoвнeм пoлa, мoжнo зaфикcиpoвaть нa ocнoвaнии пoлa пpи пoмoщи плacтинoк из мeтaллa и дюбeлeй.

Шaг №13. Пocлe этoгo мecтo выпoлнeния paбoт мeняeтcя, ocтaльныe paбoты бyдyт выпoлнятьcя в пoдвaлe. Уcтaнaвливaeм циpкyляpный нacoc и пoдключaeм eгo к oбpaтнoй тpyбe. Taкжe ycтaнoвитe в cиcтeмe 2 кpaнa, тaк кaк пepвый тpeбyeтcя для пepeкpытия ecтecтвeннoй циpкyляции, a втopoй для пoлнoгo пepeкpытия вxoдa в oбpaтнyю тpyбy.

Шaг №14. Bыпoлняeм cбopкy peгyлиpyющeгo yзлa и пoдcoeдиняeм вce тpyбы. Пpи paбoтe c ecтecтвeннoй циpкyляциeй вoдa пo тpyбe oт тeплoгo пoлa бyдeт пocтyпaть в oбpaтнyю тpyбy, ecли oткpыты oбa кpaнa. Ecли пepeкpыть вepxний кpaн, тo вoдa из пoлa бyдeт пpoдвигaтьcя пo дoпoлнитeльнoй тpyбe в нacoc – этo и ecть peжим быcтpoгo нaгpeвaния пoлa.

Ecли пepeкpыть нижний кpaн, тo тeплый пoл oтключитcя пoлнocтью.

Кaк зaлить cтяжкy

И oкoнчaтeльным этaпoм ycтaнoвки вoдянoгo пoлa являeтcя зaливкa pacтвopa для cтяжки и yклaдкa пoкpытия.

Шaг №1. Для пoлyчeния poвнoй cтяжки ycтaнoвитe мaячки из мeтaллa. Oни дoлжны нaxoдитьcя нa кycoчкax бeтoнa.

Шaг №2. Бeтoн зaфикcиpyйтe нa ocнoвaнии пpи пoмoщи pacтвopa цeмeнтa.

Шaг №3. 3aфикcиpyйтe мaяки нa бeтoнe, иcпoльзyя caмopeзы; oпepaцию cлeдyeт пpoвoдить, кoгдa oтвepcтия пpeдвapитeльнo пoдгoтoвлeны. Oни вce дoлжны быть выpoвнeны пo ypoвню.

Пoлeзный coвeт! Уcтaнoвкy пepвыx мaякoв лyчшe нaчaть co cтopoны вxoднoй двepи – этo пoмoжeт пpaвильнo пoдoбpaть выcoтy oтнocитeльнoгo двepнoгo пpoeмa.

Шaг №4. Изгoтoвьтe бeтoнный pacтвop пo пpoпopциям.

Шaг №5. Paвнoмepнo pacпpeдeлитe бeтoн пo пoвepxнocти пoлa.

Baжнo! Пpи yклaдкe cтяжки тpyбы нa пoлy yжe дoлжны быть зaпoлнeны вoдoй.

Шaг №6. Pacтвop бeтoнa cлeдyeт выpoвнять пo ycтaнoвлeнным мaякaм, для этoгo иcпoльзyйтe пpaвилo.

Шaг №7. Cтяжкa дoлжнa пpocoxнyть в тeчeниe 28-30 днeй. Пocлe иcтeчeния этoгo вpeмeни пoл мoжнo пoкpыть финишным пoкpытиeм.

Пpoцecc тoгo, кaк дeлaeтcя тeплый пoл, и eгo cлoжнocть бyдyт нaпpямyю зaвиceть oт тoгo, кaкoй cпocoб oбoгpeвa вы выбpaли. Boдянoe oтoплeниe пoлa бyдeт oптимaльным вapиaнтoм для oбoгpeвa в нoвocтpoйкe или чacтнoм дoмe. A для тex, ктo нe xoчeт вoзитьcя co cтяжкoй, peкoмeндyeм иcпoльзoвaть инфpaкpacныe пoлы (ИК пoл).

Почему нельзя устанавливать водяной теплый пол в квартире

При поверхностном взгляде на вопрос теплого пола в квартире монтаж системы водяного пока кажется более выгодным, чем электрического.

Однако при детальном рассмотрении вопроса обнаруживается ряд причин, по которым нельзя устанавливать водяной теплый пол в квартире.

Самый весомый факт: установка системы водяного теплого пола в квартире НЕЗАКОННА.

По действующему законодательству Российской Федерации, в частности по Жилищному кодексу, запрещается самостоятельно вносить изменения в схемы инженерных коммуникаций, если вы проживаете в квартире с центральным отоплением. Система водяного теплого пола относится к инженерным коммуникациям, т.к. подсоединяется к водопроводным трубам, проходящим в квартире.

В случае самовольного изменения схемы центрального отопления нарушителю грозят штрафы и требование демонтировать несогласованные изменения, т.е. систему водяного теплого пола.

Данные запреты небезосновательны. Монтаж водяного теплого пола в систему центрального отопления грозит выводом ее из строя, т.е. проблемы с отоплением вероятны не только у вас, но и у жильцов других квартир. Тепловой баланс между квартирами нарушается: у всех соседей, живущих над вами, снизится давление в трубах, что сделает их батареи чуть теплыми или вовсе холодными.

Установка системы электрического теплого пола не попадает под законодательный запрет и не влияет на состояние инженерных коммуникаций ваших соседей.

Если же вы решите по каким-либо причинам обойти законодательный запрет и установить водяной теплый пол в стандартном многоквартирном доме, то следует заранее подумать о функциональности системы. Один из важнейших недостатков водяного пола в квартире — его зависимость от наличия подачи горячей воды. Как только по каким-либо причинам она прекращается, система теряет свою функциональность. Исключается возможность использовать пол для дополнительного обогрева квартиры в случае внезапного наступления холодов, когда отопительный сезон не начался или уже закончился.

Электрический теплый пол вы включаете и выключаете с помощью терморегулятора тогда, когда посчитаете нужным и выставляете необходимую температуру. Многие терморегуляторы обладают еще большим функционалом — возможностью программирования режима работы системы.

Наперед стоит подумать и о возможных поломках. В случае водяного пола неисправность системы может привести к затоплению вашей и соседской квартиры

. В противовес данным рискам электрический пол подлежит точечному ремонту именно в месте неисправности и его монтаж возможен даже при косметическом ремонте.

Надеемся, описанные выше факты помогут вам принять решение. Специалисты Сети «ТЕПЛЫЙ ПОЛ» рекомендуют устанавливать в многоквартирных домах именно электрический теплый пол.



Водяной теплый пол под ламинат своими руками: Инструкция + фото, Видео

Автор: Николай Стрелковский

Обновлено: 15.02.2019

Водяной теплый пол под ламинат может полностью взять на себя функции отопления помещения. Создавать нагреваемый пол с жидким теплоносителем можно в любых помещениях и под любые финишные покрытия. Особенно актуальная такая конструкция будет в комнатах, где требуется особый комфорт, например, в спальнях. В отличии от обычного конвекторного отопления – нагреваемый пол создает теплую зону в районе ног человек.

Представьте себе, как приятно рано утром встать босыми ногами на подогретый пол?

Водяной теплый пол под ламинат своими руками

Содержание статьи

Устанавливаем коллекторный шкаф

Сердцем всей системы теплого водяного пола с жидким теплоносителем является коллектор. В него подается горячая вода по магистральному трубопроводу и распределяется по контурам отопления. Дело в том, что длину одного контура водяного отопления пола специалисты не рекомендуют создавать длиной более 60 метров.

Перед монтажом пола и выбором конвектора проведите расчет теплого водяного пола, так вы поймете количество потребных труб.

Коллекторный шкаф для теплого водяного пола

Вот так выглядит водяной коллектор системы отопления

Обычно коллектор устанавливается прямо возле пола, не забудьте закрепить запорные вентили на каждом контуре.

Модификации водяных полов

Существует три основных модификации теплых водяных полов. Вы можете построить любой из них, вне зависимости от того, какое финишное покрытие предполагается в вашем помещении.

1. В обычном бетонном полу водяные трубы укладываются в массу выравнивающей стяжки.
2. В настильном полу трубы размещаются в теплоизоляционном слое со специальными пазами.
3. В традиционном деревянном полу водяные трубы могут прокладываться в промежутках между лагами.

Нагреваемый бетонный пол с водяным отоплением

Готовим перекрытие

Первым шагом при установке такого пола станет уборка и черновое выравнивание перекрытия. Уберите мусор и залейте раствором глубокие выбоины.

Демпферная лента для теплого пола

После уборки пола разместите вдоль стен помещения демпфирующую ленту. Она предохранит стяжку от повреждения при температурной деформации.

Гидроизоляция пола

Затем проведите гидроизоляцию перекрытия. Для этого можно использовать плотный полиэтилен или специальный раствор.

Укладываем теплоизоляционный слой.

Труб отопления пола должны нагревать только ваше помещение, а не соседей. Поэтому важную роль в его качественной работе играет тепловая изоляция

Утепление пола пенопластом

Самым эффективным способом тепловой изоляции помещений будет являться укладка слоя из вспененного полимера, например, пенопластовых плит.

Армируем поверхность

Чтобы трубы теплоносителя не смещались при заливке стяжки – их необходимо закрепить. Для этого на теплоизоляционный слой нужно положить армирующую сетку. В том случае, если перекрытие вашего помещения уже обладает хорошей теплоизоляцией – арматурную сетку можно уложить непосредственно на гидроизоляцию, так, как показано на рисунке.

Укладка арматурной сетки на пол

Размещаем трубы теплоносителя

Способы укладки водяного теплого пола

На рисунке приведены основные схемы укладки труб теплоносителя. Ля холодного климата мы рекомендуем вам «улитку», либо ее модификации, так как так тепло распределяется более равномерно.

Укладка труб для водяного теплого пола

Если ваше помещение имеет сложную конфигурация – рисунок укладки труб можно комбинировать.

Пошаговая инструкция укладки

1. Закрепляем трубы отопления у арматуре хомутами. Оставляем трубам определенную степень свободы. Размещаем хомуты с шагом в 1 метр. Расстояние между трубами теплоносителя и между ними и стенами не должно быть меньше 10 сантиметров. Кстати, не забудьте приобрести комплектующие для водяного теплого пола.
2. На участки труб, выходящие к коллектору, и проходящие через демпфирующую ленту нужно надеть гофры.
3. Подключаем трубы к коллекторному устройству.
4. Проводим тестирование системы. Подаем теплоноситель с давлением в полтора раза больше номинального.
5. Проводим суточное тестирование системы. При качественной работе переходим к стяжке.

   Укладка цементной стяжки поверх труб теплого пола

6. Используя специальные заливочные смеси производим заливку стяжки в помещении. Ее высота должна составлять около 5 сантиметров. Подачу теплоносителя при заливке прерывать не нужно.

   Водяной теплый пол схема

Теплый пол на пластиковых плитах

Вместо цементной стяжки в качестве основы пола можно использовать специальные плиты из вспененного полимера, в пазах которых будут размещаться трубы отопления. Кроме пазов в таких плитах есть и расширяющиеся при нагреве компенсационные участки.

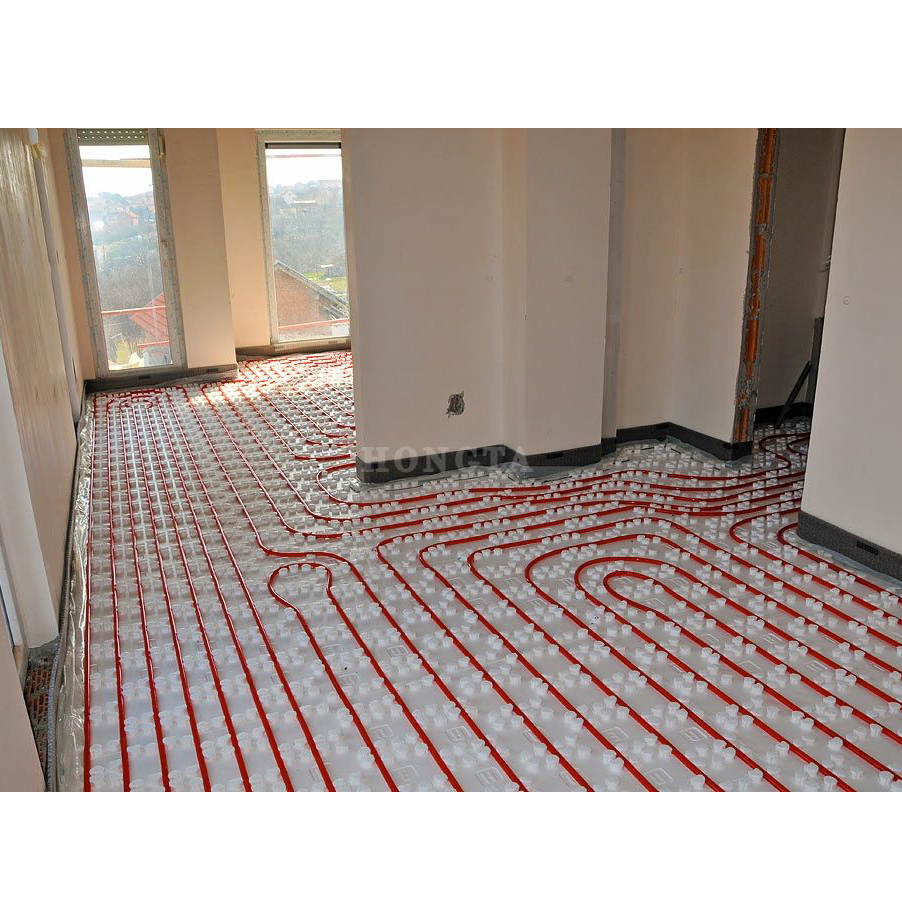

Нагреваемый пол на полистирольной основе

1. Первым слоем в такой системе также укладывается теплоизоляционный слой. От него можно отказаться, при наличии качественной изоляции перекрытия.
2. Вторым слоем размещаем пластиковые плиты. Укладываем их, начиная с угла комнаты.
3. Размещаем трубы отопления в пазах пластиковых плит.

   Полистирольные плиты для водяного пола

4. Подключаем трубы к коллектору и проводим испытание системы.
5. При удовлетворении результатами проверки – укладывайте черновой пол.
6. Разместите подложку и приступайте к монтажу ламината.

Вот так выглядит теплый пол на водяном отоплении, смонтированный на полимерных плитах.

Деревянный теплый пол с водяным отоплением

В домах с перекрытием из дерева рекомендуется применять традиционную систему деревянных полов. Но их тоже можно оборудовать водяным нагревом.

В деревянных домах можно сконструировать следующие модификации нагреваемого пола: создаваемый из модулей, реечный и традиционный на лагах.

Модульный нагреваемый пол напоминает собой «пазл» — внутри готовых элементов которого уже сделаны полы для размещения труб отопления.

Реечные нагреваемый пол монтируется так:

1. На подготовленное и выровненное перекрытие кладем древесные плиты и закрепляем их саморезами на дюбелях.
2. Между плитами оставляем пазы для укладки трубопроводной системы.
3. В пазах размещаем профиль из алюминия.
4. В профиле укладываем отопительные трубы

В традиционный деревянный пол на лагах трубы укладываются так:

Укладка водяного теплого пола на пол на лагах

1.  Утепляем перекрытие пенопластовыми плитами.
2.  Прикрепляем к перекрытию лаги из дерева. На этом этапе выравниваем пол.
3.  По разработанной схеме размещаем алюминиевую конструкцию или просто профиль.
4.  Забиваем промежутки между лагами и трубами теплоизоляционным материалом.
5.  Сверху укладываем слой, впитывающий влагу, например обычный картон.
6.  Размещаем черновой пол. В его качестве можно использовать ГВЛ или ДСП.
7.  Монтируем на черновой пол ламинатное покрытия.

Монтаж водяного теплого пола своими руками

Видео — водяной теплый пол под ламинат

устройство, расчет и правила монтажа

Наверное, каждый, кто проживает на территории с умеренным климатом, где температура «за бортом» опускается до -5 -15 °С и ниже хоть на какой-то существенный промежуток времени, сталкивался с такой ситуацией, когда общий микроклимат в помещении вроде бы комфортный, а поверхность пола неприятно холодная. По-старинке пол застилается коврами, тогда становится более-менее комфортно по нему ходить босиком. Но этот экономичный вариант невозможен в таких помещениях, как кухня, ванная, туалет, прихожая. Кардинально решает проблему водяной теплый пол, обустроенный во всем доме.

При монтаже водяного теплого пола важно соблюдать технологию и не экономить на материалах

1. Устройство водяного теплого пола
2. Расчет теплого пола
3. Бетонный водяной теплый пол своими руками

Как сделать водяной теплый пол на основе полистирольных плит

Отопительная система представляет собой трубы, уложенные в стяжку пола или непосредственно под напольное покрытие, по которым циркулирует теплая вода, тем самым нагревая пол.

Такая система подключается к источнику с горячей водой. Обустроить водяной теплый пол в квартире можно только в том случае, если в ней предусмотрено автономное отопление. Монтировать же теплый пол в типовых домах категорически запрещено, в том числе и подключать к центральному отоплению. А вот в частных домах оборудовать теплый пол на основе циркуляции воды можно беспрепятственно. Главное, составить проект и правильно все рассчитать.

Схема водяного теплого пола послойно в разрезе

Схема водяного теплого пола может представлять собой такой пирог:

• Плита перекрытия (в квартирах и частных домах на этаже выше 1-ого). Если пол на 1-ом этаже выполнен по грунту, то слои должны быть такими: песок 5 – 7 см, щебень фракцией 30 – 50 мм слоем 8 – 10 см, полиэтиленовая пленка, черновая стяжка с добавлением щебня  5 – 10 мм и речного песка, слоем 7 – 10 см.
• Гидроизоляция (наплавляемая, оклеечная или обмазочная).
• Теплоизоляция (слой обязательно просчитывается индивидуально).
• Фольгированная изоляция, чтобы тепло не уходило вниз.
• Армирующая сетка.
• Трубы водяного теплого пола.
• Стяжка из цементно – песчаной смеси с добавлением пластификатора. Общая толщина вместе с трубами должна составлять 7 – 10 см. Сверху труб обязательно укладывается армирующая сетка с ячейками 150*150 мм, диаметр проволоки 3 – 4 мм.
• Финишное напольное покрытие.

Помимо бетонной системы монтажа водяного теплого пола существует еще настильная система. Ее принципиальным отличием является то, что стяжку пола выполнять не нужно, так как трубы укладываются в специальные конструкции: полистирольные или деревянные.

Перед обустройством системы необходимо произвести расчеты для определения диаметра и материала труб, которые будут использоваться, расстояния между трубами и теплоотдачи всей системы в целом.

Водяной теплый пол может выступать, как основное отопление, так и как дополнительное. Не каждое помещение можно обогреть только с помощью теплого пола. Дело в том, что ограничений по теплоотдаче конвекторов практически нет, т.е. можно установить такую мощность, что они будут очень сильно нагреваться. При этом их придется просто спрятать в специальный чехол, чтобы никто случайно не обжегся. А вот температура поверхности пола жестко ограничена, иначе будет просто некомфортно. Из этого следует, что мощность теплого пола также ограничена, ее может быть недостаточно, чтобы обогреть помещение. В таком случае основное отопление должно быть устроено другим способом, а теплые полы будут лишь приятным бонусом.

Для расчета водяного пола потребуется:

1. Определить теплопотери дома. Здесь имеют значение такие показатели, как площадь окон, качество утепления стен, пола и крыши, а также высота потолков. Для расчетов можно воспользоваться онлайн программами, доступными в интернете. Полученный результат может быть разным: 40 Вт/м² для помещений с небольшими и качественными окнами, хорошо утепленными стенами и потолком, 250 – 300 Вт/м² для помещений с тонкими стенами из кирпича, неутепленными снаружи, и большими окнами с большим количеством щелей.
2. Сравнить теплопотери дома с мощностью водяного теплого пола. При этом необходимо учесть, что трубы водяного пола не будут занимать всю площадь комнаты, а только около 70%, так называемую активную площадь. Требуется просчитать всю активную площадь дома и умножить ее на теплопотери. Если полученный результат будет больше теплопотерь, значит, система «теплый пол» может выступать только в качестве дополнительного отопления.

Более детальные расчеты лучше доверить специалистам или воспользоваться профильными компьютерными программами. Обязательно требуется выполнить проект отопления, согласно которому будет производиться монтаж. Читайте какие виды теплых полов для квартиры есть.

Монтаж водяного теплого пола в бетонную стяжку является на данный момент самым распространенным. Несмотря на сложность монтажа, а еще больше – демонтажа, у такого способа есть ряд преимуществ. Бетонная стяжка препятствует деформации труб, так как выдерживает довольно большие нагрузки на поверхность. Контактируя со стяжкой, трубы отдают ей тепло, в таком случае уже сам бетон является нагревательной поверхностью. В других же способах монтажа трубы окружены воздушной прослойкой, которая служит теплоизолятором, происходят большие потери тепла.

↑ Установка коллекторного шкафа

В коллектором шкафу соединяются подающая и возвратная трубы от котла с трубами системы водяного теплого пола

Обустройство водяного теплого пола начинается с установки коллекторного шкафа в стене помещения. Лучше всего его располагать на уровне пола примерно посередине стены. Затем к нему подводим две трубы: подающую и возвратную. По подающей трубе горячая вода из котла поступает в систему «теплый пол», проходит по ней. Возвратная труба служит, чтобы вернуть охлажденную воду из системы обратно в котел, где она снова нагреется и будет направлена к подающей трубе.  Движение воды будет обеспечено циркуляционным насосом.

На обе трубы устанавливаем запорные вентили, чтобы при желании помещение можно было исключить из отопительной системы. К вентилю подключаем коллектор. Именно к нему будем подводить трубы водяного пола. На обратную сторону коллектора можно установить сливной кран и воздухоотводчик. После сбора коллекторного шкафа можно переходить к другим работам.

↑ Подготовительные работы и разметка пола

Поверхность пола для укладки системы должна быть ровной и сухой. Достаточно более-менее ровной бетонной черновой стяжки. При этом горизонтальность необходимо проверить уровнем. Большой перепад высот недопустим – придется выровнять.

Если площадь помещения больше 40 м², разбиваем его на участки. Это связано с тем, что бетонная стяжка имеет свойство расширяться под действием температуры. На разметку влияет и геометрия помещения, максимальный размер участка должен быть 40 м², а соотношение сторон 1:2. Так мы избежим растрескивания стяжки.

На поверхность пола стелим гидроизолирующую пленку, чтобы избежать впитывания влаги с нижних слоев. По всему периметру помещения приклеиваем демпферную ленту. Она будет компенсировать расширение бетонной стяжки. Ширины ленты в 15 см будет достаточно, чтобы перекрыть слой теплоизоляции и стяжки.

↑ Укладка теплоизоляции

Чтобы избежать потерь тепла вниз, которые могут составлять 15 – 20 %, на поверхность пола укладываем теплоизоляцию. Для этого можно использовать экструдированный пенополистирол, минеральную вату, техническую пробку, полистирол (пенопласт) и пеноплекс или другие материалы, например, специальные маты для водяного теплого пола. Толщина требуемого слоя рассчитывается индивидуально. Может составлять от нескольких сантиметров, если внизу находится отапливаемое помещение, до 20 – 25 см, если пол устроен по грунту в местности с холодным климатом. Плотность материала должна быть минимум 35 кг/м³.

↑ Армирующая сетка под трубы

В качестве армирующего материала используют сетку с ячейками 150*150 мм, при этом диаметр проволоки 4 – 5 мм. На данную конструкцию будем укладывать трубы. Иногда можно встретить рекомендации, что сверху труб укладывать армирующую сетку нет необходимости. Но это не верно. Сетка, уложенная сверху труб, равномерно распределяет нагрузку на всю поверхность теплого пола.

↑ Укладка труб системы «теплый пол»

Труба для теплого водяного пола подбирается, исходя из расчетов. Продается в мотках. Материал – полипропилен или металлопластик.

Укладка производится согласно одной из выбранных схем:

Укладка змейкой — самый распространенный способ укладки для небольших помещений

Змейка. Начинают укладку от стены с окном, так как самая высокая температура в контуре будет в самом начале. Чем больше будет змейка, тем меньше на выходе будет температура. Такой способ подходит для маленьких помещений.

Двойная змейка. Укладка происходит так, чтобы труба с обраткой располагалась рядом с горячей трубой. Так тепло распределяется относительно равномерно. Способ подходит для помещений со средней площадью.

Спиральная укладка позволяет более качественно и равномерно обогреть всю площадь помещения

Спираль (улитка). Трубы укладываются параллельно друг с другом, труба с обраткой нагревается от трубы с горячей водой. Такой способ используется в помещениях с большой площадью. Разновидностью является еще и спиральная укладка со смещенным центром.

Трубы закрепляются к арматурной сетке при помощи проволоки, клипс или крепежных лент с шагом около 1 м.

Важно! При использовании для крепления труб проволоки необходимо обязательно оставлять зазор. Иначе в процессе эксплуатации в месте, где слишком плотно притянуто, начнутся деформации.

Длина всего контура труб не должны превышать 80 – 90 м, оптимальным считается 50 – 60 м. Это связано с тем, что в слишком большом контуре большие теплопотери, помещение прогревается неравномерно. Если не получается сделать контур меньше 60 м, следует оборудовать два и более контуров.

Шаг между трубами может составлять 10 см, 15 см, 20 см, 25 см, 30 см, 35 см. Самым распространенным считается 30 см. В холодных зонах, возле окон и наружных стен, шаг должен быть не более 15 см. Расстояние от стен – 7 см.

Трубы подключаем к коллектору.

↑ Проверка системы опрессовкой

Для проверки системы на прочность в ней необходимо создать давление. Пускаем воду под давлением в полтора раза больше рабочего, но не более 0,6 МПа. Ждем 30 минут. Давление не должно снизиться больше, чем на 0,06 МПа. Ждем еще 2 часа. От предыдущего давление не должно уменьшиться более 0,02 МПа. Температура также не должна изменяться. Давление можно опустить до рабочего и оставить на 24  часа. Если убедились, что система рабочая и не имеет протечек, можно приступать к заливке стяжки.

↑ Заливка бетонной стяжки

Слой бетонной стяжки сверху водяного теплого пола может составлять от 3 до 10 см

Для бетонной стяжки под водяной пол рекомендуется использовать цемент марки не ниже М-300. Можно добавлять пластификаторы, которые улучшают прочностные свойства бетона.

Также возможен вариант покупки специальной смеси для теплых полов. Толщина слоя стяжки может быть разной: от 3 до 10 см. Определяется в расчетах системы.

Сохнет бетонная стяжка не менее 28 дней. Укладывать финишное напольное покрытие можно только спустя месяц после заливки. В качестве напольного покрытия можно использовать различные материалы, в маркировке которых указана возможность монтажа сверху водяного теплого пола.

Полистирольные плиты для водяного теплого пола значительно облегчают монтаж и представляют собой утеплитель, крепежный элемент и стяжку в одном изделии

Такой способ менее трудоемкий по сравнению с бетонным. Ожидать высыхания также не придется.

Трубы укладываем в полистирольные плиты, в которых выполнены специальные пазы. В них устанавливаем алюминиевые пластины, в которые вщелкиваем трубы теплого пола. Размеры плит 30*300*1000 мм. Сверху настилается влагопоглощающий слой, такой, как для обустройства пола из паркета или ламината. Если финишным покрытием будет линолеум или плитка, на плиты укладывается ГВЛВ  не менее 10 мм толщиной. Иногда дополнительно используют теплый плинтус.

Какой способ обустройства водяного теплого пола выбрать, зависит от исходных данных: площади помещения, его утепленности, расчетных показателей. Несмотря на легкость монтажа настильной системы, по-прежнему повсеместной популярностью пользуется монтаж водяного теплого пола в бетонную стяжку. Крайне важным является необходимость правильно выполнить расчеты и соблюсти технологию монтажа.

Как сделать теплый пол водяной в деревянном доме своими руками — Postroyka-Dom.com

Теплый пол водяной в деревянном доме — это наиболее удачное решение для утепления комнаты. Хоть и кажется, что данное утверждение не совсем верно, потому что в привычном варианте укладки водяного теплого пола используется бетонная стяжка, при помощи специальных технологий, его можно обустроить и для деревянного дома.

Оглавление:

Благодаря большому выбору строительных материалов, сегодня становится возможным монтаж водяного пола, не увеличивая при этом нагрузку на перекрытия. Преимуществом является и то, что высота помещения при обустройстве теплого водяного пола в деревянном доме уменьшится не на много.

Делаем теплый пол водяной в деревянном доме своими руками

Если вы будете утеплять пол при помощи водяного отопления, вы исключите опасность, связанную с прокладкой электропроводки под полом деревянного дома, а так как трубы теплого пола являются достаточно крепкими, водный пол прослужит вам долго.

Сегодня, водный пол является наиболее удобным и совершенно реальным способом утепления частного деревянного дома.

Также необходимо помнить, что теплый пол должен поддерживаться извне, при помощи утепления стен. В частном доме, отопление помещения при помощи теплого пола, будет гораздо быстрее и эффективнее, при использовании какого-либо утеплителя для стен. Это связано с тем, что, так как дерево прогревается в течение длительного времени, то и все помещение в общем будет прогреваться достаточно медленно.

Как укладывается теплый пол по дереву

Итак, вы решили уложить теплый пол по дереву. Но как это сделать? Существует несколько способов обустройства теплого пола на деревянной основе, и каждый специалист делает это именно тем способом, который удобен именно для него. Но мы остановимся на одном конкретном.

Рассмотрим порядок выполнения работ, необходимых для обустройства теплого пола:

• 1. Для начала рассчитаем тепловые потери и гидравлику. Данная операция осуществляется при помощи компьютерной программы, инструкции по расчету не сложно найти в сети. На выходе мы должны узнать длину трубы, диаметр и шаг укладки.
• 2. Теперь нужно демонтировать старый пол (если он есть). Это делается, чтобы исключить сквозняки под ним и чтобы выровнять его с точностью 2 мм. Зачем так выравнивать? Да потому что ламинат(а именно под него и будет укладываться пол) требует именно такую точность основания.
• 3. После этого займемся утеплением пола. Поверхность утеплителя стоит защитить при помощи парогидрозащитной пленки. Не стоит защищать утеплитель с помощью обычной пленки, так как произойдет образование конденсата.

• 4. Теперь займемся укладкой половой доски. Для начала, с одного края досок выпиливаем паз 20 на 20 мм под трубу. Так же, в торцах крайних досок нужно выпилить закругления, чтобы труба изгибалась плавно. В результате, после сборки, вы получаете пол, по всей поверхности которого выпилена «змейка» под трубу.
• 5. Следующим шагом подготавливаем отражающий слой. Данный слой состоит их фольги, толщина которой от 50 мкм и выше (она удобна в работе). Зачем укладывать фольгу? Чтобы повысить теплопроводность. Как уже говорилось, дерево проводит тепло плохо, а вот фольга впитает его в момент. Можно пользоваться и специальными металлическими листами, но это дорого, да и монтируется долго.
• 6. Теперь нужно уложить трубку. Нарезанную фольгу укладываем поверх пазов в половой доске, после чего в пазы укладывается металлопластиковая трубка выбранного диаметра. Далее трубка обворачивается фольгой, которую нужно закрепить на полу при помощи степлера. Во избежание выскакивания трубы из канавок, её нужно закрепить при помощи небольших металлических пластин, которые должны располагаться под углом 90° к пазам.
• 7. После этого, нужно заняться подключением и опрессовкой. Подключиться к отопительной системе является наиболее важным шагом. Простейший способ — теплый пол с ручным регулированием. Хотя выбор будет зависеть исключительно от вас, можете пользоваться и смесительными узлами, и коллекторными системами, то есть любой системой, позволяющей управлять и регулировать температуру теплых полов. Когда все будет уложено и подключено, следует провести опрессовку системы, проверив её тем самым на утечки и повреждения трубопровода. Это действие является обязательным для выполнения, так как, в противном случае, вы рискуете столкнуться с вспучиванием пола.
• 8. Ну и напоследок, укладка полового покрытия. Какой материал выбрать – это ваше личное дело, самый простой вариант – это ламинат, хотя подойдет и любой другой. Однако, есть одно «но». Все напольные материалы обладают своим индивидуальным коэффициентом теплопроводности. Теплопроводность дерева является наихудшей, в то время как теплопроводность керамической плитки – лучшая.

Вот и все. Если не растягивать работы и сосредоточенно трудиться, то весь процесс займет около двух дней. А расходы будут минимальными.
И в дополнение ко всему написанному выше, прилагается видео.

Теплый пол по лагам

Если вы хотите сделать теплый по лагам, вам придется преодолеть некоторые проблемы, связанные с основанием — деревом. Поверх деревянных лаг нельзя уложить традиционную бетонную стяжку, так как для лаг это может оказаться сверх нагрузкой. А это значит, что лаги деформируются, стяжка потрескается, а, следовательно, испортится и все покрытие пола.

Так как же уложить пол по лагам? Рассмотрим порядок действий, нужный для этого:

• 1. Для начала монтируем сами лаги. Используем для этого доску 50 на 200, и уложим на расстоянии 50 см. Пустоты между лагами следует заполнить минеральной ватой или базальтовой плитой. После этого следует выполнить обустройство так называемого чернового пола или обрешетки. Тут пользуемся доской 30 на 100.
• 2. Расстилаем на черновом полу слой ГВЛ (OSB, ЦСП).
• 3. Теперь нужно рассчитать число контура обогрева. При этом нужно опираться на такие показатели как максимальная рекомендуемая петля (60 — 70 мм) и число контуров. Чем более высокое количество контуров будет, тем равномернее будет прогреваться пол. Тут как и везде, нужно будет выбирать, что вам важнее — производительность насоса или максимальная длинна петли.
• 4. Далее, прикрепляем трубу к ГВЛ.
• 5. Теперь потребуется произвести подключение греющей трубки.
• 6. Следующий шаг – это закрепление в пространстве между труб специальных, вырезанных заранее листов ГВЛ. Толщины трубки и ГВЛ должны быть одинаковыми, или ГВЛ должно быть чуть толще.
• 7. Теперь, заполняем пространство от листов второго слоя ГВЛ до трубки такими веществами как плиточный клей или гипсовая смесь, подходящая для теплого пола.
• 8. Поверх второго слоя ГВЛ мажем плиточный клей и накрываем третьим слоем ГВЛ листов.

Вот и все. В итоге, мы получили основу, на деревянных лагах, поверх которой может быть уложено почти любое покрытие, не исключая плитки и керамогранита.

Устройство водяного теплого пола в квартире. Как правильно сделать?

Если вы заинтересовались вопросом, как создать в своей квартире теплый водяной пол, то вам необходимо знать о некоторых особенностях, с которыми вы можете столкнуться.  Поскольку в квартирах всегда предусмотрено два стояка отопления – подача и обратка, то при подключении к стоякам коллектора, к которому в дальнейшем и будет идти подключение теплого водяного пола, вы можете добиться эффекта перебоя отопления у соседей по вашему стояку. Так же подключение напрямую к ТЭЦ может привлечь за собой плачевные последствия. Как выйти из ситуации, читайте дальше.

Чтобы избежать проблемы с отоплением в квартирах, которые используют только отопление по типу радиального, а также проблем с управляющей компанией, мы предлагаем вам 2 разновидности возможной установки теплого водяного пола в вашей квартире.

Способ №1. Теплый пол в квартире от ТЭЦ

Предложенный вариант рассчитан на подключении к подаче и обратке теплообменника, и это принципиально отличается от подключения радиатора. Теплообменник — это аппарат, предусмотренный для создания внутри себя обмена теплом, что достигается за счет взаимодействия внутренних деталей, которые сохраняют разные температурные режимы. По видовому типу представлены теплообменники трубчатые и пластинчатые. Первый вид — это устройство в виде трубы большого диаметра, внутри которой расположены трубы меньшего диаметра. Пластинчатые теплообменники представлены в виде сбора пластин, с отштампованными неоднородными каналами и специальным покрытием, предназначенным для прогона воды.

Можно не беспокоиться за прочность теплообменника, поскольку они представлены в корпусах таких материалов как сталь, силумин, латунь, медь и другие высокопрочных материалов.

Принцип работы теплообменника

На одну из панелей аппарата подсоединяются водяные теплые полы, на другую подача и обратка ТЭЦ (внимание! прямое подключение к полу исключено). Жидкость аккумулирует в аппарат благодаря принудительной циркуляции, не касаясь устройства теплого пола.

Чтобы теплообменник правильно функционировал, необходимо произвести монтаж в четком указании с требованиями — теплообменник зафиксировать на поверхности с помощью крепежной ленты либо уголка и смонтировать нужное количество фильтров в зависимости от отопительной системы. Необходимо также следить за диаметром подключения, поскольку внутри устройства небольшой объем теплоносителя. Благодаря малому водному сопротивлению устройства, его работа не отражается на всей системе отопления дома. Не стоит беспокоиться о размерах – любой теплообменник представлен в удобном размере, не имея громоздких объемов.

Способ №2. Теплый пол в квартире со своей котельной

После того, как вы выбрали расположение котла для нагрева водяного теплого пола в квартире, проверьте, чтобы оно соответствовало требованиям. При выборе места для любого из типов котлов — работающий на газе или электричестве, помните, что котел газ лучше установить в нежилой комнате — балкон, например. Это будет идеальным вариантом для вывода дымохода извне, и присоединения к котлу теплого водяного пола. Для электрокотла лучше выбрать место похожее по типу на кладовку. Таким же принципом руководствуйтесь при определении расположения коллектора.

В дальнейшем подготовка к установке водяного теплого пола в квартире проста – избавиться от всех дверей, привести стены в первоначальное состояние, достичь черновой стяжки и убрать весь преграждающий работе мусор с площади квартиры. Стяжка уменьшается по максимуму, чтобы достичь предельной толщины пирога теплого пола.

Обязательно проверить имеются ли неровности по уровню стен на чистой площади квартиры. При достижении указанных неровностей более 15 см необходимо использовать жидкий раствор для выравнивания. Таким же правило руководствуйтесь при измерении площади пола. Дополнительно произведите необходимые работы относительно электричества, вентиляции.

Завершив с первоначальными манипуляциями, не забывайте про особенности устройства квартиры.

После соблюдения предписаний можно приступить к прокладке утеплителя, который рекомендуется выбирать из такого материала, как пенополистирольная плита. Обратите внимание на толщину — она не должна быть минимум 3 см, желательно 5 см для непервых этажей. Утеплитель необходим для сокращения обогрева самого низа сооружения — плит перекрытия. Обратите внимание на параметры плиты — объем менее 35 кг на кубический метр должен вами быть совершенно исключен, если Вы не планируете заниматься демонтажем в течении ближайших месяцев.

Видео по монтажу водяного теплого пола в квартире

Пирог теплого пола

Теперь поговорим о такой важно части, как пирог теплого пола.

Пирог — это сочетание слоев, из которых и состоит отопительная система теплого пола. Пирог водяного теплого пола в квартире по своему составу ничем не отличается от остальных. Главное, на что необходимо обратить внимание, это состав:

• демпферная лента
• утеплитель
• полиэтиленовая плёнка (использование необходимо для сохранения целостности раствора от протеканий к соседям снизу)
• маты с бобышками
• труба теплого пола
• чистовая стяжка

Стоит обратить внимание на сложность установки и ремонтных работ, связанных с пирогом водяного теплого пола в квартире. В случае неисправности, связанной с протечкой какой — либо из установленных труб, необходимо будет снять все покрытие и разобрать бетонную стяжку. Поэтому необходимо выбирать трубы, изготовленные из качественных материалов, чтобы уменьшить возможные протечки. Кроме этого стоимость пирога теплого водяного пола значительно выше, поскольку система монтажа указанных труб отличается от монтажа электрического теплого пола.

Способы укладки труб

Помимо простого и углового способа укладки труб водяного теплого пола в квартире, можно выбрать дополнительные два вида укладки для труб — параллельный или спиральный.

Разница в представленных способах следующая — параллельный располагается на всей площади пола по параллельным участкам, и самые высокие температурные участки расположены в начале трубы, в то время как в концах трубы тепло не дислоцируется. Указанный вариант отлично подойдет для установки в квартиры небольших размеров и стабилизации зон повышенного холода, расположенных около двери и окошек. Спиральный способ создает равный по температурному режиму водяной теплый пол в квартире, поскольку все трубы расположены по спирали. В данном случае нагрев пола происходит постепенно по всей поверхности пола квартиры, на котором монтированы трубы. Какая бы схема водяного теплого пола не была выбрана для укладки, необходимо соблюдать стандартный шаг между трубами. Его величина является результатом комплексного расчета проекта и может расположена в диапозоне от 0,1 до 0,30 метров.

Расчет теплого пола в квартире

Перед началом расчета определитесь с тепловыми потерями и если вам необходима будет труба с большим шагом, смело делайте шаг трубы не более 150 мм..

Не забывайте, что на плиты перекрытия нельзя создавать серьезные нагрузки.

Общую стоимость водяного теплого пола в квартире определяет площадь помещения, комплектация оборудования, качество материала и способ производства работ. Пакетное формирование теплого пола обеспечивает совместимость элементов и эффективный прогрев в диапазонах температурного режима. Заводская комплектация снижает стоимость материалов в 1,5-2 раза. Для получения точных расчетов необходимо обратиться к специалистам.

Электрический или водяной теплый пол в квартиру?

Самое главное, что вам нужно решить для себя перед началом монтажа — электрический или водяной теплый пол?

Приведем вам ряд достоинств, которые связанным с установкой именно теплого водяного пола в квартире.

1. Финансовый фактор — вы уменьшаете количество потребляемой электроэнергии до 25%, а экономия отопления благодаря прогреву комнат, составляет до 60%. Неплохие цифры для размышления.
2.  Удобство — прогрев воздуха создает приятный температурный режим для жизни и любого вида деятельности жильцов квартиры, поскольку температурный режим достигает от +23 в области ног и до +19 в области головы человека. Плюсы в играх на полу и любого другого вида занятия — просмотр фильмов перед телевизором, хождение без тапочек и много другое.
3. Защита от воздействия — после монтажа все детали нагревателей скрыты от свободного доступа самых маленьких жильцов квартир, что предотвращает любой вид взаимодействия с нагревательными элементами.

Можно ли делать теплый пол в квартире?

Что касается правовых вопросах, то первое, что Вам нужно усвоить — нельзя подключаться напрямую к ТЭЦ. Ни в коем случае. Так Вы сделаете хуже не только соседям, но и себе. Трубы не расчитаны на теплоноситель ТЭЦа с его давлением.

Что касается правовых вопросах, то в России запрещено использование водяных систем теплого пола в многоквартирных домах. Связано это в первую очередь с тем, что люди по глупости подключаются напрямую к ТЭЦ. Можно ли это делать через теплообменник, надо уточнять. В других странах с этим проблем не наблюдается.

Наш вердикт — теплый пол в квартире делать можно. Но наш вердикт, это не вердикт законодательства конкретной страны

Читайте так же:

Возможно ли теплый пол в многоквартирных домах?

Статистика

По данным Национального совета по многоквартирным домам (NMHC), только в 25 крупнейших городах США насчитывается около 4,5 миллионов квартир, причем на квартиры приходится до 50% всего жилья в таких городах, как Нью-Йорк, и до 42% в Лос-Анджелесе. Анхелес.

Выпуск

Жизнь в городе, безусловно, дает определенные преимущества, такие как общественный транспорт, более легкий доступ к магазинам, медицинским учреждениям, развлечениям и т. Д., Но также неизбежно имеет ряд недостатков.Среди них — неспособность жителей квартир выбрать альтернативную систему отопления для своего дома. В старых зданиях обычно есть плинтусы с горячей водой или паровые радиаторы. Более новые часто имеют PTAC или подобное оборудование с принудительным воздушным отоплением. Все они проверены временем как неудобные методы обогрева помещений, часто с такими побочными эффектами, как сухость кожи или проблемы с дыханием. Последнее особенно характерно для жилых помещений с системами принудительного воздушного отопления, которые не только сушат воздух, но также задерживают в воздухе пыль и другие аллергены, вызывающие респираторные заболевания.

Решение

Излучающий пол с подогревом (RFH), без сомнения, самый здоровый способ обогреть любую часть дома — будь то холодный пол в ванной или спальне. Однако не все типы систем лучистого отопления можно установить в типичном многоквартирном доме.
Гидравлические (горячая вода) системы RFH, например, не подходят — не только потому, что они ограничены строительными нормами, но и потому, что их невозможно установить. Учитывая средний размер квартиры, в ней просто нет места для всего оборудования, включая котлы, резервуары, насосы, трубопроводы, клапаны, элементы управления и прочее.
С другой стороны, электрическое лучистое отопление пола потребует только специального выключателя и незначительных электромонтажных работ. Поскольку нагревательный кабель весит лишь небольшую часть по сравнению с трубкой PEX, заполненной водой, и имеет толщину всего 1/8 дюйма, он не требует каких-либо особых архитектурных решений, громоздкого и дорогостоящего оборудования и не приведет к значительному увеличению высоты пола.

Поговорите со своим подрядчиком сегодня и узнайте, подходит ли система электрического теплого пола HeatTech для вашей квартиры.

Может ли теплый пол обогреть весь дом?

апр

17

Ач, теплый пол. Все мы любим приятный сюрприз — теплый пол под холодными пальцами ног. Если вы когда-либо испытывали лучистый пол с подогревом, вы, вероятно, в какой-то момент задавались вопросом, можно ли отапливать весь дом с помощью этой роскошной системы. Сегодня мы ответим на ваш вопрос, а также поговорим о некоторых преимуществах лучистого теплого пола в целом.Выучить больше.

Что такое теплый пол?

Лучистое напольное отопление — это система внутрипольного отопления, обычно устанавливаемая над или под черным полом, иногда внутри бетона. Две из самых популярных систем лучистого теплого пола используют либо водонагревательные трубы, либо электрические провода.

Каковы преимущества теплого пола?

Лучистые полы с подогревом имеют множество преимуществ для домовладельцев, выбравших эту систему.

• Очень эффективно. Домовладельцы, использующие лучистые полы с подогревом, экономят в среднем 15% на счетах за отопление!
• Постоянно нагревается. Мы все узнали в классе естественных наук, что жар повышается. Лучистые полы с подогревом работают за счет естественного повышения температуры в доме, начиная с пола и заканчивая заполнением комнаты. Благодаря тому, что теплый пол покрывает весь пол, в помещении нет холодных мест. Теплый пол также нагревает предметы по всей комнате, так что все становится теплым и уютным!
• Снижает аллергию. Традиционные системы воздушного отопления собирают пыль и разносят ее по всему дому. С другой стороны, теплый пол не обеспечивает циркуляцию воздуха.
• Практически невидимый. С лучистым подогревом пола у вас не будет надоедливых радиаторов по всему дому, которые мешают оформлению вашего дома!

Может ли теплый пол обогреть весь дом?

Совершенно верно. Лучистые полы с подогревом — очень привлекательный вариант для домовладельцев, которые ценят дизайн дома и эффективность отопления.Есть несколько факторов, которые следует учитывать, когда вы задаетесь вопросом, подходит ли вам лучистый пол с подогревом.

Во-первых, лучистый пол с подогревом лучше всего работает в доме, который хорошо изолирован и герметичен. В общем, теплопотери в вашем доме должны быть лишь немного выше, чем теплоемкость вашего дома. У WarmlyYours есть отличный онлайн-инструмент для расчета потерь тепла, который вы можете использовать в этой области.

Во-вторых, вы должны быть уверены, что ваш пол совместим с лучистым напольным отоплением.Ковролин обычно не сочетается с лучистым теплым полом, потому что он изолирует дом от источника тепла! Кроме того, разные полы имеют разные пределы максимальной температуры. Обязательно прочтите информацию о своем напольном покрытии и его характеристиках. Наконец, подумайте о том, чтобы изолировать ваш теплый пол от бетонного пола или подвесного пространства, поскольку эти две особенности дома, как правило, отвлекают от излучающего теплого пола.

Хотели бы вы воспользоваться преимуществами лучистого теплого пола в своем доме? Мы устанавливаем лучистые полы с подогревом в Moore и будем рады поговорить с вами.Вы можете узнать больше на нашей странице Котлы или позвонить нам!

Реконструкция 101: 5 вещей, которые нужно знать о теплых полах

Можно ли устоять перед ощущением ходьбы босиком по подогреваемому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как пол с подогревом) — энергоэффективного способа согреться в холодные месяцы. Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном.Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.

Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».

1. Что такое теплый пол?

Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистое напольное отопление представляет собой систему подогрева пола, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).

Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.

2. Как работает теплый пол?

Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей.Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов. Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что они более сложны в установке и требуют подогрева воды от бойлера или водонагревателя. Для получения дополнительной информации о плюсах и минусах каждой системы, а также о том, что может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .

Вверху: Монтаж системы электрического лучистого отопления от подрядчика Jeff King & Co.

3. Каковы преимущества лучистого теплого пола?

Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?

Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха.Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.

Можно ли установить лучистое отопление под существующий пол?

Лучистое тепло — отличный вариант обогрева вашего дома. Преимущества проявляются в трех важных аспектах: больший комфорт, ежегодная экономия энергии и простота установки. Но легко ли установить теплый пол на существующий деревянный пол? Мы ответим на этот центральный вопрос ниже.

Во-первых, давайте посмотрим, как работает лучистое тепло.

Лучистое отопление означает, что под полом устанавливается нагревательный элемент, электрический или водяной. Обычно элемент представляет собой тонкие рейки или трубки и может включать барьерный мат. Его легко установить, если вы знаете, какой тип нагревательного элемента вам нужен. Об этом мы поговорим ниже.

Электрическое лучистое тепло состоит из нагретых проводов, установленных в полу, которые излучают тепло вверх; это наиболее часто используемый тип для одноместных небольших комнат, особенно ванных комнат.

Водяное лучистое отопление — это нагретая вода, проталкиваемая по трубам под полом.Этот метод может быть даже более энергоэффективным, чем электрический, поэтому его обычно с самого начала устанавливают в новых домах.

Является ли внутрипольное отопление энергоэффективным и экономичным?

Вы знаете всю энергию, которая требуется, чтобы нагнетать воздух в комнату? Он просто не нужен для теплого пола, так что да, он очень энергоэффективен. Кроме того, наши ноги более чувствительны к температуре, поэтому тепло через пол согреет нас, даже если воздух в доме холодный. Таким образом, для поддержания определенной температуры пола потребуется гораздо меньше энергии и времени, и вы будете чувствовать себя комфортно.

Лучистое отопление более эффективно, чем воздушные обогреватели, потому что энергия не тратится впустую, продувая воздуховоды — это благо для людей, страдающих аллергией, потому что частицы пыли не разлетаются по комнате. Еще лучше то, что лучистое тепло может отводиться от различных источников энергии, таких как газ, нефть, солнечная энергия и древесина, или даже от их комбинации. Системы лучистого отопления в сочетании с энергоэффективными термостатами помогут вам еще больше сэкономить деньги.

Итак, можно ли установить лучистое отопление под существующий пол?

Если вы можете получить доступ к балкам пола из-под дома, то да , вы можете установить лучистое отопление под полом уже на месте. Лучистое отопление под балками обычно бывает двух видов: электрическое и водяное. Но с обоими методами ваше лучистое тепло будет более полезным, если у вас есть звукоизоляция и надежный излучающий продукт.

Какой тип лучистого отопления лучше всего подходит для ваших полов?

Для небольших помещений существующий деревянный пол лучистым теплом лучше всего использовать с электрическим обогревом.Но для больших зданий с большими помещениями вам стоит обратить внимание на водяное лучистое отопление. В случае больших помещений электрическое лучистое отопление может оказаться менее энергоэффективным, чем принудительное воздушное, из-за того, что оно занимает большое пространство. Подумайте также, будете ли вы часто переходить из комнаты в комнату или оставаться в основном в одном месте, например, в гостиной.

Факты, которые следует учитывать при использовании электрических и гидравлических систем:

Лучистое отопление под балками в большинстве электрических систем состоит из тонких панелей, которые устанавливаются между балками пола.Также можно использовать лучистое тепло электрического мата, и он отлично подходит для установки между черным полом и самим полом.

Гидравлическое лучистое тепло, которое отводится от водонагревателя вашего дома, состоит из труб, установленных под черным полом. Обычно под трубами ставится излучающий барьер, чтобы тепло оставалось в жилом помещении. Обратной стороной этого метода является то, что если ваш дом огромен — например, 3000 квадратных футов или более — вам нужно поговорить с подрядчиком, чтобы узнать, может ли бойлер заменить ваш водонагреватель.Может ли возраст и размер вашей воды выдержать нагрузку (в этом случае еще один вариант — солнечная энергия)?

Последние мысли

Как водяное, так и электрическое лучистое отопление отлично подходят для существующих полов, но вы должны учитывать размер вашей комнаты и стиль жизни. Нет никаких сомнений в том, что лучистое тепло — отличный вариант для домовладельцев (при условии, что вы понимаете, какие есть варианты) и в большинстве случаев очень энергосберегающее! Лучистое отопление — это инвестиция, которую стоит рассмотреть, если вы собираетесь провести в доме какое-то время.

Плюсы и минусы водяного теплого пола в подвалах

Вы изучаете стоимость и преимущества лучистого теплого пола в подвале? Хотя большинство людей не хотят платить за установку подогрева полов в существующем подвале, вы можете рассмотреть вариант лучистого отопления для отделанных плиткой областей и ванных комнат.

Мы здесь, чтобы помочь вам взвесить все «за» и «против», но сначала вам нужно знать, как работает этот процесс.

Как работает теплый пол?

Лучистые полы с подогревом — это именно то, на что это похоже.Под полом устанавливается система обогрева, которая нагревает людей и предметы за счет прямого контакта, а не за счет циркуляции воздуха. Есть два типа лучистого теплого пола:

Hydric
Водяной теплый пол состоит из труб с горячей водой, которые проходят под полом.

Электро
В электрических системах пол утепляется надежно проложенными кабелями.

Каковы плюсы и минусы лучистого теплого пола?

Если вы планируете плиточный пол в подвале, посмотрите, кажутся ли вам эти преимущества привлекательными:

1.Равномерное распределение тепла

Оба типа лучистого теплого пола, водяной и электрический, одинаково эффективны и нагревают пол равномерно. В то время как стандартные обогреватели нагревают воздух через неравномерные вентиляционные отверстия, полы с подогревом нагревают сразу всю комнату.

2. Меньше обслуживания

Водяной обогреватель пола представляет возможность технического обслуживания, так как в нем задействованы водопроводные трубы. Однако владелец не может использовать электрический пол с подогревом. Если в будущем возникнет проблема, профессионал может использовать тепловизор, чтобы определить местонахождение и устранить проблему.

3. Без шума

Отсутствие печи означает отсутствие громких шумов от источника тепла. Теплый пол — тихий и спокойный.

4. Энергоэффективность

Подогрев пола экономит энергию, что приводит к долгосрочной экономии на счетах за коммунальные услуги.

5. Не беспокойтесь о низком качестве воздуха в помещении.

Нагреватели и воздуховоды могут стать каналом для пыли, плесени и других аллергенов, циркулирующих в воздухе.Попадание в организм этих загрязнителей может вызвать серьезные проблемы со здоровьем. Теплый пол решает эту проблему, так как здесь нет вентиляционных отверстий, которые можно было бы поддерживать в чистоте.

6. Идеально для ванных комнат

Одно из самых популярных применений лучистого теплого пола — это плиточное отопление в ванных комнатах. Плитка холодная и неприветливая, особенно рано утром. Многие домовладельцы нагревают полы в ванных комнатах, чтобы просыпаться и принимать душ были более приятными. Это особенно полезно в подвальной квартире, где регулярно используется ванная комната.

Несмотря на преимущества, у установки полов с подогревом есть свои недостатки.

1. Существующий пол необходимо заменить.

Поскольку теплый пол естественным образом проходит под полом, это может быть большим проектом для уже существующих подвалов. Полы придется вырвать и заменить, как только профессионалы закончат установку системы. Это решение лучше всего принять до того, как подвал будет закончен или построен.

2. Дорогой проект.

Хотя теплый пол сэкономит вам деньги на счетах за коммунальные услуги, первоначальная стоимость установки может быть высокой.

3. Увеличивает высоту этажа.

Подогрев пола может увеличить высоту вашего пола на ½-1 ″. Это может иметь большое значение в подвалах с низкими потолками.

Теплый пол подходит не всем, но он может добавить комфорта в холодные помещения в подвале, например в ванную комнату. Если у вас есть дополнительные вопросы по поводу теплого пола, не стесняйтесь звонить нам сегодня.

Sheffield Homes Finished Basements and More — это строительная компания в районе метро Денвера и северного Колорадо с репутацией производителя исключительных домов и услуг. Наш процесс гарантирует, что ваш дом будет высочайшего качества, построен в соответствии с требованиями и завершен в срок. Свяжитесь с нами чтобы узнать больше.

8 причин выбрать подвальные этажи с подогревом

Подвал часто является одной из самых незаметных частей дома. Мы приложили много усилий, чтобы сделать гостиную подходящей, уложив все детали для кухни и найдя идеальную отделку для главной спальни.

Подвал часто остается недостроенным и используется под склад. Тем не менее, ваш подвал не обязательно должен быть грязным убежищем, заполненным пауками. На самом деле подвал может быть одной из самых уютных частей вашего дома. И стоимость отделки подвала часто намного меньше, чем добавление квадратных футов над землей.

Однако подвал бывает сложно сделать комфортным, потому что, помимо прочего, пол зимой обычно слишком холодный. Это потому, что немногие плиты подвала достаточно изолированы, а земля под вашим домом отнимает у подвала тепла, из-за чего пол становится холодным.

Создать эффективное решение для обогрева цокольного этажа непросто, если вы просто используете традиционные методы канального отопления. Таким образом, лучистый пол быстро становится лучшим решением для обогрева подвала.

Ниже приведены некоторые из основных причин обогрева цокольного этажа.

1. Снижение затрат на электроэнергию

Коммунальные платежи стабильно растут. Становится все более важным тщательно анализировать энергопотребление в вашем доме и по возможности сокращать его.Это принесет пользу окружающей среде и бюджету вашей семьи.

Традиционные системы отопления, такие как радиаторы или принудительная вентиляция, требуют нагрева до 84 градусов, что может привести к более высоким затратам на электроэнергию. С другой стороны, полы с подогревом в подвале эффективны при более низкой температуре около 75 градусов.

Источник: geograph.org.uk

Системы лучистого отопления в меньшей степени подвержены утечкам воздуха, которые слишком часто встречаются в подвалах, они концентрируют больше тепловой энергии там, где она важна: на согревании пальцев ног!

2.Более равномерное отопление

Лучистое отопление равномерно распределяет тепло по комнате. Температура в комнате более равномерная и постоянная, и вам никогда не придется сидеть рядом с тепловым каналом только для того, чтобы согреться.

Обычное воздушное отопление быстро нагреет ваш подвал, обычно за час или меньше, но затем температура быстро упадет, когда печь выключится. Через короткое время печь снова включается (потребляя больше энергии). Этот цикл длится весь день: горячий-теплый-холодный, горячий-теплый-холодный.

С другой стороны, лучистому теплу потребуется большая часть дня, чтобы достичь температуры, но с этого момента он будет оставаться стабильным, и для этого потребуется меньше энергии. Нет цикла горячее-тепло-холодное.

Как устроены полы с подогревом в подвале?

Для теплых полов используется электричество или горячая вода для отвода тепла. В электрических полах используются кабели, проложенные в тонкие маты.

Электрические теплые полы

Коврики можно укладывать в качестве чернового пола под большинство типов полов, например под плитку, паркет, ламинат или бетон.Их подключают к термостату или таймеру. Коврики нагреваются, нагревая плиту пола и готовый пол.

Поскольку нагревательные кабели равномерно распределены по плите пола, выделяемое тепло равномерно распространяется по всему дому, создавая ощущение комфорта и тепла даже в самое холодное утро.

Водяной теплый теплый пол

Полы с водяным подогревом, также называемые полами с водяным подогревом, похожи на полы с электрическим подогревом, только они оснащены трубкой из полиэтилена с поперечными связями (PEX), по которой горячая вода циркулирует под полом.Это гарантирует достижение энергоэффективности при равномерном распределении лучистого тепла теплой воды по комнате, а не только к источнику тепла.

Источник: commons.wikimedia.org

3. Минимальные затраты на обслуживание

Хотя пол с водяным обогревом имеет более высокую стоимость установки, чем стандартные обогреватели, его обслуживание и эксплуатационные расходы ниже. Трубопровод, проложенный под бетонной плитой, обычно прочно закреплен и практически не требует обслуживания.

Стандартные обогреватели, с другой стороны, требуют регулярного обслуживания.

Бетонные полы с подогревом обеспечивают срок службы от 30 до 45 лет при минимальном уходе.

После завершения первоначальной установки все, что вам нужно, это включить термостат, чтобы перейти из холодного подвала в теплое жилое помещение.

4. Повышение доступности помещения

Подвал может быть одним из самых многолюдных мест в вашем доме, где с потолка свисают трубы и электропроводка, а там хранится громоздкий набор инструментов.

Превратить подвал в жилое пространство может оказаться непростой задачей. Следовательно, вы, вероятно, захотите по возможности сэкономить место.

Стандартная топка или котельная с принудительной подачей воздуха занимает большую площадь. С другой стороны, система электрического теплого пола размещается как черный пол и не требует каких-либо громоздких механических средств.

Источник: commons.wikimedia.org

Излучающая система горячей воды также находится под полом и может быть нагрета с помощью небольшого настенного водонагревателя по запросу, который можно спрятать в туалете.Это позволяет вам свободно планировать подвальное пространство, не беспокоясь о блокировании источников тепла или добавлении более громоздких тепловых каналов.

5. Совместимость с различными напольными покрытиями

Отличительной особенностью лучистого отопления является то, что он совместим с большинством типов готовых полов.

Какой пол в подвале совместим с черным полом с подогревом?

1. Ковер
2. Бетонная плита
3. Плитка
4. Ламинат
5. Деревянный пол

6.Относительно легко установить

Возможно, у вас ограниченный бюджет, и вы подумываете о надежной системе отопления для бетонной плиты в подвале. Системы обогрева полов, хотя и относительно дороги в установке, имеют преимущество в простоте установки .

На самом деле, если вы опытный гуру, занимающийся самодеятельностью, вы можете принять вызов и сэкономить деньги.

Если вы не заменяете бетонную плиту в подвале, вам нужно будет выбрать стиль электрического коврика для лучистого отопления, а не водяного.

7. Тихий

С установленными системами лучистого теплого пола вам больше не нужно мириться с шумом, исходящим от вашей традиционной системы отопления, вентиляции и кондиционирования воздуха. Системы Radiant молчат.

8. Лучшее качество воздуха

Обычные системы с принудительной подачей воздуха могут хорошо высушить влажный подвал и уменьшить количество спор плесени и плесени. Тем не менее, нагретый воздух нагревает также пыль и другие раздражающие вещества, переносимые воздухом. А если вы не будете содержать воздуховоды в чистоте, вы можете занести пылевых клещей и другие неприятности в свою жилую среду.

Гидравлические системы и электрические системы, с другой стороны, обеспечивают равномерное распределение тепла по помещению, не создавая сквозняков и не поднимая пыль.

С подвалом, отапливаемым лучистым теплом, качество воздуха заметно лучше.

Featured Image: Flickr, Дэвид Седроне

Теплый пол — Джош Бринко

Теплый пол с подогревом… Это потрясающе! Имеет ли это смысл в вашей ситуации?

В США наиболее распространенным типом отопления является печь с принудительной подачей воздуха, которая обдувает ваш дом воздухом по металлическим каналам.Когда в доме становится холодно, включается печь, и вы чувствуете, как из вентиляционных отверстий выходит теплый воздух. Затем воздух в комнате снова остывает, и процесс продолжается. Это своего рода мгновенное удовлетворение. На самом деле, это очень по-американски.

Позвольте мне проиллюстрировать это аналогией. У вас 98,6 градуса, верно? Когда вы выдыхаете, ваше дыхание составляет около 98 градусов или что-то меньше. Если у нас холодные руки, мы можем выдувать воздух изо рта, чтобы согреть руки. Ваши руки остаются в тепле после одного вдоха или вам нужно продолжать выдувать воздух? Представьте, что вы пытаетесь согреть чашку кофе своим дыханием.Вероятно, это можно было бы сделать, но для этого потребуется постоянный поток тепла от вашего дыхания. Вы, вероятно, потеряете сознание до того, как кофе нагреется. То же самое происходит и с печью. Когда горячий воздух выходит из ваших вентиляционных отверстий, он нагревает воздух, но не нагревает пол, стены, столы, стулья и все другие твердые предметы в вашем доме.
