Частный дом: как подключить его к электричеству? — Подключение к электросетям — Свет — Статьи и исследования

20.03.2011

Свет / Подключение к электросетям

Подключение электричества к дому: с чего начать?

Долгий путь оформление электричества начинается с оформления Технических условий (далее ТУ). За данной бумагой нужно обращаться в местную электросетевую организацию. В большинстве случаев в каждой сетевой организации создан специальный отдел – Центр обслуживания клиентов (ЦОК), который осуществляет работу с будущими потребителями электрической энергии.

Для подачи заявки на получение ТУ при себе необходимо иметь следующие документы: паспорт + его ксерокопия с пропиской, свидетельство на землю + копия или свидетельство на дом + копия, план земельного участка (можно нарисовать от руки). Далее уже в ЦОКе пишется заявление на заключение договора на технологическое присоединение к электрическим сетям.

Тут нужно помнить, что отказать сетевая организация в заключение договора ТП не имеет права, т. к. в п. 3 Постановлении правительства РФ № 861 от 27.12.2004г. (в редакции постановления правительства РФ от 21.04.2009 N 334), четко прописано что

«Сетевая организация обязана выполнить в отношении любого обратившегося к ней лица мероприятия по технологическому присоединению при условии соблюдения им настоящих Правил и наличии технической возможности технологического присоединения.

Независимо от наличия или отсутствия технической возможности технологического присоединения на дату обращения заявителя сетевая организация обязана заключить договор с лицами, указанными в пунктах 12.1, 14 и 34 настоящих Правил (физические до 15 кВт, юридические лица и индивидуальные предприниматели с мощностью до 100 кВт), обратившимися в сетевую организацию с заявкой на технологическое присоединение энергопринимающих устройств, принадлежащих им на праве собственности или на ином предусмотренном законом основании (далее — заявка), а также выполнить в отношении энергопринимающих устройств таких лиц мероприятия по технологическому присоединению».

При подаче заявления на договор ТП нужно помнить, что заявление надо писать в 2 – х экземплярах и один с датой и подписью принявшего заявления лица, оставлять и хранить у себя. Данное действие облегчит жизнь в дальнейшем, т.к. у сетевой организации с момента подачи Вами заявки, будет 30 дней в течении которых она обязана с Вами заключить данный договор и выдать на руки ТУ.

Если же по истечении 30 дней с Вами ни какого договора не заключат и ни каких бумаг Вы не увидите (как зачастую и бывает), то у Вас на руках будет главный козырь, в виде второго экземпляра заявления с датой его принятия, с которым Вы можете обращаться во всевозможные инстанции с жалобами на то что сетевые организации игнорируют и не выполняют постановления правительства.

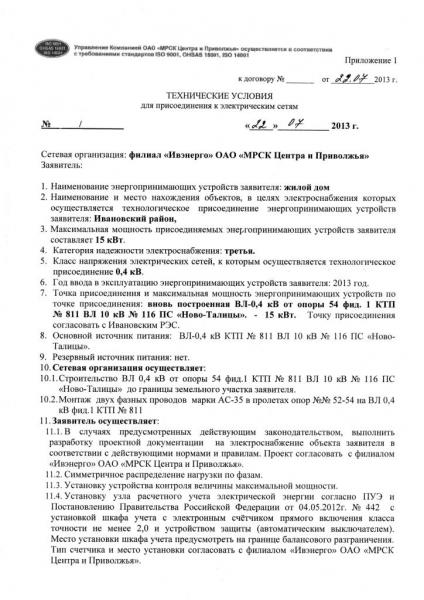

Подключение к электросетям: технические условия, кто и как их выполняет.

Едем дальше, Вам повезло и по истечении 30 дней Вам выдали договор технологического присоединения с техническими условиями, не радуйтесь раньше времени. Прежде чем подписывать какие либо документы внимательно с ними ознакомьтесь, нет ли в них какого либо подвоха.

Первое о чем нужно помнить, нет ли в ТУ избыточных требований по отношению к заявителю. Как пример, Согласно постановления правительства РФ № 861 от 27.12.2004г. (в редакции постановления правительства РФ от 21.04.2009 N 334), стороны (сетевая организация и заявитель) должны выполнить мероприятия по технологическому присоединению в пределах своих границ балансовой принадлежности. Здесь нужно помнить, что если от границ Вашего участка, расстояние до ближайшей точки подключения (ВЛ-0,4 кВ или КТП) не превышает 500 метров в сельской местности и 300 в городской черте, то все мероприятия, (строительство линий, монтаж провода и т.д.), за пределами принадлежащего Вам участка должны выполняться сетевой организацией, в сроки не превышающие 6 месяцев.

Так же зачастую в ТУ для подключения физ. лица до 15 кВт, можно встретить требования по выполнению проекта на электроснабжение – это избыточное требование

В соответствии с Правилами технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям (утв. Постановление Правительства РФ от 27.12.2004 №861):

П.18 «Мероприятия по технологическому присоединению включают в себя:… в) разработку заявителем проектной документации в границах его земельного участка согласно обязательствам, предусмотренным техническими условиями, за исключением случаев, когда в соответствии с законодательством Российской Федерации о градостроительной деятельности разработка проектной документации не является обязательной;»

Градостроительный кодекс РФ, п.3 статьи 48:

«Осуществление подготовки проектной документации не требуется при строительстве, реконструкции, капитальном ремонте объектов индивидуального жилищного строительства (отдельно стоящих жилых домов с количеством этажей не более чем три, предназначенных для проживания одной семьи). Застройщик по собственной инициативе вправе обеспечить подготовку проектной документации применительно к объектам индивидуального жилищного строительства.»

Отсутствие проекта в случаях, кроме указанного выше, может помешать не только технологическому присоединению к электрическим сетям, но и получению разрешения на строительство (Градостроительный кодекс).

Причем, по-видимому, проект электроснабжения является частью «архитектурно-строительного проектирования», определяемого Градостроительным кодексом, поскольку установленный состав соответствующей проектной документации включает «сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения».)

И вот, у Вас на руках подписанные ТУ и договор на тех. присоединение. Возникает вопрос, что делать дальше. Нужно выполнять все пункты технических условий, а именно требования к заявителю и если есть общие требования. Выполняем технические мероприятия, а именно: монтаж узла учета на границе балансовой принадлежности (на наружной стене дома или на опоре ВЛ – 0,4 кВ), монтируем провода от узла учета до границы участка (с запасом, чтобы в последствии, в момент подключения их подключили к существующей или вновь построенной линии электропередач). Если дом построен выполняем монтаж внутренних сетей (не всех, ну а хотя бы выход с узла учета до автомата, с целью последующей без проблемной опломбировки узла учета).

Подключение электричества к дому: оформление разрешительной документации.

Монтаж выполнен (своими силами или нет это не имеет значения), можно переходить к наиболее тяжелой процедуре – оформление разрешительной документации.

Все оформление сводится к получению нескольких бумаг:

1. акт ввода или осмотра прибора учета;

2. акт разграничения балансовой и эксплуатационной принадлежности;

3. акт выполнения ТУ;

4. Акт осмотра (допуска) электроустановки;

5. Договор на электроснабжение.

В каждом регионе может быть чуть меньше или больше данных бумаг, т.к. у каждого свои требования.

Теперь подробнее о каждой бумаге.

Подключение электричества: Акт ввода или осмотра прибора учета

За этой бумагой нужно обращаться в сетевую организацию, а именно в ее подразделение районные электрические сети (РЭС), к руководителю или мастеру по учету электроэнергии. Получение данной бумаги сводится к следующему.

Вы, выполнив монтаж узла учета, привозите представителя сетевой организации на место, где он внимательно осматривает прибор учета и если все его устраивает, производит опломбировку и выдает на руки акт ввода прибора учета в эксплуатацию. Также возможен вариант когда опломбировка будет произведена после подачи напряжения, в этом случае попросите у представителя сетевой организации акт осмотра прибора учета.

Подключение электричества: Акт разграничения балансовой принадлежности и эксплуатационной ответственности

Выдается также в РЭС, но уже обращаться нужно к начальнику или главному инженеру. В этой бумаге будет подробно описана, схема вашего подключения и кто за что отвечает. Проще говоря будет прописано, за что отвечаете вы (а это провода ввода в дом, узел учета электроэнергии и внутренняя проводка дома) и сетевая организация (это ВЛ-0,4 кВ (от которой Вас подключили, трансформатор и т.д.)

Подключение электричества: Акт выполнения ТУ

Выдается сетевой организацией. В этой бумаге должно указываться, что вами выполнены все пункты ТУ и вы фактически готовы к включению.

Подключение электричества: Акт осмотра (допуска) электроустановки

Раньше данную бумагу выдавал Ростехнадзор, но по новым требованиям данная функция перешла к сетевой организации. Так что за этой бумагой обращаемся опять в адрес сетевой организации. Данный акт можно получить, как правило, имея на руках 3 выше указанные акта.

Подключение электричества: Договор электроснабжения

За договором нужно обращаться уже не к сетевой, а к сбытовой организации (т.е. кому вы будете оплачивать счета за потребленную электроэнергию). За договором нужно обращаться после получения всех вышеперечисленных актов. Договор на электроснабжение является конечной стадией в этом непростом пути подключения к электросетям.

Имея на руках договор, возвращаемся обратно в РЭС, показываем его (договор) начальнику или главному инженеру, отдаем копии всех вышеописанных актов и подключаем, силами РЭС, электричество к своим землевладениям.

Все выше сказанное описывает процедуру подключения в общих чертах (типовые требования) и в зависимости от Вашего местонахождения данные требования могут быть менее или более жесткими.

Автор: эксперт ЭнергоВОПРОС.ру

Подключение к сетям электроснабжения

«Процесс технологического присоединения объектов малого и среднего бизнеса (МСБ) с установленной мощностью до 200кВт»

1 шаг – Подача заявления на технологическое присоединение к сетям электроснабжения (Приложение 1 к Правилам) и получение от АО «АЖК» заключения обоснованных затрат (12 рабочих дней)

2 шаг – Получение от АО «АЖК» договора на технологическое присоединение (5 рабочих дней) с техническим заданием, в случае согласия с условиями договора – направление подписанного договора в АО «АЖК» (5 рабочих дней)

3 шаг – Ожидание завершения работ по технологическому присоединению к сетям электроснабжения и сдачи в эксплуатацию построенных электрических сетей (60 календарных дней со дня заключения договора), подача напряжения и опломбирования системы коммерческого учета электрической энергии (2 рабочих дня со дня завершения СМР с выдачей акта пломбирования) и направление документов в энергоснабжающую организацию (2 рабочих дня) для заключения публичного договора электроснабжения.

Указанная процедура для потребителей, выбравших АО «АЖК» подрядной организацией для осуществления технологического присоединения к электрическим сетям.

Право выбора проектной и подрядной организацией остается за потребителем!

Общая информация по процедуре подачи заявлений на получение технических условий

Общие положения
Процедура приема и рассмотрения заявлений на выдачу технических условий, на присоединение к сетям электроснабжения регламентируется Законом о естественных монополиях РК от 27 декабря 2018 года № 204-VI, Правилами предоставления равного доступа к регулируемым услугам (товарам, работам) в сфере естественных монополий (Приказ МНЭ от 29 декабря 2014 года за № 175, далее по тексту — Правила) и Правилами пользования электрической энергией (Приказ МЭ от 25 февраля 2015 года за №143).

Технические условия запрашиваются потребителем и выдаются энергопередающей организацией в следующих случаях:
1) Подключения вновь вводимых или реконструируемых электроустановок к электрическим сетям энергопередающей (энергопроизводящей) организации;
2) Увеличения потребляемой электрической мощности от мощности, указанной в ранее выданных технических условиях;
3) Изменения схемы внешнего электроснабжения;
4) Изменения категории надежности электроснабжения приемников электрической энергии потребителя.
Срок получения технических условий вне зависимости от мощности – 5рабочих дней.

Физические лица:
Подключение к электрическим сетям АО «АЖК» бытовых потребителей производится на основании получения технических условий. Перечень необходимой документации для получения технических условий бытовыми потребителями:

1. Заявление, установленной формы доступна для скачивания на сайте
здесь.
2. Копия удостоверения личности.
3. Документы, подтверждающие права владельца на собственность объекта: копии договора купли-продажи, Гос.акта на отвод земельного участка, акта приема-передачи, решения Акима. Право собственности должно быть зарегистрировано в установленном порядке (приложить уведомление о регистрации, либо должна стоять печать регистрирующего органа, можно приложить справку «Сведения о собственнике»).
4. Ситуационный план с расположением объекта на местности (выполняется самостоятельно), при подаче заявления через личный кабинет на сайте http://ptu.

azhk.kz/login.html — указывается на Яндекс-картах.
5. Расчет-обоснование заявляемой электрической мощности, выполненный самостоятельно или с привлечением экспертной организации.

«При подаче заявлений и получении технических условий третьими лицами:

1) В офисах АО «АЖК» дополнительно приложить копию доверенности и удостоверения личности доверенного лица.

2) Дополнительно доводим до Вашего сведения, что в информационной системе «Модуль ТУ» не предусмотрен функционал получения технических условий третьими лицами по доверенности. Для получения услуги в удаленном режиме, посредством информационной системы «Модуль ТУ», авторизация в личном кабинете должна производиться только посредством электронной цифровой подписи правообладателя объекта. Официальный ответ Министерства цифрового развития, инноваций и аэрокосмической промышленности РК по указанной ситуации.»

Технические условия для подключения электрооборудования мощностью до 5 кВт (жилые дома и личные подсобные хозяйства) потребитель получает в РЭС по месту жительства, так же, при наличии электронной цифровой подписи, возможна подача заявок и получение технических условий посредством сети интернет в разделе сайта www.

azhk.kz «Получение технических условий».
Контакты РЭС вы можете увидеть на сайте АО «АЖК» здесь.
Технические условия на присоединение к электрическим сетям объектов мощностью свыше 5 кВт. Получают в Управлении технических условий АО « АЖК», по адресу ул. Розыбакиева, 6. (Контактные телефоны: + 7 (727) 376-16-50, 376-16-51, 376-16-11), так же, при наличии электронной цифровой подписи, возможна подача заявлений и получение технических условий посредством сети интернет через личный кабинет сайта http://ptu.azhk.kz/login.html. За получение технических условий оплата не взимается.

Юридические лица:
Технические условия выдаются энергопередающей организацией АО «АЖК» по письменному заявлению потребителя. Перечень необходимой документации для получения технических условий потребителями:

1. Заявление, установленной формы доступна для скачивания на сайте здесь
2. Копия свидетельства о регистрации юридического лица, копия удостоверения личности ответственного лица.

3. Документы, подтверждающие права владельца на собственность объекта: копии договора купли-продажи, Гос.акта на отвод земельного участка, акта приема-передачи, решения Акима. Право собственности должно быть зарегистрировано в установленном порядке (приложить уведомление о регистрации, либо должна стоять печать регистрирующего органа, можно приложить справку-сведения о собственнике).
4. Ситуационный план с расположением объекта на местности (выполняется самостоятельно), при подаче заявления через личный кабинет на сайте http://ptu.azhk.kz/login.html — указывается на Яндекс-картах.

5. Расчет-обоснование заявляемой электрической мощности, выполненный самостоятельно или с привлечением экспертной организации.

При подаче заявок и получении технических условий третьими лицами дополнительно приложить копию доверенности и удостоверения личности доверенного лица.
При подаче заявки на установленную мощность 5 МВт и более необходимо дополнительно приложить «Схему внешнего электроснабжения объекта», соответствующую Приложению №3 к Правилам пользования электрической энергией (Приказ МЭ за №143 от 25 февраля 2015 года).
Технические условия на присоединение к электрическим сетям получают в Управлении технических условий АО « АЖК», по адресу ул. Розыбакиева, 6. (Контактные телефоны: + 7 (727) 376-16-50, 376-16-51, 376-16-11), так же, при наличии электронной цифровой подписи, возможна подача заявок и получение технических условий посредством сети интернет в разделе сайта www.azhk.kz «Получение технических условий». За получение технических условий оплата не взимается.

Выполнение ТУ. Подключение электричества.

Мы оказываем услуги по выполнению Технических Условий (ТУ) на присоединение к электрическим сетям в Московском регионе с 2013 года.

Произведем все электромонтажные работы по выполнению пункта 11 ТУ: смонтируем вводное устройство (ВРУ, ВРЩ) с прибором учета потребленной электроэнергии, выполним монтаж кабельных линий в границах участка заявителя.

Окажем услуги по сдаче выполнения ТУ: вызовем инспектора, получим все акты, заключим договор энергоснабжения, организуем фактическое включение (подачу напряжения).

ЧТО ТАКОЕ ТУ? Присоединение к электрическим сетям всегда сопровождается выдачей новому абоненту технических условий от сетевой организации (ПАО «МОЭСК», АО «ОЭК»). При опосредованном присоединении (например, от внутренней сети ГБУ «Жилищник района …») свои ТУ также выдает собственник внутренней сети, от которой присоединяется новый абонент. С 2004 года ТУ всех сетевых организаций стандартизированы. В пункте 10 указаны мероприятия, выполняемые сетевой организацией, а в пункте 11 — мероприятия выполняемые заявителем (присоединяемым абонентом). Выполнение ТУ обеими сторонами в полном объеме является необходимым условием для осуществления технологического присоединения.

ФОРМУЛИРОВКИ ТУЧасто ТУ содержат в п.11 полный и ясный перечень необходимых мероприятий, которые необходимо выполнить абоненту для того, чтобы подключить электричество к своему объекту. Но бывают случаи, когда в ТУ содержатся лишь общие формулировки, требующие расшифровки. Например, если мощность выделяется дополнительно к ранее выделенной мощности объекта, фактически подключенного к электрической сети, то наиболее частая формулировка — выполнение необходимых мероприятий для присоединения ВРЩ Заявителя к электрической сети.

Выполнение таких ТУ требует анализа существующей электроустановки абонента, анализа существующей точки присоединения и сравнения их показателей (сечение кабелей, номиналы аппаратов защиты, рубильников, счетчиков) с теми, которые должны быть в соответствии с ПУЭ.

ТИПОВЫЕ ЩИТЫ МОЭСКЧасто в ТУ для абонентов Москвы и Московской области присутствует пункт: для организации схемы подключения в сети низкого напряжения Заявителя рекомендуется использовать типовые однолинейные схемы типа Щит М-10-15-3/25 (или одна из других схем). Типовые однолинейные схемы щитов серии «М» были разработаны специалистами ГК «ЭЛЕКТРОСЕТЬ» по заказу ПАО «МОЭСК» в 2015 году для стандартизации применяемого оборудования. Такая рекомендация в основном направлена на то, чтобы абонент установил типовой щит, не задумываясь о правильности выбора номиналов автоматов, рубильников, счетчиков, сечения кабеля, и во избежание проблем с контролирующими инстанциями. Например, до введения типовых щитов можно было столкнуться с ситуацией, когда одни инспектора требовали устанавливать прямоточные счетчики при токах до 100А, а другие, напротив, счетчики трансформаторного включения уже с 80А.

С введением типовых схем проблема различных трактовок ТУ разными инспекторами пропала.

Типовые схемы разработанные Группой ‘Электросеть’ для ПАО ‘МОЭСК’

Щит М-0-6-3/10, Щит М-6-10-3/16, Щит М-10-15-3/25, Щит М-15-20-3/32, Щит М-20-25-3/40, Щит М-25-31-3/50, Щит М-31-39-3/63, Щит М-39-50-3/80, Щит М-50-62-3/100, Щит М-62-77-3/125, Щит М-77-100-3/160, Щит М-100-124-3/200, Щит М-124-155-3/250, Щит М-0-19-2/16, Щит М-19-31-2/25, Щит М-31-39-2/32, Щит М-39-49-2/40, Щит М-49-62-2/50, Щит М-62-78-2/63, Щит М-78-99-2/80, Щит М-99-124-2/100, Щит М-124-155-2/125

Ранее комплектацией таких типовых щитов занималось исключительно ПАО «МОЭСК». Оно было единственным их поставщиком для конечного потребителя. Однако, в связи с популяризацией этих однолинейных схем, в настоящее время такие «типовые щиты» не собирает только ленивый. Огромное количество «предпринимателей» сейчас продают несертифицированное комплектное оборудование, зачастую собранное с нарушением требований ПУЭ, называя его «рекомендованным ПАО «МОЭСК» типовым щитом» и вешают на него бирки с маркировкой типа «М-ХХ-ХХ-Х/ХХ». Рекомендуем не приобретать такое оборудование у непроверенных компаний. Это огромные риски: риск купить несертифицированное и небезопасное электрооборудование и риск не сдать выполнение технических условий.

Гарантии того, что инспектор ПАО «МОЭСК» примет установленный Вами щит есть только тогда, когда Вы приобретаете этот щит в ПАО «МОЭСК» в рамках программы дополнительных услуг.

Если же Вы хотите купить такой щит у стороннего поставщика (как правило из соображений «где подешевле»), то убедитесь, что сборку щита совершила организация, имеющая необходимую квалификацию, а приобретаемая готовая продукция (комплектное устройство) имеет сертификаты соответствия техническим регламентам ТС (не менее двух).

НАШИ УСЛУГИМы уже много лет оказываем услуги физическим и юридическим лицам по выполнению любых ТУ, выданных абонентам электрических сетей МОЭСК, ОЭК, МОСОБЛЭНЕРГО, а также услуги по выполнению техусловий различных организаций при опосредованном присоединении к электросетям. Выполнение ТУ под ключ или только услуги по комплектации ВРЩ — выбирать Вам.

Стоимость выполнения ТУ зависит от объема требований, предъявляемых абоненту. Позвоните нам, или пришлите на почту свои ТУ и мы оперативно посчитаем Вам стоимость и сроки их выполнения.

Порядок выполнения мероприятий, связанных с технологическим присоединением

Перечень и формы документов, представляемых одновременно с заявкой на технологическое присоединение:

К заявке необходимо приложить следующие документы:

план расположения энергопринимающих устройств, которые необходимо присоединить к электрическим сетям;
однолинейная схема электрических сетей заявителя, присоединяемых к электрическим сетям сетевой организации, номинальный класс напряжения которых составляет 35 кВ и выше, с указанием возможности резервирования от собственных источников энергоснабжения (включая резервирование для собственных нужд) и возможности переключения нагрузок (генерации) по внутренним сетям заявителя;
перечень и мощность энергопринимающих устройств, которые могут быть присоединены к устройствам противоаварийной автоматики;
копия документа, подтверждающего право собственности или иное предусмотренное законом основание на объект капитального строительства и (или) земельный участок, на котором расположены (будут располагаться) объекты заявителя, либо право собственности или иное предусмотренное законом основание на энергопринимающие устройства;
доверенность или иные документы, подтверждающие полномочия представителя заявителя, подающего и получающего документы, в случае если заявка подается в сетевую организацию представителем заявителя.

Описание (со ссылкой на нормативные правовые акты) порядка действий заявителя и регулируемой организации при передаче, приеме, обработке заявки на подключение к электрическим сетям, принятии решения и уведомлении о принятом решении:

Согласно Постановлению Правительства РФ №861 от 27.12.2004 г. ОАО «СКЭК» готовит договор и технические условия, заявитель оплачивает технологическое присоединение в соответствии с утвержденным тарифом, стороны выполняют мероприятия технических условий, после этого подписывают акт об осуществлении технологического присоединения.

Телефоны и адреса службы, ответственной за прием и обработку заявок на технологическое присоединение:

Прием заявок на технологическое присоединение к электрическим сетям осуществляется следующими службами:

Центр обслуживания клиентов ОАО «СКЭК»

Адрес:

г. Кемерово, пр. Октябрьский, 53/2, 1-й этаж.

Телефон для справок:

8-800-500-94-94 (звонок бесплатный)

График работы:

понедельник – четверг: с 8. 00 до 18.00;

пятница: с 8.00 до 17.00;

без перерывов на обед.

Центр обслуживания клиентов ОАО «СКЭК» г. Березовский

Адрес:

г. Березовский, ул. Мира, 1 «а», 1-й этаж.

Телефон для справок:

8 (384-45) 3-19-76; 8 (384-45) 3-56-06;

График работы:

понедельник – четверг: с 8:00 до 18:00;

пятница: с 8:00 до 17:00

без перерывов на обед.

Пункт обслуживания клиентов ОАО «СКЭК» в г. Ленинск-Кузнецкий

Адрес:

г. Ленинск-Кузнецкий, ул. Пушкина, 60, 3 этаж, каб. 310.

Телефон для справок:

(384-56) 7-14-64

График работы:

понедельник – пятница: с 8.00 до 12.00.

Ответственной службой за обработку заявок на подключение к электрическим сетям является группа технологического присоединения и подключения ОАО «СКЭК»:

Адрес:

г. Кемерово, ул. Кирова 11, 6-й этаж, каб. 608

Телефон для справок:

(384-2) 68-18-71

График работы:

понедельник – четверг: с 8.00 до 17.00;

пятница: с 8.00 до 16.00;

обед с 12.00 до 12.48.

ПОРЯДОК ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

1. Расчет электрических нагрузок Данный расчет выполняется до момента подачи заявки на получение технических условий и определения мощности, необходимой для электроснабжения здания. Данные параметры согласовываются в электросетевой компании.
2. Получение технических условий

Определить балансодержателя электрических сетей к которым происходит подключение.
Составить заявку на подключение здания к электросети по строго определенной форме балансодержателя.
Собрать пакет документов, необходимых для подачи в электросетевую компанию для получения ТУ

Согласование проекта договора на подключение здания к электросети

Сетевая организация проводит техническое исследование на возможность подключение дома к электроэнергии. Существует ряд факторов, усложняющих процедуру подключения электроэнергии дома. Например, удаленность здания от электросети или перегрузка существующего электрооборудования сетевой организации. В этом случае, срок рассмотрения заявки может быть увеличен до 45 дней. Сроки по получения технических условий Вы можете просмотреть в «Правилах технологического присоединения энергопринимающих устройств (энергетических установок) юридических и физических лиц к электрическим сетям»

3. Проектирование объектов электроснабжения на основании технических условий
В случае если в ходе проектирования у заявителя возникает необходимость частичного отступления от технических условий, такие отступления должны быть согласованы с выдавшей их сетевой организацией с последующей корректировкой технических условий. При заключении договора на выполнение проекта, рекомендуем обращать внимание на условия договора. Как правило, при согласовании проекта с различными инстанциями (электросетевая компания, Ростехнадзор и пр. ), а также при перепланировке или пересмотре некоторых элементов в ходе выполнения монтажных работ, возникают замечания или изменения и приходится выполнять корректировку проектной документации.

4. Согласование проекта.

5. Выполнение электромонтажных работ, согласно проектной документации
Электромонтажные работы выполняются в строгом соответствии с требованиями нормативной базы РФ. Электромонтажные работы включают в себя:

Установку электрооборудования
Прокладку электрической сети
Проведение пуско-наладочных работ
Проведение электрических измерений и испытаний с помощью электролаборатории

6. Получение акта о технологическом присоединении, акта разграничения балансовой принадлежности и эксплуатационной ответственности.

Подробную информацию о технологическом присоединении к электрическим сетям можно получить по телефону 516-89-32 и на сайте www. kenet.ru

Технологическое присоединение к электрическим сетям

Для получения подробной информации о технологическом присоединении к электрическим сетям необходимо перейти на сайт территориальной электросетевой организации Волгоградской области, к сетям которой планируется осуществить технологическое присоединение (со ссылками на доступ к корпоративному сайту, а также для входа в онлайн сервис «Личный кабинет»)

В случае необходимости предварительного расчета стоимости технологического присоединения необходимо перейти на страничку размещения калькулятора расчета стоимости технологического присоединения энергопринимающих устройств заявителей к электрическим сетям сетевых организаций, осуществляющих свою деятельность на территории Волгоградской области. Для получения технических условий на осуществление технологического присоединения планируемых к размещению объектов строительства:

Законодательство в области технологического присоединения к электрическим сетям

— Федеральный закон от 26 марта 2003 года № 35-ФЗ «Об электроэнергетике»

— Постановление Правительства Российской Федерации от 27 декабря 2004 года № 861 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, Правил недискриминационного доступа к услугам по оперативно-диспетчерскому управлению в электроэнергетике и оказания этих услуг, Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих услуг и Правил технологического присоединения энергопринимающих устройств потребителей электрической энергии, объектов по производству электрической энергии, а также объектов электросетевого хозяйства, принадлежащих сетевым организациям и иным лицам, к электрическим сетям»

— Постановление Правительства Российской Федерации от 21 января 2004 года № 24 «Об утверждении стандартов раскрытия информации субъектами оптового и розничных рынков электрической энергии»

— Постановление Правительства Российской Федерации от 04. 05.2012 № 442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии» (вместе с «Основными положениями функционирования розничных рынков электрической энергии», «Правилами полного и (или) частичного ограничения режима потребления электрической энергии») «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии» (вместе с «Основными положениями функционирования розничных рынков электрической энергии», «Правилами полного и (или) частичного ограничения режима потребления электрической энергии»)

Дорожная карта от 28.02.2017

Дорожная карта по внедрению целевой модели «Технологическое присоединение к электрическим сетям» на 2018 год

Дорожная карта по внедрению целевой модели «Технологическое присоединение к электрическим сетям» на 2017 год

Пояснения по выполнению технических условий ОАО «ИЭСК»

Иркутская Энергосбытовая компания: Пояснения по выполнению технических условий ОАО «ИЭСК» » self.

Required = result; return ErrorCount>0; } } Content

Договор тех. присоединения

Content

Договор энергоснабжения

Для получения развернутых визуальных пояснений наведите курсор на наименование мероприятия в левом столбце таблицы

Установка однофазного прибора учета электроэнергии на границе раздела электрических сетей (с устройством, обеспечивающего контроль величины максимальной мощности)
Установка трехфазного прибора учета электроэнергии на границе раздела электрических сетей (с устройством, обеспечивающего контроль величины максимальной мощности)
Монтаж однофазного / трехфазного ввода от точки присоединения до энергопринимающего устройства проводом СИП
Монтаж вводного устройства объекта с установкой автоматического выключателя
Устройство повторного защитного заземления (контура заземления) объекта

В вашем браузере отключена поддержка Jasvscript. Работа в таком режиме затруднительна.

Пожалуйста, включите в браузере режим «Javascript — разрешено»!

Если Вы не знаете как это сделать, обратитесь к системному администратору.

Вы используете устаревшую версию браузера.
Отображение страниц сайта с этим браузером проблематична.
Пожалуйста, обновите версию браузера!
Если Вы не знаете как это сделать, обратитесь к системному администратору.

Диагностика падений напряжения Диагностика электрических неисправностей в автомобилях

Одно из самых серьезных электрических недугов, проявляющихся сегодня в автомобильных сервисных центрах, — это явление, известное как падение напряжения. Если не контролировать, то падение напряжения вызывает бесчисленное количество неразрешенных загадок, особенно когда оно поражает заземляющую сторону цепи. Это также может обманом заставить вас заменить неплохие детали.

Чем больше соединений и проводов в автомобиле, тем более уязвима электрическая система к падению напряжения.

Соблюдайте правила безопасного обслуживания электрооборудования при наличии перепада электрического напряжения. Это означает измерение падения напряжения, прежде чем делать какие-либо выводы. «Падение напряжения» — схема сообщает вам, когда схема слишком ограничена для работы компонента (например, двигателя, реле, лампочки) или для правильной работы. Если цепь заблокирована, отремонтируйте ее и повторите проверку. Если ограничений нет, а компонент по-прежнему не работает или работает правильно, замените компонент.

В этом примере при обрыве провода или обрыве соединения ток перестает течь, а напряжение падает до нуля.Выключается стартер или гаснет фара.

Симптомы падения напряжения

Часто сбивающие с толку и противоречивые симптомы падения электрического напряжения различаются в зависимости от работы схемы и серьезности падения напряжения.

Неисправные электрические детали
Вялые, ленивые электрические устройства
Неустойчивые, прерывистые устройства
Устройства, которые работают медленно или беспорядочно в периоды высоких электрических нагрузок
Чрезмерные радиопомехи или шумы в радио
Повреждена дроссельная заслонка или кабели передачи
Неоднократные отказы дроссельной заслонки или троса трансмиссии
Поврежденные детали трансмиссии
Жалобы на работу двигателя или трансмиссии
Отсутствие запусков или резкий запуск
Высокое напряжение датчика или компьютера
Неустойчивая работа компьютера двигателя или трансмиссии
Ложные коды неисправностей в памяти бортового компьютера
Преждевременный или повторяющийся отказ муфты компрессора кондиционера

В этом списке симптомов можно выделить несколько моментов.

Визуальный осмотр пропускает большинство случаев падения электрического напряжения. Обычно вы не можете увидеть коррозию внутри соединения или поврежденный провод, из-за которого возникла проблема.
Падение напряжения на стороне заземления, часто игнорируемая причина электрических неисправностей, может вызвать большинство из этих симптомов. Любая цепь или компонент хороши настолько, насколько хороши их заземления.
Чем сложнее становятся электрические системы, тем важнее их заземление. Количество электрических компонентов быстро увеличивалось, и большинство из них не имеет отдельных заземляющих проводов.Вместо этого эти устройства заземлены на двигатель или кузов. Ржавчина, жир, вибрация и / или небрежный ремонт часто ограничивают цепь от двигателя / кузова обратно к аккумуляторной батарее.
Многие компоненты, например датчики двигателя, имеют общую землю. Таким образом, плохое заземление усложняет диагностику, поскольку затрагивает сразу несколько компонентов.
В некоторых руководствах и диагностических таблицах или схемах неисправностей рекомендуется проверять заземление в последнюю очередь. Гораздо быстрее проверить цепи заземления перед тем, как взобраться на это дерево неисправностей.
Быстрее и разумнее регулярно проверять падение напряжения в цепи, чем запоминать длинные списки симптомов. Если опыт ничему другому нас не научил, так это тому, что погоня за симптомами не заменяет рутинных и тщательных проверок падения напряжения.

Опыт научил нас другим причинам для проверки падения напряжения в первую очередь. Падение напряжения, обычно на стороне земли, приводит к неточным или странным показаниям цифрового мультиметра и осциллограммам. Более того, когда вы подключаете цифровой мультиметр или осциллограф к системе с плохим заземлением, само испытательное оборудование может создать хорошую замену заземления, в зависимости от импеданса инструмента.Если сопротивление достаточно низкое, это может расстраивать — если ваше оборудование подключено, цепь работает, и вы не найдете ничего плохого.

Основные процедуры

Всякий раз, когда у вас возникает проблема с электричеством, сделайте глубокий вдох и подумайте об основном электрическом строительном блоке: последовательной цепи. Независимо от того, насколько сложна система, вы всегда можете упростить ее до меньших серий схем. Затем проверьте каждую цепь на предмет падения напряжения.

В электрической цепи электрическое давление (напряжение или вольты) проталкивает электрический объем (ток или амперы) через цепь, приводя в действие нагрузку.Нагрузкой может быть компьютер, двигатель, лампа, реле или другое устройство. Электрическое давление (напряжение) расходуется на работу нагрузки. Следовательно, на стороне земли напряжение падает примерно до нуля, но ток продолжает течь к батарее. Поскольку напряжение в цепи исправного заземления должно быть около нуля, некоторые техники называют его нулевым заземлением.

Падение напряжения на стороне заземления ухудшает характеристики нагрузки и вызывает считывание напряжения на стороне заземления нагрузки.

Сопротивление — ограничение

Чрезмерное сопротивление в электрической цепи может вызвать ограничение тока.Плохие соединения и обрыв или недостаточный размер проводов действуют как изгиб трубы, ограничивая прохождение тока. Ограничение прохождения тока в любом месте — на горячей стороне или на стороне земли — ухудшает характеристики нагрузки. Влияние на нагрузку трудно предсказать, поскольку оно зависит от степени ограничения. Например, двигатель в цепи с ограничениями может перестать работать или просто работать медленнее, чем обычно.

Ограниченный контур может вызвать проскальзывание и преждевременное сгорание муфты компрессора кондиционера. Компьютер, подключенный к цепи с ограничениями, может отключиться или работать нестабильно.Когда коррозия, ослабленные соединения или другие типы сопротивления ограничивают цепь, напряжение и ток падают. Если падает напряжение, падает и сила тока. Вот почему, когда вы обнаруживаете падение напряжения в соединении или кабеле, вы знаете, что соединение или кабель ограничены.

Посмотрите на схемы на наших чертежах и запомните две критические точки:

Свободная сторона заземления так же важна, как и свободно протекающая горячая сторона.
Ограничение со стороны земли — единственное, что вызывает показания напряжения больше 0–0. 1В в любой цепи заземления.

Обрыв провода заземления полностью блокирует прохождение тока, отключает нагрузку и заставляет сторону заземления нагрузки считывать напряжение системы.

Испытания падения напряжения

Падение электрического напряжения зависит от протекающего тока. Если вы не управляете схемой так, чтобы через нее протекал ток, вы не сможете измерить падение напряжения. Поскольку батарея цифрового мультиметра не может обеспечивать ток, который обычно протекает через большинство цепей, тесты цифрового мультиметра обычно не могут обнаружить ограничения так же точно, как тест падения напряжения.

Проблемы с обрывом цепи, например обрыв или отсоединение проводов или соединений, останавливают прохождение тока. После устранения обрыва цепи снова включите ее и проверьте, не наблюдается ли продолжающегося падения напряжения. Пока вы не пропустите ток и не проверите цепь снова, вы не сможете узнать, исправна ли вся цепь.

Хотя соединения, провода и кабели без сопротивления были бы идеальными, большинство из них будет иметь хотя бы некоторое падение напряжения. Если в ваших руководствах не указаны значения падения напряжения, используйте следующие максимальные пределы:

0.00 В по соединению
0,20 В по проводу или кабелю
0,30 В по переключателю
0,10 В по земле

Поскольку большинство компьютерных схем работают в миллиамперном диапазоне, они не допускают падения напряжения, а также других схемы делаем. Обратите внимание, что миллиампер равен одной тысячной (0,001) ампер. Рекомендуемый рабочий предел — падение 0,10 В на слаботочные провода и переключатели. Для тестирования слаботочных цепей также требуется цифровой мультиметр с высоким сопротивлением (10 МОм).Цифровой мультиметр с низким импедансом может настолько нагружать слаботочную цепь, что дает неверные показания или вообще не показывает их. Большинство цифровых мультиметров профессионального уровня имеют входное сопротивление 10 МОм. Использование цифрового мультиметра — самый быстрый способ точно измерить падение напряжения. Если у вашего цифрового мультиметра нет возможности автоматического выбора диапазона, используйте шкалу низкого напряжения (от 0 до 1 В) для проверки падения напряжения. Помните, что контрольные лампы недостаточно точны для диагностики падения электрического напряжения и могут повредить большинство компьютерных цепей.

Быстрые проверки заземления

Поскольку падение напряжения в цепи заземления может вызвать большинство перечисленных выше симптомов, подумайте о том, чтобы принять этот новый рабочий навык: сначала проверьте заземление. Прежде чем выполнять настройку, проверять электрические проблемы или проверять запуск, зарядку, АБС или систему кондиционирования воздуха, регулярно проверяйте двигатель и заземление кузова. Подключите цифровой мультиметр между двигателем и отрицательной клеммой аккумуляторной батареи. Безопасно отключите зажигание и проверните двигатель на несколько секунд, или, если ваш мультиметр имеет функцию записи данных, он снимет показания всего за 100 миллисекунд.

Если падение напряжения слишком велико, отремонтируйте цепь массы двигателя и повторите проверку. Обратите внимание, что в некоторых системах зажигания без распределителя самый простой способ предотвратить запуск двигателя во время проверки заземления — вытащить предохранитель топливного насоса. Затем подключите цифровой мультиметр между отрицательной клеммой аккумулятора и межсетевым экраном автомобиля. Затем запустите двигатель и включите основные электрические аксессуары. Если падение напряжения слишком велико, зафиксируйте массу тела и проведите повторную проверку.

Когда двигатель и масса кузова находятся в допустимых пределах, приступайте к диагностике. Не удивляйтесь, если исправление этих оснований решит проблемы автомобиля. Тот факт, что автомобиль проходит тест на массу, не означает, что вы можете безопасно заземлить свой цифровой мультиметр в любом месте. Некоторые техники часами бегают по кругу из-за того, что их цифровые мультиметры не имеют хорошего заземления. Для безопасного электрического обслуживания сделайте себе 20- или 30-футовую перемычку с зажимом типа «крокодил» на каждом конце, чтобы вы могли проверить электрический топливный насос, систему освещения или компьютер ABS в задней части автомобиля, заземлив цифровой мультиметр на аккумулятор с перемычкой.

Перегибы заземления компьютера

Поскольку компьютерные цепи работают с таким низким током, стандартные тесты заземления могут не выявить пограничного заземления на бортовом компьютере. Прежде чем осуждать какой-либо бортовой компьютер, сначала проверьте его обоснованность. Включите компьютерную систему и проверьте каждую клемму заземления компьютера. Если вы измеряете напряжение выше 0,10 В, проследите цепь заземления и найдите проблему.

Иногда заземления компьютера подключаются к месту, где они легко повреждаются или подвержены коррозии, например к болту корпуса термостата.Клеммы разъема компьютера также могут подвергнуться коррозии. Удаление разъема и обработка клемм электроочистителем — все, что нужно для устранения падения напряжения.

Опыт показывает, что всего лишь 0,30 В на клемме заземления компьютера может вызвать проблемы. Прежде чем определить это с помощью электронной контрольной лампы, помните, что традиционная контрольная лампа потребляет слишком большой ток и может повредить компьютер. Плохое заземление компьютера и / или датчика может вызвать превышение нормального напряжения датчика и появление ложных кодов неисправностей.Во многих случаях плохое заземление не позволяет компьютеру или датчику понижать сигнал напряжения до нулевого уровня или приближаться к нему. Доступ к компьютеру для проверки заземления может быть проблемой, однако ошибочная замена дорогих датчиков и компьютеров — большая проблема.

Подключите цифровой мультиметр к любой части цепи, чтобы напрямую измерить падение напряжения на этом проводе, кабеле, переключателе или соединении. В этом примере один цифровой мультиметр будет отображать потерю напряжения между батареей и нагрузкой, другой — потерю напряжения со стороны заземления нагрузки на батарею.

Гремлины от земли

Внимательно следите за отсутствием грунта. Если с транспортным средством работал кто-то другой, возможно, он забыл повторно подключить провода или кабели заземления кузова. Помните, что когда заземление тела ограничено, ток пытается найти другой путь обратно к батарее. Самый простой альтернативный маршрут может быть через трос переключения передач или трос дроссельной заслонки. Этот ток может не только сваривать кабель, он также может вызвать коррозию или разъедание втулок и подшипников внутри трансмиссии или колесных подшипников.

Если вы обнаружите, что изоляция на заземляющем проводе кузова сгорела или покрылась волдырями, вы можете держать пари, что ток стартера перегрел провод. Когда заземление двигателя ограничено, стартерный ток пытается вернуться в аккумулятор через цепь заземления кузова. Опыт показывает, что если цепь заземления кузова не выдерживает текущей нагрузки, заказчик может не сразу заметить проблему.

В периоды сильного электрического тока ограниченное заземление может препятствовать работе компонента или отключать его.Например, известно, что указатели поворота перестают мигать, когда водитель нажимает на педаль тормоза. Тестирование подтвердило, что ограниченный участок земли заглушает поворотники. Земля не могла одновременно пропускать ток от указателей поворота и стоп-сигналов.

Безопасное обслуживание

Практика безопасного обслуживания электрооборудования поможет вам решать электрические проблемы быстрее и выгоднее, чем угадывать и менять детали. Заставьте свой цифровой мультиметр работать, устраняя падение электрического напряжения уже сегодня.Это ответственный поступок.

Технология электрических систем | Центральный Пьемонт

Учебная программа «Технология электрических систем» предназначена для обучения тех, кто интересуется установкой и обслуживанием электрических систем в жилых, коммерческих и промышленных объектах.

Что вы узнаете

Обучение, большая часть которого носит практический характер, будет включать такие темы, как теория переменного / постоянного тока, базовые методы подключения, программируемая логика, контроллеры, средства управления промышленными двигателями, Национальный электротехнический кодекс и другие предметы в соответствии с местными потребностями.По завершении программы вы сможете:

читать и интерпретировать печатные издания, диаграммы и схемы, относящиеся к электротехнической промышленности
выберите методы подключения, соответствующие электрическим условиям
интерпретирует и применяет местные, государственные и национальные нормы и правила, относящиеся к любым данным электрическим условиям; возможные условия: жилые, коммерческие и промышленные помещения
выполнять расчеты управления энергопотреблением
установить простую и сложную электрическую проводку управления, используя как релейную логику, так и программируемые логические контроллеры.
для выполнения простых функций управления, а также расширенных функций, таких как подпрограммы, математические функции и перемещение данных

Выпускники этой программы должны иметь право на различные карьеры в области электротехники в качестве стажера или ученика на рабочем месте.

Пройдите опрос по программе

Почему выбирают Центральный Пьемонт

Преимущества изучения технологий электрических систем в Центральном Пьемонте включают доступное обучение, дневные / вечерние занятия, услуги поддержки студентов, преданных своему делу и опытных инструкторов, возможность получить профессиональные навыки за два года или меньше, дружелюбную и разнообразную среду кампуса, и программы оплачиваемого обучения по месту работы, доступные для тех, кто соответствует требованиям. Наша программа одобрена для возможностей обучения на рабочем месте, пока вы учитесь в школе — в Центральном Пьемонте есть целый отдел, предназначенный для предоставления учащимся соответствующих возможностей обучения на рабочем месте, таких как совместное обучение (кооператив), стажировки и / или ученичество. Вместо того, чтобы посещать «класс» в традиционном классе, во время учебного курса на рабочем месте вы работаете с работодателем на должности, непосредственно связанной с технологией электрических систем, в течение семестра. У вас также будет возможность принять участие в студенческом обществе электрических систем.

Образование в реальном мире

В Центральном Пьемонте ваше образование выходит за рамки того, что вы изучаете в классе. Мы предлагаем вам множество возможностей улучшить свое обучение — и завести друзей, познакомиться и заняться своими увлечениями — через клубы и организации, спорт, мероприятия и мероприятия, возможности лидерства, опыт работы, волонтерский опыт, изобразительное и исполнительское искусство и даже международный опыт.

Основы электрических испытаний

Задача специалиста по тестированию — знать, какое тестовое оборудование использовать для решения поставленной задачи, а также понимать ограничения используемого тестового оборудования.

Электрические испытания в своей основной форме — это приложение напряжения или тока к цепи и сравнение измеренного значения с ожидаемым результатом. Электрическое испытательное оборудование проверяет математические расчеты схемы, и каждая единица испытательного оборудования предназначена для конкретного применения.

Задача специалиста по тестированию состоит в том, чтобы знать, какое тестовое оборудование использовать для решения поставленной задачи, а также понимать ограничения используемого тестового оборудования. В этой статье мы рассмотрим наиболее распространенные образцы испытательного оборудования, используемые в полевых условиях.

Электрическое испытательное оборудование следует рассматривать как источник смертельной электрической энергии. Технические специалисты должны соблюдать все предупреждения по технике безопасности и соблюдать все практические меры предосторожности для предотвращения контакта с частями оборудования и соответствующими цепями, находящимися под напряжением, включая использование соответствующих средств индивидуальной защиты.

Связано: Обзор средств индивидуальной защиты от поражения электрическим током и дугового разряда

Мультиметр

Цифровые мультиметры — наиболее распространенный вид измерителей, используемых сегодня. Фотография: « Fluke

».

Также известный как VOM (вольт-омметр), мультиметр — это портативное устройство, которое объединяет несколько функций измерения (таких как напряжение, ток, сопротивление и частота) в одном устройстве.

Мультиметры

в основном используются для диагностики электрических проблем в широком спектре промышленных и бытовых устройств, таких как электронное оборудование, средства управления двигателями, бытовые приборы, источники питания и системы электропроводки.

Цифровые мультиметры — наиболее распространенный вид измерителей, используемых сегодня; однако аналоговые мультиметры все же предпочтительнее в некоторых случаях, например, при мониторинге быстро меняющегося значения или чувствительных измерениях, таких как проверка полярности трансформатора тока.

Мегомметр

Мегомметры — одно из наиболее часто используемых испытательных устройств. Фото: TestGuy

Мегаомметр, который чаще всего называют просто мегомметром, представляет собой особый тип омметра, который используется для измерения электрического сопротивления изоляторов.

Значения сопротивлений мегомметрами могут находиться в диапазоне от нескольких МОм до нескольких миллионов МОм (тераом). Мегомметры вырабатывают высокое напряжение через внутреннюю схему с батарейным питанием или ручной генератор с выходным напряжением от 250 до 15000 вольт.

Мегомметры являются одними из наиболее часто используемых единиц испытательного оборудования и могут использоваться для измерения изоляции различных типов оборудования, таких как автоматические выключатели, трансформаторы, распределительное устройство и кабели.

Связано: Основное испытательное оборудование: Тестер сопротивления изоляции

Омметр низкоомный

10A DLRO (слева) и 100A DLRO (справа). Фотография: Megger

Этот низкоомный омметр, часто называемый в полевых условиях DLRO, используется для высокоточных измерений сопротивления ниже 1 Ом. Омметры с низким сопротивлением вырабатывают токи постоянного тока низкого напряжения через питание от батареи с выходным током до 100 А.

Измерение сопротивления достигается с помощью четырех клемм, называемых контактами Кельвина. Две клеммы несут ток от измерителя (C1, C2), а два других позволяют измерителю измерять напряжение на резисторе (P1, P2).В измерителе этого типа любое падение напряжения, вызванное сопротивлением первой пары проводов и их контактным сопротивлением, не учитывается измерителем.

Омметры с низким сопротивлением

являются одними из наиболее часто используемых единиц испытательного оборудования и могут использоваться для измерения сопротивления различных типов устройств, таких как автоматический выключатель и переключающие контакты, кабель и шинопровод, трансформаторы и генераторы, обмотки двигателя и предохранители. .

Набор для проверки гипотенциала (AC / DC / VLF)

Испытательные комплекты Hipot состоят из высоковольтного провода, возвратного провода и заземляющего провода.Фото: HV, Inc.

Испытание на диэлектрическую стойкость (или высоковольтное сопротивление) проверяет надежность изоляции в аппаратах среднего и высокого напряжения, в отличие от испытания на целостность цепи. Изоляция нагружена выше номинальных значений, чтобы гарантировать минимальные токи утечки из изоляции на землю.

Испытательные комплекты Hipot состоят из высоковольтного провода, возвратного провода и заземляющего провода. Высоковольтный провод подключается к тестируемому устройству, при этом все остальные компоненты заземляются, и результирующий ток измеряется через обратную цепь.

Если протекает слишком большой обратный ток, сработает внутренняя защита испытательного комплекта. Hipot-испытание — это испытание на ходу, а это значит, что ток утечки не должен отключать испытательный комплект, но минимально допустимого значения не существует.

Выходное напряжение может находиться в диапазоне от 1 кВ до 100 кВ + переменного тока при частоте сети или постоянного тока в зависимости от тестируемого устройства. Испытание на устойчивость к очень низким частотам (VLF) — это применение синусоидального сигнала переменного тока, обычно с частотой 0,01 0,1 Гц, для оценки качества электрической изоляции в высоких емкостных нагрузках, таких как кабели.

Связано: Обзор тестирования и диагностики силового кабеля

Набор для сильноточных испытаний (от 500A до 15000A +)

Сильноточный испытательный комплект первичного впрыска с присоединенным автоматическим выключателем. Фотография: Megger

Сильноточный испытательный комплект может состоять из двух частей, известных как блок управления и блок вывода, или эти функции могут быть объединены в одном корпусе. Низковольтные и сильноточные выходы используются для проверки первичного впрыска выключателей низкого напряжения.

Испытательный комплект с высоким током или первичной инжекцией состоит из больших трансформаторов, которые понижают линейное напряжение (например, 480 В) до очень низкого уровня, например 2-15 В. Большое снижение напряжения позволяет значительно увеличить доступный выходной ток (15 кА +), особенно на короткое время.

Токовый выход управляется переключателем ответвлений и переменным резистором. Встроенные таймеры отображают период между включением и отключением тока, чтобы указать, сколько времени требуется для отключения автоматического выключателя.

Автоматические выключатели могут быть подключены непосредственно к сильноточной испытательной установке через шину или кабель. В зависимости от размера, этот тип испытательного оборудования может также использоваться для проверки реле тока замыкания на землю и других реле тока путем прямого подключения к шине распределительного устройства.

Вторичный испытательный набор

. Автоматические выключатели

с полупроводниковыми и микропроцессорными расцепителями можно проверять, подавая вторичный ток напрямую в расцепитель, а не пропуская первичный ток через трансформаторы тока с использованием испытательного комплекта для сильноточного тока. Основным недостатком метода проверки подачи вторичного тока является то, что проверяются только логика и компоненты твердотельного расцепителя.

Вторичные испытательные комплекты разработаны производителями расцепителей для использования с расцепителями одного типа или семейства с использованием специального подключения. Наборы для испытаний могут варьироваться от простых ручных, кнопочных по дизайну до более сложных чемоданов, которые работают аналогично испытательному комплекту для первичного впрыска.

Переносные блоки

часто используются для отключения защитных функций расцепителей, таких как замыкание на землю, при проверке автоматических выключателей через первичный ввод.

Связано: Проверка первичной и вторичной впрыска для автоматических выключателей

Набор для проверки реле

Наборы для тестирования реле

оснащены несколькими источниками для проверки твердотельной и многофункциональной цифровой защиты. Фото: TestGuy

Это симуляторы энергосистем, используемые для тестирования устройств защиты, используемых в промышленных и энергетических системах. Испытательные комплекты реле оснащены несколькими источниками для проверки твердотельной и многофункциональной цифровой защиты, каждый канал напряжения и тока работает независимо для создания различных условий энергосистемы.

Высококачественное испытательное оборудование реле может проверять не только простые реле напряжения, тока и частоты, но и сложные схемы защиты, такие как защита линии с помощью связи и схемы защиты, в которых используются IED (интеллектуальные электронные устройства), соответствующие стандарту IEC61850.

Связано: Проверка и техническое обслуживание защитного реле

Набор для проверки коэффициента мощности

Примеры оборудования для проверки коэффициента мощности. Фото: TestGuy

Наборы для измерения коэффициента мощности

обеспечивают комплексный диагностический тест изоляции переменного тока для высоковольтного оборудования, такого как трансформаторы, вводы, автоматические выключатели, кабели, грозовые разрядники и вращающееся оборудование.

Испытательные напряжения обычно составляют 12 кВ и ниже, набор для проверки коэффициента мощности измеряет напряжение и ток тестируемого устройства с использованием эталонного импеданса. Все представленные результаты, включая потерю мощности, коэффициент мощности и емкость, получены из векторных значений напряжения и тока.

Испытания проводятся путем измерения емкости и коэффициента рассеяния (коэффициента мощности) образца. Измеренные значения изменятся при возникновении нежелательных условий, таких как наличие влаги на изоляции или внутри нее; наличие токопроводящих загрязняющих веществ в изоляционном масле, газе или твердых телах; наличие внутренних частичных разрядов и т. д.

Тестовые соединения включают один провод высокого напряжения, (2) провода низкого напряжения и заземление. Защитные выключатели и стробоскоп включены для защиты оператора, а датчик температуры используется для корректировки значений теста. Комплекты для проверки коэффициента мощности обычно работают с портативным компьютером, подключенным через USB или Ethernet.

Связано: 3 основных режима проверки коэффициента мощности

Набор для испытания сопротивления обмотки

Примеры оборудования для испытания сопротивления обмоток трансформатора.Фото: TestGuy

Измерение сопротивления обмотки — важный диагностический инструмент для оценки возможных повреждений обмоток трансформатора и двигателя. Сопротивление обмоток в трансформаторах изменится из-за короткого замыкания витков, слабых соединений или ухудшения контактов в переключателях ответвлений.

Измерения получаются путем пропускания известного постоянного тока через тестируемую обмотку и измерения падения напряжения на каждой клемме (закон Ома). Современное испытательное оборудование для этих целей использует мост Кельвина для достижения результатов; Вы можете представить себе набор для измерения сопротивления обмотки как очень большой омметр с низким сопротивлением (DLRO).

Комплекты для измерения сопротивления обмотки имеют (2) токовые провода, (2) провода напряжения и (1) заземляющий провод. Типичный диапазон тока комплекта для проверки сопротивления обмотки составляет 1–50 А. Было обнаружено, что более высокие токи сокращают время испытаний на сильноточных вторичных обмотках.

Связано: Описание испытаний сопротивления обмотки трансформатора

Набор для измерения коэффициента трансформации (TTR)

Схема подключения тестирования трехфазного ТТР. Фотография: EEP.

Испытательный комплект TTR подает напряжение на высоковольтную обмотку трансформатора и измеряет результирующее напряжение от низковольтной обмотки, это измерение известно как коэффициент трансформации.Помимо коэффициента трансформации, блоки измеряют ток возбуждения, отклонение фазового угла между обмотками высокого и низкого напряжения и ошибку соотношения в процентах.

Комплекты для измерения коэффициента трансформации трансформатора

бывают разных стилей и различных типов соединений, однако все тестеры коэффициента трансформации имеют как минимум два верхних вывода и два нижних вывода. Напряжение возбуждения испытательного комплекта TTR обычно меньше 100 В.

Связано: Введение в испытание коэффициента трансформации трансформатора

Набор для испытаний трансформатора тока

Пример испытательного оборудования трансформатора тока

Фото: Megger

Испытательные комплекты

CT — это небольшие многофункциональные устройства, предназначенные для проверки размагничивания, соотношения, насыщения, сопротивления обмотки, полярности, отклонения фазы и изоляции трансформаторов тока.Высококачественное испытательное оборудование ТТ может напрямую подключаться к ТТ с несколькими передаточными числами и выполнять все испытания на всех ответвлениях одним нажатием кнопки и без замены проводов.

Трансформаторы тока

можно испытывать в конфигурации оборудования, например, при установке в трансформаторы, масляные выключатели или распределительные устройства. Современный трансформатор тока с несколькими выходами по напряжению и току может использоваться в качестве испытательного комплекта реле при работе с портативным компьютером.

Связано: Объяснение 6 электрических испытаний трансформаторов тока

Набор для испытания атмосферных условий магнетрона (MAC)

Пример испытательного комплекта для испытания атмосферных условий магнетрона (MAC).Фото: Испытание вакуумного прерывателя

Традиционные полевые испытания вакуумных прерывателей используют испытание с высоким потенциалом для оценки электрической прочности бутылки. Это испытание дает результат годен / не годен, который не определяет, когда или если давление газа внутри баллона снизилось. упал до критического уровня. В отличие от hipot-теста, тестирование вакуумных прерывателей с использованием принципов магнетронных атмосферных условий (MAC) может предоставить жизнеспособные средства для определения состояния вакуумных прерывателей до отказа.

Тест магнитного поля настраивается путем простого помещения вакуумного прерывателя в катушку возбуждения, которая создает постоянный ток, который остается постоянным во время теста. К разомкнутым контактам прикладывается постоянное напряжение постоянного тока, обычно 10 кВ, и измеряется ток, протекающий через VI.

Набор для проверки сопротивления заземления

Оборудование для проверки сопротивления заземления с принадлежностями. Фотография: AEMC

Комплект для измерения сопротивления заземления работает путем подачи тока в землю между испытательным электродом и удаленным зондом, измеряет падение напряжения, вызванное почвой, до заданной точки, а затем использует закон Ома для расчета сопротивления.

Наборы для испытания сопротивления заземления

представлены в различных стилях, наиболее распространенными из которых являются 4-контактный блок для проверки удельного сопротивления грунта и 3-контактный блок для проверки падения потенциала. Медные стержни или аналогичные стержни используются для контакта с землей вместе с катушками с небольшими многожильными проводами для измерения больших расстояний.

Измерительные клещи для измерения сопротивления заземления измеряют сопротивление заземляющего стержня и сети без использования вспомогательных заземляющих стержней. Они предлагают точные показания без отключения тестируемой системы заземления, но имеют ограничения.

Связанный: 4 Важные методы проверки сопротивления заземления

Регистратор мощности

Существует много различных типов регистраторов мощности, которые различаются по размеру, точности и вместимости. Фотография: « Fluke

». Регистраторы мощности

— это устройства, используемые для сбора данных о напряжении и токе, которые могут быть загружены в программное обеспечение для анализа состояния электрической системы. Это инструменты для поиска и устранения неисправностей, которые используются для выявления электрических проблем, таких как скачки напряжения, провалы, мерцание и низкий коэффициент мощности.

Регистраторы мощности

также могут использоваться для измерения энергопотребления за определенный период времени, что полезно для инженеров, планирующих расширение системы, или для клиентов, желающих проверить свои счета за электроэнергию. Существует много различных типов регистраторов мощности, которые различаются по размеру, точности и вместимости.

Установка трехфазного регистратора мощности включает в себя обертывание проводов трансформаторами тока с разъемным сердечником и отсечение ряда выводов от напряжения системы и заземления. Регистратор настроен для измерения в соответствии с конфигурацией системы в течение определенного периода времени, а также его можно просматривать в режиме реального времени с помощью ПК или встроенного экрана.

Инфракрасная камера

Инфракрасные камеры

доступны в различных стилях и разрешениях. Какая камера лучше всего подходит для проверки, зависит от типа проверяемого оборудования и условий окружающей среды. Фото: TestGuy

Тепловизоры — это камеры, которые обнаруживают невидимое инфракрасное излучение и преобразуют эти данные в цветное изображение на экране. Инфракрасные камеры чаще всего используются для проверки целостности электрических систем, поскольку процедуры тестирования являются бесконтактными и могут выполняться быстро при работающем оборудовании.

Сравнение тепловых характеристик нормально работающего оборудования и оборудования, которое оценивается на предмет аномальных условий, является отличным средством поиска и устранения неисправностей. Даже если аномальное тепловое изображение до конца не изучено, его можно использовать для определения необходимости дальнейшего тестирования.

Тепловизоры классифицируются по точности и разрешающей способности детектора. Инфракрасные камеры высокого класса отличаются захватом изображений с высоким разрешением и точностью измерения температуры до десятых долей градуса или меньше.

Связанный: Инфракрасная термография для электрических распределительных систем

Тестер вибрации

Во время работы тестируемой машины акселерометр определяет ее вибрацию в трех плоскостях движения (вертикальной, горизонтальной и осевой). Фото: Brithinee Electric

. Анализаторы вибрации

используются для выявления и обнаружения наиболее распространенных механических неисправностей (подшипники, перекос, дисбаланс, ослабление) во вращающемся оборудовании. По мере развития механических или электрических неисправностей в двигателях уровни вибрации возрастают.Это увеличение уровней вибрации и шума происходит при разной степени тяжести развивающейся неисправности.

Акселерометры

используются для измерения вибрации при работающем оборудовании, а данные загружаются в программное обеспечение для анализа. Во время работы тестируемой машины акселерометр определяет ее вибрацию в трех плоскостях движения (вертикальной, горизонтальной и осевой).

Ультразвуковой тестер

Дуга, трекинг и корона — все это вызывает ионизацию, которая нарушает молекулы окружающего воздуха.Ультразвуковой тестер обнаруживает высокочастотные звуки, производимые этими излучениями, и переводит их в слышимые человеком диапазоны.

Звук каждого излучения слышен в наушниках, а интенсивность сигнала отображается на дисплее. Эти звуки могут быть записаны и проанализированы с помощью программного обеспечения ультразвукового спектрального анализа для более точной диагностики.

Обычно электрическое оборудование должно быть бесшумным, хотя некоторое оборудование, такое как трансформаторы, может издавать постоянный гул или некоторые устойчивые механические шумы.Их не следует путать с беспорядочным, шипящим жаром, неравномерным и хлопающим звуком электрического разряда.

Ультразвуковые извещатели также используются для обнаружения утечек воздуха в баках трансформаторов и автоматических выключателях с элегазовой изоляцией.

Банк нагрузки

Блоки нагрузки

доступны для различных применений и обычно имеют размер в зависимости от номинальной мощности в кВт. Фотография: ASCO Avtron

Блоки нагрузки

используются для ввода в эксплуатацию, обслуживания и проверки источников электроэнергии, таких как дизельные генераторы и источники бесперебойного питания (ИБП).Блок нагрузки прикладывает электрическую нагрузку к тестируемому устройству и рассеивает полученную электрическую энергию через резистивные элементы в виде тепла. Резистивные элементы охлаждаются моторизованными вентиляторами внутри конструкции блока нагрузки.

При необходимости можно соединить несколько блоков нагрузки. Некоторые банки нагрузки являются чисто резистивными, в то время как другие могут быть чисто индуктивными, чисто емкостными или любой их комбинацией. Банки нагрузки — лучший способ воспроизвести, доказать и проверить реальные потребности критически важных систем электроснабжения.

Тестер сопротивления батареи

Оборудование для испытания импеданса батарей

в основном используется на подстанциях и в ИБП для определения состояния свинцово-кислотных ячеек путем измерения важных параметров батареи, таких как импеданс ячейки, напряжение ячейки, сопротивление межэлементного соединения и ток пульсации. Все три теста могут быть выполнены на одном устройстве.

Тестер импеданса батареи работает, подавая сигнал переменного тока на отдельную ячейку и измеряя падение переменного напряжения, вызванное этим переменным током, а также ток в отдельной ячейке.Затем он рассчитает импеданс. Используется стандартный набор отведений с двумя точками Кельвина. Одна точка предназначена для подачи тока, а другая — для измерения потенциала.

Аккумуляторный ареометр

Удельный вес измеряется ареометром. Цифровые ареометры, подобные изображенному выше, — самый простой способ получить показания. Фото: BAE Canada.

Аккумуляторный ареометр используется для проверки состояния заряда аккумуляторного элемента путем измерения плотности электролита, что достигается путем измерения удельного веса электролита.Чем больше концентрация серной кислоты, тем плотнее становится электролит. Чем выше плотность, тем выше уровень заряда.

По мере старения аккумулятора удельный вес электролита будет уменьшаться при полной зарядке. Удельный вес измеряется путем втягивания пробы жидкости в испытательное оборудование и получения показаний. Показания могут быть представлены поплавком на числовой шкале или цифровым дисплеем.

Связано: 3 простых, но эффективных теста для аккумуляторных систем

на комментарий.

Что такое электрическая дуга?

Электрическая дуга — это когда электричество переходит от одного соединения к другому. Эта электрическая вспышка достигает температуры 35 000 ° F. Возникновение дуги может стать причиной пожара в вашем доме. Вы когда-нибудь слышали жужжание выключателя или розетки? Это дуга. Тепло от дуги сжигает изоляцию вокруг проводов, оставляя путь для дуги, чтобы достичь изоляции или деревянного каркаса в вашем доме.

Ознакомьтесь с этим списком распространенных электрических проблем, при которых может возникнуть дуга.

Плоские пробки в розетке

Вилки, которые слишком слабо вставлены в розетку, могут вызвать электрическую дугу.

Эта искра может вызвать пожар.

Неработающие розетки

Кажется, это не такая уж большая проблема. Но на самом деле это так. Неисправная розетка означает, что с розеткой что-то не так или соединение нарушено. Любое из этих условий может вызвать электрическую дугу.

Тусклый или мерцающий свет

Мерцающий свет означает, что где-то в вашей электрической системе оборвано соединение.Это могло быть из-за обрыва связи, проржавевшего провода или даже повреждения от животных. Когда свет мигает или гаснет, существует вероятность возникновения дуги!

Автоматические выключатели срабатывания

Перегруженные цепи отключают автоматические выключатели. В электрической панели часто возникает дуга. Сработавший выключатель — признак серьезной проблемы.

Розетки или выключатели для горячего или копчения

Если электрическая розетка или выключатель горячие на ощупь или дымятся, немедленно устраните проблему! Горячие или дымящие отверстия являются явным признаком возникновения электрической дуги и высокой вероятности пожара.Отключите все питание этой розетки или немедленно выключите ее.

Лампочки, которые перегорают слишком часто

Перегоревшие лампочки могут означать несколько вещей. Во-первых, у вас может быть неплотное соединение между лампочкой и патроном. Во-вторых, у вас может быть слабое соединение между прибором и вашей электрической системой. В-третьих, вы можете испытывать скачки напряжения в вашем доме. Все эти состояния серьезны и требуют вашего немедленного внимания. Может возникнуть дуга.

Если вы столкнулись с каким-либо из этих опасных состояний, связанных с электричеством, немедленно позвоните нам.Электрическая дуга — нечего игнорировать. Безопасность вашей семьи и дома зависит от быстрых действий.

Глоссарий по солнечной энергии | Министерство энергетики

S

жертвенный анод — кусок металла, закопанный рядом с конструкцией, которая должна быть защищена от коррозии. Металл расходуемого анода предназначен для коррозии и уменьшения коррозии защищаемой конструкции.

спутниковая система энергоснабжения (SPS) — Концепция обеспечения большого количества электроэнергии для использования на Земле от одного или нескольких спутников на геостационарной околоземной орбите.Очень большой массив солнечных элементов на каждом спутнике будет обеспечивать электричество, которое будет преобразовано в микроволновую энергию и направлено на приемную антенну на земле. Там она будет преобразована в электроэнергию и распределена так же, как и любая другая энергия, вырабатываемая централизованно, через сеть.

планирование — Общая практика обеспечения того, чтобы генератор был зафиксирован и доступен, когда это необходимо. Это также может относиться к составлению графиков импорта или экспорта энергии в зону балансирования или из нее.

Барьер Шоттки — Барьер ячейки, установленный как граница раздела между полупроводником, например кремнием, и листом металла.

разметка — Вырезание сеточного рисунка канавок в полупроводниковом материале, как правило, с целью создания межсоединений.

герметичная батарея — батарея с невыполненным электролитом и закрывающейся вентиляционной крышкой, также называемая аккумуляторной батареей с регулируемым клапаном. Электролит добавлять нельзя.

сезонная глубина разряда — поправочный коэффициент, используемый в некоторых процедурах определения размера системы, который «позволяет» батарее постепенно разряжаться в течение 30-90-дневного периода плохой солнечной инсоляции.Этот фактор приводит к немного меньшей фотоэлектрической матрице.

аккумулятор — аккумулятор, который можно перезаряжать.

саморазряд — Скорость, с которой батарея без нагрузки теряет заряд.

полупроводник — Любой материал, который имеет ограниченную способность проводить электрический ток. Некоторые полупроводники, в том числе кремний, арсенид галлия, диселенид меди, индия и теллурид кадмия, уникально подходят для процесса фотоэлектрического преобразования.

полукристаллический — См. мультикристаллический.

последовательное соединение — Способ соединения фотоэлементов путем подключения положительных выводов к отрицательным выводам; такая конфигурация увеличивает напряжение.

Контроллер серии — Контроллер заряда, который прерывает зарядный ток путем размыкания цепи фотоэлектрической (PV) матрицы. Элемент управления включен последовательно с фотоэлектрической панелью и батареей.

Регулятор серии — Тип регулятора заряда аккумуляторной батареи, в котором ток зарядки регулируется переключателем, включенным последовательно с фотоэлектрическим модулем или массивом.

последовательное сопротивление — Паразитное сопротивление току в элементе из-за таких механизмов, как сопротивление основной части полупроводникового материала, металлических контактов и межсоединений.

Аккумулятор мелкого цикла — Аккумулятор с небольшими пластинами, который не выдерживает большого количества разрядов до низкого уровня заряда.

срок годности батарей — Продолжительность времени при определенных условиях, в течение которого аккумулятор может храниться так, чтобы он сохранял свою гарантированную емкость.

ток короткого замыкания (Isc) — ток, свободно протекающий через внешнюю цепь без нагрузки или сопротивления; максимально возможный ток.

Контроллер шунта — Контроллер заряда, который перенаправляет или шунтирует зарядный ток от батареи. Контроллеру требуется большой радиатор для отвода тока от короткозамкнутой фотоэлектрической батареи. Большинство контроллеров шунта предназначены для небольших систем мощностью 30 ампер или меньше.

Шунтирующий регулятор — Тип регулятора заряда аккумуляторной батареи, в котором зарядный ток регулируется переключателем, подключенным параллельно фотоэлектрическому (PV) генератору.Замыкание фотоэлектрического генератора предотвращает перезарядку аккумулятора.

Процесс Siemens — коммерческий метод получения очищенного кремния.

кремний (Si) — полуметаллический химический элемент, который является отличным полупроводниковым материалом для фотоэлектрических устройств. Он кристаллизуется в гранецентрированной кубической решетке, как алмаз. Обычно он содержится в песке и кварце (в виде оксида).

синусоида — форма волны, соответствующая одночастотному периодическому колебанию, которое может быть математически представлено как функция амплитуды в зависимости от угла, при котором значение кривой в любой точке равно синусу этого угла.

синусоидальный инвертор — инвертор, вырабатывающий синусоидальные формы мощности коммунального качества.

монокристаллический материал — материал, состоящий из монокристалла или нескольких крупных кристаллов.

кремний монокристаллический — Материал с монокристаллическим образованием. Многие фотоэлементы изготовлены из монокристаллического кремния.

одноступенчатый контроллер — контроллер заряда, который перенаправляет весь зарядный ток, когда аккумулятор приближается к полному состоянию заряда.

smart grid — Интеллектуальная электроэнергетическая система, которая регулирует двусторонний поток электроэнергии и информации между электростанциями и потребителями для управления работой сети.

мягкие затраты — Неаппаратурные затраты, связанные с фотоэлектрическими системами, такие как финансирование, получение разрешений, установка, подключение и проверка.

солнечный элемент — См. Фотоэлектрический элемент .

солнечная постоянная — Среднее количество солнечного излучения, которое достигает верхних слоев атмосферы Земли на поверхности, перпендикулярной солнечным лучам; равно 1353 Вт на квадратный метр или 492 британских тепловых единицы на квадратный фут.

солнечное охлаждение — Использование солнечной тепловой энергии или солнечного электричества для питания охлаждающего устройства. Фотоэлектрические системы могут питать испарительные охладители («болотные» охладители), тепловые насосы и кондиционеры.

солнечная энергия — Электромагнитная энергия, передаваемая солнцем (солнечное излучение). Количество, которое достигает Земли, равно одной миллиардной общей произведенной солнечной энергии, или примерно 420 триллионов киловатт-часов.

Кремний солнечного качества — Кремний промежуточного качества, используемый в производстве солнечных элементов.Дешевле, чем кремний электронного качества.

солнечная инсоляция — См. инсоляция.

солнечное излучение — См. освещенность.

солнечный полдень — Время суток в определенном месте, когда солнце достигает своей самой высокой видимой точки на небе.

солнечная панель — См. Фотоэлектрическая (PV) панель .

солнечный ресурс — количество солнечной инсоляции, получаемой площадкой, обычно измеряется в кВтч / м2 / день, что эквивалентно количеству солнечных часов в пик.

солнечный спектр — Общее распределение электромагнитного излучения, исходящего от Солнца. Различные области солнечного спектра описываются диапазоном длин волн. Видимая область простирается от 390 до 780 нанометров (нанометр составляет одну миллиардную часть одного метра). Около 99 процентов солнечного излучения содержится в диапазоне длин волн от 300 нм (ультрафиолет) до 3000 нм (ближний инфракрасный). Комбинированное излучение в диапазоне длин волн от 280 до 4000 нм называется широкополосным или полным солнечным излучением.

солнечные тепловые электрические системы — Технологии преобразования солнечной энергии, которые преобразуют солнечную энергию в электричество путем нагрева рабочей жидкости для питания турбины, приводящей в действие генератор. Примеры этих систем включают системы центрального приемника, параболическую тарелку и солнечный желоб.

объемный заряд — См. Барьер ячейки .

удельный вес — Отношение веса раствора к весу равного объема воды при заданной температуре.Используется как индикатор уровня заряда аккумулятора.

вращающийся резерв — Электростанция или энергосистема подключены и работают на малой мощности, превышающей фактическую нагрузку.

Ячейка с разделенным спектром — Составное фотоэлектрическое устройство, в котором солнечный свет сначала разделяется на спектральные области с помощью оптических средств. Затем каждая область направляется в отдельный фотоэлектрический элемент, оптимизированный для преобразования этой части спектра в электричество. Такое устройство обеспечивает значительно большее общее преобразование падающего солнечного света в электричество. См. Также многопереходное устройство .

распыление — Процесс, используемый для нанесения фотоэлектрического полупроводникового материала на подложку с помощью процесса физического осаждения из паровой фазы, при котором высокоэнергетические ионы используются для бомбардировки элементарных источников полупроводникового материала, которые выбрасывают пары атомов, которые затем осаждаются тонкими слоями на субстрат.

прямоугольная волна — форма волны, имеющая только два состояния (т. Е. Положительное или отрицательное). Прямоугольная волна содержит большое количество гармоник.

Преобразователь прямоугольной формы — Тип инвертора, который выдает выходной сигнал прямоугольной формы. Он состоит из источника постоянного тока, четырех переключателей и нагрузки. Переключатели представляют собой силовые полупроводники, которые могут пропускать большой ток и выдерживать высокое номинальное напряжение. Переключатели включаются и выключаются в правильной последовательности, с определенной частотой.

Эффект Стаблера-Вронски — Тенденция эффективности преобразования солнечного света в электричество фотоэлектрических устройств на аморфном кремнии ухудшаться (снижаться) при первоначальном воздействии света.

автономная система — Автономная или гибридная фотоэлектрическая система, не подключенная к сети. Может иметь или не иметь хранилища, но для большинства автономных систем требуются батареи или какой-либо другой вид хранилища.

стандартные условия отчетности (SRC) — Фиксированный набор условий (включая метеорологические), в которые данные электрических характеристик фотоэлектрического модуля переводятся из набора фактических условий испытаний.

стандартные условия испытаний (STC) — Условия, при которых модуль обычно испытывается в лаборатории.

ток в режиме ожидания — Это величина тока (мощности), используемая инвертором при отсутствии активной нагрузки (потеря мощности). КПД инвертора самый низкий при низкой нагрузке.

монтаж на стойке — Метод монтажа фотоэлектрической батареи на наклонной крыше, который включает установку модулей на небольшом расстоянии над скатной крышей и их наклон под оптимальным углом.

Элемент с недостатком электролита — Батарея, содержащая мало свободного жидкого электролита или не содержащая его совсем.

Состояние заряда (SOC) — Доступная оставшаяся емкость аккумулятора, выраженная в процентах от номинальной емкости.

аккумуляторная батарея — Устройство, способное преобразовывать энергию из электрической в химическую форму и наоборот. Реакции почти полностью обратимы. Во время разряда химическая энергия преобразуется в электрическую и потребляется во внешней цепи или устройстве.

расслоение — Состояние, которое возникает, когда концентрация кислоты в электролите батареи изменяется сверху вниз.Периодическая контролируемая зарядка при напряжениях, вызывающих выделение газов, приведет к перемешиванию электролита. См. Также выравнивание .

строка — Ряд фотоэлектрических модулей или панелей, соединенных между собой последовательно для создания рабочего напряжения, необходимого для нагрузки.

Субчасовые рынки энергии — Рынки электроэнергии, работающие с шагом 5 минут. Приблизительно 60% всей электроэнергии в Соединенных Штатах в настоящее время продается на субчасовых рынках, работающих с 5-минутными интервалами, так что максимальная гибкость может быть получена от парка генераторов.

подложка — Физический материал, на который наносится фотоэлектрический элемент.

подсистема — Любой из нескольких компонентов фотоэлектрической системы (например, массив, контроллер, батареи, инвертор, нагрузка).

сульфатирование — Состояние, поражающее неиспользуемые и разряженные батареи; Вместо обычных крошечных кристаллов на пластине растут крупные кристаллы сульфата свинца, что затрудняет подзарядку аккумулятора.

сверхпроводящий магнитный накопитель энергии (SMES) — технология SMES использует сверхпроводящие характеристики низкотемпературных материалов для создания интенсивных магнитных полей для хранения энергии.Он был предложен в качестве варианта хранения для поддержки крупномасштабного использования фотоэлектрической энергии как средства сглаживания колебаний в выработке электроэнергии.

сверхпроводимость — Резкое и сильное увеличение электропроводности некоторых металлов при приближении температуры к абсолютному нулю.

superstrate — Покрытие на солнечной стороне фотоэлектрического модуля, обеспечивающее защиту фотоэлектрических материалов от ударов и ухудшения окружающей среды, при этом обеспечивая максимальное пропускание соответствующих длин волн солнечного спектра.

Пиковая мощность — Максимальная мощность, обычно в 3-5 раз превышающая номинальную мощность, которую можно обеспечить за короткое время.

доступность системы — Процент времени (обычно выражается в часах в год), в течение которого фотоэлектрическая система сможет полностью удовлетворить потребность в нагрузке.

рабочее напряжение системы — Выходное напряжение фотоэлектрической матрицы под нагрузкой. Рабочее напряжение системы зависит от нагрузки или батарей, подключенных к выходным клеммам.

системный накопитель — См. Емкость аккумулятора .

В начало

6 предупреждающих признаков неисправности электропроводки в вашем доме

Устаревшая, поврежденная или иным образом неправильно установленная и обслуживаемая проводка — это не то, к чему следует относиться легкомысленно. По данным Национальной ассоциации противопожарной защиты (NFPA), «домашние пожары, связанные с отказом или неисправностью электросети, вызвали в 2012–2016 годах в среднем 440 смертей среди гражданского населения и 1250 ранений среди гражданского населения, а также примерно 1 доллар США.3 миллиарда единиц прямого имущественного ущерба в год «. Не позволяйте вашей семье быть одним из них. Будьте внимательны к этим легко обнаруживаемым предупреждающим признакам неисправной электропроводки.

ВНИМАНИЕ: Эти предупреждающие знаки предназначены только для осмотра. Если вы обнаружите какие-либо проблемы с вашей электрической системой, не пытайтесь исправить или повозиться с ней самостоятельно. Обратитесь к местному специалисту-электрику IBEW / NECA.

Отслеживайте срабатывания выключателя
Домашний автоматический выключатель часто срабатывает.Вот для чего они предназначены — отключайте питание через цепь всякий раз, когда система перегружена. В большинстве случаев вы можете просто снова включить его и продолжить выполнение своих задач. Однако, если ваш автоматический выключатель срабатывает часто — несколько раз в месяц или чаще — это верный признак того, что существует более глубокая и потенциально опасная проблема в электропроводке вашего дома или вы обременяете эту цепь слишком большим количеством энергоемких устройств или приборов. .
Ищите и прислушивайтесь к мерцанию, жужжанию или затемнению света
То, что ваш автоматический выключатель не сработал, не означает, что с вашей электропроводкой нет проблем.Еще одним признаком устаревшей или поврежденной проводки является мерцание, жужжание или тусклый свет. Если ваш свет гудит, когда он включен, или мерцает / тускнеет, когда вы используете несколько приборов, это верный признак того, что домашняя проводка требует профессиональной модернизации.
Обратите внимание на изношенную или пережеванную проводку
Обычно вызываемые грызунами, домашними животными и мастерами-любителями, любая подобная поврежденная проводка представляет собой значительную опасность поражения электрическим током и возгорания.Чрезвычайно важно, чтобы при обнаружении или подозрении в наличии каких-либо проблем такого рода вам следует обратиться к лицензированному подрядчику по электрике, чтобы осмотреть и заменить поврежденную проводку и поискать любые сопутствующие повреждения.
Поиск обесцвечивания, ожога и дыма
Следите за точками розетки в вашем доме. Если вы заметили обесцвечивание или следы ожога на розетках, это признак того, что проводка в вашем доме каким-то образом повреждена и выделяет тепло.Эта жара уже наносит вред вашему дому, и если ее не остановить, она может стать еще хуже.
На ощупь теплые или вибрирующие настенные розетки
Еще один способ узнать, не испортилась ли проводка в вашем доме, — это проверить на ощупь. Не прикасаясь к проводке, прочувствуйте электрические розетки вашего дома на предмет тепла или вибрации. В любом случае обратитесь к электрику для проверки и замены ослабленной или поврежденной проводки.
Запах гари и посторонние запахи
Используйте свой нос, чтобы определить источник проблемы, если вы подозреваете, что у вас дома есть проблемы с электричеством.Почувствуйте запах гари, дыма или странных запахов в точках розеток, а также на вашей электрической панели. Запах гари означает, что повреждение от пожара, возможно, уже началось, и, если это так, необходимо, чтобы специалист-электрик немедленно устранил его.

К сожалению, многие проблемы с неисправной проводкой могут быть связаны с установкой, выполненной людьми, не имеющими достаточной подготовки в области безопасной установки электрической инфраструктуры. Они соблазняют дешевой ценой, но оставляют вас с потенциально опасной для жизни скрытой опасностью.Когда придет время продать дом, любой авторитетный инспектор обнаружит несоответствующие кодам установки и опасности, связанные с проводкой, и потребует, чтобы вы наняли профессионала, чтобы это починить. Зачем жить с опасностью, если ее придется устранить, когда вы продаете свой дом? The Electrical Connection имеет самую большую базу данных лицензированных, соответствующих нормам электрических подрядчиков и квалифицированных электриков в районе Сент-Луиса. В рамках партнерства между Международным братством электриков, Local One (IBEW) и St.Луи, глава Национальной ассоциации подрядчиков по электротехнике (NECA), мы придерживаемся самых высоких стандартов безопасности при поставке электроустановок. Посетите наш Поиск по каталогу подрядчиков, чтобы начать работу и отремонтировать электрическую проводку сегодня.

Электротехнических испытаний | Техническая безопасность BC

Technical Safety BC выполняет плановые дистанционные и физические проверки электрических работ и электрического оборудования в коммерческих, промышленных или жилых помещениях.

Полевые представители по безопасности несут основную ответственность за проведение инспекций работ, выполненных лицензированными подрядчиками. Если инспектор по безопасности обнаружил аспект вашей работы, который не соответствует правилам, вы должны исправить это и уведомить инспектора по безопасности с заявлением об оценке.

Чтобы запросить оценку, заполните нашу форму разрешения и декларации электрического подрядчика. Как только мы получим вашу форму, наши сотрудники по безопасности изучат информацию и определят соответствующий следующий шаг, который может быть одним из следующих:

Отказ от проверки: мы принимаем декларацию держателя разрешения о соответствии и не проводим удаленную или физическую проверку.Это означает, что проверка не будет проводиться и сертификат проверки не будет выдаваться.
Запланируйте физический осмотр: , если была выявлена или подозревалась высокая опасность, сотрудник по безопасности организует физическое присутствие на месте для проведения проверки. Сертификат проверки будет выдан держателю разрешения после завершения физического осмотра.
Запланируйте удаленную проверку: сотрудник службы безопасности выполняет проверку, не посещая объект физически.Для проведения удаленной проверки они будут запрашивать доказательства одного или нескольких типов информации, перечисленных ниже. Кроме того, вы можете связаться с вашим местным специалистом по безопасности, чтобы договориться о времени для ознакомления с установкой с помощью инструментов видеоконференцсвязи в реальном времени. Сертификат проверки будет выдан держателю разрешения после завершения удаленной проверки.

Для поддержки процесса удаленной проверки вас попросят предоставить конкретные доказательства, которые четко демонстрируют объем регулируемой работы или продукта.

Типы доказательств , которые могут быть запрошены, включают, но не ограничиваются:

Журнал фото или видео (при необходимости с отметкой времени)
Документация (PDF, Word и т. Д.)
Видеоконференцсвязь в реальном времени

Поскольку каждое разрешение и оценка имеют свои уникальные особенности, мы не можем сообщить, какие именно доказательства потребуются до получения запроса на инспекцию (форма декларации). Однако есть определенные вещи, которых вы можете ожидать.Обратитесь к разделу «Удаленная оценка — Руководство по электрооборудованию» для получения дополнительной информации о том, чего ожидать.

Не забудьте записывать свои установки с помощью фото- и / или видеожурналов и сохранять копии соответствующей документации, хранящейся на месте, чтобы они были доступны по запросу местного сотрудника по безопасности.

Есть вопросы? Напишите нам с темой «Удаленные оценки».

Домовладельцы, выполняющие электромонтажные работы по разрешению домовладельца, должны запросить проверку, прежде чем какая-либо проводка будет скрыта или подключена к источнику питания.Выполненные электромонтажные работы также должны пройти заключительную проверку специалистом по безопасности. Чтобы запросить осмотр, заполните и отправьте форму запроса на осмотр домовладельца-электротехника.

Сборы за инспекцию

Стоимость проверки зависит от дня недели и продолжительности проверки.

Просмотр текущих графиков сборов.

Когда следует подавать декларацию на оценку

Многие проекты являются сложными и могут столкнуться с угрозами безопасности на разных этапах работы.Техническая безопасность BC работает с держателями разрешений на каждом этапе пути, чтобы гарантировать, что выполняемая работа безопасна и соответствует нормам. Вы должны декларировать каждый этап работы, упомянутый ниже, если это применимо к вам.

Вы, , не должны выполнять какие-либо из следующих действий, если регламентированные работы не были проверены или проверка не была отменена:

Скрыть любую часть грубого монтажа
Подключить питание к системе электроснабжения
Работы на следующем этапе электромонтажных работ, если перед продолжением требуется осмотр

Декларация грубого монтажа

Частичная грубая проводка: , когда частичная грубая проводка завершена.Частичная грубая проволока — это когда часть ограниченного участка работ для определенного этапа в рамках объема работ завершена (например, один этаж многоэтажного здания, одноэтажный жилой дом или внешние стены жилища) .

Полная грубая проволока: , когда больше не нужно устанавливать проводку и все участки готовы к прикрытию. В дополнение к ранее поданной частичной декларации для черновой проволоки требуется полная декларация о шероховатой проволоке. Подайте декларацию в отдел технической безопасности BC и отправьте копию на место работы.Дата, указанная для сокрытия, должна быть не раньше начала второго рабочего дня после онлайн-записи. Рабочий день определяется с 7:00 до 18:00 с понедельника по пятницу, кроме государственных праздников.

Заявление о подключении к сервисному обслуживанию

Новая услуга: , когда новые электрические услуги устанавливаются для нового строительства.

Обновление или перемещение службы: , когда существующая электрическая служба обновляется, модифицируется или когда главная панель обслуживания перемещается в соответствии с текущими требованиями кодов.

Служба временного строительства: , когда временное разрешение на эксплуатацию требуется для служебных сооружений, которые носят временный характер и будут отключены после завершения этапа строительства или сноса. Срок действия разрешения на временную деятельность составляет 12 месяцев с момента его получения. Это разрешение не продлевается.

Другой подрядчик: , когда услуга требует ремонта из-за внешнего повреждения (например, повреждения ураганом).

Декларация незавершенного производства

Когда работа ведется, но никакая конкретная работа не готова к сокрытию, подключению и не является окончательной.Сообщите своему местному инспектору по технике безопасности обновленную информацию о статусе работы (например, о работе с местными коммунальными предприятиями), затем используйте категорию «Работа в процессе» в декларации, чтобы запросить инспекцию. Инспекция будет проводиться с целью подачи декларации коммунальному предприятию до завершения работ. Как только работа будет завершена, FSR или владелец могут подать другое объявление для запроса на подключение.

Декларация проверки безопасности на 180 дней

Владелец или FSR должны физически осматривать установку не реже одного раза в 180 дней и подавать запрос на осмотр, а также декларацию.В этой декларации не было выполнено никаких дополнительных работ.

Если в течение 180-дневного периода не было подано ни одного запроса на инспекцию, перед выполнением любых регламентированных работ держателю разрешения необходимо внести в разрешение поправки, предусматривающие дополнительное время.

Окончательная декларация

Подайте окончательную декларацию, когда все работы в рамках разрешения будут завершены.

Часто задаваемые вопросы

Инспекции подрядчиков по электрике

Почему электрические подрядчики должны знать об отключении питания?	Подробнее
Электротехнический кодекс Британской Колумбии требует, чтобы электрическое оборудование было обесточено, прежде чем на нем будут проводиться работы.Это также требование разделов 19.10 и 19.6 Регламента WorkSafeBC по охране труда. Директива № D-EL 2016-02 интерпретирует Правило 2-304 Электротехнического кодекса Британской Колумбии как означающее, что электрические работы могут выполняться только в обесточенном состоянии, если не будет продемонстрировано, что выполняемая задача невозможна в обесточенное состояние. Для подтверждения этого должна быть доступна документация. Примеры обстоятельств, при которых человек может продемонстрировать невозможность полного отключения, могут включать: Установки, в которых конструкция оборудования запрещает полное отключение Такие работы, как поиск и устранение неисправностей в цепях управления Тестирование и диагностика, где полное отключение невозможно из-за эксплуатационных ограничений Условия, при которых обесточивание оборудования представляет дополнительную или повышенную опасность Неудобство или дополнительные расходы не считаются приемлемыми основаниями для удаления или обхода защитных мер безопасности электрического оборудования.Следует отметить, что снятие крышек или барьеров для обнажения оголенных проводов под напряжением или частей цепи считается электромонтажной работой. Дополнительную информацию можно найти в информационном бюллетене *IB-EL 2013-01 Раздел 2, требования к обесточиванию электрооборудования* .
Какие опасности представляют открытые электрические системы или оборудование под напряжением?	Подробнее
Две основные опасности поражения электрическим током, связанные с электрическим оборудованием под напряжением, — это удар и вспышка дуги. Поражение электрическим током — это нежелательное протекание тока через тело человека, которое может привести к серьезным травмам или смерти. Многие люди получили серьезные травмы или погибли в результате поражения электрическим током при напряжении 120 вольт (нормальное домашнее напряжение). Размер повреждения или травмы определяется, главным образом, количеством тока (измеряемого в амперах), который проходит через тело. Поражение электрическим током часто может вызвать внутренние повреждения, которые могут быть не сразу заметны. Даже менее 50 миллиампер может быть смертельным. Вспышка дуги — это нежелательное протекание тока в аномальной электрической дуге между двумя проводниками под напряжением или проводником под напряжением и проводящим материалом. Вспышка дуги обычно возникает из-за взаимодействия человека с электрооборудованием, которое может вызвать дугу, обнажить находящиеся под напряжением электрические проводники или части схемы или механический отказ изоляции, изоляции или защиты. Вспышка дуги может выделять высокую тепловую энергию, которая может создавать плазму и брызги расплавленного материала.Тепловая энергия может вызвать внешние ожоги открытых участков кожи и вызвать возгорание одежды. Человек также может получить внутренние ожоги, если во время инцидента вдохнет расплавленный металл или горячие газы. Другие травмы, которые могут возникнуть, включают потерю зрения, порезы, потерю слуха из-за энергии шума дугового разряда и физические травмы из-за давления дугового разряда, которое может возникнуть во время аномального дугового замыкания и возникновения дугового разряда.
Как мне запросить техосмотр, если электрическое оборудование находится под напряжением?	Подробнее
Когда представитель по технике безопасности (FSR) подает свой запрос на осмотр и имеется электрическое оборудование под напряжением, есть два дополнительных поля, которые необходимо выбрать как часть декларации о проверке.Выбор этих ящиков поможет подрядчику и BC по технической безопасности выполнить требования WorkSafeBC. Я заявляю, что электрические системы под напряжением находятся в нормальном рабочем состоянии, находятся в нормальном состоянии оборудования и все барьеры (например, крышки панелей) установлены на свои места . Первое поле указывает, что FSR подтвердил, что электрическое оборудование под напряжением находится в нормальном режиме работы, в нормальном состоянии оборудования и безопасно в эксплуатации.Оборудование, которое не работает в нормальном режиме или в нормальном состоянии, должно быть указано в примечаниях к запросу на осмотр. *Я понимаю требования к обесточиванию электрооборудования при проведении проверки* . Вторая ячейка указывает на то, что FSR понимает, что электрическое оборудование должно быть обесточено и приведено в электрически безопасное рабочее состояние, когда специалист по безопасности выполняет оценку внутри электрического оборудования.FSR уведомит других на месте о том, что оборудование может быть обесточено, и будет готов проверить отсутствие напряжения по запросу офицера безопасности. Эти поля находятся в онлайн-запросах на инспекцию и в разделе D PDF-документа об авторизации и декларации электрического подрядчика.
Что такое нормальная работа электрооборудования под напряжением?	Подробнее
Нормальная работа означает, что электрическое оборудование функционирует в соответствии с проектными и рабочими параметрами, указанными производителем и разработанной системой.
Каково нормальное состояние электрооборудования под напряжением?	Подробнее
Нормальное состояние оборудования — это когда электрооборудование: Правильно установлен В надлежащем состоянии Используется в соответствии с инструкциями применимого стандарта Канадского электротехнического кодекса, часть II. Используется в соответствии с инструкциями производителя Защищено закрытыми дверцами и / или крышками Без каких-либо признаков надвигающегося отказа
Что такое электрически безопасные условия работы?	Подробнее
Электробезопасное рабочее состояние — это состояние, при котором электрический проводник или часть цепи отключены от частей, находящихся под напряжением (выключатель или переключатель в отключенном положении «выключено», или провод физически отключен), заблокирован в соответствии с установленными стандартами, протестирован на проверить отсутствие напряжения и, при необходимости, временно заземлить для защиты персонала (требуется при работе с высоким напряжением).
Что такое отсутствие проверки напряжения?	Подробнее
Отключение выключателя не означает, что цепь, в которой работает, обесточена. Это связано с возможностью механической поломки или человеческой ошибки. Рекомендуется использовать «тест отсутствия напряжения» для проверки обесточенного состояния и обеспечения отключения питания перед выполнением работ с электрической системой.Когда выполняется «проверка отсутствия напряжения», испытательный прибор проверяется на известном источнике напряжения до и после того, как выполняется проверка напряжения в обесточенной цепи. Это иногда называют «испытанием живым-мертвым-живым» или «трехбалльным тестом». Technical Safety BC поощряет использование средств индивидуальной защиты (СИЗ), таких как изолированные перчатки, защитные очки, изолированные инструменты, мультиметр с предохранителями, обувь, сертифицированную CSA, и оборудование, рассчитанное на дугу, при испытании цепей.
Что делать, если специалист по безопасности не может проверить электрически безопасные условия работы?	Подробнее
Инспектор по безопасности может потребовать от подрядчика обесточить оборудование и проверить отсутствие напряжения в соответствии с Законом о стандартах безопасности . В соответствии с разделом 18 (1) (e) Закона о стандартах безопасности , сотрудник по безопасности может потребовать, чтобы любой контролируемый продукт, который проверяется, был запущен, включен, приведен в движение, испытан, использован, приведен в действие, остановлен или повернут. выключен с целью проверки. Если электрически безопасные условия работы не могут быть проверены, специалист по безопасности может быть не в состоянии выполнить проверку, и может потребоваться повторная проверка.
Где я могу найти дополнительную информацию о программе электробезопасности?	Подробнее
Электробезопасность BC, Приложение B, Правило 2-304 и Руководство WorkSafeBC G19.10 (2) (a) ссылаются на Стандарт CSA Z462 — Электробезопасность на рабочем месте в качестве руководства для определения степени потенциального воздействия, планирования безопасных методов работы, и выбор средств индивидуальной защиты для защиты от поражения электрическим током и вспышки дуги при разработке программы электробезопасности.

Электротехнические проверки домовладельцев

Почему владельцу, выполняющему электромонтажные работы на основании разрешения домовладельца, необходимо знать об отключении питания?	Подробнее
Домовладельцам не разрешается работать с системами или оборудованием, находящимися под напряжением. Когда домовладелец выполняет электромонтажные работы, он должен понимать опасности, связанные с электричеством, требования об отключении электрического оборудования и требование создания безопасных условий работы для себя и для инспектора по технике безопасности, проводящего осмотр. Если инспектор по безопасности определяет работу под напряжением, выполняемую владельцем, или владелец не может продемонстрировать безопасные условия работы, осмотр может быть остановлен. В зависимости от обстоятельств действие разрешения домовладельца может быть приостановлено или аннулировано, и владельцу, возможно, придется нанять лицензированного подрядчика по электрике, чтобы получить разрешение на завершение работ. См. Положения и условия разрешения домовладельца на электрооборудование или перейдите на нашу страницу оценки электрооборудования для получения дополнительной информации.
Какие опасности представляют открытые электрические системы или оборудование под напряжением?	Подробнее
Две основные опасности поражения электрическим током, связанные с электрическим оборудованием под напряжением, — это удар и вспышка дуги. Обе опасности связаны с нежелательным прохождением электрического тока и могут привести к серьезным травмам и смерти. Поражение электрическим током — это нежелательное протекание тока через тело человека, которое может привести к смерти.Многие люди получили серьезные травмы или погибли в результате поражения электрическим током при напряжении 120 вольт (нормальное домашнее напряжение). Размер повреждения или травмы определяется, главным образом, количеством тока (измеряемого в амперах), который проходит через тело. Поражение электрическим током часто может вызвать внутренние повреждения, которые могут быть не сразу заметны. Менее 50 миллиампер может быть смертельным. Это примерно такой же электрический ток, который требуется для питания одной 6-ваттной лампочки. Вспышка дуги — это нежелательное протекание тока в аномальной электрической дуге между двумя проводниками под напряжением или проводником под напряжением и проводящим материалом.Вспышка дуги обычно возникает из-за взаимодействия человека с электрооборудованием, которое может вызвать дугу, обнажить находящиеся под напряжением электрические проводники или части схемы или механический отказ изоляции, изоляции или защиты. Вспышка дуги может выделять высокую тепловую энергию, которая может создавать плазму и брызги расплавленного материала. Тепловая энергия может вызвать внешние ожоги открытых участков кожи и вызвать возгорание одежды. Человек также может получить внутренние ожоги, если во время инцидента вдохнет расплавленный металл или горячие газы.Другие травмы, которые могут возникнуть, включают потерю зрения, порезы, потерю слуха из-за энергии шума дугового разряда и физические травмы из-за давления дугового разряда, которое может возникнуть во время аномального дугового замыкания и возникновения дугового разряда.
Что такое электрически безопасные условия работы?	Подробнее
Электробезопасное рабочее состояние — это состояние, в котором электрический проводник или часть цепи отсоединены от частей, находящихся под напряжением (выключатель или переключатель в отключенном положении «выключено» или провод физически отсоединен), заблокирован в соответствии с установленными стандартами и испытан на проверить отсутствие напряжения и, при необходимости, временно заземлить для защиты персонала.
Как мне запросить техосмотр, если электрическое оборудование находится под напряжением?	Подробнее
Когда владелец подает запрос на осмотр и есть электрическое оборудование под напряжением, есть два дополнительных поля, которые необходимо выбрать как часть декларации. Я заявляю, что электрические системы, находящиеся под напряжением, находятся в нормальном рабочем состоянии, находятся в нормальном состоянии оборудования и все препятствия (например,грамм. крышки панели) на месте . Первое поле указывает, что владелец подтвердил, что электрическое оборудование под напряжением находится в нормальном рабочем состоянии, в нормальном состоянии оборудования и безопасно в эксплуатации. Оборудование, которое не работает в нормальном режиме или в нормальном состоянии, должно быть указано в примечаниях к запросу на осмотр. *Я понимаю требования к обесточиванию электрооборудования при проведении проверки* . Вторая ячейка указывает на то, что владелец понимает, что электрическое оборудование должно быть обесточено и приведено в электрически безопасное рабочее состояние, когда специалист по безопасности выполняет оценку внутри электрического оборудования. Эти коробки можно найти в онлайн-запросах на осмотр и в разделе B PDF-файла с запросом на осмотр домовладельца-электротехника.
Что такое отсутствие проверки напряжения для параллельной цепи?	Подробнее
Отключение выключателя не означает, что цепь, в которой работает, обесточена.Это связано с возможностью механической поломки или человеческой ошибки. Рекомендуется использовать «тест отсутствия напряжения» для проверки обесточенного состояния и обеспечения отключения питания перед выполнением работ с электрической системой. Когда выполняется «проверка отсутствия напряжения», испытательный прибор проверяется на известном источнике напряжения до и после того, как выполняется проверка напряжения в обесточенной цепи. Иногда это называют «испытанием живого-мертвого-живого» или «трехбалльным тестом».” Technical Safety BC поощряет использование средств индивидуальной защиты (СИЗ), таких как изолированные перчатки, защитные очки, изолированные инструменты, мультиметр с предохранителями, обувь, сертифицированную CSA, и оборудование, рассчитанное на дугу, при испытании цепей. Шаги для проведения «теста отсутствия напряжения» включают: Определение выключателя, который будет обесточен, и розетки в цепи. Проверка работы испытательного прибора путем проверки напряжения на известном источнике под напряжением, таком как розетка, которая не находится в той же цепи, что и цепь, которая обесточивается. Установите идентифицированный прерыватель в отключенное (Выкл.) Положение и проверьте с помощью испытательного прибора на розетке, что нет напряжения и цепь обесточена. Проведите повторное тестирование известного источника под напряжением на наличие напряжения с помощью испытательного прибора, чтобы убедиться, что прибор работает правильно.
Когда собственник может подавать питание на электрооборудование, установленное с разрешения домовладельца?	Подробнее
Домовладелец должен получить письменное разрешение специалиста по безопасности перед подачей питания на какие-либо цепи.Обычно это свидетельство об осмотре после того, как инспектор проводит инспекцию. Домовладелец несет ответственность за: Создание электробезопасных условий труда. Обеспечение завершения инспектируемой работы. Запрос правильного типа проверки у офицера безопасности для выполнения проверки. Инспектор по безопасности может попросить домовладельца продемонстрировать, что оборудование обесточено во время проверки.Вот некоторые из требований для более распространенных типов проверки: Осмотр черновой проводки: Этот осмотр требуется перед тем, как какая-либо часть электрической установки будет закрыта или скрыта. Если только часть установки должна была быть покрыта в определенное время, может потребоваться частичная грубая проводка. Для полного осмотра проводов домовладелец должен обеспечить следующее: Вся электрическая проводка (включая коробки, кабели и кабельные каналы) открыта для проверки.Сюда входят подземные кабельные каналы и кабели, если они не покрыты частичной проверкой. Вся проводка параллельной цепи завершена. Все коробки, кабели, кабельные каналы и фитинги правильно установлены и поддерживаются. Все стыки завершены, проводники правильно заделаны. Все заземляющие провода подсоединяются к соответствующему наконечнику или винту в выходных или распределительных коробках. Устройства, такие как розетки, выключатели и осветительные приборы , на данном этапе не установлены. Электропроводка ответвительной цепи введена в панель с использованием утвержденных разъемов. Соединительный и нейтральный проводники подключены к соответствующим шинам внутри щитка. Электропроводка ответвительной цепи — это , а не , подключенные к автоматическим выключателям. Примечание: При вводе ответвлений в существующую панель, панель должна быть обесточена перед снятием крышки. Перед подачей питания на существующую панель необходимо установить крышку на место.Перед подачей питания на любую из новых цепей вы должны получить письменное разрешение специалиста по безопасности. Во избежание риска поражения электрическим током, разветвленную проводку цепи не следует подключать к автоматическому выключателю до тех пор, пока цепь не будет замкнута и все устройства и крышки не установлены. Сервисная инспекция: Этот осмотр требуется перед подключением к электросети. Домовладелец должен обеспечить следующее для сервисной инспекции: Завершен монтаж всего электрооборудования. Завершены работы с сервисными кабелями и / или кабелепроводами и арматурой потребителя, основанием счетчика, главной сервисной коробкой, а также системами заземления и соединения. Проводка ответвительной цепи введена в панель с использованием утвержденных разъемов. Соединительный и нейтральный проводники подключены к соответствующим шинам внутри щитка. Электропроводка ответвительной цепи не подключена к автоматическим выключателям . По крайней мере, одна цепь завершена с установленными устройствами, крышками и автоматическим выключателем.Обычно это цепь, которая обеспечивает питание во время строительства, и может быть просто одной розеткой, установленной под электрической панелью. Инспектор по безопасности может разрешить эту розетку для подключения после прохождения проверки. Примечание. После подачи питания на панель от электросети нельзя снимать крышку панели, если панель не была обесточена. Ни в коем случае нельзя снимать барьер, закрывающий главный выключатель, если коммунальное предприятие не отключило подачу питания в жилище. Заключительная проверка : (все работы завершены) Для окончательной проверки все электрические работы должны быть завершены. Для окончательной проверки домовладелец должен обеспечить следующее: Установлены такие устройства, как розетки, выключатели и осветительные приборы. Все крышки установлены. Крышка панели установлена, каталог панели завершен и точен. Ответвительные цепи подключаются к автоматическим выключателям, при этом автоматические выключатели остаются в отключенном положении «выключено», если только специалист по электробезопасности ранее не предоставил письменное разрешение на включение цепей. Примечание. Домовладелец может получить разрешение специалиста по электробезопасности перед временным включением цепей в целях тестирования. Специалист по электробезопасности разрешит постоянное питание цепей после того, как установка пройдет окончательную проверку.
Что делать, если я не уверен в выполнении электромонтажных работ?	Подробнее
Если работа кажется слишком большой или если вы не уверены в своей способности выполнить работу должным образом, обратитесь к лицензированному подрядчику по электрике. Важно убедиться, что нанимаемый вами подрядчик имеет лицензию Technical Safety BC на выполнение регламентированных электромонтажных работ. Навигация по записям Previous post: Домик на даче фото: красивые дачные домики на фото Next post: Города европы старые: 10 удивительных исторических городов Европы, которые нужно посетить хотя бы раз в жизни Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Рубрики В лесу Днп Днп участок Дома в лесу Ижс Ижс участок Кондоминиум Лпх Лпх участок Материнский капитал Обустройство участка Организация кондоминиума Оформление таунхауса Разное Разрешение Разрешение на строительство Своими руками Советы юристов Таунхаус Участки Участком 2025 © Все права защищены.

Частный дом: как подключить его к электричеству? — Подключение к электросетям — Свет — Статьи и исследования

Подключение к электросетям: технические условия, кто и как их выполняет.

Подключение электричества к дому: оформление разрешительной документации.

Подключение электричества: Акт ввода или осмотра прибора учета

Подключение электричества: Акт разграничения балансовой принадлежности и эксплуатационной ответственности

Подключение электричества: Акт выполнения ТУ

Подключение электричества: Акт осмотра (допуска) электроустановки

Подключение электричества: Договор электроснабжения

Подключение к сетям электроснабжения

Выполнение ТУ. Подключение электричества.

Порядок выполнения мероприятий, связанных с технологическим присоединением

ПОРЯДОК ПОДКЛЮЧЕНИЯ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Технологическое присоединение к электрическим сетям

Пояснения по выполнению технических условий ОАО «ИЭСК»

Договор тех. присоединения

Договор энергоснабжения

Диагностика падений напряжения Диагностика электрических неисправностей в автомобилях

Симптомы падения напряжения

Основные процедуры

Сопротивление — ограничение

Испытания падения напряжения

Быстрые проверки заземления

Перегибы заземления компьютера

Гремлины от земли

Безопасное обслуживание

Технология электрических систем | Центральный Пьемонт

Что вы узнаете

Почему выбирают Центральный Пьемонт

Образование в реальном мире

Основы электрических испытаний

Мультиметр

Мегомметр

Омметр низкоомный

Набор для проверки гипотенциала (AC / DC / VLF)

Набор для сильноточных испытаний (от 500A до 15000A +)

Вторичный испытательный набор

Набор для проверки реле

Набор для проверки коэффициента мощности

Набор для испытания сопротивления обмотки

Набор для измерения коэффициента трансформации (TTR)

Набор для испытаний трансформатора тока

Набор для испытания атмосферных условий магнетрона (MAC)

Набор для проверки сопротивления заземления

Регистратор мощности

Инфракрасная камера

Тестер вибрации

Ультразвуковой тестер

Банк нагрузки

Тестер сопротивления батареи

Аккумуляторный ареометр

Что такое электрическая дуга?

Плоские пробки в розетке

Неработающие розетки

Тусклый или мерцающий свет

Автоматические выключатели срабатывания

Розетки или выключатели для горячего или копчения

Лампочки, которые перегорают слишком часто

Глоссарий по солнечной энергии | Министерство энергетики

S

6 предупреждающих признаков неисправности электропроводки в вашем доме

Отслеживайте срабатывания выключателя

Ищите и прислушивайтесь к мерцанию, жужжанию или затемнению света

Обратите внимание на изношенную или пережеванную проводку

Поиск обесцвечивания, ожога и дыма

На ощупь теплые или вибрирующие настенные розетки

Запах гари и посторонние запахи

Электротехнических испытаний | Техническая безопасность BC

Сборы за инспекцию

Когда следует подавать декларацию на оценку

Декларация грубого монтажа

Заявление о подключении к сервисному обслуживанию

Декларация незавершенного производства

Декларация проверки безопасности на 180 дней

Окончательная декларация

Часто задаваемые вопросы

Инспекции подрядчиков по электрике

Электротехнические проверки домовладельцев

Добавить комментарий Отменить ответ
