Жироуловители на канализацию: виды, правила выбора, монтаж

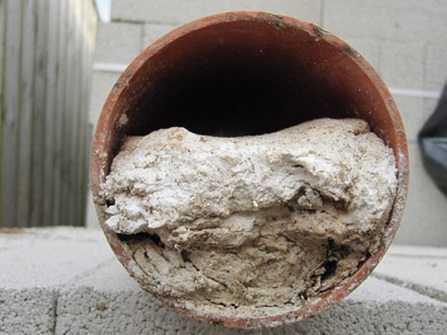

Жировые элементы, содержащиеся в сточных водах, могут перекрыть трубу, спровоцировав образование засора. Жирные кислоты имеют свойство вызывать коррозию металла и разрушать трубопровод, за счет чего канализация приходит в негодность.

Решить эту проблему помогут жироуловители на канализацию, которые устанавливаются в стояк до места сброса использованной воды. В этом материале мы расскажем о конструкционных особенностях этих устройств, их видах и особенностях на которые нужно обращать внимание выбирая жироуловитель для дома.

Содержание статьи:

Конструкция и принцип работы устройства

Основная функция жироуловителя – фильтрация канализационных стоков от жира, масла и твердых включений, которые загрязняют окружающую среду.

Оборудование состоит из ряда элементов, это:

отсек прибора, в котором собирается жир и масло;
колба из 2-3 отделений, предназначенная для отстаивания стоков;
выпускной трубопровод, соединенный с канализационной системой;
впускной трубопровод;
герметичная съемная крышка, предотвращающая возникновение неприятных запахов.

Канализационный жироотделитель состоит из цельного герметичного корпуса с крышкой. Съемная крышка позволяет при необходимости осуществить профилактическое обслуживание или выполнить ручную очистку резервуара.

К корпусу подведены 2 патрубка – входной и выходной. Резервуар разделен на 2 или 3 отсека, которые сообщаются между собой и предназначены для отделения масла, жира, твердых включений.

Из последнего отсека обезжиренные и очищенные стоки сбрасывают в канализационный трубопровод.

Наиболее простые, недорогие модели жироуловителя имеют 1 камеру и устанавливаются под мойкой

Любая модель уловителя жира на канализацию работает по принципу гравитации. Частички жира и масла скапливаются на поверхности фильтра, так как они намного легче воды.

Затем они попадают в специальный отстойник, оттуда они легко удаляются вручную, при помощи специального оборудования или спецтехники.

В устройство обычно добавляют специальные ферменты, предназначенные для расщепления накопившегося жира. Они позволяют существенно увеличить время между чистками устройства.

Назначение и преимущества жироуловителей

Более сложные модели ловушек жира применяются на крупных предприятиях и предназначены для эффективной очистки сточных вод от твердых частиц, жиросодержащих и масляных примесей.

По санитарным нормам на мясно-молочных производствах и на предприятиях общественного питания установка жироулавливающего оборудования на канализацию обязательна.

Промышленные устройства устанавливают на выходе очистной конструкции, выполняющей первичную очистку сточных вод.

Установка уловителя жира защитит канализацию любого предприятия общественного питания или производства от загрязнения жировыми и масляными включениями

Промышленные устройства разработаны производителями для того, чтобы в канализационную систему попадала чистая вода, очищенная от посторонних примесей путем отделения и дальнейшего удаления жирной составляющей сточной массы.

Установка жироуловителя позволит избежать выхода из строя канализации из-за воздействия жировых отложений. Также он защищает окружающую среду от выброса вредных примесей, которые могут нанести непоправимый урон экологии.

Такие сепараторы незаменимы не только на производстве, а в быту. Они надежно защищают трубы канализации от возникновения жировых клапанов или заторов. На 1-ом этапе аппарат получает бытовую воду, отделяет жировые и масляные накопления.

На 2-ом этапе наблюдается финишное отделение жировых отложений и вывод эффективно очищенной воды в канализационную систему. Прибор задерживает неэмульгированные жиры и удаляет их из сточных вод.

Жироуловитель, установленный под мойкой, часто используется на домашних кухнях, в кафе, ресторанах, кондитерских и заведениях быстрого питания

Использование жироулавливающего оборудования имеет ряд преимуществ:

Герметичность оборудования. За счет герметичности корпуса исключается возможность попадания в фильтр посторонней жидкости.
Практичность и универсальность. Возможна установка различных дополнительных устройств. Особым спросом пользуется датчик накопления вредных веществ.
Отсутствие неприятных запахов. За счет герметичности корпуса в помещение не проникают запахи, возникающие обычно в процессе распада жиров.
Простота монтажа. Установка уловителей жира для помещения не требует особых навыков и выполняется в 4 этапа.
Легкость обслуживания. Для чистки большинства моделей уловителей жира не требуется особых усилий, ее можно выполнить вручную, использую подручные средства.
Приемлемая стоимость. Устройства имеют низкую цену по сравнению с другими видами фильтров.

Кроме этих плюсов у прибора, собирающего жир, еще и длительный срок эксплуатации. Все оборудование выполнено из качественных и износоустойчивых материалов, что гарантирует его долговечность.

Важный плюс применения жироуловителя – сохранение экологии, что особенно актуально в современное время

Виды жироуловителей по предназначению

Оборудование бытового предназначения устанавливается под мойку в жилых домах, квартирах и небольших заведениях общественного питания – в барах, ресторанах, кафе, кондитерских и столовых.

Различают 2 основных вида ловушек жира:

бытовой прибор;
промышленный.

Они являются обязательными элементами систем канализации заведений ресторанного типа. Устройства фильтруют жир, который образуется после мытья грязной посуды.

Бытовые жироуловители очищаются вручную и используются при расходе жидкости до 1,5 куб.м/час. Промышленные уловители жировых примесей устанавливаются на производствах, в стоках которых присутствует значительное количество жировых, масляных и других посторонних примесей.

Использование промышленного прибора для отлавливания жира обязательно на крупных предприятиях, если расход воды свыше 2 куб.м/час. Их очистка осуществляется автоматически – при помощи специальных механизмов.

Как правильно выбирать жироуловитель?

Каждый покупатель самостоятельно выбирает модель жироуловителя в зависимости от требований к устройству и финансовых возможностей. Независимо от понравившейся модели удастся решить актуальную проблему скопления жировых и масляных примесей, которые могут привести к засору канализационной системы.

Жироуловители по типу установки

Существует несколько критериев выбора специальной ловушки для жира.

По способу установки сепараторы разделяются на 2 вида:

устанавливаемые на улице;
используемые внутри помещения.

Для каждого способа монтажа предназначены отдельные модели. Редко можно встретить «смешанные» решения, которые устанавливаются как на улице, так и в помещении.

Жироуловители любого вида монтируют в системе канализации. В заведениях общественного питания и на предприятиях мясной, молочной и рыбоперерабатывающей промышленности использование сепараторов для отделения жира является обязательным условием.

Устройства, предназначенные для использования в помещениях, отличаются простым монтажом и приемлемой стоимостью

Бытовые сепараторы жира могут устанавливаться различными способами:

в отдельном помещении;
под сантехническим оборудованием;
в подвальном помещении.

Выбор оптимального варианта зависит от нескольких критериев: от габаритов оборудования и удобства его использования.

Уличные жироуловители изготавливают из более прочных материалов, так как они должны эффективно сопротивляться внешнему давлению грунта.

Монтаж подобного сепаратора жира – сложный и многоэтапный процесс. На первом этапе проводятся земельные работы, затем выполняется бетонирование участка и только потом можно переходить к монтажу.

Поэтому для монтажа уловителей жира обычно обращаются в специализированные компании.

Пропускная способность уличных сепараторов жира намного больше, чем у жироуловителей, устанавливаемых в помещениях

Из какого материала делают оборудование?

Корпус жироуловителей может быть выполнен из пластика, стеклопластика или нержавеющей стали.

Пластиковым уловителям жира характерны свойства: привлекательный внешний вид и небольшая пропускная способность. В основном они предназначены для бытового использования, поэтому их устанавливают в помещении.

Достоинства сепараторов жира из пластика:

Экологичность материала. Пластик считается безопасным для окружающей среды и людей.
Практичность. Материал позволяет производителям изготавливать устройства стандартных размеров и с учетом индивидуальных требований заказчиков.
Простота обслуживания. Чистку оборудования можно выполнить вручную, с помощью подручных средств.
Долговечность. Пластик отличается длительным сроком эксплуатации, устройство может прослужить до 30 лет.

Для корректной работы уловителей жира рекомендуется использовать датчик уровня жировых и масляных отложений или другие дополнительные приборы

Сепараторы жира из пластика отличаются эстетичный внешний вид и компактностью. Они могут устанавливаться в помещениях любого предназначения

Стеклопластик изготавливается из стекловолокна и связующего полимерного вещества. Жироуловители из стеклопластика отличаются отличными показателями прочности. За счет этого они могут устанавливаться как в помещении, так и на улице.

Основные преимущества сепаратора жира, выполненного из надежного стеклопластика:

Устойчивость к агрессивной среде. Устройства обладают устойчивостью к воздействию экстремальных погодных условий и вредных химических веществ.
Повышенная прочность. Жироуловители, изготовленные из стеклопластика зарекомендовали себя, как прочное и надежное оборудование.
Небольшой вес и легкость ухода. Сепараторы жира из стеклопластика легко очищаются.

Конструкция жироуловителей из стеклопластика может быть горизонтальной и вертикальной

Жировой слой накапливается внутри устройства до определенного уровня, легко откачивается через люк

Оборудование для сепарации жира, выполненное из прочной нержавеющей стали является наиболее дорогим среди разных моделей. Его можно устанавливать на улице и в помещении.

Отдельные производители изготавливают сепараторы для жировых примесей из оцинкованной стали. Качественные характеристики таких устройств ниже, чем у приборов из нержавейки.

Сепаратор жира из нержавейки, установленный в помещении, выглядит эстетично. Оборудование не только эффективно выполняет свои прямые функции, но и стильно украшает интерьер

Жироуловители, изготовленные из нержавеющей стали, отличаются высокими гигиеническими свойствами, отличными эксплуатационными характеристиками, а также длительным сроком эксплуатации. Стоит также отметить высокие антикоррозийные качества сепараторов из нержавейки.

Эксплуатационные свойства сепараторов

Жироуловители значительно различаются мощностью и производительностью. Устройства с производительностью от 0,1 до2 л/с считаются бытовым оборудованием.

Все приборы с производительностью больше чем 2 л/с принадлежат к промышленным устройствам. Сепараторы жира обеспечивают эффективную очистку сточных вод от жиров до 20 мг/л.

Полноценная эксплуатация сепаратора жира возможна в том случае, если производительность прибора соответствует количеству стоков, поступающих из системы канализации

Производительность оборудования должна соответствовать количеству поступающих в прибор канализационных стоков или же быть выше этого значения.

Жироуловители также различаются способом очистки. Бывает оборудование:

ручной очистки;
механизированного очищения.

В большинстве случаев сепараторы жира ручной очистки с небольшой пропускной способностью, предназначенные производителем для установки в помещениях.

Они находятся под постоянным контролем, очистка фильтров выполняется вручную с помощью подручных средств.

Жироуловители механизированного очищения – это, чаще всего, промышленные сепараторы жира, отличающиеся большой производительностью. Обычно устройства оснащены датчиками, которые сигнализируют о необходимости выполнения очистки.

Процедура чистки выполняется с помощью насосов или специализированного транспорта.

Технология установки оборудования

Процесс монтажа сепаратора жира может осуществляться различными способами. Выбирать оптимальный тип установки надо в зависимости от вида и особенностей уловителя жира. Рассмотрим несколько вариантов монтажа сепараторов.

Установка уличного жироуловителя

Процедура монтажа промышленной ловушки жира – сложная и трудоемкая. Поэтому большинство покупателей ловушек предпочитают доверить установку оборудования специалистам.

Для того, чтобы выполнить монтаж самостоятельно, необходимо провести ряд подготовительных работ:

Подбираем место для установки. При выборе следует учитывать особенности планировки участка, а также возможность выполнения ландшафтных работ в будущем.
Определяем размер ямы для монтажа устройства – ее глубина должна быть такой, чтобы крышка уловителя жира была примерно на 4 см выше, чем поверхность земли.
Выкапываем яму. На самом дне оборудуем твердую опалубку, в которую зальем смесь песка и цемента. Для песчаных грунтов и суглинков оптимально подойдет раствор, приготовленный в пропорции 1:5.
Ждем пока раствор затвердеет, по минимуму это 14 дней.

Когда подготовка основания под установку завершена, можно приступать непосредственно к монтажу оборудования. Для этого устанавливаем на бетонном основании корпус уловителя жира и надежно закрепляем устройство петлям, заложенным в самодельную бетонную плиту в период заливки. Если петли забыли поставить, то их можно закрепить анкерными болтами.

Теперь вокруг установленного в котлован оборудования сооружаем своеобразные фанерные стенки. Этот процесс необходим для предотвращения осыпания грунта. Если планируется эксплуатировать сепаратор в холодном климате, тогда его надо укрыть теплоизоляционным материалом. Для этого подойдет минеральная вата или пенопласт.

Осталось подключить уловитель жира к коммуникационным сетям. Для этого выходной патрубок оборудования надо соединить с . Стыки необходимо обработать герметиком. А входной патрубок устройства подключаем к канализационной трубе. Место стыковки элементов промазываем герметиком.

Все свободное пространство, образовавшееся между вокруг корпуса жироуловителя, засыпаем грунтом. Обычно используется обратная засыпка, в ходе которой в проем надо засыпать грунт, выкопанный из этого места на этапе рытья ямы.

Нельзя забывать про необходимость . Он требуется для отвода лишних газов, скопившихся в канализационной системе. Если на систему отведения стоков будет большая нагрузка, лучше установить сразу несколько стояков. Датчик накопления жира, который установлен внутри оборудования предупредит вас о необходимости проведения процедуры очистки.

Уличные жироуловители чаще очищаются специалистами специализированных компаний с использованием насосов или спецтехники

Установку и монтаж промышленных ловушек жира рекомендуется осуществлять с привлечением профессиональных монтажников. Они должны иметь разрешения и для проведения всего спектра работ.

Также профессиональные специалисты имеют необходимое для монтажа строительное оборудование, поэтому они могут выполнить необходимые процедуры для стабильной и длительной работы оборудования.

Монтаж уловителя жира внутри помещения

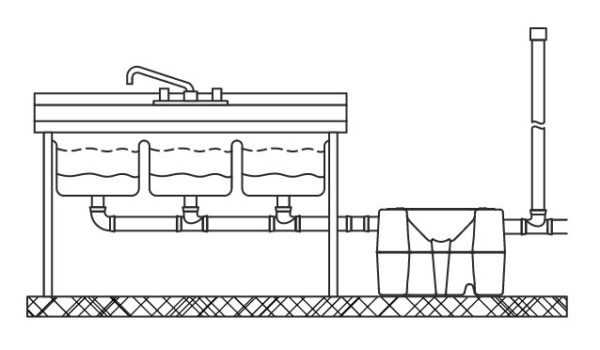

Установка бытового сепаратора под мойкой – более простой процесс, чем монтаж оборудования на улице. Для этого сначала предстоит выбрать оптимальное место для монтажа оборудования.

Оно должно находиться на легкодоступной, твердой и максимально ровной поверхности, поблизости от сантехнического оборудования.

Осталось выполнить ряд последовательных действий:

Выводим выходной патрубок оборудования в систему канализации. На месте соединения нужно установить резиновую прокладку, которая идет в комплекте с прибором.
Подключаем входной патрубок ловушки к выходной трубе саноборудования или к трубопроводу (на месте соединения мойки и моющей техники), не забыв поставить специальную прокладку.
В жироуловитель набираем необходимое количество воды для проверки устройства на герметичность.

Если проверка прошла успешно, можно устанавливать на ловушку жира крышку. С установкой крышки монтаж оборудования можно считать завершенным.

Более подробно о том, как выбрать и установить жироуловитель под мойку, читайте в .

Обзор популярных производителей жироуловителя

На современном рынке представлен обширный ассортимент сепараторов жира, изготовленных зарубежными и отечественными производителями. Следует отметить, что существенных различий в оборудовании различных компаний нет.

Приборы любого бренда работают по одинаковому принципу – функционируют за счет силы гравитации. Многие производители предлагают помимо ловушек дополнительное оборудование, например, подставку.

Подставка предназначена для применения с уловителями жира, которые устанавливают непосредственно под мойкой в ресторанах, столовых, кафе и разделочных цехах крупных супермаркетов

При выборе оптимальной модели, стоит ориентироваться на предназначение уловителя жира, а также на престиж и репутацию производителя.

Особым спросом пользуются жироуловители от компаний:

Helyx;
Wavin Labko;
Evo Stok;
Flotenk;
УП «Полимерконструкция».

Helyx – популярный производитель, который изготавливает в основном промышленные вертикальные и горизонтальные уловители жира. Сепаратор используется в качестве первоначальной очистной системы.

Он устанавливается на месте выпуска производственной канализации, которая содержит загрязненные и жировые стоки.

Wavin Labko – финский разработчик и производитель инновационных электронных измерителей уровня накопления жира и ловушек из стеклопластика, полиэтилена.

Жироуловители EuroREKкомпании Wavin-Labko используются в ресторанах, кафе, столовых, на заправочных станциях, на предприятиях по переработке мяса и скотобойнях.

Российский производитель Evo Stok изготавливает оборудование разного предназначения из термостойкого армированного пластика, устойчивого к коррозии.

Приборы оборудованы герметичными уплотнителями, которые эффективно предотвращают проникновение в помещение неприятного запаха.

Компания Flotenk производит промышленные и бытовые устройства из прочного армированного стеклопластика

Преимущества уловителей жира от Flotenk – эстетичность, наличие сигнализатора уровня, степень очистки до 50 мг/л, долговечность. Производитель изготавливает вертикальные и горизонтальные ловушки жировых примесей.

Уловитель жира от УП «Полимерконструкция» представляет собой емкость из спиральновитой трубы, с патрубками ввода и вывода.

Отводящий патрубок расположен на значительной глубине, благодаря чему не допускается проскок жира.

Выводы и полезное видео по теме

Полезные качества жироуловителей описаны в видео:

Уловитель жира можно почистить своими силами. Как это сделать, подскажет видео ролик:

Принципы работы жироулавливающего оборудования для производственных потребностей описаны в видео:

Жироуловитель позволяет значительно снизить риск возникновения коррозии на трубах и засорение канализационной системы. Оборудование не требует особого ухода, необходимо только своевременно проводить чистку фильтра.

Грамотно выбранная и правильно установленная ловушка жира эффективно очистит воду и защитит систему отведения стоков от глобального загрязнения.

Уже имеется опыт личного использования жироуловителей для канализации? Расскажите, какому прибору вы отдали свое предпочтение, довольны ли вы его работой? Возможно есть какие-то особенности использования этого устройства? Оставляйте свои комментарии, задавайте вопросы в расположенном ниже блоке.

sovet-ingenera.com

что это такое, инструкция по выбору, видео и фото

Приветствую. В этой статье я расскажу о том, что такое жироуловитель, каковы причины его использования и как выполняется монтаж этого оборудования. Тема статьи будет интересна не только представителям промышленных предприятий, где эти устройства нашли широкое применение, но и владельцам частной недвижимости, где используется автономная канализация.

У нас можно купить качественную жироловку под мойку по низким ценам!

Чтобы сделать заказ, зайдите сюда!

Промышленная мойка с интегрированной жироловкой

Необходимость использования жироуловителей

В ряде промышленных отраслей, например, на предприятиях общепита, в процессе работы образуется большое количество сточных вод с высоким содержанием масляных и жировых взвесей. Сброс таких вод в централизованную канализацию запрещен, поэтому возникает необходимость в их предварительной очистке.

Для этих целей применяются жироуловители (жироловки), в которых сточные воды подвергаются механической, химической или биологической очистке. После этого, их сброс в центральную канализацию не представляет какой-либо угрозы ни для канализации, ни для экологии.

Если не предусмотрена подготовка сточных вод, в канализации появляется засор

Что будет, если не использовать жироловки?

Во-первых, сброс промышленных стоков, без подготовки, в центральную канализацию запрещен. Если пренебречь установкой сепаратора жиров, при проверке придется оплатить штраф;
Во-вторых, транспортировка сточных вод с увеличенным содержанием жировых и масляных взвесей чревата скоплением загрязнений на внутренних стенках трубопроводов.

Если на предприятии используется жироплавитель, на канализацию в обязательном порядке устанавливается сепаратор для очистки сточных вод

Даже если канализационная система построена с использованием современных полимерных труб с гладкой внутренней поверхностью, жиры рано или поздно на такие поверхности налипнут. В итоге, если жироуловители не установлены, эксплуатация канализационной системы будет затруднена.

Периодическая очистка водоотводящей системы обойдётся в немалую сумму денег и обернется частыми простоями в работе, если мы имеем в виду промышленные стоки. Ситуация в загородных домах с автономной канализацией аналогичная.

Содержимое накопительного бака – все это могло оказаться в трубопроводе

Если сбрасывать воду из кухонной мойки непосредственно в септик без предварительной подготовки, со временем засорятся трубы. И хоть засор в бытовых условиях образуется не так быстро, как на промышленном предприятии, устранять его хлопотно и неприятно.

Своевременно установленный жироуловитель гарантированно решит перечисленные проблемы.

Разновидности жироловок

Канализационный септик с функцией отсева жиров и масла

Современные жироуловители классифицируются в соответствии со следующими параметрами:

Сфера применения;
Тип производственных материалов;
Особенности монтажа;
Эксплуатационные характеристики.

Кстати, самый простой бытовой жироуловитель — это сифон под мойкой. Разумеется, большая часть загрязнений проходит в канализацию, но 10-20% жиров он задерживает. Убедиться в этом можно во время чистки сифона, когда из резервуара вываливается дурно пахнущая субстанция серого цвета.

Сфера применения

В соответствии со сферой применения, жироуловители подразделяются на следующие разновидности:

Бытовые устройства

Бытовой жироуловитель — это компактный агрегат, который благодаря небольшим габаритам можно установить под мойку. Агрегат с таким расположением не занимает свободное пространство, что актуально для небольших кухонь.

Компактная жироловка для установки на небольших кухнях

Кроме кухонь в частных домах и квартирах, бытовые жироуловители могут применяться в пунктах быстрого питания, где сравнительно невысокие параметры расхода воды. Эксплуатационное обслуживание бытовых агрегатов выполняется вручную.

Цеховой сепаратор жиров

Такой жироуловитель вы можете найти в большинстве небольших ресторанов и столовых

Цеховые жироуловители отличаются более высокой производительностью и более крупными габаритами в сравнении с бытовыми агрегатами. Сфера применения таких устройств — это средние и крупные предприятия общепита.

Уловитель устанавливается в непосредственной близости от моек или в специально отведённом техническом помещении. Обслуживание выполняется вручную, но некоторые модели оснащены датчиками заполнения, и о необходимости очистки можно узнать по звуковому или световому сигналу.

Промышленные агрегаты

«Колодец» — вертикальная разновидность сепараторов жира

Промышленный жироуловитель — технически сложное габаритное оборудование, которое монтируется в специально отведённом помещении или размещается в заглубленном котловане.

Оборудование такого типа используется на крупных промышленных объектах с высоким потреблением воды. Для бесперебойной эксплуатации, оборудование промышленного типа может быть автоматизировано.

Для повышения производительности жироуловителей, в накопительную камеру добавляются химические препараты, расщепляющие жиры. В отдельных случаях, химические препараты замещаются биологическими добавками.

Производственные материалы

В соответствии с материалами, использованными при производстве, различаются следующие виды жироуловителей:

Установки с корпусом из нержавеющей стали.

Это самые дорогие, но и самые прочные агрегаты. Такие жироуловители, из-за высокой прочности, могут использоваться для работы с большими объёмами сточных вод. Поэтому сепараторы из стали, чаще других модификаций, устанавливаются и эксплуатируются в промышленных условиях.

Жироловка из нержавеющей стали

Для производства применяется так-называемая пищевая сталь марок AISI 304, AISI316 и AISI 430.

Установки из стеклопластика.

Вертикальные сепараторы СТК 2 и СТК 1

Жироуловители из стеклопластика отличаются небольшим весом, устойчивостью к температурным перепадам и к атмосферным осадкам. Поэтому оборудование, изготовленное из таких материалов, повсеместно применяется как в закрытых помещениях, так и снаружи строительного объекта.

Из-за малого веса и малой шумности при работе, такие жироуловители используются как в промышленности, так и в быту.

Установки из полипропилена.

Это самые дешевые, но и самые непрочные жироуловители. Такие устройства применяются только как бытовые. Из-за невысокой устойчивости к механическим нагрузкам, полипропиленовые корпуса изготавливаются малогабаритными.

Недорогой пластиковый жироуловитель рассчитан на небольшой объем проточной воды

Если приобретать такой агрегат для использования под мойкой, будьте уверены, 20 лет он прослужит без необходимости в ремонте.

Принцип действия

В соответствии с методом сепарации сточных вод, различаются следующие модификации жироуловителей:

Механический сепаратор.

Промывка сепаратора проточной водой

Это оборудование представляет собой герметичную емкость с определенным количеством перегородок, образующих раздельные камеры.

Камеры связаны собой расположенными в верхней части бака протоками. В то время как стоки проходят через бак, загрязнения осаждаются на перегородках. Преимуществом устройства является простота конструкции и продолжительный ресурс эксплуатации, так как в этом оборудовании попросту нечему ломаться.

Производительность таких агрегатов низкая и треть загрязнений, вместе с водой, проникают в канализацию. Кроме того, накопительная емкость быстро заполняется и ее нужно регулярно чистить вручную.

Гравитационный (герметический) сепаратор.

Камеры очистки внутри накопительного бака

Эти агрегаты работают по принципу гравитации, то есть более легкий жир и масла всплывают на поверхность, а вода остается внизу. Вода, через специальный патрубок, стекает в следующую камеру, в то время как более легкий жир остаётся на поверхности стенок.

Отдельные варианты гравитационных сепараторов предназначены для отделения взвесей посредством химических реагентов. Производительность такого оборудования значительно выше, так как реагенты, вступая в реакцию с жирами и маслами, в сжатые сроки образуют тяжёлые крупные конгломераты, которые оседают на дно накопительного бака.

Гравитационные сепараторы намного производительнее механических аналогов, но их также нужно регулярно чистить вручную.

Биодеструктор

Это наиболее прогрессивная категория жироуловителей, так как в них применяется биологическая очистка воды.

На схеме показано, как работает жироуловитель без добавок и с биологическими реагентами

В накопительный бак закладывается засыпка с высоким содержанием микроорганизмов, которые питаются жирами. Жировые взвеси, за определённый промежуток времени, съедаются полностью и перерабатываются в химически нейтральные отходы.

Отходы жизнедеятельности микроорганизмов и сами микроорганизмы оседают на дно. С поступлением нового объёма загрязнённой воды, цикл очистки повторяется. И так несколько раз, пока уровень отходов не превышает норму, после чего требуется очистка накопительного бака.

Несмотря на то, что чистить биодеструктор тоже нужно, очистка выполняется гораздо реже, чем в других модификациях. Более того, жир в накопительном баке не осаждается и не начинает гнить. Поэтому оборудование практически не издаёт неприятных запахов.

Конфигурация жироуловителей

В соответствии с конфигурацией, современные жироуловители подразделяются на две категории:

Агрегаты с вертикальным расположением – универсальные устройства, которые в зависимости от габаритов могут применяться как в помещении, так и в грунте;

Агрегаты с горизонтальным расположением отличаются большими габаритами и закладываются в грунт.

Схема устройства вертикальной жироловки

За счет вертикального расположения, обслуживание сепараторов осуществляется через специальную крышку в верхней части технического колодца. Основное преимущество агрегатов с вертикальной конфигурацией — это небольшие габариты и малый расход территории при их установке.

На схеме промышленный сепаратор с горизонтальным расположением

Горизонтальный жироуловитель, в отличии от вертикального, занимает много места, поэтому их расположение в помещении нецелесообразно. Зато агрегаты с горизонтальной конфигурацией из-за небольшой высоты корпуса являются лучшим решением для закладки в грунт.

Монтаж сепараторов жиров

Инструкция установки сепараторов зависит от их конфигурации и габаритов.

Из актуальных методов перечислю следующие:

Расположение сепаратора в бытовой кухонной мойке

Монтаж под мойкой — актуально для небольших устройств с малой производительностью;

Схема расположения жироловки на полу

На уровне пола или ниже — подходит для оборудования с средней или небольшой производительностью;
В закрытом техническом помещении;

Расположение горизонтальной жироловки в грунте

В специально вырытом котловане (в грунте).

Как сделать самому

Теперь, когда мы знаем какое оборудование можно приобрести, предлагаю узнать, как жироуловитель изготовить своими руками для бытовой эксплуатации.

Схема, по которой можно собрать самодельную жироловку

Для сборки оборудования потребуется:

Емкость из плотного пластика с герметичной крышкой;
Гофра для сифона;
Соединительные пластиковые фитинги для присоединения гофры;
Кусок оцинкованного профиля;
Две пластиковые пластины, подобранные по размеру емкости.

Инструкция изготовления следующая:

По краям крышки делаются два отверстия под врезку пластиковых фитингов;

Крепление к крышке шлангов подачи и вентиляции

В высверленные отверстия, как показано на фото, крепятся соединительные фитинги с гофрой для присоединения к сифону;

Один из шлангов предназначен для подачи жидкости, в то время как другой шланг выполняет функцию разгрузочного патрубка, через который отводится воздух. Шланг подачи будет подключаться напрямую к сифону или к мойке. Шланг для отвода воздуха через тройник подключается к канализаци

kanalizaciya-expert.ru

Жироуловитель: принцип работы и схема

При оборудовании локальных или промышленных очистных сооружений необходимо применять специальные фильтры или системы, которые называются жироуловителями. Их основной задачей является фильтрация сточных вод от частиц жира. Такая необходимость вызвана тем, что при движении по канализационным трубам они могут накапливаться на стенках, так как большинство систем канализации являются именно самотёчными. В результате возникают значительные засоры и пробки, которые достаточно сложно устранить химическими способами и приходится для этого использовать профессиональную технику. Жироуловители являются обязательными для установки на промышленных предприятиях, а в частных домах их монтаж является необязательным, но рекомендуемым в целях предотвращения частых засоров.

размеры и конструкция жироуловителя

Принцип работы уловителей жира

Для удаления жира из сточных вод применяется жироуловитель, принцип работы и схема которого достаточно просты. При поступлении воды во входной патрубок начинается понемногу заполняться первая камера. В течение времени наполнения частицы жира начинают подниматься на поверхность воды за счёт своей низкой плотности. По мере заполнения жир достигает специального лотка, в котором он начинает оставаться. Очищенная вода через нижний патрубок поступает во вторую камеру. В ней происходит остаточное расщепление жира, который не был отфильтрован в первом отсеке. Для этого могут использоваться различные более эффективные методы. Затем очищенная от жира вода уходит в канализацию.

Во время работы уловителя в первом отсеке скапливаются твёрдые частицы, которые не растворяются в воде. Поэтому периодически требуется фильтр полностью вымывать и вычищать.

В промышленных установках эта функция возлагается на специальные дренажные насосы или смонтированную на дне запорную арматуру.

схема сбора жира в системе септика

В большинстве случаев, чтобы не допускать преждевременного засорения уловителя жира перед его входных патрубком дополнительно устанавливают механический фильтр грубой очистки.

Способы отделения жира

Плотность жира меньше плотности воды и поэтом он всегда находится на её поверхности. Именно на этом и основан принцип работы жироуловителя: задержать жир, собрав его на поверхность воды. Особенно эффективно они работают в тех случаях, когда температура жира больше температуры воды (от 400С), он растворяется в воде и легче всплывает.

Для того чтобы отсепарировать жир могут применяться следующие способы:

Физико-химический. В его основе лежит применение химических реагентов, которые способны связывать жировые частицы в крупные конгломераты. При помощи механических фильтров или других конструктивных решений происходит их осаждение в специальных камерах или отстойниках.
Флотационный. Основан на применении специальных компрессоров, закачивающих воздух в виде пузырьков в очистные камеры. Жир осаждается на их поверхности воздушных пузырьков в виде жировых плёнок, которые поднимаются на поверхность. Такой метод эффективен для стоков с высоким нагревом, когда жир практически полностью растворён в воде.
Механический. Применяются специальные мелкодисперсные мембраны с размером ячеек достаточным для задержания жировых соединений. Метод достаточно непроизводителен, поскольку фильтр при больших потоках жира будет достаточно быстро засоряться, но при этом высокоэффективен, так как обеспечивает фильтрацию стоков в широком интервале температур и с любой степенью растворенности.
Коалисцентный. Основан на свойстве жира собираться в крупные образования с последующим отстаиванием. Жиры в эмульгированном состоянии, попадая в фильтрационную камеру, под действием гравитации и поверхностного натяжения образуемой плёнки, скапливаются на поверхности, а затем механическим способом автоматизированно или вручную происходит их удаление.
Центрифугирование. Стоки при попадании в центрифугу из-за разности в весе жира и воды будут иметь разные моменты инерции и, соответственно, будут сепарироваться.

размер жироуловителя и способ его установки

Конструкция жироуловителей

Устройство жироуловителя канализации практически одинаково, независимо от способов фильтрации. Внешне он представляет собой герметичный разборной корпус, к которому подсоединены входной и выходной патрубки. Сверху их оборудуют съёмной или открывающейся крышкой для проведения обслуживания, оценки его работоспособности и удаления жира.

Внутри корпуса размещено два или больше отсеков, назначение которых является приём стоков, их фильтрация и удаление чистой воды в канализационную трубу. Конструктивно в зависимости от производителя они могут отличать по размерам, материалам и комбинации применения способов фильтрации. Однако обязательно в каждом из них должен быть механический фильтр, заборник и датчик уровня воды. Назначение механического фильтра – предотвратить попадание абразивных и твёрдых частиц в отстойник.

Отбор жира может быть автоматизированным или ручным. Первый вариант используется в крупных предприятиях, где идёт достаточно обильный сброс масел и жиров в канализационную систему. Ручной способ идеален для применения в частных и офисных помещениях.

установка жироуловителя и подключение его к канализации

Виды уловителей жира по типу используемых материалов

Пластиковые. Обычно их используют для фильтрации небольших объёмов сточных вод, поэтому их применение обычно в быту. Они обладают длительным сроком службы, полностью безопасны для экологии, легко обслуживаются. Благодаря тому, что пластиковые корпуса изготавливаются путём литья и формовки, то это позволяет производителям выпускать их в различных конструктивных исполнениях начиная от компактных, которые закрепляются непосредственно на трубу, до отдельно стоящих, обладающих повышенным комфортом при обслуживании и значительно большим отсеком для накопления жиров.
Стеклопластиковые. Так же, как и пластиковые, могут иметь множество конструктивных исполнений и форм корпусов. Однако у них есть существенное преимущество – устойчивость к большинству химически активных веществ. То есть появляется возможность их установки в лабораториях и на химических предприятиях. Конструкция такая же лёгкая, как и пластиковая, но при этом обладает большей устойчивостью и к механическим воздействиям за счёт жёсткости.
Из нержавеющей стали. Являются одними из самых надёжных конструкций, обладающих отличной химической и физической устойчивостью. Они особенно востребованы в промышленности, так как позволяют выдерживать сточные воды при высоких температурах без потери свойств материала. Но возможности их изготовления с обтекаемыми и нестандартными формами нет, поэтому в основном доступны прямоугольные формы стенок корпусов с цельными или сварными швами. Их стоимость максимальна, при сравнении с аналогичными моделями из других материалов.

ревизия и очистка жироуловителя

Классификация уловителей жира по способу установки

Компактные уловители, которые обычно устанавливаются непосредственно под бытовой сантехникой. Их производительность невелика, а способ очистки от накопившегося жира в основном ручной, зато они имеют простую конструкцию и минимальные габариты. Производительность достигает до 2 л/с, что является вполне достаточным для применения на кухнях.
Отдельно стоящие напольные устройства. Имеют производительность до 15 л/с и предназначены для использования в точках общественного питания, ресторанах и т. п. Особенность конструкции заключается в наличии на дне установленного запорного вентиля, который позволяет существенно упростить доступ к загрязнениям внутри камер для очистки. Они могут оснащаться автоматическими системами для удаления жира, датчиками уровня воды, а также сигнальной системой в случае сбоев.
Промышленные жироуловители для подземного или глубинного монтажа. Их конструкция полностью зависит от типа нагружения грунта и может быть обычной из стали или с дополнительными рёбрами жёсткости. Основным их преимуществом является высокая производительность, обеспечивающая пропускную способность в несколько сот литров в секунду. Они могут оснащаться несколькими ступенями очистки стоков и имеют достаточно сложную конструкцию.

Жироуловители могут отличаться по своему конструктивному исполнению, производительности или способу установки и обслуживания, но принцип работы основан на одном и том же свойстве – сепарировании лёгкой жировой составляющей от более тяжёлой воды.

abvseptik.ru

Типы и виды жироуловителей — особенности работы жироуловителя

На современной профессиональной кухне, да и в большинстве частных домов и квартир, используется множество различной бытовой техники. Мы уже привыкли к тому, что на кухне есть микроволновая печь, кофемашина и миксер, но одним из новшеств, которое не так давно стало появляться на современных кухнях, считается жироуловитель. Это устройство помогает избегать образования засоров в системе канализации. В этой статье будет рассказано о том, какие типы и виды жироуловителей можно встретить на рынке.

Конструкция и ее преимущества

Всем известно, что жир и масло не растворяется в воде. А если оно попадет в канализационные трубы, то образует наросты на их стенках. В результате в коммуникациях быстро возникает засор, что ведет к дополнительным расходам по его устранению.

Кроме этого, в трубах образуется благоприятная среда для размножения бактерий. Там тепло, имеется влага и много пищи (жир и масло). А там, где бактерии, там много болезней, не говоря уже о неприятном запахе.

Принцип работы жироуловителя

Чтобы избежать всех этих неприятностей, и стали устанавливать жироуловители. Такие конструкции представляют собой подобие отстойника, проходя через который, стоки «освобождаются» от жира. Если раньше уловители жира выпускались только для использования в заведениях общественного питания, то сегодня в продаже можно найти и конструкции для бытового использования. Они отличаются более компактными размерами и демократической ценой.

Разделение устройств по предназначению

Подземный

Жироуловители появились относительно недавно, но благодаря эффективности, их популярность растет. Сегодня производители предлагают большой выбор моделей. Делая выбор, в первую очередь стоит обращать внимание на предназначение ловушки для жира. На рынках можно найти модели:

для бытовых нужд;
профессиональные.

Первый вариант используется не только на частных кухнях.

Обратите внимание! Очень часто такое оборудование можно встретить в небольших кофе или гостиницах, главное, чтобы объемы единовременного слива не были большими. Кроме этого, стоки не должны содержать большое количество масляных и жировых загрязнителей.

Бытовые жироуловители стоят дешевле своих профессиональных собратьев. Кроме этого, такое оборудование не нуждается в специальном уходе, да и монтажные работы не требуют большой квалификации.

Другое дело, жироуловители профессионального уровня. Такое оборудование более мощное, и способно справиться с большими объемами масляных и жировых загрязнителей. Но большая производительность требует особого ухода и обслуживания. Поэтому подобные модели можно найти только в больших ресторанах и других заведениях общественного питания.

Подразделение по материалам

Нержавейка

Производители бытовых и профессиональных жироуловителей предлагают изделия разной конструкции и ценового диапазона. Но основными отличительными чертами устройств можно назвать используемые при их производстве материалы. Так, в продаже можно найти уловители жира, выполненные из:

нержавеющей стали;
стеклопластика;
полипропилена.

Жироуловители из нержавеющей стали стоят дороже остальных моделей. Именно такой материал чаще всего используется при выпуске профессионального оборудования. Нержавеющая сталь не подвержена коррозии, легко переносит механические воздействия. Благодаря таким особенностям, уловители жира из этого материала можно устанавливать как внутри, так и снаружи.

Из стеклопластика

Изделия из стеклопластика также можно установить и внутри помещения, и снаружи. Благодаря защитному слою, уловителю не страшны любые погодные условия. Кроме этого, стеклопластик устойчив к агрессивным химическим средам. Стеклопластик применяется при изготовлении как бытовых, так и профессиональных жироуловителей. При этом изделия (особенно для бытового использования) получаются компактными и легко помещаются в пространство под мойкой.

Уловители жира из полипропилена считаются самыми дешевыми. Именно их, в основном, и приобретают для бытового пользования. Такие конструкции легки в обслуживании и монтаже, обладают достаточно большим (до 30 лет) сроком службы. Минусом таких уловителей жира является непрочность корпуса к механическим воздействиям, поэтому их наружное использование не рекомендовано.

Разделение по прочим признакам

Под мойку

Кроме вышеперечисленных особенностей, существует еще несколько признаков, по которым можно разделить уловители жира. Например, способ установки. Как правило, большинство моделей выпускаются универсального типа. Их можно монтировать как внутри помещения, так и снаружи (изделия из пластика желательно не устанавливать на открытом воздухе). Главное, чтобы рядом проходили канализационные коммуникации.

Наружный

Но, несмотря на свою универсальность, есть некоторые особенности при установке. А именно:

Монтаж внутри помещений. Такой способ наиболее часто используется в быту. В этом случае уловитель жира можно смонтировать практически в любом удобном месте, главное, чтобы был свободный доступ к канализационной системе. Очень популярны модели, которые помещаются в пространство под раковину. Конечно, такие жироуловители выпускаются, в основном, для бытового использования.
Монтаж снаружи. В этом случае лучше выбирать устройства, выполненные из нержавеющей стали или стеклопластика. Наружные модели должны выдерживать механические нагрузки и воздействия природных явлений. Как правило, подобные модели выпускаются более производительные, и предназначены они в большинстве своем для ресторанов и других объектов общественного питания с большими объемами сточных вод.

Типы жироуловителей

Стоит отметить, что профессиональные уловители жира, которые часто устанавливают снаружи, нуждаются в более квалифицированных работниках, выполняющих их монтаж.

Кроме места установки, жироуловители можно подразделить по способу очистки. Самые простые модели нуждаются в «ручном» уходе. Именно такие устройства из-за своей дешевизны устанавливают в частных кухнях. Владелец сам должен следить за уровнем скопившегося жира и масла и при необходимости проводить очистку вручную, используя при этом сито или другое приспособление, предусмотренное конструкцией.

Необходим контроль и уход

Более дорогие модели жироуловителей оснащаются автоматикой. В комплект такого оборудования входит специализированный насос, который автоматически откачивает накопившиеся жиры и масла. Владельцу остается контролировать правильность работы системы. Автоматикой оснащаются, в основном, уловители жира профессионального уровня.

Видео

Работа и монтаж наружного жироуловителя:

Обзор жироуловителя под мойку Evo Stok:

stroysvoimirukami.ru

Жироуловитель для мойки: модели, особенности, монтаж

Аварийные засоры выпусков раковин на кухнях, зачастую, происходят из-за несоблюдения элементарных правил пользования сантехническим оборудованием. А ведь нет ничего сложного в том, чтобы не смывать в канализацию крупные нерастворимые остатки пищи, волокнистые материалы, кусочки упаковки или иные твердые предметы. Однако, даже у самых внимательных хозяев периодически случаются неприятные ситуации, когда сток воды, постепенно перекрываемый жировыми отложениями, существенно замедляется или же вовсе прекращается.

Установив сепаратор жира или жироуловитель под мойку, вам почти полностью удастся избежать результатов этих негативных процессов. Практика использования кухонной сантехники уже не однократно доказала, что профилактика отложений доставит меньше хлопот, чем устранение их запущенных последствий в самый неподходящий момент.

Принцип действия жироуловителя

Правильная установка и эксплуатация сепаратора невозможна без понимания принципов его действия, а также выбора оптимальной для вас модели. Рассмотрим подробней эти вопросы.

Несмотря на то, что жироуловители предназначенные для бытового использования появились относительно недавно, они являются прямыми «потомками» своих давних промышленных аналогов. Например, уже многие десятилетия жироловки работают в технологических цепочках городских очистных сооружений, пищевых и химических производств. Не зависимо от конфигурации, мощности или места установки сепараторы, зачастую, отличаются простотой устройства, а также своей энергонезависимостью. В самом простом случае – это двухсекционная емкость (см.рисунок ниже), в которой происходит расслоении сточных вод на жидкую и жировую фазу.

Эффект очистки проявляется в результате процессов флотации и коалесценции жировых примесей. Следствием этих физических явлений становится то, что маслянистые вещества концентрируются в верхней части емкости, формируя сгустки, тогда как твердые включения под действием гравитации оседают на дно. Подобная незатейливая технологическая схема позволяет, даже оборудованию бытового исполнения, обеспечивать осветление стоков:

по жировой составляющей не – менее 50-60%;
по твердым взвесям – порядка 50%.

Как выглядят типовые модели жироуловителей?

Простота устройства этих сантехнических приборов позволила достаточно быстро наводнить рынок разнообразными моделями как отечественного, так и импортного производства – от сертифицированных до кустарных. При этом градация всего ассортимента сепараторов осуществляется по следующим подгруппам:

По назначению и мощностным возможностям: промышленные для производств и сферы общепита; бытовые – используемые дома, в квартире или на даче.
В соответствие со способом монтажа – под мойку, в специальное помещение, под землю.
С учетом материала корпуса. Он может быть полностью полимерным, стеклопластиковым, из нержавеющей стали, бетонным, а также из некоторых других материалов.

Если выделить сегмент жироуловителей бытового назначения, то их рабочие емкости чаще всего производятся из полимерного сырья, нередко из полипропилена. Корпус прибора обычно имеет вид монолитного контейнера с герметичной крышкой, разделенного внутри перегородкам на несколько отсеков. Перегородки или отсеки для осуществления сепарации содержимого емкости размещаются на разных уровнях.

Использование пластмасс для производства бытовых жироловок позволяет получать легкие не подверженные коррозии изделия с достаточно прочными корпусами. Их средний расчетный срок службы доходит до 25 лет и выше, а компактные размеры позволяют прятать оборудование под мойку, инсталлировать в мебель или квартирные строительные конструкции.

Что предлагает рынок?

Сегодня на рынке сантехнических приборов РФ представлено достаточно много изделий предприятий, которые производят сепараторы жира для моек на кухне. Среди них в числе лидеров:

Продукция компании «Пятый элемент».

Её можно встретить в четырех компоновочных модификациях «стандарт», «профи», «автосбор», «сталь». В каждой из этих компоновок можно подобрать жироуловитель соответствующий возлагаемым на него задачам. На выбор могут влиять следующие параметры: производительность – 0,5-1,5 м3/ч, пиковый сброс воды – 25-175 л, количество подключаемых моек – 1-3, материал рабочей емкости – полипропилен или сталь. Однако немаловажным является и удобство обслуживания, которое обеспечивают съемные пластины или канистры для жира, а также лотки для мусора в отдельных модификациях. Наиболее компактный прибор имеет габариты 420*320*370 мм (Д*Ш*В).
Сепараторы «Evostok OIL» также представлены моделями – от самых миниатюрных, разработанных для установки под мойками в типовых квартирах, до крупногабаритных, способных очищать стоки больших коттеджей, столовых, ресторанов и т.п. Они отличаются простотой внутреннего устройства, собранного в полипропиленовом корпусе по двухкамерной схеме. Габариты наименьшей модели – 420*320*370 мм.
Торговая марка «Термит» предлагает всего четыре типоразмера своих сепараторов, охватывающих наиболее востребованный сегмент, устанавливаемых под мойки жироуловителей . Ёмкости приборов изготавливаются из полиэтилена высокого давления в трехкамерном исполнении. Дополнительной опцией в их комплектации может быть лоток для мусора и крупных отходов. Это съемный пластиковый контейнер, который при заполнении легко извлечь и промыть. Самая маленькая установка – 450х350х395 мм.
Очистители «Тритон-ПМ» – надежные агрегаты российского бренда. Выпускаются в двухкамерных литых полимерных корпусах. Их модели занимают весь функциональный ряд по рабочей пропускной способности и пиковому сбросу для эксплуатации в быту, а также на минипроизводствах (кафе, столовых, ресторанах). Хотя габариты наименьшего типового изделия – 420*320*370 мм, производитель готов изготовить сепарационную сантехническую установку под индивидуальные запросы заказчика.

В качестве контрастного примера можно рассмотреть жироулавливающее оборудование «Hydrig» автоматического типа. Это достаточно сложные и дорогие изделия из нержавеющей стали, предназначенные для эксплуатации в преимущественно на объектах общепита.

Жироуловитель «Hydrig»

В них технологический процесс сепарации протекает за счет электроподогрева стоков, с последующим отделением и сбором жира механическим способом. Оборудование является энергозависимым, однако обеспечивает наивысшую степень очистки по сравнению с вышеописанными гравитационными установками. Габариты основного блока наименьшей модели 590*500*335 мм.

Установка жироуловителя под мойку своими руками

Выбрав простую сугубо бытовую модель сепаратора сточных вод, в общем, вы не должны столкнуться с особыми сложностями во время его монтажа. Однако все же придется соблюдать некоторые рекомендации и правила, чтобы в дальнейшем не испытывать проблем с работой прибора, а также его обслуживанием. Итак, разберем, как установить жироуловитель под мойку своими руками?

Общие рекомендации

Расчеты мощностных параметров сепаратора жира, как рабочих, так и пиковых, следует выполнять с некоторым опережением по предполагаемому потреблению воды.
Полка или участок пола, на которых размещается контейнер очистителя, должны быть выровнены по горизонтали в двух плоскостях, не иметь бугров или обширных ям. Подготовка основания под установку нужна, чтобы исключить риск повреждения пластикового корпуса. Кроме того, при не соблюдении горизонтальности может нарушиться нормальный переток нечистот в направлении сброса .
Полка под мойкой должна быть достаточно прочной, чтобы выдержать массу жироуловителя, после его заполнения жидкостью.
Между стенками моечного шкафа и корпусом прибора необходимо оставлять свободное пространство, примерно, 10-20 см вокруг и не менее 10-15 см сверху. Подобные технологические зазоры требуются для комфортного обслуживания установки.
Если конструкция жироуловителя для установки под мойку предусматривает несколько вводных патрубков, то важно тщательно продумать их взаимное положение, учитывая ограниченность окружающего пространства.

Обратите внимание! Важная особенность, которую необходимо учитывать, монтируя агрегат – это специфика жировых отложений, их горючесть. В связи с этим опасно размещать сепаратор вблизи электроприборов или газовой плиты.

Монтажные операции

После того как емкость займет свое установочное положение, ее остается подключить к приемной и выпускной линиям. В зависимости от конструктивного решения конкретной модели жироловки, её вводной раструб может располагаться либо сверху, либо сбоку. В него вставляется слив сифона. Чаще это конец гофрированного шланга, однако, может быть и жесткий патрубок. Второй вариант гораздо сложнее в плане сопряжений сантехнических элементов. Поэтому, если вы устанавливаете жироуловитель под мойку своими руками, то иногда оказывается проще заменить жесткую модель сифона на гофрированную.
Для подключения системы к канализации есть «холостая» соединительная трубка с противоположной стороны контейнера жироловки. К ней присоединяется патрубок или гофра через соединительную муфту, которые уже дальше соединяются с канализационным коммуникациям.
Уплотнительные кольца на входе и выходе сепаратора, а также прочие сопряжения следует смазывать сантехническим силиконом или специальным монтажным гелем. Нельзя использовать масла, так как они негативно влияют на уплотнительный эластомер.

Важно! Устройство бытового жироуловителя не предусматривает его работу в качестве гидрозатвора. Поэтому, если раковину подключить напрямую без гофрированного или стаканного сифона, то не избежать присутствия запахов из канализации в квартире.

Уход и обслуживание прибора

При интенсивном использовании жироуловителя выполнение операций по извлечению жира из очистительной установки может требоваться каждые пару недель. Контроль накопления загрязнений осуществляют, открыв верхнюю крышку контейнера. Скопившийся в верхней части емкости жировой сгусток подлежит удалению. Для этого подойдет специальный садок, входящий в заводские комплектации некоторых приборов. Можно также воспользоваться подходящим по габаритам ковшиком или обыкновенной кружкой. Смешанный с грязью пищевой жир, образовавший сгусток, достаточно плотный, поэтому он легко собирается, как пена с поверхности жидкости и выбрасывается в мусор.

Чтобы установленный под мойку агрегат жироуловителя не создавал аварийных проблем, а также эффективно отработал не меньше заявленного производителем срока, ему требуется несложная ежегодная профилактика. Для этого его отсоединяют от подвода сифона и канализационных коммуникаций и тщательно промывают, чтобы избавиться от тяжелых донных отложений.

santech-info.ru

Жироуловитель под мойку своими руками: чертежи

Проблема канализационных засоров остро стоит в частном и коммерческом секторе. В сливную систему попадают остатки еды, мусор и прочие компоненты, образующие тромбы, для очистки которых приходится демонтировать трубы, разбирать стены. Чтобы подобного не происходило, устанавливаются жироуловители под мойку — своего рода сепаратор, отделяющие жидкость от твердых частиц.

Где используется подобное оборудование?

Частные и многоквартирные дома;
Точки общественного питания;
В пищевой промышленности.

Как действует? Принцип работы жироуловителя заключается в прохождении воды сквозь несколько отсеков. Попадая в первый, взвешенные частицы стоков оседают на стенках. Второй резервуар преграждает выход жидкости, пока та не перельется через верх, таким образом, в следующий попадает продукт с концентрацией до 25 мг на литр. Чтобы понять подробнее, рекомендуется взглянуть на чертеж жироуловителей:

Виды материалов

При изготовлении жироуловителей для канализации используются различные материалы. Взгляните подробней:

Из пластика: подобные модели сейчас встречаются все чаще. Это обусловлено их низкой стоимостью и высокой долговечностью. Они способны служить до 30 лет. Посмотрите на прочие преимущества:

Экологичность — исключен вред природе и здоровью людей;
Простота обслуживания — для очистки не требуются специальные инструменты;
Большой выбор форматов — производители изготавливают оборудование по индивидуальным и типовым размерам.

Бытовой жироуловитель, устанавливающийся под мойку, почти всегда изготавливается из пластика. Он используется не только в частном секторе, но и в кафе, барах и т. д.

Из нержавейки: наиболее дорогой вид изделия, применяющийся элитными ресторанами и промышленными объектами.

деляется большими габаритами и умением переносить высокие температуры. Устойчив к кислотам и агрессивным средам, позволяя использовать профессиональную химию для очистки. Существуют модели, способные перерабатывать масштабные залповые сбросы. Такой жироуловитель под мойку стоит монтировать в точках общественного питания, использующих раковины накопительного типа.

Жироуловитель под мойку для кафе следует подбирать, отталкиваясь от пиковых сбросов воды в загруженные часы работы.

Из стеклопластика: чаще применяются в промышленности, устанавливаясь на улице или в подвальных помещениях. Материал подобных жироуловителей хорошо переносит капризы погоды и не боится контакта с реагентами.

Способы очистки

Любой жироулавливатель, устанавливаемый под мойки, необходимо периодически очищать от скопившихся в нем отходов. В противном случае возникнет засор — протечка мусора в трубопровод исключена, однако, это не значит, что надо запускать ситуацию. При регулярном обслуживании, жироловка простоит в разы дольше, а вам не придется сталкиваться с неожиданностями в виде необходимости сливать застоявшуюся воду в ведро.

Как чистить изделие из пластика? Домашние агрегаты наиболее просты в использовании, обычно представляя собой овальную конструкцию с крышкой на резьбе. Залезьте под раковину и раскрутите жироуловитель своими руками. Очистите ножом или тряпкой стенки. Обратите внимание на отверстия и щели, при необходимости вытащите прокладки, подвергнув их обработке.

Из нержавеющей стали: речь идет о моделях, исполненных в виде прямоугольной коробки. Их верхняя крышка снимается, открывая доступ ко всем отсекам. При использовании моющих средств необходимо учитывать особенности материала, описанные в инструкции.

Промышленные: устройство жироуловителя этого типа идентично предыдущим. Выделяется он лишь крупными размерами и наличием закрытых на болты крышек. Для его обслуживания понадобятся соответствующие инструменты. Учитывая количество собираемых веществ, скорее всего, придется использовать химию. Сегодня ряд компаний предлагает услуги по очистке подобных систем.

Жироуловитель под мойку следует выбирать, отталкиваясь от его производительности. Устройство должно свободно пропускать используемый человеком поток жидкости.

Процедура монтажа

Установка жироуловителя — несложная процедура, не требующая специальных навыков. По сути, вы просто соединяете его с трубопроводом, также как и любой другой сантехнический элемент. Важно обратить внимание на следующие детали:

Под мойкой необходимо выделить запас места, чтобы в дальнейшем можно было производить обслуживание жироотделителя;

В случае с габаритными объектами, размещающимися на полу, надо подобрать ровное место, без наклонов, исключив вероятность перелива отходов;

Используйте герметик и ленту ФУМ, чтобы предотвратить наличие протечек в будущем;

Монтаж жироуловителя должен производится вдали от плит и обогревателей, способных воспламенить скопившиеся отходы;

По завершении действий рекомендуется протестировать изделие несколько дней, прежде чем обшивать шкафами.

Устанавливайте на раковину измельчитель — он снизит вероятность образования заторов, позволив избавиться от необходимости частого вскрытия жироуловителей.

domcoms.ru
