Технология постройки каркасных домов своими руками: Инструкция + Подробные схемы

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.

Схемы каркасных домов: обзор и планирование

Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.

Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.

А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.

Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.

Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.

Если домовладелец сомневается в качестве грунта для постройки на своем участке, то он может уточнить его тип и состав в местном архитектурном бюро. Не стоит пренебрегать фундаментом, не убедившись предварительно, что без него на самом деле можно обойтись. В предполагаемом строительстве будет использоваться природный материал древесного происхождения. Даже полностью обработанному, качественному материалу, лучше избегать длительных контактов с водой.

Имеется две схемы строительства каркасного дома:

  • все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
  • возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.

Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.

Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.

Схема узлов каркасного дома: закладка фундамента

Начало любого строительства предваряет закладка основания здания, или фундамента.

Выше уже отмечалось, что его тип зависит от характеристик грунта в выбранном для строительства месте.

Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать практически при любых типах почв.

Преимущества данного типа фундамента состоят еще в том, что при необходимости его несложно отреставрировать или отремонтировать. Замечательная вентиляция под всем строения – это дополнительный бонус. Чтобы исключить попадание влаги снаружи, между основанием дома и сваями фундамента следует гидроизолировать, настелить два слоя рубероида.

Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.

Для возведения надежного и добротного строения потребуется:

  • пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
  • гидроизоляционный материал. Обычно это рубероид;
  • материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
  • необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
  • различные антисептические препараты для обработки древесины;
  • материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
  • материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
  • специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

Возведение каркаса по схеме

После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.

Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.

Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.

Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.

Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.

Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.

Кстати, утеплитель не будет защищать вертикальные стойки, в этих местах холод сможет проникать внутрь.

Для устойчивости вертикальные стойки или балки укрепляют специальными раскосами. Когда все стойки установлены и хорошо выровнены, приступают к выкладыванию венца потолка. Затем закладывают оконные и дверные проемы. Доски фиксируются дюбелями или саморезами.

Схема стены каркасного дома: обрешетка

Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.

Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.

При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.

Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.

И в первом и во втором случае обрешетка фиксируется саморезами.

Сборка каркасного дома: перекрытия

Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.

Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.

Расстояние между ними должно быть не более 0,6 метра.

Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.

Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

Крыша по схеме каркасного дома

Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.

Материал для крыши выбирается согласно предпочтениям и возможностям хозяина стройки. Это может быть мягкая черепица, рубероид, ондулин, металлочерепица и многое другое. Как и прочие монтажные работы, установка каркаса также начинается с углов.


Концы крышного каркаса надежно крепятся к лагам перекрытий. Крыша обычно имеет форму равнобедренного треугольника. Расстояние меж стропилами соотносится с шириной материала, который предполагается использовать в качестве утеплителя или покрытия.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками
Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Сначала слой пенопласта, вслед за ним укладывается минеральная вата. Когда весь утеплитель выложен, укладываются половые доски. Они размещаются перпендикулярно лагам. Для большей ровности и гладкости пола, сверху можно отделать его плитами OSB или листами фанеры. Когда пол настелен, можно приступать к внутренней отделке стен. Все имеющиеся промежутки между горизонтальными и вертикальными лагами следует заполнить утеплителем. Специальная пленка для пароизоляции накладывается сверху. Затем проводится обшивка фанерой или вагонкой.


Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.

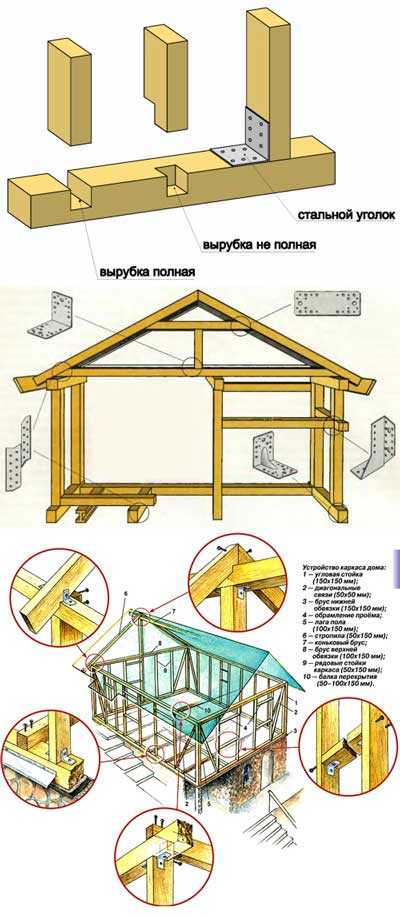

Узлы крепления при возведении каркасного дома

Чтобы каркасный дом соответствовал заявленным характеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

  • в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
  • монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
  • надежная фиксация верхней обвязки, состоящей из бруса;
  • соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
  • крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

  • верхней обвязки и стропил;
  • самих стропил на самом верху, в зоне конька;
  • ригеля и стропил;
  • стропил и контробрешетки;
  • стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Дома,дворцы, котеджи и хижины для майнкрафт, схемы, план, скриншоты, файл schematic

Список построек в категории Дом, отсортированный по дате, вверху самые новые схемы.

Family House

Красивый дом для выживание на сервере или одиночной игры.

7 6905 2404 Дом

дом в деревенском стиле

хороший домик с декором 2 этажа

1 2634 786 Дом

Средневековый дом

Средний дом!

3 8233 2519 Дом

Большой частный дом в форме плюса

Обычный большой дом, снаружи выглядит круто, внутри пусто.

3 5075 1172 Дом

Дом для меня.

Обычный дом с сейва мира.

8 4 9679 2243 Дом

BigHouseNay

Это здание для крупных бизнесов

1 1 2149 522 Дом

minecraft-buildings.net

Планы домов - внутренняя планировка дома, схемы, фото

Создание плана дома своими руками ответственная задача – обвинить фирму в ошибках и потребовать материальной компенсации уже не получиться. В этой статье мы разберемся, как самостоятельно создать внутренний план дома для комфортного и уютного проживания всей семьи. Также рассмотрим уже готовые примеры планировки домов от профессиональных архитекторов.

Содержание

  1. С чего нужно начать.

  2. Важные правила.

  3. Примеры готовых проектов частных домов

  4. Проектирование современного дома: во сколько обойдутся мечты

4.1 Центральное пылеудаление

4.2 Сауна

4.3 СПА салон

С чего нужно начать

Прежде чем начать чертить план дома необходимо определиться с его размером. В строительстве приняты такие нормы – на одного человека необходимо 30 кв.м. Если дом строиться для семьи из 5 человек, его рекомендованная площадь – 150 кв.м.

Далее определяемся с формой дома. Просматривая каталог частных домов, обратите внимание на квадратные сооружения. Такие строения экономны не только в строительстве, но и в дальнейшем оформлении и уходе.

Сколько этажей будет в доме? Если планируемая площадь будущего дома не более 100 кв.м, то застройщики рекомендуют отдать предпочтение одноэтажному строению. Двухэтажный загородный дом строят в том случае, если хотят увеличить размер площади, но не за счет участка. Три этажа – крайняя мера, когда территория очень мала.

Важно: на верхних этажах размещают комнаты, которые редко посещаются, часто подниматься или опускаться неудобно и утомительно.

Количество комнат и их размещение зависит от желаний владельцев. Оптимальный набор для частного дома средней вылечены: гостиная, кухня, столовая, ванная и туалеты (на каждую тройку жильцов должна быть своя ванная и туалет), спальни (для каждого члена семьи), коридоры, лестницы, террасы, подвал и мансарда.

Важно: сооружение подвала возможно только при определенном рельефе почвы. Если грунтовые воды находятся близко, такое строительство невозможно.

Важные правила

  1. Планировка дома своими руками невозможна без геологоразведочных работ. Как ни странно такие исследования полезны не только в строительстве, но и на этапе создания его плана дома. После получения результатов станет ясно можно соорудить большой подвал или «под землей» строить не нужно.

  2. При проектировании экономить на размере гостиной нельзя – именно в этой комнате будут собираться больше всего людей. Оптимальная площадь для средней семьи не менее 40 кв.м.

  3. Рекомендуется, чтобы кухня и туалет находились недалеко друг от друга – это облегчит прокладку коммуникаций. Санузел на втором этаже лучше размещать над санузлом первого этажа.

  4. Не стоит пренебрегать хозяйственным помещениями, там можно будет разместить котел, нагревательные баки, насосы и др.

Примеры готовых проектов частных домов

Рассмотрим интересные варианты планировки домов. Для наглядности к каждому описанию прикреплены подробные планы домов.

Проект 1 –дом общей площадью 170 кв.м с мансардой, гаражом и открытой террасой.

Сильная сторона данного проекта – это возможность разместить такой дом на небольшом участке. Пространство экономится везде: вход из гаража в коттедж расположен под лестницей, в прихожей установлен огромный встроенный шкаф, выполняющий роль гардеробной.

Виртуальное фото дома

Кухня просторная, соединяющаяся с холлом и гостиной. Обеденный стол на 6 персон расположенный на кухне освещается не только искусственным светом, но и рядом расположенным большим окном. Спален – 3, проект разрабатывался для семьи из 4 человек. Над домом и гаражом размещены мансарды – комнаты могут использоваться как зоны отдыха, спортзалы или бильярдные.

Терраса соединяет дом с садом – выйти на нее можно с гостиной.

Проект 2 – дом общей площадью 170,9 кв.м. двухэтажный с террасой и гаражом.

Внутренняя планировка дома разбита на два уровня – дневная и ночная часть. Дневная зона просторная, светлая – кухня и гостиная объединены. Система входа и выхода из дома максимально комфортна. Из гаража можно зайти в дом через светлую гостиную, из того же гаража можно пройти в сад.

Схема дома предусматривает несколько террас – самая большая крытая. Под навесом легко разместится большой обеденный стол. На первом этаже дома предусмотрена дополнительная комната – может использоваться в качестве кабинета. Спален 4, дом рассчитан на семью из 4-5 человек.

Проект 3 – дом общей площадью 127 кв.м. одноэтажный с гаражом и крытой террасой.

План дома отличается простой и лаконичной внутренней планировкой. Во всем доме строгое зонирование – дневная и ночная часть вынесены в отдельные блоки. Кухня просторная 10 кв.м и освещена большим окном. В доме предусмотрена кладовая с выходом в кухню.

Пространство кухни объединено с гостиной, что позволяет визуально расширить комнату. Разделяющей границей этих двух комнат выступает обеденный стол. Выход на крытую террасу возможен через гостиную черед двухстворчатую широкую дверь. Такой прием объединяет гостиную не только с террасой, но и садом.

Проектирование современного дома: во сколько обойдутся мечты

Все мечтают о современной доме, но добавляя в план дома новые элементы не представляют, во сколько обойдется в итоге такая модернизация. Разберемся в вопросе, чтобы не тратить время на реализацию неподходящего проекта.

Центральное пылеудаление

Это сложная инженерная задача, которая представляет собой «умный» пылесос. Ее главные плюсы – меньше пыли в доме (всасываемый с пылью воздух выбрасывается сразу наружу дома), меньше шума от работы, не нужно носить за собой пылесос, пылесборник нужно чистить всего 3 раза в год.

Важно: если планируется установить систему пылеудаления в уже построенном доме, то необходимо понимать, что потребуется частичное разрушение стен.

Обойдется система не дешево, все зависит от площади дома. Для дома площадью 180 кв.м стоимость центрального пылеудаления будет от 1600 дол.

Сауна

Сауна восстанавливает силы, очищает организм от токсинов, улучшает эмоциональное состояния. Прежде чем установить ее в частном доме необходимо знать, что помещение должно иметь качественную вентиляцию, стены и потолок должны быть обшиты соответствующим видом дерева, любой вид каменки должен быть установлен профессионалом.

Важно: не правильно организованная сауна может привести к образованию на стенах грибка и плесени.

Сауну можно построить самостоятельно, а можно купить уже готовый комплект. Стоимость обоих проектов приблизительно одинаковая, затраты по первому проекту просто растянутся. Самый простой вариант двухместной сауны обойдется в 1800 дол.

СПА салон

Речь идет о специальном виде ванн-бассейнов СПА, которые созданы ни для мытья тела. Вода в них не меняется после каждого купания за счет использования собственной системы фильтрации и дезинфекции. Это более современный вариант джакузи, оказывает омолаживающее действие на кожу, улучшает обмен веществ.

Важно: такая заполненная СПА ванна на 3 человек весит около 1150 кг, прежде чем установить ее в доме необходимо убедится в качестве напольных перекрытий.

Стоимость бассейна СПА от 9 000 дол.

Normal 0 false false false RU X-NONE X-NONE

Виртуальное фото дома

Кухня просторная, соединяющаяся с холлом и гостиной. Обеденный стол на 6 персон расположенный на кухне освещается не только искусственным светом, но и рядом расположенным большим окном. Спален – 3, проект разрабатывался для семьи из 4 человек. Над домом и гаражом размещены мансарды – комнаты могут использоваться как зоны отдыха, спортзалы или бильярдные.

Терраса соединяет дом с садом – выйти на нее можно с гостиной.

Добавить комментарий

www.stroy-krov.ru

Дома,дворцы, котеджи и хижины для майнкрафт, схемы, план, скриншоты, файл schematic

Список построек в категории Дом, отсортированный по дате, вверху самые новые схемы.

Wayne Manor (The LEGO Batman Movie)

Особняк из Фильма Бетмен от ЛЕГО в Майнкрафт! Особняк выполнен из полированного андезита и есть Бет-пещера

1 2652 302 Дом

Домик-House

Очень простой домин,но красивый!

30 6 29382 8687 Дом

Dom B CKINE

Этот дом бул построен для одного моего зкомого который сказал мне опубликовать его здесь

1 2 1512 453 Дом

Дом Стимпанк

Моя личная постройка ,сама делала 1чанк (16:16)

7 5308 1771 Дом

Летающий дом на острове

остров - дом

4 4452 795 Дом

Дом 14x14

Маленький домик 14x14

12 5

minecraft-buildings.net

Схема электропроводки в доме - 110 фото правильного размещения основных элементов

К проведению электричества в доме следует отнестись с должными вниманием и ответственностью. Особенно важно это в случае, если работа будет проводиться хозяином дома самостоятельно. Стоит также перед началом работы просмотреть фото схем электропроводки.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.


Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

Самостоятельно этого сделать нельзя, такие действия может выполнять только специализированная организация, владелец дома может решить только, какого типа будет подводка – она может осуществляться по воздуху или под землей.

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.


Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект. Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет.

Выбор типа

Частный дом может быть оснащен однофазным или трехфазным напряжением. Первый вариант предполагает напряжение в 220 Ватт, в соответствии с установленными нормами может быть предоставлено максимум от 10 до 15 килоВатт. Второй вариант предполагает, что к дому подводится напряжение в 380 Ватт. А максимально для этого варианта предоставляется 15 килоВатт.


Трехфазное соединение используют, если предполагается подключение оборудования с большой мощностью, например, электрических плит, отопительных котлов или духовок. В то же время, подключение трехфазного подвода предполагает соблюдение более высоких требований, поскольку травмоопасность будет более высокой.

В связи с этим, если в доме отопление не будет электрическим, то устанавливать три фазы не обязательно. Такого подхода следует придерживаться и при установлении электропроводки в гараже. Если оборудование не требует высокого напряжения, то и трехфазную сеть подключать не нужно.

После определения типа, можно разрабатывать план, по которому будет осуществляться электрификация. В таком плане нужно будет указать каждый из электрических приборов и места их расположения, определиться с выключателями и розетками.

После определения с необходимыми электроприборами, следует рассчитать, какое напряжение они потребуют. После определяются группы потребления, в соответствии с чем к разным комнатам будут подводиться разное количество линий.


После описанных манипуляций, стоит определиться с расположением щитка, которое регулируется только в части расположения на относительном состоянии от системы трубопровода. Затем устанавливается автомат и электричество подается в дом.

Если проводка была сделана самостоятельно, то нужно обратиться к специалистам, чтобы была проверена безопасность соединения. Некоторые отличия будет иметь электропроводка в квартире, что обязательно нужно учитывать.

Фото схемы электропроводки в доме

Также рекомендуем посетить:

mojdominfo.ru

Схема подключения электричества в загородном доме

Подключение электричества в загородном доме – это очень важный этап строительных работ. От правильной установки электросети зависит не только оптимальная работа всех подключенных к ней приспособлений и устройств, но и безопасность жильцов. Основой правильного монтажа электросети является схема подключения электричества.

1. Электроснабжение частного дома

Снабжение электропитанием частного дома производится от общей линий электропередач  загородного поселка – будь это деревня или садовое товарищество. Сегодня электричеством у нас в стране обеспечено подавляющее большинство жилых поселков. Линии электропередач установлены таким образом, чтобы снабжение каждого дома было доступным. Как правило, возле каждого участка стоит один, а то и несколько столбов ЛЭП.

Запитка каждого дома от линии электропередачи проводится сотрудниками электроснабжающей организации – от столба до электросчетчика. Дальнейшее устройство системы электроснабжения – забота хозяина.

Непосвященному человеку проведение электрического тока от счетчика до каждой лампочки и розетки в доме кажется трудноразрешимой задачей. Понятное дело – осуществлять монтаж электросети должны профессионалы, но и хозяева должны иметь представление о данной работе. Ведь эксплуатировать электросеть предстоит им. Неплохо бы уметь и контролировать электроустановочные работы – хотя бы в рамках общих понятий об электросетях в частном доме. Именно знакомству с основными такими понятиями и посвящена эта статья.

2. Важность планирования электросетей

Как и во всяком деле, в прокладке электросетей в первую очередь не обойтись без подробного плана. В первую очередь – это учет всех потребителей (лампочки, стиральные машины, холодильники и т.д.). Во вторую очередь – графическое отображение системы электропроводки от источника до потребителя.

Все этапы установки электросетей опираются на схему подключения электричества. В общем виде это чертеж, где наглядно отображены:

  1. Узлы электропитания от линии ввода
  2. Предохранительные устройства защиты от короткого замыкания
  3. Распределительные коробки, где происходит ответвления линий тока на определенные помещения и потребителей
  4. Расположение линий электропередач – то есть, проводов
  5. Места, где установлены розетки для потребителей

В план-схему обязательно должны входить сведения о мощности потребителей, о параметрах предохранителей, о параметрах электрических проводов и тому подобные сведения.

Только имея на руках схему подключения можно начинать работу. Бессистемная установка проводов обязательно приведет к ошибкам, а ошибки в работе с электричеством – это прямая угроза безопасности жизни и жилищу.

Если дом был построен по индивидуальному проекту, то схемы подключения должна составляться конкретно для этого дома. В случае использования типового проекта, схема подключения электричества тоже может быть типовой.

3. Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Провода, отходящие от столба линии электропередач должны находиться в защитной оболочке. Для того, чтобы сохранить провода от разрыва их прикрепляют к опорному прутку. Пруток в виде толстой проволоки должен иметь хорошее натяжение, а электропровод, наоборот должен крепиться не в натяг.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

4. Распределительный щиток

Именно распределительный щиток является как бы «мозгом» всей системы электроснабжения дома. Он представляет собой металлическую коробку с вмонтированными узлами, от которых отходят провода в тот или иной участком дома. Все узлы в коробке смонтированы так, чтобы не касаться друг друга.

Основными элементами распределительного  щитка являются защитные предохранители. Они монтируются на общем входе в щиток и на каждую группу потребителей. Современные предохранители заменили традиционные электрические пробки, где разрыв сети в случае короткого замыкания происходил после расплавления входящих в состав пробок легкоплавких вставок. Сегодня эту роль выполняют автоматические предохранители, а попросту – автоматы, где разрыв сети происходит при критическом повышении температуры благодаря встроенным датчикам. Каждый автомат рассчитан на определенную мощность потребителей тока.

Самый мощный автомат ставят на общем входе. Он позволяет отключить всю систему. Если необходимо отключить потребители частично – например, для ремонта – можно отключить соответствующий автомат. Короткое замыкание в отдельном узле, таким образом, не отключает всей системы.

Распределительный щиток

5. Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

  • Проточный нагреватель воды – 5000
  • Электроплита – 3000
  • Автоматическая стиральная машинка – 2500
  • Сварочный аппарат – 2300
  • Духовка – 2000
  • Утюг – 1700
  • Бойлер – 1500
  • Пылесос – 1500
  • Обогреватель – 1500
  • СВЧ-печь – 1400
  • Электрочайник – 1200
  • Вентилятор – 1000
  • Холодильник – 600
  • Компьютер – 500
  • Телевизор – 300
  • Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

6. Электрическая и монтажная схема подключения

Есть электрическая схема подключения, а есть план-схема, совпадающая с планом дома.

Электрическая схема показывает, какие типы подключения используются – где ток подается параллельно, где последовательно и т.д.

Электрическая схема сети

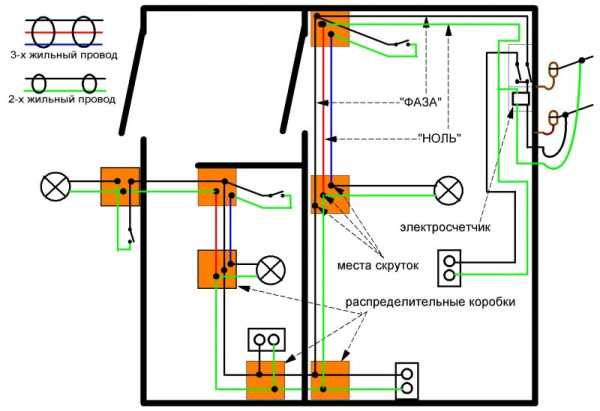

Для монтажа следует иметь еще и монтажную схему. В простом виде она должна представлять собой чертеж, совпадающий с планом всего дома. На ней изображаются места расположения электропроводов и места, где расположены монтажные узла и разъемы для электропитания.

Монтажная схема электросети

Здесь мы видим в какое помещение идут провода от распределительного щита, какие марки проводов используются, как расположены розетки на стенах и т.д.

Конечно, представленные схемы достаточно примитивны. В реальности схема электроснабжения может иметь довольно сложный вид. Проект обычно совмещает электрическую и монтажную схему электроподключения.

7. Распределение электропитания по помещениям

Как мы уже упоминали, самыми энергоемкими помещениями можно считать

  • Кухню, где хорошая хозяйка использует массу электроприспособлений….
  • Ванную и прачечную со стиральной машинкой и электронагревателем
  • Бойлерную, где осуществляется разогрев отопителей при электрическом отоплении дома

Достаточно энергоемкими могут быть

  • Мастерская, где умелец пользуется мощными электроинструментами
  • Гостиная, где установлено много ламп, включен телевизор и пара компьютеров

Самыми экономными потребителями электричества являются

  • Спальни, детские
  • Санузлы
  • Подсобные помещения – кладовая, гардеробная, коридор
  • Чердак и подвал, куда хозяин заглядывает относительно редко

Очевидно, что на каждую группу помещений ставится автомат соответствующей мощности.

8. Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Особое внимание нужно уделить соответствию монтируемых автоматов  тем, что указаны на схеме. Мощность автоматов должна быть тщательно рассчитана с учетом всех нагрузок на сеть и каждый из ее узлов.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

  1. Наличие электроизоляции на всех токоведущих частях
  2. Правильное расположение розеток
  3. Заземление всех необходимых элементов
  4. Недоступность большинства электроузлов для случайного контакта
  5. Повышенная защита сетей в детских комнатах
  6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

9. Учет особенностей конкретного дома в схеме

Помимо всего прочего схема подключения должна учитывать особенности материалов, из которых построен дом. Ни в коем случае нельзя план-схему для кирпичного дома использовать в деревянном каркасном без всяких изменений. У этих материалов разная огнестойкость, разная электропроводность. Необходимо учитывать, какой материал находится в близком расположении от электроузлов – металл, дерево, пластик или влажный кафель – и предусматривать достаточную изоляцию, выдерживать необходимое расстояние от токоведущих частей. Все это должно быть заложено в схеме электроподключения.

10. Заключение

Составление схемы электропроводки в частном доме необходимо проводить еще на этапе проектирования дома. Строительство всего дома должно проводиться с учетом особенности будущих электросетей. Собственно, это касается и других инженерных сетей, но с электричеством случай особый – это, пожалуй, самая важная сеть и самая опасная в эксплуатации.

В любом случае разработку проекта электроснабжения нужно доверить профессионалам, не говоря уж о монтаже. Специалисты должны иметь соответствующие сертификаты и допуски. Все электрические работы в доме строго регламентируются.

k-dom74.ru

Схема проводки в частном доме

Схема проводки электричества в доме – это первое, на что стоит обратить внимание перед началом электромонтажных работ. Монтаж проводки станет намного легче, если под рукой будет схема подключения электропроводки в доме.

Назначение электропроводки в двухэтажном доме

Схема проводки в частном доме в первую очередь необходима для того, чтобы составить список расходных материалов. С ее помощью можно подсчитать длину провода, количество розеток и выключателей, распределительных коробок, обозначить места разметки.

Также схема проводки электричества в доме нужна для того, чтобы определить место установки счетчиков и распределительного щита.

Подключение и монтаж электропроводки

Подключить электроэнергию к участку, где будет строиться двухэтажный дом, это один из начальных этапов покупки участка. Типовая схема электропроводки частного дома предусматривает обязательное подписание договора с электроснабжающей организацией. Этот пункт является необходимым, так как в договоре указывается способ электроснабжения, схема ввода электричества в дом и выделенная мощность.

После того как этап подписания такого договора пройден, приступаем к следующему этапу – монтаж. Схема проводки в частном доме делит монтаж проводки на следующие этапы:

  1. Черновой монтаж электропроводки. На этом этапе обычно проводится демонтаж перекрытия, размывка поверхностей, уборка пыли, вывоз мусора. На этапе чернового монтажа составляется схема проводки электричества в доме, расчет необходимого количества материалов, составление сметы, монтаж и установка.
  2. После окончания черновых работ приступают к отделке помещений и проведению чистового монтажа. Этот этап является завершающим и включает в себя: установку фурнитуры, светильников, датчиков движения и др.

Типовая схема электропроводки частного дома предусматривает и стоимость выполнения монтажа проводки.

Очень хорошим вариантом оснащения двухэтажного дома электросетью считается монтаж проводки при помощи изоляторов. Этот метод характеризуется высокой прочностью. При усадке дома, проводам ничего не навредит.

По завершении строительства этот метод позволяет быстро определить расположение всех электрических точек. А главное, легкий доступ к замене всех выключателей и розеток в доме.

Схема электропроводки в частном доме

Схема проводки в частном доме состоит из следующих частей:

  • электрический щиток. Выполняет распределительную и защитную функцию и является главным элементом электропроводки. Расположение щитка должно соответствовать нормативным документам и должен быть обеспечен легкий и беспрепятственный способ доступа к нему. Электрощиток нельзя устанавливать в тех помещениях, где возможна утечка воды, потому что электрическая схема проводки в доме должна быть защищена.
  • Электрические сети, которые отходят от щитка. Схема электропроводки двухэтажного дома предусматривает такие виды сетей, как кабель и провод. Провода в двухэтажном доме можно провести как скрытым, так и открытым способом.
  • Электроустановочные изделия. К ним схема проводки в частном доме относит розетки, выключатели и крепежные элементы. Схема проводки в частном доме – это способ управления нагрузкой. Ее конфигурация зависит от количества потребителей и их расположения, от способов управления ими и защиты каждого из них.
  • Расчет нагрузок. Нужно корректно подходить к выбору типа и сечения кабеля и лучше воспользоваться услугами специалиста, который проведет профессиональный расчет.

Схема проводки в частном доме бывает таких видов: открытая проводка, скрытая проводка, ретро и электропроводка в деревянном доме.

Обязательно нужно соблюдать меры безопасности при проведении электропроводки в двухэтажном доме. Типовая схема электропроводки частного дома предусматривает, что при монтаже проводки нельзя оставлять участки со старой проводкой, так как в дальнейшем она может повлиять на нормальное функционирование новой. Все соединения проводки устанавливаются в специальных коробках, что облегчит доступ к ним в случае необходимости замены.

Все открытые части проводки, которые могут оказаться под напряжением необходимо заземлить. Если проводка устанавливается в помещении с повышенной влажностью, нужно использовать развязывающий трансформатор, благодаря нему риск поражения электротоком сводится к минимуму.

Безопасность в данном случае — самое главное, потому нужно внимательно подходить к выбору проводов, розеток и других приборов.

От качества приборов и от внимательного отношения к процессу проведения проводки зависит безопасность.

dom-data.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
