Что такое свайный фундамент?

Одним из видов фундамента является так называемый «свайный». Это фундамент, состоящий из уходящих в грунт свай, которые объединены сверху прочной бетонной плитой. Образуется весьма высокий фундамент, уходящий вниз.

На фото показаны размеры свайного фундамента

Что такое свайный фундамент?

Такой тип фундаментов характерен для тех мест, где грунт представляет собой подвижные песчаные слои, либо просадочный грунт, который может дать большую усадку. Данный фундамент для дома незаменим и в том случае, если верхний слой грунта слабый, а под ним находится прочный пласт. В этом случае сваи упираются в твердый грунт, проходя сквозь слабый.

Сваи используются преимущественно для строительства фундаментов больших, высотных зданий, но могут использоваться и для небольших построек, если в том есть необходимость.

Свайные фундаменты могут быть различными по применяемому материалу:

Деревянный.

Применяется в виде хорошо обработанных сосновых бревен. Получил распространение при постройках деревянных домов на склонах земли, и в тех местах, где нет возможности использовать другой материал, а дерева предо статочное количество.

Железобетонный. Используется для железобетонных конструкций, имеющих большой вес, а также на грунтах, требующих значительного заглубления.

 — Металлический. Состоит из металлических труб или швеллеров и применяется тогда, когда невозможно выполнить бетонные работы, либо же бетон к данному грунту неприменим.

Смешанный фундамент. Состоит из бетона, но усилен металлическими элементами. Пожалуй, самый надежный вид фундамента, применяемый для сложных проектов.

Способы применения свайного фундамента:

Вдавливаемые сваи. Если рядом с объектом строительства имеются какие-либо другие постройки, то применяют именно вдавливание свай в грунт при помощи гидронасосов.

Затем сверху сваи связываются между собой бетонной плитой. Соседние постройки при таком способе изготовления фундамента, не пострадают.

Забивной фундамент. Сваи забиваются специальными машинами на нужную глубину. Неприемлем при наличии по соседству других зданий, которые могут дать усадку при сильных вибрационных ударных нагрузках на почву.

Винтовые. Это металлические сваи, на концах которых имеются острые мини-лопасти, позволяющие вкручивать сваи на достаточную глубину в почву. Одни из самых надежных и безопасных фундаментов. Применяются для строительства высоковольтных линий, мостов, башен, и прочих объектов, причем могут быть использованы на любом грунте.

Заливные. Вначале в грунте бурится скважина, в которую затем заливается бетон. Наиболее просты в изготовлении, но подходят лишь при наличии очень плотного грунта, способного держать свою форму до залития бетона.

Так что, выбирая тип и материал фундамента, руководствуйтесь требованиями к грунту и возможностями возведения на этом грунте достаточно надежного основания.

Плюсы и минусы свайных фундаментов видео!

плюсы и минусы, свайный для частного дома

Такой тип фундамента, как свайно-винтовой, сегодня пользуется большим спросом. Он относится к основаниям глубокого заложения. Такая конструкция не является бюджетным вариантом. По этой причине его стоит использовать только при условии, когда ведется строительство высоток или промышленных объектов. Какие причины способствовали получению такой высокой популярности этого типа фундамента? Чтобы в это разобраться, необходимо понять главные достоинства и недостатки конструкции.

Положительные стороны

Главной особенностью свайно-винтового фундамента является его высокие показатели прочности. Несмотря на это, такие основания намного экономичнее ленточных и железобетонных конструкций. В этом случае не нужно выполнят земляные работы, убирать мусор.

О том как использовать винтовые многовитковые оцинкованные сваи можно прочесть из данной статьи.

Согласно технологии монтажа выполнять все работу можно 3-4 рабочим за небольшой промежуток времени. Следующими преимуществами свайно-винтового фундамента являются:

  1. Выполнять возведение такого основания можно на грунтах любой сложности, в лесу без вырубки растительности и повреждения их корней. В этом случае нет необходимости применять сложное оснащение.
  2. Монтаж свайно-винтового фундамента может монтироваться на слабой почке, в случае, когда уровень воды превышает норму.
  3. Если необходимо пристроит к одному дому еще какое-нибудь сооружение, то при помощи свайно-винтового фундамента добиться необходимого результата просто.
  4. Для винтового основания характерна высокая несущая способность. Во время его установки осуществляется завинчивание винтовых свай, при этом почва сохраняет свою природную структуру и дополнительно уплотняется. Благодаря лопастям удается распределить нагрузку по большей площади, и позволяют добиться дополнительного сопротивления морозному пучению почвы.
  5. Если использовать винтовые сваи, то такой фундамент не дает усадки. Благодаря этому не нужно ждать время, чтобы основание «устоялся».
  6. Проводить монтажные мероприятия можно в любое время года.
  7. Срок эксплуатации такой конструкции составляет 10 лет.
  8. Осуществлять монтаж разрешается вблизи инженерных коммуникаций.

Расчет несущей способности винтовой сваи можно узнать из данной статьи.

На видео рассказывается о плюсах и минусах фундамента на винтовых сваях:

Отрицательные стороны

Для винтовой опоры характерно наличие металлической основы, следовательно, подобная конструкция подвергается коррозии. Этот недостаток негативно влияет на долговечность фундамента. Увеличить срок эксплуатации можно при помощи пескоструйной и антикоррозийной обработки.

Повлиять на качество покрытия может тот факт, что винтовая свая при помощи шнека начнет вспарывать всю толщу почвы. Но покрытие от этого полностью не пострадает, оно даже не полностью сотрется. Для лучшей гарантии долговечности стоит применять качественный металл. Для ствола опоры стоит применять новую сталь, цельную, чтобы на ее поверхности не было ствола.

О том какие размеры винтовых свай и их нагрузка можно узнать из данной статьи.

Расположение лопастей может быть перпендикулярным поверхности ствола. Различают сваи цельнолитые или с приваренными лопастями шнека. Для литых изделий характерна большая прочность. Когда лопасть прикреплена методом сварки, то он должен гарантировать надежность и качество.

Как установить фундамент из буронабивных свай с ростверком можно прочесть в данной статье.

Самым уязвимым местом остается шнек. Причина в том, что этот элемент очень тонкий. Кроме этого, несущая функция напрямую зависит от диаметра. Применяют свайный фундамент при возведении небольших конструкций – бань, домов. Таким образом, удается добиться не слишком большой нагрузки. Кроме этого, коррозия она поражает металл не за день, для этого требуются месяца и даже года.

О том какова марка бетона для ленточного фундамента частного дома необходимо применить можно узнать из данной статьи.

Интенсивность окисления металла зависит от того, какие компоненты входят в состав грунта, а также от глубинны грунтовых вод. Если задействовать высококачественный металл, то на него будут оказывать свое негативное влияние приводные факторы, то шнек истончится через 30 лет. Но даже по прошествии этого времени свайный фундамент по-прежнему будет выполнить свои непосредственные обязанности, не допуская усадку.

О том какой какой бетон нужен для фундамента двухэтажного дома можно прочесть в статье.

На видео – минусы винтовых свай:

О том как использовать мелкозаглубленный фундамент для дома из газобетона можно узнать из данной статьи.

При установке винтовых свай не требуется много времени и сил, но это только при условии, что монтажные работы ведутся на каменистых грунтах и твердых породах. Процесс установки не может осуществляться в скалистой местности, на почве, которая содержит крупные камни в большом количестве, на почке с прослойками известняка.

О том какие размеры красного кирпича необходимо использовать под фундамент можно прочесть в данной статье.

Очень часто проблемы возникают при ситуации, когда установка опор выполняется не вертикально. Но справиться с таким дефектом можно, если воспользоваться помощью профессионалов, которые тщательно знают технологию монтажа свайных опор и оснований. Но имеется проблема, решить доктору невозможно – отсутствие подвального помещения. При использовании свайного фундамента невозможно обустроить подвал. Единственным решением в этом случае станет использование подпола. Однако гарантировать тепло в этом пространстве будет сложно. Кроме этого, применять подобное посещение неудобно. Единственное, для чего он может пригодиться – это хранение инвентаря.

О том какая марка бетона нужна для фундамента описано в статье.

Конечно, минусов винтовых фундаментов значительно меньше, чем достоинств. По этой причине применять свайно-винтовую конструкцию. На практике вполне возможно, если вы предусматриваете сделать все работы быстро и экономически выгодно.

На видео рассказывается о плюсах и минусах домов на винтовых сваях:

Целесообразность применения

В каких случаях необходимо применять свайно-винтовой фундамент? Как правило, используют подобную конструкцию люли, которые пытаются сэкономить денежные средства и время в процессе строительства. Монтажные работы стоят намного дешевле, а проводить их очень просто. Чаще всего применяют такой фундамент в странах севера, то есть в тех зонах, где почва постоянно поддается влиянию мороза.

О том в каких пропорциях необходимы для того, что бы сделать фундамент описано в статье.

Также применять винтовые сваи необходимо при возведении домов на рельефной местности и склонах. Если строительство ведется в условиях тесной городской застройки или нужно сделать ландшафт неприкосновенным, то такое основание просто незаменимый инструмент.

На видео рассказывается о целесообразности применения винтовых свай:

Свайно-винтовой фундамент – это уникальная конструкция, благодаря которой удается построить дом на бугристой местности и даже в лесу. Большое количество преимуществ, а именно, согласно отзывам, экономичность, простота монтажа, позволяют этому методу завоевать большую популярность среди строителей. Хотя такие конструкции обладают определенными недостатками, но имеющееся количество достоинств их полностью перекрывает.

Свайно винтовой фундамент плюсы и минусы, видео

Традиционные ленточные бетонные и бутобетонные фундаменты совершенно отличаются от свайно-винтовых оснований для дома хотя бы тем, что в доме на сваях нельзя оборудовать подвал. Тем не менее, винтовые сваи часто используются там, где плитный или ленточный фундамент построить нельзя. Винтовая свая представляет собой металлическую трубу с приваренной или литой спиралевидной лопастью на одном конце. При помощи этой лопасти-бура свая ввинчивается в грунт, как шуруп в дерево.

Схемы разных фундаментов на винтовых сваях

[ads-mob-1]

Достоинства и отрицательные свойства винтовых опор

Основной опорный и несущий элемент такой конструкции сваи – наконечник со спиралевидной лопастью. Винтовая часть сваи не дает силам пучения выдавить опору из грунта, и эта особенность – одна из причин, по которым используются основания из винтовых свай.

В силу простоты монтажа свайных опор фундамент можно построить быстро, с большой экономией бюджета, без задействования спецтехники и дополнительных рабочих рук, но только для легких строений – деревянных домов и построек из легких бетонов. Поэтому винтовое основание так широко пользуется популярностью в индивидуальном строительстве. Категории зданий определяют типовые размеры свай, например, CB89 х 250, CB108 х 300, CB133 х 350, и т.д. первое число в маркировке обозначает диаметр трубы в миллиметрах, второе – диаметр лопасти.

Как приблизительно распределяются сваи по назначению в зависимости от диаметра опоры:

  1. Ø 76 мм – легкие заборы и ограждения;
  2. Ø 89 мм – кирпичные колонны, веранды, навесы, беседки и павильоны;
  3. Ø 108 мм – дома из бревен, бруса, каркасные дома с небольшой общей площадью;
  4. Ø 133 мм – большие деревянные строения и объекты из пено-и газобетонных блоков.

Прежде, чем начать возводить свайно винтовой фундамент плюсы и минусы узнать не помешает:

Разновидности свай



Преимущества:

  1. Высокая скорость и монтажа винтовых опор, возможность проводить работы в любое время года;
  2. Высокое сопротивление пучению грунта;
  3. Монтаж на участках со сложным рельефом, на насыпных грунтах;
  4. Серийное промышленное производство свай обеспечивает низкую себестоимость конструкций. Есть возможность изготовить сваи своими руками.

Недостатки:

  1. Меньшая длительность эксплуатации по сравнению бетонными конструкциями из-за коррозии металла и некачественной антикоррозийной защиты. Также на сроки эксплуатации винтовых опор оказывают влияние марка стали и толщина трубы, качество сварки на лопасти, свойства грунта;
  2. Чтобы быть уверенным к надежности свайно-винтового фундамента, рекомендуется брать только промышленные сертифицированные опоры. Также срок службы даже заводской сваи может значительно сократиться из-за неправильной ее эксплуатации. Например, если использовать металлическую сваю как заземление при прокладке электрических сетей в дом: если в электросети произойдет обрыв, то напряжение, перенаправленное по пути наименьшего сопротивления (по металлу сваи) вызовет ускоренную ее коррозию;
  3. Если на расстоянии до 50 метров от дома есть электрические подстанции, мобильные вышки, ж/д пути, а также, если сваи ввинчиваются водонасыщенный грунт, это уменьшит время эксплуатации свайно-винтовой основы по причине утечек электричества в грунт и из-за высокого показателя блуждающих токов в земле.



Разновидности винтовых свай

Ручное ввинчивание винтовых свайных опор



Основные рабочие варианты свай – с литым и со сварным наконечником. Сварные конструкции – это эконом-решение, по надежности уступающее литым сваям, но по цене дешевле. Конструкция делается из металлической трубы с приваренной лопастью на одном конце сваи. Зона риска – сварной шов и точность его исполнения. Если лопатку (лопасть) приварить даже с миллиметровым отклонением, то свая при завинчивании отклонится неизвестно на какой угол – зависит от свойств грунта. Бывали случаи, когда лопатка просто отрывалась при вкручивании сваи, и все – из-за плохой сварки деталей. Разрыв сварного шва чувствуется сразу: свая легко проворачивается и не вкручивается глубже. Такую сваю нужно менять, или же ввинчивать рядом другую. винтовые сваи сварной конструкции лучше всего применять при строительстве заборов или хозяйственных легких построек, где сваи не нужно глубоко и точно заглублять.

Винтовая свая с литым наконечником – элемент надежный, поэтому долговечный. Наконечники изготавливаются в вакууме методом точного литья из стали марки СТ-25 или СТ-35. Толщина лопатки такой спирали – до 13 мм при диаметре сваи 300 мм. Для сравнения – для сварных свай таким же диаметром толщина спиралевидного наконечника составляет всего 5 мм. Несущая способность винтовой сваи с литым наконечником – около 6000 кг.

Свая со сварным наконечником



Свая с литым наконечником по стоимости буде дороже сварной на 20-25%. И, если выбирается свая с приваренной лопастью, то рекомендуется выбирать оцинкованную трубу или трубу с полимерным покрытием, чтобы увеличить срок ее службы. Литой наконечник защищать от коррозии не обязательно, так как при существующей толщине лопасти коррозия мало влияет на ослабление конструкции.

Свайный фундамент из свай с литым наконечником – это более надежная опора для тяжелого дома из кирпичей или бетона, к тому же такие сваи можно ввинчивать в грунт любого состава. Правда, для вкручивания в скалистые или крупнообломочные почвы придется задействовать спецтехнику, но срок эксплуатации такого основания будет исчисляться сотнями лет.

Литой наконечник для винтовой сваи



Особое место в линейке сварных свайных винтовых конструкций занимают НКТ сваи – изделия из толстостенной насосно-компрессорной трубы. Эти сваи можно смело сравнивать по надежности со сваями с литым наконечником, так как пир их изготовлении используются трубы толщиной 6,0-7,5 мм, предназначенные для работы в условиях высокого давления, без антикоррозийной защиты и в агрессивной среде. НКТ сваи прочнее обычных сварных в 5 и более раз, устойчивость к коррозии металла выше в семь раз. Для изготовления лопаток используется прочная конструкционная сталь. По себестоимости винтовые сваи НКТ сравнимы с ж/б сваями или с опорами, изготовленными по технологии ТИСЭ.

Как монтировать винтовые сваи любой конструкции вручную

  1. Размечается площадка согласно проекта под опоры свайного фундамента, расчищается и выравнивается участок;
  2. В лунки-лидеры, выкопанные вручную лопатой, вручную или при помощи дрели с насадкой ввинчиваются сваи;
  3. Сваи выравниваются в уровень и обрезаются сваркой или болгаркой. Металлические полые трубы свай заливаются раствором бетона;
  4. На оголовки свай привариваются швеллера или пластины для обустройства ростверка.

Если лопасть имеет диаметр ≤ 300 мм и ≤ 3 метров в длину, то можно не арендовать спецтехнику, а вкрутить опору вручную.

Ввинчивание сваи электродрелью с насадкой



Лидерные лунки не нужно делать глубокими, так как глубокая скважина большего размера, чем диаметр сваи, способствует ослаблению трубы в скважине. Чтобы вручную вкрутить сваю CB 108-300 (диаметр трубы – 108 мм, диаметр лопатки – 300 мм) нужно четыре работника и два рычажных приспособления длиной 1,5-2 метра. Железные рычаги пропускаются в заранее проделанные два отверстия в оголовке сваи – одно должно быть ниже другого – и по часовой стрелке свая ввинчивается в грунт с постоянным контролем вертикальности обычным строительным уровнем. После достижения сваей глубины 1,5 метра рычаги желательно удлинить. Минимально допустимое отклонения сваи от вертикального уровня – ≤ 20.

Выравнивание свай по уровню



Именно за счет допустимых неточностей по вертикали при ручном вкручивании сварные сваи использовать не рекомендуется. Правильная технология вкручивания свай предусматривает достижение определенного крутящего усилия, которое возникает при работе двух или четырех рабочих с трех-четырехметровыми рычагами по радиусу вкручивания сваи.

В сухую погоду и при сухом грунте ввинтить сваю, особенно в глину или в суглинок, будет непросто, поэтому профессионалы советуют время от времени наливать в лунку-лидер немного воды, чтобы свая смазывалась и легче ввинчивалась. После того, как свая полностью погрузилась, лунку заполняют грунтом и трамбуют. После вкручивания и закрепления в грунте всех свай фундамента их отмечают по уровню и обрезают.

Если грунт на участке рыхлый, а также, если сваи обрезаются на высоте более 50 см от поверхности грунта, их связывают сварным металлическим каркасом (ростверком) с усилением при помощи раскосин, чтобы увеличить механическую прочность основания дома. За один рабочий день четыре человека могут вкрутить не более 10-15 свай, что вполне приемлемо для индивидуального строительства.

Выравнивание винтовых свай по высоте



Монтаж свай механическим способом

Техника с гидроприводом на специальное приспособление – ямобур – это основной метод механического вкручивания винтовых свай. Техника может также оснащаться телескопической стрелой, позволяющей удаленно (до 14 метров) ввинчивать сваи на неудобных участках.

Преимущества применения ямобура:

  1. Точная установка сваи по вертикали;
  2. Большой крутящий момент позволяет вкрутить опору так глубоко, как требует проект и расчеты;
  3. При небольшой площади фундамента технике не нужно переезжать с места на место;
  4. Возможность вкручивания свай в твердые, каменистые и обломочные грунты;
  5. Высокая скорость работы – до 30 свай за рабочий день.
Ввинчивание свай при помощи ямобура на автомобильном шасси

Так же, как и при ручном ввинчивании, по окончании монтажа всех свай они выравниваются в общий уровень, обрезаются и заливаются бетонным раствором. Бетонирование необходимо для повышения прочности сваи, также слой бетона создает мощное препятствие для коррозии металла. Особенно актуально бетонирование тела сваи, если стенки трубы не слишком толстые – меньше 4 мм. Если грунтовые воды в трубе такой с толщиной стенок замерзнут, то сваю может разорвать.



Следующая операция по обустройству фундамента на сваях – монтаж ростверка, роль которого может выполнять металлический пояс, деревянный брус или бетонная лента. Для каждого типа ростверка существуют свои технологии его правильного обустройства, куда может входить армирование, сварка или укрепление металлическими метизами высокой прочности.

Ростверк для винтовых свай

Так как пространство между домом и грунтом при обустройстве свайно-винтового фундамента остается открытым, его необходимо защищать, и лучшее, что придумано – фальшивый цоколь. Это фальш-панели из декоративных отделочных материалов, которыми могут быть сайдинг, вагонка, металлопрофиль, ЦСП плиты, шифер, и т.д., уложенные с утеплением. В качестве утеплителя можно использовать пенополистирол толщиной 5 см.

Пример монтажа свайного винтового фундамента − фото и видео

  • Подъем дома на винтов

    Монтаж Преимущества Стоимость Этапы работ Видео Универсальный способ позволяющий вернуть старому деревянному дому из бревна прежнюю крепость. Эта не простая, ответственная  работа, требующая индивидуального подхода по силам настоящим профессионалам своего дела компании ГЛАВ-СВАИ СПб. Мы бережно и аккуратно на домкратах поднимем деревянный дом и сделаем: Ремонт блочного фундамента дома из бруса или бревна; Ремонт столбчатого фундамента, не только на ровнине, но и на горном склоне; Отремонтируем треснувший ленточный или кирпичный фундамент;…

    ещё
  • Монтаж винтовых свай

    В большинстве случаев занимает не более одного дня. Заказать или уточнить стоимость можно по многоканальному телефону в Северо-Западном Федеральном округе 988-20-58, также при подъеме двух и более домов вы приятно удивитесь узнав, что вас ждет подарок. Единственным минусом, который может стать не приятным сюрпризом будет увеличение цены в случае увеличения глубины погружения винтовых свай и применение дополнительных удлинителей, представляющих собой трубу с муфтой большего диаметра, которая приваривается встык сверху, выравнивается. ..

    ещё
  • Фундамент на торфяном

    Фундамент на грунте или торфе Бытует мнение, что на торфе строить нельзя, либо обоснованность СНИП, не рекомендует строительство на торфяном грунте это связано с низкой или практически минимальной несущей способностью такого типа почвы, однако торф лишь поверхностная часть земли, при прохождении, которой можно опереться на более плотную структуру или породу. Фундамент на винтовых сваях, ранее использовавшийся для строительства маяков и мачт, с такой лёгкостью погружаемый на большую глубину в илистое дно,…

    ещё
  • Монтаж свайного винто

    Монтаж свайного винтового фундамента зимой и летом. В преддверие зимы использование бетонных растворов с использованием воды стало невозможным, единственным способом полноценного строительства фундамента стало использование конструкций на винтовых сваях.   При помощи битумного лака бригада обрабатывает, пропитанный огне-био-защитой, брус при минусовой температуре на продуваемой площадке. Все материалы, используемые нашими специалистами предварительно обработаны в производственных условиях сертифицированными защитными покрытиями.   Скрепленные на шип бревна в отличии от бруса обвязки крепим на…

    ещё
  • Фундамент на склоне н

    Фундамент на склоне горы Работаем с 2004 года   Выполнено более 15000 объектов   Гарантия 10 лет   Собственные бригады строителей   Выезд специалиста на участок бесплатно Дополнительная обвязка винтовых свай брусом увеличивает несущую способность и позволяет крепить первый венец дома. Таким нетрудным способом достигается выведение единого горизонта основания строения, при этом не требуется никаких дополнительных работ связанных с выравниванием пятна застройки, а цены на эти работы в этом случае,. ..

    ещё

Самые популярные услуги и цены

Как с делать опорно-столбчатый фундамент

Правильно построенный фундамент – это показатель прочности и долговечности любой конструкции. Желая выполнить устройство фундамента дома или беседки своими руками, многие домашние мастера выбирают не тот вид основания, который предназначен для конкретного типа здания.

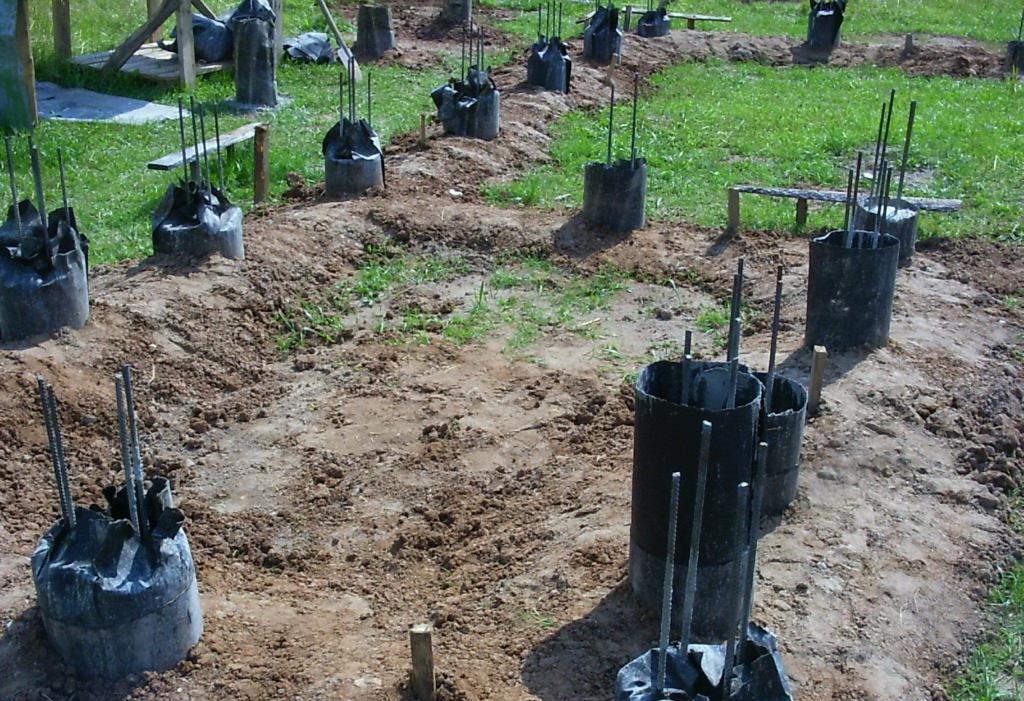

Столбчатый фундамент из железобетонных свай

Так, к примеру, для относительно легких построек из дерева или пеноблоков, таких как одноэтажные здания, домики под баню, гаражи или беседки, хозяева решают заливать ленточно-монолитный фундамент, что совершенно не оправдано. Более экономичным в плане финансовых и временных затрат будет устройство опорно-столбчатого фундамента.

Основные характеристики

Конструктивно опорно-столбчатое основание – это определенное количество столбов из бетона, которые закапывают в грунт на определенную глубину. Расстояние между опорами – 2-3 метра. В верхней части столбов делается обвязка.

Обвязка выполняется деревянным брусом или балками из железобетона. Иногда обвязка осуществляется методом заливки бетоном: в этом случае она представляет собой крепкую монолитную конструкцию.

Столбчато-опорный фундамент отличается от остальных видов оснований, например, ленточно-монолитного тем, что его устройство подходит для домов с легкими стенами – из дерева, каркасных конструкций, пеноблоков.

Читайте также: какой фундамент лучше выбрать для бани и дома из пеноблоков?

Технически правильно установленный опорно- столбчатый фундамент своими руками будет надежной и прочной основой, причем за сравнительно небольшие деньги.

Как правило, такой тип основания применяется в строительстве в регионах с неподвижными грунтами, поскольку любое движение почвы придаст конструкции неустойчивость.

к оглавлению ↑

Виды опорно-столбчатого фундамента

В зависимости от способа изготовления и от материалов, которые используются, бывают следующие виды основания:

  • монолитный (в заранее подготовленную опалубку, в которую помещен каркас из арматуры, заливается бетон). Считается наиболее прочным фундаментом, поскольку он однороден по всему периметру;
  • комбинированный (в строительстве используется кирпич, блоки из железобетона или натурального камня). Комбинированный фундамент имеет как свои плюсы -строится достаточно быстро, так и минусы – невысокая прочность из-за швов между блоками.

к оглавлению ↑

Преимущества и недостатки

Основные «плюсы» такого фундамента перед ленточно-монолитным заключаются в следующем:

  • количество расходного материала меньше в 1,5-2 раза;
  • нет необходимости привлекать специальную строительную технику и сложное оборудование, технология выполнения фундамента настолько проста, что весь комплекс работ можно выполнить своими руками;
  • если сравнивать монолитный и столбчатый фундамент из блоков, то устройство последнего является более бюджетным вариантом;
  • время, которое понадобится для возведения фундамента – 2-3 дня, это гораздо меньше, чем для обустройства ленточно-монолитного основания;
  • нет необходимости обустраивать серьезную тепло- или гидроизоляцию;
  • не требуется большое заглубление основания.

Устройство сваи кирпичного фундамента

При всех достоинствах такой фундамент, как и любая другая конструкция, подверженная статическим нагрузкам, имеет и свои «минусы»:

  • фундамент на столбах рекомендован для монтажа только на стабильных грунтах;
  • постройки, возведенные на таком основании, не могут быть оборудованы подвальным помещением или цокольным этажом;
  • в виду невысоких несущих характеристик основы ограничивается область ее применения: только постройки из дерева или пеноблоков небольшого размера;
  • необходимо дополнительное утепление пола;
  • пространство под полом нужно обрабатывать от возможной растительности;
  • цоколь снаружи нуждается в декоративной отделке;
  • может быть заложен только под легкие постройки, такие как одноэтажные дома, стены которых возведены брусом, беседки, также можно обустроить под баню или гараж.

Читайте также: как построить фундамент из автомобильных покрышек?

к оглавлению ↑

Строительство фундамента

Процесс возведения фундамента начинается с разметки строительного участка и определения линий стен. Выравнивание площадки под основание дома выполнять не нужно, но линию горизонта определять необходимо. Это послужит базовой отметкой при определении глубины вкапывания блоков. Между опорами должно быть расстояние в 2-3 метра. При этом, с учетом планировки здания, опоры обязательно устанавливаются в углах здания и в местах пересечения стен.

Для строительства опор используются такие материалы:

  • металлические и асбестоцементные трубы;
  • кирпичные блоки;
  • литые конструкции из железобетона;
  • обвязка выполняется деревянным брусом.

Читайте также: как построить столбчатый фундамент из труб?

Одна из конструкционных особенностей опорно-столбчатого фундамента – открытое пространство под ним с доступом света, чего нет в ленточно-монолитном основании. В результате семена растений, которые останутся в грунте, могут прорости и повредить основе дома. Следовательно, его надо закрыть от солнца. Для этого верхний слой плодородной земли необходимо снять на глубину порядка 8-10 см.

После установки столбов все пространство нужно будет закрыть гравием или другим материалом, который не даст солнечным лучам проникнуть к земле.

Более надежный вариант – обработать предварительно почву гербицидами.

В отличие от ленточно-монолитного фундамента, технология строительства опорно-столбчатого основания из пеноблоков или кирпича подразумевает наличие свободного пространства под ним, а это значит, что его нужно утеплить по максимуму и позаботиться о том, чтобы под него не попадали атмосферные осадки.

Для этого существует забирка. Как правило, ее обустраивают между опорами дома или беседки. В качестве строительного материала используют кирпич, доски или бут.

По высоте забирка должна быть не менее 50 см. Специалисты советуют делать цоколь дома достаточно высоким, чтобы тепло зимой сохранялось по максимуму. Помимо свойства сберегать тепло, забирка выполняет еще и чисто декоративную функцию, улучшая общий вид постройки снаружи.

Свайный фундамент из блоков

Забирка проста в конструкции и сделать ее можно своими руками, без привлечения специалистов:

  1. Между опорами конструкции делают траншею глубиной не менее 200 мм.
  2. Дно траншеи засыпают крупным песком или щебнем, можно даже смесью этих материалов. После засыпки подушку необходимо пролить водой и утрамбовать.
  3. Опоры фундамента дома обшиваются брусом со специальными пазами для соединения досок.
  4. Доски толщиной 2-5 см укладываются на песчано-щебневую подушку и соединяются посредством пазов.
  5. Внизу забирка засыпается теплоизоляционным материалом, имеющим пористую структуру.

Доски должны быть обработаны антисептиком.

Читайте также: особенности возведения различных типов фундаментов своими руками.

к оглавлению ↑

Столбчатый фундамент из кирпича

Устройство такого фундамента для беседки или дома выглядит следующим образом: четыре кирпича укладываются в одни ряд друг на друга, до необходимой высоты. Размер ямы под опору должен быть таким, чтобы можно было сделать бетонную подушку снизу и залить раствором пространство между кирпичами и стеной ямы. Предварительно стены ямы под фундамент из кирпича нужно закрыть рулонной гидроизоляцией, чтобы защитить опоры от воздействия влаги с почвы.

Как правило, глубина ямы составляет 1 м, но в районах, где зимой особо низкие температуры, можно углубиться больше.

На дно ямы засыпают песок, после заливают 20-сантиметровым слоем бетона, и уже на него начинают укладывать кирпич. Пространство внутри кирпичной опоры тоже необходимо залить бетонным раствором. Кирпич выкладывают сначала до уровня земли, а после до необходимой высоты фундамента под дом или баню, как было определено в начальном проекте.

Читайте также: как выбрать и обустроить фундамент для кирпичного дома?

Так выкладывают все опоры до одинаковой высоты. Для застывания бетона потребуется не меньше недели, поэтому все строительные работы на это время прекращаются. Снаружи опоры можно закрыть пленкой, чтобы осадки не попадали на незастывший бетон.

По окончании строительства опор выполняются их обвязка. Чаще всего ее делают деревянным брусом. Обвязка укрепляет столбчатый фундамент из кирпича и продлевает срок его эксплуатации.

Правильная технология предполагает обязательно расчет столбчатого фундамента для любой постройки, домика под баню или гаража. Сама формула учитывает несколько основных показателей: общую массу дома, беседки с фундаментом, показатели почвы, глубину пролегания грунтовых вод, степень промерзания земли.

к оглавлению ↑

Опорно-столбчатый фундамент своими руками (видео)

к оглавлению ↑

Фундамент из блоков

Наибольшее распространение получил опорно-столбчатый фундамент из пеноблоков. И это вполне объяснимо: короткий срок возведения и простая технология, высокая прочность в эксплуатации и относительно невысокая стоимость проекта (из-за дешевизны самих пеноблоков) делают его доступным.

Но есть у такой конструкции и один недостаток: основание из пеноблоков и под ним нужно закрыть хорошей гидроизоляцией. Как правило, снизу ее функцию выполняет песчано-гравийная подушка и плотный рубероид. А для внешней изоляции необходимо снаружи опоры промазать битумной мастикой в несколько слоев и закрыть геотекстилем. По окончании строительства может быть сделана обвязка.

Важно: столбчатый фундамент из блоков не устанавливают на пучинистых почвах!

На неустойчивых грунтах, а также в районах с повышенной сейсмической активностью строят опоры из бетонной смеси или ленточно-монолитный фундамент.

Отзывы тех, кто уже построил и оценил в эксплуатации опорно-столбчатое основание, говорят о следующем: такой фундамент является наиболее оправданным решением для строительства небольшого здания – домика под баню или беседки.

Если необходимо устройство такой основы под дом, то перед тем, как сделать столбчатый фундамент, необходимо предусмотреть качественную теплоизоляцию.

Ленточный, свайный или плитный фундамент? Разбираем плюсы и минусы разных оснований

Проектирование дома всегда начинается с выбора фундамента. Он обеспечивает надежность всего строения, поэтому полезно иметь представление о разных основаниях. Статья поможет узнать:

  • что важно при подборе фундамента для дома;
  • каковы плюсы и минусы ленточного, свайного и плитного фундамента;
  • для чего подходит тот или иной фундамент.

До начала строительства надо ответить на три вопроса:

1. Какой тип грунта на участке? Его свойства, как сильно он промерзает, как глубоко расположены грунтовые воды и насколько сильно он оседает. В данном случае нужны геологические изыскания и консультация геолога.

2. Какой дом вы хотите? Это должна быть не картинка из журнала или описание на словах, а настоящий план. Этажность, наличие подвала или цокольного этажа, гараж, терраса, даже сезонность проживания — все конструктивные особенности играют роль.

3. Из чего будут сделаны стены? Строительные материалы имеют разный вес. Значит, нагрузка на фундамент тоже будет разная. Например, дерево — лёгкий материал, а для кирпичных стен и перегородок нужно основание попрочнее.

Как только у вас будут ответы на вопросы, переходите к выбору основания.

Другое название — свайно-винтовой фундамент. Для его создания в грунт завинчивают сваи, а затем соединяют их ростверком — он и перераспределяет нагрузку от здания на сваи. Свайный фундамент требует минимум земляных работ, поэтому часто используется в частном строительстве.

Свайный фундамент подходит для домов из бруса, «каркасников», бани, небольших построек.

Плюсы свайного фундамента:

  • Подходит для любого грунта, даже проблемного: глина, грунт с неравномерной плотностью, торфяники.
  • Удобно использовать на участках с перепадами высот.
  • Не впитывает воду из земли: полы дома не копят лишнюю влагу и остаются сухими.
  • Монтируется за 3-4 дня. Это в несколько раз быстрее остальных фундаментов.
  • Материалы для фундамента и работа строителей строят меньше, чем бетонные основания. Нет нужды арендовать спецтехнику.

Минусы свайного фундамента:

  • В доме на сваях нельзя сделать цоколь или подвал.
  • Между фундаментом и полом дома остается небольшое пустое пространство. Оттуда может задувать ветер, поэтому полу требуется утепление.

Представляет из себя ленту с замкнутым контуром по всему периметру здания. Толщина контура зависит от материала дома, а заглубление — от его конфигурации. Если запланирован подвал, фундамент может уходить в почву на 3-4 метра.

Ленточный фундамент подходит для каркасных домов и бань, для увесистых строений из кирпича, керамзитобетона и шлакобетона, для зданий с подвальным помещением.

Плюсы ленточного фундамента:

  • Прочный, поэтому подходит даже для дома с тяжелыми стенами: из камня, газобетонных блоков, кирпича.
  • Доступен по цене, так как нет переплаты за заливку большой площади.
  • Позволяет сделать цокольный этаж, подземный гараж или подвал.

Минусы ленточного фундамента:

  • Заливать ленту фундамента лучше за один раз, чтобы не появились холодные швы.
  • Его не используют на заболоченной почве и подвижном грунте: из-за движений почвы лента испытывает разное давление и трескается.

Подробнее о возведении ленточного фундамента

Это одна большая цельная плита, которая опирается на подушку из гравия и песка и равномерно распределяет нагрузку строения на почву. Плита компенсирует все движения грунта и не передает их на стены, поэтому такой фундамент называют «плавающим».

Плитный фундамент подходит для крупных двух- и трехэтажных домов, которые возводят на слабых и оседающих грунтах.

Плюсы плитного фундамента:

  • Подходит для сложных сыпучих и слабонесущих грунтов из-за большой площади опоры.
  • Равномерная нагрузка на части здания, минимальный риск появления трещин.
  • На плите можно построить дом из любого материала и любой конфигурации.
  • Служит одновременно черновым полом дома.

Минусы плитного фундамента:

  • Самый дорогостоящий из фундаментов.
  • Долгий процесс создания: заливка, схватывание и твердение бетона занимает больше месяца.
  • Не подходит для участков с перепадами высот.

Универсального решения, как вы успели заметить, не бывает. На выбор влияют внутренние факторы: ваши представления о доме, — и внешние: грунт, климат. Но если вы будете знать достоинства и недостатки каждого типа основания, вам будет легче принять верное решение.

См. Преимущества и недостатки

Сваи из металла, бетона или дерева. Бетонная свая — сборная, которую можно найти на строительной площадке или на производстве. Сваи забиваются в грунт вертикально или под заданным углом к ​​вертикали при закладке свайных фундаментов . Свайный молот забивает сваи в грунт, вытесняя грунт в объеме, равном массе сваи.

Источник: c1.staticflickr.com

Почва вокруг свай становится плотной, поскольку частицы вытесняют частицы грунта с силой в прилегающие пространства в массе грунта, что приводит к уплотнению окружающей массы грунта. Свая, используемая для уплотнения прилегающего грунта, известна как уплотняющая свая. Несущая способность сборной сваи увеличивается за счет давления, создаваемого окружающей массой уплотненного грунта.

Источник: civilblog.org

Плохие дренажные качества насыщенной, связной или илистой почвы делают невозможным уплотнение почвы вокруг сваи.Вода в порах затрудняет попадание перемещенных частиц почвы в пустоты. Это действие создает напряжения в массе почвы рядом с сваей, когда она врезается в землю. А напряжение — результат исключительно воды в порах. В результате давление поровой воды снижает несущую способность почвы, окружающей сваю.

Источник: civildigital.com

Почва вокруг свай изменилась и потеряет значительную прочность конструкции.Фактически, результатом забивки сваи в илистых, связных или насыщенных грунтах является снижение несущей способности. Но со временем восстановленная почва восстановит утраченную прочность по мере переориентации нарушенных частиц почвы (так называемая тиксотропия). Который возникает из-за консолидации массы.

Также прочтите: Полное руководство по свайному фундаменту и его типам

Источник: content3.jdmagicbox.com

Преимущества использования свай

  • Они могут быть сборными в соответствии со спецификациями.
  • Им можно предварительно придать любую длину, форму и размер и использовать на месте, что сокращает время завершения.
  • Несущая способность фундамента на винтовой свае увеличивается, когда он вдавливается в сыпучий грунт, поскольку прилегающая масса грунта уплотняется вокруг сваи.
  • Стопы дают чистый и аккуратный вид, что требует минимального надзора и меньше места для хранения.
  • Сваи используются в местах, не допускающих бурение скважин из-за заимствования и нахождения подземных водоносных горизонтов под давлением.
  • Они являются отличным выбором при работе над водой, например, при работе с сваями на пристанях и сооружениях причалов.

Недостатки использования Pile

Дайте мне знать, когда вы разместите ссылку, так что мы планируем разместить ее во всех наших учетных записях в социальных сетях.

  • Необходимо адекватное усиление сборных железобетонных свай, поскольку это помогает им выдерживать нагрузки при транспортировке.
  • Правильное предварительное планирование необходимо для правильного обращения с сваей при забивании ее в землю.
  • Для забивки свай требуется тяжелое оборудование.
  • Трудно заранее определить требуемую длину сваи; следовательно, процесс будет включать добавление большего количества отрезков или отрезание лишнего, что увеличивает стоимость проекта.
  • Сваи не подходят для почв с плохим дренажем. При правильной организации забивки и фазе может произойти вспучивание почвы или всплытие уже забитой сваи при вдавливании новой.
  • Забивка свай вызывает вибрации, которые могут повлиять на целостность фундаментов соседних конструкций.

Типы, применение, преимущества и недостатки

Свайный фундамент — это тип глубокого фундамента, на самом деле тонкая колонна или длинный цилиндр, изготовленный из таких материалов, как бетон или сталь, которые могут быть залиты на месте или забиты на месте используется для поддержки конструкции и перемещения груза на желаемую глубину за счет торцевого подшипника или поверхностного трения.

Он действует как структурный элемент для передачи нагрузки конструкции на требуемую глубину в глубоком фундаменте, чтобы выдерживать нагрузку, которая может быть вертикальной или боковой, боковой и вертикальной.

Знакомство с свайным фундаментом:

Свайный фундамент состоит из свай, вкопанных в грунт. Эти фундаменты передают нагрузку здания на несущий грунт с лучшей несущей способностью.

Эти фундаменты полезны в районах с неустойчивым верхним слоем грунта, который может быть плохим для больших зданий.

Если предпочтение отдается свайному фундаменту:

  • Надстройка имеет тяжелый вес, и его распределение неравномерно.
  • Верхний слой почвы имеет плохую несущую способность и сжимаемый или слабый верхний слой почвы.
  • Сооружение находится у русла реки, где есть опасность фильтрации воды.
  • При воздействии поднимающей силы.
  • Поверхность с эрозией почвы.

Типы свайного фундамента:

Классификация по материалу:

1. Древесная свая:

В качестве кучи используется свайный фундамент из дерева диаметром около 30 см, ствол должен быть прочным, прочный и прямой.

Верхняя часть сваи закрывается стальным колпаком, чтобы предотвратить рассыпание или растекание древесины в случае, если сваю забьется в землю.

На другом конце имеется железный башмак для облегчения вставки и предотвращения повреждения стопки.

2.Бетонная свая:

Свайный фундамент из бетона обычно используется для глубокого фундамента, это либо сборные бетонные сваи, либо армирующие монолитные сваи.

Сборные железобетонные сваи в большинстве своем имеют круглую или восьмиугольную форму с заостренным краем с одной стороны.

В основном это предварительно напряженные сваи длиной более 10 метров, они могут выдерживать большее слуховое давление, чем груда дерева.

В бетонных сваях просверливается грунт необходимого диаметра и глубины, затем в яму опускается арматурный каркас и выполняется бетонирование.

Бетонные сваи могут применяться практически для всех типов фундаментов, подверженных средним и большим нагрузкам.

3.
Стальные сваи:

Фундамент из стальных свай представляет собой профилированный стальной прокат, конической формы или шпунтовые сваи.

Классификация по опорным воздействиям:

4.Несущая свая:

Когда сваи переносят нагрузку здания через слой мягкого грунта на подходящий несущий слой на большей глубине, это называется несущей сваей.

Свая остается в пласте на большей глубине.

5. Сваи трения:

Когда свайный фундамент перемещает нагрузку только за счет сопротивления кожи без какой-либо концевой опоры, сваи называются сваями трения.

6. Сваи с недоразвёртыванием:

Свайный фундамент с недоразвёртыванием обычно используется на черных хлопчатобумажных почвах, которые набухают или сжимаются под воздействием воды или в больших количествах при высыхании.

Это просверливаемая на месте стопка, которая расширяет одну или несколько, снабженных луковицами по всей ее длине, известными как нижние ободки.

Классификация по размеру:

7. Конические сваи:

Свайные фундаменты с нижним сечением ЭМС называются ленточными сваями, эти сваи используются для увеличения плотности грунта путем забивания этих свай в рыхлый грунт.

Врезные сваи также называются сборными сваями.

Преимущества свайного фундамента:

  1. Сваи могут быть подготовлены по длине.
  2. Процесс сборного железобетона сокращает время завершения.
  3. Может быть установлен на очень большой площади и очень большой длине.
  4. Мы можем использовать сваи там, где не требуется бурение.
  5. Сваи очень аккуратные и чистые.

Недостатки свайного фундамента:

  1. Свая быстро повреждается при прохождении через камни и валуны.
  2. Морские бурильщики могут атаковать сваи в соленой воде.
  3. Свая не может быть выше уровня земли.
  4. Очень сложно заранее узнать фактическую требуемую длину.
  5. При забивании свай возникают вибрации, которые влияют на соседние конструкции.
  6. Для работы свай требуется тяжелое оборудование.
  7. Сваи не имеют низкого дренажа.
 Также прочтите: Разница между фундаментом и фундаментом

Использование глубокого фундамента:

Существуют различные типы глубокого фундамента, и свайный фундамент является одним из них.

Использование свайного фундамента зависит от:

  • Типа используемой сваи.
  • предназначенная функция, для которой используется свая.
  • Нагрузка, которая должна быть приложена к свае

Тип материала, который используется для строительства сваи, следующие области применения свай:

Концевая несущая способность или прочность на сжатие:

Иногда мы используем сваи для достижения требуемой прочности на сжатие в мягком грунте.

Мы используем сваи для передачи нагрузки через мягкий грунт на подходящий несущий слой, используя свойства опорной или опорной поверхности сваи.

Глубина размыва:

Чтобы построить сооружение в воде или на водной реке или русле канала, мы должны построить фундамент через русло реки и в пределах глубины размыва.

В этих ситуациях, если мы выберем неглубокий фундамент, нам, возможно, придется использовать перемычку или какой-либо отвод, что очень нерентабельно.

Растяжение или подъем:

Свайный фундамент обычно используется для переноса сжимающей нагрузки через опорную или концевую опору.

В случае высоких конструкций или башен может возникнуть напряжение, которому должны противостоять сваи.

Для опоры, несущей линии электропередачи большой мощности, т. Е. Ветровая тяга может создавать напряжения, которым должна противостоять стяжка.

Также включите использование глубокого фундамента или толстого плота, что иногда является неформальным.

V Контроль вибрации:

Турбины и силосы для фундамента зданий, поддерживающих вибрационное оборудование, где вибрации являются важными и вызывают отказы.

Есть два варианта, которые вы можете использовать для крупномасштабных блоков для поглощения вибрации, и массовый блок очень экономичен.

Уплотняющие сваи:

Иногда сваи вдавливаются в ослабленный уровень почвы, чтобы увеличить несущую способность почвы.

Сваи называются сборными сваями, поэтому с помощью сборных свай мы можем увеличить несущую способность грунта.

Быстрое строительство:

Для решения любой проблемы, связанной с почвой, или для укладки глубокого фундамента, особенно свай, это очень хороший вариант, когда график очень жесткий.

Они быстро строятся и не сложны в проектировании.

 Также прочтите: Фундамент ростверка, фундамент пирса и фундамент колодца

Заключение:

Свайный фундамент обычно используется, когда грунтовые условия недостаточны для выдерживания расчетной нагрузки или когда ожидается не вертикальная нагрузка.

Преимущества и недостатки свайного фундамента [Полное руководство]

Что такое свайный фундамент?

Свайный фундамент — это очень глубокий фундамент.Эти сваи изготавливаются из стали, бетона и дерева. Длина ворса в 4 раза больше его ширины. Сваи вертикально находятся внутри земли. Основные преимущества свайного фундамента — высокая несущая способность и коррозионная стойкость. Недостатком свайных оснований являются кислоты, которые могут повредить бетон и вызвать реакции с соленой водой.

Использование свайного фундамента

источник: civildigital.com

  • Передача нагрузки на свайный фундамент от надстроек
  • Если на нем есть грунт, мы не можем держать здание вакцинированным, поэтому используется свайный фундамент.
  • Свайный фундамент экономичнее других предлагаемых.
  • Если под конструкцией имеется высокий уровень грунтовых вод.
  • Если состояние почвы очень плохое и невозможно выкопать почву на необходимую глубину.

Типы свайного фундамента

источник: onlinecivilforum.com

  1. Приводной
  2. Монолитный
  3. Забивной и монолитный

Забивной свайный фундамент = бетон + сталь + древесина
Монолитный = из бетона
Забивной и монолитный = преимущества свайного фундамента
Как используются сваи?

Свайный фундамент несет большую нагрузку, поэтому его тщательно изготавливают рабочие.Инженер сначала изучит грунт, может ли сваи легко вбиваться в нее или нет. Каждая куча имеет эффект почвы вокруг нее. Инженеры составляют группу из свай и закрывают их с помощью заглушки. Заглушка сваи — это очень толстая крышка, сделанная из бетона, которая обрабатывает небольшую группу сваи и работает как основание. Вся нагрузка распределяется на этот столбец крышки.

Как сооружаются сваи?

источник: dbm.in

Монолитные сваи

  • Забивание тонкостенной стали в земле
  • Центр трубы удаляет всю оставшуюся почву.
  • Уменьшить прочность стали в трубе.
  • Насыпьте мокрую бетонную сваю в трубу.

Забивные сваи

  • Сваю изготавливают на первом уровне земли, после чего забивают в землю.
  • Свая закладывается в грунт с помощью копра.
  • Эта машина удерживает сваи в вертикальном положении и после этого забивает землю молотком.
  • Сваю вводят в землю продолжающим ударом.
  • Свая накрыта стальным колпаком.
  • Этот колпачок предотвращает его рассыпание.

Вам также может понравиться 22+ лучших программного обеспечения для управления строительством для оптимизации рабочего процесса

Преимущества и недостатки свайного фундамента

Источник: civilsnapshot.com

Свайный фундамент имеет некоторые преимущества и недостатки: —
Преимущества свайного фундамента

  1. В соответствии со спецификацией мы предварительно заказываем сваю
  2. Сваю можно предварительно изготовить по длине и размеру в зависимости от использования на строительной площадке
  3. Сборный железобетон — это процесс, благодаря которому сокращается время завершения
  4. Может быть установлен на очень большой площади.
  5. Возможна установка очень большой длины.
  6. Мы можем использовать сваи там, где не проводятся бурение и отверстия.
  7. Работа с ворсом очень аккуратная и чистая.

Недостатки свайного фундамента

  1. Сваю можно быстро повредить, забив камни и валуны.
  2. Сваи могут быть поражены морскими бурильщиками в соленой воде.
  3. Сваи не могут быть выше уровня земли.
  4. Очень сложно заранее узнать фактическую требуемую длину.
  5. При забивании свай возникают вибрации, которые влияют на соседние конструкции.
  6. Требуется тяжелое оборудование для забивки свай.
  7. Свая не удерживается для низкого дренажа.

Преимущества и недостатки различных типов свай
Теперь мы подробно ознакомимся с преимуществами и недостатками различных типов свай. Теперь мы прочитаем о 5 типах свай. Всего 3 типа свай, но в нем есть два типа свай.Вот эти 5 свай: —

  • Деревянная свая
  • Бетонные сваи: —
  • Забивные и монолитные бетонные сваи
  • Буронабивные и монолитные (несмещаемые сваи)
  • Стальные сваи ( стальной прокат)

1. Деревянные сваи: —

источник: eastcoastpiles.com

Advantage

  • Деревянные сваи очень просты в обращении.
  • Это очень недорого по сравнению с другими, потому что древесины много.
  • Секции можно комбинировать вместе, а продолжительность упражнения легко снимается.

Недостатки

  • Свая не выше уровня грунтовых вод.
  • Разобьется при движении о камни и валуны.

2. Бетонные сваи: —

источник: contextcompany.com

Преимущества

  • Это не соскабливание.
  • Доступнее других.
  • Качество бетона проверяется перед проездом.
  • Может работать на большой длине.
  • Можно перемещать над уровнем земли.

Недостатки

  • Больше других резать очень сложно.
  • Может сломаться во время движения.
  • Может потребоваться замена сваи.
  • Иногда возникают проблемы со звуком и вибрацией.
  • Невозможно проехать с большим диаметром.

3. Забивные и монолитные бетонные сваи

источник: thebalancesmb.com

Преимущества

  • Осмотр отливки можно легко выполнить или легко увеличить до минимальной длины.
  • Доступнее других.
  • Слишком низкий уровень шума.
  • Длину можно легко отрегулировать.
  • Усиление водителя не влияет на воздействие стресса.

Недостатки

  • Дорого.
  • Там, где высота над головой ограничена, движение невозможно.
  • Легкий стальной профиль или бетон, предварительно заказанный по предварительному заказу, могут быть повреждены из-за жесткого вождения.
  • Смещение тесных подпорных стенок.
  • Потеря зеленой формы бетона из-за первых сил, установленных в почве.

4. Буронабивные и монолитные (несмещаемые сваи): —

источник: skanska.co.uk

Достоинства

  • Так же можем поставить с большим диаметром.
  • Можно поставить и большой длины.
  • Риска при посадке нет.
  • Его также можно установить в условиях небольшой высоты над головой.
  • Сваи материала не работают при погрузке-разгрузке и забивке.

Недостатки

  • Бетон не в идиллическом состоянии.
  • Уровень выше земли не может быть расширен.
  • Метод бурения требует затирки фундамента для достижения экономической устойчивости основного блестящего песчаного или серверного грунта.
  • Увеличенный конец невозможно изготовить из безвредных материалов без специальной техники.

5. Стальные сваи (стальной прокат)

источник: mlioncorp.com

Преимущества

  • Сваи удобны в обращении и режут сколько угодно.
  • Очень тяжелое вождение можно выполнять на большой длине.
  • Эта свая легко может нести тяжелый груз.
  • Можно успешно поставить якорь в скалы с наклонными краями.
  • Сваи малого смещения особенно полезны, если важно смещение земли и волнения.

Недостатки

  • Дорого.
  • Куча будет царапаться.
  • Легко перемещается во время вождения.

Что такое опорный фундамент

Что такое фундамент пирса?

Фундамент, который выдерживает большую нагрузку от надстройки с помощью сваи под землей и цилиндрических колонн, называемых опорой над землей, известен как основание опоры.

Фундамент пирса также известен как фундамент столбов. Между сваей и цилиндрической колонной (опорой) имеется плоская конструкция, называемая заглушкой сваи, которая помогает надстройке противостоять колонне и быть устойчивой.

В фундаменте опоры полая вертикальная шахта опускается до твердого основания, а затем пустоты заполняются инертным материалом, таким как песок или тощий бетон.

Где можно построить фундамент для опоры?

Фундамент с опорой особенно подходит для тяжелых конструкций, таких как эстакады в песчаных грунтах или мягких грунтах, перекрывающих твердые слои на разумной глубине.Этот фундамент передает нагрузку посредством опоры, а нагрузка воспринимается только опорой. Этот фундамент открыт вверху, а внизу называется открытым кессоном.

Фундамент с опорой подходит там, где несущий слой находится на небольшой глубине и нет шансов на эрозию ниже фундамента. Это близко вверху и открывается внизу и называется закрытым кессоном. Это еще называют плавающими кессонами.

Что такое опорный фундамент?

Фундамент опоры состоит из цилиндрической колонны большого диаметра для поддержки и передачи большой сверхналоженной нагрузки на твердые слои ниже.Разница между свайным фундаментом и пирсным фундаментом заключается в способе строительства.

Также читайте

Различия между односторонними и двусторонними плитами

Что такое PCC, DPC, RCC в гражданском строительстве?

Перенос через свайный фундамент посредством трения и / или опоры, опорный фундамент передает нагрузку только через опору. Как правило, опорный фундамент имеет меньшую глубину, чем свайный фундамент.

Фундамент пирса предпочтительнее в месте, где верхние слои состоят из разложившихся пород, перекрывающих слои здоровых пород.В таком состоянии становится трудно забивать несущие сваи через разложившуюся породу.

В случае жестких глин, которые оказывают большое сопротивление забиванию несущей сваи, можно удобно построить опорное основание.

Кессоны: — Термин «кессоны» происходит от французского слова Caisse, что означает сундук или ящик. Кессоны имеют в среднем коробчатую структуру, круглую или прямоугольную, которая опускается с поверхности земли или воды на некоторую желаемую глубину.Кессоны бывают трех типов.

Типы кессонов

а) Ящик Кессон

б) Открытый кессон

c) Пневматические кессоны

а) Ящик-кессон: —

Ящик Кессон открыт вверху и закрыт внизу и выполнен из дерева, железобетона или стали. Кессон строится на суше, затем спускается на воду и спускается к причалу, где он опускается в нужное положение. Такой тип кессона предназначен для пользователей, где несущий слой доступен на небольшой глубине и где нагрузки не очень большие.Кессоны закрытого типа используются для строительства волноломов и морских стен.

Перед установкой сборных спускаемых кессонов ровная несущая поверхность подготавливается дноуглубительными работами или водолазами. Для этого обычно делается засыпка песком. Спущенный кессон затем опускают, заполняя его подходящим материалом, обычно песком или гравием.

б) Открытый кессон: —

Открытая кессонная железобетонная кладка, открытая сверху и снизу и используемая для строительства и фундамента моста.Открытые кессоны называются скважинами. Хороший фундамент из наиболее распространенного типа глубокого фундамента для моста в Индии.

Всякий раз, когда для учета размыва или несущей способности требуется, чтобы фундамент был заложен на глубину более пяти-семи метров, выемка грунта в открытых грунтах становится дорогостоящей или нерентабельной, поскольку это должна обеспечить удачная опалубка. Кроме того, из-за больших объемов земляных работ из-за боковых откосов продвижение работ при выемке грунта будет очень медленным.

Еще одним недостатком использования обычного типа фундамента является то, что выкопанный материал, повторно засыпанный вокруг конструкции, является рыхлым и, следовательно, легко поддается мытью по сравнению с естественным грунтом.Вышеупомянутый недостаток устраняется в хорошем фундаменте, который представляет собой раковину, утопленную путем выкапывания внутри нее, и которая в конечном итоге становится частью постоянной конструкции.

c) Пневматические кессоны

В пневматических кессонах конструкция такая же, как и у открытых кессонов, но разница в том, что нижняя часть этих кессонов открыта, а верхняя часть закрыта. Фундаменты такого типа сооружаются, как правило, под водой. Конструкция может быть мостом в реке, водопропускной трубой, многоэтажным домом и т. Д.

Способы устройства опор.

1) Каменная или бетонная опора: —

Если хороший несущий слой существует на глубине до 5 м ниже уровня земли, можно использовать опоры фундамента из кирпича, кирпича или бетона в вырытых котлованах. Размер и пространство опоры в зависимости от глубины твердого основания, характера вышележащего грунта и дополнительной нагрузки.

2) Кессоны просверленные: —

Термины пробуренные кессоны, фундаментные опоры или подпалубы используются инженерами как синонимы для обозначения цилиндрического фундамента.Пробуренный кессон в основном представляет собой сжатый элемент, подверженный осевой нагрузке вверху и реакции внизу.

Пробуренные кессоны обычно пробурены механическими средствами. Кессоны высверленные бывают трех типов. Они приведены ниже.

а) Бетонный кессон с увеличенным дном.

б) Кессоны из стальных труб с бетоном, залитым в трубу.

c) Кессоны с бетонным и стальным сердечником в стальной трубе.

C) Фундамент опоры с арками: —

Стена выдерживает большие нагрузки, опоры вырыты через регулярные промежутки времени и залиты цементным бетоном.Пирсы могут опираться на хорошо несущие пласты.

Эти опоры соединены бетонной или каменной аркой, над которой может быть возведена стена. При необходимости, над аркой может быть предусмотрена бетонная балка, если арка построена из кирпича. Арки сооружаются с зазором над уровнем земли.

Этот зазор позволит грунту свободно перемещаться по вертикали во время операции набухания и усадки.

Преимущество пирсового фундамента

  • Легко построить.
  • Требуется меньше денег на материалы и труд.
  • Может быть предварительно отлит.
  • Экономит время.
  • Это не причина повреждения конструкции.
  • Дизайнер может изменить дизайн при необходимости.

Недостаток опалубки

  • Если места мало, то строительство затруднено.
  • Некоторое время пирс испортился из-за попадания внутрь него влаги.
  • Для перемещения требуется тяжелое оборудование.

Различные формы и размеры фундамента опоры;

Выбор конкретной формы в зависимости от размера основания пирса или устоев, ухода и стоимости опускания, учета наклона и смещения во время опускания, а также вертикальных и горизонтальных сил, которым подвергается скважина.

Круглый колодец имеет минимум на метр для данной площади дноуглубительных работ, и, следовательно, отношение глубины погружения к поверхностному трению является максимальным. Кроме того, поскольку периметр находится на одинаковом расстоянии во всех точках от центра выемки земснаряда, опускание более равномерное, чем для другой формы.

Однако недостатком круглой опоры является то, что в направлении, параллельном пролету моста, диаметр опоры намного больше, чем минимальный размер, требуемый для размещения опоры моста, и, следовательно, круглый колодец создает дополнительные препятствия для водного пути. чем пирс моста.

Этого недостатка можно избежать в случае двойной D-образной формы, которая соответствует форме опоры моста в плане. Площадка земснаряда похожа на двойную D. Следовательно, для большого пирса двойной D более экономичен, чем одинарный круговой колодец.

Двойная круглая скважина сочетает в себе преимущества круглой скважины и двойной D, но единственная загвоздка состоит в том, что две скважины, заглубленные близко друг к другу, имеют тенденцию смыкаться или расходиться.

Однако в примыкании и стенках крыла, где наклон и смещение положения не важны, предусмотрена батарея колодцев малого диаметра.

Итак, друзья, я надеюсь, что эта статья «Что такое фундамент для пирса» останется для вас полезной.

Читайте также,

Части моста | Различные типы моста | Абатмент, арка, ворс, заглушка

Различные типы мостов — Все типы мостов, используемых в гражданском строительстве

12 главных различий между водоводом и мостом — легко объяснить

Просмотры сообщений: 658

Похожие сообщения

Плюсы и минусы нестандартных фундаментов

Некоторым домам нужен фундамент, который приподнимает строительство

Хотя мало кто тратит время на размышления об фундаменте дома, простой факт заключается в том, что это один из самых важных элементов дома.Как и крыша, фундамент — несущая конструкция, поддерживающая дом — не является популярным предметом для разговоров с потенциальными домовладельцами.

Типы фундаментов различаются — в зависимости от таких факторов, как архитектурный стиль, географическое положение, климат, почвенные и влажностные условия, а также очень важный бюджет для жилищного строительства. В дополнение к обычным вариантам — вроде полноценных, выходных или дневных подвалов; пространства для обхода; и бетонные плиты — с которыми мы знакомы или, по крайней мере, слышали о них, и которые работают в различных климатических условиях и потребностях, есть также необычные фундаменты, которые особенно важны на побережье, на берегу моря, на береговой линии и подверженные наводнениям районы.

Поскольку не каждый дом построен на одинаковом фундаменте, важно понимать другие варианты. Итак, давайте сосредоточимся на различных типах возвышений, таких как опоры, свайные и винтовые сваи.

Этот 1,5-этажный дом в современном прибрежном стиле площадью 1619 квадратных футов, построенный на фундаменте приподнятого этажа, имеет просторную веранду, три спальни, две ванные комнаты, большие окна и отдельную спальню на верхнем этаже. (План 116-1085)

Фундаменты многоэтажного дома

По практическим или эстетическим причинам потенциальные покупатели жилья заново открывают для себя фундамент с фальшполом.По сути, приподнятый фундамент предназначен для поднятия жилого пространства дома над землей, чтобы изолировать его от насекомых и влаги и защитить от сильного дождя и штормов. Визуально фундамент фальшпола дома работает как пьедестал и усиливает привлекательность бордюра.

1. Пирс или фундамент «сваи»

Возможно, наиболее заметным из приподнятых фундаментов дома является фундамент из опор и балок, или сваи, обычно встречающийся в прибрежных районах, на берегах, а также на горных или холмистых участках, где сложно установить традиционный фундамент из-за типа почвы. , периодическое вторжение воды или наводнение, крутой склон и т.п.Обычно поднятый на высоте от двух до десяти футов над землей поднятый фундамент состоит из кирпичных, каменных, деревянных или бетонных опор и деревянных или стальных балок, которые выдерживают вес дома. Пространство под домом полностью открыто, за исключением ряда вертикальных столбов, прикрепленных к балкам, поддерживающим конструкцию.

Это создает пространство под домом, обеспечивающее достаточную естественную вентиляцию. У домовладельцев также есть возможность покрыть пространство внешними стенами или использовать их для гаража / навеса для машины или складского помещения, если оно достаточно высокое.

В этом сказочном двухэтажном доме в прибрежном стиле изображен фундамент из опор и балок. Построенный на узком участке, дом состоит из четырех спален, в том числе двухкомнатных люксов с гардеробными на втором этаже и четырех ванных комнат. Открытый нижний уровень предоставляет много гаража, подсобных помещений и складских помещений (план № 196-1061).

На этом простом рисунке показан способ установки фундамента из опор и балок: бетонные вертикальные столбы, поднятые над землей, увенчанные деревянными балками, обеспечивающие встроенное пространство для доступа для размещения водопроводных и электрических систем (источник : Basement Guides ) .

Преимущества столбчатого фундамента

Поскольку они расположены на возвышении, дома, построенные на фундаменте из опор и балок, менее подвержены затоплению, что устраняет проблему попадания воды в основное жилище и отрицательного воздействия на него. Есть и другие преимущества.

  • Более легкий доступ к водопроводу, проводке, воздуховодам и другим электрическим деталям
  • Небольшое количество плесени и гнили или их отсутствие из-за вентиляции под конструкцией
  • Может быть более экономичным, чем другие фундаменты
  • Ремонт проще и дешевле, чем плитный фундамент
  • Переезд дома проще — при необходимости

Недостатки опалубки

К недостаткам можно отнести:

  • Может быть подвержен заражению насекомыми и вредителями, вызывающими повреждение проводки и элементов конструкции.Чтобы избежать этого, полы должны быть хорошо изолированы от насекомых
  • Энергоэффективные и более холодные полы зимой без надлежащей теплоизоляции
  • Скрип и скрип половиц возможны, поскольку фундамент из балок имеет меньшую опору, чем полы, лежащие на бетонной плите
  • Возможна влажность, в зависимости от высоты фундамента, которую можно исправить, установив дренаж или канализацию для отвода воды по периметру фундамента
  • Возможно значительное повреждение всего фундамента из-за незначительного повреждения столба или опоры

2.Фундамент свайный

Свайный фундамент, описанный как серия колонн или длинных цилиндров из прочного материала, построенных или вкопанных в землю / грунт, действует как устойчивая опора для построенных на нем конструкций. Фундаменты такого типа могут выдерживать более высокие нагрузки, чем сплошные опоры. Они переносят нагрузки от конструкций на твердые породы, камни или почву; и поддерживайте конструкцию, оставаясь прочно уложенной в почву.

Свайные фундаменты особенно полезны в районах с неустойчивым верхним слоем грунта, который может быть плохим для больших зданий и обычно устанавливается, когда грунтовые условия недостаточны для выдерживания расчетной нагрузки или когда ожидается не вертикальная нагрузка.

В этом сказочном трехэтажном доме в прибрежном стиле изображен свайный фундамент. Построенный на узком участке, дом состоит из шести спален, в том числе двух главных люксов на втором этаже, пяти ванных комнат и дамской уборной. На третьем этаже есть большая комната с видом на крытую террасу. Открытый нижний уровень предоставляет много места для гаража и складских помещений (план №130-1093).

Существует несколько типов свайных фундаментов в зависимости от их функции и состава материалов.Фундаментные сваи классифицируются по назначению:

  • Концевые опорные сваи — нижний конец сваи опирается на слой особо прочного грунта или породы. Нижний конец опирается на поверхность, которая действует как пересечение слабого и сильного слоев, при этом нагрузка проходит в обход слабого слоя и передается на более прочный слой.
  • Фрикционные сваи — Здесь нагрузка передается на почву по всей высоте сваи… вся поверхность цилиндрической сваи работает, чтобы перенести вес на почву.Количество нагрузки, которую может выдержать свая, прямо пропорционально ее длине.
  • Сваи для теста забиваются под наклоном, чтобы выдерживать наклонные нагрузки.

Материал и форма сваи

Сваи могут быть из дерева / бруса, бетона и стали.

На этом информативном эскизе показаны различные формы свайных фундаментов и материалы, использованные для их изготовления ( источник: Школа PE ),

  • Бетонные сваи бывают двух видов . Это сборный железобетон, которому придают определенную форму в месте, отличном от здания, выдерживают на литейном дворе, а затем транспортируют на место работы. Заливка на месте или заливка на месте означает, что стандартный бетон транспортируется на площадку, а затем помещается в необходимое место, в самосвал или насос.

  • Древесина. Поскольку деревянные сваи используются для поддержки зданий в районах со слабым грунтом, необходимы деревья с исключительно прямыми и длинными стволами.Деревья должны быть не менее 20 метров в длину, потому что два ствола нельзя соединить вместе в одну кучу.

  • Стальные сваи — это тяжелые колонны, сделанные из стали, а не из бетона, и предназначены для работы с тяжелыми конструкциями, такими как небоскребы, автомобильные мосты и вертикальные башни. Прочность и долговечность стали позволяет забивать сваи глубже в землю и преодолевать плотный слой твердого гравия.

Преимущества свайного фундамента

Давайте начнем с процесса сборного железобетона, который предварительно подготавливает сваи в соответствии с желаемой / необходимой длиной, что сокращает время завершения.

  • Фундамент подходит для всех размеров собственности и может быть установлен на большой площади и очень большой длине.
  • Сваи можно использовать там, где не требуется бурение.
  • Сваи очень аккуратные и чистые.

Недостатки свайного фундамента

Вот несколько недостатков, которые следует учитывать:

  • Склонен к повреждениям при движении по камням и валунам, а также к атакам морских бурильщиков
  • Трудно заранее узнать фактическую требуемую длину
  • Вибрации распространены — и влияют на соседние конструкции — при забивании свай в грунт
  • Требуется тяжелая техника для работы
  • Нет низкого дренажа

3. Фундамент на винтовых сваях

Этот фундамент, также известный как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, был введен в эксплуатацию в 1836 году. Открытые, разработанные и запатентованные в 1833 году слепым ирландским инженером Александром Митчеллом, винтовые сваи успешно использовались в качестве фундаментов для маяков и мостов. , и пирсы.

Митчелл добился известности, построив первый маяк на винтовых сваях — Маяк Маплин-Сэндс в устье реки Темзы.Строительство маяка началось в 1838 году и впервые было зажжено в 1841 году. Маяк на винтовых сваях стоит на сваях, которые ввинчиваются в песчаное или илистое морское или речное дно.

Винтовые сваи — это стальные ввинчивающиеся сваи и система анкерного крепления к грунту, используемые для строительства глубоких фундаментов. Их описывают как «трубы из оцинкованного железа со спиральными ребрами», которые устанавливаются глубоко в землю для прочной поддержки конструкции.

Фундаменты на винтовых сваях распространены в крошечных домах, загородных домах, террасах и небольших приусадебных участках.

Визуализация первого маяка на винтовых сваях — Маяк Маплин-Сэндс на Темзе — показывает стальные трубы, закрепляющие конструкцию (кредит изображения : Public Domain ).

Вверху: Очень уютный дом в современном стиле площадью 456 квадратных футов с одной спальней, одной ванной, камином в гостиной и крытой верандой с дровяной печью — идеальная модель для небольшого жилого дома, где фундамент на винтовых сваях — привлекательный вариант. Внизу: На плане этажа показано расположение винтовых свай и балок, закрепляющих конструкцию. Как мы видим, фундамент небольшой и компактный и позволяет легко добавлять и расширять дом (план № 116-1013).

Преимущества свайного винтового фундамента
Основная причина, по которой в промышленности используются фундаменты на винтовых сваях, — это экономическая эффективность. Фундамент на винтовых сваях — экономичная альтернатива традиционным методам глубокого фундамента.Прочие преимущества:
  • Универсальность и множество возможностей
  • Сокращение сроков реализации проекта
  • Простота установки — и гибкость в использовании круглый год
  • Удобство доступа
  • Уменьшение выбросов углекислого газа / уменьшение воздействия на окружающую среду. Забивание винтовых свай в грунт означает меньшее смещение грунта. В этом случае нет необходимости вывозить излишки почвы с участка, что позволяет сэкономить на транспортных расходах и сократить углеродный след проекта.
  • Легкость снятия, когда фундамент больше не требуется
  • Снижение риска для персонала
  • Минимальное нарушение шума и вибрации прилегающих конструкций

Вверху: Этот прибрежный дом площадью 2318 квадратных футов поддерживает 5 спален, в том числе две главные апартаменты, четыре ванные комнаты, дамскую комнату и большую открытую жилую площадь с камином на свайном фундаменте. Внизу: План этажа уровня земли показывает места, где будут размещаться опорные винтовые сваи, используя квадратные прямоугольники с крестиками на них. Обратите внимание на пространство, где могут быть размещены 3 машины, а также кладовая, спальня и ванная для тех, кто не хочет или не может легко подниматься по лестнице (план № 130-1045)

Недостатки винтового свайного фундамента

С другой стороны, есть недостатки у винтового свайного фундамента.

  • Минимальное воздействие шума и вибрации на прилегающие конструкции
  • Сложные для проникновения в чрезвычайно твердые несущие слои
  • Возможно повреждение спиралей при прокладке через слои (например, твердые каменистые слои)
  • Требуемое время производства
  • Возможны дополнительные расходы, связанные с некачественными и трудно прогнозируемыми почвенными условиями.

4. Фундамент стволовой стены

Довольно распространено в Калифорнии, Техасе, на северо-западе, юге и в районах, подверженных землетрясениям и наводнениям, стволовая стена представляет собой несущую конструкцию, соединяющую фундамент здания с вертикальными стенами, возведенными поверх фундамента.Стенка ствола короткая — около высоты люка — передает нагрузку конструкции на опору, которая распределяет вес на более широкую площадь. Кроме того, этот фундамент обеспечивает приподнятую площадку для стен.

Как строятся стволовые стены? На уровне земли заливается нижний колонтитул, затем укладываются цементные блоки, чтобы создать стену, возвышающуюся над отметкой перекрытия. Иногда их называют «фундаментами с двумя заливками» в отношении первой заливки фундамента, а затем самих стен.

Часто построенные из кирпичной кладки — шлакоблоков — или из бетона, стволовые стены также могут быть сделаны из обработанной консервантом древесины (так называемые «стены пони»). Бетонные стены стволов более прочные и необходимы в зонах затопления и в районах с сильными ветрами.

После того, как бетонная плита установлена, вокруг нее можно построить стену ствола. Сталь часто используется для крепления стены к фундаменту.

Этот очаровательный двухэтажный дом площадью 2 401 квадратный фут в традиционном стиле с примесью побережья имеет приподнятый фундамент, который подчеркивает его привлекательность.Прекрасная резиденция имеет открытый дизайн и включает в себя четыре спальни, 3,5 ванных комнаты, крытую веранду, патио, солярий, кухню с уголком для завтрака (план № 168-1113).

Преимущества фундамента со стержневой стеной

Неудивительно, что фундамент стеновой ствола популярен, поскольку он дает возможность построить подвал или подвал. Другие преимущества…

  • Прочный и прочный фундамент, который передает нагрузку от дома на фундамент и распределяет вес на большую площадь.
  • Фундамент защищает пол от затопления и непогоды.
  • Обеспечивает легкий доступ к водопроводу, электропроводке и механическим системам.
  • Пригодность для большинства почвенных условий
  • Фундамент на возвышении добавляет эстетики дому.

Недостатки фундамента на стволовой стене

К минусам относятся большие усилия и затраты и дополнительные посещения инспекторов, высокий уровень заморозков, который может вызвать проблемы, и необходимость надлежащей изоляции для повышения энергоэффективности и защиты от вредителей.

Поскольку фундамент не является универсальным предложением « одного размера для всех», подумайте о стоящей перед вами захватывающей задаче, потратив время на обдумывание и понимание вариантов, которые лучше всего подходят для вашего дома и стиля жизни. стиль, ваши потребности, географический район, климат и бюджет.

Строительство стен из секущих свай |

Секущие свайные стены образуются путем сооружения пересекающихся железобетонных свай.Секущиеся сваи укрепляются стальной арматурой или стальными балками и сооружаются путем бурения под буровым раствором или шнеков. Первичные сваи устанавливаются первыми, а второстепенные (охватываемые) сваи сооружаются между основными (охватывающими) сваями, когда последние набирают достаточную прочность. Перекрытие ворса обычно составляет порядка 8 см (3 дюйма). В стене из наклонных свай нет перекрытия свай, так как сваи сооружаются заподлицо друг с другом.

Основными преимуществами секционных свайных стен являются:

  • Повышенная гибкость выравнивания конструкции.
  • Повышенная жесткость стен по сравнению с шпунтовыми сваями.
  • Может устанавливаться на сложной почве (булыжники / валуны).
  • Менее шумная конструкция.

Основными недостатками секущих свайных стен являются:

  • Может быть трудно достичь допусков по вертикальности для глубоких свай.
  • Трудно обеспечить полную гидроизоляцию швов.
  • Повышенная стоимость по сравнению со стенами из шпунта.

Конструкция стены из секущих свай при использовании стальных балок предполагает использование более слабого бетона, чем обычный.Сваю, которая отстает от стены между двумя основными балками, необходимо исследовать на предмет сдвига и сжатия арки.


Касательная свайная стена
Касательная свайная стена — это разновидность секущих свайных стен и солдатских свайных стен. Однако стены с касательными сваями строятся без перекрытия, и в идеале одна свая соприкасается с другой. По сравнению с секущими свайными стенами, касательные свайные стены обладают следующими преимуществами:

  • Повышенная гибкость выравнивания конструкции.
  • Более простое и быстрое строительство.

Основным недостатком касательных свайных стен является:
Они не могут использоваться в условиях высоких уровней грунтовых вод без обезвоживания.


Стенка из секущих свай — твердая / мягкая или твердая / твердая

Если требуется краткосрочное удержание воды, эта система предлагает наиболее экономичное и быстрое решение. Стена состоит из переплетенных буронабивных свай. Первичные сваи сначала сооружаются с использованием «мягкой» цементно-бентонитовой смеси (обычно 1 Н / мм2) или «твердого» бетона (обычно 10 Н / мм2).Вторичные сваи, сформированные из конструкционного железобетона, затем устанавливаются между первичными сваями с типичным замком 150 мм. Эти стены могут нуждаться в железобетонной облицовке для постоянных работ, в зависимости от конкретных требований проекта.

Секущая стена — твердая / твердая

Конструкция твердых / твердых стен очень похожа на твердые / твердые стены, но в этом случае основные сваи сооружаются из более прочного бетона и могут быть усилены.Для разрезания второстепенных свай необходимы сверхмощные вращающиеся сваебойные установки, использующие инструменты со специально разработанными режущими головками. Поскольку конструкционный бетон используется повсюду, возможно, нет необходимости в облицовке стены. Конечный продукт обеспечивает полностью бетонную поверхность и может быть эффективной альтернативой конструкции мембранной стены.


Строительство секущей стенки трубы


Видео:




Источники: deepxcavation.com, skanska.co.uk; pilingcontractors.com.au

Хорошие фундаменты: плюсы и минусы монополей


По состоянию на конец 2012 года 1 923 из 2 688 морских ветряных турбин, установленных во всем мире, использовали моноблоки в качестве опоры. Но есть ли у монополии постоянный потенциал, чтобы стать еще более успешным? Джеймс Лоусон спрашивает Олафа Бега из Vattenfall и Колина Пирса из офшорной инженерной фирмы Houlder.


На глубине до 25 м при твердом морском дне проверенная конструкция монопольного фундамента долгое время использовалась по умолчанию по сравнению с такими соперниками, как гравитационные базы.Его форма подходит для простых расчетов, простоты изготовления и плотной упаковки на транспортных судах. Эти гигантские стальные трубы имеют диаметр 2,5-6,0 м, длину 50-60 м и вес около 500 т, хотя на более глубоких участках они могут весить более 800 т.

Установка включает в себя вбивание моноблока в морское дно, затем надевание на него переходной детали (TP), к которой можно прикрепить башню турбины и остальное необходимое оборудование (лестницы для доступа, J-образные трубы, кран).Для фиксации ТП на месте в кольцевой зазор между ТП и моноблоком вводится затирка (высокопрочный, быстротвердеющий цемент). Этот трехэтапный процесс позволяет установщику скорректировать угол TP до истинной вертикали и разместить его точно на нужной высоте над уровнем моря.

Моноблоки: не универсальное решение

«Ветряная промышленность любит монопилы», — говорит Олаф Биг, руководитель пакета строительных работ на месторождении Дан Тиск в Ваттенфалле в Северном море Германии. «Это надежная и простая технология, которую можно быстро и дешево изготовить и установить.«

Однако монопилка не является ни идеальным, ни универсальным решением. Он требует дополнительной защиты от размыва вокруг основания, а шумная сваи привела к ограничениям при установке. Заполнение швов затруднено в холодных условиях, в то время как проблемы с рассыпанием раствора также потребовали дорогостоящих восстановительных мероприятий после установки. В наши дни появились новые методы крепления TP, в которых используются вертикальные и горизонтальные срезные шпонки, а также конические (и даже болтовые) соединения.

«Монопиль — это надежная и простая технология, которую можно быстро и дешево изготовить и установить.«

«Основание соединений только на трении между цементным раствором и сталью означало, что они не прослужат долго», — говорит Биг. «Динамические нагрузки означали, что это было похоже на ослабление столба забора. Теперь соединение намного сложнее».

Моноблоки притягивают высокие гидродинамические нагрузки от воды, и по мере того, как глубина воды и размер установленных турбин увеличиваются, диаметр сваи, необходимый для сопротивления статическим и динамическим силам со стороны моря, ветра и турбины, становится намного больше — и, следовательно, более неудобно для изготовить, перевезти и установить.

«Традиционно турбина мощностью 5–6 МВт на глубине 25–30 м была границами для самой большой монопилы», — говорит Биг. На месторождении Dan Tysk компании Vattenfall, которое в настоящее время находится в стадии строительства, используются монобваи диаметром 6 м. «Они уже тяжелые», — отмечает Биг.

Куртки глубоководные

На глубинах более 25 м застройщики традиционно предпочитают доминирующий глубоководный фундамент: куртку. Именно на куртки они рассчитывают справиться со средними и глубокими водами (30-60 м), что является предстоящей проблемой в огромных ветряных электростанциях Великобритании Раунда 3.

Куртки

могут принимать различные формы с различными вариантами опоры, но до сих пор использованные конструкции представляли собой четырехсторонние А-образные решетчатые конструкции из стальных труб малого диаметра, опирающиеся на сваи и обычно весом около 500-600 тонн. . Чрезвычайно сильные и доказавшие свою эффективность на протяжении десятилетий использования в оффшорной нефтегазовой отрасли, только их низкий риск продает их разработчикам.

Но, с их сложными многотрубными сварными соединениями, на изготовление курток и их антикоррозийное покрытие уходит много времени.Каждое отдельное местоположение турбины требует, чтобы куртка была изготовлена ​​на заказ, чтобы соответствовать ее морскому дну и глубине воды, а куртки не могут быть легко штабелированы для морской транспортировки. Все это делает предложение более дорогим, чем монопольные. «Ручная работа — не самый экономичный способ сделать это, и Великобритании потребуется огромное количество курток для третьего раунда», — отмечает Биг, добавляя, что только для следующего британского проекта Vattenfall потребуется 200 курток.

«Промышленность нуждается в способе« производства »курток и адаптации их к глубине воды, а не в разработке индивидуального дизайна для каждого местоположения», — заявляет Колин Пирс, менеджер по развитию бизнеса возобновляемых источников энергии в Houlder.

«Промышленность нуждается в способе« производства »курток и адаптации их к глубине воды».

Конструкции, такие как разработанные Atkins / BiFab и WindSea, а также Quattropod OWEC Tower, призваны упростить конструкцию и сделать ее более подходящей для массового производства. Ormonde, расположенный в Великобритании, компании Vattenfall, и Thornton Bank, принадлежащий C-Power, в Бельгии — первые крупномасштабные развертывания Quattropod; другие недоказаны.

Существует также конструкция VARIOBASE от WeserWind, в которой узлы из литой стали используются вместо сложных многотрубных сварных соединений.Такой подход позволяет производителю использовать автоматическую сварку для соединения простых труб. Но, несмотря на экономию времени производства, общая стоимость выше, чем у курток, сваренных обычным способом. Был построен только один наземный демонстрационный стенд VARIOBASE.

«Это многообещающая концепция», — говорит Биг. «Но изготовление форм — дорогое удовольствие, поэтому вам нужны большие объемы и большие заказы».

Программа «Offshore Wind Accelerator» компании Carbon Trust способствовала развитию других рентабельных конструкций, таких как витая куртка Keystone.С меньшим количеством сварных швов и меньшим количеством стали, чем в традиционных конструкциях, этот вариант с тремя опорами проще в изготовлении, и на установочную емкость можно упаковать больше единиц.

Такие методы, как предварительная укладка, также помогают снизить затраты на установку пуховика. Это включает в себя предварительную установку свай через шаблон многократного использования; затем на них опускается куртка и заделывается цементным раствором. Используя этот метод, установка сваи на Ормонде заняла несколько часов по сравнению с тремя-четырьмя днями на Альфа Вентус, другом поле Ваттенфолла.

Монопоры XL

Несмотря на эти достижения, господству куртки на больших глубинах сейчас угрожает появление моноблоков XL. Они имеют диаметр до 10 м и могут использоваться на глубине более 40 м. «В следующем проекте Vattenfall в Немецкой бухте будут использоваться монопоры на глубине до 37 метров», — говорит Биг. «Тенденция очевидна: возможно увеличение до 40 метров».

Пирс немного более консервативен. «Моноблоки определенно увеличиваются в размерах и весе», — признает он.

«Большинство людей в настоящее время видят предел на уровне 32-35 метров воды».

Однако в июне 2013 года немецкий производитель EEW SPC произвел отрезок трубы диаметром 10 м и в ближайшее время ожидает получить свои первые заказы на моноблоки диаметром 9 м.
Эти гигантские моноблоки требуют большей толщины стенок, чтобы выдерживать волновые силы и выдерживать изгибающие нагрузки во время укладки; В тестовом образце EEW использовалась пластина диаметром 95 мм.

Так могут ли монопилы распространить свое господство на шельфе на более глубокие воды? Во-первых, необходимо преодолеть множество проблем, начиная с процесса подъема: как удерживать трубу 1000–1200 т, не повредив ее? Гидравлический захват — это ответ, но он представляет собой еще одно конструктивное препятствие.

«Имея сваи в 1000 тонн, мы ограничены грузоподъемностью крана. Не многие самоподъемники могут выдержать такой вес».

«Об обращении с монополями не всегда думают достаточно», — говорит Пирс. «Вы должны быть осторожны с ними. Существует риск локального коробления или даже прокола кожи, если вы слишком сильно сжимаете их на небольшом участке. Также существует больший риск овальности, если они хранятся горизонтально».

Найти подходящее установочное судно, которое может поднять монопольные сваи XL, является еще одной проблемой.«Сейчас узким местом является изготовление, а следующим — транспортировка», — говорит Биг. «Имея сваи в 1000 тонн, мы ограничены грузоподъемностью крана. Не многие самоподъемники могут выдержать такой вес».

По словам Пирса, это означает переход на полупогружные краны, которые значительно увеличивают грузоподъемность и стоимость. Эти тяжеловесные суда немногочисленны и, как он утверждает, «на порядок» дороже, что потенциально сводит на нет большую часть экономической выгоды XL.

Однако такие консалтинговые компании, как Houlder, изучают способы решения этих проблем, и, по словам Биг, монополи XL экономически целесообразны, несмотря на эти проблемы.Куртки и моноблоки остаются единственными проверенными претендентами на более глубокий фундамент. Как всегда, выбор будет зависеть от стоимости установленного мегаватта.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
