Свайный фундамент плюсы и минусы: плюсы и минусы фундамента на сваях

плюсы и минусы, виды, технология установки

За последние 10-15 лет винтовой свайный фундамент приобрел большую популярность среди тех, кто хочет построить загородный дом или баню. Возведение подобной конструкции — экономичное решение за счет низкой себестоимости и небольшого объема затратных материалов. При этом фундамент на сваях выдерживает сильную нагрузку, отличается прочностью и долговечностью.

Свайный фундамент применяют на неустойчивом, в том числе и торфяном грунте. Конструкцию можно возвести и на неровной местности с холмами и наклонами, с любым рельефом и содержанием воды! Такая основа подойдет и для небольшого дачного домика, и для просторного загородного коттеджа, и для комфортной бани.

Плюсы

• Не требуется использование спецтехники и дорогостоящих материалов, что сокращает время и расходы на монтаж;
• Установка фундамента займет всего 1-3 дня;
• Строительство дома можно начинать в день установки фундамента;
• Простой монтаж позволит легко установить свайный фундамент своими руками;
• Неприхотливость к грунту и почве;
• Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню;
• Сваи обеспечивают хорошую вентиляцию в подполье, что предотвращает появлению плесени и гнили на древесине;
• Свайный фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа;
• Конструкция легко прослужит 100-150 лет;
• После установки на участке не скапливается строительный мусор.

Минусы

• Свайный фундамент требует тщательных и сложных расчетов;
• Увеличение массы здания и давления на почву и грунтовые воды;
• Сваи усиливают усадку деревянного дома;
• Конструкция осложняет или вообще не предусматривает строительство помещения с подвалом, цокольным этажом или подземным гаражом;
• Сваи перед установкой обязательно нужно обрабатывать антикоррозийными средствами;
• Трудоемкость процесса, так как требуется много ручной работы и физических сил;
• Не подходит для тяжелых и многоэтажных строений.

Виды

Выделяют буронабивной, свайно-ростверковый и свайно-винтовой фундамент. Первый тип состоит из асбестоцементных труб с бетонной смесью и арматурным каркасом внутри. Трубы устанавливают в заранее подготовленные выбуренные скважины.

Ростверковая конструкция представляет сваи, которые углубляют в грунт. Выступающие на поверхность столбы связывают при помощи ростверка или железобетонного монолита, который и служит основанием для дома. Такая технология усиливает прочность и устойчивость строения.

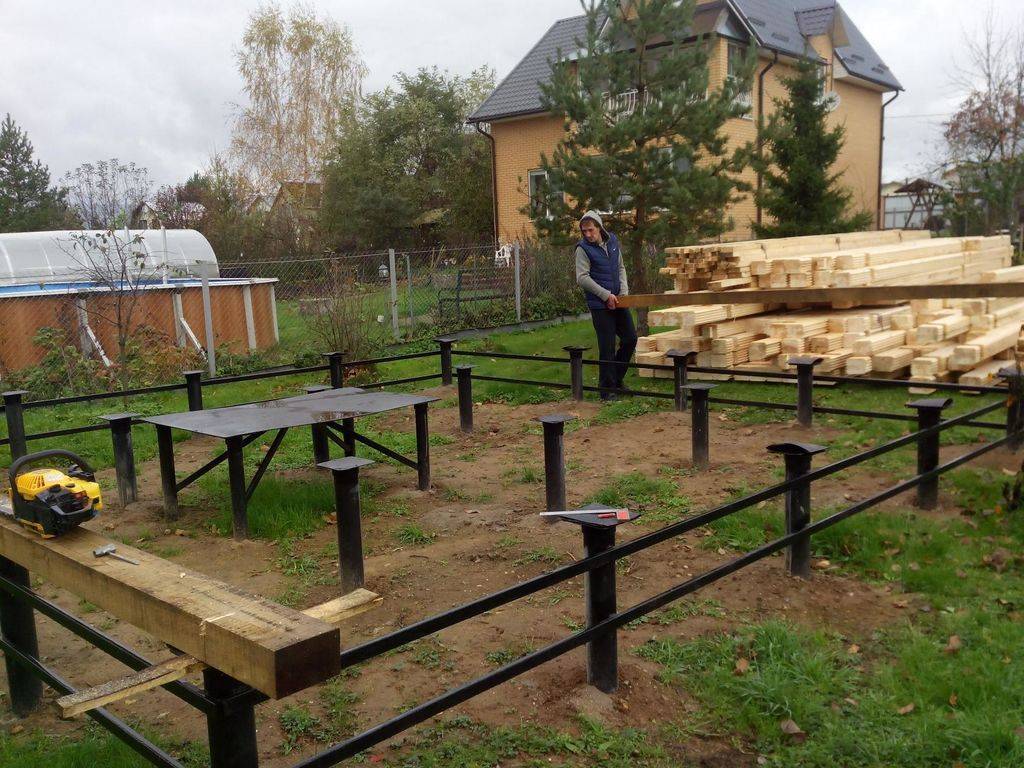

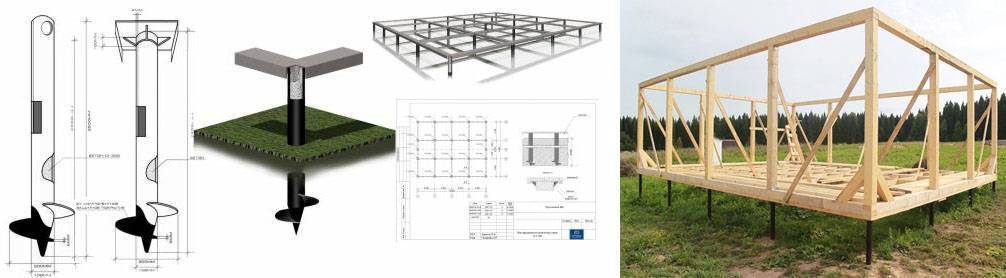

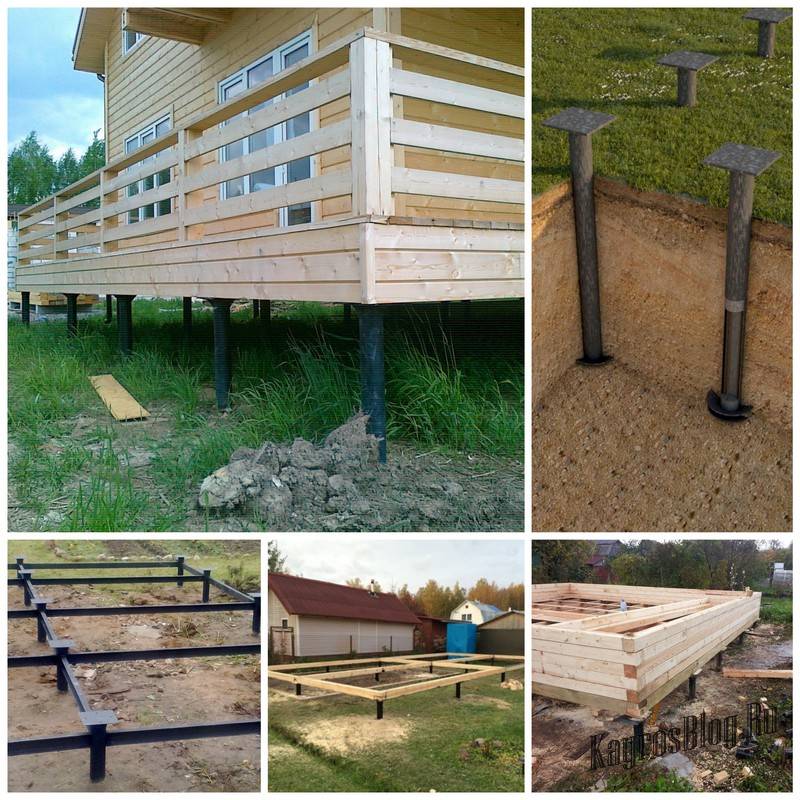

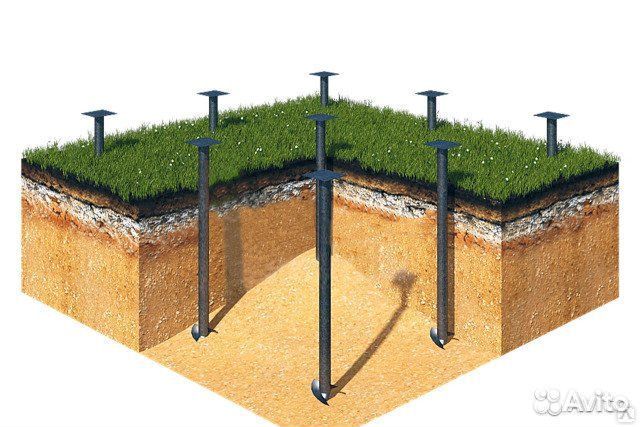

Устройство винтовых свайных фундаментов представляет конструкцию из стальных столбов с винтовой лопастью внизу, за счет которой сваи вкручиваются в толщину грунта и достигают опорных плотных пластов. Это наиболее популярный вид фундамента на сваях.

Вид	Преимущества	Недостатки
Винтовые сваи	Строительство при любой погоде; устойчивость к коррозии и деформации; подходит для любого типа почвы и уровня грунтовых вод, выдерживает сильные нагрузки и постепенные сдвиги грунта; легкий и быстрый монтаж; не требует спецтехники и длительной подготовки земли; не требует утепления	Не подходит для сильно каменистой почвы и скального грунта; невозможно использовать для возведения цокольного этажа или подвала
Свайно- ростверковый	Большая экономичность, строительство фундамента составляет до 25% сметной стоимости возведения дома, подходит для любого типа грунта, легкий и быстрый монтаж, самый прочный и надежный тип свайного фундамента	Сложность обустройства подвала или цокольного этажа, не подходит для тяжелых многоэтажных домов, сложность расчетов
Набивные сваи (буронабивной)	Подходит для любого типа грунта, легкий и быстрый монтаж; надежность и прочность; не требует большого количества строительных материалов, за счет большего диаметра свай повышается горизонтальная нагрузка	Требует большего количества бетона, чем другие типы; разброс до 30% несущей способности однотипных свай

В любом случае все три вида отличаются быстрым и легким монтажом. После завершения работ вы сможете сразу продолжить строительство загородного дома или бани. Отметим, что свайный фундамент также подойдет для возведения массивных заборов и других ограждений. Далее рассмотрим подробнее, какие сваи лучше выбрать, и как установить свайный фундамент своими руками.

Как выбрать сваи

Качество свай напрямую влияет на прочность и долговечность фундамента. Самодельные стройматериалы выполняются из ненадежного вторсырья и с несоблюдением техники сварки. Такие недочеты приведут к серьезным проблемам в конструкции основания и дома. Поэтому покупайте изделия на заводе, так как там изготавливают качественные столбы, которые отвечают каждому требованию при строительстве.

Сваи различаются по нескольких параметрам, в том числе и по материалу изготовления. Оптимальным вариантом для устройства фундамента являются железобетонные изделия, которые разделяют на следующие категории:

• Со сварным наконечником подходят для частных жилых домов;
• С литым наконечником используют для строительства промышленных объектов;
• Двухлопастные сваи применяют при возведении крупных строений;
• Сваи с повышенной несущей способностью подойдут для любого типа постройки.
  Они отличаются надежностью и долговечностью.

При выборе учитывайте, чем больше диаметр, тем прочнее и надежнее изделие. При диаметре 10,8 сантиметров толщина стенки должна быть не менее 4 миллиметров. качественные сваи выполнены только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Монтаж свайного фундамента

Прежде всего, нужно изучить особенности грунта и почвы на земельном участке. Сбор данных поможет определить глубину котлована и сделать расчет фундамента. Как уже говорилось, правильно рассчитать строительство свайной конструкции сложно. Даже незначительная ошибка приведет к растрескиванию основания и перекосу строения в дальнейшем. После расчетов подготовьте участок, расчистите площадку и уберите мусор.

Затем делают разметку колышками в тех местах, где будут находиться сваи.

Столбы располагают под углами и несущими стенами здания на расстоянии 2-2,5 метров друг от друга. Винтовые сваи закручивают вручную при помощи специальной штанги и уровнем проверяют ровность положения. Трубы подрезают и выравнивают, а полость заполняют бетонной смесью. Опоры фиксируют при помощи металлического каркаса, который покрывают защитной краской.

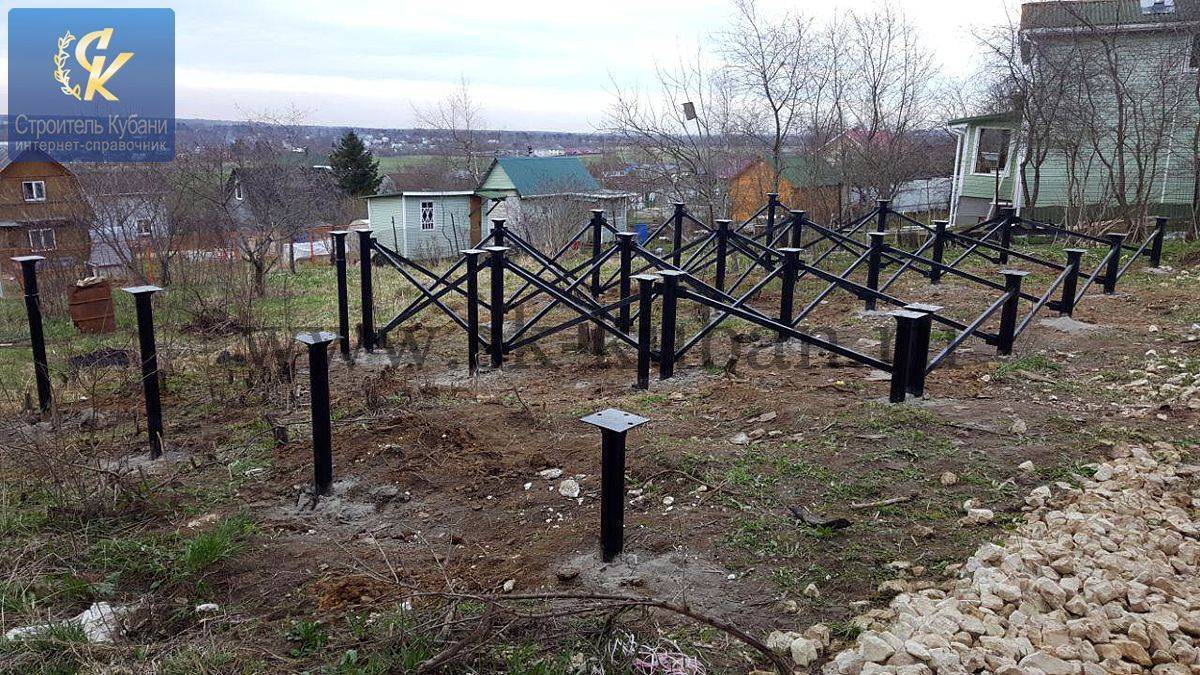

Конструкцию с ростверком после установки, выравнивания и заливки труб закрепляют армированным каркасом. Затем следует заливка ростверка высотой 20-40 сантиметров и шириной 20-60. Ростверк представляет плиту, которая соединяет столбы на поверхности земли. Он может быть монолитным или состоять из сборных блоков.

Единая конструкция более прочная, долговечная и легкая в установке. При обустройстве важно прочно и жестко закрепить сваи и ростверк. Под нижней частью ростверка оставляют пространство, чтобы защитить подвал (если он планируется) от промерзания и предотвратить отрыв опорных площадок свай.

Технология установки буронабивного фундамента отличается тем, что сваи не вкручивают, а монтируют в заранее приготовленные скважины. Скважины заполняют утрамбованной песчаной подушкой с гравием, а затем внутрь устанавливают столбы и заливают бетоном. Для данной конструкции тоже можно использовать ростверк, который усилит прочность и надежность фундамента.

Завершающие работы по обустройству фундамента

В процессе установки фундамента проводят коммуникационные системы в частном доме. После монтажа сваи обязательно обработайте наружную поверхность специальными защитными средствами от коррозии! Кроме того, выполняют работы по гидроизоляции и утеплению фундамента.

Гидроизоляция защитит фундамент от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Утепление не потребуется только для винтовых свай. В остальных случаях фундамент нужно утеплить, хотя бы снаружи. Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержен перепадам температур, негативному влиянию влаги.

Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Учтите, что устанавливать свайный фундамент своими руками — рискованное и трудоемкое дело, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет и монтаж любого типа фундамента, в том числе и на винтовых сваях. Они проведут работы по установке, обработке и облицовке конструкции. Подберут подходящие материалы, рассчитают объемы и стоимость. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома!

плюсы и минусы, разновидности, схема и цена работ

При ведении строительства на сложных участках и грунтах оптимальным в плане цены и надежности типом фундамента для дома считается свайный с закладываемыми ниже уровня промерзания и достигающими плотных слоев опорами. Для достижения максимальной устойчивости и долговечности в ходе проектирования важно учесть любые мелочи: от параметров грунта и ожидаемых нагрузок до возможных плюсов и недостатков.

Оглавление:

1. Классификация
2. Преимущества и недостатки
3. Что учесть при строительстве?
4. Стоимость работ

Виды и описание

Классификация условная и определяется прежде всего типом и материалом опор. Последние выбираются исходя из особенностей грунта, веса и площади здания, шага размещения и возможности подъезда спецтехники. В зависимости от этих факторов выделяют:

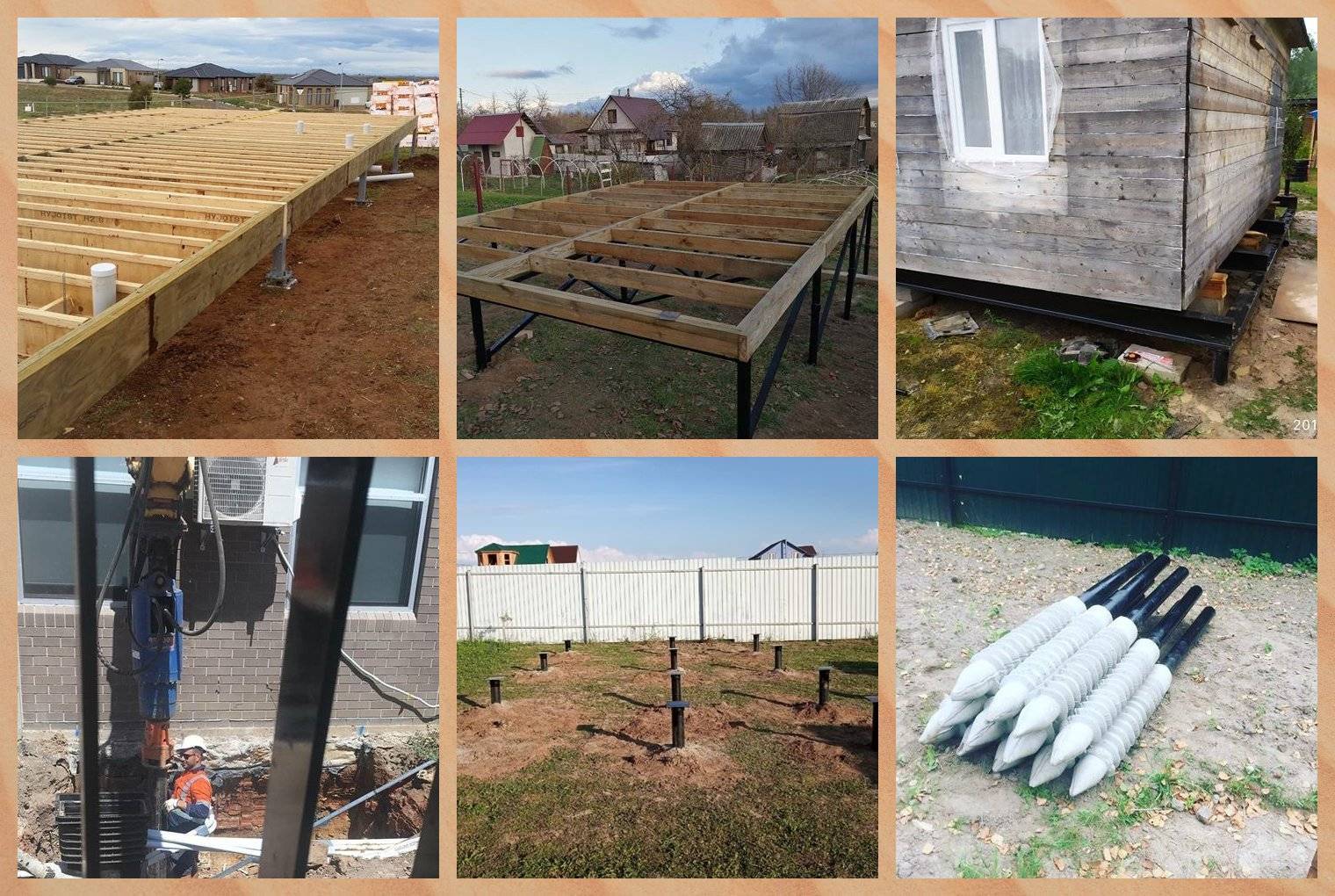

1. Свайно-винтовые фундаменты, монтируемые путем вкручивания металлических труб со специальными наконечниками. К плюсам относят высокую скорость монтажа, большой выбор типоразмеров, нагрузку непосредственно после размещения в грунте и почти универсальную сферу применения. К минусам – относительно дороговизну и потребность в спецтехнике для вкручивания. Подробнее о стоимости монтажа свай читайте здесь.

2. Свайные с буронабивными опорами, получаемыми путем заливки бетона в заранее подготовленные круглые отверстия. Плюсами является возможность самостоятельного заложения и сравнительно низкие затраты на раствор и арматуру, минусами – длительный период набора прочности и общая трудоемкость процессов.

3. На забивных сваях, погружаемых путем мощных вибрационных воздействий. Этот вариант чаще подбирается при строительстве многоэтажных зданий, в частных целях привлечение такой техники экономически невыгодно.

В зависимости от схемы расположения и назначения выделяют одиночные свайные фундаменты, фиксирующие колонны или отдельные элементы, «ленточные» — с размещением столбов по периметру здания и заложением связывающего их ростверка и «кустовые» — упрочняющие и поддерживающие отдельную площадку дома. Самым распространенным является второй вариант, имеющий разную обвязку: брусом, металлическим швеллером или ж/б монолитной лентой.

Армированный бетонный ростверк признан оптимальным при необходимости возведения стен из бруса или кирпича. Плюсы и минусы, как и рабочие показатели, во многом совпадают с монолитным ленточным фундаментом мелкого заложения, но в отличие от последнего эта обвязка бывает висячей, т.е. независимой от влажности и морозного пучения грунта.

В ряде случаев ростверк заливается в виде плиты, несмотря на большие затраты этот вариант считается самым надежным.

Плюсы и минусы такого основания

Среди общих достоинств свайно-винтовых конструкций выделяют:

1. Независимость от рельефа и ровности участка. Такое основание однозначно рекомендуют при строительстве домов на склонах, подогнать ввинчиваемые сваи под общую плоскость проще, чем заливать ступенчатую ленту.
2. Возможность возведения на сложных грунтах, включая болотистую местность, участки с неоднородными слоями и высокой пучинистостью.
3. Ускоренный монтаж и независимость от погодных условий. Опоры ввинчиваются за 1-2 дня, заполнение их раствором не замедляет рабочие процессы.
4. Отсутствие усадки, минимальное затрагивание ландшафта. Нет необходимости в копке глубокого котлована или траншей. Технология ввинчивания исключает потребность в дополнительном уплотнении, это наряду с условием упора в плотные и непромерзаемые слои грунта увеличивает устойчивость основания в разы.
5. Длительный срок службы. Заявленная производителями долговечность достигает 30 лет, но при эксплуатации на сухих грунтах и использовании качественных изделий она увеличивается до 50.
6. Возможность повторного использования или переноса (актуально для еще незаполненных бетоном винтовых свай).
7. Простота присоединения пристроек. В отличие от ленточных фундаментов, требующих особой привязки и максимального совпадения характеристик, для увеличения площади дома с таким основанием достаточно разместить опоры рядом с одинаковым шагом и объединить ростверк.

Минусы свайного фундамента обусловлены особенностями его конструкции, в таких домах отказываются от подвалов и подземных этажей и усложняется отделка цокольной части и процесс утепления полов. Достоинства проявляются только при использовании изделий из качественного металла и правильном расчете размеров и числа опор. Особую уязвимость имеет шнековая часть, подвергаемая износу при соприкосновении с частицами разных пород, при слабой антикоррозийной защите металл на данном участке быстро разрушается, что чревато потерей устойчивости. Этот минус считается довольно серьезным, именно из-за риска повреждения лопастей или наконечников при вкручивании винтовые сваи нельзя использовать на скальных и каменистых видах грунта.

Анализ всех недостатков и преимуществ позволяет сделать вывод, что такие основания выигрывают у ленточного в экономичности и устойчивости, но лишь при условии весовых нагрузок в пределах расчетных. Сами по себе винтовые опоры обладают отличными несущими способностями, но из-за небольшой площади соприкосновения со стенами их полезность ограничена. Положение частично спасает ростверк, но при возведении домов из тяжелых материалов с этажностью выше 2 целесообразность должна быть обоснована специалистом.

Нюансы, учитываемые при строительстве

Надежность фундамента полностью зависит от правильности подбора длины свай и их несущих способностей, на которые влияет их диаметр. Глубина заложения определяется исключительно по результатам анализа грунта, главным требованием технологии является упор нижнего конца в устойчивые слои и пересечение линии промерзания на 30-50 см как минимум с целью снижения влияния сил морозного пучения. Диаметр и тип обвязки подбирается исходя из ожидаемых нагрузок. Рекомендуемый нижний предел для легких построек – 89 мм, жилых домов – 108.

Из-за соображений экономической целесообразности фундамент на винтовых сваях не закладывается на участках со скальными породами, оптимальной областью применения считаются площадки со сложным рельефом, слабыми или накапливающими влагу грунтами. При необходимости дополнительного укрепления и уменьшения давления на грунт опоры могут иметь расширенную нижнюю часть, потребность в них определяется исходя из результатов анализа геологических параметров участка и УГВ. Его проведение считается обязательным условием технологии.

Стоимость заложения

Ориентировочные затраты на монтаж приведены в таблице ниже:

Размеры фундамента	Параметры винтовых свай: длина/ диаметр, мм	Число	Цена на ввинчивание, рубли	Цена фундамента с ж/б ростверком шириной в 30 см, рубли
6×6	2500/108	9	27 000	158 000
6×8		12	35 500	165 000
6×9				185 000
8×8		16	42 000	195 000
9×9				205 000

Итоговые затраты на строительство свайно-винтового фундамента зависит от:

• Числа, длины и диаметров опор, качества их металла и антикоррозийной защиты.
• Удобства подъезда техники для ввинчивания свай, удаленности площадки и наличия на ней коммуникаций.
• Вида обвязки, отзывы на многих форумах подтверждают, что минимальные затраты вне зависимости от площади здания наблюдаются при соединении оголовков брусом, средние – при заливке монолитного ж/б ростверка, максимальные – при укладке толстого металлического швеллера.
• Типа наконечника, выбираемого исходя из параметров грунта. Литые сваи с толстыми или дополнительными лопастями дороже, но в ряде случаях без них нельзя обойтись.
• Наличия и марки заливаемой внутрь песочно-цементной смеси.

---



Cвайно винтовой фундамент: плюсы и минусы

Чтобы решить, свайно-винтовой, ленточный или какой еще фундамент лучше выбрать под строящийся дом, важно понять, какие винтовой фундамент имеет плюсы и минусы.

Преимущества конструкции на сваях

1. Большое преимущество свайно-винтового фундамента  — цена. Точная сумма экономии в каждом конкретном случае различна, но в среднем это до 40-50% дешевле, чем плитный или ленточный, а выгода относительно столбчатого 30%.
2. Для возведения такого фундамента потребуется несколько дней (точный срок зависит только от числа свай и количества работников). При этом продолжать строительство и нагружать конструкцию возможно сразу. Времени на усадку или твердение ей не требуется.
3. Свайно-винтовой фундамент лучше применять при болотистых и пучинистых грунтах, частых половодьях, в условиях мерзлоты и так далее. Иными словами, там, где ленточный и другие типы для строительства не подходят.
4. При этом работы производятся при любой погоде, температуре и климатических условиях – это явные плюсы конструкции. Тот же бетон, как пример, в жару требуется поливать, в холод обогревать или добавлять антифризы, при дожде защищать от него. Металлические сваи же боятся только механических повреждений.
5. При изменениях в проекте дома в конструкцию такого фундамента легко внести изменения на этапе сооружения (ленточный таким похвастаться не может), сделать пристройки к дому и так далее.
6. В случае, когда дом разрушен или разобран, хорошо сохранившиеся сваи допускается применить повторно, но лучше подновить их антикоррозийное покрытие.
7. Участок строительства практически не загрязняется, ведь нет необходимости в вывозе грунта, проведении земляных работ, заливке бетона.
8. При сооружении такого фундамента воздействие на ландшафт и близлежащие постройки минимально, отрыва котлованов не требуется. Эти преимущества позволяют применять его рядом со старыми и ветхими домами, памятниками, уже проложенными сетями водоснабжения, канализации или электричества, в общем там, где вибраций грунта лучше избежать, так как они потенциально приведут к разрушениям.

Недостатки конструкции

Минусы свайно-винтового фундамента существенны и делают его хорошим решением только для ограниченного круга построек и в условиях, когда другие типы фундаментов неприменимы.

Коррозионная нестойкость

Главный минус –материал свай подвержен коррозии. Использование цветных металлов обойдется дорого, а железо и его сплавы к воздействию агрессивных сред нестойки. Безусловно, антикоррозийные покрытия и даже окрашивание свай способны отсрочить ее появление, но не навсегда. А при вкручивании свай в грунт, она испытывает достаточно сильное трение, поэтому любые покрытия могут быть повреждены уже на этапе монтажа. Грунтовые воды и различные агрессивные химические соединения даже при малом содержании в почве окажут свое губительное воздействие на металл. Ускоряет коррозию и электричество – блуждающие токи в почве и неисправности системы электроснабжения в доме, в результате которых одна или несколько свай начинают выполнять роль заземлителей.

Что важно знать перед тем, как выбирать и покупать винтовые сваи для фундамента:  сварка сильно уменьшает коррозионную стойкость металла. Поэтому ее применение на стволе сваи, напрямую соприкасающемся с грунтом, крайне нежелательно. Сваркой только прикрепляют оголовок сверху сваи.

Главный минус фундамента на винтовых сваях — коррозия металла

Одним из способов если не убрать, то уменьшить у фундаментов на винтовых сваях недостатки, связанные с коррозией, и продлить срок службы является утолщение стенок используемых свай. Так, даже частично поврежденные ржавчиной, они все еще будут обеспечивать необходимую несущую способность.  Но утолщать сваи до бесконечности невозможно и экономически невыгодно.

Ограничения по конструкции дома

Следующий недостаток – это применимость свайно-винтового фундамента исключительно для легких построек, обычно деревянных – каркасных и щитовых домов. Попытки возвести на такой конструкции здание из каменных материалов – дело рискованное. В процессе эксплуатации усадка свай может быть неравномерной, что приведет к растрескиванию, а то и к разрушению дома. Для массивных сооружений следует использовать ленточный, набивной свайный или плитный тип конструкции.

Кроме того, конструкция фундамента дома на винтовых сваях не предусматривает создание подвального помещения или цокольного этажа. Не для всех, но для многих хозяев это можно записать в недостатки. Хотя некоторые строители и решают это отрывом котлована на необходимую глубину, но такое решение снижает устойчивость свайного фундамента и потому нежелательно. Если геологические условия участка и прочие факторы позволяют, то при острой необходимости в подвале лучше выбрать ленточный фундамент, боковая поверхность которого послужит стенами подземному помещению.

Установка такого фундамента не подразумевается в условиях скалистых грунтов или обильно содержащих каменистые включения.

Финансовый вопрос

Еще один минус фундамента на винтовых сваях — затраты на покупку качественных свай часто оказываются сравнимы со стоимостью железобетонных буронабивных свай, т.е никакого экономического преимущества от свайно-винтового фундамента может и не быть. Поэтому его лучше возводить только если необходимо быстрое строительство жилья либо при сложных условиях на участке (крутом рельефе, близости грунтовых вод, болотистой местности, пучинистых грунтах), когда ленточный или плитный фундамент не подходят.

Подводим итоги

Сказать, что винтовой фундамент лучше, чем ленточный (как пример), нельзя. Каждая из конструкций имеет свои преимущества, но рассчитана на разные условия использования. Однако плюсы и минусы фундамента на винтовых сваях делают его сооружением достаточно ограниченного применения. Его возведение оправдано когда:

• Недостатки фундамента несущественны (к примеру, невысокая несущая способность винтовой конструкции в сравнении с плитной/ленточной — это минус, но при возведении легкого каркасного дома он роли не играет) или могут быть минимизированы (как пример, использование толстостенных свай и их обработка для противодействия коррозии).
• Такой фундамент оптимален для данного рельефа и типа грунтов на участке.

Свайно-ростверковый фундамент плюсы и минусы при использовании ж/б свай



Свайно-ростверковые фундаменты одна из самых надежных и долговечных конструкций. При использовании железобетонных свай для создания таких оснований для частных малоэтажных домов можно добиться существенного повышения надежности. В этой статье в самом общем виде будет проведено сравнение обсуждаемого фундамента с ленточным, монолитным, буронабивным и фундаментом на винтовых сваях.



Заказать строительство фундамента с ростверком на ж/б сваях во Владимирской области



Полезно: свайно-ростверковый фундамент цена под ключ



Для сравнения разных типов фундаментов были приняты следующие критерии:

• Максимальная нагрузка
• Ограничения по рельефу участка
• Необходимость гидроизоляции
• Ограничения по грунтам и грунтовым водам
• Возможность возведения цокольного этажа
• Срок гарантированной эксплуатации
• Необходимость антикоррозийной обработки
• Необходимость усадки грунта

Ниже будет проведено сравнение свайно-ростверкового фундамента с другими вариантами по перечисленным выше критериям.



Еще по теме: свайный фундамент плюсы и минусы



Плюсы свайно-ростверкового фундамента на железобетонных сваях



По максимальной нагрузке фундаменты с использованием ж/б свай и ростверка являются лидерами среди сравниваемых вариантов. Они способны выдерживать нагрузки до 60 тонн на одну сваю. Второе место делят между собой фундаменты на буронабивных сваях и ленточные. Они выдерживают нагрузки до 20 и 17 тонн на квадратный метр соответственно. Для достижения указанных нагрузок буронабивной фундамент должен быть реализован на сваях глубиной 1,6 метра. Ленточный фундамент придется заложить на такую же глубину. На третьем месте ютятся монолитный фундамент с показателем 3 тонны на метр квадратный и свайно-винтовой вариант с показателем до 3 тонн на сваю.



С точки зрения ограничений по рельефу свайно-ростверковый фундамент является наиболее универсальным из обсуждаемых. Его можно реализовать и на ровных участках, и на участках с уклонами, и на участках с ямами. При этом трудозатраты будут минимальными в сравнении с другими конструкциями. Близкими с точки зрения универсальности по отношению к рельефу поверхности в данном случае оказываются фундаменты на буронабивных и винтовых сваях. А вот плитный и ленточный варианты можно использовать только на ровных участках. На участках с уклонами их нужно комбинировать со сваями.



Вопрос гидроизоляции фундаментов решается индивидуально для каждого участка. При этом фундамент на железобетонных сваях с ростверком является одним из тех вариантов конструкций, которая позволяет найти решения позволяющие избежать необходимости проведения работ по гидроизоляции. Остальные варианты фундаментов можно считать ограниченными в этом вопросе.



Широкие возможности дает свайно-ростверковый фундамент на железобетонных сваях и с точки зрения возможностей строительства на разных типах грунтов с разным уровнем расположения грунтовых вод. Имеется возможность возводить фундамент такой конструкции даже на заболоченных и подтопляемых участках.



Важным критерием для строительства является нередко возможность возведения цокольного этажа. При использовании свайно-ростверковой конструкции наряду с конструкцией на буронабивных и винтовых сваях, а так же для ленточного варианта такая возможность имеется. А вот плитный фундамент исключает возможность создания подвальных помещений.



По сроку эксплуатации обсуждаемый фундамент находится в одинаоквых условиях с буронабивными сваями, монолитной и ленточной конструкцией. А вот у фундамента на винтовых сваях нет шансов попасть в эту когорту. Винтовые сваи служат в пределах 10 – 30 лет, против срока более 100 лет для других обсуждаемых вариантов.



По необходимости антикоррозийной обработки все обсуждаемые фундаменты так же находятся в равных условиях. Исключение опять же составляет фундамент на винтовых сваях. Для него нанесение антикоррозийной защиты является обязательным условием эксплуатации.



Еще один важный критерий – необходимость усадки грунтов. Для свайно-ростверкового фундамента, как и для его бетонных «братьев» не нужно ждать после проведения работ по возведению фундамента. А вот фундамент на винтовых сваях требует усадки грунта по причине его разрыхления в ходе завинчивания свай.



Интересно: свайно-ростверковый фундамент плюсы и минусы конструкции вне зависимости от материалов





Минусы свайно-ростверкового фундамента на ж/б сваях

До появления малых коперов фундаменты подобной конструкции можно было предусматривать только для многоэтажных построек или промышленных зданий. Сейчас, с появлением малогабаритных погружателей, фундаменты из железобетонных свай с ростверком можно сооружать на небольших площадках с ограничениями для проезда крупной техники.



Еще один недостаток свайно-ростверковых фундаментов – их цена. На самом деле этот факто не всегда является минусом. Вопрос о значимости стоимости фундамента можно принять только в сравнении со стоимостью других конструкций для конкретных грунтов, конкретного здания и условий сооружения. Ниже мы посвятим этому вопросу еще несколько строк.







Свайно-ростверковый фундамент плюсы и минусы цена

На свайно-ростверковый фундамент цена рассчитывается индивидуально для каждого проекта. Окончательная сумма учитывает целый комплекс работ и стоимость используемых для них материалов и вспомогательных устройств. Подробнее можно посмотреть здесь.



Плюсы и минусы цены на свайно-ростверковый фундамент становятся очевидными только при анализе конкретной ситуации. Например, если необходим фундамент на ровной площадке с глинистой почвой и глубоким залеганием грунтовых воду, то здесь явно выгоднее будет использовать ленточную конструкцию. С другой стороны если участок имеет уклон, или на нем близко к поверхности находятся грунтовые воды или есть риск подтопления, то для таких условий цена на надежный ленточный фундамент будет намного выше чем на качественный свайно-ростверковый.



Свайно-ростверковый фундамент плюсы и минусы форум

Для удобства потенциальных клиентов ниже подобраны ссылки на темы форумов по строительству, в которых обсуждаются конкретные проекты по возведению фундаментов на железобетонных сваях с ростверком. Надеемся, эти рассуждения будут полезными.

Свайный фундамент с углубленным ростверком

Свайно-ростверковый фундамент

Свайно-ростверковый фундамент на железобетонных сваях

Свайно-ростверковые фундаменты

Свайный фундамент с ростверком

Свайно-ростверковый фундамент отзывы на форуме



Применение фундаментов под дома из различных материалов:

Свайно-ростверковый фундамент для дома из бруса

Свайно-ростверковый фундамент для дома из кирпича

Свайно-ростверковый фундамент под кирпичный дом

Свайно-ростверковый фундамент для дома из газобетона



Свайно-ростверковый фундамент — ТРАК-СВАИ

Опубликовано admin в 01.03.202001.03.2020

Конструкция свайно-ростверкового фундамента представлена свайными опорами, объединёнными вверху плитами или балками, связывающими основание и придающими необходимую степень жёсткости. Ростверк позволяет равномерно перераспределять нагрузку и выполняет функцию промежуточного звена, соединяющего наземный и подземный сегменты здания.
Есть несколько типов фундамента, классифицируемых в зависимости от расположения ростверка:

– низкий;
– высокий;
– повышенный.
В данной статье рассмотрим плюсы и минусы свайного фундамента с ростверком. Рассмотрим какие основные ошибки допускаются при его возведении.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА СВАЙНО-РОСТВЕРКОВЫХ КОНСТРУКЦИЙ

Конструкция имеет ряд объективных преимуществ, мотивирующих использовать фундамент в процессе возведения деревянных и каркасных сооружений. Ключевые позитивные моменты следующие:

• повышенная несущая способность – железобетонные сваи востребованы в процессе возведения зданий на пучинистых грунтах с высоким уровнем залегания подземных вод. Конструкции, заглубляемые в почву, достигают твёрдых слоёв, передавая нагрузку на жёсткое основание, обеспечивая устойчивость дома. Несущая способность достигает 5 тонн;
• неприхотливость к типу почвы – допускается возведение объектов на любом грунте, кроме каменистых оснований, характеризующихся повышенным содержанием твёрдых минеральных пород, препятствующих заглублению свай, отклоняя их от горизонтальной оси.
• фундамент разрешается обустраивать на участках со сложным рельефом местности. Возводятся дома на склонах, в непосредственной близости от деревьев и рядом с подземными коммуникациями. Возможность точечного заглубления свай, позволяет обустраивать основание в любой местности, независимо от состава грунта;
• отсутствует необходимость предварительной подготовки площадки – проводить трудоёмкие земляные работы не требуется. Предварительно достаточно удалить мусор, а снимать 8 см грунтового слоя не надо. Избежав этого этапа, удастся сэкономить на привлечении спецтехники и ускорить проведение работ.
• повышенный ростверк исключает формирование пространства между нижней частью дома и почвой, благодаря чему существенно улучшается микроклимат и в помещениях становится намного теплее.  Отсутствие контакта с грунтом исключает возникновение вертикальных нагрузок в процессе вспучивания, а это положительно сказывается на устойчивости дома и снижает нагрузку на фундамент;
• высокая степень надёжности – наличие ростверка существенно повышает устойчивость основания к поднятию грунтовых вод. Связывание свай позволяет сформировать монолитную конструкцию, служащую надёжным снованием дома.

МИНУСЫ ФУНДАМЕНТА НА СВАЯХ С РОСТВЕРКОМ

Свайно-ростверковая конструкция имеет ряд ограничений в процессе строительства и последующей эксплуатации. Основные недостатки выражаются в следующих факторах:

• плохая совместимость с грунтами, характеризующимися горизонтальной подвижностью. Несмотря на универсальность основания, возводимого практически на всех типах почв, следует воздержаться от его обустройства на набухающих грунтах, склонных к просадкам. Подобные особенности приводят к повышению опасности опрокидывания, поскольку фундамент имеет недостаточную устойчивость из-за неожиданно возникающих провалов грунта;
• отсутствует возможность обустройства цокольного этажа – конструктивные особенности препятствуют созданию заглублённых помещений. Преодолеть запрет, возможно, то придётся выполнить затратную и трудно реализуемую в техническом плане операцию заполнения пространства между опорами – «забирка».
• категорически невозможно соорудить подвальное помещение – стены будут возводиться на достаточном расстоянии от земли, и сформировать подвал не удастся;
• технология не рассчитана на высокие нагрузки – возвести дом из камня, кирпича или железобетонных блоков не удастся.

Теоретически преодолеть запрет на возведение тяжёлых строений на свайно-ростверковых фундаментах можно.

Но для этого придётся соблюсти ряд требований:

1. Использование железобетонных свай – тяжёлые опоры смогут выдержать воздействие кирпичных стен.

2. Существенное сокращение расстояния между опорами – необходимо перераспределить нагрузку на меньшей площади, увеличив несущую способность фундаментного основания.

3. Формирование глубоких скважин – требуется внедрить сваи в почву на 30 см ниже уровня промерзания.

Выполнив указанные требования, удастся добиться существенного повышения прочности, сохранив ключевые положительные моменты:

• низкая цена;
• понижение трудоёмкости;
• скорость возведения.

Несмотря на такие ухищрения, не получится избежать воздействия избыточного давления на ростверк со стороны промёрзшей земли, стремящейся вытеснить наружу конструкцию фундамента.

ТИПИЧНЫЕ ОШИБКИ ПРИ ВОЗВЕДЕНИИ ФУНДАМЕНТА

Возведение свайно-ростверковой конструкции профессионалами гарантирует качественное выполнение работ. Будут реализованы основные преимущества фундамента и нивелированы недостатки. Удастся избежать ситуаций, способствующих снижению технических характеристик. Обустройство фундамента лицами, не имеющими достаточного уровня квалификации и опыта, приводит к совершению типичных ошибок:

• плохая связь ростверка со свайными опорами – в зимний период проявляются недостатки, связанные с разной степенью промерзания отдельных участков грунта. Формируются дополнительные силы, способные снести столбы в процессе расширения мёрзлой почвы. Оказываемое давление на верхний сегмент свай приводит к смещению от горизонтальной оси и угрожает обрушением здания. Отсутствие надёжной фиксации приведёт к продавливанию свай под постройку;
• отказ от формирования воздушного зазора под ростверком – наличие полости актуально в зимний период. Если пренебречь её созданием, то в результате расширения мёрзлого грунта возникнет давление на верхний сегмент сваи. Произойдёт отрыв от ростверка и целостность основания будет нарушена.

ОСНОВНЫЕ ОСОБЕННОСТИ СВАЙНО-РОСТВЕРКОВЫХ КОНСТРУКЦИЙ

Выделим ключевые особенности свайных конструкций оснащённых ростверком:

• повышенная устойчивость на нестабильных грунтах со сложным рельефом местности;
• низкий уровень затрат – если возводить каркасное строение, не требующее укрепления фундамента, то цена строительства будет невысокой;
• проект требуется составлять с особой тщательностью;
• обустройство основания займёт 7-ми дней.

Добиться указанных преимуществ поможет профессиональный подход, заключающийся в выполнении комплекса работ. Предварительно проводятся геологические изыскания, направленные на определение состава грунта, уровня залегания подземных вод, степень промерзания почвы в зимний период. Подбираются качественные материалы, соответствующие условиям работы. Уделяется внимание выбор свай, служащих основной опорой фундамента.

Рекомендуется обратиться к профессионалам, способным учесть все нюансы и создать надёжное основание, с отличными техническими характеристиками и продолжительным эксплуатационным сроком. Гарантируется качество работ и нивелирование возможных недостатков, за счёт огромного опыта и тщательного соблюдения технологических требований в процессе работы.

Цены на фундаменты ЗДЕСЬ

Facebook

Twitter

Вконтакте

Google+

Свайно-ростверковый фундамент. Устройство, плюсы и минусы

Фундамент в зависимости от типа постройки и характера грунта классифицируется на следующие типы:

• Тумбовый, представляющий собой основание в виде бетонных тумб, устанавливаемых под углами и серединой стен будущего здания. Такой тип фундамента применяется исключительно на ровных сухих песчаных и скальных грунтах.
• Плитный на мощной песчано-гравийной подушке. Используется на любых нормальных и ровных грунтах для возведения строений небольшой площади.
• Ленточный, монтируемый в форме сплошной бетонной основы под наружные стены зданий любой площади.
• Свайный или столбчатый, предусматривающий возведение здания на сваях различного типа, заглубляемых в грунт, в том числе проблемный, на сейсмически неустойчивых территориях.

Все перечисленные типы фундаментов отличатся немалой стоимостью, а также трудоемкостью и длительностью их сооружения.

В случаях, когда верхняя часть свайного фундамента укрепляется железобетонной рамой на дополнительных собственных опорах, получается ростверковый фундамент, являющийся как бы промежуточным между ленточным и столбчатым. В таких фундаментах ростверк принимает на себя и равномерно распределяет вес возводимого сооружения.

Фундаменты на ростверках используются для возведения небольших легких деревянных, панельных и каркасно-щитовых домов, в том числе с использованием блоков из керамзита и пенобетона, на любых проблемных и нормальных грунтах, кроме скальных и каменистых.

Если рамочный фундамент делать решетчатым по всей площади возводимого строения и двойным под несущими стенами, такая конструкция выдержит и более тяжелые сооружения, скажем, эксклюзивную баню с бассейном.

Плюсы и минусы фундамента на ростверках

Преимущества:

• бюджетная стоимость;
• возможность установки на затопляемых территориях, в том числе в поймах рек;
• быстрота возведения;
• возможность самостоятельной установки.

Недостатки:

• отсутствие подвального помещения;
• возможность проседания ростверка и деформации несущих стен строения при неправильных расчетах или нарушениях технологии строительства.

Особенности самостоятельного устройства фундамента

Определение технических характеристик грунта, включая критическую глубину замерзания и подъема грунтовых вод, рельефа поверхности, ветровой нагрузки и иных необходимых для надежного строительства данных. Решение этой задачи стоит доверить профессионалам, поскольку даже на соседних участках свойства почвы могут весьма существенно отличаться.

Разметка фундамента угловыми стойками и натянутым между ними шнуром по высоте верхней кромки с выверкой измерительными приборами прямых углов и горизонтальных линий. На шнуре делаются отметки местонахождения свай с учетом того, что расстояние между ними не должно быть больше 1 метра (для нормальных грунтов — 1,5 метра).

Бурение в намеченных точках с помощью земляного бура мини-скважин под сваи. В зависимости от грунта и веса здания глубина отверстий варьируется от 1,5 до 3 метров (традиционно определяется как максимальная точка промерзания грунта + 0,2 метра).

В скважины засыпается и утрамбовывается смесь песка и гравия высотой от 30 до 50 сантиметров, дно выстилается гидроизоляционным материалом (обычно рубероидом), после чего устанавливается обсадная труба из того же армированного рубероида или асбестоцемента, выступающая над поверхностью на расчетную высоту фундамента.

Закрепление в скважинах свайной арматуры с выверкой выступающей части по высоте установленного шнура и расстоянием до 2 сантиметров от стенок обсадной трубы. Заливка свай бетоном.

Монтаж ростверка производится после высыхания свайного бетона, то есть не ранее, чем через неделю после заливки.

Первый шаг — установка съемной или несъемной опалубки под ростверк. На песчаном грунте он крепится к свайной арматуре с углублением в почву на расстояние до 20 сантиметров. В этом случае под ростверк предварительно готовится заливаемая бетоном траншея соответствующей глубины. Фактически здесь получается ленточный фундамент на сваях.

На глинистых и заливаемых грунтах ростверк монтируется к сваям на расстоянии также до 20 сантиметров, но уже над поверхностью. Для этого на дно опалубки выкладывается убираемый по завершении работ слой песка, застилаемый гидроизоляцией.

И в том, и в другом случае специалисты считают нецелесообразным использовать сварку арматуры и ростверка, заменяя ее креплением с помощью монтажной проволоки.

Далее полученная конструкция заливается бетоном.

На выступающие части свай и поверхность ростверка крепится гидроизоляция, после чего фундамент готов к выкладке основания строения.

В заключение заметим, что не стоит выстраивать слишком массивные или этажные сооружения на описанном выше фундаменте — при всех его положительных качествах уровня прочности традиционных оснований он не достигает.

Наша компания готова помочь Вам с поставками песка, щебня и других инертных материалов.



Свайный фундамент. Плюсы и минусы готовых проектов

Имея соответствующее оборудование, пару помощников и хорошую информационную базу, сегодня вполне реально построить дом самостоятельно, даже не обладая профессиональными навыками. Фундамент закладывается в основу строительства любого здания. Свайный фундамент приобретает все большую популярность при строительстве частного дома. Плюсы и минусы такого типа фундамента конструкции и его разновидностей мы рассмотрим в этой статье.

Типы фундаментов

Одной из важных, хотя и незаметных снаружи, частей дома является фундамент. От того, насколько правильно будет завершен монтаж данной стройплощадки, зависит долговечность и качество постройки.

В зависимости от технологии монтажа и области применения фундаменты можно классифицировать следующим образом:

1. Ленточный фундамент применяется в основном в малоэтажном строительстве. Он делится на сборный, состоящий из блоков, и монолитный — в виде опалубки, в которую заливается бетон
.
2. Монолитный фундамент, очень прочный, применяется в местах, где есть риск проседания грунта.Представляет собой монолитную железобетонную плиту.
3. Столбчатый фундамент закладывается при строительстве одноэтажных домов. Он выполняется в виде колонн, которые затем соединяются балочной обвязкой.
4. Свайный фундамент в последнее время получил большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент и этапы его устройства

Кладка свайного фундамента применяется при строительстве многоэтажных зданий.Для этого типа фундамента не требуется кропотливой рытье котлованов, что является существенным преимуществом перед другими видами фундамента дома. Одно из главных преимуществ этого метода — возможность установки практически на любой местности, с любым грунтом.

Чтобы определить плюсы и минусы свайного фундамента, рассмотрим его разновидности.

Свайный фундамент

Этапы закладки свайного фундамента

Перед началом устройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают следующее.

• инженерно-геологический анализ грунтов;
• определение типа свай для фундамента;
• подробный чертеж плана дома с указанием всех деталей строения;
• расчет нагрузки на фундамент;
• чертеж подземной части;
• установка свай;
• расчет и заполнение гриля;
• установка первого этажа;
• Расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайных фундаментов

Фундамент на сваях имеет несколько разновидностей, различающихся технологией установки и объемом.

Забивные сваи

Это железобетонные стержни, которые глубоко забиваются в землю. Технология этого строительства основана на точных расчетах распределения всей нагрузки будущего здания на эти фундаментные опоры. Сваи забиваются глубже, пока не достигнут наиболее стабильного участка почвы.Такой тип фундамента используется в промышленном строительстве, так как работы по забивке свай в грунт выполняется тяжелой спецтехникой. Этот вид свай не подходит для загородного дома или дачи, так как своими руками установить их невозможно.

Место под домом с высоким фундаментом из свай можно использовать как навес для машины

Буронабивные сваи

При таком типе фундамента необходимо предварительно пробурить колодцы, в которые закладываются сваи и заливается бетон.Этот вид установки опор чаще всего применяется при строительстве многоэтажных домов. Техническая сложность, сложные расчеты и дороговизна работ — минус фундамент на буровых сваях.

Винтовой свайный фундамент

Этот тип свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных площадках) наиболее доступен по цене и объему работ. Основа такого фундамента — стальные трубы со специальной резьбой наподобие винта.Благодаря такой нарезке сваи «вкручиваются» в землю и с помощью лопастей винта прочно удерживаются в ней (как показано на видео). Если почва слишком рыхлая, используйте винтовые опоры с резьбой по всей трубе. Бетон заливается в стальные трубы, что придает большую устойчивость конструкции.

Полезно знать! Фундамент на винтовых сваях — лучший способ создать фундамент для легкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого обсуждаются ниже, можно заложить даже без помощи специального оборудования, поэтому такой способ устройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными преимуществами фундамента на винтовых сваях являются:

• доступная цена;
• скорость работы;
• возможность самостоятельной установки;
• укладка практически в любую почву;
• независимость от времени года.
• Изготавливается без предварительных земляных работ;

Для устойчивости и прочности фундамента винтовые сваи привинчиваются перед погружением в твердый грунт

К недостаткам свайно-винтового метода можно отнести:

• подверженность коррозии при нарушении защитного слоя стальной трубы;
• невозможность установки в каменистых местах;
• проблемная установка возле других построек;
• Необходимость точного расчета глубины опоры.

Основные этапы закладки свайно-винтового фундамента.

Свайно-винтовой вариант устройства фундамента, являясь на сегодняшний день самым передовым методом, привлекает, прежде всего, возможностью монтажа своими руками. Таким образом, будущий владелец загородного дома сможет существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Первый этап работ — исследование почвы, детальный расчет и составление плана дома.

Обычно на начальном этапе строительства строительная площадка выравнивается и проводятся земляные работы, связанные с рытьем котлованов или траншей.Укладка фундамента на винтовые сваи не требует таких действий, что снижает трудоемкость и увеличивает скорость процесса.

На втором этапе производится установка свай под фундамент: с интервалом около 2 м расставляются маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания производится подбор свай определенного диаметра и веса.

Следующий шаг — затянуть винтовые опоры.В местах разметки производится неглубокое бурение. Сваи ввинчиваются в землю как шуруп. Эта работа может производиться как с помощью механизмов, так и ручным способом.

На заметку! В среднем на закладку свайно-винтового фундамента уходит около двух суток.

После установки опор их выравнивают по вертикали и полую часть труб заливают песчано-цементным раствором, повышающим устойчивость свай и предохраняющим их от коррозии.

Последний этап устройства фундамента — соединение опор с монолитным ростверком и последующее создание цоколя дома.

Фундамент свайно-ростверковый

После установки свай они соединяются монолитным ростверком, на котором впоследствии возводится все здание. Такая конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом из деревянных балок или железобетонных плит, объединяющих опоры фундамента.В зависимости от расположения свайный фундамент с монолитным ростверком делится на: высокий, средний и заглубленный.

Ростверк — основа шапки дома

Важно! Из-за естественного понижения температуры почвы в холодное время года внутри почвы происходит явление, называемое геологическим морозным отвалом почвы.

Влага в почве зимой замерзает и увеличивается в объеме. Это может привести к сдавливанию фундамента, а значит, и в домашних условиях.Чтобы противодействовать этому явлению, сваи сочетаются с высоким ростверком на высоте 0,1 — 0,15 м над уровнем земли. Обычно такой ростверк устанавливают под постройки небольшой массы.

Для строительства фундамента из свай не нужно рыть траншеи и котлованы.

Промежуточный ростверк укладывают на уровне земли с помощью песчаной или гравийной подушки. Недостатком ростверка является незащищенность грунта от морозного пучения, которое может вырвать сваи и повредить кладку.

Низкий ростверк находится ниже уровня земли.Опускается на глубину промерзания в пучинистых грунтах; на слабопуччащих грунтах конструкцию кладут на 0,2-0,3 м ниже уровня земли.

При возведении частного дома чаще всего применяется высотный фундамент с монолитным ростверком. При устройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который фиксируется анкерными болтами.

Свайный фундамент с деревянно-балочным ростверком

Плюсы и минусы свайно-ростверкового фундамента следующие:

Достоинства свайно-ростверкового фундамента:

• доступная цена;
• возможность сделать самому;
• скорость установки;
• надежность — почти без усадки.

Минусы конструкции:

• Строгий расчет ростверка свайного фундамента;
• используется только для легких построек;
• Влияние коррозии на стальную деталь.

Фундамент свайный. Плюсы и минусы

Одно из главных преимуществ свайного фундамента при строительстве дома — доступность и цена. Это самый привлекательный фактор для тех, кто строит дом своими руками. Важным преимуществом также является скорость устройства фундамента и возможность работать в любое время года.

Также преимуществом такого варианта устройства фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют грунт. К тому же это дает возможность обустроить фундамент практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро.

К недостаткам фундамента на сваях можно отнести возможную усадку конструкции. Чтобы избежать такого явления, необходимо провести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком.К минусам свайного фундамента можно отнести тщательные подготовительные работы.

Большое значение при устройстве фундамента на сваях имеет качество применяемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома на сегодняшний день считается наиболее оптимальным и перспективным.

Свайный фундамент: виды и преимущества-Гражданский инженер-онлайн.com

Главная »Бетон» Что такое свайный фундамент? Виды и преимущества свайного фундамента

Что такое свайный фундамент?

Свайный фундамент — это длинный цилиндрический прочный материал, состоящий из бетона, стали и древесины, вбитый в землю для поддержки чрезмерных нагрузок, исходящих от надстройки. Свайный фундамент, вероятно, принимает более высокие нагрузки по сравнению с насыпным или матовым фундаментом.

При проектировании свайного фундамента на сваях необходимо учитывать два основных аспекта: несущая способность и осадки. Для фундамента на глине практически исключительно ограничивающим фактором являются поселения. Основная причина использования свай в конструкции фундамента — передача приложенных нагрузок на большую глубину почвы. Более глубокие слои почвы из-за их истории напряжений обычно имеют более высокую прочность и жесткость по сравнению с более мелкими слоями и, следовательно, будут иметь большее сопротивление оседанию.Когда на сваю действует вертикальная сила со стороны вершины головки сваи, напряжения сдвига мобилизуются в земле, окружающей сваю. Если создаваемое напряжение сдвига превышает прочность почвы на сдвиг, произойдет разрушение грунта. Два разных параметра определяют вместимость:

1. Напряжение сдвига, возникающее в грунте вокруг носка сваи
2. Напряжение сдвига возникает на границе между валом и окружающей почвой.

Преимущества:

1. Свайный фундамент применяется, когда нагрузка на надстройку выше и распределение нагрузки неравномерно.
2. Свайный фундамент применяется в заболоченных недрах.
3. Свайный фундамент можно использовать под любые конструкции.
4. Фундамент свайный применяется на любом типе грунта.
5. Свайный фундамент может быть предварительно изготовлен любой длины, формы и размера и может быть использован на стройплощадке, что сокращает время.
6. Свайный фундамент требует меньше места для хранения.

Недостатки:

1. Требуются квалифицированные рабочие и соответствующее предварительное планирование важно для правильного обращения с сваей при забивании ее в землю.
2. Свайный фундамент требует тяжелого оборудования в процессе забивки сваи.
3. Свайный фундамент требует большей стоимости по сравнению с другим типом фундамента.

Когда и где использовать свайный фундамент

Свайные фундаменты обычно используются в следующих случаях:

• Уровень грунтовых вод исключительно высок, что, несомненно, может повлиять на различные учреждения.
• Подавляющая и равномерная нагрузка ложится на грязь от конструкции.
• Где понтонные или ростверковые сооружения либо дороги, либо их невозможно получить из-за проблем поблизости.
• Когда опалубка отводных каналов выходит за рамки воображения.
• В момент, когда трудно поддерживать каналы учреждения в сухом состоянии с помощью сифона из-за чрезмерного притока дренажной или слабой воды.
• Когда нижележащая почва переувлажнена и сжимается. Твердые твердые пласты расположены на более глубокой глубине.
• В том месте, где сооружение располагается на береговой линии или дне водного пути или близко к ним, и предприятия обязаны подвергаться вымыванию из-за активности воды.
• Свайные сооружения можно использовать при строительстве причалов, доков или других морских сооружений в качестве отбойных куч.
• Свайные установки можно использовать как грейфер.

Виды свайных фундаментов

Свайные фундаменты можно классифицировать по назначению, материалам, способу установки и т. Д.В строительстве используются следующие типы свайных фундаментов:

в зависимости от функции или использования

1. Шпунт
2. Несущие сваи
3. Концевые опорные сваи
4. Сваи фрикционные
5. Сваи уплотнителя грунта

На основе материалов и метода строительства

1. Сваи деревянные
2. Бетонные сваи
3. Стальные сваи
4. Сваи композитные

Эти сваи кратко рассматриваются ниже.

Классификация свайных фундаментов по назначению и применению

Шпунт

Шпунтовые сваи — это сегменты листового материала со сцепляющимися краями, которые вдавливаются в землю, чтобы обеспечить поддержку земли и эксгумацию. Шпунтовые сваи чаще всего изготавливаются из стали, однако они могут быть также деревянными или укрепленными из цемента.

Шпунтовые сваи обычно используются для удержания разделителей, восстановления земель, подземных сооружений, например, автостоянок и ливневых подвалов, в морских районах для защиты берегов рек, дамб, коффердамов и т. Д.

Выбор шпунта зависит от факторов, например,

• Например, шпунт — это вид работ. Это вечно и непостоянно, несмотря ни на что.
• Условия площадки.
• Требуемая глубина шпунта.
• Шпунты включены для прогиба минут.
• Идея конструкции.
• Требуемый вид безопасности.

Несущие сваи

Этот вид свайной основы используется в основном для перемещения вертикальной нагрузки от рамы на поверхность.Такие фундаменты передают нагрузку на несущую поверхность через грунт со слабой опорной площадкой. Несущие сваи можно далее определить как текущие в соответствии с процессом передачи нагрузки от кучи на поверхность.

Концевые опорные сваи

В концевых несущих сваях основание отвала лежит на слое особо твердого грунта или сотрясения. Концевая опора конструкции перемещается через кучу на твердый слой. Можно сказать, это куча демонстраций вроде раздела.Ключевое правило состоит в том, что конец основания должен лежать поверхностно, что является точкой пересечения слабого и твердого слоя. Концевая несущая свая таким образом обходит обездвиженный слой и надежно перемещается к твердому слою.

Сваи фрикционные

Фрикционные сваи бросают вызов альтернативному стандарту. Куча перемещает сваю конструкции в землю на всю высоту сваи за решетку. В конце концов, вся поверхность кучи, которая имеет форму трубы, подходящей как скрипка, пытается переместить силы в грязь.

Чтобы представить себе, как это работает, представьте, что вы вбиваете прочный металлический стержень с расстоянием 4 мм поперек в ванну с застывшим десертом. Когда вы его забили, он сможет помочь какой-нибудь свае. Чем больше примечательна глубина имплантата в десерте, тем большую нагрузку он может выдержать. Принципиально это то же самое, что и функция фрикционной сваи. В случае фрикционной сваи мера нагрузки, которую может выдержать куча, прямо пропорциональна ее длине.

Сваи уплотнителя грунта

Иногда сваи забивают через закрытые промежутки, чтобы увеличить несущую способность почвы за счет уплотнения.

Классификация свай по материалам и способу строительства

Две части в первую очередь можно классифицировать как сваи. Прокручиваемые или не прокручиваемые стопки замен. Известны ли сваи как сваи смещения, которые заставляют почву двигаться вертикально и радиально по мере продвижения к полу? Если ремонт кучи происходит, земля становится мягкой, осушенной, и в образовавшуюся пустоту заливается бетонный или сборный бетонный слой. Несущие сваи можно разделить на следующие категории в зависимости от компонентов свайного сооружения и порядка его установки:

Сваи деревянные

• без обработки
• Обработано консервантом

Бетонные сваи

• Сборные сваи
• Сваи набивные

Стальные сваи

• Сваи двутавровые
• Пустотные сваи

Композитные сваи

Сваи деревянные

Передача нагрузки через деревянные сваи происходит за счет фрикционного препятствия грунта и поверхности сваи. Деревянные сваи демонстрируют практическую хитрость, позволяющую размещать легкие конструкции в сжатых грунтах, всегда пропитанных водой. Деревянные сваи изготавливаются из древесины, полученной из таких деревьев, как сал, тик, деодар, бабул, хаир и т. Д. Было обнаружено, что сваи, изготовленные из древесины Khair, лучше выдерживают воздействие океанской воды и, следовательно, обычно используются для морских работ.

Деревянные сваи могут быть круговыми или квадратными в поперечном сечении. Забивка кучи осуществляется с помощью сваебойной машины, в которой отбойный молоток наносит удары по головке отвала.Чтобы предупредить головку сваи от расчесывания, в верхней части сваи предусмотрено железное кольцо на 25 мм меньше по ширине, чем головка сваи. Для облегчения забивки нижний конец сваи заострен и снабжен чугунным башмаком конической формы. Кучи не следует разбрасывать под фокусом 60 см для фокусировки. Если забить сваи намного ближе, фрикционное сопротивление уничтожено. Лучшее рассеивание для деревянных свай — 90 см с / с. Максимальная нагрузка на деревянную сваю обычно не должна превышать 20 тонн.Сваи, изготовленные из прочной древесины без каких-либо деформаций или болезней и забитые в грязь, которая либо постоянно влажная, либо постоянно сухая, будут оставаться в отличном состоянии в течение значительного периода времени. Как бы то ни было, при обмене сухих и влажных условий в силу разновидностей на уровне грунтовых вод они загнивают. Именно на этом рекорде деревянные сваи вырезаются немного ниже минимального водяного знака и увенчаны прочным стальным ростверком, камнем или деревом. В случае использования деревянной отделки верхушка должна быть навсегда погружена в воду.

Преимущества деревянных свай:

• Они рентабельны.
• Их можно быстро перемещать, что позволяет значительно сэкономить время при проведении исследования свай.
• там, где сваи, вероятно, будут подвергаться экстремальным боковым движениям, можно предложить деревянные сваи из-за их эластичности.
• Им не нужна тяжелая техника или сложный технический контроль.

Недостатки деревянных свай:

• Для более глубокого зеркала грунтовых вод в каком-либо месте увеличенные затраты на выемку грунта, требуемые с покрытием свай, могут сделать этот вариант неэкономичным, если уровень грунтовых вод в месте находится на большей глубине.
• Деревянные груды нельзя без повреждений толкать в насыпной местности, поэтому их нельзя рекомендовать для этих регионов.
• Вода или насекомые могут испортиться или испортиться.
• Их нельзя использовать для работ, где требуются длительные батареи, несмотря на их ограниченный срок службы.

Бетонные сваи

Сборная бетонная свая

Батареи из сборных железобетонных свай могут быть обозначены как штабелированные в форме круга, квадрата, прямоугольника или восьмиугольника.На литейной площадке сборные цементные сваи заливаются и отверждаются, а затем транспортируются для забивки на площадку. Когда места для сборного железобетона достаточно, штабель можно заливать и обрабатывать на рабочем месте. Драйверы забиваются штабелями так же, как деревянные штабели. Сборные бетонные сваи обычно имеют диаметр от 1 мм 35 до 65 см и различаются по размеру от 45 до 30 м.

Преимущества сборных свай

• Сборная железобетонная свая обеспечивает высокую устойчивость к химическим и биологическим трещинам.
• Обычно они очень мощные.
• Вдоль середины сваи можно разместить трубку, чтобы можно было кататься.
• Когда сваи уже залиты и готовы к забивке перед установкой, скорость работы может быть увеличена.
• Может быть обеспечена усиленная защита.
• Качество сборных железобетонных свай можно проверить.
• Если обнаружена какая-либо ошибка, ее можно исправить перед перемещением.
• Сборные сваи под водой можно забивать.
• Батареи могут быть мгновенно заряжены по истечении необходимого времени движения.

Недостатки сборных свай

• После определения длины сваи,
• длину ворса будет сложно увеличить или уменьшить.
• В сборных железобетонных сваях их сложно мобилизовать.
• Тяжелые и малоэффективные вождение автомобилей.
• Поскольку они не готовы к покупке, это может привести к паузе в плане.
• Возможность поломки или повреждения во время погрузки и забивки свай.

Дворцовые бетонные сваи

Форма сваи создается путем нанесения на поверхность вновь залитого бетона на соответствующую глубину и последующего отверждения. Либо металлическую оболочку переносят на землю и заполняют бетоном, и оболочку высвобождают вместе с бетоном, либо оболочку вытаскивают во время заливки бетона. Узнать больше

Преимущества монолитных бетонных свай

• Снаряды просты в обращении и имеют свободный размер.
• Длину ворса можно легко варьировать.
• Тараканов можно монтировать на виду.
• Только для предотвращения повреждений при обращении не требуется чрезмерного принуждения.
• Нет шансов на перерыв в развертывании.
• При необходимости легко поставить дополнительные сваи.

Недостатки монолитных бетонных свай

• Монтаж требует тщательного контроля и контроля качества.
• Достаточные требования к месту для хранения используемых строительных материалов.
• Литые сваи в местах с высоким потоком подземных вод сооружать сложно.
• Основание сваи не должно быть симметричным.
• Если штабель не укреплен и не отлит, он может выйти из строя под действием напряжения и подъемной силы.

Стальные сваи

Стальные сваи могут быть двутавровыми или полыми. Они полны бетона. Диаметр стальных свай может варьироваться от 10 до 24 дюймов, а толщина обычно составляет 3⁄4 дюйма.Стальные сваи легко забивать из-за небольшой площади сечения. Большинство из них используются в качестве концевых опор.

Преимущества стальных свай

• Легко устанавливаются.
• Может достигать большей глубины, чем любой другой тип свай.
• Область с меньшим поперечным сечением может проникать в твердый слой почвы.
• Стальные сваи раскалываются легко и тяжело.

Недостатки стальных свай

• Склонен к коррозии.Склонный.
• Есть возможность отклоняться во время движения.
• Сравнительно дорого.

Преимущества и недостатки свайного фундамента

Что такое свайный фундамент?

Ядро сваи — это ядро ​​здания, потому что оно очень похоже на фундамент вашего дома, потому что, если бы ваша структура была нездоровой, ваша семья не выжила бы в течение длительного времени. Сегодня вы можете получить множество других каркасов для своего дома, но особые требования могут отличить свайный фундамент от другой платформы.

В частности, если вы спросите о свайном основании, то именно глубокий фундамент возникает в определенных ситуациях дома. В этой ситуации атмосфера и грунт имеют большое значение, и если грунт опрокидывается, вам необходимо иметь пол под домом.

Преимущества свайного фундамента .

• Одно из преимуществ свайного фундамента состоит в том, что можно предварительно подготовить сваи по их длине.
• Сборный механизм снижает продолжительность проекта.
• Его можно установить на большом поле и на очень большие расстояния.
• Там, где бурение не требуется, мы можем использовать сваи.
• Стопки аккуратные и очень аккуратные.

Недостатки свайного фундамента.

• При движении по камням и гальке свая легко разрушается.
• Сваи могут попадать в морскую воду через прибрежные границы.
• Не должно быть холма над землей.
• Точную необходимую длину сложно определить заранее.
• Когда сваи забиваются, возникают возмущения, влияющие на соседние конструкции.
• Для работы сваи нужна тяжелая техника.
• Стеки в стоке не дефицитные.

Существуют различные типы глубоких фундаментов, в том числе свайный фундамент.

Область применения свайного фундамента зависит от:

• Тип используемой сваи.
• намеченная функция, для которой выполняется манипуляция стеком.
• Нагрузка, которая должна быть приложена к свае
• Вид материала, из которого изготовлен конек, следующие виды использования свай.

Узнайте больше о преимуществах, недостатках и использовании свайного фундамента из The Archtecture Designs .

Виды свайных фундаментов.

1. Куча пиломатериалов.

Свайное основание из дерева используется как насыпь диаметром около 30 см, кора должна быть устойчивой, прочной и плоской. Чтобы предотвратить распространение или распространение древесины в том случае, если сваю забита грязью, верхняя часть сваи закрывается стальным колпачком. На другом конце размещается железный башмак, чтобы обеспечить заделку и предотвратить повреждение насыпи.

2. Бетонная свая.

Свайное основание, окруженное бетоном, широко используется для систем фундамента, либо сваи из сборного железобетона, либо усиленные монолитные сваи. Сваи из сборного железобетона с профилированным краем на одной стороне часто имеют овальную или восьмиугольную форму.

Затем в яму погружается арматурный каркас и уплотнение достигается путем выкапывания бетонных свай необходимого диаметра и расстояния в поле. Практически для любой формы основания, подверженной высоким и средним давлениям, можно использовать бетонные сваи.

3. Стальная свая.

Основание из стальной сваи представляет собой катаную стальную часть конического типа или шпунт. Классификация основана на актах поддержки.

4. Несущая свая.

Считается несущей сваей, если сваи перемещают нагрузку конструкции через слой мягкого грунта к соответствующему несущему слою на более глубоких уровнях. На более значительных высотах мех остается на слое.

5. Сваи фрикционные.

Так как основание сваи толкает груз без конца, падая только за счет натяжения кожи, сваю называют сваей трения.

6. ​​Недорастворенные сваи.

В черных хлопчатобумажных почвах, которые набухают или сжимаются при погружении в воду или в больших количествах при высыхании, часто используется недорастворенное основание сваи.

Это разочаровывающий стек, который расширяет одну или несколько или снабжен лампочками, известными как нижние на протяжении всего срока службы. Это группировка по размеру.

7. Сваи конические.

Сваи, обвязанные лентой, называются свайными основаниями с сегментами на краю; Эти сваи используются для увеличения объема подпочвенного слоя путем вдавливания свай в рыхлый грунт. Собранные сваи с насадкой также называются собранными связками.

Стальные сваи — типы, преимущества и недостатки [PDF]

🕑 Время чтения: 1 минута

Стальная свая может быть катаной, готовой формы или куском шпунтовой сваи.Две или более секции шпунтовых свай могут быть соединены вместе в форме коробки и забиты как одна свая. Важнейшим преимуществом использования стальной сваи является ее несущая способность. Стальная свая может принимать до 100 тонн на одну сваю. Стальные сваи чаще всего используются для фундаментов больших конструкций с большими нагрузками.

Преимущества стальных свай:

1. Стальные сваи обладают большой несущей способностью.
2. Стальные сваи могут пробивать жесткие слои или валуны.
3. Объем перемещаемого грунта при забивке стальных свай меньше.
4. Стальные сваи выдерживают грубое обращение.

Недостатки стальных свай:

1. Стальные сваи имеют высокую вероятность повреждения от коррозии и электролиза.
2. Стальные сваи относительно дороги, если несущий слой не может развивать большую несущую способность.
3. Стальные сваи менее эффективны, чем сваи трения.

Обычные виды стали Сваи:

Н-образные сваи и трубные сваи являются наиболее часто используемыми типами.

Н-свай:

Н-образные сваи рассчитаны, прежде всего, на то, чтобы выдерживать большие ударные нагрузки во время жесткого забивания. Фланцы и стенка прокатываются с одинаковой толщиной, чтобы исключить повреждение более тонких деталей. Ширина полки составляет не менее 85% глубины сечения сваи, чтобы обеспечить жесткость в слабой оси.

Кредиты изображений: Thearchitectdesigns.com

Сваи труб:

Трубные сваи изготавливаются из бесшовных или сварных труб и часто заполняются бетоном.Они могут быть закрытыми или открытыми. Сваи с открытым концом могут быть забиты на желаемую глубину, а почва внутри трубы очищена. Сваи с закрытым концом формируются путем закрепления забивной точки на вершине сваи. Для основных колонн сваи труб должны быть не менее 10 дюймов в диаметре, а толщина — не менее 5/16 дюймов.

Выбор между открытым и закрытым типами зависит от почвенных условий на участке. В некоторых случаях труба с открытым концом может быть забита на большую глубину, поскольку почва внутри трубы может быть очищена по мере продвижения забивки.Если валуны или другие препятствия встречаются до достижения желаемой глубины, они могут быть удалены с помощью режущего инструмента или, в случае труб большого диаметра, с помощью взрывных работ. В остальных случаях, когда очистка от грязи внутри труб затруднена, следует использовать трубы с закрытым концом.

Соединения стальных свай:

Н-сваи стыкуются так же, как стальные колонны. Сварное или болтовое соединение (болты с высоким натяжением) может использоваться, в первую очередь, в зависимости от предпочтений инженера или имеющегося оборудования.Если стык расположен над поверхностью земли или если на сваю будет действовать большой изгибающий момент, стык должен быть спроектирован таким образом, чтобы выдерживать такие нагрузки. В обычных случаях, даже когда сваи не подвергаются воздействию горизонтальной тяги или изгибающего момента, в свае существует определенное напряжение изгиба. Свая никогда не бывает идеально прямой и может погнуться из-за забивки. Это может вызвать изгибающие моменты в сваях. Следовательно, принято проектировать стык таким образом, чтобы он выдерживал момент, равный от одной трети до половины момента нагрузки Н-образного сечения.Некоторые строительные нормы и правила требуют, чтобы стык развивал полную прочность H-образного сечения или секции трубы. Сваи труб могут быть соединены стыковой сваркой или с помощью гильзы.

Коррозия стальных свай:

Коррозия — большая проблема для стальных свай. Ниже приведены несколько методов защиты стальной сваи от коррозии —

.

Дополнительная толщина

Этот метод, используемый в большинстве норм, требует, чтобы сечение сваи имело определенную дополнительную толщину (обычно около 1/16 дюйма) сверх площади сечения, необходимой для прочности. Это может быть достигнуто либо путем вычитания 1/16 дюйма из фактической толщины металла при вычислении несущей способности сваи, либо путем соединения другого куска стали с длиной сваи, где ожидается коррозионное воздействие.

Удаление агрессивных загрязнений

Органические загрязнения, шлак, несгоревший углерод или промышленные отходы вблизи поверхности земли можно удалять и заменять некоррозионными почвами. Этот способ экономичен только тогда, когда такие почвы находятся на небольшой глубине.

Бетонная оболочка

Вблизи поверхности земли, где много влаги и кислорода, сваи могут быть очень эффективно защищены за счет бетона.Бетонное ограждение, простирающееся на большую глубину, — дорогостоящий метод.

Катодная защита

Поскольку коррозия — это непрерывный процесс удаления электронов из штабелей, эффективен метод предотвращения такого удаления. Это делается катодным методом, при котором медленный ток подводится к стальным сваям, а не от них.

Здесь следует указать, что окраска или другие типы покрытия, нанесенные до забивки, имеют сомнительную ценность, поскольку покрытие в заделанной части может быть повреждено в результате истирания или обращения.Выступающие в атмосферу сваи следует периодически красить. Сваи, выступающие в загрязненной воде, должны быть защищены бетонным покрытием или каменноугольной краской. В пресной воде участок у поверхности воды должен быть защищен.

Артикул:

Дизайн фундамента Уэйна К. Тэна

Что такое стальные сваи | 4 типа стальных свай | Коррозия стальных свай Steel

Введение Стальные сваи

Стальные шпунтовые сваи и Стальные трубные сваи — это широко , используемые на крупных строительных площадках , таких как гавани , строительство мостов , подпорные стены , коффердам , свайный фундамент и прочие .

Стальные сваи больше подходят для мягких толстых грунтов . Потому что в этом тип грунта несущие пласты доступны в более глубоком слое .

Стальные сваи на экономичнее как сравните с другие сваи . потому что легко — настроить , легко — транспорт и легко — соединить Как правило, , стальные сваи — это , используемые в свайных фундаментах .

, где H- раздел сваи и I — сечение сваи используются . В H-сечении толщина для фланца и стенки одинаковы, а наоборот в I-образном сечении как , толщина для фланца и стенки отличается от .

Подробнее: Под расширенными сваями | Недоработанный свайный фундамент под строительство расширенных свай | Расчет лампы

---

Типы стальных свай для глубоких фундаментов

1.

Сваи труб Сваи подшипников с открытым концом и сваи с закрытым концом

Трубная свая ведет себя как концевую опору сваю или сваю трения . Эти сваи — это бесшовные и стальные сваи , которые созданы сваркой . труба свая может быть забитым либо открытым с концом или закрытым — концом .

Открыто — Завершено Свая : Как следует из названия , забитая сваи конец — открытый . Обычно , это полезно в породе или в твердом состоянии . открытые — концевые сваи погружены в грунт.

Грунт , который находится на внутри стальная свая удален с помощью из водоструйной очисткой и сжатым воздухом .затем после сваи забивают в на требуемую глубину ; Стальная свая заполнена бетоном .

Закрыть торцевую сваю : в случае из закрытых — торцевых свай, забивающий конец каждой трубы закрыт сваркой . Материал обуви — это , сделанный из стали или чугун , который составляет , используемый на конце сваи в качестве сваи обуви .

После закрытия — торцевая свая забивается в грунт . После этого набивается сваи с необходимым количеством из бетона . Толщина сваи составляет в диапазоне от 8 мм до 12 мм , а диаметр сваи составляет от 0,25 мм до 1,2 мм.

---

2. Винтовые или винтовые сваи Винтовая свая

Винтовые сваи состоят из , изготовленных из чугуна или из стали .Эти сваи образуют длинный вал , конец которого имеет спиральную форму или , основание .

Внешний диаметр вала составляет в диапазоне от 15 см до 30 см и диаметр винтовой базы в диапазоне составляет от 45 см до 150 см.

Винтовые сваи вал может быть полым или сплошным . Установка сваи в грунт с помощью электрического двигателя . Это подходит для сыпучего песка и сыпучей глины .

Эти типов из грунтовых винтовых свай помогают с до увеличивая нагрузку — несущая способность . Самое большое преимущество винтовой сваи проста в установке

---

3.Диск стальные сваи Диск стальной свая

Дисковая стальная сваи — это аналогично винтовой свае, винтовой свае состоит из цельной чугунной сваи , к которой прикреплен литой — железный диск на ногой .

Таким образом, футов будет полезно до увеличьте , несущую площадь сваи. Обычно используется в судостроении .

Во время проникновения сваи погружаются на в грунт . Так что процесс водоструйной обработки производится в дне сваи. Этот тип сваи подходит в мягкой и песчаной почве .

Который равен , позволяя опускаться до из сваи водоструйной очисткой . Это , в основном , используемое в морском строительстве , где общее проникновение сваи в грунте составляет , требуется , чтобы быть большим .

---

4. Н-сваи H — Свая

Прокатная стальная Н-свая действует как как несущая свая , которая представляет собой новую технологию , разработанную в производстве пиллинга . H сваи создают большое ударное напряжение при жестком забивании .

H — Сваи — это , как правило, , используемые в твердых пластах , таких как скалистых участков .Также H — сваи имеет малое поперечное сечение — площадь сечения сваи сделана она легче грунт смещение . Итак, , что нет дополнительный процесс из струйной обработки , отбора керна требуется для проникновения из H — сваи .

Преимущества двутавровых свай

• H — Сваи производят a небольшое количество смещения .
• Н-сваи требуют небольшого пространства для хранения.
• H-образные сваи легко обрабатываются .
• H — Сваи , как правило, , используемые в конструкции из подпорных стен , перемычки и мостов и переборок .
• Н-сваи проходка может быть выполнена ближе к существующей конструкции .
• В процессе сращивания свай H- можно легко выполнить .
• H — свая может проникает грунт до 100м глубина .
• Н-сваи действуют как сваи трения и уплотняющие сваи .

Подробнее: Свайный фундамент | Типы свайных фундаментов | Применение свайного фундамента

---

Коррозия стальных свай Сталь

Сваи — это , внедренные в непроницаемый слой земли , по крайней мере 2 фута ниже уровня грунта , обычно не будет иметь коррозионных воздействий из-за Недостаточно кислорода в атмосфере .

В заделанной части из стали сваи могут быть затронуты коррозией . Поскольку , окружающий слой , состоит из заполнителей золы , угля , щелочных грунтов , отходов заводов и т. Д.

Электрический Износ стальных свай можно защитить с помощью защитного слоя или покрытия , например, уголь , краски и эпоксидных слоев и т. Д.

---

Прочность стальной сваи

Во многих случаях степень коррозии минус в то время метод защиты не требуется и в других случаях степень коррозии высокий в это время защитный Метод применяется для свай .

Используются следующие методы:

• Для нанесения слоя покрытия на сваи
• Используйте более толстое сечение
• Используйте сталь высокой —
• Чтобы избежать максимума изгиб момент , потому что приводит к коррозии от до .
• Катодная защита для свай .
• В морской зоне используется ASTM960 ( SPLASH ZONE )
• Расширение в бетонном перекрытии

Подробнее: Испытание на свайную нагрузку | Испытание на нагружение сваи | Процедура испытания свайной нагрузкой | Испытание на свайную нагрузку — код

---

Характеристики стальных свай

Отлично работать Стальная свая

имеет малую площадь поперечного сечения , так что во время забивки сваи реализует меньше удаления земли и низкая вибрация .

Простота настройки

Стальные сваи — это , легко настраиваемые , длина , диаметр , диаметр и толщина , .

Легко соединяется с надстройкой

В стальной свае на арматурных стержнях верхней части имеются , которые легко соединяют с надстройкой .

Простота обращения

Стальная свая easy to handle and transport из-за прочности и легкости .

Для обеспечения высокой несущей способности

Когда стальные сваи забиваются в грунт , они обеспечивают высокую несущую способность .

Для высокой прочности на изгиб

Во время землетрясений выдерживает горизонтальных сил стальных труб свай с высокой жесткостью и высокой прочностью на изгиб .

---

Преимущества и недостатки стальных свай

Преимущества

• Сталь свая способна пробивать – жесткие слои или валуны .
• Стальные сваи обладают высокой несущей способностью по сравнению с другими
• Эти сваи выдерживают грубое обращение .
• Объем смещенного грунта во время забивки стальной сваи — сравните с минус .
• Стальные сваи обеспечивают прочный и прочный фундамент для конструкции .

Недостатки

• Стальные сваи очень подвержены повреждениям от до из-за коррозии от до и электролиз .
• Стальные сваи на дороже, по сравнению с и другие, если только несущий слой не способен производить сваи с высокой несущей способностью .

---

Вам также может понравиться:

---

В чем преимущество использования стальных свай в строительстве?

Сталь свая способна пробивать – жесткие слои или валуны .

Стальные сваи обладают высокой несущей способностью до по сравнению с другими

Эти сваи выдерживают грубое обращение .

Объем грунта, перемещенный на во время забивки стальной сваи для сравнения с минус .

Стальные сваи обеспечивают прочное и прочное основание для конструкции .

Стальные сваи обеспечивают прочный и прочный фундамент для конструкции .

Какой тип стальной сваи для глубокого фундамента?

H-свая

Винтовая свая

Дисковая куча

Труба свая

Как происходит коррозия стальной сваи?

Сваи — это , внедренные в непроницаемый слой земли , по крайней мере 2 фута ниже уровень грунта , который обычно будет свободен от коррозионного воздействия , потому что Недостаточно кислорода в атмосфере .

Какие преимущества и недостатки свайного фундамента?

В чем преимущества и недостатки свайного фундамента?

Основные преимущества свайного фундамента — высокая несущая способность и коррозионная стойкость. Недостатком свайных оснований являются кислоты, которые могут повредить бетон и вызвать реакции с соленой водой. Если на нем есть почва, мы не сможем вакцинировать здание от нее, поэтому используется свайный фундамент.

Стоит ли плотный фундамент дорого?

Фундаменты на плотах относительно недороги и быстро укладываются по сравнению с другими типами фундаментов.Земляные работы менее трудоемки, чем, например, траншеи, и фундамент и плиту перекрытия часто можно комбинировать, что дает значительную экономию материалов и времени.

Сколько стоит заливка фундамента под модульный дом?

В среднем стоимость установки нового фундамента для стандартного дома площадью 1200 квадратных футов колеблется от примерно 4500 долларов до примерно 40 тысяч долларов, при этом в среднем по стране около 10 тысяч долларов. Стоимость дома площадью 2400 квадратных футов составляет от 12 000 до 80 000 долларов, а средняя стоимость — около 27 000 долларов.

Сколько стоит заложить фундамент под дом?

Средняя стоимость строительства фундамента составляет 9 260 долларов США, при этом большинство домовладельцев тратят от 5128 до 19 350 долларов США. Стоимость фундамента колеблется от 5 до 33 долларов за квадратный фут в зависимости от типа — бетонная плита (7 долларов), опора и балка (9 долларов), подполье (13 долларов) или подвал (33 доллара).

Стены блочные или заливные дешевле?

Наливной бетонный фундамент дешевле блочного стенового? Обычно стоимость строительства варьируется от места к месту.Но на самом деле наливные стены стоят примерно на 20% меньше, чем стены блочного фундамента.

Сколько бетона мне нужно для плиты 40 × 60?

В среднем, количество бетона, которое вам понадобится для плиты 40 × 60 для барндоминиума, составит от 9500 до 14400 долларов. В этом расчете учитывается площадь плиты, стоимость бетонной смеси, а также средний национальный показатель трудозатрат и материалов, которые вам понадобятся для работы.

Сколько будет стоить гараж 30 на 40?

Стоимость металлических гаражей с прямыми стенками начинается примерно от 12 долларов за квадратный фут.С учетом крыши стоимость гаража с прямой стенкой 30х40 футов составляет около 14 400 долларов. Аксессуары и доставка добавят к этой стоимости еще 3000 долларов, а общая смета составит 17 400 долларов.

Какой толщины должна быть бетонная плита?

4 дюйма

Какая минимальная глубина бетонной плиты?

2 дюйма

Нужен ли щебень под бетон?

Независимо от того, заливаете ли вы бетон для дорожки или террасы, необходима прочная гравийная основа, чтобы бетон не растрескался и не сдвинулся.Гравий особенно важен в глинистой почве, потому что он плохо дренирует, что приводит к скоплению воды под бетонной плитой и медленному размыванию почвы по мере ее окончательного дренажа.

Можно ли заливать грязь бетоном?

Если вес бетона каким-либо образом деформирует грунтовое основание, вся бетонная конструкция будет повреждена. Все это не означает, что бетонировать грязь невозможно. Вы можете сделать это абсолютно успешно, но вам нужно следовать определенному процессу.

Нужна ли арматура для 6-дюймовой плиты?

Арматура

рекомендуется для бетона глубиной 5–6 дюймов. Тип и предполагаемое использование бетона влияет на необходимость армирования арматуры. Арматурный стержень должен быть размещен в центре или немного выше центра бетонной плиты, поэтому для достижения наилучших результатов он должен иметь определенную толщину.

ИНЖЕНЕР-СТРОИТЕЛЬ: Забивные сваи: достоинства и недостатки.

Сваи могут быть деревянными, стальными или бетонными.Если сваи бетонные, они должны быть сборными.

Они могут двигаться как вертикально, так и под углом к ​​вертикали. Забивают сваи с помощью свайного молота. Когда свая забивается в зернистый грунт, вытесненный таким образом грунт, равный объему забивной сваи, уплотняет грунт по бокам, поскольку перемещенные частицы грунта попадают в почвенные пространства прилегающей массы, что приводит к уплотнению массы. Сваю, уплотняющую прилегающую к ней почву, иногда называют уплотняющей сваей .Уплотнение грунтовой массы вокруг сваи увеличивает ее несущую способность.

Если сваю забивают в насыщенный илистый или связный грунт, почва вокруг сваи не может уплотняться из-за ее плохих дренажных качеств. Вытесненные частицы почвы не могут попасть в пустое пространство, если вода в порах не вытеснена. Напряжения, возникающие в грунтовом массиве, прилегающем к свае из-за забивки сваи, должны восприниматься только поровой водой. Это приводит к развитию порового давления воды и, как следствие, снижению несущей способности почвы.

Грунт, прилегающий к сваям, переформуется и в определенной степени теряет свою структурную прочность. Таким образом, немедленным эффектом забивки сваи в грунт с плохими дренажными качествами является снижение ее несущей способности. Однако со временем восстановленный грунт восстанавливает часть своей утраченной прочности из-за переориентации нарушенных частиц (которая называется тиксотрофией) и из-за консолидации массы. Преимущества и недостатки забивных свай:

Преимущества
1. Сваи могут быть изготовлены из сборного железобетона в соответствии с требуемыми характеристиками.
2. Сваи любого размера, длины и формы могут быть изготовлены заранее и использованы на объекте. В результате работа продвигается быстро.
3. Свая, забиваемая в сыпучий грунт, уплотняет прилегающий массив грунта, и в результате повышается несущая способность сваи.
4. Работа аккуратная и чистая. Надзор за работой на объекте можно свести к минимуму. Требуемое пространство для хранения намного меньше.
5. Забивные сваи можно удобно использовать в местах, где не рекомендуется бурить скважины из-за опасения встретить грунтовые воды под давлением.
6. Забивные сваи наиболее подходят для работ над водой, таких как сваи в сооружениях причалов или пристанях.

Недостатки
1. Сборные или предварительно напряженные бетонные сваи должны быть должным образом усилены, чтобы выдерживать нагрузки при транспортировке и забивке.
2. Для обработки и вождения необходимо предварительное планирование.
3. Требуется тяжелое оборудование для погрузочно-разгрузочных работ и вождения.
4. Поскольку точную длину, требуемую на месте, нельзя определить заранее, метод включает отрезание лишних или добавление длин. Это увеличивает стоимость проекта.
5. Забивные сваи не подходят для грунтов с плохим дренажем. Если забивка свай не организована и не организована должным образом, существует вероятность вспучивания почвы или подъема забитых свай во время забивки новой сваи.
6. Там, где существует вероятность воздействия на фундамент соседних конструкций из-за вибраций, создаваемых забивкой свай, забивные сваи использовать не следует.

.
