Строительный уровень это: какой лучше выбрать? Как правильно им пользоваться? ГОСТ на магнитные уровни, рейтинг профессиональных моделей

Содержание

виды, применение и принципы выбора — Портал о строительстве, ремонте и дизайне

Строительство и тем более современный ремонт невозможно представить без использования такого инструмента как строительный уровень – он помогает мастерам всех профессий добиваться четкости линий и ровности форм. Существует три основных прибора, которыми производится контроль вертикальности и горизонтальности установки приборов, а также монтажа различных конструкций – это реечный, гидравлический и лазерный уровень. Именно их устройство, способы применения и принципы выбора мы рассмотрим в этой публикации вместе с сайтом stroisovety.org.

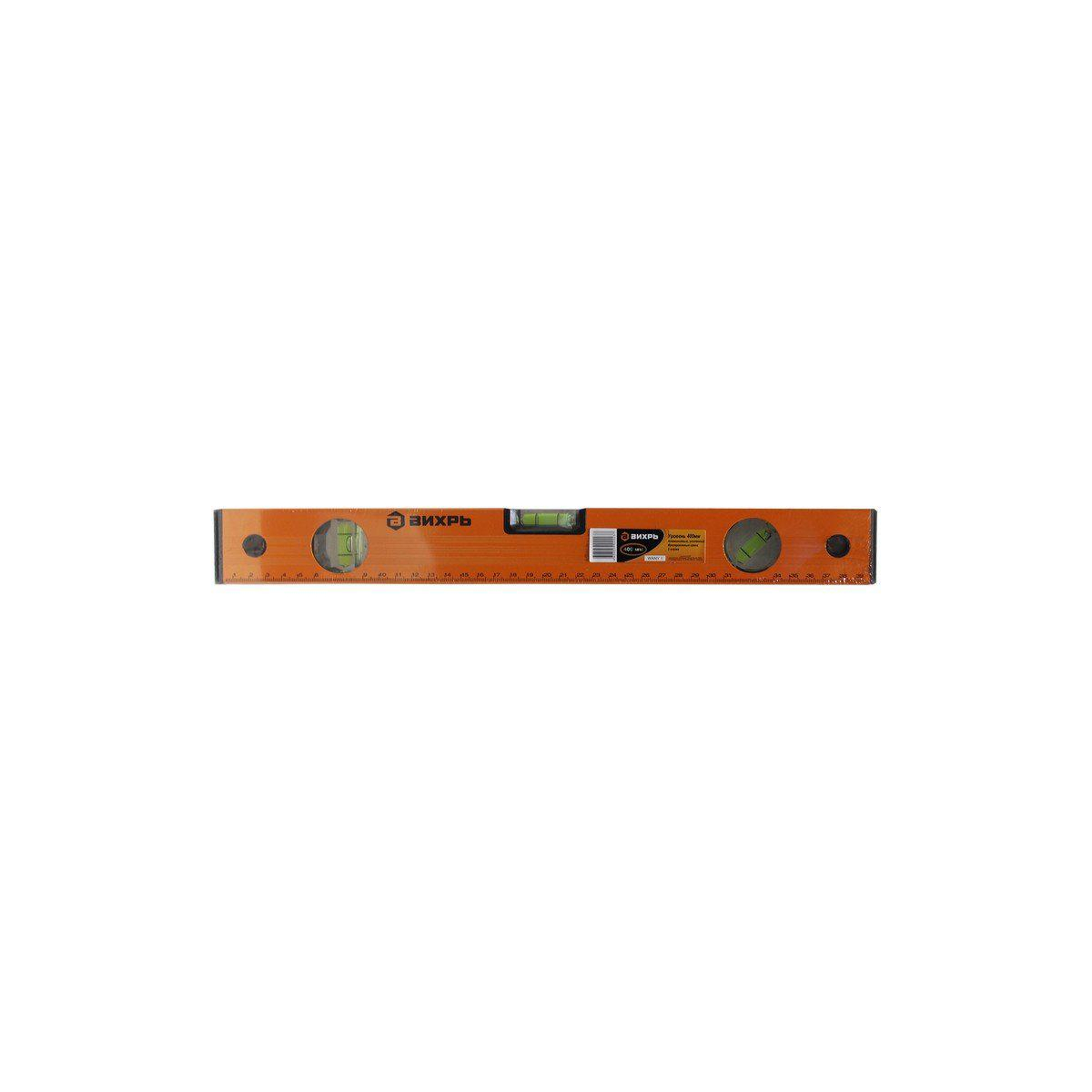

Реечный уровень

Принцип работы этого контрольно-измерительного инструмента основан на пузырьке воздуха, помещенного в подкрашенную жидкость. На колбочке имеются специальные отметки, которые указывают на положение пузырька относительно уровня горизонта – именно по этим отметкам производятся необходимые измерения.

Как правило, современный реечный уровень оснащается тремя такими пузырьками – один из них, расположенный посередине, предназначен для контроля горизонтальных линий, другой, размещенный на одном из концов рейки, контролирует вертикаль, а третий, установленный под наклоном, служит для проверки плоскостей и линий, располагающихся под углом.

Этот пузырьковый индикатор, которым оснащаются профессиональные строительные уровни, имеет возможность регулировки, что позволяет производить измерения и контроль любых наклонных плоскостей.

Задаваясь вопросом, как выбрать строительный уровень, следует обратить внимание на конструкцию самой рейки – она может быть двух типов. Уровни, предназначенные для бытового использования, имеют квадратное сечение рейки, а профессиональные изготавливают в виде двутавра (рельсы) – такое строение реечного уровня намного прочнее и практически не подвержено деформации при падении с высоты.

Реечный уровень

Кроме формы сечения рейки этот тип уровней может иметь разную длину. Для контрольно-измерительных работ, которые преследуют разные цели и проводятся в различных условиях, диапазон размеров реечного уровня может варьироваться от 200мм до 2500мм.

Как проверить строительный уровень и убедиться в правильности его показаний? Нет ничего проще. Устанавливаете сначала одной стороной, а потом другой – если эти показания совпадают, значит уровень качественный и его смело можно приобретать. Таким способом необходимо проверить каждый пузырек этого инструмента в отдельности.

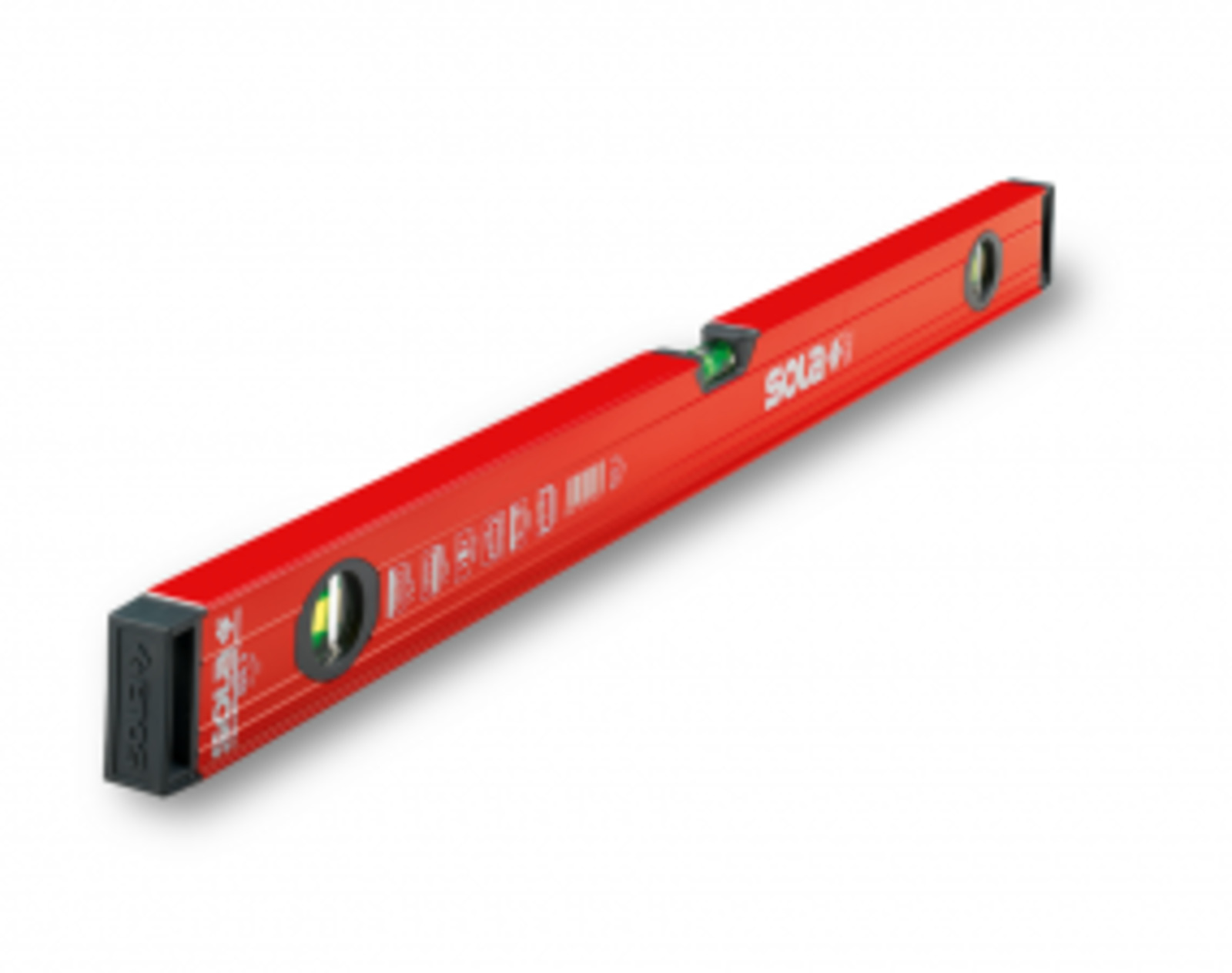

Реечный строительный уровень фото

Гидравлический уровень

Принцип работы гидроуровня основан на законах физики, а точнее на принципе сообщающихся сосудов, в которых уровень жидкости остается одинаковым и неизменным независимо от высоты расположения одного из них. По сути, современный гидравлический уровень представляет собой прозрачную трубку, заполненную водой, на концах которой располагаются небольшие колбы.

Подходя к вопросу эксплуатации этого инструмента и принципа работы с ним, для начала следует усвоить одно правило – никаких пузырьков в трубке быть не должно. Они искажают его работу и делают показания неточными.

Самостоятельно проводить измерения таким инструментом не получится – как минимум понадобится помощник. Один человек поднимает первую колбу, а второй другую – первая устанавливается в районе необходимой отметки, после чего, перемещая ее вверх или вниз, добиваются положения края жидкости четко напротив метки. Когда вода в трубке успокаивается, положение воды во второй колбе указывает на точку, находящуюся в горизонте с начальной меткой. Две точки соединяются между собой отбивочным шнуром, и получается четко горизонтальная линия. Вертикаль водяной строительный уровень разметить не в состоянии.

Уровень строительный водяной

Лазерный уровень

Это новое поколение контрольно-измерительных приборов, напичканное современной электроникой и позволяющее производить точные и качественные построения в любых плоскостях. Лазерный уровень может производиться в нескольких разновидностях – одни из них представляют собой обычный реечный уровень с возможностью проецирования луча на стену, другие имеют возможность самостоятельно устанавливаться в уровень (лазерный нивелир), ну а третьи, называемые построителем плоскостей, способны одновременно проецировать на любые поверхности несколько лучей. Он является универсальным, и если имеется финансовая возможность, то предпочтение лучше отдать ему.

Относиться к выбору такой дорогой «игрушки» следует со всей серьезностью, и в первую очередь необходимо обратить внимание на точность и дальность возможных измерений этого инструмента. Данные показатели зависят в первую очередь от мощности лазерной установки и качества используемой оптики. В этом отношении лучше предпочесть таких именитых производителей как Bosch или Makita – они изготавливают качественный и высокоточный инструмент.

Строительный лазерный уровень фото

Хороший строительный уровень просто обязан обладать большими функциональными возможностями – на этот немаловажный показатель лазерного инструмента также необходимо обратить внимание при его выборе. Наиболее востребованными в работе и быту функциями таких аппаратов являются горизонтальная и вертикальная проекция луча, крест и отвес, который имитирует проекции двух точек на пол и потолок.

Если вы собрались приобрести профессиональный строительный лазерный уровень, то необходимо обратить внимание на установку, позволяющую проецировать луч с разверткой на 180˚.

Если в процессе выполнения работ существует необходимость разметки периметров, то идеальным вариантом будет ротационный лазерный уровень с разверткой на все 360˚. Инструмент очень удобный, но дорогой. Как правило, затраты на его приобретение с лихвой окупаются высокими темпами и удобством в работе.

Как выбрать строительный уровень

Немаловажным аксессуаром, без которого работу лазерного уровня представить практически невозможно, является телескопическая тренога – она еще больше добавляет возможностей этому инструменту. С помощью треноги появляется возможность регулировать высоту установки аппарата над уровнем основания в пределах от 0,5м до 1,5м. На ее качество также необходимо обратить внимание – подставка должна быть жесткой и иметь в своей конструкции как можно меньше пластиковых деталей.

Ну и напоследок хочу сказать одну немаловажную вещь. Как правило, профессиональные строители не ограничиваются использованием только одного из этих контрольно-измерительных инструментов.

К примеру, лазерный строительный уровень невозможно использовать в работе для контроля плоскости укладки кафельной плитки. А реечный – не подходит для разметки периметра помещения. В общем, все виды строительных уровней не являются взаимозаменяемыми – они могут только дополнять друг друга.

Строительный уровень

Большинство ремонтных и строительных работ не может обойтись без строительного уровня.

Его функциональное назначение заключается в определении отклонений поверхности от горизонтали или вертикали. Возможно использование строительного уровня и для того, чтобы перенести угол наклона с одного элемента конструкции на другой или определить величину небольших углов.

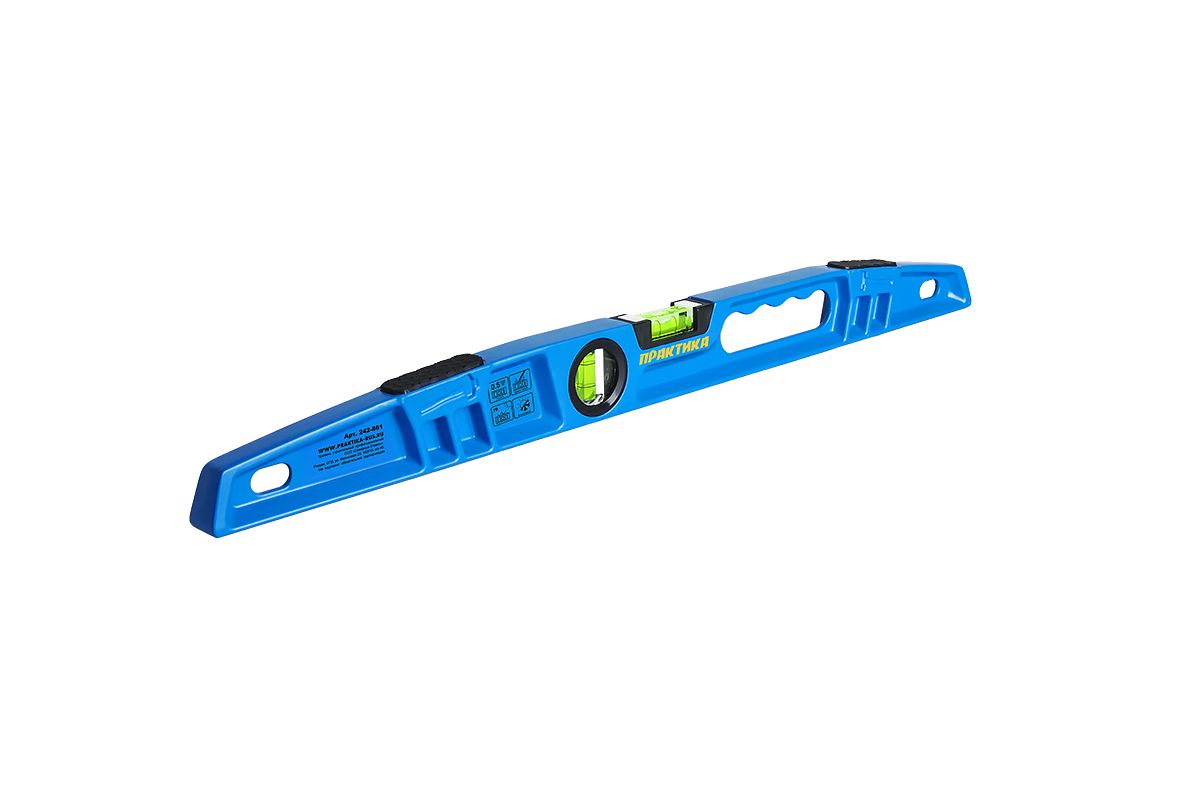

Пузырьковый строительный уровень

Самый распространенный уровень, знакомый многим – пузырьковый. По конструкции он представляет собой продолговатый узкий прямоугольник с одной-тремя колбами(в большинстве случаев).

Корпус может быть цельным или пустотелым – имеются только тонкие стенки. Материал корпуса строительного уровня – металл, ударопрочный пластик и их комбинации в различных соотношениях. Колбы наполнены спиртом и имеют в себе шарик воздуха, показывающий отклонения. Одна из колб демонстрирует вертикальные погрешности, другая – горизонтальные. Третья же представляет собой наклонную шкалу, иногда с возможностью регулировки. Она расширяет функционал лишь условно, ведь в рано, ведь в работе используются лишь первые две ампулы.

Одна из важных характеристик уровня – его длина. На рынке представлены модели длиной от 20 см до 3-4 м. Уровня на все случаи жизни нет. Каждый рассчитан на определенный вид работ:



  • короткий подойдет для установки небольших элементов, например розеток или выключателей, точечных светильников;
  • средний, порядка 40 см, предназначен для более масштабных работ, таких как укладка плитки;
  • длинный, например двухметровый, используют в качестве контрольной рейки для проверки «неплоскостности».



Помимо длины важна эргономика. Удобнее работать с уровнями, имеющими ручки (лучше прорезиненные). Ампула с шариком воздуха должна хорошо просматриваться, а сам шарик должен быть большим. Дополнительный бонус от некоторых производителей – магнитные вставки, позволяющие крепить уровень к металлическим поверхностям. Что касается материала корпуса, то его долговечность легко определить визуально и на ощупь. Не помешает и линейка, расположенная на длинной узкой грани.

Используя строительный уровень не следует забывать о том, что чем меньше длина строительного уровня, тем большую погрешность при замере он допускает. При замере больших по длине поверхностей рекомендуется использование строительного водяного уровня или лазерного уровня.

Существуют так же уровни для труб, такие уровни используют при работе с трубами, профилем и т.п. Трубные строительные уровни имеют специальную V-образную канавку, для того чтобы их можно было точно приложить к трубе.

Это интересно. .. Многие пользуясь пузырьковым уровнем и не догадываются о том, что внутренняя стенка цилиндра по которому передвигается пузырек сделана с небольшим изгибом в центре цилиндра(см. рисунок(a) ниже). Толщина стенки H больше толщины стенки h, хотя визуально различить толщину стенок практически невозможно.

Сделано это для того чтобы в идеально ровном положении пузырек находился точно по центру колбы, а если бы такого изгиба не было, то пузырек остался бы в том месте где находился в момент когда уровень выставили в идеально ровное положение.

Иногда встречаются уровни с конструкцией колбы как на рисунке(b), см. выше. Неудобство таких уровней заключается в том что рабочая поверхность только одна, и если такой уровень перевернуть «верхногами», то пузырек будет все время уезжать в левую или правую часть колбы.

Способ проверки пузырькового уровня

Берете уровень и кладете на почти ровную поверхность. Уголки корпуса обводите карандашом, чтобы потом точно на это место можно было положить другой.  На стекляшке уровня есть два деления. Скорее всего, пузырек сместится к одному из делений, запомните его положение. Поверните уровень на 180 градусов, и положите на старое место ориентируясь на отметки углов сделанные карандашом. Если пузырек отклонился туда-же и на такую-же величину – уровень идеальный. Если есть сомнения, можно еще раз перевернуть, но лучше взять с полки другой.

Как сделать самодельный уровень

Если у вас нет под рукой уровня, то вы можете сделать его сами из школьного равнобедренного треугольника. Для этого вам нужно взять нитку с остроконечным грузом, прикрепить ее к вершине треугольника и посредине основания треугольника нанести метку. Если плоскость горизонтальная, то острие груза будет находиться против метки.

Строительный гидроуровень

Водяной уровень – менее, но от этого не мене полезный инструмент. Он используется для оценки взаимного расположения удаленных предметов относительно выбранной горизонтальной плоскости. Простейший гидроуровень – гибкая прозрачная трубка (шланг) с открытыми концами, частично заполненная водой. Чтобы он работал правильно, вода должна быть чистой и без пузырьков воздуха. Действие гидроуровня основано на законе сообщающихся сосудов Паскаля. Согласно этому закону давление, оказываемое на жидкость в каком-либо месте на ее границе, передается без изменения во все точки жидкости.

Длина предлагаемых шлангов варьируется в пределах 3-25 м. На концы шланга надевают колбы со шкалой, верхушка которых закрыта крышкой.

Гидроуровни довольно удобны в работе, особенно если нужно проверить уровень на удаленных точках. Неоспоримое преимущество таких систем – просто та использования и относительная дешевизна, вызванная их простотой. Однако у них есть и недостатки. Основной заключается в том, что сфера применения гидроуровня ограничена горизонтальными поверхностями. Кроме того, нужно строго соблюдать требования к воде, изложенные выше.

Также среди недостатков можно отметить чувствительность к температуре, особенно, если рядом с уровнем находятся нагретые предметы или источники тепла.

Еще одним недостатком гидроуровня является, то что при перемещении колб выше или ниже, уровень воды устанавливается не сразу, а через 1-2 минуты. Поэтому при проведении замеров после того как колбы будут приложены к измеряемым поверхностям надо некоторое время подождать пока уровень воды не установится. Следует отметить, что этот недостаток проявляется в большей степени в конструкции тех уровней у которых длинна трубки больше, а диаметр – меньше.

Как пользоваться гидроуровнем

Заполняем уровень водой, чтобы избежать пузырьков, опускаем один его конец в ведро с водой и заливаем через другую колбу пока не вытесним весь воздух. Уровень заполняется до «0» отметки. Для проверки совмещаете две колбы рядом, уровень должен установиться на одной отметке.

Для большей точности, при работе в помещении, рекомендуется заполнять водяной уровень водой комнатной температуры. Это обеспечит поддержание одинаковой температуры жидкости на всех участках прибора.

Пользоваться водяным уровнем просто. Разметку помещения лучше производить вдвоем. наносим метку на необходимой высоте, допустим 90-100см. Помощник прикладывает колбу и совмещает метку на стене с «0» на линейке уровня. Вы отходите с другой колбой к месту на этой же стене, на противоположной или в другой комнате и т.д. И перемещаете колбу, добиваясь положения уровня жидкости на отметке «0». Получив отметки по всему периметру комнаты, соединяете их и горизонт «отбит».

Строительный отвес

Отвес – это приспособление, состоящее из тонкой нити и груза на конце позволяющее определить вертикаль. Под действием силы тяжести груз натягивает нить, и она принимает постоянное положение. Это положение называют отвесной линией, она позволяет определить вертикаль. Отвес ещё называют шнуровым или строительным отвесом.

Центр тяжести груза должен проходить точно по линии нити, поэтому крепление нити на грузе осуществляется строго по центу, а сам груз выполняют в виде цилиндра с заострённым концом или в форме конуса. Так же бывают отвесы со съёмной иглой, для удобной транспортировки и более точного закрепления на нити.

Как пользоваться строительным отвесом

Для проверки вертикальности поверхности (или линии) к ней почти вплотную подносят отвес, так, чтобы груз свободно висел на шнуре, не касаясь чего-либо. Если поверхность или линия расположены вертикально, то они будут строго параллельны шнуру отвеса, а расстояния от проверяемой поверхности до верха шнура и острия груза одинаковы.

Чтобы минимизировать колебания при сильном ветре, необходимо увеличить вес груза и использовать более тонкую нить. Чтобы ускорить стабилизацию положения груза, под отвесом ставят ёмкость наполненную водой и помещают в неё груз.

Лазерный строительный уровень

Как следует из названия, механическую работу доверили современным технологиям. Компактные системы, работающие от пары пальчиковых батареек, позволяют проецировать лазерный луч на расстояние до 100м. Правда, максимально точные измерения доступны на десятках.

Такие строительные уровни разделяют по возможностям. Одни из инструментов способны строить направления (отбивать точки), другие – плоскости (разворачивать луч в плоскость).

Перекрестные лазерные строительные уровни могут давать 2-10 лазерных линий, тем самым увеличивая точность работы.

В эксплуатации уровни довольно просты, достаточно ознакомиться с прилагающейся инструкцией и немного потренироваться. Крепятся конструкции на штативы, ремни и магниты.

Основной недостаток лазерных уровней – высокая цена – результат симбиоза высокой точности и широкого спектра применения. Независимо от вида строительного уровня эксплуатировать его надо аккуратно, без механических повреждений. Необходимый уход ограничивается простой чисткой.

Строительный уровень как приложение для КПК или смартфона

Появление телефонов с функцией акселерометра привело к появлению «программного» строительного уровня. Это программа устанавливаемая на КПК или смартфон, которая с помощью специального датчика, акселерометра может получать данные о положении устройства в пространстве. Точность такого уровня зависит от точности акселерометра в телефоне и от точности его калибровки, в связи с этим использование такого уровня допустимо только в любительских целях. Хотя зачастую точность и обычного дешевого строительного уровня бывает далека от идеальной и порой в магазине приходится перебрать не один десяток уровней, чтобы найти хорошо откалиброванный инструмент.

Строительный уровень своими руками | Строительный портал

Невозможно представить себе  производство любых строительных и ремонтных работ без использования уровня. Хороший уровень – залог качества выполняемых работ. Именно благодаря  строительному уровню, конечно же, в совокупности с добросовестностью самих строителей, получаются идеально прямоугольные углы в комнатах, ровные стены, ровные горизонтальные полы,  правильно установленные дверные и оконные проемы.  Невозможно представить себе без использования уровня ремонт, даже элементарный косметический.  Уровень применяется при наклеивании обоев, во время  укладки плитки.  При этом вовсе необязательно его покупать. Строительный уровень легко сделать своими руками.

Оглавление:

  1. Разновидности строительных уровней
  2. Водяной уровень
  3. Пузырьковый уровень
  4. Магнитный строительный уровень
  5. Трубные строительные уровни
  6. Лазерный уровень
  7. Как сделать водяной уровень своими руками
  8. Как сделать лазерный уровень своими руками
  9. Как сделать элементарные приборы для определения горизонтальности и вертикальности

Разновидности строительных уровней

Строительный уровень — это прибор, посредством  которого определяется вертикальное и горизонтальное положение плоскостей.  Именно благодаря применению уровня строительные материалы, используемые при отделке и ремонте, устанавливаются максимально точно, ровно и правильно.

Современная промышленность  предлагает вниманию пользователей строительные уровни на любой вкус. Разной длины, из разного материала. Подбирая прибор для того или иного вида работ, необходимо  обратить особое внимание на удобство его использования и, конечно же, точность.

Выделяют следующие основные разновидности строительных уровней:

  • Водяной уровень.
  • Пузырьковый уровень.
  • Лазерный уровень.
  • Трубный уровень.
  • Магнитный уровень.

Рассмотрим каждый из перечисленных  видов уровней, их  недостатки и достоинства  поподробнее.

Водяной уровень

Водяной строительный уровень позволяет определить, отклоняется ли поверхность от горизонтального расположения. Представляет собой две колбы, соединенные между собой  трубкой. Длина трубки  колеблется в диапазоне от 5 до 25 м. На колбы нанесена шкала. Вес водяного уровня зависит от модели и колеблется в пределах от 300 до 1100 г.

Основные преимущества водяного уровня:

  • Легкость и удобство в эксплуатации.
  • Большая длина шланга.
  • Низкая стоимость.

В процессе эксплуатации водяного уровня возникает ряд проблем:

  • Заполняя трубку водой, нельзя допустить, чтобы туда же попали пузырьки воздуха. Воздух в  трубке приведет к значительным погрешностям при измерении.
  • Нельзя использовать прибор рядом с источниками тепла. Располагайте  измерительный прибор не менее чем в 1,5 м от приборов отопительных.
  • Прибор предназначен для работы исключительно с горизонтальными поверхностями.
  • Использование длинного шланга в маленьком помещении не слишком удобно.

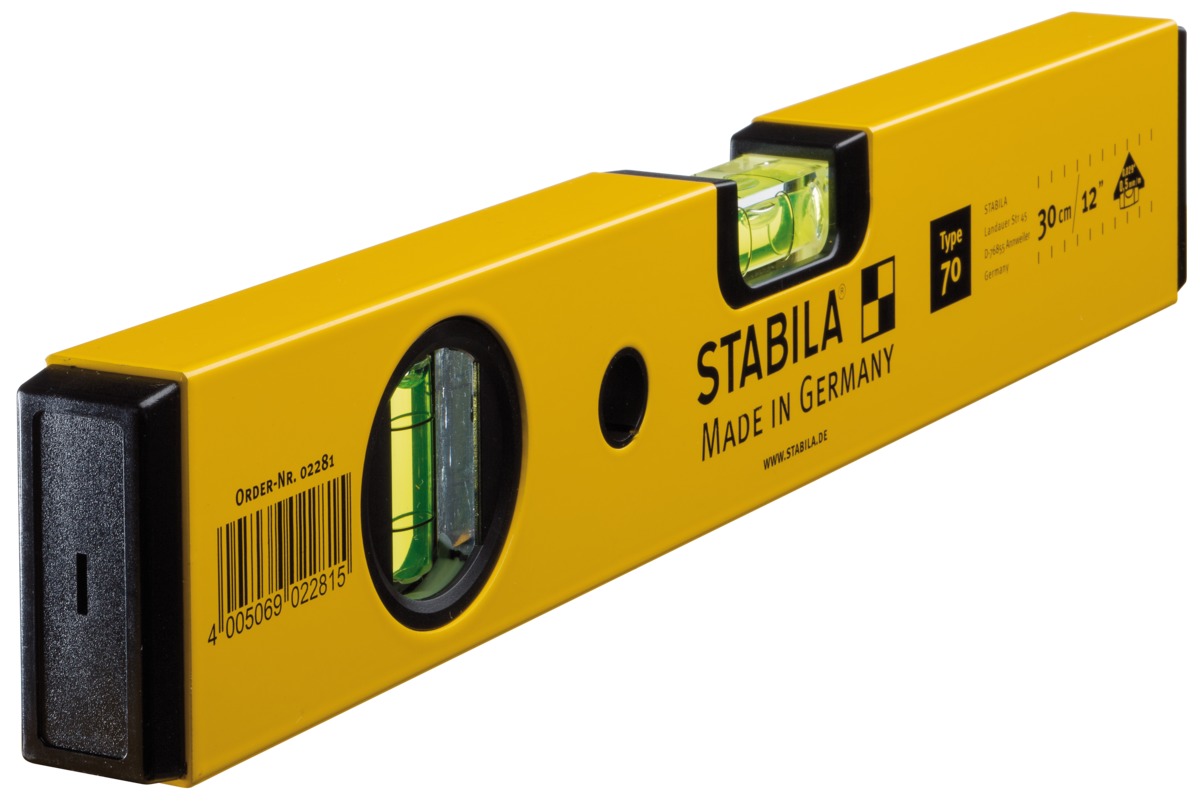

Пузырьковый уровень

Одна из самых востребованных разновидностей строительного уровня — уровень пузырьковый. Состоит из цельного корпуса со встроенными в него одной или несколькими ампулами. Максимальное количество ампул – 3.. Они наполнены жидкостью, обычно спиртом. Жидкость в обязательном порядке содержит пузырек воздуха.

Предназначение прибора, оснащенного одной ампулой, — работа с  горизонтальными поверхностями.

А вот  при помощи прибора, оснащенного двумя  ампулами, появляется возможность работать и с поверхностями вертикальными.

Благодаря третьей ампуле появилась возможность выводить поворотные уровни.

Чаще всего пузырьковые уровни изготавливают  прямоугольной формы.  Диапазон размеров очень велик.  Длина прибора колеблется от 0,2 до 2,5 м. Встречаются   модели, достигающие 4 м длины.

Материалом для производства корпуса данных измерительных приборов служит алюминий, дерево, ударопрочный полистирол и многие другие. Основной наполнитель для ампул – спирт.

Среди основных преимуществ пузырькового уровня хочется выделить:

  • Высокую точность.
  • Удобство в использовании.
  • Приемлемая цена.
  • Огромное разнообразие моделей.

Диапазон цен на подобные измерительные приборы весьма широк. Стоимость прибора зависит от его размера, фирмы-изготовителя и многих иных факторов. Приобретать самые дешевые приборы нецелесообразно. Они не отличаются ни  точностью, ни долговечностью. Даже если планируется весьма нерегулярное использование уровня, строительный профессиональный прибор станет лучшим выбором.  Он производится из более прочного материала,  лучше переносит удары, обладает  высочайшей точностью.

Во время покупки пузырькового уровня обратите внимание на следующие моменты:

  • Колбы должны стоять очень прочно. Шатание недопустимо. Не стоит выбирать модель  с креплением колб шурупами.  Возможность самостоятельной регулировки приносит потребителю лишь лишние заботы и проблемы. Регулировка  практически сразу сбивается. Приходится производить настройку заново.  Лучший вариант – вмонтированные наглухо колбы.
  • Деления на колбе должны быть четкие, пузырек хорошо виден. Чем меньше промежуток между соседними делениями, тем удобнее работать с прибором.
  • Давно замечено, что чем тяжелее пузырьковый уровень, тем он точнее. Выбирая  инструмент, обратите  внимание на модели, корпус которых выполнен  из алюминия.
  • Наиболее популярными среди потребителей являются модели, выполненные в форме буквы «Х» и оснащенные резиновыми ручками. Неоднократно отмечалось их удобство в процессе эксплуатации.

Магнитный строительный уровень

Одной из разновидностей пузырькового уровня является магнитный строительный уровень. Основное его отличие – наличие специальных магнитных креплений. Благодаря ним уровень легко прикрепить к металлическим поверхностям. Он не падает и не скользит.

Трубные строительные уровни

Еще одной разновидностью пузырькового уровня стал уровень трубный. Отличительная черта трубных строительных уровней – небольшие размеры и вес. Как правило, они  изготавливаются в виде прямоугольника. Менее распространенный вариант – складные трубные уровни. Основная сфера использования – работа с профилем  и трубами.

С целью надежного  крепления к трубе подобный вид измерительного прибора оснащен дополнительными аксессуарами:

  • Магнитами.
  • Перфорированной лентой.
  • Шнуром.

Лазерный уровень

Лазерный уровень —  небольшое устройство с возможностью крепления к любой поверхности. Среди наиболее востребованных разновидностей крепления хочется выделить:

  • Магниты.
  • Штатив.
  • Крепление с помощью ремней.

Различают лазерные уровни, используемые с целью построения направления и построения плоскости. Уровень, предназначенный для построения направления, просто отбивает точки. А вот прибор для построения плоскости оснащен оптической системой, разворачивающей луч в плоскость.

Выделяют несколько разновидностей  лазерных уровней:

  • Ротационные. Данный прибор вертится вокруг оси. При этом образуется линия.  Отличается весьма прочным корпусом, хорошей защищенностью от внешних воздействий.  Прекрасно подходит для многих ремонтных работ, например, для монтажа натяжных потолков.
  • Позиционные.  Два источника излучения позволяют образовывать видимые плоскости. Основное применение –работы по отделке помещений.
  • Самовыравнивающиеся.  Лазерный уровень оснащен внутренним маятником, который испускает пять лучей, и прицелом крестообразной формы.

Основные преимущества лазерного уровня:

  • Высокая дальность действия. Некоторые модели действуют на  расстоянии в 100 м.
  • Высочайшая точность.
  • Ряд моделей оснащен перекрестными линиями.

Основной недостаток лазерных уровней – очень высокая стоимость. Цена самого обычного и весьма непритязательного  лазерного уровня совпадает со стоимостью профессионального пузырькового прибора.

Как сделать водяной уровень своими руками

Наиболее простая разновидность   уровня – уровень водяной. И сделать его своими руками очень легко:

  • Возьмите два шприца без иголок объемом в 20 мл и  тонкий шланг произвольной длины. В качестве шланга прекрасно подойдет обыкновенная капельница.
  • Выньте из одного шприца поршень и соедините его с одним из концов шланга.
  • Подготовьте жидкость для наполнения уровня. В качестве жидкости используйте обыкновенную водопроводную воду, слегка подкрашенную чайной заваркой.

  • При помощи второго шприца наполните систему жидкостью. Полностью наполнен должен быть не только шланг, но и  первый шприц.
  • Выньте поршень из второго шприца, предварительно соединив и его со шлангом. Водяной уровень готов. Это наполненная жидкостью конструкция из двух шприцов, соединенных между собой шлангом.

Работает прибор по принципу соединяющихся сосудов. Для разметки горизонтальной поверхности необходимо:

  • Отмерить и отметить на одной из стен нужную высоту.
  • Приложить к метке один из шприцов так, чтобы уровень воды совпадал с отметкой. Закрепить шприц на стене с помощью скотча.  При работе вдвоем крепить шприц нет необходимости, его подержит напарник.
  • Прикладывать второй  шприц к стенам и отмечать  уровень воды. Все полученные отметки будут соответствовать одному уровню над поверхностью моря.  При их соединении получится идеальная горизонтальная поверхность.

При хранении самодельного водяного уровня  шприцы закрываются поршнями.

Основными преимуществами использования самодельного водяного уровня являются:

  • Низкая себестоимость прибора.
  • Простота изготовления.
  • Простота работы с прибором.

Как сделать лазерный уровень своими руками

Цель использования лазерного уровня — произвести разметку плоскости, причем как вертикальной, так и горизонтальной. Они незаменимы в процессе заливки пола, при монтаже межкомнатных перегородок, укладке плитки,  наклеивании обоев и многих иных работах. Даже для  ровной расстановки мебели  лазерный уровень придется весьма кстати.

Изготовить лазерный уровень своими руками можно  двумя способами.

Первый способ изготовления:

  • Возьмите лазерную указку. Заклейте отверстие в насадке куском картона. Лучше взять насадку без рисунка. Посредине насадки проколите  маленькое отверстие. Наденьте насадку на лазерную указку. Включите указку и наведите на вертикальную поверхность. Если на поверхности появилась маленькая яркая точка – все выполнено правильно.
  • Возьмите деревянный брусок.  Его длина  около 130 см. При помощи топора обтешите один конец. В результате получается заостренный с одной стороны кол.
  • Возьмите ровный кусок  фанеры либо доски. Форма куска – квадрат. Размер  стороны 10 см. Прикрепите к ровному концу  колышка.
  • Шурупом или гвоздем прикрепите к центру фанеры  планку. Длина планки должна соответствовать длине пузырькового уровня. Планка  должна иметь возможность вращаться по кругу.
  • Присоедините к планке пузырьковый уровень.
  • На уровень положите кусочек плотной резины. На резине при помощи хомута закрепите лазерную указку.
  • Прибор готов.

Способ использования подобного лазерного уровня следующий:

  • Установите кол на площадке. Выровняйте его, воспользовавшись пузырьковым уровнем. При правильной установке  пузырек уровня находится в центре и не смещается при вращении планки.
  • Включите лазерную указку. Пометьте место отражения луча на стене.
  • Поворачивая  планку, отмечайте  другие  точки  падения луча на стены.  Все полученные отметки лежат на одной горизонтальной поверхности.

Рассмотрим, как сделать уровень вторым способом:

  • Возьмите небольшую емкость и наполните ее водой до краев. Это может быть таз, ведро  или обычная кастрюля.
  • К куску пенопласта прикрепите  лазерную указку. Используйте насадку без рисунка, в виде  точки. Постарайтесь, чтобы указка лежала на пенопласте ровно.  Прикрепить ее можно при помощи резинки или хомута.
  • Поставьте емкость с водой на необходимую для разметки высоту.
  • Опустите в воду пенопласт.
  • Включите лазерную указку.
  • Поворачивая пенопласт вокруг своей оси, отмечайте точки пересечения лазерного луча с поверхностями. Полученные отметки  находятся на одной горизонтальной поверхности.

Конечно, рассмотренные самодельные уровни далеки от идеала. Тем не менее, они вполне работоспособны.

Как сделать элементарные приборы для определения горизонтальности и вертикальности

  • Самый элементарный прибор для проверки вертикальности – это отвес. Его широко применяют во время ремонта, например, в процессе наклеивания обоев:Возьмите небольшой тяжелый предмет. Прекрасно подойдет рыболовный грузик. В крайнем случае, подойдут даже ножницы.
  • Привяжите к грузику толстую нитку или леску длиной около 2 м. Длина  нитки зависит от высоты помещения.
  • Приложите конец нитки к верху стены, отпустив груз. Груз не должен касаться пола.
  • Карандашом или маркером сделайте на стене отметки вдоль натянутой нити. В результате соединения отметок получается идеально вертикальная линия.

Проверить горизонтальность поверхности тоже очень легко:

  • Возьмите самый обыкновенный деревянный равнобедренный треугольник.
  • В вершине, противолежащей основанию, просверлите небольшое отверстие.
  • Прикрепите к отверстию нитку или леску с грузом. В качестве груза идеально подойдет  свинцовый грузик для рыбной ловли.
  • Середину основания треугольника пометьте линией.
  • Поставьте основание треугольника на проверяемую поверхность так, чтобы груз свободно спадал вниз. Совпадение нитки с линией на основании означает, что поверхность горизонтальна.

Как отрегулировать уровень строительный пузырьковый

Строительный уровень – является прибором высокой точности. Его применяют для определения положения предметов, поверхностей, инструментов и других строительных составляющих. Чаще всего уровень имеет обычную прямоугольную форму, иногда его снабжают ребрами жесткости. Измерения производятся за счет пузырьков воздуха, помещенных в специальные колбочки, имеющие разметку. Стандартный строительный уровень позволяет производить измерение положения по горизонтальной и вертикальной оси, плоскости.
Некоторые модели строительных уровней оснащены угловым уровнем, при помощи которого можно произвести измерения положения по наклонной оси. В этом случае за точку отсчета берем диагональ, проводимую через угол 90 градусов. Распространенным недостатком и частой поломкой строительного уровня является нарушение точности его измерений.

Особенности строительного уровня

Пузырьковый строительный уровень очень чувствителен к ударам, падениям и другим механическим воздействиям. Даже однократное его падение с небольшой высоты, может привести к снижению точности или ее полной потере точных показаний.

Нарушение точности измерений иногда можно встретить даже при покупке нового уровня. Это лишь следствие неосторожного обращения с ним еще на этапе производства и упаковки. Также отклонения могут появиться в результате нарушений правил транспортировки или при неправильных условиях хранения на складах магазинов.

Как выявить отклонение строительного уровня?

На этапе выбора и покупки любого товара в магазине должна проводиться его проверка на точность. Выявить отклонения можно несколькими способами. Самый простой способ это сравнить показатели выбранного уровня с показаниями двух других уровней. Это можно сделать путем прикладывания приборов по очереди к одной той же горизонтальной, либо вертикальной поверхности. Если показатели выбранного уровня отличаются от показателей двух других, это значит, что первый уровень работает с отклонениями.

Если строительный уровень уже был использован какое-то время, то его так же необходимо проверить на правильность-точность показаний, чтобы в дальнейшем избежать курьезов последствий работы с таким прибором. Проверка проводится точно так же для всех плоскостей: вертикальной и горизонтальной.

Конструктивные особенности

Строительный пузырьковый уровень относится к категории простых, но наиболее востребованных приспособлений для ремонта. На планку, выступающую твердой основной, установлены ампулы с закаченным внутрь воздухом. На ампулах присутствуют метки для измерения и определения положения воздуха.

При размещении пузырька в середине поверхность считается ровной. Если же он смещается от центральной части ампулы, то имеет место наклон, величину которого оценивают по характеру отклонения воздуха относительно центра.

В ампуле, где находится пузырек воздуха, содержится жидкость, как правило, технический спирт. Нельзя допускать нарушения целостности ампулы.

В некоторых моделях добавляют специальную флуоресцентную добавку, а также устанавливают линзу для более удобного визуального наблюдения за состоянием показателя.

Инструменты различаются по длине – от нескольких десятков сантиметров до 2-3 и более метров. При работе на ограниченных плоскостях применяются короткие конструкции, а в штукатурных работах – более длинные. Например, для укладки плитки выбирают длину уровня 400-1000 мм.

Длинные конструкции подвержены поломкам при перевозке и эксплуатации. Поэтому спросом пользуются противоударные конструкции.

Для изготовления основы применяются различные материалы. На фото пузырькового уровня можно увидеть изделия с цельной деревянной или полой алюминиевой и пластиковой основой.

Специалисты рекомендуют использовать более тяжелые и точные инструменты, а также крестообразные модели с прорезиненными рукоятками.

Для металла в большей степени подходят приборы с встроенными магнитами, а наличие линейки на одной стороне планки облегчает выполнение разметочных работ.

Точность работы обеспечивается несколькими ампулами, имеющимися в конструкции:

  • первая находится на поверхности широкой части уровня и применяется для выравнивания по горизонтали;
  • вторая размещается на узкой и короткой поверхности для операций с вертикальной ориентацией;
  • третья имеется не во всех моделях, но ее наличие на обратной стороне узкой плоскости под углом в 45 градусов полезно для контроля за корректностью работы.

Как выбрать строительный уровень?

Самые простые пузырьковые приспособления могут существенно отличаться по качеству. Правильный выбор строительного уровня поможет приобрести долговечный и точный инструмент. Даже любители недорогую подделку по вешнему виду отличат от хорошего инструмента, руководствуясь следующими советами:

  1. Качественные образцы обладают толстой основой и большим весом при одинаковой длине.
  2. Модели с линейкой на корпусе функциональнее.
  3. Чем длиннее уровень, тем точнее измерения.
  4. Самые короткие уровни (30 см) подходят для бытовых целей, для укладки кафеля лучше брать инструменты до 1 м длиной.
  5. Планируя установку панелей, габаритных плоскостей или коммуникаций, лучше приобретать самые длинные модели.
  6. Прорезиненные ручки делают работу удобнее.
  7. Дорогие противоударные модели служат дольше.
  8. Ответственные производители всегда поставляют защитный чехол для уровня строительного.
  9. Магниты облегчают крепление при работе с металлом.

Рейтинг строительных уровней

Производить пузырьковый инструмент сравнительно просто, но часто даже в этой категории попадаются крайне плохие образцы. Тонкие корпуса изгибаются, из-за чего измерения получаются с большой погрешностью, а фрезеровка поверхности и установка колб производится с браком. Приобретая лучшие уровни строительные от проверенных торговых брендов, мы гарантированно получаем приспособление нормального качества.

Лучшие производители строительных уровней:

Советы, полезные при выборе инструмента

Конструкция этого приспособления не слишком сложная, но при покупке нужно знать несколько ключевых моментов, как выбрать пузырьковый уровень. Если вы строитель-профессионал, то вам потребуются более универсальные модели, а для использования в быту достаточно купить бюджетное, но качественное устройство:

Определите требуемую длину приспособления, которая зависит от цели использования. Для отделочных и выравнивающих работ подбирают удлиненную конструкцию, а для декоративной обработки поверхности – среднюю и укороченную. В бытовых условиях чаще всего используются уровни длиной 400-600 мм.

При осмотре конструкции необходимо проверить целостность стеклянных емкостей – на них не должно быть повреждений, царапин, они не должны вращаться. Рекомендуется приобретать модели с жестким креплением ампул.

Полоски на емкостях должны быть четкими, прочерченными на небольшом расстоянии друг от друга. Желательно выбирать модели со шкалой, нанесенной с внутренней стороны ампулы, а не сверху нее.

Конструкция

Металлическая планка, основа инструмента, выполнена из металла или алюминия. Встречаются уровни и с пластиковыми планками, такие инструменты не обеспечивают достаточной точности измерений. Длина планки варьируется от 10 сантиметров в карманных уровнях до 4 метров в профессиональных строительных.

В шине расположены «глазки», визиры. Внутри отверстия находится колба, заполненная подкрашенной жидкостью или техническим спиртом. На стенках ампулы нанесены деления, риски. Крупный пузырёк воздуха свободно передвигается внутри колбы, обеспечивая измерения.

Количество визиров 1-3, зависит от функциональных возможностей инструмента:

  • пузырёк на торце длинной стороны основной, им измеряют горизонтальность поверхности;
  • визир, оборудованный расположенной прямо колбой, служит для построения вертикалей;
  • угловое положение цилиндра к горизонту, соответственно, указывает на измерение углов.

Для улучшения видимости в ночное время спирт подкрашивают флуоресцирующими добавками, иногда производитель дополнительно устанавливает на визир линзу.

Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей

Сторона планки, которую прикладывают непосредственно к поверхности, специально выделена и называется рабочей.

Особенности настройки уровня

У многих начинающих мастеров может возникнуть вопрос, как настроить пузырьковый уровень в соответствии с целями применения. Сделать это вы сможете, если приобрели прибор с ампулами нежесткого крепления. Процесс настройки в домашних условиях следующий:

Подберите ровную стену в доме с зоной напротив глаз и расположением угла слева. Отойти от указанного угла надо на 40 мм. В определенном месте вбивается гвоздь или фиксируется саморез таким образом, чтобы над поверхностью оставалось 20-30 мм.

Уровень следует приложить к стене, предварительно прислонив к гвоздю. Необходимо выровнять положение, чтобы пузырек показывал выравненность. На плоскости стены очерчивается линия. Прибор переворачивается и снова прочерчивается линия.

Если линии совпадают, то можете быть уверенным – все настроено верно. В противном случае надо внести исправления:

  • справа в месте расхождения отметок по центру между линиями ставится отметка;
  • к саморезу прикладывается уровень, но делают это так, чтобы другой конец совпадал с точкой отметки;
  • положение фиксируется;
  • ампулу нужно отрегулировать в соответствии с требуемым положением.

Технология использования в работе

Если вас интересует, как пользоваться пузырьковым уровнем, то делать это несложно. Достаточно определить рабочую поверхность и приложить ее к выравниваемой плоскости.

Размещать устройство боком не следует, поскольку результаты измерений будут некорректными.

Если вы проводите горизонтальные работы, то ориентируйтесь на ампулу, установленную на длинном обороте уровня. После того как вы приложите уровень, нужно зафиксировать положение пузырька.

Важно, чтобы он был в центре ампулы. При наличии левого перекоса необходимо опустить край слева или приподнять справа. И наоборот.

Когда вы работаете по вертикали, то прикладывать приспособление нужно так, чтобы можно ориентироваться по ампуле с узкой стороны. О ненужной выпуклости снизу, которую нужно удалить, говорит отодвинутый от стены пузырек. Если он смещен в сторону выравниваемой плоскости, то следует увеличить объем в нижней части относительно инструмента.

Пузырьковый уровень весьма популярен при строительстве. Качественно настроенный инструмент помогает отделывать поверхности с максимальной точностью, создавая ровную поверхность по вертикали или горизонтали.

Практические рекомендации

Общая настройка связана с регулировкой вертикального направления лазерного луча, которая проводится по отвесу. Когда обнаруживается дугообразность линии, нужно открыть формирователи луча, затем при помощи винтов получить прямой луч свечения. После получения идеальной лазерной линии на отвесе делаются метки все деталей, касающихся сделанной регулировки.

Затем необходимо проверить горизонт.

Если веревку отвеса натянуть по краям линии, можно увидеть дугообразность свечения.

Ее исправляют в первую очередь. Конечно, если предыдущие настройки позволили получить идеальный горизонт, значит, все работы были выполнены отлично. Если же горизонт получился с отклонением, требуется провести дополнительные настройки, однако при этом запрещается задействовать регулировочные винты маятника, так как может сбиться отрегулированная вертикаль.

Горизонтальность можно регулировать только маленькими движениями блока, содержащего лазер. Сначала нужно слегка вывернуть фиксирующие винты и сдвигать блок тонким предметом, используя его в виде рычага. После достижения требуемого результата все крутящиеся части необходимо посадить на клей. При этом фиксирующие винты задействовать не нужно, так как во время затягивания появится скользящее давление на блок. В результате проведенная настройка может оказаться сбитой. Однако в любом случае фиксирующие винты должны быть хорошо закручены.

Следующим шагом является регулирование горизонта вдаль. Выставьте встречные замеры. Они должны быть видны одновременно в двух углах. Между ними должно быть расстояние, не превышающее 5 м. Чтобы получить такие метки, можно воспользоваться гидроуровнем.

Фото пузырькового уровня

Пузырьковый строительный уровень очень часто используют в процессе строительства, ремонта квартир или домов. Строители называют его просто «уровень». Хотя на практике применяются и другие типы строительных уровней, такие как гидроуровень (трубки наполненная водой) и лазерный ‒ нивелир, пузырьковый строительный уровень завоевал популярность тем, что не требует особых навыков в обращении и приобретается за невысокую цену. Поэтому он вполне доступен для пользования при ремонте жилых помещений для владельцев, не имеющих профессиональных навыков.

Содержание

  • Устройство.
  • Выбор.
  • Как пользоваться.

Профессиональный лазерный уровень или нивелир

(построитель лазерных плоскостей).

Фотография №1.

1 — лазерный ротационный нивелир с широким диапазоном самовыравнивания.

2 — лазерный ротационный нивелир, требуется предварительное ручное выставление в горизонтальной плоскости.

3 — лазерный мультипризменный нивелир с широким диапазоном самовыравнивания.

Достоинства:

  • Простота и быстрота настройки . Самонивелирующиеся лазерные ротационные нивелиры (1) имеют встроенные гироскопы с сервоприводом, поэтому тратить время на выставление инструмента в горизонтальное положение не нужно, достаточно поставить нивелир на треногу или любую устойчивую приблизительно горизонтальную поверхность приблизительно посредине помещения. Лазерные нивелиры (2) необходимо выставлять вручную в горизонтальной плоскости. В лазерных мультипризменных нивелирах генератор лазера подвешен на маятнике, поэтому также выравнивается сам.
  • Простота и быстрота разметки . Нивелир генерирует рассеянный лазерный луч (или несколько лучей) который, попадая на любую поверхность, становится достаточно хорошо видным. В ротационных нивелирах рассеивание луча достигается за счет вращения лазерной головки, в мультипризменных нивелирах луч рассеивается, проходя через призмы. Всего-то и нужно — сделать по лучу отметки на стенах. Дополнительное удобство лазерного нивелира еще и в том, что разметку можно выполнять одному, без помощников.
  • Относительно высокая точность . Производителями лазерных уровней допускается погрешность 0.2-0.3 мм/м для лазерных нивелиров (1) и (3) и до 5 мм/м для лазерных нивелиров (2), это значит, что при разметке в помещении размерами 10х10 м лазерный луч может иметь отклонение от горизонтали до 3-5 миллиметров на 10 метров — это достаточно высокая точность.

Недостатки:

  • Относительно высокая цена . Самовыравнивающиеся лазерные нивелиры (1) и (3) стоят от 400 до 4000$. Более простые лазерные нивелиры (2) можно купить за 80-150$. Но все равно покупать такой прибор только для того, чтобы сделать ремонт в небольшой квартире, не всегда выгодно. Да и взять лазерный нивелир напрокат тоже достаточно проблематично.
  • Потенциальная опасность для здоровья . Хотя в строительных приборах используются генераторы лазерных лучей мощностью 0.5-1 миллиВатт (для примера лазерные указки имеют мощность до 200 мВт), но все равно попадания прямого лазерного луча на сетчатку глаз нужно избегать. В комплект некоторых лазерных нивелиров входят специальные защитные очки. Защитные очки для работы с лазерами можно купить и отдельно, но найти защитные очки стоимостью меньше 100$ вряд ли получится.

Устройство

Пузырьковый строительный уровень имеет весьма простое устройство, однако, это не значить что функциональные качества его находятся на низком уровне. Главной деталью инструмента является корпус, который изготавливают из твердых материалов. Следующей не менее важной частью конструкции будет некоторое количество стеклянных ампул с жидкостью наполненных воздухом. В качестве жидкости чаще всего использую спирт. При нарушении герметичности ампул пробор приходит в полную негодность, теряя всякий смысл при эксплуатации.

Выбор

Для того чтобы правильно выбрать пузырьковый уровень, нужно четко определиться для какой цели и для каких задач он приобретается. Если вы собираетесь контролировать стены при отделочных работах, вам понадобится прибор большой длины.

А вот при монтаже полочек, развешивание картин и прочее ‒ достаточно будет уровня небольших размеров по длине. Универсальной можно считать длину 50‒60 см.

При покупке прибора нужно придерживаться следующих критериев:

  • Прежде всего тщательно осматриваются стеклянные колбы, которые должны быть целыми и плотно находится в основании (без шатания и прокручивания). И хотя существуют модели с возможностью регулировки колб, опытные строители предпочитают модели где эти колбы жестко закреплены в изделии.
  • Воздух в колбах должен быть четко виден.
  • Основание прибора, независимо из какого материала оно изготовлено (металла, дерева или пластика) должно быть прочным и устойчивым. После того, как был произведен визуальный анализ инструмента нужно проверить его функциональность. Для этого практически во всех специализированных магазинах есть стенд с идеально ровной поверхностью. При проверке горизонтальной колбы уровень разворачивают на 180º и кладут на ту же поверхность: пузырек в колбе должен находиться на том же самом месте.
  • Если же для проверки отсутствует ровная плоскость, сохраните чек покупки ‒ это поможет в будущем предъявить претензии к продавцу в случае обнаружения брака.

Как проверить уровень строительный на точность?

Приобретая новый инструмент, многие уверены в его непогрешимости. Практикующие мастера быстро убеждаются, что такое утверждение неверно, стараясь всегда исследовать его на наличие дефектов. Если колба крепится при помощи регулируемых винтов, мелкий брак можно исправить. Приспособления с жестко закрепленными капсулами лучше возвратить продавцу. Способов, как проверить строительный уровень, существует много:

  1. Ставим инструмент на идеально ровную плоскость и кладем сверху металлический шарик из подшипника. При хорошей точности изготовления он не должен скатываться по корпусу.
  2. Новый без вмятин лист пенопласта кладем в ванну, наполненную водой, а сверху ставим уровень. Кода жидкость успокоится, осуществляем проверку и калибровку.
  3. При помощи отвеса отбиваем строгую вертикаль, прикладываем к линии точный уголок и чертим горизонталь. Полученные оси координат могут служить ориентиром для проверки инструмента.
  4. Отбиваем метки гидроуровнем и проводим линию, затем прикладываем пузырьковый уровень и сверяем показания.
  5. Идеальную линию для калибровки можно отбить лазерным нивелиром.
  6. Совмещая новые строительные уровни со старым проверенным образцом, мы должны получать одинаковые показания.
  7. Устанавливаем инструмент на плоскость и запоминаем показания. При повороте корпуса на 180° в этом же месте, пузырек не должен сдвигаться.

Как пользоваться

Для того чтобы более точно определить погрешность вертикальности или горизонтальности плоскостей нужно знать, как правильно прикладывать уровень к этим плоскостям. Прикладывают инструмент «рабочей плоскостью». Обычно эта плоскость не обработана, то есть не окрашена и не покрыта каким нибудь другим защитным покрытием. Основные две задачи, которые стоят перед пузырьковым строительным уровнем ‒ это контроль горизонтальных и вертикальных плоскостей.

Горизонтальные

Кладем уровень на проверяемую горизонтальную поверхность и смотрим, чтобы пузырек в колбе находился строго между двумя метками на стекле.

Отклонение даже в 0,1 мм может дать существенный перекос по всей длине контролируемой плоскости. Если пузырек отклонен в левую сторону, нужно добавить к плоскости с правой стороны. Если отклонение вправо, то с левой стороны.

Что такое строительный уровень?

Уклон всего на несколько миллиметров на метре незаметен, но при большой длине с такой погрешностью у каменщика вместо нормального дома получится новая Пизанская башня. Понятно, что уже первые архитекторы пытались изобрести относительно точное приспособление, помогающее даже человеку со средним глазомером производить измерения без ошибок. Первым появился отвес, далее придумали гидроуровень и ватерпас. Строительный уровень – это инструмент, главная функция которого состоит в определении величины отклонения поверхности в вертикальной или горизонтальной плоскости.

Как правильно использовать строительный уровень

Строительный уровень применяется для эффективного определения ровности горизонтальных и вертикальных поверхностей при строительстве, ремонте и других работах. В статье пойдет речь о правильном использовании уровня.

Виды уровней

Водяной уровень

Пузырьковый уровень

Лазерный уровень

Особенности конструкции

Широко распространен пузырьковый уровень, который представляет собой прямоугольную рейку с прозрачными визирами. Рейка производится из металла или пластика. На конструкции расположено 2-3 визира, с помощью которых проверяется определенная поверхность. Например, горизонталь, вертикаль и плоскость под углом. Внутри вставки наполнены окрашенной спиртовой жидкостью, предусмотрен пузырек воздуха, а также метки для ориентира.

Строительные уровни применяются в быту и промышленных масштабах, поэтому конструкции различаются видом и размерами. Самые прочные — металлические рейки. Они не деформируются при падениях и других механических воздействиях, а также не подвержены коррозии. Уровни из пластика дешевле и обладают меньшей прочностью. Рекомендуется покупать приспособления в специализированных магазинах.

Менее востребованы круглые уровни, которые представляют собой запаянную капсулу в небольшом корпусе, содержащую пузырек воздуха. Устройства используются в промышленности для проверки соответствия технологическим условиям.

Применение строительного уровня

На рабочей поверхности, которая прикладывается к поверхности в процессе измерения, отсутствует краска. Если использовать окрашенную часть, то прибор может функционировать с определенной погрешностью. Боковая сторона непригодна для проведения измерений.

Для проверки горизонтальной плоскости используется визир, расположенный посередине. Если необходимо проверить вертикаль — подойдет “глазок”, который находится на конце уровня. Длина прибора выбирается в соответствии с проводимыми работами. Устройства варьируются от 20 см до 4 м. Самые маленькие уровни применяются для определения точности небольших плоскостей. Конструкции до 1 м используются при укладке кафеля и подобных работах. Самые длинные строительные уровни выполняют роль контрольных реек.

Правила применения

Прежде чем рассмотреть правила применения пузырькового строительного уровня, нужно ознакомиться с двумя способами использования прибора:

  • Работа с горизонтальными поверхностями. Рейка прикладывается к плоскости рабочей стороной. Важно проследить, чтобы пузырек был расположен между рисками. Если присутствуют отклонения, то это свидетельствует о неровности.
  • Работа с вертикальными поверхностями. Прибор также прикладывается к поверхности рабочей стороной и фиксируются показания визира, расположенного на краю. Отклонения пузырька воздуха от центра также говорят о неровностях.

Даже прочный металлический инструмент требует бережного отношения, поскольку стеклянные глазки чувствительны к повреждениям. После приобретения рекомендуется произвести настройку строительного уровня. Для этого достаточно приложить его к ровной горизонтальной плоскости и, при наличии погрешности, повернуть устройство вокруг своей оси.

Почему меняется точность строительных уровней?

Когда говорят о качестве строительных работ, в первую очередь имеют в виду правильную геометрию всех плоскостей. И неспроста, ведь погрешность в несколько миллиметров в особо точных измерениях способна привести к серьезным последствиям. Вот почему в этом деле не обойтись без надежного строительного уровня: пузырькового, трубного, водяного, лазерного или электронного. А порой приходится брать с собой на объект сразу два или три вида, чтобы ими проверять полученную плоскость и быть уверенным в итоговом качестве.

Немало людей удивляет такой момент: как же может “врать” строительный уровень, особенно, когда он совсем новый? А ведь немало таких приборов попадает на прилавок изначально неправильно настроенные, особенно бюджетные. Почему так происходит — сейчас разберемся.

Гидроуровни: утечки и пузырьки

Водяной уровень — проверенный временем и очень простой по своему устройству, и он же нередко самый неточный. Представляет собой набор из двух сосудов и гибкого шланга. Колбы размещают на одном уровне и наполняют водой, далее закрывают и устанавливают на концах измеряемой площади. Жидкость в сосудах выравнивает атмосферное давление, и когда она находится на одинаковой отметке в обоих сосудах — площадь строго горизонтальная.

Но качество материала значительно влияет на точность измерения, особенно когда пластик растягивается незаметно для глаз или становится хрупким из-за ультрафиолета и происходит подтекание. Всего одна потерянная капля в одном из сосудов — и погрешности будут существенными. Плюс при быстром заполнении водой появляются малозаметные пузырьки воздуха, которые влияют на результат.

Проверить точность уровня несложно при помощи измерительного прибора другого типа, например, пузырькового или лазерного. Если получится перезалить воду и неточность устранится — уровнем можно пользоваться дальше. Если это не поможет — лучше приобрести новый.

Пузырьковые уровни: необходимость калибровки

Пузырьковый уровень сегодня пользуется наибольшей популярностью. По виду он напоминает обычную линейку, и нередко ею дополнительно служит. По центру и по краям у него — стеклянные колбы со спиртом, внутри которых — небольшие пузырьки воздуха. Колба по центру отображает горизонталь, а крайние — вертикаль и наклон в 45 градусов.

Ввиду доступности такого уровня считается вполне привычным, что его приходится калибровать сразу после покупки и еще несколько раз в процессе эксплуатации. В основном такую неточность связывают с плохим качеством изготовления уровня, и сравнивают не в лучшую сторону с более надежными советскими аналогами. Т.к. колбы у них были сделаны из чистого стекла, а не пластика, и трение жидкости на стенки сосудов было меньше, да и форма их была другой. Современные же уровни более универсальные, измеряют плоскости почти в любом положении, что удобно, но из-за этого они менее точные.

Кроме того, чувствительность уровня действительно зависит от формы колбы — чем более она вытянутая, тем точнее будет результат. А вот после падения и механических повреждений нередка ситуация, когда уровень показывает правильно с одной стороны, а врет — с другой.

Есть еще такой момент: если плоскость помещения не идеальная, то по всему периметру могут быть небольшие перепады. А потому вместо нескольких измерений в нескольких местах предпочтительнее задействовать более длинный инструмент, а такие бывают даже до 4 метров.

К слову, каких только способов ни придумывают, как проверить пузырьковый строительный уровень на точность — давайте назовем самые популярные из них:

  • Способ №1. Самый простой: положите уровень на ровную горизонтальную поверхность, сделайте отметки нахождения пузырька. Затем разверните уровень другой стороной и обратите внимание: в том ли месте остался пузырек?
  • Способ №2. То же самое несложно проделать и с вертикальной поверхностью: просто приложите к стене одну плоскость прибора, а затем — другую.
  • Способ №4. Возьмите металлический шарик и аккуратно разместите его посередине уровня, который в этот момент будет указывать на то, что плоскость — идеально горизонтальная. Если шарик все-таки покатится в сторону — выводы очевидны.

Мы советуем вам взять тот уровень, который можно регулировать. У таких уровней — два шурупа по краям от пузырька. Так вы всегда сможете выставить правильное положение, даже если оно собьется.

Трубный уровень: акцент на качестве

Трубные уровни — те же пузырьковые конструкции, но в более простой форме. Здесь стеклянная колба заключена в небольшом пластиковом уголке. Им удобно проверять наклон балок и труб, причем горизонталь и вертикаль здесь часто определяются одновременно.

Несмотря на свою скромную конструкцию, трубный уровень достаточно точный и крепко фиксируется к измеряемой поверхности. Погрешности у него бывают в основном из-за брака или дешевых материалов изготовления, да и то нечасто.

Электронный уровень: проблема в адаптерах

Электронный уровень с виду напоминает пузырьковый, но оснащен при этом электронным дисплеем. Он более дорогой, но обладает внутренней памятью и удобен для измерения объема помещения. Еще один важный плюс — присутствует звуковая индикация при достижении горизонтали или вертикали:

Стандартная погрешность у этого прибора — 0,1 градуса, а потому такой строительный уровень самым точным тоже назвать не получится. Зачастую он дает сбой после падения, ударов и других механических повреждений. Поэтому, если у вас закрались подозрения, что все-таки показатели грешат — поверните уровень на 180 градусов. При этом показатели меняться не должны.

Но как отрегулировать строительный уровень такого типа? Для этого тоже применяют юстировку — настраивают его вручную.

Лазерные уровни: потеря горизонтали

Если с пузырьковым уровнем все более или менее понятно, то тот факт, что приходится проверять точность еще и лазерных строительных уровней, удивляет немало. А ведь у всех моделей есть разрешенная погрешность — не более 0,2 мм/м. Как правило, чем дороже строительный лазерный уровень, тем он лучше, а самые бюджетные варианты имеют погрешность до 0,8 мм/м. Например, при укладке плитки в просторной ванной такая разница под конец работ приведет к швам по 5-6 мм, что уже немало.

Наиболее простой способ проверки этого устройства такой:

  • Шаг 1. Установите уровень на несколько метров перед стеной и на уровне луча сделайте отметку карандашом.
  • Шаг 2. Далее уровень поворачиваем вправо так, чтобы левый край луча оказался прямо на отметке.
  • Шаг 3. Затем проделайте то же самое, только в обратную сторону: правый край должен коснуться отметки.

Если и правый, и левый край попадают прямо на метку, значит измерение таким строительным уровнем будет достаточно точным. А если луч все-таки съезжает — плоскость у него не горизонтальная.

Вертикальность лазерного уровня можно проверить так: подвесьте тонкую веревку с грузом и наведите на нее луч лазера — тот должен полностью оказаться на ней, по всей длине.

Конечно, в идеале неточный прибор лучше заменить на новый и более современный, но уже немало людей наловчились настраивать лазерные уровни до точности более дорогих. Для этого они их разбирают и при помощи шурупов регулируют направление лазерных лучей, проверяя свою работу той же нитью с грузом и совпадением лучей на отметке.

А какой строительный уровень вы считаете лучшим для домашних работ?

Чем отличается строительный уровень от прави́ло?

С давних пор незаменимым помощником в любых строительных и отделочных работах является уровень – контрольный инструмент со встроенной в него прозрачной колбой (глазком). Внутрь этой колбы-глазка залита жидкость с пузырьком воздуха.

Устройство строительного уровня

В данном инструменте было использовано природное свойство жидкости – при любых условиях находить идеально ровную горизонтальную поверхность. Поэтому с помощью пузырька воздуха, «плавающего» в жидкости, можно быстро и точно определить любое отклонение от ровной горизонтали или вертикали. В том числе – даже такое незначительное, которое невооружённым взглядом определить нельзя.

Пузырёк воздуха должен вписаться в середину колбы, между специальными метками – вот тогда всё идёт правильно, и поверхность выводится ровной. В качестве рабочей жидкости в колбе используется технический спирт – для того, чтобы уровнем можно было работать и при минусовой температуре, без замерзания.

Вы можете купить строительный уровень или прави́ло в нашем магазине:

Виды строительных уровней

Строительные уровни делают как большие, так и совсем маленькие (так называемый карманный вариант).

В профессиональных инструментах для бо́льшей точности измерений на глазок наносят более двух рисок, и колб-глазков делают не один, а два или три.

Наиболее распространенный тип уровня выполнен с двумя глазками: вертикальным (90 град.) и горизонтальным (180 град.)

Если речь идёт об инструменте с тремя глазками, то третья колба фиксирует 45 градусов от горизонтальной плоскости, или выполняет роль поворотной – для измерения любого из углов поверхности. Уровни с ещё бо́льшим количеством глазков, дублирующие горизонтальные и (или) вертикальные колбы – это уже редкость и излишества.

Кроме того, в наше время появились и электронные уровни. Колбы-глазки с жидкостью в них тоже есть, но их показания ещё дублируются на электронном дисплее, фиксирующем точную величину отклонения. Дополнительные функции таких инструментов – возможность сохранять последние выполненные измерения, а также звуковые сигналы о достижениях нуля или девяноста градусов.

Строительное прави́ло: что это за инструмент и для чего он нужен

Другой важный контрольный строительный инструмент – это прави́ло. Его всегда используют для выполнения штукатурных работ и обустройства стяжки пола. Прави́ло – это ровная планка, сделанная из алюминиевого профиля.

Выпускается данный специнструмент в четырёх формах: h-образной, трапециевидной, прямоугольной и угловой. Каждая из этих разновидностей зарекомендовала себя хорошо. Поэтому у всех них есть свои преданные сторонники среди мастеров (попросту, кто к какой форме больше привык).

Прави́ло – инструмент универсальный, которым разравнивают («выправляют») строительный раствор; оценивают качество полученной плоскости; чертят разметку; создают ровную плоскость для установки строительного уровня.

Прави́ло своей ровной и гладкой поверхностью разравнивает штукатурную или цементную смесь, обеспечивая её равномерное распространение. Излишки и неровности раствора им попросту срезаются. Используя прави́ло, легко добиться наилучшего результата – идеально ровной поверхности стены и (или) пола.

Это разравнивание строительных растворов – и есть главная функция прави́ла. Остальные – вспомогательные.

Например, черчение. У прави́ла длина больше, чем у линейки, поэтому его удобно использовать для нанесения ровных линий. Поэтому этот строительный инструмент с удовольствием используют в качестве линейки не только мастера-отделочники, но ещё и плотники, и мебельщики. Отлично служит оно и для резки гипсокартонных листов, и как направляющая для монтажного ножа или стеклореза.

Применяют прави́ло также в качестве упора для короткого строительного уровня. Тандем прави́ла и короткого уровня превосходно работает как при выполнении стяжки пола, так и при оштукатуривании / выравнивании стен.

Прави́ла со встроенными уровнями

Неудивительно, что этот тандем в итоге объединили в один универсальный инструмент. То есть, попросту встроили колбы-глазки́ уровня в планку прави́ла.

Удачный пример подобного комбинированного инструмента – это лёгкие, прочные и удобные прави́ла торговой марки Matrix. Они изготовлены из алюминиевого сплава, снабжены дополнительным ребром жёсткости и удобными ручками для комфортного использования.

Наиболее ходовые варианты – это 2,5-метровые и 3-метровые прави́ла Matrix с двумя или тремя акриловыми колбами-глазка́ми. В подошвы уровней встроены магниты для фиксации на металлических поверхностях.

Три измерительных глазка позволяют выполнять проверку отклонений не только по горизонтали и по вертикали (как два глазка), но и под углом в 45 градусов. Мастера, чья работа требует ещё и таких измерений, останавливают свой выбор именно на трёхглазковом инструменте. Но на первом месте по популярности, разумеется, правило Matrix с двумя колбами-глазка́ми.

На уровне здания и на уровне склада в сравнении: литературный обзор энергоэффективности зданий на этапе эксплуатации

Мы сосредоточились на эмпирических исследованиях, опубликованных за последние десять лет.

Мы определили два основных подхода к исследованию: анализ на уровне здания и на уровне запасов.

Были обобщены детализация энергетических данных и методов/инструментов.

Мы предложили определение геосток и тип-сток.

Концептуальные модели были составлены для сопоставления связей и понимания соответствующих исследовательских целей.

Abstract

Целью данной статьи был обзор литературы за последние десять лет об энергетических характеристиках зданий на этапе их эксплуатации. В центре внимания этого обзора были эмпирические работы, в которых изучалось использование энергии в реальных зданиях.Представлен обзор литературного обзора. Метод метаанализа позволил определить два подхода к изучению: анализ на уровне здания и анализ на уровне запасов. Анализ на уровне здания рассматривает здание как систему изучения. В противном случае при анализе запасов в качестве объекта исследования рассматривается группа зданий, а здания являются элементами внутри системы. Были рассмотрены важные темы исследований, включая разрыв в производительности, энергетический аудит, оценку экономии при модернизации, здания с нулевым потреблением энергии (ZEB), сравнительный анализ, правила и стратегии по преодолению последствий изменения климата. В этом обзоре литературы обобщается уровень информации исследований путем перечисления детализации данных об энергоэффективности в соответствии с целью исследования. Кроме того, специальный раздел был посвящен сбору принятых методов и инструментов. Наконец, мы предложили концептуальные модели для обоих подходов (на уровне зданий и на уровне запасов), которые обрисовали в общих чертах основные аспекты и динамику, выявленные в этом обзоре литературы. Таким образом, мы получили информацию, которую необходимо исследовать в дальнейших исследованиях.

Ключевые слова

Анализ эффективности зданий

Энергетические характеристики зданий

Эксплуатация зданий

Использование энергии

Энергоэффективность

Рекомендованные статьиСсылки на статьи (0)

Показать полный текст

© 2020 Elsevier B.В. Все права защищены.

Рекомендованные статьи

Ссылки на статьи

Online Arkansas Building Level | Arkansas State Online

Студенты, заинтересованные в этой сертификационной программе, должны иметь один год опыта преподавания. Ознакомьтесь с полными требованиями к поступающим ниже.

  • Степень магистра в области образования в аккредитованном учебном заведении
  • Один год педагогического стажа. Пожалуйста, отправьте форму подтверждения педагогического опыта
  • Письменное обязательство от преподавателя, который будет вашим наставником во время обучения по программе.Кандидаты должны обсудить квалификацию и обязанности с выбранным наставником до того, как наставник заполнит форму наставника.

Для получения дополнительной информации о зачислении обращайтесь в онлайн-службу A-State по телефону 866-881-3168 или по электронной почте координатору приема выпускников.

Если у вас возникнут вопросы в течение этого времени, вы можете воспользоваться нашей функцией самообслуживания, которая позволяет вам видеть, когда табели успеваемости и сертификаты преподавателя поступают в наши офисы.Когда вы получите письмо с решением, в нем будут содержаться инструкции по регистрации в программе и загрузке необходимого программного обеспечения. Если у вас возникнут вопросы в ходе этого процесса, позвоните нам по телефону 866-621-8096. 866-621-8096.

Университет штата Арканзас получил разрешение Комиссии по высшему образованию штата Теннесси на работу в качестве высшего учебного заведения. Чтобы просмотреть подробную информацию о трудоустройстве и завершении программ, предлагаемых Университетом штата Арканзас, посетите сайт www.state.tn.us/thec и нажмите кнопку «Данные уполномоченных учреждений».

Закрыть [-]

Отправить все документы по телефону:

A-состояние онлайн
ПО Коробка 2520
Государственный университет, AR 72467

Факс: 870-972-3548
Электронная почта: [email protected]

Для почтовых отправлений за пределами США, только ночная доставка:

Академическое партнерство
c/o Центральная приемная
2713 Пауни Ст.
Джонсборо, AR 72401

Как работают данные здания: Уровень детализации | by 3DBuildings

Когда дело доходит до уровня детализации, нет неправильных ответов — есть только разные варианты использования.

LOD–TU Delft

Уровень детализации (LOD) определяет степень абстрагирования объектов реального мира, от необработанных следов до сложных 3D-моделей. Чтобы помочь вам понять, какой уровень детализации может быть подходящим, когда вы собираетесь загружать данные для своего проекта, вот наш краткий учебник по основам.

Это след здания. Высота не указана, части здания не видны. Подавляющее большинство зданий в OpenStreetMap и моделях городов с открытыми данными именно такие: плоских полигонов .

Лучше всего подходят для простых карт или 2D-анализа.

Если мы собираемся визуализировать такие данные в 3D, мы обрабатываем это следующим образом: проверяем, присутствуют ли уровни , или принимаем по умолчанию 3 уровня. Затем каждый уровень визуализируется высотой 3 метра.

LOD 1 — Berliner Dom (Mapbox GL)

Это расширяет посадочные места от LOD 0 с высотой информацией.Здание может состоять из нескольких частей, каждая из которых имеет разную высоту.

Результат выглядит довольно блочным, но дает довольно хорошее представление об общем пейзаже.

Это достигнутое качество является балансом между внешней привлекательностью и производительностью. Вот почему это предпочтительный режим для автомобильной навигации и мобильных устройств. LOD 1 также является лучшим выбором для задач анализа, таких как распространение радиоволн , линия прямой видимости и гидродинамика .

LOD 2 — Berliner Dom (здания OSM)

Наиболее значительным улучшением для этого режима являются формы крыш.Для правильного отображения требуется специальная карта или 3D-программа.

Такие модели могут быть созданы в реальном времени из полигонов контура, значений высоты и буквального описания крыши. Затем это превратится в простые блоки, пирамидальные формы, купола и т. д.

Эти модели также могут быть предварительно сгенерированы как 3D-модели , состоящие из сотен треугольников, что делает их еще более гибкими.

Уровень детализации 2 хорошо подходит для 3D-визуализации больших моделей городов, а также окружающего контекста для моделей с еще более высоким уровнем детализации.

LOD 3 — Berliner Dom (3D Warehouse)

LOD 3 охватывает максимальное количество деталей крыши и включает детали фасада. Нет ограничений на количество информации, которую можно вводить. Материалы (стекло, металл, камень и т. д.) и фотореалистичные текстуры также очень распространены.

Этот режим лучше всего подходит для отдельных объектов интереса или для кинопроизводства. Количество доступных наборов данных очень ограничено, и из-за размера и детализации с ними может быть трудно работать.

Чтобы ознакомиться с глобальным охватом данных 3dbuildings, попробуйте карту по адресу 3dbuildings. ком . Спасибо за чтение!

Уровень 2 Северная 6 эт. в Вильямсбурге: Продажи, Аренда, Планы этажей

Мы с гордостью представляем вам новый жилой комплекс Level, расположенный в приморском анклаве Вильямсбурга, Бруклин. Мы тщательно спланировали каждую деталь этой уникальной собственности, чтобы вы могли сосредоточиться на праздновании жизни, над созданием которой вы работали.

Мы с гордостью представляем вам новый поселок Level, расположенный в прибрежном анклаве Вильямсбурга, Бруклин.Мы тщательно спланировали каждую деталь этой уникальной собственности, чтобы вы могли сосредоточиться на праздновании жизни, над созданием которой вы работали.
Знаменитый бруклинский район Вильямсбург постоянно развивается и напоминает нам о своей важности на пульсе глобального культурного компаса. Присоединяйтесь к этому процветающему сообществу, чтобы открыть немедленный доступ к некоторым из лучших мест города, где можно купить еду, напитки, магазины и искусство.

В дополнение к потрясающим видам и быстрому доступу к лучшему в Вильямсбурге, Level предлагает ряд превосходных удобств на территории отеля для повышения вашего уровня жизни.Раскройте свой ежедневный потенциал со следующими удобствами.

Членство уровня 9 (при условии ежемесячной платы) включает:

— Крытый/открытый бассейн с потолочным окном, джакузи и паровой баней

— Круглосуточный фитнес-центр с кардиотренажерами, силовыми тренажерами и функциональным оборудованием для фитнеса

— Зал йоги с оборудованием для растяжки и виртуальными фитнес-классами по требованию

— Клубная гостиная с игровыми столами и демонстрационной кухней

— Комната для вечеринок с кухней и медиа

— Меблированная терраса на 9 этаже с камином, грилем и общей гостиной/обеденной зоной

— Мероприятия и мероприятия для участников еженедельно координируются игровой площадкой URBN

.

— Услуги консьержа

Удобства для жителей также включают:

— Меблированный вестибюль с камином и круглосуточным консьержем

— Пакет Valet с химчисткой, возможна уборка

— Хранение велосипедов на территории

— Доступна услуга парковщика (вход за угол на 7-й улице N, 34)

— Детская игровая комната, стилизованная под лес, со сценой и столами для классной доски

— Бизнес-центр с видеоконференцсвязью и рабочими местами

— Бесплатный wi-fi в местах общего пользования

Дизайн лежит в основе всего в Level. От создания безмятежных палитр в качестве основы для дома вашей мечты до красивых уютных общественных пространств, помогающих вам поддерживать свое тело, разум и дух. Уровень — это баланс. Позвольте нам помочь вам найти ваш и назначить встречу сегодня.

Какой максимальный уровень здания вы можете построить?

Сообщение The Center от

30 ноября 2020 г. 2:10:31 GMT Привет всем,

Какой максимальный уровень здания вы можете построить?

спасибо

Технически их нет.

Но… принимая во внимание стоимость строительства и увеличение количества администраторов… в какой-то момент должно быть жесткое ограничение. Какой из них придет первым.

Максимальное значение admin, которое, по-видимому, происходит, составляет от 152% до 153%.
Это означает, что у игрока есть 260 уровней зданий. Если бы вы построили только одно здание. .. вы могли бы подняться до 260 уровней… теоретически, основываясь на этой логике. Но стоимость и время строительства могут быть астрономическими.

Сообщение semperfi на

30 ноября 2020 г. 17:01:40 GMT Например: Мой Admin OH находится на 129.4% (без модификаторов). Я на 230 уровне здания. Без модификаторов (Executive, Rec Buildings и Moved Bonus — снижает его до 88%) розничная торговля электроникой была бы крайне убыточной.

И это возможно только при наличии достаточного количества симбустов, чтобы «заплатить» за обслуживание Rec Building. Не уверен, что смогу дойти до 260 и при этом оставаться прибыльным. Так что, да, существует практический предел, выходящий за пределы игрового ограничения по уровням.

Хороший вопрос от ОП.

Сообщение greens7777 на

5 июля 2021 г. 18:20:25 GMT Например: Мой Admin OH находится на 129.4% (без модификаторов). Я на 230 уровне здания. Без модификаторов (Executive, Rec Buildings и Moved Bonus — снижает его до 88%) розничная торговля электроникой была бы крайне убыточной.

И это возможно только при наличии достаточного количества симбустов, чтобы «заплатить» за обслуживание Rec Building. Не уверен, что смогу дойти до 260 и при этом оставаться прибыльным. Так что, да, существует практический предел, выходящий за пределы игрового ограничения по уровням.

Хороший вопрос от ОП.

Почему именно розничная торговля электроникой будет крайне убыточной? Есть ли что-то особенное, что нужно знать о розничной торговле электроникой?

Почему я нахожусь на первом этаже во Франции, но на втором этаже в Америке?

Если спросить американца, сколько этажей в Эмпайр Стейт Билдинг, ответ будет 103.Если вы спросите француза, ответ будет 102. Почему первый этаж во Франции означает то же самое, что и второй этаж в Соединенных Штатах?

Ответ оказывается более тонким, чем просто различия в переводе. Во французском языке при произнесении слова «этаж» предполагается, что речь идет о возвышении. С другой стороны, в американском английском слово «этаж» просто обозначает любой уровень здания, включая первый этаж, на котором нет возвышения.

Французский словарь усложняет это различие.Он определяет этаж просто как «пространство между двумя [буквальными] этажами в здании». Так, во Франции пространство между буквальным этажом первого уровня и буквальным этажом следующего уровня составляет «один этаж», поэтому следующий уровень — это «один этаж» высоты или «первый этаж» ( premier étage ). Однако вы также можете использовать это определение и сказать, что уровень земли — это «первый этаж», потому что это пространство находится между буквальным этажом на уровне земли и буквальным этажом следующего уровня здания.

Поскольку французы решили дать наземному уровню определенное имя, rez-de-chaussée , мы можем определить, что существует культурная разница, а не языковая. Это подтверждается тем фактом, что и США, и Англия говорят по-английски, но британцы строят уровни так же, как французы. Там «первый этаж» (или «этаж») также обозначает американский «второй этаж».

На самом деле, в большинстве европейских стран, за заметным исключением России, цокольный этаж здания имеет особое название.После уровня земли вы считаете верхние уровни, начиная с номера один. Эта практика восходит к средневековью в Европе, но ее не приняли американцы, когда они начали строить города. В Соединенных Штатах цокольный этаж назывался первым этажом, поэтому следующий уровень стал вторым этажом.

Пожалуй, наиболее сложная ситуация в Квебеке, где используется как европейская, так и американская система нумерации этажей. Так что, если вы когда-нибудь будете в Монреале, всегда обязательно спрашивайте, действительно ли первый этаж является вторым, чтобы случайно не зайти не в тот гостиничный номер.

Как использовать транзитный уровень

В этом блоге с советами по обучению наш штатный менеджер по обучению строительству Зак Фрэнсис дает некоторое представление об использовании транзитного уровня.

Как использовать транзитный уровень для поиска горизонтальной плоскости

После правильной настройки, выравнивания и калибровки первым шагом в поиске плоскости уровня является поиск контрольной точки, оставленной геодезистом для проекта.

Иногда это может быть шляпка гвоздя в верхней части кола, крышка люка или какая-либо другая контрольная точка, которая будет отмечена в опросе.Существует измерение, которое связано с высотой контрольной точки, найденной с помощью GPS, и это будет предоставлено вам геодезистом.

После того, как вы найдете точку отсчета, вам необходимо поместить нижнюю часть нивелира в эту точку, посмотреть в область прохода и записать расстояние между точкой отсчета и плоскостью, заданной проходом. Как только вы найдете эту цифру, переместите линейку уровня к тому, что вы хотите измерить.

Допустим, вы хотите поставить итоговую оценку.Как только вы узнаете разницу между контрольной точкой и плоскостью уровня, заданной переходом, вы можете затем вычесть желаемую конечную высоту уклона из суммы расстояния плоскости уровня и расстояния между точкой отсчета и плоскостью уровня.

Пример задачи

Высота контрольной точки составляет 87 футов (высота, установленная геодезистом с помощью GPS). Вы хотите, чтобы конечный уклон был на высоте 83,75 фута. Измерение от точки отсчета до плоскости уровня, заданной переходом, равно 4.35 футов. Какие показания должны быть на уровневой рейке, когда она находится на конечной высоте?

Раствор

87’ + 4,35’ = 91,35’

91,35’ – 83,75’ = 7,6’

Уровень должен показывать 7,6 фута, когда он находится на последнем уровне.

Вот ссылка на отличное видео на YouTube, которое объясняет это:

Хотите, чтобы мы рассмотрели определенную тему в нашем следующем блоге с советами по обучению? Дайте нам знать в социальных сетях!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
