Незаменимый набор инструментов – гаечные ключи
Содержание:
- 1. Какие гаечные ключи входят в наборы?
- 1.1. Основные профили гаечных ключей
- 1.2. Ключи с трещоткой
- 1.3. Разводные гаечные ключи
- 2. Что лучше — кейс или пенал?
Кому может понадобиться набор гаечных ключей? Многие мастера постоянно в своей работе пользуются этими инструментами — это и сантехники, и автомеханики, и слесари. Да что далеко ходить за примером, когда любой владелец автомобиля хранит набор гаечных ключей в багажнике. Ведь какой бы надежной и верной ни была машина, всегда есть шанс, что она сломается где-нибудь в сельской глуши, где до нее не доберется ни одни эвакуатор, или прямо на трассе. Но если с собой есть необходимые инструменты, то можно провести небольшой ремонт на месте, чтобы потом доехать до автосервиса с квалифицированным специалистами.
Но и в быту без набора ключей не обойтись! Где гайку подкрутить, где ослабить или смеситель в ванной поменять – и нет необходимости вызывать мастера, да еще и платить за то, что очень просто сделать самому.
Какие гаечные ключи входят в наборы?
Обычно ключи изготавливаются из хромованадиевой или инструментальной стали с хромовым покрытием. У любого гаечного ключа есть зев – отверстие для захвата детали, его разъем стандартизирован и измеряется по дюймовой или метрической системе. В нашем интернет магазине представлены наборы гаечных ключей, чьи размеры указаны по метрической системе в миллиметрах. Если размер зева изменить нельзя, то такие ключи называются монолитными, если его можно варьировать, то разводными. Отдельной группой идут составные гаечные ключи, у которых есть набор из разных насадок и специальное гнездо для их крепления.
Большинство наборов как раз и состоит из монолитных гаечных ключей. Они могут быть односторонними, то есть зев расположен только с одного конца инструмента, и двухсторонними, то есть рабочий профиль имеется на обоих концах.
Основные профили гаечных ключей
Пожалуй, самый распространенный вид – это рожковые ключи. Их рабочий профиль имеет U-образную форму и охватывает крепеж с двух или трех сторон, поэтому такие ключи еще называют «с открытым зевом».
Широкое распространение рожковые ключи получили за счет своей относительной универсальности и возможности работы в труднодоступных местах. Они помогут монтировать/демонтировать и головки болтов, и гайки, главное, чтобы ключ подходил по размеру. При этом с ними довольно просто работать даже под капотом автомобиля. Это удобство и относительная легкость достигаются благодаря тому, что профиль у рожковых ключей всегда повернут под углом к ручке (угол может быть 15°, 30° и 75°).
Основным недостатком рожковых гаечных ключей является то, что у них лишь две зоны контакта с крепежом, поэтому во время скручивания гайки на ее грани оказывается очень сильное давление и ключ может смять ее углы. Это же произойдет, если использовать ключ неподходящего размера.

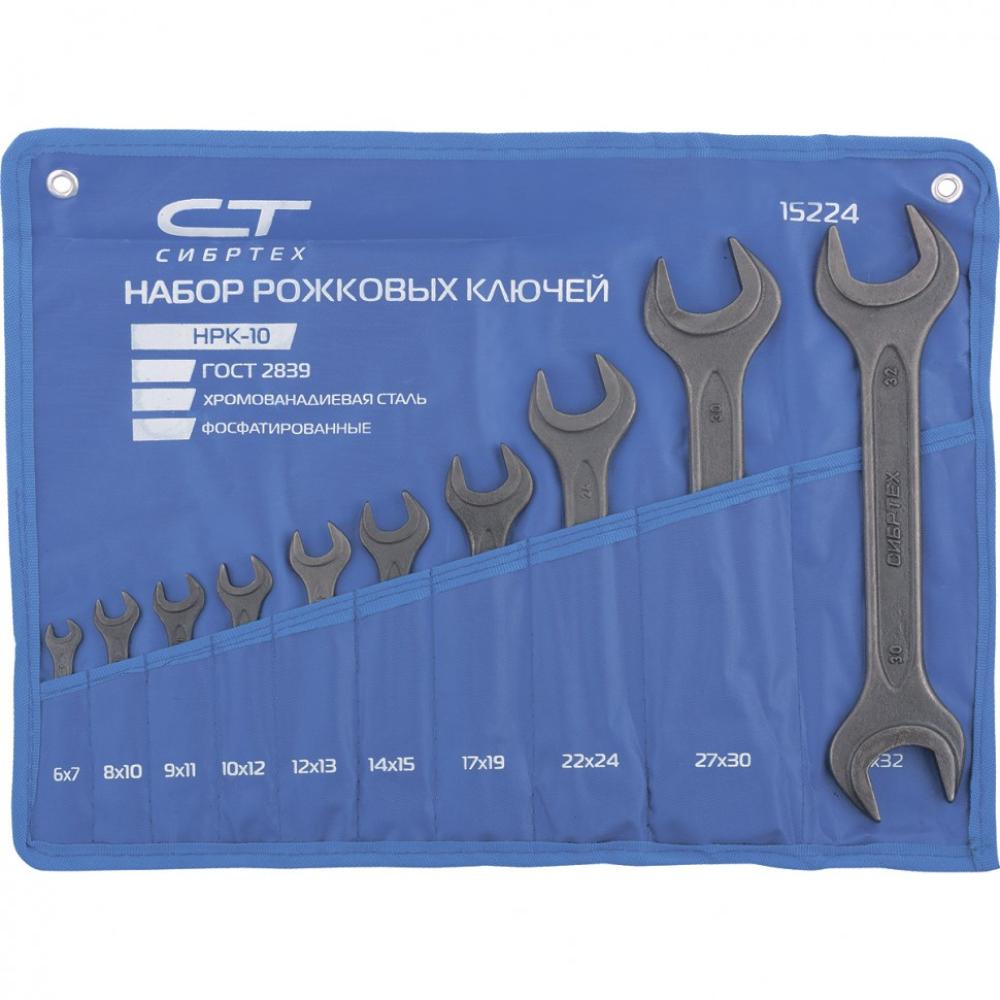

Наборов рожковых гаечных ключей очень много, например, в FIT Модерн 63515 девять инструментов от 6 до 22 мм, а пластиковый держатель для их хранения можно повесить в любое удобное место. Или набор ключей STAYER ТЕХНО 27045-H8 из высококачественной углеродистой стали, специально предназначенный для работы с большими нагрузками. И многие другие модели, с которыми можно ознакомиться в нашем электронном каталоге.
Накидные гаечные ключи, они же кольцевые, внешне сильно отличаются от рожковых. Их рабочий профиль охватывает крепеж, который нужно ввернуть или свернуть, со всех сторон и давление оказывается на все грани гайки или болта. Благодаря этому углы крепежа не сминаются и деталь не портится. У накидного профиля может быть шесть и двенадцать граней. Чем больше граней, тем меньший угол нужен для работы с ключом. Например, для ввинчивания гайки двенадцатигранным накидным ключом потребуется угол примерно в 30°, значит, эту операцию можно проделать в ограниченном пространстве, а вот для работы с шестигранным ключом места нужно будет больше в два раза.
Очень удобны в использовании комбинированные гаечные ключи. Чаще всего они с одного конца имеют рожковый, а с другого накидной профили. Как, например, набор ключей Jonnesway 10-32мм W26114S или HEYCO HE-50810929480. Оба профиля у комбинированных ключей одинакового размера, поэтому там, где не получается или невозможно свинтить гайку одним концом, всегда можно использовать второй профиль инструмента.
Торцевые гаечные ключи очень широко используются для ремонта и обслуживания автомобилей. Этот инструмент предназначен для работы с крепежом в тех местах, где использование других ключей просто невозможно, например, чтобы открутить крепление колес автомобиля воспользуются именно торцевым ключом. У него, как и у накидного, может быть шесть или двенадцать граней.
Например, набор X-TRA LONG Jonnesway H06SA109S из 9 шестигранных ключей Г-образной формы. Кроме того именно торцевые гаечные ключи могут быть составными, то есть на одну ручку могут закрепляться насадки разного размера. Такой набор торцевых ключей особенно удобно иметь автомобилисту, потому что он занимает значительно меньше места в салоне или багажнике машины, чем обычный набор гаечных ключей, и прекрасно подходит для срочного ремонта.
Исторический факт! Гаечному ключу уже почти шесть веков. Первые упоминания об этих инструментах встречаются в материалах XV века. По прошествии такого большого времени, к сожалению, нельзя установить, кто первым изобрел и начал применять гаечный ключ. Несмотря на то, что гаечные ключи существовали уже несколько столетий, самое широкое распространение они получили только в девятнадцатом веке, тогда же и было зарегистрировано самое большое число патентов на новые модели гаечных ключей. В то время четкой классификации ключи не имели и только в начале XX века они получили деление на стандартные метрические и дюймовые размеры.
Ключи с трещоткой
Это гаечные ключи особой модификации – с храповым механизмом, он и называется трещоткой. Преимущество работы с таким инструментом в том, что ключ не нужно перекидывать при отвинчивании или завинчивании крепежа. Это особенно удобно, если приходится в течение всего дня монтировать и демонтировать болты и гайки, например, автослесарь, работая с картером, воспользуется именно гаечным ключом с трещоткой. В большой набор Jonnesway S04h4536S такой инструмент, кроме него в комплектацию включены торцевые головки, удлинители, воротки и комбинированные гаечные ключи разных размеров. Можно сказать, что с помощью только одного такого набора можно выполнить практически любые монтажные и демонтажные работы в слесарном деле или при ремонте автомобилей и техники.
Разводные гаечные ключи
В наборах разводных ключей редко бывает больше двух-трех инструментов. Это связано с тем, что у них расстояние между губками можно регулировать, а это значит, что один ключ можно использовать для работы с крепежом разного размера.
Но в быту небольшой набор из трех разводных ключей очень удобен, например, HEYCO HE-50839000100 для монтажа резьбовых соединений. С ним домашнему мастеру, чтобы отвинтить гайку или завинтить болт, не нужно будет подбирать инструмент по размеру и профилю крепежа, а можно просто самостоятельно изменить расстояние между губками разводного ключа и приступать к работе.
Любопытный факт. В России на дорожном знаке, сообщающем о расположении сервиса технического обслуживания автомобилей, изображен именно разводной гаечный ключ.
Что лучше — кейс или пенал?
Очень многие наборы гаечных ключей продаются вместе с кейсами, пеналами или сумками, предназначенными для хранения инструментов и перевозки. В них для каждого предмета предусмотрена своя ячейка, поэтому если какой-то из ключей потеряется, то мастер сразу это заметит и поймет, инструмента какого размера не хватает. Опять же гораздо удобнее всегда точно знать, где именно находится нужный ключ, а не вспоминать и не искать его.
Что же удобнее кейс или пенал?
На этот вопрос каждый мастер отвечает для себя сам. Ведь очень многое зависит от личных предпочтений и удобства конкретного человека. Но если говорить в общем, то пеналы больше подходят для частых перевозок, а кейсы – для использования в мастерских, дома или для хранения. Во многом это связано с тем, что мягкий пенал легко складывается, не занимает много места и весит по сравнению с кейсом гораздо меньше. Например, сантехники, выезжающие на дом, чаще пользуются для хранения своих инструментов пеналами, чем кейсами.
В интернет-магазине ВсеИнструменты.ру вы можете приобрести не только новый набор гаечных ключей от известных отечественных и зарубежных производителей, например, MATRIX, STAYER, Зубр, Сорокин и многих других. Но и дополнить уже имеющийся у набор недостающими инструментами нужного профиля и размера. Свой заказ вы можете сделать через сайт или по телефону 8-800-333-83-28.
Размеры болтов и гаек под ключ: разновидности инструмента, правильный подбор
За время существования было создано много моделей и модификаций откручивающего приспособления. Первое место в этом многообразии занято рожковыми ключами со своими плюсами и минусами.
Главные требования к техническим характеристикам двусторонних ключей с открытым зевом изложены в ГОСТ 2839-80. Основным параметром является размер полости между губками, которые по внешнему виду напоминают рожки. Отсюда и общепринятое название инструмента. С каждой стороны корпуса ключа выдавлен размер зева, по которому и ориентируется пользователь при выборе приспособления. Например, для работы с болтами М12 и М10 нужно взять ключ с маркировкой 10 с одной стороны и 12 – с другой.
Производители практикуют две системы обозначения типоразмеров ключей: метрическую по ГОСТ в миллиметрах и дюймовую по стандартам США и Европы (для справки — 1″ равен 25,4 мм). В первом случае размер зева может варьироваться от 2,5 мм до 230 мм. Габариты в дюймовом измерении варьируются в пределах от 1/8″ до 91/8″.
Данный параметр важен, так как для результативного выполнения работ по скреплению конструкций нужно точно подбирать размеры болтов и гаек под ключ с соответствующими габаритами.
Другие разновидности гаечных ключей
Помимо двустороннего приспособления с открытым зевом существует такой же инструмент, но открытая полость расположена у него только с одной стороны. Инструмент редко используется в домашнем хозяйстве, поскольку предназначен для промышленности. Отсюда и габариты: 36 мм и выше. Этот ключ хорош тем, что его можно надевать на любую рукоятку, трубу или стержень, значительно повышая силу затяжки за счет увеличения длины рычага. Еще на практике используются такие типы ключей под болты и гайки:
- Накидной двусторонний от рожкового отличает замкнутый рабочий конец, выполненный в виде кольца с шестигранником внутри. Им можно работать без перестановки, процесс закручивания/откручивания происходит быстрее, без срывов инструмента. Размеры шестигранника парные, к примеру под болт М17 и М19 или М22 и М24.
- Накидной односторонний инструмент, по аналогии с рожковым, используется на производствах, обладает возможностью удлинения рычага. Имеет разновидность, оснащенную специальным приспособлением для удара молотком или кувалдой. Такой ключ называется накидным ударным и применяется там, где нужна мощная затяжка.
- Комбинированный инструмент представляет собой симбиоз рожкового и накидного ключа. С обеих сторон имеет одинаковый размер, но разную конструкцию.
- Торцевой или трубчатый – прерогатива автомобилистов. Именно таким инструментом пользуются при замене или ремонте колеса. Может быть выполнен в виде трубки с внутренним шестигранником, для работы с которой пользуются любым рычагом. Но в продаже всегда есть готовые Г-образные изделия под болты и гайки разных размеров.
- Разводной – наиболее распространенный инструмент в арсенале домашних мастеров. Выполнен в виде рукоятки с подвижными губками с одного конца. Оснащен специальным приспособлением для раздвижения/сдвижения и фиксации губок в требуемом положении. Отдельные модели имеют цифровую разметку для более точного выставления параметра. Выпускаются в трех габаритах под максимальные размеры болта М20, М30 и М46.
- Трубный или газовый считается универсальным, поскольку им можно откручивать/закручивать на только болты и гайки, но также любые резьбовые соединения.
Отдельные модели имеют цифровую разметку для более точного выставления параметра. Выпускаются в трех габаритах под максимальные размеры болта М20, М30 и М46.
Существует еще специальная группа откручивающих инструментов, которые при работе с металлом либо при падении не искрят. Такой инструментарий предназначен для пользования на взрывоопасных объектах. Внешне их отличают по цвету – красному (медному) или желтому.
Выбираем правильный размер ключа под болт
Идеальным материалом для изготовления ключей служит инструментальная сталь, в основе которой лежат высокоуглеродистые сплавы. Изделия получают из заготовок путем обработки на фрезерных станках с последующим воронением. Но такой инструмент считается редким и стоит недешево. Чаще в продаже можно встретить ключи попроще, изготовленные на поточных производствах путем литья либо штамповки.
В зависимости от размера просвета между губками гаечные ключи условно делят на три группы:
- Малые предназначаются для откручивания и завинчивания крепежных устройств с размерами до 10-12 мм.
- К средней группе принадлежит инструмент с размерами в диапазоне от 12 мм до 22 мм.
- Большими считаются приспособления под болты и гайки диаметром от 22 мм и выше.
Для того, чтобы не ошибиться с выбором инструмента, можно пользоваться готовыми данными из стандартных таблиц. Например, из этой:
| ТАБЛИЦА ПОДБОРА ГАЕЧНЫХ КЛЮЧЕЙ | ||||||||||||
| МЕТРИЧЕСКИЙ ПРОФИЛЬ | UNF/UNC ПРОФИЛЬ | |||||||||||
| Размер резьбы | Размер ключа А/F | Ключ открывающий | Размер резьбы | Размер ключа А/F | Ключ открывающий | |||||||
| (мм) | мин (мм) | макс (мм) | (дюйм) | мин (дюйм) | макс (дюйм) | |||||||
M 1. 6
|
3.2 | 3.22 | 3.28 | 1/4 | 7/16 | 11.18 | 11.33 | |||||
| М 2.0 | 4.0 | 4.02 | 4.12 | 5/16 | 1/2 | 12.80 | 12.95 | |||||
| М 2.5 | 5.0 | 5.02 | 5.12 | 3/8 | 9/16 | 14.38 |
14. 55
|
|||||
| М 3.0 | 5.5 | 5.52 | 5.62 | 7/16 | 5/8 | 15.98 | 16.15 | |||||
| М 4.0 | 7.0 | 7.03 | 7.15 | 1/2 | 3/4 | 19.18 | 19.38 | |||||
| М 5.0 | 8.0 | 8.03 | 8.15 | 9/16 | 13/18 |
20. 78
|
20.98 | |||||
| М 6.0 | 10.0 | 10.04 | 10.19 | 5/8 | 15/16 | 23.98 | 24.21 | |||||
| М 7.0 | 11.0 | 11.04 | 11.19 | 3/4 | 1 1/8 | 28 75 | 29 01 | |||||
| М 8.0 | 13.0 | 13.04 | 13.24 | 7/8 | 1 5/16 |
33. 53
|
33.81 | |||||
| М10.0 | 17.0 | 17.05 | 17.30 | 1 | 1 1/2 | 38.30 | 38.61 | |||||
| М 12.0 | 19.0 | 19.06 | 19.36 | 1 1/8 | 1 11/16 | 43.08 | 43.38 | |||||
| М 14.0 | 22.0 | 22.06 | 22.36 | 1 1/4 | 1 7/8 |
47. 88
|
48.21 | |||||
| М 16.0 | 24.0 | 24.06 | 24.36 | 1 3/8 | 2 1/16 | 52.68 | 53.04 | |||||
| М 18.0 | 27.0 | 27.08 | 27.48 | 1 1/2 | 2 1/4 | 57.45 | 57.84 | |||||
| М 20.0 | 30.0 | 30.08 | 30.48 | 1 3/4 | 2 5/8 |
67. 03
|
67.46 | |||||
| М 22.0 | 32.0 | 32.08 | 32.48 | 2 | 3 | 76.61 | 77.09 | |||||
| М 24.0 | 36.0 | 36.10 | 36.60 | 2 1/4 | 3 3/8 | 86.18 | 86.72 | |||||
| М 27.0 | 41.0 | 41.10 | 41.60 | 2 1/2 | 3 3/4 | 95 76 | 96 34 | |||||
М 30. 0
|
46 0 | 46 10 | 46 60 | 2 3/4 | 4 1/8 | 105.33 | 105.97 | |||||
| М 33.0 | 50.0 | 50.10 | 50.60 | 3 | 4 1/2 | 114.91 | 115.57 | |||||
| М 36.0 | 55.0 | 55.12 | 55.72 | BS (Whitworth стандарт) | ||||||||
М 39. 0
|
60.0 | 60.12 | 60.72 | Размер резьбы BS | Размер ключа А/F | Ближайший верный размер ключа А/F | ||||||
| М 42.0 | 65.0 | 65.12 | 65.72 | |||||||||
| М 45.0 | 70.0 | 70.12 | 70.72 | C | (дюйм) | (мм) | (дюйм) | (мм) | ||||
| М 48.0 | 75.0 |
75. 15
|
75.85 | 1/4 | 3/16 W | .445 | 11.30 | 7/16 | 12 | |||
| М 52.0 | 80.0 | 80.15 | 80.85 | 5/16 | 1/4 W | .525 | 13.33 | 17/32 | 14 | |||
| М 56.0 | 85.0 | 85.15 | 85.85 | 3/8 | 5/16 W | .600 |
15. 24
|
19/32 | 16 | |||
| М 60.0 | 90.0 | 90.15 | 90.85 | 7/16 | 3/8 W | .710 | 18.03 | 23/32 | 18 | |||
| М 64.0 | 95.0 | 95.15 | 95.85 | 1/2 | 7/16 W | .820 | 20.83 | 13/16 | 21 | |||
| М 68.0 | 100.0 |
100. 15
|
100.85 | 9/16 | 1/2 W | .920 | 23.37 | 15/16 | 24 | |||
| М 72.0 | 105.0 | 105.20 | 106.00 | 5/8 | 9/16 W | 1.010 | 25.65 | 1 | 26 | |||
| М 76.0 | 110.0 | 110.20 | 111.00 | 3/4 | 11/16W | 1.200 |
30. 48
|
1 1/4 | 31 | |||
| М 80.0 | 115.0 | 115.20 | 116.00 | 7/8 | 3/4 W | 1.300 | 33.02 | 1 5/16 | 33 | |||
| М 85.0 | 120.0 | 120.20 | 121.00 | 1 | 7/8 W | 1.480 | 33.02 | 1 1/4 | 38 | |||
| М 90.0 | 130.0 |
130. 20
|
131.00 | 1 1/8 | 1 W | 1.670 | 42.42 | 1 11/16 | 43 | |||
| М 95.0 | 135.0 | 135.20 | 136.00 | 1 1/4 | 1 1/8 W | 1.860 | 47.24 | 1 7/8 | 48 | |||
| М 100.0 | 145.0 | 145.20 | 146.00 | 1 3/8 | 1 1/4 W | 2.050 |
52. 07
|
2 1/16 | 52 | |||
| М 105.0 | 150.0 | 150.25 | 151.25 | 1 1/2 | 1 3/8 W | 2 220 | 56 39 | 2 1/4 | 57 | |||
| М 110.0 | 155.0 | 155.25 | 156.25 | 1 3/4 | 1 5/8 W | 2.580 | 65.53 | 2 9/16 | 66 | |||
| 2 | 1 3/4 W |
2. 760
|
70.10 | 2 3/4 | 70 | |||||||
| Примечание: Whitworth (W) = Cтарый стандарт ; BS = Новый стандарт | ||||||||||||
Соответствие размеров дюймовых инструментов параметрам крепежа
При подборе дюймового инструмента следует помнить о том, что его размер в дюймах означает не параметры зева ключа, а резьбовой диаметр крепежа, с которым ему предстоит работать. Параметры шестигранного профиля болтов и гаек в дюймах на части миллиметра разнится с аналогичными размерами по метрическим стандартам.
Если дюймовым ключом пытаться завинтить или открутить метрический болт (либо наоборот), то инструмент не налезет на крепеж или будет проворачиваться по головке. Если при этом прилагать высокое усилие, то болт деформируется, а шляпка разрушится. Поэтому гаечные ключи следует выбирать в соответствии со стандартами, по которым изготовлен крепежный элемент.
Просмотров: 18436
17.06.2020
Рожковые ключи размеры стандартный ряд. Виды гаечных ключей. Основные виды гаечных ключей
Простой гаечный ключ — распространённый инструмент для манипуляций с болтами и гайками. За долгое время существования придумали огромное количество таких приспособлений. Все типы основных и специальных моделей сложно перечислить. В ряду таких помощников особое место занимает рожковый ключ со своими достоинствами и недостатками.
Основные требования к инструментам
Для качественного приспособления существует ряд требований:
Под рабочим профилем инструментов подразумевают сочетание плоскостей, сообщающих механическое давление слесарного орудия на элемент, какой необходимо отвернуть.
Телом гаечных ключей называют корпус изделий, транслирующий механическое воздействие. Индивидуальные особенности характеризуют тот или иной предмет.
Для ключей гаечных рожковых ГОСТ жёстко регламентирует стандартный размер.
Он определяется полостью разрыва между губками — зевом ключа. Этот параметр исчисляется миллиметрами и фиксируется в специальных справочных таблицах. На корпус наносят маркировку. В описание подобных ключей гаечных ГОСТ требует указания размерности, твёрдости, материала покрытия поверхности. Отмечается широкий диапазон ключей по величине: минимальный 2, 5 миллиметров, самый крупный 75 мм. Системы исчисления.
Одна из характеристик тоже касается типоразмера инструмента. Некоторые мировые производители по немецкой инициативе показывают данные о показателях рабочих элементов отталкиваются от европейской (метрической) структуры. Многие другие используют дюймовую, принятую в США. Конфликт систем проявился в совпадении всего лишь двух габаритов — на 15 мм (19/32′′) и 19 мм (¾′′).
В зависимости от системы исчисления принадлежности подразделяют на две категории:
- Те, которые поддерживают метрическую систему. Размер даётся в миллиметрах и варьируется в пределе 2,5−230 мм для общих комплектов, 6−41 мм для автомобильных.
- Дюймовые инструменты работают в системе с основной мерой дюйм (1′′ = 25,4 мм). Габариты колеблются от 1/8 до 91/8′′. Для автомобильных ключей гаечных рожковых размеры ГОСТ исчисляет от 1/8 до 15 /8′′.
Затрагивая тему гаечных инструментов перед глазами встаёт незабываемый образ гаечного рожкового ключа. Фиксация гаек осуществляется посредством губ, похожих на рожки. Отсюда пошло название. Вторым наименованием подобных средств оперирует ГОСТ — ключ гаечный с отрытым зевом. Осевые линии рукояти и головки чаще всего пересекаются под углом 15−20 градусов. При манипуляциях в тесноте подобная конфигурация сделает труд легче. Углы промеж осей головки и ручки выполняют разными по величинам, противоположные головки с отличными друг от друга уклонами. Рожковым моделям характерно деление на всевозможные модификации:
Составные комплекты
Подобные принадлежности, облегчающие работу и подход к трудным и узким местам, состоят из нескольких деталей. Например, трубчатый ключ комплектуется воротком, у набора головок имеется храповик — трещотка.
Всё это модели охватываемого типа: их тело охватывает элемент крепежа. Есть и другие инструменты. По методу работы они похожи на отвёртку, т. е. аналогично вставляются в шлицевой канал. В качестве примера можно привести шестигранник.
Материалы для изготовления
По существующим требованиям, гаечные ключи необходимо производить с применением инструментальной стали, сплава хрома и ванадия либо похожего. Это должен быть твёрдый материал. Информация отражается в маркировке.
Импортный инструмент содержит такие обозначения: Cr (хромированная сталь), CrV (хромованадиевый сплав), CrM (хромомолибденовый сплав), CrMoV (хромомолибденованадиевая сталь) и т. д. Отечественным производителям для изготовления ключей рожковых ГОСТ рекомендует предпочитают хромосодержащую сталь марки 40Х с неплохой прочностью. Обычно для основной массы действий с ключами этого достаточно. Для изделий повышенной прочности применяют хромованадиевый сплав 40 ХФА. Самые хорошие инструменты делают из металла 45-й марки.
Китайские и неопознанные ключи иногда маркируются Drop Forget Steel. Такие принадлежности изготавливаются при помощи ковки из нелегированной стали, это означает, что они хрупкие и подведут в неподходящий момент.
Для того, чтобы закрутить или выкрутить болт, гайку, головку крана, муфту и так далее, применяется рожковый гаечный ключ. Каждый мастер, который выполняет повседневные работы по дому либо имеет дело с техникой, хоть раз в жизни обязательно сталкивался с данным инструментом.
Типоразмеры рожковых ключей
У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер , необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.
Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм).
Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:
- Производится специальный расчет максимальных отклонений размера зева;
- Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
- Устанавливается маркировка товарного знака;
- Учитывается декоративно-защитное покрытие ключа т. д.
Виды ключей
Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.
Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше .
При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.
Виды рожковых инструментов:
- составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
- разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
- ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
- существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.
Как выбрать рожковый ключ?
Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним.
Материалом производства современных гаечных изделий является специальная инструментальная сталь , она состоит из сплава ванадия и хрома.
Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.
Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.
Ценовая категория довольно разнообразна. Чаще всего цена зависит от многофункциональности технических характеристик и компании-изготовителя. Самым дешевым является односторонний рожковый инструмент, где открытый зев имеет 3,1–85 миллиметров.
Во время покупки также нужно не забывать о длинной ручке , которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.
Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев. С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным.
Время эксплуатации рожковых изделий может колебаться от года до пяти.
Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.
Как сделать рожковый ключ своими руками?
Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.
Вначале делаем заготовку из стального листа с размером больше на несколько миллиметров, чем внешний размер сторон готового изделия. Бывают сложности с толстыми инструментами . При помощи ножовки ее не стоит вырезать. А выбрать в роли инструмента для резки газовую горелку противопоказано.
Желательно пустить в процесс кузнечную обработку. Это можно выполнить через расплющивание металлического стержня.
Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.
Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.
Затем высверливаем зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Нельзя, чтобы сверло сильно нагревалось.
Можно охлаждать его в воде. Затем, когда вы сделаете второй зев, необходимо удалить лишнее.
Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ. Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.
Первичные и самые интересные с исторической точки упоминания о гаечных ключах встречаются в 15 веке. Распространение они же получили только где-то в 19, когда фирма Mauser активно стала выпускать их во всевозможное производство. Также в 19 — 20 веке зарегистрировано огромное количество патентов, модифицирующих разные модели ключей.
Кажущаяся простота данной конструкции тем не менее крайне практична. Гаечным ключом пользуются и при сборке автомобилей, при работе с вообще огромным пластом и количеством всякой техники. А модели, предназначенные для работы на МКС, всего лишь модификации под условия космоса стандартного, старого, первоначального варианта изобретения.
Изначально, для большого количества вариантов ключей не было абсолютно какой-либо классификации. Это происходило именно вследствие их большого количества, а также большого количества и разнообразия патентов на них и подобные виды устройств. Однако, тем не менее, в начале 20 века наметилось-таки окончательное разделение. Главным классифицирующим признаком при этом признали системы:
- метрическую;
- дюймовую.
Техническое определение инструмента
Какое определение можно дать гаечному ключу? Это инструмент, который используется для рассоединения или соединения резьбового крепления при помощи скручивания или же откручивания гаек, болтов, а также прочих всевозможных деталей. В общем, гаечные ключи можно разделить на две группы:
- охватывающие;
- охватываемые.
Стандартно, размер отверстия (зёва) прописан в определённых правилами параметрами и измеряется в долях дюйма , так называемые дюймовые ключи, или же в миллиметрах (метрические ключи).
Расхожие фразы «ключ на 14» или «ключ на 11» и им подобные, описывающие размеры гаечных ключей, означают, что размер отверстия у этого ключа равен 14 или 11 миллиметрам соответственно.
Помимо упомянутого разделения на охватываемые и охватывающие, ключи можно разделить на множество видов, описание которых займёт уйму времени. Постараемся описать некоторые наиболее популярные и использующиеся довольно часто во многих аспектах разнообразных работ.
- рожковые;
- накидные;
- комбинированные;
- разводные;
- торцовые;
- трубчатые;
- ключи с трещоткой;
- прочие.
Самые распространённые варианты
Для начала рассмотрим рожковый ключ. В принципе, когда многие из нас берут первую ассоциацию к словосочетанию «гаечный ключ», то перед ними как на фото предстаёт картинка именно рожкового ключа. У такого инструмента гайка фиксируется между губками , которые способны напоминать рожки. Именно отсюда и идёт название этого вида гаечных ключей.
У таких продольная ось головки и продольная ось ручки, как правило, находятся под углом и этот угол равен 15 градусам.
Есть и другие варианты подобного инструмента с другим углом относительно головки и ручки, в одном ключе варианты могут комбинироваться. В принципе, такое решение используется для облегчения работы хозяев инструмента в ограниченном пространстве.
Подобные гаечные ключи применяют практически везде и этому есть объяснение в их простой конструкции и относительной универсальности. Однако, тем не менее есть у подобных ключей и свои значительные недостатки. Самый ключевой — это то, что у такого инструмента только две маленькие зоны контакта, которые находятся при этом близко к углам самой гайки. Давление на эти зоны часто стремится сжать углы гайки и, как правило, это происходит когда размер зёва несколько больше размера гайки. При небольшом усилии в таком случае углы будут сминаться. Если размер отверстия точно соответствует и прилегает к гайке, то сминание тоже может происходить, только при чуть большем усилии.
Если сократить толщину губ ключа, то вероятность испортить гайку увеличивается.
Накидной или кольцевой инструмент — это более совершенный способ работать нужным вам образом. Его конструкция исключает два маленьких пятна контакта, которые описывались в предыдущем пункте. Накидной инструмент охватывает всю гайку или болт . Таким образом количество пятен контакта увеличивается до шести (по граням болта). При этом все они находятся чуть дальше от углов, что исключает их сминание. Головка имеет чуть меньший размер, в целом подобным инструментом работать гораздо удобнее.
Кольцо может лежать в одной плоскости что и ручка (так называемый плоский ключ), может находиться под некоторым углом (называют такой инструментом с отогнутой головкой). Как правило, угол равен 15 градусам. Также возможно и наличие изгиба. Некоторые варианты допускают шарнирную головку. При обслуживании гидравлических или пневматических установок случаются ситуации, когда накинуть инструмент сверху невозможно и для таких случаев делают прорези в кольце , переводя его в категорию разомкнутых.
Комбинированные инструменты обычно сочетают в себе рожковые и накидные. С одной стороны одно кольцо, с другой — другое. Это позволяет создать инструмент, лишённый недостатков какого-то из отдельных видов. При этом комбинированием только этих двух вариантов производители не ограничиваются. Более модифицированные варианты имеют угол в 90 градусов, под которым повёрнута головка и в таком случае ладонь упирается в широкую плоскость при работе что удобно.
Менее популярные разновидности гаечных инструментов
Разводные гаечные инструменты — это рожковые варианты с изменяемым расстоянием между губками. Часто используются в быту, нелюбовь к ним профессионалов объясняется многими моментами и, в частности тем, что механизм подвижной головки со временем изнашивается и люфт относительно гайки становится больше. Это, учитывая то, что даже в целостном состоянии люфт подвижной губки не позволяет сжать гайку полностью , что заставляет прикладывать ещё большее усилие, увеличивая шанс повредить крепящий механизм и болт.
Плюс — относительно большой размер головки может стать достаточно серьёзным препятствием при работе в труднодоступном месте.
Торцевые гаечные инструменты имеют углубление в виде шестигранника. Оно охватывает болт. Часто форма подобного инструмента Г-образная, а шестигранная выемка есть на обоих сторонах. Торцевой инструмент может иметь и двенадцатигранную выемку. Вообще, обладание двенадцатигранной выемкой вместо шестигранной приводит к тому, что при работе достаточно поворачивать инструмент на 30 градусов. Пресловутые углы болта страдают меньше.
Возможна и форма Т-образного инструмента с одной головкой, допускается комплектация из сменных головок или же крестовидная форма.
Трубчатый гаечный инструмент — это трубка, на концах которой сделан шестигранник. Имеются отверстия для стержня, выполняющего роль рычажка и называемого воротком. Подобными простыми механизмами иногда могут комплектовать машины, автомобили и оборудование.
Гаечный механизм с трещоткой — это своеобразная модификация торцового и накидного вариант а с храповой деталью.
Главное преимущество такого вида инструмента — не надо перекидывать его при непосредственной работе. Также важен маленький угол поворота при завинчивании болта или гайки. Наличие в механизме трещотки 72 зубьев сокращает угол до 5 градусов. Минус же в том, что трещотка — слабое место и при сильном воздействии ломается, а цена подобного инструмента обладает более высокими параметрами.
Специфические варианты оборудования
Среди прочих вариантов можно упомянуть инструмент для спиц и велосипедный ключ , которые многим могут быть знакомы по детству. Вариант коликового монтажного инструмента интересен тем, что второй конец у него представляет из себя сужающийся стержень. Существуют гайколомы, которые используются при снятии прикипевших гаек. Если же гайка не шестигранная, а круглая, а надо помнить, что и такое бывает, то и инструмент для её ввинчивания или развинчивания нужно использовать особенный. Трубный механизм популярен у сантехников, а особые цепные ключи используются для круглых деталей, обладающих большим диаметром.
Причины разнообразия
В целом же, можно сказать, что виды гаечных ключей представляют собой очень большое разнообразие. Из-за того, что нужны они для разных гаек и болтов, а, помимо этого, ещё и применяются в самых различных ситуациях, то получается, что где-то можно воспользоваться одним видом, ну а где-то совсем другим. Основой для такого разнообразия всегда служит гайка или болт. Они могут быть расположены и прикреплены совершенно по-разному, у них может быть разительно разный размер. И в итоге всё сводится к тому, как к ним подступиться. Производителей на рынке этого вида товаров всегда, а тем более уж теперь, было немало. Вследствие этого цены сильно разнятся.
И напоследок. Те, кто часто занимается ремонтом автомобилей могут дать совет новичкам , полагающимся на комплекты гаечных инструментов от производителя. В подобные подборки разных размеров ключей не всегда входят те типы и варианты размеров, которые вы ожидали бы увидеть у себя в тот момент, когда вы залезаете под автомобиль (яма или эстакада).
Не обнаружив нужного вам предмета, вы вынуждены будете вылезать из неудобной позы, искать необходимую деталь комплекта и снова залезать обратно.
Поэтому всегда, перед тем как решите заняться ремонтом машины, мысленно продумайте какие работы вам надо будет выполнять и позаботьтесь о том, чтобы все нужные для этой работы вещи оказались при вас сразу , дабы не утруждать себя ненужными суетливыми телодвижениями.
В технике гаечным ключём называется специализированный инструмент, который предназначен для того, чтобы собирать или разбирать резьбовые соединения. Для этого ими откручиваются от других деталей болты или гайки, или же прикручиваются к ним.
Все гаечные ключи в технике подразделяются на две основные разновидности: охватываемые и охватывающие. Отверстия, в которые вставляются гайки или головки болтов называются зевами, причем их размеры стандартизованы . В метрической системе они измеряются в миллиметрах, а в дюймовой – в долях дюйма.
Несмотря на то, что конструкция гаечного ключа очень проста и незатейлива, он находит чрезвычайно широкое применение: без этого инструмента не обходится практически ни одно сборочное производство, он необходим при ремонте самой различной техники. Есть гаечные ключи и в космосе, например, на Международной космической станции.
Если говорить о том, какая именно из многочисленных разновидностей гаечных ключей распространена более остальных, то таковыми являются, безусловно, рожковые . Что касается материала, используемого для их изготовления, то самым распространенный – это высококачественная инструментальная сталь, в которой в качестве основных легирующих добавок наличествуют хром и ванадий.
ГОСТ 6424 – 73
| Отверстия ключей и размер под ключ | |||||||
| Размеры S; S1; S2; S3 | Предельные отклонения размеров ключа | Предельные отклонения размеров «под ключ» | |||||
|---|---|---|---|---|---|---|---|
| S | S 1 | S 2 | S 3 | ||||
| Ключи нормальной точности | Ключи грубой точности | Изделия повышенной точности | Изделия нормальной точности | Изделий грубой точности | |||
2. 5* | — | — | −0.040 | — | — | — | +0.09 +0.03 |
| 3.0* | — | — | −0.040 | — | — | — | +0.09 +0.03 |
| 3.2 | +0.08 +0.02 | — | −0.048 | −0.16 | — | — | +0.12 +0.04 |
| 4.0 | +0.12 +0.02 | — | −0.048 | −0.16 | — | — | +0.12 +0.04 |
| 5.0 | +0.12 +0.02 | — | −0.048 | −0.16 | — | — | +0.12 +0.04 |
| 5.5 | +0.12 +0.02 | — | −0.048 | −0.16 | — | — | +0.12 +0.04 |
| 6.0* | +0.15 +0.03 | — | −0.048 | −0.16 | — | — | +0.12 +0.  04 |
| 7.0 | +0.15 +0.03 | — | −0.058 | −0.20 | — | — | +0.15 +0.05 |
| 8.0 | +0.15 +0.03 | +0.18 +0.03 | −0.058 | −0.20 | −0.36 | — | +0.15 +0.05 |
| (9.0) | +0.15 +0.03 | +0.18 +0.03 | −0.058 | −0.20 | −0.36 | — | +0.15 +0.05 |
| 10.0 | +0.19 +0.04 | +0.24 +0.04 | −0.058 | −0.20 | −0.36 | — | +0.15 +0.05 |
| (11.0) | +0.19 +0.04 | +0.24 +0.04 | −0.120 | −0.24 | −0.43 | — | +0.18 +0.06 |
| 12.0 | +0.24 +0.04 | +0.30 +0.04 | −0.120 | −0.24 | −0.43 | — | +0. 18 +0.06 |
| 13.0 | +0.24 +0.04 | +0.30 +0.04 | −0.120 | −0.24 | −0.43 | — | +0.18 +0.06 |
| 14.0 | +0.27 +0.05 | +0.35 +0.05 | −0.120 | −0.24 | −0.43 | — | +0.18 +0.06 |
| (15.0) | +0.27 +0.05 | +0.35 +0.05 | −0.120 | −0.24 | −0.43 | — | +0.18 +0.06 |
| 16.0 | +0.27 +0.05 | +0.35 +0.05 | −0.120 | −0.24 | −0.43 | — | +0.18 +0.06 |
| 17.0 | +0.30 +0.05 | +0.40 +0.05 | −0.120 | −0.24 | −0.43 | — | +0.18 +0.06 |
| 18.0 | +0.30 +0.05 | +0.40 +0.05 | −0.120 | −0.24 | −0. 43 | — | +0.18 +0.06 |
| 19.0 | +0.36 +0.06 | +0.46 +0.06 | −0.140 | −0.28 | −0.52 | — | +0.21 +0.07 |
| 21.0 | +0.36 +0.06 | +0.46 +0.06 | −0.140 | −0.28 | −0.52 | — | +0.21 +0.07 |
| 22.0 | +0.36 +0.06 | +0.46 +0.06 | −0.140 | −0.28 | −0.52 | — | +0.21 +0.07 |
| 24.0 | +0.36 +0.06 | +0.46 +0.06 | −0.140 | −0.28 | −0.52 | — | +0.21 +0.07 |
| 27.0 | +0.48 +0.08 | +0.58 +0.08 | −0.140 | −0.28 | −0.52 | −0.84 | +0.21 +0.07 |
| 30.0 | +0.48 +0.08 | +0.58 +0.08 | −0. 140 | −0.28 | −0.52 | −0.84 | +0.21 +0.07 |
| 32.0 | +0.48 +0.08 | +0.58 +0.08 | −0.170 | −0.34 | −1.00 | −1.00 | +0.25 +0.05 |
| 34.0 | +0.60 +0.10 | +0.70 +0.10 | −0.170 | −0.34 | −1.00 | −1.00 | +0.25 +0.05 |
| 36.0 | +0.60 +0.10 | +0.70 +0.10 | −0.170 | −0.34 | −1.00 | −1.00 | +0.25 +0.05 |
| 41.0 | +0.60 +0.10 | +0.70 +0.10 | −0.170 | −0.34 | −1.00 | −1.00 | +0.25 +0.05 |
| 46.0 | +0.60 +0.10 | +0.70 +0.10 | −0.170 | −0.34 | −1.00 | −1.00 | +0.25 +0.05 |
| 50.0 | +0.60 +0.  10 | +0.70 +0.10 | −0.170 | −0.34 | −1.00 | −1.00 | +0.25 +0.05 |
| 55.0 | +0.72 +0.12 | +0.92 +0.12 | −0.200 | −0.40 | −1.20 | −1.20 | +0.30 +0.10 |
| 60.0 | +0.72 +0.12 | +0.92 +0.12 | −0.200 | −0.40 | −1.20 | −1.20 | +0.30 +0.10 |
| 65.0 | +0.72 +0.12 | +0.92 +0.12 | −0.200 | −0.40 | −1.20 | −1.20 | +0.30 +0.10 |
| 70.0 | +0.72 +0.12 | +0.92 +0.12 | −0.200 | −0.40 | −1.20 | −1.20 | +0.30 +0.10 |
| 75.0 | +0.85 +0.15 | +1.15 +0.15 | −0.200 | −0.40 | −1.20 | −1.20 | +0.30 +0.  10 |
| 80.0 | +0.85 +0.15 | +1.15 +0.15 | −0.200 | −0.40 | −1.20 | −1.20 | +0.30 +0.10 |
| 85.0 | +0.85 +0.15 | +1.15 +0.15 | — | −0.87 | −1.40 | −1.40 | — |
| 90.0 | +0.85 +0.15 | +1.15 +0.15 | — | −0.87 | −1.40 | −1.40 | — |
| 95.0 | +0.85 +0.15 | +1.15 +0.15 | — | −0.87 | −1.40 | −1.40 | — |
| 100.0 | +0.85 +0.15 | +1.15 +0.15 | — | −0.87 | −1.40 | −1.40 | — |
| 105.0 | +1.00 +0.20 | +1.40 +0.20 | — | −0.87 | −1.40 | −1.40 | — |
| 110.0 | +1. 00 +0.20 | +1.40 +0.20 | — | −0.87 | −1.40 | −1.40 | — |
| 115.0 | +1.00 +0.20 | +1.40 +0.20 | — | −0.87 | −1.40 | −1.40 | — |
| 120.0 | +1.00 +0.20 | +1.40 +0.20 | — | −0.87 | −1.40 | −1.40 | — |
| 130.0 | +1.25 +0.25 | +1.40 +0.20 | — | −0.87 | −1.40 | −1.40 | — |
| 135.0 | +1.00 +0.20 | +1.40 +0.20 | — | −1.00 | −1.60 | −1.60 | — |
| 145.0 | +1.25 +0.25 | +1.40 +0.20 | — | −1.00 | −1.60 | −1.60 | — |
| 150.0 | +1.25 +0.25 | +1.40 +0.20 | — | −1. 00 | −1.60 | −1.60 | — |
| 155.0 | +1.25 +0.25 | — | — | −1.00 | −1.60 | −1.60 | — |
| 165.0 | +1.25 +0.25 | — | — | −1.00 | −1.60 | −1.60 | — |
| 170.0 | +1.25 +0.25 | — | — | −1.00 | −1.60 | −1.60 | — |
| 175.0 | +1.25 +0.25 | — | — | −1.00 | −1.60 | −1.60 | — |
| 180.0 | +1.25 +0.25 | — | — | −1.00 | −1.60 | −1.60 | — |
| 185.0 | +1.25 +0.25 | — | — | −1.15 | −1.90 | −1.90 | — |
| 200.0 | +1.25 +0.25 | — | — | −1. 15 | −1.90 | −1.90 | — |
| 210.0 | +1.25 +0.25 | — | — | −1.15 | −1.90 | −1.90 | — |
| 225.0 | +1.50 +0.30 | — | — | −1.15 | −1.90 | −1.90 | — |
Изготовление отверстий под ключ
В большинстве случаев ответные элементы под ключ имеют отверстия шестигранного или квадратного сечения размеры которых оговорены стандартом. В отличие от отверстий круглых, технологический процесс их изготовления намного более сложен и отличается высокой трудоемкостью. Эти отверстия являются чаще всего результатами таких процессов, как фрезерование и протягивание. Кроме того, для их получения применяется такое оборудование, как долбежные станки, используются специализированные прошивки. В последнее время применяются по мимо всего прочего и такие передовые методы, как электроэрозионная обработка и лазерная резка.
Чтобы получить квадратное отверстие , можно использовать и такой нестандартный метод, как сверление с применением специализированного инструмента. В основу этого способа положена траектория движения режущего инструмента, называющаяся «треугольник Рело». Так она именуется в честь своего изобретателя, французского инженера-механика Франца Рело, который на рубеже XIX и XX столетий преподавал в Берлинской Королевской Технический академии, и в итоге стал ее президентом. Суть «треугольника Рело» состоит в том, что режущий инструмент перемещается не по прямым, а по дугам, которые имеют одинаковый радиус и размер. Если в процессе сверления использовать именно такое движение сверла, то можно получить квадратное отверстие, у которого совсем немного скруглены углы.
Сверление
В технике под сверлением подразумевается технологический процесс, для осуществления которого используются или спиральные, или другие виды сверл. Результатом применения этого режущего инструмента является образование в деталях, заготовках или полуфабрикатах отверстий, которые имеют заданный диаметр и строго определенную глубину.
В тех случаях, когда изготавливаются отверстия под ключ , сверление применяется в качестве вспомогательной технологической операции. Оно необходимо для того, чтобы произвести предварительную обработку отверстия.
Эрозионная обработка
Электроэрозионная обработка представляет собой направленное воздействие на материал импульсных разрядов, в результате чего происходит разрушение определенного слоя обрабатываемого материала. Он размещается под специальным электродом.
С помощью электроэрозионной технологии можно обрабатывать материалы практически любой степени твердости, причем проделывать в них отверстия любой конфигурации, в том числе и отверстия под ключ .
Протягивание
Этот технологический процесс представляет собой одну из разновидностей обработки металлов резанием. Он используется для осуществления операций как на наружных, так и на внутренних поверхностях, применяется в отношении как металлических, так и неметаллических материалов.
С помощью протягивания можно изготавливать отверстия под ключ самого высокого качества.
Лазерная резка
Этот метод на сегодняшний день считается наиболее передовым и самым эффективным во всех отношениях. В процессе обработки металла лазерным лучом происходит испарение его части, и в итоге получаются или заготовки, или уже готовые детали.
Гаечный ключ – казалось бы, такой простой инструмент, о котором не скажешь много. Однако, как оказалось, об этом удивительно простом инструменте можно сказать очень многое. В этой статье мы постараемся рассказать всё, что связано с гаечными ключами – их виды, назначение, из чего изготавливают ключи и прочее, где они могут хоть как-то фигурировать.
Основные виды гаечных ключей
Итак, начнем с
самого главного – видов гаечных ключей, которые существуют на сегодняшний день.
Так, до недавнего времени было лишь 3-4 вида ключей, но к сегодняшнему дню, их
количество немного увеличилось, из-за небольшой «модернизации».
Что ж, гаечные
ключи имеют следующие виды:
Рожковые гаечные ключи;
Накидные гаечные ключи;
Комбинированные гаечные ключи;
Разводные гаечные ключи.
Что ж, давайте рассмотрим все виды гаечных ключей, по порядку. Как видите, тема для обсуждения весьма и весьма большая.
Рожковые ключи
Пожалуй,
наиболее распространенный вид гаечного ключа, который стал неким символом
данного инструмента. Так, рожковые ключи существуют, пожалуй, еще с тех времен,
когда появились первые гайки и болты. Отличием данных ключей является то, что
оси головок таких ключей, как правило, отклонены на 15°. Ранее, форма рожков
имела привычную форму и изготавливалась согласно определенному ГОСТу. Однако, в
последнее время, в рожковые ключи внесли коррективы – в частности, на рожках
появились специальные выемки, которые позволяют более жестко фиксировать гайку,
и поэтому практически исключается возможность сорвать грани головки гайки или
болта. Кроме того, второй коррективой стало укорочение одного рожка, что
позволяет быстрее переставлять ключ с одной гайки на другую.
Также, стоит отметить то, что рожковые ключи могут быть двухрожковыми и односторонними. Собственно, различить их можно достаточно просто – на одностороннем, рожки присутствуют только с одной стороны, на двухрожковом, с двух сторон.
Накидные ключи
Сразу
оговоримся, что накидной ключ также как и рожковый, бывает односторонним и
двухсторонним. Отличие данного ключа заключается в другом – а именно, в форме
самой головки ключа. Если в предыдущем случае гаечный ключ имел рожки, между
которыми фиксируются гайки и болты, то в данном случае вместо рожек мы имеем
некие «кольца», внутри которых насечена форма шестигранника, который полностью
повторяет форму головки гайки или болта. Соответственно размеру изделия,
которое нужно открутить или закрутить, выбирается соответствующий ключ.
Преимуществом данного вида ключа является то, что в этом случае и вовсе
практически исключается возможность сорвать грани детали, так как головка
зажимается еще более плотно, нежели в ситуации с обычным рожковым ключом.
Недостатком накидного ключа является одна деталь, которую стоит учитывать при работе с гайками. Так, воспользоваться накидным ключом можно только лишь в том случае, если есть свободный доступ к гайке или болту. То есть, в некоторых ситуациях, гайка может быть закрыта втулкой, или любым другим предметом. Тогда, можно будет воспользоваться либо же рожковым ключом, приведенным выше, либо разводным, который мы опишем ниже.
Торцевые ключи
Нет,
откручивать гайки без свободного доступа, можно не с помощью данного ключа. По
сути, торцевым ключом также нельзя будет открутить гайку, у которой нет
свободного доступа. В общем, торцевой ключ предназначен для отвинчивания гаек и
болтов, и он полностью накрывает гайку во время работы. Таким образом,
сцепление происходит на всех его гранях. У торцевого ключа, головка может иметь
как 6, так и 12 граней, и в целом, данный инструмент имеет несколько разновидностей
– например, они бывают «Т» или «Г» образной формы, и при этом, головка и
рукоятка будут образовывать единую конструкцию.
В другом же случае, головки
могут быть съемными.
Еще одной разновидностью торцевого ключа, является трубчатый ключ. Его выполняют в виде трубки, на конце которой имеется головка в виде шестигранника, а на другом её конце имеются 2 отверстия, куда вставляется штырь. Штырь, который вставляется в ключ, выполняет функцию рукоятки. Также, такой ключ может не иметь головку, а просто шестигранное отверстие.
Разводной ключ
Именно тот ключ, с помощью которого можно открутить гайку или болт, не имея к нему свободного доступа. Итак, разводной ключ является разновидностью ключа, у которого просвет между рожками, или «губками» может плавно изменяться в зависимости от того, с каким размером гайки вы работаете. Размер зазора между рожками изменяется вращением колесика, работающего по червячному типу.
Такой ключ
очень хорош тем, что с его помощью можно полностью настроить размер для закручивания
или раскручивания гайки, поэтому он обладает неким свойством «универсальности».
Однако у него есть существенные недостатки – так, ни при каких обстоятельствах
нельзя стучать по этому ключу молотком. Также, данный ключ вступает в контакт с
гайкой или болтом только на двух её гранях, поэтому повышается риск срыва
резьбы. И последний недостаток, это то, что при неправильном использовании или
большом усилии, «червяк» ключа может разъехаться, соскользнуть с гайки, и также
сорвать резьбу. Поэтому, при работе с разводным ключом нужно быть предельно
внимательным и осторожным.
Материал гаечных ключей и размеры
Относительно размеров гаечных ключей стоит сказать немногое – они измеряются в миллиметрах, и имеют размеры от 4 м до 12 мм. Это касается ключей малых размеров. Затем, идут ключи средних размеров – их величина от 12 до 22 мм. И, ключи больших размеров – от 22 мм и выше.
Куда более
интересным является раздел о материале изготовления ключей. Так, практически
все ключи изготавливаются из высокопрочных углеродистых сплавов, или как их еще
называют, из инструментальной стали.
Наиболее качественными считаются ключи из
инструментальной стали, которые были изготовлены на фрезерном станке, и после
подверглись воронению (такие ключи имеют черный цвет). Также, на современных
гаечных ключах можно увидеть надпись «chrome vanadium», то есть понятно, что
такой ключ изготовлен из хром-ванадия. Данный сплав очень прочен, не
подвергается деформации, и имеют высокое качество. Поэтому, такие ключи стоят
отнюдь, не дешево.
При производстве гаечных ключей, очень важным является процесс изготовления самих рожков, ведь нужно сделать очень точное расстояние между ними, дабы получился правильный размер ключа. Более того, рожки гаечных ключей, как правило, усиливают еще более высокопрочными сплавами, поэтому порой может произойти так, что рожки ключа могут быть целыми, а ручка несколько деформироваться.
Что ж, теперь
вы знаете практически все о таком инструменте, как гаечный ключ – о его видах и
материалах, из которых он изготавливается. Этого багажа знаний будет вполне
достаточно для того, чтобы выбрать качественные ключи в инструментальном
магазине, не прибегая к подсказкам консультанта, которые зачастую
заинтересованы в продаже им необходимого инструмента.
Ключи гаечные двусторонние. Размеры комбинаций зевов – РТС-тендер
ГОСТ 10112-2001
(ИСО 1085-99)
Группа Г24
МКС 25.140.30
ОКП 39 2650
Дата введения 2003-01-01
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом МТК 95 «Инструмент»
ВНЕСЕН Госстандартом России
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 20 от 1 ноября 2001 г.)
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Азербайджанская Республика | Азгосстандарт |
Республика Армения | Армгосстандарт |
Республика Беларусь | Госстандарт Республики Беларусь |
Республика Казахстан | Госстандарт Республики Казахстан |
Кыргызская Республика | Кыргызстандарт |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикстандарт |
Туркменистан | Главгосслужба «Туркменстандартлары» |
Республика Узбекистан | Узгосстандарт |
Украина | Госстандарт Украины |
3 Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 1085-99 «Инструмент монтажный для винтов и гаек.
Двусторонние гаечные ключи. Размеры сочетаний зевов» и содержит дополнительные требования, отражающие потребности экономики страны
4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 марта 2002 г. N 107-ст межгосударственный стандарт ГОСТ 10112-2001 (ИСО 1085-99) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5 ВЗАМЕН ГОСТ 10112-80
Настоящий стандарт распространяется на размеры комбинаций зевов гаечных двусторонних ключей.
Дополнительные требования, отражающие потребности экономики страны, указаны в приложениях Б и В.
Требования стандарта обязательные, кроме приложений Б и В.
2.1 Ключи гаечные двусторонние следует изготовлять с размерами комбинаций зевов, указанными на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
В миллиметрах
3,2х4 |
4х5 |
5х5,5 |
5,5х7 |
7х8 |
8х10 |
10х11 |
10х13 |
11х13 |
13×15 |
13×16 |
15х16 |
16х18 |
18х21 |
21×24 |
24х27 |
27×30 |
30х34 |
34х36 |
36х41 |
41х46 |
46х50 |
50х55 |
55х60 |
2.
2 Размеры комбинаций зевов двусторонних гаечных ключей менее предпочтительные для применения приведены в приложении А.
2.3 Размеры комбинаций зевов двусторонних гаечных ключей в дюймах приведены в приложении Б.
2.4 Размеры комбинаций зевов двусторонних гаечных ключей, дополнительно применяемых в отечественной промышленности, приведены в приложении В.
ПРИЛОЖЕНИЕ А
(обязательное)
Таблица A.1
В миллиметрах
6х7 |
8х9 |
12х13 |
12х14 |
13х14 |
13х17 |
14×15 |
14×17 |
15х18 |
16х17 |
17х19 |
18х19 |
19х22 |
19х24 |
20х22 |
21×22 |
21×23 |
22х24 |
24х26 |
24х30 |
25х28 |
27х29 |
27х32 |
30х32 |
30х36 |
32х34 |
32х36 |
ПРИЛОЖЕНИЕ Б
(обязательное)
Таблица Б.
1
В дюймах
1/4 х 5/16 |
3/16 х 1/4 |
5/16 х 11/32 |
5/16 х 3/8 |
3/8 х 7/16 |
7/16 х 9/16 |
1/2 х 9/16 |
9/16 х 5/8 |
3/4 х 13/16 |
5/8 х 11/16 |
5/8 х 3/4 |
11/16 х 3/4 |
11/16 х 13/16 |
3/4 х 7/8 |
13/16 х 7/8 |
7/8 х 15/16 |
7/8 х 1 |
15/16×1 |
15/16 х 1 1/16 |
15/16×1 1/8 |
1 х 1 1/16 |
1 х 1 1/8 |
1 1/16 х 1 1/8 |
1 1/16 х 1 1/4 |
1 1/18 х 1 5/16 |
1 1/4 х 1 5/16 |
1 1/4 х 1 3/8 |
1 1/4 х 1 7/16 |
1 5/16 х 1 1/2 |
1 7/16 х 1 1/2 |
1 7/16 х 1 5/8 |
1 1/2 х 1 11/16 |
1 11/16 x 1 7/8 |
ПРИЛОЖЕНИЕ В
(рекомендуемое)
Таблица B.
1
В миллиметрах
2,5х3,2 |
3,2х5,5 |
9х11 |
10х12 |
11х12 |
11х14 |
17х22 |
22х27 |
65х70 |
75х80 |
Текст документа сверен по:
официальное издание
М.: ИПК Издательство стандартов, 2002
Размеры гаечных ключей (диаграммы и руководства)
Выбор правильного гаечного ключа для вашего проекта может быть сложной задачей, особенно с учетом того, сколько типов гаечных ключей есть на выбор.
Давайте взглянем на некоторые стандартные размеры и конструкции гаечных ключей, чтобы узнать больше о выборе подходящего инструмента для вашей работы.
Из стандартных инструментов, о которых мы думаем, когда мы начинаем строить новый проект или ремонтировать что-то дома, часто приходит на ум гаечный ключ. Хотя это может показаться простым инструментом, существует множество размеров, стилей и конструкций гаечных ключей, и все они созданы для различных специализированных проектов и целей.
Выбор подходящего гаечного ключа для вашего проекта может быть сложной задачей, особенно с учетом того, сколько типов гаечных ключей есть на выбор. Ниже мы рассмотрим некоторые стандартные размеры и конструкции гаечных ключей, чтобы узнать больше о выборе подходящего инструмента для вашей работы.
Содержание
Связанные: Размеры шестигранного ключа | Типы шестигранных ключей | Типы ключей
Типы размеров и конструкции гаечных ключей
Регулируемый сверхширокий губчатый ключ — практичный инструмент, который можно носить в ящике с инструментами.
Этот гаечный ключ позволяет вам использовать несколько разных размеров гаечных ключей для индивидуальной подгонки вашего болта. Очень широкое отверстие для губок позволит вам закрепить даже самые большие болты и гайки.
Регулируется не только губка ключа, но и инструмент различной длины. Использование рукоятки увеличенной длины на разводном ключе даст вам больший крутящий момент и мощность, позволяя повернуть даже самый затянутый болт на место.
Ключ с регулируемыми широкими губками
Регулируемый ключ с широкими губками очень похож на вариант с очень широкими губками, с той лишь разницей, что они не такие большие.Этот инструмент — отличный вариант гаечного ключа, который можно держать в ящике с инструментами, потому что он может работать с большим количеством болтов и гаек. Широкая губка предоставит вам несколько вариантов размера, так что вы можете настроить этот регулируемый широкий гаечный ключ на размер, подходящий для вашего проекта или приложения.
Плюс, как и вариант с очень широкой губкой, этот гаечный ключ поставляется в нескольких вариантах размера в зависимости от длины рукоятки. Более длинные ручки могут дать вам дополнительную мощность и крутящий момент и позволят вам попасть в труднодоступные места.
Ключ накидной комбинированный Jumbo
Опция большого размера на этом конкретном типе гаечных ключей помогает определить, что эти гаечные ключи больше по размеру.Эти ключи идеально подходят для больших болтов и гаек. Размеры гаечных ключей jumbo начинаются с чуть более 2 дюймов и доходят до гаечных ключей с внешним диаметром 4 дюйма, называемых гаечным ключом.
Комбинированный накидной ключ — это типичная форма и стиль, о которых люди думают, когда слышат, что «гаечный ключ» в порядке. Этот простой, но полезный инструмент имеет конец открытого ключа на одной стороне инструмента и закрытый дисковый ключ на противоположном конце. Этот инструмент имеет множество применений и позволяет вам выбрать гаечный ключ нужного размера для вашего конкретного проекта.
Накидной гаечный ключ имеет несколько размеров, которые помогут вам выбрать подходящий инструмент для работы. Обязательно учитывайте длину отдельных плеч на головке ключа, внутреннее расстояние (где будет проходить болт) между плечами головки ключа, длину самого инструмента, а также внутренний диаметр замкнутого кругового круга. гаечный ключ на конце инструмента. Этот тип гаечных ключей обычно продается в виде набора гаечных ключей и широко доступен как в стандартном, так и в метрическом размере.
Стандартный комбинированный шестигранный ключ
Стандартный комбинированный гаечный ключ на 6 точек очень похож на комбинированный гаечный ключ jumbo, за исключением того, что доступны гаечные ключи меньшего размера, которые лучше подходят для обычных бытовых применений. Как и большой гаечный ключ, стандартный комбинированный шестигранный ключ имеет один открытый конец и один круглый закрытый конец, что делает его универсальным инструментом.
Стандартный шестигранный ключ бывает нескольких меньших размеров, от 1/4 дюйма до 1 дюйма.Гаечный ключ можно выбрать по длине рукоятки, длине плеч вокруг головки ключа или внутреннему диаметру самой головки ключа. Более длинные гаечные ключи, как правило, дают пользователю больше мощности и крутящего момента, в то время как более короткие гаечные ключи могут быть лучше для приложений с близким расположением.
Стандартный шестигранный ключ имеет 6 точек контакта между инструментом и гайкой или головкой болта, с которыми вы работаете. Этот тип гаечных ключей выпускается как стандартного, так и метрического размера.
Стандартный комбинированный 12-гранный гаечный ключ
Другой вариант стандартного ключа — ключ на 12 точек.Подобно другим стандартным комбинированным ключам, эта конструкция имеет рожковую головку и рожковую головку. Ключ доступен в различных размерах, с самым маленьким вариантом от 1/4 дюйма до 2 дюймов.
Гаечный ключ также бывает разной длины и с разной длиной руки, что позволяет вам выбрать подходящий размер для вашего следующего проекта.
Хотя этот тип гаечного ключа может выглядеть аналогично другим доступным стандартным комбинированным ключам, эта конструкция имеет 12 точек контакта на закрытом конце гаечного ключа.Наличие 12 точек соприкосновения с гаечным ключом обеспечивает более надежный захват. Когда вы можете плотно закрепить гаечный ключ на гайке или болте, у вас не только будет больше рычагов для перемещения гаечного ключа, но и будет легче сохранить целостность головки винта.
Стандартный комбинированный рожковый ключ
Стандартный комбинированный ключ может быть с закрытым или открытым концом. Стандартный комбинированный гаечный ключ с открытым концом имеет открытый конец с обеих сторон ключа. Эта конструкция полностью исключает использование закрытого гаечного ключа.Обычно два открытых конца обращены в противоположные стороны, что дает вам больше пользы от гаечного ключа.
Вариант комбинированного стандартного рожкового ключа доступен в различных размерах от 1/4 дюйма до 2 дюймов. Гаечный ключ обычно продается как часть большого набора гаечных ключей и может быть как стандартного, так и метрического размера. Наличие как стандартного набора, так и метрического набора предоставит вам множество вариантов для фиксации размера болта любого размера.
Стандартный короткий комбинированный гаечный ключ
Комбинированный стандартный гаечный ключ — отличный инструмент для хранения в вашем ящике для инструментов, но он не всегда может быть применим для работ в тесноте или ограниченном пространстве.Если у вас небольшая площадь для работы, подумайте об использовании стандартного комбинированного короткого гаечного ключа. Этот стиль гаечного ключа отличается более короткой ручкой, что позволяет использовать его в ограниченном пространстве. Хотя гаечный ключ меньше и проще в использовании, имейте в виду, что гаечный ключ ограниченной длины будет иметь меньшую мощность и меньший крутящий момент при затяжке гаек и болтов.
Преобразование гаечного ключа
Гайки и болты могут быть доставлены из любой точки мира, и нередко можно найти гайки и болты, разработанные как в метрических, так и в стандартных размерах.Метрические размеры будут использовать миллиметры в качестве единицы измерения, тогда как стандартные размеры будут измеряться в дюймах. Часто при завершении проекта необходимо переключаться между метрическими размерами и стандартными размерами.
Использование удобной таблицы преобразования гаечных ключей позволит вам легко подобрать гаечный ключ правильного размера для переключения единиц измерения и успешного выполнения своей работы. Использование ключа неправильного размера может привести к скруглению кромок квадратной головки болта, что нарушит целостность гайки или болта.
Часто задаваемые вопросы
Хотя гаечный ключ может показаться простым инструментом для определения и использования в вашем следующем проекте, бывает довольно сложно определить, какой тип и размер гаечного ключа подходит именно вам.
Из-за разных размеров и разных стилей и конструкций гаечных ключей найти правильный гаечный ключ сложно. Ниже мы собрали список часто задаваемых вопросов, связанных с размерами гаечных ключей, чтобы вы могли быть лучше информированы и выбрать правильный гаечный ключ для своего следующего проекта DIY.
SAE — это общепринятая аббревиатура, обозначающая, что размер гаечного ключа является стандартным.Это обозначение означает, что размер головки гаечного ключа измеряется в дюймах, а не в миллиметрах в метрической системе. Стандартные размеры гаечных ключей варьируются от 1/4 дюйма до 2 дюймов. Также можно купить гаечные ключи большого размера от 2 до 4 дюймов.
Как измеряются размеры гаечных ключей? Головка гаечного ключа имеет шестиугольную форму. Расстояние от одной плоской стороны до прилегающей плоской стороны шестиугольника называется гаечным ключом.
Обычно стандартные гаечные ключи измеряются размером гаечного ключа.Например, стандартный 2-дюймовый гаечный ключ будет измерять 2 дюйма от параллельных плоских сторон шестигранной головки гаечного ключа.
Если у вас есть болт или гайка, которые вы должны отрегулировать с помощью гаечного ключа, может быть немного сложно определить подходящий размер гаечного ключа для вашего проекта. Чтобы рассчитать необходимый размер гаечного ключа, вы должны сначала измерить свой болт. Возьмите диаметр болта и умножьте на 1,5. Этот коэффициент расчета и пересчета действителен как для метрических, так и для стандартных размеров болтов.Полученное число будет размером гаечного ключа, необходимого для правильной регулировки болта.
Например, если диаметр болта 0,5 дюйма, умножьте это число на 1,5. Результат будет 0,75 или 3/4 дюйма. Чтобы отрегулировать размер болта 0,5 дюйма, вам понадобится гаечный ключ на 3/4 дюйма.
В современном мире производство может осуществляться в любом уголке земного шара. Вы с такой же вероятностью найдете мебель из Швеции, как и из Соединенных Штатов.Рекомендуется иметь метрический набор гаечных ключей и стандартный набор гаечных ключей. Хотя эти два набора широко взаимозаменяемы, используя таблицу преобразования, наличие обоих наборов гаечных ключей позволит вам каждый раз находить точную подгонку.
Home Stratosphere Giveaways …
Enter to Win Маленькая бытовая техника
Лучшие мелкие бытовые приборы включают блендер Vitamix, быстрорастворимый горшок, соковыжималку, кухонный комбайн, настольный миксер и кофеварку Keurig.
Бесплатные раскраски и книги для детей
Бесплатно скачать и распечатать.
Скачайте тысячи пользовательских раскраски и пазлов для своих детей.
Наилучшие размеры гаечных ключей от наименьшего до наибольшего
Если вы работаете над проектами «сделай сам» у себя дома, работаете над автомобилем или даже строите проекты, вы не можете упустить из виду суть использования правильных инструментов для облегчения работы.
Тем не менее, подходящие инструменты включают в себя гаечные ключи лучшего размера от самого маленького до самого большого. Вы хотите что-то, что могло бы помочь вам с рядом различных задач, не теряя слишком много времени? Тогда вы, возможно, захотите прибегнуть к небольшому исследованию.
Что ж, на самом деле вам, возможно, не нужно подвергать себя этому стрессу, поскольку это может быть утомительной задачей. Без лишних слов, у нас есть инструмент, который поможет вам справиться с вашими базовыми задачами, сделанными своими руками или в мастерской. У нас есть храповик одного из самых надежных размеров — от маленького до самого большого — GEARWRENCH 16 Pc. Набор комбинированных метрических ключей с трещоткой на 12 точек.
ПЕРЕДАЧА 16 Шт. Обзор набора комбинированных метрических ключей на 12 точек с трещоткой
Если вы ищете один из лучших наборов гаечных ключей с храповым механизмом, который стоит своих денег, держу пари, вы не ошибетесь с этим набором шестигранных метрических ключей GEARWRENCH 9416 Master с трещоткой, 16 предметов.
Самые маленькие размеры бывают 5 градусов, и это может быть, когда вам нужно переместить небольшие застежки.
Самый большой из них имеет угол 30 градусов и может использоваться в случаях, когда вам нужно переместить стандартные большие ключи. 16 различных размеров имеют одинаковый интервал размеров, что делает его полным набором практически всех размеров, необходимых для работы.
Этот размер храповика может показаться трудным для заметного внимания, но с каждым храповым механизмом, соответствующим их размеру, будет легко управлять, то есть выбирать.Эти штампы нанесены на обоих концах балки из легированной стали для быстрой идентификации при извлечении из загроможденного ящика для инструментов.
Кроме того, он имеет полированное хромированное покрытие, которое добавляет красоту этим трещоткам и защищает их от коррозии. Каждая трещотка имеет конструкцию загрузки вне угла, чтобы снизить риск закругления крепежа.
Каждый из 16 гаечных ключей включает в себя наконечник с храповым механизмом с 72 зубьями, допускающий повороты всего на пять градусов, а также более тонкую головку и балку для облегчения работы с труднодоступными крепежными деталями.
Существует также подходящая версия SAE из 13 частей, доступная для любителей имперских размеров.
В этом КЛЮЧЕНОМ КЛЮЧЕ очень сложно найти дефект, начиная с дизайна, коллекции и заканчивая внешней отделкой; Отчетливо прослеживается продуманность производителя. Помимо того, что тонкий дизайн улучшает общие характеристики, он также обеспечивает удобство использования каждого храповика.
Этот храповик поставлялся не только с обычной рукояткой, которая характерна для большинства инструментов на рынке.Он также имеет внутреннюю рукоятку вне угла. Благодаря этому зубья, несомненно, будут обеспечивать плотный захват в тех случаях, когда вам нужно сдвинуть крепежные детали. Кроме того, такая конструкция внутренних зубцов существенно снизит закругление застежки.
Бывают случаи, когда вам нужно применить эти трещотки на просторных или узких местах. Храповик сконструирован таким образом, что вам не нужно прилагать дополнительных усилий, чтобы удерживать предметы, особенно когда вы работаете с большой заготовкой.
У других обычных трещоток всегда есть проблемы с обработкой узких мест, но этого не может быть с этим набором трещоток. Тонкий и гладкий дизайн поместил этот набор шестигранных метрических ключей GEARWRENCH 9416 с храповым механизмом в другую зону. Теперь вы сможете работать в самом узком месте, если правильно разместите любую из этих трещоток.
Наконец, на этот раз стало проще транспортировать наборы инструментов. Есть переноска для медальонов, которая помогает правильно хранить все инструменты в соответствии с их размерами.
Метрические размеры: 8 мм, 9 мм, 10 мм, 11 мм, 12 мм, 13 мм, 14 мм, 15 мм, 16 мм, 17 мм, 18 мм, 19 мм, 20 мм, 21 мм, 22 мм и 24 мм.
SAE Размеры (соответствующий набор): ¼ ″, 5/16 ″, 3/8 ″, 7/16 ″, ½ ″, 9/16 ″, 5/8 ″, 11/16 ″, ¾ ″, 13/16 ″, 7/8 ″, 15/16 ″ и 1 ″.
Плюсы
- Шестнадцать гладких и прочных трещоток в одном наборе
- Дуга храповика, 5 градусов в каждой детали
- Доступ к труднодоступным местам работы без какого-либо другого позиционирования
- Крепкий захват предметов с меньшим закруглением
- Изготовлен из прочной стали, с хромированным покрытием
- Защита от ржавчины, брызг воды и износа
- Стильный и минималистичный безопасный контейнер
Минусы
- Иногда в наборе не хватает одной из 16 штук
1.
Какие размеры гаечных ключей заказаны?
Стандартные американские размеры гаечных ключей, от самого большого до самого маленького, измеряются в дюймах: 5/8, 19/32, 9/16, 1/2, 7/16, 3/8, 11/32, 5/16, 9. / 32, 1/4, 7/32, 3/16, 5/32 и 1/8. Ключи доступны в комплекте или по отдельности.
2. Какой самый маленький размер ключа?
Диаметр болта — Размер ключа 1/4 ″ (стандартный) — Размер ключа 7/16 ″ (метрический) — 11 мм
3. Каковы размеры гаечных ключей SAE?
Размер ключа SAE — Размер болта 5/8 ″ (SI) — Метрический размер ключа 7/16 ″ — 16 мм
4.Как измеряются размеры гаечных ключей?
Измерьте расстояние между плоскими сторонами головки болта с помощью штангенциркуля. Это измерение даст вам размер гаечного ключа, который вам понадобится, чтобы отвинтить или затянуть этот болт. Используйте дюймы для стандартных болтов и миллиметры для метрических болтов.
Ключи от большего размера до меньшего размера —
Заключение
Нельзя отрицать производительность и качество этого ПЕРЕДАЧИ НА 16 ПК.
Набор комбинированных метрических ключей с трещоткой на 12 точек. Легкая конструкция и прочная конструкция делают его популярным в коммерческих условиях, где они часто используются. Это вполне может быть лучший размер гаечного ключа от самого маленького до самого большого на рынке. Несмотря на то, что это не дешевый набор инструментов, интригующие функции и эффективность приносят утешение.
Метрический ключ размером
Ключи:
Метрические комбинированные ключи (6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19)
Метрические гаечные ключи с накидом (9, 10, 11, 12, 13, 14, 15, 17) Примечание: каждый гаечный ключ может сочетать два размера
Таблица размеров гаечных ключей (SAE для метрических)
| Размер SAE | Метрическая система | Десятичное число в дюймах | Обе достаточно близко Примечание |
|---|---|---|---|
| 5/32 ″ | 0.156 | 5/32 ″ и 4 мм | |
| 4 мм | 0,157 | ||
| 4,5 мм | 0,177 | ||
| 3/16 ″ | 0,188 | ||
| 5 мм | 0,197 | ||
| 5,5 мм | 0,216 | ||
| 7/32 ″ | 0. 219 | ||
| 6 мм | 0,236 | ||
| 1/4 ″ | 0,250 | ||
| 6,5 мм | 0,256 | ||
| 7 мм | 0,276 | ||
| 9/32 ″ | 0,281 | ||
| 5/16 ″ | 0.313 | 5/16 ″ и 8 мм | |
| 8 мм | 0,315 | ||
| 11/32 ″ | 0,344 | ||
| 9 мм | 0,354 | ||
| 3/8 ″ | 0,375 | ||
| 10 мм | 0,394 | ||
| 13/32 ″ | 0.406 | ||
| 11 мм | 0,433 | 7/16 ″ и 11 мм | |
| 7/16 ″ | 0,438 | ||
| 15/32 ″ | 0,469 | 15/32 ″ и 12 мм | |
| 12 мм | 0,472 | ||
| 1/2 ″ | 0,5 | ||
| 13 мм | 0. 512 | ||
| 17/32 ″ | 0,531 | ||
| 14 мм | 0,551 | ||
| 9/16 ″ | 0,563 | ||
| 15 мм | 0,591 | 19/32 ″ и 15 мм | |
| 19/32 ″ | 0,594 | ||
| 5/8 ″ | 0.625 | ||
| 16 мм | 0,63 | ||
| 21/32 ″ | 0,656 | ||
| 17 мм | 0,669 | ||
| 11/16 ″ | 0,688 | ||
| 18 мм | 0,709 | ||
| 23/32 ″ | 0.719 | ||
| 19 мм | 0,748 | 3/4 ″ и 19 мм | |
| 3/4 ″ | 0,75 | ||
| 25/32 ″ | 0,781 | ||
| 20 мм | 0,787 | ||
| 13/16 ″ | 0,813 | ||
| 21 мм | 0. 827 | ||
| 27/32 ″ | 0,844 | ||
| 22 мм | 0,866 | ||
| 7/8 ″ | 0,875 | ||
| 23 мм | 0,906 | 29/32 ″ и 23 мм | |
| 29/32 ″ | 0,906 | ||
| 15/16 ″ | 0.938 | ||
| 24 мм | 0,945 | ||
| 25 мм | 0,984 | ||
| 1 ″ | 1 | ||
| 26 мм | 1.024 | ||
| 1-1 / 16 ″ | 1,063 | 1-1 / 16 ″ и 27 мм | |
| 27 мм | 1.063 | ||
| 28 мм | 1,102 | ||
| 1-1 / 8 ″ | 1,125 | ||
| 29 мм | 1,142 | ||
| 30 мм | 1,181 | ||
| 31 мм | 1,221 | ||
| 1-1 / 4 ″ | 1,25 | 1-1 / 4 ″ и 32 мм | |
| 32 мм | 1.256 | ||
| 33 мм | 1,299 | ||
| 1-5 / 16 ″ | 1,313 | ||
| 34 мм | 1,339 | ||
| 1-3 / 8 ″ | 1,375 | 1-3 / 8 ″ и 35 мм | |
| 35 мм | 1,378 | ||
| 36 мм | 1,417 | ||
| 1-7 / 16 ″ | 1.438 | ||
| 37 мм | 1.457 | ||
| 38 мм | 1.496 | ||
| 1-1 / 2 ″ | 1,5 | ||
| 39 мм | 1,535 | ||
| 40 мм | 1,575 | ||
| 41 мм | 1.614 | ||
| 1-5 / 8 ″ | 1,625 | ||
| 42 мм | 1,654 | ||
| 1-11 / 16 ″ | 1.688 | 1-11 / 16 ″ и 43 мм | |
| 43 мм | 1,693 | ||
| 44 мм | 1,733 | ||
| 1-3 / 4 ″ | 1.75 | ||
| 45 мм | 1.772 | ||
| 46 мм | 1,811 | ||
| 1-13 / 16 ″ | 1,813 | ||
| 47 мм | 1,85 | ||
| 1-7 / 8 ″ | 1,875 | ||
| 48 мм | 1.89 | ||
| 49 мм | 1,923 | ||
| 50 мм | 1,969 | ||
| 2 ″ | 2 | 2 ″ и 52 мм | |
| 51 мм | 2,008 | ||
| 52 мм | 2,047 | ||
| 2-1 / 16 ″ | 2.063 | ||
| 53 мм | 2,087 | ||
| 2-1 / 8 ″ | 2,125 | 2-1 / 8 ″ и 54 мм | |
| 54 мм | 2,126 | ||
| 55 мм | 2,165 | ||
| 2-3 / 16 ″ | 2,188 | ||
| 56 мм | 2.205 | ||
| 57 мм | 2,244 | ||
| 2-1 / 4 ″ | 2,25 | ||
| 58 мм | 2,283 | ||
| 59 мм | 2,323 | ||
| 60 мм | 2,362 | ||
| 2-3 / 8 ″ | 2.375 | ||
| 61 мм | 2.402 | ||
| 62 мм | 2.441 | ||
| 63 мм | 2,48 | ||
| 2-1 / 2 ″ | 2,5 |
Таблица размеров стандартного ключа для болтов
| Диаметр болта | Размер ключа (стандартный) | Размер ключа (метрическая) |
|---|---|---|
| 1/8 ″ | 5/16 ″ | 8 мм |
| 3/16 ″ | 3/8 ″ | 10 мм |
| 1/4 ″ | 7/16 ″ | 11 мм |
| 5/16 ″ | 1/2 ″ | 13 мм |
| 3/8 ″ | 9/16 ″ | 15 мм |
| 7/16 ″ | 5/8 ″ | 16 мм |
| 1/2 ″ | 3/4 ″ | 19 мм |
| 9/16 ″ | 13/16 ″ | 21 мм |
| 5/8 ″ | 15/16 ″ | 24 мм |
| 3/4 ″ | 1-1 / 8 ″ | 29 мм |
| 7/8 ″ | 1-5 / 16 ″ | 34 мм |
| 1 ″ | 1-1 / 2 ″ | 38 мм |
| 1-1 / 8 ″ | 1-11 / 16 ″ | 43 мм |
| 1-1 / 4 ″ | 1-7 / 8 ″ | 48 мм |
| 1-3 / 8 ″ | 2-1 / 16 ″ | 53 мм |
| 1-1 / 2 ″ | 2-1 / 4 ″ | 58 мм |
| 1-5 / 8 ″ | 2-7 / 16 ″ | 62 мм |
| 1-3 / 4 ″ | 2-5 / 8 ″ | 67 мм |
| 1-7 / 8 ″ | 2-13 / 16 ″ | 72 мм |
| 2 ″ | 3 ″ | 77 мм |
| 2-1 / 4 ″ | 3-3 / 8 ″ | 86 мм |
| 2-1 / 2 ″ | 3-3 / 4 ″ | 96 мм |
| 2-3 / 4 ″ | 4-1 / 8 ″ | 105 мм |
| 3 ″ | 4-1 / 2 ″ | 115 мм |
Таблица размеров гаечных ключей
Гаечный ключ на— дюймы vs.гаечный ключ
мм — дюймы против ммEngineering ToolBox — Ресурсы, инструменты и базовая информация для разработки и проектирования технических приложений!
Таблица преобразования гаечного ключа SAE в метрический.
| Стандартный размер гаечного ключа / ключа SAE для США (дюймы) | Метрический размер гаечного ключа / ключа (мм) | |||
|---|---|---|---|---|
| 1/8 | 3.18 | |||
| 5/32 | 3,97 | |||
| 4 | ||||
| 3/16 | 4,76 | |||
| 5 | ||||
| 13/64 9023 7356 | 5,56 | |||
| 15/64 | 6,05 | |||
| 6 | ||||
| 1/4 | 6,35 | |||
| 17/64 | 6,75 | |||
| 6,75 | ||||
| 7.14 | ||||
| 5/16 | 7,94 | |||
| 8 | ||||
| 11/32 | 8,73 | |||
| 9 | ||||
| 6 | 9 | |||
| 235 9 | ||||
| 6 9 | ||||
| 11 | ||||
| 7/16 | 11,11 | |||
| 15/32 | 11,91 | |||
| 12 | ||||
| 1/2 | 12.7 | |||
| 13 | ||||
| 17/32 | 13,49 | |||
| 14 | ||||
| 9/16 | 14.29 | |||
| 1 | ||||
| 5/8 | 15,88 | |||
| 16 | ||||
| 21/32 | 16,67 | |||
| 17 | ||||
| 11/16 17.46 | ||||
| 18 | ||||
| 19 | ||||
| 3/4 | 19,05 | |||
| 25/32 | 19,84 | |||
| 2023 | ||||
| 1 | ||||
| 21 | ||||
| 22 | ||||
| 7/8 | 22,23 | |||
| 23 | ||||
| 29/32 | 23.02 | 29/32 | 23.02 | 81 |
| 24 | ||||
| 31/32 | 24,61 | |||
| 25 | ||||
| 1 | 25,40 | |||
| 6 | 1 9023 9023 9023 1 | |||
| 1 | ||||
| 27 | ||||
| 28 | ||||
| 1 1/8 | 28,58 | |||
| 29 | ||||
| 30 | ||||
| 1 3/816 | ||||
| 31 | ||||
| 1 1/4 | 31,75 | |||
| 32 | ||||
| 33 | ||||
| 1 5/16 | 9 | 1 3/8 | 34,93 | |
| 35 | ||||
| 36 | ||||
| 1 7/16 | 36,51 | |||
| 38 | 2 1/2 1/210 | |||
| 39 | ||||
| 1 9/16 | 39,69 | |||
| 40 | ||||
| 41 | ||||
| 1 5/8 41,28 | 1135242,86 | |||
| 1 3/4 | 44,45 | |||
| 46 | ||||
| 1 13/16 | 46,04 | |||
| 1 7/8 | 9023 9023 1 7/8 | 9023 9023 1 7/8 | 9023 1 | 49.21 |
| 50 | ||||
| 2 | 50,80 | |||
| 51 | ||||
| 2 1/8 | 53.96 | |||
| 2 | ||||
| 2 9022 | ||||
| 2 3/8 | 60,33 | |||
| 2 1/2 | 63,5 |
Похожие темы
Соответствующие документы
Перевести
О Engineering ToolBox!
Мы не собираем информацию от наших пользователей.В нашем архиве хранятся только письма и ответы. Файлы cookie используются в браузере только для улучшения взаимодействия с пользователем.
Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения — из-за ограничений браузера — будут отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.
Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста прочти Политика конфиденциальности и Условия использования Google для получения дополнительной информации о том, как вы можете контролировать показ рекламы и собираемую информацию.
AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста прочти AddThis Privacy для дополнительной информации.
Цитата
Эту страницу можно цитировать как
- Engineering ToolBox, (2010). Гаечный ключ — дюймы и мм . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/wrenches-inches-metric-us-conversion-comparison-d_1607.html [день доступа, месяц, год].
Изменить дату доступа.
..близко
Научный онлайн-калькулятор
10 28
.
|
Размер гайковерта. Стандартные размеры и то, что лучше всего подходит для вашей работы
Гайковерты — один из самых полезных инструментов, которые могут быть в вашем арсенале. Они отлично подходят для работы над строительными проектами, строительными лесами, легковыми, грузовыми автомобилями, косилками и практически всем, что вы можете придумать. Однако вы должны убедиться, что у вас есть правильный размер для нужной работы. В этой статье я расскажу вам все, что вам нужно знать о размерах гайковертов.
Различные размеры гайковертов
Ударные ключибывают разных размеров, и, как вы могли догадаться, размер гаечного ключа и его гнезда могут существенно повлиять на то, какую работу он может выполнять.
Какого размера гайковерт?
Во-первых, позвольте мне объяснить, что вы здесь имеете в виду под размером. Размер ударного ключа равен размеру приводной наковальни.
Размер ударного ключа — это расстояние между плоскими краями ведущей наковальни.
В этом разделе статьи я хочу познакомить вас с некоторыми из наиболее распространенных размеров, которые вы увидите, когда будете покупать гайковерт. Для быстрого ознакомления, вот размеры, которые вы увидите, если пойдете в любой строительный магазин и поищете гайковерты: 1/4 дюйма, 3/8 дюйма, 1/2 дюйма, 3/4 дюйма. и, наконец, полный 1 дюйм.
Прежде чем двигаться дальше, я хочу вкратце и более подробно объяснить, для чего подходит каждый из этих размеров и насколько они распространены.
1/4 дюйма и 3/8 дюйма
Безусловно, самые маленькие гайковерты, которые вы можете найти, — это гаечные ключи на 1/4 и 3/8 дюйма. Эти маленькие гаечные ключи, как правило, довольно компактны и очень удобны в использовании в очень ограниченном пространстве. Они бывают разных стилей, включая как пистолетную, так и линейную.
Идеально подходят для болтов диаметром 10 мм или меньше. Они также идеально подходят для работы в ситуациях, когда точность и прецизионность берут верх.
1/2 дюйма
Вероятно, наиболее распространенным размером гайковертов является гайковерт на 1/2 дюйма. Причины этого довольно очевидны, особенно если вы уже много раз пользовались этими электроинструментами. Поскольку гайковерты ударного действия 1/2 дюйма находятся в середине таблицы размеров, они обеспечивают наилучший баланс между точностью и мощностью.
Цифровой штангенциркуль, измеряющий размер ударного пистолета 1/2 дюйма.
С одной стороны, вы можете использовать их для безопасного снятия гаек и болтов, не опасаясь приложения слишком большого крутящего момента и повреждения.С другой стороны, ударный гайковерт такого размера, как правило, обладает достаточной мощностью для выполнения самых разных работ, в том числе тех, которые не под силу более маленьким и менее мощным гайковертам.
3/4 дюйма и 1 дюйм
Наконец, мы подошли к двум самым большим размерам в таблице размеров: гаечным ключам на 3/4 и 1 дюйм. Из всех размеров эти два наименее распространены. Причина этого в том, что они, как правило, настолько мощны, что не особенно полезны для большинства домашних проектов. Тем не менее, прогуляйтесь до строительной площадки, и вы начнете видеть гораздо больше гаечных ключей на 3/4 и 1 дюйм, поскольку их мощность намного полезнее в профессиональной среде.
Хотя это краткое руководство по гайковертам различных размеров, безусловно, полезно, я не хочу останавливаться на достигнутом. Итак, чтобы помочь вам еще больше, позвольте мне рассказать о некоторых наиболее распространенных работах, для которых вы будете использовать ударный гаечный ключ, и объяснить, какой размер гаечного ключа подходит для каждой работы.
Ударный гаечный ключ какого размера использовать для каждого вида работ
Три основных вида работ, о которых я собираюсь рассказать в этом разделе, связаны с гайками (как установка, так и снятие), ремонтом автомобилей, а также снятием и установкой лезвий газонокосилок.Очевидно, это лишь малая часть из множества различных работ, которые вы можете выполнить с помощью ударного ключа. Я просто хочу показать вам то, что вам следует учитывать, пытаясь определить ударный гаечный ключ подходящего размера для конкретной работы.
Ударный гаечный ключ какого размера для гайки с проушиной?
Хорошо, допустим, вам нужно удалить несколько старых гаек и добавить новые. Это довольно распространенная работа, если вы работаете с транспортными средствами или обслуживаете их самостоятельно.Или вы просто хотите заменить спущенное колесо на запасное. Я делаю это много, и я уверен, что многие из вас, читающих это, тоже так делают. Ударный гаечный ключ какого размера лучше всего подходит для такого рода работ?
Я рекомендую оставаться примерно посередине по размеру. Итак, выберите ударный гаечный ключ на 3/8 дюйма или, что еще лучше, ударный гаечный ключ на 1/2 дюйма. Это лучшие размеры, поскольку они обладают достаточной мощностью, чтобы вытащить даже очень жесткие гайки, но в то же время они не прикладывают слишком большой крутящий момент. Будьте осторожны с приложением слишком большого крутящего момента, потому что в конечном итоге вы можете сорвать гайку наконечника.Поверьте мне, когда я говорю, что это сделает вашу жизнь намного труднее без всякой причины.
Многие люди спрашивают меня, можно ли использовать ударный шуруповерт для снятия гаек. Хотя это возможно с помощью современного электроинструмента, ударный гаечный ключ или прерыватель бруса и динамометрический ключ являются правильными инструментами для замены автомобильных шин.
Ударный ключ какого размера для замены шин?
Ударный гаечный ключ на ½ дюйма — лучший размер для замены автомобильных шин.
Ударный гаечный ключ на 3/4 дюйма или даже на 1 дюйм может быть вариантом, но если вы не работаете на большом грузовике, на строительной площадке или в коммерческих условиях, это немного излишне.Я определенно рекомендую использовать вариант на 3/8 или 1/2 дюйма.
Размер гайковерта для автомобильных работ
Когда дело доходит до работы над автомобилем, лучший размер будет во многом зависеть от того, какой автомобиль у вас есть. Для большинства транспортных средств обычного размера ударный гаечный ключ на 1/2 дюйма должен иметь более чем достаточную мощность и гибкость для работы с транспортным средством. У ударного ключа такого размера будет достаточно мощности, чтобы выполнить любую работу, которая вам понадобится.В то же время гайковерт на 1/2 дюйма не такой большой, чтобы с ним было сложно маневрировать.
Если у вас очень большой автомобиль или какой-нибудь грузовик, то лучшим вариантом может быть гайковерт на 3/4 дюйма. Ударный гайковерт такого размера будет более мощным и сможет лучше справляться с очень большими компонентами, находящимися в более крупных грузовиках.
Гайковерт ударный для замены лезвий газонокосилки
Наконец, еще одна очень распространенная работа, для которой вам понадобится ударный гаечный ключ, — это замена лезвий газонокосилки.Теперь, если у вас все еще есть инструкция по эксплуатации газонокосилки, вы можете узнать оттуда, какой инструмент нужен для замены ножей. Он должен предоставить вам точные характеристики. Но если вы похожи на меня и у вас нет руководства, ничего страшного.
Когда дело доходит до замены ножей газонокосилки, вам не потребуется много энергии. Вместо этого вам больше всего нужна точность. Точность, необходимая для замены ножей газонокосилки, возможна только при использовании ударных гаечных ключей меньшего размера.По этой причине я бы рекомендовал использовать ударный гаечный ключ на 1/4 дюйма или ударный гаечный ключ на 3/8 дюйма. Они будут достаточно маленькими, чтобы выполнять точную работу, и в то же время достаточно мощными, чтобы легко вынуть старые лезвия и вставить новые.
В качестве альтернативы вы можете выбрать ударный шуруповерт с контролем крутящего момента. Но вам понадобится специальный переходник для гнезда, так как ударный драйвер обычно имеет шестигранное гнездо на ¼ дюйма.
Рекомендуемый размер гайковерта
На мой взгляд, ударный гаечный ключ на ½ дюйма — лучший размер для большинства людей.Он обладает достаточной мощностью, чтобы выполнять большую часть ваших задач по ремонту дома или дома, а также подходит для различных видов профессиональной работы.
Какой бы размер гайковерта вы ни выбрали, всегда берите с ним ударную головку подходящего размера. Никогда не пытайтесь использовать обычную хромированную головку для ударного инструмента.
На главную »Сверла и шуруповертыИнженерный гаечный ключ с открытым концом 15 ° Конструкция установки Таблица размеров зазоров
Конструкторский гаечный ключ с открытым зевом на 15 ° Таблица размеров конструктивных зазоров при установке
Общие инженерные обзоры | Инженерные приложения и дизайн
Открытый инженерский гаечный ключ 15 ° Расчетные размеры зазоров при установке — Данные таблицы зазоров под ключ взяты из руководства по разработке проекта SAE и ANSI / ASME B18.2.2-1987 (R1999) гаечный ключ для гаек / болтов. Это рекомендуемые зазоры для установки стандартных рожковых ключей на 15 градусов.
|
| 120 градусов + установка |
Примечание: все размеры указаны в дюймах
Размер ключа | Болт Минимальный зазор до центральной стены А | Радиус стенки Максимальный B | Минимальное расстояние между болтами C | Болт Минимальный зазор до центра стены D |
|---|---|---|---|---|
.156 | . 220 | . 250 | .390 | .160 |
. 188 | . 250 | . 280 | .430 | . 190 |
. 250 | . 280 | .340 | . 530 | . 270 |
.312 | .380 | . 470 | . 660 | . 280 |
. 344 | .420 | .500 | . 750 | .340 |
. 375 | .420 | .500 | . 780 | .360 |
.438 | . 470 | .590 | . 890 | .420 |
. 500 | . 520 | .640 | 1.000 | . 470 |
.562 | . 590 | . 770 | 1,130 | . 520 |
.594 | .640 | . 830 | 1.210 | . 530 |
. 625 | .640 | . 830 | 1,230 | . 550 |
.688 | .770 | . 920 | 1,470 | . 660 |
.750 | . 770 | . 920 | 1,510 | .670 |
.781 | . 830 | .950 | 1,550 | . 690 |
.812 | .910 | 1.120 | 1,660 | .720 |
. 875 | .970 | 1,150 | 1,810 | .800 |
.938 | .970 | 1,150 | 1,850 | .810 |
1.000 | 1.050 | 1,230 | 2.000 | .880 |
1.062 | 1.090 | 1,250 | 2.100 | .970 |
1,125 | 1.140 | 1,370 | 2.210 | 1.000 |
1.250 | 1,270 | 1,420 | 2,440 | 1.080 |
1,312 | 1,390 | 1,690 | 2,630 | 1,170 |
1.438 | 1,470 | 1.720 | 2,800 | 1,250 |
1.500 | 1,470 | 1,720 | 2,840 | 1,270 |
1.625 | 1,560 | 1,880 | 3,100 | 1,380 |
Размер ключа | Болт Минимальный зазор между центральной стенкой E | Максимальный радиус стенки Ф. | Контрольный зазор конца гаечного ключа G | Гаечный ключ Толщина или максимальная ширина H |
|---|---|---|---|---|
.156 | . 250 | .200 | .030 | .094 |
. 188 | . 270 | . 230 | .030 | . 172 |
. 250 | .310 | .310 | .030 | . 172 |
.312 | .390 | .390 | .050 | . 203 |
. 344 | .450 | .450 | .050 | .203 |
.375 | .450 | . 520 | .050 | . 219 |
.438 | . 520 | .640 | .050 | . 250 |
. 500 | . 580 | . 660 | .050 | . 266 |
.562 | . 660 | .700 | .050 | . 297 |
.594 | .700 | .700 | .050 | . 344 |
. 625 | .700 | .700 | .050 | . 344 |
.688 | .880 | .800 | .060 | . 375 |
.750 | .880 | .800 | .060 | .375 |
.781 | . 890 | . 840 | .060 | . 375 |
.812 | .970 | .860 | .060 | .406 |
. 875 | 1.060 | .910 | .060 | .438 |
.938 | 1.060 | .950 | .060 | .438 |
1.000 | 1,160 | 1.060 | .060 | .500 |
1.062 | 1.200 | 1.200 | .080 | .500 |
1,125 | 1.270 | 1,230 | .080 | .500 |
1.250 | 1,390 | 1,310 | .080 | .562 |
1,312 | 1,520 | 1,340 | .080 | . 562 |
1.438 | 1,590 | 1.340 | .090 | .641 |
1,500 | 1,590 | 1,450 | .090 | .641 |
1.625 | 1,750 | 1,560 | .090 | .641 |
Связанный:
Таблица размеров зазоров для 12-гранных гаечных ключейSAE
Таблица размеров зазоров накидных гаечных ключей SAE на 12 точек
Общие инженерные обзоры | Инженерные приложения и дизайн
Таблица зазоров для гаечных ключей Данные взяты из руководства по разработке проекта SAE и ANSI / ASME B18.2.2-1987 (R1999) ключ для гаек. Это рекомендуемые зазоры для установки стандартных 12-гранных гаечных ключей SAE.
Примечание: все размеры указаны в дюймах
| Размер ключа | Центр болта — минимальное расстояние от стены А | Минимальное расстояние между болтами В | Минимальный рекомендуемый зазор до стенки под ключ К | Толщина ключа максимальная Д |
| 0.156 | 0,190 | 0,280 | 0,030 | 0,156 |
|---|---|---|---|---|
| 0,188 | 0.200 | 0,309 | 0,030 | 0,172 |
| 0.250 | 0,270 | 0,410 | 0,030 | 0,250 |
| 0,312 | 0,300 | 0,480 | 0,030 | 0,281 |
| 0.344 | 0,300 | 0,500 | 0,030 | 0,281 |
| 0,375 | 0,340 | 0,560 | 0,030 | 0,344 |
| 0.438 | 0,400 | 0,650 | 0,030 | 0,359 |
| 0,500 | 0,450 | 0,740 | 0,030 | 0,375 |
| 0.562 | 0,500 | 0,830 | 0,030 | 0,406 |
| 0,594 | 0,530 | 0,870 | 0,030 | 0,469 |
| 0.625 | 0,560 | 0,920 | 0,030 | 0,469 |
| 0,688 | 0,590 | 0,990 | 0,030 | 0,531 |
| 0.750 | 0,660 | 1.090 | 0,030 | 0,594 |
| 0,781 | 0,690 | 1,140 | 0,030 | 0,594 |
| 0.812 | 0,720 | 1,190 | 0,030 | 0,594 |
| 0,875 | 0,750 | 1,260 | 0,030 | 0,594 |
| 0.938 | 0,780 | 1,320 | 0,030 | 0,656 |
| 1.000 | 0,810 | 1,390 | 0,030 | 0,718 |
| 1.062 | 0,840 | 1,450 | 0,030 | 0,781 |
| 1,125 | 0,950 | 1,600 | 0,030 | 0,844 |
| 1.250 | 0,980 | 1,700 | 0,030 | 0,875 |
| 1,312 | 1.090 | 1,850 | 0,030 | 0,906 |
| 1.438 | 1,220 | 2,050 | 0,030 | 1.000 |
| 1.500 | 1,270 | 2,140 | 0,030 | 1,062 |
| 1.625 | 1,340 | 2,280 | 0,030 | 1,156 |
