Как выбрать и установить солнечные батареи для частного дома и дачи своими руками: инструкция +Видео
Когда-то рассуждения о том, что электроэнергия будет бесплатной казались фантастическими выдумками. Но прошло время и развитие новых технологий в электроэнергетике привели к тому, что это стало реальностью.
Альтернативные источники энергии завоёвывают все большее количество сторонников по всей планете.
Среди них особой популярностью пользуются солнечные батареи, получившие широкое распространение как в производстве, так и в быту.
Область применения
Солнечные батареи, или как их еще иногда называют солнечные панели могут применяться для обеспечения электричеством коттеджных поселков, дачных кооперативов, промышленных предприятий.
Очень эффективны они для санаторных комплексов, гостиниц, больниц, зданий, находящихся вдали от основных линий электропередач.
Можно сказать, что они нужны там, где есть потребность еще в одном источнике энергии и там, где есть возможность их установить.
Производство солнечных батарей идет гигантскими темпами и лидерами в этой отрасли являются КНР, США. Германия, страны Персидского Залива, Западной Европы и Скандинавии.
Что такое солнечная батарея?

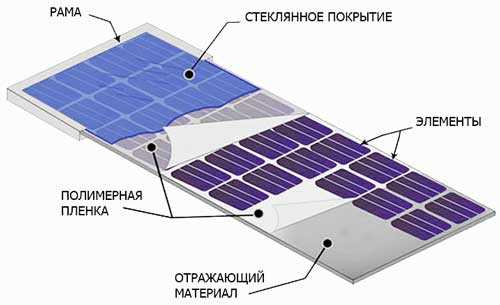

Это комплекс фотоэлектрических преобразователей, объединенных в систему. Преобразователи превращают энергию Солнца в электричество. Самые новейшие солнечные батареи способны работать с 40 % — ой отдачей. Чтобы достичь такого показателя необходимо соблюдение определённых параметров.
Комплексы батарей выгоднее всего монтировать в тех точках планеты, где количество солнечных и ясных дней является преобладающим, в России это южные районы- Краснодарский край, Сочи и другие.
Следует принимать во внимание географическую широту, на которой находятся здания. Приближаясь к полюсам, солнечная энергия утрачивает часть мощности и эффективность солнечных батарей будет недостаточной.
Если зимой там, где установлены комплексы батарей, достаточно безоблачных дней, они могут в значительной степени снизить нагрузку на коммунальные сети города и обеспечить часть зданий бесплатной энергией.

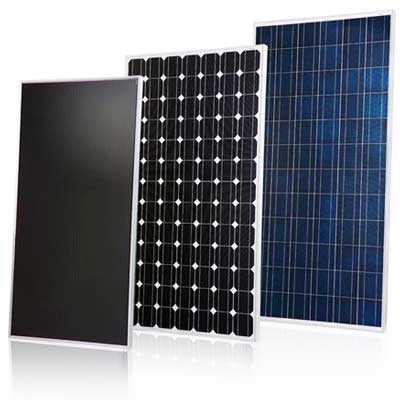

Виды солнечных батарейВиды солнечных батарей
Сейчас их классифицируют на 3 категории:
- Тонкопленочные
- Монокристаллические.
- Поликристаллические.
Тонкопленочные батареи
Этот комплекс батарей сделан из тонких натянутых плёнок. Они без труда монтируются в практически всех доступных местах.
Защищены от воздействия песка и пыли и способны функционировать в различных неблагоприятных условиях
Монокристаллические батареи
Эти батареи создают множества ячеек, которые потом наполняют силиконом. Из-за хорошей гидроизоляции данные батареи применяются даже на судах.
Их можно размещать и на кровлях зданий. Если нет возможности установить их на солнечную сторону кровли, где конечно же отдача от них будет более высокой, то можно устанавливать и на теневой стороне. Нужно учитывать и тот момент, что рассеянный солнечный свет будет менее эффективен.
Монокристаллические батареи отличаются малым весом, компактны. Они достаточно гибкие, надёжны при эксплуатации и служат длительное время. Монтаж таких батарей не вызывает затруднений.
Но у них есть и недостаток. При отсутствии солнечных лучей и облачности они перестают вырабатывать электрическую энергию.
Поликристаллические солнечные батареи
В ячейках этих солнечных батарей расположены кристаллы, направленные в самые разные стороны.
Благодаря этому панели могут улавливать рассеянный свет, и намного меньше зависят от прямого солнечного освещения.
Они знакомы очень многим благодаря иллюстрациям в журналах и в сети Интернет. Компании выпускают такие батареи в виде панелей синего цвета, которые очень эффектно и стильно смотрятся после установки. Стоят они немного дешевле и их можно устанавливать во многих местах. Ими можно освещать улицы городов, дома, учреждения.
Почему именно солнечные батареи?
Может возникнуть вопрос – а почему именно солнечные батареи, а не какие-нибудь еще источники энергии?
- Пока светит Солнце, то и солнечные батареи будут вырабатывать электричество.
- Такие батареи автономны. Им не нужны централизованные энергосистемы для подключения. Поэтому можно резко сократить расходы на содержание инфраструктуры в городах, на предприятиях и жилом фонде. Власть местных энергетических компаний снижается практически до нуля. Приобретается энергетическая независимость.
- В отдаленные районы и городки прокладка кабеля будет стоить огромных денег. Гораздо более выгодно будет установить солнечные батареи. Расходы будут минимальные и нет нужны оплачивать услуги целой бригады монтажников – электриков.
- Экологичность. Главный козырь данных батарей. Нет необходимости использовать дорогостоящие, и к тому же невозвратные ископаемые ресурсы. Фотоэлементы батарей не выбрасывают канцерогены, и не увеличивают количество углекислоты в атмосфере планеты. Нет никакой нужды вырубать огромные площади лесов и так пострадавших от деятельности человека.
- Отсутствие лицензирования. Постановлений, требующих лицензирование получения электричества посредством таких батарей пока, еще не ввели в действие. Поэтому данным фактором следует воспользоваться, пока не ввели очередную пошлину.
Можно ли использовать солнечные батареи в частном секторе?
Солнечные батареи уже давно и с успехом применяют как корпорации и компании, так и владельцы своих домов. Цены на такую продукцию в России пока еще ниже чем у западных образцов. Насчёт качества это уже вопрос другой. Тем не менее, стоимость продукции с внедрением новых технологий постепенно снижается и солнечные батареи становятся доступными ля все более широкой категории потребителей. Производители солнечных батарей для дома предлагают их покупателям со сроком эксплуатации не менее 25 лет.
Насколько выгодно установить солнечные батареи своими руками для частного дома?

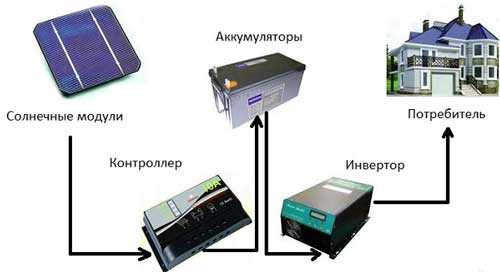

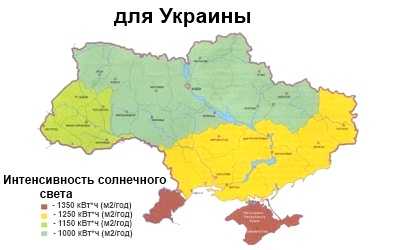

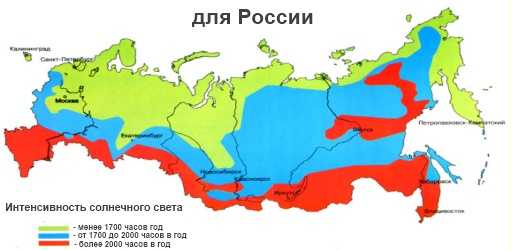

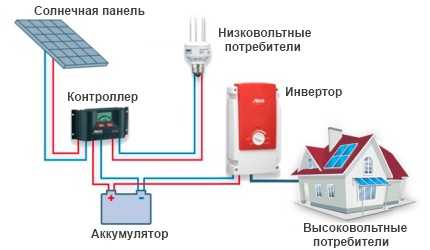

Схема установкиНеобходимо вычислить, сколько солнечных дней обычно бывает там, где проживает потребитель. После этого нужно будет разделить стоимость оборудования на 25 лет и подсчитанные солнечные дни в году.
Тогда можно будет и вычислить, стоит ли устанавливать солнечные батареи для дома. Еще нужно будет рассчитать площадь необходимую для получения 1 Квт электричества в регионе вашего проживания.
Все эти данные предоставляют менеджера, продающие солнечные батареи. Кроме того, следует учесть период наибольшей солнечной активности.
Получение горячей воды с батарейСледующих вопрос, который нужно решить, а для каких целей нужно электричество от солнечных батарей. Обычно оно, нужно для:
- Освещение.
- Получение горячей воды и отопление.
- Работа бытовых приборов.

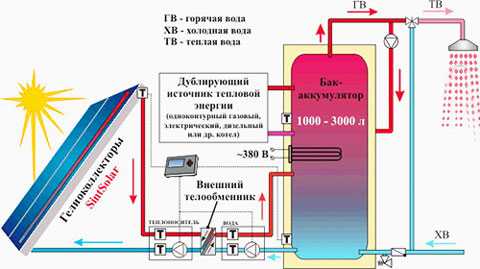

Чтобы подавать горячую воду, можно установить солнечный коллектор.
Стоит он недорого, да и сделать его можно самостоятельно. Он способен функционировать осенью и зимой. В своих домах уже достаточно давно применяют для подогрева воды емкости, функционирующие от энергии Солнца
Освещение дома солнечными батареями также решаемая задача в настоящий момент.

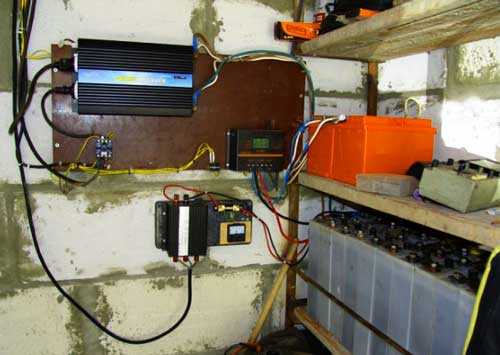

Аккумуляторы в подсобке домаЗдесь важно учесть такой важный момент, как замена аккумуляторов батарей. Зная сколько стоят обычные аккумуляторы для машин, можно будет рассчитать и стоимость обслуживания аккумуляторов для солнечных батарей. Кроме того, необходимо регулярно очищать поверхности батарей от пыли. Сколько нужно солнечных батарей для дома, решать уже нужно исходя из площади дома и целей применения батарей.
Таким образом, комплект солнечных батарей для дома может стоить как достаточно недорого, так и обойтись в круглую сумму.
Но технологии развиваются все быстрее и солнечные батареи для дома будут стоить все дешевле, и будут доступны очень многим потребителям.

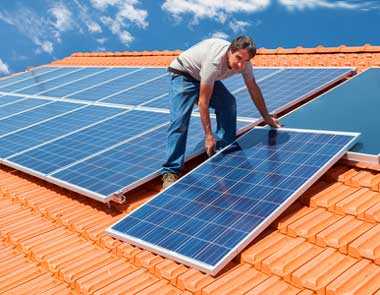

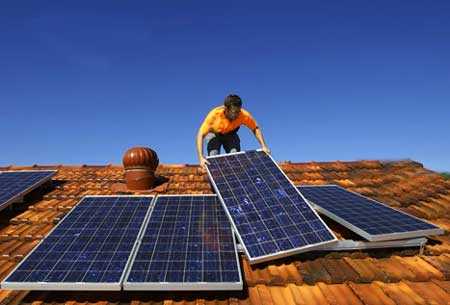

Установить солнечные батареи своими руками достаточно просто, вам лишь понадобиться присоединить батареи к контроллеру, который будет передавать заряд к аккумуляторам и с помощью инвертора передавать электроэнергию уже в ваш дом. Удачной электроэнергии!
ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
- Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
- homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
- Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
- Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
- Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
- Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
- Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.
domsdelat.ru
Установка солнечных батарей — как «запороть» свой проект |
Размещение солнечных батарей влияет играет ключевую роль. Обычно их устанавливают на крыше, по простой причине — не занимать полезное пространство.
При желании никто не запрещает Вам соорудить прототип промышленной электростанции, и разместить ее на наземном участке. Главное, чтобы она не превышала максимально допустимые зеленым тарифом 30кВт.
Как при наземной установке, так и на крыше дома, необходимо соблюдать технические правила и четкий порядок действий.
Основные рекомендации при монтаже модульных фотопанелей
Прежде всего необходимо спроектировать СЭС в наиболее освещенном участке. Обычно это южная сторона кровли, так как в северном полушарии Солнце всегда находится с отклонением на юг.

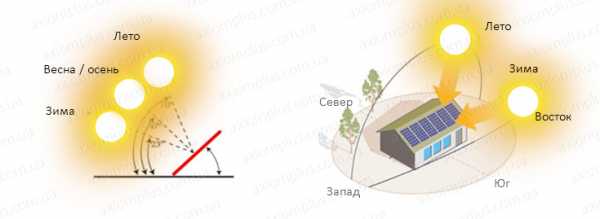

Дальше необходимо спланировать угол наклона панелей, чтобы лучи падали на них под прямым углом. В течение года расположение солнца меняется, зимой — оно южнее, летом — чуть ближе к зениту.
Обязательно прочтите про остальные характеристики влияющие на эффективность солнечных батарей.
Если конструкция подвижная, раз в 5-6 месяцев рекомендуется менять наклон панелей, с приближением зимы — приподнимать на 10-15°, а ближе к лету — опускать.
Если конструкция не приспособлена к регулированию угла наклона, лучше выставить оптимальное положение на уровне 33-34° относительно земли.
Учтите, что выставлять панели под углом нужно именно относительно поверхности земли, а не кровли. Если крыша слишком крутая или пологая, для нее создается специальный каркас, компенсирующий наклон. Таким образом выравнивается угол относительно поверхности земли.
Чем острее угол между поверхностью панели и направлением лучей, тем больше потери. Это несложно понять, посмотрев на таблицу потерь КПД:
| Угол падения солнечных лучей | Процент потерь |
| 81° | -1,2% |
| 72° | -4,9% |
| 50° | -19% |
| 45° | -29% |
При незначительном отклонении угла наклона на 5° от оптимального значения потери КПД еще незначительны и такая погрешность допускается. Но не более.
На условия размещения панелей часто влияют географические особенности местности, высота над уровнем моря, ландшафт. Отталкиваясь от этих условий, рассчитывается оптимальное месторасположение.
Как затенение одного участка влияет на всю систему
При планировании позаботьтесь о том, чтобы поблизости с солнечной стороны не было высоких деревьев, столбов или сооружений. В определенное время дня они будут кидать тень на фотомодули, что повлияет на всю систему.
При затенении одного из блоков падает общее напряжение, из-за этого солнечный инвертор получает меньше электричества. Для решения этого вопроса необходимо несколько MPPT трекеров, они меняют характеристики под среднее напряжение.
Например, если у Вас на крыше два блока и один из них менее освещен, то чтобы избежать потерь, необходимо подключить их к отдельным трекерам. Независимые друг от друга блоки будут работать каждый в своем режиме, а MPPT трекер обеспечит максимальную выработку.
Хуже этого частичное затенение одной или нескольких панелей. В таком случае MPPT трекер среагирует и снизит входящее напряжение на инверторе, из-за чего спровоцирует потери электричества. При размещении старайтесь, чтобы весь блок, подключенный к одному MPPT трекеру, освещался одинаково.

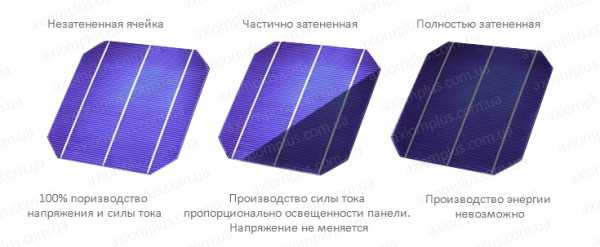

Уровень затенения также играет свою роль. Ячейка, оказавшаяся полностью в тени перестанет работать, а затененная частично — будет производить электричество пропорционально уровню затененности.

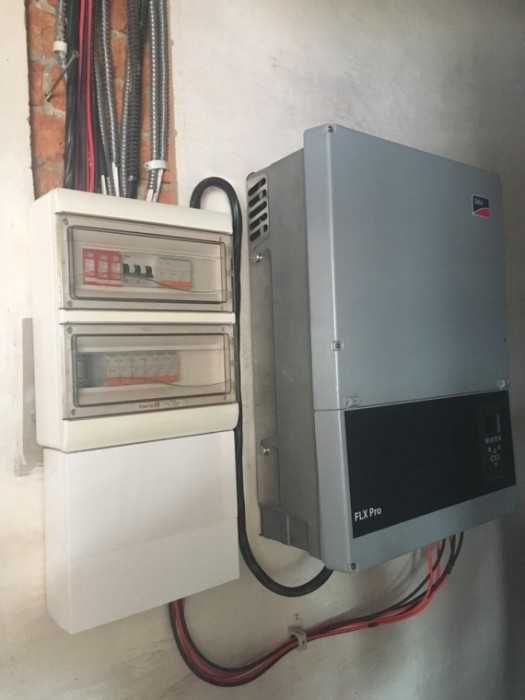

В инверторах среднеценового сегмента встречаются модели с функцией детекции поврежденных участков батарей. Например, если вдруг одна из ячеек перестанет работать, на корпусе инвертора включится световой сигнал. Так Вы сразу узнаете об аварии и быстрее ее устраните, а СЭС не потеряет выработку.

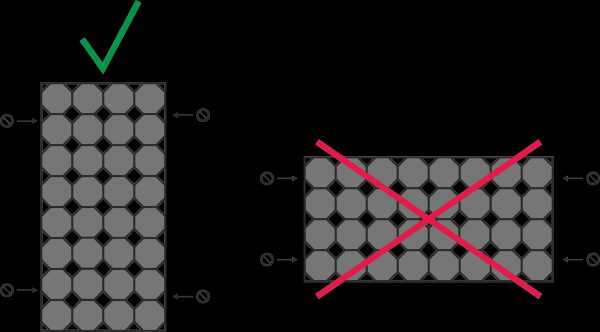

Если затенения Вам не избежать, спланируйте каркас таким образом, чтобы все освещалось равномерно. Это делается исходя из их количества и места монтажа, а также с учетом технических условий.
Каким должен быть каркас для солнечной электростанции

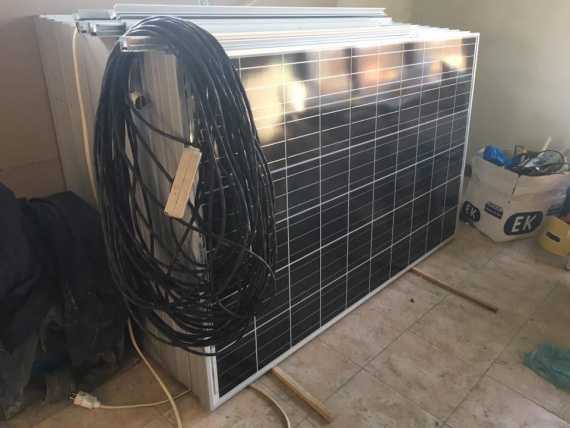

Солнечная панель — достаточно увесистая. Вот такая фотопанель на 275Вт весит более 18кг. Проект на 10кВт включает 36 таких единиц. Общий вес конструкции составит 655 кг.
Чтобы выдержать такой вес на крыше, нужна прочная, но в то же время легкая конструкция. Обычно его делают из алюминиевых профилей. Сами модули крепятся на стальные скобы через монтажные отверстия. Через них на всю конструкцию выведено заземление.
Из-за того, что такая конструкция не имеет опор и крепится непосредственно к балкам и кровле, все распределяется равномерно с большей устойчивостью и надежностью, чем наземный вариант.

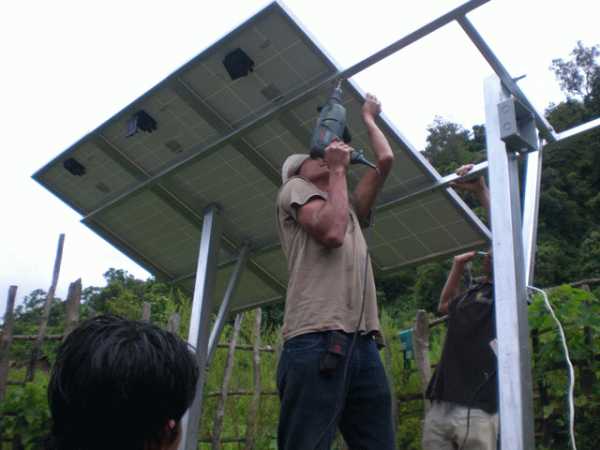

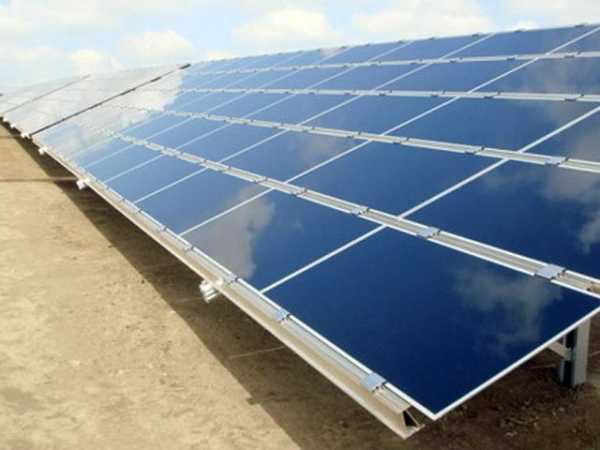

Каркасы для наземного размещения делают из дерева, или комбинируются с алюминиевыми балками. В итоге получается дешевле, но менее долговечно, за счет уязвимости древесины к сырости. Такой каркас ставится на опорах из оцинкованной стали или алюминиевых труб, вкопанных в землю или капитально залитых в бетон.

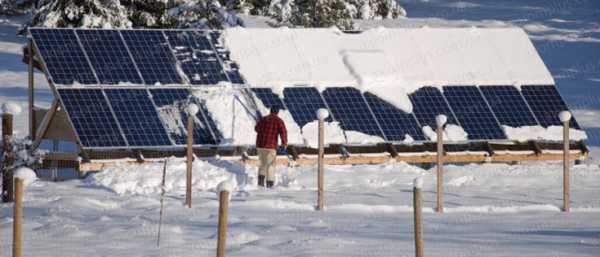

Главное: высота от земли до панелей должна быть не менее 1м, чтобы зимой не заметало снегом.
Чтобы конструкция была более устойчивой, ее проектируют в длину. Высота, как правило, ограничивается двумя или тремя модулями.

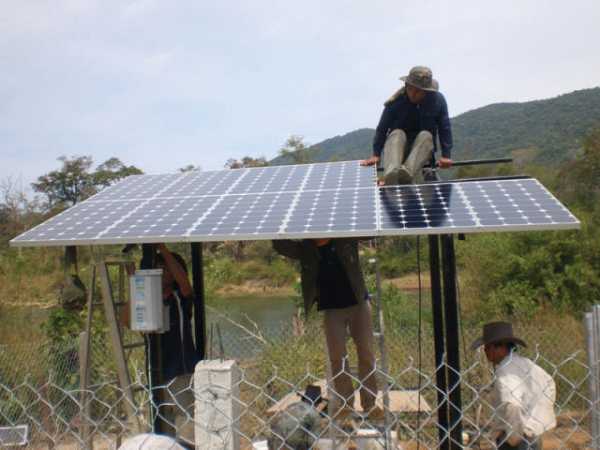

Еще один тип каркаса — это толстостенная опора с солнечным трекером. Рассчитана на то чтобы выдерживать большой вес, но на практике больше 6-8 модулей на нее ставят редко.

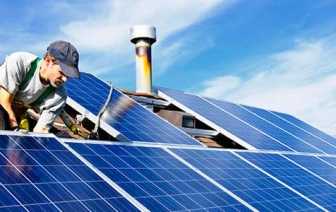

Что включает в себя профессиональный монтаж панелей

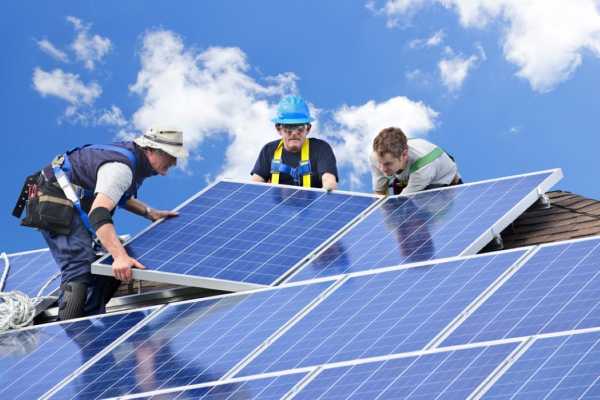

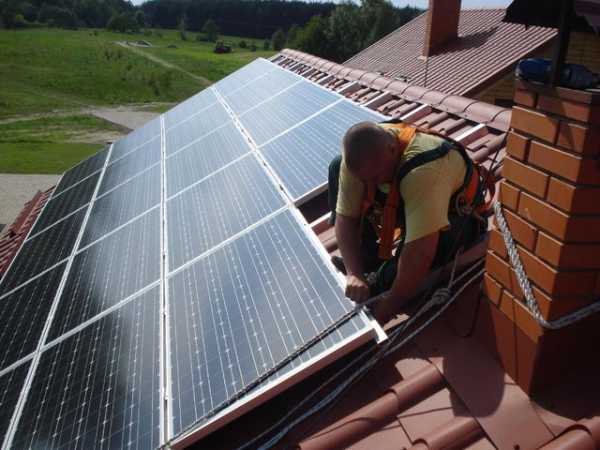

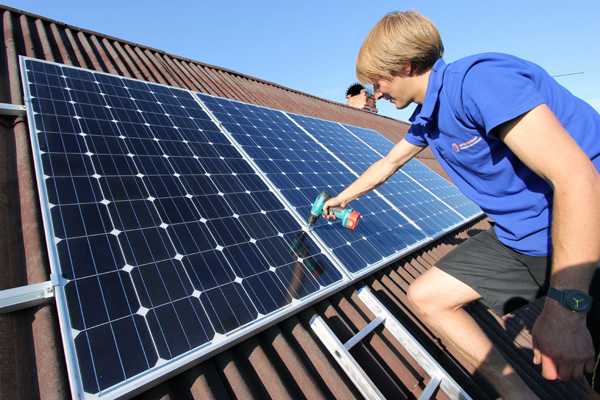

Обычно на дому солнечные батареи монтируют специалисты с опытом и знаниями, как это правильно делать. Средняя стоимость монтажа по Украине 200$ за 1м2, но она полностью оправдана, так как установка включает целый комплекс услуг:
- Прежде делается точное определение расположения. Специалисты собирают точные географические координаты дома, планировку крыши и вводят эти данные в программу, определяющую через спутник, на какой участок падает больше всего света. Это промышленная платная технология и она недоступная обычному монтажнику;
- На основе полученных данных инженер создает схемы и чертежи для проекта;
- Согласно проекту заказывается персональный каркас с оптимальным наклоном, габаритами, формой, креплениями и т.д.;

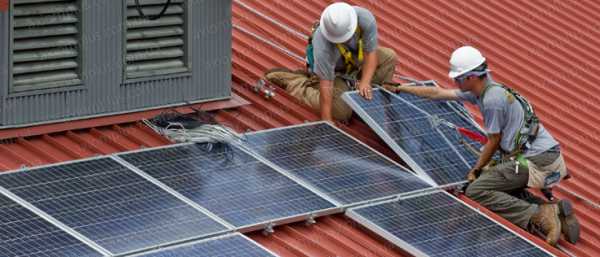

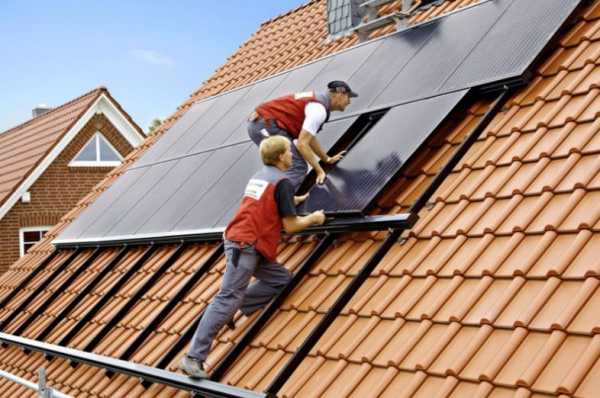

- После изготовления, на крышу устанавливаются металлические балки, на них вешаются, а затем подключаются фотоэлементы;
- Производится пробный запуск и тестирование электростанции;
- Предоставляется юридическая поддержка и сопровождение для подключения зеленого тарифа.
На сроки установки влияет сложность конструкции, планировка крыши, габариты и другие факторы выбора панелей. Обычно весь процесс занимает от нескольких недель до пары месяцев, что включает в себя разработку проекта, производство сборного каркаса и монтаж. В любом случае это быстрее и качественней, чем самостоятельное подключение.
Как правило компании по продаже панелей, оказывают и услуги монтажа. Это даёт гарантию качества выполненного комплекса работ, так как исполнитель полностью берет на себя всю ответственность.
При отсутствии знаний и навыков профессиональной установкой — лучше не рисковать оборудованием.
Истина про монтаж «своими руками»

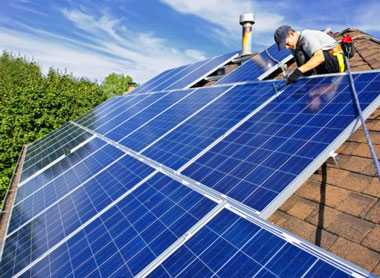

Чисто технически, никто не запрещает самостоятельно установить металлические балки, повесить на них и подключить батареи. Для этого не нужна лицензия или допуск. Но, в таком случае высокая вероятность допущения ошибки при подключении, т.к. фотоэлектрические модули создаются из чувствительных полупроводниковых элементов.

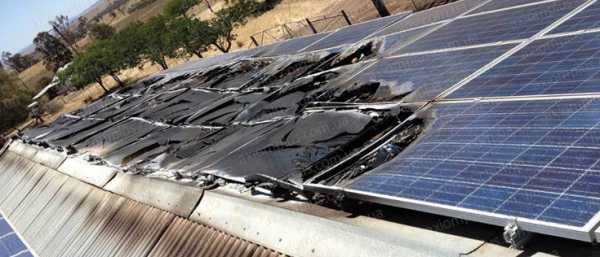

При неправильном соединении одного из кабелей, электростанция не будет работать, в худшем случае — что-нибудь сломается, а это не гарантийный случай, вернуть потраченные средства уже не получится.
Чтобы собрать каркас и повесить на него пару десятков панелей даже у опытных специалистов уйдет 2-3 дня. Наверняка Вы потеряете значительно больше времени, чем бригада монтажников, собирающая сотую электростанцию. А это потерянное время и не выработанные киловатты.
Тяжелым панелям необходим устойчивый каркас, сделанный по чертежам и смонтированный опытными монтажниками. Если он будет недостаточно прочным, то сломается под сильным ветром или залежавшимся снегом. Особенно при наземной установке, где с тыльной стороны будет подвержен порывам ветра, и намётами снега.

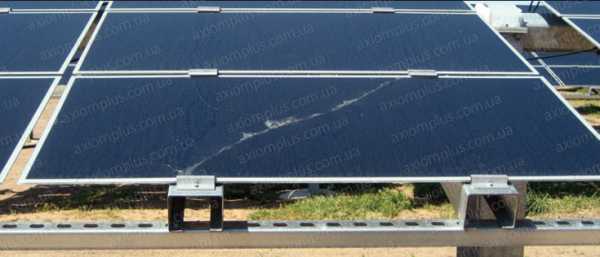

Да и сама установка требует крайней осторожности. Случайный удар или падение панели как минимум может снизить её производительность или вовсе выведет из строя.
А главное, эффективность солнечных панелей явно будет уступать, так как расчеты наклона и оптимального географического направления точными не будут… а скорее «на глаз».
Соответственно выработка будет ниже максимально достигаемого уровня в Ваших технических условиях, и сроки окупаемости существенно растянутся во времени.
Потери могут составить до 30%, а это около 300-400 кВт*ч в год с каждого киловатта мощности системы. Вы потеряете намного больше, чем заплатили бы за стоимость монтажа. Учитывая средний срок эксплуатации от 25 лет, эти расходы полностью себя оправдывают.
Автор: Владислав С.
axiomplus.com.ua

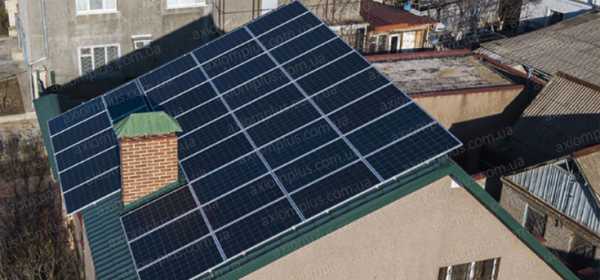

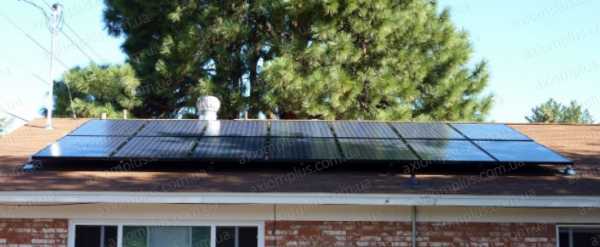

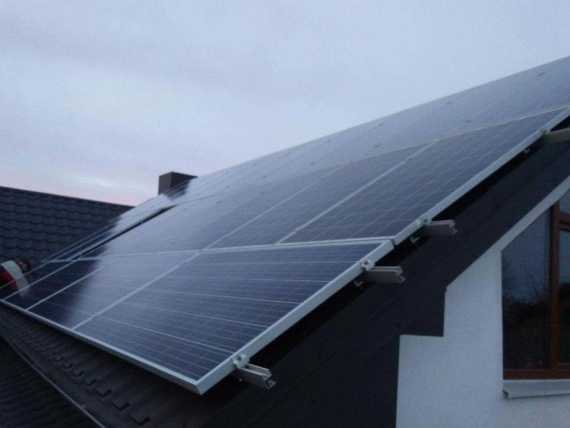

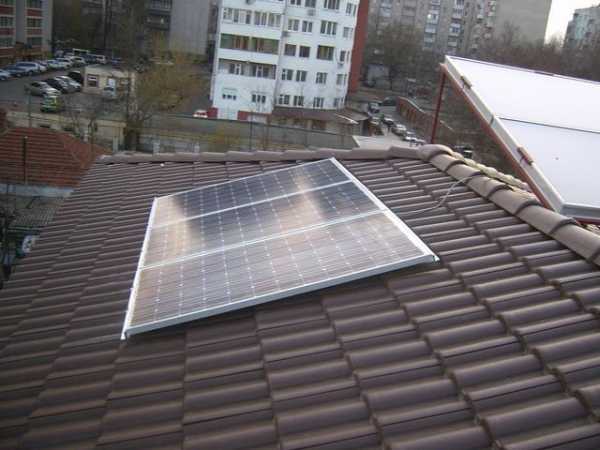

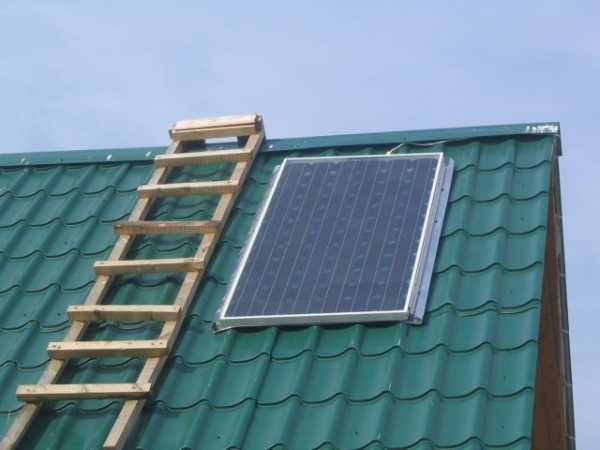

Солнечная батарея на крыше дома
Купить солнечную батарею — не главное, главное — правильная ее установка.
Мало купить солнечные батареи – нужно правильно их смонтировать и учесть несколько важных моментов, чтобы даже изделия «настоящих китайских мастеров» могли выдавать свои заявленные изготовителями характеристики.
Оговоримся сразу – будем рассматривать варианты установки солнечной батареи и солнечного коллектора. Первая производит электрический ток, а второй – тепло. Однако устанавливать их можно, руководствуясь одними и теми же правилами.
Установка солнечного коллектора производится по тем же правилам, что и установка солнечной батареи.
Варианты установки солнечных батарей
Установка солнечных батарей возможна в нескольких местах:
1. Крыша дома любой конфигурации, кроме скатных крыш, имеющих наклон более 40 градусов.
2. Стены дома. Они по умолчания вертикальные (90 градусов к плоскости земли).
3. Поверхность земли либо невысокие хозяйственные постройки с плоской крышей.
Рассмотрим первый из этих вариантов, и сразу решим – какие плюсы, и какие минусы у него есть, и что учесть при монтаже для варианта «крыша».
Чтобы правильно установить солнечную батарею на стены дома – читайте другую статью на сайте.
Вариант с поверхностью земли и вариант с установкой на плоскую крышу невысокого строения пока не рассматриваем, так как снежный покров на значительной территории России сведет на нет все усилия по установке. А чтобы установка работала, придется нанимать отдельного дворника со снеговой лопатой и метлой.
Такая установка солнечный батарей на земле на территории Урала и Сибири «не пройдет».
Что говорят ученые про солнечные батареи
Лирическое отступление (цитата из учебника по солнечной энергетике):
«В последние годы, когда постоянно растет плата за отопление, актуальным становится вопрос о поиске альтернативных источниках тепла. Конечно, можно по старинке отапливать дом дровами или углем. Но можно обратиться к новейшим разработкам. Так, например, в южных странах широкое распространение получили именно солнечные батареи. В российских регионах с большим количеством солнечных дней и теплым климатом их тоже можно применять. Работают они за счет полупроводников, преобразующих энергию солнца в постоянный ток.
Чтобы солнечные батареи (выработка электроэнергии) и солнечные коллекторы (выработка тепла) служили долго и без проблем, нужно принять во внимание несколько факторов. Это особенности местного климата, количество необходимой энергии и тепла, финансовые возможности.
Солнечная батарея может обеспечить до 100 % всей потребности домохозяйства в электричестве. Солнечный коллектор может обеспечивать до 45-85% всей необходимой потребности домохозяйства в тепле. Если этот процент ниже, устанавливать солнечный коллектор не имеет смысла, так как нужной эффективности не будет, а денежные затраты не окупятся.
Установка солнечной батареи – это дело специализированной организации, монтаж осуществляют высококвалифицированные специалисты, которые точно спроектируют установку, вычислят ее мощности, настроят в соответствии с особенностями погоды».
Учебник написан в 1995 году, однако, с тех пор климатические условия совсем не изменились. Так что примем данные из книги как факт.
Правила установки солнечных батарей и коллекторов
Основные правила установки солнечной батареи на крышу следуют из правил монтажа любой конструкции на крыше здания, будь то антенна или дымоход.
Сначала нужно проверить, не создаст ли батарея дополнительную нагрузку на кровлю. Стоять там она должна обязательно под углом в 30-40 градусов под углом к плоской кровле высокого здания. Для скатной крыши, размещение оборудования на ней зависит от ее угла. Батарея также должна быть устойчивой к сильным порывам ветра.
Крепить батарею лучше на рамную конструкцию, основу которой составляют трубы замкнутого профиля (минимум 25 Х 25 миллиметров). В случае установки солнечной батареи или солнечного коллектора большой площади, естественно, нужно увеличивать сечение труб рамы.
На этом фото солнечный коллектор установлен верно, а батареи — нет.
Еще один вариант установки — без кронштейна.

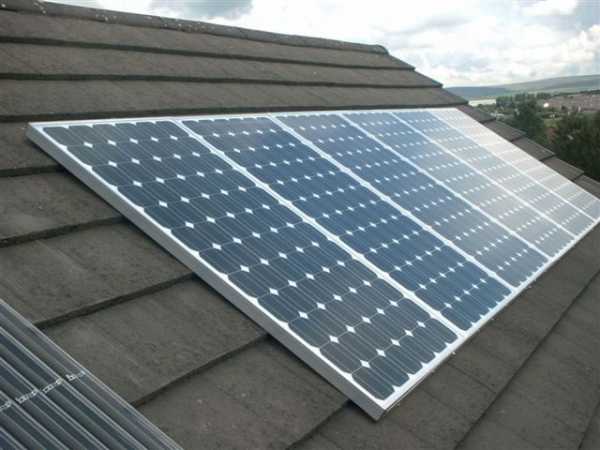

Самый простой вариант — монтировать солнечную батарею на крыше в 40 градусов.

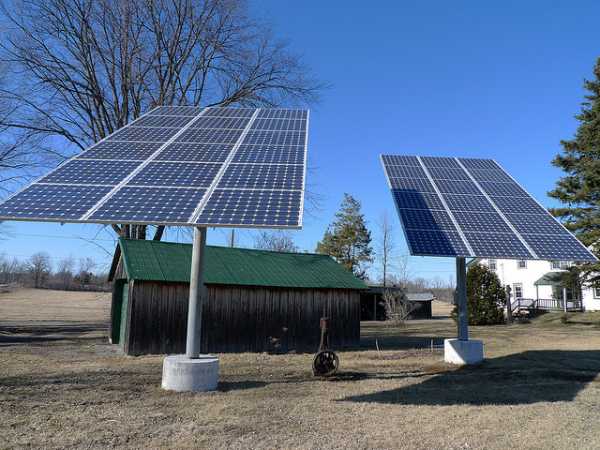

Можно вот так устанавливать солнечные батареи на высокой штанге над землей.
При таком варианте установки солнечные батареи будут все время занесены снегом.

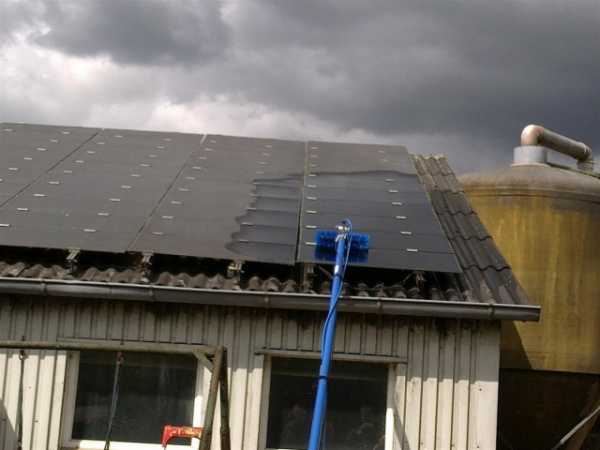

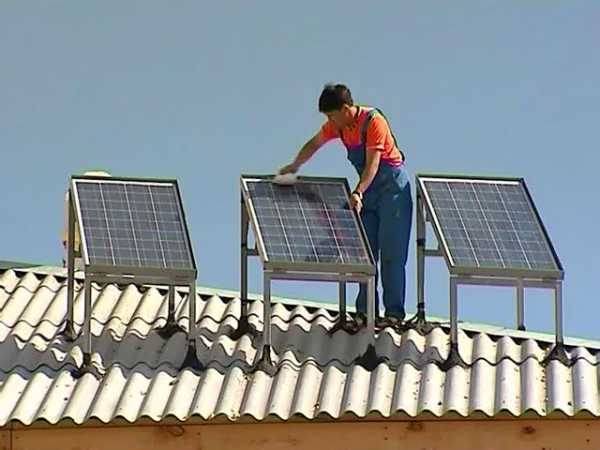

Солнечные батареи на крыше нужно также мыть.
Вообще, солнечный коллектор более устойчив к ветровым нагрузкам, нежели тонкопленочные солнечные батареи. Однако и тем, и другим требуется защита от сходящего со скатной кровли снега. Перед каждым кронштейном (рамой), на который крепится батарея или коллектор, следует установить трубчатый снегозадержатель. Еще лучше обеспечить кронштейн снегорассекателем, который позволит снегу с крыши сходить естественным образом, но защитит батарею или коллектор от механических повреждений.
PS. И да, конечно же вы помните, что устанавливать солнечные батареи или солнечный коллектор нужно на южном скате кровли вашего дома.

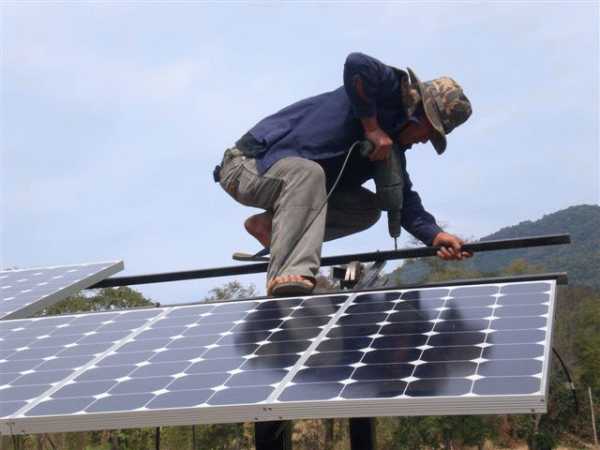

На фото ниже «китайские товарищи» монтируют солнечные батареи на кронштейнах — есть возможность подсмотреть интересные моменты.
dompraktika.ru
панели на крышу дома, монтаж своими руками, угол наклона и схема, видео

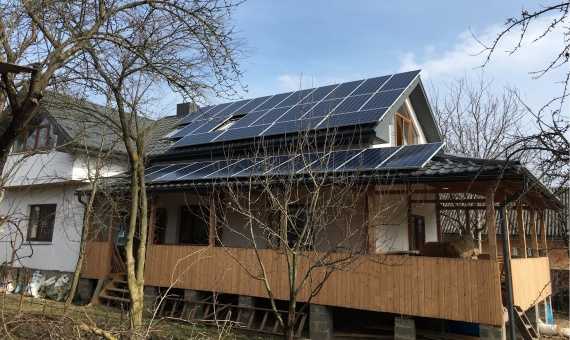

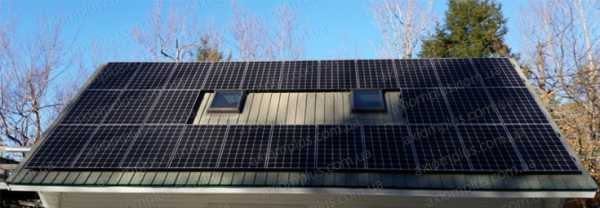

Солнечные батареи в виде панелей, установленные на крыше — это автономное отопление дома на долгие годыВ настоящее время большую популярность приобретает такой источник энергии, как Солнце. Ее положительное качество заключается в том, что она является неиссякаемой, еще, как известно 5 миллиардов лет. А вот количество выделяемого ею тепла, а так же света, громадно. Поэтому, в настоящее время, когда развитие новейших технологий не стоит на месте, просто необходимо воспользоваться солнечной энергией. Однако такую энергию можно получить, только если будет произведена установка солнечных батарей
Крыша из солнечных батарей: типы кровель и особенности монтажа
Установку солнечных батарей на крыше можно произвести, обратившись за помощью в специальную компанию или же весь монтаж выполнить своими руками. Установив батареи самостоятельно, вы сэкономите значительную сумму денег, однако для этого вам понадобиться тщательно продуманная схема и определенные знания.
Тип крыш может быть как плоским, так и наклонным. Устанавливая солнечные батареи на плоской крыше, обязательно нужно делать зазор между кровлей и самой панелью. Если же зазор не сделать, тогда батарея будет очень быстро нагреваться, а вместе с этим будет уменьшаться производительность на 10 – 15%.
Обычно, на плоскую крышу дома, солнечные панели крепят на специальных опорах, которые устанавливают под нужным углом. Такую конструкцию можно будет наклонять под определенным, для каждого отдельного время года, углом. Так же монтаж панелей на таких опорах нужно производить таким образом, чтобы между батареями было расстояние 170 см. Такое расстояние соблюдается для того, чтобы отдельно стоящая конструкция не затеняла другую, рядом закрепленную. Еще нужно учитывать и другие особенности при расположении солнечных батарей.
Некоторые особенности монтажа:
- Обязательно солнечную панель нужно направлять в сторону Солнца;
- Угол наклона должен равняться широте его нахождения;
- Очень важно выбрать правильное место, где будет располагаться батарея, оно должно быть доступным;
- Не должно быть никаких затенений со стороны деревьев или других зданий.
Если солнечные панели на плоских крышах устанавливаются при помощи стоек-опор, то для наклонного типа крыши такой крепеж выбирается в специализированных магазинах. Здесь специалисты вам подскажут лучший вариант, который будет соответствовать всем параметрам вашей крыши.
Нужно ли устанавливать солнечные панели на крышу дома: преимущества
Сегодня на рынке можно встретить большое разнообразие солнечных батарей или панелей. Различаются они своими размерами и мощностью, благодаря которой можно не только зарядить такие электроприборы, как планшет, телефон или ноутбук, но и способна обеспечить дачу, а также частный дом, электричеством.

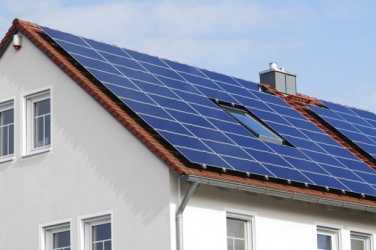

Устанавливаются солнечные панели на крышах со скатом

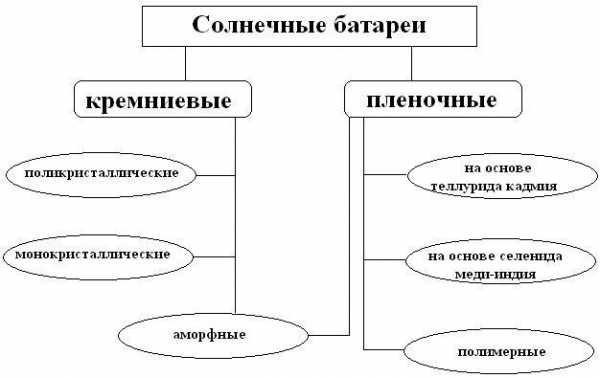

В настоящее время существует два вида солнечных батарей: полимерные и кремниевые. Кремниевые отличаются высоким качеством и своей эффективностью, однако, они очень дорогие. Поэтому, в основном, многие приобретают полимерные панели. Они очень компактны и их легко можно прикрепить к любой удобной поверхности.
Устанавливать солнечные панели можно не только на крышах, но так же и балконах, лоджиях, стенах, земле. Установить такие батареи на земле можно только при помощи такой опоры, как штанга. Этот вариант используется в таких регионах, где снега выпадает очень большое количество. В основном солнечные панели крепят на крыше со скатом, который не должен превышать 40 градусов или плоской.
Преимущества данной энергии:
- Она является бесконечной;
- Производит экологически чистую энергию;
- Является экономной;
- Не производит выбросов разных парниковых газов.
Имея все эти достоинства, такая энергия является слишком дорогостоящей и поэтому, позволить ее может себе не каждый. Однако, на сегодняшний день, она не является чем-то особенным и любопытным, ее конструкции можно увидеть на многих домах, балконах и участках.
Основной параметр производительности: угол наклона солнечной батареи
Огромное значение при установке солнечных батарей имеет угол наклона. Так как такая панель будет правильно работать лишь тогда, когда лучи солнца будут попадать на ее поверхность под прямым углом (перпендикулярно). Проще сказать так, когда панель будет прямо направленна на солнце.
На ориентацию солнечной панели очень сильно влияет и сезонное изменение самого солнца. Для каждого время года нужна своя ориентация батареи, так как вышина солнца сезонно меняется.
Угол наклона, в основном, должен меняться дважды в год. Если это не допустимо, тогда устанавливается промежуточный угол. Величина его будет соответствовать среднему значению. Так же угол наклона тесно связан с широтой местности. Чтобы угол наклона был правильным, солнечные батареи нужно устанавливать на специальные конструкции, которые надежно прикреплены к кровле дома.
Варианты установки солнечных панелей:
- Горизонтальный;
- Наклонный;
- Свободностоящий;
- Интегрированный.
Непосредственно солнечные панели устанавливаются на крышах домов, а в некоторых случаях и вместо самой кровли. Такие крыши очень многофункциональны и являются редкостью для большинства.
Последовательная установка солнечных батарей своими руками
Устанавливать солнечные батареи можно как самостоятельно, так и обратившись за помощью к специалистам. Если все же вы решили устанавливать их самостоятельно, тогда нужно воспользоваться подсказками и советами профессионалов. К монтажу можно приступать сразу же, как только вы приобрели весь комплект, необходимый для установки панелей.
Монтаж солнечных панелей можно произвести самостоятельно

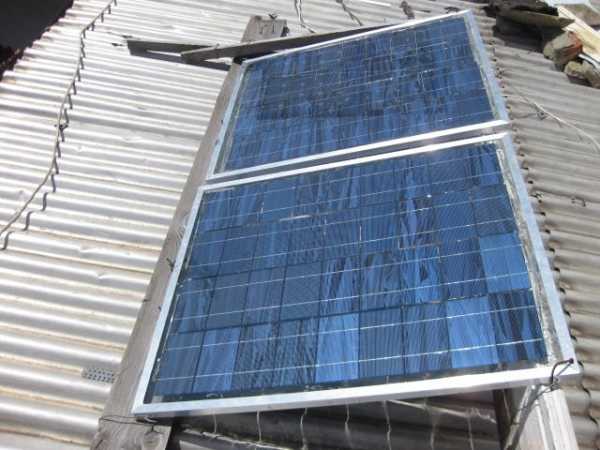

Обычно солнечные батареи устанавливают на крыше, а именно с ее южной стороны, и при этом угол наклона должен соответствовать широте. Так же устанавливать всю систему нужно вертикально, чтобы при сильных снегопадах не произошло каких-либо повреждений. Крепления для этого выбираются очень прочные, что бы они смогли выдержать любые нагрузки.
Обычно в комплект, помимо самой панели, должны входить и такие комплектующие как: крепления, крюки и алюминиевые профили. Весь монтаж можно выполнить в определенной последовательности, а заключается он в креплении панелей на крыше при помощи крюков.
Последовательность монтажа:
- Собирают каркас;
- Фиксируют каркас металлическими угольниками;
- Подвешивают панель к крыше специальными шпильками.
Производя монтаж, нужно обязательно следить за каркасом, чтобы не произошло перекосов. Если это произойдет, то шпильки могут лопнуть и вся конструкция придет в негодность. Вообще, срок службы таких батарей составляет 40 – 50 лет, а затем производится утилизация, то есть обратная переработка их производителями.
Установка солнечных батарей своими руками (видео)
Вообще, установка солнечных панелей на крышу дома, является процессом не слишком сложным. Однако, нужно учитывать некоторые особенности и нюансы монтажа. Если же вы сомневаетесь в своих силах и успехе, тогда будет лучше обратиться за помощью специализированную компанию, которая без лишних трудов справиться с этой задачей.
Добавить комментарий
teploclass.ru
Установка солнечных панелей во всех деталях от практиков (+Фото)
В городах и селах и, тем более, в экопоселених все чаще люди устанавливают на крышах своих домов солнечные панели. Это дает дополнительное электричество, к то му же солнечная энергетика более экологична, чем атомная. Установить солнечные панели достаточно просто, но если знать некоторые секреты, то это дело станет еще проще…
В декабре прошлого года мы решили сделать наш соломенный домик не только экологичным но и автономным. Для этого мы поставили солнечные панели на крыше дома и террасы и подписали договор на зеленый тариф, по которому мы теперь можем продавать излишки нашей энергии. Мощность установки составила 12 кВт, на все этапы у нас ушло около 4 месяцев.
Небольшое вступление.
Раньше мы довольно подробно описывали все этапы постройки нашего дома из соломенных тюков. И потом где-то на целый год все ремонтные работы были приостановлены. Пришлось уехать на заработки, чтобы закончить начатое дело.
Но вот в декабре мы обратили внимание на анонс нового проекта Joule.pro, сайта на котором можно было выбрать подрядчика по установке солнечных панелей. Мы решили им воспользоваться, хотя к этому времени уже знали многих производителей в этой сфере. Но толчком к дейстиям стал почему-то именно он.
Так мы нашли подрядчика по месту и работа закипела.
Технические моменты
Так как мы в нашем доме не будем жить постоянно и часть времени проводим в квартире, мы решили не ставить аккумуляторы для накопления энергии, а всю энергию отдавать в сеть по зеленому тарифу. Таким образом мы по сути заставили наш дом зарабатывать, когда он пустует и существенно удешевили нашу солнечную электростанцию СЭС.
Сколько панелей ставить?
Для среднего дома в принципе достаточно 3-4 кВт электроэнергии, чтобы обеспечивать все базовые потребности, включая холодильник, стиральную машинку, посудомойку и духовку т.д. Но у нас была достаточно большая площадь для размещения фотомодулей, ведь кроме крыши дома у нас есть еще широкая терасса и это наверное еще одно из множества ее преимуществ. Так мы смогли установить около 50 фотоэлектрических модулей, общей мощностью 12 кВт.
Какое оборудование:
В нашем случае мы установили фотоелектрические модули:
1. Renesola JC260M-24 — 24 шт
2. Suntech STP-315wem — 23 шт.
3. Солнечный инвертор Danfoss FLX17Квт/400В/3ф
4. Автоматика тока и громозащиты: PV1000V/13A/CatB/3strings
5. Кабели, коннекторы и крепления
Купольный Дом Вегетарий, как способ изменить мир к лучшему (Видео)
На монтаж установки ушла приблизительно неделя, учитывая непогоду, дней 10. Больше всего времени ушло на разрешительные документы от местной энергетической компании.
Оформление разрешений и договоров
Мы уже описывали пошагово, как получить зеленый тариф в Украине, особо на этом останавливатся не будем. Скажем только, что у нас вместо месяца оформление заняло около 4 месяцев и связано это было со многими банальными факторами: праздниками, заменой счетчика на трехфазный, переоформлением договора, поиском акта на счетчик, подписанием договора на тариф. Каждый из этапов забирал дни, недели, месяцы и поэтому нужно запастись терпением. Но вот уже наконец-то все нашлось и подписалось и на электронку пришел первый акт приема передачи электроэнергии за март 402 КВТ/год на сумму 2002 грн.
Рекомендации по установке солнечных панелей.
Конечно, не обошлось без ошибок, поэтому мы попробуем дать несколько рекомендаций из текущего опыта.
1. Если будете ставить СЭС договоритесь с вашим подрядчиком, чтобы он ездил на сдачу документов вместе с вами, а еще лучше вместо вас.
2. Инвертор шумит и он большой, если есть возможность выделите ему отдельное помещение. У нас он в коридоре и немного напрягает.
3. Окупаемость составит около 10 лет, хотя может и больше, на это особо рассчитывать не стоит, так как через 10 лет это оборудование будет как телефон Nokia 3310 надежный удобный, но никому уже не нужный. Скорее всего в будущем парк придется обновлять, инвертор точно )
Перспективы частных СЭС
Мы планируем подключить сюда добычу криптовалюты, чтобы ускорить окупаемость солнечных панелей. Это уже более интеллектуальный процесс, но в принципе осилить можно. Для этого нужно приобрести платы Raspberry Pi и установить скрипт майнинга SolarCoin потом подключить ее к инвертору и организовать передачу данных по киловатам.
Доход там планируется небольшой, по нашим подсчетам около 100$ в год при текущем курсе этой крипты. Но одно другому не мешает.
Дальше можно организовать микросеть и передавать свою энергию соседям по удобной для вас цене или расходовать энергию под свои потребности, организовать зарядку электромобиля например.
Наши планы по дому
На сегодняшний день мы уже заканчиваем отделочные работы комнат, санузлов и кухни.
1. Планируем поставить воздушный тепловой насос «воздух-вода», который позволяет нагревать воду и отапливать дом, аккумулируя тепло из внешней среды.
У нас есть большая печка и излишки солнечной энергии, таким образом мы решили комбинировать отопление.
2. Сбор дождевой воды. Так как у нас достаточно большая поверхность крыши, учитывая терассу, то мы можем собирать воду не только для полива, но и для других бытовых потребностей, смыва в туалете например и для мытья посуды на той же террасе.
Для этого мы планируем поставить резервуары и выстроить дренажную систему отвода излишков дождевой воды в сад.
3. Конечно же мы планируем там жить и углубится в работы по саду, ландшафту и огороду. Выращивать интересные и вкусные культуры, расширяя биоразнообразие нашего участка.
Источник: rodovid.me
Если вам понравился этот материал, то предлагаем вам подборку самых лучших материалов нашего сайта по мнению наших читателей. Подборку — ТОП о существующих экопоселениях, Родовых поместьях, их истории создания и все об экодомах вы можете найти там, где вам максимально удобно ВКонтакте или В Фейсбуке
Если у вас неправильно отображается страница, не воспроизводится видео или нашли ошибку в тексте, пожалуйста, нажмите сюда.
ecology.md
Рассчет и установка солнечных панелей в домашних условиях
Солнечные панели в качестве дополнительного источника электроэнергии для частного дома или коттеджа становятся в последнее время очень популярными. Не смотря на их пока еще достаточно высокую стоимость (одна панель мощностью 100-200 Вт обойдется в 500-600 $), их установка во многих случаях может быть вполне оправданной.
Где целесообразно ставить
Устанавливать солнечные панели в многоквартирных домах и подключать их к квартирной электрической сети, конечно же, нецелесообразно. Во-первых, вам вряд ли разрешат это делать органы надзора за эксплуатацией городских электрических сетей. Во-вторых, достаточно дорогая панель и сложная схема управления, а также неудобство монтажных работ в многоквартирном доме сделают вашу инновацию в области хранения и добывания электрической энергии экономически нецелесообразной.
Зато в частном доме, коттедже или на даче, особенно если они расположены дальше 1,5 км от централизованных линий электропередач – очень даже целесообразно. Приобретение и установка солнечных панелей, а также минимальные затраты на их обслуживание окупятся через 5-10 лет.
Также при решении вопроса об установке солнечных панелей нужно определить среднюю интенсивность солнечного света для вашей территории (коэффициент солнечной инсоляции). Если Вы живете в солнечных областях, то солнечная батарея будет работать практически круглый год, а следовательно и окупится быстрее. Для районов и областей с недостаточным световым потоком, возможно, установка панелей вообще нецелесообразна, особенно если промышленная сеть дает электрическую энергию без перебоев.
Расчет суммарной мощности солнечных панелей
Если Вы не хотите выбросить деньги на ветер, купив и установив солнечную панель, которая не сможет обеспечивать даже освещение в доме, то необходимо предварительно сделать расчет суммарной мощности.
Предположим, среднесуточная потребляемая мощность для вашего дома составляет 5 кВт·ч в сутки (эту цифру можно прикинуть самому, рассчитав сколько в среднем горит свет, работают бытовые приборы и т.д.). К примеру, один фотоэлемент имеет максимальную мощность 200 Вт. Значит, поделив 5 кВт на 200 Вт*8 (среднее количество часов светового дня) получаем 4 модуля. Можно поставить больше, если позволяют средства.
Установка
Перед тем как приобретать и устанавливать солнечные панели необходимо знать, какой минимальный набор дополнительного электрооборудования необходим для их правильного функционирования. Ведь солнечную панель не достаточно просто прикрутить к крыше и пустить два провода к электрическому щитку дома.
Домашняя солнечная электростанция должна включать в себя солнечные панели (их количество мы рассчитали выше), аккумуляторы (обеспечивают хранение избыточного количества выработанной электроэнергии), контроллер (обеспечивает управление всеми элементами системы) и инвертор (преобразует низковольтное постоянное напряжение, вырабатываемое солнечной панелью или сохраненное в аккумуляторах, в переменное напряжение сети 220 В).
Солнечная панель, как правило, устанавливается на крыше дома. Она должна быть постоянно освещена солнцем (не находится в тени). При этом не рекомендуется прикручивать ее прямо к крыше, так как в солнечную погоду она будет сильно греться, а ее эффективность – падать. Лучше установить ее на расстоянии 10-15 см от поверхности крыши.
Все остальные элементы устанавливаются где-нибудь в доме или подсобном помещении, в недоступном для детей месте. При этом низковольтные потребители подключаются непосредственно к контроллеру, а высоковольтные – к инвертору. Схема подключения солнечных панелей достаточно проста и с ней разберется даже домашний электромастер без глубоких познаний в области электроники.
| < Предыдущая | Следующая > |
|---|
scsiexplorer.com.ua
Установка солнечных батарей – энергонезависимость жилища своими руками
Содержание:
- Основные правила
- Стоит ли делать это самостоятельно
- Как монтировать
- Что понадобится для сбора солнечной энергии
- Виды батарей
Идея бесплатного неисчерпаемого источника энергии была всегда, однако теперь действительно есть возможность ее воплотить — установка солнечных батарей, которые превращают солнечное излучение в квантовый электрический заряд, откроет возможность пользоваться альтернативным источником тепла и света.
Однако для эффективного функционирования мало их купить, нужно еще знать, как подключить солнечную батарею.
Основные правила
- Место должно быть открытым – на батареи не должна ложиться тень. Кроме того, что она не будет аккумулировать должное по инструкции количество энергии, ее функциональность очень быстро понизится, и ее придется заменить, поэтому нужно правильно рассчитать, как установить солнечные батареи.
- Они должны быть развернуты в сторону Солнца, для жителей северного полушария ее лучше разворачивать на восток, юг, юго-восток.
- Батареи должны устанавливаться под наклоном. Придется вспомнить географию, так как специалисты советуют делать угол наклона равным широте своего района.
- В идеале величина наклона должна меняться в соответствии со временами года, зимой угол уменьшается, летом увеличивается.
- Если есть желание, можно рассчитать точную величину угла наклона батарей, для этого в сети есть специальные калькуляторы.
- Сразу при планировке нужно учитывать, что поверхности батарей придется регулярно очищать. Пыль, грязь, потеки способны постепенно снизить качество работы устройства, а при пренебрежении – вообще прекратить сбор и аккумулирование энергии. Поэтому этот момент должен быть продуман сразу, к установке должен быть доступ. Панели на крыше можно мыть из шланга, зимой придется сгребать с них снег.
- Если запланировано несколько рядов батарей на земле, то следует учитывать, что панели не должны затенять друг друга. Между рядами ферм следует выдерживать расстояние – установленный промежуток не менее 1,7 от высоты фермы, его придется рассчитать заранее, учитывая площадь, которая отведена под батареи. При приобретении конструкций для наземной установки нужно выбирать их высоту в соответствии с этими параметрами.
- Однако чтобы полноценно обеспечить свой дом энергией лучше использовать оба вида: задействовать крышу, расположить панели на хорошо освещаемых местах участка.
Конечно, есть специальные службы, которые оказывают подобные услуги, однако обращение к ним очень быстро сведет к нулю окупаемость затрат на покупку и установку батарей.
Стоит ли делать это самостоятельно
Если есть опыт и желание (или хотя бы просто желание) выполнить электротехнические работы своими руками, то установка пройдет успешно, если предварительно тщательно изучить инструкции по установке. При этом нужно понимать, что ошибки в расчетах и неправильный монтаж солнечных батарей приведет к снижению энергоэффективности работы, даже может вывести их из строя. Если это сделают специалисты, по крайней мере, будет с кого спросить. Поэтому нужно взвесить все, включая свой кошелек, а затем решить, установить солнечную батарею самостоятельно или найти мастеров.
Как монтировать
Установка солнечных батарей на крыше состоит из прикрепления профилей, к которым приворачиваются панели, для этого используются болты 6-8 мм. Такая установка имеет свои преимущества:
- не придется занимать место на участке;
- крыша дома приобретет необычный и красивый вид;
- не нужно заниматься расчетами, так как наклон панелей обусловливается наклоном самой кровли, однако для плоских кровель, или с маленьким уклоном придется озаботиться установкой конструкций, которые обеспечат необходимый угол.
В первую очередь, следует сориентироваться, как будут устанавливаться батареи, их можно расположить на крыше или специальных подставках (фермах). Каждую солнечную панель закрепляют не менее чем в четырех точках. Она не должна двигаться или шататься.
- Профили должны быть абсолютно неподвижны, как и сами солнечные батареи — установка должна быть рассчитана на погодные условия: ветер, метели, снег.
- Очень важно оставлять пространство для движения воздуха между крышей и панелью – это поможет избежать перегрева батареи. Если кровля выполнена из ондулина или другого волнистого покрытия, этот вопрос решается сам собой.
- Можно располагать их на участке, для ухода за ними это довольно удобно.
- Установка солнечных панелей на наземные крепления потребует приобретения специальных конструкций. Обычно они продаются в разобранном виде, это наборы профилей, железных или алюминиевых. Их придется собрать по прилагаемой схеме.
- Для сборки нужно подобрать болты 6-8 мм и соответствующие ключи. Сама сборка никакой сложности не представляет, по ее окончании получившиеся фермы нужно установить на выбранном месте. Их нужно поставить достаточно прочно, чтобы они не колебались и сохраняли одну и ту же позицию при любой атмосферной нагрузке.
- Затем к фермам крепятся панели, также очень жестко. То есть, понять, как правильно установить панели и сделать самому, несложно.
Что понадобится для сбора солнечной энергии
- панели – следует внимательно изучить параметры напряжения и мощности;
- аккумуляторы с мощностью до 200 А/ч.;
- щиты постоянного и переменного тока;
- инвертор;
- контроллер заряда;
- кабели;
- крепеж;
- для установки на земле – конструкции в разобранном виде.
Это минимальный набор, для конкретных случаев список может быть расширен.
После установки осуществляется подключение солнечных батарей с помощью контроллеров к аккумуляторам. К ним — инверторы, затем вся система встраивается в электросеть жилища.
Производителем предоставляется схема подключения солнечных батарей, которой нужно следовать. Контроллеры и инверторы нужно подключать соответственно маркировке (цвет, количество проводников).
Инвертор постоянного тока превращает переменное напряжение на выходе в напряжение на щитках переменного и постоянного тока. Солнечный аккумулятор работает так же, как и любое устройство такого типа.
Кабели нужно брать медные, при соединении составляющих системы соблюдается полярность.
Схема подключения солнечных панелей достаточно проста, соединять, минуя счетчик.
Виды батарей
- Тонкопленочные. Недорогой вариант, тонкие пленки, которые можно натягивать буквально во всех подходящих местах. Неприхотливы, могут работать при облачной погоде, даже при неблагоприятных погодных условиях. однако для получения эффективного источника энергии придется подумать о больших пространствах для солнечной батареи – тонкопленочные панели требуют много места.
- Монокристаллические. Состоят из ячеек, заполненных силиконом, отлично гидроизолированы. Подходят для размещения на крыше, причем даже на теневой стороне – они способны собирать рассеянный солнечный свет, конечно, с меньшей отдачей.Мало весят, установить солнечные батареи монокристаллические может даже один человек, однако есть минус — при облачной погоде не работают.
- Поликристаллические. Кристаллы, составляющие эти панели, расположены разнонаправлено, что позволяет им собирать солнечный свет любой интенсивности. Фото именно этого вида батарей чаще всего можно встретить в рекламах – синего цвета, очень эффектные.
Такой вариант отлично подходит как альтернативный источник энергии в частном доме, способный снизить необходимость в покупке электричества у энергетических компаний.
Срок службы таких панелей по гарантии производителя – 25 лет, их стоимость относительно доступна для населения и имеет тенденцию снижаться.
Перед тем, как приняться за дело, следует подумать, будет ли это выгодно, солнечные батареи для дома:
- сначала нужно выяснить, сколько панелей нужно приобрести для получения 1 кВт энергии и рассчитать площадь «поля» с учетом своего энергопотребления. Предварительно нужно будет подсчитать, сколько киловатт тратится ежедневно. Стандартная панель выдает около 0,12 кВт за световой день, так можно увидеть, сколько панелей нужно для обеспечения нужного количества энергии. По размерам панелей можно вычислить, какую площадь они будут занимать. Для более точного расчета лучше обратиться к профессионалам, они произведут все расчеты с учетом уровня инсоляции в районе проживания и дадут рекомендации по приобретению наиболее подходящих единиц.
- подсчитать, сколько в среднем бывает солнечных дней в году, затем разделить стоимость затрат на такой источник энергии на 25 лет. Зная, сколько приблизительно можно получить энергии в год, можно подсчитать, будут ли окупаться потраченные деньги. При этом нужно помнить, что солнце наиболее активно летом.
- Даже установка небольшого количества панелей может уменьшить расходы на электроэнергию, поэтому нужно рассмотреть все возможные варианты.
Подписаться на рассылку
Подписатьсяekobatarei.ru
