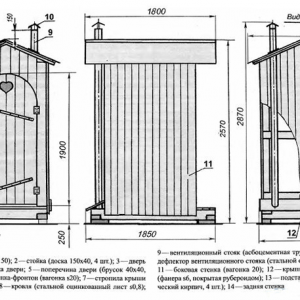

Туалет избушка подробный чертеж с размерами. Чертежи деревянных туалетов для дачи

Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но можно сделать дачный туалет украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.

Особенности теремка

Дачный туалет-теремок выглядит как домик с очень острой и высокой крышей, скаты которой доходят, как минимум, до середины строения.

По фото готовых туалетов можно понять, что внутри теремка просторнее, нежели в обычном туалете прямоугольной формы. Это благодаря наклонным боковым стенам и скатам кровли, существенно увеличивающим внутреннее пространство теремка на уровне середины стен, пол, при этом, имеет тот же размер, что и в стандартной конструкции.

Получается, для строительства туалета-теремка не потребуется больше места, но внутри него будет просторно и уютно.

Есть еще несколько плюсов такого типа конструкции:

  1. Длинные скаты надежно защищают боковые поверхности туалета-теремка от сквозняков и сильного ветра. Рекомендуется располагать теремок так, чтобы одна из его боковых стен находилась с подветренной стороны.
  2. Туалет-теремок просторный, поэтому его спокойно можно утеплять с помощью любого изоляционного материала и использовать в зимнее время года – места в туалете-теремке достаточно.
  3. На сильно покатой крыше не будет скапливаться снег, там не застаивается вода, что сводит к минимуму вероятность протечек кровли и ее деформации вследствие нагрузки.
  4. Если украсить туалет-теремок красивыми деталями (коваными навесами, щеколдами, резным окошком) получится настоящий сказочный домик, который, действительно, не стыдно показать соседям и гостям.
  5. Туалет типа теремка подходит и для установки на обычную выгребную яму, и для современных торфяных и химических перерабатывающих систем.
Совет! Еще больше увеличить свободное пространство внутри теремка можно, установив унитаз вместо привычного для дачи стульчака и лавки.

Есть в конструкции туалета-теремка и некоторые недостатки, например, для кровли потребуется большее количество материала, а стоит он недешево. Зато стены туалета можно сделать практически из любого материала, вполне подойдет древесина, остатки кирпича, шлакоблока или пенобетона. Можно использовать даже толстую фанеру – все зависит от возможностей и фантазии мастера.

Очень важно во время строительства туалета такой сложной формы, как теремок, соблюдать все углы и точно вымерять размеры, иначе детали впоследствии не будут стыковаться между собой.

Как построить туалет теремок своими руками

Воодушевившись фото готовых теремков, можно приступать к работе. Первым шагом домашнего мастера должен быть выбор схемы постройки и набросок ее чертежа. Чертеж дачного туалета типа теремок доказывает, что крыша занимает большую часть всей конструкции.

С размерами туалета-теремка определяются еще на этапе проектирования. Практика показывает, что теремка со сторонами 140х200 см оказывается вполне достаточно для комфортного использования.

Важно! Если места на участке недостаточно, можно уменьшить размеры туалета-теремка. Высоту строения тоже возможно изменить в меньшую сторону, но в таком случае придется делать полукруглую или треугольную дверь.

В самом начале стоит подумать и о наличии окна, а также, о такой важной части любого дачного туалета, как вентиляция. Вентиляционное отверстие должно находиться как можно выше, чтобы тяга была сильнее, и внутри строения атмосфера была комфортной. В постройках летнего типа вполне можно совместить вентиляционный канал с окном, при этом, просто вырезают отверстие в верхней части передней стенки туалета-теремка.

Для всесезонного утепленного туалета-теремка окошко лучше застеклить, а вентиляцию можно вывести с помощью трубы прямо на крышу.

Когда все нюансы строительства продуманы, можно приступать непосредственно к работе над туалетом.

Создание фундамента для туалета-теремка

Обычно, дачный туалет-теремок строится, все-таки, из дерева. Древесина доступна, стоит дешевле каменных материалов, работать с ней легко даже в одиночку. Вес деревянного туалета теремка будет небольшим, поэтому ставить его можно на облегченный фундамент.

Подойдут фундаменты двух типов: ленточный и столбчатый. Для создания ленточного фундамента под туалет выкапывают траншею глубиной около 25-30 см, ширина ее составляет, примерно, 20 см. Внутрь ямы засыпают битый кирпич, булыжники, щебень, строительные отходы, выкладывают арматуру, впоследствии все это заливают бетоном на основе цемента. Когда фундамент застынет, можно приступать к строительству самого туалета-теремка.

Столбчатый фундамент представляет собой четыре столба, размером 25х25 см, расположенных по углам будущего туалета. Глубина ям для столбов тоже небольшая – около 30 см. Можно выложить столбики из кирпича или шлакоблока или залить их бетоном, предварительно установив внутрь ям металлическую арматуру.

Внимание! Металлические пруты арматуры обязательно должны выступать из фундамента, ведь именно к ним будет крепиться каркас туалета-теремка.

Внутри застывшего фундамента выкапывают выгребную яму или углубление для установки химического очистителя отходов. Стены обычной выгребной ямы можно выложить кирпичом, шлакоблоком или резиновыми автопокрышками. Дно нужно засыпать щебнем и песком, чтобы улучшить дренаж и повысить впитываемость.

Строительство каркаса туалета теремка

Каркас туалета теремка собирается на ровной поверхности, недалеко от готового фундамента. В качестве материала используется деревянный брус, лучше взять древесину хвойных пород, она лучше переносит атмосферное влияние и разницу температур.

Сам каркас туалета собирают из бруса, сечением 11х11 см. Длина брусьев соответствует ширине туалета теремка и равняется 140 см. Брусья выкладывают параллельно друг другу с коротких сторон фундамента. Предварительно фундамент туалета теремка изолируют от древесины двумя слоями рубероида.

Теперь на готовый каркас набивают доски пола. С лицевой стороны половую доску теремка шлифуют, а с изнаночной покрывают отработкой автомобильного масла, чтобы дерево не гнило.

По углам туалета теремка устанавливают четыре вертикальных стойки из бруса того же сечения. Высота стоек, примерно, 150 см. Устанавливать их можно строго вертикально или сделать небольшое отклонение наружу туалета, чтобы увеличить площадь постройки.

К брусьям крепят стропила кровли, их длина составляет около двух метров. Теперь все детали туалета скрепляются горизонтальными балками, которые укладываются на торцы опорных столбов.

Внимание! Деревянные части туалета крепятся сначала гвоздями, а после проверки всех углов и размеров крепко фиксируются шпильками и гайками, а также, металлическими скобами.

Теперь готовый каркас туалета можно установить на место и зафиксировать, соединяя его с полом и рамой.

Завершающие работы

Теперь нужно установить раму для двери туалета. Обычно, размеры дверного проема для дачных туалетов стандартны – 180х90 см. Коробку собирают из бруса или толстых досок, фиксируют шпильками, отверстия для которых высверливают наискось.

Стены туалета теремка обшивают стругаными досками или кругляком, распущенным пополам. Прибивают древесину гвоздями с откусанными шляпками.

На крышу теремка тоже набивают доски, сначала укладывают верхнюю и нижнюю, затем заполняют пространство между ними. Доски кровли должны быть длиннее ширины туалета, в идеале они выступают на 18-20 см за уровень стен.

Крышу туалета теремка можно накрыть ондулином, гибкой черепицей или металлопрофилем. Главное, чтобы кровельный материал был нетяжелым. После этого набивают торцевые доски, закрывая боковую часть кровли, и устанавливают конек.

В верхней части фронтальной стены теремка вырезают окошко. Внутри туалета устанавливают полку для стульчака или монтируют унитаз.

Важно! Если решено ставить в теремок унитаз, нужно предварительно прибить к изнаночной стороне пола деревянные бруски – к ним будет крепиться тяжелая сантехника.

Осталось прикрутить к теремку ручку, петли, навесить дверь, покрыть построенный туалет лаком или покрасить краской.

Итоги

Построить туалет теремок своими руками достаточно просто, для этого не нужно быть профессиональным строителем и обладать особыми навыками.

Фото готовых теремков вдохновят хозяина дачи, остается лишь определиться с размерами и выбрать место для такой жизненно необходимой красоты.

bouw.ru

Дачный туалет Теремок своими руками

Первым делом требуется сделать фундамент для туалета своими руками. Размеры фундамента составляет 1,4 на 2 м. Глубина и ширина 0,25 на 0,25 м, а цоколь 0,2 м. Фундамент для дачного туалета засыпается боем кирпича, щебнем и прочими вещами, что имеются под рукой. После этого все заливается раствором. Внутри фундамента вырывается яма глубиной 0,8 м, после чего выкладывается цоколь.

Яма обкладывается толщиной в четверть кирпича, а цоколь в один кирпич.

Обратите внимание!

Дно при этом остается песчаным.

Когда строится дачный туалет Теремок своими руками, то древесину необходимо заготавливать заранее, чтобы она была одинаковая по плотности, структуре, качеству, виду и прочим параметрам. Чаще всего берется кругляк ели и отшлифовуется до нужного состояния, так как стоимость ели ниже, чем древесина других пород.

Далее следует заняться каркасом. Для этого берется два бруса длиной 1,4 метра, и сечением 11 на 11 сантиметров. Первый выкладывается с одного края фундамента, а второй ставится параллельно на расстоянии в 1,12 метра. Закреплять их пока не стоит.

Далее стоит заняться подготовкой пола. Для этого берутся брусья таких же размеров и из них сбивается пол шириной в 0,65 метра. После сбивки поверхность нужно отшлифовать с одной стороны, а с другой обработать автомобильной обработкой. Полученную конструкцию стоит выложить на нижний каркас, но закреплять еще рано, так как может потребоваться подгонка, если возникнут нестыковки. Если все нормально, то можно закреплять, и пол уже готов.

Каркас продолжает собираться из брусьев того же сечения. Здесь нужна длина в 1,5 метра для четырех стоек и по 2 метра для четырех стропил. Для прогона берется 1,3 метра. Все полученные части выкладываются по чертежу. После проверки с них можно срезать углы для закрепления при помощи гвоздей. Низ получившегося каркаса подрезается в одной плоскости, чтобы была возможность стать на пол.

Обратите внимание!

Все эти операции делаются на земле, так что нужно иметь ровную расчищенную площадку.

Затем ставится передняя и задняя часть каркаса в виде рам на брусья в соответствующем положении. Фиксация происходит при помощи крепких гвоздей. Все эти крепления пока носят временный характер, так как далее следует все дополнительно укрепить шпильками и скобами. Прогон соединяется в верхней части. Когда все размеры будут в очередной раз сверены, то можно приступать к креплению каркаса к полу и если все удачно, то закрепить скобами, которые изготавливаются из 6 мм проволоки. Передний брус и пол сшиваются 20 см гвоздями.

После этого ставится передняя часть каркаса, где будет находиться дверь. Эта часть изготавливается из бруса 5 на 10 см. Размер двери можно взять стандартный 1,9 на 0,8 метра и подогнать ее под дверь. После прочно закрепляются стыки конструкции при помощи шпилек с резьбой, гаек и шайб. Отверстия сверлятся наискось, через стропило и стойку.

Стоит обратить внимание!

Следует неглубоко рассверлить отверстия при помощи большего сверла, чтобы таким образом спрятать в углублении гайки.

Таким же образом закрепляется и дверная коробка. После того, как все будет закреплено, можно приступить к шлифовке, для чего и применяется кругляк. Его нужно распилить пополам при помощи пилы. Полученными половинками обшиваются все стороны каркаса. Поверхность должна выступать примерно на 12 см.

Кровля создается путем прибивания досок на стропила. Сначала пробивается верхняя доска, потом нижняя, а затем уже все, что должны находиться между ними. Это делается с обеих сторон. После крыша покрывается кровельными материалами, к примеру, ондулином. Затем нужно обрезать доску на обрешетке по краю и сделать пелену.

При помощи саморезов к стенкам прикручиваются направляющие. На них крепится доска полки для сиденья. Отверстие в доске вырезается электролобзиком. Окошко над дверью, виды петель и ручек двери остаются на усмотрение изготовителя. После всего этого можно покрасить туалет или вскрыть лаком.

vivoz-gbo.ru

Как построить туалет Теремок

На дачном участке можно построить туалет своими руками который по внешнему виду напоминает теремок из русских народных сказок. Крыша у такого теремка делается очень крутой, что придаёт ему необычный вид. Визуально кажется, что основным элементом такого теремка является крыша так как она занимает значительное место в конструкции.


Как построить туалет уличный Теремок

Делая такой дачный туалет размеры его можно задать любого размера. Обычно делают туалет с выгребной ямой или устанавливают ёмкость с торфом или с химическими элементами. Иногда эти теремки утепляют чтобы посещая их в зимний период находится в более комфортных условиях. Из-за крутого ската крыши такого теремка зимой не скапливается на нём снег. Постройка туалета начинается прямо на выгребной яме или на ровной площадке с которой его потом переносят и устанавливают на яму.


Построить туалет на даче фото

Выгребную яму на даче можно сделать из старых автомобильных покрышек вкопав их в землю. Боковая стенка в туалете делается не вертикально, а с небольшим уклоном в целях расширения пространства в туалете. Крыша делается сильно заострённой и поэтому половина высоты теремка занимает крыша. Внутри можно поставить в туалет унитаз или сделать широкую лавку с отверстием.


Как построить туалет на даче своими руками фото

Первым делом делается выгребная яма или закапывается ёмкость в которой будут скапливаться отходы вашей жизнедеятельности. Затем делают небольшой фундамент, ленточный шириной 0,25 м или столбчатый по углам 0,25 х 0,25 м. В глубину фундамент закапывают не глубоко около 30 см. На фундамент укладывают рубероид сложенный в два слоя чтобы поднимающая вода по фундаменту не переходила на деревянные конструкции. Из фундамента в нескольких местах должны торчать металлические штыри с помощью которых будет крепиться теремок к фундаменту. К столбчатому фундаменту сначала крепят лаги на которых будет строиться или крепиться к ним теремок.


Схема постройки дачного туалета теремок

Туалет собирают согласно чертежу туалета теремок. Согласно схеме туалета теремок сначала из брусьев собирают каркас всего туалета. Потом делают пол из досок и обшивают боковые и заднюю стенки.


Схема дачного туалета теремок вид сбоку

После этого приступают к изготовлению стульчака, а если будет устанавливаться унитаз то нужно будет под пол установить дополнительные бруски к которым будет крепиться унитаз. Переднюю часть теремка не нужно закрывать всю, а нужно в верхней части оставить отверстие которое будет работать как вентиляция в уличном туалете, а в дневное время суток как подсветка для туалета.


Чертежи дачного туалета теремок вид спереди

На крышу обычно укладывают профлист но предварительно нужно будет прибить к стропилам обрешётку на которой будут крепится профлист. Сверху на профлисты устанавливают конёк чтобы вода во время дождя не попадала под профлисты. Выступающие профлисты с торца обиваются снизу наличниками чтобы закрыть щель между профлистом и стропилами. В последнюю очередь на туалет из профнастила устанавливают дверь закрепив её на шарнирах. Затем с внутренней и наружной стороны на двери крепится защёлка и ручка.

Видео

В этом видео показано как сделать туалет на даче своими руками.

Возможно вам будет интересно:

stroisam2.ru

Загородный дом

Доброе время суток уважаемые читатели. В этой статье я хочу рассказать в деталях, как построить дачный туалет своими руками, который можно назвать не иначе, как «Зависть всех соседей»! Я расскажу, как это делали мы, а Вы можете корректировать исполнение по своему желанию и возможностям. Ничего особо сложного в нем нет.

Итак, сначала нужно сделать фундамент размером 140×200см, глубина и ширина 25×25см, цоколь — 20см (фото 1, 2). Как видно, фундамент мы засыпали боем кирпича и щебнем (что было под рукой), залили раствором марки 200 и оставили застывать. Затем внутри фундамента вырыли яму глубиной 80см. После чего начали выкладывать цоколь толщиной в один кирпич. Яму изнутри так же обложили в четверть кирпича, дно оставили песчаным.


фото 1. Заливаем фундамент

Фото 2. Выгребная яма

Переходим к самому туалету.
Первым делом мы заготовили древесину. По структуре, плотности, качеству и ровности ствола ель нам понравилась больше всего. Мы взяли кругляк ели, окоровали и отшлифовали его (фото 3 и 4).
фото 3. Коруем

Фото 4. Шлифуем

Можно приступать к раме для нашего строения. Вырезаем два бруса 11×11см длиной 140см (фото 5). Один выкладываем по переднему краю фундамента, второй на фундамент на расстоянии 112см от первого. Крепить пока не нужно.


фото 5. Вырезаем брусья

Подготавливаем пол из брусьев 11×11см длиной 140см. Сбиваем пол шириной 65см (фото 6). После чего, получившуюся поверхность тщательно отшлифовываем (фото 7). Обратную сторону мы обработали автомобильной отработкой.

фото 6. Сбиваем брусья

Фото 7. Шлифуем пол

Укладываем его на яму, но не крепим, чтобы подогнать в случае нестыковок. Пол готов, далее собираем раму. Мы это делали на земле, а потом поднимали и ставили на передний и задний брусья. Отрезаем по размерам бруски. Размеры приведены в чертежах (фото 8 и 9). 4 стойки по 150см, 4 стропила по 200см и прогон 130см. На земле, по чертежу, выкладываем бруски и только после проверки и подгонки, подрезаем в них углы и крепим между собой гвоздями. Низ получившейся рамы подрезаем в одной плоскости, чтобы она могла плотно встать на пол туалета. Лучше представить это помогут чертежи дачного туалета, приведенные ниже.

фото 8. Чертеж лицевой стороны дачного уличного туалета

Фото 9. Чертеж боковой стороны дачного уличного туалета

Ставим две, переднюю и заднюю, рамы на передний и задний брусья, которые лежат на фундаменте, и крепим гвоздями. Все описанные крепления временные, позже вся конструкция будет укрепляться скобами и шпильками. Сверху соединяем их прогоном.

После проверки всех размеров, можно крепить раму к полу. Для этого мы использовали скобы (фото 10). Их изготовили из проволоки диаметром 6 мм. Пол и передний брус сшиваем гвоздями 200мм.


Фото 10. Крепление пола скобой

Ставим в переднюю раму дверную коробку и закрепляем сверху и снизу. Коробка сделана из бруса 5×10см. Вставляем дверь стандартного размера 190×80см и подгоняем коробку под дверь (фото 11).

Фото 11. Дверь

Далее мы прочно закрепили стыки. Для всех креплений использовали шпильки с резьбой, шайбы и гайки. Сверлим отверстия наискось через стойку и стропило и стягиваем их шпилькой (фото 12). Важно! Неглубоко рассверливать отверстия бỏльшим диаметром сверла, чтобы спрятать гайки. Так делаем все четыре стыка.


фото 12. Крепление шва шпилькой

Дверную коробку можно крепить саморезом, но мы так же использовали шпильки (фото 13, 14). Подвесная сторона дверной коробки будет подвергаться большей нагрузке, поэтому мы закрепили её прочнее.

Продумывая обустройство загородного участка, многие стараются даже неприглядные функциональные и хозяйственные постройки сделать и оформить так, чтобы они гармонично вписывались в окружающий ландшафт.

В том, чтобы соорудить презентабельный и функциональный туалет на даче своими руками, нет ничего сложного. Достаточно лишь владеть базовыми навыками строительства и иметь под рукой необходимые материалы.

Варианты конструкций дачных туалетов

Планируя возвести на участке туалет на даче своими руками, прежде всего необходимо определиться с типом будущей конструкции.

Условно все уличные уборные можно разделить на два вида: с выгребной ямой и со сменной емкостью. Конструкции первого типа предполагают наличие вырытой в земле ямы. Уборные второго типа оборудуются специальными контейнерами для сбора отходов, наполненные торфом с опилками, либо специальным водным раствором.

Традиционный туалет с выгребной ямой. Это самый дешевый и доступный способ для реализации уличного санузла. Принцип его работы довольно прост: отходы жизнедеятельности попадают в выгребную яму, где жидкая часть которых частично впитывается в грунт и испаряется, а плотная составляющая накапливается. Для очистки выгребных емкостей прибегают к услугам ассенизаторских фирм.

Люфт-клозет. Он также оборудован выгребной ямой, но стенки которой полностью герметичны. Опорожнение выгреба в такой системе осуществляют только путем откачки, используя в качестве приемной воронки сам унитаз.

Пудр-клозет . Представляет собой конструкцию из постамента со стульчаком. Накопительная емкость для сбора нечистот, размещенная непосредственно под стульчаком, присыпана слоем торфа, обладающего влаговпитывающими свойствами. Рядом со стульчаком устанавливают совок с ведерком, наполненным опилочно-торфяной смесью. При каждом посещении уборной в бак с отходами подсыпают порцию свежего торфа. После наполнения емкости ее выносят в компостную кучу. За счет мобильности и компактности конструкции ее можно устанавливать как внутри жилого дома, так и в отдельно расположенной уличной кабинке.

Химический туалет. По типу напоминает пудр-клозет, в отличие от био-туалета переработка и расщепление нечистот в нем происходит под действием химических реагентов. Применяя жидкости на основе биобактерий, отходы жизнедеятельности можно превращать в полезное органическое удобрение, используя в качестве корневой подкормки растений.

Выбор места для постройки

Принципиальное значение при строительстве туалета для дачи своими руками имеет выбор места под его возведение. Он строго регламентируется положениями действующих нормативных документов, согласно которым:

  • Расстояние туалета до водозаборной скважины, колодца или водоема должно быть не менее 25-30 метров.
  • Уборная должна быть удалена от жилого дома на расстояние не менее 12 метров.
  • Выгребные ямы необходимо надежно изолировать.
  • При выборе места учитывать особенности местности и направление ветра.
  • При залегании на участке грунтовых вод на глубине до 2 метров, можно устанавливать только биотуалет, химический или пудр-клозет.
  • В случае залегания подземных вод на глубине от 2,5 метров можно возводить туалет с выгребной ямой или люфт-клозет.

Соблюдение этих мер предосторожности позволяет предупредить попадание сточных вод в питьевую воду.

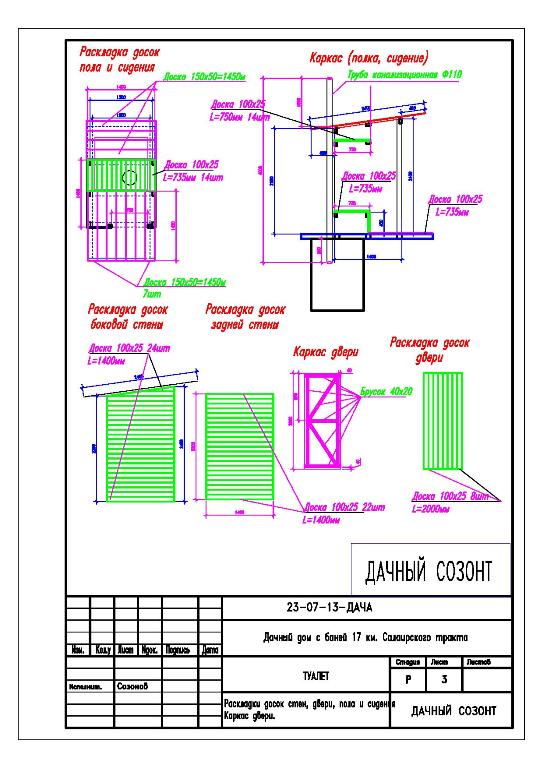

Составление схемы — чертежа и определение размеров

Перед началом строительства уличной уборной, необходимо определиться с размерами будущей конструкции. Первым делом составляют схему или чертеж. Форма и дизайн будущего домика ограничивается только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный теремок или оригинальный шалаш. При желании варианты чертежей дачных туалетов можно взять в интернете на тематических форумах.

Наиболее востребован классический домик с выгребной ямой. Самыми оптимальными размерами можно считать:

  • Высота от 2 до 2,3 метра;
  • Длина 1,5 -1,7 метра;
  • Ширина 1-1,2 метра.

Совет: Детализированная схема-чертеж с точными размерами позволит грамотно рассчитать габариты конструкции и объем необходимых материалов, предупредив тем самым возможные ошибки и лишние расходы.

Обустройство выгребной ямы

На месте установки уличного туалета выкапывают выгребную яму, придавая ей квадратную или круглую форму. Глубина ямы-септика не должна превышать 1,5 метров, а ее диаметр – 2,5 метра. Но как показывает практика, более функциональны выгребные ямы, имеющие круглую форму. Они отличаются повышенной прочностью и способны выдерживать большую нагрузку и давление.

Вырыв яму нужного размера, уплотняют ее основание. Вместо трамбовки дно можно выстелить подушкой из гравия. Чтобы обеспечить необходимую герметизацию устройства, стены ямы выкладывают кирпичной кладкой, либо же устанавливают бетонные кольца.

Кирпичную кладку укрепляют армированной сеткой или арматурой. Все стыки тщательно заделывают цементным раствором с последующим устройством гидроизоляционного слоя. Это позволяет уберечь урожай от нечистот и сохранять подземные воды от загрязнения.

Строительство туалетного домика

Проще всего соорудить туалетный домик из дерева. В качестве опоры будущей конструкции лучше использовать трехметровые деревянные брусья, либо металлические или бетонные столбы.

Материалы и инструменты для строительства туалета:

  • Деревянные брусья сечением 100х100 мм и 50х50 мм;
  • Обрезные доски или ДВП для обшивки;
  • Половые доски для обустройства площадки-пола;
  • Отрез рубероида в 1,5 метра;
  • Ножовка и рубанок;
  • Садовый бур;
  • Строительный уровень;
  • Саморезы, гвозди, молоток.

По периметру конструкции с помощью садового бура делают четыре лунки глубиной около одного метра, диаметр которых на 2-3 см больше размера опорных столбов.
По одному из концов каждой трубы обрабатывают битумной мастикой, которая препятствует гниению и образованию коррозии. Столбики по очереди погружают в лунки, заглубляя на 90-100 см и фиксируя их цементным раствором. Когда раствор приобретет достаточную прочность, можно переходить к возведению стен.

Совет: Стойки для задней стенки домика делают немного ниже, чтобы обеспечивать скат для крыши. На всех этапах монтажа необходимо контролировать вертикальность установки стоек с помощью строительного уровня.

Параллельно с опорными столбиками устанавливают балки для двери. Для придания прочности конструкции по периметру вертикальных стоек из брусьев того же размера выполняют верхнюю и нижнюю обвязку.

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом прокладывают рубероид, поверх которой из обрезных досок сколачивают площадку-пол.

На высоте около полуметра устанавливают перпендикулярные брусья, которые будут служить основой для крепления стульчака. Отступив на один метр от задней стенки, на этом же уровне выполняют вторую перемычку для обустройства сидения. Основу сидения обшивают листом ДСП или досками. Отверстие в сидении вырезают с помощью лобзика, рубанком зачищают все углы от заусениц. Для гидроизоляции передней части стульчака по внутренней стенке можно использовать плотную полиэтиленовую пленку.

Готовый каркас остается обшить листами ДВП или деревянными обрезными досками толщиной в 20 мм. Размещать доски можно как горизонтально, так и вертикально, закрепляя их на каркасе саморезами или гвоздями. При желании стены домика можно утеплить минеральной ватой либо листовым пенопластом.

На этом этапе работ стоит позаботиться об обустройстве вентиляционного окошка, которое параллельно с этим будет выполнять роль естественного освещения.
Дверной блок можно приобрести готовый либо соорудить своими руками. Его устанавливают так, чтобы он открывался наружу, и обрамляют наличником. Защелки устанавливают как внутри, так и снаружи туалета.

Обустройство крыши

Крышу можно выполнить из любого понравившегося кровельного материала: оцинкованного железа, черепица, шифера, поликарбоната или простых обрезных досок. Доски укладывают внахлест, фиксируя кровельными саморезами.

Свет в туалет можно провести от ближайшей постройки, кинув двухжильный алюминиевый провод и установив патрон с лампочкой мощностью в 40-60 Вт. Отличной альтернативой стационарному освещению может выступить светодиод, для обустройства которого не требуется прокладывать кабель. Светодиода на маленькой батарейке, способного освещать небольшое помещение, хватит на весь сезон.

Простой дачный туалет своими руками: видео

dachadizain.ru

Необходимо помнить, что существует достаточное количество различных норм и правил, которых нужно придерживаться для размещения клозета на улице. Основное правило, следуемое к соблюдению – создание условий, при которых будет осуществляться минимальный контакт отходов с грунтовой водой.

Правила размещения туалета на дачном участке

Перед тем, как сделать туалет на даче самому, важно изучить основные критерии, которых стоит придерживаться при выборе места его постройки:

  • Необходимое расстояние от ближайшего водного участка должно быть не менее 30 метров. Если геолокация водоема находится ниже по уровню от постройки, то сооружение нужно перенести в другое место или же ниже источника воды.
  • Расстояние от смежных ям таких, как подвал, погреб и так далее, должно быть не менее 15 метров.
  • Расстояние от жилых построек или других сооружений должно быть не менее 8 метров.
  • Расстояние от мест поселения или обитания животных – не менее 5 метров;
  • Расстояние от насаждений – не меньше 1 метра.
  • Расстояние от ограждения близлежащей территории – не менее 1 метра.
  • При постройке дачного туалета нужно также учитывать направление ветров, чтобы не беспокоить неприятным запахом своих соседей.

Будьте бдительны. Перед сооружением туалета необходимо уточнить уровень грунтовых вод. Постройка возможно только при их уровне более 2,5 м под землей.

В случае невозможности построить выгребную яму, вследствие протекания грунтовых вод, можно воспользоваться альтернативным вариантом и построить своими руками дачный туалет типа люфт-клозет или пудр-клозет. Альтернативным вариантом может выступать биотуалет. В подобных конструкциях отходы жизнедеятельности человека не коснутся грунтовых вод.

Требования к расположению построек на дачном участке, в том числе и туалетов

Внимание следует придать постройкам близлежащих колодцев или скважин, которыми пользуются ваши соседи.

Строгий учёт правил в соотношении построек на вашей территории и территории ваших соседей позволит вам правильно построить туалет на даче с соблюдением экологических норм.

Варианты исполнения туалетов на даче

Построить дачный туалет можно самостоятельно. Существует несколько методов постройки, которые напрямую зависят от вида сооружения. Самое популярные варианты исполнения дачного туалета:

  1. Туалет с выгребной ямой;
  2. Люфт-клозет;
  3. Пудр-клозет;
  4. Биотуалеты и химические туалеты.

Это самые распространенные виды дачных туалетов. Далее подробнее про каждый вариант исполнения.

Касательно первого вида, то дачный туалет с выгребной ямой представляет самый распространенный вариант клозета для дач временного проживания и представляю собой элементарную постройку над выгребной ямой.

Касательно вида «Люфт-клозет», он имеет в составе своего сооружение герметичную яму для отходов, которая по своим характеристикам и размерам может отличаться и иметь разные вариации. Для утилизации в туалете типа «Люфт-клозет» используется специальная машина ассенизационная, шланг которой опускается в выгреб через специальный люк, которые располагается сзади домика.

Третий вид «Пудр-клозет» представляет определенную емкость под самим седалом, которую в заданные промежутки времени необходимо очищать. После каждого использования туалета необходимо применение дополнительных средств утилизации, а именно присыпка торфом нечистот. Это самый дешевый вариант дачного туалета, но процесс чистки может вызвать некоторые неприятности.

Самым лучшим видом туалета для дачи при достаточном экономическом обеспечении может выступать биотуалет или туалет химический. Особенность использоваться такого туалета состоит в отсутствии надобности частой чистки за счет расщепления продуктов отхода специальными бактериями.

Как построить дачный туалет своими руками — необходимо выполнить несколько операций в указанной ниже последовательности.

Самый популярный туалет — с выгребной ямой. Это связано с простотой его эксплуатации. Процесс использования весьма прост и состоит в прямом попадании отходов в глубокую яму. При заполнении ямы более, чем на 70%, она требует соответствующей очистки.

Организация ямы – процесс не очень сложный и, в принципе, его можно выполнить своими руками. Выкопав яму нужной глубины (рекомендуемые ее параметры – 2×2 метра и в глубину 2 метра), следует перейти к укреплению стен ямы, которые в будущем послужат фундаментом для надземной постройки. Укрепить яму можно с помощью досок, которые перед этим необходимо обработать специальным антисептиком. Яму можно укрепить бетонными кольцами или с помощью кирпичной кладки.

Дно выгребной ямы желательно делать под наклоном вниз к задней стороне домика туалета, чтобы нечистоты опускались в сторону люка, с помощью которого производится очистка ямы.

При кирпичной кладке нужно соблюдать ее шахматный порядок, чтобы позаботиться о будущей очистке выгребной ямы. Последние шесть рядов кирпича кладутся без каких-либо щелей всплошную. Если же вы занимаетесь сооружением люфт-клозета, то он требует определенных усилий по организации полной герметизации ямы. Для достижения этой цели на дно полученной ямы заливается бетонная стяжка. Если же вы решили сделать кирпичную основу, то в конечном итоге она все равно заливается бетонным покрытием.

Для заливки бетона делается опалубка, которая может выполняться с помощью обыкновенных досок или брусков. После полного застывания бетона опалубочный каркас полностью демонтируется.

Деревянная опалубка

Необходимо помнить о надобности наличия отверстия для самого унитаза и реализации отверстий для вентиляции и откачки отходов.

Альтернативным вариантом очистки выгребной ямы может стать ее засыпка специальными химическими средствами или же полная ее засыпка и перенос туалета в другое место. Такой вариант будет интересен тем, кто не хочет постоянно заниматься очисткой выгреба.

На сегодняшний день существует много вариаций постройки или приобретения уже готовой туалетной кабинки.

Виды кабин

Строя дачный туалет, существует несколько вариантов его исполнения в зависимости от надземной постройки — кабины. Основными видами выступают:

  • Шалаш;
  • Скворечник;
  • Домик;
  • Избушка.

Рассмотрим подробнее.

  1. Особенности конструкций «Шалаш» определяются их конструктивной прочностью. К неудобствам можно отнести некомфортабельность размещения внутри постройки из-за недостаточности пространства выбранной формы.
  2. Скворечники по своим монтажным свойствам не тяжелее предыдущего типа кабины и по количеству материала также имеют меньшие затраты. Единственная разница – механически эта конструкция менее устойчива и обладает чрезмерной теплоотдачей. К плюсам относится уникальный дизайн и возможность размещения водонапорного бака сверху крыши.
  3. Вариант «Домик» — намного прочней и теплее предыдущих конкурентов. В использовании необходимых материалов для реализации отличается не сильно, зато декоративное оформление и отделочные работы имеют широкий спектр.
  4. Тип кабины «Избушка» требует большего расхода материалов, но очень прочна и устойчива практически к любым климатическим условиям. В такую кабинку возможна установка рукомойника, вешалки, зеркала и всего, что вы захотите. С точки зрения дизайнерских решений, может вписываться практически в любой интерьер.

Туалетный домик из дерева своими руками

В зависимости от финансового состояния и возможности работать, можно построить кабинку самостоятельно, что может осуществляться разными способами в зависимости от вида используемого материала. Далее рассмотрен процесс возведения домика из дерева типа «Скворечник» с выгребной ямой, укрепленной кирпичом.

При кирпичной кладке домика необходимо сделать фундамент, который обычно выходит за пределы выгребной ямы. Сами же стенки кирпичной конструкции должны быть выше земли на 10-15 сантиметров, чтобы на следующем шаге вокруг стенок разместить фундамент.

Стенки кирпичной выгребной ямы выступают на 10-15 сантиметров выше земли

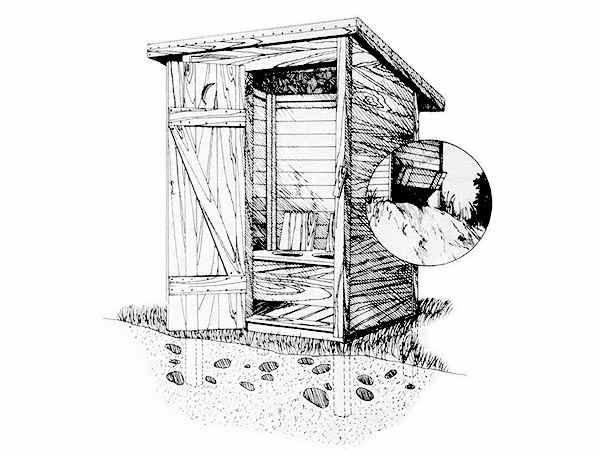

Зачастую на дачных участках используются деревянные туалетные кабинки. Прямоугольная форма домика и ее постройка организовывается деревянными брусками размером 100х100 мм. Дерево предварительно нужно обработать антисептиком для долгих годов его службы. При отсутствии под рукой антисептика, можно использовать разведенный битум в пропорции 1:1 с водой.

Для соблюдения правильного технологического процесса сооружения кабинки необходимо сделать гидроизоляцию между фундаментом и каркасом деревянной конструкции домика. Достигнуть этого можно с помощью прокладки полосы рубероида.

На рисунке ниже представлен пошаговый процесс сбора кабинки, описанный ниже под самим изображением.

Процесс сбора туалетной кабинки туалета из дерева
  1. Размещение фундамента вокруг кирпичных стен. На фундаменте кладется слой полосы рубероида с целью изоляции от воды (гидроизоляция).

    Фундамент для домика с наложенным слоем полосы рубероида

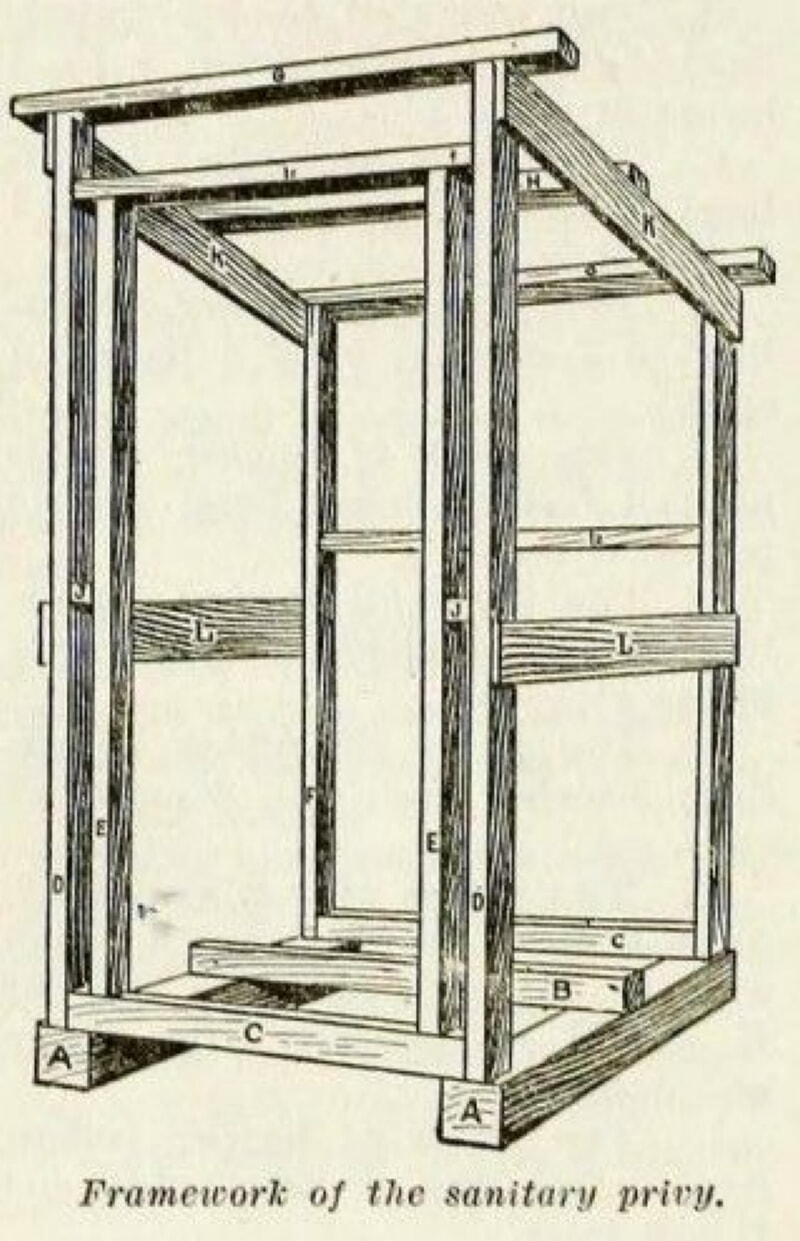

  2. Сверху фундамента устанавливается заранее собранный деревянный каркас, путем прикручивания.
  3. Следующим шагом делается пол кабинки, который должен быть достаточно крепки, чтобы выдерживать вес человека. С этой целью берется доска толщиной не менее 30 мм и прикручивается саморезами к ранее установленному каркасу.
  4. Сооружаются каркасы для передней и задней сторон кабинки из деревянных брусков. Уклон крыши дачного туалета решается установкой каркасов разной длины. Задний, как правило, делается по высоте меньшим, чем передний.
  5. Далее, установленные каркасы задней и передней сторон укрепляются соединением между собой поперечных брусков. При этом бруски крепятся в 2х местах: между каркасами примерно по середине высоты и на самом верху. Последние будут использоваться для крепления на них досок, чтобы получить крышу. Из конструктивных соображений верхние бруски должны выступать за пределы основы: спереди на 30, а сзади на 16 миллиметров. Не стоит зацикливаться на таких строгих размерах, небольшая погрешность допустима.
  6. Внутри кабинки устанавливается заранее подготовленный постаментный каркас высотой в 450 мм. Это самая распространенная высота, но вы можете сделать ее отличной, чтобы было удобно именно вам.
  7. Обшивка каркаса домика. Прекрасно подходит для этой роли фальшбрус, выполняющий функцию имитации цельной стены из бруса. Представляет собой такая имитация соединение между собой брусков с помощью шип-пазов.
    Фальшбрус — имитация бруса

    На одной стороне бруса находится шип, который засовывается в находящийся на противоположной стороне второго бруса паз. Это очень удобно. К самому каркасу имитация бруса крепится гвоздями или закручиванием саморезов. Во избежание попадания влаги в паз следите за тем, что он смотрел вниз всей конструкции, а шип вверх. Хорошими вариантами обшивки также являются вагонка или OSB. На этом же этапе производится обшивка постамента. На верхней доске вырезается отверстие, необходимых размеров для размещения в нем емкости.

  8. Начало покрытия крыши. На этом этапе на верхние поперечные бруски (перпендикулярно им и параллельно передней стороне кабины) крепятся доски небольшого размера с некоторыми расстоянием между собой.

    Также зашивается козырек со стороны дверей и доски крепятся между собой по периметру. В конечном итоге должна быть образована верхняя конструкция крыши с прямыми углами.

  9. Вопрос конечной готовности крыши решается наложением на нее шифера или черепицы.

Строя дачный туалет своими руками, не стоит забывать про его утепление. Конечно, без утепления можно и обойтись, но в зимнее время там будет очень холодно, что будет доставлять вам жуткий дискомфорт при нахождении внутри клозета. Для утепления домика дачного туалета может использоваться обшивка пенопластом. Внутри самого туалета необходима установка поперечных полос из дерева для организации самого стульчака.

При правильном расчете проекта и соблюдении норм стандартизации рекомендуемые размеры кабины, следующие:

  • Длина – 1-1,5 метра;
  • Ширина – метр;
  • Высота — 2,10 метра.
Двери для кабины

Обычно, в туалет устанавливают деревянные двери, купленные заранее или сделанные самими. Обшивка возможна теми же материалами, что и обшивался каркас. После, двери навешиваются на 2 петли в выемки, выточенные заранее.

Для закрытия дверей снаружи или изнутри может использоваться защелка или крючок. Чтобы дверь на открывалась во внутрь и с целью закрытия щелей, устанавливаются наличники.

После получения готового туалетного домика, он полностью пропитывается специальными материалами с целью защиты дерева от влаги и вредителей. Затем все покрывается лаком или краской.

Совершенно естественно – для такой постройки необходима вентиляция с целью удаления запахов, возникающих в процессе эксплуатации. Именно поэтому, дачный туалет, а точнее его корпус, изначально оснащается отверстием, в которое потом вставляется труба из пластика диаметром 100 мм и более.

Схема вентиляции в дачном клозете

Проведя трубу в выгребную яму на глубину более 20 см, обратный ее конец выводится по задней стенке на высоту более 20 сантиметров над уровнем крыши. Для улучшения вытяжки используется специальное приспособление – дефлектор.

Организация освещения

Проводить освещение в туалет или не делать этого зависит от времени вашего проживания на даче. Для экономии света в конструкции туалета может быть предусмотрено небольшое окошко.В качестве альтернативы могут применяться светодиодные фонарики или светильники на батарейках.

Организация хозблока

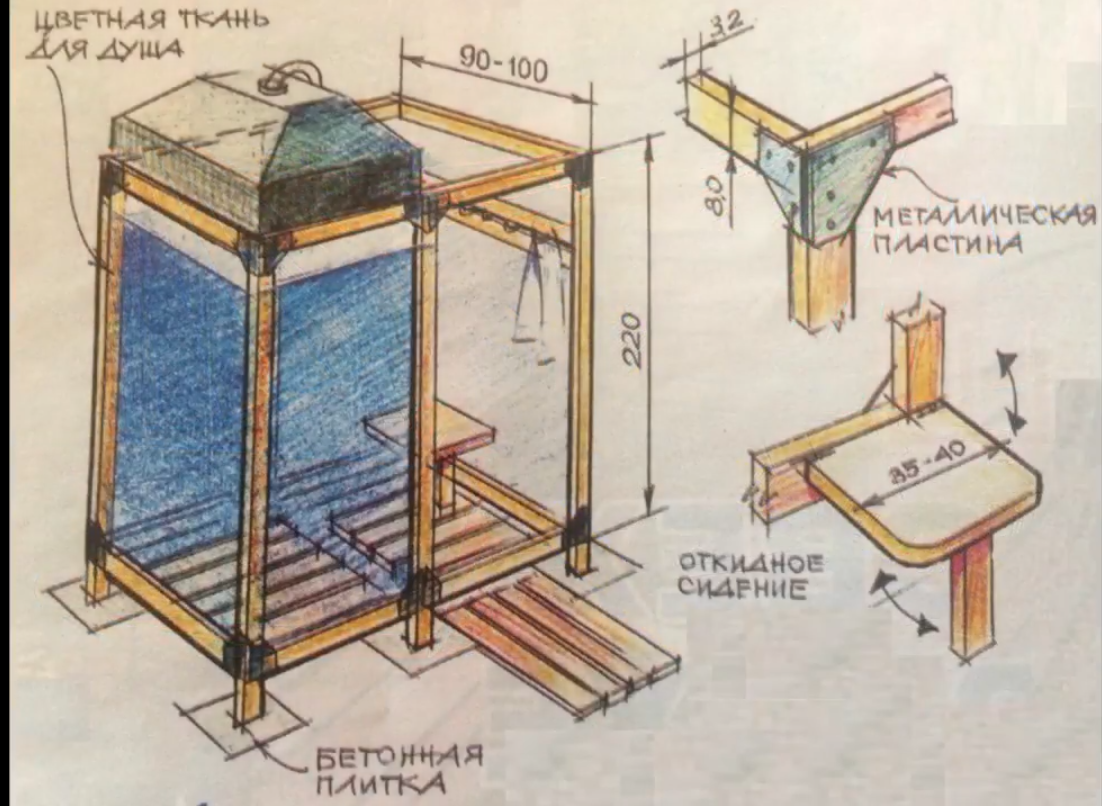

Для удобства эксплуатации иногда на дачах используется объединение туалета, душа и сарая одновременно. Получения конструкция в одном блоке занимает меньше места и с точки зрения отвода отходов экономически выгодная. Если проживание на даче происходит в летний период времени – это идеальный вариант.

Объединение в порядке склад-душевая-раздевалка-туалет называется в простонародье «Чебурашкой». Реализация схожа с постройкой кабины с помощью опорных столбов и деревянных брусков, но отличается размерами. При правильном монтаже и расположении обеспечивается компактность и целесообразность постройки в будущем процессе ее эксплуатации.

Как вы уже поняли, дачный туалет своими руками построить не так сложно, так как сей процесс не несет в себе никаких тяжелых технических операций. Дизайн кабины зависит только от ваших возможностей и фантазии. Главное помнить – решающий фактор удачной постройки дачного туалета является удобность его эксплуатации и правильность расположения.

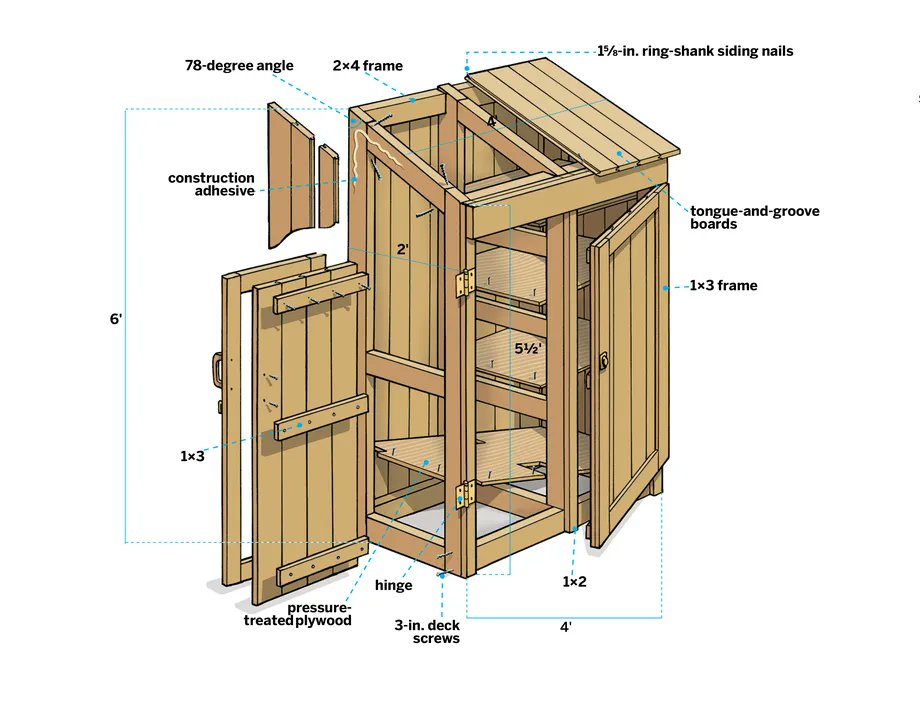

Чертежи

Если вы решили создать свое уникальное строение дачного клозета, то вам непременно понадобится самостоятельная разработка проекта и чертежа именно вашей конструкции, чтобы четко знать, в какой последовательности выполнять все работы, количество необходимых материалов и их размеры.

Но, если вам это не нужно, или же вы хотите взять за основу уже какое-то готовое решение, то вам вполне могут подойти типовые чертежи с нанесенными точными размерами для сооружения дачных туалетов, которые мы вам и предоставляем ниже. Все изображения имеют функцию увеличения по клику, поэтому вы сможете посмотреть их в полном размере, а также скачать к себе на компьютер, чтобы просмотр был более удобен.

Чертежи туалета типа «Скворечник»

dachniki.life

Итак, сначала нужно сделать фундамент размером 140×200см, глубина и ширина 25×25см, цоколь — 20см (фото 1, 2). Как видно, фундамент мы засыпали боем кирпича и щебнем (что было под рукой), залили раствором марки 200 и оставили застывать. Затем внутри фундамента вырыли яму глубиной 80см. После чего начали выкладывать цоколь толщиной в один кирпич. Яму изнутри так же обложили в четверть кирпича, дно оставили песчаным.

фото 1. Заливаем фундамент

фото 2. Выгребная яма

Переходим к самому туалету.

Первым делом мы заготовили древесину. По структуре, плотности, качеству и ровности ствола ель нам понравилась больше всего. Мы взяли кругляк ели, окоровали и отшлифовали его (фото 3 и 4).

фото 3. Коруем

фото 4. Шлифуем

Можно приступать к раме для нашего строения. Вырезаем два бруса 11×11см длиной 140см (фото 5). Один выкладываем по переднему краю фундамента, второй на фундамент на расстоянии 112см от первого. Крепить пока не нужно.

фото 5. Вырезаем брусья

Подготавливаем пол из брусьев 11×11см длиной 140см. Сбиваем пол шириной 65см (фото 6). После чего, получившуюся поверхность тщательно отшлифовываем (фото 7). Обратную сторону мы обработали автомобильной отработкой.

фото 6. Сбиваем брусья

фото 7. Шлифуем пол

Укладываем его на яму, но не крепим, чтобы подогнать в случае нестыковок. Пол готов, далее собираем раму. Мы это делали на земле, а потом поднимали и ставили на передний и задний брусья. Отрезаем по размерам бруски. Размеры приведены в чертежах (фото 8 и 9). 4 стойки по 150см, 4 стропила по 200см и прогон 130см. На земле, по чертежу, выкладываем бруски и только после проверки и подгонки, подрезаем в них углы и крепим между собой гвоздями. Низ получившейся рамы подрезаем в одной плоскости, чтобы она могла плотно встать на пол туалета. Лучше представить это помогут чертежи дачного туалета , приведенные ниже.

фото 8. Чертеж лицевой стороны дачного уличного туалета

Фото 9. Чертеж боковой стороны дачного уличного туалета

Ставим две, переднюю и заднюю, рамы на передний и задний брусья, которые лежат на фундаменте, и крепим гвоздями. Все описанные крепления временные, позже вся конструкция будет укрепляться скобами и шпильками. Сверху соединяем их прогоном.

После проверки всех размеров, можно крепить раму к полу. Для этого мы использовали скобы (фото 10). Их изготовили из проволоки диаметром 6 мм. Пол и передний брус сшиваем гвоздями 200мм.

Фото 10. Крепление пола скобой

Ставим в переднюю раму дверную коробку и закрепляем сверху и снизу. Коробка сделана из бруса 5×10см. Вставляем дверь стандартного размера 190×80см и подгоняем коробку под дверь (фото 11).

Фото 11. Дверь

Далее мы прочно закрепили стыки. Для всех креплений использовали шпильки с резьбой, шайбы и гайки. Сверлим отверстия наискось через стойку и стропило и стягиваем их шпилькой (фото 12). Важно! Неглубоко рассверливать отверстия бỏльшим диаметром сверла, чтобы спрятать гайки. Так делаем все четыре стыка.

фото 12. Крепление шва шпилькой

Дверную коробку можно крепить саморезом, но мы так же использовали шпильки (фото 13, 14). Подвесная сторона дверной коробки будет подвергаться большей нагрузке, поэтому мы закрепили её прочнее.

фото 13. Крепление дверной коробки шпилькой

фото 14. Крепление дверной коробки шпилькой

Всё скреплено и теперь переходим к облицовке. Как я говорил ранее, мы подготовили и отшлифовали кругляк. Теперь его нужно распустить вдоль. Для этого мы использовали цепную пилу (фото 15).

Обшиваем сначала боковые стороны, затем лицевую и заднюю, причём боковые планки обшивки (блокхаус) должны выступать с каждой стороны примерно на 12см (фото 16). Для крепления шляпки гвоздей обкусываем.

фото 16. Прибиваем блокхаус

Переходим к кровле, а точнее к обрешётке. Сначала на стропила прибиваем доску (фото 17). Первой прибиваем доску верхнюю, затем нижнюю, и только потом, равномерно распределяя доски между ними, крепим остальные. Делаем это с обеих сторон. С передней и задней стороны туалета, доска должна выступать на 18 – 20см.

фото 17. Набиваем обрешетку

Закрываем крышу нашего дачного туалета кровельным материалом, мы использовали ондулин (фото 18). Далее обрезаем доску обрешётки по краю кровли и делаем пелену (обшиваем торец и низ обрешетки обрезной доской).

фото 18. Фиксируем ондулин

Изнутри, на боковые стенки, крепим диагональные распорки (фото 19). К стенкам саморезами прикручиваем направляющие, на которые крепим доску полки-сиденья. Размеры указаны в чертеже (фото 20). Уже после того, как полка будет готова, в ней при помощи электролобзика вырезаем отверстие (фото 21).

фото 19. Диагональные распорки

фото 20. Чертеж сиденья дачного туалета

фото 21. Полка-сиденье

Для красоты и освещения над дверью можно врезать окошко (фото 22). Наше получилось размером 30×30см. Завесы, ручка и засов также могут послужить элементом декора деревянного туалета (фото 23, 24).

фото 22. Окошко

фото 23. Завес

фото 24. Ручка и засов

Перед тем как вскрывать лаком, всю конструкцию нужно слегка пройти шлифшкуркой, чтобы убрать заусенцы, грязь и следы от молотка. Мы использовали яхтенный лак, но главное, чтоб он был для наружных работ. Чудо-терем готов!.. (фото 25, 26, 27, 28).

фото 25. Уборная готова

фото 26. Уборная вид сбоку

фото 27. Уборная вид сзади

фото 28. Уборная готова

Доброе время суток уважаемые читатели. В этой статье я хочу рассказать в деталях, как построить дачный туалет своими руками, который можно назвать не иначе, как «Зависть всех соседей»! Я расскажу, как это делали мы, а Вы можете корректировать исполнение по своему желанию и возможностям. Ничего особо сложного в нем нет.

Итак, сначала нужно сделать фундамент размером 140×200см, глубина и ширина 25×25см, цоколь — 20см (фото 1, 2). Как видно, фундамент мы засыпали боем кирпича и щебнем (что было под рукой), залили раствором марки 200 и оставили застывать. Затем внутри фундамента вырыли яму глубиной 80см. После чего начали выкладывать цоколь толщиной в один кирпич. Яму изнутри так же обложили в четверть кирпича, дно оставили песчаным.


фото 1. Заливаем фундамент

фото 2. Выгребная яма

Переходим к самому туалету.

Первым делом мы заготовили древесину. По структуре, плотности, качеству и ровности ствола ель нам понравилась больше всего. Мы взяли кругляк ели, окоровали и отшлифовали его (фото 3 и 4).
фото 3. Коруем

фото 4. Шлифуем

Можно приступать к раме для нашего строения. Вырезаем два бруса 11×11см длиной 140см (фото 5). Один выкладываем по переднему краю фундамента, второй на фундамент на расстоянии 112см от первого. Крепить пока не нужно.


фото 5. Вырезаем брусья

Подготавливаем пол из брусьев 11×11см длиной 140см. Сбиваем пол шириной 65см (фото 6). После чего, получившуюся поверхность тщательно отшлифовываем (фото 7). Обратную сторону мы обработали автомобильной отработкой.

фото 6. Сбиваем брусья

фото 7. Шлифуем пол

Укладываем его на яму, но не крепим, чтобы подогнать в случае нестыковок. Пол готов, далее собираем раму. Мы это делали на земле, а потом поднимали и ставили на передний и задний брусья. Отрезаем по размерам бруски. Размеры приведены в чертежах (фото 8 и 9). 4 стойки по 150см, 4 стропила по 200см и прогон 130см. На земле, по чертежу, выкладываем бруски и только после проверки и подгонки, подрезаем в них углы и крепим между собой гвоздями. Низ получившейся рамы подрезаем в одной плоскости, чтобы она могла плотно встать на пол туалета. Лучше представить это помогут чертежи дачного туалета , приведенные ниже.

фото 8. Чертеж лицевой стороны дачного уличного туалета

Фото 9. Чертеж боковой стороны дачного уличного туалета

Ставим две, переднюю и заднюю, рамы на передний и задний брусья, которые лежат на фундаменте, и крепим гвоздями. Все описанные крепления временные, позже вся конструкция будет укрепляться скобами и шпильками. Сверху соединяем их прогоном.

После проверки всех размеров, можно крепить раму к полу. Для этого мы использовали скобы (фото 10). Их изготовили из проволоки диаметром 6 мм. Пол и передний брус сшиваем гвоздями 200мм.


Фото 10. Крепление пола скобой

Ставим в переднюю раму дверную коробку и закрепляем сверху и снизу. Коробка сделана из бруса 5×10см. Вставляем дверь стандартного размера 190×80см и подгоняем коробку под дверь (фото 11).

Фото 11. Дверь

Далее мы прочно закрепили стыки. Для всех креплений использовали шпильки с резьбой, шайбы и гайки. Сверлим отверстия наискось через стойку и стропило и стягиваем их шпилькой (фото 12). Важно! Неглубоко рассверливать отверстия бỏльшим диаметром сверла, чтобы спрятать гайки. Так делаем все четыре стыка.


фото 12. Крепление шва шпилькой

Дверную коробку можно крепить саморезом, но мы так же использовали шпильки (фото 13, 14). Подвесная сторона дверной коробки будет подвергаться большей нагрузке, поэтому мы закрепили её прочнее.


фото 13. Крепление дверной коробки шпилькой

фото 14. Крепление дверной коробки шпилькой

Всё скреплено и теперь переходим к облицовке. Как я говорил ранее, мы подготовили и отшлифовали кругляк. Теперь его нужно распустить вдоль. Для этого мы использовали цепную пилу (фото 15).

Обшиваем сначала боковые стороны, затем лицевую и заднюю, причём боковые планки обшивки (блокхаус) должны выступать с каждой стороны примерно на 12см (фото 16). Для крепления шляпки гвоздей обкусываем.


фото 16. Прибиваем блокхаус

Переходим к кровле, а точнее к обрешётке. Сначала на стропила прибиваем доску (фото 17). Первой прибиваем доску верхнюю, затем нижнюю, и только потом, равномерно распределяя доски между ними, крепим остальные. Делаем это с обеих сторон. С передней и задней стороны туалета, доска должна выступать на 18 – 20см.


фото 17. Набиваем обрешетку

Закрываем крышу нашего дачного туалета кровельным материалом, мы использовали ондулин (фото 18). Далее обрезаем доску обрешётки по краю кровли и делаем пелену (обшиваем торец и низ обрешетки обрезной доской).


фото 18. Фиксируем ондулин

Изнутри, на боковые стенки, крепим диагональные распорки (фото 19). К стенкам саморезами прикручиваем направляющие, на которые крепим доску полки-сиденья. Размеры указаны в чертеже (фото 20). Уже после того, как полка будет готова, в ней при помощи электролобзика вырезаем отверстие (фото 21).


фото 19. Диагональные распорки

фото 20. Чертеж сиденья дачного туалета

фото 21. Полка-сиденье

Для красоты и освещения над дверью можно врезать окошко (фото 22). Наше получилось размером 30×30см. Завесы, ручка и засов также могут послужить элементом декора деревянного туалета (фото 23, 24).


фото 22. Окошко

фото 23. Завес

фото 24. Ручка и засов

Перед тем как вскрывать лаком, всю конструкцию нужно слегка пройти шлифшкуркой, чтобы убрать заусенцы, грязь и следы от молотка. Мы использовали яхтенный лак, но главное, чтоб он был для наружных работ. Чудо-терем готов!.. (фото 25, 26, 27, 28).

фото 25. Уборная готова

фото 26. Уборная вид сбоку

фото 27. Уборная вид сзади

фото 28. Уборная готова

Для некоторых дача – это просто собственный земельный участок за городом. Конечно, со временем на нем появится дом, территория будет огорожена забором, но пока это – земля, и все. Что нужно строить здесь в первую очередь? Сарай для садового инвентаря? Тоже надо, но не первостепенно.

Дачный туалет своими руками

Первым делом требуется возвести такую ответственную и необходимую конструкцию как туалет. Не проситься же постоянно к соседям по нужде. Нетрудно построить туалет на даче своими руками, пошаговая инструкция для этого не представляет чего-то сложного, поэтому справиться с работой удастся и без опыта.

Выбор места

Туалет не может располагаться где угодно, есть некоторые требования, которые следует соблюдать при возведении такой постройки.

Туалет должен:

  • Стоять не меньше чем в 30 м от источника воды.
  • Не должен находиться на границе соседнего участка (не менее 1 м от границы).
  • Быть не ближе 5 м от жилого здания, палатки и т.п.

Если дача находится на участке с неровным рельефом, колодец должен располагаться выше туалета. Таким образом, прежде чем построить туалет на даче своими руками, требуется правильно составить чертеж.

Определиться надо не только с местом, размерами и материалом изготовления, необходимо также учесть розу ветров, дабы избежать проникновения специфического аромата из туалета, скажем, на террасу, где так приятно попивать чаек в вечернее время.

Если проект предполагает наличие выгребной ямы, сразу нужно подумать о возможности подъезда машины ассенизаторов к туалету. Сразу отметим, что на участке с высоким уровнем подземных вод делать выгребную яму не рекомендуется.

Тип конструкции

Существует несколько основных типов туалетов:

  • люфт-клозет;
  • био-туалет.

Каждый отличается своими особенностями, с которыми надо ознакомиться, перед тем, как сделать туалет на даче. И опираться здесь на личные предпочтения можно, перед тем, как правильно выбрать тип конструкции, наиболее удачно подходящей существующим условиям.

Конструкция с выгребной ямой

Простейший туалет, используемый с незапамятных времен. Не нужны никакие емкости, и четкий чертеж вряд ли нужен, если будет строиться такой туалет, вполне хватит эскиза. Построить летний деревянный туалет не очень сложно, начинать следует собственно с рытья ямы для отходов, при этом помня, что они должны будут как-то доставаться.

Затем идет устройство будки туалета. Да, добавим, что после заполнения ямы она может засыпаться, а, так сказать, надземная часть постройки (будка) переносится на новое место – новую яму. Здесь хорошо, когда уличный туалет деревянный, такой будет легче тягать с места на место.


Кстати, рекомендуется заблаговременно сделать чертеж, где будут указаны последующие места расположения туалета, если его планируется перемещать. Так, через время не будет неприятностей, связанных с тем, что место, где должен находиться новый деревянный теремок, занято. А переносят уличный летний туалет раз в 2-3 года.

Таким образом, построить туалет с ямой легко, что является плюсом. Но вот неприятный запах, который идет из него, – это, конечно, большой недостаток, и забывать о нем не следует.

Что касается непосредственно постройки туалета, инструкция будет такой:

  • роется яма 1,5-2 м глубиной;
  • стенки ее укрепляют досками, кирпичом или бетонными кольцами;
  • внутрь можно поставить старую бочку или выложить яму автомобильными покрышками;
  • дно бетонируется или засыпается щебенкой;
  • щели конопатятся до герметичности.

Затем идет установка домика. Он ставится на четыре кирпичных столбика – фундамент, защищающий деревянный корпус от сырости. По виду это может быть теремок, скворечник, иная форма. Кирпичные столбики сверху изолируют с помощью рубероида. Чтобы правильно определиться с размерами и не ошибиться с количеством стройматериалов, предварительно рекомендуется все же составить проект.

На столбы кладется рама из бруса 100х100, грунтованная и окрашенная.

По углам производится установка четырех стоек, которые крепятся при помощи металлических пластин. Поскольку требуется обеспечить уклон крыши, задние стойки делаются короче передних. Над самой выгребной ямой для туалета делается каркас для сидения.

Вверху монтируются балки для крыши, на которые стелется рубероид и шифер. На будку с шагом 15 см прибиваются брусочки, на которые крепится финальная обшивка. Чтобы обшить строение внутри, используется пластик или деревянная вагонка. Венчает работу устройство освещения.

Вентиляция

Выгребная яма – это источник неприятного запаха. Можно использовать освежитель воздуха, чтобы как-то нейтрализовать его, но более правильно сделать вентиляцию. Проект постройки всего туалета непременно должен включать ее схему.


Вентиляционной трубой послужит обычная пластиковая канализационная 100-милиметровая труба. Она при помощи хомутов крепится к задней стенке будки туалета. Поможет грамотно составленный чертеж. Одним концом трубу проводят через отверстие в подиуме, ведущем в яму, оставляется отрезок в 100 мм. Над крышей будки трубка должна выступать на 200 мм. Место, где трубка встречается с выгребной ямой, изолируется паклей с битумной мастикой. Вверху отверстие трубки закрывается дефлектором.

Считается, что возводить на грунте туалет без каких-либо дополнительных мер по укреплению можно, если его несущая способность – не меньше 1,7 кг/см². Как правило, размеры кабинки туалета в плане редко бывают больше 2,5-3 м², а хозяйственного блока 15-20 м². Слишком пучинистой считается почва, которая пучится уже при промерзании на 12%.

Более всего пучится гумус. Если взять его слой в 50 см и умножить на 0,12 – получим 6 см. Рекомендуется, чтобы чертеж учитывал именно эту величину.

На однородной рыхлой почве равномерно вспучивающаяся поверхность – размеры по горизонтали равны 100 абсолютным величинам пучения; здесь 6 м.

Туалет с размерами 6х6 м в плане встретить вряд ли получится, значит, туалет можно возводить без фундамента.

Постройка

Как говорилось, построить деревянный или какой другой туалет поможет проект. Пошаговая инструкция, которую должен иметь чертеж, следующая:

  • Определяются размеры: глубина – 1 м, ширина – 1,5 м, высота – не меньше 2,2 м. Далее, опираясь на проект, размечаем участок.

  • Что нам дальше велит делать проект? Конечно, изготавливать каркас. Данная конструкция может представлять собой коробку, сваренную из металлических уголков. Несущих уголка должно быть четыре. На эти уголки крепится деревянный стульчак. Аналогичный каркас может быть сделан из деревянного бруса 50х60 мм.

  • Обшить будку можно: шифером, пиломатериалами, металлическими листами, профнастилом. Также можно по-морскому – шлюпочной доской. Эта доска лучше показывает себя в местности с обильными осадками, однако порывы сильного ветра она держит несколько хуже, чем шпунтовая.
  • Крыша туалета. Проект может предусматривать сразу несколько вариантов устройства крыши. Материалом кровли может быть: шифер, кровельное железо, дерево. Деревянная крыша туалета покрывается рубероидом для защиты от влаги. Наклон делается к задней стене.

  • Неважно, что подразумевает ваш проект – деревянную дверь или пластиковую покупную, над ней, на участке до крыши туалета, должно быть проделано отверстие для естественного освещения кабинки в дневное время. Механизмом закрывания двери может быть: защелка, шпингалет, крючок, простой замок. Защелки, кстати, должны быть и внутри.
  • Интерьер. В кабинке туалета на стену вешается деревянный короб для засыпки. В уголок ставится ведро или короб для использованной туалетной бумаги. Под стульчаком должна быть емкость для нечистот объемом 20-30 л, если нет выгребной ямы. В принципе, внутри туалета может быть даже умывальник, под который устанавливается ведро для грязной воды.

Теремок

Нередко дачников интересует проект туалета-теремка. Чертеж изготовления данной конструкции они хотят найти, так как теремок выглядит весьма оригинально. Особенно отличает конструкцию крыша стреловидной формы, добавляющая конструкции несколько волшебный вид. Однако использовать туалет как полагается подобный дизайн не мешает.


  • «Теремок» хорош не только тем, что здорово выглядит. Стреловидная крышка, которую предусматривает проект при выборе такого варианта туалета, позволяет избежать хлопот с накоплением на крыше постройки снега, а значит, протекания кровли в дальнейшем. Это особенно важно для регионов, где обильные снегопады не редкость.
  • Лучше других конструкций защищен от ветра.
  • Такая форма может даже сделать туалет украшением дачи.
  • Изготовить теремок несложно из разного материала.
  • Относительно небольшая стоимость.
  • Вытянутая форма крыши туалета является не особо практичной, иногда это неудобно.
  • Строительство более сложное, чем корпусов другого типа, так как очень важно точное соблюдение геометрии углов для получения симметрии. Дверь, как правило, нужно делать с закруглением вверху. Из-за этого строительство тоже усложняется.

Схема


Кажется, что самый главный элемент данной конструкции – это крыша, а вовсе не каркас и стены. Ведь кровля – самый большой из элементов. Взглянув на проект, можно увидеть, что по размеру кровля действительно больше высоты конструкции, потому и создается впечатление ее массивности.

Боковой план показывает, что крыша больше длины всей конструкции.

В отношении внутренних размеров можно сказать, что схема напоминает лавку, полностью перекрывающую свободную поверхность. Все это нетрудно заменит и установить унитаз.

Для изготовления данной конструкции понадобится:

  • электрический лобзик;
  • пила;
  • молоток;
  • гвозди;
  • кирпичи;
  • брусья;
  • цементный раствор;
  • ондулин;
  • рулетка.

От других моделей туалет «теремок» отличается также тем, что каркас его будто усеченный. От основания его расширение идет, пока он не упирается в крышу.

При строительстве «теремка» древесину заготавливают заранее: она должна иметь одинаковую плотность, структуру, прочие параметры. Чаще используется кругляк ели и шлифуется до требуемого состояния. Дело в том, что ель дешевле других пород дерева.

Видео: Дачный деревянный туалет своими руками

Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но можно сделать украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.

Особенности теремка

Дачный туалет-теремок выглядит как домик с очень острой и высокой крышей, скаты которой доходят, как минимум, до середины строения. По фото готовых туалетов можно понять, что внутри теремка просторнее, нежели в обычном туалете прямоугольной формы. Это благодаря наклонным боковым стенам и скатам кровли, существенно увеличивающим внутреннее пространство теремка на уровне середины стен, пол, при этом, имеет тот же размер, что и в стандартной конструкции.

Получается, для строительства туалета-теремка не потребуется больше места, но внутри него будет просторно и уютно.

Есть еще несколько плюсов такого типа конструкции:

  1. Длинные скаты надежно защищают боковые поверхности туалета-теремка от сквозняков и сильного ветра. Рекомендуется располагать теремок так, чтобы одна из его боковых стен находилась с подветренной стороны.
  2. Туалет-теремок просторный, поэтому его спокойно можно утеплять с помощью любого изоляционного материала и использовать в зимнее время года — места в туалете-теремке достаточно.
  3. На сильно покатой крыше не будет скапливаться снег, там не застаивается вода, что сводит к минимуму вероятность протечек кровли и ее деформации вследствие нагрузки.
  4. Если украсить туалет-теремок красивыми деталями (коваными навесами, щеколдами, резным окошком) получится настоящий сказочный домик, который, действительно, не стыдно показать соседям и гостям.
  5. Туалет типа теремка подходит и для установки на обычную выгребную яму, и для современных торфяных и химических перерабатывающих систем.

Совет! Еще больше увеличить свободное пространство внутри теремка можно, установив унитаз вместо привычного для дачи стульчака и лавки.

Есть в конструкции туалета-теремка и некоторые недостатки, например, для кровли потребуется большее количество материала, а стоит он недешево. Зато стены туалета можно сделать практически из любого материала, вполне подойдет древесина, остатки кирпича, шлакоблока или пенобетона. Можно использовать даже толстую фанеру — все зависит от возможностей и фантазии мастера.

Очень важно во время строительства туалета такой сложной формы, как теремок, соблюдать все углы и точно вымерять размеры, иначе детали впоследствии не будут стыковаться между собой.

Как построить туалет теремок своими руками

Воодушевившись фото готовых теремков, можно приступать к работе. Первым шагом домашнего мастера должен быть выбор схемы постройки и набросок ее чертежа. Чертеж дачного туалета типа теремок доказывает, что крыша занимает большую часть всей конструкции.

С размерами туалета-теремка определяются еще на этапе проектирования. Практика показывает, что теремка со сторонами 140х200 см оказывается вполне достаточно для комфортного использования.

Важно! Если места на участке недостаточно, можно уменьшить размеры туалета-теремка. Высоту строения тоже возможно изменить в меньшую сторону, но в таком случае придется делать полукруглую или треугольную дверь.

В самом начале стоит подумать и о наличии окна, а также, о такой важной части любого дачного туалета, как вентиляция. Вентиляционное отверстие должно находиться как можно выше, чтобы тяга была сильнее, и внутри строения атмосфера была комфортной. В постройках летнего типа вполне можно совместить вентиляционный канал с окном, при этом, просто вырезают отверстие в верхней части передней стенки туалета-теремка.

Для всесезонного утепленного туалета-теремка окошко лучше застеклить, а вентиляцию можно вывести с помощью трубы прямо на крышу.

Когда все нюансы строительства продуманы, можно приступать непосредственно к работе над туалетом.

Создание фундамента для туалета-теремка

Обычно, дачный туалет-теремок строится, все-таки, из дерева. Древесина доступна, стоит дешевле каменных материалов, работать с ней легко даже в одиночку. Вес деревянного туалета теремка будет небольшим, поэтому ставить его можно на облегченный фундамент.

Подойдут фундаменты двух типов: ленточный и столбчатый. Для создания ленточного фундамента под туалет выкапывают траншею глубиной около 25-30 см, ширина ее составляет, примерно, 20 см. Внутрь ямы засыпают битый кирпич, булыжники, щебень, строительные отходы, выкладывают арматуру, впоследствии все это заливают бетоном на основе цемента. Когда фундамент застынет, можно приступать к строительству самого туалета-теремка.

Столбчатый фундамент представляет собой четыре столба, размером 25х25 см, расположенных по углам будущего туалета. Глубина ям для столбов тоже небольшая — около 30 см. Можно выложить столбики из кирпича или шлакоблока или залить их бетоном, предварительно установив внутрь ям металлическую арматуру.

Внимание! Металлические пруты арматуры обязательно должны выступать из фундамента, ведь именно к ним будет крепиться каркас туалета-теремка.

Внутри застывшего фундамента выкапывают выгребную яму или углубление для установки химического очистителя отходов. Стены обычной выгребной ямы можно выложить кирпичом, шлакоблоком или резиновыми автопокрышками. Дно нужно засыпать щебнем и песком, чтобы улучшить дренаж и повысить впитываемость.

Строительство каркаса туалета теремка

Каркас туалета теремка собирается на ровной поверхности, недалеко от готового фундамента. В качестве материала используется деревянный брус, лучше взять древесину хвойных пород, она лучше переносит атмосферное влияние и разницу температур.

Сам каркас туалета собирают из бруса, сечением 11х11 см. Длина брусьев соответствует ширине туалета теремка и равняется 140 см. Брусья выкладывают параллельно друг другу с коротких сторон фундамента. Предварительно фундамент туалета теремка изолируют от древесины двумя слоями рубероида.

Теперь на готовый каркас набивают доски пола. С лицевой стороны половую доску теремка шлифуют, а с изнаночной покрывают отработкой автомобильного масла, чтобы дерево не гнило.

По углам туалета теремка устанавливают четыре вертикальных стойки из бруса того же сечения. Высота стоек, примерно, 150 см. Устанавливать их можно строго вертикально или сделать небольшое отклонение наружу туалета, чтобы увеличить площадь постройки.

К брусьям крепят стропила кровли, их длина составляет около двух метров. Теперь все детали туалета скрепляются горизонтальными балками, которые укладываются на торцы опорных столбов.

Внимание! Деревянные части туалета крепятся сначала гвоздями, а после проверки всех углов и размеров крепко фиксируются шпильками и гайками, а также, металлическими скобами.

Теперь готовый каркас туалета можно установить на место и зафиксировать, соединяя его с полом и рамой.

Завершающие работы

Теперь нужно установить раму для двери туалета. Обычно, размеры дверного проема для дачных туалетов стандартны — 180х90 см. Коробку собирают из бруса или толстых досок, фиксируют шпильками, отверстия для которых высверливают наискось.

Стены туалета теремка обшивают стругаными досками или кругляком, распущенным пополам. Прибивают древесину гвоздями с откусанными шляпками.

На крышу теремка тоже набивают доски, сначала укладывают верхнюю и нижнюю, затем заполняют пространство между ними. Доски кровли должны быть длиннее ширины туалета, в идеале они выступают на 18-20 см за уровень стен.

Крышу туалета теремка можно накрыть ондулином, гибкой черепицей или металлопрофилем. Главное, чтобы кровельный материал был нетяжелым. После этого набивают торцевые доски, закрывая боковую часть кровли, и устанавливают конек.

В верхней части фронтальной стены теремка вырезают окошко. Внутри туалета устанавливают полку для стульчака или монтируют унитаз.

Важно! Если решено ставить в теремок унитаз, нужно предварительно прибить к изнаночной стороне пола деревянные бруски — к ним будет крепиться тяжелая сантехника.

Осталось прикрутить к теремку ручку, петли, навесить дверь, покрыть построенный туалет лаком или покрасить краской.

Итоги

Построить туалет теремок своими руками достаточно просто, для этого не нужно быть профессиональным строителем и обладать особыми навыками.

Фото готовых теремков вдохновят хозяина дачи, остается лишь определиться с размерами и выбрать место для такой жизненно необходимой красоты.

Как построить дачный туалет своими руками.

Тема сегодняшней статьи как построить дачный туалет своими руками. В качестве уличного удобства наш выбор пал на туалет с выгребной ямой. О том, как правильно обустроить выгребную яму я расскажу в следующий раз, а сегодня заострим внимание на туалетной кабинке, как говорится «голове» дачного туалета.

Немного лирики. Каждый из нас, как  человек цивилизованный, стремиться сделать свой быт более комфортным. Избалованные городскими условиями проживания, мы неохотно привыкаем к спартанским реалиям загородного участка. Из-за отсутствия элементарных условий — таких как душ, а  тем более туалет, дачное проживание становиться порой затруднительным. Вот и приходиться, как-то выходить из сложившейся ситуации. Сегодня одну из таких задач, а именно устройство дачного туалета, мы с вами решим.

Прежде чем, приступить к постройке, сначала необходимо определить  глубину залегания грунтовых вод, для этой цели лучше вызвать специалиста. Затем выбираем место под строительство, как это сделать я писал здесь.

Основной материал, который мы будем использовать для строительства – это дерево. Заранее подготавливаем брусок сечением 50х50 мм, либо 40х40 мм, ну естественно сухой. Закупаем доску, которой будет  обшивать наш туалет, в данном случае это имитация бруса, внешне напоминает большую вагонку толщ 20 мм. В качестве обшивки для стен можно применять другой материал, например блок-хаус, либо обычную  вагонку и т.п. Так же приобретаем наличник и деревянный уголок. Из инструмента нам понадобиться  шуруповёрт, электролобзик, электропила, хотя можете воспользоваться простой ножовкой, ну и конечно уровень, рулетка и карандаш.

Туалет будет иметь классическую форму «скворечник», со следующими размерами по каркасу 100 см – ширина, 110 см – глубина, и 210 см — высота.  Размеры можете делать на своё усмотрения, увеличивать или уменьшать. В качестве кровельного материала подойдёт обычный шифер, мягкая кровля, металлический профлист, мы же выбрали ондулин. Он не подвержен коррозии, надёжен, не вызывает особых сложностей при  монтаже. В качестве унитаза будем строить классический прямоугольный постамент, такая конструкция испытана годами.

Этапы строительства дачного туалета. Подробный чертёж.

1. Заранее подготавливаем яму. Делаем небольшой фундамент в виде буквы «П».

2. Собираем нижний каркас — дно туалета, по следующему чертежу.

3. Между фундаментом и деревянным каркасом прокладываем изоляцию — рубероид.

4. Прикручиваем днище к фундаменту на анкерные болты. Так мы закрепим постройку и предотвратим заваливание.

5. Настилаем пол, используем сухую доску толщиной от 30 до 50 мм – полы должны быть крепкими. Крепим доску на саморезы.

6. Из бруска собираем передний каркас по следующий схеме.

7. Собираем задний каркас дачного туалета.

8. Выставляем готовые каркасы на днище, выравниваем края. Скрепляем передний и задний каркасы между собой. Крутим дополнительные бруски.

9. Делаем постамент – место для сиденья. Собираем его по следующей схеме. Высота постамента — 45 см.

10. Оставляем постамент в покое, к нему мы ещё вернёмся немного позже. Приступаем к обшивке каркаса, для этого используем имитацией бруса. Зашивать начинаем снизу вверх. Имитация бруса выполнена по технологии шип-паз. Начиная обшивку, следим, что бы шип доски был направлен вверх, а паз направлен вниз. Это предотвратит ‚ скапливание влаги в пазе. Доску крепим на гвозди или саморезы. Вырезаем окошко.

11. Возвращаемся к постаменту. Зашиваем. Для удобства приобретём стульчак с крышкой, как на обычном унитазе. Прикидываем примерное расположение, очерчиваем внутреннюю дырку стульчака. Вырезаем дырку электролобзиком.

12. Приступаем к крыше, собираем и подшиваем поэтапно, как показано на фото.



13. Собираем дверь, обшиваем, сажаем на петли.



14. Закрываем дверные щели наличником. Он так же служит ограничителем хода двери  внутрь туалета.

15. Красим туалет пропиткой для дерева внутри и снаружи. Это предохранит древесину от жучка плесени, внешних атмосферных воздействий. Поверх пропитки можно пройтись  лаком.

16. Кроем крышу. Для этого нам понадобиться 2 листа ондулина. Закрепляем его на специальные гвозди. Прикидываем размеры, отрезаем лишнее.

17. Теперь вешаем фурнитуру: ручки, шпингалет, стульчак.



Туалет готов!!!

Можно так же сделать свет в туалетной кабинке, повесив такой  вот фонарик на батарейках, включается от нажатия. Удобно, особенно в тёмное время суток.

Теперь, когда вы научились строить дачный туалет своими руками пора задуматься и о строительстве душа для этого нужно прочитать статью про душ. А так же советую посмотреть книгу Практичный летний душ и туалет на даче — Доброва Е.В.,много полезного касательно вопроса строительства туалета на даче.

Туалет избушка подробный чертеж с размерами. Туалет на даче своими руками чертежи размеры теремок

Для подсоединения сантехнических приборов к сети водоснабжения используется гибкая подводка для воды. Она востребована при подключении смесителей, душевых кабин, унитазов и других точек водозабора, и существенно упрощает процесс монтажа. Гибкая подводка также применяется при установке газового оборудования. Она отличается от аналогичных приспособлений для воды технологией изготовления и особыми требованиями безопасности.

Характеристики и виды

Гибкая подводка для подключения сантехники представляет собой шланг разной длины, изготовленного из нетоксичной синтетической резины. Благодаря эластичности и мягкости материала он легко принимает нужное положение и позволяет проводить монтаж в труднодоступных местах. Для защиты гибкого шланга предназначен верхний армирующий слой в виде оплетки, которую выполняют из следующих материалов:

  • Алюминия. Такие модели выдерживают не более +80 °C и сохраняют функциональность в течение 3 лет. При повышенной влажности оплетка из алюминия склонна к появлению ржавчины.
  • Нержавеющей стали. Благодаря такому армирующему слою срок службы гибкой подводки для воды составляет не менее 10 лет, а максимальная температура транспортируемой среды — +95 °C.
  • Нейлона. Такая оплетка применяется для изготовления усиленных моделей, которые выдерживают температуру до +110 °C и рассчитаны на интенсивную эксплуатацию в течение 15 лет.

В качестве крепежа используются пары гайка-гайка и гайка-штуцер, которые изготавливаются из латуни или нержавеющей стали. Приспособления с разными показателями допустимой температуры различаются цветом оплетки. Синие применяются для подсоединения к трубопроводу с холодной водой, а красные — с горячей.

При выборе подводки для воды нужно обращать внимание на ее эластичность, надежность крепежа и назначение. Обязательным также является наличие сертификата, который исключает выделение резиной токсичных компонентов в процессе эксплуатации.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

  • шланги из ПВХ, которые армированы полиэфирной нитью;
  • из синтетической резины с оплеткой из нержавеющей стали;
  • сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Дренаж – гидромелиоративное мероприятие по отводу избытка грунтовых вод.

Если у вас долго не уходит вода с территории участка, происходит оглеение почвы, если быстро пропадают (вымокают) кустарники и деревья, надо срочно принимать меры и проводить дренаж участка.

Причины переувлажнения почвы

Причин переувлажнения почв несколько:

  • глинистая тяжелая структура почвы со слабой водопроницаемостью;
  • водоупор в виде серо-зеленых и красно-бурых глин расположен близко к поверхности;
  • высокое залегание грунтовых вод;
  • техногенные факторы (строительство дорог, трубопроводов, различных объектов), которые препятствуют естественному дренажу;
  • нарушение водного баланса строительством оросительных систем;
  • ландшафтный участок находится в низине, балке, ложбине. В этом случае большую роль играют атмосферные осадки и приток воды с более высоких мест.

Чем чреват избыток влаги в почве

Результаты этого явления вы видите сами – погибают деревья и кустарники. Почему это происходит?

  • снижается содержание кислорода в почве и повышается содержание углекислого газа, что приводит к нарушению процессов воздухообмена, водного режима и режима питания в почве;
  • возникает кислородное голодание корнеобразующего слоя, которое приводит к отмиранию корней растений;
  • нарушается поступление макро и микроэлементов растениями (азота, фосфора, калия и др.), т.к. избыточная вода вымывает из почвы подвижные формы элементов, и они становятся недоступными для усвоения;
  • происходит интенсивный распад белков и, соответственно, активизируются процессы гниения.

Растения могут подсказать, на каком уровне залегают грунтовые воды

Присмотритесь внимательно к флоре вашего участка. Населяющие его виды подскажут, на какой глубине располагаются грунтовые пласты воды:

  • верховодка – на этом месте лучше всего выкопать водоем;
  • на глубине до 0,5 м — растут калужница, хвощи, разновидности осок – пузырчатая, остролистая, лисья, вейник Лангсдорфа;
  • на глубине от 0,5 м до 1 м – таволга, канареечник, ;
  • от 1 м до 1,5 м – благоприятные условия для овсяницы луговой, мятлика, мышиного горошка, чины;
  • от 1,5 м – пырей, клевер, полынь, подорожник.

Что важно знать, планируя дренаж участка

У каждой группы растений свои потребности во влаге:

  • при глубине грунтовых вод от 0,5 до 1 м могут расти на высоких грядках овощи и цветы-однолетки;
  • глубину залегания водного пласта до 1,5 м хорошо переносят овощные культуры, зерновые, однолетники и многолетники (цветы), декоративные и плодово-ягодные кустарники, деревья на карликовом подвое;
  • если грунтовые воды на глубине больше 2 м, можно выращивать фруктовые деревья;
  • оптимальная глубина залегания грунтовых вод для сельского хозяйства – от 3,5 м.

Нужен ли дренаж участка

Записывайте свои наблюдения хотя бы некоторое время. Вы сами сможете понять, насколько нужен дренаж.

Может быть, имеет смысл просто перенаправить талые и осадочные воды по обводному руслу, а не позволять им течь через свой участок?

Возможно, надо спроектировать и обустроить ливневку и улучшить состав почвы и этого будет достаточно?

Или стоит сделать дренажную систему только для фруктовых и декоративных деревьев?

Точный ответ вам даст специалист, вызвать которого настоятельно рекомендуем. Но прочтя эту статью, вы обретете некоторую осведомленность в данном вопросе.

По окончании технологических и производственных задач, связанные с обустройством канализационной системы в многоквартирном доме, производственном здании, а также в частном домовладении требуется испытать задействованную систему методом принудительного пролива. Данная задача применена для выявления возможных дефектов или неправильного монтажа всей задействованной канализационной части и акт испытания систем внутренней канализации и водостоков будет вещественным доказательством проведения работ по приёмке объекта.

Визуальная проверка должна сопровождаться путём внесения в акт испытания систем внутренней канализации и водостоков по СНИП, который в настоящее период представлен действующим регламентом приложения серии «Д», который соответствует СП 73.13330.2012 «Внутренние санитарно-технические системы здания», в последнее время применима новая актуализированная рабочая редакция по СНиП 3.05.01-85.

Далеко не каждый дачный домик оборудован современным санузлом, который подключен к септику. Чаще всего туалет с выгребной ямой располагается в углу участка, вдалеке от домика и колодца. Однако, даже в таком случае его можно сделать комфортным и симпатичным, отлично вписывающимся в общий дизайн участка.

Проект стандартного дачного туалета

Особенности проекта

Проект туалета на даче представляет собой выгребную яму, над которой установлен небольшой деревянный домик. Правда, в последнее время вместо выгребной ямы дачники все чаще используют биотуалеты.

В частности, отличной альтернативой выгребной яме являются торфяные туалеты, которые перерабатывают отходы в удобрение. Их цена варьируется в пределах 50-500 долларов США.

Однако, в любом случае необходимо построить кабинку. Чаще всего ее делают прямоугольной формы, из дерева. Для ее каркаса используют обрезную доску, к примеру, 100х50 мм, устанавливается туалет на основание из бруса 150х150 мм.

Совет!
В регионах с холодным климатом кабинку туалета можно утеплить пенопластом толщиной 50-150 мм.

Крышу проще всего выполнить односкатную, с уклоном назад. Для ее покрытия подойдет любой кровельным материалом, к примеру, шифер, профнастил или мягкая черепица.

Высота туалета, как правило, составляет два метра и выше, ширина – не меньше 120 см. Точные размеры содержат чертежи дачного туалета.

Торцевая стенка кабинки имеет прямоугольную форму. Ее сборка осуществляется из той же доски на саморезы или гвозди, в соответствии с чертежом. Так как крыша имеет наклон, боковые стенки выполняются в форме трапеции.

В одной из стен необходимо выполнить окно, которое обеспечит естественное освещение помещения и вентиляцию. Фасадная же стена содержит дверной проем. Стены туалеты собираются по отдельности и затем скрепляют на основании.

Полозья из бруса соединяют шпильками или гвозди. Для увеличения жесткости конструкции, в нижних полозьях нужно сделать пазы шириной 150 мм и глубиной 50 мм.

Обратите внимание!
Перед укладкой брусьев, их необходимо обработать антисептиком.
Данная процедура позволит уберечь основание от гниения.

Нижнее перекрытие выполняется из досок 50х100 мм и зашивается листами ОСБ. Перекрытие так же можно утеплить пенопластом. В задней части пола туалета, если он предназначен под выгребную яму, нужно выполнить отверстие.

Для изготовления двери можно использовать бруски 50х50 мм, которые для увеличения жесткости соединяются диагоналями. Изнутри дверь следует обшить ОСБ плитами, а снаружи доской. Детальную информацию о сборке двери содержит чертеж туалета для дачи.

После того, как коробка будет выполнена, изготавливается стропильная система крыши. Стропила можно сделать из тех же досок 100х50 мм. Шаг стропил должен составлять не более 40 см.

Прикрепить стропила можно при помощи гвоздей или саморезов.

Материалы

Чтобы построить туалет по вышеописанному проекту, надо подготовить следующие материалы:

Совет!
Если вы купили дачный участок без построек, первым построенным объектом должен стать туалет.
После этого можно приступать к строительству самого домика.
Чтобы не тратить на данный процесс годы, следует обратить внимание на такой вариант как дачные дома из блок — контейнеров, на установку которых уходит минимум времени.

Проект туалета типа шалаш

Если стандартный проект дачного туалета вас не устраивает, так как хочется видеть на участке более оригинальную конструкцию, которая будет служить украшением экстерьера, можно выполнить туалет в виде шалаша или терема.

Особенностью такой конструкции является длинная двухскатная крыша. В некоторых случаях такая крыша начинается от самого основания, в результате чего боковые вертикальные стены у кабинки отсутствуют. Задняя и передняя стенка при этом представляют собой два треугольника.

Основание такой конструкции выполняется из брусьев, так же, как и для вышеописанного туалета. После этого собираются стенки-треугольники.

Так как крыша постройки остроконечная, ее высота должна быть выше стандартного туалета. Обычно она составляет 2300 см.

После установки передней и задней стенки, между ними в верхней части закрепляется брус, к которому крепятся доски стропильной системы. После этого крыша обшивается листами влагостойкой фанеры и укладывается кровельный материал. Наилучшим вариантом в этом случае является мягкая черепица.

Фронтальная стенка, как и в предыдущем случае, должна иметь дверной проем. Сама дверь выполняется так же, как описано в предыдущем проекте.

Особенности строительства туалета

Итак, вы подыскали подходящий проект туалета для дачи и разобрались с его особенностями. После этого можно приниматься за работу.

Инструкция по строительству туалета с выгребной ямой выглядит следующим образом:

  • В первую очередь надо выбрать место для туалета, которое должно располагаться не ближе 25 м от источника воды . Иногда выполнить это условие невозможно, в таком случае в качестве герметичную емкость.
  • Затем нужно выкопать своими руками яму . Она может располагаться строго под кабинкой или занимать большую площадь.
  • Для обустройства стенок ямы можно использовать автопокрышки . Еще одним распространенным вариантом является установка специальной пластиковой емкости, которая армирована металлическими ребрами.
  • После установки емкости, нужно засыпать и хорошо утрамбовать землю вокруг нее .
  • Следующим шагом является установка столбчатого фундамента , который располагается по углам основания каркаса. Фундамент можно выполнить из блоков или кирпича. Для этого надо выкопать ямки по размеру блоков на глубину около 30 см и засыпать дно песком толщиной около 10 см, после чего можно укладывать сами блоки.
  • После того как фундамент будет выполнен, его необходимо гидроизолировать несколькими слоями рубероида .
  • Затем на

Не стоит себе отказывать в комфорте даже на даче. Существует огромное количество проектов дачных туалетов, которые под силу воплотить в жизнь каждому человеку. Но для начала нужно определиться с чертежом и уже согласно ему, строить будущее сооружение.

Огромное количество материалов и всевозможных проектов дачных туалетов приводит к тому, что люди просто теряются на фоне всего этого разнообразия. Именно поэтому так важна теоретическая часть. На основе данных этой статьи вы сможете выбрать оптимальный проект для вашей дачи.

Типовые проекты дачных туалетов

В основном для создания проекта дачного туалета используют такие типы конструкций:

  1. туалетный домик с выгребной ямой,
  2. биотуалет,
  3. пудр-клозет.

Каждая из этих конструкций имеет свои преимущества. Именно поэтому так важно перед началом строительства определиться с типом.

Дачный туалет с выгребной ямой

В проекте обязательно нужно предусмотреть котлован. Также нужно позаботиться об его обустройстве. Для этого может использоваться пластиковая бочка или кирпичная кладка, усиленная арматурой.

В проекте вы должны предусмотреть нужное количество кирпича и цемента, также не забывайте про арматуру. Созданные вами стены впоследствии покрываются штукатуркой. Именно яма задаёт характер наземной постройки. Обычно это небольшой деревянный домик, созданный из подручных материалов. Он может быть в форме шалаша, миниатюрного дома и даже теремка.

Согласно данному проекту дачного туалета, все отходы будут скапливаться в яме. Для её дальнейшей очистки понадобится ассенизатор. Главным недостатком проекта является неприятный запах. Именно поэтому очень важно ещё на стадии планирования предусмотреть вентиляцию.

Вентиляция может быть, как естественной, так и принудительной. В первом случае в конструкции делается два отверстия снизу и сверху. Их предназначение крайне простое — создавать воздушные возмущения. Таким образом, неприятный запах не будет надолго задерживаться внутри.

Принудительная вентиляция — это простой вентилятор, который выдувает все неприятные запахи из туалета. При его установке нужно подумать об компенсационном отверстии, через которое воздух будет проникать внутрь. Его диаметр должен быть не меньше диаметра вентилятора. Всё это прописывается в проекте.

Важно ! Не забывайте про выгребную яму. Она также нуждается в циркуляции воздуха. Для этого устанавливается вентиляционная труба.

Пудр-клозет

При создании данного проекта дачного домика выгребная яма не предусматривается. Все отходы собираются в резервуар под стульчаком. Лучше всего в конструкцию включить две ёмкости разного размера. В меньшей нужно сделать несколько разнокалиберных отверстий и вставить её в большую ёмкость, с боку которой будет круглый выход. В него подключается дренажный шланг.

Через шланг жидкость уходит в землю или дренажную систему. Главную роль в этом проекте дачного туалета играет вместилище для наполнителя. В качестве смеси чаще всего используют торф. Наполнитель помогает сдерживать неприятные запахи. Как только резервуар наполнится, его следует вынести на компостную кучу.

Когда вы будете делать чертёж, в нём важно учесть удобство извлечения контейнера. Есть два возможных варианта решения этой проблемы. В первом из них резервуар изымается при поднятии сиденья. Во втором сзади постройки вырезается небольшая дверца. Она позволяет без особых сложностей изымать заполненную ёмкость.

Биотуалет

Здесь даже строить ничего не нужно. По факту вы покупаете готовый проект дачного туалета. Всё что вам нужно это установить изделие в удобном месте. При этом можно приобрести как готовую конструкцию, так и целую кабинку.

Совет ! Готовая конструкция легко устанавливается даже в доме. Всё что нужно сделать — это позаботиться о дренаже.

Душ и туалет под одной крышей

Сейчас большой популярностью пользуются проекты дачного туалета, совмещённого с душем. Это особенно выгодно с точки зрения финансов. К тому же подобный проект позволяет в значительной мере сэкономить свободное пространство на участке.

В проекте туалет с душем будут иметь одну общую стену. Результат — экономия строительных материалов. При этом санузел может работать как на основе резервуара со смесью, так и на базе выгребной ямы.

Как создаётся чертёж

Главная задача чертежа при создании проекта дачного туалета — детализация конструкции. На бумаге чётко указываются размеры, форма и тип постройки. При этом есть ряд нормативов, которые необходимо соблюдать.

Во-первых, расстояние дачного туалета для места водоснабжения не может быть меньше 30 метров. Это нужно указать в проекте. Во-вторых, жилое или хозяйственное строение не должно находиться ближе 15 метров. Конечно же, существуют и исключения в виде того же септика с биологической системой очистки.

Особое значение в чертеже имеют размеры. Вы сами вольны задавать их. Но есть определённые нормативы, которые позволяют с высокой гарантией создать красивое и комфортное в эксплуатации здание.

Высота будущего дачного строения не должна превышать двух с половиной метров. При этом минимальный показатель находится на уровне 2-х метров. Длина постройки от 1,2 до 1,8 м. Ширина в диапазоне от 1 до 1,2 м.

Многие начинающие строители не придают достаточного значения параметрам выгребной ямы. Это недопустимо. Ведь её тоже необходимо включать в чертежи. Расчётная глубина 1,5—2 м, диаметр от 2 до 2,5 м. Если грунтовые воды залегают близко к поверхности, то от котлована придётся отказаться.

Проекты надстроек для дачного туалета

При выборе подходящего проекта дачного туалета особое значение имеет подбор материала. Именно он в наибольшей степени задаёт параметры будущего здания. Существует несколько типичных вариантов, о которых и пойдёт речь дальше.

Туалет из кирпича

Преимущества данного материала можно перечислять до бесконечности. Он устойчив к атмосферным влияниям, одинаково хорошо сохраняет тепло и прохладу, является экологически чистым. Мало того, он позволяет придать строению любую форму.

Основой данного проекта является фундамент. Без него создание дачного туалета из кирпича просто невозможно. Отдельно нужно упомянуть качество кладки. Это настоящее искусство класть кирпич на века. Сверху строение накрывается крышей, материалом, для которой в большинстве случаев служит шифер.

На картинке вы видите пример смежного проекта. В одной конструкции совмещаются туалет и душ. Это не только практично, но и позволяет сильно сэкономить на стоимости строительных материалов.

Деревянный туалет

Проект деревянного дачного туалета — это классика. Его постройка занимает минимум времени, но чтобы сооружение служило вам верой и правдой, необходимо в процессе работы чётко следовать намеченному плану.

На картинке представлен один из самых популярных среди дачников вариант — теремок. Как видите, он обладает небольшим внутренним пространством и малыми габаритами. Это позволяет установить его где угодно. Также стоит отметить эстетичный внешний вид.

Туалет из металла

Этот вариант проекта придётся по душе тем, кто хочет сэкономить время и деньги. При постройке можно использовать листы металла, оставшиеся от постройки дома. Единственное, о чём нужно позаботиться — это внутренняя обшивка. Конечно, без неё можно обойтись, но зимой в таком сооружении будет находиться весьма проблематично.

Главный плюс проекта — отсутствие необходимости в каких-либо знаниях. Построить такой дачный туалет способен практически каждый. Это самый малозатратный вариант, какой только можно представить. Единственное, чему нужно уделить внимание — это стульчаку. Его лучше всего сделать из дерева, чтобы было удобно сидеть.

Виды деревянных кабинок

Именно деревянные кабинки пользуются наибольшей популярностью среди дачников. Объясняется это довольно просто. Брус стоит недорого, но обеспечивает хорошую теплоизоляцию и имеет приятный внешний вид. При строительстве чаще всего используют такие проекты:


Итоги

Как видите, всевозможных проектов дачных туалетов существует множество. При строительстве вы сами выбираете материал, тип постройки и внутреннее устройство. Любой из вышеперечисленных вариантов имеет свои недостатки и достоинства. Поэтому очень важно взвесить все плюсы и минусы каждого проекта и сделать выбор в пользу оптимального.

Туалет на даче – вещь незаменимая, каждому хозяину загородного участка приходится сталкиваться со строительством этого важного объекта. Обычно постройки эти выходят невзрачными, поэтому их стараются спрятать в глубине сада или на заднем дворе участка. Но можно сделать украшением двора – выбрать необычную конструкцию тапа теремка. Туалет-теремок напоминает сказочный домик, его основным элементом является сильно покатая крыша, скаты которой, иногда, доходят до самой земли. Такая конструкция выглядит эффектно, туалет уже не нужно прятать, напротив, он вполне может стать предметом зависти для соседей.

Эта статья будет о том, как построить дачный туалет теремок своими руками, здесь же можно найти чертежи и размеры конструкции данного типа.

Особенности теремка

Дачный туалет-теремок выглядит как домик с очень острой и высокой крышей, скаты которой доходят, как минимум, до середины строения. По фото готовых туалетов можно понять, что внутри теремка просторнее, нежели в обычном туалете прямоугольной формы. Это благодаря наклонным боковым стенам и скатам кровли, существенно увеличивающим внутреннее пространство теремка на уровне середины стен, пол, при этом, имеет тот же размер, что и в стандартной конструкции.

Получается, для строительства туалета-теремка не потребуется больше места, но внутри него будет просторно и уютно.

Есть еще несколько плюсов такого типа конструкции:

  1. Длинные скаты надежно защищают боковые поверхности туалета-теремка от сквозняков и сильного ветра. Рекомендуется располагать теремок так, чтобы одна из его боковых стен находилась с подветренной стороны.
  2. Туалет-теремок просторный, поэтому его спокойно можно утеплять с помощью любого изоляционного материала и использовать в зимнее время года — места в туалете-теремке достаточно.
  3. На сильно покатой крыше не будет скапливаться снег, там не застаивается вода, что сводит к минимуму вероятность протечек кровли и ее деформации вследствие нагрузки.
  4. Если украсить туалет-теремок красивыми деталями (коваными навесами, щеколдами, резным окошком) получится настоящий сказочный домик, который, действительно, не стыдно показать соседям и гостям.
  5. Туалет типа теремка подходит и для установки на обычную выгребную яму, и для современных торфяных и химических перерабатывающих систем.

Совет! Еще больше увеличить свободное пространство внутри теремка можно, установив унитаз вместо привычного для дачи стульчака и лавки.

Есть в конструкции туалета-теремка и некоторые недостатки, например, для кровли потребуется большее количество материала, а стоит он недешево. Зато стены туалета можно сделать практически из любого материала, вполне подойдет древесина, остатки кирпича, шлакоблока или пенобетона. Можно использовать даже толстую фанеру — все зависит от возможностей и фантазии мастера.

Очень важно во время строительства туалета такой сложной формы, как теремок, соблюдать все углы и точно вымерять размеры, иначе детали впоследствии не будут стыковаться между собой.

Как построить туалет теремок своими руками

Воодушевившись фото готовых теремков, можно приступать к работе. Первым шагом домашнего мастера должен быть выбор схемы постройки и набросок ее чертежа. Чертеж дачного туалета типа теремок доказывает, что крыша занимает большую часть всей конструкции.

С размерами туалета-теремка определяются еще на этапе проектирования. Практика показывает, что теремка со сторонами 140х200 см оказывается вполне достаточно для комфортного использования.

Важно! Если места на участке недостаточно, можно уменьшить размеры туалета-теремка. Высоту строения тоже возможно изменить в меньшую сторону, но в таком случае придется делать полукруглую или треугольную дверь.

В самом начале стоит подумать и о наличии окна, а также, о такой важной части любого дачного туалета, как вентиляция. Вентиляционное отверстие должно находиться как можно выше, чтобы тяга была сильнее, и внутри строения атмосфера была комфортной. В постройках летнего типа вполне можно совместить вентиляционный канал с окном, при этом, просто вырезают отверстие в верхней части передней стенки туалета-теремка.

Для всесезонного утепленного туалета-теремка окошко лучше застеклить, а вентиляцию можно вывести с помощью трубы прямо на крышу.

Когда все нюансы строительства продуманы, можно приступать непосредственно к работе над туалетом.

Создание фундамента для туалета-теремка

Обычно, дачный туалет-теремок строится, все-таки, из дерева. Древесина доступна, стоит дешевле каменных материалов, работать с ней легко даже в одиночку. Вес деревянного туалета теремка будет небольшим, поэтому ставить его можно на облегченный фундамент.

Подойдут фундаменты двух типов: ленточный и столбчатый. Для создания ленточного фундамента под туалет выкапывают траншею глубиной около 25-30 см, ширина ее составляет, примерно, 20 см. Внутрь ямы засыпают битый кирпич, булыжники, щебень, строительные отходы, выкладывают арматуру, впоследствии все это заливают бетоном на основе цемента. Когда фундамент застынет, можно приступать к строительству самого туалета-теремка.

Столбчатый фундамент представляет собой четыре столба, размером 25х25 см, расположенных по углам будущего туалета. Глубина ям для столбов тоже небольшая — около 30 см. Можно выложить столбики из кирпича или шлакоблока или залить их бетоном, предварительно установив внутрь ям металлическую арматуру.

Внимание! Металлические пруты арматуры обязательно должны выступать из фундамента, ведь именно к ним будет крепиться каркас туалета-теремка.

Внутри застывшего фундамента выкапывают выгребную яму или углубление для установки химического очистителя отходов. Стены обычной выгребной ямы можно выложить кирпичом, шлакоблоком или резиновыми автопокрышками. Дно нужно засыпать щебнем и песком, чтобы улучшить дренаж и повысить впитываемость.

Строительство каркаса туалета теремка

Каркас туалета теремка собирается на ровной поверхности, недалеко от готового фундамента. В качестве материала используется деревянный брус, лучше взять древесину хвойных пород, она лучше переносит атмосферное влияние и разницу температур.

Сам каркас туалета собирают из бруса, сечением 11х11 см. Длина брусьев соответствует ширине туалета теремка и равняется 140 см. Брусья выкладывают параллельно друг другу с коротких сторон фундамента. Предварительно фундамент туалета теремка изолируют от древесины двумя слоями рубероида.

Теперь на готовый каркас набивают доски пола. С лицевой стороны половую доску теремка шлифуют, а с изнаночной покрывают отработкой автомобильного масла, чтобы дерево не гнило.

По углам туалета теремка устанавливают четыре вертикальных стойки из бруса того же сечения. Высота стоек, примерно, 150 см. Устанавливать их можно строго вертикально или сделать небольшое отклонение наружу туалета, чтобы увеличить площадь постройки.

К брусьям крепят стропила кровли, их длина составляет около двух метров. Теперь все детали туалета скрепляются горизонтальными балками, которые укладываются на торцы опорных столбов.

Внимание! Деревянные части туалета крепятся сначала гвоздями, а после проверки всех углов и размеров крепко фиксируются шпильками и гайками, а также, металлическими скобами.

Теперь готовый каркас туалета можно установить на место и зафиксировать, соединяя его с полом и рамой.

Завершающие работы

Теперь нужно установить раму для двери туалета. Обычно, размеры дверного проема для дачных туалетов стандартны — 180х90 см. Коробку собирают из бруса или толстых досок, фиксируют шпильками, отверстия для которых высверливают наискось.

Стены туалета теремка обшивают стругаными досками или кругляком, распущенным пополам. Прибивают древесину гвоздями с откусанными шляпками.

На крышу теремка тоже набивают доски, сначала укладывают верхнюю и нижнюю, затем заполняют пространство между ними. Доски кровли должны быть длиннее ширины туалета, в идеале они выступают на 18-20 см за уровень стен.

Крышу туалета теремка можно накрыть ондулином, гибкой черепицей или металлопрофилем. Главное, чтобы кровельный материал был нетяжелым. После этого набивают торцевые доски, закрывая боковую часть кровли, и устанавливают конек.

В верхней части фронтальной стены теремка вырезают окошко. Внутри туалета устанавливают полку для стульчака или монтируют унитаз.

Важно! Если решено ставить в теремок унитаз, нужно предварительно прибить к изнаночной стороне пола деревянные бруски — к ним будет крепиться тяжелая сантехника.

Осталось прикрутить к теремку ручку, петли, навесить дверь, покрыть построенный туалет лаком или покрасить краской.

Итоги

Построить туалет теремок своими руками достаточно просто, для этого не нужно быть профессиональным строителем и обладать особыми навыками.

Фото готовых теремков вдохновят хозяина дачи, остается лишь определиться с размерами и выбрать место для такой жизненно необходимой красоты.

Продумывая обустройство загородного участка, многие стараются даже неприглядные функциональные и хозяйственные постройки сделать и оформить так, чтобы они гармонично вписывались в окружающий ландшафт.

В том, чтобы соорудить презентабельный и функциональный туалет на даче своими руками, нет ничего сложного. Достаточно лишь владеть базовыми навыками строительства и иметь под рукой необходимые материалы.

Варианты конструкций дачных туалетов

Планируя возвести на участке туалет на даче своими руками, прежде всего необходимо определиться с типом будущей конструкции.

Условно все уличные уборные можно разделить на два вида: с выгребной ямой и со сменной емкостью. Конструкции первого типа предполагают наличие вырытой в земле ямы. Уборные второго типа оборудуются специальными контейнерами для сбора отходов, наполненные торфом с опилками, либо специальным водным раствором.

Традиционный туалет с выгребной ямой. Это самый дешевый и доступный способ для реализации уличного санузла. Принцип его работы довольно прост: отходы жизнедеятельности попадают в выгребную яму, где жидкая часть которых частично впитывается в грунт и испаряется, а плотная составляющая накапливается. Для очистки выгребных емкостей прибегают к услугам ассенизаторских фирм.

Люфт-клозет. Он также оборудован выгребной ямой, но стенки которой полностью герметичны. Опорожнение выгреба в такой системе осуществляют только путем откачки, используя в качестве приемной воронки сам унитаз.

Пудр-клозет . Представляет собой конструкцию из постамента со стульчаком. Накопительная емкость для сбора нечистот, размещенная непосредственно под стульчаком, присыпана слоем торфа, обладающего влаговпитывающими свойствами. Рядом со стульчаком устанавливают совок с ведерком, наполненным опилочно-торфяной смесью. При каждом посещении уборной в бак с отходами подсыпают порцию свежего торфа. После наполнения емкости ее выносят в компостную кучу. За счет мобильности и компактности конструкции ее можно устанавливать как внутри жилого дома, так и в отдельно расположенной уличной кабинке.

Химический туалет. По типу напоминает пудр-клозет, в отличие от био-туалета переработка и расщепление нечистот в нем происходит под действием химических реагентов. Применяя жидкости на основе биобактерий, отходы жизнедеятельности можно превращать в полезное органическое удобрение, используя в качестве корневой подкормки растений.

Выбор места для постройки

Принципиальное значение при строительстве туалета для дачи своими руками имеет выбор места под его возведение. Он строго регламентируется положениями действующих нормативных документов, согласно которым:

  • Расстояние туалета до водозаборной скважины, колодца или водоема должно быть не менее 25-30 метров.
  • Уборная должна быть удалена от жилого дома на расстояние не менее 12 метров.
  • Выгребные ямы необходимо надежно изолировать.
  • При выборе места учитывать особенности местности и направление ветра.
  • При залегании на участке грунтовых вод на глубине до 2 метров, можно устанавливать только биотуалет, химический или пудр-клозет.
  • В случае залегания подземных вод на глубине от 2,5 метров можно возводить туалет с выгребной ямой или люфт-клозет.

Соблюдение этих мер предосторожности позволяет предупредить попадание сточных вод в питьевую воду.

Составление схемы — чертежа и определение размеров

Перед началом строительства уличной уборной, необходимо определиться с размерами будущей конструкции. Первым делом составляют схему или чертеж. Форма и дизайн будущего домика ограничивается только фантазией и возможностями мастера. Это может быть обычный домик, симпатичный теремок или оригинальный шалаш. При желании варианты чертежей дачных туалетов можно взять в интернете на тематических форумах.

Наиболее востребован классический домик с выгребной ямой. Самыми оптимальными размерами можно считать:

  • Высота от 2 до 2,3 метра;
  • Длина 1,5 -1,7 метра;
  • Ширина 1-1,2 метра.

Совет: Детализированная схема-чертеж с точными размерами позволит грамотно рассчитать габариты конструкции и объем необходимых материалов, предупредив тем самым возможные ошибки и лишние расходы.

Обустройство выгребной ямы

На месте установки уличного туалета выкапывают выгребную яму, придавая ей квадратную или круглую форму. Глубина ямы-септика не должна превышать 1,5 метров, а ее диаметр – 2,5 метра. Но как показывает практика, более функциональны выгребные ямы, имеющие круглую форму. Они отличаются повышенной прочностью и способны выдерживать большую нагрузку и давление.

Вырыв яму нужного размера, уплотняют ее основание. Вместо трамбовки дно можно выстелить подушкой из гравия. Чтобы обеспечить необходимую герметизацию устройства, стены ямы выкладывают кирпичной кладкой, либо же устанавливают бетонные кольца.

Кирпичную кладку укрепляют армированной сеткой или арматурой. Все стыки тщательно заделывают цементным раствором с последующим устройством гидроизоляционного слоя. Это позволяет уберечь урожай от нечистот и сохранять подземные воды от загрязнения.

Строительство туалетного домика

Проще всего соорудить туалетный домик из дерева. В качестве опоры будущей конструкции лучше использовать трехметровые деревянные брусья, либо металлические или бетонные столбы.

Материалы и инструменты для строительства туалета:

  • Деревянные брусья сечением 100х100 мм и 50х50 мм;
  • Обрезные доски или ДВП для обшивки;
  • Половые доски для обустройства площадки-пола;
  • Отрез рубероида в 1,5 метра;
  • Ножовка и рубанок;
  • Садовый бур;
  • Строительный уровень;
  • Саморезы, гвозди, молоток.

По периметру конструкции с помощью садового бура делают четыре лунки глубиной около одного метра, диаметр которых на 2-3 см больше размера опорных столбов.
По одному из концов каждой трубы обрабатывают битумной мастикой, которая препятствует гниению и образованию коррозии. Столбики по очереди погружают в лунки, заглубляя на 90-100 см и фиксируя их цементным раствором. Когда раствор приобретет достаточную прочность, можно переходить к возведению стен.

Совет: Стойки для задней стенки домика делают немного ниже, чтобы обеспечивать скат для крыши. На всех этапах монтажа необходимо контролировать вертикальность установки стоек с помощью строительного уровня.

Параллельно с опорными столбиками устанавливают балки для двери. Для придания прочности конструкции по периметру вертикальных стоек из брусьев того же размера выполняют верхнюю и нижнюю обвязку.

Возведение стен и установка двери

Для обеспечения гидроизоляции между каркасом и столбчатым фундаментом прокладывают рубероид, поверх которой из обрезных досок сколачивают площадку-пол.

На высоте около полуметра устанавливают перпендикулярные брусья, которые будут служить основой для крепления стульчака. Отступив на один метр от задней стенки, на этом же уровне выполняют вторую перемычку для обустройства сидения. Основу сидения обшивают листом ДСП или досками. Отверстие в сидении вырезают с помощью лобзика, рубанком зачищают все углы от заусениц. Для гидроизоляции передней части стульчака по внутренней стенке можно использовать плотную полиэтиленовую пленку.

Готовый каркас остается обшить листами ДВП или деревянными обрезными досками толщиной в 20 мм. Размещать доски можно как горизонтально, так и вертикально, закрепляя их на каркасе саморезами или гвоздями. При желании стены домика можно утеплить минеральной ватой либо листовым пенопластом.

На этом этапе работ стоит позаботиться об обустройстве вентиляционного окошка, которое параллельно с этим будет выполнять роль естественного освещения.
Дверной блок можно приобрести готовый либо соорудить своими руками. Его устанавливают так, чтобы он открывался наружу, и обрамляют наличником. Защелки устанавливают как внутри, так и снаружи туалета.

Обустройство крыши

Крышу можно выполнить из любого понравившегося кровельного материала: оцинкованного железа, черепица, шифера, поликарбоната или простых обрезных досок. Доски укладывают внахлест, фиксируя кровельными саморезами.

Свет в туалет можно провести от ближайшей постройки, кинув двухжильный алюминиевый провод и установив патрон с лампочкой мощностью в 40-60 Вт. Отличной альтернативой стационарному освещению может выступить светодиод, для обустройства которого не требуется прокладывать кабель. Светодиода на маленькой батарейке, способного освещать небольшое помещение, хватит на весь сезон.

Простой дачный туалет своими руками: видео

dachadizain.ru

Необходимо помнить, что существует достаточное количество различных норм и правил, которых нужно придерживаться для размещения клозета на улице. Основное правило, следуемое к соблюдению – создание условий, при которых будет осуществляться минимальный контакт отходов с грунтовой водой.

Правила размещения туалета на дачном участке

Перед тем, как сделать туалет на даче самому, важно изучить основные критерии, которых стоит придерживаться при выборе места его постройки:

  • Необходимое расстояние от ближайшего водного участка должно быть не менее 30 метров. Если геолокация водоема находится ниже по уровню от постройки, то сооружение нужно перенести в другое место или же ниже источника воды.
  • Расстояние от смежных ям таких, как подвал, погреб и так далее, должно быть не менее 15 метров.
  • Расстояние от жилых построек или других сооружений должно быть не менее 8 метров.
  • Расстояние от мест поселения или обитания животных – не менее 5 метров;
  • Расстояние от насаждений – не меньше 1 метра.
  • Расстояние от ограждения близлежащей территории – не менее 1 метра.
  • При постройке дачного туалета нужно также учитывать направление ветров, чтобы не беспокоить неприятным запахом своих соседей.

Будьте бдительны. Перед сооружением туалета необходимо уточнить уровень грунтовых вод. Постройка возможно только при их уровне более 2,5 м под землей.

В случае невозможности построить выгребную яму, вследствие протекания грунтовых вод, можно воспользоваться альтернативным вариантом и построить своими руками дачный туалет типа люфт-клозет или пудр-клозет. Альтернативным вариантом может выступать биотуалет. В подобных конструкциях отходы жизнедеятельности человека не коснутся грунтовых вод.

Требования к расположению построек на дачном участке, в том числе и туалетов

Внимание следует придать постройкам близлежащих колодцев или скважин, которыми пользуются ваши соседи.

Строгий учёт правил в соотношении построек на вашей территории и территории ваших соседей позволит вам правильно построить туалет на даче с соблюдением экологических норм.

Варианты исполнения туалетов на даче

Построить дачный туалет можно самостоятельно. Существует несколько методов постройки, которые напрямую зависят от вида сооружения. Самое популярные варианты исполнения дачного туалета:

  1. Туалет с выгребной ямой;
  2. Люфт-клозет;
  3. Пудр-клозет;
  4. Биотуалеты и химические туалеты.

Это самые распространенные виды дачных туалетов. Далее подробнее про каждый вариант исполнения.

Касательно первого вида, то дачный туалет с выгребной ямой представляет самый распространенный вариант клозета для дач временного проживания и представляю собой элементарную постройку над выгребной ямой.

Касательно вида «Люфт-клозет», он имеет в составе своего сооружение герметичную яму для отходов, которая по своим характеристикам и размерам может отличаться и иметь разные вариации. Для утилизации в туалете типа «Люфт-клозет» используется специальная машина ассенизационная, шланг которой опускается в выгреб через специальный люк, которые располагается сзади домика.

Третий вид «Пудр-клозет» представляет определенную емкость под самим седалом, которую в заданные промежутки времени необходимо очищать. После каждого использования туалета необходимо применение дополнительных средств утилизации, а именно присыпка торфом нечистот. Это самый дешевый вариант дачного туалета, но процесс чистки может вызвать некоторые неприятности.

Самым лучшим видом туалета для дачи при достаточном экономическом обеспечении может выступать биотуалет или туалет химический. Особенность использоваться такого туалета состоит в отсутствии надобности частой чистки за счет расщепления продуктов отхода специальными бактериями.

Как построить дачный туалет своими руками — необходимо выполнить несколько операций в указанной ниже последовательности.

Самый популярный туалет — с выгребной ямой. Это связано с простотой его эксплуатации. Процесс использования весьма прост и состоит в прямом попадании отходов в глубокую яму. При заполнении ямы более, чем на 70%, она требует соответствующей очистки.

Организация ямы – процесс не очень сложный и, в принципе, его можно выполнить своими руками. Выкопав яму нужной глубины (рекомендуемые ее параметры – 2×2 метра и в глубину 2 метра), следует перейти к укреплению стен ямы, которые в будущем послужат фундаментом для надземной постройки. Укрепить яму можно с помощью досок, которые перед этим необходимо обработать специальным антисептиком. Яму можно укрепить бетонными кольцами или с помощью кирпичной кладки.

Дно выгребной ямы желательно делать под наклоном вниз к задней стороне домика туалета, чтобы нечистоты опускались в сторону люка, с помощью которого производится очистка ямы.

При кирпичной кладке нужно соблюдать ее шахматный порядок, чтобы позаботиться о будущей очистке выгребной ямы. Последние шесть рядов кирпича кладутся без каких-либо щелей всплошную. Если же вы занимаетесь сооружением люфт-клозета, то он требует определенных усилий по организации полной герметизации ямы. Для достижения этой цели на дно полученной ямы заливается бетонная стяжка. Если же вы решили сделать кирпичную основу, то в конечном итоге она все равно заливается бетонным покрытием.

Для заливки бетона делается опалубка, которая может выполняться с помощью обыкновенных досок или брусков. После полного застывания бетона опалубочный каркас полностью демонтируется.

Деревянная опалубка

Необходимо помнить о надобности наличия отверстия для самого унитаза и реализации отверстий для вентиляции и откачки отходов.

Альтернативным вариантом очистки выгребной ямы может стать ее засыпка специальными химическими средствами или же полная ее засыпка и перенос туалета в другое место. Такой вариант будет интересен тем, кто не хочет постоянно заниматься очисткой выгреба.

На сегодняшний день существует много вариаций постройки или приобретения уже готовой туалетной кабинки.

Виды кабин

Строя дачный туалет, существует несколько вариантов его исполнения в зависимости от надземной постройки — кабины. Основными видами выступают:

  • Шалаш;
  • Скворечник;
  • Домик;
  • Избушка.

Рассмотрим подробнее.

  1. Особенности конструкций «Шалаш» определяются их конструктивной прочностью. К неудобствам можно отнести некомфортабельность размещения внутри постройки из-за недостаточности пространства выбранной формы.
  2. Скворечники по своим монтажным свойствам не тяжелее предыдущего типа кабины и по количеству материала также имеют меньшие затраты. Единственная разница – механически эта конструкция менее устойчива и обладает чрезмерной теплоотдачей. К плюсам относится уникальный дизайн и возможность размещения водонапорного бака сверху крыши.
  3. Вариант «Домик» — намного прочней и теплее предыдущих конкурентов. В использовании необходимых материалов для реализации отличается не сильно, зато декоративное оформление и отделочные работы имеют широкий спектр.
  4. Тип кабины «Избушка» требует большего расхода материалов, но очень прочна и устойчива практически к любым климатическим условиям. В такую кабинку возможна установка рукомойника, вешалки, зеркала и всего, что вы захотите. С точки зрения дизайнерских решений, может вписываться практически в любой интерьер.

Туалетный домик из дерева своими руками

В зависимости от финансового состояния и возможности работать, можно построить кабинку самостоятельно, что может осуществляться разными способами в зависимости от вида используемого материала. Далее рассмотрен процесс возведения домика из дерева типа «Скворечник» с выгребной ямой, укрепленной кирпичом.

При кирпичной кладке домика необходимо сделать фундамент, который обычно выходит за пределы выгребной ямы. Сами же стенки кирпичной конструкции должны быть выше земли на 10-15 сантиметров, чтобы на следующем шаге вокруг стенок разместить фундамент.

Стенки кирпичной выгребной ямы выступают на 10-15 сантиметров выше земли

Зачастую на дачных участках используются деревянные туалетные кабинки. Прямоугольная форма домика и ее постройка организовывается деревянными брусками размером 100х100 мм. Дерево предварительно нужно обработать антисептиком для долгих годов его службы. При отсутствии под рукой антисептика, можно использовать разведенный битум в пропорции 1:1 с водой.

Для соблюдения правильного технологического процесса сооружения кабинки необходимо сделать гидроизоляцию между фундаментом и каркасом деревянной конструкции домика. Достигнуть этого можно с помощью прокладки полосы рубероида.

На рисунке ниже представлен пошаговый процесс сбора кабинки, описанный ниже под самим изображением.

Процесс сбора туалетной кабинки туалета из дерева
  1. Размещение фундамента вокруг кирпичных стен. На фундаменте кладется слой полосы рубероида с целью изоляции от воды (гидроизоляция).

    Фундамент для домика с наложенным слоем полосы рубероида

  2. Сверху фундамента устанавливается заранее собранный деревянный каркас, путем прикручивания.
  3. Следующим шагом делается пол кабинки, который должен быть достаточно крепки, чтобы выдерживать вес человека. С этой целью берется доска толщиной не менее 30 мм и прикручивается саморезами к ранее установленному каркасу.
  4. Сооружаются каркасы для передней и задней сторон кабинки из деревянных брусков. Уклон крыши дачного туалета решается установкой каркасов разной длины. Задний, как правило, делается по высоте меньшим, чем передний.
  5. Далее, установленные каркасы задней и передней сторон укрепляются соединением между собой поперечных брусков. При этом бруски крепятся в 2х местах: между каркасами примерно по середине высоты и на самом верху. Последние будут использоваться для крепления на них досок, чтобы получить крышу. Из конструктивных соображений верхние бруски должны выступать за пределы основы: спереди на 30, а сзади на 16 миллиметров. Не стоит зацикливаться на таких строгих размерах, небольшая погрешность допустима.
  6. Внутри кабинки устанавливается заранее подготовленный постаментный каркас высотой в 450 мм. Это самая распространенная высота, но вы можете сделать ее отличной, чтобы было удобно именно вам.
  7. Обшивка каркаса домика. Прекрасно подходит для этой роли фальшбрус, выполняющий функцию имитации цельной стены из бруса. Представляет собой такая имитация соединение между собой брусков с помощью шип-пазов.
    Фальшбрус — имитация бруса

    На одной стороне бруса находится шип, который засовывается в находящийся на противоположной стороне второго бруса паз. Это очень удобно. К самому каркасу имитация бруса крепится гвоздями или закручиванием саморезов. Во избежание попадания влаги в паз следите за тем, что он смотрел вниз всей конструкции, а шип вверх. Хорошими вариантами обшивки также являются вагонка или OSB. На этом же этапе производится обшивка постамента. На верхней доске вырезается отверстие, необходимых размеров для размещения в нем емкости.

  8. Начало покрытия крыши. На этом этапе на верхние поперечные бруски (перпендикулярно им и параллельно передней стороне кабины) крепятся доски небольшого размера с некоторыми расстоянием между собой.

    Также зашивается козырек со стороны дверей и доски крепятся между собой по периметру. В конечном итоге должна быть образована верхняя конструкция крыши с прямыми углами.

  9. Вопрос конечной готовности крыши решается наложением на нее шифера или черепицы.

Строя дачный туалет своими руками, не стоит забывать про его утепление. Конечно, без утепления можно и обойтись, но в зимнее время там будет очень холодно, что будет доставлять вам жуткий дискомфорт при нахождении внутри клозета. Для утепления домика дачного туалета может использоваться обшивка пенопластом. Внутри самого туалета необходима установка поперечных полос из дерева для организации самого стульчака.

При правильном расчете проекта и соблюдении норм стандартизации рекомендуемые размеры кабины, следующие:

  • Длина – 1-1,5 метра;
  • Ширина – метр;
  • Высота — 2,10 метра.
Двери для кабины

Обычно, в туалет устанавливают деревянные двери, купленные заранее или сделанные самими. Обшивка возможна теми же материалами, что и обшивался каркас. После, двери навешиваются на 2 петли в выемки, выточенные заранее.

Для закрытия дверей снаружи или изнутри может использоваться защелка или крючок. Чтобы дверь на открывалась во внутрь и с целью закрытия щелей, устанавливаются наличники.

После получения готового туалетного домика, он полностью пропитывается специальными материалами с целью защиты дерева от влаги и вредителей. Затем все покрывается лаком или краской.

Совершенно естественно – для такой постройки необходима вентиляция с целью удаления запахов, возникающих в процессе эксплуатации. Именно поэтому, дачный туалет, а точнее его корпус, изначально оснащается отверстием, в которое потом вставляется труба из пластика диаметром 100 мм и более.

Схема вентиляции в дачном клозете

Проведя трубу в выгребную яму на глубину более 20 см, обратный ее конец выводится по задней стенке на высоту более 20 сантиметров над уровнем крыши. Для улучшения вытяжки используется специальное приспособление – дефлектор.

Организация освещения

Проводить освещение в туалет или не делать этого зависит от времени вашего проживания на даче. Для экономии света в конструкции туалета может быть предусмотрено небольшое окошко.В качестве альтернативы могут применяться светодиодные фонарики или светильники на батарейках.

Организация хозблока

Для удобства эксплуатации иногда на дачах используется объединение туалета, душа и сарая одновременно. Получения конструкция в одном блоке занимает меньше места и с точки зрения отвода отходов экономически выгодная. Если проживание на даче происходит в летний период времени – это идеальный вариант.

Объединение в порядке склад-душевая-раздевалка-туалет называется в простонародье «Чебурашкой». Реализация схожа с постройкой кабины с помощью опорных столбов и деревянных брусков, но отличается размерами. При правильном монтаже и расположении обеспечивается компактность и целесообразность постройки в будущем процессе ее эксплуатации.

Как вы уже поняли, дачный туалет своими руками построить не так сложно, так как сей процесс не несет в себе никаких тяжелых технических операций. Дизайн кабины зависит только от ваших возможностей и фантазии. Главное помнить – решающий фактор удачной постройки дачного туалета является удобность его эксплуатации и правильность расположения.

Чертежи

Если вы решили создать свое уникальное строение дачного клозета, то вам непременно понадобится самостоятельная разработка проекта и чертежа именно вашей конструкции, чтобы четко знать, в какой последовательности выполнять все работы, количество необходимых материалов и их размеры.

Но, если вам это не нужно, или же вы хотите взять за основу уже какое-то готовое решение, то вам вполне могут подойти типовые чертежи с нанесенными точными размерами для сооружения дачных туалетов, которые мы вам и предоставляем ниже. Все изображения имеют функцию увеличения по клику, поэтому вы сможете посмотреть их в полном размере, а также скачать к себе на компьютер, чтобы просмотр был более удобен.

Чертежи туалета типа «Скворечник»

dachniki.life

Итак, сначала нужно сделать фундамент размером 140×200см, глубина и ширина 25×25см, цоколь — 20см (фото 1, 2). Как видно, фундамент мы засыпали боем кирпича и щебнем (что было под рукой), залили раствором марки 200 и оставили застывать. Затем внутри фундамента вырыли яму глубиной 80см. После чего начали выкладывать цоколь толщиной в один кирпич. Яму изнутри так же обложили в четверть кирпича, дно оставили песчаным.

фото 1. Заливаем фундамент

фото 2. Выгребная яма

Переходим к самому туалету.

Первым делом мы заготовили древесину. По структуре, плотности, качеству и ровности ствола ель нам понравилась больше всего. Мы взяли кругляк ели, окоровали и отшлифовали его (фото 3 и 4).

фото 3. Коруем

фото 4. Шлифуем

Можно приступать к раме для нашего строения. Вырезаем два бруса 11×11см длиной 140см (фото 5). Один выкладываем по переднему краю фундамента, второй на фундамент на расстоянии 112см от первого. Крепить пока не нужно.

фото 5. Вырезаем брусья

Подготавливаем пол из брусьев 11×11см длиной 140см. Сбиваем пол шириной 65см (фото 6). После чего, получившуюся поверхность тщательно отшлифовываем (фото 7). Обратную сторону мы обработали автомобильной отработкой.

фото 6. Сбиваем брусья

фото 7. Шлифуем пол

Укладываем его на яму, но не крепим, чтобы подогнать в случае нестыковок. Пол готов, далее собираем раму. Мы это делали на земле, а потом поднимали и ставили на передний и задний брусья. Отрезаем по размерам бруски. Размеры приведены в чертежах (фото 8 и 9). 4 стойки по 150см, 4 стропила по 200см и прогон 130см. На земле, по чертежу, выкладываем бруски и только после проверки и подгонки, подрезаем в них углы и крепим между собой гвоздями. Низ получившейся рамы подрезаем в одной плоскости, чтобы она могла плотно встать на пол туалета. Лучше представить это помогут чертежи дачного туалета , приведенные ниже.

фото 8. Чертеж лицевой стороны дачного уличного туалета

Фото 9. Чертеж боковой стороны дачного уличного туалета

Ставим две, переднюю и заднюю, рамы на передний и задний брусья, которые лежат на фундаменте, и крепим гвоздями. Все описанные крепления временные, позже вся конструкция будет укрепляться скобами и шпильками. Сверху соединяем их прогоном.

После проверки всех размеров, можно крепить раму к полу. Для этого мы использовали скобы (фото 10). Их изготовили из проволоки диаметром 6 мм. Пол и передний брус сшиваем гвоздями 200мм.

Фото 10. Крепление пола скобой

Ставим в переднюю раму дверную коробку и закрепляем сверху и снизу. Коробка сделана из бруса 5×10см. Вставляем дверь стандартного размера 190×80см и подгоняем коробку под дверь (фото 11).

Фото 11. Дверь

Далее мы прочно закрепили стыки. Для всех креплений использовали шпильки с резьбой, шайбы и гайки. Сверлим отверстия наискось через стойку и стропило и стягиваем их шпилькой (фото 12). Важно! Неглубоко рассверливать отверстия бỏльшим диаметром сверла, чтобы спрятать гайки. Так делаем все четыре стыка.

фото 12. Крепление шва шпилькой

Дверную коробку можно крепить саморезом, но мы так же использовали шпильки (фото 13, 14). Подвесная сторона дверной коробки будет подвергаться большей нагрузке, поэтому мы закрепили её прочнее.

фото 13. Крепление дверной коробки шпилькой

фото 14. Крепление дверной коробки шпилькой

Всё скреплено и теперь переходим к облицовке. Как я говорил ранее, мы подготовили и отшлифовали кругляк. Теперь его нужно распустить вдоль. Для этого мы использовали цепную пилу (фото 15).

Обшиваем сначала боковые стороны, затем лицевую и заднюю, причём боковые планки обшивки (блокхаус) должны выступать с каждой стороны примерно на 12см (фото 16). Для крепления шляпки гвоздей обкусываем.

фото 16. Прибиваем блокхаус

Переходим к кровле, а точнее к обрешётке. Сначала на стропила прибиваем доску (фото 17). Первой прибиваем доску верхнюю, затем нижнюю, и только потом, равномерно распределяя доски между ними, крепим остальные. Делаем это с обеих сторон. С передней и задней стороны туалета, доска должна выступать на 18 – 20см.

фото 17. Набиваем обрешетку

Закрываем крышу нашего дачного туалета кровельным материалом, мы использовали ондулин (фото 18). Далее обрезаем доску обрешётки по краю кровли и делаем пелену (обшиваем торец и низ обрешетки обрезной доской).

фото 18. Фиксируем ондулин

Изнутри, на боковые стенки, крепим диагональные распорки (фото 19). К стенкам саморезами прикручиваем направляющие, на которые крепим доску полки-сиденья. Размеры указаны в чертеже (фото 20). Уже после того, как полка будет готова, в ней при помощи электролобзика вырезаем отверстие (фото 21).

фото 19. Диагональные распорки

фото 20. Чертеж сиденья дачного туалета

фото 21. Полка-сиденье

Для красоты и освещения над дверью можно врезать окошко (фото 22). Наше получилось размером 30×30см. Завесы, ручка и засов также могут послужить элементом декора деревянного туалета (фото 23, 24).

фото 22. Окошко

фото 23. Завес

фото 24. Ручка и засов

Перед тем как вскрывать лаком, всю конструкцию нужно слегка пройти шлифшкуркой, чтобы убрать заусенцы, грязь и следы от молотка. Мы использовали яхтенный лак, но главное, чтоб он был для наружных работ. Чудо-терем готов!.. (фото 25, 26, 27, 28).

фото 25. Уборная готова

фото 26. Уборная вид сбоку

фото 27. Уборная вид сзади

фото 28. Уборная готова

Рекомендуем также

Как сделать туалет на даче чертеж. Как сделать туалет для дачи – деревянный домик для размышлений в саду

Один мой знакомый, осваивая дачный участок, узнав, что я в свою очередь осваиваю программу SketchUp, в которой можно строить трехмерные модели, попросил меня сделать ему чертеж «классического» дачного туалета. Вы же понимаете, что это обычно первое, что приходится строить на ещё не освоенном дачном участке.

Почему нет?
И я выдал ему чертеж дачного туалета со всеми размерами и полной деталировкой, а также показал 3D модель его будущего «домика».

Это очень удобно, использовать 3D моделирование, особенно если нет в наличии большого запаса стройматериалов, и каждую доску приходится покупать в магазине. Можно рассчитать все вплоть до последнего самореза.

Теперь, я решил выложить все чертежи дачного туалета и его 3D модель на сайт, может, кому тоже пригодится. Получился классический вариант «скворечника», для полного сходства можно сделать еще одно окно спереди сверху или в двери.

Для просмотра 3D модели промотайте страницу вниз.

Итак, начнем с перечня материалов и инструментов.

Материалы

  • Брусок 50*50 мм.
  • Доска 40*100 мм.
  • Вагонка, блокхаус или рейка – 15 м 2 для отделки стен и двери.
  • Пластиковое ведро.
  • Лист пенополистирола.
  • Гибкая черепица – примерно 3 м 2 .
  • Саморезы по дереву и гвозди для гибкой черепицы.
  • Фанера или доски для крыши и сиденья в туалете.
  • ОБЗ (огнебиозащита).

Инструменты

  • Ножовка или любая пила.
  • Рулетка.
  • Шуруповерт.
  • Молоток.
  • Электролобзик.
  • Если хотите сделать всё красиво и чисто, то также понадобится электрорубанок и шлифмашинка.
  • Кисти или валик для нанесения ОБЗ.

Начинаем работу с изготовления основания туалета, для этого используем нарезанный по размерам брусок 50*50 мм. Смотрим подробные чертежи ниже.

* Для более комфортного открывания двери (чтобы свободно стоять на площадке) возможно, придется её удлинить на пару досок. Но, это выбирать вам: комфорт или экономия.

Теперь нужно сделать каркас самого туалета.
Основой каркаса будут две идентичных боковины всё из того же бруска 50*50 мм. Верхняя часть делается со скосом примерно в 15 градусов.

Далее следует зафиксировать боковины каркаса туалета и скрепить их между собой брусками-перемычками сверху, сзади и внутри. Фиксировать их можно при помощи металлических уголков 50*50 мм, а можно и напрямую саморезами.

Следующим этапом будет изготовление передней части каркаса, с проемом для двери.

*Если будете использовать уже имеющуюся или покупную дверь, то учитывайте размеры проема под размер двери.

Теперь нужно соединить в единое целое каркас с основанием туалета. Делать это лучше уже на месте, т.е. на выкопанной яме, т.к. конструкция в сборе будет уже достаточно тяжелой, во всяком случае, для одного.

Следующий шаг – набивание нарезанных досочек на сиденье внизу изнутри. Будет это вагонка, фанера или просто доска встык – вам решать. Также сразу делаем саму полку сиденья из толстой фанеры (~16 мм) или доски 20-25 мм толщиной прибитой встык и усиленной снизу.

Выпилить электролобзиком правильное отверстие в сиденье поможет любой стульчак обведенный изнутри маркером.

И еще одна маленькая хитрость – установите трубу из ПВХ в качестве вытяжки в любом углу туалета. Где-то я это подсмотрел, но честно говоря, сам в деле не видел, если кто такое приспособление делал, отпишитесь в комментариях, помогает или нет с отводом запахов?
Вот мне интересно: будет тогда «пахнуть» снаружи?

Дело дошло до двери…
Ну, тут кто во что горазд. Можно сделать самому, можно использовать готовую.
Главное, учесть зазоры на расширение и даже когда в сырую погоду дверь «разопрет» она должна свободно проходить в проем. Думаю, миллиметров по 5-7 с каждой стороны будет в самый раз.

Важно! Если будете делать дачный туалет из «сырых» пиломатериалов (естественной влажности), например досок и будете набивать их встык, то учтите, что со временем, когда они высохнут – могут появиться щели.

Поставив дверь туалета на петли, приступаем к монтажу крыши и обивке стен.

На крышу пойдет даже необрезная доска (сверху должно быть ровно), но лучше конечно кусок водостойкой фанеры или OSB. Свесы крыши туалета спереди и сзади должны быть немного больше, чем с боков.
Далее на закрепленное основание крыши набивается гибкая черепица. Ну, тут всё просто.

Какой фасадный материал вы будете использовать для обивки стен туалета неважно, все зависит от личных и финансовых предпочтений. Можно даже из винилового сайдинга, разве что возможно надо будет под углы еще реек прибить.

На задней стенке сделал проем под окошко, стеклить его или нет по желанию. Но окно нужно обязательно, без него темно будет. Хотя, как вариант освещения, в продаже есть светодиодные фонари с датчиком движения на аккумуляторах, которые крепятся к стене или потолку.

3D модель дачного туалета

Кликните по картинке, дождитесь загрузки и используйте зажатую левую кнопку мыши для вращения модели. Вращение колесика мыши для приближения-удаления. Смотреть в полный экран — значок в правом нижнем углу. Выход из полного экрана — клавиша Esc.
Для полноценного просмотра трехмерных моделей нужно скачать программу просмотрщик SkethUp с официального сайта (бесплатно) и установить на свой компьютер. Скачать данную модель для просмотра можно кликнув по логотипу в левом нижнем углу окна просмотра.

И напоследок, если вы соберетесь ставить такой туалет на даче, несколько простых советов:

  • Обрабатывайте всю древесину биозащитной пропиткой, как минимум в 2 слоя. Наружные стены для поддержания пристойного внешнего вида и защиты от ультрафиолета придется обрабатывать раз в 2-3 года биозащитой с колером или краской.
  • Старайтесь осуществлять окончательную сборку конструкции туалета непосредственно у места установки – сбережете силы на установке.
  • Обязательно устанавливайте туалет на какой-нибудь фундамент (камни, кирпичи, бетонные блоки). Между деревянной конструкцией и фундаментом обязательно проложите слой гидроизоляции, например, два слоя рубероида.
  • Борта выгребной ямы постарайтесь чем-нибудь армировать, например можно поставить старую железную бочку, предварительно вырезав в ней дно, иначе может обвалиться.
  • Для удаления запахов используйте специальные порошки для септиков.

Конечно, такой дачный туалет хорош как временное решение, в идеале все-таки следует рассмотреть вопрос выбора, покупки и установки настоящего автономного септика , тем более что сейчас их огромный выбор.

Если вы решили сделать дачный туалет своими руками, то эта статья именно для вас. Мы рассмотрим все, что необходимо знать: от правильного выбора места до устройства выгребной ямы и сооружения деревянной конструкции. Вам нужно просто руководствоваться рекомендациями из обзора, чтобы без труда справиться с работой.

Как организовать работы

Чтобы сделать дачный туалет, не надо быть строителем или столяром. Строение отличается простотой, поэтому его сооружение по силам любому человеку. Но есть целый ряд нюансов, несоблюдение которых может привести к множеству проблем, поэтому в первую очередь нужно разобраться с правилами установки. Только после этого можно приступать к работе.

Как выбрать место

В первую очередь нужно выбрать правильное расположение дачного туалета.

Тут есть несколько правил, которые нужно помнить при определении места строительства:

  • Расстояние от туалета до источника питьевой воды должно быть не менее 25 метров. В идеале, чем дальше расположен колодец, тем лучше. Нельзя ставить конструкцию ближе, особенно, если у вас грунтовые воды расположены недалеко от поверхности ;
  • От дома сооружение лучше располагать не ближе 5 м. Это обусловлено как санитарными нормами, так и тем, что при близком расположении неприятные запахи будут проникать в дом, особенно в летнее время, когда окна открыты. Также желательно учитывать преобладающее направление ветра у вас в регионе, чтобы по возможности поставить туалет с подветренной стороны;

  • Также следует соблюдать отступ от забора, минимальное расстояние составляет 1 м. Если вы поставите конструкцию вплотную, то соседи могут подать на вас в суд и вам придется переносить строение;
  • При решении вопроса, где поставить туалет, не забывайте учитывать и уровень участка. Нужно ставить постройку так, чтобы она не располагалась в самом высоком месте. Но и в низине производить строительство нежелательно, особенно если весной у вас на участке стоит вода.

Если у вас будет закрытая выгребная яма, то не забудьте предусмотреть место для подъезда ассенизаторского автомобиля. А то часто получаются ситуации, что машина просто не может подъехать.

Материалы и инструмент

Чтобы соорудить каркасный туалет с выгребной ямой, нужен простой набор материалов. Все необходимые компоненты представлены в виде таблицы для наглядности.

МатериалРекомендации по выбору
Деревянный брусокИз него будет сооружаться каркас конструкции. Лучше брать варианты сечением 40х40 мм и больше, чтобы обеспечить прочность и надежность. Чаще всего используется сосна, ее цена невысока, а надежности вполне достаточно для наших работ
ДоскаДля обшивки конструкции используется доска толщиной 32 и более миллиметра. При желании снаружи можно обшивать поверхности блок-хаусом или имитацией бруса. Но можно обойтись и дешевой доской, особенно если вы хотите провести процесс с минимальными затратами
Кровельный материалДля этих целей можно использовать шифер, металлочерепицу, гибкую кровлю и любой другой подходящий материал. Некоторые используют обычный рубероид, который крепится к настилу из доски или ориентированно-стружечной плиты
Материал для выгребной ямыПросто копать яму и оставлять ее так, крайне нежелательно: стенки со временем могут осесть, и ваш туалет упадет или провалится. Для ямы можно использовать шины от грузовиков или тракторов, можно выкладывать стенки из кирпича, а можно сделать ее из бетонных колец (продаются специальные канализационные варианты уменьшенного диаметра)
Труба для вентиляцииЛучше всего использовать для этих целей обычную канализационную трубу диаметром 110 мм. Ее количество зависит от высоты конструкции

Что касается инструмента, то нужен такой набор:

  • Ножовка или электроинструмент для резки дерева. Можно обойтись и ручным вариантом, это намного дешевле;
  • Лопата для рытья выгребной ямы;
  • Если вы будете укладывать кирпич, то нужен мастерок и емкость для приготовления раствора;
  • Собирать конструкцию можно или с помощью гвоздей (нужен молоток) или саморезами (нужен шуруповерт). Я предпочитаю второй вариант за его надежность;

  • Рулетка с карандашом, угольник и уровень помогут проводить четкие замеры и собирать ровную конструкцию.

Рытье выгребной ямы

Эта часть работ при всей своей простоте отнимает много сил, поэтому лучше рыть яму не самому, а с 1-2 помощниками, чтобы попеременно отдыхать.

Рабочий процесс состоит из следующих действий:

  • Определяется конфигурация будущей ямы . Если вы будете использовать колеса или кольца, то нужно углубление круглой формы. Если стенки будут выкладываться из кирпича, то можно делать квадратный вариант со стороной в 100-120 см. Важно определиться с тем, какого типа будет яма, если грунтовые воды близко к поверхности, то лучше делать ее закрытого типа, чтобы отходы не попадали в почву;
  • Размечается поверхность, и начинаются работы . Верхний плодородный слой почвы лучше убрать отдельно, чтобы использовать его в огороде. Дальше грунт выбирается и либо вывозится, либо равномерно рассыпается, чтобы поднять уровень площадки или выровнять ямы на участке;

  • Глубина обычно составляет около 2-х метров. Больше делать не нужно. После того как яма будет готова, стоит выровнять дно и поправить стенки, если это необходимо ;

  • Если стенки выкладываются из кирпича, лучше делать их квадратными . Вывести круг намного сложнее, а вот положить ровные стороны проще. Не нужно идеальное качество кладки, главное – надежно крепить элементы на раствор и делать стенки более-менее ровными. В нижней части можно оставлять отверстия для дренажа;

  • Укладка шин производится еще проще . Они аккуратно ставятся друг на друга и выравниваются. Дополнительно крепить их не нужно. В верхнем элементе можно сделать прорезь, чтобы потом можно было вставлять шланг для выкачивания выгребной ямы;

  • Если используются бетонные кольца, то их лучше ставить с помощью подъемника. Чаще всего используется два кольца, глубина как раз получается два метра;

  • При необходимости дно бетонируется . Тут все просто: выравнивается грунт, насыпается и уплотняется песчаная подушка 10 см. Поверх заливается раствор толщиной 5 см;
  • Если у вас будет открытый вариант, то на дно насыпается дренажный слой . Тут все легко: берется щебень средней фракции и распределяется слоем 20-30 см по поверхности.

Сооружение домика

Теперь разберемся, как сделать туалет на даче своими руками.

Процесс несложен и состоит из таких действий:

  • Перед тем как построить туалет, составьте его проект со всеми размерами. Это очень сильно упростит рабочий процесс, ведь вы будете знать все параметры каждого элемента. Кроме того, когда четко представляешь конечный результат, то сборка проходит намного быстрее и проще;

  • По чертежу производится подготовка материалов. Бруски нарезаются на куски требуемого размера. Если у вас односкатная крыша, то передние стойки должны быть выше задних на 20 см, это самый простой вариант кровли;
  • В первую очередь собирается основание . Тут самое главное сделать конструкцию ровной, для этого перед скреплением всех элементов обязательно проверьте диагонали. Это самый простой способ проконтролировать геометрию и исключить перекосы. Скреплять части лучше всего саморезами;

Для обеспечения наилучшей надежности нижнюю часть желательно обработать отработкой или другим защитным составом.

  • Устанавливается основа на почву . Проще всего использовать 4 бетонных блока, которые исключат контакт деревянных поверхностей с землей и станут надежной опорой конструкции. Заливать фундамент я не советую, блоки отлично справляются с функцией основания;

  • Крепятся вертикальные стойки . Для работы проще всего использовать металлические крепежные уголки, с их помощью вы быстро и надежно соедините элементы. Важно при креплении контролировать вертикальность стоек с помощью уровня. При необходимости можно дополнительно зафиксировать брусок временными раскосами;

  • Сооружается стульчак . Тут все просто: из бруска делается каркас высотой 40 см и шириной не менее 50 см. Особых требований нет, главное – обеспечить жесткость конструкции. Для этой части конструкции применяется такой же брусок, как и для стоек ;

  • Крепятся опоры крыши и обрамление для двери . Что касается брусков на кровле, то они должны иметь вынос от 20 см, чтобы закрывать стены от осадков. Для дверей делается усиливающий по размеру будущего полотна. Как все это выглядит в собранном виде, хорошо показано на фото ниже;

  • Стены обшиваются доской . Тут все просто, главное нарезать материал по размеру. Крепление производится с помощью саморезов или гвоздей. Лучше использовать обрезную доску, чтобы в конструкции не было щелей. Туалет все-таки уличный, и нежелательно, чтобы там гулял ветер;

  • Собирается и ставится дверь . Используется простая конструкция, которая состоит из доски, двух перемычек и одного или двух раскосов для обеспечения надежности. Причем лучше сначала собрать конструкцию, а потом ровно отрезать верхнюю и нижнюю часть . На каркас туалета полотно крепится на петли, которые можно купить в любом хозяйственном магазине;

  • Вентиляционную трубу проще всего крепить с задней стороны. Она должна быть выше крыши как минимум на 20 см и опускаться в яму примерно на 15 см. Для улучшения вентиляции и защиты от осадков сверху крепится дефлектор .

После постройки не забудьте обработать конструкцию защитным составом. Можно использовать как краску, так и пропитки, которые не скрывают структуру дерева, но надежно защищают поверхность от влаги и вредителей. Окрашивание нужно обновлять не реже, чем раз в 3 года, это продлит срок службы конструкции как минимум вдвое.

Сооружение пудр-клозета

Если уровень грунтовых вод на участке очень высок или имеются другие ограничения для сооружения выгребной ямы, то проще соорудить пудр-клозет. Он еще называется торфяной туалет из-за того, что в качестве наполнителя при использовании применяется торф.

Конструкция во многом схожа с обычным вариантом, но имеются и отличия, именно их мы и разберем ниже:

  • В первую очередь нужно сделать схему будущего строения . Она похожа на вышеописанный вариант, но в ней домик ставится не на яму, а на основание из бетонных блоков, установленное на земле;

  • Домик можно собрать в любом месте и поставить туда, куда вам нужно . В туалете лучше сделать пол, чтобы ставить ведро не на землю, а на настил. При определении размеров не забудьте о том, что рядом должно располагаться ведро с торфом. Именно поэтому такие туалеты обычно шире, чем стандартные;

  • Высота пьедестала зависит от размеров ведра или емкости, которая будет использоваться . Определись вначале с этим аспектом, а потом приступайте к работе. Часто получается, что после сборки оказывается, что ведро не влезает и приходится приспосабливаться, хотя если предусмотреть это заранее, то проблем можно избежать;
  • Продумайте, как будет извлекаться емкость . Можно сделать откидной стульчак, а можно соорудить дверцы в задней стенке, чтобы вынимать ведро с улицы. Особой разницы нет, выбирайте то, что удобнее вам.

Вывод

Используя этот обзор, вы без труда сможете соорудить дачный туалет. Все этапы описаны очень подробно, а видео в этой статье наглядно показывает важные моменты рабочего процесса, чтобы вам было еще проще разобраться в теме. Если у вас есть какие-либо вопросы, пишите их в комментариях ниже.

Первая постройка, которая появляется на любом участке — туалет. Мы можем как-то обойтись без домика и душа, а вот без этой постройки — никак. Для многих туалет для дачи своими руками — первый строительный опыт. Хорошо что строение незамысловатое, так что даже без наличия опыта справится несложно.

Самая первая постройка на даче — туалет. Часто это — первый опыт строительства своими руками

Хоть дачный туалет и не самая сложная постройка, особенностей много. Без четкого плана действий не обойтись. Распишем по шагам, как построить туалет на даче:

  1. Выбираете тип туалета.
  2. Определяете место на участке под строительство.
  3. Определяетесь с размерами и материалами для строительства.
  4. Приступаете к строительству.

Теперь о каждом пункте подробнее.

Без выгребной ямы

В большинстве своем туалеты без выгребной ямы строятся намного проще и быстрее. В них отходы собираются в герметичную емкость, которая обычно ставится прямо под стульчаком. Вся разница в том, как перерабатываются отходы и нейтрализуется их запах. Есть следующие виды:


Плюсы у дачных туалетов без выгребной ямы (называют еще сухими) существенные:


Минусы тоже немалые:

  • Туалеты фабричного изготовления не так уж и дешевы.
  • Необходимо периодически менять емкость.
  • Нужно следить за наличием средств нейтрализации.

Нормы установки туалета на участке

Большая часть ограничений относится к туалетам с выгребной ямой: необходимо ограничить возможные загрязнения. Нормы такие:


Остальные нормы справедливы для всех типов туалетов:

  • До границы участка должно быть не менее 1 метра.
  • Двери не должны открываться в сторону соседнего участка.
  • При выборе места расположения нужно учитывать преобладающее направление ветра.

Выбирая место, где будете строить туалет для дачи своими руками, обращайте внимание не только на собственные постройки и объекты, но и на соседские. Это поможет избежать трений с ними и с санстанцией.

Если строить будете туалет с выгребной ямой, ко всем перечисленным требованиям нужно еще добавить — организацию подъезда для машины-ассенизатора.

Как сделать туалет на даче своими руками

Первые два шага вы уже прошли: выбрали тип туалета и место для его установки. Следующий шаг — выбираем размеры. С ними определиться не так уж и сложно. Как выбрать объем выгребной ямы рассказывали — на 2-3 человека достаточно 1,5 кубометра, теперь о том, каких размеров должен быть домик для туалета. Тут все зависит от собственного желания и от габаритов хозяев. В стандартном варианте делают туалеты следующих размеров:

  • высота — 220 см;
  • ширина — 150 см;
  • глубина — 100 см.

Эти габариты удобны для людей со средней комплекцией. Их можно изменять так, как вам удобно. Никаких стандартов нет.

Домики для туалетов чаще всего делают из дерева. Но это — не правило. Он может быть из листового материала типа ДВП, ГВЛ, из плоского шифера, кирпича и любых других строительных материалов, профилированного листового металла, даже из пластика.

Туалет на даче своими руками строят из любого материала. Этот — из профнастила

Самый любимый кровельный материал для дачного туалета — шифер. Недорого стоит устройство мягкой кровли из наплавляемых материалов. А вообще, можно использовать любой имеющийся в наличии. Его крепят на сплошную обрешетку, так что особой разницы нет.

Строим деревенский туалет

Последний этап — собственно строительство. Порядок действий определяется тем, какого типа туалет вы будете возводить. Если с выгребной ямой, первой делают ее.

Выгребная яма для туалета

Порядок действий при строительстве такой:


Чтобы не возится с кладкой и гидроизоляцией, можно установить специальную пластиковую емкость — септик. Они бывают разных объемов и конструкций — с одной или двумя горловинами.

Септики в выгребную яму дачного туалета — и никаких проблем с гидроизоляцией

Котлован роется чуть больше размеров выбранного септика, емкость устанавливается, засыпается вынутым ранее грунтом. Устройство такой выгребной ямы в разы быстрее и надежнее.

Кабинка для дачного туалета

Любой туалет для дачи устанавливается в небольшой кабинке-домике. Своими руками проще всего сделать прямоугольное сооружение с односкатной крышей: минимум времени, затрат и материалов.

Основание под кабинку — столбики

Первым делом нужно позаботиться о наличии пола. Его нужно поднять на некоторое расстояние над землей. Удобнее сделать это при помощи столбиков, сложенных в углах постройки. Закапывать их на глубину промерзания грунта вряд ли стоит, но заглубить в грунт на 20-30 см ниже плодородного слоя нужно. Складывают их обычно из кирпичей, бутового камня, можно залить из бетона, и т.п. На таком основании во время пучения кабинка будет подниматься, но обычно это ни к каким серьезным повреждениям не приводит: сооружение небольшое.


Как оказалось, туалет для дачи своими руками построить не так уж и сложно. Времени и затрат нужно немного. Зато в процессе приобретете полезные навыки.

Для тех, кто решил построить туалет на даче своими руками — чертежи, размеры, эскизные изображения оказываются необходимой помощью, не позволяющей отклониться от выбранной технологии или соорудить мало пригодную для эксплуатации конструкцию. Прежде чем приступать к более точным разработкам, важно выбрать тип конструкции дачного туалета, место его размещения и другие параметры. Они, в свою очередь, зависят от условий эксплуатации, что указывает на необходимость подробного анализа с учетом перспективы. Например, если существует вероятность того, что через какое-то время увеличится количество людей, посещающих дачу, или вы планируете обустроить дом таким образом, чтобы в нем можно было жить дольше, создавайте заранее туалет с расчетом на увеличение нагрузки, чтобы потом не пришлось переделывать.

Легче всего построить туалет для дачи своими руками деревянный — чертежи таких конструкций найти не сложно, а в некоторых случаях достаточно бывает и пошаговой инструкции без иллюстраций. Тем не менее, красивого и надежного домика недостаточно для обеспечения комфорта. Важно позаботится об утилизации отходов. С этой точки зрения существует несколько вариантов дачного туалета.

Люфт-клозет

Люфт-клозет устроен таким образом, что отходы из унитаза перемещаются самотеком, собираясь в приемнике, который очищают по мере наполнения. Обычно перемещению отходов способствует наклонный пол резервуара, имеющего расширяющуюся по направлению от унитаза форму. Преимуществом такой конструкции является возможность без строительства полноценной канализационной системы установить унитаз в теплом помещении в доме, а резервуар вынести за его пределы , чтобы избежать появления запаха. Часть люфт-клозета, находящаяся снаружи, оснащается крышкой, через которую производится очистка ассенизаторской машиной. Для обеспечения теплоизоляции она выполняется герметичной и многослойной (например, из металла и дерева с «прослойкой» из теплоизоляционного материала). Недостаток люфт-клозета в том, что он встраивается в несущую стену, а значит, его обустройство лучше выполнять на этапе возведения дома.

На фото схема люфт-туалета

Пудр-клозет

Пудр-клозет имеет накопитель, в котором отходы чередуются со слоями засыпки («припудриваются»). В качестве такой засыпки используют опилки, торф, золу или смесь этих компонентов. Засыпку выполняют после каждого визита в туалет. У покупных моделей за распределение сыпучей смеси отвечает специальный распределитель. В самодельных используют обычное ведро или другую емкость с совком, которые устанавливают в туалете.

Преимуществом пудр-клозета являются:

  • возможность использовать содержимое накопителя дачного туалета для получения органического безопасного удобрения (для этого при наполнении резервуара его выгружают в для дозревания),
  • решение вопроса утилизации (нет необходимости вызывать ассенизаторскую машину),
  • минимум земляных работ (они потребуются только для сооружения фундамента постройки, резервуар помещается на поверхности),
  • возможность устройства компактных переносных моделей туалетов, которые можно заносить в дом (например, на основе обычного ведра).

Чертеж деревянного пудр-клозета с размерами по типу «шалаш»
Чертеж дачного туалета вида пудр-клозет из профнастила по типу «скворечник»
Биотуалет

Биотуалетами называют сооружения, в которых отходы проходят переработку . В процессе разложения содержимое резервуаров превращается в равномерный по консистенции ил, безопасный, занимающий меньше места (а значит, реже требующий опорожнения резервуара) и удобный для откачки. Для того, чтобы обеспечить реакцию разложения, в заводских биотуалетах используются наполнители, в качестве которых могут выступать:

  • торфяная смесь,
  • химически активные реагенты,
  • (сухие или в виде жидкостей), представляющие собой колонии бактерий определенного вида.

Туалеты с выгребными ямами

Дачный туалет с выгребной ямой – это своеобразная классика. Не самый удобный, но наиболее простой и дешевый вариант. Все отходы собираются в накопителе, который периодически очищается при помощи ассенизаторов . В некоторых случаях заполненную выгребную яму засыпают землей, перенося домик на другое место. В такой засыпанной яме через некоторое время образуется компост, который можно использовать для удобрения почвы. Наиболее распространенным (хотя и наименее экологичным) является вариант туалета, в котором выгребная яма не имеет дна. Его только засыпают иногда щебнем, гравием или другим материалом, через который осуществляется фильтрация при частичном дренировании содержимого в почву.

Важно: При высоком уровне грунтовых вод такие модели ям целесообразно заменять герметичными накопителями.


Варианты обустройства выгребной ямы

Вне зависимости от наличия герметичного дна, выгребная яма туалета нуждается в постройке стен. Во-первых, они препятствуют обрушению земли в вырытом котловане. Во-вторых, стенки предотвращают просачивание отходов в верхние слои почвы. Для устройства выгребных ям используют самые разные, специально приобретаемые, оставшиеся от строительства других сооружений или просто доступные материалы. Рассмотрим наиболее распространенные варианты.

Бетонные кольца

Выбор места для строительства

Сложно сформулировать единые требования к выбору места для строительства туалета – многое зависит от типа конструкции и герметичности накопителя (вероятности попадания отходов в почву). Проектируя туалет на даче своими руками чертежи и размеры выбирают с учетом целого ряда факторов. При выборе же места установки важно учитывать розу ветров для того, чтобы туалет не становился источником неприятных ощущений обитателей дачи и их соседей. Если конструкция туалета предполагает периодическую откачку содержимого с помощью ассенизаторской машины, необходимо предусмотреть возможность удобного подъезда спецтехники к объекту.

Самые строгие требования предъявляются к негерметичным моделям (в первую очередь – к выгребным ямам без дна). Их необходимо устанавливать примерно на средней высоте, если участок отличается сложным рельефом (в низинах высок риск загрязнения грунтовых вод, а на высоте – разрушения конструкции при размывании грунта). Важно также соблюсти требуемое удаление туалета от основных объектов (от дома – минимум 12 метров, от источника воды – 25 метров, от посадок – 4 метра и не ближе 1 метра от забора).

Материалы и инструменты

Выбор материалов для строительства туалета на дачном участке во многом определяется выбором типа утилизатора. Например, при установке выгребной ямы, вам понадобятся кирпич, цемент, бетонные кольца или пластиковые резервуары – в зависимости от того, что вы выбрали. Для строительства каркаса домика понадобятся:

  • брус с сечением 100х100 или 100х50 мм длиной 3 м для рамы и вертикальных стоек домика,
  • брус 50х50 мм для «подиума» или ступени, на которой будет установлено сидение внутри,
  • ДСП, доски, вагонка или другой материал для внутренней и наружной обшивки,
  • Рубероид и шифер или профнастил для крыши.

Не следует также забывать о том, что для стационарной конструкции необходим фундамент – ленточный (потребуется цемент для раствора) или столбчатый (цемент или кирпич), а также гидроизоляция (рубероид или другой аналогичный материал), предотвращающая соприкосновение конструкции и каркаса для того, чтобы минимизировать возникновение гниения.

Для вентиляции потребуется пластиковая труба диаметром 100 мм.

Для комфорта использования хорошо также установить в дачном туалете освещение – подвести электропроводку и смонтировать светильник или, как минимум, снабдить сооружение аккумуляторным фонарем.

Схема и размеры дачных туалетов

Схема постройки дачного туалета одна и та же, в отличие от параметров резервуаров, которые рассчитываются в соответствии с интенсивностью использования приспособления, количества людей, посещающих дачу, сезонности и продолжительности таких визитов.

Классическим вариантом считается домик-«скворечник» прямоугольной формы. Он легок в исполнении и удобен при использовании. Для комфорта достаточно выполнить следующие размеры туалета на даче своими руками:

  • высота – 2200 мм,
  • ширина – 1500 мм,
  • длина 1000-1500 мм.

Если такие размеры покажутся хозяину недостаточными, можно построить туалет на даче своими руками, размеры которого будут больше.

Сторонники эстетики могут предпочесть построить дачный туалет своими рукам, используя чертежи более сложной конструкции – домика-«шалаша», имеющего небольшое основание и практически состоящего из двух наклонных плоскостей.


Виды домиков для дачных туалетов — «шалаш» и «скворечник»



Строительство по шагам

Для примера поэтапного выполнения строительных работ мы выбрали «скворечник». Такая схема туалета для дачи наиболее проста в исполнении.

Перед началом работ производится разметка положения будущего сооружения на местности.

1. Выполняется фундамент. Часто для установки домика рекомендуют ленточные конструкции, но многие специалисты для легких построек более практичным называют столбчатый фундамент. Самый простой способ его устройства – установка в грунт асбестовых труб, в которые заливается раствор и до его отвердевания устанавливаются вертикальные деревянные опоры. Важно контролировать положение последних по уровню, следить за тем, чтобы в процессе набора прочности бетоном не произошло смещение.

Устройство фундамента по этой схеме имеет свои нюансы:

  • Асбестовые трубы перед установкой покрывают гидроизоляционным слоем.
  • Установку вертикальных опор выполняют после заливки труб бетоном на треть высоты и набора прочности этой порцией раствора.
  • Глубина погружения опорных труб зависит от типа грунта и в среднем составляет 0,5-0,7 м, но для нестабильных песчаных почв глубину целесообразно увеличить.

2. Сооружается каркас будущей конструкции туалета. Проще всего для этой цели использовать брус 100х100 (50) мм и метизы для дерева. Для защиты от влажности и гниения брус можно обработать пропиткой или прогрунтовать и покрасить. Основательность строению обеспечит металлический каркас, однако, для его сооружения потребуется специальное оборудование (сварочный аппарат).

Основные элементы надежного каркаса:

  • несущие вертикальные опоры (передняя пара длиннее задней для обеспечения наклона крыши),
  • две горизонтальные рамы-обвязки – для установки крыши и на уровне стульчака,
  • диагональные брусья по сторонам сооружения для придания конструкции жесткости,
  • опоры и горизонтальная часть дверного проема.

3. Выполняется обшивка каркаса туалета с наружной стороны и внутри. В качестве материала можно выбрать:

  • доски (оптимальная ширина – 30 см),
  • фанера,
  • профнастил и др.

4. Устанавливается гидроизоляционный слой и основной материал крыши.
5. Навешивается дверь, которая предварительно снабжается щеколдой и небольшим окошком для доступа света в помещение (или окошко можно сделать в пространстве над дверью).
6. Монтируется освещение.
7. Оснащение туалета включает в себя установку сиденья и крышки, полочек для принадлежностей, умывальника и пр.

Вентиляция

Схема постройки туалета на даче своими руками будет неполной без вентиляции. Вентиляция туалетов для дачи легко выполняется из пластиковой трубы диаметром 100 мм. Она выводится из накопителя (важно обеспечить герметичность стыков) и крепится с внешней стороны конструкции (используйте металлические хомуты). Верхняя часть трубы, снабженная для улучшения вытяжки и защиты от осадков дефлектором, возвышается над крышей на 20-50 см.

Мечта городского жителя приобрести дачный домик, где можно отдохнуть от шума и суеты. Ну, вот теперь вы владелец участка и самая востребованная часть — это туалет. Как быть, если его нет?

Но выход есть — построить туалет своими руками, используя подручные средства, создав самостоятельно чертёж. Своими руками обеспечить комфортные условия для проживания.

Как сделать туалет на даче?

В голове сразу возникает вереница вопросов, какой чертёж выбрать, какой дизайн придать, какие материалы пойдут. В этой статье раскроем основу и правила для разработки вашего проекта.

Основные типы кабинок

Для начала разберёмся какие существуют виды сооружений. Самый простой тип, постройка с выгребной ямой.

Но прежде чем начать, учитываем санитарные нормы, которые действуют на территории России: продумайте способ очистки, правильную гидроизоляцию. Уточните требования соседей, чтобы не возникало конфликтных ситуаций.

Туалет на даче своими руками можно сделать по нескольким вариантам.

Перечислим типы построек:

  • Скворечник — экономичная версия с односкатной крышей, находящейся на коробе. Летний вариант;
  • Избушка — сложная конструкция с большим выбором дизайна, сохраняет тепло в холода. Требует больше затрат по материалу;
  • Шалаш — простая форма с двускатной крышей, стойкая модель от ветра;
  • Домик — конструкция с повышенной прочностью, тёплый вариант;
  • Двухместные — сложная постройка со вторым отделом;
  • Туалет с душем – к основной будке прилагается дополнительная пристройка для мытья;
  • Биотуалет — можно установить даже внутри дома. Приобретают популярность биотуалеты, так как особой возни с ними нет.

Существует три вида биотуалетов: торфяные, химические и электрические модели. Такой вариант первая помощь, когда идет стройка.

Затем можно приступить к капитальному туалету с надёжным септиком, служащий годами.

С чего начать строительство?

Дачнику нужен туалет гигиеничный, чистый и приятный для взгляда, с соблюдением экологической обстановки, нейтрализации отходов, выполнением требований к внешнему оформлению.

Капитальный септик с комплексом резервуаров в грунте

Для этого чаще всего делают три бетонных кольца, которые погружают в землю по очереди. Верхние становятся отстойниками, третий фильтрует нечистоты, которые уходят в землю, не причиняя вреда грунтовым водам.

Такие септики содержать анаэробные бактерии, которые перерабатывают отходы и нейтрализуют вредные бактерии.

Перед вами стоят следующие задачи:

  • выбрать систему отвода, слива и утилизации нечистот;
  • определить место для туалета и лучше выбрать удаленно от дома;
  • решить какой вид конструкции подойдёт, разбирали выше;
  • выбрать дизайн, который под силу сделать своими руками;
  • подобрать подходящие материалы;
  • определить размеры туалета на даче;
  • рассчитать смету расходов постройки.

Решите для себя, как будет проводить очищение отходной ямы, если не будете устанавливать септик. Как сможет подъезжать ассенизаторская машина, выкачивающая нечистоты.

Определились и ответили на вопросы? Теперь можно начать строительство, давайте разберём поэтапно.

Практика: начало стройки

С местом определились, выберем нужную конструкцию. Строителями уже разработан некий золотой стандарт размера, соотношение: 2,2х1х1,4 м.

Посмотрите на фото дачного туалета. Определились с формой, приготовим нужное орудие труда:

Обратите внимание!

  • перфоратор, заменить можно ломом, для крушения твёрдого грунта;
  • лопата, лучше с коротким черенком, так удобно рыть;
  • ёмкость для ямы с отходами, оптимальная вместимость 200 л;

Будете использовать электроприборы позаботьтесь об источнике тока.

Сделайте чертежи дачного туалета или воспользуйтесь данными на рисунке. Продумайте установку вентиляции, утепление. Начнём строительство с ямы для отходов.

Первый этап — яма

Выкопаем глубокую отходную яму для нечистот. Стандартная форма квадратная, глубина не меньше 2 м. Обязательно стенки после подкопа укрепляем, можно железобетонным материалом, досками или сделать кладку из камня, кирпича.

Обеспечиваем дно ямы герметичностью, засыпаем щебнем или сделаем бетонную стяжку.

Если есть риск загрязнить подземные воды, то стены и днище сделаем водонепроницаемыми, загерметизируем специальным материалом.

Обратите внимание!

Второй этап — каркас

Яму подготовили, начнём строить защитное внешнее сооружение. Заготовленный каркас надо закрепить, лучше сделать его деревянным. Сделаем разметки и пробурим лунки, в которые устанавливаем опорные столбы. Они обеспечат стойкость для будущей постройки.

Сам фундамент необходим, если дачный домик будете посещать круглый год, для служения длительного времени. Сначала его надо углубить, затем по углам разместить кирпичи или блоки, гидроизоляцию обеспечит накладка из рубероида.

Материал располагайте между заготовленным каркасом и фундаментом. Немедленно начните устанавливать нижнюю раму, чтобы рубероид не засох от солнечных лучей.

Постелите пол, заготовьте на месте скелет сиденья и прикрепите его. К столбикам прибейте фасадную раму. После обшейте стульчак, проделайте отверстие.

Теперь обшивайте непосредственно фасад туалета, можно выбрать для этого вагонку, профлист, сайдинг и другие материалы. Устанавливаете обрешетку для крыши и накладывайте на неё любую кровлю из шифера, металлочерепицы.

Обратите внимание!

Заканчивайте с подвешиванием двери на петли и деревянный уличный туалет почти готов.

Третий этап — вентиляция

Чтобы неприятные запахи не беспокоили вас, разработаем систему вентиляции в конструкции туалета. Используем для этого пластиковую трубу с диаметром 100 мм.

Возьмём жестяные хомуты и притянем её к проделанному отверстию на крыше строения. Нижний конец трубы надо провести на 15 см в отходную яму, вырезав в сидение дырку необходимого диаметра.

Усилить тягу дополнительно поможет насадка-дефлекатор. Сложного в постройке ничего нет, простой туалет соорудить может каждый.

Фото туалета своими руками

Туалеты в поезде — Туалеты мира

Туалеты в поезде

Пассажирские поезда обычно имеют туалеты, а бортовой туалет принимает множество форм. Самые простые туалеты поездов называются Туалеты с вытяжным желобом или Туалеты с воронками. Понятно, что термин «унитаз с капельным желобом» носит описательный характер: унитаз открывается в вертикальный с открытым дном желоб или трубка диаметром около 4-5 дюймов или 10-12 см сбрасывать отходы на рельсы рядом с одним из рельсов.С другой стороны, термин «унитаз-бункер» может сбивать с толку. Звучит так, как будто там может быть бункер или резервуар для хранения ловить отходы, но их нет. Унитаз сваливается прямо на трассу как вагон-хоппер для перевозки зерна.

На этой странице показаны туалеты в поезде . Туалеты на вокзалах показаны на соответствующий национальные страницы.

В желобе часто встречается заслонка, ограничивающая поток воздуха вне времени промывки, но иногда вы можете просто посмотрите в трубу и увидите проносящиеся мимо следы.Нижнее отверстие желоба должно иметь такую ​​форму. способ втягивать воздух по желобу с помощью Эффект Бернулли, очень похожий на перевернутый дымоход. Это втягивает воздух в туалет через дверные проемы, а затем вниз и через унитаз, уменьшая запах внутри машины. Обычно это работает отлично, так как это простая технология. Но как я обнаружил и опишите ниже, это может пойти совершенно неправильно.

Первый рисунок взят из патента США. 1,166,192 А, показывая, что в 1915 году над этой проблемой работали.Эта конструкция по-прежнему сбрасывает отходы на рельсы, в патенте описан метод тормозного манипулятора или другого поезда. персонал для отключения промывочного механизма во время поезда проходит через город. Но как только промывка снова включена, она просто сбрасывает отходы. на рельсы.

Пока тормозной мастер не забыл отключить и снова включить промывка, по крайней мере, отходы не попадают в города. Но эта разработка контролирует только , где — отходы. просто сваливается на рельсы.

Люди работали над улучшением простых конструкция желоба. Например, патент США 1,325,310 с 1918 г. описывает конструкцию туалета поезда со сборным баком. Резервуар, частично заполненный водой и видимый ниже уровня пола на этой диаграмме собирает отходы из туалет. Когда поезд достигает скорости 40 миль в час, электрический соленоид (номер 18 на этой схеме) возбуждает и освобождает стопор (# 10), позволяя баку стекать на гусеницы.

Ну вот и начало. Контроль автоматизирован, отходы обработаны. разбавленный и, по крайней мере, частично сжиженный.

Железнодорожные туалеты потребовалось много времени, чтобы переехать в резервуары, а изобретатели все еще работают над проблемой. Китай, например, недавно выдал патент на ящик для сбора сточных вод туалетной жидкости для поездов. Поскольку этот патент описывает текущую ситуацию в Китае, большая часть сточных вод поездов «сбрасывается непосредственно в полотно железной дороги ».

К счастью, резервуаров для хранения туалетов в поездах не так много из рутинной работы опустошить, как морские санитарные устройства на лодках. Голову яхты иногда можно выбросить в море. Некоторые из самых красивых и дорогих туалетов были внутри ванной комнаты Престиж Яхта на продажу и похожи на туалеты со сверхнизким расходом предназначен для сокращения использования воды.

Когда были установлены первые туалеты в поездах?

Туалеты в поездах, конец 1880-х годов

Это хороший вопрос! Приведенные выше патентные чертежи взяты из U.С. в 1910-е гг. Другая страница описывает туалеты в ночных поездах в США в конце 1880-х гг.

Вагон поезда королевы Виктории 1869 года и туалет

Королева Виктория была первым британским монархом, который путешествовал рельс, и ее личный вагон включал красивый туалет. Вагон находится на Национальный железнодорожный музей в Йорке, Daily Mail имеет несколько фотографий. Это был туалет в оригинальном дизайне 1869 года. или это было добавлено, когда автомобиль был модифицирован в 1895 году?

Существовали железнодорожные системы с вагонами, которые тащили животные. и люди еще в 6 веке в Коринфе, Греция.В XVI веке были подвозки с конной тягой. в Германии. Но то, что мы думаем о железной дороге, появилось после развития паровой машины в Великобритании в начале 1800-х годов. Стоктон и Дарлингтонская железная дорога на северо-востоке Англии был первым, кто перевез пассажиров в 1825 году.

Ранние пассажирские поезда не ехали бы достаточно далеко нужны туалеты на борту. Ливерпульско-манчестерская железная дорога открылась в 1830 году. это была первая междугородняя железная дорога общего пользования.

Впервые появились спальные вагоны для дальних междугородних маршрутов в США на железной дороге долины Камберленд весной 1839 года, между Чемберсбургом и Гаррисбургом, Пенсильвания.

Итак, я бы предположил, что первый появился в 1830-х годах, возможно, еще в 1839 году. У вас есть дополнительная информация? Если да, пожалуйста дайте мне знать.

Какова нынешняя ситуация с туалетом в поезде?

Простая конструкция желоба постепенно заменяется на резервуары для хранения, обычно с знакомыми ярко-синий химический раствор.Некоторые страны (например, США примерно с 1990 г.) теперь используют ничего, кроме систем хранения резервуаров, у других по-прежнему ничего нет но туалеты с вытяжным желобом, в то время как многие страны используют смесь.

Статья за март 2014 г. «Mind The Crap: Постоянная проблема Poo on the Tracks » в The Londonist сообщил, что весь подвижной состав Великобритании Построенный в 1996 году, в нем есть цистерны, но старые машины сбрасывают отходы прямо на рельсы, в том числе во время станции, все еще находились в эксплуатации.Лондонский Кингс-Кросс, Ливерпуль-стрит и Паддингтон все станции обслуживаются поездами со старыми вагонами, и пока пассажирам настоятельно рекомендуется не пользоваться туалетами пока на станциях, это все равно бывает. Профсоюз железнодорожников призвал железнодорожные компании добавить системы сдерживания, но пока правительство и Rail Delivery Group инвестирует в новый подвижной состав было подсчитано, что полное обновление флота потребует еще несколько лет.

Очевидно, что конструкция сборного резервуара дает возможность для более чистого решения для станций и территорий вдоль железнодорожные линии.Тем не менее, требуется, чтобы сборный резервуар был опорожнен. периодически. Обратной стороной является то, что сборный резервуар может заполнить, возможно, обратно в туалет, и часто вызывает бригаду поезда запереть уборную. Это лучшее решение, пока вы не сможете до него добраться, потому что он устроил беспорядок внутри поезда, а не на рельсах.

Последнее поколение пассажирских вагонов, таких как Французский TGV, в Бельгийская Thalys, а также Acela из Amtrak в U.С., используйте туалеты, похожие на найденные на пассажирских самолетах.

Традиционные песни для туалета в поезде

Ну, там всего одна песня о туалете поезда, хотя есть и вариации. Это Юмореска, часто известен своей первой строкой, пассажиров воздержатся. Это фолк-певец канадского происхождения. Оскар Брэнд, который вел еженедельную фолк-музыку, показываемую на радио WNYC в Нью-Йорке 70 лет.

Бельгия

Бельгийский поезд Thalys похожи на французский TGV, и соединит Бельгию с Францией и Нидерландами.

Это отличный сервис. Поезда Thalys и TGV ходят со скоростью 300 км / ч. очень плавная поездка, соединяющая Брюссель и Париж примерно через 80 минут с отправлением поезда каждые 30–90 минут.

Как вы можете видеть здесь, туалеты Thalys оснащены туалеты с корпусами из нержавеющей стали, подключенные к вмещающий сосуд.

Отверстие в нижней части чаши иногда довольно маленькие, как показано выше. Однако в этих туалетах используется вакуумная промывка, устранение почти всех отходов с минимальным использованием синего химического раствора.Они похожи на текущие конструкции туалетов самолетов.

Поезда Thalys прибывают и отправляются с номера Paris на вокзале Гар-дю-Нор, видно здесь.

Как и во многих странах, от вас ожидают отвечает за ваши собственные дорожные расходы в Французские и бельгийские железнодорожные системы. Убедитесь, что вы подтвердили свой билет перед выходя на перрон к своему поезду. Поместите конец билета в желтую коробку, которую вы видите здесь.Это печатает на нем дату и время, показывая что вы обязуетесь начать ваше путешествие по железной дороге.

Если вы сядете в поезд с недействительным билетом, кондуктору покажется, что вы пытаетесь чтобы запустить мошенничество, в котором вы покупаете один билет и совершить несколько поездок.

Подтвердите свой билет!

Очевидной конечной точкой в ​​Бельгии является Брюссельский вокзал Миди. Он использует очень похожую систему билетов, только другую дизайн и цвет устройств проверки билетов.

Конечно, не все бельгийские поезда роскошны. скоростные.

Ниже представлен региональный поезд в Динан , на северо-западе Арденнский лес , и свой туалет.

Имеет стандартный ножной откидной клапан. открываются прямо на трассу. С моей ногой на кнопке смыва, мы видим свет сквозь сточную трубу.

кликните сюда для фотографий из Намюр и Динан.

кликните сюда на несколько страниц с картинками и описаниями со всего Bastogne и Битва за выпуклость.

Болгария

Это на борту ночной поезд из Салоников, Греция, в Софию.

Сядьте, сядьте вверх.

Это просто стандартный прямой спуск на рельсы, поэтому вас предупреждают на нескольких языках не использовать его на станции, как показано ниже.

Этот поезд отправляется из Салоников в 00:30. тратит около 0300-0350 на пересечение границы, и прибывает в Софию по номеру 0805.

Спальные места очень хорошие.

И чтобы быть полным, вот и раковина в купе.

Закрыто, это письменный стол.

Открыть, он вот-вот захлопнется.

Ну, намерение такое открытое, это раковина.С непитьевой водой, как предупреждает.

Этот туалет в поезде София-Варна, через Горна Оряховица.

Я сделал второй снимок, чтобы лучше запечатлеть смотреть прямо на нижнюю часть трубы. Вот почему вы не должны использовать их, когда поезд стоит на станции.

Этот знак выше раковина говорит вам воздержаться от использования туалета когда поезд стоит на станции.Он на болгарском (конечно!) Плюс русский, немецкий и французский. Он также просит вас убрать за собой.

Bosfor Ekspresi это турецкий поезд, идущий из Стамбул до Бухарест, Румыния. Он выезжает из Стамбула на спальном вагоне, вагон-купе и вагон-тренер.

В Горна Оряховица, в центральной Болгарии, он сливается с поездом из Софии. Поезд из Софии основан на том, что возник в Салоники, Греция, и оставили свои спальные машины еще в Софии.Болгарские тренеры и турецкие спальные места и кушетки объединяются и тянутся на север в сторону Бухареста Болгарский паровоз. Перед переходом через Дунай в Румынию болгарский заменен локомотив на румынский.

Итак, это турецкий поезд, болгарский поезд или Румынский поезд? Да!

Спальное место и диван определенно турецкие, так как они принадлежат TCDD, турецкой национальной железнодорожной компании. И его туалет в конце вагончика в турецком стиле.

Если вы попадете в Велико Тырново, вы занимаетесь временным местом в тренере. Вас выгнали на перрон Горной Оряховицы. как турецкий тренер выходит из поезда, чтобы ждать быть подключенным к следующему Bosfor Ekspresi, возвращающемуся в Стамбул.

Затем болгарский дирижер предлагает вам сесть в свободное место в вагоне-кушетке, так как будет час или около того до того, как следующий поезд прибудет из Софии. Это дает турецкому дирижеру достаточно времени, чтобы попробовать чтобы обманом заставить вас заплатить надбавку за кушетку, поскольку, По его словам, тренеров приехать не будет. Не обращайте на него внимания, это афера и довольно неуклюжий попытался один в этом.

В конце концов прибывает поезд из Софии, и два поезда объединены. Тогда вы найдете болгарский тренер с назначенное вам место. И типично синий болгарский туалет в поезде.

Туалеты в чилийском поезде

Пассажирские поезда Чили обслуживают только основные линия к югу от Сантьяго через центральную долину, как далеко до Челлана, плюс узкоколейная линия от Тальки до Конститусьон на побережье.

Магистральный поезд Талька — Сантьяго

Я на станции в Тальке, собираюсь сесть в поезд бежит на север в Сантьяго.

Порядочный, удобный, поехали!

Узкоколейный поезд Buscarril от Talca до Constitución

Buscarril выглядит как гибрид автобус и поезд. Он проходит по узкоколейке от Тальки до побережья. и Конститусьон. На полпути в каждом направлении есть длинная остановка, Гонсалес Бастиас.

Поезд остается в эксплуатации, так как это единственный практичный транспорт для людей в небольших населенных пунктах вдоль линия. Есть много потенциальных остановок, кроме перерыва на полпути, отпустить людей там, где они попросили кондуктора остановиться, и забрать людей, стоящих у остановка и остановка поезда.

Это чуть больше трех часов в одну сторону. Вы можете покинуть Тальку в 07:40 и прибыть в Конститусьон. на 1052. Возвращаясь, вы покидаете Конститусьон в 1545. и вернуться в Тальку в 1857 году.

Унитаз находится в небольшом отсеке в округлой задней части. угол двигателя автомобиля.

Чешская Республика

Городская ночная линия пассажирский поезд обеспечивает отличную обслуживание к северу и западу от Прага через Берлин, Кельн, и Амстердам.

Городская ночная линия включает в себя обычные couchette ночлег, но это также есть роскошные спальные места первого класса.

Это лучший ночной поезд, на котором я когда-либо ездил!

Туалет в гимнастическом стиле, показанный выше находится в просторном туалете для людей с ограниченными физическими возможностями в вагоне купе в поезде City Night Line.

Роскошные спальные места для пассажиров первого класса в поезде City Night Line есть свои компактный, но отдельный туалет и душ!

Здесь не так тесно, как можно было бы ожидать — нет необходимости стоять, сидя на унитазе когда вы принимаете душ.Собственный санузел овальной формы, с туалетом. с одной стороны, а с другой — раковина и душевая кабина.

Эта уборная находится на борту EuroCity . поезд идет из Budapest до Прага.

Египет

Этот приземистый туалет находится на борту Египетский пассажирский поезд на Асуан-Луксор-Каир параллельный маршрут Нил.

Хотя это был экспресс, и, таким образом, намного превосходит местного обслуживания, здесь было что-то ужасно неправильное.

Ни один туалет в египетском поезде не должен быть таким чистым!

Франция

Туалетная вода Grande Vitesse или Высокоскоростной туалет находится на борту TGV или Train a Grande Vitesse, Скоростной поезд проходит через Францию.

Перед тем, как покинуть свое место, мой GPS синхронизировался и показывал скорость 305 км / час.

Второй туалет, с горящей зеленой кнопкой смыва, находится в новом региональном поезде RER во Франции, бегая между Марсель и Безье. Это нержавеющая сталь, промытая вакуумом, со сборным баком.

Они есть в старых региональных поездах на юге Франция, первая между Тулуза и Авиньон и второй между Ницца и Марсель

В таких старых железнодорожных туалетах нет сборного резервуара. Их откидной клапан открывается в трубу диаметром 10 см. падение прямо на рельсы.

Греция

Это туалет для людей с ограниченными возможностями на борту. относительно новый поезд, идущий из Афины до станции Каламбака на Метеоры.

Как гласит табличка:

ΜΗ ΡΙΧΝΕΤΕ ΧΑΡΤΙΑ ΣΤΗ ΛΕΚΑΝΗ

МИ РИХНЕТЕ ХАРТИЯ СТИ ЛЕКАНИ

НЕ БРОСАЙТЕ БУМАГИ В ТУАЛЕТ

Это туалет в междугородном поезде № 54, Αριστοτελης, Аристотель (или Аристотель ), по маршруту Афины до Салоники. Греческие пассажирские поезда не перекрашивают в камуфляж или схема в стиле поп-арт, но многие почти полностью покрыты граффити.

Нажмите здесь чтобы увидеть туалеты на вокзалах в Афинах, Каламбаке, Коринфе и Салониках.

Венгрия

Посмотрите на поезд EuroCity, курсирующий между Будапешт и Прага, вверху.

Италия

В Италии хорошая система поездов, посмотреть мои страницы путешествий для фотографий и подробностей о поездках на поезде по Италии.

Этот туалет на борту междугороднего поезда между Firenze и Pisa современный, чистый, со сборным баком.

Ниже представлены более простые туалеты в пригородном поезде. проходит вдоль побережья от Специи через красивая Чинкве-Терре прибрежный район.

Нет резервуара для хранения, просто выпадите прямо на рельсы, но достаточно функциональный.

Это худший туалет в поезде Никогда не встречал, на региональном итальянском поезде из Firenze.

Выглядит обыкновенно — простая капля прямо на трассу, очень похожую на ту, что чуть выше. Немного другой дизайн сиденья кажется, единственная разница. О, если бы это было правдой …

Я сделал этот снимок перед тем, как пойти в туалет, и я был первым, кто использовал его после поезда довольно долго сидел на вокзале.Итак, все было достаточно чисто. Сливная труба высохла, важный аспект того, что должно было произойти.

Проблема в том, что сливная труба вроде бы направленный. Предполагается, что воздух будет втягиваться по трубе как дымоход, вытягивающий отходы и воздух в унитаз, из купе на гусеницы.

Проблема заключалась в том, что этот нагнетал воздух вверх труба, с эффектом, который вы можете наверное, представляю, но, возможно, предпочел бы не делать этого.

Работа на полной скорости вызвала очень быстрый воздушный поток вверх по трубе. В результате получился высокоскоростной фонтан мочи. Закрытие сиденья и крышки чуть изменилось направление потока — а не распыление прямо вверх, теперь она выходила горизонтально, примерно по колено. Высокая скорость воздуха способствует образованию очень мелких капель, которые легче оставался в воздухе.

К тому времени, как мы перебрались в следующий город, интерьер туалета была покрыта мелкий туман мочи.Поездка была довольно долгой, людям приходилось пользоваться и подзарядить фонтан.

Японский
поезд
туалеты

Япония

Японии Синкансэн сверхскоростных поездов есть туалеты, похожие на туалеты на авиалайнерах. У них также есть писсуары, единственные, которые у меня когда-либо были видел в поездах.

Местные поезда, такие как железная дорога Тобу, соединяющая Никко может иметь на борту приземистый туалет.

Латвия

Этот Латвийский легковой автомобиль на Рига — Таллинн Линия была построена в России, еще во времена Советского Союза.

Обратите внимание на подушечки для ног. Большинство советских вагонов строились по общесоюзным стандартам, следовательно, эта функция предназначена для использования в Центральной Азии. Опустите сиденье, и это будет поднятый трон. В показанной конфигурации это приподнятый присед.

Сложная часть остается там наверху как поезд качается по хаотичной советской эпохе стыки рельсов, особенно на почти не обслуживаемых Российские железные дороги.

Открытая сантехника может обеспечить надежный захват для рук. для тех, кто пробует эти передовые методы, хотя кто-то в нашей группе работает в больнице в Санкт-Петербурге был отправлен в полёт, с почти катастрофическими результатами, именно во время такой попытки.

Смотрите также русский туалет поезда, так как и этот вагон, и тот построен в Советском Союзе.

Нидерланды

Голландская национальная железная дорога Nederlandse Spoorwegen объявлено в сентябре 2011 г. что их безукоризненные поезда «Спринтер» будут поставляется с полиэтиленовыми пакетами для использования только в экстренных случаях когда поезд останавливается и пассажиры (и их мочевые пузыри) не могут быть эвакуированы. Эти сумки, хранящиеся вне поля зрения в кондукторском отсеке, имеют чашеобразный пластиковый верх и содержат очень абсорбирующий материал, который захватывает мочу и приводит к гелеобразный материал.

Китайская Народная Республика

Эти китайские туалеты поездов на удивление безвредны, но они — это из элитных поездов, которые посещают декадентские капиталистические путешественники.

Первый — от скоростного поезда, идущего до Гонконг а также Гуанчжоу, Китай .

Аналогично спроектированный второй (без теоретически нескользящих подушечек для ног) это от ночевки от Гуанчжоу к Гуйлинь .Это в «мягком спящем» автомобиле.

Да, в якобы бесклассовой социалистической стране чудес, в поездах есть классы!

Обратите внимание на удобную двуручную ручку, необходимо для использования при прохождении тех неровные трассы!

Румыния

Этот унитаз из нержавеющей стали находится на борту идущего поезда. к северу от Бухареста до Сучава.

Ниже инструкции о том, как его промыть, на румынском, французском, немецком и итальянском языках.

Эта система похожа на ту, что есть на авиалайнерах. По краю корпуса расположены четыре направленные вниз форсунки. миску, каждый распыляя веер синего очищающего средства по крайней мере 120 ° шириной. После распыления люк внизу открывается в мощный вакуум.

В системе сборных резервуаров нет правил против использования на станции.

На румынских машинах есть таблички на румынском языке, Немецкий, английский и французский:

Din респект pentru ceilaţi călători, vă rugăm să lăsaţi această încăpere curată ordonată.Mulţumim!

Bitte verlassen Sie den Raum so, wie Sie ihn vorfinden möchten. Данке!

В знак уважения к вашим попутчикам, пожалуйста, держите эту комнату в чистоте и порядке. Спасибо, zou!

Veuillez quitter cette pièce dan l’état дан lequel vous aimeriez la Trouver. Мерси!

PENTRU ACŢIONAREA APEI ESTE SUFICIENTA O SINGURĂ APĂSARE SCURTĂ PE КНОПКА.DECLANŞAREA SE ПРОДУКТ ÎN CĂTEVA SECUNDE

АТЕНТИ!
ARUNCAREA CORPURILOR НАПРЯЖЕНИЕ В ВАЗ ПРОВОДИ LA BLOCAREA WC-ULUI

Россия

Это туалетный отсек в конце Русская легковая машина на Москва — Санкт-Петербург линия.

Многие туалеты в российских поездах имеют слабые или сломанные пружины на люке в основании чаши, с видом на проносящиеся под ним следы и освежающий ветерок.

Никакого ТП, просто проволочная щетка в ведерке ….

Также см. Латвийский туалет поезда, так как и этот вагон, и тот построен в Советском Союзе.

Турция

Это туалет на борту турецкий 1-й класс yataklı vagon, или спальный вагон, на Памуккале Экспреси между Стамбул а также Денизли .

Обратите внимание на отчетливо турецкий (и несколько навязчивый) тонкая медная линия, обеспечивающая воду вместо любого одноразовый сухой абразив. Он управляется клапаном сразу к пользователю вправо, оставляя левую руку свободной для, ммм, вид деятельности, который означает едоков-левшей на Ближнем Востоке смотрят с ужасом.

Это изображение конца 1990-х годов. см. три ниже, чтобы узнать о более свежем туалете в турецком поезде развития.

Теперь мы на борту Памуккале Экспреси в 2004 году — Турецкая туалетная наука значительно изменилась за последние четыре года! Сам унитаз практически не изменился.

Это было странно в 2004 году — Турецкие туалеты, даже на борту Pamukkale Ekspresi, были в основном оборудованы туалетной бумагой! Ладно, унылый отель, который называет себя Otel и на самом деле не обслуживает иностранные посетители еще не были заражены ТП, но изменения шли.

Этот приземистый туалет также находится на борту Памуккале Экспреси ночной поезд между Стамбулом и Денизли, но это в вагоне второго класса. И еще в 2000 году или около того. Туалетный отсек был построен в основном из нержавеющая сталь.

Второй унитаз, приподнятое сиденье для туалета, находится в İzmir Ekspresi ночной поезд между Анкара и Измир. Это несколько менее масштабный ночной поезд, чем турецкий. поезда ходят, но это по-прежнему хороший способ путешествовать.

Обратите внимание на большое сходство между этим унитазом и тот из Pammukale Ekspresi выше. В основном те же автомобили, первого класса вагон ятаклы или спальный вагон.

Это туалет в сказочном Анкара Экспреси ночной поезд, курсирующий между Стамбул и Анкара.

Первоклассный вагон yataklı (спальный вагон) был самым красивым ночным поездом Я ездил куда угодно, пока не увидел чеха Город Ночной поезд.

Совершенно новые спальные отсеки в стиле хай-тек, удобные кровати, эти чистые туалеты, и даже душ в одном конце машины! Сервис фантастический — в каждом купе есть холодильник с бутылкой минеральной воды и коробка сока и шоколадный батончик на каждого пассажира. Очень хорошая поездка примерно за 35 долларов США.

Также см. Bosfor Ekspresi туалет показано выше в разделе о Болгарии.

Соединенное Королевство

Пожалуйста, не используйте
на
станциях

Этот туалет в поезде с поручнями находится на борту. поезд Великой Северной железной дороги между Лондон и Эдинбург, Великобритания.Хотя это очень красивый и современный поезд, они по-прежнему дают традиционный совет относительно туалетов поездов.

Магниты! МАГНИТЫ !! ВЫГЛЯДИТЕ !!!

Некоторые железные дороги Великобритании вставляют магниты в их поезд унитазов и крышек.

Они предупреждают об этом довольно зловеще.

Увидеть Туалетный знак страницу с дополнительными знаками туалета.

США

В 1970-е годы федеральное правительство США национализировано почти все пассажирские железнодорожные перевозки в США, образуя Amtrak. Получившиеся поезда хороши внутри, а вдоль На восточном побережье они придерживаются полезных графиков. Однако к центру страны покрытие отрывочное.

Это туалеты одна доска Кардинал, какие ссылки Чикаго и Нью-Йорк через Цинциннати и Вашингтон, приблизительно трижды в неделю, а в остальные четыре дня — Чикаго и Индианаполис.По крайней мере, туалеты из нержавеющей стали довольно хороши!

Это классический резервуар для хранения, что означает чтобы резервуар можно было заполнить, а туалет был закрыт в пути в 26-часовом путешествии между Нью-Йорк и Чикаго.

Этот туалет находится на борту одного из высокоскоростных поездов компании Amtrak. Acela поездов курсирует между Бостон и Вашингтон, округ Колумбия.

Как видите, он очень похож на дизайн туалета самолета с вакуумным смывом.

К сожалению, эти системы требуют электроэнергии. Это означает, что туалеты не работают, когда поезд теряет силу.

Acela курсирует из Нью-Йорка в Бостон в Ноябрь 2018 был остановлен на шесть часов вскоре после покидая Пенсильванский вокзал в Нью-Йорке. Были повреждены линии электропередач. Поезд №2230 сидел 6 часов без света, нет вентиляция, а туалетов нет.

Персонал открыл двери для вентиляции.Через час сотрудники поезда вылепили полевой туалет из картонной коробки облицован пластиком.

Правильно — на американской железнодорожной системе, иногда люди какают в картонные коробки. Ну хоть ящики у них были, Полагаю, могло быть и хуже.

Готэмист CBS Нью-Йорк NBC Нью-Йорк Newsday

Вот туалет для инвалидов-колясочников на борту Amtrak. Поезд Acela из Нью-Йорка в Вашингтон:

Этот туалетный набор из нержавеющей стали находится на борту Поезд MARC (Maryland Rail Commuter Service) между Вашингтоном и Балтимором.

Эти пригородные поезда ходят примерно раз в час между Вашингтон и Балтимор в течение недели, с ограниченным обслуживанием в выходные дни.

Куда дальше?

Туалеты в метро
Другие туалеты в движении
Туалеты на протяжении всей истории
Или посмотрите полное меню ниже!

Синяя рамка Sani-Flush указывает на унитаз, раковину, душ или другая сантехника, которую я использовал.

Путеводители Гуру туалета

Как давно существуют мои туалетов мира страниц? Они начались в середине 1990-х как одна страница. на сервере Университета Пердью.Машина обратного доступа к Интернет-архивам позволяет вам увидеть как это выглядело еще 17 января 1999 года.

Мой домен cromwell-intl.com появился в сентябре 2001 года, хотя Wayback Machine не заметила своего огромного Страница «Туалеты мира» до 17 января 2002 г. Через некоторое время после этого я разделил его на категории, и с тех пор коллекция постоянно росла.

В декабре 2010 года зарегистрировал туалет-guru.com домен и переместил страницы на выделенный сервер.

Размер области просмотра:

Вот как умные туалеты будущего могут защитить ваше здоровье.

Билл Гейтс считает, что скромный туалет давно требует обновления.

В течение последних семи лет генеральный директор Microsoft, ставший филантропом, призывал к разработке недорогих и высокоэффективных туалетов, которые обеспечили бы эффективную санитарию в самых бедных районах мира. На выставке туалетов в Пекине в ноябре 2018 года он поднял кувшин с человеческими отходами и сказал аудитории: «Мы видим себя на пороге санитарной революции.

Но если Гейтс настроен оптимистично по поводу нового туалета для развивающихся стран, другие защитники призывают к переделке унитазов в ванных комнатах по всему миру.

«В наши дни все подключено и умно, но я чувствую, что ванная комната — это очень неиспользованная область», — говорит Самир Берри, гастроэнтеролог из Лос-Анджелеса, который недавно написал эссе о туалетных технологиях. «В течение сотен лет там не было особых инноваций».

За пределами баловства

С 1980-х годов японские компании продают высокотехнологичные туалеты для домашнего использования, которые балуют пользователей успокаивающей музыкой, сиденьями с подогревом и встроенными биде для уборки.Совсем недавно исследователи, курирующие финансируемый Европейским союзом проект под названием iToilet, начали тестирование удобств для пожилых людей и людей с ограниченными возможностями, включая моторизованные туалеты, которые регулируют их положение в ответ на голосовые команды и датчики глубины, которые могут определить, упал ли человек.

Тем не менее, в разработке находятся несколько умных туалетов, которые позволят сделать еще один шаг вперед, открыв окно в состояние здоровья людей, которые ими пользуются. По крайней мере, одна японская фирма уже производит умные унитазы для использования в больницах; Унитаз «Flowsky» Тото выглядит как обычный унитаз, но предназначен для проверки нарушений оттока мочи, которые могут сигнализировать о проблемах с мочевым пузырем или простатой.Основатель

Microsoft Билл Гейтс выступает с речью во время «выставки заново изобретенных туалетов» в Пекине 6 ноября 2018 г. Николас Асфури / AFP — Getty Images

Берри представляет умные туалеты для использования в частных домах. Его мечта — туалет с подключением к Интернету, который защищает здоровье с помощью незаметно расположенных датчиков и искусственного интеллекта для анализа отходов. Такой туалет может обнаружить ранние признаки болезни и помочь людям справиться с хроническими заболеваниями, такими как диабет.

«Если бы все они были объединены в один туалет, мы бы смогли получить из этого столько данных — я думаю, это было бы невероятно», — говорит Берри, который в это время начнет стипендию гастроэнтерологов в Мичиганском университете в Анн-Арборе. год.«Возможности честно безграничны».

«Умные туалеты» могут даже дать представление об общественном здравоохранении, — говорит Майкл Линденмайер, со-руководитель «Умной санитарии и цифрового здравоохранения» в «Коалиции Совета по туалетам», консорциуме предприятий и некоммерческих организаций, занимающихся улучшением санитарных условий во всем мире. Базирующаяся в Женеве некоммерческая организация работает с городом Пуна в Индии и Европейским космическим агентством над сбором данных из умных туалетов в общественных ванных комнатах, а также информации о ландшафте и погоде со спутников.Цель состоит в том, чтобы предоставить официальным органам здравоохранения доказательства болезни, прежде чем она перерастет в полномасштабную катастрофу, такую ​​как эпидемия Эболы в Западной Африке в 2014 году.

«Ученые, с которыми мы работаем, говорят нам, что мы могли предсказать такой тип вспышки. если бы мы следили за тем, что попадает в наши туалеты », — говорит Шерил Хикс, исполнительный директор организации.

В отходах — огромное количество данных

Нет никаких сомнений в том, что человеческие отходы содержат множество ключей к нашему здоровью. Многие недуги оставляют свой след в моче и кале, включая диабет, инфекции, заболевания почек и рак.

По словам экспертов, явные признаки неисправности можно обнаружить с помощью камер, химического анализа или других методов. А у умных туалетов есть ключевое преимущество перед Fitbits и другими носимыми трекерами здоровья и фитнеса: пользователям не нужно помнить о том, что их нужно заряжать или надевать.

По теме

«Если вы не сверхчеловек, вы собираетесь пользоваться этим туалетом», — говорит Сэм Гамбхир, директор Канарского центра раннего выявления рака в Стэнфорде в Пало-Альто, Калифорния. «Нет никакого способа обойти это.Вы [будете] просто пользоваться им, как и любым другим туалетом, но все эти наблюдения будут выполняться в фоновом режиме ».

По следам умных туалетов

Один из первых умных туалетов был доступен от Toto в начале 2000-х годов. В туалетах были взяты пробы сахара и гормонов в моче, но в конечном итоге они были прекращены из-за низкого спроса, сообщил NBC News MACH Билл Стрэнг, президент по операциям и электронной коммерции Toto USA. Однако «мы постоянно следим за рынком на предмет наличия сильной тенденции в этой области», — сказал Стренг.

В последние годы появились признаки растущего интереса к умным туалетам, поскольку у людей вырос аппетит к устройствам для отслеживания состояния здоровья. Google недавно получил патент на унитаз, который будет измерять артериальное давление человека, когда он садится, а также на несколько других сантехнических приборов для отслеживания состояния здоровья.

В сентябре 2018 года гигант электроники Panasonic выпустил в Китае туалет для отслеживания здоровья, который проверяет мочу на кровь, белок и другие ключевые показатели здоровья. В устройстве также используются датчики, встроенные в подлокотник, для измерения жира в организме человека и идентификации различных пользователей путем сканирования их отпечатков пальцев.

Как и Берри и Гамбхир, Викрам Кашьяп, основатель и генеральный директор стартапа Toi Labs из Сан-Франциско, также считает, что пришло время для умных туалетов. Его компания в настоящее время тестирует сиденье для унитаза TrueLoo в домах по всей стране и надеется вывести его на рынок через несколько лет. Сиденье для унитаза, которое, по его словам, может быть прикреплено к большинству существующих туалетов, использует «оптические датчики, которые сканируют то, что находится в туалете», — говорит Кашьяп. Цель состоит в том, чтобы проанализировать мочу и стул на предмет отклонений по цвету, консистенции, объему и частоте; По словам Кашьяпа, будущие модели также будут химически анализировать отходы.

Тем временем Гамбхир и его коллеги также разрабатывают умный туалет для домашнего использования. Устройство заменит обычное сиденье унитаза и ручку смыва. На нижней стороне сиденья будет размещено несколько датчиков, в том числе камера и картридж с бумажными полосками, которые меняют цвет при контакте с различными веществами в моче, такими как кровь или сахар. Когда датчики движения обнаруживают, что человек сидит, этот картридж скользит в поле зрения и отбирает пробу мочи по пути в чашу.

Опыт использования такого туалета не будет навязчивым, говорит Гамбхир. Люди просто пойдут в ванную, смываются и продолжают свой день. Между тем, туалет будет анализировать отходы пользователя, идентифицировать человека с помощью датчиков отпечатков пальцев, встроенных в ручку смыва, а затем отправлять результаты в облако или приложение на смартфоне. И если туалет обнаружит тревожную тенденцию — например, следы крови в моче — он отправит предупреждение, предлагающее пользователю записаться на прием к врачу.

Gambhir устанавливает клинические испытания для тестирования устройств и в конечном итоге планирует собрать широкий спектр информации, включая уровень сахара в моче, кровь, поток мочи, наличие бактерий и консистенцию стула. Он и его коллеги еще не решили, как коммерциализировать умный туалет, но Гамбхир выразил надежду, что он будет готов для домашнего использования через пять-семь лет.

Решение проблем

Умные туалеты представляют ряд проблем для тех, кто пытается их разрабатывать и продавать, в том числе сделать их надежными и простыми в использовании, а также найти способ связаться с потребителями, которым такой продукт может показаться навязчивым.

«Люди — особенно в США — очень брезгливы и пугливы, когда говорят о своих экскрементах», — говорит Кашьяп.

Тогда есть вопрос конфиденциальности. «Это очень и очень личные данные», — говорит Берри. «Таким образом, эта технология должна иметь очень надежную инфраструктуру безопасности, чтобы гарантировать, что это не данные, к которым хакер, вор или любопытный гость не сможет получить доступ».

Но Линденмайер считает, что потребители, скорее всего, воспользуются интеллектуальными туалетами, когда осознают предлагаемые ими преимущества.Он говорит, что периодические посещения врача предлагают сравнительно фрагментарный взгляд на здоровье, сравнивая повседневное здоровье с кинофильмом. «Это как если бы вы смотрели полнометражный фильм и в нем всего два кадра», — говорит он.

«Умные туалеты» могут помочь заполнить пробелы в этой картине, добавил Линденмайер, дав людям больше контроля и осведомленности о своем здоровье и теле.

Хотите больше историй о технологиях?

ПОДПИСАТЬСЯ НА NBC NEWS MACH В TWITTER, FACEBOOK И INSTAGRAM.

Краткая история унитаза со смывом

От неолита к современности

Неизвестно, кто первым изобрел унитаз со смывом. Хотя археологические раскопки на северо-западе Индии выявили 4000-летние дренажные системы, которые могли быть туалетами, неясно, так ли это на самом деле.

Однако честь произвести первый туалет принадлежит либо шотландцам (в поселении эпохи неолита, датируемым 3000 г. до н.э.), либо грекам, которые построили Кносский дворец (в 1700 г. до н.э.) с большими глиняными кастрюлями, подключенными к системе слива воды. поставка.

Римское время

К 315 году нашей эры в Риме было 144 общественных туалета ( вверху справа ). Римляне относились к туалету как к светскому мероприятию. Они встретились с друзьями, обменялись мнениями, узнали новости и вытерлись губкой, прикрепленной к короткой деревянной ручке.

Затем его промыли в водопроводном канале, который проходил перед унитазом, и снова промыли. Было высказано предположение, что эта практика породила фразу «хвататься не за тот конец палки».

Средневековье

В средневековой Англии люди использовали « горшков » и просто выбрасывали свое содержимое через дверь или окно на улицу. Более состоятельные будут использовать « garderobe », выступающую комнату с отверстием для мусора, подвешенную над рвом ( вверху справа ). Название, вероятно, происходит от практики хранения халатов в туалете, чтобы запах отпугивал блох и других паразитов. Крестьяне и крепостные, однако, облегчились в коммунальных уборных в конце улиц.Огромный общественный гардероб был построен в Лондоне и слит прямо в Темзу, вызвав зловоние и болезни у всего населения.

Гардеробы и общественные туалеты в конечном итоге были заменены на « комод », ящик с сиденьем и крышкой, закрывающий фарфоровый или медный горшок для сбора мусора ( комод Марии Антуанетты, внизу справа ). Французский Людовик XI спрятал свой комод за занавесками, в то время как Елизавета I накрыла свой комод малиновым бархатом и кружевом, используя веточки трав, чтобы скрыть запахи.

Широко распространено мнение, что Томас Крэппер разработал первый унитаз со смывом в 1860-х годах. На самом деле, это было на 300 лет раньше, в 16 веке, когда Европа открыла современные средства санитарии. Заслуга в изобретении унитаза со смывом принадлежит сэру Джону Харрингтону, крестнику Елизаветы I, который в 1592 году изобрел унитаз с приподнятым бачком и небольшой водосточной трубой. его крестная мать; К сожалению, его изобретение игнорировалось почти 200 лет: только в 1775 году часовщик Александр Каммингс разработал S-образную трубку под унитазом для предотвращения неприятных запахов.

Викторианские и эдвардианские времена

Поскольку население Великобритании увеличивалось в 19 веке, количество туалетов не соответствовало этому увеличению. В перенаселенных городах, таких как Лондон и Манчестер, до 100 человек могут пользоваться одним туалетом. Таким образом, сточные воды попали на улицы и в реки.

Это попало обратно в систему питьевого водоснабжения (которое было коричневым, когда выходило из труб) и было дополнительно загрязнено химическими веществами, конским навозом и трупами животных; в результате десятки тысяч человек умерли от болезней, передаваемых через воду, особенно во время вспышек холеры в 1830-х и 1850-х годах.

В 1848 году правительство постановило, что в каждом новом доме должен быть санузел или урна для золы. « Ночные земляники » были наняты для опорожнения золоотвалов. Однако после особенно жаркого лета 1858 года, когда гниение сточных вод привело к « великая вонь (на фото справа) », правительство заказало строительство канализационной системы в Лондоне; строительство было завершено в 1865 году. Наконец, количество смертей от холеры, брюшного тифа и других болезней, передаваемых через воду, резко снизилось.

В 1861 году Томас Крэппер был нанят принцем Эдуардом (позже королем Эдуардом VII) для строительства туалетов в нескольких королевских дворцах.

Он запатентовал ряд изобретений, связанных с туалетами, но на самом деле не изобрел современный туалет, хотя он был первым, кто выставил свои изделия в выставочном зале ( справа ). Он и его современники, Джордж Дженнингс, Томас Твайфорд, Эдвард Джонс и Генри Доултон, начали производить туалеты в том виде, в каком мы их знаем сегодня.

Современные времена

Техника для ванных комнат действительно появилась в 20-м веке: смываемые клапаны, резервуары для воды, расположенные на самой чаше, и рулоны туалетной бумаги (впервые поступили в продажу только в 1902 году).В 1992 году был принят Закон США об энергетической политике, согласно которому в туалетах со смывом необходимо использовать только 1,6 галлона воды. В результате компании по всему миру начали разработку более совершенных туалетов с низким смывом, чтобы предотвратить засорение.

Многие туалеты теперь имеют автоматический смыв, а герметичный «вакуумный туалет », который можно увидеть на самолетах или лодках, уже внедряется в некоторых странах, в первую очередь в Японии. Некоторые из этих туалетов также компостируют производимые отходы, чтобы их можно было использовать в качестве удобрения для сада ( на фото справа ).

Сходить в туалет, где бы и как бы вы это ни делали, является обычным делом для всех нас, а туалеты со смывом, очевидно, никуда не денутся!


← Вернуться в музей Карта

Смывают ли туалеты в разных полушариях в разных направлениях?

AdstockRF

Представьте на мгновение, что вы оказались в ловушке на борту корабля в океане без карты, радио, GPS или каких-либо ориентиров. Есть ли способ определить хотя бы в каком полушарии вы находитесь? Эта сцена разыгрывается в фильме Escape Plan (2013), в котором главный герой, Бреслин, которого играет американский актер Сильвестр Сталлоне, пытается определить местоположение тюремного корабля, внутри которого он заперт, наблюдая за дорожкой воды. в туалете, так как он скользит в канализацию.Он упоминает своим сокамерникам, что «вода течет против часовой стрелки над экватором», и определяет, что тюремный корабль находится у берегов Марокко. Это возможно? Можете ли вы использовать унитаз со смывом, чтобы определить, находитесь ли вы в Северном или Южном полушарии?

К сожалению, вы не можете этого сделать, потому что унитазы имеют тенденцию наклонять форсунки, пропускающие воду в унитаз, чтобы управлять направлением слива воды. Сцена в фильме, однако, вводит понятие силы Кориолиса или эффекта Кориолиса, которые могут влиять на путь жидкостей, таких как воздух или вода, но это требует некоторого объяснения.Эффект силы Кориолиса — очевидное отклонение траектории объекта, который движется во вращающейся системе координат.

На Земле объект, который движется по пути с севера на юг, будет поворачивать вправо в северном полушарии, но влево в южном полушарии. У этого явления две причины: во-первых, Земля вращается на восток; во-вторых, относительная скорость и направление точки на Земле являются функцией широты (она по существу равна нулю на полюсах и достигает максимального значения на экваторе).Таким образом, если бы вы выпустили шар из пушки на север из точки на экваторе, шар приземлился бы к востоку от своего правильного пути на север. (Подобное смещение происходит, если ядро ​​запускается в любом направлении.) Однако в Южном полушарии, поскольку Земля также вращается на восток, отклонение будет влево.

Сила Кориолиса также действует на воздух и воду аналогичным образом, но только в том случае, если объемы этих жидкостей чрезвычайно велики. Итак, в унитазе, даже если влияние струй, наполняющих унитаз, было незначительным, объем воды в унитазе слишком мал, чтобы вращение Земли (и сила Кориолиса) сколько-нибудь ощутимо влияло на него.

Сила Кориолиса

На диаграмме показано влияние силы Кориолиса.

Encyclopædia Britannica, Inc.

Немецкие города решают давнюю проблему общественных туалетов

Немцы придумали дешевый способ обеспечить население ванными комнатами. Вместо того, чтобы строить сеть общественных туалетов, что происходит медленно и дорого, городские власти платят местным предприятиям за открытие своих туалетов для публики.

Программа под названием Nette Toilette или Nice Toilette работает в 210 городах с 2000 года.Города платят бизнесу от 34 до 112 долларов в месяц, а в свое окно они помещают наклейку, сообщающую людям, что они могут зайти и пописать бесплатно. Это отличная альтернатива обычному решению, которое заключается в том, чтобы украдкой притвориться, что вы клиент в баре или кафе, и попытаться прокрасться в ванную, когда персонал не смотрит.

Многие немецкие предприятия уже взимают с клиентов 50 центов за пользование ванной, но с Nette Toilette вместо этого платят налоги с населения.

По данным CityLab , города-участники сэкономили большие деньги по сравнению с использованием собственных сетей.Бремен, город с населением более полумиллиона человек, считает, что он экономит 1 миллион долларов в год за счет использования сети, которая обходится ему в 168 тысяч долларов в год. Схема настолько успешна, что она дала Бремену лучшее соотношение общественных туалетов и граждан в Германии. Невероятно, но городские власти заявляют, что каждое посещение одного из обычных, полностью автоматических общественных туалетов обходится городу почти в 6 долларов.

Nette Toilettes скоро откроется в Мюнхене, который на сегодняшний день станет крупнейшим городом сети. Берлин, столица страны, пока не принимает участия — на карте видно всего 11 заведений, ни одно из которых не находится в непосредственной близости от центра города.

Идея гениально прагматичная, то есть очень немецкая. Вместо того, чтобы беспокоиться о том, должны ли городские власти нести ответственность за свою собственную инфраструктуру, это позволяет быстро и практично обойти проблему. Это работает в Германии, потому что здесь люди следуют правилам и ожидают того же от других. Если, например, заведение забирало деньги и не демонстрировало стикер, публика вскоре сообщала бы об этом городу. Интересно, сработает ли это так же в другом месте.

Сельское развитие и Панчаят Радж

В целях обеспечения санитарных условий в сельских районах с более широкой целью искоренения практики открытой дефекации Национальная миссия Раджива Ганди по питьевой воде, правительство Индии, запустила комплексную программу под названием «Кампания по всеобщей санитарии» для обеспечения водой всех домохозяйств. санитарно-гигиенические сооружения и пропаганда гигиенического поведения для общего улучшения здоровья и санитарии в сельских районах.Программа ориентирована на потребности и людей и основана на принципе «От низких субсидий к их отсутствию». Номинальная субсидия в виде стимула предоставляется бедным сельским домохозяйствам на строительство туалетов. Ключевые области вмешательства были определены как индивидуальные домашние туалеты (МГПЧ), школьная санитария и гигиеническое просвещение, общественный санитарный комплекс и туалеты Анганвади. Схема уделяет большое внимание информации, образованию и коммуникации (IEC), наращиванию потенциала и гигиеническому просвещению для эффективного изменения поведения с привлечением PRI, общественных организаций (CBO), НПО и т. Д.Кампания всеобщей санитарии, которая была начата в округах Куддалор и Коимбатур первоначально в 1999 г., была поэтапно распространена на все другие округа Тамил Наду к 2004 г.
Схема теперь была переименована в «Нирмал Бхарат Абиян» (НБА), и были внесены пересмотренные руководящие принципы. выпущен правительством Индии. Основными особенностями пересмотренных руководящих принципов являются:

  • Приветствуется ускорение охвата услугами санитарии в сельских районах, чтобы полностью охватить сельское сообщество посредством подхода насыщения для создания панчаятов Нирмал Грам.
  • Предлагается внедрение NBA с «Деревенским панчаятом» в качестве базовой единицы. В приоритетном порядке будут приняты деревенские панчаяцы, где все жилища имеют доступ к воде.
  • Ускорить охват услугами санитарии в сельских районах, чтобы к 2022 году реализовать видение Нирмал Бхарат, когда все деревенские панчаяты в стране получат статус Нирмал.
  • Поощрение, предусмотренное схемой строительства индивидуальных домашних туалетов (IHHL), было распространено на все домохозяйства ниже черты бедности (BPL) и домохозяйства выше черты бедности (APL), ограничено SC / ST, мелких и маргинальных фермеров, безземельных рабочих с усадьба, домохозяйства с разным трудом и женщинами-руководителями.
  • Размер поощрения за строительство одной единицы МГПЧ был увеличен с 3200 рупий до 4600 рупий (5100 рупий для сложных и холмистых территорий). Центральная доля от этого составляет 3200 рупий (3700 рупий в случае холмистой и сложной местности), а доля правительства штата составляет 1400 рупий. Минимальная доля бенефициара составляет 900 рупий.
  • Школы, которые еще не охвачены SSA и центрами Anganwadi в сельской местности, будут обеспечены надлежащими санитарно-техническими средствами, и будет предпринята активная пропаганда гигиенического просвещения и санитарных привычек среди учащихся.
  • Обеспечена соответствующая конвергенция с MGNREGS.
  • Все дома, построенные бенефициарами в рамках программы Indira Awas Yojana (IAY) или любой другой государственной системы жилищного строительства в сельской местности, в которой не было туалетов, также должны иметь право на получение льгот для создания санитарных сооружений.
  • Управление твердыми и жидкими отходами (SLWM) может осуществляться в предлагаемых и существующих панчаятах Нирмал Грамм. Общая помощь в рамках НБА для проектов УУЗР будет рассчитана на основе общего количества домохозяйств в каждом деревенском панчаяте, но не более:
  1. рупий.7 лакхов до 150 семей.
  2. рупий. 12 лакхов до 300 семей.
  3. рупий. 15 лакхов до 500 семей и
  4. рупий.
  5. 20 лакх рупий для сельского панчаята с более чем 500 домохозяйствами

Распределение затрат между Центром, государством и бенефициаром:

Категория

Govt. Индии Доля

Govt.тамильского Наду Поделиться

Bene офис

Итого

IHHL

3 200 2,500 * 900 6 600

Школьный туалет

24 500
(70%)
10 500
(30%)
0 35 000

Anganwadi Туалет

5,600
(70%)
2400
(30%)
0 8000

Санитарный Комплекс

1,20,000
(60%)
60 000
(30%)
20 000
(10%)
2,00,000

Твердые жидкие отходы Управление

70% 30% 0%

* Включает дополнительную долю государства
Ввиду низкой суммы субсидии, предоставляемой в рамках индивидуальных домашних туалетов, правительство штата объявило об увеличении доли государства в рупиях.2 500, что намного превышает установленную нынешним правительством Индии долю штата в 1400 рупий.

4.4.1 Индивидуальные домашние туалеты (IHHL)

Основные цели такие же:

  • Добиться общего улучшения качества жизни в сельской местности
  • Ускорение охвата услугами санитарии в сельской местности
  • Создавать ощутимый спрос на объекты санитарии посредством повышения осведомленности и санитарного просвещения
  • Исключить открытую дефекацию, чтобы свести к минимуму риск загрязнения источников питьевой воды и продуктов питания
  • Преобразуйте сухие туалеты в туалеты со смывом и исключите практику уборки мусора вручную, где бы она ни существовала в сельской местности.

В рамках компонента МГПП против целевого показателя 86,67 088 в штате Тамил Наду к настоящему времени построено 71 12 683 туалета.

4.4.2 Выполнение санитарных работ в соответствии с Национальной схемой гарантий занятости в сельских районах Махатмы Ганди (MGNREGS)

Правительство Индии выпустило подробные инструкции по началу работ, связанных с доступом к санитарным сооружениям в рамках MGNREGS в июне-сентябре 2012 года. Соответственно, подробные инструкции были выпущены правительством штата vide G.О. (г-жа) № 121 RD & PR (CGS-1), отдел от 28.11.2012, разрешающий сближение MGNREGS с Nirmal Bharat Abhiyan (NBA), для строительства индивидуальных домашних туалетов (IHHL) и принятия твердых и жидких отходов. Управление отходами.

4.4.3 Разрешенные виды деятельности по обеспечению санитарии в сельской местности в соответствии с МГНРЕГС

a) При строительстве индивидуальных домашних туалетов в соответствии с NBA, в соответствии с MGNREGS допускается не более 20 человеко-дней неквалифицированной рабочей силы и 6 человеко-дней квалифицированной рабочей силы.

b) Работы по обращению с твердыми и жидкими отходами, такие как компостные ямы, земляные стоки, ямы для замачивания, ямы для подпитки и расчистка джунглей, включая уничтожение сорняков парфения, могут быть выполнены в предлагаемых или завершенных панчаятах Нирмал Грамм.

4.4.3.1 Строительство индивидуальных домашних туалетов (IHHL)
4.4.3.1.1 Стоимость единицы и типовая конструкция

  • Удельная стоимость каждой индивидуальной уборной в доме составляет:

1.

Центральная акция *

:

рупий. 3 200 / — 90 528

2.

Государственная доля ** (включая дополнительную сумму, предоставленную правительством штата)

:

рупий. 2,500 / —

3.

Взнос получателя

:

рупий.900 / —

Стоимость единицы по NBA

:

рупий. 6,600 / —

4.

Помощь от MGNREGS

:

рупий. 4,500 / —

Итого

рупий.11 100 / —

* Центральная акция будет составлять 3700 рупий в случае холмистой и сложной местности.

** Типовой проект для строительства IHHL, подробная смета и готовый компонент учета труда для сливной ямы / септика и модели номинального контрольного ролика (NMR), которые будут использоваться для строительства каждого IHHL, были выпущены.

4.4.3.1.2 Право на получение льгот / помощи в рамках NBA / MGNREGS для строительства IHHL

a) Домохозяйство ниже черты бедности (BPL);
b) Домохозяйства, находящиеся за чертой бедности (APL), ограничиваются SC / ST, мелкими и маргинальными фермерами, безземельными рабочими, имеющими приусадебные участки, домохозяйствами с разной степенью трудоспособности и домохозяйствами, возглавляемыми женщинами.Домохозяйства, относящиеся к этим категориям, должны быть определены комитетом, состоящим из сотрудника по развитию квартала (деревенские панчаяты), заместителя сотрудника по развитию квартала (Adi-Dravidar Welfare) и президента соответствующего деревенского панчаята, и список, подготовленный комитетом, должен быть одобрен Грама сабха;
c) Все дома, построенные в рамках программы Индиры Аваас Йоджана (IAY) или программы главного министра по созданию зеленых домов на солнечной энергии или любой другой жилищной схемы центрального правительства / штата, также имеют право на МГПЧ в рамках Нирмал Бхарат Абхиян (NBA) и MGNREGS;

Однако домохозяйства, которые воспользовались преимуществами МГПП в соответствии с TSC / NBA или уже имеют туалет, не имеют права на помощь / поощрение.

4.4.4 Разрешение на работы

Должен быть подготовлен объединенный список всех правомочных бенефициаров деревенского панчаята, желающих построить индивидуальные домашние туалеты (МГПЧ). Окружной координатор программы / районный коллектор выдаст административную санкцию в соответствии с MGNREGS для всех МГП, утвержденных Грама Сабха на год, четко указывает трудовую часть в соответствии с MGNREGS и материальную часть, которая должна быть сведена из NBA.

4.4.5 Выполнение работ по МГП

  • Деревня Панчаят является исполнительным агентством.
  • На неквалифицированную часть работы будут наниматься только владельцы рабочих карточек. Для МГПП необходимо, чтобы получатель также работал в соответствии со своим МГПП. Если у бенефициара нет трудовой карты, ему следует подать заявление на ее получение. Однако это условие будет смягчено в случае домохозяйств, возглавляемых женщинами с разными возможностями, если в домохозяйстве нет других взрослых членов (для обеих категорий), а в случае домохозяйств, возглавляемых женщинами, возраст главы домохозяйства. более 60 лет.

Один назначенный работник назначается на каждые 15-25 МГПП (в зависимости от географического распространения МГП), предложенных для одновременного прохождения в деревенском панчаяте.

  • Назначенный работник будет отвечать за следующее:
  • a) Вести список номинальных сборов для всех назначенных ему / ей МГПП в деревенском панчаяте / жилище.
    б) Рекордная посещаемость квалифицированной и неквалифицированной рабочей силы.
    c) Убедитесь, что конструкция соответствует как минимум утвержденному проекту, и подтвердите это.

4.4.6 Способ оплаты

  • По завершении присвоенного ему / ей МГПП, назначенный работник должен засвидетельствовать присутствие ЯМР, подтвердить завершение проделанной работы и передать его контролеру для дальнейшей обработки.
  • Смотритель затем приступит к записи Свидетельства об измерении / оценке / Свидетельства о завершении работ в отведенном для этой цели месте в ЯМР всех таких единиц и передаст его сотруднику по развитию квартала (деревня Панчаят).
  • После получения ЯМР, сотрудник по развитию квартала (деревня панчаят) должен выдать приказ о выделении средств в двух экземплярах деревенскому панчаяту. Что касается заработной платы, которая должна быть выплачена, президент деревенского панчаята должен взять сумму, переданную BDO (VP), со счета MGNREGS, который ведется деревенским панчаятом, и выплатить ее рабочим после получения надлежащего освобождения в отведенном для этого месте. цель в ЯМР.
  • Копии NMR (после получения оправдательного приговора для оплаты работникам) должны храниться в Block Office отдельно, в секциях NBA и MGNREGS.

4.4.7 Управление твердыми и жидкими отходами

  • Работы по обращению с твердыми и жидкими отходами (SLWM) должны проводиться в деревенских панчаятах, которые уже получили награды Нирмал Грам Пураскар, или в тех деревенских панчаятах, которые были предложены в качестве Нирмал Грамм при приближении к насыщению в течение года. Среди деревенских панчаятов, присуждаемых Нирмал Грам Пураскар, те деревенские панчаяты, которые плохо справляются с управлением твердыми и жидкими отходами, должны быть рассмотрены в приоритетном порядке.
  • Соответствующая деревня Панчаят будет Исполнительным агентством.
  • Проект SLWM в каждом жилом доме села Панчаят будет рассматриваться как самостоятельная работа, и список будет выдан соответствующим образом.
  • Номинальные контрольные валки (NMR), которые используются в настоящее время для регулярных работ MGNREGS, также должны использоваться для работ SLWM.
  • Для каждой работы в жилом доме назначается один рабочий, который будет контролировать работу, и ему / ей будет выплачиваться рупий.132 / — в сутки. Он / она выполняет следующие действия:
  • а) Распределение работ в порядке приоритетности;
    б) Распределение рабочих по каждому виду деятельности;
    c) Предварительная разметка ям для компоста, земляных дренажных ям и ям для замачивания и т.д .;
    d) Обеспечение необходимого уклона / уклона во время выполнения работ по земляному дренажу, чтобы не влиять на поток жидких отходов и чтобы их можно было надлежащим образом сбрасывать в точку захоронения;
    e) ведение ЯМР и запись посещаемости; и
    f) Передача ЯМР со всеми необходимыми тезисами секретарю Панчаята.
  • Подрядчик не допущен, и машина не может быть задействована в работах SLWM.

4.4.7.1 Управление твердыми отходами
Компостная яма для захоронения биоразлагаемых отходов и расчистка джунглей, включая уничтожение сорняков парфения, являются основными мероприятиями, которые могут быть предприняты с помощью MGNREGS по управлению твердыми отходами в выбранном поселке Панчайат.

4.4.7.1.1 Яма для компоста для биоразлагаемых отходов
Яма для компоста трапециевидной формы 5 м X 5 м внизу и 9.50 х 9,50 м наверху может быть предусмотрено в каждом жилом помещении для надлежащей утилизации биоразлагаемых отходов. Для целей оценки и измерения для этого вида работ должен использоваться Сельский график расценок на расчистку джунглей.

4.4.7.2 Обращение с жидкими отходами
Обеспечение земляного дренажа на улицах и устройство отстойных ям — основные работы, которые можно отнести к категории обращения с жидкими отходами.

  • При необходимости следует использовать земляной дренаж шириной 0,60 м и глубиной 0,45 м с надлежащим подключением к основному водостоку. Аналогичным образом, земляной сток для отвода застоя дождевой воды также должен быть запланирован с учетом топографии жилых домов.
  • В конечной точке земляного дренажа при необходимости должна быть устроена отстойная яма диаметром 1,50 м и глубиной 1,50 м, которая должна быть заполнена имеющимися на месте валунами и песком.
  • На участках ручных насосов и мини-насосов должна быть устроена замачивающая яма диаметром 1,50 м и глубиной 1,50 м за счет средств MGNREGS, где это необходимо, и она будет заполнена местными валунами и песком.

4.4.8 Выполнение SLWM

  • Работы, такие как обеспечение компостных ям, земляных канализаций и ям для отмачивания, необходимые для одного жилья, будут рассматриваться как отдельные работы для целей подготовки сметы.
  • При выполнении работ в первую очередь следует заняться вырубкой джунглей и уничтожением сорняков парфения. По завершении вырубки джунглей / уничтожения сорняков парфения рабочие должны быть привлечены к таким работам, как раскопка компостной ямы, земляной канализации и ям для замачивания в приоритетном порядке.
  • По завершении всех работ по обращению с твердыми и жидкими отходами в жилом помещении, работа будет считаться завершенной.
  • Измерение работы будет производиться Смотрителем еженедельно в соответствии с нормами MGNREGS.Записи обмерных работ с оценкой работы будут занесены также и в контрольную книгу.
  • После получения Еженедельного ЯМР и данных измерений BDO (VP) должен обработать счет и выдать приказ о высвобождении средств в деревенский панчаят.
  • Деревенский панчаят берет средства и выплачивает заработную плату.
  • Необходимые записи для трудоустройства держателя трудовой карты должны быть сделаны в Регистре занятости домохозяйств (форма MGNREGS Village Panchayat №3) по завершении работ по УПВС.

В течение 2013-14 гг. Дальнейший упор будет сделан на управление твердыми и жидкими отходами (SLWM). Достопочтенный министр финансов объявил во время представления бюджета на 2013-14 гг., Что в рамках передачи полномочий на строительство объектов по утилизации твердых отходов будет выделена сумма в 150 крор. Кроме того, 97,85 крор рупий, доступные в рамках Nirmal Bharat Abhiyan, также будут использованы для целей управления твердыми и жидкими отходами в течение 2013-14 гг.

4.4.9 Санитарно-гигиеническое просвещение в школах
Дети более восприимчивы к новым идеям, и, следовательно, наиболее подходящими учреждениями являются Анганвади / школы, где санитарное просвещение может быть эффективно передано для изменения поведения, мышления и привычек детей от открытой дефекации до использования туалетов. Опыт, полученный детьми при использовании туалетов в школе, и санитарное просвещение, переданное учителями, также дойдет до дома и побудит их родителей усвоить хорошие санитарные привычки.Таким образом, школьная санитария является неотъемлемой частью проекта NBA. Туалеты в Анганвади и во всех типах государственных школ, т.е. начальных, средних и полных средних школах, построены в соответствии с этой схемой. Особое внимание уделяется туалетам в школах для девочек.

Все мероприятия по обеспечению санитарно-гигиенического просвещения в Анганвади и школах будут осуществляться в тандеме с департаментами социального обеспечения и школьного образования. Это правительство обеспечило туалеты во всех Анганвади и школах штата.

Финансирование санитарии в школах в рамках проекта NBA распределяется между центральным правительством и правительством штата в соотношении 70:30. В общей сложности 46 986 школьных туалетов по цене рупий. 111,55 крор были завершены в школах Panchayat Union и государственных школах.

Школы, перечисленные Департаментом школьного образования, также были проверены, и 2057 школ, в которых нет туалетов, были охвачены согласно распоряжениям Верховного суда благородства.

4.4.10 Туалеты Анганвади
Очень важно использовать Анганвади в качестве платформы для изменения поведения детей, посещающих его, а также матерей. В каждом отеле Anganwadi есть туалет, подходящий для детей.

В Тамил Наду на данный момент построено 26 347 туалетов Анганвади по цене 16,81 крор рупий. Все центры Анганвади, в которых не было функционального туалета, согласно исследованию, также были задействованы для предоставления туалетов, удобных для детей.

4.4.11 Общественный санитарный комплекс
Общественный санитарный комплекс является важным компонентом НБА, и Комплексы устанавливаются в любом месте в деревне, которое приемлемо для заинтересованных сторон и доступно для них. Предполагается, что деревенский панчаят и группы пользователей будут нести полную ответственность или принимать альтернативные меры на уровне деревни для обслуживания Комплекса.

Соотношение между правительством Индии, правительством штата и сообществом составляет 60:30:10.Деревенский панчаят также может внести свой вклад. На сегодняшний день построено 1732 Комплекса по цене рупий. 27 крор.

4.4.12 Сельские санитарные витрины (RSM)
Сельские санитарные витрины — это коммерческое предприятие, преследующее социальные цели. Rural Sanitary Mart — это торговая точка, где продаются материалы, необходимые для строительства санитарных туалетов, а также санитарные помещения, необходимые для отдельных лиц, семей и окружающей среды в сельской местности.Основная цель RSM — предоставить материалы, услуги и руководство, необходимые для строительства различных типов туалетов и других санитарных сооружений, которые технически и финансово подходят для данного района. RSM может открываться и управляться НПО, ГСП, женскими организациями, панчаятами и т. Д. Сумма рупий. 2,93 крор были потрачены на создание 195 RSM в 31 округе штата.

4.4.13 Производственные центры
Производственные центры являются средством улучшения производства рентабельных и доступных санитарных материалов в рамках NBA.Максимальная сумма рупий. 3,50 лакха на производственный центр могут быть выделены на строительство сарая, обучение каменщиков, а также на пополнение оборотного фонда. К настоящему времени в штате было создано 65 производственных центров по цене рупий. 65 лакхов.

4.4.14 Нирмал Грам Пураскар
Уважаемый главный министр Тамил Наду объявил в июле 2003 года премию «Кампания за чистую деревню» за лучшие деревенские панчаяты в области санитарии, тем самым уделив первостепенное внимание важности санитарии для впервые во всей стране. Исходя из этого, правительство Индии начало присуждать награды «Нирмал Грам Пураскар» (NGP) с 2005 года, чтобы дать толчок кампании по всеобщей санитарии. NGP признала усилия PRI и других организаций по обеспечению полного охвата услугами санитарии в их соответствующих областях.

4.4.14.1 NGP стремится

  1. Сделать санитарию центральным элементом социальных и политических дискуссий в интересах развития сельских районов Индии.
  2. На пути к открытой дефекации и чистым деревням.
  3. Стимулировать PRIs поддерживать инициативы, предпринятые ими для полного охвата услугами санитарии.
  4. Для повышения социальной мобилизации путем признания роли организаций в обеспечении всеобщего охвата услугами санитарии.

Размер поощрительного вознаграждения NGP варьируется от рупий. 50,000 / — до рупий. 5 лакхов в случае деревенских панчаятов и рупий. 10 лакхов в рупии. 20 лакхов для панчаятов блока, в зависимости от населения.

До 2011 г. 5 панчаятов в 5 кварталах и 2 385 панчаятов в деревнях штата Тамил Наду получили награды NGP за достижение 100% -ной санитарии и общей чистоты.Пересмотренные руководящие принципы NGP были выпущены правительством Индии в декабре 2012 года, в котором с переходом на Нирмал Бхарат Абхиян было решено, что отбор деревенских панчаятов для присуждения Нирмал Грам Пураскар с 2012 года будет рассмотрен соответствующими Правительства штатов при отборе квартальных и районных панчаятов будут по-прежнему с Центром.

Это правительство придаст импульс инициативам в области санитарии и обеспечит полностью дезинфицированную и свободную от дефекации сельскую местность Тамил Наду путем укрепления институциональных механизмов и проведения постоянных кампаний ИОК к 2015 году, как это предусмотрено достопочтенным главным министром.

4.4.15 Предвидение открытой дефекации освобождает Тамил Наду к 2015 году.
Одна из десяти основных тем видения Достопочтенного главного министра Тамил Наду 2023 направлена ​​на предоставление лучших инфраструктурных услуг в Индии с точки зрения всеобщего доступа к вода и канализация. Достопочтенный главный министр дал указание всем районным коллекционерам во время конференции коллекционеров, состоявшейся 17 декабря 2012 года, принять многоаспектную стратегию, чтобы обеспечить достижение цели открытого свободного от дефекации штата Тамил Наду к 2015 году и организовать все заинтересованные стороны в массовое движение, чтобы укорениться. из этой практики.

Первой и важнейшей задачей является выявление пробелов в санитарии в сельских районах с помощью «Базового исследования» и поэтапное решение проблем для достижения цели Тамил Наду без открытой дефекации (ODF) к 2015 году. руководящих принципов, выпущенных Правительством Индии под руководством Нирмала Бхарата Абхияна, процесс базового исследования уже начат для подготовки Пересмотренного плана реализации проекта (PIP). Этот План обеспечит основу и послужит ориентиром для реализации программ санитарии и, в конечном итоге, получения статуса ODF.

Хотя Кампания по всеобщей санитарии, теперь переименованная в Нирмал Бхарат Абхиян, уделяет большое внимание компоненту информационного образования и коммуникации (ИОК), выделяя для этой цели отдельные средства, в период с 2006 по 2011 год не было предпринято никаких ощутимых усилий по этой деятельности, что привело к вернуться к мерам по санитарии, предпринятым в предыдущий период.

Чтобы вернуть санитарные услуги на первый план, правительство в 2011-2012 годах распорядилось восстановить санитарные сооружения в сельских районах, отремонтировав Интегрированные женские санитарные комплексы для женщин и детей и возобновив кампанию за чистую деревню, которая произвела революцию в области санитарии. с 2001 по 2006 гг.Теперь путь, который необходимо пройти, чтобы сделать предоставление и использование услуг санитарии доступными для всех, особенно в сельской местности, зависит от коммуникационных стратегий, которые имеют решающее значение для достижения необходимого изменения поведения людей. Таким образом, необходимые материалы ИОК были разработаны для достижения цели по освобождению штата Тамил Наду от открытой дефекации к 2015 году. цели программы.Образ Санитарных Посланников будет проецироваться в Деревенском Панчаяте в качестве высокопоставленного ключевого должностного лица и связующего звена между Деревенским Панчаятом и Блоком Панчаят / Районной администрацией. Корпорация по развитию женщин штата Тамил Наду выявила членов федераций уровня панчаята, общественных специалистов и т. Д., Которые продемонстрировали образцовую склонность к санитарии в ходе учебных программ, а также обладают необходимой квалификацией и навыками для должности посланников по вопросам санитарии.Принимая во внимание роль и обязанности, визуализированные в руководящих принципах, они могли бы лучше оказывать давление со стороны группы сверстников, которое требуется для внедрения передовых санитарных норм среди сельского населения. Следовательно, были предприняты необходимые действия, чтобы назначить их посланниками по санитарии на уровне деревенского панчаята.

В рамках различных мер по достижению цели по обеспечению свободной дефекации в штате Тамил Наду, Департамент сельского развития и Панчаят Радж разработал ЕЖЕГОДНЫЙ ПЛАН САНИТАРИИ на 2013 год для использования всеми ключевыми участниками, такими как координаторы, заинтересованные должностные лица, посланники по санитарии и т. Д., работающие в сфере санитарии. Планировщик предназначен для использования в качестве удобного справочника по санитарии и руководства для всех ключевых игроков в области санитарии по более эффективному планированию, реализации и мониторингу фактического прогресса и воздействия санитарных мероприятий на желаемое воздействие.

4.4.16 Дисфункциональные туалеты

В данном сценарии неработающие туалеты представляют собой серьезную проблему для полномасштабной оценки кампании Total Sanitation Campaign, которая теперь переименована в Nirmal Bharat Abhiyan (NBA).Разрыв между данными переписи населения 2011 года и цифрами, представленными штатами по охвату санитарии, подробно обсуждался на национальных конференциях, проведенных в Нью-Дели, на которых представители многих государств отметили, что разрыв в основном связан с низкими субсидиями, предоставленными во время основных часть периода реализации кампании Total Sanitation Campaign. Таким образом, проблему неработающих туалетов следует воспринимать как общенациональное явление.

Обязательно отметить, что удельная стоимость строительства МГПП в рамках TSC, включая взнос бенефициара, составила всего лишь рупий.625 / — в течение 1999–2007 годов и в рамках небольшой субсидии, предоставленной в этот период, получатели помощи могли позволить себе только плохие инфраструктурные объекты, используя доступные на местном уровне дешевые материалы, такие как мешки из рогожки, пальмовые листья и т. Д., Для строительства надстроек. Центральным вопросом, который волновал большинство людей в то время, была только конфиденциальность, а не устойчивость при строительстве и использовании туалетов, и, следовательно, создаваемые активы носили преимущественно специальный характер.

Пересмотренные руководящие принципы NBA с точки зрения удельной стоимости и сближения с MGNREGS будут иметь смысл только в том случае, если будет решена проблема неблагополучных туалетов.Поскольку проблема нефункциональных туалетов приобрела масштабы всей страны, без нее нельзя обойтись, чтобы решить ее сама по себе. Чтобы сделать преимущества НБА более широкими, правительство Индии обратилось к правительству Индии с просьбой расширить преимущества НБА и при реструктуризации нефункциональных туалетов. Сама по себе эта инклюзивная политика приведет к гарантированному увеличению масштабов деятельности в области санитарии в стране, что особенно важно за счет устойчивой инфраструктуры санитарии.


Обновление наших целей в области санитарии, выполнение взятых на себя обязательств | Наши истории

Обновлено: 15 нояб.2019 г.

Автор: Джин Сон Монтесано, председатель комитета по корпоративной ответственности.

Как нам начать решать такую ​​серьезную проблему, как плохая санитария? Более четверти населения мира до сих пор не имеет доступа к безопасным, чистым туалетам, и каждый день около 800 детей в возрасте до пяти лет умирают от диарейных заболеваний, вызванных нездоровыми условиями, такими как отсутствие санитарных туалетов.

Как производитель туалетов, насколько большое влияние может оказать одна компания?

LIXIL — ведущий мировой производитель товаров для унитазов и ванных комнат. Мы знаем, что туалеты меняют жизнь. Мы знаем, что у нас есть опыт проектирования туалетов, чтобы помочь тем, кто нуждается в улучшенной санитарии. И мы также знаем, что хотим помочь решить эту проблему и изменить мир к лучшему.

Но даже как производитель унитазов, какое влияние может оказать одна компания? Именно этот вопрос мы задавали себе в 2016 году.Команда инженеров из американских стандартных брендов LIXIL работала над разработкой инновационного и доступного по цене унитаза, известного как SATO, который мог бы превратить рудиментарные туалеты с выгребной ямой в безопасные, чистые туалеты, минимизирующие запахи и уменьшающие распространение болезней.

Вскоре после этого American Standard в партнерстве с неправительственными организациями пожертвовала унитазы SATO Бангладеш и странам Африки на основе связанной с ними маркетинговой кампании, которая проводилась в США. Это превратило SATO из хорошей идеи в настоящее улучшение жизни, но пожертвования и маркетинговые кампании всегда будут иметь свои ограничения.

Мы хотели быть гораздо более амбициозными, чтобы по-настоящему повлиять на глобальный масштаб. Для этого мы взяли на себя обязательство создать SATO как собственное бизнес-подразделение, используя коммерческий подход к проблеме санитарии. Те, кто работает над санитарией у основания экономической пирамиды, знают, что изменение поведения и постоянное использование туалета гораздо более вероятно, если потребитель принял решение инвестировать в унитаз сам и осознает преимущества, а не получил пожертвование.С точки зрения LIXIL, мы могли бы также масштабировать операции SATO намного дальше и быстрее, если бы она могла работать как самостоятельный бизнес.

Было отправлено около 3 миллионов унитазов и стульев SATO, что обеспечило доступ к основным средствам санитарии почти для 15 миллионов человек

Чтобы сосредоточить внимание на наших целях, мы поставили перед собой невероятно амбициозную цель — улучшить жизнь 100 миллионов человек к 2020 году.Многие были настроены скептически и думали, что мы сошли с ума, возможно, это правильно. Три года спустя, когда мы готовимся к Всемирному дню туалета 2019 19 ноября, мы не достигли нашей цели, несмотря на весь прогресс. К сожалению, мы признаем эту неудачу с чувством гордости, зная, что мы добились значительного прогресса и что мы не смогли бы охватить такое количество людей, если бы не проявили такую ​​смелость и не предприняли радикальных шагов. Возможно, самое главное, мы получили важные уроки о том, как добраться до потребителей, живущих на «последней миле».Именно такие сообщества больше всего нуждаются в наших продуктах.

Хотя наша цель и не достигнута, наш послужной список показывает, что мы добились успеха. С 2012 года было отправлено около 3 миллионов унитазов и стульев SATO, что обеспечило доступ к основным средствам санитарии почти 15 миллионам человек. По состоянию на сентябрь 2019 года унитазы и табуреты SATO были установлены в более чем 27 странах Азии, Африки и Латинской Америки.

Более 2 миллионов таких устройств были проданы или переданы в дар в Бангладеш, нашем первом и крупнейшем рынке. В этом году наши операции SATO впервые окупились в Бангладеш, что стало важной вехой и важным доказательством того, что эта модель может работать. Как страна, Бангладеш добилась огромных успехов в борьбе с диареей за последние два десятилетия, помогая сократить количество детских смертей. Мы гордимся тем, что SATO сыграла свою роль.

По всему миру LIXIL отгрузила более 800000 единиц SATO в финансовом году, закончившемся в марте 2019 года, что на 67% больше, чем в предыдущем году.Мы прогнозируем, что в этом году темпы роста еще больше увеличатся. Чтобы ускорить и расширить масштабы нашей деятельности, мы установили ряд партнерских отношений, направленных на решение проблем санитарии, с такими организациями, как ЮНИСЕФ, Фонд Билла и Мелинды Гейтс и JICA.

Несмотря на отсутствие нашей первоначальной временной шкалы, LIXIL более решителен и предан делу, чем когда-либо. Мы сохраняем нашу первоначальную цель — 100 миллионов человек, но продлеваем наши сроки до 2025 года.В то же время мы подтверждаем нашу приверженность созданию SATO как самостоятельного предприятия.

Когда мы устанавливали нашу первоначальную цель на 2016 год, мы еще не знали о многих проблемах, с которыми нам придется столкнуться. Мы совершили ошибки, и на создание инфраструктуры успеха ушло больше времени, чем мы ожидали. Мы усвоили уроки и, вооружившись этими знаниями, теперь знаем, что требуется, и быстро наращиваем масштабы нашей деятельности. На этот раз, когда мы спрашиваем себя, какое влияние может оказать одна компания, мы знаем ответ.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
