От 12 000 Топографическая съёмка участка в Москве и Московской области . Топографическая съемка масштаба 1:500 .

Топографической съемкой называют комплексные работы, направленные для получения данных для разработки проекта и прочих документов на недвижимость.

Особенности топографической съемки

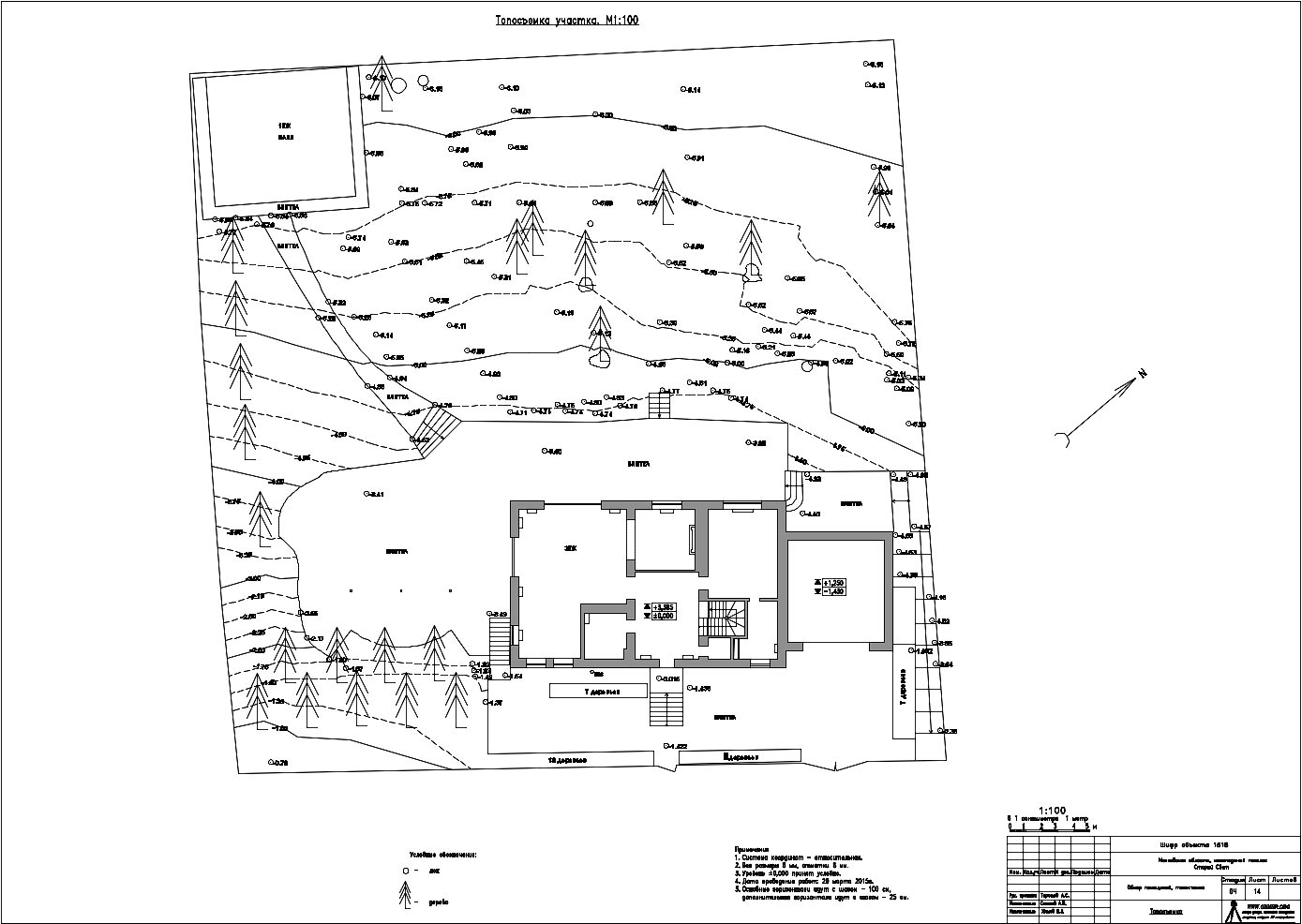

Топографическая съёмка участка

Топографическими работами занимаются представители не только кадастровой службы. В результате съемки специалисты компании  получают сведения о рельефе участка земли, на основании которых составляется топографический план. На таком плане участок отображается с уменьшением масштаба. На нем отмечают горизонтали, высотные отметки.

Топографическая съемка необходима для установления географических границ, подготовки стройплощадок, определения топографии ландшафта. Для выполнения таких работ стоит обратиться к профессиональным инженерам-геодезистам, на это есть сразу несколько причин.

Для качественного проведения топографической съемки требуются специальная техника и программное обеспечение Высокий профессионализм геодезистов и достойная оснащенность – залог точности технического отчета.

Самостоятельное проведение топосъемки невозможно, ведь обычному человеку не удастся даже расшифровать все показатели топографической карты.

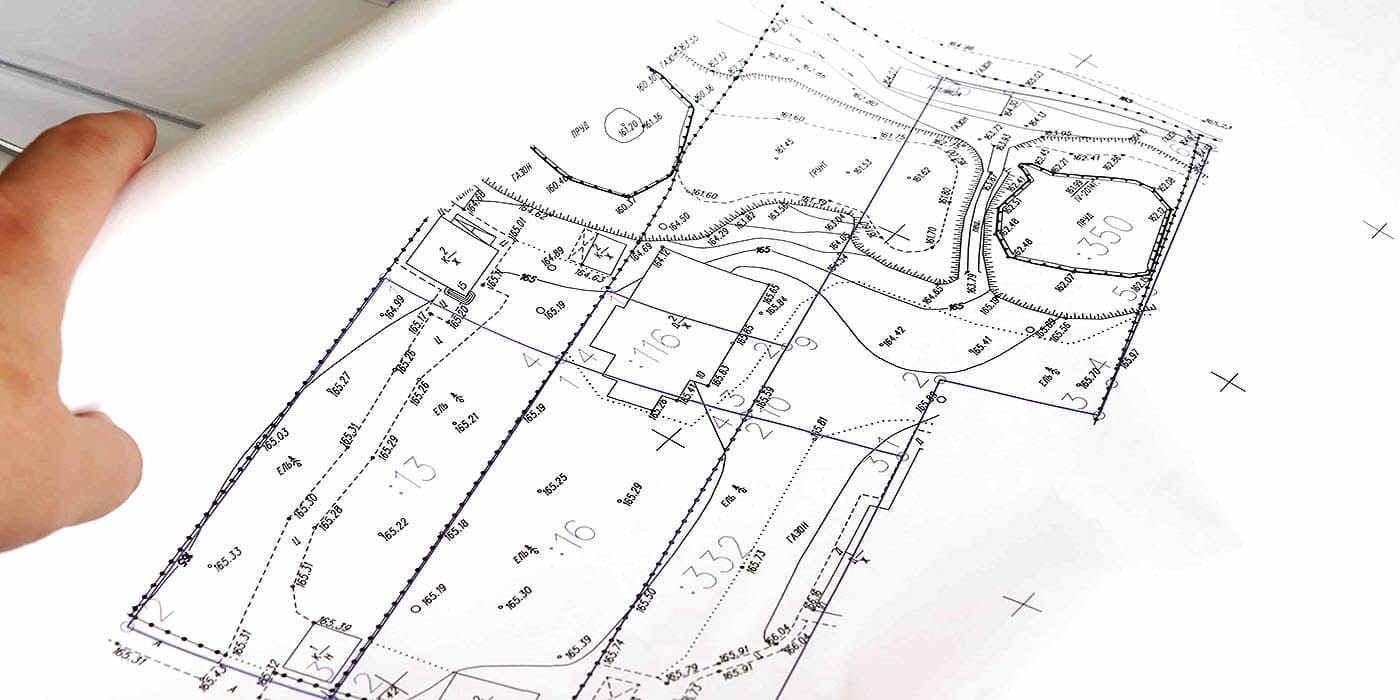

Топографическая съёмка участка

При создании инженерно-топографического плана и его обновления обязательно используются данные из соответствующих фондов систем обеспечения градостроительного процесса. При необходимости применяются методы аэрокосмической и воздушной, а также наземной лазерной или радиолокационной съемки. Все способы должны обеспечивать точность съемки в соответствии с нормативами. Все эти требования могут выполнить только профессионалы.

Инженеры-геодезисты в своей работе руководствуются СП №11-106-97, Градостроительным кодексом, СНиП №11-04-2003, ФЗ 221, приказами Миэкономразвития 518 и 582. Топографическая съемка проводится в отношении участков любой площади, включая наделы в несколько соток. Основой для выполнения измерений служат техзадание и сведения из Госреестра недвижимости.

Масштаб топосъемки обычно варьируется от 1:200 до 1:500 в зависимости от ее цели. Для небольших объектов подходит укрупненный масштаб, обеспечивающий достаточный уровень точности. На итоговом плане обозначается местоположение капитальных строений и подземных коммуникационных сетей, водоемов и зеленых насаждений, дорожных объектов, столбов, ограждений.

Виды работ

Геодезическая съемка может быть:

  1. Контрольно-исполнительной;
  2. Общей;
  3. Крупномасштабной;
  4. Ландшафтной;
  5. Специальной;
  6. Подземной или надземной.

Эти разновидности отличаются способами проведения.

Топографическая съемка земельного надела проводится перед возведением жилого дома. Для начала следует убедиться в том, что использование данного участка разрешено властями. Найти соответствующую информацию можно в свидетельстве о ЗУ либо кадастровой справке. С нынешнего года прекратилось действие дачной амнистии, и все объекты, которые не оформлены в установленном порядке, рассматриваются как самострой.

Причины проведения топосъемки

Топосъемка нужна и в некоторых других случаях:

  1. Для проектирования объектов капитального строительства – получить разрешение на возведение постройки возможно лишь при наличии полного пакета проектных документов;
  2. Для проведения через участок коммуникаций – канализации, газоснабжения, водопровода, телефонной линии. Без оформления эксплуатировать централизованные сети запрещено, а для этого потребуется план с указанием сетей газо- и водоснабжения, МОЭК;
  3. Для реконструкции инженерных сетей – обычно речь идет о замене элементов газопроводов, у которых закончился срок эксплуатации. План для таких работ должен разрабатываться с учетом требований газовых служб;
  4. Для благоустройства участка – установки осветительного оборудования, обустройства живой изгороди, обустройства тротуара, корректировки ландшафта.

Без топографической съемки не обойтись при оформлении прирезки надела, проведению сделок по выкупу муниципальных земель. План нужен, чтобы сотрудники администрации четко видели, что расположено на участке, ведь в кадастровых картах не всегда представлены актуальные данные.

Причинами проведения топосъемки могут послужить инвентаризация инженерных сетей и подача заявки на прорубочный билет, ландшафтная перепланировка и обследования, связанные с экологическими параметрами, а также определение объемов земельных и работ по строительству.

Порядок выполнения работ

Для осуществления съемки нужно подать заявку в кадастровую организацию лично либо онлайн. До начала работ собственник участка подписывает с подрядчиком соглашение, где определяются все условия. Это касается как объемов и стоимости геодезических работ, так и сроков проведения.

При составлении документа учитываются пожелания заказчика, данные из архива, планы застройки и местности, размеры территории. Обязательным условие проведения топосъемки является получение согласия от Управления градостроительства и архитектуры. Когда целью работ служит подготовка к процедуре межевания, надо предупредить владельцев соседних участков. Вместе со специалистами они должны одобрить готовый технический план.

В топосъемку включаются:

  1. Установка координат ЗУ;
  2. Создание геодезической системы;
  3. Фиксация специальных знаков на выделенных точках;
  4. Замеры надела;
  5. Поиск коммуникационных сетей;
  6. Фотосъемка объекта.

Стандартный вариант плана может дополняться расчетами по объемам работ, планировкой вертикалей и горизонталей стройплощадки. Все данные переносятся в электронный формат, на карте фиксируется каждое капитальное строение. Масштаб определяется разработчиком при участии заказчика.

Далее проводится обработка полученных сведений и их изучение. Это занимает несколько дней.

Документация для заказчика

Собственнику участка на руки выдается кадастровый план территории с описанием в текстовой и графической форме. Собственник получает также договор с экспертными выводами. Значимым документом является базовый план надела, на основании которого Кадастровой службой будет проектироваться строительство. Юридической силой обладает лишь та документация, которая полностью соответствует действующим нормативам.

План действителен три года. По истечении этого срока геодезические исследования повторяют. Если параметры участка не изменились, составляется акт о достоверности. Если произошли серьезные корректировки ландшафта, план считается недействительным.

Выводы

Топосъемка позволяет получить точные данные об участке. У собственника и представителей гсоорганов появляется возможность оценивать состояние территории. Владелец может без проблем продать участок, проложить или реконструировать коммуникации на нем, изменить ландшафт или дизайн.

В случае отказа от топографической съемки возникают проблемы с получением кадастрового паспорт или другой документации для легального возведения дома.

Топографическая съемка (топосъемка участка) в Москве заказать

 Главгеопроект предлагает Вам услуги топографической съемки земельного участка. Мы работаем быстро, качественно и с гарантией.

Мы понимаем, насколько важно для вашего будущего объекта своевременное составление точного плана местности, иначе называемого геоподосновой. Благодаря накопленному опыту в данной области мы готовы сделать эту работу безупречно на участках любой сложности.

Преимущества работы с нами

  • Высокопрофессиональные геодезисты выполняют проведение топографической съемки качественно, от их внимания не ускользнет ни одна мелочь, будь то «танцующие» деревья на склонах, указывающие на оползневый процесс, или разбитый асфальт на дороге, которая отмечена на карте как дорога с твердым покрытием.
  • Наша компания располагает самым современным оборудованием для высокоточных измерений.
  • У нас не бывает форс-мажоров, заказы выполняем строго в оговоренные сроки.
  • Стоимость топографической съемки в Главгеопроекте вполне демократичная, что позволяет Вам сэкономить на этой части расходов.

Почему так важно обращаться только к профессионалам

Не зря изучение территории необходимо перед началом любого капитального строительства. Без него нельзя получить разрешение на возведение или реконструкцию зданий, привязать к местности проектируемые сооружения.

Топографическая съемка земельного участка поможет избежать фатальных ошибок при строительстве. Рабочие не станут рыть котлован там, где проложен трубопровод. Часть здания не нависнет над обрывом. Электростанция не окажется в затопляемой во время половодий зоне. И улица не ляжет в русле реки.

Без учета всех особенностей рельефа любой проект обречен на провал (иногда в прямом смысле). При этом топографическая съемка подземных коммуникаций не менее важна, чем исследование наземных объектов.

Этапы работы

  1. Вначале мы подписываем договор с заказчиком, определяем тип и сложность объекта, разрабатываем технический план.
  2. Получаем разрешение местной администрации на проведение съемки.
  3. Собираем и анализируем информацию о предыдущих геодезических исследованиях на данной территории.
  4. Готовим геодезическое обоснование топографических съемок.
  5. Проводим полевые работы.
  6. Делаем камеральные вычисления.
  7. Отдаем готовый план и отчет заказчику.
  • Необходимо произвести геодезические замеры на участке?

  • Подготовить план для получения документов на строительство?

  • Нужно быстро и без ошибок составить топокарту местности?

  • Определить наличие подземных коммуникаций для проведения ландшафтных работ?

Сделайте заказ топографической съемки в компании Главгеопроект прямо сейчас! И задача будет решена в считанные дни.

Что такое топографическая съемка? — Вопросы и ответы

Начнем с того, что топография – это направление геодезии, связанное с созданием топографических планов и карт, посредством проведения топосъемки и картографирования местности. Топографическая съемка один из основных видов геодезических работ, необходимых для проектирования, строительства и землеустроительной деятельности.



В области инженерно-геодезических исследований топографическая съемка является самым популярным видом работ.



Включает в себя комплекс работ по изучению пространства и объектов, находящихся на нем для создания топографического плана или плана местности на бумажных носителях и в цифровом виде посредством измерений расстояний, высот, углов с помощью различных инструментов (наземная съемка), а также получение изображений земной поверхности с летательных аппаратов (аэросъемка, космическая съемка).



Топосъемка может быть теодолитной (плановая), нивелирной (высотная) и комбинированной.



Позволяет получить достоверную информацию о земельном участке: размеры, ландшафт, перепады высот, необходимую для проектирования. Состоит она из следующих работ:

  • осмотр и обследование земельного участка;
  • геодезическая съемка;
  • обнаружение и съемка подземных коммуникаций;
  • разработка схем инженерных сетей и плана;
  • анализ полученных данных.

Современное оборудование позволяет производить съемку в следующих масштабах: мелкие (1:10000, 1:25000), крупные (1:500, 1:1000, 1:2000, 1:5000) и сверхкрупные (1:50, 1:200)/



Осуществляется топографическая съемка в три этапа:



Первый – подготовительный: разработка технического задания заказчиком, анализ предыдущей геодезической съемки, в случае, если такая имеется, и получение разрешения на проведение работ. Здесь большую роль играет взаимодействие заказчика и исполнителя.



Второй – полевой: осмотр участка, выбор геодезических пунктов, все необходимые замеры (перепады высот, расстояния, сооружения, подземные коммуникации и т. д)

Третий – камеральный: анализ и обработка полученных данных, составление на основании этих данных топографических планов.



Результатом становится пакет технических документов. Это копии топосъемок и технических отчетов, инженерно-топографический план на бумажном или цифровом носителе.





Отметим, что топографическая съемка имеет срок действия: от 2х до 5ти лет в зависимости от конкретных задач съемки.

Топографическая съемка – цены в Москве, заказать топосъемку земельного участка

Геодезические работы, которые выполняются для составления карт или планов конкретной местности, — это топографическая съемка. Это важная часть межевания земельного надела. Часто выполняется перед сооружением объектов капитального строительства, для заключения юридически значимых сделок с землей. Чтобы получить правильно оформленную карту участка, нужно соблюдать правила проведения топографической съемки. Поэтому такую задачу доверяют аккредитованным организациям.

Инженеры «РусГеоКомпани» предоставляют геодезические услуги в Москве и Московской области. Топографическая съемка земельного участка выполняется нашими сотрудниками в соответствии с установленными в законодательстве требованиями в оговоренные сроки.

Когда проводится процедура

Исследование территории может потребоваться каждому человеку. Кадастровое законодательство сильно изменилось с 2012 года, поэтому топосъемка с построением карты нужна при любых действиях с наделом. Цена исследования вполне приемлема, но выполнять его могут только организации, имеющие специальный допуск и лицензию.

В целом, топографическая съемка земельных участков может потребоваться в следующих ситуациях:

  • для оформления разрешения на строительство сооружения;
  • для проведения инженерных систем от центральных магистралей к строящемуся или существующему объекту;
  • при оформлении муниципальных наделов в собственность;
  • при межевании;
  • при разработке генерального плана будущей или существующей застройки.

Наиболее распространенная причина проведения топографической съемки – получение разрешения на строительство. Еще одна популярная причина – проведение коммуникаций. Без карты территории их нельзя ни подвести, ни реконструировать.

Этапы работ

Топосъемка выполняется только аккредитованными организациями. Сделать ее своими силами невозможно, так как документы предоставляют в Кадастровую Палату и Росреетр, где их придирчиво изучают. Подрядчика для проведения измерений нужно выбирать тщательно. Стоимость не всегда является основным критерием выбора компании. Нужно, чтобы организация предоставляла весь комплекс услуг, выполняла разные виды съемки и применяла методы, разрешенные законодательством.

Замеры на участке выполняет кадастровый инженер с соответствующей аттестацией. Он обладает специфическими навыками и знаниями. При измерениях применяют:

  • GPS-приёмники;
  • электронные тахеометры;
  • приборы, с помощью которых топографическая съемка выполняется с высоты.

Кадастровый инженер выполняет ряд мероприятий на территории. Он определяет координаты надела, создает геодезическую сеть, фиксирует уточненные точки координат на местности. Также проводит геодезические измерения, выполняет поиск и съемку инженерных коммуникаций, расположенных на участке. Комплекс задач дополняется в зависимости от целей исследования местности. Например, если заказать работы для последующего строительства, инженер не только отобразит особенности рельеф и объекты, расположенные здесь, но и составит план вертикалей и горизонталей будущей стройплощадки, обозначит требуемый объем земляных работ.

После измерений составляют карту местности, которая разработана с привязкой к действующей системе координат.

В карте отображаются следующие аспекты:

  • тип грунта, растительность на местности;
  • гидрологические ресурсы;
  • рельефные особенности территории;
  • местоположение инженерных сетей;
  • расположение транспортных узлов, развязок;
  • границы земельного надела;
  • сооружения, построенные на участке.

После окончания исследований выдают топографический план и свидетельство.

Сколько стоят работы

Цена геодезических исследований зависит от технического задания, то есть, от исходных условий и требуемого конечного результата. Расценки рассчитываются в зависимости от следующих факторов:

  • район, где проводится исследование;
  • плотность застройки;
  • площадь участка, где проводят съемку;
  • сложность рельефа: чем больше открыта территория, тем дешевле работы;
  • сезонность;
  • заселенность объекта и другие факторы.

Также съемку согласуют с контролирующими органами. Расценки на измерения в связи с этим могут существенно возрасти.

Инженеры «РусГеоКомпани» выполнят работы в оговоренные сроки в соответствии с договором, заключенным с заказчиком. Мы предоставляем полный комплекс услуг в сфере геодезических исследований. По любым вопросам обращайтесь к менеджерам компании. Контакты – на сайте.



зачем нужна, правила выполнения, виды съёмки



Последнее обновление:

Топографическая съемка это метод получения плана или карты определенного участка местности. Без нее невозможны сделки с землей, строительство зданий, другое. Выполнение работ подразумевает соблюдение установленных правил и последовательности действий.

Понятие и описание топографической съемки

Определение в википедии: «Топографи́ческая съёмка (также геодезическая или земельная) — комплекс работ, выполняемых с целью получения съёмочного оригинала топографических карт или планов местности». По сути, это оригинал карты, составленной методом измерений и фотографирования участка, встроенный в общепринятую систему географических координат. Ее еще называют геоподосновой.

Внимание! Топографическая съемка носит обязательный характер. Без нее невозможно проводить никакие действия по обустройству участка и сделки с ним.

Все работы регламентированы. Основой для законодательной базы являются следующие документы;

  • Федеральные Законы № 78-ФЗ в редакции от 13.05.2015г. « О землеустройстве», № 431-ФЗ от 30.12.2015г. « О геодезии, картографии и пространственных данных»;
  • редакция Строительных Норм и Правил ( СНиП) «Геодезические работы в строительстве» № 3.01.03-84;
  • технические требования к производству съёмок подземных (надземных) коммуникаций от 01.01.1989г.;

Нарушение установленных норм недопустимо. Геоподоснова, не удовлетворяющая прописанным требованиям, недействительна.

Как выглядит образец съемки и что в него входит

Полученные в ходе геодезической съемки данные отображаются на карте участка, которая выглядит следующим образом:

Топографическая карта

В ней все элементы обозначены соответствующими условными знаками, указан масштаб. В топоплане указаны:

  • границы участка местности;
  • здания и строения. Указывается высота, этажность, размеры;
  • водные объекты;
  • подведенные коммуникации;
  • рельеф поверхности с указанием перепадов высот;
  • тип почв и зеленые насаждения: леса, поля, с указанием площади и конфигурации;
  • транспортные развязки и узлы.

При составлении карт объекты маленького размера, которые не могут служить ориентиром, не обозначаются.

Назначение топографической съемки участка

Топосъемка, в сущности, это формализация планировки местности на компьютере или бумажном носителе. Топографический план позволяет производить инженерные работы в соответствии со СНиП, соблюдая правила безопасности. Без него невозможен кадастровый учет земель. Топографическая съемка, проводимая на земельном участке, необходима в следующих случаях:

  • подготовка документов для оформления разрешения на застройку;
  • подведение к участку технических коммуникаций;
  • перепланировка подведенных коммуникаций;
  • проведение имущественных операций с землей;
  • решение спорных вопросов в судебном порядке;
  • разработка проекта строительства;
  • привязка строения к местности;
  • проведение земляных работ (перепланировка ландшафта и прочее).

Топосъемка позволяет получить достоверную информацию о состоянии земельного участка. Основываясь на ней, можно точно спроектировать будущее строительство, правильно оценить стоимость земли.

Порядок и этапы проведения

Непосредственно к съемке приступают после проведения подготовительных работ, включающих в себя:

  • заключение договора между собственником участка и подрядчиком;
  • составление технического плана работ на основе заключенного соглашения;
  • определение масштаба, способа осуществления съемки;
  • оформление разрешения на топосъемку в Управлении по архитектуре по месту нахождения участка.

Если работы предусматривают межевание, то дополнительно необходимо оповестить соседей по участку. При этом желательно разъяснить, что такое топосъемка данного земельного участка, для чего проводится и как затрагивает интересы владельцев соседних участков. Затем приступают непосредственно к работам на земле. Они осуществляются таким образом:

  • точно определяются координаты;
  • создается геодезическая съемочная сеть;
  • на местности фиксируются координатные точки;
  • проводятся геодезические измерения;
  • осуществляется съемка имеющихся коммуникаций.

Результаты измерений в электронном виде передаются в подразделение, обрабатывающее данные и составляющее план участка. Там цифровые данные переносятся на бумагу. Добавляются текстовые элементы, содержащие информацию об участке, о дате проведения измерений, заключение эксперта, сведения об организации, выполняющей съемку.

Если в перспективе запланировано строительство, то дополнительно должны быть распланированы контуры строительной площадки, количество земляных работ. Вся информация должна быть наглядной, давать представление о том, что это, для чего такой участок предназначен.

Виды топографической съемки

В зависимости от используемого оборудования различают следующие виды съемки:

  • теодолитная. Выполняется с помощью теодолита и мерных устройств. В их качестве на современных приборах используют светодальномеры. Теодолит позволяет измерять вертикальные и горизонтальные углы и длины в ломаных линиях. Таким методом определяются точные контуры участка. При съемке теодолитом необходимо измерять все объекты;

Теодолит

  • тахеометрическая. Тахеометр совмещает в себе функции теодолита и дальномера. Отличается высокой точностью, производительностью, универсальностью. Электронный тахеометр позволяет получать цифровые модели поверхности со всеми подробностями и особенностями рельефа в автоматическом режиме. Широко используется при проектировании дорог, развязок, строительстве промышленных объектов;
  • мензульная. Используются кипрегель и мензула вместе с дальномерной рейкой. Мензула это переносной стол с планшетом и штативом. Кипрегель выполняет функции теодолита. Применяется для небольших участков, так как отнимает много сил и времени. Фактически весь план составляется непосредственно на местности, процесс невозможно автоматизировать;

Мензула и кипрегель

  • нивелирование. По сути, это определение разности высот на поверхности участка относительно заданной плоскости. Используются нивелир и землемерная лента. Наиболее эффективно применение электронных нивелиров, позволяющих производить измерения с высокой точностью и не нуждающихся в отдельных мерных приборах;
  • фототопографическая съемка. Используется фотосъемка участка. Определение размеров, границ, формы объектов осуществляется при помощи фотограмметрии, называемой измерительной фотографией. Различают наземное фотографирование и спутниковое, с применением систем ГЛОНАСС или НАВСТАР. Наземная съемка осуществляется с помощью фототеодолитов. Может применяться аэрофотосъемка с использованием цифровых камер высокого разрешения;

Аэрофотосъемка

  • тепловая съемка. В этом случае используются тепловизоры. Они создают визуальный образ предмета исходя из улавливаемого теплового излучения. Применяются для обнаружения невидимых объектов, например теплосетей;

Тепловизор

  • георадарная съемка. Георадары позволяют определять неравномерность плотности грунта на расстоянии до 5 м. с шагом 20 см. Применяется для обследования грунтов на наличие полостей, границ грунтовых вод, подземных коммуникаций, и прочего. Может оценить состояние фундамента здания, определить плотность и прочность применяемых стройматериалов;

Георадар

  • лазерное сканирование. Используются лазерные сканеры. Наиболее точный метод. Формируется 3D модель изображения поверхности в автоматическом режиме;

Лазерный сканер

Возможности современной техники позволяют получить полную информацию о земельном участке. В том числе состоянии почвы, коммуникациях, многом другом.

Методы проведения топографической съемки

Топографические съемки ведутся по принципу от общего к частному. Вначале создается обоснование, представляющее общий план с учетом разницы высот. Затем на него накладываются детали, подробности рельефа. Съемку подробностей ведут исходя из условий и применяемых приборов.  Различают 5 способов. По порядку о каждом:

  • метод прямоугольных координат. Положение измеряемой точки определяется двумя координатами, которые привязаны к геодезической сети. Аналог долготы и широты в обычных географических картах;
  • полярный метод. Применяют в открытой местности. Положение точки определяется углом от близлежащей стороны теодолитного хода и расстоянием от заданной точки. Угол измеряется теодолитом, расстояние дальномером;
  • метод прямых угловых засечек. Используется, когда измерение расстояний затруднено. Положение точки определяется величиной двух углов, образующихся линиями соединения измеряемой точки с концами условного мерного отрезка. Отрезком служит одна из сторон обоснования.
  • метод линейных засечек. Применяется когда легко измерить длины линий. Методика аналогична угловой засечке, но измеряется длина линий. Без участия углов;
  • способ обхода. Теодолитный ход прокладывается по периметру снимаемого участка, фиксируются углы при определенном положении прибора. Длины измеряют дальномером.
  • способ створов. Применяется для измерения точек, находящихся в створе линий, опирающихся на стороны теодолитного хода.

В процессе топосъемки с помощью теодолита ведется абрис и журнал измерений. Абрис это чертеж обоснования и вписанных контуров в произвольном масштабе, но с указанием точных измеренных размеров. В журнале записывается величина углов.

Какие инструменты используются для топографической съемки

Приборы для топосъемки разделяются на несколько групп по принципу действия:

  • приборы с использованием GPS оборудования. Техника позволяет выполнять все виды геодезических работ за исключением определения состояния грунта и наличия подземных коммуникаций. Приборы многофункциональны, автоматизированы. Благодаря использованию камер высокого разрешения измерения отличаются точностью, легко позиционируются и обрабатываются;
  • электронные тахеометры. Они используются при проведении съемок после получения базовых координат. Позволяют оцифровывать полученные данные непосредственно в месте измерений. В специальную таблицу вносятся все исследуемые объекты. Работа оператора сводится к выбору объекта и измерению координат. Снижается влияние человеческого фактора;

Электронный тахеометр

  • лазерные дальномеры. Представляют собой приборы, измеряющие время прохождения излучения до объекта и обратно. Среди достоинств компактность, удобство пользования, точность, низкая цена;

Лазерный дальномер

  • лазерные нивелиры. Обеспечивают создание плоскостей при помощи лазера. Позволяют получать идеальные плоскости по вертикали и горизонтали;

Лазерный нивелир

  • оптические нивелиры, теодолиты. Они позволяют с хорошим разрешением определять расстояния и углы, отклонения от вертикали и горизонтали. Могут использоваться при любой погоде.

Помимо геодезических приборов применяются различные приспособления, такие как уровень, рейка, отвес, ватерпас, ленточные длинномеры, рулетки и прочее.

Оптический нивелир

Срок действия и особенности топографической съемки

Топосъемка затратное мероприятие, поэтому актуален вопрос: как часто ее проводят, сколько времени  она действительна. Старые данные можно использовать при выполнении следующих условий:

  • изменения на участке составляют менее 35% от первоначального состояния;
  • предыдущая съемка проводилась не позднее двух лет;
  • при превышении срока имеется акт освидетельствования, выданный геодезистами и подтверждающий достоверность данных старой съемки.

Внимание! Если не вносится никаких изменений в статус и состояние участка, то предыдущая съемка не имеет срока давности.

Можно ли сделать съемку самостоятельно

Топографическая съемка участка сложный процесс, требующий обладания определенным набором знаний и умений. Осуществлять ее имеют право только имеющие специальное образование кадастровые инженеры и геодезисты, прошедшие квалификационную комиссию, сдавшие экзамен и получившие аттестат. Думается, самостоятельность тут проявлять не стоит.

Приведенная информация позволяет ответить на вопрос о необходимости в топосъемке земельного участка, о том, что это и зачем нужно. Фактически она играет роль паспорта на землю, легализующего любые изменения на участке. При повреждении коммуникаций, других неприятностях в ходе строительства, с владельца снимается ответственность в том случае, если соблюдался план застройки, составленный в соответствии с геоподосновой.

Заказать бесплатную консультацию юриста

Зачем нужно обследование беспроводного узла?

26. 03.2020 909 Люди сочли эту статью полезной 46974 Просмотры

Описание


Зачем нужно исследование беспроводных сайтов?

Разрешение


  • Почему необходимо обследование беспроводного узла?
    При реализации беспроводной сети рекомендуется исследование беспроводного узла. Для более крупных развертываний беспроводной сети обязательным условием является обследование площадки. Для небольших беспроводных развертываний хорошо провести обследование площадки, но иногда стоимость обследования становится проблемой.При развертывании беспроводной сети мы ищем оптимальное покрытие беспроводной сети и производительность при минимальном использовании оборудования. Это экономит время, рабочую силу и стоимость оборудования. Чтобы получить оптимальное покрытие и производительность беспроводной сети, нам необходимо понимать поведение радиочастоты (RF) в нашем месте развертывания беспроводной сети. Обследование беспроводной сети предоставит эту информацию, выявив места помех сигналам, места с более слабыми сигналами и области отсутствия сигналов (мертвые зоны). Беспроводная съемка также помогает избежать помех из-за существующих радиоисточников и помех, создаваемых физическими конструкциями, такими как колонны, балки, стены и металлические предметы.Фактически все может повлиять на профиль радиосигнала сайта, включая мебель и людей. Важно помнить, что цель исследования беспроводного сайта — определить возможность развертывания беспроводной сети в соответствии с вашими потребностями и определить, как развернуть беспроводную сеть в рамках ограничений вашего сайта.
  • Как помогает исследование беспроводного узла?
    При развертывании беспроводной сети точки доступа Wi-Fi (AP) часто размещаются случайным образом, но является ли такое дополнительное размещение точек доступа WiFi хорошей стратегией? В небольших развертываниях дополнительный подход не является проблемой, но при средних и крупных развертываниях рекомендуется и часто требуется обследование беспроводных сетей.Обследование беспроводной сети помогает определить, где разместить точки доступа Wi-Fi, чтобы избежать помех и перекрытия зоны покрытия других точек доступа. На практике многие сетевые менеджеры просто случайным образом размещают точки доступа Wi-Fi и просто устанавливают дополнительные точки доступа Wi-Fi, когда требуется дополнительное покрытие или когда они получают жалобы на плохой доступ к Wi-Fi. В дополнительной беспроводной сети администратор сети не знает, какие существуют помехи и как изменяется профиль радиосигнала сайта. Получив обзор беспроводных сетей, он поможет определить, есть ли внутриканальные помехи и в какой степени, где внешние радиопомехи вызывают проблемы и как минимизировать количество необходимых точек доступа Wi-Fi и где оптимально разместить точки доступа WiFI для наилучшего покрытия. .Важно понимать, что обзор беспроводного сайта — это моментальный снимок профиля радиосигнала сайта на тот момент. По мере того, как сайт меняется с добавлением людей, кабинок, мебели и электронного оборудования, его профиль радиосигнала изменяется, и может потребоваться новое обследование сайта.
  • Какие стандарты WiFi необходимо учесть при обследовании объекта?
    Наиболее распространенные стандарты WiFi включают 802. 11a, 802.11b, 802.11g, 802.11n и 802.11ac. Стандарты 802.11b и 802.11g используют 2.Диапазон 4 ГГц и являются наиболее распространенными поддерживаемыми стандартами. Разница между двумя стандартами заключается в производительности: 802.11b поддерживает 11 Мбит / с, а 802.11g — 54 Мбит / с. Следующим важным стандартом является 802.11n, поддерживающий диапазон 2,4 ГГц и 5 ГГц и обеспечивающий повышение производительности до 600 Мбит / с. Новейший стандарт — 802.11ac, поддерживающий полосу частот 5 ГГц и повышающий производительность до 7 Гбит / с. Важно отметить, что многие новые недорогие персональные компьютеры (ПК) и планшеты не поддерживают 802.11n или 802.11ac. Многие компании могут иметь широкий спектр устройств Wi-Fi и нуждаться в поддержке многих поколений устройств Wi-Fi от 802.11a до 802.11ac и выше. Обследование площадки должно охватывать все используемые стандарты Wi-Fi. Не думайте, что исследование сайта по одному стандарту применимо к другому.
  • Какие типы обследований беспроводных сайтов используются для обследований сайтов?
    Существует три основных типа обследований беспроводных сайтов: пассивный, активный и прогнозный.

    Пассивный инструмент исследования площадки прослушивает существующие точки доступа и другие источники сигналов на предмет мощности сигнала, помех и покрытия точки доступа (AP).При пассивном обследовании сайта прослушивающим адаптерам Wi-Fi не нужно связываться с точкой доступа, они просто пассивно слушают, чтобы получить представление о радиочастотных характеристиках (RF) сайта беспроводной сети. Пассивные опросы часто выполняются при обновлении существующих беспроводных сетей, например при добавлении дополнительных точек доступа.

    При активном обследовании сайта адаптер WiFi для обследования связан с точкой (точками) доступа. Это позволяет собирать подробную информацию, такую ​​как сетевой трафик, потеря пакетов пропускной способности и скорость передачи данных.Активное обследование сайта часто выполняется вместе с пассивным обследованием сайта в начале развертывания новой беспроводной сети.

    Прогнозное обследование участка выполняется без каких-либо полевых измерений. Он использует программные инструменты планирования радиочастот, которые могут прогнозировать покрытие беспроводных точек доступа. Чтобы выполнить это обследование участка, необходимо иметь чертеж плана этажа (AutoCAD, JPEG, PDF). Прогнозные опросы сайта используются, когда сайт или здание еще не построено, и полезны для целей составления бюджета.

    Цель всех обзоров беспроводных сайтов — предоставить подробную информацию, касающуюся радиочастотного покрытия сайта. Прежде чем внедрять или пытаться оптимизировать беспроводную сеть, вам нужно понять все возможные области помех, размещение точек доступа, требования к питанию и необходимые требования к проводке. Обследование беспроводного сайта может предоставить всю эту информацию и многое другое, так что у вас есть инструменты, необходимые для проектирования, внедрения и оптимизации вашей беспроводной сети.

Какие инструменты для исследования беспроводных сетей?

Некоторые инструменты исследования беспроводной сети предоставлены:

(AIRMAGNET), часть Fluke Networks

· Стоимость около 4 тыс. Долларов США и выше

(ОБСЛЕДОВАНИЕ САЙТА EKAHAU)

· Стоимость около 4 тыс. Долларов США и выше

(ОБСЛЕДОВАНИЕ САЙТА VISIWAVE)

· Стоимость около 1 тыс. Долларов и выше

(ОПРОС И ДИЗАЙН СЕТИ MERITECH WIFI)

· Стоимость около 1 тыс. Долларов и выше и пакет Plan Combo )

Стоимость пакета Combo — 2 $.2K

Включает следующее:

  • Wi-Spy DBx
  • Chanalyzer 5
  • Report Builder
  • Tamograph
  • Антенна поиска устройств

(METAGEEK — inSSIDer 4 и inSSIDer Mini с Wi-Spy Office )

  • Стоимость inSSIDder 4 — 19,99 долларов США
  • Стоимость inSSIDder 4 Office с Wi-Spy Mini — 199,99 долларов США

(NUTS ABOUT NETS)

  • RigExpert IT-24 (Многофункциональный анализатор спектра WiFi ) — 295 долларов США
  • AirSleuth (анализ спектра ВЧ) — 395 долларов США
  • Touchstone Pro (анализатор спектра ВЧ) — 49 долларов США
  • NetSurveyor Pro (анализ соединений) — 34 долларов США
  • WifiEagle (анализ каналов) — 295 долларов США

Какие-нибудь бесплатные инструменты для исследования беспроводных сетей?

Heatmapper — это бесплатное программное обеспечение от Ekahau, создателя Ekahau Site Survey.

  • Покрытие Wi-Fi на карте
  • Найдите точки доступа
  • Поддерживает 2,4 и 5 ГГц 802.11n
  • Обнаруживает настройки безопасности
  • Быстрое обнаружение незаконных точек доступа
  • Этот продукт имеет 15-минутный лимит опроса (поощряет пользователя купить продукт Ekahau Site Survey)

Kismet — это бесплатный и открытый Wi-Fi спамлер, анализатор пакетов и система обнаружения вторжений для Windows, Mac OS X, Linux и BSD. Kismet — это система обнаружения, сниффера и обнаружения вторжений беспроводной сети уровня 802.11 Layer2.Kismet будет работать с любой беспроводной картой, которая поддерживает режим необработанного мониторинга (rfmon) и (с соответствующим оборудованием) может прослушивать трафик 802.11b, 802.11a, 802.11g и 802.11n. Kismet идентифицирует сети, пассивно собирая пакеты и обнаруживая стандартные именованные сети, обнаруживая (и в заданное время снимая блокировку) скрытые сети и делая вывод о наличии сетей, не передающих маяки, через трафик данных.

NetSurveyor — это бесплатный базовый инструмент, разработанный Nuts About Nets.

  • NetSurveyor 802.11 Network Discovery Tool — Бесплатно
  • WifiExplorer (Android Platform Network Discovery) — Бесплатно
  • Netstress Network Benchmarking Tool — Бесплатно
  • Touchstone (RF Spectrum Analyzer) — Бесплатно

KisMAC — Если вы пользователь Mac, вы можете подумать об использовании средства защиты от ошибок и защиты KisMAC, аналогичного Kismet. Он также показывает «скрытые» SSID. Наряду с другими основными деталями, он может отображать клиентов точки доступа (с MAC-адресами, IP-адресами и уровнем сигнала).Кроме того, он сообщает об уровнях шума и дает значения отношения сигнал / шум (SNR). Он также поддерживает GPS и картографию, а также импорт и экспорт точек доступа ПК. Он даже включает инструменты для атаки на сети Wi-Fi для тестирования на проникновение.

Xirrus Wi-Fi Inspector — мощные инструменты для вашей сети Wi-Fi.

  • Wi-Fi Inspector — бесплатно
  • Wi-Fi Design Cloud — инструмент на основе облака, можно попробовать бесплатно
  • Wi-Fi Designer — бесплатно для демонстрации

Vistumbler — это новый спамблер с открытым исходным кодом, впервые выпущенный в 2007 г. и обновлен в 2010 году.Он отображает основные сведения о точках доступа, включая точные методы аутентификации и шифрования, и даже может озвучивать SSID и RSSI точек доступа. Подобно NetStumbler, вы можете просмотреть список всех точек доступа или перейти к тем, которые классифицированы по аутентификации, шифрованию, каналу, типу сети и SSID. Вы также можете просматривать графики сигналов точки доступа в дополнение к просмотру текстовых показаний. Он обладает широкими возможностями настройки и предлагает гибкие параметры конфигурации. Например, вы можете определить и сохранить имена точек доступа, чтобы лучше различать их в будущем.Помимо базовой поддержки GPS для записи местоположения точек доступа, он поддерживает отслеживание в реальном времени в приложении с помощью Google Планета Земля. Однако, в отличие от NetStumbler, Vistumbler дает вам только уровни сигнала и не включает уровни шума. Таким образом, он не сообщает значения отношения сигнал-шум (SNR), что обычно более полезно, чем просто уровни сигнала.

NetStumbler — это одна из старейших и наиболее известных проблем Wi-Fi, работающая в Windows. XP и Windows CE / Mobile.В нем перечислены ближайшие точки доступа и отображаются их основные сведения: SSID, канал, скорость, MAC-адрес, поставщик и шифрование. В отличие от большинства других проблем, он также показывает уровни сигнала, шума и отношения сигнал / шум (SNR). Кроме того, он имеет поддержку GPS для записи местоположения точек доступа при вождении. Важно отметить, что NetStumbler не обновлялся примерно с 2005 года. Он может плохо работать в Windows Vista или 7, или даже в 64-битной Windows XP.

Статьи по теме

Категории

Проведение исследования беспроводной сети

Назад к руководствам

В беспроводных системах очень сложно предсказать распространение радиоволн и обнаружить наличие мешающих сигналов без использования испытательного оборудования. Даже если в системе реализованы всенаправленные антенны, радиоволны не распространяются на одинаковое расстояние во всех направлениях. Вместо этого стены, двери, лифтовые шахты, люди и другие препятствия обладают различной степенью ослабления, в результате чего диаграмма направленности РЧ (радиочастоты) становится нерегулярной и непредсказуемой. В результате совершенно необходимо провести исследование беспроводной сети. (также называемое обследованием РЧ-площадки), чтобы полностью понять поведение радиоволн в операционной среде перед установкой точек доступа.

Концепции обследования площадки

Конечная цель исследования беспроводной сети — определить количество и размещение точек доступа (или узлов сети), которые обеспечивают адекватное покрытие сигнала на территории объекта или города. В большинстве реализаций «адекватное покрытие» означает поддержку минимальной скорости передачи данных или пропускной способности. Чтобы провести успешный опрос, вам нужно связать требуемую производительность со значением, которое измеряют инструменты опроса, например, SNR. Обследование беспроводного сайта также обнаруживает наличие Радиочастотные помехи, исходящие от других источников, могут снизить производительность беспроводной локальной сети.

Необходимость и сложность исследования беспроводной сети зависит от объекта. Например, небольшой трехкомнатный офис может не потребовать обследования места. Этот сценарий, вероятно, может обойтись одной точкой доступа Wi-Fi (или маршрутизатором), расположенной в любом месте в офисе, и при этом поддерживать адекватное покрытие. Если точка доступа сталкивается с радиочастотными помехами от другой ближайшей беспроводной локальной сети, вы, вероятно, можете выбрать другой канал и устранить проблему.

Более крупный объект, такой как офисный комплекс, аэропорт, больница или склад, или открытая территория, например город, обычно требует обширного исследования беспроводной сети.Без опроса пользователи, вероятно, будут иметь недостаточный охват и в некоторых областях будут страдать от низкой производительности.

При проведении обследования беспроводной сети учитывайте следующее:

1. Ознакомьтесь с требованиями к беспроводной сети . Чтобы определить оптимальные места для точек доступа или узлов сети, вы должны хорошо понимать конкретные требования к сети, которые влияют на покрытие сигнала. Например, максимальный диапазон между клиентским устройством и точкой доступа уменьшается по мере увеличения скорости передачи данных и, как следствие, увеличения производительности.Таким образом, вам необходимо знать целевые скорости передачи данных (и пропускную способность), чтобы правильно интерпретировать результаты опроса. Кроме того, клиентские устройства могут иметь относительно низкую мощность передачи, что необходимо учитывать при использовании большинства инструментов исследования площадки. Обязательно укажите технологии, которые будет реализовывать сеть, например как 802.11g или 802.11n, и выполните проводите опрос с учетом этих технологий.

2. Получить схему объекта . Прежде чем заходить слишком далеко в исследовании местности, найдите набор чертежей зданий или карт города.Если таковых нет, подготовьте чертеж, на котором показано расположение стен, проходов и т. Д. Инструменты исследования площадки импортируют диаграммы в различных форматах изображений. Конечно, картографическое программное обеспечение является хорошим источником для съемки города на открытом воздухе. Если все остальное не помогает при обследовании внутри здания, подумайте о том, чтобы сделать цифровую фотографию схемы пожарной лестницы, которая обычно присутствует на стенах коридора.

3. Осмотрите объект . Пройдитесь по объекту перед проведением любых испытаний, чтобы убедиться в точности схемы объекта.Это хорошее время, чтобы отметить любые потенциальные барьеры затухания, которые могут повлиять на распространение радиочастотных сигналов. Например, визуальный осмотр обнаружит препятствия для сигналов, такие как металлические стеллажи и перегородки, предметы, которые на чертежах обычно не видны. Также обратите внимание на возможные места для установки точек доступа, например, над потолочной плиткой или на столбах. В городских условиях на открытом воздухе вам следует тщательно оценить расположение и доступность уличных фонарей и водонапорных башен для установки узлов сети и транспортного оборудования.Эти действия сделают последующее тестирование более гладким.

4. Оценка существующей сетевой инфраструктуры . Определите пропускную способность любых существующих проводных сетей, которые могут взаимодействовать с точками доступа или ячеистыми узлами. В большинстве зданий есть Ethernet, а в некоторых случаях и оптоволоконные сети. Проверьте, какая часть существующих сетей может быть доступна для поддержки беспроводной сети. Это поможет дизайнерам позже при развертывании при определении архитектуры и спецификации для беспроводной сети.

5. Определите зоны покрытия . На схеме объекта или карте города укажите все области, где необходимо покрытие, например офисы, коридоры, лестничные клетки, подсобные помещения, ванные комнаты, комнаты отдыха, патио, гаражи и лифты. Кроме того, важно определить, где пользователи не будут работать с беспроводной связью, чтобы не тратить время на обследование ненужных областей. Имейте в виду, что вы можете обойтись меньшим количеством точек доступа и меньшими затратами на оборудование, если сможете ограничить зоны роуминга.

6. Определите предварительное расположение точек доступа . Принимая во внимание расположение пользователей беспроводной сети и оценки дальности действия продуктов беспроводной локальной сети, которые вы используете, приблизительно определите расположение точек доступа, которые обеспечат адекватное покрытие во всех областях пользователя. Планируйте некоторое перекрытие распространения (обычно 25 процентов) между соседними точками доступа, но помните, что назначения каналов для точек доступа должны быть достаточно далеко друг от друга, чтобы избежать взаимных помех между точками доступа.

Обязательно продумайте места для монтажа, которые могут быть вертикальными стойками или металлическими опорами над потолочной плиткой. Найдите подходящие места для установки точки доступа, антенны и кабеля передачи данных / PoE. Также подумайте о разных антеннах, решая, где разместить точки доступа. Например, точка доступа, установленная возле внешней стены, может быть хорошим местом, если вы используете патч-антенну с относительно высоким коэффициентом усиления, ориентированную внутри помещения.

7. Проверить расположение точек доступа . Это когда начинается тестирование сайта. Большинство поставщиков беспроводных локальных сетей предоставляют программное обеспечение для исследования беспроводных сетей, которое определяет соответствующую точку доступа, скорость передачи данных, мощность и качество сигнала. Вы можете загрузить это программное обеспечение на портативный компьютер и протестировать покрытие каждой предварительной точки доступа. В качестве альтернативы вы можете использовать сторонний инструмент исследования сайта, доступный от нескольких разных компаний, таких как AirMagnet, Berkeley Varitronics Systems и Ekahau.

Установите точку доступа в каждом предварительном местоположении и следите за показаниями инструмента исследования площадки, идя на разное расстояние от точки доступа. Нет необходимости подключать точку доступа к распределительной системе, потому что в ходе опроса просто проверяется связь с точкой доступа или считывается уровень сигнала маяка. Очень важно : Определенно рассмотрите Граница диапазона SNR и мощность сигнала восходящей линии связи при интерпретации результатов. Чтобы точку доступа было легко перемещать по объекту, вы можете установить ее на стойке, прикрепленной к тележке с аккумулятором и преобразователем постоянного / переменного тока.В противном случае вам придется таскать с собой удлинитель и всегда искать, где подключить питание (не рекомендуется).

Обратите внимание на производительность или показания сигнала в разных точках по мере того, как вы приближаетесь к внешним границам зоны покрытия точки доступа. В многоэтажном объекте выполните тесты на этажах выше и ниже точки доступа. Имейте в виду, что показания низкого качества сигнала могут указывать на то, что радиочастотные помехи влияют на беспроводную локальную сеть. Это потребовало бы использования анализатор спектра для характеристики помехи, особенно если нет других указаний на ее источник.По результатам тестирования вам может потребоваться пересмотреть расположение некоторых точек доступа и повторить тестирование для затронутых местоположений.

8. Выводы документа . Убедившись, что местоположение определенных вами точек доступа обеспечивает адекватное покрытие сигнала, зафиксируйте свои выводы на схемах объектов, указав расположение каждой точки доступа. Эта информация понадобится установщикам.

Эти шаги укажут вам правильное направление, но опыт действительно окупается.Если вы новичок в беспроводных локальных сетях, вы начнете строить странную интуицию о распространении радиоволн после выполнения нескольких обследований беспроводных сетей.

Вопросы?

<< Связаться Автор >>

Назад к руководствам

3 типа обследований беспроводных сайтов и способы их проведения

Проектирование и поддержка сетей всегда были сложными, но беспроводные сети сложнее проводных. В проводной сети пропускная способность не меняется, когда вы перемещаете стол или стальной картотечный шкаф на несколько футов, но любое из этих изменений может повлиять на путь сигнала и вызвать разницу в производительности беспроводной сети.

Для обеспечения адекватного покрытия сигнала и производительности предприятиям следует проводить опросы в беспроводной сети. Для всесторонней оценки требуются три типа обследований беспроводных сайтов, при этом каждое обследование выполняет свою функцию, как показано ниже:

  1. Прогнозные исследования выполняются перед переездом в новое пространство.
  2. Пассивные исследования собирают информацию обо всех сигналах в окружающей среде после того, как сайт построен.
  3. Активные исследования сосредотачиваются на конкретном сигнале или наборе сигналов, пока сеть работает в полную силу.

Выполнение прогнозного исследования участка

Прогнозирующее обследование должно быть выполнено до того, как какое-либо оборудование или мебель будут перемещены в новое пространство. Он основан на программном пакете, предназначенном для прогнозирования распространения беспроводных сигналов в пространстве.Входные данные представляют собой подробный набор чертежей и информацию о типе предлагаемого беспроводного оборудования, например, какой стандарт Wi-Fi будет использоваться в этом районе.

Цель прогнозируемого исследования сайта — определить, где разместить точки доступа (AP) для обеспечения максимальной производительности на всей территории. Виртуальные точки доступа размещаются на схеме, и программное обеспечение определяет мощность сигнала на основе информации о том, как сигналы распространяются через стены и вокруг шкафов и столов. Типы приложений, которые будут использоваться в этой области, также должны иметь значение — e.g. интенсивное использование видео требует высокой пропускной способности, в то время как вызовы VoIP не требуют высокой пропускной способности, но требуют жестких ограничений на задержку.

Чтобы гарантировать адекватное покрытие сигнала и производительность, предприятиям следует проводить опросы беспроводных сетей.

Виртуальные точки доступа могут быть размещены автоматически или вручную. При автоматическом определении местоположения программное обеспечение выбирает, где разместить точки доступа, везде используя одну и ту же модель. Размещение вручную позволяет администраторам сети выбирать местоположения и указывать предлагаемую модель точки доступа для каждого местоположения — e.g., более мощная модель в одних местах и ​​менее мощная в других.

Пропуск прогнозирующего обследования приведет к угадыванию количества необходимых точек доступа и места их размещения. Несмотря на общие правила, которые диктуют количество точек доступа, необходимых для каждого приращения площади пола, они не учитывают требования к производительности приложений. Например, постоянный сбой может произойти после того, как пользователи войдут и попытаются использовать сеть, пока точки доступа перемещаются, добавляются или удаляются.

Сравните три типа опросов беспроводных сайтов.

Выполнение пассивного обследования площадки

Пассивные обследования следует проводить периодически после того, как объект построен, установлено оборудование и сеть находится в активном использовании. Целью пассивного обследования является получение отчетов обо всех сигналах в каждом месте, включая установленную сеть и сигналы от соседних участков или других устройств, которые создают шум на беспроводных частотах. Эти опросы предоставляют информацию о точках доступа и их характеристиках, уровне сигнала, соотношении сигнал / шум и помехах и могут выявить незначительное изменение производительности до того, как пользователи заметят это.

Выполнение активного обследования площадки

Активные исследования сосредоточены на конкретном сигнале или наборе конкретных сигналов и производят обширный список измерений для каждой точки доступа, генерирующей исследуемый сигнал. Эти измерения включают мощность сигнала, пропускную способность, время приема-передачи, потерю пакетов и скорость повторной передачи в зоне, где используется сигнал. Обследования активных сайтов также измеряют скорость передачи данных в восходящем и нисходящем направлениях и могут привести к перемещению точки доступа или добавлению или удалению ненужной точки доступа.При исследовании проблем с производительностью следует проводить активные опросы.

Кто выполняет опросы беспроводных сайтов?

Каждый из этих типов обследования беспроводных сайтов может проводиться специализированными фирмами или собственным персоналом. Их можно выполнять с помощью программного обеспечения, которое работает на портативном компьютере, или оборудования, разработанного специально для беспроводных съемок.

Беспроводная сетевая технология достигла и продолжает стабильно развиваться и теперь поддерживает приложения, которым ранее требовалась проводная сеть.Несмотря на этот прогресс, беспроводная сеть требует постоянного обслуживания для обеспечения отличной производительности.

Готовность клиентов

Verizon | Site_Survey

Обзор

  • Не для всех мест требуется обследование. Verizon определит применимость исследования сайта.
  • Если потребуется обследование объекта, представитель Verizon свяжется с местным контактным лицом (LCON) или альтернативным местным контактным лицом, указанным в запросе на обслуживание, чтобы запланировать посещение объекта.LCON должен быть знаком с сайтом и необходимыми услугами, а также иметь возможность предоставить весь требуемый доступ. Чтобы этот критический шаг был выполнен как можно быстрее, контактная информация LCON должна быть точной, а альтернативный LCON (ALCON) должен быть указан в запросе на обслуживание.
  • Если представитель Verizon определяет, что требуемые работы будут включать общие помещения в здании (например, телекоммуникационные шкафы для стояков), он / она попросит LCON / ALCON уведомить руководство здания и организовать требуемый доступ.
  • Во время исследования сайта представитель Verizon оценит сайт, чтобы определить, что требуется от клиента, чтобы Verizon предоставил запрошенную услугу. Подробности будут доступны в форме требований к непредвиденным обстоятельствам для конечных пользователей (EUCR) или в электронном письме с кратким изложением завершенного обследования участка с указанием требований к проходу, пространству, питанию и окружающей среде, которые должны быть предоставлены заказчиком до доставки запрошенного услуга. Эти требования могут включать предоставление Verizon письменных разрешений на такие элементы, как право проезда и договоренности о совместном размещении.

EUCR

  • Форма требований к непредвиденным обстоятельствам конечного пользователя (EUCR) предоставляет клиенту удобный подробный список действий, которые должен выполнить клиент, чтобы Verizon предоставил запрошенную услугу, а также информацию о заказе и контактную информацию для обеих сторон. , и дату, когда LCON обязуется завершить все пункты. Эта форма — очень эффективный инструмент для обеспечения своевременного заполнения необходимых элементов и соблюдения установленных сроков эксплуатации. Форма EUCR автоматически отправляется вам Verizon (по электронной почте). Альтернативные формы могут быть использованы в зависимости от условий и работы, которая будет выполняться в вашем регионе.
  • Надлежащая готовность клиентского пространства имеет решающее значение для своевременного предоставления услуг. Обратите особое внимание на подробный перечень требований к готовности сайта. Заказчик несет ответственность за пространство, электроэнергию и кабелепровод, которые должны быть предоставлены в соответствии со спецификациями Verizon.
  • Ниже приведен образец формы EUCR — Форма подписи EUCR LCON

Щелкните Контрольные списки по ссылке ниже, чтобы просмотреть дополнительные сведения о том, как обеспечить надлежащую подготовку сайта к установке.


eWPTS

Инструмент состояния системы отслеживания оптовых продаж (eWPTS) предоставит оптовым клиентам рабочий список их заказов, в котором Verizon определила требования к непредвиденным обстоятельствам конечного пользователя (действия, которые конечный пользователь должен выполнить перед предоставлением услуги).

Вы можете получить доступ к инструменту статуса eWPTS через приложение CSG Accessing Ordering Application.

После входа в систему перейдите в меню отслеживания запросов и выберите ссылку eWPTS.

Исторический фонд Мэриленда

Обследование археологических раскопок Мэриленда — официальное обследование территории штата Мэриленд. В настоящее время на территории археологических раскопок Мэриленда находится более 13000 археологических памятников. Опрос, который добавляется практически ежедневно.

Чтобы зарегистрировать участок в Обследовании археологических памятников Мэриленда, необходимо заполнить форму опроса. и передан в Археологический регистратор Исторического фонда Мэриленда.Эти формы, и подробные инструкции доступны для скачивания по ссылкам слева.

Форма основных данных должна быть заполнена для всех сайтов. Есть три дополнительные формы: Форма исторических данных для записи исторических компонентов, Форма доисторических данных для запись доисторических компонентов и форма данных о кораблекрушениях для записи конкретных деталей кораблекрушений.Если на вашем сайте нет сведений о кораблекрушении, вы можете удалить форму о кораблекрушении. Точно так же, если это является только доисторическим или только историческим, удалите пустую форму.

Если у вас есть какие-либо вопросы, обращайтесь к регистратору археологических раскопок Дженнифер Кошам по телефону (410) 697-9542.

После заполнения формы ее необходимо отправить регистратору, чтобы получить сайт штата Мэриленд. Число.Предпочтительный метод отправки — в виде документа Microsoft Word, отправленного по электронной почте [email protected] Четырехугольник USGS карта, эскизная карта, профили почвы и любые фотографии, которые вы хотите включить, могут быть вставлены в сам документ или отправлены в виде отдельных вложений электронной почты.

Если файл слишком велик для отправки по электронной почте, рекомендуется отправлять графику отдельно.Большой количество форм сайта или файлов необычного размера запрашивается на компакт-диске. Если цифровая отправка невозможно, форму можно распечатать и отправить по адресу:

Дженнифер К. Кошам
Археологический регистратор
Исторический фонд Мэриленда
Департамент планирования Мэриленда
100 Общественное место
Краунсвилл, Мэриленд 20132

Представители общественности могут регистрировать археологические находки, связавшись с Археологическим Регистратором.Археологические находки, о которых сообщают представители общественности или не археологи, записываются как «четырехъядерные файлы». Этот — это археологическая запись, доступная профессиональным исследователям и проектировщикам. Вы можете использовать Форма отчета об археологических находках или просто отправьте карта пояснительный абзац. Фотографии принимаются, но не требуются. Карта, однако, будет необходимо записать местоположение.

PA Обследование археологических памятников (PASS)

Обследование археологических памятников Пенсильвании (PASS) — это наша инвентаризация более 25000 зарегистрированных археологических памятников, представляющих 16000 лет истории Пенсильвании. Археологические памятники регистрируются в Пенсильвании с 1940-х годов на основе информации, собранной профессиональными археологами, университетскими исследователями, музеями и археологами-консультантами. Перечень ведется PA SHPO и доступен для всех жителей Пенсильвании.

Что такое археологический памятник?

Археологический памятник — это место, которое содержит вещественные доказательства прошлой деятельности или деятельности человека. Эти доказательства могут принимать форму артефактов, таких как острия снарядов, керамика и металлические предметы, или элементов, таких как фундаменты, руины, очаги, ямы или захоронения.

археологов SHPO во время посещения Дома 1803 (36LH0363) в Эммаусе в 2019 году с членами Друзей Дома 1803, городского совета и преподавателей из Университета Лихай.

В Пенсильвании мы разработали Критерии идентификации сайтов для управления регистраторами сайтов и стандартизации инвентаризации наших сайтов. Места, зарегистрированные в Пенсильвании, включают широкий спектр мероприятий и периодов времени, в том числе лагеря коренных американцев, участки переработки и карьеры, а также дома исторического периода, промышленные предприятия и поля сражений.

Что такое запись сайта?

Сайты записи в файлах PASS хранят основную информацию об археологических раскопках — когда, где и что — в PA-SHARE.Информация, собранная в файлах, включает:

    • Расположение и границы участков
    • Информация о полевых исследованиях и методологии
    • Такие находки, как артефакты, особенности, анализ и интерпретации
    • Хронология участка
    • Данные об окружающей среде
    • Кто исследовал участок , а когда
    • Дополнительная документация, такая как фотографии, исторические карты, чертежи, профили, каталоги и многое другое!

Пенсильвания использует систему трехчленов Смитсоновского института для регистрации местоположений участков и каталогизации коллекций артефактов. Это помогает нам сохранить контекст и ассоциации, которые так важны для нашего понимания прошлого.

Каменные артефакты, обнаруженные персоналом SHPO на многокомпонентном участке на острове Три-Майл (36DA0100) во время посещения объекта в 2019 году.

Анатомия номера участка

Триномиальное обозначение участка Смитсоновского института состоит из трех частей: идентификационного номера штата, двухбуквенного кода, идентифицирующего округ, в котором находится объект, и порядкового номера участка в пределах этого округа.

    • Государственные идентификационные номера были введены в алфавитном порядке в 1940-х годах. В то время Пенсильвания была 36-м штатом по алфавиту; поэтому все обозначения археологических памятников в Пенсильвании начинаются с цифры 36.
    • Код округа, двухбуквенное обозначение, представляет конкретный округ, в котором расположен объект. У каждого округа есть уникальный код округа.
    • Последняя часть трехчленного обозначения сайта — это номер сайта, который соответствует определенному сайту в округе. Эти номера присваиваются в последовательном порядке после получения формы PASS, и было определено, что ресурс является археологическим памятником на основании критериев идентификации, и что это место ранее не регистрировалось.

Например, номер участка 36AD0001 представляет собой первый участок (0001), зарегистрированный в округе Адамс (AD) в Пенсильвании (36).

Зачем записывать места

Есть много веских причин для регистрации археологических раскопок:

    • Археологические раскопки по своей природе разрушительны! Запись сайта — это один из многих способов гарантировать, что информация не потеряна.
    • Это помогает всем нам извлекать уроки из прошлого и пополняет нашу совокупность археологических знаний.
    • Запись — важный шаг в рассмотрении и потенциальной защите объектов в соответствии с законами штата и федеральными законами о культурных ресурсах.
    • Файлы PASS — это механизм для обмена информацией с другими археологами и заинтересованными гражданами.
    • Он постоянно связывает местоположения сайта с коллекциями отдельных коллекционеров, музеев и университетов.
    • Это правильно!

Как записывать сайты

Новые сайты можно записывать в электронном виде с помощью PA-SHARE. Любой человек с учетной записью Basic, Pro или Business может отправлять сайты. Дополнительную информацию об отправке сайта см. В руководстве «Добавление археологического ресурса в PA-SHARE».

Стажер PASS 2019 Дуг Ритмюллер (в центре) на поле в государственном лесу Мишо с сотрудниками государственного парка Каледония и Центра наследия Циммермана.

Руководство по регистрации участков


PA SHPO в настоящее время обновляет свое руководство по представлению археологических памятников с помощью PA-SHARE. Когда доступно, обновленное руководство будет доступно здесь.

Как я могу участвовать?

Мы приветствуем информацию о сайте от всех, включая музеи, исторические общества, студентов и коллекционеров! Запись того, что вы нашли, и того, где вы это нашли, — важный шаг в изучении прошлого и защите этих важных мест. Пожалуйста, свяжитесь с нами для получения дополнительной информации о записи ваших находок.

Что предлагает программа PASS?

Археологи SHPO предлагают следующие услуги для помощи отдельным лицам, организациям и сообществам, желающим вести учет археологических памятников:

    • Техническая помощь в документировании участков и планировании исследовательских съемок
    • Образовательные лекции по археологии Пенсильвании
    • Доступ к подробной информации об объекте для специалистов-археологов и исследовательских проектов высших учебных заведений
    • Обучение методам ведения документации на объекте
    • Посещений объекта
    • Сборник документации.

Часто задаваемые вопросы

В. Как мне узнать, является ли то, что я нашел, археологическим памятником?

A. Прочтите наши Критерии идентификации сайта (PDF).

В. Если я запишу этот участок, остановит ли меня государство от застройки моей земли?

A. Нет. Роль Государственного управления по охране памятников старины заключается в консультировании агентств по проектам, которые связаны с государственными или федеральными деньгами и разрешениями. Это не может помешать частным землевладельцам развиваться на своей земле.

В. После того, как я запишу этот сайт, не все ли смогут его найти и откопать?

A. Нет. Местоположение объектов является защищенной информацией и не является общедоступной.

В. У меня есть все эти артефакты с моего сайта, что мне теперь с ними делать?

A. Прочтите Руководство Государственного музея Пенсильвании по уходу за артефактами (PDF), чтобы узнать, как правильно ухаживать за артефактами. Кроме того, Отдел археологии Государственного музея принимает коллекции из проверенных мест и мест.Пожертвование ваших коллекций гарантирует долгосрочное сохранение их исследовательского потенциала.

В. Могу ли я собирать артефакты с любого сайта, который захочу?

A. Не обязательно. Помните, что если участки находятся на частной земле, вам потребуется разрешение землевладельца, прежде чем вы сможете посетить это место. Кроме того, уголовным преступлением является сбор артефактов с земель штата или федеральных земель.

В. У меня есть сайт, на котором я хочу покопаться. Как провести археологические раскопки?

А.Во-первых, если участок находится не на вашей земле, убедитесь, что у вас есть разрешение. Затем мы предлагаем обратиться к профессиональному или опытному археологу-любителю, который покажет вам правильные методы. Хорошее место для поиска — связаться с местными университетами и колледжами или с местным жителем. Глава Общества археологии Пенсильвании.

Помните, что одна из самых важных вещей при раскопках на археологических раскопках — это сбор информации во время раскопок. Археология — разрушительная наука. Как только сайт исчезнет, ​​если не будут сделаны соответствующие записи, информация будет потеряна навсегда. Важно вести подробный учет того, что было найдено и где вы это нашли.

В. Где я могу просмотреть информацию о сайтах в Пенсильвании?

A. Информация об археологических раскопках Пенсильвании доступна в PA-SHARE. Учитывая конфиденциальный характер информации, связанной с археологическими объектами, публичные пользователи могут просматривать только очень ограниченную информацию, относящуюся к объектам в PA-SHARE.Более подробную информацию, включая расположение участков, можно просмотреть, запросив привилегии археологов в ПО ШПО.

Археологические привилегии предоставляются лицам, которые соответствуют стандартам профессиональной квалификации министра внутренних дел по специальности в области доисторической, исторической и / или подводной археологии или геоморфологии. Для получения дополнительной информации и запроса этих привилегий посетите страницу «Запросить привилегии археологии».

Дополнительные ресурсы

За дополнительной информацией о программе PASS обращайтесь к Тейлору Наполеону по адресу tnapoleon @ pa.губ.

Для получения дополнительной информации об археологии в Пенсильвании:

Проведение обследований местности с помощью точек доступа MR

  1. Последнее обновление
  2. Сохранить как PDF
  1. Режим обследования места
    1. Настройка SSID обследования
    2. Использование SSID обследования
    3. Использование ширины канала, отличной от 20 МГц
    4. Рекомендации по обследованию места
  2. Дополнительные параметры и рекомендации обследования
  3. Полезные ссылки и ресурсы

Чтобы лучше понять радиочастотную среду как до, так и после развертывания беспроводной инфраструктуры, настоятельно рекомендуется выполнить обследование объекта и внести изменения в зависимости от результата. В этой статье описываются некоторые инструменты и передовые методы выполнения обследований сайта с помощью беспроводного развертывания MR.

Режим исследования площадки

Точки доступа Cisco Meraki можно настроить для широковещательной передачи выделенного SSID для обследований сайта, при этом точка доступа не требует активного Интернет-соединения с облачным контроллером. Затем клиенты могут подключиться к этому SSID для проведения пассивных или активных опросов сайта. MR в режиме исследования площадки будет обозначен мигающим зеленым светодиодом состояния на устройстве.

Настройка SSID для опроса

В следующих инструкциях описывается, как включить режим обзора площадки на точке доступа MR:

  1. Убедитесь, что точка доступа подключилась и зарегистрировалась в облачном контроллере Cisco Meraki хотя бы один раз. В настоящее время он должен быть зеленым на панели инструментов.
  2. Получите доступ к локальной странице состояния точки доступа, связавшись с любым SSID, передаваемым устройством, и открыв ap. meraki.com в веб-браузере.

Примечание : Если точка доступа не имеет проводного подключения к сети, она будет транслировать SSID, похожий на «сканирование мераки», для доступа к локальной странице статуса:


  1. На локальной странице состояния перейдите на вкладку Настроить .
  2. Установите режим съемки на , чтобы включил режим съемки объекта.


  1. Необязательно: После того, как SSID исследования площадки был включен, канал и потребление энергии SSID исследования можно вручную установить для каждого радио.

Примечание: SSID обзора сайта передается только в том случае, если точка доступа заявлена ​​в сеть. Если точка доступа не была запрошена, она будет транслировать SSID только на 2.4GHz.

Использование SSID для опроса

После настройки точки доступа для режима Site Survey, AP начинает широковещательную передачу открытого SSID, «site_survey- », как показано ниже:

Находясь в режиме исследования площадки, точка доступа больше не сможет обслуживать подключение для каких-либо беспроводных клиентов и может использоваться только для целей исследования площадки. Теперь точка доступа готова к использованию в том месте, где необходимо выполнить обследование объекта.Точка доступа может получать питание с помощью инжектора PoE или переключателя PoE и не требует проводного подключения к Интернету.

SSID опроса, передаваемый из точки доступа, теперь можно использовать для выполнения активных / пассивных опросов сайта с помощью любого профессионального инструмента исследования сайта. Примеры включают:

Эти инструменты имеют встроенные шаблоны покрытия для точек доступа Cisco Meraki, что также позволяет использовать функции прогнозного обследования.

Использование ширины канала, отличной от 20 МГц

точки доступа MR в режиме съемки по умолчанию имеют ширину канала 20 МГц; обычно это ширина канала, наиболее используемая для развертываний с высокой плотностью размещения.Вы можете изменить ширину этого канала для вашего опроса; однако для этого необходимо подключить точку доступа к Интернету и внести изменения в конфигурацию на панели управления Meraki перед установкой точки доступа в режим обзора. Используйте функцию профиля RF, чтобы создать новый профиль, например, «Surveyor», и применить его к AP.

Перейдите в Wireless> Radio Settings> RF profiles и создайте новый профиль, а в разделе 5 Ghz установите ширину канала вручную.Выберите канал 40 МГц или 80 МГц.

После создания профиля назначьте его AP.

Обязательно очистите все переопределения ширины канала

Проверьте на панели управления, что конфигурация точки доступа была обновлена ​​(это занимает около 30 секунд)

Теперь, когда точка доступа установлена ​​в режим обзора (на локальной странице состояния), она покажет желаемое изменение, внесенное в ширину канала 5 ГГц.



Лучшие практики исследования площадки

  • Обследования сайтов должны выполняться с использованием той же модели точки доступа Cisco Meraki, которая будет использоваться в инфраструктуре заказчика.

  • Убедитесь, что точка доступа не установлена ​​близко к металлическим или бетонным стенам, которые могут способствовать сильному ослаблению радиочастотных сигналов.

  • Имейте под рукой план обследуемого места, чтобы задокументировать показания сигналов, скорости передачи данных и зафиксировать любые источники помех во время обследования.

  • С ростом числа клиентов с различными возможностями беспроводной связи важно выявить «худших» клиентов, чтобы обеспечить единообразие работы всех ваших клиентов после запуска беспроводной сети.

Дополнительные параметры обследования и соображения

При таком большом количестве переменных, которые могут повлиять на распространение радиочастот AP и, в свою очередь, повлиять на производительность клиента и поведение в роуминге, всегда рекомендуется проводить обследование на месте, чтобы гарантировать оптимальное покрытие и производительность. Те, у кого нет доступа к инструменту опроса сайта, могут по-прежнему использовать статистику, представленную на локальной странице статуса на точке доступа. Администраторы могут видеть отношение сигнал / шум для клиента, подключенного к SSID опроса. Классический подход заключается в разработке сети голосового уровня, в которой используются границы ячеек около -67 дБм и постоянное соотношение сигнал-шум (SNR) 25 дБ или более. Как правило, этого достаточно для обычных клиентов данных, но позволяет внедрить инфраструктуру VoIP позже.

На странице местного статуса также представлена ​​информация об использовании каналов на текущих каналах. Он также описывает количество времени, в течение которого WiFi и не-WiFi (помехи) присутствуют на каждом из этих каналов, и предоставляет список всех других точек доступа (Meraki и не-Meraki), которые он может слышать на том же канале. (на вкладке «Соседи»). Эти статистические данные могут помочь обеспечить хорошую оценку покрытия, обеспечиваемого точкой доступа, наряду с любыми помехами, которые могут присутствовать на этих каналах.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
