Сборка армстронга: Инструкция по монтажу подвесного потолка армстронг — Инструкции по монтажу — Каталог продукции — Пластик Дизайн

Инструкция по монтажу подвесного потолка армстронг — Инструкции по монтажу — Каталог продукции — Пластик Дизайн

Инструкция по монтажу подвесного потолка армстронг. Скачать.

Монтаж подвесного потолка армстронг состоит из 7-ми этапов:

I. Установка пристенного уголка (углового профиля)

Угловой профиль потолочной системы армстронг устанавливается на стены по периметру помещения в горизонтальной плоскости. Горизонтальная линия разметки обычно выставляется при помощи гидроуровня или лазерного уровня. Непосредственное крепление к стенам осуществляется при помощи распорных дюбелей, анкеров или саморезов с шагом не более 0,5 м.

II. Установка несущих реек 3,7 м

Несущие рейки 3,7 м устанавливаются с шагом 1,2 м параллельно одной из стен или под определенным углом относительно стен при диагональном дизайне монтируемого потолка.Принедостаточной длине несущих реек они легко соединяются между собой при помощи имеющихся специальных замков.

III. Установка пружинных подвесов

Одновременно с установкой несущих реек устанавливаются пружинные подвесы.Тяга подвеса с ушком крепиться к потолочному перекрытию при помощи распорных дюбелей, анкеров или саморезов, тяга подвеса с крючком — через специальное отверстие к несущей рейке.Пружинный зажим подвеса позволяет регулировать расстояние между потолочным перекрытием и подвесной системой, надежно фиксируя между собой обе тяги. Пружинные подвесы устанавливаются на расстоянии не более 1,2 м друг от друга и не более 0,6 м от стены.

IV. Установка реек 1,2 м

Рейки 1,2 м устанавливаются перпендикулярно несущим рейкам 3,6 м с шагом 0,6 м от одной из стен и между собой.

V. Установка реек 0,6 м

Рейки 0,6 м устанавливаются перпендикулярно рейкам 1,2 м, т.е. параллельно несущим рейкам 3,6 м. с шагом 1,2 м друг от друга.

VI. Установка растровых светильников

Если подвесной потолок армстронг предполагает размещение растровых светильников 600х600 мм, то к этому этапу приступаем сразу после установки реек 0,6 м, т. е. после окончания сборки обрешетки потолка.

VII. Установка потолочных плит

На последнем этапе сборки в подвесной потолок армстронг закладываются потолочные плиты 600х600 мм

Армстронг сборка потолка

Сборка реечного потолка и конструкции Армстронг

• Монтаж потолка
  • Реечный потолок
  • Потолок Армстронг
• Заключение

Реечные сборные потолки в ванной комнате

Реечные потолки относятся к наиболее лёгкой конструкции не только в смысле веса, но и в смысле монтажа. Ниже мы будем об этом говорить, а также посмотрим видео — как собрать реечный потолок своими руками. Для ясности принципов будет рассмотрена простая, одноуровневая конструкция, для монтажа которой используются все необходимые инструменты и принципы.

Монтаж потолка

Схема сборки реечного потолка

Как уже было сказано, мы рассмотрим, как собрать реечный потолок и также, для сравнения, узнаем, как собирать потолок Армстронг, потому что принцип монтажа обоих конструкций очень похож. Можно даже сказать больше – конструкции всех подвесных потолков принципиально схожи между собой

Реечный потолок

Метка для уровня потолка

Как правило, всё начинается с замеров и сборка подвесного потолка не исключение. Высота выбирается произвольно и на стенке ставятся метки. Их можно ставить при помощи водяного уровня. Если этот процесс происходит в ванной комнате, то ориентируются на керамическую плитку, вернее, на шов (см. Подвесные потолки реечные для ванной: особенности установи и монтажа)

Метки соединяются при помощи правила

• Метки у нас уже есть, и теперь между ними нужно сделать контрольную линию. В малых помещениях типа кухни или ванной комнаты, это легко делается при помощи правила, но если нужна линия от 2-х и более метров, то можно использовать малярный шнур (чоклайн). Нить чоклайна оттягивается наподобие тетивы и резко отпускается – в результате получается ровная линия, отмеченная синькой.

Установка пристеночного уголка

Мы продолжаем рассматривать, как собирать реечный потолок и будем устанавливать пристеночный профиль в виде уголка. Также этот профиль называют карнизом, так что вернее будет, как собрать потолочный карниз.

• Профиль размечается через 30-40см и в нём делаются отверстия, затем, по трафарету переносим их на стену. Хотя можно сделать и по-другому – сверлить отверстия в стене сквозь карниз – так больше вероятности, что вы не попадёте на край шва между плитками. Для крепления уголка используют дюбели диаметром 6мм.

Установка стрингера

После того, как сборка потолочного карниза закончена – приступаем к установке стрингеров. Расстояние между ними должно быть от 70 до 150см – всё будет зависеть от нагрузки на каркас со стороны потолочных светильников. Крайние стрингеры располагаются в 10см от стены, чтобы не было провиса панелей.

• К основному потолку стрингеры можно крепить длинными шурупами с дюбелями, как это показано на фотографии, либо при помощи проволочных подвесов. Расстояние между креплениями не должно превышать 70см.
• Для того чтобы профили ложились строго по плоскости, их нивелируют правилом или длинным уровнем. На больших площадях используют капроновую нитку, привязывая её под каркасом. Для этого в пристеночные карнизы на противоположных частях комнаты вкручиваются саморезы, и на них крепится нитка.

Установка панелей реечного потолка

Каркас для потолка готов и мы дальше рассмотрим, как собрать потолок из пластиковых панелей, или из алюминиевых, что не имеет ровно никакого значения в смысле монтажа. Замерьте расстояние от стенки до стенки и отнимите от него 5-6мм – это будет длина панели. Монтаж можно начинать с любого конца потолка и даже со средины – всё равно каждая панель устанавливается на защёлки стрингеров.

делаем отверстия для светильников до установки панелей

Не забываем о потолочных светильниках. Разводка у нас уже готова, значит, есть ориентиры – по ним размечаем панели и делаем фрезой нужного диаметра отверстия. Постарайтесь, чтобы относительно ширины рейки отверстие оказалось посредине, таким образом, светильник будет смотреться более презентабельно, благодаря симметрии, а сама панель не утратит прочности (см.

 Врезные потолочные светильники — виды и специфика монтажа)

Зазор между панелями закрывают вставками

При установке панелей между ними остаются зазоры, которые закрываются вставками из комплектации реечного потолка. Эту финишную работу можно делать параллельно с установкой реек, либо после завершения монтажа.

• Если мы работаем в небольшом помещении, например, в кухне или ванной комнате, то сборка реечных потолков займёт у нас 3-4 часа вместе с монтажом каркаса. Дополнительное время может уйти разве что на разводку электропроводов.

Потолок Армстронг

Схема сборки потолка Армстронг

• Монтаж Армстронга очень схож с монтажом реечного устройства, так как собрать подвесной потолок можно лишь с помощью подвесного каркаса. Сам каркас для двух видов потолков, безусловно, отличается, но, тем не менее, остаётся принцип устройства.

Установка пристеночного уголка для каркаса Армстронг

Разметка уровня потолка Армстронг происходит точно так же, как для реечного и по отмеченной контрольной линии прикручивается уголок или карниз (называть можно, как угодно – будет правильно и так и так).

• Вот теперь начинаются некоторые нюансы в различии установки двух потолков. На этой странице есть сборка потолка Армстронг – видео и текстовая информация, которая послужит для удобства сравнения монтажа двух конструкций

Установка направляющих для Армстронга на подвесы

После установки уголка монтируются основные Т-образные направляющие через 120см друг от друга, вдоль длинной стены. Если собственной длины 360см недостаточно, то для профилей предусмотрено соединение. На одну направляющую расходуется в среднем 3 подвеса, но в местах стыковки можно поставить дополнительную консоль.

• Устанавливая основные направляющие, размечайте потолок так, чтобы от стенки профиль был не далее, чем половина плитки, то есть не более 30см. После  фиксации основных профилей установите поперечные направляющие, расстояние между которыми тоже должно быть 120см. Во время установки позаботьтесь о том, чтобы профили пересекались под углом 90⁰, ведь от этого зависит монтаж самой плитки.
• Когда у вас готов каркас с ячейкой 120см, вы можете решать, как собирать потолок Армстронг. То есть, плиты могут быть 600×600мм либо 600×1200мм и в соответствии с этим вы и установите перемычки. То есть, ячейки у вас получатся либо квадратными – 600×600мм, либо прямоугольными – 600×1200мм.

Установка плитки Армстронг

Потолочные плиты Армстронг устанавливается очень легко – просто вкладывается в ячейку каркаса. При этом панели могут иметь разную структуру и фактуру, разнообразя, таким образом, дизайн потолка. Их внешний вид меняют и полосами, и секторами, и в шахматном порядке.

Дизайн потолка Армстронг

• Сейчас вы уже знаете, как собирать потолок Армстронг, но не забывайте про освещение. На потолках такого типа обычно устанавливают один светильник на 5м2. Но это вовсе не является обязательным условием, так как при помощи осветительных приборов можно декорировать потолок, создавая определённый рисунок.

Рекомендация. После установки подвесного каркаса для реечного потолка или для Армстронга – позаботьтесь о потолочных светильниках. То есть, перед установкой панелей самое время сделать разводку электропроводов.

Всю проводку следует упаковать в кабель-канал в виде гофрированной трубы из пластика или металла и прикрепить к основному потолку. В местах отводов провод обычно не режется – петля делается вместе с гофрой. Её разрезают вместе с проводом уже при подключении светильника.

Заключение

Для дополнительной информации предлагаем к просмотру видео:

Монтаж Армстронга и реечных потолков можно разнообразить, создавая многоуровневые устройства и устанавливая диагональное направление панелей. В любом случае, при покупке комплектующих того или иного потолка к ним прилагается инструкция по сборке, которая поможет вам в работе. Но вы всегда можете включать фантазию, разнообразя дизайн потолков, сохраняя при этом основные принципы установки.

potolokspec.ru

Подвесной потолок армстронг своими руками: от расчета до монтажа

Содержание

• Чем хорош и чем плох армстронг
• Как устроен армстронг
• О самодельных плитах
• Оборудование для потолка армстронг
• Расчет армстронга
• Узлы подвески
• Монтаж каркаса потолка
• Сборка потолка армстронг
• Видеоинструкция по технологии монтажа
• А все-таки можно и в квартире!
• Видео: реализация квартирного варианта зеркального армстронга

Плитно-ячеистый подвесной потолок (потолок типа «Армстронг») или просто потолок армстронг – самый распространенный вид подвесных потолков.

Также рекомендуем:

Монтаж подвесного потолка армстронг своими руками – детская забава по сравнению с устройством прочих видов подвесных потолков, а по дешевизне армстронг бьет все рекорды. Однако ничего идеального не бывает. Потолок армстронг имеет как неоспоримые достоинства, так и существенные недостатки.

Чем хорош и чем плох армстронг

Потолок армстронг помимо простоты монтажа и дешевизны дает еще и прекрасную звуко- и теплоизоляцию. Межпотолочное пространство обширно, в нем удобно размещаются светильники и коммуникации. Доступ к ним и ремонт потолка легки и не требуют инструмента.

Также рекомендуем:

Однако потолок армстронг не весьма прочен и фактически не защищает от протекания сверху, а если плиты волокнистые, то и сам от влаги безвозвратно портится. Криволинейные в плане конфигурации с армстронгом получить невозможно, и уже диагональный дизайн потолка сводит на нет всю его простоту и дешевизну: за такую работу возьмется только высокооплачиваемый мастер, и времени она потребует немало.

Также рекомендуем:

По высоте помещения потолок армстронг «отъедает» не менее 250 мм, поэтому в городских квартирах его можно встретить крайне редко. Тем не менее потолок армстронг применяется не только в офисах и супермаркетах, как было задумано его создателями, но и в ресторанах, развлекательных центрах и т.п. Но в таких случаях армстронг уже не экономическое, а дизайнерское решение (см. рисунок выше).

Как устроен армстронг

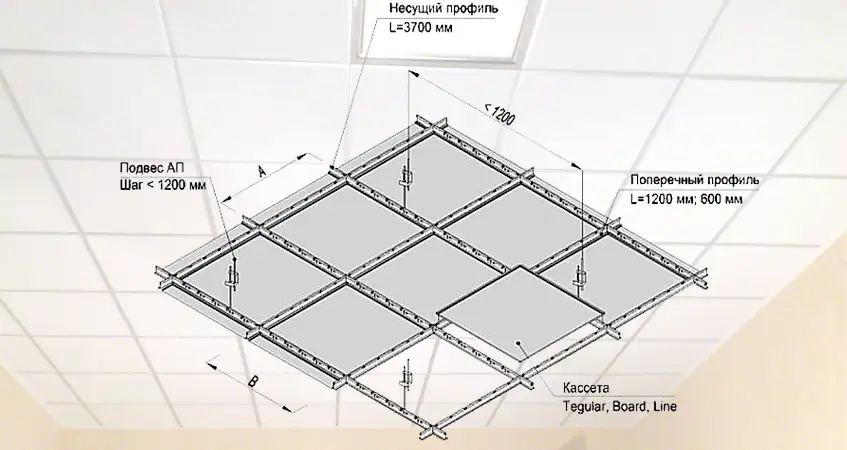

Устройство потолка типа армстронг ясно из рисунка. Обозначения на нем:

Устройство потолка армстронг



• Поперечный профиль длиной 600 мм.
• Несущий профиль длиной 3700 мм.
• Продольный профиль длиной 1200 мм.
• Подвес, где 5а – крючок; 5б – штанга.
• Периметральный (стеновой) профиль длиной 3000 мм.
• Крепежный узел в базовом потолке.
• Фрагмент потолочной плиты.

Пояснения к рисунку:

Размеры потолочных плит – 600х600 и 1200х600 мм. Последние почти полностью вышли из употребления – потолок из них получается недостаточно прочным.

Плиты выпускаются мягкие, минеральные и органические, и жесткие – металлические и стеклянные, зеркальные и с рисунком. Жесткие плиты тяжелы, поэтому профили и подвесы для них требуются специальные, усиленные; соответственно дорогие. Минеральные мягкие плиты также почти не применяются: в составе их – вредная минвата. Органические плиты изготавливаются из отходов переработки бумаги и безвредны. Мягкие плиты легко режутся монтажным ножом, твердые для обработки требуют специального инструмента; стеклянные – алмазного.

Профили – металлические окрашенные или металлопластиковые, с отверстиями для подвески. Ширина полки – 15 или 24 мм. Стеновой – Г-образный с отгибом или просто уголок; прочие – Т-образные. Соединяются профили по длине пружинными замками или отгибаемыми усиками. Все профили можно обрезать в размер со стороны, противоположной замку.

Подвес состоит из пары 6 мм металлических прутков, ровного и с крючком, соединенных листовой изогнутой пружиной с отверстиями – «бабочкой». Сжимая бабочку, прутки можно двигать, регулируя высоту подвеса, а отпущенная она фиксирует их намертво. Верхняя часть ровного прутка усиленного подвеса профилированная, для надежной фиксации в крепежном узле.

Крепежный узел – обычный дюбель под саморез или металлическая цанга. Последняя применяется для усиленного подвеса или при гладком ровном прутке. Такие подвесы требуются не только для жестких потолков, но и для мест с сосредоточенной нагрузкой: светильников, вентиляционных решеток и т.п.

Крепление потолка армстронг полностью обратимое и разборное: ровный пруток вбивают или завинчивают в крепежный узел без разборки подвеса, на крючок надевают профиль и, сжав бабочку, регулируют высоту по туго натянутому шнуру. Для доступа в межпотолочное пространство одну из плит приподнимают и сдвигают в сторону. Закрывают проем в обратном порядке.

О самодельных плитах

Плиты из древесных материалов (деревянный массив, ламинат, МДФ) для армстронгов почему-то не выпускаются, а зря. Такой потолок отлично смотрится. Деревянные плиты для армстронга можно нарезать самостоятельно из досок шириной 600 мм или более узких. В последнем случае каждый квадрат собирается в ячейке на штатных шпунтах, а излишки по ширине равномерно с двух сторон обрезаются. Если для каркаса брать самую дешевую «жестянку» под мягкие плиты, то каждую продольную планку нужно будет подкрепить дополнительным подвесом посередине.

Оборудование для потолка армстронг

Для потолков армстронг выпускается богатый ассортимент оборудования 600х600 мм: растровые и плафонные светильники, вентиляционные решетки, внутренние блоки кондиционеров и пр. Круглые отверстия под точечные светильники в мягких плитах элементарно прорезаются монтажным ножом; так же можно вырезать и фигурные отверстия. Для жестких плит, разумеется, нужен специальный инструмент.

Заводские плиты армстронг

Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1: ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:



• По длине комнаты обрезанный ряд относится к дальней от входа стене.
• По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Узлы подвески

Правила монтажа потолков армстронг предусматривают подвеску за несущие профили с шагом 1,2 м. От стен узлы подвески должны отстоять не далее чем на 450 мм. Последнее условие выдержать не всегда удается. В таком случае ряды подвесок по длине помещения располагаются со сдвигом туда-обратно, чтобы узлы подвески располагались в шахматном порядке.

Расчетная схема потолка армстронг

Сосредоточенные грузы подкрепляются дополнительными подвесами, расположенными по диагонали от ближайшего основного. Очень тяжелые вкладыши (например, внутренний блок сплит-системы или светодинамическая установка) подкрепляются по углам и по возможности располагаются вплотную к стене.

Примечание: крючок подвеса не позволит уложить в ячейку дополнительное устройство, поэтому дополнительные подвесы нужно относить немного в сторону.

При разметке на потолке отверстий под крепежные узлы подвесов особой точности не требуется: небольшой наклон подвеса легко компенсируется регулировкой его высоты. Пример расчетной схемы потолка армстронг приведен на рисунке.

Монтаж каркаса потолка

Установка потолков армстронг начинается с монтажа периметра. СНиП рекомендуют для отбивки высоты периметра использовать лазерный или пузырьковый уровень длиной не менее 1 м, но на практике часто высоту периметра отбивают от обратного: проверяют горизонтальность пола (халтурщики зачастую обходятся и без этого, и ничего, работу сдают), в углах делают отметки высоты и втроем намеленным шнуром отбивают контур. Быстро, просто и сердито.

Схема сборки потолка армстронг (увеличение — по клику)

Далее обрезают в размер стеновой профиль и крепят к кирпичным и бетонным стенам саморезами в дюбелях. Если стены обшиты деревом, особых тяжестей в потолке не будет, а растровых светильников не более 1 на 5 кв. м, то периметр можно крепить гвоздями: основную нагрузку несут подвесы. На подвесах халтурить настоятельно не рекомендуется: дюбели брать пропиленовые или вместо дюбелей ставить металлические цанги.

После разметки со сверловкой отверстий в потолке обрезают в размер несущие профили, соединяют на полу в планки требуемой длины и укладывают в периметр. Затем раздвигают по длине, устанавливают подвесы и каждую несущую планку выравнивают по провисанию по туго натянутому шнуру.

Следующий этап – монтаж продольных и поперечных связей. В основном используются две схемы монтажа: параллельная и крестовая, см. рис; продольные связи выделены зеленым. По расходу материала они равноценны. Крестовая схема несколько более трудоемка, но прочнее, поэтому используется для мест, где будут проложены коммуникации или для дополнительно утепленных потолков. Разумеется, перед монтажом каркаса неполные профили обрезаются в размер.

Сборка потолка армстронг

Как собрать потолок армстронг? Очень просто: содержимое ячеек одно за другим поднимается, наклоняется, вводится в межпотолочное пространство и аккуратно укладывается в ячейку. Если встало наискось, нажимать сверху для выравнивания нельзя! Нужно снизу осторожно подталкивать в уголках.

В первую очередь укладываются сосредоточенные грузы и к ним подводятся коммуникации. Затем – плиты с заранее установленными точечными светильниками; к светильникам тут же подключаются провода.

Завершает сборку укладка глухих плит. Последняя плита должна лежать нижней поверхностью на растопыренных ладонях обеих рук. Заводим, ровняем, отпускаем; если встала косо – подталкиваем пальцем нижний уголок. Все, армстронг готов!

Видеоинструкция по технологии монтажа

А все-таки можно и в квартире!

Потолок армстронг можно установить даже в хрущевке в потолками в 2,5 м, если… отказаться от пружинно-штыревых подвесов. В таком случае межпотолочное пространство можно ужать до 120 или даже до 80 мм.

Как он будет висеть? Крепежными узлами будут уголки из оцинковки или жести с двумя отверстиями на саморезах, а подвесами – жгуты из 4-6 витков медной проволоки 0,6-0,8 мм, вытянутые в длину. Длина такого подвеса должна быть немного больше высоты межпотолочного пространства, а до нормы жгуты дотягиваются закручиванием за середину продетым в жгут металлическим штырьком.

Проволока заранее режется на отрезки нужной длины, ходовой ее конец вводится поочередно в отверстия профиля и крепежного узла в перегибом на них. Концы проволоки скручиваются. При некотором навыке монтаж такого подвеса времени требует не больше, чем штатного.

Видео: реализация квартирного варианта зеркального армстронга

Заключение

Потолки армстронг далеко еще не исчерпали свой конструкционный и эстетический ресурс. Появляются новые конструктивные элементы, совершенствуется материал плит. Если подвесной потолок в квартире нужен в прежде всего для звуко- и теплоизоляции, то в первую очередь следует рассмотреть вариант армстронга; возможно – с самодельными древесными плитами. А для гаражей, утепленных балконов и хозпостроек армстронг незаменим.

remstroy.net

Схема сборки потолка Армстронг

Потолок Армстронг – очень популярное сегодня решение, которое повсеместно применяется в оформлении современных интерьеров и пользуется огромным спросом. Такие конструкции отличаются своей экономичностью, доступностью, простотой ухода и прекрасными эксплуатационными качествами. Кроме того, сборка потолка Армстронг – довольно простое дело, с которым вы наверняка справитесь своими руками. А помогут вам в этом содержащиеся в этой статье рекомендации, фото и схемы.

Создание угловой профильной конструкции

Это первый и очень важный этап работы, с которого следует начинать сборку потолка системы Армстронг. Специальный угловой профиль в таких конструкциях, как правило, фиксируется на верхнюю часть стен по периметру комнаты. Чтобы правильно выстроить схему разметки, используйте уровень. Профиль закрепляется к поверхности стен с применением особых крепежных элементов. Расстояние между креплениями должно максимально составлять 50 сантиметров.

Размещение несущих конструкций

После того как вы зафиксировали угловую профильную конструкцию, начинайте закреплять несущие рейки, образующие каркас потолка Армстронг. Их нужно разместить параллельно какой-либо стене либо под углом. Если длина имеющихся у вас реек слишком мала, их без труда можно соединить с применением всевозможных замков. На схеме и фото вы можете видеть, как выглядит процесс сборки таких деталей.

Создание пружинных подвесов

Следующий этап – сборка подвесов, имеющих пружинную конструкцию. Тяга этих подвесов с так называемым «ушком» должна закрепляться к потолочному перекрытию. Тяга, имеющая подвес, прикрепляется к поверхности несущей рейки благодаря имеющемуся отверстию. Особый пружинный зажим даст возможность без труда регулировать соответствующее расстояние между подвесной конструкцией Армстронг и перекрытием потолка. Пружинные подвесы рекомендуется устанавливать на расстоянии не более 120 см друг от друга и не более 60 см от стены. Как выглядят такие детали, вы видите на  схеме и фото.

Установка реек

После этого необходимо осуществить сборку реек, которые будут установлены перпендикулярно несущим рейкам, как это показано на схеме. Рейки длиной 1,2 м необходимо установить с расстоянием 60 см между собой и с таким же расстоянием от одной из стен. Рейки размером 60 см нужно закрепить перпендикулярно рейкам 120 см, с расстоянием друг от друга в 120 см. Как осуществляется такая сборка, хорошо видно на схеме.

Создание освещения

Если вы планируете оборудовать потолок Армстронг эффектными светильниками, это нужно сделать именно на этом этапе, после сборки реек и создания обрешетки потолка. Как правило, в таких конструкциях используют всевозможные растровые лампы и светильники. Использование таких осветительных приборов позволит создать в комнате комфортное пространство, кроме того, вмонтированные в потолок Армстронг лампы будут смотреться очень аккуратно и эстетично.

Установка потолочных плит

И наконец, завершающий этап создания такой конструкции – это непосредственно установка потолочных плит. Если вы правильно и аккуратно собрали обрешетку будущей подвесной конструкции, вам не составит труда закончить работу, установив потолочные плиты.

Как видите, описанный выше процесс не представляет особой сложности, поэтому при наличии минимальных строительных навыков вы легко справитесь с этой задачей самостоятельно.

ceilingspro.ru

Монтаж и комплектующие потолка Армстронг

Традиционным способом отделки потолков в течение многих лет было использование обычной штукатурки на цементно-песчаном или цементно-известковом растворе. Оштукатуривание потолков, как работа повышенной трудоемкости, требовало от исполнителей очень высокой квалификации, только в этом случае потолок получался ровным и гладким. Срок службы таких потолков не был достаточно велик. При зыбкости деревянных перекрытий слой штукатурки растрескивался, что требовало частых ремонтов, а иногда и полной замены.

В последние десятилетия XX века была разработана и получила широкое распространение установка подвесного потолка «Армстронг» модульного типа, лишенная всех недостатков обычной штукатурки и не требующая профессионалов высокой квалификации.

Сильные и слабые стороны потолков «Армстронг»

При выборе подвесного потолка «Армстронг» следует руководствоваться не только его внешним видом, но и достоинствами его устройства и монтажа, а также иметь представления о присущих ему недостатках.

Достоинства:

• сокрытие всех вышерасположенных инженерных систем и коммуникаций – вентиляционных каналов, трубопроводов, кабелей, при сохранении возможности свободного доступа для их технического обслуживания;
• отсутствие потребности в ремонте существующего (базового) потолка;
• экономия времени на отделку потолка;
• эффективная шумо и звукоизоляция;
• ремонт потолка «Армстронг» быстро может быть выполнен путем замены пришедших в негодность деталей;
• использование безвредных для жизнедеятельности человека экологически чистых комплектующих;
• возможность использования специального оборудования с совпадающими по модулю габаритами таких, как светильники, вентиляционные решетки, системы кондиционирования воздуха;
• допустимость смонтировать или демонтировать потолок «Армстронг» своими руками.

Недостатки:

• низкая водостойкость плитного материала, препятствующая использованию в помещениях с высокой вероятностью затопления с верхних этажей;
• быстрая порча и износ покрытия в помещениях с частыми перепадами температуры и влажности;
• низкое сопротивление плитного материала ударным нагрузкам.

Устройство потолка «Армстронг»

Потолок «Армстронг» представляет собой навесную рамную модульную конструкцию в виде решетки из легких алюминиевых или металлопластиковых балок таврового (в виде перевернутой буквы «Т») сечения. В ячейки решетки, чаще всего с размерами 600 х 600 мм (или очень редко 600 х 1200 мм) на консоли, образованные полками профиля, укладываются плиты с размерами, совпадающими с габаритами ячеек решетки. Часть ячеек может быть использована для установки по определенной схеме специально выпускаемого для этого типа потолков оборудования.

После завершения монтажа потолка, конструкция оказывается подвешенной к основному потолку при помощи специальных подвесов, входящих в комплект поставки.

Профили

Несущие направляющие профили выпускаются в следующем виде:

• несущие продольные профили, используемые для сборки — погонных элементы длиной 3700 м. Между собой эти профили стыкуются до необходимой длины при помощи специальных замков, установленных на их торцах;
• поперечные профили имеют длину 1200 мм и присоединяются к продольным при их расположении с шагом от 1200 до 600 мм;
• дополнительные профили длиной 600 мм устанавливаются параллельно продольным и перпендикулярно поперечным для формирования ячеек 600 х 600 мм;
• карнизный профиль в виде уголка для потолка «Армстронг», на который потолок опирается у стен помещения, а также маскирующий зазоры между стенами и подвесной конструкцией.
• Профили имеют высоту стенки 19, 24 или 29 мм, а вылет консоли полки для укладки плиты – 15 или 24 мм.

Плиты

Материал, из которого изготавливают большую часть плит для потолков «Армстронг» в основном представляет собой пористую целлюлозу.

Плиты различаются как по своим свойствам в виде влагостойкости, шумоизоляции, теплоизоляции, так и по назначению помещений, где они могут быть использованы. По толщине они бывают от 19 до 29 мм. Выпускаются либо с ровной нижней поверхностью, либо с фаской в виде ступеньки для того, чтобы после установки находиться на одном уровне с несущими элементами каркаса. Наиболее влагостойкие плиты могут выдерживать влажную уборку. Цвет плит чаще всего – белый. В некоторых случаях они могут быть окрашенным в разные цвета и выбираться в соответствии с цветовым дизайном помещения.

Для того, чтобы разнообразить дизайн помещения на плиты можно фотографическим или другим способом наносить рисунки, узоры и аппликации. Иногда вместо стандартных, к подвесным потолкам могут быть применены самодельные плиты из пластикового или окрашенного металлического листа, стекла, зеркал или даже деревянных щитов.

Установка таких «нештатных» заполнений должна выполняться с осторожностью, требовать более частого расположения креплений и проверки способности каркаса выдерживать дополнительную нагрузку без прогибов и деформаций. Тяжелое оборудование, например, системы кондиционирования воздуха и вентиляции должны подвешиваться к основному потолку на собственных креплениях.

Подвесы для потолка «Армстронг»

Производители модульных элементов подвесного потолка «Армстронга» рекомендуют располагать подвесы на расстоянии не более 1200 мм. При использовании самодельных плит заполнения этот размер должен быть уменьшен до 500…700 мм.

При монтаже и сборке каркас для подвесного потолка «Армстронг» подвешивается к существующему перекрытия при помощи специально разработанных для этого типа потолка регулируемых подвесов, позволяющих вывесить конструкцию строго горизонтально. Одним концом они жестко и надежно должны быть прикреплены к основному потолку, а другой их конец при помощи крючков или петель соединен с каркасообразующими элементами.

Для потолочной системы «Армстронг» выпускается несколько типов плоских или стержневых подвесов. В нижней части они обычно изогнуты в виде крючка, а в верхней — имеют изгиб под прямым углом для удобства прикрепления. Крепятся подвесы к существующему перекрытию в зависимости от материала, из которого он изготовлен, при помощи шурупов-саморезов или дюбелей, устанавливаемых в заранее просверленные отверстия.

Практика показала, что наиболее оптимальным будет выбор подвеса из двух стержней, соединенных между собой в средней части специальной пластиной в виде пружины, которая позволяет регулировать его на требуемую длину.

Подготовительные работы перед началом монтажа

Перед началом сборки подвесного потолка «Армстронг» нужно выполнить комплекс мероприятий. Это расчет и приобретенные в нужном количестве комплектующие и материалы для подвесного потолка «Армстронг», а также подготовка инструментов и инвентаря, которые потребуются для выполнения работ.

На первом этапе в соответствующем масштабе должны быть вычерчены план помещения и схема разметки и монтажа подвесного потолка «Армстронг», включающая места расположения несущих профилей и мест их подвеса.

Выполнить разметку нужно таким образом, чтобы в результате работы осталось наименьшее количество обрезков.

На основании схемы разметки вычисляется общее количество необходимых материалов – профилей, плит и подвесов.

Инструменты и инвентарь, необходимые для работы:

1. водяной или лазерный уровень;
2. дрель или перфоратор;
3. шуруповерт;
4. молоток;
5. плоскогубцы;
6. отвертки;
7. лестницы стремянки или подмости;
8. приспособление для защиты глаз.

Как сделать потолок «Армстронг»

Смонтировать потолок «Армстронг» своими руками представляется достаточно несложным делом, с каким справится любой исполнитель без квалификации. Последовательность действий или технология сборки и монтажа при установке потолка «Армстронг» состоит в следующем:

• разметка при помощи водяного или лазерного уровня по периметру всего помещения карнизной линии концы которой должны замкнуться в одной точке;
• установка и прикрепление к стене профиля в виде уголка при помощи дюбелей или шурупов-саморезов;
• с шагом 1200 мм установка, сборка и подвес продольных профилей;
• перпендикулярно продольным, с шагом 1200 мм установка и закрепление поперечных профилей, длиной 1200 мм;
• установка параллельно продольным дополнительных профилей длиной 600 мм, в результате чего после подвеса и выравнивания горизонтальной поверхности образуется нависающая платформа подвесного потолка из элементов таврового сечения с обращенной к полу нижней полкой в виде сетки с ячейками 600 х 600 мм;
• установка, закрепление и подключение дополнительного оборудования – вентиляции, воздухоочистки, кондиционирования, а также осветительных приборов;
• укладка потолочных плит со стандартными размерами 600 х 600 мм в незанятые ячейки подвесной конструкции.

Комментарий мастера

Использование потолков «Армстронг» — один из самых быстрых способов отделки офисов, бытовых помещений или предприятий общественного питания (не рекомендуется применять потолок «Армстронг» на кухне, так как потолочная плитка из-за своей пористой структуры легко впитывает запахи). Его внешний вид не вызывает раздражения. При помощи использования разноцветных элементов можно воспользоваться во внутреннем пространстве индивидуальным неповторимым дизайном. Элементы такого потолка легко перенести в другое помещение. Например, при переезде его легко перемонтировать, при необходимости дополнив его недостающими деталями. К сожалению, устройство такого потолка в жилой квартире возможно только в том случае, если его высота составляет более 3 метров. Уменьшение рекомендуемого зазора между подвесной конструкцией и перекрытием до минимума сделает очень затруднительным или вообще невозможным заполнение ячеек потолочными плитами.

guruotdelki.ru

расчет и установка подвесов, размеры и комплектующие, как правильно монтировать своими руками

Подвесные потолки «Армстронг» являются удобным и функциональным решением для помещений, высота которых достигает 3 м и более. Зачастую такое ячеистое оформление применяется в общественных местах: школах, офисах, медучреждениях и спортзалах. В редких случаях такой подход к обустройству потолка возможен в частных домах.

Уникальность подвесного потолка «Армстронг» заключается в том, что его очень легко монтировать самостоятельно. Даже в том случае, если делается это впервые. Напоминая детский конструктор, каркас его легко собирается, а плиты удачно вставляются в образовавшиеся ячейки. Рассмотрим поближе все основные составляющие этого универсального чудо-потолка.

Устройство и комплектующие

Итак, основная деталь конструкции – металлический каркас, который крепится к родному потолку и стенам помещения.

Этот короб имеет следующие составляющие:

• Стеновой (угловой) профиль, иногда еще называют периметральный из-за того, что он монтируется прямо на стену по периметру будущего потолка. Чаще всего это – Г-образный профиль.
• Несущий профиль – металлическая рейка, устанавливаемая параллельно стенового профиля, имеет длину, максимально приближенную к длине помещения. Они выступают в роли направляющих всей конструкции.
• Поперечный Т-образный профиль выступает соединителем параллельных несущих реек, образуя тем самым ячейки для установки плит потолка «Армстронг».

• Подвесы представляют собой два металлических прута, соединённые между собой пружиной-бабочкой. Один прут стремится вверх, оканчивается плотной петлей, крепится к крепежному узлу. Второй – устремляется вниз, оканчивается крюком, цепляется к несущей рейке.
  Благодаря пружине можно регулировать длину подвесов: при сжимании ее пруты можно раздвигать и сдвигать, на сколько это необходимо; отпустив же «бабочку», вы зафиксируете крюки достаточно прочно. Производители анонсируют наличие трех вариантов этой составляющей: стандартный регулируемый от 120 мм до 150 мм, укороченный – от 75 мм и удлиненный – до 500 мм. В основном, при установке подвесного потолка используется европодвес стандартного типа.

• Крепежный узел – обычный дюбель, на конце которого крюк. В роли такового могут выступать саморез или металлическая цанга, в зависимости от материала настоящего потолка и планируемой нагрузки на сам узел.
• Плиты – непосредственно функциональная часть потолка «Армстронг». Ранее использовалось покрытие двух размеров – 120см х 60см и 60см х 60см. Сегодня первые ушли в историю, а для оформления потолков используются квадратные плиты.

Более подробно хочется остановиться именно на покрытии. Итак, существует шесть разновидностей «Армстронга»:

• Экономичный. Самый дешевый вид плит, который очень легко впитывает влагу, даже если в помещении просто повышенная влажность. Из-за этого могут быстро потерять форму или прогнуться.

• Люксовый – «Prima». Более прочные, чем предыдущий вид, влагостойкие, имеют повышенную звукоизоляцию.

• Влагостойкий «Армстронг» говорит сам за себя. Можно не бояться даже подтопления со стороны соседей сверху. Плита не деформируется и не утяжеляется под весом влаги.

• Акустический – обеспечивает максимальную звуконепроницаемость. Чаще всего используются в шумных помещениях: торговых и игровых залах.

• Гигиенический вид потолочной плиты, рассчитанный на использование в помещениях с повышенными санитарными требованиями: общепит, медучреждения.

• Дизайнерский «Армстронг» встречается не очень часто, но даже в своих редких случаях остается весьма востребованным. Зеркальные, стеклянные, деревянные плиты и плиты с нанесением 3D рисунков – отличное решение для помещений с оригинальным дизайном.

Говоря о материалах, из которых изготовлены плиты для подвесного потолка, следует упомянуть металл, пластик, минеральные волокна (минвата), поликарбонат, дерево, сталь и алюминий.

Прежде чем приступать к закупке материалов и монтажу потолка, следует учесть несколько важных характеристик полотна, произвести все необходимые расчеты и замеры и разработать план-схему по установке каркаса

Размеры

Размер стандартной плиты потолка «Армстронг» – 60 х 60 см. По толщине плиты могут быть от 0,8 см до 2,5 см, что сказывается на выборе того или иного полотна. Учитывая, что фальшпотолок опускается сантиметров на 10-15 как минимум, то этот параметр необходимо внимательно изучить, сопоставив с ним высоту помещения. Вес потолочных плит рассчитывается исходя из квадратного метра материала. В среднем, этот показатель варьируется от 2,5 до 8 кг.

Что же касается таких индивидуальных характеристик, как влагостойкость и звукоизоляция, то они совершенно уникальны для каждой отдельно взятой модели. Стоит заметить, что это никоим образом не отражается на основных размерах плиты. Зная основные параметры потолочных плит «Армстронг», можно приступать к расчету количества материала для закупки.

Расчет материала

Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

Весь последующий расчет производится путем подставления в формулу необходимых значений:

• Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.
• Угловые профили высчитываются путем умножения периметра помещения на 3.
• Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.
• Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.
• Подвесов следует закупать 0,7 штук на 1 м2.

Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15% больше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.

Устанавливая подвесной потолок «Армстронг» своими силами, обратите внимание также на наличие необходимых средств для комфортного и максимального точного процесса.

Необходимые инструменты

Существует мнение, что монтаж потолка «Армстронг» занимает не более 1 светового дня (при площади помещения до 15 квадратов). И это мнение не ошибочно, если под рукой есть все необходимые инструменты для того, чтобы процесс по установке плит прошел максимально легко, комфортно и точно. Итак, вам понадобятся:

• строительный уровень;
• рулетка;
• дрель или перфоратор, если установка в бетонированном помещении. Если потолок планируется к установке в деревянном срубе, тогда все профили можно крепить при помощи обычных гвоздей. При работе с гипсокартонными покрытиями используются саморезы;
• крестовая отвертка или шуруповерт;
• ножницы по металлу;
• шурупы, дюбели, саморезы, анкерные болты и прочая мелочь, которая чаще всего пристутсвует в арсенале любого домашнего мастера.

Самым приятным положительным моментом в установке потолка «Армстронг» является то, что все их комплектующие – универсальны. То есть любые детали, если они имеются у вас дома, подойдут к ним идеально.

Установка и отделка своими руками

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка. А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали. Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем.

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Следует помнить, что смонтировать подвесной потолок такой нестандартной формы под силу только профессионалам. Технологическая особенность потолка типа «Армстронг» не всегда позволяет осуществить установку особым способом.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Полезные советы

Разнообразие материалов, используемых для изготовления плит потолков «Армстронг», позволяет выбрать самую подходящую модель для каждого конкретного помещения. Конечно, можно воспользоваться универсальными полотнами, но от этого могут пострадать не только визуальные характеристики потолка, но и его функциональные особенности. Так, например, специалисты советуют использовать влагостойкие плиты в помещениях с повышенной влажностью: бассейны, спортзалы.

Панели, максимально поглощающие звук, будут уместны в больших торговых центрах, ресторанах и ночных клубах. Дизайнерские варианты наиболее предпочтительны для внутренней отделки частных домов с высокими потолками или культурно-массовых учреждений.

Поскольку для несущих направляющих лучше всего использовать цельную рейку, по длине совпадающую с длиной помещения, в продаже имеются специальные замки на концах таких профилей. Благодаря им рейки легко наращиваются. А податливый металл очень легко урезается до необходимого размера ножницами по металлу.

Приступая к монтажу подвесной системы «Армстронг», необходимо позаботиться о составлении подробной схемы сборки. В ней обязательно отобразить все основные составляющие каркаса нового потолка, прокладку коммуникаций, места для установки светильников и глухих плит. Это поможет как подобрать необходимое количество расходного материала, так и визуально оценить детали будущей конструкции.

Если появляется необходимость ремонта подвесного потолка, следует прибегнуть к основным правилам демонтажа:

• в первую очередь снимаются глухие плиты;
• вторым этапом является отключение всех электроприборов и снятие этих конструкций с потолка;
• следующими снимаются продольные и поперечные профили;
• последний этап демонтажа – снятие несущих направляющих.

Если вы решили избавиться от подвесного потолка «Армстронг» навсегда, то еще одним этапом будет демонтаж угловых профилей и подвесов с крепежными узлами.

Если в качестве помещения для такой конструкции вы выбрали квартиру, то тут следует сразу отказаться от стандартных европодвесов. Каким же образом тогда потолок будет крепиться? На помощь придут оцинкованные уголки с парой отверстий на саморезах, которые станут крепежными узлами.

В качестве подвесов необходимо использовать жгуты медной проволоки. Следует учитывать, что длина их также не должна превышать высоту промежутка между потолками. Таким образом, вы экономите до 5-7 см в высоте помещения. Но помните, что в этом случае гораздо сложнее будет устанавливать потолочные светильники и использовать это пространство в качестве своеобразного кабель-канала.

Инструкцию по монтажу потолка «Армстронг» смотрите в следующем видео.

расчет, крепление, сборка. Порядок монтажа подвесного потолка армстронг, ремонт конструкции Установка армстронга своими руками

Эта операция производится в целях определения горизонтальной плоскости подвесного потолка, ширины крайних плит. Выполняется она с применением лазерного или водяного уровня. Имеет она следующую последовательность:

1. Определение самой нижней точки существующего перекрытия
2. Установка отметки уровня будущего потолка от нижней точки
3. Нанесение меток по периметру стен (разметка горизонтальной плоскости)
4. Соединение отметок прямой линией

Работу по разметке необходимо выполнять вдвоем. Отметки соединяют малярной красящей нитью. Для этого один конец нити прикладывают к первой метке, а второй ко второй отметке.

Нить оттягивают на 5-10 см и отпускают. Краситель оставит на стене ровную линию. На потолке так же производится разметка осей несущих профилей.

Перед разметкой потолка производится расчет осей таким образом, чтобы подрезать пришлось только крайние противоположные ряды потолочных плит. Целые плиты должны лежать между первым и последним рядом.

Важно знать! Для уменьшения нагрузки на пристенный уголковый профиль необходимо крайние несущие профили располагать на расстоянии не более 600 мм.

По осям на потолке отмечают точки крепления универсальных подвесов. Делают это с шагом 1-1,2 м. Если планируется применение утеплителя, то крепеж подвесов к потолку выполняется специальными анкерами. Так же необходимо уменьшить шаг установки универсальных подвесов (0,5 – 0,6 м).

Установка металлического каркаса

По отмеченной линии на стенах производят крепеж уголкового пристенного профиля. Его крепят дюбелями и саморезами. Для этого перфоратором или дрелью высверливают отверстия с шагом 35-45 см и молотком забивают в них дюбеля.

Уголок располагают окрашенной стороной к полу и крепят к стене по линии саморезами в дюбель. Делают это дрелью с крестовой насадкой. При необходимости обходят выступающие части помещения (пилястры или углубления).

Для этого профиль подрезают и стыкуют под углом 45 град в углах. По отметкам на осях несущих профилей производится монтаж универсальных подвесов. Делают это дюбелями и саморезами или анкерными винтами. Для крепления к потолку на подвесе имеется спица с петлей.

К подвесам на крюки вешаются несущие Т-профили. Для этого они имеют специальные просечки. По концам профиля имеются удобные замки, которые позволяют удлинять профиль при необходимости.

Между несущими профилями производится установка поперечных, коротких Т-профилей. Для монтажа на поперечном профиле предусмотрены выступы, которые заводятся в просечку на несущем профиле до упора.

Края поперечных профилей последних рядов должны ложиться на пристенный угол. Для этого один крайний выступ срезают. В результате должна получится конструкция напоминающая решетку с ячейками 600 х 600 мм или 600 х 1200 мм (в зависимости от Вашего выбора).

После установки каркаса его выравнивают, регулируя высоту подвесов. Уровень горизонтальности между профилями проверяют коротким правилом 1,5 м.

Установка и подключение приборов освещения

Если применяются растровые светильники дневного света 600 х 600 мм или светодиодный потолочный светильник Armstrong, то их устанавливают в ячейки каркаса, уложив на полочки несущих и поперечных профилей. В том случае, если в подвесные потолки Armstrong устанавливают точечные светильники, в потолочной плите вырезают ножом отверстие и в него вставляют прибор освещения. Для этого пружины светильника предварительно отжимают.

Важно помнить! Отпускать пружины надо плавно, иначе плита может разрушиться.

При установке плит необходимо соблюдать направление рисунка указанное с обратной стороны. Когда освещение установлено пустые ячейки каркаса заполняют потолочными панелями. Ряды плит у стен подрезают острым ножом.

Такие подвесные системы устанавливают как в офисах так и в жилых помещениях. Монтаж данной системы проводится просто и быстро, поэтому справиться с ним сможет даже новичок, причем без посторонней помощи.

Перед началом работ стоит подготовить под потолочное пространство: надежно закрепить все коммуникации идущие под потолком, чтобы исключить их опирание на каркас потолочной системы.

Для установки потолка армстронг используют подвесы, данное решение имеет простую конструкцию, но, несмотря на это, есть несколько видов, которые используются во время монтажа системы Армстронг.

Чаще всего используются такие виды подвесов:

1. Проволочный , его можно сделать самому из обычной проволоки, но надежность у него невысокая, все зависит от качества проволоки, поэтому используется он очень редко.
2. Жесткий прямой , сделан из металлического уголка, который крепится к потолку, а вторым концом к каркасу. Такие конструкции ограничены длиной уголка.
3. Регулируемый одинарный , в его составе есть две части: регулировочная планка и прут, который может двигаться внутри нее. В этом случае, есть возможность регулировать высоту установки каркаса, но делать это можно в небольшом диапазоне.
4. Регулируемый двойной , он похож на предыдущую модель, но в нем есть два прута, что позволяет значительно регулировать длину подвеса.
5. Резьбовой подвес . Выполнен в виде жесткой штанги с нанесенной резьбой, выдерживает большие нагрузки.
6. Жесткий подвес с регулировкой , позволяет регулировать высоту подвеса преставлением фиксирующих скоб.



Проведение монтажа, инструкция

Для выполнения указанных работ, вам понадобятся такие инструменты и материалы:

• ударная дрель;
• шуруповерт или отвертка;
• молоток;
• ножовка по металлу;
• измерительные инструменты;
• карандаш;
• строительный уровень;
• водяной уровень;
• дюбеля;
• плиты;
• угловой профиль;
• рейки для создания каркаса;
• подвесы.

Разметка потолка

Сначала делается схема потолка и проводится расчет необходимого количества материалов. При помощи водяного или лазерного уровня, на стенах по периметру комнаты наносится высота будущей конструкции.

Схема монтажа потолка армстронг

Обычно приходится подрезать плиты, поэтому надо так проводить монтаж, чтобы их размер с противоположных сторон был приблизительно одинаковым.

Монтаж каркаса подвесного потолка

Если вы будете устанавливать в потолок Армстронг светильники, то это делают сразу после создания каркаса, после чего проверяют их работоспособность.

Если все нормально, можно переходить к установке всех остальных плит, делают это от центра комнаты и движутся к стене.

Можно провести окраску плит, например в один или несколько сочетающихся цветов, но делать это надо до их установки.

Чтобы упростить процесс создания подвесного полка Армстронг и сделать прочную, красивую, надежную конструкцию, необходимо придерживаться следующих советов специалистов:

• проведение предварительных расчетов позволит приобрести необходимое количество материалов;
• учитывайте особенности перекрытия в комнате, если попадаете на арматуру, то подвесы надо смещать и увеличивать количество;
• в зависимости от используемых подвесов, расстояние от потолка до подвесной конструкции может быть разным;
• берите немного подвесов и плит про запас, так как никто не застрахован от ошибок и вам не надо будет бежать в магазин за недостающим элементом.

Полезное видео

Инструкция монтажа подвесного потолка Армстонг, видео:

Вконтакте

1. Подвесной потолок Армстронг был разработан сотрудниками компании с аналогичным названием, для магазинов, офисов и других общественных мест с большой площадью.
Такие потолки отличаются высокой степенью надежности, простоты установки и ремонта. Они позволяют скрыть потолочные коммуникации и достаточно презентабельны.
Кроме того, потолки армстронг позволяют достаточно просто решить проблему выравнивания потолков. Однако, как известно, любого рода подвесные потолки серьезно увеличивают
нагрузку на потолочные плиты, что в отдельных случаях приводит к невозможности использования потолка такого типа.

В Армстронг решили эту проблему: металлический каркас данного вида потолков изготавливается из очень легкого сплава.Каркас состоит из профилей и подпружиненных спиц, которые подвешиваются к потолку и удерживают всю конструкцию.
На профиля укладываются плитки. Они бывают квадратной формы, либо прямоугольной (такой вид плитки гораздо менее популярен).
Из потолков типа Армстронг, представленных на текущий момент на рынке, можно выделить четыре основных вида:

— Бюджетный вариант — эконом лайн . Наименее затратный с точки зрения покупки, но далеко не самый надежный. В качестве материала для плитки используется минеральное волокно с низкими параметрами влагостойкости. Такие потолки не рекомендуется устанавливать во влажных помещениях.

— Прима. Потолки с высокой степенью влагостойкости, долговечности и прочности. Как правило, на потолки такого типа дается гарантия 10 лет.Толщина плит до 15 мм.

— Шумоподавляющие потолки. Или акустические. Это потолки с высокими характеристикам влагостойкости, прочности и долговечности. Плюс к этому, акустические потолки
обладают высоким уровнем шумопоглощения. Толщина плитки от 22 мм.

— К последнему типу отнесем всевозможные дизайнерские решения на основе подвесных потолков Армстронг.

Этапы монтажа подвесных потолков Армстронг

Начнем с подготовительных работ. Для этого необходимо произвести разметку. Измеряем расстояние от пола до потолка в каждом из четырех углов комнаты (мы исходим из предположения что пол уже готов и абсолютно горизонтален). В том углу, где расстояние от пола до потолка меньше всего мы и начнем разметку.

Для этого необходимо отменить от потолка расстояние на котором будет находиться поверхность нашей подвесной конструкции. Минимальное значение составляет 15 см., но если подвесной потолок будет скрывать всевозможные коммуникации, следует это учесть. Когда мы наметили исходную точку — следует обозначить контур поверхности по периметру комнаты. Для этой цели лучше всего использовать лазерный уровень и малярную нить.

Конечно, при отсутствии лазерного уровня можно использовать другие инструменты — например гидроуровень — но тогда вероятность ошибки возрастает. Вместо малярной нити можно использовать обычный шнур тщательно натертый цветным мелом. Шнур натягивается вдоль отметки на стене, фиксируется с обеих сторон, немного оттягивается от стены и отпускается. В результате удара о стену, остается ровная четкая линия.

Следующим этапом разметки определяем центр потолка — это можно сделать проведя диагонали из противоположных углов. Точка пересечения диагоналей и есть центр.
Через центр потолка проводим линию, перпендикулярно двум противоположным стенам. От данной линии проводим параллельные линии отступая с шагом ок. 120 см. По этим линиям делаем отметки с шагом 100 см. — это места крепления спиц-подвесов.

Теперь все готово к монтажу подвесного потолка армстронг.
По периметру, отмеченному ранее малярной нитью, с помощью саморезов и пластиковых дюбелей, крепим направляющие профиля. Далее, в отмеченных под спицы местах
сверлим отверстия и устанавливаем в них пластиковые дюбеля. В эти дюбеля прикручиваем спицы с помощью саморезов.

Теперь устанавливаем профиля в направляющие планки, установленные по периметру и закрепляем их в подвесах. Если вы правильно произвели разметку, каждая спица должна приходиться как раз в место пересечения поперечных и продольных профилей. Собираем каркас, размер ячеек должен соответствовать размеру плиток (как правило это 0,6х0,6 м.). Ячейки, в которых будут располагаться светильники, необходимо усилить дополнительными профилями и подвесами.

Последним этапом устанавливаем плитки. Плитка разворачивается по диагонали и заносится внутрь каркаса, после чего свободно укладывается в ячейку.
Понятно, что в ячейки около стен может не войти целая плитка. Ничего страшного, нужно просто подрезать плитку до необходимого размера острым ножом.
При укладке плитки следите за соответствием рисунку и расцветки.

Подвесные потолки Армстронг — довольно простое и надежное решение, которое позволяет за короткий промежуток времени и относительно не дорого произвести ремонт потолка.
Причем как вы сами сейчас убедились, эту работу вполне по силам сделать самостоятельно, без применения каких то особенно сложных и дорогих инструментов.

3. Видео: монтаж подвесного потолка армстронг

Плиточный потолок Armstrong является самым популярным среди подвесных систем. Его ценят и в офисах, и в частных квартирах за многие достоинства, но есть у него и недостатки. Далее будут рассмотрены все тонкости монтажа потолка Armstrong и даны советы и рекомендации по использованию этого покрытия.

Особенности системы

Точное название такого типа покрытия – плиточно-ячеистый подвесной потолок. В нашей стране он традиционно называется Armstrong по имени американской компании-производителя. Именно эта фирма более 150 лет назад начала производить среди множества прочих строительных материалов плиты из натурального волокна. Подобные плиты сегодня используются для монтажа потолка типа Armstrong. Хоть устройство и технологии установки подобных подвесных систем несколько изменились, но название осталось как нарицательное имя.

Плиточно-ячеистые потолочные покрытия Armstrong представляют собой каркасные системы из металлических профилей , подвесов, которые крепятся к бетонному основанию и минеральных плит, которые являются непосредственно покрытием. Материал для них получают из минеральной ваты с добавлением полимеров, крахмала, латекса и целлюлозы. Цвет плит преимущественно белый, но декоративные покрытия могут иметь другие расцветки. Детали каркаса сделаны из легких металлов: алюминия и нержавеющей стали.

Масса одной минеральной плиты может быть от 1 до 3 кг, нагрузка на 1 кв. м. получается от 2.7 до 8 кг. Изделия имеют преимущественно белый цвет, они довольно хрупкие, подвержены действию влаги и высоких температур, поэтому их хранят в надежной влагозащитной упаковке. Режутся такие плиты обычным малярным ножом. Есть и более прочные варианты, изготовленные на основе латекса и пластика, эти требуют для обработки более твердого инструмента.

Достоинства потолочных покрытий типа Armstrong следующие:

• легкость всей конструкции и простота установки;
• возможность скрыть все неровности и дефекты потолочного перекрытия;
• безопасность и экологическая чистота материала;
• возможность легкой замены плит с дефектами;
• хорошая защита от шума.

Подвесные потолки после установки образуют пустоты, в которые обычно прячут электрические кабели и другие коммуникации. Если требуется ремонт или установка новой проводки, то к ней легко подобраться, сняв несколько плит, потом их просто ставят на место.

Есть у потолков данного типа свои недостатки:

• так как они устанавливаются на некотором расстоянии от потолочного перекрытия, то забирают высоту у помещения, в слишком низких комнатах ставить систему Armstrong не рекомендуется;
• минеральные плиты довольно хрупкие, они боятся воды, так что в помещениях с повышенной влажностью их лучше не монтировать;
• потолки Armstrong чувствительны к перепадам температур.

Обычно исходя из этих минусов, выбирают определенные места, где устанавливают потолки Armstrong. Лидером здесь являются офисы, учреждения, коридоры в различных зданиях. Но часто хозяева квартир при ремонте делают у себя подобные покрытия, чаще всего в прихожих. В помещениях, где может быть повышенная влажность, например, на кухнях, проблема тоже легко решается – ставятся специальные виды покрытий Armstrong: гигиенические с защитой от пара, налипания жира и функциональные, влагостойкие.

Как рассчитать количество материалов?

Чтобы выполнить расчет количества материалов для установки подвесных потолков Armstrong, надо, вообще, знать, из каких деталей они собираются.

Для монтажа нужны стандартные изделия с размерами:

• плита минеральная – размеры 600х600 мм – это европейский стандарт, есть еще американский вариант 610х610 мм, но у нас он практически не встречается;
• угловые профили на стены – длина 3 м;
• основные направляющие – длина 3.7 м;
• поперечные направляющие 1.2 м;
• поперечные направляющие 0.6 м;
• подвесы с регулируемой высотой для крепления к перекрытию.

Исходя из площади (S) и периметра (P), количество необходимых элементов вычисляется по формулам:

• плита минеральная – 2.78хS;
• угловые профили на стены – P/3;
• основные направляющие – 0.23хS;
• поперечные направляющие – 1.4хS;
• количество подвесов – 0. 7хS.

В этих расчетах количество целых деталей округляется в большую сторону. Но надо понимать, что только при визуальной картине можно представить, как на самом деле удобнее и красивее обрезать плиты и профили в комнате. Так, например, на 1 м2 нужно примерно 2.78 штуки стандартных плит Armstrong, округление в большую сторону. Но понятно, что на практике обрезаться они будут с максимальной экономией, чтобы использовать как можно меньше подрезок. Поэтому лучше всего посчитать нормы материалов, используя чертеж с решеткой будущего каркаса.

Дополнительные элементы

В качестве дополнительных элементов к каркасу потолков Armstrong применяются крепежные узлы, на которые фиксируются к бетонному перекрытию подвесы. Для них может быть взят обычный шуруп с дюбелем или цанга. Еще одни дополнительные составляющие – это светильники. Для подобной конструкции они могут быть стандартными, с размерами 600х600 мм и просто вставляться в каркас вместо обычной плиты. Количество осветительных приборов и частота их вставки зависит от дизайна и желаемого уровня освещения в помещении.

Дополнительными комплектующими к потолкам Armstrong могут быть декоративные плиты с узорами или квадраты с круглыми вырезами посередине для встраиваемых точечных светильников.

Подготовительные работы

Следующий пункт технологической карты установки потолков Armstrong – это подготовка поверхности. Подобный тип отделки визуально скрывает все дефекты старого потолка, но он не защищен от механических повреждений. Поэтому, прежде всего, надо удалить старое покрытие – штукатурку или побелку, которое может отслоиться и упасть на минеральные плиты. Если существующий материал крепко держится на потолке, то можно не удалять его.

Если потолочное перекрытие протекает, то надо провести его гидроизоляцию , так как плиты потолков Armstrong боятся влаги. Даже если они функциональные и влагостойкие, то от больших протечек это будущий потолок не спасет. В качестве гидроизоляционного материала можно использовать битум, водостойкую полимерную штукатурку или латексную мастику. Первый вариант более дешевый, последние два хоть и дороже, но эффективнее и безвреднее для жилого помещения. Существующие швы, трещины и щели необходимо заделать алебастровой или гипсовой шпатлевкой.

Технология конструкций потолков Armstrong допускает размещение каркаса на расстоянии 15-25 см от плиты перекрытия. Это значит, что в свободное пространство можно поместить теплоизоляцию. Для этого используют различные изолирующие материалы: пенопласт, минеральную вату, пенополистирол. Их можно прикрепить к старому потолку на клеевую основу, шурупы или использовать каркас из жесткого металлического профиля, деревянных реек. Также на этом этапе прокладывается необходимая электропроводка.

Далее инструкция по установке Armstrong включает разметку. По стенам проводится линия, вдоль которой будут крепиться угловые профили периметра будущей конструкции. Разметка может производиться с помощью лазерного или обычного уровня от самого низкого в помещении угла. На потолке отмечаются места крепления европодвесов. Нелишним будет также провести все линии, по которым будут идти поперечные и продольные направляющие. После этого можно приступать к установке.

Монтаж

Монтировать систему Armstrong своими руками очень легко, 10-15 кв. м покрытия можно установить за 1 день.

Для сборки понадобятся следующие инструменты:

• лазерный или пузырьковый уровень;
• рулетка;
• дрель или перфоратор со сверлом по бетону;
• крестовая отвертка или шуруповерт;
• ножницы по металлу или болгарка для резки профилей;
• шурупы или анкерные болты.

Элементы подобных потолков хороши тем, что они универсальны, детали любой фирмы идентичны и представляют собой конструктор из направляющих и регулируемых подвесов с одинаковыми креплениями. Все профили, кроме угловых для стен, не нуждаются в саморезах или шурупах, они соединяются с помощью собственной системы креплений. Поэтому, чтобы смонтировать их, не надо лишних инструментов и материалов.

Установка начинается с закрепления угловых направляющих по периметру. Крепить их надо полками вниз, чтобы верхний край шел ровно по размеченной ранее линии. Используются саморезы с дюбелями или анкерные болты, шаг 50 см. В углах, в местах стыковки профилей их немного обрезают и сгибают.

Затем в старый потолок надо вкрутить крепежные узлы и повесить на них все металлические подвесы за верхние петли. Раскладка креплений должна быть такой, чтобы максимальное расстояние между ними не превышало 1.2 м, а от любой стены – 0.6 м. В местах размещения более тяжелых элементов: светильников, вентиляторов, сплит-систем надо фиксировать дополнительные подвесы, на некотором смещении от места будущего прибора.

Затем надо собрать основные направляющие, которые крепятся за крючки подвесов в специальные отверстия и навешиваются на полки угловых профилей по периметру. Если длины одной направляющей не хватает для комнаты, то можно нарастить ее из двух одинаковых. В качестве соединителя используют замок на конце рейки. После сбора всех профилей их регулируют по горизонтальному уровню с помощью зажима-бабочки на каждом подвесе.

Далее надо собирать продольные и поперечные рейки. Все они имеют стандартные крепления, которые вдеваются в прорези на боку направляющих. После полного монтажа каркаса еще раз для надежности проверяется его горизонтальный уровень.

Перед монтажом минеральных плит необходимо сначала установить светильники и другие встроенные элементы. Так легче протянуть через свободные ячейки необходимые провода и вентиляционные шланги. Когда все электрические приборы на месте и подключены, то приступают к закреплению самих плит.

Глухие минеральные плиты вдеваются внутрь ячейки по диагонали, поднимая и поворачивая нужно аккуратно уложить их на профили. Не следует слишком давить на них снизу, они должны укладываться без усилий.

При последующем ремонте, установке новых светильников, вентиляторов, прокладке кабелей или декоративных панелей уложенные плиты просто легко вынимаются из ячеек, после проведения работ также помещаются на свое место.

Стоит помнить, что разные варианты отделочных материалов можно использовать для различных учреждений. Для развлекательных заведений, школ, клубов, кинотеатров стоит подбирать акустические потолки Armstrong с повышенной звукоизоляцией. А для столовых, кафе и ресторанов специально изготавливаются гигиенические плиты из стойкого к пятнам жира и пару материала. Влагостойкие элементы с содержанием латекса устанавливают в бассейнах, банях, прачечных.

Отдельным видом потолков Armstrong являются декоративные плиты. Обычно они не обладают какими-то полезными физическими свойствами, как описанные выше, но выполняют эстетическую функцию. Некоторые из них являются прекрасным вариантом дизайнерского искусства. Есть минеральные плиты с тисненым на поверхности объемным рисунком, с различными текстурами, отражающие свет глянцевые или матовые, под фактуру разных пород древесины. Так что при ремонте можно проявить фантазию.

Подвесные потолки «Армстронг» являются удобным и функциональным решением для помещений, высота которых достигает 3 м и более. Зачастую такое ячеистое оформление применяется в общественных местах: школах, офисах, медучреждениях и спортзалах. В редких случаях такой подход к обустройству потолка возможен в частных домах.

Уникальность подвесного потолка «Армстронг» заключается в том, что его очень легко монтировать самостоятельно. Даже в том случае, если делается это впервые. Напоминая детский конструктор, каркас его легко собирается, а плиты удачно вставляются в образовавшиеся ячейки. Рассмотрим поближе все основные составляющие этого универсального чудо-потолка.

Устройство и комплектующие

Итак, основная деталь конструкции – металлический каркас, который крепится к родному потолку и стенам помещения. Этот короб имеет следующие составляющие:

• Стеновой (угловой) профиль , иногда еще называют периметральный из-за того, что он монтируется прямо на стену по периметру будущего потолка. Чаще всего это – Г-образный профиль.
• Несущий профиль – металлическая рейка, устанавливаемая параллельно стенового профиля, имеет длину, максимально приближенную к длине помещения. Они выступают в роли направляющих всей конструкции.
• Поперечный Т-образный профиль выступает соединителем параллельных несущих реек, образуя тем самым ячейки для установки плит потолка «Армстронг».
• Подвесы представляют собой два металлических прута, соединённые между собой пружиной-бабочкой. Один прут стремится вверх, оканчивается плотной петлей, крепится к крепежному узлу. Второй – устремляется вниз, оканчивается крюком, цепляется к несущей рейке. Благодаря пружине можно регулировать длину подвесов: при сжимании ее пруты можно раздвигать и сдвигать, на сколько это необходимо; отпустив же «бабочку», вы зафиксируете крюки достаточно прочно. Производители анонсируют наличие трех вариантов этой составляющей: стандартный регулируемый от 120 мм до 150 мм, укороченный – от 75 мм и удлиненный – до 500 мм. В основном, при установке подвесного потолка используется европодвес стандартного типа.
• Крепежный узел – обычный дюбель, на конце которого крюк. В роли такового могут выступать саморез или металлическая цанга, в зависимости от материала настоящего потолка и планируемой нагрузки на сам узел.
• Плиты – непосредственно функциональная часть потолка «Армстронг». Ранее использовалось покрытие двух размеров – 120см х 60см и 60см х 60см. Сегодня первые ушли в историю, а для оформления потолков используются квадратные плиты.

Более подробно хочется остановиться именно на покрытии. Итак, существует шесть разновидностей «Армстронга»:

• Экономичный. Самый дешевый вид плит, который очень легко впитывает влагу, даже если в помещении просто повышенная влажность. Из-за этого могут быстро потерять форму или прогнуться.
• Люксовый – «Prima». Более прочные, чем предыдущий вид, влагостойкие, имеют повышенную звукоизоляцию.
• Влагостойкий «Армстронг» говорит сам за себя. Можно не бояться даже подтопления со стороны соседей сверху. Плита не деформируется и не утяжеляется под весом влаги.
• Акустический – обеспечивает максимальную звуконепроницаемость. Чаще всего используются в шумных помещениях: торговых и игровых залах.
• Гигиенический вид потолочной плиты, рассчитанный на использование в помещениях с повышенными санитарными требованиями: общепит, медучреждения.
• Дизайнерский «Армстронг» встречается не очень часто, но даже в своих редких случаях остается весьма востребованным. Зеркальные, стеклянные, деревянные плиты и плиты с нанесением 3D рисунков – отличное решение для помещений с оригинальным дизайном.

Говоря о материалах, из которых изготовлены плиты для подвесного потолка, следует упомянуть металл, пластик, минеральные волокна (минвата), поликарбонат, дерево, сталь и алюминий.

Прежде чем приступать к закупке материалов и монтажу потолка, следует учесть несколько важных характеристик полотна, произвести все необходимые расчеты и замеры и разработать план-схему по установке каркаса

Размеры

Размер стандартной плиты потолка «Армстронг» – 60 х 60 см. По толщине плиты могут быть от 0,8 см до 2,5 см, что сказывается на выборе того или иного полотна. Учитывая, что фальшпотолок опускается сантиметров на 10-15 как минимум, то этот параметр необходимо внимательно изучить, сопоставив с ним высоту помещения. Вес потолочных плит рассчитывается исходя из квадратного метра материала . В среднем, этот показатель варьируется от 2,5 до 8 кг.

Что же касается таких индивидуальных характеристик, как влагостойкость и звукоизоляция, то они совершенно уникальны для каждой отдельно взятой модели. Стоит заметить, что это никоим образом не отражается на основных размерах плиты. Зная основные параметры потолочных плит «Армстронг», можно приступать к расчету количества материала для закупки.

Расчет материала

Существует целая система по вычислению количества материала, необходимого для покрытия потолка. Так, например, как видно из таблицы, нормы расхода плит и комплектующих изменяются в зависимости от площади помещения.

Весь последующий расчет производится путем подставления в формулу необходимых значений:

• Чтобы рассчитать количество плит, необходимых для покрытия всей поверхности потолка, необходимо площадь помещения умножить на константу (постоянное значение) – 2,78.
• Угловые профили высчитываются путем умножения периметра помещения на 3.
• Несущие рейки или направляющие приобретаются в количестве, равном площади комнаты, умноженной на 0,23.
• Число поперечных профилей, которые необходимо приобрести, равно произведению площади комнаты на 1,4.
• Подвесов следует закупать 0,7 штук на 1 м2.

Также необходимые расходные материалы для обустройства фальшпотолка можно посчитать при помощи всевозможных онлайн калькуляторов.

При покупке плит для потолка «Армстронг» не стоит забывать о запасных квадратах. Профессионалы советуют приобретать на 10-15% больше, чем вы рассчитали, во избежание неприятных ситуаций с нехваткой, механическими повреждениями и прочим в процессе монтажа. Также благодаря разумной запасливости вы сможете в любой момент заменить одну ячейку на другую без необходимости искать подходящее полотно, вызывать мастера и так далее.

Устанавливая подвесной потолок «Армстронг» своими силами, обратите внимание также на наличие необходимых средств для комфортного и максимального точного процесса.

Необходимые инструменты

Существует мнение, что монтаж потолка «Армстронг» занимает не более 1 светового дня (при площади помещения до 15 квадратов). И это мнение не ошибочно, если под рукой есть все необходимые инструменты для того, чтобы процесс по установке плит прошел максимально легко, комфортно и точно. Итак, вам понадобятся:

• строительный уровень;
• рулетка;
• дрель или перфоратор, если установка в бетонированном помещении. Если потолок планируется к установке в деревянном срубе, тогда все профили можно крепить при помощи обычных гвоздей. При работе с гипсокартонными покрытиями используются саморезы;
• крестовая отвертка или шуруповерт;
• ножницы по металлу;
• шурупы, дюбели, саморезы, анкерные болты и прочая мелочь, которая чаще всего пристутсвует в арсенале любого домашнего мастера.

Самым приятным положительным моментом в установке потолка «Армстронг» является то, что все их комплектующие – универсальны. То есть любые детали, если они имеются у вас дома, подойдут к ним идеально.

Установка и отделка своими руками

Монтаж любого потолка начинается с чертежа. Начертив на бумаге свой будущий «Армстронг», вы можете проводить разметку непосредственно на черновом потолке. В первую очередь, необходимо определиться с тем, на каком расстоянии от последнего будет располагаться ваша подвесная конструкция. На этот показатель влияет один главный фактор: наличие дополнительных элементов в составе фальш-потолка. Это могут быть лампы, вентиляторы, сплит-системы или даже просто провода, которые не получилось, не захотелось и не сложилось спрятать в стенах.

Приступаем к разметке потолка. При помощи уровня делаем отметки в углах комнаты на необходимой высоте. Затем эти отметки соединяются при помощи трассера или инфракрасного уровня ровными линиями. Профессионалы советуют также измерять расстояние от пола помещения до насечки. Таким образом, определяется самая низкая точка, на которую опустится потолок подвесного типа. Теперь имеется все, чтобы правильно собрать каркас «Армстронга».

Когда разметка готова, начинаем монтировать периметральный или угловой профиль. Главной особенностью этого процесса является крепление таким образом, чтобы образовалась полка . А верхний край профиля пришелся как раз на начерченную полосу. Необходимые крепления устанавливаются на расстоянии 40-50 см друг от друга. Все углы обрезаются под углом в 45 градусов.

Дальнейшая инструкция предполагает установить подвесы. Для этого нужно сделать отверстия перфоратором в старом потолке, в которые вставляются крепежные узлы. Расстояние между дюбель-крюками не должно превышать 1,2 м, а от каждой стены они должны отходить на 60 см. Также при этом следует учитывать и нагрузку на каркас потолка. Чем она больше, тем ближе должны быть друг к другу анкерные крюки, на которые сразу же нужно повесить подвесы. «Бабочкой» регулируем длину детали. Важно следить за тем, чтобы их концы находились на одном уровне с периметральным профилем.

В примерной карте установки подвесов можно увидеть, на каком расстоянии и в каком количестве их следует размещать. Здесь зеленые крестики – основной крепежный узел, а бежевые – дополнительный, который устанавливается по необходимости.

Следующим этапом будет раскладка несущих профилей или направляющих, которые должны располагаться параллельно угловой рейки одной из сторон помещения. Многие профессионалы советуют собирать вначале ячейки для плит, но иногда технология сбора не позволяет этого делать. Теперь необходимо ровно прицепить направляющие к крючкам подвесов.

Поперечные профили необходимо крепить на несущие с шагом в 60 см, чтобы образовалась квадратная ячейка для будущего полотна. Можно их установить не идеально ровно, а под диагональ.

Следует помнить, что смонтировать подвесной потолок такой нестандартной формы под силу только профессионалам. Технологическая особенность потолка типа «Армстронг» не всегда позволяет осуществить установку особым способом.

Когда сборка каркаса подвесной конструкции завершена, можно приступать непосредственно к монтажу плит. Правила сбора «Армстронга» заключаются в том, что полотно необходимо крепить, вставляя каждый лист в отведенную ячейку. Первыми кладутся плиты, которые несут определенный функционал: с встроенными светильниками, вентиляционные решетки и сплит-система. Затем продолжайте глухими квадратами из центра помещения, постепенно продвигаясь к краям.

Легкими движениями рук плиты вводятся в межпотолочное пространство и укладываются в ячейку. В случае недостаточной стыковки полотна с ячейкой нельзя надавливать на него сверху. Нужно аккуратно снизу подтолкнуть уголки квадрата.

Приступая к установке новых потолков, позаботьтесь о том, чтобы старые не были влажными, рыхлыми или неисправными. Ведь от состояния основы напрямую зависит долголетие и внешний вид подвесного потолка «Армстронг». Максимальной эффективности в процессе монтажа такой конструкции помогут добиться советы профессионалов, которые придутся впору не только во время установки, но также и в дальнейшей эксплуатации.

Разнообразие материалов, используемых для изготовления плит потолков «Армстронг», позволяет выбрать самую подходящую модель для каждого конкретного помещения. Конечно, можно воспользоваться универсальными полотнами, но от этого могут пострадать не только визуальные характеристики потолка, но и его функциональные особенности. Так, например, специалисты советуют использовать влагостойкие плиты в помещениях с повышенной влажностью: бассейны, спортзалы.

Панели, максимально поглощающие звук, будут уместны в больших торговых центрах, ресторанах и ночных клубах. Дизайнерские варианты наиболее предпочтительны для внутренней отделки частных домов с высокими потолками или культурно-массовых учреждений.

Поскольку для несущих направляющих лучше всего использовать цельную рейку, по длине совпадающую с длиной помещения, в продаже имеются специальные замки на концах таких профилей. Благодаря им рейки легко наращиваются. А податливый металл очень легко урезается до необходимого размера ножницами по металлу.

Приступая к монтажу подвесной системы «Армстронг», необходимо позаботиться о составлении подробной схемы сборки. В ней обязательно отобразить все основные составляющие каркаса нового потолка, прокладку коммуникаций, места для установки светильников и глухих плит. Это поможет как подобрать необходимое количество расходного материала, так и визуально оценить детали будущей конструкции.

Если появляется необходимость ремонта подвесного потолка, следует прибегнуть к основным правилам демонтажа:

• в первую очередь снимаются глухие плиты;
• вторым этапом является отключение всех электроприборов и снятие этих конструкций с потолка;
• следующими снимаются продольные и поперечные профили;
• последний этап демонтажа – снятие несущих направляющих.

Если вы решили избавиться от подвесного потолка «Армстронг» навсегда, то еще одним этапом будет демонтаж угловых профилей и подвесов с крепежными узлами.

Если в качестве помещения для такой конструкции вы выбрали квартиру, то тут следует сразу отказаться от стандартных европодвесов. Каким же образом тогда потолок будет крепиться? На помощь придут оцинкованные уголки с парой отверстий на саморезах, которые станут крепежными узлами.

Монтаж растровых подвесных потолков типа армстронг

Этапы установки подвесного потолка

Монтаж подвесного потолка в небольших помещениях можно выполнить своими силами. При правильном ходе работ качество установки подвесной системы возрастает. Этапы основных работ по монтажу потолка армтсронг:

Во время ведения работ монтажа подвесных потолков советуем воспользоваться памяткой, что следует проверять и контролировать при монтажных работах . Там вы найдёте инструкцию от компании Armstrong для монтажа видимой подвесной системы и чек-лист для проверки конструкции потолка.

Подготовительные работы к монтажу армстронга

• закончить работы и проверить состояние потолочных коммуникаций
• подобрать подвесную потолочную систему

Начинать монтаж потолка типа «Armstrong» следует после того, как все коммуникации проложены и все «мокрые» процессы в помещении окончены.

При выборе подвесной системы следует обращать внимание на вес используемых потолочных плит. Разные подвесные системы обладают разной несущей способностью. Так профиль Click Prim «Албес» по уверению производителя способен выдерживать нагрузку до 15 кг/м.кв., профиль Prelude производства «Armstrong» до 13,3 кг/м.кв.

Важно: до начала монтажа подвесного потолка закончить все основные штукатурные  и малярные работы.

Подвесную систему выбирать, учтывая несущую способность.

На что обратить внимание при выборе подвесной системы потолка читайте в статье «Как выбрать подвесную систему потола»

Разметка потолка для армстронг.

На первом этапе следует разметить плоскость будущей поверхности потолка.

Для этой цели необходимо на любой стене помещения сделать отметку на нужном расстоянии от пола, или существующего потолочного перекрытия таким образом, чтобы монтируемая система закрыла собой все верхние коммуникации и выступы потолочного перекрытия.

После установки первой отметки она проецируется на все стены помещения таким образом, чтобы полученные отметки легко было соединить прямой линией при помощи линейки, или красящей нити.

После того как по всем стенам помещения будет отмечена горизонтальная линия, можно приступать непосредственно к монтажу системы.

Совет: используйте лазерный указатель для разметки потолка — невелир

Подготовка периметра стен под установку потолка

Второй этап начинается с крепления к стенам, вдоль отмеченной горизонтальной линии углового периметрального профиля 19х19,19х24 или ступенчатого профиля для плит с кромкой тегуляр или микролук.

Для нарезки профиля в нужный размер, лучше пользоваться обычной ножовкой по металлу с мелкими зубьями, а для нарезки угловых соединений применить столярное стусло, или воспользоваться транспортиром.

Крепить профиль необходимо так, чтобы он образовывал полку, обращённую лицевой (окрашенной) стороной вниз.

Крепёжные элементы нужно подобрать в соответствии с материалом стены.

Важно: Расстояние между дюбелями не должно превышать 45 см.

Монтаж профилей армстронг

Следующим этапом будет монтаж направляющих профилей системы.
Для этого делается разметка на потолке и крепятся подвесы с шагом не более 1200мм.
В зависимости от размеров плит для подвесного потолка, собирается решётка из направляющих профилей с размерами ячейки 600х600 мм, или 600х1200 мм. После сборки решётка просто заполняется кассетами Armstrong и необходимыми аксессуарами.

Важно: необходимо разместить дополнительные подвесы для светильников и других потолочных аксессуаров. Каркас потолка Армстронг не расчитан на дополнительную нагрузку кроме плит!

Но есть и ещё один способ сделать разметку правильной.

Можно изначально рассчитать расстояние от стен до направляющих так, чтобы со всех сторон подрезанные потолочные плиты были одинаковой ширины.
Чтобы было понятно, рассмотрим пример:
Допустим ширина комнаты 4,28 м.
шаг 1. Вычислим количество не обрезанных рядов. Для этого делим ширину комнаты на 0,6 (ширину плиты) 4,28/0,6 =7,13. Округляем до целого (в нашем случае получается 7). От полученного значения отнимаем 1 (единицу) — получается 6 целых необрезанных рядов.
шаг 2. 6 х 0,6 = 3,6 — длина необрезанных рядов. От ширины комнаты отнимаем длину целых рядов. (в нашем случае: 4,28-3,6=0,68)
шаг 3. полученное значение делим на 2. (в нашем случае 0,68/2=0,34)
Таким образом в рассмотренном примере по краям от стены следует отступить на 34 сантиметра. И на этом расстоянии от стены следует вешать основные направляющие.

Направляющие подвешиваются к потолку с помощью подвесов, представляющих собой два металлических прутка, пропущенных через отверстия в изогнутой пластине-пружине.

Важно: Навеску следует начинать с длинных направляющих, последовательно соединяя их короткими.

Схемы монтажа Армстронг

Стандартная схема монтажа для плит размером 600х600 мм

При данной схеме монтажа действуют следующие коэффициенты расхода на 1 м2:

1. Потолочная плита 600х600 мм — 2,78 шт/м2
2. Основная направляющая 3700 мм — 0,84 м.п./м2
3. Длинная поперечная планка 1200 мм — 1,68 м.п./м2
4. Короткая поперечная планка 600 мм — 0,84 м.п./м2
5. Подвес — 0,7 шт/м2
6. Угловой профиль — по периметру помещения.
Усиленная схема монтажа для плит размером 600х600 мм

При данной схеме монтажа длинные поперечные планки не используются, при этом действуют следующие коэффициенты расхода на 1 м2:

1. Потолочная плита 600х600 мм — 2,78 шт/м2
2. Основная направляющая 3700 мм — 1,68 м.п./м2
3. Короткая поперечная планка 600 мм — 1,68 м.п./м2
4. Подвес — 1,4 шт/м2
5. Угловой профиль — по периметру помещения.
Стандартная схема монтажа для плит размером 1200х600 мм



При данной схеме монтажа действуют следующие коэффициенты расхода на 1 м2:

1. Потолочная плита 1200х600 мм — 1,39 шт/м2
2. Основная направляющая 3700 мм — 0,84 м.п./м2
3. Длинная поперечная планка 1200 мм — 1,68 м.п./м2
4. Подвес — 0,7 шт/м2
5. Угловой профиль — по периметру помещения.
Усиленная схема монтажа для плит размером 1200х600 мм

При данной схеме монтажа длинные поперечные планки не используются, при этом действуют следующие коэффициенты расхода на 1 м2:

1. Потолочная плита 1200х600 мм — 1,39 шт/м2
2. Основная направляющая 3700 мм — 1,68 м.п./м2
3. Короткая поперечная планка 600 мм — 0,84 м.п./м2
4. Подвес — 1,4 шт/м2
5. Угловой профиль — по периметру помещения.

Уверены, читатели инструкций монтажа потолков типа армстронг справятся с поставленной задачей, но на всякий случай загляните сюда «Монтаж потолка Армстронг 150 рэ, мы сделали это!»

Монтаж подвесного потолка Армстронг

ПОРЯДОК МОНТАЖА И УСТАНОВКИ ПОДВЕСНОГО ПОТОЛКА АРМСТРОНГ

Подвесная система рассчитана на распределенную нагрузку — 3,5 . .. 6,0 кг/м 2 от веса потолочных панелей, а также налагаемого сверху (при необходимости) слоя изоляционных материалов. Несущие профили каркаса (Т24х38; Т15х38, Таблица №1) на регулируемых пружинных подвесах крепятся к основанию шагом не более 1200 мм (Таблица №2). Для предотвращения перегруза периметрального профиля крайний подвес должен отстоять от стен не более чем на 600 мм при весе потолочных изделий до 4,0 кг/м 2 и 450 мм при весе более 4,0 кг/м 2 . Минимальное расстояние каркаса от основания должно быть не менее 120 мм из условия возможности демонтажа плит в период эксплуатации.

В общем случае монтаж подвесного потолка Армстронг производится в следующем порядке:

• — обмер помещения и разбивка основных взаимо перпендикулярных осей;

• — вынос отметок чистого потолка на стены и колонны;

• — разметка потолка от осей помещения в обе стороны для выявления размеров крайних к стенам плит, мест расположения светильников, вентрешеток и других устройств;

• — крепление углового профиля (ПУ-профиль 19/24) на стены и колонны при помощи дюбелей, устанавливаемых через 0,5 м ;

• — крепление подвесов с тягами к базовому потолку посредством анкерных элементов;

• — установка основных Т-профилей 24х38 и выравнивание их в одной плоскости;

• — установка поперечного Т-профиля 24х32 в просечки основного профиля;

• — установка продольного Т-профиля 24х28 в просечки поперечного профиля;

• — укладка плит в ячейки каркаса производится в процессе монтажа каркаса или по его окончании. Укладку выполнять в направлении, указанном стрелками на обратной стороне плит. Плиты, примыкающие к стенам, колоннам и другим конструкциям, обрезать по месту;

• — при необходимости, в процессе монтажа плит, произвести укладку тепло- или звукоизоляционного материала;

• — установка светильников, вентиляционных решеток и т.п. производится в процессе монтажа.

НЕКОТОРЫЕ ТРЕБОВАНИЯ ПРИ МОНТАЖЕ ПОДВЕСНОГО ПОТОЛКА АРМСТРОНГ

Установку потолочных плит производить только после окончания всех строительно-монтажных работ, включая все «мокрые» процессы, а также устройство полов и застекления окон. Система отопления должна работать, чтобы в помещении могла быть обеспечена температура в пределах 15 — 30° С. Относительная влажность воздуха не должна превышать 70%.
Установка массивных светильников, кондиционеров и т.п. должна осуществляться путем подвешивания их на самостоятельные несущие конструкции.
В случае укладки дополнительного слоя тепло- или звукоизоляционного материала поверх плит или установки встроенных светильников, следует увеличить количество подвесов пропорционально увеличению веса потолка.

ТАБЛИЦА №1. ПРОФИЛЬ Т24 И Т15, ИСПОЛЬЗУЕМЫЙ ДЛЯ УСТАНОВКИ ПОДВЕСНОГО ПОТОЛКА

ТАБЛИЦА №2. СХЕМА МОНТАЖА ПОДВЕСНОГО ПОТОЛКА АРМСТРОНГ И НЕКОТОРЫЕ ЭЛЕМЕНТЫ КОНСТРУКЦИИ



Схема сборки подвесного потолка Армстронг
Крепление профиля подвесом при монтаже подвесного потолка, длина подвеса легко изменяется с помощью пружины
Стыковка профиля к стене происходит при помощи углового профиля 19/24
Поперечные профили имеют на концах замок, который при соединении поперечных профилей с несущими обеспечивает прочность конструкции
Поперечные профили вставляют справа друг от друга в прорези несущих профилей и легким усилием вдвигают до упора
Несущие профили имеют надежный замок, позволяющий легко и быстро соединить внахлест два профиля. Форма прорези обеспечивает быструю и аккуратную сборку

Наименование материалов	ед. изм.	расход на кв.метр
		схема 1	схема 2	схема 3
Несущий профиль L=3700 (а)	пог. м	1,68	0,84	0,84
Поперечный профиль L=1200 (b)	пог. м	—	1,68	1,68
Поперечный профиль L=600 (с)	пог. м	1,68	0,84	0,84
Подвес S-3	шт.	2,4	1,2	1,2
Дюбель с полукольцом	шт.	2,4	1,2	1,2
Уголок белый стальной 19/24	пог. м	расход зависит от периметра помещения
Дюбель для крепления уголка к стене	шт.	из расчета 2 дюбеля на 1 пог. м периметра
Потолочная плита	кв.метр	1,0




РЕКОМЕНДАЦИИ ПО МОНТАЖУ ПОДВЕСНОГО ПОТОЛКА АРМСТРОНГ:

Начинать монтаж потолочной системы Armstrong лучше после того как все коммуникации, предназначенные для размещения за фальшпотолком будут уже проложены, т.к. их прокладка после монтажа системы, хотя и возможна, но менее удобна. При выборе подвесной системы следует обратить внимание на вес встроенного оборудования, которое вы планируете разместить в фальшпотолке. Изначально система рассчитана на распределëнную нагрузку от 4 до 6,5 кг/м.кв, но некоторые разновидности подвесных систем позволяют увеличить еë до 7-10 кг/м. кв.

В первую очередь следует разметить горизонталь будущей поверхности фальшпотолка. Для этой цели необходимо поставить на любой стене помещения первую отметку на нужном расстоянии от пола, или существующего потолочного перекрытия таким образом, чтобы монтируемая система закрыла собой все верхние коммуникации и выступы потолочного перекрытия. В случае их отсутствия и при желании разместить поверхность фальшпотолка на минимальном расстоянии от существующего потолочного перекрытия, обязательно следует предварительно измерить высоту всех встроенных аксессуаров, монтируемых в систему и учесть необходимость их размещения при определении минимально возможного расстояния между фальшпотолком и существующим перекрытием.
После установки первой отметки она проецируется на все стены помещения таким образом, чтобы полученные отметки легко было соединить прямой линией при помощи линейки, или какого-либо ровного предмета, способного сыграть еë роль. Чтобы поверхность фальшпотолка не повторила неровности и уклон пола или потолочного перекрытия, проекцию следует осуществлять при помощи водяного уровня — ватерпаса (точнее и удобнее), или достаточно длинного плотницкого уровня (менее точно и удобно), взяв за основу первую отметку, а не откладывая одинаковые расстояния от пола или существующего потолка в разных местах помещения. После того как по всем стенам помещения будет проведена прямая линия, обозначающая горизонтальный уровень будущей поверхности фальшпотолка, можно приступать непосредственно к монтажу системы.

Непосредственно монтаж подвесного потолка начинается с крепления к стенам, вдоль полученной горизонтальной линии, специального L-образного профиля, входящего в комплект системы Armstrong. Для нарезки профиля в нужный размер, лучше пользоваться обычной ножовкой по металлу с мелкими зубьями, а для нарезки угловых соединений применить столярное стусло, или воспользоваться транспортиром. Крепить профиль необходимо так, чтобы он образовывал полку, обращëнную лицевой (окрашенной) стороной вниз. Крепëжные элементы нужно подобрать в соответствии с материалом стены.

Следующим этапом будет монтаж направляющих профилей системы. Все они имеют форму перевëрнутой буквы Т но различаются по длине. Длинный профиль имеет прорези, а короткий заканчивается с обеих сторон небольшими выступами, которые при монтаже вставляются в прорези длинных профилей. В результате образуется решëтка из направляющих профилей с размерами ячейки 600х600 мм, или 600х1200 мм, что зависит от изначально выбранной Вами конфигурации потолка. После сборки решëтка просто заполняется кассетами Armstrong и необходимыми аксессуарами, укладываемыми на образовавшиеся полки. При этом монтаж решëтки лучше начинать от середины помещения, чтобы центральная ячейка приходилась на его центр. В этом случае подрезка крайних ячеек, которые вряд ли точно совпадут с габаритами помещения, будет равномерной и потолок будет выглядеть аккуратней. Навеска направляющих производится на специальной или обычной проволоке (димаетром не менее 2-х мм), или при помощи специальных подвесных элементов, представляющих собой два тонких металлических прутка, пропущенных через отверстия в изогнутой пластине - лепестке. При монтаже системы с помощью проволоки необходимо предварительно выпрямить проволоку с помощью какого-либо механического инструмента для уменьшения степени еë деформации под нагрузкой и делать не менее 3-х петель в местах крепления еë к профилю и потолочному крепежу. В качестве крепëжных элементов для монтажа системы к потолочному перекрытию лучше использовать шурупы с кольцом или крюком вместо головки — чтобы удобнее было крепить к ним проволоку или подвесные элементы. Дюбели для шурупов следует выбирать исходя из материала потолочного перекрытия. Навеску следует начинать с длинных направляющих, последовательно соединяя их короткими. Выравнивание решëтки по горизонтали нужно производить при помощи уровня, после полной еë сборки, подгибая проволоку в или сдвигая лепестки, в зависимости от типа подвески. Через 2-3 дня после того как потолок получит полную нагрузку, выравнивание рекомендуется повторить.

Здесь вы сможете скачать калькулятор расчëта материалов для подвесного потолка

Подвесные системы для потолка типа Армстронг, подсистема армстронг

Каркас подвесного потолка армстронг

Самая важная составляющая подвесного потолка – это каркас. Именно он отвечает за безопасность и надежность всей конструкции.

Огромным плюсом каркаса подвесного потолка является простота его сборки и легкость используемых комплектующих. Ввиду того, что вес подвесной системы для потолка невелик – она может использоваться даже в зданиях с очень большой площадью, таких как выставки, торговые площади, музеи.

Каркас для подвесного потолка Армстронг собирается из профилей, уголка и подвесов.  Профили для потолка Армстронг представляют собой Т-образные рейки, изготовленные из легких материалов: алюминия или оцинкованной стали.  Для соединения профилей подвесного потолка между собой на их концах изготавливаются специальные замки. Существует несколько схем сборки профилей подвесного потолка Армстронг, но чаще всего используется тот, что показан на рисунке.

Монтаж каркаса потолка Армстронг начинается с крепления углового профиля, иногда его называют уголок для потолка.
Далее осуществляется монтаж направляющих: главного несущего профиля длиной 3,7м и поперечных профилей для подвесного потолка 1,2м и 0,6м. К потолку несущие профили для потолка армстронг монтируются на подвесы. Расстояние между подвесами для потолка армстронг должно быть не меньше 120см.
Длина подвеса для подвесного потолка может быть различной в зависимости от того, на какое расстояние должен быть опущен потолок. Как правило, это зависит от количества кабельной и вентиляционной инфраструктуры, а также от удобства монтажа плит. Минимальная длина подвеса 0,5м, при необходимости он может быть уменьшен до нужного размера.
При увеличении нагрузки на подвесной потолок, например при установке светильников, рекомендуется добавить дополнительные подвесы для безопасности.
В итоге получается каркас с размерами квадратных ячеек 60 см на 60 см, в которые очень просто устанавливаются плитки потолочные армстронг.

Расчет комплектующих потолка Армстронг

Расчет комплектующих для монтажа подвесного потолка Армстронг Вы можете выполнить на странице «Калькуляторы» на нашем сайте.
Также, зная площадь и периметр помещения, Вы можете рассчитать количество комплектующих сами, умножив площадь на соответствующие коэффициенты.
Для несущего профиля: 0,24*S
Для профиля поперечного 1,2м : 1,4*S
Для профиля поперечного 0,6м: 1,4*S
Для подвесов: 0,7*S
Для углового профиля: 0,66*P
Обратите внимание, что данные формулы подходят для расчета комплектующих к подвесным потолкам в прямоугольном помещении.
Если же помещение имеет нестандартные параметры, имеет выступы или коридоры, для исключения нехватки уголка и других материалов для подвесного потолка, рекомендуется разбить помещение на прямоугольники и рассчитать для каждого из них количество комплектующих отдельно.
Если у Вас возникают трудности при расчете комплектующих для потолка армстронг, сообщите нашим менеджерам параметры вашего помещения или пришлите нам схему, и мы сами рассчитаем необходимое количество профилей, подвесов и уголков для подвесного потолка.
 Купить необходимое количество комплектующих для подвесного потолка Вы можете в нашей компании по продаже строительных материалов.
На точно такую же систему устанавливаются как гигиенические подвесные потолки, так и кассетные потолки армстронг.

F-5061 Руководство по установке | Напольные покрытия Armstrong для жилых помещений

Глава 1. Обучение установке
Содержит информацию об учебных курсах по установке, планах курсов и программе сертифицированных монтажников Armstrong Flooring.

Глава 2. Начало работы
Описывает общие условия на рабочей площадке, такие как температура, черновые полы и подстилающие слои, а также хранение материалов. Также предоставляет информацию о том, как стать профессиональным установщиком, пройти обучение и безопасно работать.

Глава 3. Основания и подложки
Содержит подробные спецификации рекомендуемых подложек из дерева, бетона, существующих эластичных полов, полимерных заливных полов, металла, керамической плитки, терраццо, мрамора и затирочных материалов. Включает в себя, как проводить испытания сцепления, а также рекомендуемые испытания и допустимые пределы влажности для бетона, чтобы получить упругое напольное покрытие.

Глава 4. Системы укладки
Содержит подробную информацию о системах укладки напольных покрытий Armstrong.Описывает основания, условия работы, укладку, клеи, насечки шпателя и пошаговые инструкции по установке.

Глава 5 — Клеи, затирка шпателем, обработка швов и затирка
Описывает отдельные клеи для напольных покрытий Armstrong и обработку швов. Предоставляет информацию о применении, нормах внесения, рекомендуемых продуктах, свойствах продукта, очистке и удалении.

Глава 6. Планировка и монтаж
Содержит инструкции по компоновке напольного покрытия из эластичных листов и плитки.Описывает методы разметки по образцу, прямой разметки и ручной ножовки для укладки эластичного напольного покрытия.

Глава 7. Швы
Предоставляет информацию о сопоставлении шаблонов. Как сделать углубления в виде надписей, двойных или прямых кромок и стыковых швов. Предоставляет инструкции по покрытию швов для высоких, низких и полуглянцевых полов жилых помещений и ремонту; и подробные инструкции по герметизации швов с помощью S-761 и нагрева.

Узлы сбора конденсата (CCA) | Armstrong International

Armstrong объединяет свои станции с клапанами-ловушками (TVS) с коллекторами в пакете, называемом узлом сбора конденсата (CCA).Эта предварительно упакованная сборка предлагает множество преимуществ — экономию затрат на сборку, гибкость конструкции и сокращение времени на покупку и проектирование. Гарантия на CCA серии TVS 4000 и ловушек с перевернутым ведром составляет три года.

Экономия средств

Эта предварительно собранная концепция обеспечивает огромную экономию за счет сокращения закупок нескольких компонентов, которые требуют дополнительных затрат на контроль заказов на поставку и доставку. Другая экономия включает гораздо меньше рабочего времени для сборки на месте. Эта модульная конструкция корпуса из кованой стали обеспечивает быструю сборку/доставку, снижая общую стоимость проекта.

• Исключает покупку нескольких компонентов
• Снижает затраты на проектирование
• Устраняет громоздкую сборку на месте, поскольку компоненты изготавливаются заранее
• Снижает затраты на доставку и обработку на месте
• Снижает долгосрочные затраты на техническое обслуживание и эксплуатацию
• Защищает с трехлетней гарантией

Гибкость конструкции

Armstrong может соответствовать практически любому конструктивному параметру благодаря выбору сварных или резьбовых соединений. Перевернутые ковшовые, термостатические, термостатические пластинчатые, дисковые или биметаллические конденсатоотводчики могут поставляться с конденсатоотводчиками с двумя болтами любого другого производителя. Если вам требуется особое расположение трубопроводов, компания Armstrong предлагает гибкость в соответствии с вашими потребностями.

• Совместимость с большинством типов конденсатоотводчиков Armstrong
• Совместимость с клапанными станциями TVS 4000 (TVS)
• Размерная согласованность
• Экономия места
• Опция для защиты от замерзания
• Наличие пакета изоляции

Материал

Корпус коллектора: кованая сталь ASTM A105

Дополнительный пакет защиты от замерзания (CCAF)

Узел коллектора для более эффективного возврата конденсата имеет еще одно преимущество — защиту от замерзания.Инновационная конструкция коллектора Armstrong фактически служит тепловой станцией, нагревая один или несколько конденсатоотводчиков, если подача пара к конденсатоотводчикам прерывается или перекрывается.

Защита обеспечивается до тех пор, пока один из сифонов продолжает сбрасывать воду в коллектор. Внутренняя сифонная трубка манифольда создает водяной затвор, который удерживает пар мгновенного испарения из разряда ловушки. Это позволяет лучистому теплу защитить запорные конденсатоотводчики от замерзания.

Дополнительный блок клапанов защиты от замерзания измеряет температуру конденсата.Когда это устройство открывается, оно сливает конденсат из узла коллектора, тем самым обеспечивая дополнительную защиту от замерзания.

Съемный пакет изоляции

Съемный пакет изоляции доступен для всех паровых и конденсатных коллекторов. В упаковке:

• Недорогой
• Быстро устанавливается
• Съемный для обслуживания
• Многоразовый после технического обслуживания
• Всепогодный
• Предназначен для покрытия всех элементов коллектора
• Прочный и долговечный

Armstrong 816023MF-001, Уплотнительный подшипник в сборе, необслуживаемая конструкция, для Armstrong S-35 и B&G 2 Series

Armstrong 816023MF-001, Уплотнительный подшипник в сборе, необслуживаемая конструкция, для Armstrong S-35 и B&G 2 Series

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

• Домой
• Armstrong 816023MF-001, Подшипниковый узел с уплотнением, не требующая обслуживания конструкция, для Armstrong S-35 и B&G 2-дюймовой серии

Артикул № : 816023MF-001

Торговая марка : Армстронг

266 долларов.01

Позвоните в отдел продаж!

Насосная головка Inspector и наши представители по обслуживанию клиентов доступны

---

Пн-пт с 7:30 до 17:00 по восточному поясному времени

Звоните по бесплатному номеру: 800-429-0800
«Спросите инспектора PumpHead» MAP («Минимальная объявленная цена»)

---

Некоторые производители требуют, чтобы интернет-магазины отображали цену на уровне или выше, установленном производителем MAP («Минимальная объявленная цена»).

Поскольку наша цена на этот товар ниже MAP, производитель не позволяет нам отображать нашу самую низкую цену, пока вы не поместите товар в корзину. Это позволяет нам продолжать предлагать самые низкие цены, оставаясь при этом в соответствии с политикой производителей продукции.

Этот процесс не требует покупки товара — при необходимости его можно легко удалить из корзины.

---

Пн-Пт с 7:00 до 18:00 по восточному стандартному времени
Сб с 8:00 до 16:30 по восточному стандартному времени


Бесплатный звонок: 800-429-0800
«Спросите инспектора PumpHead»

ХАРАКТЕРИСТИКИ

Армстронг 816023MF-001

Необслуживаемый подшипник с уплотнением № 2-3 без рабочего колеса для циркуляционных насосов Armstrong серии S-35 и Bell & Gossett 2 дюйма.

Спецификации по этому изделию см. в руководствах.

Позвоните в наш отдел продаж для получения помощи, ценовых предложений, доступности и размещения заказа

Насосная головка Inspector и представители нашей службы поддержки доступны

---

с понедельника по пятницу с 7:30 до 17:00 по восточному поясному времени

Позвоните по бесплатному номеру: 800-429-0800

«Спросите инспектора PumpHead»

* Примечание: Изображение является иллюстративным и может не отражать фактический продукт.*


Загрузка. ..

Страница не найдена | Shortys HVAC Supplies

О нас

Добро пожаловать в компанию Shortys HVAC Supplies. Мы находимся на юго-западной стороне Индианаполиса, штат Индиана. Нашей целью является предоставление запасных частей производителя оригинального оборудования для ремонта и технического обслуживания печей, кондиционеров, вентиляционных систем и насосов населению, а также подрядчикам и обслуживающему персоналу коммерческих зданий.

---

Мы продаем новые детали OEM для большинства производителей, таких как Carrier, Bryant, Payne, Lennox, Armstrong Aire, Ducane, Trane, American Standard, Heil, Tempstar, Nordyne, Goodman, Rheem, Ruud, York, Coleman, Modine, Reznor, Armstrong Pumps, насосы Bell and Gossett, Weil McLain, Lochinvar, McDonnell Miller, Hoffman Specialties, Manitowoc, Scottsman, и мы прилагаем все усилия, чтобы вы получили правильную деталь для своего применения.

---

Позвоните нам и сообщите информацию с паспортной таблички вашего оборудования, и мы сделаем все возможное, чтобы помочь. С нами можно связаться по местному номеру телефона 317-821-8770, бесплатному номеру 877-821-8770 или по факсу 317-821-8772. Наш физический адрес: 7720 S Mooresville Rd в Западном Ньютоне, IN 46183. Часы работы: 8-5 EST M-F. Перед выполнением ремонта ознакомьтесь с инструкциями производителя и соблюдайте все меры предосторожности. Неправильный ремонт может привести к повреждению оборудования, травмам или смерти. Если вы не уверены в своих силах, позвоните в профессиональную компанию.

Возврат и возврат

Возвращаемые товары должны быть в оригинальной упаковке и в новом состоянии.Мы не несем ответственности за обратную доставку. Их необходимо вернуть в течение 30 дней с даты покупки. Любые возвраты по истечении 30 дней не принимаются. Возвраты обрабатываются в течение 4-7 дней и возвращаются на использованную карту. 25% плата за пополнение запасов будет вычтена из первоначальной покупной цены. Если элемент был установлен или изменен каким-либо образом, возврат средств не производится. Если вы получили поврежденный товар, сообщите нам об этом как можно скорее, чтобы мы могли вам помочь.

Стоимость доставки только для континентальной части США.Пожалуйста, свяжитесь с нами, чтобы узнать тарифы в Канаду перед заказом.




Продукция Armstrong для укладки и обслуживания

Самое продаваемое чистящее средство Armstrong Once n Done, не требующее смывания, обеспечивает безупречную чистоту полов Armstrong Residential LVT, Resilient и керамических полов. Старые виниловые полы Armstrong Residential выиграют от покрытий Satinkeeper или Shinekeeper Flooring Finishing для сохранения блеска. Для полов, ранее покрытых Pattern Plus Shine, продукт-заменитель Armstrong Shinekeeper, одобренный для полов Hartco с акриловой пропиткой.

1877FloorGuy предлагает установку, техническое обслуживание и аксессуары Armstrong Flooring IMA, включая продукты Armstrong Flooring Strong System, такие как S-462 Seal Strong для смягчения влаги и S-466 Patch Strong. Самые продаваемые коммерческие продукты Armstrong для технического обслуживания включают нейтральное чистящее средство для полов Armstrong S-485 и специальный полироль для полов SDT S-392 для полов, рассеивающих статическое электричество.

Средства по уходу за полами из твердой древесины и ламината Armstrong больше не выпускаются под торговой маркой Armstrong.Деревянный или ламинатный пол Armstrong следует очищать и поддерживать в чистоте с помощью средств по уходу за полом из твердой древесины и ламината Bruce.

Сверяйтесь со специальными инструкциями по уходу за полом Armstrong по очистке и уходу, чтобы легче было найти продукты для повседневного и периодического ухода за полом. Средства Armstrong Strong System для обработки основания и клеи включают в себя выравнивающие составы, систему защиты от влаги и клеи для напольных покрытий, рекомендуемые для подготовки и укладки пола.

В дополнение к правильно подобранным средствам по уходу за полами для поддержания ваших полов Armstrong в наилучшем состоянии требуется профилактический уход с использованием защитных накладок на ножки стула, ковриков у входной двери и регулярной уборки или уборки пылесосом.На стулья, столы и другую тяжелую мебель надевайте войлочные накладки на ножки стульев. Придверные коврики с неокрашивающей спинкой — лучший вариант для полов из листового винила и LVT. Эффективное сочетание профилактических мер, рекомендованных компанией Armstrong Flooring, поможет предотвратить появление поверхностных царапин на полу, которые со временем могут сделать внешний вид вашего пола Armstrong тусклым. Этот набор профилактических мер эффективен для любого пола Armstrong — LVT, листового винила, резины, линолеума, в доме или бизнес-центре, чтобы он не выглядел изношенным.

Армстронг побеждает на выборах в 75-й округ Ассамблеи | Последние новости

Пресс-релиз

РАЙС-ЛЕЙК, Висконсин. Прошлой ночью Дэвид Армстронг (Райс-Лейк) объявил о победе в 75-м избирательном округе. Место освобождает член палаты представителей Ромейн Куинн (Р-Кэмерон), который решил не баллотироваться на переизбрание после трех сроков в Государственном собрании.

Армстронг опубликовал следующее заявление: «Во-первых, для меня большая честь быть избранным избирателями 75-го избирательного округа, чтобы представлять их в Законодательном собрании. Большое спасибо тем, кто доверился мне. Спасибо члену палаты представителей Ромейн Куинн, который был отличным наставником на протяжении всего этого процесса и очень помог этой кампании. У меня есть большие дела, и я присоединяюсь к людям 75-го округа, чтобы поблагодарить вас за вашу службу нашему штату. И последнее, но не менее важное: спасибо моей семье. Моя жена Джанелл, наши дети и внуки все это время поддерживали меня, и я не смог бы сделать это без их любви и поддержки.

«Я не могу дождаться, чтобы добраться до Мэдисона, чтобы представить наши ценности Северо-Западного Висконсина Законодательному собранию.Я не могу дождаться, чтобы приступить к работе, чтобы гарантировать, что наш образ жизни защищен, и эта часть государства получит свой кусок пирога. Я с нетерпением жду совместной работы с моими коллегами по обе стороны прохода, чтобы вернуть нашу экономику в нужное русло, вернуть людей к работе и найти способы предоставить доступное жилье для рабочей силы в тех районах штата, которые в нем нуждаются. Мой опыт в области экономического развития дает мне уникальную квалификацию для достижения этих целей, и именно это я и планирую делать.

«Я призываю своих избирателей обращаться в мой офис в любое время, и я сделаю все возможное, чтобы помочь вам и представлять ваши интересы.А теперь приступим к работе!»

Избранный представитель Армстронг будет официально открыт на церемонии в Капитолии штата в Мэдисоне 4 января 2021 года. Церемония инаугурации в округе будет объявлена ​​​​в ближайшие недели и состоится в округе Бэррон.

75-й округ Ассамблеи состоит из частей округов Бэррон, Бернетт, Данн, Полк, Санта-Крус и Уошберн

---

Поделиться этой статьей

Включает в себя:

• (1) — Уборка Pilot (R42495-001) — Лист инструкции (69-0708-04)
4 Технические характеристики:
• Длина воспламенителя: 3/4
• Длина датчика: 1 «
• Кронштейн Длина: 2″
• Длина свинца: 25 «

Страна происхождения: Mexico

Заменяет Номера старых союзников Armstrong:

Другие номера деталей:

1PR42495-001, R42495-001, 62551, 12344, пилотная горелка, air easy, johnson, Johnson Air Ease, пилотная сборка, Q3400A1016, 1925,

Подходит для Allied, Armstrong, Concord, Ducane, Magic Chef и Magic Модели: (Нажмите Ctrl + F, чтобы найти номер модели ниже, если у вас есть какие-либо вопросы Call 734-326-3900 для получения дополнительной информации)

GC93A045D10 1 GC93A045D12 1 GC93A067D14 1 GC93A067D20 1 GC93A067ND20 1 GC93A090D14 1 GC93A090D20 1 GC93A112D20 1 GCH80B050D12 1 GCH80B050D 12L, GCH80B075D14 1 GCH80B075D14L 1 GCH80B100D14 1 GCH80B100D14L 1 GCH80B100D20 1 GCH80B100D20L 1 GCH80B125D20 1 GCH80B125D20L 1 GCH80B150D20 1 GCH80B150D20L, GCJ050D10 3 4 GCJ050D10L 2 3 GCJ050D14 3 4 GCJ050D14L 2 3 GCJ075D10 3 4 GCJ075D10L 2 3 GCJ075D14 3 4 GCJ075D14L 2 3 GCJ100D12 3 4 GCJ100D12L , GCJ100D14 3 4 GCJ100D14L 2 3 GCJ100D20 3 4 GCJ100D20L 2 3 GCJ125D16 3 4 GCJ125D20 3 4 GCJ125D20L 2 3 GCJ150D20 3 4 GCJ150D20L 2 3 GCK050D10, GCK050D12 3 GCK075D14 3 GCK075D20 3 GCK100D14 3 GCK100D20 3 GCK125D20 3 GH90A050D12 1 GH90A075D14 1 GH90A100D14 1 GH90A100D20, GH90A125D20 1 GHJ045D10F 2E GHJ045D14F 2E GHJ050D10 2 3 4 GHJ050D10L 2 3 4 GHJ050D14 2 3 4 GHJ050D14L 2 3 4 GHJ050ND12 3 GHJ068D09F 2E GHJ068D14F, GHJ068D16F 2E GHJ075D09 2 3 4 GHJ075D09L 2 3 4 GHJ075D14 2 3 4 GHJ075D14L 2 3 4 GHJ075D16 2 3 4 GHJ075D16L 2 3 4 GHJ075ND16 1 3 4 GHJ075ND16L 1 3 GHJ095ND16L 1 3 GHJ090D14F, GHJ090D20F 2E GHJ100D14 2 3 4 GHJ100D14L 2 3 4 GHJ100D20 2 3 4 GHJ100D20L 2 3 4 GHJ112D20F 2E GHJ125D20 2 3 4 GHJ125D20L 2 3 4 GU93A045D10 2 3 GU93A045D12

Если у вас есть какие-либо вопросы или вы хотите подтвердить установку детали, позвоните нам по телефону (734) 326-3900 и поговорите с одним из наших технических специалистов.
