Саморезы по металлу: размеры, вес, технические характеристики

Особенностью строения саморезов по металлу является наличие у данного вида крепёжных изделий остроконечного наконечника или наконечника со сверлом и основания с резьбой мелкого шага. Саморезы по металлу делятся в зависимости от их назначения, а точнее от свойств и размеров прикрепляемого к металлическим конструкциям материала, а также от толщины металла самой конструкции. Выделяют следующие основные виды саморезов по металлу:

кровельные;
для крепления гипсокартонных листов к металлопрофилю;
для крепления гипсоволоконных плит;
для крепления металлических профилей;
для крепления листов металла толщиной до 0,9 мм;
для крепления листов металла толщиной до 2,0 мм.

Размеры и характеристики саморезов из пунктов 1, 2, 3, 4 можно узнать, перейдя по соответствующей ссылке, а характеристики и размеры остальных описаны ниже по тексту.

Саморезы для крепления листового металла толщиной до 0,9 мм с пресс-шайбой и острым наконечником

Эти саморезы применяются при монтаже листов металла толщиной до 0,9 мм к металлическим конструкциям, а также конструкциям из пластиков. Головка, усиленная пресс-шайбой, обеспечивает надёжный прижим материала к основе, а оцинкованное покрытие допускает применение изделий, как для внутренних, так и для наружных работ. Головки таких саморезов, оснащенные пресс-шайбой, могут быть окрашены порошковой краской в любой цвет по таблице RAL.

При увеличении толщины монтируемого листа либо увеличения толщины материала конструкции свыше 0,9 мм требуется предварительное сверление точек монтажа.

полукруглая с пресс-шайбой
Philips №2
мелкий шаг
острый
Сталь С1018
оцинкованный
Саморез предназначен для монтажа листового материала к металлической или пластиковой основе толщиной до 0,9мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов.

Таблица 1. Технические характеристики, размеры и вес саморезов по металлу с острым наконечником

4,2×13	13,0	7,1	10,6 — 11,4	3,2	4,05 — 4,3	550	240 — 450	4,5	2500	1,66
4,2×14	14,0									1,73
4,2×16	16,0									1,89
4,2×19	19,0									2,04
4,2×25	25,0									2,45
4,2×32	32,0									2,87
4,2×41	41,0									3,60
4,2×48	48,0									3,78
4,2×51	51,0									3,87

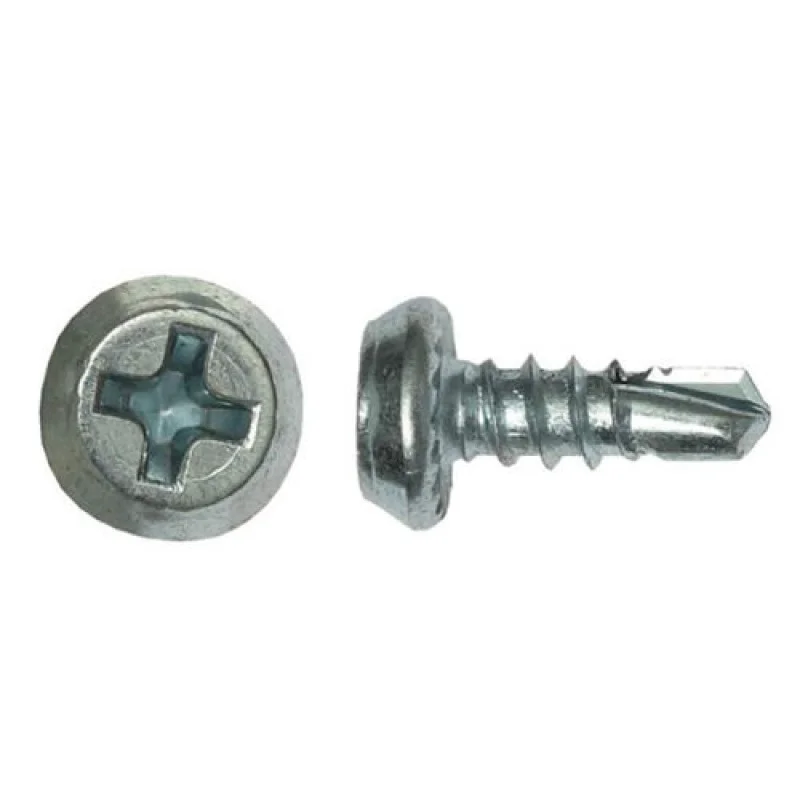

Саморезы для крепления металлических листов толщиной до 2,0 мм с пресс-шайбой и наконечником со сверлом

Эти саморезы применяются для крепления листов толщиной до 2,0 мм к металлическим конструкциям и конструкциям из пластмасс.

Форма головки с пресс-шайбой и оцинкованное покрытие, как и у саморезов с острым наконечником, также обеспечивают хороший прижим материала с возможным применением изделий для внутренних и наружных работ. Головка и пресс-шайба саморезов со сверлом тоже могут быть окрашены в любые цвета по таблице RAL.

При увеличении толщины монтируемого листа либо увеличения толщины материала конструкции свыше 2,0 мм требуется предварительное сверление точек монтажа.

полукруглая с пресс-шайбой
Philips №2
мелкий шаг
сверло №2
Сталь С1018
оцинкованный
Саморез предназначен для монтажа листового материала к металлической либо пластиковой основе толщиной до 2,0 мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов.

Таблица 2. Технические характеристики, основные размеры и вес саморезов со сверлом

4,2×13	13,0	7,1	10,6 — 11,4	3,2	4,08 — 4,22	4,5-5,8	3,35-3,5	560	270 — 425	4,5	2500	1,85
4,2×14	14,0											1,87
4,2×16	16,0											2,05
4,2×19	19,0											2,26
4,2×25	25,0											2,61
4,2×32	32,0											3,05
4,2×41	41,0											3,71
4,2×51	51,0											4,10

Саморезы по металлу

Саморезы по металлу

кровельные;
для крепления гипсокартонных листов к металлопрофилю;
для крепления гипсоволоконных плит;
для крепления металлических профилей;
для крепления листов металла толщиной до 0,9 мм;
для крепления листов металла толщиной до 2,0 мм.

Саморезы для крепления листового металла толщиной до 0,9 мм с пресс-шайбой и острым наконечником

Эти саморезы применяются при монтаже листов металла толщиной до 0,9 мм к металлическим конструкциям, а также конструкциям из пластиков.

Головка, усиленная пресс-шайбой, обеспечивает надёжный прижим материала к основе, а оцинкованное покрытие допускает применение изделий, как для внутренних, так и для наружных работ. Головки таких саморезов, оснащенные пресс-шайбой, могут быть окрашены порошковой краской в любой цвет по таблице RAL.

Головка:	полукруглая с пресс-шайбой
Шлиц:	Philips №2
Резьба:	мелкий шаг
Наконечник:	острый
Материал:	Сталь С1018
Покрытие:	оцинкованный
Саморез предназначен для монтажа листового материала к металлической или пластиковой основе толщиной до 0,9мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов.

Таблица 1. Технические характеристики, размеры и вес саморезов по металлу с острым наконечником

Обозначение	L длина, мм	Диам. головки, мм	Диам. пресс- шайбы, мм	Внутр. диаметр основания, мм	Внешний диаметр основания, мм	Твердость поверхности, HV	Твёрдость сердцевины, HV	Мин. разруш. момент, Н•м	Скорость завинчивания, об/мин	Вес 1000 шт. , кг
4,2×13	13,0	7,1	10,6 — 11,4	3,2	4,05 — 4,3	550	240 — 450	4,5	2500	1,66
4,2×14	14,0									1,73
4,2×16	16,0									1,89
4,2×19	19,0									2,04
4,2×25	25,0									2,45
4,2×32	32,0									2,87
4,2×41	41,0									3,60
4,2×48	48,0									3,78
4,2×51	51,0									3,87

Саморезы для крепления металлических листов толщиной до 2,0 мм с пресс-шайбой и наконечником со сверлом

Эти саморезы применяются для крепления листов толщиной до 2,0 мм к металлическим конструкциям и конструкциям из пластмасс. Форма головки с пресс-шайбой и оцинкованное покрытие, как и у саморезов с острым наконечником, также обеспечивают хороший прижим материала с возможным применением изделий для внутренних и наружных работ. Головка и пресс-шайба саморезов со сверлом тоже могут быть окрашены в любые цвета по таблице RAL.

Головка:	полукруглая с пресс-шайбой
Шлиц:	Philips №2
Резьба:	мелкий шаг
Наконечник:	сверло №2
Материал:	Сталь С1018
Покрытие:	оцинкованный
Саморез предназначен для монтажа листового материала к металлической либо пластиковой основе толщиной до 2,0 мм. Полукруглая головка с пресс-шайбой предназначена для более плотной фиксации скрепляемых материалов.

Таблица 2. Технические характеристики, основные размеры и вес саморезов со сверлом

Обозначение	L длина, мм	Диам. головки, мм	Диам. пресс- шайбы, мм	Внутр. диаметр основания, мм	Внешний диаметр основания, мм	Длина сверла, мм	Диам. сверла, мм	Твердость поверхн., HV	Твёрдость сердцев., HV	Мин. разруш. момент, Н•м	Скорость завинчивания, об/мин	Вес 1000 шт. , кг
4,2×13	13,0	7,1	10,6 — 11,4	3,2	4,08 — 4,22	4,5-5,8	3,35-3,5	560	270 — 425	4,5	2500	1,85
4,2×14	14,0											1,87
4,2×16	16,0											2,05
4,2×19	19,0											2,26
4,2×25	25,0											2,61
4,2×32	32,0											3,05
4,2×41	41,0											3,71
4,2×51	51,0											4,10

Размеры кровельных саморезов — какие нужно использовать при монтаже кровли |

Время прочтения статьи: 15 минут

Автор статьи: pkmetiz. ru

Кровельный саморез — вид крепежных элементов, применяемых при монтаже кровли из профнастила, металлочерепицы, ондулина, шифера и других современных материалов. С помощью этих метизов обеспечивается крепление материала кровельного покрытия к обрешетке. Саморезы этого типа работают в жестких условиях — под постоянным воздействием атмосферных факторов, агрессивных веществ. Поэтому к их качеству предъявляются повышенные требования.

Конструкция кровельного самореза состоит из следующих элементов:

головка шестигранной формы или со шлицами под отвертку, усиленная пресс-шайбой;
прокладка из эластомера для уплотнения зоны соединения, соединенная с шайбой;
стержень с резьбой;
наконечник в виде бура для вкручивания без предварительного сверления.

Такая конструкция позволяет крепежной детали надежно и жестко фиксировать листовой кровельный материал на обрешетке. При этом не допускается его повреждение или деформация, сохраняется герметичность узла соединения.

Для качественного монтажа важно правильно подобрать размеры кровельных саморезов в зависимости от особенностей конструкции кровли, типа настилаемого покрытия, условия выполнения монтажных работ.

Разновидности кровельных саморезов

Саморезы для монтажа кровельных покрытий делятся на ряд разновидностей. Они классифицируются по ряду основных признаков, в том числе:

Выполняемая функция. Для крепления обрешетки к стропилам конструкции кровли, для крепления листовых кровельных материалов к обрешетке.
Форма головки. С шестигранной головкой под гаечный ключ, с круглой головкой со шлицами под крестовую отвертку.
Материал основания. Саморезы для работы по дереву и по металлу.
Материал метизов. Из углеродистой или из нержавеющей стали.

Наиболее распространенным видом кровельных саморезов являются метизы с шестигранной головкой. Крепеж из нержавеющей стали из-за более высокой цены применяется реже. Самонарезающие шурупы из углеродистой стали обязательно имеют цинковое покрытие, которое обеспечивает базовую защиту от коррозии. Качественная оцинковка позволяет использовать метизы под открытым небом с обеспечением высокой надежности и длительного срока службы. Кроме этого, часто применяется полимерное покрытие шляпки и пресс-шайбы кровельных саморезов. Это не только дает усиленную защиту от коррозии, но и позволяет подобрать крепеж под цвет материала кровли. Ведущие производители используют для окрашивания саморезов высококачественное полимерное покрытие с повышенной стойкостью к ультрафиолету. Благодаря этому, краска не выцветает на солнце, и крепеж не меняет цвет в течение всего срока эксплуатации.

Характеристики кровельных саморезов обеспечивают максимально надежный и удобный монтаж. Сверловой наконечник позволяет легко вкручивать крепежный элемент без предварительного сверления и с минимальным повреждением материала. Резьба по всей длине стержня обеспечивает надежную фиксацию. Форма головки позволяет выполнять монтаж как вручную, так и с помощью шуруповерта со специальной насадкой.

С помощью уплотнительной прокладке из эластомера монтажное отверстие уплотняется при закручивании метиза. Это исключает попадание воды в подкровельное пространство. Кроме этого, эластичная прокладка защищает материал настила от повреждения при плотном закручивании самореза, помогает сохранять жесткость соединения весь срок службы. Она обеспечивает необходимую амортизацию при воздействии ветровых нагрузок.

Советы по выбору кровельных саморезов

Надежность кровельных саморезов имеет определяющее значение для долговечности кровли. Преждевременный износ крепежа приводит к повреждениям и нарушению прочности покрытия. Поэтому перед настилом кровли необходимо выбрать качественные метизы, рассчитанные на многолетнюю эксплуатацию. В этом помогут следующие рекомендации:

На шляпке метиза должно стоять клеймо производителя. Такие отметки ставят все ведущие профильные бренды. Если такого знака нет, вы имеете дело с продукцией безымянного производителя, которая, скорее всего, сделана из низкокачественной стали.
Рекомендованный слой цинкового покрытия должен быть толщиной не менее 12 мкм. Посмотреть этот показатель можно на упаковке к метизам.
Рекомендованная толщина прокладки — не менее 2 мм.
Прокладка должна быть потно прикреплена к шайбе, не отслаиваться при контрольном сгибании шайбы плоскогубцами.
Цветное полимерное покрытие при сгибании шайбы плоскогубцами должно сохранять целостность.

Рекомендуется покупать метизы известных торговых марок. При более высокой стоимости они прослужат намного дольше по сравнению с дешевыми саморезами неизвестных производителей и итоговые расходы на покупку крепежных элементов многократно окупятся.

Помимо качества, при выборе метизов нужно учитывать форму и размеры кровельных саморезов по металлу и дереву.

Форма

Форма метиза определяет удобство его монтажа и область применения. Поэтому рекомендуется внимательно посмотреть на чертеж кровельных саморезов.

В частности, большое значение имеет форма шляпки крепежной детали. Наиболее удобна в работе шестигранная головка. Она, как правило, изготавливается под насадку 8 мм или 10 мм. Шестигранная форма обеспечивает удобное и быстрое закручивание крепежа при помощи шуруповёрта без перекосов, исключается срыв и «слизывание» шлицов. Поэтому метизы с шестигранной шляпкой используются в монтаже кровли чаще всего. Самонарезающие шурупы под отвертку рекомендуется использовать для выполнения монтажа на тех участках, где важна минимальная высота шляпки.

По форме кровельных саморезов также можно определить их назначение — по дереву или по металлу. Ключевое отличие самонарезающих шурупов по металлу состоит в более длинном сверле, диаметр которого практически соответствует диаметру стержня. Кроме этого, саморезы для работы с металлом отличаются мелким шагом резьбы.

Важно приобретать крепежные элементы соответствующего типа. Распространенной ошибкой считается мнение, что кровельный саморез по металлу подойдет и для работы по дереву. В действительности из-за увеличенного сверла он сделает в мягкой древесине слишком большое отверстие, что не даст плотного зацепления резьбовой части. С другой стороны, маленькой сверло крепежа по дереву создать серьезные затруднения при закручивании в металл, а увеличенный шаг резьбы не обеспечит надежного зацепления.

Размеры и длина кровельных саморезов

Не менее важно и то, какие размеры кровельных саморезов использовать для монтажа покрытия крыши. Рекомендованные габариты крепежных элементов также зависят от типа материала основы (дерево или металл), а также от места установки и особенностей конструкции кровли. От габаритов детали зависит уровень допустимых рабочих нагрузок, определяется, сколько весит кровельный саморез, а также цена крепежа.

Самонарезающие шурупы для работы по дереву в соответствии с ГОСТ выпускаются с одним диаметром — 4,8 мм. Их длина может составлять 29, 35, 38, 50, 60, 65, 70 и 80 мм. Этот размер напрямую определяет место возможной установки метизов. Так при длине кровельных саморезов больше 60 мм их используют для крепления шифера, ондулина и других волнообразных материалов с установкой в верхней точке гребня волны. Менее длинные крепежные детали подходят для монтажа плоских или низкопрофильных кровельных материалов, например, фальцевой кровли, металлочерепицы, профнастила.

Кровельные саморезы, предназначенные для работы по металлу, выпускают в трех вариантах типоразмера по диаметру — 4,8 мм, 5,5 мм и 6,3 мм. Детали диаметром 4,8 мм и 5,5 мм производят длиной от 16 мм до 80 мм. Саморезы диаметром 6,3 мм могут иметь длину в пределах от 19 мм до 150 мм. От размера крепежа также зависит область применения. Наиболее универсальными являются саморезы средней длины — в пределах 29–80 мм. Короткие самонарезающие шурупы (до 29 мм) применяют для выполнения соединений при плотном прилегании металлических поверхностей друг к другу, например, для крепления фальцевой кровли к стальному профилю обрешетки. Саморезы длиннее 80 мм используют для крепления кровельного материала к конструкции многослойной обрешетки.

Таблица размеров кровельных саморезов:

Типоразмер самореза	Внешний диаметр, мм	Диаметр сверла, мм	Длина сверла, мм	Диаметр пресс-шайбы, мм	Толщина пресс-шайбы, мм	Толщина прокладки, мм	Вес 1000 единиц, кг
4,8×19	4,62-4,8	3,9	5,5-6	13,8-14,2	0,8-0,9	2,8-3,2	3,1
4,8×25	4,62-4,8	3,9	5,5-6	13,8-14,2	0,8-0,9	2,8-3,2	3,7
4,8×32	4,62-4,8	3,9	5,5-6	13,8-14,2	0,8-0,9	2,8-3,2	4,2
4,8×38	4,62-4,8	3,9	5,5-6	13,8-14,2	0,8-0,9	2,8-3,2	4,8
4,8×50	4,62-4,8	3,9	5,5-6	13,8-14,2	0,8-0,9	2,8-3,2	5,8
5,5×25	5,28-5,46	4,55-4,7	7,5-9	13,8-14,2	0,8-0,9	2,8-3,2	6,33
5,5×32	5,28-5,46	4,55-4,7	7,5-9	13,8-14,2	0,8-0,9	2,8-3,2	7,55
5,5×38	5,28-5,46	4,55-4,7	7,5-9	13,8-14,2	0,8-0,9	2,8-3,2	7,84
5,5×50	5,28-5,46	4,55-4,7	7,5-9	13,8-14,2	0,8-0,9	2,8-3,2	8,4
6,3×25	6,05-6,25	5,4-5,55	8-9,5	13,8-14,2	0,8-0,9	2,8-3,2	9,45
6,3×32	6,05-6,25	5,4-5,55	8-9,5	13,8-14,2	0,8-0,9	2,8-3,2	9,5
6,3×38	6,05-6,25	5,4-5,55	8-9,5	13,8-14,2	0,8-0,9	2,8-3,2	10,45

Расчёт необходимого количества саморезов

Чтобы обеспечить достаточный запас крепежных элементов для непрерывного выполнения монтажных работ и не купить значительное число лишних метизов, важно правильно рассчитать необходимое количество кровельных саморезов.

При расчете числа саморезов, например, для монтажа металлочерепицы, необходимо учитывать следующие технологические требования:

Крепление листа металлочерепицы по нижнему краю выполняется через 1 волну в подошву.
Листы следующего ряда крепятся через волну в шахматном порядке. Если принимать больший шаг металлочерепица буде вибрировать под действием ветровых нагрузок, что приведет к повышенному шуму и постепенной деформации листов.
Крепление нахлеста выполняется по гребню каждой волны.
На торцевой планке крепление листов выполняется с интервалом 50–60 см.
Для монтажа листов металлочерепицы к коньковой планке используются специальные коньковые саморезы, которые устанавливаются через одну волну.

Способ монтажа кровельных саморезов через одну волну подходит для всех кровельных материалов.

При расчете количества крепежных элементов также нужно учитывать ширину прогонов, форму и угол наклона кровельных скатов. Кроме этого, учитывается необходимость монтажа доборных элементов кровли.
Количество необходимых крепежных элементов также зависит от профиля кровельных листов. Среднее число саморезов для крепления, как правило, указывается в инструкции производителя к кровельному материалу. Также производитель обычно указывает рекомендованную схему расположения крепежа. Кроме этого, в инструкции могут приводиться рекомендации по подбору крепежных деталей.

Для ориентировочного расчета потребности в кровельных саморезах можно принимать средние значения. Так, на квадратный метр металлочерепицы в среднем необходимо 3–4 самореза по дереву средней длины или 2–3 коротких саморезов по металлу. На один погонный метр длины доборных кровельных элементов необходимо порядка 10 единиц крепежа.

Средний расход кровельных саморезов по дереву для монтажа настила из шифера составляет 2–4 единицы на 1 квадратный метр.

Данные цифры среднего расхода крепежных элементов для монтажа кровельного покрытия являются ориентировочные. Точный расчет проводится индивидуально для каждого конкретного объекта с учетом технических и архитектурных параметров, конструкции обрешетки. К полученному расчетному числу необходимых кровельных саморезов рекомендуется взять запас 5-10%. Это позволит закупить крепежные детали с учетом возможной ошибки в расчетах, а также с учетом потери самонарезающих шурупов во время монтажных работ.

описание видов, размеры и маркировка

В данной статье рассматриваются особенности конструкции, варианты термообработки, сфера применения, таблица размеров и технические характеристики саморезов по дереву. Кроме того, в соответствующих разделах, можно найти рекомендации по выбору крепежных изделий.

Особенности элементов крепления

Следует отметить, что кровельные саморезы по металлу со сверлом, размеры которых подбираются отдельно для каждого вида работ, имеют разные эксплуатационные свойства. Приспособления используются при необходимости скрепления деталей из материалов разного вида (металл и древесина).

Саморезы со сверлом обычной конструкции имеет одну режущую кромку, расположенную по длине тела метиза. Технологический процесс предусматривает вкручивание элемента в предварительно подготовленное отверстие, установка метиза осуществляется с помощью специального приспособления — биты для саморезов.

Выбирая стальной саморез кровельный, размеры которого зависят от толщины материала и деревянной обрешетки, внимание следует уделить на защитное покрытие изделия. Срок службы метиза обеспечивает оцинковка горячим способом, защитный слой увеличивает сопротивление металла к ржавлению от воздействия атмосферных осадков, тем самым увеличивая эксплуатационный период метиза в среднем до 5 лет.

Технологии до появления саморезов

До того как саморезы поступили в продажу, процесс крепления обычными шурупами выглядел следующим образом:

Высверливалось отверстие.
Вкручивался шуруп, но только до половины. (Если вкрутить шуруп до конца, то вы непременно сорвете шлиц, и выкрутить его не удастся.)
Далее вкручивался второй шуруп до конца и также выкручивался.
Затем вкручивался третий, конечный шуруп.

Данная технология крепления неприемлема для современных требований к скорости монтажных работ.

Появление саморезов уменьшило временные затраты, повысило экономичность и качество работ. На данный момент рынок перенасыщен различными крепежными решениями и в данной статье мы подробно рассмотрим основные виды и специфику крепежей.

Оцинкованные металл-металл 4,мм. с прессшайбой

Самые распространенные саморезы по металлу. Как ясно из названия – используются для прикручивания металла к металлу. Если быть более точным, для прикручивания тонкого (не более 0,9 мм.) листового материала к такому же тонкому металлическому основанию. Это если без предварительного сверления, при сверлении толщина стягиваемых листов может значительно увеличиваться.

Эти саморезы выпускаются как со сверлом, так и без. Длинна от 13 мм. (“клопы”) до 51 мм. Резьба с мелким шагом способствует хорошей фиксации в листовом металле, а также неплохо держится в не слишком рыхлом дереве и пластике. Стандартно, изделия без сверла предназначены для крепления в металл до 0,9 мм., укоплектованные сверлом на наконечнике – до 2 мм.

Несмотря на то, что изделия со сверлом по немецким стандартам DIN предназначены для закручивания в металл до 2 мм. без предварительного сверления – по факту часто ломаются при закручивании. Возможно здесь все зависит от качества саморезов и от конкретного производителя, однако для металлов толще 1,5 мм. я настоятельно рекомендую предварительно сверлить отверстие сверлом, подробнее об этом ниже.

Хочется также заметить, что для крепления в металлах тоньше 1 мм. саморезы с наконечником-сверлом лучше не использовать. В тонком металле данный саморез держит слабо. Как пример можно рассматривать крепление подвеса к профилю при облицовке гипсокартоном – саморез-сверло прокручивается и болтается. К слову, метизы с острыми наконечниками, без сверла, также следует аккуратно закручивать в тонкие профили, опасаясь перетянуть.

Если стоит вопрос выбора между острым наконечником и сверлом для универсальных задач, то лучше все-таки остановиться на варианте без сверла. Всеравно при толстом металле нужно предварительно сверлить отверстия, а в просверленные отверстия одинаково хорошо подходят и острый наконечник, и сверло. Саморезы со сверлом будут хороши, например, при множественном закручивании в листы 1,5 мм.

Еще один довод в пользу универсальности острого наконечника – шурупы прекрасно закручиваются в пластиковые дюбели. А вот наконечник со сверлом очень плохо сочетается с дюбелями.

Все изделия данного типа оснащены шлицом под биту Ph3 (Philips). Так как метизы покрыты слоем цинка, они весьма стойко переносят влажную среду и не требуют дополнительной покраски. Помимо этого, оцинковка достаточно хорошо смотрится и во многих случаях нет необходимости закрывать шляпки этих саморезов.

Таблица размеров и массы оцинкованных саморезов 4,2мм с прессшайбой

Размер	L длина, мм	Вес 1000 шт, кг без сверла	Вес 1000 шт, кг со сверлом
4,2×13	13,0	1,66	1,85
4,2×14	14,0	1,73	1,87
4,2×16	16,0	1,89	2,05
4,2×19	19,0	2,04	2,26
4,2×25	25,0	2,45	2,61
4,2×32	32,0	2,87	3,05
4,2×41	41,0	3,60	3,71
4,2×48	48,0	3,78	нет
4,2×51	51,0	3,87	4,10

На самом деле в магазинах могут встречаться изделия с иной длиной. Таблица лишь приводит распространенные значения. Встречаются даже шурупы длиной 75 мм., но это скорее исключение.

Особенности использования кровельных саморезов

Шляпка у метизов кровельного типа может быть полукруглой и шестигранной.

В первом случае изделие оснащается шлицом крестового типа, который рассчитан для отверток или бит.
Во втором случае прорези отсутствуют, поскольку предполагается монтаж именно шуруповертом.

Еще одним отличием кровельных саморезов от других типов является наличие двух шайб, где одна из них резиновая. Такая особенность позволяет максимально плотно прижимать кровельные листы к отверстию каркаса.

О том, что собой представляет кровельный саморез для сшивки сендвич-панелей, расскажет данное видео:

Области применения

Активно используются такой вид саморезов для крепления профилированных листов из стали, которые имеют широкий спектр использования:

Для создания кровли различной формы и размеров используются такие кровельные материалы, как профлист и металлочерепица.
Для обустройства стен зданий и сооружений промышленного назначения в сочетании с теплоизоляционными материалами.
Создание металлических заборов, которые монтируются к каркасу из дерева или металла.

Выбор метизов

При создании кровли, в зависимости от используемых материалов, могут понадобиться:

Саморезы по металлу;
Саморезы по дереву;
Оцинкованные метизы;
Окрашенные метизы.

При этом:

Первый вид изготавливается из углеродистой стали, которая обладает высокой прочностью и долговечностью. Для устойчивости к влаге крепежи могут иметь цинковое покрытие. Каждый такой шуруп укомплектован резиновой шайбой, предназначенной для защиты самой резьбы от попадания влаги. Конец выполнен в виде сверла, что позволяет производить монтаж без предварительного создания отверстий в металлической поверхности. Такие метизы активно используются для крепления металлочерепицы и другого материала к металлическому каркасу.
Второй тип практически аналогичен с первым вариантом. Отличительной особенностью является более мелкое сверло у основания. Такие элементы крепления предназначены для фиксации кровли к основанию из дерева. Они гарантируют сквозное проникновение в материал, что снимает необходимость в предварительном его просверливании.
Третий вид имеет единственное отличие с предыдущими разновидностями, которое состоит в оцинкованном покрытии. Такая особенность элемента максимально защищает его от негативного воздействия влаги, способствующей появлению коррозии.
В последнем варианте окрашивается головка крепежа для максимальной защиты от коррозии, которая является одним из главных врагов всех металлов. Такие саморезы могут использоваться при монтаже кровли, как на деревянную, так и на металлическую конструкцию в зависимости от типа основания.

Про станадрты по ГОСТу, размеры кровельных саморезов с резиновой прокладкой и без, их длину, вес и диаметр поговорим ниже.

Особенности использования саморезов по металлу

Элементы для крепления, которые предназначены для работы с металлом, обладают рядом особенностей:

Устойчивость к негативному влиянию внешних факторов;
Доступная цена;
Высокая устойчивость к износу;
Длительный срок эксплуатации;
Простота монтажа;
Высокое качество.

Саморез по металлу применяется во многих креплениях металлических конструкций, организации объектов промышленного и производственного назначения и во многих других областях. При этом произвести крепление сможет как специалист, так и новичок в этой сфере.

При правильно сделанном выборе изделий, они будут обладать практичностью, простотой в использовании и высокой износоустойчивостью. Даже спустя длительный промежуток времени эти соединительные элементы сохраняют свой первоначальный внешний вид и надежность крепления.

Как выбрать саморезы высокого качества?

Доля стоимости крепежных элементов в общем бюджете, выделенном на возведение кровли, составляет очень небольшую часть, поэтому экономить на них просто нет смысла. Саморезы, изготовленные с нарушением технологии, обладают такими недостатками:

Схема крепления листов металлочерепицы.

неровный сверлящий кончик из более мягкого металла проделывает в кровле неровное отверстие с заусенцами и царапинами, которое быстро начинает ржаветь;
прокладка из низкосортной резины не обладает необходимой эластичностью, твердеет и рассыпается под действием солнечных лучей;
защитное покрытие на шляпке и прижимной шайбе отслаивается при малейших деформациях.

Если вы применяли при монтаже саморезы низкого качества, то большинство производителей кровельных материалов могут использовать данный факт как аргументацию в отказе от гарантийного обслуживания.

Возможно ли отличить контрафактный крепежный элемент от высококачественного? Да, сделать это довольно просто, если проявить настойчивость и внимание к мелочам:

При покупке отметьте наличие на шляпке самореза буквенной маркировки – ее отсутствие косвенно указывает на подделку.
Выбирая крепежные элементы, возьмите один шуруп, снимите с него прижимную шайбу с прокладкой и сожмите их пассатижами – низкосортное изделие характеризуется отслаивающейся краской и крошащейся прокладкой.
У продавца должны быть в наличии документы, подтверждающие соответствие товара стандартам и сертификатам качества. Обращайте внимание на упаковку: на ней указывается полная информация об изготовителе, адрес производства и т.д.

Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:

прямой, наиболее традиционен, но в последнее время применяется все реже;
крестообразный Ph или H (Рhillips) вытеснил прямой шлиц и значительно ускорил процесс завинчивания;
крестообразный Pz или Z (Рozidrive) благодаря меньшему углу при вершине и усовершенствованной форме внутреннего углубления способен передать больший крутящий момент без срыва инструмента;
звездообразный Torx допускает еще большие усилия, но менее удобен из-за сложной формы инструмента;
внутренний шестигранник, употребляется ограниченно, в частности при сборке мебели на стяжках (т. н. «Confirmat»).

виды, характеристики, типоразмеры, советы по выбору

Современный рынок предлагает большой выбор крепежных элементов для самых разных строительных задач, и топ возглавляют сегодня именно саморезы.

Благодаря особой форме и резьбе такие элементы замечательно фиксируют различные по структуре материалы и соединяют между собой металлические листы.

Вот почему в монтаже кровельного покрытия давно отказались от классических гвоздей – кровельные саморезы куда надежнее. Важно только научиться разбираться в них и правильно подбирать под каждый вид покрытия, не экономить на качестве и не рассчитывать их длину «на глаз».

По мнению экспертов, именно в крепежных элементах кроется бОльшая часть проблем, возникающих с кровлей. Повсеместно встречается ситуация, когда появляются протечки и покрытие кровли корродирует. А вызванные для ремонта специалисты находят причину как раз в нарушении правил подбора и монтажа кровельных саморезов.

Вот интересный обзор, какие кровельные саморезы сегодня встречаются в продаже:

При этом сами саморезы для устройства крыши стали использовать не так давно. Когда-то их не слишком успешно заменяли гвозди (которые встречаются до сих пор в работе с некоторыми видами покрытий).

Главное преимущество кровельных саморезов перед гвоздями состоит в том, что саморезы позволяют осуществлять на протяжении срока службы кровельного материала неоднократные подтягивания, и даже демонтаж, когда он необходим. Без этого не обойтись, если необходимо стягивать между собой разнородные по своим свойствам материалы: например, дерево и металл, гибкий гонт и дерево, керамическую черепицу и металлическую обрешетку.

Даже при соединении однородных материалов саморезы показывают себя на порядок лучше более простого крепления, а потому не стоит пытаться их заменить на что-то другое, даже учитывая все сложности их подбора.

Опытные кровельщики иногда приводят такой пример: давайте возьмем дорогое платье, которое было сшито из качественного материала, но при этом гнилыми нитками. Конечно же, целостность такой одежды вам никто не сможет обещать, как и добротность ее внешнего вида.

Надеемся, сейчас для вас вполне ясно, что применение некачественных саморезов не только приведет к визуальным дефектам на кровле в виде ржавых подтеков и кособокого крепления, но и вполне способно повлечь за собой замену всей кровли и последующий сложный внутренний ремонт.

Вот почему, приобретая саморезы, требуйте необходимую документацию, чтобы в случае необходимости гарантийного ремонта крыши у вас были определенные доказательства .

Вот как выглядят наиболее часто используемые саморезы для кровли:

Технология производства

Название самореза произошло от его особенностей эксплуатации. Конструкция позволяет нарезать резьбу в различных материалах с мягкой или твердой структурой, в том числе бетоне и металле. На заключительном этапе производства метиз подвергается термообработке, а также закалке. Благодаря этому эффективно нарезается резьба. Для упрощения монтажа часто наконечник выполняется в форме сверла, за счет чего создается отверстие подходящего диаметра. Часть метиза формируется одновременно с головкой и стержнем на первых этапах производства самореза.

Второй этап включает в себя создание резьбы, как и при изготовлении шурупа. Один из самых ответственных этапов — закалка готовой конструкции. Высокая точность обработки придает крепежным элементам необходимые характеристики. Во многих случаях используется сырье низкого качества, поэтому после закалки саморезы приобретают необходимую степень твердости, равной 55 единиц по Роквэллу.

Заключительный этап — обработка для защиты от коррозии. Самые распространенные методы:

оксидирование;
гальваническое цинкование;
фосфатирование.

Как определяется размер для саморезов?

Характеризуется размер двумя параметрам – длиной и диаметром.

Есть стандартизированная линейка длины саморезов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.

Диаметр крепежа визуально можно определить по диаметру окружности выступов его резьбы.

Самый широкий спектр применения имеют универсальные саморезы. Они имеют такие стандартные диаметры и обозначения, как 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм.

Саморезы по дереву черные и оцинкованные рекомендуются для потайного крепления гипсокартонных плит к деревянной или пластиковой основе. Для того, чтобы купить саморезы по дереву необходимо выбрать необходимую вам позицию с помощью фильтра параметров.

Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / черные по дереву / крупная резьба

Шуруп применяется для скрепления различных конструкций к дереву, фанере, ДСП

Маркировка/Обозначение крепежа: шуруп универсальный / ШУЖ / потай / ШУЦ / SG-W / SG-Y / саморез универсальный

Рекомендуются для крепления гипсокартонных плит к металлическим каркасам. Купить саморезы по металлу нужного вам размера можно переключая различные варианты свойств в специальной форме.

Маркировка/Обозначение крепежа: ШСГМ / ГМ / шуруп по металлу / мелкая резьба / оксидированные черные по металлу / саморез по металлу

Рекомендуются для крепления листового металла к металлическим каркасам

Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба

Рекомендуются для крепления листового металла к металлическим каркасам

Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / с буром

Саморез для крепления гипсоволоконных плит рекомендуется для крепления гипсоволокнистых или стекломагниевых плит (ГВЛ и СМЛ), к металлическим профилям толщиной до 0,9 мм или креплению к деревянной обрешетке без предварительного сверления.

Маркировка/Обозначение крепежа: ГВЛ / ШС ГВЛ

Рекомендуются для крепления листового металла к металлическим каркасам

Маркировка/Обозначение крепежа: ШСММ / ММ / острые / оцинкованные / черный / фосфатированный / клоп

Данные саморезы рекомендуются для крепления сэндвич панелей к металлическим несущим конструкциям. Комплектация шайбы с плоской прокладкой EPDM

Маркировка/Обозначение крепежа: SSP-C / для сэндвич-панелей

Рекомендуются для оконного профиля

Маркировка/Обозначение крепежа: WS-SP/WS-SD / саморез для оконных рам / сверло

Саморез для крепления кровельных материалов рекомендуются для крепления кровельных материалов к деревянной обрешетке, металлическому каркасу. Комплектация шайбы с резиновой прокладкой EPDM

Используется в строительстве при монтаже металлических конструкций

Саморез с пресс-шайбой и резиновой прокладкой применяется для крепления кровельных материалов к деревянной обрешетке

Маркировка/Обозначение крепежа: винт самонарезной

Универсальный саморез (шуруп) предназначен для соединения дерева, древесностружечных плит, гипсокртонных плит, тонкого листового металла и других материалов

Использование конфирматов в мебельном производстве позволяет получить более высокую прочность скрепляемых материалов

Маркировка/Обозначение крепежа: саморезная стяжка / KNF

Другие оцинкованные стандартные крепежи, которые производятся в странах Азии имеют такие диаметры: 3. 0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Саморезы по бетону выпускаются только определенного диаметра — 7,5 мм.

Диаметры саморезов для работы с гипсокартонном: 3.5, 3.8, 4.2, 4.8 мм.

Размеры саморезов самые разнообразные, но сделаны по одному реестру, имеют единый стандартизированный ряд и обозначения почти во всех странах мира: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.

В металл

Что касается закручивания самореза в металл, то тут употребляются крепежи лишь по металлу. Способ закручивания зависит от толщины заготовки. В случае если это узкая жесть, то часто закрутить ее возможно без особенных усилий при помощи шуруповерта либо отвертки. Более того, существуют различные типы саморезов. У некоторых на острие имеется маленькое сверлышко с заточенными зубцами, как это продемонстрировано на картине.

Но как показывает опыт, не все такие саморезы возможно закрутить в металл, разъясняется это не сильный заточкой сверла. Так, для их закручивания употребляется шуруповерт. Не нужно набирать громадные обороты, в противном случае саморез может перегреться и быстро затупиться. Такие крепежи возможно применять для металла толщиной до 7 мм.

В случае если металл через чур толстый, то лучшим вариантом будет предварительное просверливание отверстия сверлом/дрелью, а по окончании закручивание в него крепежа. Таковой способ не связан с какими бы то ни было проблемами.

При изготовлении отверстия, не забывайте о том, что по диаметру оно должно быть меньшим чем у самореза. В то время, когда отверстие готово, его возможно смазать машинным маслом. Это разрешит закрутить саморез без особенных затруднений.

Применяемый саморез для металла должен быть сделан из жёсткой стали, которая жёстче изделия.

Как лучше вкручивать саморезы

Облегчить вкручивание можно. Для этого необходимо убедиться, что приобретая саморезы у них есть «торкс», который идеально и эффективно создаёт крутящий момент. Работая с электроинструментом, саморез облегчённо вкручивается и не портит деталь.
Мыло или машинное масло, сегодня практически не используются для вкручивания саморезов. Сегодня при покупке саморезов, можно купить специальную смазку, иногда она идёт в комплекте. Она не портит деталь при вкручивании, а, напротив, при нагревании смазка (когда вкручивается), быстро расплавляется и саморез аккуратно входит в дерево, не создавая зазоров и растрескиваний.

варианты со сверлом, размеры и расход, какое количество необходимо на 1 м2 профлиста кровли

Современный рынок кровельных материалов постоянно развивается, что приводит к появлению новых веществ, способных заменить обычный шифер. Но для получения прочных кровель мало одного материала – здесь нужно также позаботиться о крепежах, которые также видоизменились. Все чаще для крепления металлических изделий применяют специальные саморезы, отличающиеся формой и качеством.

Особенности

Кровли сегодня очень часто покрывают металлочерепицей или другими подобными изделиями. Особенностью практически всех металлов является высокий риск возникновения коррозии при воздействии воды, что, в свою очередь, влияет на качество и длительность эксплуатации конструкции. Чтобы минимизировать такое влияние, в качестве крепежа профессионалы рекомендуют применять специальные кровельные саморезы.

Метизы по металлу имеют несколько весомых преимуществ перед другими подобными изделиями.

Высокая надежность соединения. При этом декоративный вид его намного качественнее, что влияет на внешние характеристики всей поверхности.
Простота монтажа. Это позволяет ускорить процесс крепления в несколько раз.
Саморез легко выкручивается. При необходимости его легко демонтировать, не повредив металлическую поверхность. Эта особенность также позволяет применять такой метиз повторно в других системах.

Кровельный крепеж практически лишен недостатков. Единственным минусом подобных изделий можно считать некачественные шайбы и резиновые уплотнители. Если эти элементы неплотно стыкуются друг с другом, тогда под них может попадать вода. Поэтому такой метиз прослужит недолго, а его использование приведет к образованию коррозии на самом кровельном материале.

Изготавливают эти саморезы согласно ГОСТ. В качестве материалов используют несколько видов металлов:

углеродистая или легированная сталь;
латунь.

Эта продукция практически не имеет отличий. Но изделия из стали намного дешевле, чем метизы из латуни.

Состоит крепеж из нескольких основных элементов.

Головка. В большинстве случаев она имеет шестигранную форму.
Наконечник. Он представлен в виде небольшого стержня с нарезанной резьбой. На конце этого элемента присутствует специальный наконечник в виде сверла. Это позволяет проходить тонкие листы металла без дополнительного применения классического вида сверла.
Шайба и резиновая прокладка. Именно оба эти элемента предотвращают проникновение влаги под головку самореза. Также они обеспечивают надежную фиксацию кровельного материала и препятствуют возникновению движения.

Виды

Кровельные саморезы появились относительно недавно: после того, как человек сталь использовать металлические листы в качестве материалов для покрытий кровли. В зависимости от среды применения кровельные саморезы можно разделить на такие группы:

По металлу. Изделия предназначены для скрепления металлических элементов. Все виды такого метиза оснащены на конце своеобразным сверлом. Также они отличаются увеличенным диаметром. Подобная конструкция позволяет применять их для различных видов металлических изделий. Саморез такого рода может пробурить металлопрофиль толщиной до 1,2 мм.

Если же предварительно в профлисте и опорном металлическом каркасе пробурить подготовительное отверстие, тогда крепеж можно применять для систем с толщиной до 6 мм.

По дереву. Саморезы такого типа можно назвать универсальными – их очень часто применяют для скреплений различных материалов. Это может быть не только металл и дерево, но и металл и пластик. Наконечник такого метиза имеет острый конец без сверла, поэтому перед креплением в металлическом листе нужно предварительно пробурить отверстие классическим инструментом. Еще одной отличительной чертой можно считать более тонкий диаметр, чем у метизов по металлу. Обе эти разновидности могут дополняться шайбой и резиновой прокладкой.

Еще одним критерием для разделения саморезов является способ обработки поверхности.

Оцинкованный. Крепеж такого типа является одним из самых простых. Специалисты используют его для крепления материалов из цинка. Сюда можно отнести практически все виды коньков и ветровых планок.

Окрашенный. Этот вид саморезов является универсальным, так как подходит для скрепления всех видов металлических кровельных изделий. Тем более цветные изделия намного легче подобрать под цвет кровли, сделав поверхность однотонной. Существует также классификация по типу шляпки. Сегодня популярными считаются саморезы, оснащенные шестигранной поверхностью. Монтаж их осуществляется с помощью специальных бит. Но производители также выпускают и классические модели под плоскую и крестообразную отвертку.

Размеры

Практически все виды метизов классифицируют по размеру. Критерием такого разделения является диаметр ножки и ее длина, поэтому многие производители указывают именно эти параметры.

Сегодня все кровельные саморезы являются стандартными и выпускаются во многих типоразмерах.

Диаметр. Практически у всех видов саморезов по дереву этот показатель составляет 4,8 мм. Но у метизов по металлу диаметр может варьироваться от 4,8 до 6,3 мм, при этом производители выпускают их только с определенным шагом.
Длина. Этот показатель варьируется уже в очень широком диапазоне. Самые маленькие изделия имеют длину всего 16 мм. Существуют метизы, у которых этот параметр достигает 150 мм. Но такие длинные саморезы применяют только в том случае, когда нужно зафиксировать многослойную конструкцию. Для кровель очень часто используют изделия длиной 16-80 мм.

Стоит обратить внимание на то, что толщина метиза зависит от длины: чем длиннее саморез, тем больше диаметр. Это позволяет конструкции выдерживать высокие нагрузки, возникающие в процессе монтажа.

Расчет расхода и монтаж

Кровельные саморезы применяются с различными видами материалов. Зачастую сюда можно отнести профнастил, металлочерепицу и другие покрытия. Но перед тем как приступать к укладке листов крыши, важно узнать необходимое количество метизов для всей кровельной площади.

Алгоритм расчета объема саморезов можно разбить на несколько последовательных шагов.

В первую очередь, нужно высчитать общую площадь всей кровли. Если конструкция имеет сложную форму, можно разбить ее на несколько отдельных сегментов.
После этого осуществляют расчет количества. Изначально уточняется норма метизов для 1 м2 определенного кровельного материала – зачастую все эти показатели зависят только от конкретного вида кровли. Например, для конструкций из профнастила нужно будет от 5 до 8 саморезов на 1 кв. м. Если же планируется укладывать металлочерепицу, тогда это значение увеличится до 8-10 крепежей на 1 кв. м.

Узнать точное значение можно у производителя кровельного материала. Зачастую он указывает, с какой частотой применять саморезы. Ознакомиться с этими показателями можно также в специальных сводных таблицах, которые располагаются на различных специализированных сайтах.

Алгоритм работы с саморезами предполагает соблюдение нескольких правил.

Вкручивать их нужно только снизу волны. Если использовать такой подход, то профильный лист не согнется, и он будет хорошо выдерживать внешние нагрузки.
Саморезы должны располагаться только под прямым углом относительно кровельного покрытия. Если закрутить их под углом, то тогда нет никакой гарантии, что система сможет выдержать нагрузку.
При вкручивании следует соблюдать определенное усилие. Важно не пережать шайбу, которая при этом образует впадину. Также следует проверять, прижата ли резинка к материалу – между ней и поверхностью не должно оставаться щелей.

Желательно, чтобы головка самореза и шайба ложились параллельно листу, плотно прижимая его к каркасу.

Советы

Надежность кровельного покрытия зависит только от используемого крепежа, поэтому при его покупке или работе с ним следует придерживаться несколько простых рекомендаций.

При покупке саморезов нужно проверять их качество. У хороших изделий резиновая прокладка обязательно должна прилегать к шайбе. Если это не так, то это может быть свидетельством брака. Что касается шайбы, то ее следует попробовать согнуть пассатижами – при этом у качественных изделий краска не растрескается.
Для кровель нужно использовать цветные модификации метизов, что позволит не только подобрать их под цвет покрытия, но и продлить срок его службы.
Отдавать предпочтение следует продукции только известных производителей – это является своеобразной гарантией качества изделий.

Кровельные саморезы по металлу представляют собой уникальные изделия, без которых сегодня не обходиться монтаж многих кровель. Покупая их, важно проконсультироваться со специалистами, которые смогут подобрать оптимальный размер крепежа для решения определенной задачи.

Подробно о кровельных саморезах смотрите в следующем видео.

Саморезы по металлу | Размеры и описание

Саморез для гипсокартона

Размер (D x S)	R, мм	K, мм	Q, мм	D1, мм	D2, мм	P, мм	A, мм	Мин. разрушающий момент, Hм
3,5×16	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,5×19	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,5×25	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,5×32	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,5×35	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,5×41	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,5×45	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,5×51	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,5×55	4,50-5,00	0,7	2,65-2,94	2,20-2,40	3,65-4,00	2,80	7,90-8,50	2,80
3,9×65	4,50-5,00	0,7	2,65-2,94	2,40-2,60	3,80-4,20	2,80	7,90-8,50	3,50
3,9×70	4,50-5,00	0,7	2,65-2,94	2,40-2,60	3,80-4,20	2,80	7,90-8,50	3,50
3,9×75	4,50-5,00	0,7	2,65-2,94	2,40-2,60	3,80-4,20	2,80	7,90-8,50	3,50
4,2×90	4,50-5,00	0,7	2,65-2,94	2,60-2,80	4,35-4,75	3,20	7,90-8,50	4,50
4,8×102	4,50-5,00	0,7	2,65-2,94	3,20-3,40	4,90-5,35	3,20	8,50-9,10	5,60
4,8×120	4,50-5,00	0,7	2,65-2,94	3,20-3,40	4,90-5,35	3,20	8,50-9,10	5,60
4,8×130	4,50-5,00	0,7	2,65-2,94	3,20-3,40	4,90-5,35	3,20	8,50-9,10	5,60
4,8×152	4,50-5,00	0,7	2,65-2,94	3,20-3,40	4,90-5,35	3,20	8,50-9,10	5,60

Саморезы по металлу в отличии от саморезов по дереву имеют прямое назначение и применяются в основном для крепления гипсокартонных или гипсоволокнистых плит к металлическому профилю. Редкий шаг резьбы позволяет врезаться в твордую основу материала и надежно фиксировать прикрепляемую деталь. Для крепления самореза к металлическому основанию необходимо предварительное просверливание. Диаметр предварительного отверстия должен быть на 0,3-0,5мм меньше чем диаметр самореза. Потайная головка самореза имеет крестообразный шлиц РН(Phillips). Широкое применения саморезы по металлу получили при монтаже гипсокартонных перегородок. В дальнейшем саморезы стали применять в производственных и промышленных целях, производстве металлической мебели, отделки помещений и других сфер.

Винты для листового металла — Fastener Mart

Нажмите на тип винта для листового металла выше, чтобы продолжить покупки…

Винты для листового металла датируются 1913 годом и используются с металлическими и неметаллическими материалами, слишком тонкими для нарезания, а также в ситуациях, когда доступ сзади каким-либо образом затруднен, что не позволяет установить гайку. Это многоразовые цельные высокопрочные застежки, которые можно снимать для обслуживания и ремонта. Считающиеся винтами для формирования резьбы, они «нарезают» свою собственную внутреннюю сопрягаемую резьбу, выталкивая материал наружу и внутрь их резьбы, чтобы создать тугую посадку, препятствующую ослаблению.В отличие от винтов для нарезания резьбы, винты для листового металла не образуют стружки, которая может вызвать короткое замыкание, загрязнить смазочные материалы или иным образом препятствовать механической работе. Используются для крепления крышек и панелей, а также в различных отраслях, особенно подрядчиками по ОВК, для крепления листового металла — отсюда и название винт для листового металла — вы также увидите, что они часто используются с деревом, особенно с фанерой, пропитанной смолой. Винты для листового металла также известны как

. Саморезы

, саморезы, саморезы, саморезы, саморезы.

Имея увеличенный шаг резьбы, как у шурупов по дереву, шурупы для листового металла отличаются тем, что они имеют полную резьбу, а не конические. Доступны разные типы, буквенное или цифровое обозначение идентифицирует их резьбу и точку. Оригинальные винты типа A имеют «крупную резьбу», в то время как более новые винты типа AB имеют «разнесенную резьбу», то есть более мелкий шаг (резьба более близко расположена). Хотя тип A считается устаревшим, а тип AB более универсальным, тип A все еще доступен сегодня, поэтому, если вы не укажете, может быть поставлен любой из них.Оба типа имеют острие буравчика, для которого требуется предварительно сформированное отверстие. «Буравчик — это конус с резьбой, обычно имеющий угол от 45 до 50 градусов». Винты для листового металла с острием иглы имеют острый конец, который может проткнуть листовой металл и начать нарезание резьбы без пилотного отверстия. Резьба всех типов стандартная, правая, поэтому для установки и затяжки поверните винт по часовой стрелке.

Винты для листового металла обычно имеют размер от №2 до №14 в диаметре; некоторые стили головы также доступны в размерах 5/16 «и 3/8». Типичная длина, указанная в дробных дюймах, составляет от 3/16 дюйма до 3 1/2 дюйма. Для плоских и овальных головок длина измеряется от макушки до кончика нити; все остальные типы головок болтов для листового металла (шестигранник, плоская, круглая и ферменная) измеряются от под головки до кончика винта. Они должны быть достаточно длинными, чтобы полностью сформированная резьба контактировала со всей толщиной соединяемых материалов.

Типы приводов

включают прорези, крестообразные выемки (Phillips), комбинированные (как с прорезями, так и Phillips), шестигранные (с прорезями и без прорезей) и квадратные с выемками.Из-за тенденции к выходу кулачка (головка отвертки выскальзывает или выкручивается из выемки привода) винты с шлицами часто не используются с силовыми приводами, хотя плоские головки с пазами имеют лучшие характеристики привода по сравнению с круглыми головками с пазами. Следовательно, используйте винты для листового металла с головкой Phillips, шестигранником и квадратным углублением с драйверами питания (квадратный привод более устойчив к кулачку, чем Phillips). К шестигранным головкам может быть приложен более высокий крутящий момент, потому что они извлекаются извне, что также означает, что эксцентриковый кулачок не применяется.

Распространенные стили головок включают плоскую (потайную), шестигранную и шестигранную шайбу, овальную (потайную), плоскую, круглую и ферменную; некоторые шестигранные головки имеют прорези. Угол наклона (коническая опорная поверхность) плоских и овальных головок составляет 82 °. Самоуплотняющиеся винты для листового металла с шестигранной головкой имеют уплотнительную шайбу для герметичного крепления металлических крыш и стеновых панелей к дереву и идеально подходят для других применений, где требуется герметичное соединение.

По оценкам, 99% или более используемых саморезов изготовлены из цементируемой углеродистой стали; также доступна нержавеющая сталь.

Цинкование, обеспечивающее умеренную коррозионную стойкость, является наиболее распространенной обработкой винтов для стального листового металла. Нержавеющая сталь, однако, обеспечивает лучшую коррозионную стойкость и обычно рекомендуется, если шурупы будут использоваться с древесиной, обработанной консервантом под давлением, такой как «ACQ» (четвертичная щелочная медь) — проверьте местные строительные нормы и обратитесь за рекомендациями к поставщику пиломатериалов.

Отверстия меньшего размера требуют более высокого крутящего момента и риска скручивания винта, в то время как отверстия большего размера могут привести к срыву резьбы или вырыванию винта.Обратитесь к нашим справочным таблицам — Самонарезающие винты с размерами отверстий типа A и Самонарезающие винты с размерами отверстий типа AB и B — для получения подробной информации о размерах перфорированных и просверленных / пробитых отверстий в листовой стали, листовом алюминии и отливках в зависимости от размера винта и толщины материала.

Используйте зенковку 82 ° для создания потайной выемки (скошенного отверстия) для плоских и овальных головок, установленных в дереве. Диаметр корпуса зенковки должен быть равен диаметру головки или превышать его, чтобы обеспечить однородную опорную поверхность.

Используйте плоские шайбы для увеличения опорной поверхности головки винта, что может быть полезно при работе с мягкими материалами.

Винты

для листового металла с плоской головкой, особенно с крестообразным шлицем, обычно поставляются с упакованными цилиндрическими болтами, угловыми скобами, фиксаторами, петлями, пластинами для ремонта, скобами и другими элементами оборудования. Считается, что сопротивление выдергиванию шурупов для листового металла примерно на 10% лучше, чем у шурупов для дерева того же диаметра и длины с резьбой. В более плотных породах древесины, таких как дуб, сопротивление выдергиванию шурупов для листового металла увеличивается примерно до 16% и снижается примерно до 5% в более легких породах, таких как красное дерево.

Винты для листового металла обычно предназначены для использования с тонкими листами пластичного материала с предварительно сформированными отверстиями. Подумайте об использовании винта для нарезания резьбы, винта для накатки резьбы или самореза для других применений, где необходимы саморезы.

См. Стандарт Американского общества инженеров-механиков ASME B18.6.4, Самонарезающие винты для нарезания и нарезания резьбы и металлические приводные винты, и Стандарт Общества автомобильных инженеров SAE J933, Требования к механическим характеристикам и качеству самонарезающих винтов, для получения спецификаций, касающихся винтов для листового металла. .

**Таблица 1. Винты для листового металла.** Распространенные типы и типы винтов для листового металла.
Винты для листового металла
Плоская головка
Филлипс, черный оксид Филлипс, нержавеющая сталь 304 (18-8) Филлипс, оцинкованный Прорези, нержавеющая сталь 304 (18-8) Прорезной, оцинкованный	Филлипс Щелевой
Шестигранная головка
Шайба со шлицем, острием иглы, оцинкованная Шайба шлицевая, нержавеющая сталь 18-8 Шайба шлицевая, оцинкованная Без шлицов, оцинковка	Острие иглы С прорезью Без прорези
Овальная головка
Филлипс, нержавеющая сталь 304 (18-8) Филлипс, оцинкованный Прорези, нержавеющая сталь 304 (18-8) Прорезной, оцинкованный	Филлипс Щелевой
с цилиндрической головкой
Комбинированный привод, оцинкованный Филлипс, черный оксид Филлипс, нержавеющая сталь 304 (18-8) Филлипс, оцинкованный Прорези, нержавеющая сталь 304 (18-8) Прорезной, оцинкованный Квадратный привод, оцинкованный	Комбинация Филлипс Щелевой Квадратный
Круглая головка
Филлипс, оцинкованный Прорезной, оцинкованный	Филлипс Щелевой
Самоуплотняющиеся
Нержавеющая сталь 410 Оцинкованный
Головка фермы
Филлипс, нержавеющая сталь 304 (18-8) Филлипс, оцинкованный Прорези, нержавеющая сталь 304 (18-8) Прорезной, оцинкованный	Филлипс Щелевой

CI: SHTMTLSCRS v1. 0

Геометрия резьбы

Все размеры указаны в мм, если не указано иное

d1 — Малый диаметр резьбы

d2 — Главный диаметр резьбы

p — Шаг

Номинальный размер	Шаг	Большой диаметр		Малый диаметр
Номинальный размер	Шаг	макс	мин.	макс	мин.
2.2	0,8	2,24	2,1	1,63	1,52
2,9	1,1	2,9	2,76	2,18	2,08
3,5	1,3	3,53	3,35	2,64	2,51
3,9	1,4	3,91	3,73	2.92	2,77
4,2	1,4	4,22	4,04	3,1	2,95
4,8	1,6	4,8	4,62	3,58	3,43
5,5	1,8	5,46	5,28	4,17	3,99
6,3	1. 8	6,25	6,03	4,88	4,7

Геометрия резьбы — самонарезающие винты — дюймы

Все размеры указаны в мм, если не указано иное

d1 — Малый диаметр резьбы

d2 — Главный диаметр резьбы

Винт	ниток на дюйм	Большой диаметр		Малый диаметр
Винт	ниток на дюйм	макс	мин.	макс	мин.
№2	32	0,088	0,083	0,064	0,06
№ 4	24	0,114	0,109	0,086	0,082
№ 6	20	0,139	0,132	0,104	0,099
№ 7	19	0,154	0. 147	0,115	0,109
№ 8	18	0,166	0,159	0,122	0,116
№ 10	16	0,189	0,182	0,141	0,135
№ 12	14	0,215	0,208	0,164	0,157
№14	14	0,246	0,237	0,192	0,185

Примечание. Поскольку приложения для крепления сильно различаются, приведенная выше информация носит ознакомительный характер и является правильной, насколько нам известно. Заказчик должен удостовериться в качестве крепежа и достоверности данных. TR Fastenings не несет ответственности за любые неисправности, которые могут произойти в результате использования этой информации.

Руководство по размерам и размерам крепежных изделий

Общие сведения о размерах стандартного размера

Размерный размер относится к диаметру винтов, болтов и штифтов, а также внутреннему диаметру гаек и шайб. Вы можете искать свой продукт по диаметру, выбрав измерение в раскрывающемся списке Размер. Другие размеры, такие как винт, болт, длина штифта, внешний диаметр гаек и шайб и т. Д., Отображаются в самом результате поиска.

A. Детали, требующие согласования с сопряженными деталями

Например: винты или болты для просверливания гаек, шайб

Те части, которые требуют согласования с сопрягаемым элементом — винты или болты с гайками или шайбами - имеют диаметры, которые выражены в фактических дюймах или долях от них, за которыми следует количество витков резьбы на дюйм.

Винты и болты, которые сопрягаются с гайкой, а также сами гайки обозначены как таковые.Шайб нет.

Важно отметить, что при согласовании шайбы с винтом или болтом диаметр вала винта или болт должен соответствовать внутреннему диаметру шайбы. Например, болт -16 должен быть совмещен с шайбой. Внутренний диаметр? шайба, на самом деле, будет немного больше, чем? тем самым позволяя шайбе подходить к болту. Следовательно, заказывая шайбу для другого использования, кроме подгонки ее к винту или болту, следует определить фактическую внутреннюю диаметр шайбы перед оформлением заказа.

Примеры:

1. Дробь с дефисом и числом:

Дробь — это диаметр вала в долях дюйма. Число после дефиса — это количество витков резьбы на дюйм , то есть количество витков резьбы на самом валу на дюйм длины вала.

1 / 4-20: диаметр вала четверть дюйма, 20 ниток на дюйм

3 / 4-16: диаметр вала три четверти дюйма, 16 ниток на дюйм

2.Для деталей размером 1 дюйм и более:

Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, затем дефис, затем дробь или целое число:

Число 1 или число больше единицы, или число один или число больше единицы, за которым следует дробь, — это диаметр вала. Число после дефиса — это количество ниток на дюйм ; то есть количество витков резьбы на самом валу на дюйм длины вала.То же, что и для более мелких деталей.

1-12: Диаметр вала один дюйм, 12 ниток на дюйм

2-1 / 4-4-1 / 2: диаметр вала два с четвертью дюйма, четыре с половиной резьбы на дюйм

Примечание: диаметры некоторых более мелких крепежных винтов (хотя они могут иметь сопрягаемую деталь) обозначены в отраслевой системе числовых размеров, описанной ниже. См. Пояснения в разделе C ниже.

Б.Детали, не требующие соответствия сопрягаемым деталям

Те детали, которые не требуют сопоставления с сопрягаемым элементом — винты или болты, которые просто просверливают поверхность или проходят сквозь нее — часто обозначаются промышленными числовыми размерами, перед которыми ставится знак #. На них не указано количество резьб на дюйм. Эти отраслевые числовые размеры варьируются от # 0 до # 15, где # 0 — самый маленький, а # 15 — самый большой.

Эти числовые размеры представляют собой диаметры вала (и внутренние диаметры некоторых шайб), которые были стандартизированы много лет назад Американским обществом инженеров-механиков (ASME), Американским обществом испытаний и материалов (ASTM) и другими организациями по стандартизации.Эти размеры были стандартизированы на основе размеров, уже широко используемых на рынке.

1. Примеры:

Числовой размер отрасли, перед которым стоит знак #:

# 6: Размер № 6 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образным приводом)

# 8: Размер № 8 (шурупы для листового металла, шурупы Teks, шурупы для гипсокартона, шурупы для ДСП, шурупы для дерева, шурупы с U-образным приводом)

# 14: Размер № 14 (шурупы для листового металла, шурупы Teks, шурупы для дерева)

2.Основные основные диаметры, используемые в промышленности Числовые винты с указанием размеров:

(в дюймах)

# 0: 0,0600 или 3/50 дюйма
# 1: 0,0730 или 73/1000 в
# 2: 0,0860 или 43/500 дюйма
# 3: 0,0990 или 99/1000 дюйма
# 4: 0. 1120 или 14/125 в
# 5: 0,1250 или 1/8 дюйма
# 6: 0,1380 или 69/500 из
# 7: 0,151 или 77/512
# 8: 0,1640 или 41/250 в
№9: 0.1770 или 11/64 в
# 10: 0,1900 или 19/100 в
# 12: 0,2160 или 27/125 из
# 14: 0,2500 или 1/4 дюйма
# 15: 0,3120 или 5/16 дюйма
# 16: 0,3750 или 3/8 дюйма

Номинал

числовым размером больше # 16 встречается редко.

Диаметры основаны на серии крупной резьбы ASME (UNC / UNRC) и серии мелкой резьбы ASME (UNF / UNRF)

C. Диаметры машинных винтов, указанные в отраслевой цифровой системе размеров

Диаметр меньших крепежных винтов обозначен теми же основными основными диаметрами промышленных винтов, указанными в разделе B.2. выше, но также с количеством ниток на дюйм. Далее следует список в дюймах:

2-56: диаметр 0,0860 или 43/500; 56 ниток на дюйм
4-40: 0,1120 или 14/125 в диаметре; 40 ниток на дюйм
5-40: 0,1250 или 1/8 диаметра; 40 ниток на дюйм
6-32: диаметр 0,1380 или 69/500; 32 резьбы на дюйм
8-32: диаметр 0,1640 или 41/250; 32 резьбы на дюйм
10-32: диаметр 0,1900 или 19/100; 32 нитки на дюйм
10-24: 0. 1900 или 19/100 в диаметре; 24 резьбы на дюйм
12-24: диаметр 0,2160 или 27/125; 24 резьбы на дюйм

Самонарезающие винты с цилиндрической головкой и крестообразным шлицем

САМОРЕЗЫВАЮЩИЙ ВИНТ, ГОЛОВКА PHILIPS, ТИП AB- DIN 7981 C

Соответствующие нормы: DIN 7981 C; ISO 7049; CSN 21235; UNI 6954;

Условные обозначения:
l — длина болта
k — высота головки
d — номинальный диаметр резьбы
s — ширина канавки
dk — диаметр головки
Изготовление:
Сталь: сталь — ISO 2702
Нержавеющая сталь: A2
Пластик: —
Цветной металл: —
Резьба: резьба ISO 1478
Примечания:
Таблица в соответствии с ISO 7049:
размеры в мм

Размер резьбы			ST2,2	ST2,9	ST3,5	(ST3,9)	ST4,2	ST4,8	ST5,5	ST6,3
P			0,8	1,1	1,3	1,3	1,4	1,6	1,8	1,8
а		макс.	0,8	1,1	1,3	1,3	1,4	1,6	1,8	1,8
dk		номинал = макс. .	4,2	5,6	6,9	7,5	8,2	9,5	10,8	12,5
dk		мин.	3,9	5,3	6,54	7,14	7,84	9,14	10,37	12,07
k		номинальное = макс. .	1,8	2,2	2,6	2,8	3,05	3,55	3,95	4,55
k		мин.	1,55	1,95	2,35	2,55	2,75	3,25	3,65	4,25
r		макс.	0,3	0,4	0,5	0,5	0,6	0,7	0,8	0,9
rf		прибл.	3,4	4,4	5,4	5,8	6,2	7,2	8,2	9,5
Поперечная выемка		No.	1	1	2	2	2	2	3	3
Тип H	м	прибл.	2,6	3	4,2	4,4	4,6	5	6,5	7,1
	Глубина проникновения	мин.	0,86	1,35	1,4	1,63	1,8	2,26	2,49	3
	Глубина проникновения	макс.	1,32	1,8	2,03	2,26	2,46	2,87	3,15	3,66
Тип Z	м	ок.	2,4	2,9	3,9	4,1	4,3	4,7	6,2	6,7
	Глубина проникновения	мин.	1,1	1,58	1,47	1,7	1,88	2,28	2,51	3,02
	Глубина проникновения	макс.	1,35	1,83	1,93	2,16	2,34	2,74	2,97	3,48
y	макс.	Тип C	2	2,6	3,2	3,5	3,7	4,3	5	6
y	макс.	Тип F	1,6	2,1	2,5	2,7	2,8	3,2	3,6	3,6

Винты для строительства и кровли для всех металлических конструкций не равны, проще говоря

Брайан Фаррелл

Не менее важно знать различия в металлических кровельных изделиях, но еще важнее знать различия в крепежах, удерживающих эту крышу на месте.Похоже, что знания о крепежных изделиях отсутствуют не только среди поставщиков металлических панелей и металлических строительных конструкций, но и среди подрядчиков. Чрезвычайно важно выбрать правильный крепеж для соответствующего применения, поэтому вот некоторые моменты, которые следует учитывать…

Крепежные детали описываются по размеру на основе основного диаметра резьбы, резьбы на дюйм, длины, типа головки и типа острия сверла. Звучит сложно, но разбивка на части упрощает все.Диаметр — это числовое значение, используемое для описания диаметра резьбы. Диаметр №12, наиболее распространенный, имеет резьбу диаметром примерно 7/32 дюйма. Это ничем не отличается от посещения местного строительного магазина и выбора винта №6 или №8. Чем больше цифра, тем больше диаметр.

Следующий элемент, витков на дюйм точно описывает количество витков резьбы на одном дюйме винта. Резьба на дюйм будет варьироваться в зависимости от материала, для которого разработан винт. Винт, предназначенный для более тонкого материала, такого как калибр 26, будет иметь меньше резьбы на дюйм, чем винт, предназначенный для стали дюйма.Резьба на дюйм также будет определять силу выдергивания.

Длина — легкий. В нем указывается длина корпуса застежки, не считая головки. Выбор правильной длины имеет решающее значение при внедрении новых энергетических норм и увеличении толщины и типов изоляции. Например, винт длиной 1-1 / 4 дюйма не будет хорошо работать с изоляцией из стекловолокна толщиной 6 дюймов.

Тип головы обозначается несколькими различными описаниями; тем не менее, подавляющее большинство металлических строительных крепежных изделий — это HWH или шестигранная шайба.Это не означает, что крепежная деталь имеет шайбу, поскольку может быть HWH с шайбой или HWH без шайбы. Он указывает только на тип головы. Большинство крепежных деталей HWH, используемых в металлических зданиях, имеют диаметр головки 5/16 дюйма или 3/8 дюйма.

Последняя цифра указывает на тип сверла . Точки сверления обычно обозначаются как №1, №2, №3, №4, №4,5 или №5. Пусть это не сбивает с толку. Острие сверла обозначает толщину металла, на которую рассчитан крепеж. Большинство конструкционных металлических строительных креплений относятся к категории №3, что означает, что они предназначены для просверливания.036 или 20 калибра до 0,210 или чуть менее дюйма толщиной. Крепежный элемент с острием сверла №4, №4,5 или №5 предназначен для стали более толстого сортамента и будет рассмотрен ниже.

Используя всю эту информацию, крепеж, описанный как 12-14 x 1/1/2 HWH 3, имеет размер винта 12 или примерно 7/32 дюйма в диаметре, 14 витков на дюйм, это 1-1 / 2 дюйма. Длина, измеренная от под головки до кончика сверла, имеет головку с шестигранной шайбой без уплотнительной шайбы и вершину сверла №3. По сути, это стандартный металлический строительный крепеж, используемый для крепления панели к второстепенным элементам.

Вы можете спросить себя … все ли это имеет значение? Чтобы правильно подобрать застежку, необходимо знать основы застежки.

Вернуться к точкам сверления. Попытка закрепить деталь через пластину ¼ ”или пояс балочной балки с помощью крепежа с отверстием №3 будет трудоемким и утомительным процессом. Стандартный металлический строительный крепеж не предназначен для этого применения; однако все производители предлагают застежку 12-24 для этого конкретного применения. Точка сверления — # 4, # 4.5 или № 5, а резьбы расположены близко друг к другу, 24 на дюйм, для облегчения сверления и закрепления.

Второй по распространенности металлический строительный крепеж — это застежка внахлест или простроченная застежка, обычно описываемая как 12-14 x 3/4 дюйма, 1 / 4-14 x 7/8 дюйма или последняя, которая составляет 1 / 4-10 x 1 дюйм. . Как указано в описании, первые два имеют тот же диаметр, что и ранее описанный структурный крепежный элемент; однако они имеют длину менее 1 дюйма, а острие сверла №1 предназначено для проникновения только в легкую сталь.1 / 4-10 x 1 — довольно недавнее дополнение к семейству винтовых петель, имеющее только 10 витков резьбы на дюйм, поэтому теоретически они должны стягивать два материала вместе сильнее, чем винт с резьбой диаметром № 14. Эти застежки-петли рассчитаны на толщину материала от 0,018 (26 калибра) до 0,095 (12 калибра), но на самом деле их можно использовать только для соединения между собой тонкого материала.

И, наконец, есть застежка со стежком 1 / 4-14 x1-1 / 8, первоначально разработанная для состояния перехлеста трапециевидной кровли со стоячим фальцем.Конструкция этого винта позволяет ему просверливать две притертые панели, а также элемент жесткости панели, а затем плотно стягивать все три вместе. Это практически устранило проблему просверливания крепежа в притертых панелях и выталкивания элемента жесткости вниз вместо того, чтобы просверливать его и плотно стягивать все слои вместе.

Хотя конфигурация HWH или шестигранной головки с шайбой является наиболее популярной, есть несколько применений, в которых ее использование нецелесообразно, например, для закрепления определенных фиксаторов для стоячего шва или для закрепления шипов для условий обрезки с шипами.Если зазор головки является проблемой, структурный крепеж того же типа может быть получен с головкой типа «блин», которая представляет собой низкопрофильную головку с крестообразным шлицем или головку с квадратным приводом. Их не так просто сверлить, как HWH, но для этого требуется низкопрофильная головка. Есть несколько применений, особенно с некоторыми архитектурными кровельными профилями, где блинная головка все еще слишком толстая и смещение головы является проблемой. Многие производители предлагают сверхнизкопрофильную головку для блинов с таким же приводом Philips или квадратным сечением, но с более тонкой головкой, компенсируемой конфигурацией типа горна под головкой.

Тщательно выбирайте крепеж, так как от него зависят характеристики кровли и стеновых панелей.

(Автор хотел бы поблагодарить Марти Мартина и Джо Стагера из Triangle Fasteners за их помощь в проверке этой статьи.)

Брайан Фаррелл имеет более чем 20-летний опыт работы в металлических зданиях, металлических кровлях и компонентах. С ним можно связаться по электронной почте [email protected] или по телефону (214) 675-0147.

Винты Технические характеристики | Инженерное дело360


	дюймов
	Ваш выбор. ..
	# 0000		Крепеж # 0000 имеет номинальный диаметр резьбы 0,021 дюйма.
	# 000		Крепеж № 000 имеет номинальный диаметр резьбы 0,034 дюйма.
	# 00		Крепеж № 00 имеет номинальный диаметр резьбы 0.047 дюйм.
	# 0		Крепеж № 0 имеет номинальный диаметр резьбы 0,060 дюйма.
	# 1		Крепеж №1 имеет номинальный диаметр резьбы 0,073 дюйма.
	# 2		Крепеж № 2 имеет номинальный диаметр резьбы 0,086 дюйма.
	№ 3		Крепеж № 3 имеет номинальный диаметр резьбы 0.099 дюйм.
	# 4		Крепеж №4 имеет номинальный диаметр резьбы 0,112 дюйма.
	# 5		Крепежные детали №5 имеют номинальный диаметр резьбы 0,125 дюйма.
	# 6		Крепежные детали №6 имеют номинальный диаметр резьбы 0,138 дюйма.
	# 7		Крепеж №7 имеет номинальный диаметр резьбы 0.151 дюйм.
	# 8		Крепеж №8 имеет номинальный диаметр резьбы 0,164 дюйма.
	# 9		Крепеж № 9 имеет номинальный диаметр резьбы 0,177 дюйма.
	# 10		Крепеж № 10 имеет номинальный диаметр резьбы 0,190 дюйма.
	# 12		Крепеж №12 имеет номинальный диаметр резьбы 0.216 дюйм.
	# 14		Крепеж № 14 имеет номинальный диаметр резьбы 0,242 дюйма.
	1/4 дюйма		Крепежные детали 1/4 дюйма имеют номинальный диаметр резьбы 0,250 дюйма.
	# 16		Крепеж # 16 имеет номинальный диаметр резьбы 0,268 дюйма.
	# 18		Крепеж № 18 имеет номинальный диаметр резьбы 0.294 дюйм.
	5/16 «		Крепежные детали 5/16 дюйма имеют номинальный диаметр резьбы 0,3125 дюйма.
	# 20		Крепеж №20 имеет номинальный диаметр резьбы 0,320 дюйма.
	# 24		Крепеж № 24 имеет номинальный диаметр резьбы 0,372 дюйма.
	3/8 дюйма		Крепежные детали 3/8 дюйма имеют номинальный диаметр резьбы.375 дюйм.
	7/16 «		Крепежные детали 7/16 дюйма имеют номинальный диаметр резьбы 0,4375 дюйма.
	1/2 «		Крепеж 1/2 дюйма имеет номинальный диаметр резьбы 0,5 дюйма.
	5/8 «		Крепеж 5/8 «имеет номинальный диаметр резьбы 0,625 дюйма.
	3/4 дюйма		Крепежные детали 3/4 дюйма имеют номинальный диаметр резьбы.750 дюйм.
	7/8 «		Крепежные детали 7/8 «имеют номинальный диаметр резьбы 0,875 дюйма.
	1 «		Крепежные детали размером 1 дюйм имеют номинальный диаметр резьбы 1.000 дюймов.
	1 1/8 дюйма		Крепежные детали размером 1 1/8 дюйма имеют номинальный диаметр резьбы 1,125 дюйма.
	1 1/4 дюйма		Крепежные детали размером 1 1/4 дюйма имеют номинальный диаметр резьбы 1.250 дюйм.
	1 3/8 дюйма		Крепежные детали размером 1 3/8 дюйма имеют номинальный диаметр резьбы 1,375 дюйма.
	1 1/2 «		Крепежные детали размером 1 1/2 дюйма имеют номинальный диаметр резьбы 1,500 дюйма.
	1 3/4 дюйма		Крепежные детали размером 1 3/4 дюйма имеют номинальный диаметр резьбы 1,750 дюйма.
	2 «		2-дюймовые крепежные детали имеют номинальный диаметр резьбы 2. 000 дюймов.
	2 1/4 дюйма		Крепежные детали 2 1/4 дюйма имеют номинальный диаметр резьбы 2,250 дюйма.
	2 1/2 «		Крепежные детали 2 1/2 дюйма имеют номинальный диаметр резьбы 2,500 дюйма.
	2 3/4 дюйма		Крепежные детали 2 3/4 дюйма имеют номинальный диаметр резьбы 2.750 дюйм.
	3 «		3-дюймовые крепежные детали имеют номинальный диаметр резьбы 3.000 дюймов.
	Другое		Другие размеры в дюймах, не указанные в списке.
	Логика поиска:		Все продукты с ЛЮБЫМ из выбранных атрибутов будут возвращены как совпадения. Если все флажки не отмечены, критерии поиска по этому вопросу не ограничиваются; товары со всеми параметрами атрибута будут возвращены как совпадения.

	Метрическая система
	Ваш выбор …
	М1.6		Крепеж M1.6 имеет номинальный диаметр резьбы 1,6 мм.
	м2		Крепеж M2 имеет номинальный диаметр резьбы 2. 0 мм.
	M2.5		Крепеж M2,5 имеет номинальный диаметр резьбы 2,5 мм.
	M3		Крепеж M3 имеет номинальный диаметр резьбы 3,0 мм.
	M3.5		Крепеж M3,5 имеет номинальный диаметр резьбы 3,5 мм.
	М4		Крепеж M4 имеет номинальный диаметр резьбы 4.0 мм.
	M5		Крепеж M5 имеет номинальный диаметр резьбы 5,0 мм.
	M6		Крепеж M6 имеет номинальный диаметр резьбы 6,0 мм.
	M8		Крепеж M8 имеет номинальный диаметр резьбы 8,0 мм.
	M10		Крепеж M10 имеет номинальный диаметр резьбы 10.0 мм.
	M12		Крепеж M12 имеет номинальный диаметр резьбы 12,0 мм.
	M14		Крепеж M14 имеет номинальный диаметр резьбы 14 мм.
	M16		Крепеж M16 имеет номинальный диаметр резьбы 16 мм.
	М18		Крепеж M18 имеет номинальный диаметр резьбы 18 мм.
	M20		Крепеж M20 имеет номинальный диаметр резьбы 20 мм.
	M22		Крепеж M22 имеет номинальный диаметр резьбы 22 мм.
	M24		Крепеж M24 имеет номинальный диаметр резьбы 24 мм.
	M25		Крепеж M25 имеет номинальный диаметр резьбы 25 мм.
	M26		Крепеж M26 имеет номинальный диаметр резьбы 26 мм.
	M27		Крепеж M27 имеет номинальный диаметр резьбы 27 мм.
	M28		Крепеж M28 имеет номинальный диаметр резьбы 28 мм.
	M30		Крепеж M30 имеет номинальный диаметр резьбы 30 мм.
	M32		Крепеж M32 имеет номинальный диаметр резьбы 32 мм.
	M33		Крепеж M33 имеет номинальный диаметр резьбы 33 мм.
	M35		Крепеж M35 имеет номинальный диаметр резьбы 35 мм.
	M36		Крепеж M36 имеет номинальный диаметр резьбы 36 мм.
	M38		Крепеж M38 имеет номинальный диаметр резьбы 38 мм.
	M40		Крепеж M40 имеет номинальный диаметр резьбы 40 мм.
	M42		Крепеж M42 имеет номинальный диаметр резьбы 42 мм.
	M48		Крепеж M48 имеет номинальный диаметр резьбы 48 мм.
	M56		Крепеж M56 имеет номинальный диаметр резьбы 56 мм.
	M64		Крепеж M64 имеет номинальный диаметр резьбы 64 мм.
	Другое		Другие метрические размеры, не указанные в списке.
	Логика поиска:		Все продукты с ЛЮБЫМ из выбранных атрибутов будут возвращены как совпадения.Если все флажки не отмечены, критерии поиска по этому вопросу не ограничиваются; товары со всеми параметрами атрибута будут возвращены как совпадения.

Размеры болтов с шестигранной головкой и таблица размеров болтов с шестигранной головкой

Вы когда-нибудь задумывались, «какой толщины у болта, который я только что купил»? Что ж, хорошая новость в том, что крепежные детали изготавливаются по универсальным спецификациям, известным во всем мире. Поэтому все, что вам нужно сделать, это посмотреть на таблицу размеров болтов с шестигранной головкой, и вы найдете все, что вам нужно знать. И независимо от того, ищете ли вы винт с шестигранной головкой класса 5 или винт с шестигранной головкой класса 8, их габаритные размеры будут идентичными. Отличается только материал, из которого они сделаны.

Однако убедитесь, что вы сравниваете яблоки с яблоками, потому что «Болты с шестигранной головкой» и «Винты с шестигранной головкой» — разные вещи!

Lightning Bolt имеет много людей, которые связываются с нами и меняют названия винтов с шестигранной головкой и болтов с шестигранной головкой, поскольку они являются синонимами… это не так.

Болты с шестигранной головкой «менее точны» и, следовательно, дешевле, чем винты с шестигранной головкой.Дополнительные особенности, которыми обладают винты с шестигранной головкой, которые делают их превосходными, заключаются в том, что они изготовлены с более высоким уровнем преграды (более жесткие допуски), а также имеют шайбу, обращенную под головку болта. Стандартные размеры винта с шестигранной головкой включают:

Будучи крупнейшим производителем крепежа в Луизиане, Lightning Bolt обслуживает промышленные потребности наших клиентов с 1994 года.

Саморезы по металлу: размеры, вес, технические характеристики

Саморезы для крепления листового металла толщиной до 0,9 мм с пресс-шайбой и острым наконечником

Таблица 1. Технические характеристики, размеры и вес саморезов по металлу с острым наконечником

Саморезы для крепления металлических листов толщиной до 2,0 мм с пресс-шайбой и наконечником со сверлом

Таблица 2. Технические характеристики, основные размеры и вес саморезов со сверлом

Саморезы по металлу

Размеры кровельных саморезов — какие нужно использовать при монтаже кровли |

Разновидности кровельных саморезов

Советы по выбору кровельных саморезов

Форма

Размеры и длина кровельных саморезов

Расчёт необходимого количества саморезов

описание видов, размеры и маркировка

Особенности элементов крепления

Технологии до появления саморезов

Оцинкованные металл-металл 4,мм. с прессшайбой

Особенности использования кровельных саморезов

Области применения

Выбор метизов

Особенности использования саморезов по металлу

Как выбрать саморезы высокого качества?

Основные типы шлицов саморезов

виды, характеристики, типоразмеры, советы по выбору

Технология производства

Как определяется размер для саморезов?

В металл

Как лучше вкручивать саморезы

варианты со сверлом, размеры и расход, какое количество необходимо на 1 м2 профлиста кровли

Особенности

Виды

Размеры

Расчет расхода и монтаж

Советы

Саморезы по металлу | Размеры и описание

Саморез для гипсокартона

Винты для листового металла — Fastener Mart

, саморезы, саморезы, саморезы, саморезы.

Винты для листового металла

Геометрия резьбы

Геометрия резьбы — самонарезающие винты — дюймы

Руководство по размерам и размерам крепежных изделий

Самонарезающие винты с цилиндрической головкой и крестообразным шлицем

САМОРЕЗЫВАЮЩИЙ ВИНТ, ГОЛОВКА PHILIPS, ТИП AB- DIN 7981 C

Винты для строительства и кровли для всех металлических конструкций не равны, проще говоря

Винты Технические характеристики | Инженерное дело360

Размеры болтов с шестигранной головкой и таблица размеров болтов с шестигранной головкой

Добавить комментарий Отменить ответ
