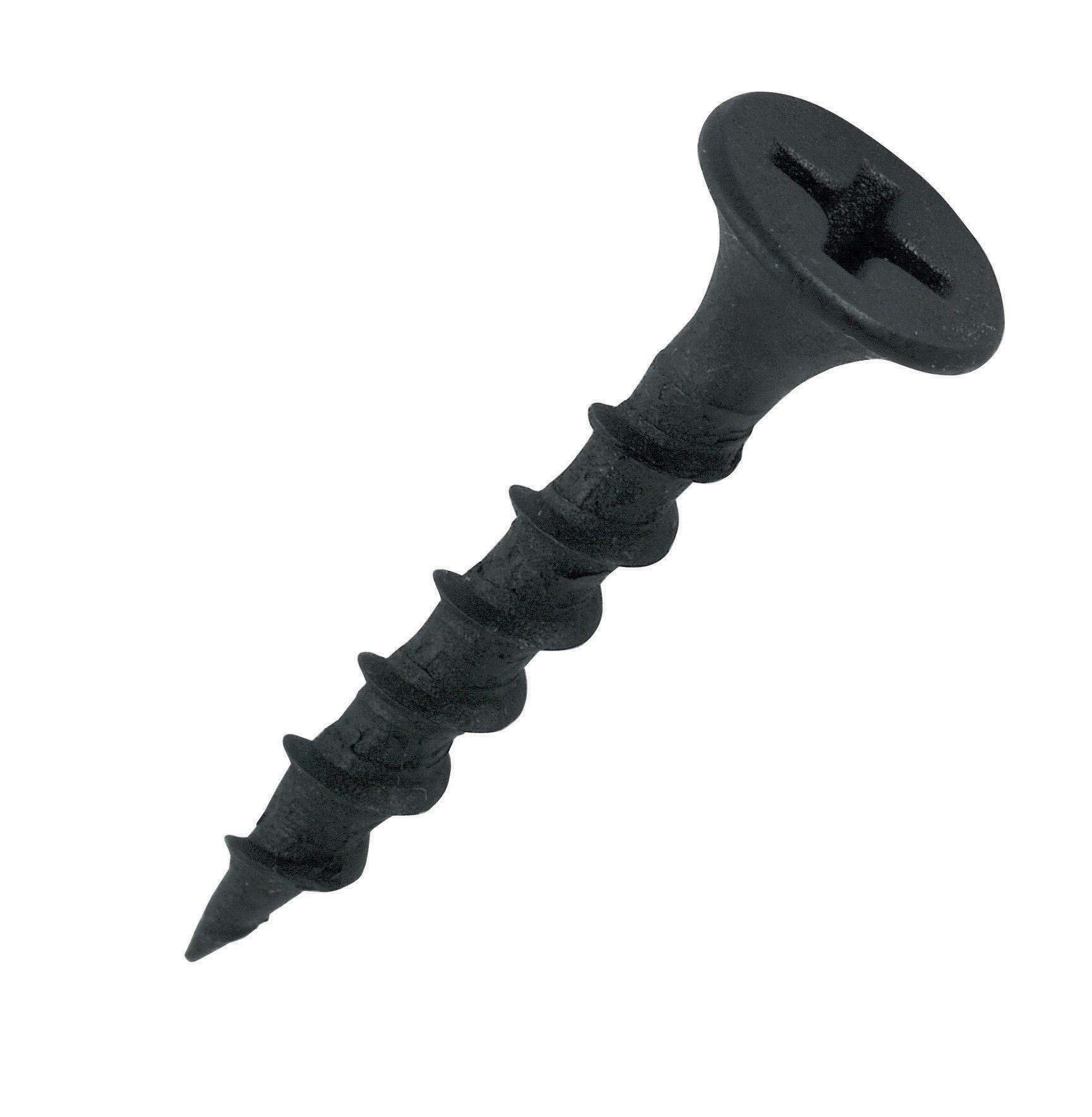

Саморез гд что это: Саморезы ГД 41х3.8 мм | ТДВ

Содержание

Размеры саморезов - шурупов. Условные обозначения. Таблицы.

Обилие блестящих крепежных деталей на полках строительных магазинов радует глаз, но заставляет неловко топтаться у витрины каждого человека профессионально не связанного с реализацией крепежной техники. Назначение половины шурупов непонятно, а спросить у продавца как то неловко... Давайте попробуем разобраться в многообразии шурупов - саморезов представленных на современном рынке. Через 5 минут вы с удивлением обнаружите, что все намного проще чем кажется.

Шуруп - саморез. Откуда возникает путаница

Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86, который дает следующее определение шурупу:

Шуруп - крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия.

Как следует из документа датированного 1986 годом, использование данного типа крепежа предполагало предварительное сверление отверстия и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё встречается как дешевая альтернатива саморезам.

Саморез - это новый виток эволюции крепежных изделий. Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с короззионностойкими покрытиями.

Как следует из названия, саморез может самостоятельно нарезать резьбу и используется без предварительного сверления отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т. д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию. Ниже приведены удобные таблицы к каждому из типов.

Пример расшифровки

Шуруп 1 – 4×25 ГОСТ 1145-80


Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытия

Стандартизованная маркировка выглядит так, но на практике все намного проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.

Стандартные размеры саморезов - шурупов

Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.

Универсальные шурупы

Изготавливаются как правило с неполной резьбой. Используются для дерева, ДСП и др. мягких материалов. Самонарезающие свойства невысокие. По стандартам ГОСТ 1144-80, 1145-80, 1146-80 выпускаются диаметрами 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120 мм.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
2.5 10 3.0 10 3.5 10 4.0 13 5.0 16
13 13 13 16 20
16 16 16 18 25
18 18 18 20 30
20 20 20 22 35
22 22 22 25 40
25 25 25 30 45
30 30 40 50
40 45 60
50 70

Саморезы для дерева, ДСП, ДВП, пластмасс

Один из самых распространенных саморезов.

Используется при монтаже в дюбели. Бывает с оцинкованным покрытием (белого цвета) или с оцинковкой и хроматным пассивированием (желтого цвета), иногда обрабатывается фосфатом.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм  Ø,мм длина,мм
3.0 10 3.5 10 4.0 12 4.5 16 5.0 16 6.0 30
12 12 16 20 20 40
16 16 20 25 25 45
20 20 25
30
30 50
25 25 30 35 35 60
30 30 35 40 40 70
40 35 40 45 45 80
  40 45 50 50 90
  45 50 60 60 100
  50 60 70 70 120
    70 80 80 140
    90 160
    100 180
    120 200

Шуруп-глухарь с шестигранной головкой

DIN 571 и ГОСТ 11473-75. Предназначен для крепления лаг, реек и прочих задач в которых необходима усиленная фиксация.  Как правило выпускается оцинкованный.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
6.0 30 8.0 40 10 40 12 100
40 50 50 120
50 60 60 140
60 70 70 160
70 80 80 180
80 90 90 200
100 100 100 230
120 120 120 250
160 140 140 280
180 160 160 300
180 180
200 200
220

Шурупы для крепления к металлам

Шурупы по DIN 7981, DIN 7982, DIN 7982

Визуально похожи на универсальные, но отличаются материалами изготовления, углом захода и углом профиля резьбы (до 60 градусов).

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 13 3.9 13 4.2 13 4.8 16 5.5 16 6.3 16
16 16 16 19 19 19
19 19 19 22 22 22
22 22 22 25 25 25
25 25 25 32 32 32
32 32 32 38 38 38
38 38 38 45 45 45
  45 45 50 50 50
  50 50 60 60 60
70 70 70
80 80
Шурупы по DIN 7504

Конструктивно практически полностью идентичны остроконечным шурупам по металлу DIN 7981, 7982, 7983 (см. табл. выше). Ключевое отличие - наконечник выполняющий функцию сверла.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 13 3.9 13 4.2 13 4.8 16 5.5 22 6.3 22
16 16 16 19 25 25
19 19 19 22 32
32
22 22 22 25 38 38
25 25 25 32 45 45
32 32 38 50 50
38 38 45
50

Саморезы для листового металла и изделий на металлической основе

Саморезы с прессшайбой

Встречаются в продаже как со сверлом (для металла толщиной до 2мм) так и острым наконечником ( предназначен для металла до 0. 9мм). Стандартные диаметры 4.2 (4.0) мм и длина – 13, 14 , 16,
18, 19, 22, 25, 32, 41, 51 мм.

Саморез с полуцилиндрической головкой («клоп»)

Аналогично предшественнику бывает как острый так и со сверлом. Размерная линейка у данного самореза отсутствует и встречается он в единственном размерном варианте:

С острым наконечником – 3.5 х 11

С наконечником-сверло – 3.8 х 11

Саморезы с шестигранной головкой

Предназначены для работы с листовым металлом без предварительной подготовки отверстия. Обеспечивают усиленное крепление. От одного производителя к другому возможны вариации размеров продукции данного сегмента крепежных элементов. В таблицах ниже приведены самые популярные.

С острым наконечником.

Для листов металла до 0.9 мм.

Ø,мм длина,мм Ø,мм длина,мм
4.2 13 4.8 14
19 5. 0 19
25 25
38 38
  51
Cо сверлом (DIN 7504-K)

Для металла большой толщины (5мм и более). Длина наконечника - сверла определяет мах. толщину листового металла.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
4.2 19 4,8;5,0 14 5.5 19 6.3 19
21 19 25 25
25 25 32 32
32 38 38 38
45 51 45
51 64 51
64 76 64
76 76
  90
102
127
    152

Саморезы для гипсокартона

Когда монтируют листы гипсокартона на металлический профиль, применяют саморезы с частой резьбой. Для крепежа на деревянное основание используется саморез с крупной однозаходной резьбой (см. рис). Ранее мы упоминали про универсальные крепежные элементы. Они держат хорошо, но если есть возможность использовать специальные, лучше сделать именно так. Для монтажа гипсокартонных плит на деревянную обрешетку или металлический профиль до 0.9 мм без предварительного сверления предназначены саморезы следующих размеров:

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 19 3.8 64 4.2 70 4.8 90
25 76 95
32 102
35 110
41 127
45 152
51
55

Для крепления гипсокартона к основательному металлическому профилю (от 0. 9мм до 2мм) целесообразно использовать саморез - бур с наконечником - сверло.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
3.5 25 4.2 60 4.8 89
32 66 102
41 76
48

Саморезы для крепления гипсоволоконных плит

Подробнее про листы ГВЛ читайте здесь >>>

Изготавливаются с потайной конической уменьшенной головкой, крестообразный шлиц, двухзаходную резьбу переменного профиля и острый наконечник.Размеры крепежных изделий для монтажа на деревянный каркас или профиль из металла с толщиной менее 0.9 выглядят так: Ø 3.9 мм с длинами 19, 25, 30, 45 мм.

Саморезы для крепления плит и листов ДСП, ДВП, фанеры

Размеры самой фанеры в этом материале >>>

Как правило это оцинкованные шурупы (FLUGEL) размером 5. 0 х 36

Встречаются с потайной конической головкой и насечками для раззенковки потайного отверстия (DIN 7504P) с размерами:

Ø длина,мм
4.2 от 25 до 110
4.8
5.5
6.3

Кровельные саморезы

При монтаже кровли целесообразно применять стандартные оцинкованные саморезы. Они не поддаются коррозии. Таблица с размерной линейкой выглядит так:

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
4,80 20 5,50 19 (20) 6,30 19 (20)  7,00 122
29 25 25 142
35 32 32 162
38 38 (40) 38 (40) 177
50 51 (50) 50
60 64 (62) 60
70 76 (78) 70
80 100 80
115 90
130 100
150 130
180 150
235 175
200
235

Выпускаются кровельные саморезы с окрашенными головками. Краска создает дополнительную защиту от воздействия внешних факторов. И они не портят экстерьер крыши, так как «выбираются» по цвету.

Шурупы и саморезы специального назначения

Конфирматы

Конфирмат или "евро-винт" – это отдельная категория крепежа. Он разработан для сборки мебельных панелей. Изготавливается с различными защитно - декоративными покрытиями (чаще оцинковка). Шаг резьбы – редкий. Задача – стянуть детали друг к другу. Головка имеет характерное отличие. Для ввинчивания необходим специальный шестигранник.

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
5.0 40 6.5 50 7.0 40
50 50
60
70
Шурупы по бетону

Вкручиваются в заранее высверленное отверстие. Перфоратором пользоваться не рекомендуется. Отсюда трудоемкость процесса. Перед ввинчиванием нужно капнуть машинного масла - это немного облегчит процедуру. Вид крепежа, что называется «навечно». Выдерживают высокие нагрузки (до 100кгс). Бывают: Ø 7.5 мм. Длина: 50, 70 (72), 80, 90, 100, 120, 130, 140, 150, 160,180, 200,… мм.

Оконные саморезы

Подготовка отверстия не требуется. Работают как "усилители" окон и имеют следующие размеры: Ø 3.9 мм, длины: 13, 16, 19, 22, 25, 32, 35, 40 (38), 45 мм.

Рамные шурупы

Большие шурупы обладающие высокой прочностью. Вкручиваются в дюбель и иногда идут в комплекте с ним.

Юстировочные шурупы

Характерная особенность - вторая резьба. Первая резьба (как правило более мелкая) необходима для крепления к основе, вторая служит для монтажа подконструкции.

Популярны шурупы шурупы ∅6 мм и длиной: 60, 70, 80, 90, 100, 110, 120, 130, 145 мм.

Шурупы для строительных лесов

Ø,мм длина,мм Ø,мм длина,мм Ø,мм длина,мм
8. 0 80 10.0 160 12.0 90
100 120
120 160
  190
  230
300
350
Шурупы-гвозди

Шурупы для подвесов

Очень удобны в быту, например на таком крепеже у нас уже несколько лет в коридоре городской квартиры висит детская качелька. Время на установку и снятие - буквально 1 секунда! Единого стандарта на размеры этого элемента не существует и каждое производство формирует размерную линейку на собственное усмотрение.

Шпаргалка домашнему мастеру

Следующие таблицы помогут сориентироваться при выборе необходимого крепежа.

Различаем изделие по типу резьбы

Саморезы различаются по частоте витков. Малый шаг позволяет применять крепеж для металлических деталей. Шурупы с редкой резьбой предназначены для материалов, имеющих невысокую плотность. Сюда попадают: асбест, гипс, пластик и прочее. По внешнему виду можно классифицировать саморезы следующим образом:

Шаг резьбы

Целевое назначение

Средний

Универсальные саморезы. Предназначаются для крепления объектов из любых материалов (являются самыми распространенными).

Частый,
с резьбой в двойной
заход

Разработаны для прикрепления к металопрофилю толщиной до 0.9 мм без применения дюбилей (необходима предварительная подготовка отверстия,
выпускаются со сверлом на наконечнике, обладают высокой стоимостью).

Редкий

Саморезы для прикрепления деталей из мягких материалов (дерева, пластика гипса, асбеста, и так далее) без применения дюбелей.

Средний, с
профилем елочка

Саморезы для ввинчивания в железобетонные или кирпичные объекты строений методом вбивания в дюбель.

Несимметричный

Саморезы для скрепления элементов современной мебели из дерева, ДСП, фанеры и т. п. (необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно).

Чередующийся с насечками

Саморезы для прикрепления к железобетонным или кирпичным деталям строений без дюбеля (нагели), (ввинчивается в отверстие диаметром 6 мм глубиной на 15 мм превышающей погружающуюся часть самореза).

Все дело в шляпе

По форме шляпки можно определить целевое назначение самореза. Зависимость между этими параметрами приведена в таблице:

Вид шляпки

Особенности и целевое назначение

Потайная

После ввинчивания шляпка полностью утапливается в закрепляемом объекте без выступа.

Профиль - полусфера

Прочно удерживает прикрепляемую деталь благодаря увеличенной площади прижимной шляпки.

Профиль - полусфера с малой пресс шайбой

Обладает большей площадью рабочей поверхности шляпки и заниженной ее высотой. Используется при монтаже листовых материалов.

Малая потайная

Имеет малую рабочую площадь и пологий переход от шляпки к стволу с резьбой. При монтаже фиксируется как в стационарном объекте, так и в прикрепляемой части. Позволяет в процессе монтирования прикладывать значительно большее усилие, чем в случае с обычной потайной шляпкой.

Профиль - полусфера с большой прессшайбой

Обладает большей рабочей прижимной площадью и заниженной высотой шляпки. Целевое назначение – прикрепление листовых деталей малой плотности.

Шестиугольная

Конфигурация шляпки, позволяет закручивать саморезы меньшими усилиями, достигая сильное прижатие скрепляемых предметов.

Воронкоподобная потайная с утолщением на теле стержня

Позволяет замаскировать соединение. Дает возможность закрыть шляпку декоративной пластиковой крышкой. Ввинчивается специфическим ключом (4 мм).

Тот факт, что затрачено много усилий для вкручивания еще не говорит о титанических муках, которые придется пережить, если возникнет необходимость вывинтить саморез. Поэтому каждый раз, когда советуют «навечный» метод, стоит подумать о целесообразности. Производители предлагают разнообразные саморезы, отличающиеся металлом, из которого они изготовлены. Стоимость также варьируется. Чтобы не переплачивать нужно дать объективную оценку нагрузке, которой будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на деревянной стене, не имеет смысла тратиться на дорогостоящие шурупы.

Инструмент для вкручивания применяется как ручной, так и электрический. Зачастую достаточно отвертки. Этот способ не позволит добиться высокой производительности труда, если речь идет о профессиональной работе и больших объемах крепежа. Для работы оптимален всем знакомый шуруповерт.

Шлиц - смайл 🙂 Невероятно, но факт

Японский завод Komuro Seisakusho выпустил партию крепежа с нестандартным шлицом в виде смайла. Автор забавной идеи - дизайнер Yuma Kano. К сожалению, на отечественном рынке новинка пока не представлена.

Надеемся, что теперь вы раз и навсегда разобрались с вопросом назначения и размеров крепежных элементов. Будем признательны за рекомендации, критику и обнаруженные неточности. Контакты администрации сайта: [email protected]

Саморезы универсальные с потайной головой

Саморезы универсальные с потайной головой это вольное название шурупов универсальных. Есть существенное различие между саморезами и шурупами. Первые — это самонарезающие крепежные изделия; для вторых требуется подготовка отверстия. И те, и другие имеют шурупную резьбу.

Универсальные саморезы можно устанавливать как без предварительного сверления, так и после подготовки отверстия под установку. Потайная головка — отличительная особенность универсального шурупа, хотя также изготовляют крепеж и с полукруглой шляпкой.

В чем же универсальность этого крепления, что даже в название вынесена эта характеристика? Причин на это несколько.

Во-первых, монтаж шурупа универсального очень прост. Для установки не потребуется специального инструмента, а шлиц Pozidrive, расположенный на потайной головке, является одним из самых используемых. Достаточно иметь отвертку или биты на шуруповерте со шлицом Pz или Ph.

Во-вторых, шуруп имеет потайную головку — крепеж не будет выступать, делая место крепления аккуратным и ровным. Саморезы универсальные оцинкованные с потайной головкой имеют широкое применение в мебельном производстве, при работе с ДСП и фанерой, когда требуется последующая установка других элементов поверх места скрепления.

В-третьих, покрытие универсального шурупа: оцинковка изделия в качестве защиты от коррозии позволяет применять его при внешних работах. Для агрессивных сред или с повышенной влажностью требуется покрытие с улучшенными свойствами. В бытовых условиях и при работе с деревянными конструкциями антикоррозионного покрытия универсальных шурупов достаточно, чтобы защитить от воздействия внешней среды. Кроме того, оцинкованные крепежные изделия имеют привлекательный вид. ШУЦ — шуруп универсальный в цинке — обладает металлическим блеском; ШУЖ — шуруп универсальный в желтом цинке — отливает золотистым блеском. Достаточно редким товаром является саморез универсальный черный. Его чаще заменяют саморезом ГД гипсокартон-дерево без покрытия — отсюда и черный окрас изделия.

Если на производстве не оказалось саморезов ГД гипсокартон-дерево, то шурупы универсальные могут заменить их. Саморезы универсальные цена которых чуть выше крепежа ГД, также просты при монтаже и выдерживают аналогичные нагрузки.

Из-за своего широкого применения купить шурупы универсальные можно в любом строительном магазине. Базы снабжения предлагают крепежные изделия в различных фасовках, начиная от промышленной коробки, заканчивая контейнерами большой и средней вместимости.

По материалам goskrep.ru

Саморезы и шурупы | ЦКИ

Отличия саморезов и шурупов

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной специальной резьбой, резьбовым коническим концом и головкой на другом конце, образующие резьбу в отверстии соединяемого деревянного или пластмассового изделия. Из этого определения становится ясно, что шуруп вворачивается в предварительно подготовленное отверстие и используется для крепления на деревянных или пластмассовых основах. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускались и выпускаются отечественной метизной промышленностью и поныне.


Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп», но имеют существенные отличия:

  • принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
  • использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.



В результате существенно расширились функциональные возможности этих изделий:

  • стала возможна их установка без предварительного сверления отверстий, что существенно упрощает и ускоряет процесс монтажа закрепляемых изделий;
  • расширился круг материалов, в которые можно устанавливать эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.


Столь значительные отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче – саморезами.




Основные конструктивные элементы шурупов или саморезов это:

  • головка – часть крепежного изделия, имеющего стержень, служащая для передачи крутящего момента и образования опорной поверхности;
  • шлиц – углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
  • стержень с резьбой;
  • конец.


Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяется условиями и особенностями монтажа. Наиболее часто употребляются следующие типы головок:

  • шестигранная – с плоской опорной поверхностью, выступающая над плоскостью установки; применяется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
  • полукруглая – с плоской опорной поверхностью, выступающая над плоскостью установки;
  • цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
  • потайная – с конической опорной поверхностью, утапливающаяся в плоскость установки;
  • потайная – с конической опорной поверхностью и зенкующими кромками на ней, утапливающаяся в плоскость установки; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
  • полупотайная – с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
  • потайная рожковая – с вогнутой опорной поверхностью, утапливающаяся в плоскость установки; незаменима при креплении гипсокартонных плит, т. к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
  • плоская с прессшайбой – с опорной поверхностью, выступающая над плоскостью установки;
  • в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
  • в виде стержня с метрической резьбой, выступающим за плоскость установки.




Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:




Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам. При этом для каждого типа шлица образуется стандартизованный и пронумерованный ряд:

  • шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
  • шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
  • шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, которое уменьшает его износ, снижает вероятность «срыва». Это дает возможность приложить большее крутящее усилие к инструменту.



Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (размеры указаны в мм)





Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В противном случае возможен быстрый износ или даже разрушение элементов привода.




Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирают саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

  • диаметр;
  • шаг;
  • количество заходов.


Но кроме них существенное влияние на самонарезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше указанный угол, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонарезающие свойства.


Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144 -80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α=45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981…7983), изготавливаются с большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу относятся к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (SCREW THREADS).


В таблице представлены основные размеры для острого (тип C) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.






Основные типы концов саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом. Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.


У традиционных шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40о.

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26…280.
У широко распространенных универсальных еще меньше: 20…300.


Для повышения самонарезающих свойств применяются специальные конструкции конца.

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они действуют при установке, как последовательно работающие сверло и саморез. Сперва сверло создает в материале основы отверстие, а затем в него вворачивается саморез. Таким образом, установка происходит как единая операция ввинчивания.


Резьбонарезающий винт имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.



Конец на трехгранном стержне с заходной часть и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом.




Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.



Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.



При этом следует иметь в виду, что саморез того или иного типа вовсе не обязательно выпускается всех возможных диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой – расстояние от опорной поверхности головки до конца самореза.


Длины шурупов и саморезов нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм. Для некоторых специализированных изделий могут применяться и другие длины. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.




Выбор диаметра и длины шурупа определятся в первую очередь нагрузкой, которую должно выдерживать соединение, а кроме того размерами соединяемых деталей, материалом установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа – тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля,(Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 400) этого достаточно, но для остроконечных саморезов длину требуемого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.





Понравился материал?

FAQ (вопрос/ответ) - Монтаж гипсокартона в Санкт-Петербурге


Владимир здравствуйте. Хороший вопрос. Давайте разбираться. Первое и самое правильное это спросить список материалов у мастера который будет выполнять монтаж. Предпочтения у всех разные. Одни крутят лентами, другие россыпью, одни сверлят, другие стреляют газовым пистолетом, кто то использует клопы, а кто то просекатель и тд.

Так же вы можете воспользоваться нашими рекомендациями:

Саморезы: (важно!) как ни странно многие думают что это не важно, и покупают самые дешевые шурупы ГМ (гипрок-металл). Но это напрямую влияет на качество и скорость монтажа и настроение мастера. Крутить тупыми саморезами профиль толщиной 0,5/0,6 мм. «Tech-Krep» или «Стройбат» врагу не пожелаешь. Мы рекомендуем саморезы Knauf TN, XTN, Hard-Fix или Wenzo.

Ускорить процесс монтажа можно используя ленточные шуруповерты. Ленты разных производителей для них взаимозаменяемы. Отлично зарекомендовали себя ленты фирмы «Protool», «Hilti», «Bosch», «Dewalt».

Профиль: Лучшим как был, так без сомнений и остается профиль Knauf. Но высокая цена весомый аргумент для замены его на аналоги. И это нормально. Главное что нужно понимать, что профиль толщиной 0,3/0,4 мм. не пригоден для монтажа перегородок и обшивки стен, тем более при высоте помещения более 2,5 метров.

Гипсокартон: Gyproc лучший гипсокартон на рынке Санкт-Петербурга. Качество обычного гипсокартона Knauf заметно ухудшилось в последнее время.

Уплотнительная лента: Не покупайте совсем дешевую. Очень хорошая но дорогая, демпферная лента Sound Guard. Если Knauf Дихтунгсбанд, то только белую X-Glass. Лента Дихтунгсбанд черного цвета плохого качества.

Метизы: Использовать дюбель-гвозди для монтажа направляющего профиля не очень удачное решение. Лучше нейлоновые дюбели и саморезы ГД. Но многие продвинутые мастера используют для этих целей газовый пистолет, баллоны и гвозди для которого тоже являются расходкой.

Вот пожалуй и всё, на что стоит обратить особое внимание. Надеюсь мой ответ окажется вам полезен. А если остались вопросы, звоните по телефону указанному на сайте.

Ps. Все эти материалы Вы можете купить в торговой сети «СТД Петрович», а для того что бы сэкономить воспользуйтесь нашей максимальной скидкой по карте Высшая Лига. Для этого назовите номер золотой карты Петрович 7 0000 57 на кассе, по телефону или при заказе через интернет.

Саморез гипсокартон дерево — подробное описание и фото



Вступление

Технология работы с гипсокартоном оговаривает не только все этапы работ, виды конструкций, но и материалы для работ, включая крепёж. В частности, для устройства конструкций из гипоскартона  на деревянном каркасе используется специальный саморез гипсокартон дерево.

Саморез гипсокартон дерево

Соседство листов гипсокартона и дерева в конструкции возможно в двух вариантах.

Во-первых, когда каркас для гипсокартонной конструкции делается полностью из деревянного бруса, или в качестве обрешётки под гипсокартон используются деревянные конструкции дома.

Во-вторых, когда в деревянном доме каркас для конструкции делается из стандартных металлических профилей и в контакт с деревом вступают только подвесы или профиль.

Ярким примером работ с гипсокартоном по дереву, является технологическая карта облицовки мансард КНАУФ–суперлистом. По технологии предусмотрены 4 вида конструкций:

  • М 681-1/2 – Облицовка мансарды по деревянному каркасу с обшивкой в один/два слоя;
  • М 682-1/2 – Облицовка мансард по металлическому каркасу с обшивкой в один/два слоя.

Только в первом случае, для крепления листов гипсокартона к деревянному каркасу используются саморезы, называемые в быту — саморез гипсокартон дерево.

В технологических картах компании КНАУФ данный тип самореза называется – шуруп MN. Саморез (шуруп) MN — это самонарезающий прокалывающий шуру с фрезерной головкой потайной формы. Размеры: 3,9×25/30/35/40 мм.

Вот что сказано в технологической карте:

Листы к деревянному каркасу крепятся самонарезающими винтами с потайной зенкующей головкой типа MN. Винты должны входить в КНАУФ-суперлист под прямым углом и проникать в  деревянный каркас на глубину не менее 20 мм. Головки винтов должны быть утоплены в лист на глубину около 1 мм.

Посмотрим фото самореза гипсокартон дерево, иначе самонарезающего винта MN с потайной головкой.

Сразу о потайной головке самореза. В отличие от саморезов «клоп», саморезы, используемые для крепления листов имеют конусную головку. Такая конструкция позволяет утапливать саморезы в лист для дальнейшего качественного шпаклевания.

Длина саморезов гипсокартон дерево 25/30/35/40 мм, толщина 3,5 или 3,9 мм. Покрытие чёрное фосфатированное или оцинкованное.



Визуально саморез (винт) MN легко отличить по крупному шагу резьбы.

Другие название самореза гипсокартон дерево

Используемое по тексту название самореза гипсокартон–дерево «винт MN» используется в ассортименте продукции КНАУФ, В действительности встретить такой саморез можно под разными именами:

  • Саморез ГД/СГД/ШСГД,
  • Чёрный саморез с крупной резьбой,
  • Шуруп по дереву,
  • Саморез по дереву,
  • Чёрный шуруп по дереву.

Кроме этого, часто саморезами гипсокартон–дерево называют любые саморезы с широким шагом резьбы (смотрим фото).

Для информации

Саморез с пресс–шайбой и сверлом на конце, используется для крепления металлических профилей гипсокартона к деревянным конструкциям дома.

Заключение

Саморез гипсокартон дерево с потайной головкой шлицом типа PZ2 легко отличим от других саморезов по крупному шагу резьбы. Длина таких саморезов типа MN не превосходит 45 мм. Кроме этого, часто саморезами гипсокартон–дерево называют любые саморезы с широким шагом резьбы.

©gipsokart.ru

Еще статьи



Виды саморезов под дереву, металлау, для ГКЛ, размеры, вес, выбор

Шурупы, винты, болты — эти типы крепежа используется давно, но есть еще саморезы. Что это такое и в чем их особенности? Какие бывают виды саморезов, как их выбирать?

Содержание статьи

Чем саморез отличается от шурупа

Давайте начнем с определений. Шуруп — это крепежный элемент с нанесенной на стержень наружной резьбой. При соединении деталей, наружная резьба шурупа совмещается с внутренней резьбой на отверстии в детали или деталях. Так что под установку шурупа необходимо заранее просверлить отверстие. От винта шуруп отличается тем, что имеет плавное сужение на конце и более редкие витки резьбы.

Чем отличается саморез от шурупа: резьбой и материалом

А теперь внимание. Саморез — это сокращенное от «самонарезной шуруп». Отличается тем, что для установки не требует наличия заранее просверленного отверстия. При вкручивании он сам нарезает требуемые канавки. Отсюда и термин — самонарезной. А чтобы саморез мог сам «вгрызаться» в материал, резьба у него треугольная, с острыми краями и, как правило, более «глубокая». Итак, саморез — это разновидность шурупа, который сам просверливает отверстие в материале по мере закручивания.

Саморез — это шуруп, который сам себе бурит отверстие

Если говорить о разнице между саморезами и шурупами, то саморез имеет более вытянутый и острый край. С такой формой проще «вгрызаться» в материал. Для установки саморезов обычно применяют шуруповерт, который позволяет проделать большой объем работ, в отличие от использования обычной отвертки. Преодолевать сопротивление материала при нарезании отверстия непросто.

Виды саморезов

Делят саморезы по области применения. Они бывают универсальные, по дереву, металлу. Это три основные и большие группы. Есть еще более узкоспециальные — по бетону, гипсокартону (ГКЛ) и гипсоволоконным листам (ГВЛ). Есть отдельные группы для оконного профиля и кровельных материалов.

Однако учтите, что если говорят о саморезах по металлу, имеется в виду листовой металл или профили из него. И то, в листах большой толщины часто предварительно сверлят отверстия. Так проще и быстрее установить крепеж, особенно, если качеством он не блещет.

Видов саморезов очень много. Так какие выбрать?

Мало того, в древесине тоже под саморезы часто сверлят отверстия. В плотной древесине — типа дуба — это почти непреложное правило. Плотность такой древесины высокая и иначе процесс идет слишком медленно. В мягкой древесине отверстия под установку саморезов сверлят по другой причине — чтобы не треснуло дерево. Когда саморезы ставят практически на краю, это возможно. Вот и страхуются. В любом случае, диаметр отверстия под установку самореза должен быть на 1-2 мм меньше диаметра крепежа. Только при таком условии и устанавливать будет несложно, и прочность соединения будет нормальной.

Есть еще универсальные саморезы. Но это не значит, что они «для всего». Это значит, что они оптимальны, когда надо соединить древесину и металл. А для соединения металл-металл, дерево-дерево — лучше брать свой узкопрофильный крепеж.

По дереву и металлу — разница

Чем отличаются саморезы по дереву и металлу? В первую очередь — разным шагом резьбы. Для установки в дерево резьба более редкая. Этого вполне достаточно, чтобы закрепиться в волокнистой структуре. Саморез по металлу имеет более плотные витки резьбы. Еще разница в применяемом для изготовления крепежа металле.

В чем разница между саморезами по дереву и металлу. Первое, что бросается в глаза — плотность резьбы. Второе — диаметр штыря, третье — высота профиля резьбы

Еще саморезы по металлу могут иметь не просто сужение с нанесенной резьбой, а дополнительные плоскости — сверло. Такой крепеж может сверлить отверстия в листовом металле до 5 мм толщиной. Чтобы край самореза не скользил по поверхности металла (да и дерева тоже), точку установки «накерняют». При помощи пробойника и молотка оставляют небольшую вмятину. Совсем не обязательно пробивать металл. Достаточно того, что винт самореза опустится в углубление.

Металл и способ обработки

Саморезы делают из углеродистой стали, нержавеющей и латуни. В подавляющем большинстве случаев используем мы саморезы из углеродистой стали. Они не такие дорогие как из нержавейки, но вполне долговечные, если правильно подобрать. Однако стальные саморезы могут быть разных цветов: белого, желтого и черного. Окраску они получают после обработки. Черные получают при оксидировании и фосфатировании, желтые — при анодировании, а белые — это обычно оцинкованные. Еще есть желтые оцинкованные.

Надо еще и способ обработки металла иметь в виду

Какого цвета саморезы лучше выбрать? Смотря для какого материала. Если для древесины, лучший выбор — анодированные. Это желтые. Да, они значительно дороже черных. Но черные оксидированные ржавеют и оставляют потом потеки на древесине. Для металла это некритично, так как обычно места соединения прокрашивают, чтобы не ржавели. Но есть еще такой момент: черные оксидированные саморезы могут быть ломкими. Если вы его при установке «перекрутите», то головка может отлететь. Мало того, что это может случиться при установке, то же происходит и при нагрузке. Например, когда черными оксидированными саморезами прикрутили к лагам настил пола. Доски, как известно, выгибаются и усыхают. И это приводит к возникновению повышенных нагрузок на крепеж. И шляпки у черных саморезов часто отлетают. Это можно заметить при переборке пола. А также по тому, что некоторые доски начинают выгибаться или сильнее раскачиваться и скрипеть. Шляпки поотламывались и крепеж не держат.

Для установки металлического листового материала имеет смысл брать оцинкованные саморезы. Не будет конфликта покрытий и химических реакций. В таком случае берут обычно белые. Желтые используют из соображений эстетики — при установке дверных петель, замков, ручек и другой подобной фурнитуры желтого цвета.

Виды саморезов: головка и шлиц

Еще саморезы делят по типам головки. Видов много, но стоит помнить, что есть потайные, полупотайные и выступающие (полусферические, полуцилиндрические и т.д.). Также есть с шестигранными головками. Их применяют для установки кровельного материала, поликарбоната, крепления материалов на заборы, обшивки каркасов. В общем там, где важна жесткая фиксация. Именно саморезы с шестигранными головками обычно комплектуются уплотнительными шайбами с резиновыми прокладками.

Виды головок саморезов

Саморезы с потайными головками при установке прячутся в древесину. При этом не надо предварительно сверлить отверстия большего диаметра под шляпку. Чтобы заходила шляпка «как по маслу», берите потайные головки с насечками.

Виды шлиц на саморезах. Имеет смысл брать те, под которые у вас есть инструмент

На шляпках выполнено углубление под инструмент — это и есть шлиц. Этот параметр выбираем исходя из имеющегося инструмента или бит. Их — биты — можно, конечно, купить, но об этом стоит подумать заранее. И приобретать тогда и крепеж и биты. Если говорить о том, какой шлиц лучше, то на данный момент считается лучшим Torx (торкс), так как он лучше всего передает крутящий момент. Это важно при работе с жестким материалом.

Выбор длины саморезов

Для выбора длины самореза существует несколько правил, которые применяют в разных ситуациях. При сплочении/соединении двух не очень массивных деталей, работают следующие правила подбора:

  • Чтобы вы не соединяли, острый конец самореза не должен торчать с другой стороны соединяемых деталей. То есть, в любом случае он должен быть короче соединяемых деталей. Причем, считается, что максимальная прочность будет, если до края нижней детали останется не менее 5-6 мм. Вот и считайте.

    Длину самореза подбирают в зависимости от скрепляемых деталей

  • С другой стороны, минимально саморез должен входит в нижнюю деталь не менее чем на 1/3 от толщины прикрепляемой детали. То есть, если крепите, скажем брус 100*100 мм, то минимальная длина самореза должна быть на 1/3 длиннее. Для этого бруса минимальная длина самореза 100 + 100/3 = 133 мм. Берут ближайшее большее. Если крепите доску 28 мм толщиной, то минимальная длина самореза 28 +28/3 = 37 мм (обычно выбирают 42 мм).

Если какую-то тонкую деталь крепят к массивному основанию, работает другое правило. Тогда длина крепежа должна быть в 2-2,5 раза длиннее прикрепляемой детали. Так надо подбирать длину самореза, если крепите что-то к стене, скажем, или к бетонному полу. В таком случае, чтобы закрепить ту же доску 28 мм к стене, длина крепежа — 56-70 мм. Вот такая вот разница.

Размеры саморезов: наиболее применимые варианты

Как выбрать длину саморезов, вроде должно быть понятно. Теперь о том, какими они вообще бывают. Здесь ситуация запутанная. Ни винты, ни саморезы не имеют общего стандарта. Есть несколько нормативов «затертых» годов выпуска, в которых прописаны размеры самонарезных винтов некоторых типов.

  • ГОСТ 1145-80. Самонарезные винты с потайной головкой.
  • ГОСТ 1144-80. Шурупы с полукруглой головкой.
  • ГОСТ 1146-80. Шурупы с полупотайной головкой.

Дело сегодня обстоит так, что каждый производитель выпускает собственные «линейки». Ориентируются они, понятное дело, на спрос. Ну, а параметры головок обычно делают в соответствии с тем или иным ГОСТом. Это хоть как-то стабилизирует ситуацию. Иногда и сортамент — диаметры и длины тоже делают по стандарту. В таком случае в описании саморезов указывают диаметры, в которых они вообще выпускаются, а потом идет приписка: соответствует такому-то ГОСТу. Это значит, что головки соответствуют указанному нормативу, а также, что соответствует сортамент.

Диаметры и длины саморезов с потайной головкой ГОСТ 1145-80 и полупотайной головкой ГОСТ 1146-80

Диаметр самореза, ммДлины самореза, ммДиаметр самореза, ммДлины самореза, мм
1,67, 10, 134,013, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,07, 10, 13, 165,013, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,57, 10, 13, 16, (18), 20, (22), 25,6,0(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,010, 13, 16, (18), 20, (22), 25, 308,0 50, 60, 70, 80, 90, 100
3,510, 13, 16, (18), 20, (22), 25, 30, 35, 4010,080, 90, 100

Как же тогда выбирают саморезы по длине и диаметру? Высчитывают/определяют длину, которая нужна, определяются с типом головки. Потом смотрят диаметры и делают окончательный выбор. Сразу скажем, что для древесины принцип «толще — значит лучше» не работает. Это можно применить для металла. Для древесины лучше более тонкие, но с хорошей резьбой и из хорошего металла. Вот это идеальный вариант.

Если параметры саморезов у производителя «свои», они указываются в описании

Но этого недостаточно. В магазине обычно предлагают до десятка вариантов одного размера, но разных производителей. И если с металлом и типом обработки определиться более-менее просто, то выбрать какой марки брать сложно. Есть, конечно, проверенные, но они стоят дорого. Хотя, если взять дешевые, в брак может уходить 30-50%. Какой брак? То гнутся, то шляпки отлетают. Это не всегда, но часто. Если вам «повезет» нарваться на такой крепеж, то получится, что купить «дорогие» было бы не дороже. Ну, или не намного дороже.

Длины и диаметры саморезов с полукруглой головкой по ГОСТ 1144-80

Диаметр самореза, ммДлины стержня в ммДиаметр самореза, ммДлины стержня в мм
1,67, 10, 134,013, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60
2,07, 10, 13, 165,013, 16, (18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70
2,57, 10, 13, 16, (18), 20, (22), 256,0(18), 20, (22), 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100
3,0 10, 13, 16, (18), 20, (22), 25, 308,050, 60, 70, 80, 90, 100
3,5 10, 13, 16, (18), 20, (22), 25, 30, 35, 4010,0 80, 90, 100

Теперь сравните две таблицы. Они составлены по разным ГОСТам. Как видите, диаметры и длины совпадают. Вот это и облегчает жизнь. Если при производстве крепежа придерживались стандарта и по соотношению диаметра/длины, то все просто. Если же нет, то производитель в описании саморезов прикладывает таблицу с размерами (как на рисунке выше).

Как выбрать саморезы по дереву

Не стоит для крепления древесины использовать саморезы по металлу или универсальные. Универсальные хороши, когда надо скрутить дерево и металл. А при скручивании двух деревяшек они работают хуже. В том смысле, что специализированный крепеж будет держать древесину лучше. То есть, рассматриваем только саморезы по дереву. Поверьте, будет из чего выбирать.

Саморезы по дереву лучше желтые (да, дорогие) или белые (чуть дешевле)

Как уже сказали, саморезы по дереву имеют более редкую резьбу с более высоким профилем (канавки между витками глубже). Применяются они не только для древесины, но и для всех видов листовых материалов: ГВЛ, фанеры, ОСБ (ОСП), ДВП и ДСП. Теперь о том, когда какие лучше работают.

Резьба и другие «навороты»

Сперва надо выбрать тип шляпки. Потайная или с прессшайбой, цилиндрическая, полусферическая — подбирайте исходя из того, какое именно соединение вам надо осуществить. Рекомендуют также выбирать шлиц типа TORX, так как он лучше всего передает крутящий момент от электроинструмента. Далее по порядку.

  • Надо определиться с тем, должна быть резьба нанесена на весь стержень или нет. Если вам надо скрепить два деревянных куска и плотно притянуть их друг к другу, берите саморез с неполной резьбой. Это значит, что под шляпкой должна быть зона без резьбы. Длина равна толщине прикрепляемой детали или немного больше. За счет этой зоны и происходит «притягивание» одной детали к другой.

    Как выбрать саморезы по дереву: несколько фишек для быстрой и качественной работы

  • Чтобы облегчить вкручивание в твердые породы или листовой материал, есть саморезы по дереву с фрезой или мельницей. Фреза есть только на саморезах с неполной резьбой. Выглядит она как несколько насечек винтового типа, которые нанесены перед началом резьбы. Насечки размягчают древесину, после чего саморез лучше «идет».
  • Вообще, саморезы по дереву имеют более тонкое острие и этим предотвращают растрескивание древесины. Но есть и специальные «примочки» против растрескивания. Это могут быть:
    • канавки;
    • режущие грани в виде насечек на теле винта;
    • насечки на нескольких нижних витках резьбы.

Нужны ли эти навороты или это впустую потраченные деньги? Насчет неполной резьбы — это не новость. «Садится» одна деталь на другую гораздо плотнее. А остальные попробуйте. Только на собственном опыте поймете, работает это или нет, и что конкретно вам больше подходит.

И практический совет по выбору саморезов по дереву. Важно, чтобы резьба шла сразу от самого кончика. Если первый виток слишком далеко или кончик тупой — не берите. Будет сплошное мученье, а не работа.

Выбор саморезов по металлу

Виды саморезов по металлу более многочисленны, так что разбираться и разбираться. Их точно не делают из латуни — слишком мягкий металл. Саморезы по металлу делают из углеродистой и нержавеющей стали. Присутствуют все типы головок, шлицы тоже почти все в наличии. Наконечников есть два типа — с острым концом и буром. Еще их делят по области применения — для внутренних помещений и для улицы. Отличаются они толщиной защитного слоя. Для улицы покрытие должно быть толще. Рассмотрим самые распространенные виды саморезов по металлу.

Наиболее популярные виды саморезов по металлу

Саморезы с прессшайбой (семечки)

Отличаются головкой — она широкая и плоская. По ее краю сформирован валик, который и прижимает детали. Этот тип метизов применяют не только для крепления листового металла и изделий из него (к примеру, собирают каркас для гипсокартона). Его же можно использовать, если надо закрепить пластик, фанеру или ДВП к деревянным брускам, металлическому или деревянному каркасу. Плоская и широкая головка хорошо прижимает материалы в месте соединения.

Так выглядят саморезы с прессшайбой

Если посмотрите внимательно на головку крепежа на фото справа, увидите, что часть имеет скругленную и практически плоскую форму. Таких, кстати, большинство в магазинах и на рынке. Но это не лучший вариант этого крепежа, хоть и дешевый. Очень мало достойной продукции такого вида. Часто шлиц мелкий, металл без обработки, который ломается или гнется. Но самое главное то, что даже белые оцинкованные саморезы имеют очень тонкий слой оцинковки — 3 мкм. Он быстро разрушается и металл начинает ржаветь.

Саморезы с прессшайбой выпускают только в одном диаметре — 4,2 мм, а вот длина может быть разной

Если посмотрите на более дорогие саморезы по металлу с прессшайбой (на фото слева), у них головка трапециевидная. Она более высокая, что позволяет сделать более глубокий шлиц. Их еще называют «усиленные». Качество такого крепежа гораздо выше. Более глубокий шлиц способствует тому, что лучше передается крутящий момент. Это дает возможность даже без увеличения размеров самореза плотнее притянуть детали. За счет чего? За счет того, что усиленная конструкция выдерживает больший крутящий момент.

Размеры саморезов по металлу с прессшайбой разнообразием не радуют. Обычно есть только диаметр 4,2 мм, а длина может быть 13, 16, 19, 25, 32, 38, 41, 50, 57, 75 мм. Вес упаковки зависит от количества штук. Он же может быть одним из критериев оценки качества. Во всяком случае, плотности металла и того, насколько точно выдержаны размеры. Потому что очень часто стержень делают не 4,2 мм, а 3,8-4,0 м, также и по длине. И толщина шляпки меньше. В общем, обращайте внимание на вес саморезов.

Саморезы для профилей ГКЛ

Это небольшие метизы черного цвета. Размеры разнообразием не балуют. Есть один диаметр — 3,5 мм и две возможные длины — 9,5 и 11 мм. За мелкие размеры их называют «клопы». Делают их из стали с цинковым покрытием или с фосфатированием. Головка — усеченный конус, шлица крестообразная. На нижней стороне головки может быть нанесена насечка. Она служит для торможения — начинает цепляться за рельеф на саморезе, что отключает вращение шуруповерта.

Внешний вид и чертеж

Винт есть остроконечный, есть с винтом. Несмотря на малые размеры, сверлят они металл до 0,9 мм толщиной, а крепеж с буром — до 2,0 мм. Но это, если они нормального качества. Обратите внимание, что этот крепеж рассчитан на применение в помещениях. На улице он быстро начинает ржаветь, поэтому снаружи его не используйте.

Черные саморезы для крепления ГКЛ к каркасу

Каркас под гипсокартон собирают при помощи «клопов» или саморезов с прессшайбами. Сами листы крепят к каркасу при помощи черных саморезов с потайной головкой и острым концом. Делают из фосфатированной стали, есть и оцинкованные. Собственно, это саморезы по дереву или металлу. Какие же брать, чтобы прикрепить ГКЛ? Зависит от того, какой каркас собрали. Для деревянных брусков берете по дереву, для профилей — по металлу.

Так выглядят саморезы для крепления листов гипсокартона к каркасу

Если обшиваете гипсокартоном обычное жилое помещение, черные фосфатированные саморезы — неплохой выбор. Если каркас собран в ванной, кухне, туалете, лучше берите оцинкованные. При повышенной влажности черные быстро ржавеют, потом головки отлетают.

Наиболее ходовые размеры саморезов по гипсокартону, которые крепят к деревянной обрешетке

Какие размеры саморезов для крепления гипсокартона? Оптимальные диаметры — 3.8, 4.0 и 4. 2 мм. Длина может быть 16, 19, 25, 32, 35, 41. 45, 51, 55, 61, 65, 70 и т.д. до 100 мм. Какая же длина самореза нужна, чтобы прикрепить лист ГКЛ к профилю? Пользуйтесь универсальным правилом: удвоенная длина прикрепляемого материала. Если крепите гипсокартон толщиной 12 мм, то саморез не короче 25 мм. Длиннее можно? Можно, но зачем?

Кровельные саморезы

Это тип крепежа для наружных работ. Это значит, что защитный слой более толстый. Кровельные саморезы легко отличить по внешнему виду. У них шестигранная головка и уплотнительная шайба. Шайба может быть резиновой или силиконовой. Силиконовая намного долговечнее, но и дороже. Хорошая резина, кстати, тоже десятки лет может не трескаться. Вот только определить хорошая она или нет сложно.

Кровельные саморезы бывают разных видов и предназначены они для крепления разных материалов к разным по жесткости каркасам. Есть такие виды кровельных саморезов:

Виды саморезов для кровли и область их использования

  • Остроконечные. Предназначены для крепления мягкого материала к деревянной обрешетке.
  • С коротким винтом. Этот тип для фиксации металлического листового материала к древесине.
  • С длинным винтом. Это для фиксации металл-металл. Чаще применяется для крепления профлиста к каркасу забора.

Длина и диаметр кровельных саморезов разных типов

Вид кровельного саморезаДиаметр кровельного самореза, ммДлинны кровельного самореза, мм
Остроконечный4,8 и 5,525, 38, 50, 65, 80 .
С коротким винтом5,5 и 6,319, 25, 32, 38, 51, 64, 76, 102, 127 мм
Для 6,3 мм есть еще 70, 80, 90, 102, 130, 150 и 170 мм
С длинным винтом5,5 и 6,325, 32, 38, 51 мм

Кровельные саморезы делают из оцинкованной стали. И лучше если цинкование гальваническое. Такое покрытие более долговечное. Поверх оцинковки иногда еще наносится краска. Цвет — в тон с покрытием. Шайбы делают или тоже оцинкованными или из алюминиевого сплава. Шайба, как говорили, имеет уплотнение из резины или силикона. Резина лучше EPDM, она и на открытом воздухе не теряет эластичности долгое время. Ходовые размеры кровельных саморезов приведены в таблице.

Саморезы, шурупы и дюбеля для гипсокартона

Гипсокартон стал популярным строительным материалом. Ведь с ним легко работать, если иметь все необходимое. Одним из основных элементов гипсокартонных конструкций является крепеж. Если правильно выбрать саморезы для гипсокартона, то конструкция будет прочной и долговечной.

Какие крепления используются в конструкциях из гипсокартона

Гипсокартонные конструкции включают в себя несколько материалов – гкл (гипсокартонный лист), металлический профиль, деревянные распорки (при необходимости усиления). Кроме того, саму конструкцию нужно прикрепить к несущей стене. Она может быть деревянной или бетонной (кирпичной). Разнообразие используемых материалов влечет за собой необходимость использования различных метизов.

К содержанию↑

Крепежи для ГКЛ

Перед монтажом необходимо определить какими саморезами крепить гипсокартон к профилю. Это зависит от материала какркаса, к которому будут крепиться листы.

Самонарезающие шурупы для гипсокартона по металлу представляют собой винт со стержнем в виде конуса, заостренного на конце. Они применяются для крепления гкл к металлическому профилю. В случае если толщина металла превышает 0,7 мм, то подойдут шурупы для профиля со сверлом на конце, вместо обычного заострения. Они используются для профилей с толщиной стенки 07-2,2 мм.

1 — по металлу; 2 — по дереву

Самонарезающие шурупы по дереву – это аналог саморезов по металлу. Их различие – шаг резьбы. Саморез по дереву имеет больший шаг резьбы, по сравнению с шурупами по металлу, и используется для крепления гкл к деревянной конструкции.

Саморезы для металлических профилей

Саморезы для профиля гипсокартона, из-за маленьких размеров получили прозвища «клопы», «блохи» или «семечки». Они имеют размеры: длина от 9,5 до 11 мм, диаметр от 3,5 до 3,9 мм. Форма головки – полусфера или полуцилиндр с крестообразным шлицом.

Если толщина металла не превышает 1.2 мм, то можно использовать саморез для профиля гипсокартона с заостренным концом, при большей толщине применяют шуруп со сверлом на конце. Такие винты успешно бурят отверстия в профиле, толщиной до 2 мм.

К содержанию↑

Крепежи для крепления каркаса к стене

Дюбель-гвоздь используется для крепления элементов каркаса конструкции к бетонной или кирпичной стене. Оптимальный размер: диаметр 6 мм, длина 37 мм.

Анкерный болт имеет то же назначение, что и дюбель-гвоздь, но применяется в тех случаях, когда необходимо добиться более прочного и выносливого крепления.

Саморезы по дереву используются для крепления каркаса конструкции к деревянным стенам.

К содержанию↑

Отличия саморезов для гипсокартона

Во время закупки крепежного материала можно столкнуться с проблемой – как выбрать саморезы для гипсокартона. Ведь современные строительные материалы изготавливаются с учетом мельчайших факторов. Чтобы решить эту проблему, нужно подробнее ознакомиться с техническими характеристиками крепежей.
Классификация саморезов для гкл:

  1. По материалу скрепления бывают по дереву или по металлу. Их основное различие – шаг резьбы.
  2. По размеру. Каждый шуруп имеет свою маркировку, состоящую из двух чисел. Первое число означает диаметр винта, второе – длину стержня. Для гипсокартона в один слой применяют саморезы 3. 5х25, в два слоя – 3.5х35.
  3. Форма головки винта может быть потайной, сферической или полусферической. Для крепления гкл используют шурупы с потайной головкой и крестообразным шлицом.
  4. Материал изготовления: бывают стальные, латунные и стальные с защитным покрытием (цинковое и фосфатное). Стальные – прочны, но подвержены коррозии. Латунные – стойки к коррозии, но имеют малую механическую прочность. Стальные с защитным покрытием – прочные и стойкие к коррозии.

Материал винта можно определить по цвету:

  1. Белые – это латунные или стальные оцинкованные.
  2. Желтые – оксидированные (нержавеющие).
  3. Черные – стальные закаленные.
К содержанию↑

Просекатель – альтернатива шурупам

Элементы металлического каркаса под гкл конструкцию обычно скрепляются с помощью саморезов «клопов». Этот способ прочен, но требует сравнительно много времени, чтобы вкрутить  шуруп. Эта проблема была решена с появлением просекателя.

Просекатель – это механизм, работающий по принципу обычных ножниц, но вместо лезвий он имеет шип, прокалывающий металл. Чтобы скрепить два элемента каркаса, необходимо наложить их друг на друга, установить просекатель в нужное место и нажать на рычаги. Скрепление происходит за счет того, что металл выгибается внутрь отверстия и расклинивается.

При использовании просекателя не нужно думать, какими саморезами крепить профиль для гипсокартона, ведь они там полностью отсутствуют.

Преимущества просекателя:

  • быстрота скрепления;
  • не требует электроэнергии;
  • отсутствие выступов в местах крепления.

Его недостатки:

  • прочность соединения уступает саморезам, но достаточная, чтобы возводить гкл конструкции;
  • на рынке много некачественных подделок, которые быстро выходят из строя.
К содержанию↑

Типы креплений к гипсокартону

Чтобы прикрепить какой-нибудь элемент к конструкции из гкл применяют различные дюбели или анкеры для гипсокартона.

Пластиковый дюбель имеет корпус с резьбой и буром на конце. Он вкручивается в гкл без предварительного сверления. Затем в пластик вкручивается металлический винт, который будет крепить устанавливаемый элемент.

Металлический дюбель имеет тот же принцип действия, что и пластиковый, но отличается большей прочностью.

Дюбель «бабочка» вставляется в отверстие в гкл, и при вкручивании винта дюбель расширяется в пространстве за листом.

Дюбель «молли» для гипсокартона работает по схожему принципу, что и «бабочка». Однако он изготовлен из металла, поэтому выдерживает большие нагрузки. Чтобы установить дюбель «молли» необходимо вставить его в отверстие в гипсокартоне, вкрутить до упора винт – это повлечет за собой его раскрытие, затем выкрутить винт и прикрепить устанавливаемый элемент.

Были перечислены основные виды саморезов, дюбелей, методы крепления, которые используются при работе с гипсокартоном. Все они отличаются принципом действия, техническими и эксплуатационными характеристиками. Несомненно, существует множество альтернативных, может быть даже более надежных и удобных технологий. Если вы обладаете одним из подобных техник, можете рассказать о них в комментариях – это будет полезная информация для новичков, а может быть, и для профессионалов.

Автор статьи

Поделись статьей с друзьями:

Саморез Гипcокартон-Дерево усиленный GDU. WikiСтатья.

Саморезы для работы с гипсокартоном, который обычно прикрепляют к деревянной обрешетке, называются коротко саморезы ГД. Встречается также аббревиатура ШСГД - шуруп саморез гипсокартон-дерево.

Листы гипсокартона мягкие и сложные с просверливанием не вызывают; главное, надежно зафиксировать крепеж в деревянной рабочей поверхности. Саморезы ГД - одни из самых используемых в строительстве крепежные изделия.

Купить саморезы для работы с гипсокартоном можно в любой точке региона, как в строительных магазинах, так и базах снабжения строительного крепежа, начиная от мелкой фасовки в несколько изделий, заканчивая промышленной упаковкой в ​​десятки килограмм. Из-за большого спроса высока конкуренция. Как результат, при покупке ШСГД строители закладывают процент брака, убедившись, что стоимость коррелирует с качеством.

В последнее время на строительном рынке появляются крепежа азиатского происхождения, занявшего прочное место из-за низких цен, стали появляться продукты из Европы, где, как известно, строго соблюдают стандарты качества.Покупателям на вид схожие крепежные изделия для работ с гипсокартон-деревом.

Отличия саморезов стандартных от усиленных

Новые изделия называются саморезы ГД усиленные. Их конструкция идентична привычным всем ШСГД: резьба, полная или неполная, с частым не шагом доходит до основания, где стержень переходит в головку конусообразной формы. Главным отличием, которое сказывается на качестве и цене, - высокоуглеродистая сталь. При равных геометрических характеристиках масса зависит от плотности материала.Высококачественная прочная сталь весит больше, а значит, саморез из нее тяжелее, чем аналогичное изделие из стандартного углеродистого сырья.


Самыми простыми способами проверить качество приобретаемых изделий в магазине определения массы и рассмотрения внешнего саморезов.

Качественная углеродистая сталь имеет низкое содержание примесей, и ее плотность изменяется в пределах 7800-7870 кг / см3. Один и тот же типоразмер в стандартном исполнении будет весить на 60% меньше, чем усиленный аналог.

Используя электронный микроскоп, можно сравнить качество исполнения саморезов азиатского происхождения, поставленного на поток, и европейского усиленного крепежа. На фото ниже приведены фото стержней двух стандартных ШСГД и самореза ГД усиленного.

Преимущества саморезов GDU

Применение высокотвердой углеродистой стали позволяет изготавливать крепеж, который имеет высокие прочностные характеристики при сохранении достаточных показателей пластичности и вязкости.Это служит для обеспечения достаточной прочности крепежа в целом. Саморезы ГД усиленные выдерживают большие нагрузки, не ломаются при помощи, так как срывание головки остаётся одной из главных сложностей, с которыми сталкиваются строители при сборже.

Использование качественной стали также сказывается на классе исполнения изделий. Саморезы GDU имеют точную геометрию и идеальную центровку. Работа с таким крепежом не имеет заминок при установке и занимает считанные секунды.Это особенно ценно, когда в процессе строительных работ надо установить тысячу саморезов. Секундные заминки могут вылиться в десятки минут.

Время монтажа напрямую зависит от качества строительных материалов и сопутствующих изделий, в том числе сопутствующих крепежа. Любое несоответствие первоначальным стандартам по внешнему виду, требованиям по использованию материалов или следованию технологическому процессу, приводит к браку, который обнаруживается уже в процессе установки.

Саморезы по гипсокартон-дереву усиленные GDU - качественный альтернативный вариант для стандартных ШСГД, несколько заменяющий по техническим характеристикам своих дешевых аналогов.

4 совета, как выбрать саморезы: виды саморезов, размеры, назначение

Содержание статьи

Наверняка, хоть раз в жизни вам приходилось что-то чинить или прикручивать самостоятельно. Не секрет, что для этого необходима специальная фурнитура, выбор всевозможных гвоздей, гаечек, винтиков, саморезов и прочих крепежных элементов, в современных строительных магазинах очень впечатляет! Стоишь, смотришь и просто глаза разбегаются. Любой человек, наверняка, растеряется в таком магазине, чтобы этого не случилось с вами, предлагаем вам подробно рассмотреть такой вид фурнитуры, как саморез, и разобраться, как выбрать саморезы, какие они бывают и для крепления материалов каких могут быть.

1.Что такое саморез?

Саморез - это крепежный элемент в виде стержня с наружной треугольной резьбой и резьбой, который одновременно с закручиванием также нарезает резьбу в соединяемом элементе. Саморезам удалось практически полностью заменить обычные гвозди , ведь соединение с их участием надёжнее, саморезами можно скрепить не только дерево, но и другие материалы, к тому же, вы не рискуете травмироваться при работе.

2. Виды саморезов

Материал изготовления саморезов

  • Углеродистая сталь - это сплав железа с углеродом без каких-либо примесей. Отличается повышенной прочностью.
  • Нержавеющая сталь - сталь с содержанием хрома не менее 10,5%, что делает ее корозионностойкой и очень прочной, саморез из нержавейки никогда не покроется ржавчиной и имеет практически неограниченный срок службы, к тому же они самые дешёвые.Изделия из нержавеющей стали так же обладают гигиеническими свойствами, что позволяет использовать их даже в медицине.
  • Латунь - это медный сплав с добавлением цинка, иногда олова, никеля, свинца, марганца или железа. Латунные саморезы зарекомендовали себя как очень надёжные и износостойкие. К тому же, латунь обладает немагнитными свойствами, антикоррозионными свойствами и устойчива к воздействию низких температур.

Покрытие самореза

  • Фосфатированные (чёрного цвета) саморезы изготавливаются из углеродистой стали с обработкой фосфатами. Используются в помещениях с повышенной влажностью.
  • Оксидированные (чёрного цвета). Эти саморезы изготавливаются из нержавеющей стали с нанесением защитной оксидной плёнки. Подход для использования в помещениях с нормальной влажностью.
  • Оцинкованные саморезы изготавливаются из углеродистой стали, с последующим нанесением цинкового покрытия. Подходят для использования как внутри помещения, так и снаружи.
  • Оцинкованные жёлтые саморезы отличаются от предыдущих цветов, их используют, в основном, для дверных петель декоративного золотого цвета, так как они визуально менее заметны на их фоне.
  • Без покрытия. Используются для внутренних работ при окружающей среде.

Конструкция самореза

Головка (1)

Это верхняя часть самореза, с помощью которой осуществляется крутящий момент. Бывает различные формы:

  • Потайная головка самореза после закручивания полностью утопает и не выступает над закрепляемым материалом.
  • Полупотайная головка имеет плавный переход от стержня к резьбе и при закручивании утопает как в материале, так и в ответной части.Это позволяет прилагать большее усилие при закручивании.
  • Полукруглая имеет большую прижимаемую поверхность, благодаря которой прочнее удерживает закрепляемый элемент.
  • Полукруглая с пресс-шайбой используется для крепления листовых материалов, увеличенной площади несущей поверхности и уменьшенной высоты.
  • Усечённый конус («блошка») используется для крепления металлических профилей, листового металла, гипсокартонных плит.Такие саморезы имеют фосфатное покрытие.
  • Шестигранная головка позволяет закручивать саморез с помощью электроинструмента со специальной насадкой.
  • Цилиндрическую головку имеют саморезы, которые вкручиваются в первоначальное просверленное отверстие.
Резьба (2)
  • Редкая . Саморезы с редкой резьбой использует крепления мягких материалов без применения дюбеля, например для древесины, гипса, пластика, асбеста.Возможные диаметры резьбы - 3,5-5,0 мм, длина - от 16 до 150 мм.
  • Средняя резьба является универсальной, для всех видов креплений. Диаметр резьбы от 3.0 до 6.0 мм, длина - от 12 до 220 мм.
  • Средняя с профилем в виде елочки используется для крепления к бетонной или кирпичной поверхности методом забивания в дюбель. Диаметр резьбы - 5,0, 7,5 мм, длина - 40, 50, 60, 70 мм.
  • Частая резьбы используется для крепления к металлическим листам толщиной до 0.9 мм без использования дюбеля, но с предварительным засверливанием, может иметь сверло на наконечнике. Дальнейшая резьба 3.0 - 8.0 мм, длина - от 12 до 200 мм.
  • Ассиметричная резьба предназначена для крепления элементов мебели, выполненных из дерева, ДСП, фанеры. Необходимо предварительное засверливание. Диаметр резьбы - 5,0, 7,5 мм, длина - 40, 50, 60, 70 мм.
Наконечник (3)
  • Острый наконечник для соединения мягких материалов, его остроты вполне достаточно, чтобы начать закручивание просто воткнув его в поверхность.
  • Сверловой наконечник применяют для работ с металлом, при закручивании сначала происходит высверливание отверстий на поверхности металла, а потом, непосредственно, стяжка двух элементов.
Шлиц (4)

Это углубление специальной формы та торце головки.

  • Прямой и крестообразный вариант шлица - это самые распространённые варианты, чтобы закрутить такой саморез, достаточно подходящую отвёртку или шуруповёрт с помощью насадки.
  • Шестигранный шлиц может быть наружным или внутренним. Наружный закручивают специальным ключом с насадкой, что позволяет прилагать большее усилие для стяжки элементов. Внутренний - обычным шестигранником, подходящего размера. Так же во внутренний шестигранник, который используется для крепежа мебельных элементов, можно вставить специальную пластиковую заглушку под цветные изделия, чтобы саморез не портил эстетичный вид.
  • Torx - разновидность шлица в виде шестиконечной звезды.Закручивается специальным ключом, либо шуруповёртом с специальной насадкой.

3. Назначение

  • Универсальный саморез имеет потайную головку с крестообразным шлицом и острым наконечником. Имеет оцинкованное покрытие. Может быть, как снаружи, так и внутри помещения, подходят для отделки во влажных помещениях. Применяется для крепежа дерева, фанеры, ДСП, листового металла (с предварительной сверловкой), искусственного камня и прочих материалов.Имеют длину от 12 до 200 мм, диаметр резьбы от 3 до 6 мм.
  • Для древесины. Саморезы по дереву используют для соединения фанеры, древесины, а также их разновидностей. Крепёж деревянных изделий с помощью саморезов намного прочнее , чем крепёж, выполненный гвоздями, это обуславливается наличием резьбы. Даже спустя долгое время самопроизвольный выкручивания самореза никогда не произойдёт , как бывает с гвоздями. При правильном исполнении вы никогда не испортите материал, как завинчивание самореза происходит более плавно, и острый наконечник задает направление, используя гвоздь можно расколоть деревянную поверхность, нечаянно попав между волокнами.Саморезы по дереву бывают разных размеров, в зависимости от толщины соединяемых элементов, но все они имеют отличительные особенности: потайная или полукруглая головка с крестообразным шлицом, редкий шаг резьбы и острый наконечник. В основном для крепления деревянных элементов используют чёрные или жёлтые саморезы. Выбирайте такую ​​длину самореза, чтобы при скручивании двух элементов, резьба вошла во второй не менее , чем на ¼ часть толщины древесины, тогда ваше крепление будет надёжным и выдерживать нагрузки.
  • Для гипсокартона. Гипсокартон может крепиться либо к специальному металлическому профилю, либо к деревянному каркасу, в зависимости от материалов, имеющих различие и саморезы, необходимые для монтажа. Для крепления к металлическому профилю следует выбирать саморез с частым шагом резьбы и сверлом на конце, тогда вам не придётся делать предварительную засверловку, что значительно сократит время монтажа. Для крепления к дереву выбирайте саморез с редким шагом резьбы и острым концом.Перед закручиванием вот острый конец в гипсокартон примерно на глубину 1 мм. Какой бы способ монтажа вы не выбрали, саморезы для гипсокартона имеют общие черты: чёрный цвет , который говорит о коррозионной стойкости оксидному или фосфатному покрытию, потайная головка , которая должна утопать на 1 мм лист, крестообразный шлиц , чтобы вы могли закрутить саморез не только шуроповёртом, но и отвёрткой.
  • Для металлических профилей и листового металла. Саморезы по металлу имеют острый или сверловой наконечник и головку в виде пресс-шайбы , что увеличивает площадь прилегания и обеспечивает более плотное прижатие листовых элементов друг к другу. Преимущества сверлового наконечника без предварительного просверливания, саморезы и так достаточно легко вкручиваются в твёрдую поверхность металла, исключая при этом образование сколов или царапин.Саморезы со сверловым наконечником очень прочные и выдерживают большие нагрузки, а также обладают антикоррозионными свойствами. Шаг резьбы у таких крепёжных элементов редкий, что позволяет обойтись без использования специальных бит или свёрл. Саморезы с острым наконечником имеют частый шаг резьбы, что позволяет хорошо скрепляться материалам различной плотности. Их используют в основном для крепления древесины к металлу толщиной до 2 мм. Они также обладают антикоррозионными свойствами и высокими показателями прочности. Для соединения металлических изделий применяются также саморезы со сверловым наконечником и шестигранной головкой или саморезы с усечённым конусом (« блошки ») и сверловым наконечником. «Блошки» применяют для толщины металла не более 2 мм. Шестигранные саморезы очень удобно закручивать с помощью ключа. Чтобы правильно подобрать длину самореза, необходимо знать толщину детали, которую вы хотите прикрепить к основанию и прибавить к этой толщине 10 мм .Так как для надёжности и прочности крепежа, саморез должен войти в основу глубину не менее 10 мм. Остры резьбы самореза по металлу - 3,5 - 5,0 мм с шагом 0,5 мм.
  • Для оконного профиля. Отдельной категории саморезов именно для пластиковых окон, как таковых, нет, но очень часто необходимо прикрепить тот же профиль для откосов, или ту же ручку. Производители пластиковых окон, в дополнение к различной фурнитуре, кладут оцинкованные саморезы с потайной головкой и острым концом. Но из практики, данный вид саморезов не самый удобный - острый конец соскальзывает, царапает при этом пластик, или вообще прокручивается после монтажа, поэтому опытные монтажники советуют использовать саморезы со сверлом на конце . Их не уводит при закручивании, оконная рама не портится и они легче легче вкручиваются. Размер саморезов обуславливается толщиной того, что вы хотите прикрутить к окну. Например, если речь идёт о пластиковом, тонком профиле для будущих откосов, то лучше использовать маленькие « блошки » со сверлом на конце и головкой в ​​виде пресс-шайбы, если ручку - то со скрытой головкой с крестообразным шлицом.Для надежного крепления достаточно не более 2-3 мм захода резьбы в оконный профиль.
  • По бетону. Для того, чтобы прикрутить что-либо к бетону или кирпичу, необходимо учитывать, что при этом саморез будет подвергаться очень большим нагрузкам. Для работ по бетону выбирайте саморез из оцинкованной стали с острым концом и крестообразным или шестиконечным шлицом . Диаметр резьбы должен быть не менее 7,5 мм, возможная длина саморезов по бетону - 50-200 мм.Если основа рыхлая, то можно обойтись без предварительной сверловки, при твёрдой основе сделать предварительное глубокое отверстие.
  • Для профнастила. Чтобы закрепить металлочерепицу и металлопрофиль, выбирают оцинкованные саморезы, визуально с шурупами. Головка таких саморезов имеет шестигранную форму , покрыта полимерным набором различных цветов, что позволяет подобрать саморез в один цвет с металлочерепицей. В комплекте с такими саморезами имеется неопреновая шайба с резиновой прокладкой, которая плотно прилегает к кровле и предотвращает попадание влаги в отверстие.Диаметр таких саморезов от 4.8 до 6.3 мм, длина - от 190 до 250мм.

4. Как выбрать «правильный» саморез

Мало определиться с видом самореза, который необходим для определенного вида работ, необходимо также среди множества вариантов выбрать действительно качественные , прочные крепежи, которые не подведут в самый ответственный момент . Просто внимательно осмотрите саморез. Он должен соответствовать таким основным критериям :

  • Одинаковая цветовая гамма .Все саморезы одной партии должны быть одного цвета и оттенка, если речь идёт о чёрных или жёлтых саморезах. Все изделия выдержаны в одном цвете, это может говорить о том, что вся партия прошла одинаковый вид обработки при одинаковых условиях и имеет одинаковые показатели прочности и коррозионной стойкости.
  • Размеры саморезов одной партии не должны визуально отличатся друг от друга.
  • Шаг между витками резьбы должен быть одинаковым.
  • Если это саморезы со сверлом на конце, то оно не должно иметь заусенцев на краях, острый конец самореза должен быть без заусенцев и не быть обломанным.
  • Отверстие , в виде которого выполнен шлиц, должно быть чётким , симметричным и достаточно глубоким .
  • Качественные саморезы, обычно, имеют маркировку в виде заглавной латинской буквы. Это говорит о фабричном производстве, да и вам это как небольшая подсказка на случай, если придётся докупать недостающие крепежи.

.

Статья написана для сайта remstroiblog.ru.

Саморезы и шурупы | ЦКИ

Отличия саморезов и шурупов

ГОСТ 27017-86 определяет шуруп как крепежное изделие в форме стержня с наружной резьбой резьбой на другом конце, образующей резьбу в отверстиях соединяемого деревянного или пластмассового изделия.Формованное отверстие используется для деревянных или пластмассовых основ. Такие шурупы, изготавливаемые обычно из малоуглеродистых сталей (Ст1, Ст2, Ст3, 10кп), реже из коррозионностойких сталей без покрытия и из латуней, традиционно выпускаются и выпускаются отечественной метизной промышленностью и поныне.


Однако уже давно на российском рынке появились крепежные изделия, которые по формальному определению соответствуют термину «шуруп».

  • принципиально усовершенствованы их основные конструктивные элементы: головки, резьбы на стержне, концы и шлицы;
  • использованы высококачественные стали и сплавы с современными защитно-декоративными покрытиями.

В результате расширились функциональные возможности этих изделий:

  • стала возможна их установка без предварительного сверления отверстий.
  • расширился круг материалов, в которые можно установить эти изделия: к дереву и пластмассе добавились стали, алюминиевые и медные сплавы, композиционные материалы, бетон, кирпич.


Столь крупная отличия новых изделий от шурупов потребовали появления специального термина. И такие изделия стали называть самонарезающими винтами, короче - саморезами.


Основные конструктивные элементы шурупов или саморезов это:

  • головка - часть крепежного изделия, имеющий стержень, служащая для передачи крутящего момента и образования опорной поверхности;
  • шлиц - углубление специальной формы в торце головки, служащее для передачи крутящего момента от инструмента;
  • стержень с резьбой;
  • конец.


Основные типы головок саморезов и шурупов

Использование того или иного типа головки определяет условия и особенности монтажа. Наиболее часто употребляются следующие типы головок:

  • шестигранных - с плоским опорной поверхностью, выступающие над плоскостью установки; используется в основном на шурупах больших размеров или при креплении к металлическим основам, то есть в случаях, когда требуется передача значительных крутящих моментов;
  • полукруглых - с плоским опорной поверхностью, выступающие над плоскостью установки;
  • цилиндрическая со сферой, с плоской опорной поверхностью, выступающая над плоскостью установки;
  • потайная - с конической опорной поверхностью, утапливающаяся в плоскость установки;
  • потайных - с конической опорной поверхностью и зенкующая кромки на ней, утапливающейся в плоскости установке; зенкующие кромки подготавливают углубление под установку изделия «в потай»;
  • полупотайная - с конической опорной поверхностью, частично выступающая над плоскостью установки; часто используется в декоративных целях;
  • потайных рожковый - с вогнутого опорной поверхностью, утапливающиеся в плоскости установки; незаменима при креплении гипсокартонных плит, т. к. обеспечивает легкое и надежное заглубление самореза «в потай» без предварительной раззенковки;
  • плоских с прессшайбой - с опорной поверхностью, выступающие над плоскостью установка;
  • в виде колец и крючков разной конфигурации, выступающих за плоскость установки;
  • в виде стержня с метрической резьбой, выступающим за плоскость установки.


Основные типы шлицов саморезов

Существуют следующие типы шлицов саморезов:


Основные размеры шлицов саморезов Phillips, Pozidrive, TORX

Каждый из основных типов шлицев также различается и по размерам.При этом для каждого типа шлица образует стандартизованный и пронумерованный ряд:

  • шлицы Phillips: Ph0, Ph2, Ph3, Ph4, Ph5;
  • шлицы Pozidrive: Pz0, Pz1, Pz2 Pz3, Pz4;
  • шлицы TORX: T (или TX) 2, 3, 4, 5, 6, 7, 8, 9, 10, 15, 20, 25, 27, 30, 40, 45, 50, 55, 60, 70, 80, 90, 100.

Иначе расположенные кромки шлица Pz образуют более устойчивое сцепление c инструментом, снижает его износ, снижает вероятность «срыва».Это дает возможность приложить большее крутящее усилие к инструменту.

Российская версия шлица TORX по ГОСТ Р ИСО 10664-2007 (указаны размеры в мм)

Для каждого типа шлица и его размера (номера) требуется строго соответствующий инструмент: отвертка или бита. В случае возможен быстрый износ или даже разрушение элементов привода.


Основные типы резьбы саморезов

В зависимости от того, какие материалы необходимо соединить, выбирая саморез с тем или другим типом резьбы. При этом учитываются следующие традиционные для резьб количественные характеристики:

  • диаметр;
  • шаг;
  • количество заходов.


Но кроме них существенное влияние на самрезающие свойства изделия оказывает угол при вершине профиля резьбы α. Чем меньше диаметр, тем легче закручивается изделие, легче формируется резьба в отверстии, выше самонационные свойства.


Традиционные шурупы, выпускаемые отечественной промышленностью (ГОСТ 1144-80, ГОСТ 1145-80), имеют этот угол равным 60º, как у метрической резьбы.

Современные саморезы изготавливаются с углом α = 45º и меньше. Особенно эффективны такие острые резьбы при установке изделий в сравнительно мягкие материалы: дерево, ДСП, пластик и т.п

Саморезы же, предназначенные для вворачивания в металл (DIN 7976, 7981… 7983), изготавливаются большими углами (в основном 60º) для повышения прочности нитки резьбы у основания профиля. Кроме того режущая кромка изделия подвергается специальной упрочняющей термообработке, что обеспечивает твердость на ней 450HV.
Саморезы по металлу к высоко стандартизованным изделиям и их резьбы изготавливаются по стандартам ISO 1478, EN 2478, DIN 7970. В чертежно-конструкторской документации перед диаметром их резьбы ставятся буквы ST (РЕЗЬБА ВИНТА).


В таблице представлены размеры для острого (тип) и притупленного (тип F) концов.

Для уменьшения времени закручивания в дерево, а также для предотвращения растрескивания древесины используются специальные насечки на резьбе, создающие дополнительные режущие кромки, и собственно волнообразная режущая кромка резьбы.


Основные типы саморезов

В зависимости от технологии установки, саморез следует выбирать с тем или иным концом.Наиболее распространены шурупы с традиционным острым концом, которые могут отличаться друг от друга величиной угла захода β. Понятно, что с его уменьшением облегчается внедрение стержня в материал, и увеличиваются самонарезающие свойства изделия.


У прав шурупов (по ГОСТ 1144-80, ГОСТ 1145-80, ГОСТ 1146-80) этот угол составляет 40 о .

У популярных саморезов по гипсокартону (т.н. «черных») он значительно меньше: 26… 280.
У широко распространенных универсальных еще меньше: 20… 300.


Для повышения самонарезающих свойств применяются специальные конструкции конца.

Наиболее эффективны в этом плане саморезы с буром (сверлоконечные). Они при установке, как последовательно работающие сверло и саморез. Сперва сверло создается в материале основы отверстие, а затем в него вводится саморез. Таким образом, установка происходит как единая операция ввинчивания.


Резьбонарезающий винт имеет конец в виде метчика, которому он нарезает метрическую резьбу в высверленном отверстии.



Конец на трехгранном стержне с заходной частью и плавным сбегом резьбы характерен для так называемого резьбовыдавливающего винта. Его вворачивают в гладкое отверстие, в котором он сам раскатывают соответствующую резьбу. Это удобно при установке изделий в условиях односторонне доступ и увеличение плотности соединения, особенно с металлическим листом.


Конец сверлоконечного шурупа типа Flügel, предназначенного для крепления дерева к металлу, имеет специальные крылышки на переходной части от сверлильного острия к резьбе. Они проделывают отверстие в древесине и срезаются на металлической поверхности. Далее наружная резьба шурупа формирует в металле ответную резьбу.

Размеры саморезов и шурупов

Основными для шурупов и саморезов являются два размера: диаметр и длина.

За номинальный диаметр шурупа или самореза принимается диаметр окружности выступов его резьбы.
В настоящее время шурупы выпускаются следующих диаметров: 1.6, 2.0, 2.2, 2.5, 3.0 (2.9), 3.5, 3.8 (3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.

При этом нужно иметь в виду, что саморез того или иного типа не обязательно выпускается всех диаметров. Наиболее широкий ряд производимых диаметров имеют универсальные саморезы, специализированные саморезы имеют более узкие размерные ряды.

Длина самореза или шурупа измеряется по разному для потайной и выпуклой головки изделия. Для потайной за номинальную длину принимается полная длина изделия, а для выпуклой - расстояние от опорной поверхности головки до конца самореза.


Длины шурупов и саморезовы нормализованы и имеют одинаковый размерный ряд: 4.5, 6.5, 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38 , 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280 , 300 мм.Для некоторых размеров изделий и других размеров. Естественно, что шурупы одного диаметра выпускаются с ограниченным рядом длин.


Выбор диаметра и длины шурупа определится в первую очередь нагрузкой, которую должно выдерживать соединение, кроме первого размерами соединяемых деталей, инструментами установки и другими факторами. При определении диаметра шурупа вворачиваемого в пластмассовый распорный дюбель следует ориентироваться на рекомендации производителя, приведенные в каталогах или на упаковке дюбелей. Дело в том, что с одной стороны, чем больше диаметр шурупа - тем прочнее соединение, но, с другой стороны, требуемый для установки крутящий момент при этом возрастает. И тогда могут быть превзойдены возможности инструмента или сорвана головка самореза.

Длина шурупа (Lш) вычисляется как сумма номинальной длины дюбеля, (Lд) толщины прикрепляемой детали (S) и диаметра шурупа (d). Последнее слагаемое обеспечивает выход конца самореза из дюбеля.

Для классических шурупов (с углом на конце 40 0 ) этого достаточно, но для остроконечных саморезов необходимого шурупа необходимо увеличить, чтобы весь его наконечник вышел из дюбеля при закручивании.



Понравился материал?

Размеры саморезов - шурупов. Условные обозначения. Таблицы.

Обилие блестящих крепежных деталей на полках строительных магазинов радует глаз, заставляет неловко топтаться у витрины каждого человека профессионально не связанного с реализацией крепежной техники. Назначение половины шурупов непонятно, а спросить у продавца как то неловко... Давайте попробуем разобраться в разнообразии шурупов - саморезов представленных на современном рынке. Через 5 минут вы с удивлением обнаружите, что все намного проще чем кажется.

Шуруп - саморез. Откуда возникает путаница

Чем же отличается шуруп от самореза? Предлагаю заглянуть в ГОСТ 27017-86 , который дает следующее определение шурупу:

Шуруп - крепежное изделие в форме стержня с наружной резьбой специальной резьбой, резьбовым коническим концом на другом конце, образующей резьбу в отверстиях соединяемого деревянного или пластмассового изделия.

Как следует из документа датированного 1986 года, использование данного типа крепежа предполагало предварительное сверление отверстий и ограничивало материал скрепляемых элементов деревом или пластмассой. Для этого типа шурупов используется латунь, малоуглеродистые стали (Ст1, Ст2, Ст3, 10кп) или коррозионностойкие стали без гальванических покрытий. Как крепежное изделие классический шуруп малопопулярен, но и сегодня все ещё как дешевая альтернатива саморезам.

Саморез - это новый виток эволюции крепежных изделий.Формально он соответствует определению из ГОСТа, которое мы приводили выше, но имеет существенные контсруктивные отличия (форма шлица, витка, резьбы и наконечника) и изготавливается из высококачественных сталей с корозионностойкими покрытиями.

Как следует из названия, саморез может самостоятельно нарезать резьбу и использовать предварительное сверление отверстий. Саморезу по плечу не только дерево и пластик, но металлы, бетон, кирпич и т.д. Учитывая разнообразие крепежных изделий полезно знать их размеры и классификацию.Ниже представлены удобные таблицы к каждому из типов.

Пример расшифровки

Шуруп 1-4 × 25 ГОСТ 1145-80


Шуруп диаметром 4 мм, длиной 25 мм из низкоуглеродистой стали, без гальванического покрытия

Стандартизованная маркировка выглядит так, но на практике все проще. На коробке, которую вы возьмете с полки будет написано только назначение саморезов и их размеры.

Стандартные размеры саморезов - шурупов

Размер шурупа-самореза определяется всего двумя величинами: длиной и диаметром.

Универсальные шурупы

Изготавливаются как правило с неполной резьбой. Используются для дерева, ДСП и др. мягких материалов. Самонарезающие свойства невысокие. По стандартам ГОСТ 1144-80 , 1145-80 , 1146-80 выпускаются диаметры 1.6, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0, 10.0 мм и длиной 13, 16, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100, 110, 120 мм.

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
2.5 10 3,0 10 3,5 10 4,0 13 5,0 16
13 13 13 16 20
16 16 16 18 25
18 18 18 20 30
20 20 20 22 35
22 22 22 25 40
25 25 25 30 45
30 30 40 50
40 45 60
50 70

Саморезы для дерева, ДСП, ДВП, пластмасс

Один из самых распространенных саморезов. Используется при крепже в дюбели. Бывает с оцинкованным покрытием (белого цвета) или с оцинковкой и хроматным пассивированием (желтого цвета), иногда обрабатывается фосфатом.

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
3.0 10 3,5 10 4,0 12 4,5 16 5,0 16 6,0 30
12 12 16 20 20 40
16 16 20 25 25 45
20 20 25 30 30 50
25 25 30 35 35 60
30 30 35 40 40 70
40 35 40 45 45 80
40 45 50 50 90
45 50 60 60 100
50 60 70 70 120
70 80 80 140
90 160
100 180
120 200

Шуруп-глухарь с шестигранной головкой

DIN 571 и ГОСТ 11473-75 . Предназначен для крепления лаг, реек и прочих задач в которой необходима усиленная фиксация. Как правило выпускается оцинкованный.

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
6,0 30 8,0 40 10 40 12 100
40 50 50 120
50 60 60 140
60 70 70 160
70 80 80 180
80 90 90 200
100 100 100 230
120 120 120 250
160 140 140 280
180 160 160 300
180 180
200 200
220

Шурупы для крепления к металлам

Шурупы по DIN 7981, DIN 7982, DIN 7982

Визуально похожи на универсальные, но отличаются изготовлением, углом захода и углом профиля резьбы (до 60 градусов).

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
3,5 13 3,9 13 4,2 13 4,8 16 5.5 16 6,3 16
16 16 16 19 19 19
19 19 19 22 22 22
22 22 22 25 25 25
25 25 25 32 32 32
32 32 32 38 38 38
38 38 38 45 45 45
45 45 50 50 50
50 50 60 60 60
70 70 70
80 80
Шурупы по DIN 7504

Конструктивно практически полностью идентичны остроконечным шурупам по металлу DIN 7981 , 7982 , 7983 (см. табл. выше). Ключевое отличие - наконечник выполняющий функцию сверла.

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
3,5 13 3,9 13 4.2 13 4,8 16 5,5 22 6,3 22
16 16 16 19 25 25
19 19 19 22 32 32
22 22 22 25 38 38
25 25 25 32 45 45
32 32 38 50 50
38 38 45
50

Саморезы для листового металла и изделий на металлической основе

Саморезы с прессшайбой

Встречаются в продаже как со сверлом (для металла толщиной до 2мм) так и острым наконечником (для металла до 0. 9мм). Стандартные диаметры 4.2 (4.0) мм и длина - 13, 14, 16,
18, 19, 22, 25, 32, 41, 51 мм.

Саморез с полуцилиндрической головкой («клоп»)

Аналогично предшественнику бывает как острый так и со сверлом. Размерная линейка у данного самореза отсутствует и встречается он в единственном размерном Вариант:

.

С острым наконечником - 3,5 х 11

С наконечником-сверло - 3.8 х 11

Саморезы с шестигранной головкой

Предназначены для работы с листовым металлом без предварительной подготовки отверстия.Обеспечивают усиленное крепление. От одного производителя к другому возможны вариации продукции данного сегмента крепежных элементов. В приведенных ниже приведенных самых популярных.

С острым наконечником.

Для листов металла до 0.9 мм.

Ø, мм длина, мм Ø, мм длина, мм
4,2 13 4,8 14
19 5. 0 19
25 25
38 38
51
Cо сверлом (DIN 7504-K)

Для металла большой толщины (5мм и более). Длина наконечника - сверла определяет мах. толщину листового металла.

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
4.2 19 4,8; 5,0 14 5,5 19 6,3 19
21 19 25 25
25 25 32 32
32 38 38 38
45 51 45
51 64 51
64 76 64
76 76
90
102
127
152

Саморезы для гипсокартона

Когда монтируют листы гипсокартона на металлический профиль, применяют саморезы с частой резьбой. Для крепежа на деревянное основание используется саморез с крупной однозаходной резьбой (см. Рис). Ранее мы упоминали про универсальные крепежные элементы. Они держат хорошо, но если есть возможность использовать специальные, лучше сделать именно так. Для монтажа гипсокартонных плит на деревянную обрешетку или металлический профиль до 0.9 мм без предварительного сверления предназначены саморезы следующих размеров:

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
3.5 19 3,8 64 4,2 70 4,8 90
25 76 95
32 102
35 110
41 127
45 152
51
55

Для крепления гипсокартона к основательному металлическому профилю (от 0. 9мм до 2мм) целесообразно использовать саморез - бур с наконечником - сверло.

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
3,5 25 4,2 60 4,8 89
32 66 102
41 76
48

Саморезы для крепления гипсоволоконных плит

Подробнее про листы ГВЛ читайте здесь >>>

Изготавливаются с потайной конической уменьшенной головкой, крестообразный шлиц, двухзаходную резьбу переменного профиля и острый наконечник.Размеры крепежных изделий для монтажа на деревянный каркас или профиль из металла толщиной менее 0,9 выглядят так: Ø 3,9 мм с длиной 19, 25, 30, 45 мм.

Саморезы для крепления плит и листов ДСП, ДВП, фанеры

Размеры самой фанеры в этом материале >>>

Как правило это оцинкованные шурупы (FLUGEL) размером 5,0 х 36

Встречаются с потайной конической головкой и насечками для раззенковки потайного отверстия ( DIN 7504P ) с размерами:

Ø длина, мм
4. 2 от 25 до 110
4,8
5,5
6,3

Кровельные саморезы

При условии кровли целесообразно стандартные оцинкованные саморезы. Они не поддаются коррозии. Таблица с размерной линейкой выглядит так:

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
4,80 20 5,50 19 (20) 6,30 19 (20) 7,00 122
29 25 25 142
35 32 32 162
38 38 (40) 38 (40) 177
50 51 (50) 50
60 64 (62) 60
70 76 (78) 70
80 100 80
115 90
130 100
150 130
180 150
235 175
200
235

Выпускаются кровельные саморезы с окрашенными головками. Краска защита дополнительных от воздействия внешних факторов. И они не портят экстерьер крыши, так как «выбираются» по цвету.

Шурупы и саморезы специального назначения

Конфирматы

Конфирмат или "евро-винт" - это отдельная категория крепежа. Он разработан для сборки мебельных панелей. Изготавливается с различными защитно - декоративными покрытиями (чаще оцинковка). Шаг резьбы - редкий. Задача - стянуть детали друг к другу. Головка имеет характерное отличие.Для ввинчивания необходим специальный шестигранник.

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
5,0 40 6,5 50 7,0 40
50 50
60
70
Шурупы по бетону

Вкручивается в заранее высверленное отверстие. Перфоратором пользоваться не рекомендуется. Отсюда трудоемкость процесса. Перед ввинчиванием нужно капнуть машинного масла - это немного облегчит. Вид крепежа, что называется «навечно». Выдерживают высокие нагрузки (до 100кгс). Бывают: Ø 7,5 мм. Длина: 50, 70 (72), 80, 90, 100, 120, 130, 140, 150, 160,180, 200,… мм.

Оконные саморезы

Подготовка отверстия не требуется. Работают как "усилители" окон и следующие размеры: Ø 3.9 мм, длина: 13, 16, 19, 22, 25, 32, 35, 40 (38), 45 мм.

Рамные шурупы

Большие шурупы обладающие высокой прочностью. Вкручиваются в дюбель и иногда идут в комплекте с ним.

Юстировочные шурупы

Характерная особенность - вторая резьба. Первая резьба (как правило более мелкая) необходима для крепления к основе, вторая служит для монтажа подконструкции.

Популярные шурупы шурупы ∅6 мм и длиной: 60, 70, 80, 90, 100, 110, 120, 130, 145 мм.

Шурупы для строительных лесов

Ø, мм длина, мм Ø, мм длина, мм Ø, мм длина, мм
8. 0 80 10,0 160 12,0 90
100 120
120 160
190
230
300
350
Шурупы-гвозди

Шурупы для подвесов

Очень удобны в быту, например, висит у нас уже несколько лет в коридоре городской квартирыит детская качелька.Время на установку и снятие - наступление 1 секунды! Единого стандарта на размеры этого элемента не существует и каждое производство формирует размерную линейку на собственное усмотрение.

Шпаргалка домашнему мастеру

Следующие таблицы помогут сориентироваться при выборе необходимого крепежа.

Различаем изделие по типу резьбы

Саморезы различаются по частотам. Малый шаг позволяет применять крепеж для металлических деталей. Шурупы с редкой резьбой предназначено для материалов, имеющей невысокую плотность.Сюда попадают: асбест, гипс, пластик и прочее. По внешнему виду можно классифицировать саморезы следующим образом:

Шаг резьбы

Целевое назначение

Средний

Универсальные саморезы. Предназначаются для крепления объектов из любых материалов (самыми распространенными).

Частый,
с резьбой в двойной
заход

Разработаны для прикрепления к металопрофилю толщиной до 0.9 мм без применения дюбилей (предварительная предварительная подготовка отверстия,
выпускаются со сверлом на наконечнике, максимальной стоимостью).

Редкий

Саморезы для прикрепления деталей из мягких материалов (дерева, пластика гипса, асбеста, и так далее) без применения дюбелей.

, с
профилем елочка

Саморезы для ввинчивания в железобетонные или кирпичные объекты строений методом вбивания в дюбель.

Несимметричный

Саморезы для скрепления элементов современной мебели из дерева, ДСП, фанеры и т. п. (необходимо предварительное сверление отверстия диаметром 4,5 или 7 мм соответственно).

Чередующийся с насечками

Саморезы для прикрепления к железобетонным или кирпичным деталям строений без дюбеля (нагели), (ввинчивается в отверстие диаметром 6 мм глубиной на 15 мм превышающую погружающуюся часть самореза).

Все дело в шляпе

По форме шляпки можно определить целевое назначение самореза. Зависимость между ограничениями в таблице:

Вид шляпки

Особенности и целевое назначение

Потайная

После ввинчивания шляпка полностью утапливается в закрепляемом объекте без выступа.

Профиль - полусфера

Прочно удерживает прикрепляемую деталь увеличенной площади прижимной шляпки.

Профиль - полусфера с малой пресс шайбой

Обладает большей площадью рабочей поверхности шляпки и заниженной ее высотой. Используется при тексте листовых материалов.

Малая потайная

Имеет малую рабочую площадь и пологий переход от шляпки к стволу с резьбой.При крепже фиксируется как в прикрепарном объекте, так и в прикрепляемой части. Позволяет в процессе монтирования прикладывать значительно большее усилие, чем в случае с обычной потайной шляпкой.

Профиль - полусфера с большой прессшайбой

Обладает большей рабочей прижимной площадью и заниженной высотой шляпки. Целевое назначение - прикрепление листовых деталей малой плотности.

Шестиугольная

Конфигурация шляпки, позволяет закручивать саморезы меньшими усилиями, достигая сильного прижатие скрепляемых предметов.

Воронкоподобная потайная с утолщением на тележке

Позволяет замаскировать соединение. Дает возможность закрыть шляпку декоративной пластиковой крышкой. Ввинчивается специфическим ключом (4 мм).

Тот факт, что затрачено много усилий для вкручивания еще не говорит о титанических муках, которые придется пережить, если возникнет необходимость вывинтить саморез.Поэтому каждый раз, когда советуют «навечный» метод, стоит подумать о целесообразности. Производители обеспечивают разнообразные саморезы, отличающиеся металлом, из которых они изготовлены. Стоимость также рассматривается. Чтобы не переплачивать нужно дать объективную оценку нагрузке, которая будет подвергаться крепежный узел. Если речь идет о «гвоздике» для картины на стене, не имеет смысла тратиться на дорогостоящие шурупы.

Инструмент для вкручивания механизма ручной, так и электрический.За оценку достаточно отвертки. Этот способ не позволяет достичь высокой производительности труда, если речь идет о профессиональной работе и больших объемах крепежа. Для работы оптимален всем знакомый шуруповерт.

Шлиц - смайл 🙂 Невероятно, но факт

Японский завод Komuro Seisakusho выпустил партию крепежа с нестандартным шлицом в виде смайла. Автор забавной идеи - дизайнер Юма Кано. К сожалению, на отечественном рынке новинка пока не представлена.

Надеемся, что теперь вы раз и навсегда разобрались с вопросом назначения и размеров крепежных элементов.Будем признательны за рекомендации, критику и обнаруженные неточности. Контакты администрации сайта: [email protected]

Саморезы универсальные с потайной головой

Саморезы универсальные с потайной головой это вольное название шурупов универсальных. Есть существенное различие между саморезами и шурупами. Первые - это самонарезающие крепежные изделия; для второго требуется подготовка отверстий.И те, и другие имеют шурупную резьбу.

Универсальные саморезы можно установить как без предварительного сверления, так и после подготовки отверстия под установку. Потайная головка - отличительная особенность универсального шурупа, хотя также изготовляют крепеж и с полукруглой шляпкой.

В чем же универсальность этого крепления, что даже в названии вынесена эта характеристика? Причин на это несколько.

Во-первых, монтаж шурупа универсального очень прост.Для установки не требуется специального инструмента, а шлиц Pozidrive, установленный на потайной головке, является одним из самых используемых. Достаточно иметь отвертку или биты на шуруповерте со шлицом Pz или Ph.

Во-вторых, шуруп имеет потайную головку - крепеж не будет выступать, место крепления аккуратным и ровным. Саморезы универсальные оцинкованные с потайной головкой имеют широкое применение в мебельном производстве, при работе с ДСП и фанерой, когда требуется последующая установка других элементов поверх места скрепления.

В-третьем, покрытие универсального шурупа: оцинковка изделий от коррозии позволяет применять его при внешних работах. Для агрессивных сред или с повышенной влажностью требуется покрытие с улучшенными свойствами. Защита от воздействия внешней среды на бытовые условия и при работе с деревянными конструкциями антикоррозионного покрытия универсальных шурупов. Кроме того, оцинкованные крепежные изделия имеют привлекательный вид. ШУЦ - шуруп универсальный в цинке - обладает металлическим блеском; ШУЖ - шуруп универсальный в желтом цинке - отливает золотистым блеском.Достаточно редким товаром является саморез универсальный черный. Его чаще заменяют саморезом ГД гипсокартон-дерево без покрытия - отсюда и черные окрасы.

Если на производстве не оказалось саморезов ГД гипсокартон-дерево, то шурупы универсальные могут заменить их. Саморезы универсальные цены которых чуть выше крепежа ГД, также просты при использованииже и выдерживают аналогичные нагрузки.

Из-за своего широкого применения купить шурупы универсальные можно в любом строительном магазине.Базы снабжения предоставляются крепежные изделия в различных фасовках, начиная от промышленной коробки, заканчивая контейнерами большой и средней вместимости.

По материалам goskrep.ru

Шуруп и саморез отличия и где использовать

Среди резьбовых метизов есть очень по внешнему виду крепежи, разница между может заметить только специалист.Это болты и винты, шуруптовые и саморезы, винты и ударные дюбели и т. д. Ниже рассмотрим похожие и отличительные характеристики самореза и шурупа. Хотя иногда и приходится слышать термин «шуруп-саморез», сложно сказать, ошибочный он или правильный.

Отличия шурупа и самореза

Шуруп - вид винтового крепежа, который завинчивается в подготовленное отверстие в твердом материале. В отверстиях резьба не нарезается, шуруп движется по гладким стенкам и плотно застревает.Вытащить его невозможно, а вот выкрутить - несложно. После отвинчивания шурупа остается отверстие, которое можно вкрутить такой же метиз, или несколько большего диаметра. В первом случае соединение немного потеряет в прочности, во втором случае будет таким же прочным, как и раньше.

Внешний вид шурупа - стержень с заостренным концом и головкой под шлиц или под ключ. Шлицы могут быть самыми разнообразными. Форма шляпки - плоская, конусообразная (потай), сферическая.Также не редкость шурупы с головкой под ключ. По внешнему виду они напоминают болты, но кончик стержня заострен. Резьба шурупа начинается не от шляпки, а несколько ниже.

Саморезы - модифицированные шурупы, предназначенные для самостоятельной нарезки резьбы, одновременно с просверливанием материала. Саморезы для крепления деревянных деталей и гипсокартона отличаются более широким шагом резьбы, острым кончиком и потайной конусообразной головкой. Шляпка самореза обычно делается под крестообразную биту шуруповерта Филлипс или PZ.Это позволяет ускорить работу с большим объемом материала.

Саморезы в обязательном порядке оксидируются или покрываются гальваническим покрытием. Внутри материала они не должны поддаваться коррозии после того, как гипсокартон будет зашпаклеван или оштукатурен, дерево закрыто отделкой или полакировано. Также часто используется саморез оцинкованный, в основном для кровельных и наружных работ.

Материал

Шурупы сделаны из достаточно мягкого металла, который выдерживает довольно высокие, вертикальные нагрузки, но не слишком стойкий на изгиб.Соединение шурупом рассчитано на отрывающие нагрузки, с чем он вполне успешно справляется. А вот забить метиз молотком получается редко - он гнется. Используется малоуглеродистая сталь Ст1, Ст2 и похожие металлы.

Саморезы выпускаются из более твердого металла, часто закаленного. При слишком большом усилии затяжки или ударе они не гнуться, а ломаются. Если согнутый шуруп можно вывернуть при помощи клещей, то с саморезом без шляпки не справиться.Из дерева, например, его нельзя ни вытащить, ни вывернуть.

Применение шурупов

Металлический шуруп - универсальный метиз для крепления деталей из плотных упругих материалов относительно невысокой твердости. Дерево, пластмасса, реже - алюминий. В кирпиче, бетоне и других строительных материалах используются шурупы с полиуретановой или пропиленовой цилиндрической полой вставкой. Они продаются под названием дюбель-шурупов и представляют собой самостоятельный вид крепежа.

В мягкое дерево оцинкованные шурупы можно вкрутить без предварительного засверливания отверстия. Для этого достаточно забить крепеж на несколько миллиметров и дальше работать отверткой или шуруповертом. Если порода твердая, например, дуб или берест, то лучше высверлить отверстие меньшего диаметра стержня размера на всю глубину метиза. В таком случае, его легче вкрутить, к тому же дерево не растрескается. Такую же операцию засверливания нужно выполнить при работе с хрупким пластиком и материалами типа эбонита.

Мебельные шурупы для ДВП, ДСП и других прессованных материалов обычно покрываются гальваникой и отличаются металлическим блеском, серебристым или золотистым. Если используется шурупа для скрепления, невидимая снаружи, то головка шурупа выбирается широкой, полусферической, чтобы под нее можно было подставить шайбу. Для закрепления кронштейнов, петель и других металлических конструктивных и декоративных деталей обычно используются шурупы с потайной головкой конической формы. Также в мебельном производстве и используются шурупы по дереву с двухсторонней резьбой, напоминающие резьбовые шпильки. Используются они для невидимого соединения деталей, например, ножки и каркаса сидения стула.

Шуруп шестигранный представлен семейством крупных метизов, предназначенных для крупных частей деталей каркасов крыш, зданий, перегородок. Он вкручивается на большую глубину и мощное соединение. Размеры шурупов такого рода достаточно большие.Для завинчивания используются ключи или мощные шуруповерты с производителем насадками.

Применение саморезов

Появление саморезов определило популярность гипсокартона в жилом строительстве. В начале века прошлого этот материал стал одним из основных при строительстве жилья в странах Северной Америки. Дом представляет собой деревянный каркас, обшитый листами ГКЛ. Саморезы для гипсокартона именно под такую ​​комбинацию материалов. Метизы отлично засверливаются в деревянные бруски каркаса и плотно прижимают ГКЛ, не повреждая бумажного покрытия. Черные саморезы рассчитаны под использование с гипсокартоном, установленном в помещениях с нормальным микроклиматом. Характерный цвет появляется после оксидирования или фосфатирования. Для влагостойкого гипсокартона используются метизы блестящие или зеленого цвета.

Саморез универсальный - более поздний вариант крепежа. Если саморезы по дереву имеют более частую резьбу с большим углом наклона и окончанием в виде острого профиля.Разновидность универсальных крепежей - саморез со сверлом. Наконечник представляет собой буравчик, способный просверлить и сталь, и дерево и прочный пластик.

Также популярен саморез кровельный, предназначенный для работы с профнастилом и металлочерепицей. Саморезы по металлу этого типа оснащены шестигранной головкой под биту шуруповерта и прокладкой из силикона или технической резины, EPDM. Саморез с прессшайбой окрашивается в цвет покрытия по шкале RAL и становится малозаметным на крыше или ограде.

Размеры саморезов, их виды, материал изготовления и другие параметры регламентируют ГОСТ 1145-80, 11652-80, 1144-80 и другие стандарты. Зарубежные производители производители саморезы и шурупы по стандартам DIN и ISO, которые несколько отличаются от отечественных, но вполне взаимозаменяемые.

FAQ (вопрос / ответ) - Монтаж гипсокартона в Санкт-Петербурге


Владимир здравствуйте. Хороший вопрос. Давайте разбираться. Первое и самое правильное это спросить список материалов у мастера который будет выполнять монтаж.Предпочтения у всех разные. Одни крутят лентами, другими россыпью, одни сверлят, другие стреляют газовым пистолетом, кто то использует клопы, а кто то просекатель и тд.

Так же вы можете использовать наши рекомендации:

Саморезы : (важно!) Как ни странно, что это не важно, и покупают самые дешевые шурупы ГМ (гипрок-металл). Но это напрямую влияет на качество и скорость монтажа и настроение мастера. Крутить тупыми саморезами толщиной 0,5 / 0,6 мм.«Тех-Креп» или «Стройбат» врагу не пожелаешь. Мы рекомендуем саморезы Knauf TN , XTN , Hard-Fix или Wenzo .

Ускорить процесс монтажа можно используя ленточные шуруповерты. Ленты разных производителей для них взаимозаменяемы. Отлично зарекомендовали себя ленты фирмы «Protool», «Hilti», «Bosch», «Dewalt».

Профиль : Лучшим как был, так без сомнений и остается профиль Knauf. Но высокая цена весомый аргумент для замены его на аналоги.И это нормально. Главное что нужно понимать, что профиль толщиной 0,3 / 0,4 мм. не пригоден для монтажа перегородок и обшивки стен, тем более при высоте помещения более 2,5 метров.

Гипсокартон : Gyproc лучший гипсокартон на рынке Санкт-Петербурга. Качество обычного гипсокартона Knauf заметно хужеилось в последнее время.

Уплотнительная лента : Не покупайте совсем дешевую. Очень хорошая но дорогая, демпферная лента Sound Guard.Если Knauf Дихтунгсбанд, то только белую X-Glass. Лента Дихтунгсбанд черного цвета плохого качества.

Метизы : Использовать дюбель-гвозди для монтажа направляющего профиля не очень удачное решение.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
