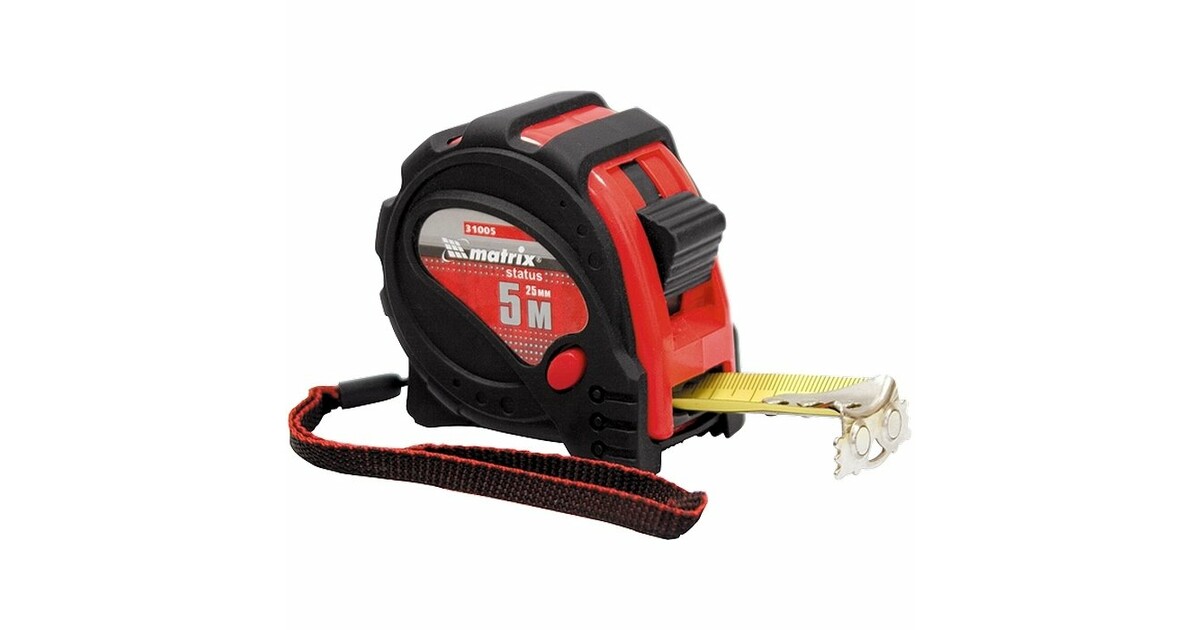

Рулетки и мерные ленты
ГОСТ
В настоящее время действует довольно старый документ 98 года ГОСТ – 7502-98 «Рулетки измерительные металлические». Требования такие:
Возможные размеры – 1, 2,3,5,10,20,30,50 и 100 метров. Оговаривается возможность выпуска с другой длиной при согласовании с заказчиком.
Режимы эксплуатации от -40 до +50 градусов при влажности 98% (температура +250).
Материал – нержавеющая или углеродистая сталь.
Корпус должен обеспечивать работоспособность рулетки при падении с высоты 1.5 метра.
Класс точности 2-й или 3-й.
Гарантийный срок – 12 месяцев.
Класс точности
Российский и европейский подходы к определению класса точности различаются. Разные стандарты и разные методики.
Российская трактовка второго класса точности — погрешность измерений ± 0.3мм на первом метре, плюс 0.
В европейской трактовке:
1 класс – 1метр — 0.2 мм, 2м – 0.3 мм, 3м – 0,4 мм, 5м – 0.6мм, 8м – 0.9мм;
2 класс – 1метр — 0.5 мм, 2м – 0.7 мм, 3м – 0,9 мм, 5м – 1.3мм, 8м – 1.9мм;
3 класс – 1метр — 1.0 мм, 2м – 1.4 мм, 3м – 1.8 мм, 5м – 2.6мм, 8м – 3.8мм.
Расхождения весьма существенные. Тот факт, что в Европе существует первый класс, не говорит о том, что подход к точности измерений европейцев более серьёзный. В России в этой нише стоят компарированные рулетки. Точность каждой сверяется с эталоном.
Критерии надёжности
Ширина полотна. По ГОСТу может варьироваться от 7 до 25 мм. Самые распространённые размеры – 12.5, 16, 19, 25 мм. Попадаются рулетки с 30мм шириной полотна.
Материал для ленты. Здесь два критерия: первый — толщина металла, второй — его качество.
Эти два параметра в основном определяют стойкость ленты к изломам.
Точность измерений. Основные продажи – рулетки второго класса точности (обычно, по европейским стандартам). Маркировка наносится в нескольких сантиметрах от крючка – римская цифра в овале.
Качество защитного покрытия и качество нанесения разметки. В защите металла полотна может быть от одного до трёх слоёв. Увеличение толщины антикоррозийного слоя влечет и увеличение веса рулетки. Есть определённое сходство с покрытием для металлочерепицы.
Требования для разметки – тонкие четкие линии на контрастном фоне.
Нулевая отметка. Самый распространённый вариант начала измерительной ленты – крючок типа True Zero. Подвижное соединение позволяет компенсировать толщину стали при наружных и внутренних замерах. Возможны и другие варианты. Началом ленты может быть кольцо или груз.
Корпус выполняет две функции: защита от ударов и зашита от попадания пыли и влаги в рулетку.
В первом случае решение – корпус полностью или частично покрытый резиной (возможно применение силикона). Во втором случае выходное отверстие для ленты защищается накладкой из мягкого материала.
Ресурс по ГОСТу для рулеток с лентами из нержавеющей стали должен быть не менее 2000 циклов, с лентой из углеродистой стали – не менее 1500. Циклом считается полное разворачивание и сворачивание ленты.
Удобные дополнения
- Крючок с магнитом. Кроме улучшения фиксации начала ленты на металле есть другое применение –«лифт» для упавших деталей.
- Шкала измерений нанесённая с двух сторон.
- Отверстие для оси в начале рулетки позволяет использовать её, как циркуль.
- Предусмотренная возможность замены полотна.
- Клипса для ремня, ремешок для запястья.
- Есть модели со встроенным показателем горизонтального уровня.
В линейке компании Bosch есть рулетка с жидкокристаллическим дисплеем и блоком памяти.
Можно сохранять результаты в памяти, можно сразу проводить суммирование измерений.
Мерные ленты
Для измерений расстояний более 10 метров рулетки не применяются. Есть специальный измерительный инструмент — мерная лента. Длина полотна от10 до 100 метров. Отличается от рулеток конструктивно. Отсутствует серповидность полотна. Нет автоматической смотки. Эту процедуру придется делать вручную. Некоторые модели оснащены мультипликатором (разновидность редуктора). Полотно изготовляется из стали или из фибергласса, материала на основе стекловолокна. Корпус может быть как открытый, так и закрытый.
Более дорогие способы измерений
В настоящее время всё чаще применяются дальномеры. Их преимущество – высокая точность измерений и возможность проводить замеры не сходя с места. Недостаток – более высокая цена. Этот фактор компенсируется малыми трудозатратами и скоростью выполнения работ.
Точность измерительных рулеток
Измерительная рулетка — один из самых часто используемых инструментов в работе и в быту. Конечно, покупая новую рулетку, мы хотим быть уверены в её качестве и точности. Однако нам, привыкшим к отечественным ГОСТам, бывает трудно разобраться с зарубежными классами точности, по которым изготовляется инструмент. В данной статье мы поможем вам понять, что к чему! Для начала надо понимать, что измерения с помощью рулетки относятся к методу «сравнения с мерой» и итоговый результат мы «устанавливаем» сами. В этом плане для повышения точности измерений советуем вам проводить замеры при хорошем освещении, в очках или линзах (при необходимости) — тем самым вы уменьшите воздействие «человеческого фактора».Технически же измерительные рулетки накапливают погрешность вследствие следующих факторов: замер на большом расстоянии и изменение температуры. Рассмотрим влияние этих факторов на инструмент подробнее.
Итак, в Европе для измерительных рулеток со стальным полотном используется два класса точности: EU I и EU II.
Они присваиваются инструменту в зависимости от их показателей при испытаниях — измерения каждой рулетки не должны выходить за рамки установленных погрешностей при рабочей температуре 20°С. К примеру, при измерении длины от 5 до 8 метров рулетки класса EUIимеют максимальную погрешность ±0.6 мм, а рулетки класса EUII — ±1.3 мм.
Таблица соответствия класса точности и погрешности измерительных рулеток при разных длинах:
| Длина (м.) | Класс EU I (мм) | Класс EU II (мм) |
| 2 | ± 0.3 | ± 0.7 |
| 3 | ± 0.4 | ± 0.9 |
| 5 | ± 0.6 | ± 1.3 |
| 8 |
± 0. 9 |
± 1.9 |
| 10 | ± 1.1 | ± 2.3 |
| 15 | ± 1.6 | ± 3.3 |
| 20 | ± 2.1 | ± 4.3 |
| 25 | ± 2.6 | ± 5.3 |
| 30 | ± 3.1 | ± 6.3 |
| 50 | ± 5.1 | ± 10.3 |
| 100 | ± 10.1 | ± 20.3 |
Но не стоит забывать, что любой материал подвержен изменению формы и размеров при смене температуры.
| ∆T | 10°С |
20°С |
30°С |
| Длина (м) |
Изменение длины (± мм) |
||
| 2 | 0.2 | 0.5 | 0.7 |
| 3 | 0.4 | 0.7 | 1.1 |
| 5 |
0.6 |
1. 2
|
1.9 |
| 8 | 1.0 | 2.0 | 3.0 |
| 10 | 1.2 | 2.5 | 3.7 |
| 20 | 2.5 | 5.0 | 7.4 |
| 30 | 3.7 | 7.4 | 11.2 |
| 50 | 6.2 | 18.6 | |
| 100 | 12.4 | 24.8 | 37.2 |
Несмотря на влияние коэффициента теплового расширения стали, именно рулетки с металлическим полотном получили наибольшее распространение ввиду удобства использования.
Полотно таких рулеток имеет вогнутую форму для повышения жёсткости и покрыто защитным составом для предотвращения стирания – именно такие рулетки продаются в магазине www.mactak.ru. Недавно ассортимент магазина МАСТАК пополнился новыми рулетками KING TONY, соответствующими классу точности EU II. Они обладают очень удобным и эргономичным корпусом с двумя кнопками фиксации и оснащены магнитным крюком, что позволяет без труда производить замеры в одиночку. Данные рулетки доступны в трёх исполнениях: длиной 3 метра, 5 метров и 8 метров.
Заходите в интернет-магазин www.mactak.ru и пополняйте свой арсенал инструмента уже сейчас!
Погрешность 3 метровой рулетки — Измерения
17 минут назад, Dom3n3c сказал:
В формуле это уже учтено.
Вы дублируете
Вы дублируетеВ ГОСТ 7502-98
«4.7 Шкалы рулеток наносят с миллиметровыми, сантиметровыми и метровыми интервалами.
4.8 Рулетки изготовляют с началом шкалы, совпадающим с торцом измерительной ленты.
Рулетки с вытяжным кольцом длиной 10 м и более, изготовляют с началом шкалы, удаленным от торца не менее чем на 100 мм.
Для рулеток с грузом началом шкалы служит нижний торец груза.
4.9 За начало отсчета при оцифровке следует принимать:
— для сантиметровых интервалов — начало каждого метра;
— для метровых интервалов — начало шкалы рулетки.
Для сантиметровых интервалов допускается принимать за начало отсчета начало каждого дециметра, при этом оцифровку интервалов, кратных 10, указывают в количестве сантиметровых интервалов от начала каждого метра.
Для сантиметровых интервалов шкал рулеток длиной до 5 м включительно за начало отсчета допускается принимать начало шкалы рулетки без нанесения цифровых обозначений метровых интервалов.
»
Таким образом понимаю, что при изготовлении рулеток метровые, дециметровые, сантиметровые интервалы нарезаются в последовательности от больших к меньшим. При этом для каждого интервала определена точка начала отсчета: для метрового — начало шкалы рулетки, для сантиметрового — начала каждого метра (допускается дециметра). Также для каждого интервала (метровые, дециметровые и т.д) нормировано допускаемое отклонение действительной длины интервала, исходя из этого предполагаем, что при расчете погрешности измерения длины (высоты) необходимо суммировать отклонения для каждого интервала, в который попадает измеряемая величина.
Рулетки. Технические характеристики. — Каталог
Описание.
1. Назначение
Рулетки измерительные металлические РНГ с грузом и лентой из нержавеющей сталипредназначены для измерения уровня жидкостей в транспортных и стационарных емкостях. Рулетки изготавливаются со шкалами номинальной длины 5, 10, 15, 20 метров.
Рулетки изготавливаются в двух исполнениях по классу точности: 2-го класса точности (2) и 3-го класса точности (3).
Рулетки предназначенные для измерения уровня агрессивных жидкостей отличаются конструкцией груза (А). Груз таких рулеток изготавливается из материалов, стойких к агрессивным жидкостям.
2. Основные параметры и характеристики
Технические характеристики рулеток | ||||
| Наименование | Модификации рулеток | |||
| Р5Н2Г Р5Н3Г | Р10Н2Г Р10Н3Г | Р15Н2Г Р15Н3Г | Р20Н2Г Р20Н3Г | |
| Габаритные размеры, не более: | ||||
| -длина | 260 | 260 | 260 | 260 |
| -ширина | 90 | 100 | 110 | 120 |
| -высота | 42 | 42 | 42 | 42 |
| Габаритные размеры груза, мм, не более: | ||||
| — длина | 350 | 350 | 350 | 350 |
| — диаметр | 35 | 35 | 35 | 35 |
| Длина шкалы, мм, не менее | 5000 | 10000 | 15000 | 20000 |
| Цена деления шкалы, мм | 1,0 | 1,0 | 1,0 | 1,0 |
| Масса рулетки, кг, не более | 0,6 | 0,75 | 0,9 | 1,05 |
| Масса груза, кг | 2±0,1 | 2±0,1 | 2±0,1 | 2±0,1 |
| Толщина ленты, мм, не более | 0,3 | 0,3 | 0,3 | 0,3 |
| Ширина ленты, мм, не более | 15 | 15 | 15 | 15 |
Метрологические характеристики шкалы ленты | ||
| Наименование | Допускаемые отклонения общей длины шкалы ленты и отдельных ее интервалов, мм,не более: | |
| 2-й класс точности | 3-й класс точности | |
| Миллиметровый | ±0,15 | ±0,20 |
| Сантиметровый | ±0,20 | ±0,30 |
| Дециметроый | ±0,30 | ±0,40 |
| Отрезок шкалы 1 и более метра | ±[0,30+0,15(L-1)] | ±[0,40+0,20(L-1)] |
Примечание: L — число полных или неполных метров в отрезке
Метрологические характеристики шкалы груза | ||
| Наименование | Допускаемые отклонения общей длины шкалы груза и отдельных ее интервалов, мм,не более: | |
| 2-й класс точности | 3-й класс точности | |
| Миллиметровый | ±0,15 | ±0,20 |
| Сантиметровый | ±0,20 | ±0,30 |
| Дециметроый | ±0,40 | ±0,50 |
Интервалы рабочих температур окружающей среды: от -40 до +50 °С.
Срок службы не менее двух лет.
Комплект поставки: рулетка измерительныя, груз, паспорт.
Производим рулетки с кольцом и грузом.
Мы производим рулетки длиной 5, 10, 15, 20, 30, 50 метров 2-го и 3-го класса точности, а также модификацию рулеток для агрессивных жидкостей.
Прозводим рулетки по ГОСТ 7502 а также по международному стандарту ИСО 4512 с грузом 860 грамм
Наши рулетки внесены в государственный реестр средств измерений Российской Федерации (№ в госреестре 43611-10) и Республики Казахстан. Каждая рулетка поверена органами Госстандарта и имеет знак поверки на заклепке у конца ленты, а также печать госповерителя в паспорте на рулетку.
Для надежности и долгой службы рулетки, корпус изготовлен из латуни. Деревянная ручка обеспечивает комфортное использование рулетки в холодную погоду.
Изготавливаем рулетки с грузом 860 грамм кг и 2 кг. Рулетки с грузом 860 грамм легко разматывать и сматывать, их легче переносить. Они обеспечивают такую же точность измерений как и рулетки с грузом 2 кг.
Груз (лот) массой 2 кг имеет латунный наконечник. Для агрессивных жидкостей лот полностью изготавливается из нержавеющей стали.
Лента изготовлена из нержавеющей стали по особой технологии, обладает высокой гибкостью и прочностью. Даже при сильных перегибах лента не ломается. Шкала наносится лазерным методом, не стирается.
Прозводим рулетки с кольцом 2-го и 3-го класса точности по ГОСТ 7502. Длина 5, 10, 15, 20, 30, 50 метров. Лента из нержавеющей стали
