Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Содержание статьи:

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

И вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Терморегуляторы в системе отопления могут регулировать следующие параметры:

  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

  1. Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

  1. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

  1. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
  2. Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

  1. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

  1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
  2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Выбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

trubanet.ru

виды, советы по выбору, подключение

В качестве основного, дополнительного отопления домов и квартир большую популярность набирает теплый пол. Не у всех владельцев есть финансовая возможность положить такую конструкцию во всем доме, поэтому чаще всего устанавливают их в ванной комнате. Она, как правило, не включена в конструкцию обогрева дома. Согласитесь, на холодной плитке стоять босиком довольно неприятно.

А с теплым полом принятие водных процедур становится комфортнее, при чем затраты не так велики. Важным преимуществом такого пола, это то, что можно регулировать температуру в комнате как ручным, так и автоматическим способом.

Современные устройства автоматом включаются, когда в комнату входит человек, и выключаться, когда в комнате никого нет. Это очень удобно и позволят экономить электричество, что важно в наше время.

За сохранение постоянной температуры в данной случае отвечают терморегуляторы (термостаты). От того, какой вариант подключения будет использоваться, зависит какой прибор выбрать.

Виды терморегуляторов

Различают три вида регуляторов:

  1. Дешевые и простые в работе электромеханические устройства, внешне похожи на те, которые установлены на электрическом утюге. Они имеют такой же поворотный переключатель для регулировки;
  2. В дорогих цифровых приборах есть сенсорный экран, отображающим реальную температуру;
  3. Самые дорогие, программируемые имеют различную модификацикацию. Одни имеют встроенный Wi-fi и могут управляться удаленно с планшета и с вашего персонального компьютера, на других установить необходимое термозначение на несколько дней вперед, многие комплектуются дистанционными пультами;

Виды и типы датчиков

Регулирование нагрева теплоносителей зависит от датчиков. От того какой функционал выполняет нагрев, зависит и их выбор.

Существует три вида: датчик воздуха, пола и инфракрасный. Они могут располагаться непосредственно внутри прибора и отдельно снаружи (выносные). Есть еще одна классификация по видам:

  1. Те, которые работают в экономном режиме. Они снижают температуру, когда в комнате нет никого.
  2. Интеллектуальные, контролируют состояние воздуха и влажность за пределами данного помещения, присутствие людей в комнате и другое.
  3. С таймером с программой автоматического включения и отключения нагрева.
  4. Ограничители отключают подогрев, когда реальное значение достигнет заданного.

Выбирать нужно в зависимости от того какой будет использоваться подогрев. Дополнительная, нужна для создания и сохранения оптимального нагрева, для этих целей применяют выносной датчик пола, подключенный к клеммам.

Контролирующий прибор находится на конце кабеля, при монтаже он помещается между проводами нагревающего элемента от стены 500 мм.не менее.

Когда нагревающие элементы располагаются в бетонной стяжке, необходимо поместить его в гофрошланг или трубу, потому что при неисправности его без особых проблем можно будет достать и заменить на новый.

Для пленочного пола прибор не нужно помещать в трубу, но все же советуем потратить время при монтаже, чтобы проштрабить для трубы полость. Это сэкономит вам в дальнейшем время на замену неисправного.

Если в доме основная система обогрева теплый пол, Вам необходим будет приборчик, который отвечает и за температуру воздуха. Такие располагаются непосредственно в корпусе термостата.

Существуют терморегуляторы с двумя, которые одновременно регулируют температуру, как воздуха, так и напольного покрытия.

Расположить такие приборы рекомендуется вдали от прямых солнечных лучей, сквозняков и устройств, которые выделяют тепло, иначе прибор будет неверно указывать температуру.

Принцип работы регулятора

Под названием терморегулятор понимается прибор, регулирующий и контролирующий температуру нагревания в, в котором установлен механизм.

Термостат подключается с одной стороны к розетке, а с другой стороны непосредственно к системе нагревания.

Если подключение произведено правильно, то происходят определенные действия: термостату от измерителя приходит информация о реальной температуре в данный момент времени.

Он производит сравнение ее, с запрограммированной в своих настройках, далее происходит включение или отключение нагрева. Соответственно если температура повысилась, он отключает систему, если понизилась наоборот включает.

Температурный режим следует выбирать, в зависимости от напольного покрытия в помещении. Так под плитку работает при 30 градусах, а под ламинатом 27 достаточно. При сильном нагреве может сломаться не только вся конструкция, но и деформироваться напольное покрытие.

Аспекты выбора термостата

Необходимо обратить внимание на то, для чего используется отапливаемое помещение, выполняемые функции цену. Тем, кто большое количество времени находится дома и тем, у кого есть малолетние дети, подойдут надежные и дешевые механические регуляторы.

Для занятых людей можно посоветовать программируемые приборы, которые регулируют самостоятельно.

По мнению экспертов оптимально выбрать термостат с недельными регулировками. Это наилучшее соотношение цены и качества.

Механизмы с расширенными возможностями настройки покупать не стоит. Напольная поверхность нагретая выше чем 30С, это дорого и некомфортно.

Высокая температура негативным образом влияет на состояние самого напольного покрытия, а также мебели, расположенной на нем. Вы же не хотите платить за ненужные функции?

Терморегуляторы можно устанавливать по отдельности в каждом помещении, но они обойдутся вам дороже и целесообразно устанавливать такие в больших помещениях.  У термостатов устанавливаемых в электрощит трудоемкий процесс монтажа однако они дешевле.

Выбор в первую очередь зависит от удобства эксплуатации, возможных функций и его стоимости. Дорогие приборы с программированием и различными наворотами изготавливаются в Германии компаниями-производителями Kermi и Legrand.

Огромное преимущество имеет термостат для теплого пола серии Legrand Etika. Среди их продукции можно найти простые и бюджетные устройства. Оптимальные по простоте эксплуатации и цене механические модели немецкой марки Eberle.

Подключение термостата

Как подключить термостат системы теплого пола с датчиком, без помощи специалиста?

Перед монтажом убедитесь что в помещении от 0оС до +45оС. Терморегулятор крепится к стене комнаты на высоте 40-170 см.

Избегайте зон попадания солнечных лучей, сквозняков и различных брызг. Высоту выбирают учитывая, есть ли в доме дети. Если таковые имеются, то прибор рекомендуется установить на недосягаемой для них высоте.

Итак, вы определились с точкой установки. В этом месте необходимо сделать полость, размеры которого соответствуют монтажному коробу.

Если для вас интерьер не важен, то можно установить коробку непосредственно на стене. Первым делом установите датчик либо в корпус термостата, либо в специальной канал в стяжке.

Чтобы не было короткого замыкания и для защиты от поражения током нужно установить устройство защитного отключения или обычный выключатель-автомат.

Например, в ванной комнате, где повышенная влажность, это оборудование необходимо для человеческой безопасности. Для этой работы с электричеством советуем пригласить электрика.Помните с электричеством работают люди со специальной подготовкой и допуском!

После установки монтажного короба, в стене сделайте перфоратором или дрелью ударного типа канавки, от коробки к нагревательным элементам.

В штрабу укладывается труба, куда помещается используемый датчик. Можно проштрабить отдельный канал для проводов к отопительному контору, но их тоже можно уложить в трубы по соседству с измерителем и остальными проводами.

Это даже удобнее на случай ремонта, так как не придется ломать стену, а можно будет просто вынуть провода от неисправного контура и заменить их.

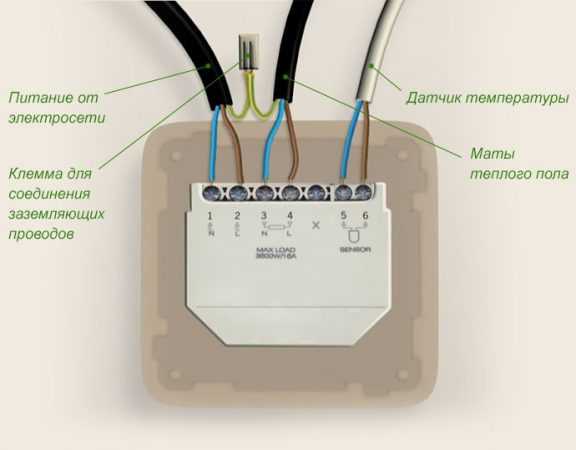

На оборотной стороне устройства есть обязательная инструкция по подключению, ее строгое соблюдение позволит вам качественно произвести монтаж.

Необходимо исключить окисление оголенных концов проводки. Для этого произведите лужение зачищенных концов припоем. Если вы все сделаете правильно и качественно, то установленная вами система теплого водяного пола будет исправно работать и без перебоев будет много лет.

Зачастую термозначение на термостате может не соответствовать реальной обстановке в помещении. Поэтому, после монтажа регулятора необходимо проверить его на срабатывания.

Чтобы проверить его установите рядом с ним обычный комнатный термометр для сравнения показаний. Если обнаружится разница, можно будет сделать корректировку в процессе регулирования, на выявленную величину.

Пользователей часто интересует вопрос, как проверить термостат теплого пола?

Убедится в том, что всё работает правильно можно протестировав оборудование и всю установленную структуру в целом, до того как вы положите напольное покрытие или зальете бетонную стяжку. Для этого на регуляторе выбираем минимально-возможную температуру и включаем УЗО.

Потом указываем максимальную 30оС. Услышали щелчок, значит контур начал работать. Соответственно все функционирует правильно.

Проверьте все элементы теплоносителя, они должны постепенно начинать нагреваться. Снова понижая, мы услышим звук выключения питания.

Испытайте установленную конструкцию 6-8 часов в различных режимах и только потом можете залить стяжку или положить например, ламинат.

Если не работает должным образом, вероятнее всего что неисправен датчик. Для проведения ремонтных работ достаточно заменить неработающий измеритель на новый и повторить тестирование.

Для нескольких комнат или больших помещений, когда устанавливаются несколько нагревательных веток, профессионалы советуют выбрать термостаты с сервоприводами.

Схема подключения терморегулятора с сервоприводами:

  1. На гребенку коллектора помещается сервопривод;
  2. Далее к термостату прокладываются проводка напрямую от коллектора;
  3. В шкафу коллектора монтируется распределительный короб для термостата и привода;
  4. Кабель от коробки выводится к распределительному щитку.

Без сервоприводов терморегуляторов невозможно управление нагревом водного теплоносителя. Это небольшие приспособления, которые закрывают и открывают подачу тепла.

Они работают на основе сильфона, цилиндрической формы, заполненного специальным веществом, которое под действием изменения температур изменяет свой объем.

Производители предлагают сервоприводы закрытого и открытого типа, которые отличаются между собой положением пропускного клапана:

  • в закрытом клапане, после получения сигнала нагрева или охлаждения, клапан открывается;
  • в открытый клапан открыт, до получения сигнала.

Выбрать можно и первый и второй, но предпочтительнее сервомоторы с открытым клапаном, потому что если мотор сломается, то пол не заморозится так как вода будет продолжать циркулировать.

Не стоит большого труда подключить сервопривод. Подсоединение от типа терморегулятора бывает:

  1. Проводами, если устройство управляет одним контуром теплого пола;
  2. Клеммами, если прибор на несколько отопительных веток.

Поэтому, сервоприводы выполняют защитную и функцию закрытия/пропуска носителя тепла. От того какой у вас установлен мотор, закрытое или открытое положение сигнализирует насосу о прекращении работы, что благоприятно сказывается на длительности эксплуатации всей системы.

Важно отметить, что теплые полы, где используются насосы твердотопливного типа, отключать нельзя: котел будет работать по-прежнему, а это чревато разрывом всей структуры. Спасти в данной ситуации поможет установка перепускного специального клапана и байпаса.

Подведем итоги. Термостаты теплого водного пола нужно выбирать, учитывая систему, которая будет использоваться для нагревания теплоносителей.

Чтобы наслаждаться комфортом в собственном доме или квартире, вполне достаточно приобрести прибор, отвечающий техническим требованиям.

Монтаж и установка термостата теплого пола вполне под силу сделать своими руками. Единственно, для части работы, связанной с электричеством необходимо пригласить знающего человека. С остальной работой, вооружившись нашей статьёй, мы уверены, что вы справитесь сами.





polsdelat.ru

Установка терморегулятора теплого пола своими руками

Система подогрева пола позволяет поддерживать комфортный микроклимат в помещении, предоставляя владельцу возможность самостоятельного определения необходимой температуры. Для управления интенсивностью обогрева подобного рода системы комплектуются прибором, известным как терморегулятор.

Установка терморегулятора теплого пола

При желании с установкой упомянутого устройства можно справиться собственными силами. Исполнитель изначально должен настроиться на серьезность и ответственность предстоящего мероприятия, не забывая, при этом, о положениях техники безопасности.

Содержание статьи

Основные сведения о терморегуляторе для теплого пола

В состав системы, помимо непосредственно терморегулятора, включается специальный температурный датчик. Установка второго прибора выполняется с использованием гофрированной трубки из пластика. Это изделие располагается в стяжке пола.

Температурный датчик

Температурный датчик должен быть смонтирован в гофротрубке

Современные термостаты имеют возможность программирования, что очень удобно. Например, владелец может настроить прибор таким образом, что при отсутствии хозяев теплый пол будет функционировать в режиме экономии энергии, а за некоторое время до прихода людей домой переключится в режим полноценного обогрева, обеспечив желаемую температуру в обслуживаемом помещении.

Регуляторы с функцией программирования стоят несколько дороже по сравнению с «собратьями» без такой возможности, однако, за счет экономии на расходе источника тепла, разница в цене компенсируется в среднем за 1-3 сезона.

Терморегулятор для теплого пола Thermo Thermoreg TI 900 программируемый

Классический вариант комнатного терморегулятора для теплого пола с выносным датчиком температуры

Терморегулятор ELECTROLUX ETA-16

Подготовка к работе

Прежде чем приступать к установке температурного регулятора, внимательно ознакомьтесь с положениями инструкции, приложенной производителем. Отдельного внимания заслуживает раздел, посвященный непосредственно установке приспособления, т.к. порядок выполнения данного мероприятия для разных моделей отличается.

Терморегулятор Thermoreg TI-200. Инструкция

Терморегулятор Thermoreg TI-200

Терморегулятор UTH-150 Euro type. Паспорт и инструкция по монтажу

UTH-150 Euro type

Снимите лицевую панель регулятора, осторожно демонтировав управляющее колесико. Чтобы это сделать, аккуратно подденьте элемент отверткой, а после открутите закрепляющий винт. Если выбранная вами модель регулятора оснащена защелками, достаточно попросту надавить на них отверткой и панель снимется.

Снятие передней панели

Важно! Если крышка не снимается, не нужно пытаться решить задачу посредством оказания механического воздействия. Так вы рискуете сломать крепежные элементы. В результате придется покупать новый регулятор. Лучше внимательно прочтите руководство производителя и разберите прибор в соответствии с приведенной последовательностью.

Терморегулятор E 62.116. Инструкция

Подготовьте нижеперечисленные приспособления для монтажа прибора:

  • гофротрубку. В большинстве ситуаций это изделие присутствует в заводской комплектации. Если конкретно в вашем случае производитель не укомплектовал свое изделие гофрированной монтажной трубой, купите ее отдельно. Оптимально подходит трубка, имеющая 16-миллиметровый диаметр. Для определения требуемой длины измерьте пространство между местами установки регулятора системы обогрева и температурного датчика;
  • отвертку;
  • крепежные винты;
  • монтажную коробку;
  • уровень;
  • индикационную отвертку. Предназначена для определения напряжения в сети. Можно заменить другим прибором с аналогичными функциями.

Нюансы монтажа разных видов терморегуляторов

Изучая инструкцию к выбранному терморегулятору, обратите внимание на заявленный производителем показатель площади обслуживания. Если вы планируете установить прибор в большом помещении, целесообразно будет разделить пространство на несколько областей и установить для каждой из них свой температурный регулятор. В противном случае устройство может попросту не выдержать подаваемую нагрузку и в его использовании не будет никакого смысла.

Регуляторы могут иметь разную конструкцию и функциональность. В зависимости от этого будет несколько различаться порядок установки устройства. Информация по этому поводу приведена в таблице.

Таблица. Отличия основных параметров терморегуляторов

ПараметрыПояснения
Конструкция термостатаВ продаже представлены встраиваемые и накладные устройства. Монтаж встраиваемого регулятора предполагает необходимость создания технологического отверстия в выбранной стене. В случае с накладным прибором отверстие делать не придется.
Особенности управленияПроизводители предлагают приборы с выносными и встроенными температурными датчиками. Также доступны комбинированные модели, оснащенные датчиками обоих типов.
Функциональные возможностиРанее отмечалось, что регулятор может иметь функции программирования либо же быть без таковых. Специалисты рекомендуют по возможности пользоваться настраиваемыми приборами, т.к. они обеспечивают более комфортные, экономные и в целом эффективные условия использования теплого пола.

Полезная информация об электропроводах

В коробку вводится несколько проводов, изоляция которых имеет разную окраску. В соответствии с общепринятыми положениями, на ноль заходит провод голубого цвета, фаза соединяется с проводом в черной изоляции, а заземление обеспечивается посредством провода в желто-зеленой оболочке.

Обратите внимание на цвет проводов

Найти фазу можно при помощи специального сетевого индикатора. Также в процессе подготовки вы должны измерить уровень напряжения, создаваемый между нулем и фазой. Нормальным считается показатель в 220 В.

Соединение проводов

Вы должны обрезать провода главного греющего кабеля, а также питания. Это можно сделать при помощи острого ножа либо специальных кусачек. Кабели необходимо обрезать таким образом, чтобы они выходили из монтажной коробки приблизительно на 5 см. Провода нужно зачистить. Если выполняется установка устройства с безвинтовым соединением, информация о рекомендованной длине данной зачистки будет приведена на корпусе прибора. Следите, чтобы зачищенные концы кабелей не соприкасались. Для соединения заземляющего провода с оплеткой греющего кабеля воспользуйтесь пайкой либо клеммой.

Далее вам нужно подключить питающий провод к устанавливаемому термостату. Схема подключения системы приводится в руководстве производителя либо на корпусе устройства. Для разных устройств она будет отличаться, поэтому уточните данный момент в индивидуальном порядке.

Подключение терморегулятора

Заведите фазный провод на соответствующий контакт устанавливаемого устройства. Узнать нужный контакт можно по маркировке латинской буквой L. Кабель нуля подавайте на клемму, обозначенную буквой N. Будьте внимательны: в продаже представлены системы, в которых на N-клемму предусматривается подсоединение основного греющего кабеля обустраиваемой системы. Уточните эту информацию в руководстве производителя перед выполнением работы.

Соедините датчик температуры с sensor-клеммами. Как отмечалось, данный датчик располагается в гофрированной трубе. Если он изначально не вставлен в трубку, вам нужно сделать это самостоятельно.

Установка термодатчика — размещение в гофротрубке

Установка термодатчика

Ключевые положения техники безопасности

Любые электромонтажные работы должны проводиться в строгом соответствии с техникой безопасности. Пренебрежение данными положениями грозит самыми неблагоприятными последствиями. Ключевые рекомендации следующие:

  • перед началом работы обесточьте всю квартиру/дом либо непосредственно линию, выделенную для подсоединения термостата, если такая возможность присутствует;
  • не включайте в электросеть разобранное устройство;
  • не используйте регулятор при температуре выше +40 и ниже -5;
  • не допускайте запыления термостата;
  • не применяйте для чистки устройства разнообразные растворители. Использование в этих целях бензола также недопустимо;
  • не занимайтесь ремонтом регулятора, не имея соответствующих навыков;
  • не допускайте превышения значений мощности и тока выше указанных в инструкции производителя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Важно! Специалисты рекомендуют принимать систему теплого пола в постоянную эксплуатацию минимум спустя 3-4 недели после заливки стяжки и укладки плитки, если она была выбрана в качестве финишного декоративного покрытия. Под воздействием тепла заливка может попросту растрескаться.

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Видео – Установка терморегулятора теплого пола

pol-spec.ru

Терморегулятор для теплого пола: виды, монтаж своими руками

Теплый пол завоевывает растущую популярность в качестве дополнительного или основного отопления квартир и частных домов. Даже если у владельца нет возможности обеспечить этой полезной системой все свое жилище, можно обогреть только небольшой участок, например, в ванной комнате. Затраты в этом случае будут не так велики, а комфорт во время водных процедур заметно возрастет. Гораздо приятнее стоять босиком на теплом кафеле, чем на холодной плитке.

Кроме того, ванная комната, обычно не включенная в домовую отопительную систему, получит дополнительный источник обогрева воздуха. Самостоятельный монтаж – отличный способ сократить расходы, однако важно выполнить все работы правильно. Особого внимания требует терморегулятор для теплого пола. Его не сложно установить своими руками, но понадобится внимательно изучить инструкцию.

Содержание статьи:

Как работает терморегулятор?

Терморегулятор, как не сложно понять из названия, регулирует температуру нагрева теплого пола. Это электрический прибор, который нужно подключить, во-первых, к самой нагревательной системе и термодатчику, во-вторых, к электропитанию. Если термостат подключен правильно, то он действует следующим образом:

  • получает с термодатчика данные о текущей температуре нагрева;
  • сравнивает их с заданным значением, указанным в настройках;
  • отключает нагрев при превышении установленного значения температуры;
  • включает нагрев, если температура пола ниже, чем указано в настройках.

Цикл постоянно повторяется, что обеспечивает равномерный прогрев пола и помещения, а также оптимальный расход тепловой энергии.

Для жилых помещений обычно выставляют температуру нагрева пола около 26 градусов, а в детских садах и других подобных учреждениях достаточно и 24 градусов. На показания температуры нагрева влияет также тип напольного покрытия.

Электрические системы, уложенные под ламинат, обычно работают при 27 градусах, а вот теплый пол, размещенный под паркетом, может нагреваться и до 30 градусов. Чрезмерный нагрев элементов может привести к деформации напольного покрытия и поломке системы.

Какими бывают терморегуляторы?

Существует несколько видов современных терморегуляторов, предназначенных специально для работы с системами электрического теплого пола. Стоит отметить, что с водяными системами теплый пол устанавливается не всегда.

Порой владельцы предпочитают регулировать обогрев вручную. Но для матов, кабелей или других электрических систем терморегулятор используют в обязательном порядке, поскольку это эффективный способ экономии электроэнергии, а также возможность значительно повысить безопасность эксплуатации теплого пола. Водяной теплый пол перегревается крайне редко, но электрические системы требуют высокой степени контроля.

Простейшие модели терморегуляторов для теплого пола содержат минимальное количество электроники. Они просты и надежны в эксплуатации, прекрасно подходят для небольших помещений

Существуют как исключительно простые по конструкции модели терморегуляторов, так и устройства, снабженные одной или несколькими дополнительными функциями. Среди них следует отметить:

  • Наличие программируемого таймера, который позволяет установить различный температурный режим для разного времени суток. В результате интенсивность расхода тепловой энергии можно снизить на конкретные периоды времени и восстановить полноценную работу системы в остальное время.
  • Встроенный режим экономии энергии, обеспечивающий значительное снижение температуры нагрева в период отсутствия жильцов в доме, что дает возможность значительно сократить счета за электричество.
  • Наличие ограничительного датчика, который позволяет заранее задать граничные значения температуры нагрева для конкретных значений температуры воздуха в комнате, что предотвращает случайный перегрев элементов системы, а также поверхности напольного покрытия.
  • Функцию интеллектуального программирования, позволяющую практически произвольно, в зависимости от ситуации в конкретном доме, устанавливать длительность и режим смены периодов экономии и интенсивного обогрева.

Следует учитывать, что для устройства теплого пола в небольшой ванной комнате нет необходимости приобретать дорогую программируемую модель. На малых площадях с задачей регулирования работы теплого пола успешно справляются самые простые модели: электронные или даже механические.

Но на большом метраже, т.е. в просторной ванной, возможно, имеет смысл установить более “продвинутый” терморегулятор, чтобы сократить затраты электричества.

Программируемые терморегуляторы для теплого пола могут содержать несколько встроенных функций. В качестве панели управления в таких приборах используют сенсорный экран

Выбирая терморегулятор, следует ориентироваться на мощность и размеры обогревательной системы, к которой он будет подключен. Мощность бытового термостата для теплого пола, как правило, не превышает трех киловатт. Хотя термостаты могут существенно различаться по типу и набору функций, принцип их подключения обычно не имеет значительных отличий. Обычно с системами теплого пола используют термодатчики, которые размещены под напольным покрытием.

Терморегулятор можно настроить и на показания температуры воздуха в комнате, но для этого нужно тщательно выбирать место установки датчиков, поскольку исказить их данные могут самые различные факторы: сквозняки, положение мебели, бытовые электроприборы и т.п.

Порядок монтажа и подключения

Для опытного электрика установка любого термостата не представляет особых сложностей. Независимо от модели обычно производитель снабжает устройство подробными инструкциями. Кроме того, схема подключения обычно расположена прямо на панели корпуса прибора.

Но для домашнего умельца, который с трудом разбирается в специфике работы электрика, задача может оказаться трудновыполнимой. Знание подробностей и важных нюансов при установке термостата поможет избежать ошибок и необходимости переделывать всю работу.

Обычно на одной из панелей терморегулятора для теплого пола представлена подробная схема, которая позволяет выполнить подключение всех элементов правильно

Подготовка прибора и места установки

Первое, что необходимо сделать перед установкой терморегулятора, это изучить инструкции и рекомендации, приложенные производителем. Там обычно указаны сведения о том, как снять лицевую панель, чтобы выполнить подключение. Снимать панель управления следует аккуратно, чтобы не повредить прибор.

Затем необходимо подготовить место для установки терморегулятора. Обычно его выбирают еще при проектировании системы теплого пола. Рекомендуется поместить прибор на высоте примерно 0,6-1,0 м от пола. Желательно, чтобы рядом были электрические розетки, что существенно облегчит подключение электропитания.

В подходящем месте следует сделать в стене нишу, размеры которой позволяют установить в нее монтажную коробку для терморегулятора. Альтернативный вариант состоит в том, чтобы закрепить монтажную коробку прямо на стене, но в интерьере такое решение смотрится не слишком хорошо.

Подключение электропитания и термодатчика

Сначала к устройству следует подвести провода питания. Необходимо определить провод с фазой. Обычно он темный: черный или коричневый. Проверить наличие напряжения можно с помощью тестера. Рабочий провод с нулевым напряжением обычно синего цвета. Разница между нулем и фазой должна составлять 220 В.

Цветовая маркировка кабелей существенно облегчает процесс монтажа терморегулятора. Вот некоторые полезные сведения о такой маркировке:

  • фазовый провод обычно бывает белого, черного или коричневого цвета и маркируется буквой L;
  • нулевой провод обозначают буквой N, чаще всего это провод синего цвета;
  • провод заземления обычно желтого или зеленого (как вариант – желто-зеленого) цвета.

Более наглядно процесс подключения термостата к электрической сети и греющему кабелю можно рассмотреть с помощью схемы:

Термостат необходимо подключить к электропитанию, а также к греющему кабелю теплого пола и к термодатчику. Гнезда подключения обозначены цифрами

Сначала необходимо подвести сетевой провод к соответствующим гнездам. К контакту 1 подводят фазовый провод, обозначенный как L. К гнезду 2 присоединяют провод N, т.е. ноль. Затем выполняют подключение контактов греющего кабеля к гнездам 3 и 4. К гнезду 3 подводят нулевой провод (N), а к гнезду 4 – фазовый (L).

После этого выполняют подключение к термостату температурного датчика через гнезда 6 и 7. На этом этапе нет необходимости в соблюдении какой-либо полярности.

После этого подключают температурный датчик. Сам датчик должен быть уложен в отрезок гофрированной трубы и уложен таким образом, чтобы передавать адекватные температурные данные. Провода термодатчика подводят к корпусу термостата и подключают к нему.

Особенности подключения греющего кабеля

Нагревающий кабель теплого пола может быть двужильным или одножильным. В первом случае под изоляцией находятся два провода, по которым поступает ток, а также еще один провод, предназначенный для заземления прибора. На представленной ниже схеме представлен порядок подключения такого греющего кабеля.

Подключить к терморегулятору теплого пола двужильный греющий кабель не сложно, важно правильно присоединить фазовый и нулевой провод, а также заземление

Коричневый и синий провода – токопроводящие. На коричневом проводе есть напряжение (фаза), синий провод – нулевой. Зеленым цветом обозначен провод заземления. Коричневый, синий и зеленый провода подключаются соответственно к гнездам 3, 4, и 5.

При монтаже терморегулятора этого типа понадобится специальная клемма для провода заземления. В комплект поставки она входит не всегда, поэтому следует заранее уточнить наличие клеммы или приобрести необходимую деталь перед началом установки прибора.

Считается, что подключать к терморегулятору двужильный греющий кабель проще, чем одножильный, поскольку последний необходимо присоединять к устройству с двух сторон.

Для правильного подключения проводов заземления следует использовать специальную клемму. Если в комплекте терморегулятора этот элемент отсутствует, его приобретают отдельно

Под оболочкой одножильного кабеля находятся два провода. По одному из них поступает электрический ток, второй необходим для заземления прибора. Обычно токоведущий провод делают белого цвета, а провод заземления имеет зеленый цвет. На схеме можно увидеть порядок подключения такого кабеля к терморегулятору. К гнездам 3 и 4 подводят провод под напряжением, а заземление подводят к гнезду 5.

Одножильный греющий кабель теплого пола подключают к терморегулятору с двух концов, что следует учитывать в схеме раскладки кабеля на этапе проектирования

Описанные выше схемы подключения позволяют составить общее представление о порядке подключения терморегулятора к теплому полу, температурному датчику и электрической сети. Однако при выполнении монтажных работ в каждом конкретном случае следует обращать внимание на устройство выбранного прибора и особенности нагревательного элемента теплого пола.

Кроме того, необходимо не только выполнять инструкции изготовителя прибора, но и придерживаться правил техники безопасности при проведении электромонтажных работ.

Установка прибора в коробку

После этого термостат устанавливают в монтажную коробку. Действовать следует осторожно, чтобы не повредить отдельные элементы прибора. Терморегулятор должен входить в коробку свободно, прилагать усилия для его установки не рекомендуется.

Помехой при монтаже может быть слишком длинный провод, обычно такие проблемы легко устраняются. Наглядно процесс подключения терморегулятора к установленной системе теплого пола представлен в следующем видеоматериале:

Проверка и настройка

После этого остается лишь проверить правильность положения прибора с помощью уровня, чтобы он стоял ровно. Если все операции выполнены правильно, можно навесить и закрепить винтами переднюю панель с блоком управления.

После того, как терморегулятор закрыт крышкой, следует включить автомат и подать на устройство питания. Затем проверяют индикатор питания на панели управления. Если терморегулятор снабжен жидкокристаллическим экраном, на нем появятся соответствующие значения.

В простых моделях наличие электропитания может обозначаться обычным диодным индикатором.

При настройке терморегулятора для теплого пола следует учитывать не только прогрев воздуха, но и тип напольного покрытия, под которым размещена система

Еще один способ проверить исправность программируемого терморегулятора и правильность его подключения, состоит в том, чтобы установить на приборе минимальную возможную температуру нагрева, после чего включить его. Затем следует задать максимальную возможную температуру и проконтролировать замыкание обогревательной цепи, о чем сообщит характерный щелчок.

После этого устройство необходимо отрегулировать, установив подходящие температурные данные. Если к этому моменту работы по укладке теплого пола полностью окончены, а бетонная стяжка уже высохла (в случае, когда ее монтаж предусмотрен технологией), можно протестировать работу теплого пола и убедиться, что терморегулятор работает правильно.

Проверку программируемых моделей рекомендуется выполнять следующим образом:

  • выставить время включения и отключения устройства;
  • задать подходящие температурные данные;
  • запустить теплый пол и наблюдать за его работой в течение суток.

Современные терморегуляторы, снабженные большим количеством электронных составляющих, необходимо устанавливать очень аккуратно и внимательно. Такие приборы очень чувствительны к перепадам напряжения, а при неправильном присоединении проводов устройство может просто сгореть. Поэтому при любых сомнениях начинающему электрику стоит проконсультироваться с более опытным специалистом.

vannapedia.ru

Регулятор теплого пола



Теплый пол – это отличительная система отопления, которое не просто нагревает напольное покрытие. Такая система представляет собой продуманную конструкцию, которую необходимо правильно установить, а потом осуществлять контроль тепла внутри комнаты.

Для того чтобы данной отопительной системой эффективно пользоваться, а также сэкономить свои денежные средства, необходим регулятор водяного теплого пола. Тогда вы сможете наслаждаться теплым электро полом.

Определение температурного регулятора

Система отопления начнет работать, если просто подключить теплый пол к электричеству. Однако работа будет осуществляться непродолжительное время, и стоить будет все огромных денег. Также вы вообще не сможете насладиться комфортом и уютом. Терморегулятор для теплого пола поможет обеспечить надежность и длительность работы всей обогревательной конструкции, а также создаст благоприятные условия.

Терморегулятор для теплого пола подразделяется на три разновидности, которые будут рассматриваться ниже. Благодаря данному прибору вы получите в помещениях несколько термостатов. Термостаты – это устройства, поддерживающие постоянное тепло. Термостат является регулятором.

Регулятор для теплого пола разделяются по некоторым особенностям. Данное устройство может иметь различное местоположение. Устройство может располагаться непосредственно внутри помещения либо может находиться в электрическом щите, который имеет расположение снаружи дома. В принципе прибор может располагаться в абсолютно любом месте, но нужно помнить об одном нюансе.

Регулятор не должен находиться внутри помещения с высоким уровнем влажности, например, в ванной комнате. В данном случае его установка проводится снаружи.

Приборы также имеют различную конструкцию. Есть терморегуляторы теплого пола встроенные, а есть накладные. В данной ситуации выбор той или иной модели устройства зависит только от вас. Необходимо помнить, что если прибор располагается слишком низко, то для того, чтобы управлять придется опускаться на пол.

Также существует другие нюансы, на которые следует обратить свое внимание. К примеру, обыкновенное устройство регулирования тепла может управлять только 3 кВт мощности. Следовательно, необходимо правильно оценить мощность нагревателей, которые были уложены. Возможно, придется прибегнуть к использованию специально предназначенных двухзонных температурных регуляторов.



Данный прибор имеет также другую сферу применения. Для каждого помещения применяется свое устройство для регулирования температуры. Но двухзонный вид позволяет осуществлять контроль сразу в двух помещениях, которые находятся рядом друг с другом.

Регулировка температуры

Во время подготовки поверхности к монтированию данной обогревательной системы необходимо определить ее мощность, которая нужна для комнаты. Максимум температуры необходим только в начале, а не всегда.

Электрическая энергия максимально у электрических полов тратится только при подключении, потому что именно в данный момент происходит разогрев покрытия. К примеру, провод, который является греющим, сначала производит разогрев поверхности пола, затем нужно только осуществлять поддержку тепла. Проходит данный процесс при помощи терморегулятора.

Правильнее всего сказать, что регулятор отвечает за регулирование мощности, которую потребляет данная система обогревания.

Разновидности регулятора

Регулятор теплого пола подразделяется на три разновидности в зависимости от своей работы:

  • Электромеханический регулятор температуры, самый простейший из трех видов. Однако при помощи данного устройства провести регулировку необходимого тепла внутри помещения можно.
  • Цифровой температурный регулятор, упрощает контроль благодаря дисплею, который отображает значение температуры.
  • Программируемый терморегулятор, позволяет включить обогревание в заданное время. То есть, когда вы станете в утреннее время, пол уже будет нагретым. Когда вас дома нет, то обогревание будет выключено. Когда придете, пол электрический начнет свою работу.

Давайте рассмотрим каждый вид в отдельности более подробно:

  • Электромеханический. При помощи данного устройства невозможно задать точную температуру. Как он работает? На регуляторе вы проводите установку желаемой температуры, и она будет поддерживаться. После ее можно регулировать, то есть делать температуру больше либо меньше. Регулировка проводится при помощи колесика. Основными преимуществами данного вида является то, что стоит он совсем недорого и его легко использовать.
  • Цифровой. Данный вид практически аналогичен с электромеханическим. Однако задать температуру можно при помощи сенсорной панели или обыкновенных кнопок. Цифровой регулятор может контролировать какое-то определенное точное значение температуры.
  • Программируемый. Данное устройство не только поддерживает необходимую температуру, а также выполняет и другие функции. Например, когда в доме никого нет, обогрев напольного покрытия автоматически отключается. Можно установить время включения обогревания и уже, когда вы вернетесь домой, пол будет теплым.

Вы можете пользоваться удобным для вас регулятором.

Процедура регулирования температуры

В основание работы находятся сигналы. За формирование таких сигналов отвечает температурный датчик данной обогревательной температуры. Некоторые регуляторы дают возможность подключать внешний датчик, а также применение другого датчика, который встроен. Благодаря встроенному термодатчику осуществляется изменение температуры теплого пола.

Поэтому во время монтирования температурный датчик устанавливают под напольным покрытием (плитка, линолеум, ламинат и так далее). Если укладывается кабель нагревания, то датчик заливается стяжкой из цемента. Если же вместо нагревательного кабеля используются обогревательные маты, то данное устройство располагают в слое клея. Установка термодатчика – это отдельная процедура во время монтажа электрической системы.

Также дополнительно применяется гофротруба. В ней и размещают термодатчик, а также необходимые провода. Гофрированная труба размещается в штрабе, который пробит в стене, а также стяжку из цемента. Такой трудный монтаж температурного датчика нужен для того, чтобы в будущем при необходимости провести демонтаж.

После того, как вы подключите термодатчик к регулятору, устройство (датчик) будет измерять температуру и передавать ее значение в прибор. Задача регулятора состоит в том, чтобы осуществлять изменение величины мощности, которая поступает на нагреватели.

Когда вы осуществите покупку регулятора, в комплекте с ним вам дадут температурный датчик. Иногда система включает в себя использование сразу нескольких датчиков, но это необходимо тогда осуществляется обогрев помещений больших размеров. В квартире достаточно использование одного датчика.

Может получиться так, что придется проводить управление большей мощностью, чем той, что допускает температурный регулятор. Или возможно необходимо осуществлять обогрев нескольких комнат, то в данном случае надо использовать двухзонный регулятор температуры. Его можно без проблем приобрести, каждая зона обогревания будет иметь свой датчик температуры.

Особенно необходимо правильно осуществлять контроль температуры в детской комнате, чтобы избежать перегревания. Для такого помещения понадобится цифровой температурный регулятор.

Разновидности датчиков

Регуляторы могут взаимодействовать с датчиками. Обыкновенный регулятор взаимодействует с одним датчиком. Основная функция заключается в том, что датчик осуществляет замер температуры. Однако это далеко не наилучший вариант. Обогревательная конструкция электрических теплых полов может применяться в разнообразных условиях. Это означает, что потребуется проводить более сложный контроль.

Если электрический теплый пол является основной отопительной системой в помещении, то для контроля температуры понадобится только датчик воздуха.

Однако одновременно, если напольным покрытием у вас является ламинат, линолеум или паркет, то необходимо контролировать, чтобы пол не перегрелся. Температура нагревания не должна превышать 26-27 градусов по Цельсию. В данной ситуации необходимо устройство для электрического теплого пола дополнительно оснастить датчиком, чтобы осуществлять замер температуры.

Подразделяются регуляторы температуры на следующие типы:

  • со встроенным датчиком;
  • регуляторы с внешним подключением датчиков.

Регуляторы, к которым можно подключить два датчика, предназначены для того, чтобы обеспечить работу обогревания пола, как главной системы отопления помещения. Для квартиры необходимо приобрести терморегулятор для инфракрасного теплого пола с датчиком. Если регулятор является цифровым, то можно проводить контроль температуры у напольного покрытия.

От вида прибора зависит его монтаж. Если в устройстве встроен датчик, то необходимо отметить место в стене, где оно будет располагаться. К терморегулятору осуществляется подключение всех других компонентов электрического пола.

Подключение к электричеству проводится от розетки. Также для подключения может быть использован специально предназначенный кабель. Для того чтобы использовать последний вариант, необходимо на электрическом щите провести установку устройства защитного отключения (УЗО).

Инфракрасные (пленочный) электрические теплые полы могут укладываться без использования данного устройства. Но у такой инфракрасной (пленочного пола) конструкции есть много недостатков. Инфракрасная система будет обеспечена автономностью работы после установки данного устройства. Приобретение данного прибора окупается сразу после определенного периода использования инфракрасных (пленочных) полов. Пленочный пол работает благодаря нагреванию электричеством компонентов пленки.

Регулятор – необходимый компонент, как для пленочного теплого пола, так и для электрического. Теплый пол может быть основной отопительной системой, которая нуждается в обязательном контроле температуры. Особенно это важно в детской комнате, когда у теплого пола должна сохраняться приемлемая температура. Конструкция не должна перегреваться.

У «теплой» конструкции» также должен быть датчик, чтобы осуществлять замер температуры тепла. Благодаря этому вы сможете достичь настоящего термостата. Тогда вы сможете с наслаждением ходить по теплому полу. Главной отопительной конструкцией будет являться электрическим полом. Вся ваша семья сможет наслаждаться теплыми полами.



teplota.guru

Терморегулятор для теплого водяного пола

Одно из преимуществ теплых полов – возможность в автоматическом или ручном режиме регулировать температуру отдельно в каждом помещении. Самые современные системы программируют режимы функционирования на длительное время вперед, могут самостоятельно включаться/выключаться в зависимости от присутствия в помещении людей. Такие возможности не только создают самые благоприятные значения микроклимата, но и экономят значительное количество энергоносителей. А это, при современной стоимости на них, очень важно для всех владельцев загородных домов.

Терморегулятор для водяного теплого пола

Сами термостаты для полов с водяным и электрическим подогревом с точки зрения выполняемых задач не имеют принципиальной разницы и выполняют одинаковые функции: контроль показателей температуры и регулировка ее в случае превышения/понижения запланированных значений. Регуляторы температуры, конечно, разные, но эффект от их функционирования одинаковый.

Содержание статьи

Принципы работы термостата для водяного пола

Схема электронномеханического терморегулятора

Полнокомплектная система водяного обогрева присоединяется к котлу через коллектор, с его помощью также создается несколько автономных контуров для каждого отдельного помещения, все системы могут поддерживать различные температуры с учетом заданных пользователями показателей. Коллектор имеет две составные части: одна подключает все соединения и трубопроводы, подающие теплую воду из котла в трубопроводы отопления, а вторая принимает возвращающиеся охлажденные теплоносители и направляет их на подогрев.

Управление теплым полом с помощью комнатных термостатов и погодозависимой автоматики

Контуров много, объясняется это тем, что температура в каждой комнате различная, отличается и длина водяного контура. Если в ванных комнатах нужно держать температуру в пределах +25°С, то в зале достаточно +22°С, а в спальных комнатах и коридоре комфортной считается температура +18–20°С. Это значит, что для каждого помещения нужно иметь отдельный термостат со своим датчиком и системой регулировки. Изменения температуры происходят за счет уменьшения/увеличения подачи в трубопроводы воды. Чем ее меньше, тем быстрее охлаждается система, температура понижается, и наоборот.

Одна из схем регулирования температуры водяного теплого пола

Наиболее простой вариант – ручная регулировка количества водяного потока при помощи вентилей. Способ регулировки самый надежный и эффективный. Вентили настолько простые устройства, что у них ломаться просто нечему. Еще одно важное преимущество. Если для всех остальных типов термостатов обязательно питание электрическим током, то для механических ничего не нужно. Они работают при отсутствии внешнего питания, в помещениях всегда будет поддерживаться заданная температура вне зависимости от аварий в электросетях. Но этот метод уже не устраивает современных пользователей, они не желают постоянно следить за температурой и регулировать ее вентилями. Тем более что за один раз это сделать не удастся, каждая система отопления имеет инерцию, открывание/закрывание вентиля дает видимый эффект с опозданием по времени.

Ручные термостаты в коллекторе

Система регулировки температуры в гидравлических контурах пола

Автоматизацию этого процесса сделали с помощью термостатов и отдельных сервоприводов.

Сервопривод для теплого пола

Сервопривод

Сами датчики осуществляют контроль температуры и подают сигналы на устройства исполнения (сервоприводы). Каждый отопительный контур имеет индивидуальный термостат и сервопривод, его задача по команде регулировать количественные показатели водяного потока в системе отопления. Термостаты с серверами связываются электрическими проводами, сигналы защищаются от возможных помех и искажений.

Регуляторы могут поддерживать в заданных пределах температуру воздуха на определенной высоте или температуру пола. Первый вариант целесообразнее выбирать, если водяной пол – единственный способ обогрева помещения. Второй способ, если такие системы играют роль вспомогательных. Есть современные модели устройств, которые могут одновременно контролировать как температуру пола, так и температуру воздуха в помещениях и управлять обеими системами отопления. Это очень сложные приборы, устанавливать их самостоятельно не рекомендуется. Монтаж аппаратуры требует специальной профессиональной подготовки исполнителей.

Принцип работы термостата

Пользователи при помощи сенсоров или поворотных ручек устанавливают требуемую температуру пола или воздуха. Чувствительность срабатывания у большинства моделей ±1°С, при отклонении фактической температуры от установленной выше или ниже на термостат подается команда, а он увеличивает или уменьшает количество теплоносителя, нагнетаемого в систему. Через определенное время температура возвращается к заданным значениям и работа отопления стабилизируется. В связи с тем, что показатели меняются с определенной задержкой по времени, устройства имеют специальные электронные блоки слежения, не допускающие появления эффекта маятника.

Принцип работы системы теплого водяного пола

Большей инерционностью обладают отопительные водяные системы, имеющие цементную стяжку, для настильных видов этот эффект не столь критичен, нагрев/охлаждение происходит намного быстрее.

Виды регуляторов

Виды термостатов

Производители позаботились о том, чтобы удовлетворить все категории пользователей системами теплых полов, в реализации есть огромный выбор моделей термостатов, в разы отличающихся по цене и имеющих различные принципы действия.

Вид регулятораОписание
МеханическиеАксиома инженеров – чем меньше составляющих, тем выше надежность агрегата. В этом случае она срабатывает на все сто процентов, механические приборы самые простые и надежные из всех производимых моделей. Стоимость у них также наиболее низкая. Температура регулируется поворотом диска со шкалой в градусах. Дополнительно на лицевой панели установлен рычаг включения/выключения устройства в систему, дополнительные функции отсутствуют.
ЭлектронныеФункционал в принципе ничем не отличается от вышеописанного, но немного изменились методы постановки задач. Приборы имеют цифровой экран, управление выполняется кнопками. Температура задается с интервалом в один градус. По стоимости несколько выше механических.
Электронные с функционалом программированияЭто довольно технически серьезный прибор, не только поддерживает температуру в помещениях, но и автоматических ее регулирует в зависимости от присутствия людей, времени суток и дня недели. В ночное время показатели несколько понижаются, к утру повышаются. Нет никого в помещениях – отопительная система переводится в дежурный поддерживающий режим функционирования. Только за счет установки этого прибора можно сэкономить до 30% энергии, а если умножить ее на современные цены, то станет понятным, почему именно такие термостаты в последнее время пользуются большой популярностью. Самые современные модели могут иметь переносной пульт управления или настраиваются с помощью планшета и персонального компьютера. Эти устройства контролируют не только показатели нагрева пола, но и температуру воздуха, что значительно повышает комфортность пребывания в помещениях. Никогда не выбрасывайте инструкцию по пользованию приборами. Дело в том, что регулировки изменяются редко, за это время потребители успевают окончательно забыть алгоритм выполнения регулировок. Особенно это касается людей старшего поколения.
СенсорныеПо функционалу почти никаких отличий нет, разница в способе управления. Кнопки не тактильные, а сенсорного типа. Более современные, но очень «нежные», требуют аккуратного отношения.
РадиотермостатыДля отечественного рынка совершенно новая автоматика. Серверные механизмы управляются радиосигналами, термостат переносной, тоже подает радиосигналы на исполнительные устройства. Принимает сигналы и отправляет их на сервоприводы радиоконтролер. Стоимость такой аппаратуры доступна далеко не всем потребителям. Да и не нужна она, по правде говоря. Более дешевые аналоги отлично справляются со своими функциями и позволяют эффективно управлять системой.

Термостат с механическим приводом

На фото – электронный термостат

Программируемый термостат

Как подбирать термостат

Во время выбора конкретной модели термостата нужно принимать во внимание условия проживания в помещениях и конкретное назначение помещений. Разумеется, следует смотреть на стоимость и возможности функционала.

  1. Механические термостаты рекомендуют тем пользователям, которые много времени проводят в доме или у которых есть маленькие дети. Они очень надежные, имеют достаточную защиту корпуса от механических повреждений. Кроме того, по цене относятся к самому дешевому сегменту устройств.
  2. Программируемые лучше подойдут занятым потребителям, не имеющим возможности уделять много времени самостоятельной регулировке. Оптимальный выбор – приобретение термостатов, имеющих недельные регулировки. Эти приборы имеют лучшее соотношение качества к стоимости, изменяют температуру с учетом многих параметров.
  3. Не стоит приобретать термостаты с широкими параметрами настройки температуры. Полы не следует нагревать до температуры более +30°С, в противном случае они рассохнутся, возможно появление трещин между стыками керамических плит. Еще одна опасность – под сильно нагретыми полами мебель значительно сокращает срок эксплуатации. Чем шире параметры регулировки, тем дороже стоит автоматика, зачем оплачивать никому не нужные функции?
  4. Термостаты могут монтироваться в общих щитках управления или отдельно в каждой комнате. Первые по цене дороже, их целесообразно приобретать для больших помещений. Щитовые сложнее монтировать, увеличивается длина электрических кабелей и линий передачи сигналов управления.

Как правильно выбрать терморегулятор

Если у вас недостаточно навыков установки термостатов, то лучше не рисковать исправностью приборов и обращаться к услугам профессиональных специалистов.

Практические советы по регулировке термостатов

Мастера предлагают два способа регулировки термостатов.

  1. Нетрадиционный. Самый простой, не требует использования сложной аппаратуры. Термостат устанавливается на коллекторе обратной подачи теплоносителя, контроль включения/выключения прибора осуществляется при помощи термореле. Первоначально нужно установить температуру +35°С, этого достаточно для нагрева большинства помещений, в дальнейшем выполняется более точная регулировка.
  2. Традиционный. Для подключения требуется трехходовой клапан, вода подается в контур постепенно с учетом падения или повышения температуры. Такая регулировка существенно понижает эффект маятника, возникающего из-за инерционности нагрева пола или помещений.

Выбор метода контроля должен учитывать конкретные условия эксплуатации помещений, максимальную мощность отопительной системы и способ подключения к теплоносителям. Если есть автономный котел, то параметры регулировок значительно расширяются, забор тепла из общедомовой системы отопления вносит свои ограничения.

Как устанавливать термостат

Шаг 1. В зависимости от типа устройства установите температурный датчик. Он может быть встроенным в корпус или размещаться отдельно в стяжке, на входе и выходе трубопроводов. Конкретное место установки нужно выбирать с учетом особенностей системы обогрева, назначения и планировки помещений.

Датчики регуляторов водяного пола

Совет опытных мастеров. После установки терморегулятора рекомендуется проверить правильность его срабатывания. Дело в том, что часто температура на терморегуляторе не соответствует фактической в помещении. Для проверки поставьте рядом с термостатом обыкновенный точный бытовой термометр и сравните показания. При обнаружении разбежностей делайте на эту величину корректировку во время регулировки.

Монтаж терморегулятора

Шаг 2. Подключите всю проводку и в течение нескольких часов проверьте работоспособность приборов на различных режимах функционирования. Обязательно соблюдайте схему подключения, она указывается на обратной стороне крышки. Не поленитесь залудить концы проводов, это исключит их окисление и нарушение функциональности прибора.

Если все сделано правильно, то система водяного обогрева пола будет функционировать долго, никаких дополнительных работ по поддержанию ее в оптимальном состоянии проводить не потребуется.

Видео – Термостат для водяного пола

pol-spec.ru

виды, функции, установка и подключение своими руками

Система теплых полов состоит из двух элементов: обогревательного контура и регулятора температуры. Причем регуляторы теплых полов могут иметь еще несколько названий: термостаты и терморегуляторы, так как они отвечают за поддержание одинаковой (статической) температуры.

Функции и преимущества

Основная функция термостата для теплого пола — удерживать заданную температуру. Это достигается путем включения/выключения подогревающих элементов. Получается, что регулятор теплого пола экономит электричество, ведь система включается только периодически, когда контролируемая температура понижается. Потому, при наличии такого устройства, отопление получается более экономным, и, несмотря на то, что устройство недешево, оно окупается в срок от нескольких месяцев до одного года (зависит от стоимости выбранной модели).

Инфракрасный теплый пол под ламинат укладывали многие. По отзывам — греет прекрасно

Есть еще один плюс у такого решения — при исправной работе датчика греющие элементы не будут перегреваться, что увеличит срок их эксплуатации и предотвратит выход из строя нагревателей из-за превышения температуры.

Система может работать и без термостата. Но тогда функции этого устройства придется выполнять человеку: включать/выключать подогрев по мере необходимости. При таком устройстве и комфорт будет ниже, и экономии не будет. К тому же существует риск перегорания греющих кабелей, если вы забудете или не вовремя выключите систему.

Типы термостатов

Регулятор температуры пола может быть трех видов:

  • Электро-механические терморегуляторы. По внешнему виду и принципу действия они напоминают аналогичное устройство на утюге: имеется переключатель, поворотом которого вы задаете требуемую температуру. Это самые дешевые и самые простые в эксплуатации устройства.

    Электромеханический терморегулятор для электрическото теплого пола

  • Цифровые. Более дорогие модели. Они управляются не при помощи колесика с градуировкой, а при помощи кнопок (тактильных или сенсорных — зависит от модели). Обычно имеют еще цифровую панель, на которой отображается текущая температура и/или устанавливаемое значение.

    Цифровые регуляторы — имеют чуть более «продвинутый» вид

  • Программируемые терморегуляторы для теплого пола (их еще называют «программатор пола»). Самые дорогостоящие модели, но с большим функционалом. Есть модификации, которые позволяют задавать состояние пола по часам дня, есть с возможностью запрограммировать температурный режим на неделю, а есть такие, которыми управлять можно через компьютер или планшет, некоторые имеют пульт дистанционного управления.

    Одна из моделей программируемого термостата для электрического теплого пола. На корпусе расположен датчик температуры воздуха

Понятно, что чем больше функций и возможностей имеет регулятор теплого пола, тем дороже устройство. А насколько вам нужны эти функции — решать вам. Но однозначно можно сказать, что для ванной или кухни использовать программаторы пола нецелесообразно, ведь они посещаются вне зависимости от времени. Потому идеальные выход тут — механические или цифровые устройства. Причем при установке системы в ванной или бассейне термостат располагают за ее пределами: они не переносят высокой влажности, в кухне, бассейне и т.д. до устройства не должны долетать брызги.

Чего еще не нужно делать, так это использовать одно управляющее устройство для двух различных помещений. Например, нежелательно совмещать ванную и кухню, хоть обычно мощности это сделать позволяют. Просто в этом случае придется выставлять общую температуру для двух помещений. И если вы выставите ту, при которой комфортно будет в ванной, то в кухне будет явно жарко. Если же выставите «по кухне», то в ванной будете мерзнуть. И так практически с любыми помещениями. Если все-таки есть желание использовать один терморегулятор для теплого пола на два помещения или два контура, то нужно применить двухканальные модели, которые позволяют управлять обоими контурами независимо.

Регуляторы для теплого пола могут быть накладными. Выглядят они не очень привлекательно, но если вы всю электрику с УЗО и автоматом будете прятать в специальном шкафу, то внешний вид неважен

Типы датчиков теплого пола

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку, то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0оC до +45оС. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

Установка датчика теплого пола

Штроба под датчик идет по стене до уровня пола, а затем по полу на расстояние не менее 50см от стены. Причем чтобы измерения были правильными, желательно контролирующий элемент размещать посредине между нагревательными элементами, а не вблизи одного из них. В канавку укладываете трубу или шланг (по рекомендации производителя). Один конец заводите в монтажную коробку, второй, тот который в полу будет, надежно изолируете, чтобы в него не попал раствор. Использовать можно изоленту, накрутив ее в несколько слоев, сделать заглушку из пенопласта и т.п. Закрепив шланг/трубу, в него заводите датчик температуры пола: просто опускаете его в соответствующее отверстие.

Подключение

После того, как уложены нагревательные элементы (кабели, маты, пленки) провода от них заводят в монтажную коробку, где установлен терморегулятор для теплого пола. Затем по схеме, которая имеется на корпусе с обратной стороны устройства, все провода подключаются. Только после этого подается питание.

Схема подключения кабелей, зазаемления и датчика температуры есть на обратной стороне корпуса терморегулятора теплого пола

Теперь можно провести тестовое включение (до заливки стяжки или укладки напольного покрытия) чтобы убедиться, что система работает. Для этого проверив правильность подключения проводов и надежность их крепления, выставляете самую маленькую температуру, включаете УЗО. Затем выставляете на термостате 30оС (максимальная температура по СНиПу). Если система работоспособна, слышен щелчок — реле подключило контур в работу. Через несколько минут все части греющих элементов должны быть теплыми. Теперь если температуру снова выставить на минимум, должен снова послышаться щелчок отключения питания. После этой проверки можно считать что установка терморегулятора теплого пола завершена и можно начинать заливку стяжки или укладывать напольное покрытие.

Если система не включается, скорее всего, дело в датчике. Это вообще, достаточно распространенное явление — выход его из строя. Так что не пугайтесь. Стоят они немного, меняются просто. Чтобы проверить исправность, измеряете сопротивление датчика теплого пола. Полученные данные сравниваете с паспортными. Есть разница — датчик неисправен. Вынимаете поломанный, вставляете новый, еще раз все тестируете. Должно заработать.

Итоги

Установка термостата и датчика теплого пола — не самое сложное занятие, вполне под силу для самостоятельного монтажа. Единственная сложность — подключение электропитания и заземления/зануления. Для этих работ желательно пригласить электрика. С остальными этапами установки вполне можно справится своими руками.

teplowood.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
