Регулировка ручек пластиковых окон: Регулировка пластиковых окон на зиму/лето самостоятельно

Ремонт и регулировка пластиковых окон своими руками

Многими владельцами производится замена окон на пластиковые, потому что это последний писк моды. Надёжная и массивная рама окна ПВХ, из металлопластика или деревянного материала создана для обеспечения качественной безотказной работы, рассчитана на длительный срок эксплуатации изделия. Иногда происходит сбой в работе как с любым другим предметом обихода, требуется регулировка фурнитуры окон. Пластиковые окна периодически должны подвергаться настройкам и техническому обслуживанию. Разработанная фурнитура даёт возможность регулировать окно самому за короткое время с минимальными усилиями. Каждый, кто устанавливает пластиковые окна обязан изучить, где располагаются основные настроечные узлы, уметь пользоваться простым мебельным ключом для выполнения мелкого ремонта окна.

Работа с инструментом

Для любой возникшей ситуации по настройке окна потребуется следующий набор:
1. Шестигранник в виде буквы «Г» ключ 4 мм.

2. Отвёртка типа крестика со звездой на конце размер 3 и 4 мм с набором насадок.
3. Плоскогубцы.
4. Аэрозоль WD-40, машинное масло.



Мастера Московского оконного сервиса пользуются другим немного изменённым ключом, в верхней меньшей части которого есть небольшой загиб для удобства в работе, но можно использовать и стандартный ключ.

Как проводить мелкий ремонт и регулировку пластикового окна своими руками

Не все модели окон требуют применения в работе отвёртки с насадкой типа звезды, но вам будет комфортнее, когда весь инструмент в нужный момент находится под руками. На самой фурнитуре применяются для крепления болты под крестообразную отвёртку. Если возникла необходимость отрегулировать раздвижное окно, то изменяется расстояние между роликовыми каретками, на которых укреплено открывающееся окно.

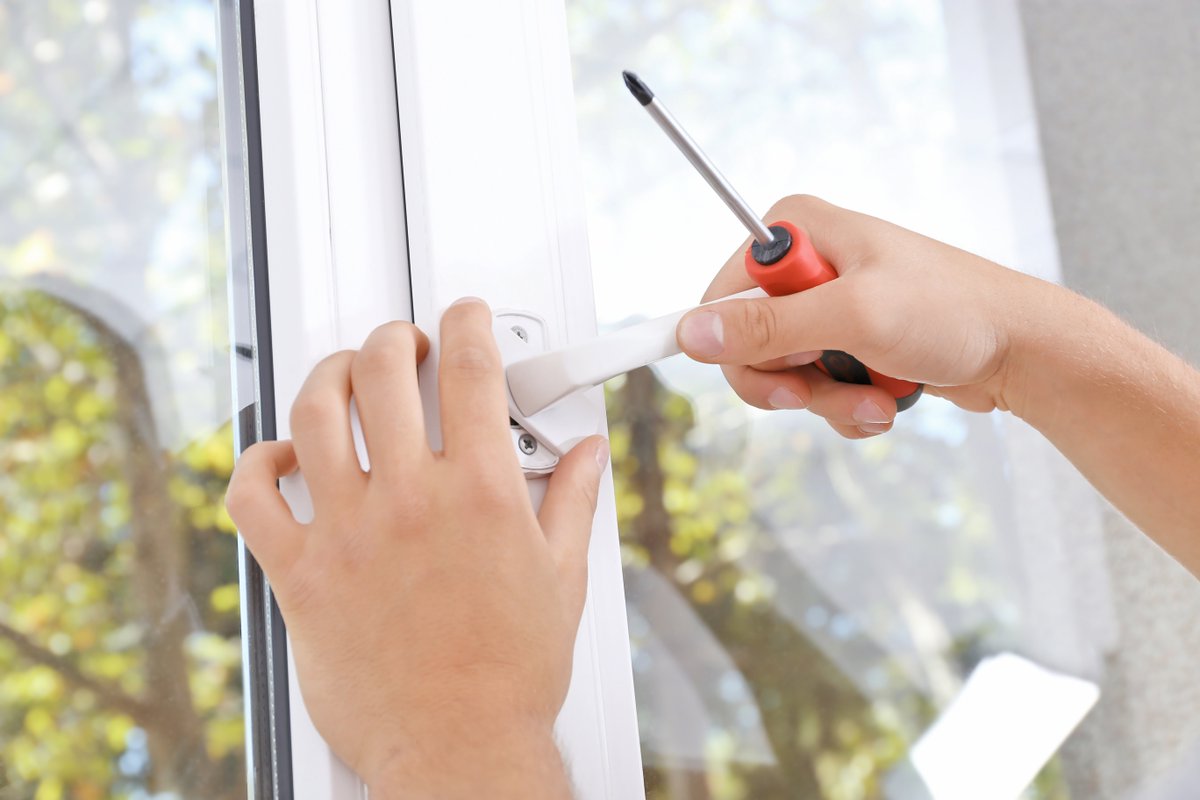

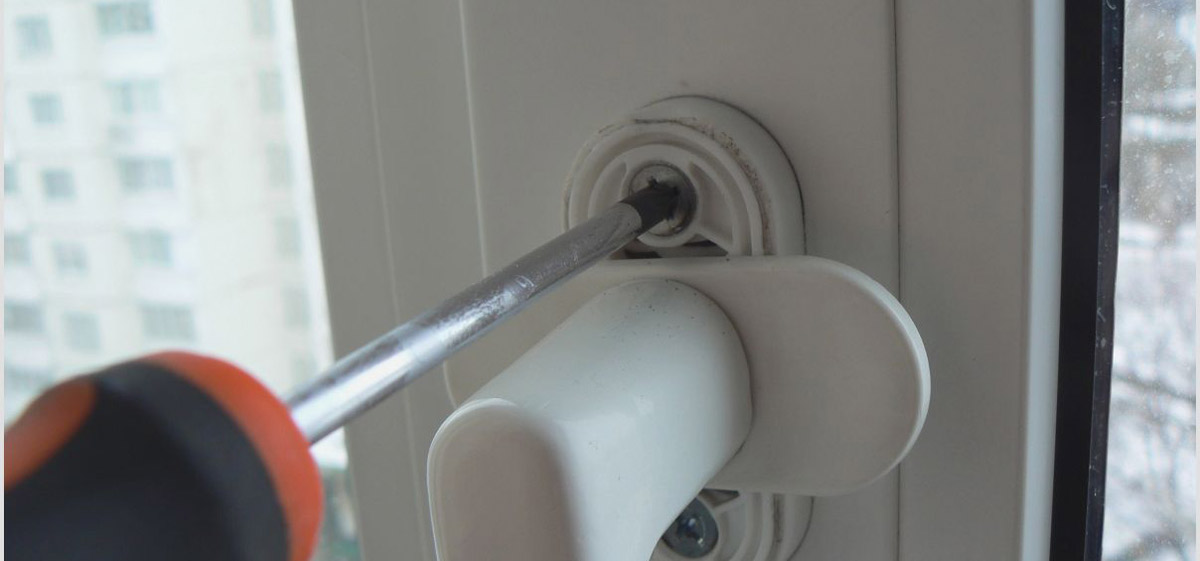

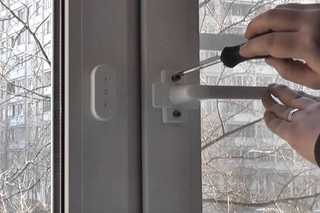

Подтягивание ослабленной ручки пластиковых окон

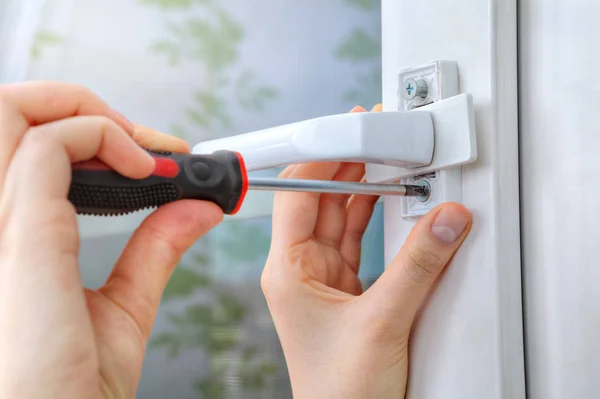

Эта неполадка устраняется подтяжкой крепления окна. Внизу ручки пальцем осторожно зацепить прямоугольную накладку сверху и снизу за края, длина её стороны располагается почти всегда вертикально.

Проверните весь фрагмент на 90°. Аккуратно подтяните скрытые болты с головками 2 штуки. Чтобы не нарушить поверхность, не касайтесь отвёрткой пластиковой крышки, которая прикрывает их.

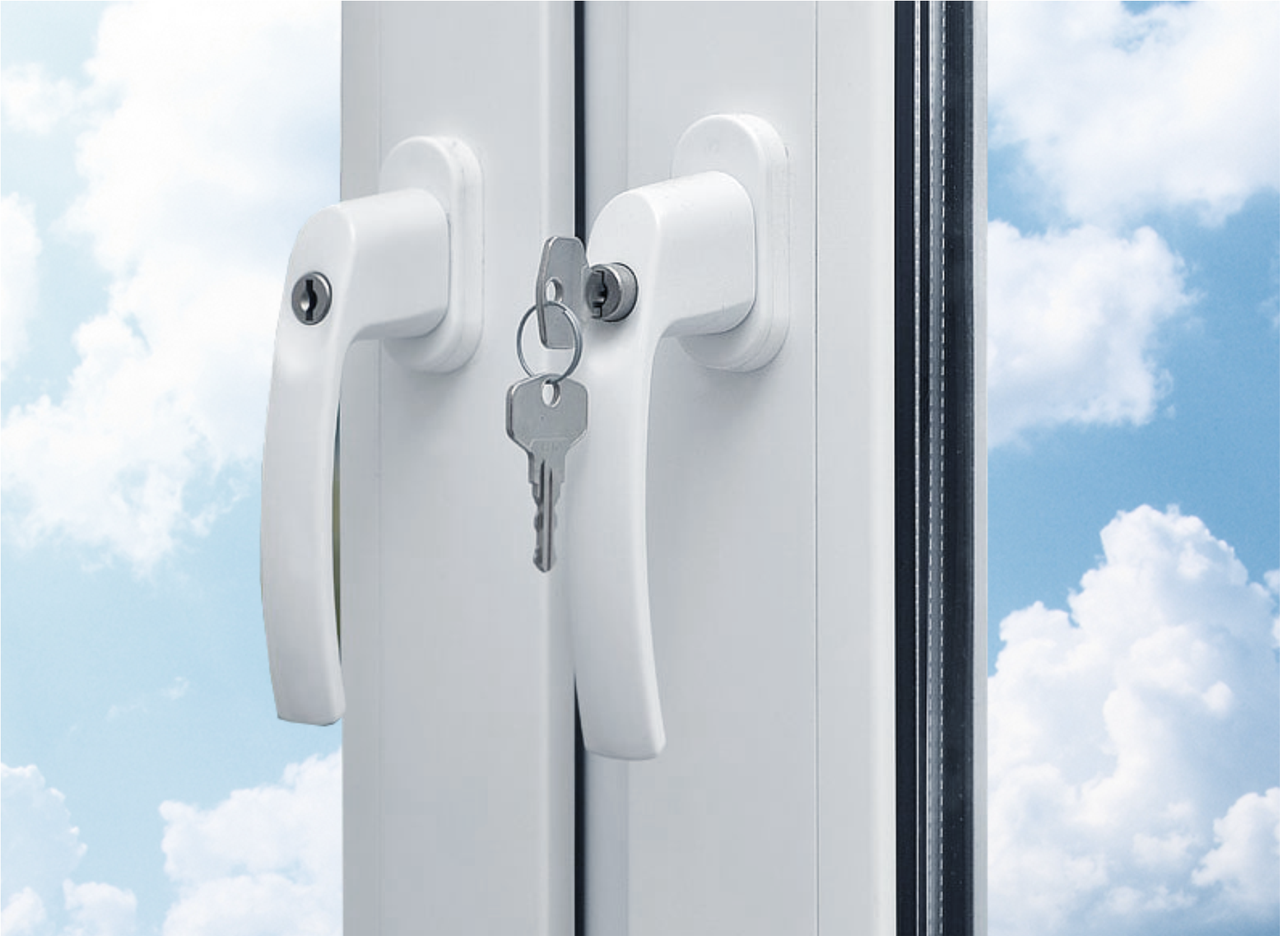

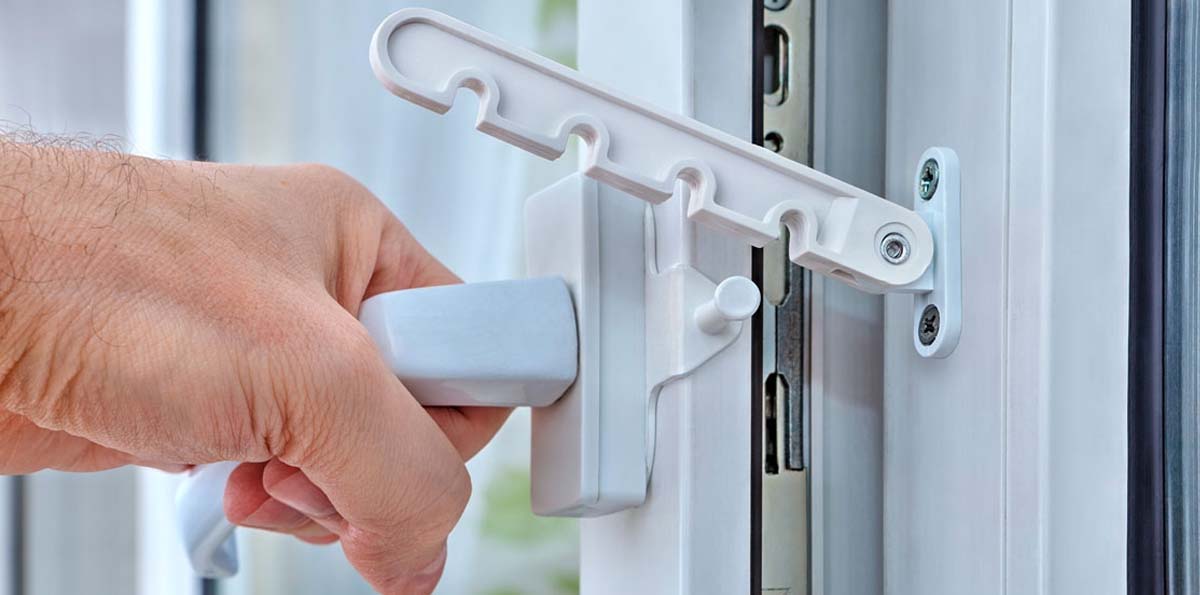

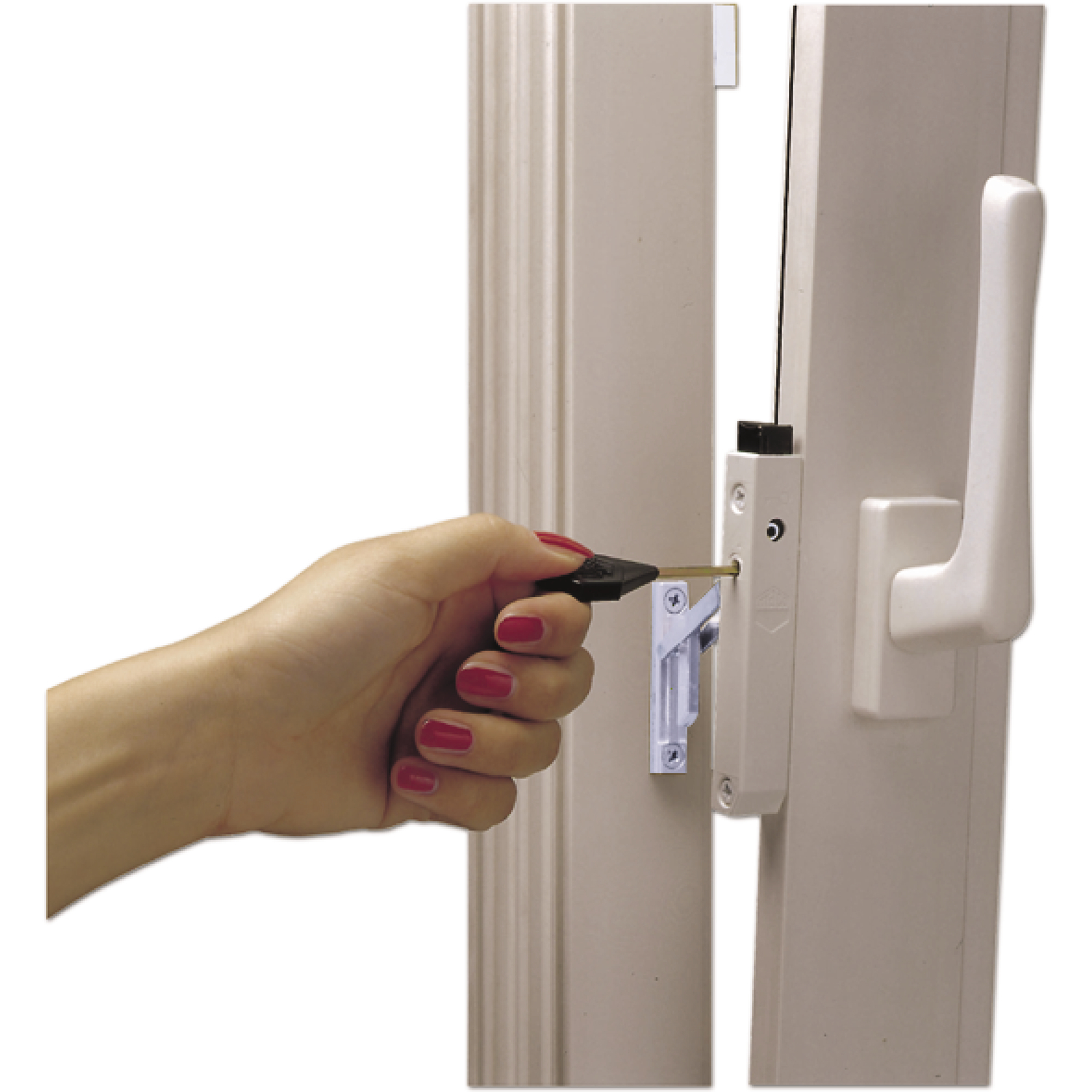

Предохранитель в ручке окна детской комнаты

Защитный механизм для детей убережёт их от попытки открывать окна самостоятельно. Для этого снимаем установленную ручку, как описано выше, отворачиваем заглушку, откручиваем болты (2 шт.). Лёгким покачиванием ручкой по разъёму осторожно извлекаем из гнезда. Новое изделие с предохранителем вставляется на место и прикрепляется двумя болтами.

Ручка окна заедает и не охватывает все позиции



1. Нужно очистить механизм и смазать его машинным маслом.
2. Если к ручке прикладывается дополнительный нажим при её закрытии, то ослабляют прижимное усилие створки. В случаях тугого закрытия створки, прижим слегка уменьшают. Для этой цели на торце створки оборудованы специальные эксцентрики внизу ручки, а другая сторона имеет болты с петлями, чтобы можно было регулировать.



Заклинивает поворот ручки

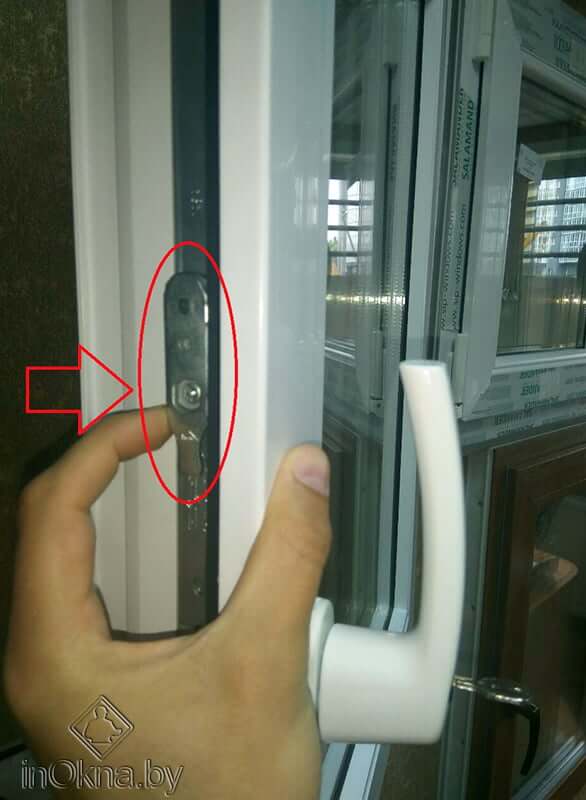

Открытое окно не меняет позицию, тогда нужно отвести рычаг, которым оборудован торец створки внизу ручки в сторону и освободить. Конструкция предусматривает 2 вида выполнения:
1. Язычок пластины при открытии окна располагается под углом к уплотнению и крепится на торец.
2. Изготовлен в виде клипсы, который захватывает часть уплотнительной резины.

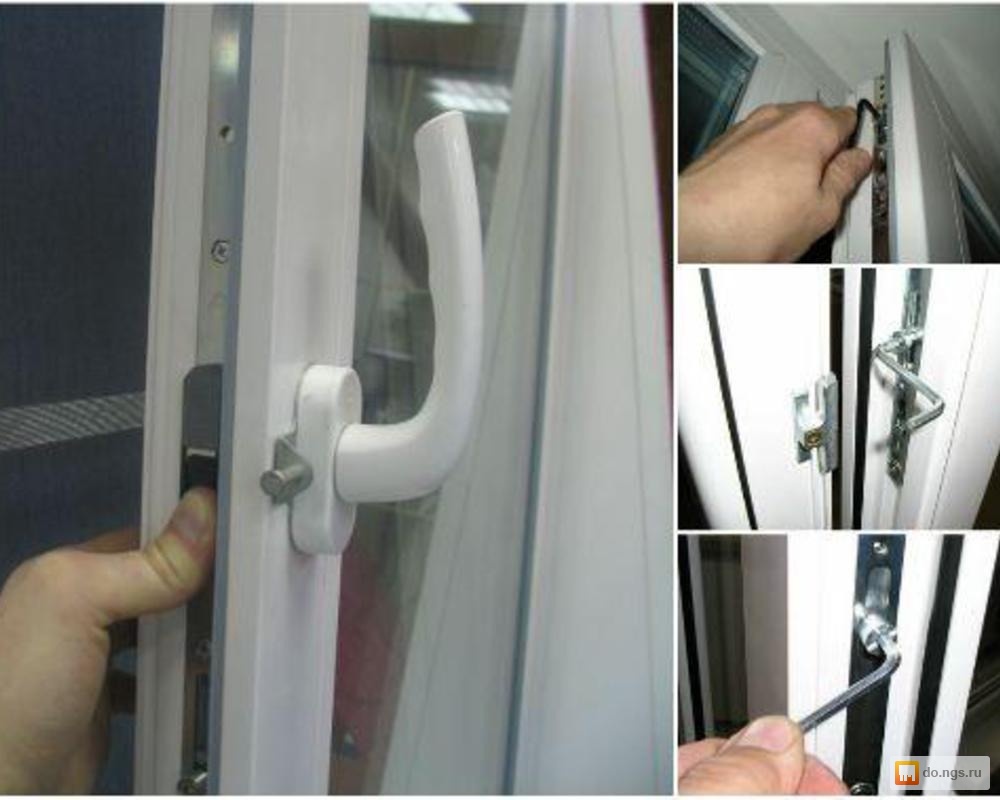

Как настроить прижимной механизм

Производится ремонт из-за появившихся изменений или по сезону. В работе уплотнительной резины происходят изменения по всей створке. Уплотнитель изнашивается, теряет свой объём, появляются щели. Герметичность ослабляется, наступает пропуск воздуха, снижается изоляция окна.

Тепловая деформация окна происходит в разные периоды времени. Для устранения изъянов фурнитура предусматривает регулировку прижима окна, подтягивание, которое рекомендуют наши специалисты проводить дважды в год. Это снижает напряжение в фурнитуре, делает резиновую прокладку прочнее.

Торец окна оборудован цилиндрами чуть овального формата, которые немного выступают, расположены в прорезях металлической заглушки. На оконной раме оборудованы ответные зацепки, туда они входят при закрытии и прижимают створку. Настраивают усилия, прокручивая эксцентрики или перемещая ответные зацепки. Закрытие створки регулируется поворотом более выступающего эксцентрика внутрь окна, а чтобы ослабить — делают поворот в другую сторону.

Край створки тормозится оконной фурнитурой

При частом открытии или резком закрытии окна отдельные узлы, удерживающие фурнитуру, расшатываются и изменяются. Устранять можно, изменив положение створки. Фрагменты фурнитуры имеют эмблемы изготовителя, на сайте которого найдите список работ по настройке фурнитуры. Ознакомьтесь и занимайтесь самостоятельной регулировкой. Если створка тормозится нижней частью торца оконной рамы, где расположена ручка, то поднимают створку, слегка поворачивают верхнюю часть в сторону закрепления вверху. Если же движение ограничивает торец створки от ручки сбоку, то створку смещают в сторону.

Касание верхнее или нижнее устраняется поворотом створки вниз или вверх навеса.

Фурнитура разных производителей немного отличается в настройках эксцентриков и ответной части. По этой причине пользуйтесь услугами проверенных мастеров.

Регулировка пластиковых дверей балконных, входных и межкомнатных в Челябинске по низким ценам

Мастера компании «Оконные технологии комфорта» осуществляют регулировку пластиковых дверей на балконе, входных и в комнатах, а также регулировку окон любого типа.

Типовые поломки легких (балконных и межкомнатных) дверей и методы их устранения:

Неисправность	Методы устранения
Створка при открывании или закрывании задевает замок или ответную планку	Необходима горизонтальная и/или вертикальная регулировка петель.
При повороте ручка не доходит до конца и не занимает исходное положение по вертикали	Регулировка петель двери. Чистка и смазка механизма ручки. Чистка и смазка подвижных замков.
Ручка проворачивается	Сломан поворотоный механизм. Необходима полная замена фурнитуры двери или неисправной детали.
Дверь плохо закрывается, не до конца, есть щели	Выравнивание геометрии створки
Повреждение стекла или стеклопакета (трещины, пробоины)	Замена стекла или стеклопакета
Повреждение дверного полотна (трещины, пробоины)	Замена пластиковых панелей
Поломка петель	Замена петель, регулировка фурнитуры

Типовые поломки входных / уличных дверей и методы их устранения:

Неисправность	Методы устранения
Дверь тяжело открывается, закрывается, шоркает порог	Горизонтальная и/или вертикальная регулировка петель Корректировка геометрии створки
Откручивание или физическая поломка ручки	Замена или регулировка дверной ручки
Дверь продувает	Замена уплотнителя Регулировка прижима
Повреждение стекла или стеклопакета (трещины, пробоины)	Замена стекла или стеклопакета
Повреждение дверного полотна (трещины, пробоины)	Замена пластиковых панелей
Повреждение петель	Замена петель
Ключ застрял в замке / Ключ не поворачивается	Демонтаж старого замка Установка нового замка
Неисправно работает доводчик	Регулировка доводчика Установка нового доводчика

Какие еще детали дверей можно регулировать?

• замки,
• защелки,
• навесы,
• цапфы.

Как отрегулировать пластиковые двери на балконе на зимний и летний режимы?

Вы можете проводить регулировку зимой и летом самостоятельно. Летом необходимо ослаблять прижим двери, а зимой — усиливать.

Сезонная регулировка поможет продлить срок службы оконной фурнитуры.

с тремя петлями

шарниров

Мы можем отрегулировать дверные профили:

• Exprof (ЭксПроф),
• Ivaper (Ивапер),
• Goodwin (Гудвин),
• KBE (КБЕ),
• Rehau (Рехау),
• Schuco (Шуко),
• Tecoline (Теколайн),
• Veka (Века).

Могу ли я отрегулировать ПВХ дверь самостоятельно?

При самостоятельной регулировке двери из ПВХ вся ответственность за повреждение механизмов ложится на ваши плечи.

Самостоятельная регулировка пластиковой двери потребует от вас опреденных навыков, схем расположения элементов двери и инструкции к ней, а также специальных инструментов для монтажа.
При недостаточной квалификации возможно повреждение полотна двери или ее фурнитуры, что выльется в дополнительные затраты на покупку новой двери и ее повторной установке.

Доверьте регулировку нашим специалистам с многолетним опытом работы и будьте уверены в качестве оказанных услуг.
Также наши мастера расскажут вам как самим проводить периодические регулировку и техническое обслуживание дверей.

На все выполняемые работы мы предоставляем гарантию

Узнать стоимость регулировки пластиковых дверей

 и вызвать мастера на дом можно уточнить у менеджера по телефону 248-68-02.

Самостоятельная настройка (регулировка) фурнитуры пластиковых окон

Фурнитура пластиковых окон играет огромную роль в обеспечении комфорта и удобства пользования. Понятие фурнитура объединяет все конструктивные элементы оконных систем, которые применяются для закрытия либо открытия створок, фиксации их в одном положении и пр. Современная фурнитура отличается высоким уровнем надежности, она проста в использовании, обладает отличной эргономикой и легка в управлении. Некоторые же типы пластиковых окон оснащаются регулируемой фурнитурой. Однако и в таком случае лучше доверить регулировку профессионалам, это исключит возникновение неисправностей. При установке окон ПВХ обязательна регулировка их фурнитуры, в противном случае бригада не сможет сдать готовую работу. Причем качество регулировки напрямую влияет на качество работы окна. Через некоторый период времени после монтажа фурнитура может загрязниться, износятся уплотнители окон, а оконные рамы сменят свою геометрию по причине усадки строения. В итоге, возникнут трудности с закрыванием створок окон. Также могут появиться сквозняки. В таком случае

фурнитура для пластиковых окон нуждается в повторной регулировке.

Профессионалы компании «Беккер окна» рекомендуют владельцам окон регулярно наблюдать за состоянием фурнитуры, надежностью всего крепежа. В итоге можно своевременно обнаружить износ элементов — это заметно по легкости открывания створок. При обнаружении снижения плавности открывания створок по сравнению с новым окном, лучше смазать и отрегулировать фурнитуру. Далее необходимо осмотреть крепления шурупов, при обнаружении поврежденных элементов, их следует заменить.

Когда следует регулировать фурнитуру для пластиковых окон?

Регулировка фурнитуры требуется в таких случаях:

• при заедании ручки или изменении геометрии проема окна, которое влечет за собой задевание створкой элементов фурнитуры либо рамы при открывании/закрывании;
• когда выявлены повреждения, спровоцированные неправильным использованием окна. Это может быть существенная нагрузка на створку в открытом положении, ударные нагрузки, чрезмерный износ уплотнителей и пр.;
• при неплотном прилегании створки к раме, что провоцирует возникновение сквозняков.

Особенности регулировки

Все применяемые нами высококачественные пластиковые окна REHAU обладают регулируемой фурнитурой. Поэтому в случае надобности можно восстановить нормальный прижим створок к оконной раме, исправить крепление, которое износилось или разболталось, а также устранить провисание. Проведение регулировки возможно и по ширине, и по высоте. Причем такая операция может производиться и в плоскости окна, и в прижимной плоскости открывающейся створки.

Многие качественные оконные системы предусматривают регулировку фурнитуры своими руками. Однако следует помнить, что ошибки при регулировке способны привести к неправильному функционированию или к поломке. В итоге придется купить фурнитуру для пластиковых окон. Поэтому, если владелец затрудняется с регулировкой, лучше обратиться к специалистам компании «Беккер окна».

Горизонтальная регулировка. Сначала осуществляется настройка верхней, а также нижней петель. Для этих целей в них имеются отверстия под ключ-шестигранник. Чтобы подрегулировать верхнюю петлю потребуется открыть створку. При прокручивании ключа по ходу часов последняя притягивается к оконной раме. В результате происходит поднятие нижней части окна. При проворачивании ключа против хода часов наблюдается обратный эффект. Регулировать нижнюю петлю возможно изнутри, но при открытой створке, либо снаружи при закрытом. При этом особенности настройки аналогичны.

Вертикальная регулировка производится с использованием нижней петли. Для этого придется убрать колпачок. При прокручивании против хода часов окно будет опускаться, а по ходу подниматься. Такая регулировка позволяет убрать скос либо сместить раму.

Регулировка степени прижимания створки. На протяжении периметра окна размещены эксцентрики, производящие данную регулировку. В случае поворота ручки, они смещаются за прижимные площадки, которые также размещены по периметру. При проворачивании эксцентрика по ходу часов он прижимается к раме, а против — отдаляется. При этом на эксцентрике имеется риска, демонстрирующая уровень прижима. Если риска указывает на улицу, то прижим прослаблен, а когда к уплотнению окно чрезмерно прижимается. Некоторые виды эксцентриков регулируются плоскогубцами и ключом.

Подобное устройство имеется и возле петель, чем сильнее выдвинут язычок, размещенный на створке, тем более плотно она прилегает к раме. Регулировки очень сильно зависят от погоды. Однако чрезмерный прижим очень быстро приводит в негодность уплотнитель. Регулировка петель связана с типом фурнитуры. Прижим нижней петли регулируется вращением болта после предварительного снятия колпачка. Верхнюю же петлю можно отрегулировать лишь у откидных створок. Чтобы произвести такую настройку требуется открыть створку, а ручку установить в положение проветривания. В такой ситуации окно будет висеть лишь на одной петле, поэтому его лучше придержать. В подобном положении можно получить доступ к шестиграннику, который воздействует на прижим верхней створки.
Следует отметить, что некоторые модели пластиковых окон обладают блокиратором, не дающим возможности откидывать открытую створку, поэтому необходимо нажать на рычаг-блокиратор и повернуть ручку.

Регулировка ручки. При разбалтывании ручки следует повернуть пластину, размещенную в ее основании. Далее следует затянуть винты. При заедании или чрезмерно трудном поворачивании ручки следует смазать все подвижные элементы. В некоторых случаях ручка заклинивается в открытом положении. Однако это не поломка, обычно в таких ситуациях срабатывает блокиратор, не дающий возможности ставить ручку на проветривание при открытой створке. Исправить ситуацию можно надавливанием на металлический язычок, находящийся ниже ручки или прижимом пластины расположенной в области ручки.

Какие проблемы можно устранить самостоятельно?

• Нижняя кромка створки цепляет раму — это симптом провисания окна.
• Створка задевает раму в средней части. Причина горизонтальное либо вертикальное смещение створки. Устраняют поломку регуляторами.
• Сквозняки, которые исключают регулировкой степени прижима створки.
• Разболтавшаяся либо заедающая ручка.

Наши специалисты, осуществляющие установку пластиковых окон, ремонт, регулировку фурнитуры и других элементов, рекомендуют сразу же после обнаружения нарушений в функционировании окна обращаться к профессионалам. Ведь если вовремя не отрегулировать фурнитуру, то, скорее всего ей потребуется недешевый ремонт или вообще замена на новые детали и элементы.

Как регулировать пластиковые окна?. Окна Германии

Современные пластиковые окна требуют периодического внимания и ухода. Даже самые качественные оконные конструкции от надёжного производителя со временем нуждаются в регулировке. Поверьте, для этого не нужны какие-то затраты. Не обязательно вызывать мастера на дом, в большинстве случаев достаточно немного времени и определённых знаний. В этой статье мы расскажем про основные проблемы, которые могут возникать во время эксплуатации пластикового окна и методы их решения.

Почему необходимо регулировать окна?

Для новых домов основной причиной того, что окнам необходима регулировка, является естественная усадка дома. После окончания строительства ещё несколько лет дом оседает, стены незначительно смещаются, и створка окна перестаёт плотно прилегать к раме. Ещё одна причина – естественный износ элементов окна. Окна постоянно открывают и закрывают, что, естественно, сказывается на состоянии фурнитуры. Даже крепления самой качественной европейской фурнитуры под действием нагрузок со временем начинают ослабевать. А уплотнитель в пластиковых окнах со временем просто усыхает и стирается.

Когда необходима регулировка окон?

Регулировку окна необходимо проводить в таких случаях:
• Если оконная створка провисла, то есть при открывании окна створка цепляет раму или фурнитуру.
• При естественном износе оконной конструкции.
• Если стало продувать, оконная створка неплотно прилегает к раме.
• Если во время монтажа окна не было выполнено выравнивание по горизонтали и вертикале, такое могло случится, если вы обратились в недобросовестную фирму.
• Если возникли проблемы с оконной ручкой, она не поворачивается до конца или для поворота необходимо прикладывать большие усилия.

Проблемы с оконной ручкой

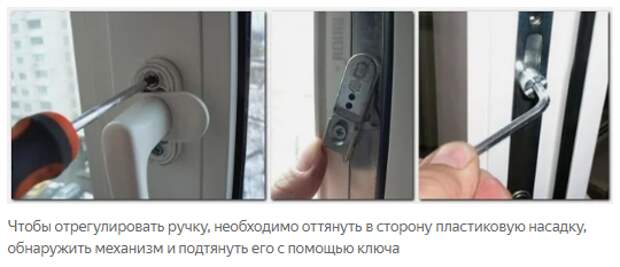

Если у вас расшаталась оконная ручка, то вы легко можете справиться с это неприятностью. Слегка оттяните и поверните на 90° планку у основания ручки, вам открылись винты, которые и удерживают ручку на раме. Просто затяните их с помощью крестовой отвёртки и готово. Подобным образом выполняют замену оконной ручки на новую, например, ручку с защитой от открывания маленькими детьми. Открутите винты, снимите старую ручку и на её место поставьте новую, закрутите винты и поверните декоративную планку.

Если оконная ручка заклинила в открытом положении, и вы никак не можете закрыть окно, не пугайтесь! Никакой поломки не произошло, просто сработал блокиратор поворота ручки. Такой блокиратор устанавливается практически на всех марках оконной фурнитуры, чтобы предотвратить поломку окна. Иногда блокиратор срабатывает ошибочно, например, при быстром переводе оконной ручки из одного положение в другое. Для устранения проблемы вам необходимо разобраться какой марки у вас установлена фурнитура. Если вы этого не знаете, то можете посмотреть надпись на металлическом запоре. Если у вас фурнитура марок «Roto», «GU», «Winkhaus», найдите язычок, который расположен под углом к раме ниже расположения ручки. Теперь пальцем надавливаем на язычок вниз так, что он становиться параллельно уплотнительной резине, и поворачиваем ручку в нужное положение. Для оконной фурнитуры «AUBI» необходимо найти тонкую пластину с пружиной, которая торчит в районе оконной ручки, плотно прижать её пальцем к уплотнителю. Теперь поворачивайте ручку в нужное положение. Обязательно оконная створка должна находиться в строго вертикальном положении, иначе ничего не выйдет ведь сработает верхний поворотно-откидной блокиратор.

Если вы заметили, что оконная ручка стала труднее поворачиваться, скорее всего, причина в том, что недостаточно смазки. Используйте универсальную проникающую смазку (её можно купить в автомагазине) или обычное машинное масло, тщательно смажьте все подвижные детали фурнитуры.

Регулировка прижима створки

Вы можете почувствовать, что ваши окна стали слегка продувать в закрытом состоянии. Причина в неплотном прижиме створки окна к раме. Способ регулировки прижима зависит от типа фурнитуры. Если ваши окна оснащены фурнитурой фирмы «Roto», то вам необходимо повернуть эксцентрики, расположенные по периметру, по часовой стрелке, так вы усилите прижим. Для ослабления плотности прилегания створки (например, в летнее время) эксцентрики стоит повернуть против часовой стрелки. Важно, чтобы все эксцентрики находились в одинаковом положении. Поворота на 2 мм вполне достаточно. Для другой фурнитуры эта процедура осуществляется с помощью пластин. Со стороны петель расположен прижимной механизм с металлическим язычком. Если язычок выдвинут, то створка плотно прилегает к раме. Если петли расположены с левой стороны окна, то шестигранный ключ необходимо поворачивать против часовой стрелки, а для окон с правым расположением петель – по часовой стрелке, таким образом, вы усилите прижим створки.

Регулировка окна по горизонтали и вертикали

Горизонтальную регулировку окна выполняют для того чтобы устранить скос рамы. Регулировка происходит с помощью оконных петель. Шестигранный ключ вставляют в отверстия на петлях и поворачивают по часовой стрелке при открытом окне. При закрытом окне можно отрегулировать нижний навес. Сдвиг составляет не более 2мм.

Чтобы отрегулировать створку по вертикали используют нижнюю навесную петлю. Снимите с петли колпачок и с помощью шестигранного ключа начинайте вращать по часовой стрелке для приподнимания створки, и против часовой стрелки – для опускания. Как и в случае с горизонтальной регулировкой, сдвиг возможен на 2 мм.

0 0 голоса

Оценка

Нас рекомендуют

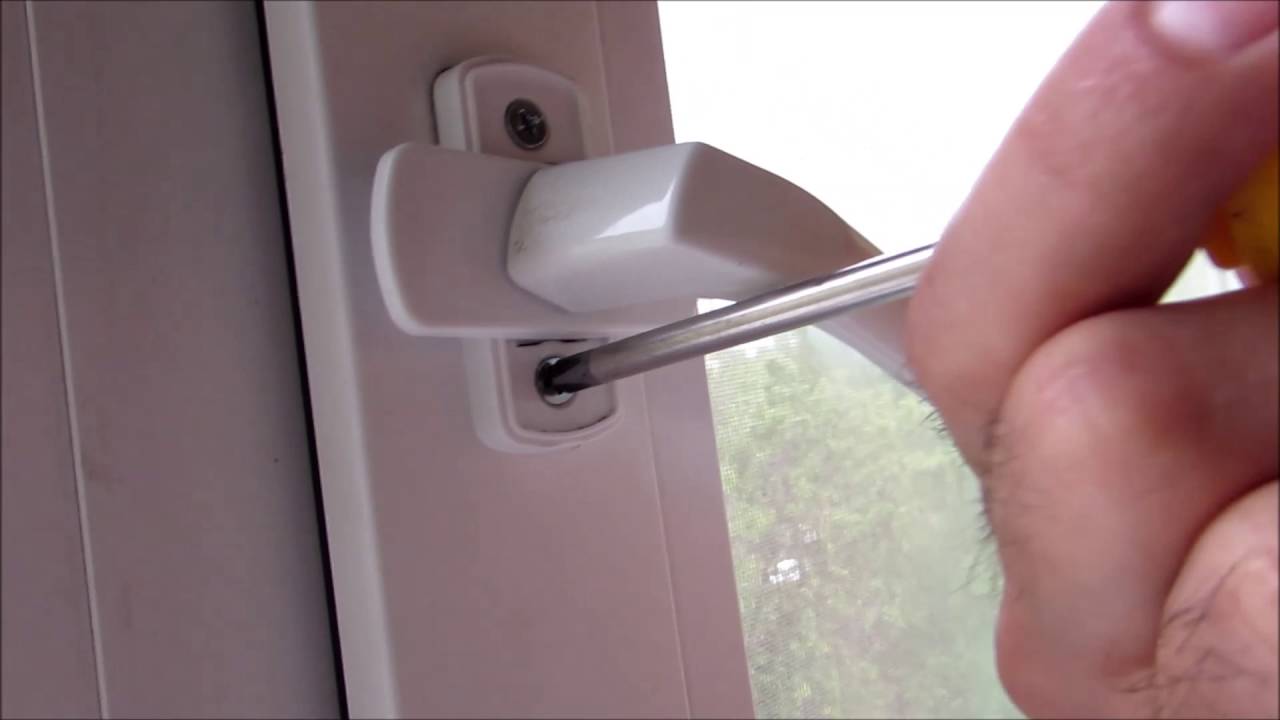

Как исправить ослабленную ручку на окне из ПВХ

Как исправить ослабленную ручку на окне из ПВХ

Как затягиваются ручки окон ПВХ?

| Прикрепите свободную ручку к окну из ПВХ. Чтобы зафиксировать оконную ручку, снимите крышку винта. После снятия винтовых крышек можно приступать. Затяните открытые винты, пока они не будут надежно закреплены — не затягивайте слишком сильно, иначе вы можете повредить ручку.

Как привязать свободную оконную ручку?

Если оконная ручка ослабла, возможно, ее необходимо быстро подтянуть.Для этого просто снимите завинчивающуюся крышку. Ваша ручка имеет одну или две завинчивающиеся крышки. Потяните за ручку, чтобы увидеть, есть ли она внизу, и снимите ее, если она у вас есть.

Являются ли оконные ручки из ПВХ универсальными?

Оконные ручки из ПВХ

относительно легко заметить. Оконные ручки Espag доступны в двух вариантах: встроенные и кривошипные. Встроенные ручки для окон ПВХ прямые и могут поворачиваться влево или вправо. Именно поэтому их часто называют универсальными оконными ручками.

Имея это в виду, можете ли вы заменить ручки для окон ПВХ?

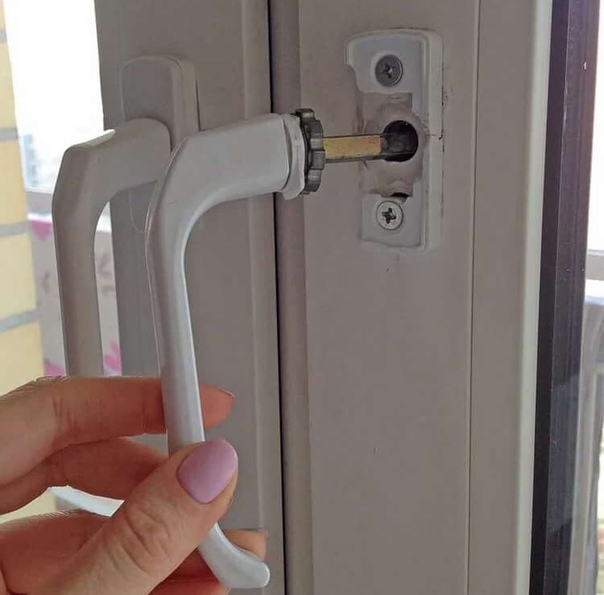

Замена ручек на окнах ПВХ – это просто! Наиболее распространенные типы коммерчески известны как ручки шпингалета и используются в окнах из ПВХ.Их можно буквально выкупить примерно за 2 минуты! Эти ручки имеют ось, которая выступает из задней части ручки.

Что такое ручка окна espag?

Система шпингалетов (сокращенно espag) представляет собой плоскую металлическую полосу, которая проходит вдоль закрывающейся стороны окна и перемещается при повороте ручки. У них часто есть закругленные концы, называемые формами, которые перемещаются вверх и вниз (или в стороны, в зависимости от положения окна) при перемещении ручки.

Как отрегулировать окно ПВХ?

Шаг

Как настроить блокировку окна?

Как настроить компьютер для автоматической блокировки экрана: Windows 7 и 8

Как сбросить блокировку окна?

Полностью разблокируйте окно.Сдвиньте верхнюю раму до упора вниз и натяните нижнюю раму на окно. Когда оба замка находятся в правильном положении, замок можно заблокировать. Сдвиньте верхнюю рамку до упора вверх, прижимая нижнюю рамку вниз.

Как обрезать дверную доску?

Как мне обрезать планку SK703 по размеру моей двери?

Как настроить английскую винду?

Настройки окна

Как открыть дверь ножом?

Поднимите фиксатор, протерев его кончиком лезвия и сдвинув его внутрь.Возьмите нож для масла и вставьте его между дверью и дверной рамой, начиная примерно в двух дюймах от верхней части дверной ручки. Нажимайте на лезвие, пока не найдете дверной упор.

Какие оконные ручки в обвязке?

Управление Windows в Selenium Webdriver

Как измерить ось в оконной ручке?

Чтобы определить длину стержня ручки, измерьте часть, выступающую из задней части ручки, как показано на рисунке слева.Смотрите картинку. Эта ручка представляет собой шпору.

Что означает ЭСП?

Кремоновый болт представляет собой защелку, которая обычно устанавливается на вертикальной раме двустворчатой ​​двери или окна. Ручка или кнопка крепится к металлическому стержню, который крепится к поверхности рамы примерно в метре от пола.

Нужно ли запирать окна ПВХ?

Если пластиковое окно не имеет боковых защелок, используйте дополнительный рамный замок. Старые окна из ПВХ не очень надежны, хотя кажется, что они застревают в нескольких местах.Существует несколько различных конструкций рамных замков, которые можно использовать с окнами из ПВХ, но будьте осторожны при установке.

Как измерить петлю окна ПВХ?

Как измерить оконную петлю

Как открыть закрытое окно?

Способ 1. Открытие окна

Как исправить ослабленную ручку на окне из ПВХ

Знаете ли вы, что ваши окна можно настроить на летний или зимний режим? – Ремонт окон ПВХ и ремонт дверей

Возможно, вы этого не знали, но ваши окна из ПВХ можно максимально использовать для зимнего использования, и вам это ничего не будет стоить.Это, конечно, если вы достаточно смелы, чтобы взять на себя это самостоятельно.

Во-первых, следует подчеркнуть, что ваши окна из ПВХ нуждаются в обслуживании, вы не можете просто установить их и забыть о них, иначе у них будут проблемы, которые потенциально могут быть дорогостоящими, например, петли могут стать жесткими, а ручки могут заклинить или сломаться, или у вас могут быть трещины или утечка в вашем стекле. или действительно битое стекло.

Совет один, смажьте окна .

Если они жесткие или петли скрипят, это может вызвать сквозняки там, где окна не закрываются до уплотнителей.обязательно смазывайте ручки, петли и механизмы не реже одного раза в год, смазочное масло вы можете получить здесь, и не забывайте время от времени протирать их мягкой безворсовой тканью, включая петли, ручки и механизмы .

Совет второй, проверьте, изготовлены ли ваши окна с летней, зимней регулировкой механизма

Вам не нужен мастер на все руки, чтобы настроить окна на « зимний режим » и « летний режим» . Просто откройте окно и найдите винт на боковом механизме, где находится ручка, и установите его шестигранным ключом.Поверните внутрь винт, расположенный со стороны петли, этот винт отвечает за регулировку усилия оконной рамы.

Существует так называемый стандартный режим , это настройки, которые обычно используют монтажники, если вы не уверены, проверьте с помощью листа бумаги, если вы закроете окно, поместите лист под уплотнение. когда вы закроете окно и потянете бумагу, в летнем режиме бумага будет аккуратно выдвигаться, в зимнем режиме бумага будет трудно удалить и может порваться, вы можете отрегулировать с помощью шестигранного ключа для желаемого эффекта.

Оставлять окна и двери в «зимнем режиме» на весь год нецелесообразно, так как значительно возрастает нагрузка на шинный каркас, но он быстро изнашивается и вскоре придется менять части окна.



Телефон: Андрей 0862131133

Электронная почта: [email protected]

Интернет: http://www.dbestgroups.com

Интернет: https://dbest49.wixsite.com/dbest-doors-windows

Интернет: https://www.facebook.com/dbestdoorsandwindows/

Интернет: http://dbest-door-and-window-repairs-and-replacements.business.site

Нравится:

Нравится Загрузка…

Родственные

Регулировка пластиковых окон своими руками. Регулировка пластиковых окон своими руками.

Регулировка положения створки «справа»

Современные пластиковые оконные конструкции достаточно надежны и неприхотливы в эксплуатации и, как правило, не доставляют особых хлопот.Но в то же время всегда возможны ситуации, когда внезапно возникают трудности с их закрытием или с нарушением целостности резинового уплотнителя, которые со временем могут исчезнуть. В таких случаях вам, так или иначе, приходится заниматься подгонкой и подгонкой элементов конструкций. В этом обзоре мы хотели бы рассказать о том, как настроить пластиковые окна.

Способы устранения возможных неисправностей

Одной из самых частых неисправностей пластиковых окон является перекос посева.Для его устранения в конструкции рамы предусмотрены следующие механизмы регулировки:

• регулировка положения створок по линии «вверх-вниз»;
• установка их положения по направлениям «вправо-влево»;
• изменение усилия прижима к раме.

Все вышеперечисленные операции вы можете произвести самостоятельно, вооружившись обычным шестигранным ключом на «4».

Положение вертикальной створки можно установить, отрегулировав нижнюю оконную петлю сразу после снятия с нее декоративной накладки.Для этого вставьте в гнездо шестигранный ключ и сделайте несколько оборотов в нужном направлении (при повороте по часовой стрелке створка начнет подниматься, а при изменении направления вращения – опускаться).

Положение нижней части в направлениях «вправо — влево» регулируется с помощью соседней петли, расположенной чуть выше той, что использовалась ранее. После снятия декоративной накладки нужно будет выставить нужное положение створки тем же ключом (за счет вращения ключа против или по часовой стрелке).В первом случае створка сдвинется влево, а во втором – вправо.

Аналогичная операция по установке верхней части створки производится путем регулировки элемента, расположенного в самом верху оконной рамы. Чтобы получить к нему доступ, следует открыть створку воплощения, после чего вы увидите гнездо, размещенное на раме. С помощью шестигранного ключа можно изменить положение этой части конструкции, перемещая ее влево или вправо.

Изменение положения створок допускается только при полностью открытом окне.

Регулировка давления прессования

Так как конструкция пластиковых окон не предусматривает сорока — освежить воздух в помещении зимой можно только створку установить в положение «проветривание».

При очень сильных морозах Зазор для вентиляции может быть слишком большим, и через него будет проникать холодный воздух. Чтобы устранить эту неприятность, можно уменьшить усилие прижатия створки к уплотнителю, закрепленному на раме рамы. Это обеспечит необходимую вентиляцию помещения.

Усилие прижатия створки в верхней части устанавливается с помощью специального механизма, встроенного непосредственно в ее корпус. Чтобы получить к нему доступ, створку следует перевести одновременно в два положения («открыто» и «проветривание»). После открытия вы увидите механизм в виде ножниц, который удерживает створку в заданном положении. Рядом с ним находится регулировочный элемент, служащий для изменения силы нажатия. С помощью того же шестигранного ключа можно установить положение, при котором створка будет притягиваться почти вплотную к раме (с небольшим зазором)

В некоторых конструкциях регулировка прижима осуществляется с помощью специального механизма, состоящего из запорных дорожек и планок, используемых для открывания и закрывания створки.При повороте рукоятки ворох зацепляется за ответные планки механизма. Для изменения зазора можно использовать любой из этих пунктов.

В том случае, если на штифте имеется шестигранный паз – регулировка пластиковых окон осуществляется этим же ключом. Если такого инструмента нет, можно использовать проход, с помощью которого следует поворачивать механизм в ту или иную сторону. При повороте направляющих внимательно следите за их движением и выставляйте положение створки (ближе или дальше от уплотнителя).Аналогичные операции проделываются с остальной частью помощника, установленной по его периметру.

Ручка регулировки

В процессе эксплуатации готовой конструкции часто возникают трудности при установке на нее ручек.

Причиной данной неисправности чаще всего является провисание оконной створки Или засыхание в механизме смазки. Чтобы устранить эту проблему, попробуйте заменить старую смазку, а если не поможет – отрегулируйте положение вертикальной створки в соответствии с описанной выше методикой.

Видео

Видео урок по регулировке окон ПВХ.

Металлопластиковые окна становятся неотъемлемым атрибутом практически каждого современного жилья. Для многих обслуживание пластиковых окон – ремонт и регулировка – довольно простой процесс. Для выполнения этих действий можно посмотреть видео, в котором рассказывается, как настроить окна ПВХ самостоятельно, изучить конструкцию оконной фурнитуры и иметь минимальный набор необходимых инструментов.

Регулировка окон ПВХ не требует сложных специальных знаний.Достаточно лишь детально изучить инструкцию по эксплуатации. оконная фурнитура, которая прилагается к каждому пластиковому изделию или находится на официальном сайте его производителя.

Инструменты и материалы

Для регулировки и профилактики пластиковых изделий достаточно нескольких простых инструментов:

Для предотвращения износа приводных частей фурнитуры и уплотнительной резины их необходимо как минимум очищать и смазывать. Для выполнения этих операций необходимы следующие материалы:

• Растворы для удаления пыли и грязи.
• Смазка: Машинное масло, специальный пропиточный состав.
• Смягчитель на основе силикона для резиновых уплотнений.
• Мягкая ткань, щетка или щетка, фен с функцией холодного обдува.

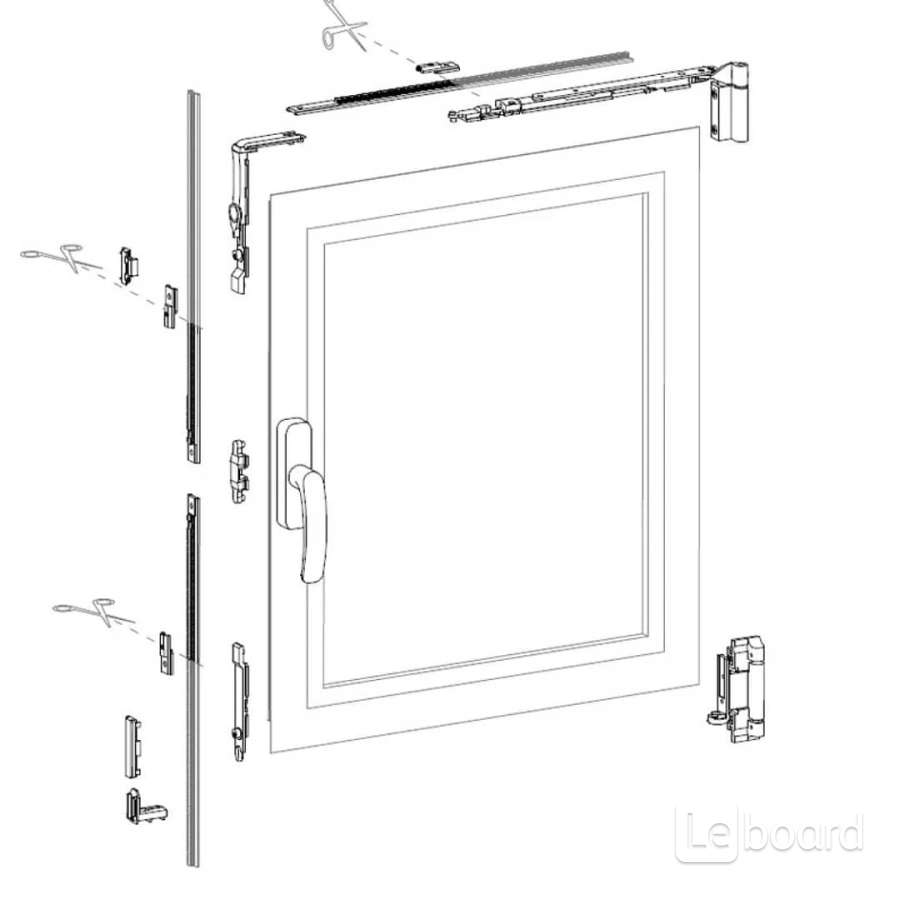

Ознакомление со структурой арматуры

Чтобы самостоятельно отремонтировать окно из пластика или отрегулировать его, необходимо знать, какие элементы фурнитуры необходимо использовать при решении конкретных возникающих задач. Основными деталями, участвующими в работе оконной фурнитуры, являются:

• запорные планки, регулирующие степень прилегания рамы к раме;
• верхняя и нижняя петли, отвечающие за перемещение створки в горизонтальной и вертикальной плоскостях;
• оконная ручка, обеспечивающая работу всего механизма.

Прежде чем приступить к регулировке пластиковых оконных блоков, необходимо найти расположение всех необходимых механизмов на их створке. Зажимные элементы или стопорные штифты расположены по всему его периметру и представляют собой круглые или овальные выступы. Петли, на которых створка крепится к раме, различаются по своему устройству и способу регулировки.

Особым значением в процессе регулировки работы фурнитуры является направление открывания створки.Регулировка левой и правой петель происходит в зеркальном направлении. Ручка обычно располагается по центру оконной створки и имеет 2-3 положения открывания. Место его крепления закрыто декоративной накладкой, которую достаточно легко сдвинуть в сторону.

Профилактическая служба

Для обеспечения длительной и стабильной работы окон ПВХ необходимо проведение профилактических мероприятий:

1. Регулировка альпинистских зажимов зима-лето.
2. Очистка и смазка всех частей аксессуаров, подверженных трению.
3. Уход за уплотнительной резиной.

Регулировка зажимных окон

Настройка степени прилегания створки окна к раме должна производиться в связи с необходимостью изменения прилегания окна в зависимости от климатических изменений и предотвращения преждевременного износа уплотнительной резины из-за постоянного сильного давления.

Для регулировки пластиковых окон зима-лето необходимо подготовить подходящий инструмент. Его выбор зависит от формы прижимных возрастов. Для перемещения овальных зажимов. Опорные клещи.В зависимости от формы проема на круглых прижимных элементах применяют пельмени или шестигранники.

Все окна пластиковые имеют три степени прилегания створки окна к раме:

• Средний (стандартный) хомут устанавливается по умолчанию на заводе-изготовителе окон и соответствует центральному положению RACF. Обычно используется в осенне-весенний период.
• Слабый хомут обеспечивает приток воздуха летом за счет образования микросколов.
• Прочный зажим помогает завершить герметизацию пластикового изделия. Устанавливается на время зимних холодов.

Алгоритм настройки окна на фитнес достаточно прост:

1. В конце открытой створки окна находятся все запорные элементы.
2. Инструмент вращают детали либо по часовой стрелке (зимний зажим), либо против часовой стрелки (летний подъем).
3. Выполните одинаковую настройку всех зажимных штифтов.
4. Закрыть створку, проверить степень прижимов.Проверку можно выполнить с помощью листа офисной бумаги, который помещается между створкой и рамой. При сильной посадке лист не должен двигаться. В летнем положении запорных механизмов полотно можно вытащить из-под створки.

Очистка и смазка

Оконная фурнитура подвержена естественному износу, который может произойти быстрее из-за неправильной эксплуатации пластикового изделия или несвоевременной чистки и смазки. Есть два варианта очистки рабочих механизмов окон ПВХ:

• Очистка и смазка деталей возможна при открытой или тесной створке.
• Глубокая очистка фурнитуры при снятии с петли створки.

Второй вариант довольно трудоемкий и требует участия двух человек, а также определенных профессиональных навыков. Поэтому лучше доверить это специалистам.

Первый вариант очистки пластиковых изделий легко провести своими руками:

Уход за уплотнительной резиной

Уплотнитель (уплотнительная резина) — важная деталь Пластиковое окно, обеспечивающее его герметичность и надежный прижим.Резина может потерять свои свойства в результате неправильной ее установки и эксплуатации окна, недостаточного ухода или прийти в негодность со временем.

Чтобы этого не произошло, нужно:

Замена уплотнительной резинки в большинстве окон занимает немного времени и может быть выполнена своими руками. Важным условием является замена испорченного уплотнителя на идентичный, так как продукция другого производителя может не подойти к пазу, который находится на оконной раме. Для замены старого уплотнителя его вынимают из паза с канавкой, а в него вставляют новый. При установке уплотнительная резинка слегка вдавливается инструментом в канавку. После замены элемента створку закрывают и проверяют степень прижима и наличие продувки между створкой и рамой.

Проблемы эксплуатации

Основными проблемами , возникающими при использовании пластиковых оконных блоков, являются:

• продувка между створкой и рамой;
• створки сберегательные;
• неправильная работа оконной ручки или ее поломка.

Мышление

Эта проблема является наиболее распространенной проблемой при производстве пластиковых изделий. Возникает по нескольким причинам:

1. Рельефный рисунок изделия или установки.
2. Неправильно настроена степень прижима рамы к раме.
3. Проверка створки из-за усадки здания, в процессе эксплуатации или из-за ее большой массы и размеров.

Все проблемы, возникающие с пластиковым изделием при гарантийном сцеплении, должны решать оконные фирмы, установившие это изделие. Особенно, если проблема связана с браком товара или установкой. Любое самостоятельное вмешательство может стать причиной отказа продавца от гарантийных обязательств.

В сети много видео с подробными инструкциями, как перетянуть пластиковые окна, чтобы не продуло. Зачастую для устранения сквозняков достаточно перевести прижимной штифт в зимнее положение или поменять уплотнитель. Если после этих манипуляций окно продолжает дуть, проблема связана с смещением створки и уменьшением контакта между запорными выступами и ответными планками, расположенными на раме.Эта задача требует приложения больших усилий, но также легко решается самостоятельно после изучения инструкции и просмотра видеоурока.

Графики створок

В интернете можно найти подробную инструкцию Как отрегулировать пластиковые окна самостоятельно. Видео подробно рассказывает об этапах работы и особенностях операций. Регулировка окон петлями выполняется в несколько этапов:

Если после проведения всех возможных настроек в створке она все еще легко прилегает к раме, то можно попытаться отремонтировать пластиковое окно, а не регулировать своими руками. Для этого отверткой или отверткой откручиваем ответную часть запорного нуля в районе ручки и подкладываем под нее прокладку толщиной до 4 мм. Она должна быть сделана из пластика или дерева. В эти дополнительные элементы вставьте сбоку и снизу ответную планку, которая ставится на место и вкручивается саморезами.

Замена и регулировка оконной ручки

Оконная ручка — изнашиваемая деталь оконной фурнитуры. В процессе эксплуатации окно несколько раз меняется на новую или более функциональную модель.

Для замены ручки необходимо повернуть ее в положение, соответствующее режиму открывания. После этого аккуратно, без использования острых предметов, подведите подъемник к декоративной накладке и с помощью отвертки открутите винты крепления. Слегка покачивая, ручку вынимают из отверстия и заменяют новой, выполняя все перечисленные действия в обратном порядке. Важно при покупке новой ручки учитывать ширину профильной системы, так как от этого штифта будет зависеть длина требуемого изделия. При непостоянстве этой величины ширина ручки профиля створки будет работать неправильно, что приведет к ее быстрому износу и проблемам с функционированием фурнитуры.

В некоторых случаях требуется не замена, а регулировка разряженной ручки. Для ее выполнения декоративная накладка и отвал скручиваются болтами крепления.

Самостоятельно установить окна из ПВХ будет намного проще, если вы внимательно изучите простую инструкцию и просмотрите видео, сделанные профессиональными стеновыми конструкциями.Однако в случае серьезной поломки необходимо обратиться за помощью к квалифицированным мастерам. Это поможет избежать больших осложнений и сэкономить бюджет.

Пластиковые окна давно перестали быть показателем роскоши. На сегодняшний день современные окна считаются своеобразным уровнем комфорта, при котором ваш дом остается защищенным не только от холода, но и от шума. Но для этого нужно соблюдать несколько правил в содержании и уходе.

И если для качественной и правильной установки стеклопакета необходимо обращаться за помощью к специалистам, то остальные работы по периодическому обслуживанию можно провести самостоятельно. И для этого не обязательно иметь специальные знания и навыки. Достаточно разбираться в конструктивных особенностях и уметь обращаться с инструментами.

Характеристики

Особенностью конструкции пластиковых окон является возможность регулировки механизма в процессе обслуживания. И эту процедуру может пройти любое окно, вне зависимости от срока эксплуатации и качества фурнитуры. Важно периодически проверять исправность открывающих и закрывающих механизмов. А также при смене сезона осматривайте состояние фурнитуры – именно от этого зависит долговечность и функциональность окон, что с большей вероятностью убережет вас от масштабного ремонта в будущем.

И уметь выполнять всю работу самостоятельно — полезный навык. На самом деле это не так сложно, как может показаться на первый взгляд.

Пластиковые окна имеют множество преимуществ:

• оптимальный уровень шумоизоляции — современные стеклопакеты защищают жилое помещение от посторонних звуков с улицы;
• сохраняет тепло — пластиковый каркас сохраняет до 20% тепла в помещении;
• отличная герметичность – что позволяет защитить помещение от сквозняков, и не нужно дополнительно утеплять рамы перед наступлением холодов;
• пластик не деформируется при постоянной влажности и перепаде температур;

• пожарная безопасность — пластик, из которого изготавливаются современные окна, не поддерживает горение;
• привлекательный внешний вид и множество модификаций — покупатель имеет возможность выбрать любой размер, цвет и стиль оконной рамы;
• неприхотлив в уборке – для поддержания чистоты необходимо периодически протирать поверхность рамы влажной тряпкой;
• долго сохраняет первоначальный вид — поверхность не выгорает на солнце, не меняет цвет и не требует периодической покраски;
• многофункциональность – современное пластиковое окно также защищает от насекомых и яркого солнечного света.

Однако стоит отметить некоторые недостатки пластиковых окон:

• несоблюдение технологии установки может сократить срок службы окна;
• в отличие от натурального дерева Пластик не способен поддерживать оптимальный уровень влажности и температуры в помещении;
• подвижные элементы конструкции требуют надлежащего ухода;
• в течение длительного периода эксплуатации замена арматуры и изоляции.

Во время эксплуатации можно столкнуться со многими проблемами. Окно может цепляться за элементы фурнитуры, пропускать воздух и быть причиной сквозняков в помещении. И чаще всего для устранения проблемы нужно будет только подтянуть винты крепления и обработать масляной фурнитурой. А чтобы определить причину неисправности, необходимо примерно разобраться в конструктивных особенностях.

Пластиковое окно состоит из стандартных деталей.

• Пластиковый каркас — Внутри которого спрятано усиливающее укрепление. Вся конструкция должна выдерживать огромные нагрузки, поэтому в процессе производства каркас проходит проверку качества. Для надежной фиксации стального профиля используются шурупы.
• Створка — Герметичная конструкция створки также имеет стальной профиль. Все подвижные элементы изготовлены из надежных материалов, что обеспечивает нормальное закрывание и открывание окна.

• Стеклопакеты — В зависимости от требований производители предлагают окна с одним, двумя, тремя и более стеклопакетами: между двумя стеклами образуется воздушная камера со специальным газообразным веществом, которое необходимо для создания отличных тепловых характеристик.
• Фурнитура — Это все приспособления и детали, расположенные в створке и раме, которые необходимы для крепления стеклопакетов, ручек и управления створкой.
• Пломба — Нужны для герметизации окон. Утеплитель и элементы герметизации защищают помещение от влаги и холодного воздуха с улицы. Со временем качество герметика может ухудшиться, что связано с естественным износом и механической деформацией.

• Ремешки — Это пластиковые детали, необходимые для удержания очков в оправе.
• Импост — Усилить конструкцию нужно, если оконная рама имеет более одного конструктивного элемента. Этот элемент фиксирует шум окна и делит его на несколько частей. Но в последнее время производители усовершенствовали оконные рамы и могут предлагать покупателям большие окна без дополнительных фиксирующих профилей.

Современные пластиковые окна отличаются качеством, количеством стеклопакетов, долговечностью, различными режимами и ценой. И за каждой категорией требуется правильный уход.

Режимы

Современные производители предлагают окна ПВХ с двумя режимами открывания створок: проглатывание и проветривание. Угол открытия складной створки также можно регулировать встроенными ограничителями. Частая проблема окон с несколькими режимами – одновременное выламывание створки и открытие режима микростворки.

Может возникнуть при переводе открытой створки в режим проветривания поворотом ручки вверх.В этом случае створка фиксируется только на одной нижней петле, а верхняя часть спасает и опускается под собственным весом.

Эту проблему необходимо решить в кратчайшие сроки, иначе нижняя петля может не выдержать нагрузки и порваться. Для этого необходимо надавить на верхнюю часть створки и постараться плотно закрыть окно к раме. Ручка должна повернуться в режиме вентиляции. Затем, после полного закрывания створки в раме, ручка опускается до вздутого режима. При необходимости можно самостоятельно отрегулировать блок на створке. После этого окно закрывается.

Но и производители пластиковых окон предлагают раздвижные конструкции. Такая створка как нельзя лучше подходит для установки на балконе. Основное преимущество раздвижных окон заключается в экономии места, окна открываются не поворотом, а смещением параллельно раме. В этом случае площадь подоконника можно использовать более эффективно.

Такие окна не требуют особого ухода и также служат классическим аналогом, от 10 лет. Они сохраняют тепло в помещении и не пропускают уличный шум в квартире. Еще один плюс этих конструкций — москитная сетка двигается. Как и сам Рамам: сетка может двигаться параллельно раме вправо и влево.

А так же дополнительно можно установить на окно специальные клапаны для притока воздуха или защиты от детей. В этом случае Вы можете быть уверены, что ребенок не сможет случайно открыть окно.

Необходимые инструменты

Отрегулировать пластиковое окно дома — задача несложная. При этом важно иметь элементарные навыки владения инструментами. Перед работой следует подготовить необходимый набор. Выбор инструментов во многом зависит от внутреннего механизма окна.

Для регулировки пластикового окна вам потребуются:

• пассатижи или пассатижи;
• шестигранный ключ № 4;
• плоская и фигурная крестовая отвертка;
• набор ключей «звездочки»;
• ножницы для герметика;
• шпатель;
• машинное масло, силиконовая смазка или спрей WD-40.

В некоторых случаях необходимо использовать различные инструменты. Например, для вращения эксцентрика овальной формы лучше использовать пассатижи, а шестигранный ключ или отвертку для регулировочных винтов с внутренней прорезью. Пока для замены ручки используется только крестовая отвертка.

Шпатель понадобится только в случае неисправности гремучей пластины. Но в случае, если гарантийные обязательства еще в силе, стоит обратиться к производителю для устранения неисправности.

Хотя можно установить рихтовочные пластины и сделать это самостоятельно. Главное, чтобы стеклопакеты не упирались в плиту, иначе стекло может не выдержать давления и треснуть.

Как настроить себя?

Многие просто не знают или забывают, что пластиковые окна требуют периодического обслуживания. Регулировка и настройка стеклопакетов может понадобиться, если был проведен некачественный монтаж.Точно так же, как и естественный износ, он может быть известен вам в течение нескольких лет даже после качественного монтажа. И даже у опытных мастеров могут возникнуть вопросы при регулировке окна.

С. Подробная инструкция Для устранения основных неполадок устраним своими руками.

• Во время открывания или закрывания окна трение чувствуется , или створка задевает раму — в этом случае причина может быть в мародерстве.Эта проблема может возникнуть при усадке здания или ослаблении арматуры. Для устранения неисправности необходимо отрегулировать верхнюю и нижнюю петли по горизонтали. Для этой работы вам понадобится шестигранник. Вставьте ключ в верхнюю оконную петлю и поверните по часовой стрелке, чтобы отрегулировать расстояние по высоте от створки до оконной рамы. При этом нижняя часть противоположного элемента заметно опустится. Для регулировки нижней петли также понадобится шестигранник, но необходимо выполнить те же работы с внешней стороны.Сдвиги в среднем 2 мм.

• Сквозняк и обдув окон — Холодный воздух проникает в квартиру через каркасный утеплитель. В процессе эксплуатации окно может потерять герметичность из-за износа резинового уплотнителя. На качественную пломбу производители дают гарантию около 15 лет. Если пренебрегать контролем технического состояния, уплотнитель может износиться. Для его замены осторожно выньте неподходящий уплотнитель из канавок и закрепите новый.

• Ручка туго крутится — Проблема может быть в механизме или в отсутствии смазки. В этом случае необходимо обработать механизм машинным маслом. Для этого поверните ручку под прямым углом, открутите винты и снимите пластиковую декоративную накладку. Под прямоугольной пластиной находятся болты, которые вкручиваются отверткой. Если механизм происходит периодически, или рукоятка крутится с трудом, смажьте все элементы поворотного механизма.При наличии видимых дефектов, а также если после обработки фурнитуры смазкой проблема не устранена — заменить ручку на новую и следить за техническим состоянием раз в год.

• Если заедает ручка в режиме проветривания — Чаще всего причина кроется в заклинивании механизма под названием «ножницы» в верхнем углу. Справиться с проблемой можно только после снятия створки с петлями.Для этого аккуратно снимите декоративные заглушки и открутите винты. После этого осмотрите фиксирующий механизм вентиляции, найдите и попытайтесь отрегулировать летающие предметы. Сложите все предметы и проверьте работоспособность «ножниц». Они должны отрегулировать верхнюю петлю. После этого установите створку на место в оконном проеме.
• Проблемы поворотно-откидного механизма устраняется достаточно просто. Если окно открывалось сразу в двух режимах, необходимо легким нажатием быстро вернуть створку на место, а ручку опустить вниз для закрытого режима.

• С большинством проблем, как правило, удается справиться после регулировки верхней и нижней петли окна. . Чтобы проверить прижим створки к раме, можно поднести к окну горящую свечу: если огонь угасает — значит, необходимо отрегулировать створку. В этом случае необходимо проверить штифт – это мелкие детали круглой формы, находящиеся на створке, и отрегулировать прижим. Чтобы контакт створки и рамы был более плотным, нужно поворачивать механизмы по часовой стрелке, а для ослабления прижатия – против часовой стрелки.Такую регулировку следует делать два раза в год при смене сезона. Зимой окно необходимо уплотнить, чтобы закрыть холодный уличный воздух в квартиру. А в летнюю жару, наоборот, прижим должен быть минимальным, чтобы в помещение поступал свежий воздух даже при закрытом окне.

В первый год эксплуатации окно регулировки должно быть минимальным. Важно помнить, что со свободным фитнесом окно прослужит дольше, чем с самым плотным.

Что делать, если не закрыто?

Довольно часто возникает проблема, когда створка перестает закрываться.И в этом нет ничего удивительного, особенно если окно было установлено 5-6 лет назад. В таких случаях необходимо провести небольшой ремонт. И, к счастью, с этой работой можно справиться самостоятельно. Но для начала необходимо разобраться с причиной неисправности.

Окно может перестать закрываться по нескольким причинам:

• производственный брак конструкция;
• некачественная фурнитура;
• пренебрежение правилами монтажа при монтаже;
• перекос створки;

• замена уплотнителя;
• неисправность механизма открывания и закрывания;
• мусор, грязь или пыль.

Если не получается плотно закрыть створку, стоит обязательно убедиться, что никакие предметы не мешают. Еще одной проблемой может стать перекошенный перекос. В этом случае окно будет цепляться за угол рамы, а щель появляется в результате перекоса. В случае прогиба одного из углов створки необходимо отрегулировать болты на петле. Для этого регулируют угол наклона закрылка по вертикали и горизонтали.

А если не получается повернуть ручку — то возможно проблема связана в блоке, расположенном сбоку внизу створки.Отрегулируйте положение блокиратора и попробуйте повернуть ручку. После этих манипуляций проблема должна исчезнуть.

Замена фитингов

На торце створки большое количество различных элементов. Фурнитура играет практически главную роль окна и отвечает за безотказную работу в течение всего срока службы. А от качества фурнитуры зависит срок службы окна.

Оконная фурнитура делится на три типа.

• Бюджетный — часто используется застройщиками в новостройках. Такие аксессуары предлагаются отечественными производителями и обычно ограничиваются функциональными особенностями. Например, окна с бюджетной фурнитурой не переводятся в различные сезонные режимы и не имеют функции открывания на микробровь.

Пластиковые окна уже давно уверенно вошли в быт и не собираются сдавать своих позиций прежде всего благодаря своей надежности и практичности.Несмотря на это, со временем функционал может их нарушать.

Не расстраивайтесь и ищите специалиста по устранению проблем в работе металлопластиковых конструкций. Самостоятельно отрегулировать пластиковые окна вполне реально.

Необходимо лишь изучить некоторые особенности воздействия ремонта окон ПВХ и технологий. Попробуем с помощью этой статьи разобраться, как настроить пластиковую конструкцию. Здесь будет представлена ​​подробная инструкция по регулировке и ремонту механизмов пластиковых окон.

Виды нарушений конструкций из ПВХ

Как самостоятельно отрегулировать пластиковые окна, и какие проблемы можно устранить, не привлекая к этому специалистов? К таким нарушениям функциональности пластикового окна можно отнести:

• оконная створка заклинивает раму;
• створка не полностью прилегает;
• изношены запорные колонны;
• конструкция не закрывается, так как ручка блокируется в открытом состоянии;
• не поворачивать ручку при закрытой створке;
• ручка вышла из строя;
• ручка плохо крутится.

Для регулировки пластиковых окон потребуются инструменты:

• пассатиа;
• шестигранный ключ размером 4 мм;
• Возмущающие различных типов.

Основные требования к регулировке окон

Шестигранный ключ для регулировки

Пластиковое окно можно регулировать в нескольких направлениях. С помощью этой функции можно настроить конструкцию конструкции по каркасу, а также контролировать степень ее подъема.

Технология регулировки пластиковых окон в принципе одинакова, если не считать незначительных различий в устройстве прибора разных производителей.А теперь представьте более подробную инструкцию по регулировке пластиковых окон при тех или иных дефектах работы.

Створка цепляется за раму снизу

Если створка цепляется за раму снизу, значит конструкция сохранена

Через некоторое время эксплуатации окон и дверей ПВХ Имеется зацеп рамы. Этот факт говорит о том, что конструкцию успели колоть.

При таких нарушениях нужна верхняя петля пластикового окна. При устранении дефектов работы оконной створки необходимо смещать ее в сторону верхней петли и снизу вверх, устраняя таким образом провисание. Схема регулировки следующая:

1. Для начала раскроем шток.
2. Настройте регулировочный винт, который находится рядом с верхней петлей в торце створки. Выполните этот процесс с помощью шестигранного ключа, который вращается по часовой стрелке.
3. На нижней петле снимите колпачок и выполните пару оборотов по часовой стрелке.
4. Производим проверку степени регулировки створки, и если дефект полностью устранить не удалось, выполняем данные действия до желаемого результата.

Пальто облегает раму сбоку

Отрегулируйте винты шестигранным ключом

Открытие окна ПВХ, когда створка касается рамы, тянет проблемы. Оконное устройство не сможет свободно открываться и наклоняться. Регулировка окон своими руками в случае, когда створка заклинивает раму сбоку, производится по следующему алгоритму:

• когда рамка створок рамы находится только внизу, необходимо сдвинуть ее в сторону петли в его нижней части.Это достигается регулировочным винтом, который находится под нижней петлей;
• При обрамлении рамы рамы по периметру необходимо отрегулировать винт, который находится в торце створки рядом с верхней петлей.

Установка запорной рамки

Время от времени необходимо проверять работу запорной планки. Количество их обычно такое: по одной планке со всех сторон по всему периметру.

Самостоятельная регулировка пластиковых окон необходима, если мы заметили износ хоть какой-то запорной планки.Это может означать, что устройство вызывает. Как исправить этот недостаток? Выполнить это можно с помощью таких действий:

1. Управляйте конструкцией и вынимайте из петель специальные заглушки, а болты используйте с помощью ключа.
2. Переходим к верхней части, регулируя винт так, чтобы отрегулировать рамку по горизонтали, а затем по вертикали. Регулировка вертикального положения Окна производятся с помощью нижнего петлевого винта.

Чтобы контролировать правильность процесса настройки, нужно постоянно открывать и закрывать дизайн.Если створка может свободно открываться и закрываться, процесс завершен.

Регулировка плотности плотности створки

Заппа регулирует усилие прижима рамы к раме

С бортиком на торце створки в месте размещения ручки имеется система эксцентриков или иными словами ЦАПФ. С помощью них регулируется прижим пластикового окна. Прижим конструкции обеспечивает отсутствие сквозняков.

Внешний вид эксцентриков у каждого производителя, но принцип работы схож.Регулировка штифта на пластиковых окнах выполняется с помощью пассатижей. Для этого поверните их на несколько оборотов.

Степень зажатости морей в летний и зимний период разная. В теплое время года прижим должен быть слабее, чем в холодное время. Зимой, чтобы не дуло, створку следует наглухо облегчать.

Регулировку зажима можно производить со стороны петли, вращая специальный винт в нижней петле. Особое внимание следует уделить поворотно-откидной створке.Настройка механизма складывания более трудоемкий процесс.

В этом случае необходимо отрегулировать прижим с помощью винта в верхней петле. Механизм расположен рядом с шарниром. Чтобы им воспользоваться, нужно открыть створку, затем, нажав на блок, перевести ручку в режим проветривания.

Правильно отрегулировать винт можно следующим образом: при увеличении степени подъема винт вращается по часовой стрелке, при ослаблении наоборот — против хода. Не забудьте в процессе настройки проверить работу поворотно-откидной створки.

Регулировочная фурнитура

Приступаем к регулировке фурнитуры окон ПВХ. Преимущественно для этих целей используются отвертки и шестигранный ключ. Ручки в основном настраиваются с помощью отверток, а ответные планки – с помощью шестигранного ключа. Если створка прижата плохо, планка смещается в сторону улицы.

Степень прижима также настраивается от расположения петель, где механизм регулируется с помощью шестигранного ключа. Степень зажима устанавливается с помощью язычка.Чем больше он выдвинется, тем лучше будет прижата створка. Рассмотрим другие случаи, когда необходима оконная фурнитура. О регулировке прижима створки смотрите в этом видео:

Установка ручки заблокированной при открытой створке

Фурнитура Eurobon работает таким образом, что при открывании конструкции ручка не поворачивается в » положение «закрыто». Для этого в фитнес-механизме предусмотрены специальные блокираторы.

При определенных нарушениях функция ручки может возникать, когда ручка повернута в положение «закрыто», а конструкция открыта.То есть блокиратор фиксировал положение ручки. Чтобы исправить эту ситуацию, необходимо нажать на блокирующее устройство и повернуть запорный механизм в положение «открыто».

Ручка не поворачивается

Как происходит регулировка пластиковых окон своими руками при возникновении проблем с ручкой? Вдохновлено или исполнено его очередь невозможна.

При таком дефекте захват запорного механизма с ответным элементом не выполняется. Эта задача решается двумя способами:

• кратных сдвигов с помощью регулируемого винта на ответном механизме;
• ослабляется крепление и вставляется пластина из плотного материала между створкой и рамой.

Сломалась ручка

Если вышла из строя ручка, то можно отремонтировать пластиковые окна своими руками. Ремонт начинается с того, что механизм запорного устройства освобождается путем снятия накладки.

Для этого его необходимо немного оттянуть и повернуть на 90 0 . Далее следует повернуть крепления, которыми держится устройство, и на его место смонтировать новую ручку. Подробнее о регулировке ручки смотрите в этом видео:

Ручка плохо крутится

Не всегда нужна механическая регулировка фурнитуры пластиковых окон.Например, плохое функционирование ручки пластикового окна происходит в основном из-за некачественной смазки механизма.

1. Регулярно проверяйте уплотнения, чтобы предотвратить их износ.
2. Снимая все заглушки, работу следует выполнять очень аккуратно, чтобы не испортить их внешний вид.
3. Если произошла деформация рамы, то регулировка окон невозможна. В этом случае придется обратиться к специалистам. Ремонт окон ПВХ лучше не производить.

Важным фактором длительного функционирования металлопластиковых конструкций является установка продукции общепризнанных производителей.Например, установить дома окна «Рачу», качество этого товара проверено годами. Подробнее о регулировке окна ПВХ смотрите в этом видео на языке:

Во избежание появления дефектов пластиковых окон следует регулярно смазывать все трущиеся детали.

Регулировка окон ПВХ возможна только после изучения основ их конструкции, принципов работы внутренней механической системы и при условии знания правил данного технологического процесса.

Окна ПВХ завоевали очень широкую популярность, так как просты в эксплуатации, неприхотливы в уходе, создают в доме или квартире комфортные условия Тишины и тепла. Они не требуют покраски или использования шпаклевки или шпаклевки, но минимальный уход за ними все же необходим.

Окна прослужат дольше, если их вовремя обслуживать, а при необходимости проводить профилактическую регулировку отдельных элементов. Чтобы иметь возможность самостоятельно справиться со всеми сервисными или мелкими ремонтными работами, необходимо знать порядок выполнения некоторых манипуляций и иметь необходимые инструменты.

Процесс регулировки необходимо начинать с подготовки необходимых инструментов. Стандартный набор для этих мероприятий:

SHEXGRANNER SHEXTHER — Основной инструмент для регулировки

1. Ключ шестигранный размером 4 мм. Проще всего, если его нет в домашнем арсенале, приобрести такой ключ в магазине мебельной фурнитуры: он того стоит – копейки, а пользы очень много.
2. Отвертка с набором бит. Чаще всего в процессе регулировки используются крестообразные типы насадок с маркировкой ТХ и Т.
3. Для некоторых окон подойдет простая фигурная отвертка, имеющая размер 3-4 мм;
4. Для смазки потребуется специальный аэрозоль WD-40 или обычное машинное масло, которое используется для швейных машин.
5. Плоскогубцы.

Основным регулирующим инструментом является шестигранник, который в основном используется для сборки мебели, поэтому закрепилось название «Мебель». Крестовые насадки на шуруповерт и однотипный шуруповерт будут использоваться для работы с болтами, которыми крепятся к профилю почти все элементы фурнитуры. При регулировке раздвижных вариантов окон настраиваются расстояния роликовой каретки, являющиеся креплением для подвижной створки.

Плоскогубцы понадобятся как вспомогательный инструмент AR и необходимость разобрать некоторые детали.

Механизмы регулировки

Регулировочная фурнитура требуется в основном в некоторых узлах, имеющих подвижные элементы, в которых иногда возникают неисправности или поломки. Замену деталей фурнитуры лучше доверить квалифицированным мастерам, а мелкие проблемы можно попробовать решить самостоятельно.Запчасти оконной системы К. Вы можете купить у тех же производителей, которые сами занимаются сборкой фурнитуры для стекла.

Для решения конкретных задач стоит учитывать разные проблемы, возникающие при эксплуатации окон ПВХ, а также профилактические меры Предполагать эксплуатировать систему дольше. К наиболее частым проблемам можно отнести следующие:

1. Появление отложений дверей и окон.
2. Затрудненный процесс дверей или окон.
3. Нарушение герметичности (появление щелей) стеклопакета при закрытой створке.
4. Трудности при переводе окна из одного режима в другой.
5. Необходимость замены отдельных элементов фурнитуры при их сильном износе или порче.
6. Совместное использование дверных или оконных ручек.
7. Закрытие ручек в любом положении.
8. Необходимость замены одной ручки на другую, например, имеющую предохранитель или встроенный замок. Этот вариант устанавливается в целях безопасности, на тот случай, если среди жильцов дома (квартиры) есть маленькие дети.

Основными моментами регулировки окна оконных механизмов считаются:

— жалюзи по горизонтали;

— створка вертикальная;

— фиксатор створки окна;

— нижний угол окна по горизонтали;

Вращая этот винт, можно добиться большего прижатия или расстояния нижнего угла створки к раме или от нее.

Движением ключа, установленного в нужном узле, в зависимости от того, в какую сторону он поворачивается, створка будет постепенно сдвигаться.

Видео — Регулировка верхней петли пластикового окна

Сдвигая створку поворотом ключа на один или половину оборота винта, нужно каждый раз закрывать и открывать оконную раму, проверяя ее работу. При необходимости винт поворачивается немного назад. Смещать его рекомендуется постепенно на один-два миллиметра, чтобы случайно не испортить один из механизмов системы.

Кроме того, к регулировке прилагается и крепеж, который держится на болтах, имеющих крестообразные прорези.Поэтому для этого процесса понадобится соответствующая отвертка, которая иногда используется с шестигранником. Инструменты помогут подтянуть или ослабить, слегка сдвинуть один из элементов. Так, например, так регулируют:

• Пробирка, смещение которых поможет усилить или ослабить усилие прижима створки. Этот процесс PR культивируется переводом оконных стекол на зимний или летний режим.

Видео — Регулировка уровня прижима окон

• Система «Ножницы».
• Крепление верхнего и нижнего навеса.

• Магнитная защелка на балконной двери.

Видео — Регулировка нижней петли окна ПВХ

Регулировка или замена ручек

Регулировка или переустановка ручки может потребоваться в разных ситуациях, которые могут возникнуть при эксплуатации даже самого высокого качества.

1. Например, ручка на двери или окне может со временем перегрузиться, и если сразу не решить эту проблему, то она может заклинить, и тогда разобраться будет сложнее.Тем более, что эта проблема в начальной стадии решается довольно легко — это можно назвать самой простой операцией из всех наладочных работ.

Для устранения этого недостатка понадобятся крестовые отвертки, которыми затягиваются крепежи. Любая ручка на стеклопакетах устанавливается на кладку, имеющую верхнюю пластиковую крышку, под которой спрятаны болты крепления. Чтобы добраться до них, крышку поворачивают на 90 градусов, после чего осуществляется болтовой подвес с помощью крестовой отвертки. Крышка крутится достаточно легко, поэтому не стоит подсунуть ее отверткой или другим острым инструментом. Это может привести к повреждению пластиковой рамки или самой крышки, и в дальнейшем ее будет сложно закрыть или открыть.

2. Еще один случай, который потребует вмешательства в механизм стаутинга, это замена рукоятки на более совершенную модель, имеющую предохранитель.

Такая предосторожность необходима, если в квартире живет маленький ребенок, который легко может открыть обычную ручку стеклопакета.Крайне опасно, если квартира находится выше первого этажа. Защитный механизм, установленный на ручке, не позволит этого сделать.

Осуществить процесс переустановки этого элемента также достаточно просто. Как и в первой ситуации, верхняя крышка поворачивается на кладке, открывая крепления. Затем болты закручиваются, ручка немного сайлент из стороны в сторону и снимается.

Затем устанавливается новая ручка с предохранителем. Важно установить его в том же положении, в котором был установлен предыдущий. Ручки на болтах закрепляют, проверяя работоспособность системы. По окончании работы декоративная крышка ставится на место.

3. Еще одна часто встречающаяся ситуация, когда ручка туго крутится, либо не достигает нужного уровня при повороте.

Решение этой проблемы является более сложной задачей, так как данная ситуация имеет несколько причин.

• Возможно, поворотный механизм Ручки требуют чистки и смазки, если окно эксплуатируется более года.
• Возможно, зажимной механизм установлен в неудобном положении или слишком затянут, в этом случае его следует ослабить. При этом те процессы, о которых уже говорилось выше, это регулировка RACF, и регулировка регулировочных болтов рамы на рессорных петлях.

4. Бывает и так, что окно не удается обнаружить из-за того, что он запирал ручку в том же положении. Из этой ситуации тоже есть выход.Причина такого явления – неправильное срабатывание или неотключение, не допускающее положения ручки в открытом положении окна. Для того, чтобы исправить ситуацию, нужно вручную снять рычаг блокировки, а ручка по-прежнему будет свободно вращаться.

Рычаг расположен на доступном торце створки и представляет собой металлическую пластину, которая в открытом состоянии окна отводится под определенным углом от уплотнительной резинки и крепится к торцу таким образом что он имеет возможность двигаться.

При проведении данной манипуляции не нужно будет откручивать болты и снимать ручку.

Механизмы смазки окна ПВХ

Не многие знают, что некоторые неприятные ситуации, приводящие к необходимости регулировки, возникают из-за того, что вовремя не смазали подвижные узлы и механизмы окон внутри рамы.

При эксплуатации окон ПВХ в течение нескольких лет, особенно если они установлены в домах, расположенных вблизи дорог с интенсивным движением, механизмы забиваются пылью, которая, смешиваясь со смазкой, превращается в грязь.Это вещество не только затрудняет плавное движение створок при их открывании, но и повороты ручки. Такая «паста» обладает ярко выраженным абразивным эффектом, а значит, ходовые механизмы быстро изнашиваются, начинают стареть, а потом могут прийти в негодность. Кроме того, резиновые уплотнители, обеспечивающие герметичность, и окна теряют свои положительные черты, поэтому со временем их придется менять.

Поэтому требует периодической чистки механизмов и замены в них смазочных материалов, а также обработки резиновых уплотнителей, чтобы они не теряли своей эластичности.Эту обработку всех необходимых узлов проводят не реже одного раза в год, но лучше проводить их сразу после окончания зимы, а также перед началом наступления холодов.

Для профилактики можно использовать технические масла, которыми смазывают движущиеся механизмы. Например, он вполне может входить в машинное масло, используемое для швейных машин. Кроме того, иногда используют смазку, изготовленную на силиконовой основе. В продаже также представлены специальные средства, предназначенные для обработки резиновых уплотнителей и смазки подвижных механизмов. Выпускаются они в пластиковых флаконах с удобными носиками, а также в баллонах.

Процесс обработки включает следующие технологические операции:

• Все заслонки открыты и осмотрены.
• Затем мягкой тканью протираются все видимые элементы фурнитуры, так как свежую смазку следует наносить на сухую и очищенную поверхность. Для очистки недоступных для сюжета тканей используются щетки или губки.
• Следующим этапом является нанесение смазывающих составов на крепления, защелки, накладки, а также поворотный механизм ручки.

• Рекомендуется для смазки использовать средства, выпускаемые в цилиндрах, так как при разбрызгивании смазка может проникнуть в самые труднодоступные углы механизмов.
• Если для смазки используются составы из флаконов, то необходимо нанести по 2-4 капли на каждую деталь, а затем подавать механизм, закрывающий и открывающий створку, а также поворачивающий в разные положения ручку.
• Резиновые уплотнители обработаны специально разработанной для резины композицией, которая будет поддерживать ее в эластичном состоянии, не давая развиваться.
• Не использовать для профилактики масла, не предназначенные для обслуживания механизмов, например растительные или косметические.
• Очень важно выполнять все процедуры смазки. в то же время этот момент усилит общий профилактический эффект.

Если не забывать вовремя проводить смазочные работы, то все элементы стеклопакетов прослужат бесперебойно достаточно долгое время.

Механизмы Б. Окна ПВХ. Фирмы Sun EX фактически идентичны, поэтому и регулировка осуществляется по большей части одинаково.Производитель на своем сайте обычно дает описание своей продукции и инструкцию по ее эксплуатации. Поэтому эту информацию всегда можно применить к любым трудностям.

Подготовив инструменты и составы для смазки, можно переходить к работе, которую нужно выполнять без спешки, основательно разобравшись с конструкцией. Если подойти к процессу ответственно, его можно выполнить самостоятельно, и это не займет много времени.

Узнайте, а также рассмотрим причины и способы устранения из нашей новой статьи.

Видео — Мероприятия по подготовке окна ПВХ к зиме



VarioFit® — ХОППЕ | США и Канада

Идеально подходит! Оконная ручка с VarioFit

^®

Существует множество различных систем профилей для окон из алюминия, дерева и ПВХ, и это в немалой степени обусловлено требованиями энергосбережения и соображениями безопасности, а также соображениями дизайна.Более того, эти системы также требуют совместимой длины шпинделя.

Из этого следует, что ряд оконных ручек с разной длиной шпинделя должен быть на складе. Это неудобно и приводит к значительным дополнительным логистическим и административным затратам.



Продуктовое решение от HOPPE

Одинарная оконная ручка для ряда оконных профилей. С VarioFit ^® для оконных ручек у вас всегда будет нужная длина шпинделя для различных оконных профилей, уже имеющихся на складе.

Это связано с тем, что длина регулируемого шпинделя в оконной ручке адаптируется к глубине индивидуального оконного профиля, что обеспечивается с помощью нажимной пружины, установленной на шпинделе внутри оконной ручки. Благодаря пружинному механизму шпиндель плавно вдавливается в квадратную выемку толкателя шестерни, обеспечивая идеальную посадку.

Интегрированная технология Secustik ^® затрудняет вращение шпинделя и, следовательно, перемещение оконной фурнитуры снаружи.

По сравнению с существующими оконными ручками с фиксированной длиной шпинделя оконная ручка Secustik ^® с VarioFit ^® значительно сокращает количество вариантов. Связанный с этим потенциал экономии затрат за счет снижения сложности очевиден. Само собой разумеется, что новая оконная ручка Secustik ^® с VarioFit ^® прошла испытания по шкале RAL, и компания HOPPE распространила на нее свою 10-летнюю эксплуатационную гарантию на механические функции.



Оконная ручка Secustik ^® с VarioFit ^® .Длина выступающего шпинделя 32 мм



Оконная ручка Secustik ^® с VarioFit ^® . Длина выступающего шпинделя 42 мм



Обзор особенностей:

• Гибкое использование на окнах с различными поперечными сечениями благодаря нажимной пружине, встроенной в шейку ручки
• Запатентованная плавная регулировка глубины индивидуального оконного профиля
• Длина регулируется до 10 мм
• Также доступен с запираемыми оконными ручками
• Оконная ручка содержит механизм блокировки, в котором используется проверенная технология Secustik ^®
• Большой потенциал для экономии затрат на хранение и логистику
• 10-летняя гарантия на механические функции
• Фирменное качество, проверено на соответствие RAL



Европейский патент EP 2 107 187
VarioFit ^® для Secustik ^® -Оконные ручки

Anglian Building ProductsAnglian Building Products

Показать/скрыть содержимое

Если у вас возникли проблемы с окнами или дверями, прежде чем обращаться за помощью, прочтите это руководство по устранению неполадок. Может быть быстрое и простое решение проблемы.

Если вы в чем-то не уверены, свяжитесь со службой поддержки Anglian по телефону 0800 542 3931, чтобы получить совет или заказать визит инженера. (Выезд инженера может быть платным.)

---

Вокруг окна или двери сквозняк

Движение воздуха, обнаруженное рядом с окном или дверью, может быть связано с естественными потоками , вызванными нагревом или охлаждением воздуха (известным как конвекция), и не обязательно из-за просачивания воздуха через окно или дверь.В определенных погодных условиях допускается небольшое количество воздуха, проходящего через уплотнения.

Если у вас сквозняк вокруг окна, вы можете проверить, не сместились ли два ряда уплотнителей вокруг рамы. Вы можете слегка подтолкнуть их обратно на место.

Вентиляционные отверстия (если установлены) не предназначены для обеспечения герметичности в закрытом состоянии.

Вы можете отрегулировать угол наклона и поворота окна, чтобы изменить давление уплотнения.
Инструкции для этого находятся в разделе «Настройки».

---

В кадре видна вода

Не о чем беспокоиться, наши окна предназначены для отвода любой воды до того, как она попадет в помещение. В нижней части рамы есть дренажные щели, которые позволяют воде стекать между окном и подоконником.

Если в вашу собственность попадает вода, убедитесь, что в дренажных щелях и зазорах между рамой и подоконником нет мусора. Информацию о том, как проверить дренажные отверстия, см. в разделе Очистка и техническое обслуживание.Вам также необходимо убедиться, что уплотнения не были смещены с рамы.

---

Створчатые окна, открывающиеся наружу

Осторожно. Будьте осторожны, чтобы избежать риска падения из открытого окна.



Проблемы с закрытием окна

Окно почти закрыто?

• Убедитесь, что в раме нет ничего, что мешает окну закрыться.
• Прежде чем закрыть и запереть окно, убедитесь, что ручка находится в полностью открытом положении.

Проблемы с открыванием окна

• Убедитесь, что окно не заперто ключом.
• Убедитесь, что снаружи нет препятствий, препятствующих открытию окна.

Имеются ли на окнах зауженные петли?
Они предназначены для открывания только примерно на 10º для предотвращения несчастных случаев. Чтобы полностью открыть окно, нажмите кнопку на ползунке (обведена справа), чтобы отключить ограничитель.

Сделайте это с обеих сторон окна с верхними петлями и только с нижней стороны окна с боковыми петлями.

Окно туго двигается
Смазаны ли окна?
Если за ними регулярно ухаживать, сопротивление петли окна можно уменьшить, что облегчит управление окном. См. раздел Регулировка створки.

Окно не остается в том положении, в котором оно было открыто
Возможно, регулировочный винт на петле слишком ослаблен.

Вы можете затянуть его с помощью отвертки с плоской головкой, чтобы увеличить сопротивление между ползунком и направляющей шарнира. Подробнее см. регулировку окна на стр. 30.

Ручка не закреплена

За многие годы эксплуатации крепления ручки могут расшататься. Вы можете затянуть их, как показано ниже.

Осторожно снимите верхнюю крышку.

Затяните верхний винт с помощью отвертки Phillips и установите крышку на место.

Переместите ручку в открытое положение и затяните нижнее крепление.

---

Поворотно-откидные окна

Проблемы с закрытием окна

Окно почти закрыто?

• Убедитесь, что в раме нет ничего, что мешает окну закрыться.
• Убедитесь, что ручка находится в полностью открытом положении, прежде чем закрыть и запереть
  окно.

Проблемы с открыванием окна

• Убедитесь, что окно не заблокировано.
• Убедитесь, что внутри нет препятствий, препятствующих открытию окна.

Ручка тугая при движении
Смазали ли вы механизм блокировки?
Следуйте инструкциям по смазыванию роликов и держателей в разделе «Смазка». Вы можете отрегулировать ролики, чтобы уменьшить сжатие — см. Давление уплотнения наклона и поворота .

Окно поворачивается только в одном углу

При определенных операциях поворотно-откидное окно может одновременно работать как в режиме наклона, так и в повороте. Хотя окно не предназначено для такой работы, его можно совершенно безопасно и легко вернуть в нормальное рабочее состояние (показано ниже).

Убедитесь, что ручка расположена, как показано на рисунке.Вставьте нижний угол створки со стороны ручки обратно в раму.

Поверните ручку в горизонтальное положение.

Закройте окно и поверните ручку в закрытое положение.

---

Двери

Проблемы с закрытием дверцы
Дверца почти закрыта?

• Убедитесь, что в раме нет ничего, что мешает дверце закрыться.
• Перед закрытием двери убедитесь, что ручка находится в полностью открытом положении

Дверь не закрывается?
Откройте дверь, чтобы проверить, срабатывает ли механизм блокировки при нажатии на ручку. Для этого переместите ручку, чтобы увидеть, двигаются ли крючки. Если это не так, смазка может помочь.

Убедитесь, что белая кнопка (сниб) нажата вниз (где имеется).

Проблемы с открытием двери

• Убедитесь, что дверь не заперта.

Цилиндр замка тугой в работе
Смажьте цилиндр замковым графитом (или графитным карандашом).

Нанесите эту смазку только на ключ и несколько раз вставьте и выньте ключ из цилиндра.Никогда не наносите смазку непосредственно на цилиндр, так как это может привести к залипанию внутренних штифтов. Не используйте WD40® или другие масла.

Противопожарные двери

Проблемы с закрытием двери
Противопожарные двери должны закрываться без какого-либо заедания или чрезмерного усилия. Если за дверью регулярно ухаживали и на соединения наносили масло, дверь должна двигаться свободно, без сопротивления.

• Проверьте и смажьте защелку (см. стр. 29).
• Проверьте и смажьте механизмы, чтобы убедиться, что они работают свободно (см. стр. 31).
• Убедитесь, что нет скоплений грязи или пыли, их следует удалить, чтобы
  дверь могла свободно работать.

• Уплотнители вокруг двери должны оставаться неповрежденными.
• Обратите внимание, что почтовый ящик огнестойкий. Если она повреждена, ее необходимо заменить на противопожарную версию, чтобы сохранить целостность противопожарной двери.
• Всегда держите дверь закрытой, так как это ограничивает распространение огня.



---

Качество стеклопакетов

Из-за особенностей процесса производства стекла невозможно гарантировать идеальное качество и отсутствие следов на поверхности.Некоторые пятна следует ожидать.

Вам необходимо проверить герметичные блоки на наличие царапин на внешних поверхностях стекол как можно скорее после их установки.

Дополнительную информацию можно найти в документе Федерации остекления «Визуальное качество двойного остекления».

%PDF-1.3 % 1 0 объект поток 2005-03-10T14:53:00Z2005-03-10T15:15:46ZIllustrator

JPEG25656/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAOAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9HecdfbRdElngKDULjlB pwlIEXrmN5A8pYqBFEkbSyGuyKxxV4xpfkq781+WL3zv9ahUg3U2hx3Vna3k2ow27Sf6RfSzRifl c8SY0t5I1iQqE6YqmGjed9Yu/KVs36U1Cxu59Puruw0O4EUl5eSaeshnsrK+p6s/92pSYK7tEwPL lvgqi7PzZ5hv9cjsfLHmCW4vLrS4NWsRraBIW0+5WaJ5GWC2RRJZTGBmBcM/xKzdKKu07zR5iv7y 4sINT1Z7m2hMk0/1jSUSRv3TBXItZIolMFwsnOI7cJBuU3VY5c3XmPz5q2o6R5XFnrK2UsiXHmfz I0E0Amt7lVYWFpGtzavE9qArvFCrJVmVvhxVbpPmXWdF1PTknt7GxtNZuzbaF5j8tXFzPos9+Lx Vjs7mwVoIU5Q845JnBZgoZWJWuKvevLutx6zpUV6Imt5947y0k2kguE2lhetN0bv3G42OKplirsV dirsVdirsVdirsVSvWfNHlzRJ7KDV9St7CbUpPQsI7iRY2mlqBwjB+0auNh54qmmKuxV2KuxV2Kr ZJI40MkjBEXdmYgAD3JxVRstR0++jMtlcxXUY2Lwusi1+ak4qg9M80eXNU1K/wBM07Ure71DS24a jamyK8kDElaSKN1NVI3xVNMVdirsVS3X/Mvl/wAu2Iv9d1CDTLIuIhcXMixpzYEqvJtqkKcVTFHS RFkQhkcBlYdCDUCMVQOua9oug6dJqWs3sOn6fEVWS6uHEcalyFUFm23JpiqDuvO3lG0lsYrnV7WJ 9TjWexDSD95E9OEgPZGrQMdidsVYD/zkLdvH5auoecUcWjaxd85CRWQxQ6cIxQGpaLU5OI7uF7Y qwfXV8qRfk9pw1W2s7o+W9aksrGW8RYUeO5rcCIqqAxC4tZ0+CHUGhYmlcVYp5Jgu7ae/a5uhoUU Ui3WgXs1jJJNbXKP6iXGnQTlZDazWvKGYzRpVVj3Y1oqzDyTrUl7rWm6o+sC70//AE6G5sLyJYLR E1y2uLq4sUuJEXlDDf6PxWQcvhPHsRirI/L+p6Za6tp+j3/pRapIxs5LyziEbQausHpXLwmsom53 GqXJQSrwRY5KLQVKrBPJms6D5MifStXmXQ/N3l+ea31a1uo9OkebSriW5vo/TYXNrErTC9VX9F34 8F+AChxVdraaXr+iWHlXQ3k1KXW7zTbi1s+UuqrpVgHVlbU4bZ/qSNIURB0bizB5CKsVXq35Z6pJ d+YJ5bcv9U1Cy+ty1RYkkVWjWyulhj/doZ4nkQ8dmES9SDRVgH54L/g/8+fy+8/J8FpfP+i9ScdA AxiZ29zDdGn+pirOf+cl/Nf+HPye1p434XWqhdLtvc3VRKP+RCyHFXnv/OI11qvl7U/NX5da0noa hZGDVYrc1qBNGiTdafstB9+Kon821/xn/wA5IeRfJq/vbHQk/SmoL+yCW+sOj+zR20a/7PFXs15+ Zn5dWWpHS7vzPpVvqAbg1rJeQLIrg04sC/wt7HfFU/ub6ytbR7y6uI4LSNeb3Erqkaqf2i7EKBiq R6P+Y/5f61f/AKP0jzJpl/fbhba3u4ZJGp14KrEsPdcVYH+YH572fl7z55T0DTLrS7zTdYuGg1q8 adWa0VZESpZJAkZozfb8MVYn/wA5H6rpeqeYfyru9MvIL61Ou8RPbSJNGWWa1qOSFhUYq9pT8xfI L6z+hE8x6a2r8vTFiLuEzc604cOVef8Ak9cVTjUdT03TLOS91K7hsrKEVlubmRYokHT4ncqo+k4q legefPJPmGd7fQte0/U7iOpeC1uYpZAB+1wRi3h4pTFVe683eVLT659a1mxg/RwB1ASXMKfVwTQe tvh6dT/NiqK0fWdJ1rTYdT0i8hv9OuATBd2zrLE/FijcXUkHiylT4EUxV80+dbG6/Nf/AJyLvfy+ 17V59O8r6FbCa30+3cI1zIsUUjceQZTIxmLcippGpp44qzXRP+cWfLflvzxpXmTyxrmpaXb2TF7y xWQMZ6UKxiWikRN0lVg3IbCmKpF+TeraVpP5yfnBfarewWFlFfJ6l1dSpDEtbienJ5Cqj78Ve5+X vN/lXzJDJNoGr2eqxxECY2k8cxQmtOYQkrWm1cVee/kn+W1p5R1zzZeW/m5fMj6ndBri2jdWNu6v Ia3HGSX98a8SSF6fcqzXUvzK/LzS9SOmal5m0uz1BW4yWs95BHIjDs6sw4H/AFqYq8s/5zFkjl/J +2kjYPG+qWrI6kFWUxTEEEdQcVevtrmi6L5dtL7WL+306zWGINc3cqQxglBQcnKivtiryH/nJDzd 5W8x/kZrc2gavZ6rHFcWQlNnPHNwJuUoHCEla++Ko5fyZg84aH5S1ltVNmE0KxtZrc26z1VoEDvG xdFVmiZk/eI6ivILyFcVZb+b+kNqHl6JRMLWOd5tMurzr6MOr2sunLJxJXkqXNzDIw5D4VJrtirw G41zU9V1XSPI+s20y3umazdzXr3TJK9wDbRWVnLNIv7t5oBcqtFWihVG55U1/ambw9PKV1Qv5bn7 A2Yo3IBD6rqH5bwane6PC2oQzxGe3ubGOMRALDNKJEWK2u7S2KqbT1t4j8PA9emj0eTtCWKM/Rwk CvWaN0R9WOcutfVzvyciYx2Rv8v2hdbt+VcUa3t7aX+r3d3pb660T+jeM1tDK6OZEvLu7tzKq+pJ Qdg37Xw5j6jUdo5CYgwiBkEDcpcyARRjCEqJIj5k927KMcY7+V/jcr213yPYSvbWF1rWmNpyvqba cszK0DR20MnqLHFfxwwl4rvgrIq14sOQA3ysGbtGt/Dl0sSIHMjrjJ24e88wwlHH5/j4o6wuvKWt a1qtvdfX9Q13S9P/AEnJPfql5EU9GOb0xNNc6jKtUlCfu3VG+IAsMxNVq9aBjlIx4J5OD6jxWSY/ zMY2q9wT7uk4QhvXMC/xuUP5AGiWfle3t2Kpf+Xr69mSO2t0jurptMQt9SeegYhuErOWB4yXENPD OyxzEoiQ6hwiKL6S8i+TbXyxpRhVIhe3Ih+ttCD6ai3gS2gghL1f0YIYlRORqd2PxM2TQwb/AJyn 8q/p/wDJ/Upo053WiSR6nD/qxEpN9AhkdvoxV5f5n80D82fMH5O+WA/1iO6gj1fzAlaqzw1SdW7V h2ScD/WxVlX5kAeS/wDnJfyZ5tX91p/miI6TqLfstKKQKXPYD1YDv/Jirx7zH5x1d3/Mr8y9NleJ 9a1OLyxpWoRmjrayB5ZCjD7LfVrKFKj+fY4qyvQJf+cdbTydDol95I16/u5IALvV205vrTTMKtJF KJKxgN9kLtTrXeqqG8meYfJn/KnLrQPzZGpPpGi6tG3l21ImgvLiIoWWFEqnJFo/KrUQPQMvwYql X5uSeU5/KMOqeWfyy1jyfLps8Mlp5iltzZpQsABIQW58jxKPyry79aqp9+Y/5ceSIvzD/KqKHSY4 4vNUiS6/Gry0uXleAuWq541MrfZp1xVM/wDnJbyDoWj235d+V/LMA0izu9VuI4fTaRvTluWt1MgL szVBNeuKpp+eP/OP35Y+XPyh2HVND01rPVdGWGWG/wDVlkklrMkbibk3FuQcnYCh6bbYq851jz7b +bfOHlDTvPq6lqvlzRtDsLq603T43lkvLya1jlaaVQyE8/VUOwPYgU5HFUX+Zmr/AJfSwaZrH5Y+ VdZ8t+btJuo5be5i097eJ4gDyVwjsC1ab8dxVTscVRvkbyBpH5o/nr5rm8yRzLpUccWo3Olo7w+p PMkYRJOJDgJzfoQ1e/XFX1V5V8q6F5U0G20DQbb6ppNn6n1a3LyS8fVlaZ/jlZ3PxyE7nFXm/wCb 3/OO2j+e9Wj8yaZqUugeaoVRfr8ILJL6QpGZFVkcOooodWrTsaDFXndh55/O78ovOuh6B5/vk8xe WdanW2t9QLGaQAuiNIkzKs/OP1FZkkrUfZPfFUD5E/LHy/55/P8A/MX/ABFG13pOlX8sx071Hjjl uJJ5FiaTgVJCKh3r38K4qmsvk/Rvy7/5ym8p2flNG0/TNesZTe2Cu7R7pOGUc2ZuJaFHC12YeG2K sO0vzjq3lTyj+dGoaRK1vqNxr0VnBcoaNF69zcq7qRuG9PkFI6GhxVHeTLr/AJx+sfJltp2seSdb 1fVLq3VtT1Z9PkeSSd15O0EvqgxoCfg4U261OKsK1PUdZX8jtf8ALtzFeroukeYrKTQZL+Jopfq1 0l38FG2FPRDlRsGY4q9MsfLcH5t/n3qel+azZJfLflCyhW00lJGRXPCJSCVKsA7szuy/Fsq1piq3 /nJv8jvJHlnyR/ibyrbfoeaGeK2v7SKVzDcwyt8NUdm+NJFVhx7VqNgQq+ify8/5QDyz/wBsqx/6 hkxV4v8Am5pfmnyzbzW9jLNq8DfWbwR6jd6ncm60s0+tW7CO7iblZh+XEECWE71aN6qpB5otfMKe ffKfnHVbXT/qWoW3o2up6XcSNa3EUBGpK5hnUTRylUk5szty26EfFrO2MfHppx7xX+m9P6W3CakC yHz75W8j6EJPM91pj3F1d3jxzT+t6MUTanALKaWWQgiOP0x1p9sjxqPOuxu0dVqSNOJxjGEQRtZP hniAAvc+X80Oyz4oR9Vc/wBLAor/APLi4P8AxyL6W4gRdIeV7x+aQznUNO9IMyAMvpQs+3dx3U50 5wa0kxM8YjfH9HMx8Od/V/ONfC+ocXih4Hu5+8dytJqfkm/0DUPMB0C6NwdPtLg26XnFpE1aePTV jDtGvEqtjG3KlOtPHKuHV480MQyx9U5C+D+bE5Lrj68RHyTcDEmunf8ADuZjoeheU73yrded9HS7 iv8AXtMe0la4lLu5eNLVUlrVWZZIVo3jU/tZo8+s1I1kdJk4OHHlE9hXK57d3pPL4ebkRhHgMxe4 r9DHoJfNlp+Wlvr0OgaSF1G7kGjTzzXj6lqc9/qrX1qkEdhJbeieYjO8tf3YPYAenYcfBCMe4AOq kbNvWfyl0DW7oWmtanqEzLYJLbvHa3d39TvL3m0c8noPK8bRW/H0YyR8bBpOnp5Yh6XqenWup6bd 6bdrztL2GS2uE/mjlQo438VbFXz3/wA43fkJ5t8j+ctW1rzPDGiQ2xstIdJUl9QSy8pJAqMxT4Yx s38/zxVnX/ORv5aat598hx2ehxLLrun3kV3YqzrFyG8cq82IUfA/Lc/s4qkHlv8A5x69b/nH8eQd AK2Wt3MsmoS3CFZVhvuZ9JvhJDARKsbUO4rTFUv0i8/5y10HRV8tp5e0vV2tEFtZeY5LqEfu1HFX kjaaN5Co6Exg/wAwbfFVLzp+T35xaj5c8m65Nqdp5j89eU7yS8a2uAkcEqSPFKkIZvSRzG0ABZuH IHr8IqqhvzL8sf8AORf5neUptM1HQdP8vW1o8U66al3HPPfTBgtPVWRoo441ZpKMa1AG+Kpv+cX5 Y/mNqCfl/wCYPJ9tBd675QVBNp80kaBnUQsCGkaONlDQlW+MGh3xVCebvJf51eeh5G1TX9Fs7HU9 E1x7q+tLWeLhDZBrZkarTS83/dyV4t9GKvT/AM6PLGseaPyw17QdGiWfU76KNLaJnWMMVnjc1ZyF HwqeuKvKLr8kPzH0W08n+cPJctvbed9D0qDTtY0q4dTDdCKPgVDg8GNPharAEAEMCN1U6hm/5yo8 z6tpkN3Y6d5H020lSa/u45Ybx5wuzRiNZbiqn+Q8f9fFU2/Lr8vfNOifnN578z6jbJFo+ucP0dOJ Y3Z6MCaopLL9IxV65irwzzrB/wA5NaB59vte8rta+aPLd2FS30WUpEtvEtSo9JpIW9QFjWRHPP8A aFAFVVJNP/LX85PzL8+6N5k/M62ttD0HQJFnstFt3VzIysr04rJPTm0a+ozvWgoq+CrMvyp/L3zT 5e/NH8w9f1W2SHTPMF0s2lyrLG5kQSyvUopLLs4+0MVd51/L3zTqn5+eTfN9lbI+g6PayQ39wZY1 ZHb16ARkh3/vV6DFWN+UfyE1m80v8ztE81RCxs/Neoi70m6ikjmZfTmmmim4o23FmSqmlRUYqpeX 2/5yu8n6Mnla28v6X5htbCNbbTNbe6iTjEo4pzR5reR1RRtVAfc4q7z7+VX5zeYvyVh8v6xfweYf Nbaql+3Fo4Eht+ElYvVf0lk4s/8AKKV4iqgYqr+dPyk/MvQPPMX5jflg9vLq1zax2+taHcsqJOyo qMQWaONkb01LDmpDDkCa7Ksc/MjyN/zkz+aGgtDrum6do1rYSJLa6FbTxl7qYnh6kkvrTIBGjuRV x/qnqFX0V5P06603ylomnXahLuysLW3uEBDASRQqjgEbGjLirz3zX+UnmfX4L9dT1OHVJr6VXkmh AXS5Pq8Tc4bMERqSCBG+Irw+NqM9SBiryafSfMGowa3f3arrn6Gj0m607WdTu0tbqxsbiKO49CRB GsBRg00Ezrwb4STtsK8sOOJj3pBoq2qfmLpvmGxg0HW30mSFGthKZX1G69WUkIshW3hgSRSx+JFl etaUOcvo/ZWOnzSywyyiZX9IjsD09Ql83Lnq+IAEJbCpuryK1+pXEfOSKSNotCmEUUb388as5lvz JyS6uLglePL7VRUUG5xdlwhZ4pknmdu6MegHSMfk0HKT0CvdeW9DtfVs5mgvNOgbUNGnju9MvYVW PRHF2/Iw3zt6PxhoW4Gm/Liow5OzuI3HJOBu9uDnVdYnooyeQPzR+q+bbqby2vlfR10m3jEJFmbW 4uLfgsMUbrxiureKjRyXETfbbkwK7nlTUYPZiMNV+YlklOR/nAfHlX8Nx5dfJulqrhw1SsnkrXLz zHqPkpIm0PQj+j4B5Zsb5RC95Lb3Fz60tzJbXIiK29n6jiGMfEUpv8WdS4j2ryb5I8yaFqi3Umqw mxkhMeoWAjlne6mH93dSXMkifvwPhdxFWQfbqwBCrOMVdirsVUbyc29nPOByMUbuFPQlVJpirx/y b/zkJZ3k1n/iSfSIbG902LUXvdLu5LkWMk0sMSWl/GU/cys9wB9rYqaim+Ks0X84fy3N+lgdZRbp 445Sjw3CBBNGZokldowsUskYLJE5Dt2XFUOfzx/KkPbI3mGBXu3jS3Ro51ZHNT05KGMERNyAEp+C u3KuKo3SvzI8vzaNc3+pXttbvYW0moagLdppoorRbme3WXm0UTNU2rgjhUEHtQlVD6l+c/5Y6Y94 l/rsVu9hJNBcBo5/762kMc8UdI/3skbfaSPkwFGpxIOKozVvPVpaJ5WvrNUvdE8y3kVouoK5URi7 geS1kVSPiEkiqm9Kch8sVYhov55trFhcva6SF1BtdtdI0m2klIW5s716w3xYJVVMEU0nEA/Y64qy DQ/zi8j38Olw3Wq2tvq+ox2hNnG0siLLfRq8KCVootpOVEZgvI7ddsVQWqfnZ5Og8waTp1jqtnNa zXV5DrFzIXVIYbOyuLh5IpDxjcLLbqjspYCtOtMVTew/Nv8ALq/Z1ttbhMkcU9xLFIksUiRWsazS u6SIjKBG4cVHxCpWtDRVbd/m/wDltaPZJca7AjajbQ3tn8Mjc7e4DmOWqoeKkRMTypxp8VMVQP5y fmXdeQfLNpq9paQXZurpbUyXUrxwRAxSS8m9JJZG5elwUKvUjfFUyn88TRflte+bZLH0NRsNIk1O 80WSQepBPHam5NrKwFUYfZNVB/yR0xVJ4vzL13RdR06Hz1p1hpOmavDLJZazZ3r3FvHJBC1w0VyJ 4LVoyYUZgwqu1OuKpmn5v/lu9hJfLrkXoxzJbtGUmE5llQyRqtuU9duaKWUhKEAnscVUpvzr/KyJ eb+Ybcp6KXHJVlcenLyCGqoRUshSnXn8P2iBirK9I1fTdY02DU9MuFurG6XnBOleLCpB60IIIIIO 4OKovFXYq7FXYq8e8z/lN5lXUry68v3RSC+jktrhY2t6yWc0sk31S5tLqGS3uEje4kEbiSMhCEIa nLFXl1voR0bzE2meYr3URaSSxQL9WWLTGhmVOK2s6WKpSQ/bt2WQpMmyh2F4nU9r5NTDGZYOHl1H L7eXn05nayLsIiT6k1/MvStD8sabpuq2FpDdWdzOILy41C41K5c1oU9NopmbkVV+q0r4ZyfYfaWr 1eXJjy5ZxnEWBEYx77uP9Vy9RihAAgCvimOh+XPLcnkqz17UxLpt3cRtcc9Kv722QpyYxFQ09B+5 4s/M0XflRRmPn7Y18NbLBhmZxiQPXGPld8MR12Fc9gLJZRw4zjEpCvckeh+UvMfmvVZrm0v7y8jl RLi0hv7axv5Wib4frcs19EjwxSelEsAcmSUIZOIUAD0HS+KYA5a4vL9O5392w5b1xHXTq9nsf5e/ lxq+j6rLrOu3jXV/IXkdpJvrM008kccRnnkEVtGvCKL04oo4+KBmqzk1GSxei4q7FXYq7FVK6gFx azQE8RMjRlutOQIrirE0/Laxj8meX/LKXAVNCk0mVroQqGuDpEkUg5qDt6voUO5pXvirFtZ/5x+s 9R846lry6wY7HVbhL6502S1SZlu44+CvFMzjivIK5HplqrswGKptf/k5Y3mnz2cl+azaDp3l8SmB WKpps0k4mFW6yNIPh7cQa4qlOofkPcz6bd6bZeZZLK11LTJNK1IC0SR5Imvbm9jaNjIPTo146P15 L04nfFWS2P5ZWdtqOn3kl39YFhqmr6sIXiWjtrDSs0e7GnpeuQD39sVUb78rIbn8p7fyAmpPC9na 20FnrCx/vI5rN0khuFjDrRg8YNA/04qo2X5O6RZeb/LPmC3umSly3paaXFp/D4Jmgjkht7hjzpzi juJQKqT8XUYqgNC/JEaV5ZuNE/TPrG4fQnNz9V4EDQnt3px9Vq+t9W/m+Dl+1TdVKb//AJx2uNQ0 zSdDu/M7N5f0Brs6NarYxi4jW5ikSMTXBlYSmFpFavpgMFIYGvIKovXPyHufMc8uo+YvMRudbuJr QT3dpaC0iNhbxzwzWawiaRv9JivJVd2kPUUFBTFUBqH/ADjTaSWd5Dp2umxnm1KS+sbv6rymsbc/ 3FtayJNFJH6BZ+LK1Dy+JDQYqyb8yfylk85Poc8WrJbXWixXVvW/s49SguI7yFYZGkgd4QJBwqrq fHFWvLX5QnQ/y013yImr/WbfV4byGLUpLcC4Q30BieSciSlwysaqfg+EBe1cVQWsfkrqPme2SHzj 5mfUVs7eSHSIbG0Sxt7aaSP0/rLRTJctNIF2HN+NCdt8Vbk/KDzJN5jTzhP5qjfzlb+nFaXy6aq2 S2scU0RiezE/J2f6y7GT1gegFBsVUPpv5CRWeleaLKXWEvpfNKWrXkl1Yo8YuILqe8lkMIkClJZr o8UUqYwBRi3xBVnPkDytdeVfKWn6DdapNrM9krq2oXHIO/ORnAAZ5WCoG4qC5oAN8VZBirsVdirs VdirGPO/kHSvNNo6zBIr4wtbid4xLFLCzBzBcwkr60JYBqcgyn4kZG+LFXjt5b+cvI031W5jWXT2 cejHf3EYRSAd4dSuTDbzoBsFuXhuP+МирвзнаXs5h2B4o+iXlt/Z9o57WbcnFqZR2O6L0XyH5s86 XcN5q7J+jl4NGjozWEYWjKQsiRHUJAQCo9NLUGjfvjsc7s3sjDpR6Rcu/wDF/MknpdMMuaU+bKfO PkL8x7W78tw/l1q8emafBdPP5jlu25z3bsY/307Mjmb4EZeNV7KKKBx2rS9VxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kv//Z

приложение/постскриптум конечный поток эндообъект 2 0 объект> эндообъект 3 0 объект поток 2005-12-09T16:17:00Z2005-12-09T16:24:42ZIllustrator

JPEG25684/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAVAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8AOvy8/LzyTqHknRr290a2 nup7ZXmmdaszGu53wqyL/lVv5e/9WG0/4A/1xV3/ACq38vf+rDaf8Af64q7/AJVb+Xv/AFYbT/gD /XFXf8qt/L3/AKsNp/wB/rirv+VW/l7/ANWG0/4A/wBcVd/yq38vf+rDaf8AAH+uKu/5Vb+Xv/Vh tP8AgD/XFXf8qt/L3/qw2n/AH+uKu/5Vb+Xv/VhtP+AP9cVd/wAqt/L3/qw2n/AH+uKu/wCVW/l7 /wBWG0/4A/1xV3/Krfy9/wCrDaf8Af64q7/lVv5e/wDVhtP+AP8AXFXf8qt/L3/qw2n/AAB/rirv +VW/l7/1YbT/AIA/1xV3/Krfy9/6sNp/wB/rirv+VW/l7/1YbT/gD/XFXf8AKrfy9/6sNp/wB/ri rv8AlVv5e/8AVhtP+AP9cVd/yq38vf8Aqw2n/AH+uKu/5Vb+Xv8A1YbT/gD/AFxV3/Krfy9/6sNp /wAAf64q7/lVv5e/9WG0/wCAP9cVd/yq38vf+rDaf8Af64q7/lvv5e/9WG0/4A/1xV3/ACq38vf+ rDaf8Af64q7/AJVb+Xv/AFYbT/gD/XFXf8qt/L3/AKsNp/wB/rirv+VW/l7/ANWG0/4A/wBcVd/y q38vf+rDaf8AAH+uKsd/MP8ALzyTp/knWb2y0a2guoLZnhmRaMrCm43xVkX5W/8AkvdB/wCYRP1n FWU4odirsVY3q97rureZLXyf5anS11GeJrvU9UZBKtlaKeIbgfhaSVvhQH59N8UrvNPkzzl5M0x/ MWma9d+YrOxHqatpN9HEXe3B/eSW7xLGVeNatxOxHyoVU7sL601CxgvrSQS2tzGssMi9GRxUHFCv irsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVYt+aX/kvde/5hH/WM Uu/K3/yXug/8wifrOKspxQ7FUt8x69ZaBot1q15vDbJyCD7TudkjX/KdiAMVY5rLeZfy2/KDU/NZ 4x+d/MNxDLqFy6hvq3rHjHCitUf6PF8IB/aJ64EvOvyZ/OL8wrr8wtL0nVNUm1bTdWl+rXVrdESA BwfjQn7PHrQbEbUxSQ9QsbBvJHnO48nyVXQ9TMl/5WkOyqK8rmyH/GJjyUfynChlWKHYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqxb80v/Je69/zCP8ArGKXflb/AOS9 0H/mET9ZxVlOKHYqxzQNO/xx+YAdxz8r+T5g713S61alVX3W2U1P+V7YpT3/AJyNtDc/k7r3EVeH 6tMu9PsXUXL/AIWuBQ+av+cdLH63+cGgg04QG4nb/nnbSFev+VTFJfWX5m+S281eW2gs3EGt2Ei3 uiXewMd3DugJ/kk+w3sfbFDDvKPmNNf0WO8aP6vexM1tqVmftQXUJ4yxN8m6e2FCdYq7FWB/mz+Z R8m6bAlnGk+r3xYW6SbpGifakdQQTuQFH9KYpAeMW/nr85ddW4vrC6vriC3FZ2tIQIkaAFaERpTOP ngTQZb+Vf51a5ea7a6H5jkW6ivWENtecVSRJTsitwADBzt0rU4VIe7YsXzf5i/PbzrHr2oxaXdRL psVxKloGgRj6SuVUkkV3GNsqem/kx571PzZot82qusmoWdwFZkVUHpSICmy9+Stigov84fNWs+WP Kkeo6RISV013HCWdFccGRyRRvdRioSr8k/PPmLzXBq8mszJKbRoFgCRrGAHEhb7IFa8RipC/86/O /mHypZaXNo0yRPdSSpNzjWQEKqkfaBp1xUJd5U8/ecdX/KvXNeLifW7O6aGz9KFT8KpA1PTUHl/e N2xUhg11+b/5wWkJmuka3hBAMktkEUE7DdlAxTSjZ/nV+a167JZuty6jkyw2iyEDpUhVOK09G8g+ c/PWo+WfM9/ryNDdadbGXTzJb+iOQilcmhUcviRcuMe/K382POnmLzrZaVqdzG9lMszSIkMaElIm ZfiAr1GKkPRvzN8/xeTNCW7WMT6hdOYrGBq8SwFWd6fsp3p1qMVDwy28/wD5x+ZbmVtMury4aIcp IrGEBEU9K+mvttyNcCaCM8s/nl510bUkt9ekOoWSP6d1BPGqXEYrRuLAK3JfB642tPoHWNVK+Vb7 VtPlBIsZbq0moCNoTJG1GHyO+Fi8C0H8/POS61ZHV7iKTTDMovEWFFb0iaMQQAaqDXG2VPbPzF12 +0byRqWsaXKq3VukbwS0V1+KVF6GoIKtihgn5MfmR5r81eYb2z1i4jlt4LQzRokSR/H6qLUlRXox xUhnH5pf+S917/mEf9YxV35W/wDkvdB/5hE/WcVZTihjvnbWr6xsYNO0gep5h2qUWOkRdaSP9uZv BYUq5OKXpXкрыньYeVPLNlodl8a2yfv52+3NM/wAUsznuzuSfwwKlf5wWhuvyt80xAV46bcS9v90o Ze/+pir5v/5xOsjP+ZtxPQ8bTTJ5K70q0kUYH/DnFJfYGKHj3n/Tv8G+dofNUA4+XvMjx2evKK8I L2nG3uqDZVk+xIfHc7nCqe4odir5t/5yKunl8828B+xb2MQUe7SSMT+IwFkHr35N2sFv+XGjeigQ ypJLKQN2dpWqT4+GFBYEn/OPmsQ+YV1ODVbdIY7sXMUfB+QVZeajwqBitvV/OmsjRfKeranyKPbW 0hiYdfVYcY/+HYYofLHk7y/ca0NcMW5sdMultie5jK7D3O+BkWaf846az9V83XemOxEeo2xKKOhl gPMV/wBgXxClnv8AzkT/AMoFD/zHw/8AJuXCUBI/+cZv94/MH/GS1/4jLiFKp/zkv/xy9D/4zz/8 QXEqEy/5xv8A+UHvv+2nL/1DwYhSmf59f+S4u/8AjPb/APJwYqHnv/ONf/KSat/zBj/k6uISXt/m /wD5RLW/+YC6/wCTLYsXzf8AkV/5MvTf+Mdx/wAmHwBkWTf85LXMra3o1qSfRjtpJVHblJJxb8Ix hKhnH5AW0MX5exSooElxczvK3clW4D8FGKC8q/P+ygtvzCkkiUKbq1hmlpt8fxR1+6MYCkPWfKtw 9x+RqyO3IjSLqMh3iSSNR9AWmFD5lgtZZ4rh51JFtGJZKdl5rH+txgZPa7PzQde/IDVbaR+d9pMc VrOD1MaTRmJvl6fw/wCxOFj1Sn/nG3/lLdT/AOYA/wDJ6PEJL2D80v8AyXuvf8wj/rGKHflb/wCS 90H/AJhE/WcVZPLLHFG8srBI4wWd2NAFAqSSewxQlv5S6TJ5h2m6/MS/jIt5Fex8rQyAgpZq1JLn iejXDDY9ePscUvWMCpV5stPrnlbWbSnL6xY3MXGla84WWlD164q+cv8AnDuy5635lvaf3FtbQ1/4 zSO3/MnFJfUWKEv8waFp2v6Je6NqUfq2N/E0M6dDRhsynsyncHscVeR+S7zUrOS98oa2/PXPLzLC 0xBh2m0Yf6NcrXryTZv8rrhVlGKHzN/zkH/5MD/ozg/W+Asg9q/KP/yXGh/8YG/5OPhQVab80fIM N49nLrMS3UchheLjJUSK3Er9nx2xVif/ADkTrP1TydbaarESalcryA6GKAc2r/symJUPMPyr88eV fK9vrKa3a3Vy+pxpbqbZI2Aho4kBMkkf2uQ+7Akhj3kPV10fzrpGoc2SGG6QSsOvpSHhJt/qMcUl 7r/zkT/ygUP/ADHw/wDJuXCWISP/AJxm/wB4/MH/ABktf+Iy4hSqf85L/wDHL0P/AIzz/wDEFxKh Mv8AnG//AJQe+/7acv8A1DwYhSmf59f+S4u/+M9v/wAnBioee/8AONf/ACkmrf8AMGP+Tq4hJe3+ b/8AlEtb/wCYC6/5MtixfN/5Ff8Aky9N/wCMdx/yYfAGRZD/AM5Kf8pLpP8AzBn/AJOthKh6F+Qv /kuLT/jPcf8AJw4oLy3/AJyI/wCU9i/5gIf+JyYCkPTPJYI/IgV2/wBxl9+ubCh5x+UelQax5sfS LinoahZXcDkitOURKsB4qwDD5YAkoLS7u80CTzJ5dvf3X1u2mtbiMnYT2zeoh32JrGVH+tirNP8A nG3/AJS3U/8AmAP/ACejwhS9g/NL/wAl7r3/ADCP+sYod+Vv/kvdB/5hE/WcVWeZobnzTr1l5BsH ZEVVF15huU6w6ajAMlezzt8C+3tir2uztLaztIbS1jWG2t0WKCFBRURBxVQPAAYFVcVadEdGRwGR gQynoQdiMVeCf84l6Q1jpXmp3X94NQSzZyvEk2yMaEdRT1emKS98xQ7FXmf5x+XruBbTz5o0Jl1b QFK6hAgq11pjGs8Xu0f94nhvirtPv7TUbGC+s5BNa3KLLDIvQqwqMKHg/wDzkhoVymtadriRk2s9 v9VlkFSBLE7OOXhyV9vkcSyCt+W3526FoPlGLSNXgnNzYcxatAqssiMxdQSWHFgWp8sVIeeeUNPu /NH5gWSBCzXd79auqfsxiT1ZW+ha4FZb/wA5Faz9b8422moxKabbKHXsJZz6jf8ACcMSoZh+Wn5R eStT8k6bqOs6abm/vFeV5DNPH8JdvTAWORF+wB2woJeSfmd5ctfLnnbUNMsk9OyQpLaJVm4pIiuF 5MWY8SSNzgZB7B+YLXPmr8krLVbflNNFHbXlwKEsTGpinO38rMxPsMLEPOfye/Mew8nX9+mpxyvp +oJHyaEBmsSItxPEldiHNfowJIVfzk/MrTPOE+n2+lRyrZWIkdpJlCM8kvEbKC2yhPxxUB6r+QWl XNh5ASSeMx/X7qW6iB6mMqkatT39Lb2woKp+fX/kuLv/AIz2/wDycGKh57/zjX/ykmrf8wY/5Ori El7f5v8A+US1v/mAuv8Aky2LF83/AJFf+TL03/jHcf8AJh8AZFm//OSehXDxaTrkSFoYedrcsBsv Ih5ifmeQwlASj8o/zf0TyzoMuja1HPwSVprWaFRIKSD4kZSVpRhUfPtikhhX5i+bB5w83Talawuk DhLezhbeQomwqB3ZiTT3wKH0Ra6LLon5RyaXNUT22jzidTTaRoHd128GYjCh5Z+RX/ky9N/4x3H/ ACYfAElPv+chvKpsNft/MNuvGDU19K5I7XES03/146fccJUNf842/wDKW6n/AMwB/wCT0eIUvYPz S/8AJe69/wAwj/rGKEt8n69ZaD+UWmatemkFrYq/EGhdqkJGv+U7EKMVeiflJ5QvdG0WfWNaX/nZ /MLi81UnrEtP3FqP8mCM8aeNcCs7xV2KoPWNY03RtLutV1Odbawso2muZ2qQqKN9hUk+AG5PTFWH /l3+bP5e+cL2807y25hvIi91LbyQ+g0oZ/3k602arMORPxb74qzzFXYq4gEEEVB2IOKvEbXTz5H8 6z+U3+DQNX9S/wDLDnZY2ryubIf6jHmg/lOFWQanpenapZS2Oo26XVpMKSQygMp/tHY9sumBuPyA /LyWZ5EiuoFY1EUc54r8uYdvvOKbZT5U8ieWPK0Tro9mIpZQFmuXJeVwDWhdu3sKDFULqn5X+RNV 1CfUdQ0pbi9uW5TTNLNViAB0DgDYdsVZHZWdtY2cFlaoIra2jWGCMEkKkahVFTU7Ad8UJHr35e+T dfvxf6vpiXV2EWL1S8iHgpJAojKP2jvilNNI0PS9H0yPS9OgENhFyEduWZ1AdizD4yxoSx2xQw/V /wAj/wAvdSumufqUlm7ks62shjQkmv2DyVfkoGKbW6X+Rf5eWFyJ2s5bxlIKJcys6Aj/ACV4Bvk1 Rits/jjSNFjjUIiAKiKKAAbAADFCB1zQdJ13T20/VbcXVm7K7QlmUEoaruhU9cVQHl7yL5U8u3Mt zounrZzzJ6crq8jVWoalHZh2GKU5u7S3vLSa0uU9S3uI2imSpHJHBVhUUIqD2xQx7Rvy28kaLqMW paXpa217DyEcyyTEgOpRtmcqaqx6jFLILyztL21ltLyFLi2mXjLDIoZGU9iDihgF5+Qf5d3Fw0qW 9xbK3+6YZ24D5cw5/HFNpr5Z/KbyP5dukvLKxM17GeUVzcsZXQ+Kg0RT7ha4rbKry0t7y0ns7lOd vcxtDMlSvJJFKsKqQRUHtihINF/LbyTomoxalpelpbXsIYRzLJKxAdSrbM7DcHwxSmmveXdG1+x+ oavard2nNZBExZfjWtDVCp7+OKED5f8AIXlLy7dyXmjaetncSxmGR1eVqoWDUo7MOqjFKF/NL/yX uvf8wj/rGKsR0I2KeXPyvn1dwmhRXsLXzv8A3QkEchtjLX4Qnq0rXbFX00jo6K6MGRgCrA1BB3BB GBW8VdiqVeavLen+ZvLt/oOoFhaahEYpWjNHXcFWUmoqrAHFXn35UfkBpHkDW7jWf0nLql9JE8Fu WiEKRRuwJ+ENJyeigVqO+2KvVsVdirsVeXf85CT2H+Dra2Qc/Mst9bHy2kZpMt0JRV1pU8BHyD9v wxVG4UOxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KsW/NL/yXuvf8wj/rGKVD 8urGzv8A8stFtL2BLm1ms1WWGVQ6MKnqp2xVx/KL8tySf0HDv/lSj/jfFbd/yqH8t/8Aqxw/8HL/ AM14rbv+VQ/lv/1Y4f8Ag5f+a8Vt3/Kofy3/AOrHD/wcv/NeK27/AJVD+W//AFY4f+Dl/wCa8Vt3 /Kofy3/6scP/AAcv/NeK27/lUP5b/wDVjh/4OX/mvFbd/wAqh/Lf/qxw/wDBy/8ANeK2mOieQfJ2 h4f1zStKgtrqhVZwC7qDseJctxr7YoT/ABV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxVi35pf8Akvde/wCYR/1jFLCPK3+Nv8PWH6B/TX6G9IfUf+OH/d9v7395/wAFviqa/wDI Uv8Atdf+G/irv+Qpf9rr/wAN/FXf8hS/7XX/AIb+Ku/5Cl/2uv8Aw38Vd/yFL/tdf+G/irv+Qpf9 rr/w38Vd/wAhS/7XX/hv4q7/AJCl/wBrr/w38Vd/yFL/ALXX/hv4q7/kKX/a6/8ADfxV3/IUv+11 /wCG/irv+Qpf9rr/AMN/FXf8hS/7XX/hv4q7/kKX/a6/8N/FXf8AIUv+11/4b+Ku/wCQpf8Aa6/8 N/FXf8hS/wC11/4b+Ku/5Cl/2uv/AA38Vd/yFL/tdf8Ahv4q7/kKX/a6/wDDfxV3/IUv+11/4b+K u/5Cl/2uv/DfxV3/ACFL/tdf+G/irv8AkKX/AGuv/DfxV3/IUv8Atdf+G/irv+Qpf9rr/wAN/FXf 8hS/7XX/AIb+Ku/5Cl/2uv8Aw38Vd/yFL/tdf+G/irv+Qpf9rr/w38VSrzT/AI2/w9f/AKe/TX6G 9I/Xv+OH/d9/7r95/wADvir/AP/Z

приложение/постскриптум конечный поток эндообъект 4 0 объект> эндообъект 5 0 объект поток 2005-09-15T12:26:35Z2005-09-15T12:26:35ZIllustrator

JPEG256256/9j/4AAQSkZJRgABAgEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAAEAAwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A8/4snYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq9Z/Jn8htT89t+ldSkk07y1G3h21A9a5YbMsHIEAD9py COwqa0UEvpLSvyH/ACn02FIo/LtvcFBvLdc7h3Pi3qFh+FMUJZ5t/wCccfyy160dbTTxol9Q+ld2 FUAPblCSY2Xx2B8CMVt8o/mL+XHmDyHrp0vV1DxyAvZXsdfSniBpyWvQj9pTuPlQlZMVxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVkn5eeSb/zp5tsdAs6 qJ253c4FRDbpvLIfkNh5tQd8VL760fSdP0fSrTStOiEFjZRLBbxL2RBQfM+J7nFii8VdirAvzp/L iLz15MnsokH6Ysq3OkyHY+so3iJ/llX4T2rQ9sVfC0sUsMrxSo0csbFJI3BVlZTQgg7gg4slmKux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV9l/843/AJZ/4V8p DWb+LjrmuKssgYfFDbdYovYt9tvoH7OLEvWL29s7G0lvL2eO2tIFLzTysERFHUszUAGKvJ9Z/wCc pfys064aGB73VOLFTLZQLwqPAzvBUe4xTSM8r/8AOSf5X6/eR2f1qfSriY8YhqMaxIzE0A9SN5Y1 r/lMMUU9SBBFRuDir5N/5yj/ACz/AEPrqecNNippurvwv0UbRXlCeXsJlFf9YHxxSHhGKXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXqn/OPX5Z/4x84LeX0XPQdG KXF5yHwyy1rDB78iOTf5I9xigvtXFD5g/wCcuPOWoHVtN8o28rR2CW6316imglkkdljVVERiPkO1 T7YpD51xS7FX2P8A84v+dL3zB5Dl06/kaa60KYW0crGpa3deUIJ8Voy/IDFiXpvmryzpfmfy9faF qcfOzvojG/8AMjdUkX/KRgGX3GKvgPzb5Y1Pyv5jvtB1JeN3YyGMtQhXXqki1/ZdSGGLJJ8Vdirs VdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVRGn2F5qF9b2FlE095dSLDbwp9 p5HPFVHzJxV96/ld5Cs/I/k6z0SHi11T1tRuFH97cuB6jfIUCr/kgYsWWYq+RP8AnLa1eL8yLGfc pcaXCQe3JJ5lI+6h+nFIeI4pdir6l/5w8swnl/zFe8RWa7gh5bVPoxlqeO3rYoL6ExQ8L/5yh/LP 9NaAvm7TYuWp6OnG+VR8UtnWpb5wk8v9Ut4YpD5KxS7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq+jf+cVPyz9aeTz3qUVYoS9voqMNjJ9macf6u6L78vDFBfTmKHYq+Xf+ cxLTjrnlu8p/fW1xDyp19KRGpX/nrikPnjFLsVfYn/OKNl9X/K55qb3mo3E1f9VI4v8AmVigvZcU LZYo5Y3ilQSRSAq6MAVZSKEEHqDir4Y/Oz8t5PIvnSe0gQjRr7lc6TIdx6RPxRV8Ym+HxpQ98WQe f4q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqyP8vvJWoec/NljoFlVfrD8r qelRDbpvLIfkvTxNB3xV99aNpGn6NpVppWnRCGxsolht4h3RBQV8T4nFijMVdir53/5zFtA2jeWr ym8Nxcwht9vVRGp4f7qxSHy9il2KvuP/AJx5sfqf5P8Al9SKPMk87Hff1bmRl6/5JGLF6NirsVYJ +c35cQ+e/JtxYRqBq9pW50mU0FJlH92Sf2ZB8J+g9sVfCs0M0E0kEyNHNExSSNhRlZTQqQehBxZK eKuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV9j/wDONf5aHyv5U/TmoRcda11U lKsKNDafaij36Fq82+gH7OKC9ixQ7FXYq8S/5y2s/W/LixuBTlbapCSTX7LwzKaf7IrikPkPFLsV foD+V1ibH8t/LFsw4ummWrSLts7wq7Dav7THFiyjFXYq7FXyj/zlL+Wf6K1pPOWmxUsNVfhqSqNo 7ulRIfATKP8AggfHFIeCYpdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVeo/8AOP8A +WZ85+cUuL6HnoGkFbi/5D4JXr+6g/2ZFW/yQfEYoL7YAAFB0xQ7FXYq7FXln/OTVr635QarJ/yz TWkvXxuEj/5mYqHxTiybAJNBuT0GKv0f0uzFlplpZjpbQxw/8i0C+3hixROKuxV2KpX5o8uab5l8 v32haknOzv4jFJ4qequv+UjAMPcYq+A/N/lbU/KvmS/0HUlpdWMhTmAQsiHdJFr+y6kMMWSTYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqr2Njd397b2NnE093dSLDbwpuzySMFVR7knFX3p +VnkCz8jeTrPRYuL3ZHr6lcKP725cDmfktAi+wGLFl2KuxV2KuxVg/532v1n8p/M0dK8bNpdqD+5 ZZO/+pir4OxZJt5Rszfea9FsgCTdX9tCAKkn1JlXtv3xUv0TxYuxV2KuxV2KvDf+cn/yy/Tnl9fN umxV1TRkIvVUfFLZVqx+cJq3+qW9sUh8kYpdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVf Rf8Azip+Wn1i7l886lFWC2LW+jKwBDS9JZxX+QfAvuT4YoL6exQ7FXYq7FXYqkXn6yF95G8xWdK/ WNMvIx0rVoHAIRr3rir888WTNfyXshefmr5YhI5cb6Oen/GCs1fo4YqX3pixdirsVdirsVadEkRo5 FDo4KujCoIOxBBxV8Nfnh+W7+RvOk0FuhGi6jyudKfsEJ+OH5xMaf6vE98WQeeYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYqyHyD5N1Hzj5rsdAsdmunrPNSoigTeWQ/6q9PE0HfFX33oei6fomj2 ekadEIbGxiWC3jHZUFKk9yepPc4sUbirsVdirsVdiqleW63NpPbNTjPG0bVHIUdSu479cVfm7JG8 btG6lXQlWU9QRsQcWT1H/nGeyW5/N7S5GFRaQ3U4G1K+g8Y6/wDGTFBfa2KHYq7FXYq7FXYqwb84 /wAuofPXku505FA1W2rc6TKdqTqD8BP8sg+E/Qe2KvhOeCa3nkgnRopomKSxuCGVlNGVgehBxZKe KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV9i/wDONX5Z/wCGfKv6f1CLjrWuorgMKNDafaijoehf 7bf7EdsWJeyYq7FXYq7FXYq7FXYq/O3zfa/U/Nmt2lKfV7+6ipSlOEzL0+jFkHrf/OItiZfzA1O7 I+G20yRR1+3LPFT/AIVWxQX1vih3KuxV2KuxV2KuxV8p/wDOU35Z/ozWE86abFSw1RxHqaKDSO7p tIfASqN/8of5WKQ8CxS7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq9O/IH8tP8aec0lvYuehaRxudQqD xkav7qD/AGbCp/yQcUF9tgACg6YodirsVdirsVdirsVdir4I/OOzFp+afmiICgbUZ5qb9Z29U9f9 fFkHr/8AzhzYk3Hmm+I2RLOBDTryMzNv7cVxQX0xih3KuxV2KuxV2KuxVLfMvl7TfMWg32ianH6l lfxNFKO4r9l18GVqMp8cVfAfnLypqXlPzLf6BqI/0iykKiQCiyRn4o5F9nUg4skkxV2KuxV2KuxV 2KuxV2KuxV2KuxVXsrO6vbyCztImnurmRYoIUFWd3PFVA8STir7y/Kj8v7XyN5NtNHTi9837/U51 /wB2XLgc6H+VKBF9hixZhirsVdirsVdirsVdirsVfEX/ADkfafVvzi10inCcWsy71+1axBq/7IHF Iex/84gWfDyZrd5T++1L0a7f7pgjb5/7txUvesUOxV2KuxV2KuxV2KuxV4h/zk9+Wf6e8uL5q06H lq2iofrSqPilsqlm+ZhJLj25YpD5FxS7FXYq7FXYq7FXYq7FXYq7FXYq+iP+cVvyz+t3snnnU4a2 1oWg0ZHGzTUpLMAf99g8VP8AMT3XFBfUOKHYq7FXYq7FXYq7FXYq7FXx9/zlhYyQfmZBclSI7vTo HVz9klHkjYA+3EVGKQ9o/wCcXrJ7f8pbSVlI+uXVzOta7gSelXf/AIxYoL1nFXYq7FXYq7FXYq7F XYq06I6MjqGRgQykVBB2IIOKvhz88vy2byN5zlhtkI0TUuV1pTdlQn44a+MTGn+qV8cUh51il2Ku xV2KuxV2KuxV2KuxVkHkPydqPnDzVYaBY/C90/76alRFCu8kp/1V+87Yq++9C0TTtC0az0fTYvRs bGJYYE78VHUnuxO5Pc4sUdirsVdirsVdirsVdirsVdirHPOn5e+U/OlrbW3mKyF2lpJ6tuwZo3U/ tLzQq3FwKMK/iBiqeWFhZafZw2VjAltZ2yCOC3iUKiIooFVRsAMVV8VdirsVdirsVdirsVdirsVY T+b/AOXdv568m3OmBVGpwVuNKmO3G4QbKT/LIPgb517Yq+Ebm2uLW4ltriNoriB2jmicUZHQ8WVg ehBFMWSlirsVdirsVdirsVdirsVfYX/OM/5Z/wCG/K58xajFx1jXEV41YUaGz+1Gu/Qyfbb24jti gvZ8UOxV2KuxV2KuxV2KuxV2KuxVA6hr2h6a6pqOo2tk7iqLcTRxEj2DlcVRNreWl5AtxaTx3ED/ AGJYmV0PyZSRiqrirsVdirsVdirsVdirsVdirsVfK/8AzlP+Wf6O1SPzrpsVLPUWEWqoo2S5p8Eu 3aVRQ/5Q/warFIfP2KXYq7FXYq7FXYq7FXpf5C/lofO3nKM3kXLQdK43OpEj4ZDX91B/z0Yb/wCS D7YoL7eAAAAFANgBih3KuxV2KuxV2KuxV2KuxV2KvP8A88vP135I8g3GpWFBqV5KtjYSEVEcsqux kpQglEjYiu1aYq+H9Q1G/wBRvJb2/uJLq8nYvNcTMXdmPcsd8WTKvyv/ADM13yJ5hgvLOdzpkkij U9PJJimiJAY8egkVfst1HyqMVL70jkSSNZEPJHAZT4gioxYrsVdirsVdirsVdirsVdirsVS7zH5f 03zDoV9ompR+pZX8TQzL3FejL4MrUZT2IxV8B+dfKepeUvM9/oGoj9/ZSFVkAoskZ3jlX2dSD+GL JI8VdirsVdirsVdir7n/ACF8r2egflfoohQC41OBNSu5RTk73SiRakfyxlVHyxYvQsVdirsVdirs VdirsVdirsVdirzv8+fId/50/L6ew01fU1Kyms/s4K09V4ldGjr4tHI3h4pir4furW6tLiS2uoXt 7mFiksMqlHRh2VlYAgj3xZMm/Lf8vda88eZLfSrCF/qvNTqN6B8FvBX4mZqU5UB4L3OKvvyKNIo0 ijFERQqjrQAUHXFiuxV2KuxV2KuxV2KuxV2KuxV2KvD/APnKfyHZan5O/wAVQxBdU0VkWWVR8Ulr K4Qo3jwdww8By8cUh8jYpdirsVdirsVdir74/J3U4NR/K3yvcQEMkenQWzU/ntU+ruP+CiOLFmOK uxV2KuxV2KuxV2KuxV2KuxV2KpRq3k/ylrEwn1fRLDUZwKCW7tYZ3A6fakVjiqN03StM0y1W002z gsbVPsW9tGkMY+SIFXFUVirsVdirsVdirsVdirsVdirsVdirzP8A5yL8wWmkflTq0crD6xqfp2Np GTuzSOGf/gY1ZsVfEWLJ2KuxV2KuxV2KvZPyH/PNfI5k0PXFeby5cyeqksY5SWsrUDMF/ajanxKN wdx3BUEPqTSPzE8iaxAJ9N1+wuEIqVE8auB/lRuVdevcYotD/Evlz/q62f8A0kRf81Yq7/Evlz/q 62f/AEkRf81Yq7/Evlz/AKutn/0kRf8ANWKu/wAS+XP+rrZ/9JEX/NWKu/xL5c/6utn/ANJEX/NW Ku/xL5c/6utn/wBJEX/NWKu/xL5c/wCrrZ/9JEX/ADVirv8AEvlz/q62f/SRF/zVirv8S+XP+rrZ /wDSRF/zVirv8S+XP+rrZ/8ASRF/zVirv8S+XP8Aq62f/SRF/wA1Yq7/ABL5c/6utn/0kRf81Yq7 /Evlz/q62f8A0kRf81Yq7/Evlz/q62f/AEkRf81Yq7/Evlz/AKutn/0kRf8ANWKu/wAS+XP+rrZ/ 9JEX/NWKu/xL5c/6utn/ANJEX/NWKu/xL5c/6utn/wBJEX/NWKu/xL5c/wCrrZ/9JEX/ADVirv8A Evlz/q62f/SRF/zVirv8S+XP+rrZ/wDSRF/zVirv8S+XP+rrZ/8ASRF/zViqR+YPzZ/LjQIHl1Hz BZ80BP1eCVbic0rsIoi79RTcUxV8g/nH+aV3+YHmb64iyW+jWi+lplk5FVU/bkcD4ech6+AoO2LI BgOKuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Ku xV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kux V2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2Kv8A/9k=

приложение/постскриптум конечный поток эндообъект 6 0 объект> эндообъект 7 0 объект> эндообъект 8 0 объект поток HWt7S5aK»!@Y@@ @>Ten

Части окна: Схема окна | Марвин

Тройное остекление

Многие окна могут быть сделаны из трех стекол вместо двух. Как и в стандартном двойном остеклении, пространство между стеклами изолировано аргоном или криптоном, а на стеклянные поверхности можно наносить различные покрытия Low E для достижения различных требований к производительности. Тройное остекление иногда выбирают для повышения энергоэффективности в чрезвычайно суровых климатических условиях или в качестве решения по снижению шума.



Распорка для стекла

Отдельные стекла разделены стеклянными прокладками. Эти распорки также предотвращают утечку газовой изоляции.



Молдинг упорный

Глухой упор, разделительный упор и упор створки — это распространенные типы упорных молдингов, которые можно найти на окне. Функция большинства упорных молдингов состоит в том, чтобы удерживать створки в безопасности и выравнивать их в оконной раме.



Обшивка

Для продукции Marvin под облицовкой понимается цветной экструдированный алюминий, используемый для покрытия внешних частей деревянных створок и рам. Облицовка окон и дверей сочетает в себе неприхотливость и долговечность отделки алюминия со стабильностью и изоляционными свойствами дерева.



Штапик для остекления

Полосы из профилированного дерева, винила или алюминия с накладками, используемые для удержания стекла на месте внутри створки, называются штапиком. Штапик на внутренней стороне створки часто называют заклейкой. Штапик Ogee и Ovolo предлагает более традиционный профиль, а квадратные штапики доступны для чистого, более современного вида (показан Ogee).



Защита от атмосферных воздействий

Герметик помогает герметизировать зазоры между различными компонентами оконной створки и рамы.В прошлом защитная изоляция могла изготавливаться из ковкого металла, такого как латунь, но современная защитная изоляция обычно изготавливается из упругого и гибкого материала, такого как силикон, резина, винил или пена.



Стойка

Когда два или более окон соединены друг с другом, область, где встречаются два боковых косяка, называется импостом (не показан).
