Размеры заклепок для ручного заклепочника – Размеры вытяжных заклепок — Размеры Инфо

Инструмент для заклепки и виды заклепок

Инструмент для заклепки достаточно широко представлен на рынке и позволяет выполнять различные работы с разной отдачей.

Выбор заклепочника зависит от нескольких параметров:

1. Вид заклепки, которая будет устанавливаться:

а) Тяговые заклепочники

б) Резьбовые заклепочники

Заклепочник для резьбовых заклепок имеет резьбовой стержень, на который накручивается заклепка

2. Бытовой или профессиональный заклепочник:

а) Заклепочник для одной руки

Тяговый заклепочник, который используется одной рукой, как правило, имеет несколько накручиваемых насадок для разных диаметров заклепки, таких как 2,4 ; 3,2; 4; 4,8 ; 6 мм. Выбор заклепочника не зависит от длины заклепки вытяжной. Такой тип заклепочника удобен для небольших объемов работ бытового уровня.

б) Двуручный заклепочник

Заклепочник с двумя длинными ручками более удобен, так как нужно прилагать меньше усилий для монтажа, к тому же достаточно пары тройки жатий ручек для полного заклепывания.

в) Заклепочник гармошка

Так же, как и предыдущий заклепочник, легко использовать двумя руками, создает мощный рычаг, который снижает требуемое усилие, но нужно больше места для его растяжения, в сравнении с двуручным заклепочником простым.

3. Ручной или автоматический.

а) Ручной заклепочник

Все усилие на заклепывание трансформируется из ручного усилия

б) Пневматический заклепочник

Пневматический заклепочник срабатывает от нажатия кнопки, усилие практически нулевое, задействована сила воздуха, нагнетаемого компрессором

в) Электрический заклепочник

Позволяет заклепывать благодаря лектрическому току от аккумулятора по нажатию кнопки

Заклепки подразделяются на несколько видов

При принятии решения какие заклепки купить, нужно разобраться в их видах. Заклепки строительные делятся на 3 основных вида вытяжные, резьбовые и забивные.

Вытяжные, или тяговые заклепки, представляют собой шпильку с круглым наконечником, на которую одето тело заклепки, с одной стороны оно упирается в наконечник, с другой имеет ободок. При вытяжении шпильки из тела заклепки круглый наконечник расплющивает тело заклепки с одной стороны, а с другой ободок прижимается к прикрепляемому материалу.

Они различаются материалом, из которого они сделаны:

а) Заклепки стальные (сталь сталь)

б) Заклепки комбинированные (стальной стержень и алюминиевое тело заклепки, алюминий сталь)

в) Заклепки медные

г) Заклепки алюминиевые

д) Заклепки нержавеющие

е) Заклепки окрашенные (могут быть из различных материалов)

Любая заклепка металлическая, так как только свойства металла подходят для соединения тонколистовых изделий.

Заклепки могут иметь разную форму и размер бортика:

а) Стандартный

б) Увеличенный

в) Уменьшенный

г) Выпуклый

Способы крепления 31.01.2018 12:22:07

krepcom.ru

Заклёпки для заклёпочника

Заклёпки для заклёпочника ручного. Заклёпки вытяжные глухие комбинированные с плоским стандартным буртиком CO/A2 - медь/ нержавеющая сталь.

Материалы:

  • Тело: медь CO.
  • Стержень: нержавеющая сталь A2.
Толщина соединяемых материалов и диаметр отверстия под заклёпки для заклёпочника ручного в мм
Размер Толщина соединяемых материалов Диаметр бортика Диаметр отверстия
3.2 x 8 2.0 - 3.5 6.0 3.3+0.1
3.2 x 9.5 3.5 - 5.0
3.2 х 10.5 5.0 - 6.5
3.2 x 12
6.5 - 8.0
3.2 x 14 8.0 - 10.0
3.2 x 16 9.0 - 11.0

4.0 x 8 0.5 - 3.5 8.0 4.1+0.1
4.0 x 9.5 3.5 - 4.5
4.0 x 11 4.5 - 6.5
4.0 x 12.5 6.5 - 8.0
4.0 x 14 8.0 - 9.5
4.0 x 16 9.5 - 11.5

4.8 x 8 1.0 - 3.0 9.5 4.9+0.1
4.8 x 9.5 3.0 - 4.5
4.8 x 11 4.5 - 6.0
4.8 x 12.5 6.0 - 7.5
4.8 x 14 7.5 - 9.0
4.8 x 16 9.0 - 11.0
4.8 x 18 11.0 - 13.0
4.8 x 21 13.0 - 16.0
4.8 x 25 16.0 - 20.0

Вы можете заказать и купить вытяжные заклёпки для заклёпочника ручного оптом по договорным ценам.

tdm-neva.ru

Как пользоваться заклёпочным пистолетом | depstroi.ru

Пистолет для заклёпок – довольно мудрое решение. Благодаря ему можно с небольшими усилиями закрепить некоторые тонкие листовые детали между собой и при этом они будут держаться весьма надёжно. Например, часто такой пистолет используют при монтаже заборов из профнастила.

Приобретая сей девайс, не все понимают, как пользоваться заклёпочным пистолетом. Наша инструкция покажет основные этапы, хотя сложного в этом ничего нет. Но, как говорится, не стоит судить по себе: для многих соединение двух проводов или ввинчивание саморезов в древесину может стать первой и неудачной операцией.

Что понадобится

Итак, вы решили установить несколько или одну заклёпку. Что вам потребуется для этого:

  • Заклёпочный пистолет
  • Заклёпки необходимого диаметра и размеров, а также их определённое количество
  • Сверло подходящего диаметра и дрель (если металл тонкий, то можно воспользоваться и шуруповёртом)

По поводу пистолета особых проблем не должно быть – принцип их работы одинаковый. Существуют лишь некоторые конструкционные различия. Например, нашим пистолетом можно пользоваться и одной рукой. А есть модели, которые нужно удерживать только двумя руками, но и усилия при этом незначительные.

Как подобрать заклёпку

Заклёпки должны соответствовать размеру. На упаковках обычно присутствует графическая инструкция, с которой становится всё понятным:В нашем случае на упаковке минирисунки демонстрируют, что:

  • В упаковке 50 шт крепёжных элементов
  • Материал – алюминий
  • Рекомендуется применять сверло диаметром 4,1 мм
  • Длина тела заклёпки 10 мм
  • Диаметр тела 4 мм

Из этих пояснений самые главные – это подбор сверла и длина самой заклёпки. Данная рекомендация по сверлу является желательной, но не столь обязательной. После скрепления тело заклёпки в данном случае (4 мм толщины) расширится до 5,4 мм – мы проверяли. А это значит, что даже применение сверла диаметром 4,2-4,5 мм вполне допустимо. По крайней мере, если скрепляемые детали не будут испытывать серьёзных нагрузок.

Длина тела – это тоже важный момент. Слишком длинный крепёж нет смысла применять для скрепления тонких деталей, хотя качество от этого не пострадает совершенно. Рекомендуем ознакомиться с таблицей, которая поможет правильно подобрать сверло, заклёпку под определённый диаметр и толщину деталей, которые предстоит скрепить между собой (все размеры приведены в миллиметрах):

Диаметр заклёпкиРекомендуемое сверло
Длина тела заклёпки
Толщина обеих деталей
2,42,5-34До 2
6До 4
8До 6
3,23,3-3,86До 3,5
8До 5
10До 6,5
12До 9,5
44,1-4,56До 3,5
8До 5
10До 6,5
12До 9,5
14До 11
16До 13
4,84,9-5,48До 5
10До 6,5
12До 9,5
14До 11
16До 13

Принцип работы

Он довольно простой. В обеих деталях сверлится конкретное по размеру отверстие, исходя из данных заклёпки. Далее подбирается наконечник к пистолету. На фото видно, какими они бывают:


Далее в отверстие вставляется тело заклёпки, а второй конец заходит внутрь наконечника. Совершается несколько нажатий. На фотографиях видно, как при скреплении двух частей суммарной толщиной 2.4 миллиметра и длине заклёпки в 10 миллиметров было совершено три нажатия, прежде чем ось оторвалась:

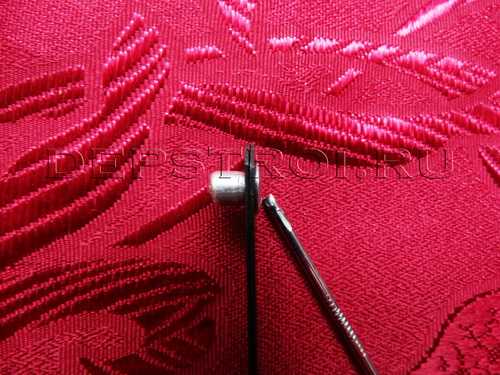

А вот фото, где можно увидеть части заклёпки: тело заклёпки и ось с шариком на конце. Стержень с шариком даже имеет своё интересное название – пуансон. При нажатии на пистолет ось начинает двигаться в направлении пистолета и, соответственно, шарик также двигается внутрь тела. В определённый момент, когда шарик упрётся и уже не будет свободного хода, ось отрывается в месте крепления к шарику и свободно выпадает из пистолета. Вот почему возле шарика ось несколько тоньше – чтобы легче было оторвать стержень от шара.  Всё, крепёж установлен и дальнейших дополнительных операций не потребуется.

Несколько рекомендаций

  • Сверла, особенно тонкие, при неумелом использовании могут ломаться. Так что, если чувствуете себя неуверенно, а работы много, то приготовьте несколько штук.
  • Если попался брак и требуется высверлить заклёпку, то в процессе возможно незначительное расширение отверстия (особенно, если патрон дрели «гуляет»). Предусмотрите наличие нескольких заклёпок немного большего диаметра.
  • Усилие, которое способны выдержать данные крепёжные элементы, весьма значительные. Но всё-таки крепить профилированный лист для забора ими не рекомендуется: лучше отдать предпочтение кровельному саморезу.
  • В мастерской лучше иметь два вида пистолетов – прямой и Г-образный. Например, прямым у вас не получится починить рукоятку кастрюли, как это сделали мы по просьбе соседки:
  • Универсальным принято считать крепёж диаметром 4 мм – и нагрузку выдерживает достаточную, и по длине существует от 6 до 16 мм. А этого более чем достаточно при домашнем использовании.

Вместо заключения

Пользоваться заклёпочным пистолетом несложно, но некоторые нюансы всё же важны: наличие инструмента для сверления, правильный подбор заклёпок и сверла. Иногда случается так, что ось раньше времени отрывается и тогда лучше заменить крепёж. Для этого достаточно тем же сверлом, что использовалось для сверления заготовок, просто высверлить алюминиевую заклёпку. Уверяем, что это получится очень легко и просто.

www.depstroi.ru

виды заклепок и их установка

Существует множество различных направлений хозяйственной деятельности, в которых может использоваться заклепочник для резьбовых заклепок. Основное назначение этого инструмента — надежное соединение элементов, которые приходится периодически демонтировать. Это могут быть детали металлоконструкций и корпуса автомобиля, комплектующие электрических шкафов.

Виды заклепок и заклепочников

Профессиональный заклёпочный инструмент — дорогостоящее, да и ненужное приобретение для домашнего мастера, если принять во внимание его мощность, которая вряд ли пригодится в бытовых целях. При желании вместо него для решения тех же задач можно использовать приспособление, изготовленное своими руками из подручных средств.

По способу воздействия на заклепку клепальники можно классифицировать на несколько групп:

  • Ручные. В основу их работы положен принцип рычага, который оказывает силовое воздействие на заклепку с целью ее деформации. Выглядит такой инструмент как обычные плоскогубцы или пассатижи. Одноручные версии заклепочников рассчитаны на работу с заклепками диаметром до 5 мм, а двуручные — 6,4 мм.
  • Пневматические. Рабочий процесс осуществляется за счёт использования силы сжатого воздуха. Поскольку работа таким заклепочником возможна лишь вместе с компрессором, его можно использовать для решения весьма ограниченного круга задач. Современные версии инструмента отличаются компактными размерами, что делает их похожими на ручные модели и позволяет использовать для проведения работ различного масштаба. Пневматические заклепочники главным образом применяются на промышленных производствах.
  • Пневмогидравлические. В них демонтаж заклепки обеспечивает поршень гидравлической системы, который во время движения заставляет поступательно перемещаться шток с резьбой.
  • Аккумуляторные. Их работу обеспечивает источник постоянного тока, который позволяет пользоваться ими длительное время в автономном режиме.

В свою очередь, можно классифицировать и резьбовые заклепки. По материалу изготовления их можно разделить на стальные, медные и алюминиевые. Каждая из этих разновидностей имеет свою длину и диаметр. Именно на эти параметры и нужно обращать внимание для выбора наиболее подходящего типа инструмента. Так, для ручного резьбового заклепочника рекомендуется использовать алюминиевый или медный крепёж.

Принцип работы

Заклепочник представляет собой разновидность монтажного инструмента, который позволяет соединять между собой детали в случаях, когда воспользоваться классическим способом монтажа мешают определенные обстоятельства. Используя заклёпки, можно выполнить надежное соединение деталей, обеспечивая им повышенную устойчивость к деформациям разного типа.

Смысл использования заклепочников заключается в следующем: особым образом расплющить кромку заклёпки, чтобы ее можно было надежно зафиксировать в монтажном отверстии. Причём эта работа должна быть выполнена максимально аккуратно, без повреждения внутренней резьбы.

С помощью заклепочного приспособления можно скреплять между собой как металлические элементы, так и листы пластика в сочетании с другими материалами. При выполнении подобного рода задач рекомендуется использовать небольшую шайбу для равномерного распределения оказываемого усилия.

Особенностью резьбовых заклепок является то, что они позволяют не только скрепить несколько листов материала, но и в дальнейшем произвести монтаж в месте их размещения болтовых крепежей. Подобный тип соединений может быть выполнен в том числе и на лицевой стороне уже окрашенной стены или любой другой поверхности.

Надежность соединения зависит от различных факторов, среди которых не последнее место занимает внешний диаметр заклепки. Чем крупнее будет крепёж, тем надежнее и устойчивее окажется соединение материалов между собой. Но с этим моментом связан один недостаток: производить монтаж крепежей большого размера значительно сложнее. Часто для этого приходится использовать мощный профессиональный инструмент.

Современные модели заклепочников могут работать с материалами толщиной от 0,3 до 6 мм. Для их соединения можно использовать заклепки с разного типа головками, в том числе и потайными.

Особенности работы с инструментом

Чтобы быстро научиться обращаться с заклепочником и с легкостью выполнять надежное соединение элементов, достаточно усвоить несложный порядок работы с ним:

  • Первым делом необходимо подобрать заклепки подходящего диаметра. Чаще всего используют крепежи диаметром от 2 до 4 мм. При работе с заклепками крупного диаметра потребуется специализированный инструмент, в качестве которого лучше всего подойдёт пневматический или пневмогидравлический клепальник.
  • В рабочей поверхности сверлится отверстие с учётом внешнего диаметра заклепки. В случае использования крепежа с потайной головкой нередко приходится предварительно выполнять зенкование поверхности, что позволяет сделать заклепку незаметной.
  • Перед работой в заклепочник следует установить шток с резьбой необходимого диаметра и уже на него накрутить резьбовую заклепку. Важно убедиться, чтобы заклепка была надежно закреплена, иначе во время монтажа она может открутиться.
  • Необходимо вставить крепеж в отверстие до упора, убедившись, что его головка плотно примыкает к поверхности материала.
  • Заклепочник располагают строго под прямым углом к поверхности и начинают оказывать усилие на рукоятку. Во время работы шток начнет перемещаться внутри инструмента, обеспечивая необходимое давление для деформации крепежа.
  • После установки заклепки следует вывернуть резьбовой шток из гнезда и удостовериться, что заклепка села в отверстие правильно. Об этом можно судить, если не наблюдается перекосов и зазоров, а также деформации резьбы.

Как извлечь заклепку

Иногда бывают ситуации, когда крепеж был установлен неправильно или не в то место и его нужно удалить. Это можно сделать несколькими способами.

В первом случае потребуется дрель со сверлом несколько большего диаметра, чем внутренний размер резьбы. Во время установки заклёпки нужно следить за процессом и своевременно менять сверло на большего размера. Когда задача будет решена, крепёж разделится на две половины — головку и внутреннюю часть.

Также извлечь неправильно установленный крепеж можно путем стачивания головки. В решении этой задачи также поможет дрель, а когда головка будет разрушена, останется только выбить заклепку из посадочного места.

Нюансы монтажа

Перед монтажом крепежа особое внимание следует обратить на выбор его длины. Чтобы правильно рассчитать этот параметр заклепки, нужно сложить толщину материала и диаметр заклепки. К примеру, если сечение крепежа составляет 4 мм, а толщина материала 2 мм, то для выполнения надежного соединения рекомендуется использовать заклепку диаметром 6 мм. После установки она будет надежно «сидеть» в посадочном месте и позволит в случае необходимости вкрутить туда болт.

Заклепочник неслучайно пользуется большой популярностью, ведь он обладает такими достоинствами, как удобство в эксплуатации и практичность. Хотя домашние мастера очень редко делятся своими впечатлениями о практическом применении в бытовых условиях этого инструмента. Во многих строительных магазинах заклепочник является большой редкостью, не говоря о крепеже для него, который многие вынуждены заказывать через Интернет.

Этот инструмент лишь недавно стал востребованным у населения. Чаще всего его применяют для выполнения надежного монтажа автомобильных номеров. Прекрасно он подходит и для установки ограждений из листовых материалов, а также крепления приборов учета электроэнергии на тонких стенках щитков. Этот метод монтажа смог превзойти по популярности даже такой распространенный вид крепления, как сварка, благодаря своей надежности. И в этом нет ничего удивительного, поскольку даже в условиях высоких нагрузок заклепки если и начнут разрушаться, то это не случится со всеми одновременно.

Заклепочник своими руками

В некоторых рабочих ситуациях, когда приходится иметь дело с крепежом большого диаметра, не всегда достаточно мощности обычного ручного инструмента. Выйти из подобного положения можно, если заранее изготовить своими руками ручной заклепочник с учётом часто возникающих задач. В качестве основы для этого приспособления можно использовать стальной болт того же сечения, что и заклепка.

На него следует навесить гайку, а затем надеть сверху небольшой упорный шариковый подшипник. Эта деталь поможет обеспечить равномерное распределение давления, когда инструмент будет оказывать усилие на заклепку, а также поможет предотвратить заклинивание гайки. Во время сборки самодельного ручного заклепочника обязательно следует надеть между крепежом и подшипником пару шайб, для правильного расчета количества которых следует ориентироваться на глубину проникновения крепежа в материал.

Установка крепежа с помощью самодельного заклепочника выполняется по следующему алгоритму:

  • Сперва инструмент нужно совместить с отверстием необходимого диаметра, а затем, придерживая одним ключом гайку, следует выкрутить головку винта другим ключом.
  • Под воздействием усилия, которое вынудит болт покинуть скрепляемую поверхность, заклепка будет деформирована, благодаря чему она с легкостью примет правильное положение в посадочном месте.

К такому способу установки крепежа следует прибегать, лишь когда мастер не располагает достаточным временем или возможностями для покупки фирменного инструмента для резьбовых заклепок. Самодельный заклепочник имеет лишь один существенный минус — во время работы болт может заклинить внутри крепежа. Чаще всего это происходит из-за чрезмерного давления на рукоятку инструмента либо слишком мягкой поверхности материала болта. Поэтому такую резьбу ничего не стоит срезать более твердой гайке.

Если у вас есть возможность воспользоваться токарным станкам, то можно попробовать сделать усовершенствованную версию механического заклепочника. Выглядит такой вариант инструмента в виде болта с резьбой разного диаметра. В головку со сквозным отверстием нужно поместить рычаг определённой длины, чтобы можно было надежно зафиксировать инструмент. Обязательно нужно надеть широкую шайбу между прижимной гайкой и заклепкой.

Как и в предыдущем случае, шайба здесь нужна для того, чтобы обеспечить равномерное распределение давления. Главным плюсом такого самодельного заклепочника является то, что прижимная гайка может перемещаться по болту большого диаметра, являющемуся более надежным в отличие от крепежей размера М2-М4, а это позволит предотвратить появление деформации.

Домашние мастера, которым приходится регулярно выполнять разного рода работы бытового характера, должны иметь в своем арсенале массу разнообразных инструментов. В их числе должен быть и заклепочник, с помощью которого можно создать надежные соединения с минимальными усилиями.

Но для обеспечения надлежащего соединения элементов необходимо правильно выбрать не только заклепочник, но и заклепки для него. Ведь ручной вариант инструмента в состоянии обеспечить надежное соединение только при использовании алюминиевых или медных заклепок, о чём знают немногие. Ещё необходимо позаботиться, чтобы ручной заклепочник обладал достаточной мощностью и смог эффективно выполнять свою основную задачу.

Иногда, когда с этим возникают проблемы, некоторые домашние мастера начинают задумываться о том, чтобы изготовить этот инструмент своими руками. Хотя такой подход к решению возникшей задачи можно рассматривать, однако иногда во время установки крепежа болт, который является главным рабочим узлом самодельного заклепочника, может заклинить. Поэтому постоянно использовать такой инструмент не рекомендуется.

tokar.guru
