Размеры всех видов профилей для гипсокартона

  • Основные виды профилей для гипсокартона
  • Крепеж и дополнительные элементы

Любой специалист, ознакомившись с проектом конструкции из гипсокартона, задается вопросом – какие материалы потребуются при изготовлении ее каркаса. Естественно, для «знающего» человека решение этой задачи не составит абсолютно никакого труда, но как быть начинающему домашнему мастеру? Мы решили помочь умельцам, которые будут собирать каркас впервые, рассмотрев в нашей статье разновидности профиля для гипсокартона и его размеры.

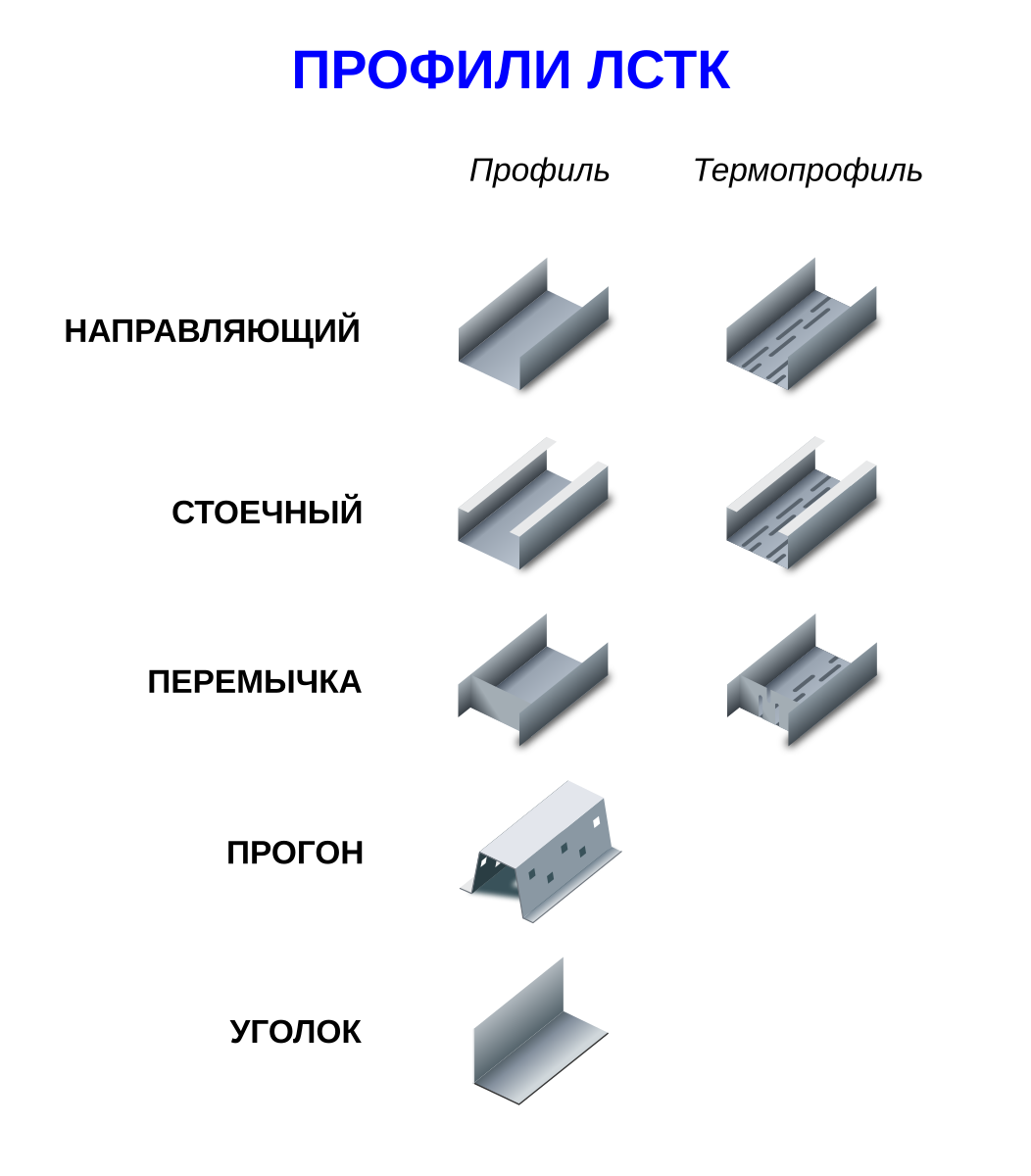

1 – UD; 2 – CD; 3 – CW; 4 – UW

Отметим, что рассказ только о видах металлопрофилей для гипсокартона, как об одном элементе конструкции, на наш взгляд, не принесет особой практической пользы. Поэтому мы решили добавить сюда описание крепежа и сопутствующих материалов, применяемых при различных способах монтажа каркаса.

Основные виды профилей для гипсокартона

Этот, без сомнения, основной элемент конструкции, имеет несколько разновидностей, четыре из которых предназначены для сборки каркаса и выполнены из тонкой стали методом холодного проката.

Направляющий – ПН (англ. UW)

Используется при создании перегородок и отделки стен, являясь направляющей, к которой крепятся стойки. Этот стеновой профиль для гипсокартона имеет следующие размеры (мм):

  • длина – 3000;
  • высота полки (боковой части) – 40;
  • ширина спинки (основания) – 50; 65; 75; или 100.

В спинке проделаны 8 мм отверстия под дюбели.

Стоечный – ПС (CW)

Является основным элементом обрешетки стен и перегородок. Крепится в направляющей, расположенной по периметру рабочей зоны. Отличается тем, что верхние края его боковых частей имеют С-образную форму. Наиболее распространенные следующие размеры стоечного металлического профиля для гипсокартона (мм):

  • длина – 3000; 3500; 4000 и 6000;
  • высота полки – 50;
  • ширина спинки (аналогична этому показателю у ПН) – 50; 65; 75 или 100.

Потолочный – ПП (CD)

Используется при работах по монтажу потолочных конструкций. Отличается от стоечного тем, что крепится к потолку с помощью специального крепежа. Боковины и основание («канавки») — ребра жесткости, которые придают ему дополнительную прочность. Стандартные размеры потолочного профиля (мм) такие:

  • длина – 3000;
  • высота полки – 27;
  • ширина спинки – 60.

Направляющий потолочный – ПН (UD)

Разработан специально для создания потолочных каркасов, служит направляющим «основанием» всей конструкции. Его боковые части имеют продольные гофры, которые придают ему необходимую жесткость, а основание оборудовано отверстиями под крепежные дюбели. Направляющий потолочный профиль под гипсокартон имеет размеры (мм):

  • длина – 3000;
  • полка – 27;
  • спинка – 28 мм.

Помимо этих разновидностей существуют особые элементы каркасной конструкции, которые могут ее усилить, обеспечить защиту, облегчить отделку или придать ей «изогнутую» форму.

Усиленный – UA

Используется в качестве стоек при монтаже дверных проемов в перегородках, изготавливается из качественной стали, обладающей повышенной стойкостью к коррозии. Стандартные размеры усиленного стоечного профиля для гипсокартона (мм):

  • длина – 3000, 4000, 6000;
  • высота боковых частей – 40;
  • ширина основания – 50, 75, 100;
  • толщина заготовки – 2.

Угловой – ПУ (защитный)

Деталь монтируется на внешних углах конструкции, являясь их защитой от возможных повреждений во время эксплуатации. Полки элемента оборудованы отверстиями, в которые проникает отделочный раствор (шпаклевка или штукатурка), обеспечивая более прочный контакт с поверхностью. Размеры угловых металлических профилей для гипсокартона (мм):

  • длина – 3000;
  • сечение – 25х25х0,4;
  • 31х31х0,4;
  • 31х31х0,5.

Угловой – ПУ (штукатурный)

Крепится на углах проемов, торцах перегородок и других поверхностей, которые будут оштукатуриваться. Так же, как и защитный, он имеет отверстия для проникновения отделочных растворов (предварительно нанесенных на угол конструкции) и выполняется из оцинкованной стали, стойкой к коррозии. Стандартные размеры штукатурного профиля для гипсокартона (мм):

  • длина – 3000;
  • сечение – 35х35.

Маячковый – ПМ

Используется как опорная направляющая база в целях получения более ровной поверхности при отделочных работах по оштукатуриванию. Материал изготовления – оцинкованная сталь высокого качества, имеющая отличные антикоррозийные свойства. Среди современных специалистов по ремонту жилых и производственных помещений наиболее распространен маячковый профиль для ГКЛ следующих размеров (мм):

  • длина – 3000;
  • сечение – 22х6, 23х10 и 62х6,6.

Арочный – ПА

Чаще всего этот элемент изготавливают из ПП 60/27, описанного нами в одном из предыдущих разделов статьи. Он бывает двух видов и используется при монтаже каркаса для нестандартных «криволинейных» потолочных конструкций на основе ГКЛ, а также арок, колонн и куполов из этого материала. Основное отличие изделия: при необходимости его можно легко согнуть плавной дугой. Арочный профиль под гипсокартон имеет размеры (мм):

  • длина «вогнутого» – 3000;
  • «выпуклого» — 6000;
  • радиус изгиба (мин.) «вогнутого» — 500;
  • «выпуклого» — 1000.

Следует отметить, что профессиональные и опытные мастера, занимающиеся отделкой помещений с применением ГКЛ, используют в своей работе только проверенные и хорошо зарекомендовавшие себя материалы.

Одним из стандартов качества является продукция немецкой компании KNAUF, по классификации которой и был подготовлен этот обзор. Все вышеперечисленные виды и размеры металлопрофилей для гипсокартона вы без труда сможете найти под фирменным логотипом этой известной марки.

К содержанию↑

Крепеж и дополнительные элементы

Помимо описанных элементов, при монтаже каркаса и закреплении его основы к перекрытиям используются некоторые стандартные детали, которые необходимо подготовить перед выполнением работы:

  • Подвес прямой – крепит потолочный (ПП) и стоечный (ПС) профиля для гипсокартона к стене и потолку (рисунок 1).
  • Подвес анкерный – крепят ПП к потолку, имеют зажим и тягу, которые позволяют регулировать положение конструкции по высоте (рисунок 2).
  • Удлинитель – используется при стыковке (соединении) полос металлопрофиля в различных комбинациях (рисунок 3).
  • Одноуровневый соединитель «краб» — может соединять все виды металлических профилей для гипсокартона в крестообразных (строго 900) элементах конструкции. Чаще всего применяется для скрепления ПП в одном уровне при монтаже обрешетки на потолке (рисунок 4).
  • Двухуровневые соединители – крепят полосы ПП перпендикулярно друг другу в разных уровнях (рисунок 5).
  • Анкерные дюбеля и самонарезающие шурупы – с их помощью все элементы каркаса из металлопрофиля скрепляются между собой и надежно фиксируются к основным перекрытиям помещения (рисунок 6).

Заключение

Как видно из нашего исследования, в таком, непростом на первый взгляд, деле, как обустройство конструкции из ГКЛ, все продумано и рассчитано до мелочей.

Стоит только иметь желание и запастись терпением – результат превзойдет все ожидания. Дерзайте, а если возникнут вопросы по способу монтажа каркаса, виду или размеру профилей под гипсокартон – смело обращайтесь к нам, здесь вы получите квалифицированную и грамотную помощь.

Автор статьи

Поделись статьей с друзьями:

Размеры металлического профиля для забора – фото варианты

Металлический профиль, или металлопрокат – менее распространенное название профнастила.

Теоретически, забор можно построить из любого металлопрофиля. Но если не руководствоваться при выборе стройматериала его характеристиками, то построенный объект в итоге получится либо некачественный, либо обойдется слишком дорого.

Забор из металлического профиля

Чем руководствоваться при выборе металлопрофиля

Выбирая металлический прокат для того, чтобы построить забор, в первую очередь следует обратить внимание на следующие параметры:

Марка

Марка указывает, для чего предназначен данный вид металлического профиля. Забор целесообразно строить из металлопрофиля марок С или Н, то есть стенового или кровельного. Некоторые виды металлического профиля маркируются аббревиатурой СН, то есть «кровельно-стеновой». Для нашей цели они подходят тоже.

Европейские аналоги отечественного стенового профнастила маркируются аббревиатурой RAN

Высота волны

Размеры волны, или гофры, влияют на общую жесткость листа металлопрофиля. Чем ниже волна, тем легче лист поддается деформации. Если вы запланировали забор с короткими пролетами, около 2 м, то высота волны критического значения не имеет. Самая низкая высота волны для металлопрофиля составляет 8 мм. Для заборов оптимальным выбором станет лист с высотой волны 20-21 мм.

В этот же пункт можно отнести и период повторяемости волн, слишком большое расстояние между гофрами выглядит некрасиво, и снижает прочность.

Для заборов вокруг промышленных предприятий часто выбирают металлопрокат марок НС-35 и С-44, с повышенной высотой волны. Далее следуют несущие материалы с высокой волной и дополнительными ребрами жесткости – Н-60, Н-75 и даже Н-114.

Толщина металла в мм.

Одна и та же марка металлопрофиля выпускается из разных по толщине листов стали. Популярный для строительства заборов профнастил марки С21 может иметь толщину листа 0.5, 0.55, 0.6, 0.7, 0.8 и 0.9 мм.

Следует обратить внимание, указана ли в сертификате на металлопрокат толщина исходной стальной заготовки, и марка используемой стали. Наличие этих характеристик говорит в пользу выбора.

Забор лучше всего строить из листа толщиной от 0.5 до 0.6 мм, но для заборов в антивандальном исполнении можно выбрать и 0.9.

Металлический прокат с толщиной листа менее 0,5 мм для строительства забора выбирать не рекомендуется, разве что на временные и малобюджетные ограждения.

Качество оцинковки, или величина оцинковки.

Выражается в г/кв.м (т.е., сколько грамм цинка нанесли на квадратный метр металлического листа).

Эту характеристику на глаз определить невозможно. Обычно она есть в сертификате на данный вид металлопрофиля, стандарт – от 140 г/кв.м до 275 г/кв.м. У качественных сортов металлопрофиля, например, С21 и С35, величина оцинковки, согласно ГОСТу, составляет 414 грамм на кв.м листа с обеих сторон.

Также можно определить качество оцинковки по цене на металлопрокат. Значительно сниженная цена говорит о недостаточном защитном слое цинка, что в ближайшем будущем приведет к появлению ржавчины. Дешевый металлопрокат покупают исключительно на свой страх и риск.

ТУ или ГОСТ: обратите внимание, в соответствии с чем произведен выбранный вами металлопрокат. В документации на С21 должен значиться ГОСТ 24045-94.

В соответствующих таблицах стандарта жестко указаны линейные размеры данной марки металлопрофиля, площадь сечения, толщина цинкового покрытия и другие характеристики.

Менее критичные параметры

Эти характеристики легко определяются на глаз, и, как правило, в продаже можно легко выбрать металлопрокат с нужными качествами.

Наличие и тип защитного полимерного покрытия.

В качестве защиты используется слой полиэстера толщиной от 20 до 30 мкм. Металлический прокат может быть защищен полимерным покрытием как с одной, так и с обеих сторон. Цвета определяются по шкале RAL, их для металлопрофиля существует более тридцати, образцы – на фото.

Защитное покрытие PRINTECH (Принтек) имеет толщину 35-40 мкм. Это декоративное покрытие, в виде деревянных, каменных, кирпичных или других фактур.

В бюджетном варианте металлопрокат может выпускаться вообще без цветного покрытия, только оцинкованный.

Ширина листа металлопрофиля.

Указывается полная ширина и полезная. Металлопрокат, по технологии, монтируется внахлест. Для удобства монтажа ширина установлена приближенная к 1 м, вернее, немного больше: 1160 мм у С8, для С21 – 1051 мм.

Длина листа.

На заводе-изготовителе по желанию заказчика могут изготовить листы любой длины. Длинные листы могут понадобиться, если забор строится по продольной схеме. Так монтируется металлический прокат в основном на ограждения складов и предприятий.

В частной застройке преобладает поперечная (вертикальная) схема монтажа листов металлопрофиля на несущие конструкции забора. Поэтому стандартная длина поступающих в продажу листов профнастила равняется 2 м.

Знание всех важнейших характеристик металлического профиля поможет вам в выборе материала, оптимально подходящего для того, чтобы построить добротный и красивый забор: фото.

Металлический профиль для гипсокартона: виды, размеры металлопрофиля

Каждый человек, который собирается создать изделие из гипсокартона, задумывается над тем, что ему пригодится для создания каркаса. Конечно, профессионал в этом деле сразу определится, но как же быть новичку? В этой статье описаны советы для мастеров, которые в первый раз работают с гипсокартоном.

Виды металлических профилей

Этот главный материал для конструкции бывает разных видов. Четыре вида нужны для возведения опоры конструкции и созданы из листовой стали.

Применяют для того, чтобы сделать перегородки или облагородить стены, выступая в роли направляющей, на которую необходимо закреплять сами стойки.

Выступает главным материалом для стен и ограждений. Закрепляется внутри направляющего, который находится вокруг пространства для работы. Различается от других тем, что выполнен в форме буквы «С».

Используют для крепления материала на потолке. Закрепляется при помощи специализированного крепления, в отличии от стоечного. У него есть специальные вырезы, которые дают материалу жесткость.

  • Направляющий потолочный

Применяют для того, чтобы сделать каркасы на потолке, является направляющей для всей структуры. Бока профиля имеют ребра жесткости, а посередине материала находятся дырки для крепления дюбелями.

Необходим для того, чтобы смонтировать проход. Выполнен из прочной стали, которая не подвержена гниению.

Используют на боках структуры, чтобы предотвратить ее поломку во время использования. Бока материала также обладают дырочками для того, чтобы в них попала штукатурка или шпатлевка, и профиль надежно закрепился.

Применяют для создания гладкой стены при нанесении штукатурки. Производят из прочной оцинкованной стали, которая не подвержена гниению.

Обычно этот материал производят с использованием потолочного профиля. Есть две разновидности материала, который применяется для необычных кривых структур или колонн. Такой материал очень просто гнется, если это нужно. Металлический профиль размеры имеет следующие: вогнутый обладает длиной в 3 тыс. мм, выпуклый — 6 тыс. мм.

Важно сказать, что профессионалы, которые облагораживают дома, применяют исключительно известные и надежные марки металлического профиля под гипсокартон.

Крепления и другие элементы металлопрофиля для гипсокартона

Также для создания конструкции и ее крепления пригодятся материалы, которые нужны для возведения конструкции.

Существует несколько десятков вспомогательных материалов для гипсокартона. Многие можно увидеть только в каталоге, так как они применяются в очень редких случаях. Крепления, которые пригодятся чаще всего в возведении конструкции из металлического профиля, следующие:

  1. Прямой подвес. Необходим для крепления стоечного и потолочного профиля к стенке или же к верхушке.
  2. Анкерный подвес. Применяется для крепления потолочного элемента. С помощью него можно менять высоту структуры.
  3. Удлинитель. Необходим для крепления металлического профиля в самых разнообразных положениях.
  4. Крепление под названием «краб». Необходимо для крепления различного металлопрофиля накрест с материалами структуры. Обычно используют для соединения потолочного металлопрофиля на одной высоте в обрешетке верхушки.
  5. Крепления для соединения двух уровней. Закрепляет потолочный металлопрофиль вертикально в различных положениях.
  6. Дюбеля с анкерами или шурупы с самонарезающей резьбой. Они соединяют различные элементы в структуре и крепко фиксируют их с главными перекрытиями в доме.

Как не ошибиться с выбором крепления

Перед тем, как покупать металлопрофиль, убедитесь, что материал не мят, оцинкован качественно, без повреждений. А также следует проверить размер изделия, так он может отличаться от необходимого. Важно запомнить, что металлический профиль для гипсокартона не должен быть очень тонким, его допустимая толщина — не меньше 0,55 миллиметра. К тому же необходимо обратить внимание на то, что не весь ассортимент, размещенный на полках магазина или же на рынке, является качественным.

Монтаж металлопрофиля — непростое занятие. Попробуйте сделать каркас, а если возникнут какие-то вопросы, всегда можно обратиться к профессионалам, которые подскажут, как правильно осуществить монтаж каркаса из металлического профиля.

Виды и таблицы размеров профилей для гипсокартона

При строительстве или ремонте частного дома очень часто применяются конструкции из гипсокартонных листов. В зависимости от начальных условий и конечных целей они могут монтироваться к конструкциям из различных материалов, а одним из возможных и наиболее часто применяемых вариантов является каркасная конструкция из металлических профилей.

Металлические профили для гипсокартона могут применяться при монтаже различных по типу и назначению конструкций. В частном домостроении гипсокартонные профили обычно применяются для следующих целей:

  • формирования каркасов для подвесных потолков;
  • облицовки стен;
  • возведения двухсторонних перегородок;
  • обустройства ниш для купейных дверей.

На рынке строительных материалов присутствует широкая номенклатура металлического профиля различных видов и размеров, отображённая в таблице 1.

Таблица 1. Виды и обозначение металлического профиля для конструкций из гипсокартона

ПН (UW) профиль направляющий
ПС (CW) профиль стоечный
ПП (CD) профиль потолочный
ПНП (UD) профиль направляющий потолочный
ПА профиль арочный
UA профиль усиленный
U У-образный профиль с отбортовками
  Упругая шина
ПУ профиль угловой
ПМ профиль маячковый

Металлический профиль для гипсокартона изготавливается из рулонной оцинкованной стали толщиной 0,4—0,7 мм методом проката через профилегибочный станок, который формирует рёбра жесткости и перфорирует монтажные отверстия одновременно с приданием изделию требуемой формы, а покрытие из цинка обеспечивает долговременную защиту изделия от коррозии.

ПН (UW) – профиль направляющий

Он имеет П-образную форму и используется в каркасах перегородок и облицовок в качестве направляющего элемента или устройства перемычек в паре со стоечным профилем, с соблюдением соответствующих типоразмеров (одинаковая ширина спинки).

Таблица 2. Размеры направляющего профиля

ПН (UW) – 50×40 0,4 – 0,6 50 40 2,6; 3,0; 4,0
ПН (UW) – 65×40 65
ПН (UW) – 75×40 75
ПН (UW) – 100×40 100

Для большего удобства и легкости монтажа некоторые производители могут делать спинку перфорированной под будущие точки крепления.

ПС (CW) – профиль стоечный

По форме имеет вид квадратной буквы «С» и применяется в качестве вертикальных стоек для гипсокартонных перегородок и облицовок стен. Монтируется в паре с соответствующим по типоразмеру ПН-профилем (одинаковая ширина спинки). Выбор размеров следует производить, отталкиваясь от ширины конструкции (влияет на ширину спинки) и её высоты (длина профиля от пола до потолка без соединений).

Таблица 3. Размеры стоечного профиля

ПС (CW) – 50×50 0,4 – 0,6 50 50 2,6; 3,0; 4,0
ПС (CW) – 65×50 65
ПС (CW) – 75×50 75
ПС (CW) – 100×50 100

В спинке могут быть отверстия для инженерных коммуникаций, а на полках тиснение полосками или точками для центровки саморезов при ввинчивании и метке при монтаже ГКЛ (зависит от производителя).

ПП (CD) – профиль потолочный

Применяется при монтаже каркасов подвесных потолков и облицовке стен. Полки и спинка такого профиля имеют продольные тиснения в виде трех полос для центрирования ввинчиваемых саморезов и увеличения жесткости. К опорным конструкциям крепление производится при помощи подвесов, для установки которых края потолочного профиля загнуты вовнутрь. Монтаж производится в тандеме с потолочным направляющим профилем.

Таблица 4. Размеры потолочного профиля

ПП (CD) – 60×27 0,4 – 0,6 60 27 2,6; 3,0; 4,0

ПНП (UD) – профиль направляющий потолочный

Служит в качестве направляющей и удерживающей опоры для потолочного профиля ПП как при монтаже подвесных потолков из ГКЛ, так и при облицовке стен листами гипсокартона. Монтируется в тандеме с потолочным профилем.

Таблица 5. Размеры направляющего потолочного профиля

ПНП (UD) – 28×27 0,4 – 0,6 28 27 3,0

Для удобства некоторые производители могут выпускать направляющий потолочный профиль с отверстиями в спинке под будущие монтажные точки.

ПА(CD) – профиль арочный

Используется для выполнения конструкций с радиальными изгибами. Он изготавливается на основе ПП-профиля с формированием ровных участков длиной по 150 мм на обоих концах. При самостоятельном изготовлении арочного профиля из потолочного необходимо разрезать полки изделия на сектора, а затем изогнуть в нужном направлении с требуемым радиусом.

Таблица 6. Размеры арочного профиля

ПА(CD) – 60×27 konvex (наружн.) 0,4 – 0,6 60 27 2,6; 3,0; 4,0 1000
ПА(CD) – 60×27 konkav (внутр. ) 500

UA – профиль усиленный

Используются для формирования каркаса подвесных потолков усиленной прочности. Также может использоваться как часть конструкций для крепления дверных и оконных коробок, отделки стен, для размещения проводки и коммуникационных линий, а также монтажа перегородок с особенными требованиями и увеличенной высотой. Отличается увеличенной толщиной металла в изделии и увеличенной высотой полки.

Таблица 7. Размеры усиленного профиля

UA – 50×40×2 2,0 50 40 1 2,6; 3,0; 4,0
UA – 75×40×2 75 2
UA – 100×40×2 100
UA – 125×40×2 125
UA – 150×40×2 150

U-образный профиль с отбортовками

Используется для монтажа потолков, перегородок, мансард, и обшивки стен. U-образный профиль применяется в случаях когда требуется сократить до минимума монтажное расстояние при креплении листов гипсокартона.

Таблица 8. Размеры U-образного профиля

U-образный профиль с отбортовками 0,6 98 15 4,0

Упругая шина

Упругая шина используется при монтаже ГКЛ в пространстве между перекрытием и конструкцией кровли, при небольшой монтажной высоте, при устройстве облицовки по деревянным рейкам или кирпичной кладке.

Таблица 9. Размеры упругой шины

Упругая шина 0,6 60   4,0

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

ПУ20×20 0,22 – 0,25 20 алюминий 2,5; 3,0
ПУ25×25 0,4 25 оцинкованная сталь
ПУ30×30 0,4 30
0,5
ПУ35×35 0,5 35

ПМ – профиль маячковый

Используется как опорная направляющая при отделочных работах по выравниванию поверхностей (оштукатуриваниие, шпаклевка, заливка стяжки пола). Крепится в требуемый уровень при помощи строительных растворов.

Таблица 11. Размеры маячкового профиля

ПМ6×22 6 22 3,0; 2,5 от 0,35 до 0,55
ПМ6×22 60
ПМ6×22 10 23


Профиль для гипсокартона размеры и виды — направляющий — стоечный

Любая конструкция, выполненная из гипсокартона, сделана на основании каркаса, который состоит из надежных деталей. Для этого используются специальные профили, с разной формой и размерами, которые между собой соединяются крепежными элементами. В зависимости от разновидности и параметров профиля можно создать конструкцию любого типа.

При проведении строительных работ очень часто возникает необходимость работы с гипсокартоном и соответственно профилями для него. Однако, мало кто знает какой профиль использовать для перегородок из гипсокартона, а какой для выравнивания стен. Для того чтобы разобраться в этом вопросе, необходимо знать особенности каждого вида профиля и его предназначение.

При работе с гипсокартоном выбор профилей для него и элементов крепежа является неотъемлемой частью процесса. Качественный профиль является гарантом долговечности и надежности устройства из гипсокартона, поэтому важно знать, что такое профиль для гипсокартона размеры и виды.

Почему гипсокартон?

Гипсокартон – это универсальный материал, который можно использовать для любых поверхностей. В сравнении со многими другими существующими материалами, он имеет несколько весомых преимуществ:

  • обладает идеально ровной поверхностью, способной при условии правильной обрешетки, скрыть все дефекты и неровности стен;
  • благодаря тому, что гипсовый сердечник может прогибаться, лист способен принять волнистую форму. Гипсокартон применяется при создании необычных форм в оригинальных дизайнерских решениях;
  • этот материал в условиях повышенной влажности способен впитать ее, при этом, не распадаясь и не изменяя своей конфигурации;
  • обладает звукоизоляционными свойствами, поэтому он отлично подойдет для отделки квартиры. При использовании его наряду с утеплителем можно добиться хороших показателей теплоизоляции;
  • учитывая всю хрупкость гипсокартона, используя при монтаже определенные дюбеля, можно значительно увеличить порог выдержки материала. Таким образом, на стены из гипсокартона можно прикрепить светильники, небольшие полочки и другие предметы декора;
  • гипсокартон и профили для него позволяют использовать этот материал не только при отделке, а также, например, позволяют собрать встроенную мебель.

Помимо этого сам металлический профиль под гипсокартон обладает массой достоинств, благодаря чему конструкция будет максимально долговечной:

  • в сравнении с деревянными балками, профиль из металла не подвергается воздействию влаги: не впитывает ее и не изменяется под ее влиянием;
  • металлопрофиль вследствие оцинковки не подвергается коррозии металлов;
  • металлический профиль для гипсокартона не нуждается в каком-либо виде обработки;
  • профиль представлен на рынке строительных материалов разной конфигурацией, размерами и формой, поэтому его можно использовать в любом помещении с минимальными отходами;
  • благодаря конструкции и материла профиля, его легко можно трансформировать в нужную форму, поэтому можно создать индивидуальный каркас.

Виды профилей для гипсокартона и их назначение

Несмотря на то, что конструкции из гипсокартона отличаются технологической простотой возведения, важно тщательно подходить к моменту расчетов и выполнять все технические рекомендации. По большей части это относится к каркасному профилю. Для того чтобы правильно подобрать профиль для определенного проекта необходимо знать разновидности и параметры каждого вида профиля в отдельности. Существует несколько видов профилей:

  1. направляющий профиль, обозначается маркировкой ПН/UW;
  2. стоечный, обозначается маркировкой ПС/CW;
  3. направляющий-потолочный профиль с маркировкой ПНП/UD;
  4. потолочный профиль, обозначающийся буквами ПП/CD.

Каждый вид профиля имеет определенную маркировку, благодаря которой можно выбрать соответствующий форме профиль. Профили, которые необходимы для выполнения отделки в помещениях, зачастую используются помимо жилых квартир еще и в зданиях промышленного, сельскохозяйственного и общественного типа, а также торговых центрах. В зависимости от вида профиля он может быть использован для выполнения легких элементов, таких как арки, ниши или стены-перегородки, или же для более сложных конструкций, например, для возведения подвесного потолка. Популярность использования гипсокартона и конструкций на основе профиля обуславливается надежностью и простотой процесса монтажа.

Профиль стоечного типа

Стоечный профиль для гипсокартона является довольно распространенным при отделке помещений. Этот вид профиля предназначен для применения при выполнении несущих конструкций каркаса, то есть вертикальных стоек. Впоследствии на эти стойки прикрепляется сам гипсокартон. Стоечный профиль имеет сечение, называемое швеллером. Его основание по-другому называют спинкой, а боковую часть – полкой.

Полка имеет стандартные размеры – 50 миллиметров. При этом данный вид профиля изготавливается с разными размерами спинки, которые могут составлять 50, 75, 65 и 100 миллиметров. Ввиду этого стоечный профиль может быть следующих размеров:

  • 50 на 50;
  • 50 на 65;
  • 50 на 75;
  • 50 на 100.

По факту его ширина всегда на полтора миллиметра меньше, чем указывается. За счет этого образуется надежное скрепление с профилем направляющим и исключается возможность деформации.

Профиль направляющего типа

Направляющий профиль для гипсокартона предназначен для скрепления с профилем стоечным. Помимо этого, данный элемент необходим для соединения перемычек. Для перемычки его используют при установке дверной коробки в каркас. Этот вид профиля может быть выполнен в следующих размерах:

  • 40 на 50;
  • 40 на 65;
  • 40 на 75;
  • 40 на 100.

При этом 40 мм – это ширина полки, ее размер является неизменной величиной, и у всех видов он остается одинаковым. Параметры спинки этого типа профиля имеют такие же размеры, как и у профиля стоечного типа. Также направляющий профиль может быть с размерами 27 на 28. Это специальный вид, который используется как основание для крепления к нему подвесного потолка.

Профиль для потолка

Потолочный профиль для гипсокартона применяется в случаях необходимости создания каркаса для крепления натяжного потолка. Стандартные размеры этого профиля составляют 60 на 27 миллиметров, при этом он может быть разной длинной от 3 до 4 метров. Потолочный профиль является достаточно крепким, поэтому конструкция на его основе, как правило, является весьма долговечной. Благодаря удобным параметрам профиль для потолка отличается легким процессом монтажа.

Угловой профиль

Данный вид профиля предназначен для того, чтобы защитить листы гипсокартона от возможных деформаций и повреждений. С помощью углового профиля можно защитить проемы и торцы перегородок. Две полки, из которых состоит этот профиль, выполняются из алюминия и железа, подверженному оцинковке. В полках сделано несколько отверстий, которые в процессе отделки зашпаклевываются. Благодаря этому обеспечивается качественное скрепление профиля с гипсокартоном. Ниже представленна схема размеров для каждого вида профиля.

Элементы крепежа профиля

Для соединения профилей и их скрепления с гипсокартоном используются дополнительные крепежные элементы:

  • саморезы для профиля под гипсокартон. Для крепления могут понадобиться саморезы с прес-шайбой или саморезы с нейлоновыми дюбелями. Лучше брать всегда про запас, так как в процессе монтажа, саморезов всегда оказывается недостаточно;
  • кронштейн П-образный. Данный элемент изготовлен в виде п-образной металлической пластины. Деталь необходима для скрепления стен и потолка с каркасом, сделанным из профиля;
  • соединитель cd. Используется во время монтажа перемычек и несущих профилей. Благодаря этому соединителю их можно скрепить крест-накрест;
  • скрепляющий элемент cd двухуровневый. Этот соединитель используется в редких случаях во время монтажа каркаса к нестабильной основе, например, к дереву.

Профиль можно изготовить под заказ с любой необходимой длинной.

Видео какой профиль лучше

Загрузка…

Виды профилей для гипсокартона — разновидности и размеры профилей

Гипсокартонные конструкции пользуются большой популярностью для изготовления или выравнивания внутренних стен и перегородок, создания арок, ниш, стеллажей и прочихэлементов интерьера.

Изготавливаемые конструкции обычно пустотелые, а их каркас изготавливается из металлических профилей различных размеров и форм.



Рисунок 1.Конструкции из гипсокартонных листов в интерьере квартиры.



ТОП 3 лучших товаров по мнению покупателей



Разновидности и размеры профилей

Профили каркасов для устройства гипсокартонных конструкций изготавливаются способом холодного проката из алюминия, тонкогооцинкованногоили черногометалла. При этом стальные профили более доступны по цене и используются значительно чаще.

Каркасы строительных конструкций, эксплуатируемых в сухих отапливаемых помещениях с нормальной влажностью, можно выполнять из черной стали.

Во влажных помещениях — душевых, ванных, кухнях, верандах, подвалах лучше применятьпрофили из алюминия или стали с цинковым покрытием.

Существует разные виды профилей:

1.Направляющие профили ПН (UD)

П-образные профилис гладкими боковыми плоскостями. Закрепляются по периметру стен или потолков и служат основой и опорой для установки перемычек и стоек профилей.



Рисунок 2. Направляющий профиль ПН.



2.Стоечные профили ПС (CD)

Стоечные профили устанавливаем в направляющие, а к ним привинчиваем на саморезы листы гипсокартона.

Профили-стойки несут существенные нагрузки от навешиваемых на них листов облицовки. Для прочности и надежностиони выполнены с дополнительными полками и ребрами жесткости.



Рисунок 3. Стоечный профиль ПС.



3.Потолочные профили ПП и ППН

Профили потолковв виде буквы «П»изготавливаются меньшим сечением, чем стеновые и бывают несущими и направляющими. Полочки у них меньшей меньшего размера, чтобы не уменьшать высоту помещений при устройстве гипсокартонных конструкций.

Направляющие потолочные профили монтируем по периметру комнат, а в нихустанавливаем потолочные профили несущие, которые крепимдополнительно к закрепленным на потолке металлическим подвесам.



Рисунок 4. Профили потолочные направляющие и несущие.



4.Угловые профили

ПУГ-образные профили, со слегка выступающей угловой частью. Применятся для создания и защиты углов гипсокартонных конструкций. Бывают с перфорированными круглыми отверстиями, с дополнительными крупными прорезямиили с сетчатой полосой по краям перфорированных профилей для лучшего сцепления со штукатуркой или шпатлевкой.



Рисунок 5. Профили угловые.



5.Арочные или гнутые профили

Изготавливаются с разрезами на боковыхстенках, которые позволяет профилям гнуться, создавая вогнутые или выпуклые криволинейные конструкции потолков, арок, ниш и прочих деталейинтерьера.

Вогнутые арочные профили изготавливаются с максимальным радиусом изгиба от 5000 миллиметров, минимальным — 500 миллиметров. Выпуклые — с радиусами изгибания от 1001, до 5000 миллиметров.



Рисунок 6. Арочный или гнутый профиль.



Рисунок 7. Основные характеристики профилей.



Важно! При устройстве каркаса подбирать подходящие по сечению и размеру профили, которые смогут нести нагрузки от навешиваемых на них гипсокартонных листов.



Дополнительные элементы каркаса

Существует множество различных комплектующих для устройства конструкций из гипсокартона.

Чаще других используются следующие элементы:

Соединители двухуровневые для закрепления стоек профилей на разных уровнях перпендикулярно друг другу.

Соединители одноуровневые «краб», закрепляющие стоечные профили в единой плоскости. Крабы имеют защелкивающие замки, закрепляющие профили крест-накрест. При нагрузках более двадцати килограммов на один метр квадратный, лучше дополнительно закрепить профили саморезами.

Подвесы прямые для закрепления профилей потолка. Подвесы крепятся анкерами непосредственно к потолку и изгибаются в виде буквы «П». Профили на подвесы закрепляют саморезами.



Рисунок 9. Подвесы прямые.



Анкерные подвесы используются при устройстве подвесныхсистем потолков для закрепления потолочных профилей. Подвесами-анкерами легко регулировать уровень плоскости потолка.



Рисунок 10. Подвесы анкерные.



Удлинители профилей выполнены в виде небольших скоб, созданных для сращивания отрезков профилей одинаковых сечений и размеров.



Рекомендую! В качестве соединителей для профилей или подвесов использовать отрезки профилей, создающих более надежные и жесткие крепления и позволяющие сэкономить на некоторых элементах каркаса.



Для крепления металлических профилей подходят анкерные дюбели и сверлящие или прокалывающие саморезы. Анкеры надежно крепят профиль к бетонным перекрытиям или стенам из кирпича и блоков. Лучше использовать для этого прочный металлический анкер-клин или потолочный дюбель. Саморезами скрепляем элементы каркаса между собой.



Рисунок 11. Крепление элементов профилей саморезами.



ТОП 3 лучших товаров по мнению покупателей



Советы по выбору качественного профиля и крепежа к нему

Профили, комплектующие и крепежи для монтажа конструкций из листов ГКЛ представлены в большом ассортименте по различным ценам.

Прежде чем купить материал, обратите внимание на следующие детали::

  • толщину стенок профиля и точность размеров. Даже небольшие отклонения помешают создать качественную облицовку;
  • изготовителя товара. Лучше, если это будет крупная и известная компания, с многолетним сроком работы на строительном рынке;
  • спряжение профилей между собой: профили стоек должны без труда входить в направляющие профили;
  • качественные элементы профилей не должны содержать заусениц, видимых деформаций и скручиваний;
  • не допускается наличие следов ржавчины или смазки на покрытии профилей.



Важно! Тщательно проверять качество комплектующих элементов перед покупкой, ведь бракованный профиль может испортить всю последующую отделку.



Инструменты и приспособления для монтажа профиля

Существует немало инструментов, облегчающих процесс монтажа каркаса под гипсокартонную облицовку:

  • рулетка не менее 5 метров для длинномерных измерений;
  • уровень, позволяющий контролировать любые уклоны горизонтальных и вертикальных поверхностей;
  • гидравлический уровень для разбивки горизонтов или переносов отметок на другие плоскости;
  • лазерный уровень позволяет выполнять разметки любых плоскостей с идеальной точностью;
  • ножницы по металлу для разрезания профиля;
  • дрель-шуруповерт для быстрого сверления отверстий в стенах и потолках и ввинчивания саморезов в стальные профили каркаса.



Особенности монтажа

Технологии монтажа подразумевают последовательное и поэтапное выполнение работ.

Разметка

Размечаем места крепления элементов профилей, кронштейнов и подвесов с помощью лазерного или гидравлического уровня, рулетки и отвеса в следующем порядке:

  1. Отступаем от стены не менее сорока миллиметров, учитывая толщину утеплителя и возможно расположенные под обшивкой инженерные коммуникации и ставим отметки в углах.

Соединяем точки и рисуем на полу горизонтальные линии при помощи красящего шнура.

Переносим отметки на потолок при помощи отвеса и чертим вторую горизонтальную линию.



Рисунок 12. Перенос отметок при помощи отвеса.



По полученным горизонтальным линиям на полу и потолке будем крепить направляющие профили.

  1. Места крепления стоечных профилей размечаем, отмеряя от угла ширину гипсокартонных листов, аналогично размечая все стены. Все горизонтальные участки разбиваем на отрезки в сорок-шестьдесят сантиметров и наносим вертикальные полосы.



Рисунок 13. Разметка вертикальных профилей.



  1. Вертикальные линии разбиваем на отрезки по шестьдесят сантиметров и ставим метки в местах крепления горизонтальных перемычек и кронштейнов дистанционных.



Важно! Выполнять разметку четко по уровню, чтобы избежать перекосов и деформаций, которые могут привести к растрескиванию листов гипсокартона и последующей декоративной отделки.



Монтаж профиля

Технология монтажа профиля подразумевает следующий порядок работ:

  1. Крепим к потолку горизонтальный верхний профиль при помощи самонарезающих винтов и дюбелей, с интервалом около пятидесяти сантиметров. В качестве изоляции между стеной и стальными профилями используем уплотнительные ленты из вспененного полиэтилена.



Рисунок 14. Крепление верхнего горизонтального профиля.



  1. Так же крепим к полу второй горизонтальный профиль. При этом, контролируем с помощью отвеса четкое расположение осевой линии от верхнего профиля.
  2. По отметкам устанавливаем дистанционные кронштейны с интервалом по вертикали от 80 до 100 сантиметров.
  3. Нарезаем стоечные профили на отрезки, равные расстоянию от пола до потолка и заводим их в верхние и нижние профили, располагая между лапками кронштейнов.
  4. Закрепляем при помощи саморезов вертикальные профили к держателям и горизонтальным профилям. Лапки кронштейнов отгибаем или срезаем болгаркой, или ножницами по металлу заподлицо с плоскостью профилей.



Рисунок 15. Крепление стоечных профилей.



  1. При помощи соединителей перевязываем стоечные профили горизонтальными перемычками под прямым углом.



Рекомендую! Для усиления каркаса можно вложить в каждую стойку деревянные бруски сечением 50*50, или сложить стойки попарно в виде короба.



На готовый каркас можно крепить листы гипсокартона.

Правильный выбор качественного профиля и комплектующих — залог прочности, надежности и долговечности созданных конструкций из гипсокартонных листов.

ТОП 3 лучших товаров по мнению покупателей

виды, размеры, назначение и выбор

Залогом прочности и длительной эксплуатации гипсокартонной конструкции является использование каркаса, изготовленного из специальных деталей. Они представляют собой профили для гипсокартона, соединяемые между собой крепёжными элементами, которые отличаются лёгким весом и возможностью придать конечному изделию желаемую форму и размер.

Разновидности элементов и их свойства

Производство профиля для гипсокартона осуществляется на профилегибочном станке методом проката холоднокатаного оцинкованного металлического листа. В процессе изготовления изделия обретают рёбра жёсткости, монтажные отверстия, что в результате обеспечивает их прочность и практичность, а также устойчивость к появлению коррозии. Сама по себе конструкция, изготавливаемая с помощью профилей, сложностью не отличается и состоит из вертикально и горизонтально расположенных деталей, выбираемых зависимо от её назначения.

Для возведения перегородок

Профиль для перегородок из гипсокартона обладает большими размерами, нежели иной его вид. Диапазон габаритных размеров изделий варьируется от 50 до 150 мм и выбирается в зависимости от возводимой перегородки, предполагаемой нагрузки на неё, необходимости монтажа коммуникаций, укладки изоляционных материалов. Перегородочные профили делятся на:

  • направляющие (имеют маркировку UW), применяемые для определения направления перегородки, её плоскости. Крепятся по периметру конструкции и обладают диапазоном ширины от 5 до 10 см, позволяющей подобрать деталь по толщине простенка;

    Таблица: размеры направляющего профиля (UW).

  • стоечные (маркируются символами CW). Используется для придания каркасу большей прочности. Монтаж осуществляется с шагом в 400 мм, что даёт возможность крепить к нему гипсокартонные листы. Длина варьируется от 3 до 4 м, а ширина подбирается соответственно направляющему профилю. Кроме того, качественная продукция обладает специальной насечкой, облегчающей прокладку и дальнейшее крепление коммуникаций.

    Таблица размеров стоечного профиля (CW).

Для оформления стен и потолков

Практически все стеновые, потолочные конструкции формируются с применением профилей 2 видов – направляющего и несущего. Для получения изогнутых фигурных форм используется гибкий профиль для гипсокартона. Описание каждого из них:

  • направляющий (маркируется UD). Способствует созданию плоскости поверхности, в дальнейшем обшиваемой гипсокартоном. При возведении стенового или потолочного каркаса, профиль устанавливается по периметру, обеспечивая конструкции прочность, достигаемую толщиной изделий.
    Направляющий профиль для гипсокартона имеет длину 3 либо 4 м, высоту 27 мм, ширину 28 мм. Толщина стенки различается, зависимо от производителя и варьируется в диапазоне 0,4 – 0,6 мм. При выборе деталей следует, прежде всего, обращать внимание на толщину металла, определяющую дальнейшую возможность конструкции выдерживать нагрузки. Например, тонкая сталь вполне применима для отделки стен, однако её прочности будет явно недостаточно для потолочной системы.
  • несущий (маркируется CD). Придаёт металлическому каркасу заключительную форму, выполняет основную его функцию – наделение конструкции прочностью, жёсткостью, так как к несущему профилю прикручиваются гипсокартонные листы.
    Изделия имеют длину 3 или 4 м, высоту 27 мм, ширину 60 мм. Несущий потолочный профиль для гипсокартона, так же как направляющий, обладает различной толщиной, зависимо от используемой стали.

  • арочный. Отличается тем, что имеет в структуре отверстия, надрезы, которые дают возможность придать ему любую форму. Основные размеры полностью совпадают с прочими видами изделий.

Дополнительные детали

Помимо основных разновидностей, существуют различные элементы, способствующие усилению конструкции, приданию ей большей защищенности либо же облегчению последующей отделки:

  • усиленный (маркируется UA). Производится из высококачественной стали и имеет повышенную устойчивость к появлению коррозии. Используется в различных конструкциях, к которым предъявляются повышенные требования, а также имеющим увеличенную высоту. Усиленный профиль для гипсокартона обладает такими размерами: ширина основания варьируется от 50 до 150 мм, высота боковых частей – 40 мм, длина в диапазоне 2.6 – 4 м. Толщина используемого металла составляет 2 мм;
  • угловой (защитный). С его помощью внешним углам обеспечивается большая защита во время эксплуатации, предотвращается появление на них сколов, потёртостей. Множество отверстий по всей поверхности элемента упрочняют контакт, облегчают отделку штукатуркой либо шпаклёвкой. Стандартная длина – 3 м, а вариаций сечений насчитывает 3 – 25х25х0,4 мм; 31х31х0,4 мм и 31х31х0,5 мм;
  • угловой (штукатурный). Используется для монтажа на углах или торцах перегородок, а также иных поверхностях, которые в дальнейшем оштукатуриваются. Также имеет на своей поверхности множество отверстий, облегчающих отделочные работы, и изготавливается из стойкой к появлению коррозии стали либо алюминия. Изделия выпускаются длиной 2,5, 3 м, сечением 35х35 мм;
  • U-образный. Используется для сокращения до минимального значения расстояния при креплении гипсокартонных листов. Длина профиля составляет 4 м, высота – 15 мм, ширина – 98 мм, толщина металла – 0,6 мм.
  • маячковый. Применяется при отделочных работах для придания поверхности большей ровности путём использования в качестве направляющей опорной базы. Для производства используется высококачественная оцинкованная сталь, обладающая устойчивостью к появлению коррозии. Элементы имеют длину 2,5, 3 м, сечение 22х6, 23х10, 62х6,6 мм и толщину металла от 0,35 до 0,55 мм.

Обратите внимание! Продукция крупных и положительно зарекомендовавших себя производителей производится с использованием стали лучшего качества, что делает её приобретение более целесообразным.

Крепёжные элементы

Фиксация профилей к плоскостям, а также между собой осуществляется изделиями, к которым относятся:

  • П-образный кронштейн. Согнутая перфорированная металлическая пластина, предназначением которой является соединение возводимого каркаса со стенами и потолком. Для этого кронштейн фиксируется к отделываемой поверхности серединой, а к концам крепится стартовый профиль для гипсокартона;
  • быстроподвес. Используется, когда П-образного кронштейна недостаточно, и состоит из 2 частей – спицы с ушком на одном конце и непосредственно подвеса. Части изделия крепятся между собой при помощи пружины, обеспечивающей регулировку высоты подвеса, в чём заключается преимущество элемента. Крепление данного типа отличается недостатком – спустя некоторое время пружина слабеет, в результате чего возможно провисание подвесного потолка.
  • крабовый соединитель. Делает возможным крепление несущих профилей крест-накрест. Для этого изделие монтируется в профиль, крепится к нему усиками, саморезами, после чего аналогичным способом крепится перемычка, которая также фиксируется саморезами. Для установки одного крабового соединителя, его требуется фиксировать 8 саморезами;
  • CD-соединитель. Предназначение элемента – удлинять несущие профили. Для этого они вставляются в соединитель с обеих сторон и фиксируются саморезами;
  • двухуровневый CD-соединитель. Нечасто встречающееся изделие, используемое для сборки каркаса, крепящегося к деревянному перекрытию. Изготовленный с помощью данных крепёжных элементов каркас получается двойным: вначале набирается первый, а после него второй уровень профилей, который монтируется обычным способом. Необходимость использования двухуровневого соединителя заключается в потребности компенсации изменения размеров дерева зависимо от уровня влажности, температурных перепадов.


Крепление металлических профилей к поверхностям, между собой, а также прикручивание к ним листов гипсокартона осуществляется при помощи саморезов колющего и сверлящего типа, оснащаемых нейлоновыми дюбелями, анкер-клиньев, дюбель-гвоздей.

Как подобрать качественные профили и крепёж?

Приобретая профиль, следует сразу же проверить, чтобы он был ровным, соответствовал заявленному размеру, не имел повреждений оцинкованного покрытия. Кроме того, изделия, толщина которых менее 0,55 мм, для обустройства каркаса использовать нельзя. Для покупки качественных изделий рекомендуется ознакомиться с видами брака:

  • недостаточная толщина металла, что влечёт за собой прокручивание саморезов. По возможности, следует проверять все виды профилей для гипсокартона при помощи штангенциркуля либо же сравнивать изделия различных производителей, если инструмента под рукой нет;
  • ржавчина. Если следы коррозии уже имеются, то она однозначно будет распространяться далее. Повышенное внимание следует также уделить обильно смазанной продукции – это может означать попытку продавца скрыть какие-либо недостатки;
  • неправильная прокатка. Для её обнаружения достаточно лишь осмотреть отдельную деталь – профиль будет с нарушенной формой, перекручен. Подобная проблема может возникнуть также при неправильном хранении изделий;
  • несоответствие указанным производителем размерам профиля под гипсокартон;
  • редкая либо слабо сделанная насечка, которая способствует плохому вкручиванию саморезов;
  • следы коррозии на поверхности крепежа. Также необходимо проверить острие и головки, шлицы которых должны быть чёткими. Пластиковые пробки дюбелей не должны иметь наплывов, так как они затрудняют помещение деталей в отверстия;
  • наличие заусенец на поверхности профиля для гипсокартона.

Таким образом, разнообразие металлических профилей и ассортимент крепёжных элементов дают возможность подобрать изделия для максимально комфортного возведения конструкции из гипсокартона. Основное значение имеет грамотный и взвешенный выбор, своевременное обнаружение брака. Покупка качественной продукции, следование правилам её монтажа приведёт к скорейшему выполнению работ, а результат превзойдёт все ожидания.

Листовой металл — материалы, стандартные размеры и процессы формования

Листовой металл сегодня является основой всего машиностроения. Мы видим это повсюду — от машин и техники до фасадов домов и мебели.

Чтобы использовать листовой металл в полной мере, инженеры должны сначала кое-что узнать о нем. Сюда входят стандартные размеры, материалы, различия в производстве и возможные методы формования.

Что такое листовой металл?

Листовой металл — это одна из форм и форм, в которых можно купить металл. Листовой металл — это любой металл толщиной 0,5… 6 миллиметров.

Однако существуют и другие единицы измерения, используемые для классификации металлов по толщине.

Миллиметры, мил и калибр

Пленки, листы и пластины практически одинаковы, с той лишь разницей, что их толщина. Толщина измеряется тремя способами — миллиметрами, милами и калибрами. В то время как миллиметр — довольно простая единица измерения, милы и калибры используются только в инженерии и производстве.

Один мил равен одной тысячной дюйма. Поскольку британцы часто используют «mils» во множественном числе для обозначения миллиметров, это может немного сбивать с толку, но разница важна.

Датчик — это еще одна единица измерения толщины листового металла. Хотя официальные стандарты не рекомендуют использовать манометры, они не так уж и редки. Калибр представляет собой толщину металла по отношению к его весу на квадратный фут. Чем больше номер калибра, тем меньше толщина.

Поскольку это связано с весом металла, фактическая толщина (мм) для одного и того же калибра различается для разных металлов (например,грамм. 12 мм сталь против 12 мм алюминия).

Фольга, лист и пластины

Пройдя по основным системам измерения, мы можем теперь взглянуть на категоризацию фольги, листов и пластин. Для наших целей мы будем использовать миллиметры в качестве единицы измерения.

Металлическая фольга

Металлическая фольга особенно часто используется с алюминием, часто называемая оловянной фольгой. Толщина фольги обычно до 0,2 мм.

Следующим по очереди идет листовой металл. Толщина листового металла начинается от 0.5 мм и увеличивается до 6 мм. Все, что выше, — это металлическая пластина.

Тонкий листовой металл легко поддается формовке, но при этом обладает высокой прочностью. При относительно невысокой цене он отлично подходит для большинства инженерных целей. Вот почему мы видим это повсюду вокруг нас.

В конце статьи мы обсудим различные методы формования листового металла.

Общие материалы

Практически все обычные технические металлы также используются в виде листов.Некоторые из них — углеродистая сталь, нержавеющая сталь, медь и алюминий. Выбор подходящего для вас зависит от области применения и требований вашего продукта.

Металлические листы имеют те же механические свойства, что и основной металл. Таким образом, стальные листы обладают высокой прочностью на разрыв и долговечностью, подходящей для использования в конструкциях и машинах.

В то же время медные листы часто находят применение в качестве декоративного слоя на современных постройках.

Стандартные размеры

Стандартные измерения применимы как к размерам, так и к толщине листов.Хотя для достижения больших размеров листов есть несколько обходных путей с помощью сварки, вы не можете не обращать внимания на таблицы толщины.

Стандартные размеры листового металла

Знание стандартных размеров листов поможет вам оптимизировать компоновку деталей. Много раз мы получали детали для производства, которые были немного больше стандартного размера. Это означает больше брака и более высокие общие затраты для клиента.

Также следует иметь в виду, что доступны листы разных размеров.В то время как листы малого, среднего и большого размера почти всегда есть в наличии на складе каждого производителя листового металла, листы негабаритных размеров могут отсутствовать.

Многие из них могут также не иметь оборудования для резки таких больших листов. Так что знание возможностей ваших производителей здесь пригодится.

Иногда можно просто сварить два листа меньшего размера, но это не оптимальное решение. Особенно, если уделять большое внимание эстетике вашего проекта.

Стандартная толщина листового металла

В приведенной выше таблице указаны стандартные толщины листового металла и металлических листов.Как видите, у каждого вида металла свои стандарты.

Также полезно обращать внимание не только на начальную и конечную точки, но и на фактические значения. Довольно часто кто-то просит нестандартную толщину.

Определенно существуют исключения из этой таблицы. Мы просто советуем вам следить за этими значениями толщины из-за трудностей с поиском материалов. Все вышеперечисленные легко доступны у многих производителей листового металла.

Горячекатаный лист и холоднокатаный лист

Существует два способа производства листового проката — горячая прокатка и холодная прокатка.Глядя на приведенную выше таблицу стандартной толщины, вы можете увидеть, как используются эти две толщины. В случае конструкционных сталей холодная прокатка идет только до 3 мм. С этого момента листы и листы подвергаются горячей прокатке в целях повышения рентабельности.

Хотя процесс горячей прокатки снова начинается с 3 мм для нержавеющих сталей, холодная прокатка охватывает все листы, то есть до 6 мм.

Для инженерных целей важно различать их. Для прецизионных применений предпочтительнее холоднокатаная сталь, так как мы можем лучше контролировать конечные размеры. Это связано с тем, что в горячекатаных сталях после охлаждения сталь слегка усаживается и форма может немного измениться.

Процессы формовки листового металла

Итак, мы наконец добрались до методов формования листового металла. На столе есть множество вариантов, и решение остается за вами.

Выбор во многом зависит от желаемого результата. Но многие из этих методов дают, казалось бы, аналогичный или совпадающий результат. Затем все сводится к стоимости (часто зависит от размера партии), доступности и желаемой точности.

Гибка листового металла

Гибка — это процесс формования, при котором листовой металл сгибается в желаемую форму за счет приложения напряжения изгиба. Листовой металл гнут, поэтому достигается пластическая деформация. Это не дает металлу вернуть прежнюю форму.

Гибка на воздухе с помощью V-образной матрицы

Такие детали, как фланцы и гофры, создаются путем гибки. Самая распространенная форма гибки — это V-образная гибка. Там V-образная матрица и пуансон сжимают вместе, чтобы придать листу желаемую форму.

Гибка кромок — еще один распространенный метод гибки фланцев с использованием протирочной матрицы и пуансона.

Скручивание листового металла

Скручивание — это процесс формирования круглого кольца на краю металлического листа, чтобы сделать его более безопасным в обращении.

Есть разница между загнутым краем и каплевидным краем. При скручивании начальный край свертывается в сформированный круг, тогда как при каплевидном рубчике начальный край остается открытым.

Керлинг также можно разделить на керлинг со смещением от центра и керлинг.У валков со смещением от центра центр находится над уровнем листа, а у валков со смещением от центра центр находится на том же уровне, что и у металлического листа.

Обрезка листового металла

Обрезка — это процесс удаления изгиба с листа металла. В листе металла, особенно в деталях в форме полосы, возникает горизонтальный изгиб, когда он расплющивается в листы.

При расчесывании мы устраняем этот горизонтальный изгиб, выравнивая края, чтобы убрать изгиб. Усилие прикладывают к деформированному краю, а не к лицу, чтобы придать ему прямую форму.Обычно это выполняется на участках ограниченной длины.

Глубокая вытяжка

Процесс изготовления банок из ДИ методом глубокой вытяжки

Глубокая вытяжка — это процесс формования листового металла, в котором форма листа изменяется на желаемую в несколько этапов с использованием ряда штампов. Только если глубина сформированной формы превышает исходный диаметр листа, это считается глубокой вытяжкой.

Пуансоны и матрицы используются для внесения изменений на каждом этапе.Используя этот процесс, лист преобразуется во множество различных форм, таких как топливный бак, раковина и автомобильные детали. Глубокая вытяжка в основном используется для крупносерийного производства.

Расширение листового металла

Как это сделано — гидроформованные детали шасси 1232

Гидроформование — это инновационный способ придания металлическим листам желаемой формы.В этом процессе металл помещается на матрицу, но вместо пуансона для придания формы листу используется жидкость под высоким давлением.

С помощью этого процесса можно создавать более сложные детали в более короткие сроки. Это также сравнительно дешевле и требует меньше работы. Гидроформовка также совместима практически со всеми материалами, такими как нержавеющая сталь, алюминий, углеродистая сталь, латунь и драгоценные металлы.

Поскольку подходящие матрицы обычно не требуются, гидроформование можно использовать для формирования нестандартных форм.

Инкрементальное формование листа

Одноточечное инкрементальное формование в Университете Авейру — проект SPIF-A

Постепенное формование листа — это процесс обработки металла, при котором листовой металл приобретает определенную форму. Это возможно только при малых объемах.

В продукт можно внести изменения быстро и без особых хлопот. В этом процессе продукт формируется поэтапно.
Листовой материал имеет форму одноточечной сферы.

Хотя этот процесс дает результаты, аналогичные результатам глубокой вытяжки, он не требует отдельного набора штампов и штампов. Так что самое большое преимущество этого метода — его гибкость.

Гладильная

Процесс глажки используется, когда необходимо уменьшить толщину в определенной области листового металла. Это позволяет производителю получать однородную толщину стенок при глубокой вытяжке изделий.

Хорошим примером глажки является процесс производства банок из-под газировки. Стенки банки необходимо утонить до заданной толщины.Обычно требуется 2 или 3 процесса глажки с разными матрицами, чтобы получить желаемую толщину в алюминиевых банках из-под соды. Этот процесс глажки осуществляется в сочетании с глубокой вытяжкой.

Лазерная резка

Лазерная резка все больше и больше используется для резки листового металла. Он точен, а поверхность очень гладкая. Станки с ЧПУ обычно используются для резки определенных форм.

После подачи программы конкретная резка выполняется лазером.Лазерная резка имеет преимущество гибкости. При необходимости можно легко изменить требуемую форму. Также возможно разрезать металлические листы на очень сложные части с помощью услуг лазерной резки.

Фотохимическая обработка

Листовой валок / Листовой валок / Гибка листового металла / Rundbiegemaschine Motor / Hengerítőgép

Прокатка — еще один способ получения изгибов с большим радиусом. Вместо использования листогибочных прессов для ступенчатой ​​гибки, это дает большой равномерный радиус без необходимости непрерывной ручной работы в процессе.

Листогибочный пресс для формовки

В этом процессе длинный лист металла изгибается вокруг прямой оси, проходящей через материал. В зависимости от пуансона и матрицы может быть сформирован материал «V», «U» или канал в форме.

Несмотря на то, что это выглядит просто, прецизионная гибка является сложной задачей при формовании листогибочным прессом. Свойства материала необходимо учитывать вместе с прессом и инструментами, чтобы улучшить степень упругого возврата.

Листогибочный пресс может также использоваться для более мелких деталей, что делает его пригодным для более мелких деталей наряду с крупными деталями.Толщина до 25 мм легко изгибается, а длина детали может достигать 6 м.

Уилинг

Английское колесо

В этом процессе формовки используется английское колесо для растягивания и изгиба плоских металлических листов в требуемые формы. Этот метод требует высококвалифицированной рабочей силы и поэтому стоит дорого. Этот метод нельзя использовать для массового производства. Wheeling в основном используется для производства небольших объемов индивидуальных деталей для старых автомобилей.

Он также используется для изготовления деталей из листового металла для прототипов автомобилей и самолетов.

Форма создается поэтапно, и на каждом этапе оператор должен сравнивать отформованную деталь с эталонной формой. Могут потребоваться разные колеса и прохождение детали в разных направлениях.

Несмотря на то, что предлагается широкий спектр услуг по производству металла, важность заключается в поиске подходящей ели для ваших нужд при сохранении рентабельности. Вся приведенная выше информация призвана помочь вам в этом.

Допуски по резке металлического профиля

млн: og = «http: // ogp.Мужской#» xmlns: fb = «http://www.facebook.com/2008/fbml»>

Допуски на резку металлического профиля Ресурсы Protocase

Приведенная ниже информация предназначена для клиентов, которые хотят узнать больше о корпусе. дизайн. Кроме того, воспользуйтесь нашей онлайн-поддержкой, если у вас есть вопросы к нашим опытным дизайнерам.

Производственные допуски на отклонения размеров листового металла и обработанных деталей

Допуски при резке профиля

Допуск на резку профиля — это небольшое отклонение положения, возникающее при резке листового металла.Это происходит в зависимости от положения элементов, диаметра отверстий, внутренних размеров прямоугольных вырезов или внешних размеров самой детали.

Стандартный допуск Protocase по положению, внутренним и внешним размерам деталей, полученных с помощью лазерной резки и профильной резки на фрезерном станке с ЧПУ, составляет ± 0,005 дюйма.

Обратите внимание: такой же допуск применяется к расстоянию между любыми обрезными кромками в профиле.

На приведенной ниже схеме показана одна деталь с множеством различных вырезов и профилей с указанным номинальным значением ± 0.005 «.

Процесс резки Допуск
Лазер ± 0,005 дюйма | 0,13 мм
Экструдированная пила для резки металла
Экструзионный профиль 48 дюймов (1219,2 мм) или короче
+0.010 «, -0.000» | + 0,25 мм, -0,00 мм
Экструдированная пила для резки металла
Экструзионные изделия длиной более 48 дюймов (1219,2 мм)
± 0.125 дюймов | 3,175 мм
Резная пила ± 0,035 дюйма | 0,889 мм
Ленточная пила ± 0,100 дюйма | 2,54 мм

Общие сведения о допусках на экструзию алюминия Серия видеороликов

Эта серия видеороликов представляет собой иллюстративное руководство к публикации «Общие сведения о допусках на экструзию алюминия» и объяснение таблиц допусков на экструзию, содержащихся в стандарте H45 Американского национального института стандартов.2 Стандарты допуски размеров для изделий из прокатного стана и стандарты и данные по алюминию. В этих видеороликах рассматриваются общие допуски, которые необходимо измерить, и объясняются процедуры их правильного расчета и измерения, в том числе:

Несмотря на то, что в видеороликах показано много таблиц, мы рекомендуем иметь под рукой копию Стандартов и данных по алюминию (ASD), чтобы просматривать соответствующие таблицы, применимые к вашим конкретным профилям, во время просмотра этих видеороликов.

Если у вас есть дополнительные вопросы по интерпретации таблиц в «Стандартах и ​​данных по алюминию» или по измерению допусков на экструзию, вы можете связаться с нашим отделом стандартов по адресу standard @ aluminium.орг.


Twist описывает вращение экструзии вокруг оси, проходящей по его длине. Как если бы вы скручивали два конца куска пасты

Справочные таблицы в ASD: 10.14, 11.7, 12.7, 12.26 и 12.46

Допуски прямолинейности ограничивают степень кривизны или изгиба при выдавливании. Простой способ визуализировать отклонение от прямолинейности — изобразить макароны на локтях.

Справочные таблицы в ASD: 10.15, 10.16, 11.6, 12.8, 12.25, 12.38, 12.45, 12.53

Плоскостность — это отсутствие кривизны поверхности при измерении из стороны в сторону. Допуски на плоскостность применяются только по ширине экструзии. Разные допуски плоскостности применяются к сплошным профилям по сравнению с полыми профилями.

Справочные таблицы в ASD: 11.8, 11.9, 12.9

Размеры металла — это, как следует из названия, размер, который применяется к размерам твердого металла, таким как толщина стержня или стержня, или где 75% или более процентов размера составляют металл.Размеры пространства применяются к размерам, в которых более 25% размера составляет пространство, например, отверстие в конце опор канала.

Справочная таблица в ASD: 11.2

Размеры металла — это, как следует из названия, размер, который применяется к размерам твердого металла, таким как толщина стержня или стержня, или где 75% или более процентов размера составляют металл. Размеры пространства применяются к размерам, в которых более 25% размера составляет пространство, например, отверстие в конце опор канала.

Справочные таблицы в ASD: 11.2, 12. 2, 12.3, 12.4

Американские широкополочные балки — W-образная балка

Свойства американских широкополочных балок в имперских единицах в соответствии с ASTM A6 указаны ниже.

Для полного стола с глубиной, шириной, толщиной стенки и фланца и площадью сечения — поверните экран!

901 Толщина полотна
(дюйм) 47,4 114 90250 9025 9025 9025 9025 9025 9025 9025 9025 9025 9025 9025
Обозначение
Британская система мер
(дюйм x фунт / фут)

Глубина
h
(дюйм)
Ширина
w
(дюйм)
Толщина фланца
т f
(дюйм)
Площадь сечения
(дюйм 2 )
Вес
(фунт
фут)
Статические параметры
Момент инерции Модуль упругого сечения
I x
(дюймы 4 )
I y 903 903 903 903 903 903 S x
(дюйм 3 )
S y
(дюйм 3 )
W 27 x 252 27.8 14,09 0,725 1,190 52,3 178 6990 555 502 78,8
W 27 x 161 14252 161 6280 497 455 70,9
W 27 x 146 27,4 14 0,605 0.975 42,9 146 5630 443 411 63,5
W 27 x 114 27,3 10,07 0,570 3325 9025 9025 0,570 3325 9025 159 299 31,5
W 27 x 102 27,1 10,02 0,515 0,830 30,0 102 3620 139 2618
W 27 x 94 26,9 10 0,490 0,745 27,7 94 3270 124 243
24,8 9025 2 9,96 0,460 0,640 24,8 84 2850 106 213 21,2
Ширина 24 x 162 25 13 0.705 1,220 47,7 162 5170 443 414 68,4
W 24 x 146 24,7 0,6 146 24,7 12,9 12,9 4580 391 371 60,5
W 24 x 131 24,5 12,9 0,605 0,960 38,5 131 131 40251
W 24 x 117 24,3 12,8 0,55 0,850 34,4 117 3540 297 291 9025 46,5 46,5 12,75 0,500 0,750 30,6 104 3100 259 258 40,7
W 24 x 94 24.1 9,07 0,515 0,875 27,7 94 2700 109 222 24,0
W 24 x 84 24,7 84 2370 94,4 196 20,9
W 24 x 76 23,9 9 0,440 0.680 22,4 76 2100 82,5 176 18,4
W 24 x 68 23,7 8,97 0,415 9025 0,415 9025 0,55 70,4 154 15,7
W 24 x 62 23,7 7,04 0,430 0,590 18,2 62 1550 34.5 131 9,8
W 24 x 55 23,6 7,01 0,395 0,505 16,2 55 1350
W 21 x 147 22.1 12,51 0,720 1,150 43,2 147 3630 376 329 60,1
W 21 x 132 9025 12252 21 x 132 21 x 132 38,8 132 3220 333295 53,5
W 21 x 122 21,7 12,39 0,600 0.960 35,9 122 2960 305 273 49,2
W 21 x 111 21,5 12,34 0,550 0,550 0,550 274 249 44,5
W 21 x 101 21,4 12,29 0,500 0,800 29,8 101 2420 2420 24203
Ш 21 x 93 21,6 8,42 0,580 0,930 27,3 93 2070 92,9 192 92,9 192 228 9025 21 9025 9025 9025 9025 9025 9025 9025 9025 9025 9025 10,3 89 40252 W01 14251 9025 9025 14 x 34
22 8,36 0,515 0,835 24,3 83 1830 81,4 171 19,5
W 21 x 73 21.2 8,3 0,455 0,740 21,5 73 1600 70,6 151 17,0
W 21 x 68 8,21 W 21 x 68 9025 21,11 20,0 68 1480 64,7 140 15,7
W 21 x 62 21 8,24 0,400 0.615 18,3 62 1330 57,5 ​​ 127 13,9
W 21 x 57 21,1 6,56 0,405 0,405 0,405 30,6 111 9,4
W 21 x 50 20,8 6,53 0,380 0,535 14,7 50 984 24.9 94,5 7,6
W 21 x 44 20,7 6,5 0,350 0,450 13,0 44 843 843 20,7
W 18 x 119 19 11.27 0,655 1,060 35,1 119 2190 253 231 44,9
W 18 x 106 18,7 18,7 11,2 106 1910 220 204 39,4
W 18 x 97 18,6 11,15 0,535 0,870 28.5 97 1750 201 188 36,1
W 18 x 86 18,4 11,09 0,480 0,770 25,3 166 31,6
W 18 x 76 18,2 11,04 0,425 0,680 22,3 76 1330 152 146 276
W 18 x 71 18,5 7,64 0,495 0,810 20,8 71 1170 60,3 127 158 152 127 158 7,59 0,450 0,750 19,1 65 1070 54,8 117 14,4
W 18 x 60 18.2 7,56 0,415 0,695 17,6 60 984 50,1 108 13,3
W 18 x 55 W 18 x 55 18,1 9025 16,2 55 890 44,9 98,3 11,9
W 18 x 50 18 7,5 0,355 0.570 14,7 50 800 40,1 88,9 10,7
W 18 x 46 18,1 6,06 0,360 9025 9025 9025 9025 0,602 0,360 22,5 78,8 7,4
W 18 x 40 17,9 6,02 0,315 0,525 11,8 40612 19.1 68,4 6,4
W 18 x 35 17,7 6 0,300 0,425 10,3 35 510 9025 9025 571 510 9025 9025 57251 9025
W 16 x 100 16,97 10.425 0,585 0,985 29,4 100 1490 186 175 35,7
W 16 x 89 0,5 16,75 1300 163 155 31,4
W 16 x 77 16,52 10,295 0,455 0,760 22.6 77 1100 138 134 26,9
W 16 x 67 16,33 10,235 0,395 0,665 0,665 19,7 117 23,2
W 16 x 57 16,43 7,120 0,430 0,715 16,8 57 758 43.1 92,2 12,1
W 16 x 50 16,26 7,070 0,380 0,630 14,7 50 659 659 659 16 x 45 16,13 7,035 0,345 0,565 13,3 45 586 32,8 72,7 9,3
6,995 0,305 0,505 11,8 40 518 28,9 64,7 8,3
W 16 x 36 10,6 36 448 24,5 56,5 7
W 16 x 31 15,88 5,525 0,275 0.440 9,12 31375 12,4 47,2 4,5
W 16 x 26 15,69 5,5 0,250 9,6 38,4 3,5
66 14,725 0,645 1,030 38,8 132 1530 548 209 74,5
W 14 x 120 W 14 x 120 14 x 120 35,3 120 1380 495 190 67,5
W 14 x 109 14,32 14.605 0.525 0,860 32 109 1240 447 173 61,2
W 14 x 99 14,16 14,565 14,565 14,565 1110 402 157 55,2
W 14 x 90 14,02 14,520 0,440 0,710 26,59
Вт 14 x 82 14,31 10,130 0,510 0,855 24,1 82 882 148 123 123 29,3 10,070 0,450 0,785 21,8 74 796 134 112 26,6
W 14 x 68 14.04 10,035 0,415 0,720 20,0 68 723 121 103 24,2
W 14 x 61
17,9
61 640 107 92,2 21,5
W 14 x 53 13,92 8,060 0,370 0.660 15,6 53 541 57,7 77,8 14,3
W 14 x 48 13,79 8,030 0,340 0,340 51,4 70,3 12,8
W 14 x 43 13,66 7,995 0,305 0,530 12,6 43 428 45.2 62,7 11,3
W 14 x 38 14,10 6,770 0,310 0,515 11,2 38 385 385 13,98 6,745 0,285 0,455 10,0 34 340 23,3 48,6 6,9
30252 9025 195 9025 4,7 11,4 W 8 x 800 8,389 9025
W84 6,730 0,270 0,385 8,85 30 291 19,6 42,0 5,8
W 14 x 26 5,0 7,69 26 245 8,9 35,3 3,5
W 14 x 22 13,74 5 0,230 0.335 6,49 22 199 7 29,0 2,8
136252 9025 13,41 12,4 0,79 1,250 39,9 136 1240 398 186 64.2
W 12 x 120 13,12 12,32 0,71 1,105 35,3 120 1070 345 163 345 163 56,8 12,22 0,61 0,990 31,2 106 933 301 145 49,3
W 12 x 96 12.71 12,16 0,55 0,900 28,2 96 833 270 131 44,4
W 12 x 87 12,53 25,6 87 740 241 118 39,7
W 12 x 79 12,38 12,08 0,47 0.735 23,2 79 662216 107 35,8
W 12 x 72 12,25 12,04 0,43 97,4 32,4
W 12 x 65 12,12 12 0,39 0,605 19,1 65 533 87252 174 1749 29,1
Ш 12 x 58 12,19 10,01 0,36 0,640 17,0 58 475 107 475 107 7824 9025 9025 21,4 12,06 9,995 0,345 0,575 15,6 53 425 95,8 70,6 19,2
12 x 5019 8,08 0,37 0,640 14,7 50 394 56,3 64,7 13,9
W 12 x 45 8,06 8,06 8,06 13,2 45 350 50,0 58,1 12,4
W 12 x 40 11,94 8,005 0,295 0.515 11,8 40 310 44,1 51,9 11,0
W 12 x 35 12,50 6,56 0,3 0,3 0,520 0,3 0,520 9025 24,5 45,6 7,5
W 12 x 30 12,34 6,52 0,26 0,440 8,8 30238 20.3 38,6 6,2
W 12 x 26 12,22 6,490 0,23 0,380 7,7 26 204 204 17,3 12 x 22 12,31 4,03 0,26 0,425 6,5 22 156 4,7 25,4 2,3
W 12 x 1916 4,005 0,235 0,350 5,6 19 130 3,8 21,3 1,9
W 12 x 16 0,25 0,25 16 103 2,8 17,1 1,4
W 12 x 14 11,91 3,970 0,2 0.225 4,2 14 88,6 2,4 14,9 1,2
9025 11,36 10,415 0,755 1,250 32,9 112 716 236 126 45.3
W 10 x 100 11,1 10,340 0,680 1,1120 29,4 100 623 207 112 112 40258 10,265 0,605 0,990 25,9 88 534 179 98,5 34,8
W 10 x 77 10.60 10.190 0,530 0,870 22,6 77 455 154 85,9 30,1
W 10 x 68 10 x 68 20,0 68394 134 75,7 26,4
W 10 x 60 10,22 10,080 0,420 0.680 17,6 60 341 116 66,7 23,0
W 10 x 54 10,09 10,030 0,370 0,370 9025 0,67 103 60,0 20,6
W 10 x 49 9,98 10 0,340 0,560 14,4 49 272 93.4 54,6 18,7
W 10 x 45 10,10 8,020 0,350 0,620 13,3 45 248 45 248 9025 9025 9025 9025 9025 9025 9025 9025 9025 9025 9025 10 x 39 9,92 7,985 0,315 0,530 11,5 39 209 45,0 42,1 11,3
33 W73 7,960 0,290 0,435 9,71 33 170 36,6 35,0 9,2
W 10 x 30 10 x 30 8,84 30 170 16,7 32,4 5,8
W 10 x 26 10,33 5,770 0,26 0.440 7,6 26 144 14,1 27,9 4,9
W 10 x 22 10,17 5,750 0,240 0,240 23,2 4
W 10 x 19 10,24 4,020 0,250 0,395 5,6 19 96.3 4,3 18,8 2,1
W 10 x 17 10,11 4,010 0,240 0,330 5 17 81,9 81,9
W 10 x 15 9,99 4 0,230 0,270 4,4 15 68,9 2,9 13,8 1.5
W 10 x 12 9,87 3,960 0,190 0,210 3,5 12 53,8 2,2 10,9 9025
W 8 x 67 9,00 8,280 0.570 0,935 19,7 67272 88,6 60,4 21,4
W 8 x 58 8,75 8,220 9025 8,75 8,220 228 75,1 52,0 18,3
W 8 x 48 8,5 8,110 0,400 0,685 14,1 48 1849 43,3 15,0
W 8 x 40 8,25 8,070 0,360 0,560 11,7 40 146 146 49251 8 x 35 8,12 8,020 0,310 0,495 10,3 35 127 42,6 31,2 10,6
7,995 0,285 0,435 9,1 31 110 37,1 27,5 9,3
W 8 x 28 28 98,0 21,7 24,3 6,6
W 8 x 24 7,93 6,495 0,245 0.400 7,1 24 82,8 18,3 20,9 5,6
W 8 x 21 8,28 5,270 5,270 0,250 0,4025 9025 9,8 18,2 3,7
W 8 x 18 8,14 5,250 0,230 0,330 5,3 18 61.9 8 15,2 3
W 8 x 15 8,11 4,015 0,245 0,315 4,4 15 48,0
48,0
Вт 8 x 13 7,99 4 0,230 0,255 3,8 13 39,6 2,7 9,9 1,4 9,9 1,4
3,940 0,170 0,205 2,9 10 30,3 2,1 7,8 1,1
W 6 x 25 6,38 6,080 0,320 0,455 7,3 25 53.4 17,1 16,7 5,6
W 6 x 20 6,20 6,020 0,260 0,365 5,9 20 41254
W 6 x 16 6,28 4,030 0,260 0,405 4,7 16 32,1 4,4 10,2 2.2
Вт 6 x 15 5,99 5,990 0,230 0,260 4,4 15 29,1 9,3 9,7 3,190 3,1 9,7 6,03 4 0,230 0,280 3,6 12 22,1 3 7,3 1,5
W 6 x 9 5,90 3940 0,170 0,215 2,7 9 16,4 2,2 5,6 1,1
W 5 x 19 5,15 5,030 0,270 0,430 5,5 19 26.2 9,1 10,2 3,6
W 5 x 16 5,01 5 0,240 0,360 4,7 7,5 7,5 7,5 7,5
W 4 x 13 4.16 4,060 0,280 0,345 3,8 13 11,3 3,9 5,5 1,9
  • 3 10403 10403 10403 10403 10403 4 мм
  • 1 дюйм 4 = 4,16×10 5 мм 4 = 41,6 см 4
  • 1 см 3 = 10 -6 м = 10 3 мм

Расчет нагрузок

Стандартный метод определения размеров американской широкой фланцевой балки — это, например, W 6 x 25, что составляет 6 дюймов в глубину при весе 25 фунтов / фут .

I-образные поперечные балки:

  • Великобритания: универсальные балки (UB) и универсальные колонны (UC)
  • Европа: IPE. ОН. HL. HD и другие секции
  • US: Широкий фланец (WF) и H-секции

Вставьте W-балки в 3D-модель Sketchup с помощью Engineering ToolBox Sketchup Extension

Калькулятор веса металла — Калькулятор веса стали, алюминия, никеля и др. металлические гири

Быстрая навигация:

  1. Расчет веса металла
  2. Типы металлических изделий, поддерживаемые в калькуляторе металла

Расчет веса металла

Расчет веса любого вида металлопродукции: балок, профилей различных типов, прутков, труб, труб, листов и т. Д.аналогичен любому другому типу материала. Нам необходимо знать объем металла (куб. Дюймов, куб. Мм, куб. См и т. Д.) И его плотность (обычно в г / см 3 , oz / in 3 ). Умножение двух дает полученный вес металла.

В приведенном выше калькуляторе веса металла мы предварительно ввели плотности многих обычно используемых металлов, таких как углеродистая сталь, нержавеющая сталь, железо, медь, никель, алюминий, а также металлических сплавов, таких как бронза, алюминий и никелевые сплавы: Никель 200 , Монель 400, Инконель 600, Инконель 625, Инконель 718, Инконель X-750, Инколой 800.При выборе материала из списка автоматически указывается его плотность в поле «Плотность». Однако вы всегда можете ввести произвольную плотность, если она вам известна и калькулятор будет ее использовать. Распространенной ошибкой является то, что путают «сталь» с «металлом» . Эти два слова не синонимы! Фактически, сталь технически не является металлом, а является металлическим сплавом, поскольку она состоит из смеси железа, углерода и других элементов в очень небольших количествах.

В калькуляторе есть набор различных типов продуктов на выбор, и для каждого из них потребуется ввести свой набор измерений, чтобы рассчитать его объем.

Наш калькулятор веса стали поддерживает различные типы изделий, как описано ниже. Если вы хотите рассчитать более сложный продукт, вы можете либо разбить его на более простые компоненты, которые затем можно рассчитать индивидуально, либо использовать более сложное программное обеспечение.

Пруток металлический круглый

Круглый металлический стержень — один из самых простых в расчете, так как вам нужно всего лишь ввести 2 измерения: диаметр и длину стержня. Например, посчитаем вес стального прутка длиной 1 метр и диаметром 20 мм.

Объем стального стержня является произведением площади поперечного сечения и длины: π xr 2 xl = 3,1416 x 10 2 x 1000 = 314,160 мм 3 = 314,16 см 3 ( r = 1/2 x диаметр, l = 1 м = 1000 мм). При использовании углеродистой стали с плотностью 7,95 г / см 3 нам потребуется произведение 7,95 и 314,16, что равно 2497,572 г или ~ 2,498 кг.

Металлический стержень прямоугольного или квадратного сечения

Чтобы рассчитать вес квадратного металлического стержня, вам нужно знать только одну сторону его поперечного сечения и его длину, но вам все равно нужно будет ввести две стороны, поскольку наш инструмент также поддерживает прямоугольные стержни, для которых вторая сторона может отличаться.Затем формула состоит в том, чтобы умножить эти три вместе: ширина x высота x длина, а затем умножить на плотность, чтобы получить вес. Например, для алюминиевого прямоугольного стержня с поперечным сечением 20 мм на 30 мм и длиной 2 метра нам необходимо рассчитать объем как 20 x 30 x 2000 = 1 200 000 кубических миллиметров или 1 200 кубических сантиметров. Учитывая плотность 2,72, мы получаем произведение 2,72 x 1,200 = 3264 г или 3,264 кг.

Пруток металлический шестигранный

Два измерения необходимы в качестве входных данных для калькулятора веса металла для шестиугольного стержня: длина и ширина, где ширина — это расстояние между любыми двумя его противоположными сторонами.На данный момент мы поддерживаем только правильные шестиугольники. Зная ширину, мы можем легко вычислить площадь поперечного сечения шестиугольника, а оттуда — общий объем и вес стержня.

Металлический лист

Металлический лист ничем не отличается от прямоугольного стержня, в основном для вашего удобства в калькуляторе веса стали.

Труба металлическая

Металлическая труба или труба немного сложнее вычислить, чем круглый металлический стержень, поскольку нам нужно знать либо внутренний, либо внешний диаметры, либо один из диаметров и толщину трубы.Мы выбрали требуемый внешний диаметр и толщину, так как их обычно легче всего измерить (и если у вас есть планы перед вами, в любом случае должно быть легко получить любые два числа).

Прямоугольный металлический профиль

Прямоугольные металлические профили очень часто используются в строительстве из-за их хорошей способности противостоять силам со всех сторон. В настоящее время мы поддерживаем только чисто прямоугольные профили с прямыми углами. Дополнительным размером по сравнению с прямоугольным стержнем является толщина профиля.Вес металла снова равен объему, умноженному на плотность металла.

Г-образный профиль

Профиль l (малый L) представляет собой всего лишь две металлические доски, соединенные или отлитые вместе под углом 90 градусов. По сути, это основание и фланец только с одной стороны. Мы поддерживаем расчет веса металла для металлических уголков с равными или разными плечами.

П-профиль (П-канал, С-канал)

U-образный профиль, также известный как U-канал в Европе и как C-канал в США, показан ниже:

U-профиль имеет основание и два параллельных фланца: по одному с каждой стороны от него.Их также называют U-каналами, и многие из них стандартизированы. В нашем калькуляторе стали есть многие стандартные профили — EU UPN и UPE, каналы C и BC в США, поэтому вы можете просто выбрать их, и мы будем использовать их данные автоматически. В противном случае вы можете указать собственный профиль. Ниже вы видите иллюстрацию каналов UPN и UPE, которые по общей форме эквивалентны C-каналам и BC-каналам соответственно.

Стальные профили

UPN широко используются во многих промышленных приложениях и машиностроении.C-каналы являются их американским стандартизированным эквивалентом.

Профили

UPE имеют меньшую толщину, но немного более широкие фланцы, чем профили UPN, и сопоставимые статические характеристики. Использование профилей UPE может потенциально привести к снижению веса до 30% с минимальными потерями в статических условиях.

BC — это сокращение от «Секция прутка с параллельными фланцами». Его фланцы и стенки по определению имеют одинаковую толщину, и они часто используются в качестве недорогой альтернативы более тяжелым профилям для широкого спектра применений, поскольку значение удельного веса на метр относительно низкое.

Каналы

IPE и BC значительно проще собрать, поскольку нет необходимости в плоских конических шайбах для компенсации естественной конусности фланцев каналов C-Channel / UPN.

Двутавровый профиль (двутавровый, двутавровый или двутавровый)

Двутавровый профиль, также известный как двутавровая балка, двутавровая балка и двутавровая балка, похожи на два U-образных канала, расположенных спина к спине. Он имеет два фланца и перемычку между ними. Существует два типа форм поперечного сечения двутавра. У W-образной формы фланцы примерно одинаковой толщины от конца до конца, а у S-образной формы фланцы значительно тоньше по краям.Обе используются в качестве опорных балок для строительства, строительства и инженерии, заводских цехов, складов и каркаса кузовов грузовиков. Наш онлайн-инструмент поддерживает двутавровые профили любых размеров.

Стандартов таких профилей слишком много, таких как IPE, IPN, HD, HE, HL, HP, S и так далее. Из-за огромного количества стандартов у нас нет автоматического заполнения для этих типов, вам придется вводить числа в калькулятор самостоятельно, и расчеты для S-образных балок, вероятно, будут менее точными, чем для W-образных балок. единицы.

Металлический Т-профиль

Т-профиль такой же, как и звучит: он выглядит как буква Т. Он может быть сочлененным — сварным или болтовым, горячекатаным — горячекатаным или экструдированным. Как и в случае с другими профилями и балками, горизонтальная часть поперечного сечения называется «полкой», а вертикальная часть — «стенкой». Наш калькулятор поддерживает расчет веса металла для всех видов нестандартных тавровых балок.

Стальной мост

Список литературы

[1] Институт никеля.«Свойства некоторых металлов и сплавов» (1982) [онлайн] Доступно по адресу: https://www.nickelinstitute.org/~/media/files/technicalliterature/propertiesofsomemetalsandalloys_297_.pdf

[2] DIN 1026-1: 2009

Размеры стальных двутавров, HSS, швеллеров и уголков [+ бесплатный калькулятор]

Введение

Конструкционная сталь

доступна в различных стандартных размерах. Вы найдете размеры для этих размеров в наших удобных таблицах ниже, сгруппированные по форме конструкции. Кроме того, есть полезная информация о применимых стандартах и ​​других основах.

Конструкционная сталь

обычно обозначается ее профилем (например, «двутавровая балка») и размером. Размеры определяются стандартами, которые описаны в разделах для каждой формы ниже.

Одна из целей конструкционной стали, которая направлена ​​на определение формы, состоит в том, чтобы у нее были высокие вторые моменты площади, которые делают их очень жесткими по отношению к площади их поперечного сечения. Это делает их прочными по сравнению с количеством материала и весом, которые необходимо использовать при их строительстве.

Стандартные формы из конструкционной стали Уильям Перри из компании Mercury Business Development — https://commons.wikimedia.org/w/index.php?curid=5326461…

Если вы хотите узнать больше о свойствах различных типов стали, используемых в конструкционной стали, ознакомьтесь с нашей удобной статьей о типах металлов.

Бесплатный калькулятор размеров и веса стали

Все данные, которые вы ищете по стандартным размерам стали, доступны ниже в табличной форме, но зачем использовать таблицы, когда доступен бесплатный калькулятор, который содержит всю ту же информацию, а также поможет вам рассчитать вес, объем и стоимость для квотирования работ ?

Наш калькулятор подачи и скорости G-Wizard имеет все это и многое другое.Воспользовавшись нашей бесплатной 30-дневной пробной версией, вы получите доступ к бесплатному калькулятору размера и веса стали (и многому другому):

Все стандартные конструктивные формы доступны в бесплатном калькуляторе размеров и веса…

В бесплатном калькуляторе размеров и веса доступны все стандартные конструкционные формы, и это касается не только стали — имеется большая база данных материалов с более чем тысячей различных материалов на выбор.

Чтобы получить бесплатную пробную версию и пожизненный доступ к бесплатному калькулятору размера и веса, щелкните ниже:

Стальной двутавр, размеры

Двутавровые балки также известны как двутавровые балки, W-образные балки (для «широкого фланца»), универсальные балки (UB), стальные прокатные балки (RSJ) или двутавровые балки.Двутавровые балки имеют двутавровое или, если повернуть, H-образное поперечное сечение. Горизонтальные элементы буквы «I» называются «фланцами», а вертикальные элементы — «перемычкой». Двутавровые балки являются одной из нескольких стандартных конструкционных форм для стали, и они обычно используются в строительных и гражданских проектах.

Форма двутавровой балки обеспечивает универсальную прочность при минимальном весе. Перегородка противостоит силам сдвига, а полки противостоят изгибающему моменту, действующему на балку. Таким образом, двутавровые балки очень эффективны для восприятия изгибающих и поперечных нагрузок в плоскости стенки.Слабость формы в том, что она не сопротивляется скручивающим силам и не обладает большой пропускной способностью в поперечном направлении. Если необходимы прочности в этих областях, предпочтительны полые структурные профили (HSS).

Стальные двутавровые балки

обычно производятся методом прокатки, изобретенным в 1849 году Альфонсом Хальбу во Франции. Использование двутавровых балок было обычным явлением в середине 20 века. Сегодня также широко распространены сборные двутавровые балки, которые изготавливают путем сварки вместе фланцев и стенки.

Стандарты США

В США наиболее распространены широкие полки (W-образные балки). Эти балки имеют почти параллельные фланцы. Соответствующие стандарты с пределом текучести:

— ASTM A992: 50 000 — 65 000 фунтов на кв. Дюйм (340-450 МПа)

— A588: аналогично A572

— A572: 42 000–60 000 фунтов на квадратный дюйм (290–410 МПа), но наиболее распространенным является 50 000 фунтов на квадратный дюйм (340 МПа).

— A36: 36000 фунтов на кв. Дюйм (250 МПа)

A992 обычно заменил старые стандарты A572 и A36.

Американский институт стальных конструкций (AISC) издает Руководство по стальным конструкциям для проектирования конструкций различной формы. В нем документируются общие подходы, расчет допустимого напряжения (ASD) и расчет факторов нагрузки и сопротивления (LRFD) (начиная с 13-го изд.) Для создания таких конструкций.

Euronorms

— EN 10024: Горячекатаный конический фланец I профиля

— EN 10034: Конструкционная сталь I и H профилей

— EN 10162: Профили из холоднокатаной стали

Прочие стандарты

— DIN 1025-5

— ASTM A6, балки американского стандарта

— БС 4-1

— ИС 808 — Размеры стальных горячекатаных балок, колонн, швеллеров и уголков

— AS / NZS 3679.1 — Стандарт Австралии и Новой Зеландии

Имя

Глубина

Ширина

Толщина стенки

Толщина фланца

Площадь сечения

Вес фунт / фут

Ш 27 x 178 27.8 14,09 0,725 1,19 52,3 178
Ш 27 x 161 27,6 14,02 0,66 1,08 47,4 161
Ш 27 x 146 27,4 14 0.605 0,975 42,9 146
W 27 x 114 27.3 10,07 0,57 0,93 33,5 114
Ш 27 x 102 27,1 10,02 0,515 0,83 30 102
Ш 27 x 94 26,9 10 0,49 0,745 27,7 94
Ш 27 x 84 26.7 9,96 0,46 0,64 24,8 84
Ш 24 x 162 25 13 0,705 1,22 47,7 162
Ш 24 x 146 24,7 12,9 0,65 1,09 43 146
Ш 24 x 131 24.5 12,9 0.605 0,96 38,5 131
Ш 24 x 117 24,3 12,8 0,55 0,85 34,4 117
Ш 24 x 104 24,1 12,75 0,5 0,75 30,6 104
Ш 24 x 94 24.1 9,07 0,515 0,875 27,7 94
Ш 24 x 84 24,1 9,02 0,47 0,77 24,7 84
Ш 24 x 76 23,9 9 0,44 0,68 22,4 76
Ш 24 x 68 23.7 8,97 0,415 0,585 20,1 68
Ш 24 x 62 23,7 7,04 0,43 0,59 18,2 62
Ш 24 x 55 23,6 7,01 0,395 0,505 16,2 55
W 21 x 147 22.1 12,51 0,72 1,15 43,2 147
21 x 132 21,8 12,44 0,65 1,035 38,8 132
21 x 122 21,7 12,39 0,6 0,96 35,9 122
21 x 111 21.5 12,34 0,55 0,875 32,7 111
21 x 101 21,4 12,29 0,5 0,8 29,8 101
21 x 93 21,6 8,42 0,58 0,93 27,3 93
21 x 83 21.4 8,36 0,515 835 24,3 83
21 x 73 21,2 8,3 0,455 0,74 21,5 73
21 x 68 21,1 8,27 0,43 0,685 20 68
21 x 62 21 8.24 0,4 0,615 18,3 62
Ш 21 x 57 21,1 6,56 0,405 0,65 16,7 57
Ш 21 x 50 20,8 6,53 0,38 0,535 14,7 50
21 x 44 20.7 6,5 0,35 0,45 13 44
18 x 119 19 11,27 0,655 1,06 35,1 119
18 x 106 18,7 11,2 0,59 0,94 31,1 106
18 x 97 18.6 11,15 0,535 0,87 28,5 97
18 x 86 18,4 11,09 0,48 0,77 25,3 86
18 x 76 18,2 11,04 0,425 0,68 22,3 76
18 x 71 18.5 7,64 0,495 0,81 20,8 71
18 x 65 18,4 7,59 0,45 0,75 19,1 65
18 x 60 18,2 7,56 0,415 0,695 17,6 60
18 x 55 18.1 7,53 0,39 0,63 16,2 55
18 x 50 18 7,5 0,355 0,57 14,7 50
18 x 46 18,1 6,06 0,36 0.605 13,5 46
18 x 40 17.9 6,02 0,315 0,525 11,8 40
18 x 35 17,7 6 0,3 0,425 10,3 35
16 x 100 16,97 10,425 0,585 0,985 29,4 100
Ш 16 x 89 16.75 10,365 0,525 0,875 26,2 89
16 x 77 16,52 10,295 0,455 0,76 22,6 77
16 x 67 16,33 10,235 0,395 0,665 19,7 67
16 x 57 16.43 7,12 0,43 0,715 16,8 57
Ш 16 x 50 16,26 7,07 0,38 0,63 14,7 50
16 x 45 16,13 7.035 0,345 0,565 13,3 45
Ш 16 x 40 16.01 6,995 0,305 0,505 11,8 40
Ш 16 x 36 15,86 6,985 0,295 0,43 10,6 36
Ш 16 x 31 15,88 5,525 0,275 0,44 9,12 31
Ш 16 x 26 15.69 5,5 0,25 0,345 7,68 26
W 14 x 132 14,66 14,725 0,645 1,03 38,8 132
W 14 x 120 14,48 14,67 0,59 0,94 35,3 120
W 14 x 109 14.32 14,605 ​​ 0,525 0,86 32 109
W 14 x 99 14,16 14,565 0,485 0,78 29,1 99
W 14 x 90 14,02 14,52 0,44 0,71 26,5 90
W 14 x 82 14.31 10,13 0,51 0,855 24,1 82
W 14 x 74 14,17 10,07 0,45 0,785 21,8 74
W 14 x 68 14,04 10,035 0,415 0,72 20 68
W 14 x 61 13.89 9,995 0,375 0,645 17,9 61
W 14 x 53 13,92 8,06 0,37 0,66 15,6 53
W 14 x 48 13,79 8,03 0,34 0,595 14,1 48
W 14 x 43 13.66 7,995 0,305 0,53 12,6 43
W 14 x 38 14,1 6,77 0,31 0,515 11,2 38
W 14 x 34 13,98 6,745 0,285 0,455 10 34
W 14 x 30 13.84 6,73 0,27 0,385 8,85 30
W 14 x 26 13,91 5,025 0,255 0,42 7,69 26
W 14 x 22 13,74 5 0,23 0,335 6,49 22
Ш 12 x 136 13.41 12,4 0,79 1,25 39,9 136
Вт 12 x 120 13,12 12,32 0,71 1,105 35,3 120
Вт 12 x 106 12,89 12,22 0,61 0,99 31,2 106
Ш 12 x 96 12.71 12,16 0,55 0,9 28,2 96
Вт 12 x 87 12,53 12,125 0,515 0,81 25,6 87
Ш 12 x 79 12,38 12,08 0,47 0,735 23,2 79
Ш 12 x 72 12.25 12,04 0,43 0,67 21,1 72
Ш 12 x 65 12,12 12 0,39 0.605 19,1 65
Ш 12 x 58 12,19 10,01 0,36 0,64 17 58
Ш 12 x 53 12.06 9,995 0,345 0,575 15,6 53
Вт 12 x 50 12,19 8,08 0,37 0,64 14,7 50
Ш 12 x 45 12,06 8,045 0,335 0,575 13,2 45
Вт 12 x 40 11.94 8,005 0,295 0,515 11,8 40
Ш 12 x 35 12,5 6,56 0,3 0,52 10,3 35
Ш 12 x 30 12,34 6,52 0,26 0,44 8,8 30
Ш 12 x 26 12.22 6,49 0,23 0,38 7,7 26
Ш 12 x 22 12,31 4,03 0,26 0,425 6,5 22
Ш 12 x 19 12,16 4,005 0,235 0,35 5,6 19
Ш 12 x 16 11.99 3,99 0,22 0,265 4,7 16
Ш 12 x 14 11,91 3,97 0,2 0,225 4,2 14
Вт 10 x 112 11,36 10,415 0,755 1,25 32,9 112
Вт 10 x 100 11.1 10,34 0,68 1,112 29,4 100
Вт 10 x 88 10,84 10,265 0.605 0,99 25,9 88
Вт 10 x 77 10,6 10,19 0,53 0,87 22,6 77
Вт 10 x 68 10.4 10,13 0,47 770 20 68
Вт 10 x 60 10,22 10,08 0,42 0,68 17,6 60
Вт 10 x 54 10,09 10,03 0,37 0,615 15,8 54
Вт 10 x 49 9.98 10 0,34 0,56 14,4 49
Вт 10 x 45 10,1 8,02 0,35 0,62 13,3 45
Вт 10 x 39 9,92 7,985 0,315 0,53 11,5 39
Вт 10 x 33 9.73 7,96 0,29 0,435 9,71 33
Вт 10 x 30 10,47 5,81 0,3 0,51 8,84 30
Вт 10 x 26 10,33 5,77 0,26 0,44 7,6 26
Вт 10 x 22 10.17 5,75 0,24 0,36 6,5 22
Вт 10 x 19 10,24 4,02 0,25 0,395 5,6 19
Вт 10 x 17 10,11 4,01 0,24 0,33 5 17
Вт 10 x 15 9.99 4 0,23 0,27 4,4 15
Вт 10 x 12 9,87 3,96 0,19 0,21 3,5 12
Ш 8 x 67 9 8,28 0,57 0,935 19,7 67
Ш 8 x 58 8.75 8,22 0,51 0,81 17,1 58
Вт 8 x 48 8,5 8,11 0,4 0,685 14,1 48
Вт 8 x 40 8,25 8,07 0,36 0,56 11,7 40
Ш 8 x 35 8.12 8,02 0,31 0,495 10,3 35
Ш 8 x 31 8 7,995 0,285 0,435 9,1 31
Вт 8 x 28 8,06 6.535 0,285 0,465 8,3 28
Вт 8 x 24 7.93 6,495 0,245 0,4 7,1 24
Ш 8 x 21 8,28 5,27 0,25 0,4 6,2 21
Ш 8 x 18 8,14 5,25 0,23 0,33 5,3 18
Ш 8 x 15 8.11 4,015 0,245 0,315 4,4 15
Ш 8 x 13 7,99 4 0,23 0,255 3,8 13
Вт 8 x 10 7,89 3,94 0,17 0,205 2,9 10
Ш 6 x 25 6.38 6,08 0,32 0,455 7,3 25
Ш 6 x 20 6,2 6,02 0,26 0,365 5,9 20
Ш 6 x 16 6,28 4,03 0,26 0,405 4,7 16
Ш 6 x 15 5.99 5,99 0,23 0,26 4,4 15
Ш 6 x 12 6,03 4 0,23 0,28 3,6 12
Ш 6 x 9 5,9 3,94 0,17 0,215 2,7 9
Вт 5 x 19 5.15 5,03 0,27 0,43 5,5 19
Вт 5 x 16 5,01 5 0,24 0,36 4,7 16
Вт 4 x 13 4,16 4,06 0,28 0,345 3,8 13

Имя

Глубина

Ширина

Толщина стенки

Площадь сечения

Вес фунт / фут

S 24 x 121 24.5 8,05 0,8 35,6 121
S 24 x 106 24,5 7,78 0,62 31,2 106
S 24 x 100 24 7,425 0,745 29,3 100
S 24 x 90 24 7.125 0,625 26,5 90
S 24 x 80 24 7 0,5 23,5 80
S 20 x 96 20,3 7,2 0,8 28,2 96
S 20 x 86 20,3 7,06 0.66 25,3 86
S 20 x 75 20 6,385 0,635 22 75
S 20 x 66 20 6,255 0,505 19,4 66
S 18 x 70 18 6,251 0,711 20.6 70
S 18 x 54,7 18 6,001 0,461 16,1 54,7
S 15 x 50 15 5,64 0,55 14,7 50
S 15 x 42,9 15 5,501 0,411 12,6 42.9
S 12 x 50 12 5,477 0,687 14,7 50
S 12 x 40,8 12 5,252 0,462 12 40,8
S 12 x 35 12 5.078 0,428 10,3 35
S 12 х 31.8 12 5 0,35 9,35 31,8
S 10 x 35 10 4,944 0,594 10,3 35
S 10 x 25,4 10 4,661 0,311 7,46 25,4
S 8 x 23 8 4.171 0,441 6,77 23
S 8 x 18,4 8 4,001 0,271 5,41 18,4
S 7 x 20 7 3,86 0,45 5,88 20
S 7 x 15,3 7 3,662 0.252 4,5 15,3
S 6 x 17,25 6 3,565 0,465 5,07 17,25
S 6 x 12,5 6 3,332 0,232 3,67 12,5
S 5 x 14,75 5 3,284 0,494 4.34 14,75
S 5 x 10 5 3,004 0,214 2,94 10
S 4 x 9,5 4 2,796 0,326 2,79 9,5
S 4 x 7,7 4 2,663 0,193 2,26 7.7
S 3 x 7,5 3 2,509 0,349 2,21 7,5
S 3 x 5,7 3 2,33 0,17 1,67 5,7

Размер стального канала

Структурный канал также известен как C-образная балка.Это тип конструкционной стальной балки, используемой в основном в строительстве и гражданском строительстве. Поперечное сечение канала имеет С-образную форму и состоит из широкой перемычки (при использовании обычно ориентированной вертикально) и двух «фланцев» вверху и внизу перемычки.

C-образные балки не симметричны (по крайней мере, когда используются вертикально), как двутавровые балки, что означает, что ось изгиба не центрирована по ширине полок. Если мы приложим нагрузку к верхней части полки, балка будет пытаться отклониться от стенки.Это может не быть проблемой для некоторых конструкций, но это приводит к тому, что каналы используются реже, чем двутавровые балки для структурных целей.

Вместо этого они чаще всего используются там, где большая плоская перегородка будет либо прикреплена к другой плоской поверхности для максимальной площади контакта, либо будет обращена наружу, чтобы скрыть фланцы по эстетическим причинам.

Применимым стандартом США для стали, используемой в канале, является ASTM A-36, который определяет предел текучести минимум 36 000 фунтов на квадратный дюйм.

Имя

Глубина (дюйм)

Ширина (дюйм)

Толщина стенки (дюймы)

Вес фунты / фут

C 15 x 50 15 3.716 0,716 50
C 15 x 40 15 3,52 0,52 40
C 15 x 33,9 15 3,4 0,4 33,9
C 12 x 30 12 3,17 0,51 30
C 12 x 25 12 3.047 0,387 25
C 12 x 20,7 12 2,942 0,282 20,7
C 10 x 30 10 3,033 0,673 30
C 10 x 25 10 2,886 0,526 25
C 10 x 20 10 2.739 0,379 20
C 10 x 15,3 10 2,6 0,24 15,3
C 9 x 20 9 2,648 0,448 20
C 9 x 15 9 2.485 0,285 15
C 9 x 13.4 9 2,433 0,233 13,4
C 8 x 18,75 8 2,527 0,487 18,75
C 8 x 13,75 8 2,343 0,303 13,75
C 8 x 11,5 8 2,26 0,22 11.5
C 7 x 14,75 7 2,299 0,419 14,75
C 7 x 12,25 7 2,194 0,314 12,25
C 7 x 9,8 7 2,09 0,21 9,8
C 6 x 13 6 2.157 0,437 13
C 6 x 10,5 6 2,034 0,314 10,5
C 6 x 8,2 6 1,92 0,2 8,2
C 5 x 9 5 1.885 0,325 9
C 5 x 6.7 5 1,75 0,19 6,7
C 4 x 7,25 4 1,721 0,321 7,25
C 4 x 5,4 4 1,584 0,184 5,4
C 3 x 6 3 1.596 0,356 6
C 3 x 5 3 1.498 0,258 5
C 3 x 4,1 3 1,41 0,17 4,1

Размер стального уголка

Уголок из стали

— еще одна широко доступная форма из конструкционной стали. Уголок обычно имеет L-образное поперечное сечение.

Размер

Глубина

Толщина

Вес / фут

12 х 12 12 1 3/8 105
12 1 1/4 96.4
12 1 1/8 87,2
12 1 77,8
10 х 10 10 1 3/8 87,1
10 1 1/4 79,9
10 1 1/8 72,3
10 1 64.7
10 7/8 56,9
10 3/4 49,1
8 x 8 8 1 1/8 56,9
8 1 51
8 7/8 45
8 3/4 38,9
8 5/8 32.7
8 16 сентября 29,6
8 1/2 26,4
6 x 6 6 1 37,4
6 7/8 33,1
6 3/4 28,7
6 5/8 24.2
6 16 сентября 21,9
6 1/2 19,6
6 16/7 17,2
6 3/8 14,9
6 5/16 12,4
5 x 5 5 7/8 27.2
5 3/4 23,6
5 5/8 20
5 1/2 16,2
5 16/7 14,3
5 3/8 12,3
5 5/16 10,3
4 х 4 4 3/4 18.5
4 5/8 15,7
4 1/2 12,8
4 16/7 11,3
4 3/8 9,8
4 5/16 8,2
4 1/4 6,6
3 1/2 x 3 1/2 3 1/2 1/2 11.1
3 1/2 16/7 9,8
3 1/2 3/8 8,5
3 1/2 5/16 7,2
3 1/2 1/4 5,8
3 x 3 3 1/2 9,4
3 16/7 8.3
3 3/8 7,2
3 5/16 6,1
3 1/4 4,9
3 3/16 3,7
2 1/2 x 2 1/2 2 1/2 1/2 7,7
2 1/2 3/8 5.9
2 1/2 5/16 5
2 1/2 1/4 4,1
2 1/2 3/16 3,1
2 х 2 2 3/8 4,7
2 5/16 3,9
2 1/4 3.2
2 3/16 2,4
2 1/8 1,7

Полый структурный профиль (HSS), размеры

Полые структурные профили (HSS) — это один из стандартных профилей конструкционной стали. Секции HSS представляют собой профили с полыми трубчатыми профилями, которые обычно имеют квадратную или прямоугольную форму, хотя также доступны круглые и эллиптические секции. Эти секции также обычно называют стальными трубами или конструкционными трубами, а иногда их ошибочно называют «пустотелой конструкционной сталью».Круглые секции иногда ошибочно называют «стальными трубами», а не трубами, хотя размеры и класс настоящих стальных труб отличаются от HSS.

HSS — это термин, используемый в США и других странах, который следует американской строительной и инженерной терминологии. В Великобритании термин HSS не используется. Скорее, основные формы называются CHS (круглое полое сечение), SHS (квадратное полое сечение) и RHS (прямоугольное полое сечение).

HSS обычно используется в сварных стальных каркасах, элементы которых подвергаются нагрузке в нескольких направлениях.Квадратные и круглые HSS являются очень эффективными формами для многоосной нагрузки из-за их однородной геометрии по двум или более осям поперечного сечения. Обычно HSS изготавливается из низкоуглеродистой стали, такой как A500 класса C или класса B.

Размер

Вес (фунт / фут)

Толщина стенки (дюймы)

32 х 32 х 5/8 259.83 0,625
32 x 32 x 1/2 210,72 0,5
32 x 32 x 3/8 159,37 0,375
30 х 30 х 5/8 242,82 0,625
30 x 30 x 1/2 197,11 0,5
30 x 30 x 3/8 149,16 0,375
28 х 28 х 5/8 225,8 0.625
28 x 28 x 1/2 183,5 0,5
28 x 28 x 3/8 138,95 0,375
26 x 26 x 5/8 208,79 0,625
26 x 26 x 1/2 169,89 0,5
26 x 26 x 3/8 128,74 0,375
24 х 24 х 5/8 191,78 0,625
24 x 24 x 1/2 156.28 0,5
24 x 24 x 3/8 118,53 0,375
22 х 22 х 5/8 174,76 0,625
22 х 22 х 1/2 142,67 0,5
22 x 22 x 3/8 108,32 0,375
20 х 20 х 5/8 157,75 0,625
20 х 20 х 1/2 129,06 0.5
20 x 20 x 3/8 98,12 0,375
18 х 18 х 5/8 140,73 0,625
18 x 18 x 1/2 115,45 0,5
18 x 18 x 3/8 87,91 0,375
16 х 16 х 5/8 127,37 0,581
16 x 16 x 1/2 103,3 0,465
16 x 16 x 3/8 78.52 0,349
16 x 16 x 5/16 65,87 0,291
14 х 14 х 5/8 110,36 0,581
14 x 14 x 1/2 89,68 0,465
14 x 14 x 3/8 68,31 0,349
14 х 14 х 5/16 57,36 0,291
12 х 12 х 5/8 93,34 0.581
12 х 12 х 1/2 76,07 0,465
12 x 12 x 3/8 58,1 0,349
12 х 12 х 5/16 48,86 0,291
12 х 12 х 1/4 39,43 0,233
10 х 10 х 5/8 76,33 0,581
10 х 10 х 1/2 62,46 0,465
10 х 10 х 3/8 47.9 0,349
10 х 10 х 5/16 40,35 0,291
10 х 10 х 1/4 32,63 0,233
10 х 10 х 3/16 24,73 0,174
9 х 9 х 1/2 55,66 0,465
9 x 9 x 3/8 42,79 0,349
9 х 9 х 5/16 36,1 0.291
9 х 9 х 1/4 29,23 0,233
9 x 9 x 3/16 22,18 0,174
8 х 8 х 5/8 59,32 0,581
8 x 8 x 1/2 48,85 0,465
8 x 8 x 3/8 37,69 0,349
8 х 8 х 5/16 31,84 0,291
8 x 8 x 1/4 25.82 0,233
8 x 8 x 3/16 19,63 0,174
7 x 7 x 5/8 50,81 0,581
7 x 7 x 1/2 42,05 0,465
7 x 7 x 3/8 32,58 0,349
7 x 7 x 5/16 27,59 0,291
7 x 7 x 1/4 22,42 0.233
7 x 7 x 3/16 17,08 0,174
6 х 6 х 5/8 42,3 0,581
6 х 6 х 1/2 35,24 0,465
6 x 6 x 3/8 27,48 0,349
6 х 6 х 5/16 23,34 0,291
6 х 6 х 1/4 19,02 0,233
6 x 6 x 3/16 14.53 0,174
6 х 6 х 1/8 9,86 0,116
5-1 / 2 x 5-1 / 2 x 3/8 24,93 0,349
5-1 / 2 x 5-1 / 2 x 5/16 21,21 0,291
5-1 / 2 x 5-1 / 2 x 1/4 17,32 0,233
5-1 / 2 x 5-1 / 2 x 3/16 13,25 0,174
5-1 / 2 x 5-1 / 2 x 1/8 9.01 0,116
5 х 5 х 1/2 28,43 0,465
5 x 5 x 3/8 22,37 0,349
5 х 5 х 5/16 19,08 0,291
5 х 5 х 1/4 15,62 0,233
5 x 5 x 3/16 11,97 0,174
5 х 5 х 1/8 8,16 0,116
4-1 / 2 x 4-1 / 2 x 1/2 25.03 0,465
4-1 / 2 x 4-1 / 2 x 3/8 19,82 0,349
4-1 / 2 x 4-1 / 2 x 5/16 16,96 0,291
4-1 / 2 x 4-1 / 2 x 1/4 13,91 0,233
4-1 / 2 x 4-1 / 2 x 3/16 10,7 0,174
4-1 / 2 x 4-1 / 2 x 1/8 7,31 0,116
4 х 4 х 1/2 21.63 0,465
4 х 4 х 3/8 17,27 0,349
4 х 4 х 5/16 14,83 0,291
4 х 4 х 1/4 12,21 0,233
4 х 4 х 3/16 9,42 0,174
4 х 4 х 1/8 6,46 0,116
3-1 / 2 x 3-1 / 2 x 3/8 14,72 0.349
3-1 / 2 x 3-1 / 2 x 5/16 12,7 0,291
3-1 / 2 x 3-1 / 2 x 1/4 10,51 0,233
3-1 / 2 x 3-1 / 2 x 3/16 8,15 0,174
3-1 / 2 x 3-1 / 2 x 1/8 5,61 0,116
3 x 3 x 3/8 12,17 0,349
3 х 3 х 5/16 10,58 0.291
3 x 3 x 1/4 8,81 0,233
3 x 3 x 3/16 6,87 0,174
3 x 3 x 1/8 4,75 0,116
2-1 / 2 x 2-1 / 2 x 5/16 8,45 0,291
2-1 / 2 x 2-1 / 2 x 1/4 7,11 0,233
2-1 / 2 x 2-1 / 2 x 3/16 5,59 0.174
2-1 / 2 x 2-1 / 2 x 1/8 3,9 0,116
2-1 / 4 x 2-1 / 4 x 1/4 6,26 0,233
2-1 / 4 x 2-1 / 4 x 3/16 4,96 0,174
2-1 / 4 x 2-1 / 4 x 1/8 3,48 0,116
2 х 2 х 1/4 5,41 0,233
2 x 2 x 3/16 4,32 0.174
2 х 2 х 1/8 3,05 0,116
1-3 / 4 x 1-3 / 4 x 3/16 3,68 0,174
1-5 / 8 x 1-5 / 8 x 3/16 3,36 0,174
1-5 / 8 x 1-5 / 8 x 1/8 2,42 0,116
1-1 / 2 x 1-1 / 2 x 3/16 3,04 0,174
1-1 / 2 x 1-1 / 2 x 1/8 2,2 0.116
1-1 / 4 x 1-1 / 4 x 3/16 2,4 0,174
1-1 / 4 x 1-1 / 4 x 1/8 1,78 0,116

Коричневый профиль Металлическая черепица с покрытием из натурального камня, размеры: 1000 X 350 мм, 150 рупий / квадратный фут

Металлическая черепица с покрытием из натурального камня с коричневым профилем, размеры: 1000 X 350 мм, 150 рупий / квадратный фут | ID: 218
188

Спецификация продукта

Размеры
Материал Сталь
Цвет Коричневый
Рисунок Профиль
Обработка поверхности Натуральный
Применение / Применение Жилой сектор
Водонепроницаемость Да
Минимальное количество заказа 1000 квадратных футов

Описание продукта

У нас есть выдающееся имя, которое предлагает широкий спектр стальной черепицы с покрытием из натурального камня . Этот продукт изготовлен с использованием только проверенных на качество материалов.


Заинтересовались данным товаром? Получите последнюю цену у продавца

Связаться с продавцом

Изображение продукта


О компании

Год основания 2017

Юридический статус Firm Public Limited Company

Характер бизнеса Оптовый торговец

Количество сотрудников от 11 до 25 человек

Годовой оборотR.2-5 крор

Участник IndiaMART с февраля 2013 г.

GST07BVUPM4962M1ZL

Код импорта и экспорта (IEC) BVUPM *****

Экспорт в Непал

Tandem INC предоставляет своим клиентам лучшую в своем классе продукцию из разных стран в соответствии с географическими потребностями. Благодаря своей хорошо налаженной сети как в промышленности, так и в коммерческом секторе, такие продукты, как листы ПВХ, кровельная черепица, металлическая черепица и даже деревянная мебель, находят покупателей со всех сторон.
Присоединяйтесь к нам или спрашивайте, чтобы познакомиться с новейшими продуктами в области кровли, напольных покрытий и мебели, как вам будет угодно! Вернуться к началу 1

Есть потребность?
Получите лучшую цену

1

Есть потребность?
Получите лучшую цену

.

Добавить комментарий

Ваш адрес email не будет опубликован.
