Рожковые ключи размеры таблица. Как выбрать рожковые ключи: виды и размеры

Даже человеку, далекому от техники, нередко приходится отвинчивать-завинчивать винты, болты, гайки (метизы - так сокращенно часто называют эти металлические изделия) предназначенным для этого инструментом - гаечными ключами . На каждом ключе нанесен размер его рабочей части, попросту - зева. Но соответствующая ему величина - размер под ключ, - обозначаемая в технических справочниках буквой S (расстояние между противоположными параллельными гранями на гайке, головке болта или винта), не указана ни на одной крепежной детали. Нет, как правило, этих данных и в прилагаемых к какой-либо технике инструкциях по эксплуатации и ремонту даже в обозначениях и на чертежах, хотя другой информации о крепежных деталях в них предостаточно: указывается и размер резьбы, и ее шаг, иногда длина и даже вид термической обработки, нередко и момент затяжки. Но в основном эти данные - конструктивные, и нужны они для изготовления деталей. При регулировочных же, ремонтных или сборочных работах вышеперечисленные параметры резьб, кроме последних, оказываются невостребованными. Для механика гораздо важнее знать, с каким размером зева нужен ключ для головки того или другого винта или болта и гайки (или, как говорят профессионалы, - «ключ на сколько»).

Когда гайка или головка болта находится на виду и в легкодоступном месте, то определить, «на сколько» потребуется ключ, не составит труда - поднаторевший технарь распознает это на взгляд, а малоопытный может «вычислить» с помощью штангенциркуля или путем подбора ключей: с двух-трех раз это обычно сделать удается.

Если же крепежная деталь находится в труднодоступном месте, да еще «за глазами» (что бывает очень часто), то определять размер головки метиза «под ключ» приходится на ощупь, когда даже профессионал может легко ошибиться. Беды не случится, если мастер попытается работать ключом поменьше - тот попросту не налезет на головку. Если же ключ окажется велик, то «срезать» им ребра головки, как говорится, пара пустяков. Кроме того, что деталь будет непоправимо испорчена, - потом отвинчивание крепежа даже специальным инструментом составит немалую проблему.

Для определения размера «под ключ» «за глаза» имеет смысл обратиться к информации о резьбе крепежной детали, указанной в инструкции. Ведь по ГОСТу каждой резьбе соответствуют два близких размера головки крепежной детали «под ключ»: основной и уменьшенный, причем разница в их значениях небольшая. В среднем же - размер «под ключ» примерно в 1,5 раза больше наружного диаметра резьбы (см. таблицу 1) и на него уже можно ориентироваться.

Таблица 1. Соответствие размеров крепежной детали «под ключ» ее номинальному диаметру метрической резьбы
Номинальный диаметр метрической резьбы45681012162022243036
42
48
Размер под ключS осн.78101317192430323646556575
S умен.----12141722273241506070

И хотя уменьшенный размер под ключ назначается конструкторами реже, чем основной, пробовать отворачивать крепеж «за глаза» надо по вышеуказанным причинам все же меньшим ключом: если он не налез, тогда смело можно работать ключом, соответствующим основному размеру - он не сорвется (конечно, при условии, что крепеж не заржавел).

Ключи обычно тоже выполнены по этому же принципу: на одном его конце зев (открытый - у рожковых, закрытый - у торцовых и кольцевых ключей) соответствует основному размеру головки крепежной детали, на другом - уменьшенному. Из этого ряда выпадают лишь комбинированные , у которых на обоих концах зев одного размера, только один открытый, а другой закрытый (круговой), да ключи разводные.

Размеры и виды гаечных ключей

При работе с крепежными деталями для их сохранности инструмент имеет важнейшее значение, поэтому пользоваться следует только исправными ключами: зев у них не должен быть расширенным, а губки смятыми. Гаечные ключи с такими дефектами надо изымать из рабочего комплекта. К тому же с виду похожие инструменты значительно разнятся по качеству металла, профилю губок. Последнее условие напрямую влияет на распределение усилий на грани и ребра метизов.

Крепежные детали рассчитаны на определенный момент затяжки при сборке изделия. Однако зачастую усилия при разборке, особенно «прикипевших» или приржавевших резьбовых соединений многократно его превышают. В этих случаях лучше использовать соответствующие торцовые или кольцевые (профессионалы их называют накидными) ключи, а не рожковые. Тем более нельзя использовать разводной ключ, так же как и при откручивании небольших (меньше S10) гаек, болтов и винтов.

Если ребра крепежной детали сильно повреждены коррозией или по какой-то причине оказались «закатанными», для того, чтобы все же отвернуть ее, надо сточить грани под ключ на «номер» меньше. Затем, пропитав резьбовое соединение специальной жидкостью (или, в крайнем-случае, керосином) для размягчения ржавчины и выждав время, снова попытаться отвинтить деталь. Еще один способ (но не последний) отвернуть болт или винт с поврежденной головкой - сделать шлиц между противоположными гранями под сильную отвертку и попробовать выкрутить крепеж этим инструментом. И наконец - использовать для этого трубный ключ. Кстати, в номенклатуре последних есть сейчас и такие, которые не повреждают грани и ребра крепежных деталей даже при больших моментах откручивания.

Для небольших гаек можно использовать специальные плоскогубцы.

Когда наладкой и ремонтом одной и той же техники (например, личный автомобиль) приходится заниматься регулярно, то будет полезным составить таблицу размеров под ключ крепежных деталей основных регулируемых узлов, посвятив этому специальное время или по мере обращения к регулировке того или иного механизма или агрегата.

В таблице 2 указаны размеры под гаечный ключ основных и регулировочных резьбовых соединений для автомобиля ВАЗ-2105.

Таблица 2. Некоторые крепежные детали и их размеры «под ключ» в автомобилях ВАЗ
Наименование агрегатов и крепежных деталейРезьба крепежной деталиРазмер «под ключ»
Двигатель, трансмиссия
Винт крепления кожуха маховикаМ610
Гайка крепления распределителя зажиганияМ813
Гайки крепления клапанной крышкиМ610
Винт крепления поддона картераМ610
Болт и гайка хомута глушителяМ813
Винт крепления поддона картера коробки передачМ610
Гайка натяжения ремня вентилятора помпы, генератораМ1017
Гайки крепления крышки головки цилиндровМ610
Гайка клеммы аккумулятораМ610
Гайка кронштейна крепления аккумулятораМ813
Рулевое управление, тормоз, подвеска, колеса
Корончатая гайка крепления пальца рулевой тягиМ1017
Болт муфты рулевых тягМ812
Гайка болта муфты рулевых тягМ813
Гайка и контргайка регулировки ручного тормозаМ813
Гайка шпильки крепления нижней шаровой опорыМ813

Поскольку речь зашла об автомобилях и гаечных ключах для автомобиля , то стоит отметить, что на особом счету в инструментальном комплекте «Жигулей» (да и других машин) так называемые «баллонный» «на 19» и «свечной» «на 21» гаечные ключи.

Первый выполнен достаточно своеобразно и выделяется из всего набора гаечных ключей. Его узнает даже тот, кто мало знаком с техникой: он колпачковый, с загнутой рукояткой-рычагом, конец которой выполнен в форме жала отвертки. Когда-то с помощью этого ключа снимали хромированные колпаки колес, которые на современные машины уже не ставят. Будет целесообразно его немного заточить и таким образом заиметь в комплекте сильную отвертку. Кроме откручивания-закручивания колесных болтов, этим ключом можно пользоваться и при работе с другими соответствующими крепежными деталями. При необходимости колесные болты можно отвернуть и обычным (накидным и даже рожковым) ключом «на 19».

Второй - «свечной» ключ по виду похож на подобные торцовые трубчатые ключи с таким же диаметральным отверстием под вороток. В нем даже сохранено соотношение 1,5 диаметра отворачиваемой резьбы (14 мм) к расстоянию между противоположными гранями ключа (21 мм). Если опять обратиться к таблице 2, то станет понятно, что ключ нестандартный, а специальный и другого гаечного ключа с таким же размером в комплекте нет. Резьба же на свече хотя и стандартная (14x1,25), но относится к числу нерекомендуемых.

И еще об одном гаечном ключе - обычном рожковом «на 10». Этот ключ, как и огнетушитель, лучше всегда держать «под руками» - так как им отворачиваются гайки аккумуляторных клемм. Ведь при необходимости, например, при коротком замыкании в электрической цепи или (что сейчас тоже стало актуальным) для выключения ни с того ни с сего сработавшей сигнализации (если брелка она не «слушается»), это надо сделать очень быстро.

Следует отметить, что в автомобильном инструментальном комплекте имеются гаечные ключи далеко не под все размеры крепежных деталей. Поэтому, когда надо лезть под машину (на яме или эстакаде), не лишним будет проверить, все ли необходимые инструменты прихвачены с собой, иначе придется вылезать из-под нее ни с чем. То же самое надо сделать, собираясь разобрать для ремонта или профилактики какой-то узел или агрегат. К тому же очень часто для разборки узлов без повреждений требуются какие-то универсальные и даже специальные приспособления. Не будь всего этого, разборка может оказаться невозможной или даже напрасной.

Один примечательный момент: крепежные детали с размером «под ключ» «на 13» появились в нашей стране вместе с автомобилем «Жигули», прототипом которого, как известно, был итальянский ФИАТ-124. С их появлением утратили позиции метизы с размерами под гаечный ключ «на 12» и «на 14».

Рожковые ключи


Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга. Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

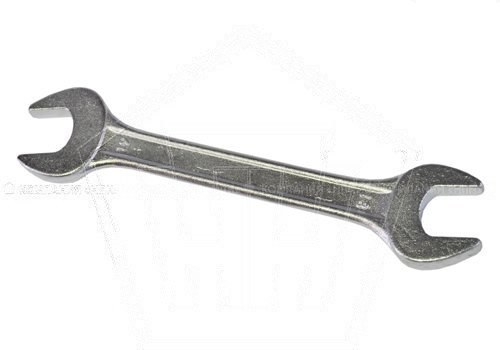

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние .


Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу, что намного увеличивает силу затяжки.

Накидные ключи двусторонние .



Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ .



Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой. Размеры от 30мм до 50мм.

Накидной ударный ключ .



Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.



Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).



Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.
Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

Разводные ключи .


Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.



Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры — от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).



Бывают в виде

Для того, чтобы закрутить или выкрутить болт, гайку, головку крана, муфту и так далее, применяется рожковый гаечный ключ. Каждый мастер, который выполняет повседневные работы по дому либо имеет дело с техникой, хоть раз в жизни обязательно сталкивался с данным инструментом.

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер , необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

  • Производится специальный расчет максимальных отклонений размера зева;
  • Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
  • Устанавливается маркировка товарного знака;
  • Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше . При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

  • составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
  • разводные (ГОСТ 7275.75). Это рожковые ключи, где размер может изменяться;
  • ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
  • существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь , она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.

Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Ценовая категория довольно разнообразна. Чаще всего цена зависит от многофункциональности технических характеристик и компании-изготовителя. Самым дешевым является односторонний рожковый инструмент, где открытый зев имеет 3,1–85 миллиметров.

Во время покупки также нужно не забывать о длинной ручке , которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев. С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент. Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным.

Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

Как сделать рожковый ключ своими руками?

Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.

Вначале делаем заготовку из стального листа с размером больше на несколько миллиметров, чем внешний размер сторон готового изделия. Бывают сложности с толстыми инструментами . При помощи ножовки ее не стоит вырезать. А выбрать в роли инструмента для резки газовую горелку противопоказано. Желательно пустить в процесс кузнечную обработку. Это можно выполнить через расплющивание металлического стержня.

Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.

Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.

Затем высверливаем зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Нельзя, чтобы сверло сильно нагревалось. Можно охлаждать его в воде. Затем, когда вы сделаете второй зев, необходимо удалить лишнее.

Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ. Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.

Существует несколько видов ключей гаечных. Они используются для крепления соединений, состоящих из гайки или болта. Их изготавливают из сплава хрома-ванадия. Для предотвращения ржавления ключа применяют хромирование. Изобретение первого гаечного ключа принадлежит Солимону Меррику, который запатентовал его в 1835 году. Виды гаечных ключей бывают различными. В них обычный человек нуждается в повседневной жизни для разнообразных целей.

Ключи - неотъемлемая деталь коробки инструментов

Посмотрев виды гаечных ключей на фото, можно понять, что помимо тех моделей, которые зачастую встречаются в наших домах, их разновидностей существует еще огромное множество. Они отличаются между собой не только формой, но и целью использования.

Например, несколько гаечных ключей, таких как гайковерт для пожарного гидранта, используются лишь для одной цели. В то время как другие, скажем, комбинированный или регулируемый ключ, могут использоваться для различных целей. Виды гаечных ключей и их разнообразие призваны обеспечить комфорт в их использовании не только профессионалами, но и обычными гражданами. Правильно подобранный инструмент поможет быстро выполнить поставленную задачу.

Виды гаечных ключей, размеры, описание, фото

Размер обычно обозначается такими параметрами, как расстояние между губками. В XIX и в начале ХХ веков было принято определять номинальный размер ключа в соответствии с параметрами резьбы, которую он должен был использовать. Современная практика использует обозначение, основанное на расстоянии между плоскостями.

Размер гаечного ключа определяется по следующим параметрам: зев (расстояние между губками), размер резьбы (для гайки), длина рукоятки. Первый параметр имеет следующий диапазон - от 3.2 мм до 155 мм; второй - от М1.6 до М110; третий - от 150 мм до 500 мм.

Ключи рожковые одно- и двухсторонние


Этот тип ключа имеет открытые «концы». Это отверстия U-образной формы. Зачастую они разного размера. Эти гаечные ключи полезны при работе с гайками и болтами, к которым трудно получить доступ. Они обеспечивают большую свободу в их откручивании.

Накидные ключи двусторонние

Этот завернутый гаечный ключ на обоих концах имеет замкнутый контур. Он зачастую предназначен для гаек или болтов шестиугольной формы. Однако в определенных случаях он может быть спроектирован в квадратной форме. Петли на обоих концах имеют разные размеры. Гаечные ключи этого типа используются в тех случаях, когда открытые модели не могут выполнить поставленную задачу.


Комбинированные ключи

Комбинированный ключ, как следует из названия, представляет собой комбинацию рожкового ключа с накидной моделью. Он имеет замкнутый контур на одном конце, а другой - открытый. Он может использоваться для откручивания гаек и болтов, а затем быстро снимает их при помощи открытого конца. Комбинированные ключи обычно используются для выполнения описанной комбинации, и, следовательно, оба конца имеют одинаковый размер.

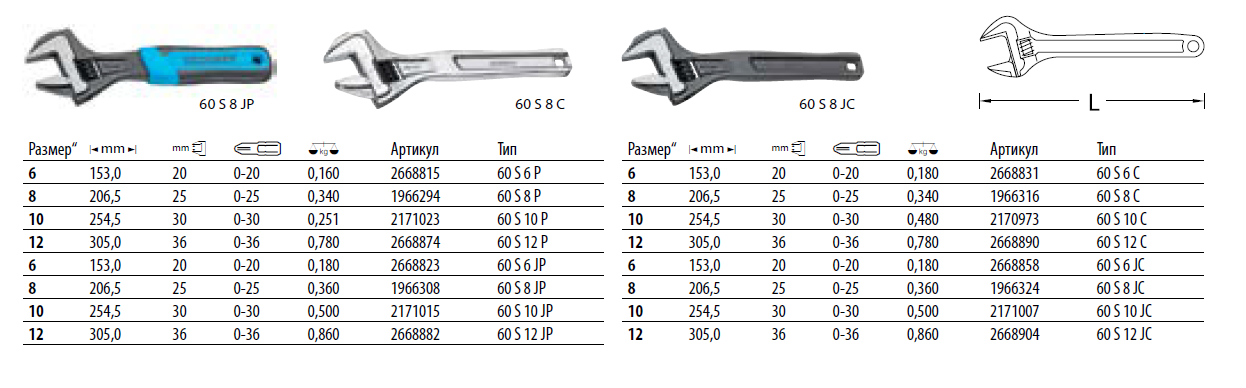

Разводные или регулируемые ключи

Это вид гаечного ключа открытого типа. Они могут использоваться только с одного конца. Размер отверстия не фиксирован. Его можно варьировать в зависимости от размера гайки или болта. Однако такие типы гаечных ключей практически невозможно использовать в труднодоступных зонах.

Это самый распространенный тип регулируемого гаечного ключа, который используется сегодня. Регулируемый концевой гаечный ключ отличается от ключа обычного тем, что захватные поверхности губок смещены, как правило, на 15 градусов относительно рукоятки инструмента. Современный регулируемый был изобретен Йоханом Петтером Йоханссоном.

Давайте теперь узнаем, как использовать регулируемую модель ключа.

  1. Определите гайку или болт, которые вы хотите затянуть.
  2. Откройте поворотный ключ, повернув винт. Проверьте, достаточно ли вы открыли его для того, чтобы гайка могла хорошо поместиться: если нет - его нужно открыть больше. Убедитесь, что он открыт немного больше, чем размер гайки.
  3. Сдвиньте открытую часть головки на гайку и удерживайте ее на месте. Поверните винт механизма так, чтобы он плотно зажимал гайку.
  4. Поверните ключ в направлении по часовой стрелке, чтобы затянуть крепление, или против часовой стрелки, чтобы ослабить его. Продолжайте поворачивать, пока гайка не станет плотной или достаточно свободной, чтобы ее можно было снять.
  5. Снимите гаечный ключ, ослабив винт механизма.

Торцовые модели

В случае торцевого гаечного ключа он полностью надевается на гайку или болт. Когда используется данная разновидность инструмента, его не нужно полностью удалять с головки гайки или болта после завершения поворота. Ручку можно снять и снова вставить, в то время как гнездо остается поверх гайки или болта.

«Ударный» гаечный ключ

Виды и размеры ключей гаечных бывают самыми разнообразными. «Ударный» гаечный ключ - это специализированный толстый, короткий, коренастый инструмент с блочным концом рукоятки, специально разработанной для использования с молотком, что позволяет придать ему большую силу. Используется обычно с большими крепежами, особенно с гайкой и штифтом, которые имеют указательные метки.

Ударные гаечные ключи выдерживают удар и высокую силу, которая предназначена для выпуска больших или застрявших гаек и болтов. Пригодятся они и в том случае, если пространство не позволяет применить большой гаечный ключ.

Шестигранный гаечный ключ


Этот ключ имеет шестиугольный конец. Эти инструменты используются для раскручивания болтов с гексагональными углублениями на концах. Способ их работы аналогичен способу работы отвертки. Для лучшего понимания особенностей каждой модели следует изучить виды гаечных ключей, фото требуют особого внимания. Иллюстративный материал помогает легче усвоить особенности каждой модели.

Шестигранные гаечные ключи бывают двух общих форм: с L-образными и T-образными ручками. L-образные гаечные ключи изготавливаются из шестиугольной проволоки, в то время как T-образные ручки являются одним и тем же шестигранным проводом с металлической или пластиковой рукояткой, прикрепленной к концу. Виды гаечных ключей и их названия подробно представлены в нашей статье. Многие их наименования произошли от внешней формы инструмента.

Эти шестигранные ключи имеют головку на коротком плече и шестигранную шаровую головку на длинном плече. Он предлагает большую контактную поверхность на головке винта. Это снижает вероятность изнашивания и округления углов в винтах. Шар на длинном плече предназначен для того, чтобы ключ можно было легко вставить в головку, что позволяет поворачивать его под нужным углом, это незаменимо в труднодоступных местах.

Круглые валы клавиш удобно укладываются в руке и помогают сделать работу максимально легкой.

Поскольку для этих качественных инструментов используется нержавеющая сталь, со ржавчиной не будет проблем. Если вы ее заметили на поверхности инструмента, причина может быть только одна. Это происходит в результате их активного использования с целью повернуть винты или болты из обычной стали. Давление неизбежно оставляет следы или частицы другого вида металла на нержавеющем клюве, и тогда под воздействием кислорода происходит его коррозия.

Ключи балонные


Это название типа торцевого ключа, используемого для ослабления и затягивания гаек на автомобильных колесах. В Соединенном Королевстве и Австралии он широко известен как wheel brace.

Гаечные ключи могут быть L-образными или X-образными. Наиболее часто встречающаяся форма представляет собой L-образный металлический стержень с торцевым гаечным ключом на изогнутом конце и наклонным наконечником на другом конце. Захватывающий наконечник в основном предназначен для снятия колпаков колес, которые могут фиксировать гайки наконечника колеса.

На рынке инструментов огромную популярность приобрела фирма Gedore. Она изготавливает качественную продукцию, которой активно пользуются автомобилисты со всего мира. Внешний вид первых гаечных ключей Gedore пришелся по вкусу автолюбителям.

Другой распространенный тип, иногда называемый паук-ключ, выполнен в виде креста с разнесенными гнездами на каждом из четырех концов.

В идеале гайки (или болты) должны быть затянуты динамометрическим инструментом. Гаечные ключи гораздо дешевле. Установка колеса с их помощью требует применения большей силы. Чрезмерное усилие может привести к тому, что гайки будет очень сложно удалить. Кроме того, неравномерное применение силы между различными гайками и инструментом может привести к деформации тормозного ротора, если автомобиль оснащен дисковыми тормозами.

По этой причине балонные гаечные ключи следует правильно использовать только для снятия гаек с наконечниками, а не для их затягивания. На практике это правило часто игнорируется для удобства даже профессиональными механиками.

Для автомеханика или просто человека, чья профессия связана с использованием огромного количества инструментов, можно приобрести столовые приборы в виде гаечных ключей. Этот забавный подарок наверняка произведет впечатление.

Гаечные ключи: Таблица соответствия дюймового (американского, имперского..) и метрического (европейского...) рядов гаечных ключей.

Гаечные ключи: рожковый, накидной, разводной. Таблица соответствия дюймового (американского) и метрического (европейского) рядов гаечных ключей.

Гаечный ключ - это инструмент для соединения или рассоединения резьбового соединения путём закручивания или раскручивания гаек, болтов и иных сопутствующих деталей. Типов гаечных ключей множество и важно понимать их различие и назначение. Кроме того, как правило гаечные ключи используются попарно - один из ключей фиксирует головку болта, а второй откручивает или закручивает зайку.

- Рожковый ключ. Самый распространённый и простой вид ключей. Ключ, рабочая поверхность которого охватывает крепежную деталь с двух или трёх сторон за счёт U-образной формы. Чаще всего, рожковые ключи двухсторонние, с близкими по размеру рабочими областями (например 8-10 или 11-13). Недостатки подобного вида ключей - для охвата даже базовых типоразмеров необходимо иметь подобных ключей целый набор. Рабочая поверхность ключа повёрнута под углом 15° к продольной оси для удобства работы в труднодоступных местах.

- Накидной ключ, рабочий профиль которого охватывает со всех сторон крепёжную деталь, повторяя профиль детали. Подобный тип ключей чаще всего тоже двухсторонний. Существуют накидные ключи с храповиком, позволяющим откручивать (закручивать) гайку (болт), не переставляя ключа.

- Комбинированный ключ: на одном конце тела которых расположена накидная, а на другом — рожковая головка. Обе головки подобных ключей имеют одинаковый размер.


- Торцевой ключ, предназначенный для закручивания (откручивания) деталей, расположенных в специфических и труднодоступных местах, а так же когда применение других типов ключей невозможно, например, в нишах и углублениях. Очень часто применяется для крепления колёс автомобилей.

- Разводной ключ это разновидность рожкового ключа, у которого просвет губок (размер ключа) может плавно изменяться в широких пределах. Под разводным ключом понимается ключ, у которого одна из губок приводится в движение червяком.

- Трубный ключ является разновидностью разводного ключа - он позволяет зажимать деталь при помощи рычага.

- Переставной ключ часто применяется для работы с трубами с сфере сантехники.


В том случае, если закручивать нужно много и небольшого размера, есть смысл рассмотреть вариант торцевых головок для шуруповёртов (или отвёрток)  - это очень упростит и ускорит работу.

Для того, чтобы разобраться с размерами гаечных ключей - воспользуйтесь таблицей ниже:

США ( и не только)
(дюймов)

Метрические
"европейские"(мм)

5/323.97
-4
3/164.76
-5
13/645.16
7/325. 56
15/636.05
-6
1/46.35
17/646.75
-7
9/327.14
5/167.94
-8
11/328.73
-9
3/89.53
-10
-11
7/1611.11
15/3211.91
-12
1/212.7
-13
17/3213.49
-14
9/1614.29
-15
19/3215.08
5/815.88
-16
21/3216.67
-17
11/1617. 46
-18
-19
3/419.05
25/3219.84
-20
13/1620.64
-21
-22
7/822.23
23
29/3223.02
15/1623.81
-24
31/3224.61
-25
125.40
-26
1 1/1626.99
-27
-28
1 1/828.58
-29
-30
1 3/1630.16
-31
1 1/431.75
-32
-38
1 1/238. 10
-39
-50
250.80
-51

Рожковые ключи - 90 фото и основные правила подбора качественных ключей

Пожалуй, все согласятся с тем, что для того, чтобы собрать или разобрать какой-либо механизм, потребуется воспользоваться рожковым гаечным ключом. Все мастера и любители, и профессионалы не раз в своем деле или в быту пользовались этим инструментом.

Краткое содержимое статьи:

Разнообразие размеров ключей

Как и любой другой инструмент, рожковые ключи имеют свои размеры и характеризующие их критерии. Существуют и известные всем стандарты в отношении их размерности.

Размер ключа определяет пролет между его губками или рожками, который называют зев. На ручку ключа наносится маркировка в виде цифр, определяющих его размер в мм, который и является значением ширины между рожками.

Размеры варьируются в интервале от минимума – 2,5х3,2 мм до максимума 70х80 мм. Это так называемые нормы, установленные согласно ГОСТ, которые являются ненарушаемым законом.

К тому же ГОСТ содержит и другие характеризующие их свойства:

  • расчет максимально допустимых отклонений размеров зева;
  • нормативную прочность и твердость;
  • установленную маркировку изделия;
  • наличие защитного покрытия и пр.

Разновидности моделей

Наиболее распространенными и востребованными являются ключи с двумя рожками (зевами). Такая модель называется двухрожковый ключ, соответствующий ГОСТ 2839. Для раскручивания крепления с шагом между гранями 18-20 мм, расположенными друг напротив друга, потребуется ключ с маркировкой 18 (20).

В непредвиденных внезапно возникших ситуациях рядом может не оказаться инструмента нужного размера. Можно воспользоваться ключом немного большего размера, но при этом в свободное место потребуется вставить отвертку либо нож.


На фото представлены самые востребованные варианты рожковых ключей, среди них такие разновидности:

  • составные по ГОСТ 16.983, которые состоят из торцевой насадки, полого углубления и ручки;
  • разводные по ГОСТ 7275.75, с возможностью регулировки размера;
  • узконаправленные, используемые в специфических видах производства;
  • в виде звезды, бристольские и шестигранники, в соответствии с ГОСТ 11737.93, применяемые для содержания и ремонта велотранспорта и компьютерной техники, в сложнодоступных местах.



Правила выбора

Как удачно выбрать рожковый ключ, чтобы не ошибиться? Широкий ассортимент модельного ряда ключей ясно дает понять, что для «каждого сверчка имеется своя скрипка», т.е. для выполнения любой задачи существует свой вид инструмента.

Прежде всего, нужно знать цель применения и уровень сложности поставленного задания. Для производства гаечных ключей используется высококачественная инструментальная сталь, содержащая ванадий и хром.

Чтобы одним махом решить множество задач и, главное, не размышлять, какой ключ подойдет, можно приобрести универсальную модель, совмещающую несколько инструментов. Такому мастеру подвластны любые размеры и модификации гаек. Его мощные зубцы не дают скользить по гладким поверхностям, являясь значительным достоинством инструмента.

Существующие электрические ключи работают благодаря энергетическому заряду аккумуляторов и батареек. В этом случае, мастер сам решает, какой инструмент ему больше по душе.

Стоимость рожковых ключей зависит от некоторых параметров: многофункциональности, технических свойств и производителя. Односторонние инструменты с зевом от 3,1 до 85 мм являются самыми дешевыми по цене.

Приобретая инструмент, не забудьте про размер рукоятки, так как длинная будет сокращать амплитуду движения при повороте. Укороченная одна губка способствует увеличению радиуса действия ключа и накидыванию головки сбоку гайки.

Искусственно удлиненная рукоятка повысит усилие, при этом губки могут сломаться или разогнуться. При помощи молотка их можно вернуть в прежнее положение, но металл будет непрочным.


Как вариант, можно использовать еще один способ ремонта зева с помощью наваривания слоя металла, который откорректирует размер зева абразивным инструментом. При размере зева 25 мм этот способ произведет нужный эффект.

Срок эксплуатации ключей может составлять от одного года до пяти лет. Самым долговечным считается ключ кольцевой, соответствующий требованиям ГОСТ 2906. Он достаточно прочный, но со временем подвержен износу. Кроме этого имеет ограничения в эксплуатации: его применяют только для гаек.


Фото рожковых ключей

Также рекомендуем посетить:

Как определить размер «под ключ» болта и гайки?

Любому человеку, даже не связанному с механикой, приходится в обычной жизни откручивать и закручивать болты и гайки. Для этого чаще всего мы используем гаечный ключ, разновидностей которого сегодня насчитывается около пятнадцати. Классический и самый распространенный инструмент – это двусторонний рожковый ключ, который найдется в инструментальном ящичке каждого мужчины. Размеры его рабочих профилей нанесены на его рукоятку, например: 7х8 или 17х19 и т.д. Эти цифры обозначают расстояние от одной губки до другой в миллиметрах.

Размер ключа на 24

В технических справочниках крепежа размер «под ключ» обозначается буквой «S». Но на самих крепежных деталях мы его не увидим. Механики со стажем могут по величине головки крепежа визуально определить «ключ на сколько» нужно взять для болта М10, М12 или М16? А малоопытные мастера могут легко ошибиться в выборе. А когда соединение находится в труднодоступном месте, придется подбирать инструмент методом проб. Если маленький ключ просто не налезет, то большой при неплотном прилегании может «слизать» грани детали и тогда дальнейшее отвинчивание может быть проблематично.

Маркировка шестигранного ключа

Определение номера ключа по диаметру резьбы крепежа

Размер «под ключ» у шестигранного болта или гайки – это расстояние между двумя параллельно лежащими гранями. Быстро и точно узнать его, не прибегая к линейке или штангенциркулю, можно по диаметру резьбовой части, которая указана в технической информации к крепежной детали. Дело в том, что каждому стандартному диаметру резьбы соответствует определенный размер рабочего профиля крепежа – основной (нормальный), уменьшенный и увеличенный. Болты с уменьшенным и увеличенным размером головки встречаются гораздо реже.

По таблице можно легко определить, какой размер гаечного ключа подойдет для того или иного болта от М1 до М110.

Таблица 1. Размеры под ключ для метрических болтов и гаек.

 Диаметр резьбы, М                                                 Размер под ключ
 основной S, мм  уменьшенный S, мм  увеличенный S, мм
    М1     3. 2     -     -
    М1.2     3.2     -      -
    М1.4     3.2     -      -
    М1.6     3.2     -      -
    М2     4     -      -
    М2.5     5     -      -
    М3     5. 5     -      -
    М4     7     -     -
    М5     8     -     -
    М6     10     -     -
    М7     11     -     -
    М8     13     12     -
    М10     17 (16)     14     -
    М12     19 (18)     17     21 (22)
    М14     22 (21)     19     24
    М16     24     22     27
    М18     27     24     30
    М20     30     27     32 (34)
    М22     32 (34)     30     36
    М24     36     32     41
    М27     41     36     46
    М30     46     41     50
    М33     50     -     55
    М36     55     50     60
    М39     60     55     65
    М42     65     60     70
    М48     75     -     75
    М52     80     -      80
    М56     85     -      -
    М60     90     -      -
    М64     95     -      -
    М68     100     -      -
    М72     105     -      -
    М76     110     -     -
    М80     115     -     -
    М85     120     -     -
    М90     130     -     -
    М95     135     -     -
    М100     145     -     -
    М105     150     -     -
    М110     155     -     -

Некоторые современные стандарты ISO устанавливают другие размеры шестигранных головок, в таблице они прописаны в скобках.

Размеры зева гаечных ключей определены в стандарте ГОСТ 6424-73. При правильном подборе зазор между рабочими губками инструмента и гранями крепежа не превышает 0.1 – 0.3 мм.

Подбор дюймовых гаечных ключей

Размер дюймового гаечного ключа выражен в дюймах и обозначает не ширину зева ключа, а диаметр резьбы дюймового крепежа, для работы с которым он предназначен. Шестигранный рабочий профиль дюймовых болтов и гаек отличается по размеру от профиля метрического стандарта на доли миллиметров. Поэтому метрические гаечные ключи либо будут неплотно прилегать к граням дюймового крепежа, либо вообще не налезут. Для работы с ним нужны дюймовые ключи и торцевые головки.

Таблица 2. Резьба UNC/UNF и размер гайки под ключ.

Диаметр резьбы (размер ключа), дюйм  Размер гайки под ключ, дюйм  Размер гайки под ключ, мм
 1/4  7/16  11. 11
 5/16  1/2  12.7
 3/8  9/16  14.29
 7/16  5/8  15.88
 1/2  3/4  19.05
 9/16  13/16  20.63
 5/8  15/16  23.81
 3/4  1 1/8  28.58
 7/8  1 5/16  33.34
 1  1 1/2  38. 10
 1 1/8  1 11/16  42.86
 1 1/4  1 7/8  47.63
 1 3/8  2 1/16  52.39
 1 1/2  2 1/4  53.15
 1 3/4  2 5/8  66.68
 2  3  76.20
 2 1/4  3 3/8  85.73
 2 1/2  3 3/4  95.25
 2 3/4  4 1/8  104. 76
 3  4 1/2  114.30

Размеры ключей для болтов с внутренним шестигранником

В машиностроении и приборостроении наряду с шестигранным крепежом широко применяются болты с цилиндрической головкой, для завинчивания которых используют угловой ключ-шестигранник. Они изготавливаются по стандартам DIN 912 или ГОСТ 11738-84, согласно которым каждому диаметру резьбы должен соответствовать определенный размер «под ключ» (расстояние между противоположными гранями внутреннего шестигранника).

Имбусовый ключ с шариком для винтов под внутренний шестигранник

Таблица соответствия:

 Резьба, М  М4  М5  М6  М8  М10  М12  М14  М16  М18  М20  М22  М24  М27  М30  М33  М36
 Размер под ключ, мм  3  4  5  6  8  10  12  14  14  17  17  19  19  22  24  27

Прежде чем приступить к разборке какого-то узла автомобиля, обслуживанию велосипеда или к ремонту садовой техники не лишним будет убедиться в наличии всех необходимых инструментов. При этом хорошо иметь под рукой таблицы размеров «под ключ» для болтов и гаек. При ремонте старой техники часто встает проблема выкручивания поврежденных деталей. Для работы с крепежом со стертыми гранями в магазине «Крепком» можно приобрести специальные торцевые головки со спиральным профилем AN0400120, а для извлечения болтов с сорванными головками предлагаем набор резьбовых экстракторов AG010048.

Имбусовый ключ Bondhus

Полезные советы     Обновлено: 25.09.2020 10:20:10

Евгения

мужчины, дорогие, подскажите плиз! Ручка сковородки прикручена болтиком, в шляпке углубление под шестигранник, насколько я понимаю. На болтике написано 8.8. Какого размера ключ нужен, чтобы подтянуть болтик?

18. 01.2021 18:23:17

vWolf

denis, какая еще длина шляпки у гайки?! покажите, расскажите, что это? может расстояние между гранями?

05.11.2020 18:22:06

denis

Что за сложность, вы что немцы?
На элементарный вопрос , "какая длина в мм у шляпки гайки на 17" ??? ответа нет!

01.11.2020 00:12:40

Myth

у меня есть ключ 13/10 (ходовые для тазика) и 13/17. первый раз когда увидел офигел и купил )

09.09.2020 22:56:12

Евгений

Спасибо! Написано по делу. Лично я, только не понимаю, если есть, например резьба M1 или там M1.2 или М2.5 - то, кто-то должен и ключи продавать на 3. 2 и 4. Случайно увидел в продаже в специнструменте ключ на 5.5. Удивился, что есть дробный ключ. А спецам-автолюбителям говорю, что ключ есть на 5.5 меня и называют, что я "гоню" неправду. Часовые это болтики видимо. В Китае видел на Али. В России нет. И еще, в статье указано, что есть размеры под ключ  основные, уменьшенные и увеличенные. Жаль нет примера на фото для одного типоразмера болта. Наглядного примера. За статью спасибо!

13.05.2020 03:36:12

Источник: http://krepcom. ru:443/blog/poleznye-sovety/kak-opredelit-razmer-pod-klyuch-bolta-i-gayki/

Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68

Ключи рожковые размеры какие бывают. Размеры и виды ключей гаечных

Гаечный ключ - это обычный инструмент, используемый довольно часто. Для такого простого действия, как закручивание гаек или болтов, предлагается множество вариантов исполнения гаечного ключа, и это не считая узко специализированных гаечных ключей. Одно лишь простое перечисление видов этого инструмента займет не одну минуту, и у каждого вида есть свое назначение, свои достоинства и недостатки, которые важно знать, вот основные виды: рожковые, накидные, комбинированные (с одного конца рожковый, с другого накидной), торцевые, разводные.

Рожковые гаечные ключи

Когда заходит речь о гаечном ключе, обычно именно рожковый ключ приходит в голову. У рожкового ключа гайка фиксируется между губками, напоминающими рожки, которые и дали этому ключу название - рожковый. Другое название этого вида, используемое и в ГОСТе - ключ гаечный с отрытым зевом.

Рожковый ключ

Продольная ось головки и продольная ось ручки находятся под углом, обычно этот угол равен 15° (есть ключи с другим углом).

Сделано это для облегчения работы в ограниченном пространстве.

Угол между осями головки и ручки делают и другим, например 75°, при этом в одном ключе углы комбинируются.


Ключ с одинаковым размером зева с обеих сторон,
с углами наклона зева 15° и 75°

Часто у рожкового ключа две головки (двухсторонний ключ), по одной на концах ручки, для разных размеров гаек. Это в два раза сокращает количество предметов в наборе таких ключей.

Рожковые ключи широко применятся благодаря относительной универсальности и простоте, несмотря на серьезные недостатки. Главный недостаток рожкового ключа - лишь две маленьких зоны контакта, которые находятся близко с углами гайки. Давление на эти зоны стремится смять углы, если размер зева будет чуть больше размера гайки, то ключ будет давить непосредственно на два угла и при усилии сомнет их. То же самое произойдет, когда ключ будет правильного размера, но усилие будет гораздо больше. С уменьшением толщины губ, вероятность смять углы увеличивается.

У ударного ключа, используемого для откручивания неподдающихся (прикипевших или ржавых) гаек или болтов, на втором конце сделано специальное утолщение, принимающее удары молотка или кувалды.

Производителями предлагаются рожковые ключи с измененным профилем губ (рожек). Например, у ключей IBEX одна губа укорочена и имеет небольшой выступ, а другая сделана выпуклой, и еще изменена выемка. Благодаря такой модификации у ключа появилось сразу два плюса. Во-первых, быстродействие - ключ можно переставлять, не извлекая из зева гаку, а лишь слегка отводя его назад. Во-вторых, пятна контакта находятся дальше от углов гайки, что уменьшает возможность смазать грани. Модификация попроще, может заключаться либо в создании небольшой выпуклости рабочей поверхности, либо в её рифлении. Производители утверждают, что ключами с выпуклой рабочей поверхностью можно работать даже с гайками или болтами, имеющими смятые грани.


Ключ IBEX (UNIOR)

Накидные гаечные ключи

Накидной гаечный ключ, он же кольцевой, - это более совершенный вид ключей, чем рожковый. Его конструкция лишена главного недостатка рожковых ключей, имеющих только два маленьких пятна контакта. Головка накидного ключа охватывает всю гайку и при нагрузке давление распределяется на все шесть грани гайки или болта, то есть вместо двух пятен контакта, их шесть, кроме того пятна контакта находятся чуть дальше от углов, это все почти полностью исключает смятие углов. Головка накидного ключа имеет меньший размер по сравнению с рожковым ключом для такой же гайки, и в целом им удобнее работать.

Профиль головки накидного ключа может быть с 12 гранями (наиболее распространенный вариант) или с 6 (профиль TORX). Двенадцатигранным ключом удобнее работать и для работы ему достаточно поворачиваться на 30°, а ключу с профилем TORX нужно 60°, поэтому последний может не справиться с завинчиванием или отвинчиванием в стесненном пространстве. Зато у ключа с профилем TORX, благодаря большим граням, площадь контакта больше, и она дальше от углов гайки. В результате таким ключом можно прикладывать большее усилие, не опасаясь смазать углы.

Кольцо может лежать в одной плоскости с ручкой (плоский ключ), может быть наклонено под углом, обычно угол наклона 15° (ключ с отогнутой головкой) или иметь колено (ключ с изгибом). Для разных ситуаций оптимально (иногда единственно возможно) определенное расположение кольца, но наиболее универсальным можно назвать ключ с отогнутой головкой, плоские почти не используются.

Накидные ключи с храповым механизмом (о них ниже) иногда делают с шарнирной головкой.

Как и рожковые ключи, накидные часто делают с двумя кольцами, имеющими разный размер.

Выпускаются ударные модификации, отличающиеся от ударных рожковых только головкой.

Для случаев, когда накинуть ключ сверху невозможно, есть вариант с разомкнутым кольцом (прорезной ключ). Такие ситуации часто возникают при обслуживании гидравлических и пневматических установок.

Ручка ключа, для работы в трудно доступных местах, может быть изогнута, например моторный (стартерный) гаечный ключ изогнут в виде полумесяца (C-образный), есть и S-образные ключи.

Комбинированные гаечные ключи

Сочетание на одной ручке рожкового ключа, с одного конца, и накидного такого же размера, с другого, создало ключ, лишенный недостатков каждого из них в отдельности. Комбинированные гаечные ключи, являются наиболее востребованными и распространенными. Конечно, комбинацией рожкового и накидного ключей производители не ограничиваются, комбинируются и другие виды, например рожковый с торцевым, но если говорится о комбинированном ключе, не уточняя какой именно, то речь идет именно о рожково-накидном.

Есть модификации с повернутой на 90° головкой, в этом случаи при работе ладонь упирается в широкую плоскость головки, а не в узкую часть.

Разводные гаечные ключи

Разводной гаечный ключ, упрощенно - это рожковый ключ с изменяемым расстоянием между губками. Они чаще используются в быту, чем в профессиональной деятельности, и в быту они, возможно, встречаются чаще, чем другие гаечные ключи.

Нелюбовь к ним профессионалов хорошо объясняется их существенными недостатками, а именно:

  • Относительно большой размер головки может стать препятствием при работе в труднодоступном месте.
  • Люфт подвижной губки не позволяет плотно сжать гайку, в результате чего при относительно небольшом усилии ключ сгладит углы гайки и сорвется, при этом человек может получить травму.
  • Со временем механизм подвижной губки изнашивается, приводя к еще большему люфту.
  • Низкая прочность не дает создавать большой крутящий момент.
  • Необходимость постоянной настройки положения подвижной губки.

А преимущество только одно - изменяемое расстояние между губками. Да и это преимущество, может быть сведено на нет торцовым ключом со сменными головками или велосипедным.

Торцовые гаечные ключи

Торцовые ключи в торце имеют углубление, обычно в виде шестигранника, охватывающее болт или гайку, они преимущественно используются при обслуживании автомобилей. Часто эти ключи имеют Г-образную форму, при этом шестигранная выемка есть на обоих концах. Причем размер выемки с двух сторон одинаковый, то есть не так как, например, у накидных ключей. Это связано с разной функциональностью двух концов, длинной частью можно достать глубоко "спрятанные" болты, но при этом рычаг будет короче и получится создать небольшой крутящий момент, охватывая болты коротким концом, длинной частью создается большой крутящий момент. Зная, что для откручивания болта необходимо большее усилие, чем было приложено при закручивании, из-за закисания резьбового соединения, при закручивании можно использовать в качестве рычага короткую часть (если это возможно и болт затягивается достаточно сильно), а для откручивания - длинную, это убережет от ситуации, когда сильно затянутый болт или гайку не окрутить.

Торцовый ключ может быть с двенадцатигранной выемкой, как у накидного ключа, с такими же плюсами и минусами по сравнению с профилем TORX, а именно: для работы ему достаточно поворачиваться на 30°, им удобнее работать, смажет углы болта при меньшем усилие или при меньшем износе шляпки болта. Иногда шести- и двенадцатигранные головки комбинируются в одном ключе.

Производятся ключи с креплением головки к ручке через шарнир. В этом случаи размеры головок, с двух концов, разные.

Есть T-образные ключи с одной головкой; в виде креста - некоторые баллонные; со сменными головками, существенно уменьшающие габариты набора; к сменным головкам выпускаются различные приспособления.

Производители предлагают и такие варианты:

У него очень существенный недостаток - очень большой размер головки, ограничивающий его применение.

Трубчатые гаечные ключи

Трубчатый ключ, представляет собой трубку, на концах которой сформирован шестигранник, в трубке сделаны отверстия для воротка (стержня, выполняющего роль рычага). Размер шестигранника, на концах одного ключа, отличается. Такими простенькими ключами иногда комплектуют оборудование и машины, в частности автомобили.

Иногда производители сгибают трубку, получая Г-образный трубчатый ключ. У них размер шестигранника, на концах одного ключа, одинаковый, а функциональность позиций как у Г-образных торцовых ключей.

Разновидность трубчатых ключей - свечной ключ (для автомобильных свечей зажигания), имеющий шестигранник с одной стороны.

В полости трубки могут поместиться выпирающие части резьбовых соединений, например, сильно выступающие части свечи.

Гаечные ключи с трещоткой

Накидные и торцовые ключи имеют модификации с храповым механизмом (по другому, с трещоткой). Главное преимущество ключа с трещоткой - не надо перекидывать ключ. Другое важное преимущество в очень маленьком угле, на который необходимо поворачивать ключ для завинчивания или отвинчивания гайки. Механизмы трещотки различаются, в частности, количеством зубьев, если в механизме 72 зуба, то для поворота достаточно 5°, если 40, то 9° и т.д, угол равен 360° деленные на количество зубьев. Это очень важно при работе в сильно стесненных условиях.

Недостаток трещотки, в том, что она является слабым местом ключа и ломается при чрезмерной нагрузке, при существенно большей стоимости такого инструмента.

Прочие ключи

В этой теме нелишним будет упомянуть и другие ключи, столь же важные, как и выше описанные. Так, многим знакомый велосипедный ключ, раньше был неотъемлемой частью любого велосипеда.

А ключ для спиц, по-прежнему является необходимой частью велосипедного комплекта инструментов, однако он сильно изменился.

Гайка представляет собой крепежную деталь винтовой передачи или же резьбового соединения. От других деталей отличаются отверстием с резьбой. Вместе с болтом (винтом) она образует винтовую пару. Гайки, которые навинчиваются на шпильку или болт, составляют болтовое соединение. Чаще всего на производствах изготавливают гайки шестигранной формы. Их специально делают под гаечный ключ. Также в продаже можно еще найти гайки с выступами "барашками", квадратной формы, круглые с насечкой и других форм. Производятся они из автоматной стали. Для этого используются специальные станки-автоматы.

Стоит отметить, что гайки отличаются еще классом прочности. Так, для гаек из углеродистых легированных или нелегированных сталей установлен класс прочности 4-6, 8-10. Для гаек, имеющих нормальную высоту (более 0,8 d) установлен класс прочности 12. Те гайки, которые имеют высоту 0,5d-0,8d, имеют класс прочности 04-05. По форме гайки также отличаются. Есть барашковые открытые и закрытые (определяются ГОСТом 3032-76), шестигранные корончатые круглые, шестигранные прорезные (определяются ГОСТом 6393-73, 11871-80). Есть гайки нижние шестигранные , особо высокие, высокие и нормальной высоты. Гайки шестигранные корончатые, прорезные и шестигранные могут быть облегченные (с небольшими наружными размерами), а также нормальные (фото 1).

Самыми распространенными считаются гайки шестигранные. Корончатые и прорезные гайки применяются тогда, когда необходимо стопорение гаек шплинтами. Для крепления разных деталей используются круглые гайки, ну, а для соединений, которые нужно постоянно собирать и разбирать лучше всего применять гайки-барашки, которые легко можно затянуть даже не используя специальный ключ. К слову, если в работе нужно использовать большое количество гаек, то целесообразней брать облегченные, поскольку они сэкономят значительно массу. Когда видно, что стержень болта на растяжение недогружен, то использовать лучше всего низкие гайки. Чтобы предохранить резьбу от износа, а также смятия при частом отвинчивании и больших нагрузках, применяйте особо высокие гайки или же высокие (фото 2).

Под размером гайки следует понимать расстояние, которое образуется между параллельными гранями. Размеры регламентируются ГОСТом. Так, гайки класса точности А, шестигранные низкие, повышенной точности имеют размеры, указанные в ГОСТ 5929-70. Размер гаек класса точности А шестигранных указан в ГОСТ 5916-70. В других гостах - ГОСТ 5916-70, 5915-70, приводятся размеры гаек класса точности В, шестигранных низких и шестигранных. Все размеры можно посмотреть в таблицах, приведенных в ГОСТ (фото 3).

Самой популярной гайкой, как уже сказано, является шестигранная. Различаются такие гайки по размерам: М 6, М 8, М 10, М 12, М 16, М 24, М20, М30, М27, М 36, М 52, М 48, М 42. Для навинчивания такой гайки на болт нужны гаечные ключи. Сегодня есть пятнадцать видов таких ключей. Есть в продаже газовые, торцевые, накидные, рожковые, разводные, баллонные, комбинированные, шестигранные и свечные, предназначенные для свечей зажигания (фото 4).

Размеры гаечных ключей также разные. Для гайки будет играть роль размер резьбы, поэтому они могут иметь размер М1.6 - М110. Расстояние между губками у гаечных ключей колеблется от 3,2 миллиметров до 155 миллиметров. Длина рукоятки может быть от ста пятидесяти миллиметров и до пятьсот миллиметров. Популярны комбинированные ключи - на одной стороне накидные, а на другой рожковые. Стоит еще отметить, что в промышленности сегодня используются специальные гайки. Это шестигранные гайки, которые применяются для герметизации соединений, крепления колес на транспорте (фото 5).

Часто бывает, что необходимо использовать крепежи нестандартных размеров. В этом случае не остается другого решения, кроме как гайки по ГОСТ, ОСТ или по чертежам заказать . Помочь может производственно-коммерческое предприятие "Молот". Из личного опыта отметим, что иногда дешевле будет заказать изготовление нужных крепежей, чем подгонять существующие под проект.

Гаечный ключ

Гаечным ключом называется инструмент для создания большого момента (пары сил) на гайке или головке винта. Это способствует либо заворачиванию, либо отворачиванию резьбового соединения. Первые гайки были квадратными, но затем за основу была взята форма правильного шестиугольника в основании. Это уменьшило угол, в котором можно удерживать штангу (рычаг) гаечного ключа при работе. Если для квадратной гайки он составлял 90 градусов, то теперь 60. Гаечные ключи делятся на три основных типа.

Виды ключей и геометрия

Рожковые двусторонние ключи

Наиболее знакомый нам и, скорее всего, наиболее часто применяемый вид гаечных ключей. Концы этого ключа напоминают «рожки», отсюда и такое название. На концах этих ключей два размера, например, 10 на 12, 13 на 15 и так далее. Имеют широкий диапазон размеров: от самого маленького 4мм до самого большого 55мм. Приобрести такие ключи можно как поштучно, так и в наборах по несколько штук.

Рожковые односторонние ключи

Достаточно редкий ключ в домашнем хозяйстве, его в основном применяют в промышленности. Отсюда и их размеры: самый маленький - 36мм, а самый большой - 95мм. Очень важное достоинство - это возможность надевания на рукоятку металлической трубы, которая увеличит рычаг и значительно повысит силу затяжки.

Накидные двусторонние ключи

Отличается от рожкового ключа тем, что концы этих ключей выполнены в виде колец. Это позволяет ключу не срываться и дает возможность кручения без перестановки ключа. Размеры на разных концах ключа разные, например 10 на 12, или 17 на 19. Размеры варьируются от 6мм до 55мм.

Накидные односторонние ключи

Подобно односторонним рожковым ключам накидные односторонние ключи мало распространены в домашнем хозяйстве. Его размеры от 30 до 50мм. Можно усилить силу затяжки за счет надевания на рукоятку металлической трубы.

Разновидностью накидного одностороннего ключа является накидной ударный ключ. Внешне схож с накидным односторонним ключом, но значительно толще и оснащен специальной площадкой для ударов молотком или кувалдой. Применяется такой ключ для мощной затяжки, его размеры варьируются от 27 до 105 мм.

Комбинированные ключи

Эти ключи являются комбинацией рожкового и накидного ключа: с одной стороны это рожковый ключ определенного размера, а с другой стороны накидной ключ такого же размера. Размеры таких ключей варьируются от 5 до 32 мм.

Торцевые ключи

Такие ключи еще называют трубчатыми. Этот вид знаком любому автомобилисту - именно таким ключом откручивают и прикручивают колеса. Основное предназначение такого ключа - откручивать утопленные гайки или головки болтов, когда никаким другим ключом воспользоваться невозможно. Могут быть изготовлены просто в виде трубки - крутится такой ключ с помощью любого рычага продетого через специальное отверстие на конце, либо имеют Г-образную форму - крутится просто рукой или трубой (для увеличения усилия).

Разводные ключи

Это самый распространенный вид ключей в домашнем хозяйстве. Оснащенный раздвижными губками, этот ключ легко подстраивается под размер гайки. Разводные ключи бывают маленькие - до 20мм, средние - до 30мм и большие - до 46мм.

При выборе такого ключа обратите внимание, чтобы губки при раздвижении-сдвижении ходили легко и плавно, а также, чтобы не было люфта. Приобретайте ключ с рукояткой покрытой резиной - это предотвратит скольжение руки. На некоторых разводных ключах нанесена цифровая разметка, что позволяет выставить ключ на необходимый размер и даже измерить размер детали вместо штангенциркуля. Как правило, разводные ключи имеют небольшой припуск, поэтому если указан максимальный размер 19 мм, то при полном раздвижении вы практически наверняка сможет открутить гайку и размером 20мм.

Трубные ключи

В народе их еще иногда называют газовые ключи. Эти ключи универсальны. Ими можно откручивать как обычные гайки, так и детали, не имеющие специальных ухватов (муфты, трубы и т.д.). Ключ раздвигается на различные диаметры обхватываемых деталей. В зависимости от максимального диаметра ключи делятся на следующие категории в российской классификации: №1 (от 10 до 36мм), №2 (от 20 до 50 мм), №3 (от 20 до 63 мм), №4 (от 25 до 90 мм), №5 (от 32 до 120мм). В западной классификации ключи маркируются по дюймам: 1, 1,5, 2, 3 дюйма.

Различаются трубные ключи и по форме губок. Губки могут быть Г-образными - хорошо подходят для откручивания обычных гаек и S-образными для откручивания круглых заготовок.

Безыскровые ключи

Если вам попался ключ желтого или красного (медного) цвета, то перед вами безыскровый ключ. Такие ключи применяются на взрывоопасных производствах, они не дают искру при ударе о металл или падении. При работе с газом обязательно применение именно таких ключей.

Размеры и материал ключа

Ключи в континентальной Европе нумеруются по расстоянию между параллельными гранями, выраженному в миллиметрах. В Российской Империи, а позже и в СССР, в основном преобладала германская техника, и влияние немецких инженеров было сильнее влияния англичан. Поэтому верх над дюймами взяли миллиметры, в основу советских ГОСТов положены немецкие стандарты. Ключи можно условно разделить на три группы: малые, средние и большие.

Малые ключи предназначены для работы с гайками, имеющими размер до 10-12 мм. Средние ключи занимают промежуток от 12 до 22 мм. Большие ключи - от 22 и далее. Это деление довольно условно и зависит от собираемой или ремонтируемой техники.

Для того чтобы механики и электрики не вмешивались в работу смежных специалистов, что благоприятствует предотвращению аварий, был сделан довольно красивый ход: "механические" ключи имеют четные номера, а ключи для электрических соединений - нечетные.

Материал для гаечных ключей - высокопрочные углеродистые сплавы, так называемая инструментальная сталь. Идеальные ключи - это те, которые изготовлены из инструментальной стали на фрезерных станках, и подвергнуты воронению ("черные" ключи). Из такой стали часто изготавливают и огнестрельное оружие военного типа. Основное внимание должно уделяться именно граням - точность их обработки имеет решающее значение. Только это позволит приложить к гайке наибольший момент без повреждения ("сворачивания") формы ее граней. Такой ключ стоит любых денег, поскольку это вечный ключ, в прямом смысле, если смазкой и хранением в сухом месте беречь его от ржавления. К сожалению, теперь такие ключи - редкость. Литые и штампованные ключи, которые блестят как серебро, могут быть и красивы, но с точки зрения специалиста - просто барахло. Не стремитесь к приобретению наборов - это дорого и не оптимально. Даже если гаечные ключи хорошие, подбирайте инструмент строго индивидуально к вашей работе.

Выбор гаечного ключа

Итак, прежде чем заплатить за гаечные ключи, оцените их по предстоящей им работе. Предыдущие разделы должны помочь вам в этом. Для тугих гаек приобретайте только самые лучшие ключи. Если гайка доступна, выбирайте широкий ключ, с мощными рожками - он не сломается. Если геометрия механизма сложная, полезный совет - изготовить модель ключа из пластилина и оценить его на предмет доступности выполнения операции. Будьте немного и конструктором, и технологом. При покупке выбирайте гаечный ключ: 1) из самых лучших сортов стали; 2) с самыми точными и чисто обработанными гранями и наиболее подходящей высотой граней.

Рожковые ключи


Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга. Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние .


Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу, что намного увеличивает силу затяжки.

Накидные ключи двусторонние .


Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ .


Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой. Размеры от 30мм до 50мм.

Накидной ударный ключ .


Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.


Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).


Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.
Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

Разводные ключи .

Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.


Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры — от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).


Бывают в виде , чтобы быстрее закручивать, есть и простые для ручного использования. Как правило такие применяются для ремонта бытовой техники, в автомобилях, сотовых телефонах.
Имею размеры от T5 до T50. Самые маленькие (T5, Т6) продаются только в наборах для сотовых телефонов.

Ключи шестигранные .


Применимы для ремонта техники, сборки мебели (4мм ключ под конфирмат – мебельный саморез). Бывают в наборах и штучные. Размеры от 1,5мм до 24мм.

Безыскровые ключи .


Очень специфические. Применяются только на взрывоопасных производствах. Они не дают искру при ударе о металл или падении, если работа связана с газом, то применяются именно такие. Их легко узнать по цвету. Он может быть жёлтый, либо цвет меди – красноватый.

Даже человеку, далекому от техники, нередко приходится отвинчивать-завинчивать винты, болты, гайки (метизы - так сокращенно часто называют эти металлические изделия) предназначенным для этого инструментом - гаечными ключами . На каждом ключе нанесен размер его рабочей части, попросту - зева. Но соответствующая ему величина - размер под ключ, - обозначаемая в технических справочниках буквой S (расстояние между противоположными параллельными гранями на гайке, головке болта или винта), не указана ни на одной крепежной детали. Нет, как правило, этих данных и в прилагаемых к какой-либо технике инструкциях по эксплуатации и ремонту даже в обозначениях и на чертежах, хотя другой информации о крепежных деталях в них предостаточно: указывается и размер резьбы, и ее шаг, иногда длина и даже вид термической обработки , нередко и момент затяжки. Но в основном эти данные - конструктивные, и нужны они для изготовления деталей. При регулировочных же, ремонтных или сборочных работах вышеперечисленные параметры резьб, кроме последних, оказываются невостребованными. Для механика гораздо важнее знать, с каким размером зева нужен ключ для головки того или другого винта или болта и гайки (или, как говорят профессионалы, - «ключ на сколько»).

Когда гайка или головка болта находится на виду и в легкодоступном месте, то определить, «на сколько» потребуется ключ, не составит труда - поднаторевший технарь распознает это на взгляд, а малоопытный может «вычислить» с помощью штангенциркуля или путем подбора ключей: с двух-трех раз это обычно сделать удается.

Если же крепежная деталь находится в труднодоступном месте, да еще «за глазами» (что бывает очень часто), то определять размер головки метиза «под ключ» приходится на ощупь, когда даже профессионал может легко ошибиться. Беды не случится, если мастер попытается работать ключом поменьше - тот попросту не налезет на головку. Если же ключ окажется велик, то «срезать» им ребра головки, как говорится, пара пустяков. Кроме того, что деталь будет непоправимо испорчена, - потом отвинчивание крепежа даже специальным инструментом составит немалую проблему.

Для определения размера «под ключ» «за глаза» имеет смысл обратиться к информации о резьбе крепежной детали, указанной в инструкции. Ведь по ГОСТу каждой резьбе соответствуют два близких размера головки крепежной детали «под ключ»: основной и уменьшенный, причем разница в их значениях небольшая. В среднем же - размер «под ключ» примерно в 1,5 раза больше наружного диаметра резьбы (см. таблицу 1) и на него уже можно ориентироваться.

Таблица 1. Соответствие размеров крепежной детали «под ключ» ее номинальному диаметру метрической резьбы
Номинальный диаметр метрической резьбы456810121620222430364248
Размер под ключS осн.78101317192430323646556575
S умен.----12141722273241506070

И хотя уменьшенный размер под ключ назначается конструкторами реже, чем основной, пробовать отворачивать крепеж «за глаза» надо по вышеуказанным причинам все же меньшим ключом: если он не налез, тогда смело можно работать ключом, соответствующим основному размеру - он не сорвется (конечно, при условии, что крепеж не заржавел). Ключи обычно тоже выполнены по этому же принципу: на одном его конце зев (открытый - у рожковых, закрытый - у торцовых и кольцевых ключей) соответствует основному размеру головки крепежной детали, на другом - уменьшенному. Из этого ряда выпадают лишь комбинированные, у которых на обоих концах зев одного размера, только один открытый, а другой закрытый (круговой), да ключи разводные.

Размеры и виды гаечных ключей

При работе с крепежными деталями для их сохранности инструмент имеет важнейшее значение, поэтому пользоваться следует только исправными ключами: зев у них не должен быть расширенным, а губки смятыми. Гаечные ключи с такими дефектами надо изымать из рабочего комплекта. К тому же с виду похожие инструменты значительно разнятся по качеству металла, профилю губок. Последнее условие напрямую влияет на распределение усилий на грани и ребра метизов.

Крепежные детали рассчитаны на определенный момент затяжки при сборке изделия. Однако зачастую усилия при разборке, особенно «прикипевших» или приржавевших резьбовых соединений многократно его превышают. В этих случаях лучше использовать соответствующие торцовые или кольцевые (профессионалы их называют накидными) ключи, а не рожковые. Тем более нельзя использовать разводной ключ, так же как и при откручивании небольших (меньше S10) гаек, болтов и винтов.

Если ребра крепежной детали сильно повреждены коррозией или по какой-то причине оказались «закатанными», для того, чтобы все же отвернуть ее, надо сточить грани под ключ на «номер» меньше. Затем, пропитав резьбовое соединение специальной жидкостью (или, в крайнем-случае, керосином) для размягчения ржавчины и выждав время, снова попытаться отвинтить деталь. Еще один способ (но не последний) отвернуть болт или винт с поврежденной головкой - сделать шлиц между противоположными гранями под сильную отвертку и попробовать выкрутить крепеж этим инструментом. И наконец - использовать для этого трубный ключ. Кстати, в номенклатуре последних есть сейчас и такие, которые не повреждают грани и ребра крепежных деталей даже при больших моментах откручивания. Для небольших гаек можно использовать специальные плоскогубцы.

Когда наладкой и ремонтом одной и той же техники (например, личный автомобиль) приходится заниматься регулярно, то будет полезным составить таблицу размеров под ключ крепежных деталей основных регулируемых узлов, посвятив этому специальное время или по мере обращения к регулировке того или иного механизма или агрегата.

В таблице 2 указаны размеры под гаечный ключ основных и регулировочных резьбовых соединений для автомобиля ВАЗ-2105.

Таблица 2. Некоторые крепежные детали и их размеры «под ключ» в автомобилях ВАЗ
Наименование агрегатов и крепежных деталейРезьба крепежной деталиРазмер «под ключ»
Двигатель, трансмиссия
Винт крепления кожуха маховикаМ610
Гайка крепления распределителя зажиганияМ813
Гайки крепления клапанной крышкиМ610
Винт крепления поддона картераМ610
Болт и гайка хомута глушителяМ813
Винт крепления поддона картера коробки передачМ610
Гайка натяжения ремня вентилятора помпы, генератораМ1017
Гайки крепления крышки головки цилиндровМ610
Гайка клеммы аккумулятораМ610
Гайка кронштейна крепления аккумулятораМ813
Рулевое управление, тормоз, подвеска, колеса
Корончатая гайка крепления пальца рулевой тягиМ1017
Болт муфты рулевых тягМ812
Гайка болта муфты рулевых тягМ813
Гайка и контргайка регулировки ручного тормозаМ813
Гайка шпильки крепления нижней шаровой опорыМ813

Поскольку речь зашла об автомобилях и гаечных ключах для автомобиля , то стоит отметить, что на особом счету в инструментальном комплекте «Жигулей» (да и других машин) так называемые «баллонный» «на 19» и «свечной» «на 21» гаечные ключи.

Первый выполнен достаточно своеобразно и выделяется из всего набора гаечных ключей . Его узнает даже тот, кто мало знаком с техникой: он колпачковый, с загнутой рукояткой-рычагом, конец которой выполнен в форме жала отвертки. Когда-то с помощью этого ключа снимали хромированные колпаки колес, которые на современные машины уже не ставят. Будет целесообразно его немного заточить и таким образом заиметь в комплекте сильную отвертку. Кроме откручивания-закручивания колесных болтов, этим ключом можно пользоваться и при работе с другими соответствующими крепежными деталями. При необходимости колесные болты можно отвернуть и обычным (накидным и даже рожковым) ключом «на 19».

Второй - «свечной» ключ по виду похож на подобные торцовые трубчатые ключи с таким же диаметральным отверстием под вороток. В нем даже сохранено соотношение 1,5 диаметра отворачиваемой резьбы (14 мм) к расстоянию между противоположными гранями ключа (21 мм). Если опять обратиться к таблице 2, то станет понятно, что ключ нестандартный, а специальный и другого гаечного ключа с таким же размером в комплекте нет. Резьба же на свече хотя и стандартная (14x1,25), но относится к числу нерекомендуемых.

И еще об одном гаечном ключе - обычном рожковом «на 10». Этот ключ, как и огнетушитель, лучше всегда держать «под руками» - так как им отворачиваются гайки аккумуляторных клемм. Ведь при необходимости, например, при коротком замыкании в электрической цепи или (что сейчас тоже стало актуальным) для выключения ни с того ни с сего сработавшей сигнализации (если брелка она не «слушается»), это надо сделать очень быстро.

Следует отметить, что в автомобильном инструментальном комплекте имеются гаечные ключи далеко не под все размеры крепежных деталей. Поэтому, когда надо лезть под машину (на яме или эстакаде), не лишним будет проверить, все ли необходимые инструменты прихвачены с собой, иначе придется вылезать из-под нее ни с чем. То же самое надо сделать, собираясь разобрать для ремонта или профилактики какой-то узел или агрегат. К тому же очень часто для разборки узлов без повреждений требуются какие-то универсальные и даже специальные приспособления. Не будь всего этого, разборка может оказаться невозможной или даже напрасной.

Один примечательный момент: крепежные детали с размером «под ключ» «на 13» появились в нашей стране вместе с автомобилем «Жигули», прототипом которого, как известно, был итальянский ФИАТ-124. С их появлением утратили позиции метизы с размерами под гаечный ключ «на 12» и «на 14».

Рожковые ключи


Видов гаечных ключей существует достаточно много, так как нужны они для разных гаек, болтов и применяются в разных ситуациях. Где-то удобнее воспользоваться одним видом, где-то другим, всё зависит от размера гайки, как она расположена, и как к ней подступиться. Рассмотрим все основные виды ключей, их размеры, форму, преимущества относительно друг друга. Производителей на этом рынке немало, следовательно и цены очень разнятся. Можно сказать, что качественных и дешевых ключей не бывает. Хорошая вещь стоит недёшево, это относится и к ним.

Рожковые ключи двусторонние (на 1 фото). Наверное, это самый часто применяемый вид. Называется так, потому что концы его напоминают рога. Продаются как в наборах, так и штучно.
Эти ключи имеют два разных размера на концах. К примеру, 8*10, 10*12, 13*15 и так далее. Размерный ряд достаточно широк, начиная от 4мм, заканчивая 55мм.

Ключи рожковые односторонние .


Применяются в основном на производствах, вряд ли такой пригодится в быту. Размеры начинаются от 36мм, максимальный 95мм. Можно работать с усилием, надевая на одну сторону ключа металлическую трубу , что намного увеличивает силу затяжки.

Накидные ключи двусторонние .



Имеют два разных размера на концах, к примеру, 17*19, 19мм*22мм и так далее. Размеры от 6мм до 55мм. В отличие от рожковых, концы в виде кольца, что позволяет крутить гайку без отрыва, не переставляя постоянно ключ, и он не будет срываться.

Накидной односторонний ключ .



Имеет кольцо только с одной стороны, для большей силы затяжки можно использовать совместно с трубой. Размеры от 30мм до 50мм.

Накидной ударный ключ .



Имеет одно кольцо. В отличие от простых, ударные заметно толще. Имеется специальное место для удара кувалдой или молотком, применяются в основном для мощной затяжки. Имеются размеры от 27мм до 105мм.



Такие с одной стороны имеет кольцо, с другой форма обычного рожкового ключа. Размеры одинаковые с обеих сторон. К примеру, 10*10, 12*12 и т.д. Совмещает в себе преимущества рожкового и накидного ключа.
Минимальный размер 5мм, максимальный 32мм.

Торцовые ключи (трубчатые).



Хороши в случаях, когда гайка находится в глуби детали, и другими ключами подлезть просто невозможно.
Как правило, имеют два размера по разным сторонам. Бывают просто в виде трубки, такой можно крутить простой отверткой, для этого имеется специальное отверстие, бывают L-образные, по форме напоминают латинскую букву L, его можно крутить без помощи посторонних предметов, просто рукой, так как форма позволяет.
Сюда же можно отнести свечные ключи, также изготавливаются в виде трубок, специально для свеч зажигания.

Разводные ключи .


Основной плюс его в том, что подстраивается под множество размеров, имеет раздвижные губки. Есть несколько видов, маленькие и большие, до 19мм, до 30мм, до 35мм, до 46мм. Нередко гайка имеет нестандартный размер, или нужного ключа под рукой не оказалось, тогда вполне решит проблему именно разводной.



Они универсальны, губки раздвижные, поэтому охватывают несколько диаметров сразу. Размеры - от самого маленького нулевого номера, способного зажать диаметр максимум 28мм, до самого большого №5, такой обхватит уже 120мм трубу.
По иностранной номенклатуре размеры маркируются в дюймах. К примеру, ключ на 1 дюйм, 1,5, 2, 3 дюйма.
Форма губок бывает L-образная (прямые) и S-образная (округлые губки). Для захвата круглой заготовки лучше подходит S-образная форма губ, так как получается три точки соприкосновения, если заготовка плоская лучше подойдёт L-образная форма губ.

Ключи-звёздочки (Torx).



Бывают в виде

Для того, чтобы закрутить или выкрутить болт, гайку, головку крана, муфту и так далее, применяется рожковый гаечный ключ. Каждый мастер, который выполняет повседневные работы по дому либо имеет дело с техникой, хоть раз в жизни обязательно сталкивался с данным инструментом.

У любого инструмента существуют свои характеристики и параметры. Есть и общепринятые стандартные размеры рожковых ключей. Чтобы определить размер , необходимо обращать внимание на пролет части, который имеют недвижные его губки. Это, так называемый, зев инструмента. Ручка любого рожкового ключа имеет цифровую маркировку. Это тот размер в миллиметрах, который определяет ширину между губками.

Типоразмеры могут находиться в диапазоне от минимальных (2,5х3,2 мм) и до максимальных (70х80 мм). Это допустимые нормы ГОСТ, которые нельзя нарушать ни при каких условиях. В ГОСТ указываются и другие характеристики рожковых ключей, например:

  • Производится специальный расчет максимальных отклонений размера зева;
  • Любой изготовленный рожковый ключ обязан иметь установленную прочность и твердость;
  • Устанавливается маркировка товарного знака;
  • Учитывается декоративно-защитное покрытие ключа т. д.

Виды ключей

Теперь давайте рассмотрим, какие разновидности бывают. Самые используемые ключи, у которых в составе находится два зева. Еще одно его название – это двух рожковый ключ (ГОСТ 2839). Если вам необходимо выкрутить крепление с магом в 18 или 20 мм между противоположными гранями, то вам нужно выбрать инструмент с рукояткой, на которой находятся обозначение 18 и 20.

Случается так, что в форс-мажорных обстоятельствах не всегда под рукой находится инструмент необходимого размера. В этом случае подходит ключ на один размер больше . При использовании неподходящего по назначению инструмента нужно использовать нож или отвертку, установите их в пустое пространство.

Виды рожковых инструментов:

  • составные (ГОСТ 16.983). В их конструкции находится насадка торцевой структуры, полое гнездо и рукоятка, короткая или длинная;
  • разводные (ГОСТ 7275.75). Это рожковые ключи , где размер может изменяться;
  • ключи узконаправленного профиля. Это специфические ключи для определенного вида деятельности;
  • существуют звездообразные, бристольские и шестигранные (ГОСТ 11737.93) ключи, которые используются для работы с велосипедным и компьютерным оборудованием, с вкручиванием крепежей в труднодоступных местах, которые граничат практически с ювелирной работой.

Как выбрать рожковый ключ?

Как правильно подобрать инструмент, чтобы он отвечал всем нормам ГОСТ? Многообразие моделей показывает, что для любой потребности есть свои виды изделий. Нужно учитывать цель его использования и сложность задачи, которую вы ставите перед ним. Материалом производства современных гаечных изделий является специальная инструментальная сталь , она состоит из сплава ванадия и хрома.

Также есть один уникальный инструмент, который поможет решить сразу все проблемы, и избавит от необходимости думать над тем, какой выбрать рожковый ключ. Существуют универсальные модели, которые в себе содержат одновременно все изделия. Этому инструменту под силу гайки различных размеров с любыми видами головок. Он не проскальзывает на гладкой поверхности за счет своих мощных зубцов, что является его основным преимуществом.

Бывают также электрические ключи, это название само за себя говорит. Данный инструмент может работать на аккумуляторе и батареях. Поэтому каждый домашний мастер сам определяет, какие изделия лучше для него подходят.

Ценовая категория довольно разнообразна. Чаще всего цена зависит от многофункциональности технических характеристик и компании-изготовителя. Самым дешевым является односторонний рожковый инструмент, где открытый зев имеет 3,1–85 миллиметров.

Во время покупки также нужно не забывать о длинной ручке , которая может ограничивать амплитуду передвижения ключа на поворотах. Если какая-то из губок укорочена, то, естественно, и радиус работы ключа повышается. В этом случае получится накинуть головку на гайку сбоку. Если ручка будет искусственно увеличена, то повышается прилагаемое усилие, и губки зева разойдутся либо вообще сломаются. Молот сможет помочь установить их на место при разведении, но материал будет уже не настолько прочным, как до этого. Когда же у вас находится изделие, из стали 40хФА или40х, то есть способ закаливания губки.

Существует еще один вариант, как отремонтировать раздавшийся или изношенный зев. С помощью наваривания металлического слоя можно откорректировать объем зева используя абразивный инструмент . Когда открытый зев составляет больше 25 мм, то данный вариант восстановления изделия будет самым эффективным.

Время эксплуатации рожковых изделий может колебаться от года до пяти. Если говорят о долговечности эксплуатации, то всегда подразумевают кольцевой ключ (ГОСТ 2906). Он не может раздавиться, но может износиться. Есть ограничения в использовании данного типа ключа. Им можно пользоваться, только если надеть на гайки, но не получится использовать для откручивания, например, накидных болтов гибких шлангов. Преимущество состоит в шестигранном или двенадцатигранном зеве, который дает возможность более интенсивно проводить работу.

Как сделать рожковый ключ своими руками?

Тем, кто решил сам изготовить данный инструмент, существуют небольшие рекомендации. Начинать изготовление нужно с помощью образца уже готового аналогичного изделия. Выполните чертеж требуемого изделия, с учетом которого будете делать ваш ключ.

Вначале делаем заготовку из стального листа с размером больше на несколько миллиметров, чем внешний размер сторон готового изделия . Бывают сложности с толстыми инструментами . При помощи ножовки ее не стоит вырезать. А выбрать в роли инструмента для резки газовую горелку противопоказано. Желательно пустить в процесс кузнечную обработку. Это можно выполнить через расплющивание металлического стержня.

Затем, когда заготовка готова, начинаем делать разметку. Если у заготовки не очень ровные грани, то желательно их опилить, чтобы убрать окалину. После необходимо нанести краску на обработанную поверхность. Можно использовать быстросохнущий лак или краску. Накладывание образца делается после того, когда полностью просохнет покраска. Желательно использовать какой-то пресс, чтобы образец не соскальзывал при очерчивании.

Чертилкой является металлическая заточенная проволока. Затем на разъединения заготовки и образца необходимо навести окончательные риски, отступая несколько миллиметров от уже сделанных, после накернуть их. Керн вначале с наклоном поставьте на риску, а при нанесении удара молотом выровняйте. Шаг между ямками в зеве нужно сделать 4–5 мм.

Затем высверливаем зев. Можно использовать электродрель со сверлами диаметром 5–6 мм. Нельзя, чтобы сверло сильно нагревалось. Можно охлаждать его в воде. Затем, когда вы сделаете второй зев, необходимо удалить лишнее.

Ну и по окончании нужно закалить деталь. В домашних условиях это можно выполнить при помощи газа. Если воспользоваться специальной печкой или кузнечным горном – это будет идеально. Для вынимания изделия применяют клещи, опуская в воду ключ. Вынимать и погружать необходимо до полного потемнения губок. Это и есть технология изготовления рожкового ключа.

Существует несколько видов ключей гаечных. Они используются для крепления соединений, состоящих из гайки или болта. Их изготавливают из сплава хрома-ванадия. Для предотвращения ржавления ключа применяют хромирование. Изобретение первого гаечного ключа принадлежит Солимону Меррику, который запатентовал его в 1835 году. Виды гаечных ключей бывают различными. В них обычный человек нуждается в повседневной жизни для разнообразных целей.

Ключи - неотъемлемая деталь коробки инструментов

Посмотрев виды гаечных ключей на фото, можно понять, что помимо тех моделей, которые зачастую встречаются в наших домах, их разновидностей существует еще огромное множество. Они отличаются между собой не только формой, но и целью использования.

Например, несколько гаечных ключей, таких как гайковерт для пожарного гидранта, используются лишь для одной цели. В то время как другие, скажем, комбинированный или регулируемый ключ, могут использоваться для различных целей. Виды гаечных ключей и их разнообразие призваны обеспечить комфорт в их использовании не только профессионалами, но и обычными гражданами. Правильно подобранный инструмент поможет быстро выполнить поставленную задачу.

Виды гаечных ключей, размеры, описание, фото

Размер обычно обозначается такими параметрами, как расстояние между губками. В XIX и в начале ХХ веков было принято определять номинальный размер ключа в соответствии с параметрами резьбы, которую он должен был использовать. Современная практика использует обозначение, основанное на расстоянии между плоскостями.

Размер гаечного ключа определяется по следующим параметрам: зев (расстояние между губками), размер резьбы (для гайки), длина рукоятки. Первый параметр имеет следующий диапазон - от 3.2 мм до 155 мм; второй - от М1.6 до М110; третий - от 150 мм до 500 мм.

Ключи рожковые одно- и двухсторонние


Этот тип ключа имеет открытые «концы». Это отверстия U-образной формы. Зачастую они разного размера. Эти гаечные ключи полезны при работе с гайками и болтами, к которым трудно получить доступ. Они обеспечивают большую свободу в их откручивании.

Накидные ключи двусторонние

Этот завернутый гаечный ключ на обоих концах имеет замкнутый контур. Он зачастую предназначен для гаек или болтов шестиугольной формы. Однако в определенных случаях он может быть спроектирован в квадратной форме. Петли на обоих концах имеют разные размеры. Гаечные ключи этого типа используются в тех случаях, когда открытые модели не могут выполнить поставленную задачу.


Комбинированные ключи

Комбинированный ключ, как следует из названия, представляет собой комбинацию рожкового ключа с накидной моделью. Он имеет замкнутый контур на одном конце, а другой - открытый. Он может использоваться для откручивания гаек и болтов, а затем быстро снимает их при помощи открытого конца. Комбинированные ключи обычно используются для выполнения описанной комбинации, и, следовательно, оба конца имеют одинаковый размер.

Разводные или регулируемые ключи

Это вид гаечного ключа открытого типа. Они могут использоваться только с одного конца. Размер отверстия не фиксирован. Его можно варьировать в зависимости от размера гайки или болта. Однако такие типы гаечных ключей практически невозможно использовать в труднодоступных зонах.

Это самый распространенный тип регулируемого гаечного ключа, который используется сегодня. Регулируемый концевой гаечный ключ отличается от ключа обычного тем, что захватные поверхности губок смещены, как правило, на 15 градусов относительно рукоятки инструмента. Современный регулируемый был изобретен Йоханом Петтером Йоханссоном.

Давайте теперь узнаем, как использовать регулируемую модель ключа.

  1. Определите гайку или болт, которые вы хотите затянуть.
  2. Откройте поворотный ключ, повернув винт. Проверьте, достаточно ли вы открыли его для того, чтобы гайка могла хорошо поместиться: если нет - его нужно открыть больше. Убедитесь, что он открыт немного больше, чем размер гайки.
  3. Сдвиньте открытую часть головки на гайку и удерживайте ее на месте. Поверните винт механизма так, чтобы он плотно зажимал гайку.
  4. Поверните ключ в направлении по часовой стрелке, чтобы затянуть крепление, или против часовой стрелки, чтобы ослабить его. Продолжайте поворачивать, пока гайка не станет плотной или достаточно свободной, чтобы ее можно было снять.
  5. Снимите гаечный ключ, ослабив винт механизма.

Торцовые модели

В случае торцевого гаечного ключа он полностью надевается на гайку или болт. Когда используется данная разновидность инструмента, его не нужно полностью удалять с головки гайки или болта после завершения поворота. Ручку можно снять и снова вставить, в то время как гнездо остается поверх гайки или болта.

«Ударный» гаечный ключ

Виды и размеры ключей гаечных бывают самыми разнообразными. «Ударный» гаечный ключ - это специализированный толстый, короткий, коренастый инструмент с блочным концом рукоятки, специально разработанной для использования с молотком, что позволяет придать ему большую силу. Используется обычно с большими крепежами, особенно с гайкой и штифтом, которые имеют указательные метки.

Ударные гаечные ключи выдерживают удар и высокую силу, которая предназначена для выпуска больших или застрявших гаек и болтов. Пригодятся они и в том случае, если пространство не позволяет применить большой гаечный ключ.

Шестигранный гаечный ключ


Этот ключ имеет шестиугольный конец. Эти инструменты используются для раскручивания болтов с гексагональными углублениями на концах. Способ их работы аналогичен способу работы отвертки. Для лучшего понимания особенностей каждой модели следует изучить виды гаечных ключей, фото требуют особого внимания. Иллюстративный материал помогает легче усвоить особенности каждой модели.

Шестигранные гаечные ключи бывают двух общих форм: с L-образными и T-образными ручками. L-образные гаечные ключи изготавливаются из шестиугольной проволоки, в то время как T-образные ручки являются одним и тем же шестигранным проводом с металлической или пластиковой рукояткой, прикрепленной к концу. Виды гаечных ключей и их названия подробно представлены в нашей статье. Многие их наименования произошли от внешней формы инструмента.

Эти шестигранные ключи имеют головку на коротком плече и шестигранную шаровую головку на длинном плече. Он предлагает большую контактную поверхность на головке винта. Это снижает вероятность изнашивания и округления углов в винтах. Шар на длинном плече предназначен для того, чтобы ключ можно было легко вставить в головку, что позволяет поворачивать его под нужным углом, это незаменимо в труднодоступных местах.

Круглые валы клавиш удобно укладываются в руке и помогают сделать работу максимально легкой.

Поскольку для этих качественных инструментов используется нержавеющая сталь , со ржавчиной не будет проблем. Если вы ее заметили на поверхности инструмента, причина может быть только одна. Это происходит в результате их активного использования с целью повернуть винты или болты из обычной стали. Давление неизбежно оставляет следы или частицы другого вида металла на нержавеющем клюве, и тогда под воздействием кислорода происходит его коррозия.

Ключи балонные


Это название типа торцевого ключа, используемого для ослабления и затягивания гаек на автомобильных колесах. В Соединенном Королевстве и Австралии он широко известен как wheel brace.

Гаечные ключи могут быть L-образными или X-образными. Наиболее часто встречающаяся форма представляет собой L-образный металлический стержень с торцевым гаечным ключом на изогнутом конце и наклонным наконечником на другом конце. Захватывающий наконечник в основном предназначен для снятия колпаков колес, которые могут фиксировать гайки наконечника колеса.

На рынке инструментов огромную популярность приобрела фирма Gedore. Она изготавливает качественную продукцию, которой активно пользуются автомобилисты со всего мира. Внешний вид первых гаечных ключей Gedore пришелся по вкусу автолюбителям.

Другой распространенный тип, иногда называемый паук-ключ, выполнен в виде креста с разнесенными гнездами на каждом из четырех концов.

В идеале гайки (или болты) должны быть затянуты динамометрическим инструментом. Гаечные ключи гораздо дешевле. Установка колеса с их помощью требует применения большей силы. Чрезмерное усилие может привести к тому, что гайки будет очень сложно удалить. Кроме того, неравномерное применение силы между различными гайками и инструментом может привести к деформации тормозного ротора, если автомобиль оснащен дисковыми тормозами.

По этой причине балонные гаечные ключи следует правильно использовать только для снятия гаек с наконечниками, а не для их затягивания. На практике это правило часто игнорируется для удобства даже профессиональными механиками.

Для автомеханика или просто человека, чья профессия связана с использованием огромного количества инструментов, можно приобрести столовые приборы в виде гаечных ключей. Этот забавный подарок наверняка произведет впечатление.

Гаечные ключи больших размеров

Гаечные ключи больших размеров

11 февраля 2021

Информируем вас о том, что на склад поступили новинки - комбинированные и рожковые ключи размерного ряда от 36 до 70 мм.

Данные ключи незаменимы при работе со специальной техникой и на производствах.

510 Серия - Рожковые ключи

510 362

Ключ рожковый 32×36мм

510 416

Ключ рожковый 36×41мм

510 461

Ключ рожковый 41×46мм

510 506

Ключ рожковый 46×50мм

510 555

Ключ рожковый 50×55мм

511 Серия - Комбинированные ключи

511 051

Ключ комбинированный 55 мм

511 052

Ключ комбинированный 60 мм

511 053

Ключ комбинированный 65 мм

511 054

Ключ комбинированный 70 мм

Дюймовые ключи - таблица размеров



Дюймовые ключи и головки вам пригодятся, если вы ремонтируете или используете американскую технику. Техника из США за последние годы получила широкое распространение в нашей стране: американские тягачи, автомобили, сельхозтехника. Кроме этого, американские агрегаты, двигатели и трансмиссии, устанавливают многие производители из других стран, в том числе российские.



Если крепление новое и неизношенное, а стандартные инструменты "немного не подходят": меньший размер не налезает, а следующий болтается. В таких случаях, велика вероятность того, что вам нужны дюймовые ключи.

Если вы ремонтируете или работаете на технике с дюймовыми креплениями, обязательно стоит приобрести набор дюймовых ключей, набор дюймовых головок и, если необходимо, набор дюймовых шестигранников.

Для того, чтобы вы могли лучше разобраться с дюймовыми размерами, ниже приведена таблица для конвертации в метрическую систему.


ДЮЙМММДЮЙМММДЮЙМММДЮЙМММДЮЙМММ
1/320,79381-1/3226,19382-1/3251,5943-1/3276,99384-1/32102,3938
1/161,58751-1/1626,98752-1/1652,3883-1/1677,78754-1/16103,1875
3/322,38121-3/3227,78122-3/3253,1813-3/3278358124-3/32103,9812
1/83,17501-1/828,57502-1/853,97503-1/879,37504-1/8104,7750
5/323,96881-5/3229,36882-5/3254,7693-5/3280,16884-5/32105,5688
3/164,76251-3/1630,16252-3/1655,5633-3/1680,96254-3/16106,3625
7/325,55621-7/3230,95622-7/3256,3563-7/3281,75624-7/32107,1562
1/46,35001-1/431,75002-1/453,15003-1/482,55004-1/4107,9500
9/327,14381-9/3232,54382-9/3257,9443-9/3283,34384-9/32108,7438
5/167,93751-5/1633,33752-5/1658,7383-5/1684,13754-5/16109,5375
11/328,73121-11/3234,13122-11/3259,5313-11/3284,93124-11/32110,3312
3/89,52501-3/834,92502-3/860,32503-3/885,72504-3/8111,1250
13/3210,31881-13/3235,71882-13/3261,1193-13/3286,51884-13/32111,9188
7/1611,11251-7/1636,51252-7/1661,91253-7/1687,31,254-7/16112,7125
15/3211,90621-15/3237,30622-15/3262,70623-15/3288,10624-15/32113,5062
1/212,70001-1/238,10002-1/263,50003-1/288,90004-1/2114,3000
17/3213,49381-17/3238,89382-17/3264,29383-17/3289,69384-17/32115,0938
9/1614,28751-9/1639,68752-9/1665,08753-9/1690,48754-9/16115,8875
19/3215,08121-19/3240,48122-19/3265,88123-19/3291,28124-19/32116,6812
5/815,87501-5/841,27502-5/866,67503-5/892,07504-5/8117,4750
21/3216,66881-21/3242,06882-21/3267,46883-21/3292,86884-21/32118,2688
11/1617,46251-11/1642,86252-11/1668,26253-11/1693,66254-11/16119,0625
23/3218,25621-23/3243,65622-23/3269,05623-23/3294,45624-23/32119,8562
3/419,05001-3/444,45002-3/469,85003-3/495,25004-3/4120,4500
25/3219,84381-25/3245,24382-25/3270,64383-25/3296,04384-25/32121,4438
13/1620,63751-13/1646,03752-13/1671,43753-13/1696,83754-13/16122,2375
27/3221,43121-27/3246,83122-27/3272,23123-27/3297,63124-27/32123,0312
7/822,22501-7/847,62502-7/873,02503-7/898,42504-7/8123,8250
29/3223,01881-29/3248,41882-29/3273,81883-29/3299,21884-29/32124,6188
15/1623,81251-15/1649,21252-15/1674,61253-15/16100,01254-15/16125,4125
31/3224,60621-31/3250,00622-31/3275,40623-31/32100,80624-31/32126,2062
125,4000250,8000376,20004101,60005127,0000

Стандартные номера

для гаечных ключей с открытым зевом

Номера отраслевых стандартов для рожковых ключей

Гаечные ключи с открытым зевом были одними из первых инструментов, которые предлагались в стандартных размерах. и с самого начала этим инструментам были присвоены «стандартные» номера моделей. Эти цифры фактически произошли от более или менее последовательных номеров моделей. назначенный J.H. Уильямс и компания, обычно считается первым производителем инструментов, предложившим гаечные ключи стандартных размеров. Поскольку система оказалась полезной, другие производители начали использовать ту же нумерацию, и вскоре модели гаечных ключей стали считаться «торговыми номерами» или «промышленными стандартными номерами».

Ко времени выхода 15-го издания каталога Williams 1912 г. рожковые ключи все еще могли быть покрыты двузначными номерами моделей. Однако в течение нескольких лет потребовались дополнительные комбинации размеров. и система была расширена за счет добавления префикса "7" к некоторым числам, плюс буквенный суффикс (A, B или C) для других.

Не все производители приняли систему Вильямса, по крайней мере, сначала. Billings & Spencer, вероятно, был самым крупным производителем с отдельной системой нумерации, а их модельная серия 11xx предлагала даже на несколько больше комбинаций размеров, чем Williams.

В конечном итоге Williams расширил систему нумерации на накидные ключи, добавив 4-значное смещение для обозначения дизайна. Например, серия 8000 указывала на гаечные ключи со смещением стандартной длины, а серия 9000 - это короткие гаечные ключи со смещением.

К 1930-м годам некоторые производители (особенно Blue Point / Snap-on и Vlchek) начали использовать размеры отверстий 32-го размера, чтобы кодируйте номер модели для своих инструментов. В этой более рациональной системе нумерации почтенный гаечный ключ 725B превратился в гаечный ключ (Blue Point Supreme) S1618 или (Vlchek) W1618.


Стандарты размеров проема

Номер модели гаечного ключа указывает комбинацию размеров отверстий, но способ описания размеров вносил еще больше путаницы. В конце 19 - начале 20 вв. размеры гаечных ключей обычно назывались номинальным размером болтов, на которые они подходили, а не размер (по плоскости) самих гаек. Например, отверстие "1/2" может соответствовать гайке 7/8 (поперек плоскостей), навинченной на болт 1/2 дюйма.

Чтобы еще больше усугубить путаницу, В начале 20 века было шесть различных стандартных систем для гаек и болтов, которые широко использовались.Все эти стандарты работали одинаково для определения размера гаек, используемых для болта заданного диаметра.

  • U.S.S. или стандарт США
  • A.L.A.M. Стандарт
  • S.A.E. Стандарт
  • Стандарт производителя на болты с шестигранной головкой
  • Стандартный винт с шестигранной головкой
  • Стандартный винт с шестигранной головкой

A.L.A.M. стандарт был определен Ассоциацией лицензированных производителей автомобилей, ранняя торговая группа.A.L.A.M. Стандарт был позже заменен S.A.E. (Общество автомобильных инженеров) стандарт, но между ними есть некоторые различия.

Из этих шести тремя основными стандартами были стандарты США, S.A.E. и шестигранные винты с головкой под ключ, и эти трое чаще всего были отмечены на гаечных ключах. Последнее соглашение часто обозначается символом шестиугольника, за которым следует «C» или «CAP».

Эти многочисленные стандарты означают, что некоторые отверстия под гаечные ключи могут быть отмечены тремя указание размеров.Например, гаечный ключ 23 будет иметь маркировку «3/16 U.S.S.». для маленького проема, и "1/4 U.S.S.", "5/16 Hex Cap" и "5/16 S.A.E." на большем конце. Кроме того, U.S.S. размер иногда был отмечен как "ОРЕХ".

Эта запутанная система множественных стандартов размеров существовала примерно до 1927 года. когда от него отказались в пользу размеров квартиры.

Размеры плоских гаек, соответствующие размерам болтов в каждом стандарте: показано в Таблице 1 ниже. Данные для A.L.A.M. Стандарт, стандарт производителя и стандартный винт с шестигранной головкой были реконструированы из таблицы в каталоге Моссберга 1915 года.


Таблица спецификаций стандартных двустворчатых гаечных ключей

В приведенной ниже таблице приведены технические характеристики стандартных моделей двунаправленных гаечных ключей. включая номера моделей Billings & Spencer 11xx. Размеры отверстий указаны в каждой из применяемых систем размеров. вместе с номинальным фрезерованным отверстием и десятичным эквивалентом.

Типы гаечных ключей, которые должен знать каждый домашний мастер

Фото: istockphoto.com

Первые гайки и болты, которые начали использовать в первые годы Возрождения, имели квадратную головку. Шестигранная (шестигранная) конструкция последовала вскоре после этого и остается доминирующей разновидностью сегодня, хотя квадратные головки по-прежнему являются правилом для болтов с кареткой и лагом.

Независимо от количества сторон (называемых плоскостями) на гайке или головке болта существует несколько инструментов, специально предназначенных для их затягивания или снятия.Каждый из различных типов имеет существенные характеристики и недостатки, но есть некоторые различия между накидными, рожковыми и комбинированными ключами.

Гаечные ключи имеют отверстия, которые немного больше, чем гайки или болты, для которых они предназначены (обычно зазор составляет несколько тысячных дюйма). Однако, если ключ затягивается слишком свободно, кончики гайки или головки болта закругляются.

Все ключи доступны во многих размерах и могут быть приобретены по отдельности или в наборах.В небольшом наборе может быть от шести до 10 гаечных ключей размером от пяти шестнадцатых до одного дюйма. Стандартные гаечные ключи продаются с шагом от шестнадцати дюймов до полутора дюймов (и, конечно же, с метрическими размерами). Длина инструмента изменяется пропорционально его размеру и составляет от четырех дюймов до почти двух футов. Логика состоит в том, что более короткий (или более длинный) инструмент минимизирует (или максимизирует) усилие, которое вы можете использовать для затяжки меньшей (или большей) гайки. Это помогает избежать срезания болтов из-за приложения слишком большого давления.

Ключи накидные и рожковые продаются с ключами разного размера на обоих концах отдельных инструментов. Такой экономичный подход означает, что набор из пяти предметов фактически будет содержать в два раза больше гаечных ключей.

Вы также обнаружите, что два гаечных ключа одного размера и типа могут иметь совершенно разные ценники. Объяснение кроется в материалах и производственном процессе. Лучшие гаечные ключи изготавливаются из сплавов, таких как хром или ванадий, в то время как менее дорогие инструменты изготавливаются из молибденовой стали или просто штампуются из листового металла.Штампованные ключи более громоздкие (для прочности требуется больше материала) и весьма полезны при редких легких работах. Однако для частого использования и практически для любых автомобильных применений более дорогие инструменты окажутся более выгодными вложениями.

Фото: istockphoto.com

Ключи накидные

Это гаечные ключи с закрытым концом, обычно с шестью или 12 точками по внутреннему диаметру губок. Шестиконечная губка предназначена для шестигранных головок и гаек, в то время как 12-гранная конфигурация также подходит для квадратной гайки.Концы гаечного ключа немного смещены. Накидные ключи обычно обеспечивают более надежный захват, чем рожковые. Тонкая стенка губки также облегчает доступ к гайкам в ограниченном пространстве, но бывают ситуации, когда эти ключи нельзя использовать, так как их нужно надевать на конец болта. (См. Пример на Amazon.)

Фото: istockphoto.com

Гаечные ключи с открытым зевом

Плоские губки этих гаечных ключей надеваются на гайки или головки болтов и поворачиваются для ослабления или затяжки.Открытые концы позволяют надевать инструмент на гайку в узких местах, где будет недостаточно места для накидного ключа или головки, или там, где длина вала или трубы мешает. Гаечные ключи с открытым зевом - самые быстрые и простые в использовании ключи, но они не всегда помещаются в тесном пространстве. (См. Пример на Amazon.)

Фото: amazon.com

Комбинированные ключи

Комбинированные ключи имеют открытую губку на одном конце инструмента и накидной гаечный ключ того же размера на Другие.Поскольку существует множество ситуаций, когда тот или иной тип просто не работает, комбинированные ключи действительно могут оказаться полезными. Однако, если гаечные ключи требуются нечасто, дополнительные расходы на комбинированные ключи могут не потребоваться. (См. Пример на Amazon.)

Фото: istockphoto.com

Разводные ключи

Если пространство или бюджет требуют покупки только одного ключа, разводной ключ, вероятно, будет вашим лучшим вложением. Самый распространенный вид регулируемого ключа называется серповидным гаечным ключом в честь формы его губок; другой, называемый гаечным ключом, сегодня используется реже. (См. Пример на Amazon.)

Разводной ключ больше, чем фиксированный гаечный ключ с открытым зевом или накидной гайкой, но только один регулируемый может выполнять работу с несколькими фиксированными ключами. У полумесяца одна фиксированная губка, а другая регулируется поворотом червячного винта. Оба имеют открытый конец, но их регулируемая природа также означает, что их можно использовать с дюймовыми, метрическими, болтами Витворта и другими размерами.

Такой гибкий инструмент, как разводной ключ, ограничения его конструкции не позволяют ему иметь силу захвата фиксированного ключа.Более вероятно скругление острия на гайке или головке болта: особенно при работе с механизмами предпочтительнее фиксированные гаечные ключи. При использовании регулируемого периодически проверяйте его на затяжку, так как иногда гаечный ключ ослабнет.

При использовании разводного ключа установите губки точно на гайку, слегка покачивая ключ при затягивании губок, чтобы обеспечить надежную посадку. Также убедитесь, что для дополнительной прочности гайка расположена настолько глубоко, насколько она войдет в горловину разводного ключа.

Регулировки можно купить разных размеров. Например, четырехдюймовый гаечный ключ имеет максимальный угол наклона полдюйма, в то время как 12-дюймовая модель раскрывается до одной и пяти шестнадцатых дюймов. Доступны как большие, так и меньшие модели, а также ряд промежуточных размеров.

Разумная стратегия - купить два разводных гаечных ключа дополнительных размеров, скажем, один длиной шесть или восемь дюймов, а другой, более крупный, может иметь длину двенадцать или пятнадцать дюймов.

Фото: istockphoto.com

Ключи с внутренним шестигранником

Ключи с внутренним шестигранником представляют собой стальные стержни шестиугольного сечения, изогнутые в форме буквы L. Чем короче головка, тем длиннее ручка. Любой конец можно вставить в соответствующие отверстия в верхней части болтов или крепежных винтов, чаще всего установочные винты, используемые в инструментах и ​​механизмах, чтобы надежно удерживать одну часть по отношению к другой. Например, шкивы на валах часто фиксируются установочными винтами, утопленными в корпусе шкива. (См. Пример на Amazon.)

Эти маленькие инструменты, также известные как инопланетные ключи, гаечные ключи с установочными винтами и шестигранные ключи, кажутся совершенно неуместными - до тех пор, пока они не понадобятся. Тогда они - единственное решение проблемы.

Они производятся в различных размерах, от шестнадцатой дюйма до трех четвертей дюйма, хотя инопланетные гаечные ключи больше трех восьмых дюйма встречаются редко, за исключением работы с очень большими механизмами.

Для заворачивания установочных винтов можно использовать любой конец гаечного ключа, но ручка обеспечивает больший рычаг.В некоторых стесненных помещениях необходимо использовать более короткий. Если требуется дополнительный крутящий момент, для захвата рукоятки гаечного ключа и ее поворота могут оказаться полезными два зажима или плоскогубцы.

Фото: istockphoto.com

Наборы головок

Головки - еще один вариант в мире гаечных ключей. Они очень удобны и в опытных руках позволяют быстро затягивать и ослаблять гайки или болты. Хотя они входят в стандартную комплектацию автомобильных магазинов, их можно использовать в других местах, в частности, при работе с машинами. (См. Пример на Amazon.)

Сами розетки имеют цилиндрическую форму. На одном конце есть точки, которые напоминают те, что в губке гаечного ключа, а на другом - квадратное отверстие, в которое вставляется приводной механизм. Отдельные гнезда обозначаются квадратным отверстием (размером привода) и размером гайки, на который подходит противоположный конец.

Рукоятка, приводящая в движение розетки, может напоминать отвертку, хотя чаще используются ручки с храповым механизмом. Храповик устраняет необходимость снимать гнездо с гайки только для того, чтобы установить его для следующего хода при работе в тесноте, где есть ограниченное пространство для поворота рукоятки.Инструмент поворачивает болт при повороте в одном направлении, но возвращается без поддержки гнезда. Рычаг позволяет обратить процесс, так что инструмент можно использовать поочередно для затяжки или ослабления.

Существуют также кривошипы, удлинители, шарнирные ручки, универсальные шарниры и другие устройства, которые используются для привода розеток.

Розетки и сопутствующие механизмы бывают разных размеров. Действительно, полный набор розеток может состоять из нескольких сотен штук по цене в несколько сотен долларов.Тем не менее, хороший базовый набор розеток для дома с полдюжиной розеток (от четверти дюйма до, возможно, пяти восьмых дюйма), трещоткой и удлинителем окажется полезным для заворачивания стопорных болтов, периодического ремонта и других задач.

Типы гаечных ключей 🔧, размеры и их применение (с фотографиями)

Современные гаечные ключи сконструированы в соответствии с законами физики. Хотя вы не всегда можете осознавать это, становится практически невозможно удалить плотно навинченные крепежные детали, если форма, углы и смещения ваших гаечных ключей немного отличаются.

Итак, если вы ищете гаечные ключи , продолжайте читать, потому что в этой статье мы объясним различия между различными типами гаечных ключей. Мы также расскажем, на что обращать внимание с точки зрения качества и дизайна, и что означают различные маркировки на гаечных ключах.

С тех пор, как первые ключи были запатентованы Солимоном Мерриком в 1835 году, они претерпели множество изменений.

Они эволюционировали от замысловатых форм, которые были больше связаны с искусством, чем с инженерией, к высокоэффективным формам, углам и смещениям, которые мы видим сегодня.Подумай об этом; без гаечных ключей всех размеров, типов и описаний мы не смогли бы удерживать автомобили, самолеты или механизмы вместе с помощью болтов и гаек. Мы не могли затянуть болты и гайки достаточно плотно, чтобы все не развалилось.

Типы гаечных ключей

Существует много типов гаечных ключей, каждый из которых имеет свои особенности применения, преимущества и недостатки. Величина смещения между центральной линией отверстия и средней линией ручки рожкового ключа сильно различается в зависимости от марки.

Но поскольку смещение определяет величину крутящего момента, который может быть приложен без соскальзывания гаечного ключа с крепежа, важно не использовать гаечные ключи со смещением менее 5 градусов.

Ключи также бывают разной длины, что позволяет работать в ограниченном пространстве. Но по большей части все ключи имеют практически одинаковые характеристики. Ниже приводится краткое описание различных типов гаечных ключей, которые подходят для выполнения общих работ по дому или в автомобиле.

Гаечные ключи с открытым зевом:

Ключи с открытым зевом - это ключи с двумя отверстиями разного размера, по одному на каждом конце. Основное преимущество этого типа гаечных ключей заключается в том, что они обычно короче комбинированных, что упрощает работу в ограниченном пространстве.

Кроме того, рожковые ключи имеют близкие по размеру отверстия, что означает, что один гаечный ключ можно использовать для крепления двух размеров. Они также входят во все стандарты измерения, но имейте в виду, что рожковый гаечный ключ не может использоваться для приложения той же силы, что и комбинированный гаечный ключ.

Рожковый гаечный ключ, особенно для мягких материалов, таких как низкоуглеродистая сталь, может соскользнуть и закруглить углы застежки.

Комбинированные ключи:

Как следует из названия, комбинированный ключ имеет U-образный открытый конец с одной стороны и кольцо или коробку с другой, а открытый и окаймленный концы обычно примерно одного размера. Комбинированные ключи также доступны для всех эталонов.

Преимущество комбинированных ключей состоит в том, что можно приложить большое усилие к концу с кольцами, не повредив крепежный элемент, а после ослабления крепежный элемент можно открутить открытым концом.

Комбинированные ключи иногда снабжены храповым механизмом на конце с кольцами, что позволяет отвинтить застежку без необходимости вынимать гаечный ключ из застежки.

Комбинированные ключи лучшего качества имеют угол смещения между плоскостью кольца и рукоятки. Он обеспечивает зазор между вашей рукой и изделием, чтобы предотвратить снятие кожных покровов с суставов пальцев и увеличить крутящий момент, который вы можете приложить к застежке.

Трубные ключи:

Проще говоря, трубный ключ - это регулируемый инструмент, который используется в сантехнике для ослабления или сборки трубопроводов, у которых нет плоских сторон, на которых можно купить обычный гаечный ключ.

Обе губки имеют зубцы для улучшения захвата круглых труб, но поскольку верхняя губка способна к некоторому перемещению, сила, с которой губки захватывают заготовку, увеличивается по мере приложения силы к рукоятке.

Трубные ключи обычно плохо работают с крепежными изделиями с плоскими сторонами, поэтому следует избегать их использования с обычными крепежными изделиями, чтобы не повредить крепеж, инструмент и пальцы в случае соскальзывания. Размер трубного ключа может быть выражен как в дюймах, так и в миллиметрах и относится к длине рукоятки.Трубные ключи длиной от 12 до 14 дюймов подходят для большинства работ по дому.

Размеры гаечных ключей

До стандартизации размеров крепежных деталей, особенно британских, существовало как минимум два десятка различных стандартов, обычно используемых для измерения размера гайки или головки болта. . Многие производители крепежа использовали собственные стандарты, и вам потребовались гаечные ключи, которые были изготовлены специально для продукции этого производителя.

Хорошим примером является стандарт BSW, который расшифровывается как «британский стандарт Уитворта», и ключи, изготовленные по этому стандарту, не могли использоваться для каких-либо других стандартов, за исключением совпадения.

Однако в настоящее время промышленность во всем мире широко использует только три стандарта или измерительных системы, а именно:

Метрическая система:

В этом стандарте размеры гаек и болтов измеряются в миллиметрах по плоскости крепежа, и эта система используется в Японии, большей части Азии и всех европейских странах, за исключением Англии, где система SAE до сих пор широко используется.Однако метрический стандарт получает все большее распространение в Англии, особенно в автомобильной промышленности.

SAE:

Аббревиатура расшифровывается как «Общество автомобильных инженеров» и указывает на то, что размеры гаечных ключей и головок, изготовленных по этому стандарту, имеют шаг 1/16 дюйма. Размер застежки также измеряется на плоской подошве головы, и она в основном используется в американской промышленности.

AF:

Хотя стандарт AF становится все более редким, его все еще можно встретить на автомобилях и машинах, выпущенных до середины 1970-х годов.Вообще говоря, гаечный ключ, помеченный размером AF, подойдет к крепежу, который соответствует размеру, указанному на гаечном ключе.Таким образом, гаечный ключ на will подойдет к крепежу шириной три восьмых дюйма по его плоской поверхности.

Руководство по покупке гаечных ключей

Первое, что нужно помнить при покупке гаечных ключей или любых других инструментов, - это покупать лучшее качество из имеющихся, а не лучшее, что вы можете себе позволить. Цена обычно является очень хорошим показателем качества. Поэтому избегайте более дешевых брендов.Ниже приведен список некоторых других соображений, которые следует учитывать при покупке гаечных ключей.

Ищите маркировку «Cr-V»:

Этот знак относится к легирующим материалам, используемым при производстве гаечного ключа. «Cr» означает, что хром был добавлен к основному металлу, чтобы помочь противостоять ржавчине и коррозии, а «V» относится к ванадию, который был добавлен для повышения прочности.

Ищите гаечные ключи со смещением:

Избегайте гаечных ключей, у которых нет смещения на торце коробки. Уровень ручки должен быть выше уровня кольца или коробки, чтобы ключ не соскользнул с застежки, когда вы приложите к нему силу.

Ищите полный контакт:

Избегайте рожковых ключей, если стороны отверстия не полностью соприкасаются с общей длиной плоских сторон застежки. Гаечные ключи, в которых отверстие слишком короткое, закругляют углы практически на любой застежке, что может затруднить ослабление застежки чем-либо еще.

Спросите о пожизненной гарантии:

Некоторые производители дают пожизненную гарантию на свою продукцию и при условии, что инструмент не используется ненадлежащим образом, заменяют инструмент бесплатно.Однако инструменты такого качества очень дороги, а инструменты более низкого качества просто не работают так хорошо, что оправдывает более высокую цену.

Купить ключи в наборах:

Хотя можно купить ключи по отдельности, с экономической точки зрения имеет смысл покупать полные наборы ключей , поскольку набор более рентабелен, чем покупка отдельных ключей. Более того, набор гаечных ключей, который содержит от 16 до 18 штук, закроет крепеж любого размера, с которым вы, вероятно, столкнетесь при выполнении домашних работ на вашем автомобиле дома.

Klein 68452 Набор рожковых ключей из 7 предметов

Прейскурантная цена 144 доллара.54
Обычная цена 120,45 $
Ваша цена 111 долларов.18
Вы экономите, вы сохраняете 33,36 долл. США 90 269
Набор гаечных ключей Klein Tools из 7 частей с открытым зевом содержит семь наиболее часто используемых размеров гаечных ключей.Каждый рожковый ключ выкован из легированной стали высочайшего качества. Прочное хромированное покрытие устойчиво к коррозии.
  • Количество деталей: 7
  • Тип: Наборы гаечных ключей с открытым зевом
  • Материал: Легированная сталь высшего качества
  • В комплекте: Сумка с маркированными карманами для каждого ключа
  • Вес: 2,5 фунта

  • Всегда используйте одобренные средства защиты глаз. НЕ толкайте и не забивайте ключ. НЕ увеличивайте длину ручки. НЕ увеличивайте длину ручки.
  • F1 Набор содержит: Кат.№№ 68460, 68461, 68462, 68463, 68464, 68465 и 68466.
  • F2 Включает сумку с отмеченными карманами для каждого ключа.
  • F3 Отверстия разного размера на каждом конце гаечного ключа.
  • F4 Концы смещены под углом 15 для обеспечения зазора над препятствиями.
  • F5 Хромированный никель для устойчивости к коррозии.
  • F6 Кованая из легированной стали высочайшего качества.
  • UPC092644680519
  • MPN68452

Метрические двухголовые рожковые ключи Таблица размеров

Таблица размеров гаечных ключей рожковых двухголовых метрических метрических в соответствии со стандартом ISO 10102: 2018.Размеры указаны в мм. Длина l и толщина основаны на следующих формулы.

l мин = s 1 x 8 + 55 мм, e макс = s 2 0,75 , l макс. = l мин. x 1,4



Длина гаечных ключей и толщина головок
с 1 x с 2 л мин л макс e макс
3.2 х 4 81 113 3
3,2 х 5,5 81 113 3,5
4 х 5 87 122 3.5
5 х 5,5 95 133 3,5
5,5 х 7 99 139 4,5
6 х 7 103 144 4.5
7 х 8 111 155 4,5
8 х 9 119 167 5
8 х 10 119 167 5.5
10 х 11 135 189 6
10 х 12 135 189 6,5
10 х 13 135 189 7
11 х 13 143 200 7
12 х 13 151 211 7
12 х 14 159 223 7
13 х 14 159 223 7
13 х 15 159 223 7.5
13 х 16 159 223 8
13 х 17 159 223 8,5
с 1 x с 2 л мин л макс e макс

Обозначения: e = толщина, l = длина гаечного ключа, s1, s2 = Номинальная ширина по квартирам

Артикул:

  • ISO 10102: 2018, Инструменты для сборки винтов и гаек. Двухголовые рожковые инженерные ключи. Наружные размеры.

Гаечный ключ с открытым зевом, размер - 55 мм

Страна *

- Выберите -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Килинг) IslandsColombiaComorosCongo - BrazzavilleCongo - KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d'IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный ТерриторииГабонГамбияГрузияГерманияГанаГибралтарГрецияГренландияГренадаГваделупаГуамГватемалаГернсиГу ineaGuinea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная Корея Sandwich IslandsSouth Южный Судан, Испания, Шри-Ланка, St.BarthélemySt. Елена Китс и Невис LuciaSt. MartinSt. Pierre & MiquelonSt. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТурстан-да-КунаТунисКизияТур Внешние острова Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

Пожалуйста, заполните все поля, чтобы кнопка отправки активировалась.

Stahlwille 10/8 Набор двойных метрических гаечных ключей с открытым зевом, 8 предметов

Набор двойных метрических гаечных ключей Stahlwille 10/8

Метрические размеры
16 метрических размеров в низкопрофильном, удобном для переноски наборе
Хранится в сворачивающемся кошельке из чрезвычайно прочной ткани с застежкой-липучкой
Дизайн с тонкой головкой
Хромированный сплав -Сталь с хромированной поверхностью
DIN 3110, ISO 10102

Состав:
Размеры 6 x 7, 8 x 9, 10 x 11, 12 x 13, 14 x 15, 16 x 17, 18 x 19, 20 x 22 мм
Вес: 745 г (1.64 фунта)

Инструменты Stahlwille, приобретенные через KC Tool, поставляются с пожизненной гарантией от дефектов материала или дефектов изготовления, за исключением расходных материалов, таких как насадки для отверток и переходники для торцевых головок. На динамометрические изделия Stahlwille распространяется отдельная гарантия, в которой есть инструкции и правила для ремонтных лабораторий, уполномоченных Stahlwille на обслуживание и калибровку. Гарантия на изделия с крутящим моментом и без крутящего момента аннулируется, если инструмент подвергается несанкционированному использованию, неправильному обращению или использованию способом, не предусмотренным производителем (т.е. с помощью хромированных головок на ударном пистолете).

Верните инструменты для гарантийной замены непосредственно в KC Tool. Все возвраты подлежат проверке перед заменой.

Индиасет:
Наборы инструментов
Размеры:
6.0 мм
Размеры:
7.0 мм
Размеры:
8,0 мм
Размеры:
9,0 мм
Размеры:
10 мм
Размеры:
11 мм
Размеры:
12 мм
Размеры:
13 мм
Размеры:
14 мм
Размеры:
15 мм
Размеры:
16 мм
Размеры:
17 мм
Размеры:
18 мм
Размеры:
19 мм
Размеры:
20 мм
Размеры:
22 мм
Отделка:
Хромированная поверхность
Страна происхождения:
Сделано в Германии
UPC / EAN:
4018754080458

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
