Размеры саморезов
Размеры шурупов (саморезов)
Определяющими размерами для шурупов (саморезов) являются длина и диаметр.
Диаметр шурупа (самореза) определяется диаметром окружности выступов его резьбы.
Существует следующая стандартная линейка диаметров саморезов и шурупов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
Саморезы и шурупы в зависимости от области применения и типа выпускаются с различными ограниченными рядами диаметров.
Наиболее широкий ряд диаметров имеют универсальные саморезы (шурупы). Например саморезы с потайной головкой по ГОСТ 1145-80 и полукруглой по ГОСТ 1144-80 имеют ряд диаметров: 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм, универсальные оцинкованные саморезы производства стран Юго-Восточной Азии – 3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм.
Специализированные саморезы и шурупы имеют более короткие ряды производимых диаметров. Например саморезы для гипсокартона (черные с рожковой головкой) – 3.
Размер длин шурупов и саморезов также стандартизирован и практически во всех странах мира имеет следующий ряд: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.
Некоторые специализированные саморезы могут иметь и другие длины.
Выбор типоразмера шурупа (самореза) определяется нагрузкой, которое должно выдерживать соединение, размерами соединяемых деталей и др. факторами. Для выбора диаметра шурупа (самореза) вворачиваемого в пластмассовый распорный дюбель необходимо следовать рекомендациям производителя, указанным в каталогах или на
упаковках дюбелей. Если же они отсутствуют, то диаметр шурупа (самореза) можно определить из следующего условия – шуруп должен быть на 1 — 3 номера в ряду диаметров меньше диаметра дюбеля.
Длина шурупа или самореза определяется исходя из длины дюбеля и толщины прикрепляемого изделия.
ГСК Метизы предлагает саморезы по типу:
Саморезы для гипсокартона
Саморезы для сэндвич панелей
Саморезы по дереву
Саморезы кровельные
Саморезы по металлу
Саморезы по дереву для гипсокартона. Конструкция, размеры и применение
При монтаже гипсокартонных листов к деревянным конструкциям необходимо использовать крепёж с крупной шурупной резьбой, обеспечивающей не только прочное соединение материалов листа и конструкции, но и не разрушающий структуру дерева. Саморезы для гипсокартона по дереву (они же: шурупы-саморезы по дереву, саморезы tn, саморезы tn 32, саморезы tn 35, саморезы tn 45) отлично справляются с этой задачей. Лист гипсокартона облицован двумя слоями картона, между которыми находится сердечник из экологически чистого материала – гипса.
Стандартные листы, имеющие ширину 1200 мм и толщину 12,5 мм, крепят к деревянным каркасам обычно в один или два слоя.
Саморезы по металлу в таких случаях не используют. Здесь применимы только саморезы по дереву с подходящими для конкретных условий монтажа размерами, характеристиками резьбы и видами покрытия. Ниже приведены сведения о саморезах РМЗ ТУ 7811-7357 BY 010 для гипсокартона производства Речицкого метизного завода, продукция которого пользуется высоким спросом на отечественном и зарубежном рынках крепежных изделий.
Саморезы для гипсокартона (по дереву) с острым концом, выполненным под углом 20° градусов, имеют свои конструктивные особенности. Они состоят из потайной головки рожкового типа с крестообразным шлицем Philips №2 и стержня с полной или неполной крупной однозаходной резьбой. Крепеж имеет цинковое защитное покрытие.
Рожковая форма головки позволяет аккуратно вдавливать лицевой слой картона, не разрывая его краев, при закручивании саморезов в дерево. Сама головка должна быть утоплена внутрь листа на глубину около 1 мм. Стержень закрепляющего гипсокартон самореза должен входить в деревянный каркас под прямым углом к плоскости его поверхности.
Крепеж закручивают с помощью шуруповертов, используя насадки-биты с размером, соответствующим номеру и типу шлица на головке детали. Усилие закручивания должно быть точно отрегулировано.
Саморезы tn 35 предназначены для крепления стандартных гипсокартонных листов в один слой к деревянным каркасам. Их размеры: диаметр – 3,5 мм, длина – 35 мм. В гипсокартон саморезы закручивают на расстоянии около 10 мм от края листа, с равномерным шагом порядка 250 мм. При двухслойной облицовке деревянного каркаса листы первого слоя гипсокартона крепят саморезами по дереву длиной 35 мм с шагом около 700 мм. Стыки листов второго слоя не должны совпадать с местами сопряжения гипсокартонных листов первого слоя. Облицовку верхними листами выполняют, закручивая в гипсокартон саморезы tn длиной 45 мм.
Товары каталога:
Please enable JavaScript to view the comments powered by Disqus. comments powered by
Обзор инструмента. Виды и размеры саморезов
Все фотографии кликабельны, для детального просмотра щёлкните по фото.
Саморезы разные
Саморезы – вещь просто необходимая в строительстве, без неё не обойтись, если вы решили повесить полку, шкаф, картину, собрать мебель, построить дом. Видов саморезов достаточно много, как и строительных материалов, для которых они предназначены. Рассмотрим самые распространённые.Для закручивания потребуются отвертки или биты для шуруповёрта.
Саморезы по дереву.

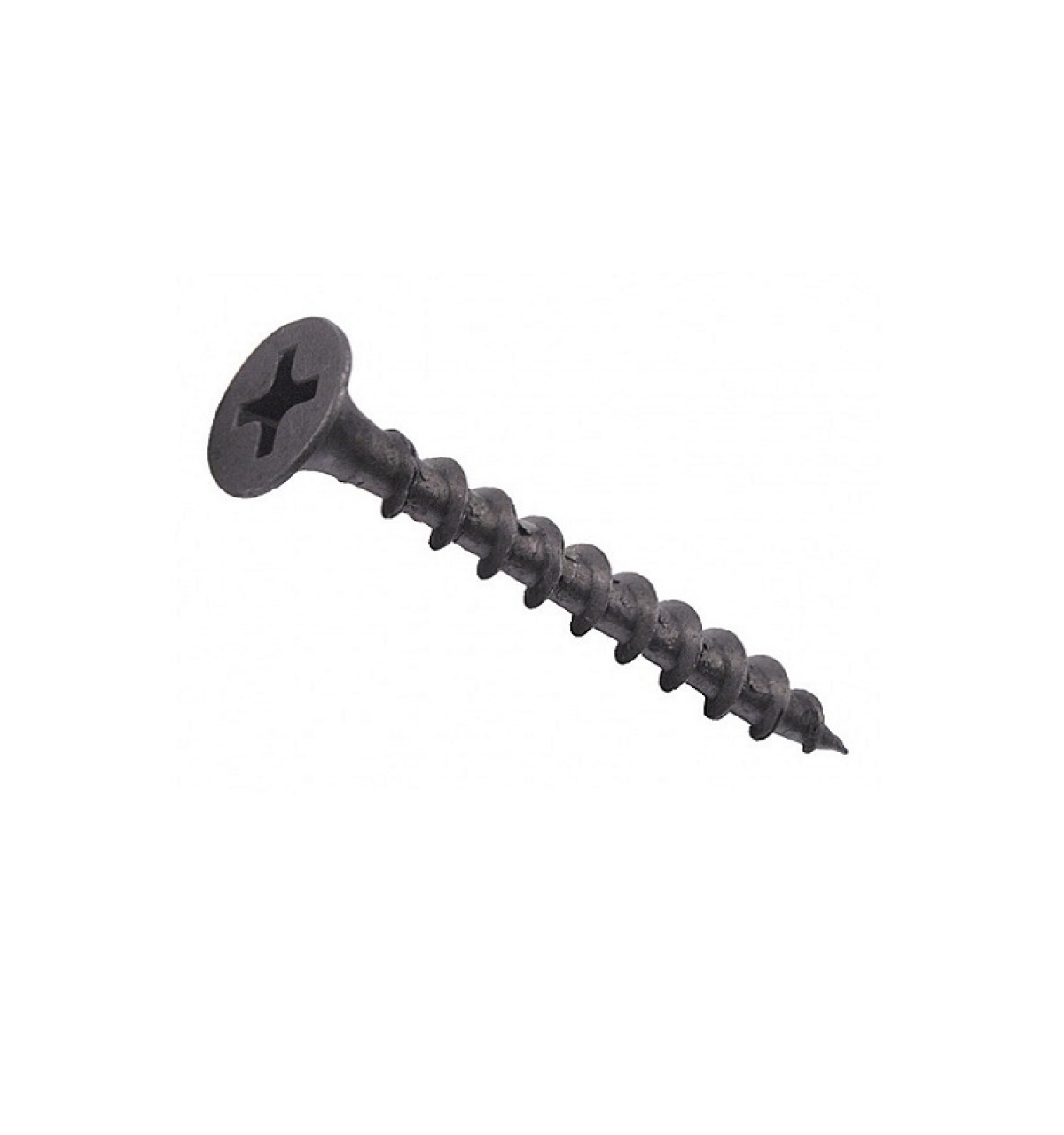

Чёрные саморезы по дереву
Главной их отличительной особенностью является редкий шаг резьбы. Расстояние между витками резьбы заметно больше, чем, к примеру, у саморезов по металлу. Это обусловлено тем, что дерево само по себе менее плотное и твердое, чем железо. Могут быть черного, белого, золотистого цветов, в зависимости от цвета материала с которым вы работаете. Чаще всего применяется черный цвет. Если же следует прикрутить, к примеру, мебельную петлю желтого цвета, конечно лучше взять саморез в тон.
Длина саморезов. От самых коротких 11мм, так называемых семечек, свое название они получили из-за своего небольшого размера, примерно с семечку подсолнечника, до самых длинных 200мм.
Подбирать саморез нужно так, чтобы соединение деталей было плотным. К примеру, если вы скрепляете два бруска на 50мм, возьмите саморез длиной минимум 75мм, можно и 90мм.
Диаметр саморезов. Саморезы черного цвета (самые часто используемые) имеют диаметр 3,5мм, 4,2мм, что позволяет закручивать их без предварительного засверливания.
Желтые имеют диаметр от 2,5 – 6мм.
Обзор профи шуруповёрта Hitachi
Отверстия под саморезы потребуются, если диаметр самореза 4,5мм и выше. Если брусок или заготовка тонкие, можно просверлить дырку и для 4мм метиза.
Для 4,5мм потребуется отверстие 3мм-3,5мм, в зависимости от плотности дерева.
Под 5мм саморез нужно отверстие 3,5мм-4мм.
Для 6мм – 4,5мм, тогда деревянная заготовка не даст трещину. Используйте обычное сверло по металлу, так как сверл по дереву с шагом 0,5мм не бывает.
Слишком большое отверстие тоже не стоит высверливать, иначе плотность сцепления будет низкой.
Для чёрных потребуется отвертка с разъемом PH №2, или такая же бита. Для жёлтых
Жёлтые саморезы по дереву
бита PZ №1,№2 или №3, в зависимости от диаметра самореза.
Саморезы по металлу.
Чёрные саморезы по металлу
Как правило, имеют частый шаг, расстояние между витками резьбы очень маленькое, в отличие от саморезов по дереву. Частый шаг требуется для плотного материала, чтобы сцепление было надёжным.
Черные саморезы для металла имеют диаметр 3,5мм. Если прикручиваете тонкую жесть, то можно предварительно не засверливаться. Если же толщина заготовки 2мм и более нужно сделать отверстие примерно 2,8-3мм.
Имеют разъём PH №2.
Саморезы с прессшайбой оцинкованные острые(разъём PH №2).
Саморезы с прессшайбой острые
Позволяют крепить листовой металл до 0,9мм без просверливания отверстия. Также подходят для крепления дерева.
Большая шляпка позволяет плотнее прижимать закрепляемый материал, служит как шайба.
Саморезы с прессшайбой со сверлом.
Саморезы с прессшайбой со сверлом
Такими можно крепить металл до 2мм, без просверливания отверстия. На конце расположено сверло, он как бы сам для себя высверливает дырку и закручивается.
Для таких потребуется бита PH №2.
Кровельные саморезы.
Кровельные саморезы
Предназначены для крепления кровельных материалов, как видно из названия. Диаметр 4,8мм и 6,3мм. Длина от 19мм до 100мм. Бывают разного цвета, в зависимости от цвета материала, синие, коричневые, просто оцинкованные.
Для таких потребуется бита с внутренним шестигранником на 8мм, если диаметр самореза 4,8мм, и 10мм, если диаметр метиза 6,3мм.
Имеет резиновую прокладку, чтобы крыша не дала течь.
Саморез мебельный (конфирмат).
Мебельные саморезы (конфирмат)
Применяется при сборке мебели, длина 50мм, требует предварительного засверливания.
Для него есть специальное сверло, на два диаметра, так как его толщина сначала одного размера, к концу идёт утолщение.
Потребуется шестигранный ключ на 4мм, если будете крутить вручную, или же бита под шуруповёрт – HEX 4.
Шуруп с шестигранной головкой(называют иногда глухарь).
Шуруп с шестигранной головкой
Такой отлично подойдет для тяжеловесных конструкций, там, где нужна особая прочность. Предназначен для дерева, имеет толщину 6мм-10мм. Обязательно перед тем, как закрутить, высверлить под него отверстие. Для 6мм шурупа – 4,5мм, для 8мм – 6мм, для 10мм – 7,5мм-8мм.
Для закручивания таких саморезов потребуется гаечный ключ, шляпка имеет шестигранную форму диаметром 10мм, 13мм, 17мм, в зависимости от толщины самореза.
Если используете саморез с дюбелем, то подбирайте дюбель так, чтобы его диаметр был примерно в два раза больше диаметра самореза. К примеру, если саморез 3,5мм — дюбель 6. Если 4мм или 4,5, то дюбель 8мм.
Отверстие в стене делайте в размер диаметра дюбеля.
Саморезы с большой шляпкой размеры. Размер саморезов по дереву, их разновидности и рекомендации по применению
Раньше все работы с крепежом осуществлялись с помощью шурупов. И это был процесс определенного порядка, а именно: сначала нужно обеспечить отверстие в одной поверхности, к которой прикрепляется вторая. Без дополнительного инструмента в виде дрели или перфоратора не обойтись. А затем уже в это отверстие можно вкрутить шуруп. Для человека, не обладающего опытом знаний крепежа или в быту звания «на все руки мастер», как правило, что саморез, что шуруп – одна песня. Или есть простое мнение, что саморез – это современная вариация шурупа. Но это не совсем так. Ведь прикрепление на саморез совершенно не требует лишних предварительных манипуляций, отверстие под него не нужно, при помощи отвертки или шуруповерта саморез вворачивается легко и быстро. Конечно же, в подходящую для этой процедуры поверхность.
Если взять и рассмотреть шуруп и саморез, то визуально эти крепежные изделия отличаются очень незначительно.
Возможно, первое, на что обратит внимание не специалист, это площадь резьбы: у самореза она идет по всему стержню, у шурупа под шляпкой сначала маленький участок стержня имеет гладкую поверхность, затем идет резьба до конца стержня.
Разложим отличия и сходства данных видов крепежа «по полочкам».
Шуруп.
Это металлический стержень с нарезанной острой резьбой. На одном конце стержня расположена головка или шляпка со шлицом. Под шляпкой небольшой участок стержня имеет гладкую поверхность, затем до самого конца идет резьба. Она занимает примерно 70% длины всего стержня. Классификация шурупов основывается на двух показателях: предназначение изделия и форма головки.
Головка шурупа может быть:
а) полукруглая б) потайная в) полупотайная
Предназначение:
а) по металлу б) по дереву
Саморез.
Это металлический стержень с нарезанной острой резьбой. На одном конце стержня расположена головка или шляпка со шлицом.
Визуально пока что это близнец шурупа, но… второй конец стержня имеет острый пикообразный наконечник или сверло-наконечник. И еще один момент: диаметр стержня самореза несколько меньше, чем у шурупа, проще говоря, саморез тоньше. Сейчас саморезы из чего только и для каких только целей не производят. Для древесины и гипсокартона, пожалуйста, из нержавеющей стали и углеродистой. Нужно для работ по пенобетону, вуаля, саморезы из пластика к вашим услугам. Рыночная цена, а изначально и себестоимость, конечно же зависит от используемого сырья.
Ну, существовал же шуруп десятки лет и прекрасно, зачем саморез, откуда, для чего? А благодарить за этот крепеж нужно гипсокартон, который ворвался на рынок строительных материалов и ремонтно-строительных работ в конце XX века. Этот материал стал просто мегапопулярен. Сейчас уже кажется, что вообще нет ни одного помещения в стране, где гипсокартон не был использован. Межкомнатные перегородки, выравнивание поверхностей стен и потолков, многоуровневые декоративные конструкции, шкафы и полки, ниши и колонны, эстетические решения по скрытию недостатков коммуникаций и так далее.
И при таком огромном спросе на материал вопрос качественного и нетрудоемкого крепежа, необходимого для монтажных работ стал очень актуальным. Тогда и родился он, саморез – шуруп калёный с наконечником-сверлом. Назван он был красиво «Еврошуруп», но достаточно быстро стал родным и простым саморезом.
Есть физический показатель, по которому различаются шуруп и саморез и это хрупкость. И если саморез просто незаменим и вне конкуренции при закреплении легких и объемных материалов, то при крепеже элементов с большим уровнем нагрузки, в очень плотные, твердые поверхности, он может банально сломаться. Буквально это выглядит как отлетающая головка при закручивании. А вот шуруп при одинаковых условиях может только погнуться. Наши отцы и деды прекрасно помнят те «совковые» шурупы, у которых даже при незначительных усилиях слизывались шлицы. Крепеж несколько десятков лет назад изготавливался из слишком мягкого материала. И тогда приходил на помощь молоток, шурупы просто вколачивали по самую шляпку.
В кругу плотников ходила поговорка о том, что универсальная отвертка – это молоток: вместо трех оборотов всего один удар. Впрочем, при сборке мебели это может и можно отнести к плюсам, то при разборке и повторной сборке уже вряд ли. Выкрутить забитый шуруп невозможно. Или аккуратно демонтировать старые деревянные окна. Но можно сказать, что показатель устойчивости шурупа к разлому проверен десятками лет практического опыта.
Подытожим сравнительный анализ шурупа и самореза по следующим 4 пунктам:
1. Сама технология изготовления саморезов предусматривает использование сплавов стали только высокого качества и прохождение долгой термической обработки. И как итог, это влияет на себестоимость изделия, потому как производство самореза более затратное и трудоемкое, чем шурупа.
2. Саморез очень прочный и очень хрупкий. Поэтому нужно оценивать риски, соблюдать осторожность. Саморез и бетон не совсем друзья, к примеру. Шурупы, от обратного, более устойчивы к разломам, но менее прочны.
3. Широкий шаг резьбы и большая высота делают саморез более универсальным, чем шуруп.
4. И самая главная фишечка самореза – острый конец стержня, неотъемлемость этого вида крепежа. Стандартно вворачивается в поверхность без дополнительного инструмента и подготовки отверстий. Но справедливо отметить, что не всегда саморез можно ввернуть без отверстия, очень много зависит от характеристик скрепляемых материалов. Сейчас уже представлены и виды шурупов с заостренными концами, но всё так же как и с тупыми, ввернуть их в поверхность без подготовленного отверстия не удастся, по крайней мере быстро и без нервов.
Для оптимизации процесса ремонтно-строительных и отделочных работ будет правильно заранее предусмотреть все риски, проанализировать затраты средств и труда и сделать правильный выбор крепежа. Если легко или вполне оптимально можно использовать шурупы, то зачем переплачивать за саморезы? НО нельзя экономит там, где пострадает прочность, безопасность и долговечность конструкции
И, если вы прочли нашу статью до конца, то предлагаем вниманию риторический вопрос: саморез и шуруп – это винтик?.
..
Пресс-служба группы компаний ВоКа
Все фотографии кликабельны, для детального просмотра щёлкните по фото.
Саморезы – вещь просто необходимая в строительстве, без неё не обойтись, если вы решили повесить полку, шкаф, картину, собрать мебель, построить дом. Видов саморезов достаточно много, как и строительных материалов, для которых они предназначены. Рассмотрим самые распространённые.Для закручивания потребуются отвертки или .
Саморезы по дереву .
Главной их отличительной особенностью является редкий шаг резьбы. Расстояние между витками резьбы заметно больше, чем, к примеру, у саморезов по металлу. Это обусловлено тем, что дерево само по себе менее плотное и твердое, чем железо. Могут быть черного, белого, золотистого цветов, в зависимости от цвета материала с которым вы работаете. Чаще всего применяется черный цвет. Если же следует прикрутить, к примеру, мебельную петлю желтого цвета, конечно лучше взять саморез в тон.
Длина саморезов.
От самых коротких 11мм, так называемых семечек, свое название они получили из-за своего небольшого размера, примерно с семечку подсолнечника, до самых длинных 200мм.
Подбирать саморез нужно так, чтобы соединение деталей было плотным. К примеру, если вы скрепляете два бруска на 50мм, возьмите саморез длиной минимум 75мм, можно и 90мм.
Диаметр саморезов. Саморезы черного цвета (самые часто используемые) имеют диаметр 3,5мм, 4,2мм, что позволяет закручивать их без предварительного засверливания.
Желтые имеют диаметр от 2,5 – 6мм.
Отверстия под саморезы потребуются, если диаметр самореза 4,5мм и выше. Если брусок или заготовка тонкие, можно просверлить дырку и для 4мм метиза.
Для 4,5мм потребуется отверстие 3мм-3,5мм, в зависимости от плотности дерева.
Под 5мм саморез нужно отверстие 3,5мм-4мм.
Для 6мм – 4,5мм, тогда деревянная заготовка не даст трещину. Используйте обычное сверло по металлу, так как сверл по дереву с шагом 0,5мм не бывает.
Слишком большое отверстие тоже не стоит высверливать, иначе плотность сцепления будет низкой.
Для чёрных потребуется отвертка с разъемом PH №2, или такая же бита. Для жёлтых
бита PZ №1,№2 или №3, в зависимости от диаметра самореза.
Саморезы по металлу .
Как правило, имеют частый шаг, расстояние между витками резьбы очень маленькое, в отличие от саморезов по дереву. Частый шаг требуется для плотного материала, чтобы сцепление было надёжным.
Черные саморезы для металла имеют диаметр 3,5мм. Если прикручиваете тонкую жесть, то можно предварительно не засверливаться. Если же толщина заготовки 2мм и более нужно сделать отверстие примерно 2,8-3мм.
Имеют разъём PH №2.
Саморезы с прессшайбой оцинкованные острые (разъём PH №2).
Позволяют крепить листовой металл до 0,9мм без просверливания отверстия. Также подходят для крепления дерева.
Большая шляпка позволяет плотнее прижимать закрепляемый материал, служит как шайба. Имеют диаметр 4,2мм, длина от самых коротких на 13мм, до самых длинных на 64мм.
Такими можно крепить металл до 2мм, без просверливания отверстия.
На конце расположено сверло, он как бы сам для себя высверливает дырку и закручивается.
Для таких потребуется бита PH №2.
Предназначены для крепления кровельных материалов, как видно из названия. Диаметр 4,8мм и 6,3мм. Длина от 19мм до 100мм. Бывают разного цвета, в зависимости от цвета материала, синие, коричневые, просто оцинкованные.
Для таких потребуется бита с внутренним шестигранником на 8мм, если диаметр самореза 4,8мм, и 10мм, если диаметр метиза 6,3мм.
Имеет резиновую прокладку, чтобы крыша не дала течь.
Саморез мебельный (конфирмат) .
Применяется при сборке мебели, длина 50мм, требует предварительного засверливания. Для него есть специальное сверло, на два диаметра, так как его толщина сначала одного размера, к концу идёт утолщение.
Потребуется шестигранный ключ на 4мм, если будете крутить вручную, или же бита под шуруповёрт – HEX 4.
Шуруп с шестигранной головкой (называют иногда глухарь).
Шуруп с шестигранной головкой
Такой отлично подойдет для тяжеловесных конструкций, там, где нужна особая прочность.
Предназначен для дерева, имеет толщину 6мм-10мм. Обязательно перед тем, как закрутить, высверлить под него отверстие. Для 6мм шурупа – 4,5мм, для 8мм – 6мм, для 10мм – 7,5мм-8мм.
Для закручивания таких саморезов потребуется гаечный ключ, шляпка имеет шестигранную форму диаметром 10мм, 13мм, 17мм, в зависимости от толщины самореза.
Если используете саморез с дюбелем, то подбирайте дюбель так, чтобы его диаметр был примерно в два раза больше диаметра самореза. К примеру, если саморез 3,5мм — дюбель 6. Если 4мм или 4,5, то дюбель 8мм.
Отверстие в стене делайте в размер диаметра дюбеля.
Саморезы — это вид крепёжного изделия, выполненный в виде стержня с головкой и специальной наружной резьбой, образующей внутреннюю резьбу в отверстии соединяемого предмета. Саморезы имеют цилиндрическую поверхность с треугольной резьбой.
Саморезы – крепёжный материал, широко применяемый в строительстве. Имеют очень большое разнообразие по виду материала, размерам, формам, методам применения.
Для закручивания требуются соответствующие отвёртки либо же биты для шуруповёртов. Чтобы рассказать о всём разнообразии саморезов, потребуется очень много времени. Поэтому, ниже мы расскажем о самых распространённых видах этого изделия.
Саморезы по дереву
Основное отличие саморезов по дереву — редкий шаг резьбы. В отличии от саморезов по металлу, у саморезов по дереву расстояние между витками резьбы заметно больше. Объясняется это тем, что плотность и твёрдость у древесины значительно меньше чем у металла.
По цвету бывают чёрные, белые и золотистые саморезы, которые можно подбирать под цвет применяемого материала. Самые популярные по применению — чёрные.
Размеры саморезов
По длине саморезы бывают от 11 мм до 200 мм.
Нередко можно услышать как строители называют самые маленькие саморезы «семечками» — из-за своего мáлого размера схожего с семечкой подсолнуха.
Диаметр саморезов по дереву
По диаметру стержня саморезы чёрного цвета бывают 3,5 мм и 4,2 мм, а у жёлтых и белых — диаметры бывают от 2,5 до 6 мм.
Засверливание отверстий под саморезы
Нередки случаи когда перед креплением на саморез необходимо засверливать скрепляемые материалы (пройти точку крепления сверлом). Это необходимо делать для плотных и для тонких материалов. К примеру, если пробовать закручивать саморез в плотную древесину дуба без предварительного засверливания, саморез просто обломается, согнётся или же значительно недокрутится до конца, а плотность соединения будет отсутствовать (появится щель между соединяемыми элементами).
При креплении тонких деталей, предварительное засверливание нужно для того, чтоб избежать трещин и расколов на тонком прикрепляемом материале.
Подобрать диаметр необходимого сверла для засверливания под тот или иной саморез можно по данной таблице:
Если диаметры сверла и самореза будут равными — плотность сцепления будет очень низкой или её вообще не будет.
Закручивают чёрные саморезы при помощи отвёртки с разъемом Ph3 или аналогичной битой. Для золотистых саморезов — бита PZ №1, №2 или №3, в зависимости от диаметра самореза.
Саморезы по металлу
Для саморезов по металлу, в отличии от саморезов по дереву, характерен частый шаг резьбы с маленькими промежутками между витками.
По длине аналогичны саморезам по дереву от 11 до 200 мм.
Диаметр 3,5 мм.
Имеют разъём PH 2.
Чёрные саморезы по металлу бывают со сверлом и с острым кончиком.
Для саморезов с острым кончиком необходимо предварительно засверливать металл, кроме случаев крепления тонких металлов (до 2 мм). Когда толщина металла более 2-х мм — необходимо делать засверливание сверлом 2,8-3 мм.
Саморезы с прессшайбой
Применяются для крепления самых разных материалов: металл, дерево, софиты, сайдинг и многие другие.
Большая шляпка, называемая прессшайбой, позволяет плотно прижимать закрепляемый материал без применения шайбы.
- Имеют диаметр стержня 4,2 мм
- Длина от 13 мм до 64 мм.
- Разъём PH 2
Кровельные саморезы
Саморезы с шестигранной головкой имеют широкий спектр применения, но больше всего они применяются для крепления таких кровельных покрытий как металлочерепица и профлист, а так же комплектующих для них, за что и получили обобщённое название «кровельные».
- Длина саморезов с шестигранной головкой бывает от 19 до 100 мм.
- Диаметр стержня 4,8 и 6,3 мм.
Комплектуются шайбой с резиновой прокладкой, отвечающей за герметичность соединения, что актуально для устройства кровли (чтобы не было течи).
По цветовому разнообразию шляпки могут быть самого разного цвета: красного, коричневого, зелёного, белого и других. Цвет окраски шляпки подбирается под цвет закрепляемого материала и маркируется согласно цветовым стандарта Ral и .
Так же бывают саморезы без окраски — просто с оцинкованной шляпкой и шайбой.
Для крепления (закручивания) этих саморезов применяются биты с внутренним шестигранником.
Размер бит:
- для саморезов с диаметром стержня 4,8 мм — бита на 8 мм
- с диаметром стержня 6,3 мм — бита 10 мм
Конфирмат — мебельный саморез
.
Конфирматы применяются при сборке мебели.
Самые применяемые имеют длину 50 мм с головкой под шестигранник.
Данный вид крепежа требует обязательного предварительного засверливания. Для этого существует специальное конфирматное сверло.
Для закручиваются конфирматов пользуются шестигранниками или битами для шуруповёртов марки HEX 4.
Строительные глухари
Глухарь — это толсто-стержневой саморез с шестигранной головкой.
Глухари широко применяются в креплении различных узлов тяжеловесных конструкций, где необходима особая прочность и надёжность соединения.
При строительстве скатных крыш глухари используют для деревянных стропильных систем и межэтажных перекрытий.
- Толщина стержня у глухаря от 6 до 10 мм.
- Размер шестигранной головки у глухарей бывает от 10 до 19 мм.
Закручиваются вручную гаечными ключами соответствующего размера, либо насадками при помощи трещёток или электро-инструмента. Возможна необходимость в предварительном засверливании.
Для крепления к основаниям из бетона, кирпича пеноблока и др. — их применяют вместе с пластмассовым дюбелем.
Саморезы по дереву – один из самых популярных видов крепежей, которые используются как в повседневной жизни, так и на производствах. А каких только разновидностей их существует, главное − не потеряться в ассортименте..
При грамотном подборе крепежей и умелом их использовании недостатки не то что сглаживаются, они вовсе исчезают.
Виды саморезов по дереву
Для тех, кто мало работал с подобными крепежами или вовсе стакивается первый раз, вопрос консультанта в магазине, какие именно, на просьбу дать саморезы по дереву, может не просто озадачить, но и поставить в тупик. Чтобы этого не случилось, рассмотрим всевозможные их классификации.
По характеру обработки наружной поверхности
В зависимости от материала, из которого изготовлен саморез (латунь, углеродистая сталь или нержавейки), различается прочность и его износостойкость. Дополнительно крепёж обрабатывают специальными составами, чтобы повысить устойчивость к коррозии при воздействиях окружающей среды.
Существует несколько основных разновидностей крепежей.
Чёрные и оксидированные саморезы по дереву
Крепежи по дереву, предназначающиеся для эксплуатации не в агрессивных условиях, имеют чёрный окрас. При этом они подразделяются на два подвида:
Жёлтопассивированные и оцинкованные саморезы по дереву
Подобные саморезы отличаются от вышеописанных тем, что имеют дополнительный антикоррозионный слой. К тому же у них более частая резьба и угол её наклона − 45°. Предназначаются для работы с более плотными породами дерева и . Бывают нескольких видов:
- Оцинкованные. Встречаются двух видов цветов: серебристые и жёлтые, в зависимости от цинкового раствора, которым их покрывают на производстве. Цинковый слой предохраняет от ржавчины. Применяют их при монтаже разных конструкций и в любых помещениях. Несмотря на дополнительную обработку, цена на саморезы оцинкованные по дереву не так уж сильно и отличается от простых.
- Жёлтопассированные. Вместе с оцинковкой на данные саморезы наносят ещё дополнительный слой посредством обработки хромовой кислотой.
Характеризуются высокой прочностью, устойчивостью к коррозии и механическим повреждениям. Часто применяют как декоративный крепёж фурнитуры в , так как не только имеют эстетичный вид, но и считаются нержавеющими саморезами по дереву.
Характеризуются высокой прочностью, устойчивостью к коррозии и механическим повреждениям. Часто применяют как декоративный крепёж фурнитуры в , так как не только имеют эстетичный вид, но и считаются нержавеющими саморезами по дереву.Совершая покупку крепежа для монтажа материалов из древесины, следует учитывать уровень влажности, при которой они будут эксплуатироваться. Если конструкция будет находиться на улице, следует отдать предпочтение оцинкованным, хромированным или жёлтопассированным.
По форме
Промышленность предоставляет широкий выбор саморезов по форме. Для разных условий эксплуатации и видов материалов существуют свои виды крепежей. Наличие специальных опций, например, в виде резиновых прокладок или заточенных под сверло поверхностей.
Саморезы по дереву с пресс-шайбой
Головка такого самореза изготавливается в виде шайбы. При вкручивании обеспечивает сильное прижатие тонкого листового материала. Используют в основном для монтажа профильных листов, фанеры и т.
д. Благодаря своей конструкции головка самореза не проникает глубоко в материал.
Производится крепёж из углеродистой стали, что позволяет использовать его для крепления металлических листовых материалов. Нейтральные цвета изделия (белые или жёлтый) не бросаются в глаза на фоне белых листов и после покраски надёжно скрываются. Обработка цинком предохраняет саморез от коррозии. Обеспечивается надёжное сцепление благодаря частой резьбе. Чаще спросом пользуются размеры 15-25 мм.
Саморезы по дереву с шестигранной головкой (глухарь)
Глухарь применяется для крепежа основательных надёжных конструкций, к бетонному основанию, которые должны испытывать большие нагрузки, или крепление деревянных лагов к и бетонным стенам. Имеет гладкую форму у основания и резьбу, на окончание находятся заострения, чтобы саморез легко врезался в древесину. Закручивается при помощи шестигранника.
Внимание! Если древесина плотная, то перед вкручиванием просверливают отверстие меньшего диаметра.
Кровельные саморезы по дереву и конфирматы
Кровельные саморезы обладают сверловым окончанием, шестигранной шляпкой и резиновой шайбой, которая выполняет две функции: закрытие отверстия от влаги и дополнительного эластичного уплотнителя. Производятся разных цветов и длины (от 19 до 100 мм). Шляпка бывает двух вариантов в зависимости от размера винта (8 и 10 мм). Именно такие саморезы по дереву чаще всего применяют и для .
Конфирматы−мебельные саморезы с тупым концом. Закручиваются в подготовленные отверстия с помощью шестигранника, который вставляется в углубление в шляпке. Изготовлен из стали высокого качества. Мало подвержен коррозии. По всей длине имеет одинаковый диаметр, лишь под шляпкой происходит утолщение. Применяются при сборке , стяжке конструкций из отходов древесного производства (ДСП, ОСП, и т.д.). Использование конфирмата допускает много раз разбирать и собирать конструкцию, не разрушая посадочных отверстий крепежа. Имеют способность выдерживать нагрузки на отрыв и изгиб.
По типу резьбы
Одно из важных различий между саморезами – виды резьбы. Основных всего три:
- Широкий шаг. Крепежи с такой резьбой применяют при монтаже мягких материалов. С их помощью стыкуют дерево, пластик, ДСП, ДВП, МДФ.
- Резьба низкая с маленьким шагом. Такие больше подходят для монтажа плотных и прочных материалов: металла, особо твёрдых пород дерева, жёсткого пластика.
- Двухзаходная резьба. В такой резьбе чередуется широкий и маленький шаг витков. Прекрасно подойдёт для соединения двух отличающихся по плотности материалов, особенно если один из них вязкий, как, например, листы из гипсоволокна, а другой − твёрдый, как металлический профиль.
Также существуют дополнительные модификации резьбы: специальные канавки, специальные режущие грани, пилообразные витки у острия, фриза при окончании резьбы.
Размеры саморезов по дереву
На данный параметр необходимо обратить внимания, исходя из места использования.
Узнать размер можно по диаметру окружности, образующей выступы резьбы крепежа. Разброс большой: от самых маленьких 1,6 мм до самых больших 12мм. Все размеры приведены к оптимальному стандарту. Нужно знать, что не у всех видов крепежей существуют одинаковые с другими диаметры – бывает ограничение по причине низкого спроса на данный размер. Например, инструменты для профиля из металла существуют лишь в двух размерах – 3,5 и 3,9. Для гипсокартона− от 3, 5 до 4,8 мм.
Длина тоже является нормализованным значением. Если саморез с потайной головкой, данный критерий для него определяется по полной длине, а если выпуклую − измерять следует расстояние от нижнего края до кончика наконечника, по стержню. По этому параметру размерный ряд также различный – от 7 до 300 мм.
Государственные стандарты саморезов по дереву
Все современные саморезы по дереву производятся по ГОСТу 1145-80. Каждому виду строго обозначена длина, конструкция шляпки, дополнительные элементы, также обозначается ширина витков резьбы.
Немаловажным параметром является и вес подобных крепёжных элементов. Ведь именно по нему они продаются.
Одним из важных показателей является длина самореза. В документах указано, что возможно производство крепежей от 0,7 до 10 см. Спрос на определённые размеры каждого вида формирует производство.
Как фиксируются саморезы
Обычно саморезы, благодаря острому окончанию и резьбе, сами насверливают себе отверстие, в котором прекрасно фиксируются. Все современные крепежи имеют специальную смазку, которая во время трения растапливается. Это позволяет саморезу легче входить в древесину. Чтобы закрутить саморез, нужно выполнить несколько действий:
- наметить на материале шилом или небольшим сверлом точку;
- установить туда острый кончик самореза;
- начать осторожно закручивать, пока саморез плотно не войдёт в материал;
- быстро с максимальным усилием вкрутить саморез;
- в конце сбавить скорость, чтобы не повредить материал или головку крепежа.
Под конфирмат необходимо заранее просверлить отверстие нужного вам диаметра.
Обратите внимание на следующие пункты при выборе самореза:
- Тип защитной обработки самореза, определить её можно по цвету. Подбирать саморез стоит под внешние условия и нагрузку.
- Выбирайте шаг резьбы в зависимости от прочности материала (чем твёрже древесина, тем шаг меньше).
- Обязательно нужно учесть диаметр и его длину. При использовании, если упустить этот момент, древесина может пойти трещинами.
- Обратите внимание на головку самореза, насечки под отвёртку или насадку.
- Вид антикоррозийной обработки.
- Фирма производитель тоже требует внимание. Качество у всех разное.
Также стоит учитывать и то, как будет закручиваться крепёж,− напрямую или в отверстие.
Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности. К таким материалам можно отнести дерево, а также разнообразные искусственные материалы.
При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске , даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.
Характеристика саморезов по дереву
Саморезы по дереву ГОСТ 1145-80 могут производиться двух видов: с крупной или мелкой резьбой. В качестве материала применяют углеродистую сталь с дальнейшим нанесением фосфата. Благодаря этому удается предохранить изделие от коррозии и повысить сцепку поверхности шляпки крепежа с облицовочными материалами.
Каков ГОСТ кровельных саморезов по металлу со сверлом можно узнать
Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест. Именно это позволило осуществлять крепеж, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют какие-либо неровности..jpg)
О том какие соморезы нужны для профиля и гипсокартона можно узнать из данной
На видео рассказывается о размерах саморезов по дереву:
Нечастый шаг резьбы позволяет уменьшить трение изделие о материал, благодаря этому осуществлять процесс вкручивания можно будет при помощи шуруповерта или отвертки. Если вы собираетесь использовать саморезы по дереву, толщина которых 4 мм и более, то для этого стоит заранее позаботиться про отверстия. Выполнить их можно, используя сверло 2,5 мм. В случае отсутствия такого отверстия закрутить саморез у вас получится, но с течением времени материал не выдержит расширения и даст трещины.
Саморезы по дереву -80 – это материал, который может быть оснащен не только резьбой, но и особой формой головки. Это особенность строения позволяет вкручивать изделие в материал и утопить в нем шляпки, которые практические не возвышаются над поверхностью.
Образец используется в разных случаях, подробно описано в статье.
При внедрении самореза с большой силой это может привести к полному утоплению шляпки, следовательно, придется это место зашпатлевать и закрасить.
Какого вида бывают
Производство саморезов по дереву осуществляется в трех главных вариантах. Отличие у них состоит только лишь по внешнему виду.
Как использовать можно узнать прочитав статью.
Фосфатирование (чёрные)
Первый самый популярный вариант – это фосфатирование изделия. Для них характерен черный окрас. Они применяются для выполнения черновых работ и не имеют антикоррозийным покрытием. При использовании таких саморезов в ванной или кухне они через некоторое время начинают ржаветь и разрушаются.
Оцинкованные и желтопассированные
Следующие два вида саморезов по дереву носят название оцинкованные и желтопассированные.
Для первого вида свойственно покрытие изделия тонки слоем цинка, а вот желтопассированные саморезы предполагают обработку их поверхности специальным раствором желтого оттенка.
Такие саморезы обладают коррозийной стойкостью. Конечно, стоят подобные изделия дороже, то зато они не боятся влияния влаги. Для оцинкованных саморезов свойствен серебристый цвет. Последние два варианта активно задействуют для монтажа крепежа для петель, элементов мебели, а также прочих работ.
Как можно использовать описано в данной статье.
Таблица размера и цены согласно ГОСТу
У таких крепежных элементов могут быть самые различные размеры, благодаря чему можно проделать сквозной монтаж металлического профиля к основанию из дерева. Также подобный продукт широко применяют для монтажа деталей деревянных конструкций. Наличие шлица на головке самореза в форме креста позволяет выполнять соединение, используя для этих целей отвертку или шуруповерт. Саморезы с покрытием из фосфата могут крепить к деревянному каркасу. Такие элементы не требуют предварительного засверливания. Выпускают их с широким резьбовым шагом.
Можно использовать по назначению описанные в статье.
Таблица 1 – Размеры и цена саморезов по дереву ГОСТ 1145-80
| Размеры, мм | Вес, кг | Цена, рубли |
| 3.5х16 | 1 | 155 |
| 3.5х19 | 1 | 158 |
| 3.5х25 | 1 | 184 |
| 3.5х32 | 1 | 233 |
| 3.5х35 | 1 | 244 |
| 3.5х41 | 1 | 287 |
| 3.5х45 | 1 | 315 |
| 3.5х51 | 1 | 357 |
| 3.5х55 | 1 | 616 |
| 3,8х25 | 1 | 626 |
| 4,2х65 | 1 | 629 |
| 4,2х70 | 1 | 684 |
| 4,2х75 | 1 | 782 |
| 4,2х90 | 1 | 1109 |
| 4,8х95 | 1 | 1129 |
| 4,8х100 | 1 | 1211 |
Сфера использования
Саморезы по дереву получили очень широкое распространение.
Их активно задействуют для монтажа конструкция на основе древесины, для отделки стен и потолочных конструкций деревянными панелями, при монтаже дверей и окон, устройстве межкомнатных перегородок, для крепежа гипсокартона к профилям из дерева. Такой крепеж может применяться при работе с ДСП или ДВП, пластиком и прочими материалами.
Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.
Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.
Так как такие изделия применяют при выполнении отделочных работ, то все они обладают скрытой или потайной головкой.
После того, как саморез будет вкручен в материал, то на поверхности будут отсутствовать различные выступления. Это позволяет седлать участок крепления незаметным.Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева. При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.
Поделитесь статьей с друзьями:
Похожие статьи
|
Рабочие перчатки |
Саморезы – это современные крепежные материалы, которые зачастую используется вместо гвоздей и шурупов. Размеры саморезов по дереву Таблица размеров
Саморезы по дереву: оптОптовые поставки саморезов по дереву по городам Беларуси: узнавайте условия доставки в ваш город у наших менеджеров. Цены на саморезы по дереву вы можете увидеть в нашем прайсе. Характеристики саморезов по деревуЕсли давать общую характеристику саморезу по дереву, то можно сказать, что это особый винт, отличительная характеристика которого – наличие самонарезающейся резьбы и острого наконечника. Именно поэтому это изделие можно вкрутить практически в любую поверхность, не прибегая к забиванию или высверливанию отверстия. Классификация саморезов происходит относительно особенностей изготовления, шага резьбы, длины, формы головки. Отличительная характеристика саморезов по дереву в сравнении с другими похожими инструментами – это более крупный шаг резьбы. Именно это позволяет обеспечить надежное крепление в древесине, которая является достаточно пористым материалом с относительно невысокой плотностью. Кроме того, они имеют узкий заостренный наконечник. Это необходимо для обеспечения плотного отверстия, которое делается метизом при вкручивании. Саморезы по дереву имеют широкое применения: их использую при монтаже конструкций из дерева, при облицовке потолков и стен деревянными панелями, при установке окон и дверей, для крепления гипсокартона к деревянным профилям и проч. Кроме того, их можно использоваться при скреплении листов ДСП и ДВП с пластиком и другими различными материалами. Продажа саморезов по деревуВы можете сделать розничную покупку или оптовый заказ. Всю дополнительную информацию можно узнать у консультантов нашей компании, позвонив по телефонам, указанным ниже Саморезы по дереву: купить выгодноБольшой выбор размеров и гибкие условия доставки, оптовые скидки и программа лояльности для постоянных розничных клиентов, удобное расположение склада и офиса в одном месте у стройрынка в Уручье – вот лишь некоторые причины, благодаря которым стоит купить саморезы по дереву в «Висма-строй». Сопутствующие товары |
Полезная инфо
Товар сезона Рабицаот производителя Хорошая проволока, точный размер ячейки, мелкая сетка рабица. Для заборов и ограждений. Столбики для рабицы также в наличии Контакты Минск Контакты Брест |
||
Последние до сих пор имеют широкое применение во время строительства, однако во многих случаях эффективнее использовать имеено саморезы. Ведь они не только гарантируют надежность крепления, но и не нуждаются в подготовке отверстий.
цинк
50
цинк
цинк
90
20
80
Уточняйте у наших менеджеров условия доставки и наличие, а также размер скидки. Обратите внимание: есть возможность купить саморезы и других типов, включая универсальные, «колпы» и пр. Наши склады располагаются в Минске и Бресте.
03.20 » В Индии борются с контрафактной колючей проволокой
09.19 » Крепеж из Китая: экспорт падает
09.18 » Евроограждения без покрытия: новый спецзаказ
04.18 » Цена доставки крепежа и рабицы снижена: 9,99 BYN для доставки продукции по Минску при заказе от 100 BYN
10.17 » Мебельные крепежи: новые тенденции 2017
03.17 » Метрический крепеж: обновление склада. Шпильки, шайбы, гайки в Уручье
02.16 »Цена на проволоку: ещё ниже! Лучшая скидка на проволоку вязальную — при покупке от 700 кг (промышленная бухта)
Купить сетку выгодно — акция действует по всей Беларуси.
01.15 Крепеж и сетка в Бресте: рабица, гвозди, саморезы, шурупы теперь прямо с брестского склада!
03.14 Бесплатная доставка по г.Минску от 5 500 000 !!! Доставка по регионам по согласованию с клиентом.
13 Нам 10 лет.
Консультация по телефону 017-2660845, 8029-933-44-38 (vel) Вадим.
07.11 Снижение цен на сетку яч.100х100, d.3.Саморезы по дереву (крупная резьба) черные
Размер: 3.5×35
Размер: 3.
5×41
Размер: 3.5×51
Размер: 4.2х65
Размер: 4.2х70
Размер: 4.2х76
Размер: 4.8×89
Размер: 4.8×102
Размер: 4.
8×120
Размер: 4.8×130
Размер: 5×150
Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности. К таким материалам можно отнести дерево, а также разнообразные искусственные материалы. При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске саморезов для листов гипсокартона, даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.
Размеры, размеры и характеристики шурупов по дереву
Шурупы по дереву: размеры с шлицем и крестообразным шлицем (ASME B18. 6.1) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный размер Нажмите на размер для поиска продуктов | Размер отвертки Phillips | Диаметр головки (A) | Высота головки (H) | Ширина паза (Дж) | Глубина паза (T) | Размер углубления | |||||||
| Макс | Мин. | Ссылка | Макс | Мин. | Макс | Мин. | Диаметр.Макс (M) | Диаметр. Мин (М) | Макс.глубина (G) | Мин. Глубина (G) | Мин. Ширина (Н) | ||
| 2 | 1 | .172 | .147 | .051 | .031 | .023 | .023 | .015 | .102 | .089 | .063 | .047 | .017 |
| 3 | 1 | .199 | .141 | .059 | .035 | 0,027 | 0,027 | .017 | .107 | .094 | 0,068 | .052 | .018 |
| 4 | 1 | .225 | .195 | .067 | .039 | .031 | 0,030 | 0,020 | .128 | .115 | .089 | .073 | .018 |
| 5 | 2 | .252 | . 220 | .075 | .043 | .035 | .034 | .022 | .154 | .141 | . 086 | .063 | 0,027 |
| 6 | 2 | .279 | . 244 | .083 | 0,048 | .039 | .038 | 0,024 | .174 | .161 | .106 | .083 | .029 |
| 7 | 2 | .305 | ,268 | .091 | .048 | .039 | .041 | 0,027 | . 189 | .176 | .121 | .098 | 0,030 |
| 8 | 2 | .332 | .292 | .100 | .054 | .045 | .045 | .029 | . 204 | .191 | .136 | .113 | .032 |
| 9 | 2 | .358 | .316 | .108 | .054 | .045 | 0,049 | .032 | .214 | . 201 | .146 | .123 | .033 |
| 10 | 3 | 0,385 | .340 | .116 | .060 | 0,050 | .053 | .034 | .258 | . 245 | .146 | .123 | .034 |
| 12 | 3 | .438 | 0,389 | .132 | .067 | .056 | .060 | .039 | . 283 | . 270 | .171 | .148 | .036 |
| 14 | 3 | . 507 | .452 | . 153 | .075 | .064 | .070 | .046 | . 283 | . 270 | .171 | .148 | .036 |
| 16 | 3 | . 544 | . 485 | .164 | .075 | .064 | .075 | 0,049 | . 303 | . 290 | .191 | .168 | .039 |
| Шурупы по дереву: размеры с полукруглой головкой (ASME B18.6.1) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный размер * Нажмите на размер для поиска товаров | Размер отвертки Phillips | Диаметр головки (A) | Высота головки (H) | Ширина паза (Дж) | Глубина паза (T) | Размер углубления | ||||||||
| Макс | Мин. | Макс | Мин. | Макс | Мин. | Макс | Мин. | Диаметр.Макс (M) | Диаметр. Мин (М) | Макс.глубина (G) | Мин. Глубина (G) | Мин. Ширина (Н) | ||
| 2 | 1 | .162 | .146 | .069 | .059 | .031 | .023 | 0,048 | .037 | .114 | .101 | .064 | .042 | .018 |
| 4 | 2 | .211 | .193 | .086 | .075 | .039 | .031 | .058 | .044 | .130 | .117 | .083 | .063 | .019 |
| 5 | 2 | . 236 | .217 | .095 | .083 | . 043 | .035 | .063 | .047 | .154 | .141 | .074 | .046 | 0,027 |
| 6 | 2 | .260 | .240 | .103 | .091 | 0,048 | .039 | 0,068 | .051 | .162 | .149 | .084 | .056 | 0,027 |
| 7 | 2 | . 285 | .264 | .111 | .099 | 0,048 | .039 | .072 | .055 | .170 | . 157 | .092 | .066 | .028 |
| 8 | 2 | .309 | . 287 | .120 | .107 | .054 | .045 | .077 | .058 | .178 | .165 | .101 | .075 | 0,030 |
| 9 | 2 | . 334 | .311 | .128 | .115 | .054 | .045 | .082 | .062 | .186 | .173 | .110 | .084 | 0,030 |
| 10 | 2 | .359 | .334 | .137 | .123 | .060 | 0,050 | .087 | .065 | .195 | . 182 | .119 | .093 | .031 |
| 12 | 3 | .408 | .382 | . 153 | .139 | .067 | .056 | .096 | .073 | . 249 | . 236 | .125 | .099 | .032 |
| 14н | 3 | .457 | .429 | .170 | .155 | .075 | .064 | .106 | .080 | .265 | .252 | . 142 | .116 | .034 |
* Нажмите на номинальный размер, чтобы найти продукты.
| Шурупы по дереву: размеры с овальной головкой (ASME B18.6.1) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный размер * Нажмите на размер для поиска товаров | Размер отвертки Phillips | Диаметр головки (A) | Высота головки (H) | Ширина паза (Дж) | Глубина паза (T) | Размер углубления | |||||||||
| Макс | Мин. | Высота борта (Арт.) | Общая высота макс. | Мин. Общая высота | Макс | Мин. | Макс | Мин. | Диаметр. Макс (M) | Диаметр. Мин (М) | Макс.глубина (G) | Мин. Глубина (G) | Мин. Ширина (Н) | ||
| 4 | 1 | .225 | .195 | .067 | .104 | .084 | .039 | .031 | .059 | 0,049 | .136 | .123 | .094 | .077 | .019 |
| 5 | 2 | .252 | . 220 | .075 | .116 | .095 | .043 | .035 | .067 | .055 | .158 | .145 | .085 | . 061 | .028 |
| 6 | 2 | .279 | . 244 | .083 | .128 | .105 | 0,048 | .039 | .074 | .060 | .178 | .165 | .105 | .080 | 0,030 |
| 8 | 2 | .332 | .292 | .100 | .152 | .126 | .054 | .045 | .088 | .072 | .205 | .192 | .131 | .106 | .033 |
| 9 | 2 | .358 | .316 | .108 | .164 | .137 | .054 | .045 | .095 | .078 | . 216 | .203 | .144 | .119 | .034 |
| 10 | 3 | 0,385 | .340 | .116 | . 176 | .148 | .060 | 0,050 | .103 | .084 | .261 | . 248 | .142 | .118 | .037 |
| 12 | 3 | .438 | 0,389 | .132 | .200 | .169 | .067 | .056 | .117 | .096 | . 283 | .270 | .165 | .140 | 0,040 |
* Нажмите на номинальный размер, чтобы найти продукты.
| Шурупы по дереву: резьба и диаметр корпуса — типы резьбы нарезанной и накатанной | |||||||||
|---|---|---|---|---|---|---|---|---|---|
Номинальный размер * или диаметр базового винта Нажмите на размер для поиска товаров | Число ниток на дюйм | Главный диаметр резьбы (D) | Диаметр корпуса — (E) Нарезанная резьба | Диаметр корпуса — (E) накатанная резьба | Глубина резьбы (F) | ||||
| Макс | Мин. | Макс | Мин. | Макс | Мин. | Мин. | |||
| 2 | .086 | 26 | .090 | .079 | .090 | .079 | .075 | .064 | .010 |
| 3 | .099 | 24 | .103 | .092 | .103 | .092 | .086 | .075 | .014 |
| 4 | .112 | 22 | .116 | .105 | .116 | .105 | .095 | .084 | .016 |
| 5 | .125 | 20 | .129 | .118 | .129 | .118 | .107 | .096 | .018 |
| 6 | .138 | 18 | . 142 | .131 | .142 | .131 | .118 | .107 | 0,020 |
| 7 | .151 | 16 | .155 | .144 | .155 | .144 | .127 | .116 | .022 |
| 8 | .164 | 15 | .168 | . 157 | .168 | . 157 | .136 | .125 | .023 |
| 9 | .177 | 14 | . 181 | .170 | . 181 | .170 | .147 | .136 | .026 |
| 10 | .190 | 13 | .194 | . 183 | .194 | .183 | . 157 | .146 | 0,030 |
| 12 | . 216 | 11 | . 220 | . 209 | . 220 | . 209 | . 176 | .165 | .031 |
| 14 | . 242 | 10 | . 246 | .235 | . 246 | .235 | .201 | .190 | .035 |
| 16 | ,268 | 9 | .272 | .261 | .272 | .261 | .214 | .203 | .038 |
* Нажмите на номинальный размер, чтобы найти продукты.
| Винты с шестигранной головкой: номинальная длина | ||||
|---|---|---|---|---|
| Номинальная длина винта | ||||
| До 5/8 « | Более 5/8 дюйма — 1-1 / 2 дюйма | Более 1–1 / 2–2–3 / 4 дюйма | Дольше 2-3 / 4 « | |
+0, -0. 03 | +0, -0,05 | +0, -0,06 | +0, -0.09 | |
| Шурупы по дереву: рабочие и механические характеристики | |
|---|---|
Описание | Винт для формирования резьбы, имеющий заостренный конец и резку с острым гребнем и крупным шагом. Они производятся либо с винтами с нарезанной резьбой с коническим хвостовиком, либо с винтами с накатанной резьбой с постоянным диаметром хвостовика. |
| Приложения | Создает стыковочную резьбу при сборке с деревом или другими упругими материалами. |
| Материал | Углеродистая сталь |
| Длина резьбы | Винты с нарезной резьбой: прибл. 2/3 номинальной длины винта Винты с накатанной резьбой: минимум в 4 раза больше основного диаметра винта или 2/3 номинальной длины винта (в зависимости от того, что больше). |
Винты номинальной длины, слишком короткие для обеспечения минимальной длины резьбы, будут иметь резьбу, выходящую как можно ближе к нижней стороне головки.Дополнительные ресурсы
Загрузить шурупы по дереву PDF
Магазин Сопутствующие товары
Винты для деки
Винты для ДСП
Стягивающие винты
Как выбрать правильный размер и тип шурупа по дереву
05.11.19 — Zoro Staff
Шурупы по дереву использовались веками, обычно служа простой, но важной цели: соединять два куска дерева вместе.Здесь мы рассмотрим различные типы и способы применения шурупов для дерева, в том числе то, как правильно их выбрать в соответствии с вашими потребностями.
Хотя шурупы по дереву чрезвычайно распространены и могут использоваться в самых разных областях, они чаще всего используются для соединения двух или более деревянных частей вместе.
Шурупы по дереву также можно использовать с некоторыми типами фурнитуры или даже с гипсокартоном.
Шурупы для дерева, которые обычно используются во многих типах деревянной мебели, можно использовать в качестве отличного крепежа. Они созданы для создания прочного соединения и являются отличной альтернативой гвоздям и зажимам при работе с деревом.
Помимо использования в деревообработке и мебели, некоторые шурупы по дереву могут также использоваться на открытом воздухе, например, в столярных работах и при строительстве или ремонте деревянных настилов. По сравнению с шурупами по металлу, шурупы для дерева имеют меньшее количество резьбы и не имеют резьбы по всей длине, а их форма сужается от головки к острому заостренному концу.
Еще одно важное замечание для непосвященных: шурупы по дереву используются для соединения дерева с деревом, но они никогда не делаются из дерева. Фактически, большинство шурупов для дерева изготавливаются из стали.
Какие различия существуют между шурупами по дереву?
Если вы покупаете шурупы по дереву или надеетесь определить, какой тип шурупа у вас есть, наиболее распространенными соображениями являются материал, тип привода, тип или форма головки, длина, калибр или толщина.
См. Ниже более подробную информацию о каждом из этих качеств.
В чем разница между материалами шурупов по дереву, типами приводов и типами головок?
Наиболее распространенными материалами для шурупов по дереву являются углеродистая сталь и латунь для внутреннего применения и нержавеющая сталь для наружного применения.Наружные шурупы по дереву часто обрабатывают покрытием (гальваникой или гальваникой) для предотвращения коррозии и разрушения. Многие производители разработали собственные патентованные покрытия, чаще всего для палубных винтов. Винты также могут иметь различное покрытие (например, бронзу, никель или черный оксид) по эстетическим или декоративным причинам.
Наиболее распространенные типы приводов для шурупов по дереву — это обычные крестообразные и шлицевые головки, но доступно множество других типов, в том числе шестигранная, квадратная, звездообразная / звездообразная и винты с квадратной головкой.
По большей части, типы головок или формы шурупов по дереву бывают плоскими, круглыми или овальными, но существуют и другие варианты.
- Винты с плоской головкой имеют плоскую верхнюю часть и коническую нижнюю часть. Это позволяет шурупу прилегать к готовой заготовке, создавая гладкую поверхность.
- Винты с овальной головкой имеют ту же коническую форму нижней стороны, что и винты с плоской головкой, но с декоративной верхней частью, которая немного выступает над поверхностью.
- Винты с круглой головкой имеют плоскую нижнюю часть головки с выпуклой вершиной, которая находится над поверхностью заготовки.
Как определить размер шурупа и что означают номера шурупов?
Размер шурупа для дерева обычно определяется его калибром (или толщиной / диаметром) и длиной его стержня. И длина, и диаметр могут быть измерены в дюймах, но калибр — это размер винта, что может сбить с толку, если вы не сталкивались с ним раньше.Для удобства ниже представлена таблица, в которой размер или калибр винта преобразуется в диаметр винта в дюймах.
Таблица размеров шурупов | |||
| Размер винта | Ближайший Дробный размер | Пилотное сверло из твердого дерева, прямое | Мягкое дерево Пилотное сверло прямое |
| 2 | 3/32 « | 1/16 « | 1/16 « |
| 3 | 7/64 « | 5/64 « | 1/16 « |
| 4 | 7/64 « | 5/64 « | 1/16 « |
| 5 | 1/8 « | 3/32 « | 5/64 « |
| 6 | 9/64 « | 7/64 « | 3/32 « |
| 7 | 5/32 « | 7/64 « | 3/32 « |
| 8 | 5/32 « | 1/8 « | 7/64 « |
| 9 | 11/64 « | 9/64 « | 1/8 « |
| 10 | 3/16 « | 9/64 « | 1/8 « |
| 12 | 7/32 « | 5/32 « | 9/64 « |
| 14 | 1/4 « | 11/64 « | 5/32 « |
| 16 | 17/64 « | 3/16 « | 11/64 « |
| 18 | 19/64 « | 7/32 « | 13/64 « |
| 20 | 5/16 « | 15/64 « | 7/32 « |
В приведенной выше таблице столбец, обозначенный «ближайший дробный размер», относится к размеру (или калибру) винта и относится к ближайшему дробному диаметру соответствующего вала винта.
Две другие колонки предназначены для того, чтобы помочь вам определить, какое сверло использовать при сверлении пилотного отверстия под этот размер шурупа, с опциями как для твердых, так и для мягких пород дерева.
Когда дело доходит до выбора правильной длины шурупов для дерева, помните, что более длинные шурупы создают более прочное соединение, но шурупы не должны быть слишком длинными, иначе они сломают противоположную сторону. Точно так же более толстый винт прочнее, но слишком большая толщина может привести к расколу. Когда дело доходит до выбора правильных шурупов, вы также можете подумать о типе древесины, которую вы используете, и о том, планируете ли вы сначала просверлить пилотное отверстие.
А как насчет винтов с карманами?
Винты с отверстиями в карманах обычно используются при сборке мебели или шкафов. Выбирая винт с карманом, обязательно выбирайте винты с крупной резьбой для более мягкой древесины (например, сосны) и винты с мелкой резьбой для более твердой древесины (например, клена или дуба).
Шурупы по дереву выдержали испытание временем, а их универсальность означает, что они, вероятно, никуда не денутся в ближайшее время. Независимо от ваших потребностей, превосходный выбор шурупов Zoro поможет вам воплотить в жизнь ваши мечты в области деревообработки.Во время покупок не забудьте ознакомиться с нашим полным ассортиментом полезных застежек.
| |||||||
060
190Как описать шуруп по дереву
Как описать шуруп по деревуинструментов > крепеж
В США размер шурупа для дерева равен
- длина
- , Калибр
- ,
- фасон головы (например, плоская голова),
- тип привода (например, шлицевой или крестообразный)
- и всё по типу винта. Несколько десятилетий назад был один основной стиль; Сегодня в любом строительном магазине есть альтернативы, как правило, с более острой резьбой и одинаковым диаметром корпуса.
Несколько десятилетий назад был один основной стиль; Сегодня в любом строительном магазине есть альтернативы, как правило, с более острой резьбой и одинаковым диаметром корпуса.Объединив все эти параметры вместе, можно, например, купить коробку из ста шурупов Phillips №18 с плоской головкой 3½ дюйма.
Длина шурупа измеряется от кончика острия до поверхность материала, в которую вбивается винт, которая является самой широкой частью головки. Таким образом, длина шурупа для дерева с плоской головкой измеряется от кончика до верха головки, а длина шурупа с круглой головкой измеряется от кончика до низа.
В обычном шурупе по дереву резьба выступает на 2/3 длина винта. Некоторые другие типы (например, шурупы для листового металла и шурупы для гипсокартона) ввинчиваются полностью до головки.
Многие годы американские шурупы по дереву изготовлены в соответствии с двумя различными стандартами, одна из которых была разработана компанией American Screw Co., а другая — компанией Asa S. Cook Co.. В обеих сериях размеры были обозначены номерами калибра, которые доходили до №30. (см. историческую таблицу) Габаритные размеры в две серии были одинаковыми, но количество ниток отличалось незначительно.Когда был принят Американский стандарт для шурупов по дереву, большинство диаметров находились в пределах нескольких тысячных дюйма от старых размеров, но размеры расширились только до # 24. Текущие диаметры корпуса различных калибров см. В таблице направляющих отверстий.
Стиль головы
Обычно плоская, круглая или овальная.
Тип привода
Обычно шлицевой или Phillips, но для более полного обсуждения см. Винт приводные системы.
После посещения этой страницы вы можете посетить:
- таблица размеров американских шурупов
- таблица размеров пилотных отверстий для шурупов
Извините.Для этой страницы нет информации об участниках.
Copyright © 2000-2016 Sizes, Inc. Все права защищены.
Последняя редакция: 3 марта 2016 г.
Шуруп по дереву Размеры
Размеры шурупа по дереву
Для размеров 0-24: Головка — Хвостовик — Корень — TPIНа этой странице приведены основные физические размеры шурупов от № 0 до № 24. Существует также страница о размерах направляющих отверстий для деревянных шурупов, на которой также перечислены основные размеры, а также различные рекомендации, сделанные для размеров направляющих отверстий, включая те, которые подходят для тонкой работы, а также те, которые подходят для строительства.
| № Винт | Головка Диаметр | Диаметр хвостовика | Диаметр корня | ниток на дюйм | № винта | |||||
| Мин. | Макс. | Базовый Дек.Размер | Ближайший дробный Эквивалент | Среднее значение Декабрь Размер | Ближайший дробный Эквивалент | |||||
| 0 | .105 | .119 | 0,060 | 1/16 | +.002 | 0,040 | 3/64 | +.007 | 32 | 0 |
| 1 | .130 | .146 | 0,073 | 5/64 | +.005 | 0,046 | 3/64 | 28 год | 1 | |
| 2 | .156 | .172 | 0,086 | 3/32 | +.007 | 0,054 | 1/16 | +.008 | 26 год | 2 |
| 3 | . 181 | .199 | 0,099 | 7/64 | -.010 | 0,065 | 1/16 | — 0,002 | 24 | 3 |
| 4 | . 207 | 0,225 | .112 | 7/64 | -.003 | 0,075 | 5/64 | +.003 | 22 | 4 |
| 5 | .232 | 0,252 | .125 | 1/8 | .085 | 5/64 | — 0,007 | 20 | 5 | |
| 6 | 0,257 | 0,279 | .138 | 9/64 | +.002 | .094 | 3/32 | 18 | 6 | |
| 7 | . 283 | .305 | 0,151 | 5/32 | +.005 | .102 | 7/64 | +.007 | 16 | 7 |
| 8 | .308 | 0,332 | .164 | 5/32 | — 0,007 | .112 | 7/64 | — 0,003 | 15 | 8 |
| 9 | .334 | 0,358 | .177 | 11/64 | — .005 | .122 | 1/8 | +.003 | 14 | 9 |
| 10 | .359 | 0,385 | 0,190 | 3/16 | — 0,002 | .130 | 1/8 | — .005 | 13 | 10 |
| 11 | 0,385 | .411 | .203 | 13/64 | .139 | 9/64 | +.001 | 12 | 11 | |
| 12 | .410 | 0,438 | .216 | 7/32 | +.003 | .148 | 9/64 | — 0,007 | 11 | 12 |
| 14 | .461 | .491 | .242 | 1/4 | +.008 | .165 | 5/32 | — 0,009 | 10 | 14 |
| 16 | . 512 | .544 | 0,268 | 17/64 | — 0,002 | .184 | 3/16 | +.003 | 9 | 16 |
| 18 | .563 | 0,597 | 0,294 | 19/64 | +.003 | .204 | 13/64 | — 0,001 | 8 | 18 |
| 20 | .614 | 0,650 | 0,320 | 5/16 | — 0,007 | .223 | 7/32 | — 0,004 | 8 | 20 |
| 24 | .716 | 0,756 | .372 | 3/8 | +.003 | .260 | 1/4 | — 0,010 | 7 | 24 |
Пожалуйста, прочтите веб-сайт о файлах cookie, конфиденциальности и отказе от ответственности, нажав ЗДЕСЬ.
The Vintage Screw Company — Руководство по размеру винта
Для тех из вас, кто думал, что размер винта — это просто догадки или стоимость сырья в день изготовления, может быть интересна следующая информация.
Самый большой шуруп для дерева, который произвел Nettlefolds , имел размер 32. Самый маленький был размером 0000. Хвостовик шурупа в самом широком месте был ровно половиной ширины головки.
Винт размера 32 получил диаметр головки один дюйм и диаметр стержня полдюйма . Размер 0000 имеет диаметр головки 108/1000 дюйма и диаметр стержня 54/1000 дюйма. Диаметр головок уменьшился на 28/1000 дюйма, а хвостовик уменьшился на 14/1000 дюйма для каждого размера винта, пока они не уменьшились до размера 1.Затем они уменьшили диаметр всего на 6/1000 и 3/1000 соответственно.
Поскольку в наши дни большинство людей могут понять метрические измерения, мы преобразовали британские размеры в метрические с двумя десятичными знаками. Я думаю, что округления в большую или меньшую сторону должно хватить для большинства проектов, в которых используется мой запас Nettlefolds.
| Калибр винта | Диаметр головки (мм) | Диаметр хвостовика (мм) | ||
|---|---|---|---|---|
| 0000 | 2,74 | 1.37 | ||
| 000 | 2,89 | 1,44 | ||
| 00 | 3,04 | 1,52 | ||
| 0 | 3,20 | 1,60 | ||
| 1 | 3,35 | 1,67 | 4,06 | 2,03 |
| 3 | 4,77 | 2,38 | ||
| 4 | 5,48 | 2,74 | ||
| 5 | 6.19 | 3,09 | ||
| 6 | 6,60 | 3,30 | ||
| 7 | 7,62 | 3,81 | ||
| 8 | 8,33 | 4,16 | ||
| 9 | ||||
| 9 | 9,04 | |||
| 9 | 9,04 | |||
| 10 | 9,75 | 4,87 | ||
| 11 | 10,46 | 5,23 | ||
| 12 | 11,16 | 5,58 | ||
| 13 | 11.88 | 5.94 | ||
| 14 | 12.58 | 6.29 | ||
| 15 | 13.30 | 6.65 | ||
| 16 | 14.02 | 7.01 | ||
| 14.7 | ||||
| 18 | 15,44 | 7,72 | ||
| 19 | 16,14 | 8,07 | ||
| 20 | 16,86 | 8,43 | ||
| 21 | 17.56 | 8,78 | ||
| 22 | 18,98 | 9,49 | ||
| 23 | 18,28 | 9,14 | ||
| 24 | 19,71 | 9,85 | ||
| 10,3 | ||||
| 10 | ||||
| 28 | 22,55 | 11,27 | ||
| 30 | 23,97 | 11,98 | ||
| 32 | 25,40 | 12,70 |
Размеры шурупов по дереву.Таблица с номером и диаметром винта
До 18-го века дерево скреплялось гвоздями, клеем или вырезанием фигур для создания деревянных швов. У каждого были свои преимущества и недостатки, но изобретение и массовое производство шурупов по дереву привело к появлению нового метода крепления дерева, а также крепежного материала к дереву.
Общие размеры винтов
Винты бывают разных размеров, но наиболее распространенными считаются три.
# 6 Диаметр винта
Винт №6 не самый маленький, но он обычно используется для соединения небольших предметов. Размер резьбы винта №6 составляет 0,13 дюйма или 9/64 -го дюйма в диаметре. Вы можете найти винты №6 длиной от ½ ″ до 1– ½ ″.
Чаще всего используются для петель, направляющих ящиков, легких приспособлений и приспособлений, игрушек и т. Д.
# 8 Размер винта и его применение
Он также является одним из наиболее часто используемых для сборки различных деревянных предметов.Размер винта № 8 составляет 5/32 дюйма или 0,16 дюйма в диаметре резьбы.
Это универсальный винт, который чаще всего используется в мебели, легких конструкциях, шкафах и т. Д. Вы можете найти их длиной от 5/8 до дюйма до 3 дюймов.
# 10 Размер винта и его применение
№ 10 больше и поэтому зарезервирован для более тяжелых работ. Диаметр резьбы винта № 10 составляет 0,19 дюйма или 3/16 и дюйма.
Этот тип шурупов используется во многих строительных работах.Они также используются для сборки тяжелой мебели вместе с садовой мебелью или садовой мебелью. Вы можете найти их длиной от ¾ ″ до 4 ″.
Вы можете найти другие размеры шурупов в таблице размеров шурупов ниже в этой статье.
Что такое шуруп по дереву?
Шуруп для дерева состоит из головки, которая обычно подходит для отверток определенного типа, например плоской, Philips или других типов. Под головкой находится хвостовик, который может варьироваться от менее дюйма до нескольких дюймов или более в зависимости от его конструкции.Сам хвостовик сужается, что облегчает вбивание в древесину.
На стержне есть резьба, которая фиксирует винт, когда он вбивается в древесину. Преимущество шурупа по дереву перед гвоздем заключается в том, что его можно удалить, изменив ход забивки в обратном направлении. Кроме того, резьба позволяет шурупу удерживаться в дереве гораздо надежнее, чем гвоздь.
Оригинальные шурупы для дерева были изготовлены вручную, и их легко узнать по неправильной форме резьбы.К 1760 году новые производственные процессы позволили массовое производство шурупов по дереву с ровной резьбой. К середине 1800-х годов были разработаны усовершенствованные инструменты, позволяющие сделать винты гораздо более однородными.
Сегодня эти винты изготавливаются на токарно-винторезных станках, которые могут производить большое количество винтов за относительно короткое время.
Типы головок винтов
Самым распространенным шурупом для дерева является шуруп с плоской головкой, который имеет плоскую верхнюю часть, а нижняя часть головки сужается (коническая) к стержню.Возможно, вам придется зенковать, чтобы верхняя часть винта была заподлицо или слегка попала внутрь материала.
К другим типам шурупов по дереву относятся шурупы с полукруглой головкой и полукруглой головкой с закругленной верхней и плоской нижней головкой. У этих типов винтов головки либо выступают из поверхности материала, либо находятся внутри цековки.
Шуруп для дерева бывает разной ширины и длины для разных работ.
Анатомия шурупа по дереву
Размеры шурупа для дерева состоят из четырех различных частей.Стандартный размер винта зависит от страны или региона, в котором они предназначены. В то время как метрическая система является самой популярной, для американских винтов используется унифицированный стандарт резьбы.
Диаметр резьбы
Диаметр резьбы или наибольший диаметр обозначается с помощью числовой системы, где каждое число представляет собой конкретный диаметр самой резьбы. Например, диаметр резьбы 9/64 th или 0,13 дюйма обозначается как №6.
Размеры диаметра резьбы варьируются от # 0, что составляет 1/16 и дюйма, до # 14, что составляет 1/4 и дюйма.Они также могут быть большего размера в зависимости от используемой диаграммы.
Диаметр корня
Диаметр основания — это стержень, который находится под резьбой. Внутренняя канавка резьбы достигает диаметра впадины стержня. Вы можете рассматривать это как эквивалент диаметра стержня в резьбовом отверстии.
Вообще говоря, диаметр основания винта менее важен с точки зрения информации по сравнению с диаметром резьбы, поскольку этот размер стандартизирован и зависит от внешнего диаметра и шага.Но для некоторых это может иметь значение в зависимости от количества материала, которое будет занимать корень винта.
Длина
Это базовая длина самого винта. Это означает, что при покупке полудюймового винта его длина будет полдюйма.
Важно отметить, что длина винта с плоской головкой — это общая длина от верха плоскости до низа винта, тогда как в случае винта с полукруглой головкой и круглой головкой длина рассчитывается от низа головки. до конца стержня.
Диаметр головки
Диаметр или радиус головки винта в верхней части. Диаметр головки будет варьироваться у разных размеров винтов в зависимости от типа выполняемой работы. Некоторые из них будут иметь широкие головки, позволяющие использовать отвертку с плоской головкой или Philips. В то время как у других может быть голова намного меньше, поэтому она менее заметна в древесине.
Таблица размеров шурупов
| Размер винта | Диаметр резьбы (в долях) | Большой диаметр (в дюймах) |
| № 0 | 1/16 ″ | .060 ″ |
| № 1 | 5/64 ″ | 0,073 ″ |
| № 2 | 3/32 ″ | .086 ″ |
| № 3 | 7/64 ″ | 0,099 ″ |
| № 4 | 7/64 ″ | .112 ″ |
| № 5 | 1/8 ″ | .125 ″ |
| № 6 | 9/64 ″ | .138 ″ |
| № 7 | 5/32 ″ | .151 ″ |
| № 8 | 5/32 ″ | .164 ″ |
| № 9 | 11/64 ″ | .177 ″ |
| № 10 | 3/16 ″ | .190 ″ |
| № 11 | 13/64 ″ | .203 ″ |
| № 12 | 7/32 ″ | .216 ″ |
| № 14 | 1/4 ″ | 0,242 ″ |
| № 16 | 17/64 ″ | ,268 ″ |
| № 18 | 19/64 ″ | ,294 ″ |
| № 20 | 5/16 ″ | . |
