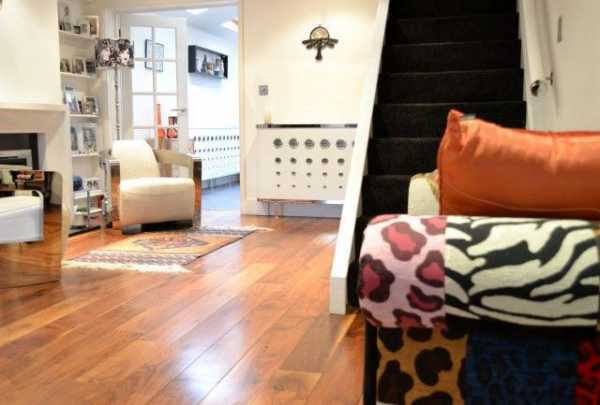

Экраны для батарей отопления в интерьере

Несмотря на огромный выбор отопительных приборов, в большинстве новых многоквартирных домов устанавливают батареи стандартной модели, а что уж говорить о старых квартирах с советскими батареями «гармошкой». Не всегда есть возможность и целесообразность менять батареи на более современные, а внешний вид старых может не вписываться в интерьер после ремонта. В таком случае рекомендуем обратить внимание на экраны для батарей отопления.

Экраны (решетки) для радиаторов в интерьере выполняют не только декоративную функцию, скрывая некрасивые и громоздкие отопительные приборы, но и могут защитить детей или животных. Особенно это актуально в семьях с маленькими детьми, которые только начали ходить, а также в детских учреждениях, поликлиниках, спортзалах, где наличие экранов является обязательным. Опасность для малыша представляет не только горячая поверхность радиатора, но и углы (ребра), ведь случайный удар о них может привести к серьезной травме. В квартирах декоративные экраны для радиаторов играют, в основном, эстетическую роль, особенно если дома установлены чугунные батареи. При правильном выборе экраны также могут направить поток теплого воздуха в нужном направлении, что значительно повысит эффективность обогрева помещения.

Как выбрать экраны для батарей отопления

Выбирая решетку на радиатор, важно руководствоваться такими критериями:

  • экран не должен ухудшать теплообмен;
  • вентили регулировки должны находиться в свободном доступе;
  • экран должен легко и быстро сниматься в случае аварии;
  • если есть сомнения в надежности крепления радиатора, выбирайте легкую модель решетки.

Виды декоративных экранов

По особенностям конструкции экраны можно выделить в такие группы:

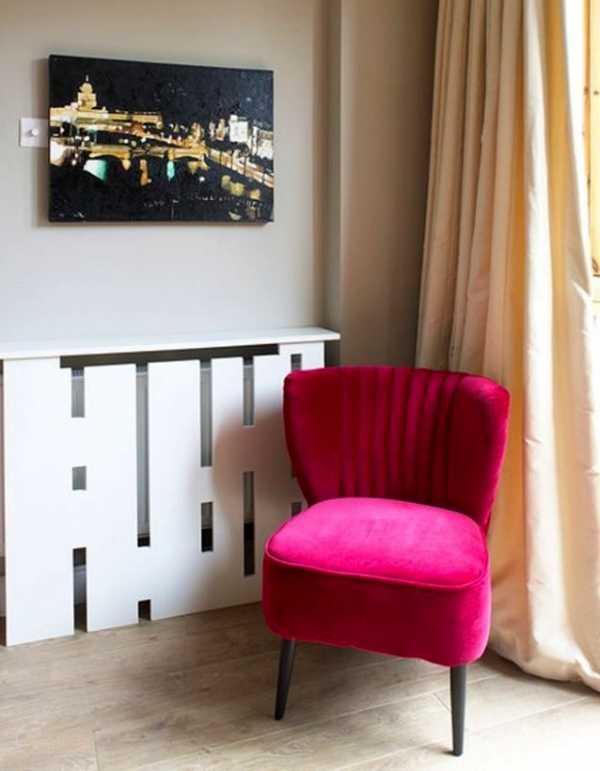

  • плоский экран, который закрывает только переднюю часть батареи;
  • навесной экран без крышки или с крышкой;
  • навесной экран — короб, который закрывает радиатор со всех сторон.

Если батарея встроена не в нишу и выступает над стеной, то лучше остановить свой выбор на экранах в виде короба или приобрести навесные экраны, с крышкой или без. Последние, в отличие от короба, выглядят более легко и не загромождают пространство.

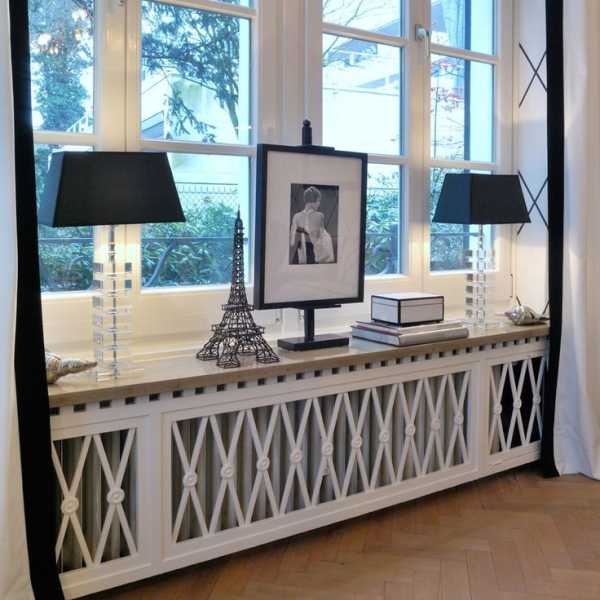

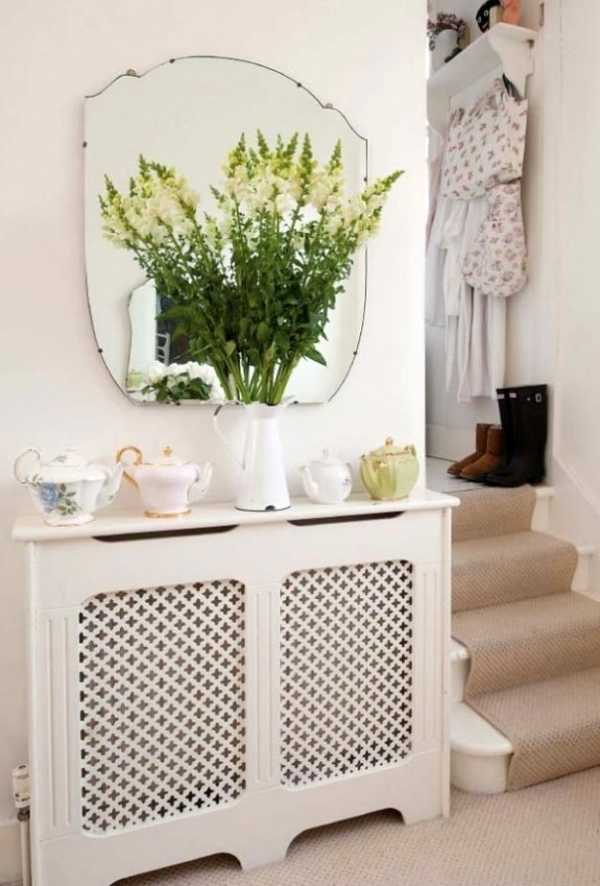

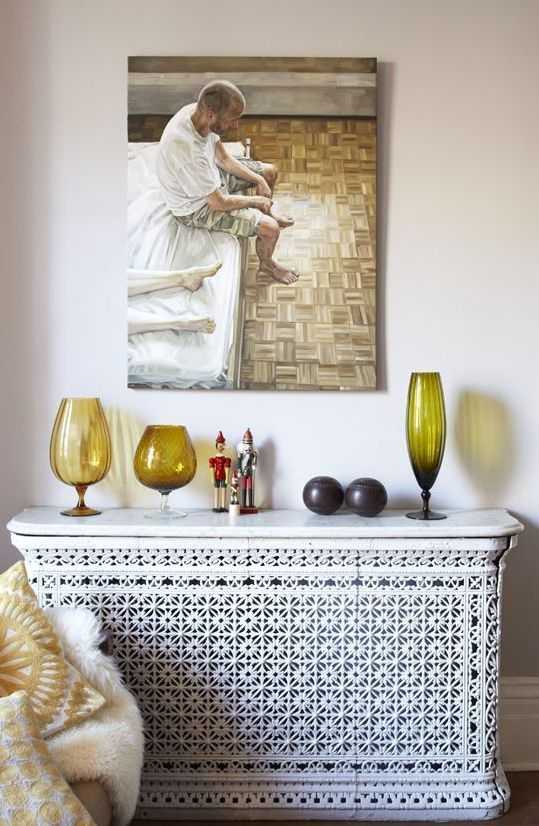

Навесные экраны с крышкой или короба также можно использовать как оригинальную тумбу или подставку, особенно в летнее время. В отопительный сезон не стоит заставлять крышку предметами, чтобы не препятствовать подъему теплого воздуха, а также не провоцировать нагревание стоящих предметов, особенно если они из пластика.

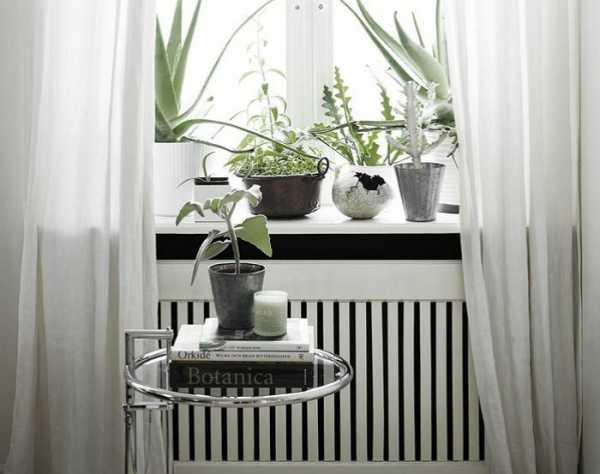

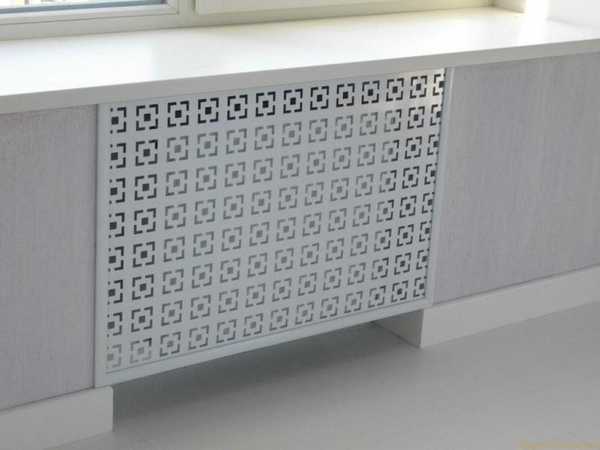

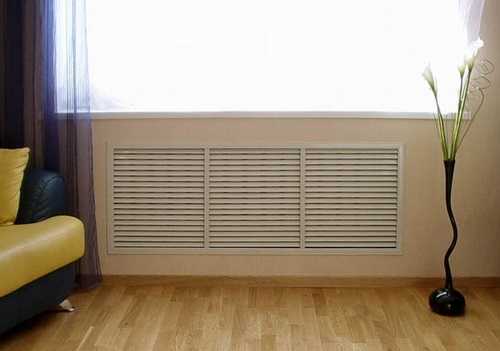

В случае, если радиатор уже утоплен в нишу под окном, то подойдет плоская панель, как навесная, так и передвижная, на ножках. Такая легкая конструкция отлично справляется с декоративными функциями и не занимает полезную площадь.

По материалу изготовления экраны бывают:

  • металлические;
  • деревянные;
  • пластиковые;
  • стеклянные;
  • комбинированные (VLA и металл, ХДФ и стекло, дерево и металл и т.п.)

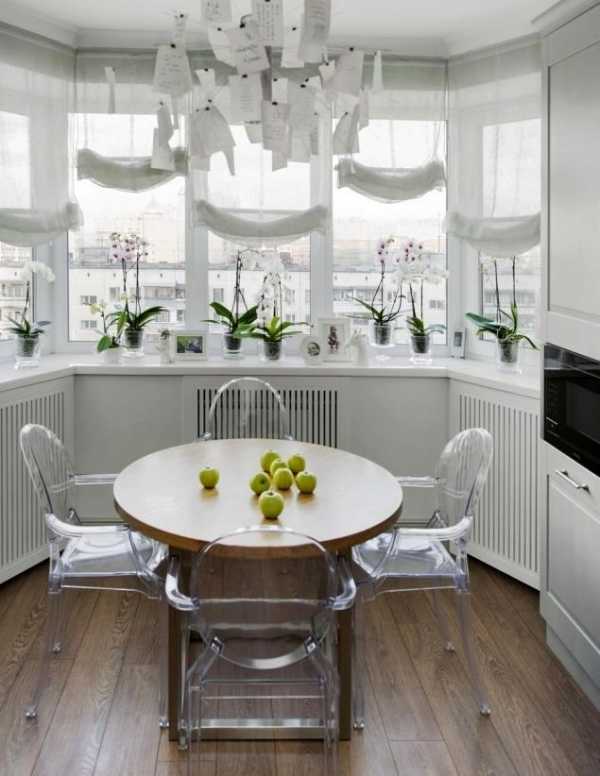

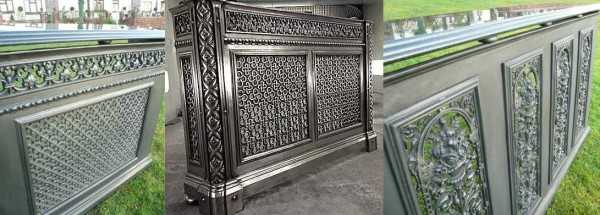

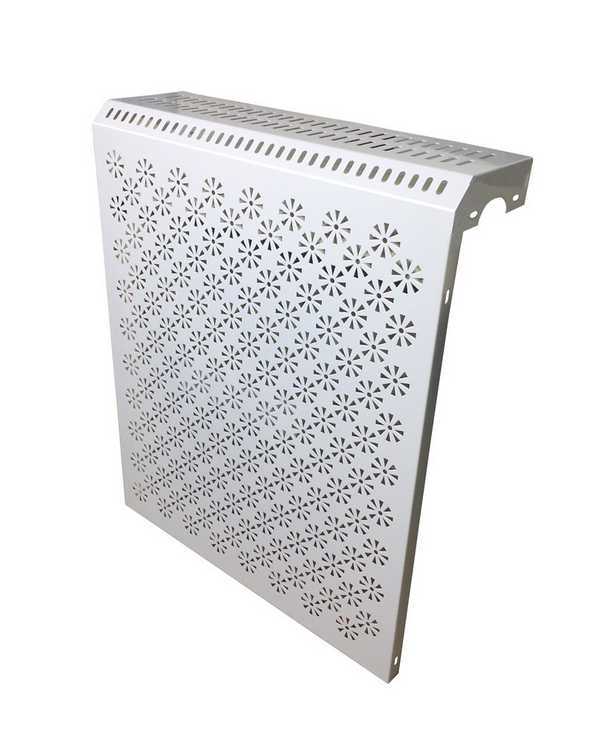

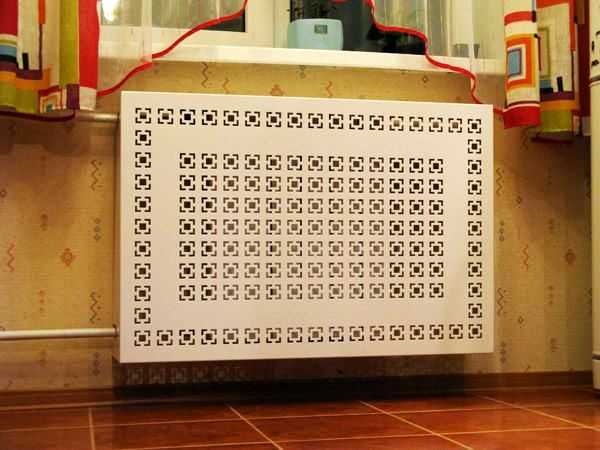

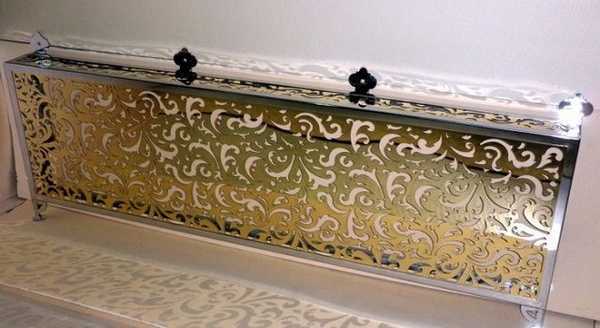

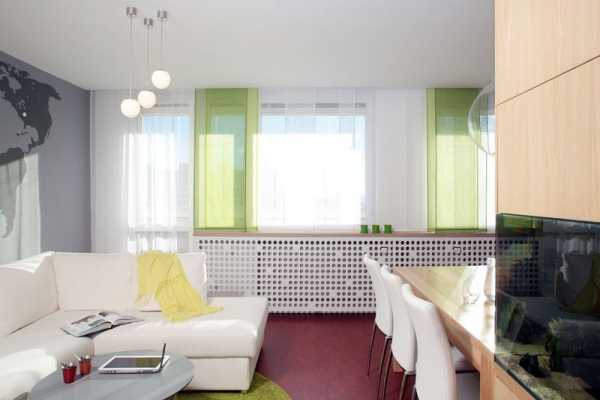

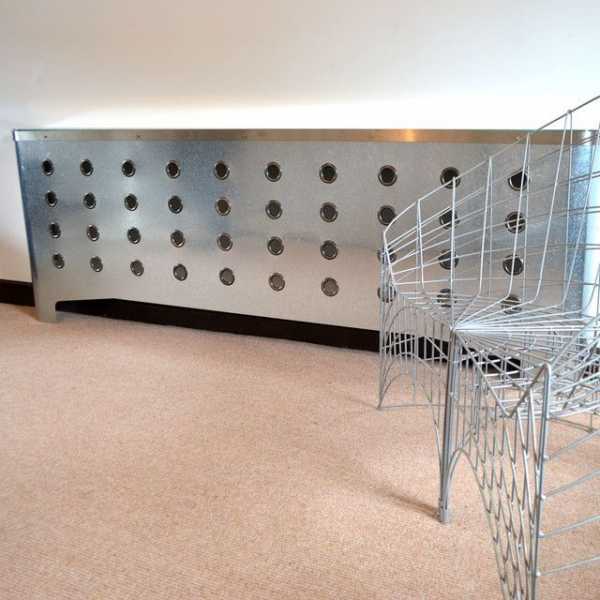

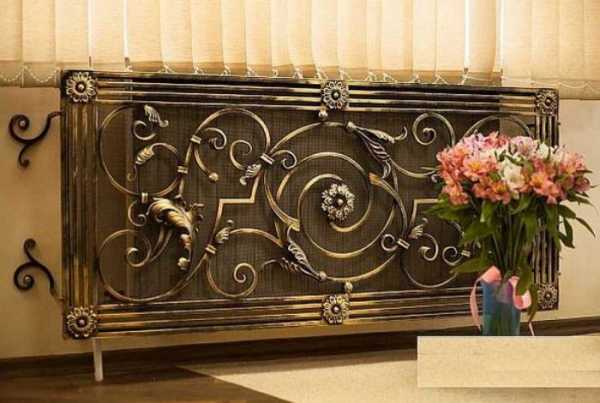

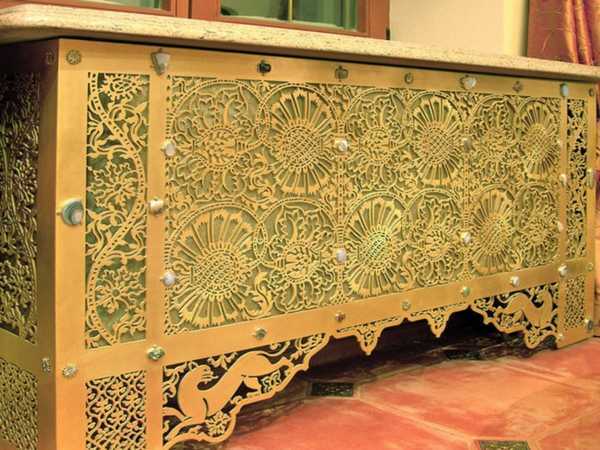

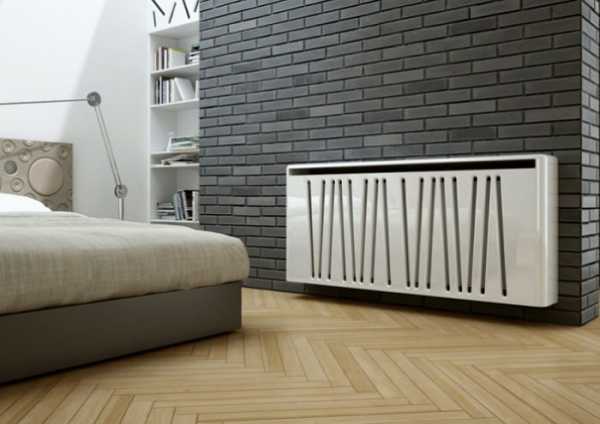

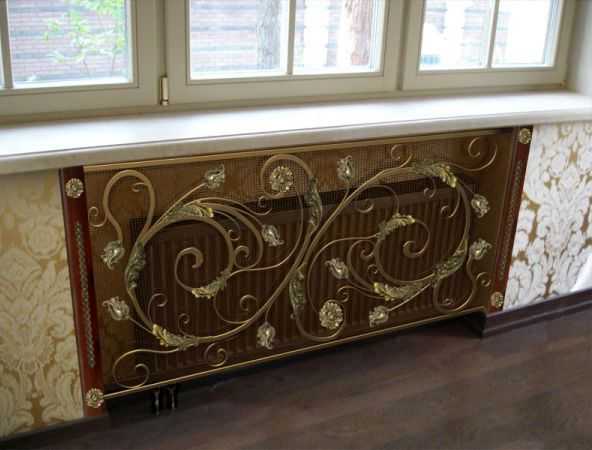

Металлические экраны для батарей отопления

Металлические решетки для батарей делают из алюминиевого или стального листа с перфорацией. Перфорация может быть выполнена как в виде обыкновенной сетки, так и в виде ажурных узоров и орнаментов, что придает экрану особый стиль и шик. Как правило, стандартный металлический экран имеет невысокую стоимость, но цена моделей из нержавеющей стали с нестандартной перфорацией может достигать немалых сумм. Металлические решетки обладают прекрасной теплоотдачей, легко монтируются и просты в уходе, их запросто можно протирать влажной тряпкой и даже мыть под струей проточной воды, они не деформируются от длительного воздействия высокой температуры и не изменяют цвет.

Решетки из металла хорошо впишутся в интерьер в стиле минимализма, хай-тек, растик или индастриал, то есть в помещения, где присутствуют металлический декор и акценты. Иначе стальные решетки будут дисгармонировать с окружающей обстановкой.

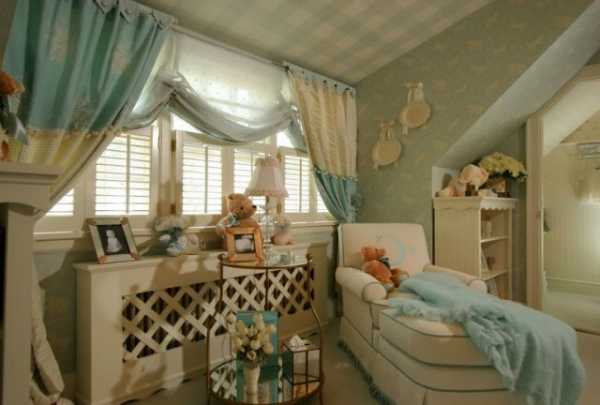

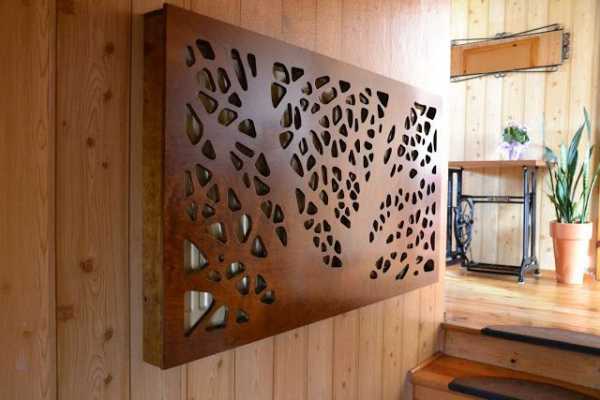

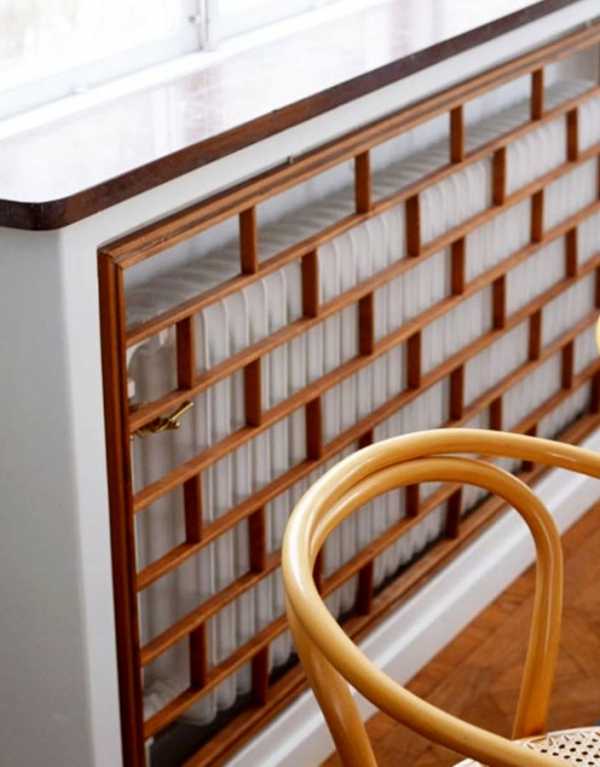

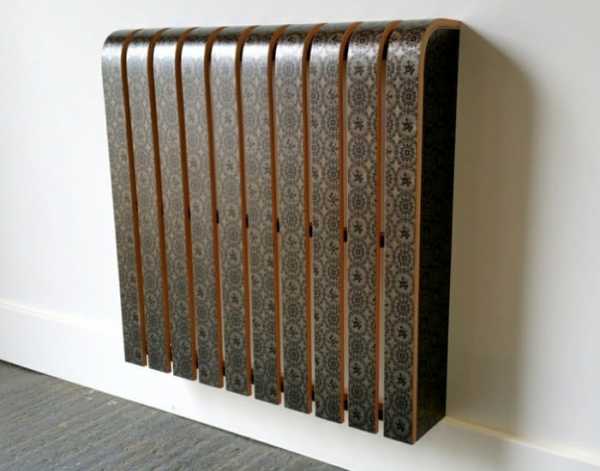

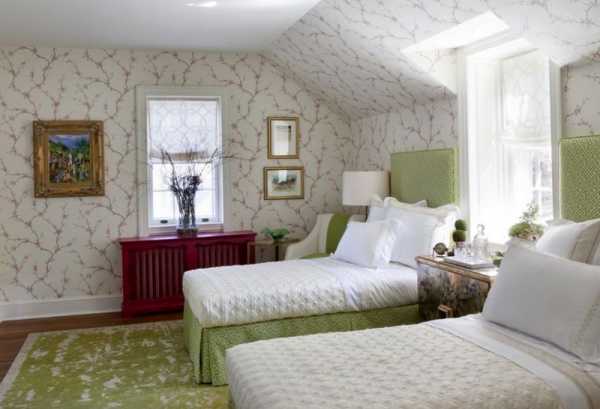

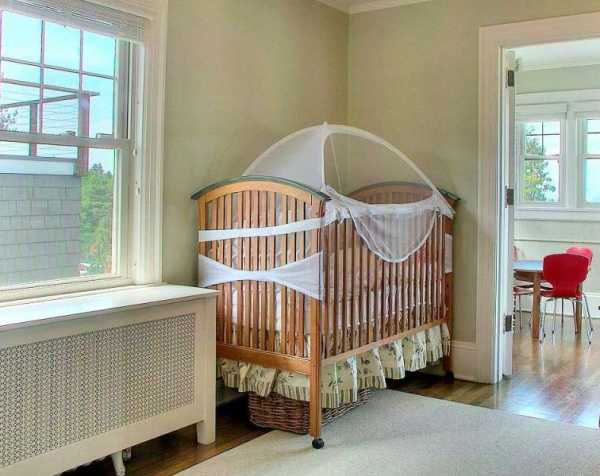

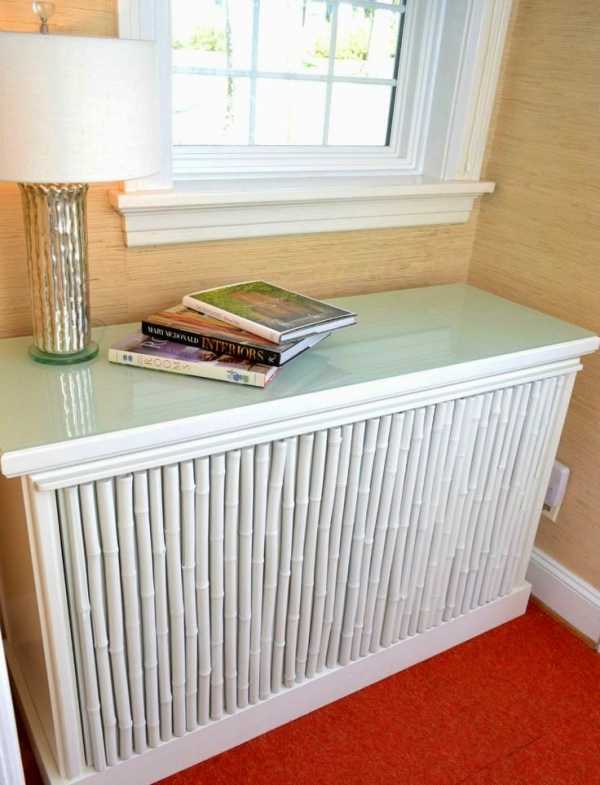

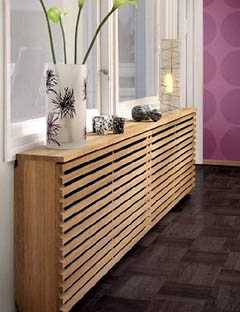

Деревянные решетки для радиаторов

Такие экраны прекрасно подойдут для любого типа батарей. Декоративные решетки изготавливаются из натурального дерева разных пород, от дуба или бука до ценных и дорогих сортов. Особую популярность имеют решетки из ротанга — высушенных стеблей тропической лианы. Резные узоры, возможность покрывать дерево лако-красочными материалами позволяют создавать уникальные экраны для батарей. Главными достоинствами деревянных экранов можно назвать хорошую теплоотдачу, натуральность материалов и экологическую безопасность, эстетичный внешний вид, который органично впишется в практически любой интерьер с деревянной мебелью и аксессуарами, от классики до авангардных стилей. Но стоит знать, что деревянные решетки имеют более высокую стоимость, чем металлические, а также требуют бережного ухода специальными средствами для дерева и могут со временем деформироваться.

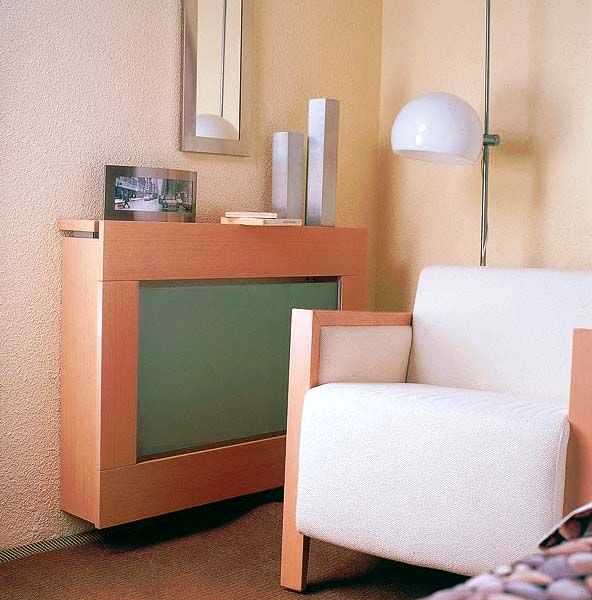

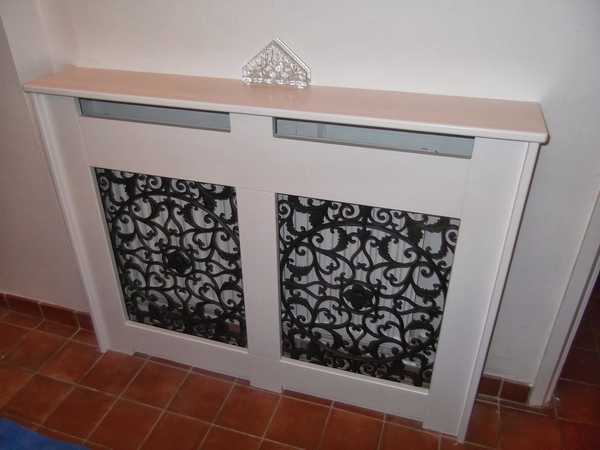

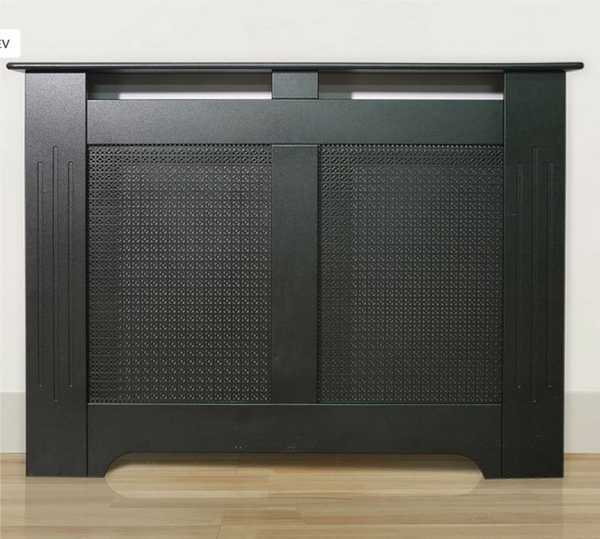

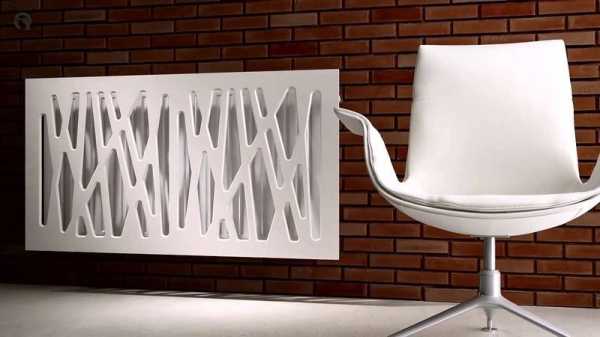

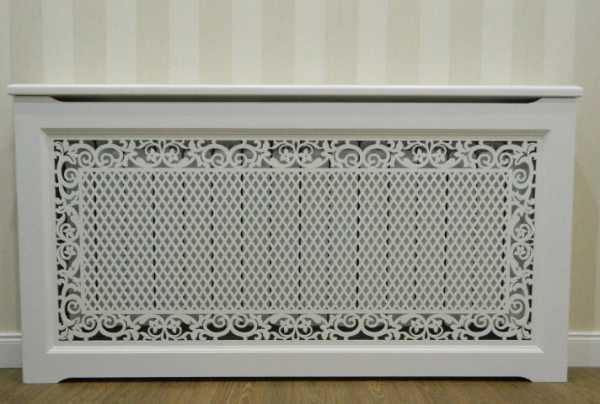

Экраны из МДФ и ХДФ, комбинированные

МДФ и ХДФ — это листовой материал средней (MDF — Middle Density Fiberboard) или высокой (HDF — High Density Fiberboard) плотности, который делают методом прессованием мелких древесных волокон под воздействием давления и нагрева. По сравнению с деревом, это более дешевый вариант. Как правило, из листов делают сам короб, а сам экран сделан из деревянной или ротанговой сетки. Важно помнить, что если стека плотная и имеет мало отверстий, то теплоотдача будет страдать, поэтому с должным вниманием отнеситесь к выбору материала сетчатого экрана. В эту же категорию можно отнести комбинации из разных материалов: короб из дерева, а сетка из ротанга или стекла, короб из акрилового стекла, а сетка из металла и так далее.

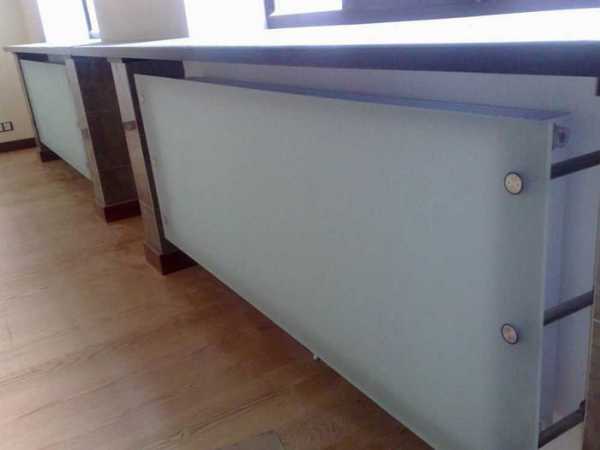

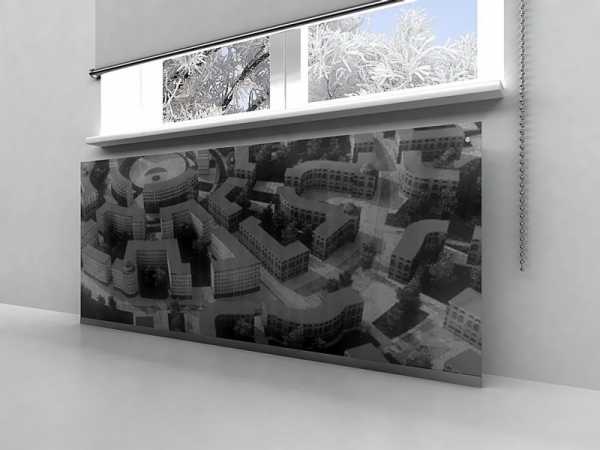

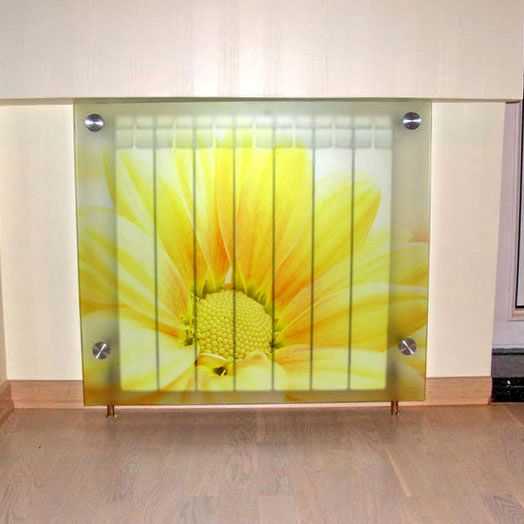

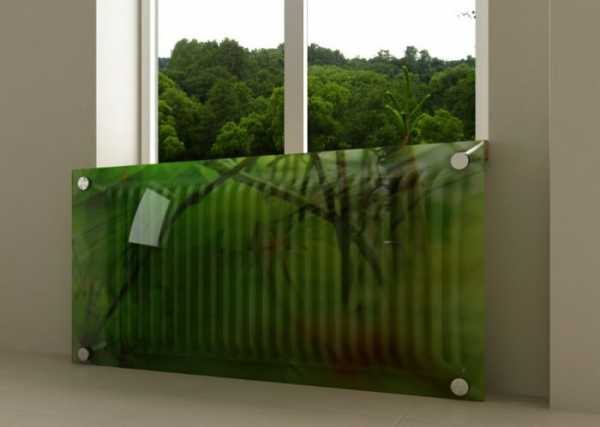

 Стеклянные экраны для батарей

Стеклянные экраны сравнительно редко используются в интерьере, хотя обладают большими декоративными возможностями. Такой экран может стать изысканным аксессуаром, сильным акцентом в интерьере и уникальным элементом декора. Экраны изготавливают из закаленного стекла толщиной не более 8 мм.  Специальная обработка стекла делает его устойчивым к повреждениям и царапинам, а углы закруглены и безопасны. Тем не менее, в семьях с активными маленькими детишками есть смысл использовать деревянные или металлические решетки. Экран из стекла можно чистить любым средством для мытья окон. Обладает хорошим теплообменом, но в ряде случаев по этому критерию может уступать моделям из других материалов и с перфорацией. Стеклянные экраны делают, как правило, в виде цельных панелей. Стоимость витражных панелей высока, хотя есть более бюджетный вариант — акриловое стекло. Зато стеклянные экраны поражают разнообразием декоративного оформления. Многочисленные техники работы со стеклом позволяют создавать уникальные изображения, узоры, витражи и фактуру, от фотопечати до пленочного витража.

Пластиковые решетки для радиаторов

Пластиковые экраны — самые дешевые из всех видов, но и самые небезопасные. Под воздействием высокой температуры низкосортный пластик может выделять в воздух вредные вещества, издавать неприятный запах и деформироваться. Да и, как правило, пластиковые экраны не отличаются разнообразием декоративного оформления. Так что если нет средств на качественный экран из безопасных материалов, лучше оставить батарею в открытом виде.

Выбирая экраны для батарей отопления, обязательно обращайте внимание на производителя, сертификацию и соответствие стандартам. Не стоит обращать внимание только на внешние параметры, ведь безопасность и здоровье семьи важнее того, как экран подходит к цвету стен или пола. Кстати, выбрать хорошее и качественное напольное покрытие рекомендуем в интернет-магазине http://contractpol.com.ua/category/juteks_v9/. Выбор линолеума, ковролина, спортивного и деревянного покрытия пола приятно Вас удивит.

Надеемся, наш краткий обзор поможет Вам определиться с выбором экрана для батареи. А пока еще немного фотографий разных типов экранов в интерьере:

Читайте также:


Сохранить и поделиться:

handmadeidea.com.ua

Выбираем декоративный экран для батарей

Экраны для батарей выполняют декоративно-защитную функцию. Правильно подобранный экран способен снизить уровень инфракрасного излучения и повысить теплоотдачу. Они скрывают громоздкие и неэстетичные радиаторы отопления и придают законченный вид интерьеру, а также обеспечивают безопасность в спортивных залах, поликлиниках, раздевалках, школах, т. е. в помещениях с большим скоплением людей, особенно детей. Ведь радиаторы отопления имеют выпуклые углы-рёбра, и случайный удар о них (например, ребёнок поскользнулся в раздевалке бассейна) может привести к серьёзной травме. Если годовалый малыш дотронется до раскалённой батареи, то он может сильно обжечься. В общественных зданиям размещение экрана на радиаторы отопления является обязательным (согласно технике безопасности). В квартирах декоративные решётки на батареях играют, скорее, эстетическую роль.

Классификация экранов

I. По конструктивным особенностям:

  1. Навесной экран в виде короба, закрывающий батарею со всех сторон
  2. Навесной экран с крышкой или без крышки
  3. Плоский экран, закрывающий только переднюю часть батареи

II. По материалу изготовления:

  • металлические экраны
  • деревянные экраны
  • стеклянные экраны
  • пластиковые экраны
  • экраны из МДФ и ХДФ

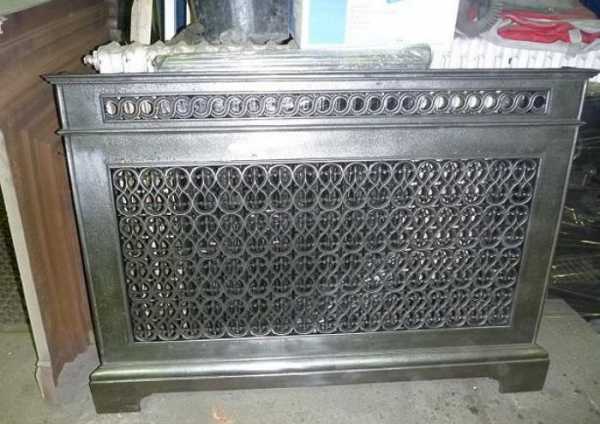

Металлические экран для батарей

Его, кстати, придумал и впервые применил один русский инженер ещё в 19 веке. Такой экран изготавливается из тонкого металлического листа, окрашенного порошковым методом в стальной цвет. Главное преимущество — это небольшая цена. Минусом можно считать примитивный внешний вид. Более эстетичным и дорогим вариантом является защитный экран из нержавеющей стали. Методом перфорации на стальной лист наносится витиеватый узор, благодаря чему экран имеет высоко эстетичный вид.

Достоинства металлических экранов:

  • Высокая теплоотдача
  • Лёгкость ухода за экраном
  • Улучшение конвекции воздуха в комнате, благодаря чему она нагревается быстрее
  • Защищает радиатор от грязи и пыли
  • Легко чистится под струёй воды
  • Легко устанавливается и снимается
  • Фильтрует инфракрасное излучение
  • Не деформируется и не изменяет цвета

Недостаток металлических экранов:

  • Общий дизайн помещения, где размещены радиаторы с металлическими экранами, должен быть выполнен в стиле Techno или Hi tech, иначе такая радиаторная решётка будет вносить дисгармонию в общий вид комнаты.

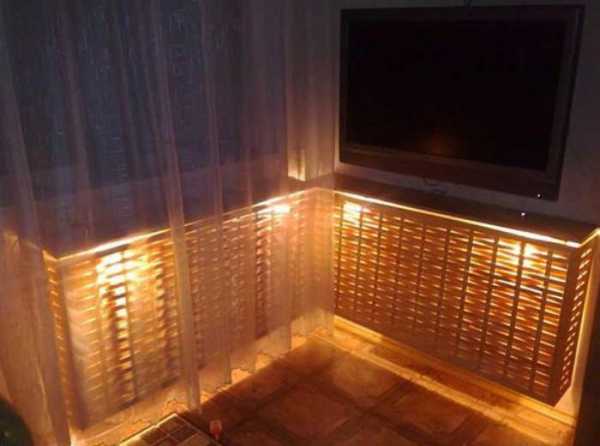

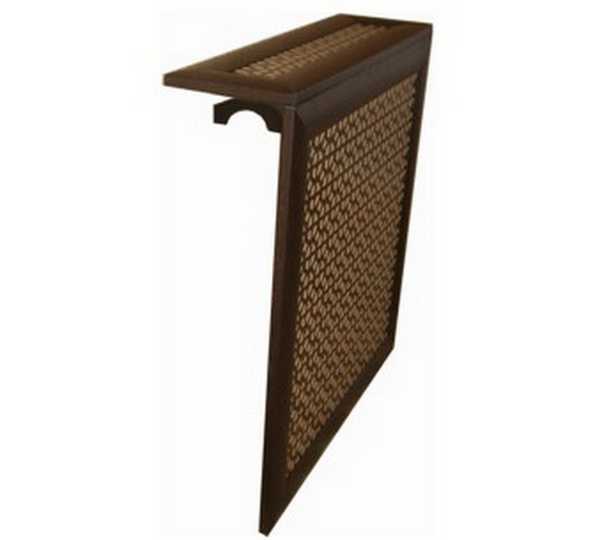

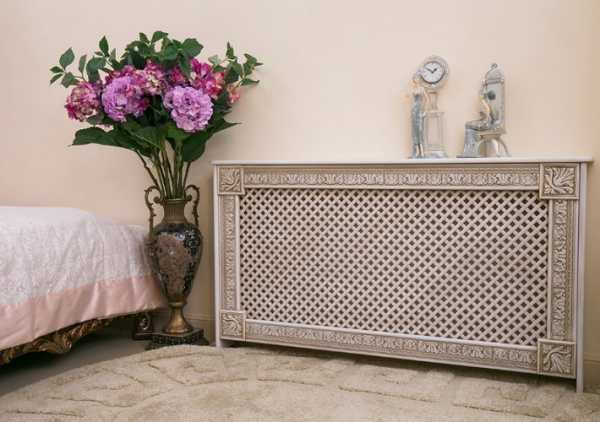

Декоративные решетки из дерева

Как говорится, классика жанра. Декоративные решетки выполнены из экологически безопасного материала— дерева, обладает высокой теплоотдачей. При изготовлении могут применяться различные породы дерева, а широкий выбор лако-красочных изделий позволяет сотворить из деревянного экрана настоящий шедевр. Главное преимущество — это изготовление такого экрана на заказ в том стиле и из того материала, который наилучшим образом подойдёт к стилю интерьера.

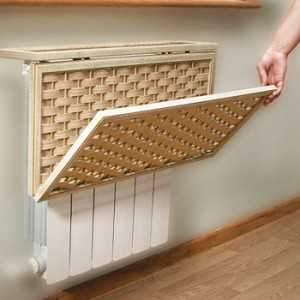

Сейчас на пике популярности находятся деревянные экраны из ротанга. Ротанг — это очищенные высушенные стебли тропической лианы рода Calamus. Ротанговая древесина имеет 3-х-слойную структуру. Свежеочищенные стебли, обработанные паром, очень эластичны и принимают любую форму. Затем их высушивают, и в результате получается очень прочный, не подверженный деформации материал. Но главная его заслуга — это абсолютная экологичность и безопасность для человека.

Достоинства деревянных экранов:

  • Высокая эстетичность
  • Экологичность
  • Хорошая теплоотдача
  • Легко монтировать
  • Придают интерьеру богатый вид
  • Хорошо гармонируют с мебелью

Недостаток деревянных экранов:

  • Высокая стоимость
  • Дерево подвергается деформации
  • Требует хорошего ухода специальными средствами

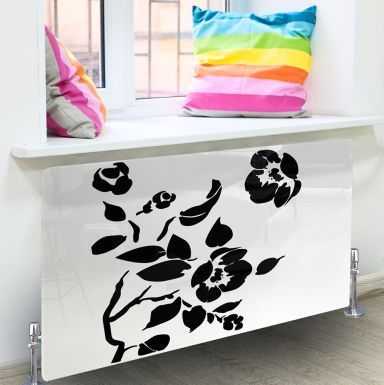

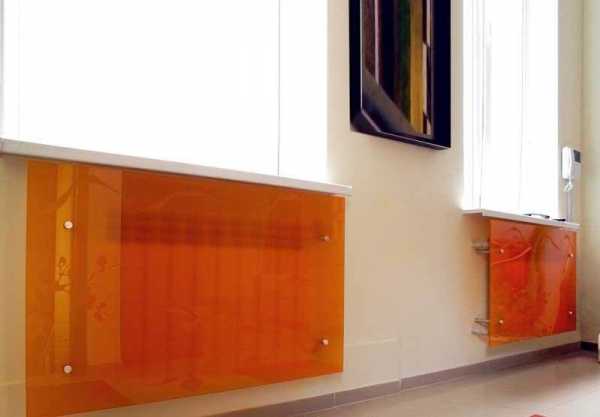

Стеклянный экран

Он делается из витражного или закаленного стекла толщиной не более 8 мм. Как правило, такой экран используется в изысканных интерьерах и нередко воспринимается как эксклюзивный элемент декора. Стекло, из которого делается экран, заламинировано и его практически невозможно поцарапать или разбить, а углы обрабатывают таким образом, что они становятся абсолютно безопасными. Чистится экран любым средством для мытья окон. Акриловое стекло является бюджетным материалом. Оно толще, но легче обычного стекла, и придаёт экрану полупрозрачность и матовость. К тому же акрил имеет широчайшую цветовую гамму. Ещё одной разновидностью стекла является материал триплекс — стекольные наслоения, соединённые полимерным составом. По-другому стеклянные экраны называют витражными панелями. Виды виртажей:
  1. Главным преимуществом стеклянного экрана является возможность применения фотопечати. Благодаря этому на месте громоздкого радиатора появится красивый пейзаж, панорама города или изображение любимых и близких людей. Гости, попавшие в комнату с таким эксклюзивным экраном, будут немало удивлены такому изыску.
  2. Силикатными красками художник наносит рисунок, а потом витраж обжигается в специальной печи. Износостойкость такого расписного витража очень велика.
  3. При обработке стекла под давлением воздушно-песчаной струёй с добавлением красок получаются красивые эксклюзивные рисунки или пескоструй.
  4. Методом фьюзинга, выкладывания кусочков стекла по определённому рисунку и запекания при высокой температуре, получаются замысловатые загадочные рисунки.
  5. Метод Тиффани— это обработка стеклянных элементов стеклорезом, выкладывания их на медную плёнку по рисунку, сборка элементов свинцово-оловянным припоем с покрытием всего этого слоем платины. Результат потрясающий, а цена умопомрачительная. Только для богатых!
  6. Моллированная технология — это метод формирования стекла, при котором разогретое до плавкого состояния стекло приобретает необходимую форму.
  7. Травление или матирование стекла позволяет наносить разнообразные узоры или процарапывать рисунок.
  8. При фацетном методе огранённые элементы стекла обмазывают специальным клеем и монтируют в металлический профиль. Также применяются специальные стразы, имитирующие огранку из драгоценных металлов. Такая конструкция становится очень прочной, способной выдерживать любые перепады температур.
  9. Плёночные витражи самые дорогостоящие, т. к. при их изготовлении применяют свинцовую самоклеящуюся плёнку. От других типов стеклянных экранов их отличает богатство цветовой палитры.
  10. Заливные витражи могут визуально изменять пространство. Это более бюджетный вариант метода Тиффани.

Достоинства стеклянных экранов:

  • Огромное эстетическое разнообразие
  • Лёгкость конструкции
  • Безопасность
  • Эксклюзивность

Недостаток стеклянных экранов:

  • Высокая стоимость
  • Экран отдаляет тепловую завесу между радиатором и окном, что провоцирует появление конденсата
  • Требуют бережного ухода ввиду своей хрупкости

Пластиковый экран

Самый дешёвый, но экологически небезопасный вариант. Под воздействием температуры пластик расширяется и начинает выделять опасные для человека токсичные вещества. К тому же пластик быстро деформируется. Да и разнообразием цветов такой экран не отличается.Достоинства пластиковых экранов:
  • Лёгкость конструкции
  • Низкая цена
  • Подходит для офисов и бытовых помещений

Недостаток пластиковых экранов:

  • Токсичность
  • Низкая износостойкость
  • Дешёвый вид
  • Комнату, где установлены такие экраны, надо регулярно проветривать

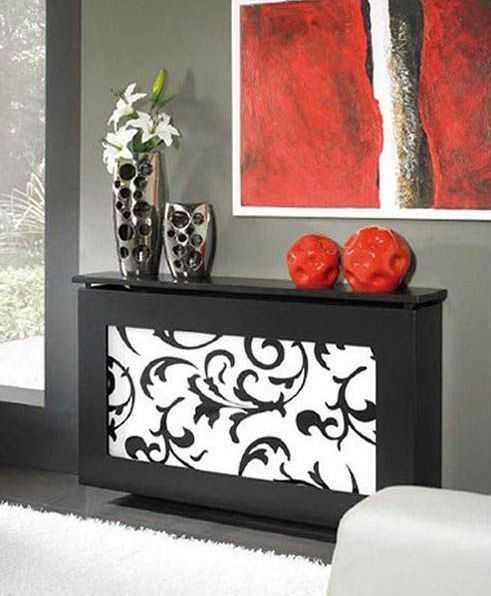

Короб из МДФ и ХДФ

По-другому это прессованный оргалит высокой плотности. Его не деформирует ни высокая влажность, не сухой горячий воздух. Из МДФ и ХДФ делается сам короб, а в качестве экрана служит деревянная или пластиковая вставка. Если она представляет собой сплошную поверхность с небольшими отверстиями, то лучше отказаться от такого варианта. Нужно выбрать крупную сетку из натурального материала, которая не будет препятствовать теплообмену.

Достоинства коробов из ХДФ и МДФ:

  • нет склонности к деформации
  • можно периодически менять вставки

Недостаток коробов из ХДФ и МДФ:

  • массивность конструкции
  • при неправильно выбранной вставке всё тепло будет задерживаться между экраном и батареей
  • невозможно помыть сам радиатор

Резюме

Какой бы тип батареи не был выбран, главное — это безопасность Вашего дома. Выбирайте лёгкие в эксплуатации экраны, если Вы не уверены в стойкости самого радиатора. Ведь в любой момент может произойти течь, и тут уже будет не до красоты витража.

Установив экран на радиатор, Вы защищаете его от загрязнений, а, возможно, улучшаете тепло проводимость и защищаете своих детей от возможного травмирования. Экран может преобразить Вашу комнату, стать истинным украшением и гордостью хозяев квартиры. Какую модель Вы бы не выбрали, стоит обратить внимание на следующее:

  • при установке экрана убедитесь, что вентили и дроссели радиатора находятся в свободном доступе.
  • экран должен легко демонтироваться, потому что есть вероятность течи чугунных радиаторов на месте стыка секций или контргаек подводки.
  • экран должен вписываться в общий дизайн комнаты и гармонировать с мебелью и обоями, а не быть пусть и очень красивым и ярким, но пятном.
  • если установка экрана ухудшает теплообмен, то надо выбрать другой вариант экрана.
  • не загромождайте место установки экрана мебелью.

teplo.guru

видео-инструкция по монтажу своими руками, особенности навесных изделий, цена, фото

Современные правила оформления помещений, а также растущие требования безопасности рекомендуют ограничить доступ к отопительным приборам или хотя бы частично их перекрывать.

Поэтому, были разработаны различные типы экранов, в том числе и из металла, которые можно использовать и как декор, и как защиту от случайного контакта с ними. Кроме того, они могут использоваться и для оформления других элементов отопительной системы, а также для частичной маскировки некоторых нежелательных деталей в помещении.

Экраны металлические для батарей отопления выступают в качестве декора и практического элемента

Металлические экраны для батарей отличаются завершенной и готовой к установке конструкцией, соответствующей большинству типоразмеров данных изделий. Промышленность предлагает модели для отопительных приборов не только нового образца, но и старого, изготовленных из чугуна, стали и алюминия. Их цена зависит от размеров и типа изделия.

Где их использовать

При проведении декорирования или отделки помещения нередко может возникнуть ситуация, когда установленные старые отопительные приборы не вписываются в новый интерьер и портят его своим видом. Довольно дорого в этом случае обойдется их полная или частичная замена, поэтому были разработаны металлические экраны, позволяющие скрыть неэстетичность таких изделий.

Металлические навесные экраны для батарей отопления помогают скрыть неэстетичность чугунных секций

С их помощью удается перекрыть обзор лицевой поверхности радиатора, верхней и торцевых поверхностей. Однако есть также конструкции, позволяющие создание единых протяженных перекрытий вдоль стен, состоящих из нескольких декоративных экранов для батарей системы отопления, что позволяет их использовать как самостоятельный декоративный элемент.

Почему все-таки было принято применить ограждение для батарей? Связано это с очень высокой температурой теплоносителей в приборах отопления, что особенно может стать опасным в детских садах, административных и учебных зданиях, медкабинетах. Разработанные металлические экраны для радиаторов в этом случае являются обязательными, чтобы исключить случайное прикосновение к их горячей поверхности.

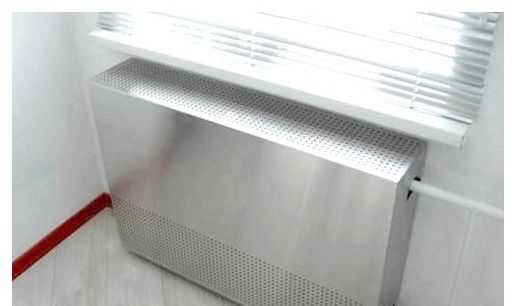

Металлический экран на батарею отопления с отверстиями для свободной циркуляции воздуха

Их особое применение можно обнаружить в помещениях, где есть сложные вводы магистралей, проемов и ниш, вентканалов и других подобных элементов.

Перекрывают полностью или частично такие участки металлические экраны следующих конструкций:

  • в виде плоской панели;
  • с верхней открытой или глухой плоскостью;
  • с боковыми и верхними плоскостями;
  • в виде короба. (См. также статью Короб для труб: особенности.)

Совет: вы можете их использовать в отдельных конструкциях и установках, требующих перекрытия отверстий и проходов с обеспечением циркуляции воздушных масс.

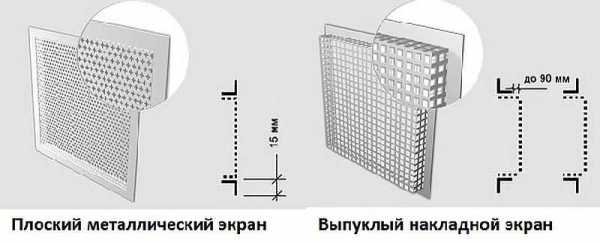

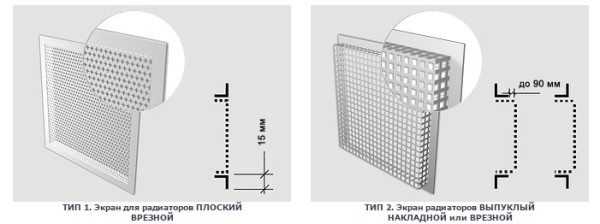

Плоский и выпуклый экраны

Виды

Металлические экраны для отопительных приборов изготавливаются с:

  • разными конструктивными элементами;
  • дополнительными конструкциями различного типа;
  • полным или частичным перекрытием в плоскостях;
  • разным оформлением лицевой поверхности.

Не составит труда установить их своими руками.

Конструктивные отличия
  1. Система крепления и решетчатая часть:
КрепежОн может быть представлен следующей конструкцией:
  • в виде кожуха, который устанавливают непосредственно на радиатор;
  • с касанием батареи и с дополнительными кронштейнами;
  • с некоторым удалением от радиатора на кронштейнах;
  • отдельным элементом с индивидуальным креплением.

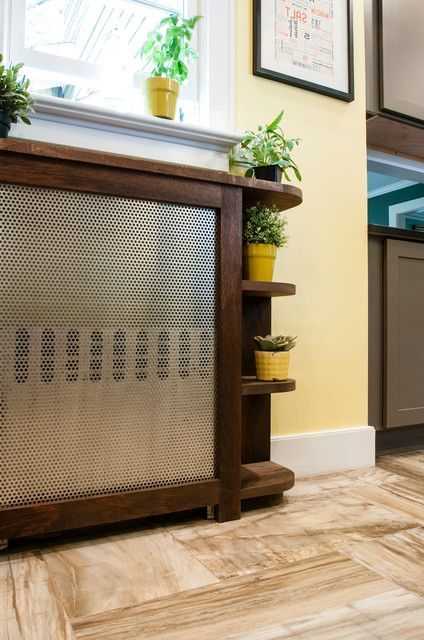

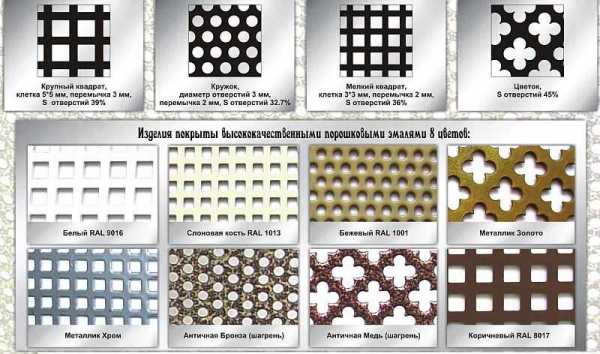

РешеткаМожет быть изготовлена в нескольких вариантах, но чаще всего это:
  • просечные отверстия в листовом металле;
  • отдельная металлическая сетка, закрепленная в кожухе.

При этом последняя может быть в виде плетеной сетки, основу которой представляют отдельные металлические прутья с разными размерами ячеек.

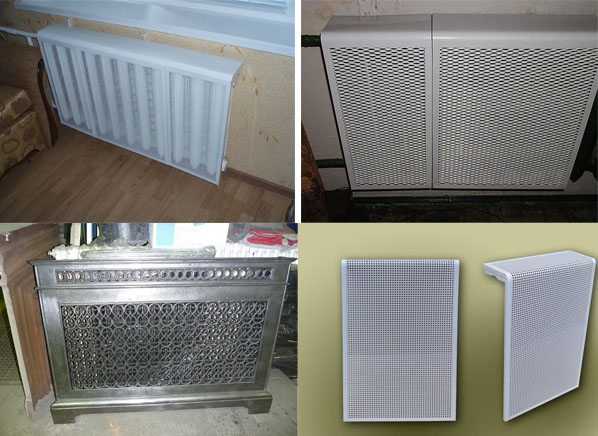

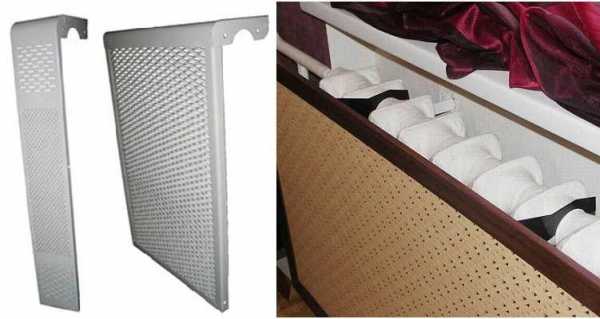

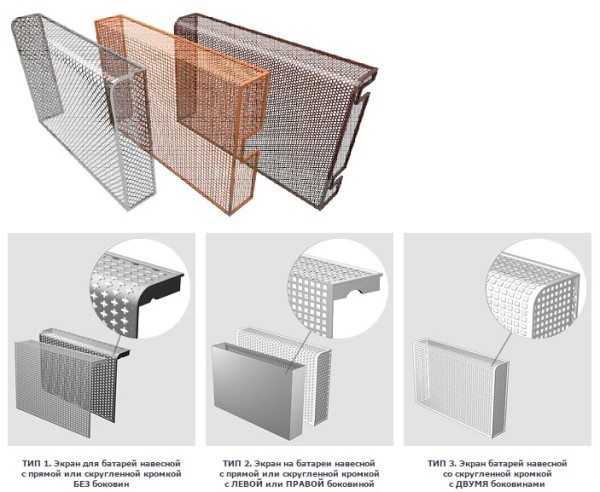

На фото — типы экранов для отопительных приборов

  1. Наличие верхней и торцевых плоскостей, имеющих собственные сетчатые вставки или без них:
    • первая может быть изготовлена в съемном исполнении или выполняться из одного с лицевой панелью листа;
    • вторые изготавливают с учетом подводимых трубопроводов и могут иметь уже готовые места под них или подготовленные отверстия, которые легко сделать.

Некоторые модели позволяют соединить несколько лицевых панелей в единую конструкцию с помощью креплений для торцевых пластин. В этом случае удается изготовить металлический экран для радиаторов большой или нестандартной длины.

Совет: с помощью сборных конструкций можно установить изделия вдоль всей стены, чтобы они сразу перекрывали батареи и подведенные к ним трубопроводы.

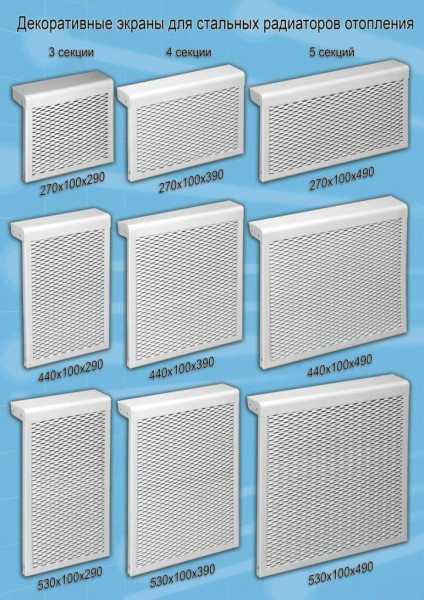

Металлические экраны на батареи отопления выпускают различных типоразмеров

Особенности изделий

Экраны для радиаторов из металла, хотя и просты по конструкции, имеют несколько обязательных характеристик. Благодаря этому удается их монтировать на батареи отопления и эксплуатировать длительный срок без изменений параметров.

Рассмотрим эти характеристики детальнее:

  • типоразмер – подбирается по размеру оформляемого отопительного прибора;
  • прочность — обеспечивает сохранение геометрии и положение после небольшой механической нагрузки;
  • термостойкость покрытия – его свойства и цвет не должны меняться под действием высокой температуры;
  • необходимая пропускная способность решетки – после использования металлического экрана инструкция требует, чтобы циркуляция воздуха возле радиатора не снизилась;
  • возможность быстрого демонтажа всей конструкции или ее отдельных частей при проведении ремонтных и профилактических работ.

Вывод

Металлические экраны для радиаторов отопления являются простым универсальным изделием, позволяющим исключить большинство нежелательных ситуаций. С их помощью удается не только замаскировать некоторые участки стен, но и защитить людей от случайного прикосновения к горячим элементам системы отопления.

В настоящее время такие конструкции используют во многих помещениях, что говорит об их простоте и доступности. Видео в статье поможет найти вам дополнительную информацию по этой тематике.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

gidroguru.com

защитные и декоративные, фото и видео

В своем желании сделать все как можно красивее, мы часто забываем о технической стороне вопроса. Так при установке экранов на радиаторы мы придаем помещению, возможно, более стильный вид, но часто забываем о том, что радиаторы — это отопительные приборы и их основная функция — распространять тепло. Далеко не все виды экранов, идеальные с точки зрения дизайна, устроят теплотехника, и наоборот. А еще нужно учесть и безопасность: никто не застрахован от случайностей. Если есть возможность, нужно предусмотреть все. Потому нам нужно сделать так, чтобы было как в поговорке: и волки сыты, и овцы целы. А теперь ищем компромиссы.

Назначение и функции

Экран для батарей отопления может выполнять двойную функцию: служить для защиты и скрывать не всегда эстетичные отопительные приборы. Причем защита может быть двоякой. С одной стороны, если есть в доме маленькие дети, нужно все потенциально опасные места сделать максимально безопасными. А о стальные, алюминиевые или чугунные секции ушибиться можно серьезно. В этом случае кран защищает детей от возможных травм. Даже если он сделан из металла, его малая толщина не несет угрозы, а скорее защищает — тонкий слой металла при ударе деформируется, чем снизит возможный урон. Нужно только выбирать модели без острых углов и ребер.

Кроме эстетической функции экран для батареи выполняет еще защищает головы

С другой стороны, от подросших детишек нужно защищать уже батареи. Особенно если они сделаны из мягких металлов. Пару экспериментов с молотком, пилой, или другим инструментом, и вам придется менять или весь радиатор целиком, или, если повезет, несколько секций. А экран отвлечет на себя внимание, и материальные потери будут меньше. Медные батареи точно нуждаются в защите, алюминиевые и биметаллические — в меньшей степени, но тоже не помешает. С остальными — на ваше усмотрение.

С декоративной функцией вопросов обычно не возникает. Современные алюминиевые, биметаллические радиаторы и некоторые варианты чугунных, сами вполне могут служить элементом декора. И то многие считают их непривлекательными и стремятся закрыть или спрятать. О том, нужно ли закрывать старые чугунины, вопросов не возникает вообще. Они замечательно выполняют функции обогрева, долго и надежно служат. Но с точки зрения эстетики очень далеки от идеала.

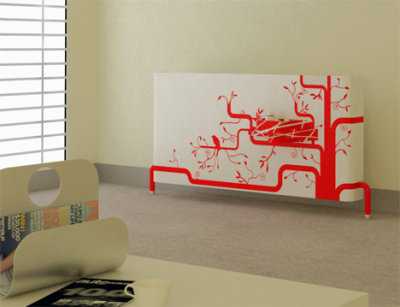

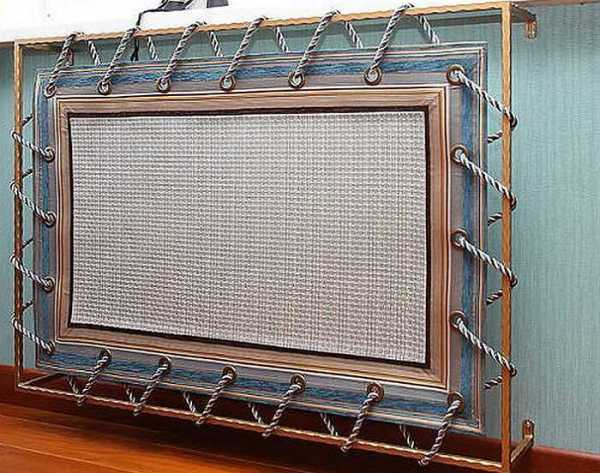

Приставные конструкции могут быть очень привлекательными

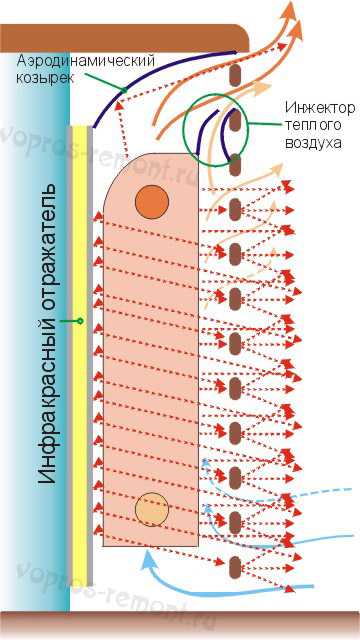

У экранов на радиаторы отопления есть еще одна функция. Хотя, это скорее побочный эффект, который некоторых радует, а других — огорчает. При его установке теплоотдача отопительного прибора снижается. Когда этот факт может радовать? Он радует, если в комнате очень жарко, а регулирующей арматуры нет. Получается и красиво, и не жарко. Ну а тем, кому снижение теплоотдачи не в радость, нужно выбирать форму и материал по определенным правилам, и сделать экран за батареей, но уже теплоотражающий. Как именно правильно закрыть батарею экраном, читайте тут.

Немного о названиях. Строгой терминологии нет. Одну и ту же вещь могут назвать экраном или решеткой. Под решеткой, наверное, можно подразумевать поверхность с большим количеством отверстий. Хотя сплошной экран практически полностью перекроет поток тепла в комнату, так что это — не вариант. Потому называйте, кому как нравится.

Способы установки

По способу установки экраны могут быть:

  • врезные;
  • навесные;
  • приставные;
  • короба.

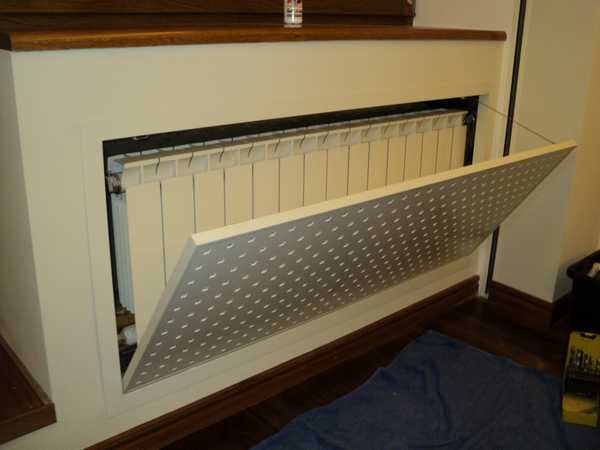

Врезные экраны закрывают радиаторы, расположенные в нишах. Это чаще всего ровная панель из перфорированного или ажурного металла, древесины или МДФ (ХДФ).

К радиатору нужно обеспечить свободный (или хотя бы относительно свободный) доступ

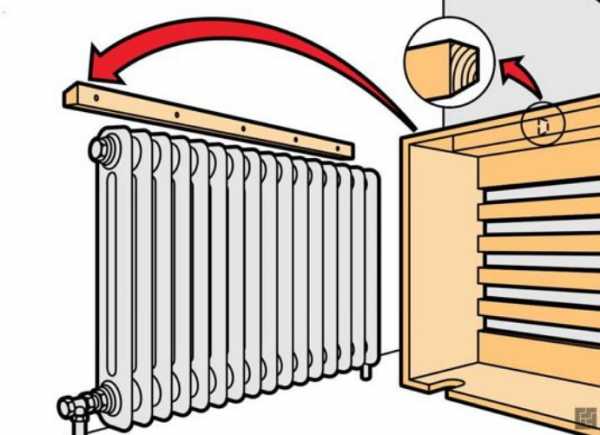

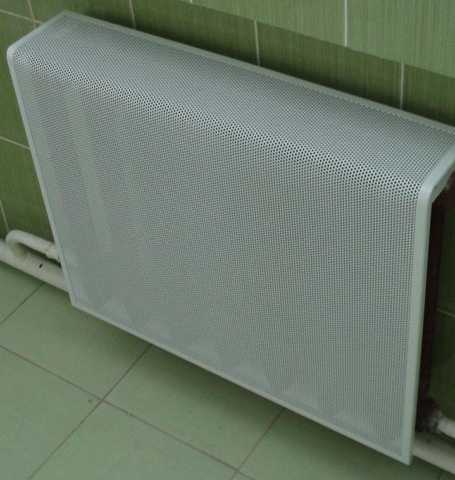

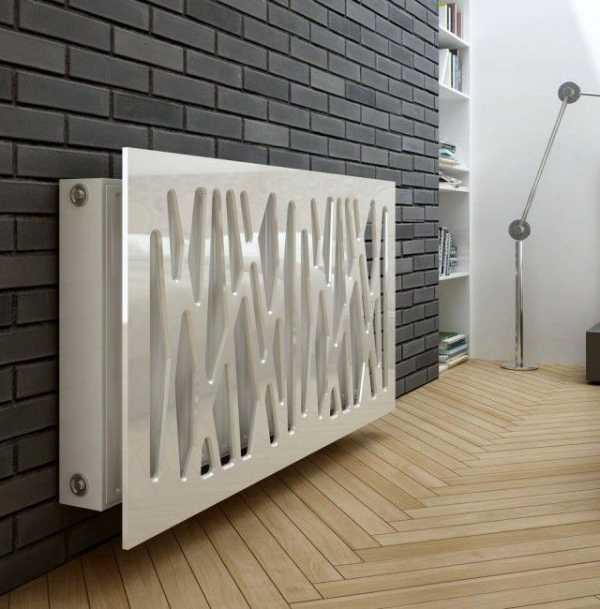

Навесным экранам опорой служат секции радиаторов. Тут сразу становится понятным, что вес его должен быть небольшим. Потому это обычно небольшие металлические конструкции из тонкого листового металла. Второй вариант — рама из дерева, а на ней прикреплена решетка. Решетка может быть из металла, ротанга, деревянных планок и т.п. Этот вариант обычно стоит не очень много, легко и быстро снимается, обеспечивая доступ для обслуживания и ремонта системы отопления.

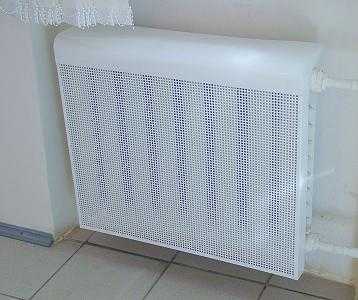

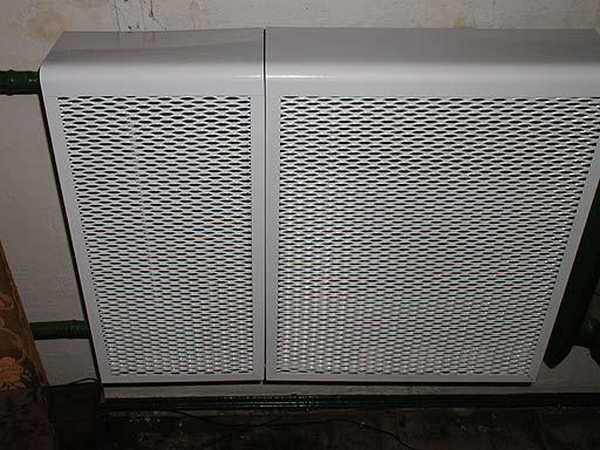

Навесным экранам опорой служат отопительные приборы

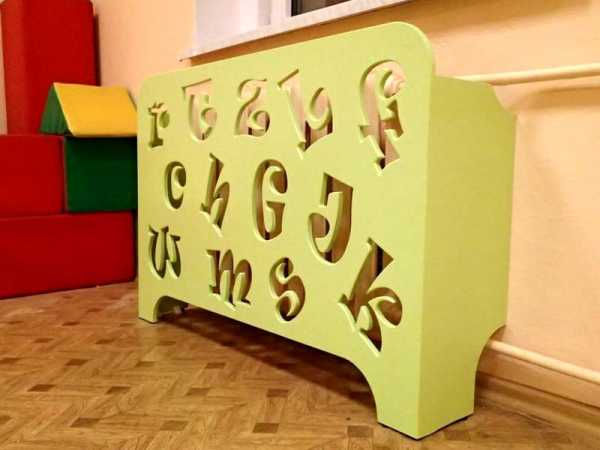

Приставные экраны для батарей отопления — это конструкции, которые могут стоять самостоятельно. Иногда их крепят к стенам, иногда — нет. Конструктивно обычно собой представляют опорную конструкцию, на которой закреплены решетки. Из-за специфики чаще делают из дерева, МДФ или других подобных материалов. Два интересных варианта в разных стилях можно увидеть в видео.

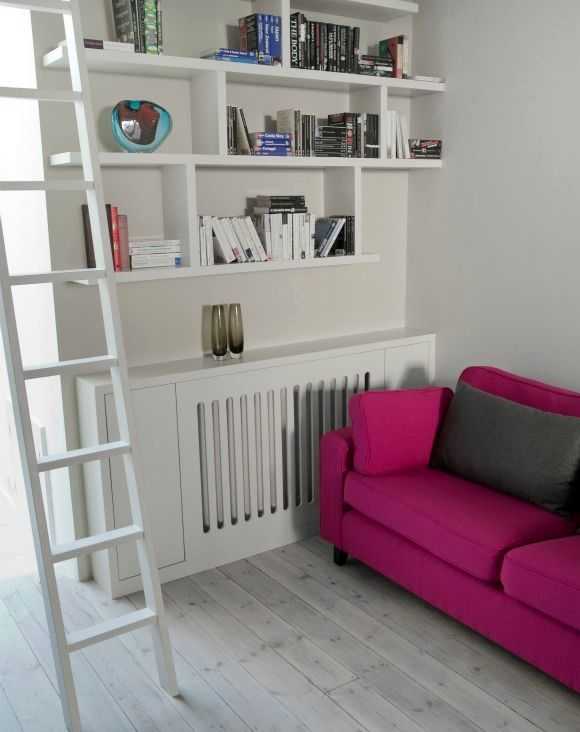

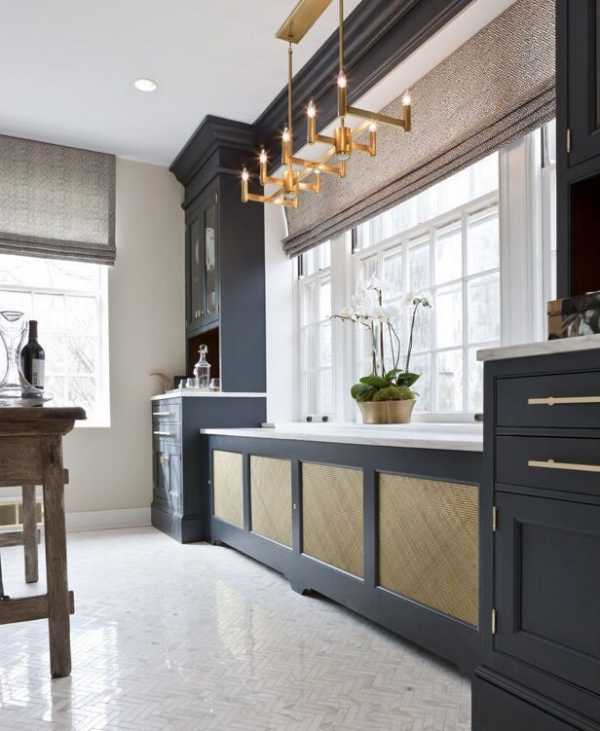

Встроенные конструкции уже и экраном не назовешь. Это уже скорее короб для батареи или даже фальш-стена, ниша и т.п. Каркас делают обычно из профилей или деревянных реек, обшивку из гипсокартона или более современного материала — ГВЛ. Лицевую часть можно сделать из того, что больше подходит по стилю — металла, дерева, ДМФ, ДВП и .т.д.

Формы экранов для радиаторов

По форме их можно условно разделить на несколько категория:

  • Панель. Это обычно решетчатая плоскость, которой закрывают спрятанный в нише отопительный прибор. Способ крепления может быть разным — на саморезах, защелках, магнитах.
  • Навесной экран без крышки. Удобен, если подоконник сильно выступает вперед.
  • Навесной или приставной экран с крышкой. Часто применяется для отдельно стоящих отопительных приборов.

Экраны на радиаторы отопления в самом простом варианте представляют собой панель. Чаще всего это не цельный лист, а сильно перфорированный или решетчатый. Так он меньше создает преград для распространения тепла. Иногда панели на батареи устанавливают на ножках, иногда навешивают на секцию или на прикрепленные к стене кронштейны. Этот вариант не сильно препятствует движению воздуха, тепло эффективно распространяется по комнате, переносимое воздушным потоком. Такое исполнение предпочтительнее для радиаторов с преимущественно конвекционным распространением тепла. К ним относятся практически все алюминиевые и биметаллические модели.

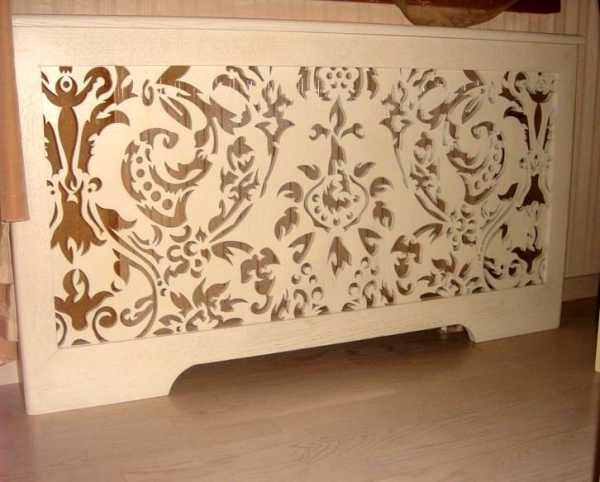

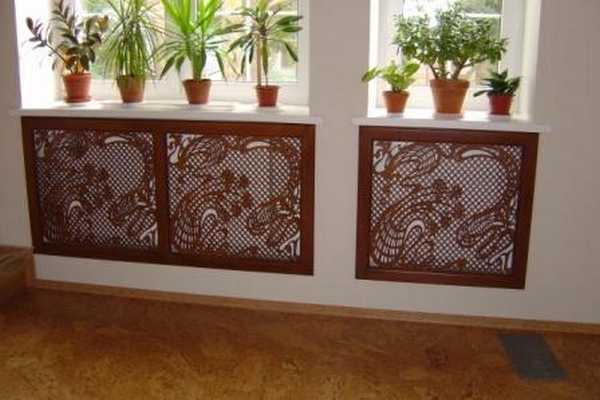

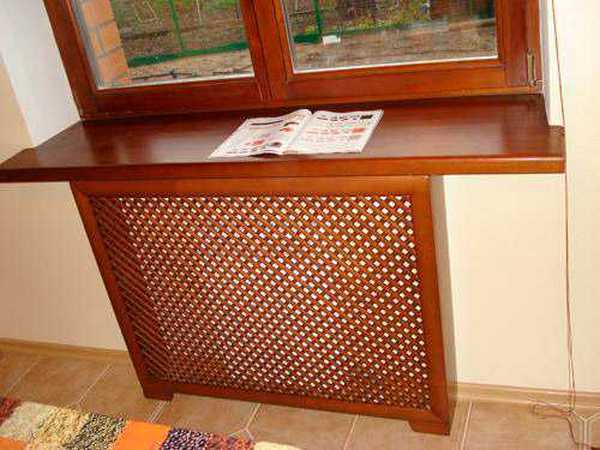

Панель для радиатора используется если он установлен в нише

Почти никак не отразится на теплоотдаче наличие боковых стенок. Стенка может быть одна (правая или левая), что иногда удобно. Боковушки не всегда необходимы: некоторые радиаторы расположены в нише. Но иногда — закрыть чугунную батарею, которая и сбоку выглядит «не очень» — это отличное решение. Только совет: старайтесь найти (или сделать) такой экран, боковые ребра которого были бы скруглены. И сами не поранитесь, и у детей головы целее будут.

Некоторые радиаторные экраны имеют еще и верхнюю часть. Для нормальной работы отопления она должна быть обязательно перфорированной, а лучшее ее исполнение — в виде решетки со значительными расстояниями между планками. Для большей безопасности тут тоже желательно чтобы верхняя грань была скругленной. Особенно критично это для металлических экранов (в большинстве фирм есть модели со скругленной верхней кромкой).

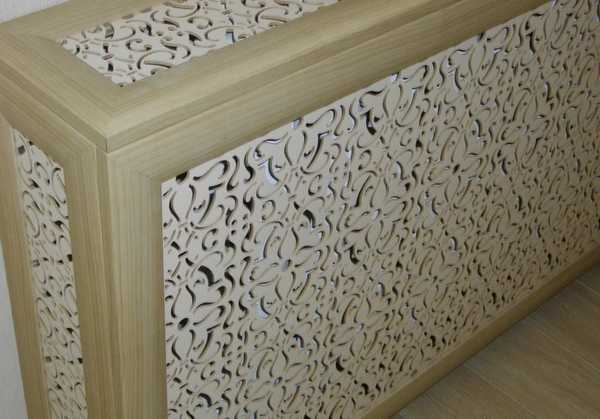

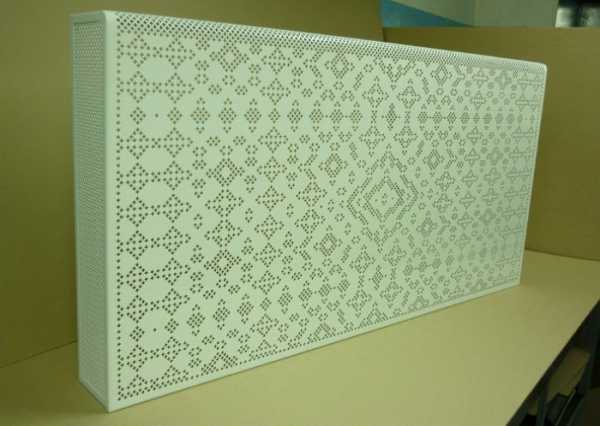

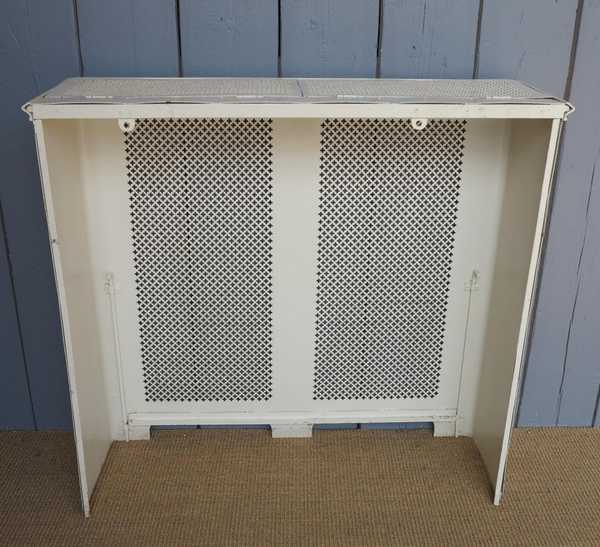

Это уже экран-короб. У него есть крышка и бока

Экраны, имеющие крышку и боковые поверхности, называют еще коробами для радиаторов отопления. Это тот случай, когда конструктивные ошибки существенно влияют на теплоотдачу. Если отверстий для оттока и притока воздуха мало, да еще и материал имеет низкий коэффициент теплоотдачи, то почти все тепло, за которое вы платите, уходит в обратный трубопровод.

Материалы для экранов, их достоинства и недостатки

Наиболее распространенных материалов два: древесина и металл. Но есть еще и изделия из МДФ, ламинированных ДСП, ДВП, фанеры и др. стружечных материалов, которые применяются в мебельной промышленности. Есть еще пластиковые решетки и ПВХ, есть стеклянные. Все они имеют и достоинства и недостатки.

Металлические

Один из самых недорогих, обычно вариантов. Но не потому, что материал плох, или непрактичен. Совсем даже наоборот. Дело в том, что работа с металлами давно освоена, технологии отработаны. Для металлических экранов на батареи не нужен массив. Достаточно толщины листа в 0,5 — 1 мм, да еще чем больше перфорация, тем лучше.

Стандартный металлический экран — не самый привлекательный, может быть, но с самой хорошей теплоотдачей

Для изготовления могут использоваться следующие металлы:

  • черная сталь — самый бюджетный вариант;
  • нержавеющая сталь;
  • алюминий.

Очень неплохо будет себя чувствовать вторичный (переработанный) алюминий и сталь, что приводит к довольно низким ценам. Но нержавейка впишется далеко не в каждый интерьер: очень своеобразный у нее вид. Сталь или алюминий обычно расят. Вот тут есть широкий простор для дизайна. Можно выбрать тон в тон со стенами, или сыграть на контрасте. Все зависит от интерьера и стиля. Независимо от цвета, нужно обратить внимание на качество покраски. Для того чтобы краска не слазила со временем, желательно применение порошковой методики, или напыления в электростатическом поле. Это недешевые технологии, но зато гарантирована длительная эксплуатация.

Деревянные

Не самый хороший выбор с точки зрения теплопроводности, но очень привлекательный с точки зрения дизайна. Хороша древесина и тем, что с ней легко работать дома и привлекательное изделие можно сделать из набора реек.

Решетка для радиатора из древесины — бессметрная классика

Но в выборе нужно быть внимательным. Обязательно дерево должно быть сухим (камерной сушки) с влажностью не более 7-8%, планки и массив (если его будете использовать) не должны содержать сучков, посторонних вкраплений и трещин. Лучше брать самые «некапризные» сорта липу, ольху, дуб. Можно работать и с сосной, но только с хорошо высушенной. Подробнее о деревянных решетках и о том, как сделать ее своими руками читайте тут.

МДФ

При производстве этого материала используют отходы деревообрабатывающей промышленности. Опилки и щепу измельчают, затем под сильным давлением прессуют, придавая определенные формы. В процессе не предусмотрено использование каких-либо дополнительных связующих. Волокна соединяются между собой лигнином натуральным веществом, которое содержится в древесине. Потому этот материал считается безопасным и экологически чистым. Явный плюс этого материала — низкая цена. Он на 60-70% дешевле древесины.

Экран из МДФ. Один из серийных вариантов

Пластики и ПВХ

Это еще один недорогой вариант. Теплопроводность — не на высоте, но если на панели достаточно большие отверстия, то с этим смириться можно. Пластиковый экран на радиатор отлично переносит влажную среду. Вот его можно ставить в ванной без опасений. Но они достаточно хрупки, и при повреждении ремонту не подлежат.

Стекло

Этот вариант — чисто декоративный. Достаточно тяжело встраивается в короба, не отвечает требованиям безопасности, да и стоит немало. Но это — практически единственный материал для экрана, на который можно нанести фотопечать (можно еще на лист полированной стали). В общем, спорный вариант.

Итоги

Экраны для радиаторов отопления выполняют декоративную и защитную функцию. Вариантов исполнения и материалов много, каждый может выбрать, то, что ему больше нравится или лучше вписывается в интерьер. Как правильно закрыть радиатор с точки зрения дизайна читайте тут.

teplowood.ru

Металлические экраны для батарей отопления: типы, виды, установка

Без отопления в нашей стране зиму пережить очень и очень сложно. Но вот отопительные приборы далеко не всегда можно расценивать как элемент декора. Чаще бывает наоборот. Потому и придумали декоративные экраны на батареи. Но декорирование — не все задачи, которые они выполняют. Есть еще и защитная функция. Причем защита двоякая: они защищают от ударов об острые грани и предотвращают ожоги. Надо, однако, напомнить, что почти любой экран на радиаторе отопления значительно снижает количество отдаваемого тепла. Потому если в комнате и без экранов прохладно, усугублять ситуацию не стоит. Материалы для изготовления экранов могут быть разными, но самые демократичные по цене — металлические. Они к тому же меньше всего снижают теплоотдачу.

Виды металлических экранов и методы установки

Обычно металлический экран делают из тонкой листовой стали. Толщина листа — 0,6-1 мм. В листе формируется перфорация: системно или хаотично расположенные отверстия разных форм и размеров.

Одно из предложений фирм, занимающихся изготовлением металлических экранов

Для придания им большей привлекательности их красят.  Чаще используется порошковый метод окрашивания, так как при такой технологии поверхность прокрашивается ровно, краска долго сохраняет свой первоначальный вид.

Если радиатор установлен в нише, используется самый простой вид экрана — плоский или выпуклый накладной. Это просто лист металла с перфорацией, на котором предусмотрены отверстия под крепеж или какие-то фиксаторы. Плоский накладной экран используют, если радиатор не выступает за плоскость стены. Если глубины ниши е хватает, чтобы спрятать радиатор полностью, используют выпуклую накладную панель.

Установленную в нише батарею закрывают металлическими панелями

Следующий вид металлического экрана — навесной. В этом случае добавлены крепления, похожие на крючки. С их помощью он закрепляется на верхнем коллекторе. Навесные модели бывают с крышкой или без. Варианты без крышки подходят для случая установки радиатора под окном. Особенно если подоконник расположен низко и радиатор закрыт подоконником. Крышка не всегда может туда встать, да и зачем еще больше снижать теплоотдачу, если на внешний вид это никак не влияет.

Самый простой навесной экран из металла

Вариант с крышкой может пригодиться, если подоконник маленький и не закрывает отопительный прибор. Тут могут быть варианты с формой. Более приемлемы с точки зрения безопасности модели, которые не имеют острых и жестких граней. Особенно важно обратить на это внимание, если в помещении часто бывают дети.

Следующий вид — это металлический короб, его еще могут назвать кожухом. Он может иметь одну или две боковушки. При изготовлении на заказ в них делают отверстия, через которые проходят трубы подводки.

Это варианты исполнения перфорированных экранов на радиаторы, которые производит московская компания «Интерьер-Маркет» (тел. +7 499 340-94-56)

Металлы для экранов

Самые недорогие экраны на радиаторы изготавливают из черной стали. Но сталь имеет не самую хорошую черту: она склонна к коррозии, то есть ржавеет. Во-вторых, для придания привлекательного внешнего вида она покрывается краской. Современные технологии позволяют добиться высокой надежности лакокрасочного покрытия. Но рано или поздно, краска все равно отслаивается или теряет привлекательность.

Изделие из латуни, да еще авторский рисунок — очень декоративная получилась вешь

Потому некоторые предпочитают устанавливать на радиаторы экраны из нержавейки. Они практически вечны. Не в каждый интерьер они вписываются, но некоторые варианты могут быть удачными. Кстати, нержавеющая сталь совсем не всегда бывает блестящей. Есть еще вороненные сорта, которые имеют темный графитовый цвет.

Изготавливают экраны еще из оцинкованной стали, латуни и алюминия. Понятно, что такие варианты стоят уже дороже, но и срок их службы в разы длиннее. И выглядят они уже совсем не массовкой. Это штучный и стильный аксессуар.

Металлический экран из вороненой нержавеющей стали. Вид более чем солидный

Как «вписать» в декор

В большинстве фирм есть некоторый набор стандартных рисунков для перфорации, и определенный набор цветов, в которые их могут покрасить. Такие перфорированные металлические экраны в некоторых случаях, конечно, намного улучшают ситуацию. Но красивыми назвать их сложно. Нужно сильно постараться, чтобы они действительно гармонично смотрелись.

Проще всего вписать в интерьер отопительный прибор, спрятанный в нише

Есть интересный дизайнерский ход: не прятать радиатор, а привлечь к нему внимание. Для этого нужно выделить цветом, формой или каким-либо другим способом. Таких вариантов тоже немало. Например — нанесение фотопечати на металлическую поверхность. Эти панели на батареи смотрятся более чем прилично. Правда, снова-таки, не в каждом интерьере.

Есть и другой способ сделать интересную вещь: найти специалистов, которые нанесут рисунок (фрезеровкой) по вашему выбору (можете нарисовать его сами). Такие экраны из металла — это уже точно элемент декора. Но работа дешевой не будет.

Можно заказать фрезеровку по металлу

Еще одна из возможностей — кованые экраны для батарей. Это еще более эксклюзивный вариант. Ковку можно сочетать с перфорированным листом, можно его встроить в раму, и она не обязательно должна быть металлической. Ковка отлично будет смотреться в паре с древесиной. Идеально, если в комнате будет присутствовать еще один или несколько предметов с такой же кованой отделкой. Тогда все будет закономерно и понятно.

Это антикварные вещи. Может возникнет у вас идея…

Вообще, еще наши предки прятали радиаторы за металлические экраны. Но они были явно предметами мебели. На фото представлены некоторые из них, причем большая часть — это антиквариат.

Несколько интересных вещей в других стилях

О том, как правильно выбирать экран сто точки зрения дизайна читайте тут, а о технических нюансах в этой статье.

Установка разных моделей

Установить навесной экран на батарею можно за несколько минут. Все навесные разновидности экранов могут быть секционными — на одну секцию, две, четыре и т.д. В этом случае выпускают один вид изделий для чугунных радиаторов, другой — для алюминиевых и биметаллических.

Зная количество секций, вы заказываете либо цельный экран, либо составной. Если экран составной, необходимо части скрепить. Для этого есть специальные отверстия. В них вставляются болты, которые затягиваются гайками. Затем просто навешиваете экран на радиатор, используя на имеющиеся крючки.

Часто есть вот такие петли

Установка металлического кожуха для радиатора отопления займет немного больше времени. Обычно в нем предусмотрены петли, которыми можно крепить его к стене. Но для обслуживания батарей вам лучше сделать так, чтобы он легко демонтировался. Вот варианты, которые легко сделать:

  • На стене прикрепить скобу, на радиаторе в соответствующем месте язычок, который будет заходить в скобу.
  • Встроить в стену или под подоконник магниты. Если экран стальной, он будет держаться сам. Если использован не магнитящийся материал, нужно будет прикрепить кусок обычной стали (приклеить). Как один из вариантов — мебельные двухсоставные магниты.

Некоторые варианты кожухов могут стоять сами. Их, конечно, нужно каким-то образом зафиксировать, но вполне можно обойтись одним из предложенных выше вариантов. Что точно нежелательно делать — закреплять их наглухо. Для обслуживания батарей отопления нужен хотя-бы более-менее свободный доступ к приборам, и вы должны его обеспечить.

О деревянных решетках на радиаторы отопления читайте тут.

Итоги

Грамотно вписанные в интерьер и правильно установленные металлические экраны для радиаторов позволяют скрыть не самые привлекательные в нашем доме элементы. Они же послужат защитой от острых ребер и горячих поверхностей.

teplowood.ru

Декоративный экран на батарею отопления: выбор и монтаж

Экран на батарею отопления – специальная декоративная накладка, которая маскирует приглядные элементы системы обогрева. Особое желание спрятать радиаторы вызывают старые советские модели из чугуна. «Сантехник Портал» расскажет, какие экраны для радиатора отопления выбрать, чтобы сделать интерьер помещения гармоничным, уютным и стильным, при этом не снизить эффективность системы обогрева.

Преимущества установки маскирующей панели

Декоративные экраны для радиаторов отопления придают интерьеру облик завершенности, не заостряя внимание на секции батарей, не вписывающихся в общий декор.

Если рассматривать жилое помещение, то здесь установленные панели выполняют в основном декоративную функцию, а в общественных заведениях (медучреждения, школы и детсады) решетка также защищает окружающих от ожогов и ударов.

У монтажа экранов для радиатора отопления есть много достоинств, делающих эти изделия такими популярными:

  1. Позволяют закрыть батарею со сложной конструкцией от попадания пыли, которую очень трудно убрать.
  2. Возможность выбора радиаторной решетки на каждый вкус, размер и под любой стиль интерьера.
  3. Позволяют скрыть старые модели батарей новыми панелями, которые легко закрепить и обновить внешний облик комнаты.
  4. Защита маленьких детей от возможных ушибов и ожогов от соприкосновения с элементами отопительной системы.
  5. Декоративные рассекатели содействуют равномерному распределению потоков тепла по помещению.
  6. Упрощается уход за радиаторным блоком, достаточно протереть накладку.
  7. Конструкцию легко установить, закрепить и демонтировать в случае необходимости ремонта или замены.

Если среди всего разнообразия готовых моделей не удается подобрать идеальный вариант, то можно сделать экран своими руками или же заказать индивидуальный дизайн. В этом случае, цена, конечно, значительно возрастет, но зато интерьер, где предполагается закрыть радиаторный блок, заиграет новыми красками.

Таким образом, декоративные решетки устанавливают для придания отопительному прибору привлекательности и эстетичности. Другая функция, которую выполняют радиаторные панели, — прикрыть жесткие и острые грани, чтобы маленькие дети не получили ушибы, поскольку у большинства таких приборов очень тавмоопасная форма. Да и внешний облик у них, особенно у чугунных моделей старого образца, малопривлекательный, и подойдет только для интерьера в промышленном стиле.

Поскольку экраны на батарею из чугуна пользуются высоким спросом, то производители регулярно выпускают новые модификации данных устройств.

Из каких материалов делают экраны для радиаторов?

Производят современные декоративные панели для отопительных радиаторов из разнообразных материалов:

  1. Массово выпускаются металлические накладки, которые изготавливают из тонкого листа стали, потом окрашивая. Стоимость таких изделий невысока, но и внешний облик соответствующий. Однако панель из металла легко крепить, она быстро нагревается, а затем сама начинает излучать тепло – это неоспоримое преимущество данного варианта.
  2. Кованные радиаторные решетки, установленные на батареи, смотрятся очень красиво. Но ковка чрезмерно ажурна, потому необходимо сделать какой-то контрастный фон, чтобы сделать яркий акцент на кованые детали. Специалисты рекомендуют делать фон из металлического перфорированного листа, чтобы обеспечить нормальную циркуляцию воздушных потоков.
  3. Деревянные экраны всегда были и есть изделиями высшего класса качества и эстетичности. Высокая степень пластичности дерева позволяет делать короб из нее для батареи отопления в разнообразных формах и стилях, в том числе в виде складываемой гармошки. Однако радиатор, полностью закрытый деревянной конструкцией плохо передает тепло в комнату.

  1. Навесной экран МДФ и ХДФ закрепить очень легко. Для производства таких решеток применяют листовой ламинат без связующих веществ, что делает эти материалы абсолютно безопасными во время эксплуатации. ХДФ прекрасно держит форму, поэтому ажурные панели, как правило, изготавливают именно из ХДФ. Накладки из МДФ и ХДФ за счет более тонкого слоя лучше пропускают тепло в помещение, чем деревянные изделия.
  2. Панели из пластика, обычно, применяют, чтобы закрывать радиаторы в санузле или ванне. Пользование пластиковым экраном более гигиенично, поскольку его можно легко помыть в случае необходимости. Для производства таких решеток используется термостойкий полимер, способный выдержать нагрев до 60-80°C. Чтобы отопление было эффективным, планки конструкции нужно устанавливать в виде гармошки немного под наклоном, обеспечивая беспрепятственную циркуляцию теплого воздуха.
  3. Стеклянные панели на рынке отопительных аксессуаров появились сравнительно недавно. С точки зрения нагрева и передачи тепла они не очень эффективны, но зато обладают привлекательным внешним видом. Данные конструкции производят из специального закаленного стекла, на которое наносят рисунок или просто матируют.

Для изготовления декоративных коробов на радиаторы используют и более экзотические материалы, к примеру, ротанг или бамбук. Однако решетки из таких материалов требуют определенного стиля интерьера, который у нас встречается крайне редко.

Существуют также комбинированные радиаторные панели. Обычно, это рама из дерева с плетенкой из ротанга, бамбука, МДФ или ХДФ. Нередко, деревянный каркас монтируется пластиковой, металлической или кованой декоративной сеткой.

Какие накладки лучше выбирать?

Даже если экраны на батареи необходимы вам для выполнения декоративной задачи, стоит помнить о том, что радиаторные панели должны способствовать обогреву помещения. Любая решетка даже самая тонкая и ажурная снижает циркуляцию и теплоотдачу.

Другое дело, если одна из них понизит передачу теплого воздуха на 10%, а другая — на 50% и даже больше. Мало кому захочется находиться в красивой, но прохладной комнате, поэтому перед тем, как купить маскирующую конструкцию, нужно учитывать степень распространения тепла.

Принцип распространения теплого воздуха от батареи без решетки заключается в том, что воздушный поток должен поступать снизу, проходить вдоль радиатора, нагреваться, и уходить вверх. Нужно помнить об этом принципе перемещения тепла, выбирая радиаторный короб. Для эффективной циркуляции потока воздуха надо, чтобы зазор был снизу, а сверху не было крышки или она имела большие отверстия.

Однако если внимательно рассмотреть многие экраны для радиаторов, то сразу можно заметить, что в комнате будет прохладно. В большей степени этим «недугом» страдают панели в виде короба со стенками со всех сторон. Поэтому важно, чтобы стенки такой решетки обладали максимальной перфорацией. Если отверстий мало, то в помещении будет красиво, но холодно, отопление будет неэффективным.

Древесина очень эстетичный и благородный материал, который придает ощущение уюта, но ее главным недостатком является высокая теплоемкость. Пока деревянная решетка не прогреется в достаточной мере, чтобы начать отдавать тепло, в комнате будет ощущаться холод. В тоже время батарея будет очень горячей, поэтому отопление в помещении с радиаторным экраном из дерева, будет очень затратным и экономически не выгодным.

Навесные экраны на элементы отопительной системы по праву считаются самыми удобными – при необходимости их можно очень быстро повесить или снять. Поэтому такие решетки для конвекторов отопления стали самыми востребованными. Отзывы о них свидетельствуют, что это эффективный вариант для защиты радиаторов от окружающей среды и окружающую среду от радиаторов с дополнительным декоративным эффектом для интерьера помещения.

Особенности монтажа радиаторных панелей

Крепить экран на батарею очень легко. Даже в самых сложных случаях четыре винта-крепежа быстро решат проблему установки панелей для радиаторного блока отопления. Главное – это выставить крепления по уровню при помощи строительного ватерпаса.

Пошаговая инструкция сайта santehnikportal.ru по монтажу маскирующей панели на радиатор:

  1. Вначале наметьте верхнюю горизонтальную линию монтажа креплений.
  2. После этого по размерам отверстий отметьте нижнюю линию крепежей на панели.
  3. Затем измерьте промежуток между правыми и левыми отверстиями для крепежных приспособлений и прикиньте место монтажа.
  4. Далее просверлите отверстия, в них вставьте и закрутите винты.
  5. Теперь на крепежи просто наденьте накладку. Экран можно считать установленным!

Но в зависимости от конструктивных особенностей декоративных панелей для дома, устанавливаться данное приспособление может по-другому. Некоторые рассекатели просто кладутся на пол, а верх прикрепляется небольшими крючками, поэтому в них вмонтированы специальные ножки, а по бокам – крюки. Защитные экраны такого типа просты в установке, обслуживании и уходе.

Навесные изделия вообще не имеют никаких крепежей, они в прямом смысле вешаются на блок секций и за счет особой изогнутой формы, прекрасно там удерживаются. Многие пользователи по достоинству оценили данный тип панелей, называя их самыми удобными.

Вывод: Выбирать экран на батарею отопления нужно такой, который не будет сильно задерживать теплый воздух (до 15%). Это панели с решеткой или перфорацией из МДФ, ХДФ, пластика или металла. Стеклянные изделия выглядят красиво, но значительно удерживают передачу потоков теплого воздуха. Конструкции из дерева тоже снижают термопередачу, но в меньшей степени, чем изделия из стекла. Все остальное зависит от ваших личных предпочтений.

Смотрите также познавательное видео, как сделать экран на батарею своими руками, а также фото идеи декоративных решеток:

santehnikportal.ru

Экран для батареи своими руками: декоративный и эффективный

Желание прикрыть чем-нибудь радиатор отопления вполне естественно: даже современные алюминиевые радиаторы глаз не радуют хотя бы своим однообразием. Эксклюзивные изделия, выполненные на заказ под дизайн помещения… понятно, понятно, можно не продолжать. Проще сделать экран для батареи своими руками, тем более что работа эта не из дорогих или сложных.

Однако назначение батареи отопления – греть помещение. Интуитивно понятно, что батарея за экраном или в коробе греть будет хуже, а за тепло платить нужно как и прежде, если нет его счетчика. Именно поэтому многие желающие не облагораживают батареи, мирясь с порой уродливыми железяками на самом виду.

Интуиция нередко подводит. Сделать экран для радиатора, не только не ухудшающий обогрев, но и улучшающий его, вполне возможно самостоятельно. Нужно только знать, как радиатор отопления работает, да еще кое-что из теплофизики.

Как он греет?

Передача тепла от батареи в комнату осуществляется за счет потока нагретого воздуха – конвекции – и путем лучеиспускания в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение излучения и конвекции меняется в зависимости от температуры горячей воды в системе, внешних условий и конструкции радиатора.

«Гармошка»

Старая «чугунка» осенью или мягкой зимой греет в основном за счет конвекции. При интенсивном подогреве (температура радиатора +50 градусов и более) существенную долю потока тепла в комнату дает ИК излучение. Ныне в некоторых регионах такая ситуация кажется абстрактно-фантастической, но люди старшего и среднего поколений помнят, как суровой зимой к батареям невозможно было притронуться рукой.

Профилированный алюминий

Хороший экран для радиатора отопления

Современные радиаторы действуют в общем так же, но они до некоторой степени умеют подстраиваться под внешние условия. Если циркуляция воздуха в каналах чем-то (к примеру, шторой) затруднена, поток тепла в массе металла перераспределяется в сторону передних плоских панелей, и радиатор переходит в режим теплоизлучения. Достигается это точным численным моделированием радиатора на мощных компьютерах.

Отсюда понятно: экран радиатора должен обеспечивать не только циркуляцию воздуха, но и передачу наружу инфракрасного излучения. Достигается это двумя способами, см. следующий раздел.

По конвекции же вывод простой: лицевая панель правильного экрана не должна быть глухой или с редкими небольшими отверстиями. Хороший экран – это решетка на батарею, достаточно редкая и с достаточно большим пространством над радиатором, (см. рисунок справа). Но для обеспечения теплообмена, не уступающего штатному в свободном пространстве, этого недостаточно.

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Тепловой экран-отражатель

Из описанного выше ясно, что на стену за батареей следует наложить теплоотражающий экран, только уже не черный, а блестящий. Он переотразит ИК от тыльной поверхности радиатора обратно, тот еще нагреется, общий поток ИК на внешний декоративный экран увеличится, и в комнату уйдет, при светлой внешней поверхности декоративного экрана, более 0,5 от штатного потока ИК. Этого уже достаточно, чтобы хороший профилированный алюминиевый радиатор более-менее нормально работал по конвекции, с некоторыми незначительными дополнениями, см. далее.

Но листа металла будет недостаточно. Даже полированный алюминий ослабит поток ИК на стену раз в 5-6, не более. Нужно уложить покрытый с двух сторон алюминием теплоизолирующий мат из синтепона или любого другого волокнистого полимера. Он ослабит поток ИК на стену не менее чем в 40 раз. Синтепон имеет то преимущество, что уже при толщине 5 мм практически не проводит тепло и хорошо отражает ИК.

Маты из других материалов придется брать не менее 3 см толщиной, а минвату в жилых помещениях применять в открытом виде вообще нельзя: вредно для здоровья. Не хуже синтепона алюминированный пенопласт, но он не гнется и засунуть его за батарею, не снимая ее, трудно.

Как не нужно и как можно делать

Очень плохой экран для радиатора отопления

Исходя из вышеописанного, разберем прежде всего характерные ошибки при изготовлении экранов радиаторов отопления. На рисунке слева показана крайне неудачная конструкция.

Во-первых, мизерные вентиляционные отверстия практически исключают нормальную конвекцию. Во-вторых, в «пазухе» над ними вверху образуется подушка нагретого воздуха, еще более препятствующая нормальному конвекционному теплообмену. Такой радиатор фактически работает только за счет излучения. Кожух, судя по всему, металлический, но, даже если он специальным способом зачернен изнутри, все равно, можно смело сказать, что владельцы не менее 25% расходов на отопление спускают в обратку. Зная тарифы, по деньгам прикинуть сможете сами.

Приемлемый экран для радиатора отопления

Кроме того, дополнительная функциональность такого экрана равна нулю: торчит из стены коробка, да и все тут. А дизайнерские потуги полностью сводит на нет уродливая труба на самом виду: попытка прикрыть батарею только подчеркивает ее неприглядность.

На рисунке справа – конструкция приемлемая, но все же несовершенная. По дизайну с функциональностью все в порядке: дерево хорошо смотрится, и получилась довольно элегантная полочка, декорированная, надо сказать, со вкусом.

Но обрешетка слишком частая: ширина ее планок больше промежутков между ними. При любых дополнительных мерах по улучшению теплопередачи в обратку уходит также не менее 5-7% расходов на тепло, что в денежном выражении за зиму составит немало.

Поэтому далее мы рассмотрим, как правильно зашить радиатор отопления.

Видео: красивый, но неэффективный экран

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

  • Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
  • Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
  • Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
  • Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Игольчатый валик для гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

  1. Пропитка полимерной эмульсией улучшает теплопроводность.
  2. Лунки от накалывания создают тепловые мостики изнутри наружу.
  3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
  4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
  5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Видео: работа с гипсокартоном

Конструкция

Экран для радиатора отопления с повышенной теплоотдачей

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора. Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами». В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Примечание: показан вариант инжектора для чугунной батареи-гармошки. Для современного радиатора инжектор следует опустить до нижнего края верхних сопел радиатора.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки. Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков. В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

Видео: сборка экрана для радиатора из готового комплекта

Итог

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

Загрузка...

что еще почитать:

Вывести все материалы с меткой:

vopros-remont.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
