Пропорции раствора для кладки кирпичной: Пропорции раствора для кладки кирпича

Содержание

Пропорции раствора для кладки кирпича

Общие сведения

Кирпичная кладка – это в строго определенной последовательности уложенные кирпичи, которые связывают между собой для избежания смещения с использованием бетона.

Качественный бетонный раствор является залогом прочности и надежности кирпичной кладки.

Так как в стандартном строительстве на смесь в кладке действуют силы сжатия и смещения, следовательно, раствор можно использовать достаточно простой (цементно-песчаный), с низким содержанием вяжущего вещества.

Кладка кирпича на цементный раствор.

Для обычного строительства зачастую используют неидеальный кирпич по геометрическим пропорциям, поэтому между кирпичами остается пространство, которое заполняется наполнителем (просеянным песком), что помогает выровнять кладку. Наполнитель не должен рассыпаться, для чего и добавляют цемент или известь, а в более ранние времена – белок.

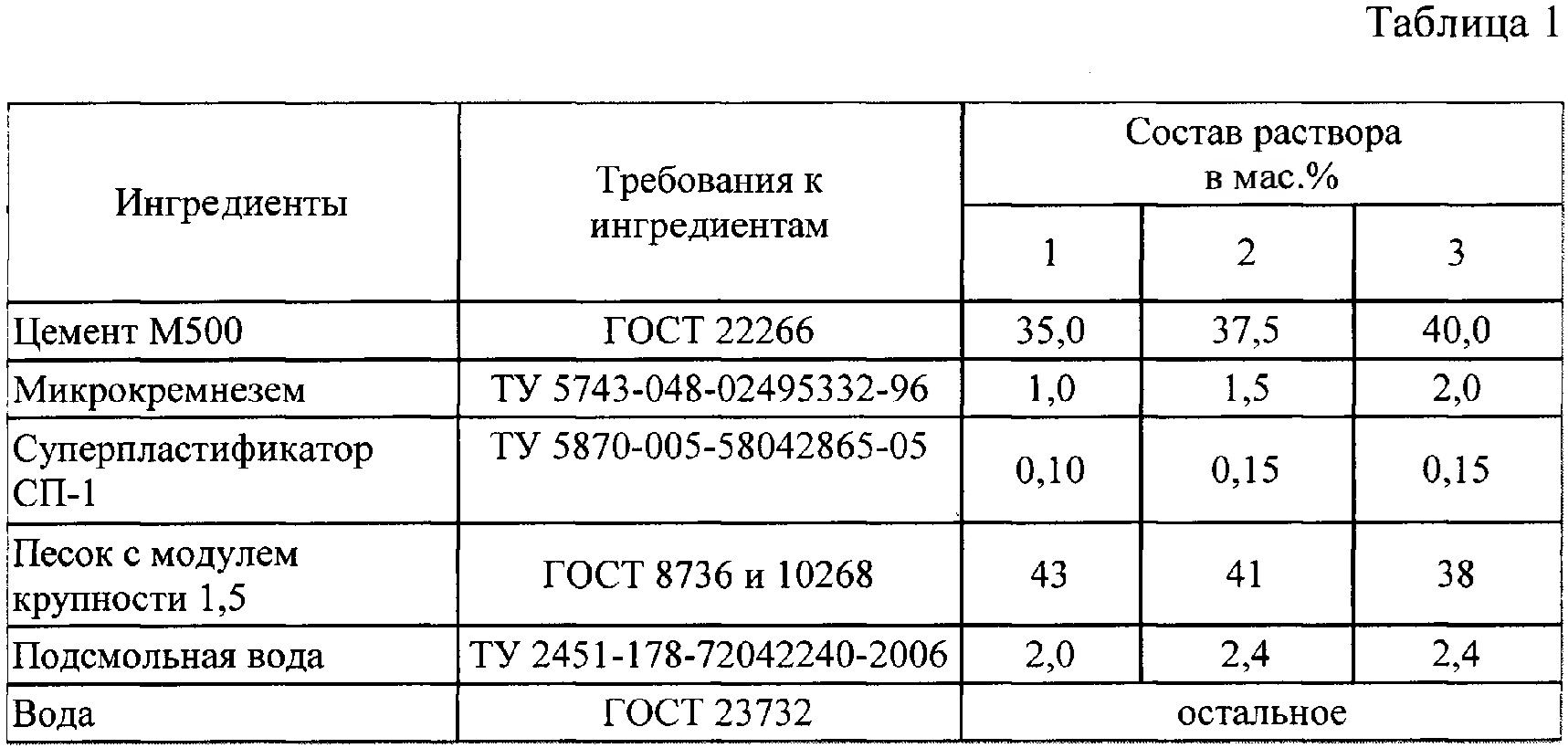

Для изготовления цементно-песчаного бетона необходимо в сухом виде смешать строительный цемент и просеянный песок и при постоянном перемешивании добавлять воду до необходимой консистенции. Такой не стоит оставлять надолго без дела, так как песок быстро оседает на дно, вытесняя излишки влаги, тем самым превращаясь в монолитную массу. Что бы избежать этого и предотвратить усадку, необходимо периодически его помешивать. Но такой раствор является довольно грубый и неподатливый, следовательно, с ним не удобно работать. Можно сделать раствор более эластичным при помощи глиняной воды. Для этого глина размешивается в воде и отстаивается, отстоянную воду применяют для замеса. Но не стоит забывать, что глина – это злейший враг цемента, поэтому необходимо тщательно дозировать примесь глины. Также в виде пластификатора применяются моющие средства, что делает замес более удобным в работе.

Практическое применение

Для обычной кирпичной кладки в основном используется пропорция от 3:1 до 6:1, где 3 и 6 -это порции песка, а 1 – это порция цемента. Но какая пропорция понадобится в конкретной ситуации, предсказать невозможно, так как все зависит от компонентов и кирпича. Песок, в частности, может попасться жирным или с примесью глины, да и цемент бывает разного сорта и качества, а кроме того, стоит учесть и свойства используемого кирпича. Поэтому необходимо провести частные эксперименты для определения подходящей консистенции. Советуется слепить несколько шариков из бетона в различных пропорциях и дать им высохнуть на протяжении двух недель, после разбить их молотком, тем самым почувствовав оптимальную прочность. Для бытовой кладки кирпича (малоэтажного строительства) в основном используют пропорции 3:1 и 4:1.

Определение пластичности раствора в лаборатории (а) и в полевых условиях.

Пластичность может быть и нежелательным явлением: если не соблюсти пропорции с моющими средствами, то раствор может стать сильно подвижным. Для определения этого свойства используют специальный конус, погружение в смесь которого определит эту величину. Такие действия производят при работе в основном профессионалы. Но и наоборот, слишком неподвижный замес не даст полноценно положить кирпич, отдав при этом всю влагу кирпичу и рассыпавшись после этого. Для регулировки подвижности можно в готовый замес добавлять воду либо смачивать сам кирпич, соответственно, и прочность кирпичной кладки вырастет.

Типы:

Инструменты: 1. Уровень; 2. Рулетка, складной метр; 3. Кельма для кладки кирпичей; 4. Резиновый молоток; 5. Дисковая пила, угловой шлифовальщик для резки; 6. Молоток-кирка; 7.Ведра.
известковые менее устойчивы по сравнению с цементными, но они более теплые. Изготавливают их из молотой негашеной извести и песка. Пропорции соблюдаются от 1:2 и до 1:5. В основном они не применяются для кладки кирпича;
цементно-известковые предпочтительны для всех видов кладки кирпича, так как имеют хорошую пластичность. Изготавливают такой замес, смешивая сухую смесь из цемента и песка и затвораживая ее известковым молоком;
цементные являются излишне прочными и жесткими. Изготавливают такой раствор из цемента и песка, соотношением от 1:3 до 1:6. По сравнению со всеми остальными, этот бетон получается излишне прочным и жестким.

Основной список инструментов и материалов который могут понадобится:

Инструменты размешивания (бетономешалка либо лопата).
Инструменты кладки (мастерок, шпатель).
Материалы (песок, цемент, наполнители…).

Для улучшения свойств бетона к нему добавляют органические и неорганические добавки. Изготовление бетона происходит при смешивании цемента, песка, щебня и воды, а также с добавлением пластификаторов и гидрофобизаторов.

Все работы желательно производить в теплое время года, что только поспособствует процессу, а не в холодное.

Кладочный раствор для кирпича — способы приготовления с инструкциями

Кладочный раствор очень важен в строительстве. Даже если сама кирпичная кладка выполнена очень качественно, но раствор приготовлен неправильно, то постройка долго стоять не будет.

Кладочный раствор для кирпича

Кладка кирпича

Если раствор для кладки выполнен с соблюдением всех инструкций и были использованы качественные материалы, то здание простоит очень долго. Примером может служить любой православный храм, который был построен еще тысячу лет назад, но при этом все еще стоит и используется для проведения служб. Исходя из этого, очевидно, что допускать изменения пропорций компонентов, шагов в технике изготовления или еще чего-либо ни в коем случае нельзя, так как последствия будут самыми неприятными.

Раствор, готовый к использованию

Пример схемы кирпичной кладки

Какие существуют требования к раствору

К кладочному раствору выдвигается несколько основных требований, которым он должен отвечать.

Раствор должен заполнить все пустоты и полости, которые есть в структуре кирпича. Для достижения этой цели необходимо, чтобы приготовленный раствор был достаточно пластичным.
Консистенция раствора
Если приготовленный раствор слишком быстро затвердеет, то вы не сможете его использовать во время работ с кирпичом, так что нужно обеспечить продолжительное пребывание в вязком состоянии.
Важно, чтобы раствор долгое время был вязким
Полученная смесь после схватывания должна оставаться в твердом состоянии достаточно долгое время, лучше, чтобы это был весь эксплуатационный срок здания. Также необходимо обеспечение жесткости затвердевшего раствора.
Необходима хорошая адгезия с материалом кладки.
Еще у раствора должна быть хорошая адгезия
Слой состава должен быть тонким и равномерным — это необходимо, чтобы после затвердевания конструкция крепко держалась.
Правильно изготовленная смесь должна иметь хорошие изоляционные характеристики.

Приготовление цементного раствора

ГОСТ 28013-98. Растворы строительные. Общие технические условия. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 28013-98

СП 82-101-98. Приготовление и применение растворов строительных. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

СП 82-101-98

Виды смесей для кладки

Каждый раствор содержит в себе три главных компонента, при этом их пропорции варьируются. Смесь состоит из наполнителя, воды и вяжущего вещества. Существуют три основных вида вяжущих веществ, по которым и определяется разновидность раствора. Первый – это цемент, второй – известь и третий – цемент и известь вместе.

Процесс кладки кирпича

В качестве наполнителя обычно используют песок, при этом важно, чтобы фракции песчинок были маленькими (не более 2 мм в диаметре). Наполнитель нужно выбирать достаточно чистый, без примесей и добавок. Перед тем как начать готовить раствор, нужно отдельно подготовить песок, который в обязательном порядке просеивается, чтобы не допускать образования комков.

Также не стоит покупать желтый песок — такой цвет свидетельствует о повышенном количестве добавок, и полученная смесь будет обладать не лучшими характеристиками.

Некоторые разновидности песка

На заметку! Помимо песка, можно использовать и глину — в этом случае раствор будет очень пластичным, однако подойдет не для каждой кладки, к примеру, использовать такую смесь с пустотелым кирпичом нельзя, так как она проникнет в его полости, а это вызовет проблемы с теплоизоляцией готовой конструкции.

Сегодня сухую смесь для кладочного раствора можно без проблем купить в любом строительном магазине. Нужно будет только залить воду (нужное количество всегда пишется на упаковке), перемешать и после этого раствор готов к использованию. Начинать строительные работы стоит после того, как смесь постоит около 10 минут в готовом виде.

Кладочная смесь для кирпича

Виды кладочных цветных смесей

Если вам нужно небольшое количество раствора, то можно обойтись строительным миксером и ведром либо другой тарой. В случае если необходим большой объем состава, рациональнее приготовить его в бетономешалке, при этом важно её хорошо вымыть, так как если частицы, которые остались в ней от предыдущих манипуляций, попадут в кладочный раствор, возникнет риск ухудшения качества смеси и снижения срока эксплуатации здания.

Приготовление цементного раствора для кладки кирпича

Чтобы определить, насколько готов раствор, нужно сдвинуть верхний слой шпателем. Если смесь разрывается и остается характерная волнообразная структура – значит, было добавлено слишком мало воды. Если же, наоборот, раствор оплывает, то воды было с избытком и нужно досыпать сухую составляющую. Идеальная смесь должна хорошо держать форму, не рваться и оставлять равномерную поверхность после проведения по ней шпателем.

Определение готовности раствора для кирпичной кладки

Во время приготовления смеси нужно обратить внимание на то, что показатели пластичности и прочности зависят не только от ингредиентов и правильности их добавления, но еще и от материала, из которого создается кладка. У пористых материалов есть свойство «высасывать» из смеси воду благодаря капиллярным силам, в итоге раствор после затвердевания будет невероятно прочным. В обратной ситуации может остаться слишком много воды в кладочном растворе, и когда он затвердеет, то прочностных показателей не хватит для обеспечения длительного существования здания.

На заметку! К воде также есть свои требования: она должна быть чистой, в идеале — дистиллированной, содержать как можно меньше примесей и находиться в температурном диапазоне +15-20 градусов. На 1 часть цемента обычно добавляется 0,8 части воды — такая пропорция считается наиболее оптимальной. Добавление именно такого количества воды очень важно, поскольку это один из главных факторов, влияющих на качество готового раствора.

Перед тем как приобретать компоненты для приготовления смеси, нужно просчитать необходимое количество раствора — оно будет зависеть от вида используемого кирпича и толщины сооружаемой стены.

Процесс кладки

Цементные растворы

У профессиональных строителей, которые часто кладут кирпич, этот вид смесей самый популярный и используется в большинстве случаев из-за простой методики приготовления. В зависимости от технологических свойств, можно создать три вида раствора для кирпичной кладки.

Таблица. Виды кладочного раствора по технологическим свойствам.

Вид состава	Свойства
Тощие	Такие смеси имеют в своем составе немного вяжущего компонента, они не очень пластичны и прочны, в итоге появляется большой риск растрескивания после затвердевания раствора, однако они достаточно дешевы.
Жирные	Характеризуются превышающим норму количеством связующего вещества. Отличаются высокими показателями прочности и пластичности, но склонны к усадке и во время затвердевания, впоследствии часто трескаются.
Оптимальные	Если использовать необходимые пропорции при приготовлении смеси, то сохранятся все положительные характеристики и при этом не будет неприятных последствий, которые уменьшают срок эксплуатации конструкции. Такой раствор достаточно густой, не содержит комков и не рвется, если провести по нему шпателем.

К выбору цемента для приготовления раствора необходимо подойти особенно серьезно. Марка цемента, которая используется для создания смеси, очень важна. Чем она будет выше, тем меньший объем вяжущей составляющей нужно будет использовать. Темный оттенок раствору можно придать использованием высокой марки цемента (выше М500) либо добавлением графита, сажи. В любом случае, необходимо точно следовать указанным на упаковке цемента пропорциям.

Марки цементного раствора

Чтобы изменить пластичность раствора, который получится, можно вводить пластификаторы. Обычно это специальные поверхностно-активные вещества, однако для удешевления приготовления можно воспользоваться народными средствами. Отличным пластификатором послужит бытовая химия, такая как шампунь или моющее средство для посуды. Порошковое чистящее средство лучше не использовать, так как оно может привести к образованию трещин спустя некоторое время.

Цены на цемент и основы смесей

~~Цемент и основы смесей~~

Видео — Кладочный раствор для кирпича V O R Квик Микс

Видео — Кладка кирпича с цветным кладочным раствором Perel

Приготовление раствора на цементной основе — пошаговая инструкция

Шаг 1. Первым делом необходимо подготовить все компоненты, которые понадобятся. Чистая вода температурой +15-20 градусов, просеянный песок без примесей и цемент. Мы рассмотрим процесс приготовления раствора марки М75 с использованием цемента марки М500.

Пропорции цементно-песчаного раствора

Шаг 2. Необходимо залить 20 л воды в подготовленную и вымытую бетономешалку.

Шаг 3. К воде в бетономешалке необходимо добавить 3 лопаты песка (желательно с горсткой). Засыпать можно любым способом — из ведра или прямо с лопаты.

Засыпается песок

Шаг 4. Далее нужно добавить цемент М500. Его нужна 1 лопата — такая же, как и для песка.

Засыпается цемент

Шаг 5. После того как все ингредиенты засыпаны в бетономешалку, ее нужно включить. Время работы – 3-5 минут, за которые смесь будет полностью перемешана.

Шаг 6. Далее остается вылить готовый раствор в бадью или иную тару.

Выливается готовый раствор

Цены на популярные модели бетоносмесителей

~~Бетономешалки~~

Растворы из извести

Растворы на основе извести уступают своим аналогам, изготовленным с добавлением цемента, по показателю прочности. Чтобы создать известковую смесь, используется негашеная известь или молотая, также подходит известковое тесто. Для того чтобы не образовывались комочки, стоит использовать сито с ячейками 1х1 см.

Если ячейки будут крупнее, то они пропустят небольшие комки вещества, а с более мелкими тяжело работать из-за их склонности забиваться.

Известковый раствор

Схема гашения негашеной извести

Важно! Известь перемешивается с водой и песком, пока не получится однородная смесь с высокими показателями пластичности.

Растворы на основе извести имеют не очень высокие прочностные характеристики, по этой причине редко используются для создания строительных конструкций из кирпича. Чаще всего такая смесь актуальна при возведении печей, дымоходов и каминов, т. к. известковый раствор отлично выдерживает перепады температур, при этом другие разновидности склонны в таких условиях к растрескиванию.

Как правильно класть кирпич
Сейчас, несмотря на все современные строительные технологии, человек, который умеет быстро и правильно класть кирпич, очень высоко цениться. Так почему бы и вам не приобщиться к мастерству каменщиков? Зная, как правильно класть кирпич, вы получите возможность самостоятельно возводить различные жилые и хозяйственные постройки из этого материала на своем участке.

Растворы с добавлением цемента и извести

Для того чтобы приготовить этот вид раствора, используют воду, песок, цемент и известь. Благодаря последнему ингредиенту, готовый раствор получается более пластичным, а также обладает большей прочностью, чем известковый. В этом составе наиболее оптимальное сочетание свойств, поэтому такой вид смеси чаще используется в профессиональном строительстве. При возведении цоколей и фундаментов этот вид растворов используется повсеместно.

Приготовления цементно-известкового раствора — таблица

Приготовление раствора на цементно-известковой основе — пошаговая инструкция

Будем делать раствор марки М100 с использованием цемента М400. Для этого потребуется 10 кг цемента, 50 кг песка, 0,5 кг извести и 50 л воды.

Шаг 1. Как и во время приготовления любого другого раствора, необходимо сначала подготовить нужные компоненты. Вода должны быть чистой, температурой +15-20 градусов, песок необходимо просеять. Цементу дополнительная обработка перед использованием не нужна.

Шаг 2. Далее в бетономешалку необходимо залить 2/3 предполагаемого количества воды, в нашем случае — 30 л. Можно шлангом, можно с помощью ведра.

Заливаем воду

Шаг 3. Теперь нужно засыпать 10 кг цемента и 5 кг извести. Далее необходимо эти ингредиенты пару минут перемешать.

Засыпаем цемент

Шаг 4. Теперь в раствор следует добавить наполнитель, то есть песок, и долить оставшуюся часть воды. Песка требуется 50 кг, воды — 20 л.

Засыпаем песок

Шаг 5. На этом этапе нужно перемешивать раствор в течение 5 минут для достижения однородной консистенции смеси.

Шаг 6. Раствор готов, нужно вылить его в бадью или другую подготовленную тару.

Выливаем раствор

Сделать раствор своими руками совсем несложно, нужно лишь определить для себя, какая смесь необходима для ваших целей, правильно рассчитать пропорции и строго их придерживаться.

Видео — Приготовление раствора для кладки кирпича

Раствор для кладки облицовочного кирпича: состав, пропорции

На сегодняшний день, на рынке строительных материалов можно найти множество сухих смесей, из которых в течение 10 минут готовят необходимый объём раствора. Однако подавляющее число строителей предпочитает готовить традиционные кладочные смеси, отличающиеся дешевизной и простотой приготовления. Основными видами сырья для классического раствора считается гашеная известь, вода, просеянный песок и цемент.

Смесь для кладки отделочного кирпича должна соответствовать его основным свойствам, которые могут включать габаритный размер, тип поверхности, технологию укладки и основные технические характеристики. Удобство укладки раствора можно получить путём смешивания сырьевых компонентов в определённых пропорциях. Следует заметить, что прочность кладки будет зависеть от марки основного вяжущего, поэтому при изготовлении смеси следует добавлять цемент минимальной марки 400. Мелкий заполнитель, песок, должен просеиваться в обязательном порядке. Что касается гашеной извести, то этот компонент придаёт раствору текучесть, поэтому он хорошо заполняет мелкие пустоты кирпича.

Иногда возводить лицевые стены приходится в осенний период или зимой. В таком случае, для улучшения качеств раствора для кладки облицовочного кирпича в его состав добавляют различные пластификаторы. Такие компоненты препятствуют образованию трещин и отслоений, улучшают адгезию поверхности отделочного кирпича. Одним из пластификаторов является клей ПВА, а также мылонафт. Особое внимание следует обращать на состав цемента при покупке. В некоторых видах вяжущего вещества может присутствовать пластификатор, например сульфитно-спиртовая бражка.

Каменщики говорят о том, что кладочный раствор сохраняет свои основные качества в течение двух часов, поэтому перед его замешиванием рассчитывают потребность. В некоторых случаях приготавливают небольшое количество кладочной смеси, а после того как она закончится, мешают раствор повторно. При значительных объёмах работ используют бетономешалку, что позволяет постоянно подмешивать смесь.

Для приготовления обычного раствора для кладки облицовочного кирпича используют следующие пропорции: по одной части извести и цемента, которые перемешивают с шестью частями просеянного песка и добавляют воду. Чтоб получить прочную смесь, количество песка уменьшают до 4 объёмных частей, извести до 0,5 части, а цемент оставляют без изменений – 1 часть. Также нужно учитывать вид материала для кладки. При использовании силикатного облицовочного кирпича, смесь должна содержать минимальное количество воды, а для пустотелых стеновых материалов в раствор не желательно вводить глину или известь, лучше их заменить пластификаторами.

Раствор для кладки печи из кирпича своими руками – основные составы и пропорции

Важный этап в постройке печки для деревенского дома или бани – приготовление надежного кладочного раствора.

Правильно замешанный раствор для кладки печи влияет на герметичность, долговечность, термостойкость и безопасность готовой конструкции.

Хорошая смесь для кладки печи устойчива к высоким температурным режимам, механическим повреждением и растрескиванию.

Содержание статьи

Особенности выбора материала

Процесс возведения современных печей разделен на несколько этапов:

Первый этап – обустройство печного фундамента при помощи бетонного состава;
Второй этап – кладка печи из огнеупорного кирпича с использованием кладочной соединительной массы на основе глины;
Третий этап – облицовка печи штукатурным составом.

Наиболее важным является этап непосредственной кладки и приготовление надежной основы, которая должна обладать высокими эксплуатационными характеристиками – жаростойкостью, адгезией, водонепроницаемостью, прочностью и долговечностью.

Для обустройства современных печей применяется несколько вариантов кладочных растворов: глиняный, известковый и цементный.

Кладочные растворы бывают простыми и сложными. Простые состоят из одного вида вяжущего компонента и заполнителя; сложные смеси включают от двух и более вяжущих материалов и несколько заполнителей. Вяжущие компоненты – известь, глина и цемент.

Чтобы приготовить раствор для выполнения кирпичной кладки потребуются следующие инструменты:

Миксер;
Емкость для замеса;
Сито;
Кельма;
Мастерок;
Пластиковый шпатель;
Строительный термометр;
Весы.

На основе глины

Один из самых дешевых и доступных типов соединительных печных смесей. Глиняный раствор для кладки печей характеризуется повышенной жирностью, которая определяет степень пластичность, жаростойкости и прочности готового материала.

Раствор для печи из натуральной глины бывает:

Жирный – отличается пластичностью, прочностью, но быстрым появлением трещин после высыхания;
Нормальный – достаточно пластичен и устойчив к растрескиванию, дает небольшой процент усадки после сушки. Способен выдерживать высокие температуры до 110 градусов;
Тощий – непластичен и недолговечен, восприимчив к быстрому расслаиванию и крошению.

Огнеупорный раствор из глины готовится на основании трех компонентов: глины, песка и воды. Подобный состав устойчив к растрескиванию и пересыханию, обеспечивает надежное обустройство печи из кирпича.

Чтобы построить печник, рекомендуется использовать жирные и нормальные составы, которые обладают повышенной прочностью, пластичностью и устойчивостью к расслаиванию.

Качество глины определяет количество песка, необходимого для замеса раствора. Для работ используется глина и очищенная вода с низким содержанием примесей. Для кладки 100 кирпичей в среднем используется до 20 литров чистой воды.

Для приготовления раствора используется карьерный или речной песок мелкой фракции без дополнительных примесей. Перед использованием его обязательно просеивают через мелкоячеистое сито. Если в нем имеются примеси гравия, тогда рекомендуется использовать сито с размером ячеек до 10 мм. Для мелкофракционного материала подойдет сито с 2 мм ячейками.

Перед добавлением других компонентов глиняную основу рекомендуется проверить на пластичность. Как сделать подобную проверку? Для этого небольшую доску следует опустить в полученную смесь для кладки печи и определить ее толщину. Она должна быть в меру густой и тягучей. Если имеется лишняя жидкость, тогда стоит добавить немного вяжущего компонента, периодически размешивая и тестируя смесь на пластичность.

Оптимальная толщина соединительного материала – 2 мм, что свидетельствует о правильном соблюдении пропорций всех компонентов. Готовая кладочная масса получается тягучей и не очень плотной.

Подходящая плотность раствора для кладки зависит от соотношения основных компонентов в ней – глины и песка соответственно:

Жирная масса – 1:2;
Нормальная масса – 1:1;
Тощая масса – 2:1.

Способы приготовления глиняного состава

Как приготовить качественную соединительную массу на основе глины? Существует несколько проверенных способов.

Способ №1

Нужный объем глины замачивается на 24 часа, добавляется вода для получения густой массы. Полученный материал аккуратно процеживается, затем в него добавляется песок и еще раз замешивается. Важно избегать образования глинистых луж, которые можно устранить небольшой порцией вяжущего компонента.

Способ №2

В емкости соединяется шамотный песок и глина в равных пропорциях, добавляется очищенная вода (1/4 часть от объема глины). Все компоненты тщательно перемешиваются до получения однородной массы.

Способ №3

Состав замешивается на основе суглинков. Этот рецепт предусматривает приготовление 10 различных вариантов раствора, из которого выбирается лучший.

Для первого: 10 объемов суглинки, 1 объем песка и 1 объем цемента и т.д. по убыванию объема суглинки. Десять полученных основ помещаются в разные емкости и оставляются на просушку в течение 5-6 дней. По завершению отведенного времени определяется наиболее качественный состав раствора с минимальной степенью усадки и устойчивостью к растрескиванию.

Способ №4

К глине добавляется песок и ¼ воды. Все компоненты перемешиваются для получения густой тягучей массы. Для повышения прочности в подобную смесь рекомендуется добавить каменной соли или цемента. На ведро смеси – до 250 г соли и ¾ литра цемента. Соль предварительно растворяют в воде, а цемент разводят водой до густой консистенции, после чего добавляют в готовую основу.

На основе извести

Для строительства фундамента и печного дымохода рекомендуется использовать состав на основе извести и цемента.

Особое тесто, получаемое путем смешивания негашеной извести и воды в соотношении 3:1. В готовое тесто добавляется просеянный песок через мелкоячеистое сито в соотношении 3:1 – на 3 объема песка 1 объем теста. Готовая масса разбавляется водой до получения густой массы.

Смесь для кладки печи на основе извести получается достаточно пластичной и прочной.

Показатель жирности состава из извести определяется количеством песка. Для чрезмерно жирной смеси требуется 5 объемов песочной составляющей, для нормальной – не более 3 объемов.

Увеличить прочность и водостойкость можно путем добавления цемента. Для приготовления подобного состава необходимо использовать компоненты в таких пропорциях (части):

Цемент – 1;
Песок – 10;
Известковое тесто – 2.

Приготовление раствора имеет такую последовательность действий: цементные и песочные компоненты соединяются в отдельной емкости. Готовое тесто на основе извести разбавляют очищенной водой до получения густой консистенции. В разведенное тесто вводят сыпучие компоненты и перемешивают. Для увеличения вязкости, состав разбавляют водой.

На основе цемента

Какой раствор нужен для обустройства печного фундамента и кладки наружной части дымоходной трубы? Ответ прост – состав на основе цемента, песка и воды. По своей прочности он равен известковому аналогу, но для затвердения требует гораздо больше времени.

Оптимальный состав готовой массы получается в следующих пропорциях – 3:1 (на 3 объема песка 1 объем цемента марки М 300 или 400). Перед смешиванием все компоненты просеиваются через мелкоячеистое сито. В глубокую емкость засыпается просеянный песок, добавляется цемент и перемешиваются до однородной массы. В конце добавляется вода.

Готовую смесь нужно довести до густой и тягучей консистенции. Определить подходящую густоту достаточно просто – состав должен оставаться подвижным, но при этом не стекать с лопаты при ее повороте до 45 градусов.

Чтобы возвести монолитный печник, рекомендуется использовать огнеупорную бетонную смесь в следующих пропорциях (части):

Цемент (М 400) – 1;
Щебень или гравий – 2;
Мелкозернистый песок – 2;
Песок из шамота – 0,4.

Чтобы печник имел прочный фундамент, рекомендуется подготовить раствор для кладки, состоящий из крупно фракционного гравия, песка, цемента (пропорции 3:3:1).

Для увеличения прочности можно использовать кварцевую крошку. Огнеупорная бетонная смесь получается крупно фракционной, повышенной плотности и водонепроницаемости.

Для правильного замеса на 25 кг готовой смеси требуется 10 литров воды. Оптимальный способ смешивания – механический при помощи бетономешалки. Готовый состав застывает быстро, поэтому рекомендуется использовать его сразу после приготовления.

Строительство печи имеет свои отличительные особенности в отношении правильного выбора состава и приготовления кладочного раствора. Для разных элементов конструкции используются различные составы.

Какой песок нужен для кладки кирпича: пропорции, особенности

При возведении кирпичных стен необходим кладочный раствор, обязательным компонентом которого является песок. Непосвященным кажется, что песок играет последнюю роль в вопросе прочности и качества постройки. Пропорции песка и цемента в растворе для кладки облицовочного кирпича влияют на пластичность раствора и степень последующей усадки. В кладочном растворе должны присутствовать все необходимые компоненты: песок, цемент и вода.

Какую роль играет песок?

В растворе для кладки песок занимает немалую часть – больше половины общего объема. Функции материала заключаются в регулировании объема смеси, снижении степени усадки, заполнении пустотных образований. Альтернативы песку пока не найдено – это лучший компонент, который отлично справляется с поставленными задачами. Песок обладает рядом уникальных свойств:

химическая инертность вещества,
достаточная однородность состава,
прочность и устойчивость к нагрузкам,
низкая себестоимость.

Соперничать с песком для кладки кирпича могла бы глина, однако ее добывают более затратным карьерным способом.

Виды строительного материала

Существует несколько видов песка:

Песок, добываемый в оврагах и содержащий примеси, который применяется для сооружения фундамента;
Речной песок, который считается самым лучшим материалом для цементного раствора;
Песок, добываемый в карьерах открытым способом, который также может содержать посторонние включения.

Важным критерием считается размер песчинок, строительный песок разделяется на мелкий, средний и крупный.

Какой песок для строительства лучше?

Песок для кладки должен быть чистым и однородным, негативно сказывается содержание примесей в нем. Инородная примесь плохо отражается на качестве кладочного раствора, снижая однородность и пластичность состава. Идеальным для кладки кирпичей считается песок средней фракции, а для декоративной отделки используют мелкий песок.

Какой песок лучше, однозначно сказать сложно. Предпочтительнее используют речной вид с частицами средней фракции. Однако песчинки могут быть сильно отшлифованы, что повлечет автоматическое снижение сцепных характеристик материала. В этом случае рекомендуют карьерный вид, отличающийся высокой степенью сцепления частиц. Такой песок требует дополнительного промывания и очистки для исключения посторонних примесей.

Как получить очищенный песок?

Для того чтобы сделать карьерный песок очищенным, его подвергают дополнительной очистке от примесей. Такой песок называется намывным, он не требует дополнительного просеивания. Преимуществом этого материала считается универсальность использования: его допускается применять при любых видах строительных работ. Высокое качество намывного песка компенсирует более дорогую стоимость материала, такой песок вполне может заменить речной и иногда превосходит его по функциональным параметрам.

Использование раствора для кирпичной кладки

Песок считается важным компонентом цементного раствора, он придает смеси пластичность, а кладке из кирпичей прочность и максимальную степень надежности. Главное – правильно подобрать и смешать материалы. Песок в составе раствора должен быть однородным по структуре, обладать оптимальным размером частиц их гладкостью и чистотой.

Другие компоненты

В составе раствора присутствуют и другие компоненты – это цемент и вода. Цемент обеспечивает кладке прочность и предотвращает риск разрушений. Важно правильно подобрать марку цемента, который хорошо затвердевает в сыром состоянии. Рекомендуют также добавить в раствор гашеную известь. Она помогает составу смеси приобрести дополнительную текучесть для того, чтобы заполнить все промежутки и пространства между кирпичами, исключая образование пустот. Другие дополнительные компоненты в раствор вводят для увеличения влагостойкости и исключения образования высолов, белых полос на поверхности кирпичной стены.

Свойства кладочного раствора

Если раствор замешан правильно, он сохраняет свои свойства на протяжении двух часов. Компоненты добавляют порциями и постепенно перемешивают. Важно учитывать скорость работы мастеров по укладке, чтобы правильно рассчитать объемы замешиваемого раствора. Слишком большой объем может испортиться и свойства смеси будут утрачены. О готовности смеси говорит ее однородность и сохранение углубления после внешнего воздействия. В процессе работы рекомендуется подливать в раствор небольшое количество воды.

Только правильное соблюдение пропорций всех компонентов раствора гарантирует прочность и ровность кирпичной кладки, надежность строительной конструкции, устойчивость к нагрузкам, исключение риска разрушения и воздействия на кирпич. Ориентируйтесь на советы специалистов и не экономьте на стоимости песка для кладки кирпича.

Пропорции раствора для кладки кирпича

Чтобы соединить кирпичи между собой во время возведения стен, требуется приготовить строительный раствор. В его состав входит вяжущий компонент, вода и заполнитель.

Выделяют несколько видов растворов для кладки кирпича в зависимости от того, на какой основе он изготовлен:

Для изготовления смеси применяют цементную, известковую, а также комбинированную основы. К холодным видам относятся цементные, так как изготавливаются из песочно-цементной смеси.

Отношение цемента к песку могут быть от 1:3 до 1:6. В основном для укладки 1 м3 кирпича используется 80 килограмм или 0,3 м3 раствора.

Эта величина может отклоняться, так как она зависит от марки используемого цемента. Каждый производитель, в зависимости от состава определяет оптимальные пропорции.

Блок: 1/3 | Кол-во символов: 749
Источник: https://dvabrevna.ru/stroitelstvo/proportsii-rastvora-dlya-kladki-kirpicha.html

Известковый раствор для кладки кирпича

Он готовится на основе негашеной извести в измельченном состоянии и просеянного песка. Сухие ингредиенты перемешиваются до однородной консистенции с добавлением воды. При этом не допускаются инородные включения и слипшиеся комки. Эксплуатационные свойства достигаются при смешивании одной части известкового теста с двумя–пятью частями среднефракционного песка.

Пропорции для цементно-известкового раствора

Основные характеристики:

пониженная теплопроводность, позволяющая сохранять тепло в помещении;
повышенная пластичность, облегчающая укладку стройматериала;
невысокая прочность, значительно снижающая область использования.

Известковый состав применяется при сооружении дымоходов, печных фундаментов, кирпичных труб, а также малонагруженных стен различных строений.

Блок: 3/12 | Кол-во символов: 809
Источник: https://pobetony.expert/poleznye-stati/rastvor-dlya-kladki-kirpicha

Какой раствор нужен для кладки кирпича

Правильно подготовленная кладочная смесь должна удовлетворять ряд требований.

Важные моменты:

выбор оптимальной рецептуры;
использование качественных ингредиентов;
подготовка исходного сырья;
соблюдение технологии приготовления.

Соблюдение технологических рекомендаций и правильно подобранные пропорции раствора для кладки обеспечивают:

требуемую пластичность рабочей смеси. От соблюдения этого параметра зависит эффективность заполнения неровностей, отсутствие пустот и полостей в сооружаемой кладке;
продолжительность схватывания. Увеличенный объем быстротвердеющей смеси использовать проблематично. Добавление извести позволяет увеличить время схватывания;
повышенные прочностные свойства. После застывания возрастает прочность цементного массива. Кирпичные стены не поддаются деформации благодаря высокой прочности связующей смеси.

Замешивание смеси в импровизированном корыте

Имеется особенность, которой обладает раствор для кирпичной кладки – пропорции и применяемые ингредиенты обеспечивают его переход из текущего агрегатного состояния в твердое. В процессе гидратации возрастает прочность, и связующая смесь соединяет кирпичи в единый массив. Независимо от того, какие имеет раствор кладочный пропорции, он, в обязательном порядке, содержит следующие составляющие:

вяжущее вещество. Связующий компонент при взаимодействии с водой постепенно твердеет и объединяет при этом остальные ингредиенты рабочей смеси;
заполнитель. Он позволяет улучшить механические характеристики, а также увеличить объем кладочной смеси;
воду. Вода добавляется до требуемой консистенции, вступает в реакцию с вяжущим компонентом, обеспечивая нормальное протекание процесса гидратации.

В качестве вяжущего ингредиента используются:

портландцемент;
известь;
известково-цементная смесь.

Кладочный состав замешивают на основе просеянного речного или карьерного песка. Инородные включения в виде частиц глины, травы или корней не допускаются. Введение фибры позволяет повысить прочностные свойства смеси. Концентрация воды влияет на удобство проведения работ.

Раствор для кладки кирпича в бетономешалке

Помимо основных ингредиентов, вводятся добавки:

противоморозные компоненты. Предотвращают кристаллизацию воды при отрицательных температурах, обеспечивают нормальное протекание гидратации;
пластификаторы. Повышают удобоукладываемость рабочей смеси, облегчают работы с ним, а также улучшают его эксплуатационные характеристики;
отвердители. Обеспечивают ускоренную полимеризацию вяжущего вещества, сокращают продолжительность набора прочности;
красители. Введение пигментов позволяет изменить цветовую гамму материала, что положительно влияет на эстетическое восприятие кирпичной стены.

Марка раствора для кладки кирпича зависит от соотношения компонентов. С возрастанием доли песка марка снижается, а с возрастанием доли цемента – увеличивается. Применяют различные марки, из которых наиболее распространенная – М75. При этом пропорция цемента и песка для кладки кирпича, а также количество извести выражается соотношением 1:5:0,8. Стройматериал с маркировкой М75 надежно связывает различные виды кирпича и природного камня, обеспечивая устойчивость строений.

В строительной отрасли используются различные виды составов, применяемых для возведения кирпичных стен. Рассмотрим их особенности.

Блок: 2/12 | Кол-во символов: 3315
Источник: https://pobetony.expert/poleznye-stati/rastvor-dlya-kladki-kirpicha

Пропорции

Приготовление раствора для кладки кирпича начинают с того, что перемешивают все сухие компоненты, а затем доливают воду до нужной консистенции.

Для многих работ используется простой цементный раствор марки М75 в отношении 1:3 — 1 часть цемента на 3 части песка. Пропорции замеса для строительства из кирпича зависят от марки цемента. Для цементно-песчаной смеси:

М 400 — соотношение цемента и песка равно 1:2,5;
М 500 — цемент и песок берут в отношении 1:3.

Для сложного цементно-известкового состава:

М 300 — цемент, песок и известь берут в соотношении 1:3,5:0,2;
М 400 — 1 часть цемента, 1-0,3 части извести, 2,5-4 – песка;
М 500 — отношение количества цемента, песка и извести должно быть равно 1:3:0,2.

Воды для цементно-песчаных смесей берут 0,8 частей на каждую 1 часть цемента. Цемента различных марок на куб.м кирпичной кладки расходуется:

М100 – 300-250 кг;
М150 — 400-330 кг;
М200 — 490-410 кг;
М300 — 600-510 кг.

Как приготовить известковый раствор? Он готовится из 1 доли негашеной перемолотой извести и 2-5 долей песка. Воду вливают, пока масса не будет по консистенции, как сметана. В ней не должно быть комков.

Цементно-известковый раствор приготавливают, смешивая цемент, известь и песок в отношении от 1:1:6 до 1:3:15. При этом следует учитывать влажность песка и извести. Сначала известь разводят водой до состояния известкового молока и процеживают через сито, а затем этим известковым молоком разводят сухую смесь песка и цемента.

Как сделать раствор на основе глины? В него входят 1 часть глины и 1-2 части песка. Его можно использовать, например, для кладки печи в бане.

Сколько понадобится смеси для кладки 1 кв.м кирпича? Обычно тратится около 0,25 куб.м раствора, но если кирпич имеет полости, расход увеличивается.

Блок: 4/6 | Кол-во символов: 1754
Источник: https://2proraba.com/stroitelnye-materialy/kak-prigotovit-rastvor-dlya-kladki-kirpicha.html

Выполнение замеса

Для проведения замеса ЦПС можно использовать следующие приспособления:

Бетономешалка.
Строительный миксер.
Совковая лопата.

Важно учитывать, что смесь можно применять по назначению только в течение первого часа. В противном случае она затвердеет и станет непригодной для эксплуатации.

С целью экономии материалов нужно грамотно рассчитывать объемы раствора, чтобы рационально использовать состав. В зависимости от этапа выполнения ремонтных или строительных работ ЦПС разбавляют до правильной консистенции.

При необходимости выполнить оштукатуривание поверхности раствору придают эластичность и очищают от комков или абразивных частиц. Нередко используется цементно-известковый состав, которому свойственна практичность.

Универсальные смеси востребованы для следующих задач:

Заливка бетоном основы.
Возведение помещений разной сложности.
Оштукатуривание.
Кладочные работы.
Заделка швов, пустот и трещин.

Внесение в состав дополнительных компонентов способствует появлению таких эксплуатационных преимуществ:

Устойчивость к износу.
Водостойкость.
Устойчивость к отрицательным температурам.
Прочность.
Надежность.
Долговечность.
Высокие адгезионные свойства.

Блок: 5/7 | Кол-во символов: 1218
Источник: https://1beton.info/proizvodstvo/napolniteli/rastvor-dlya-kladki-kirpicha

Простой цементный состав

Вопрос о том, как приготовить кладочный раствор простого типа на цементной основе, решается путем смешивания цемента и песка в воде в разных пропорциях. Приготовление смеси начинается с контроля качества ингредиентов. Вода для кладочного состава не должна содержать примесей, масел, грязи. Идеальным вариантом является колодезная или родниковая вода. Если материал изготавливается в жаркую погоду, то вода должна быть прохладной, т.е. не нагретой солнечными лучами, а зимой ее следует немного прогреть. Песок перед употреблением тщательно очищается и просеивается, чтобы не было крупных фракций, глины и примесей. Цемент контролируется особо тщательно. Необходимо убедиться, что упаковка не повреждена. Материал, пропитанный атмосферной влагой, не пригоден для использования.

Готовится раствор следующим образом. Цемент и песок просеиваются и смешиваются в сухом виде. Перемешивание до получения равномерного серого цвета производится в емкости типа поддона. Затем в смесь постепенно добавляется вода при тщательном перемешивании до получения консистенции сметаны. Нужные свойства материала (пластичность, подвижность, плотность, прочность) достигаются изменением пропорции цемента и песка. Ниже приведены возможные растворы для кладки кирпича, пропорции в которой изменяются в зависимости от марки цемента.

Марка раствора	Пропорция по марке цемента (частей)
Марка раствора	500	400	300	200	150
300	1:2,1	1:1,8	—	—	—
200	1:3	1:2,5	—	—	—
100	1:5,5	1:4,5	1:3	1:2	—
75	1:6,6	1:5,5	1:4	1:2,5	—
50	—	1:6,5	1:6	1:4	—
10	—	—	—	1:16	1:7

Блок: 8/27 | Кол-во символов: 1542
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Как правильно замешивать?

Рассмотрим рецепт и этапы, как правильно замесить раствор для кладки кирпича.

Нужно произвести подготовку компонентов, из которых будут производить цементный продукт – песок, вода, цемент, известняковый элемент.
Далее смешать все основные составляющие в необходимых пропорциях и в сухом виде. Далее добавляется немного шамотного порошка для увеличения уровня пластичности.
Постепенно вливается в смесь вода и тщательно перемешивается до однородной консистенции. Важно помнить, что замес раствора для кладки кирпича через 1,5-2 часа теряет свои технические характеристики и начинает застывать.

Блок: 6/7 | Кол-во символов: 645
Источник: http://nagdak.ru/stroy/rastvor-dlja-kladki-kirpicha

Пропорции

М 400 — соотношение цемента и песка равно 1:2,5;
М 500 — цемент и песок берут в отношении 1:3.

Для сложного цементно-известкового состава:

М 300 — цемент, песок и известь берут в соотношении 1:3,5:0,2;
М 400 — 1 часть цемента, 1-0,3 части извести, 2,5-4 – песка;
М 500 — отношение количества цемента, песка и извести должно быть равно 1:3:0,2.

М100 – 300-250 кг;
М150 — 400-330 кг;
М200 — 490-410 кг;
М300 — 600-510 кг.

Блок: 4/6 | Кол-во символов: 1754
Источник: https://2proraba.com/stroitelnye-materialy/kak-prigotovit-rastvor-dlya-kladki-kirpicha.html

Как приготовить раствор для кладки кирпича – пропорции, расчет и контроль качества

Расход цемента на цементно-песчаный раствор

Для приготовления качественного состава, обладающего необходимыми эксплуатационными характеристиками, важно:

правильно подобрать пропорции;
рассчитать потребность в кладочном материале;
произвести замес, соблюдая технологические требования;
проконтролировать подвижность.

Остановись детально на главных особенностях отдельных работ.

Блок: 7/12 | Кол-во символов: 459
Источник: https://pobetony.expert/poleznye-stati/rastvor-dlya-kladki-kirpicha

Важность соблюдения пропорции цемента и песка

Соблюдение правильных пропорций является ключевым залогом прочной и надежной кладки при строительстве, в том числе и в Москве. Если придерживаться рекомендаций и учитывать технологию монтажа, конструкция из кирпичей будет максимально прочной и устойчивой к большим нагрузкам

Блок: 7/7 | Кол-во символов: 322
Источник: https://1beton.info/proizvodstvo/napolniteli/rastvor-dlya-kladki-kirpicha

Какие бывают виды растворов

Прежде чем взяться за самостоятельное приготовление продукта, следует изучить состав раствора для кладки и основные его виды, отличающиеся техническими характеристиками.

На данный момент существует три основных вида смеси:

Цементный раствор для кладки кирпича

Состоит из таких компонентов, как чистый, белый песок и цементное изделие. Данный стройматериал отличается низкой степенью пластичности, малоподвижностью и числится в категории холодных компонентов. Вне зависимости от производителя, цементный продукт считается излишне жестким, поэтому применяются редко.

Известковый раствор для кладки кирпича

Изготовляется из теплого, пластичного, негашеного продукта и песка. По прочностным показателям уступают цементу.

Раствор для кладки из цемента и извести

Если тяжело определиться с типом, можно смело остановиться на комбинированном, который обладает всеми преимуществами, свойственными цементной и известнякового компонента. Элементы отлично подходят практически для всех видов кирпичей.

Блок: 2/7 | Кол-во символов: 1060
Источник: http://nagdak.ru/stroy/rastvor-dlja-kladki-kirpicha

Приготовление раствора для кладки кирпича

Сухие вещества и воду смешивают и хорошо перемешивают.

Известковые растворы

Считается, что самым лучшим раствором считается цементный раствор.

Для кирпича подходит более пластичный состав, что необходимо для возведения различных ограждений и внутренних стен. Поэтому можно применять теплый раствор из извести, который приготавливают из негашёной измельчённой извести и песка.

Сухие составляющие тщательно смешивают, а потом только добавляют воду. После добавления воды, всё хорошо смешивают, смесь для кладки на выходе не должна содержать комочков и примесей.

Компоненты для раствора берут в пропорциях: 1 часть известки, 2-5 части песка.

Цементные растворы

В цементном растворе, главными составляющими являются цемент и песок. От марки цемента зависят пропорции ингредиентов. Например: 1 часть цемента и 3-6 частей песка.

Сухие ингредиенты с водой перемешиваем до образования единой массы. Вначале замешиваем сухие ингредиенты, а только потом добавляют воду. Но такой способ не очень хороший, так как даже при использовании разных марок бетона раствор выходит малоподвижным и жёстким.

Цементно-известковый раствор

Раствор состоит их извести и цемента. Принцип приготовления раствора:

Известковая масса (гашеная известь), разводят ее водой до густого состояния, затем процеживается;
Сухой цемент и песок соединяют;
Сухие составляющие разводят известковым раствором и смешивают.

Известь вводят для пластичности, и использовался для кладки из любого вида кирпича.

Простой раствор

Обычный раствор изготавливают из связывающего вещества и песка. Иногда как вяжущее вещество берут глину, но этот раствор используют для узко специализированных работ.

Цементно — песчаную смесь готовят 1:3 . Все сухие составляющие перемешиваем, потом постепенно наливаем воду. После добавления воды смесь размешивают.

Сложный раствор

По консистенции раствор не должен быть жидким, как вода.

Сложным замесом раствора считается, тот замес, в котором участвует несколько составляющих и вяжущий материал. Например: цементно-известково-глиняный или цементно-известковый.

При добавлении глины раствор не разваливается, укладывается аккуратно и легко.

Для кладки кирпича фасадных стен в раствор добавляют пластификаторы. Такой раствор очень экономичен, на поверхность наносится ровным слоем.

Специалисты рекомендуют приготовление такого раствора, но он займёт немного больше времени при приготовлении.

Соотношение ингредиентов

Для приготовления правильного раствора нужно рассчитать количество ингредиентов. Для раствора песок берут средней фракции, марка раствора возможна разная, но именно фракция песка влияет на пропорции. Например:

Используем цемент М-500, пропорции будут такими: 1 часть цемента на 2/10 извести берут 3 части песка;
Используем марку цемента 400, пропорции будут такими: 1 часть цемента на 1-3/10 частей извести на 2,5- 4 части песка;
Используем марку цемента 300, берётся 1 часть цемента на 2/10 извести на 3,5 песка.

Все составляющие раствора нужно хорошо перемешать.

Этот пример для цементно-известняковой смеси и для цементно-песчаной смеси.

Пропорции раствора:

При использовании марки цемента 500, берут 1 часть цемента на 3 части песка;
на марку цемента 400, берут 1 часть цемента на 2,5 части песка.

Блок: 2/3 | Кол-во символов: 3246
Источник: https://domsdelat.ru/otdelka-vneshnyaya/proporcii-dlya-prigotovlenie-rastvora-dlya-kladki-kirpicha-instrukciya-sovety.html

На что следует обратить внимание

Чтобы разобраться, как рассчитать количество цемента для кладки, необходимо обратить внимание на массу нюансов и факторов, в их числе:

Пропорции компонентов.
Расчет количества цемента.
Контроль качества. Точно определить, сколько цемента нужно внести в состав, несложно. Для этого используются общепринятые технологии.

Пропорции

Из всех вариантов состава кладочного раствора цементный тип считается наиболее востребованным. Готовую сухую смесь можно приобрести в строительном магазине, однако из-за больших расходов на транспортировку многие хозяева отдают предпочтение самостоятельному производству материала. Для определения правильных пропорций, нужно учитывать такие факторы:

Марка цементной смеси (М400, М500).
Маркировка ЦПС.

Существуют специализированные сайты, на которых размещены вспомогательные таблицы, с помощью которых можно быстро найти приблизительное соотношение ингредиентов для каждой марки.

Так, если нужно подготовить 1 м³ раствора марки 75 (цифровое значение указывает на допустимую нагрузку на 1 см²), следует руководствоваться таким расчетом:

220 кг цемента М500 и песка в пропорции 1:6,7.
270 кг цемента М400 смешивается с песком в соотношении 1:5,4.
360 кг цемента марки М300 перемешивается с песком в пропорции 1:4,2.

С целью экономии производства некоторые хозяева отклоняются от заданных рекомендаций. Но такой подход ухудшает прочность и эксплуатационные свойства кирпичной постройки.

Расчет состава

Кладочные растворы для кирпича рассчитываются по разным технологиям, но есть нормативные значения объема материала для стен с разным диаметром:

Если толщина стены составляет 1 кирпич, понадобится 65 л смеси для обустройства 1 кв. м ее поверхности.
При толщине 1,5 кирпича расход увеличивается до 100 л.

Пропорционально растет объем раствора для стен в 2 или 2,5 кирпича.

Если овладеть методикой расчета, выбор соотношения песка и цемента для кладки кирпича станет максимально простым:

В первую очередь нужно оценить объем кладки, умножив периметр постройки на высоту и толщину стен.
От полученных результатов отнимается число объема окон и дверей.
Дальше рассчитывается количество кубов с умножением объема стен на 0,2-0,3.

Контроль качества

Если покупается готовый материал, то он должен поставляться с соответствующей документацией, где указана дата производства, марка и подвижность. Любой состав должен обладать оптимальными прочностными свойствами, плотностью и подвижностью.

При оценке качества самодельной продукции нужно руководствоваться такими принципами:

Подвижность оценивается путем помещения смеси в емкость с раствором эталонного конуса. Глубина погружения конуса будет указывать на подвижность.
Для определения плотности смеси нужно взвесить сосуд и поделить массу на объем раствора.

Блок: 4/7 | Кол-во символов: 2844
Источник: https://1beton.info/proizvodstvo/napolniteli/rastvor-dlya-kladki-kirpicha

Растворы с добавлением глины

Пластифицирующий эффект в кладочном растворе может быть достигнут использованием глины взамен извести (принимая во внимание химическую активность извести). В этом случае следует использовать глину нормальной жирности после измельчения тщательной очистки от примесей. Ее введение в состав производится в виде сметанообразного водного раствора. Пропорции глины в смеси аналогичны соответствующим пропорциям извести (по маркам раствора).

Кладочные растворы особенно востребованы при использовании огнеупорного кирпича (печи, камины), где глина позволяет значительно увеличить адгезию смеси.

Блок: 10/27 | Кол-во символов: 619
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Заключение: насколько важны пропорции цемента и песка для кладки

Соблюдение рекомендуемых пропорций при выполнении замеса гарантирует прочностные характеристики кладки и устойчивость кирпичных строений на протяжении длительного периода эксплуатации. При кажущейся простоте, нужна определенная подготовка, чтобы подобрать оптимальное соотношение ингредиентов и правильно выполнить замес. Зная все тонкости, можно самостоятельно приготовить кладочный состав. Важно придерживаться технологии. При необходимости, всегда можно обратиться к профессионалам за советом.

Блок: 12/12 | Кол-во символов: 571
Источник: https://pobetony.expert/poleznye-stati/rastvor-dlya-kladki-kirpicha

Необходимый инструмент

При подготовке раствора для кладки кирпича рекомендуется использовать следующий инструмент:

миксер строительный;
емкость для замешивания раствора;
ведро для отмеривания сыпучих ингредиентов;
конус эталонный;
лопата;
весы;
термометр;
шпатель;
мастерок.

Пропорции раствора для кладки кирпича зависят от его конкретного назначения и условий эксплуатации постройки. В ряде случаев вполне достаточно применение простых цементных растворов; а в других возникает необходимость в повышенной пластичности массы. Состав смеси следует подбирать с учетом конкретных требований и реальных условий.

Блок: 12/27 | Кол-во символов: 612
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Как замешивается раствор

Приготавливают рабочий состав для кладки и ремонта стен с использованием некоторых секретов:

Песок обязательно нужно просеять, чтобы освободить его от примесей и мусора.
Небольшие объемы делаются вручную с помощью перемешивания смеси совковой лопатой.
Для приготовления больших объемов рекомендуется использовать бетономешалку.
Сначала смешивают сухие компоненты, далее добавляется вода порциями. Готовый раствор должен походить консистенцией на сметану.
Готовый качественный раствор не должен выливаться из емкости при наклоне ее на 40º. Он должен медленно сползать по ее поверхности.
Замешивать следует такой объем рабочего состава, чтобы использовать его за 2 часа.
Кладка в полтора кирпича на улице требует приготовления цементного раствора. Для строительства различных перегородок между комнатами внутри дома кирпичом можно приготовить известковый раствор.

Для приготовления любого рабочего состава нужно использовать чистую воду. Лучший вариант — вода из колодца или родника. Зимой ее нужно подогревать. Летом она должна быть прохладной. Цемент должен находиться в упаковке, которая не затронута влагой. Глина вносится в виде водного раствора. По своей консистенции она напоминает сметану. Приготовить рабочую смесь можно с применением следующих инструментов:

строительный миксер:
емкость;
ведро;
лопата совковая;
шпатель;
строительный мастерок.

Миксером замешивают ингредиенты в емкости, ведро нужно для замера количества сыпучих материалов, мастерок и шпатель используются для проверки качества смеси.

Инструмент для кладки кирпича

Кирпичная кладка в интерьере или на улице дополнительно потребует следующие инструменты:

молоток-кирка;
расшивка;
отвес;
леска или шнур;
уровень;
строительный угольник;
деревянные порядовки;
ведро;
рулетка.

Схема правильной кладки кирпича

Блок: 4/27 | Кол-во символов: 1812
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Основные ингредиенты

Основными ингредиентами являются минеральные вяжущие материалы – цемент, известь, гипс, глина, и инертный заполнитель. В качестве заполнителя используют:

речной песок,
минеральный дробленый песок,
золошлаковый песок из отходов металлургии,
песок из шлаков ТЭЦ.

В состав могут входить пластификаторы, отвердители и пигментные присадки. Необходимо учитывать, что процесс затвердевания продолжается до 28 суток.

Блок: 13/27 | Кол-во символов: 431
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Технология приготовления раствора для кладки кирпича

Известковый

Процесс изготовления начинается с того, что соединяется песок и цемент, затем добавляется немного воды, пока не образуется однородная чистая масса. Известковые замесы считаются теплыми, и их показатель прочности намного уступает холодным. Приготовить такой раствор можно из негашеной извести с песком.

Вместо негашеной извести можно использовать известковое тесто. После соединения компонентов добавляется вода, затем все тщательно перемешивается до образования однородной массы. В таком растворе могут быть комки, которые отсеивают при помощи сита. Известковый состав для кладки кирпича под расшивку изготавливается также в определенных пропорциях, они могут быть от 1:2 до 1:5. Это зависит от жирности самой извести. Подобные растворы считают менее прочными, но их все равно используют для кладки стен, но это случается очень редко.

Комбинированный

Особое внимание нужно уделить комбинированному раствору, где используется цемент и известь. Такой состав считается самым лучшим и его можно применять для кладки печи из кирпича, ведь он обладает высокими пластическими свойствами, которые можно использовать для любого вида сооружений. Для изготовления используют гашеную известь, которую разводят в воде до концентрации густого молока. Затем его просеивают через строительное сито и добавляют цемент и песок. Именно добавление известкового молока придает пластические свойства.

Блок: 2/3 | Кол-во символов: 1445
Источник: https://dvabrevna.ru/stroitelstvo/proportsii-rastvora-dlya-kladki-kirpicha.html

Полезная информация

Способы кладки

Укладывают кирпич по особым правилам, чтобы строительная конструкция была монолитной, прочной.

Чтобы сделать раствор, используют холодную воду без всяких загрязнений, температура ее должна составлять 15-20 градусов.

Все дозировки при изготовлении кладочной смеси нужно соблюдать точно.

Расход воды:

Марка бетона 100, берут 1 часть цемента от 1/2 до 7/10 частей воды;
Цементно – песчаный раствор. На части цемента используют 8/10 частей воды.

Расход цемента:

Марка М100 – 300-250 кг на м3;
М150 — 400-330 кг на м3;
М200 — 490-410 кг на м3;
М300 — 600-510 кг на м3.

Подвижность раствора

Подвижность раствора является важной характеристикой. Данная величина зависит от того, какие ингредиенты замешивают в раствор.

Для проверки подвижности раствора применяют конус, угол которого составляет 30 градусов, высота 15 см и масса 300 грамм. Конус погружаем, в приготовленный раствор. То, на какое количество сантиметров погрузился конус, и есть цифра, показывающая подвижность состава.

Измеряем подвижность раствора

Для чего необходимо измерять подвижность раствора?

Для качественной кирпичной кладки необходимо выбирать качественный кирпич и выбирать качественные компоненты для раствора. От качества всех материалов зависит качество, прочность и надёжность будущего строения.

В наше время используют разные кладочные растворы, но их выбор зависит от метеорологических условий, при которых будет производиться кладка кирпича и в каких целях будет использоваться строительный материал.

Это нужно для прочности кирпичной кладки.

Для полнотелого кирпича берут раствор с подвижностью 9-13 см,
для пустотелого кирпича берут смесь с подвижностью 7-8 см,
в жаркую погоду берут раствор с подвижностью до 12-14 см.

Перед началом работ с кирпичом и кладочными растворами тщательно изучите все нюансы, правильно подберите раствор, правильно приготовьте. А лучше всего доверьте работу специалистам в этой области, они всё должны сделать по правилам. Желаем вам удачи в начинаниях!

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

Блок: 3/3 | Кол-во символов: 2157
Источник: https://domsdelat.ru/otdelka-vneshnyaya/proporcii-dlya-prigotovlenie-rastvora-dlya-kladki-kirpicha-instrukciya-sovety.html

Состав кладочного раствора для облицовочного кирпича и его пропорции

Универсальный состав раствора для кладки облицовочного кирпича включает в себя цемент марки М500, просеянный речной песок в соотношении 1:4 и воду. Такой состав является общепринятым, никаких добавок к нему не требуется.

Более того, многие специалисты настоятельно не рекомендуют использовать никакие примеси, по их мнению нарушающие правильный ход кристаллизации цемента. Вместе с тем, имеется другая точка зрения, согласно которой в раствор следует добавлять некоторое количество гашеной извести, повышающей текучесть смеси.

Раствор, составленный традиционным образом, довольно жесткий, что бывает неудобно для работы. Многие мастера идут дальше и заменяют известь на глину, которая несколько ускоряет застывание раствора.

Основная причина такой ситуации кроется в том, что кирпич способен впитывать воду в некотором количестве.

Некачественный кирпич при нанесении раствора вытягивает из него воду, отчего слой становится довольно твердым и теряет свои рабочие качества. Выходом из положения может служить предварительное замачивание кирпича в воде или добавление воды в раствор для повышения текучести.

Блок: 19/27 | Кол-во символов: 1176
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Зачем нужны пластификаторы

Пластификатор — специальный состав, добавляемый в раствор для повышения его пластичности и эластичности.

Полезный эффект от применения пластификатора:

Снижение количества воды, ухудшающей застывание раствора.
Повышение влагоустойчивости шва.
Повышение морозостойкости.

Пластификаторы имеют разное назначение:

Катализаторы. Служат для ускорения и большей прочности застывания раствора.
Модификаторы. Позволяют получить дополнительные возможности швов — большую устойчивость к механическим воздействиям, влагоустойчивость и т.д.

Помимо этого, пластификаторы позволяют получить более эластичный шов, который компенсирует температурные расширения облицовки. Такая способность помогает сохранению прочности связей с несущей стеной и предотвращает появление трещин в швах, способных накапливать влагу.

Блок: 20/27 | Кол-во символов: 824
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Цветовые добавки

Цвет шва имеет большой декоративный эффект. Кладка становится более нарядной, линии швов подчеркиваются и делают поверхность стены более выразительной.

Для изменения цвета раствора и придания ему нужной расцветки используются специальные пигменты, которые добавляются в смесь при замешивании раствора. Существуют разные оттенки, которые можно получить при помощи пигментов.

Самым простым и древним способом окраски раствора является добавление сажи. В результате получается раствор глубокого черного цвета. В настоящее время в качестве пигментов используются окислы различных металлов. Они продаются в строительных магазинах и вполне доступны для приобретения.

Блок: 22/27 | Кол-во символов: 679
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Необходимые инструменты

Для замешивания раствора могут быть использованы разные способы, требующие применения определенного набора инструмента.

Самым простым способом является обычное приготовление вручную, для чего понадобится:

Емкость (корыто или небольшая ванна).
Совковая и штыковая лопата.

Такая методика проста, но требует тщательности, так как непромешанная смесь не позволит получить качественный раствор.

Для более равномерного размешивания используется насадка на дрель. Такой вариант гораздо предпочтительнее, качество смеси существенно повышается.

Можно использовать миксер, позволяющий практически полностью механизировать процесс — вручную производится только загрузка компонентов. Наиболее удачный вариант, поскольку плотность материала для кладки кирпича наиболее высока, перемешивать такую смесь нелегко и возможность механизировать процесс оказывается очень кстати.

Блок: 23/27 | Кол-во символов: 885
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Как очистить облицовочный кирпич от раствора

Выдавленный по краям кирпича раствор может испачкать лицевую поверхность кладки. Такие случаи нередки и требуют незамедлительной очистки, иначе материал схватится и оттереть его станет намного сложнее. Самый простой и распространенный способ — удаление излишков ребром кельмы с последующей протиркой поверхности кладки влажной тряпкой.

Если наплывы раствора присохли, то можно использовать специальное химическое средство для смывки раствора (например, Типром ОЦ, Очиститель фасадов № 5 от фирмы «Чистюля» и т.п.). Они наносятся на присохшие участки, разрыхляют цемент, после чего он легко удаляется с поверхности. Останется только начисто протереть поверхность влажной тряпкой.

Блок: 26/27 | Кол-во символов: 725
Источник: https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html

Кол-во блоков: 32 | Общее кол-во символов: 33547
Количество использованных доноров: 7
Информация по каждому донору:

https://pobetony.expert/poleznye-stati/rastvor-dlya-kladki-kirpicha: использовано 5 блоков из 12, кол-во символов 5657 (17%)
https://kirpich.website/remont/rastvor/rastvor-dlya-kirpichnoj-kladki-proportsii.html: использовано 10 блоков из 27, кол-во символов 9305 (28%)
https://2proraba.com/stroitelnye-materialy/kak-prigotovit-rastvor-dlya-kladki-kirpicha.html: использовано 2 блоков из 6, кол-во символов 3508 (10%)
https://1beton.info/proizvodstvo/napolniteli/rastvor-dlya-kladki-kirpicha: использовано 3 блоков из 7, кол-во символов 4384 (13%)
https://domsdelat.ru/otdelka-vneshnyaya/proporcii-dlya-prigotovlenie-rastvora-dlya-kladki-kirpicha-instrukciya-sovety.html: использовано 2 блоков из 3, кол-во символов 5403 (16%)
https://dvabrevna.ru/stroitelstvo/proportsii-rastvora-dlya-kladki-kirpicha.html: использовано 2 блоков из 3, кол-во символов 2194 (7%)
http://nagdak.ru/stroy/rastvor-dlja-kladki-kirpicha: использовано 3 блоков из 7, кол-во символов 3096 (9%)

Источник: m-strana.ru

Пропорции в приготовлении раствора для кладки

В современном строительстве широко используются конструкции из кирпича. Так как они отличаются практичностью и надежностью. Для качественной и долговечной кирпичной постройки необходимо правильно приготовить раствор для кладки, чтобы сооружение в будущем не подверглось деформации. Руководствуясь несколькими несложными правилами, раствор легко приготовить дома. Существует несколько способов его приготовления.

Из воды, песка и цемента
Этот способ является самым простым и распространенным. Существуют разные марки данного раствора ( М25, в котором соотношение песка и цемента 5 к 1; М50 соотношение 4 к 1; М71 соотношение 3 к 1). В идеале надо использовать мелкий песок, не более 2 мм. диаметром. Чем больше песка в составе, тем меньше прочность и марка раствора. Цемент используют марки 400 или 500. Вода должна быть холодной и чистой. Она составляет примерно 25% от всей массы смеси для кладки кирпича. Готовить раствор лучше прямо перед началом работ, так как он имеет свойство затвердевать (начинает твердеть через 1,5-2часа). Так что практичнее замешивать небольшими порциями.
Смешивание компонентов лучше производить в бетономешалке. Сначала налить немного воды, засыпать цемент и песок, затем долить оставшуюся воду. Рекомендуется смешивать не дольше 2 минут. В процессе кладки требуется периодически помешивать смесь, чтобы она была гомогенной, так как тяжелые элементы образуют осадок, и масса становится неоднородной.

Из воды, песка, цемента и извести
Этот способ отличается от предыдущего добавлением гидратной извести. Благодаря ей смесь остаётся пластичной до 5 часов. Следовательно, её можно приготовить в большем количестве. Она лучше растекается, что способствует более плотному заполнению неровностей швов при кирпичной стройке. По содержанию цемента, извести и песка данный состав делится на две марки: М25 (соотношение 1:1:4) и М50 (соотношение 1:0,5:4,5). При таком методе приготовления раствора используют цемент марки 400. Однако при кладке кирпича таким раствором нельзя подвергать строение влаги. Это является её большим минусом.
Готовить смесь лучше опять же в бетономешалке. Для начала залить 2/3 воды, засыпать цемент и известь, как следует всё перемешать, потом засыпать песок и влить оставшуюся воду. Для правильной кладки кирпича смешивать ингредиенты надо около 3 минут.

Готовая сухая смесь
Для тех, у кого нет желания и времени замешивать раствор самим, в магазинах продаётся уже готовая сухая смесь, которую остаётся лишь залить водой и тщательно перемешать, так как все ингредиенты в ней уже смешаны в нужном количестве. Никаких других компонентов в неё добавлять не требуется, если они не прописаны в инструкции. Такой вариант более дорогой, но менее кропотливый. Затвердевать начинает через 1,5-2 часа.
Замешивать рекомендуется в бетономешалке или ручным миксером. Примерное время смешивания 5-7 минут.

Его пропорции, приготовление и использование!

Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

Раствор представляет собой однородную смесь цемента, песка и воды. В кладке используются различные типы растворов в зависимости от их применения, связующих материалов, прочности, насыпной плотности и их назначения.

В настоящее время цементные растворы чаще всего используются в качестве строительных растворов. Цементный раствор применяется во всех видах строительных работ благодаря своим прочным и долговечным свойствам.

Согласно «Фредерику С. Мерритту» (автору «Руководства по проектированию и строительству зданий»), строительные растворы состоят из вяжущего материала, мелкого заполнителя, песка и определенного количества воды. Раствор можно использовать для различных целей, например, для штукатурки кирпича или других видов кирпичной кладки, для полов и т. Д., а с добавлением крупного заполнителя его также можно использовать для изготовления бетона.

Цементный раствор также является превосходной средой для создания гладкой поверхности стен из кирпича или других видов кирпичной кладки.

Приготовление цементного раствора

По словам «Сатиш Гопи» (автор основ гражданского строительства), приготовление цементного раствора включает следующие этапы:

Выбор сырья
Пропорция цементного раствора
Смешивание ингредиентов

(a) Выбор сырья

Несмотря на то, что для приготовления цементного раствора доступны разные типы материалов, необходимо убедиться, что правильные материалы выбраны в зависимости от типа конструкции и ее назначение.

Портландцемент используется для приготовления раствора. Обычный портландцемент больше всего подходит для обычных строительных целей. Для приготовления композиционных растворов также используется известь.

Также читайте: Процесс производства обычного портландцемента (OPC)

Песок должен быть хорошего качества и не содержать примесей, таких как глина, пыль, оксид железа и т. Д. Перед смешиванием с цементом его необходимо полностью очистить.

Также читайте: Способы проверки качества песка на стройплощадке!

Песок обеспечивает прочность, устойчивость к усадке и растрескиванию.Он обеспечивает объемность строительного раствора, следовательно, делает его экономичным. Использование только цемента сделало бы это не только чрезвычайно дорогостоящим, но и непрактичным.

Также прочтите: Пластмассовые усадочные трещины: все, что вы хотели знать

(b) Доля цементного раствора

Пропорция означает относительное количество различных компонентов, которые необходимо смешать для получения хорошего раствора, или просто соотношение между разными материалами.

Ниже приведены пропорции цементного раствора, который обычно рекомендуется для различных работ:

01.Строительная кладка:

Для обычных кладочных работ с кирпичом / камнем в качестве структурной единицы. — 1: 3 до 1: 6
Для работ из армированного кирпича — 1: 2 до 1: 3 .
Для всех работ во влажных условиях — 1: 3
Для архитектурных работ — 1: 6
Для несущих конструкций — 1: 3 или 1: 4

Для внешней штукатурки и штукатурки потолка — 1: 4
Внутренняя штукатурка (Если песок не мелкий i.е. Модуль дисперсности> 3) — 1: 5
Для внутренней штукатурки (при наличии мелкого песка) — 1: 6

Для наружных штукатурных работ согласно Правительству Индии, «СПЕЦИФИКАЦИИ CPWD (ТОМ-2)» (Центральный отдел общественных работ) , и ниже Покрытие должно состоять из цементного раствора 1: 5 (1 цемент: 5 крупнозернистого песка), а верхний слой должен быть из цементного раствора 1: 4 (1 цемент: 4 мелкого песка), если не указано иное.

Раствор в соотношении от 1: 4 до 1: 8 (цемент: песок, вода является оценочным) для толщины проверенной плитки в 5–7 раз следует использовать в качестве слоя между полом RCC и плиткой.

Для наливных работ соотношение цементного раствора должно быть от 1: 1 до 1: 3

(c) Смешивание ингредиентов

Для приготовления цементного раствора цемент и песок должным образом смешиваются в сухом состоянии. Затем постепенно добавляют воду и перемешивают лопатой. В воде не должно быть глины и других загрязнений.

Цементный раствор можно смешивать вручную (ручное смешивание) или механически (машинное смешивание). Для небольших конструкций обычно используется ручное перемешивание.Механическое перемешивание требуется, когда строительный раствор требуется в больших количествах и его необходимо использовать в непрерывном порядке.

Цемент набирает прочность за счет гидратации. Итак, необходимо следить, чтобы раствор оставался влажным до тех пор, пока не произойдет гидратация. После нанесения раствора / бетона процесс обеспечения достаточной влажности для гидратации называется отверждением. Отверждение обеспечивается разбрызгиванием воды. Обычно отверждение начинается через 6–24 часа после нанесения раствора. Первоначально для гидратации требуется больше воды, которую можно постепенно уменьшить.Выдерживать цементный раствор рекомендуется 7 дней.

Также прочтите: Различные методы отверждения бетона: знать перед отверждением

Свойства цементного раствора

Важными свойствами цементного раствора являются:

Раствор с правильными пропорциями и хорошо уложенным раствором обеспечивает непроницаемую поверхность .
При добавлении воды в сухую смесь цемента и песка происходит гидратация цемента, и он связывается с частицами песка и окружающими поверхностями кладки и бетона.
Густой раствор более 1: 3 склонен к усадке.
Более бедная смесь не может закрыть пустоты в песке, поэтому оштукатуренная поверхность останется пористой.
Согласно IS: 2260-1981 (Индийский стандарт) прочность раствора зависит от пропорции цемента и песка. Прочность, полученная при различных пропорциях цемента и песка, следующая.

Используется следующим образом:

Для крепления каменных блоков, таких как камень, кирпичи, блоки, цемент
Для оштукатуривания стен и перекрытий, чтобы сделать их непроницаемыми.
В качестве наполнителя на ферроцементных заводах и каменной кладке.
Для заполнения трещин и швов в стене.
Использование цементного раствора обеспечивает аккуратную отделку стен и бетонных работ.
Для наложения швов кладки.
Для подготовки строительных блоков.

Меры предосторожности при использовании цементного раствора

После добавления воды в смесь раствор следует использовать в течение 30 минут, так как процесс схватывания начинается сразу после добавления воды.В противном случае его сила будет постепенно уменьшаться.
Перед укладкой конструкционных элементов, то есть кирпичей и камней, их необходимо пропитать водой, так как цемент требует большого количества воды для гидратации. Если на раствор положить сухие элементы, они очень быстро впитают воду из раствора, что ухудшит качество смеси и снизит ее прочность.
Где бы ни использовался строительный раствор, он должен оставаться влажным не менее 7 дней.

Также читайте: 10 типов камней, которые можно использовать для кладки

В итоге , наиболее распространенный тип строительных растворов в настоящее время обычно состоит из смесей цемента и песка.Во всех ситуациях, когда требуется прочный, долговечный и стойкий раствор, цементный раствор становится незаменимым. Цементный раствор — один из лучших вяжущих материалов, широко используемых в строительстве.

Здесь мы предоставили информацию о цементном растворе, пропорции цементного раствора для различных работ, их использовании и мерах предосторожности, которые помогут вам при строительстве дома.

Читайте также:

Самые популярные типы напольных материалов для вашего дома

Сдам или купи дом — что лучше?

Изображение предоставлено: Image 1

Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia.Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.

Продемонстрируйте свои лучшие разработки

Навигация по сообщениям

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Соотношение цемента и песка для кирпичной кладки. Как рассчитать

Важно знать идеальное соотношение цементно-песчаной смеси, иначе вы не сможете достичь желаемой производительности.Самая важная часть конструкции — кирпичная кладка — выполняется из кирпича и цементного раствора. В зависимости от требований используются разные соотношения для цементного раствора для кирпичной кладки.

Что такое кирпичная кладка и как она классифицируется?

Кирпичная кладка — это когда стены возводятся путем соединения кирпича с помощью цементного раствора. Эти кирпичи являются основным строительным элементом в помещении, передающим нагрузку от крыши на землю.В строительстве доступны кирпичи различного качества и толщины, которые соединяются вертикальными поперечными швами. При этом требуется много расхода цемента на кладку .

В зависимости от качества кирпича кладка подразделяется на три категории.

Кирпичная кладка первого класса , идеально подходит для несущих стен, так как минимальная прочность на раздавливание используемых кирпичей составляет 105 кг на квадратный метр. Соотношение цементного песка для кирпичной кладки составляет от 1: 3 до 1: 6.

В кирпичной кладке первого класса используется богатый раствор и кирпич лучшего качества, не имеющий трещин и сколов.

Кирпичная кладка второго класса , она имеет минимальную прочность на раздавливание 70 кг на квадратный метр, что не подходит для здания более двух этажей.
Кирпичная кладка 3-го класса , используется для возведения временного сооружения. Иногда специалисты используют цементный раствор, но при кирпичной кладке третьего класса допустимо применение и глиняный раствор.

Формула для простого расчета кирпичной кладки

При работе с первоклассным кирпичом следует учитывать, что для стен толщиной 9 дюймов соотношение цемента и песка для кирпичной кладки должно быть 1: 6, а для стен толщиной 4,5 дюйма соотношение может быть сделать 1: 4.

Примечание: Чтобы получить соотношение цемента и песка для штукатурки стен при строительстве, проверьте здесь.

Вот простая и эффективная формула расчета кирпичной кладки , которая поможет вам понять, сколько кирпичей потребуется на 1 кубометр кирпичной кладки.Мы можем разделить расчет на три части, чтобы узнать необходимое количество цемента, песка и кирпичей.

При том, что толщина 230 мм на 1 куб. М кирпичной кладки и соотношение цементного раствора для кирпичной кладки 1: 5. Поместив эти значения в формулу, мы сможем узнать, как рассчитать расход цемента для кирпичной кладки и как определить необходимое количество кирпичей и количество песка.

Для расчета количества кирпичей

Например, размер кирпича 200 мм x 100 мм x 100 мм

После преобразования в метры будет 0.2 м x 1 м x 1 м

Следовательно, общий объем кирпича составляет 0,2x,1x,1 = 0,002 куб. М.

Следовательно,

Для расчета количества кирпичей на 1кум

Формула 1cum / 0,002cum = 500 штук кирпичей

Для расчета количества цемента

Соотношение цементного раствора 1: 5

Сумма 1 + 5 = 6

Таким образом, общее количество сухого раствора, необходимого для кирпичной кладки, составляет 30 кубометров

Итак,

Требуемый цемент (.30 × 1) / 6 = 0,05 куб. М

После преобразования в кг = 0,05 × 1440 = 72 кг

При переводе кг в количество мешков = 72/50 = 1,44 мешка.

Для расчета количества песка

При соотношении песка и цемента 1: 5

Итак, требуется песок (.30 × 5) /6=.25cum

В пересчете на кг = 0,25 × 1440 = 360 кг.

Если вам нужен калькулятор стоимости строительства , то посмотрите его здесь.

С помощью этой простой формулы легко оценить количество цемента , необходимое для кладки кирпича .Помните, что в зависимости от класса кирпичной кладки соотношение песчано-цементного раствора может меняться. Кроме того, однородная смесь песка, цемента и воды является секретом рецепта более прочной связи между кирпичами. Следовательно, следует использовать только необходимое количество воды, и смесь должна быть приготовлена с помощью механической смеси, чтобы обеспечить прочность кирпичной кладки.

Цементный раствор | Оценка цемента, песка и воды в строительном растворе | Типы строительных растворов и их применение

Цементный раствор — один из самых распространенных и дешевых вяжущих материалов, используемых в строительной индустрии.Цемент Раствор в основном представляет собой смесь цемента , песка и воды . Он используется в различных аспектах строительных работ, таких как кладка, кирпичная кладка, штукатурка, полы и т. Д. Есть два типа: сухой раствор и влажный раствор .

Сухой раствор в основном состоит только из песка и цемента. Чтобы рассчитать количество песка и цемента для сухого раствора, следует выбрать стандартную пропорцию смеси из различных доступных соотношений смеси. (1: 1, 1: 2, 1: 3, 1: 4, 1: 6, 1: 8)

Цемент

+ вода (и добавки) → цементная паста

+ мелкий заполнитель → раствор

+ крупный заполнитель → бетон

Смешивание цементно-песчаного раствора (Источник: YouTube / SkillTrain)

Оценка воды, цемента и Количество песка для цементного раствора

Предположим, что стандартное количество составляет 1 м ³ Цементный раствор и пропорция смеси CM 1: 6 (1 часть цемента и 6 частей Песок).Количество можно рассчитать двумя способами: по весу и по весу. по объему. Рассмотрим объем метод для расчета количества цемента и песка.

Сухое количество раствора эквивалентно количеству влажного раствора в 1,2–1,3 раза. Это связано с тем, что в заполнителях и цементе присутствуют пустоты. Фактическое значение зависит от степени пустотности используемых ингредиентов.

Следовательно, примем количество сухой цементной смеси равным 1 × 1.3 = 1,3 м ³ .

Базовый формула для расчета объема ингредиента выглядит следующим образом:

Объем сухого ингредиента = Объем сухой ступки x (Части по объему ингредиента / Общие части ингредиента)

= 1,3 x (Части по объему ингредиента / Общие части ингредиента)

Количество цемента в цементном растворе

Здесь для смеси 1: 6 общее количество ингредиентов в растворе составляет 6 + 1 = 7.

Следовательно, объем цемент в растворе = Объем сухого раствора x (Части цемента / Общие части ингредиента)

= (1.3 × 1) / 7 = 0,185 м ³
Поскольку цемент доступен в мешках, объем 1 мешка для цемента (50 кг) составляет 0,0347 м ³.

0,185 м ³ = (1,3 × 1) / (7 × 0,0347) = 5,35 мешка

Количество песка

Объем песка равен = Объем сухого раствора x (Части песка / Общие части ингредиента)

= (1,3 × 6) /7=1,14 м ³ песка или мелкого заполнителя

Количество воды

Для влажного раствора рекомендуемое водоцементное соотношение варьируется от 0.От 4 до 0,6. Кроме того, потребность в воде зависит от любой добавки, добавляемой в строительный раствор для улучшения его удобоукладываемости. Добавки должны быть добавлены в соответствии со спецификациями поставщиков. Следовательно, требуется вода

= 5,35 мешка x 0,0347 = 0,11 м ³ вода

= 0,11 x 1000 л = 111 литров воды

Помимо этого, также требуются трудозатраты для дозирования и перемешивания цемента. ступка.

Оценка стоимости строительных материалов:

Объем влажного раствора = 1 м ³

Объем сухого раствора = 1.3 м ³

Соотношение смеси = 1: 6

Количество цемента = 5,35 мешков

Количество песка = 1,14 м ³

Sl. №	Материал	Количество	Единица	Цена	Количество
1.	Цемент	5,35	Мешки. 350	рупий.1872,5
2.	Песок	1,14	м ³	рупий. 1250	рупий. 1,425
				Итого	рупий. 3297,5

Оценка трудозатрат на Цементный раствор

1 Mazdoor = 0,27 дня

1 Бхишти = 0,07 дня

Sl.№	Рабочая сила	Кол-во дней	Заработная плата в день	Сумма
1.	Mazdoor	0,27	рупий. 400	рупий. 108
2.	Бхишти	0,07	рупий. 350	рупий. 24,5
			Итого	рупий.132,5

Общая оценка цементного раствора

Сумма материальных и трудовых затрат = 3297,5 + 132,5 = 3430 / —

Предположим 1,5% для расходов на воду = (1,5 / 100) x 3430 = 51,45 / —

Предположим 10% на прибыль подрядчика = (10/100) x 3430 = 343 / —

Итого Стоимость = 3430 + 51,45 + 343 = 3 824,45 / —

Типы цементных растворов на основе Область применения

Раствор типа N

Обычно используется для внутренней и внешней штукатурки парапетных стен, наружных стен и внутренних стен.Также он лучше всего подходит для напольного покрытия. Время начальной и окончательной схватывания составляет от 2 до 24 часов соответственно. Имеет меньшую прочность на сжатие по сравнению с другими типами растворов. Его прочность на сжатие составляет от 5 до 7 МПа (700-900 фунтов на кв. Дюйм).

Цементный раствор, используемый для полов (Источник Youtube-UltraTech Cement)

Раствор типа S

Этот тип раствора можно использовать только для несущие наружные стены, внутренние стены и парапетные стены. Время Диапазон настройки от 1.5-24 мин / час. Прочность на сжатие колеблется от 1800-2800 фунтов на квадратный дюйм (от 13 до 20 МПа). Лучше всего подходит для таких подконструкций, как кладка фундамента, подпорные стены, канализация, люки и т. д.

Цементный раствор, используемый для штукатурных работ (Источник YouTube-Петр Камински)

Раствор типа M

Он состоит из наибольшего количества портландцемента цемент с прочностью на сжатие в диапазоне 1800-3000 фунтов на квадратный дюйм (13-21 МПа). Это выдерживает большие нагрузки и может использоваться для проезжей части, тяжелого фундамента, удержания стена и т. д.

Цементный раствор, используемый для кладки кирпича (Источник YouTube-Слава Храмцов)

Добавки, используемые в цементном растворе

Пластификаторы

Требование правильной удобоукладываемости — основная суть хорошего бетона. Добавление дополнительной воды увеличивает удобоукладываемость бетона, но приводит к раку и расслоению бетона. Чтобы преодолеть это, используются пластификаторы (также известные как редукторы воды ). Они придают пластифицирующий эффект влажному бетону и повышают удобоукладываемость бетона без использования избытка воды.Пластифицированный бетон улучшает желаемое качество пластичного бетона и, естественно, увеличивает прочность бетона. Пластификаторы обычно используются в количестве от 0,1% до 0,4% от веса цемента, что приводит к уменьшению количества воды для затворения с на 5% -15% .

Суперпластификаторы

Суперпластификаторы пластификаторы улучшены и более усиленные химические добавки с высокоэффективным пластифицирующим действием на мокрый бетон. Суперпластификаторы химически отличаются от обычных пластификаторы.Это позволяет уменьшить количество воды до 30% без ухудшения удобоукладываемости раствора. Он также имеет дополнительные преимущества, такие как самовыравнивание, самоуплотнение и высокая прочный и высокоэффективный бетон.

Поливинилацетат (ПВС)

Добавки связующего типа в основном представляют собой воду эмульсии различных органических материалов, смешанные с цементом или строительным раствором затирку и нанесите на старую поверхность перед заделкой строительным раствором или конкретный. В качестве примесей используются полимеры, такие как поливинилхлорид и поливинилацетат .Основная функция этого добавка для увеличения прочности сцепления между старым и новым бетоном поверхности. Их добавляют в пропорции 5%. до 20% от массы цемента. Эти добавки эффективны только на чистом и звуковые поверхности.

Гидроизоляционные добавки в цементный раствор

В состав бетон, чтобы сделать конструкцию водонепроницаемой. Обычно это достигается водоотталкивающий агент или пор Наполнитель . В материалах водоотталкивающего типа, таких как сода , калийное мыло, кальциевое мыло, растительные масла, жиры, воски и уголь. остатки дегтя .Они действуют как водоотталкивающие средства, что делает бетон непроницаемый. В материалах типа заполнения пор, таких как силикат натрия , сульфаты алюминия и цинка, а также алюминий и Используется хлорид кальция . Эти материалы являются химически активными порами. наполнители. На рынке также используются химически неактивные наполнители пор, такие как наполнители , мел и тальк . В Кроме того, они также помогают ускорить схватывание бетона.

Как это:

Нравится Загрузка …

Сопутствующие

3 соотношение извести и песка

г. Отношение извести к песку 1: 3

Жерар Линч

Верх, в центре — образец просеянной гашеной, негашеной извести: песка в соотношении 1: 3 раствор с полностью перемешанным и выдержанным раствором под ним в центре. образец раствора, сделанный из той же смеси, но теперь соотношение гашеная известь: песок 1: 2.По бокам четыре образца исторических минометов 17-18 веков для сравнения.

В последнее время история строительства, смешивание строительного раствора стало работой для разнорабочий, несмотря на то, что зачастую он неквалифицирован и недостаточно квалифицирован. И все же миномет всегда был и остается в центре внимания кладочное строительство. Неподходящие смеси портят внешний вид самые лучшие стены и часто ставят под угрозу целостность и долговечность конструкции.

Известковые растворы были нормой на протяжении веков, а секрет идеального микса для любой ситуации был передан от отца к сыну и от мастера к ученику из поколения в поколение; методы также значительно различались по стране, чтобы подходят по характеру и характеристикам преимущественно местного производства материалы. Учебников было мало, формального обучения не было. Это было делом традиций и инстинктов, дополненных поколениями эксперимента и звукового опыта.

Эта цепочка знаний была серьезно прервано Первой мировой войной и почти всеобщим принятие после этого более сильных, быстрых и последовательных (но не всегда уместны) растворы на цементной основе. К большому степени, сегодняшним мастерам пришлось восстановить эту базу знаний с нуля. Но что, если мы слишком доверяем, а не достаточно понимания в сохранившихся текстах, а не анализировать надежное свидетельство многовековых минометов?

Анализ исторического строительных растворов показывает, что типы извести и песка и их смеси соотношения значительно различались.Книга Ричарда Нива Город и страна Словарь покупателя и строителя , изданный в 1762 г. (и в факсимиле Дэвида и Чарльза, 1969), иллюстрирует это (см. стр. 198-199) с примерами различных соотношений строительных растворов, используемых в вокруг Лондона, часто в разных частях одного здания для опоры, внутренние и внешние боковые стены, и с лучшими сохраненными для наружного полотна фасада.В значительной степени тип известь и песок, а также необходимость получения пригодной для обработки смеси. эти соотношения.

С известковым возрождением последних 25 лет (что в течение многих лет в первую очередь основывалась на использовании чистых негидравлических известь, приготовленная как замазка, смешанная с хорошо отсортированным заполнителем) интересно отметить, что акцент был сделан на обычное использование соотношения известь: песок 1: 3, основанное, в основном, на измерении «пустот по объему» в пределах меры сухого песка.Это вообще принято, что это измерение дает хорошее представление о объем известкового связующего, необходимый для обеспечения известкового покрытия вокруг каждая песчинка, и технически это вполне правильно.

Метод используется для измерения пустот, подразумевает половинное заполнение градуированной лаборатории колбу с высушенным в печи образцом указанного песка, а затем аккуратно наливая в него чистую (питьевую) воду из другого идентичного мерную колбу, пока не будут заполнены все пустоты и поверхность воды поднимается на уровень поверхности песка.Громкость воды, необходимой для заполнения всех пустот в этом объеме песка затем можно рассчитать, вычитая оставшийся объем воды в колбу с водой из объема, который она содержала вначале, это определяется как минимальный необходимый объем известкового связующего. для изготовления хорошего раствора. Обычно это одна треть исходного объема воды и, следовательно, соотношение определяется как 1: 3.Но неверно полагать, что это дает все ответы, и это также не отражает рассуждения, по которым Исторически сложилось так, что соотношение 1: 3.

ОДИН Часть гашеной извести или одна часть быстросохнущей?

Это жизненно важно понять, что до Второй мировой войны большинство лаймы по-прежнему готовились из свежеобожженной негашеной извести, доставленной на стройплощадку, в отличие от готовых к использованию замазок, которые были чрезвычайно тяжелыми для транспортировки или были упакованы в мешки с сухими гидратами.Для обычных строительных растворов негашеную известь затем обычно гасили до сырой порошок (технически сухой гидрат) на месте. Один из наиболее популярными методами для достижения этой цели было размещение одной трети мера негашеной извести, разбитая до размера мускатных орехов в пределах кубический ярд окольцованного песка, а затем нанесите минимум воды необходимо погасить его, прежде чем быстро нанести на него песок поскольку он и нагрелся, и сломался при гашении.После гашения было завершено, свая будет перевернута насухо, чтобы полностью интегрироваться песок и известь. Один вариант Затем нужно было добавить воду, чтобы довести ее до рабочей консистенции. раствора, готового к немедленному использованию. Как вариант, сухая смесь затем может быть брошен лопатой через большой наклонный Сетчатый сито 5 мм («) для удаления крупных включений перед смешиванием это с водой, таким образом производя высококачественный «фасадный раствор», который обычно использовался для кладки фасадов.

Главное здесь следует отметить, что известь, использованная в соотношении 1: 3, не была подготовленная гашеная известь (гидроксид кальция), но негашеная негашеная известь (оксид кальция), принципиально другое вещество в нескольких уважения, в том числе объем. Этот жизненно важный вопрос часто упускается из виду и приводит к неверному истолкованию множества исторических строительных смесей на основе оригинальных документов записывающие соотношения ступки, или на тех, которые были записаны в старых кораблях книги.Простой, но очень хороший пример этого можно найти в личная книга сайта архитектора, для записи от 1927 г. о подготовке известковый раствор следующим образом: «Раствор: Известь 1, Песок 3. Известь: гашение [гашение] водой, а затем засыпать песком. После того, как известь тщательно провисать, просеивать через вертикальное сито и затем смешать с водой, чтобы желаемая консистенция ».

Пропорции, использованные этим архитектором для смешивание негашеной извести с песком неприменимо к смеси, содержащей гашеная известь (гидравлическая или негидравлическая), потому что все при гашении негашеная известь увеличивается в объеме.Количество увеличения варьируется в зависимости от типа и класса извести, но обычно это от 60 до 100 процентов. Следовательно, результирующий соотношение известь: песок для готового раствора всегда более богатое извести чем первоначально заявленное соотношение. Поэтому при анализе большинство исторических известковых растворов обычно не 1: 3, но обычно варьируется от 1: 1 до 1: 2, как и в оригинале. миномёты и мастера предназначались.Это подтверждается обширными анализ, проведенный на протяжении многих лет Шотландским центром извести Доверять. (По последним подсчетам организация проанализировала около 4500 исторических образцов минометов, примерно 80 процентов из которых были из Шотландии, 10% из Англии, а остальные 10 процентов из разных стран.) Средняя известь: песок. соотношение во всей базе данных организации по историческим минометам образцы составляет около 1: 1.

Соотношение негашеная известь: песок 1: 3 подходит больше всего общестроительные пески. Однако иногда строителям приходилось использовать естественный мелкий и более однородный местный песок, не идеальный строительный песок, но требующий повышенного содержания извести сделать хороший раствор. Затем мастера просто поправляли негашеную известь. содержание соответственно. Хороший пример это было обнаружено во время археологических работ на внешнем кирпичная ткань Aspley House, Бедфордшир (конец 17 века и увеличенный 1745 г.).Траст шотландского центра извести, от имени писателя в роли консультанта по исторической кирпичной кладке, детальный анализ нескольких образцов оригинального раствора, который как известно, был сделан с использованием мелкого песка, полученного изнутри часть ограды собственности, и смешанная с местным (Totternhoe) слабогидравлический серый мел-известь. Эти минометы имели использовалась как для кирпичной кладки особняка, так и на длинном и очень высокая ограждающая стена сада позади участка.Главный Растворы для кирпичной кладки домов на обоих этапах строительства были до одинаковых соотношений 1: 1,4, но что интересно, раствор для соотношение кирпичной кладки садовой стены составляло 1: 0,7, что свидетельствует о том, что каменщики просто удвоили соотношение извести к песку, поскольку логичный и прагматичный способ получить дополнительные силы и способность к атмосферным воздействиям считается необходимой для этого наиболее уязвимого элементов.

ЛУЧШИЙ ПРАКТИКА

Заблуждения о традиционном методе измерения негашеной извести до песка способствовали разрушениям минометов на основе объемного соотношения 1: 3 с готовой к употреблению известью, особенно там, где нет опыта персонал, работающий с известковой замазкой, не осознал, что мера извести в пределах соотношения может не составлять одну полную единицу извести.Лайм шпатлевка содержит значительный процент воды; тем самым сокращая фактическое содержание связующего в этом соотношении далее. Это важно обсудить с поставщиком извести лучший метод достижения указанное объемное соотношение, когда известковая замазка является указанным связующим. В общем, хорошая зрелая шпатлевка (четырехмесячная в отличие от до свежей шпатлевки) будет иметь удельную насыпную плотность 1,350 кг / м3, будет весить примерно 1.45 кг / литр, и будет содержать 640-650 г (эквивалентная сухая масса) извести на литр, или 470-480 г / кг.

негидравлический и гидравлическая известь сегодня доступны в виде сухих гидратов. Первый, как известь с высоким содержанием кальция (обычно маркируется от CL90 до указывает, что он содержит 90% кальциевой извести), обычно продается как строительная известь, и в первую очередь предназначена как пластификатор в цементных: известково-песчаных растворах (например, 1: 1: 4 или 1: 1: 6) для современных кладочное строительство.Это обработано известь, однако, не является хорошей заменой традиционным негидравлическим известковая шпатлевка или для использования в зданиях традиционной постройки в качестве он не обладает такими же рабочими характеристиками, как традиционно гашеная негидравлическая известковая замазка. Не предназначен для извести: песка минометов и нельзя полагаться на их прочность и долговечность выступления требуются.

Современная гидратированная гидратированная известь, реализуемая на рынке как «природная гидравлическая известь» (НХЛ), классифицируются по трем возрастающим числовые оценки прочности на сжатие через 28 суток, выраженные в Ньютонах на квадратный миллиметр, как в NHL 2, NHL 3.5 и NHL 5. Эти оценки в целом эквивалентны старым классификациям. «слабой», «умеренной» и «в высшей степени» гидравлической извести соответственно. При затирании натуральной гидравлической извести песком для приготовления раствора важно понимать, что у сухих гидратов разные относительная насыпная плотность песка (как и все порошковые связующие) и поэтому в идеале должны быть точно взвешены. Как взвешивание-дозирование редко практикуется на месте, большинство поставщиков извести указывают объемы песка (обычно с точностью до 10 литров) на полный мешок НХЛ.

Это также важно помнить, что влажный песок увеличивается или «набухает» в объем (количество зависит от сорта песка и влажности содержание), тогда как насыщенный и сухой песок имеют одинаковые объемы. Это необходимо учитывать при измерении песок, чтобы затем можно было точно добавить в него известняк в заданном соотношении. Опять же важно обсудить это и согласовать правильную процедуру с поставщиком извести.

~~~

Рекомендуемый Чтение

Стаффорд Холмс и Майкл Вингейт, Здание с известью: практическое введение , ITDG Publishing, Лондон, 2002
Джерард Линч, «Известковые растворы для кирпичной кладки: традиционная практика и современные заблуждения», опубликовано в двух частях, Том 4 №№ 1 и 2, Журнал сохранения архитектуры , Донхед, Шефтсбери, 1998

Это статья воспроизводится из The Building Conservation Directory , 2007

Автор

ЖЕРАР LYNCH Магистр наук, мастер-каменщик и консультант по исторической кирпичной кладке, прошли обучение по системе ученичества и в Бедфорде Колледж, где он позже стал руководителем мастерских.С участием опыт работы каменщиком более 35 лет, а затем обширные академические исследования за последние 15 лет, он теперь всемирно признанный специалист по наведению традиционной кирпичной кладки, с докторской степенью по исторической кирпичной кладке технологии и три книги по указанию на его имя.

Далее информация

СВЯЗАННЫЙ СТАТЬИ

Лайм Растворы и штукатурки

СВЯЗАННЫЙ ТОВАРЫ И УСЛУГИ

Агрегаты

Известь гидравлическая

Лайм, волосы и армирующие волокна

Известь негидравлическая (известковая замазка)

Лайм указывающий

Известь, указательные инструменты

Известь, пуццолановые добавки

Карта сайта

Цементный раствор — обзор

13.5.1 Удаление загрязнений из воздуха

Исследования фотокаталитической активности цементных паст, растворов и бетона, содержащих нанопорошки TiO ₂, в большинстве случаев проводились проточными методами. Окись азота, или непосредственно смесь NO _x (NO + NO ₂), используется в качестве источника загрязнения с типичной концентрацией приблизительно 1 ppmv (1 часть на миллион по объему), а концентрации NO и NO ₂ составляют сравнивается по входному и выходному потоку газа; В качестве измерительного блока используется хемилюминесцентный анализатор NO _x.Испытания включают первую фазу газового потока в отсутствие какого-либо облучения для достижения равновесия состава воздуха в камере реактора и абсорбции NO в самом вяжущем материале, что явно не должно учитываться при расчете разложения NO. После этого включается источник ультрафиолетового излучения (или лампа солнечного спектра), и через определенные промежутки времени отбирается состав выходящего газа: концентрация NO обычно сразу падает на несколько процентов и, наконец, возвращается к исходному значению, когда лампа выключается и тест прерван.

В тестах на разложение NO _x важно помнить, что первая химическая реакция, происходящая на поверхности TiO ₂, — это восстановление NO до NO ₂. Следовательно, после быстрого уменьшения концентрации NO _x в стационарном состоянии реакции можно наблюдать небольшое увеличение его значения, поскольку падение концентрации NO сопровождается образованием NO ₂. Наконец, NO ₂ также восстанавливается следующими реакциями:

[13.1] NO + OH • → NO2 + H +

[13.2] NO2 + OH • → NO3- + H +

Эффективность разложения лабораторных образцов колеблется от примерно 50–60% в условиях потока до полного разложения загрязняющих веществ в условиях партии в зависимости от концентрации газа, потока и времени облучения. Во многих случаях наблюдалось небольшое снижение фотокаталитической активности при превышении определенного порога влажности, поскольку адсорбция молекул воды на поверхности наночастиц TiO ₂ является конкурентной по отношению к адсорбции загрязняющих веществ и последующей деградации (Hüsken et al., 2009).

Результат цепочки реакций разложения NO _x привлек большое внимание и определенное беспокойство, так как заключительный этап реакции включает растворение нитрат-ионов в дожде с образованием азотной кислоты и последующее подкисление дождевой воды, которая попадает в канализацию. . Тем не менее, концентрация NO _x в воздухе составляет порядка десятков частей на миллиард (частей на миллиард), и, следовательно, возможная концентрация HNO ₃, которая может попасть в канализацию, чрезвычайно ограничена и, как ожидается, не приведет к любой вредный эффект.

Аналогичные испытания проводятся с ЛОС в качестве источника загрязнения, среди которых пропанол, бутанол, толуол, формальдегид и ацетон являются наиболее диффузными модельными реагентами. Также в этом случае эффективность удаления составляет почти 100% в условиях партии и около 60% в условиях потока. Экспериментальные испытания, проводимые в условиях потока, несомненно, более актуальны, чем периодические, поскольку они более репрезентативны для реальных рабочих условий этих материалов в эксплуатации.

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.OrgЛоготип представляет собой черно-белую линию улыбающегося тюленя с усами. Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине — «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
США

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:
Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах гражданина в соответствии с нормами закона , тел. пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане — это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.resource.org/edicts/

[3] https://public.resource.org/pro.docket.2015.html

Кладочный цемент — Fairborn Cement Company

Кладочный цемент MIAMI

Описание продукта:

Кладочные цементы MIAMI

Fairborn Cement Company специально разработаны и произведены для производства кладочного раствора для использования с бетонными каменными блоками, кирпичом, камнем, декоративным камнем и культивированным камнем.

Кладочный цемент MIAMI

Fairborn Cement Company — это высококачественный универсальный продукт, в состав которого входят мелкоизмельченный портландцемент, минеральные добавки, специальные добавки и пигменты, отвечающие широкому спектру строительных требований, включая цветной кладочный цемент.Все составляющие материалы дозируются на цементном заводе в строгих условиях качества, чтобы постоянно предоставлять пользователям качественный продукт.

Кладочные цементы MIAMI

Fairborn Cement Company соответствуют физическим требованиям ASTM C91. Кладочный цемент MIAMI производится с прочностью типа N, типа S и типа M для использования при приготовлении раствора ASTM C270 типа N, S или M.

Кладочные цементы

MIAMI предназначены для смешивания с чистой водой и песком в соответствии со стандартом ASTM C144.Никаких дополнительных дополнений не требуется и не рекомендуется.

Кладочный цемент MIAMICOLOR

Описание продукта:

Кладочные цементы MIAMICOLOR

Fairborn Cement Company специально разработаны и изготовлены для производства цветного кладочного раствора для использования в бетонных кладках, кирпиче, камне, декоративном камне и строительстве каменных кладок из культивированного камня.

Кладочный цемент MIAMICOLOR от Fairborn Cement Company — это высококачественный универсальный цветной продукт, изготовленный путем смешивания цемента MIAMI Fairborn Cement Company с цветными пигментами и белым кладочным цементом, когда это необходимо.Все составляющие материалы дозируются на цементном заводе в строгих условиях качества, чтобы предоставить пользователям стабильный и качественный продукт. MIAMICOLOR Masonry Cement производится с использованием пигментов на основе оксида железа, которые отличаются стойкостью к ультрафиолетовому излучению и минимальным выцветанием.

Типы:

Кладочные цементы MIAMICOLOR

Fairborn Cement Company соответствуют физическим требованиям ASTM C91. Кладочные цементы MIAMICOLOR производятся с прочностью типов N и S для использования при приготовлении строительных растворов ASTM C270 типов N и S.Кладочные цементы MIAMICOLOR предназначены для смешивания с чистой водой и песком в соответствии со стандартом ASTM C144. Никаких дополнительных дополнений не требуется и не рекомендуется.

Цвет:

MIAMICOLOR доступен в 44 стандартных цветах. Выбор цвета может быть сделан с использованием набора для образцов MIAMI Color от Fairborn Cement Company. Набор образцов содержит настоящий раствор, приготовленный MIAMICOLOR, в каналах с размером шва для реалистичного представления цветов. Для подбора цвета обратитесь к местному торговому представителю или свяжитесь с нами.

Образцы панелей перед строительством должны быть изготовлены с использованием материалов и методов, которые будут совместимы с полномасштабным производством. Этот образец панели должен использоваться в качестве основы для принятия архитектором и владельцем. Образцы каналов набора цветов или цветные карты не должны использоваться для целей приемки, а скорее как отправная точка для выбора цвета. Материалы, методы строительства и условия окружающей среды во время строительства, а также отверждение играют решающую роль в окончательном цвете и внешнем виде готового раствора.

Подготовка:

Приготовление кладочного раствора с использованием кладочного цемента MIAMI или MIAMICOLOR от Fairborn Cement Company должен быть подготовлен в соответствии с ASTM C270 в соответствии с требованиями спецификации пропорций или свойств, продиктованных спецификациями проекта. В таблицах 1 и 2 приведены ссылки на каждую спецификацию.

Таблица 1: Спецификация пропорции (объемные пропорции)

Тип строительного раствора	Кладочный цемент Тип N	Кладочный цемент Тип S	Кладочный цемент Тип M	Кладочный песок
N	1	—	—	2 1/4 — 3
S	—	1	—	2 1/4 — 3
M	—	—	1	2 1/4 — 3

Таблица 2: Спецификация свойств

Тип раствора	Прочность на сжатие Мин., psi	Мин. удержание воды,%	Макс. содержание воздуха,%
N	750	75	20
S	1800	75	18
M	2500	75	18

Пропорции в спецификации свойств для соотношений цемента к песку должны находиться в диапазоне от 1: 2 ¼ до 1: 3 ½. Прочность на сжатие, удержание воды и максимальное содержание воздуха должны соответствовать требованиям таблицы 2.

В соответствии со спецификацией свойства, в принятые лабораторией пропорции, установленные в данной области, не должны вноситься никакие изменения, кроме содержания воды. Если в работе будут использоваться материалы, отличные от тех, которые использовались для установления соответствия, требуется восстановление соответствия спецификации свойств.

Для получения общего руководства по типу строительного раствора, который будет использоваться в зависимости от конструкции, обратитесь к ASTM C270. Другие факторы, которые следует учитывать, — это тип и поглощение каменных блоков, экспозиция и климатические условия, применимые строительные нормы и правила и инженерные требования.

Строительный раствор для полевых испытаний:

Полевые испытания кладочного раствора должны проводиться в соответствии со Стандартным методом испытаний ASTM C780 для предварительной и строительной оценки строительных растворов для простой и усиленной каменной кладки и только в соответствии со Спецификацией свойств. Для получения дополнительной информации по этой теме щелкните следующую ссылку на документ:

Смешивание кладочного цемента MIAMI или кладочного цемента MIAMICOLOR по возможности следует производить с помощью механической лопастной мешалки.Во время работы миксера:

Добавьте 2/3 питьевой воды.
Добавьте ½ части песка ASTM C144.
Добавьте кладочный цемент MIAMI или MIAMICOLOR.
Добавьте оставшийся песок ASTM C144.
Добавьте оставшуюся питьевую воду до достижения желаемой консистенции и перемешивайте не менее 5 минут.

Приложение:

Повторное темперирование кладочного цементного раствора MIAMICOLOR Fairborn Cement Company не рекомендуется, так как это приведет к изменению цвета.

Для получения однородного цвета, внешнего вида и надлежащего уплотнения швов кладочные швы MIAMICOLOR должны быть правильно и последовательно обработаны с одинаковой степенью жесткости. Несоответствие в методах и сроках соединения приведет к вариациям цвета.

Кладочные конструкции, построенные с использованием кладочного цемента MIAMICOLOR от Fairborn Cement Company, следует очищать только мягкими моющими средствами и ни в коем случае не использовать очистители на кислотной основе. Перед полномасштабной очисткой очистители должны быть опробованы на панели образцов перед сборкой.Лучшая практика уборки на ходу сократит объем уборки после строительства.

Жаркая погода:

Жаркое солнце, сухой ветер и летние температуры могут привести к быстрому испарению воды для затворения из приготовленного раствора. Это испарение воды может привести к снижению удобоукладываемости и сокращению срока службы раствора. Для борьбы с воздействием жаркой погоды следует использовать такие меры предосторожности, как затенение материалов и миксера, покрытие оборудования для перекачки и увлажнение плит из раствора.Для получения дополнительной информации о строительстве каменной кладки в жаркую погоду щелкните следующий документ:

Холодная погода:

Приготовленный раствор следует перемешать и поддерживать при температуре выше 40 ° F, как предписано спецификациями кладки для холодной погоды. Обычные методы, используемые для удовлетворения этого требования, — нагревание воды для смешивания или заполнителя. Защита вновь уложенного раствора должна также выполняться в соответствии с предписанными методами, изложенными в спецификациях кладки для холодной погоды. Для получения дополнительной информации о строительстве кладки в холодную погоду щелкните следующий документ:

MIAMI Раствор Цемент

Строительный цемент — это относительно новый цемент для каменной кладки, разработанный в 1980-х годах для применения в конструкциях, где требуется высокая прочность сцепления.Строительные цементы — единственные кладочные цементы, которые должны пройти испытание на прочность сцепления при изгибе. Требование этого испытания используется для подтверждения того, что цементный раствор имеет такие же или лучшие характеристики прочности сцепления с портландцементной известью (PCL). За почти четыре десятилетия использования цементный раствор является доказанной жизнеспособной заменой PCL.

Типы:

Цементный раствор MIAMI

Fairborn Cement Company производится в соответствии со стандартом ASTM C1329 в рамках подготовки к производству строительных растворов ASTM C270 типов S и типа N.Цементные растворы MIAMI от Fairborn Cement Company предназначены для смешивания с чистой водой (без вредных количеств любых веществ, которые могут быть вредными для раствора или металлических деталей в кладке) и песком в соответствии с ASTM C144. Никаких дополнительных дополнений не требуется и не рекомендуется.

Физические свойства:

Строительные цементы

Fairborn Cement Company соответствуют физическим требованиям ASTM C1329. См. Таблицу 1.

Таблица 1: Физические требования к цементным растворам ASTM C1329.

Строительный раствор Тип цемента	ASTM C109, Мин. Прочность на сжатие за 28 дней, фунт / кв. Дюйм	ASTM C1072 Мин. Прочность связи на изгиб, фунт / кв. Дюйм	Макс. Содержание воздуха,%	Мин. Значение удержания воды,%
N	900	70	21	70
S	2100	100	19	70
M	2900	115	19	70

Приготовление:

Приготовление кладочного раствора с использованием цементного раствора MIAMI от Fairborn Cement Company должен быть подготовлен в соответствии с ASTM C270 в соответствии с требованиями спецификации пропорции или спецификации свойств, как это продиктовано спецификациями проекта.См. Таблицы 2 и 3.

Таблица 2: Спецификация пропорции (объемные пропорции)

Строительный раствор Тип	Строительный раствор Цемент Тип N	Строительный раствор Цемент Тип S	Строительный раствор Цемент Тип M	ASTM C144 Кладочный песок
N	1	—	—	2 1/4 — 3
S	—	1	—	2 1/4 — 3
M	—	—	1	2 1/4 — 3

Таблица 3: Спецификация свойств

Тип раствора	Прочность на сжатие Мин., psi	Мин. удержание воды,%	Макс. содержание воздуха,%
N	750	75	20
S	1800	75	18
M	2500	75	18

Пропорции в спецификации свойств для соотношений цемента к песку должны находиться в диапазоне от 1: 2 ¼ до 1: 3 ½.
