Кирпичная отопительная дровяная печь своими руками: порядовка + фото

Работу печника вполне заслуженно можно назвать искусством, так как она требует особого мастерства и знаний. Сложить печь по всем правилам можно, только тщательно изучив инструкцию и схему устройства кладки.

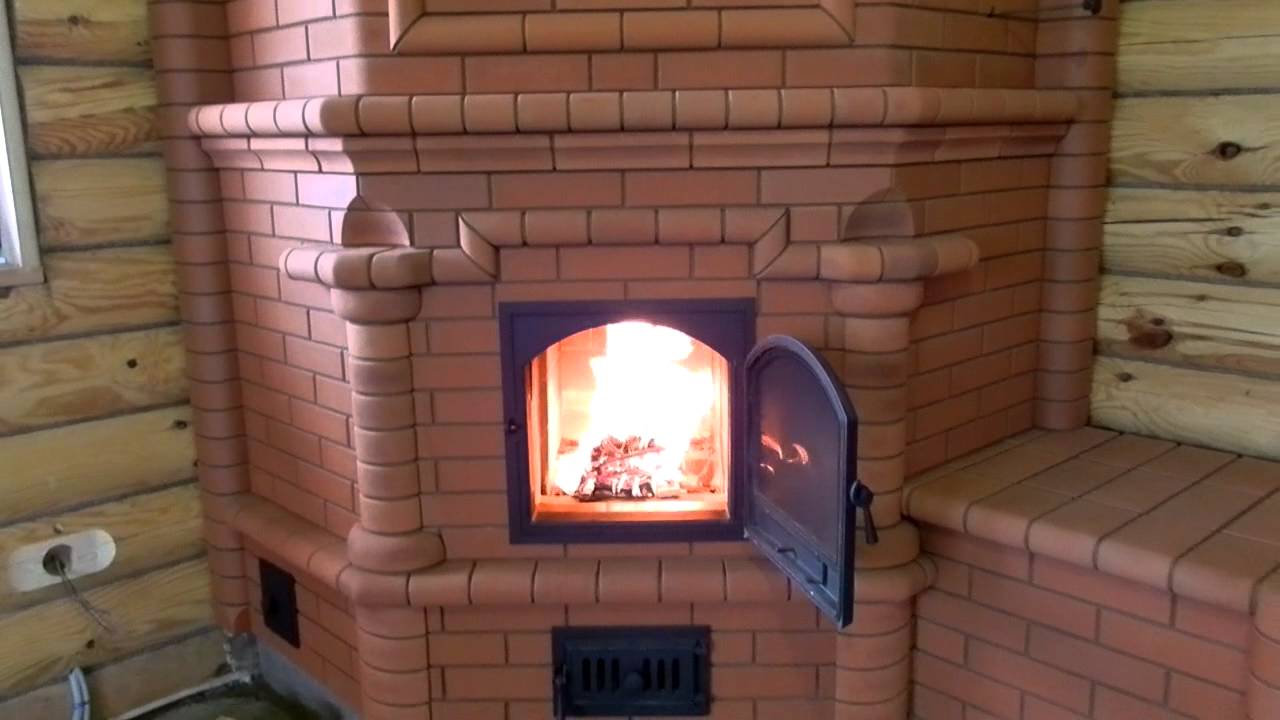

Внешний вид отопительной дровяной печи из кирпича

Если вы решили попробовать себя в роли печника и не хотите совершать ошибок, следуйте всем правилам работы и выбору необходимого материала. Чтобы не иметь проблем с пожарной инспекцией, нужно знать, что дымоходы и печи устанавливаются согласно СНиП 41—01—2003.

Виды кирпичных отопительных печей для дома

Существует большое количество конструкций печей. Они бывают большими или маленькими по размеру. Какую из них выбрать — во многом будет зависить от площади дома, который будет ей отапливаться, и места ее возведения.  Из самых известных можно назвать голландку, шведскую и русскую печи.

Русская печь

Печь-шведка

печь-голландка

По предназначению печи делят на варочные, отопительные и отопительно-варочные. В местностях, где отсутствует газовое отопление, порой, единственным источником тепла в зимнее время становятся именно печи, поэтому они остаются популярными и сегодня. Но нужно отметить, что печи и камины ставят не только при их необходимости — любители уюта и живого тепла, по возможности, тоже хотят иметь в своем доме это чудо-творение. А если отопительная печь будет выложена своими руками — вы будете по другому к ней относится, не забывать чистить и ремонтировать.

Выбор места для установки печи

Выбор места для устройства этого сооружения тоже немаловажен. Чаще всего печь устраивают ближе к входу из комнаты, около капитальной стены дома. Она должна стоять так, чтобы тепло создавало завесу холоду от входной двери, и равномерно согревала помещение.

Важным условием в расположении является доступность ко всем ее стенкам, это необходимо для контроля за ее исправностью, уборки и чистки.

Материалы и инструменты для работы

Перед началом работы нужно приготовить все материалы и инструменты для кладки, чтобы потом не пришлось отвлекаться от процесса.

Обязательные инструменты

что потребуется для работы

1. и 2. — Кувалды нужны для разделения на части кирпича и пробивания отверстий в кладке.

3 — Кельма (мастерок) необходима для любых работ с раствором бетона или глины. Раствор с помощью кельмы укладывают на кирпич, и ею же подбираются излишки.

4. и 5. — Трамбовки при устройстве печи необходимы для уплотнения грунта в месте, где устраивается ее конструкция.

6. —  Молотки-кирочки нужны для раскалывания кирпича на несколько частей, и его обтесывания.

7. и 8. —  Расшивки предназначены для уплотнения в швах раствора и придания кладке четкости рисунка. Они помогают сделать швы заглубленными или выпуклыми, прямоугольными, округлыми или двухсрезными треугольными. Этим инструментом, смоченным водой, проводят по незастывшему раствору в швах, не прилагая усилий. После каждого проведения расшивку очищают от раствора.

9. — Растворная лопата — без этого инструмента не обойтись при замешивании раствора для кладки.

10. — Кроме этого, вам необходимо иметь инструменты для контроля точности кладки и ее вертикальности — это алюминиевое и деревянное правило, отвес, угольник, уровень, рулетка и складной метр.

Необходимые материалы

Несложно догадаться, что от качества выбранного материала будет зависеть работоспособность печи и ее долговечность. Поэтому на них не стоит экономить. Хоть вы и решили сэкономить на постройке печи своими руками, но на материалах нельзя экономить!

• Огнеупорный красный кирпич — его количество будет зависеть от выбранной вами конструкции печки. Этот материал достаточно колкий, и поэтому с ним нужно очень аккуратно обращаться при транспортировке.

• Шамотный кирпич необходим для топки. Обычно достаточно 40 штук, но все-таки его количество также нужно рассчитывать, опираясь на выбранную конструкцию. Он более огнеупорный и выдерживает температуру до 1500^о. Для этой части печи нельзя использовать другой вид кирпича, так как он не будет достаточно хорошо нагреваться, а значит и обогревать помещение. Кроме того, он быстро разрушиться от высоких температур.

• Раствор для кладки делается на основе глины. Знатоки советуют использовать боровичевский раствор, он предполагает добавление огнеупорной смеси, но можно применить и обычную глину подходящих сортов.

Необходимые для работы чугунные детали

• Чугунные элементы печи: варочная панель, топочная и поддувальная дверцы, колосники (решетка для топки и поддувала), задвижки, а также дверца для камеры очистки.

• Металлическая емкость для согрева воды (если она входит в конструкцию вашей печи).

• Стальная проволока для крепления чугунных частей конструкции.

Инструкция по постройке дровяной отопительной печи из кирпича

• Первое, что необходимо сделать, начиная устройство печи — это подготовить место. Грунт под нее нужно хорошо  укрепить щебнем, и тщательно утрамбовать. На него устраивается слой песка, затем армирование и опалубка.

заливка фундамента

• Далее устанавливается фундамент. Без него не обойтись, так как конструкция печи достаточно массивная, поэтому устанавливать ее на полы или просто на утрамбованный грунт нельзя. В опалубку заливается бетон и разравнивается.

Обычно печной фундамент делают сразу при постройке дома, но возможно сделать его и позже. Если полы деревянные, придется вырезать нужный участок и освободить  место.

• Если печь будет расположена около деревянной стены, между ними обязательно прокладывается изоляция. Она должна быть экологически чистой и не выделять токсичных испарений при нагревании. К таким материалам можно отнести : асбест, металл-нержавейка, огнестойкий гипсокартон, стекловолокно, природный камень и др.

• После застывания бетонного основания лучше всего на фундамент уложить один или два листа рубероида, он будет служить отличной гидроизоляцией.

• Далее начинается порядовая кладка. Для каждой конструкции печи существует специальная схема, которой нужно следовать, выкладывая каждый ряд кирпича. Если задумана небольшая печь-голландка, подойдет представленная ниже схема.

Схема выкладки печки-голландки

• Работа по кладке печки очень ответственная и если вы беретесь за нее первый раз, то следует потренироваться. Следуя схеме, сложите своими руками порядово хотя бы половину всей конструкции без применения раствора, так сказать, насухо. Только когда вы разберетесь в хитросплетении рядов, только тогда можно начать кладку на раствор.

• Для того чтобы поддерживать ровные углы и идеальную вертикаль конструкции обязательно нужно пользоваться отвесами, уголками и уровнем. Углы, столбы и стыки необходимо класть, придерживаясь годами проверенной схемы:

Схема укладки углов и стыков отопительной печи

• Когда вы приступите к основной работе, все равно каждый ряд сначала выкладывается насухо, чтобы подобрать кирпичи по размеру, и если будет нужно, то их подкорректировать. А заодно разобраться в том, как правильно устроить ряд.

• Всегда начинают класть от угла. Первый положенный кирпич должен перекрыть стыки нижнего ряда.

Начало кладки

• Качественная кладка на раствор получается, если глину класть нетолстыми слоями, хорошо ее утрамбовывая.

• По схеме, дойдя до ряда, на который устанавливается дверца поддувала и колосник, их закрепляют, используя стальную проволоку.



установка дверцы поддувала

крепление дверцы поддувала

• Далее процесс идет порядово, опираясь на рисунок. Примерно на уровне седьмого ряда устанавливается колосник топки и ее дверца. Образовавшаяся за колосником ниша заполняется раствором глины.

Установка дверцы топки

Крепления дверцы топки

Не забывайте о том, что топка отопительной печи выкладывается силикатным кирпичом. Устроив ее, далее работаем по схеме.

• Делая печь с варочной панелью, нужно четко следить за тем, на каком ряду она должна быть уложена. Ее лучше класть на металлический уголок, сваренный в раму, по размеру панели.

Установка варочной плиты

• Ориентируясь на эту вертикальную схему, видно, где устанавливается дверца для чистки.



Разрез печки по вретикали

• Также дойдя до ряда, указанного на вашей схеме-рисунке, устанавливают водяной бак (если он предусмотрен). Он тоже устраивается на стальные полоски. В каждой конструкции он находится на разных уровнях.


•  Дымовая труба может быть выполнена из кирпича или из нержавеющего металла. Она должна иметь размер отверстия дымохода печи, на которое устанавливают задвижку. Вокруг этой конструкции устраивается опалубка, и в нее заливается бетонный состав.

Установка трубы в кладку

• Если потолок деревянный, на нем необходимо установить металлический лист, через который и будет проходить труба. Затем печь поднимается еще на несколько рядов до потолка, чтобы можно сделать межэтажный переход. В нем труба обкладывается  пожаробезопасной минеральной ватой, и труба выводится на чердак.  Далее она выводится на крышу и изолируется герметиком.

Проход трубы через потолок

• Если труба выкладывается из кирпича, нужно строго следовать правилам кладки углов, и сохранять отверстие дымохода на протяжении всей высоты трубы.



Нашими специалистами был подготовлен ролик с пошаговой инструкцией по выкладке кирпичной печи, крайне рекомендуем вам с ней ознакомиться:

Просушка печи

После того как работы закончены, печь необходимо хорошо просушить.

• Естественная сушка проходит в течение  6—8 дней. Для этого открываются все дверцы и задвижки. Для активизации процесса, в топку можно поместить лампочку на 200 Вт на весь период просыхания.

• Далее идет принудительная сушка. Ее проводят с помощью сухих дров при всех открытых дверцах и задвижках, кроме топочной. Этот процесс проводится ежедневно в течение 8—10 дней по следующей системе: в первый день сжигается не более 2—2,5 кг дров, в последующие дни к ним прибавляется по 1 кг.

• Когда после очередной топки  через 2—4 часа на дверцах уже не появляется конденсат, печь считается просохшей, и можно провести контрольную топку, используя большое количество дров.

• При появлении трещин после контрольной топки, не спешите заделывать их сразу — нужно проследить, как будет протекать процесс на протяжении 3—5 месяцев. И только после этого нужно провести ремонт необходимых мест.

Что нужно предусмотреть?

Замечательно когда в доме тепло и уютно, но нужно следить за тем, чтобы камин или печь не стали источником опасности:

• чтобы угарный газ не проник в жилище, нужно проверять герметичность швов кладки;

• появление дыма в комнате при растапливании печи говорит о недостаточно хорошей тяге — причина можеть быть в засоренном дымоходе или в закрытой задвижке.  Для того чтобы этого не случилось, дымоход требуется чистить один раз в год.

Правильная эксплуатация и регулярное обслуживание этого любимого сооружения — гарантия того, что оно не станет  источником опасности, а в вашем доме всегда будет присутствовать тепло и уют.

Кирпичная печь для бани (83 фото): проекты и чертежи дровяной печки из кирпича, изготовление своими руками, какая лучше

Редко кто может усомниться в пользе банных процедур, а попариться в собственной баньке мечтают многие.

Построить кирпичную печь для бани по силам не только опытным печникам, но и начинающим мастерам. Следуя инструкциям и рекомендациям, можно построить баню у себя на участке и создать не только комфортное место для отдыха, но и соорудить целый архитектурный шедевр.

Особенности

Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

Рассмотрим варианты истопки кирпичной печи для бани:

• По черному. Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
• По серому. Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
• По белому. Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
• С плитой. Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

Наиболее простым вариантом можно назвать сооружение каменки, которую нужно топить по серому.

Каменка не оставит равнодушными любителей пара. Данная конструкция состоит из топочной камеры, над которой размещаются камни.

Благодаря толщине кирпича и массивным камням в помещении будет долго сохраняться тепло. После окончания процедуры помещение проветривают, на камни выливают воду для удаления сажи. После уборки помещение готово к проведению новых процедур.

Печь для бани может быть разной по габаритам, но

наиболее часто можно встретить варианты с размерами основания 890*1020 мм, что соответствует кладке 3,5*4 кирпича, или с размером 1020*1290 мм (кладка 4*5 кирпичей). Стандартная высота печки может быть 168 и 210 см, не учитывая высоту дымоотводной трубы.

Выбор типа печи должен быть индивидуальным. При выборе стоит изучить различные материалы, посмотреть фото и видео, изучить проекты и затем делать окончательный выбор.

Плюсы и минусы

Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.

С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.

Кирпичная или каменная печь имеет много преимуществ:

• в помещении долгое время сохраняется тепло;
• отличное качество пара;
• имеют большую мощность, способны обогреть большую площадь комнаты;
• не требуют проведения дополнительных мероприятий по противопожарной защите;
• приятный микроклимат;
• даже при очень высокой температуре, материал не выделяет токсических веществ;
• благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.

Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.

Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.

В качестве топлива используют подручные материалы, которые можно найти на любом приусадебном участке в виде веток, палок, сухой травы, щепок, мха или приобретают сырье в магазине.

Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.

Печи из кирпича могут иметь и недостатки:

• конструкция имеет большой вес, поэтому необходимо возведение фундамента;
• высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
• оплата профессиональному печнику, если не проводить все работы самостоятельно;
• кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
• длительное время протапливания – около 3 часов.

Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.

Виды

Печь из кирпича для бани можно разделить на две категории:

• постоянного действия;
• периодического действия.

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Для русской бани оптимальной будет температура 60 градусов при влажности 50%. Больше подойдет печка из кирпича с закрытой каменкой. В финской бане температура достигает 90 градусов при влажности 5-15%. Чем выше влажность, тем ниже будет температура; при ее увеличении пара будет значительно меньше.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки. Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными.

Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

Даже самая маленькая простая печка для русской бани не должна строиться без подробной схемы. Перед началом работы следует написать подробный план, начертить чертежи, указать нужные размеры.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности.

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Выбор материала

Выполняя работу по укладке печи, следует подготовить необходимые инструменты и материалы. Основным материалом для сооружения конструкции для бани является кирпич.

В строительстве печных сооружений чаще используют два варианта кирпича: шамотный и красный кирпич. Шамотный кирпич имеет бледно-желтый цвет, его составляет огнеупорная глина. Он имеет лучшие характеристики по сравнению с иными видами материала, но цена такого изделия также будет превышать по цене аналоги. Шамотный кирпич очень хорошо может выдерживать высокую температуру, его укладывают на участках, которые будут подвергаться длительной тепловой нагрузке. Он идеально подходит для выкладывания пространства возле топки.

Красный кирпич используют для других элементов конструкции. Можно сделать печь только из шамотного кирпича, но его стоимость значительно выше красного, поэтому комбинированная кладка позволит удешевить конструкцию.

Приобретая материал для печи, его следует внимательно осмотреть. Стандартный размер кирпича составляет 125*250*65 мм. Допускается незначительное отклонение в 2 мм. При осмотре нужно убедиться в отсутствии трещин и сколов, допускаются лишь незначительные бороздки и нитевидные трещинки. При выборе материала следует убедиться, соответствует ли материал указанным параметрам. Иногда изделия от разных производителей или даже разных партий одного производителя могут отличаться.

Печь должна быть идеально ровной, поэтому кирпичи должны иметь одинаковый размер, иначе через щели начнет просачиваться дым и со временем топка может развалиться. Не рекомендуется приобретать изделие с пленкой, которая напоминает слюду. Это означает, что в процессе изготовления был допущен брак.

Приобретая кирпич, следует делать это с запасом, так как в процессе кладки нужно будет его резать. Для его резки по нужным размерам можно взять болгарку с дисками.

При постройке дома шов между кирпичиками может быть до 10 мм, для печей такая толщина просто недопустима. Уже при толщине больше 4 мм при постоянном нагревании шов начнет крошиться, а в комнату начнет поступать дым.

Кроме основного материала, следует подготовить:

• емкость, где можно замачивать кирпич;
• глину и песок для раствора;
• емкость, где будет замешиваться раствор;
• сито для песка;
• дымоотводящую трубу, которую можно приобрести в магазине или сделать самостоятельно;
• стальную проволоку, которая понадобится при установке топочной и дверки поддувала;
• козлы для работы на высоте;
• рубероид, асбест;
• строительную рулетку, веревку, уровень, карандаш.

Чтобы проверить качество материала, по нему нужно слегка ударить. Если после удара слышен звонкий звук, значит, кирпич без дефектов, но если слышна глухота, скорее всего, там есть трещина.

Еще раз напомним, что лучше выбрать шамотный и огнеупорный красный кирпич, но может подойти жаропрочный глиноземный и клинкерный кирпич для печи. Шамотный кирпич берут, чтобы выложить топочное ядро, остальные варианты используют, чтобы обкладывать внешние стены, элементы декора.

Цвет материала может указывать на его качество. Он должен быть однородным. Неоднородный цвет означает, что обжиг изделия был неравномерным, поэтому прочность кирпича на разных участках будет разной.

Желательно выбрать один кирпич и разбить его, чтобы осмотреть. Там не должно быть никаких посторонних включений, а цвет должен быть без темных пятен. Если в середине будет темный цвет, такой кирпич не стоит использовать для строительства печи и иных построек.

Чтобы сделать качественную обкладку печи, стоит выбрать материал, промаркированный буквой «М» с цифрами, которые указывают на допустимую нагрузку на 1 кв. см. Оптимальным выбором станет кирпич с маркой не менее М-150.

После того как все подготовлено, можно приступать непосредственно к самой работе.

Этапы постройки

Любые строительные работы должны выполняться по инструкции, схемам и чертежам. Составляя проект будущей бани, следует указать важные особенности – внешний вид конструкции, вариант кладки и расположение каждого отдельного кирпичика, ведь от этого будет зависеть срок эксплуатации. При строительстве кирпичной печи для бани не обойтись без советов опытных печников. Среди множества вариантов кладки стоит выбрать наиболее подходящий для конкретного помещения. При составлении проекта можно внести любые изменения и корректировку.

Независимо от того, какой был выбран метод кладки, проект состоит из основных элементов:

• из топки, которую лучше выложить из огнеупорного (шамотного) кирпича;
• дымоотвода, для которого выбирают красный керамический или пустотелый (силикатный) кирпич;
• бака с водой;
• зольника, который обычно состоит из чугунной плиты, топки, подпечья, где хранятся принадлежности для бани.

Фундамент

Конструкция должна быть прочной и надежной, поэтому без возведения прочного надежного фундамента не обойтись. В принципе, основание для банной печи очень схоже с обустройством ленточного фундамента.

Для создания фундамента нужно:

• Разметить фундамент и вбить колышки по углам.
• Между колышками протянуть веревку, чтобы удобней было ориентироваться.
• Размер площадки должен соответствовать габаритам основания печки. Котлован роют вглубь на 60 см, внизу на 15 см яму расширяют в стороны на 10 см.
• Нижнюю часть фундамента засыпают песком, а сверху насыпают слой битого кирпича или щебня. Засыпанный щебень утрамбовывают и укладывают гидроизоляционный слой в виде рубероида.
• Далее по контуру котлована монтируют опалубку. Для его сборки стоит взять доски и шурупы.
• В котлован укладывают армирующую сетку, состоящую из стержней. Между стенкой котлована и сеткой нужно оставить зазор в 5 см, для этого берут подставки или иные фиксаторы.
• В котлован заливают бетон, оставив 15 см до поверхности, при этом следует выровнять верхушку по уровню. Данный промежуток нужен для укладки стартового ряда кирпичей.

После этого следует дать заливке отстояться в течение 5-7 дней, а затем демонтировать опалубку. В пустоты насыпают гравий, покрывают битумом и укладывают слой рубероида. Эту процедуру следует провести еще раз. Такая двухслойная изоляция будет предохранять печь от грунтовых вод.

Приготовление раствора

Обычный раствор из цемента не подходит для сооружения печи, так как он плохо переносит высокую температуру. Чтобы приготовить раствор для банной печи, необходимо взять глину и песок. Оптимальным вариантом станет использование красной или шамотной глины, это обеспечит более длительный срок службы конструкции. Кроме глины, необходимо подготовить песок, который предварительно просеивается через сито. Таким образом удаляется мусор, мелкие камешки, илистые включения.

К воде, используемой для раствора, также предъявляют определенные требования. Она должна быть чистой, без затхлого запаха.

Чтобы сделать кладку сотни кирпичей, необходимо использовать до 20 литров воды.

Глину для приготовления раствора необходимо выдержать несколько суток в воде, чтобы она размокла. Перед работой глину разбавляют водой, добавляют песок и доводят раствор до состояния густой сметаны.

Используя насадку или строительный миксер, избавляются от комков глины и делают раствор готовым к применению. Чтобы определить оптимальную вязкость раствора, рекомендуется опустить палку в раствор и стряхнуть ее. Если после встряхивания слой раствора на палке остался более 3 мм, следует добавить песок. Если он меньше 2 мм, нужно добавить глину. По консистенции он должен напоминать пластилин. Оптимальная толщина слоя должна быть 2 мм.

Кладка кирпича

Если печь для бани из кирпича кладут первый раз, не имея особых навыков, подойдет небольшая модель, которая не будет слишком сложной. Самым простым вариантом является обустройство топочной и зольной камеры, установка бака для воды, место для дымохода. Сложить более серьезную конструкцию можно при накоплении определенного опыта в печном деле.

Чтобы качественно построить печь в бане, нужна порядовка, то есть подробная схема, где будут размещаться кирпичи.

Опытные мастера советуют не пожалеть времени и возвести нижнюю часть печи без использования раствора.

В процессе работы выбранные кирпичи пронумеровывают, делают зарезы, подготавливают куски нужной формы и размера. Лишь после этого можно начинать работу, используя раствор.

Перед началом работы кирпичи вымачивают в воде до появления пузырьков, это улучшит сцепление и предохранит от обезвоживания раствора. Используя шамотный кирпич, его погружают в воду, чтобы удалить пыль.

Схема кладки должна начинаться с нулевого ряда. Это делается для того, чтобы фундамент вывести на один уровень с полом. Первый ряд выкладывают с особой тщательностью. Используя отвес, по кирпичам первого ряда дальше будет проверяться вертикаль печных стенок.

При укладке первого ряда его кладут насухо, не используя раствор, в дальнейшем слой раствора должен быть 3-6 мм. Раствором промазывают тычковую часть кирпича и целый пласт. После укладки кирпич прижимают, постукивая мастерком. Чтобы сделать конструкцию более прочной, кирпичи выкладывают со смещением очередного ряда до 50%, перекрывая стыки.

Кладку делают согласно порядовке, при этом:

• раствор наносят на предыдущий ряд;
• гладкая сторона кирпича должна быть направлена к дымоходу;
• после каждого ряда проводится проверка по вертикали и горизонтали;
• через 3-4 ряда необходимо убирать остатки раствора.

Чтобы закрепить дверку поддувала в 3 ряду, берут оцинкованную проволоку или полоску из стали и прикручивают ее по углам. Используя болгарку, в кирпичах вырезаются канавки, туда будет опускаться железная проволока. Место касания дверки с печкой изолируют асбестом.

В 5 ряду под уголки из стали вырезают выемки. Колосники укладывают на уголки. В случае их прогорания их можно будет легко заменить на новые. К тому же расширяясь при нагревании, колосники не будут разрушать кладку из кирпича. На данном этапе начинают заниматься топочной камерой, после этого продолжают поднимать наружную стену.

Для формирования топочной камеры используют шамотный кирпич. После топочного отделения монтируют чугунную плиту, на которой позже будут выкладываться камни для бани.

Чтобы определить, какая емкость нужна для бака высчитывают, что около 10 литров уходит для мытья одного парильщика, такое же количество уходит для того, чтобы запарить веник.

Чтобы конструкция была более надежной, через каждые 4 ряда проводят армирование междурядья.

После перекрытия печи, установки задвижки переходят к формированию дымохода.

Дымоход

При возведении дымохода учитывают, что труба, сделанная из железа, при перепадах температуры будет создавать конденсат, который будет приводить к накоплению в трубе сажи, поэтому стоит выбрать для дымохода кирпич.

Размер дымохода должен соответствовать величине конструкции печи. После того, как дымоход сложили, его выводят над крышей на высоту не менее полуметра. Обычно для дымохода берется асбестовая труба, которую обкладывают кирпичом.

От того, насколько правильно будет проведена работа, будет зависеть то, как дым будет удаляться из помещения.

В дымоход следует закладывать только целые кирпичи, чтобы половинки или треснувшие элементы не могли выпасть. Выкладывать дымоход следует очень аккуратно, поверхность должна быть абсолютно ровной, иначе в щелях начнет накапливаться пыль и сажа, что приведет к быстрому забиванию шахты.

Канал дымохода нельзя сужать. При постройке учитывают, что его длина от колосника до краев трубы не должна быть менее 5 метров. Если сделать его меньшим по размеру, дым не сможет быстро остыть, а жар начнет вылетать в трубу.

Чтобы предохранить потолок от возгорания, в месте прохождения трубы через потолок ее оборачивают термостойким материалом и обкладывают кирпичом. Дымоход с внешней стороны покрывают известью. В случае утечки дыма можно будет сразу понять, где она происходит.

После того как все работы завершены, печи дают постоять несколько дней, чтобы она просохла. Для этого двери и окна в помещении оставляют открытыми.

Затем производят пробную растопку. Для этого берут мелкие щепки и протапливают печку в течение 10-15 минут. Делается так несколько раз в течение нескольких дней. Если на агрегате будет конденсат, это означает, что он еще не совсем высох. После окончательной просушки можно пользоваться печкой постоянно.

Отделка поверхностей

Если есть желание, можно сделать финишную отделку. Среди наиболее популярных вариантов стоит отметить облицовку плиткой. Такой вариант сделать не сложно, к тому же материал для отделки не отличается большой стоимостью.

Чтобы керамическая плитка хорошо держалась, нужно верно подобрать нужный материал. Рассмотрим оптимальные варианты плитки:

• Терракота. Ее изготавливают сухим прессованием с цветной основой. Плитка имеет хорошую сцепляемость, высокую прочность, пористую основу.
• Майолика. Ее изготавливают тем же способом, как и предыдущий вариант. Такие изделия смотрятся очень красиво за счет нанесения глазури.
• Клинкерная. Ее производят при соединении смеси разных глин с включением шамотного порошка и красителей. Добавление огнеупорного порошка делает плитку для печи наиболее удачным вариантом.

При облицовке печи нужно учитывать, как плитка или иной материал впишется в интерьер комнаты.

Можно отделать печь для бани декоративным кирпичом или камнем. Для этого используют керамогранит, мрамор, гранит, змеевик.

Издавна применяли облицовку деревенских печей и порталов изразцами, такое устройство и сейчас пользуется большой популярностью.

Кроме красивого внешнего вида, изразцы придадут дополнительные свойства:

• продолжительную теплоотдачу;
• высокую теплоемкость;
• гигиеничность.

При должном уходе декоративные элементы будут долго радовать любителей банных процедур. Уход за изделиями заключается в регулярном протирании их от пыли и копоти, при повреждении элементов проводится их реставрация и замена.

В видео ниже представлена подробная инструкция по кладке кирпичной банной печи.

Двухэтажная печь — кирпичная печь на два этажа для двухэтажного дома

Возможно, Вы оказались в такой ситуации: подумываете перебираться из мегаполиса за город, а домик-то дачный, для постоянного проживания не предусмотрен, и главная задача теперь — отопление.

Счастливые обладатели двухэтажных домов, выбравшие отопление печное, задают один и тот же вопрос: а второй этаж труба будет обогревать? И слышат один и тот же ответ: нет. Для таких людей пришлось потрудиться и создать 2-х этажную печь для двухэтажного дома. Почему создать, Вы спросите. Двухэтажные печи не новость. Отвечу. Печи, которые я кладу — доработанный мной вид печей со смешанными дымовыми каналами и инжекционными отверстиями. Они считаются самыми эффективными, КПД до 88%, равномерно прогреваются по всей поверхности, постепенно остывают, при условии хорошо утепленного дома и температуре до минус 10 между топками 36-48 часов. Да, это не опечатка, можно топить раз в 2 дня, и будет тепло. Но имеют они в своем изначальном виде один существенный недостаток: в зимнее время им не нужно давать остывать. При перепадах температур во внутренней конструкции может накапливаться сажа. Получается, что для дачного дома такая печь не годится. Именно этот недостаток мне и удалось устранить. И теперь, возвращаясь к нашей теме, родилась двухэтажная печь, способная отопить двухэтажный дом, имеющая все вышеперечисленные достоинства!

Печь на два этажа с двумя топливниками

Двухэтажная печь с одним топливником

На сегодняшний день существует немало решений для отопления 2-х этажных загородных домов. Рассмотрим всего три, где присутствует дровяная печь из кирпича. Самый распространенный — печь на первом этаже, второй не отапливается. Проход на второй этаж тщательно закрывается фанеркой, но тепло неумолимо просачивается наверх. Вариант второй: на первом этаже кирпичная печь, на втором — металлическая. Преимущество такого варианта по сравнению с первым — на втором этаже тепло, и установить такую печку никогда не поздно, ей не нужен фундамент и отдельный дымоход. Но топить две топки просто неудобно. Третий — печь для дома на два этажа с одним топливником. Это очень удобно! Топим на первом этаже — а тепло на обоих.

Если Вы в начале строительства или в раздумьях по преображению дачного домика в дом для постоянного проживания, то сначала сделайте дом теплым: теплые полы и перекрытия, обязательно теплая кровля, чтобы не отапливать небесную кладовую, конечно, теплые стены, окна, двери. И подумайте о двухэтажной печке. Самое здоровое и экономичное, достойное решение!

Дровяные печи каменки для бани

Печи каменки для бани разделяют на кирпичные и железные.

Печи из металла

Особенностями настоящей русской бани является ровный, мягкий пар. Как правильно поддать и опустить пар, проветрить и просушить баню надо знать и уметь, поэтому русская баня требует больше времени, опыта и души. На сегодняшний день появилось очень много различного оборудования, которое позволяет с точностью контролировать процесс нагревания воздуха, выделения пара и так далее. К такому оборудованию можно и отнести специальные печи каменки. Такие изделия раньше изготовлялись людьми самостоятельно в домашних условиях, но при этом очень редко удавалось создать такую, которая будет полностью соответствовать требованиям любителей русской бани.

Проекты банных печей из кирпича

Хорошую печь в баню сложит профессиональный печник

Лучшим решением для банной печи, это комбинация кирпича и железа.

Банная печь каменка из кирпича в каркасе из уголка

Кирпичные банные печи пришли к нам из глубокой истории и существую сотни лет. Они хорошо себя зарекомендовали. Банные печи из кирпича делают атмосферу в парилке комфортной в ней можно находиться долгое время. В парилке свободно и легко дышится. Но есть большой минус. Кирпичные печи дольше нагреваются и требуют больше дров для растопки. Кладка из кирпича может трескаться и ее нужно периодически ремонтировать. Зато тепло от печи долго сохраняется в бане и остывает сутки и более. Парилка всегда сухая и нет гнили и плесени от влаги.

На сегодняшний день появилось очень много различных компаний, которые занимаются в области производства и реализации таких печей каменок. Как правило, такие изделия вместили в себе огромное количество различных инженерских замыслов, благодаря чему они могут работать с максимальной отдачей. Благодаря определённым конструктивным решениям, такие печи способны с лёгкостью создать оптимальные условия для русской бани или финской сауны. Благодаря им удается максимально равномерно создавать наиболее подходящий вариант температуры и влажности воздуха, которые более всего подойдут к традиционной русской бане.

Как правило, дровяные печи каменки для бани имеют разную комплектацию, разные способы установки. Так же отличаются друг от друга тем, как будет смонтирован основной водный бак. В некоторых случаях бак будет монтироваться вверху данной конструкции, а в некоторых случаях с боку монтируется специальный регистр-теплообменник и выноситься в смежное помещение, или же печь оборудована навесным или наставным баком. Такие изделия, от известных брендов и средней ценовой категории имеют само охлаждающую дверцу, которая предотвращает возможность возникновения различных ожогов вовремя топки печи. Уникальная конструкция топливного отдела такой печи позволяет достигать максимальной теплоотдачи, благодаря этому наложив один раз дрова в эту печь можно получить полностью нагретую баню.

На сегодняшний день печи для бань разделяются на несколько категорий, которые полностью отличаются друг от друга видом топлива, материалом изготовления, и уровнем внешней отделки. Как правило сегодня печи для бань изготавливаются из нержавеющего металла, конструкционной стали, чугуна, комплектуются как металлической так и панорамной стеклянной дверцей.

По виду топлива изделия разделяются на следующие категории, к которым можно также отнести:

Печи, которые предназначены для топки исключительно древесиной;
Печи, которые предназначены для отопления и древесиной и углем;
Газовые печи, в качестве топлива в котором используется природный газ;
Каждая печь имеет свои преимущества, при этом каждый человек в действительности сможет приобрести ту печь, которая ему более всего подходит.

Печи каменки из железа своими руками

Проект дровяного камина из кирпича: фото и видео

Дровяной камин – практичный и красивый очаг, который выполняет не только отопительную, но и декоративную функцию. При этом особым спросом среди потребителей пользуются очаги, сделанные из кирпичей. Но прежде чем приняться за строительство печного устройства, следует правильно выбрать проект, от которого будет зависеть внешний вид камина, его производительность, а также безопасность эксплуатации.

Выбираем дровяной камин

Особенности выбора проекта

Существует огромное множество проектов дровяных каминов, который отличаются друг от друга конструктивными особенностями, а также отделкой. Однако выбор нужной конструкции во много определяется типом самого помещения, а также эстетическими предпочтениями обладателя дома или квартиры. Камины дровяные из кирпича можно разделить на несколько классов, в соответствии с такими особенностями:

• По методу излучения тепла. Дровяные кирпичные очаги могут идти с одно-, двух или же трехсторонним типом излучения. Первые имеют невысокий КПД, однако процесс их строительства не столь трудоемкий;

• По расположению в помещении. Печи бывают встраиваемые и отдельно стоящие. Проекты вмурованных устройств, как правило, представлены угловыми вариантами дровяных каминов, а отдельно стоящие возводятся в центре помещения.

• По типу топливного отверстия. Можно выложить печь с открытым или же закрытым топливным отделением. С эстетической точки зрения открытый очаг выглядят привлекательнее, но по производительности закрытые камины из кирпича для дома дровяные все-таки их превосходят.

Несмотря на достаточно высокие теплопотери кирпичных печей открытого типа, именно такие проекты пользуются большей популярностью. Как видно на фото, именно устройства позволяют наслаждаться видом открытого огня, благодаря чему в доме создает особая атмосфера. Дровяные камины с открытым топливным отверстием чаще всего возводят либо в углу комнаты, либо же у одной из торцевых стен.

Выбор проекта. На что обратить внимание?

Чтобы правильно определиться с выбором подходящего проекта печного устройства, сделанного из кирпича, стоит ответить себе на такие вопросы:

1. Сколько в доме комнат? Если вы намерены отопить целый дом с больших количеством комнат, выбирайте проекты камин печей из кирпича, которые предполагают подключение оборудования к центральному отоплению;
2. Постоянно ли дома находятся люди? В дровяные печи время от времени нужно подбрасывать сырье. Если вы часто отлучаетесь из дома, лучше выбрать проект печки с достаточно большим по размеру топливником;
3. Какой тип топлива можно использовать? Дрова – недешевое сырье, поэтому стоит отдать предпочтение более универсальным устройствам, которые могут дополнительно «питаться» углем;
4. Безопасно ли ставить печное отопление? В соответствии с нормами, проект камина из кирпича должен быть подобран так, чтобы между очагом и горючими материалами оставалось безопасное расстояние. В особенности это касается установки печей в многоэтажных домах;
5. Где хранить сырье? Для хранения топлива нужно предусмотреть достаточное пространство, особенно, когда речь идет о таком сырье, как дерево. Также важно, чтобы в помещении не было слишком влажно, поскольку сырые дрова могут и не разгореться вовсе.

На видео специалисты дают несколько важных рекомендаций, благодаря которым можно безошибочно определиться с подходящим вариантом очага для своего дома.

Камины дровяные из кирпича на фото демонстрируют несколько интересных вариантов очагов закрытого и открытого типов, встроенных угловых и отдельно стоящих печных устройств.

Выбор проекта по стилю

Подбирая проект будущего очага, следует ориентироваться не только на конструктивные особенности оборудования, но и на его внешние показатели. Важно, чтобы очаг, установленный в доме, не выглядел чужеродным элементом, а вписывался в интерьер. В соответствии с этим можно выделить несколько типов кирпичных устройств, отличающихся по стилю:

• Очаг в стиле кантри. В таком оборудовании портал имеет нестандартную форму в виде буквы Д. Над топливным отделением можно расположить деревянную балку, которая сделает очаг еще более неординарным, а в качестве отделки использовать глянцевый кирпич с зубчатой кромкой;

• Классический П-образный камин. Как правило, классические печи дополнительно отделывают коваными вставками (в варианте с открытым топливным отверстием). В качестве облицовки используют декоративный кирпич или натуральный камень;

• Печь из кирпича в стиле Hi-Tech. Современность очагу придают вставки, сделанные из огнеупорного стекла и композитных материалов. Также неплохим дополнением станут металлические планки, украшающие дровник и зольное отделение.

На фото продемонстрированы варианты оформления каминов из кирпича в различных стилях. Благодаря правильно подобранной отделке можно адаптировать любой тип проекта под конкретные условия и стилистическую направленность помещения.

Кладка печей и каминов для дома и дачи

Что может быть лучше, чем в морозную погоду посидеть с семьёй или друзьями у открытого огня с чашечкой чая в руках, слушать потрескивание поленьев и любоваться игрой пламени. Возможно, поэтому печь называют «душой дома».
Традиционная печка с варочной панелью выручит в любых ситуациях – на ней можно и еду приготовить и дом согреть. Поэтому, если ваш дом не газифицирован, а электричество вы хотите сэкономить или, как это случается в садоводствах, его периодически отключают, выбирайте добротную кирпичную печь.

Современные печи значительно отличаются от своих предшественников по конструкции, стилю, дизайну, способу строительства. Современная кирпичная печь гармонично впишется в интерьер загородного дома и создст уютную и комфортную обстановку.

Строительство кирпичных печей и каминов имеет массу нюансов, которыми владеют только настоящие мастера. Без надлежащих умений и навыков печника никакие, даже самые суперкачественные кирпичи не смогут обеспечить эффективную и качественную работу печи или камина. Поэтому если вы решили сложить кирпичную печь или камин, лучше обратиться к профессиональному печнику.
Печники СК СтройТехнологии не один год занимаются кладкой отопительных, отопительно-варочных печей, каминов, кирпичных мангалов и т.д. в Санкт-Петербурге и Ленинградской области.
За это время освоены технологии кладки и накоплен достаточный опыт, чтобы воплотить в жизнь любой проект, начиная с обычной печки для дачного домика и заканчивая кладкой эксклюзивного камина из натурального камня в городской квартире.

В ассортименте нашей компании:

• кирпичные печи для бань и саун;
• отопительные дровяные печи для дома;
• отопительно-варочные печи
• камины встроенные, пристенные, угловые
• кирпичные мангалы и барбекю

Кирпичная печь будет сложена с учетом ваших пожеланий и соблюдением пожарных норм. Это позволит вам наслаждаться живым теплом и быть уверенным в том, что печь или камин в вашем доме никогда не станет очагом возгорания. Печник проконсультирует вас по любому вопросу, окажет содействие в подборе проекта печи.

Услуги профессионального печника. Кладка кирпичных печей, каминов

Подборка типовых проектов печей из кирпича и советы по выбору оптимального варианта

Содержание

Готовые проекты печей из кирпича, разработанные профессионалами печниками и проверенные ими же на практике, сводят к минимуму возможные ошибки во время кладки. Чертежи и порядовые схемы, прилагаемые к проектам, помогают понять внутреннее устройство печи, строение топки, дымооборотных каналов, трубы и другие тонкости строительства. Чтобы ориентироваться в схематических изображениях, нужно немного – разобраться с обозначениями и принципами кладки.

Проекты эффективных печей для дома и дачи

На первый взгляд количество моделей печей кажется огромным, но профессионалы быстро раскладывают их по полочкам. Ниже представлены наиболее популярные базовые модели. Как правило, на эскизах несложно отличить, где использованы целые кирпичи, а где – половинки, а также определить способ кладки. Новичкам рекомендуется изготовить миниатюрный макет по выбранной схеме, а уже потом переходить к закупке материалов и строительству.

Макет из деревянных элементов

Отопительно-варочная печь «шведка»

«Шведка» – компактная отопительно-варочная печь, способная при небольших размерах справиться с отоплением помещения 20-35 квадратных метров. Конструкция модели позволяет располагать ее в двух смежных помещениях, обращая основную часть с топкой и варочной плитой в сторону кухни-столовой, а заднюю стенку – в спальню. Благодаря расположению основных дымооборотных каналов в задней части печки, в жилой комнате удается обеспечить эффективное отопление.

На основе «шведки» создано много модификаций, в том числе есть проекты печей для дома с лежанками и печи для отопления двухэтажных домов. Современные печники внедрили в конструкцию водогрейный короб, хлебную камеру, ниши с полочками для сушки плодов и обуви. При всей функциональности и высокой эффективности «шведка» очень экономична в плане расхода топлива и сравнительно проста в строительстве.

Компактная «шведка» в разрезеОтопительно-варочная печь с лежанкой по типу «шведки»Небольшая печь для дачного дома (89*63*189 см)

Компактная «голландка»: классика и современность

«Голландка» – еще одна популярная модель, привлекающая компактностью и простотой конструкции. От «шведки» эта печь отличается отсутствием варочной плиты, но в современных проектах нередко можно встретить наличие кухонной плиты и духовки. В отличие от русской печи, в классической «голландке» нет поддувала, а воздух в камеру попадает только через щели в дверке. Это способствует медленному горению и экономичному расходу топлива. По форме «голландки» бывают квадратными, прямоугольными и даже круглыми. А по конструкции дымооборотов – канальными, колпаковыми и комбинированными.

Сегодня на основе «голландки» строят компактные каминопечи, работающие в двух режимах – в режиме отопительного устройства с накопительным эффектом и в режиме камина с классическим каминным порталом. Для двухэтажных домов разработаны проекты компактных двухъярусных печей.

Размеры представленной на фото печи: 102*89 см при высоте 210 см. Модель модернизирована и оснащена поддувальной дверкой. Для строительства необходимо 670 штук кармического и 130 штук шамотного кирпича.

«Голландка» с двухъярусными дымооборотамиПорядовая схема и движение газов

Пояснения к схеме: 1– дымовая задвижка, 2 – колосниковая решетка, 3 – топочная дверка, 4 – поддувальная дверка, 5 – стальные полоски, 6 – прочистные отверстия, 7 – глухие камеры, 8 – хайла, 9 – нижние опускные каналы, 10 – верхние опускные каналы, 11 – нижние подъемные каналы, 12 – окошки поступления газов в подъемные каналы, 13 – окна поступления газов в трубу, 14 – печурки, 15 – общий подъемный канал, 16 – окна поступления дымовых газов в общий подъемный канал.

Печь-камин с двумя и одной топками

Печь с камином привлекает не только романтичных натур, обожающих посидеть у домашнего очага и полюбоваться красотой живого пламени. Камин быстро разогревает помещение и выручает в сырую погоду, когда хочется быстрее оказаться в тепле. Проекты печей-каминов основаны на уже знакомых моделях: «шведке», «голландке», русской печи. В большинстве моделей каминные топки могут работать одновременно с основной топочной камерой, но есть и те, в которых не рекомендуется растапливать обе топки.

Проект печи с камином и варочной плитой по типу «шведки»Печь-камин по типу «голландки»

Отдельно стоит отметить каминопечи – модификации, в которых предусмотрена одна топка увеличенного размера с застекленной дверцей. Большая топочная камера справляется сразу с двумя задачами: нагревает массив печи и украшает жилище живым огнем.

Каминопечь с плитой, хлебной камерой и лежанкойПроект печи с двумя каминными топками и плитой для двухэтажного дома

Как выбрать проект печи: важные правила

Выбирая проект печи из кирпича, необходимо четко определить задачи устройства. Если в доме предусмотрена кухня, то имеет смысл выбрать отопительно-варочную модель. Возможность приготовления пищи будет полезна даже в том случае, если имеется электропечь или кухонная плита, работающая на сжиженном газе – зачем тратить топливо, если в отопительный сезон можно использовать энергию дровяного очага.

Второй важный момент – количество комнат в доме. Некоторые модели эффективны для отопления одного помещения, а другие разработаны специально для нескольких смежных комнат и рассчитаны на установку в перегородках.

Не менее важно обратить внимание на топливо, для которого рекомендована понравившаяся модель. Конструкция топки может немного отличаться, если автор проекта разрабатывал устройство для работы только на угле.

Среди других важных характеристик стоит отметить количество топок в сутки, теплоотдачу, возможность летнего режима, если в конструкции предусмотрена варочная плита. Выбранный проект, даже если он позаимствован из книги известного автора, советуем показать опытному печнику, который изучит план дома и внесет коррективы.

Эти дешевые чистые печи должны были спасти миллионы жизней. Что случилось?

Около 3 миллиардов беднейших людей мира сжигают дрова, древесный уголь или навоз в дымных открытых кострах, чтобы приготовить пищу и обогреть свои дома. По данным Всемирной организации здравоохранения, миллионы людей ежегодно умирают от болезней легких и сердца, вызванных приготовлением пищи на твердом топливе.

Имея это в виду, Хиллари Клинтон в качестве государственного секретаря в 2010 году начала государственно-частное партнерство под названием Глобальный альянс за чистые кухонные плиты.Создавая глобальный рынок «чистых и эффективных решений для приготовления пищи в домашних условиях», альянс «спасет жизни, улучшит уровень жизни, расширит возможности женщин и защитит окружающую среду». Обеспечение бедных женщин чистыми кухонными плитами, как заявила Клинтон на ежегодном собрании Глобальной инициативы Клинтона в Нью-Йорке, «может быть таким же преобразующим, как надкроватные сетки или даже вакцины», которые спасли десятки миллионов жизней.

Так не вышло, несмотря на все усилия альянса, который действует как проект U.N. Foundation в Вашингтоне.

Альянс добился многого, учитывая его штат в несколько десятков человек и скромный бюджет, около 10 миллионов долларов в год. Особое внимание уделяется проблеме загрязнения воздуха в домашних условиях; продвижение международных стандартов кухонных плит; привлек более 413 миллионов долларов в виде государственного, фондового и корпоративного финансирования в сектор; и привлекла 1300 партнеров, говорится в новом пятилетнем отчете о проделанной работе. Благодаря актрисе Джулии Робертс и шеф-повару Хосе Андресу в качестве послов по всему миру, альянс помог внедрить более 28 миллионов кухонных плит, что находится на пути к цели, поставленной Клинтоном: 100 миллионов к 2020 году.

Видео, подготовленное Глобальным альянсом за чистые кухонные плиты, описывает проект. (CookstovesAlliance / YouTube)

Но «чистый» — это расплывчатый термин. Из этих 28 миллионов кухонных плит только 8,2 миллиона — те, которые работают на электричестве или сжигают жидкое топливо, включая сжиженный нефтяной газ (LPG), этанол и биогаз, — соответствуют санитарным нормам по выбросам внутри помещений, установленным ВОЗ. Подавляющее большинство печей сжигают дрова, древесный уголь, навоз или сельскохозяйственные отходы — и поэтому не так полезны, как обещали.Хотя эти кухонные плиты производят меньше выбросов, чем открытый огонь, сжигание в них топлива из биомассы по-прежнему выделяет много токсинов. «Пока что ни одна печь на биомассе в мире не является достаточно чистой, чтобы действительно защищать здоровье при использовании в домашнем хозяйстве», — говорит Кирк Смит, профессор глобального здоровья окружающей среды Калифорнийского университета в Беркли и ведущий исследователь в области здоровья кухонных плит.

Это не единственная проблема с плитами. Некоторые хорошо работают в лаборатории, но не в полевых условиях. Другие трескаются или ломаются при постоянном нагревании.Лучшие кухонные плиты, работающие на чистом топливе, не защитят бедные семьи от болезней, если те, кто их использует, также продолжат готовить на открытом огне, что многие и делают. «К сожалению, они не являются большим решением, как мы думали, — говорит Рема Ханна, экономист из Гарварда, возглавлявшая исследование« В дыму »- самое масштабное на сегодняшний день полевое исследование по этой теме. Возможно, дополнительные исследования помогут понять, что на самом деле работает, но пока нет смысла «продвигать в мир больше печей, которые люди не будут использовать».”

Альянс согласен с тем, что необходимы дополнительные исследования. Он заказал более 40 исследований, в том числе несколько полевых испытаний, предназначенных для оценки пользы для здоровья от печей на биомассе путем изучения массы тела при рождении и заболеваемости респираторными заболеваниями. Предварительные результаты обнадеживают, но пока ничего не опубликовано. Между тем, недавние данные, связывающие загрязнение воздуха в домашних условиях с сердечно-сосудистыми заболеваниями, показывают, что последствия такого загрязнения для здоровья хуже, чем считалось ранее.Это привело к тому, что ВОЗ несколько лет назад увеличила оценку преждевременных смертей, вызванных приготовлением пищи на открытом огне, с 1,9 миллиона до 4,3 миллиона. Загрязнение воздуха в домашних условиях в результате сжигания твердого топлива в настоящее время считается ведущей экологической причиной смерти и инвалидности в мире.

Хотя инженеры конструируют кухонные плиты для замены открытого огня с 1950-х годов, они не всегда уделяют внимание здоровью. Впервые кухонные плиты рассматривались как способ уменьшить обезлесение, вызванное вырубкой деревьев на дрова.С тех пор они были продвинуты как решение проблемы изменения климата; как инструмент расширения прав и возможностей женщин, которые часто продают их на месте; и как способ сэкономить время и деньги беднякам, которые им больше не нужно тратить на сбор или покупку топлива, которое сжигается неэффективно. «Благо и проклятие этой проблемы в том, что она затрагивает очень многие вещи — климат, женщин, здоровье, вырубку лесов, создание рабочих мест», — говорит Джейкоб Мосс, профессиональный государственный служащий, который курировал программу создания небольших кухонных плит в Агентстве по охране окружающей среды и помог начать глобальный альянс.

Какими бы ни были намерения, кухонные плиты оказались непростой задачей для их целевой аудитории, состоящей из бедных женщин. Даже если люди осознают риск для здоровья, связанный с приготовлением пищи на открытом огне (а многие не знают), они не хотят отказываться от методов приготовления пищи, заложенных в их культуре. «Три десятилетия усилий по продвижению как современных видов топлива, так и улучшенных печей на биомассе имели лишь спорадический успех», — говорится в 180-страничном отчете Всемирного банка, опубликованном в прошлом году. Заметным исключением была правительственная программа в Китае, согласно которой, согласно другому исследованию Всемирного банка, в домах людей было установлено более 100 миллионов кухонных плит.«Со своей системой управления они могут как бы диктовать, что происходит», — отмечает Джим Джеттер, старший инженер-исследователь, который тестирует кухонные плиты для Агентства по охране окружающей среды.

Когда журналистка Мира Субраманиан посетила деревню на севере Индии, которая была объявлена ​​«свободной от табачного дыма» после того, как некоммерческая организация распространила там плиты из биомассы, она обнаружила, что женщины перестали пользоваться плитами, потому что им не нравился дизайн или печи. сломались, сжег больше дров (не меньше, как предполагалось) или недостаточно нагрел продукты.«Я не могла найти ни одной печи, работающей в любых условиях, которые бы соответствовали задумкам ее создателей», — пишет она в своей новой книге «Река снова течет» об экологическом кризисе в Индии. Институт соответствующей сельской технологии, который раздал печи, провел опрос два года спустя и обнаружил, что только 20 процентов из них все еще используются. «Почему они обманывают нас, давая нам вещи, которые ломаются так рано?» одна женщина пожаловалась в агентство. «Почему они не дают нам чего-то более существенного, например, сжиженного нефтяного газа, туалетов или рабочих мест для детей?»

Индийские женщины, опрошенные Стокгольмским институтом окружающей среды, сказали, что они предпочитают готовить роти, лепешку, которую едят с каждым приемом пищи, в глиняной печи, используя смесь дров и коровьего навоза, потому что они могут жарить и печь хлеб, а топливо улучшает вкус — как некоторые американские повара, например, вкус мяса, приготовленного на углях.

Доступность по цене также остается фундаментальной проблемой. Хотя более грязные кухонные плиты из биомассы продаются за 25 долларов или меньше, более сложные печи, работающие на электричестве или сжигании жидкого топлива, обычно стоят дороже и требуют доступа к стабильным и дешевым источникам топлива, которые часто недоступны в сельских деревнях. «Вот где всегда возникали проблемы с плитами», — говорит Кевин Старр, который в качестве директора фонда Mulago Foundation, занимающегося проблемами глобальной бедности, участвовал в многочисленных проектах по созданию кухонных плит.«Доступные по цене недостаточны, а хорошие — недоступны».

Чтобы еще больше омрачить картину, женщины, которые используют улучшенные кухонные плиты, часто продолжают готовить на открытом огне, что является обычным явлением, известным как штабелирование печей. По словам исследователей Майкла Джонсона из группы мониторинга воздуха Беркли и Ранье Чанга из альянса по кухонным плитам, несколько исследований показали, что «исключительное использование новых печных технологий в домах встречается редко».

Радха Мутиа, бывший руководитель CARE International, боролась с этими проблемами с тех пор, как в 2011 году стала исполнительным директором альянса по кухонным плитам.Правительства во главе с Великобританией, Соединенными Штатами и Норвегией обеспечивают около 65 процентов его финансирования, а остальная часть поступает от фондов и предприятий. Мутиа говорит, что альянс намерен больше сосредоточиться на чистых кухонных плитах и ​​топливе, «которое, как мы знаем, принесет пользу для здоровья», но он не может отказаться от беднейших из бедных, у которых нет доступа к чистому топливу. «Мы стремимся к тому, чтобы люди могли быстро получить доступ к газовым плитам или [электрическим] индукционным плитам. Но мы должны быть прагматичными », — говорит она.«У больших слоев населения не будет доступа к этим более чистым видам топлива в ближайшие 10 лет или больше».

Эти люди заслуживают улучшенных кухонных плит из биомассы, говорит она: «Возможно, это не принесет большой пользы для здоровья, но, безусловно, есть хорошая экологическая выгода, и это сэкономит им больше времени» и создаст «возможности для получения средств к существованию и расширения прав и возможностей».

Некоторые эксперты считают, что это неправильный подход. «Мы знаем, что работает», — говорит Кирк Смит, профессор из Беркли, проработавший с кухонными плитами 35 лет.«Это газ, или электричество, или и то, и другое. Почему мы продвигаем эти странные новые гаджеты, которые никогда здесь не используем? Это этический вопрос «. Он хвалит работу альянса по исследованиям и установлению стандартов, но говорит, что он должен пытаться сделать более доступными чистые виды топлива, такие как газ и электричество, а не пытаться очищать такие виды топлива, как древесина и навоз.

Еще одним критиком альянса является Эрик Рейнольдс, бывший генеральный директор компании Marmot, выпускающей уличное снаряжение, который переехал в Руанду пять лет назад, чтобы основать компанию по производству кухонных плит под названием Inyenyeri.Его компания внедряет печь с низким уровнем выбросов от китайского производителя, которая, по словам Рейнольдса, является самой чистой из доступных печей на биомассе. «Продолжать распространять и продвигать. . . печи, которые, как мы знаем, убивают людей, неэтичны », — говорит он.

Но печи Inyenyeri стоят более 50 долларов за штуку, и компания считает, что для устранения открытого огня большинству клиентов потребуется две или три, в отличие от стандартных западных плит с четырьмя горелками. Таким образом, Inyenyeri сдает их в аренду по номинальной стоимости (около 7 долларов в год) и намеревается зарабатывать деньги, продавая топливные гранулы из биомассы своим клиентам и кредиты на выбросы углерода в богатых странах.Это вариант раздачи бритвы для продажи лезвий в виде кухонной плиты, но он остается маленьким и недоказанным.

То же, увы, можно сказать и о секторе кухонных плит в целом. Прошло пять лет с тех пор, как Хиллари Клинтон провозгласила: «Сегодня мы, наконец, можем представить себе будущее, в котором открытый огонь и грязные печи будут заменены чистыми, эффективными и доступными печами и топливом во всем мире». Это будущее еще далеко.

Twitter: @MarcGunther

Читайте больше в Outlook и следите за нашими обновлениями в Facebook и Twitter.

Автономная дровяная печь без сварки для подписчиков — Проект M-Stove

Сделал три М-плиты в подарок подписчикам. Я заснял процесс изготовления печи. Верхняя пластина была усилена 2-тонной пластиной из нержавеющей стали для повышения прочности, а с обеих сторон была установлена ​​противопожарная дверь, что сделало ее забавной двухдверной печью. На дно и заднюю стенку печи был установлен тонкий огнеупорный кирпич, чтобы увеличить тепловую массу и способствовать горению. Прошлую неделю было тяжело сделать печь, но было веселее, чем когда-либо.Я не знаю, кто станет победителем, но я хочу, чтобы вы использовали его безопасно и весело. (2020-03-27)


Это мой верстак, расположенный на краю двора. Если погода хорошая, это отличное место для работы при теплых солнечных лучах. Пение птиц и атмосфера вокруг летящего в небе самолета — отличный элемент для исцеления.

Всего я сделал четыре набора, в том числе один на пробу. Я обозначил обе стороны емкости прямоугольником, близким к квадрату, отрезал болгаркой и поставил дверцу печки.

Это прямоугольная посуда из нержавеющей стали, которая может быть изготовлена ​​как дверца печи. Разрезав его пополам, я использовал два слоя, чтобы сделать один.

Пластина из нержавеющей стали (аустенитная) толщиной 2 мм для усиления верхней пластины, на которой концентрируется горячее тепло. Он используется после обработки части, где подсоединяется труба печи, и отверстия для болта, которое соединяется с верхней частью печи. Я купил пластину из нержавеющей стали у продавца металла, который продает обрезную заготовку из стали, и она была разрезана путем резки по очень низкой цене.1 доллар за каждую.

Первая обработка завершена. Угловая часть немного подрезана болгаркой и закруглена. Мой iPhone XS является зеркальным.

Арматурная плита совмещена с верхней топкой. Используются болты с потайной головкой из нержавеющей стали M4 длиной 4 мм, которые идеально подходят.

На блестящей стороне есть пятна, но это не проблема. Потому что я знаю, что это процесс превращения в нового блестящего парня. Я был в восторге от того, что это скоро произойдет.

Это установка промежуточного соединения для подключения трубы печки.

Блок управления огнем был создан путем объединения дверцы печи, дверной защелки и управления воздухозаборником. Все материалы — нержавеющая сталь, за исключением керамического троса, добавленного для уплотнения.
Для герметизации керамический трос крепился к той части, где соприкасаются дверца и топка. Поскольку это печь с двумя дверцами, я сделал их восемь штук.

Чтобы установить термостойкое стекло внутри печи и видеть горящие дрова, я разрезал стенки топки на прямоугольники (меньше размера термостойкого стекла).Затем просверлил отверстие, чтобы закрепить болтом с гайкой.

Теперь это рядом с походной печкой. Однако впереди еще много работы. Теперь это рядом с походной печкой. Однако впереди еще много работы. После этого я также установил огнестойкие кирпичи и собрал различные детали для улучшения полноты.

Это радиатор, который устанавливается на задней части плиты. Это будет красивая конструкция, которая в дальнейшем надежно закрепит огнеупорные кирпичи. Это такая же пластина из нержавеющей стали, как та, что раньше использовалась для дверцы печи.

Один огнеупорный кирпич укладывали на дно топки, а другой крепили болтами к стене. При использовании печи эти огнеупорные кирпичи поглощают тепло внутри печи и поддерживают тепло за счет высокой тепловой массы, которая помогает гореть.



Установлена ​​печная дверца. Вы можете увидеть цифру 4, означающую, что это печь 4.

Керамический трос для заполнения зазора между верхним и нижним шарнирами топки крепился болтами. Эти болты объединяют верхнюю коробку, перегородку, керамический трос и нижнюю коробку.

По просьбе подписчиков название канала было выгравировано лазером, что говорит о том, что печь была создана создателем Camping Together. Я заплатил около 2 долларов за каждую.

Это не красиво, но добавляет смысла буквам. Спасибо подписчикам, которые предложили это.

Так закончилось мое двухнедельное путешествие. Это было очень знаменательное время для выполнения всех этих процессов, включая исследование материалов, заказ, доставку, обработку материалов, модификацию и сборку.Это шутка, но, может быть, я больше не смогу провести это мероприятие по раздаче подарков. Это действительно сложная задача, которую может решить только человек, который пробовал. Она не идеальна, но мне очень нравится походная печь.

Надеюсь, победителям соревнований понравится кемпинг с этой печью. На этом обзоры производства M-Stove, единственной пятерки в мире, заканчиваются. Я обновлю, если будут добавлены другие варианты. Спасибо.

※ Отказ от ответственности: использование печи в замкнутом пространстве может быть очень опасным.При использовании печи обязательно проветривайте ее должным образом и будьте готовы к пожару или другим несчастным случаям. Я не несу ответственности за любые убытки или травмы, вызванные неосторожностью.

(PDF) Проектирование, изготовление и испытания усовершенствованной дровяной печи.

AU J.T. 13 (1): 12-18 (Jul. 2009)

Заключение

Видно, что модификации

, внесенные в обеспечение изоляции вокруг камеры сгорания

и значительного воздухозаборника до

, допускают достаточное количество воздуха для

, включающие дымовые кольца для герметизации кольцевого пространства

между баком и выбоиной, и

изменение конфигурации седла горшка

и положения отверстия для выхода дымовых газов,

служат для увеличения теплового КПД и

, следовательно, процентное использование тепла печью

.Также произошло резкое снижение на

дымности печи, что сделало ее более удобной для здоровья, комфорта и удобства на

. Дальнейшие модификации были сосредоточены на

, изменяя конструкцию седла горшка по отношению к выходному отверстию дымовых газов

таким образом, чтобы минимизировать потери тепла

на излучение и конвекцию и обеспечить максимальную теплопередачу

к основанию дымохода. pot

можно продолжить.

Источники

Crewe, E.1990. Дровяная печь Morogoro

Проект

, Женский учебный центр, Кристиан

Совет Танзании, Обзор и рекомендации

исправления, Промежуточные технологии

Группа разработки (ITDG), Регби, Великобритания.

Джордж Р. 1997. Коммерциализация технологии

для приготовления пищи в домашних условиях

применений в энергетических системах на биомассе.

Venkata Ramana, P .; и Шринивас, С.

(ред.). Tata Energy Research Institute

(TERI), Нью-Дели, Индия.

Hall, D.O .; Barnard, G.W .; и Мосс П.А.

1982. Биомасса для производства энергии в развивающихся странах

. Pergamon Press, Оксфорд,

Англия.

Joseph, S.K .; Кришна, П .; и Ван дер Занн,

H.B. 1990. Разносят печки в народ.

ACTS Press and the Foundation for Wood

Stove Dissemination (FWD), Найроби,

Кения.

Каммен Д.М. и Файеми Каммен Б. 1992.

Энергия, приготовление пищи и здоровье в

Африка: роль технологий, образования,

и управление ресурсами.Африканский

Технологический форум 6 (1): 11-14.

Карекези, С. 1992. Роль информационной сети

печей в решении проблемы загрязнения воздуха внутри помещений

— африканская перспектива.

Загрязнение воздуха внутри помещений топливом из биомассы,

Рабочие документы консультации ВОЗ,

5-8 июня 1991 г., стр. 89-104. Всемирное здравоохранение

Организация (ВОЗ), Женева, Швейцария.

Otiti, T. 1991. Усовершенствованные печи в Танзании,

Stove Notes 6, FWD and ACTS Press,

Найроби, Кения.

Pal, R.C .; и Джоши, В. 1989. Усовершенствованные кухонные плиты

для управления энергопотреблением в домах — тематическое исследование

. Производительность 30 (1): 53-59.

Parker, J.D .; Boggs, J.H .; и Блик, E.F. 1969.

Введение в механику поля и теплопередачу

. Addison Wesley Publ., Рединг,

Массачусетс, США.

Рамакришна, Дж. 1992. Предварительные результаты

глобального обзора EWC / FWD улучшенных программ приготовления пищи

.Загрязнение воздуха внутри помещений

от топлива из биомассы, Рабочие документы консультации

ВОЗ, 5-8 июня 1991 г., стр. 135-

146, Всемирная организация здравоохранения (ВОЗ),

Женева, Швейцария.

TERI. 1987. Оценка эффективности кухонных плит

с точки зрения теплового КПД

и выбросов от горения. Tata

Energy Research Institute (TERI), New

Delhi, India.

Tran, H.C .; и Уайт Р.H. 1992. Скорость горения

массивной древесины, измеренная с помощью калориметра скорости тепловыделения

. Огонь и материалы 16 (4):

197-206.

Явас, Д.С. 2003. Оценка эффективности

усовершенствованной дровяной печи с тремя конфорками.

Нигерийский Soc. Engineers Technical Trans.

38 (3): 65-76.

Вазир, С. 1981. Оценка Чуласа. Магистр

технической диссертации по механике

Инженерное дело, Индийский технологический институт,

Бомбей, Индия.

Технический отчет

18

новый проект общества мисс чертополох — ann wood handmade

Сделайте миниатюрную дровяную печь для своей крошечной тряпичной куклы. У вас, вероятно, уже есть все, что вам нужно, и сделать это довольно быстро (и очень весело). Печь сделана из трубки ТП и картонной коробки для яиц.

Печка предназначена для спальни картонного коттеджа, который я делаю для тряпичной куклы.

Что может быть роскошнее, чем дровяная печь в вашей спальне? Я ни о чем не могу думать.

получите выкройку крошечной тряпичной куклы здесь

Прежде чем мы углубимся в этапы строительства, давайте поговорим немного о отделке. Дайте клею полностью высохнуть перед покраской, иначе вам будет грустно … Кстати, о клее я предпочитаю клей для дерева, он быстро схватывается.

другие проекты общества чертополоха можно найти здесь

Используйте краску с довольно ровной поверхностью — многие краски делают.Я добавил небольшие кусочки кружева, чтобы имитировать декоративные детали старинных дровяных печей — вы можете пойти на бананы с этой идеей и добавить всевозможные украшения. Во время длительной фазы исследований и разработок этого проекта я просмотрел тонны старинных дровяных печей, есть множество увлекательных форм и деталей, с которыми можно поиграть.

Нанесите 2 или 3 слоя, а не один толстый слой, и дайте им высохнуть между слоями. Жесткой кистью нанесите краску на детали кружева.Для большей детализации вы можете провести графитовой палочкой по текстурам и краям, чтобы выделить их. Еще я люблю рисовать карандашом детали и украшения.

Инструменты и материалы:

• картонная коробка для яиц
• гофрокартон
• 1 рулонная труба TP
• зубочистка
• малярная лента
• кружевная бейка маленькая
• столярный клей (можно использовать белый клей, но я предпочитаю столярный клей)
• ножницы
• Маникюрные ножницы полезные
• черная краска

1

2

1.Соберите материалы для создания формы — гофрокартон, один рулон ТП и картон для яиц.

2. Отмерьте 1 и 3/4 дюйма от одного конца рулона TP и отметьте линию. Отрежьте, как показано — сделайте прямой надрез от длинной стороны до линии, а затем по линии.

3

4

3. Разрезать рулон пополам — отмечено красным.

4. Труба диаметром 1 и 3/4 дюйма будет центром печи, а оставшиеся части станут трубой.

5

6

5. Снимите пару кусков малярной ленты, чтобы они были под рукой. Скатайте две части в трубки диаметром около 1/2 дюйма.

6. Приклейте край вниз и закрепите малярным скотчем

7

8

7.Вырежьте 2 — 2-дюймовые квадраты из гофрированного картона.

8. Нанесите столярный клей на один конец трубки.

9

10

9. Приклейте трубку к одному из картонных квадратов. Слегка сожмите тюбик, чтобы он стал как можно более круглым, и прижмите.

10. Удалите пальцем излишки клея.

11

12

11.Повторите то же самое для другого конца трубки.

12. Положите что-нибудь утяжеляющее на клееный картон и тубус. Вырежьте 2 части коробки для яиц.

13

14

13. Отмерьте и отрежьте одну секцию картонной коробки для яиц до 1/2 дюйма.

14. Нарисуйте по полукругу с каждой стороны и вырежьте. Маникюрные ножницы отлично подходят для таких небольших разрезов.

15

16

15.Отмерьте и отрежьте другую секцию коробки для яиц до 5/8 дюйма.

16. Когда клей высохнет, обрежьте картон вокруг трубки с обоих концов.

17. Приклейте нижнюю часть коробки для яиц на место.

18. Обрежьте секцию с одной стороны другой секции коробки для яиц. Это отверстие предназначено для трубы — проверьте разрез одной из ваших свернутых труб на размер

.

19. Нанесите клей на край верхней секции

20. Приклейте верхнюю часть и держите минуту или две, пока клей не начнет схватываться.

21 год

22

21. Вырежьте квадратный дюйм из гофрированного картона. Скруглите углы и вырежьте небольшой кусок с одной стороны.

22. Согните картон.

23

24

23. Приклеиваем к трубке. Отрежьте 1 дюйм зубочистки и приклейте под выступы сбоку.

24. Нанесите клей на верх и низ тюбика и наложите шнурок, вдавливая его в клей.

25. Проделайте отверстие в двери и приклейте еще один кусочек зубочистки для дверной ручки.

26. Обрежьте один конец одной картонной трубки, чтобы край разгладился. Вставьте его в задний проем и при необходимости отрегулируйте проем. Приклейте его и дайте высохнуть, пока клей не затвердеет.

27

28 год

27.Обрежьте верх прикрепленной трубы и один конец другой трубы под углом. Округлите баллы.

28. Скрутите небольшой кусок картонной коробки для яиц и вставьте его в трубу, прикрепленную к плите.

29. Наденьте вторую трубу, добавьте клей и удерживайте, пока клей не схватится.

Дайте клею полностью высохнуть и покрасьте печь матовой черной краской. Не добавляйте много воды в краску и покрывайте ее двумя-тремя тонкими слоями. Можно нарисовать декоративные детали карандашом и потереть поверхность графитовой палочкой, чтобы выделить детали текстуры.

Надеюсь, вы делаете милые печки! Если да, то я хотел бы увидеть — пожалуйста, используйте #missthistlesociety в инстаграмме.

Получаете ли вы мой бесплатный еженедельный информационный бюллетень? Есть советы и уловки, идеи, вещи, которые стоит попробовать, все последние новости и сообщения в блогах и другие материалы, предназначенные только для подписчиков, которые доставляются в основном в пятницу. Довольно много.

Связанные

Проект дровяной печи на озере Атитлан

На протяжении веков майя Гватемалы и других стран Центральной Америки готовили пищу на каменных кострах, устроенных на земляных полах домашних кухонь.Сегодня, как коренные жители майя, они продолжают готовить, используя методы своих предков. Все чаще это приводит к множеству различных проблем со здоровьем.

В результате многие дома постоянно заполнены токсичным древесным дымом, который вызывает серьезные проблемы со здоровьем, особенно у женщин и детей. Для тех, кто читает этот блог о нашем проекте печей в Гватемале, времена мало изменились за сотни лет.

Часто встречаются глазные инфекции, хронические респираторные заболевания и другие проблемы со здоровьем.Вторичной проблемой является вырубка лесов в Гватемале, поскольку для разжигания семейной кухонной плиты ежедневно необходимы дрова.

В Гватемале ряд неправительственных организаций существует с единственной целью — попытаться решить эту проблему, связанную со здоровьем семей и необходимостью ежедневно заготавливать дрова для приготовления простых блюд.

Эти НПО с привлекательными веб-сайтами, историями болезни и историями успеха вызвали интерес людей к пожертвованию денег, чтобы печь обеспечивала большую эффективность, и да, чистый воздух в семейном доме — это способ получения пожертвований.

Проблема, которую мы наблюдали при разработке проекта печей в Гватемале, заключалась в том, что, хотя многие НПО предлагают великолепные конструкции дровяных печей, они не понимают традиционных способов приготовления пищи, которые эти новые печи не предлагают женщинам в домашнем хозяйстве.

На протяжении многих поколений женщины готовили кукурузное тесто на том, что называется планча. Первые плоские грили возникли в Мексике и Центральной Америке для приготовления кукурузного теста.

Эти плоские решетки были сделаны из глины. С приходом испанцев сковороды стали изготовлять из металлических материалов.Испанцы приняли эти грили под названием «планча», что означает «металлическая пластина».

Проект дровяной печи на озере Атитлан

Те, кто побывал в Гватемале, увидят на рынках и в некоторых небольших магазинчиках женщину, готовящую еду на чем-то похожем на ванну с почти плоской поверхностью. В нашем дизайне или размышлениях о проекте печей в Гватемале мы учитываем этот дизайн.

Поиск в Интернете сотен дизайнов идеальной дровяной печи для готовки.Мы приземлились на то, что называется Rocket Stove, в качестве основы для нашего первоначального дизайна.

Ракетная печь используется на Гаити как в одной стране, которая приняла эту концепцию чистого горения, высокоэффективной простой в использовании дровяной печи.

В отличие от большинства неправительственных организаций, и мы не пытаемся быть неправительственными организациями, мы хотели, чтобы идея нашего проекта «Гватемала Печь» была средством, с помощью которого небольшое сообщество могло бы производить или производить свои собственные печи без постороннего влияния других.

Мы приземлились в Сан-Антонио. Агуас-Кальентес — муниципалитет в гватемальском департаменте Сакатепекес за пределами Антигуа-Гватемала.Так начинается история нашего проекта печей в Гватемале.

В Сан-Антонио-Агуас-Кальентес живет удивительная местная женщина по имени Сабина, которая считается одной из лучших ткачей на задних ремнях и близкая подруга, которая хотела новую печь.

У нее есть газовая плита, она хотела дровяную печь, вернемся к нашему вопросу о традициях, изменениях и принятии женщин, которые должны готовить на этих печах. С помощью мужа Сабины родилась идея о том, как спроектировать, построить и создать идеальную дровяную печь для Гватемалы.

Наш проект печей в Гватемале сайт, созданный на основе исследований и посещений мест в Гватемале, где изготавливали дровяные печи, столкнул нас со следующими препятствиями:

Печь должна была быть простой в изготовлении или изготовлении из легко обнаруживаемых материалов, высокой эффективности, а значит, меньшего количества топлива, должна была быть дешевой, женщина должна была принять дизайн и проект, по которому без обучения деревня могла бы построить эти печи.

Прошло несколько месяцев, и мы наконец разработали дизайн, отвечающий всем требованиям, кроме одного.Кто в деревне Сан-Антонио-Агуас-Кальентес, Гватемала, мог построить эти печи.

С Сабиной и ее мужьями приехал Джеронимо, местный сварщик с небольшой мастерской с земляным полом и, да, с печкой, которую нужно было заменить, чтобы накормить его десять детей и избавиться от дыма и большого расхода топлива для его семьи.

Печь сделана из использованной металлической бочки, в которой вы найдете масло для приготовления пищи, внутри — ключ к дизайну с использованием технологии Rocket Stove Technology. Вокруг топки мы использовали вулканический пепел, много пепла от вулканов вокруг Гватемалы, это был изолятор для топки.Варочная поверхность или планча были взаимозаменяемыми, готовьте на плоской поверхности или меняйте, чтобы кастрюля подходила к варочной поверхности.

На фотографиях Херонимо запечатлелась поджигание дровяной печи в Гватемале. Следующая фотография женщины, сидящей у открытого огня, — это семья Джеронимо и то, как они готовили раньше.

Многие НПО ищут пожертвования в размере от 120 до 250 долларов США, чтобы плита могла быть помещена в семью Гватемалы. Наша плита Guatemala Stove Project со всем принятым во внимание стоит менее 35 долларов США.

Штат Орегон: Жилой район — дровяные печи

DEQ финансирует программы города и округа, чтобы помочь домовладельцам заменить старые дровяные печи более эффективными источниками тепла, которые вызывают меньшее загрязнение окружающей среды.

Программы, финансируемые DEQ (двухгодичный период 2019-2021 гг.)

Округ Харни (Бернс и Хайнс) — 25 000 долларов США на «Проект по сокращению выбросов древесного дыма»

Центр обслуживания пожилых людей округа Харни и общественные услуги
17 S. Alder Ave
Почтовый адрес : П.О. Box 728
Burns, OR 97720
Телефон: 541-573-6024

Округ Кламат — 300 000 долларов США на сокращение выбросов дыма в Woodstove с помощью эффективных энергетических систем

Южно-центральный округ Орегона, округ экономического развития
803 Main Street, Suite 202
PO Box 1529
Klamath Falls, OR 97601
Телефон: 541-884-5593

Lake County District
513 Center Street
Lakeview, OR 97630
Телефон: 541-947-6013

Town of Lakeview — 75000 долларов США для Town of Программа по сокращению выбросов древесного дыма в Лейквью
Дон Робертс
Телефон: 541-947-2020
Электронная почта: adminassistant @ townoflakeview.org

Город Пендлтон — 25 000 долларов США на проект по сокращению выбросов древесного дыма
Greg Lacquement; Специалист по нормативным вопросам
Электронная почта: [email protected]
Телефон: 541-966-0249

Город Прайнвилль — 25000 долларов США на грант Prineville Woodsmoke Reduction Grant
Программа по утеплению соседнего предприятия
Телефон: 541-316 -2034
Электронная почта: [email protected]

Дополнительные ресурсы и программы

Energy Trust of Oregon предлагает ряд льгот и скидок для модернизации систем отопления жилых домов, включая услуги с учетом дохода, варианты финансирования и акции для арендаторов и домовладельцев.

Город Окридж (финансируется Агентством по охране окружающей среды до 2024 г.)
Джастин Овердевест
Целевая программа для перегородок Окриджа
Телефон: 541-341-4663
Электронная почта: [email protected]

Программа обмена дровяными плитами округа Вашингтон (Финансируется независимо)
Телефон: 503-846-4425
Электронная почта: [email protected]

Проект открытой тепловой печи на дровах (не котел) (форум дровяных печей в Перми)

Всем привет! Это мой первый пост здесь, в Перми, хотя я некоторое время слежу за Полом Уитоном и Wiseners в поисках информации, чтобы обогреть мою студию.Я художник, работающий полный рабочий день (я рисую портреты акрилом), и недавно Бог благословил мою семью домом в деревне после того, как я прожил 16 лет в городе. У нас есть участок земли, частично засаженный деревьями, и пристройка размером 17 x 25 футов, которую я использую под студию.

Мы переехали в апреле, поэтому я не знаю, какой будет зима в этом доме. Но в Висконсине очень холодно. Есть небольшой пропановый обогреватель, но я не хочу быть рабом пропана. Моя страховая компания не разрешит мне иметь дровяную печь внутри здания, но я могу установить ее снаружи.

Я хотел построить нагреватель массы ракеты, но это не практично снаружи, потому что большая часть тепла будет теряться от стояка, и вам понадобится огромный корпус, чтобы его уловить.

Итак, вместо этого я решаю заключить обычную стальную дровяную печь в глинтвейн. К счастью, у меня на земле много глины и засыпки из песка и гравия, которые я могу смешать. Моя церковь избавилась от печи пару месяцев назад и отдала мне свою трубу с двойными стенками. Мы также построили павильон, и я смог получить дополнительную стальную обшивку, которая была у них в этом проекте.Я планирую изолировать початок и обшить его сайдингом. Мне пришлось купить шлакоблоки для основания, но я также получил несколько бесплатных декоративных блоков на Craigslist, чтобы снизить расходы.

Проект идет полным ходом, и я хотел поделиться им с вами, чтобы вы подумали, и, возможно, он поможет кому-то другому.

Я купил дровяную печь на Craigslist за 10 долларов. На нем было много ржавчины, но в остальном он в отличном состоянии. Я покрасила его несколькими слоями печной краски и добавила внутри огнеупорный кирпич.Имеет куртку снаружи и отверстие для воздуходувки. Мой план состоит в том, чтобы направить тепло по воздуховоду с принудительной подачей воздуха. Я также вставил несколько медных трубок в початок, чтобы, если я хочу отводить тепло и создавать лучистое тепло в полу в небольшой части моей студии, я мог. Я проложил трубку Pex в своей студии, заливал смесь антифриза и воды и прокачивал ее. Я надеюсь, что масса камня / початка сохранит много тепла, которое может быть поглощено трубкой и, возможно, также и воздуховодом.

Я выложу ссылку на свое видео позже (как только сделаю это) 🙂 Извините, изображения размещены не в хронологическом порядке.Мне все еще нужно изолировать это, установить 20-футовый дымоход, обшить его сайдингом и подключить воздуховод к моей студии. Что вы ребята думаете? Благодарим за отзыв!


Здесь в основном залита тепловая масса. Воздуховод и вытяжной канал в основном закрыты.
