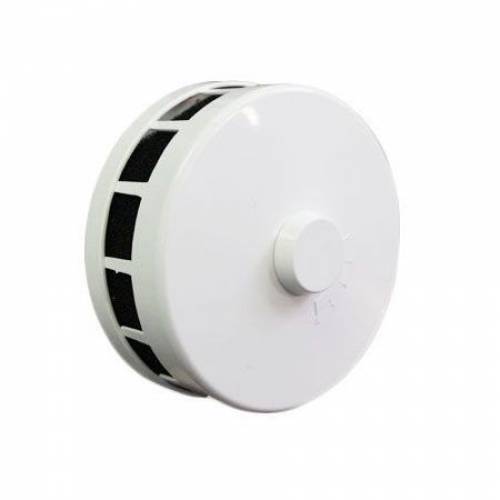

При проектировании домов советской постройки особое внимание уделяли вытяжным каналам, а приточные воздуховоды не обустраивали. Поступление свежего воздуха происходило естественным путем – через щели в оконных деревянных рамах. Металлопластиковые окна оснащены воздушными камерами в створках и рамах, герметичными стеклопакетами и уплотнителями по периметру. Современные конструкции изолируют помещение от уличного шума и сохраняют тепло, но парализуют нормальное функционирование вентиляции. Как следствие, микроклимат ухудшается – воздух становится спертым, влажность повышается, люди испытывают нехватку кислорода.Попытку восстановить циркуляцию воздуха путем открывания окна в режиме проветривания нельзя считать удачным решением по следующим причинам: плюсы «пластика» сводятся к нулю – эффективность теплоизоляции помещения снижается; вентиляция работает только при открытом окне, что особенно проблематично организовать в холодное время года или при ветряной погоде; приток воздуха неравномерный и бесконтрольный – появляются сквозняки.

Поэтому обустройство притока воздуха при наличии окон ПВХ это достаточно злободневный вопрос.

Самый простой вариант без установки локальной системы приточной вентиляции это установка оконных приточных клапанов. Клапаны не пропускают с улицы насекомых, задерживают уличный шум, достаточно просто устанавливаются. Выпускаются в различной цветовой гамме.

Также это очень эффективное решение для загородных домов и коттеджей с постоянным, а также с периодическим (сезонным) использованием. Будет обеспечен постоянный воздухообмен.

Клапаны проветривания на окна — «Мегапласт»

AirBox

Существует три вида клапана AirBox: Standart, Comfort, Comfort-S. Они отличаются производительностью и способом установки.

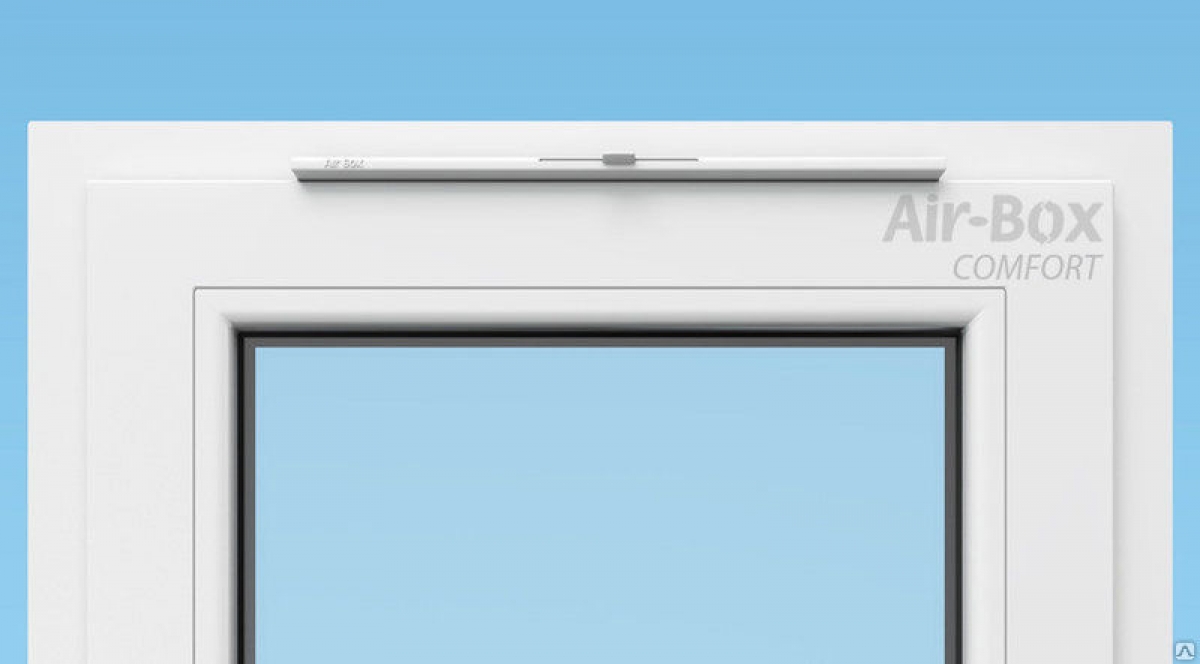

Клапан AirBox Comfort устанавливается по центру верхней горизонтальной части створки, на створку. При установке клапана удаляется часть штатного резинового уплотнения на створке и раме окна, а вместо него устанавливается специальное, менее толстое уплотнение. На створке окна вместе с новым уплотнением устанавливается приточный клапан AirBox Comfort.

Через образовавшееся отверстие в помещение поступает воздух. Регулирование воздушного потока осуществляется путём смещения ручки клапана вправо/влево (т.е. регулируется размер вентиляционного канала и, следовательно, объём поступающего воздуха).

Второй вариант установки – фрезеровка. Выпиливание/высверливание в верхней части створки вентиляционного канала (два отверстие размером 1см х16см), т.е. вместо замены уплотнителя часть наплава створки выпиливается, что увеличивает площадь вентиляционного канала. Фрезеровка позволяет вдвое увеличить производительность клапана, но производится довольно редко, так как в большинстве случаев стандартная установка клапана решает проблему вентиляции.

ВНИМАНИЕ! Любой приточный вентиляционный клапан при температуре от -15⁰С может в большей или меньшей степени покрываться наледью (из-за физических процессов описанных выше). У клапана Air-Box Comfort вероятность обледенения выше, чем у других клапанов Air-Box и клапана Aereco, поскольку воздух, проходящий через него, направлен вертикально вверх — в место соединения рамы и откоса, где образуется зона с пониженной температурой воздуха.

Aereco

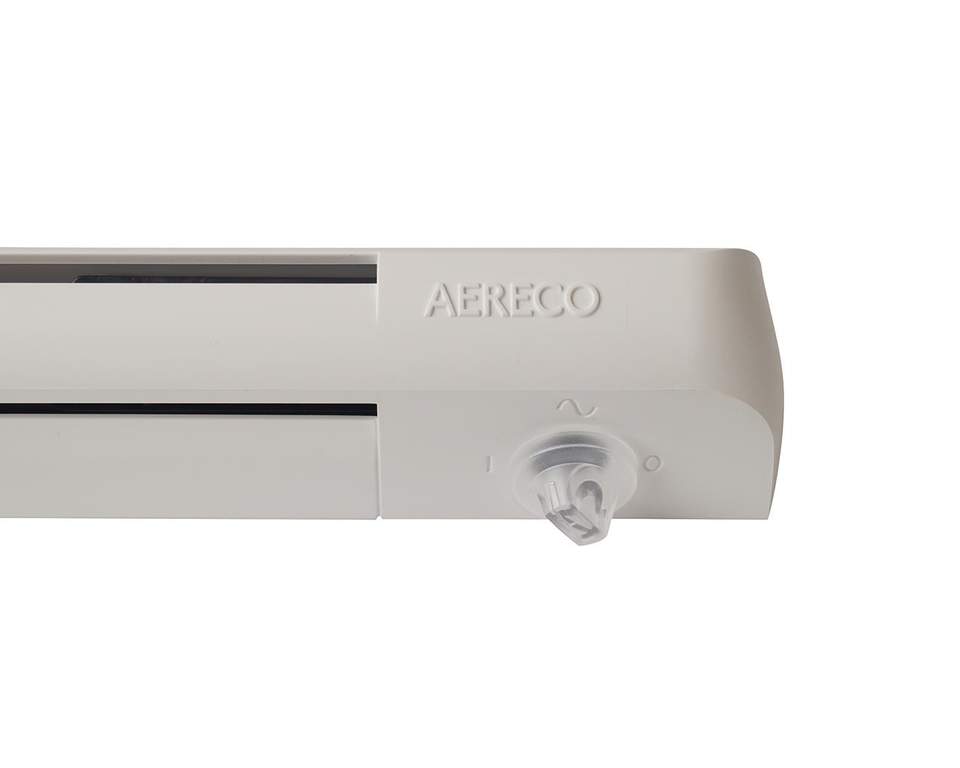

Существует три вида клапана Aereco: ЕНА (2 режима работы), ЕНА (с тремя режимами работы) и ЕММ. Основные их различия это габариты, уровень звукоизоляции и объём поступающего воздуха.

Все приточные оконные клапана Aereco устанавливается по центру верхней горизонтальной части створки, в створку. Для их установки необходимо профрезеровать вентиляционные каналы в наплаве створки и рамы.

Принцип саморегулирования основан на физическом законе — при увеличении влажности материя удлиняется, при уменьшении сужается. В соответствии с этим законом восемь полиамидных полосок приводят в действие заслонку, регулируя поток воздуха в зависимости от уровня относительной влажности в помещении. Чем больше уровень влажности внутри помещения, тем больше приоткрывается заслонка и больший объём воздуха поступает в помещение.

ВНИМАНИЕ! Любой приточный вентиляционный клапан при температуре от -15⁰С может в большей или меньшей степени покрываться наледью (из-за физических процессов описанных выше). У клапанов Aereco вероятность обледенения ниже чем у Air-Box, поскольку воздух, проходящий через него, направлен не вертикально вверх, в место соединения рамы и откоса, где образуется зона с пониженной температурой воздуха, а под углом к окну, в потолок, где собирается тёплый воздух (если у вас откосы шире 35см струя воздуха всё равно будет направлена в откос, но и в этом случае вероятность обледенения ниже).

К недостаткам клапанов Aereco можно отнести:

— необходимость фрезеровки окна
— отсутствие ручной регулировки потока поступающего воздуха
— невозможность установки, когда рама окна сильно углублена в четверти стены
— возможно ограничение полного открывания створки: поскольку толщина клапана 3-4 см, то при полном распашном режиме открывания створки он упирается в откос и может — повредить его или повредиться сам
— стоимость

Отраслевая энциклопедия.

Окна, двери, мебель

Для понимания, какие оконные приточные клапаны наиболее полно будут соответствовать вашим требованиям, необходимо учитывать все параметры и особенности клапанов.

Оконные клапаны не абстрактны, они могут быть очень разными и цена далеко не главный критерий выбора. Это не тот случай, когда надо искать самый дешевый вариант на рынке.
При выборе той или иной модели оконного клапана надо обратить внимание на следующие характеристики и оценивать клапаны в комплексе.

Клапан может быть установлен:

в стык между оконным блоком и стеной,
непосредственно в оконный профиль (импост, рама, створка),
в притвор рама (импост)-створка,
в зазор между стеклопакетом и профилем (или между профилем и его дублером).

В первом случае для монтажа клапана на уже стоящее окно или для замены клапана придется демонтировать окна.
В четвертом случае снижается световой проем окна, при монтаже на уже стоящее окно придется менять стеклопакет.

Оконные клапаны «АЭРЭКО» устанавливаются по вариантам 2) и 3) в верхней части окна. При этом струя приточного воздуха направлена в подпотолочное пространство, не вызывая ощущение сквозняка.

Рис. 1 Клапан EMM (вид сверху)
Рис. 2 Клапан EMM (вид снизу)

Оконные клапаны по своей сути являются вентиляционным оборудованием и использование такого оборудования определяется вентиляционными, а не оконными нормативами. В подавляющем большинстве случаев для соблюдения вентиляционных норм требуется подавать в жилую комнату 30-60 куб.м./час.

Оконные клапаны «АЭРЭКО» при перепаде давления 10Па способны обеспечить подачу до 30-50 куб.м./час. При необходимости на одно окно может быть смонтировано 2-3 клапана.

Рис. 3 Пропускная способность EHA2

Необходимо понимать, что с точки зрения акустики клапан – это отверстие для подачи свежего воздуха в помещение, а отверстие так или иначе снижает звукоизоляцию окна.

Поэтому, никакой клапан не в состоянии увеличить звукоизоляцию окна в целом. Максимум, на что способен клапан в открытом положении, это оставить звукоизоляцию окна на прежнем уровне.
Для минимизации влияния клапана на звукоизоляцию окна в его конструкции должны присутствовать звукопоглощающие элементы (обычно пенополиуретан).
Сами клапаны по звукоизоляции тестируются по методике лабораторных измерений EN 20140, part 10 в единицах Dn,e,w в дБ. При Dn,e,w = 42 дБ клапана его влияние на звукоизоляцию окна с двухкамерным стеклопакетом (Rа,транс. около 30 дБА) практически нулевое.

Оконные клапаны «АЭРЭКО» имеют в своей конструкции и конструкции наружных козырьков звукопоглощающие элементы и в зависимости от модели и комплектации характеризуются величиной Dn,e,w от 33 дБ до 42 дБ.

Рис. 4 Клапан EHA2 с акустической проставкой

Оконные клапаны вместе с самим окном являются элементами интерьера и к ним предъявляются определенные эстетические требования, нежелательно, чтобы они «резали глаз».

Оконные клапаны «АЭРЭКО» имеют три основных цвета – белый, светло-коричневый (дуб), темно-коричневый (тик). Клапан ЕНА2 кроме этого может быть серым под цвет анодированного алюминия. Клапаны «АЭРЭКО» имеют современный вид, разработанный французскими дизайнерами.

Рис. 5 Клапан EHA2

Оконные клапаны могут быть:

без органов управления (с фиксированным проходным сечением),
с ручным управлением
с автоматическим управлением.

При ручном управлении и монтаже в верхней части окна клапан должен быть доступен для клиента (иметь дистанционную штангу или шнурок). Автоматическое управление может осуществляться по перепаду давления (ветровому напору), наружной температуре, влажности внутреннего воздуха, концентрации углекислого газа или другим объективным показателям. Оконные клапаны с автоматическим регулированием в плане энергосбережения гораздо эффективнее клапанов с ручным управлением и позволяют реализовать «вентиляцию по потребности».

Оконные клапаны «АЭРЭКО» в зависимости от модели могут быть с фиксированным проходным сечением, с ручным управлением, с автоматическим управлением по влажности внутреннего воздуха и ручными корректировками одновременно.

Рис. 6 Управление EНA2

Специальный внешний козырек позволяет автоматически регулировать приток воздуха по перепаду давления (по ветровому напору).

Рис. 7 Наружный козырек AC с контролем потока воздуха

Оконные клапаны «АЭРЭКО» комплектуются наружными козырьками с решетками для защиты от насекомых.

Рис. 8 Наружный козырек AC (вид сверху)
Рис. 9 Наружный козырек AC (вид снизу)

Атмосферный воздух всегда содержит какое-то количество пыли, и при поступлении свежего воздуха через клапан в помещение эта пыль будет осаждаться на поверхности и внутри клапана. Поэтому при выборе той или иной модели клапана необходимо предусмотреть возможность очистки клапана от пыли или силами самих жильцов, или периодическое обслуживание сервисной службой продавца клапанов в случае их сложной коробчатой конструкции с полостями, недоступными для жильцов.

Оконные клапаны «АЭРЭКО» имеют конструкцию, позволяющую самим жильцам легко проводить периодическую очистку от пыли с помощью пылесоса и увлажненной салфетки.

Подробная информация по оконным клапанам Аэрэко здесь

Бутцев Б.И.

http://www.aereco.ru/pritochnie.php

Объяснение клапанов подачи воздуха

Вентиляционные клапаны используются для обеспечения вентиляции почвы и вентиляционных труб — большинство типов предназначены для установки внутри здания, другие специально разработаны для использования снаружи.

Те, которые устанавливаются внутри помещений, как правило, устанавливаются в комнатах или подкровельное пространство. Одним из больших преимуществ использования клапанов впуска воздуха внутри является то, что они устраняют необходимость в отверстиях через крышу или снаружи. стены. Их использование также уменьшает количество трубопроводов, необходимых для установки внешней, открытой почвы или вентиляционной трубы.

Клапаны впуска воздуха

, используемые снаружи, специально разработаны для работы в определенных условиях окружающей среды, которые необходимо проверить относительно предполагаемого места установки. Основное преимущество использования клапанов для впуска воздуха снаружи заключается в том, что они уменьшают количество трубопроводов, которые в противном случае были бы необходимы, чтобы отвести отверстие дымовой трубы достаточно далеко от любого окна или другого отверстия в здании.

Если клапаны впуска воздуха специально не описаны как предназначенные для наружного использования, их следует устанавливать только внутри.

Клапан подачи воздуха включает в себя уплотнительная диафрагма, которая под действием собственного веса или небольшого давления пружины обычно удерживается закрытой, тем самым герметизируя загрязненный воздух внутри трубопровод — см. схему справа.

Когда прибор сливает воду в канализацию, в дренажной трубе создается небольшое отрицательное давление воздуха, которое поднимает уплотняющая диафрагма и позволяет всасывать воздух — см. справа внизу. Этот впуск воздуха выравнивает давление воздуха и герметичность. диафрагма падает обратно, закрывая клапан. Поступление воздуха через открытый клапан предотвращает утечку загрязненного воздуха из трубы. в помещение/подкровельное пространство и предотвращает нарушение гидрозатворов в ловушках вдоль трубопровода.

Клапан подачи воздуха должен быть установлен таким образом, чтобы он располагался над самым высоким уровнем затопления приборов, установленных на труба — то есть там, где умывальник подключен к трубопроводу, клапан подачи воздуха должен быть выше, чем перелив того бассейна. Это необходимо для обеспечения правильной работы клапана подачи воздуха, в противном случае существует риск того, что гидрозатвор ловушка в бассейне может сломаться.

Использование впускных клапанов регулируется строительными нормами (часть H), и их нельзя использовать во всех ситуациях, эти правила должны быть проверены, прежде чем указывать использование клапана подачи воздуха — вообще говоря, в пределах обычного двухэтажного дома. дом с действующей вентиляционной трубой, проблем не будет; установка в более высоком здании или многоквартирном доме может быть проблематичной.

Вентиляционные клапаны легко монтируются, некоторые имеют уплотнительные кольца, которые герметизируют внутреннюю часть трубопровода, другие клапаны просто наденьте на верхнюю часть вертикальной трубы.

Два основных ограничения при установке клапанов подачи воздуха:

Их можно устанавливать только на вертикальные трубопроводы — поворот клапана на бок приведет к тому, что уплотнение не сработает.
Их следует устанавливать только внутри здания, чтобы избежать риска их замерзания во время зимних морозов. Большинство допусков воздуха поставляются с формованным полистирольным молдингом, который необходимо установить на верхнюю часть клапана после установки на неотапливаемой кровле. пространство для дополнительной защиты от мороза.

Могут возникнуть проблемы, если впускные клапаны воздуха установлены на вентиляционных трубах, которые не вентилируются отдельно и , которые включают водосборники — это может привести к обратному давлению в трубопроводе при разгрузке прибора, что повлияет на разгрузку прибора — особенно это будет заметно при смыве унитаза.

Вентиляционные клапаны не требуют обслуживания, но могут вызвать проблемы, если они выходят из строя, так как они могут пропустить канализационный газ. здание.

Поток впускного и выпускного клапанов и объем регургитации могут быть непосредственно и надежно определены количественно с помощью ускоренной объемной фазово-контрастной МРТ

J Magn Reson Imaging. Авторская рукопись; Доступен в PMC 2016 0,1540599999999

PMCID: PMC4126899

NIHMSID: NIHMS560465

, MBBS, PCD, ¹, MBBS, ¹, PHD, ¹, Phd, ² и, MD, PHD ¹

ALBERT HSIAO

¹ Департамент радиологии, Стэнфордский университет

UMAR TARIQ

¹ Отдел радиологии, Стэнфордский университет

Marcus T.Alley

¹ Факультет радиологии Стэнфордского университета

Майкл Люстиг

² Факультет электротехники и компьютерных наук Калифорнийского университета в Беркли

Шреяс С.

Васанавала 1 Факультет радиологии Стэнфорда University

¹ Кафедра радиологии, Стэнфордский университет

² Факультет электротехники и информатики, Калифорнийский университет, Беркли

Albert Hsiao, Кафедра радиологии, Стэнфордский университет, 300 Pasteur Drive S-072, Stanford, CA 94305, уд.drofnats@oaishla, тел.: (858) 335-2173, факс: (888) 872-8162, Шреяс С. Васанавала, доктор медицинских наук, кафедра радиологии, Стэнфордский университет, 725 Welch Rd., Rm 1679 MC 5913, Stanford, CA 94305-5654, ude.drofnats@alawanasav, тел: (650) 724-9824, факс: (650) 723-8402 См. другие статьи в PMC, в которых цитируется опубликованная статья.

Дополнительные материалы

Рис S1a: Дополнительный рисунок 1. Виды спереди (слева) и сзади (справа) с обтекаемой визуализацией легочного кровотока в середине систолы у 6-летнего мальчика с частичной аномалией легочных вен возврат показывает аномальный возврат легочных вен из нескольких правых легочных вен, отмеченных белыми стрелками. Кровоток, проходящий через дефект межпредсердной перегородки в правое сердце, отмечен красной пунктирной стрелкой.

GUID: CBB1AD03-5477-470B-9780-A7F3689F1199

Доп. рис. S1b.

GUID: 3701F2E3-8D57-4D2A-9998-FE8481775EBD

Supp Movie S1: Дополнительное видео 1. дополнительный рисунок 1).

GUID: 25E01DF5-7B64-4B8C-80A3-54494C73E512

Abstract

Цель

Определить, возможно ли использовать только ускоренный объем каждого потока 4D-PC MRI и получить количественную оценку сердечные клапаны.

Материалы и методы

Ускоренные МРТ-исследования 4D-PC, проведенные в период с марта 2010 г. по июнь 2011 г. в рамках рутинных МРТ-исследований врожденных структурных пороков сердца, были ретроспективно рассмотрены и проанализированы с использованием алгоритмов визуализации и количественного определения отслеживания клапана, разработанных на Java и OpenGL. За исключением пациентов с транспозицией или физиологией единственного желудочка, было выявлено в общей сложности 34 последовательных педиатрических пациента (19 мужчин, 15 женщин, средний возраст 6,9 года, возрастной диапазон от 10 месяцев до 15 лет). Измерения потока 4D-PC сравнивали на каждом клапане и с обычными измерениями обычной МРТ сердца с использованием корреляционного анализа Бланда-Альтмана и Пирсона.

Результаты

Чистый расход впускного и выпускного клапанов сильно коррелировал между всеми клапанами (ρ=0,940–0,985). Сумма прямого потока на выпускном клапане и потока регургитации на впускном клапане соответствовала объемному смещению каждого желудочка (ρ = 0,939–0,948). Они также хорошо согласовывались с обычными планарными МРТ-измерениями с чистым потоком (ρ=0.923–0,935) и фракций регургитации (ρ=0,917–0,972) на выпускном клапане и объемах желудочков (ρ=0,925–0,965).

Заключение

Можно получить согласованные измерения чистого и регургитационного кровотока через впускной и выпускной клапаны, полагаясь исключительно на ускоренную 4D-PC. Это может способствовать более эффективной клинической количественной оценке клапанной регургитации.

Ключевые слова: поток, структурный, трикуспидальный, митральный, регургитация

ВВЕДЕНИЕ

Хроническая регургитация впускного клапана, трикуспидального или митрального клапана, приводит к хронической объемной нагрузке соответствующего желудочка, а в достаточно тяжелых случаях может способствовать желудочковой недостаточности ¹ . Именно по этой причине динамическое наблюдение все чаще используется для наблюдения за пациентами с хронической клапанной недостаточностью для определения оптимальных сроков хирургического вмешательства. Это особенно актуально при хронической митральной недостаточности в свете рекомендаций по более раннему восстановлению ² . Регургитацию впускного клапана, однако, трудно надежно количественно определить с помощью современных методов визуализации, будь то прямой опрос струи регургитации или косвенная оценка отверстия регургитации или смещения желудочков ³ .Эта проблема частично связана с динамической природой впускных клапанов, которые существенно перемещаются во время сердечного цикла, поскольку камеры сердца сокращаются вокруг них.

В то время как количественная МРТ является хорошо проверенным клиническим методом и, как правило, считается надежной методологией для количественной оценки кровотока ^4–6 и объемов желудочков ⁷ , особенно для правых отделов сердца. Было показано, что он имеет более низкую межнаблюдательную изменчивость для измерения объема регургитации на аортальном клапане, чем TTE ⁷.Однако для впускных клапанов надежная оценка объема регургитации является сложной задачей. Обычная планарная фазово-контрастная визуализация (2D-PC) впускного клапана обычно предписывается как статическая плоскость, и из-за смещения плоскости клапана, как правило, она одновременно не является надежной для количественной оценки прямого потока и объема регургитации. Корреляция между расходом через впускной и выпускной клапаны была умеренной при использовании двумерного подхода ^8,9 . Кроме того, точное позиционирование и ориентация этой плоскости требует как технических знаний, так и понимания структурных заболеваний сердца во время получения изображения, что может создать серьезные проблемы для управления клиническим рабочим процессом в загруженной практике визуализации.Из-за этих ограничений некоторые даже утверждали, что нужно выполнять сфокусированную ТТЭ впускного клапана во время МРТ, чтобы лучше оценить регургитацию впускного клапана ¹⁰ .

Объемная фазово-контрастная МРТ, также известная как 4D фазово-контрастная (4D-PC) МРТ, представляет собой развивающийся метод, который преодолевает некоторые существующие ограничения МРТ сердца ^9,11–14 . Во время одного захвата видео анатомические данные и векторное поле данных скорости получаются одновременно. Это позволяет ретроспективно оценить кровоток без необходимости точного назначения сканирования во время получения изображения ¹⁵ .Несколько исследований показали, что можно количественно оценить кровоток с помощью 4D-PC с сопоставимой или даже улучшенной точностью по сравнению с обычной планарной фазово-контрастной МРТ ^15–18 , особенно аортального и легочного клапанов. Кроме того, недавние достижения в ускоренной визуализации позволили получить объем данных с миллиметровым разрешением по всей грудной клетке примерно за 10 минут ^16,19 . Эти высокоскоростные сборы данных с высоким соотношением сигнал-шум позволили напрямую визуализировать функцию каждого из клапанов с помощью объемной визуализации слияния скоростей ¹⁹ . Мы предположили, что можно также использовать только ускоренное получение 4D-ПК МРТ для количественной оценки чистого и регургитационного потока через каждый из клапанов.

МАТЕРИАЛЫ И МЕТОДЫ

Субъекты

С одобрения институционального наблюдательного совета и соблюдения требований HIPAA мы ретроспективно выявили пациентов, у которых в марте 2010 г. в рамках рутинного клинического МРТ-обследования было выполнено 4D-ПК исследование органов грудной клетки с компрессионным зондированием. по июнь 2011 г. Перед каждым исследованием было получено информированное согласие на проведение МРТ вне зарегистрированных показаний.Было выявлено 49 обследований. Пациенты с физиологией одного желудочка были исключены, так как для остальных субъектов сердечный выброс левого и правого сердца может служить внутренним контролем. Пациенты с транспозицией магистральных артерий также были исключены для упрощения сравнения потоков впускного и выпускного клапанов с вентрикулярными смещениями каждого желудочка. Всего было исключено 15 обследований, в исследовании осталось 34 обследования (19 мужчин, 15 женщин; средний возраст 6,9 года; возрастной диапазон от 10 месяцев до 15 лет).Никаких дополнительных критериев отбора или исключения не использовалось. Демографические данные представлены в формате .

Таблица 1

Демографические данные и характеристики пациентов, включенных в исследование.

9 9 9 м6 9 866 9 0,1 м 0. 09 Да66 4 9 91

Диагностика / Индикация	Возраст	Пол	БСА	Qp / Qs	AV RF	М.В. RF	PV RF	TV RF	GA
легочная гипертензия	7 лет	Ж	0. 90	1,00	0	0	0	0	Да
сердца, пересадка печени	8 Yr	М	1,04	0,87	2	0	2	8	№	№
Запрос легочной шин	м	м	0. 63	0	0	2	5	Да
Общая аномарная легочная версия, после ремонта	15 лет	М	0.71	099	0	0	4	1	8	№

	6 Yr		м	1. 12	0,97	2	7	1	7	7	Your	Да
6 YR	м	9			1.07	0	1	1	Да
Aortic коарктация после ремонта	12 лет	М	1. 37	1.03	0	0	0	0	0	№
Mo	м	0,42	1.12	1	0	0	2	да
аортального коарктация	4 Yr	F	0,68	1,00	1	1	1	5	да
Фалло пост -ремонт	15 лет	F	1. 51	1,04	0	3	1	7	нет
предсердная изомерии	5 год	F	0,84	0,95	0	0	1	1	да
атриовентрикулярной дефект межпредсердной перегородки	6 год	М	0,89	0,95	2	6	4	6	да
ствол артериальный, после ремонта	7 год	М	0. не 96	0,97	37	10	1	6	нет
коарктации аорты и недостаточность	10 мес	М	0,43	1,03	23	1	1	1	1	Да
Рассел-Серебряный синдром, Тетралогия FALLOT, AV REMOTE	F	F	0. 50	9	9	10	0	3	Да
Тетрада Фалло после операции	3 года	М	0.63	1,03	0	0	46	0	Да
Фалло после ремонта	8 год	F	0,73	0,85	2	2	61	0	да
Легочный атрезии, ВСД после ремонта	6 год	F	0,64	1,09	0	2	41	6	да
Послеоперационная тетрада Фалло	7 лет	Ж	0. 91	1,02	5	3	35	3	Да
Фалло после ремонта	3 YR	М	0,53	0,96	1	7	15	24	24	Да

4 Yr	F		0,90	0	1	19	15	Да

D-транспозиция магистральные артерии после ремонта	6 лет	М	0. 75	0.91	0.91	4	4	2 9	10	Да
2
		м	0.79	0.87	0	2	25	1	1	Да

м	м	1.09	1	0	30	3
Hemitruncus прерванная дуга аорты после операции	14 лет	M	1.не 68	0,99	0	2	0	20	нет
правой легочной артерии атрезии	3 YR	F	0,63	1,00	0	5	0	12	12	Да
	F		2	0	0	3	№
Tetralogy of FalloT , Течь заплаты VSD	10 лет	F	1. 01	0,87	0	0	6	10	да
правой легочной артерии атрезия	2 год	F	0,53	0,70	0	5	0	16	16	Да
Частичный аномальный легочный венозный возврат	м		м	0,80217	0	0	0	0	1	Да
ASD, COR Triaratiatum	7 лет	Ж	0. 91	1.45	1.45	0	0	1	0	Да

Digehorge Syndroome, Tetralogy Fallov Post-Repair	2 YR	F	0.46	0.52	0	3	31	2	да
критический стеноз легочной артерии, двунаправленное Glenn	11 лет	М	1,86	0,74	0	3	37	12	да
Правый желудочек с двойным выходом, аневризма легочной артерии	8 лет	M	0. 84	0.79	0.79	1	1	40	5	5	Да	Да

Обычное MRI

Все г-н Imaging было выполнено на 1,5-т MRI Scanner с восьмиканальной фазированной катушкой для поэтапных массивов. (GE Healthcare, Милуоки, Висконсин), максимальная скорость нарастания 150 Тл/мс, градиенты 40 мТл/мин и векторное стробирование ЭКГ. Для традиционной части обследования плоскости получения изображений были назначены одним из трех сертифицированных радиологов со специальной подготовкой по сердечно-сосудистым заболеваниям и 5 (SSV), 7 и более чем 10-летним опытом работы в детской МРТ сердечно-сосудистой системы. МРТ-обследования были адаптированы к клиническим показаниям и, как правило, включали несколько плоскостей сканирования 2D-PC толщиной 8–10 мм на клапанах оттока и в любых дополнительных областях интереса, отмеченных во время получения изображения. Они были получены с помощью последовательности GRE (FastCard, GE Healthcare) с 4–10 представлениями на сегмент в зависимости от частоты сердечных сокращений пациента. Параллельное отображение не применялось. Реконструировано 20 фаз сердца. Кинематографические изображения SSFP были получены в виде аксиальных, короткоосевых кино, левых и правых 2-х, 3-х и 4-х камерных проекций с толщиной среза 6-8 мм, в зависимости от размера пациента, с углом поворота 45°. .Для этих последних проекций у пациентов, способных задерживать дыхание, использовались усредненные измерения одного сигнала на задержке дыхания. В противном случае для уменьшения респираторного артефакта использовали 2–3 усредненных сигнала свободного дыхания. Общее время сканирования варьировалось от 25 минут до 1 часа 37 минут (в среднем 55 минут), в зависимости от клинических показаний и протокола сканирования, за исключением получения 4D-ПК. Количественный анализ данных 2D-PC и SSFP был выполнен с помощью программного обеспечения QFlow (версия 5.2, MEDIS) и QMass (версия 7.2, МЕДИС) соответственно. Чтобы учесть фоновую фазовую ошибку, для оценки локальной фоновой фазовой ошибки использовали интересующую область в статической мягкой ткани рядом с интересующим сосудом. Эта фоновая фазовая ошибка затем вычиталась из измерения расхода.

Сканирование 4D-PC

Каждое сканирование 4D-PC выполнялось после МРА с контрастным усилением, выполненной с внутривенным введением гадофосвесета не по назначению, чтобы обеспечить улучшенное отношение сигнал/шум и поддержать более высокое ускорение.4D-PC МРТ была выполнена с использованием последовательности на основе SPGR с тетраэдрическим кодированием потока и дискретизацией в k-пространстве Пуассона переменной плотности ^20,21 с общим коэффициентом ускорения в диапазоне от 1,6 × 1,6 до 2,2 × 2,2, охватывающим весь грудной клетки с фазовым кодированием в передне-заднем направлении. Интерполяция с нулевым заполнением (ZIP) 2 была применена в направлении среза. Изображения были реконструированы для каждой сердечной временной фазы отдельно с помощью комбинированного алгоритма автоматической калибровки параллельного изображения со сжатием (L ₁ -SPIRiT) ²² .Сжатое восприятие было реализовано, чтобы использовать преимущества пространственной разреженности 2D для каждого среза без принудительной временной разреженности. Переупорядочивание фаз K-пространства использовалось для респираторной компенсации (EXORCIST, GE Healthcare, Милуоки, Висконсин). Дыхательный гейт не использовался. Усреднение сигнала (NEX) не применялось. Использовали угол переворота 15° и 2–4 тетраэдрических кодирования на сегмент. Параметры кодирования скорости были выбраны, чтобы избежать наложения скорости, в пределах 150-300 см/с, исходя из клинических показаний для исследования и наличия наложения на обычных двухмерных фазово-контрастных МРТ-плоскостях.Истинное пространственное разрешение с учетом интерполяции с нулевым заполнением составило в среднем 1,04 × 1,38 × 2,41 мм, в диапазоне 0,78–1,41 мм в RL-направлении, 1,04–1,88 мм в AP-направлении и 2,00–3,40 мм в AP-направлении. СИ-направление. Среднее значение TR и TE составило 4,8 мс и 1,8 мс соответственно. Временное разрешение варьировалось от 33 до 86 мс (в среднем 61 мс). Реконструировано 20 фаз сердца. Время сбора данных варьировалось от 7 до 15 минут (в среднем 10 минут 10 секунд). Реконструкции изображений были выполнены с помощью реализации GPGPU L ₁ -SPIRIT ²³ на 64-битной рабочей станции Linux, оснащенной четырьмя графическими картами Tesla C1060 (NVIDIA, Санта-Клара, Калифорния).Данные изображения были скорректированы с учетом фазовых эффектов Максвелла ²⁴ , ошибок кодирования, связанных с искажениями градиентного поля ²⁵ , и фазовых сдвигов, связанных с вихревыми токами ^16,26 .

Количественный анализ 4D-PC

Подход к количественному анализу 4D-PC был разработан и реализован на Java (версия 1.6.0, Oracle) и OpenGL (версия 1.1, SGI) на основе структуры визуализации и количественного определения, описанной ранее ^{15, 16,19} . Были предоставлены четыре плоскости просмотра, одно основное поперечное сечение и три дополнительных окна перекрестных ссылок.Была предоставлена функциональность для ручного перевода и поворота этих окон перекрестных ссылок в двухкамерные, трехкамерные и четырехкамерные проекции любого желудочка (дополнительное видео 1). Чтобы обеспечить отслеживание впускного клапана, были созданы программные элементы управления, позволяющие размещать и регулировать плоскость поперечного сечения с временным разрешением и вручную контурировать кольцо клапана в любой временной фазе. Для количественного определения объема желудочка была предоставлена панель из 24 проекций по короткой оси каждого желудочка, отмеченных положением плоскости клапана и верхушки.Сегментация левого и правого желудочка выполнялась из этих проекций в конечной систоле и конечной диастоле способом, описанным ранее ¹⁶ .

Отслеживание впускного клапана (красная линия) обеспечивается одновременной визуализацией потока и анатомии, определением плоскости впускного клапана с временным разрешением и сегментацией кольца клапана. Используя комбинацию проекций, включая двухкамерную, трехкамерную и четырехкамерную проекции левого желудочка, плоскость впускного клапана можно сориентировать таким образом, чтобы можно было вручную сегментировать границы кольца (крайний правый столбец) в каждой точке. фазы сердечного цикла.

Для каждого из выпускных клапанов была определена статическая плоскость поперечного сечения, ортогональная раннему систолическому кровотоку. Для каждого из впускных клапанов начальная плоскость клапана находилась в центре клапана, ориентированного ортогонально раннему диастолическому потоку. При необходимости эту плоскость вручную поворачивали в плоскость клапанного кольца примерно по ходу атриовентрикулярной борозды. Положение плоскости поперечного сечения регулировали в конце диастолы и в конце систолы. Конечная диастола определялась как последняя фаза перед прямым потоком через выпускной клапан, а конечная систола определялась как последняя фаза перед прямым потоком через впускной клапан. Положение плоскости для промежуточных временных фаз было интерполировано из заданных пользователем местоположений. Если динамическая плоскость не соответствовала плоскости клапана в какой-либо временной фазе, плоскость корректировалась, а промежуточные фазы автоматически интерполировались. Сегменты плоскости клапана были созданы в одних и тех же ключевых временных фазах и автоматически интерполированы между ними. Для митрального клапана особое внимание уделялось исключению кровотока через выходной тракт левого желудочка.Площадь поперечного сечения, максимальное смещение клапана, чистый кровоток и фракция регургитации были занесены в таблицу.

Все плоскости слежения за клапанами и сегментации находились под наблюдением сертифицированного радиолога с четырехлетним опытом сегментации МРТ врожденных пороков сердца (ВГ). Измерения на каждом клапане были выполнены в трех повторах научным сотрудником с 1-летним опытом работы с МРТ сердца (UT). Сегментации были получены в плоскости створки и рядом с ней, примерно на расстоянии 1 мм друг от друга. Используя подход, описанный ранее для объемной сегментации анатомических данных 4D ¹⁶, объемы левого и правого желудочков были отдельно сегментированы в конечной диастоле и конечной систоле из изображений 4D-PC. После завершения всех сегментаций количественные объемы желудочков и измерения кровотока были рассчитаны для каждого клапана (дополнительный рисунок 1). Общее время постобработки для 4D-PC составило примерно 60 минут, что было равномерно разделено между количественной оценкой клапанного потока и волюмометрией желудочков.

Репрезентативное измерение клапанного кровотока на всех четырех клапанах у 6-летнего мальчика с частичным аномальным легочным венозным возвратом. Шунтирование справа налево приводит к увеличению чистого кровотока через трикуспидальный и легочный клапаны. Столбики погрешностей отображают стандартное отклонение между повторными измерениями в каждый момент времени.

Статистический анализ

Статистический анализ выполнялся с помощью пользовательских макросов, определенных в Excel 2007 (Microsoft, Redmond, WA). Во-первых, мы оценили согласованность измерений чистого кровотока между каждым из клапанов у пациентов без внутрисердечных или внесердечных шунтов.Для всех исследуемых пациентов мы определили пациентов с шунтами, просмотрев предыдущие отчеты TTE и исследование 4D-PC ¹⁹ . Ожидается, что у пациентов без шунтов чистая скорость кровотока на всех клапанах будет одинаковой, чтобы обеспечить сохранение массы. Аортальный, легочный, митральный и трехстворчатый кровоток сравнивали друг с другом с использованием корреляции Пирсона и анализа Бланда-Альтмана. Пределы согласия Бланда-Альтмана были рассчитаны и представлены как 1,96-кратное стандартное отклонение разницы измерений.

Во-вторых, мы сравнили фазово-контрастные измерения кровотока на клапанах с объемными смещениями между конечной диастолой и конечной систолой соответствующего желудочка. Мы определили смещенный вентрикулярный объем крови (Δ V ) для каждого желудочка по формуле: Δ V = ( V _ED − V _ES ) × 704 ED 9,9 9040 HR 0 конечно-диастолический объем, V _ES — конечно-систолический объем, а ЧСС — частота сердечных сокращений пациента. Этот объем вытесненной крови должен превышать чистый поток на впускном или выпускном клапане ровно на величину регургитационного кровотока на обоих этих клапанах. Для этого мы рассчитали оценочный объем вытесненной крови (Δ V _est ), вычисленный на основе 4D фазово-контрастных измерений кровотока в соответствии с: ΔVest=QOV+QOVRFOV1-RFOV+QIVRFIV1-RFIV, где измеренный чистый кровоток на выпускном клапане, Q _IV — измеренный чистый кровоток на впускном клапане, RF _OV — измеренная фракция регургитации на выпускном клапане и RF _IV — измеренная фракция регургитации на входе клапан.Смещенные объемы сравнивали с использованием корреляции Пирсона и анализа Бланда-Альтмана.

Наконец, для всех пациентов, включенных в исследование, мы сравнили кровоток и объемные измерения, полученные на основе данных 4D-PC, с обычными измерениями кровотока, полученными с помощью 2D-PC, и объемными измерениями с использованием визуализации SSFP. Их сравнивали с использованием корреляции Пирсона и анализа Бланда-Альтмана.

РЕЗУЛЬТАТЫ

Клапанная анатомия

Средняя площадь поперечного сечения кольца митрального клапана во время диастолы составляла 4.8 см ² (диапазон 2,2–9,2 см ² ). Трикуспидальные клапаны немного крупнее, в среднем 7,0 см ² (диапазон 3,0–12,3 см ² ). Как и предполагалось, каждый из впускных клапанов имел значительное смещение в течение сердечного цикла. Между конечной диастолой и конечной систолой среднее расстояние экскурсии митрального клапана составляло 11,4 мм (диапазон 5,4–17,2 мм). Трикуспидальный клапан имел такое же расстояние экскурсии, в среднем 11,8 мм (диапазон 6,3–19,3 мм).

Постоянство чистого потока через разные клапаны

У пациентов без внутрисердечных или экстракардиальных шунтов ( n =26) 4D фазово-контрастные измерения кровотока были тесно коррелированы на каждом из клапанов (, ).В нашем исследовании скорости потока были наиболее точно согласованы между аортальным и легочным клапанами (ρ = 0,985). Несмотря на тесную корреляцию, самая слабая корреляция была обнаружена между митральным и трехстворчатым клапанами (ρ = 0,936). Пределы согласия между трансклапанными измерениями потока были узкими (18–32%), что сопоставимо с предыдущими исследованиями, сравнивающими измерения потока восходящей аорты и главной легочной артерии при свободном дыхании и задержке дыхания с помощью обычного фазового контраста ²⁷ . Измерения митрального и трехстворчатого клапанов немного занижали чистую скорость потока относительно их выпускных клапанов аортального клапана на 0.184 л/мин (6%) и 0,091 л/мин (3%) соответственно. Был только один случай превышения митрального кровотока над аортальным, что объяснялось шунтом из левого желудочка через коронарный синус в левое предсердие у больного с предшествующей пластикой дефекта атриовентрикулярного канала.

Корреляция чистых измерений кровотока на входе и выходе, отображаемая в виде диаграмм рассеяния (верхний ряд) и диаграмм Бланда-Альтмана (нижний ряд). Пунктирные линии показывают пределы согласия (± 1,96 SD). На (а) показатели кровотока в аортальном и легочном клапанах тесно коррелировали у пациентов без шунтов (синие ромбы).Пациенты с визуально определяемыми шунтами с помощью TTE или 4D-PC также отображаются на четком расстоянии от линии идентификации (красные незакрашенные квадраты). На (b) измерения кровотока через аортальный и митральный клапаны сильно коррелировали, хотя кровоток через митральный клапан был слегка недооценен. Показан единственный пациент с шунтом через коронарный синус (красный закрытый квадрат). На (c) измерения потока легочного и трехстворчатого клапанов были хорошо коррелированы.

Таблица 2

Сравнение чистых расходов на каждом клапане, измеренных исключительно на основе анатомических данных 4D-PC и данных поля скорости с отслеживанием положения впускных клапанов.Измерения аортального и легочного клапанов наиболее сильно коррелируют с самыми узкими пределами согласия. Отмечалась небольшая недооценка кровотока на митральном и трехстворчатом клапанах по сравнению с измерениями на выпускных клапанах.

0,963 0,050 -0,042


	AV VS PV	AV VS	AV VS MV	PV VS MV	PV VS	PV VS VS VS TV

Tearson Correlation	0.988	0.967		0,940	0,955	0,940
ВА средняя разность (л / мин)		0,184		0,141 0,134 0,091
BA 95 % пределов соглашения (L / MIN)	0. 411	0.658	0.715	0.754	0.754	0.754	0.746
BA Средняя разница	2%	6%	5%	5%	3%	0%	0%

BA 95% пределы соглашения	18%	26%	26%	28%	34%	32%	25%

Консистенция между перемещенными объемы и трансклапанный кровоток

У пациентов без шунтов мы дополнительно подтвердили точность измерений кровотока, сравнив их с объемом крови, вытесненным левым и правым желудочками (, ). При отсутствии внутрисердечного шунтирования объем вытесненной крови, рассчитанный по разнице объема желудочков в конце диастолы и в конце систолы, должен точно соответствовать чистому потоку на выпускном клапане плюс потоку регургитации на входном и выходном клапанах. Как для левого, так и для правого сердца наблюдалась тесная корреляция (ρ = 0,939, 0,948) между смещениями желудочков, рассчитанными любым методом, без существенной систематической ошибки (4%, 3%) и узкими пределами согласия БА (29%, 23%). .

Корреляция между объемным смещением желудочков и клапанным кровотоком до (верхний ряд) и после (нижний ряд) учета потока регургитации.Желудочки с фракцией регургитации более 10% на впускном или выпускном клапане показаны красными квадратами. Остальные желудочки показаны голубыми ромбами. Как для левого желудочка (слева), так и для правого желудочка (справа) измерения сердечного выброса, основанные на объемах желудочков, точно соответствовали измерениям кровотока только после учета регургитационного кровотока (нижний ряд).

Сравнение 4D-ПК и обычной МРТ

Чтобы оценить согласованность измерений потока с более устоявшимися количественными методами, мы дополнительно сравнили 4D-ПК с обычной 2D-фазоконтрастной МРТ.Двухмерные фазово-контрастные измерения потока были получены у 27 из 34 пациентов. В этих сравнениях наблюдалась хорошая корреляция между 4D-PC и 2D-PC измерениями аортального и легочного кровотока (ρ = 0,935, 0,934). В наших руках кровоток был несколько выше при 2D-ПК, чем при 4D-ПК со средними различиями БА 0,48 и 0,19 л/мин (17% и 14%) на аортальном и легочном клапанах соответственно (), что было статистически значимым. (парный t-критерий , р<0,05). Это согласуется с предыдущим исследованием, которое показало, что измерения потока 2D-PC обычно превышают смещения объема желудочков даже у пациентов без клапанной недостаточности ¹⁶ .Фракции регургитации на аортальном и легочном клапанах, тем не менее, хорошо коррелировали между 4D-PC и 2D-PC (ρ = 0,972, 0,933) без существенной систематической ошибки и с узким совпадением (13% и 14%).

Сравнение 4D-PC с обычной планарной фазово-контрастной и SSFP-волюмометрией. Чистый кровоток в аортальном и легочном клапанах (слева) и фракции регургитации в аортальном и легочном клапанах (в центре) показывают высокую корреляцию между 4D-PC и 2D-PC. Измерения аорты показаны красными квадратами, легочные измерения — синими ромбами.Измерения объема желудочков также показывают высокую корреляцию между 4D-PC и обычной МРТ (справа).

Наконец, мы сравнили объемы желудочков, полученные с помощью 4D-PC, с обычным SSFP (, ). Волюметрия SSFP левого и правого желудочка выполнялась в 27 из 34 клинических МРТ-исследований. Объемные измерения левого и правого желудочка сильно коррелировали между двумя методологиями (ρ = 0,925, 0,965). Не было значительного смещения (2%, -3%) в объемах желудочков, а пределы согласия были узкими (29%, 33%).

Таблица 3

Сравнение объема смещенного желудочка и кровотока, измеренных с помощью 4D-PC до и после учета регургитационного кровотока как на впускном, так и на выпускном клапанах. Сила корреляции и согласованности между двумя методологиями значительно улучшается после включения количества регургитационного кровотока.


		LV VS VS	LV VS AV + AR + MR	RV VS PV	RV VS	RV VS PV + PR + TR
Tearson Correlation	0.854	0.939	0.939	0.813	0. 9448


0.31	0,11	0,11	0.67	0.08
BA Пределы соглашения (1,96 SD l / min)	1.34	0,88	0.88	1.45	0.79


11%	4%	24%	3%
BA Пределы соглашения (1. 96 SD)	43%	29 %	54 %	23 %

ОБСУЖДЕНИЕ

Здесь мы демонстрируем, что с помощью однократного ускоренного 4D-PC МРТ потока на выходе из грудной клетки и впускном клапане можно точно определить объем.Хотя количественная оценка потока во впускном клапане и объема регургитации может быть технически сложной для современных методов визуализации, мы показали, что с динамической визуализацией слежения за клапанами можно получить количественные измерения для всех четырех клапанов исключительно из этого сбора данных. Эти измерения потока согласуются между клапанами, согласуются с объемными оценками смещения желудочков крови и согласуются с проверенными клиническими эталонными стандартами клапанного кровотока и объема желудочков, а именно с обычными изображениями 2D-PC и SSFP. Высокая степень избыточности данных и внутренняя согласованность, обеспечиваемые этим подходом к визуализации, открывают новые возможности для надежного воспроизведения количественных данных, полученных с помощью МРТ сердца.

Хотя планарная фазово-контрастная МРТ до сих пор была стандартом для неинвазивного измерения кровотока, ее нынешнее применение не лишено недостатков. Несколько групп теперь призвали поставщиков МРТ лучше оптимизировать стратегии и оборудование для сбора данных, чтобы уменьшить влияние нескольких факторов, которые, как известно, ухудшают точность 2D-PC ^28,29 .В частности, фазовые ошибки, связанные с вихревыми токами, продолжают негативно влиять на точность фазово-контрастного измерения кровотока. Хотя эти фазовые ошибки также могут влиять на 4D-PC, существует больше статических данных о мягких тканях, доступных для поддержки вычислительных методов коррекции фазовых ошибок. Мы подозреваем, что небольшая систематическая разница между измерениями кровотока 2D-PC и 4D-PC в нашем учреждении может быть частично связана с более точной коррекцией фазовой ошибки в нашей реализации 4D-PC.

По нашему опыту, ход впускных клапанов часто настолько широк, что любая статическая плоскость неизменно захватывает части предсердия в одни фазы и части желудочка в другие.Это было давним ограничением обычной планарной фазово-контрастной МРТ. Более ранние работы показали, что отслеживание клапана может быть выполнено для 4D-PC с использованием плоскостей визуализации SSFP для отслеживания местоположения клапана ^8,9 . В то время как эти новаторские работы продемонстрировали, что такие измерения возможны с использованием 4D-PC, эти прежние подходы требовали набора плоскостей визуализации SSFP, которые служили бы анатомическим эталоном для планирования получения сфокусированного поля зрения на впускном клапане. Мы представляем здесь новый метод отслеживания клапанов, который полностью зависит от комплексного 4D-ПК всей грудной клетки, в надежде, что такой метод может однажды устранить необходимость в обычных плоскостях МРТ для некоторых пациентов.

Хотя эхокардиография была преобладающим и наиболее широко доступным методом функциональной оценки сердца ² , ее самой по себе может быть недостаточно для диагностики и хирургического планирования. Существует ряд обстоятельств, когда на основании одной только ТТЭ трудно определить, необходимо ли хирургическое вмешательство. Сонографические окна могут ограничивать визуализацию, и МРТ может потребоваться для лучшей оценки клапанного кровотока. Даже когда качество изображения ТТЭ оценивается как адекватное, интерпретация и классификация клапанной патологии сильно различаются даже среди опытных читателей ³⁰ .Это может быть проблематичным при ведении обоих пациентов с недостаточностью впускного клапана, у которых операция по замене клапана может быть обусловлена в первую очередь результатами визуализации ³¹ . Количественная метрика, основанная на МРТ 4D-PC, может быть более воспроизводимой и может быть полезна для разработки более систематических, основанных на доказательствах руководств по хирургическому вмешательству. Поскольку ТТЭ, вероятно, останется гораздо более доступным, чем МРТ, будущие исследования должны быть направлены на корреляцию эхокардиографических данных входной регургитации с методом количественного определения объема регургитации, представленным здесь.

До недавнего времени 4D-PC представлял в первую очередь исследовательский интерес, и разновидности этой последовательности импульсов развивались в многочисленных вариациях за последние двадцать лет. В то время как 4D-PC в настоящее время обычно используется в нашем учреждении у пациентов, которые проходят МРА как часть их клинической МРТ врожденного порока сердца, есть несколько проблем, которые необходимо решить, чтобы внедрить эту последовательность в рутинную практику. Один открытый вопрос заключается в том, как в перспективе выбрать оптимальную скорость кодирования скорости для 4D-PC.В этом исследовании 4D-PC предшествовали обычные плоскости изображения 2D-PC, которые помогли определить минимальную скорость кодирования, необходимую для предотвращения наложения скоростей. Однако в недавнем исследовании было показано, что венозный кровоток может быть надежно определен количественно при скорости артериального кодирования, когда 4D-PC был получен с внутривенным введением гадофосвесета на плате ³². Это говорит о том, что выбор высокой скорости кодирования (например, 250 см/с) может быть эффективным для большинства исследований, хотя подходы с переменной скоростью кодирования могут иметь дополнительные преимущества.По мере того, как 4D-PC все чаще внедряется в клиническую практику, могут потребоваться дальнейшие исследования, чтобы определить, какие скорости кодирования скорости оптимальны для каждого клинического показания. Например, в нашей клинической практике мы ожидаем более высокие скорости кодирования скорости для оценки легочного стеноза и недостаточности, в то время как более низкие скорости кодирования скорости более оптимальны для оценки кровообращения Фонтена.

Мы регулярно использовали контрастный агент пула крови, гадофосвесет, перед сбором данных 4D-PC, чтобы улучшить отношение сигнал/шум и облегчить получение изображений с высокой скоростью.Возможно, что использование этого агента могло также улучшить отношение скорости к шуму, так что точный выбор скорости кодирования скорости не был необходим. Одним из ограничений текущего исследования является то, что мы не исследовали полностью необходимость введения контраста для точности количественного определения потока. В более раннем исследовании мы показали, что точность измерения аортального и легочного кровотока при 4D-ПК превосходила 2D-ПК после традиционной МРА с контрастом гадолиния при более скромном пространственном разрешении и при более низких коэффициентах ускорения ¹⁵ .Вполне возможно, что аналогичные результаты могут быть получены без внутривенного контрастирования, но в будущем может потребоваться проведение исследований для определения диапазона коэффициентов ускорения, которые можно использовать в условиях отсутствия контраста, сохраняя при этом адекватное качество изображения для диагностической интерпретации.

В заключение можно сказать, что одновременное измерение функции желудочков и кровотока на всех четырех клапанах с использованием одного ускоренного 4D-ПК может удовлетворить значительную потребность, одновременно решая текущую клиническую дилемму. В большинстве клинических практик МРТ, особенно при врожденных пороках сердца, сложно провести рутинное количественное исследование сердца в течение часа. По нашему опыту, такие исследования требуют тщательного наблюдения на месте со стороны опытного специалиста по визуализации сердца для получения адекватных данных визуализации. При таких обследованиях измерения расхода во впускном клапане часто не согласуются с другими расчетами, отчасти из-за технической сложности выполнения этих измерений с доступными планарными измерениями.Если сбор данных 4D-PC может быть выполнен без такого надзора, а программное обеспечение разработано надлежащим образом для оптимизации использования времени врача при интерпретации данных, может стать возможным выполнение рутинного количественного анализа сердечной функции с помощью МРТ всякий раз, когда эхокардиография кажется недостаточной. быть недостаточным. Такое обследование могло бы удовлетворить значительную клиническую потребность, максимизируя эффективность МРТ и время врача.

Таблица 4
Сравнение чистого потока и фракции регургитации, измеренных с помощью 4D-PC и обычной двухмерной фазово-контрастной МРТ.
95% Пределы Договора (л / мин)
А.В. нетто AV RF PV нетто PV RF
корреляции Пирсона 0,935 0,972 0,934 0,933
BA средняя разность (L / мин) 0.048 — — 0. 019 —
0.839 — —
—
BA Средняя разница 17% 2% 2% 14% 1% 1%
BA 95% пределы договоренности 29% 13% 38% 14%
Дополнительный материал
Дополнительный рисунок S1a
Дополнительный рисунок 1. Передняя (слева) и задняя (справа) проекции с обтекаемой визуализацией легочного кровотока в середине систолы у 6-летнего мальчика с частичным аномальным легочным венозным возвратом показывают аномальный легочный венозный возврат из нескольких правых легочных вен, отмеченных белыми стрелками. Кровоток, проходящий через дефект межпредсердной перегородки в правое сердце, отмечен красной пунктирной стрелкой.
Supp Movie S1
Дополнительное видео 1. Трекинг трехстворчатого клапана у 6-летнего мальчика с частичным аномальным легочным венозным возвратом (тот же пациент, что и на рис. 2, и дополнительный рисунок 1).
